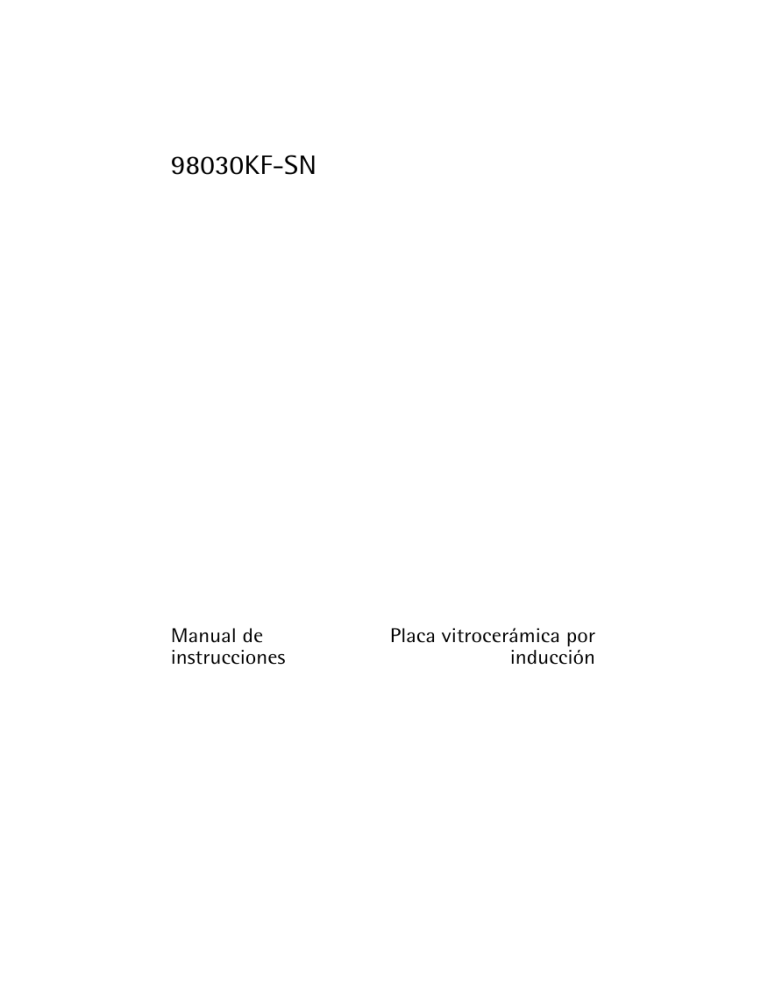

98030KF-SN
Manual de
instrucciones
Placa vitrocerámica por
inducción
2
Índice de materias
Gracias por elegir uno de nuestros productos de alta calidad.
Si quiere asegurarse de que el electrodoméstico funcione de forma óptima y
continua, lea el manual de instrucciones atentamente. Las instrucciones que
contiene le permitirán realizar todos los procesos con la máxima perfección y
eficacia. Es aconsejable que guarde este manual en un lugar seguro para que pueda
consultarlo siempre que lo necesite. Y no olvide entregárselo al futuro propietario
del electrodoméstico.
Esperamos que disfrute de su nuevo electrodoméstico.
Índice de materias
Instrucciones para el uso
Información de seguridad
2
2
Qué puede hacer si...
Eliminación
15
17
Descripción del producto
4
Instrucciones de montaje
18
Información sobre seguridad
Servicio técnico
18
20
Manejo del aparato
Consejos para cocinar y freír
6
12
Limpieza y mantenimiento
14
Salvo modificaciones
Instrucciones para el uso
Información de seguridad
ADVERTENCIA
Siga las instrucciones que se facilitan a continuación. En caso contrario, podrían producirse
daños no cubiertos por la garantía.
Uso correcto
• Este aparato no debe ser utilizado por personas (incluidos niños) que, debido a sus capacidades físicas, sensoriales o mentales o a su inexperiencia o desconocimiento, no
puedan garantizar el uso seguro del aparato a menos que cuenten con la supervisión o
instrucción de una persona responsable de su seguridad.
• No desatienda el aparato mientras esté en funcionamiento.
• Este aparato sólo se debe utilizar para la elaboración de alimentos en el ámbito doméstico.
• No utilice el aparato como superficie de trabajo o de almacenamiento.
• No modifique el aparato en ninguna forma.
• No deposite ni almacene líquidos inflamables o materiales que puedan arder o fundirse
(papel de aluminio o de plástico transparente, objetos de plástico, et.) sobre el aparato
ni cerca de él.
Información de seguridad
3
Seguridad de los niños
• Mantenga a los niños pequeños alejados del aparato.
• Los niños mayores pueden manejar el aparato siempre que cuenten con la debida supervisión.
• Para evitar que el aparato se ponga en marcha accidentalmente por la acción de niños
pequeños o de animales domésticos, tenga siempre activado el dispositivo de seguridad
para niños.
Seguridad general
• La instalación y conexión del aparato sólo debe ser realizada por personal de servicio
técnico formado y homologado.
• Los aparatos que han de ir integrados en la cocina sólo deben utilizarse una vez encastrados en los muebles apropiados y con las encimeras y superficies de trabajo adecuadas.
• En caso de producirse fallos de funcionamiento del aparato o daños a la vitrocerámica
(cortes, grietas o roturas) desenchufe el aparato de la fuente de alimentación para evitar
posibles descargas eléctricas.
• Este electrodoméstico debe ser reparado sólo por personal de servicio técnico registrado
y homologado.
Seguridad durante el uso
• Retire las pegatinas y la película protectora de la vitrocerámica.
• El aparato puede producir quemaduras si no se utiliza con las debidas precauciones.
• Los cables de los demás aparatos electrodomésticos no deben entrar en contacto con la
superficie caliente.
• Las grasas y aceites calentados en exceso pueden arder con facilidad. ¡Precaución! ¡Riesgo
de incendio!
• Desconecte las zonas de cocción después de cada uso.
• Los usuarios que tengan marcapasos implantados deberán mantener una distancia mínima de 30 cm entre la parte superior del cuerpo y las zonas de cocción encendidas.
• ¡Peligro de quemaduras! No deposite objetos metálicos, como cuchillos, tenedores, cucharas o tapas sobre la superficie de cocción. Podrían llegar a calentarse en exceso.
Seguridad durante la limpieza
• Antes de limpiarlo, apague el aparato y déjelo enfriar.
• Por motivos de seguridad, no se permite limpiar el aparato con equipos de limpieza a
vapor ni de alta presión.
Así se evitan daños a sus componentes
• La placa vitrocerámica puede resultar dañada por la caída de objetos.
• Los bordes de la placa pueden sufrir daños por golpes con los recipientes de cocina.
• Para evitar que la superficie de la placa se deteriore, no arrastre sobre ella recipientes
metálicos de hierro o aluminio fundido o que tengan la base dañada.
• Retire de inmediato cualquier resto quemado de alimentos u objetos que puedan haberse
fundido o rebosado al hervir sobre la placa.
• No encienda las zonas de cocción en vacío ni con recipientes vacíos.
• Para evitar daños a los recipientes y a la placa vitrocerámica no deje que el contenido
de los recipientes hierva hasta consumirse.
4
Descripción del producto
• Deje sin cubrir un espacio de ventilación mínimo de 5 mm entre la encimera y el frontal
de la unidad situada inmediatamente por debajo.
Descripción del producto
Disposición de la placa
1
2
3
4
1 Zona de cocción por inducción 2300 W, con función Power 3200 W
2 Zona de cocción por inducción 2300 W, con función Power 3200 W
3 Zona de cocción por inducción 2300 W, con función Power 3200 W
4 Panel de mandos
La superficie de cocción está dividida en tres zonas. En cada zona de cocción, y por debajo
de la vitrocerámica, hay un elemento de calor por inducción; en la superficie de la vitrocerámica, el centro de cada elemento de calor aparece marcado con una cruz. Coloque los
recipientes en cualquiera de las zonas de cocción procurando siempre que cubran completamente la zona marcada con la cruz. El diámetro de la base del recipiente debe tener
de 125 a 210 mm.
Disposición del panel de mandos
1
9
1
2
3
4
5
6
7
8
2
3
8
4
5
7
Bloqueo contra la manipulación por niños con luz piloto
Stop+Go con luz piloto
Función del temporizador de los indicadores de la zona de cocción
Indicador del temporizador
Temporizador
Indicador del nivel de calor
Selección del nivel de calor
Función Power
6
Descripción del producto
5
9 Encendido/apagado con indicador
Sensores Touch-Control
El aparato se maneja con sensores Touch Control. Las funciones se controlan tocando los
sensores y se confirman con indicaciones y señales acústicas. Toque sólo el sensor correspondiente a la función que desee activar, procurando no cubrir los demás sensores.
Si el panel de mando se toca durante más de 6 segundos, suena una señal acústica y el
aparato se desconecta.
Sensor
Función
Encender/apagar
Enciende y apaga el aparato
Seguro contra la manipulación por niños
Bloquea el panel de mandos como medida de seguridad
STOP+GO
Enciende y apaga la función de mantenimiento de
temperatura
Potencia eléctrica
Conexión y desconexión de la función Power
Temporizador
Seleccionar el temporizador
Aumentar ajustes
Permite aumentar el tiempo del temporizador
Reducir los ajustes
Permite reducir el tiempo del temporizador
Indicadores
Indicador
Descripción
La zona de cocción está desconectada
Nivel de mantenimiento La función Mantenimiento de temperatura / STOP
de temperatura
+GO está activada
+ dígito
Niveles de calor
Permite ajustar los niveles de calor
Cocción termostática
La función de cocción termostática está activada
Fallo
Se ha producido un fallo de funcionamiento
Detector de tamaño
El recipiente es inadecuado o demasiado pequeño
para la zona de cocción, o bien no se ha colocado
ningún recipiente sobre la zona de cocción
Calor residual
La zona de cocción está aún caliente
Bloqueo contra la manipulación por niños
El bloqueo contra la manipulación por niños está
activado
Power
La función Power está activada
Desconexión automática
La desconexión está activada
6
Manejo del aparato
Indicador de calor residual
ADVERTENCIA
Peligro de quemaduras por el calor residual. Una vez apagadas, las zonas de cocción necesitan algo de tiempo para enfriarse. Observe el indicador de calor residual .
El calor residual se puede aprovechar para fundir y para mantener calientes los alimentos.
Las zonas de cocción por inducción crean el calor necesario directamente en la base del
recipiente, por lo que el cristal vitrocerámico se calienta ligeramente por el calor residual
del recipiente.
Panel de mandos
El panel de mandos es un sensor Touch Control
especial. Toque el panel de mandos en la posición
del nivel de calor deseado. El nivel de calor se
muestra en el indicador. Dado el caso, corrija hacia
la izquierda o la derecha. No suelte la posición
hasta haber alcanzado el nivel de calor deseado.
P
Si el panel de mandos se toca durante más de 6
segundos, suena una señal acústica y el aparato
se desconecta.
Manejo del aparato
Utilice las zonas de cocción con los recipientes adecuados.
Conexión y desconexión del aparato
Panel de mandos
Indicación
Piloto de control
Encender
Toque
durante 1 segundo
/
Se enciende el indicador.
Apagar
Toque
durante 1 segundo
/ ninguno
Se apaga el indicador.
Después del encendido y en un intervalo aproximado de 10 segundos es preciso ajustar un
nivel de calor o una función; en caso contrario, el aparato se desconectará automáticamente.
Ajuste del nivel de calor
Panel de mandos
Ajuste del nivel de Toque el nivel de calor que desee y, en caso necesario,
cocción
corrija hacia arriba o abajo
Desconectar
Toque
Indicador
/
a
Manejo del aparato
7
Bloqueo/desbloqueo del panel de mandos
El panel de mandos, con la excepción del sensor de encendido/apagado ("On/Off"), puede
bloquearse en cualquier momento para impedir que los ajustes se modifiquen, por ejemplo,
al pasar un paño por encima.
Panel de mandos
Conectar
Toque
Desconectar
Indicación
(durante 4 segundos)
nivel de calor ajustado previamente
Toque
El bloqueo se anula automáticamente cuando se apaga el aparato.
Activación y desactivación de la función STOP+GO
La función STOP+GO cambia simultáneamente el modo de funcionamiento de todas las
zonas de cocción, de activas a mantener caliente, y de nuevo al ajuste anterior.
Panel de mandos
Conectar
Toque
Desconectar
Toque
Indicación
Nivel de calor previamente ajustado (sin función de cocción termostática ni función Power)
STOP+GO no detiene las funciones del temporizador.
STOP+GO controla todo el panel de mandos además del sensor
.
Uso de la función de calentamiento automático
Todas las zonas de cocción están equipadas con una función de calentamiento automático.
Al ajustar un nivel de calor con la función de calentamiento automático, la zona de cocción
cambia a plena potencia durante un tiempo determinado para volver automáticamente al
nivel ajustado.
Paso
Panel de mandos
1.
Toque
2.
Desplazar el dedo hacia
abajo de la
para seleccionar el nivel de cay
lor deseado entre
Indicador
/
después de 5 segundos
. Mientras el indicador de
está encendido, el aparato funciona a plena potencia. Una
vez finalizado el calentamiento automático, vuelve a aparecer el
/
.
nivel de calor
La duración del calentamiento automático depende del nivel de calor seleccionado.
Nivel de calor
Duración del calentamiento automático
[min:seg]
0:12
0:12
0:12
8
Manejo del aparato
Nivel de calor
Duración del calentamiento automático
[min:seg]
1:21
3:07
4:24
5:51
8:12
10:12
10:36
2:01
2:01
2:28
2:52
---
Uso del seguro contra la manipulación por niños
El seguro contra la manipulación por niños impide el uso indebido del aparato.
Activación del seguro contra la manipulación por niños
Paso
1.
2.
Panel de mandos
Indicador/señal
Encender el aparato. No ajustar un nivel de cocción.
Tocar
durante 4 segundos
El seguro contra la manipulación por niños está activado.
Desactivación del seguro contra la manipulación por niños
Paso
1.
2.
3.
Panel de mandos
Indicador/señal
Encender el aparato. No ajustar un nivel de cocción.
Tocar
durante 4 segundos
se enciende
Apagar el aparato.
El seguro contra la manipulación por niños está desconectado.
El seguro contra la manipulación por niños sólo puede activarse y desactivarse si no se ha
ajustado un nivel de cocción.
Supresión temporal del seguro contra la manipulación por niños
El seguro contra la manipulación por niños se puede desactivar para un único proceso de
cocción; a continuación, vuelve a estar activo.
Manejo del aparato
Paso
Panel de mandos
1.
2.
9
Indicador/señal
Encender el aparato.
Tocar
durante 4 segundos
se enciende
El aparato se puede utilizar con normalidad hasta la siguiente desconexión. Después de desconectar
el aparato, el seguro contra la manipulación por niños se activa de nuevo.
Después de suprimir temporalmente el seguro contra la manipulación por niños, es preciso
ajustar un nivel de cocción o una función en un intervalo de tiempo de 10 segundos aproximadamente; en caso contrario, el aparato se desconectará automáticamente.
Conexión y desconexión de la función Power
La función Power suministra potencia adicional a las zonas de cocción por inducción,
por ejemplo, para que una gran cantidad de agua hierva rápidamente. La función Power se
activa durante 8 minutos como máximo. A continuación, la zona de cocción vuelve automáticamente al nivel 14.
Panel de mandos
Conectar
Toque
Desconectar
Toque un nivel de calor
Indicador
/
Administrador de energía
Las zonas de cocción de la placa tienen asignada
una potencia máxima disponible para ellas. La potencia máxima se alcanza si todas las zonas de
cocción se ajustan en un nivel 14. Dos zonas de
cocción forman un par (consulte la figura).
Entre estas zonas de cocción, la potencia máxima
disponible se distribuye mediante el administrador
de energía. Si la función Power se ajusta para una zona de cocción, el administrador de
energía transfiere la potencia adicional necesaria para esta zona de cocción reduciendo la
potencia de la otra zona de cocción del par.
Por ejemplo: el nivel de calor seleccionado para una zona de cocción es 14. La función
Power se activa para la otra zona de cocción del par. La función Power se ejecuta, pero el
nivel de calor 14 en una zona de cocción y la función Power en la otra zona de cocción del
par exceden la máxima potencia para ambas. Por tanto, el administrador de energía reduce
la primera zona de cocción activada, por ejemplo, de 14 a 5, y el indicador de esta zona de
cocción alterna entre 14 y 5 y, después, permanece en el máximo de 5. (La variación alternativa del indicador entre 14 y 5 ó 14 y 3 o cualquier otro valor dependiendo del tipo de
aparato y del tamaño de la zona de cocción).
10
Manejo del aparato
Utilización del temporizador
Función
Condición
Resultado una vez transcurrido
el plazo
Desconexión automática de se- Se ha ajustado un nivel de calor Señal acústica
guridad
00 parpadea
La zona de cocción se desconecta
Minutero
Zonas de cocción sin utilizar
Señal acústica
00 parpadea
Si únicamente se ha ajustado un minutero, éste sólo se puede modificar con el aparato
conectado.
Si en una zona de cocción se ajusta un nivel de calor además de un minutero, la zona de
cocción se apagará una vez transcurrido el tiempo ajustado.
Cuando se desconecta una zona de cocción, se desconecta también la función del temporizador ajustada.
Selección de una zona de cocción
Paso
Panel de mandos
Indicación
1.
Toque
vez
una
El piloto de control de la primera zona de cocción parpadea
2.
Toque
vez
una
El piloto de control de la segunda zona de cocción parpadea
4.
Toque
vez
una
El piloto de control de la tercera zona de cocción parpadea
Si se ajustan otras funciones, vuelve a aparecer el tiempo restante más corto de todas las
funciones del temporizador y el piloto de control correspondiente parpadea después de
unos segundos.
Para programar la hora del día correcta
Paso
1.
2.
Panel de mandos
Seleccione una zona de cocción
Toque
/
Indicación
El piloto de control de la zona de cocción
seleccionada parpadea
00 a 99 minutos
Transcurridos unos segundos, el piloto de control parpadea más lentamente.
El reloj se ha ajustado.
Se inicia la cuenta atrás.
Manejo del aparato
11
Desconexión de la función del temporizador
Paso
1.
2.
Panel de mandos
Indicación
Seleccione una zona de cocción El piloto de control de la zona de cocción seleccionada parpadea con más rapidez
Se muestra el tiempo restante
Se inicia la cuenta atrás del tiempo restante hasta
Toque
00
Se apaga el piloto de control.
La función del temporizador de la zona de cocción seleccionada se desconecta.
Modificación de la hora
Paso
1.
2.
Panel de mandos
Indicación
Seleccione una zona de cocción
Toque
El piloto de control de la zona de cocción
seleccionada parpadea más rápidamente
Se indica el tiempo restante
01 a 99 minutos
o
Transcurridos unos segundos, el piloto de control parpadea más lentamente.
El reloj se ha ajustado.
Se inicia la cuenta atrás.
Visualización del tiempo restante de una zona de cocción
Paso
1.
Panel de mandos
Seleccione una zona de
cocción
Indicación
El piloto de control de la zona de cocción seleccionada
parpadea con más rapidez
Se muestra el tiempo restante
Transcurridos unos segundos, el piloto de control parpadea más lentamente.
Desconexión de la señal acústica
Paso
1.
Panel de mandos
Toque
Señal acústica
Señal acústica de confirmación
La señal acústica se detiene.
Desconexión automática
Superficie de cocción
• Si después de conectar la placa, no se ajusta un nivel de calor para una zona de cocción
en un intervalo de 10 segundos aproximadamente, la placa se desconectará automáticamente.
• Si uno o más sensores se cubren con objetos (una sartén, etc.) durante más de 10 segundos aproximadamente, se oye una señal y la placa se desconecta automáticamente.
• Si todas las zonas de cocción se desconectan, la placa se desconecta de forma automática
después de 10 segundos aproximadamente.
12
Consejos para cocinar y freír
Panel de mandos
• Cuando está apagado, el aparato emite una señal acústica si uno o más sensores del
panel de mandos se cubren durante más de 10 segundos. La señal acústica se desconecta
automáticamente tan pronto como el sensor queda al descubierto.
Zonas de cocción
• Si, al cabo de un determinado tiempo, no se desconecta una de las zonas de cocción o
no se modifica el nivel de calor, la zona de cocción en cuestión se desconecta automáticamente. aparece en el display. Antes de volver a utilizarla, la zona de cocción se
debe ajustar en .
Nivel de calor
Se desconecta transcurridas
-
6 horas
-
5 horas
-
4 horas
-
1,5 horas
Consejos para cocinar y freír
Información con respecto a la acrilamida
Según los últimos conocimientos científicos, un tostado intenso de los alimentos, especialmente en productos que contienen almidón, puede representar un peligro para la salud
debido a la acrilamida. Por esta razón, recomendamos efectuar la cocción a bajas temperaturas y no tostar excesivamente los alimentos.
Recipientes para las zonas de cocción por inducción
Material de los recipientes
Adecuado
Acero, esmalte de acero
+
Hierro fundido
+
Acero inoxidable
+*
Recipientes con fondo de varias capas
+*
Aluminio, cobre, latón
-
Vidrio, cerámica, porcelana
-
* El fabricante identifica de manera adecuada los recipientes para zonas de cocción por
inducción.
Prueba de idoneidad
El recipiente es adecuado para cocinar por inducción si
• ... puede calentar en poco tiempo una cantidad pequeña de agua con el ajuste de calor
más alto.
• ... el imán se adhiere a la base del recipiente.
Consejos para cocinar y freír
13
Algunos recipientes pueden generar ruidos durante su funcionamiento en zonas de cocción
por inducción. Estos ruidos no son ninguna avería del aparato y no afectan en ningún modo
al funcionamiento.
Base del recipiente
La base del recipiente debe ser lo más gruesa y plana posible.
Tamaño del recipiente
Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de
los recipientes, pero hasta un cierto límite. No obstante, la parte magnética de la base del
recipiente debe tener un diámetro mínimo en relación al tamaño de la zona de cocción. No
utilice recipientes cuya base tenga un diámetro igual o menor de 12 cm.
Consejos para ahorrar energía
Coloque siempre la cacerola o la sartén sobre la superficie de cocción antes de encender
ésta.
En la medida de lo posible, cocine siempre con los recipientes tapados.
Ejemplos de aplicaciones de cocción
Los datos que figuran en la siguiente tabla son valores orientativos.
Nivel de
cocción
Proceso de cocción
0
Adecuado para
Tiempo de cocción
Notas/Consejos
Apagado
Mantener calientes Mantener calientes Según sea necesalos alimentos
los alimentos coci- rio
nados
Tapar
1-3
Fundir
Salsa holandesa,
5 - 25 min.
fundir mantequilla,
chocolate, gelatina
Remover de vez en
cuando
1-3
Cuajar
Tortilla francesa,
flan
10 - 40 min.
Cocinar con tapa
3-5
Hervir / cocer a fue- Arroces y platos a
go lento
base de leche
Calentar platos
preparados
25 - 50 min.
Añadir al menos
doble cantidad de
líquido que de
arroz, remover los
platos a base de leche durante la cocción
5-7
Rehogar
Estofar
Rehogar verduras y 20 - 45 min.
pescado; estofar
carne
En el caso de las
verduras, añadir
poco líquido (unas
pocas cucharadas)
1
14
Limpieza y mantenimiento
Nivel de
cocción
Proceso de cocción
Adecuado para
Tiempo de cocción
Notas/Consejos
7-9
Cocer
Patatas al vapor
20 - 60 min.
Utilizar muy poca
agua, por ejemplo:
máx. ¼ de litro de
agua para 750 g de
patatas
7-9
Cocer
Preparar grandes
cantidades de alimentos, estofados
y sopas
60 - 150 min.
Hasta 3 litros de líquido además de
los ingredientes
9-12
Asado suave
Escalopes, ternera Según sea necesacordon bleu, chule- rio
tas, hamburguesas,
salchichas, hígado,
filetes rusos, huevos, tortitas, rosquillas
12-13
Asado fuerte
Bolas de patata, fi- 5 - 15 min. por sar- Dar la vuelta a meletes de lomo, file- tén
dia cocción
tes, picatostes
14
Cocer/Caramelizar/ Hervir grandes cantidades de agua, cocer pasta, dorar carne
Freír
(gulash, asado), freír patatas
Dar la vuelta a media cocción
La función Power es adecuada para calentar grandes cantidades de líquido.
Limpieza y mantenimiento
ADVERTENCIA
Los productos de limpieza corrosivos y abrasivos dañan al aparato. Después de cada uso,
limpie el aparato y elimine los restos de comida con agua y detergente líquido. Elimine
también cualquier resto de los productos de limpieza
Los rasguños o las manchas oscuras que no salen de la placa vitrocerámica no perjudican
el funcionamiento del aparato.
Limpieza del electrodoméstico después del uso
1. Utilice un rascador para eliminar de inmediato los restos de alimentos que contengan
azúcar o cualquier residuo de plástico o papel de aluminio. Coloque el rascador inclinado
sobre la superficie de la vitrocerámica y elimine la suciedad deslizando la hoja. Limpie
la vitrocerámica con un paño húmedo y un poco de detergente. Por último, seque el
aparato a fondo con un paño limpio y suave .
2. Los bordes de cal y agua, las salpicaduras de grasa y las descoloraciones metálicas
brillantes se pueden eliminar con un producto de limpieza corriente para vitrocerámica
o acero inoxidable, después de dejar enfriar la placa.
Qué puede hacer si...
15
Qué puede hacer si...
Problema/Indicación
Posible causa
Las zonas de cocción no se pue- Desde la conexión del aparato
den conectar o no funcionan
han pasado más de 10 segundos
Corrección
Vuelva a encender el aparato.
El bloqueo está conectado
Desconecte el bloqueo (Consulte la sección "Bloqueo y desbloqueo del panel de mandos").
El seguro contra la manipulación por niños está activado
Desactive el seguro contra la
manipulación por niños (consulte la sección "Seguro contra
la manipulación por niños").
Se han tocado varios sensores a Toque sólo un sensor.
la vez
Se ha activado la desconexión
automática
Retire cualquier objeto situado
en el panel de mandos (cazuela,
etc.). Vuelva a conectar el aparato.
Hay agua o salpicaduras de
grasa en el panel de mandos
Limpie el panel de mandos.
La función STOP+GO está acti- Desconecte la función STOP
+GO.
vada
El indicador muestra dos niveles de calor alternativamente
La función Power está reduConsulte la sección "Conexión y
ciendo la potencia de una zona desconexión de la función Pode cocción
wer".
El indicador de calor residual no La zona de cocción ha estado
muestra nada
encendida poco tiempo, por lo
que no está lo suficientemente
caliente
se enciende
Recipiente inadecuado
Si la zona de cocción estuviese
caliente, póngase en contacto
con el centro de servicio local
de atención al cliente.
Utilice un recipiente adecuado.
No hay ningún recipiente en la Coloque el recipiente.
zona de cocción
El diámetro de la base del reci- Traslade el recipiente a una zopiente es demasiado pequeño na de cocción más pequeña.
para la zona de cocción
Utilice un recipiente adecuado.
se enciende
Se ha activado la desconexión
automática
Apague el aparato. Vuelva a conectar el aparato.
16
Qué puede hacer si...
Problema/Indicación
Aparecen
y el número
Se recibe una señal acústica al
desconectar el aparato
Posible causa
Fallo electrónico
Corrección
Desconecte el aparato del suministro eléctrico durante unos
minutos (desconecte el diferencial de la instalación doméstica). Si después de volver a encenderlo aparece de nuevo
, llame al Centro de servicio
técnico.
El panel de mandos está total o Retire los objetos.
parcialmente cubierto por objetos.
El aparato emite una señal
Uno o más sensores han estado Descubra el sensor.
acústica repetida (6x) y se des- cubiertos durante más de 10
conecta
segundos
Se recibe una señal acústica y El sensor de encendido/apaga- No coloque ningún objeto soel aparato se enciende autodo está cubierto, por ejemplo, bre el panel de mandos.
máticamente y se apaga de
con un paño
nuevo; transcurridos 5 segundos se recibe otra señal acústica
Si no lograra solucionar el problema con las sugerencias anteriores, póngase en
contacto con el centro de servicio local de atención al cliente.
ADVERTENCIA
Las reparaciones en el aparato deben ser realizadas únicamente por técnicos cualificados
y homologados. Las reparaciones inadecuadas suponen un riesgo considerable para el
usuario.
Si la vitrocerámica no se ha utilizado correctamente se facturará la visita del técnico de
servicio, aunque el electrodoméstico se encuentre aún en garantía.
Ruidos durante el funcionamiento
Dependiendo del material y del proceso seguido para fabricar la base, es posible que se
escuchen algunos de los sonidos siguientes al utilizar las zonas de cocción por inducción.
• Crujidos 1
el recipiente está fabricado con distintos tipos
de material (construcción por capas)
• Silbidos 1
2
el recipiente está fabricado con distintos tipos
1
de material (construcción por capas) y se utili3
zan una o varias zonas de cocción con niveles
de calor altos
• Zumbidos 2
el nivel de calor es alto
• Chasquidos 2
el proceso de encendido eléctrico está en marcha
Eliminación
17
• Siseos 3
El dispositivo va equipado con un ventilador para enfriar los componentes eléctricos.
Cuando el ventilador se pone en movimiento es posible que se escuche el ruido que
produce al girar. En función de su rendimiento, el ruido puede variar y continuar durante
un tiempo después de haber apagado el aparato.
Los ruidos descritos son normales y no afectan en ningún modo al funcionamiento
del aparato.
Eliminación
El símbolo
que aparece en el aparato o en su embalaje, indica que este producto no se
puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el
poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que
se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y
electrónicos para su reciclaje. Al asegurarse de que este producto se desecha correctamente,
usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud
pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para
obtener información más detallada sobre el reciclaje de este producto, póngase en contacto
con el Ayuntamiento de su Municipio, ó con la tienda donde lo compró.
Los materiales de embalaje son ecológicos y totalmente reciclables. Los componentes plásticos se identifican con marcas, por ejemplo, >PE<, >PS<, etc. Deseche los materiales de
embalaje en los contenedores de uso público destinados al efecto.
18
Información sobre seguridad
Instrucciones de montaje
Información sobre seguridad
ADVERTENCIA
¡Lea atentamente estas instrucciones!
Es imprescindible cumplir las leyes, ordenanzas, directivas y normas que se encuentren
vigentes en cada país (por ejemplo, las normas de seguridad, de reciclado, etc.)
El montaje sólo puede ser realizado por un electricista homologado y cualificado. Asimismo,
deben observarse las distancias mínimas respecto al resto de electrodomésticos y unidades
o equipos.
También deben instalarse protecciones contra golpes durante el montaje; por ejemplo, los
cajones sólo pueden instalarse con una base protectora justo debajo del electrodoméstico.
Por otro lado, las superficies cortadas de la encimera deben protegerse de la humedad con
un sellante adecuado.
El sellante hermetiza el electrodoméstico y no deja ningún hueco en la superficie de trabajo.
Cuando empotre el electrodoméstico, proteja la parte inferior del mismo del vapor y la
humedad, como los que genera, por ejemplo, un lavavajillas o un horno.
Evite instalar el aparato junto a una puerta o debajo de una ventana. De lo contrario, la
apertura brusca de puertas y ventanas puede desplazar recipientes calientes de la zona de
cocción.
ADVERTENCIA
Peligro de daños por la corriente eléctrica.
• El borne de conexión a la red se encuentra bajo tensión.
• Desconecte el borne de conexión de la red eléctrica.
• Observe el esquema de conexiones.
• Observe las normas de seguridad electrotécnicas.
• Asegúrese de que existe una protección contra golpes instalando el electrodoméstico
según corresponda.
• Encargue la conexión eléctrica a un electricista homologado.
• Las conexiones de enchufe flojas e inadecuadas pueden sobrecalentar el borne.
• Asegúrese de que las conexiones de los bornes las realiza un electricista homologado y
en la forma correcta.
• Establezca la descarga de tracción del cable.
• En el caso de que se produzca una conexión de una fase o de dos fases, utilice el cable
de alimentación que corresponda del tipo H05BB-F Tmax 90 °C (o superior).
• Si el cable de alimentación de este electrodoméstico está dañado, reemplácelo por uno
especial (tipo H05BB-F, Tmax 90 °C o superior). Para evitar riesgos, póngase en contacto
con el Centro de servicio técnico.
La instalación eléctrica debe contar con un dispositivo que permita desconectar el electrodoméstico de la red, y todos los polos deben tener una abertura entre contactos mínima
de 3 mm
Los dispositivos de aislamiento adecuados son los de desconexión automática, los fusibles
(los fusibles tipo tornillo deben retirarse del soporte), los disyuntores de fugas y los contactores.
Información sobre seguridad
19
Colocación del sellante
• Limpie la encimera en la zona del recorte.
• Pegue la cinta sellante autoadhesiva en una cara alrededor del borde inferior de la superficie de cocción y del borde exterior del panel de la vitrocerámica. No la tense. El corte
debe quedar en el centro de uno de los lados. Cuando haya terminado de cortar toda la
longitud (añada unos cuantos mm de más), presione los dos extremos juntos para pegarlos entre sí.
Montaje
min. 500
min.
50
min. 5
min. 55
880 +1
380 +1
min. 55
min. 5
R5
min. 20
min. 5
20
Servicio técnico
min. 25
min. 5
min. 38
min. 5
min. 20
Placa de datos técnicos
Modell 98030KF-SN
Prod. Nr. 949 593 168
Typ 55 GDD E2 AG 230 V, 50 Hz
6,9 kW
AEG-ELECTROLUX
Servicio técnico
En caso de fallos técnicos, compruebe primero si puede corregir el problema por sí mismo
con la ayuda de las instrucciones de uso (capítulo "Qué hacer cuando…").
Si esto no fuera posible, le rogamos se dirija al Departamento de Servicio postventa o a una
de nuestras delegaciones de servicio técnico.
Para poder ayudarle con mayor celeridad, deberá suministrar la siguiente información:
– La combinación de tres letras y números
para vitrocerámica
– Denominación del modelo
– Número de producto (PNC)
– Número de serie
(S No. - consulte el placa de datos técnicos)
– Tipo de fallo
– Cualquier mensaje de error que aparezca en
el electrodoméstico
21
22
23
www.electrolux.com
892930404-A-112008
Para comprar accesorios, consumibles y recambios en nuestra tienda online, por favor visite
nuestro site: www.aeg.com.es
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
