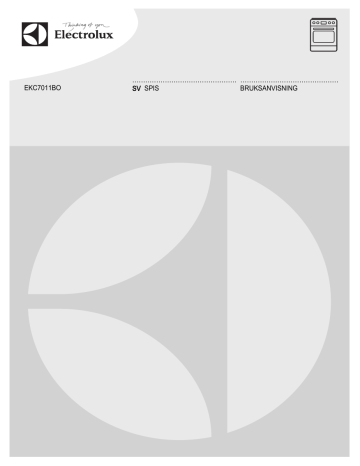

EKC7011BO
................................................ .............................................
SV SPIS
BRUKSANVISNING
2
www.electrolux.com
INNEHÅLL
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
SÄKERHETSINFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
SÄKERHETSFÖRESKRIFTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
PRODUKTBESKRIVNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
HÄLL – DAGLIG ANVÄNDNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
HÄLL – RÅD OCH TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
HÄLL – UNDERHÅLL OCH RENGÖRING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
UGN – DAGLIG ANVÄNDNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
UGN – RÅD OCH TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
UGN – UNDERHÅLL OCH RENGÖRING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
OM MASKINEN INTE FUNGERAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
WE’RE THINKING OF YOU
Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av
yrkeserfarenhet och innovation. Genial och snygg har den utformats med dig i åtanke. Så när du
än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.
Välkommen till Electrolux.
Besök vår webbplats för att:
Få tips om användning, broschyrer, felsökare, serviceinformation:
www.electrolux.com
Registrera din produkt för bättre service:
www.electrolux.com/productregistration
Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:
www.electrolux.com/shop
KUNDTJÄNST OCH SERVICE
Vi rekommenderar att originalreservdelar används.
Ha följande uppgifter till hands när du kontaktar serviceavdelningen.
Informationen finns på typskylten. Modell, PNC, serienummer.
Varnings-/viktig säkerhetsinformation.
Allmän information och tips
Miljöinformation
Med reservation för ändringar.
SVENSKA
3
1. SÄKERHETSINFORMATION
Läs noga de bifogade instruktionerna före installation och
användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.
1.1 Säkerhet för barn och handikappade
VARNING
Risk för kvävning, skador eller permanent invaliditet.
• Den här produkten kan användas av barn från åtta års
ålder och personer med reducerad fysik, sensorisk eller
mental förmåga, eller som saknar erfarenhet och kunskap, såvida de inte har tillsyn av någon person som är
ansvarig för deras säkerhet.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när den är
igång eller när den svalnar. Åtkomliga delar är mycket
varma.
• Om produkten har ett barnlås rekommenderar vi att du
aktiverar det.
• Rengöring och användarunderhåll ska inte utföras av
barn utan tillsyn.
1.2 Allmän säkerhet
• Produkten och åtkomliga delar blir heta under användning. Vidrör inte värmeelementen.
• Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.
• Oövervakad matlagning på en häll med fett eller olja
kan vara farligt och kan leda till brand.
4
www.electrolux.com
• Försök aldrig att släcka en eld med vatten, men stäng
av produkten och täck över flamman, t.ex. med ett lock
eller brandfilt.
• Förvara inte saker på kokytorna.
• Använd ej ångrengörare vid rengöring av produkten.
• Metallföremål som knivar, gafflar, skedar och lock bör
inte placeras på hällens yta eftersom de blir varma.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra ugnsluckans
glasskivor eftersom dessa kan repa ytan, vilket i sin tur
kan leda till att glaset spricker.
• Var försiktig när du rör vid förvaringslådan. Den kan bli
mycket het.
• För att ta bort ugnsstegarna drar du först ut den främre
delen av ugnsstegen och sedan den bakre delen fort
från sidoväggarna. Sätt i ugnsstegarna i omvänd ordning.
• Om ytan är sprucken, stäng av hushållsapparaten för
att undvika risken för elektriska stötar.
2.
SÄKERHETSFÖRESKRIFTER
2.1 Installation
VARNING
Endast en behörig person får installera den här produkten.
• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad
produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig
när du flyttar den. Använd alltid skyddshandskar.
• Dra aldrig produkten i handtaget.
• Minsta avstånd till andra produkter ska
beaktas.
• Kontrollera att produkten har installerats
under och bredvid stadiga skåp- eller
bänkstommar.
• Produktens sidor måste gränsa till produkter eller enheter med samma höjd.
• Placera inte produkten på en sockel.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att
heta kokkärl faller ned från produkten
när dörren eller fönstret är öppet.
VARNING
Se till att montera ett stabiliseringsmedel för att förhindra att produkten tippar. Se kapitlet Montering.
SVENSKA
Elektrisk anslutning
VARNING
Risk för brand och elektriska stötar.
• Alla elektriska anslutningar ska göras av
en behörig elektriker.
• Produkten måste jordas.
• Kontrollera att produktens märkdata
överensstämmer med din strömkälla. I
annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Kontakta service eller en elektriker för att ersätta en
skadad nätkabel.
• Låt inte nätkablar komma i kontakt med
produktens lucka, speciellt inte när
luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant
sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först
vid slutet av installationen. Kontrollera
att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i nätkabeln för att koppla bort
produkten från eluttaget. Ta alltid tag i
stickkontakten.
• Använd endast rätt isoleringsenheter:
strömbrytare, säkringar (säkringar av
skruvtyp tas ur hållaren), jordfelsbrytare
och kontaktorer.
• Den elektriska installationen måste ha
en isolationsenhet så att du kan koppla
från produkten från nätet vid alla poler.
Kontaktöppningen på isolationsenheten
måste vara minst 3 mm bred.
2.2 Använd
VARNING
Risk för skador, brännskador eller
elstötar föreligger.
• Använd denna produkt i en hushållsmiljö.
• Ändra inte produktens specifikationer.
5
• Se till att ventilationsöppningarna inte är
blockerade.
• Lämna inte produkten utan tillsyn under
användning.
• Stäng av produkten efter varje användningstillfälle.
• Produkten blir varm inuti när den är
igång. Vidrör inte värmeelementen som
finns i produkten. Använd alltid handskar för att ta ut eller sätta in tillbehör eller eldfasta formar.
• Var försiktig när du öppnar produktens
lucka medan produkten är igång. Het
luft kan strömma ut.
• Använd inte produkten med våta händer eller när den är i kontakt med vatten.
• Tyng inte ner luckan när den är öppen.
• Använd inte produkten med en extern
timer eller ett separat fjärrkontrollsystem.
• Produktens lucka ska alltid vara stängd
när produkten är igång.
• Lägg inte bestick eller kastrullock på
kokzonerna. De blir heta.
• Stäng av kokzonen efter användning.
• Använd inte produkten som arbets- eller avlastningsyta.
• Om produktens yta är sprucken ska du
omedelbart koppla loss den från eluttaget. Detta för att förhindra elstötar.
VARNING
Det finns risk för eldsvåda eller explosion.
• Fetter och olja kan frigöra lättantändliga
ångor när de värms upp. Håll flammor
eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja
kan orsaka spontan förbränning.
• Redan använd olja, som kan innehålla
matrester, kan orsaka brand vi lägre
temperatur än olja som används för första gången.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du
öppnar luckan.
6
www.electrolux.com
• Öppna produktens lucka försiktigt. Användning av ingredienser som innehåller
alkohol kan producera en blandning av
luft och alkohol.
• Försök inte släcka eld med vatten.
Koppla från produkten och täck över
flamman med ett lock eller en brandfilt.
VARNING
Risk för skador på produkten föreligger.
• För att förhindra skada eller missfärgning på emaljen:
– Sätt inte eldfasta formar eller andra
föremål direkt på produktens botten.
– Lägg inte aluminiumfolie direkt på
produktens botten.
– ställ inte hett vatten direkt i den heta
produkten.
– låt inte fuktiga kärl eller matvaror stå
kvar i produkten efter att tillagningen
är klar.
– var försiktig när du tar bort eller monterar tillbehör.
• Missfärgning av emaljen påverkar inte
produktens funktion. Det är ingen defekt enligt garantin.
• Använd en djup form för mjuka kakor.
Fruktjuicer orsakar fläckar som kan vara
permanenta.
• Placera inga heta kokkärl på kontrollpanelen.
• Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller
kokkärl faller på produkten. Ytan kan
skadas.
• Aktivera inte kokzonerna med tomma
kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller med
skadad botten kan repa glaskeramiken.
Lyft alltid upp dessa föremål när du
måste flytta dem på kokhällen.
2.3 Skötsel och rengöring
VARNING
Det finns risk för personskador,
brand eller skador på produkten.
• Stäng av produkten och koppla bort
den från eluttaget före underhåll.
• Se till att produkten har svalnat. Det
finns även risk för att glasen kan
spricka.
• Byt omedelbart ut luckans glaspaneler
om de är skadade. Kontakta service.
• Var försiktig när du tar bort luckan.
Luckan är tung!
• Rengör produkten regelbundet för att
förhindra att ytmaterialet försämras.
• Kvarblivet fett eller mat i produkten kan
orsaka brand.
• Rengör produkten med en fuktig, mjuk
trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller
metallföremål.
• Om du använder en ugnssprej ska du
följa säkerhetsanvisningarna på förpackningen.
• Rengör inte den katalytiska emaljen (om
tillämpligt) med någon sorts rengöringsmedel.
2.4 Inre belysning
• Typen av glödlampa eller halogenlampa
som används för den här produkten är
endast avsedd för hushållsprodukter.
Får ej användas för belysning i hus.
VARNING
Risk för elektrisk stöt.
• Innan du byter lampan ska du koppla ur
produkten från nätuttaget.
• Använd bara lampor med samma specifikationer.
2.5 Avfallshantering
VARNING
Risk för kvävning eller skador.
• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn
eller djur stängs in inuti produkten.
SVENSKA
7
3. PRODUKTBESKRIVNING
3.1 Allmän översikt
1 Strömindikator
1
2
2 Vred för ugnsfunktionerna
3 4
3 Temperaturvred
5
4 Temperaturindikator
5 Vred för hällen
5
4
3
2
1
8
6
7
6 Värmeelement
7 Ugnslampa
8 Ugnsnivåer
3.2 Beskrivning av hällen
1
2
145 mm
3
180 mm
1 Kokzon 1200 W
2 Ångutlopp
3 Kokzon 1800 W
145 mm
210 mm
4 Kokzon 1200 W
5 Restvärmeindikering
6 Kokzon 2300 W
6
5
4
3.3 Tillbehör
• Galler
För kokkärl, kakformar, stekar.
• Platt bakplåt
För kakor och småkakor.
• Långpanna
För bakning och stekning eller som
uppsamlingsfat för fett.
• Förvaringslåda
Förvaringslådan finns under ugnsutrymmet.
4. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN
VARNING
Se säkerhetskapitlena.
8
www.electrolux.com
4.1 Första rengöring
2.
• Ta ut alla tillbehör och flyttbara ugnsstegar (i förekommande fall).
• Rengör ugnen innan du använder den
första gången.
3.
Se kapitlet "Underhåll och rengöring".
4.2 Bränna ur ugnen
Upphetta den tomma produkten för att
bränna bort återstående fett.
1.
Välj funktionen
peratur.
och maximal tem-
Låt produkten vara igång i 45 minuter.
Välj funktionen
och maximal temperatur.
4. Låt produkten vara igång i 15 minuter.
Delarna kan bli varmare än vanligt. Produkten kan avge en lukt och rök. Detta är
normalt. Kontrollera att luftflödet är tillräckligt.
4.3 Barnlås
Barnlåset är som standard aktiverat.
Öppna och stänga luckan
För att öppna luckan förs låset åt höger.
Stäng luckan utan att trycka in lucklåset.
Avaktivera barnlåset
1.
2
2.
Tryck på lucktätningen (B) på varje
sida. Tätningen släpper.
Dra upp lucktätningen och ta bort
den.
B
1
3.
1
2
Lossa spaken (1), flytta den åt höger
(2) och sätt tillbaka den.
SVENSKA
4.
9
Håll i lucktätningen (B) i varje sida och
sätt den på luckans innerkant. Sätt
lucktätningen i luckans övre kant.
B
Aktivera barnlåset
Gör enligt ovanstående anvisningar igen
och flytta tillbaka lucklåset till vänster.
Avstängning av produkten avaktiverar inte det mekaniska barnlåset.
5. HÄLL – DAGLIG ANVÄNDNING
VARNING
Se säkerhetskapitlena.
5.1 Värmeläge
Vred
0
1-9
1.
2.
Funktion
Av-läge
Värmelägen
(1 - lägst; 9 - högst)
Vrid vredet till önskat värmeläge.
Avsluta tillagningen genom att vrida
vredet till 0-läget.
Utnyttja restvärmen för att minska
energiförbrukningen. Stäng av
kokzonen ca 5 - 10 minuter innan
tillagningen är klar.
5.2 Restvärmeindikering
Restvärmeindikatorn tänds när en kokzon
är varm.
VARNING
Risk för brännskador från restvärme!
6. HÄLL – RÅD OCH TIPS
VARNING
Se säkerhetskapitlena.
6.1 Kokkärl
• Kokkärlens botten skall vara så
tjock och så plan som möjligt.
• Kokkärl av emaljerat stål med
aluminium- eller kopparbotten
kan orsaka färgskiftning på
glaskeramiken.
6.2 Spara energi
• Sätt om möjligt alltid ett lock på
kokkärlet.
• Sätt kokkärl på kokzonen innan
den slås på.
• Stäng av kokzonen innan tillagningen är klar för att utnyttja restvärmen.
• Botten på pannor och kokkärl
måste vara lika stor som kokzonen.
10 www.electrolux.com
6.3 Exempel på olika typer av tillagning
Vär- Använd för:
meläge
Tid
(min)
Tips
1
Varmhållning av tillagad mat.
efter
behov
Lägg ett lock på ett kokkärl.
1-2
Hollandaisesås, smältning av:
smör, choklad, gelatin.
5 - 25
Rör om med jämna mellanrum.
1-2
Stanning: fluffiga omeletter, äggstanning.
10 - 40 Lägg ett lock på ett kokkärl.
2-3
Småkoka ris och mjölkrätter, vär- 25 - 50 Minst dubbelt så mycket
ma färdiglagade rätter.
vätska som ris, rör om mjölkbaserade rätter under tillagningen.
3-4
Ångkoka grönsaker, fisk, kött.
20 - 45 Tillsätt några matskedar vätska.
4-5
Kokning av potatis.
20 - 60 Använd max. ¼ liter vatten till
750 g potatis.
4-5
Tillaga större mängder mat, stuv- 60 ningar och soppor.
150
Upp till 3 l vätska plus ingredienser.
6-7
Lätt stekning: schnitzel, cordon
bleu, kotletter, kroketter, korv,
lever, ägg, pannkakor, munkar.
efter
behov
Vänd efter halva tiden.
7-8
Kraftig stekning, potatiskroketter, 5 - 15
biff.
Vänd efter halva tiden.
9
Koka stora mängder vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites.
Uppgifterna i tabellen är endast avsedda
som vägledning.
7. HÄLL – UNDERHÅLL OCH RENGÖRING
VARNING
Se säkerhetskapitlena.
Rengör produkten efter varje användningstillfälle.
Använd alltid kokkärl med ren botten.
Repor eller mörka fläckor på glaskeramiken har ingen inverkan på
hur produkten fungerar.
För att ta bort smuts:
– Ta omedelbart bort: smält plast,
plastfolie och mat med socker.
1.
2.
Smutsen kan skada produkten om
du inte gör detta. Använd en speciell skrapa för glaset. Sätt skrapan
snett mot glasytan och för bladet
över ytan.
– Ta bort när produkten svalnat
tillräckligt: kalkringar, vattenringar,
fettstänk, glänsande metalliska
missfärgningar. Använd ett särskilt
rengöringsmedel för glaskeramik eller rostfritt stål.
Rengör produkten med en fuktig duk
och lite rengöringsmedel.
SVENSKA
3.
När du är klar, torka av produkten
med en torr trasa.
11
FÖRSIKTIGHET
Förvara rakbladsskrapan utom
räckhåll för barn. Använd rakbladsskrapan med försiktighet,
rakbladet är mycket vasst.
8. UGN – DAGLIG ANVÄNDNING
VARNING
Se säkerhetskapitlena.
2.
8.1 Kylfläkt
När produkten är på aktiveras fläkten automatiskt för att hålla produktens ytor svala. Om du stänger av produkten fortsätter
fläkten att gå tills temperaturen i produkten har svalnat.
3.
Kontrollampan tänds.
Vrid temperaturvredet till en temperatur.
Temperaturindikatorn tänds medan
temperaturen i produkten ökar.
För att stänga av ugnen, vrid kontrollvredet för ugnsfunktioner och
temperatur till av-läget.
8.2 Aktivera och avaktivera
produkten
1.
Vrid vredet för ugnsfunktioner till en
ugnsfunktion.
8.3 Ugnsfunktioner
Ugnsfunktion
Tillämpning
AV-läge
Produkten är avstängd.
Ugnslampa
För att tända ugnsutrymmet.
Över/Undervärme
Särskilt lämplig för tillagning av större mängder mat.
Övre värmeelement
Värmen kommer endast från det övre värmeelementet.
För att avsluta tillagade rätter.
Undre värmeelement
Värmen kommer endast från det undre värmeelementet. För bakning av kakor med knapriga eller skorpartade bottnar.
Grillning
För att grilla tunna livsmedel i mitten av ugnsstegen.
För rostning av bröd.
Max Grill
Värmen kommer från båda grillemelenten. För grillning
av tunna livsmedel i stora mängder. För rostning av
bröd.
Funktionslås
För att låsa ugns- och hällfunktioner.
12 www.electrolux.com
8.4 Funktionslås
Låsa upp ugnen och hällen
Vredet för ugnsfunktionerna har ett inbyggt lås.
Tryck på vredet och vrid det till önskat
läge.
Funktionslåset avaktiverar inte
strömförsörjningen till spisen.
Låsa ugnen och hällen
Vrid vredet till symbolen
par ut cirka 2 mm.
. Vredet hop-
8.5 Sätta in ugnstillbehör
Grill- / stekpannan och ugnsgallret
har sidokanter. Dessa kanter och
formen av styrskenorna är en specialanordning för att förhindra att
kokkärlen glider.
Sätta in ugnsgallret och långpannan
tillsammans
Sätt gallret på långpannan. Skjut in den
djupa formen mellan styrskenorna på en
av ugnens nivåer.
9. UGN – RÅD OCH TIPS
VARNING
Se säkerhetskapitlena.
Temperaturerna och gräddningstiderna i tabellerna är endast riktvärden. De beror på recepten
samt på ingrediensernas kvalitet
och mängd.
FÖRSIKTIGHET
Använd en djup långpanna för
mycket fuktiga kakor. Fruktjuicer
kan orsaka permanenta fläckar på
emaljen.
9.1 Bakning
Allmänna anvisningar
• Din nya ugn kan ha andra bak-/stekegenskaper än din gamla. Anpassa dina
vanliga inställningar (temperatur, koktider) och placering av plåtar och galler
till värdena i tabellerna.
• Med längre bakningstider kan ugnen
stängas av ca 10 minuter innan bakningstiden är slut, för att använda restvärmen.
När du använder frysta livsmedel kan
plåtarna i ugnen slå sig. När plåtarna
SVENSKA
kallnar igen återtar de sin normala
form.
Användning av baktabellerna
• Vi rekommenderar att använda den lägre temperaturen den första gången.
• Om du inte kan hitta inställningarna för
ett speciellt recept, leta efter ett recept
som är nästan likadant.
13
• Bakningstiden kan förlängas med 10–
15 minuter, om du bakar kakor på mer
än en nivå.
• Bakverk vid olika nivåer blir först inte alltid lika bruna. Om detta händer ska du
inte ändra temperaturinställningen. Skillnaden jämnar ut sig under bakningen.
Tips för bakning
Bakresultat
Möjlig orsak
Lösning
Kakan är inte tillräckligt gräddad
på undersidan
Fel ugnsnivå
Ställ plåten på en lägre nivå
Kakan faller ihop
(blir degig, klumpig, vattenränder)
För hög ugnstemperatur
Sänk temperaturen
Kakan faller ihop
(blir degig, klumpig, vattenränder)
För kort gräddningstid
Förläng gräddningstiden
Öka inte temperaturen för att
minska gräddningstiden
Kakan faller ihop
(blir degig, klumpig, vattenränder)
För mycket vätska i de- Använd mindre vätska. Kontrollera
gen
mixningstiden, speciellt om du använder en matberedare
Kakan är för torr
För låg ugnstemperatur Ställ in en högre temperatur
Kakan är för torr
För lång gräddningstid
Kakan blir inte
jämnt gräddad
För hög temperatur och Minska temperaturen och öka
för kort gräddningstid
gräddningstiden
Kakan blir inte
jämnt gräddad
Degen inte jämnt förde- Fördela degen jämnt på plåten
lad
Kakan gräddas
inte med den inställda tiden
För låg temperatur
Ställ in en kortare gräddningstid
Höj temperaturen något
9.2 Traditionell bakning
Nivå
Temperatur °C
Tid i minuter
Småfranska
Typ av bakverk
3-4
200-225
10-20
Grahamsbullar
3-4
190-200
20-25
Småt gærbrød med fyld
3-4
200-225
10-12
Formbröd
2-3
190-210
30-40
Ciabattabullar
3-4
210-230
10-20
Foccacia
3-4
220-230
15-20
Pitabröd
3-4
250
5-15
Salta kringlor
3-4
180-200
12-15
14 www.electrolux.com
Typ av bakverk
Nivå
Temperatur °C
Tid i minuter
2
175-225
35-45
Vetebröd
1-2
190-210
25-40
Ciabatta
1-2
210-220
15-25
Fullkornsbröd
1-2
180-200
35-45
1
275
värmning
Vetebröd / Limpor
Rågbröd, blandning
- bakning
1
190
55-65
Baguetter
3-4
220-230
15-30
Bradepandekage
2-3
170-180
50-60
Fruktkakor
3
150-170
70-80
Muffins
3
180-200
10-20
Rulltarta
3
220-250
6-15
Bullar
3
220-250
8-15
Längder/ Kransar
3
180-200
25-35
Pepparkakor
3
220-225
8-12
Formkage
3-4
170-180
35-45
Sockerkakor/Madeirakakor
1-2
170-180
40-50
Smörgåstårta, bullar
3-4
200-225
8-12
Maränger
3-4
100
90-120
Marängbottnar
3-4
100
90-120
- värmning
3-4
med ugnen avstängd
25
Kex/skorpor
3-4
160-180
6-15
Petit-choux
3-4
170-190
30-45
Rulltårta
3-4
190-210
10-12
Frukttårtor, mördegskakor
3-4
175-200
förbakning, bullar 10-15
Frukttårtor, mördegskakor
3-4
175
dekorering
35-45
Frukttårtor, smuldeg
3-4
190-200
25-35
Kransekage i ringe
2
210-230
10-12
Ugnspannkaka
2
210-220
15-30
9.3 Stekning
Stekkärl
• Använd värmebeständiga ugnsformar
(läs tillverkarens bruksanvisning).
• Stora stekar kan stekas direkt i långpannan eller på gallret över långpannan.
(om det används).
• Stek magert kött i en stekgryta med
lock. Det gör att köttet blir saftigare.
• Alla typer av kött som ska ha en stekyta
kan stekas i en stekgryta utan lock.
SVENSKA
15
9.4 Traditionell stekning
Nötkött
Galler
Temperatur °C
Tid i minuter per
kg kött
Rostbiff 1)
2-3
125
80-120
Rumpstek
- bryning
2-3
225
totalt 10
Rumpstek
- stekning
2-3
160
50-60
Rostbiff
1-3
180
90-120
Typ av kött
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C.
Använder du en köttermometer ska den tas bort före grillning.
Kalv
Galler
Temperatur °C
Tid i minuter per
kg kött
2-3
180
60-70
Galler
Temperatur °C
Tid i minuter per
kg kött
2
180
80-100
Galler
Temperatur °C
Tid i minuter per
kg kött
Fläskstek 1)
3
200
60-70
Fläskkarré 1)
3
200
60
Grishals
2-3
180
90-120
Skinka
1-2
160
60-100
Galler
Temperatur °C
Tid i minuter per
kg kött
Kyckling, i bitar
2-3
200
55-65
Anka 1)
2-3
160
55-65
Anka lågtempererad 1)
2-3
130
totalt ca 5 timmar
Stekt kalkon, fylld
1-2
160
50-60
Kalkonbröst
2-3
200
70-80
Typ av kött
Oxfilé1)
Lamm
Typ av kött
Lägg/bog/revben
Gris
Typ av kött
Fågel
Typ av kött
16 www.electrolux.com
9.5 Över/Undervärme
Typ av mat
Galler
Temperatur °C
Tid i minuter
Fisk, kokning
2-3
160-170
1)
Fisk, stekning
2-3
180-200
1)
Köttfärslimpa
2-3
175-200
45-60
Danska köttbullar
3-4
175-200
30-45
Leverpâté
2-3
180-200
50-60
Gratänger
2-3
180-200
50-60
Potatisgratäng
3-4
200
55-65
Lasagne, hemlagad
2-3
200
50-60
Lasagne, frusen
3-4
175-200
30-45 2)
Pastagratäng
2-3
180-200
30-40
Pizza, hembakade
2-3
220-230
15-25
Fryst pizza
2-3
220-230
15-25 2)
Pommes frites,
frusna
3-4
225-250
20-30 2)
Tårtor, hembakade
- förbakning, bullar
3-4
190-210
15-25
Tårtor, hembakade
- dekorering
3-4
190-210
20-30
Tårtor, frusna
3-4
200-225
20-30 2)
1) När man steker eller koker fisk, beror tillagningstiden på fiskens tjocklek. Fisken är klar när
köttet är vitt. Kontrollera genom att sticka en gaffel i fisken. Om köttet lossnar lätt från
benet, är fisken klar.
2) Med tillagning på två nivåer (dubbel portion) tar det ca 1/3 längre tid än vad som anges på
förpackningen. Om den angivna tiden är 30 min, blir tillagningstiden ungefär 30+10 = 40
min.
9.6 Grillning
Använd alltid grillfunktionen med
maximal temperaturinställning
Grilla alltid med stängd ugnslucka
Förvärm alltid den tomma ugnen
med grillfunktionerna i 5 minuter.
• Placera gallret på den ugnsnivå
som rekommenderas i grilltabellen.
• Placera alltid plåten som ska
fånga upp fettet på den första
ugnsnivån.
• Grilla endast tunna bitar av kött
eller fisk.
Grillområdet är inställt i mitten av nivån
SVENSKA
Livsmedelstyper för
grillning
Nivå
Temperatur
°C
Fläskkotletter
3-4
Lammkotletter
3-4
Kyckling, i bitar
17
Tid i min. /
Sida 1
Tid i min. /
Sida 2
250
7-9
4-6
250
7-10
5-6
3-4
250
20-25
15-20
Korv
3-4
250
3-5
2-4
Revben, förtillagade i 20
min.
3-4
250
15-20
15-20
Fisk, skivor av torsk eller
lax
3-4
250
10-15
5-10
Rostat bröd
3-4
250
2-3
1-2
10. UGN – UNDERHÅLL OCH RENGÖRING
VARNING
Se säkerhetskapitlena.
• Torka av produktens framsida med en
mjuk trasa och varmt vatten och diskmedel.
• Använd ett rengöringsmedel avsett för
rengöring av metallytor.
• Rengör ugnsutrymmet efter varje användningstillfälle. På det viset kan du
lättare få bort smuts och den bränner
inte fast.
• Ta bort envis smuts med speciell ugnsrengöring.
• Rengör alla tillbehör efter varje användningstillfälle och låt dem torka. Använd
en mjuk duk med varmt vatten och ett
rengöringsmedel.
• Använd inte starka medel, föremål med
skarpa kanter eller diskmaskin vid ren-
göring om du har tillbehör i Super
Clean. Det kan förstöra Super Cleanytan.
Produkter i rostfritt stål eller
aluminium
Ugnsluckan ska endast rengöras
med en fuktig trasa eller svamp.
Torka torrt med en mjuk trasa.
Använd aldrig stålull, syror eller
produkter med slipeffekt för rengöring eftersom de kan skada ugnens ytor. Följ samma regler när
du rengör ugnens kontrollpanel.
10.1 Ugnsstegar
Du kan ta bort ugnsstegarna för att rengöra sidoväggarna.
18 www.electrolux.com
Borttagning av ugnsstegarna
1
1.
Dra först ut stegarnas främre del från
sidoväggen.
2.
Dra ut stegen baktill från ugnssidan
och ta bort den.
2
Sätta i ugnsstegarna
4.
Sätt i ugnsstegarna i omvänd ordning.
Värmeelementet fälls ned.
Ugnstaket kan nu rengöras.
För utdragbara bakplåtsskenor:
Styrpinnarnas avrundade ändar
måste peka framåt!
FÖRSIKTIGHET
Se till att den längre fixeringsdelen
är framtill. De två fixeringsdelarnas
ändar måste peka bakåt. Felaktig
installation kan skada emaljen.
10.2 Ugnstak
Du kan fälla ned värmeelementet i ugnstaket så är det lättare att göra rent.
VARNING
Innan du tar bort värmeelementet
måste du stänga av produkten.
Se till att ugnen har svalnat.
Det finns risk att bränna sig!
Fälla ned värmeelementet
Ta bort ugnsstegarna.
Håll i värmeelementet med två händer
framtill.
3. Dra det mot fjädertrycket och ut längs
ugnsstegarna på båda sidorna.
1.
2.
Sätta tillbaka värmeelementet
1. Sätt tillbaka värmeelementet i omvänd
ordning.
2.
Sätt tillbaka värmelementet på rätt
sätt på de två sidorna ovanför
ugnsstegen på ugnens innervägg.
Sätt in ugnsstegarna.
10.3 Rengöring av ugnsluckan
Ta bort luckan för att göra rengöringen
enklare.
SVENSKA
VARNING
Se till att glasskivorna har svalnat
innan du rengör glasluckan. Det
finns risk att glaset går sönder.
19
VARNING
När luckans glaspaneler skadas
eller repas blir glaset skört och
kan gå sönder. För att förhindra
detta måste du byta ut dem. Kontakta ditt lokala servicecenter för
ytterligare information.
Ta bort luckan:
1.
2.
1
3.
2
4.
Öppna luckan helt.
Flytta glidstycket tills du hör ett klickande ljud.
Stäng luckan tills glidstycket spärrar
den.
Avlägsna luckan.
Luckan tas bort genom att du drar
den utåt först på ena sidan och
sedan på andra sidan.
Sätt tillbaka ugnsluckan i omvänd ordning
när rengöringen är klar. Du ska höra ett
klickljud när du sätter tillbaka luckan. Använd en tång om det behövs.
10.4 Ugnsglaspaneler
Glaset i luckan på din produkt kan
skilja sig från den typ och form du
ser på bilderna. Antalet glas kan
skilja sig.
Borttagning och rengöring av luckglasen
1.
Ta tag i lucklisten (B) på båda sidorna
av luckans övre kant och tryck inåt för
att frigöra klämlåset.
2.
Dra lucklisten framåt för att ta bort
den.
Håll glasen i överkanten ett i taget
och dra dem uppåt och ut ur skenorna.
Rengör luckglasen.
B
3.
4.
20 www.electrolux.com
Följ stegen i motsatt ordning för att sätta
tillbaka glasen.
FÖRSIKTIGHET
De flyttbara glasen har en markering på ena sidan. Kontrollera att
markeringen finns längst upp till
vänster.
10.5 Ugnslampa
VARNING
Var försiktig när du byter ugnslampan. Det finns risk för stöt.
Innan du byter ut ugnslampan:
• Stäng av ugnen.
• Ta ut säkringarna ur säkringsskåpet eller stäng av huvudströmbrytaren.
Sätt en handduk på ugnens botten för att undvika att skada ugnsbelysningen och lampglaset.
3.
4.
Byt ut lampan i ugnen mot en ugnslampa som tål upp till 300 °C.
Använd samma typ av ugnslampa.
Sätt tillbaka lampglaset.
10.6 Ta bort förvaringslådan
För enklare rengöring kan förvaringslådan
under ugnen tas bort.
Ta bort förvaringslådan
1. Dra ut förvaringslådan så långt som
möjligt.
2. Lyft förvaringslådan en aning så att
den kan lyftas snett uppåt ur styrtapparna.
Sätta tillbaka förvaringslådan
För att sätta tillbaka luckan utför du stegen i omvänd ordning.
Byte av ugnslampan
Lampglaset hittar du längst bak i utrymmet.
Ta bort lampglaset genom att vrida
det moturs.
2. Rengör lampglaset.
1.
VARNING
Förvaringslådan kan bli het när
ugnen används. Av det här skälet
ska lättantändliga föremål, som
t.ex. rengöringsmaterial, plastpåsar, grytvantar, papper, rengöringsmedel osv., inte förvaras däri.
11. OM MASKINEN INTE FUNGERAR
VARNING
Se säkerhetskapitlena.
Problem
Möjlig orsak
Lösning
Restvärmeindikatorn
tänds inte.
Kokzonen är inte varm ef- Kontakta kundtjänst om
tersom den bara har varit kokzonen är eller borde
påslagen en kort stund
vara varm
Produkten fungerar inte
Säkringen i säkringsskåpet har löst ut
Kontrollera säkringen.
Kontakta en behörig
elektriker om säkringen
löser ut mer än en gång.
Ugnen värms inte upp
Ugnen är inte på
Sätt på ugnen
Ugnen värms inte upp
Nödvändiga inställningar
är inte gjorda
Kontrollera inställningarna
Ugnslampan tänds inte
Glödlampan är trasig
Byt ut ugnslampan
SVENSKA
Problem
Möjlig orsak
21
Lösning
Ånga och kondens avMaten har fått stå kvar för Låt inte maträtter stå i ugsätts på maten och i ugn- länge i ugnen
nen längre än 15–20 misutrymmet
nuter efter att tillagningen
är klar
Kontakta försäljaren eller kundtjänst om
du inte kan avhjälpa felet.
Information som kundtjänst behöver finns
på typskylten. Typskylten sitter på ugnsutrymmets yttre kant.
Vi rekommenderar att du antecknar den här:
Modell (MOD.)
.........................................
Produktnummer (PNC)
.........................................
Serienummer (S.N.)
.........................................
12. INSTALLATION
VARNING
Se säkerhetsavsnitten.
Mått
Höjd
850 - 939 mm
Vikt
696 mm
Djup
600 mm
Ugnskapacitet
79 l
12.1 Tippskydd
FÖRSIKTIGHET
Du måste installera tippskyddet.
Om du inte installerar det kan produkten tippa över.
Din produkt har symbolen som visas på bilden (i förekommande
fall) för att påminna dig om att
montera tippskyddet.
Kontrollera att du placerar tippskyddet på rätt höjd.
FÖRSIKTIGHET
Mer information om hur produkten
ska installeras finns i ett separat
installationshäfte.
22 www.electrolux.com
13. MILJÖSKYDD
Återvinn material med symbolen
.
Återvinn förpackningen genom att placera
den i lämpligt kärl.
Bidra till att skydda vår miljö och vår hälsa
genom att återvinna avfall från elektriska
och elektroniska produkter. Släng inte
med
produkter märkta med symbolen
hushållsavfallet. Lämna in produkten på
närmaste återvinningsstation eller
kontakta kommunkontoret.
SVENSKA
23
892950952-B-502012
www.electrolux.com/shop
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
