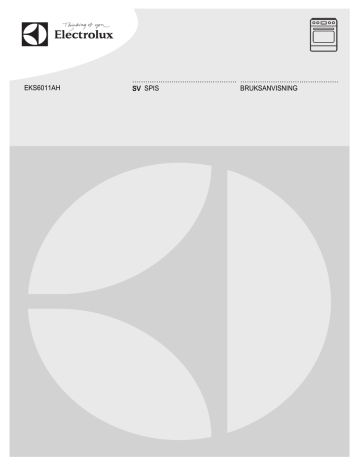

EKS6011AH
................................................ .............................................
SV SPIS
BRUKSANVISNING
2
www.electrolux.com
INNEHÅLL
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
SÄKERHETSINFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
PRODUKTBESKRIVNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
HÄLL – DAGLIG ANVÄNDNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
HÄLL – RÅD OCH TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
HÄLL – UNDERHÅLL OCH RENGÖRING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
UGN – DAGLIG ANVÄNDNING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
UGN - ANVÄNDA TILLBEHÖREN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
UGN – RÅD OCH TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
UGN – UNDERHÅLL OCH RENGÖRING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
OM MASKINEN INTE FUNGERAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
TEKNISKA DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
MILJÖSKYDD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
WE’RE THINKING OF YOU
Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden av
yrkeserfarenhet och innovation. Genial och snygg har den utformats med dig i åtanke. Så när du
än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.
Välkommen till Electrolux.
Besök vår webbplats för att:
Få tips om användning, broschyrer, felsökare, serviceinformation:
www.electrolux.com
Registrera din produkt för bättre service:
www.electrolux.com/productregistration
Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:
www.electrolux.com/shop
KUNDTJÄNST OCH SERVICE
Vi rekommenderar att originalreservdelar används.
Ha följande uppgifter till hands när du kontaktar serviceavdelningen.
Informationen finns på typskylten. Modell, PNC, serienummer.
Varnings-/viktig säkerhetsinformation.
Allmän information och tips
Miljöinformation
Med reservation för ändringar.
SVENSKA
1.
3
SÄKERHETSINFORMATION
Läs den här bruksanvisningen noga före
installation:
• För din egen säkerhet och för maskinens säkerhet
• För att skydda miljön
• För korrekt användning av produkten.
Spara denna bruksanvisning och se till att
den följer med produkten om du flyttar eller säljer den.
Tillverkaren är inte ansvarig om en felaktig
installation och användning orsakar skada.
1.1 Säkerhet för barn och
handikappade
• Denna produkt kan användas av barn
från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med
bristande erfarenhet och kunskap, om
de övervakas eller instrueras beträffande hur produkten används på ett säkert
sätt och förstår de risker som är förknippade med användningen. Barn ska
inte leka med produkten.
• Håll allt förpackningsmaterial utom
räckhåll för barn. Det finns risk för kvävning eller annan fysisk skada.
• Håll barn och husdjur borta från ugnen
när luckan är öppen eller när ugnen används. Det finns risk för skada eller bestående handikapp.
• Om produkten har barnlås eller knapplåsfunktion ska det användas. Det hindrar småbarn och husdjur från att oavsiktligt sätta på ugnen.
1.2 Allmän säkerhet
• Ändra inte produktens specifikation.
Det finns risk för personskada och skada på produkten.
• Lämna inte produkten utan tillsyn under
användning.
• Stäng av produkten efter varje användningstillfälle.
1.3 Installation
• Förutsättningar för installation för den
här produkten beskrivs på etiketten (eller dataplåten).
• Produkten får bara installeras och anslutas av en behörig tekniker. Kontakta
ett auktoriserat servicecenter. Detta för
att förhindra konstruktionsskador eller
fysisk skada.
• Kontrollera att produkten inte har skadats under transporten. Nätanslut inte
produkten om den är skadad. Kontakta
leverantören vid behov.
• Ta bort allt förpackningsmaterial, dekaler och folier från produkten före användning. Ta inte bort typskylten. Det
kan göra garantin ogiltig.
• Gällande lagar, förordningar, direktiv
och standarder i landet där produkten
används måste följas (t.ex. säkerhetsbestämmelser, regler för kassering och
återvinning och elektriska säkerhetsbestämmelser).
• Var försiktig när du flyttar produkten.
Denna produkt är tung. Använd alltid
skyddshandskar. Dra aldrig produkten i
handtaget.
• Kontrollera att produkten inte är inkopplad på elnätet vid installation (i förekommande fall).
• Minsta avstånd till andra produkter ska
beaktas.
• Placera inte produkten på en sockel.
1.4 Elektrisk anslutning
• Produkten får bara installeras och anslutas av en behörig elektriker. Kontakta
ett auktoriserat servicecenter. Detta för
att förhindra konstruktionsskador eller
fysisk skada.
• Produkten måste jordas.
• Kontrollera att elektriska data på typskylten stämmer överens med nätströmmen i huset.
• Information om spänningen finns på
typskylten.
• Du måste ha korrekta isoleringsanordningar: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
4
www.electrolux.com
• Den elektriska installationen måste ha
en isoleringsenhet så att du kan koppla
från produkten från nätet vid alla poler.
Kontaktöppningen på isoleringsenheten
måste vara minst 3 mm bred.
• De stötskyddande delarna måste placeras så att de inte kan tas bort utan
verktyg.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Vid anslutning av elektriska produkter till
ett nätuttag, låt aldrig kablar vidröra eller komma nära den varma luckan på
produkten.
• Använd inte grenuttag, adaptrar eller
förlängningskablar. Risk för brand.
• Var försiktig så att nätkontakten eller
sladden inte kläms eller skadas bakom
produkten.
• Se till att nätkontakten är åtkomlig efter
installationen.
• Dra inte i strömkabeln för att koppla
bort produkten från uttaget. Dra alltid i
stickkontakten (i förekommande fall).
• Byt inte ut nätkabeln. Kontakta ett servicecenter.
1.5 Användning
• Använd produkten bara för matlagning i
ett hushåll. Produkten får inte användas
kommersiellt eller industriellt. Detta för
att förhindra fysisk skada på person eller skada på egendom.
• Övervaka alltid produkten under användning.
• Håll dig på avstånd när du öppnar luckan när produkten används. Het ånga
kan strömma ut. Det finns risk att bränna sig.
• Använd inte produkten om den har
kontakt med vatten. Använd inte produkten med våta händer.
• Använd inte produkten som arbets- eller avlastningsyta.
• Produktens kokzon blir het under användning. Det finns risk att bränna sig.
Lägg inte metallföremål som bestick eller kokkärlslock på ytorna eftersom de
kan bli heta.
• Produktens insida blir het under användning. Det finns risk att bränna sig.
Använd handskar när du sätter in eller
tar ut tillbehör eller formar.
• Produkten och åtkomliga delar blir heta
under användning. Var försiktig så att
du inte rör vid värmeelementen. Håll
barn borta från produkten om de inte är
under uppsikt hela tiden.
• Öppna luckan försiktigt. Användning av
ingredienser som innehåller alkohol kan
producera en blandning av luft och alkohol. Det finns då risk för brand.
• Låt inte gnistor eller öppna lågor komma nära produkten när du öppnar luckan.
• Placera inte brandfarliga produkter eller
föremål som är våta av brandfarliga
produkter och/eller föremål som lätt
smälter (av plast eller aluminium) i, i närheten av eller på produkten. Det finns
risk för explosion eller brand.
• Stäng av kokzonerna efter varje användningstillfälle.
• Använd inte kokzonerna utan eller med
tomma kokkärl
• Låt inte kokkärl torrkoka. Detta kan orsaka skador på kokkärl och hällens yta.
• Ytan kan skadas om föremål eller kokkärl faller på den.
• Placera inte heta kokkärl i närheten av
kontrollpanelen eftersom värmen kan
skada produkten.
• Var försiktig när du tar bort eller installerar tillbehören, för att undvika skada på
produktens emalj.
• Kokkärl tillverkade av gjutjärn, gjuten
aluminium eller med skadad botten kan
repa hällens yta om de dras över den.
• Missfärgning av emaljen påverkar inte
produktens funktion.
• För att förhindra skada eller missfärgning på emaljen:
– ställ inga föremål direkt på bottnen
och täck inte med folie
– ställ inte hett vatten direkt i produkten
– låt inte fuktiga kärl eller matvaror stå
kvar i produkten efter att tillagningen
är klar.
• Tyng inte ner luckan när den är öppen.
• Placera inte brännbara material i utrymmet under ugnen. Förvara enbart värmebeständiga föremål där (i förekommande fall).
• Täck inte över ugnens ångventiler. De
sitter på översidans bakre del (i förekommande fall).
SVENSKA
• Sätt inte något på hällen som kan smälta.
1.6 Underhåll och rengöring
• Se till att produkten har kallnat före underhåll. Det finns risk att bränna sig. Det
finns risk att glaspanelerna kan spricka.
• Var noga med att alltid hålla produkten
ren. Ansamling av fett eller andra matrester kan orsaka brand.
• Regelbunden rengöring förhindrar att
ugnens ytmaterial skadas
• Både för din egen och produktens säkerhet ska produkten alltid rengöras
med milt handdiskmedel och vatten.
Använd inte brandfarliga produkter eller
produkter som kan orsaka korrosion.
• Rengör inte produkten med ång- eller
högtryckstvätt, vassa föremål, rengöringsmedel med slipeffekt, repande
svampar eller fläckborttagningsmedel.
• Om du använder ugnsspray, följ tillverkarens anvisningar. Spruta aldrig någonting på värmeelementen eller termostatens sensor (i förekommande fall).
• Rengör aldrig glasluckan med slipande
rengöringsmedel eller en metallskrapa.
Innerglasets värmebeständiga yta kan
spricka och gå sönder.
• När luckans glas skadas blir de sköra
och kan gå sönder. De måste bytas.
Kontakta ett servicecenter.
• Var försiktig när du tar bort luckan.
Luckan är tung.
5
• Lamporna som används i den här produkten är speciallampor som endast är
avsedda för användning i produkter
som denna. De kan inte användas för
att lysa upp ett rum, varken helt eller
delvis.
• Om det blir nödvändigt att byta ut lampan, byter du mot en med samma effekt som är specialdesignad för produkter som denna.
• Koppla från produkten från nätet före
byte av ugnslampan. Det finns risk för
elstöt. Låt produkten svalna. Det finns
risk att bränna sig.
1.7 Kundservice
• Bara en behörig tekniker får reparera eller utföra arbete på maskinen. Kontakta
ett auktoriserat servicecenter.
• Använd endast originaldelar vid reparationer och utbyten.
1.8 Bortskaffande av apparaten
• Gör så här för att förhindra fysiska skador:
– Koppla loss apparaten från eluttaget.
– Klipp av strömkabeln och kassera
den.
– Förstör lucklåset. Därigenom kan inte
barn eller små djur stängas in i produkten. Risk för kvävning.
6
www.electrolux.com
2. PRODUKTBESKRIVNING
2.1 Allmän översikt
1 Strömindikator
1
2
2 Vred för ugnsfunktionerna
3 4
3 Temperaturvred
5
4 Temperaturindikator
5 Vred för hällen
5
4
3
2
1
8
6
7
6 Värmeelement
7 Ugnslampa
8 Ugnsnivåer
2.2 Beskrivning av hällen
1
2
145 mm
3
180 mm
1 Kokzon 1000 W
2 Ångutlopp
3 Kokzon 1500 W
4 Kokzon 1500 W
220 mm
5
145 mm
5 Kokzon 2000 W
4
2.3 Tillbehör
• Galler
För kokkärl, kakformar, stekar.
• Platt bakplåt
För kakor och småkakor.
• Långpanna
För bakning och stekning eller som
uppsamlingsfat för fett.
• Förvaringslåda
Förvaringslådan finns under ugnsutrymmet.
SVENSKA
7
3. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN
VARNING
Se kapitlet "Säkerhetsinformation".
3.1 Första rengöring
1.
2.
Välj funktionen
och maximal temperatur.
Låt produkten vara igång i 45 minuter.
3.
• Ta ut alla tillbehör och flyttbara ugnsstegar (i förekommande fall).
• Rengör ugnen innan du använder den
första gången.
Se kapitlet "Underhåll och rengöring".
Välj funktionen
och maximal temperatur.
4. Låt produkten vara igång i 15 minuter.
Delarna kan bli varmare än vanligt. Produkten kan avge en lukt och rök. Detta är
normalt. Kontrollera att luftflödet är tillräckligt.
3.2 Bränna ur ugnen
3.3 Barnlås
Upphetta den tomma produkten för att
bränna bort återstående fett.
Barnlåset är som standard aktiverat.
Öppna och stänga luckan
För att öppna luckan förs låset åt höger.
Stäng luckan utan att trycka in lucklåset.
Avaktivera barnlåset
1.
2
2.
Tryck på lucktätningen (B) på varje
sida. Tätningen släpper.
Dra upp lucktätningen och ta bort
den.
B
1
3.
1
2
Lossa spaken (1), flytta den åt höger
(2) och sätt tillbaka den.
8
www.electrolux.com
4.
Håll i lucktätningen (B) i varje sida och
sätt den på luckans innerkant. Sätt
lucktätningen i luckans övre kant.
B
Aktivera barnlåset
Gör enligt ovanstående anvisningar igen
och flytta tillbaka lucklåset till vänster.
Avstängning av produkten avaktiverar inte det mekaniska barnlåset.
4. HÄLL – DAGLIG ANVÄNDNING
VARNING
Se kapitlet "Säkerhetsinformation".
4.1 Värmeläge
Vred
Funktion
Av-läge
1-6
1.
2.
Värmelägen
(1 - lägst; 6 - högst)
Vrid vredet till önskat värmeläge.
Avsluta tillagningen genom att vrida
vredet till läget
.
Utnyttja restvärmen för att minska
energiförbrukningen. Stäng av
kokzonen ca 5–10 minuter innan
tillagningen är klar.
4.2 Snabbplatta
En röd punkt i mitten av plattan visar att
det är en snabbplatta. En snabbplatta
värms upp snabbare än vanliga plattor.
De röda punkterna är målade på plattorna. De kan slitas under användning och till
och med försvinna helt efter en tid. Detta
har dock inte någon effekt på produktens
funktion.
5. HÄLL – RÅD OCH TIPS
VARNING
Se kapitlet "Säkerhetsinformation".
5.1 Kokkärl
• Kokkärlens botten skall vara så
tjock och så plan som möjligt.
5.2 Spara energi
• Sätt om möjligt alltid ett lock på
kokkärlet.
• Sätt kokkärl på en gjutjärnsplatta innan den slås på.
• Stäng av gjutjärnsplattan innan
tillagningen är klar för att utnyttja restvärmen.
• Botten på pannor och kokkärl
måste vara lika stor som värmeplattan.
SVENSKA
5.3 Exempel på olika typer av
tillagning
UppAnvänd för:
värmning
inställning:
1
Varmhållning
2
Lätt sjudning
3
Sjudning
9
UppAnvänd för:
värmning
inställning:
4
Stekning/bryning
5
Uppkokning
6
Uppkokning/snabbstekning/
fritering
6. HÄLL – UNDERHÅLL OCH RENGÖRING
VARNING
Se kapitlet "Säkerhetsinformation".
Rengör produkten efter varje användningstillfälle.
Använd alltid kokkärl med ren botten.
2.
3.
4.
Risk för brännskador på grund av
restvärme!
Låt produkten svalna.
Rengör hällen med en fuktig duk och
lite rengöringsmedel.
Värm sedan kokplattan till en låg temperatur och låt torka.
För underhåll av kokplattorna, gnid in
lite symaskinsolja då och då och polera sedan med ett hushållspapper
Använd rengöringsmedel för rostfritt stål för de rostfria kanterna på
hällen.
Repor eller mörka fläckar har ingen inverkan på hur produkten fungerar.
Kokplattornas rostfria kanter kan
missfärgas lätt på grund av värme.
Borttagning av smuts:
Ta bort smutsen med ett fint skurpulver eller en skursvamp.
1.
7. UGN – DAGLIG ANVÄNDNING
VARNING
Se kapitlet "Säkerhetsinformation".
7.2 Aktivera och avaktivera
produkten
1.
7.1 Kylfläkt
När produkten är på aktiveras fläkten automatiskt för att hålla produktens ytor svala. Om du stänger av produkten fortsätter
fläkten att gå tills temperaturen i produkten har svalnat.
2.
Vrid vredet för ugnsfunktioner till en
ugnsfunktion.
Strömindikatorn tänds när produkten
är igång.
Vrid temperaturvredet till en temperatur.
Temperaturindikatorn tänds medan
temperaturen i produkten ökar.
10 www.electrolux.com
3.
Avaktivera produkten genom att vrida
vredet för ugnsfunktioner och temperaturvredet till av-läget.
7.3 Ugnsfunktioner
Ugnsfunktion
Tillämpning
AV-läge
Produkten är avstängd.
Ugnslampa
För att tända ugnsutrymmet.
Över/Undervärme
Särskilt lämplig för tillagning av större mängder mat.
Övre värmeelement
Värmen kommer endast från det övre värmeelementet.
För att slutföra tillagningen av maträtter.
Undre värmeelement
Värmen kommer endast från det undre värmeelementet. För bakning av kakor med knapriga eller skorpartade bottnar.
Grillning
För grillning av en liten mängd tunna livsmedel i mitten
av gallret. För rostning av bröd.
Max Grill
Värmen kommer från båda grillemelenten. För grillning
av tunna livsmedel i stora mängder. För rostning av
bröd.
Funktionslås
För att låsa ugnsfunktioner.
7.4 Funktionslås
Låsa upp ugnen
Vredet för ugnsfunktionerna har ett inbyggt lås.
Tryck på vredet och vrid det till önskat
läge.
Funktionslåset avaktiverar inte
strömförsörjningen till spisen.
Låsa ugnen
Vrid vredet till symbolen
par ut cirka 2 mm.
. Vredet hop-
8. UGN - ANVÄNDA TILLBEHÖREN
VARNING
Se kapitlet "Säkerhetsinformation".
SVENSKA
11
8.1 Sätta in ugnstillbehör
Grill- / stekpannan och ugnsgallret
har sidokanter. Dessa kanter och
formen av styrskenorna är en specialanordning för att förhindra att
kokkärlen glider.
Sätta in ugnsgallret och långpannan
tillsammans
Sätt gallret på långpannan. Skjut in den
djupa formen mellan styrskenorna på en
av ugnens nivåer.
9. UGN – RÅD OCH TIPS
VARNING
Se kapitlet "Säkerhetsinformation".
Temperaturerna och gräddningstiderna i tabellerna är endast riktvärden. De beror på recepten
samt på ingrediensernas kvalitet
och mängd.
FÖRSIKTIGHET
Använd en djup långpanna för
mycket fuktiga kakor. Fruktjuicer
kan orsaka permanenta fläckar på
emaljen.
9.1 Bakning
Allmänna anvisningar
• Din nya ugn kan ha andra bak-/stekegenskaper än din gamla. Anpassa dina
vanliga inställningar (temperatur, koktider) och placering av plåtar och galler
till värdena i tabellerna.
• Med längre bakningstider kan ugnen
stängas av ca 10 minuter innan bakningstiden är slut, för att använda restvärmen.
När du använder frysta livsmedel kan
plåtarna i ugnen slå sig. När plåtarna
kallnar igen återtar de sin normala
form.
Användning av baktabellerna
• Vi rekommenderar att använda den lägre temperaturen den första gången.
• Om du inte kan hitta inställningarna för
ett speciellt recept, leta efter ett recept
som är nästan likadant.
• Bakningstiden kan förlängas med 10–
15 minuter, om du bakar kakor på mer
än en nivå.
• Bakverk vid olika nivåer blir först inte alltid lika bruna. Om detta händer ska du
inte ändra temperaturinställningen. Skillnaden jämnar ut sig under bakningen.
12 www.electrolux.com
Tips för bakning
Bakresultat
Möjlig orsak
Lösning
Kakan är inte tillräckligt gräddad
på undersidan
Fel ugnsnivå
Ställ plåten på en lägre nivå
Kakan faller ihop
(blir degig, klumpig, vattenränder)
För hög ugnstemperatur
Sänk temperaturen
Kakan faller ihop
(blir degig, klumpig, vattenränder)
För kort gräddningstid
Förläng gräddningstiden
Öka inte temperaturen för att
minska gräddningstiden
Kakan faller ihop
(blir degig, klumpig, vattenränder)
För mycket vätska i de- Använd mindre vätska. Kontrollera
gen
mixningstiden, speciellt om du använder en matberedare
Kakan är för torr
För låg ugnstemperatur Ställ in en högre temperatur
Kakan är för torr
För lång gräddningstid
Kakan blir inte
jämnt gräddad
För hög temperatur och Minska temperaturen och öka
för kort gräddningstid
gräddningstiden
Kakan blir inte
jämnt gräddad
Degen inte jämnt förde- Fördela degen jämnt på plåten
lad
Kakan gräddas
inte med den inställda tiden
För låg temperatur
Ställ in en kortare gräddningstid
Höj temperaturen något
9.2 Traditionell bakning
Nivå
Temperatur °C
Tid i minuter
Småfranska
Typ av bakverk
3-4
200-225
10-20
Grahamsbullar
3-4
190-200
20-25
Småt gærbrød med fyld
3-4
200-225
10-12
Formbröd
2-3
190-210
30-40
Ciabattabullar
3-4
210-230
10-20
Foccacia
3-4
220-230
15-20
Pitabröd
3-4
250
5-15
Salta kringlor
3-4
180-200
12-15
2
175-225
35-45
Vetebröd
1-2
190-210
25-40
Ciabatta
1-2
210-220
15-25
Fullkornsbröd
1-2
180-200
35-45
Rågbröd, blandning
1
275
värmning
- bakning
1
190
55-65
Vetebröd / Limpor
SVENSKA
Nivå
Temperatur °C
Tid i minuter
Baguetter
Typ av bakverk
3-4
220-230
15-30
Bradepandekage
2-3
170-180
50-60
Fruktkakor
3
150-170
70-80
Muffins
3
180-200
10-20
Rulltarta
3
220-250
6-15
Bullar
3
220-250
8-15
Längder/ Kransar
3
180-200
25-35
Pepparkakor
13
3
220-225
8-12
Formkage
3-4
170-180
35-45
Sockerkakor/Madeirakakor
1-2
170-180
40-50
Smörgåstårta, bullar
3-4
200-225
8-12
Maränger
3-4
100
90-120
Marängbottnar
3-4
100
90-120
- värmning
3-4
med ugnen avstängd
25
Kex/skorpor
3-4
160-180
6-15
Petit-choux
3-4
170-190
30-45
Rulltårta
3-4
190-210
10-12
Frukttårtor, mördegskakor
3-4
175-200
förbakning, bullar 10-15
Frukttårtor, mördegskakor
3-4
175
dekorering
35-45
Frukttårtor, smuldeg
3-4
190-200
25-35
Kransekage i ringe
2
210-230
10-12
Ugnspannkaka
2
210-220
15-30
9.3 Stekning
Stekkärl
• Använd värmebeständiga ugnsformar
(läs tillverkarens bruksanvisning).
• Stora stekar kan stekas direkt i långpannan eller på gallret över långpannan.
(om det används).
• Stek magert kött i en stekgryta med
lock. Det gör att köttet blir saftigare.
• Alla typer av kött som ska ha en stekyta
kan stekas i en stekgryta utan lock.
14 www.electrolux.com
9.4 Traditionell stekning
Nötkött
Galler
Temperatur °C
Tid i minuter per
kg kött
Rostbiff 1)
2-3
125
80-120
Rumpstek
- bryning
2-3
225
totalt 10
Rumpstek
- stekning
2-3
160
50-60
Rostbiff
1-3
180
90-120
Typ av kött
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C.
Använder du en köttermometer ska den tas bort före grillning.
Kalv
Galler
Temperatur °C
Tid i minuter per
kg kött
2-3
180
60-70
Galler
Temperatur °C
Tid i minuter per
kg kött
2
180
80-100
Galler
Temperatur °C
Tid i minuter per
kg kött
Fläskstek 1)
3
200
60-70
Fläskkarré 1)
3
200
60
Grishals
2-3
180
90-120
Skinka
1-2
160
60-100
Galler
Temperatur °C
Tid i minuter per
kg kött
Kyckling, i bitar
2-3
200
55-65
Anka 1)
2-3
160
55-65
Anka lågtempererad 1)
2-3
130
totalt ca 5 timmar
Stekt kalkon, fylld
1-2
160
50-60
Kalkonbröst
2-3
200
70-80
Typ av kött
Oxfilé1)
Lamm
Typ av kött
Lägg/bog/revben
Gris
Typ av kött
Fågel
Typ av kött
SVENSKA
15
9.5 Över/Undervärme
Typ av mat
Galler
Temperatur °C
Tid i minuter
Fisk, kokning
2-3
160-170
1)
Fisk, stekning
2-3
180-200
1)
Köttfärslimpa
2-3
175-200
45-60
Danska köttbullar
3-4
175-200
30-45
Leverpâté
2-3
180-200
50-60
Gratänger
2-3
180-200
50-60
Potatisgratäng
3-4
200
55-65
Lasagne, hemlagad
2-3
200
50-60
Lasagne, frusen
3-4
175-200
30-45 2)
Pastagratäng
2-3
180-200
30-40
Pizza, hembakade
2-3
220-230
15-25
Fryst pizza
2-3
220-230
15-25 2)
Pommes frites,
frusna
3-4
225-250
20-30 2)
Tårtor, hembakade
- förbakning, bullar
3-4
190-210
15-25
Tårtor, hembakade
- dekorering
3-4
190-210
20-30
Tårtor, frusna
3-4
200-225
20-30 2)
1) När man steker eller koker fisk, beror tillagningstiden på fiskens tjocklek. Fisken är klar när
köttet är vitt. Kontrollera genom att sticka en gaffel i fisken. Om köttet lossnar lätt från
benet, är fisken klar.
2) Med tillagning på två nivåer (dubbel portion) tar det ca 1/3 längre tid än vad som anges på
förpackningen. Om den angivna tiden är 30 min, blir tillagningstiden ungefär 30+10 = 40
min.
9.6 Grillning
Använd alltid grillfunktionen med
maximal temperaturinställning
Grilla alltid med stängd ugnslucka
Förvärm alltid den tomma ugnen
med grillfunktionerna i 5 minuter.
• Placera gallret på den ugnsnivå
som rekommenderas i grilltabellen.
• Placera alltid plåten som ska
fånga upp fettet på den första
ugnsnivån.
• Grilla endast tunna bitar av kött
eller fisk.
Grillområdet är inställt i mitten av nivån
16 www.electrolux.com
Livsmedelstyper för
grillning
Nivå
Temperatur
°C
Tid i min. /
Sida 1
Tid i min. /
Sida 2
Fläskkotletter
3-4
Lammkotletter
3-4
250
7-9
4-6
250
7-10
5-6
Kyckling, i bitar
3-4
250
20-25
15-20
Korv
3-4
250
3-5
2-4
Revben, förtillagade i 20
min.
3-4
250
15-20
15-20
Fisk, skivor av torsk eller
lax
3-4
250
10-15
5-10
Rostat bröd
3-4
250
2-3
1-2
Information om akrylamid
Viktigt Enligt de senaste vetenskapliga
rönen kan akrylamid bildas om livsmedel
bryns hårt (speciellt om de innehåller
stärkelse), vilket kan utgöra en hälsorisk.
Vi rekommenderar därför tillagning vid
låga temperaturer och att inte bryna mat
för hårt.
10. UGN – UNDERHÅLL OCH RENGÖRING
VARNING
Se kapitlet "Säkerhetsinformation".
• Torka av produktens framsida med en
mjuk trasa och varmt vatten och diskmedel.
• Använd ett rengöringsmedel avsett för
rengöring av metallytor.
• Rengör ugnsutrymmet efter varje användningstillfälle. På det viset kan du
lättare få bort smuts och den bränner
inte fast.
• Ta bort envis smuts med speciell ugnsrengöring.
• Rengör alla tillbehör efter varje användningstillfälle och låt dem torka. Använd
en mjuk duk med varmt vatten och ett
rengöringsmedel.
• Använd inte starka medel, föremål med
skarpa kanter eller diskmaskin vid ren-
göring om du har tillbehör i Super
Clean. Det kan förstöra Super Cleanytan.
Produkter i rostfritt stål eller
aluminium
Ugnsluckan ska endast rengöras
med en fuktig trasa eller svamp.
Torka torrt med en mjuk trasa.
Använd aldrig stålull, syror eller
produkter med slipeffekt för rengöring eftersom de kan skada ugnens ytor. Följ samma regler när
du rengör ugnens kontrollpanel.
10.1 Ugnsstegar
Du kan ta bort ugnsstegarna för att rengöra sidoväggarna.
SVENSKA
17
Borttagning av ugnsstegarna
1
1.
Dra först ut stegarnas främre del från
sidoväggen.
2.
Dra ut stegen baktill från ugnssidan
och ta bort den.
2
Sätta i ugnsstegarna
4.
Sätt i ugnsstegarna i omvänd ordning.
Värmeelementet fälls ned.
Ugnstaket kan nu rengöras.
För utdragbara bakplåtsskenor:
Styrpinnarnas avrundade ändar
måste peka framåt!
FÖRSIKTIGHET
Se till att den längre fixeringsdelen
är framtill. De två fixeringsdelarnas
ändar måste peka bakåt. Felaktig
installation kan skada emaljen.
10.2 Ugnstak
Du kan fälla ned värmeelementet i ugnstaket så är det lättare att göra rent.
VARNING
Innan du tar bort värmeelementet
måste du stänga av produkten.
Se till att ugnen har svalnat.
Det finns risk att bränna sig!
Fälla ned värmeelementet
Ta bort ugnsstegarna.
Håll i värmeelementet med två händer
framtill.
3. Dra det mot fjädertrycket och ut längs
ugnsstegarna på båda sidorna.
1.
2.
Sätta tillbaka värmeelementet
1. Sätt tillbaka värmeelementet i omvänd
ordning.
2.
Sätt tillbaka värmelementet på rätt
sätt på de två sidorna ovanför
ugnsstegen på ugnens innervägg.
Sätt in ugnsstegarna.
10.3 Rengöring av ugnsluckan
Ta bort luckan för att göra rengöringen
enklare.
18 www.electrolux.com
VARNING
Se till att glasskivorna har svalnat
innan du rengör glasluckan. Det
finns risk att glaset går sönder.
VARNING
När luckans glaspaneler skadas
eller repas blir glaset skört och
kan gå sönder. För att förhindra
detta måste du byta ut dem. Kontakta ditt lokala servicecenter för
ytterligare information.
Ta bort luckan:
1.
2.
1
3.
2
4.
Öppna luckan helt.
Flytta glidstycket tills du hör ett klickande ljud.
Stäng luckan tills glidstycket spärrar
den.
Avlägsna luckan.
Luckan tas bort genom att du drar
den utåt först på ena sidan och
sedan på andra sidan.
Sätt tillbaka ugnsluckan i omvänd ordning
när rengöringen är klar. Du ska höra ett
klickljud när du sätter tillbaka luckan. Använd en tång om det behövs.
10.4 Ugnsglaspaneler
Glaset i luckan på din produkt kan
skilja sig från den typ och form du
ser på bilderna. Antalet glas kan
skilja sig.
Borttagning och rengöring av luckglasen
1.
Ta tag i lucklisten (B) på båda sidorna
av luckans övre kant och tryck inåt för
att frigöra klämlåset.
2.
Dra lucklisten framåt för att ta bort
den.
Håll glasen i överkanten ett i taget
och dra dem uppåt och ut ur skenorna.
Rengör luckglasen.
B
3.
4.
SVENSKA
För att sätta tillbaka glasen, följ stegen
ovan i motsatt ordning.
FÖRSIKTIGHET
De flyttbara glasen har en markering på ena sidan. Kontrollera att
markeringen finns längst upp till
vänster.
10.5 Ugnslampa
VARNING
Var försiktig när du byter ugnslampan. Det finns risk för stöt.
Innan du byter ut ugnslampan:
• Stäng av ugnen.
• Ta ut säkringarna ur säkringsskåpet eller stäng av huvudströmbrytaren.
Sätt en handduk på ugnens botten för att undvika att skada ugnsbelysningen och lampglaset.
3.
4.
19
Byt ut lampan i ugnen mot en lampa
som tål upp till 300 °C.
Använd samma typ av ugnslampa.
Sätt tillbaka lampglaset.
10.6 Ta bort förvaringslådan
För enklare rengöring kan förvaringslådan
under ugnen tas bort.
Ta bort förvaringslådan
1. Dra ut förvaringslådan så långt som
möjligt.
2. Lyft förvaringslådan en aning så att
den kan lyftas snett uppåt ur styrtapparna.
Sätta tillbaka förvaringslådan
För att sätta tillbaka luckan utför du stegen i omvänd ordning.
Byte av ugnslampan
Lampglaset hittar du längst bak i utrymmet.
Ta bort lampglaset genom att vrida
det moturs.
2. Rengör lampglaset.
1.
VARNING
Förvaringslådan kan bli het när
ugnen används. Av det här skälet
ska lättantändliga föremål, som
t.ex. rengöringsmaterial, plastpåsar, grytvantar, papper, rengöringsmedel osv., inte förvaras däri.
11. OM MASKINEN INTE FUNGERAR
VARNING
Se kapitlet "Säkerhetsinformation".
Problem
Möjlig orsak
Lösning
Produkten fungerar inte
Säkringen i säkringsskåpet har löst ut
Kontrollera säkringen.
Kontakta en behörig
elektriker om säkringen
löser ut mer än en gång.
Ugnen värms inte upp
Ugnen är inte på
Sätt på ugnen
Ugnen värms inte upp
Nödvändiga inställningar
är inte gjorda
Kontrollera inställningarna
Ugnslampan tänds inte
Glödlampan är trasig
Byt ut ugnslampan
Ånga och kondens avMaten har fått stå kvar för Låt inte maträtter stå i ugsätts på maten och i ugn- länge i ugnen
nen längre än 15–20 misutrymmet
nuter efter att tillagningen
är klar
20 www.electrolux.com
Kontakta försäljaren eller kundtjänst om
du inte kan avhjälpa felet.
Information som kundtjänst behöver finns
på typskylten. Typskylten sitter på ugnsutrymmets yttre kant.
Vi rekommenderar att du antecknar den här:
Modell (MOD.)
.........................................
Produktnummer (PNC)
.........................................
Serienummer (S.N.)
.........................................
12. TEKNISKA DATA
Mått
Mått
Höjd
850 - 939 mm
Vikt
596 mm
Djup
Ugnskapacitet
600 mm
79 l
13. MILJÖSKYDD
Återvinn material med symbolen
.
Återvinn förpackningen genom att placera
den i lämpligt kärl.
Bidra till att skydda vår miljö och vår hälsa
genom att återvinna avfall från elektriska
och elektroniska produkter. Släng inte
med
produkter märkta med symbolen
hushållsavfallet. Lämna in produkten på
närmaste återvinningsstation eller
kontakta kommunkontoret.
SVENSKA
21
22 www.electrolux.com
SVENSKA
23
892950429-A-132012
www.electrolux.com/shop
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
