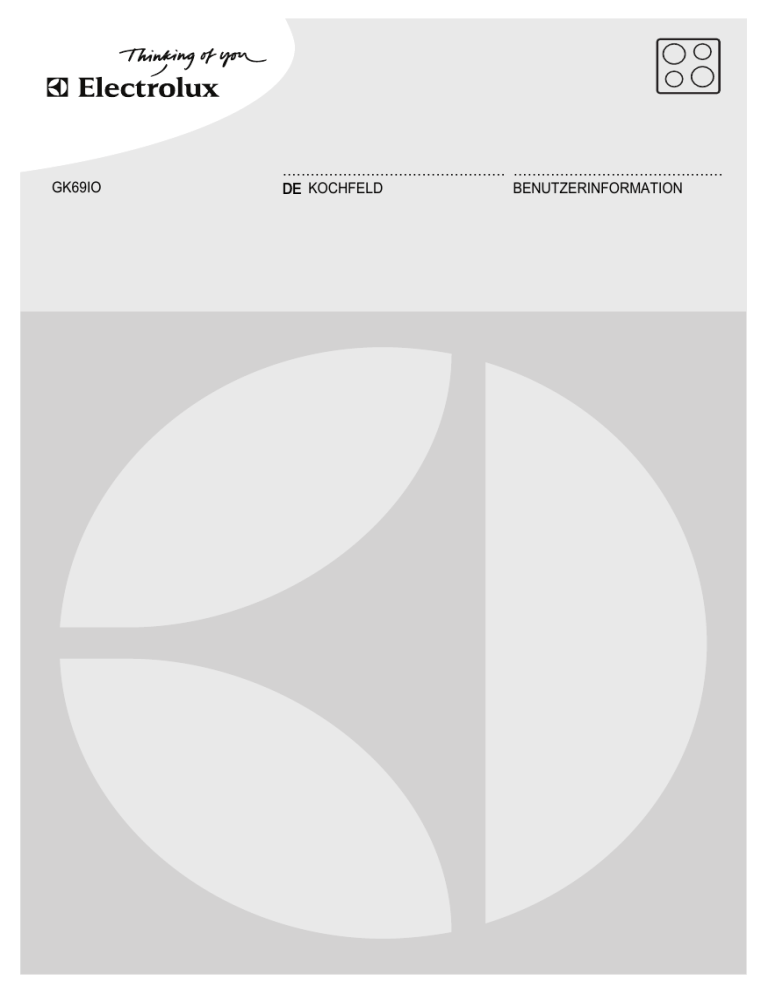

GK69IO
................................................ .............................................
DE KOCHFELD
BENUTZERINFORMATION
2 electrolux
Electrolux. Thinking of you.
Mehr zu unserem Denken finden Sie unter
www.electrolux.com
INHALT
Sicherheitsinformationen
Sicherheitshinweise
Gerätebeschreibung
Täglicher Gebrauch
Praktische Tipps und Hinweise
Reinigung und Pflege
2
3
5
7
10
11
Fehlersuche
Montage
Technische Daten
Umwelttipps
Garantie, Garanzia, Guarantee
12
13
15
16
16
Änderungen vorbehalten.
SICHERHEITSINFORMATIONEN
Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für
Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen
auf.
SICHERHEIT VON KINDERN UND
SCHUTZBEDÜRFTIGEN PERSONEN
Warnung! Es besteht Erstickungsgefahr, das Risiko von
Verletzungen oder permanenten Behinderungen.
• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder
geistigen Fähigkeiten sowie von Personen ohne bisherige
Erfahrung im Umgang mit solchen Geräten bedient werden,
wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in
Betrieb oder in der Abkühlphase ist. Berührbare Teile sind
heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist,
empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern
ohne Aufsicht erfolgen.
electrolux 3
ALLGEMEINE SICHERHEIT
• Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Berühren Sie nicht die Heizelemente.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr
oder eine separate Fernsteuerung ein.
• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
• Versuchen Sie nicht einen Brand mit Wasser zu löschen,
sondern schalten Sie das Gerät aus und bedecken Sie die
Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln,
Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da
diese heiß werden können.
• Schalten Sie das Gerät sofort ab, wenn Sie Risse auf der
Glaskeramikfläche feststellen. Stromschlaggefahr!
• Schalten Sie die Kochzone nach dem Gebrauch ab und verlassen Sie sich nicht auf die Topferkennung.
SICHERHEITSHINWEISE
MONTAGE
Warnung! Nur eine qualifizierte
Fachkraft darf den Elektroanschluss
des Geräts vornehmen.
• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht
auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Geräts
vorsichtig, denn es ist schwer. Tragen Sie
stets Sicherheitshandschuhe.
• Dichten Sie die Ausschnittskanten mit einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
• Schützen Sie die Geräteunterseite vor
Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster.
So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen
dem Geräteboden und der oberen
Schublade ein ausreichender Abstand für
die Luftzirkulation vorhanden ist.
• Achten Sie darauf, dass zwischen der Arbeitsplatte und der Gerätefrontseite ein
Abstand von 2 mm zur Belüftung frei gelassen wird. Schäden, die durch das Fehlen eines Belüftungsabstands entstehen,
sind von der Garantie ausgenommen.
4 electrolux
• Der Boden des Geräts kann heiß werden.
Wir empfehlen eine feuerfeste Trennplatte
unter dem Gerät anzubringen, damit der
Boden nicht zugänglich ist.
Elektrischer Anschluss
Warnung! Brand- und
Stromschlaggefahr.
• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.
• Stellen Sie vor dem Anschluss des Kochfelds an den Backofen und den anderen
Anschüssen sicher, dass die Anschlussklemmen der beiden Geräte nicht an die
Spannungsversorgung angeschlossen
sind.
• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Lockere und
unsachgemäße Steckverbindungen können die Klemme überhitzen.
• Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.
• Achten Sie beim Anschluss des Geräts
an die Steckdose darauf, dass die elektrische Leitungen weder das Gerät noch
heißes Kochgeschirr berühren.
• Achten Sie darauf, dass elektrische Leitungen nicht lose hängen oder sich verheddern.
• Verwenden Sie eine Zugentlastung für
das Kabel.
• Benutzen Sie das richtige Netzkabel.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie
sich zum Austausch des beschädigten
Netzkabels an den Kundendienst oder einen Elektriker.
• Die elektrische Installation muss eine
Trenneinrichtung aufweisen, mit der Sie
das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus
dem Halter entfernt werden können),
Fehlerstromschutzschalter und Schütze.
GEBRAUCH
Warnung! Es besteht Verletzungs-,
Verbrennungs- und Stromschlaggefahr.
• Das Gerät ist für die Verwendung im
Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Lassen Sie das Gerät bei Betrieb nicht
unbeaufsichtigt.
• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es
mit Wasser in Kontakt gekommen ist.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden
heiß.
• Schalten Sie die Kochzonen nach jedem
Gebrauch aus. Verlassen Sie sich nicht
auf die Topferkennung.
• Benutzen Sie das Gerät nicht als Arbeitsoder Abstellfläche.
• Hat die Geräteoberfläche einen Sprung,
trennen Sie das Gerät umgehend von der
Spannungsversorgung. Dies dient zur
Vermeidung eines Stromschlags.
• Benutzer mit einem Herzschrittmacher
müssen einen Mindestabstand von 30
cm zu den Induktionskochzonen einhalten, wenn das Gerät in Betrieb ist.
Warnung! Es besteht Explosions- und
Brandgefahr.
• Erhitzte Öle und Fette können brennbare
Dämpfe freisetzen. Halten Sie Flammen
und erhitzte Gegenstände beim Kochen
mit Fetten und Ölen von diesen fern.
• Die von sehr heißem Öl freigesetzten
Dämpfe können eine Selbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelreste enthalten und schon bei niedrigeren Temperaturen als frisches Öl einen
Brand verursachen.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im
Gerät, auf dem Gerät oder in der Nähe
des Geräts.
Warnung! Das Gerät könnte
beschädigt werden.
• Stellen Sie kein heißes Kochgeschirr auf
das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder
Kochgeschirr auf das Gerät fallen. Die
Oberfläche könnte beschädigt werden.
electrolux 5
• Schalten Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr ein.
• Legen Sie keine Alufolie auf das Gerät.
• Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden
kann die Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets
an, wenn Sie es auf dem Kochfeld umsetzen möchten.
REINIGUNG UND PFLEGE
Warnung! Das Gerät könnte
beschädigt werden.
• Reinigen Sie das Gerät regelmäßig, um
eine Abnutzung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät nicht mit einem
Wasser- oder Dampfstrahl.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie
ausschließlich Neutralreiniger. Benutzen
Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen, Lösungsmittel
oder Metallgegenstände.
ENTSORGUNG
Warnung! Verletzungs- oder
Erstickungsgefahr.
• Für Informationen zur ordnungsgemäßen
Entsorgung des Gerätes wenden Sie sich
an die zuständige kommunale Behörde
vor Ort.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.
KUNDENDIENST
• Wenden Sie sich zur Reparatur des Geräts an den Kundendienst. Wir empfehlen
nur Originalersatzteile zu verwenden.
GERÄTEBESCHREIBUNG
ALLGEMEINE ÜBERSICHT
1
2
5
3
4
1
2
3
4
5
Induktionskochzone
Induktionskochzone
Induktionskochzone
Bedienfeld
Induktionskochzone
6 electrolux
BEDIENFELDANORDNUNG
1
2
3
4
7
6
5
Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und
akustischen Signale informieren Sie über die aktiven Funktionen.
Sensorfeld
Timer-Anzeige
1
Funktion
Anzeige der Zeit in Minuten.
Auswählen der Kochzone.
2
3
Erhöhen oder Verringern der Zeit.
/
4
Verriegeln/Entriegeln des Bedienfelds.
5
Einschalten der Power-Funktion.
6
Ein- und Ausschalten der Funktion STOP+GO.
Anzeige der Kochstufe
7
Anzeige der Kochstufe.
ANZEIGE DER KOCHSTUFEN
Display
Beschreibung
Die Kochzone ist ausgeschaltet.
Die Kochzone ist eingeschaltet.
-
Die Funktion
ist eingeschaltet.
Die Ankochautomatik ist in Betrieb.
Die Power-Funktion ist eingeschaltet.
+ Zahl
Eine Störung ist aufgetreten.
/
OptiHeat Control (3-stufige Restwärmeanzeige): Weitergaren/Warmhalten/Restwärme.
/
Die Tastensperre oder die Kindersicherung ist aktiv.
Das Kochgeschirr ist ungeeignet oder zu klein bzw. es befindet sich
kein Kochgeschirr auf der Kochzone.
Die Abschaltautomatik ist in Betrieb.
electrolux 7
OPTIHEAT CONTROL
(RESTWÄRMEANZEIGE, 3-STUFIG)
Warnung!
\
\
Es besteht
Verbrennungsgefahr durch Restwärme!
erforderliche Hitze zum Kochen direkt im
Boden des Kochgeschirrs. Die Glaskeramik
wird nur durch die Wärme des Kochgeschirrs erhitzt.
OptiHeat Control zeigt die Restwärmestufe
an. Die Induktionskochzonen erzeugen die
TÄGLICHER GEBRAUCH
Das Kochfeld wird mit den Schaltern
des Backofens bedient. Im Kapitel
„Täglicher Gebrauch“ für den Backofen
können Sie nachlesen, wie das Kochfeld bedient wird.
Wenn sich eine Kochzone einschaltet,
ist für kurze Zeit ein Brummen zu hören. Dieses Verhalten ist typisch für alle
Kochzonen eines Glaskeramik-Kochfelds und bedeutet nicht, dass das Gerät nicht ordnungsgemäß arbeitet.
ABSCHALTAUTOMATIK
Mit dieser Funktion wird das Gerät in
folgenden Fällen automatisch
ausgeschaltet:
• Alle Kochzonen sind ausgeschaltet (
).
• Nach dem Einschalten des Geräts wird
keine Kochstufe gewählt.
• Das Bedienfeld ist mehr als 10 Sekunden
mit verschütteten Lebensmitteln oder einem Gegenstand bedeckt (Topf, Tuch
usw.). Ein akustisches Signal ertönt einige Male und das Gerät schaltet ab. Entfernen Sie den Gegenstand oder reinigen
Sie das Bedienfeld.
• Das Gerät wird zu heiß (z. B. durch einen
leergekochten Topf). Bevor Sie das Gerät
erneut verwenden können, muss die
Kochzone abgekühlt sein.
• Sie verwenden ungeeignetes Kochgeleuchtet und die
schirr. Das Symbol
Kochzone wird automatisch nach 2 Minuten ausgeschaltet.
• Eine Kochzone wurde nicht ausgeschaltet bzw. die Kochstufe wurde nicht geändert. Nach einer gewissen Zeit leuchtet
auf und das Gerät wird
das Symbol
ausgeschaltet. Siehe unten.
• Verhältnis zwischen der Kochstufe und
den Zeiten der Abschaltautomatik:
•
,
— 6 Stunden
•
•
•
— 5 Stunden
— 4 Stunden
— 1,5 Stunden
ANKOCHAUTOMATIK
Bei Verwendung der Ankochautomatik wird
eine gewisse Zeit lang die höchste Kochstufe eingestellt und anschließend auf die
erforderliche Stufe zurückgeschaltet. Drehen Sie zum Einschalten der Kochzone den
im DisEinstellknopf nach rechts, bis Sie
play sehen können. Stellen Sie anschließend die Kochstufe sofort ein.
11
10
9
8
7
6
5
4
3
2
1
0
1
2
3
4
5
6
7
8
9
POWER-FUNKTION
Die Power-Funktion stellt den InduktionsKochzonen zusätzliche Leistung zur Verfügung. Die Power-Funktion wird für höchstens 10 Minuten aktiviert. Danach schaltet
die Induktionskochzone automatisch auf
Kochstufe 9 zurück. Wählen Sie zum Einschalten die Kochstufe mit den Schaltern
.
leuchtet
aus. Berühren Sie dann
auf. Ändern Sie zum Abschalten die Kochstufe.
8 electrolux
POWER-MANAGEMENT
Das Power-Management verteilt die verfügbare Leistung zwischen zwei Kochzonen,
die ein Paar bilden (siehe Abbildung). Mit
der Power-Funktion wird die Leistung für eine Kochzone des Paares auf das Maximum
erhöht. Die Leistung der zweiten Kochzone
wird automatisch verringert. Die Anzeige
der reduzierten Kochzone wechselt zwischen den beiden Kochstufen.
• So schalten Sie den Kurzzeitmesser
aus: Wählen Sie die Kochzone mit
aus. Berühren Sie
. Die Restzeit wird
auf 00 heruntergezählt. Die Anzeige der
Kochzone erlischt. Zum Ausschalten
und
gleichzeitig
können Sie auch
berühren.
Nach Ablauf der eingestellten Zeit ertönt
ein Signalton und 00 blinkt. Die Kochzone wird ausgeschaltet.
• Ausschalten des Signaltons: Berühren
Sie
UHR
Kurzzeitmesser
Mit dem Kurzzeitmesser stellen Sie ein, wie
lange eine Kochzone für einen einzelnen
Kochvorgang eingeschaltet bleiben soll.
Wählen Sie erst die Kochzone aus und
stellen Sie dann den Kurzzeitmesser
ein.
Sie können die Kochstufe einstellen, bevor
Sie den Kurzzeitmesser einstellen oder umgekehrt.
• Auswählen der Kochzone: Berühren
so oft, bis die Anzeige der geSie
wünschten Kochzone aufleuchtet.
• Einschalten des Kurzzeitmessers:
am Timer, um die Zeit
Berühren Sie
einzustellen ( 00 - 99 Minuten). Wenn
die Anzeige der Kochzone langsamer
blinkt, wird die Zeit heruntergezählt.
• So wird die Restzeit angezeigt: Wähaus. Die Anlen Sie die Kochzone mit
zeige der Kochzone blinkt schneller. Das
Display zeigt die Restzeit an.
• Ändern des Kurzzeitmessers: Wählen
aus. Berühren
Sie die Kochzone mit
Sie
oder
.
CountUp Timer (Garzeitmesser)
Benutzen Sie die Funktion CountUp Timer,
um festzustellen wie lange die Kochzone
bereits in Betrieb ist.
• Auswählen der Kochzone (wenn
mehr als 1 Kochzone in Betrieb ist):
so oft, bis die Anzeige
Berühren Sie
der gewünschten Kochzone aufleuchtet.
• So schalten Sie den CountUp Timer
des Timers,
ein: Berühren Sie
leuchtet auf. Wenn die Anzeige der Kochzone langsamer blinkt, wird die Zeit
hochgezählt. Das Display schaltet um
und der abgelaufenen Zeit
zwischen
(Minuten).
• So können Sie feststellen, wie lange
die Kochzone bereits in Betrieb ist:
aus. Die
Wählen Sie die Kochzone mit
Anzeige der Kochzone blinkt schneller.
Das Display zeigt die Einschaltdauer der
Kochzone an.
• So schalten Sie den CountUp Timer
aus: Wählen Sie die Kochzone mit
aus und berühren Sie
oder
, um
den Garzeitmesser auszuschalten. Die
Anzeige der Kochzone erlischt.
Kurzzeitwecker
Sie können die Uhr als Kurzzeitwecker
benutzen, wenn das Gerät eingeschaltet ist
und die Kochzonen nicht in Betrieb sind
anzeigt).
(die Kochstufenanzeige
• Einschalten des Kurzzeitweckers:
Berühren Sie
. Berühren Sie
oder
des Timers, um die Zeit einzustellen.
Die Anzeige der Kochzonen wird automatisch nach 10 Sekunden ausgeschal-
electrolux 9
tet. Wenn die eingestellte Zeit abgelaufen
ist, ertönt ein Signal und 00 blinkt.
• Ausschalten des Signaltons: Berühren
.
Sie
• Ausschalten des Kurzzeitweckers:
Schalten Sie die vordere linke Kochzone
kurz ein und wieder aus.
Der Kurzzeitwecker hat keine Auswirkung
auf den Kochzonenbetrieb.
STOP+GO
werden alle eingeschalMit der Funktion
teten Kochzonen auf Warmhalten (
) geschaltet.
unterbricht nicht die TimerDie Funktion
Funktion.
• Berühren Sie zur Aktivierung dieser
. Das Symbol
leuchtet
Funktion
auf.
• Berühren Sie zur Deaktivierung dieser
. Die zuvor ausgewählte
Funktion
Kochstufe wird eingestellt.
Wenn Sie die Kochstufe ändern, wird
die Funktion deaktiviert und das Display zeigt die neu eingestellte Kochstufe an.
SPERRE
Sie können die Sensorfelder des Kochfelds
sperren, wenn die Kochzone eingeschaltet ist.
Stellen Sie zuerst die Kochstufe ein.
Berühren Sie zur Aktivierung dieser Funkti. Das Symbol
wird 4 Sekunden
on
lang angezeigt.
Der Timer bleibt eingeschaltet.
Berühren Sie zur Deaktivierung dieser Funk. Die zuvor ausgewählte Kochstufe
tion
wird eingestellt.
Diese Funktion wird deaktiviert, wenn Sie
die Kochstufe ändern.
Diese Funktion wird auch deaktiviert, sobald das Gerät ausgeschaltet wird.
KINDERSICHERUNG
Diese Funktion verhindert ein versehentliches Einschalten des Kochfelds.
Einschalten der Kindersicherung
• Das Gerät ist ausgeschaltet.
• Berühren Sie
4 Sekunden lang, bis
das Symbol
blinkt.
• Berühren Sie
während das Symbol
blinkt, das Symbol
wird 4 Sekunden
lang angezeigt.
Ausschalten der Kindersicherung
• Das Gerät ist ausgeschaltet.
• Berühren Sie
, bis das Symbol
blinkt.
• Berühren Sie
während das Symbol
blinkt, das Symbol
wird 4 Sekunden
lang angezeigt.
Kindersicherung für einen einzelnen
Kochvorgang außer Kraft setzen
• Schalten Sie die Kochzone ein. Das Symleuchtet auf. Berühren Sie
, bis
bol
das Symbol
erscheint.
• Stellen Sie die Kochstufe ausgehend von
innerhalb von 4 Sekunder Position
den ein. Das Kochfeld kann jetzt benutzt
werden.
• Die Kindersicherung wird eingeschaltet,
sobald Sie das Gerät ausschalten.
OFFSOUND CONTROL (AKTIVIERUNG
UND DEAKTIVIERUNG DES
SIGNALTONS)
Deaktivieren des Signaltons
Schalten Sie das Gerät aus.
3 Sekunden lang, der SigBerühren Sie
nalton ertönt. Berühren Sie
, der Signalton ertönt. Berühren Sie
3 Sekunden
leuchtet und der Signalton ist aktilang.
viert. Berühren Sie
,
leuchtet auf, der
Signalton ist deaktiviert.
Haben Sie den Signalton deaktiviert, ertönt
er nur in folgenden Fällen:
• Bei Ablauf des Kurzzeitweckers
• Bei Ablauf des Kurzzeitmessers
• Wenn das Bedienfeld bedeckt ist.
Aktivieren des Signaltons
Schalten Sie das Gerät aus.
. BerühBerühren Sie 3 Sekunden lang
. Berühren Sie 3 Sekunden lang
ren Sie
..
leuchtet auf, da der Signalton
deaktiviert ist. Berühren Sie
,
leuchtet. Der Signalton ist aktiviert.
10 electrolux
PRAKTISCHE TIPPS UND HINWEISE
INDUKTIONSKOCHZONEN
Das Kochgeschirr wird bei Induktionskochzonen durch ein starkes Magnetfeld sehr
schnell erhitzt.
KOCHGESCHIRR FÜR
INDUKTIONSKOCHZONEN
Wichtig! Benutzen Sie für die
Induktionskochzonen nur geeignetes
Kochgeschirr.
Kochgeschirrmaterial
• Geeignet: Gusseisen, Stahl, emaillierter
Stahl, Edelstahl, ein mehrlagiger Topfboden (wenn vom Hersteller als geeignet
markiert).
• Nicht geeignet: Aluminium, Kupfer,
Messing, Glas, Keramik, Porzellan.
Kochgeschirr eignet sich für
Induktionskochfelder, wenn…
• ... Eine geringe Wassermenge darin auf
einer Kochzone, die auf die höchste Stufe geschaltet ist, sehr schnell zu kochen
beginnt.
• ... Ein Magnet vom Geschirrboden angezogen wird.
Der Boden des Kochgeschirrs muss
so dick und so flach wie möglich sein.
GEBRAUCH DER KOCHZONEN
Wichtig!
ACHTUNG
Stellen Sie das Kochgeschirr auf das Kreuz
des gewünschten Kochfelds. Das Kreuz
muss vollständig bedeckt sein. Der magnetische Bereich am Boden des Kochgeschirrs muss einen Durchmesser von mindestens 125 mm haben. Induktions-Kochzonen passen sich bis zu einem gewissen
Grad automatisch an die Größe des Kochgeschirrbodens an. Mit einem großen
Kochgeschirr können Sie auf zwei Kochzonen gleichzeitig kochen.
BETRIEBSGERÄUSCHE
Es gibt verschiedene
Betriebsgeräusche.
• Prasseln: Das Kochgeschirr besteht aus
unterschiedlichen Materialien (Sandwichkonstruktion).
• Pfeifen: Sie haben eine oder mehrere
Kochzonen auf eine hohe Stufe geschaltet und das Kochgeschirr besteht aus unterschiedlichen Materialien (Sandwichkonstruktion).
• Summen: Sie haben Kochzonen auf eine
hohe Stufe geschaltet.
• Klicken: Bei elektronischen Schaltvorgängen.
• Zischen, Surren: Das Gebläse läuft.
Die beschriebenen Geräusche sind
normal und weisen nicht auf einen Defekt hin.
ENERGIESPAREN
So sparen Sie Energie
• Decken Sie Kochgeschirr, wenn möglich,
mit einem Deckel ab.
• Setzen Sie das Kochgeschirr vor dem
Einschalten der Kochzone auf.
• Nutzen Sie die Restwärme, um die Speisen warm zu halten oder zu schmelzen.
Kochzoneneffizienz
Die Kochzoneneffizienz hängt vom Durchmesser des Kochgeschirrs ab. An Kochgeschirr mit einem kleineren Durchmesser als
der Mindestdurchmesser gelangt nur ein
Teil der von der Kochzone erzeugten Hitze.
Die Mindestdurchmesser sind im Abschnitt
„Technische Daten“ aufgeführt.
ÖKO TIMER (ÖKO-TIMER)
Um Energie zu sparen, schaltet sich die
Kochzonenheizung vor dem Signal des
Kurzzeitmessers ab. Die Abschaltzeit
hängt von der eingestellten Kochstufe
und der Gardauer ab.
electrolux 11
ANWENDUNGSBEISPIELE ZUM
KOCHEN
Das Verhältnis zwischen der Kochstufe und
dem Energieverbrauch der Kochzone ist
nicht linear.
Bei einer höheren Kochstufe steigt der
Energieverbrauch der Kochzone nicht proportional an.
Koc
hst
ufe
Verwendung:
Zeit
Das bedeutet, dass die Kochzone, die auf
eine mittlere Kochstufe eingestellt ist, weniger als die Hälfte ihrer maximalen Leistung
verbraucht.
Bei den Angaben in der folgenden Tabelle handelt es sich um Richtwerte.
Tipps
Nennleistungsaufnahme
Zum Warmhalten von Speisen
Nach Bedarf
Benutzen Sie einen Deckel
3%
1-2
Soße Hollandaise, Schmelzen von: Butter, Schokolade, Gelatine
5 - 25 Min.
Ab und zu umrühren
3–5%
1-2
Stocken: Schaumomeletts,
gebackene Eier
10 - 40 Min.
Mit Deckel garen
3–5%
2-3
Köcheln von Reis und Milchgerichten, Erhitzen von Fertiggerichten
25 - 50 Min.
Mindestens doppelte
Menge Flüssigkeit zum
Reis geben, Milchgerichte
zwischendurch umrühren
5 – 10 %
3-4
Dünsten von Gemüse,
Fisch, Fleisch.
20 - 45 Min.
Einige Esslöffel Flüssigkeit
hinzugeben
10 – 15 %
4-5
Dünsten von Kartoffeln
20 - 60 Min.
Max. ¼ l Wasser für 750 g
Kartoffeln verwenden
15 – 21 %
4-5
Kochen größerer Speisemengen, Eintopfgerichte
und Suppen
60 - 150 Min.
Bis zu 3 l Flüssigkeit plus
Zutaten
15 – 21 %
6-7
Braten bei schwacher Hitze:
Schnitzel, Cordon bleu, Koteletts, Frikadellen, Bratwürste, Leber, Mehlschwitze, Eier, Pfannkuchen, Donuts
Nach Bedarf
Nach der Hälfte der Zeit
wenden.
31 – 45 %
7-8
Braten bei starker Hitze:
Rösti, Lendenstücke, Steaks
5 - 15 Min.
Nach der Hälfte der Zeit
wenden.
45 – 64 %
9
Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gulasch,
Schmorbraten), Frittieren von Pommes frites
1
100 %
Aufkochen großer Mengen Wasser. Die Power-Funktion ist eingeschaltet.
REINIGUNG UND PFLEGE
Reinigen Sie das Gerät nach jedem Gebrauch.
Achten Sie immer darauf, dass der Boden
des Kochgeschirrs sauber ist.
Kratzer oder dunkle Flecken in der
Glaskeramik beeinträchtigen die Funktionsfähigkeit des Geräts nicht.
So entfernen Sie Verschmutzungen:
1. – Folgendes muss sofort entfernt
werden: geschmolzener Kunststoff,
Plastikfolie, zuckerhaltige Lebensmittel. Andernfalls können die Verschmutzungen das Gerät beschädigen. Verwenden Sie einen speziellen
Reinigungsschaber für Glas. Den
12 electrolux
Reinigungsschaber schräg zur Glasfläche ansetzen und über die Oberfläche bewegen.
– Folgendes kann nach ausreichender Abkühlphase entfernt werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde
Verfärbungen. Verwenden Sie hierfür
einen speziellen Reiniger für Glaskeramik oder Edelstahl.
2. Reinigen Sie das Gerät mit einem
feuchten Tuch und etwas Spülmittel.
3. Am Ende das Gerät mit einem trockenen Tuch abreiben.
FEHLERSUCHE
Problem
Mögliche
Das Gerät kann nicht eingeschaltet oder bedient werden.
Abhilfe
Schalten Sie das Gerät erneut
ein und stellen Sie innerhalb
von 10 Sekunden die Kochstufe ein.
Zwei oder mehr Sensorfelder
wurden gleichzeitig berührt.
Berühren Sie nur ein Sensorfeld.
Die Funktion STOP+GO ist eingeschaltet.
Siehe hierzu Kapitel „Täglicher
Gebrauch“.
Wasser- oder Fettspritzer befinden sich auf dem Bedienfeld.
Wischen Sie das Bedienfeld ab.
Ein akustisches Signal ertönt
und das Gerät schaltet ab.
Wenn das Gerät ausgeschaltet
wird, ertönt ein akustisches
Signal.
Mindestens ein Sensorfeld wurde bedeckt.
Entfernen Sie den Gegenstand
von den Sensorfeldern.
Die Restwärmeanzeige funktioniert nicht.
Die Kochzone ist nicht heiß, da
sie nur kurze Zeit in Betrieb
war.
War die Kochzone lange genug
eingeschaltet, um heiß zu sein,
wenden Sie sich bitte an den
Kundendienst.
Die Ankochautomatik startet
nicht.
Die Kochzone ist heiß.
Lassen Sie die Kochzone abkühlen.
Die höchste Kochstufe ist eingestellt.
Die höchste Kochstufe hat die
gleiche Leistung wie die Ankochautomatik.
Die Kochstufe schaltet zwischen zwei Kochstufen um.
Die Power-Management-Funktion ist eingeschaltet.
Siehe „Power-Management“.
Die Sensorfelder werden heiß.
Das Kochgeschirr ist zu groß,
oder Sie haben es zu nahe an
die Bedienelemente gestellt.
Stellen Sie großes Kochgeschirr nötigenfalls auf die hinteren Kochzonen.
Es ertönt kein Signalton, wenn
Sie die Sensorfelder des Bedienfelds berühren.
Der Signalton ist ausgeschaltet.
Schalten Sie den Signalton ein
(siehe „Einschalten des Signaltons“).
leuchtet auf.
Die Abschaltautomatik hat ausgelöst.
Schalten Sie das Gerät aus und
wieder ein.
leuchtet auf.
Die Kindersicherung oder die
Tastensperre ist eingeschaltet.
Siehe hierzu Kapitel „Täglicher
Gebrauch“.
leuchtet auf.
Es befindet sich kein Kochgeschirr auf der Kochzone.
Stellen Sie Kochgeschirr auf die
Kochzone.
Ungeeignetes Kochgeschirr.
Verwenden Sie geeignetes
Kochgeschirr.
electrolux 13
Problem
und eine Zahl leuchten auf.
leuchtet auf.
Mögliche
Abhilfe
Der Durchmesser des Kochgeschirrbodens ist für die Kochzone zu klein.
Verwenden Sie Kochgeschirr
mit den richtigen Abmessungen.
Das Kochgeschirr bedeckt das
Kreuz/Quadrat nicht.
Das Kreuz/Quadrat muss vollständig bedeckt sein.
Im Gerät ist ein Fehler aufgetreten.
Trennen Sie das Gerät eine Zeit
lang vom Stromnetz. Schalten
Sie die Sicherung im Sicherungskasten der Hausinstallation aus. Schalten Sie die Sicheerrung wieder ein. Wenn
neut aufleuchtet, benachrichtigen Sie den Kundendienst.
Im Gerät ist ein Fehler aufgetreten, da ein Kochgeschirr leer
gekocht ist. Der Überhitzungsschutz der Kochzonen und die
Abschaltautomatik sind eingeschaltet.
Schalten Sie das Gerät aus.
Entfernen Sie das heiße Kochgeschirr. Schalten Sie die
Kochzone nach etwa 30 Sekunden wieder ein. Lag das
Problem am Kochgeschirr, erlischt die Fehlermeldung im
Display, aber die Restwärmeanzeige kann weiterhin leuchten. Lassen Sie das Kochgeschirr abkühlen und überprüfen
Sie anhand der Angaben im
Abschnitt „Kochgeschirr für Induktionskochzonen“, ob das
verwendete Kochgeschirr für
das Gerät geeignet ist.
Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht beheben
können, wenden Sie sich bitte an Ihren
Fachhändler oder den Kundendienst. Geben Sie dabei die Daten auf dem Typenschild, den dreistelligen Buchstaben-Code
für die Glaskeramik (befindet sich in der
Ecke der Glasfläche) und die angezeigte
Fehlermeldung an.
Vergewissern Sie sich, dass Sie das Gerät
korrekt bedient haben. Wenn Sie das Gerät
falsch bedient haben, fällt auch während
der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine
Gebühr an. Die Anweisungen zum Kundendienst und die Garantiebedingungen finden
Sie im Garantieheft.
MONTAGE
Warnung! Siehe Sicherheitshinweise.
Vor der Montage
Notieren Sie vor der Montage des Geräts
alle Daten, die Sie unten auf dem Typenschild finden. Das Typenschild befindet sich
unten am Gerätegehäuse.
• Modell ...........................
• Produktnummer
(PNC) ........................................
• Seriennummer ............
Warnung! Bei der Montage in
brennbares Material sind die Normen
NIN SEV 1000 sowie die
Brandschutzrichtlinien und deren
Verordnungen der Vereinigung
kantonaler Feuerversicherungen
zwingend einzuhalten.
EINBAUGERÄTE
• Einbaugeräte dürfen nur nach dem Einbau in bzw. unter normgerechte, passen-
14 electrolux
de Einbauschränke und Arbeitsplatten
betrieben werden.
ELEKTRISCHER ANSCHLUSS
• Schließen Sie das Gerät über eine Zuleitung mit Stecker an. Wenn keine Zuleitung mit Stecker vorhanden ist, muss die
feste elektrische Installation eine Trenneinrichtung mit einer Kontaktöffnungsbreite von mindestens 3 mm aufweisen,
mit der Sie das Gerät allpolig von der
Stromversorgung trennen können (gemäß NIN SEV 1000).
DICHTUNG IN FALZ EINKLEBEN
• Reinigen Sie den Falz in der Arbeitsplatte.
• Kleben Sie das Dichtungsband auf der
oberen Fläche vom Falz entlang den
Rändern des Ausschnitts.
• Schneiden Sie das Dichtungsband entsprechend der Kantenlänge des Falzes in
vier Stücke.
• Für die vier Ecken des Falzes müssen die
Enden der Dichtungsbänder auf Gehrung
zugeschnitten werden. Kleben Sie die
Enden nicht übereinander.
• Kleben Sie das Dichtungsband bündig in
die Ecke des Falzes. Stellen Sie sicher,
dass beim Abdichten kein Silikon unter
das Glaskeramik-Kochfeld gelangt.
• Verlängern Sie die Bänder nicht.
ANBRINGEN DER DICHTUNG.
• Reinigen Sie die Arbeitsplatte im Ausschnittbereich.
• Kleben Sie das mitgelieferte Dichtungsband umlaufend auf der Unterseite des
Geräts entlang des äußeren Randes der
Glaskeramikscheibe auf. Dehnen Sie es
nicht. Die Schnittstelle muss in der Mitte
einer Seite liegen. Wenn Sie es zuschneiden (geben Sie einige mm hinzu), drücken Sie die beiden Enden zusammen.
MONTAGE
min.
500mm
min.
50mm
min.
2mm
B
A
min. 2 mm
< 20 mm
B
A
min. 2 mm
> 20 mm
min. 500 mm
B
A
12 mm 57 mm
28 mm 41 mm
38 mm 31 mm
Montage auf der Arbeitsplatte
min
30 mm
min. 500 mm
B
A
12 mm 57 mm
28 mm 41 mm
38 mm 31 mm
electrolux 15
R 5mm
min.
55mm
+1
490+1mm 680 mm
min.
38 mm
min.
2 mm
Integrierte Montage
R10mm
R5mm
7mm
12mm
min.
38 mm
min.
2 mm
min.55mm
490+1mm 680+1mm
514+1mm
704+1mm
TECHNISCHE DATEN
Modell GK69IO
Prod.Nr. 941 591 758 00
Typ 58 GDD C6 AU
220 - 240 V 50 - 60 Hz
Induction 7,4 kW
Made in Switzerland
Ser.Nr. ..........
7.4 kW
ELECTROLUX
Kochzonenleistung
16 electrolux
Kochzone
Nennleistung
(höchste Kochstufe) [W]
Power-Funktion
eingeschaltet
[W]
Max. Einschaltdauer der
Power-Funktion
[Min.]
Min. Kochgeschirrdurchmesser [mm]
Hinten rechts —
210 mm
2300 W
3200 W
10
125
Vorne rechts —
210 mm
2300 W
3200 W
10
125
Hinten links —
210 mm
2300 W
3200 W
10
125
Vorne links —210
mm
2300 W
3200 W
10
125
Die Leistung der Kochzonen kann geringfügig von den Daten in der Tabelle abwei-
chen. Sie ändert sich je nach Material und
Abmessungen des Kochgeschirrs.
UMWELTTIPPS
Das Symbol auf dem Produkt oder
seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses
Produkts erhalten Sie von Ihrer Gemeinde,
Ihrer Müllabfuhr oder dem Geschäft, in dem
Sie das Produkt gekauft haben.
Überall dort wo neue Geräte verkauft
werden oder Abgabe bei den offiziellen
SENS-Sammelstellen oder offiziellen
SENS-Recyclern.
Die Liste der offiziellen SENSSammelstellen findet sich unter
www.sens.ch.
VERPACKUNGSMATERIAL
Wohin mit den Altgeräten?
CH
Die Verpackungsmaterialien sind umweltverträglich und wieder verwertbar.
Kunststoffteile sind mit internationalen
Abkürzungen wie z. B. >PE<, >PS<
usw. gekennzeichnet. Entsorgen Sie
das Verpackungsmaterial bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Behältern.
GARANTIE, GARANZIA, GUARANTEE
KUNDENDIENST, SERVICE-CLIENTÈLE, SERVIZIO CLIENTI, CUSTOMER
SERVICE CENTRES
Servicestellen
5506 Mägenwil/Zürich Industriestrasse 10
9000 St. Gallen Zürcherstrasse
204e
4052 Basel St. Jakob-Turm
Birsstrasse 320B
6020 Emmenbrücke Seetalstrasse 11
Points de Service
3018 Bern Morgenstrasse 131
Servizio dopo
vendita
1028 Préverenges
Le Trési 6
Point of Service
6928 Manno Via
Violino 11
electrolux 17
Servicestellen
Points de Service
Servizio dopo
vendita
Point of Service
7000 Chur Comercialstrasse 19
Ersatzteilverkauf/Points de vente de rechange/Vendita pezzi di ricambio/spare parts service:
5506 Mägenwil, Industriestrasse 10, Tel.
0848 848 111
Fachberatung/Verkauf/Demonstration/
Vente/Consulente (cucina)/Vendita
8048 Zürich, Badenerstrasse 587, Tel. 044
405 81 11
Garantie Für jedes Produkt gewähren wir
ab Verkauf bzw. Lieferdatum an den Endverbraucher eine Garantie von 2 Jahren.
(Ausweis durch Garantieschein, Faktura
oder Verkaufsbeleg). Die Garantieleistung
umfasst die Kosten für Material, Arbeitsund Reisezeit. Die Garantieleistung entfällt
bei Nichtbeachtung der Gebrauchsanweisung und Betriebs-vorschriften, unsachgerechter Installation, sowie bei Beschädigung
durch äussere Einflüsse, höhere Gewalt,
Eingriffe Dritter und Verwendung von NichtOriginal Teilen.
Garantie Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de
livraison ou de la mise en service au consommateur (documenté au moyen d’une
facture, d’un bon de garantie ou d’un justificatif d’achat). Notre garantie couvre les frais
de mains d’œuvres et de déplacement, ainsi que les pièces de rechange. Les conditions de garantie ne sont pas valables en cas
d’intervention d’un tiers non autorisé, de
l’emploi de pièces de rechange non originales, d’erreurs de maniement ou d’installation dues à l’inobser-vation du mode d’emploi, et pour des dommages causés par
des influences extérieures ou de force majeure.
Garanzia Per ogni prodotto concediamo
una garanzia di 2 anni a partire dalla data di
consegna o dalla sua messa in funzione. (fa
stato la data della fattura, del certificato di
garanzia o dello scontrino d’acquisto) Nella
garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i
danni causati da agenti esterni, intervento di
terzi, utilizzo di ricambi non originali o dalla
inosservanza delle prescrizioni d’istallazione
ed istruzioni per l’uso.
Warranty For each product we provide a
two-year guarantee from the date of purchase or delivery to the consumer (with a
guarantee certificate, invoice or sales receipt serving as proof). The guarantee covers the costs of materials, labour and travel. The guarantee will lapse if the operating
instructions and conditions of use are not
adhered to, if the product is incorrectly installed, or in the event of damage caused
by external influences, force majeure, intervention by third parties or the use of nongenuine components.
18 electrolux
electrolux 19
www.electrolux.com/shop
892958148-A-032013
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
