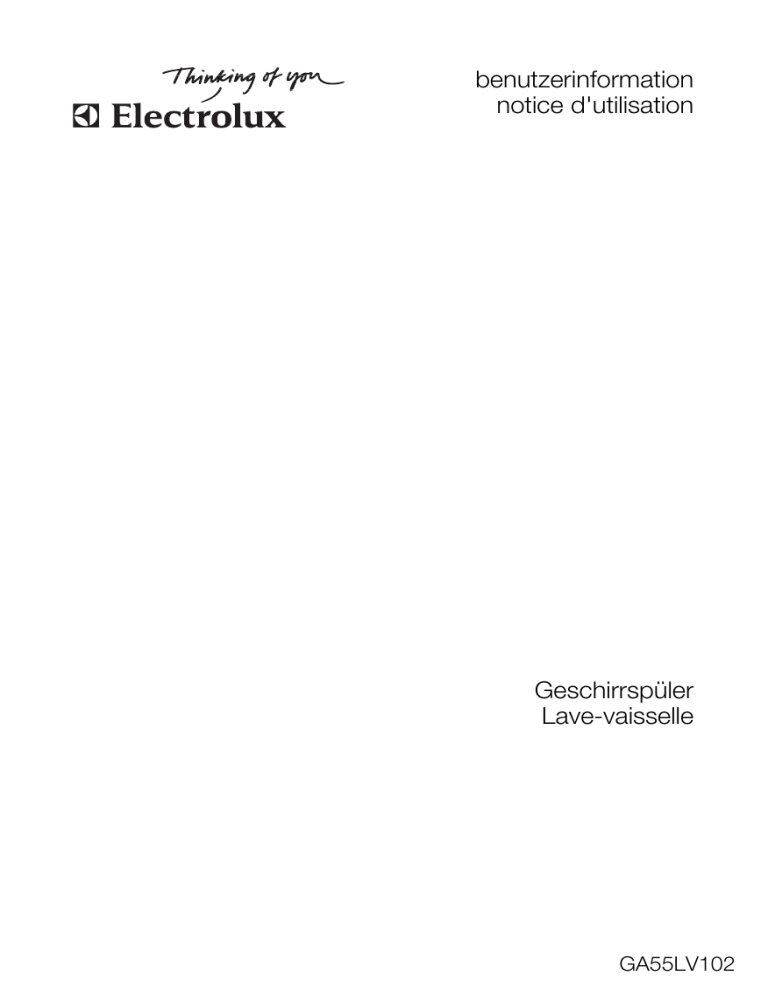

benutzerinformation notice d'utilisation

Geschirrspüler

Lave-vaisselle

GA55LV102

2

electrolux

Electrolux. Thinking of you.

Mehr zu unserem Denken finden Sie unter www.electrolux.com

Inhalt

Sicherheitshinweise

Gerätebeschreibung

Bedienblende

Vor der ersten Inbetriebnahme

Einstellen des Wasserenthärters 7

Gebrauch von Salz für Geschirrspüler 8

Gebrauch von Klarspülmittel

Laden von Besteck und Geschirr

8

10

Gebrauch von Spülmittel

Funktion "Multitab"

2

4

5

6

13

14

Auswählen und Starten eines

Spülprogramms

Spülprogramme

Reinigung und Pflege

Was tun, wenn …

Technische Daten

Montage

Wasseranschluss

Elektrischer Anschluss

Umwelttipps

15

16

17

19

21

21

22

24

24

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten.

Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen.

Wenn Sie das Gerät verkaufen, geben

Sie dem Käufer die Bedienungsanleitung mit. Jeder, der dieses Gerät benutzt, sollte mit der Bedienung und den

Sicherheitsmerkmalen vertraut sein.

Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.

• Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Haushaltsutensilien.

• Geben Sie keine Lösungsmittel in das Gerät. Andernfalls besteht Explosionsgefahr.

• Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unten in den Besteckkorb ein. Oder legen Sie sie horizontal in den Oberkorb.

• Verwenden Sie ausschließlich Markenreinigungsprodukte für Geschirrspüler (Spülmittel, Salz, Klarspüler).

• Wenn Sie die Tür öffnen, während das Gerät in Betrieb ist, kann heißer Dampf austreten. In diesem Fall besteht die Gefahr von Hautverbrennungen.

• Nehmen Sie vor dem Ende des Spülprogramms nichts aus dem Geschirrspüler.

• Wenn das Spülprogramm beendet ist, ziehen Sie den Netzstecker aus der Netzsteckdose und schließen Sie den Wasserhahn.

• Das Gerät darf nur von einem Servicetechniker einer autorisierten Kundendienststelle repariert werden. Dabei dürfen ausschließlich Originalersatzteile verwendet werden.

• Versuchen Sie nicht, selbst Reparaturen auszuführen. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden. Wenden Sie sich in jedem Fall an

Ihren Kundendienst.

Allgemeine Sicherheitshinweise

• Das Gerät darf von Erwachsenen oder Kindern mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung nicht benutzt werden. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.

• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verätzungen an Augen, Mund oder Kehlkopf zu vermeiden.

electrolux

3

• Trinken Sie kein Wasser aus dem Geschirrspüler. Es können Spülmittelrückstände darin zurückbleiben.

• Wenn Sie das Gerät nicht benutzen, halten

Sie die Tür geschlossen, damit es nicht zu

Unfällen kommt, weil jemand darüber stolpert.

• Setzen oder stellen Sie sich nie auf die offene Tür.

Kindersicherheit

• Nur Erwachsene dürfen dieses Gerät bedienen. Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.

• Halten Sie das Verpackungsmaterial von

Kindern fern. Andernfalls besteht Erstickungsgefahr.

• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Achten Sie darauf, dass Reinigungsmittel nicht in die Hände von Kindern gelangen.

• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Installation

• Vergewissern Sie sich, dass das Gerät beim Transport nicht beschädigt wurde.

Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich bei Bedarf an den

Hersteller.

• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien.

• Der elektrische Anschluss muss von einer qualifizierten Fachkraft vorgenommen werden.

• Die Wasseranschlüsse müssen von einer qualifizierten Fachkraft vorgenommen werden.

• Nehmen Sie weder technische noch anderweitige Modifikationen am Gerät vor.

Andernfalls besteht Unfallgefahr und das

Gerät könnte beschädigt werden.

• Benutzen Sie das Gerät nicht:

– wenn das Netzkabel oder die Wasserschläuche beschädigt sind,

– wenn die Bedienblende, die Abdeckung oben oder der Sockel beschädigt sind, so dass das Innere des Geräts freiliegt.

Wenden Sie sich in einem solchen Fall an

Ihren Kundendienst.

• Bohren Sie keine Löcher ins Gehäuse des

Geräts. Andernfalls könnten hydraulische oder elektrische Bauteile beschädigt werden.

Warnung!

Beachten Sie genau sämtliche Anweisungen zu den elektrischen und den

Wasseranschlüssen.

4

electrolux

Gerätebeschreibung

1 Deckensprüharm

2 Oberkorb

3 Oberer Sprüharm

4 Filter

5 Unterer Sprüharm

6 Behälter für Reinigungsmittel

7 Dosiergerät für Klarspülmittel

8 Typenschild

9 Salzbehälter

Optisches Signal

(Programmlaufanzeige)

Nach dem Start des Spülprogramms leuchtet ein optisches Signal am Boden unter der

Gerätetür auf und zeigt damit Folgendes an:

• Rote Kontrolllampe leuchtet: Start des

Spülprogramms. Die Kontrolllampe leuchtet während des gesamten Spülprogramms.

• Rote Kontrolllampe erlischt: Ende des

Spülprogramms.

• Rote Kontrolllampe blinkt: Gerätestörung.

Ist das Gerät höher mit einer bündigen

Küchenmöbeltür installiert, ist das optische Signal nicht sichtbar.

electrolux

5

Bedienblende

1 Ein/Aus-Taste

2 Digital-Display

3

Zeitvorwahl-Taste

4 Programmwahltasten

5 Kontrolllampen

6 Funktionstasten

Multitab

Kontrolllampen

Leuchtet auf, wenn Sie die Funktion Multitab einschalten. Siehe Abschnitt "Funktion Multitab".

Salz

1)

Programmende

Leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss. Siehe Kapitel "Verwendung von

Geschirrspülsalz".

Die Kontrolllampe für Salz kann nach dem Nachfüllen von Salz noch einige Stunden leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf den Gerätebetrieb.

Leuchtet auf, wenn das Spülprogramm zu Ende ist. Zusatzfunktionen:

• Einstellung des Wasserenthärters.

• Ein-/Abschalten der akustischen Signale.

• Ein-/Abschalten des Klarspülmitteldosierers.

• Alarm bei einer Störung des Geräts.

1) Während eines laufenden Spülprogramms leuchtet die Kontrolllampe für Salz nie auf, auch wenn der Salzbehälter leer ist.

Digital-Display

Das Display zeigt an:

• Anzahl der Stunden der Zeitvorwahl.

• Wenn sich das Gerät im Einstellmodus befindet.

• Wenn ein Spülprogramm eingestellt ist.

Zeitvorwahl-Taste

Benutzen Sie die Zeitvorwahl-Taste, um den

Start des Spülprogramms zwischen 1 und 9

Stunden zu verzögern. Siehe Kapitel "Auswahl und Start eines Spülprogramms".

Programmwahltasten

Mit diesen Tasten erfolgt die Auswahl des

Spülprogramms. Wenn Sie eine Programmwahltaste drücken, leuchtet die zugehörige

Kontrolllampe auf. Nähere Informationen

über die Spülprogramme siehe den Abschnitt "Spülprogramme".

6

electrolux

Funktionstasten

Benutzen Sie die Funktionstasten für folgende Vorgänge:

• Zum Einstellen des Wasserenthärters. Siehe den Abschnitt 'Einstellung des Wasserenthärters.

• Zum Ein-/Ausschalten der akustischen

Signale. Siehe den Abschnitt 'Akustische

Signale'.

• Zum Ein-/Ausschalten der Funktion Multitab. Siehe Abschnitt "Funktion Multitab".

• Zum Ein-/Abschalten des Klarspüldosierers, wenn die Funktion Multitab eingeschaltet ist. Siehe Abschnitt "Funktion

Multitab".

• Zum Abbrechen des laufenden Spülprogramms oder einer laufenden Zeitvorwahl.

Siehe Kapitel "Auswahl und Start eines

Spülprogramms".

Einstellmodus

Das Gerät muss sich für folgende

Einstellungen im Einstellmodus befinden:

• Zum Einstellen eines Spülprogramms.

• Zum Einstellen des Wasserenthärter-Härtegrads.

• Zum Ein-/Ausschalten der akustischen

Signale.

• Zum Ein-/Ausschalten des Klarspüldosierers.

Drücken Sie die Ein/Aus-Taste. Das Gerät ist im Einstellmodus, wenn:

– Alle Programmkontrolllampen leuchten und im Digital-Display werden drei horizontale Linien angezeigt.

Drücken Sie die Ein/Aus-Taste. Das Gerät ist nicht im Einstellmodus, wenn:

– Nur eine Programmkontrolllampe leuchtet auf und im Digital-Display wird eine horizontale Linie angezeigt.

– Ein Spülprogramm eingestellt ist. Löschen

Sie das Programm, um in den Einstellmodus zurückzukehren. Siehe Kapitel "Auswahl und Start eines Spülprogramms".

Akustische Signale

Sie hören einen Signalton:

• Am Ende des Spülprogramms.

• Während der Einstellung des Wasserhärtegrads.

• Im Fall einer Fehlfunktion des Geräts.

Die akustischen Signale werden werkseitig eingeschaltet.

Führen Sie folgende Schritte durch, um die akustischen Signale auszuschalten:

1. Schalten Sie das Gerät ein.

2. Achten Sie darauf, dass sich das Gerät im Einstellmodus befindet.

3. Drücken und halten Sie die Funktionstasten B und C, bis die Kontrolllampen der

Funktionstasten A, B und C zu blinken beginnen.

4. Drücken Sie die Funktionstaste C.

– Kontrolllampen für Funktionstasten A und B erlöschen.

– Kontrolllampe für Funktionstaste C beginnt zu blinken.

– Die Kontrolllampe Programmende leuchtet auf.

Die akustischen Signale sind eingeschaltet.

5. Drücken Sie die Funktions-Taste C erneut.

– Die Kontrolllampe Programmende erlischt.

Die akustischen Signale sind abgeschaltet.

6. Schalten Sie das Gerät aus, damit die

Einstellung gespeichert wird.

Führen Sie folgende Schritte durch, um die akustischen Signale einzuschalten:

1. Führen Sie erneut das obige Verfahren durch, bis die Kontrolllampe Programmende aufleuchtet.

Vor der ersten Inbetriebnahme

Bitte halten Sie sich für die folgenden Schritte genau an die Anweisung:

1. Überprüfen Sie, ob der Wasserenthärter

(Weichwasserbereiter) korrekt auf den

Härtegrad des Wassers in Ihrer Region eingestellt ist. Stellen Sie den Wasserenthärter bei Bedarf auf die richtige Stufe ein.

2. Füllen Sie den Salzbehälter mit Geschirrspülsalz.

3. Füllen Sie den Klarspüldosierer mit Klarspüler.

4. Ordnen Sie Geschirr und Besteck in den

Geschirrspüler ein.

electrolux

7

5. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.

6. Füllen Sie den Spülmittelbehälter mit der passenden Menge an Spülmittel.

7. Starten Sie das Spülprogramm.

Wenn Sie Reinigertabletten ('3 in 1', '4 in

1', '5 in 1', etc.) verwenden, siehe das

Kapitel "Funktion "Multitab".

Einstellen des Wasserenthärters

Der Wasserenthärter entfernt Mineralien und

Salze aus dem Spülwasser. Andernfalls könnten sich die Mineralien und Salze nachteilig auf die Funktion des Geräts auswirken.

Die Wasserhärte wird in unterschiedlichen, aber gleichwertigen Einheiten gemessen:

• Deutsche Wasserhärtegrade (dH°).

• Französische Wasserhärtegrade (°TH).

• mmol/l (Millimol pro Liter - internationale

Einheit für Wasserhärtegrade).

• Clarke-Werte.

Stellen Sie den Wasserenthärter auf den

Wasserhärtegrad in Ihrer Region ein. Bei Bedarf erfahren Sie den Härtegrad bei Ihrem

Wasserversorger.

°dH

51 - 70

43 - 50

37 - 42

29 - 36

23 - 28

19 - 22

15 - 18

11 - 14

4 - 10

< 4

°TH

91 - 125

Wasserhärte mmol/l

9,1 - 12,5

76 - 90

65 - 75

7,6 - 9,0

6,5 - 7,5

51 - 64

40 - 50

33 - 39

26 - 32

19 - 25

7 - 18

< 7

5,1 - 6,4

4,0 - 5,0

3,3 - 3,9

2,6 - 3,2

1,9 - 2,5

0,7 - 1,8

< 0,7

1) Kein Salz erforderlich.

Werkseitig ist der Wasserenthärter auf

Stufe 5 eingestellt.

1. Schalten Sie das Gerät ein.

2. Achten Sie darauf, dass sich das Gerät im Einstellmodus befindet.

3. Drücken und halten Sie die Funktionstasten B und C, bis die Kontrolllampen der

Funktionstasten A, B und C zu blinken beginnen.

4. Lassen Sie die Funktionstasten B und C los.

5. Drücken Sie Funktionstaste A.

– Die Kontrolllampe der Funktionstaste A beginnt zu blinken.

– Die Kontrolllampen für die Funktionstasten B und C erlöschen.

– Die Kontrolllampe "Programmende" beginnt zu blinken.

Clarke-Werte

64 - 88

53 - 63

46 - 52

36 - 45

28 - 35

23 - 27

18 - 22

13 - 17

5 - 12

< 5

Einstellung des

Wasserenthärters

5

4

7

6

3

10

9

8

2

1

1)

– Sie hören einen Signalton.

Die Einstellungsfunktion für den Wasserenthärter ist aktiviert.

Die Kontrolllampe "Programmende" blinkt und es ertönt ein akustisches Signal, um die Stufe des Wasserenthärters anzuzeigen. Die Pause ist circa 3 Sekunden lang.

Beispiel: 5 Blitze / 5 aufeinander folgende

Töne - Pause - 5 Blitze / 5 aufeinander folgende Töne - Pause - usw... = Härtestufe 5

6. Drücken Sie die Funktionstaste A einmal, um die Einstellung des Wasserenthärters um jeweils eine Stufe zu erhöhen.

7. Drücken Sie die Ein-/Aus-Taste, um die

Einstellung zu speichern.

8

electrolux

Gebrauch von Salz für Geschirrspüler

Vorsicht!

Verwenden Sie nur

Spezialsalz für Geschirrspüler. Die

Verwendung von Salzarten, die nicht für

Geschirrspüler geeignet sind, führt zur

Beschädigung des Wasserenthärters.

4. Entfernen Sie das Salz, das sich um die

Öffnung des Salzbehälters herum angesammelt hat.

5. Drehen Sie den Deckel im Uhrzeigersinn, um den Salzbehälter zu schließen.

Vorsicht!

Verschüttetes Salz oder

Salzwasser auf dem Boden des Geräts kann Korrosion verursachen. Bevor Sie ein Spülprogramm starten, füllen Sie das

Gerät mit Salz, um Korrosion zu verhindern.

Gehen Sie wie folgt vor, um den Salzbehälter aufzufüllen:

1. Drehen Sie den Deckel gegen den Uhrzeigersinn, um den Salzbehälter zu öffnen.

2. Füllen Sie den Salzbehälter mit 1 Liter

Wasser (nur vor der ersten Benutzung).

3. Füllen Sie den Salzbehälter mit Salz auf.

Es ist normal, dass beim Befüllen mit

Salz Wasser aus dem Salzbehälter überläuft.

Wenn Sie den Wasserenthärter auf Stufe 1 einstellen, leuchtet die Salzkontrolllampe nicht mehr.

Gebrauch von Klarspülmittel

Vorsicht!

Verwenden Sie ausschließlich

Markenklarspülmittel für Geschirrspüler.

Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspüler.

Andernfalls kann das Gerät beschädigt werden.

Klarspüler macht es möglich, dass das

Geschirr ohne Streifen und Flecken trocknet.

Der Klarspüler wird automatisch bei der letzten Spülphase zugesetzt.

Füllen Sie den Klarspüldosierer, wie im Folgenden gezeigt:

1. Drücken Sie die Entriegelungstaste (A), um den Klarspüldosierer zu öffnen.

electrolux

9

2. Füllen Sie den Klarspüldosierer mit Klarspüler. Der maximale Füllstand wird durch die Markierung "max"angezeigt.

Einstellung des Klarspüldosierers

Der Wasserenthärter ist werkseitig auf Härtestufe 4 eingestellt.

Sie können den Klarspüldosierer auf die Stufen 1 (niedrigste Dosierung) bis 6 (höchste

Dosierung) einstellen.

3. Wischen Sie verschütteten Klarspüler mit einem saugfähigen Tuch auf, um zu gro-

ße Schaumbildung beim nächsten Spülprogramm zu vermeiden.

4. Schließen Sie den Klarspülerdosierer.

Füllen Sie den Klarspüldosierer auf, wenn die

Anzeige für den Klarspüler (B) durchsichtig wird.

1. Drehen Sie die Klarspüldosieranzeige, um die Dosierung zu erhöhen oder zu senken.

– Erhöhen Sie die Dosierung, wenn auf dem Geschirr Wassertropfen oder Kalkablagerungen sind.

– Verringern Sie die Dosierung, wenn

Streifen, weißliche Flecken oder ein bläulicher Überzug auf dem Geschirr zu sehen sind.

10

electrolux

Laden von Besteck und Geschirr

Hilfreiche Hinweise und Tipps

Vorsicht!

Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete

Haushaltsutensilien.

Spülen Sie in diesem Gerät keine Wasser absorbierenden Gegenstände (Schwämme,

Geschirrtücher usw.).

• Bevor Sie Geschirr und Besteck ins Gerät einordnen, gehen Sie folgendermaßen vor:

– Entfernen Sie alle Essensreste und sonstigen größeren Partikel.

– Weichen Sie angebrannte Reste in Pfannen, Töpfen usw. ein.

• Achten Sie beim Einordnen von Geschirr und Besteck auf Folgendes:

– Ordnen Sie Hohlgefäße (z. B. Tassen,

Gläser, Pfannen) mit der Öffnung nach unten ein.

– Achten Sie darauf, dass sich kein Wasser in Höhlungen oder Vertiefungen sammeln kann.

– Achten Sie darauf, dass Geschirr- und

Besteckteile nicht ineinander zu liegen kommen.

– Achten Sie darauf, dass Geschirr- und

Besteckteile nicht übereinander zu liegen kommen.

– Achten Sie darauf, dass Gläser einander nicht berühren.

– Ordnen Sie kleine Gegenstände in den

Besteckkorb ein.

• Auf Kunststoffgegenständen und Pfannen mit Antihaftbeschichtung sammeln sich oftmals Wassertropfen. Diese Art Geschirr trocknet deshalb schlechter als Porzellan oder Edelstahl.

• Ordnen Sie leichte Gegenstände in den

Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.

Vorsicht!

Vergewissern Sie sich, dass sich die Sprüharme ungehindert bewegen können, bevor Sie ein

Spülprogramm starten.

Warnung!

Schließen Sie immer die Tür, nachdem Sie etwas ins Gerät eingeordnet oder herausgenommen haben. Eine offene Tür stellt stets ein

Unfallrisiko dar.

Unterkorb

Stellen Sie Deckel, Teller, Salatschüsseln und Besteck in den Unterkorb. Stellen Sie

Servierplatten in den vorderen Teil des

Korbs.

Die Stachelreihen im hinteren Teil des Korbs können flach gelegt werden, um Töpfe, Pfannen und Schüsseln einzuordnen.

1. Greifen Sie die beiden Stachelreihen auf der rechten Seite im hinteren Teil des

Korbs.

2. Heben Sie die Stachelreihen aus den

Führungsschienen heraus.

3. Klappen Sie die Stachelreihen um.

1. Greifen Sie die beiden Stachelreihen auf der linken Seite im hinteren Teil des

Korbs.

2. Heben Sie die Stachelreihen aus den

Führungsschienen heraus.

3. Klappen Sie die Stachelreihen um.

electrolux

11

Mischen Sie Löffel mit anderem Besteck, damit sie nicht zusammenkleben können.

Klappen Sie den Griff des Besteckkorbs nach unten, um das Einräumen des Bestecks in den Korb zu erleichtern.

Die Breite der linken Stachelreihen ist verstellbar.

1. Greifen Sie die Stachelreihe im hinteren

Teil des Korbs.

2. Ziehen Sie die Stachelreihe hoch, bis sie sich löst.

3. Drücken Sie die Stachelreihe aus der

Führungsschiene heraus.

4. Setzen Sie die Stachelreihe in die andere

Führungsschiene ein.

5. Drücken Sie die Stachelreihe nach unten, bis sie einrastet.

Besteckkorb

Warnung!

Stellen Sie keine Messer mit langen Klingen in aufrechter Stellung in den Besteckkorb. Legen Sie langes oder scharfes Besteck waagerecht in den

Oberkorb. Gehen Sie vorsichtig mit scharfen Gegenständen um.

Stellen Sie Gabeln und Löffel mit den Griffen nach unten ein.

Stellen Sie Messer mit den Griffen nach oben ein.

Verwenden Sie das Besteckgitter. Wenn die

Besteckabmessungen die Verwendung der

Besteckgitter nicht zulassen, können diese leicht beiseite geklappt werden.

Der Besteckkorb besteht aus zwei Teilen. Sie können diese Teile für eine flexiblere Beladungsmöglichkeit einzeln verwenden. Schieben Sie die beiden Hälften zum Trennen in entgegengesetzte Richtungen und ziehen

Sie sie dann auseinander. Zum Verbinden der beiden Hälften halten Sie diese aneinander und schieben sie in entgegengesetzte

Richtungen zueinander.

12

electrolux

Oberkorb

Der Oberkorb ist für Untertassen, Salatschüsseln, Tassen, Gläsern, Töpfen und Deckeln geeignet. Ordnen Sie das Spülgut so an, dass das Wasser die Oberflächen aller

Geschirrteile erreicht.

Glashalter

Für langstielige Gläser und für höhere Gläser sollte der Glashalter aufgeklappt werden

(Abb. 1).

Wenn Sie den Glashalter nicht benutzen, schieben Sie ihn auf die rechte Seite (Abb. 2).

Verstellbare Tassenablagen

Für größeres Geschirr können die Tassenablagen nach oben umgeklappt werden. Die

Tassenablagen können in der mittleren Position benutzt werden.

Stellen oder hängen Sie Kelchgläser in die

Schlitze der Tassenablagen.

Stellen Sie Gläser auf die Stacheln.

Höhenverstellung des Oberkorbs

Wenn Sie große Platten in den Unterkorb laden, müssen Sie zunächst den Oberkorb in die obere Position bringen.

Gehen Sie folgendermaßen vor, um den

Oberkorb nach unten oder nach oben zu verstellen:

electrolux

13

1. Ziehen Sie den Korb bis zum Anschlag heraus.

2. Heben Sie den Oberkorb an und bewegen Sie ihn nach unten, bis er in der oberen oder unteren Position einrastet.

Maximale Geschirrhöhe für Teller mit

Oberkorb in der unteren Position

20

30

25

Maximale Geschirrhöhe für Teller mit

Oberkorb in der oberen Position.

Anordnung großer Platten im Unterkorb

18

32

25

Gebrauch von Spülmittel

Verwenden Sie ausschließlich Spülmittel

(Pulver, Flüssigspülmittel oder Geschirrspüler-Tabs) speziell für Geschirrspüler.

Richten Sie sich nach den Angaben auf der Verpackung:

• Vom Hersteller empfohlene Dosierung.

• Empfehlungen für die Lagerung.

Verwenden Sie nicht mehr als die angegebene Spülmittelmenge, um die Umweltbelastung möglichst gering zu halten.

Gehen Sie wie folgt vor, um den Spülmittelbehälter zu füllen:

1. Öffnen Sie den Deckel des Reinigungsmittelbehälters.

14

electrolux

4. Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter ( A).

2. Füllen Sie den Spülmittelbehälter ( A) mit

Spülmittel. Die Markierung zeigt die Dosierung an:

20 = ca. 20 g Reinigungsmittel

30 = ca. 30 g Reinigungsmittel.

3. Geben Sie bei einem Spülprogramm mit

Vorspülgang zusätzlich etwas Spülmittel ins Vorspülfach ( B).

A

5. Schließen Sie den Deckel des Spülmittelbehälters. Drücken Sie auf den Deckel, bis er einrastet.

Spülmittel unterschiedlicher Marken lösen sich unterschiedlich schnell auf. Einige Geschirrspüler-Tabs erbringen bei kurzen Spülprogrammen keine optimalen Ergebnisse. Wählen Sie lange Spülprogramme, wenn Sie Geschirrspüler-

Tabs verwenden, damit sich das Spülmittel vollständig auflösen kann.

B

Funktion "Multitab"

Die Funktion Multitab ermöglicht die Verwendung von Kombi-Reinigungstabletten.

Diese Tabs enthalten Mittel wie Reinigungsmittel, Klarspülmittel, und Geschirrspülersalz. Einige Tab-Sorten können auch andere

Zusätze enthalten.

Überprüfen Sie, ob diese Tabs für den Härtegrad des Wassers in Ihrer Region geeignet sind. Beachten Sie dazu die Herstellerangaben.

Wenn Sie die Funktion Multitab einschalten, bleibt sie so lange aktiv, bis Sie sie wieder abschalten.

Die Funktion Multitab sperrt den Zufluss von

Klarspüler und Salz automatisch. Die Salz-

Kontrolllampe ist abgeschaltet.

Die Programmdauer kann sich erhöhen, wenn Sie die Funktion Multitab verwenden.

Schalten Sie die Funktion Multitab vor dem Beginn eines Spülprogramms ein oder aus.

Sie können die Funktion Multitab nicht ein- oder ausschalten, wenn das Programm angelaufen ist. Brechen Sie das

Spülprogramm ab und stellen Sie das

Programm dann erneut ein.

electrolux

15

Schalten Sie die Funktion Multitab wie folgt ein:

• Drücken Sie gleichzeitig die beiden Multitab-Tasten (Funktionstasten D und E). Die

Multitab-Kontrolllampe leuchtet auf.

Schalten Sie die Funktion Multitab wie folgt aus:

• Drücken Sie gleichzeitig die beiden Multitab-Tasten (Funktionstasten D und E). Die

Multitab-Kontrolllampe erlischt.

Gehen Sie bei nicht zufriedenstellenden Trocknungsergebnissen wie folgt vor:

1. Füllen Sie den Klarspüldosierer mit

Klarspüler.

2. Schalten Sie den Klarspüldosierer ein.

3. Stellen Sie den Klarspüldosierer auf

Stufe 2 ein.

• Das Ein- oder Abschalten des Klarspüldosierers ist nur bei aktivierter

Funktion Multitab möglich.

Einschalten des Klarspüldosierers

1. Schalten Sie das Gerät ein.

2. Achten Sie darauf, dass sich das Gerät im Einstellmodus befindet.

3. Drücken und halten Sie gleichzeitig die beiden Funktionstasten B und C.

– Die Kontrolllampen der Funktionstasten A, B und C beginnen zu blinken.

4. Drücken Sie Funktionstaste B.

– Die Kontrolllampen für die Funktionstasten A und C erlöschen.

– Die Kontrolllampe der Funktionstaste B blinkt weiter.

5. Drücken Sie Funktionstaste B erneut.

– Die Kontrolllampe Programmende leuchtet auf.

6. Schalten Sie das Gerät aus, damit die

Einstellung gespeichert wird.

Führen Sie zum Abschalten der Klarspülerdosierung die vorangehenden Anweisungen aus, bis die Kontrolllampe Programmende erlischt.

Um wieder normale Reinigungsmittel zu verwenden:

1. Schalten Sie die Funktion Multitab aus.

2. Füllen Sie den Salzbehälter und den

Klarspüldosierer.

3. Stellen Sie die Wasserhärte auf die höchste Härtestufe ein.

4. Führen Sie ein Spülprogramm ohne

Geschirr aus.

5. Stellen Sie den Wasserenthärter auf den Wasserhärtegrad in Ihrer Region ein.

6. Stellen Sie den Klarspüldosierer ein.

Auswählen und Starten eines Spülprogramms

Wählen Sie das Spülprogramm bei ge-

öffneter Tür. Das Spülprogramm startet erst nach dem Schließen der Tür. Bis dahin können die Einstellungen noch ge-

ändert werden.

– Das Spülprogramm beginnt automatisch.

– Im Digital-Display wird nur eine horizontale Linie angezeigt. Sie leuchtet für die gesamte Dauer des Spülprogramms.

Gehen Sie zum Auswählen und Starten eines

Spülprogramms folgendermaßen vor:

1. Schalten Sie das Gerät ein.

2. Achten Sie darauf, dass sich das Gerät im Einstellmodus befindet.

3. Drücken Sie eine der Programmwahltasten. Siehe den Abschnitt 'Spülprogramme'.

– Die Kontrolllampe des Programms leuchtet auf.

– Im Digital-Display werden drei horizontale Linien angezeigt.

4. Schließen Sie die Tür.

Wenn ein Spülprogramm bereits läuft, können Sie kein anderes Programm wählen. Brechen Sie das Spülprogramm stattdessen ab.

Warnung!

Sie sollten ein

Spülprogramm nur dann abbrechen oder unterbrechen, wenn es unbedingt notwendig ist.

Vorsicht!

Öffnen Sie die Tür vorsichtig.

Es könnte heißer Dampf austreten.

16

electrolux

Unterbrechen eines Spülprogramms

Öffnen Sie die Tür.

• Das Programm stoppt.

Schließen Sie die Tür.

• Das Programm wird ab der Stelle fortgesetzt, an der es unterbrochen wurde.

Abbrechen eines Spülprogramms

1. Drücken und halten Sie gleichzeitig die beiden Funktionstasten B und C, bis:

– Alle Programmkontrolllampen leuchten.

– Im Digital-Display werden drei horizontale Linien angezeigt.

2. Lassen Sie die Funktionstasten B und C los. Damit ist das Spülprogramm abgebrochen.

Nun haben Sie folgende Möglichkeiten:

1. Das Gerät ausschalten.

2. Wählen Sie ein neues Spülprogramm.

Füllen Sie den Spülmittelbehälter mit Spülmittel, bevor Sie ein neues Spülprogramm einstellen.

Einstellung und Start eines

Spülprogramms mit Zeitvorwahl

1. Schalten Sie das Gerät ein.

2. Achten Sie darauf, dass sich das Gerät im Einstellmodus befindet.

3. Wählen Sie ein Programm.

4. Drücken Sie die Zeitvorwahltaste, bis im

Display die erforderliche Zeitvorwahl des

Spülprogramms blinkt.

– Die Kontrolllampe der Zeitvorwahl beginnt zu leuchten.

5. Schließen Sie die Tür.

– Der Ablauf der Zeitvorwahl beginnt.

– Der Ablauf der Zeitvorwahl nimmt in

Schritten von jeweils 1 Stunde ab.

– Nach dem Ablauf der Zeitvorwahl beginnt das Spülprogramm automatisch.

Öffnen Sie die Tür während des Ablaufs der Zeitvorwahl nicht, um eine Unterbre-

Spülprogramme

Spülprogramme

Programm

Intensiv

Grad der Verschmutzung

Spülgut

Stark verschmutzt Geschirr, Besteck,

Töpfe, Pfannen chung der Zeitvorwahl zu verhindern.

Nachdem Sie die Tür wieder geschlosssen haben, läuft die Zeitvorwahl ab dem

Unterbrechungszeitpunkt weiter ab.

Löschen der Zeitvorwahl

1. Drücken und halten Sie gleichzeitig die beiden Funktionstasten B und C, bis:

– Alle Programmkontrolllampen leuchten.

– Im Digital-Display werden drei horizontale Linien angezeigt.

Wenn Sie eine Zeitvorwahl löschen, wird damit auch das Spülprogramm gelöscht.

2. Wählen Sie ein neues Spülprogramm.

Ende des Spülprogramms

• Das Gerät stoppt automatisch.

• Nachdem die Signaltöne nach dem Ende des Programms ertönten.

1. Öffnen Sie die Tür.

– Das Digital-Display schaltet sich aus.

– Die Kontrolllampe Programmende leuchtet auf.

– Die Kontrolllampe für das beendete

Programm leuchtet weiter.

2. Das Gerät ausschalten.

3. Damit das Spülgut besser trocknet, öffnen Sie die Tür einen Spaltbreit und warten Sie einige Minuten, bevor Sie das

Spülgut entnehmen.

Lassen Sie das Spülgut abkühlen, bevor Sie es aus dem Gerät nehmen. Heißes Geschirr ist leicht zu beschädigen.

Entnehmen des Spülguts

• Nehmen Sie erst das Spülgut aus dem Unterkorb, dann das aus dem Oberkorb heraus.

• An den Innenseiten und der Tür des Geräts kann sich Wasser niederschlagen, denn

Edelstahl kühlt schneller ab als Geschirr.

Programmbeschreibung

Vorspülgang

Hauptspülgang bis zu 70 °C

2 Zwischenspülgänge

Klarspülgang

Trocknen

electrolux

17

Programm

Normal

Kurz

1)

Grad der Verschmutzung

Normal verschmutzt

Normal/leicht verschmutzt

Spülgut

Geschirr und Besteck

Geschirr und Besteck

Programmbeschreibung

Vorspülgang

Hauptspülgang bis zu 50 °C

1 Zwischenspülgang

Klarspülgang

Trocknen

Hauptspülgang bis zu 65 °C

Klarspülgang

ECO

2)

Gläser

Normal verschmutzt

Normal/leicht verschmutzt

Geschirr und Besteck

Empfindliches Geschirr und Gläser

Vorspülgang

Hauptspülgang bis zu 50 °C

1 Zwischenspülgang

Klarspülgang

Trocknen

Hauptspülgang bis zu 45 °C

1 Zwischenspülgang

Klarspülgang

Trocknen

1) Dies ist das perfekte tägliche Spülprogramm für eine 4-köpfige Familie, die lediglich das Frühstücks- und

Abendessensgeschirr samt Besteck spülen möchte.

2) Testprogramm für Testinstitute. Die Testdaten finden Sie auf dem mitgelieferten separaten Infoblatt.

Verbrauchswerte

Programm

Intensiv

Programmdauer (in

Minuten)

105 - 115

Energieverbrauch (in kWh)

1,8 - 2,0

Wasser (in Liter)

22 - 24

Normal

ECO

Schnellspülgang

Gläser

100 - 110

165 - 175

30

65 - 75

1,3 - 1,5

1,0 - 1,1

0,9

0,8 - 0,9

15 - 17

14 - 15

8

13 - 14

Die Verbrauchswerte sind Richtwerte, die je nach dem Druck und der Temperatur des Wassers, den Schwankungen

Reinigung und Pflege

Warnung!

Schalten Sie das Gerät aus, bevor Sie die Filter reinigen.

Filterreinigung

Vorsicht!

Benutzen Sie den

Geschirrspüler nie ohne Filter.

Vergewissern Sie sich, dass die Filter ordnungsgemäß eingesetzt sind. Falsch eingesetzte Filter führen zu nicht in der Stromversorgung und der Geschirrmenge variieren können.

zufriedenstellenden Spülergebnissen und einer Beschädigung des Geräts.

Reinigen Sie die Filter bei Bedarf. Schmutzige Filter beeinträchtigen das Spülergebnis.

Der Geschirrspüler hat zwei Filter:

1. Grobfilter (1)

2. Feinfilter (2)

18

electrolux

Der Grobfilter muss nach jedem Spülprogramm kontrolliert werden.

Der Feinfilter muss regelmäßig geprüft und gereinigt werden.

Grobfilter (1)

1. Öffnen Sie die Tür.

2. Entfernen Sie den Unterkorb.

3. Ziehen Sie den Grobfilter heraus und reinigen Sie ihn sorgfältig unter fließendem

Wasser.

4. Setzen Sie den Grobfilter wieder ein.

Feinfilter (2)

1. Öffnen Sie die Tür und entfernen Sie den

Unterkorb.

2. Fassen Sie den Feinfilter am Handgriff.

3. Fassen Sie den Feinfilter zum Herausnehmen am Handgriff und drehen Sie diesen nach rechts.

4. Reinigen Sie den Feinfilter sorgfältig mit einer Bürste unter fließendem Wasser.

Reinigung der Sprüharme

Kontrollieren Sie regelmäßig, dass die

Düsen der Sprüharme nicht zugesetzt sind. Reinigen Sie bei Bedarf die Düsen mit einem Stück Draht oder einer Nadel unter fließendem Wasser.

Vorsicht!

Gehen Sie bei der Reinigung vorsichtig vor, um die Düsenöffnungen nicht zu beschädigen.

Deckensprüharm

1. Drehen Sie die Befestigungsschraube (A) gegen den Uhrzeigersinn.

2. Den Sprüharm vom Schaft abziehen.

5. Setzen Sie den Feinfilter wieder ein.

6. Um das Feinfiltersystem zu arretieren, drehen Sie den Griff nach links. Vergewissern Sie sich, dass die Zeichen auf den Filtern miteinander übereinstimmen.

3. Den Sprüharm und die Befestigungsschraube reinigen.

electrolux

19

4. Bringen Sie den Sprüharm mit der Befestigungsschraube an. Drehen Sie dazu die

Schraube im Uhrzeigersinn fest.

Oberkorb-Sprüharm

1. Um den Sprüharm des Oberkorbs auszubauen, drehen Sie ihn seitlich weg.

2. Reinigen Sie den Sprüharm.

3. Um den Sprüharm wieder einzusetzen, drücken Sie ihn nach oben, bis er wieder in der Position einrastet.

Unterer Sprüharm

1. Drehen Sie die Befestigungsschraube (B) gegen den Uhrzeigersinn.

2. Den Sprüharm vom Schaft abziehen.

3. Den Sprüharm und die Befestigungsschraube reinigen.

4. Bringen Sie den Sprüharm mit der Befestigungsschraube an. Drehen Sie dazu die

Schraube im Uhrzeigersinn fest.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Geräts mit einem weichen feuchten Tuch. Verwenden Sie dazu ausschließlich Neutralreiniger. Verwenden Sie keine Scheuermittel, Scheuerschwämmchen oder Lösungsmittel (Azeton, Trichlor-

äthylen usw.)

Frostschutzmaßnahmen

Vorsicht!

Stellen Sie das Gerät nicht an einer Stelle auf, an der die Temperatur unter 0 °C absinken kann. Der Hersteller haftet nicht für Frostschäden.

Wenn eine Aufstellung in forstfreier Umgebung nicht möglich ist, entleeren Sie das Gerät und schließen Sie die Tür. Lösen Sie den

Wasserzulaufschlauch und lassen Sie das

Wasser aus diesem Schlauch ablaufen.

Was tun, wenn …

Das Gerät startet nicht oder stoppt während des Betriebs.

Versuchen Sie, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an den

Kundendienst.

Vorsicht!

Schalten Sie das Gerät ab, bevor Sie folgende Abhilfemaßnahmen durchführen.

20

electrolux

Fehlercode und Störung

• Die Kontrolllampe für das laufende

Programm blinkt ständig

• Akustische Signalabfolge

• Kontrolllampe Programmende blinkt 1-mal

Der Geschirrspüler füllt sich nicht mit

Wasser

Mögliche Ursachen und Abhilfe

• Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.

Reinigen Sie den Wasserhahn.

• Der Wasserhahn ist zugedreht.

Drehen Sie den Wasserhahn auf.

• Der Filter im Wasserzulaufschlauch ist verstopft.

Reinigen Sie den Filter.

• Der Wasserzulaufschlauch ist falsch angeschlossen. Möglicherweise ist der Schlauch geknickt oder gequetscht.

Achten Sie auf einen korrekten Anschluss des Schlauchs.

• Der Siphon ist verstopft.

Reinigen Sie den Siphon.

• Der Wasserablaufschlauch ist falsch angeschlossen. Möglicherweise ist der Schlauch geknickt oder gequetscht.

Achten Sie auf einen korrekten Anschluss des Schlauchs.

• Die Kontrolllampe für das laufende

Programm blinkt ständig

• Akustische Signalabfolge

• Kontrolllampe Programmende blinkt 2-mal

Der Geschirrspüler pumpt das Wasser nicht ab

• Die Kontrolllampe für das laufende

Programm blinkt ständig

• Akustische Signalabfolge

• Kontrolllampe Programmende blinkt 3-mal

Die Aquasafe-Einrichtung ist ausgelöst

Das Programm startet nicht

• Schließen Sie den Wasserhahn und wenden Sie sich an den lokalen Kundendienst.

Nachdem Sie das Problem behoben haben, schalten Sie das Gerät wieder ein. Das Programm wird ab der Stelle fortgesetzt, an der es unterbrochen wurde. Tritt die Fehlfunktion erneut auf, wenden Sie sich an den Kundendienst.

Sollten Fehler auftreten, die nicht in der Tabelle beschrieben sind, rufen Sie bitte den

Kundendienst.

• Die Tür des Geräts ist nicht geschlossen.

Schließen Sie die Tür.

• Der Netzstecker ist nicht eingesteckt.

Stecken Sie den Netzstecker in die Netzsteckdose.

• Die Sicherung der Hausinstallation ist durchgebrannt.

Tauschen Sie die Sicherung aus.

• Die Zeitvorwahl ist eingestellt.

Brechen Sie die Zeitvorwahl ab, damit das Programm sofort gestartet wird.

• Modell (Mod.)

• Produktnummer (PNC)

• Seriennummer (S.N.)

Sie finden diese Angaben auf dem Typenschild.

Tragen Sie die Angaben hier ein:

Modell: ..........

Produktnummer: ..........

Seriennummer: ..........

Halten Sie folgende Angaben bereit, damit man Ihnen schnell und korrekt helfen kann:

Das Spülergebnis ist nicht zufriedenstellend

Das Geschirr ist nicht sauber • Das ausgewählte Spülprogramm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.

• Die Körbe sind falsch beladen, so dass das Wasser nicht alle Oberflächen erreichen kann.

• Aufgrund falscher Beladung können sich die Sprüharme nicht drehen.

• Die Filter sind verschmutzt oder nicht korrekt installiert.

• Das Spülmittel ist zu hoch oder zu niedrig dosiert.

electrolux

21

Das Spülergebnis ist nicht zufriedenstellend

Auf dem Geschirr befinden sich Kalkablagerungen

• Der Salzbehälter ist leer.

• Der Wasserenthärter ist auf eine falsche Stufe eingestellt.

• Der Deckel des Salzbehälters ist nicht richtig geschlossen.

Das Geschirr ist nass und glanzlos

Schlieren, Streifen, milchige

Flecken oder blau schimmernde Beläge befinden sich auf Gläsern und Geschirr

Getrocknete Wassertropfen befinden sich auf Gläsern und

Geschirr

• Es wurde kein Klarspüler verwendet.

• Der Klarspüldosierer ist leer.

• Verwenden Sie weniger Klarspüler.

• Verwenden Sie mehr Klarspüler.

• Die Ursache kann beim Spülmittel liegen.

Technische Daten

Abmessungen

Elektrischer Anschluss - Anschlussspannung - Gesamtleistung - Sicherung

Wasserdruck

Kapazität

Breite in cm

Höhe in cm

54,6

75,9

Tiefe in cm 55,6

Die Daten der elektrischen Anschlusswerte befinden sich auf dem

Typenschild am Innenrand der Geschirrspülertür.

Mindestdruck

Höchstdruck

Maßgedecke

0,5 bar (0,05 MPa)

8 bar (0,8 MPa)

11

Montage

Warnung!

Vergewissern Sie sich, dass der Netzstecker während der Installation des Geräts gezogen ist.

Installation als Einbaugeschirrspüler (unter einer Arbeitsplatte oder einer Spüle).

Falls das Gerät repariert werden muss, muss es für den Techniker leicht zugänglich sein.

Stellen Sie das Gerät in der Nähe eines Wasserhahns und eines Ablaufs auf.

Es sind keine Lüftungsöffnungen für den Geschirrspüler erforderlich, sondern nur Durchführungen für den Wasserzulauf- und den

Wasserablaufschlauch und für das Netzkabel.

Vergewissern Sie sich vor dem Einbau des

Geräts, dass der Wasserzulauf- und der

Wasserablaufschlauch sowie das Netzkabel weder geknickt noch gequetscht werden.

Einpassen des Geräts an bzw. zwischen die angrenzenden Küchenmöbel

Stellen Sie sicher, dass die Arbeitsplatte, unter die das Gerät eingeschoben wird, ordnungsgemäß und sicher (an benachbarten

Küchenschränken/-möbeln usw.) befestigt ist.

1. Stellen Sie das Gerät vor der Nische in der Einbauküche auf. Verlegen Sie das

Netzkabel und die Schläuche in die Nische.

2. Schieben Sie das Gerät in die Nische und ziehen Sie Kabel und Schläuche durch.

Stellen Sie sicher, dass diese nicht geknickt oder gequetscht werden.

3. Richten Sie das Gerät aus und befestigen

Sie es auf beiden Seiten im Oberteil des

Gehäuses.

22

electrolux

2. Zusatzhalterung oben. Als Sonderzubehör erhältlich. Wenden Sie sich an den

Kundendienst.

Andere Befestigungsmöglichkeiten

1. An der Sockelblende.

50

Wasseranschluss

Wasseranschluss

Schließen Sie das Gerät an einen Heißwasseranschluss (max. 60 °C) oder einen Kaltwasseranschluss an.

Wenn Sie Heißwasser mithilfe umweltfreundlicher, alternativer Energiequellen (z. B. Solaroder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.

Den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde anschließen.

Vorsicht!

Benutzen Sie keine

Anschlussschläuche von einem

Altgerät.

Der Wasserdruck muss innerhalb des aufgeführten Bereichs liegen (siehe "Technische

Daten"). Informieren Sie sich bei Ihrem Wasserversorger über den durchschnittlichen

Wasserdruck in Ihrer Region.

Achten Sie darauf, dass der Wasserzulaufschlauch nicht geknickt oder gequetscht wird oder sich irgendwo verfängt.

Achten Sie darauf, dass die Klemmmutter korrekt sitzt, damit kein Wasser austreten kann.

Wir empfehlen Ihnen, einen IRG Filter zu installieren.

Vorsicht!

Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte

Leitungen an. Lassen Sie das Wasser ein paar Minuten laufen und schließen

Sie dann den Zulaufschlauch an.

Der Wasserzulaufschlauch ist doppelwandig und besitzt ein inneres Hauptkabel und ein

Sicherheitsventil. Der Wasserschlauch steht nur unter Druck, wenn Wasser durchläuft.

Wenn der Wasserzulaufschlauch eine undichte Stelle aufweist, unterbricht das Sicherheitsventil den Wasserzulauf.

Gehen Sie beim Anschluss des Wasserzulaufschlauchs vorsichtig vor:

electrolux

23

• Tauchen Sie den Wasserzulaufschlauch oder das Sicherheitsventil nicht in Wasser.

• Ziehen Sie sofort den Netzstecker aus der

Steckdose, wenn der Wasserzulaufschlauch oder das Sicherheitsventil beschädigt sind.

• Ein Wasserzulaufschlauch mit Sicherheitsventil darf nur vom Kundendienst ausgetauscht werden.

Warnung!

Gefährliche Spannung

A - Ablauf

E - Steckdose

G - Geräteabmessung

K - Kaltwasserzulauf

N - Abmessung der Nische

W - Warmwasserzulauf

Wenn der Ablaufschlauch an einen Siphon unter einem Spülbecken angeschlossen wird, muss die Kunststoffmembran (A) entfernt werden. Falls Sie die Kunststoffmembran nicht entfernen, kann der Siphon durch

Speisereste verstopfen

Wasserablaufschlauch

Achten Sie darauf, dass der Wasserablaufschlauch nicht geknickt oder eingeklemmt wird, um sicherzustellen, dass das Wasser stets gut ablaufen kann.

Nehmen Sie den Spülbeckenstöpsel aus dem Becken, während das Gerät das Wasser abpumpt, um zu verhindern, dass das

Wasser wieder in das Gerät zurückfließt.

Der Anschluss des Abwasserschlauchs darf sich in einer Höhe von maximal 70 cm vom

Boden befinden.

D D

W K E

C

G 546

N 550

A

C

70

100 180

550

50

Das Gerät besitzt eine Sicherheitsfunktion, die verhindert, dass Wasser ins Gerät zurückfließt. Falls der Siphon Ihrer

Spüle ein "Rücklaufventil" hat, kann dieses Ventil den korrekten Wasserablauf

Ihres Gerätes beeinträchtigen. Entfernen

Sie das Rücklaufventil.

Vorsicht!

Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.

B B

24

electrolux

Elektrischer Anschluss

Warnung!

Der Hersteller haftet nicht für

Schäden aufgrund der Nichtbeachtung folgender Sicherheitshinweise.

Erden Sie das Gerät gemäß den Sicherheitshinweisen.

Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkontaktsteckdose an.

Verwenden Sie keine Mehrfachsteckdosen, Steckverbinder oder Verlänge-

Umwelttipps

Das Symbol auf dem Produkt oder seiner

Verpackung weist darauf hin, dass dieses

Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem

Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren

Beitrag zum korrekten Entsorgen dieses

Produkts schützen Sie die Umwelt und die

Gesundheit Ihrer Mitmenschen. Umwelt und

Gesundheit werden durch falsches

Entsorgen gefährdet. Weitere Informationen

über das Recycling dieses Produkts erhalten

Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Wohin mit den Altgeräten?

Überall dort wo neue Geräte verkauft werden oder Abgabe bei den offiziellen

SENS-Sammelstellen oder offiziellen

SENS-Recyclern.

Die Liste der offiziellen SENS-

Sammelstellen findet sich unter www.sens.ch.

rungskabel. Andernfalls besteht Feuergefahr.

Tauschen Sie das Netzkabel nicht selbst aus. Wenden Sie sich dafür an den Kundendienst.

Wählen Sie eine Netzsteckdose, die auch nach der Installation des Geräts noch zugänglich ist.

Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

Das Verpackungsmaterial ist umweltfreundlich und recycelbar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<,

>PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bitte entsprechend seiner Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

Warnung!

Gehen Sie zum Entsorgen des Geräts folgendermaßen vor:

• Ziehen Sie den Netzstecker aus der

Netzsteckdose.

• Schneiden Sie Netzkabel und Netzstecker ab und entsorgen Sie beides.

• Entfernen Sie die Türverriegelung. Dadurch verhindern Sie, dass sich Kinder aus Versehen im Inneren des Geräts einsperren und in Lebensgefahr geraten.

electrolux

25

Electrolux. Thinking of you.

Partagez notre imagination sur www.electrolux.com

Sommaire

Consignes de sécurité

Description de l'appareil

Bandeau de commande

Avant la première utilisation

25

27

28

29

Réglage de l'adoucisseur d'eau

Utilisation du sel régénérant

30

31

Utilisation du liquide de rinçage 31

Rangement des couverts et de la vaisselle

Utilisation du produit de lavage

Fonction "Tout en 1"

Sélection et départ d'un programme de lavage

32

36

37

38

Programmes de lavage

Entretien et nettoyage

En cas d'anomalie de fonctionnement

Caractéristiques techniques

Installation

Raccordement à l'arrivée d'eau

Branchement électrique

En matière de protection de l'environnement

40

40

42

44

44

45

47

47

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation.

Conservez ces instructions à proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.

Utilisation réglementaire

• Cet appareil est exclusivement destiné à un usage domestique.

• Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.

• N'utilisez pas de solvants dans votre appareil. Ceux-ci pourraient provoquer une explosion !

• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas. ou posez-les en position horizontale dans le panier supérieur.

• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle.

• Evitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'en échapper. Risque de brûlures !

• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.

• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'arrivée d'eau.

• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.

• N'essayez en aucun cas de réparer le lavevaisselle vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaisselle.

Contactez votre service après vente. Exigez des pièces d'origine.

Sécurité générale

• Les personnes (y compris les enfants) qui souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se sont pas familiarisées avec le mode de fonctionnement de l'appareil, ne doivent pas l'utiliser. Elles doivent être surveillées ou dirigées par une personne responsable de leur sécurité.

• Respectez les consignes de sécurité du fabricant du détergent pour éviter les brûlures aux yeux, à la bouche et la gorge.

26

electrolux

• Ne buvez pas l'eau du lave-vaisselle. Des résidus de produit de lavage peuvent rester dans l'appareil.

• Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout risque de blessure ou de chute accidentelle.

• Ne vous asseyez pas ou ne montez pas sur la porte ouverte.

Sécurité enfants

• Seuls les adultes doivent utiliser cet appareil. Veillez à ce que les enfants ne jouent pas avec l'appareil.

• Rangez les emballages hors de la portée des enfants. Ils présentent un risque de suffocation.

• Rangez les détergents dans un endroit sûr. Veillez à ce que les enfants ne touchent pas les produits de lavage.

• Ne laissez pas les enfants s'approcher de l'appareil quand la porte est ouverte.

Installation

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez pas un appareil endommagé. Si nécessaire, contactez le fournisseur.

• Déballez l'appareil avant de l'utiliser pour la première fois.

• Une personne compétente et qualifiée doit prendre en charge l'installation électrique.

• Une personne compétente et qualifiée doit prendre en charge le travail de plomberie.

• Ne modifiez ni les spécifications ni le produit. Risque de blessure ou d'endommagement de l'appareil.

• N'utilisez pas l'appareil :

– si le câble secteur ou les tuyaux d'eau sont endommagés,

– si le bandeau de commande, le plan de travail ou la plinthe sont endommagés, si vous pouvez accéder à l'intérieur de l'appareil.

Contactez le service après-vente de votre magasin vendeur.

• Ne percez pas dans les côtés de l'appareil pour ne pas endommager les composants

électriques et hydrauliques.

Avertissement

Respectez scrupuleusement les consignes données pour les branchements

électriques et le raccordement de l'eau.

Description de l'appareil

electrolux

27

1 Bras d'aspersion supérieur

2 Panier supérieur

3 Bras d'aspersion supérieur

4 Filtres

5 Bras d'aspersion inférieur

6 Distributeur de produit de lavage

7 Distributeur de liquide de rinçage

8 Plaque signalétique

9 Réservoir à sel régénérant

Signal optique

Dès que le programme de lavage démarre, le signal optique, projeté sur le sol sous la porte de l'appareil, indique :

• le voyant rouge est allumé : le démarrage du programme de lavage. Le voyant reste allumé pendant toute la durée du programme de lavage.

• le voyant rouge s'éteint : la fin du programme de lavage.

• le voyant rouge clignote : une anomalie de fonctionnement de l'appareil.

Si vous installez l'appareil en hauteur dans le meuble pourvu d'une porte qui jouxte de très près, ce signal optique ne sera plus visible.

28

electrolux

Bandeau de commande

1 Touche Marche/Arrêt

2 Affichage numérique

3

Touche Départ différé

4 Touches du programme

5 Voyants

6 Touches de fonction

Voyants

Multitab

Sel

1)

Fin du programme

S'allume lorsque vous activez la fonction " Tout en

1 ". Reportez-vous au chapitre " Fonction Tout en

1 ".

Le voyant s'allume lorsque le réservoir de sel régénérant doit être rempli. Reportez-vous au chapitre "Utilisation du sel régénérant".

Le voyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le remplissage du réservoir à sel. Cela n'affecte pas le fonctionnement de l'appareil.

s'allume quand le programme de lavage est terminé. Fonctions auxiliaires :

• Niveau de l'adoucisseur.

• Activation/désactivation des signaux sonores.

• Activation/désactivation du distributeur de liquide de rinçage.

• Une alarme se déclenche en cas d'anomalie de fonctionnement.

1) Lorsque le réservoir à sel est vide, le voyant ne s'allume pas pendant qu'un programme est en cours.

Affichage numérique

heures. Reportez-vous au chapitre " Réglage et départ d'un programme de lavage ".

L'affichage indique :

• le décompte du départ différé.

• si l'appareil est en mode Programmation.

• si un programme de lavage a été sélectionné.

Touche Départ différé

Utilisez la touche Départ différé pour différer l'heure de départ du programme de 1 à 9

Touches de sélection des programmes

Avec ces touches vous pouvez sélectionner le programme de lavage. Le voyant correspondant s'allume lorsque vous appuyez sur une touche. Pour plus de détails sur les programmes de lavage, reportez-vous au chapitre "Programmes de lavage".

electrolux

29

Touches de fonction

Appuyez sur les touches de fonction pour :

• Régler l'adoucisseur d'eau. Reportezvous au chapitre " Réglage de l'adoucisseur d'eau ".

• Activer/désactiver les signaux sonores.

Reportez-vous au paragraphe "Signaux sonores".

• Activer/désactiver la fonction " Tout en 1 ".

Reportez-vous au chapitre " Fonction Tout en 1 ".

• Activer/désactiver le distributeur de liquide de rinçage lorsque la fonction " Tout en 1

" est activée. Reportez-vous au chapitre "

Fonction Tout en 1 ".

• Annuler le départ différé ou le programme de lavage en cours. Reportez-vous au chapitre " Réglage et départ d'un programme de lavage ".

Mode Programmation

L'appareil doit être en mode Programmation pour effectuer les opérations suivantes :

• Sélectionner un programme de lavage.

• Régler le niveau de l'adoucisseur d'eau.

• Activer/désactiver les signaux sonores.

• Activer/désactiver le distributeur de liquide de rinçage.

Appuyez sur la touche Marche/Arrêt. L'appareil se trouve en mode Programmation lorsque :

– Tous les voyants du programme s'allument et trois barres horizontales apparaissent sur l'affichage numérique.

Appuyez sur la touche Marche/Arrêt.

L'appareil n'est pas en mode

Programmation lorsque :

– Un seul voyant de programme s'allume et une barre horizontale apparaît sur l'affichage numérique.

– Un programme de lavage a été sélectionné. Pour revenir au mode Programmation, annulez le programme. Reportez-vous au chapitre " Réglage et départ d'un programme de lavage ".

Signaux sonores

Un signal sonore retentit :

• à la fin du programme.

• pendant le réglage de l'adoucisseur d'eau.

• en cas d'anomalie de fonctionnement.

L'activation des signaux sonores est réglée en usine.

Pour désactiver les signaux sonores, procédez comme suit :

1. Mettez l'appareil en fonctionnement.

2. L'appareil doit se trouver en mode Programmation.

3. Appuyez sur les touches de fonction B et

C et maintenez-les appuyées jusqu'à ce que les voyants des touches de fonction

A, B et C clignotent.

4. Appuyez sur la touche de fonction C.

– Les voyants des touches de fonction A et B s'éteignent.

– Le voyant de la touche de fonction C clignote.

– Le voyant de fin du programme s'allume.

Les signaux sonores sont activés.

5. Appuyez de nouveau sur la touche de fonction C.

– Le voyant de fin du programme s'éteint.

Les signaux sonores sont désactivés.

6. Mettez l'appareil à l'arrêt pour mémoriser l'opération.

Pour activer les signaux sonores, procédez comme suit :

1. Appliquez la procédure décrite ci-dessus jusqu'à ce que le voyant de fin du programme s'allume.

Avant la première utilisation

Appliquez la procédure pas à pas en vous reportant aux instructions suivantes :

1. Réglez l'adoucisseur d'eau en fonction du degré de dureté de l'eau de votre région. Si nécessaire, ajustez le niveau de l'adoucisseur d'eau.

2. Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.

3. Remplissez le distributeur de liquide de rinçage.

4. Rangez les couverts et la vaisselle dans le lave-vaisselle.

30

electrolux

5. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.

6. Versez le produit de lavage dans le compartiment correspondant.

7. Démarrez le programme de lavage.

Si vous utilisez des pastilles de détergent multifonctions ('3 en 1', '4 en 1', '5 en

1', etc.), reportez-vous au chapitre

"Fonction Tout en 1".

Réglage de l'adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux et les sels de l'alimentation en eau. Les sels et les minéraux peuvent affecter le fonctionnement de l'appareil.

La dureté de l'eau est mesurée par échelles

équivalentes :

• °dH allemand.

• °TH français.

• mmol/l (millimole par litre – unité internationale de la dureté de l'eau).

• Clarke.

Ajustez l'adoucisseur en fonction de la dureté de l'eau de votre région. Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître le degré de dureté de l'eau de votre zone d'habitation.

°dH

51 - 70

43 - 50

37 - 42

29 - 36

23 - 28

19 - 22

15 - 18

11 - 14

4 - 10

< 4

Dureté de l'eau

°TH

91 - 125

76 - 90

65 - 75

51 - 64

mmol/l

9,1 - 12,5

7,6 - 9,0

6,5 - 7,5

5,1 - 6,4

40 - 50

33 - 39

26 - 32

19 - 25

7 - 18

< 7

4,0 - 5,0

3,3 - 3,9

2,6 - 3,2

1,9 - 2,5

0,7 - 1,8

< 0,7

1) Ne pas approvisionner en sel régénérant.

L'adoucisseur est réglé d'usine sur le niveau 5.

1. Mettez l'appareil en fonctionnement.

2. L'appareil doit se trouver en mode Programmation.

3. Appuyez sur les touches de fonction B et

C et maintenez-les appuyées jusqu'à ce que les voyants des touches de fonction

A, B et C clignotent.

4. Relâchez les touches de fonction B et C.

5. Appuyez sur la touche de fonction A.

– Le voyant de la touche de fonction A continue de clignoter.

– Les voyants des touches de fonction B et C s'éteignent.

– Le voyant de fin du programme clignote.

degrés Clarke

64 - 88

53 - 63

46 - 52

36 - 45

28 - 35

23 - 27

18 - 22

13 - 17

5 - 12

< 5

Réglage de la dureté de l'eau

4

3

6

5

2

1

1)

10

9

8

7

– Un signal sonore retentit.

La fonction de réglage de l'adoucisseur d'eau est activée.

Le voyant de fin du programme clignote et un signal sonore retentit pour indiquer le niveau de l'adoucisseur d'eau. La pause dure environ 3 secondes.

Exemple : 5 clignotements / 5 signaux sonores intermittents - pause - 5 clignotements / 5 signaux sonores intermittents

- pause, etc. = niveau 5

6. Chaque pression de la touche de fonction A détermine le passage au niveau suivant.

7. Appuyez sur la touche Marche/Arrêt pour mémoriser l'opération.

electrolux

31

Utilisation du sel régénérant

Attention

Utilisez uniquement du sel spécial pour lave-vaisselle. Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.

Attention

Pour éviter que des grains de sel ou de l'eau salée qui a débordé n'entre en contact avec le fond de la cuve pendant un laps de temps prolongé. approvisionnez en sel juste avant de démarrer un programme de lavage complet pour éviter tout risque de corrosion.

Pour réapprovisionner, procédez comme suit :

1. Dévissez le bouchon du réservoir de sel en le tournant dans le sens inverse des aiguilles d'une montre.

2. Versez 1 litre d'eau à l'intérieur du réservoir (cette opération est nécessaire uniquement lorsque vous remplissez le réservoir pour la première fois).

3. Remplissez le réservoir de sel régénérant.

4. Veillez à ce que le filetage et le joint du réservoir ne présentent aucune trace de sel.

5. Remettez le bouchon en place et serrezle en le tournant dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez un clic.

Il est normal que de l'eau déborde du réservoir lorsque vous le remplissez de sel.

Lorsque le niveau de l'adoucisseur est réglé

électroniquement sur 1, le voyant de réapprovisionnement de sel s'éteint.

Utilisation du liquide de rinçage

Attention

N'utilisez que des liquides de rinçage spécifiques pour lave-vaisselle.

Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres produits

(par ex. un agent de nettoyage pour lave-vaisselle, un détergent liquide). Vous risqueriez d'endommager l'appareil.

Le liquide de rinçage assure un rinçage optimal et un séchage sans taches ni striures.

Le liquide de rinçage est automatiquement ajouté au cours du dernier rinçage.

Pour remplir le distributeur de liquide de rin-

çage, procédez comme suit :

1. Ouvrez le distributeur en appuyant sur le levier de fermeture (A).

32

electrolux

2. Remplissez le distributeur de liquide de rinçage. Le repère "max. " indique le niveau maximum.

Réglage du dosage du liquide de rinçage

Le liquide de rinçage est réglé d'usine sur le niveau 4.

Vous pouvez régler le dosage du liquide de rinçage entre 1 (minimum) et 6 (maximum).

3. Essuyez tout débordement de liquide de rinçage à l'aide de papier absorbant, afin d'éviter une formation excessive de mousse lors du lavage suivant.

4. Vérifiez que le couvercle est fermé après chaque remplissage.

Remplissez le distributeur de liquide de rin-

çage lorsque le voyant (B)) s'éclaire.

1. Tournez le sélecteur pour augmenter ou réduire le dosage.

– Augmentez le dosage si vous constatez la présence de gouttes d'eau ou de taches de calcaire sur la vaisselle au terme du lavage.

– Réduisez la dose si vous constatez des rayures, des taches blanches ou une pellicule bleuâtre sur la vaisselle.

Rangement des couverts et de la vaisselle

Conseils utiles

Attention

Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.

Tout objet absorbant l'eau (chiffon, éponges de nettoyage, ...) ne doit pas être lavé au lave-vaisselle.

• Avant de charger la vaisselle, veillez à :

– Enlever tous les restes d'aliments.

electrolux

33

– Laisser tremper les casseroles au fond desquelles adhèrent des restes d'aliments brûlés ou attachés.

• Lorsque vous chargez la vaisselle et les couverts :

– Chargez les articles creux tels que tasses, verres et casseroles, etc. en les retournant.

– Assurez-vous que l'eau ne s'accumule pas dans un creux ou dans un fond bombé.

– Assurez-vous que la vaisselle et les couverts ne soient pas insérés les uns dans les autres, ou ne se chevauchent.

– Assurez-vous que les couverts et la vaisselle ne recouvrent pas d'autres ustensiles.

– Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.

– Placez les petites pièces dans le panier

à couverts.

• La vaisselle en plastique et les poêles en matériau antiadhésif tendent à retenir les gouttes d'eau. Ces articles ne seront pas séchés aussi bien que les articles en porcelaine et en acier.

• Placez les articles légers (bols,...) dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent se retourner.

Attention

Assurez-vous que la vaisselle et les couverts n'entravent pas la rotation du bras d'aspersion avant de lancer un programme de lavage.

Avertissement

Fermez toujours la porte après avoir chargé ou déchargé l'appareil. Une porte ouverte est source de danger.

Panier inférieur

Le panier inférieur est conçu pour y ranger des casseroles, des couvercles, des assiettes, des saladiers, des couverts. Placez les plats à l'avant du panier.

Les deux rangées d'ergots à l'arrière du panier inférieur peuvent être abaissées pour charger des casseroles, des poêles et des saladiers.

1. Saisissez les deux rangées d'ergots de droite à l'arrière du panier.

2. Soulevez les rangées d'ergots pour les faire sortir des rails.

3. Rentrez les rangées d'ergots.

1. Saisissez les deux rangées d'ergots de gauche à l'arrière du panier.

2. Soulevez les rangées d'ergots pour les faire sortir des rails.

3. Pliez les rangées d'ergots.

34

electrolux

Il est possible de régler la largeur de la rangée d'ergots de gauche.

1. Saisissez la rangée d'ergots à l'arrière du panier.

2. Soulevez-la afin de la dégager.

3. Poussez la rangée d'ergots pour la faire sortir du guide.

4. Placez la rangée d'ergots dans l'autre rail.

5. Appuyez dessus pour qu'elle s'enclenche.

Panier à couverts

Avertissement

Ne placez pas les couteaux longs en position verticale dans le panier à couverts. Disposez les

éléments longs et coupants à l'horizontale dans le panier supérieur.

Attention aux couverts tranchants.

Placez les fourchettes et les cuillères avec le manche tourné vers le bas.

Placez les couteaux avec le manche tourné vers le haut.

Utilisez les séparateurs à couverts. Si la taille et la forme des couverts ne permettent pas leur utilisation, retirez les séparateurs.

Le panier à couverts est divisé en deux parties. Vous pouvez utiliser ces parties séparément pour faciliter le chargement. Pour séparer les deux parties, faites-les glisser à l'horizontale en direction opposée et détachez-les. Pour assembler les deux parties, placez-les l'une contre l'autre et faites-les glisser horizontalement l'une vers l'autre.

Intercalez les cuillères aux autres couverts, afin d'éviter qu'elles ne s'emboîtent.

Pour faciliter le chargement du panier à couverts, nous vous conseillons d'abaisser sa poignée.

electrolux

35

Panier supérieur

Le panier supérieur est conçu pour y ranger des sous-tasses, des saladiers, des tasses, des verres, des casseroles et des couvercles. Placez les ustensiles dans la machine de façon à ce que l'eau puisse accéder à toutes les surfaces.

Support pour verres

Pour les verres à pied long et les verres hauts, rabattez le support pour verres vers le haut (fig.1)

Si vous n'utilisez pas le support pour verres, rabattez-le vers la droite (fig. 2).

Supports réglables pour tasses

Pour les ustensiles longs, rabattez les supports de tasses vers le haut. Vous pouvez régler les supports pour tasses sur une position intermédiaire.

Couchez ou suspendez les verres à pied en insérant leur pied dans les fentes des supports pour tasses.

Placez les verres sur les ergots.

Réglage de la hauteur du panier supérieur

Si vous placez de grandes assiettes dans le panier inférieur, réglez d'abord le panier supérieur en position haute.

Pour régler le panier supérieur en position haute ou basse, procédez comme suit :

36

electrolux

1. Tirez sur le panier jusqu'à ce qu'il s'arrête.

2. Soulevez le panier supérieur et verrouillez-le dans sa position la plus haute ou la plus basse.

Dimensions maximum des assiettes lorsque le panier supérieur est dans sa position la plus basse

20

30

25

Dimensions maximum des assiettes lorsque le panier supérieur est dans sa position la plus haute.

Rangement des grandes assiettes dans le panier inférieur

18

32

25

Utilisation du produit de lavage

Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles) spécialement conçus pour une utilisation au lave-vaisselle.

Veuillez respecter les indications du fabricant figurant sur l'emballage :

• Le dosage recommandé par le fabricant.

• Les consignes de stockage.

En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.

Procédez de la manière suivante pour remplir le distributeur :

1. Ouvrez le couvercle du distributeur de détergent.

electrolux

37

4. Si vous utilisez des pastilles de détergent, placez-les dans le distributeur (A).

2. Remplissez le distributeur (A). Le repère indique le niveau de dosage :

20 = environ 20 g de produit de lavage

30 = environ 30 g de produit de lavage.

3. Si vous sélectionnez un programme de lavage avec prélavage, versez une dose supplémentaire dans le compartiment

(B).

A

5. Fermez le couvercle du distributeur. Appuyez sur le couvercle jusqu'à ce qu'il soit verrouillé.

Le produit de lavage se dissout avec une rapidité qui diffère selon la marque. Certaines pastilles ne donnent pas le meilleur résultat possible avec des programmes de lavage courts. Utilisez des programmes de lavage longs lorsque vous utilisez les pastilles afin d'éliminer complètement le détergent.

B

Fonction "Tout en 1"

La fonction "Tout en 1" utilise les pastilles de détergent multifonctions.

Ces pastilles contiennent différents agents tels que détergent, liquide de rinçage et sel régénérant spécial lave-vaisselle. Certains types de pastilles contiennent d'autres agents.

Vérifiez si ces pastilles sont adaptées à la dureté de l'eau de votre région. Consultez à cet effet les instructions du fabricant.

La fonction "Tout en 1" une fois sélectionnée reste allumée sauf si vous la désactivez.

La fonction "Tout en 1" arrête automatiquement le débit du liquide de rinçage et du sel.

Le voyant de réapprovisionnement en sel régénérant est désactivé.

La durée du programme peut augmenter si vous utilisez la fonction "Tout en 1".

38

electrolux

Activez ou désactivez la fonction "Tout en 1" avant de lancer un programme de lavage.

Vous ne pouvez pas activer ou désactiver la fonction "Tout en 1" en cours de programme. Annulez le programme de lavage et sélectionnez de nouveau le programme.

Pour activer la fonction "Tout en 1" :

• Maintenez appuyées les deux touches de la fonction "Tout en 1" (touches de fonction D et E). Le voyant de la fonction "Tout en 1" s'allume.

Pour désactiver la fonction "Tout en 1" :

• Maintenez enfoncées les deux touches

Tout en 1 (touches de fonction D et E). Le voyant de la fonction "Tout en 1" s'éteint.

Procédez de la manière suivante si les résultats de séchage ne sont pas satisfaisants :

1. Remplissez le distributeur de liquide de rinçage.

2. Activez le distributeur de liquide de rinçage.

3. Réglez le dosage du liquide de rin-

çage sur 2.

• L'activation/la désactivation du distributeur de liquide de rinçage est possible uniquement si la fonction "Tout en 1" est activée.

Pour activer le distributeur de liquide de rinçage

1. Mettez l'appareil en fonctionnement.

2. L'appareil doit se trouver en mode Programmation.

3. Appuyez et maintenez appuyées les touches B et C.

– Les voyants des touches de fonction A,

B et C clignotent.

4. Appuyez sur la touche de fonction B.

– Les voyants des touches de fonction A et C s'éteignent.

– Le voyant de la touche de fonction B clignote.

5. Appuyez à nouveau sur la touche de fonction B.

– Le voyant de fin du programme s'allume.

6. Mettez l'appareil à l'arrêt pour mémoriser l'opération.

Pour désactiver le distributeur de liquide de rinçage, procédez comme indiqué ci-dessus jusqu'à ce que le voyant de fin du programme s'éteigne.

Si vous souhaitez réutiliser des produits de lavage traditionnels :

1. Désactivez la fonction "Tout en 1".

2. Remplissez le réservoir à sel et le distributeur de liquide de rinçage.

3. Réglez la position maximale du degré de dureté de l'eau

4. Faites un lavage sans vaisselle.

5. Réglez ensuite le degré de dureté de l'eau en fonction de la dureté de l'eau de votre région.

6. Réglez le dosage du liquide de rin-

çage.

Sélection et départ d'un programme de lavage

Sélectionnez le programme de lavage en laissant la porte entrouverte. Le programme de lavage démarre uniquement après la fermeture de la porte. Vous pouvez effectuer toutes les modifications souhaitées jusqu'à ce moment-là.

– Trois barres horizontales apparaissent sur l'affichage numérique.

4. Fermez la porte.

– Le programme démarre automatiquement.

– Une seule barre horizontale apparaît sur l'affichage numérique. Elle reste affichée pendant toute la durée du programme de lavage.

Pour sélectionner et lancer un programme de lavage, procédez comme suit :

1. Mettez l'appareil en fonctionnement.

2. L'appareil doit se trouver en mode Programmation.

3. Appuyez sur l'une des touches de programme. Reportez-vous au chapitre

"Programmes de lavage".

– Le voyant du programme correspondant s'allume.

Il n'est désormais plus possible de modifier le programme en cours. Vous devez pour cela, annuler le programme.

Avertissement

Annulez ou interrompez un programme de lavage uniquement si cela est absolument nécessaire.

electrolux

39

Attention

Ouvrez la porte avec précaution. Une vapeur chaude peut s'échapper de l'appareil.

Interruption d'un programme

Ouvrez la porte.

• Le programme s'arrête.

Fermez la porte.

• Le programme reprend à partir du moment de l'interruption.

Annulation d'un programme

1. Appuyez et maintenez appuyées les touches B et C jusqu'à ce que :

– Tous les voyants du programme s'allument.

– Trois barres horizontales apparaissent sur l'affichage numérique.

2. Relâchez les touches de fonction B et C.

Le programme est annulé.

À ce stade, vous pouvez procéder comme suit :

1. Mettez l'appareil à l'arrêt.

2. Sélectionnez un autre programme de lavage.

Vérifiez qu'il y a du produit de lavage dans le distributeur correspondant si vous souhaitez sélectionner un nouveau programme de lavage.

Réglage et démarrage d'un programme de lavage avec départ différé

1. Mettez l'appareil en fonctionnement.

2. L'appareil doit se trouver en mode Programmation.

3. Sélectionnez un programme de lavage.

4. Appuyez sur la touche Départ différé jusqu'à ce que le délai prévu avant le départ du programme clignote sur l'affichage.

– Le voyant Départ différé s'allume.

5. Fermez la porte.

– Le décompte du départ différé démarre automatiquement.

– Le décompte s'effectue d'heure en heure.

– Lorsque le décompte est terminé, le programme de lavage démarre automatiquement.

L'ouverture de la porte interrompt le décompte. Lorsque vous refermez la porte, le décompte reprend là où il a été interrompu.

Annulation du départ différé

1. Appuyez et maintenez appuyées les touches B et C jusqu'à ce que :

– Tous les voyants du programme s'allument.

– Trois barres horizontales apparaissent sur l'affichage numérique.

L'annulation d'un départ différé implique

également l'annulation du programme de lavage.

2. Sélectionnez un autre programme de lavage.

Fin d'un programme de lavage

• L'appareil s'arrête automatiquement.

• Les signaux sonores de fin de programme retentissent.

1. Ouvrez la porte.

– L'affichage numérique s'éteint.

– Le voyant de fin du programme s'allume.

– Le voyant reste allumé quand le programme est terminé.

2. Mettez l'appareil à l'arrêt.

3. Pour laisser refroidir la vaisselle et améliorer le processus de séchage, laissez la porte du lave-vaisselle entrouverte et attendez quelques minutes avant de décharger la vaisselle.

Attendez que la vaisselle refroidisse avant de la retirer de l'appareil. La vaisselle encore chaude est sensible aux chocs.

Déchargement du lave-vaisselle

• Déchargez d'abord le panier inférieur, puis le panier supérieur.

• Les côtés et la porte de l'appareil peuvent

être mouillés. L'acier inox refroidit plus rapidement que la vaisselle.

40

electrolux

Programmes de lavage

Programmes de lavage

Programme

Intensif

Degré de salissure

Très sale

Type de vaisselle

Vaisselle, couverts, plats et casseroles

Description du programme

Normal

Bref

1)

Moyennement sale Vaisselle et couverts

Moyennement ou légèrement sale

Vaisselle et couverts

Prélavage

Lavage principal à 70°C

2 rinçages intermédiaires

Rinçage final

Séchage

Prélavage

Lavage principal à 50°C

1 rinçage intermédiaire

Rinçage final

Séchage

Lavage principal à 65°C

Rinçage final

ECO

2)

Verres

Moyennement sale Vaisselle et couverts

Moyennement ou légèrement sale

Vaisselle et verres fragiles

Prélavage

Lavage principal à 50°C

1 rinçage intermédiaire

Rinçage final

Séchage

Lavage principal à 45°C

1 rinçage intermédiaire

Rinçage final

Séchage

1) Programme de lavage quotidien convenant parfaitement pour un lave-vaisselle partiellement chargé. Idéal pour une famille de 4 personnes qui souhaite seulement laver la vaisselle et les couverts du dîner et du petit déjeuner.

2) Programme de test des organismes de contrôle. Veuillez consulter la brochure fournie séparément pour connaître les résultats des tests.

Valeurs de consommation

Programme

Intensif

Durée (en minutes)

105 - 115

Énergie (en kWh)

1,8 - 2,0

Eau (en litres)

22 - 24

Normal

ECO

Bref

Verres

100 - 110

165 - 175

30

65 - 75

1,3 - 1,5

1,0 - 1,1

0,9

0,8 - 0,9

15 - 17

14 - 15

8

13 - 14

Ces valeurs changent en fonction de la pression et de la température de l'eau,

Entretien et nettoyage

Avertissement

Mettez l'appareil à l'arrêt avant de procéder au nettoyage des filtres.

des variations dans l'alimentation électrique et de la quantité de vaisselle.

Nettoyage des filtres

Attention

N'utilisez pas la machine sans filtres. Contrôlez que les filtres sont correctement installés. Si les filtres ne

electrolux

41

sont pas correctement installés, les performances de lavage peuvent être compromises et l'appareil pourrait être endommagé.

Si besoin, nettoyez les filtres. Avec des filtres sales les résultats du lavage sont moins satisfaisants.

Le lave-vaisselle est doté de 2 filtres :

1. filtre grossier (1)

2. Filtre fin (2)

5. Réinstallez le filtre fin.

6. Bloquez-le en tournant la poignée vers la gauche. Contrôlez que les repères du filtre correspondent à ceux de l'appareil.

Contrôlez le filtre grossier après chaque programme de lavage.

Contrôlez régulièrement le filtre fin.

Filtre grossier (1)

1. Ouvrez la porte.

2. Retirez le panier inférieur.

3. Retirez le filtre grossier et nettoyez-le minutieusement à l'eau courante.

4. Replacez le filtre grossier.

Filtre fin (2)

1. Ouvrez la porte, sortez le panier inférieur.

2. Saisissez le filtre fin par la poignée.

3. Sortez le filtre fin en tournant la poignée vers la droite.

4. Nettoyez le filtre fin à l'eau courante avec une brosse.

Nettoyage des bras d'aspersion

Vérifiez régulièrement les orifices des bras d'aspersion pour vérifier s'ils ne sont pas obstrués. Si nécessaire, nettoyez les orifices sous l'eau courante avec un fil métallique ou une aiguille.

42

electrolux

Attention

Pour ne pas endommager les orifices, nettoyez-les avec soin.

2. Nettoyez le bras d'aspersion.

3. Pour replacer le bras d'aspersion, appuyez en poussant vers le haut pour l'enclencher.

Bras d'aspersion inférieur

1. Tournez la vis de fixation B dans le sens inverse des aiguilles d'une montre.

2. Tirez le bras d'aspersion pour le faire sortir de son axe.

Bras d'aspersion supérieur

1. Tournez la vis de fixation (A) dans le sens inverse des aiguilles d'une montre.

2. Tirez le bras d'aspersion pour le faire sortir de son axe.

3. Nettoyez le bras d'aspersion et la vis de fixation.

4. Bloquez le bras d'aspersion avec la vis de fixation en la tournant dans le sens des aiguilles d'une montre.

Bras d'aspersion du panier supérieur

1. Pour sortir le bras d'aspersion supérieur, tournez-le latéralement.

3. Nettoyez le bras d'aspersion et la vis de fixation.

4. Bloquez le bras d'aspersion avec la vis de fixation en la tournant dans le sens des aiguilles d'une montre.

Nettoyage extérieur

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide. Utilisez uniquement des produits nettoyants neutres.

N'utilisez aucun produit abrasif, éponges à récurer ou solvants (acétone, trichloroéthylène etc.)

Précautions en cas de gel

Attention

N'installez pas l'appareil dans une pièce où la température descend au-dessous de 0 °C. Le fabricant n'est pas responsable des dommages encourus à cause du gel.

Si cela est impossible, videz l'appareil et fermez la porte. Débranchez le tuyau d'arrivée d'eau et videz-la.

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être ré-

electrolux

43

solues à l'aide des indications fournies dans le tableau, sans faire appel au Service aprèsvente. Si l'anomalie persiste, contactez le

Service après-vente.

Code d'erreur et anomalie de fonctionnement

• clignotement continu du voyant du programme en cours

• un signal sonore intermittent est

émis

• 1 clignotement du voyant de fin du programme

Le lave-vaisselle n'est pas approvisionné en eau

Attention

Mettez à l'arrêt l'appareil avant d'effectuer les contrôles que nous vous suggérons ci-après.

Cause possible et solution

• Le robinet d'arrivée d'eau est obstrué ou incrusté de tartre.

Nettoyez le robinet d'arrivée d'eau.

• Le robinet d'arrivée d'eau est fermé.

Ouvrez le robinet d'arrivée d'eau.

• Le filtre situé dans le tuyau d'arrivée d'eau est bouché.

Nettoyez le filtre.

• Le tuyau d'arrivée d'eau n'a pas été installé correctement.

Le tuyau est plié ou écrasé.

Vérifiez le raccordement.

• Le robinet de l'évier est bouché.

Nettoyez le robinet de l'évier.

• Le tuyau de vidange n'a pas été installé correctement. Le tuyau est plié ou écrasé.

Vérifiez le raccordement.

• clignotement continu du voyant du programme en cours

• un signal sonore intermittent est

émis

• 2 clignotements du voyant de fin du programme

Le lave-vaisselle ne vidange pas

• clignotement continu du voyant du programme en cours

• un signal sonore intermittent est

émis

• 3 clignotements du voyant de fin du programme

Le système de sécurité anti-débordement s'est déclenché

Le programme ne démarre pas

• Fermez le robinet d'arrivée d'eau et contactez le Service

Après-vente.

• La porte de l'appareil n'est pas fermée.

Fermez la porte.

• La prise du câble d'alimentation électrique de l'appareil n'est pas branchée.

Insérez la fiche dans la prise secteur.

• Le fusible a grillé dans la boîte à fusibles.

Remplacez le fusible.

• La fonction Départ différé est sélectionnée.

Annulez le Départ différé pour démarrer le programme immédiatement.

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu. Si l'anomalie se reproduit, contactez le Service Après-vente.

Si des codes d'erreurs non décrits dans le tableau s'affichent, contactez le Service

Après-vente.

Les informations suivantes sont nécessaires pour une aide rapide et adaptée :

• Modèle (Mod.)

• Référence produit (PNC)

• Numéro de série (S.N.)

Vous trouverez ces informations sur la plaque signalétique située sur l'appareil.

Inscrivez les informations ici :

Description du modèle : ..........

Référence du produit : ..........

Numéro de série : ..........

44

electrolux

Les résultats de lavage ne sont pas satisfaisants.

La vaisselle n’est pas propre.

• Vous n'avez pas sélectionné le programme approprié pour ce type de vaisselle et de salissure.

• Les paniers sont mal chargés et l’eau n’atteint pas toutes les surfaces.

• La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée.

• Les filtres sont encrassés ou mal installés.

• Vous avez utilisé trop peu de produit de lavage ou avez oublié d'approvisionner le distributeur de produit de lavage.

Des dépôts de tartre sont présents sur la vaisselle.

• Le réservoir de sel régénérant est vide.

• Le niveau de l'adoucisseur d'eau est mal réglé.

• Le bouchon du réservoir de sel régénérant n'a pas été vissé correctement.

La vaisselle est mouillée et terne.

Les verres et la vaisselle présentent des rayures, des taches blanches ou un film bleuâtre.

Des gouttes d'eau ont séché sur les verres et la vaisselle.

• Vous n'avez pas utilisé de liquide de rinçage.

• Le distributeur de liquide de rinçage est vide.

• Réduisez le dosage du liquide de rinçage.

• Augmentez le dosage du liquide de rinçage.

• Il se peut que le produit de lavage soit en cause.

Caractéristiques techniques

Dimensions

Branchement électrique - Tension - Puissance totale - Fusible

Largeur (cm) 54,6

Hauteur (cm)

Profondeur (cm)

75,9

55,6

Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée sur le bord intérieur de la porte du lave-vaisselle.

Pression de l'eau d'alimentation Minimale

Maximale

Capacité Couverts

0,5 bars (0,05 MPa)

8 bars (0,8 MPa)

11

Installation

Avertissement

Avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.

Installation sous un comptoir (plan de travail ou évier).

Si une réparation est nécessaire, la machine doit être facilement accessible au réparateur.

Installez l'appareil à proximité d'un robinet d'arrivée d'eau et d'un dispositif d'évacuation d'eau.

Pour l'aération du lave-vaisselle, les ouvertures prévues pour l'arrivée et l'évacuation d'eau, ainsi que pour le câble d'alimentation

électrique, suffisent.

Lors de l'encastrement de l'appareil, vérifiez que le tuyau d'arrivée d'eau, le tuyau de vidange et le câble d'alimentation ne sont pas pliés ni écrasés.

Fixation de l'appareil aux unités adjacentes

Assurez-vous que le plan en-dessous duquel vous installez la machine est une structure solide (unités de cuisine adjacentes, placards, murs).

1. Mettez l'appareil debout en face de l'élément de cuisine. Disposez le câble et les tuyaux dans la niche d'encastrement.

electrolux

45

2. Poussez l'appareil à l'intérieur, puis faites passer le câble et les tuyaux. Contrôlez que les tuyaux d'eau ne sont pas pliés ni

écrasés.

3. Alignez l'appareil et fixez-le des deux côtés dans le haut du logement.

2. Une patte de fixation supplémentaire audessus. Celle-ci est disponible en tant qu'accessoire (en option). Pour cela, contactez le Service Après-vente.

Autres fixations possibles

1. sur la plinthe.

50

Raccordement à l'arrivée d'eau

Tuyau d'arrivée d'eau

Branchez l'appareil à une arrivée d'eau chaude (max. 60°) ou d'eau froide.

Si l'eau chaude est produite à partir de sources énergétiques alternatives plus respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éolienne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique.

Raccordez le tuyau d'alimentation à un robinet d'eau à filetage pour tuyau 3/4".

Attention

N'utilisez pas des tuyaux provenant d'anciens appareils.

La pression de l'eau doit se situer dans les limites indiquées (référez-vous au chapitre "

Données techniques ") Demandez à la compagnie de distribution des eaux locale de vous indiquer la pression moyenne de l'eau dans votre zone.

Contrôlez que le tuyau d'arrivé d'eau n'est pas plié, ni écrasé ou emmêlé.

Fixez correctement le contre-écrou pour éviter les fuites d'eau.

L'installation d'un filtre IRG est recommandée.

46

electrolux

Attention

Ne raccordez pas l'appareil à des tuyaux neufs ou qui n'ont pas été utilisés pendant longtemps. Laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

Le tuyau d'arrivée d'eau est à double paroi et comporte une soupape de sécurité avec un fil électrique. Le tuyau d'arrivée d'eau est sous pression uniquement lorsque l'eau s'écoule. Si le tuyau d'arrivée d'eau fuit au cours de cette opération, la soupape de sécurité interrompt l'écoulement de l'eau.

Faites attention au moment de raccorder le tuyau d'arrivée d'eau :

• N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.

• Si le tuyau d'arrivée d'eau ou la soupape de sécurité est endommagé, débranchez immédiatement la prise secteur.

• Le Service Après-vente de votre magasin vendeur est seul habilité à remplacer le tuyau d'arrivée d'eau avec soupape de sécurité.

Avertissement

Tension dangereuse

D

C

B

G 546

N 550

D

W K E

C

B

70

A

100 180

550

50

A = sortie d'évacuation

E = prise

G = dimensions de l'appareil

K = arrivée d'eau froide

N = dimensions de la niche d'encastrement

W = arrivée d'eau chaude

Lorsque vous raccordez le tuyau de vidange

à un embout du siphon sous l'évier, n'oubliez pas d'enlever toute la membrane en plastique (A). Si vous oubliez d'enlever toute la membrane, les particules d'aliments risquent de s'accumuler avec le temps et de boucher l'embout du tuyau de vidange du lave-vaisselle

Tuyau de vidange

Assurez-vous que le tuyau n'est pas courbé ou écrasé, sous peine d'empêcher ou de ralentir l'évacuation de l'eau.

Enlevez le bouchon d'évier lorsque l'appareil

évacue l'eau pour empêcher tout reflux de l'eau vers l'appareil.

Le raccordement de vidange doit être situé à une hauteur maximum de 70 cm du sol.

Cet appareil est équipé d'une sécurité qui empêche le retour des eaux usées à l'intérieur du lave-vaisselle. Si le robinet de votre évier est doté d'un clapet de retenue, cela pourrait entraver la vidange correcte de l'appareil. Enlevez le clapet de retenue.

electrolux

47

Attention

Assurez-vous que tous les raccords de tuyaux d'eau sont bien serrés afin d'éviter les fuites.

Branchement électrique

Avertissement

Le fabricant ne peut

être tenu responsable en cas de nonrespect de ces mesures de sécurité.

Mettez l'appareil à la terre conformément aux instructions.

Assurez-vous que la tension nominale et le type d'alimentation indiqués sur la plaque signalétique correspondent à ceux de l'alimentation locale.

Utilisez toujours une prise à l'épreuve des chocs.

N'utilisez pas des multiprises, des adaptateurs ou des rallonges. Ils présentent un risque d'incendie.

Ne remplacez pas le câble secteur vousmême. Contactez le service après-vente de votre magasin vendeur.

Assurez-vous que la prise est accessible après l'installation.

Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la prise.

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut

être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Où aller avec les appareils usagés?

Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels SENS.

La liste des centres de collecte officiels

SENS est disponible sous www.sens.ch.

Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles

>PE<, >PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Avertissement

Le fabricant décline toute responsabilité en cas de nonrespect des précautions de sécurité mentionnées dans ce chapitre.

• Retirez la fiche de la prise secteur.

• Coupez le câble d'alimentation et la prise et mettez-les au rebut.

• Éliminez le dispositif de bloquage de porte. Ceci pour empêcher que des enfants ne restent enfermés à l'intérieur de l'appareil et ne mettent leur vie en danger.

www.electrolux.com

Für Gerätezubehör und Ersatzeile besuchen Sie unseren Web Shop: www.electrolux.ch

Pour les accessoires et le pièces détachées visité notre Web Shop: www.electrolux.ch

117943160-00-112009

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
