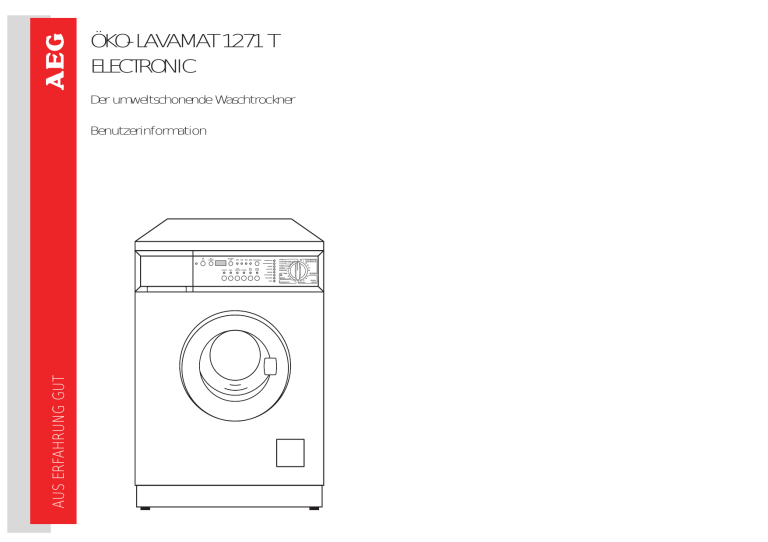

ÖKO-LAVAMAT 1271 T
ELECTRONIC
Der umweltschonende Waschtrockner
Benutzerinformation
EIN
AUS
ZEITVORWAHL
TROCKENZEIT
500
700
900 1200 SCHLEUDERN
VORWÄSCHE
HAUPTWÄSCHE
SPÜLEN
FLECKEN
KURZ
VORWÄSCHE SPÜLEN+
SPÜLSTOP
START
PAUSE
SPÜLSTOP
KORREKTUR
SCHONSCHLEUDERN
95
E
SCHLEUDERN
PUMPEN
STÄRKEN
FEINSPÜLEN
EINWEICHEN
KOCHWÄSCHE
BUNTWÄSCHE
60
50
40
30
PUMPEN
TROCKNEN
KALT
SCHLEUDERN
TROCKNEN
AUS ERFAHRUNG GUT
ENDE
WOLLE
60
50
30
40
30
FEINWÄSCHE
40
30
40
TROCKNEN
PFLEGELEICHT
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.
Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten
dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle
Nachbesitzer des Gerätes weiter.
Mit dem Warndreieck und/oder durch Signalwörter (Warnung!, Vorsicht!,
Achtung!) sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für
die Funktionsfähigkeit des Gerätes wichtig sind.
Bitte unbedingt beachten.
Dieses Zeichen leitet Sie Schritt für Schritt beim Bedienen des Gerätes.
Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und praktischen Anwendung des Gerätes.
Mit dem Kleeblatt sind Tips und Hinweise zum wirtschaftlichen und
umweltschonenden Einsatz des Gerätes gekennzeichnet.
Für eventuell auftretende Störungen enthält die Gebrauchsanweisung
Hinweise zur selbständigen Behebung, siehe Abschnitt “Was tun,
wenn...”
Sollten diese Hinweise nicht ausreichen, haben Sie jederzeit zwei
Anlaufstellen, bei denen Ihnen weitergeholfen wird:
Wir sind für Sie da:
montags bis freitags
8.00 bis 20.00 Uhr
•
samstags
10.00 bis 14.00 Uhr.
Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den
Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir auch gerne Wünsche,
Anregungen und Kritik entgegen. Unser Ziel ist es, zum Nutzen unserer
Kunden unsere Produkte und Dienstleistungen weiter zu verbessern.
• Bei technischen Problemen steht Ihnen unser WERKSKUNDENDIENST in
Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern finden Sie im Verzeichnis Garantiebedingungen / Kundendienststellen).
Beachten Sie dazu den Abschnitt “Kundendienst”.
INHALT
Gebrauchsanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
Sicherheitshinweise. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Umwelttips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Die wichtigsten Merkmale Ihres Gerätes. . . . . . . . . . . . . . . . . . . . . . . . . . 10
Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Programmwähler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Taste EIN/AUS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Betriebskontrollampe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Taste "START/PAUSE". . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Taste "ZElT-VORWAHL" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Taste TROCKENZEIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Wahltasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
FLECKEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
KURZ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
VORWÄSCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
SPÜLEN+ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
SPÜLSTOP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
SCHLEUDERN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Multidisplay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Programmablauf-Anzeige. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Waschprogramm löschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Änderung eines laufenden Programmes . . . . . . . . . . . . . . . . . . . . . . . . . 18
Türöffnung während eines laufenden Programmes. . . . . . . . . . . . . . . . . 18
Schublade für Wasch- und Pflegemittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Vor dem ersten Waschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Waschgang vorbereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Wäsche sortieren und vorbereiten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Wäschearten und Pflegekennzeichen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Wasch- und Pflegemittel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Welches Wasch- und Pflegemittel? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Wieviel Wasch- und Pflegemittel? . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Wasserenthärter einsetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Angaben der Wasserhärte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Gedruckt auf umweltschonend hergestelltem Papier.
Wer ökologisch denkt, handelt auch so…
2
3
Inhalt
Trockengang vorbereiten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Füllmengen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Nicht zum Trocknen geeignet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Pflegesymbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Trockendauer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Änderung der Trockenzeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Flusen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Nachtrocknen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Trockengang durchführen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Nur Trocknen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Waschgang durchführen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Füllmengen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Einlegen der Wäsche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Einfüllen des Wasch- und Pflegemittels . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Einschalten der Maschine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Das gewünschte Programm auswählen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Wahl der Schleuderdrehzahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Eventuelle Wahl der Option VORWÄSCHE, FLECKEN oder KURZ . . . . . . . . . 27
Eventuelle Wahl der Option SPÜLEN+ und/oder SPÜLSTOP . . . . . . . . . . . . . 27
Einstellung der Startzeitvorwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Das Programm starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Programmende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Waschen und Trocknen durchgehend (NON-STOP-Betrieb). . . . . . . . . . 29
Programmtabellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-31
Waschen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Sonderprogramme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Programmtabellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Trocknen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Verbrauchswerte für das zeiteingestellte Trockenprogramm . . . . . . . . . 33
Pflege und Wartung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Im Alltagsbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Bedienteile reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Bedienblende. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Waschmittelschublade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Waschtrommel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Einfülltür . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Wassereinlaufsieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Flusensieb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35-36
Notentleerung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Frost. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
4
Inhalt
Was tun, wenn…. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-41
Wenn das Waschergebnis nicht befriedigend ist . . . . . . . . . . . . . . . . . . . . . 42
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Aufstell- und Anschlußanweisung . . . . . . . . . . . . . . . . . . . . . . . 45
Sicherheitshinweise für die Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Abmessungen des Gerätes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Vorderansicht und Seitenansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Rückansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Entfernen der Transportsicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Aufstellort vorbereiten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Nivellierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Kaltwasseranschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Wasserablauf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Elektrischer Anschluß. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
5
Sicherheitshinweise
GEBRAUCHSANWEISUNG
Sicherheitshinweise
Die Sicherheit von AEG-Elektrogeräten entspricht den anerkannten
Regeln der Technik und dem Gerätesicherungsgesetz. Dennoch sehen
wir uns als Hersteller veranlaßt, Sie mit den nachfolgenden Sicherheitshinweisen vertraut zu machen.
Allgemeine Sicherheit
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren
entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an Ihren Fachhändler.
• Nehmen Sie das Gerät niemals in Betrieb, wenn das Netzkabel beschädigt ist oder Bedienblende oder Arbeitsplatte so beschädigt sind, daß
das Geräteinnere offen zugänglich ist.
• Schalten Sie vor Reinigung, Pflege und Wartungsarbeiten das Gerät
aus. Dazu Netzstecker aus der Steckdose ziehen oder - bei Festanschluß - LS-Schalter im Sicherungskasten ausschalten oder Schraubsicherung ganz herausdrehen.
• Netzstecker nie am Kabel aus der Steckdose ziehen, sondern am
Stecker.
• Spritzen Sie das Gerät nicht mit einem Wasserstrahl ab.
Stromschlaggefahr!
• Bei Waschprogrammen mit hohen Temperaturen und bei Trocknungsprogrammen wird das Glas in der Einfülltür heiß. Nicht berühren!
• Lassen Sie die Waschlauge vor einer Notentleerung des Gerätes, einer
Reinigung der Laugenpumpe oder einer Notöffnung der Einfülltür
abkühlen.
• Kleintiere können Stromleitungen und Wasserschläuche anfressen.
Stromschlaggefahr und Gefahr von Wasserschäden!
Sicherheit von Kindern
• Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft
nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht
während des Betriebs und lassen Sie Kinder nicht mit dem Gerät spielen - es besteht die Gefahr, daß Kinder sich einschließen.
• Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich
sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
• Stellen Sie sicher, daß Kinder oder Kleintiere nicht in die Trommel des
Gerätes klettern.
• Bei der Entsorgung des Gerätes: Ziehen Sie den Netzstecker, schneiden
Sie die elektrische Zuleitung ab und beseitigen Sie den Stecker mit der
Restleitung. Zerstören Sie das Türschloß: so können spielende Kinder
sich nicht einsperren und nicht in Lebensgefahr geraten.
Bestimmungsgemäße Verwendung
• Das Gerät ist nur zum Waschen und Trocknen haushaltsüblicher
Wäsche im Haushalt bestimmt. Wird das Gerät zweckentfremdet eingesetzt oder falsch bedient, kann vom Hersteller keine Haftung für
eventuelle Schäden übernommen werden.
• Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen
nicht zulässig.
• Verwenden Sie nur Waschmittel, die für Waschautomaten geeignet
sind. Beachten Sie die Hinweise der Waschmittelhersteller.
• Die Wäsche darf keine entflammbaren Lösungsmittel enthalten. Beachten
Sie dies vor allem auch beim Waschen vorgereinigter Wäsche.
• Benutzen Sie Ihre Maschine nicht für eine chemische Reinigung.
• Färbe-/Entfärbemittel dürfen nur benutzt werden, wenn der Hersteller
dieser Produkte dies ausdrücklich erlaubt. Für eventuelle Schäden können wir nicht haften.
• Verwenden Sie nur Wasser aus der Wasserleitung. Verwenden Sie
Regen- oder Brauchwasser nur dann, wenn es die Anforderungen nach
DIN 1986 und DIN 1988 erfüllt.
Aufstellung, Anschluß, Inbetriebnahme
6
• Beachten Sie die Aufstell- und Anschlußanweisung weiter hinten in
dieser Gebrauchsanweisung.
• Führen Sie einen ersten Waschgang ohne Wäsche durch (KOCHWÄSCHE mit halber Waschmittelmenge), um fertigungsbedingte Rückstände an Trommel und Laugenbehälter zu entfernen.
• Bei Geräteanlieferungen in Wintermonaten mit Minustemperaturen:
Gerät vor Inbetriebnahme für 24 Stunden bei Raumtemperatur lagern.
7
Entsorgung
Umwelttips
Verpackungsmaterial entsorgen!
Entsorgen Sie das Verpackungsmaterial Ihres Gerätes sachgerecht. Alle
Verpackungsmaterialien sind umweltverträglich und können gefahrlos
deponiert werden oder in der Müllverbrennungsanlage verbrannt werden.
Die Kunststoffe können auch wiederverwendet werden und sind gekennzeichnet:
>PE<=für Polyethylen
>PS<=für Polystyrol
>PP<=für Polypropylen
Die Kartonteile sollten der Altpapiersammlung beigegeben werden.
• Bei durchschnittlich verschmutzter Wäsche kommen Sie ohne Vorwaschgang aus. So sparen Sie Waschmittel, Wasser und Zeit (und schonen die Umwelt!)
• Besonders sparsam arbeitet das Gerät dann, wenn Sie die angegebenen
Füllmengen für Waschen und Trocknen ausnutzen.
• Dosieren Sie bei kleinen Mengen nur die Hälfte bis zwei Drittel der
empfohlenen Waschmittelmenge.
• Durch geeignete Vorbehandlung können Flecken und begrenzte
Anschmutzungen entfernt werden. Dann können Sie bei niedrigerer
Temperatur waschen.
• Waschen Sie leicht bis normal verschmutzte Kochwäsche mit dem
Energiesparprogramm.
• Ihr Gerät arbeitet besonders wirtschaftlich, wenn die Wäsche vor dem
Trocknen gründlich entwässert wird.
• Oft kann auf Weichspüler verzichtet werden. Versuchen Sie es einmal!
Wenn Sie in der Maschine trocknen, wird Ihre Wäsche auch ohne
Weichspüler weich und flauschig.
• Bei mittlerer bis hoher Wasserhärte (ab Härtebereich II, siehe “Waschund Pflegemittel”) sollten Sie Wasserenthärter einsetzen.
Das Waschmittel kann dann immer für den Härtebereich I (= weich)
dosiert werden.
Altgerät entsorgen!
Wenn Sie Ihr Gerät eines Tages endgültig außer Betrieb nehmen, bringen
Sie es bitte zum nächsten Recyclingcenter oder zu Ihrem Fachhändler,
der es gegen einen geringen Unkostenbeitrag zurücknimmt.
8
9
Die wichtigsten Merkmale Ihres Gerätes
• Programm- und Temperatureinstellung über den Programmwähler.
• Fleckenprogramm zur wirksamen Behandlung verfleckter Wäsche.
• Energiesparprogramm für leicht bis normal verschmutzte Kochwäsche.
• Maximale Schleuderdrehzahl 1200 Umdrehungen pro Minute, Drehzahl für das Endschleudern je nach Waschprogramm automatisch
angepaßt:
- KOCHWÄSCHE/BUNTWÄSCHE 1200 Umdrehungen pro Minute
- PFLEGELEICHT
900 Umdrehungen pro Minute
- FEINWÄSCHE
700 Umdrehungen pro Minute
- WOLLE
900 Umdrehungen pro Minute
• Drehzahl für das Endschleudern änderbar auf 900, 700 bzw. 500
Umdrehungen pro Minute.
• Spülstop zuwählbar: die Wäsche bleibt im letzten Spülwasser liegen,
sie wird nicht geschleudert.
• Die Möglichkeit, andere Optionen zu wählen, ermöglicht ein “persönliches” Waschen durchzuführen.
• Zeitvorwahl: Programmstart um 1 bis max. 19 Stunden aufschiebbar.
(z.B. auf Zeiten mit günstigerem Stromtarif.)
• Das spezielle Wollprogramm behandelt Ihre Wollsachen sehr schonend, dank seinem neu entwickelten Waschrhythmus.
• Mit den Trocknungsprogrammen erhalten Sie bei jedem Wetter eine
flauschig weiche Wäsche.
• Programmablauf-Anzeige
• 3-Kammer-Schublade für Wasch- und Pflegemittel: zeitlich versetzte
Einspülung von Waschmittel und Fleckensalz ermöglicht umweltbewußtes Waschen und verbessert die Wirksamkeit der Waschmittel.
• Unwucht-Kontroll-System: Standsicherheit und ruhiger Lauf.
Gerätebeschreibung
Vorderansicht
Waschmittelschublade
Bedienblende
EIN
AUS
ZEITVORWAHL
TROCKENZEIT
500
700
900 1000 SCHLEUDERN
VORWÄSCHE
HAUPTWÄSCHE
SPÜLEN
FLECKEN
KURZ
VORWÄSCHE
SPÜLEN +
SPÜLSTOP
START
PAUSE
SPÜLSTOP
KORREKTUR
SCHONSCHLEUDERN
95
E
SCHLEUDERN
PUMPEN
STÄRKEN
FEINSPÜLEN
EINWEICHEN
KOCHWÄSCHE
BUNTWÄSCHE
60
50
40
30
PUMPEN
KALT
KALT
SCHLEUDERN
ENDE
WOLLE
60
50
30
40
30
FEINWÄSCHE
40
30
KALT
40
PFLEGELEICHT
Einfülltür
Flusensieb
höhenverstellbare Füße
10
11
Gerätebeschreibung
Gerätebeschreibung
Bedienblende
E
E
EIN
AUS
ZEITVORWAHL
TROCKENZEIT
500
700
900 1200 SCHLEUDERN
KORREKTUR
SCHONSCHLEUDERN
VORWÄSCHE
SPÜLEN
FLECKEN
KURZ
VORWÄSCHE SPÜLEN+
SPÜLSTOP
START
PAUSE
95
E
SCHLEUDERN
PUMPEN
STÄRKEN
FEINSPÜLEN
EINWEICHEN
HAUPTWÄSCHE
SPÜLSTOP
KOCHWÄSCHE
BUNTWÄSCHE
60
50
40
30
PUMPEN
TROCKNEN
KALT
SCHLEUDERN
WOLLE
TROCKNEN
30
ENDE
A B C D
A
B
C
D
E
F
G
H
J
K
=
=
=
=
=
=
=
=
=
=
F
GH
60
50
30
40
FEINWÄSCHE
40
J
30
40
PFLEGELEICHT
TROCKNEN
K
Betriebskontrollampe
Taste EIN/AUS
Taste ZEIT-VORWAHL
Multidisplay
Taste TROCKENZEIT
Wahltasten
Taste START/PAUSE
Taste SCHLEUDERN
Programmablauf-Anzeige
Programmwähler
Programmwähler
Der Programmwähler bestimmt die
Art des Waschganges (z.B. Wasserstand, Trommelbewegung, Anzahl
der Spülgänge) entsprechend der zu
behandelnden Wäscheart, sowie die
Laugentemperatur. Er erlaubt auch
die Wahl von zwei Trocknungsprogrammen. Die verschiedenen Einstellpositionen haben folgende Wirkung:
KORREKTUR
SCHONSCHLEUDERN
95
E
SCHLEUDERN
PUMPEN
STÄRKEN
FEINSPÜLEN
EINWEICHEN
KOCHWÄSCHE
BUNTWÄSCHE
60
50
40
30
TROCKNEN
KALT
WOLLE
60
50
30
40
30
FEINWÄSCHE
40
30
40
TROCKNEN
PFLEGELEICHT
KOCHWÄSCHE/BUNTWÄSCHE
Hauptwaschgang für Koch-/Buntwäsche (Waschen bei 30-95°C Spülen/Weichspülen - Schleudern).
12
Position ENERGIESPAREN: Energiesparendes Programm bei ca. 67°C für
leicht bis normal verschmutzte Kochwäsche, verlängerte Waschzeit
(nicht mit KURZ und FLECKEN kombinierbar).
TROCKNEN (Koch-/Buntwäsche)
Trocknungsprogramm mit voller Heizleistung für Koch-/Buntwäsche.
PFLEGELEICHT
Hauptwaschgang für pflegeleichte Textilien (Waschen bei 30-60°C Spülen, Weichspülen - Schleudern).
TROCKNEN (Pflegeleicht)
Trocknungsprogramm mit halber Heizleistung für pflegeleichte Wäsche.
FEINWÄSCHE
Hauptwaschgang für Feinwäsche (Waschen bei 30-40°C - Spülen/
Weichspülen - Schleudern).
WOLLE/
(Handwäsche)
Hauptwaschgang für maschinenwaschbare Wolle sowie für handwaschbare Wolltextilien und Seide mit dem Pflegekennzeichen
(Handwäsche).
Waschen, kalt-40°C - Spülen/Weichspülen - Schleudern, stark verminderte Trommelbewegung.
EINWEICHEN
Einweichen bei 40°C für stark verschmutzte Textilien (außer Wolle).
FEINSPÜLEN
Separates schonendes Spülen, z.B. zum Spülen von handgewaschenen
Textilien (3 Spülgänge und Schonschleudern).
STÄRKEN
Separates Stärken, separates Weichspülen, separates Imprägnieren (ein
Spülgang läuft ab, flüssiges Pflegemittel aus Einspülfach
wird eingespült), Schleudern.
PUMPEN
Abpumpen des Wassers nach einem Spülstop (ohne nachträgliches
Schleudern).
SCHLEUDERN
Separates Schleudern von handgewaschener Koch-/Buntwäsche.
SCHONSCHLEUDERN
Schonendes Schleudern, bzw. separates schonendes Schleudern von
handgewaschenen, empfindlichen Textilien (pflegeleichte Wäsche,
Feinwäsche, Wolle).
KORREKTUR
Annullierung des eingestellten Programmes.
13
Gerätebeschreibung
Sie leuchtet beim Einschalten des Gerätes auf und erlischt beim erneuten Drücken der ElN/AUS-Taste.
Um die gewählte Startverzögerung zu ändern oder zu annullieren, die
START/PAUSE-Taste drücken, dann die ZElT-VORWAHL-Taste, bis im
Multidisplay die gewünschte Zeit erscheint bzw. bei gewünschter Annullierung der Startzeitvorwahl, bis die Schrift 0 h angezeigt wird.
Nun die START/PAUSE-Taste nochmals drücken.
Bei Annullierung der Verzögerungszeit wird im Display wieder die Dauer
des vorher gewählten Waschprogrammes angezeigt.
Taste "START/PAUSE"
Taste TROCKENZEIT
Diese Taste hat drei Funktionen:
a) Start
Durch Drücken der Taste wird das eingestellte Programm gestartet; die
entsprechende Lampe blinkt nicht mehr.
Wurde eine Startzeitvorwahl eingestellt, so wird diese gestartet.
b) Pause
Um ein laufendes Programm zu unterbrechen, die START/PAUSE-Taste
drücken: die entsprechende Lampe sowie diese der laufenden
Programmphase blinken.
Durch einen erneuten Tastendruck kann das Programm wieder fortgesetzt werden.
c) Abpumpen des Wassers
Durch Drücken der Taste wird:
• im Programm EINWEICHEN das Wasser abgepumpt,
• bei Programmen mit Spülstop das Wasser abgepumpt und ein Endschleudergang durchgeführt.
Durch Drücken dieser Taste wird die Trockenzeit eingestellt. Bei jedem
Tastendruck erhöht sich die Zeit um 5 Minuten.
Drücken Sie die Taste so oft, bis die gewünschte Trockenzeit im Multidisplay angezeigt wird. Für Koch-/Buntwäsche kann die Trockenzeit von 10
Minuten bis zu 2 Stunden und 10 Minuten (2.10) eingestellt werden.
Für pflegeleichte Gewebe kann die Trockenzeit von 10 Minuten bis zu 1
Stunde und 40 Minuten (1.40) eingestellt werden.
Taste "ZElT-VORWAHL"
FLECKEN
Mittels dieser Taste kann der Programmbeginn von 1 bis max. 19 Stunden verschoben werden. So können Sie zum Beispiel das Waschen Ihrer
Wäsche in die Nachtstunden verlegen, um Nachtstromtarife auszunutzen.
Diese Taste muß vor dem Einschalten der START/PAUSE-Taste
gedrückt werden.
Im Display erscheint die gewählte Zeit für 2 Sekunden, dann wird die
Dauer des gewählten Programmes wieder angegeben.
Nach Einschaltung der START/PAUSE-Taste beginnt die Maschine im
Stundentakt die Restzeit zurückzuzählen.
In der letzten Stunde ist die Restzeit in 5 Minutenschritten ablesbar.
Diese Funktion kann für das Programm “Schleudern" bzw. “Abpumpen"
nicht gewählt werden.
Zum Behandeln stark verschmutzter Wäsche oder verfleckter Wäsche
mit Fleckensalz (verlängerter Hauptwaschgang mit zeitoptimierter
Fleckensalzeinspülung, nicht wählbar bei Einstellung WOLLE und bei
Temperaturen unter 40°C).
Taste EIN/AUS
Die Taste drücken, um die Maschine einzuschalten, nochmals drücken,
um die Maschine auszuschalten.
Betriebskontrollampe
14
Gerätebeschreibung
Wahltasten
Je nach Programm sind verschiedene Funktionen miteinander kombinierbar.
Diese sind nach der Programmeinstellung und vor dem Einschalten der
START/PAUSE-Taste zu wählen.
Durch Drücken der Tasten leuchten die zugeordneten Lampen auf. Beim
nochmaligen Drücken erlöschen die Lampen.
Durch Blinken für ca. 3 Sekunden wird angezeigt, daß eine falsche Auswahl getroffen wurde: im Multidisplay erscheint der Code Err.
KURZ
Verkürzter Hauptwaschgang für leicht verschmutzte Wäsche, nicht
wählbar bei Einstellung WOLLE.
15
Gerätebeschreibung
VORWÄSCHE
SCHLEUDERN
Vorwaschen bei max 40°C vor dem automatisch folgenden Hauptwaschgang (nicht wählbar bei Einstellung WOLLE).
Die Vorwäsche endet mit einem kurzen Schleudergang bei den Programmen Koch-/Buntwäsche und Pflegeleicht und nur mit Abpumpen bei
Feinwäsche.
Durch Drücken dieser Taste kann die vorgegebene maximale Schleuderdrehzahl für das eingestellte Programm reduziert werden.
Die maximalen Schleuderdrehzahlen sind der jeweiligen Wäscheart
angepaßt.
So stehen folgende Drehzahlen zur Verfügung:
• Koch-/Buntwäsche 500/700/900/max. 1200 U/min.
• Pflegeleicht/Wolle 500/700/max. 900 U/min.
• Feinwäsche 500/max. 700 U/min.
Wichtig: die Funktionen FLECKEN, VORWÄSCHE und KURZ können nicht
gleichzeitig eingestellt werden: eine schließt jeweils die anderen aus.
SPÜLEN+
Mit dieser Taste können Sie die Anzahl der Spülgänge von 3 auf 4 erhöhen.
Zu empfehlen für Personen, die auf Waschmittel besonders allergisch
reagieren oder in Gebieten mit sehr weichem Wasser.
SPÜLSTOP
Durch Drücken dieser Taste bleibt die Wäsche im letzten Spülwasser liegen (Spülstop).
Die Spülstop-Lampe in der Programmablauf-Anzeige blinkt am Ende des
Programmes und zeigt somit an, daß das Wasser noch abgepumpt werden muß, bevor die Einfülltür geöffnet werden kann.
Dazu gibt es zwei Möglichkeiten:
• START/PAUSE-Taste drücken; die Maschine führt nach dem Abpumpen
den für die jeweilige Wäscheart vorgesehenen Schleudergang durch
• das Programm PUMPEN wählen, um das Wasser abzupumpen, ohne zu
schleudern.
Achtung! Vor der Einstellung des Programmes PUMPEN soll der Programmwähler auf KORREKTUR gedreht werden.
Die Funktion SPÜLSTOP kann auch für das Wollprogramm gewählt
werden: das Wasser des letzten Spülganges wird abgepumpt, aber
die Wäsche wird nicht geschleudert.
Wird das Wasser nicht abgepumpt, so pumpt die Maschine nach 18
Stunden automatisch ab.
Die Funktion SPÜLSTOP ist nicht wählbar beim NON-STOP-Betrieb
Waschen und Trocknen.
16
Gerätebeschreibung
Multidisplay
In diesem Display werden folgende Informationen angezeigt:
• drei blinkende Striche
sie werden unmittelbar nach Drücken der ElN/AUS-Taste angezeigt,
falls der Programmwähler auf KORREKTUR positioniert ist. Sie informieren über die Bereitschaft der Maschine, die Eingaben über das
auszuführende Waschprogramm zu erhalten.
• Dauer des gewählten Waschprogrammes, die automatisch nach dem
max. Füllgewicht für die jeweilige Wäscheart berechnet wird.
• Eingestellte Trockenzeit (maximal 2 Stunden und 10 Minuten für
Koch-/Buntwäsche, maximal 1 Stunde und 40 Minuten für pflegeleichte Gewebe).
Nach dem Start des Programmes wird die angezeigte Restzeit alle 10
Minuten zurückgezählt, in den letzten 20 Minuten alle 5 Minuten;
• drei blinkende Nullen am Ende des Programmes.
• Startzeitvorwahl, die mit der entsprechenden Taste angewählt wurde.
Die für den verzögerten Start vorausgewählte Zeit (max. 19 Stunden) wird
im Stundentakt zurückgezählt, in der letzten Stunde alle 5 Minuten.
• Heizphase der Maschine. Ein kleiner Punkt rechts der Ziffern im Display informiert, daß die Maschine gerade das Wasser aufheizt; bei
gleichzeitigem Einsatz anderer elektrischer Geräte ist dies zu berücksichtigen.
• Falsche Auswahl der Funktionen. Wird bei der Wahl eines Waschprogrammes eine Funktion gewählt die mit diesem Programm nicht vereinbar ist, so erscheint im Display die Angabe Err.
17
Gerätebeschreibung
Gerätebeschreibung
Schublade für Wasch- und Pflegemittel
Programmablauf-Anzeige
Diese zeigt vor Programmstart die gewählten Programmschritte an. Während des Waschprogramms
leuchtet die Anzeige des aktuellen Programmschrittes.
VORWÄSCHE
HAUPTWÄSCHE
SPÜLEN
SPÜLSTOP
PUMPEN
SCHLEUDERN
TROCKNEN
Waschprogramm löschen
ENDE
Soll ein bereits laufendes Programm annulliert werden, so drehen Sie
den Programmwählerknopf auf “KORREKTUR". Drei Striche blinken im
Multidisplay.
Achtung! Nach einem Programm mit SPÜLSTOP-Funktion ist es notwendig zuerst KORREKTUR einzustellen und dann das Programm PUMPEN zu wählen.
Änderung eines laufenden Programmes
Um ein laufendes Programm zu ändern, zuerst die Maschine durch
Drücken der START/PAUSE-Taste auf PAUSE stellen.
Vor Beginn der Heizphase, das heißt in den ersten 15 Minuten bei einem
Programm für Koch-/Buntwäsche, 10 Minuten bei Pflegeleicht u. Feinwäsche und 5 Minuten bei Wolle, ist eine Programmumwahl möglich.
Achtung! Bei Programmumwahl die Stellung “KORREKTUR" vermeiden,
andernfalls wird das Wasser abgepumpt und das neu eingestellte Programm beginnt mit Wasserzulauf.
Wenn Sie aber den Programmwähler auf ein anderes Programm stellen,
bleibt das Wasser in der Trommel und nach erneutem Drücken der
START/PAUSE-Taste läuft das Programm weiter.
Türöffnung während eines laufenden Programmes
Die Türe kann nur vor Beginn der Heizphase (innerhalb der ersten 15, 10
bzw. 5 Minuten je nach eingestelltem Programm - siehe vorhergehender Abschnitt -) und während der Spülgänge geöffnet werden.
Dazu die Maschine auf PAUSE stellen (die START/PAUSE-Taste drücken).
Öffnet sich die Türe nicht, bedeutet dies, daß die Maschine sich in der
Heizphase befindet oder der Wasserstand in der Maschine über den
unteren Teil der Türe hinausgeht.
Dies ist eine Sicherheit, um zu vermeiden, daß größere Wassermengen
aus der Maschine fließen.
18
Programmkarte
Einspülfach für Vorwaschmittel/Einweichmittel oder Fleckensalz.
Das Vorwaschmittel wird ganz zu Beginn des Waschprogrammes eingespült.
Das Fleckensalz wird beim Programm FLECKEN zeitoptimiert während des
Hauptwaschganges eingespült.
Einspülfach für pulverförmiges oder flüssiges Hauptwaschmittel.
Wird zu Beginn des Hauptwaschganges eingespült.
Einspülfach für flüssige Pflegemittel (Weichspüler, Formspüler, Stärke).
Werden im letzten Spülgang eingespült.
Achtung! Fach höchstens bis zur Marke MAX füllen.
Vor dem ersten Waschen
Führen Sie einen Waschgang ohne Wäsche durch (BUNTWÄSCHE 60°)
mit halber Waschmittelmenge.
Dadurch werden fertigungsbedingte Rückstände an Trommel und Laugenbehälter entfernt.
19
Waschgang vorbereiten
Waschgang vorbereiten
Wäsche sortieren und vorbereiten
• Wäsche gemäß Pflegekennzeichen und Art sortieren (siehe “Wäschearten
und Pflegekennzeichen").
• Taschen leeren.
• Metallteile (Büroklammern, Sicherheitsnadeln usw.) entfernen.
• Zur Verhinderung von Wäschebeschädigungen und Wäscheknäueln:
Reißverschlüsse schließen, Bett- und Kissenbezüge zuknöpfen, lose
Bänder, etwa von Schürzen, zusammenbinden.
• Kleidung aus doppelschichtigem Gewebe wenden (Schlafsack, Anorak
usw.).
• Bei gewirkten farbigen Textilien sowie Wolle und Textilien mit aufgesetztem Schmuck: Innenseite nach außen wenden.
• Kleine und empfindliche Stücke (Babysöckchen, Strumpfhosen usw.)
in einem Wäschenetz, einem Kissen mit Reißverschluß oder in größeren Socken waschen.
• Gardinen besonders vorsichtig behandeln. Metallröllchen oder gratige Kunststoffröllchen entfernen oder diese in ein Netz oder einen
Beutel einbinden.
Für Schäden können wir keine Haftung übernehmen.
• Farbige und weiße Wäsche gehören nicht gemeinsam in einen Waschgang. Weiße Wäsche vergraut sonst.
• Neue farbige Wäsche hat oft einen Farbüberschuß. Waschen Sie solche Stücke das erste Mal besser separat.
• Kleine und große Wäschestücke mischen! Damit verbessert sich die
Waschwirkung und die Wäsche wird beim Schleudern günstiger verteilt.
• Wäsche vor dem Einfüllen in die Maschine auflockern.
• Wäsche auseinandergefaltet in die Trommel einfüllen.
20
Wäschearten und Pflegekennzeichen
Die Pflegekennzeichen helfen bei der Wahl des richtigen Waschprogramms. Die Wäsche sollte nach Art und Pflegekennzeichen sortiert werden.
Die Temperaturangaben in den Pflegekennzeichen sind jeweils Maximalangaben.
Kochwäsche 95
Textilien aus Baumwolle und Leinen mit diesem Pflegekennzeichen sind
unempfindlich gegenüber mechanischer Beanspruchung und hohen
Temperaturen. Für diese Wäscheart eignet sich das Programm KOCH/BUNTWÄSCHE.
Buntwäsche 60 40 30
Textilien aus Baumwolle und Leinen mit diesen Pflegekennzeichen sind
unempfindlich gegenüber mechanischer Beanspruchung.
Für diese Wäscheart eignet sich das Programm KOCH-/BUNTWÄSCHE.
Pflegeleichte Wäsche 40 60
Textilien wie ausgerüstete Baumwolle, Baumwollmischgewebe und Synthetiks mit diesen Pflegekennzeichen verlangen nach einer mechanisch
milderen Behandlung. Für diese Wäscheart eignet sich das Programm
PFLEGELEICHT.
Feinwäsche 40
Textilien wie Schichtfasern, Mikrofasern, Synthetiks, Gardinen mit diesem Pflegekennzeichen brauchen eine besonders schonende Behandlung.
Für diese Wäscheart eignet sich das Programm FEINWÄSCHE.
30
40
Wolle und besonders empfindliche Wäsche
Textilien wie Wolle, Wollgemische oder Seide mit diesen Pflegekennzeichen sind besonders empfindlich gegenüber mechanischer Beanspruchung. Für Textilien dieser Art eignet sich das Programm WOLLE/
(Handwäsche).
Textilien mit Pflegekennzeichen
(Nicht waschen!) dürfen nicht im
Waschautomaten gewaschen werden!
21
Wasch- und Pflegemittel
Trockengang vorbereiten
Welches Wasch- und Pflegemittel?
Nur Wasch- und Pflegemittel verwenden, die für den Einsatz in Waschautomaten geeignet sind. Grundsätzlich die Angaben der Hersteller
beachten.
Der Waschtrockner arbeitet nach dem Kondensationsverfahren. Deshalb
muß auch beim Trocknen der Wasserhahn geöffnet sein und der
Ablaufschlauch in ein Wasch- oder anderes Auffangbecken führen.
Füllmengen
Wieviel Wasch- und Pflegemittel?
Die Menge der einzusetzenden Mittel ist abhängig
• von der Füllmenge:
Wenn der Waschmittelhersteller keine Dosierangabe für Minderbeladungen macht, bei halber Beladung ein Drittel weniger, bei Kleinstbeladungen nur die Hälfte der Waschmittelmenge zugeben, die für
eine volle Beladung empfohlen wird.
• vom Verschmutzungsgrad der Wäsche:
Bei nur leicht verschmutzter Wäsche weniger dosieren. Angaben des
Waschmittelherstellers und Füllmenge beachten.
• vom Härtebereich des Leitungswassers:
Je härter das Wasser, desto höher die Dosierung! Auf der Waschmittelpackung finden Sie Dosierangaben nach Härtegraden.
Flüssigwaschmittel
Flüssigwaschmittel mit von der Waschmittelindustrie angebotenen
Dosierhilfen zugeben, oder in das Fach für Hauptwaschmittel der
Schublade unmittelbar vor Beginn des Programmes füllen. Hinweise
auf Waschmittelpackung beachten.
Wasserenthärter einsetzen
Bei mittlerer bis hoher Wasserhärte (ab Härtebereich II) sollte Enthärter
eingesetzt werden. Herstellerangaben beachten! Waschmittel dann
immer für den Härtebereich I (= weich) dosieren. Auskunft über die örtliche Wasserhärte erteilt das zuständige Wasserwerk.
Angaben der Wasserhärte
Wasserhärte in °dH
(Grad deutscher Härte)
Wasserhärte in mmol/l
(Millimol pro Liter)
I - weich
0-7
bis 1,3
II - mittelhart
7-14
1,3-2,5
Härtebereich
III - hart
IV - sehr hart
22
14-21
2,5-3,8
über 21
über 3,8
Wäscheart
Max. Füllmengen
(Trockengewicht)
Koch- u. Buntwäsche
2,5 kg
Pflegeleicht
2,5 kg
Hinweis:
Größere Wäschebeladungen müssen vor dem Trocknen unbedingt aufgeteilt werden, sonst erhalten Sie ein unbefriedigendes Trockenergebnis.
Nicht zum Trocknen geeignet
• Besonders empfindliche Gewebe, z.B. Gardinen aus synthetischen
Fasern, Wollsachen, Seide, Textilien mit Metalleinlagen, Nylonstrümpfe, großvolumige Textilien, z.B. Anoraks, Tagesdecken, Steppdecken,
Schlafsäcke und Federbetten dürfen nicht getrocknet werden.
• Wäschestücke, die Schaumgummi oder gummiähnliches Material enthalten, dürfen ebenfalls aufgrund der Brandgefahr nicht getrocknet
werden.
• Textilien, die Rückstände von Haarspray, Nagellackentferner, Haarfestiger oder ähnlichen Mitteln enthalten, dürfen wegen der Gefahr einer
Gasbildung nicht getrocknet werden.
Achtung:
Mit feuergefährlichen Reinigungs- und Lösungsmitteln (Waschbenzin,
Alkohol, Fleckentferner etc.) behandelte Wäschestücke dürfen nie in
diesem Waschtrockner getrocknet werden. Es besteht Brandgefahr.
Also nur in Wasser gewaschene Textilien trocknen!
23
Trockengang vorbereiten
Pflegesymbole
Prüfen Sie sorgfältig, ob die Textilien zum Trocknen im Waschtrockner
geeignet sind. Einen Hinweis hierauf finden Sie auf dem Pflegekennzeichen-Etikett.
Folgende Symbole sind für das Trocknen von Bedeutung:
Grundsätzlich ist das Trocknen möglich
Normales Trocknen
Schonendes Trocknen
Trocknen nicht zulässig
Trockendauer
Die Trockenzeit kann von sehr unterschiedlicher Dauer sein, sie hängt ab
von:
• Der Endschleuderdrehzahl
• Dem gewünschten Trockengrad (extra trocken, nur für Koch-/Buntwäsche, schranktrocken oder bügeltrocken)
• Der Art der Wäsche
• Der Füllmenge
Die normalen Trockenzeiten können der Tabelle auf Seite 32 entnommen
werden. Die Erfahrung wird Ihnen zeigen, welche Trockendauer für die verschiedenen Textilarten Ihnen am angenehmsten ist.
Änderung der Trockenzeit
Wünschen Sie die eingestellte Trockenzeit während des Trockengangs
ändern, so stellen Sie die Maschine auf PAUSE durch Drücken der
START/PAUSE-Taste.
Nach Einstellung der Trockenzeit die Taste nochmals drücken, um das
Programm fortzusetzen.
24
Trockengang vorbereiten
Flusen
Nach dem Trocknen stark flusender Wäsche, z.B. neuen Frottierwaren,
empfehlen wir, das Waschprogramm “Feinspülen” durchzuführen, um
sicherzustellen, daß die eventuell im Laugenbehälter angesammelten
Flusen ausgespült werden, und sich bei einem darauffolgenden Waschprogramm nicht auf der Wäsche ablagern.
Auch das Flusensieb sollte nach jedem Trockenprogramm geprüft und
gegebenenfalls gereinigt werden.
Nachtrocknen
Erscheint Ihnen die Wäsche bei Programmende zu feucht, kann durch
Einstellung einer kurzen Trockenzeit nachgetrocknet werden.
Trockenprogramm neu einstellen.
Vorsicht! Um Knitterbildung und Einlaufen zu vermeiden, nicht
übertrocknen.
Trockengang durchführen
Nur Trocknen
Beladung:
- Koch-/Buntwäsche
max. 2,5 kg
- Pflegeleicht
max. 2,0 kg
Während der Trocknung muß der Wasserhahn geöffnet bzw. der Ablaufschlauch richtig positioniert sein.
Gerät einschalten (EIN/AUS-Taste drücken).
Trockenprogramm je nach Gewebeart wählen.
Trockenzeit-Taste so oft drücken, bis die
TROCKENgewünschte Trockenzeit im Multidisplay
ZEIT
angezeigt wird.
Gerät starten durch Drücken der
START/PAUSE-Taste.
Am Ende des Programmes Programmwähler auf KORREKTUR drehen
und Gerät durch Drücken der EIN/AUS-Taste ausschalten.
Wäsche entnehmen.
25
Waschgang durchführen
Waschgang durchführen
Füllmengen:
Koch-/Buntwäsche
5,0 kg
Pflegeleicht u. Feinwäsche 2,0 kg
Wolle
1,0 kg
Einlegen der Wäsche
Einfülltür öffnen.
Die Wäschestücke entfalten und locker in die Waschtrommel einfüllen.
Möglichst große und kleine Wäschestücke gemischt waschen.
Einfüllen des Wasch- und Pflegemittels
Ziehen Sie die
Schublade aus der
Bedienblende, bis
zum Aschlag.
Geben Sie die
notwendige
Waschmittelmenge (beachten Sie
bitte die Dosierhinweise der Waschmittelhersteller) in das Fach für die Hauptwäsche .
Wird die Vorwäsche- oder Fleckenfunktion gewählt, so geben Sie auch
das Pulver im Fach
ein.
Eventuelle flüssige Zusatzmittel zum Weichspülen oder Stärken der
Wäsche können in das Fach
gefüllt werden.
Das Niveau MAX nicht überschreiten.
Waschmittelschublade wieder in die Bedienblende schieben.
Einschalten der Maschine
EIN
AUS
Die EIN/AUS-Taste drücken, um
die Maschine einzuschalten; im
Multidisplay werden drei blinkende Striche angezeigt, falls
der Programmwähler sich auf
KORREKTUR befindet. Sollte der
Knopf auf ein Programm positioniert sein, so zeigt das Display die Dauer des Programmes an.
26
Das gewünschte Programm auswählen
Drehen Sie den Programmwähler auf die gewünschte Stellung.
Die leuchtenden Lampen des
Programmablaufes zeigen die
Programmabschnitte des
gewählten Programmes an.
KORREKTUR
SCHONSCHLEUDERN
VORWÄSCHE
HAUPTWÄSCHE
95
E
SCHLEUDERN
PUMPEN
STÄRKEN
FEINSPÜLEN
EINWEICHEN
SPÜLEN
SPÜLSTOP
KOCHWÄSCHE
BUNTWÄSCHE
60
50
40
30
PUMPEN
TROCKNEN
KALT
SCHLEUDERN
WOLLE
TROCKNEN
30
40
30
ENDE
FEINWÄSCHE
40
30
40
60
50
TROCKNEN
PFLEGELEICHT
Wahl der Schleuderdrehzahl
Die Taste drücken, bis die gewünschte
Schleuderdrehzahl eingestellt ist: die
entsprechende Kontrollampe leuchtet.
500
700
Eventuelle Wahl der Option
VORWÄSCHE, FLECKEN oder KURZ
900
1200 SCHLEUDERN
FLECKEN
KURZ
VORWÄSCHE
SPÜLEN+
SPÜLSTOP
je nach Verschmutzungsgrad und Gewebeart.
Die entsprechende Kontrollampe leuchtet.
Eventuelle Wahl der Option SPÜLEN+ und/oder
SPÜLSTOP
Die entsprechende(n) Kontrollampe(n) leuchtet (leuchten).
Einstellung der Startzeitvorwahl
Bevor das Programm gestartet wird und
ZEITVORWAHL
falls Sie den Start verschieben möchten,
die Taste “ZEIT-VORWAHL” drücken, bis die
gewünschte Verzögerungszeit eingestellt
ist; im Multidisplay wird die gewählte Verzögerung für 2 Sekunden angezeigt. Dann erscheint im Display die
Dauer des gewählten Programmes.
Nach Einschaltung der START/PAUSE-Taste erscheint wieder im Display
die Zeitvorwahl und die Maschine beginnt die Restzeit zurückzuzählen.
27
Waschgang durchführen
Das Programm starten
Die START/PAUSE-Taste drücken, um das eingestellte Programm zu starten: die entsprechende Lampe blinkt nicht
mehr und nur die Lampe der jeweils durchgeführten Programmphase bleibt eingeschaltet. Das Programm startet
nach ca. 30 Sekunden.
START
PAUSE
Programmende
Die Maschine bleibt automatisch stehen, im Multidisplay erscheinen
drei blinkende Nullen.
Die Lampe ENDE, die Lampe der gewählten Schleudergeschwindigkeit
sowie diejenige der eingestellten Funktion sind eingeschaltet.
Wurde die Option SPÜLSTOP gewählt, so blinkt die entsprechende Lampe in der Programmablaufanzeige. Drei Nullen blinken im Display sowie
die Lampe der START/PAUSE-Taste. Das Wasser abpumpen, bevor die Tür
geöffnet wird.
Die Maschine ist mit einer Sicherheitssperre ausgestattet, die eine Öffnung der Tür erst ca. 2-3 Minuten nach Beendigung eines Programmes
erlaubt.
Die Türöffnung wird durch ein Tonsignal angezeigt.
Drehen Sie den Programmwähler auf KORREKTUR.
Schalten Sie die Maschine durch Drücken der EIN/AUS-Taste aus.
Nehmen Sie die Wäsche heraus.
Kontrollieren Sie die Trommel auf vollständige Entleerung, sonst könnten Textilien beim nächsten Waschen Schaden nehmen (z.B. einlaufen)
oder auf andere Wäsche abfärben.
Wenn nicht mehr gewaschen wird, schließen Sie den Wasserhahn und
ziehen Sie vorsorglich den Stecker aus der Steckdose.
Lassen Sie die Einfülltür spaltbreit geöffnet, damit die Feuchtigkeit aus
der Trommel verdunsten kann.
28
Waschen und Trocknen durchgehend
(NON-STOP-Betrieb)
Die Trockenzeit muß bereits bei Einstellung des Waschprogrammes
gewählt werden.
Die eingestellte Trockenzeit kann während des Waschgangs geändert
werden. Dazu die Maschine auf PAUSE stellen und nach neuer Zeiteinstellung die START/PAUSE-Taste nochmals drücken, um das Programm
fortzusetzen.
Der NON-STOP-Betrieb ist nur in den Programmen Koch-/Buntwäsche
und Pflegeleicht möglich.
Beladung:
- Koch-/Buntwäsche
max. 2,5 kg
- Pflegeleicht
max. 2,0 kg
Wäsche einlegen.
Wasch-/Pflegemittel zugeben.
Gerät einschalten (EIN/AUS-Taste drücken)
Waschprogramm wählen.
Evtl. Zusatzfunktion wählen.
Wenn möglich, Schleuderdrehzahl nicht reduzieren, um somit Energie
und Trockenzeit zu sparen.
Trockenzeit wählen.
Gerät starten (START/PAUSE-Taste drücken).
Die Wäsche wird nun durchgehend automatisch gewaschen und getrocknet.
Wenn die angezeigte Zeit abgelaufen ist, ist das Wasch-/Trockenprogramm beendet.
Programmwähler auf KORREKTUR drehen und Gerät durch Drücken der
EIN/AUS-Taste abschalten.
Wäsche entnehmen.
29
Programmtabellen
Programmtabellen
Waschen
Programm Temp.
Koch95°-60°
wäsche
E
SparKochwäsche
60°
Bunt- 60°-50°
wäsche 40°-30°
Pflege- 60°-50°
leicht 40°-30°
Fein40°-30°
wäsche
Wolle
Sonderprogramme
Zusatzfunktion WäscheWäscheart
über Tasten menge
max.
Kochwäsche, z.B.
FLECKEN
normal verschmutz- VORWÄSCHE
te Berufswäsche,
KURZ
5 kg
Bett-,Tisch- und
SPÜLEN+
Unterwäsche,
SCHLEUDERN
Handtücher
SPÜLSTOP
Spar-Kochwäsche, z.B.
VORWÄSCHE
kurzzeitig benutzte
SPÜLEN+
Bettwäsche, leicht ver5 kg
SCHLEUDERN
schmutzte Tisch- u.
SPÜLSTOP
Gebrauchswäsche, usw.
FLECKEN
Bunte NormalwäVORWÄSCHE
sche aus Leinen
KURZ
oder Baumwolle,
5 kg
SPÜLEN+
Hemden, LeibwäSCHLEUDERN
sche, Frottée
SPÜLSTOP
FLECKEN
Synthetiks,
VORWÄSCHE
Leibwäsche,
KURZ
Buntwäsche,
2 kg
SPÜLEN+
bügelfreie Hemden,
SCHLEUDERN
Blusen
SPÜLSTOP
FLECKEN
VORWÄSCHE
Für alle zarten
KURZ
Gewebe, z.B.
2 kg
SPÜLEN+
Gardinen
SCHLEUDERN
SPÜLSTOP
40°-30 Wolle und besonders empfindliche
KALT
Wäsche
SCHLEUDERN
SPÜLSTOP
1 kg
Verbrauchswerte*
Strom Wasser Zeit
kWh Liter Min.
2,2
48
160
1,8
45
160
1,15
45
135
Programm
Einweichen
Feinspülen
1,1
60
90
Stärken
0,6
55
60
Pumpen
0,4
50
60
Schleudern
ENERGIESPAREN
Anstelle des Programms Kochwäsche 95°C kann bei leicht oder normal verschmutzter Wäsche das Programm ENERGIESPAREN (E) gewählt werden. Die
Temperatur wird auf 67°C abgesenkt und dadurch Energie gespart. Die Programmdauer bleibt unverändert.
Das Programm “Buntwäsche 60°” ist das Bezugsprogramm für die Angaben auf
dem Energie-Etikett, gemäß Richtlinie 92/75/EWG.
* Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte, die von
Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur abhängig sind. Diese beziehen sich auf die höchste Waschtemperatur, die für
das betreffende Programm vorgesehen ist.
30
Schonschleudern
Korrektur
Programmbeschreibung
Programmabwicklung
Einweichen 40° C
Spülstop.
Nur Abpumpen:
START/PAUSE-Taste
drücken.
Für stark ver- Abpumpen und
schmutzte
Schleudern: Schleuderdrehzahl ausTextilien,
außer Wolle wählen und
START/PAUSE-Taste
drücken. Nach 18
Stunden Einweichen
wird automatisch
abgepumpt.
Handgewaschene Textilien 3 Spülgänge mit
können mit
Pflegemittel
diesem Pro- Schonschleudern
gramm gespült (700 U/min max.)
werden.
Für frischgewaschene Textili- 1 Spülgang mit
en, die zusätz- Pflegemittel
lich gestärkt Normalschleudern
werden sollen.
Zum Abpumpen des letzten SpülwasWasserablauf
sers bei den
Programmen
mit Spülstop.
Separates
Schleudern
Normalschleudern
für Koch/Buntwäsche
Separates
Schleudern
Schonschleudern
für Pflege(700 U/min max.)
leicht, Feinwäsche u. Wolle.
Programm
Annullierung des eingelöschen
stellten Programmes
Wäsche- Verbrauchswerte*
Zusatzfunktion
menge Strom Wasser Zeit
über Tasten
max. kWh Liter Min.
5 kg
0,8
24
28
SCHLEUDERN
SPÜLSTOP
5 kg
SPÜLEN+
0,02
42
20
SCHLEUDERN
5 kg
SPÜLSTOP
0,04
19
20
-
-
2,5
SCHLEUDERN 5 kg
0,03
-
10
SCHLEUDERN 2 kg
-
-
5
/
* Bei den angeführten Verbrauchswerten handelt es sich um ca. Werte, die von
Wäschemenge, Wäscheart, Wassereinlauftemperatur und Umgebungstemperatur
abhängig sind.
31
Programmtabellen
Verbrauchswerte für das zeiteingestellte Trockenprogramm
Zeiteingestellte Trocknung
Trockengrad
Extra trocken
Wäscheart
Dicke oder
mehrlagige Textilien aus Baumwolle und Leinen,
die durchgetrocknet werden
sollen, z.B. Frottierwäsche,
Bademäntel.
Baumwollwäsche
gleichmäßiger
Dicke, die durchgetrocknet werden soll, z.B.
Frottierwäsche,
Biberbettwäsche,
Trikotwäsche
Schranktrocken (*) Pflegeleichte
Gewebe, die keine
Nachbehandlung
(z.B. Bügeln)
benötigen, z.B.
Oberhemden,
Tischwäsche,
Babykleidung,
Socken, Miederwäsche
Baumwollwäsche,
die noch gebügelt werden soll,
z.B. Bettwäsche,
Tischwäsche
Bügeltrocken
Pflegeleichte
Wäsche, Synthetiks, Mischgewebe, die gebügelt
werden sollen.
Wäschemenge
max.
Schleuderdrehzahl
Zeitdauer
in Minuten
900
85-95
1200
80-90
900
55-65
1200
50-60
900
Die Werte in der folgenden Tabelle wurden unter Normbedingungen
ermittelt.
Für den Betrieb im Haushalt geben sie eine hilfreiche Orientierung.
Wäscheart/
Trockengrad
Schleuder- Wäschedrehzahl menge max.
Wasser
Liter
Strom
kWh
Zeitdauer
Min.
2,5 kg
Koch-/Buntwäsche
Extra-trocken
1200
2,5 kg
27
2,0
80-90
Schranktrocken
1200
2,5 kg
24
1,8
70-80
75-85
Bügeltrocken
1200
2,5 kg
17
1,2
50-60
1200
70-80
900
2 kg
28
1,4
90-100
900
45-55
Pflegeleichte
Gewebe
Schranktrocken
1200
40-50
Bügeltrocken
900
2 kg
24
0,9
75-85
1 kg
2,5 kg
1 kg
2 kg
900
90-100
1 kg
900
55-65
900
1200
900
1200
55-65
50-60
35-45
30-40
2 kg
900
70-80
1 kg
900
40-50
2,5 kg
1 kg
(*) Das Programm “Schranktrocken” ist das Bezugsprogramm für die
Angaben auf dem Energie-Etikett, gemäß Richtlinie 92/75 EWG.
32
33
Pflege und Wartung
Pflege und Wartung
Im Alltagsbetrieb
Nach Programmende die Waschmittelschublade ein kleines Stück herausziehen, damit sie austrocknen kann.
Einfülltür nach dem Waschen und Trocknen nur anlehnen, damit die
Maschine von innen belüftet wird und austrocknen kann.
Wird die Maschine längere Zeit nicht benutzt:
Wasserhahn schließen und Maschine vom Stromnetz trennen.
Bedienteile reinigen
Bedienblende
Achtung! Keine Möbelpflegemittel oder aggressive Reinigungsmittel zur
Reinigung von Blenden- und Bedienteilen benutzen.
Bedienblenden mit einem feuchten Tuch abwischen. Dabei nur warmes
Wasser verwenden.
Waschmittelschublade
Von Zeit zu Zeit sollte die Waschmittelschublade gereinigt werden.
Waschmittelschublade durch
Drücken der Arretierungs-Taste
herausziehen.
Der obere Teil des
Pflegemittelfaches
kann herausgenommen werden.
Waschmittelschublade unter fließendem Wasser reinigen.
Auch im Gehäuseinneren (Sitz der Waschmittelschublade) sollten Sie alle Ablagerungen von Waschmitteln beseitigen.
34
Waschtrommel
Die Waschtrommel besteht aus Edelstahl Rostfrei. Durch rostende
Fremdkörper in der Wäsche kann es zu Rostablagerungen an der Trommel kommen.
Achtung! Edelstahltrommel nicht mit säurehaltigen Entkalkungsmitteln, chlor- oder eisenhaltigen Scheuermitteln oder Stahlwolle reinigen.
Unser Kundendienst hält geeignete Mittel bereit.
Rostablagerungen an der Trommel mit einem Edelstahl-Putzmittel entfernen.
Einfülltür
Regelmäßig prüfen, ob Ablagerungen oder
Fremdkörper in der Gummimanschette hinter der Einfülltür vorhanden sind und gegebenenfalls entfernen.
Wassereinlaufsieb
Gelegentlich sollte das Sieb am Wasserhahn
gereinigt werden.
Wasserhahn schließen.
Wasserzulaufschlauch vom Wasserhahn
abschrauben.
Sieb herausziehen und mit einer Zahnbürste
unter fließendem Wasser reinigen.
Sieb wieder einsetzen und Wasserschlauch
am Wasserhahn festschrauben.
Flusensieb
Bitte reinigen Sie von Zeit zu Zeit das zum Auffangen von Fremdkörpern, Flusen usw. dienende Flusensieb. Ein sauberes Sieb sorgt für einwandfreie Waschresultate.
35
Pflege und Wartung
Folgende Handgriffe sind erforderlich:
Flusensiebklappe
durch Drücken
öffnen.
Schüssel etc. für
Restwasser unterstellen.
Flusensiebknebel nach links entgegen dem Uhrzeigersinn drehen, bis
das Flusensieb entnommen werden kann.
Flusensieb herausziehen, reinigen,
einsetzen und
wieder fest verschrauben.
36
Notentleerung
Wenn Sie aus zwingenden Gründen das Gerät entleeren müssen, gehen
Sie bitte wie folgt vor:
Netzstecker aus der Steckdose ziehen.
Wasserhahn schließen.
Abkühlung der evtl. aufgeheizten Lauge abwarten.
Gefäß, Schüssel, o.ä. für das Restwasser unterstellen.
Dann Flusensieb lösen.
Frost
Sollte Ihr Gerät Temperaturen von weniger als 0°C ausgesetzt sein, so
müssen Sie einige Vorsichtsmaßnahmen ergreifen.
• Den Wasserhahn schließen und den Wasserzulaufschlauch abschrauben.
• Das Ende des Zulauf- u. Ablaufschlauches in ein Gefäß auf dem Boden
legen.
• Das Programm “Pumpen" wählen und die Maschine bis zum Ende laufen lassen.
• Den Programmwähler auf KORREKTUR stellen.
• Die Maschine ausschalten.
• Den Zulaufschlauch am Gerät wieder fest verschrauben und den
Ablaufschlauch wieder einhängen.
So wird verhindert, daß Wasser im Innern des Waschautomaten
bleibt, das beim Gefrieren Schaden anrichten könnte.
Vor Inbetriebnahme der Maschine darauf achten, daß die Raumtemperatur höher als 0°C ist.
37
Was tun, wenn…
Was tun, wenn…
Was tun, wenn…
Störung
Das im Vergleich zu früheren Waschmaschinen etwas
andere, pfeifende Laufgeräusch beim Schleudern ist durch
das moderne Antriebssystem bedingt.
Ist kein Wasser in der Trommel zu sehen, so
liegt dies am neuartigen Waschsystem der
Maschine.
Moderne Waschmaschinen verbrauchen weniger Wasser als alte, das Wasch- und Spülergebnis bleibt trotzdem einwandfrei.
Es läuft kein Wasser
Störungsbehebung
Versuchen Sie im Störungsfalle mit Hilfe der hier aufgeführten Hinweise
das Problem selbst zu beheben. Wenn Sie bei einer der hier aufgeführten
Störungen oder zur Behebung eines Bedienfehlers den Kundendienst in
Anspruch nehmen, erfolgt der Besuch des Kundendienst-Technikers auch
während der Garantiezeit nicht kostenlos.
Verschiedene Fehler werden im Multidisplay angezeigt:
- E00: Es läuft kein Wasser ein.
- E10: Das Wasser wird nicht abgepumpt.
- E20: Die Einfülltür ist nicht geschlossen.
Nach Behebung des Fehlers Taste START/PAUSE drücken. Wird der Fehlercode erneut angezeigt, verständigen Sie den Kundendienst.
Störung
Mögliche Ursache
Netzstecker ist nicht eingesteckt.
Sicherung der Hausinstallation ist nicht in Ordnung.
Taste EIN/AUS nicht
gedrückt.
Die Maschine arbeitet nicht.
Einfülltür ist nicht richtig
geschlossen. (E20)
Zeit-Vorwahl-Funktion
gewählt.
Taste START/PAUSE nicht
gedrückt.
38
Die Maschine nimmt das
Wasser an, aber dieses
fließt wieder aus dem
Ablaufschlauch ab.
Mögliche Ursache
Wasserhahn ist geschlossen. Wasserhahn öffnen.
(E00)
Zulaufschlauch ist
Kontrollieren Sie den
geknickt. (E00)
ganzen Schlauch und
beseitigen Sie die
Knickstelle.
Sieb in der Verschraubung Schlauch vom Wasserhahn
des Zulaufschlauchs ist
abschrauben, Sieb herausverstopft.
nehmen und unter
fließendem Wasser reinigen.
Einfülltür ist nicht richtig
Einfülltür schließen.
geschlossen. (E20)
Das Ende des AblaufDie Auslaufhöhe muß
schlauches liegt nicht hoch mindestens 60 cm betragen.
genug vom Boden.
Siehe die Anschlußanweisungen.
Der Ablaufschlauch
ist geknickt. (E10)
Die Maschine pumpt das
Wasser nicht ab bzw.
schleudert nicht.
Abhilfe
Kontrollieren Sie den ganzen
Schlauch und beseitigen
Sie die Knickstelle.
Flusensieb reinigen oder
Ablaufschlauch kontrollieren.
Das Flusensieb oder der
Ablaufschlauch sind
verstopft. (E10)
Spülstop-Funktion gewählt. Wasser abpumpen lassen
durch Drücken der Start/
Pause-Taste oder Wählen
des Programms PUMPEN.
Wäsche in der Trommel
Wäsche besser verteilen.
nicht gleichmäßig verteilt.
Verschraubung am
Zulaufschlauch ist undicht.
Netzstecker einstecken.
Abhilfe
Zulaufschlauch festschrauben.
Sicherung ersetzen.
Ablaufschlauch ist undicht. Ablaufschlauch überprüfen
und gegebenenfalls erneuern.
Flusensieb nicht richtig
verschlossen.
Flusensieb richtig schließen.
Taste drücken.
Waschmittelschublade ist
verstopft.
Schublade reinigen.
Zuviel oder stark
schäumendes Waschmittel
gefüllt.
Waschmittel genau nach
Herstellerangaben dosieren
und Spezialwaschmittel für
Trommelwaschmaschinen
verwenden.
Einfülltür schließen; Verschluß muß hörbar einrasten.
Kontrollieren Sie die Verzögerungszeit auf dem Display.
Taste START/PAUSE drücken.
Wasser läuft unter dem
Waschautomaten hervor.
39
Was tun, wenn…
Was tun, wenn…
Störung
Mögliche Ursache
Abhilfe
Transportsicherung
nicht vollständig entfernt.
Lesen Sie bitte den
entsprechenden Abschnitt
in dieser Gebrauchsanweisung.
Die höhenverstellbaren
Die Maschine vibriert
während des Betriebs oder Schraubfüße sind nicht
korrekt eingestellt.
steht unruhig.
Es ist nur sehr wenig
Wäsche in der Trommel
(z.B. nur ein Bademantel).
Funktion ist dadurch
nicht beeinträchtigt.
Ein Programm ist in
Betrieb.
Die Einfülltür ist während
des gesamten
Programmablaufes verriegelt.
Die Tür ist noch verriegelt.
Die Maschine ist mit einer
Sicherheitssperre
ausgestattet, die eine Öffnung
der Tür nach ca. 2-3
Minuten erlaubt.
Die Einfülltür läßt sich bei
eingeschaltetem Gerät
nicht öffnen.
Das Schleudern beginnt
verzögert bzw. die Wäsche
wird am Programmende
nicht geschleudert.
40
Füße laut Aufstell- und
Anschlußanweisung
justieren.
Der Wasserstand im Gerät
befindet sich über
den unteren Teil der Tür.
Wasser abpumpen lassen,
bevor die Tür geöffnet
wird.
Die Maschine befindet
sich in der Heizphase.
Warten, bis die Heizphase
beendet ist.
Das Unwucht-Kontrollsystem der Maschine hat
aufgrund ungünstiger
Wäscheverteilung
angesprochen.
Die Wäsche wird durch
Drehrichtungswechsel der
Trommel aufgelockert, neu
verteilt und wieder angeschleudert. Dies kann
mehrmals der Fall sein, bis
die Unwucht beseitigt ist
und das Schleudern
endgültig ablaufen kann,
eventuell mit verminderter
Schleuderdrehzahl, wenn
die Wäscheverteilung noch
nicht optimal ist. Die
Auflockerungsphase dauert
ca. 15 Minuten. Sollte
nach dieser Zeit die
Wäsche nicht aufgelockert
sein, führt die Maschine
das Schleuderprogramm
nicht aus.
Störung
Mögliche Ursache
Wasserhahn ist nicht vollIn der Waschmittelschubla- ständig aufgedreht.
de bilden sich Waschmittel- Sieb in der Verschraubung
rückstände.
des Zulaufschlauches
verstopft.
Spülwasser ist trüb.
Die Maschine trocknet
nicht oder die Wäsche ist
zu feucht.
Abhilfe
Wasserhahn vollständig aufdrehen.
Sieb reinigen.
Ursache ist vermutlich ein
Waschmittel mit hohem
Silikatgehalt
Kein negativer Einfluß auf
das Spülergebnis, evtl.
Flüssigwaschmittel
verwenden.
Wasserhahn ist geschlossen. Wasserhahn öffnen.
(E00)
Flusensieb verstopft.
Flusensieb reinigen.
Trocknungszeit nicht
eingestellt.
Trocknungszeit wählen.
Passende Trocknungszeit
nicht gewählt.
Trocknungszeit gemäß
gewünschtem
Trocknungsgrad und Art der
Wäsche wählen.
Maschine übermäßig
gefüllt.
Füllmenge reduzieren.
41
Was tun, wenn…
Wenn das Waschergebnis nicht befriedigend ist
Wenn die Wäsche vergraut ist und sich in der Trommel Kalk
ablagert
• Das Waschmittel wurde zu gering dosiert.
• Es wurde nicht das richtige Waschmittel eingesetzt.
• Spezielle Verschmutzungen wurden nicht vorbehandelt.
• Programm/Temperatur wurde nicht richtig eingestellt.
• Beim Einsatz von Baukasten-Waschmitteln wurden die einzelnen Komponenten nicht im richtigen Verhältnis eingesetzt.
Wenn sich auf der Wäsche noch graue Flecken finden
• Mit Salben, Fetten oder Ölen verschmutzte Wäsche wurde mit zu wenig
Waschmittel gewaschen.
• Es wurde mit zu niedriger Temperatur gewaschen.
• Häufige Ursache ist, daß Weichspüler - besonders solcher in Konzentratform - auf die Wäsche gelangt ist. Solche Flecken möglichst rasch
auswaschen und den betreffenden Weichspüler vorsichtig einsetzen.
Wenn nach dem letzten Spülen noch Schaum sichtbar ist
• Moderne Waschmittel können auch im letzten Spülgang noch Schaum
verursachen. Die Wäsche ist dennoch ausreichend gespült.
Technische Daten
Höhe x Breite x Tiefe
Tiefe bei geöffneter Tür
Höhenverstellbarkeit
Leergewicht
Füllmenge (programmabhängig)
Einsatzbereich
Trommeldrehzahl Waschen
Trommeldrehzahl Schleudern
Wasserdruck
84x60x57
96,5 cm
ca. ±13 mm
ca. 77 kg
max. 5 kg
Haushalt
max.55 min-1
1200/900/700/500
1-10bar
(=10-100N/cm2 = 0,1-1,0MPa)
Dieses Gerät entspricht den folgenden EG-Richtlinien:
- 73/23/EWG vom 19.2.1973 “Niederspannungsrichtlinie”, einschließlich Änderungsrichtlinie 93/68/EWG
- 89/336/EWG vom 3.5.1989 “EMV-Richtlinie”, einschließlich Änderungsrichtlinie 92/31/EWG
Wenn sich weiße Rückstände auf der Wäsche finden
• Es handelt sich um unlösliche Inhaltsstoffe moderner Waschmittel.
Sie sind nicht Folge einer unzureichenden Spülwirkung.
Wäsche schütteln oder ausbürsten. Vielleicht sollten Sie die Wäsche in
Zukunft vor dem Waschen wenden. Waschmittelauswahl überprüfen,
eventuell Flüssigwaschmittel einsetzen.
42
43
SERVICE
AUFSTELL- UND ANSCHLUßANWEISUNG
Im Kapitel “Was tun, wenn…" sind einige Störungen zusammengestellt,
die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort
nach. Wenn Sie dort keine Hinweise finden, wenden Sie sich bitte an
Ihre Kundendienststelle.
Adressen und Telefonnummern finden Sie im separat mitgelieferten
Verzeichnis “Garantiebedingungen/Kundendienststellen".
Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die
Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist.
Mit unserer Checkliste können Sie wichtige Informationen vor dem
Telefonat zusammenstellen.
Notieren Sie die PNC-Nummer und die F-Nummer. Beide finden Sie auf
dem Typschild an der Tür-Innenseite Ihres Waschautomaten:
PNC-Nr. . . . . . . . . . . . . . . . . . . . . .
zeichen
s VDE
Mod. 1271 T ELECTRONIC
Prod. No 914656008 00
220-230V~ 50Hz 2200 W
tz
de
geprüfte
Sicherheit
k
Fun s chu
F-Nr. . . . . . . . . . . . . . . . . . . . . . . . .
Type P6327650
10 A
F-Nr.
Sicherheitshinweise für die Installation
• Überprüfen Sie die Maschine auf Transportschäden. Ein beschädigtes
Gerät dürfen Sie auf keinen Fall anschließen. Wenden Sie sich im Schadensfall an Ihren Lieferanten.
• Stellen Sie sicher, daß alle Teile der Transportsicherung entfernt sind,
siehe “Transportsicherung entfernen”. Andernfalls kann es beim Schleudern zu Schäden am Gerät oder an benachbarten Möbeln kommen.
• Stecker immer in vorschriftsmäßig installierte Schutzkontakt-Steckdose stecken. Keine Verlängerungskabel, Mehrfachsteckdosen oder Adapter verwenden.
• Bei Festanschluß muß das Gerät durch Trennvorrichtungen in der
elektrischen Installation (Sicherungen, LS-Schalter, Fl-Schutzschalter
oder dergleichen) mit mindestens 3 mm Kontaktöffnungsweite allpolig
vom Netz getrennt werden können. Der Festanschluß darf nur durch
einen autorisierten Fachmann erfolgen.
• Vergewissern Sie sich vor Inbetriebnahme, daß die auf dem Typschild
des Geräts angegebene Nennspannung und Stromart mit Netzspannung und Stromart am Aufstellort übereinstimmen. Die erforderliche
elektrische Absicherung ist ebenfalls dem Typschild zu entnehmen.
• Die Netzzuleitung darf nur vom Kundendienst oder einem autorisierten Fachmann ausgetauscht werden.
Halten Sie weiterhin möglichst genau fest:
• Wie äußert sich die Störung?
• Unter welchen Umständen tritt die Störung auf?
• Bringt das Multidisplay eine Fehlermeldung?
(E und eine Zahl)?
Wann entstehen Ihnen auch während der Garantiezeit Kosten?
- wenn Sie die Störung mit Hilfe der Störungstabelle (siehe Abschnitt
“Was tun, wenn…") selbst beseitigen können hätten,
- wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich
sind, weil er vor seinem Besuch nicht alle wichtigen Informationen
erhalten hat und jetzt z.B. Ersatzteile holen muß. Diese Mehrfahrten können Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben
beschriebenen Weise gut vorbereiten.
44
45
Abmessungen des Gerätes
Installation
Vorderansicht und Seitenansicht
Entfernen der Transportsicherung
600
EIN
AUS
ZEITVORWAHL
TROCKENZEIT
500
700
900 1200 SCHLEUDERN
VORWÄSCHE
HAUPTWÄSCHE
SPÜLEN
FLECKEN
KURZ
Vor der Installation müssen Sie die Transportsicherungen entfernen.
Gehen Sie wie folgt vor:
Schrauben Sie mit einem Schlüssel die
rechte Schraube an der Rückwand des
Waschautomaten heraus.
965
VORWÄSCHE SPÜLEN+
SPÜLSTOP
START
PAUSE
SPÜLSTOP
KORREKTUR
SCHONSCHLEUDERN
95
E
SCHLEUDERN
PUMPEN
STÄRKEN
FEINSPÜLEN
EINWEICHEN
KOCHWÄSCHE
BUNTWÄSCHE
60
50
40
30
PUMPEN
TROCKNEN
KALT
SCHLEUDERN
TROCKNEN
ENDE
WOLLE
60
50
30
40
30
FEINWÄSCHE
40
30
40
TROCKNEN
PFLEGELEICHT
85
10
840
40
570
Rückansicht
340
40
170
50
Kaltwasser
Netzkabel
Legen Sie das Gerät auf die Rückwand und passen Sie dabei auf, daß
die Schläuche nicht gequetscht werden.
Legen Sie zu diesem Zweck zwischen Maschine und Fußboden einen
von den Verpackungswinkeln.
Entfernen Sie den
Polystyrolblock
vom Waschmaschinenboden.
Lösen Sie den
2
1
Klebestreifen und
ziehen Sie sorgfältig die rechte
Nylonhülle (1)
mit dem Polystyrolpolster heraus, danach die linke (2), indem Sie sie zur Mitte führen.
Stellen Sie die Maschine wieder gerade
auf und schrauben Sie die übrigen zwei
Schrauben an der Rückwand aus.
Wasserablaufschlauch
45
85
46
47
Installation
Ziehen Sie die drei Plastikzapfen heraus.
Verschließen Sie diese drei Schraubenlöcher
mit den Plastikstöpseln, die der Bedienungsanleitung beigepackt sind.
Hinweis:
Wir empfehlen, die Transportsicherungsteile
aufzubewahren, um sie bei Umzug wieder verwenden zu können.
Aufstellort vorbereiten
• Die Aufstellfläche muß sauber und trocken sein, frei von
Bohnerwachsresten und anderen schmierenden Belägen, damit das
Gerät nicht wegrutscht. Keine Schmierstoffe als Gleithilfe verwenden.
• Die Aufstellung auf hochflorigen Teppichböden oder Bodenbelägen
mit Weichschaumrücken ist nicht zu empfehlen, da dadurch die
Standsicherheit des Gerätes nicht gewährleistet ist.
• Bei Standplätzen mit kleinformatigen Fliesen handelsübliche Gummimatte unterlegen.
• Kleinflächige Unebenheiten des Bodens niemals durch Unterlegen
von Holz, Pappe, oder ähnlichem ausgleichen, sondern grundsätzlich
durch Einstellen der Schraubfüße.
• Wenn aus Platzgründen die Aufstellung des Gerätes direkt neben
einem Gas- oder Kohleherd nicht vermeidbar ist: Zwischen Herd und
Waschautomat eine wärmeisolierende Platte (85x57 cm) einfügen, die
auf der Seite gegen den Herd mit einer Aluminiumfolie versehen sein
muß.
• Das Gerät darf nicht in einem frostgefährdeten Raum aufgestellt werden. Frostschäden!
• Zulauf- und Ablaufschlauch dürfen nicht geknickt oder gequetscht
werden.
48
Installation
Nivellierung
Das Gerät muß
mit allen vier
Füßen fest auf
dem Boden stehen.
Kleine Unebenheiten lassen sich
durch Herausoder Hineindrehen
der vier Gerätefüße ausgleichen.
Die Stellfüße sind mittels der vorhandenen Konterscheiben nach der
Aufstellung des Gerätes zu fixieren.
Kaltwasseranschluß
Mitgeliefert wird ein Druckschlauch von 1,5 m
Länge.
Zum Kaltwasseranschluß ist ein Wasserhahn
mit Schlauchverschraubung 3/4” erforderlich.
Der Wasserdruck (Fließdruck) muß 10 bis 100
A
N/cm2 (1-10 bar) betragen.
Die Maschine kann ohne zusätzlichen Rückflußverhinderer an jede Wasserleitung angeschlossen werden.
Das Gerät entspricht den nationalen Vorschriften (z.B. Deutschland - DVGW).
In die Verschraubung am Zulaufschlauch ist zum Abdichten die mitgelieferte Dichtung “A” einzulegen. Danach ist der Zulaufschlauch am
Wasserhahn fest anzuschrauben.
Prüfen Sie bei geöffnetem Wasserhahn (unter vollem Leitungsdruck) die
Anschlußstelle am Gerät und am Wasserhahn auf Dichtheit.
Wird ein längerer Zulaufschlauch benötigt, ist ausschließlich ein von
unserem Kundendienst angebotener, VDE-zugelassener kompletter
Schlauchsatz mit montierten Schlauchverschraubungen zu verwenden.
Eventuelle besondere Vorschriften des
örtlichen Wasserwerks sind genauestens
zu beachten!
Das Schlauchende an der Maschinenrückwand kann in allen Richtungen gedreht werden. Positionieren Sie den Schlauch richtig,
indem Sie die Schlauchverschraubung etwas
lockern. Dann drehen Sie sie wieder fest zu,
um Wasseraustritt zu vermeiden.
49
Installation
Wasserablauf
Der Ablaufschlauch kann wie folgt positioniert werden:
Über den Waschbeckenrand mit Hilfe des
beiliegenden Krümmers.
Wichtig ist, daß der Schlauch durch das
schnelle Ausfließen des Wassers nicht vom
Rande abspringt. Befestigen Sie ihn mit
einer Schnur am Wasserhahn oder an einem
Haken in der Wand.
In eine Ablaufrohrabzweigung des Waschbeckens.
Die Rohrabzweigung
muß oberhalb des
Siphons (Geruchverschlusses) sitzen,
sodaß sich die Krümmung mindestens 60
cm über dem Boden
befindet.
In ein Ablaufrohr.
Empfohlen wird ein 65 cm hohes Standrohr; keinesfalls niedriger als
60 cm oder höher als 90 cm.
Das Ablaufschlauchende muß immer belüftet sein, d.h. der Rohrinnendurchmesser muß größer sein als der Schlauchaußendurchmesser.
Der Ablaufschlauch darf höchstens bis zu einer Gesamtlänge von 4 m
verlängert werden. Dabei muß der Durchmesser des Verlängerungsschlauches gleich groß wie der Innendurchmesser des Originalschlauches sein. Verwenden Sie bitte ein dazu geeignetes Verbindungsstück.
Der Verlängerungsschlauch soll am Boden liegen und nur beim Ablauf
emporsteigen.
50
Installation
Elektrischer Anschluß
Der Anschluß darf nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose an 220-230 V (50 Hz) erfolgen.
Der Anschlußwert beträgt ca. 2,2 kW.
Erforderliche Absicherung: 10 A - LS-L-Schalter.
Das Gerät entspricht den VDE-Vorschriften.
Besondere Vorschriften der örtlichen Elektrizitätswerke sind genauestens
zu beachten.
Bei Festanschluß ist in der elektrischen Installation eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite
von mindestens 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtungen gelten z. B. LS-Schalter, Sicherungen (Schraubsicherungen
sind aus der Fassung herauszunehmen), FI-Schutzschalter und Schütze.
Der Festanschluß darf nur duch einen autorisierten Fachmann erfolgen.
Nur für Österreich
Bei installationsseitiger Verwendung eines Fehlerstromschalters muß dieser auch für pulsierende Fehlerströme geeignet sein.
51
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
124.974090-01-0598
