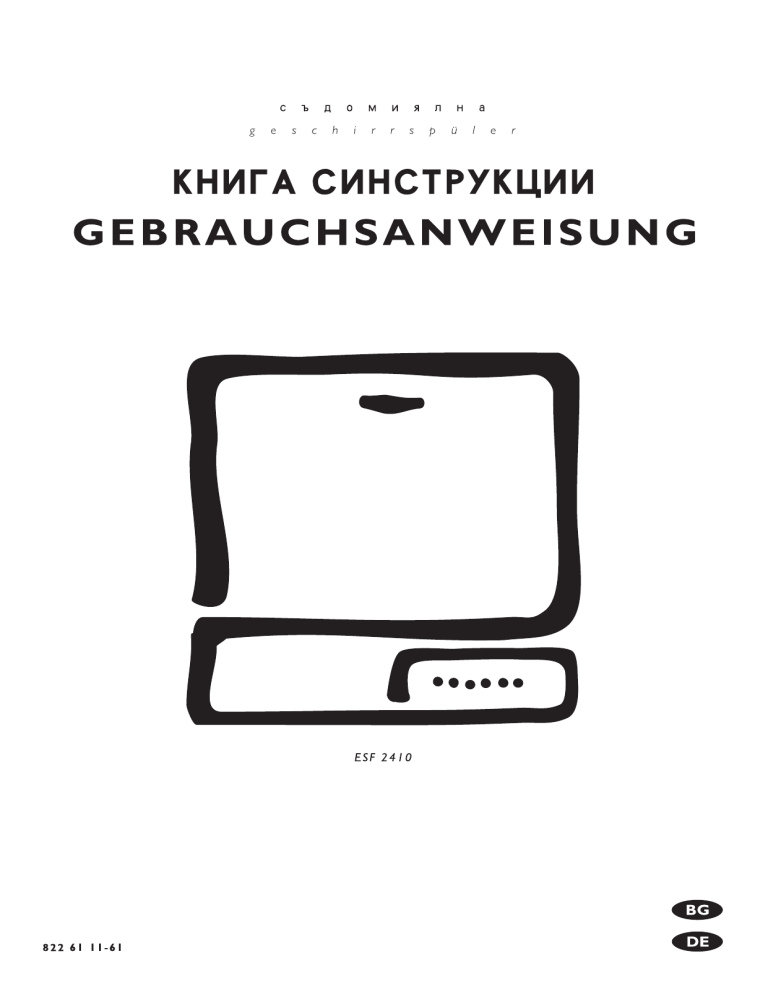

Electrolux | ESF2410 | User manual | Electrolux ESF2410 Benutzerhandbuch

Inhalt
Für den Bediener
Für den Installateur
Sicherheitsinformation
17
Beschreibung der Maschine
18-19
Technische daten
28
Auspacken
29
- Schäden
- Anwendung
- Bei Frostgefahr
- Zugaberegler für Klarspüler
- Sprüharm
- Grobsieb
- Feinsieb
- Reinigerfach
- Salzbehälter
Installation
Das Bedienfeld
- Aufstellung
- Wasseranschluss
- Wasserablauf
- Elektroanschluss
20
- Akustische Signale
Einstellung des Wasserenthärters 21
Einräumen
22
- Einfüllen des Geschirrs
Programmübersicht
23
Bedienung
24
- Start des Programms
- Spülprogramm unterbrechen
- Abbruch des Programms
- Abbruch des Trockenzyklus
- Einstellung des verzögerten Starts
- Abschalter der Spülmaschine / Entladen
- Reinigung des Geschirrspülers
Bei Auftreten eines Fehlers
Service
25-26
26
- Service und Ersatzteile
Information für Testinstitute
27
So verwenden Sie die Bedienungsanleitung
Im Text finden Sie folgende Symbole:
Sicherheitsinformationen
Anleitung Schritt für Schritt
Hinweise und Tipps
Umweltinformationen
- 16 -
30-31
Sicherheitsinformation
Vor der Installation und der Inbetriebnahme der Spülmaschine lesen Sie bitte diese Anleitung sorgfältig durch
und beachten sie die Hinweise und Warnungen. Um unnötige Bedienungsfehler und Störungen zu vermeiden,
müssen alle Personen, die die Spülmaschine benutzen, mit deren Bedienung und Sicherheitsfunktionen vertraut
sein. Bitte heben Sie diese Anleitung daher sorgfältig auf, damit sie bei einem eventuellen Verkauf oder Umzug
zur Verfügung steht.
● Verwenden Sie ausschließlich Reiniger, die für SpülInstallation und Service
maschinen geeignet sind.
● Sämtliche Installations- und Wartungsarbeiten müssen
● Scharfe Messer sind so zu platzieren, dass ihre Spitzen
von ausgebildeten Fachleuten durchgeführt werden.
nicht nach oben zeigen. Sie liegen am besten waageSollten diese Arbeiten durch nicht qualifiziertes Personal
recht im Geschirrkorb.
ausgeführt werden, kann die einwandfreie Funktion der
Maschine beeinträchtigt werden und zu Personen● Achten Sie darauf, daß die Tür des Geschirrspülers,
oder Sachschäden führen. Vor Wartungsarbeiten ist
außer beim Ein- und Ausräumen von Geschirr stets
die Maschine vom Stromnetz zu trennen. Dazu den
geschlossen ist. So vermeiden Sie, daß jemand über
Netzstecker aus der Steckdose ziehen oder die
die geöffnete Tür stolpern und sich verletzen kann.
Sicherung entfernen.
● Falls Sie Geschirr vor dem Programmende aus der
● Der Wasseranschluss erfolgt über ein gut zugängMaschine entnehmen, muss es sorgfältig abgespült
liches Absperrventil.
werden, um Spülmittelreste zu entfernen.
●
Das Stromkabel muss an eine geerdete Schutzkontaktsteckdose angeschlossen werden, die gut zugänglich ist.
Eine feste Elektroinstallation darf nur durch einen zugelassenen Elektriker erfolgen.
●
Wenn die Anschlußleitung beschädigt ist, oder durch
eine längere Zuleitung ausgetauscht werden soll, muß
diese durch einen von Electrolux autorisierten Kundendienst ersetzt werden.
●
Stellen Sie sicher, dass das Stromkabel nicht angeschnitten oder anderweitig beschädigt ist und dass es nicht
eingeklemmt oder geknickt wird, wenn die Spülmaschine
bei der Installation oder Wartung bewegt wird.
●
Wartungs- und Reparaturarbeiten dürfen nur von einem
Wartungsunternehmen durchgeführt werden, das vom
Hersteller zugelassen ist. Es dürfen nur Originalersatzteile
verwendet werden. Versuchen Sie niemals, die Geschirrspülmaschine selbst zu reparieren.
Kindersicherheit
●
●
Wenn die Spülmaschine zu viel Wasser erhält oder
Wasser verliert, ist sofort das Absperrventil zu schließen
und die Stromversorgung zu unterbrechen, indem Sie
das Stromkabel aus der Steckdose ziehen oder die
Sicherung entfernen. Beim Herausziehen des Stromkabels immer den Stecker greifen und nicht am Kabel
ziehen.
●
Trotz der Sicherheitsausrüstung ist ein gewisses Risiko
des Wasseraustritts bei Wasseranschlüssen nie ganz
auszuschließen. Stellen Sie deshalb den Wasserhahn am
besten immer ab, wenn die Maschine nicht in Betrieb ist.
Abfallbeseitigung
- Verpackungsmaterial:
Sämtliche für die Verpackung dieser Maschine verwendeten
Materialien sind umweltfreundlich. Die verschiedenen
Kunststoffe sind gekennzeichnet und können recycelt
werden.
●
Die Spülmaschine darf nur von Erwachsenen bedient
werden. Achten Sie darauf, dass Kinder nicht unbeaufsichtigt mit der Maschine spielen.
●
Bitte beachten Sie, dass die Kunststoffbeutel der
Verpackung für Kleinkinder gefährlich sein können.
●
Alle Spülmittel sind an einem Ort aufzubewahren, der
Kindern nicht zugänglich ist.
●
Achten Sie darauf, dass Kinder nicht auf der offenen
Tür sitzen oder stehen.
Während des Betriebs
●
Diese Spülmaschine ist ausschließlich für Haushaltsgegenstände bestimmt, die spülmaschinenfest sind.
Die Nutzung für andere Zwecke kann zu Personenoder Sachschäden führen und die Garantie verliert
ihre Gültigkeit.
●
Vermeiden Sie es, die Tür während des Betriebs zu
öffnen, da heiße Dämpfe ausströmen können.
PE bedeutet Polyethylen, aus dem die Verpackung
der Maschine und dieser Bedienungsanleitung besteht.
PS bedeutet Styropor (formgeschäumt), das für die
Auspolsterung der Verpackung verwendet wird.
Die Kartonteile der Verpackung bestehen aus wiederverwertbarem Papier und sollten der Altpapiersammlung
zugeführt werden.
●
- Altgeräte:
Das Symbol auf dem Produkt oder seiner Verpackung
weist darauf hin, dass dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sonder an einem Sammelpunkt für das Recycling von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts schützen Sie die
Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt
und Gesundheit werden durch falsches Entsorgen gefährdet.
Weitere Informationen über das Recycling dieses Produkts
erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem
Geschäft, in dem Sie das Produkt gekauft haben.
- 17 -
Beschreibung der Maschine
1
Zugaberegler für Klarspüler
2
Sprüharm
3
Grobsieb
4
Feinsieb
5
Reinigerfach
6
Salzbehälter
- 18 -
Zugaberegler für Klarspüler 1
Salzbehälter 6
Durch Anwendung von Klarspüler wird das Geschirr klarer
und trocknet schneller, weil Wasser und Schmutz leichter
abfließen. Bei zu hoher, bzw. zu niedriger Dosierung können jedoch Ränder, bzw. Trockenflecken entstehen. Der
Zugaberegler faßt ca. 140 ml. Diese Menge reicht aus für
40-70 Spülvorgänge, je nach eingestellter Dosierungsmenge.
Wenn die im Zugaberegler vorhandene Menge des Klarspülers das untere Ende der Skala fast erreicht hat, muß
nachgefüllt werden.
Die Spülmaschine ist mit einer Wasserenthärtung für hartes
(kalkhaltiges) Wasser ausgerüstet, daher sollte der Klarspüler auf einen geringen Wert eingestellt sein. Der Kalk
in hartem Wasser führt zu weißen Ablagerungen auf dem
Geschirr und im Inneren der Maschine. Um dies zu verhindern, wird das Wasser durch einen speziellen Behälter
geleitet, in dem der Kalk entfernt wird.
Da der Wasserenthärter grobes Spülmaschinensalz verbraucht, muss der Salzbehälter nach einer bestimmten
Anzahl von Spülvorgängen aufgefüllt werden.
Die Dosierungsmenge hängt vom Härtegrad
(Kalkgehalt) des Wassers ab. Beginnen Sie
mit der niedrigsten Dosierung und erhöhen Sie
bei Bedarf, indem Sie den Einstellungspfeil im
Uhrzeigersinn drehen.
Es ist sehr wichtig, den Salzbehälter vor dem
ersten Spülvorgang mit Spülmaschinensalz zu
füllen, wenn Ihr wasser kalkhaltig ist.
Die Kontrollleuchte
auf dem Bedienfeld leuchtet auf,
wenn Spülmaschinensalz nachgefüllt werden muss.
1. Dazu die Nachfüllrine herausklappen.
2. Klarspüler bis zur roten Markierung auf der
Anzeige einfüllen; nicht zuviel einfüllen.
1. Schrauben Sie die Kappe des Salzbehälters
gegen den Uhrzeigersinn ab.
3. Wischen Sie übergelaufenen Klarspüler sorgfältig
ab, da sonst die Gefahr von Schaumbildung
besteht.
2. Füllen Sie den Salzbehälter mit Wasser (nur
beim ersten Befüllen).
3. Füllen Sie grobes Spülmaschinensalz durch den
mitgelieferten Trichter in den Behälter.
4. Vergessen Sie nicht, die Nachfüllrinne hinterher
wieder einzuklappen.
4. Entfernen Sie den Trichter und entfernen Sie
Salzreste an der Einfüllöffnung.
Der Zugaberegler für Klarspüler darf nicht mit
flüssigem Spülmittel gefüllt werden.
Sprüharm 2
Alle Düsen im Sprüharm müssen geöffnet sein. Eine verstopfte Düse kann das Spülergebnis erheblich beeinträchtigen. Zum Reinigen des Sprüharms die Mutter im Uhrzeigersinn lösen und Sprüharm anheben. Die Düse säubern
und eventuelle Speisereste herausschütteln.
Grobsieb 3
Mit dem Grobsieb werden große Schmutzteile, wie z. B.
Zahnstocher und Eierschalen aufgefangen. Das Sieb muß
immer sauber sein. Dazu bei Bedarf Sieb herausnehmen
und unter dem Wasserhahn ausspülen.
5. Schrauben Sie Abdeckkappe wieder fest.
Der Wasserenthärter ist jetzt für den ersten Spülvorgang
einsatzfähig. Stellen Sie sicher, dass sich immer grobes
Spülmaschinensalz im Behälter befindet, der ein Volumen
von etwa 1 Liter hat.
Verwenden Sie ausschließlich Spezialsalz für
Spülmaschinen, normales Kochsalz kann den
Wasserenthärter beschädigen.
Informationen zur Einstellung des Wasserenthärters finden
Sie im Abschnitt ”Einstellung des Wasserenthärters”.
Feinsieb 4
Auch dieses Sieb muß immer sauber sein. Ein schmutziges
oder verstopftes Sieb beeinträchtigt immer das Spülergebnis.
Zur Reinigung ist es problemlos herausnehmbar, wenn
vorher das Grobsieb entfernt worden ist.
Reinigerfach 5
Füllen Sie den Reiniger gemäß den Hinweisen auf der
Verpackung in das Fach ein. Bitte beachten Sie, dass die
Dosierempfehlungen sich normalerweise auf Spülmaschinen
im Normalmass beziehen, wenn Sie beispielsweise Reiniger
in Tablettenform verwenden, ist es völlig ausreichend, wenn
eine halbe Tablette benutzen.
Verwenden Sie ausschließlich Reiniger, die
für Spülmaschinen geeignet sind.
- 19 -
Das Bedienfeld
Programmkontrolllampen
1
Ein/Aus-Taste
Taste für verzögerten
Start
2
Programmauswahl/
-abbruch-Taste
Programmauswahl/-abbruch-Taste:
Kontrollleuchten:
wird verwendet für:
• Auswahl eines Spülprogramms
• Einstellen der Stufe des Wasserenthärters
• Deaktivieren bzw. Aktivieren der akustischen
Signale
• Abbrechen eines laufenden Spülprogramms
Zeigt:
Kontrollleuchten
• Reinigungszyklus läuft
• Salz muss nachgefüllt werden
• Programmzyklus beendet
Außerdem besitzt diese Kontrolllampe zusätzliche
Funktionen zur optischen Anzeige wie:
• Einstellen der Stufe des Wasserenthärters
• Deaktivieren bzw. Aktivieren der akustischen
Signale
• Eingriff eines Alarms aufgrund einer Störung
der Maschine
Akustische Signale
Akustische Signale wurden eingeführt, um das Anzeigen der
vom Geschirrspüler ausgeführten Vorgänge zu unterstützen:
• Ende des Spülprogramms
• Störung der Maschine
Deaktivierung bzw. Aktivierung der
akustischen Signale
Werkseinstellung: akustische Signale aktiviert.
1. Um die akustischen Signale zu deaktivieren; Bei
ausgeschaltetem Geschirrspüler die Ein/AusTaste drücken. Die Programmende-Kontrolllampe blinkt Einstellungsmodus.
Wenn eine der Spülprogramm-Konrolllampen
aufleuchtet, bedeutet dies, dass ein Spülprogramm
eingestellt ist. Diese Einstellung muss abgebrochen
werden; etwa 3 Sekunden die Programmauswahl/
-abbruch-Taste drücken; die Kontrollampe des
eingestellten Programms erlischt und die Programmende-Kontrollampe blinkt, wodurch angezeigt wird, dass das eingestellte Programm
beendet wurde und die Maschine sich jetzt im
Einstellungsmodus befindet.
- 20 -
2. Betätigen Sie die Programmauswahl/-abbruchTaste und halten Sie diese so lange gedrückt,
bis die Programmkontrolllampe 1 blinkt und
Programmkontrolllampe 2 kontinuierlich leuchtet.
3. Drücken Sie die Programmauswahl/-abbruchTaste erneut. Die Programmkontrolllampe 1
leuchtet jetzt kontinuierlich und Programmkontrolllampe 2 beginnt zu blinken. Warten Sie, bis die
Programmkontrolllampe 1 erlöscht, die Programmkontrolllampe 2 zu blinken und die ProgrammendeKontrolllampe kontinuierlich leuchtet. Drücken
Sie die Taste erneut und die ProgrammendeKontrolllampe erlischt dann. Jetzt ist die akustischen Signale abgeschaltet.
4. Drücken Sie die EIN/AUS-Taste erneut, um die
Einstellung zu beenden.
Um diese Funktion wieder zu aktivieren, einfach
die oben beschriebenen Vorgänge ausführen, bis
die Programmende-Kontrolllampe aufleuchtet.
Einstellung des Wasserenthärters
Um die Ablagerung von Kalk auf dem Geschirr oder im Inneren
der Maschine zu verhindern, muss die Maschine mit weichem
Wasser mit geringem Kalkgehalt betrieben werden.
Über Wasserhärte und Härtebereich in Ihrem
Wohngebiet informiert Sie das zuständige
Wasserwerk.
Die Spülmaschine ist mit einem Wasserenthärter ausgerüstet,
der Leistungswasser mit mehr als 4 °d (deutscher Grad) mit
einem speziellen Salz entkalkt.
Der Wasserenthärter kann in 10 Stufen eingestellt werden:
Stellen Sie den Wasserenthärter gemäß der folgenden
Tabelle auf den Kalkgehalt Ihres Leitungswassers ein.
Härtegrad des Wassers
°d 1)
mmol/l 2)
Einstellung des
Wasserenthärters
Anzahl der
Blinkimpulse
10
10
> 24
> 4,2
22 - 24
3,9 - 4,2
9
9
20 - 22
3,6 - 3,9
8
8
18 - 20
3,2 - 3,6
7
7
16 - 18
2,8 - 3,2
6
6
13 - 16
2,3 - 2,8
5*
5
10 - 13
1,8 - 2,3
4
4
7 - 10
1,2 - 1,8
3
3
4-7
0,7 - 1,2
2
2
1
1
unter 4
unter 0,7
kein Salz erforderlich
1) Deutsche Härte für den Härtegrad des Wassers
2) millimol, internationale Einheit für die Wasserhärte
*) Einstellung ab Werk
Bei der folgenden Einstellung muss die Spülmaschine ausgeschaltet und alle Programme müssen beendet
sein. Informationen darüber, wie das Programm beendet wird, finden Sie im Abschnitt ”Bedienung”.
1. Drücken Sie die Ein/Aus-Taste.
2. Betätigen Sie die Programmauswahl/-abbruchTaste und halten Sie diese so lange gedrückt,
bis die Programmkontrolllampe 1 blinkt und
Programmkontrolllampe 2 kontinuierlich leuchtet.
Warten Sie, bis die Programmkontrolllampe 2
erlöscht, die Programmkontrolllampe 1 sowie die
Programmende-Kontrolllampe gleichzeitig zu
blinken beginnen.
- Die Blinkanzahl für den beendeten Programmzyklus entspricht der Einstellung der Wasserhärte.
- Diese Blinksequenz wird nach Pausen von
einigen Sekunden mehrmals wiederholt.
3. Durch Drücken die Programmauswahl/-abbruchTaste wird die Einstellung des Wasserhärtegrades schrittweise um eine Stufe erhöht.
Nach Härtestufe 10 folgt Härtestufe 1.
- 21 -
4. Um die Einstellung zu beenden, drücken Sie erneut
die EIN/AUS-Taste, wenn der gewünschte Härtegrad erreicht ist.
Wenn die Einstellung 1 gewählt wurde, leuchtet
die Anzeige für Salz nicht.
Einräumen
Einfüllen des Geschirrs
Die nebenstehende Illustration zeigt die mit fünf Maßgedecken befüllte Maschine. Auch wenn Ihr Geschirr
nicht exakt diesen Gedecken entspricht, werden Sie gute
Reinigungsergebnisse erzielen, wenn Sie die folgenden
Hinweise beachten.
●
Gläser, Tassen und Schalen immer auf den Kopf
stellen.
●
Tiefe Teller (Schalen etc.) immer so neigen, dass das
Wasser ablaufen kann.
●
Stellen Sie sicher, daß sich die einzelnen Teile nicht
berühren. Dies gilt insbesondere für den Besteckkasten
– aneinander liegende Löffel können nicht korrekt
gespült werden. Das Wasser muss alle verschmutzten
Stellen erreichen können.
●
Stellen Sie sicher, dass Besteck mit längeren Griffen
oder andere schmale Teile nicht durch Öffnungen des
Besteckkorbs rutschen und dadurch den Sprüharm
an der Drehung hindern.
●
Besteck aus Silber und Edelstahl ist voneinander zu
trennen. Wenn sich diese Metalle berühren, entsteht
eine chemische Reaktion, die das Silber verfärbt.
●
Porzellan mit Dekor auf der Glasur kann durch Spülen
in der Maschine beschädigt werden. Dasselbe gilt für
Besteck mit Holz- oder Kunststoffgriffen.
Achten Sie beim Kauf von Haushaltswaren
darauf, dass die Teile für Spülmaschinen geeignet sind.
●
Gegenstände aus Silber und Aluminium tendieren dazu,
sich in der Spülmaschine zu verfärben. Speisereste
von Eiern und Senf führen oft zu Verfärbungen und
Flecken auf Silber. Entfernen Sie derartige Speisereste
daher sofort von den Gegenständen, wenn sie nicht
direkt nach dem Gebrauch gespült werden.
●
Nicht alle Gegenstände aus Kunststoff sind für die
Spülmaschine geeignet. Im Zweifelsfall sollten Sie ein
Einzelteil spülen, um festzustellen, ob die Kunststoffteile
für die Spülmaschine geeignet sind oder sie von Hand
spülen.
●
Für das Reinigen empfindlicher Gegenstände wählen
Sie das Programm mit der niedrigsten Wassertemperatur.
●
Substanzen wie Tomatenketchup, die starke Farbstoffe
enthalten, können das Innere des Geschirrspülers
vorübergehend verfärben.
Scharfe Messer sind so zu platzieren, dass
ihre Spitzen nicht nach oben zeigen. Sie liegen am besten waagerecht im Spülkorb.
- 22 -
Programmübersicht
Art des
Geschirrs
Verschmutzungsgrad:
Sonstiges Geschirr
Kochtöpfe
• stark verschmutzt • normal
verschmutzt
• angetrocknete
Speisereste,
besonders
Eiweiß und
Stärke
• normal
verschmutzt
• leicht
verschmutzt
Kaffeetassen
und empfindliche
Gegenstände
• leicht
verschmutzt
• angetrocknete
Speisereste
Geeignete
programme:
Programmablauf:
INTENSIV
70° C
NORMAL
65° C
SPAR
55° C 2)
SCHNELL
50° C
GLAS
40° C
Reinigen
2 x Zwischenspülen
Klarspülen
Trocknen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
Reinigen
Zwischenspülen
Klarspülen
-
Reinigen
Zwischenspülen
Klarspülen
-
Verbrauchswerte: 1)
Reinigungszeit mit
Trocknen
107 Minuten
85 Minuten
152 Minuten
30 Minuten
28 Minuten
Trockenzeit:
15 Minuten
15 Minuten
69 Minuten
—
—
Energie:
1,0 kWh
0,80 kWh
0,57 kWh
0,48 kWh
0,43 kWh
Wasser:
10 Liter
8 Liter
8 Liter
8 Liter
8 Liter
1) Die Verbrauchswerte wurden unter Normbedingungen berechnet. Die Werte können je nach
Wassertemperatur und Füllungsgrad der Maschine schwanken.
2) Verbrauchswerte und Leistung entsprechend dem Sparprogramm.
Alle Programmschritte beginnen mit einer Wasserablaufsequenz.
Reiniger in Tablettenform eignet sich nicht für das Schnell- und das Glasprogramm, da einige
Tabletten bei kurzen Programmen nicht die gewünschte Wirkung erzielen.
- 23 -
Bedienung
Start des Programms
Abschalten der Spülmaschine /
Entladen
1. Feste Speiseresten abkratzen oder abspülen.
2. Geschirrspüler befüllen.
(Siehe Spülkorb und Beladen).
3. Die richtige Menge Reiniger in das Reinigerfach
füllen.
Schalten Sie die Spülmaschine aus, wenn die akustischen
Signale für beendeten Programmzyklus ertönt oder wenn
die Anzeige für beendeten Programmzyklus leuchtet.
1. Ein/Aus-Taste drücken.
2. Die Tür des Geschirrspülers öffnen, halb geöffnet
lassen und vor dem Herausnehmen des Geschirrs
etwa 15 Minuten warten. Dadurch wird das
Geschirr kälter und die Trocknung wird verbessert.
4. Tür schließen.
5. Ein/Aus-Taste drücken. Die ProgrammendeKontrolllampe blinkt.
6. Programmauswahl/-abbruch-Taste drücken und
das gewünschte Spülprogramm auswählen (siehe
Programmübersicht). Die Kontrollleuchte des
gewählten Programms leuchtet und das Spülprogramm beginnt.
Das Gerät schlägt Ihnen das zuletzt gewählte
Programm vor.
3. Überprüfen Sie, ob die Siebe nach dem Spülvorgang gereinigt werden müssen.
Öffnen Sie die Tür direkt nach Ende des
Programms vorsichtig, da heiße Dämpfe
ausströmen können.
Reinigung des Geschirrspülers
Reinigen Sie die Außenflächen der Maschine mit einem
milden (nicht scheuernden) Haushaltsreiniger. Entfernen
Sie Reste des Reinigungsmittels mit einem feuchten Tuch.
Spülprogramm unterbrechen
1. Tür öffnen. Das Programm stoppt.
2. Tür schließen, das Programm läuft nach etwa
6 Sekunden weiter.
Öffnen Sie die Tür während des Betriebs vorsichtig, da heiße Dämpfe ausströmen können.
Abbruch des programms
1. Programmauswahl/ -abbruch-Taste etwa 3
Sekunden drücken, bis die Kontrolllampe des
laufenden Programms erlischt. Die ProgrammendeKontrollampe blinkt.
2. Lassen Sie die Taste los. Das programm wurde
abgebrochen und ein neues Programm kann
gewählt werden.
Abbruch des Trockenzyklus
Wenn Sie nicht möchten, dass der Trockenzyklus bis zum
Ende läuft, können Sie ihn durch Öffnen der Tür abbrechen.
Der Trockenzyklus wird dann unterbrochen.
Einstellung des verzögerten Starts
Der Programmstart kann um 3 Stunden verzögert werden.
1. Ein/Aus-Taste drücken.
2. Drücken Sie die Taste für den verzögerten Start.
Die Leuchte der Taste leuchtet.
3. Drücken Sie die Taste für das gewünschte Programm. Die Programmkontrolllampe leuchtet.
4. Nach Ablauf von 3 Stunden startet das Spülprogramm.
Ausschalten des verzögerten Starts:
Drücken Sie die Taste für den verzögerten Start,
die Leuchte der Taste erlischt. Das gewünschte
Programm startet dann sofort.
- 24 -
Verwenden Sie keine Reinigungsmittel, die
Alkohol, Verdünnungsmittel oder ähnliche
Substanzen enthalten.
Bei Auftreten eines Fehlers
Falls ein Fehler auftritt, versuchen Sie bitte, diesen anhand der folgenden Tabelle selbst zu beheben, bevor Sie
den Reparatur-service rufen. Falls Sie den Wartungsdienst wegen eines Fehlers rufen, der in der folgenden Liste
enthalten ist, können Ihnen Kosten entstehen. Dies gilt ebenfalls, wenn Sie den Geschirrspüler für Zwecke benutzt
haben, für die er nicht bestimmt ist.
Fehler
Kontrollieren
Das Programm startet nicht.
•
•
•
•
•
•
•
Ist die Tür korrekt geschlossen?
Ist die EIN/AUS-Taste gedrückt?
Ist der Wasserhahn geöffnet?
Ist der Geschirrspüler an das Stromnetz angeschlossen?
Ist die Sicherung intakt?
Ist die Taste für den verzögerten Start gedrückt?
Ist das vorige Programm beendet? (Siehe ”Bedienung”).
Die Geschirrspülmaschine nimmt kein
Wasser auf.
•
•
•
•
•
Ist der Wasserhahn geöffnet?
Ist die Wasserversorgung Ihres Hauses unterbrochen?
Ist der Zulaufschlauch geknickt oder eingeklemmt?
Ist der Filter im Zulaufschlauch verstopft?
Ist der Wasserdruck zu niedrig?
Wasser nach Programmende nicht
abgepumpt.
• Wurde die Tür geöffnet, bevor das Programm beendet war
und die Anzeige für Programmende leuchtet?
• Ist das vorige Programm beendet? (Siehe ”Bedienung”).
• Sind die Siebe verstopft?
Das Reinigungsergebnis ist mangelhaft.
•
•
•
•
•
•
•
•
•
Sichtbare Kalkablagerungen oder
weißer Belag auf dem Geschirr.
• Ist der Salzbehälter leer oder ist der Wasserenthärter nicht
korrekt eingestellt?
• Ist die Einstellung für den Klarspüler zu niedrig dosiert?
Der Geschirrspüler verursacht laute
Geräusche.
• Stößt das Geschirr aneinander?
• Stößt der Sprüharm gegen das Geschirr?
Pfeifgeräusche beim Reinigen.
• Ist kein Fehler, versuchen Sie es mit einem anderen Reiniger.
Das Geschirr ist nicht richtig trocken
und glänzt nicht.
• Ist der Behälter für den Klarspüler leer oder die Einstellung zu
niedrig dosiert?
• Ist das Geschirr zu lange im Geschirrspüler geblieben?
Die Tür ist schwer zu schließen.
• Ist der Geschirrspüler waagerecht aufgestellt?
Wurde der Sprüharm an seiner Drehung gehindert?
Sind die Öffnungen des Sprüharms verstopft?
Wurde das Geschirr zu eng eingeräumt?
Sind die Filter verstopft?
Sind die Filter korrekt eingesetzt?
Haben Sie genügend Reiniger verwendet?
Ist der Salzbehälter korrekt verschlossen?
Haben Sie ein Programm mit zu niedriger Temperatur gewählt?
Ist der Behälter für den Klarspüler leer?
- 25 -
Bei Auftreten eines Fehlers
Mit Hilfe der Akustischen Signale und der Kontrollleuchten auf der Bedienblende, können Sie das Problem
höchstwahrscheinlich selbst beheben. Nach Behebung des Fehlers, die Taste des angefangenen Spülprogramms
drücken und der Programmzyklus wird fortgesetzt.
Bei allen anderen Fehlercode:
• Der Programmzyklus unterbrechen.
• Schalten Sie die Spülmaschine aus.
• Wählen Sie das angefangenen Programm erneut.
Wird der Fehler erneut angezeigt, verständigen Sie bitte den Kundennienst und die Fehlercode nennen.
Fehler
Kontrollieren
Die Programmanzeige des gewählten
Spülprogramms und, die Kontrollleuchte
für beendeten Programmzyklus blinkt auf,
außerdem ertönt ein kurzes akustisches
Signal:
(Probleme mit Wasserzulauf).
•
•
•
•
Die Programmanzeige des gewählten
Spülprogramms und, die Kontrollleuchte
für beendeten Programmzyklus blinkt auf,
außerdem ertönen zwei kurze akustisches
Signale:
(Probleme mit Wasserablauf).
• Ist der Siphon verstopft?
• Ist der Ablaufschlauch geknickt oder eingeklemmt?
• Sind die Siebe verstopft?
Ist der Wasserhahn geöffnet?
Ist der Filter im Zulaufschlauch verstopft?
Ist der Zulaufschlauch geknickt oder eingeklemmt?
Sind die Siebe verstopft?
Service
Service und Ersatzteile
Sie können diese Daten gleich hier eintragen:
Wartungs- und Reparaturarbeiten dürfen nur von einem
Wartungsunternehmen durchgeführt werden, das vom
Hersteller zugelassen ist. Es dürfen nur Originalersatzteile
verwendet werden.
TYPE.
............................................................
MOD.
............................................................
PROD.NO.
............................................................
Falls ein Fehler auftritt, versuchen Sie bitte, diesen anhand
der ”Fehlersuchtabelle” selbst zu beheben, bevor Sie den
Reparaturservice rufen. Bitte beachten Sie, dass Fehler
an der elektrischen Anlage nur von einem zugelassenen
Elektriker ausgeführt werden dürfen.
SER.NO.
............................................................
Kaufdatum
............................................................
Unter welchen Umständen tritt die Störung auf?
Bitte geben Sie bei Fehlern die Modellbezeichnung und
die Produkt- sowie Seriennummer an, die Sie auf dem
Schild an der Rückseite der Maschine finden.
Versuchen Sie niemals, die Geschirrspülmaschine selbst zu reparieren.
Reparaturen, die von nicht autorisierten oder unerfahrenen Personen durchgeführt wurden, können zu Personen- und Sachschäden führen.
- 26 -
Information für Testinstitute
Der Salzbehälter und der Behälter für Klarspüler müssen gemäß der Bedienungsanleitung gefüllt werden.
Bevor Messungen durchgeführt werden, muss der Geschirrspüler ein oder zwei komplette Programme mit Reiniger
und sauberem Geschirr durchlaufen.
–
–
–
Teststandard:
EN 50242 und EN 60704
Kapazität:
5 Maßgedecke gemäß EN 50242
Beladen des Spülkorbs:
Siehe Kapitel ”Geschirrspüler befüllen”
Testprogramm:
Sparprogramm 55° C
Reiniger (IEC Typ B):
12 Gramm in das Reinigerfach
Klarspüler (Typ III):
Mittlere Einstellung
Wasserdruck:
Minimum 0,8 bar, Maximum 10 bar
Wasserabfluß:
Installation gemäß Abbildung unter
Die Maschine erfüllt die folgenden EU-Richtlinien:
73/23/EEC, vom 19.02.1973 – Niederspannungsrichtlinie.
89/336/EEC, vom 03.05.1989 (einschließlich Ergänzung
92/31/EEC) – Richtlinie für elektromagnetische Verträglichkeit.
- 27 -
Installationshinweise
Arbeiten an der elektrischen Anlage im Zusammenhang mit der Installation dieser Maschine
dürfen nur von einem zugelassenen Elektriker
ausgeführt werden.
Sanitärarbeiten im Zusammenhang mit der
Installation dieser Maschine dürfen nur von
einem zugelassenen Installateur ausgeführt
werden.
Technische daten
Kapazität:
5 Maßgedecke
Abmessungen:
Höhe
Breite
Tiefe
460 mm
450 mm
480 mm
Gewicht:
Netto
17 kg
Wasserdruck:
Minimum
Maximum
50 kPa (0,5 bar)
1000 kPa (10 bar)
Wassertemperatur:
Maximum
65° C
Elektroanschluss:
Spannung
Sicherung
Heizelement
Leistungsaufnahme
230V - 50 Hz
10A
1200 W
1280 W
- 28 -
Auspacken
Schäden
Etwaige Schäden sofort dem für den Transport
Verantwortlichen melden. Kontrollieren, daß die
Maschine unbeschädigt ist. Eventuelle Schäden,
Fehler oder fehlende Teile sofort dem Verkäufer
melden.
Niemals Verpackungsmaterial unbeaufsichtigt
lassen, so daß Kinder damit spielen können.
Überprüfen Sie beim Auspacken der Maschine, ob das
folgende Zubehör vorhanden ist:
●
Trichter zum Befüllen mit Salz (1)
●
Krümmer für den Abwasserschlauch (2)
●
Gummi Dichtung (3)
●
Adapter für Wasserzulauf 1/2” (4)
1
2
Anwendung
3
4
Diese Spülmaschine ist nur zum Spülen von Haushaltsgeschirr geeignet. Bei Verwendung für andere Zwecke können
Schäden entstehen, und die Garantie verliert ihre Gültigkeit.
Bei frostgefahr
Wenn die Geschirrspülmaschine in Räumen
aufgestellt wird, in denen die Temperatur
zeitweise unter 0° C fällt, kann die geringe
Wassermenge, die in Teilen der Maschine
verbleibt, gefrieren und die Maschine beschädigen. Um dies zu verhindern, gehen Sie wie
folgt vor:
1. Schließen Sie den Wasserzulauf zum
Geschirrspüler.
2. Entfernen Sie die Schläuche für den
Wasserzulauf und –ablauf.
3. Stellen Sie sicher, dass sich grobes Salz im
Behälter des Wasserenthärters befindet.
Die Maschine darf nur in geschlossenen Räumen
bei normaler Raumtemperatur verwendet und
gelagert werden. Der Hersteller ist nicht verantwortlich für etwaige Frostschäden.
- 29 -
Installation
Aufstellung
Die Standardausführung der Maschine ist für den Einbau
in ein Spülenelement bzw. zur Aufstellung auf einer festen
Platte vorgesehen. Die Maschine muß waagerecht stehen,
sonst kann ihre Funktionsfähigkeit beeinträchtigt werden.
Mit den verstellbaren Füßen (8 mm Justierhöhe) können
Sie die Höhe regulieren.
Wasseranschluss
Die Temperatur des einlaufenden Wassers darf 65 °C
nicht übersteigen und der Wasserdruck sollte zwischen
50-1000 kPa (0,5-10 bar) betragen.
Es ist wichtig, daß ein Absperrhahn in unmittelbarer Nähe
der Maschine vorhanden ist. Spezialmischbatterien mit
Anschluß für Geschirrspülmaschinen, sowie Erweiterungssätze für ältere Mischbatterien sind im Handel erhältlich.
Anschließen sie den Schlauch an einen Wasserhahn mit
3/4"-Gewinde an. Wenn notwendig können sie den beigepackten Adapter (1/2") verwenden.
Der Anschlußschlauch darf nicht mit einem Verlängerungsschlauch verbunden werden. Wenn der Schlauch zu kurz
ist, wird der gesamte Schlauch durch einen längeren Hochdruckschlauch ersetzt, der speziell für diesen Zweck dient.
Das andere Ende des Anschlußschlauches, das mit der
Maschine verbunden ist, kann in alle Richtungen gedreht
werden. Hierzu löst man die Befestigungsmutter, dreht
den Schlauch in die gewünschte Richtung und schraubt
die Mutter wieder fest.
Sicherstellen, dass die Mutter fest angezogen
ist, bevor die Maschine in Position gebracht
wird.
Benutzen Sie nur den Zulaufschlauch, der mit
dem Geschirrspüler ausgeliefert wird. Benutzen
Sie keinesfalls einen alten Zulaufschlauch.
- 30 -
Installation
Wasserablauf
Platzieren Sie den Ablaufschlauch wie abgebildet über dem
Spülbecken. Der Schlauch darf an keiner Stelle höher als
75 cm über der Stellfläche des Geschirrspülers hinausragen.
Wenn er höher verlegt wird, kann die Funktion der
Maschine beeinträchtigt werden.
Außerdem muss sichergestellt sein, dass der Innendurchmesser des Schlauchs an keiner Stelle weniger als 13 mm
beträgt. Wenn der Ablaufschlauch zu lang sein sollte, wird
er einfach auf die gewünschte Länge gekürzt.
1. Schneiden Sie den Schlauch mit einem scharfen
Messer auf die gewünschte Länge zu.
2. Montieren Sie den Krümmer am Abwasserschlauch.
Elektroanschluss
Der Geschirrspüler muß an eine geerdete Steckdose
angeschlossen werden. Diese soll problemlos zu erreichen
und mit einer 10 A Sicherung abgesichert sein.
Bei sämtlichen Eingriffen muß zunächst die
Stromzufuhr der Maschine unterbrochen werden, z. B. indem der Stecker herausgezogen
wird.
Ein fester Elektroanschluß darf nur durch einen
autorisierten Elektroinstallateur erfolgen.
- 31 -
Technische Änderungen vorbehalten
Download PDF

advertising
