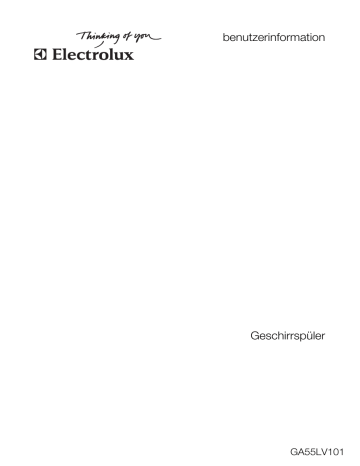

benutzerinformation
Geschirrspüler
GA55LV101
2 electrolux
Electrolux. Thinking of you.
Mehr zu unserem Denken finden Sie unter at
www.electrolux.com
Inhalt
Sicherheitshinweise ................................ 2
Gerätebeschreibung ............................... 3
Bedienblende ......................................... 4
Erste Inbetriebnahme ............................. 6
Einstellen des Wasserenthärters ............. 6
Gebrauch von Salz für Geschirrspüler ..... 7
Gebrauch von Klarspülmittel ................... 8
Täglicher Gebrauch ................................ 9
Laden von Besteck und Geschirr .......... 10
Gebrauch von Spülmittel ...................... 14
Funktion "Multi-tab" .............................. 14
Auswählen und Starten eines
Spülprogramms .................................... 15
Entladen des Geschirrspülers ............... 17
Spülprogramme ................................... 17
Reinigung und Pflege ............................ 18
Was tun, wenn … ................................. 20
Technische Daten ................................. 22
Hinweise für Prüfinstitute ...................... 22
Gerät aufstellen .................................... 23
Wasseranschluss .................................. 24
Elektrischer Anschluss .......................... 27
Umwelttipps ......................................... 27
Änderungen vorbehalten
Sicherheitshinweise
Lesen Sie zu Ihrer Sicherheit und für die
optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Gebrauchsanweisung aufmerksam durch, einschließlich
der Ratschläge und Warnungen. Es ist
wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das
Gerät benutzen, mit der Bedienung und
den Sicherheitsvorschriften vertraut
sind. Heben Sie die Benutzerinformation
gut auf und übergeben Sie sie bei einem
Weiterverkauf des Gerätes dem neuen
Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über
Gebrauch und Sicherheit informiert ist.
Bestimmungsgemäßer Gebrauch
• Dieser Geschirrspüler ist nur zum Reinigen
von spülmaschinenfestem Haushaltsgeschirr bestimmt.
• Keine Lösungsmittel in den Geschirrspüler
geben. Es besteht Explosionsgefahr.
• Messer und andere spitze Gegenstände
müssen mit der Spitze nach unten in den
Besteckkorb gestellt oder waagerecht in
den oberen Korb gelegt werden.
• Nur für Geschirrspüler geeignete Produkte
(Klarspüler, Reinigungsmittel und Salz)
verwenden.
• Nicht die Tür während des Gerätebetriebs
öffnen; es kann heißer Dampf austreten.
• Kein Geschirr vor dem Ende des Spülgangs aus dem Geschirrspüler entnehmen.
• Ziehen Sie nach dem Gebrauch den Netzstecker und drehen Sie den Wasserhahn
zu.
• Wenden Sie sich für Reparaturen und
Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie
stets Original-Ersatzteile.
• Versuchen Sie unter keinen Umständen,
das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können
zu schwerwiegenden Fehlfunktionen und
Verletzungen führen. Wenden Sie sich an
Ihren Kundendienst. Bestehen Sie immer
auf Original-Ersatzteilen.
electrolux 3
Allgemeine Sicherheitshinweise
• Spülmittel für Geschirrspüler können Verätzungen an Augen, Mund und Kehle verursachen. Lebensgefahr! Halten Sie sich
immer an die Sicherheitsanweisungen der
Spülmittelhersteller.
• Das Wasser in Ihrem Geschirrspüler ist
kein Trinkwasser. In der Maschine können
immer Spülmittelrückstände vorhanden
sein.
• Sorgen Sie dafür, dass die Tür des Geschirrspülers außer beim Be- und Entladen
immer geschlossen ist. So verhindern Sie,
dass jemand über die offene Tür stolpern
und sich verletzen kann.
• Setzen oder stellen Sie sich nie auf die offene Tür.
Kindersicherung
• Dieses Gerät ist nur für den Gebrauch
durch Erwachsene bestimmt. Der Geschirrspüler darf nicht unbeaufsichtigt von
Kindern benutzt werden.
• Halten Sie das Verpackungsmaterial von
Kindern fern. Erstickungsgefahr.
• Spülmittel außer Reichweite von Kindern
aufbewahren.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern.
Aufstellung
• Kontrollieren Sie das Gerät auf Transportschäden. Nehmen Sie niemals ein schad-
•
•
•
•
•
haftes Gerät in Betrieb. Verständigen Sie
Ihren Händler, wenn Ihr Geschirrspüler beschädigt ist.
Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.
Der elektrische Anschluss des Gerätes
und alle sonstigen Installationsarbeiten
dürfen nur von qualifizierten Fachkräften
ausgeführt werden.
Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkmalen
oder dem Produkt selbst vorgenommen
werden.
Benutzen Sie den Geschirrspüler nie mit
einem beschädigten Netzkabel oder einem defekten Wasserschlauch; oder
wenn die Bedienblende, die Arbeitsfläche
oder der Sockel defekt sind, so dass das
Geräteinnere frei zugänglich ist. Wenden
Sie sich zur Vermeidung von Unfällen an
den lokalen Kundendienst.
Die Seiten des Geschirrspülers dürfen auf
keinen Fall angebohrt werden, da dadurch
die hydraulischen und elektrischen Bauteile beschädigt werden können.
Warnung! Halten Sie sich für den
elektrischen und den Wasseranschluss
strikt an die Anweisungen der
betreffenden Abschnitte.
4 electrolux
Gerätebeschreibung
1
2
3
4
5
Deckensprüharm
Oberkorb
Oberkorb-Sprüharm
Filter
Unterer Sprüharm
Bedienblende
6
7
8
9
Behälter für Reinigungsmittel
Dosiergerät für Klarspülmittel
Typenschild
Salzbehälter
electrolux 5
1
2
3
4
5
6
Ein-/Aus-Taste
Digital-Display
Zeitvorwahl-Taste (Timer)
Programmwahltasten
Kontrolllampen
Funktionstasten
Kontrolllampen
Funktion Multitab
Zeigt an, ob die Funktion Multitab ein- oder ausgeschaltet ist. (Siehe die
Funktion Multitab).
Salz
Leuchtet auf, sobald Spezialsalz nachgefüllt werden muss.
Ende
Leuchtet nach dem Ende eines Spülprogramms auf. Zusätzlich hat sie folgende Anzeigefunktionen:
– die Einstellung des Wasserenthärters,
– das Ein-/Abschalten der Klarspüldosierung,
– das Ein-/Abschalten der Töne,
– Alarmauslösung bei einer Gerätestörung.
Digital-Display
Im Digital-Display wird Folgendes angezeigt:
• der Ablauf der Zeitvorwahl,
• wenn sich das Gerät im Einstellmodus befindet,
• wenn ein Spülprogramm eingestellt ist.
Funktionstasten (A, B, C, D und E)
Mit diesen Tasten können folgende Funktionen eingestellt werden:
• die Einstellung des Wasserenthärters,
• das Abbrechen eines Spülprogramms
oder einer laufenden Zeitvorwahl,
• das Ein-/Abschalten der Funktion Multitab,
• das Ein-/Abschalten des Klarspülmitteldosierers bei aktiver Funktion Multitab,
• Ein-/Abschalten der Töne.
Einstellmodus
Drücken Sie die Ein-/Aus-Taste; wenn ALLEKontrolllampen der Programmwahltasten
leuchten und 3 horizontale Linien im DigitalDisplay erscheinen, befindet sich das Gerät
im Einstellmodus.
Denken Sie daran, dass sich der Geschirrspüler:
– beim Auswählen eines Spülprogramms,
– bei der Einstellung des Wasserenthärters,
– beim Ein-/Abschalten des Klarspülmitteldosierers und
– beim Ein-/Abschalten der Töne,
im Einstellmodus befinden MUSS.
Drücken Sie die Ein-/Aus-Taste; wenn eine
Kontrolllampe einer Programmwahltaste aufleuchtet und im Digital-Display 1 horizontale
Linie sichtbar wird, dann ist das zuletzt ausgeführte oder ausgewählte Programm noch
immer eingestellt. In diesem Fall muss das
Programm gelöscht werden, um zum Einstellmodus zurückzukehren.
Löschen eines eingestellten oder
laufenden Programms
Drücken Sie gleichzeitig die beiden Funktionstasten B und C, bis alle Kontrolllampen
der Programmwahltasten leuchten und 3 horizontale Linien im Digital-Display erscheinen.
Das Programm ist gelöscht und das Gerät
befindet sich wieder im Einstellmodus.
Töne
Damit besser erkennbar ist, welche Operationen der Geschirrspüler ausführt, wurden
Töne eingeführt:
– für die Einstellung des Wasserhärtegrads,
– für das Ende des Spülprogramms
6 electrolux
– und für die Alarmauslösung bei einer Gerätestörung.
Werkseitige Einstellung: Töne eingeschaltet
Es ist möglich, die Töne auszuschalten.
1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus
befinden.
2. Drücken Sie gleichzeitig die Funktionstasten B und C, bis die Kontrolllampen
der Funktionstasten A, B und C zu blinken beginnen.
3. Drücken Sie Funktionstaste C. Jetzt erlöschen die Kontrolllampen der Funktionstasten A und B, während die Kon-
trolllampe der Funktionstaste C weiterhin
blinkt. Gleichzeitig beginnt die Kontrolllampe Programmende zu leuchten.
Die Töne sind eingeschaltet.
4. Drücken Sie zum Abschalten der Töne
erneut Taste C; die Kontrolllampe Programmende erlischt.
Die Töne sind abgeschaltet.
5. 5. Schalten Sie mit der Ein-/Aus-Taste
den Geschirrspüler aus, um die ausgewählten Optionen zu speichern.
Zum erneuten Einschalten der Signaltöne wiederholen Sie die o. a. Schritte so
lange, bis die Kontrolllampe Ende leuchtet.
Erste Inbetriebnahme
Vor der ersten Benutzung Ihres Geschirrspülers:
• Vergewissern Sie sich, dass der elektrische und der Wasseranschluss den Installationsanweisungen entsprechen
• Entfernen Sie alles Verpackungsmaterial
aus dem Geräteinneren
• Einstellen des Wasserenthärters
• Gießen Sie 1 Liter Wasser in den Salzbehälter und füllen Sie ihn dann mit Salz für
Geschirrspüler
• Füllen Sie das Klarspüldosiergerät mit
Klarspüler
Bei Verwendung von Reinigertabs
wie: "3 in 1", "4 in 1", "5 in 1" usw...
wählen Sie die Funktion "Multitab".
(siehe "Die Funktion Multitab").
Einstellen des Wasserenthärters
Der Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der die im Wasser enthaltenen Minerale und Salze zurückhält, die
den Gerätebetrieb negativ und nachhaltig
beeinträchtigen können.
Je höher der Mineral- und Salzgehalt ist, um
so härter ist Ihr Wasser. Die Wasserhärte
wird in gleichwertigen Einheiten gemessen,
Deutsche Wasserhärtegrade (°dH), FranzöWasserhärte
sische Grade (°TH) und mmol/l (Millimol pro
Liter - internationale Einheit der Wasserhärte).
Der Enthärter muss entsprechend der Wasserhärte Ihres Gebietes eingestellt werden.
Ihr lokales Wasserwerk kann Sie über die
Härte Ihres Leitungswassers informieren.
Einstellung der Wasserhärtestufe
Zusatz von Salz
51 - 70
91 - 125
9,1 - 12,5
Stufe 10
Ja
43 - 50
76 - 90
7,6 - 9,0
Stufe 9
Ja
37 - 42
65 - 75
6,5 - 7,5
Stufe 8
Ja
29 - 36
51 - 64
5,1 - 6,4
Stufe 7
Ja
23 - 28
40 - 50
4,0 - 5,0
Stufe 6
Ja
19 - 22
33 - 39
3,3 - 3,9
Stufe 5
Ja
15 - 18
26 - 32
2,6 - 3,2
Stufe 4
Ja
11 - 14
19 - 25
1,9 - 2,5
Stufe 3
Ja
electrolux 7
Einstellung der Wasserhärtestufe
Wasserhärte
Zusatz von Salz
4 - 10
7 - 18
0,7 - 1,8
Stufe 2
Ja
4
7
0,7
Stufe 1
Nein
Elektronische Einstellung
Der Wasserenthärter ist werkseitig auf
Härtestufe 5 eingestellt.
1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus
befinden.
2. Drücken Sie gleichzeitig die Funktionstasten B und C solange, bis die Kontrolllampen der Funktionstasten A, B und C
zu blinken beginnen.
3. Drücken Sie Funktionstaste A. Die Kontrolllampen der Funktionstasten B und
C erlöschen, während die Kontrolllampe
der Funktionstaste A weiterhin blinkt.
Gleichzeitig beginnt die Kontrolllampe
Programmende zu blinken, und es ertönt eine Abfolge von Tönen.
Der aktuelle Härtegrad ist daraus ersichtlich, wie oft die Kontrolllampe Programmende blinkt. Zusätzlich dazu wird
der Härtegrad durch aufeinander folgende Töne, zwischen denen eine Pause von
einigen Sekunden liegt, angegeben.
Beispiele:
5 Blitze / 5 aufeinander folgende Töne,
Pause, 5 Blitze / 5 aufeinander folgende
Töne, Pause,usw... = Härtestufe 5
6 Blitze / 6 aufeinander folgende Töne,
Pause, 6 Blitze / 6 aufeinander folgende
Töne, Pause,usw... = Härtestufe 6
4. Drücken Sie zur Änderung der Härtestufe
Funktionstaste A. Bei jedem Tastendruck
ändert sich die Härtestufe. (Halten Sie
sich für die Auswahl der neuen Härtestufe
an die Tabelle).
Beispiele: Ist die aktuelle Härtestufe 5,
wird durch einmaliges Drücken der Taste
A Härtestufe 6 ausgewählt.
Ist die aktuelle Härtestufe 10, wird durch
einmaliges Drücken von Taste A Härtestufe 1 ausgewählt.
5. Schalten Sie mit der Ein-/Aus-Taste den
Geschirrspüler aus, um die ausgewählten
Optionen zu speichern.
Gebrauch von Salz für Geschirrspüler
Warnung!
Verwenden Sie ausschließlich Spezialsalz für
Geschirrspüler. Alle anderen Salzarten, die
nicht eigens für Geschirrspüler bestimmt
sind, insbesondere Speisesalz, führen zu
Schäden des Wasserenthärters. Füllen Sie
den Salzbehälter erst kurz vor dem Start eines kompletten Spülprogramms. Das verhindert, dass verschüttetes Salz oder Salzwasser für längere Zeit auf dem Geräteboden
bleibt und Korrosion verursacht.
Einfüllen:
1. Öffnen Sie die Tür, entfernen Sie den Unterkorb und schrauben Sie die Verschlusskappe des Salzbehälters nach
links ab.
2. Gießen Sie 1 Liter Wasser in den Behälter
(dies ist nur vor dem ersten Befüllen
mit Salz erforderlich) .
3. Schütten Sie so viel Salz in den Behälter,
bis er voll ist.
4. Die Verschlusskappe wieder anbringen
und sicherstellen, dass kein Salz auf dem
Gewinde oder der Dichtung vorhanden
ist.
5. Schrauben Sie die Verschlusskappe
nach rechts bis zum Anschlag zu. Ein Klicken zeigt an, dass die Kappe fest verschlossen ist.
8 electrolux
Seien Sie unbesorgt, wenn beim Einfüllen Wasser aus dem Salzbehälter ausfließt; das ist ganz normal.
Die Salzkontrolllampe kann noch
2-6 Stunden nach dem Nachfüllen
von Salz leuchten, vorausgesetzt,
der Geschirrspüler bleibt eingeschaltet. Bei Verwendung von Salz,
das sich langsamer auflöst, kann
dieser Vorgang länger dauern. Der
Betrieb des Geräts wird dadurch
nicht beeinträchtigt.
Gebrauch von Klarspülmittel
Warnung! Nur Markenklarspülmittel für
Geschirrspülmaschinen verwenden.
Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspüler.
Das Gerät kann dadurch beschädigt
werden.
Klarspülmittel sind eine Garantie für ein
perfektes Spülergebnis und fleckenund streifenfreies Trocknen.
Das Klarspülmittel wird automatisch
beim letzten Spülgang zugesetzt.
1. Drücken Sie auf die Entriegelungstaste
(A), um den Behälter zu öffnen.
Das Dosiergerät fasst ca. 110 ml Klarspülmittel; die Menge reicht je nach der
Dosiereinstellung für 16 bis 40 Spülzyklen.
3. Vergewissern Sie sich nach jedem Füllen,
dass der Deckel geschlossen ist.
Wischen Sie verschüttetes Klarspülmittel sofort mit einem saugfähigen Tuch
auf, um übermäßige Schaumbildung
beim folgenden Spülzyklus zu vermeiden.
2. Füllen Sie das Klarspülmittel in den Behälter. Der maximale Füllstand wird durch
die Markierung "max" angezeigt.
Stellen Sie je nach gewünschtem End- und
Trockenergebnis die Klarspülmitteldosierung
mit dem 6-Stufenschalter ein (Stufe 1 geringste Dosierung, Stufe 6 maximale Dosierung).
Die Dosierung ist werkseitig auf Stufe 4 eingestellt.
Erhöhen Sie die Dosierung, wenn auf dem
Geschirr nach dem Spülen Wassertropfen
oder Kalkflecken zurückbleiben.
Verringern Sie die Dosierung, wenn weißliche
Streifen auf dem Geschirr oder ein bläulicher
Überzug auf Gläsern und Messerklingen zu
sehen sind.
electrolux 9
Füllen Sie Klarspüler nach, sobald die Anzeige (B) durchsichtig wird.
Täglicher Gebrauch
• Kontrollieren Sie, ob der Geschirrspüler
mit Salz oder Klarspülmittel aufgefüllt werden muss.
• Laden Sie das Besteck und Geschirr in
den Geschirrspüler.
• Füllen Sie Reinigungsmittel ein.
• Wählen Sie ein für Besteck und Geschirr
geeignetes Spülprogramm.
• Starten Sie das Spülprogramm.
Hilfreiche Hinweise und Tipps
Schwämme, Putzlappen und Gegenstände,
die Wasser aufsaugen, dürfen nicht im Geschirrspüler gereinigt werden.
• Vor dem Laden des Geschirrs:
– Speisereste und Abfall entfernen.
– Töpfe mit angebrannten Speiseresten
einweichen
• Beachten Sie beim Laden des Geschirrs
und Bestecks folgendes:
– Geschirr und Besteck dürfen nicht die
Drehung der Sprüharme behindern.
– Hohlgefäße mit der Öffnung nach unten
einlegen, so dass sich in den Behältern
kein Wasser ansammeln kann.
– Geschirr und Besteckteile dürfen nicht
ineinander liegen oder sich gegenseitig
abdecken.
– Gläser dürfen sich zur Vermeidung von
Bruchschäden nicht berühren.
– Kleine Gegenstände in den Besteckkorb legen.
10 electrolux
• Kunststoffgeschirr und Töpfe mit Antihaftbeschichtung neigen dazu, Wassertropfen
zurückzuhalten; diese Art Geschirr trocknet deshalb schlechter als Porzellan und
Edelstahl.
• Leichte Gegenstände (Kunststoffschüsseln usw.) so im Oberkorb anordnen, dass
sie nicht verrutschen können.
Folgendes Geschirr und Besteck ist zum Reinigen im Geschirrspüler
ungeeignet:
beschränkt geeignet:
• Besteck mit Holz-, Horn-, Porzellan- oder Perl- • Reinigen Sie Steingut nur dann im Geschirrspümuttgriffen.
ler, wenn es vom Hersteller als geschirrspüler• Nicht hitzebeständige Kunststoffteile.
fest deklariert wird.
• Älteres Besteck, dessen Klebeverbindungen
• Glasierte Muster können bei häufigem Spülen
temperaturempfindlich sind.
ihren Glanz verlieren.
• Geklebte Geschirr- oder Besteckteile.
• Silber- und Aluminiumteile neigen zu Verfärbun• Zinn- bzw. Kupfergegenstände.
gen: Speisereste wie Eiweiß, Eigelb und Senf
• Bleikristallglas.
verfärben Silber und hinterlassen darauf oft Fle• Rostempfindliche Stahlteile.
cken. Entfernen Sie daher sofort Speisereste
• Frühstücksbrettchen.
von Silberbesteck, wenn es nicht sofort nach
• Gegenstände aus Kunstfasern.
dem Gebrauch gespült wird.
Laden von Besteck und Geschirr
Unterkorb
Der Unterkorb ist zur Aufnahme von Kochtöpfen, Deckeln, Tellern, Salatschüsseln, Besteck usw. bestimmt.
Eine Servierplatte kann vor dem Besteckkorb
angeordnet werden.
1. Die Entnahme erfolgt hinten; die beiden
Stachelreihen befinden sich links.
2. Heben Sie diese vorsichtig aus den Führungsschienen.
3. Heben Sie diese ein wenig an und klappen Sie sie dann übereinander.
Die hinteren Stachelreihen können zum Laden von Töpfen, Pfannen, Schüsseln und
tiefen Tellern flach umgeklappt werden.
1. Die Entnahme erfolgt hinten; die beiden
Stachelreihen befinden sich rechts.
2. Heben Sie diese vorsichtig aus den Führungsschienen.
3. Heben Sie diese ein wenig an und klappen Sie sie dann übereinander.
electrolux 11
Die Breite der linken Stachelreihe ist verstellbar.
1. Entnehmen Sie die rechte Stachelreihe
an der Rückseite.
2. Ziehen Sie diese nach oben, bis sie ausrastet.
3. Schieben Sie diese nach hinten aus der
Führungsschiene.
4. Setzen Sie die Stachelreihe in die andere
Führungsschiene ein.
5. Drücken Sie diese nach unten, bis sie
einrastet.
Besteckkorb
Messer mit langer Klinge in aufrechter
Stellung stellen eine potentielle Gefahr
dar. Langes und/oder scharfes Besteck
wie Tranchiermesser müssen waagerecht in den Oberkorb gelegt werden.
Seien Sie vorsichtig beim Laden oder
Herausnehmen von scharfen Gegenständen wie Messern.
Für ein optimales Spülergebnis empfehlen
wir Ihnen die Verwendung des Besteckgitters.
Wenn die Besteckabmessungen die Verwendung der Besteckköcher nicht zulassen,
können diese leicht entfernt werden.
Gabeln und Löffel in den herausnehmbaren
Besteckkorb stellen; dabei sollten die Griffe
der Gabeln nach unten und die Griffe der
Messer nach oben gerichtet sein.
Der Besteckkorb besteht aus zwei Teilen, die
bei Bedarf getrennt werden können. Schieben Sie die beiden Hälften zum Trennen in
entgegengesetzte Richtungen und ziehen
Sie sie dann auseinander.
Falls die Griffe auf der Unterseite aus dem
Korb ragen und den unteren Sprüharm behindern, das Besteck mit nach oben gerichtetem Griff laden.
Mischen Sie Löffel mit anderem Besteck, so
können sie nicht zusammenkleben.
Klappen Sie den Korbgriff nach unten, um
das Laden des Bestecks in den Korb zu erleichtern.
12 electrolux
Zum Zusammensetzen auf die entgegengesetzte Weise vorgehen.
Oberkorb
Der Oberkorb ist zur Aufnahme von Untertassen, Salatschüsseln, Tassen, Gläsern,
Töpfen und Deckeln bestimmt.
Verstellbare Tassenreihen
Ordnen Sie das Geschirr auf und unter den
Tassenreihen an, so dass das Wasser die
Oberflächen aller Geschirrteile erreicht.
Für größeres Geschirr kann die Tassenablage nach oben umgeklappt werden.
Die Tassenablagen können auch in einer
mittleren Position angeordnet werden.
Stellen oder hängen Sie Kelchgläser in die
Schlitze der Tassenablagen.
Glashalter
• Für langstielige Gläser mit schmalem
Kelch sollte der Glashalter aufgeklappt
werden. (Abbildung 1).
• Klappen Sie den Glashalter beim Ausräumen des Geschirrspülers oder wenn er
nicht benötigt wird nach rechts zurück.
(Abbildung 2).
Gläser können auch auf die Stacheln gestellt
werden.
Vergewissern Sie sich vor dem Schließen der Tür, dass sich die Sprüharme
frei drehen können.
electrolux 13
Höhenverstellung des Oberkorbs
Sehr große Platten können zum Spülen in
den Unterkorb geladen werden, nachdem
der Oberkorb auf die obere Position angehoben worden ist.
So bringen Sie den Korb in die obere/
untere Position:
1. Den Korb bis zum Anschlag herausziehen.
2. Heben Sie den Oberkorb bis zum Anschlag an und senken Sie ihn dann senkrecht ab. Er rastet dann in der unteren
oder oberen Position ein.
Maximale Geschirrhöhe mit Oberkorb in der
unteren Position.
20
30
25
Anordnung großer Platten im Unterkorb.
Warnung! Eine offene Tür stellt stets
eine Unfallgefahr dar. Schließen Sie
nach dem Laden immer die Tür des
Geschirrspülers.
Maximale Geschirrhöhe mit Oberkorb in der
oberen Position.
18
32
25
14 electrolux
Gebrauch von Spülmittel
Verwenden Sie ausschließlich Reinigungsmittel für Geschirrspülmaschinen.
Befolgen Sie die Herstellerangaben für
Dosierung und Aufbewahrung auf den
Packungen.
Die Verwendung der richtigen Dosierung
der Reinigungsmittel trägt zum Schutz
der Umwelt bei.
3. Bei Programmen mit Vorspülen zusätzlichen Reiniger (5/10 g) in die Vorspülkammer (2) füllen.
Dieser Reiniger wird in der Vorspülphase
verwendet.
Verwendung von Reinigertabs; Legen Sie
die Tabletten in das Fach (1)
Füllen Sie Reiniger ein
1. Öffnen Sie den Deckel.
4. Schließen Sie den Deckel und drücken
Sie ihn an, bis er einrastet.
2. Füllen Sie den Behälter für Reinigungsmittel (1) mit Reiniger. Achten Sie auf die
Dosiermarkierungen:
20 = ca. 20 g Reiniger
30 = ca. 30 g Reiniger.
1
Reinigertabletten der verschiedenen
Hersteller lösen sich mit unterschiedlicher Schnelligkeit auf. Einige Reinigertabletten erreichen aus diesem Grund
nicht ihre volle Waschkraft bei kurzen
Spülprogrammen. Benutzen Sie daher
bei Verwendung von Reinigungstabletten längere Spülprogramme, um sicher
zu sein, dass alle Reinigungsmittelreste
beseitigt werden.
2
Funktion "Multi-tab"
Dieser Geschirrspüler ist mit der Funktion
"Multitab" ausgerüstet, die die Verwendung
von "Multitab" Kombi-Reinigungstabletten
gestattet.
electrolux 15
Bei diesen Produkten handelt es sich um
Reiniger mit kombinierten Reinigungs-, Klarspül- und Salzfunktionen. Je nach Art der
verwendeten Tabletten ("3 in 1", "4 in 1", "5
in 1" usw.) können sie auch andere Zusätze
enthalten.
Stellen Sie sicher, dass diese Reinigungstabletten für Ihre Wasserhärte geeignet sind.
Siehe hierzu die Herstellerangaben.
Nach der Auswahl bleibt diese Funktion auch
für die folgenden Spülprogramme eingeschaltet.
Bei der Anwahl dieser Funktion wird der Zufluss von Klarspüler und Salz von den betreffenden Behältern automatisch gesperrt;
die Kontrolllampen für Klarspüler und Salz
sind ebenfalls ausgeschaltet.
Wenn Sie die "Funktion Multitab" verwenden,
kann sich die Dauer des Spülprogramms ändern.
Ein-/Abschalten der Funktion ''Multitab"
vor dem Beginn eines Spülprogramms.
Nach dem Programmstart kann die
Funktion "Multitab" NICHT mehr geändert werden. Wenn Sie die "Funktion
Multitab" löschen möchten, müssen Sie
zunächst die Programmeinstellung löschen und danach die "Funktion Multitab" abschalten. In diesem Fall müssen
Sie ein Spülprogramm (und die gewünschten Optionen) neu einstellen.
Ein-/Abschalten der Funktion Multitab
Drücken Sie gleichzeitig die beiden MultitabTasten (Funktionstasten D und E) und halten
Sie sie solange gedrückt, bis die Kontrolllampe der Funktion Multitab aufleuchtet. Dies
zeigt an, dass die Funktion aktiv ist.
Zum Abschalten der Funktion die gleichen
Tasten nochmals drücken, bis die Kontrolllampe des Symbols der Funktion "Multitab"
erlischt.
Sollte das Geschirr nicht trocken
genug sein, empfehlen wir Folgendes:
1. Füllen Sie den Klarspüldosierer mit
Klarspüler auf.
2. Schalten Sie den Klarspüldosierer
ein.
3. Bringen Sie den Klarspüldosierer in
Stellung 2.
• Das Ein-/Abschalten des Klarspüldosierers ist nur bei aktiver Funktion Multitab möglich.
1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus
befinden.
2. Drücken Sie gleichzeitig die Funktionstasten B und C solange, bis die Kontrolllampen der Funktionstasten A, B und C
zu blinken beginnen.
3. Drücken Sie Funktionstaste B. Die Kontrolllampen der Funktionstasten A und C
erlöschen, während die Kontrolllampe
der Funktionstaste B weiterhin blinkt.
4. Drücken Sie zum Einschalten des Klarspüldosierers erneut Taste B. Die Kontrolllampe Programmende leuchtet auf
und zeigt damit an, dass der Klarspüldosierer eingeschaltet wurde.
5. Schalten Sie mit der Ein-/Aus-Taste den
Geschirrspüler aus, um die ausgewählten
Optionen zu speichern.
6. Führen Sie zum Abschalten der Klarspülerdosierung die vorangehenden Anweisungen aus, bis die Kontrolllampe Programmende erlischt.
Wenn Sie sich dafür entscheiden,
wieder normale Reinigungsmitteln
zu verwenden, vergessen Sie bitte
nicht:
1. Die Funktion "Multitab" abzuschalten.
2. Den Klarspüler- und Salzbehälter
wieder zu füllen.
3. Die Wasserhärte auf die höchste
Härtestufe einzustellen und 1 normalen Spülgang ohne Geschirr auszuführen.
4. Die Wasserhärte entsprechend der
Wasserhärte Ihres Gebietes einzustellen.
5. Einstellung der Klarspüldosierung.
16 electrolux
Auswählen und Starten eines Spülprogramms
Wählen Sie das Spülprogramm und
die Zeitvorwahl bei etwas geöffneter
Tür. Der Programmstart oder der
Ablauf der Zeitvorwahl setzen erst
nach dem Schließen der Tür ein. Bis
dahin kann die getroffene Auswahl
noch geändert werden
1. Kontrollieren Sie, dass die Körbe richtig
beladen sind und die Sprüharme beim
Drehen nicht behindert werden.
2. Vergewissern Sie sich, dass der Wasserhahn geöffnet ist.
3. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus
befinden.
4. Drücken Sie die Taste des gewünschten
Programms (siehe die Tabelle "Spülprogramme").
Die Kontrolllampe des ausgewählten
Programms leuchtet auf.
Im Digital-Display sind 3 horizontale Linien sichtbar.
5. Schließen Sie die Tür des Geschirrspülers; das Programm startet automatisch.
Im Digital-Display erscheint nur 1 horizontale Linie, die für die gesamte Dauer
des Spülprogramms sichtbar bleibt.
Nach dem Starten des Spülprogramms
leuchtet am unteren Rand des Geschirrspülers (unter seiner Tür) die Programmlaufanzeige.
Dieses optische Signal (die Programmlaufanzeige) leuchtet während der gesamten Dauer des Spülprogramms.
Wenn der Geschirrspüler höher mit einer
bündig angebrachten Schranktür installiert wurde, ist die Programmlaufanzeige
nicht sichtbar.
Einstellen und Starten des Programms
mit der Zeitvorwahl
Der Start des Spülprogramms kann von
1 bis 9 Stunden verzögert werden.
1. Sobald Sie das Spülprogramm ausgewählt haben, drücken Sie bitte die Zeitvorwahl-Taste.
Im Digital-Display beginnt eine Zahl zu
blinken.
2. Wählen Sie die Anzahl der Stunden vor;
drücken Sie dazu die Zeitvorwahl-Taste
entsprechend oft.
3. Schließen Sie die Tür des Geschirrspülers. Der Ablauf der Zeitvorwahl beginnt
jetzt automatisch.
Die Zahl auf dem Display blinkt nicht
mehr, sondern leuchtet kontinuierlich.
4. Der Ablauf der Zeitvorwahl nimmt in
Schritten von jeweils 1 Stunde ab.
5. Nach Ablauf der Zeitvorwahl beginnt das
Spülprogramm automatisch.
Das Öffnen der Tür unterbricht den Ablauf der Zeitvorwahl. Schließen Sie die
Tür des Geschirrspülers; der Ablauf der
Zeitvorwahl wird jetzt an dem Punkt fortgesetzt, an dem er unterbrochen wurde.
Warnung! Unterbrechen oder
löschen Sie ein laufendes
Spülprogramm NUR, wenn es
absolut notwendig ist.
Achtung! Beim Öffnen der Tür kann
heißer Dampf entweichen. Öffnen
Sie die Tür vorsichtig.
Unterbrechen eines laufenden
Spülprogramms
• Öffnen Sie die Tür des Geschirrspülers;
das Programm hält an. Schließen Sie die
Tür des Geschirrspülers; das Programm
wird an dem Punkt fortgesetzt, an dem es
unterbrochen wurde.
Abbrechen eines laufenden
Spülprogramms oder einer laufenden
Zeitvorwahl
1. Drücken und halten Sie gleichzeitig die
beiden Funktionstasten B und C.
Alle Kontrolllampen der Programmwahltasten leuchten auf, und es erscheinen 3
horizontale Linien im Digital-Display.
Wenn Sie eine Zeitvorwahl ausschalten,
wird damit auch die Auswahl des Spülprogramms aufgehoben. In diesem Fall
müssen Sie das Spülprogramm erneut
einstellen.
electrolux 17
Ein laufendes Spülprogramm wurde abgebrochen; Soll ein neues Spülprogramm ausgewählt und gestartet werden, kontrollieren Sie bitte zuvor, ob der
Reinigungsmittelbehälter gefüllt ist.
Ende des Spülprogramms
• Der Geschirrspüler stoppt automatisch,
und ein Signalton zeigt das Ende des Spülprogramms an.
• Die Programmlaufanzeige am unteren
Rand des Geschirrspülers unter seiner Tür
erlischt.
1. Öffnen Sie die Tür des Geschirrspülers.
– Die Kontrolllampe Programmende
leuchtet auf.
– Die Kontrolllampe des soeben beendeten Programms leuchtet weiter.
– Das Digital-Display schaltet sich aus.
2. Schalten Sie den Geschirrspüler aus.
3. Öffnen Sie die Tür des Geschirrspülers
einen Spaltbreit und warten Sie einige Minuten, bevor Sie das Geschirr entnehmen; auf diese Weise kühlt das Geschirr
rascher ab und die Trockenwirkung wird
verbessert.
Entladen des Geschirrspülers
• Heißes Geschirr ist stoßempfindlich. Lassen Sie daher das Geschirr abkühlen, bevor Sie es aus dem Gerät entnehmen.
• Entladen Sie zuerst den Unter- und dann
den Oberkorb; dadurch wird vermieden,
dass Wasser vom Oberkorb auf das Geschirr im Unterkorb tropft.
• Auf den Wänden und der Tür des Geschirrspülers kann sich Kondenswasser
absetzen, da sich Edelstahl schneller als
Geschirr abkühlt.
Nach dem Ende des Spülprogramms sollten Sie den Netzstecker
des Gerätes ziehen und den Wasserhahn schließen.
Spülprogramme
Grad der Verschmutzung
Art der Beladung
Intensiv
Stark verschmutzt
Geschirr, Besteck, Töpfe und
Pfannen
Vorspülen
Hauptspülgang
2 Zwischenklarspülgänge
Klarspülen
Trocknen
Normal
Normal verschmutzt
Geschirr und Besteck
Vorspülen
Hauptspülgang
1 Zwischenklarspülgang
Klarspülen
Trocknen
Kurz 1)
Normal / leicht
verschmutzt
Geschirr und Besteck
Hauptspülgang
Klarspülen
ECO 2)
Normal verschmutzt
Geschirr und Besteck
Vorspülen
Hauptspülgang
1 Zwischenklarspülgang
Klarspülen
Trocknen
Programm
Programmbeschreibung
18 electrolux
Programm
Gläser
Grad der Verschmutzung
Art der Beladung
Normal verschmutzt
Empfindliches
Geschirr und Gläser
Programmbeschreibung
Hauptspülgang
1 Zwischenklarspülgang
Klarspülen
Trocknen
1) Ideal, wenn der Geschirrspüler nur teilweise beladen ist. Dies ist das perfekte tägliche Spülprogramm
für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck
spülen möchte.
2) Testprogramm für Prüfinstitute
Verbrauchswerte
Programm
Programmdauer
(in Minuten)
Energieverbrauch
(in kWh)
Wasserverbrauch
(in Litern)
Intensiv
105 - 115
1,8 - 2,0
22 - 24
Normal
100 - 110
1,3 - 1,5
15 - 17
Kurz
30
0,9
8
ECO 1)
165 - 175
1,0 - 1,1
14 - 15
Gläser
65 - 75
0,8 - 0,9
13 - 14
1) Testprogramm für Prüfinstitute
Die Verbrauchswerte sind Richtwerte,
die von dem Druck und der Temperatur
des Wassers, den Schwankungen der
Stromversorgung und der Geschirrmenge abhängen.
Reinigung und Pflege
Filterreinigung
Die Filter müssen kontrolliert und gereinigt
werden. Schmutzige Filter beeinträchtigen
das Spülergebnis.
Warnung! Vergewissern Sie sich vor
dem Reinigen der Filter, dass die
Maschine ausgeschaltet ist.
Benutzen Sie den Geschirrspüler NIEMALS ohne Filter. Falsches Einsetzen
der Filter führt zu schlechten Spülergebnissen und kann Schäden am Gerät verursachen
Grobfilter
Der Grobfilter (1) muss nach jedem Spülprogramm kontrolliert werden.
1. Öffnen Sie die Tür und entfernen Sie den
Unterkorb.
2. Ziehen Sie den Grobfilter heraus und reinigen Sie den Filter sorgfältig unter fließendem Wasser.
3. Setzen Sie den Grobfilter wieder ein.
Feinfilter
Der Feinfilter (2) muss regelmäßig geprüft
und gereinigt werden.
1. Öffnen Sie die Tür und entfernen Sie den
Unterkorb.
2. Fassen Sie den Feinfilter am Handgriff
und drehen Sie ihn nach rechts heraus.
3. Reinigen Sie den Filter sorgfältig mit einer
Bürste unter fließendem Wasser.
electrolux 19
Vorsicht! Beschädigen Sie die
Düsenöffnungen dabei nicht. Gehen Sie
bei der Reinigung der Sprüharme
vorsichtig vor.
Deckensprüharm
1. Drehen Sie die Befestigungsschraube
( A) nach links.
2. Den Sprüharm vom Schaft abziehen.
4. Setzen Sie den Feinfilter wieder in den
Spülraumboden ein und vergewissern
Sie sich, dass er fest sitzt.
5. Um den korrekten Sitz des Filters zu prüfen, drehen Sie ihn bitte nach links, bis er
mit einem Klicken einrastet (Pfeil).
Reinigung der Sprüharme
Kontrollieren Sie regelmäßig die Düsen der
Sprüharme auf zugesetzte Stellen.
Reinigen Sie bei Bedarf die Düsen mit einem
dünnen Draht oder einer feinen Nadel unter
einem Wasserstrahl.
3. Reinigen Sie die Düsen des Sprüharms
und die Befestigungsschraube.
4. Den Sprüharm mit der Befestigungsschraube (A) anbringen und die Schraube nach rechts festziehen.
Oberkorb-Sprüharm
1. Um den Sprüharm des Oberkorbs auszubauen, drehen Sie ihn seitlich weg.
2. Reinigen Sie die Düsen der Sprüharme.
3. Setzen Sie den Sprüharm wieder ein und
drücken Sie ihn nach oben, bis er einrastet.
Unterer Sprüharm
1. Drehen Sie die Befestigungsschraube
( B) nach links.
2. Den Sprüharm vom Schaft abziehen.
20 electrolux
lerbehälters regelmäßig mit einem feuchten
Tuch.
Alle 3 Monate sollten Sie das Spülprogramm
für stark verschmutztes Geschirr ohne Geschirr, aber mit Verwendung von Spülmitteln
ausführen.
3. Reinigen Sie die Düsen der Sprüharme
und die Befestigungsschraube.
4. Den Sprüharm mit der Befestigungsschraube (B) anbringen und die Schraube nach rechts festziehen.
Reinigung der Außenseiten
Reinigen Sie die Außenseiten und die Bedienblende des Gerätes mit einem weichen
feuchten Tuch. Benutzen Sie bei Bedarf nur
neutrale Reinigungsmittel. Benutzen Sie keine Scheuermittel, Metallschwämmchen oder
Lösungsmittel (Azeton, Trichloräthylen usw.).
Geschliffene verchromte Oberflächen
aus Stahl und Aluminium
Entfernen Sie den Schmutz mit einem sauberen, weichen, feuchten Tuch.
Tücher aus Mikrofasern werden empfohlen.
Verwenden Sie zum Reinigen keine Scheuermittel und keine ätzenden Mittel.
Benutzen Sie bei Bedarf spezielle Chromreinigungsmittel zum Reinigen der Chromoberflächen. Befolgen Sie bei Verwendung
solcher Produkte die Herstellerangaben.
Vorsicht! Achten Sie beim Reinigen
darauf, nicht gegen den Strich der
Edelstahlfläche (die feinen horizontalen
Linien) zu wischen.
Keine Kreisbewegungen.
Längerer Gerätestillstand
Vor einem längerem Stillstand des Geschirrspülers sollten Sie folgende Vorsichtsmaßnahmen ergreifen:
1. Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn.
2. Öffnen Sie die Tür einen Spaltbreit, um
dem Entstehen unangenehmer Gerüche
vorzubeugen.
3. Reinigen Sie das Geräteinnere.
Frostschutzmaßnahmen
Stellen Sie den Geschirrspüler nicht in einem
Raum auf, in dem die Temperatur unter 0°C
absinkt. Sollte dies nicht vermeidbar sein, die
Maschine entleeren, die Gerätetür schließen,
den Wasserzulaufschlauch entfernen und
entleeren.
Transport des Gerätes
Halten Sie sich bei einem Transport des Gerätes (Umzug usw.) an folgende Anweisungen:
1. Netzstecker ziehen.
2. Den Wasserhahn schließen.
3. Den Wasserzulauf- und den Ablaufschlauch abnehmen.
4. Ziehen Sie das Gerät zusammen mit den
Schläuchen heraus.
Lassen Sie das Gerät beim Transport nicht
umkippen.
Reinigung des Geräteinneren
Reinigen Sie die Gummidichtungen der Türen und des Reinigungsmittel- und Klarspü-
Was tun, wenn …
Der Geschirrspüler startet nicht oder hält
während des Betriebs an.
Einige Störungen können durch nachlässige
Instandhaltung oder Versehen bedingt sein
und mit Hilfe der in der folgenden Tabelle be-
schriebenen Hinweise ohne Hilfe des Kundendienstes behoben werden.
Schalten Sie den Geschirrspüler ab, öffnen
Sie die Tür und führen Sie folgende Kontrollen durch.
electrolux 21
Fehlercodes und Störungsanzeige
Mögliche Ursachen und Abhilfe
• Die Kontrolllampe für das laufende Programm • Der Wasserhahn ist blockiert oder durch Kalblinkt ständig
kablagerungen verstopft.
• Die Kontrolllampe Programmende blinkt 1 Mal
Den Wasserhahn reinigen.
• Die Programmlaufanzeige blinkt
• Der Wasserhahn ist geschlossen.
• akustische Signalabfolge
Drehen Sie den Wasserhahn auf.
Der Geschirrspüler füllt kein Wasser ein
• Der Filter (soweit vorhanden) in der Schlauchverschraubung des Wasserzulaufs ist verstopft.
Reinigen Sie den Filter.
• Der Wasserzulaufschlauch ist nicht richtig verlegt oder gequetscht.
Den Anschluss des Ablaufschlauchs kontrollieren.
• Die Kontrolllampe für das laufende Programm • Der Siphon ist verstopft.
blinkt ständig
Den Siphon reinigen.
• Die Kontrolllampe Programmende blinkt 2 Mal • Der Wasserzulaufschlauch ist nicht richtig ver• Die Programmlaufanzeige blinkt
legt oder geknickt oder gequetscht.
Den Anschluss des Ablaufschlauchs kontrollie• akustische Signalabfolge
ren.
Der Geschirrspüler pumpt nicht ab
• Die Kontrolllampe für das laufende Programm • Schließen Sie den Wasserhahn und wenden Sie
blinkt ständig
sich an den lokalen Kundendienst.
• Die Kontrolllampe für Programmende blinkt 3
Mal
• Die Programmlaufanzeige blinkt
• akustische Signalabfolge
Die Aquasafe-Einrichtung ist ausgelöst
Wenn der Geschirrspüler höher mit einer
bündig angebrachten Schranktür installiert wurde, ist die Programmlaufanzeige
nicht sichtbar.
Störung
Das Programm startet nicht
Schließen Sie nach diesen Kontrollen die Tür
des Geschirrspülers und schalten Sie das
Gerät ein.
Das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.
Wenden Sie sich an den Kundendienst,
wenn die Störung fortbesteht oder erneut
auftritt.
Sollten Fehler auftreten, die nicht in der o. a.
Tabelle behandelt werden, rufen Sie bitte den
Kundendienst.
Wenden Sie sich bitte an den Kundendienst
und machen Sie folgende Angaben: Modell
Mögliche Ursachen und Abhilfe
• Tür des Geschirrspülers nicht richtig geschlossen.
Schließen Sie die Tür des Geschirrspülers.
• Netzstecker nicht eingesteckt.
Netzstecker einstecken
• Die Sicherung der Hausinstallation ist durchgebrannt.
Sicherung ersetzen.
• Zeitvorwahl eingestellt.
Löschen Sie die Zeitvorwahl, wenn das Geschirr sofort gewaschen werden soll.
(Mod.), Produktnummer (PNC) und Seriennummer (S.N.).
Diese Daten sind aus dem Typenschild auf
der Seite der Geschirrspülertür ersichtlich.
Notieren Sie diese Nummern hier, um sie
stets bei Bedarf zur Hand zu haben:
Modell
(Mod.). : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Produkt-Nummer
(PNC) : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Serien-Nr.
(S.N.). : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22 electrolux
Das Spülergebnis ist nicht zufriedenstellend
Das Geschirr ist
nicht sauber
• Wahl eines falschen Spülprogramms.
• Das Geschirr ist so eingestellt, dass nicht alle Teile gut von Wasser umspült
werden. Die Körbe dürfen nicht überladen werden.
• Falsche Beladung behindert die Drehung der Sprüharme.
• Die Filter im Spülraumboden sind verstopft oder falsch eingesetzt.
• Zu hohe oder zu geringe Reinigungsmitteldosierung.
• Kalkbeläge auf dem Geschirr können folgende Ursache haben: der Salzbehälter ist leer oder falsche Einstellung des Wasserenthärters.
• Ablaufschlauch falsch verlegt.
• Verschlusskappe des Salzbehälters nicht richtig geschlossen.
Das Geschirr ist
nass und glanzlos
• Es wurde kein Klarspüler verwendet.
• Der Behälter für Klarspüler ist leer.
Schlieren, Streifen,
milchige Flecken
oder blauschimmernder Belag auf
Gläsern und Geschirr
• Klarspülerdosierung reduzieren.
Eingetrocknete
Wassertropfen auf
Gläsern und Geschirr
• Klarspülerdosierung erhöhen.
• Die Ursache kann beim Reinigungsmittel liegen. Bitte wenden Sie sich an
den Kundendienst des Reinigungsmittel-Herstellers.
Wenn die Störungen nach diesen Kontrollen
fortbestehen, wenden Sie sich an den Kundendienst.
Technische Daten
Abmessungen
Breite
Höhe
Tiefe
54,6 cm
75,9 cm
55,6 cm
Elektrischer Anschluss - Anschlussspannung - Gesamtleistung - Sicherung
Die Daten der elektrischen Anschlusswerte befinden sich auf dem
Typenschild an der Innenseite der Geschirrspülertür.
Wasserdruck
Mindestdruck
Höchstdruck
0,05 MPa (0,5 bar)
0,8 MPa (8 bar)
Fassungsvermögen
11 Maßgedecke
Hinweise für Prüfinstitute
Die Prüfung muss nach EN 60704 bei voller
Beladung mit dem Testprogramm (siehe Tabelle "Verbrauchswerte") durchgeführt werden.
Die Prüfung muss nach EN 50242 mit vollem
Salz- und Klarspülerbehälter und mit dem
Testprogramm (siehe "Verbrauchswerte")
durchgeführt werden.
Volle Beladung: 11 Maßgedecke
Reinigungsmitteldosierung:
27,5 g (Typ B)
Klarspülereinstellung
Position 6 (Typ III)
electrolux 23
Anordnung im Oberkorb (mit Oberkorb in der
unteren Position)
Anordnung des Unterkorbs
3
3
3
6
3
1
8
1
3
3
1
1
3
1
1
3
1
3
1
3
1
1
3
1
1
1
5
5
5
5
5
5
5
5
5
5
5
4
4
4
4
4
4
4
4
4
4
4
2
2
2
2
2
2
2
2
2
2
2
7
7
Anordnung des Besteckkorbs
Anordnung des Besteckkorbs
Gerät aufstellen
Warnung! Der elektrische Anschluss
des Gerätes und alle sonstigen
Installationsarbeiten dürfen nur von
qualifizierten Elektrikern und
Installateuren ausgeführt werden.
Entfernen Sie vor dem Aufstellen der Maschine das gesamte Verpackungsmaterial.
Das Gerät möglichst in der Nähe eines Wasserhahns und eines Wasserablaufs aufstellen.
Der Geschirrspüler ist zum Einbau unter einer
Küchen-Arbeitsplatte bestimmt.
To integrate the door with a panel see the
enclosed template.
Es sind keine weiteren Lüftungsöffnungen für
den Geschirrspüler erforderlich, sondern nur
Durchführungen für den Wasserzulaufschlauch, den Ablaufschlauch und das Netzkabel.
Bei allen Arbeiten, die den Zugang zu den inneren Bauteilen erfordern, muss zuvor der
Netzstecker gezogen werden.
Stellen Sie beim Einbau des Geschirrspülers
sicher, dass der Wasserzulaufschlauch, der
Ablaufschlauch und das Netzkabel weder
geknickt noch gequetscht werden.
24 electrolux
Weitere Befestigungsarten
An der Sockelblende
50
105
Sicherer Stand des Geräts
Der Geschirrspüler muss gegen unbeabsichtigtes Kippen geschützt werden.
Aus diesem Grund ist sicherzustellen, dass
die Arbeitsplatte, unter die der Geschirrspüler eingeschoben wird, ordnungsgemäß und
sicher (an benachbarten Küchenschränken/möbeln usw.) befestigt ist.
1. Stellen Sie das Gerät vor der Lücke in der
Einbauküche auf, in die es eingebaut
werden soll; verlegen Sie das Netzkabel
und die Schläuche hinter dem nebenstehenden Küchenmöbel.
2. Schieben Sie das Gerät in die Nische und
ziehen Sie die Kabel und Schläuche
durch. Stellen Sie sicher, dass diese dabei weder geknickt noch gequetscht werden.
3. Richten Sie das Gerät aus und befestigen
Sie es auf beiden Seiten im Oberteil des
Gehäuses.
Zusatzhalterung oben
Als Sonderzubehör erhältlich. Wenden Sie
sich an Ihren Kundendienst.
Wasseranschluss
Wasserzulaufanschluss
Der Geschirrspüler kann sowohl mit Warm(max. 60°) wie auch mit Kaltwasser gespeist
werden. Die Kaltwasserversorgung ist jedoch in jedem Fall vorzuziehen.
Warmwasserversorgung ist bei sehr
schmutzigem Geschirr nicht immer wirksam,
da dabei das Spülprogramm stark gekürzt
wird.
Wenn Sie den Anschluss selbst durchführen:
die Kopplungsmutter des Wasserschlauchs
des Geschirrspülers ist für ein Rohrgewinde
3/4" ausgelegt oder für spezielle Schnellkupplungen wie zum Beispiel Press-block.
Der Wasserdruck muss innerhalb des Bereichs der in den "Technischen Daten" aufgeführten Werten liegen. Ihr Wasserwerk
kann Sie über die durchschnittlichen Druckwerte in Ihrem Gebiet informieren.
Der Wasserzulaufschlauch darf beim Anschluss nicht geknickt, gequetscht oder verdreht werden.
Die Zulauf- und Ablaufschläuche dieses Geschirrspülers können nach rechts oder links
verlegt werden, um die Installation mit der
Klemmmutter zu erleichtern. Die Klemmmutter muss zur Vermeidung von Lecks
richtig angebracht werden.
Achtung! NICHT alle Geschirrspülermodelle werden mit Zulauf- und Ablaufschläuchen mit einer Klemmmutter geliefert. In diesem Fall ist die genannte
Verlegung nicht möglich.
electrolux 25
Warnung! Gefährliche Spannung
D
N 762+3
K E
G 759
W
A
C
105
C
70
G 546
100
180
50
550
G 570
N 600
N 550
B
B
20
Wasserschlauch mit Sicherheitsventil
Nach dem Anschluss des doppelwandigen
Wasserschlauchs befindet sich das Sicherheitsventil in der Nähe des Wasserhahns. Der
Wasserschlauch steht daher nur während
der Versorgung des Geschirrspülers unter
Druck. Sobald der Wasserschlauch zu lecken beginnt, unterbricht das Sicherheitsventil die Wasserversorgung.
Berücksichtigen Sie bei der Verlegung des
Wasserschlauchs:
• Das Elektrokabel des Sicherheitsventils
befindet sich in dem doppelwandigen
Wasserschlauch. Den Wasserschlauch
oder das Sicherheitsventil nicht in Wasser
tauchen.
• Ziehen Sie sofort den Netzstecker, wenn
der Wasserschlauch oder das Sicherheitsventil beschädigt ist.
• Ein Zulaufschlauch mit Sicherheitsventil
darf nur von einer Fachkraft des Kundendienstes ersetzt werden.
D
600
An der Anschlussstelle von Schlauch
und Wasserhahn wird die Installation eines IRG-Filters empfohlen.
400
Das Gerät ist mit einer Sicherheitsvorrichtung versehen, die verhindert, dass
das im Geschirrspüler verwendete Wasser in das Trinkwassersystem zurücklaufen kann. Das Gerät entspricht den
gültigen Vorschriften für Installationsarbeiten.
Anschluss des Ablaufschlauchs
Der Ablaufschlauch kann auf die rechte oder
linke Seite des Geschirrspülers verlegt werden.
Stellen Sie sicher, dass der Schlauch nicht
geknickt oder gequetscht wird, da dies den
Wasserablauf be- oder verhindern kann.
Der Spülbeckenstöpsel darf während des
Abpumpens des Gerätes nicht eingesetzt
sein, da dadurch das Wasser wieder in die
Maschine gesaugt werden kann.
Der Abwasseranschluss muss sich in einer
Höhe von maximal 70 cm vom Boden befinden.
max. 700
Falls der Geschirrspüler an einer neuen oder
lange Zeit nicht benutzten Wasserleitung angeschlossen wird, sollte vor dem Anschluss
des Zulaufschlauchs einige Minuten lang
Wasser durch diese Wasserleitung laufen.
BENUTZEN Sie KEINE Anschlussschläuche von Altgeräten.
A = Ablauf
G = Gerätegröße
K = Kaltwasserzulauf
N = Abmessungen der Aussparung
W = Warmwasserzulauf
E = Steckdose
Wenn der Ablaufschlauch an einen Siphon
unter einem Becken angeschlossen wird,
muss die gesamte Kunststoffmembran
(A) entfernt werden. Wird die Membran
nicht vollständig entfernt, setzt sich der Ablaufschlauch im Laufe der Zeit durch Ablagerungen von Speiseresten im Siphon zu
26 electrolux
Vorsicht! Zur Vermeidung von
Undichtigkeiten müssen die
Wasseranschlüsse vollkommen dicht
sein.
Vorsicht! Unsere Geräte verfügen über
eine Sicherheitseinrichtung, die den
Rückfluss von Schmutzwasser in die
Maschine verhindert. Falls der Siphon
Ihrer Spüle mit einem "Rückschlagventil"
ausgestattet ist, kann dadurch der
Ablauf Ihres Geschirrspülers
beeinträchtigt werden. Sie sollten das
Ventil daher entfernen.
electrolux 27
Elektrischer Anschluss
Warnung! Die
Sicherheitsbestimmungen
schreiben die Erdung des Gerätes
verbindlich vor.
Stellen Sie vor der ersten Benutzung
des Gerätes sicher, dass die Netzspannung und -frequenz mit den auf
dem Typenschild angegebenen Anschlusswerten übereinstimmen. Die
Nennwerte der Sicherung sind
ebenfalls aus dem Typenschild ersichtlich
Benutzen Sie für den Netzstecker
immer eine berührungssichere
Steckdose.
Vielfachsteckdosen, Steckverbinder und Verlängerungskabel dürfen
nicht verwendet werden. Es besteht
Brandgefahr durch Überhitzung.
Lassen Sie ggf. die Steckdose versetzen. Wenden Sie sich für einen
eventuellen Austausch des Netzkabels an den Kundendienst.
Der Stecker muss auch nach der Installation des Geschirrspülers zugänglich sein.
Um das Netzkabel von der Steckdose zu trennen, ziehen Sie stets am
Netzstecker. Niemals am Netzkabel
ziehen.
Der Hersteller übernimmt keine Haftung für Unfälle, die aus der Missachtung dieser Vorschrift entstehen
sollten.
Umwelttipps
Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden
muss. Durch Ihren Beitrag zum korrekten
Entsorgen dieses Produkts schützen Sie die
Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden
durch falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses
Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie
das Produkt gekauft haben.
Wohin mit den Altgeräten?
Überall dort wo neue Geräte verkauft
werden oder Abgabe bei den offiziellen
SENS-Sammelstellen oder offiziellen
SENS-Recyclern.
Die Liste der offiziellen SENS-Sammelstellen findet sich unter www.sens.ch.
Verpackungsmaterial
Das Verpackungsmaterial ist umweltfreundlich und recycelbar. Kunststoffteile sind mit
internationalen Abkürzungen wie z. B. >PE<,
> PS< usw. gekennzeichnet. Entsorgen Sie
das Verpackungsmaterial entsprechend ihrer Kennzeichnung bei den kommunalen
Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.
Warnung! Vor der Entsorgung von
Altgeräten:
• Netzstecker ziehen.
• Das Netzkabel abtrennen und entsorgen.
• Das Türschloss entfernen. Damit verhindern Sie, dass spielende Kinder
sich einschließen und gefährden können.
www.electrolux.com
Für Gerätezubehör und Ersatzeile besuchen Sie unseren Web Shop: www.electrolux.ch
117972970 - 01 - 022008
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
