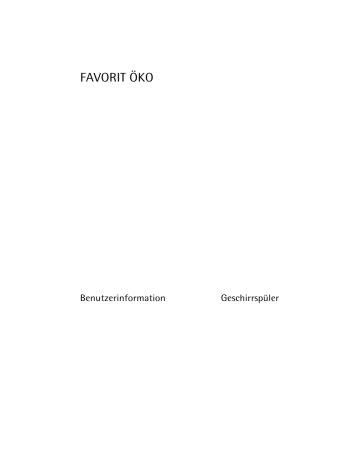

FAVORIT ÖKO

Benutzerinformation Geschirrspüler

2 Inhalt

Danke, dass Sie sich für eines unserer hochqualitativen Produkte entschieden haben.

Lesen Sie für eine optimale und gleichmäßige Leistung Ihres Gerätes diese

Benutzerinformation bitte sorgfältig durch. Sie wird Ihnen helfen, alle Vorgänge perfekt und äußerst effizient zu steuern. Damit Sie diese Benutzerinformation bei

Bedarf stets zur Hand haben, empfehlen wir Ihnen, sie an einem sicheren Ort aufzubewahren. Und geben Sie diese Benutzerinformation bitte an einen eventuellen neuen Besitzer dieses Gerätes weiter.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

Inhalt

Gebrauchsanleitung 3 Ein-/Abschalten der Multitab Funktion

Sicherheitshinweise 3

20

Bestimmungsgemäßer Gebrauch

Allgemeine Sicherheitshinweise

Kindersicherung

Aufstellung

3

3

3

4

Spülprogramme

Wählen und starten Sie ein Spülprogramm

20

22

Entladen des Geschirrspülers 23

Produktbeschreibung

Funktionstasten

Einstellmodus

Töne

5

7

7

8

Reinigung und Pflege 23

Bedienblende

Erste Benutzung

Einstellen des Wasserenthärters

6

8

8

Filterreinigung

Reinigung der Sprüharme

Reinigung der Außenseiten

Reinigung des Geräteinneren

Längerer Gerätestillstand

Frostschutzmaßnahmen

Transport des Gerätes

23

24

25

25

25

25

25

Manuelle Einstellung

Elektronische Einstellung

9

9

Was tun, wenn... 25

Verwendung von Geschirrspülsalz 10

Technische Daten 27

Verwendung von Klarspülmittel 11

Hinweise für Prüfinstitute 28

Einstellung der Klarspüldosierung 11

Installationsanweisungen 30

Täglicher Gebrauch 12

Aufstellung 30

Laden von Besteck und Geschirr 12

Unterkorb

Besteckkorb

Biergläser und Champagnergläser

Oberkorb

Höhenverstellung des Oberkorbs

13

14

15

16

17

Installation als Einbaugeschirrspüler (unter einer Arbeitsplatte oder einer Spüle) 30

Ausrichten

Wasseranschluss

Anschluss des Ablaufschlauchs

31

31

Wasserschlauch mit Sicherheitsventil 31

32

Gebrauch von Reinigern 18

Elektrischer Anschluss 33

Füllen Sie Reiniger ein 18 Umweltschutz

33

Multitab Funktion 19 Verpackungsmaterial 34

Änderungen vorbehalten

Sicherheitshinweise 3

Gebrauchsanleitung

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegenden Sicherheitshinweise aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von

Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den

Sicherheitsvorschriften vertraut sind. Heben Sie die Bedienungsanleitungen gut auf, die bei einem Weiterverkauf des Gerätes dem neuen Besitzer zu übergeben sind, so dass jeder während der gesamten Lebensdauer der Maschine über den Gebrauch und die Sicherheits einrichtungen informiert ist.

Bestimmungsgemäßer Gebrauch

• Dieser Geschirrspüler ist nur zum Reinigen von spülmaschinenfestem Haushaltsgeschirr bestimmt.

• Keine Lösungsmittel in den Geschirrspüler geben. Es besteht Explosionsgefahr.

• Messer und andere spitze Gegenstände müssen mit der Spitze unten in den Besteckkorb oder waagerecht in den oberen Korb gelegt werden.

• Nur für Geschirrspüler geeignete Produkte (Klarspül-, Reinigungsmittel und Salz) ver wenden.

• Nicht die Tür während des Gerätebetriebs öffnen; es kann heißer Dampf austreten.

• Kein Geschirr vor dem Ende des Spülgangs aus dem Geschirrspüler entnehmen.

• Ziehen Sie nach dem Gebrauch den Netzstecker und drehen Sie den Wasserhahn zu.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kun dendienststellen und verlangen Sie stets Original -Ersatzteile.

• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können zu schwerwiegenden Fehlfunktionen und Verlet zungen führen. Wenden Sie sich an den lokalen Kundendienst. Bestehen Sie immer auf

Original-Ersatzteilen.

Allgemeine Sicherheitshinweise

• Spülmittel für Geschirrspüler können Verbrennungen an Augen, Mund und Kehle ver ursachen. Sie können lebensgefährlich sein! Halten Sie sich immer an die Sicherheits anweisungen der Spülmittelhersteller.

• Das Wasser in Ihrem Geschirrspüler ist kein Trinkwasser. In der Maschine können immer

Spülmittelrückstände vorhanden sein.

• Sorgen Sie dafür, dass die Tür des Geschirrspülers außer beim Be- und Entladen immer geschlossen ist. So verhindern Sie, dass jemand über die offene Tür stolpern und sich verletzen kann.

• Setzen oder stellen Sie sich nie auf die offene Tür.

Kindersicherung

• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Der Geschirrspüler darf nicht von unbeaufsichtigten Kindern benutzt werden.

• Halten Sie das Verpackungsmaterial von Kindern fern. Erstickungsgefahr.

4 Sicherheitshinweise

• Spülmittel außer Reichweite von Kindern aufbewahren.

• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Aufstellung

• Kontrollieren Sie das Gerät auf Transportschäden. Nehmen Sie niemals ein schadhaftes

Gerät in Betrieb. Verständigen Sie Ihren Händler, wenn Ihr Geschirrspüler beschädigt ist.

• Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

• Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Fachkräften ausgeführt werden.

• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkmalen oder dem Produkt selbst vorgenommen werden.

• Benutzen Sie den Geschirrspüler nie mit einem beschädigten Netzkabel oder einem de fekten Wasserschlauch; oder wenn die Bedienblende, die Arbeitsfläche oder der Sockel defekt sind, so dass das Geräteinnere frei zugänglich ist. Wenden Sie sich zur Vermeidung von Unfällen an den lokalen Kundendienst.

• Die Seiten des Geschirrspülers dürfen auf keinen Fall angebohrt werden, da dadurch die hydraulischen und elektrischen Bauteile beschädigt werden können.

WARNUNG!

Halten Sie sich für den elektrischen und den Wasseranschluss strikt an die Anweisungen der betreffenden Abschnitte.

Produktbeschreibung

Produktbeschreibung 5

1 Oberkorb

2 Einstellung der Wasserhärtestufe

3 Salzbehälter

4 Behälter für Reinigungsmittel

5 Dosiergerät für Klarspülmittel

6 Typenschild

7 Filter

8 Unterer Sprüharm

9 Oberer Sprüharm

10 Arbeitsplatte

6 Bedienblende

Bedienblende

1 Ein-/Aus-Taste

2 Programmwahltasten

3 Zeitvorwahl-Taste

4 MULTITAB Taste

5 Kontrolllampen

6 Digital-Display

7 Funktionstasten

Vorspülen

HAUPTSPÜLGANG

SPÜLGANG

TROCKNEN

ENDE

SALZ

Kontrolllampen

Leuchtet während der Vorspülphase.

Leuchtet während der Reinigungsphase.

Leuchtet während der Klarspülphase.

.

Leuchtet während der Trockenphase

Leuchtet nach dem Ende des Spülprogramms auf.

Leuchtet auf, sobald Spezialsalz nachgefüllt werden muss.

1)

Bedienblende 7

KLARSPÜLER

WASSERHAHN GESCHLOSSEN

Kontrolllampen

Leuchtet auf, sobald Klarspülmittel nachgefüllt werden muss.

1)

Leuchtet auf, wenn kein Wasser in den Geschirr spüler läuft.

FILTER

TÜR GEÖFFNET

Leuchtet hin und wieder auf, um Sie an die Rei nigung der Filter zu erinnern. Prüfen Sie die Filter und reinigen Sie diese, falls nötig.

Leuchtet auf, wenn die Tür des Geschirrspülers nicht richtig geschlossen ist.

1) Die Salz- und Klarspülmittel-Kontrolllampen leuchten nie während eines Spülprogramms auf, selbst wenn Salz oder Klarspülmittel nachgefüllt werden müssen.

Im Digital-Display wird Folgendes angezeigt:

• der Härtegrad, auf den der Wasserenthärter eingestellt ist,

• die ungefähre Restlaufzeit des laufenden Programms,

• das Ein-/Abschalten des Klarspüldosierers (

Nur

mit aktiver Funktion Multitab),

• das Ende des Spülprogramms (im Digital-Display erscheint eine Null),

• der Ablauf der Zeitvorwahl,

• Fehlercodes im Fall von Fehlfunktionen des Geschirrspülers,

• Ein-/Abschalten der Töne.

Funktionstasten

Mit diesen Tasten können folgende Funktionen eingestellt werden:

• die Einstellung des Wasserenthärters,

• das Abbrechen eines Spülprogramms oder einer laufenden Zeitvorwahl,

• das Ein-/Abschalten der Klarspülmitteldosierung, wenn die Multitab Funktion aktiv ist,

• Ein-/Abschalten der Töne.

Einstellmodus

Das Gerät befindet sich im Einstellmodus, wenn

alle

Kontrolllampen der Programmtasten leuchten.

Denken Sie daran, dass sich der Geschirrspüler:

• beim Auswählen eines Spülprogramms

• bei der Einstellung des Wasserenthärters

• beim Aktivieren/Deaktivieren der Klarspülmitteldosierung

• beim Ein-/Abschalten der Töne im Einstellmodus befinden

MUSS

.

Wenn eine Programmkontrolllampe leuchtet, ist das zuletzt ausgeführte Programm noch eingestellt.

In diesem Fall muss das Programm gelöscht werden, um zum Einstellmodus zurückzukehren.

Löschen eines eingestellten oder laufenden Programms

: Drücken Sie gleichzeitig die beiden Programmtasten über dem Wort RESET, bis die Kontrolllampen aller Programm wahltasten aufleuchten. Das Programm ist gelöscht und das Gerät befindet sich wieder im

Einstellmodus.

8 Erste Benutzung

Töne

Damit besser erkennbar ist, welche Operationen der Geschirrspüler ausführt, wurden Töne eingeführt:

• bei Programmende

• Auslösen eines Alarms aufgrund einer Fehlfunktion.

Werkseitige Einstellung: Töne eingeschaltet.

Mithilfe der Funktionstasten können Töne ausgeschaltet werden.

1. Drücken Sie die

Ein-/Aus

-Taste. Das Gerät muss sich im

Einstellmodus

befinden.

2. Drücken Sie gleichzeitig die Funktionstasten

A

und

B

und halten Sie sie solange ge drückt, bis die Kontrolllampen der Funktionstasten

A

,

B

und

C

zu blinken beginnen.

3. Drücken Sie Funktionstaste

C

. Jetzt erlöschen die Kontrolllampen der Tasten

A

und

B

, während die Kontrolllampe der Funktionstaste

C

weiter blinkt. Im Digital-Display wird die aktuelle Einstellung angezeigt.

= Töne ausgeschaltet

= Töne eingeschaltet

4. Drücken Sie zur Änderung der Einstellung erneut Funktionstaste

C

: Im Digital-Display wird jetzt die neue Einstellung angezeigt.

5. Zur Speicherung des Vorgangs schalten Sie den Geschirrspüler bitte aus.

Erste Benutzung

Vor der ersten Benutzung Ihres Geschirrspülers:

• Vergewissern Sie sich, dass der elektrische und der Wasseranschluss den Installations anweisungen entsprechen

• Entfernen Sie alles Verpackungsmaterial aus dem Geräteinneren

• Stellen Sie den Wasserenthärter ein

• Gießen Sie 1 Liter Wasser in den Salzbehälter und füllen Sie ihn dann mit Salz für Ge schirrspüler

• Füllen Sie das Klarspüldosiergerät mit Klarspülmittel

Bei Verwendung von Reinigertabs wie: "3 in 1", "4 in 1", "5 in 1" etc. wählen Sie bitte die

Multitab Funktion (siehe hierzu "Multitab Funktion").

Einstellen des Wasserenthärters

Der Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der die im Wasser enthal tenen Minerale und Salze zurückhält, die den Gerätebetrieb negativ und nachhaltig beeinträchtigen können.

Je höher der Mineral- und Salzgehalt ist, um so härter ist Ihr Wasser. Die Wasserhärte wird in gleichwertigen Skalen gemessen, Deutsche Wasserhärtegrade (°dH), Französische Grade

(°TH) und mmol/l (Millimol pro Liter - internationale Einheit der Wasserhärte).

Der Enthärter muss entsprechend der Wasserhärte Ihres Gebietes eingestellt werden. Ihr lokales Wasserwerk kann Sie über die Härte Ihres Leitungswassers informieren.

Einstellen des Wasserenthärters 9

°dH

51 - 70

43 - 50

37 - 42

29 - 36

23 - 28

19 - 22

15 - 18

11 - 14

4 - 10

< 4

Wasserhärte

°TH

91 - 125

76 - 90

65 - 75

51 - 64

40 - 50

33 - 39

26 - 32

19 - 25

7 - 18

< 7 mmol/l

9,1 - 12,5

7,6 - 8,9

6,5 - 7,5

5,1 - 6,4

4,0 - 5,0

3,3 - 3,9

2,6 - 3,2

1,9 - 2,5

0,7 - 1,8

< 0,7

Einstellung der Wasserhärtestufe

Manuell

2

Elektronisch

Stufe 10

2

2

2

Stufe 9

Stufe 8

Stufe 7

1

1

1

2

2

1

Stufe 6

Stufe 5

Stufe 4

Stufe 3

Stufe 2

Stufe 1

Zusatz von

Salz

Ja

Ja

Nein

Ja

Ja

Ja

Ja

Ja

Ja

Ja

Der Wasserenthärter muss sowohl: manuell mit dem Härtebereichsschalter, und elektro nisch.

Manuelle Einstellung

Der Wasserenthärter ist werkseitig auf Härtestufe 2 eingestellt.

1. Öffnen Sie die Tür des Geschirrspülers.

2. Entfernen Sie den Unterkorb aus dem Ge schirrspüler.

3. Stellen Sie den Härtebereichsschalter auf

Härtestufe 1 oder 2 (siehe Tabelle).

4. Setzen Sie den Unterkorb wieder ein.

Elektronische Einstellung

Der Wasserenthärter ist werkseitig auf Härtestufe 5 eingestellt.

1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.

2. Drücken Sie gleichzeitig die Tasten

A

und

B

und halten Sie diese solange gedrückt, bis die Kontrolllampen der Tasten

A

,

B

und

C

zu blinken beginnen.

3. Drücken Sie Taste

A

. Die Kontrolllampen der Tasten

B

und

C

erlöschen, während die

Kontrolllampe der Taste

A

weiter blinkt. Im Digital-Display wird die aktuelle Stufe an gezeigt.

Beispiele:

wird angezeigt = Stufe 5

wird angezeigt = Stufe 10

10 Verwendung von Geschirrspülsalz

4. Drücken Sie zur Änderung der Härtestufe Taste

A

. Mit jedem Druck auf die Taste wech selt die Stufe. Die verfügbaren Stufen sind in der Tabelle aufgeführt.

Beispiele:

Ist die aktuelle Härtestufe 5, wird durch einmaliges Drücken von Taste

A

Härtestufe 6 ausgewählt. Ist die aktuelle Härtestufe 10, wird durch einmaliges Drücken der Taste

A

Härtestufe 1 ausgewählt.

5. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausgewählten Op tionen zu speichern.

Verwendung von Geschirrspülsalz

WARNUNG!

Verwenden Sie ausschließlich Spezialsalz für Geschirrspüler. Alle anderen Salzarten, die nicht eigens für Geschirrspüler bestimmt sind, insbesondere Speisesalz, führen zu Schäden des Wasserenthärters. Füllen Sie den Salzbehälter erst kurz vor dem Start eines kompletten

Spülprogramms. Das verhindert, dass verschüttetes Salz oder Salzwasser für längere Zeit auf dem Geräteboden bleibt und Korrosion verursacht.

Einfüllen:

1. Öffnen Sie die Tür, entfernen Sie den Unterkorb und schrauben Sie die Verschlusskappe des Salzbehälters nach links ab.

2. Gießen Sie 1 Liter Wasser in den Salzbehälter

(das ist nur vor der ersten Benutzung erforderlich)

.

3. Füllen Sie den Behälter mithilfe des mit gelieferten Trichters mit Salz.

4. Die Verschlusskappe wieder anbringen und sicherstellen, dass kein Salz auf dem

Gewinde oder der Dichtung vorhanden ist.

5. Schrauben Sie die Verschlusskappe nach rechts bis zum Anschlag zu. Ein Klicken zeigt an, dass die Kappe fest verschlossen ist.

Seien Sie unbesorgt, wenn beim Einfüllen

Wasser aus dem Salzbehälter ausfließt; das ist ganz normal.

Die Salzkontrolllampe kann noch 2-6 Stunden nach dem Nachfüllen von Salz leuchten, vorausgesetzt, der Geschirrspüler bleibt eingeschaltet. Bei Verwendung von Salz, das sich langsamer auflöst, kann dieser Vorgang länger dauern. Der Gerätebetrieb wird dadurch nicht beeinträchtigt.

Verwendung von Klarspülmittel 11

Verwendung von Klarspülmittel

WARNUNG!

Nur Marken-Klarspülmittel für Geschirrspülmaschinen verwenden.

Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den

Behälter für Klarspülmittel. Das Gerät kann dadurch beschädigt werden.

Klarspülmittel sind eine Garantie für ein perfektes Spülergebnis und flecken- und streifen freies Trocknen.

Das Klarspülmittel wird automatischen beim letzten Spülgang zugesetzt.

1. Drücken Sie auf die Entriegelungstaste (A), um den Behälter zu öffnen.

2. Füllen Sie das Klarspülmittel in den Behäl ter. Der maximale Füllstand wird durch die

Markierung "max" angezeigt.

Das Dosiergerät fasst ca. 110 ml Klarspül mittel; die Menge reicht je nach der Do siereinstellung für 16 bis 40 Spülzyklen.

3. Vergewissern Sie sich nach jedem Füllen, dass der Deckel geschlossen ist.

Wischen Sie verschüttetes Klarspülmittel so fort mit einem saugfähigen Tuch auf, um über mäßige Schaumbildung beim folgenden Spül zyklus zu vermeiden.

Einstellung der Klarspüldosierung

Stellen Sie je nach gewünschtem End- und Trockenergebnis die Klarspülmitteldosierung mit dem 6-Stufenschalter ein (Stufe 1 geringste Dosierung, Stufe 6 maximale Dosierung).

Die Dosierung ist werkseitig auf Stufe 4 eingestellt.

12 Täglicher Gebrauch

Erhöhen Sie die Dosierung, wenn auf dem Geschirr nach dem Spülen Wassertropfen oder Kalkflecken zurückbleiben.

Verringern Sie die Dosierung, wenn weißliche

Streifen auf dem Geschirr oder ein bläulicher Über zug auf Gläsern und Messerklingen zu sehen sind.

Täglicher Gebrauch

• Kontrollieren Sie, ob der Geschirrspüler mit Salz oder Klarspülmittel aufgefüllt werden muss.

• Laden Sie das Besteck und Geschirr in den Geschirrspüler.

• Füllen Sie Reinigungsmittel ein.

• Wählen Sie ein für Besteck und Geschirr geeignetes Spülprogramm.

• Starten Sie das Spülprogramm.

Laden von Besteck und Geschirr

Schwämme, Putzlappen und Gegenstände, die Wasser aufsaugen, dürfen nicht im Ge schirrspüler gewaschen werden.

• Vor dem Laden des Geschirrs:

– Speisereste und Abfall entfernen.

– Töpfe mit angebrannten Speiseresten einweichen

• Beachten Sie beim Laden des Geschirrs und Bestecks folgendes:

– Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern.

– mit der Öffnung nach unten einlegen, so dass sich in den Behältern kein Wasser an sammeln kann.

– Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig abde cken.

– Gläser dürfen sich zur Vermeidung von Bruchschäden nicht berühren.

– Kleine Gegenstände in den Besteckkorb legen.

• Kunststoffgeschirr und Töpfe mit Antihaftbeschichtung neigen dazu, Wassertropfen zu rückzuhalten; diese Art Geschirr trocknet deshalb schlechter als Porzellan und Edelstahl.

• Leichte Gegenstände (Kunststoffschüsseln usw.) so in dem Oberkorb anordnen, dass sie nicht verrutschen können.

Laden von Besteck und Geschirr 13

Folgendes Geschirr und Besteck ist zum Waschen im Geschirrspüler ungeeignet: beschränkt geeignet:

• Besteck mit Holz-, Horn-, Porzellan- oder

Perlmuttgriffen.

• Nicht hitzebeständige Kunststoffteile.

• Älteres Besteck, dessen Klebeverbindungen temperaturempfindlich sind.

• Geklebte Geschirr- oder Besteckteile.

• Zinn- bzw. Kupfergegenstände.

• Bleikristallglas.

• Rostempfindliche Stahlteile.

• Frühstücksbrettchen.

• Gegenstände aus Kunstfasern.

• Waschen Sie Steingut nur dann im Geschirr spüler, wenn es vom Hersteller als geschirr spülerfest deklariert wird.

• Glasierte Muster können bei häufigem Wa schen ihren Glanz verlieren.

• Silber- und Aluminiumteile tendieren beim

Waschen zum Verfärben: Speisereste wie Ei weiß, Eigelb und Senf verfärben Silber und hinterlassen darauf oft Flecken. Entfernen Sie daher sofort Speisereste von Silberbesteck, wenn es nicht sofort nach dem Gebrauch ge waschen wird.

Öffnen Sie die Tür und ziehen Sie die Körbe zum Laden des Geschirrs heraus.

Unterkorb

Größeres und stark verschmutztes Geschirr im Un terkorb einordnen.

Der hintere Tellereinsatz kann zum Einordnen von

Töpfen, Pfannen und Schüsseln umgeklappt wer den.

14 Laden von Besteck und Geschirr

Besteckkorb

WARNUNG!

Messer mit langer Klinge in aufrechter Stellung stellen eine potentielle Gefahr dar. Langes und/oder scharfes Besteck wie Tranchiermesser müssen waagerecht in den Oberkorb gelegt werden. Seien Sie vorsichtig beim Laden oder Herausnehmen von scharfen Gegenständen wie Messern.

Damit alle in den Besteckkorb eingestellten Teile vom Wasser umspült werden können, beachten Sie bitte:

1. Stecken Sie das Besteckgitter auf den Be steckkorb.

2. Gabeln und Löffel mit dem Griff nach un ten in den Besteckkorb stellen.

Für größere Gegenstände wie Schneebe sen eine Hälfte des Besteckgittters entfer nen.

Biergläser und Champagnergläser

Bis zu vier Weizenbiergläser, Pilsgläser etc. können in die Bierglashalter auf der linken Seite im unteren

Korb eingehängt werden.

Die Bierglashalter lassen sich bei Bedarf hochklap pen.

Laden von Besteck und Geschirr 15

Die Bierglashalter können durch 2 Tassenablagen ersetzt werden, die gesondert mitgeliefert werden und auch als Champagnerglashalter dienen kön nen.

1. Die Bierglashalter zum Herausnehmen nach oben ziehen und leicht von unten auf die Haken drücken.

2. Die Tassenablagen an den horizontalen

Leisten

A

oder

B

mit den Haken befestigen.

3. Die Tassenablagen lassen sich auf die glei che Weise herausnehmen wie die Bierglas halter.

4. Für Weizenbiergläser mit normaler Größe bringt man die Bierglashalter an der hori zontalen Leiste

A

an, und für deutlich kürzere Gläser an Leiste

B.

16 Laden von Besteck und Geschirr

Die Leisten zum Anbringen der Bierglashalter oder

Tassenablagen lassen sich bei Bedarf entfernen.

1. Die Leisten mit den Daumen nach hinten drü cken (siehe Abbildung).

2. Drücken Sie die Leisten wieder nach vorn, bis sie einrasten.

WARNUNG!

Achtung: Verletzungsgefahr: Die Leisten nicht mit der ganzen Hand anfassen; halten Sie Ihre

Hand als Abstützung unter die Leiste am un teren Korb.

Oberkorb

Laden Sie kleineres, empfindliches Geschirr und lange, scharfe Besteckteile in den Oberkorb.

• Stellen Sie das Geschirr so auf und unter die hochklappbaren Tassenablagen, dass sie sich nicht berühren und gut vom Wasser umspült werden können.

• Für größeres Geschirr können die Tassenab lagen nach oben umgeklappt werden.

• Stellen oder hängen Sie Kelchgläser in die

Schlitze der Tassenablagen.

Laden von Besteck und Geschirr 17

• Für langstielige Gläser die Glasauflage nach rechts umklappen, sonst nach links wegge klappt lassen.

• Die Stachelreihe auf der linken Seite des

Oberkorbs ist zweiteilig und lässt sich beiseite klappen.

Stachelreihe nicht umgeklappt: Stellen Sie

Gläser, große Tassen usw. in den Oberkorb.

Stachelreihe umgeklappt: mehr Platz für Es steller.

Höhenverstellung des Oberkorbs

Maximale Geschirrhöhe im:

Oberkorb

Bei angehobenem Oberkorb

Bei abgesenktem Oberkorb

22 cm

24 cm

30 cm

29 cm

Unterkorb

Die Höhenverstellung des Oberkorbs ist auch bei beladenem Korb möglich.

18 Gebrauch von Reinigern

Oberkorb anheben / absenken:

1. Den Korb ganz herausziehen.

2. Den Oberkorb am Griff halten, bis zum An schlag anheben und dann senkrecht ab senken.

Der Oberkorb rastet in der unteren oder oberen Position ein.

WARNUNG!

Schließen Sie nach dem Laden immer die Tür des Geschirrspülers; eine offene Tür stellt stets eine Unfallgefahr dar.

Vergewissern Sie sich vor dem Schließen der

Tür, dass die Sprüharme beim Drehen nicht durch Geschirr behindert werden.

Gebrauch von Reinigern

Verwenden Sie ausschließlich Reinigungsmittel für Geschirrspülmaschinen.

Befolgen Sie die Herstellerangaben für Dosierung und Aufbewahrung auf den Packungen.

Die Verwendung der richtigen Dosierung der Reinigungsmittel trägt zum Schutz der Um welt bei.

Füllen Sie Reiniger ein

1. Öffnen Sie den Deckel.

Multitab Funktion 19

2. Füllen Sie den Behälter für Reinigungs mittel (1) mit Reiniger. Achten Sie auf die

Dosiermarkierungen:

20 = ca. 20 g Reiniger

30 = ca. 30 g Reiniger.

3. Bei Programmen mit Vorspülen zusätzli chen Reiniger (5/10 g) in die Vorspülkam mer (2) füllen.

Das Reinigungsmittel wird in der Vorspül phase verwendet.

4. Legen Sie Reinigertabletten in das Fach (1)

5. Schließen Sie den Deckel und drücken Sie ihn an, bis er einrastet.

Reinigertabletten

Reinigertabletten der verschiedenen Hersteller lösen sich mit unterschiedlicher Schnelligkeit auf. Einige Reinigertabletten erreichen aus diesem Grund nicht ihre volle Waschkraft bei kurzen Spülprogrammen. Benutzen Sie daher bei Verwendung von Reinigungstabletten län gere Spülprogramme, um sicher zu sein, dass alle Reinigungsmittelreste beseitigt werden.

Multitab Funktion

Dieses Gerät ist mit der "Multitab Funktion" ausgestattet. Sie ermöglicht die Verwendung von "Multitab" Kombi-Reinigungstabletten.

Bei diesen Produkten handelt es sich um Reiniger mit kombinierten Reinigungs-, Klarspülund Salzfunktionen. Je nach Art der verwendeten Tabletten ("3 in 1", "4 in 1", "5 in 1" etc.) können sie auch andere Zusätze enthalten.

Stellen Sie sicher, dass diese Reinigungstabletten für Ihre Wasserhärte geeignet sind. Siehe hierzu die Herstellerangaben.

Diese Funktion kann bei allen Spülprogrammen angewählt werden. Bei der Anwahl dieser

Funktion wird der Zufluss von Klarspüler und Salz von den betreffenden Behältern auto matisch gesperrt; die Kontrolllampen für Klarspüler und Salz sind ebenfalls deaktiviert.

Wählen Sie vor dem Start eines Spülprogramms die "Multitab Funktion".

Nach der Auswahl bleibt diese Funktion (die betreffende Kontrolllampe leuchtet) auch für die folgenden Spülprogramme aktiv.

Bei Verwendung der "Multitab Funktion" kann sich die Dauer der Programme ändern. In diesem Fall wird die Anzeige der Restlaufzeit des laufenden Programms im Digital-Display automatisch aktualisiert.

20 Spülprogramme

Nach dem Programmstart kann die "Multitab Funktion" NICHT mehr geändert werden.

Wenn Sie die "Multitab Funktion" aufheben möchten, müssen Sie zunächst das Programm löschen und dann die "Multitab Funktion" abschalten.

In diesem Fall müssen Sie ein Spülprogramm (und die gewünschten Optionen) neu ein stellen.

Ein

-

/Abschalten der Multitab Funktion

Drücken Sie die Multitab Taste: Die entsprechende Kontrolllampe leuchtet. Dies zeigt an, dass die Funktion aktiv ist.

Drücken Sie zum Abschalten der Funktion erneut Taste Multitab: die Kontrolllampe erlischt.

Sollte das Geschirr nicht trocken genug sein, empfehlen wir Folgendes:

1. Füllen Sie den Klarspüldosierer mit Klarspüler auf.

2. Schalten Sie den Klarspüldosierer ein.

3. Bringen Sie den Klarspüldosierer in Stellung 2.

• Das Ein-/Abschalten der Klarspülmitteldosierung ist nur bei aktiver "Funktion Multitab" möglich.

Ein-/Abschalten der Klarspülerdosierung

1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.

2. Drücken Sie gleichzeitig die Tasten

A

und

B

solange, bis die Kontrolllampen der Tasten

A

,

B

und

C

zu blinken beginnen.

3. Drücken Sie Taste

B

. Die Kontrolllampen der Tasten

A

und

C

erlöschen, während die

Kontrolllampe der Taste

B

weiter blinkt. Im Digital-Display wird die aktuelle Einstellung angezeigt:

= Klarspüldosierer abgeschaltet.

= Klarspüldosierer eingeschaltet.

4. Drücken Sie zum Wechseln der Einstellung erneut Taste

B

. Im Digital-Display wird die neue Einstellung angezeigt.

5. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausgewählten Op tionen zu speichern.

Wenn Sie wieder zu normalen Reinigungsmitteln zurückkehren möchten, vergessen Sie nicht:

1. Die " Multitab Funktion" auszuschalten.

2. Den Klarspüler- und Salzbehälter wieder zu füllen.

3. Die Wasserhärte auf die höchste Härtestufe einzustellen und 1 normalen Spülgang ohne Geschirr auszuführen.

4. Die Wasserhärte entsprechend der Wasserhärte Ihres Gebietes einzustellen.

5. Einstellung der Klarspüldosierung.

Spülprogramme

Programm Grad der

Verschmutzung

Art der Beladung

Programmbeschreibung

Spülprogramme 21

Verbrauchswerte

1)

AUTOMATIC

2)

30 MIN

INTENSIV.

CARE 70°

ECO 50°

3)

4)

Normal und stark ver schmutzt

Leicht ver schmutzt

Stark ver schmutzt

Normal ver schmutzt

-

Geschirr,

Besteck,

Töpfe und

Pfannen

Geschirr und Be steck

Geschirr,

Besteck,

Töpfe und

Pfannen

Geschirr und Be steck

Normal ver schmutzt

Beliebig

Empfindli ches Ge schirr und

Gläser

Geschirr spüler teil weise ge füllt (wird im Tages verlauf vollständig gefüllt)

5)

1) Die Verbrauchswerte sind Richtwerte, die von dem Druck und der Temperatur des Wassers, den Schwankungen der Stromversorgung und der Geschirrmenge abhängen.

2) Während des automatischen Spülprogramms wird der Verschmutzungsgrad des Geschirrs durch den Grad der

Wassertrübung bestimmt. Programmdauer, Wasser- und Stromverbrauch sind unterschiedlich; je nachdem, ob der Geschirrspüler ganz oder teilweise beladen ist und ob das Geschirr nur leicht oder stärker verschmutzt ist.

Die Wassertemperatur wird automatisch auf 45° C bis 70° C eingestellt.

3) Ideal, wenn der Geschirrspüler nur teilweise beladen ist. Dies ist das perfekte tägliche Spülprogramm für eine

4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck spülen möchte.

4) Testprogramm für Prüfinstitute.

5) Für dieses Programm ist kein Reinigungsmittel erforderlich

22 Wählen und starten Sie ein Spülprogramm

Wählen und starten Sie ein Spülprogramm

Wählen Sie das Spülprogramm und die Zeitvorwahl bei etwas geöffneter Tür. Der Pro grammstart oder der Ablauf der Zeitvorwahl setzen erst nach dem Schließen der Tür ein.

Bis dahin kann die getroffene Auswahl geändert werden.

1. Kontrollieren Sie, dass die Körbe richtig beladen sind und die Sprüharme beim Drehen nicht behindert werden.

2. Vergewissern Sie sich, dass der Wasserhahn geöffnet ist.

3. Drücken Sie die Ein-/Aus-Taste: Alle Lampen der Programmwahltasten leuchten auf

(Einstellmodus).

4. Drücken Sie die Taste des gewünschten Programms (siehe die Tabelle "Spülprogram me").

Wenn ein Programm ausgewählt ist, leuchtet die entsprechende Kontrolllampe auf. Die jeweilige Programmkontrolllampe und das Symbol rechts neben dem Digital-Display leuch ten.

Schließen Sie die Tür des Geschirrspülers, das Programm startet automatisch. Das Symbol rechts neben dem Digital-Display leuchtet weiterhin, und die Kontrolllampen der einzelnen

Phasen erlöschen bis auf die Kontrolllampe für die aktuelle Phase.

Einstellen und Starten des Programms mit der Zeitvorwahl-Taste

1. Drücken Sie nach Auswahl des Spülprogramms die Zeitvorwahltaste, bis die blinkende

Stundenzahl der Zeitvorwahl auf dem Digitaldisplay erscheint. Sie können eine Start verzögerung von 1 bis 19 Stunden wählen.

2. Schließen Sie die Tür des Geschirrspülers, der Ablauf der Zeitvorwahl beginnt automa tisch.

Die Zahl auf dem Display blinkt nicht mehr, sondern leuchtet kontinuierlich.

3. Der Ablauf der Zeitvorwahl nimmt in Schritten von jeweils 1 Stunde ab.

4. Das Öffnen der Tür unterbricht den Ablauf der Zeitvorwahl.

5. Nach Ablauf der Zeitvorwahl beginnt das Spülprogramm automatisch.

Ist die Funktion Zeitvorwahl eingestellt, leuchtet das Symbol rechts neben dem Digital-

Display nicht. Nach Ablauf der Zeitvorwahl beginnt das Spülprogramm automatisch und das Symbol rechts neben dem Digital-Display leuchtet.

Die Auswahl des Spülprogramms und der Startvorwahl kann auch bei geschlossener Tür erfolgen. Bitte denken Sie daran, dass Sie nach dem Drücken einer Programmtaste

NUR 3

Sekunden

Zeit haben, um ein anderes Programm oder die Zeitvorwahl zu wählen; danach startet das gewählte Programm automatisch.

Abbrechen der "Zeitvorwahl" und / oder eines Spülprogramms

• Wenn Sie mit der Zeitvorwahl eine Startverzögerung eingestellt haben und diese löschen wollen, müssen Sie den Geschirrspüler zurücksetzen.

• Wenn Sie die Zeitvorwahl löschen, wird auch das eingestellte Spülprogramm gelöscht.

In diesem Fall müssen Sie erneut ein Spülprogramm einstellen. Soll ein neues Spülpro gramm gewählt werden, kontrollieren Sie, ob der Reinigungsmittelbehälter gefüllt ist.

Entladen des Geschirrspülers 23

WARNUNG!

Unterbrechen oder löschen Sie ein laufendes Spülprogramm NUR, wenn es absolut not wendig ist. Achtung! Beim Öffnen der Tür kann heißer Dampf entweichen. Öffnen Sie die

Tür vorsichtig.

Unterbrechen eines laufenden Spülprogramms:

• Öffnen Sie die Tür des Geschirrspülers; das Programm hält an. Schließen Sie die Tür des

Geschirrspülers; das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.

• Drücken Sie die Ein-/Aus-Taste. Alle Kontrolllampen erlöschen. Drücken Sie die Ein-/Aus-

Taste erneut; das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.

Ende des Spülprogramms

• Der Geschirrspüler stoppt automatisch, und ein Signalton zeigt das Ende des Spülpro gramms an.

• Die Kontrolllampe für Programmende leuchtet.

• Die Kontrolllampe für das gerade abgelaufene Programm leuchtet weiterhin.

• Im Digital-Display erscheint eine Null.

1. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus.

2. Öffnen Sie die Tür des Geschirrspüler einen Spaltbreit und warten Sie einige Minuten, bevor Sie das Geschirr entnehmen; auf diese Weise kühlt das Geschirr rascher ab und die Trockenwirkung wird verbessert.

Entladen des Geschirrspülers

• Heißes Geschirr ist stoßempfindlich.

Lassen Sie daher das Geschirr abkühlen, bevor Sie es aus dem Gerät entnehmen.

• Entladen Sie zuerst den Unter- und dann den Oberkorb; dadurch wird vermieden, dass

Wasser von dem Oberkorb auf das Geschirr im Unterkorb tropft.

• Auf den Wänden und der Tür des Geschirrspülers kann sich Kondenswasser absetzen, da sich Edelstahl schneller als Geschirr abkühlt.

VORSICHT!

Nach dem Ende des Spülprogramms sollten Sie den Netzstecker des Gerätes ziehen und den Wasserhahn schließen.

Reinigung und Pflege

Filterreinigung

Die Filter müssen regelmäßig kontrolliert und gereinigt werden. Schmutzige Filter beein trächtigen das Spülergebnis.

WARNUNG!

Vergewissern Sie sich vor dem Reinigen der Filter, dass die Maschine ausgeschaltet ist.

1. Öffnen Sie die Tür, entfernen Sie den Unterkorb.

24 Reinigung und Pflege

2. Die Filtersystem des Geschirrspülers um fasst einen Grobfilter (

A

), einen Mikrofilter

(

B

) und ein Filtersieb. Entriegeln Sie das

Filtersystem mit dem Griff des Mikrofilters und ziehen Sie das Filtersystem heraus.

3. Drehen Sie den Griff um 1/4 Umdrehung nach links und ziehen Sie das Filtersystem heraus.

4. Fassen Sie den Grobfilter (

A

) am Handgriff und ziehen Sie ihn aus dem Mikrofilter

(

B

).

5. Reinigen Sie alle Filter sorgfältig unter fließendem Wasser.

6. Nehmen Sie das Filtersieb aus dem Spül raumboden und reinigen Sie beide Seiten sorgfältig.

7. Setzen Sie das Filtersieb wieder in den

Spülraumboden ein und vergewissern Sie sich, dass es fest sitzt.

8. Setzen Sie den Grobfilter (

A

) in den Mik rofilter (

B

) ein und drücken Sie die beiden

Filter zusammen.

9. Das Filtersystem einsetzen und durch Dre hen des Griffs nach rechts bis zum An schlag verriegeln. Achten Sie darauf, dass das Filtersieb nicht über den Spülraumbo den hervorragt.

WARNUNG!

Benutzen Sie den Geschirrspüler nie ohne Filter. Falsches Einsetzen der Filter führt zu schlechten Spülergebnissen und kann Schäden am Gerät verursachen.

Reinigung der Sprüharme

Versuchen Sie NIE, die Sprüharme auszubauen.

Was tun, wenn...

25

Eventuell durch Schmutz verstopfte Löcher der Sprüharme mit einem Partystick reinigen.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Gerätes mit einem weichen feuch ten Tuch. Benutzen Sie bei Bedarf nur neutrale Reinigungsmittel. Benutzen Sie keine

Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton, Trichloräthylen usw.).

Reinigung des Geräteinneren

Reinigen Sie die Gummidichtungen der Türen und des Reinigungsmittel- und Klarspüler behälters regelmäßig mit einem feuchten Tuch.

Alle 3 Monate sollten Sie das Spülprogramm für stark verschmutztes Geschirr ohne Geschirr, aber mit Verwendung von Spülmitteln ausführen.

Längerer Gerätestillstand

Vor einem längerem Stillstand des Geschirrspülers sollten Sie folgende Vorsichtsmaßnah men ergreifen:

1. Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn.

2. Öffnen Sie die Tür einen Spaltbreit, um dem Entstehen unangenehmer Gerüche vor zubeugen.

3. Reinigen Sie das Geräteinnere.

Frostschutzmaßnahmen

Stellen Sie den Geschirrspüler nicht in einem Raum auf, in dem die Temperatur unter 0°C absinkt. Sollte dies nicht vermeidbar sein, die Maschine entleeren, die Gerätetür schließen, den Wasserzulaufschlauch entfernen und entleeren.

Transport des Gerätes

Halten Sie sich bei einem Transport des Gerätes (Umzug usw.) an folgende Anweisungen:

1. Netzstecker ziehen.

2. Den Wasserhahn schließen.

3. Den Wasserzulauf- und den Ablaufschlauch abnehmen.

4. Ziehen Sie das Gerät zusammen mit den Schläuchen heraus.

Lassen Sie das Gerät beim Transport nicht umkippen.

Was tun, wenn...

Der Geschirrspüler startet nicht oder hält während des Betriebs an. Einige Störungen sind durch nachlässige Instandhaltung oder Versehen bedingt und können mithilfe der in der folgenden Tabelle beschriebenen Maßnahmen ohne Hilfe des Kundendienstes behoben werden.

Schalten Sie den Geschirrspüler ab und führen Sie folgende Kontrollen durch.

26 Was tun, wenn...

Fehlercode und Störung

• Die Kontrolllampe für das laufende Pro gramm blinkt ständig

wird im Digital-Display angezeigt.

• unterbrochener Signalton

Der Geschirrspüler füllt kein Wasser ein.

• Die Kontrolllampe für das laufende Pro gramm blinkt ständig

wird im Digital-Display angezeigt.

• unterbrochener Signalton

Der Geschirrspüler pumpt nicht ab.

Mögliche Ursachen und Abhilfe

• Der Wasserhahn ist blockiert oder durch Kal kablagerungen verstopft.

Den Wasserhahn reinigen.

• Der Wasserhahn ist geschlossen. Drehen Sie den Wasserhahn auf.

• Der Filter (soweit vorhanden) in der Schlauch verschraubung des Wasserzulaufs ist ver stopft.

Reinigen Sie den Filter in der Schlauchver schraubung.

• Der Wasserzulaufschlauch ist nicht richtig verlegt oder gequetscht.

Den Anschluss des Ablaufschlauchs kontrol lieren.

• Der Siphon ist verstopft.

Den Siphon reinigen.

• Der Wasserzulaufschlauch ist nicht richtig verlegt oder geknickt oder gequetscht.

Den Anschluss des Ablaufschlauchs kontrol lieren.

• Schließen Sie den Wasserhahn und wenden

Sie sich an den lokalen Kundendienst.

• Die Kontrolllampe für das laufende Pro gramm blinkt ständig

wird im Digital-Display angezeigt.

• unterbrochener Signalton

Aquasafe-Einrichtung ist ausgelöst.

Das Programm startet nicht.

• Tür des Geschirrspülers nicht richtig geschlos sen. Schließen Sie die Tür des Geschirrspülers.

• Netzstecker nicht eingesteckt. Netzstecker einstecken.

• Die Sicherung der Hausinstallation ist durch gebrannt.

Sicherung ersetzen.

• Zeitvorwahl eingestellt.

Löschen Sie die Zeitvorwahl, wenn das Ge schirr sofort gewaschen werden soll.

Schalten Sie nach diesen Kontrollen das Gerät ein: Das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.

Wenden Sie sich an den Kundendienst, wenn die Störung fortbesteht oder erneut auftritt.

Sollten Fehler auftreten, die nicht in der o. a. Tabelle behandelt werden, rufen Sie bitte den

Kundendienst und halten Sie folgende Angaben bereit: Modell (Mod.), Produktnummer

(PNC) und Seriennummer (S.N.).

Diese Daten sind aus dem Typenschild auf der Seite der Geschirrspülertür ersichtlich.

Notieren Sie diese Nummern hier, um sie stets bei Bedarf zur Hand zu haben:

Modell (Mod.). : . . . . . . . . . . . . . . . . . . . . . . .

Produkt-Nummer (PNC) :. . . . . . . . . . . . . . . . . . . . . . . .

Technische Daten 27

Serien-Nr. (S.N.). : . . . . . . . . . . . . . . . . . . . . . . . .

Das Spülergebnis ist nicht zufriedenstellend

Das Geschirr ist nicht sauber • Wahl eines falschen Spülprogramms.

• Geschirr falsch geladen, so dass das Spülwas ser nicht alle Teile des Geschirrs erreicht hat.

Die Körbe dürfen nicht überladen werden.

• Falsche Beladung behindert die Drehung der

Sprüharme.

• Die Filter im Spülraumboden sind verstopft oder falsch eingesetzt.

• Zu hohe oder zu geringe Reinigungsmittel dosierung.

• Bei Kalkbelägen auf dem Geschirr; der Salz behälter ist leer oder falsche Einstellung des

Wasserenthärters.

• Ablaufschlauch falsch verlegt.

• Verschlusskappe des Salzbehälters nicht rich tig geschlossen.

Das Geschirr ist nass und glanzlos • Es wurde kein Klarspüler verwendet.

• Der Behälter für Klarspüler ist leer.

Schlieren, Streifen, milchige Flecken oder blau schimmernder Belag auf Gläsern und Geschirr

Eingetrocknete Wassertropfen auf Gläsern und

Geschirr

• Klarspülerdosierung reduzieren.

• Klarspülerdosierung erhöhen.

• Die Ursache kann beim Reinigungsmittel lie gen. Wenden Sie sich an den Kundendienst des Herstellers.

Wenn die Störungen nach diesen Kontrollen fortbestehen, wenden Sie sich an den Kun dendienst.

Technische Daten

Abmessungen

Elektrischer Anschluss - An schlussspannung - Gesamtleis tung - Sicherung

Wasserdruck

Breite x Höhe x Tiefe (cm) 60 x 85 x 63,5

Die Daten der elektrischen Anschlusswerte finden sich auf dem

Typenschild auf der Geschirrspülertür

0,05 - 0,8

Fassungsvermögen

Höchst- Gewicht

Mindestdruck - Höchstdruck

(MPa)

Maßgedecke kg

12

45

28 Hinweise für Prüfinstitute

Hinweise für Prüfinstitute

Die Prüfung muss nach

EN 60704

bei voller Beladung mit dem Testprogramm (siehe Tabelle

"Spülprogramme") durchgeführt werden.

Die Prüfung muss nach

EN 50242

mit vollem Salz- und Klarspülmittelbehälter und mit dem

Testprogramm (siehe "Spülprogramme") durchgeführt werden.

Volle Beladung: 12 Maßgedecke

Reinigungsmitteldosierung:

Klarspülereinstellung:

5 g + 25 g (Typ B)

Position 4 (Typ III)

Einordnungsbeispiele:

Oberkorb

1)

Hinweise für Prüfinstitute 29

Unterkorb mit Besteckkorb

2) Besteckkorb

1) Eventuell auf der linken Seite vorhandene Tassenablagen oder Besteckkörbe entfernen.

2) Bei Bedarf können die Tassenablagen auf der linken Seite und/oder die Bierglashalter entfernt werden.

30 Aufstellung

Installationsanweisungen

Aufstellung

WARNUNG!

Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Elektrikern und Installateuren ausgeführt werden.

Entfernen Sie vor dem Aufstellen der Maschine das gesamte Verpackungsmaterial.

Das Gerät möglichst in der Nähe eines Wasserhahns und eines Wasserablaufs aufstellen.

Installation als Einbaugeschirrspüler (unter einer Arbeitsplatte oder einer

Spüle)

Die Arbeitsplatte des Geschirrspülers ist abnehmbar. Dadurch kann das Gerät als Einbau variante unter einem passenden Spülbecken bzw. einer bereits vorhandenen Arbeitsplatte installiert werden, vorausgesetzt, die Abmessungen des Einbauraumes entsprechen den in der folgenden Abbildung angegebenen Maßen.

Gehen Sie hierzu folgendermaßen vor:

1. Entfernen Sie die Arbeitsplatte des Ge schirrspülers, indem Sie die beiden hint eren Befestigungsschrauben abschrauben, die Arbeitsplatte von hinten nach vorn schieben und aus den vorderen Schienen herausheben.

2. Richten Sie den Geschirrspüler mit den einstellbaren Füßen horizontal aus und schieben Sie ihn in die Einbaunische.

Stellen Sie beim Einschieben des Gerätes in den Einbauraum sicher, dass die Schläuche für die Wasserzufuhr und den Abfluss nicht geknickt oder eingeklemmt werden.

Bei allen Arbeiten, die den Zugang zu den inneren Bauteilen erfordern, muss zuvor der

Netzstecker gezogen werden.

Vergewissern Sie sich nach der Installation des Geschirrspülers, dass er für einen Service techniker im Falle einer Reparatur gut zugänglich ist.

31

Soll der Geschirrspüler nicht mehr als Einbauvariante genutzt werden, ist die Arbeitsplatte wieder anzubringen.

Der Sockel solcher Geräte ist nicht einstellbar.

Ausrichten

Korrektes Ausrichten ist die Voraussetzung dafür, dass die Tür wasserdicht schließt. Bei richtiger Ausrichtung darf die Tür beim Öffnen auf keiner Seite des Küchenmöbels anstoßen.

Die Geräteausrichtung ggf. durch Anziehen oder Lockern der Stellfüße nachstellen.

Wasseranschluss

Das Gerät möglichst an eine Kaltwasserleitung anschließen. Bei einem Anschluss an eine

Warmwasserzufuhr darf die zulässige Wassertemperatur nicht 60°C überschreiten. Warm wasserversorgung ist bei sehr schmutzigem Geschirr nicht immer wirksam, da dabei das

Spülprogramm stark gekürzt wird.

Die Kopplungsmutter des Wasserschlauchs des Geschirrspülers ist für ein Rohrgewinde 3/4" ausgelegt oder für spezielle Schnellkupplungen wie zum Beispiel Press-block.

Der Wasserdruck muss innerhalb des Bereichs der in den "Technischen Daten" aufgeführten

Werten liegen. Ihr Wasserwerk kann Sie über die durchschnittlichen Druckwerte in Ihrem

Gebiet informieren.

Der Wasserzulaufschlauch darf beim Anschluss nicht geknickt, gequetscht oder verdreht werden.

Der Zulauf- und Ablaufschlauch können nach rechts oder links verlegt werden, um die

Installation mit Klemmmuttern zu erleichtern.

Die Klemmmutter muss zur Vermeidung von Lecks richtig angebracht werden.

(Achtung! NICHT alle Geschirrspülermodelle werden mit Zulauf- und Ablaufschläuchen mit

Klemmmutter geliefert. In diesem Fall ist die genannte Verlegung nicht möglich). Falls der

Geschirrspüler mit neuen oder lange Zeit nicht benutzten Schläuchen angeschlossen wird, vor dem Anschluss des Zulaufschlauchs einige Minuten lang Wasser durch denselben flie -

ßen lassen.

BENUTZEN Sie KEINE Anschlussschläuche von Altgeräten.

Das Gerät ist mit einer Sicherheitsvorrichtung versehen, die verhindert, dass das im Ge schirrspüler verwendete Wasser in das Trinkwassersystem zurücklaufen kann. Das Gerät entspricht den gültigen Vorschriften für Installationsarbeiten.

Wasserschlauch mit Sicherheitsventil

Nach dem Anschluss des doppelwandigen Wasserschlauchs befindet sich das Sicherheits ventil in der Nähe des Wasserhahns. Der Wasserschlauch steht daher nur während der

Versorgung des Geschirrspülers unter Druck. Sobald der Wasserschlauch zu lecken beginnt, unterbricht das Sicherheitsventil die Wasserversorgung.

Berücksichtigen Sie bei der Verlegung des Wasserschlauchs:

• Das Elektrokabel des Sicherheitsventils befindet sich in dem doppelwandigen Wasser schlauch. Den Wasserschlauch oder das Sicherheitsventil nicht in Wasser tauchen.

• Ziehen Sie sofort den Netzstecker, wenn der Wasserschlauch oder das Sicherheitsventil beschädigt ist.

• Ein Wasserschlauch mit Sicherheitsventil darf nur von einer Fachkraft oder dem Kun dendienst ersetzt werden.

32

WARNUNG!

Warnung! Gefährliche Spannung.

Anschluss des Ablaufschlauchs

Das Ende des Ablaufschlauchs kann wie folgt angeschlossen werden:

1. An einen Siphon; dabei den Schlauch an der Unterseite der Arbeitsplatte befestigen.

Dadurch wird verhindert, dass Abwasser aus dem Siphon in das Gerät zurückfließen kann.

2. An ein Standrohr mit Entlüftungsöffnung und Innendurchmesser von mindestens 4 cm.

Der Abwasseranschluss muss sich in einer Höhe von mindestens 30 cm und maximal 100 cm vom

Boden des Geschirrspülers befinden.

Der Ablaufschlauch kann nach rechts oder links verlegt werden.

Stellen Sie sicher, dass der Ablaufschlauch nicht geknickt oder gequetscht wird, da das den Was serablauf behindern kann.

Der Spülbeckenstöpsel darf während des Abpum pens des Gerätes nicht eingesetzt sein, da dadurch das Wasser wieder in die Maschine gesaugt wer den kann.

Bei Verwendung eines Verlängerungsschlauchs darf dessen Länge maximal 2 Meter betra gen; der Innendurchmesser des Verlängerungsschlauchs darf nicht kleiner als der des

Ablaufschlauchs sein.

Ebenso darf der Innendurchmesser der Verbindungen für den Anschluss an den Ablauf nicht kleiner sein als der Durchmesser des mitgelieferten Schlauchs.

Elektrischer Anschluss 33

Wenn der Ablaufschlauch an einen Siphon unter einem Becken angeschlossen wird,

muss die ge samte Kunststoffmembran (A) entfernt wer den

. Wird die Membran nicht vollständig entfernt, setzt sich der Ablaufschlauch im Laufe der Zeit durch Ablagerungen von Speiseresten im Siphon zu.

Unsere Geräte verfügen über eine Sicherheitsein richtung, die den Rückfluss von Schmutzwasser in die Maschine verhindert. Falls der Siphon Ihrer

Spüle mit einem "Rückschlagventil" ausgestattet ist, kann dadurch der Ablauf Ihres Ge schirrspülers beeinträchtigt werden. Sie sollten das Ventil daher entfernen.

Zur Vermeidung von Undichtigkeiten müssen die Wasseranschlüsse vollkommen dicht sein.

Elektrischer Anschluss

WARNUNG!

Die Sicherheitsbestimmungen schreiben die Erdung des Gerätes verbindlich vor.

Kontrollieren Sie vor der ersten Benutzung des Gerätes, dass die Netzspannung und -fre quenz mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

Die Nennwerte der Sicherung sind ebenfalls aus dem Typenschild ersichtlich.

Benutzen Sie für den Netzstecker immer eine berührungssichere Steckdose. Vielfachsteck dosen, Steckverbinder und Verlängerungskabel dürfen nicht verwendet werden.

Es besteht Brandgefahr durch Überhitzung.

Lassen Sie ggf. die Steckdose versetzen. Wenden Sie sich für einen eventuellen Austausch des Netzkabels an den Kundendienst.

Der Stecker muss auch nach der Installation des Geschirrspülers zugänglich sein.

Um das Netzkabel von der Steckdose zu trennen, ziehen Sie stets am Netzstecker. Niemals am Netzkabel ziehen.

Der Hersteller übernimmt keine Haftung für Unfälle, die aus der Missachtung dieser Vor schrift entstehen sollten.

Umweltschutz

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses

Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem

Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

34

Verpackungsmaterial

Das Verpackungsmaterial ist umweltfreundlich und recycelbar. Kunststoffteile sind mit in ternationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das

Verpackungsmaterial in den dafür vorgesehenen Behältern der städtischen Müllabfuhr.

WARNUNG!

Vor der Entsorgung von Altgeräten:

• Netzstecker ziehen.

• Das Netzkabel abtrennen und entsorgen.

• Das Türschloss entfernen. Damit verhindern Sie, dass spielende Kinder sich einschließen und gefährden können.

35

www.electrolux.com

Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie bitte unseren

Onlineshop unter: www.aeg-electrolux.de

www.aeg-electrolux.at

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
