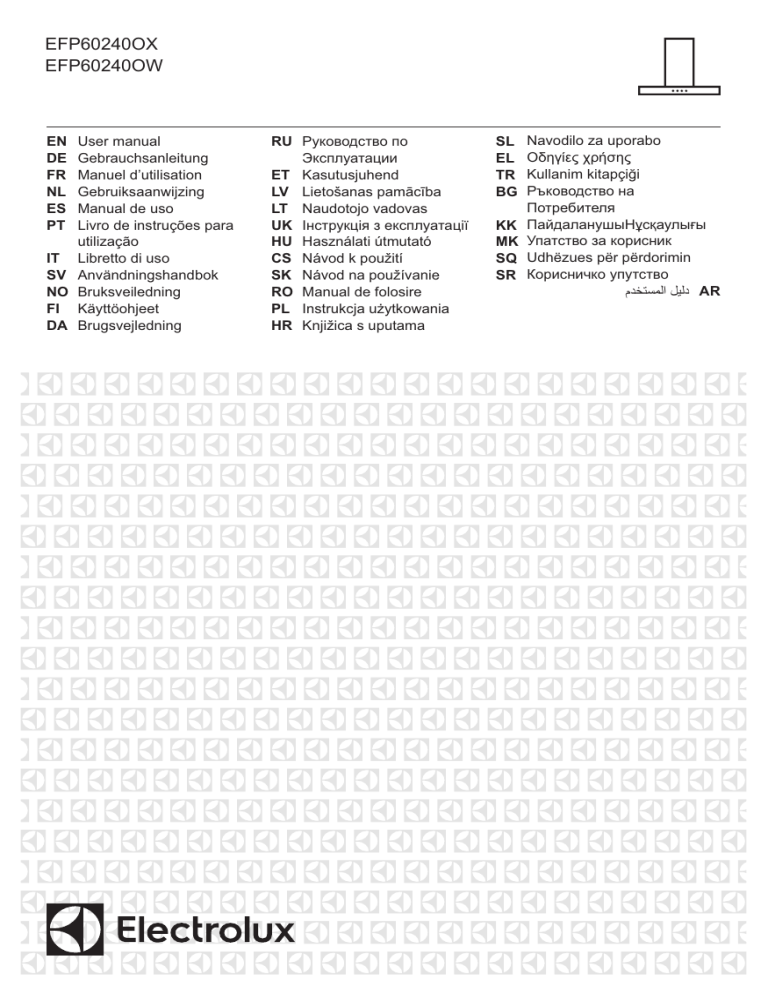

EFP60240OX
EFP60240OW
EN
DE
FR
NL
ES
PT
User manual
Gebrauchsanleitung
Manuel d’utilisation
Gebruiksaanwijzing
Manual de uso
Livro de instruções para
utilização
IT Libretto di uso
SV Användningshandbok
NO Bruksveiledning
FI Käyttöohjeet
DA Brugsvejledning
RU Руководство по
Эксплуатации
ET Kasutusjuhend
LV Lietošanas pamācība
LT Naudotojo vadovas
UK Інструкція з експлуатації
HU Használati útmutató
CS Návod k použití
SK Návod na používanie
RO Manual de folosire
PL Instrukcja użytkowania
HR Knjižica s uputama
SL
EL
TR
BG
KK
MK
SQ
SR
Navodilo za uporabo
Οδηγίες χρήσης
Kullanim kitapçiği
Ръководство на
Потребителя
ПайдаланушыНұсқаулығы
Упатство за корисник
Udhëzues për përdorimin
Корисничко упутство
‫ ﺩﻟﻴﻞ ﺍﻟﻤﺴﺘﺨﺪﻡ‬AR
EN USER MANUAL .................................................................................. 3
DE GEBRAUCHSANLEITUNG ................................................................ 7
FR MANUEL D’UTILISATION..................................................................11
NL GEBRUIKSAANWIJZING ................................................................. 15
ES MANUAL DE USO ............................................................................ 19
PT LIVRO DE INSTRUÇÕES PARA UTILIZAÇÃO. ............................... 23
IT LIBRETTO DI USO ........................................................................... 27
SV ANVÄNDNINGSHANDBOK.............................................................. 31
NO BRUKSVEILEDNING........................................................................ 35
FI KÄYTTÖOHJEET ............................................................................. 39
DA BRUGSVEJLEDNING ...................................................................... 43
RU РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ .......................................... 47
ET KASUTUSJUHEND .......................................................................... 51
LV LIETOŠANAS PAMĀCĪBA................................................................ 55
LT NAUDOTOJO VADOVAS ................................................................. 59
UK ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ ...................................................... 63
HU HASZNÁLATI ÚTMUTATÓ............................................................... 68
CS NÁVOD K POUŽITÍ .......................................................................... 72
SK NÁVOD NA POUŽÍVANIE ................................................................ 76
RO MANUAL DE FOLOSIRE.................................................................. 80
PL INSTRUKCJA UŻYTKOWANIA ........................................................ 84
HR KNJIŽICA S UPUTAMA .................................................................... 88
SL NAVODILO ZA UPORABO............................................................... 92
EL ΟΔΗΓΊΕΣ ΧΡΉΣΗΣ .......................................................................... 96
TR KULLANIM KITAPÇIĞI ................................................................... 101
BG РЪКОВОДСТВО НА ПОТРЕБИТЕЛЯ .......................................... 105
KK ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ.................................................. 109
MK УПАТСТВО ЗА КОРИСНИК ...........................................................113
SQ UDHËZUES PËR PËRDORIMIN.....................................................117
SR КОРИСНИЧКО УПУТСТВО .......................................................... 121
128......................................................................................
AR
EN USER MANUAL
ENGLISH
3
WE’RE THINKING OF YOU
Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings with
it decades of professional experience and innovation. Ingenious and stylish, it has been
designed with you in mind. So whenever you use it, you can be safe in the knowledge that
you’ll get great results every time. Welcome to Electrolux.
Visit our website to:
Get usage advice, brochures, trouble shooter, service information:
www.electrolux.com
Register your product for better service:
www.electrolux.com/productregistration
Buy Accessories, Consumables and Original spare parts for your appliance:
www.electrolux.com/shop
ENVIRONMENT CONCERNS
Recycle the materials with the symbol
. Put the packaging in applicable containers to
recycle it. Help protect the environment and human health and to recycle waste of electrical
and electronic appliances. Do not dispose appliances marked with the symbol
with the
household waste. Return the product to your local recycling facility or contact your municipal
office department for household waste or the shop where you purchased this product.
CUSTOMER CARE AND SERVICE
We recommend the use of original spare parts.
When contacting Service, ensure that you have the following data available.
The information can be found on the rating plate. Model, PNC, Serial Number.
Warning / Caution-Safety information.
General information and tips
Environmental information.
Subject to change without notice.
4
www.electrolux.com
1.
SAFETY INSTRUCTIONS
Caution!Closely follow the instructions
set out in this manual. All responsibility,
for any eventual inconveniences,
damages or fires caused by not
complying with the instructions in this
manual, is declined. The extractor hood
has been designed exclusively for
domestic use.
Caution!Do not connect the appliance
to the mains until the installation is
fully complete. Before any cleaning or
maintenance operation, disconnect
hood from the mains by removing
the plug or disconnecting the mains
electrical supply.
Always wear work gloves during the
maintenance, installation and lighting
operations. The appliance is not intended
for use by children or persons with impaired
physical, sensorial or mental faculties,
or if lacking in experience or knowledge,
unless they are under supervision or have
been trained in the use of the appliance
by a person responsible for their safety.
This appliance is designed to be operated
by adults, children should be monitored
to ensure that they do not play with the
appliance. This appliance is designed to
be operated by adults. Children should not
be allowed to tamper with the controls or
play with the appliance. Never use the hood
without effectively mounted grating! The
hood must NEVER be used as a support
surface unless specifically indicated. The
premises where the appliance is nstalled
must be sufficiently ventilated, when the
kitchen hood is used together with other
gas combustion devices or other fuels. The
ducting system for this appliance must not
be connected to any existing ventilation
system which is being used for any other
purpose such as discharging exhaust
fumes from appliances burning gas or other
fuels. The flaming of foods beneath the
hood itself is severely prohibited. The use
of exposed flames is detrimental to the
filters and may cause a fire risk, and must
therefore be avoided in all circumstances.
Any frying must be done with care in order
to make sure that the oil does not overheat
and ignite.
Caution!Accessible parts of the hood
may became hot when used with
cooking appliance.
With regards to the technical and safety
measures to be adopted for fume
discharging it is important to closely follow
the regulations provided by the local
authorities. The hood must be regularly
cleaned on both the inside and outside (AT
LEAST ONCE A MONTH).
This must be completed in accordance
with the maintenance instructions provided
in this manual). Failure to follow the
instructions provided in this user guide
regarding the cleaning of the hood and
filters will lead to the risk of fires. Do not
use or leave the hood without the lamp
correctly mounted due to the possible risk
of electric shocks. We will not accept any
responsibility for any faults, damage or fires
caused to the appliance as a result of the
non-observance of the instructions included
in this manual.
Warning!Failure to install the screws or
fixing device in accordance with these
instructions may result in electrical
hazards.
2.USE
The hood serves to aspirate the fumes and
vapors resulting from cooking.
The attached installation manual indicates
the version to be used depending on the
model you have, the suction version with
external evacuation
internal recirculation
or filtering with
.
3.INSTALLATION
The mains power supply must correspond
to the rating indicated on the plate situated
inside the hood. If provided with a plug
connect the hood to a socket in compliance
with current regulations and positioned in
an accessible area, after installation. If it not
fitted with a plug (direct mains connection)
or if the plug is not located in an accessible
area, after installation, apply a double
pole switch in accordance with standards
which assures the complete disconnection
of the mains under conditions relating to
over-current category III in accordance with
installation instructions.
Warning!Before re-connecting the hood
circuit to the mains supply and checking
the efficient function, always check that
the mains cable is correctly assembled.
ENGLISH
The minimum distance between the
supporting surface for the cooking
equipment on the hob and the lowest part
of the range hood must be not less than
43cm from electric cookers and 65cm from
gas or mixed cookers. If the instructions for
installation for the gas hob specify a greater
distance, this must be adhered to.
4. MAINTENANCE
ATTENTION! Before performing any
maintenance operation, isolate the
hood from the electrical supply by
switching off at the connector and
removing the connector fuse.
Or if the appliance has been connected
through a plug and socket, then the plug
must be removed from the socket.
The cooker hood should be cleaned
regularly (at least with the same frequency
with which you carry out maintenance of the
fat filters) internally and externally. Clean
using the cloth dampened with neutral liquid
detergent. Do not use abrasive products.
DO NOT USE ALCOHOL!
Warning! Failure to carry out the basic
cleaning recommendations of the
cooker hood and replacement of the
filters may cause fire risks.Therefore,
we recommend observing these
instructions.
The manufacturer declines all responsibility
for any damage to the motor or any
fire damage linked to inappropriate
maintenance or failure to observe the above
safety recommendations.
4.1 Grease filter - The grease filter must
be cleaned once a month using non
aggressive detergents, either by hand or
in the dishwasher, which must be set to a
low temperature and a short cycle. When
washed in a dishwasher, the grease filter
may discolour slightly, but this does not
affect its filtering capacity.
4.2 NON-washable activated charcoal
filter
The saturation of the charcoal filter
occurs after more or less prolonged use,
depending on the type of cooking and the
regularity of cleaning of the grease filter.
In any case it is necessary to replace the
cartridge at least every four mounths.
The charcoal filter may NOT be washed or
regenerated.
5
6
www.electrolux.com
5. CONTROLS
6. LIGHTING
The hood is fitted with a control panel with
aspiration speed selection control and a
light switch to control cooking area lights.
OFF!
ON!
2
4
3
6
5
1
1. ON/OFF lights
2. OFF motors
3. - 4. - 5.- 6. Minimum suction power (3),
Medium suction power (4), Maximum
suction power (5), Intensive suction
power (6).
Use the high suction speed in cases
of concentrated kitchen vapours. It is
recommended that the cooker hood suction
is switched on for 5 minutes prior to cooking
and to leave in operation during cooking
and for another 15 minutes approximately
after terminating cooking.
Disconnect the hood from the electricity.
Warning! Prior to touching the light bulbs
ensure they are cooled down.
Replace the old light bulb with the one of
the same type as specified in the feature
label or near the light lamp on the hood
(E14).
DE GEBRAUCHSANLEITUNG
DEUTSCH
7
WIR DENKEN AN SIE
Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben
ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung und Innovation
stehen. Bei der Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie
gedacht. So haben Sie bei jedem Gebrauch die Gewissheit, dass Sie stets großartige
Ergebnisse erzielen werden. Willkommen bei Electrolux.
Besuchen Sie uns auf unserer Website, um:
Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu
erhalten:
www.electrolux.com
Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu
gewährleisten:
www.electrolux.com/productregistration
Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:
www.electrolux.com/shop
UMWELTTIPPS
Recyclen Sie Materialien mit dem Symbol
. Entsorgen Sie die Verpackung in den
entsprechenden Recyclingbehältern.
Recyclen Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte.
nicht mit dem Hausmüll. Bringen Sie das
Entsorgen Sie Geräte mit diesem Symbol
Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
REPARATUR- UND KUNDENDIENST
Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden
(diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC),
Seriennummer.
Warnungs-/ Sicherheitshinweise.
Allgemeine Informationen und Empfehlungen.
Informationen zum Umweltschutz.
Änderungen vorbehalten.
8
www.electrolux.com
1.
SICHERHEITSHINWEISE
Vorsicht!Die Instruktionen, die in
diesem Handbuch gegeben werden,
müssen strikt eingehalten werden. Es
wird keinerlei Haftung übernommen für
mögliche Mängel, Schäden oder Brände
der Dunstabzugshaube, die auf die
Nichtbeachtung der Vorschriften in diesem
Handbuch zurückzuführen sind. Die
Dunstabzugshaube ist ausschliesslich zum
Einsatz im privaten Haushalt vorgesehen.
Achtung!Das Gerät nicht an das Stromnetz
anschließen, solange die Installation noch
nicht abgeschlossen ist.
Vor Beginn sämtlicher Reinigungs- oder
Wartungsarbeiten muss das Gerät durch
Ziehen des Steckers oder Betätigen
des Hauptschalters der Wohnung vom
Stromnetz getrennt werden.
Bei der Durchführung von Wartungs-,
Installations- und Beleuchtungstätigkeiten
müssen immer Arbeitshandschuhe getragen
warden.
Kinder nicht mit dem Gerät spielen lassen.
Erwachsene und Kinder dürfen nie
unbeaufsichtigt das Gerät betreiben,
– wenn sie körperlich oder geistig dazu nicht in
der Lage sind,
– oder wenn ihnen Wissen und Erfahrung
fehlen, das Gerät richtig und sicher zu
bedienen. Die Dunstabzugshaube niemals
ohne korrekt montiertes Gitter in Betrieb
setzen! Die Dunstabzugshaube darf NIEMALS
als Abstellfläche verwendet werden, sofern
dies nicht ausdrücklich angegeben wird. Der
Raum muss über eine hinreichende Belüftung
verfügen, wenn die Dunstabzugshaube mit
anderen gas- oder brennstoffbetriebenen
Geräten gleichzeitig verwendet wird. Bei
gleichzeitigem Betrieb der Dunstabzugshaube
im Abluftbetrieb und Feuerstätten darf im
Aufstellraum der Feuerstätte der Unterdruck
nicht größer als 4 Pa (4 x 10-5 bar) sein. Die
angesaugte Luft darf nicht in Rohre geleitet
werden, die für die Ableitung der Abgase von
gas- oder brennstoffbetriebenen Geräten
genutzt werden. Es ist strengstens verboten,
unter der Haube mit offener Flamme zu kochen.
Eine offene Flamme beschädigt die Filter und
kann Brände verursachen, daher ist dies in
jedem Fall zu vermeiden. Das Frittieren muss
unter Aufsicht erfolgen, um zu vermeiden, dass
das überhitzte Öl Feuer fängt.
Vorsicht!Zugängliche Teile können beim
Gebrauch mit Kochgeräten heiss werden.
In Bezug auf technische und
Sicherheitsmaßnahmen für die Ableitung der
Abluft sind die Vorschriften der zuständigen
örtlichen Behörden strengstens einzuhalten.
Die Haube muss regelmäßig innen und
außen gereinigt werden (MINDESTENS
EINMAL IM MONAT, diesbezüglich sind in
jedem Fall die ausdrücklichen Angaben in
der Wartungsanleitung dieses Handbuchs
zu beachten). Eine Nichtbeachtung der
Vorschriften zur Reinigung der Haube sowie
zur Auswechselung und Reinigung der
Filter führt zu Brandgefahr. Um das Risiko
eines Stromschlages zu vermeiden, darf die
Dunstabzugshaube ohne richtig eingesetzte
Lampen nicht betrieben werden. Es wird
keinerlei Haftung übernommen für Fehler,
Schäden oder Brände des Gerätes, die durch
Nichteinhaltung der in diesem Handbuch
aufgeführten Anweisungen verschuldet wurden.
Warnung!Erfolgt die Installation der
Schrauben oder Befestigungsvorrichtung
en nicht entsprechend den vorliegenden
Anweisungen, führt dies zu Gefahr durch
Stromschlag.
2.BEDIENUNG
Der Dunstabzug dient zum Absaugen der beim
Kochen entstehenden Dämpfe.
In dem mitgelieferten Montagehandbuch ist
angegeben, ob Sie Ihre Haube als Abluftoder Umluftversion
betreiben.
3.BEFESTIGUNG
Die Netzspannung muss der Spannung
entsprechen, die auf dem Betriebsdatenschild
im Innern der Haube angegeben ist. Sofern
die Haube einen Netzstecker hat, ist dieser
an zugänglicher Stelle an eine den geltenden
Vorschriften entsprechende Steckdose auch
nach der Montage anzuschließen. Bei einer
Haube ohne Stecker (direkter Netzanschluss)
oder falls der Stecker nicht zugänglich ist, ist
ein normgerechter zweipoliger Schalter auch
nach der Montage anzubringen, der unter
Umständen der Überspannung Kategorie
III entsprechend den Installationsregeln ein
vollständiges Trennen vom Netz garantiert.
Hinweis!Vor der Inbetriebnahme muss
sichergestellt sein, dass die Netzversorgung
(Steckdose) ordnungsgemäß montiert
wurde.
www.electrolux.com
Der Abstand zwischen der Abstellfläche
auf dem Kochfeld und der Unterseite
der Dunstabzugshaube darf 43cm im
Fall von elektrischen Kochfeldern und
65cm im Fall von Gas- oder kombinierten
Herden nicht unterschreiten.Wenn
die Installationsanweisungen des
Gaskochgeräts einen größeren Abstand
vorgeben, ist dieser zu berücksichtigen.
4. WARTUNG
Hinweis! Vor jeder Reinigung und
Pflege ist die Dunstabzugshaube
durch Ziehen des Netzsteckers oder
Ausschalten der Sicherung stromlos zu
machen.
Die Dunstabzugshaube muss sowohl innen
als auch außen häufig gereinigt werden
(etwa in denselben Intervallen, wie die
Wartung der Fettfilter). Zur Reinigung ein
mit flüssigem Neutralreiniger getränktes
Tuch verwenden. Keine Produkte
verwenden, die Scheuermittel enthalten.
KEINEN ALKOHOL VERWENDEN!
Hinweis! Nichtbeachtung dieser
Anweisungen zur Reinigung des
Gerätes und zum Wechsel bzw. zur
Reinigung der Filter kann zum Brand
führen. Diese Anweisungen sind
unbedingt zu beachten!
Der Hersteller übernimmt keine Haftung
für irgendwelche Schäden am Motor oder
Brandschäden, die auf eine unsachgemäße
Wartung oder Nichteinhaltung der oben
angeführten Sicherheitsvorschriften
zurückzuführen sind.
4.1 Fettfilter
Der Metallfettfilter muss einmal monatlich
gewaschen werden. Das kann mit
einem milden Waschmittel von Hand,
oder in der Spülmaschine bei niedriger
Temperatur und Kurzspülgang erfolgen.
Der Metallfettfilter kann bei der Reinigung
in der Spülmaschine abfärben, was seine
Filtermerkmale jedoch in keiner Weise
beeinträchtigt.
DEUTSCH
9
4.2 Der NICHT waschbare Aktivkohlefilter
Je nach der Benetzungsdauer des Herdes
und der Häufigkeit der Reinigung des
Fettfilters tritt nach einer mehr oder weniger
langen Benutzungsdauer die Sättigung des
Aktivkohlefilters auf. Auf jeden Fall muß
der Filtereinsatz mindestens alle 4 Monate
ausgewechselt werden.
Er kann NICHT gereinigt oder erneut
aktiviert werden.
10
www.electrolux.com
5. BEDIENELEMENTE
Die Dunstabzugshaube ist mit einer
Bedienungsblende ausgestattet, die mit
einer Steuerung für die Ansaugstärke bzw.
-geschwindigkeit, sowie einer Steuerung
zur Einstellung der Arbeitsplatzbeleuchtung
versehen ist.
OFF!
ON!
2
4
3
6
5
1
1. Lampe EIN/AUS
2. Motoren AUS
3. - 4. - 5.- 6. geringe (3), mittlere (4),
höchste (5), intensive (6) Saugstärke.
Bei starker Dampfentwicklung die
höchste Betriebsstufe einschalten. Es
wird empfohlen, die Dunstabzugshaube
schon fünf Minuten vor Beginn des
Kochvorganges einzuschalten und sie nach
dessen Beendigung noch ungefähr 15
Minuten weiterlaufen zu lassen.
6. BELEUCHTUNG
Das gerät vom stromnetz nehmen.
Hinweis! Vor berühren der lampen sich
vergewissern, dass sie abgekühlt sind.
Ersetzen Sie die defekte lampe durch
eine neue des gleichen Typs und gleicher
Leistung, wie im Typenschild angegeben
(E14).
FR MANUEL D’UTILISATION
FRANÇAIS
11
NOUS PENSONS À VOUS
Merci d’avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines
d’années d’expérience professionnelle et d’innovation. Ingénieux et élégant, il a été conçu
sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous
apportera satisfaction. Bienvenue chez Electrolux.
Visitez notre site Internet pour :
Obtenir des conseils d’utilisation, des brochures, de l’aide, des informations :
www.electrolux.com
Enregistrer votre produit pour obtenir un meilleur service :
www.electrolux.com/productregistration
Acheter des accessoires, consommables et pièces de rechange d’origine pour
votre appareil :
www.electrolux.com/shop
EN MATIÈRE DE PROTECTION DE L’ENVIRONNEMENT
Recyclez les matériaux portant le symbole
. Déposez les emballages dans les
conteneurs prévus à cet effet. Contribuez à la protection de l’environnement et à votre
sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils
portant le symbole
avec les ordures ménagères. Emmenez un tel produit dans votre
centre local de recyclage ou contactez vos services municipaux.
SERVICE APRÈS-VENTE
N’utilisez que des pièces de rechange d’origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes :
Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.
Avertissement/Attention : consignes de sécurité.
Informations générales et conseils.
Informations en matière de protection de l’environnement.
Sous réserve de modifications.
12
www.electrolux.com
1.
CONSIGNES DE SÉCURITÉ
Attention!Suivre impérativement
les instructions de cette notice.
Le constructeur décline toute
responsabilité pour tous les
inconvénients, dommages ou incendies
provoqués à l’appareil et dûs à la
non observation des instructions de
la présente notice. La hotte a été
conçue exclusivement pour l’usage
domestique.
Avertissement!Ne pas raccorder
l’appareil au circuit électrique avant
que le montage ne soit complètement
terminé. Avant toute opération de
nettoyage ou d’entretien, débrancher
la hotte du circuit électrique en retirant
la prise ou en coupant l’interrupteur
général de l’habitation.
Toujours porter des gants lors des
opérations de maintenance, d’installation et
d’intervention sur le dispositif d’éclairage.
L’appareil n’est pas destiné à une utilisation
par des enfants ou des personnes à
capacités physiques, sensorielles ou
mentales réduites et sans expérience et
connaissance à moins qu’ils ne soient sous
la supervision ou formés sur l’utilisation de
l’appareil par une personne responsable
de leur sécurité. Les enfants doivent être
surveillés afin qu’ils ne jouent pas avec
l’appareil. Ne jamais utiliser la hotte sans
que la grille ne soit montée correctement!
La hotte ne doit JAMAIS être utilisée
comme plan pour déposer quelque chose
sauf si cela est expressément indiqué.
Quand la hotte est utilisée en même temps
que d’autres appareils à combustion de
gaz ou d’autres combustibles, le local doit
disposer d’une ventilation suffisante.
L’air aspiré ne doit jamais être envoyé
dans un conduit utilisé pour l’évacuation
des fumées produites par des appareils
à combustion de gaz ou d’autres
combustibles. Il est formellement interdit
de faire flamber les aliments sous la
hotte. L’utilisation de flammes libres peut
entraîner des dégâts aux filtres et peut
donner lieu à des incendies, il faut donc les
éviter à tout prix. La friture d’aliments doit
être réalisée sous contrôle pour éviter que
l’huile surchauffée ne prenne feu.
Attention!Les pièces accessibles
peuvent se réchauffer de façon
importante quand elles sont utilisées
avec des appareils pour la cuisson.
En ce qui concerne les mesures techniques
et de sécurité à adopter pour l’évacuation
des fumées, s’en tenir strictement à ce qui
est prévu dans les règlements des autorités
locales compétentes. La hotte doit être
régulièrement nettoyée, aussi bien à
l’intérieur qu’à l’extérieur (AU MOINS UNE
FOIS PAR MOIS, respecter néanmoins les
instructions relatives à l’entretien fournies
dans ce manuel). La non observation de
ces normes de nettoyage de la hotte et
du changement et nettoyage des filtres
comporte des risques d’incendie. Ne pas
utiliser ou laisser la hotte sans que les
ampoules soient correctement placées
pour éviter tout risque de choc électrique.
La société décline toute responsabilité
pour d’éventuels inconvénients, dégâts
ou incendies provoqués par l’appareil
et dérivés de la non observation des
instructions reprises dans ce manuel.
Attention!Ne pas installer les vis et les
éléments de fixation conformément
à ces instructions peut entraîner des
risques électriques.
2.UTILISATION
La hotte est utilisée pour aspirer les fumées
et les vapeurs causés par la cuisine.
Le manuel d’installation attaché indique la
version d’utiliser pour votre modèle, soit
la version avec aspiration et évacuation
externe
ou la version avec filtration et
recirculation interne
3.INSTALLATION
.
La tension électrique doit correspondre à la
tension reportée sur la plaque signalétique
située à l’intérieur de la hotte. Si une prise
est présente, branchez la hotte dans une
prise murale conforme aux normes en
vigueur et placée dans une zone accessible
également après l’installation. Si aucune
prise n’est présente (raccordement direct
au circuit électrique), ou si la prise ne
se trouve pas dans une zone accessible
également après l’installation, appliquez
un disjoncteur normalisé pour assurer
de débrancher complètement la hotte
du circuit électrique en conditions de
catégorie surtension III, conformément aux
règlementations de montage.
Attention!Avant de rebrancher le circuit
de la hotte à l’alimentation électrique
et d’en vérifier le fonctionnement
correct, contrôlez toujours que le câble
d’alimentation soit monté correctement.
FRANÇAIS
La distance minimum entre la superficie
de support des récipients sur le dispositif
de cuisson et la partie la plus basse de la
hotte de cuisine ne doit pas être inférieure à
43cm dans le cas de cuisinières électriques
et de 65cm dans le cas de cuisinières à gaz
ou mixtes.
Si les instructions d’installation du dispositif
de cuisson au gaz spécifient une plus
grande distance, il faut en tenir compte.
4. ENTRETIEN
Attention! Avant toute opération de
nettoyage ou d’entretien, débrancher la
hotte du circuit électrique en enlevant
la prise ou en coupant l’interrupteur
général de l’habitation.
La hotte doit être régulièrement nettoyée
à l’intérieur et à l’extérieur (au moins à la
même fréquence que pour l’entretien des
filtres à graisse). Pour le nettoyage, utiliser
un chiffon humidifié avec un détergent
liquide neutre. Ne pas utiliser de produit
contenant des abrasifs. NE PAS UTILISER
D’ALCOOL!
Attention! Il y a risque d’incendie si
vous ne respectez pas les instructions
concernant le nettoyage de l’appareil
et le remplacement ou le nettoyage du
filtre.
La responsabilité du constructeur ne
peut en aucun cas être engagée dans le
cas d’un endommagement du moteur ou
d’incendie liés à un entretien négligé ou
au non respect des consignes de sécurité
précédemment mentionnées.
4.1 Filtre anti-graisse - Le filtre antigraisse doit être nettoyé une fois par mois
avec des détergents non agressifs, à la
main ou dans le lave-vaisselle à faibles
températures et cycle rapide. Le lavage
du filtre anti-graisse au lave-vaisselle peut
en provoquer la décoloration. Toutefois,
les caractéristiques de filtrage ne seront en
aucun cas modifiées.
13
4.2 Filtre à charbon actif NON lavable
La saturation du charbon actif se constate
aprés un emploi plus ou mois long, selon
la fréquence d’utilisation et la régularité du
nettoyage du filtre à graisses. En tout cas, il
est nécessaire de changer le filtre aprés, au
maximum, quatre mois.
IL NE PEUT PAS être nettoyé ou régénéré.
14
www.electrolux.com
5. COMMANDES
6. ÉCLAIRAGE
La hotte est équipée d’un panneau de
contrôle doté d’une commande de vitesse
d’aspiration et d’une commande d’éclairage
du plan de cuisson.
DDébrancher l’appareil du réseau
électrique
Attention! Avant de toucher les lampes,
assurez-vous qu’elles soient froides.
Remplacez la vieille ampoule avec le même
type tel que spécifié par l’étiquette des
caractéristiques ou à proximité de l’ampoule
même sur le capot (E14).
OFF!
ON!
2
4
3
6
5
1
1. ON/OFF lampes
2. OFF moteurs
3. - 4. - 5.- 6. Puissance d’aspiration
minimale (3), moyenne (4), maximale
(5), intensive (6).
Utiliser la puissance d’aspiration maximum
en cas de concentration très importante
des vapeurs de cuisson. Nous conseillons
d’allumer la hotte 5 minutes avant de
commencer la cuisson et de la faire
fonctionner encore pendant 15 minutes
environ après avoir terminé la cuisson.
NL GEBRUIKSAANWIJZING
NEDERLANDS
15
WE DENKEN AAN U
Bedankt om een Electrolux-apparaat te kopen. U koos voor een product dat jaren
professionele ervaring en innovatie bevat. Ingenieus en stijlvol, het werd ontworpen met
u in het achterhoofd. Wanneer u het gebruikt, kunt u er op vertrouwen dat u keer op keer
fantastische resultaten zult krijgen. Welkom bij Electrolux.
Ga naar onze website voor:
Advies over gebruik, brochures, het oplossen van problemen en
onderhoudsinformatie:
www.electrolux.com
Registreer uw product voor een betere service:
www.electrolux.com/productregistration
Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor uw
apparaat:
www.electrolux.com/shop
MILIEUBESCHERMING
Recycle de materialen met het symbool
. Gooi de verpakking in een geschikte
verzamelcontainer om het te recyclen. Help om het milieu en de volksgezondheid te
beschermen en recycle het afval van elektrische en elektronische apparaten. Gooi
apparaten gemarkeerd met het symbool
niet weg met het huishoudelijk afval. Breng het
product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
KLANTENSERVICE
Wij raden altijd het gebruik van originele onderdelen aan.
Zorg er als u contact opneemt met de klantenservice voor dat u de volgende gegevens bij
de hand hebt.
De informatie staat op het typeplaatje. Model, productnummer, serienummer.
Waarschuwing - Belangrijke veiligheidsinformatie.
Algemene informatie en tips
Milieu-informatie.
Wijzigingen voorbehouden.
16
www.electrolux.com
1. VEILIGHEIDSVOORSCHRIFTEN
Let op!Zich strikt aan de aanwijzingen
uit deze tekst houden. Iedere
aansprakelijkheid voor eventuele
schade of brand aan het apparaat
veroorzaakt door het niet in acht
nemen van de aanwijzingen in
deze handleiding weergegeven
wordt afgewezen. De wasemkap is
uitsluitend ontworpen voor huishoudelijk
gebruik.
Waarschuwing!Het apparaat niet aan
het stroomnet aansluiten voordat de
installatie voltooid is. Koppel, voor ieder
onderhoud, eerst de wasemkap van het
elektriciteitsnet af door de stekker weg
te trekken of door de hoofdschakelaar
van de woning uit te schakelen.
Gebruik steeds handschoenen tijdens het
onderhoud, de installatie en belichting.
Dit apparaat mag niet worden gebruikt door
kinderen of door personen met beperkte
sensorische of geestelijke capaciteiten
of met weinig ervaring en onvoldoende
kennis, tenzij dit niet geschiedt onder het
toezicht of volgens de gebruiksaanwijzingen
van een persoon die verantwoordelijk is
voor hun veiligheid. De kinderen moeten
altijd gecontroleerd worden zodat zij niet
met het apparaat spelen. De wasemkap
nooit gebruiken als het rooster niet goed
gemonteerd is! De wasemkap NOOIT
als steunvlak gebruiken tenzij dit niet
uitdrukkelijk is aangegeven. Altijd voor een
goede ventilatie van de ruimte zorgen als
de wasemkap tegelijkertijd wordt gebruikt
met andere apparaten die gas en andere
brandstoffen toepassen. De gezogen
lucht mag niet afgevoerd worden in een
leiding die gebruikt wordt voor de afvoer
van rook van apparaten die gas of andere
brandstoffen toepassen. Het is streng
verboden met open vlammen onder de
wasemkap te koken. Het gebruik van open
vlammen is schadelijk voor de filters en
kan brand veroorzaken, daarom moet het
absoluut vermeden worden. Het frituren
moet geschieden onder voortdurend
toezicht om te voorkomen dat verhit vet in
brand raakt.
Let op!De bereikbare onderdelen
kunnen bijzonder warm worden als
deze tegelijkertijd met kookapparaten
gebruikt worden.
Wat betreft technische- en
veiligheidsmaatregelen voor de rookafvoer
zich strikt houden aan de regelingen
voorzien door de plaatselijke bevoegde
autoriteiten. De wasemkap moet
regelmatig schoongemaakt worden, zowel
binnen als buiten (MINSTENS EENMAAL
PER MAAND, neem in ieder geval hetgeen
in deze handleiding is aangegeven in
acht). Het niet in acht nemen van de
reinigingsnormen van de wasemkap en van
de vervanging en reiniging van de filters
kan brandgevaar veroorzaken.
Zorg altijd dat de lampjes in de kap
aanwezig en goed gemonteerd zijn om
het gevaar voor elektrische schokken te
voorkomen. Iedere aansprakelijkheid
voor eventuele schade aan het apparaat
of brand veroorzaakt door het niet in acht
nemen van de aanwijzingen uit deze
handleiding wordt afgewezen.
Opgelet!Indien de schroeven
en bevestigingssystemen niet in
overeenstemming met deze instructies
gemonteerd zijn kan dit leiden tot
elektrische gevaren.
2.HET GEBRUIK
De kap is ontwikkeld om rook en
kookdampen af te zuigen. In het bijgesloten
montageboekje is aangegeven welke
uitvoering mogelijk is voor het model in Uw
bezit: in de afzuigversie met afvoer naar
buiten
of in de filtrerende versie met
luchtcirculatie
.
3.HET INSTALLEREN
De netspanning moet corresponderen met
de spanning die vermeld wordt op het etiket
met eigenschappen, aan de binnenkant
van de wasemkap. Als de wasemkap
een stekker heeft, moet deze in een
stopcontact worden gestoken dat voldoet
aan de geldende voorschriften op een, ook
na de installatie, goed bereikbare plaats.
Heeft de kap geen stekker (rechtstreekse
verbinding met het net) of is deze, ook na
de installatie, niet goed te bereiken, dan
moet er een tweepolige schakelaar worden
geplaatst die de volledige ontkoppeling
van het net garandeert in het geval
van een overspanning van klasse III,
in overeenstemming met de installatie
normen.
Attentie!Alvorens de wasemkap weer
aan het voedingsnet aan te sluiten
controleer of deze goed functioneert,
controleer altijd of de voedingskabel
goed gemonteerd is.
NEDERLANDS
De minimum afstand tussen het kookvlak
van het fornuis en het laagste deel van de
afzuigkap mag niet onder de 43cm liggen,
in geval van een elektrisch fornuis en 65cm,
in geval van een gas- of gemengd fornuis.
Indien in de installatie-aanwijzing van
het gaskooktoestel een grotere afstand
wordt aangegeven moet hiermee rekening
worden gehouden.
4. ONDERHOUD
Attentie! Koppel, voor ieder
onderhoud, eerst de wasemkap van het
elektriciteitsnet af door de stekker weg
te trekken of door de hoofdschakelaar
van de woning uit te schakelen.
De kap moet regelmatig schoon gemaakt
worden, zowel binnen als buiten (tenminste
met dezelfde regelmaat waarmee de
vetfilters gereinigd worden). Gebruik
voor het reinigen een doek die u vochtig
maakt met een beetje neutraal vloeibaar
reinigingsmiddel. Gebruik geen producten
die schuurmiddelen bevatten.
GEEN ALCOHOL GEBRUIKEN!
Attentie! Als u deze aanwijzingen
m.b.t. reiniging van het apparaat en
vervanging resp. reiniging van de filters
niet opvolgt, kan dat tot brand leiden.
Deze aanwijzingen beslist opvolgen!
De fabrikant is niet aansprakelijk voor
schade aan de motor of schade t.g.v.
brand die het gevolg zijn van ondeskundig
onderhoud of niet opvolgen van de
bovengenoemde veiligheidsvoorschriften.
4.1 Vetfilter - Het metalen vetfilter moet
eenmaal per maand worden gereinigd
met neutrale reinigingsmiddelen, met de
hand of in de vaatwasmachine op lage
temperaturen en met een kort programma.
Door hem in de vaatwasmachine te wassen
kan het metalen vetfilter ontkleuren, maar
dit is niet van invloed op de eigenschappen,
die beslist niet veranderen.
17
4.2 NIET wasbaar koolstoffilter
De verzadiging van de koolstoffilter vindt
plaats na een min of meer geprolongeerd
gebruik en hangt af van het soort koken en
de regelmaat waarmee de vetfilter wordt
gewassen. In ieder geval moet de filter
minstens om de 4 maanden vervangen
worden.
Het kan NIET gewassen of opnieuw
gebruikt worden
18
www.electrolux.com
5. BEDIENINGSELEMENTEN
De kap is voorzien van een
bedieningspaneel met een schakelaar
voor de snelheid van afzuiging en een
schakelaar voor de verlichting van het
fornuis.
OFF!
ON!
2
4
3
6
5
1
1. Lichten ON/OFF
2. Motoren OFF
3. - 4. - 5.- 6. Zuigkracht laagste (3),
middelste (4), maximale (5), intensieve
(6).
In geval van een sterkere dampconcentratie
een hogere zuigkracht gebruiken.
We raden aan de afzuigkap 5 minuten
voordat men begint te koken aan te doen
en deze nog voor ongeveer 15 minuten
nadat men beëindigt heeft aan te laten.
6. VERLICHTING
Sluit de stroom af.
Attentie! Alvorens de lampjes aan te raken
controleer eerst of ze koud zijn.
Vervang het beschadigde lampje met
een lampje van hetzelfde soort zoals
aangegeven op het typeplaatje of op het
apparaat zelf in de buurt van het lampje
(E14).
ES MANUAL DE USO
ESPAÑOL
19
PENSAMOS EN USTED
Gracias por adquirir un aparato Electrolux. Ha escogido un producto que contiene décadas
de experiencia e innovación profesionales. Ingenioso y elegante, se ha diseñado pensando
en usted. Así pues, siempre que lo utilice, puede tener la seguridad de que conseguirá
excelentes resultados. Bienvenido a Electrolux.
Visite nuestro sitio web para:
Obtener consejos, folletos, soluciones a problemas e información de servicio:
www.electrolux.com
Registrar su producto para recibir un mejor servicio:
www.electrolux.com/productregistration
Adquirir accesorios, artículos de consumo y recambios originales para su aparato:
www.electrolux.com/shop
ASPECTOS MEDIOAMBIENTALES
Recicle los materiales con el símbolo
. Coloque el material de embalaje en los
contenedores adecuados para su reciclaje.Ayude a proteger el medio ambiente y la salud
pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los
junto con los residuos domésticos. Lleve el producto
aparatos marcados con el símbolo
a su centro de reciclaje local o póngase en contacto con su oficina municipal.
ATENCIÓN Y SERVICIO AL CLIENTE
Le recomendamos que utilice recambios originales.
Al contactar con el Servicio, cerciórese de tener la siguiente información a mano.
La información se puede encontrar en la placa de características. Modelo, PNC, Número de
serie.
Advertencia - Precaución-Información sobre seguridad.
Información general y consejos
Información medioambiental.
Sujeto a cambios sin previo aviso.
20
www.electrolux.com
1. INSTRUCCIONES DE
SEGURIDAD
Precaución! Aténgase estrictamente a
las instrucciones del presente manual.
Se declina cada responsabilidad por
eventuales inconvenientes, daños
o incendios provocados al aparato
originados por la inobservancia de
las instrucciones colocadas en este
manual. La campana ha sido concebida
exclusivamente para un uso doméstico.
Advertencia! No conectar el aparato a
la red eléctrica hasta que la instalación
fue completada.
Antes de cualquier operación de limpieza
o mantenimento, desenchufar la
campana o el interruptor general de la
casa.
TPara realizar las intervenciones de
mantenimiento, instalación e iluminación
póngase siempre guantes de trabajo.
El aparato no está destinado para el
uso por parte de los niños o personas
con problemas fisicos o mentales y sin
experiencia y conocientos a menos que no
sea bajo la supervisión de profesionales
,o por una persona responsable de
su seguridad. Los niños deben ser
controlados para evitar que jueguen con el
aparato. Nunca utilizar la campana sin la
parrilla correctamente montada!
La campana no debe ser nunca
utilizada como plano de apoyo solo si es
expresamente indicado.
El ambiente debe poseer suficiente
ventilación, cuando la campana de cocina
es utilizada conjuntamente con otros
aparatos a gas u otros combustibles.
El aire aspirado no debe ser mezclado
en un conducto para descarga de humo
producidos por aparatos a gas u otros
combustibles.
Es prohibido cocinar alimentos con llama
alta por debajo de la campana.
El uso de las llamas libres puede provocar
daños a los filtros y dar lugar a incendios,
por lo tanto evitar en cada caso.
Las frituras deben ser cocinadas bajo
control para evitar que el aceite recalentado
prenda fuego.
Precaución! Las partes accessibles
pueden calentarse cuando se usan
junto a aparatos para la cocción.
En cuanto a las medidas técnicas y de
seguridad adoptar para la descarga de
humo atenerse estrictamente a las reglas
de las autoridades locales.
La campana se debe limpiar siempre
internamente y externamente (COMO
MINIMO UNA VEZ AL MES, respetando las
reglas indicadas en este manual)
No efectuar los consejos de limpieza
de la campana y el cambio de los filtros
puede provocar incendios. No utilice
o deje la campana sin las lámparas
correctamente montadas, debido a riesgos
de cortocircuito. Se declina todo tipo de
responsabilidades, daños o incendios
provocados por no leer atentamente las
instrucciones indicadas en este manual.
Advertencia! La falta de instalación
de tornillos y elementos de fijación
de acuerdo con estas instrucciones
podría comportar riesgos de naturaleza
eléctrica.
2.USO
La campana sirve para aspirar los humos y
vapores derivantes de la cocción. .
En el folleto de instalación adjunto viene
indicada cuál versión es posible utilizar
para el modelo en vuestra posesión entre la
versión aspirante a evacuación externa
o filtrante a recírculo interno
3.INSTALACIÓN
.
La tensión de red debe corresponder con
tensión indicada en la etiqueta colocada en
el interior de la campana.Si es suministrada
con un enchufe, conectar la campana a
un enchufe conforme a las normas en
vigor y colocarlo en una zona accesible,
aun después de la instalación. Si no es
suministrada con enchufe (conexión directa
a la red) o clavija y no es posible situarla
en un lugar accesible, aun después de la
instalación, colocar un interruptor bipolar
de acuerdo con las normativas, para
asegurarse la desconexión completa a
la red en el caso de la categoria de alta
tensión III, conforme con las reglas de
instalación.
Atención! Antes de reconectar el
circuito de la campana a la red y de
verificar el correcto funcionamiento,
controlar siempre que el cable de red
fue montado correctamente.
ESPAÑOL
La distancia mínima entre la superficie de
cocción y la parte más baja de la campana
no debe ser inferior a 43cm en el caso de
cocinas electricas y de 65cm en el caso de
cocinas a gas o mixtas. Si las instrucciones
para la instalación del dispositivo para
cocinar con gas especifican una distancia
mayor, hay que tenerlo en consideración.
4. MANTENIMIENTO
¡Atención! Antes de cualquier
operación de limpieza o
mantenimiento, retire la campana de la
red eléctrica desconectando el enchufe
o desconectando el interruptor general
de la casa.
La campana debe ser limpiada con
frecuencia tanto externamente como
internamente (con la misma frecuencia con
la que se realiza el mantenimiento de los
filtros de grasa). Para la limpieza, utilice
un paño impregnado de detergente líquido
neutro. No utilice productos que contengan
abrasivos. ¡NO UTILICE ALCOHOL!
¡Atención! De no observarse las
instrucciones dadas para limpiar el
aparato y sustituir el filtro, puede
producirse un incendio. El fabricante
recomienda leerlas y respetarlas
atentamente.
El fabricante no se hace responsable
por los daños al motor o los incendios
provocados en el aparato debido a
intervenciones de mantenimiento
incorrectas o al incumplimiento de las
normas de seguridad proporcionadas.
4.1 Filtro antigrasa - El filtro antigrasa
debe limpiarse una vez al mes con
detergentes no agresivos, manualmente o
bien en lavavajillas a bajas temperaturas
y con ciclo breve. Con el lavado en el
lavavajilla el filtro antigrasa metálico puede
desteñirse pero sus características de
filtrado no cambian absolutamente.
21
4.2 Filtro al carbón activo NO lavable
La saturaciòn del carbòn activado ocurre
despuès da mas o menos tiempo de uso
prolongado, dependiendo del tipo de cocina
y de la regularidad de limpieza del filtro
de grasa. En cualquier caso es necesario
sustituir el cartucho al menos cada 4
meses.
NO puede lavarse o reciclarse.
22
www.electrolux.com
5. MANDOS
6. ILUMINACIÓN
La campana está dotada de un panel de
mandos con control de las velocidades de
aspiración y control de encendido de la luz
para la iluminación del plano de cocción.
OFF!
ON!
2
4
3
6
5
1
1. ON/OFF luces
2. OFF motores
3. - 4. - 5.- 6. Potencia de aspiración
mínima (3), media (4), máxima (5),
intensiva (6)
Usar la potencia de aspiraciòn mayor
en caso de particular concentraciòn de
vapores de cocina. Aconcejamos de
encender la aspiraciòn 5 minutos antes de
iniciar a cocinar y dejarla en funciòn por
otros 15 minutos aproximadamente.
Desconecte el aparato de la red elèctrica.
¡Atención! Antes de tocar las lámparas
asegúrese de que esten frías.
Sustituir la lámpara dañada con una
del mismo tipo como se especifica en
la etiqueta correspondiente o en la
campana cerca de la lámpara misma.
(E14).
PT LIVRO DE INSTRUÇÕES PARA UTILIZAÇÃO.
PORTUGUÊS
ESTAMOS A PENSAR EM SI
Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz com
ele décadas de experiência profissional e inovação. Engenhoso e elegante, foi concebido
a pensar em si. Assim, quando o utilizar, terá a tranquilidade de saber que terá sempre
óptimos resultados. Bem-vindo(a) à Electrolux.
Visite o nosso website para:
Resolver problemas e obter conselhos de utilização, catálogos e informações
sobre serviços:
www.electrolux.com
Registar o seu produto para beneficiar de um serviço melhor:
www.electrolux.com/productregistration
Adquirir acessórios, consumíveis e peças de substituição originais para o seu
aparelho:
www.electrolux.com/shop
PREOCUPAÇÕES AMBIENTAIS
Recicle os materiais que apresentem o símbolo
. Coloque a embalagem nos
contentores indicados para reciclagem.
Ajude a proteger o ambiente e a saúde pública através da reciclagem de aparelhos
juntamente
eléctricos e electrónicos. Não elimine os aparelhos que tenham o símbolo
com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem
local ou contacte as suas autoridades municipais.
APOIO AO CLIENTE E ASSISTÊNCIA
Recomendamos a utilização de peças de substituição originais.
Quando contactar a Assistência, certifique-se de que tem os seguintes dados disponíveis.
A informação encontra-se na placa de características. Modelo, PNC, Número de Série.
Aviso / Cuidado - Informações de segurança.
Informações gerais e sugestões
Informações ambientais.
Sujeito a alterações sem aviso prévio.
23
24
www.electrolux.com
1. INSTRUÇÕES DE SEGURANÇA
Cuidado!Siga especificamente as
instruções indicadas neste manual.
Declina-se qualquer responsabilidade
por eventuais inconvenientes, danos
ou incêndios provocados ao aparelho,
derivantes da inobservância das
instruções indicadas neste manual.
O exaustor foi projectado para ser
utilizado exclusivamente em ambientes
domésticos.
Advertência!Não conectar o aparelho à
rede elétrica enquanto a instalação não
tiver sido totalmente completada.
Antes de qualquer limpeza ou
manutenção, desligar a coifa da rede
elétrica tirando o pluge da tomada
ou desligando o interruptor geral da
alimentação elétrica.
Utilizar sempre luvas de proteção durante
as operações de manutenção, instalação
e conexão ao sistema de iluminação.
O aparelho não é destinado para uso
de crianças ou pessoas com alguma
incapacidade fisica, motoras, ou mentais
reduzidas, e também à às pessoas sem
experiência ou sem conhecimentos
suficientes. Devem ser de ser auxiliadas
por alguém que tenha com conhecimento
e capacidade competência para utilizar
o aparelho. As crianças devem ser
controladas de maneira que não brinquem
com o aparelho. Nunca utilizar a coifa sem
a grelha esteja corretamente montada!
A coifa NUNCA deve ser utilizada como
plano de apoio. Quando a coifa é utilizada
ao mesmo tempo com outros aparelhos a
combustão de gás ou outros combustíveis
o local deve dispor de suficiente
ventilação. O ar aspirado não deve ser
transportado por meio de ductos usados
para a descarga dos fumos produzidos
por aparelhos a combustão de gás ou
de outros combustíveis. É severamente
proibido cozinhar alimentos diretamente
na chama sob a coifa. O emprego de
chama livre é danoso para os filtros e pode
dar lugar a incêndios, portanto, deve ser
absolutamente evitado. A fritura deve ser
feita sob controlo de modo a evitar que o
óleo superaquecido se incendeie.
Cuidado!As partes externas podem
aquecer-se notávelmente quando forem
usadas com os aparelhos de cocção.
No que diz respeito às medidas técnicas e
de segurança a serem adoptadas para a
descarga dos fumos, ater-se estritamente
a quanto previsto pelos regulamentos das
autoridades competentes locais.
A coifa deve ser limpa frequentemente
tanto interna quanto externamente (AO
MENOS UMA VEZ POR MÊS, respeitando
as instruções de manutenção indicadas
neste manual). O não atendimento
às normas de limpeza da coifa e de
substituição e limpeza dos filtros pode
provocar riscos de incêndio.
A coifa não de ser utilizada sem lâmpadas
ou com sua montagem incorreta, pois isto
pode provocar risco de choque elétrico.
Não nos responsabilizamos por eventuais
inconvenientes, danos ou incêndios
provocados ao aparelho, caso as
instruções indicadas neste manual não
sejam seguidas corretamente.
Atenção!A não instalação dos
parafusos e elementos de fixação,
conforme estas instruções, pode
resultar em riscos elétricos.
2.USO
O exaustor serve para sugar a fumaça e
vapores da cozinha.
No manual de instalação que acompanha
o aparelho, vem indicado qual versão é
possível utilizar para o modelo no seu poder
entre a versão aspirante com evacuação ao
exterior
ou a filtragem com recirculação
interna
.
3.INSTALAÇÃO
A voltagem da rede elétrica deve
corresponder à voltagem indicada na
etiqueta das características situada no
interior da coifa. Se dotada de ficha,
conectar a coifa a uma tomada em
conformidade com as normas vigentes
posta em zona acessível,mesmo depois
da instalação. Se não dotada de ficha
(conexão direta à rede) ou a tomada não
se encontra em zona acessível,mesmo
depois da instalação, aplicar um interruptor
bipolar em conformidade com a norma que
assegure a desconexão completa da rede
nas condições da categoria de sobretensão
III, conformemente às regras de instalação.
Atenção!Antes de conectar novamente
o circuito da coifa com a alimentação
elétrica, verificar seu funcionamento,
atentar sempre para que o cabo de
rede esteja montado corretamente.
PORTUGUÊS
A distância mínima entre a superfície de
suporte dos recipientes sobre o fogão
e a parte mais baixa da coifa não deve
ser inferior a 43cm no caso de fogões
elétricos e 65cm no caso de fogões a
gás ou combinados. Se as instruções de
instalação do fogão a gás especificarem
uma distância maior, deve-se levar em
conta esta indicação.
4. MANUTENÇÃO
Atenção! Antes de qualquer
operação de limpeza ou manutenção,
desconectar a coifa da rede elétrica
tirando o pluge da tomada ou
desligando o interruptor geral da
alimentação elétrica.
O exaustor deve ser limpo frequentemente,
interna e externamente (pelo menos com a
mesma frequência com a qual se efectua a
manutenção dos filtros antigorduras).
Para a limpeza use um pano umedecido
com detergentes líquidos neutros. Evite o
uso de produtos contendo abrasivos. NÃO
UTILIZE ÁLCOOL!
Atenção! O não cumprimento das
instruções fornecidas para a limpeza
do aparelho e para a limpeza ou
substituição do filtro pode provocar
riscos de incêndio.
O fabricante não se responsabiliza por
danos causados ao motor ou decorrentes
de incêndio, provocados por uma
manutenção inadequada ou pelo não
cumprimento das indicações de segurança
citadas neste manual.
25
4.1 Filtro de gordura
O Filtro de gordura deve ser limpo uma vez
por mês com detergentes não agressivos.
O filtro pode ser lavado manualmente
ou em máquina de lavar louça a baixas
temperaturas e com ciclo breve. O filtro
metálico para a gordura pode perde cor
com as lavagens na máquina da louça,
mas suas características de filtração não
se alteram.
4.2 Filtro de carvão activo NÃO lavável
A saturação do filtro de carvão activado
se verifica após um uso mais ou menos
prolongado em função do tipo de cozinha
e da regularidade da limpeza do filtro de
gorduras. Em todo caso, é necessário
substituir o cartucho no máximo cada 4
meses.
NÃO pode ser lavado ou regenerado.
26
www.electrolux.com
5. COMANDOS
6. ILUMINAÇÃO
O exaustor é dotado de um painel de
comandos com um controlo de velocidade
de aspiração e um controlo para acender a
luz de iluminação do plano de cozedura.
OFF!
ON!
2
4
3
6
5
1
1. ON/OFF luzes
2. OFF motores
3. - 4. - 5.- 6. Potência de aspiração mínima
(3), média (4), máxima (5), intensiva
(6).
Usar a potência de aspiração no caso
de uma maior concentração de vapor
de cozimento. Aconselhamos ligar a
aspiração 5 minutos antes de iniciar a
cozinhar e de deixá-la em funcionamento
por aproximadamente 15 minutos após o
término do cozimento.
Desligar o aparelho da rede elétrica;
Atenção! Antes de tocar as lâmpadas,
certificar-se que estejam frias.
Substituir a lâmpada queimada com outra
do mesmo tipo, conforme especificado
na etiqueta de caracteristicas ou perto da
própria lâmpada no exaustor (E14).
IT
LIBRETTO DI USO
ITALIANO
27
PENSATI PER VOI
Grazie per aver acquistato un’apparecchiatura Electrolux. Avete scelto un prodotto che ha
alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è
stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete
esser certi di ottenere sempre i migliori risultati. Benvenuti in Electrolux.
Visitate il nostro sito web per:
ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere
informazioni sull’assistenza:
www.electrolux.com
registrare il vostro prodotto e ricevere un servizio migliore:
www.electrolux.com/productregistration
acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.electrolux.com/shop
CONSIDERAZIONI AMBIENTALI
Riciclare i materiali con il simbolo
. Buttare l’imballaggio negli appositi contenitori per il
riciclaggio.
Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da
apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il
simbolo
insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più
vicino o contattare il comune di residenza.
SERVIZIO CLIENTI E MANUTENZIONE
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta l’Assistenza, accertarsi di disporre dei seguenti dati.
Le informazioni si trovano sulla targhetta di identificazione. Modello, numero
dell’apparecchio (PNC), numero di serie.
Avvertenza / Attenzione - Importanti Informazioni di Sicurezza
Informazioni e suggerimenti generali
Informazioni sull’ambiente.
Con riserva di modifiche
28
www.electrolux.com
1.
ISTRUZIONI DI SICUREZZA
Avvertenza! Attenersi strettamente
alle istruzioni riportate in questo
manuale. Si declina ogni responsabilità
per eventuali inconvenienti, danni o
incendi provocati alla cappa derivati
dall’inosservanza delle istruzioni
riportate in questo manuale. La cappa
è stata progettata esclusivamente per
uso domestico.
Attenzione! Non collegare
l’apparecchio alla rete elettrica finche
l’installazione non è totalmente
completata. Prima di qualsiasi
operazione di pulizia o manutenzione,
disinserire la cappa dalla rete elettrica
togliendo la spina o staccando
l’interruttore generale dell’abitazione.
Per tutte le operazioni di installazione,
manutenzione e manutenzione lampade
utilizzare guanti da lavoro.
L’apparecchio non è destinato all’utilizzo
da parte di bambini o persone con ridotte
capacità fisiche sensoriali o mentali e con
mancata esperienza e conoscenza a meno
che essi non siano sotto la supervisione o
istruiti nell’uso dell’apparecchiatura da una
persona responsabile per la loro sicurezza.
I bambini devono essere controllati
affinché non giochino con l’apparecchio.
Mai utilizzare la cappa senza griglia
correttamente montata! La cappa non va
MAI utilizzata come piano di appoggio a
meno che non sia espressamente indicato.
Il locale deve disporre di sufficiente
ventilazione, quando la cappa da cucina
viene utilizzata contemporaneamente ad
altri apparecchi a combustione di gas o
altri combustibili. L’aria aspirata non deve
essere convogliata in un condotto usato per
lo scarico dei fumi prodotti da apparecchi
a combustione di gas o di altri combustibili.
E’ severamente vietato fare cibi alla fiamma
sotto la cappa. L’impiego di fiamma libera è
dannoso ai filtri e può dar luogo ad incendi,
pertanto deve essere evitato in ogni caso.
La frittura deve essere fatta sotto controllo
onde evitare che l’olio surriscaldato prenda
fuoco.
Avvertenza! Quando il piano di cottura
è in funzione le parti accessibili della
cappa possono diventare calde.
Per quanto riguarda le misure tecniche
e di sicurezza da adottare per lo scarico
dei fumi attenersi strettamente a quanto
previsto dai regolamenti delle autorità locali
competenti.
La cappa va frequentemente pulita sia
internamente che esternamente (ALMENO
UNA VOLTA AL MESE, rispettare
comunque quanto espressamente indicato
nelle istruzioni di manutenzione riportate
in questo manuale). L’inosservanza
delle norme di pulizia della cappa e della
sostituzione e pulizia dei filtri comporta
rischi di incendi.
Non utilizzare o lasciare la cappa priva
di lampade correttamente montate per
possibile rischio di scossa elettrica.
Si declina ogni responsabilità per eventuali
inconvenienti, danni o incendi provocati
all’apparecchio derivati dall’inosservanza
delle istruzioni riportate in questo manuale.
Attenzione! La mancata installazione
di viti e dispositivi di fissaggio in
conformità di queste istruzioni può
comportare rischi di natura elettrica.
2.USO
La cappa serve per aspirare i fumi e vapori
derivanti dalla cottura.
Nel libretto di installazione allegato è
indicata quale versione è possibile utilizzare
per il modello in Vs. possesso tra la versione
aspirante ad evacuazione esterna
filtrante a ricircolo interno
3.INSTALLAZIONE
o
.
La tensione di rete deve corrispondere
alla tensione riportata sull’etichetta
caratteristiche situata all’interno della
cappa. Se provvista di spina allacciare
la cappa ad una presa conforme alle
norme vigenti posta in zona accessibile
anche dopo l’installazione. Se sprovvista
di spina (collegamento diretto alla rete) o
la spina non è posta in zona accessibile,
anche dopo installazione, applicare un
interruttore bipolare a norma che assicuri
la disconnessione completa della rete nelle
condizioni della categoria di sovratensione
III, conformemente alle regole di
installazione.
Attenzione! Prima di ricollegare il
circuito della cappa all’alimentazione
di rete e di verificarne il corretto
funzionamento, controllare sempre
che il cavo di rete sia stato montato
correttamente.
ITALIANO
La distanza minima fra la superficie di
supporto dei recipienti sul dispositivo di
cottura e la parte più bassa della cappa da
cucina deve essere non inferiore a 43cm in
caso di cucine elettriche e di 65cm in caso
di cucine a gas o miste.
Se le istruzioni di installazione del
dispositivo di cottura a gas specificano una
distanza maggiore, bisogna tenerne conto.
4. MANUTENZIONE
Attenzione! Prima di qualsiasi
operazione di pulizia o manutenzione,
disinserire la cappa dalla rete elettrica
togliendo la spina o staccando
l’interruttore generale dell’abitazione.
La cappa va frequentemente pulita
(almeno con la stessa frequenza con cui
si esegue la manutenzione dei filtri grassi),
sia internamente che esternamente. Per
la pulizia usare un panno inumidito con
detersivi liquidi neutri.
Evitare l’uso di prodotti contenenti abrasivi.
NON UTILIZZARE ALCOOL!
Attenzione! L’inosservanza delle
norme di pulizia dell’apparecchio e
della sostituzione dei filtri comporta
rischi di incendi. Si raccomanda quindi
di attenersi alle istruzioni suggerite.
Si declina ogni responsabilità per
eventuali danni al motore, incendi
provocati da un’impropria manutenzione
o dall’inosservanza delle suddette
avvertenze.
4.1 Filtro antigrasso - Il filtro antigrasso
deve essere pulito una volta al mese con
detergenti non aggressivi, manualmente
oppure in lavastoviglie a basse temperature
ed a ciclo breve. Con il lavaggio in
lavastoviglie il filtro antigrasso può scolorirsi
ma le sue caratteristiche di filtraggio non
cambiano assolutamente.
29
4.2 Filtro ai carboni attivi NON lavabile
La saturazione del filtro carbone si verifica
dopo un uso più o meno prolungato a
seconda del tipo di cucina e della regolarità
della pulizia del filtro grassi. In ogni caso
è necessario sostituire la cartuccia al
massimo ogni quattro mesi.
NON può essere lavato o rigenerato
30
www.electrolux.com
5. COMANDI
6. ILLUMINAZIONE
La cappa è fornita di un pannello
comandi con un controllo delle velocità di
aspirazione ed un controllo di accensione
della luce per l’illuminazione del piano di
cottura.
Disinserire l’apparecchio dalla rete elettrica.
Attenzione! Prima di toccare le lampade
sincerarsi che siano fredde.
Sostituire la lampada danneggiata con
una dello stesso tipo così come specificato
nell’etichetta caratteristica o vicino alla
lampada stessa sulla cappa (E14).
OFF!
ON!
2
4
3
6
5
1
1. ON/OFF luci
2. OFF motori
3. - 4. - 5.- 6. Potenza aspirazione minima
(3), media (4), massima (5), intensiva
(6).
Usare la velocità maggiore in caso di
particolare concentrazione di vapori
di cucina. Consigliamo di accendere
l’aspirazione 5 minuti prima di iniziare a
cucinare e di lasciarla in funzione a cottura
terminata per altri 15 minuti circa.
SV ANVÄNDNINGSHANDBOK
SVENSKA
31
WE’RE THINKING OF YOU
Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig årtionden
av yrkeserfarenhet och innovation. Genial och snygg har den utformats med dig i åtanke.
Så när du än använder den kan du känna dig trygg med att veta att du får fantastiska
resultat varje gång. Välkommen till Electrolux.
Besök vår webbplats för att:
Få tips om användning, broschyrer, felsökare, serviceinformation:
www.electrolux.com
Registrera din produkt för bättre service:
www.electrolux.com/productregistration
Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:
www.electrolux.com/shop
MILJÖSKYDD
Återvinn material med symbolen
. Återvinn förpackningen genom att placera den i
lämpligt kärl.
Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska
och elektroniska produkter. Släng inte produkter märkta med symbolen
med
hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta
kommunkontoret.
KUNDTJÄNST OCH SERVICE
Vi rekommenderar att originalreservdelar används.
Ha följande uppgifter till hands när du kontaktar serviceavdelningen.
Informationen finns på typskylten. Modell, PNC, serienummer.
Varnings-/viktig säkerhetsinformation.
Allmän information och tips
Miljöinformation.
Vi förbehåller oss rätten till ändringar utan föregående meddelande.
32
www.electrolux.com
1.
SÄKERHETSFÖRESKRIFTER
Försiktighet!Följ noga instruktionerna
i denna manual. Tillverkaren
frånsäger sig allt ansvar för eventuella
funktionsfel, skador eller bränder som
uppstår på apparaten på grund av att
instruktionerna i denna manual inte har
respekterats. Denna köksfläkt är endast
ämnad för privat bruk i hemmet.
Varning!Anslut inte apparaten till elnätet
förrän installationen är helt slutförd.
Gör alltid fläkten strömlös innan någon
typ av underhållsarbete eller rengöring
inleds genom att dra ur kontakten eller
slå av bostadens huvudströmbrytare.
Använd alltid arbetshandskar vid underhåll,
installation och arbeten med belysningen.
Apparaten får inte användas av barn eller
personer med reducerad rörelseförmåga
eller mental kapacitet, eller personer som
saknar erfarenhet och kännedom om
apparaten, såtillvida inte användandet
övervakas eller instruktioner ges av erfaren
person som ansvarar för säkerheten. Barn
får inte lämnas utan uppsikt för att förhindra
att de leker med apparaten.
Fläkten får alridg användas utan att gallret
är korrekt monterat!
Fläkten får ALDRIG användas som
avställningsyta om inte detta är uttryckligen
angivet.
Lokalen skall vara ordentligt ventilerad
när köksfläkten används tillsammans med
andra apparater vilka matas med gas och
andra typer av bränsle.
Utblåsningsluften får inte ledas in i rökkanal
som används för avledning av rökångor
som kommer från apparater vilka matas
med gas eller andra typer av bränsle.
Det är strängt förbjudet att flambera mat
under fläkten.
Öppna lågor skadar filtren och kan orsaka
brand och skall därför undvikas i alla lägen.
Frityrkokning skall ske under uppsikt för att
undvika att överhettad olja fattar eld.
Försiktighet!Vid användning
tillsammans med spisar och
matlagningsutrustning kan tillgängliga
delar hettas upp avsevärt.
Vad beträffar de tekniska och
säkerhetsåtgärder som skall vidtas för
avledning av utblåsningsluften, skall
de föreskrifter som utfärdats av lokala
myndigheter noga efterlevas.
Rengör fläkten ofta, såväl utvändigt som
invändigt, (MINST EN GÅNG I MÅNADEN,
och respektera under alla händelser
samtliga underhållsinstruktioner i denna
manual). Bristande rengöring av fläkten
och filtren samt ett uteblivet byte av filtren
medför brandfara. Använd eller lämna aldrig
fläkten utan korrekt imonterade lampor för
att undvika risken för elektriska stötar.
Tillverkaren frånsäger sig allt ansvar för
eventuella problem eller bränder som
orsakats av att instruktionerna i denna
manual inte efterlevts.
Varning!En utebliven installation
av de fixeringsskruvar och
fixeringsanordningar som dessa
anvisningar föreskriver kan medföra
elektriska risker.
2.ANVÄNDNING INSTALLATION
Fläkten används för att suga ut matos och
ånga. I den bifogade installationshandboken
indikeras de av de två versionerna som är
disponibla på den modell ni är Ägare till.
De disponibla versionerna är de följande:
utsugningsversion med utvändig evakuering
eller filterversion med invändig
återcirkulation
.
3.INSTALLATION
Nätspänningen skall motsvara spänningen
som anges på märkplåten som sitter
inne i fläkten. Om fläkten är utrustad
med stickkontakt skall denna anslutas till
ett uttag som är lättillgängligt även efter
installationen och som uppfyller gällande
föreskrifter. I det fall fläkten saknar
stickkontakt (direktanslutning till nätet), eller
om uttaget är placerat på en svåråtkomlig
plats skall en godkänd tvåpolig strömbrytare
installeras som garanterar en fullkomlig
frånkoppling från nätet i samband med
överspänningsklass III, i enlighet med
installationsbestämmelserna.
Varning!kontrollera innan fläktens
krets ansluts med nätspänningen att
den fungerar korrekt och är korrekt
monterad.
SVENSKA
Minsta tillåtna avstånd mellan kokkärlens
stödyta på spishällen och köksfläktes
underkant är 43cm om det är frågan om en
elektrisk spis och 65cm om det är frågan
om gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett
större avstånd skall detta respekteras.
4. UNDERHÅLL
Varning! Gör alltid fläkten strömlös
innan någon typ av underhållsarbete
eller rengöring inleds genom att slå
ifrån bostadens huvudströmbrytare.
Fläkten skall rengöras ofta, såväl invändigt
som utvändigt (åtminstone med samma
underhållsintervall som för fettfiltren).
Använd en trasa fuktad med neutrala
rengöringsmedel vid rengöring.
Undvik produkter som innehåller slipmedel.
ANVÄND INTE ALKOHOL!
Varning! Observera att en bristande
rengöring av apparaten och icke
utförda filterbyten kan medföra
brandrisk. Följ därför ovanstående
instruktioner noga.
Tillverkaren frånsäger sig allt ansvar
för eventuella motorskador, eldsvådor
beroende på ett bristande underhåll eller att
dessa instruktioner inte respekterats.
Observera att en bristande rengöring
av apparaten och filtren kan medföra
brandrisk. Följ därför ovanstående
instruktioner noga.
4.1 Fettfilter - Filtret skall rengöras en gång
i månaden, med ett milt rengöringsmedel,
för hand eller i diskmaskin, med låg
temperatur och kort program.
Vi tvätt i diskmaskin kan fettfiltret av metall
missfärgas utan att detta på något sätt
påverkar filtrets uppsugningsförmåga.
4.2 Aktivt kolfilter som INTE kan
rengöras
Kolfiltret mättas efter en mer eller mindre
lång tidsperiod beroende på i vilken
utsträckning fläkten används, på typen av
matlagning och hur regelbundet fettfiltren
rengörs. Det är under alla händelser
nödvändigt att ersätta kolfilterpatronen
minst var 4 månad.
Filtret kan INTE rengöras eller
återanvändas.
33
34
www.electrolux.com
5. KOMMANDON
6. BELYSNING
Fläkten är utrustad med en manöverpanel
med en hastighetskontroll och en
strömbrytare för spishällens belysning.
Koppla ur apparaten från elnätet.
Varning! Kontrollera att lamporna har
svalnat innan ni vidrör dem.
Byt den trasiga lampan.
Använd enbart halogena
kronljuslampor Ø35mm E14 28W.
OFF!
ON!
2
4
3
6
5
1
1. ON/OFF belysning
2. OFF motorer
3. - 4. - 5.- 6. Minimal utsugningseffekt
(3), medelhög utsugningseffekt (4),
maximal utsugningseffekt (5), intensiv
utsugningseffekt (6).
Använd en högre hastighet om matoset är
mycket koncentrerat. Vi rekommenderar
att starta luftevakueringen 5 minuter innan
matlagningen inleds och låta den fungera i
cirka 15 minuter efter avslutad matlagning.
NO BRUKSVEILEDNING
NORSK
35
VI TENKER PÅ DEG
Takk for at du har kjøpt et produkt fra Electrolux. Du har valgt et produkt som bringer fler
tiår med erfaring og innovasjon med seg. Genial og stilig, og den er designet med tanke på
deg. Du kan være trygg på at du får gode resultater hver gang du bruker den. Velkommen
til Electrolux.
Gå inn på nettstedet vårt for å:
Få råd om bruk, finne brosjyrer, feilsøking, serviceinformasjon:
www.electrolux.com
Registrere produktet ditt for å få bedre service:
www.electrolux.com/productregistration
Kjøpe tilbehør, forbruksvarer og originale reservedeler til produktet ditt:
www.electrolux.com/shop
MILJØVERN
Resirkuler materialer som er merket med symbolet
. Legg emballasjen i riktige
beholdere for å resirkulere det.
Bidrar til å beskytte miljøet, menneskers helse og for å resirkulere avfall av elektriske og
elektroniske produkter. Ikke kast produkter som er merket med symbolet
sammen med
husholdningsavfallet. Produktet kan leveres der hvor tilsvarende produkt selges eller på
miljøstasjonen i kommunen. Kontakt kommunen for nærmere opplysninger.
KUNDESTØTTE OG SERVICE
Vi anbefaler at du bruker originale reservedeler.
Når du kontakter serviceavdelingen, må du sørge for å ha følgende data for hånden.
Informasjonen finner du på typeskiltet. Modell, PNC (produktnummer), serienummer.
Advarsel/Forsiktig - Sikkerhetsinformasjon.
Generell informasjon og tips
Miljøinformasjon.
Med forbehold om endringer.
36
www.electrolux.com
1. SIKKERHETSANVISNINGER
Obs! Instruksjonene i denne
håndboken må følges nøye.
Produsenten fraskriver seg ethvert
ansvar for eventuelle uhell, skader eller
brann på apparatet som skyldes at
bruksanvisningen i denne håndboken
ikke har blitt overholdt. Denne
ventilatoren er kun til husholdningsbruk.
Advarsel! Ikke koble apparatet til
strømnettet før installasjonen er helt
fullført. Før rengjøring eller vedlikehold
av apparatet må ventilatoren kobles
fra strømnettet ved å trekke ut
støpselet eller skru ut sikringen i husets
sikringsskap.
Bruk alltid arbeidshansker under
vedlikehold, installasjon og
belysningsoperasjoner. Ventilatoren
er ikke egnet til å brukes av barn eller
personer med nedsatte fysiske, mentale
eller sensoriske funksjoner, eller med
manglende erfaring og kjennskap, med
mindre disse ikke blir overvåket eller gitt
instruksjoner om bruk av apparatet av
en person som står ansvarlig for deres
sikkerhet. Barn må overvåkes for å
kontrollere at de ikke leker med apparatet.
Ventilatoren må aldri brukes uten at gitteret
er korrekt montert! Ventilatoren må ALDRI
brukes som anleggsflate, med mindre det
er uttrykkelig angitt. Rommet må være
godt ventilert når ventilatoren brukes
samtidig med andre apparater som bruker
gassforbrenning eller andre brennstoffer.
Luften som suges opp må ikke føres ut i en
avtrekkskanal for røyk som produseres av
apparater som bruker gassforbrenning eller
andre brennstoffer. Det er strengt forbudt å
lage mat på åpen ild under ventilatorhetten.
Bruk av åpen ild skader filtrene og kan
fremkalle brann, derfor må det absolutt
unngås. Steking må foregå under kontroll
for å unngå at den overopphetede oljen tar
fyr.
Obs! De berørbare delene kan bli
meget varme når de brukes sammen
med kokeapparater.
Når det gjelder de tekniske sikkerhetsforans
taltningene som må anvendes for røykutløp,
må man forholde seg strengt til gjeldende
lokale regelverk. Ventilatoren må rengjøres
ofte både innvendig og utvendig (MINST
EN GANG I MÅNEDEN; uansett må man
følge instruksjonene som er uttrykkelig
angitt i vedlikeholdsanvisningene i denne
håndboken). Hvis man ikke overholder
normene for rengjøring av ventilatoren
og utskiftning og rengjøring av filtrene, vil
dette medføre risiko for brann. Ventilatoren
må alltid ha korrekt monterte lyspærer,
både under bruk og i stand by, for å unngå
risikoen for elektrisk støt.
Produsenten fraskriver seg ethvert ansvar
for eventuelle uhell, skader eller brann på
apparatet som skyldes at bruksanvisningen
i denne håndboken ikke har blitt overholdt.
Advarsel! Manglende installering av
skruer og festeanordninger i samsvar
med disse instruksjonene kan medføre
elektrisk fare.
2.BRUK
Kjøkkenhetten brukes til avtrekk av røyk
og damp fra matlaging. I den vedlagte
installasjonsanvisningen er det angitt hvilken
versjon som kan anvendes på modellen du
eier; versjonen med direkte avtrekk ut i friluft
, eller versjonen med resirkulering av
luften
.
3.INSTALLASJON
Nettspenningen må være i samsvar med
den elektriske spenningen som angis på
typeskiltet inne i ventilatoren. Hvis det
følger med støpsel, kobles ventilatoren
til en lett tilgjengelig stikkontakt som er
godkjent i henhold til gjeldende normer.
Stikkontakten må være lett tilgjengelig
også etter installasjonen. Hvis det ikke
følger med støpsel (direkte kobling til
strømnettet), eller stikkontakten selv etter
installasjonen ikke er lett tilgjengelig, må
man sette på en godkjent topolet bryter
som garanterer fullstendig frakobling fra
strømnettet i situasjonene som oppstår i
kategorien overspenning III, i henhold til
installasjonsreglene.
Advarsel! Før man kobler ventilatorens
strømkrets til strømnettet og fastslår
at alt fungerer korrekt, må man alltid
kontrollere at strømledningen er korrekt
montert.
NORSK
Minimumsavstanden mellom koketoppen
og undersiden av kjøkkenventilatoren
må ikke være på mindre enn 43cm når
det gjelder elektriske kokeplater og 65cm
når det gjelder gassbluss og kombinerte
koketopper.
Dersom bruksanvisningen for et
gasskokeapparat opererer med en større
avstand, må denne overholdes.
4. VEDLIKEHOLD
Advarsel! Før enhver form for
rengjøring eller vedlikehold må
ventilatorhetten frakobles strømnettet
ved å dra ut ledningen eller slå av
husets hovedstrømbryter.
Ventilatoren må rengjøres jevnlig, både
innvendig og utvendig (minst så ofte som
man utfører vedlikehold av fettfiltrene). Til
rengjøring benyttes en klut fuktet med et
nøytralt rengjøringsmiddel.
Unngå bruk av slipende eller etsende
produkter.
Advarsel! Hvis ikke reglene for
rengjøring og utskifting av filtrene
følges, kan det føre til brann. Det er
derfor meget viktig å følge denne
bruksanvisningen nøye.
Produsenten fraskriver seg ethvert ansvar
for eventuelle skader på motoren, brann
som skyldes manglende vedlikehold eller
andre skader som skyldes at instruksene
over ikke er blitt fulgt.
4.1 Fettfilteret
Fettfilteret må rengjøres en gang i måneden
uten bruk av aggressive rengjøringsmidler,
for hånd eller i oppvaskmaskin ved lav
temperatur og med kort syklus.
Ved vask i oppvaskmaskin kan
fettfilteret i metall miste fargen, men dets
filterkarakteristikker endres absolutt ikke.
37
4.2 IKKE vaskbart aktivt kullfilter
Kullfilteret må skiftes ut hver 4. måned ved
middels bruk av ventilatoren, og oftere hvis
ventilatoren brukes mye.
Det kan IKKE vaskes eller benyttes om
igjen
38
www.electrolux.com
5. KONTROLLER
6. BELYSNING
Viften er utstyrt med et kontrollpanel med
viftehastighetsvalg og en lysbryter for å
kontrollere kokeområdets lys.
Koble ventilatoren fra strømnettet.
Advarsel! Forsikre deg om at lyspæren er
kald før du tar i den.
Skift ut den utbrente lyspæren med en av
samme type, som spesifisert på typeskiltet
eller i nærheten av selve lyspæren på
kjøkkenhetten (E14).
OFF!
ON!
2
4
3
6
5
1
1. Lys ON/OFF
2. Motorer OFF
3. - 4. - 5.- 6. laveste (3), middels (4),
maksimal (5), intensiv (6) sugestyrke.
Bruk største hastighet ved høy
dampkonsentrasjon på kjøkkenet. Vi
anbefaler å slå på viften 5 minutter før du
begynner å lage mat, og la den fortsette
å virke i enda cirka 15 minutter etter du er
ferdig med matlagingen.
FI
KÄYTTÖOHJEET
SUOMI
WE’RE THINKING OF YOU
Kiitämme teitä Electrolux-laitteen hankinnasta. Olette valinneet tuotteen, joka perustuu
vuosikymmenien aikana saatuun kokemukseen ja innovaatioon. Kekseliäs ja tyylikäs
laite, joka on suunniteltu teitä ajatellen. Laitetta käyttäessänne voitte olla aina varma
erinomaisista tuloksista. Tervetuloa Electroluxiin.
Vieraile verkkosivullamme:
Saadaksesi käyttöön liittyviä neuvoja, esitteitä, vianmääritysohjeita ja huoltoohjeita:
www.electrolux.com
Tuotteen rekisteröimiseksi parempaa huoltoa varten:
www.electrolux.com/productregistration
Ostaaksesi laitteesi lisävarusteita, kulutusosia ja alkuperäisiä varaosia:
www.electrolux.com/shop
YMPÄRISTÖNSUOJELU
Kierrätä materiaalit, jotka on merkitty merkillä
. Kierrätä pakkaus laittamalla se
asianmukaiseen kierrätysastiaan.
Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut.
merkittyjä kodinkoneita kotitalousjätteen mukana. Palauta tuote
Älä hävitä merkillä
paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
ASIAKASPALVELU JA HUOLTO
Suosittelemme alkuperäisten varaosien käyttöä.
Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseen.
Kyseiset tiedot löytyvät laitteen arvokilvestä. Malli, tuotenumero, sarjanumero.
Varoitukset/huomautukset ja turvallisuusohjeet.
Yleisohjeet ja vinkit
Ympäristönsuojeluohjeita.
Oikeus muutoksiin pidätetään ilman erillistä ilmoitusta.
39
40
www.electrolux.com
1.
TURVALLISUUSOHJEET
Huomio!Noudata käyttöohjetta
huolellisesti. Valmistaja ei vastaa
käyttöohjeen noudattamattajättämisestä
aiheutuneista haitoista, vahingoista tai
tulipaloista. Tuuletin on suunniteltu
ainoastaan kotitalouskäyttöön.
Varoitus!Älä yhdistä laitetta
sähköverkkoon ennenkuin asennus on
täysin valmis.
Irrota laite sähköverkosta aina ennen
puhdistus- tai huoltotoimenpiteitä
, ottamalla töpseli irti seinästä tai
katkaisemalla virta huoneiston
pääkytkimestä.
Käytä aina työhanskoja huolto, asennus, ja
valaistustoimenpiteiden aikana.
Tätä laitetta ei ole tarkoitettu sellaisten
henkilöiden käyttöön (mukaan lukien
lapset), joiden fyysiset, sensoriset tai
henkiset ominaisuudet ovat heikentyneet
eikä sellaisten henkilöiden käyttöön,
joilta puuttuu laitteen käyttökokemus ja
tieto, jollei henkilöiden turvallisuudesta
vastuullinen henkilö anna heille ohjausta tai
ohjeita laitteen käytöstä.
Älä anna lasten leikkiä laitteella.
Älä koskaan käytä laitetta, jos sen ritilää ei
ole asennettu oikealla tavalla!
Tuuletinta ei saa KOSKAAN käyttää
tukipintana, jollei niin ole erikseen mainittu.
Jos liesituuletinta käytetään samaan
aikaan kaasulieden kanssa, huoneeseen on
tultava niin paljon korvausilmaa, ettei synny
alipainetta, joka voi sammuttaa kaasuliekin.
Poistoilmaa ei saa johtaa kaasulla tai
muilla polttoaineilla toimivien laitteiden
savunpoistohormiin.
Tuulettimen alla liekittäminen on
ehdottomasti kielletty.
Avotulen käyttö vahingoittaa suodattimia ja
voi aiheuttaa tulipalon.
Huomio!Kosketuspinnat voivat
kuumentua huomattavasti ruoanlaiton
yhteydessä.
Paistettaessa on valvottava paistoastiaa
jatkuvasti. Ylikuumentunut öljy saattaa olla
palovaarallinen.
Noudata huolellisesti paikallisten
viranomaisten antamia savunpoiston
teknisiä ja turvatoimenpiteitä koskevia
määräyksiä.
Tuuletin on puhdistettava huolellisesti
sekä sisä- että ulkopuolelta (VÄHINTÄÄN
KERRAN KUUKAUDESSA, noudata
kuitenkin tämän käyttöohjeen neuvoja).
Tuulettimen puhdistusta ja suodattimien
vaihtoa ja puhdistusta koskevien
määräysten noudattamattajättäminen voi
aiheuttaa tulipalovaaran.
Älä käytä tuuletinta, jos lamppuja ei
ole asennettu oikein. Siitä voi aiheutua
sähköiskun vaara. Valmistaja ei vastaa
käyttöohjeen noudattamatta jättämisestä
aiheutuneista haitoista, vahingoista tai
tulipaloista.
Huomio!Kiinnitysruuvien ja -laitteiden
ohjeiden vastainen asennus voi
vaikuttaa sähköturvallisuuteen.
2.KÄYTTÖ
Tuuletinta käytetään ruoanlaitosta
aiheutuneen savun ja höyryn poistamiseen.
Laitteen mukana tulevasta asennusohjeesta
käy ilmi käytetäänkö hankkimaanne mallia
imukupuversiona ulkoiseen poistoon
vai
suodatinversiona sisäiseen kiertoon
.
3.ASENNUS
Verkon jännitteen on oltava sama
kuin tuulettimen sisäpuolella olevassa
tyyppikilvessä ilmoitettu jännite. Jos
laitteessa on pistoke, liitä tuuletin
voimassaolevien normien mukaiseen
pistorasiaan, joka sijaitsee sellaisessa
paikassa, että siihen pääsee käsiksi myös
asennuksen jälkeen. Jos laitteessa ei ole
pistoketta (suora liitos verkkoon) tai pistoke
ei ole sellaisessa paikassa että siihen
pääsee käsiksi myös asennuksen jälkeen,
käytä normien mukaista kaksinapaista
katkaisijaa, jolla varmistetaan että laite
saadaan kokonaan irti sähköverkosta, jos
ylijännite kategoria on III, asennussääntöjen
mukaisesti.
Huomio!Tarkista aina, että
verkkokaapeli on asennettu oikealla
tavalla ennen kuin yhdistät tuulettimen
sähköverkkoon ja tarkistat että se toimii
oikein.
SUOMI
Lieden keittotason tukipinnan ja
keittiötuulettimen alimman osan välinen
minimietäisyys on oltava vähintään 43cm
sähköliesien osalta ja 65cm kaasu- ja
sekaliesien osalta.
Jos kaasulieden käyttöohjeissa vaaditaan
suurempi etäisyys, on se otettava
huomioon.
4. HUOLTO
Huomio! Irroita laite aina
virtalähteestä ennen puhdistus- tai
huoltotoimenpiteitä, irrota virtajohdon
pistoke verkkovirtapistorasiasta tai
katkaise virta kodin sähköverkosta.
Tuuletin on puhdistettava usein sekä
sisä- etttä ulkopuolelta (vähintään yhtä
usein kuin rasvasuodattimien huolto). Käytä
puhdistukseen neutraalissa nestemäisessä
pesuaineessa kostutettua kangasta.
Vältä hankaavia pesuaineita.
ÄLÄ KÄYTÄ ALKOHOLIPITOISIA
PUHDISTUSAINEITA!
Huomio! Laitteen puhdistusta ja
suodattimien vaihtoa koskevien
määräysten noudattamattajättäminen
voi aiheuttaa tulipalovaaran. On siis
suositeltavaa noudattaa määräyksiä.
Valmistaja ei vastaa mahdollisista vääristä
huoltotoimenpiteistä tai yllämainittujen
normien noudattamattajättämisestä
aiheutuvista moottorivioista tai tulipaloista.
4.1 Rasvasuodatin - Rasvasuodatin on
puhdistettava kerran kuukaudessa miedolla
pesuaineella, käsin tai astianpesukoneessa
alhaisella lämpötilalla ja lyhyellä
pesuohjelmalla.
Metallinen rasvasuodatin voi haalistua
astianpesukoneessa, mutta tämä ei vaikuta
sen suodatustehoon millään tavallla.
4.2 Kertakäyttöinen hiilisuodatin
Hiilisuodattimen kyllästys tapahtuu
pidemmän käytön jälkeen riippuen
keittiötyypistä ja rasvasuodattimen
puhdistustiheydestä. Joka tapauksessa
suodatin on vaihdettava vähintään neljän
kuukauden välein.
Sitä EI voi pestä eikä käyttää uudestaan
41
42
www.electrolux.com
5. OHJAIMET
6. VALAISTUS
Liesituuletin on varustettu ohjauspaneelilla,
josta voidaan säätää imun nopeuksia ja
kytkeä valo, joka valaisee keittotasoa.
Irrota laite sähköverkosta.
Huomio! Tarkista että lamput eivät ole
kuumia ennen kuin kosket niihin.
Vaihda vioittunut lamppu uuteen lamppuun
tyyppikilvessä tai liesituulettimessa lampun
lähellä näkyvien ohjeiden mukaisesti (E14).
OFF!
ON!
2
4
3
6
5
1
1. Valojen ON/OFF
2. Moottoreiden OFF
3. - 4. - 5.- 6. Minimi imuteho (3), keskitason
imuteho (4), maksimi imuteho (5),
intensiivinen imuteho (6).
Käytä maksiminopeutta jos keittiössä on
erityisen paljon höyryä. On suositeltavaa
käynnistää tuuletus 5 minuuttia ennen
ruoanlaiton aloittamista ja antaa sen
toimia noin 15 minuuttia ruoanlaiton
lopettamisesta.
DA BRUGSVEJLEDNING
DANSK
43
VI TÆNKER PÅ DIG
Tak for dit køb af et Electrolux-apparat. Du har valgt et produkt, som giver dig årtiers
professionel erfaring og innovation på én gang. Genialt og elegant. Det er designet med dig
i tankerne. Så uanset hvornår du bruger det, kan du være sikker på, at du får fantastiske
resultater hver gang. Velkommen til Electrolux.
Besøg vores websted for at:
Få rådgivning, brochurer, fejlfinding, serviceinformation:
www.electrolux.com
Registrere dit produkt for bedre service:
www.electrolux.com/productregistration
Købe tilbehør, forbrugsvarer og originale reservedele til dit apparat:
www.electrolux.com/shop
MILJØHENSYN
Genbrug materialer med symbolet
. Anbring emballagematerialet i passende beholdere
til genbrug.
Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af
elektriske og elektroniske apparater. Kasser ikke apparater, der er mærket med symbolet
, sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads
eller kontakt din kommune.
PLEJE OG SERVICE
Vi anbefaler brugen af originale reservedele.
Sørg for at have følgende data tilgængelig, når du kontakter service.
Du finder oplysningerne på maskinens typeskilt. Model, PNC, Serienummer.
Advarsel /Forsigtig-Sikkerhedsanvisninger.
Generelle oplysninger og gode råd
Miljøoplysninger.
Ret til ændringer uden varsel forbeholdes.
44
www.electrolux.com
1.
SIKKERHEDSANVISNINGER
Bemærk! Overhold venligst alle
instruktioner i denne vejledning.
Fabrikanten frasiger sig ethvert
ansvar for eventuelle fejl, skader eller
brande forårsaget af apparatet, men
afledt af manglende overholdelse af
instruktionerne i denne vejledning.
Emhætten er udelukkende udviklet til
brug i almindelige hjem.
Advarsel! Apparatet må ikke tilsluttes
elnettet før installeringen er helt
tilendebragt. Før der udføres nogen
form for rengøring eller vedligeholdelse,
skal emhætten afbrydes fra elnettet ved
at trække stikket ud, eller ved at afbryde
hovedafbryderen i hjemmet.
VBær altid arbejdshandsker under
vedligehold, installation og arbejde med
belysningen. Apparatet må ikke benyttes
af børn, eller af personer med nedsatte
sanseevner eller mentale færdigheder,
eller uden den nødvendige erfaring og
kendskab, med mindre brugen sker under
opsyn eller vejledning fra en person der
har ansvaret for deres sikkerhed. Børn
skal holdes under opsyn, så de ikke får
mulighed for at lege med emhætten.
Emhætten må aldrig benyttes uden
korrekt monteret rist! Emhætten må
ALDRIG benyttes som støtteoverflade,
med mindre dette er udtrykkeligt tilladt.
Lokalet skal have tilstrækkelig ventilation,
når køkkenemhætten anvendes samtidigt
med andre apparater der forbrænder
gas eller andre brændstoffer. Den
opsugede luft må ikke ledes ind i rør, der
anvendes til udledning af røg fra apparater
med forbrænding af gas eller af andre
brændstoffer. Det er strengt forbudt at
flambere under emhætten. Brug af åben ild
er farligt for filtrene og kan medføre brand,
og skal derfor altid undgås. Friturestegning
skal ske under opsyn for at forhindre, at
den overopvarmede olie bryder i brand.
Bemærk! De tilgængelige dele kan
blive meget varme, når de benyttes
sammen med apparater til madlavning.
Hvad angår de nødvendige tekniske
forholdsregler og sikkerhedskrav for
udledning af røg, skal alle reglementer fra
de lokale myndigheder overholdes uden
undtagelse. Emhætten skal rengøres ofte,
både indvendigt og udvendigt (MINDST
EN GANG OM MÅNEDEN; overhold under
alle omstændigheder angivelserne i kapitlet
om vedligeholdelse i denne vejledning).
Manglende overholdelse af kravene for
rengøring af emhætten, og for udskiftning
og rengøring af filtrene, medfører brandfare.
Emhætten må hverken benyttes eller
efterlades uden korrekt indsatte lyspærer
pga. fare for elektrisk stød. Fabrikanten
fralægger sig ethvert ansvar for eventuelle
fejl, skader eller brand forårsaget af
apparatet, men afledt af manglende
overholdelse af instruktionerne i denne
vejledning.
Pas på! Manglende montering af
skruer og fastgøringsanordninger
i overensstemmelse med disse
instruktioner, kan medføre elektrisk
fare.
2.ANVENDELSE
Emhætten har til opgave at udsuge røg og
damp fra madlavningen. I den medfølgende
vejledning til installering er det anført,
om den købte model kan benyttes i den
sugende udgave med udledning udenfor
eller i den filtrerende udgave med intern
recirkulation
.
3.INSTALLERING
Netspændingen skal svare til spændingen
vist på typeskiltet internt i emhætten.
Hvis emhætten er udstyret med et stik,
skal emhætten tilsluttes en let tilgængelig
stikkontakt, der er i overensstemmelse med
de gældende standarder. Stikkontakten
skal også være let tilgængelig efter
installeringen. Hvis emhætten ikke er
udstyret med et stik (direkte tilslutning
til elnettet), eller hvis stikket ikke findes
i et område, der også er let tilgængeligt
efter installeringen, skal der monteres en
topolet afbryderkontakt i overensstemmelse
med standarderne, der sørger for fuld
afbrydelse fra elnettet i tilfælde af
forhold i overspændingskategori III, og
i overensstemmelse med reglerne for
elektriske installationer.
Obs! Undersøg altid, at netkablet er
blevet monteret rigtigt, før emhættens
kredsløb tilsluttes forsyningsnettet og
der udføres kontrol af korrekt funktion.
DANSK
Minimumsafstanden mellem kogegrejets
støtteoverflade på komfuret og den
nederste del af emhætten må ikke være
under 43cm ved elektriske kogeplader,
og ikke under 65cm ved gasblus eller
komfurer med både gasblus og elektriske
kogeplader.
Hvis gaskomfurets vejledning angiver en
større afstand, skal dette overholdes.
4. VEDLIGEHOLDELSE
Obs! Inden der udføres nogen form
for rengøring eller vedligeholdelse skal
emhætten afbrydes fra elnettet ved at
fjerne stikket fra stikkontakten, eller ved
at afbryde hjemmets hovedafbryder.
Emhætten skal rengøres jævnligt både på
ydersiden og på indersiden (mindst med
samme frekvens som for vedligeholdelse
af fedtfiltrene). Ved rengøring skal man
anvende en klud fugtet med neutrale, milde
rengøringsmidler i flydende form.
Undgå brug af produkter indeholdende
slibemidler BENYT ALDRIG SPRIT!
Pas på! Manglende overholdelse af
vejledningen til rengøring af apparatet
og udskiftning af filtrene medfører
brandfare. Der henstilles således til, at
instruktionerne følges.
Fabrikanten frasiger sig ethvert ansvar for
eventuel beskadigelse af motoren, brande
forårsaget af utilstrækkelig vedligeholdelse
af apparatet eller manglende overholdelse
af ovenstående instruktioner.
4.1 Fedtfilter
Fedtfilteret skal rengøres én gang om
måneden med milde rengøringsmidler;
filteret kan også vaskes i
opvaskemaskine ved lav temperatur og
på et kort opvaskeprogram. Ved vask i
opvaskemaskinen kan metal-fedtfilteret
blive misfarvet, men dette vil ikke have
negativ indflydelse på dets filtrerende
egenskaber.
45
4.2 Filter med aktivt kul der IKKE kan
vaskes
Kulfilteret skal udskiftes hver 4. Måned,
hvis emhætten ikke benyttes intensivt, eller
oftere.
Kulfilteret kan IKKE vaskes eller
genanvendes.
46
www.electrolux.com
5. BETJENING
6. BELYSNING
Emhætten er udstyret med et
betjeningspanel med mulighed for
regulering af sugestyrken og lys til
oplysning af kogeområdet.
Afbryd apparatet fra el-nettet.
Pas på! Sørg for at pærerne er kolde før de
berøres.
Udskift den beskadigede pære med en
pære af samme type i overensstemmelse
med specifikationerne på etiketten eller
oplysningerne ved siden af pæren på
emhætten (E14).
OFF!
ON!
2
4
3
6
5
1
1. ON/OFF lys
2. OFF motorer
3. - 4. - 5.- 6. Udsugningseffekt min. (3),
middel (4), max. (5) intensiv (6).
Benyt den højeste hastighed ved stor
dampkoncentration i køkkenet. Det
anbefales, at man tænder udsugningen 5
minutter før påbegyndelse af madlavning,
og at udsugningen efterlades tændt i
yderligere cirka 15 minutter efter afslutning
af madlavningen.
RU РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
PYCCĸИЙ
47
МЫ ДУМАЕМ О ВАС
Благодарим Вас за приобретение прибора Electrolux. Вы выбрали изделие, за
которым стоят десятилетия профессионального опыта и инноваций. Уникальное и
стильное, оно создавалось с заботой о Вас. Поэтому когда бы Вы ни воспользовались
им, Вы можете быть уверены: результаты всегда будут превосходными. Добро
пожаловать в мир Electrolux!
На нашем веб-сайте Вы сможете:
Найти рекомендации по использованию изделий, руководства по
эксплуатации, мастер устранения неисправностей, информацию о
техническом обслуживании:
www.electrolux.com
Зарегистрировать свое изделия для улучшения обслуживания:
www.electrolux.com/productregistration
Приобрести дополнительные принадлежности, расходные материалы и
фирменные запасные части для своего прибора:
www.electrolux.com/shop
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
Материалы с символом
следует сдавать на переработку. Положите упаковку в
соответствующие контейнеры для сбора вторичного сырья.
Принимая участие в переработке старого электробытового оборудования, Вы
помогаете защитить окружающую среду и здоровье человека. Не выбрасывайте
вместе с бытовыми отходами бытовую технику, помеченную символом . Доставьте
изделие на местное предприятие по переработке вторичного сырья или обратитесь в
свое муниципальное управление.
ПОДДЕРЖКА ПОТРЕБИТЕЛЕЙ И СЕРВИСНОЕ
ОБСЛУЖИВАНИЕ
Мы рекомендуем использовать оригинальные запчасти.
При обращении в сервис-центр следует иметь под рукой следующую информацию.
Данная информация находится на табличке с техническими данными. Модель, код
изделия (PNC), серийный номер.
Внимание / Важные сведения по технике безопасности.
Общая информация и рекомендации
Информация по охране окружающей среды.
Право на изменения сохраняется.
48
www.electrolux.com
1.
УКАЗАНИЯ ПО БЕЗОПАСНОСТИ
Внимание!Производитель снимает
с себя всякую ответственность за
неполадки, ущерб или пожар, которые
возникли при использовании прибора
вследствие несоблюдения инструкций,
приведенных в данном руководстве.
Вытяжка предназначена исключительно
для домашнего использования.
Предупреждение!Не подключайте
прибор к электрической сети, пока
операции по установке полностью не
завершены. Прежде чем приступить
к операциям по очистке или уходу
отсоедините вытяжку от сети, вынув
вилку или выключив общий выключатель
электрической сети.
Всегда носить перчатки во время
выполнения операций по техническому
обслуживанию, установке или подключению
освещения. Дети или взрослые не
должны пользоваться вытяжкой, если по
своему физическому или психическому
состоянию не в состоянии этого делать,
или если они не обладают знаниями и
опытом необходимыми для правильного и
безопасного управления прибором.
Не оставляйте детей без присмотра, чтобы
они не играли с прибором. Не используйте
вытяжку, если решетка неправильно
установлена! Категорически запрещается
использовать вытяжку в качестве опорной
плоскости, если это специально не
оговорено. Обеспечьте надлежащий
воздухообмен помещения, когда Вы
используете вытяжку в кухне одновременно
с другими приборами на газу или на
другом горючем. Вытягиваемый воздух
не должен выбрасываться наружу через
воздуховод, используемый для выброса
дымов от приборов с газовым сжиганием
или с питанием другими горючими.
Категорически запрещается готовить блюда
над пламенем, поскольку свободное пламя
может повредить фильтры и стать причиной
пожара; поэтому, воздерживайтесь от
этого в любом случае. Жаренье в большом
количестве масла должно производиться
под постоянным контролем, имея в виду, что
перегретое масло может воспламеняться.
Внимание!При использовании вместе
с прочими аппаратами для варки,
открытые части прибора могут сильно
нагреваться.
Что касается технических мер и условий
по технике безопасности при отводе
дымов, то придерживайтесь строго правил,
предусмотренных регламентом местных
компетентных властей. Производите
периодическую очистку вытяжки как внутри,
так и снаружи (ПО КРАЙНЕЙ МЕРЕ, РАЗ В
МЕСЯЦ с соблюдением условий, которые
специально предусмотрены в инструкциях
по обслуживанию данного прибора).
Несоблюдение инструкций по чистке
вытяжки и по замене и чистке фильтров
может стать причиной пожара.
Не используйте и не оставляйте вытяжку
без правильно установленных лампочек
в связи с возможным риском удара
электрическим током. Мы снимаем с себя
всякую ответственность за неполадки,
ущерб или сгорание прибора вследствие
несоблюдения инструкций, приведенных в
данном руководстве.
Внимание!Отсутствие установки винтов
и устройств крепления в соответствии с
этими инструкциями может повлечь за
собой риски электрического характера.
2.ПОЛЬЗОВАНИЕ
Вытяжка служит для всасывания дымов
и пара, образовывающихся во время
приготовления еды.
В прилагаемой инструкции указывается в
каком исполнении можно использовать вашу
модель – как вытяжку с выводом наружу
, или вытяжку с внутренней рециркуляцией
воздуха
.
3.УСТАНОВКА
Напряжение сети должно соответствовать
напряжению, указанному на табличке
технических данных, которая размещена
внутри прибора. Если вытяжка снабжена
вилкой, подключите вытяжку к штепсельному
разъему, отвечающему действующим
правилам, который должен быть
расположен в легкодоступном месте, что
можно сделать и после установки. Если
же вытяжка не снабжена вилкой (прямое
подключения к сети), или штепсельный
разъем не расположен в доступном месте,
также и после установки, то используйте
надлежащий двухполюсный выключатель,
обеспечивающий полное размыкание сети
при возникновении условий перенапряжения
3-ей категории, в соответствии с
инструкциями по установке.
Внимание!прежде чем подключить к
сети питания электрическую систему
вытяжки и проверить исправное
функционирование ее убедитесь в
том, что кабель питания правильно
смонтирован.
PYCCĸИЙ
Расстояние нижней грани вытяжки
над опорной плоскостью под сосуды
на кухонной плите должно быть не
менее 43cm – для электрических
плит, и не менее 65cm для газовых
или комбинированных плит. Если в
инструкциях по установке газовой плиты
оговорено большее расстояние, то
учтите это.
4. УХОД
Внимание! Прежде чем выполнить
любую операцию по чистке или
техническому обслуживанию,
отсоедините вытяжку от электросети,
отсоединяя вилку или главный
выключатель помещения.
Вытяжка должна подвергаться частой
очистке как внутри, так и снаружи (по
крайней мере с той же периодичностью,
что и уход за фильтрами для задержки
жира). Для чистки используйте
специальную тряпку, смоченную
нейтральным жидким моющим
средством. Не применяйте средства,
содержащие абразивные материалы. НЕ
ПРИМЕНЯЙТЕ СПИРТ!
Внимание! Не соблюдение
правил чистки прибора и замены
фильтров может привести к
риску возникновения пожара.
Поэтому рекомендуем соблюдать
приведенные инструкции.
Снимается любая ответственность в
связи с возможными повреждениями
двигателя и с пожарами, возникшими
вследствие неправильного ремонта
или несоблюдения вышеописанных
предупреждений.
49
4.1 Фильтры задержки жира - Фильтр
следует зачищать ежемесячно
неагрессивными моющими средствами,
вручную или в посудомоечной
машине при низкой температуре и
экономичном цикле мытья. При мытье
в посудомоечной машине может иметь
место некоторое обесцвечивание
фильтра задержки жира, но его
фильтрующая характеристика остается
абсолютно неизменной.
4.2 НЕ моющий угольный фильтр
Насыщение угольного фильтра
происходит по истечении более
или менее длительного периода
эксплуатации, предопределяемого типом
кухни и периодичностью задержки жира.
В любом случае, заменяйте патрон по
крайней мере через каждые 4 месяца.
Угольный фильтр НЕ подлежит мойке
или регенерации.
50
www.electrolux.com
5. ОРГАНЫ УПРАВЛЕНИЯ
Вытяжка оснащена щитом управления
для контроля скорости вытяжного
вентилятора и зажигания света для
освещения рабочей поверхности плиты.
OFF!
ON!
2
4
3
6
5
1
1. ON/OFF свет
2. OFF двигатели
3. - 4. - 5.- 6. Минимальная мощность
всасывания (3), средняя (4),
максимальная (5), интенсивная (6).
Пользуйтесь интенсивным режимом
работы вытяжки в случае особо высокой
концентрации кухонных испарений.
Мы рекомендуем включить вытяжку
за 5 минут до начала процесса
приготовления пищи и оставить ее
включенной в течение 15 минут по
окончании процесса.
6. ОСВЕЩЕНИЕ
Отключите прибор от электросети.
Внимание! Прежде чем прикасаться к
лампам убедитесь в том, что они остыли.
Подменете повредената лампа с нова от
същия тип, така както е посочено върху
етикета с характеристиките или близо до
самата лампа върху аспиратора (E14).
ET KASUTUSJUHEND
EESTI
SULLE MÕELDES
Täname Teid selle Electroluxi seadme ostmise eest. Olete valinud toote, mille loomisel on
rakendatud pikaaegset professionaalset kogemust ja innovatsiooni. Nutika ja stiilse disaini
kõrval ei ole unustatud ka Teid. Ükskõik, millal Te seda ka ei kasuta – suurepärastes
tulemustes võite Te alati alati kindel olla. Teretulemast Electroluxi.
Külastage meie veebisaiti:
Leiate nõuandeid, brošüüre, veaotsingu, teavet teeninduse kohta:
www.electrolux.com
Võite registreerida oma toote parema teeninduse saamiseks:
www.electrolux.com/productregistration
Saate osta lisaseadmeid, tarvikuid ja originaalvaruosi:
www.electrolux.com/shop
JÄÄTMEKÄITLUS
Sümboliga
tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid
vastavatesse konteineritesse.
Aidake hoida keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed
ringlusse. Ärge visake sümboliga
tähistatud seadmeid muude majapidamisjäätmete
hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku
omavalitsusse.
KLIENDITEENINDUS
Soovitame alati kasutada originaalvaruosi.
Teenindusse pöördumisel peaksid teil olema varuks järgmised andmed.
Andmed leiate andmesildilt. Mudel, tootenumber (PNC), seerianumber.
Hoiatus / oluline ohutusinfo.
Üldine informatsioon ja nõuanded
Keskkonnateave.
Jäetakse õigus teha muutusi.
51
52
www.electrolux.com
1.
OHUTUSJUHISE
Ettevaatust!Järgige täpselt käesolevas
juhendis antud juhiseid. Seadme
valmistaja keeldub igasugusest
vastutusest seadmega seotud võimalike
ebameeldivuste, rikete või tulekahjude
eest, mis tulenevad selles juhendis
antud juhiste eiramisest. Õhupuhasti
on projekteeritud ainult koduseks
kasutamiseks.
Hoiatus!Ärge lülitage seadet
elektrivõrku enne, kui paigaldamine
on täiesti lõpetatud.Enne puhastusvõi hooldustööd lülitage õhupuhasti
vooluvõrgust välja, tõmmates selleks
pistiku seinakontaktist või lülitades
voolu pealülitist välja.
Hooldus-, paigaldus- ja valgustustööde ajal
tuleb alati kanda kaitsekindaid.
Lapsed, füüsilise, vaimse või
meelepuudega inimesed ja isikud, kellel
ei ole seadme kasutamise kogemust,
võivad seadet kasutada ainult järelevalve
all või siis, kui nende turvalisuse eest
vastutav inimene on õpetanud neid seadet
kasutama. Lastel ei tohi lubada seadmega
mängida. Ärge kasutage õhupuhastit ilma
õigesti paigaldatud võreta.
Õhupuhasti peale ei tohi KUNAGI midagi
toetada, kui seda ei ole eraldi märgitud.
Kui õhupuhastit kasutatakse samaaegselt
teiste, gaasil või muul kütusel töötavate
seadmetega, peab ruum olema piisavalt
ventileeritud.Seadme torustikku ei tohi
ühendada ventilatsioonisüsteemiga,
mida kasutatakse muul otstarbel, näiteks
suitsugaaside eemaldamiseks seadmetest,
milles kasutatakse majapidamisgaasi
või muid kütuseid. Lahtise tulega
toiduvalmistamine õhupuhasti all on rangelt
keelatud. Lahtine tuli kahjustab filtreid ja
võib põhjustada tulekahju ning seega tuleb
seda igati vältida.
Toidu praadimisel peab olema hoolikas, et
vältida õli ülekuumenemist ja süttimist.
Ettevaatust!Köögiseadmete
kasutamisel võivad õhupuhasti
kokkupuutepinnad märkimisväärselt
soojeneda.
Tuleb järgida eeskirju, mida ametiasutused
on suitsuärastuse tehniliste ja
ohutusmeetmete kohta kehtestanud.
Õhupuhastit peab seest ja väljast
regulaarselt (VÄHEMALT ÜKS
KORD KUUS) puhastama, pidades
kinni käesolevas juhendis toodud
hooldusnõuetest.
Kui käesolevas juhendis õhupuhasti ja
filtrite puhastamise kohta sätestatud
nõudeid ei täideta, võib tekkida tulekahju
oht. Ärge kasutage õhupuhastit ega jätke
seda seisma ilma korralikult paigaldatud
lampideta, sest see põhjustab elektrilöögi
ohu. Me ei võta vastutust seadme
vigastuste ja kahjustuste eest, mis tekivad
käesolevas juhendis sätestatud nõuete
eriramise tagajärjel.
Ettevaatust!Käesolevaid juhiseid
täpselt järgimata ja seetõttu valesti
paigaldatud kruvid ja kinnitusseadmed
võivad põhjustada elektriohtu.
2.KASUTAMINE
Õhupuhasti eesmärk on eemaldada ruumist
toiduvalmistamisel tekkiv suits ja aur.
Seadme juurde kuuluvas juhendis on
ära näidatud, millist varianti teie mudeli
juures kasutada saab (õhu väljaviiguga
tõmbeversioon
filtreeriv versioon
või õhuringlusega
).
3.PAIGALDAMINE
Võrgupinge peab vastama õhupuhasti
sees asuval andmesildil toodud pingele.
Kui õhupuhastil on pistik, ühendage
see kehtivatele eeskirjadele vastavasse
pistikupessa, mis asub ka pärast
õhupuhasti paigaldamist ligipääsetavas
kohas. Kui õhupuhastil pistikut ei ole
(puhasti on otse võrku ühendatud) või kui
pistik ei asu kohas, mis jääks ka pärast
õhupuhasti paigaldamist ligipääsetavaks,
paigaldage nõuetekohane kahepooluseline
lüliti, mis kindlustaks vastavalt
paigalduseeskirjadele III kategooria
liigpinge korral täieliku eraldamise
vooluvõrgust.
Tähelepanu!Enne kui lülitate
õhupuhasti uuesti elektrivõrku ja
kontrollite, kas see töötab korralikult,
kontrollige alati, kas võrgukaabel on
korralikult monteeritud.
EESTI
Minimaalne vahekaugus pliidi pinna ja
köögi õhupuhasti alumise ääre vahel ei tohi
elektripliidi puhul olla väiksem kui 43cm
ning gaasi- või kombineeritud pliidi puhul
väiksem kui 65cm.
Kui gaasipliidi paigaldusjuhendis nõutakse
suuremat vahekaugust, tuleb seda arvesse
võtta.
4. HOOLDUS
Enne hooldustöid võtke õhupuhasti
vooluvõrgust välja.
Õhupuhastit tuleb sageli (vähemalt
sama tihti, kui hooldatakse rasvafiltreid)
nii seest kui ka väljast puhastada.
Puhastamiseks kasutage neutraalse vedela
puhastusvahendiga niisutatud lappi.
Vältige abrasiivseid aineid sisaldavaid
vahendeid.
ÄRGE KASUTAGE PUHASTAMISEKS
ALKOHOLI!
Tähelepanu! Seadme puhastamise
ja filtrite vahetamise eeskirjade
mittejärgimisega kaasneb tulekahju oht.
Seepärast on soovitatav järgida antud
juhiseid.
Me ei võta endale mingit vastutust
ebaõigest käsitsemisest või eespool toodud
ettevaatusabinõude eiramisest tingitud
võimalike mootorikahjustuste ja tulekahjude
eest.
4.1 Rasvafilter - Seda tuleb kord kuus
mittesööbivate puhastusvahenditega
puhastada kas käsitsi või
nõudepesumasinas madala temperatuuri ja
lühikese tsükliga.
Nõudepesumasinas pesemisel võib
metallist rasvafilter värvi muuta, aga tema
filtreerimisomadusi ei muuda see vähimalgi
määral.
53
4.2 MITTEPESTAV aktiivsöefilter
Söefilter küllastub kas lühema või pikema
kasutamise järel olenevalt pliidist ja sellest,
kui korrapäraselt rasvafiltrit puhastatakse.
Igal juhul tuleb kassett välja vahetada
vähemalt iga nelja kuu tagant.
Seda EI TOHI pesta ega taasaktiveerida
54
www.electrolux.com
5. JUHIKUD
6. VALGUSTUS
Tulede ja tõmbemootori sisselülitamiseks
kasutada õhupuhasti eesküljel olevaid
lüliteid.
Võtke aparaat vooluvõrgust välja.
Tähelepanu! Enne pirnide puudutamist
veenduge, kas need on jahtunud.
Asendage katkine lamp sama tüüpi
lambiga, nii nagu on kirjas märgisel või
õhupuhastil lambi kõrval (E14).
OFF!
ON!
2
4
3
6
5
1
1. Valguse lüliti
2. Mootorite väljalülitamise nupp
3. - 4. - 5.- 6. Minimaalne (3), keskmine
(4), maksimaalne (5), intensiivne (6)
tõmbevõimsus.
Kui auru kontsentratsioon köögis on eriti
suur, kasutage kõige suuremat kiirust.
Soovitame väljatõmbe sisse lülitada 5
minutit enne söögitegemise algust ning jätta
see pärast söögivalmistamise lõppu veel
umbes 15 minutiks tööle.
LV LIETOŠANAS PAMĀCĪBA
LATVIEŠU
55
MĒS DOMĀJAM PAR JUMS
Pateicamies, ka iegādājāties Electrolux ierīci. Ierīces ražošanā un modernizēšanā uzkrāta
gadu desmitiem ilga pieredze. Tā radīta pārdomāta un mūsdienīga, tieši kā jums. Katru reizi
to lietojot, varat būt pārliecināti, ka gūsiet labus rezultātus. Laipni lūdzam Electrolux!
Apmeklējiet mūsu mājaslapu:
Atradīsiet lietošanas padomus, brošūras, informāciju par traucējumu novēršanu un
apkopi:
www.electrolux.com
Reģistrējiet savu produktu, lai uzlabotu pakalpojumu:
www.electrolux.com/productregistration
Iegādājieties ierīcei oriģinālās rezerves daļas, materiālus un piederumus:
www.electrolux.com/shop
APLINKOSAUGA
Nododiet otrreizējai pārstrādei materiālus ar simbol
. Ievietojiet iepakojuma materiālus
atbilstošos konteineros to otrreizējai pārstrādei.
Palīdziet aizsargāt apkārtējo vidi un cilvēku veselību, atkārtoti pārstrādājot elektrisko un
elektronisko iekārtu atkritumus. Neizmetiet ierīces, kas apzīmētas ar šo simbolu , kopā ar
mājsaimniecības atkritumiem. Nododiet izstrādājumu vietējā otrreizējās pārstrādes punktā
vai sazinieties ar vietējo pašvaldību.
KLIENTU APKALPOŠANA UN PAKALPOJUMI
Iesakām izmantot oriģinālās rezerves daļas.
Sazinoties ar apkalpes dienestu, pārliecinieties, vai jums ir šādi dati.
Šo informāciju var atrast tehnisko datu plāksnītē. Modelis, izstrādājuma Nr., sērijas numurs.
Drošības informācija brīdinājumam un piesardzībai.
Vispārēja informācija un padomi
Informācija par apkārtējo vidi.
Izmaiņu tiesības rezervētas.
56
www.electrolux.com
1.
DROŠĪBAS NORĀDĪJUMI
Uzmanību!Stingri sekot instrukcijām,
kas atrodas šajā rokasgrāmatā.
Netiek uzņemta jebkāda atbildība par
iespējamām grūtībām, kaitējumiem
vai ugunsgrēkiem, kas var notikt
ierīcei šīs rokasgrāmatas instrukciju
neievērošanas gadījumā. Gaisa
nosūcējs tika projektēts tikai
izmantošanai mājās.
Brīdinājums!Nepieslēgt ierīci pie
elektriskā tīkla, līdz ko ierīkošana
nav pilnīgi pabeigta.Pirms jebkuras
tīrīšanas vai tehniskās apkalpošanas
operācijas, atslēgt gaisa nosūcēju no
elektriskā tīkla, izņemot kontaktdakšu
vai atslēdzot mājokļa kopējo slēdzi.
Apkopes, uzstādīšanas un apgaismojuma
operāciju laikā vienmēr jāvalkā darba cimdi.
Ierīce nav domāta, lai to izmantotu bērni
vai cilvēki ar nepietiekamām fiziskām,
sensoriālām vai mentālām spējām, vai ar
nepietiekošām zināšanām un pieredzi,
izņemot gadījumus, kad tos pieskata vai
ierīces izmantošanu apmāca cilvēks, kurš ir
atbildīgs par viņu drošību.Bērniem ir jābūt
pieskatītiem, lai tie nespēlētos ar ierīci.
Nekad neizmantot gaisa nosūcēju, ja režģis
nav pareizi ierīkots! Gaisa nosūcējs nekad
netiek izmantots, kā atbalsta konstrukcija,
ja nu tikai tas ir skaidri norādīts. Telpā ir
jābūt pietiekamai ventilācijai, kad gaisa
nosūcējs tiek vienlaicīgi izmantots ar citām
ierīcēm, kuras darbojas ar gāzi vai citām
degvielām.Iesūktam gaisam nav jābūt
vērstam caurulē, kura tiek izmantota gāzes
vai citu degvielu ierīču dūmu izvadīšanai.Ir
stingri aizliegts pagatavot ēdienus “flambē”
veidā zem gaisa nosūcēja. Atlkātās uguns
izmantošana ir kaitīga filtriem un var
provocēt ugunsgrēkus, tādēļ no tās jebkurā
gadījumā ir jāizvairās.Cepšana ir jāveic to
uzraugot, lai izvairītos no pārkarsušās eļļas
degšanas.
Uzmanību!Pieejamās daļas var
ievērojami sasildīties, kad tiek
izmantotas kopā ar ierīcēm ēdiena
gatavošanai.
Kas attiecas uz tehniskiem un drošības
noteikumiem, lai izvadītu dūmus, tad ir
nepieciešams stingri pieturēties pie vietējo
kompetento autoritāšu noteikumiem.
Gaisa nosūcējs ir bieži jātīr, gan no
ārpuses, gan no iekšpuses (VISMAZ
VIENU REIZI MĒNESĪ,jebkurā
gadījumā,ņemot vērā to, kas ir skaidri
rakstīts šīs rokasgrāmatas tehniskās
apkalpošanas instrukcijās).
Gaisa nosūcēja tīrīšanas, filtru
nomainīšanas un tīrīšanas normu
neieverošana provocē ugunsgrēka risku.
Neizmantot vai neatstāt gaisa nosūcēju
bez pareizi ierīkotām spuldzēm iespējamā
elektriskā trieciena riska dēļ.
Tiek noraidīta jebkura atbildība par
iespējamiem kaitējumiem, neērtībām
vai ugunsgrekiem, kurus provocēja
ierīce, gadījumā kad netika ievērotas šīs
rokasgrāmatas instrukcijas.
Uzmanību!Gadījumā, ja netiek
instalētas skrūves vai fiksācijas ierīces,
kā to paredz šīs instrukcijas, tas var
izraisīt elektriskās dabas riskus.
2.IZMANTOŠANA
Gaisa nosūcējs ir domāts, lai iesūktu
dūmus un tvaikus, kurus izraisa ēdiena
pagatavošana.
Līdzi sniegtajā instalācijas grāmatiņā ir
uzrādīts kuru versiju ir iespējams izmantot
Jūsu modelim – starp iesūkšanas versiju ar
izvadīšanu uz ārpusi
ar iekšējo apstrādi
3.IERĪKOŠANA
vai versiju ar filtru
.
Tīkla spriegumam ir jāatbilst spriegumam,
kurš ir atzīmēts uz īpašas etiķetes, kura
atrodas gaisa nosūcēja iekšpusē. Ja
nosūcējam ir kontaktdakša, pievienot to
rozetei, kura atbilst pastāvošiem likumiem
un atrodas pieejamā zonā arī pēc
installēšanas.
Ja gaisa nosūcējam nav kontaktdakšas
(tieša pieslēgšana pie elektriskās sistēmas)
vai arī kontaktdakša neatrodas pieejamā
zonā, arī pēc installēšanas, pielietot
normām atbilstošu bipolāru slēdzi, kurš
nodrošina pilnu atslēgšanu no tīkla
sprieguma, pārslodzes kategorijas III
nosacījumos, saskaņā ar ierīkošanas
likumiem.
Uzmanību!pirms pieslēgt gaisa
nosūcējau pie tīkla barošanas un pirms
pārbaudīt tā pareizu darbošanos,
vienmēr pārbaudīt ka tīkla kabelis ir
ierīkots pareizi.
LATVIEŠU
Minimālam attālumam starp plīts virsmu,
kur tiek novietoti tilpumi un viszemākās
gaisa nosūcēja daļas nav jābūt mazākam
par 43cm elektriskās plīts gadījumā un
65cm gāzes un kombinētas virtuves
gadījumā.
Gadījumā, ja ierīkošanas instrukcijās gāzes
ierīcei tiek precizēts lielāks attālums, ir
nepieciešams to ievērot.
4. APKOPE
Pirms jebkura veida tehniskās apkalošanas
darba, atslēgt gaisa nosūcēju no elektrības.
Gaisa nosūcējs ir bieži jātīra (vismaz
tikpat bieži, cik bieži tiek veikta tauku filtru
tehniskā apkalpošana) gan no ārpuses, gan
no iekšpuses. Tīrīšanai ir jāizmanto mitrs
audums, kurš ir samitrināts ar neitrāliem
šķidriem mazgāšanas līdzekļiem.
Neizmantot jebkuru abrazīvus saturošu
produktu.
NEIZMANTOT ALKOHOLU!
Uzmanību! Ierīces tīrīšanas un filtru
nomainīšanas normu neievērošana
var vest pie ugunsgrēka riskiem. Tātad
ir ietecams pieturēties pie ieteiktām
instrukcijām.
Tiek noraidīta jebukra atbildība par
iespējamiem dzinēja bojajumiem,
ugunsgrēkiem, kas tika provocēti
neatbistošas tehniskās apkalpošanas vai
augstāk minēto brīdinājumu neievērošanas
dēļ.
4.1 Prettauku filtrs - Prettauku filtram ir
jābūt tīrītam katru mēnesi, ar neagresīviem
līdzekļiem, manuāli vai trauku mazgājamā
mašīnā, pie zemas temperatūras un
izmantojot īso ciklu. Ja tas tiek mazgāts
trauku mazgājamā mašīnā, prettauku filtra
metāla detaļas var kļūt nespodras, bet
jebkurā gadījumā to spējas nemainās
4.2 Aktīvo ogļu filtrs NAV mazgājams
Ogles filtra piesātināšana notiek pēc
vairāk vai mazāk ilgas izmantošanas,
atkarībā no virtuves veida un tauku filtru
tīrīšanas biežuma. Jebkurā gadījumā, ir
nepieciešams nomainīt kartridžu katru
ceturto mēnesi.
NEVAR būt mazgāts vai atjaunots.
57
58
www.electrolux.com
5. VADĪBAS ELEMENTI
6. APGAISMOJUMS
izmantot taustus, kuri atrodas uz nosūcēja
priekšdaļas lai ieslēgtu gaismas un
iesūkšanas motoru.
Atvienot ierīci no elektriskās sistēmas.
Uzmanību! Pirms pieskarties spuldzēm,
pārliecināties, ka tās ir aukstas.
Nomainīt bojātu spuldzi ar tāda paša veida
spuldzi, kā tas norādīts uz īpašību etiķetes
vai arī kā tas ir norādīts uz pašas spuldzes
gaisa nosūcējā (E14).
OFF!
ON!
2
4
3
6
5
1
1. Gaismu ON/OFF
2. Dzinēju OFF
3. - 4. - 5.- 6. Minimālās (3), vidējās
(4), maksimālās (5), intensīvās (6)
iesūkšanas jauda.
masimālā (5) iesūkšanas jauda.
Izmantot augstāku ātrumu īpašas virtuves
dūmu koncentrācijas gadījumā. Iesakām
ieslēgt iesūkšanu 5 minūtes pirms ēdiena
gatavošanas sākšanas un neslēgt to ārā
vēl 15 minūtes pēc ēdiena gatavošanas
pabeigšanas.
LT NAUDOTOJO VADOVAS
LIETUVIŠKAI
59
PUIKIEMS REZULTATAMS PASIEKTI
Ačiū, kad pasirinkite šį Electrolux gaminį. Mes sukūrėme jį taip, kad jis nepriekaištingai
veiktų daugelį metų – pasižymintis pažangiomis technologijomis, kurios padeda palengvinti
gyvenimą, jis turi funkcijų, kurių galite nerasti įprastuose buitiniuose prietaisuose. Skirkite
kelias minutes perskaityti insktrukciją, kad galėtumėte jį maksimaliai panaudoti.
Apsilankykite mūsų interneto svetainėje, kad:
gautumėte naudojimo patarimų, brošiūrų, trikčių šalinimo, aptarnavimo informacijos:
www.electrolux.com
užregistruotumėte savo gaminį geresniam aptarnavimui:
www.electrolux.com/productregistration
įsigytumėte priedų, vartojamųjų prekių ir originalių atsarginių dalių savo prietaisui:
www.electrolux.com/shop
APLINKOS APSAUGA
Atiduokite perdirbti medžiagas, pažymėtas šiuo ženklu
. Išmeskite pakuotę į atitinkamą
atliekų surinkimo konteinerį, kad ji būtų perdirbta.
Padėkite saugoti aplinką bei žmonių sveikatą ir surinkti bei perdirbti elektros ir elektronikos
pažymėtų prietaisų kartu su kitomis
prietaisų atliekas. Neišmeskite šiuo ženklu
buitinėmis atliekomis. Atiduokite šį gaminį į vietos atliekų surinkimo punktą arba susisiekite
su vietnos savivaldybe dėl papildomos informacijos.
KLIENTŲ PRIEŽIŪRA IR APTARNAVIMAS
Rekomenduojame naudoti tik originalias atsargines dalis.
Kreipdamiesi į aptarnavimo centrą, būtinai pateikite šią informaciją.
Informacija yra nurodyta techninių duomenų plokštelėje. Modelis, PNC, serijos numeris.
Įspėjimas / atsargumo ir saugos informacija.
Bendroji informacija ir patarimai
Aplinkosaugos informacija.
Galimi pakeitimai be įspėjimo.
60
www.electrolux.com
1.
SAUGOS INSTRUKCIJA
Atsargiai!Griežtai laikykitės naudojimosi
instrukcijų. Gamintojas neprisiima
jokios atsakomybės, jei montuojant
prietaisą buvo nesilaikoma naudojimosi
instrukcijoje nurodytų taisyklių ir tokiu
būdu prietaisas sugedo, buvo pažeistas
ar užsidegė. Gaubtas buvo sukurtas
naudoti tik namuose.
Įspėjimas!Nejunkite aparato į elektros
tinklą tol, kol įdiegimas nėra visiškai
užbaigtas. Prieš bet kokį priežiūros ar
valymo veiksmą, reikia išjungti gaubtą
iš elektros srovės šaltinio, ištraukiant
kištuką iš rozetės arba išjungiant
jungiklį.
Įrenginiu nepatariama naudotis vaikams,
žmonėms su fizine arba protine negalia be
už juos atsakingo asmens priežiūros arba
specialių nurodymų.
Vaikams neturi būti leidžiama žaisti su
įrenginiu. Nenaudokite gaubto, jei grotelės
sumontuotos netaisyklingai.
Gaubto niekada nenaudokite kaip atramos,
nebent toks jo naudojimo būdas yra
nurodytas kaip galimas.
Patalpa turi būti gerai vėdinama, kai
virtuvės gaubtas yra naudojamas kartu su
kitais dujinių įrenginiais.
Įsiurbiamas oras neturi būti nukreiptas į
dūmtraukį, įtraukiantį garus, išeinančius iš
dujinių bei kitų įrenginių.
Griežtai draudžiama gaminti maistą ant
ugnies po gaubtu.
Atvira ugnis pažeidžia filtrus ir gali sukelti
gaisrą, todėl jos reikia griežtai vengti.
Kepant reikia prižiūrėti, kad įkaitęs aliejus
neužsidegtų.
Atsargiai!Naudojant kartu su maisto
gaminimo įranga kai kurios detalės gali
stipriai įkaisti.
Būtina laikytis vietos valdžios nustatytų
dūmtraukio techninių bei saugos taisyklių.
Gaubtą reikia valyti tiek iš išorės, tiek iš
vidaus (bent vieną kartą per mėnesį arba
taip, kaip nurodyta naudojimo instrukcijų
knygelėje).
Gaubto bei filtrų valymo ir keitimo instrukcijų
nesilaikymas didina gaisro pavojaus riziką.
Jei lempos neteisingai įmontuotos ar
jų nėra, nenaudokite gaubto, gali įvykti
elektros iškrova.
Įmonė neatsako už įvairius nepatogumus,
žalą arba gaisrą, kilusį nesilaikant įrenginio
naudojimo instrukcijų, nurodytų šioje
knygelėje.
Dėmesio!LŠiose instrukcijose nurodytų
varžtų ir jungiamųjų įtaisų trūkumas gali
sukelti elektrinio pobūdžio pavojų.
2.NAUDOJIMAS
Gaubtas ištraukia dūmus ir garus,
susidarančius gaminant maistą.
Pridedamoje montavimo instrukcijų
knygelėje nurodyta, kuri gaubto versija gali
būti naudojama Jūsų turimame modelyje,
tai gali būti išorinio dūmų ištraukimo ir
pašalinimo į išorę įrenginys
arba dūmų
filtravimo ir vidinės recirkuliacijos įrenginys
.
3.ĮRENGIMAS
Įtampa elektros tinkle turi atitikti įtampą,
nurodytą etiketėje, priklijuotoje gaubto
viduje. Jei yra kištukas, reikia įjungti
gaubtą į rozetę, atitinkančią galiojančius
nuostatus ir esančią prieinamoje vietoje
net ir po gaubto įdiegimo. Jeigu kištuko
(yra numatytas tiesioginis prijungimas
prie elektros srovės) arba nėra rozetės
prieinamoje vietoje net ir po gaubto
įdiegimo, yra naudojamas dvipolis jungiklis,
pagal visas įdiegimo taisykles užtikrinantis
visišką atsijungimą nuo elektros tinklo per
aukštos įtampos atveju.
Dėmesio!Prieš vėl prijungdami gaubtą
prie elektros maitinimo tinklo ir patikrindami,
ar jis tinkamai veikia, visada įsitikinkite, ar
tinklo kabelis tinkamai įmontuotas.
LIETUVIŠKAI
Jei viryklė elektrinė, mažiausias atstumas
tarp viryklės kaitlentės paviršiaus ir
žemiausios virtuvinio gaubto dalies turi būti
43cm, o jei viryklė dujinė ar kombinuota
– 65cmo jei viryklė dujinė ar kombinuota.
Jei dujinės viryklės įrengimo instrukcijoje
nurodomas didesnis atstumas, būtina į tai
atsižvelgti.
4. PRIEŽIŪRA
Dėmesio! Prieš valydami prietaisą,
išjunkite jį iš elektros tinklo. Ištraukite
kištuką iš rozetės arba išjunkite
pagrindinį namų elektros jungiklį.
Gaubtą reikia nuolat valyti (bent jau taip pat
dažnai kaip ir prižiūrint riebalų filtrus), tiek
iš vidaus, tiek ir iš išorės. Valymui naudoti
šluostę, suvilgytą skystu neutraliu valikliu.
Nenaudokite abrazyvinių valymo priemonių.
NENAUDOKITE SPIRITO!
Dėmesio! Netinkamai valant prietaisą
bei nesilaikant filtrų keitimo normų
gali kilti gaisro pavojus. Todėl
rekomenduojama laikytis pateiktų
nurodymų.
Gamintojas neprisiima jokios atsakomybės
už gaisrą bei galimus variklio gedimus,
kilusius dėl netinkamos priežiūros arba dėl
šių nurodymų nesilaikymo.
4.1 Nuo riebalų saugantis filtras - Turi
būti valomas vieną kartą per mėnesį
švelniais valikliais, rankiniu būdu ar
indaplovėje atitinkamoje temperatūroje ir
trumpuoju ciklu.
Plaunant metalinį nuo riebalų saugantį filtrą
indaplovėje, jis gali prarasti spalvą, bet jo
filtravimo savybės išliks nepakitusios .
61
4.2 Neplaunamas aktyviosios anglies
filtras
Anglies filtras prisipildo naudojant jį ilgą
laiką, priklausomai nuo virtuvės tipo ir
riebalų filtro valymo reguliarumo. Bet kokiu
atveju, kapsulę reikia keisti mažiausiai kas
keturis mėnesius.
NEGALIMA plauti ar regeneruoti.
62
www.electrolux.com
5. VALDYMAS
6. APŠVIETIMAS
Gaubte yra valdymo skydelis su ištraukimo
greičio parinkimu ir šviesos jungikliu, kuriuo
galima valdyti kepimo ploto šviesas.
OFF!
ON!
2
4
3
6
5
1
1. Šviesų įjungimas/išjungimas (ON/OFF)
2. Variklių išjungimas (OFF)
3. - 4. - 5.- 6. Ištraukimo galingumas –
mažiausias (3), vidutinis (4), didžiausias
(5), intensyvus (6).
Virtuvėje susikaupus dideliam garų kiekiui,
naudokite didžiausią greitį. Patartina įjungti
ištraukimą prieš 5 minutes pradedant
gaminti, o baigus gaminti palikti veikti dar
apie 15 minučių.
Išjunkite prietaisą iš elektros tinklo.
Dėmesio! Prieš liesdami lempas,
įsitikinkite, kad jos atvėsusios.
Pakeiskite sugedusią lemputę nauja tokios
pačios arba panašios rūšies lempute,
vadovaudamiesi savybių duomenimis,
pateiktais etiketėje ant lemputės arba ant
gaubto šalia lemputės (E14).
UK ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ
УКРАЇНСЬКА
63
МИ ДУМАЄМО ПРО ВАС
Дякуємо за придбання приладу Electrolux. Вибраний вами виріб є результатом
поєднання багаторічного досвіду та новітніх технологій. Оригінальний і стильний
— сконструйований із думкою про вас. Користуючись ним, ви завжди отримуватимете
найкращий результат. Компанія Electrolux вітає вас!
Звертайтеся на наш веб-сайт:
Поради з використання, брошури, інструкції з усунення несправностей,
сервісна інформація:
www.electrolux.com
Зареєструйте виріб, щоб отримати покращене обслуговування:
www.electrolux.com/productregistration
Придбання приладдя, витратних матеріалів та оригінальних запчастин для
вашого приладу:
www.electrolux.com/shop
ОХОРОНА ДОВКІЛЛЯ
Здавайте на повторну переробку матеріали, позначені відповідним символом
.
Викидайте упаковку у відповідні контейнери для вторинної сировини.
Допоможіть захистити навколишнє середовище та здоров’я інших людей і забезпечити
вторинну переробку електричних і електронних приладів. Не викидайте прилади,
позначені відповідним символом , разом з іншим домашнім сміттям. Поверніть
продукт до заводу із вторинної переробки у вашій місцевості або зверніться до
місцевих муніципальних органів влади.
РОБОТА З КЛІЄНТАМИ ТА СЕРВІСНЕ
ОБСЛУГОВУВАННЯ
Рекомендується використовувати оригінальні запчастини.
При звертанні до сервісного центру необхідно мати наступну інформацію.
Її можна знайти на табличці з технічними даними. Модель, номер виробу, серійний
номер.
Увага! Важлива інформація з техніки безпеки.
Загальна інформація й рекомендації
Інформація щодо захисту навколишнього середовища.
Дані можуть бути змінені без попередження.
64
www.electrolux.com
1. ІНФОРМАЦІЯ З ТЕХНІКИ
БЕЗПЕКИ
Обережно!Чітко дотримуватися
приведених в даному керівництві
інструкцій. Виробник знімає з себе
всяку відповідальність за неполадки,
збитки або пожар, що може мати місце
при використанні прибору внаслідок
невиконання інструкцій, приведених в
даному керівництві. Витяжка призначена
виключно для побутового використання.
Попередження!Не під’єднувати
пристрій до електромережі поки
установка повністю не завершена.
Перед виконанням будь-якої операції по
чистці або ремонту, відключити ковпак
від електромережі, виймаючи вилку
або відключаючи основний вимикач
приміщення.
Обладнання не призначено для
використання з боку дітей або людей з
обмеженими фізичними можливостями
сприйняття або розумовими і з відсутністю
досвіду і знань, за винятком випадків коли
вони знаходяться під наглядом або навчені
використовувати обладнання людиною, що
відповідає за їх безпеку. Не допускайте
дітей до приладу без нагляду обладнання.
Не використовуйте витяжку, якщо решітка
неправильно змонтована витяжний ковпак
без правильно вмонтованої решітки!
Витяжка не повина використовуватись як
опорна поверхня, лише у випадках коли ясно
про це сказано. В випадку використання
витяжки разом з іншими пристроями на
газі або інших горючих, приміщення має
мати достатню вентиляцію. Повітря, що
всмоктується не має бути направлено в
витяжний канал, який використовується для
викиду димів від роботи пристроїв на газі
або інших горючих. Суворо забороняється
готувати удалить їжу під вогнем.
Використання вільного вогню є шкідливим
для фільтрів і може викликати пожежу, отже
необхідно уникати його використання у будьякому випадку.
Смаження має відбуватися під контролем,
щоб уникнути займання розігрітої олії.
Обережно!Відкриті частини
можуть сильно нагріватися коли
використовуються разом з приладами
для варіння.
Що ж стосується використання технічних
правил та правил безпеки для викиду
димів, то необхідно чітко дотримуватись
нормативів, передбачених місцевими
інстанціями. Чищення витяжки має
регулярно проводитися, як всередині,
так і назовні (НЕ МЕНШЕ ОДНОГО
РАЗУ НА МІСЯЦЬ, в будь-якому випадку
виконувати всі інструкції, що описані в цьому
керівництві).
Недотримання норм очищення витяжки та
заміни і очищення фільтрів може викликати
ризик пожежі.
не використовуйте і не залишайте без вірно
вмонтованих ламп у зв’язку з можливим
ризиком удару електричним струмом.
Не несеться жодної відповідальності
за несправності, ушкодження та пожежі
нанесені пристрою, що є наслідком
недотримання порад, поданих в даній
інструкції.
Увага!Відсутність установлення гвинтів
та деталей кріплення у відповідності до
цих інструкцій може призвести до ризику
електричного характеру.
2.ВИКОРИСТАННЯ
Витяжка служить для всмоктування кіптяви та
пару, що утворюються під час приготування
їжі.
В інструкції, що додається вказується, в
якому виконанні можна використовувати вашу
модель - як витяжку з виведенням назовні
або як витяжку з внутрішньою рециркуляцією
повітря
.
3.ІНСТАЛЯЦІЯ
Напруга в електромережі має відповідати
вказаним характеристикам на етикетці,
яка знаходиться всередині витяжки. Якщо
в комплект входить вилка під’єднання в
електромережу, то слід під’єднати витяжку
до розетки, що відповідає існуючим нормам
та знаходиться в доступному місці, що
можна виконати й після інсталяції. Якщо
ж вилка не входить в комплект (пряме
під’єднання в електромережу), або розетка
не знаходиться в доступному місці, також
і після інсталяції, то слід вмонтувати
належний двох-полюсний вимикач, який
забезпечить повне відключення від мережі
в умовах перенапруги III категорії, в повній
відповідності з правилами інсталяції.
Увага!перед тим як знову підключити
витяжку до електромережі і перевірити
правильність роботи, завжди
контролюйте щоб шнур мережі був
змонтований вірно.
УКРАЇНСЬКА
Відстань нижньої відчастини витяжки
до посуду на кухонній плиті має бути
не менше 43cm, у випадку електричних
плит, та 65cm, у випадку газових та
комбінованих плит.
Необхідно приймати до уваги відстані,
якщо вказуються в інструкції з інсталяції
газової плити.
4. ОБСЛУГОВУВАННЯ
Увага! Перед будь-якою операцією
чистки чи обслуговування,
від’єднайте витяжку від
електромережі, витягуючи вилку
або відключаючи головний вимикач
житла.
Витяжка має чиститись часто і як зовні
так і в середині (по крайній мірі з такою ж
періодичністю як і догляд за фільтрами
для затримання жирів). Для чистки
використовуйте спеціальну серветку,
намочену нейтральним рідким миючим
засобом. Не використовуйте засоби що
мають абразивні матеріали.
НЕ ВИКОРИСТОВУЙТЕ СПИРТ!
Увага! Не виконання правил чищення
і заміни фільтрів може привести до
ризику виникнення пожежі. Тому
рекомендуємо дотримуватись
приведених інструкцій.
Знімається всяка відповідальність в
зв’язку з можливими ушкодженнями
двигуна і пожежами, що виникли
внаслідок невірного ремонту або не
виконання вищеописаних попереджень.
65
4.1 Фільтр затримки жирів
Повинен чиститись один раз на місяць
не сильнодіючими миючими засобами,
вручну або в посудомийній машині при
низькій температурі і з коротким циклом.
При митті в посудомийній машині
металевий фільтр затримки жиру може
втратити колір, але його характеристики
з фільтрування жодним чином не
зміняться.
4.2 Type 150 LONG LIFE - Вугільний
фільтр, підлягає миттю
Вугільний фільтр можна мити кожні
два місяці в теплій воді відповідними
миючими засобами, або в посудомийній
машині при 65°C (в останньому випадку
виконати повний цикл миття без посуди
всередині посудомийної машини).
Обережно, щоб не пошкодити фільтр,
злити надлишкову воду, потім вийняти з
пластмасової рами подушку і потримати
її в печі протягом 10 хв. при температурі
100° С для забезпечення повного
осушення.
Заміняти подушку кожні 3 роки і
кожного разу, коли полотно виявиться
пошкодженим.
66
www.electrolux.com
4.3 Type 60/80 - Вугільний фільтр, НЕ
підлягає миттю
Перевірка вугільного фільтру на
насичення проводиться після більш
менш довгого періоду використання в
залежності від типу кухні і регулярності
очистки фільтру жирів. У будь-якому
випадку необхідно заміняти патрон
максимум кожні чотири місяці.
НЕ підлягає миттю чи поновленню.
5. ЕЛЕМЕНТИ КЕРУВАННЯ
Витяжка обладнана панеллю команд
з контролем швидкості витягування
та контролем світла для освітлення
варильної поверхні.
OFF!
OK!
ON!
2
4
3
OK!
6
5
1
1. ON/OFF світло
2. OFF двигуни
3. - 4. - 5.- 6. Мінімальна потужність
всмоктування (3), середня (4),
максимальна (5), інтенсивна (6).
Використовуйте інтенсивну швидкість у
випадку особливо високої концентрації
кухонних парів. Рекомендуємо включити
витяжку за 5 хвилин до початку
готування їжі і залишити його включеним
на протязі 15 хвилин після закінчення
готування їжі.
УКРАЇНСЬКА
6. ОСВІТЛЮВАЛЬНИЙ
ПРИЛАД
Відключити прилад від електромережі.
Увага! Перш ніж торкати лампи
необхідно впевнитися що вони охололи.
Замінити пошкоджену лампочку на нову
такого ж типу, як зазначено на етикетці,
або поруч з лампочкою на витяжці (E14).
67
HU HASZNÁLATI ÚTMUTATÓ
68
www.electrolux.com
TÖRŐDÜNK ÖNNEL
Köszönjük, hogy Electrolux terméket vásárolt. Ön olyan készülék tulajdonosa lett, mely
mögött több évtizedes szakmai tapasztalat és innováció áll. Rendkívüli tudását és stílusos
megjelenését az Ön igényei ihlették. Valahányszor csak használja, biztos lehet abban, hogy
a benne foglalt tudás a siker garanciája. Köszöntjük az Electrolux világában.
Látogassa meg a weboldalunkat:
Kezelési tanácsok, kiadványok, hibaelhárító, szerviz információk:
www.electrolux.com
További előnyökért regisztrálja készülékét:
www.electrolux.com/productregistration
Kiegészítők, segédanyagok és eredeti alkatrészek vásárlása a készülékhez:
www.electrolux.com/shop
KÖRNYEZETVÉDELMI TUDNIVALÓK
A következő jelzéssel ellátott anyagokat hasznosítsa újra:
. Újrahasznosításhoz tegye a
megfelelő konténerekbe a csomagolást.
Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az
elektromos és elektronikus hulladékot. A
tiltó szimbólummal ellátott készüléket ne dobja
a háztartási hulladék közé. Juttassa el a készüléket a helyi újrahasznosító telepre, vagy
lépjen kapcsolatba a hulladékkezelésért felelős hivatallal.
VÁSÁRLÓI TÁMOGATÁS ÉS SZERVIZ
Kizárólag eredeti alkatrészek használatát javasoljuk.
Ha készülékével a szervizhez fordul, legyenek kéznél az alábbi adatok.
Ezek az információk az adattáblán olvashatók. Típus, Termékszám, Sorozatszám.
Figyelmeztetés - Biztonsági információk
Általános információk és hasznos tanácsok
Környezetvédelmi információk.
A változtatások jogát fenntartjuk.
MAGYAR
1.
BIZTONSÁGI ELŐÍRÁSOK
Figyelem!Ezen kézikönyv utasításait
szigorúan be kell tartani. Az itt
feltüntetett utasítások be nem
tartásából származó bármilyen hiba, kár
vagy tűzesettel kapcsolatban a gyártó
felelősséget nem vállal. Az elszívó
kizárólag háztartási felhasználásra
készült.
Vigyázat!A készüléket mindaddig ne
kösse be az elektromos hálózatba,
amíg a beszerelést teljesen be nem
fejezte. Takarítás vagy karbantartás
előtt minden esetben kösse ki az
elszívót az elektromos hálózatból a
villásdugó kihúzása vagy a lakás fő
biztosítékának lecsapása révén.
Valamennyi üzembe helyezési és
karbantartási művelethez használjon
védőkesztyűt.
A készülék nem arra készült, hogy
gyermekek, vagy csökkent fizikai vagy
értelmi képességekkel rendelkező,
tapasztalatok és ismeretek híján levő
emberek használják, hacsak nem a
biztonságukért felelős személy felügyelete
alatt, vagy ha ez a személy a készülék
használatát megtanította.
Ügyeljenek a kisgyermekekre, nehogy a
készülékkel játszanak.
Az elszívót a fém zsírszűrő (rács) nélkül
soha ne használja!
A konyhai páraelszívót SOHA nem szabad
lerakó felületnek használni, kivéve, ha
kifejezetten fel van tüntetve ez a lehetőség.
A helyiségnek elegendő szellőzéssel
kell rendelkeznie, amennyiben a konyhai
elszívót gáz és más tüzelőanyaggal
működtetett készülékekkel egyidőben
használják.
Az elszívott levegőt nem szabad olyan
kéménybe, füstcsőbe vezetni, amelyet gáz
vagy más tüzelőanyagok égéstermékeinek
elvezetésére használnak.
Az elszívó alatt szigorúan tilos flambírozott
ételeket készíteni. A nyílt láng használata
károsítja a filtereket, tűzveszélyt okozhat,
ezért minden esetben kerülni kell.
Bő zsiradékban sütni csak ellenőrzés
mellett szabad, nehogy a túlhevült olaj vagy
zsír meggyulladjon.
Figyelem!Főzés közben a felszálló forró
levegő a készülékházat felmelegítheti!
A füstelvezetésre vonatkozó műszaki
és biztonsági intézkedések tekintetében
69
szigorúan be kell tartani a helyi illetékes
hatóságok előírásait.
Az elszívót gyakran kell tisztogatni,
mind belülről, mind kívülről. (LEGALÁBB
HAVONTA EGYSZER, minden esetben
betartva ezen kézikönyvben kifejezetten
előírt karbantartási utasításokat.)
Az elszívó tisztántartására, valamint a
filterek cseréjére és tisztítására vonatkozó
előírások be nem tartása tűzveszélyt okoz.
A páraelszívót ne használja szabályosan
beszerelt izzólámpa nélkül, mert áramütés
veszélye léphet fel.
A kézikönyvben szereplő utasítások be nem
tartásából következő kellemetlenségekért,
károkért vagy tűzesetekért a gyártó nem
vállal felelősséget.
Figyelem!A csavarok és rögzítő
eszközök nem előírás szerinti
behelyezése áramütést okozhat.
2.HASZNÁLAT
A páraelszívó a főzés közben keletkező füst
és pára elszívására szolgál.
A mellékelt beszerelési útmutatóban fel van
tüntetve, hogy a külső kivezetésű,
vagy
a szűrt, belső környezetbe visszaforgatott
változat közül melyik használható az Ön
készülékéhez
.
3.FELSZERELÉS
A hálózati feszültségnek azonosnak kell
lennie a konyhai páraelszívó belsejében
elhelyezett műszaki adattáblán feltüntetett
feszültséggel. Ha az elszívó rendelkezik
villásdugóval, csatlakoztassa egy
hozzáférhető helyen elhelyezett, az
érvényben lévő szabványoknak megfelelő
dugaszoló aljzathoz, akár a beszerelést
követően is. Ha nem rendelkezik
csatlakozódugóval (közvetlen csatlakozás
a hálózathoz) vagy a dugaszoló aljzat nem
hozzáférhető, szereljen fel egy szabványos,
kétpólusú megszakítót akár a beszerelést
követően is, amely III. túláram-kategória
esetén biztosítja a hálózatról való teljes
leválasztását, a telepítési szabályoknak
megfelelően.
Figyelem!Mielőtt az elszívó áramkörét
visszaköti a hálózatba és ellenőrzi,
hogy az elszívó helyesen működike, mindig ellenőrizze azt is, hogy
a hálózati vezeték beszerelése
szabályos-e.
70
www.electrolux.com
A főzőkészülék felülete és a konyhai
szagelszívó legalsó része közötti minimális
távolság nem lehet kisebb, mint 43cm
elektromos főzőlap, és 65cm gáz vagy
vegyes tüzelésű főzőlap esetén.
Ha a gázfőzőlap beszerelési utasításában
ennél nagyobb távolság szerepel, azt
kellfigyelembe venni.
4. KARBANTARTÁS
Figyelem! Takarítás vagy karbantartás
előtt minden esetben kösse ki az
elszívót az elektromos hálózatból a
villásdugó kihúzása vagy a lakás fő
biztosítékának lecsapása révén.
Az elszívót gyakran kell tisztítani, mind
belülről, mind kívülről (legalább olyan
gyakran, mint a zsírszűrő filterek tisztítását).
A tisztításhoz használjon semleges
folyékony mosószerrel átitatott nedves
ruhát. Kerülje a súrolószert tartalmazó
mosószerek használatát.
NE HASZNÁLJON ALKOHOLT!
Figyelem! Az elszívó tisztán tartására,
valamint a filterek cseréjére vonatkozó
előírások be nem tartása tűzveszélyt
okoz. Ezért felhívjuk figyelmét, hogy
tartsa be az utasításokat.
A helytelen karbantartás, vagy a fent
említett utasítások be nem tartása miatt a
motorban esetleg bekövetkező károk vagy
tűzesetek miatt semmiféle felelősséget nem
vállalunk.
4.1 Zsírszűrő filter
Havonta egyszer nem agresszív
tisztítószerrel, kézzel vagy
mosogatógépben, alacsony hőfokon és
rövid ciklussal el kell mosogatni.
Mosogatógépben történő mosogatás a
zsírszűrő elszíneződését okozhatja, de ez
nem változtat hatékonyságán.
4.2 NEM Mosható aktív szénfilter.
A szénfilter telítődése többé vagy kevésbé
hosszú idő alatt történik meg, a tűzhely
típusától és a zsírszűrő tisztogatásának
rendszerességétől függően. Mindenképpen
cserélni kell a betétet legalább
négyhavonként.
NEM lehet kimosni vagy regenerálni
MAGYAR
71
5. KEZELŐSZERVEK
6. VILÁGÍTÁS
Az elszívó szíváserősség-szabályozóval
és főzőlapvilágítás-kapcsolóval ellátott
kezelőpanellel rendelkezik.
Bármilyen karbantartási munka
megkezdése előtt szüntesse meg az
elszívó áramellátását, kösse ki a hálózatból.
Figyelem! Mielőtt a lámpákhoz érne,
győződjön meg róla, hidegek-e.
A sérült izzót a címkén, vagy az elszívó
lámpán feltüntetettnek megfelelően azonos
típusú izzóra cserélje (E14).
OFF!
ON!
2
4
3
6
5
1
1. Világítás BE/KI
2. Motor KI
3. - 4. - 5.- 6. Legkisebb elszívó
teljesítmény (3), közepes(4), maximális
(5), intenzív (6).
Amikor a konyhában különösen nagy a
párakoncentráció, használja a nagyobb
sebességet. Javasoljuk, hogy főzés előtt 5
perccel kapcsolja be az elszívót, és a főzés
befejezése után 15 percig működtesse
tovább.
CS NÁVOD K POUŽITÍ
72
www.electrolux.com
MYSLÍME NA VÁS
Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt, se kterým
jsou spjaty desítky let profesionálních zkušeností a inovací. Tento důmyslný a stylový
spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv jej proto používáte, můžete se
spolehnout, že pokaždé dosáhnete skvělých výsledků. Vítá Vás Electrolux.
Navštivte naše stránky ohledně:
Rady ohledně používání, brožury, poradce při potížích, servisních informací:
www.electrolux.com
Registrace vašeho spotřebiče, kterou získáte lepší servis:
www.electrolux.com/productregistration
Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro váš
spotřebič:
www.electrolux.com/shop
POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ
Recyklujte materiály označené symbolem
. Obaly vyhoďte do příslušných odpadních
kontejnerů k recyklaci.
Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické
nelikvidujte
spotřebiče určené k likvidaci. Spotřebiče označené příslušným symbolem
spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo
kontaktujte místní úřad.
PÉČE O ZÁKAZNÍKY A SERVIS
Doporučujeme používat originální náhradní díly.
Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující údaje.
Tyto informace jsou uvedeny na typovém štítku. Model, výrobní číslo (PNC), sériové číslo.
Upozornění / Důležité bezpečnostní informace.
Všeobecné informace a rady
Poznámky k ochraně životního prostředí.
Změny vyhrazeny.
ČEŠTINA
1.
BEZPEČNOSTNÍ POKYNY
Pozor!Výrobce odmítá převzít
jakoukoliv odpovědnost za případné
závady, škody nebo vznícení digestoře,
které byly způsobeny nedodržením
těchto předpisů. Digestoř byla
projektována k výlučně domácímu
použití.
Upozornění!Nenapojujte přístroj na
elektrickou síť, dokud nebyla zcela
dokončena jeho instalace. Před
provedením jakéhokoliv úkonu čištění
nebo údržby, je třeba odpojit kryt od
elektrické sítě tak, že se odpojí od
zásuvky nebo vypnutím hlavního
vypínače obytné jednotky.
Při všech instalačních a údržbových pracích
používejte pracovní rukavice.
Přístroj není určen k používání pro děti
nebo pro osoby se sníženými fyzickými,
smyslovými nebo mentálními schopnostmi,
které s ním nemají zkušenost a neznají
ho. Tyto osoby můžou s přístrojem
zacházet pouze tehdy, kdy jsou pod
dohledem odborného personálu nebo jsou
speciálně vyškoleny k jeho použití osobou
odpovědnou za jejich bezpečnost.
Děti musí být pod dohledem, aby si s
přístrojem nehrály.
Nikdy nepoužívejte kryt bez správně
namontované mříže!
Kryt nesmí být NIKDY používán jako
odkládací plocha. Může se tak stát pouze
ve specificky uvedených případech.
Místnost musí být vybavena dostatečnou
ventilací, v případě, že je kuchyňský kryt
používán současně s jinými přístroji s
plynovým spalováním nebo spalováním
jinými palivy.
Odsávaný vzduch nesmí být odváděn do
odvodu používaného pro odpad kouřů
z přístrojů na plynové spalování nebo
spalování jiných paliv.
Je přísně zakázáno vařit jídla s volným
plamenem pod krytem.
Použití otevřeného plamene je škodlivé pro
filtry a může se stát příčinou požárů, je tedy
třeba se mu vyhnout v každém případě.
Smažení je třeba provádět pouze za stálé
kontroly, aby nenastala situace, kdy se olej
přehřeje a dojde k jeho vznícení.
Pozor!Přístupné části se mohou
značně rozpálit, pokud jsou používány
současně s varným zařízením.
Pokud se týká technických a
bezpečnostních opatření, která je třeba
73
zaujmout při odvádění kouře, je třeba úzce
dodržovat normy místních odpovědných
orgánů.
Kryt je třeba často čistit jak vnitřně, tak z
vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC),
je třeba v každém případě dodržovat
vše, co je uvedeno v návodu k údržbě
popsaném v tomto manuálu).
Nedodržování norem čištění krytu a výměny
a čištění filtrů se může stát příčinou požárů.
Nepoužívejte či nenechávejte digestoř bez
řádně nastavených svíditel a nevystavujte
se tak nebezpečí elektrického výboje.
Výrobce se zříká jakékoliv odpovědnosti
za eventuální nepříjemnosti, škody nebo
požáry způsobené na přístroji, které
jsou následkem nedodržování pokynů
uvedených v tomto manuálu.
Pozor!Pokud instalace šroubů a
úchytných zařízení není provedena
v souladu s tímto návodem, hrozí
nebezpečí úrazu elektrickým proudem.
2.POUŽITÍ
Digestoř slouží k odsávání dýmů a par při
vaření.
V přiložené příručce je vyznačeno, v jaké
verzi je možné používat Vám vlastněný
model, tj. buď v odsávací verzi s vývodem
navenek
anebo filtrující s vnitřní recykláží
vzduchu
.
3.INSTALACE
Síťové napětí musí odpovídat napětí
uvedenému na štítku s charakteristikamii
umístěnému uvnitř krytu. Pokud je kryt
vybaven přípojkou, stačí jej zapojit do
zásuvky odpovídající stávajícím normám,
která se nachází ve snadno dosažitelném
prostoru i po provedené montáži. Pokud
kryt není vybaven přípojkami (přímé
připojení k síti) nebo se zásuvka nenachází
ve snadno dosažitelném prostoru i po
provedené montáži , je třeba použít
dvojpólový vypínač odpovídající normám,
který zaručí úplné odpojení od sítě v
podmínkách kategorie přepětí III, v souladu
s pravidly instalace.
Pozor!Dříve než opět napojíte obvod
digestoře na síťové napájení a ověříte
správné fungování, zkontrolujte si
vždy, že síťový kabel byl správně
namontován.
74
www.electrolux.com
Minimální vzdálenost mezi podporou
nádoby na varné ploše a nejnižší částí
digestoře nesmí být menší než 43cm
v případě elektrických sporáků 65cm v
případě plynových či smíšených sporáků.
Pokud návod na instalaci varného zařízení
na plyn doporučují větší vzdálenost, je třeba
se tímto pokynem řídit.
4. ÚDRŽBA
Pozor! Před jakoukoliv operací čištění
či údržby odpojte digestoř od elektrické
sítě, vyjměte zátrčku anebo vypněte
hlavní spínač bytu.
Digestoř musí být často čištěna, jak uvnitř
tak zevně (alespoň stejně často jako je
prováděna údržba filtrů proti mastnotám).
Pro čištění je třeba použít látku navlhčenou
neutrálními tekutými čistícími prostředky.
Nepouživejte prostředky obsahující brusné
látky.
NEPOUŽÍVEJTE ALKOHOL!
Pozor! Nedodržení norem čištění
přístroje a vyměňování filtrů by mohlo
vést k požárům. Doporučujeme tedy
dodržovat návod k použití.
Výrobce odmítá jakoukoliv zodpovědnost
za škody na motoru, požáry způsobené
nesprávnou údržbou či nedodržením výše
uvedeného upozornění.
4.1 Tukový filtr
Tukový filtr se musí 1 x do měsíce vyčistit .
Je možné jej čistit ručně jemným mycím
prostředkem nebo v kuchyňské myčce při
nejnižší teplotě a kratším programu.
4.2 NEUMYVATELNÝ filtr s aktivními
uhlíky
Saturace filtru s uhlíkem nastane po více
či méně dlouhém užití, tj. závisí na typu
kuchyně a pravidelném čištění filtru proti
mastnotám. V každém případě je nutné
nahradit patronu maximálně jednou za 4
měsíce.
NEMŮŽE být umýván či regenerován.
ČEŠTINA
75
5. PŘÍKAZY
6. OSVĚTLENÍ
Odsavač je vybaven ovládacím panelem s
ovládáním rychlosti odsávání a zapínáním
osvětlení pracovní plochy.
Odpojte přístroj z elektrické sítě.
Pozor! Dříve než se doktnete svítidel si
ověřte že vychladla.
Poškozenou žárovku vyměňte za novou
stejného typu, dle údajů uvedených na
technickém štítku nebo vedle žárovky přímo
na digestoři (E14).
OFF!
ON!
2
4
3
6
5
1
1. ON/OFF světel
2. OFF motorů
3. - 4. - 5.- 6. Sací výkon minimální (3),
střední (4), maximální (5), intenzivní (6).
V případě velmi intenzivní koncentrace
kuchyňských par použijte maximální sací
výkon. Doporučuje se zapnout digestoř 5
minut před zahájením vaření a vypnout ji
cca 15 minut po ukončení vaření.
SK NÁVOD NA POUŽÍVANIE
76
www.electrolux.com
MYSLÍME NA VÁS
Ďakujeme, že ste si zakúpili spotrebič značky Electrolux. Vybrali ste si výrobok, ktorý v sebe
skrýva desaťročia odborných skúseností a inovácií. Dômyselný a štýlový – pri jeho návrhu
sme mysleli na vás. Preto si pri každom použití môžete byť istí, že dosiahnete vynikajúce
výsledky. Vitajte vo svete Electrolux.
Navštívte našu stránku, kde nájdete:
Tipy na používanie, brožúry, riešenie problémov a informácie o údržbe:
www.electrolux.com
Zaregistrujte si produkt a využite tak ešte lepší servis:
www.electrolux.com/productregistration
Do spotrebiča si môžete zakúpiť príslušenstvo, spotrebný materiál a originálne
náhradné diely:
www.electrolux.com/shop
OCHRANA ZIVOTNEHO PROSTREDIA
Materiály označené symbolom
odovzdajte na recykláciu. Obal hoďte do príslušných
kontajnerov na recykláciu.
Chráňte životné prostredie a zdravie ľudí a recyklujte odpad z elektrických a elektronických
spotrebičov. Nelikvidujte spotrebiče označené symbolom
spolu s odpadom z
domácnosti. Výrobok odovzdajte v miestnom recyklačnom zariadení alebo sa obráťte na
obecný alebo mestský úrad.
STAROSTLIVOSŤ A SLUŽBY ZÁKAZNÍKOM
Odporúčame, aby ste používali originálne náhradné diely.
Keď budete kontaktovať servis, nezabudnite si pripraviť nasledujúce údaje.
Tieto informácie nájdete na výrobnom štítku. Model, číslo výrobku, sériové číslo.
Varovanie/upozornenie – Bezpečnostné pokyny.
Všeobecné informácie a tipy
Ochrana životného prostredia.
Vyhradzujeme si právo na zmeny bez predchádzajúceho upozornenia.
SLOVENČINA
1.
BEZPEČNOSTNÉ POKYNY
Pozor!Prísne sa dodržiavať návodom
uvedenými v tejto príručke. Vyhýba
sa každej zodpovednosti za prípadne
nespôsoblivosti, škody alebo nehody
spôsobenè nedodržiavaním návodov
uvedených v tejto príručke. Odsávač
pary bol projektovaný výnimočne pre
používanie v domácnosti.
Varovanie!Nenapojiť zariadenie na
elektrickú sieť skôr ako inštalácia
nie je celkovo ukončená. Skôr ako
sa začne akákoľvek činnosť čistenia
alebo údržby, odpojiť odsávač pary od
elektrickej siete odpojením zástrčky
alebo vypnutím hlavného vypínača
bytu.
Pri všetkých inštalačných a údržbárskych
prácach používajte ochranné pracovné
rukavice. Spotrebič nie je určený na
používanie osobami (vrátane detí) so
zníženými fyzickými, zmyslovými alebo
mentálnymi schopnosťami alebo s
nedostatkom skúseností a vedomostí,
pokiaľ im osoba zodpovedná za ich
bezpečnosť neposkytuje dohľad alebo ich
nepoučila o používaní spotrebiča.
Deti musia byť pod dohľadom, aby sa
nehrali so zariadením.
Nepoužívať NIKDY odsávač pary bez
správne namontovanej mriežky!
Odsávač pary sa nesmie NIKDY používať
ako oporná plocha, iba za predpokladu,
že je to výslovne určené. V prípade, že
sa kuchynský odsávač používa súčastne
s inými zariadeniami, ktoré sú v styku s
plynom alebo inými horľavinami, miestnosť
musí byť zariadená vhodnou ventiláciou.
Odsávací vzduch nesmie byť odvádzaný
do toho istého odvodu, ktorý sa používa
na odvod dymov, ktoré vylučujú zariadenia
spaľujúce plyny alebo iné horľaviny.
Je prísne zakázané pod odsávačom pary
pripravovať jedlá na plameni.
Použitie voľného plameňa poškodzuje filtry,
čo može byť príčinou vyvolania požiaru,
preto sa ho v každom prípade treba
vyvarovať. Vyprážanie potravín sa musí
vykonávať pod kontrolou a treba sa vyhnúť
tomu, aby prepálený olej začal horieť.
Pozor!Pri použití spolu s varnými
spotrebičmi, prístupové časti sa môžu
značne zohriať.
Čo sa týka technických a bezpečnostných
opatrení schválených pre odvod dymov, je
77
potrebné dodržiavať sa presne predpismi
stanovenými príslušnými miestnými úradmi.
Odsávač pary je potrebné pravidelne čistiť
vnútorne aj zvonku (ASPOŇ JEDENKRÁT
ZA MESIAC, akokoľvek rešpektovať ako je
vyslovene určené v poučeniach o údržbe
uvedených v tejto príručke).
Nedodržiavanie pravidiel týkajúcich sa
čistenia odsávača pary a výmeny a čistenia
filtrov, vyvoláva nebezpečenstvo vzniku
požiaru. Nepoužívať alebo nenechať
odsávač pary bez správne namontovaných
žiaroviek kôli možnému nebezpečenstvu
elektrického otrasu. Neberú sa do úvahy
žiadne zodpovednosti za prípadné
neprimerannosti, škody a požiare vyvolané
zariadením, pochádzajúce z nedodržiavania
sa návodov uvádzaných v tejto príručke.
Pozor!Chýbajúca inštalácia skrutiek
a upevňovacích zariadení v súlade s
týmito pokynmi môže mať za následok
ohrozenie elektrickým prúdom.
2.POUŽÍVANIE
Odsávač pary slúži pre odsávanie dymov a
pár pochádzajúce z varenia.
V priloženej príručke pre inštaláciu je
uvedené, ktorú verziu je možné používať
pre Váš model medzi odsávacou verziou s
vonkajšou evakuáciou
vnútornou recirkuláciou
3.MONTÁŽ
alebo filtračnou s
.
Napätie siete musí zodpovedať s napätím
udaným na etikete charakteristiky
umiestnené vo vnútri odsávača pary. Ak
je predložená zástrčka, zapojiť odsávač
pary do rozvodu zhodného so stanovenými
právnymi predpismi na prístupnom území
aj po inštalácii. Ak nie je predložená
zástrčka (priamy spoj so sieťou), alebo
zástrčka nie je umiestnená na prístupnom
území, aj po inštalácii, pripojiť dvojpólový
vypínač zhodný s predpismi, ktoré zaručujú
kompletné odpojenie sa zo siete podľa
podmienok kategórie nadmierného napätia
III, v zhode s pravidlami inštalácie.
Upozornenie!Pred napojením okruhu
odsávača pary do prívodovej elektrickej
siete a pred kontrolou jeho správnej
činnosti, skontrolovať stále, aby kábel
siete bol správne namontovaný.
78
www.electrolux.com
Minimálna vzdialenosť medzi povrchom
podstavca pre nádoby na kuchynskom
sporáku a najspodnejšej časti kuchynského
odsávača pary nesmie byť kratšia ako
43cm v prípade elektrického sporáka a
ako 65cm v prípade plynového alebo
kombinovaného sporáka.
Ak návody kuchynského plynového aparátu
uvádzajú väčšiu vzdialenosť, je ptrebné s
tým počítať.
4.1 Protitukový filter - Musí byť čistený
jedenkrát za mesiac s nedráždivými
čistiacími prostriedkami, ručne alebo v
umývačke riadu s nízkou teplotou a s
krátkym umývacím cyklom.
Umývaním v umývačke riadu, protitukový
kovový filter môže vyblednúť, ale jeho
filtračné vlastnosti sa tým vôbec nezmenia.
4. ÚDRŽBA
Skôr ako začína ktorákoľvek údržba,
odpojiť odsávač pary z elektrického
vedenia. Odsávač pary sa pravidelne čistí
zvonku aj zvnútra (aspoň rovnako častým
opakovaním ako sa vykonáva údržba
filtrov tuku). Na čistenie používať vlhké
plátno s neutrálnymi tekutými čistiacími
prostriedkami.
Vyhnúť sa používania prostriedkov
obsahujúcich škrabacie látky.
NEPOUŽÍVAŤ ALKOHOL!
Upozornenie! Nedodržanie noriem
na čistenie zariadenia a výmenu filtrov
predstavuje riziko požiaru. Odporúča sa
preto dodržiavať uvedené pokyny.
Odmieta sa akákoľvek zodpovednosť
za prípadné škody na motore, požiare
vyvolané nesprávnou údržbou alebo
nedodržaním vyššie uvedených
upozornení.
4.2 Aktívno uhlíkový filter NIE
umývateľný
Nasýteľnosť uhoľného filtru sa odhaľuje
iba po viac-menej predľženom použití,
na základe typu kuchyne a pravidelnosti
čistenia filtra tukov. V každom prípade je
nevyhnutné vymeniť zásobník maximálne
každé štyri mesiace.
NEMÔŽE byť umývaný alebo
regenerovaný.
SLOVENČINA
5. OVLÁDAČE
6. OSVETLENIE
Odsávač pary je vybavený ovládacím
panelom s kontrolou odsávacej rýchlosti a s
kontrolou zapínania svietidla na osvetlenie
varnej pracovnej plochy.
OFF!
ON!
2
4
3
6
5
1
1. ON/OFF svetlá
2. OFF motory
3. - 4. - 5.- 6. Výkon odsávania minimálny
(3), priemerný (4), maximálny (5),
intenzívny (6).
V prípade mimoriadného zhromaždenia sa
pary v kuchyni, používať väčšiu rýchlosť.
Odporúčame zapnúť odsávanie 5 minút
pred začatím varenia a nechať ho v chode
ešte približne ďalších 15 minút po ukončení
varenia.
79
Vypnite odsávač z elektrickej siete.
Upozornenie! Skôr ako sa dotknete
žiaroviek, presvedčte sa, že sú chladné.
Vymeňte starú žiarovku za novú rovnakého
typu, ako je uvedené na typovom štítku
alebo v blízkosti žiarovky na digestore
(E14).
RO MANUAL DE FOLOSIRE
80
www.electrolux.com
NE GÂNDIM LA DUMNEAVOASTRĂ
Vă mulţumim că aţi achiziţionat un aparat Electrolux. Aţi ales un produs care include decenii
de experienţă profesională şi de inovaţie. Ingenios şi stilat, a fost conceput special pentru
dumneavoastră. Pentru ca atunci când îl utilizaţi să veţi întotdeauna aceleaşi rezultate
extraordinare. Bine aţi venit la Electrolux.
Vizitaţi website-ul la:
Aici găsiţi sfaturi privind utilizarea, broşuri, informaţii care vă ajută la rezolvarea
unor probleme apărute şi informaţii despre service:
www.electrolux.com
Înregistraţi-vă produsul pentru a beneficia de servicii mai bune:
www.electrolux.com/productregistration
Cumpăraţi accesorii, consumabile şi piese de schimb originale pentru aparatul
dvs.:
www.electrolux.com/shop
PROTEJAREA MEDIULUI INCONJURATOR
Reciclaţi materialele marcate cu simbolul
. Pentru a recicla ambalajele, acestea trebuie
puse în containerele corespunzătoare.
Ajutaţi la protejarea mediului şi a sănătăţii umane şi la reciclarea deşeurilor din aparatele
electrice şi electrocasnice. Nu aruncaţi aparatele marcate cu acest simbol
împreună
cu deşeurile menajere. Returnaţi produsul la centrul local de reciclare sau contactaţi
administraţia oraşului dvs.
SERVICIUL DE RELAŢII CU CLIENŢII ŞI SERVICE
Vă recomandăm utilizarea pieselor de schimb originale.
Atunci când contactaţi unitatea de Service, asiguraţi-vă că aveţi disponibile următoarele
informaţii.
Informaţiile pot fi găsite pe plăcuţa cu datele tehnice. Model, PNC, Număr de serie.
Avertisment / Atenţie-Informaţii privind siguranţa.
Informaţii generale şi recomandări
Informaţii privind mediul înconjurător.
Ne rezervăm dreptul asupra efectuării de modificări fără preaviz.
ROMÂNĂ
1. INSTRUCŢIUNI PRIVIND
SIGURANŢA
Atenţie!Urmăriţi îndeaproape
instrucţiunile conţinute în acest
manual. Producătorul îşi declină orice
responsabilitate în cazul daunelor
sau incendiilor provocate aparatului şi
derivate dintr-o utilizare incorectă şi din
nerespectarea instrucţiunilor conţinute
în acest manual. Hota a fost proiectată
excluziv pentru uz casnic.
Avertizare!Nu conectaţi aparatul la
reţeaua electrică până când nu aţi
terminat de montat toată instalaţia.
Înainte de orice intervenţie de curăţenie
şi întreţinere, deconectaţi hota de la
reţeaua electrică, scoţând ştecherul sau
deconectând întrerupătorul general al
locuinţei.
Pentru toate operaţiile de instalare şi
întreţinere utilizaţi mănuşi de protecţie.
Aparatul nu este destinat pentru a fi folosit
de către copii sau persoane cu capacităţi
fizice senzoriale şi mentale reduse sau care
nu au experienţa şi cunoştinţa adecvată,
numai în cazul în care acestea sunt sub
supraveghere sau le sunt date instrucţiunile
de folosire a aparaturii de către o persoană
responsabilă cu siguranţa acestora.
Copiii trebuie să fie supravegheaţi pentru a
fi siguri că nu se joacă cu aparatura.
Nu folosiţi niciodată hota fără montajul
corect al grilei! Hota nu trebuie folosită
NICIODATĂ ca suprafaţă de aşezare numai
în cazul în care este indicat în mod specific.
Localul trebuie să fie destul de ventilat,
când hota de bucătărie se foloseşte
împreună cu alte aparate cu combustie
de gaz sau alţi combustibili. Aerul aspirat
nu trebuie să treacă printr-o conductă
folosită pentru eliminarea fumul produs
de aparatele cu combustie de gaz sau alţi
combustibili. Este absolut interzis pregătirea
sub hotă a mâncărurilor cu flamă. Folosirea
flăcării libere poate dăuna filtrele şi poate
crea incendii, aşadar trebuie evitată în orice
caz. Friptura trebuie făcută sub control
pentru a evita ca uleiul prea încălzit să se
aprindă.
Atenţie!Părţile componente cu care
am putea intra in contact se pot încălzi
considerabil în momentul în care se
folosesc împreună cu aparatura pentru
pregătit mâncarea.
În ceea ce privesc măsurile tehnice şi
81
de siguranţă care trebuie să fie adoptate
pentru evacuarea fumurilor este strict
necesar să respectaţi regulamentele
în vigoare şi să apelaţi la autorităţile
competente locale. Hota trebuie să
fie curăţată tot des atât în interior cât
şi în exterior (CEL PUŢIN ODATĂ PE
LUNĂ, respectând în mod expresiv toate
indicaţiile redate în instrucţiunile de
întreţinere reproduse în acest manual)
Nerespectarea normelor de curăţare a hotei
precum şi neînlocuirea sau necurăţarea
filtrelor poate crea la riscuri de incendii.
Nu folosiţi niciodată hota fără montajul
corect al becurilor pentru a nu crea riscuri
de scurtcircuit. Firma îşi declină orice
responsabilitate pentru eventualele pagube,
daune sau incendii provocate de aparatură
ce provin din nerespectarea instrucţiunilor
redate în acest manual.
Atenţie!Neinstalarea şuruburilor sau
dispozitivelor de fixare în conformitate
cu aceste instrucţiuni poate comporta
riscuri de natura electrică.
2.UTILIZARE
Hota serveşte la aspirarea gazelor şi
vaporilor rezultaţi din gătit.
În manualul de instalare ataşat se indică
versiunea care se poate utiliza pentru
modelul achiziţionat de Dumneavoastră, fie
versiunea cu aspiraţie şi evacuare externă
fie versiunea filtrantă cu reciculare
internă
.
3.INSTALAREA
Tensiunea din reţea trebuie să corespundă
cu tensiunea la care se referă eticheta
situată în interiorul hotei. Dacă este
prevăzută cu ştecher conectaţi hota la
o priză conform cu normele în vigoare,
poziţionată într-o zona accesibilă şi după
instalare. Dacă nu este prevăzută cu
ştecher (conexiunea este direct la reţea)
sau ştecherul nu este poziţionat într-o
zonă accesibilă şi după instalare, aplicaţi
un întrerupător bipolar la normă care să
asigure deconectarea completă de la reţea
în condiţiile categoriei de supratensiune III,
conform regulilor de instalare.
Atenţie!înainte de a efectua conectarea
circuitului hotei la alimentaţia din reţea
şi de a verifica funcţionarea corectă,
controlaţi totdeauna dacă cablul a fost
montat în mod corect.
82
www.electrolux.com
Distanţa minimă între suprafaţa suportului
recipientelor pe dispozitivul de gătit şi
partea de jos a hotei nu trebuie să fie mai
mică de 43cm în cazul maşinilor de gătit
electrice, şi de 65cm în cazul maşinilor de
gătit cu gaz sau mixte.
Dacă instrucţiiunile dispozitivului de gătit
cu gaz specifică o distanţă mai mare, este
necesar să ţineţi cont de aceasta.
4. ÎNTREŢINERE
Atenţie! Înainte de orice intervenţie
de curăţenie şi întreţinere, deconectaţi
hota de la reţeaua electrică,
scoţând ştecherul sau deconectând
întrerupătorul general al locuinţei.
Hota trebuie curăţată frecvent (cel puţin
cu aceeaşi frecvenţă cu care se curăţă
filtrele anti-grăsime), fie în interior cât şi în
exterior. Pentru curăţare folosiţi un material
îmbibat cu detergenţi lichizi neutri. Evitaţi
folosirea produselor pe bază de abrazivi
NU FOLOSIŢI ALCOOL!
Atenţie! Nerespectarea normelor de
curăţare a hotei şi de înlocuire a filtrelor
conduce la potenţiale riscuri de incendii.
Vă sfătuim să respectaţi îndeaproape
instrucţiunile prezente în acest manual.
Producătorul îşi declină orice
responsabilitate în cazul daunelor la motor
sau incendiilor provocate aparatului şi
derivate dintr-o utilizare sau întreţinere
incorectă precum şi din nerespectarea
instrucţiunilor conţinute în acest manual.
4.1 Filtru anti-grăsimi - Trebuie curăţat
o dată pe lună cu detergenţi neabrazivi,
manual sau utilizând maşina de spălat
vase, la temperaturi scăzute şi folosind un
program scurt.
Filtrul metalic anti-grăsimi, spălat cu maşina
de spălat vase se poate decolora, dar nu-şi
va pierde caracteristicile de filtrare.
4.2 Filtru cu carbon activ NElavabil
Saturaţia filtrului de cărbune depinde de
folosirea mai mult sau mai puţin prelungită
a tipului de maşina de gătit precum şi de
curăţarea regulară a filtrului pentru grăsime.
În orice caz, cartuşul filtrului trebuie înlocuit
cel mult la fiecare patru luni.
NU-l spălaţi sau refolosiţi
ROMÂNĂ
5. COMENZI
6. ILUMINAT
Hota este dotată cu un panou de comandă,
de la care se modifică viteza de aspiraţie şi
se declanşează aprinderea becurilor pentru
iluminarea blatului de aragaz.
OFF!
ON!
2
4
3
6
5
1
1. ON/OFF (PORNIT/OPRIT) iluminat
2. OFF (OPRIT) motoare
3. - 4. - 5.- 6. Putere de aspiraţie minimă
(3), medie (4), maximă (5), intensivă (6)
Se recomandă o viteza crescută, în special
în cazul unei concentraţii mari de vapori în
bucătărie. Vă sfătuim să o lăsaţi să aspire
5 minute înainte de a demara procesul
de coacere şi de a o lăsa în funcţiune, la
închiderea procesului de coacere, pentru
încă 15 minute (aproximativ).
Deconectaţi hota de la reţeaua electrică.
Atenţie! Înainte de a atinge becurile,
asiguraţi-vă că nu au o temperatură
ridicată.
Înlocuiţi becul vechi cu unul de acelaşi
tip, după cum se specifică în eticheta de
caracteristici sau în apropierea lămpii pe
hotă (E14).
83
PL INSTRUKCJA UŻYTKOWANIA
84
www.electrolux.com
Z MYŚLĄ O TOBIE
Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń
i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie.
Użytkując je, możesz mieć zawsze pewność uzyskania wspaniałych efektów. Witamy w
świecie marki Electrolux!
Odwiedź naszą witrynę internetową, aby uzyskać:
Wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów
oraz informacje dotyczące serwisu:
www.electrolux.com
Zarejestruj swój produkt, aby uprościć jego obsługę serwisową:
www.electrolux.com/productregistration
Kupuj akcesoria, materiały eksploatacyjne i oryginalne części zamienne do
swojego urządzenia:
www.electrolux.com/shop
OCHRONA ŚRODOWISKA
Materiały oznaczone symbolem
należy poddać utylizacji. Opakowanie urządzenia
włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu.
Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i
elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno
razem z odpadami domowymi. Należy
wyrzucać urządzeń oznaczonych symbolem
zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z
odpowiednimi władzami miejskimi.
OBSŁUGA KLIENTA
Zalecamy stosowanie oryginalnych części zamiennych.
Kontaktując się z serwisem, należy przygotować poniższe dane.
Informacje można znaleźć na tabliczce znamionowej. Model, numer produktu, numer
seryjny.
Ostrzeżenie/przestroga – informacje dotyczące bezpieczeństwa.
Ogólne informacje i wskazówki
Informacje dotyczące środowiska naturalnego.
Może ulec zmianie bez powiadomienia.
POLSKI
1. WSKAZÓWKI DOTYCZĄCE
BEZPIECZEŃSTWA
Uwaga!Przy przeprowadzaniu instalacji
urządzenia należy postępować według
wskazówek podanych w niniejszej
instrukcji. Producent uchyla się od wszelkiej
odpowiedzialności za uszkodzenia
wynikłe na skutek instalacji niezgodnej
z informacjami podanymi w niniejszej
instrukcji. Okap został zaprojektowany
wyłącznie do użytku domowego.
Ostrzeżenie!Nie podłączać urządzenia
do sieci elektrycznej przed ukończeniem
montażu. Przed wykonaniem jakiejkolwiek
czynności czyszczenia lub konserwacji
należy odłączyć okap od zasilania,
wyjmując wtyczkę z gniazdka lub
wyłączając główny wyłącznik zasilania.
Wszelkie czynności montażowe i
konserwacyjne wykonywać w rękawicach
ochronnych. Niniejsze urządzenie nie jest
przeznaczone do użytku przez osoby (w
tym dzieci) o ograniczonych zdolnościach
fizycznych, sensorycznych czy umysłowych, a
także nieposiadające wiedzy lub doświadczenia
w użytkowaniu tego typu urządzeń, chyba,
że będą one nadzorowane lub zostaną
poinstruowane na temat korzystania z tego
urządzenia przez osobę odpowiedzialną za ich
bezpieczeństwo. Dzieci należy pilnować, aby
mieć pewność, że nie bawią się urządzeniem.
Nie należy nigdy używać okapu bez prawidłowo
zamontowanych filtrów! Okap nie powinien
być NIGDY używany jako płaszczyzna oparcia
chyba, że taka możliwość została wyraźnie
wskazana. Pomieszczenie, w którym okap
jest używany łącznie z innymi urządzeniami
spalającymi gaz lub inne paliwo powinno
posiadać odpowiednią wentylację. Zasysane
powietrze nie powinno być odprowadzane do
kanału wykorzystywanego do odprowadzania
spalin wytwarzanych przez urządzenia
gazowe lub na inne paliwo. Surowo zabrania
się przygotowywania pod okapem potraw z
użyciem otwartego ognia (flambirowanie).
Użycie otwartego ognia jest groźne dla filtrów
i stwarza ryzyko pożaru, a zatem nie wolno
tego robić pod żadnym pozorem. Podczas
smażenia należy zachować ostrożność, aby
nie dopuścić do przegrzania oleju, aby nie uległ
samozapaleniu.
Uwaga!Dostępne części mogą ulec
znacznemu nagrzaniu, jeżeli będą używane
razem z urządzeniami przeznaczonymi do
gotowania.
W zakresie koniecznych do zastosowania
85
środków technicznych i bezpieczeństwa
dotyczących odprowadzania spalin należy
ściśle przestrzegać przepisów wydanych przez
kompetentne władze lokalne. Okap powinien
być często czyszczony zarówno na zewnątrz
jak i od wewnątrz (PRZYNAJMNIEJ RAZ
W MIESIĄCU, z zachowaniem wskazówek
dotyczących konserwacji podanych w
niniejszej instrukcji). Nieprzestrzeganie
zasad dotyczących czyszczenia okapu oraz
wymiany i czyszczenia filtrów powoduje
powstanie zagrożenia pożarem. Celem
uniknięcia porażenia prądem nie należy
używać lub pozostawiać okapu bez prawidłowo
zamontowanych żarówek. Producent nie ponosi
żadnej odpowiedzialności za ewentualne
szkody lub pożary spowodowane przez
urządzenie a wynikające z nieprzestrzegania
zaleceń podanych w niniejszej instrukcji.
Uwaga!Nie dokręcenie śrub oraz urządzeń
mocujących zgodnie z niniejszymi
instrukcjami może spowodować zagrożenia
natury elektrycznej.
2.UŻYTKOWANIE
Okap służy do wchłaniania oparów
pochodzących z gotowania.
W załączonej instrukcji instalacyjnej zostało
zaznaczone, którą wersję można używać
dla posiadanego przez Was modelu; wersję
wchłaniająca z wydalaniem zewnętrznym
wersję filtrującą o recyrkulacji wewnętrznej
3.INSTALACJA
lub
.
Napięcie sieciowe musi odpowiadać napięciu
wskazanemu na tabliczce umieszczonej w
wewnętrznej części okapu. Jeśli okap jest
wyposażony we wtyczkę, należy ją podłączyć
do gniazdka zgodnego z obowiązującymi
normami i umieszczonego w łatwo dostępnym
miejscu, również po zakończonej instalacji.
Jeśli okap nie jest wyposażony we wtyczkę
(bezpośrednie podłączenie do sieci) lub
wtyczka nie znajduje się w łatwo dostępnym
miejscu, również po zakończonej instalacji,
należy zastosować znormalizowany wyłącznik
dwubiegunowy, który umożliwi całkowite
odcięcie od sieci elektrycznej w warunkach
nadprądowych kategorii III, zgodnie z zasadami
instalacji.
Uwaga!Przed ponownym podłączeniem
obwodu okapu do zasilania i sprawdzeniem
poprawności jego działania należy się
zawsze upewnić, czy przewód zasilający
jest prawidłowo zamontowany.
86
www.electrolux.com
Minimalna odległość między powierzchnią,
na której znajdują się naczynia na
urządzeniu grzejnym a najniższą częścią
okapu kuchennego powinna wynosić nie
mniej niż 43cm w przypadku kuchenek
elektrycznych i nie mniej niż 65cm w
przypadku kuchenek gazowych lub
typu mieszanego. Jeżeli w instrukcji
zainstalowania kuchni gazowej podana jest
większa odległość, należy dostosować się
do takich wskazań.
4.1 Filtr przeciwtłuszczowy
Musi być czyszczony co najmniej raz w
miesiącu, za pomocą środka czyszczącego
nie żrącego, ręcznie lub w zmywarce w
niskiej temperaturze i krótkim cyklu mycia.
Mycie w zmywarce metalowego filtra
tłuszczowego może spowodować jego
nieznaczne odbarwienie, to jednak nie
pogarsza parametrów jego pracy.
4. KONSERWACJA
Uwaga! Przed wykonaniem
jakiejkolwiek czynności czyszczenia lub
konserwacji należy odłączyć okap od
zasilania wyjmując wtyczkę z gniazdka
lub wyłączając główny wyłącznik
zasilania.
Okap należy często czyścić, tak wewnątrz
jak i na zewnątrz (przynajmniej z tą samą
częstotliwością, z którą wykonuje się
czyszczenie filtrów tłuszczowych) przy
użyciu szmatki nawilżonej łagodnymi
środkami. Nie należy używać środków
ściernych. NIE STOSOWAĆ ALKOHOLU!
Uwaga! Nieprzestrzeganie przepisów
dotyczących czyszczenia urządzenia
i wymiany filtrów powoduje powstanie
zagrożenia pożarem. Zaleca się zatem
przestrzeganie podanych wskazówek.
Producent nie ponosi żadnej
odpowiedzialności za ewentualne
uszkodzenia silnika lub pożary wynikające
z nieprzestrzegania zasad konserwacji oraz
wzmiankowanych wyżej instrukcji.
4.2 Filtr węglowy NIE nadający się do
mycia.
Nasycenie filtra następuje po krótszym lub
dłuższym okresie użytkowania w zależności
od rodzaju kuchni i od regularności z
jaką jest wykonywane czyszczenie filtra
tłuszczowego. Wkład filtra powinien być w
każdym razie wymieniony po upływie nie
więcej niż czterech miesięcy.
NIE wolno myć lub regenerować filtra.
POLSKI
5. STEROWANIE
6. OŚWIETLENIE
Okap jest wyposażony w panel sterowania
z regulacją prędkości turbiny zasysającej
oraz włącznikiem oświetlenia przestrzeni
roboczej pod okapem.
OFF!
ON!
2
4
3
6
5
1
1. ON/OFF światła
2. OFF silniki
3. - 4. - 5.- 6. Minimalna moc zasysania
(3), średnia (4), maksymalna (5),
intensywna (6)
W przypadku, gdy powietrze w
pomieszczeniu kuchennym jest szczególnie
zanieczyszczone, należy używać okapu
ustawionego na najwyższą prędkość.
Zaleca się uruchomienie okapu 5 minut
przed przystąpieniem do gotowania
jakichkolwiek potraw i pozostawienie go
włączonym jeszcze przez ok. 15 minut po
zakończeniu gotowania.
87
Przed przystąpieniem do jakichkolwiek
operacji związanych z konserwacją
urządzenia, należy odłączyć okap od
zasilania energią elektryczną.
Uwaga! Nie dotykać żarówek dopóki są
gorące. Wymienić uszkodzoną żarówkę
na inną tego samego typu zgodnie ze
specyfikacją znajdującą się na etykiecie
charakterystyki lub w pobliżu samej żarówki
na okapie (E14).
HR KNJIŽICA S UPUTAMA
88
www.electrolux.com
MISLIMO NA VAS
Hvala vam što ste kupili Electrolux uređaj. Izabrali ste proizvod koji sa sobom donosi
desetljeća profesionalnog iskustva i inovacija. Domišljat i elegantan, projektiran je misleći
na vas. Stoga, uvijek kada ga koristite, možete biti sigurni znajući da ćete svaki put dobiti
izvrsne rezultate. Dobrodošli u Electrolux.
Posjetite našu internetsku stranicu za:
Dobivanje savjeta o korištenju, prospekata, rješavanju problema, servisnim
informacija:
www.electrolux.com
Registriranje vašeg proizvoda za bolji servis:
www.electrolux.com/productregistration
Kupovinu dodatne opreme, potrošnog materijala i originalnih rezervnih dijelova za
vaš uređaj:
www.electrolux.com/shop
BRIGA ZA OKOLIŠ
Reciklirajte materijale sa simbolom
. Ambalažu za recikliranje odložite u prikladne
spremnike.
Pomozite u zaštiti okoliša i ljudskog zdravlja, kao i u recikliranju otpada od električnih
i elektroničkih uređaja. Uređaje označene simbolom
ne bacajte zajedno s kućnim
otpadom. Proizvod odnesite na lokalno reciklažno mjesto ili kontaktiraje nadležnu službu.
BRIGA O KUPCIMA I SERVIS
Preporučujemo uporabu originalnih rezervnih dijelova.
Kada se obraćate servisu, provjerite da su Vam dostupni sljedeći podaci.
Informacije možete pronaći na nazivnoj pločici. Model, PNC, serijski broj.
Upozorenje / Oprez - sigurnosne informacije.
Opće informacije i savjeti
Informacije za zaštitu okoliša.
Zadržava se pravo na izmjene bez prethodne najave.
HRVATSKI
1.
SIGURNOSNE UPUTE
Pozor!Strogo se pridržavajte uputstava
koje donosi ovaj priručnik. Otklanjamo
bilo kakvu odgovornost za eventualne
nezgode,smetnje ili požar na aparatu
koji proizlaze iz nepoštivanja uputstava
koje donosi ovaj priručnik. Kuhinjska
napa je projektirana isključivo za
kućansku uporabu.
Upozorenje!Ne priključujte aparat
na električnu mrežu sve dok niste
kompletno završili sa instaliranjem.
Prije bilo kakvog čišćenja ili održavanja,
iskopčajte kuhinjsku napu s električne
mreže vadeći utikač ili isključujući opći
kućni prekidač/sklopku.
Ovaj aparat nije namijenjen uporabi od
strane djece ili osoba koje imaju smanjene
fizičke,mentale ili osjetne sposobnosti, i
kojima nedostaje iskustva i saznanja osim
ako oni nisu nadgledani i obučeni kako
upotrebljavati aparat od osoba koje su
odgovorne za njihovu sigurnost.
Trebate paziti na djecu da se ne igraju
s aparatom . Na upotrebljavajte nikada
kuhinjsku napu bez da je pregrada ili
mrežica pravilno montirana!
Ne upotrebljavajte NIKADA napu kao
podlogu na koju ćete polagati predmete
ukoliko to nije jasno naglašeno.
Prostorija treba imati dovoljno
provjetravanje, kada je kuhinjska napa
upotrebljavana istovremeno s drugim
aparatima na plinski pogon ili na drugo
gorivo. Zrak koji se usisava ne smije
biti proveden u cijev koja se koristi za
izbacivanje dimova koje proizvode ostali
aparati na plinski pogon ili drugo gorivo.
Strogo se zabranjuje pripremanje hrane na
plamenu ispod nape.
Korištenje nekontroliranog plamena je
štetno za filtre te može izazvati požar ,u
svakom slučaju bi ga trebalo izbjegavati.
Držite pod kontrolom postupak pri prženju
kako biste izbjeglii da se pregrijano ulje
zapali.
Pozor!Neki dijelovi se mogu znatno
zagrijati kada se koriste zajedno sa
aparatima za kuhanje.
Što se tiče tehničkih mjera kojih se treba
pridržavati s obzirom na dimove, strogo se
pridržavajte pravilnika nadležnih lokalnih
89
vlasti .
Kuhinjska napa se treba često čistiti i prati
i izvana i iznutra (BAREM JEDANPUT
NA MJESEC, poštivajte sve ono što je
navedeno u uputstvima za održavanje
koje donosi ovaj priručnik). Ne poštivanje
propisa o čišćenju nape i zamjene i čišćenja
filtra povećava opasnost od požara.
Ne upotrebljavajte niti ostavljajte kuhinjsku
napu bez da ste pravilno montirali lampe jer
postoji rizik od električnog udara.
Otklanjamo bilo kakvu odgovornost radi
eventualnih neprilika,štete ili požara koje
bi mogao izazvati aparat a koje proizlaze
iz nepoštivanja uputstava koje donosi ovaj
priručnik.
Upozorenje!Neinstaliranja vijaka i
zakovica u skladu s ovim uputama
može stvoriti rizik od električne
opasnosti.
2.KORIŠTENJE
Kuhinjska napa služi usisu dima i pare koji
su posljedica kuhanja.
U priloženoj knjižici o instalaciji se navodi
koju verziju možete koristiti za model koji
imate i to birajući između usisne verzije sa
izbacivanjem vani
ili filtracijske verzije s
unutrašnjim kruženjem
.
3.POSTAVLJANJE
Napon mreže treba odgovarati naponu
koji je naveden na etiketi karakteristika koji
se nalazi u unutrašnjosti kuhinjske nape.
Ukoliko ima utikač, povežite kuhinjsku
napu s jednim utikačem koja je u skladu
s propisima na snazi i koji je postavljen
na pristupačnom mjestu čak i nakon
instalacije. Ako nije opremljen utikačem
(direktno povezivanje s mrežom) ili utikač
nije postavljen na pristupačnom mjestu,
čak i nakon instalacije postavite dvopolan
prekidač koji je u skladu s propisima i koji
osigurava kompletno iskopčavanje s mreže
u uvjetima kategorije br.3 o previsokom
naponu , u skladu s pravilima o instalaciji.
Upozorenje!Prije nego što ponovno
povežete kružni put kuhinjske nape
s napajanjem mreže te provjerite
pravilno funkcioniranje , uvijek dobro
kontrolirajte je li kabl mreže bio pravilno
montiran.
90
www.electrolux.com
Minimalna udaljenost između podloge za
posude na uređaju za kuhanje i najnižeg
dijela kuhinjske nape ne smije biti niža od
43cmkada se radi o električnim štednjacima
,a 65cmu slučaju plinskih štednjaka ili
mješovitih.
Ukoliko uputstva za instalaciju aparata na
plin govore da je potrebno održavati veću
udaljenost, trebate ih se pridržavati.
4. ODRŽAVANJE
Upozorenje! Prije bilo kakvog postupka
čišćenja ili održavanja, iskopčajte
kuhinjsku napu od napajanja strujom
na način da izvadite utičnicu ili isključite
opći prekidač kuće.
Kuhinjska napa se treba često čistiti
( barem isto tako često kao i filtri za
uklanjanje masnoće), u unutrašnjosti i
izvana. Koristite ovlaženu krpu s neutralnim
deterdžentima u tekućem stanju.
Izbjegavajte uporabu proizvoda koji bi mogli
grebati.
NE KORISTITE ALKOHOL!
Pozor: Nepoštivanje pravila o čišćenju
aparata i pravila o zamjeni filtara
povećava rizik od požara. Stoga se
preporučuje poštivanje sugeriranih
uputstava.
Otklanjamo bilo kakvu odgovornost za
eventualne kvarove na motoru, požar
izazvan neodgovarajućim održavanjem ili
nepoštivanjem navedenih upozorenja.
4.1 Filtar za masnoću
Taj filtar morate čistiti jednom mjesečno,
upotrijebivši neagresivne deterdžente, bilo
ručno ili u stroju za pranje posuđa, u kojem
slučaju morate izabrati program pranja s
kratkim ciklusom i na niskoj temperaturi.
Ako ga perete u stroju za posuđe, možda
ćete opaziti manju promjenu ili gubitak
boje, što ni u kom slučaju ne utječe na
učinkovitost filtra.
4.2 Aktivni karbonski filtar koji se NE
može oprati.
Zasićenje karbonskog filtra se pojavljuje
poslije manje-više produljene uporabe
s obzirom na tip kuhinje i na urednost u
čišćenju filtera za uklanjanje masnoće.
U svakom slučaju je potrebno zamijeniti
kartušu barem svaka četiri mjeseca.
NE može se niti oprati, niti obnoviti.
HRVATSKI
5. NAREDBI
6. RASVJETA
Napa ima upravljačku ploču s kontrolom
brzine isisivanja i kontrolom paljenja svjetla
za osvjetljenje površine za kuhanje.
Iskopčajte aparat s električne mreže.
Pozor! Prije nego što dodirnete lampe
provjerite jesu li se ohladile.
Zamijenite oštećenu lampu novom ali
istog tipa na način naveden na etiketi
sa značajkama ili pored same lampe na
kuhinjskoj napi (E14).
OFF!
ON!
2
4
3
6
5
1
1. ON/OFF svjetla
2. OFF motori
3. - 4. - 5.- 6. Minimalna jačina usisa (3),
srednja (4),maksimalna (5), intenzivna
(6).
Upotrebljavajte veću brzinu u slučaju
velikog prisustva pare u kuhinji.
Savjetujemo da uključite usisavanje 5
minuta prije nego što počnete s kuhanjem i
da ostavite da djeluje nakon što ste završili
s kuhanjem za još otprilike 15 minuti.
91
SL NAVODILO ZA UPORABO
92
www.electrolux.com
MISLIMO NA VAS
Zahvaljujemo se vam, ker ste kupili Electroluxov aparat. Izbrali ste izdelek, ki s seboj
prinaša desetletja profesionalnih izkušenj in inovacij. Iznajdljiv in moden, izdelan z
upoštevanjem vaših želja. To pomeni, da se lahko zanašate, da boste ob vsaki uporabi
izdelka dobili odlične rezultate. Dobrodošli v Electroluxu.
Obiščite našo spletno stran za:
nasvete glede uporabe, brošure, odpravljanje motenj, servisne informacije:
www.electrolux.com
Registrirajte vaš izdelek za boljši servis:
www.electrolux.com/productregistration
Kupite dodatke, potrošni material in originalne nadomestne dele za vaš aparat:
www.electrolux.com/shop
SKRB ZA VARSTVO OKOLJA
Reciklirajte materiale, ki jih označuje simbol
. Embalažo odložite v ustrezne zabojnike za
reciklažo.
Pomagajte zaščititi okolje in zdravje ljudi ter reciklirati odpadke električnih in elektronskih
naprav. Naprav, označenih s simbolom , ne odstranjujte z gospodinjskimi odpadki.
Izdelek vrnite na krajevno zbirališče za recikliranje ali se obrnite na občinski urad.
POMOČ STRANKAM IN SERVIS
Priporočamo uporabo originalnih nadomestnih delov.
Ko kličete servis, imejte pri roki naslednje podatke.
Podatke najdete na ploščici s tehničnimi podatki. Model, PNC, serijska številka.
Opozorilo / Pozor - varnostne informacije.
Splošne informacije in nasveti
Okoljske informacije.
Pridržujemo si pravice do sprememb brez predhodnega obvestila.
SLOVENŠČINA
1.
VARNOSTNA NAVODILA
Previdnost!Strogo se držite navodil iz
tega priročnika. Zavračamo vsakršno
odgovornost za morebitne neprilike,
škodo ali požare na napravi, ki bi
izvirali iz neupoštevanja navodil iz tega
priročnika. Napa je bila zasnovana
izključno za domačo uporabo.
Opozorilo!Ne priključujte naprave na
električno omrežje, dokler inštalacija
ni v celoti zaključena. Pred vsakršnim
čiščenjem ali vzdrževanjem, izključite
napo iz električnega omrežja, tako da
vtič izvlečete iz vtičnice ali izključite
glavno vklopno stikalo.
Naprave naj ne uporabljajo otroci ali osebe
z nižjimi fizičnimi, senzoričnimi ali umskimi
sposobnostmi in osebe brez ustreznih
izkušenj in znanja, razen pod nadzorom ali
ob pomoči odgovorne osebe, ki poskrbi za
njihovo varnost.
Otroke je treba imeti pod nadzorom, da se
ne bi igrali z napravo.
Nape nikoli ne uporabljajte, če rešetka ni
pravilno nameščena!
Nape NIKOLI ne uporabljajte kot odlagalne
površine, razen če je to izrecno dovoljeno.
Ko se kuhinjsko napo uporablja istočasno
z drugimi napravami, ki delujejo na plin
ali druga goriva, mora biti prostor dovolj
prezračen.
Vsesani zrak se ne sme usmerjati v
cevovod, ki služi kot odvod za pline, katere
proizvajajo naprave, ki delujejo na plin ali
druga goriva.
Pod napo je strogo prepovedana priprava
flambiranih jedi.
Uporaba odprtega ognja je škodljiva za
filtre in lahko povzroči požare, zato je
treba uporabo slednjega v vsakem primeru
prepovedati.
Cvrtje zahteva stalen nadzor, da se
pregreto olje ne bi vnelo.
Previdnost!Ob istočasni uporabi
pečice, se lahko dostopni deli močno
segrejejo.
Kar zadeva tehnične in varnostne ukrepe
za odvod dimov, se morate strogo držati
predpisov pristojnih lokalnih oblasti.
Napo pogosto čistite tako zunaj kot znotraj
(VSAJ ENKRAT MESEČNO, v vsakem
primeru upoštevajte, kar izrecno narekujejo
93
navodila za vzdrževanje v tem priročniku).
Neupoštevanje pravil čiščenja nape ter
zamenjave in čiščenja filtrov predstavlja
tveganje požarov.
Nape ne uporabljajte oziroma je ne puščajte
z nepravilno nameščenimi žarnicami, saj
obstaja tveganje električnega udara.
Zavračamo vsakršno odgovornost za
morebitne neprilike, škodo ali požare na
napravi, ki bi izvirali iz neupoštevanja
navodil iz tega priročnika.
Pozor!Če pri nameščanju vijakov in
pritrdil ne upoštevate teh navodil,
obstaja nevarnost poškodbe z
električnim tokom.
2.UPORABA
Napa odsesava dimne pline in pare, ki
nastajajo med kuhanjem.
V priloženem priročniku z navodili za
namestitev je navedeno, katero različico
lahko uporabite pri vašem modelu nape:
odzračevalno
ali obtočno
.
3.INŠTALACIJA
Omrežna napetost mora ustrezati
napetosti, navedeni na nalepki z lastnostmi,
nameščeni v notranjosti nape. Če ima
napa vtič, slednjega vstavite v vtičnico,
ki je skladna z veljavnimi predpisi in se
nahaja na takem mestu, ki bo dostopno tudi
po vgradnji naprave. Če napa nima vtiča
(neposredna povezava na omrežje) ali se
vtič nahaja na takem mestu, ki po vgradnji
naprave ne bi bilo dostopno, namestite
dvopolno stikalo, skladno s predpisi,
ki zagotavlja popoln izklop iz omrežja
v pogojih prenapetostnega razreda III,
skladno s predpisi o inštalaciji.
Pozor!pred ponovnim priklopom
tokokroga nape na omrežno napajanje
in kontrolo pravilnega delovanja, vselej
preverite, ali je omrežni kabel pravilno
nameščen.
94
www.electrolux.com
Minimalna razdalja med podporno površino
posod na kuhalni površini in spodnjim
delom nape za kuhinjske prostore ne
sme biti manjša od 43cm pri električnih
štedilnikih in 65cm pri plinskih ali mešanih
štedilnikih.
Če je v navodilih za instalacijo plinskega
kuhalnika napisana večja razdalja, jo je
treba tudi upoštevati.
4. VZDRŽEVANJE
Pozor! Pred vsakršnim čiščenjem
ali vzdrževanjem izključite električno
napajanje nape, tako da vtič izvlečete iz
vtičnice ali izklopite glavno stikalo.
Napa zahteva pogosto čiščenje, tako zunaj
kot znotraj.
Za čiščenje uporabljajte krpo, navlaženo s
tekočimi nevtralnimi detergenti.
Izogibajte se uporabi izdelkov, ki vsebujejo
abrazivne snovi. NE UPOBLJAJTE
ALKOHOLA!
Pozor! Neupoštevanje pravil za
čiščenje naprave in zamenjavo filtrov
predstavlja tveganje požarov. Zato vam
svetujemo, da sledite priporočenim
navodilom.
Zavračamo vsakršno odgovornost za
morebitno škodo na motorju in požare, ki bi
bili posledica neprimernega vzdrževanja ali
neupoštevanja zgornjih opozoril.
4.1 Maščobni filter - Očistiti ga je treba
enkrat mesečno z ne agresivnimi čistilnimi
sredstvi, ročno ali v pomivalnem stroju pri
nizki temperaturi in kratkim ciklom pranja.
S pranjem v pomivalnem stroju se
maščobni filter lahko razbarva, toda
njegove filtrirne značilnosti ostanejo
nespremenjene.
4.2 Nepralni filter z aktivnim ogljem
Ogleni filter je potrebno zamenjati po
daljši uporabi, glede na tip kuhe ter redno
čiščenje maščobnega filtra. Vsekakor je
potrebno zamenjati vložek najmanj vsake
štiri mesece.
Filter ni niti pralen niti obnovljiv.
SLOVENŠČINA
95
5. UPRAVLJALNI GUMBI
6. OSVETLJAVA
Napa je opremljena s komandno ploščo
z nastavitvijo hitrosti izsesavanja in
nastavitvijo jakosti svetlobe za osvetljevanje
kuhalne plošče.
Izključite električno napajanje naprave.
Pozor! Preden se žarnic dotaknete, se
prepričajte, ali so hladne.
Zamenjajte pregorelo žarnico s tako enake
vrste, katere tip je naveden na nalepki ali v
bližini same žarnice na napi (E14).
OFF!
ON!
2
4
3
6
5
1
1. VKLOP/IZKLOP luči
2. IZKLOP motorjev
3. - 4. - 5.- 6. Najnižja (3), srednja (4),
najvišja (5), intenzivna (6) sesalna moč
V primeru posebno visoke koncentracije
dimov v kuhinji uporabite najvišjo hitrost.
Priporočamo vam, da prezračevanje
vključite 5 minut pred pričetkom kuhanja in
ga pustite delovati še približno 15 minut po
končanem kuhanju.
EL ΟΔΗΓΊΕΣ ΧΡΉΣΗΣ
96
www.electrolux.com
ΜΕ ΓΝΩΜΟΝΑ ΤΙΣ ΑΝΑΓΚΕΣ ΣΑΣ
Σας ευχαριστούμε που αγοράσατε μια συσκευή της Electrolux. Έχετε επιλέξει ένα προϊόν το
οποίο συνοδεύεται από δεκαετίες επαγγελματικής εμπειρίας και καινοτομίας. Εύχρηστο και
κομψό, έχει σχεδιαστεί με γνώμονα τις ανάγκες σας. Επομένως, όποτε το χρησιμοποιείτε,
μπορείτε να αισθάνεστε ασφαλείς γνωρίζοντας ότι θα έχετε τέλεια αποτελέσματα κάθε
φορά. Καλώς ορίσατε στην Electrolux.
Επισκεφθείτε την ιστοσελίδα μας για να:
βρείτε υποδείξεις χρήσης, φυλλάδια, συμβουλές για την επίλυση προβλημάτων,
πληροφορίες συντήρησης:
www.electrolux.com
καταχωρήσετε το προϊόν σας, ώστε να έχετε καλύτερο σέρβις:www.electrolux.
com/productregistration
αγοράσετε εξαρτήματα, αναλώσιμα και γνήσια ανταλλακτικά για τη συσκευή σας:
www.electrolux.com/shop
ΠΕΡΙΒΑΛΛΟΝΤΙΚΑ ΘΕΜΑΤΑ
Ανακυκλώστε τα υλικά που φέρουν το σύμβολο
. Τοποθετήστε τα υλικά συσκευασίας σε
κατάλληλα δοχεία για ανακύκλωση.
Συμβάλλετε στην προστασία του περιβάλλοντος και της ανθρώπινης υγείας
ανακυκλώνοντας τις άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές. Μην απορρίπτετε με
τα οικιακά απορρίμματα συσκευές που φέρουν το σύμβολο . Επιστρέψτε το προϊόν στην
τοπική σας μονάδα ανακύκλωσης ή επικοινωνήστε με τη δημοτική αρχή.
ΥΠΟΣΤΗΡΙΞΗ ΠΕΛΑΤΩΝ ΚΑΙ ΣΕΡΒΙΣ
Συνιστάται η χρήση γνήσιων ανταλλακτικών.
Όταν επικοινωνείτε με το σέρβις, βεβαιωθείτε ότι έχετε διαθέσιμα τα ακόλουθα στοιχεία.
Τα στοιχεία αυτά θα τα βρείτε στην πινακίδα τεχνικών χαρακτηριστικών. Μοντέλο, Κωδ.
προϊόντος (PNC), Αριθμός σειράς.
Προειδοποίηση / Προσοχή - Πληροφορίες ασφαλείας.
Γενικές πληροφορίες και συμβουλές
Πληροφορίες σχετικά με το περιβάλλον.
Υπόκειται σε αλλαγές χωρίς προειδοποίηση.
ΕΛΛΗΝΙΚΆ
1.
ΟΔΗΓΊΕΣ ΑΣΦΑΛΕΊΑΣ
Προσοχή!Ακολουθήστε αυστηρά τις
οδηγίες που αναφέρονται σε αυτό το
εγχειρίδιο. Δεν αναλαμβάνουμε καμία
ευθύνη για τυχόν δυσχέρειες, ζημιές
ή πυρκαγιές που προκαλούνται και
προέρχονται από την μη τήρηση των
οδηγιών που αναφέρονται σε αυτό
το εγχειρίδιο. Ο απορροφητήρας έχει
σχεδιαστεί αποκλειστικά για οικιακή
χρήση.
Προειδοποιήσεις!Μήν συνδέσετε τον
απορροφητήρα με το ρεύμα εάν η
εγκατάσταση δεν έχει τελειώσει.
Πριν από κάθε επέμβαση καθαρισμού
ή συντήρησης αποσυνδέστε τον
απορροφητήρα απο το ρεύμα
αφαιρώντας την πρίζα ή διακόπτοντας
την κεντρική παροχή ρεύματος.
όλες τις επεμβάσεις εγκατάστασης και
συντήρησης.
Το παρόν προιόν δεν είναι κατάλληλο
για χρήση από παιδιά ή από άτομα με
μειωμένες αισθητήριες, σωματικές ή
πνευματικές ικανότητες ή με έλλειψη
κατάλληλης εμπειρίας και γνώσης, εκτός και
εάν αυτά βρίσκονται υπό επίβλεψη ή έχουν
λάβει κατάλληλη εκπαίδευση ως προς την
χρήση του προιόντος από ανθρώπους
υπεύθυνους για την προσωπική τους
ασφάλεια.
Αυτή η συσκευή έχει σχεδιαστεί να
χρησιμοποιείται από ενήλικες, τα
παιδιά πρέπει να επιβλέπονται ώστε
να εξασφαλιστεί ότι δεν παίζουν με την
παρούσα συσκευή.
Αυτή η συσκευή έχει σχεδιαστεί να
χρησιμοποιείται από ενήλικες. Δεν θα
πρέπει να επιτρέπεται στα παιδιά να
πειράζουν το σύστημα ελέγχου ή να
παίζουν με την συσκευή.
Δεν πρέπει να χρησιμοποιείται ποτέ
ο απορροφητήρας εάν δεν είναι ορθά
εγκατεστημένη η σχάρα/πλέγμα!
Ο απορροφητήρας δεν πρέπει ΠΟΤΕ να
χρησιμοποιείται ως επιφάνεια στήριξης
εκτός και εάν είναι ρητά ενδεδειγμένο.
Ο χώρος στον οποίο είναι εγκατεστημένη
η συσκευή πρέπει να έχει ικανοποιητικό
αερισμό, όταν ο απορροφητήρας κουζίνας
χρησιμοποείται ταυτόχρονα με άλλες
συσκευές καύσης υγραερίου ή άλλα
97
καυστικά υλικά.
Το σύστημα αεραγωγού αυτής της
συσκευής δεν πρέπει να συνδέεται με
κανένα άλλο υπάρχον σύστημα εξαερισμού
που χρησιμοποιείται για οποιοδήποτε άλλο
λόγο όπως την εκκένωση των καπνών
που δημιουργούνται από συσκευές καύσης
υγραερίου ή άλλων καυστικών υλικών.
Απαγορεύεται αυστηρά το μαγείρεμα με
φλόγες κάτω από τον απορροφητήρα
Η χρήση ελεύθερης φλόγας προκαλεί
ζημιές στα φίλτρα και είναι δυνατόν να
προκαλέσει πυρκαγιά, γι’αυτό πρέπει
να αποφεύγεται σε κάθε περίπτωση. Το
τηγάνισμα πρέπει να γίνεται κάτω από
συνεχή έλεγχο ώστε να αποφευχθεί η
ανάφλεξη του υπερθερμενόμενου λαδιού.
Προσοχή!Οι προσβάσιμες επιφάνειες
του απορροφητήρα μπορεί να
υπερθερμανθούν σημαντικά εάν
χρησιμοποιούνται ταυτόχρονα με
συσκευές μαγειρέματος.
Όσο αναφορά τα τεχνικά μέτρα και τα μέτρα
ασφαλείας που πρέπει να εφαρμοστούν για
την εκκένωση των καπνών πρέπει να δοθεί
μεγάλη προσοχή σε ότι προβλέπεται από
τους κανονισμούς των αρμόδιων τοπικών
αρχών.
Ο απορροφητήρας πρέπει να καθαρίζεται
συστηματικά, τόσο εσωτερικά όσο και
εξωτερικά (ΤΟΥΛΑΧΙΣΤΟΝ ΜΙΑ ΦΟΡΑ ΤΟ
ΜΗΝΑ). Αυτό πρέπει να γίνεται σύμφωνα
με τις οδηγίες συντήρησης που παρέχονται
στο παρόν φυλλάδιο).
Η μη τήρηση των κανόνων καθαρισμού
του απορροφητήρα και της αντικατάστασης
και καθαρισμού των φίλτρων επιφέρει
κινδύνους πυρκαγιάς.
Μην χρησιμοποιείτε ή αφήνετε τον
απορροφητήρα χωρίς τις λάμπες σωστά
τοποθετημένες γιατί υπάρχει κίνδυνος
ηλεκτροπληξίας
Δεν αναλαμβάνουμε καμια ευθύνη για
ενδεχόμενες βλάβες, ζημιές ή πυρκαγιές
που θα προκληθούν στην συσκευή ως
αποτέλσμα της μη τήρησης των οδηγιών
που αναφέρονται σ’αυτό το εγχειρίδιο.
Προσοχή!Η μή εγκατάσταση των
βίδων και των συσκευών στερέωσης
σύμφωνα με αυτές τις οδηγίες μπορεί
να οδηγήσει σε κινδύνους ηλεκτρικής
μορφής.
98
www.electrolux.com
2.ΧΡΗΣΗ
Ο απορροφητήρας είναι χρησιμεύει γιά την
απορρόφηση των καπνών καί των ατμών
πού προέρχονται από το μαγείρεμα.
Στο συνημμένο εγχειρίδιο εγκατάστασης
ενδεικνύεται ποιός τύπος είναι δυνατόν να
χρησιμοποιηθεί γιά το μοντέλο πού κατέχεται
μεταξύ του τύπου απορρόφησης εξωτερικής
εκκένωσης
ανακύκλωσης
ή φιλτραρίσματος εσωτερικής
.
3.ΕΓΚΑΤΆΣΤΑΣΗ
Η τάση των κεντρικών αγωγών πρέπει να
αντιστοιχεί σε αυτήν που αναγράφεται στην
χαρακτηριστική ετικέτα, τοποθετημένη
στο εσωτερικό του απορροφητήρα.
Εάν παρέχεται η πρίζα, συνδέστε τον
απορροφητήρα με παροχή ρεύματος
που, σύμφωνα με τους προβλεπόμενους
κανονισμούς, πρέπει να βρίσκεται σε
προσιτή ζώνη, ακόμη και μετά την
εγκατάσταση. Εάν δεν παρέχεται η πρίζα
(προβλεπόμενη σύνδεση απευθείας με το
ρεύμα) ή η πρίζα δεν είναι σε προσβάσιμη
ζώνη, ακόμη και μετά την εγκατάσταση,
εφαρμόστε έναν διπολικό διακόπτη
ώστε να πληρεί τους κανόνες ασφαλείας
που εξασφαλίζουν την ολοκληρωμένη
αποσύνδεση του συστήματος σε
περίπτωση υπέρτασης (κατηγορίας ΙΙΙ),
σύμφωνα με τις οδηγίες και τους κανόνες
εγκαταστάσεως.
Προειδοποίηση!πριν συνδέσετε το
σύστημα του απορροφητήρα με την
ηλεκτρική εγκατάσταση και βεβαιωθείτε
για την σωστή του λειτουργία, να
ελέγχετε πάντοτε εάν το καλώδιο
σύνδεσης είναι ορθά μονταρισμένο.
ΕΛΛΗΝΙΚΆ
Η ελάχιστη απόσταση μεταξύ της
επιφάνειας της βάσης εστιών και του
κατώτερου μέρους του απορροφητήρα
κουζίνας δεν πρέπει να είναι μικρότερη των
43εκ. στην περίπτωση ηλεκτρικών κουζινών
και των 65εκ στην περίπτωση κουζινών
υγραερίου ή μικτών.
Εάν οι οδηγίες εγκατάστασης για βάση
εστιών με αέριο καθορίζουν μια μεγαλύτερη
απόσταση, πρέπει να την λάβετε υπόψη.
4. ΣΥΝΤΗΡΗΣΗ
ΠΡΟΣΟΧΗ ! Πριν από κάθε εργασία
συντήρησης, αποσυνδέστε τον
απορροφητήρα από το ηλεκτρικό
ρεύμα κλείνοντας τον διακόπτη του και
απενεργοποιώντας την ασφάλεια στον
ηλεκτρικό πίνακα.
Εάν η συσκευή είναι συνδεδεμένη με το
ρεύμα μέσω πρίζας τότε αποσυνδέστε
το καλώδιο σύνδεσης από την πρίζα
ρευματοδότη.
Ο απορροφητήρας πρέπει να καθαρίζεται
συστηματικά, εσωτερικά και εξωτερικά
(τουλάχιστο με την ίδια συχνότητα με
την οποία γίνεται η συντήρηση των
φίλτρων για τα λίπη). Για τον καθαρισμό
χρησιμοποιήστε ένα υγρό πανί με ουδέτερα
υγρά απορρυπαντικά. Αποφύγετε τη χρήση
λειαντικών μέσων. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ
ΑΛΚΟΟΛ!
ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η μη συμμόρφωση
με τους κανόνες καθαρισμού του
απορροφητήρα και της αντικατάστασης
των φίλτρων μπορεί να προκαλέσει
κίνδυνους πυρκαγιάς. Για αυτό το λόγο
σας συνιστούμε να ακολουθείτε πιστά
τις παρούσες οδηγίες.
Ο κατασκευαστής αποποιείται κάθε ευθύνη
για πιθανές βλάβες του μοτέρ ή ζημιών από
πυρκαγιά που συνδέεται με λανθασμένη
συντήρηση ή στην μη συμμόρφωση στις
παρούσες οδηγίες ασφαλείας.
4.1 Φίλτρο για τα λίπη - Πρέπει να
καθαρίζεται μια φορά τον μήνα με
απορρυπαντικά που δεν χαράζουν, είτε
στο χέρι ή στο πλυντήριο πιάτων, το
οποίο πρέπει να ρυθμιστεί σε χαμηλή
θερμοκρασία και σε σύντομο κύκλο. Με το
πλύσιμο στο πλυντήριο πιάτων, το φίλτρο
για τα λίπη μπορεί ελαφρώς να χάσει το
χρώμα του αλλά αυτό δεν μεταβάλλει τις
ιδιότητες φιλτραρίσματος.
99
4.2 Φίλτρο ενεργού άνθρακα που ΔΕΝ
πλένεται
Ο κορεσμός του ενεργού άνθρακα συντελείται
λίγο πολύ από την παρατεταμένη χρήση
ανάλογα με τον τύπο του μαγειρέματος και
την συχνότητα καθαρισμού του φίλτρου για
τα λίπη.
Σε κάθε περίπτωση είναι αναγκαία η
αντικατάσταση του φίλτρου τουλάχιστον
κάθε τέσσερις μήνες.
Το φίλτρο άνθρακα μπορεί να ΜΗΝ πλυθεί
ή να ανανεωθεί.
100
www.electrolux.com
5. ΧΕΙΡΙΣΤΗΡΙΑ
6. ΦΩΤΙΣΜΟΣ
Ο απορροφητήρας είναι εξοπλισμένος με
πίνακα ελέγχου που έχει τη δυνατότητα
ελέγχου επιλογής ταχυτήτων και με
διακόπτη φωτισμού για να ελέγχει το
φωτισμό στη μαγειρική ζώνη
Αποσυνδέστε τον απορροφητήρα από το
ηλεκτρικό ρεύμα.
Προειδοποίηση! Πρίν ακουμπήσετε τις
λάμπες βεβαιωθείτε ότι είναι κρύες.
Αντικαταστήστε την καταστραμμένη
λάμπα με μία του ίδιου τύπου όπως
υποδεικνύεται στην χαρακτηριστική ετικέτα
η οποία βρίσκεται κοντά στην λάμπα στον
απορροφητήρα (E14).
OFF!
ON!
2
4
3
6
5
1
1. ON/OFF φώτα
2. OFF κινητήρες
3. - 4. - 5.- 6. Ισχύς απορρόφησης ελάχιστη
(3), μέση (4), μέγιστη (5), εντατική (6).
Χρησιμοποιήσε την μεγαλύτερη
ταχύτητα απορρόφησης σε περιπτώσεις
συμπυκνωμένων ατμών της κουζίνας. Σας
συνιστούμε να ανάβετε τον απορροφητήρα
5 λεπτά πριν αρχίσει το μαγείρεμα και να
τον αφήνετε σε λειτουργία κατά τη διάρκεια
του μαγειρέματος και για άλλα περίπου 15
λεπτά μετά το τέλος του μαγειρέματος.
TR KULLANIM KITAPÇIĞI
TÜRKÇE
101
SİZİ DÜŞÜNÜR
Bir Electrolux ürünü aldığınız için teşekkür ederiz. Size onlarca yıllık profesyonel deneyim
ve yenilik sunan bir ürün tercih ettiniz. Sizi düşünerek tasarlanan yaratıcı ve şık bir ürün.
Bu ürünü her kullandığınızda, daima en iyi sonuçları alacağınızdan emin olabilirsiniz.
Electrolux’e hoş geldiniz.
Web sitemizi aşağıdakiler için ziyaret edin:
Kullanım önerileri, broşürler, sorun giderme bilgileri, servis bilgileri alın:
www.electrolux.com
Ürününüzü daha iyi servis için kaydedin:
www.electrolux.com/productregistration
Cihazınız için Aksesuarlar, Sarf Malzemeleri ve Orijinal yedek parçalar satın alın:
www.electrolux.com/shop
ÇEVREYLE İLGİLİ BİLGİLER
Şu sembole sahip malzemeler geri dönüştürülebilir
. Ambalajı geri dönüşüm için uygun
konteynerlere koyun.
Elektrikli ve elektronik cihaz atıklarının geri dönüşümüne ve çevre ve insan sağlığının
bulunan cihazları atmayın. Ürünü yerel
korunmasına yardımcı olun. Ev atığı sembolü
geri dönüşüm tesislerinize gönderin ya da belediye ile irtibata geçin.
MÜŞTERİ HİZMETLERİ VE SERVİS
Orijinal yedek parça kullanılmasını tavsiye ederiz.
Servis ile iletişim sırasında, aşağıdaki verilerin bulunduğunu kontrol edin.
Bilgiler, bilgi etiketinde yazılıdır. Model, PNC, Seri Numarası.
Uyarı / Dikkat-Güvenlik bilgileri.
Genel bilgiler ve tavsiyeler
Çevreyle ilgili bilgiler.
Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.
102
www.electrolux.com
1.
GÜVENLIK TALIMATLARI
Dikkat!Bu el kitabında belirtilen
talimatlara adım adım riayet ediniz.
Üretici, bu el kitabında yar alan
talimatlara riayet etmemekten
kaynaklanan olası arızalara, sebep
olunan hasar veya yangınlara ilişkin
hiçbir sorumluluk kabul etmez. Bu
davlumbaz sadece evde kullanılmak
üzere tasarlanmıştır.
Uyarı!Kurulum işlemi tamamlanıncaya
kadar cihazı fişe takmayın.
Her türlü temizlik veya bakım işleminden
önce, davlumbazın fişini çekmek veya
evin ana şalterine olan bağlantısını
kesmek suretiyle davlumbazın elektrik
bağlantısını kesin.
Bakım, kurulum ve aydınlatma işlemleri
sırasında her zaman iş eldivenlerini takınız.
Cihaz, gözetim altında bulunmadıkları
veya güvenliklerinden sorumlu bir şahıs
tarafından cihazın kullanımıyla ilgili eğitim
almadıkları sürece, çocuklar veya yetersiz
fiziksel, duyusal veya akli yeteneğe
sahip kişiler ya da tecrübe veya teknik
bilgi eksikliği olan şahıslar tarafından
kullanılacak şekilde tasarlanmamıştır.
Çocuklar, cihazla oynamadıklarından emin
olmak için izlenmelidir.
Rahatsız edici bir sürtünme sesi
duyulmaksızın takılan davlumbazları asla
kullanmayın!
Davlumbaz, özellikle belirtilmedikçe ASLA
destek yüzeyi olarak kullanılmamalıdır.
Mutfak davlumbazı, diğer yanma gazları
veya yakıtları kullanan cihazlarla birlikte
kullanıldığında oda yeterli şekilde
havalandırılmalıdır.
Emilen hava, gaz veya diğer yakıtları yakan
cihazların ürettiği dumanların atılması için
kullanılan bir boruya verilmemelidir.
Davlumbazın altında alevli pişirme kesinlikle
yasaktır.
Açığa çıkan alevlerin filtrelere zarar vermesi
ve yangın riski açısından açık alevden
sakının.
Her türlü kızartma, yağın aşırı kızmasını ve
alevlenmesini engelleyecek şekilde dikkatle
yapılmalıdır.
Dikkat!Erişilebilir parçalar, pişirme
cihazarı ile kullanıldıklarında sıcak
olabilirler.
Duman tahliyesi için kabul edilen teknik ve
güvenlik önlemler söz konusu olduğunda,
yetkili makamlar tarafından sunulanları
yakından takip etmek önemli bir husustur.
Davlumbaz, hem içten hem dıştan düzenli
olarak temizlenmelidir (AYDA EN AZ BİR
DEFA, bu el kitabında sunulan bakım
talimatları ile uyum içinde ilerlemek için
gereklidir).
Davlumbaz ve filtre ile ilgili talimatlara
uyulmaması yangın riskine neden olur.
Olası elektrik şoklarından kaçınmak
için lamba düzgün biçimde takılmadan
davlumbazı kullanmayın veya bu durumda
bırakmayın.
Üretici, bu el kitabında yer alan talimatlara
uyulmamasından kaynaklanan cihaz
arızaları, hasarları ve yangınlara karşı
sorumluluk kabul etmez.
Dikkat!Bu talimatlara uygun olarak,
montaj için vida ve diğer parçaların
yerleştirilmemesi elektrik sisteminde
tehlikeye yol açabilir.
2.KULLANIM
Kullanım esnasında çıkan tüm duman ve
buhar davlumbaz tarafından yok edilir.
Ekte verilen kurulum kitapçığı elinizdeki
modelin hangi tipini kullanıcağınızı işaretler:
dumanı dışarı atan çekme sistemi
veya
dumanları içeride arındıran filtreli sistem
.
3.KURULUM
Ana güç kaynağı davlumbazın içinde
yer alan plakada belirtilen değere uygun
olmalıdır. Davlumbazı varsa bir fiş ile
mevcut düzenlemelere uygun bir prize
takıp erişilebilir bir alana yerleştiriniz.
Kurulumdan sonra da eğer cihazın fişi
yok ise (doğrudan şebeke bağlantısı)
veya priz erişilebilir bir yerde değilse, aşırı
akım kategorisi III ile ilgili koşullar altında
ana kablonun bağlantısının tamamen
kesilmesini sağlayan, standartlara uygun
çift kutuplu bir anahtar kullanın.
Uyarı!Davlumbazı ana güç kaynağına
yeniden bağlamadan ve etkin şekilde
çalıştığını kontrol etmeden önce, ana
güç kaynağı kablosunun düzgün takılıp
takılmadığını denetleyin.
TÜRKÇE
Ocağın üzerindeki pişirme kapları için
destek yüzeyleri ile ocak davlumbazının en
alçak kısmı arasındaki minimum mesafe,
elektrikli ısıtıcılardan 43 cm, gaz veya gazlaelektrikle çalışan ocaklardan 65 cm’den az
olmamalıdır.
Gazlı ocakların kurulumuyla ilgili olarak
talimatlarda daha fazla mesafe belirtiliyorsa,
buna bağlı kalınmalıdır.
4. BAKIM
DİKKAT! Herhangi bir bakım işlemini
gerçekleştirmeden önce, davlumbazı
elektrik şebekesinden ayırınız.
Cihaz bir fiş ve soketle bağlı ise, fiş prizden
çekilmelidir.
Davlumbazın içi ve dışı düzenli olarak
(en az yağ filtrelerinin bakımı için
gerçekleştirdiğiniz sıklıkta) temizlenmelidir.
Ilık suya batırılmış bir bez ve nötr sıvı
deterjanla temizleyiniz. Aşındırıcı ürünler
kullanmayınız. ALKOL KULLANMAYINIZ!
Uyarı! Davlumbaza ilişkin temel
temizleme talimatlarının yerine
getirilmemesi ve filtrelerin
değiştirilmemesi yangına neden olabilir.
Bu nedenle, söz konusu talimatlara
uymanızı öneririz.
Üretici, uygun olmayan bakımdan veya
yukarıda belirtilen güvenlik tavsiyelerine
uymamaktan kaynaklanan motor veya
yangın hasarı konusunda sorumluluk kabul
etmez.
4.1 Yağ filtresi - Yağ filtresi, ayda bir
asitsiz deterjanla, elde veya düşük ısı ve
kısa devreye programlanmış bir bulaşık
makinesinde temizlenmelidir. Bulaşık
makinesinde yıkandığında, yağ filtresinin
rengi hafifçe solabilir, ancak bu filtreleme
kapasitesini etkilemez.
103
4.2 Yıkanamayan aktif karbon filtre
Etkin kömür filtre, pişirme türüne ve yağ
filtresinin temizlenme sıklığına bağlı olarak
daha uzun sürede dolar.
Her koşulda en az dört ayda bir kartuşun
değiştirilmesi gerekir.
Karbon filtre yıkanmaz ve yeniden
kullanılabilir hale getirilemez.
104
www.electrolux.com
5. KONTROLLER
6. IŞIKLANDIRMA
Davlumbazın üzerinde aspiratör hızının
ayarlandığı bir kontrol paneli ve pişirme
alanı ışıklarını kumanda eden bir lamba
anahtarı bulunmaktadır.
Davlumbazın elektrik bağlantısını kesin.
Uyarı! Ampullere dokunmadan önce,
soğuduklarından emin olun.
Çalışmayan ampulu, etiketin üzerinde veya
davlumbaz ampulunun yanında belirtildiği
gibi, aynı tipten bir ampul ile değiştiriniz
(E14).
OFF!
ON!
2
4
3
6
5
1
1. Işık AÇIK/KAPALI
2. Motor KAPALI
3. - 4. - 5.- 6. En düşük hava çekme gücü
(3), orta (4), en yüksek (5), yoğun (6).
Mutfakta aşırı buhar oluşması halinde
yüksek emme hızından yararlanınız.
Yemek pişirmeye başlamadan önce ocak
davlumbazı emme ünitesinin 5 dakika açık
tutulması, pişirme esnasında ve pişirme
işlemi sona erdikten sonra ise 15 dakika
daha çalışır durumda bırakılması önerilir.
BG РЪКОВОДСТВО НА ПОТРЕБИТЕЛЯ
БЪЛГАРСКИ
105
НИЕ МИСЛИМ ЗА ВАС
Благодарим ви, че закупихте уред от Electrolux. Избрахте продукт, който носи със себе
си десетилетия професионален опит и нововъведения. Оригинален и стилен, той е
създаден с мисъл за вас. Така че когато и да го използвате, можете да сте сигурни, че
ще получите невероятни резултати по всяко време. Добре дошли в Electrolux.
Посетете нашата уебстраница на:
Вижте полезни съвети, брошури, отстраняване на неизправности, сервизна
информация:
www.electrolux.com
Регистрирайте своя продукт за по-добро обслужване:
www.electrolux.com/productregistration
Купете принадлежности, консумативи и оригинални резервни части за вашия
уред:
www.electrolux.com/shop
ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА
Рециклирайте материалите със символа
. Поставяйте опаковките в съответните
контейнери за рециклирането им.
Помогнете за опазването на околната среда и човешкото здраве, както и за
рециклирането на отпадъци от електрически и електронни уреди. Не изхвърляйте
уредите, означени със символа , заедно с битовата смет. Върнете уреда в местния
пункт за рециклиране или се обърнете към вашата общинска служба.
ГРИЖИ ЗА КЛИЕНТА И ОБСЛУЖВАНЕ
Препоръчваме използването на оригинални резервни части.
Когато се свързвате с отдел “Обслужване”, трябва да имате под ръка следната
информация.
Информацията можете да намерите на табелката с данни. Модел, PNC (номер на
продукт), Сериен номер.
Предупреждение / Внимание-Важна информация за безопасност.
Обща информация и съвети
Информация за опазване на околната среда.
Запазваме си правото на изменения без предизвестие.
106
www.electrolux.com
1.
ИНСТРУКЦИИ ЗА СИГУРНОСТ
Внимание!Придържайте се стриктно
към тук посочените инструкции.
Фирмата не носи отговорност за
евентуални неизправности, повреди или
възпламеняване на уреда, възникнали в
резултат на неспазване на инструкциите
в настоящото упътване. Аспираторът е
предназначен само за битова употреба.
Предупреждение!Не включвайте уреда
към ел.мрежа, ако монтирането му
не е окончателно приключило. Преди
каквато и да е операция на почистване
или поддръжка, аспираторът трябва да
се изключи от ел.мрежа, като се извади
щепсела или като се изключи главния
прекъсвач на жилището.
за всички операции по инсталиране и
техническо обслужване използвайте работни
ръкавици.
Уредът не трябва да се употребява от
деца или хора с намалена умствена или
физическа чувствителност и които нямат
опит и не са запознати с уреда, освен
ако те не се държат под контрол или
не са инструктирани от отговарящо за
безопасността им лице как да ползват
уреда. Трябва да се внимава децата да не
си играят с аспиратора.
Не използвайте никога аспиратора, ако
решетката не е правилно монтирана!
Аспираторът не трябва НИКОГА да се
използва като работен плот, освен ако това
не е специално указано. Помещението
трябва да има добро проветряване,
когато кухненският аспиратор се използва
едновременно с други уреди с газово или
друг вид гориво. Аспирираният въздух не
трябва да се отвежда през отвод, през който
се отвежда дима от уредите, работещи с газ
или друго гориво.
Строго се забранява готвенето на открит
пламък под аспиратора. Използването на
открит пламък е вредно за филтрите и може
да причини пожар, затова абсолютно трябва
да се избягва.
Пърженето трябва да се извършва
под наблюдение, за да се избегне
възпламеняване на олиото.
Внимание!Достъпните части могат да се
нагреят значително когато се използват
заедно с готварски уреди.
Що се отнася до техническите мерки и
мерките за безопасност, които трябва да
се прилагат за отвеждане на дима, трябва
строго да се придържате към предвиденото
в правилника на местните компетентни
власти. Аспираторът трябва да се почиства
често, както отвътре, така и отвън (ПОНЕ
ВЕДНЪЖ В МЕСЕЦА, трябва при всички
случаи да се спазват инструкциите за
поддръжка, посочени в тези указания).
Неспазването на нормите за почистване на
аспиратора и за подмяна и почистване на
филтрите, води до опасност от пожари.
Не използвайте и не оставяйте аспиратора
без правилно монтирани лампички!
Опасност от токов удар!
Не се поема никаква отговорност при
евентуална неизправност, щета или
пожар, нанесени на уреда вследствие на
неспазване на настоящите инструкции.
Внимание!Неизвършването на монтажа
на винтовете и на фиксиращите
механизми в съответствие с настоящите
инструкции, може да доведе до рискове
от електрическо естество.
2.УПОТРЕБА
Аспираторът засмуква дима и парата, които
се отделят при готвене.
В приложения наръчник с инструкции е
посочено кой е подходящия за Вас вариант
в зависимост от закупения модел, като
изборът е между аспириращата версия с
вентилационен изход
версия с рециркулиране
3.МОНТИРАНЕ
и филтриращата
.
Напрежението в ел.мрежата трябва да
отговаря на напрежението, което е посочено
върху етикета с данните за аспиратора,
поставен от вътрешната му страна. Ако е
снабден с щепсел свържете аспиратора
към контакт, съответстващ на действащите
норми и намиращ се на лесно достъпно
място дори и след приключване на монтажа.
Ако не е снабден с щепсел (директно
свързване към мрежата), или щепселът
не е на достъпно място след приключване
на монтажа, използвайте двуполюсен
прекъсвач според нормите, така че да се
осигури пълно изключване на мрежата
при свръхнапрежение ІІІ, в съответствие с
правилата за монтиране.
Внимание!Преди да свържете отново
аспиратора към мрежата и да проверите
дали функционира правилно, проверете
дали кабелът е монтиран както трябва.
БЪЛГАРСКИ
Минималното разстояние между
повърхността, на която се поставят
съдовете за готвене и най-ниската част
на кухненския аспиратор, трябва да
бъде не по-малко от 43cm в случай на
електрически печки и не по-малко от
65cm, в случай на газови или комбинирани
печки. Ако в инструкциите на газовия
уред за готвене е посочено по-голямо
разстояние, то трябва да се има предвид.
107
4.1 Филтър за мазнини
Почиства се веднъж месечно с
неутрални препарати. Мие се ръчно
или в съдомиялна машина на ниска
температура и кратък режим на измиване.
При миене на филтъра за мазнини в
съдомиялна машина е възможно той
да се обезцвети, но това в никакъв
случай не намалява способността му на
филтриране.
4. ПОДДРЪЖКА
Внимание! Преди каквато и да е
операция свързана с почистване или
поддръжка изключете аспиратора от
ел.мрежата, като извадите щепсела
или изключите главния прекъсвач на
жилището.
Аспираторът трябва да се почиства
често (или поне толкова на често колкото
почиствате филтрите), както отвътре така
и отвън. Използвайте навлажнена кърпа
и неутрални течни почистващи препарати.
Избягвайте препарати, които съдържат
абразивни частици. Внимание ! Не
почиствайте никога със спирт !
Внимание! Неспазването на нормите
за почистване на аспиратора и
за подмяна на филтрите води до
рискове от пожар. Спазвайте строго
посочените инструкции!
Не се поема никаква отговорност за
евентуални щети нанесени по мотора
и пожари, възникнали следствие на
неправилна поддръжка или неспазване на
настоящите инструкции.
4.2 Немиещ се филтър с активен
въглен
Филтърът с активен въглен се запушва
приблизително след дълъг период на
използване в зависимост от начина на
готвене и от това колко често почиствате
филтъра .
Във всеки случай е необходимо да
подменяте филтъра с активен въглен
на всеки четири месеца или когато
индикаторът за засищане на филтрите
показва, че е необходимо.
Не се мие нито може да се използва
повторно.
108
www.electrolux.com
5. УПРАВЛЕНИЯ
6. ОСВЕТИТЕЛН ПРИБОР
Аспираторът е снабден с командно табло
с възможност за регулиране скоростта
на аспириране и превключвател на
осветлението на готварския плот.
OFF!
ON!
2
4
3
6
5
1
1. ON/OFF осветление
2. OFF (изключване) на мотора
3. - 4. - 5.- 6. Мощност на аспириране
минимална (3), средна (4),
максимална (5), интензивна (6).
Ако при готвене се отделя много пара,
преминете на максимален режим на
работа. Препоръчително е да включите
аспиратора 5 минути преди да започнете
да готвите и да го оставите да работи
още 15 минути след като приключите.
Изключете уреда от ел. мрежата.
Внимание! Преди да вземете в ръка ел.
крушките проверете дали са изстинали.
Подменете повредената лампа с нова от
същия тип, така както е посочено върху
етикета с характеристиките или близо до
самата лампа върху аспиратора (E14).
KK ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ
ҚАЗАҚ
109
СІЗ ОЙЫМЫЗДА БОЛДЫҢЫЗ
Electrolux құрылғысын сатып алғаныңызға рахмет. Сіз ондаған жылдар бойғы кəсіби
тəжірибе мен инновацияға сүйеніп жасалған құрылғыны таңдадыңыз. Тапқырлықтың
туындысы болған, көз тартарлық бұл құрылғыны жасау барысында сіз ойымызда
болдыңыз. Сондықтан, қолданған сайын тамаша нəтижеге қол жеткізе алатыныңызға
сенімді болыңыз. Electrolux əлеміне қош келдіңіз.
Біздің веб-сайтқа барып келесіні қараңыз:
Қолдануға қатысты кеңестер, кітапшалар, ақаулықты түзету, қызмет көрсету
туралы ақпарат:
www.electrolux.com
Сізге барынша жақсы қызмет көрсету үшін өніміңізді мына жерге тіркеңіз:
www.electrolux.com/productregistration
Құрылғыңызға қажетті керек-жарақтарды, шығынды материалдарды жəне
фирмалық қосалқы бөлшектерді сатып алу үшін:
www.electrolux.com/shop
ҚОРШАҒАН ОРТАҒА ЗИЯН КЕЛДІРМЕУ ТУРАЛЫ
МАҒЛҰМАТТАР
Белгі
салынған материалдарды қайта өңдеуден өткізуге тапсырыңыз. Орам
материалдарын қайта өңдеуден өткізу үшін тиісті контейнерлерге салыңыз.
Электрлік жəне электроникалық құрылғылардың қалдығын қайта өңдеуден өткізу
арқылы, қоршаған ортаға жəне адамның денсаулығына зиын келтіретін жағдайларға
жол бермеуге өз үлесіңізді қосыңыз. Белгі
салынған құрылғыларды тұрмыстық
қалдықтармен бірге тастамаңыз. Өнімді жергілікті қайта өңдеу орталығына өткізіңіз
немесе жергілікті мекемеге хабарласыңыз.
ТҰТЫНУШЫҒА ҚЫЗМЕТ КӨРСЕТУ
Фирмалық заттарды қолдануды ұсынамыз.
Қызмет көрсету орталығына хабарласқанда келесі деректердің дайын болуын
қамтамасыз етіңіз.
Деректерді техникалық ақпарат тақтайшасынан табуға болады. Үлгісі, Өнім нөмірі,
Сериялық
Ескерту / Абайлаңыз - Қауіпсіздік туралы маңызды мағлұмат.
Жалпылама ақпарат жəне кеңестер
Қоршаған ортаға қатысты ақпарат.
Алдын ала ескертусіз өзгертіледі.
110
www.electrolux.com
1.
ҚАУІПСІЗДІК НҰСҚАУЛАРЫ
Сақтандыру туралы
ескерту!Дайындаушы аспапты
пайдалану барысында бұл нұсқауда
белгіленген қолдану шарттарын
сақтамағанның кесірінен болған
олқылық өрт пен зақым үшін жауап
бермейді. Сорғыш тек қана үйде
пайдалануға болатындай етіп
жобаланған.
Назарыңызда болсын!Аспапты
қондыру операциясы толық
аяқталмағанша электр желісіне
қоспаңыз! Тазалау мен күту
операциясына кіріспестен бұрын
вилканы шығарып немесе электр
желісінің ортақ ажыратқышынан
суырып сорғышты желіден
ажыратыңыз.
Барлық тазалау мен күту операциясын
істеу барысында жұмыс қолғабын киіңіз!
Балалар мен ақыл есі кем адамдарға
немесе жеткілікті білмейтін, тəжіриебесі
жоқ адамдарға, егер бақылаусыз болса,
немесе егер олардың қауіпсіздігіне
жауапты адам жағынан аспапты қолдану
үйретілмесе бұл аспаппен қолдану
жарамайды. Аспаппен ойнамау үшін
балаларды қараусыз қалдырмаңыз.
Егер торы дұрыс қондырылмаса
сорғышты пайдаланбаңыз!
Əдейі ескертілмеген жағдайда сорғышты
тіреу жазықтығы ретінде қолдануға
тыйым салынады.Ас үйде сорғышты
газбен жанатын жəне басқа жанармай
арқылы жанатын басқа аспаптармен
қолданған кезде бөлменің ауа
айналымын тиісті түрде қамтамассыз
етіңіз. Сорылған ауа газбен жанатын
немесе басқа жанармай арқылы
жанатын аспаптардан түтін шығаруға
арналған ауаөткізгіш арқылы кері сыртқа
шығарылмауы тиіс.
«Жалынның астында» пісірілетін
тағамдарды дайындауға мүлдем тыйым
салынады, себебі жалын фильтрлерге
зақым келтіріп өрттің пайда болуына
əкелуі мүмкін, сондықтан бұл əдістен
аулақ болыңыз.Қатты қызып кеткен
майдың тұтануы мүмкін болғандықтан
майда қуырылатын тағамдар əрдайым
бақылауда болуы тиіс.
Ескерту!Пісіруге арналған басқа
құралдармен бірге қолданған кезде
аспаптың жетімді бөліктері қатты
қызуы мүмкін.
Техникалық шаралар мен түтін шығаруда
техникалық қауіпсіздік шарттары
жөнінде білікті жергілікті əкімшілік
белгілеген алдын алу тəртіп ережелерін
сақтаңыздар! Сорғышты ішінен жəне
сыртынан мерзімді тазалап тұру
қажет (берілген нұсқауда белгіленген
шарттарға сəйкес АЙЫНА БІР РЕТ).
Нұсқаудағы сорғышты тазалау мен
фильтрлерді тазалап ауыстыру
ережелерін сақтамау өрттің пайда
болуына əкелуі мүмкін. Электр тоғы
соғуы мүмкін болғандықтан дұрыс
қондырылмаған лампышасымен
сорғышты пайдаланбаңыз жəне
қалдырмаңыз. Біз аспапты пайдалану
барысында бұл нұсқауда белгіленген
қолдану шарттарын сақтамағанның
кесірінен болған олқылық өрт пен зақым
үшін жауап бермейміз.
Ескерту!Бұрандаларды немесе
бекітуші құрылғыны осы нұсқауларға
сəйкес орнатпау электрлік ток
соғудың қаупін тудырады.
2.ПАЙДАЛАНУ
Сорғыш тамақ дайындаудан буларды
жəне түтіндерді сору үшін пайдаланады.
Сіздің үлгіне байланыста қосатын
пайдалану нұсқауынде қажетті сорғыштың
түрі көрсетілген, сыртқа шығаратын
сорғыш ретінде
немесе ішкі айналатын
фильтр ретінде
3.ОРНАТУ
Желінің кернеуі аспаптың ішінде
орналасқан тақтайшада белгіленген
техникалық деректердей кернеуге сəйкес
келуі керек. Егер сорғыш вилкамен
жабдықталған болса, орнатылғаннан
кейін де істеуге болатын, қол жетерлік
жерде болуы тиіс, істеп тұрған
ережелерге сəйкес алмалы-салмалы
штепсельге сорғышты қосыңыз. Егер
сорғыш вилкамен жабдықталмаған болса
(желіге тура қосылу), немесе алмалысалмалы штепсель орнатылғаннан кейін
де қол жетерлік жерде болмаса, онда
орнату нұсқауына сəйкес 3-дəрежедегі
асқын кернеуді болдырмайтын жəне
желінің толық ашылуын қамтамассыз
ететін тиісті екіполюстік ажыратқышты
пайдаланыңыз.
Ескерту!қорек желісіне сорғыштың
электрлік жүйесін қосу алдында қорек
кабелі дұрыс монтаждалғанына көз
жеткізіңіз.
ҚАЗАҚ
111
Сорғыштың төменгі қыры мен ыдыс
астындағы тіреуіш жазықтығының ара
қашықтығы электр плитасы үшін 43cm,
ал газ немесе біріктірілген плиталар үшін
65cm ден кем болмауы тиіс.
Егер нұсқауда газ плитасын орнатуға
артығырақ ара қашықтық белгіленген
болса, оны ескеріңіз.
4. ТЕХНИКАЛЫҚ КҮТІМ
КӨРСЕТУ
Ескерту! Кез келген тазалау немесе
техникалық қызмет ету операциясын
жасаудан бұрын, вилканы
шығарып немесе бөлменің басты
ажыратқышын суырып сорғышты
электр желісінен ажыратыңыз.
Сорғыш ішінен жəне сыртынан жиі
тазаланып тұруы қажет (кем дегенде
шамамен майды ұстап қалатын фильтрді
тазалау мерзіміне сəйкес). Тазалау үшін
бейтарап жуғыш затпен суланған арнайы
шүберекті пайдаланыңыз. Абразиялық
қоспасы бар затты пайдаланбаңыз.
СПИРТТІ ПАЙДАЛАНБАҢЫЗ!
Ескерту! Фильтрді ауыстыру жəне
аспапты тазалау ережелерінің
сақталынбауы өрттің пайда болуына
əкелуі мүмкүн. Сондықтан берілген
нұсқаумен пайдалануға кеңес
береміз.
Жоғарыда көрсетілген ескертулерді
сақтамағандықтан немесе дұрыс емес
жөндеу салдарынан болған өрт немесе
қозғауыштың бүлінуіне байланысты
барлық жауапкершілік алынады.
4.1 Майды ұстап қалу фильтрі
- Фильтрді ай сайын агрессивті емес
жуғыш заттармен, қолмен немесе
ыдысжуғыш машинада, төмен
температурада, үнемді тазалау
тəртібінде жуу керек. Ыдысжуғыш
машинада жуылған май ұстайтын фильтр
түссізденуі мүмкін, бірақ одан оның
сүзгіш қасиеті мүлде өзгеріссіз қалады.
4.2 Жуылмайтын көмірлі фильтр
Көмірлі фильтрдің қанығуы ұзақ
пайдалану мерзімінің қысқа немесе
ұзақ өтуіне байланысты болады, ол ас
үйдің түрі мен майды ұстайтын фильтрді
ұстанылған мерзімділік тазалаумен
алдын ала анықталады. Қандай жағдай
болса да, картриджді кем дегенде 4 айда
бір рет ауыстырыңыз.
Көмірлі фильтрді жууға болмайды жəне
де регенерецияға жарамсыз.
112
www.electrolux.com
5. БАСҚАРУ ЭЛЕМЕНТТЕРІ
Суыру желдеткішінің жылдамдығын
бақылау үшін жəне плитаның үстіне
жарық түсіру үшін, суыру қалпағы
басқару қалқанымен жабдықталған.
OFF!
ON!
2
4
3
6
5
1
1. Көмескі жарықты ҚОСУ/СӨНДІРУ
2. Қозғалтқышты СӨНДІРУ
3. - 4. - 5.-6. Сорғыштың қуаты:
минимальды (3), орташа (4),
максимальды (5), интенсивтік (6).
Астың булану концентрациясы едəуір
көбейген кезінде, сорғыштың қарқынды
тəртібін пайдаланыңыз. Біз сорғышты
тамақ пісіру алдында 5 мин бұрын қосуға,
жəне пісіріп болғаннан кейін 15мин қосып
қалдыруға кеңес береміз.
6. ЖАРЫҚТАНДЫРУ ҚҰРАЛЫ
Аспапты электр жүйесінен өшіріңіз
Ескерту! Лампаны ұстаудан бұрын, олар
суығандығына көз жеткізіңіз.
Қасиеттер жапсырмасында немесе
корпустағы шам лампасында
көрсетілгендей, ескі шам лампасын
бірдей түрдегі лампамен алмастырыңыз
(E14).
MK УПАТСТВО ЗА КОРИСНИК
МАКЕДОНСКИ
113
НИЕ МИСЛИМЕ НА ВАС
Ви благодариме што сте купиле Electrolux апарат. Одбравте производ којшто носи
со себе децении на професионално искуство и иновации. Уникатен и стилски, беше
дизајниран специјално за Вас. Секогаш кога ќе го користите, можете да бидете
сигурни дека ќе имате добри резултати во секое време. Добродојдовте во Electrolux.
Посетете ја нашата веб страница за да:
Добиете корисни совети, брошури, водич за решавање на проблеми,
информации за сервисирање:
www.electrolux.com
Регистрирате Вашиот производ за подобри услуги:
www.electrolux.com/productregistration
Купувате Додатоци, Половни и Оригинални делови за Вашиот апарат:
www.electrolux.com/shop
ЕКОЛОШКИ ПРАШАЊА
Рециклирајте ги материјалите со симболот
. Ставете ја амбалажата во соодветни
контејнери за да ја рециклирате.
Помогнете во заштитата на живтната средина и човековото здравје и рециклирајте го
отпадот од електрични и електронски апарати. Не фрлајте ги апаратите озанчени со
симболот
во отпадот од домаќинството. Вратете го производот во вашиот локален
капацитет за рециклирање или контактирајте ја вашата општинска канцеларија.
ГРИЖА И УСЛУГА ЗА КОРИСНИЦИ
Ви препорачуваме да користите оригинални делови.
Кога ќе контактирате со Сервисот, бидете сигурни дека ги имате на располагање
следниве податоци.
Информациите може да ги најдете на плочката со податоци. Модел, Број на
производот, Сериски број.
Предупредување / Внимание - Сигурносни информации.
Општи информации и совети
Информации за околината.
Можноста за промени е задржана.
114
www.electrolux.com
1.
БЕЗБЕДНОСНИ ИНСТРУКЦИИ
Внимание!Придржувајте се строго до
упатствата дадени во овој прирачник..
Ние одбиваме билокаква одговорност
за билокаков проблем, штета или пожар
предизвикан на апаратот како резултат
на неследење на упатствата вклучени во
овој прирачник. Аспираторот е наменет
исклучиво за домашна употреба.
Предупредување!Да не го поврзувате
апаратот со електричното напојување
се додека монтажата не биде целосно
комплетна. Пред билокаква операција
за чистење или одржување, исклучете
го аспираторот од електричната мрежа
со вадење на струјниот приклучник или
со исклучување на домашниот мрежен
прекинувач.
За сите операции за монтажа и одржување
да се користат работни ракавици Овој
апарат не е наменет за користење од страна
на деца или лица со намалени физички,
сензорни или ментални способности, или
ако немаат искуство или знаење, доколку
не се под надзор или се имаат обучувано за
употреба на апаратот од лице одговорно за
нивната безбедност. Треба да се внимава,
децата да не си играат со уредот. Никогаш
не користете го аспираторот ако ја немате
правилно монтирано решетката!
Аспираторот НИКОГАШ не смее да се
користи како површина за поддршка доколку
не е прецизно наведено.
Просторијата мора да биде доволно
проветрена кога кујнскиот аспиратор се
користи заедно со апарати кои согоруваат
гас или други горива.
Издувниот воздух не смее да се предава
во активен оџак за чад створен од апарати
кои согоруваат гас или други горива. Строго
се забранува фламбирање на храната под
самиот аспиратор. Употребата на отворени
пламени е штетна за филтрите и може да
предизвика ризик од пожар и поради тоа
мора да се избегнува во сите околности.
Секое пржење мора грижливо да се
направи со цел да се спречи да не дојде до
презагревање на маслото и пламнување.
Внимание!Пристапните делови од
аспираторот можат значително да се
загреат кога се користи заедно уред за
готвење.
Што се однесува до техничките и
безбедносните мерки за примена за
исфрлање на пареа важно е внимателно
да се следат правилата дадени од
компетентните власти. Аспираторот мора
редовно да се чисти како од внатрешноста
така и од надворешноста (НАЈМАЛКУ
ЕДНАШ МЕСЕЧНО, во секој случај
потребно е да се постапува во согласност
со упатствата за одржување дадени во овој
прирачник). Ако не се следат упатствата
во однос на аспираторот и чистењето на
филтрите ќе доведе до ризик од пожари.
Да не го користите или оставате аспираторот
без правилно монтирани сијалици поради
можниот ризик од електричен удар. Ние
одбиваме билокаква одговорност за
билокаков проблем, штета или пожар
предизвикан на апаратот како резултат на
неследење на упатствата вклучени во овој
прирачник.
Предупредување!Неуспехот да се
монтираат шрафовите или уредот
за фиксирање во согласност со
овие инструкции може да доведе до
електрични опасности.
2.УПОТРЕБА
Аспираторот служи за вшмукување на
испарувањата и пареите од готвењето.
Во приложеното упатство за монтирање е
прикажано која верзија може да се користи
за моделот кој го имате помеѓу варијанта со
надворешно исфрлање на издувниот воздух
или варијанта со филтер со кружно
струење на воздухот
3.МОНТАЖА
.
Главното струјно напојување мора да
одговара со оптегот покажан на етикетата
за карактеристиките ставена внатре
во аспираторот. Ако аспираторот оди
со приклучник поврзете го во штекерот
во согласност со струјните прописи и
позициониран на пристапно место дури
и по монтажата. Ако не е снабден со
приклучник (директна врска со електричното
напојување) или ако приклучникот не
е лоциран на пристапно место, дури и
по монтажата, применете би-поларен
прекинувач во согласност со стандардите
кој обезбедува комплетно исклучување
на електричното напојување под услови
поврзани со преоптоварување на мрежата
категорија III, во согласност со упатството за
монтажа.
Предупредување!Пред (повторно)
поврзување на колото од аспираторот
со електричното напојување и
проверувањето на функционалноста,
секогаш проверете дали струјниот кабел
е правилно монтиран.
МАКЕДОНСКИ
Најмалото растојание помеѓу плочата
од шпоретот за садовите за готвење
и долниот раб на аспираторот да не
биде помало од 43cm за електричните
апарати за готвење и 65cm за гасните
или комбинираните апарати за готвење.
Ако упатството за монтажа за плинските
плочи од шпоретот прецизираат
поголемо растојание, морате да се
придржувате до тоа.
4.1 Филтер за масти
Металниот филтер за масти треба да
се чисти еднаш месечно со неагресивни
детергенти, рачно или во машина за
миење на садови на ниски температури
и во краток интервал. Со перењето во
машина за миење на садови металниот
филтер за масти може да ја изгуби малку
бојата но неговите карактеристики за
филтрирање воопшто не се менуваат.
4. ОДРЖУВАЊЕ
Предупредување! Пред
билокаква операција за чистење
или одржување, исклучете го
аспираторот од електричната мрежа
со вадење на струјниот приклучник
или со исклучување на домашниот
мрежен прекинувач.
Аспираторот мора редовно да се чисти
(најмалку со истата фреквенција со која
се врши одржувањето на филтерите за
масти) како од внатрешноста така и од
надворешноста. За чистењето користете
крпа навлажнета со течни неутрални
детергенти. Да не користите производи
кои содржат абразиви. НЕ КОРИСТЕТЕ
АЛКОХОЛ! Предупредување! Ако
не се следат упатствата во однос
на чистењето на аспираторот и
замената на филтрите ќе доведе до
ризик од пожари. Се препорачува
до придржување на предложените
упатства.
Ние одбиваме билокаква одговорност
за евентуални оштетувања на моторот
или пожар предизвикан како резултат на
неправилно одржување или неследење
на наведените упатствата.
115
4.2 Филтер со активен јаглен што НЕ
се пере
Заситувањето на филтерот од јаглен
настапува по повеќе или помалку
продолжена употреба во зависност
од типот на готвење и редовноста на
чистењето на филтерот за масти. Во
секој случај потребно е да се замени
чаурата најмалку на секои 4 месеци.
НЕ може да се пере или обновува.
116
www.electrolux.com
5. КОНТРОЛИ
Аспираторот се испорачува со командна
табла со регулатор на брзините на
издувување и регулатор за осветлението
над плочата од шпоретот.
OFF!
ON!
2
4
3
6
5
1
1. Вклучување/Исклучување на светлото
2. Исклучување на моторот
3. - 4. - 5.- 6. Моќност на всмукување
минимална (3), средна (4),
максимална (5), интензивна (6).
Користете ја најголемата брзина во
случај на невообичаена концентрација
на пареи во кујната. Ви препорачуваме
да го вклучите издувувањето 5 минути
пред да започнете со готвењето и да го
оставите да работи околу 15 минути по
завршување на готвењето.
6. ЕДИНИЦА ЗА
ОСВЕТЛУВАЊЕ
Исклучете го уредот од струјното
напојување.
Предупредување! Пред да ги допрете
сијаличките проверете дали се изладени.
Заменете ја оштетената сијалица со
ист таков тип како што е наведено на
етикетата за карактеристиките или близу
самата сијалица на аспираторот (E14).
SQ UDHËZUES PËR PËRDORIMIN
SHQIP
117
ME JU NË MENDJE
Faleminderit që bletë një produkt Electrolux. Ju keni zgjedhur një produkt i cili sjell me vete
dekada të tëra me përvojë dhe risi nga profesionistë. Gjenial dhe elegant, ky produkt është
projektuar duke ju pasur ju në mendje. Pra, sa herë që ta përdorni mund të ndjeheni të
sigurt se çdo herë do të merrni prej tij rezultate të shkëlqyera. Mirë se vini në Electrolux.
Vizitoni faqen tonë të internetit në adresën:
Merrni këshilla përdorimi, broshura, informacion për ndreqjen e problemeve si dhe
për shërbimin:
www.electrolux.com
Regjistroni produktin tuaj për shërbim më të mirë:
www.electrolux.com/productregistration
Blini aksesorë, pjesë konsumi, pjesë këmbimi origjinale për pajisjen tuaj:
www.electrolux.com/shop
PROBLEME QË LIDHEN ME MJEDISIN
Ricikloni materialet me simbolin
. Vendoseni ambalazhin te kontejnerët e riciklimit nëse
ka.
Ndihmoni në mbrojtjen e mjedisit dhe shëndetit të njerëzve dhe në riciklimin e mbetjeve
të pajisjeve elektrike dhe elektronike. Mos hidhni pajisjet e shënuara me simbolin
e
mbeturinës shtëpiake. Ktheni produktin në pikën lokale të riciklimit ose kontaktoni me zyrën
komunale.
KUJDESI DHE SHËRBIMI PËR KLIENTËT
Rekomandojmë përdorimin e pjesëve origjinale të këmbimit.
Kur kontaktoni me Shërbimin, sigurohuni që të dispononi të dhënat e mëposhtme.
Informacioni mund të gjendet në pllakën e specifikimeve. Modeli, PNC, Numri i serisë.
Paralajmërim / Të dhëna për sigurinë dhe kujdesin.
Të dhëna të përgjithshme dhe këshilla
Të dhëna për ambientin.
Rezervohet mundësia e ndryshimeve.
118
www.electrolux.com
1.
UDHËZIME PËR SIGURINË
Kujdes!Zbatoni me përpikmëri
udhëzimet e përshkruara në këtë
manual. Shoqëria nuk mban përgjegjësi
për pakujdesi, dëme apo zjarre të
shkaktuara nga moszbatimi i rregullave
të përshkruara në këtë manual. Oxhaku
është projektuar vetëm për përdorim
shtëpiak.
Paralajmërim!Mos e lidhni pajisjen me
rrymën elektrike pa kryer plotësisht
instalimin. Përpara çdo veprimi pastrimi
ose mirëmbajtjeje, shkëputeni oxhakun
nga rryma elektrike duke hequr spinën
ose duke ulur siguresës e përgjithshme
të banesës.
Gjatë ë gjitha veprimeve montuese apo të
mirëmbajtjes përdorni dorashka pune.
Pajisja nuk duhet të përdoret nga fëmijë ose
nga persona që nuk janë në gjendje nga
pikëpamja fizike, shqisore apo mendore,
dhe që nuk kanë njohje dhe eksperiencë
për përdorimin e pajisjes, në të kundërt
duhet të mbikqyren ose të mësohen
për përdorimin e saj nga një njeri i
përgjegjshëm për sigurinë e tyre.
Fëmijët duhet të mbahen nën vëzhgim me
qëllim që të mos luajnë me pajisjen.
Mos e përdorni KURRË oxhakun nëse rrjeti
i filtrave nuk është montuar siç duhet!
Oxhaku nuk duhet të përdoret KURRË si
mbështetëse për të vendosur sende, veç në
rast se janë të këshilluara posaçërisht.
Kur oxhaku përdoret njëkohësisht me
pajisje të tjera me gaz apo lëndë të tjera
djegëse, ambjenti duhet të ajroset në
mënyrë të mjaftueshme.
Ajri i thithur nuk duhet të dërgohet kurrë
në një tubacion që përdoret për nxjerrjen e
tymit të pajisjeve me djegje gazi apo lëndë
të tjera djegëse. Është e ndaluar rreptësisht
të gatuani me flakë poshtë oxhakut thithës.
Lënia e zjarrit të lirë mund të dëmtojë filtrat
dhe mund të shkaktojë zjarr, prandaj duhet
të mënjanohet patjetër.
Skuqjet e produkteve ushqimore duhet të
bëhen nën vëzhgim për të parandaluar
zjarrin në rast tejnxehjeje të vajit.
Kujdes!Kur suprina është duke punuar
pjesët e oxhakut mund të nxehen.
Për sa i përket masave teknike dhe
të sigurisë që duhet të zbatohen për
nxjerrjen e tymit, duhet të zbatohen me
përpikmëri rregulloret e ndërmarrjeve lokale
kompetente.
Oxhaku duhet të pastrohet rregullisht si
brenda ashtu edhe jashtë (TË PAKTËN
NJË HERË NË MUAJ, duke respektuar
rregullat e përshkruara në këtë manual)
Moszbatimi i këtyre rregullave të pastërtisë
së oxhakut dhe të ndërrimit e pastrimit të
filtrave të yndyrës përbën rrezik zjarri.
Mos e përdorni oxhakun nëse llambat
nuk janë të vendosura siç duhet për të
mënjanuar kështu rrezikun e dridhjeve nga
rryma elektrike.
Shoqëria nuk mban përgjegjësi për
pakujdesi, dëme apo zjarre të shkaktuara
nga moszbatimi i rregullave të përshkruara
në këtë manual.
Kujdes!Mungesa e instalimit te vidave
dhe te pajisjeve te fiksimit sipas ketyre
udhezimeve mund te sjelle rreziqe te
natyres elektrike.
2.PËRDORIMI
Oxhaku shërben për të thithur tymrat dhe
avujt që vijnë nga gatimi.
Në manualin e instalimit bashkëngjitur
tregohet se cili është versioni i mundshëm
që mund të përdoret për modelin që keni në
dispozicion mes variantit thithës me nxjerrje
ose filtrues me riciklim
jashtë të tymrave
të brendshëm
3.MONTIMI
.
Tensioni i rrymës duhet të përkojë me
tensionin e treguar në etiketën e vendosur
nga ana e brendshme e oxhakut. Nëse
ka një spinë atëherë lidheni oxhakun me
prizën në mur sipas rregullave në fuqi, të
vendosur në një zonë të arritshme edhe
pas instalimit. Nëse nuk ka asnjë spinë
(me lidhje direkte ose me qark elektrik),
ose nëse spina nuk gjendet në një zonë të
arritshme, edhe pas instalimit, përdorni një
çelës sigurese që garanton shkëputjen e
plotë të oxhakut nga rryma elektrike në rast
mbingarkese të kategorisë III, në zbatim të
rregullave të montimit.
Kujdes!Përpara se të rilidhni qarkun
e oxhakut me rrymën elektrike dhe
të verifikoni funksionimin e drejtë,
kontrolloni gjithnjë që kablloja ushqyese
të jetë montuar si duhet.
SHQIP
Largësia minimale midis sipërfaqes
mbështetëse të eneve mbi pllakën e gatimit
dhe pjesës më të poshtme të oxhakut
thithës duhet të jetë jo më pak se 43cm në
rastin e kuzhinave elekrike dhe jo më pak
se 65cm në rastin e kuzhinave me gaz apo
të përziera. Nëse udhëzimet e instalimit
të pllakave të gatimit me gaz përcaktojnë
një largësi më të madhe, duhet të mbahet
gjithnjë parasysh.
4. MIRËMBAJTJA
Kujdes! Përpara çdo veprimi pastrimi
ose mirëmbajtjeje, shkëputeni oxhakun
nga rryma elektrike duke hequr spinën
ose duke ulur siguresës e përgjithshme
të banesës.
Oxhaku duhet të pastrohet herë pas here
(të paktën me të njëjtën kohëzgjatje që
kryehet mirëmbajtja e filtrave të yndyrës),
si nga brenda ashtu edhe nga jashtë. Për
pastrimin përdorni një leckë të njomë me
ilaç larës të lëngët jogërryes.
Mos përdorni produkte që përmbajnë
gërryese. MOS PËRDORNI ALKOL!
Kujdes! Mosrespektimi i rregullave
të pastërtisë së pajisjes dhe të
zëvendësimit të filtrave përbën rrezik
zjarri. Bëni kujdes që të zbatoni
udhëzimet e dhëna.
Shoqëria nuk mban përgjegjësi për dëme
të mundshme tek motorri, për zjarre të
shkaktuara nga mosmirëmbajtja apo nga
moszbatimi i vërejtjeve të mësipërme.
4.1 Filtri antiyndyrë
Filtri antiyndyrë metalik duhet të pastrohet
një herë në muaj me detergjentë jo
gërryes, me dorë ose me makinë larëse
me temperaturë të ulët dhe me cikël të
shkurtër. Kur lahet në makinë larëse, filtri
antiyndyrë metalik mund të çngjyroset, por
karakteristikat e tij të filtrimit nuk ndryshojnë
aspak.
119
4.2 Filtër prej karboni aktiv që NUK lahet
Bllokimi i filtrit të karbonit vërehet pas një
përdorimi pak a shumë të gjatë sipas llojit të
kuzhinës dhe rregullsisë së pastrimit të filtrit
të yndyrës. Sidoqoftë është e nevojshme të
zëvendësohet të paktën çdo katër muaj.
NUK mund të lahet dhe të rivendoset.
120
www.electrolux.com
5. KOMANDIMET
6. NDRIÇIMI
Oxhaku është i pajisur me një panel
komandimi me kontroll të shpejtësisë së
thithjes dhe kontroll të ndjezjes së dritës për
ndriçimin e pllakës së gatimit.
OFF!
ON!
2
4
3
6
5
1
1. Ndezje/Fikje e dritave
2. Fikje motorëve
3. - 4. - 5.- 6. Fuqia thithëse minimale (3),
e mesme (4), maksimale (5), intensive
(6).
Përdorni shpejtësinë maksimale në rast
përqëndrimi të veçantë të avujve të gatimit.
Ju këshillojmë ta ndizni thithësin 5 minuta
para se të filloni të gatuani dhe ta lini të
punojë për rreth 15 minuta pas përfundimit
të gatimit.
Shkëputeni pajisjen nga rryma elektrike.
Kujdes! Përpara se t’i prekni llambat
sigurohuni që të jenë ftohur.
Zevendesohet llampa e djegur me nje
llampe tjeter te te njejtit tip , siç eshte
speçifikuar ne etikete o afer llampes se
aspiratorit (E14).
SR КОРИСНИЧКО УПУТСТВО
СРПСКИ
121
МИ МИСЛИМО НА ВАС
Хвала вам што сте купили Electrolux уређај. Одабрали сте производ који са собом
носи више деценија професионалног искуства и иновација. Генијалан и модеран,
дизајниран је имајући у виду вас. Према томе, сваки пут када га користите можете
бити сигурни да ћете добити одличне резултате . Добро дошли у Electrolux.
Посетите наш веб сајт на адреси:
Обезбедите савете у вези са коришћењем, брошуре, решења за проблеме,
информације о сервисирању:
www.electrolux.com
Региструјте свој производ ради боље услуге:
www.electrolux.com/productregistration
Купите додатни прибор, потрошни материјал и оригиналне резервне делове
за свој уређај:
www.electrolux.com/shop
ЕКОЛОШКА ПИТАЊА
Рециклирајте материјале са симболом
. Паковање одложите у одговарајуће
контејнере ради рециклирања.
Помозите у заштити животне средине и људског здравља као и у рециклирању
отпадног материјала од електронских и електричних уређаја. Уређаје обележене
симболом
немојте бацати заједно са смећем. Производ вратите у локални центар
за рециклирање или се обратите општинској канцеларији.
БРИГА О КОРИСНИКУ И СЕРВИСИРАЊЕ
Препоручујемо вам да користите оригиналне резервне делове.
Приликом обраћања сервисној служби, проверите да ли поседујете следеће податке.
Информације се могу наћи на плочици са техничким карактеристикама. Модел, број
производа (PNC), серијски број.
Упозорење/опрез - упутства о безбедности.
Опште информације и савети
Информације о заштити животне средине.
Подложне су променама без претходне најаве.
122
www.electrolux.com
1.
УПУТСТВА О БЕЗБЕДНОСТИ
Пажња!Строго се придржавајте
објашњења које доноси овај
приручник. Отклањамо било
какву одговорност за евентуалне
неприлике, штету или пожар изазван
на апарату који је последица
непоштовања упутстава које доноси
овај приручник. Овај аспиратор је
пројектован искључиво за кућанску
употребу.
Упозорење!Не прикључујте апарат
на електричну мрежу све док нисте
поптуно завршили са инсталацијом.
Пре било какавог поступка
одржавања или чишћења ископчајте
апсиратор са електричне мреже на
начин да извадите утикач или тако да
ископчате општи прекидач који имате
у кући или стану.
Деца или људи са смањеним менталним,
физичким или сензорним способностима
и они који немају искуства или довољно
знања не смеју да користе овај апарат
сем ако нису под контролом људи
одговорних за њихову безбедност или
су од тих истих људи обучени о начину
коришћења овог апарата. Обавезно
контролишите децу да се не би играла
са апаратом. Никада не користите
аспиратор без да сте правилно
монтирали решетку! Аспиратор се не
сме НИКАДА користити као површина за
наслањање или полагање предмета сем
ако тако нешто није јесно наведено.
Просторија у коју треба да поставите
аспиратор мора да има добру
вентилацију када се аспиратор
користи заједно са другим апаратима у
просторији који су на гасно сагоревање
или неко друго гориво. Усисавани ваздух
се не сме проводити у цеви које се
користе за испуштање дима који стварају
апарати на гасно сагоревање или на неку
другу врсту горива. Строго се забрањује
припрема хране на пламену испод
аспиратора. Употреба неконтролисаног
пламена је штетна за филтере и може да
доведе до настајања пожара па је зато
треба избегавати у сваком случају.
Током пржења хране контролишите да се
презагрејано уље не запали.
Пажња!Делови којима је могућ
приступ се могу прилично загрејати
када се користе заједно са
апаратима за кување.
Што се тиче техничких и безбедносних
мера које се морају проводити а односе
се на избацивање дима, строго се
придржавајте правилника надлежних
локалних власти. Аспиратор се мора
често чистити било споља било изнутра
(БАРЕМ ЈЕДАН ПУТ МЕСЕЧНО),
поштивајте оно што се наводи у
упутствима о одржавању које доноси
овај приручник. Непоштовање правила
о чишћењу аспиратора и замене или
чишћења филтера повећава могућност
избијања пожара. Не користите и не
остављајте аспиратор без правилно
монтиране лампе јер постоји ризик
од електричног удара. Отклањамо
било какву одговорност за евентуалне
неприлике, штету или пожар изазван
на апарату а који је последица
непоштовања упутстава које доноси овај
приручник.
Пажња!Уколико не инсталирате ове
шрафове и завртњеве у складу са
овим упутствима, то може довести до
електричне опасности.
2.КОРИШЋЕЊЕ
Витяжка служить для всмоктування
кіптяви та пару, що утворюються під
час приготування їжі. В інструкції, що
додається вказується, в якому виконанні
можна використовувати вашу модель - як
витяжку з виведенням назовні
, або
як витяжку з внутрішньою рециркуляцією
повітря
.
3.ИНСТАЛАЦИЈА
Напон мреже треба да одговара
напону који се наводи на етикети
са карактеристикама а иста је у
унутрашњости аспиратора. Уколико
постоји утикач повежите аспиратор
са утичницом која је у складу са
прописима на снази и која је постављена
на приступачном месту чак и после
инсталације. Уколико је аспиратор
без утикача, (директно повезивање на
мрежу) или утичница није постављена
на приступачном месту, чак и после
инсталације поставите двополарни
утикач који обезбеђује комплетно
ископчаванје са мреже у условима
категорије превисоког напона бр. III, у
складу са правилима о инсталацији.
Упозорење!Пре него што поново
повежете аспиратор на електричну
мрежу и контролишете правилан
рад, уверите се да је кабл мреже
монтиран на правилан начин.
СРПСКИ
Минимална удаљеност између површине
која служи за постављање посуде на
уређај за кување не сме да буде мања
од 43 цм када се ради о електричним
кувалима и 65 цм када се ради о
кувалима на гас или оним мешовитим.
Уколико упутстава за инсталацију
уређаја за кување на гас наводе већу
удаљеност треба да се придржавате тих
упутстава.
4. ОДРЖАВАЊЕ
Упозорење! Пре било какве
операције чишћења или одржавања,
ископчајте апсиратор са напајања
струјом на начин да ископчате утикач
из утичнице или да искључите општи
прекидач куће или стана.
Аспиратор се треба често прати (барем
онолико често колико често одржавате
филтер за уклањање масноће), било
изнутра било споља. За чишћење
користите меку овлажену крпу и течне
неутралне детердженте. Избегавајте
употребу производа који гребу. НЕ
КОРИСТИТЕ АЛКОХОЛ !
Упозорење! Непоштовање правила
о чишћењу апарата и правила о
замени филтера повећава ризик
од пожара. Зато саветујемо да се
придржавате наведених упутстава.
Отклањамо било какву одговорност
за евентуална оштећења изазвана
на мотору, пожар који је последица
неправилног одржавања или
непоштовања наведених упозорења.
4.1 Филтер за уклањање масноће
Аспиартор треба да се чисти један
пут месечно и то неагресивним
детерджентима, ручно или у машини за
прање судова на ниским температурама
и укључујући кратак циклус прања.
После прања у машини за прање судова
метални филтер за уклањање масноће
може да изгуби боју (делује избледело)
али се његова способност филтрације
неће нимало изменити.
123
4.2 Филтер од активних карбона
који се НЕ сме прати - До засићења
карбонског филтера долази после
продуженог коришћења а зависти од
врсте кувала и колико се често прао
филтер за уклањање масноће. У сваком
случају треба да замените картушу свако
4 месеца.
НЕ може се прати или обнављати.
124
www.electrolux.com
5. КОМАНДЕ
Аспиратор је опремљен командним
панелом који подешава брзину
усисавања и контролише укључивање
светала да би се осветлила површина за
кување.
OFF!
ON!
2
4
3
6
5
1
1. ON/OFF светла
2. OFF мотори
3. - 4. - 5.- 6. Минимална снага усиса
(3), средњa (4), максималнa (5),
интензивнa (6).
Укључите већу брзину у случају да
се ради о великој концентрацији паре
у кухињи.Саветујемо да се укључи
усисавање ваздуха 5 минута пре него
што почнете са кувањем и да оставите
укључено усисавање у трајању од
отприлике 15 минута после завршетка
кувања.
6. РАСВЕТА
Исклопчајте апарат са електричне
мреже.
Упозорење! Пре него што додирнете
лампе уверите се да се се охладиле.
Оштећену сијалицу замените новом исте
врсте која мора имати карактеристике
наведене на одговарајућој етикети или
назначене у близини саме сијалице на
аспиратору врста грла (Е14).
‫ﺍﻝﻉﺭﺏﻱﺓ‬
ΓέΎϧϹ΍ 6.
Δϳ΋ΎΑέϬϛϟ΍ ΔϛΑηϟ΍ ϥϋ ίΎϬΟϟ΍ ϝλϓ΍
ΎѧѧѧѧѧѧϬϧ΃ ϥѧѧѧѧѧϣ Ωѧѧѧѧѧϛ΄Ηϟ΍ ΏѧѧѧѧѧΟϳ ΢ϳΑΎλѧѧѧѧѧѧϣϟ΍ αѧѧѧѧѧϣϟ ϝѧѧѧѧѧΑϗ ! ϪѧѧѧѧѧΑΗϧ΍
.ΓΩέΎΑ
ϭѧѧѧѧϫ Ύѧѧѧѧϣϛ ωϭѧѧѧѧϧϟ΍ αѧѧѧѧϔϧ ϥѧѧѧѧϣ ϯέΧ΄ѧѧѧѧΑ ΔѧѧѧѧϔϟΎΗϟ΍ ΔѧѧѧѧΑϣϠϟ΍ ϝΩΑΗѧѧѧѧγ΍
ΔѧѧѧѧѧѧΑϣϠϟ΍ ϥѧѧѧѧѧѧϣ ΏέϘϟΎѧѧѧѧѧѧΑ ϭ΃ ΕΎϔѧѧѧѧѧѧλ΍ϭϣϟ΍ ΔѧѧѧѧѧѧϗΎρΑ ϲѧѧѧѧѧѧϓ Ω˷ΩѧѧѧѧѧѧΣϣ
.(E14) ρΎϔηϟ΍ ϰϠϋ ΎϬγϔϧ
.
125
έ΍έίϷ΍ 5.
ϲѧѧѧѧѧѧѧϓ ϡϛΣΗѧѧѧѧѧѧѧϠϟ έ΍έί΃ ΔѧѧѧѧѧѧѧΣϭϠΑ Ωϭίѧѧѧѧѧѧѧϣ ρϔηѧѧѧѧѧѧѧϟ΍ ˯ΎѧѧѧѧѧѧѧρϏ ˷ϥ·
ΓέΎѧѧѧѧѧѧϧϹ ˯ϭοѧѧѧѧѧѧϟ΍ ϝΎόΗѧѧѧѧѧѧη΍ ϲѧѧѧѧѧѧϓ ϡϛΣΗѧѧѧѧѧѧϟ΍ϭ ρϔηѧѧѧѧѧѧϟ΍ Δϋέѧѧѧѧѧѧγ
.ΦΑρϟ΍ ˷ϑέ
OFF!
ON!
2
4
3
6
5
1
˯΍ϭο΃ ON/OFF .1
ΕΎϛέΣϣ OFF .2
ˬ (4.) Δρ˷γϭΗϣ ˬ (3.) ΎϳϧΩϟ΍ ρϔηϟ΍ Γ ˷ϭϗ .6 - .5 - .4 –.3
˷ ˬ (5.) ϯϭλϗ
. (6) ΔϔΛϛϣ
Ύѧѧѧѧѧѧϣϛ ΔѧѧѧѧѧѧλΎΧ ΕϻΎѧѧѧѧѧѧΣ ϲѧѧѧѧѧѧϓ ϯϭλѧѧѧѧѧѧϘϟ΍ Δϋέγѧѧѧѧѧѧϟ΍ ϝϣόΗѧѧѧѧѧѧγ΍
˷ ΓΩΎѧѧѧѧѧϳί ϲѧѧѧѧѧϓ
ϥγѧѧѧѧѧΣΗγϣϟ΍ ϥѧѧѧѧѧϣ .ΦΑѧѧѧѧѧρϣϟ΍ ϲѧѧѧѧѧϓ έΎѧѧѧѧѧΧΑϟ΍ ϑѧѧѧѧѧΛϛΗ
ϲѧѧѧѧѧϓ ϪѧѧѧѧѧϛέΗ ϭ ΦΑѧѧѧѧѧρϟ΍ ˯ΩѧѧѧѧѧΑ ϝѧѧѧѧѧΑϗ ϕ΋ΎѧѧѧѧѧϗΩ 5 ρϔηѧѧѧѧѧϟ΍ ϝΎόѧѧѧѧѧη΍
ϥѧѧѧѧѧѧϣ ˯ΎѧѧѧѧѧѧϬΗϧϻ΍ ΩѧѧѧѧѧѧόΑ ΔѧѧѧѧѧѧϘϳϗΩ 15 ϲϟ΍ϭѧѧѧѧѧѧΣ ΓΩѧѧѧѧѧѧϣϟ ϼϐΗηѧѧѧѧѧѧϣ
.ΦΑρϟ΍
126
www.electrolux.com
ΔѧѧѧѧѧѧѧѧѧѧѧϠΑΎϗ ήѧѧѧѧѧѧѧѧѧѧѧϴϏ ϲѧѧѧѧѧѧѧѧѧѧѧΣ ϥϮѧѧѧѧѧѧѧѧѧѧѧΑήϛ Ε΍Ϋ ΓΎϔμѧѧѧѧѧѧѧѧѧѧѧϣ 4.2
.ϞϴδϐϠϟ
ΪѧѧѧѧѧѧѧόΑ ωΎΒѧѧѧѧѧѧѧηϻ΍ ΪѧѧѧѧѧѧѧΣ ϰѧѧѧѧѧѧѧϟ΍ ϞμѧѧѧѧѧѧѧΗ ΔѧѧѧѧѧѧѧϴϧϮΑήϜϟ΍ ΓΎϔμѧѧѧѧѧѧѧϤϟ΍
ϭ ΦΒѧѧѧѧѧѧτϟ΍ ωϮѧѧѧѧѧѧϧ ΐδѧѧѧѧѧѧΣ ϚѧѧѧѧѧѧϟΫϭ Ϊѧѧѧѧѧѧϣϻ΍ ϞѧѧѧѧѧѧϳϮρ ϝΎϤόΘѧѧѧѧѧѧγϻ΍
ΔϴϤΤθѧѧѧѧѧѧѧѧϟ΍ ΓΎϔμѧѧѧѧѧѧѧѧϤϟ΍ ϒѧѧѧѧѧѧѧѧϴψϨΗ Ϊѧѧѧѧѧѧѧѧϴϋ΍ϮϤΑ ΪѧѧѧѧѧѧѧѧϴϘΘϟ΍ ΐδѧѧѧѧѧѧѧѧΣ
ΔѧѧѧѧѧηϮρήΨϟ΍ ήѧѧѧѧѧϴϴϐΗ ΐѧѧѧѧѧΠϳ ϝ΍ϮѧѧѧѧѧΣϷ΍ Ϟѧѧѧѧѧϛ ϲѧѧѧѧѧϓ ϭ . ϡΎѧѧѧѧѧψΘϧΎΑ
.ήΜϛϻ΍ ϰϠϋ ήϬη΃ 4 Ϟϛ ΓΪΣ΍ϭ Γήϣ
ΎϬϤϴϣήΗ ΩΎόϳ ϭ΃ ϞδϐΗ ϥ΃ ϦϜϤϳ ϻ
ϰѧѧѧѧѧѧϠϋ Δѧѧѧѧѧѧϳϋϭϸϟ ΩΎϧΗѧѧѧѧѧѧγϻ΍ ΢ρѧѧѧѧѧѧγ ϥϳѧѧѧѧѧѧΑ ΔϓΎγѧѧѧѧѧѧϣ ϰѧѧѧѧѧѧϧΩ΃ ϥ·
ρϔѧѧѧѧѧη ˯ΎѧѧѧѧѧρϏ ϥѧѧѧѧѧϣ ϲϠϔγѧѧѧѧѧϟ΍ ϡγѧѧѧѧѧϘϟ΍ϭ ΦΑѧѧѧѧѧρϠϟ Ω˷ ѧѧѧѧѧόϣϟ΍ ίΎѧѧѧѧѧϬΟϟ΍
ϝΎѧѧѧѧѧѧѧΣ ϲѧѧѧѧѧѧѧϓ ϡѧѧѧѧѧѧѧγ 43 ϥѧѧѧѧѧѧѧϋ ϝ˷ ѧѧѧѧѧѧѧϘΗ ϻ΃˷ ΏѧѧѧѧѧѧѧΟϳ ˬΦΑѧѧѧѧѧѧѧρϣϟ΍
Ωѧѧѧѧѧѧϗ΍ϭϣ ϝΎѧѧѧѧѧѧΣ ϲѧѧѧѧѧѧϓ ϡѧѧѧѧѧѧγ 65 ϥѧѧѧѧѧѧϋϭ Δѧѧѧѧѧѧϳ΋ΎΑέϬϛϟ΍ Ωѧѧѧѧѧѧϗ΍ϭϣϟ΍
.ΔρϠΗΧϣϟ΍ ϭ΃ ίΎϐϟΎΑ ϝϣόΗ
ίΎѧѧѧѧѧѧѧѧϐϟΎΑ ΦΑѧѧѧѧѧѧѧѧρϟ΍ ίΎѧѧѧѧѧѧѧѧϬΟ ΏѧѧѧѧѧѧѧѧϳϛέΗ ΕΎѧѧѧѧѧѧѧѧϣϳϠόΗ ΕѧѧѧѧѧѧѧѧϧΎϛ ΍Ϋ·
.έΎΑΗϋϻ΍ ϥϳόΑ ϙϟΫ ΫΧ΃ ΏΟϳϓ έΑϛ΃ ΔϓΎγϣΑ έϳηΗ
ΔϧΎϳλϟ΍ 4.
ΔϧΎϳѧѧѧѧѧλ ϭ΃ ϑѧѧѧѧѧϳυϧΗ ΔѧѧѧѧѧϳϠϣϋ Δѧѧѧѧѧϳ΄Α ˯ΩѧѧѧѧѧΑϟ΍ ϝѧѧѧѧѧΑϗ ! ϪѧѧѧѧѧΑΗϧ΍
ωίѧѧѧѧѧѧϧΑ Δѧѧѧѧѧѧϳ΋ΎΑέϬϛϟ΍ ΔϛΑηѧѧѧѧѧѧϟ΍ ϥѧѧѧѧѧѧϋ ρϔηѧѧѧѧѧѧϟ΍ ˯ΎѧѧѧѧѧѧρϏ ϝλѧѧѧѧѧѧϓ΍
ϲγѧѧѧѧѧѧѧѧѧѧѧϳ΋έϟ΍ ϲ΋ΎѧѧѧѧѧѧѧѧѧѧѧΑέϬϛϟ΍ έΎѧѧѧѧѧѧѧѧѧѧѧϳΗϟ΍ ϊѧѧѧѧѧѧѧѧѧѧѧρϘΑ ϭ΃ Δηѧѧѧѧѧѧѧѧѧѧѧϳϔϟ΍
.ϥϛγϣϠϟ
έϣΗγѧѧѧѧѧѧѧѧѧϣ ϝϛηѧѧѧѧѧѧѧѧѧΑ ρϔηѧѧѧѧѧѧѧѧѧϟ΍ ˯ΎѧѧѧѧѧѧѧѧѧρϏ ϑѧѧѧѧѧѧѧѧѧϳυϧΗΑ ΢λѧѧѧѧѧѧѧѧѧϧ˵ϳ
ϲϓΎλѧѧѧѧѧѧϣ ϝϳΩѧѧѧѧѧѧΑΗ ϪѧѧѧѧѧѧΑ ϡΗѧѧѧѧѧѧϳ ϱΫѧѧѧѧѧѧϟ΍ ΩΩέѧѧѧѧѧѧΗϟ΍ αϔϧѧѧѧѧѧѧΑ ΎѧѧѧѧѧѧΑϳέϘΗ)
ϑѧѧѧѧѧϳυϧΗϠϟ .ΝέΎѧѧѧѧѧΧϟ΍ ϥѧѧѧѧѧϣ ϭ΃ ϝΧ΍Ωѧѧѧѧѧϟ΍ ϥѧѧѧѧѧϣˬ ˯΍ϭѧѧѧѧѧγ ϥϭϫΩѧѧѧѧѧϟ΍
.ϱΩΎϳΣ ϑυϧϣ ϝ΋ΎγΑ ΔϠϠΑϣ εΎϣϗ Δόρϗ ϝϣόΗγ΍
ΓΩΎѧѧѧѧѧѧѧϣ ϰѧѧѧѧѧѧѧϠϋ ϱϭѧѧѧѧѧѧѧΗΣΗ ϲѧѧѧѧѧѧѧΗϟ΍ Ω΍ϭѧѧѧѧѧѧѧϣϟ΍ ϝΎϣόΗѧѧѧѧѧѧѧγ΍ ΏѧѧѧѧѧѧѧϧΟΗ
! ϝϭΣϛϟ΍ ϝϣόΗγΗ ϻ .ΔηΩΎΧ
έѧѧѧѧѧѧϳϳϐΗϭ ίΎѧѧѧѧѧѧϬΟϟ΍ ϑѧѧѧѧѧѧϳυϧΗ Ωѧѧѧѧѧѧϋ΍ϭϗ ϝѧѧѧѧѧѧϫΎΟΗ ϥ· :ϪѧѧѧѧѧѧΑΗϧ΍
΢λѧѧѧѧѧѧϧϧ ϙϟΫѧѧѧѧѧѧϟ .ϕѧѧѧѧѧѧϳέΣϟ΍ έΎѧѧѧѧѧѧρΧ΃ ϰѧѧѧѧѧѧϟ· ϱΩ΅ѧѧѧѧѧѧϳ ϲϓΎλѧѧѧѧѧѧϣϟ΍
.ΔΣέΗϘϣϟ΍ ΕΎϣϭϠόϣϟ΍ ΔόΑΎΗϣϭ Γ˯΍έϘΑ
ϝΎѧѧѧѧѧѧϣΗΣ΍ ϥѧѧѧѧѧѧϋ ΔѧѧѧѧѧѧΟΗΎϧ Δϳϟϭ΅γѧѧѧѧѧѧϣ Δѧѧѧѧѧѧϳ΃ ΞΗѧѧѧѧѧѧϧϣϟ΍ ϝѧѧѧѧѧѧϣΣΗϳ ϻ
ΔϧΎϳѧѧѧѧѧѧλ ϥѧѧѧѧѧѧϋ ϡΟΎѧѧѧѧѧѧϧ ϕѧѧѧѧѧѧϳέΣ ϭ΃ ˬ ϙέѧѧѧѧѧѧΣϣϟ΍ ϲѧѧѧѧѧѧϓ Ώѧѧѧѧѧѧρϋ
.ϩϼϋ΃ ΓέϭϛΫϣϟ΍ ΕΎϬϳΑϧΗϟ΍ ϝΎϣϫ· ϭ΃ Δϣ΋ϼϣ έϳϏ
ϥϮϫΪϠϟ ΓΩΎπϤϟ΍ ΓΎϔμϤϟ΍ 4.1
ϥϭϫΩѧѧѧѧѧѧѧϠϟ ΓΩΎοѧѧѧѧѧѧѧϣϟ΍ ΔѧѧѧѧѧѧѧϳϧΩόϣϟ΍ ΓΎϔλѧѧѧѧѧѧѧϣϟ΍ ϑѧѧѧѧѧѧѧϳυϧΗ ΏѧѧѧѧѧѧѧΟϳ
ˬεΩΎѧѧѧѧѧΧ έѧѧѧѧѧϳϏ ϑѧѧѧѧѧυϧϣΑ ϙѧѧѧѧѧϟΫ ϥϭѧѧѧѧѧϛϳϭ έϬηѧѧѧѧѧϟ΍ ϲѧѧѧѧѧϓ Γέѧѧѧѧѧϣ
ΓέϭΩѧѧѧѧѧѧΑ ϭ ΔοѧѧѧѧѧѧϔΧϧϣ Γέ΍έѧѧѧѧѧѧΣΑ ϲѧѧѧѧѧѧϧ΍ϭϷ΍ ΔϟΎγѧѧѧѧѧѧϐΑ ϭ΃ ΎϳϭΩѧѧѧѧѧѧϳ
.Γέϳλϗ ϝϳγϏ
ϥϭѧѧѧѧѧѧѧϟ έѧѧѧѧѧѧϳϐΗϳ ϥ· ϥѧѧѧѧѧѧϛϣϳ ϲѧѧѧѧѧѧѧϧ΍ϭϷ΍ ΔϟΎγѧѧѧѧѧѧϐΑ ϝγѧѧѧѧѧѧϐϟ΍ Ωѧѧѧѧѧѧϧϋ
Ε΍ίѧѧѧѧѧѧϳϣϣ ϥѧѧѧѧѧѧϛϟ ϭ ϥϭϫΩѧѧѧѧѧѧϠϟ ΓΩΎοѧѧѧѧѧѧϣϟ΍ ΔѧѧѧѧѧѧϳϧΩόϣϟ΍ ΓΎϔλѧѧѧѧѧѧϣϟ΍
.Ύόρϗ έϳϐΗΗ ϻ ΔϳϔλΗϟ΍
‫ﺍﻝﻉﺭﺏﻱﺓ‬
ϖѧѧѧѧѧϳήΣ ϭ΍ ϒѧѧѧѧѧϠΗ ν΍ήѧѧѧѧѧϋ΍ ϱ΍ Ϧѧѧѧѧѧϋ ϦϴϟΆδѧѧѧѧѧϣ ΎϨδѧѧѧѧѧϟ ϦѧѧѧѧѧΤϧ
ΓΎѧѧѧѧѧϋ΍ήϣ ϡΪѧѧѧѧѧϋ ΐΒδѧѧѧѧѧΑ ίΎѧѧѧѧѧϬΠϟ΍ ϝΎϤόΘѧѧѧѧѧγ΍ ˯Ϯѧѧѧѧѧγ Ϧѧѧѧѧѧϋ ϢΟΎѧѧѧѧѧϧ
.ϞϴϟΪϟ΍ ΍άϫ ϲϓ ΓΩέ΍Ϯϟ΍ ΕΎψΣϼϤϟ΍
ΖѧѧѧѧѧѧϴΒΜΘϟ΍ Ε΍ϭΩ΃ϭ ϲѧѧѧѧѧѧϏ΍ήΒϟ΍ ΖѧѧѧѧѧѧϴΒΜΗ ϡΪѧѧѧѧѧѧϋ ˷ϥ· !ήϳάѧѧѧѧѧѧΤΗ
ήρΎѧѧѧѧѧѧѧΨϤϟ΍ ϰѧѧѧѧѧѧϟ· ϱΩ˷ Άѧѧѧѧѧѧѧϳ Ϊѧѧѧѧѧѧϗ ΕΎѧѧѧѧѧѧѧϤϴϠόΘϟ΍ ϩάѧѧѧѧѧѧϬϟ ΎѧѧѧѧѧѧϘϓϭ
.Δϴ΋ΎΑήϬϜϟ΍
ϝΎϣόΗγϻ΍ 2.
Ϧϋ ΔϴΗ΄ΘϤϟ΍ ΓήΨΑϷ΍ ςϔθϟ ϡΪΨΘδ˵ϴϟ ϢϤ˷ μϣ ςϔθϟ΍ ˯ΎτϏ ϥ·
.ΦΒτϟ΍
ϲΘϟ΍ ΔϴϋϮϨϟ΍ ϰϟ· έΎθ˵ϳ ίΎϬΠϟΎΑ ϖΤϠϤϟ΍ ΐϴϛήΘϟ΍ ϕήρ ϞϴϟΩ ϲϓϭ
ςϔθϟ΍ ΔϴϋϮϧ ϦϴΑ ϢϜΗίϮΣ ϲϓ ϱάϟ΍ ϒϨμϠϟ ΎϬϟΎϤόΘγ΍ ϦϜϤϳ
ΝέΎΨϟ΍ ϮΤϧ ώϳήϔΘϟΎΑ
ϚϳήΤΗ ΓΩΎϋΈΑ ΔϴϔμΘϟ΍ ΔϴϋϮϧ ϭ΃
.
ϞΧ΍Ϊϟ΍ ϲϓ ˯΍ϮϬϟ΍
ΐϴϛήΘϟ΍ ΔϘϳήρ 3.
ϊѧѧѧѧѧϣ ΔΒѧѧѧѧѧγΎϨΘϣ Δѧѧѧѧѧϴ΋ΎΑήϬϜϟ΍ ΔϜΒθѧѧѧѧѧϟ΍ ΓέΪѧѧѧѧѧϗ ϥϮѧѧѧѧѧϜΗ ϥ΃ ΐѧѧѧѧѧΠϳ
΍Ϋ΍ .ϞΧ΍Ϊѧѧѧѧѧѧѧϟ΍ ϲѧѧѧѧѧѧѧϓ ΔѧѧѧѧѧѧѧΑϮΘϜϤϟ΍ ςϔθѧѧѧѧѧѧѧϟ΍ ˯ΎѧѧѧѧѧѧѧτϏ ΕΎϔѧѧѧѧѧѧѧλ΍Ϯϣ
βΑΎѧѧѧѧѧѧѧϘΑ ϪϠѧѧѧѧѧѧѧλϭ ΐѧѧѧѧѧѧѧΠϳ ΔθѧѧѧѧѧѧѧϴϔΑ ΍Ωϭΰѧѧѧѧѧѧѧϣ ίΎѧѧѧѧѧѧѧϬΠϟ΍ ϥΎѧѧѧѧѧѧѧϛ
Δθѧѧѧѧѧϴϔϟ΍ ϥϮѧѧѧѧѧϜΗ ϥ΃ ΐѧѧѧѧѧΠϳϭ ΎѧѧѧѧѧϬΑ ϝϮѧѧѧѧѧϤόϤϟ΍ Ϊѧѧѧѧѧϋ΍ϮϘϠϟ ϖΑΎѧѧѧѧѧτϣ
.ΐѧѧѧѧѧϴϛήΘϟ΍ ΔѧѧѧѧѧϴϠϤϋ Ϧѧѧѧѧѧϣ ˯ΎѧѧѧѧѧϬΘϧϻ΍ ΪѧѧѧѧѧόΑ ϰѧѧѧѧѧΘΣ ϝΎѧѧѧѧѧϨϤϟ΍ ΔϠϬѧѧѧѧѧγ
Ϟѧѧѧѧѧѧѧλϭ) ΔθѧѧѧѧѧѧѧϴϔΑ ΰѧѧѧѧѧѧѧϬΠϣ ήѧѧѧѧѧѧѧϴϏ ίΎѧѧѧѧѧѧѧϬΠϟ΍ ϥΎѧѧѧѧѧѧѧϛ ΍Ϋ΍ Ύѧѧѧѧѧѧѧϣ΃ϭ
ΪѧѧѧѧѧόΑ ϰѧѧѧѧѧΘΤϓ ϝΎѧѧѧѧѧϨϤϟ΍ ΔϠϬѧѧѧѧѧγ ήѧѧѧѧѧϴϏ ϩάѧѧѧѧѧϫ ϭ΃ (ΔϜΒθѧѧѧѧѧϟΎΑ ήѧѧѧѧѧηΎΒϣ
ΐѧѧѧѧѧγΎϨϣ ϲ΋ΎѧѧѧѧѧϨΛ Ϟμѧѧѧѧѧϓ ΡΎѧѧѧѧѧΘϔϣ ΐѧѧѧѧѧϴϛήΗ ΐѧѧѧѧѧΠϳ ˬΐѧѧѧѧѧϴϛήΘϟ΍
Ϟμѧѧѧѧѧѧѧѧϔϟ΍ ϦϤπѧѧѧѧѧѧѧѧϳ ΎѧѧѧѧѧѧѧѧϬΑ ϝϮѧѧѧѧѧѧѧѧϤόϤϟ΍ Ϊѧѧѧѧѧѧѧѧϋ΍ϮϘϠϟ ϖΑΎѧѧѧѧѧѧѧѧτϣϭ
ΔѧѧѧѧѧѧϟϮϤΤϟ΍ ΕϻΎѧѧѧѧѧѧΣ ϲѧѧѧѧѧѧϓ Δѧѧѧѧѧѧϴ΋ΎΑήϬϜϟ΍ ΔϜΒθѧѧѧѧѧѧϟ΍ Ϧѧѧѧѧѧѧϋ ϞѧѧѧѧѧѧϣΎϜϟ΍
ϥϳϧ΍ϭѧѧѧѧѧѧѧѧѧϗ ϊѧѧѧѧѧѧѧѧѧϣ ΎѧѧѧѧѧѧѧѧѧϘΑΎρΗ ϙѧѧѧѧѧѧѧѧѧϟΫϭ ˬIII ΔѧѧѧѧѧѧѧѧѧΟέΩ ΓΩѧѧѧѧѧѧѧѧѧ΋΍ίϟ΍
.ΏϳϛέΗϟ΍
ϲ΋ΎѧѧѧѧѧѧѧΑέϬϛϟ΍ έΎѧѧѧѧѧѧѧϳΗϟ΍ ϝѧѧѧѧѧѧѧλϭ ΓΩΎѧѧѧѧѧѧѧϋ· ϝѧѧѧѧѧѧѧΑϗ ! ϪѧѧѧѧѧѧѧΑΗϧ΍
Ωѧѧѧѧѧѧϛ΄Ηϟ΍ ΏѧѧѧѧѧѧΟϳ ˬ΢ϳΣλѧѧѧѧѧѧϟ΍ ϝϳϐηѧѧѧѧѧѧΗϟ΍ ΔѧѧѧѧѧѧΑϗ΍έϣϭ ίΎѧѧѧѧѧϬΟϠϟ
ΔѧѧѧѧѧѧϘϳέρΑ Ώѧѧѧѧѧѧϛέϣ ϲ΋ΎѧѧѧѧѧѧΑέϬϛϟ΍ ϙϠγѧѧѧѧѧѧϟ΍ ϥ΃ ϥѧѧѧѧѧѧϣ Ύѧѧѧѧѧѧϣ΋΍Ω
.ΔΣϳΣλ
Δϣϼγϟ΍ Ε΍ΩΎηέ·
127
1.
ϲѧѧѧѧϓ ΓΩέ΍ϭѧѧѧѧϟ΍ ΕΎѧѧѧѧϣϳϠόΗϟ΍ ΏѧѧѧѧΛϛ ϥѧѧѧѧϋ ϊΑΎѧѧѧѧΗϳ !Ε΍έϳΫѧѧѧѧΣΗ
ϱ΍ ϥѧѧѧѧѧѧѧѧѧϋ ϥϳϟ΅γѧѧѧѧѧѧѧѧѧϣ Ύϧγѧѧѧѧѧѧѧѧѧϟ ϥѧѧѧѧѧѧѧѧѧΣϧ .ϝϳϟΩѧѧѧѧѧѧѧѧѧϟ΍ ΍Ϋѧѧѧѧѧѧѧѧѧϫ
˯ϭѧѧѧѧѧѧѧѧѧγ ϥѧѧѧѧѧѧѧѧѧϋ ϡΟΎѧѧѧѧѧѧѧѧѧϧ ϕѧѧѧѧѧѧѧѧѧϳέΣ ϭ΍ ϑѧѧѧѧѧѧѧѧѧϠΗ ν΍έѧѧѧѧѧѧѧѧѧϋ΍
ΓΎѧѧѧѧѧѧѧѧѧѧѧѧϋ΍έϣ ϡΩѧѧѧѧѧѧѧѧѧѧѧѧϋ ΏΑγѧѧѧѧѧѧѧѧѧѧѧѧΑ ίΎѧѧѧѧѧѧѧѧѧѧѧѧϬΟϟ΍ ϝΎϣόΗѧѧѧѧѧѧѧѧѧѧѧѧγ΍
ϕ΍έηѧѧѧѧѧѧϟ΍ ϥ΍ .ϝϳϟΩѧѧѧѧѧѧϟ΍ ΍Ϋѧѧѧѧѧѧϫ ϲѧѧѧѧѧѧϓ ΓΩέ΍ϭѧѧѧѧѧѧϟ΍ ΕΎѧѧѧѧѧѧυΣϼϣϟ΍
.ρϘϓ ϲϟίϧϣϟ΍ ϝΎϣόΗγϼϟ ΎλϳλΧ ϊϧλ
ϰѧѧѧѧѧѧΘΣ ˯ΎѧѧѧѧѧѧΑήϬϜϟ΍ ΔϜΒθѧѧѧѧѧѧΑ ίΎѧѧѧѧѧѧϬΠϟ΍ ςѧѧѧѧѧѧΑέ ϡΪѧѧѧѧѧѧϋ !ϪѧѧѧѧѧѧΒΘϧ΍
.ϞϣΎϛ ϞϜθΑ ΖϴΒΜΘϟ΍ Ϧϣ ˯ΎϬΘϧϻ΍
ˬ ΔϧΎϴμѧѧѧѧѧѧѧϟ΍ ϭ΃ ϒѧѧѧѧѧѧϴψϨΘϟ΍ ω΍Ϯѧѧѧѧѧѧϧ΃ Ϧѧѧѧѧѧѧѧϣ ωϮѧѧѧѧѧѧϧ ϱ΍ ϞѧѧѧѧѧѧΒϗ
ϭ΃ ϲ΋ΎѧѧѧѧѧѧѧΑήϬϜϟ΍ έΎѧѧѧѧѧѧѧϴΘϟ΍ Ϧѧѧѧѧѧѧѧϋ ˯΍ϮѧѧѧѧѧѧѧϬϟ΍ ϕ΍ήѧѧѧѧѧѧѧη Ϟμѧѧѧѧѧѧѧϓ΍
. ϦϜδϤϠϟ ϲδϴ΋ήϟ΍ ϲ΋ΎΑήϬϜϟ΍ έΎϴΘϟ΍ ϊτϗ΍
ϡΪΨΘѧѧѧѧѧѧγ΍ ΔϧΎϴμѧѧѧѧѧѧϟ΍ ϭ ΐѧѧѧѧѧѧϴϛήΘϟ΍ ΕΎѧѧѧѧѧѧϴϠϤϋ ϊѧѧѧѧѧѧϴϤΠϟ ΔΒδѧѧѧѧѧѧϨϟΎΑ
. ϞϤόϟ΍ Ε΍ίΎϔϗ
ϭ΃ ϝΎѧѧѧѧѧϔρϻ΍ ϞѧѧѧѧѧΒϗ Ϧѧѧѧѧѧϣ ϡ΍ΪΨΘѧѧѧѧѧγϼϟ ϢϤμѧѧѧѧѧϣ ήѧѧѧѧѧϴϏ ίΎѧѧѧѧѧϬΠϟ΍
ϲѧѧѧѧѧѧѧϠϴϠϗ ϭ ΔѧѧѧѧѧѧѧϴϠϘόϟ΍ ϭ ΔϴϤδѧѧѧѧѧѧѧΠϟ΍ ΕΎѧѧѧѧѧѧѧϫΎόϟ΍ ϱϭΫ ιΎΨѧѧѧѧѧѧѧηϻ΍
ϑ΍ήѧѧѧѧѧѧѧѧѧѧη΍ ΖѧѧѧѧѧѧѧѧѧѧΤΗ ΍ϮϧΎѧѧѧѧѧѧѧѧѧѧϛ ΍Ϋ΍ ϻ΍ ˬΔѧѧѧѧѧѧѧѧѧѧϓήόϤϟ΍ ϭ ΓήѧѧѧѧѧѧѧѧѧѧΒΨϟ΍
ϞѧѧѧѧѧΒϗ Ϧѧѧѧѧѧϣ Ε΍ΪѧѧѧѧѧόϤϟ΍ ϩάѧѧѧѧѧϫ ϡ΍ΪΨΘѧѧѧѧѧγ΍ ϰѧѧѧѧѧϠϋ ΔѧѧѧѧѧΑέΪϣ ιΎΨѧѧѧѧѧη΃
. ϢϬΘϣϼγ Ϧϋ ϝϭϮδϤϟ΍ κΨθϟ΍
ϻ ϰѧѧѧѧѧѧѧѧΘΣ ϑ΍ήѧѧѧѧѧѧѧѧη΍ ΖѧѧѧѧѧѧѧѧΤΗ ΍ϮѧѧѧѧѧѧѧѧϧϮϜϳ ϥ΃ ΐѧѧѧѧѧѧѧѧΠϳ ϝΎѧѧѧѧѧѧѧѧϔρϻ΍
. ίΎϬΠϟΎΑ ΍ϮΒόϠϳ
ϞϜθѧѧѧѧѧѧΑ ΔѧѧѧѧѧѧΘΒΜϣ ΔϜΒѧѧѧѧѧѧη ϥϭΩ Ϧѧѧѧѧѧѧϣ ϕ΍ήθѧѧѧѧѧѧϟ΍ ϡ΍ΪΨΘѧѧѧѧѧѧγ΍ ϊѧѧѧѧѧѧϨϤϳ
!΢ϴΤλ
Ϫѧѧѧѧѧϴϟ΍ ΍έΎθѧѧѧѧѧϣ ϥΎѧѧѧѧѧϛ ΍Ϋ΍ ϻ΍ ΪϨδѧѧѧѧѧϤϛ ϕ΍ήθѧѧѧѧѧϟ΍ ϡ΍ΪΨΘѧѧѧѧѧγ΍ ϊѧѧѧѧѧϨϤϳ
.
ϯήѧѧѧѧѧΧ΃ ΓΰѧѧѧѧѧϬΟ΃ ϊѧѧѧѧѧϣ ΦΒѧѧѧѧѧτϤϟ΍ ϕ΍ήѧѧѧѧѧη ϡ΍ΪΨΘѧѧѧѧѧγ΍ ϢΘѧѧѧѧѧϳ ΎϣΪѧѧѧѧѧϨϋ
Ζѧѧѧѧϗϭ ϲѧѧѧѧϓ ΩϮѧѧѧѧϗϮϟ΍ ω΍Ϯѧѧѧѧϧ΃ Ϧѧѧѧѧϣ ϩήѧѧѧѧϴϏ ϭ΃ ίΎѧѧѧѧϐϟ΍ ϰѧѧѧѧϠϋ ϞѧѧѧѧϤόΗ
.ΔϴϓΎϜϟ΍ ΔϳϮϬΘϟΎΑ ΍ΰϬΠϣ ϥΎϜϤϟ΍ ϥϮϜϳ ϥ΃ ΐΠϳ ΪΣ΍ϭ
˯΍ϮѧѧѧѧѧѧѧѧѧϬϟ΍ ϊѧѧѧѧѧѧѧѧѧϣ ςϠΘѧѧѧѧѧѧѧѧѧΨϳ ϻ΍ ΐѧѧѧѧѧѧѧѧѧΠϳ ΏϮΤδѧѧѧѧѧѧѧѧѧϤϟ΍ ˯΍ϮѧѧѧѧѧѧѧѧѧϬϟ΍
ΞΗΎѧѧѧѧѧѧϧ ϥΎѧѧѧѧѧѧΧΩ ϰѧѧѧѧѧѧϠϋ ϱϭΎѧѧѧѧѧѧΤϟ΍ ϭ ϦΧ΍ΪѧѧѧѧѧѧϤϟ΍ ϲѧѧѧѧѧѧϓ ΩϮѧѧѧѧѧѧΟϮϤϟ΍
ω΍Ϯѧѧѧѧѧѧѧѧϧ΃ Ϧѧѧѧѧѧѧѧѧϣ ϩήѧѧѧѧѧѧѧѧϴϏ ϭ΃ ίΎѧѧѧѧѧѧѧѧϐϟ΍ ϕ΍ήѧѧѧѧѧѧѧѧΘΣ΍ ΓΰѧѧѧѧѧѧѧѧϬΟ΃ Ϧѧѧѧѧѧѧѧѧϋ
.ΩϮϗϮϟ΍
ΖѧѧѧѧѧѧѧΤΗ ΐѧѧѧѧѧѧѧϬϠϟ΍ Ε΍Ϋ ΔѧѧѧѧѧѧѧϤόρϻ΍ ΦΒѧѧѧѧѧѧѧρ ΎѧѧѧѧѧѧѧΗΎΑ ΎѧѧѧѧѧѧѧόϨϣ ϊѧѧѧѧѧѧѧϨϤϳ
.ϕ΍ήθϟ΍
ϱΩΆѧѧѧѧѧϳ ϥ΃ ϦѧѧѧѧѧϜϤϳ ϭ ϲϓΎμѧѧѧѧѧϤϠϟ ήπѧѧѧѧѧϣ ήѧѧѧѧѧΣ ΐѧѧѧѧѧϬϟ ϡ΍ΪΨΘѧѧѧѧѧγ΍
.ϝΎΣ ϱ΃ ϲϓ ΎϬΒϨΠΗ ϲϐΒϨϳ ΍άϟ ϖ΋΍ήΣ ϰϟ΍
Ζѧѧѧѧѧϳΰϟ΍ ϝΎόΘѧѧѧѧѧη΍ ϊѧѧѧѧѧϨϤϟ έάѧѧѧѧѧΤϟ΍ ΐѧѧѧѧѧΠϳ Ζѧѧѧѧѧϳΰϟ΍ ϰѧѧѧѧѧϠϘϳ ΎϣΪѧѧѧѧѧϨϋ
.ϲϠϐϤϟ΍
ϥ΃ ϦѧѧѧѧѧѧϜϤϳ βѧѧѧѧѧѧϤϠϟ ΔѧѧѧѧѧѧοήόϤϟ΍ ϊѧѧѧѧѧѧτϘϟ΍
Ε΍έϳΫѧѧѧѧѧѧΣΗ
ΎϣΪѧѧѧѧѧϨϋ ΔѧѧѧѧѧλΎΧ υϮѧѧѧѧѧΤϠϣ ϞϜθѧѧѧѧѧΑ ΦΒѧѧѧѧѧτϟ΍ ΪѧѧѧѧѧϨϋ ϦΨδѧѧѧѧѧΗ
. ϯήΧ΃ ΓΰϬΟ΃ ϊϣ ΔϳϮγ ϞϤόΘδΗ
ΐѧѧѧѧѧΟ΍Ϯϟ΍ Ϧѧѧѧѧѧϣ Δϣϼδѧѧѧѧѧϟ΍ ϭ ΔѧѧѧѧѧϴϨϘΘϟ΍ βϴϳΎѧѧѧѧѧϘϤϟΎΑ ϖѧѧѧѧѧϠόΘϳ ΎѧѧѧѧѧϤϴϓ
ϡΎѧѧѧѧѧѧϜΣϻΎΑ ϢѧѧѧѧѧѧϠόϟ΍ άѧѧѧѧѧѧΧ΃ ϊѧѧѧѧѧѧϣ ϥΎΧΪѧѧѧѧѧѧϟ΍ ϒϳήμѧѧѧѧѧѧΘϟ ΎѧѧѧѧѧѧϫΫΎΨΗ΍
.ΪϠΑ ϞϜϟ ΔϴϠΤϤϟ΍ ΔϤψϧϻ΍ϭ
˯΍Ϯѧѧѧѧѧѧγ ϝϭ΍ΪѧѧѧѧѧѧΘϣ ϞϜθѧѧѧѧѧѧΑ ϕ΍ήθѧѧѧѧѧѧϟ΍ ϒѧѧѧѧѧѧϴψϨΗ ϢΘѧѧѧѧѧѧϳ ϥ΃ ΐѧѧѧѧѧѧΠϳ
ΓΪѧѧѧѧѧѧѧΣ΍ϭ Γήѧѧѧѧѧѧѧϣ Ϟѧѧѧѧѧѧѧϗϻ΍ ϰѧѧѧѧѧѧѧϠϋ ) ΝέΎѧѧѧѧѧѧѧΨϟ΍ ϭ ϞΧ΍Ϊѧѧѧѧѧѧѧϟ΍ Ϧѧѧѧѧѧѧѧϣ
έΎθѧѧѧѧѧϤϟ΍ ΕΎѧѧѧѧѧϣϮϠόϤϟ΍ έΎѧѧѧѧѧΒΘϋϻ΍ ϦϴѧѧѧѧѧόΑ άѧѧѧѧѧΧϻ΍ ϊѧѧѧѧѧϣ ΎϳήϬѧѧѧѧѧη
.(ήΘϓΪϟ΍ ϲϓ ΎϬϴϟ΍
ήѧѧѧѧѧѧѧѧΘϠϔϟ΍ ΔϧΎϴѧѧѧѧѧѧѧѧλ ϭ ΔѧѧѧѧѧѧѧѧϓΎψϨϟ΍ ήϴϳΎѧѧѧѧѧѧѧѧόϤΑ ϡΎѧѧѧѧѧѧѧѧϤΘϫϻ΍ ϡΪѧѧѧѧѧѧѧѧϋ
.ϖϳήΤϟ΍ ήρΎΨϣ ϰϟ΍ νήόϳ
΢ϴΑΎμѧѧѧѧѧѧѧϣ ϥϭΩ Ϧѧѧѧѧѧѧѧϣ ϕ΍ήθѧѧѧѧѧѧѧϟ΍ ϙήѧѧѧѧѧѧѧΗ ϭ΃ ϡ΍ΪΨΘѧѧѧѧѧѧѧγ΍ ϡΪѧѧѧѧѧѧѧϋ
.Δϴ΋ΎΑήϬϛ ΔϣΪλ ϝΎϤΘΣ΍ ΐϨΠΘϟ ΪϴΟ ϞϜθΑ ΔΘΒΜϣ
AR
128
www.electrolux.com
ϙϳϓ έϛϔϧ ϥΣϧ
ϭϬϓ .ϲϓ΍έΗΣϻ΍ έΎϛΗΑϻ΍ϭ ΓέΑΧϟ΍ ϥϣ ΩϭϘόΑ ίϳϣΗϳ Ύ ˱ΟΗϧϣ ΕέΗΧ΍ ΩϘϟ .Electrolux ΓίϬΟ΃ ΩΣ΃ ˯΍έη ϰϠϋ ϙέϛηϧ
˱ ϳλΧ ϡϣλϣϭ ϕϳϧ΃ϭ έϛΗΑϣ
ϙϧ΄Α ϙΗϓέόϣϟ ϥΎϣϷΎΑ έϭόηϟ΍ ϙϧϛϣϳ ˬϪϟ ϙϣ΍ΩΧΗγ΍ Ωϧϋ .ΔλΎΧϟ΍ ϙΗΎΟΎϳΗΣ΍ ΔϳΑϠΗϟ Ύλ
.Electrolux ϊϣ ϙΑ Ύ˱ΑΣέϣ .Γέϣ ϝϛ Δό΋΍έ Ξ΋ΎΗϧ ϰϠϋ ϝλΣΗγ
:ϲϧϭέΗϛϟϹ΍ Ύϧόϗϭϣ ΓέΎϳίΑ ϝοϔΗ
:ΔϣΩΧϟ΍ ΕΎϣϭϠόϣϭ ϝϛΎηϣϟ΍ ϑηϛΗγϣϭ ΔϳΟϳϭέΗϟ΍ ΕΎΑϳΗϛϟ΍ϭ ϡ΍ΩΧΗγϻ΍ ΢΋Ύλϧ ϰϠϋ ϝλΣ΍
www.electrolux.com
:ϝοϓ΃ ΔϣΩΧ ϰϠϋ ϝϭλΣϠϟ ΞΗϧϣϟ΍ ϝΟγ
www.electrolux.com/productregistration
:ϙίΎϬΟϟ ΔϳϠλϷ΍ έΎϳϐϟ΍ ϊρϗϭ ΔϳϛϼϬΗγϻ΍ Ω΍ϭϣϟ΍ϭ ΕΎϘΣϠϣϟ΍ ˯΍έηΑ έΩΎΑ
www.electrolux.com/shop
Δ˷ϳ΋ϳΑ Ε΍έΎΑΗϋ΍
.ΎϬόϳϧλΗ ΓΩΎϋϹ ΔΑγΎϧϣϟ΍ ΕΎϳϭΎΣϟ΍ ϲϓ ϡίΣϟ΍ϭ Δ΋ΑόΗϟ΍ Ω΍ϭϣ ϊο
. ίϣέϟ΍ ϝϣΣΗ ϲΗϟ΍ Ω΍ϭϣϟ΍ ϊϳϧλΗ Ωϋ΃
ϥϣϭ .ΔϳϧϭέΗϛϟϹ΍ϭ Δϳ΋ΎΑέϬϛϟ΍ ΓίϬΟϷ΍ ΕΎϔϠΧϣ ϊϳϧλΗ ΓΩΎϋ· ϰϠϋ ϝϣόϟ΍ϭ ϥΎγϧϹ΍ ΔΣλϭ Δ΋ϳΑϟ΍ ΔϳΎϣΣ ϲϓ ΩϋΎγ
ΓΩΎϋΈΑ ϡϗϭ .Δϳϟίϧϣϟ΍ ΕΎϔϠΧϣϟ΍ ϲϗΎΑ ϊϣ
ϊϳϧλΗϟ΍ ΓΩΎϋ· Δϣϼϋ ΎϬϳϠϋ ΩΟϭϳ ϲΗϟ΍ ΓίϬΟϷ΍ ϥϣ ιϠΧΗΗ ϼϓ ϡΛ
.Ϫϟ ϊΑΎΗϟ΍ ΔϳΩϠΑϟ΍ ΏΗϛϣΑ ϝλΗ΍ ϭ΃ ϙϳΩϟ ΔϳϠΣϣϟ΍ ϊϳϧλΗϟ΍ ΓΩΎϋ· ΔϬΟ ϰϟ· ΞΗϧϣϟ΍
˯ϼϣόϟ΍ ΔϣΩΧϭ ΔϳΎϋέ
.ΔϳϠλϷ΍ έΎϳϐϟ΍ ϊρϗ ϡ΍ΩΧΗγΎΑ ϲλϭϧ
:ϙϳΩϟ ΔϳϟΎΗϟ΍ ΕΎϣϭϠόϣϟ΍ έϓϭΗ ϥϣ Ωϛ΄Η ˬΔϣΩΧϟΎΑ ϝΎλΗϻ΍ Ωϧϋ
.ϝγϠγϣϟ΍ ϡϗέϟ΍ ˬPNC ˬϝϳΩϭϣϟ΍ .Ε΍έϳΩϘΗϟ΍ ΔΣϭϟ ϰϠϋ ΕΎϣϭϠόϣϟ΍ ϩΫϫ ϰϠϋ έϭΛόϟ΍ ϥϛϣϳ
.ΔϣϼγϟΎΑ ΔϘϠόΗϣ ΔϳϬϳΑϧΗ / ΔϳέϳΫΣΗ ΕΎϣϭϠόϣ
ΕΎΣϳϣϠΗϭ ΔϣΎϋ ΕΎϣϭϠόϣ
.Δϳ΋ϳΑ ΕΎϣϭϠόϣ
.έΎρΧ· ϥϭΩ έϳϳϐΗϠϟ Δοέϋ
ZZZHOHFWUROX[FRPVKRS
LIB0105998B Ed. 07/15
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
