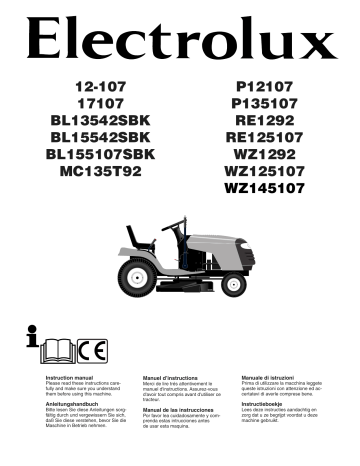

12-107
17107
BL13542SBK
BL15542SBK
BL155107SBK
MC135T92
P12107
P135107
RE1292
RE125107
WZ1292
WZ125107
WZ145107
02478
Instruction manual
Manuel d’instructions
Manuale di istruzioni
Please read these instructions carefully and make sure you understand
them before using this machine.
Merci de lire trés attentivement le
manuel d'instructions. Assurez-vous
d'avoir tout compris avant d'utiliser ce
tracteur.
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed accertatevi di averle comprese bene.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorgfältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
Instructieboekje
Manual de las instrucciones
Por favor lea cuidadosamente y comprenda estas intrucciones antes
de usar esta maquina.
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
machine gebruikt.
1
Safety rules.
Sicherheitsvorschriften.
Règles de sécurité.
Reglas de seguridad.
Norme antinfortunistiche.
Veiligheidsregels.
2
Assembly.
Zusammenbau.
Montage.
Montaje.
Montaggio.
Montering.
18
3
Functional description.
Funktionsbeschreibung.
Description du fonctionnement.
Descripción del funcionamiento.
Funzionamento.
Beschrijving van functies.
25
4
Before starting.
Maßnahmen vor dem Anlassen.
Avant de démarrer.
Antes del arranque.
Prima dell’avviamento.
Maatregelen vóór het starten.
33
5
Driving.
Betrieb.
Conduite.
Conducción.
Guida.
Rijden.
36
6
Maintenance, adjustment.
Mantenimiento, ajuste.
Wartung (Instandhaltung), Einstellung. Manutenzione.
Entretien, réglages.
Onderhoud, afstelling.
45
7
Troubleshooting.
Störungssuche.
Recherche des pannes.
Búsqueda de averías.
Ricerca guasti.
Het localiseren van fouten.
63
8
Storage.
Aufbewahrung.
Remisage.
Conservación.
Rismessaggio.
Stallen.
66
3
We reserve the right to make changes without prior notice.
Ånderungen ohne vorherige Mitteilung sind vorbehalten.
Nous nous réservons le droit d'apporter des modifications sans avis préalable.
Nos reservamos el derecho a introducir modificaciones sin previo aviso.
Ci riserviamo il diritto di modifiche o cambiamenti senza preavviso.
Wij houden ons het recht voor om veranderingen aan te brengen zonder voorafgaande
mededeling.
2
1. Safety Rules
Safe Operation Practices for Ride-On Mowers
IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE
TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH.
I. Training
III. Operation
•
Read the instructions carefully. Be familiar with the controls
and the proper use of the equipment.
• Never allow children or people unfamiliar with the instructions to use the lawnmower. Local regulations may restrict
the age of the operator.
• Never mow while people, especially children, or pets are
nearby.
• Keep in mind that the operator or user is responsible for
accidents or hazards occurring to other people or their
property.
• Do not carry passengers.
• All drivers should seek and obtain professional and practical instruction. Such instruction should emphasize:
- the need for care and concentration when working
with ride-on machines;
- control of a ride-on machine sliding on a slope will
not be regained by the application of the brake.
The main reasons for loss of control are:
a) insufficient wheel grip;
b) being driven too fast;
c) inadequate braking;
d) the type of machine is unsuitable for its task;
e) lack of awareness of the effect of ground
conditions,especially slopes;
f) incorrect hitching and load distribution.
•
•
•
•
•
•
•
•
II. Preparation
•
•
•
•
•
•
While mowing, always wear substantial footwear and long
trousers. Do not operate the equipment when barefoot
or wearing open sandals.
Thoroughly inspect the area where the equipment is to
be used and remove all objects which may be thrown by
the machine.
WARNING - Petrol is highly flammable.
- Store fuel in containers specifically designed for this
pur pose.
- Refuel outdoors only and do not smoke while refueling.
- Add fuel before starting the engine. Never remove
the cap of the fuel tank or add petrol while the engine
is running or when the engine is hot.
- If petrol is spilled, do not attempt to start the engine
but move the machine away from the area of spillage
and avoid creating any source of ignition until petrol
vapors have dissipated.
- Replace all fuel tanks and container caps securely.
Replace faulty silencers.
Before using, always visually inspect to see that the
blades, blade bolts and cutter assembly are not worn or
damaged. Replace worn or damaged blades and bolts
in sets to preserve balance.
On multi-bladed machines, take care as rotating one blade
can cause other blades to rotate.
•
•
•
•
•
•
•
3
Do not operate the engine in a confined space where
dangerous carbon monoxide fumes can collect.
Mow only in daylight or in good artificial light.
Before attempting to start the engine, disengage all blade
attachment clutches and shift into neutral.
Do not use on slopes of more than 10°.
Remember there is no such thing as a “safe” slope. Travel
on grass slopes requires particular care. To guard against
overturning;
- do not stop or start suddenly when going up or downhill;
- engage clutch slowly, always keep machine in gear,
especially when traveling downhill;
- machine speeds should be kept low on slopes and
during tight turns;
- stay alert for humps and hollows and other hidden
hazards;
- never mow across the face of the slope, unless the
lawnmower is designed for this pur pose.
Use care when pulling loads or using heavy equipment.
- Use only approved drawbar hitch points.
- Limit loads to those you can safely control.
- Do not turn sharply. Use care when reversing.
- Use counterweight(s) or wheel weights when suggested in the instruction handbook.
Watch out for traffic when crossing or near roadways.
Stop the blades from rotating before crossing surfaces
other than grass.
When using any attachments, never direct discharge of
material toward bystanders nor allow anyone near the
machine while in operation.
Never operate the lawnmower with defective guards,
shields or without safety protective devices in place.
Do not change the engine governor settings or overspeed
the engine. Operating the engine at excessive speed may
increase the hazard of personal injury.
Before leaving the operator’s position:
- disengage the power take-off and lower the attachments;
- change into neutral and set the parking brake;
- stop the engine and remove the key.
Disengage drive to attachments, stop the engine, and
disconnect the spark plug wire(s) or remove the ignition
key.
- before cleaning blockages or unclogging chute;
- before checking, cleaning or working on the lawnmower;
- after striking a foreign object. Inspect the lawnmower
for damage and make repairs before restarting and
operating the equipment;
- if the machine starts to vibrate abnormally (check
immediately).
Disengage drive to attachments when transporting or not
in use.
Stop the engine and disengage drive to attachment
- before refueling;
- before removing the grass catcher;
- before making height adjustment unless adjustment
can be made from the operator’s position.
•
Reduce the throttle setting during engine run-out and, if
the engine is provided with a shut-off valve, turn the fuel
off at the conclusion of mowing.
IV. Maintenance and Storage
•
Keep all nuts, bolts and screws tight to be sure the equipment is in safe working condition.
• Never store the equipment with petrol in the tank inside
a building where fumes may reach an open flame or
spark.
• Allow the engine to cool before storing in any enclosure.
• To reduce the fire hazard, keep the engine, silencer, battery compartment and petrol storage area free of grass,
leaves, or excessive grease.
• Check the grass catcher frequently for wear or deterioration.
• Replace worn or damaged parts for safety.
• If the fuel tank has to be drained, this should be done
outdoors.
• On multi-bladed machines, take care as rotating one
blade can cause other blades to rotate.
• When machine is to be parked, stored or left unattended,
lower the cutting means unless a positive mechanical
lock is used.
WARNING: Always disconnect spark plug wire and
place wire where it cannot contact spark plug in
order to prevent accidental starting when setting
up, transporting, adjusting or making repairs.
4
1. Sicherheitsvorschriften
Regeln für die sichere Bedienung von Rasentraktoren
WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER GESCHWINDIGKEIT
SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE SCHWERE ODER TÖDLICHE
VERLETZUNGEN ZUR FOLGE HABEN.
I. SCHULUNG
•
•
•
Die Anleitungen sorgfältig durchlesen. Mit den Bedienungselementen und der vorschriftsmäßigen Bedienung
der Maschine vertraut machen.
• Auf keinen Fall Kindern oder Erwachsenen, die mit der
Bedienungsanleitung des Mähers nicht vertraut sind,
den Betrieb der Maschine gestatten.Das Mindestalter
von Fahrern ist womöglich gesetzlich geregelt.
• Auf keinen Fall mähen, solange sich andere, besonders
Kinder oder Haustiere, im Arbeitsbereich befinden.
• Bitte denken Sie daran, daß der Fahrer oder Benutzer
für jegliche Unfälle oder Gefahren, denen andere oder
deren Eigentum ausgesetzt werden, verantwortlich ist.
• Befördern Sie keine Passagiere.
• Alle Fahrer sollten von einem Fachmann in Theorie und
Praxis unterrichtet werden. Dieser Unterricht sollte folgende Punkte behandeln:
- die Notwendigkeit von Vorsicht und Konzentration bei
der Arbeit mit Rasentraktoren;
- daß es nicht möglich ist, die Beherrschung eines
Rasentraktors, der auf einem Abhang herabrutscht,
durch Betätigen der Bremse wieder zu erlangen.
Die Hauptgründe für den Verlust der Beherrschung über
dasFahrzeug sind:
a) ungenügende Bodenhaftung;
b) zu schnelles Fahren;
c) unzureichendes Abbremsen;
d) die Maschine ist nicht für die Aufgabe geeignet;
e) unzureichendes Bewußtsein über die Auswirkungen
von Bodenverhältnissen, besonders auf Abhängen;
f) verkehrtes Abschleppen und verkehrte Lastverteilung.
•
III. BETRIEB
•
•
•
•
•
II. VORBEREITUNG
•
•
•
Schadhafte Schalldämpfer ersetzen.
Vor dem Gebrauch immer mit einer Sichtprüfung sicherstellen, daß Mähmesser, Messerschrauben und die Mäheinheit nicht abgenutzt oder beschädigt sind. Abgenutzte
oder beschädigte Messer und Schrauben ersetzen, um
Auswuchtung zu gewährleisten.
Bei Maschinen mit mehreren Mähmessern ist Vorsicht
geboten, da beim Drehen eines Mähmessers die anderen
Mähmesser sich womöglich mit drehen.
Während dem Mähen immer festes Schuhwerk und lange
Hosen tragen. Die Maschine nicht barfuß oder mit offenen
Sandalen in Betrieb nehmen.
Das Arbeitsgelände sorgfältig untersuchen und alle
Gegenstände, die von der Maschine aufgeschleudert
werden könnten, entfernen.
WARNUNG - Benzin ist äußerst leicht entzündlich.
- Kraftstoff in speziell dafür ausgelegten Behältern
lagern.
- Nur im Freien tanken und währenddessen nicht
rauchen.
- Kraftstoff nachfüllen, bevor der Motor angelassen
wird. Auf keinen Fall den Tankdeckel entfernen oder
Benzin nachfüllen, solange der Motor läuft oder heiß
ist.
- Falls Kraftstoff verschüttet wurde, nicht versuchen,
den Motor anzulassen, sondern die Maschine vom
verschütteten Benzin wegschieben und das Verursachen jeglicher Zündquellen vermeiden, bis die
Benzindämpfe sich verflüchtigt haben.
- Alle Deckel wieder fest auf Kraftstofftanks und Kraftstoffbehältern anbringen.
•
•
•
•
•
•
5
Maschine nicht in einem geschlossenen Bereich betreiben,
in dem die gefährlichen Kohlenmoxydgase sich sammeln
können.
Nur bei Tageslicht oder guter künstlicher Beleuchtung
mähen.
Alle Messerbetätigungskupplungen auskuppeln und in
den Leerlauf schalten, bevor versucht wird, den Motor
anzulassen.
Auf keinen Abhängen mit einer Steigung von mehr als
10_ mähen.
Bitte daran denken, daß es keinen “sicheren” Abhang
gibt. Beim Fahren auf grasbewachsenen Abhängen ist
besondere Vorsicht geboten. Um das Umschlagen zu
vermeiden:
- Beim Bergauf- oder Bergabfahren auf keinen Fall
plötzlich anfahren oder anhalten;
- Kupplung langsam einlegen, immer einen Gang
eingelegt lassen, besonders beim Bergabfahren;
- Die Fahrgeschwindigkeit sollte auf Abhängen und in
engen Kurven niedrig gehalten werden.
- Auf Bodenwellen, Löcher und andere Gefahren
achten;
- Niemals quer zum Abhang mähen, es sei denn, der
Rasenmäher ist speziell dafür ausgelegt.
Beim Abschleppen von Lasten oder der Verwendung von
schwerem Gerät ist Vorsicht geboten.
- Nur zugelassene Zugstangen-Anhängepunkte verwenden.
- Lasten klein genug halten, so daß sie sicher beherrscht
werden können.
- Kein scharfen Kurven fahren. Beim Rückwärtsfahren
vorsichtig sein.
- Gegengewichte oder Radgewichte verwenden, falls
diese in der Betriebsanleitung empfohlen werden.
Beim Überqueren von Straßen oder dem Arbeiten in
deren Nähe, auf den Verkehr achten.
Vor dem Überqueren von Oberflächen den Mähmesserantrieb ausschalten, es sei denn, es handelt sich um Gras.
Bei der Verwendung von Anbaugeräten, den Materialauswurf auf keinen Fall auf Personen richten, und niemanden während des Betriebs in der Nähe der Maschine
dulden.
Den Rasenmäher auf keinen Fall mit schadhaften Schutzvorrichtungen, Schildern oder ohne Sicherheitsausrüstung
in Betrieb nehmen.
Die Einstellung des Drehzahlreglers nicht ändern, und die
Drehzahl des Motors nicht über die Werkspezifikationen
heraufsetzen. Der Betrieb des Motors bei zu hohen
Drehzahlen kann die Gefahr von Körperverletzungen
vergrößern.
•
•
•
•
•
Vor dem Verlassen der Bedienungsstation:
- Die Zapfwelle abstellen und alle Anbaugeräte absenken.
- In Leerlauf schalten und die Feststellbremse einlegen.
- Den Motor abstellen und den Zündschlüssel abziehen.
Alle Anbaugeräte-Antriebe ausschalten, den Motor abstellen und das (die) Zündkerzenkabel abziehen bzw. den
Zündschlüssel abziehen:
- vor dem Entfernen von Verstopfungen aus dem Mähwerk oder dem Auswurf;
- vor dem Prüfen, Reinigen oder Reparieren des
Rasenmähers;
- nachdem auf ein Fremdkörper gestoßen wurde.
Den Rasenmäher auf Schäden untersuchen und
die Reparaturen durchführen, bevor die Maschine
wieder angelassen und in Betrieb genommen wird;
- falls die Maschine anfangen sollte, ungewöhnlich zu
vibrieren (sofort prüfen).
Alle Anbaugeräte-Antriebe ausschalten, wenn die Maschine transportiert oder nicht gebraucht wird.
Den Motor abstellen und den Anbaugerät-Antrieb ausstellen:
- vor dem Tanken;
- vor dem Entfernen der Grasfangvorrichtung;
- vor der Einstellung der Schnitthöhe, es sei denn
diese Einstellung kann von der Bedienungsstation
aus vorgenommen werden.
Die Drosselklappe während des Auslaufens des Motors
schließen und, falls der Motor mit einem Absperrventil
ausgestattet ist, dieses bei Beendigung der Mäharbeiten
schließen.
IV. WARTUNG UND LAGERUNG
•
Darauf achten, daß alle Muttern, Bolzen und Schrauben
fest angezogen sind, um zu gewährleisten, daß die Maschine für den Betrieb sicher ist.
• Die Maschine auf keinen Fall mit Benzin im Tank in einem
Gebäude lagern, in dem die Benzindämpfe ein offenes
Feuer oder einen Funken erreichen könnten.
• Den Motor abkühlen lassen, bevor er in einem geschlossenen Raum gelagert wird.
• Um die Feuergefahr herabzusetzen, den Motor, den Schalldämpfer, den Batteriekasten und das Kraftstofflager von
Gras, Laub und übermäßigem Schmierfett freihalten.
• Den Grasfänger häufig auf Abnutzung oder Verschleiß
prüfen.
• Abgenutzte oder beschädigte Teile zur Sicherheit immer
sofort ersetzen.
• Falls der Kraftstofftank entleert werden muß, sollte dies
im Freien getan werden.
• Bei Maschinen mit mehreren Mähmessern ist Vorsicht
geboten, da beim Drehen eines Mähmessers die anderen
Mähmesser sich womöglich mit drehen.
• Falls die Maschine geparkt, gelagert oder unbeaufsichtigt
zurückgelassen werden soll, das Mähwerk absenken, es
sei denn, es wird eine verläßliche, mechanische Verriegelung verwendet.
WARNUNG: Bei der Vorbereitung, dem Transport,
der Einstellung und der Vornahme von Reparaturen
immer das Zündkerzenkabel abziehen und so anbringen, daß es nicht mit der Zündkerze in Kontakt
kommen kann, um das unbeabsichtigte Anspringen
des Motors zu verhindern.
6
1. Règles de Sécurité
Conseils pour l’utilisation en toute sécurité des tracteurs de pelouse
ATTENTION: CE TRACTEUR DE PELOUSE EST CAPABLE D’AMPUTER MAINS OU PIEDS ET DE PROJETER DES
OBJETS.L’INOBSERVATION DES RÈGLES DE SÉCURITÉ CI-DESSOUS PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES
VOIRE MORTELLES.
• Remplacer les pots d’échappement défectueux.
I. PRÉCAUTIONS D’UTILISATION
• Avant d’utiliser un tracteur de pelouse, toujours vérifier
• Lisez toutes les instructions soigneusement. Familiarisez
que les lames, les boulons de lame et le carter de coupe
vous avec les commandes pour appprendre à utiliser
ne sont pas usés ou endommagés. Toujours remplacer
efficacement cette machine.
les lames et les boulons simultanément de façon à éviter
• Ne jamais autoriser les enfants ou les personnes qui
tout probléme d’équilibrage.
n’auraient pas lu ce manuel d’utilisation à utiliser ce
•
Sur
les tracteurs de pelouse multi-lames, ne pas oublier
tracteur de pelouse. La règlementation locale peut de
que la rotation d’une lame peut entraîner celle des auplus interdire l’utilisation de telle machine au-dessous
tres.
d’un certain âge.
•
Ne jamais tondre à proximité de personnes, d’enfants ou
d’animaux.
• Ne pas oublier que tout utilisateur ou propriétaire d’un
tracteur de pelouse est responsable des accidents ou
dommages causés à une personne ou a ses biens.
• Ne transportez pas de passagers.
• Tous les utilisateurs doivent rechercher et obtenir une
formation personnelle sérieuse et pratique qui devra
insister :
- sur la nécessité absolue d’être attentif et concentré
lorsqu’on utilise un tracteur de pelouse,
- le fait qu’un tracteur de pelouse glissant sur une pente
ne pourra pas être arrêté en appuyant simplement
sur la pédale de frein.
Les raisons principales de cette perte de contrôle sont :
a) l’adhérence insuffisante des pneus,
b) une conduite trop rapide,
c) un freinage insuffisant,
d) un tracteur de pelouse inadaptée aux conditions
d’utilisation,
e) une mauvaise appréciation des contraintes résultant
de la nature du terrain à entretenir et, tout particuliérement de la présence de pentes sur ce terrain,
f) l’attelage incorrect d’une remorque et la mauvaise
répartition des masses.
III. UTILISATION
•
•
•
•
•
II. PRÉPARATION
•
•
•
•
Pendant la tonte, ne porter que des chaussures solides
et des pantalons longs. Ne jamais tondre pieds nus ou
chaussé de sandales.
Contrôlez systématiquement et soigneusement l’état de la
surface à tondre et retirer tous les objets susceptibles de
devenir des projectiles lors du passage de la machine.
ATTENTION – Le carburant est très inflammable.
- Pour transporter ou stocker le carburant, n’utiliser
exclusivement que des récipients conçus et approuvés
pour ces usages.
- Toujours remplir le réservoir de carburant à l’air libre
et ne pas fumer pendant le remplissage.
- Remplir le réservoir de carburant avant de démarrer
le moteur. Ne jamais retirer le bouchon du réservoir
et ne jamais rajouter de carburant tant que le moteur
est en foctionnement ou qu’il est encore chaud.
- Si du carburant a été renversé, ne pas tenter de démarrer le tracteur, mais le pousser hors de la zone
où le carburant a été renversé et éviter de créer une
quelconque source de chaleur avant que les vapeurs
de carburant ne se soient dissipées.
- Refermer avec précautions les bouchons des réservoirs ou des récipients contenant du carburant pour
garantir la sécurité.
•
•
•
•
•
7
Ne jamais démarrer un moteur à l’intérieur dans un espace
confiné où des émanations dangereuses de monoxyde
de carbone pourraient s’accumulées.
Tondre uniquement à la lumière du jour ou avec une
bonne lumière artificielle.
Avant de tenter de démarrer le moteur, s’assurer que les
lames sont débrayées et que la boîte de vitesses est au
point mort.
Ne jamais utiliser un tracteur de pelouse sur des pentes
supérieures à 10°.
Se souvenir qu’il n’existe pas de pente «sûre». Conduire
sur des pentes herbeuses demande une attention particulière. Afin d’éviter tout risque de retournement du tracteur,
appliquer avec soin les consignes suivantes :
- ne pas s’arrêter ou démarrer brusquement dans une
pente,
- embrayer doucement et ne jamais arrêter le tracteur
de pelouse dans une pente, et plus particulièrement
dans le sens de la descente.
- conduire toujours lentement dans les pentes, tout
comme dans les virages serrés,
- faire attention aux irrégularités du terrain,
- ne jamais tondre en travers d’une pente, à moins que
le tracteur de pelouse n’ait été spécialement conçu
à cet effet.
Faire attention lors de la traction de charges ou lors de
l’utilisation d’équipements lourds.
- N’utiliser que des points d’attelage approuvés.
- Limiter les charges à celles qu’il est possible de
contrôler avec sécurité.
- Ne pas tourner trop brusquement. Rester très prudent
lors des conduites en marche arrière.
- Utiliser les masses de roues ou les contrepoids
lorsqu’ils sont conseillés dans ce manuel
d’utilisation.
Faire attention à la circulation lorsque l’on doit utiliser le
tracteur près d’une route ou lorsqu’on doit traverser une
route.
Toujours stopper la rotation des lames lorsqu’on doit
traverser une surface autre que du gazon.
Lors de l’utilisation d’accessoires, ne jamais les utiliser
ou les déposer à proximité de quelqu’un.
Ne jamais utiliser le tracteur de pelouse avec un bac, un
déflecteur (option) ou un insert broyeur défectueux ou
encore, sans qu’un bac ou un déflecteur ne soit monté
sur le tracteur. Pour tondre, même en fonction broyage, il
faut impérativement, pour la sécurité de l’utilisateur que,
soit le bac, soit le déflecteur (option), soient placés à
l’arrière du tracteur.
Conserver le régime de rotation du moteur et ne jamais
le faire fonctionner au dessus de son régime nominal car
cela peut être dangereux.
•
Avant de quitter le siége :
- débrayer les lames et abaisser le carter de coupe,
- mettre le levier de vitesse au point mort et enclencher
le frein de parking,
- arrêter le moteur et retirer les clés,
• Débrayer les lames, arrêter le moteur, et débrancher le
(s) fil (s) de (s) bougie (s) d’allumage ou retirer la clef de
contact :
- avant de retirer l’insert broyeur ou avant de retirer la
goulotte d’éjection pour la nettoyer.
- avant de contrôler, nettoyer ou travailler sur le carter
de coupe,
- avant de retirer un objet coincé dans le tracteur de
pelouse.
Dans ce cas inspecter aussitôt la machine pour s’assurer
qu’elle n’est pas endommagée et, si nécessaire, faire ou faire
faire impérativement les réparations avant de la remettre en
marche et de la faire fonctionner à nouveau.
- si la machine commence à vibrer anormalement.
Dans ce cas vérifier immédiatement le carter de coupe.
• Débrayer systématiquement les lames quand le tracteur
n’est pas utilisé ou quand il doit être transporté.
• Débrayer les lames puis arrêter le moteur :
- avant de faire le plein d’essence,
- avant d’enlever le collecteur,
- avant de régler la hauteur de coupe à moins que ce
réglage ne puisse s’effectuer du poste de conduite.
• Lorsque la tonte est terminée, réduire les gaz avant de
couper le moteur et, si le tracteur de pelouse est équipée
d’un robinet d’arrêt du carburant, fermer celui-ci.
IV. ENTRETIEN ET ENTREPOSAGE
•
S’assurer que tous les écrous, boulons et vis sont bien
serrés pour être certain que l’équipement est prêt à
fonctionner de nouveau, dans de bonnes conditions.
• Ne jamais entreposer le tracteur de pelouse avec du carburant dans le réservoir, dans un bâtiment où les vapeurs
pourraient s’enflammer au contact d’une flamme ou d’une
étincelle de l’allumage.
• Attendre le refroidissement du moteur avant d’entreposer
la tondeuse autoportée dans un espace fermé.
• Pour supprimer les risques d’incendie s’assurer que le
moteur, le pot d’échappement, le logement de la batterie
et du réservoir de carburant ne sont pas encrassés par
de l’herbe, des feuilles ou des surplus de graisse.
• Vérifier souvent le bac ou le collecteur pour vous assurer
qu’il est propre et qu’il n’est pas endommagé.
• Pour plus de sécurité, remplacer systématiquement les
pièces usées ou détériorées.
• Si le réservoir de carburant doit être vidangé, procéder
à cette opération à l’extérieur.
• Sur les tracteur de pelouse multi-lames, ne pas oublier que
la rotation d’une lame peut entraîner celle des autres.
• Quand le tracteur de pelouse est garé, entreposé ou tout
simplement inutilisé, régler la hauteur de coupe dans sa
position la plus basse.
ATTENTION: Toujours débrancher le fil de la bougie d’allumage et le placer de telle sorte qu’il ne
puisse, en aucun cas, entrer en contact avec la
bougie afin de prévenir les démarrages accidentels, lors du montage, du transport, des réglages
ou des réparations.
8
1. Reglas De Seguridad
Prácticas de Operación Seguras para las Segadoras Conducibles
IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI NO SE
OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE.
I. INSTRUCCIÓN
•
•
Lea todas las instrucciones cuidadosamente. Familiarícese completamente con los controles y con el uso
adecuado el equipo
• Nunca permita que los niños o las personas sin los
conocimientos adecuados operen la segadora. Leyes
locales pueden restriñir la edad del operador.
• Asegúrese que el área esté despejada de personas antes
de segar, especialmente de niños o animales domésticos.
• El operador o el usuario es el responsable por accidentes
o daños ocurridos a otras personas o a su propiedad.
• No llevar pasajeros.
• Todos los conductores deben tratar de obtener instrucciones profesionales y practicas. Estas instrucciones
deberán acentuar:
- la necesidad de tener cuidado y de concentrase
cuando este operando las segadoras conduciables;
- el control de una maquina conducible cuando este
deslizando sobre una pendiente no será recobrado
con la aplicación del freno.
Las razones principales de la pérdida de control son:
a) apretón insuficiente del volante;
b) conducimiento demasiado rápido;
c) frenazo inadecuado;
d) este tipo de maquina es inadecuado para el trabajo;
e) falta de conciencia de las condiciones del terreno,
especialmente de las pendientes;
f) distribución incorrecta del enganchado y de la
carga.
III. OPERACIÓN
•
•
•
•
•
•
II. PREPARACIÓN
•
•
•
•
•
En maquinas de más de una cuchilla, tenga cuidado
puesto que la rotación de una cuchilla puede causar la
rotación de otras cuchillas.
Cuando este segando, siempre use zapatos adecuados
y pantalones largos. No opere el equipo sin zapatos o
usando sandalias.
Inspeccione cuidadosamente el área en donde se va a
utilizar el equipo y remueva los obstáculos que puedan
ser lanzados por la maquina.
ADVERTENCIA - los combustibles son muy inflamables.
- Almacene el combustible en envases especialmente
diseñados para este propósito.
- Agregue combustible a la máquina afuera y no fume
cuando este agregando combustible.
- Agregue el combustible antes de arrancar el motor.
Nunca remueva la tapa del depósito de gasolina o
agregue combustible con el motor fusionando o cuando el motor este caliente.
- Si derrama combustible, no intente arrancar el motor
pero mueva la maquina lejos del área de derrame y
no arranque el motor hasta que los vapores se hallan
evaporado.
- Vuelva a poner todas las tapas de los tanques y de
los envases con seguridad.
Reemplace los silenciadores defectuosos.
Antes de usarlo, siempre inspeccione visualmente para ver
que las cuchillas, los pernos de las cuchillas y el conjunto
cortador no estén gastados o dañados. Reemplace las
cuchillas y los pernos gastados o dañados de dos en dos
para mantener el equilibro.
•
•
•
•
•
•
9
Nunca haga funcionar la máquina dentro de un área
cerrada donde gases peligrosos de óxido de carbono
pueden acumularse.
Siegue solamente con luz de día o con una buena luz
artificial.
Antes de tratar de empezar el motor, desenganche todos
los embragues de accesorio de la cuchilla y mueva el
embrague en la posición de neutro.
Nunca utilice en pendientes de más de 10°.
Acuérdese que no hay pendiente segura. Hay que
tener mucho cuidado cuando se quiere desplazar sobre
pendientes de césped. Para protejerse contra vuelco;
- evite arrancar o parar cuando vaya cuesta arriba o
cuesta abajo;
- enganche el embrague lentamente, siempre guarde
la maquina en engranaje, especialmente cuanto se
este desplazando cuesta abajo;
- las velocidades de la maquina deben ser mantenidas
bajas cuando este sobre las pendientes o cuando
haga vueltas estrechas.
- fíjese si hay agujeros, surcos o otros peligros escondidos;
- nunca siegue al través de la cara de la pendiente,
a menos que la segadora este diseñada para este
propósito.
Tenga mucho cuidado cuando este tirando cargas o
cuando este usando un equipo pesado.
- Use solamente puntos de enganche de la barra de
tracción.
- Limite carga a esos que pueda controlar con seguridad.
- No haga vuelta rápidas. Tenga cuidado cuando vaya
marcha atrás.
- Use contrapesos o pesos de rueda cuando este
sugerido en su libro de instrucciones.
Tenga un cuidado extra cuando atraviese o se acerque
de carreteras .
Pare la rotación de las cuchillas cuando ataviase superficies otras que césped.
Cuando use cualquier accesorio, nunca directa la descarga de materiales hacia personas que estén cerca y
no permita que nadie cerca de la maquina cuando esta
funcionando.
Nunca use la maquina sin la protección contra la descarga
en su sitio
Nunca cambie los ajustes del regulador o no haga que
el motor tenga una velocidad excesiva.
Antes de dejar la posición del operador:
•
•
•
•
- desenganche la fuerza motriz y baje los accesorios;
- cambie a neutro y enganche el freno de estacionamiento;
- pare el motor y remueva la llave.
Desenganche la transmisión a los accesorios, pare el
motor, y desconecte el (los) cable (s) de la bujía o remueva la llave de ignición
- antes de limpiar bloqueos o desatrancar del conducto;
- antes de inspeccionar, limpiar o trabajar sobre la
segadora;
- después de golpear un objeto extraño. Inspeccione
la segadora cuidadosamente, para verificar si hay
daños y haga reparaciones antes de volver a arrancar
y a operar el equipo;
- si la maquina empieza a vibrar anormalmente (verifíquela inmediatamente).
Desenganche la transmisión a los accesorios cuando
haga el transporte o cuando no este en uso.
Pare el motor y desenganche la transmisión a los accesorios
- antes de agregar combustible;
- antes de quitar el recogedor del césped;
- antes de haces ajustes de altura a menos que los
ajustes pueden ser hechos de la posición del operador.
Reduzca los ajustes de la aceleración durante el tiempo
que el motor se apague, si el motor viene diseñado con
una válvula de apagado, sierre el combustible cuando
halla terminado de segar.
IV. MANTENIMIENTO Y ALMACENAMIENTO
•
Guarde todos las tuercas, los pernos y los tornillos apretados para asegurarse que el equipo esta en condiciones
de buena operación.
• Nunca guarde la máquina con combustible en el estanque
de combustible dentro de un edificio en donde hay fuentes
de ignición presente.
• Permita que ese enfríe el motor antes de guardarlo en
algún lugar cerrado.
• Para reducir el riesgo de encendido, guarde el motor, el
silenciador, el comportamiento de la batería limpios de
césped, hojas, y de demasiado grasa.
• Verifique frecuentemente el recogedor del césped para
ver si hay uso o deterioración.
• Para la seguridad reemplace las partes que estén usadas
o dañadas.
• Si el tanque del combustible debe ser vaciado hágalo
afuera.
• En maquinas de más de una cuchilla, tenga cuidado
puesto que la rotación de una cuchilla puede causar la
rotación de otras cuchillas.
• Cuando la maquina debe ser estacionada, almacenada
o cuando debe ser dejada desatendida, baje el conjunto cortador a menos que una serradora mecánica es
usada.
ADVERTENCIA: Siempre desconecte el alambre
de la bujía y póngalo donde no pueda entrar en
contacto con la bujía, para evitar el arranque por
accidente, durante la preparación, el transporte, el
ajuste o cuando se hacen reparaciones.
10
1. Norme Antinfortunistiche
Regole di sicurezza per trattorini da prato
ATTENZIONE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E A SCAGLIARE
OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI
GRAVI E PERSINO IL DECESSO DELLA VITTIMA.
•
I. ADDESTRAMENTO ALL’USO
•
Studiare attentamente le istruzioni. Acquisire dimestichezza con i comandi e conoscere a fondo l’uso corretto
dell’equipaggiamento.
• Non consentire mai l’uso dei trattorini tosaerba ai bambini né agli adulti che non abbiano dimestichezza con le
istruzioni sull’uso. Le normative locali possono stabilire
l’età minima per operare i trattorini tosaerba.
• Non operare mai con i tosaerba in caso vi siano persone,
specialmente bambini, o animaletti domestici nella zona
di lavoro.
• Tenere presente che in caso di incidenti, rischi o pericoli
provocati a persone o a beni, la responsabilità dell’operato
ricade sull’operatore, od utilizzatore.
• Non trasporta passeggeri.
• Ogni singolo conducente ha il dovere di procurarsi le
istruzioni pratiche della professione e del settore. Tali
istruzioni devono mettere in evidenza quanto segue:
- la necessità di prestare la massima attenzione e di
prendere le necessarie cautele durante l’uso dei trattorini tosaerba;
- che se il trattorino scivola su un pendio, non se ne
può riottenere il controllo premendo i freni.
Cause principali della perdita del controllo:
a) insufficiente presa delle ruote;
b) velocità di guida troppo elevata;
c) freni inadeguati;
d) macchinario di tipo non idoneo al compito;
e) mancata comprensione degli effetti delle condizioni
del terreno, specialmente dei pendii;
f) traino o distribuzione del carico impropri
III. FUNZIONAMENTO
•
•
•
•
•
•
II. PREPARAZIONE
•
•
•
•
•
In caso di trattorini tosaerba a lame multiple prestare la
massima attenzione in quanto ruotando una lama si può
provocare la rotazione delle altre.
Indossare sempre scarpe robuste da lavoro e pantaloni
lunghi. Non usare i tosaerba a piedi nudi o indossando
soltanto sandali.
Controllare scrupolosamente l’area in cui verrà utilizzato
l’equipaggiamento e togliere tutti gli oggetti che potrebbero venire scagliati dal macchinario.
PERICOLO - La benzina è infiammabilissima.
- Conservare il carburante in contenitori appositi.
- Fare rifornimento soltanto all’aperto. E’ vietato fumare
durante il rifornimento.
- Fare rifornimento prima di avviare il motore. Non svitare
mai il tappo del serbatoio, né fare rifornimento con il
motore acceso o caldo.
- In caso di fuoriuscita di benzina, non mettere in moto
il motore. Spostare l’equipaggiamento dall’aerea in cui
si è verificata la fuoriuscita del carburante ed evitare di
provocare qualsiasi tipo di accensione fino a quando
i vapori non si siano dissipati.
- Reinserire e serrare bene il tappo del serbatoio e del
contenitore.
Sostituire le marmitte che non funzionino bene.
Prima di iniziare il lavoro ispezionare visualmente le lame,
i bulloni delle lame e il gruppo falciante per verificare che
non vi siano tracce di usura o danneggiamenti. In caso
di lame e bulloni danneggiati od usurati, installate un
nuovo set completo in modo che il macchinario rimanga
bilanciato.
•
•
•
•
•
•
11
Non accendere il motore in spazi ristretti dove vi si possa
accumulare ossido di carbonio, un gas inodore ma letale.
Usare i tosaerba soltanto con la luce del giorno oppure
in presenza di buona luce artificiale.
Prima di avviare il motore disinnestare la frizione degli
accessori da taglio e portare la leva del cambio sulla
posizione di folle.
Non impiegare questo macchinario su terreni con una
pendenza di oltre 10o.
Tenere presente che non esistono pendii “sicuri”. Prestare
particolare attenzione sui pendii erbosi. Suggerimenti per
evitare il ribaltamento del macchinario:
- evitare di fermarsi o mettersi in marcia improvvisamente in salita o in discesa;
- innestare la frizione lentamente; tenere sempre le
marce innestate, specialmente in discesa;
- procedere a bassa velocità sui pendii e nelle curve
strette;
- fare attenzione a dossi, buche o ad altri pericoli nascosti;
- non tagliare l’erba in diagonale sui pendii a meno che
non si disponga di un trattorino tosaerba realizzato
appositamente allo scopo.
Prestare particolare attenzione quando si trainano
oggetti pesanti o quando si utilizza dell’equipaggiamento
pesante.
- Usare soltanto i punti approvati di traino nelle barre
di trazione.
- Limitarsi ai carichi che si è in grado di controllare con
sicurezza.
- Non sterzare bruscamente. Prestare particolare attenzione durante la retromarcia.
- Impiegare contrappesi o pesi per ruote ogniqualvolta
siano raccomandati nel manuale d’uso.
Fare attenzione al traffico quando si lavora in prossimità
di strade e quando le si deve attraversare.
Attivare il dispositivo di bloccaggio delle lame per interromperne la rotazione prima di attraversare superfici non
erbose.
Durante l’uso di qualsiasi accessorio non dirigere mai lo
scarico dei materiali verso i passanti e non consentire a
nessuno di avvicinarsi al macchinario in funzione.
Non usare mai i trattorini tosaerba con protezioni o schermi
difettosi oppure non installati.
Non modificare le impostazioni del regolatore del motore
né far operare il motore a velocità eccessive. Le velocità
eccessive possono aumentare il pericolo di infortuni.
Prima di lasciare il posto di guida, o dell’operatore:
- disinnestare la leva di comando della presa di forza
ed abbassare gli accessori;
- portare la leva sulla posizione di folle ed innestare il
freno di parcheggio;
- spegnere il motore e togliere le chiavi.
•
•
•
•
Disinnestare la trasmissione del moto agli accessori,
spegnere il motore e scollegare i fili delle candele oppure togliere la chiavetta di accensione:
- prima di pulire eventuali intasamenti e prima di stasare
lo scivolo;
- prima di interventi o controlli sul tosaerba e prima
delle operazioni di pulizia;
- dopo aver colpito un oggetto estraneo. Controllare che
il tosaerba non sia stato danneggiato ed effettuare
le riparazioni del caso prima di riavviare e mettere in
funzione l’equipaggiamento;
- se il tosaerba, o trattorino, vibra in modo anomalo (in
qual caso eseguire immediatamente dei controlli).
Disinnestare la trasmissione del moto agli accessori
durante il trasporto del macchinario oppure quando non
è in uso.
Spegnere il motore e disinnestare la motorizzazione degli
accessori nei seguenti casi:
- prima di fare rifornimento;
- prima di smontare il contenitore dell’erba tagliata;
- prima di regolare l’altezza, a meno che le regolazioni non possano essere eseguite dal posto
dell’operatore.
Ridurre la velocità, con la leva dell’acceleratore, per rallentare il motore prima dello spegnimento. Se il motore
è provvisto di valvola di arresto, chiudere l’alimentazione
del carburante alla fine del lavoro.
IV. MANUTENZIONE E PERIODI DI INATTIVITA’
•
Verificare che tutti i dadi, i bulloni e le viti siano sempre
ben stretti per assicurare che l’equipaggiamento sia in
buone condizioni operative.
• Non lasciare mai l’equipaggiamento, con benzina nel serbatoio, in locali chiusi dove i vapori possano raggiungere
fiamme libere o scintille.
• Lasciare raffreddare il motore prima di riporre i tosaerba,
o trattorini, in qualsiasi spazio stretto e chiuso.
• Per ridurre i pericoli d’incendio assicurarsi che il motore,
la marmitta, il vano batteria e la zona di stoccaggio benzina siano liberi da erba, foglie o quantità eccessive di
grasso.
• Controllare spesso il raccoglitore dell’erba tagliata per individuare eventuali segni di usura o di danneggiamento.
• Per maggiore sicurezza, sostituire le parti usurate o danneggiate.
• Il serbatoio del carburante va vuotato all’aperto, qualora
necessario.
• In caso di macchinario a lame multiple prestare la massima attenzione quando si ruota una lama in quanto ciò
può provocare la rotazione delle altre.
• Prima di parcheggiare, mettere in magazzino o lasciare
incustoditi i tosaerba, o i trattorini, abbassare l’apparato
falciante a meno che si utilizzi un dispositivo meccanico
per il bloccaggio in posizione della campana tosaerba.
PERICOLO: scollegare sempre i fili delle candele, e
collocarli dove non possano venire in contatto con
le candele per non provocare accensioni inavvertite,
durante l’allestimento, il trasporto, la regolazione o
la riparazione dei tosaerba o dei trattorini.
12
1. Veiligheidsregels
Veilige bedieningsmethoden voor zittrekkers
BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET
OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN.
I. TRAINING
III. BEDIENING
•
Lees de instructies aandachtig. Zorg dat u vertrouwd bent
met de bedieningselementen en het juiste gebruik van
de machine.
• Laat kinderen of mensen die niet bekend zijn met de instructies, de maaimachine niet gebruiken. Het is mogelijk
dat plaatselijke voorschriften een beperking stellen aan
de leeftijd van de bestuurder.
• Maai nooit terwijl mensen, vooral kinderen, of huisdieren
in de buurt zijn.
• Bedenk dat de bestuurder of gebruiker verantwoordelijk
is voor ongelukken of risico’s die andere mensen of hun
eigendommen kunnen overkomen.
• Geen passagiers vervoeren.
• Alle bestuurders dienen vakkundige instructies te ontvangen. Bij dergelijke instructies dient de nadruk te worden
gelegd op:
- de noodzaak voor aandacht en concentratie bij het
werken met zittrekkers;
- een zittrekker die op een helling wegglijdt, kan niet onder
controle worden gehouden door te remmen.
De hoofdredenen voor besturingsverlies zijn:
a) onvoldoende houvast;
b) te snel rijden;
c) ontoereikend remmen;
d) het soort machine is niet geschikt voor de taak;
e) gebrek aan kennis van het effect van bodemcondities,
vooral hellingen;
f) verkeerd vastkoppelen en verkeerde verdeling van
de lading.
•
•
•
•
•
•
II. VOORBEREIDING
•
•
•
•
•
•
•
Draag tijdens het maaien altijd stevige schoenen en een
lange broek. Gebruik de machine niet blootsvoets of terwijl
u open sandalen draagt.
Inspecteer de plek waar de machine zal worden gebruikt,
grondig en verwijder alle voorwerpen die door de machine
kunnen worden weggeslingerd.
WAARSCHUWING - Benzine is licht ontvlambaar.
- Bewaar brandstof in blikken die speciaal voor dat doel
zijn bestemd.
- Tank alleen buiten en rook niet tijdens het tanken.
- Tank voordat u de motor start. Draai de dop nooit van
de benzinetank af of tank nooit terwijl de motor draait
of heet is.
- Als benzine is gemorst, probeer de motor dan niet te
starten maar haal de machine van de plaats vandaan
waar u benzine heeft gemorst en zorg dat u geen ontstekingsbron teweeg brengt totdat de benzinedampen
zijn verdreven.
- Draai de dop van alle brandstoftanks en -blikken weer
goed vast.
Vervang defecte geluiddempers.
Inspecteer vóór het gebruik altijd of de messen, mesbouten en maai-inrichting niet versleten of beschadigd
zijn.Vervang versleten of beschadigde messen en bouten
in sets om het evenwicht in stand te houden.
Op machines met meerdere messen dient u eraan te
denken dat het draaien van één mes andere messen kan
doen draaien.
•
•
•
•
•
•
13
Laat de motor niet draaien in een besloten ruimte waar
gevaarlijke koolmonoxydedampen zich kunnen verzamelen.
Maai alleen bij daglicht of goed kunstlicht.
Voordat u de motor gaat starten, moet u alle meshulpstukkoppelingen uitschakelen en naar de vrijloop schakelen.
Gebruik de trekker niet op hellingen van meer dan 10°.
Denk eraan dat er geen “veilige” hellingen bestaan. Bij het
rijden op hellingen met gras dient men extra voorzichtig
te zijn. Zo zorgt u ervoor dat de trekker niet omslaat:
- stop en start niet plotseling bij het op- of afrijden van
een helling.
- schakel de koppeling langzaam in, houd de machine
altijd in de versnelling, vooral bij het afrijden van een
heuvel;
- de snelheid van de machine dient op hellingen en in
scherpe bochten laag te worden gehouden;
- kijk uit voor bulten en kuilen en andere verborgen
gevaren;
- maai nooit dwars op de helling tenzij de maaier voor
dit doel is ontworpen.
Wees voorzichtig bij het trekken van ladingen of het
gebruik van zwaar materieel.
- Gebruik alleen goedgekeurde aanhaakpunten voor
een trekstang.
- Beperk de lading tot hetgeen u veilig kunt hanteren.
- Maak geen scherpe bochten. Wees voorzichtig bij
achteruit rijden.
- Gebruik contragewicht(en) of wielgewichten wanneer
dat in de handleiding wordt aangeraden.
Kijk uit voor het verkeer wanneer u de weg oversteekt of
zich nabij een weg bevindt.
Stop de messen voordat u andere oppervlakken dan gras
oversteekt.
Voer bij het gebruik van hulpstukken het materiaal nooit
af in de richting van omstanders en laat niemand in de
buurt van de machine komen terwijl deze in bedrijf is.
Gebruik de maaimachine nooit met defecte beschermkappen en schermen of zonder beveiligingsinrichtingen
op hun plaats.
Verander de instelling van de motorregelaar niet en laat
de motor niet met te hoge toeren draaien. Als de motor
met te hoog toerental draait, kan het risico van lichamelijk
letsel groter worden.
Voordat u de bestuurdersstoel verlaat:
- de aftakas uitschakelen en de hulpstukken neerlaten;
- naar de vrijloop schakelen en de parkeerrem inschakelen;
- de motor stoppen en de sleutel verwijderen.
Schakel de aandrijving naar de hulpstukken uit, stop de
motor en maak de bougiekabel(s) los of verwijder het
contactsleuteltje,
- voordat u opgehoopt materiaal weghaalt of een verstopte afvoer leeg maakt;
- voordat u de maaimachine controleert, schoonmaakt
of eraan werkt;
•
•
•
- nadat u een ongewenst voorwerp heeft geraakt.
Inspecteer de maaimachine op schade en voer
reparaties uit voordat u de machine weer start en
gebruikt;
- als de machine abnormaal begint te trillen (onmiddellijk controleren).
- vor dem Entfernen von Verstopfungen aus dem Mähwerk oder dem Auswurf;
Schakel de aandrijving naar de hulpstukken uit tijdens
transport of als ze niet worden gebruikt.
Stop de motor en schakel de aandrijving naar het hulpstuk
uit,
- voordat u tankt;
- voordat u de opvangzak verwijdert;
- voordat u de hoogte verstelt tenzij de hoogte vanuit
de bestuurdersplaats kan worden ingesteld.
Minder gas tijdens het uitlopen van de motor, en als de
motor met een afsluitklep is uitgerust, moet u de brandstoftoevoer aan het einde van het maaien afsluiten.
IV. ONDERHOUD EN OPSLAG
•
Houd alle moeren, bouten en schroeven goed vastgedraaid zodat u er zeker van kunt zijn dat de machine in
een veilige bedrijfsstaat verkeert.
• Sla de machine nooit in een gebouw op, waar dampen een
open vlam of vonk kunnen bereiken, terwijl zich benzine
in de tank bevindt.
• Laat de motor afkoelen voordat u hem in een besloten
ruimte opbergt.
• Beperk brandgevaar: houd de motor, geluiddemper, accuruimte en benzine-opslagruimte vrij van gras, bladeren
of een overmaat aan smeervet.
• Controleer de opvangzak vaak op slijtage of verwering.
• Vervang versleten of beschadigde onderdelen om
veiligheidsredenen.
• Als de brandstoftank afgetapt moet worden, moet dit
buiten worden gedaan.
• Op machines met meerdere messen dient u eraan te
denken dat het draaien van één mes andere messen kan
doen draaien.
• Wanneer de machine moet worden geparkeerd, opgeslagen of alleen moet worden gelaten, moet de maai-inrichting
neergelaten worden tenzij een mechanische vergrendeling
wordt gebruikt.
WAARSCHUWING: Maak de bougiekabel altijd
los, plaats hem waar hij de bougie niet kan raken
teneinde onverhoeds starten te voorkomen tijdens
het opstellen, vervoeren, afstellen of uitvoeren van
reparaties.
14
These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.
Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie
sich mit deren Bedeutung vertraut.
Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit. Apprenez à comprendre la signification de ces symboles.
Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus
significados.
Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il
significato.
Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.
REVERSE
RÜCKWÄRTSFAHRT
MARCHE ARRIÈRE
MARCHA ATRÁS
RETROMARCIA
ACHTERUIT-RIJDEN
NEUTRAL
LEERLAUF
POSITION NEUTRE
PUNTO NEUTRO
FOLLA
NEUTRAALSTAND
SLOW
HIGH
FAST
LOW
LANGSAMFAHRT
HOCH
SCHNELLFAHRT
NIEDRIG
VITESSE LENTE
HAUT
VITESSE RAPIDE
BAS
MARCHA LENTA
ALTO
MARCHA RÁPIDA
BAJO
AUMENTARE DIMINUIRE AVANZAMENTO VELOCE AVANZAMENTO LENTO
LANGZAAM RIJDEN
HOOG
VELOCE
LAAG
LIGHTS ON
LICHT AN
PHARES ALLUMÉS
LUCES ENCENDIDAS
LUCI ACCESE
LICHTEN AAN
IGNITION
ZÜNDUNG
ALLUMAGE
IGNICIÓN
AVVIAMENTO
ONTSTEKING
P
ENGINE ON
ENGINE START
ENGINE OFF
PARKING BRAKE
UNLOCKED
MOTOR LÄUFT
ANLASSEN DES MOTORS
MOTOR AUS
FESTSTELLBREMSE
ENTRIEGELT
MOTEUR ARRÊTÉ MOTEUR EN MARCHE DÉMARRAGE DU MOTEUR
FREIN DE PARKING
DEVERROUILLÉ
ARRANQUE DEL MOTOR FRENO DE ESTACIONAMIENTO
MOTOR APAGADO MOTOR ENCENDIDO
ABIERTO
AVVIAMENTO DEL MOTORE
MOTORE SPENTO MOTORE ACCESO
FRENO DI PARCHEGGIO
DISINNESTATO
MOTOR AAN
HET STARTEN VAN DE MOTOR
MOTOR UIT
PARKEERREM
GEDEBLOKKEERD
CLUTCH
KUPPLUNG
EMBRAYAGE
EMBRAGUE
FRIZIONE
KOPPELING
CHOKE
STARTKLAPPE
STARTER
ESTRANGULACIÓN
STARTER
CHOKE
ATTACHMENT
CLUTCH ENGAGED
ANBAUGERÄTE-KUPPLUNG
EINGEKUPPELT
LAMES EMBRAYÉES
EMBRAGUE DEL ACCESORIO
ENGANCHADO
FRIZIONE ACCESSORIE
INNESTATA
KOPPELING HULPSTUK
INGESCHAKELD
FUEL
KRAFTSTOFF
CARBURANT
COMBUSTIBLE
CARBURANTE
BRANDSTOF
OIL PRESSURE
ÖLDRUCK
PRESSION D'HUILE
PRESIÓN DEL ACEITE
PRESSIONE DELL'OLIO
OLIEDRUK
ATTACHMENT
CLUTCH DISENGAGED
ANBAUGERÄTE-KUPPLUNG
AUSGEKUPPELT
LAMES DÉBRAYÉES
EMBRAGUE DEL ACCESORIO
DESENGANCHDO
FRIZIONE ACCESSORI
DISINNESTATA
KOPPELING HULPSTUK
UITGESCHAKELD
BATTERY
BATTERIE
BATTERIE
BATERÍA
BATTERIA
ACCU
CAUTION
VORSICHT
DANGER
PRECAUCIÓN
ATTENZIONE
OPGELET
15
PARKING BRAKE LOCKED
FESTSTELLBREMSE VERRIEGELT
FREIN DE PARKING VERROUILLÉ
FRENO DE ESTACIONAMIENTO
CERRADO
FRENO DI PARCHEGGIO INNESTATO
PARKEERREM GEBLOKKEERD
REVERSE
RÜCKWÄRTSFAHRT
MARCHE ARRIÈRE
MARCHA ATRÁS
RETROMARCIA
ACHTERUIT-RIJDEN
FORWARD
VORWÄRTSGANG
MARCHE AVANT
MARCHA HACIA
DELANTE MARCIA
VOORUIT
MOWER HEIGHT
BEWARE OF
MÄHWERKHÖHE
THROWN OBJECTS
HAUTEUR DE COUPE
VORSICHT, HOCHGESCHLEUDERT
ALTURA DE LA SEGADORA
GEGENSTÄNDE
ALTEZZA APPARATO
ATTENTION AUX PROJECTILES
FALCIANTE
CUIDADO CON
MAAIHOOGTE
OBJETOS LANZADOS
ATTENZIONE AGLI OGGETTI
SCAGLIATI
LET OP WEGGESLINGERDE
VOORWERPEN
These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning.
Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie
sich mit deren Bedeutung vertraut.
Ces symboles peuvent se montrer sur votre machine ou dans les publications fournies avec le produit. Apprenez à comprendre la
signification de ces symboles.
Estos símbolos pueden aparecer sobre su unidad o en la literatura proporcionada con el producto. Aprenda y comprenda sus
significados.
Simboli utilizzati sull'apparato di taglio o nella documentazione fornita unitamente al prodotto. E' importante conoscerne bene il
significato.
Deze symbolen kunnen op uw machine of in de bij het produkt geleverde documentatie aanwezig zijn. Lees en begrijp de betekenis.
_ 90N
MAX +
HOT SURFACES
HEISSE OBERFLÄCHEN
SURFACES CHAUDES
SUPERFICIES MUY CALIENTES
SUPERFICIE ROVENTE
HETE OPPERVLAKKEN
_ 150N
MAX +
DRAWBAR LOADING
ANHÄNGESCHIENENLAST
CHARGEMENT DE LA BARRE DE TRACTION
CARGA DE LA BARRA DE ENGANCHE
CARICO DI TRAZIONE DELLA BARRA
BELASTING OP TREKHAAK
BRAKE/CLUTCH PEDAL
BREMS / KUPPLUNGSPEDAL
PÉDALE DE FREIN / D’EMBRAYAGE
PEDAL DE FRENO / DE EMBRAGUE
PEDALE FRENO/FRIZIONE
REM / KOPPELINGSPEDAAL
SOUND POWER LEVEL
GERÄUSCHPEGEL
NIVEAU DE PUISSANCE ACCOUSTIQUE
NIVEL DE LA POTENCIA ACÚSTICA
LIVELLO DELLA POTENZA SONORA
GELUIDSNIVEAU
10
KEEP BYSTANDERS AWAY
READ OWNERS MANUAL
EUROPEAN MACHINERY
WARNING
NO OPERATION
ZUSCHAUER FERNHALTEN
BETRIEBSANLEITUNG LESEN
DIRECTIVE FOR SAFETY
WARNUNG
ON SLOPES MORE THAN 10
TENIR LES PASSANTS À DISTANCE
LIRE LE MANUEL
EUROPÄISCHE VERORDNUNG
ATTENTION
NICHT AUF ABHÄNGEN MIT
D'INSTRUCTIONS
FÜR MASCHINEN-SICHERHEIT
MEHR ALS 10 STEIGUNG BETREIBEN GUÁRDESE LEJOS DE GENTE
ADVERTENCIA
TENERE
LONTANI
I
PASSANTI
LEA EL MANUAL DE
CONFORME AUX NORMES DE
PERICOLO
NE PAS UTILISER SUR DES
OMSTANDERS UIT DE
INSTRUCCIONES
SÉCURITÉ EUROPÉENNES
WAARSCHUWING
PENTES DE PLUS DE 10
BUURT HOUDEN
LEGGERE IL MANUALE
DIRECTIVO DE MAQUINARIA
NO OPERE SOBRE PENDIENTES
DELL'OPERATORE
EUROPEO PARA LA SEGURIDAD
DE MÁS DE 10
GEBRUIKERSHANDLEIDING NORMATIVE ANTINFORTUNISTICHE
NON USARE SU PENDII CON
LEZEN
EUROPEE PER MACCHINARI
UN'INCLINAZIONE DI OLTRE 10
VEILIGHEIDSRICHTLIJN VOOR
NIET OP HELLINGEN VAN MEER DAN
EUROPESE MACHINES
10 GEBRUIKEN
MOWER LIFT
MÄHWERKHUB
RELEVAGE DE L'UNITÉ DE COUPE
LEVANTAMIENTO DE LA SEGADORA
SOLLEVAMENTO APPARATO FALCIANTE
MAAIHOOGTEREGELING
DANGER, KEEP HANDS AND FEET AWAY
GEFAHR, HÄNDE UND FÜSSE FERNHALTEN
DANGER, GARDEZ LES MAINS ET LES PIEDS AU LOIN
PELIGRO, MANTENGA LAS MANOS Y LOS PIES LEJOS
PERICOLO. TENERE LONTANI MANI PIEDI
GEVAAR, HANDEN EN VOETEN UIT DE BUURT HOUDEN
DO NOT OPERATE WITHOUT BAGGER OR DEFLECTOR
NICHT IN BETRIEB NEHMEN OHNE GRASFANGBOX ODER DEFLEKTOR
NE JAMAIS UTILISER SANS BAC OU DÉFLECTEUR
NO PONGA EN MARCHA SIN RECOGEDOR O DEFLECTOR
NONAZIONARE LA MACCHINA SENZA IL CESTO O SENZO IL DEFLETTORE DI SCARICO
ZONDER STORTGOOT OF AFWIJKENDE SPATDOEK NIET OPEREREN
16
FREE WHEEL
FREILAUF
ROUE LIBRE
RUEDA LIBRE
COMANDO DISINNESTO
VRIJWIEL
01738
GEFAHR
AUGEN SCHÜTZEN
EXPLOSIVE GASE
KÖNNEN ERBLINDUNG
UND KÖRPERVERLETZUNGEN VERURSACHEN.
ZU VERMEIDEN:
• FUNKEN
• FEUER
• RAUCHEN
SCHWEFELSÄURE
KANN ERBLINDUNG
ODER SCHWERE VERÄTZUNGEN VERURSACHEN.
AUGEN UNVERZÜGLICH MIT WASSER
AUSSPÜLEN. SOFORT
ÄRZTLICHE HILFE
AUFSUCHEN.
GEVAAR
OGEN BESCHERMEN
EXPLOSIEVE GASSEN
KUNNEN BLINDHEID
OF LETSEL VEROORZAKEN.
GEEN
• VONKEN
• VUUR
• ROKEN
ZWAVELZUUR
KAN BLINDHEID OF ERNSTIGE BRANDWONDEN
VER-OORZAKEN.
OGEN ONMIDDELLIJK
MET WATER SPOELEN.
SNEL MEDISCHE HULP
INROE-PEN.
PELIGRO
PROTEJE SUS OJOS
NO
• CHISPAS
• LLAMAS
• FUMAR
ÁCIDO SULFÚRICO
PUEDEN CAUSAR CEGUE-DAD O QUEMADURAS MUY GRAVES.
LÍMPIESE LOS OJOS
CON UN CHORRO DE
AGUA.OBTENGA AYUDAMÉDICA RÁPIDAMENTE.
DIVIETO
• SCINTILLE
• FIAMME
• SIGARETTE
ACIDO SOLFORICO
PUO’ PROVOCARE LA
CECITA’ OD USTIONI
GRAVI.
LAVARE IMMEDIATAMENTE GLI OCCHI
CON ACQUA. SOTTOPORRE AL PIU’
PRESTO ALLE CURE
DEL MEDICO.
GASES EXPLOSIVOS
PUEDEN CAUSAR CEGUE-DAD O LESIONES.
PERICOLO
RIPARARE GLI OCCHI
VAPORI ESPLOSIVI
PUO’ PROVOCARE
CECITA’ O LESIONI
FÜR KINDER UNZUGÄNGLICH AUFBEWAHREN. NICHT KIPPEN. DIE BATTERIE NICHT ÖFFNEN!
UIT DE BUURT VAN KINDEREN HOUDEN. NIET KANTELEN. DE BATTERIJ NIET OPENMAKEN!
MANTENER FUERA DEL ALCANCE DE NIÑOS. NO LA INCLINE. ¡NO ABRA LA BATERÍA!
TENERE LONTANO DALLA PORTATA DEI BAMBINI. NON INCLINARE. NON APRIRE LA BATTERIA!
17
2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje
2. Montaggio. 2. Montering.
Before the tractor can be used certain parts must be assembled, which for transportation reasons are enclosed in
the packing.
Antes de poder utilizar el tractor, hay que montar algunas
piezas que, por razones de transporte, van empaquetadas
en el embalaje.
Vor der Anwendung des Aufsitzmähers müssen gewisse
Teile eingebaut werden, die aus Transportgründen in der
Verpack-ung lose beigefügt sind.
Prima di usare il trattore, montare alcune parti che per ragioni
di trasporto sono confezionate a parte.
Avant d'utiliser la tondeuse autoportée, certains éléments
livrés dans l'emballage doivent être montés.
Voordat de traktor gebruikt kan worden, moeten sommige
onderdelen worden gemonteerd, die vanwege het transport
apart verpakt zijn in de emballage.
1
1
1
8
59
02
02
60
0
02
59
7
02
59
9
1
STEERING WHEEL
•
•
•
•
•
1
Mount extension shaft (1). Tighten securely.
Mount the main shaft cover. Make sure that the guide
tabs in the cover fit the cover in respective holes.
Remove steering wheel adapter from steering wheel and
slide adapter onto steering shaft . Check that the front
wheels are aligned forward and place the wheel on the
hub.
Assemble large flat washer and 1/2 hex nut. Tighten
securely.
Snap insert into center of steering wheel.
1. EXTENSION SHAFT
LENKRAD
•
•
02
60
1
•
•
•
DieVerlängerungswelle (1). Gut festziehen.
Lenkwellengehäuse einbauen. Dafür sorgen, daß die Führungsbolzen in die jeweils dafür vorgesehenen Bohrungen
ein- greifen.
Nehmen Sie den Lenkradadapter vom Lenkrad ab und
schieben Sie diesen auf die Lenksäulenverlängerung
auf. Prüfen, daß die Vorderräder gerade stehen, und
das Lenkrad auf der Nabe anbringen.
Die große Unterlegscheibe und die 1/2 kontermutter.
Sicher festziehen.
Den Einsatz in die Mitte des Lenkrades eindrücken.
1. VERLÄNGERUNGSWELLE
18
2
VOLANTE
VOLANT DE DIRECTION
•
•
•
•
•
•
Monter la rallonge de l'arbre de direction (1) en alignant
bien les trous. Bien serrer la vis et l'écrou.
Positionner le carénage sur la colonne de direction.
S'assurer que les ergots du carénage sont bien placés
dans les trous correspondants du tableau de bord.
Retirer l'adaptateur cranté du volant et le glisser sur
l'arbre de direction. Vérifier que les roues avant sont
bien alignées selon l'axe d'avancement et positionner
le volant sur l'adaptateur. La traverse du volant doit être
perpendiculaire à l'axe d'avancement.
Mettre en place la grande rondelle plate, la rondelle frein
et la vis ou l'écrou hexagonal(e). Serrer fortement.
Encliqueter l'enjoliveur de volant dans le centre du volant.
1. RALLONGE DE L'ARBRE DE DIRECTION
•
•
•
•
Montare l'albero di estensione (1). Stringere saldamente.
Montare il coperchio del piantone. Controllare che tutti i
pemi di guida entrino nei rispettivi alloggi.
Rimuovere l’adattatore del volante dal volante e scorrerlo
sull’estensione dell’albero dello sterzo. Controllare che
le ruote anteriori siano ben dritte montare il volante sul
mozzo.
Assembiare la rondella piatta grande e il dadi 1/2. Tringere
in maniera salda.
Scattare l'inserto al centro del volante.
1. ALBERO DI ESTENSIONE
HET STUUR
•
•
VOLANTE DE DIRECCIÓN
•
•
•
•
•
Introduzca el eje de extensión (1). Apriete en forma segura.
Montar la cubierta del eje del volant. Assegurarse de que
las espigas de guía de la cubierta encajan en los orificios
respectivos.
Remueva el adaptador del volante y deslice el adaptador
sobre la extensión del eje de dirección. Controlar que
las ruedas delanteras están dirigidas hacia adelante y
poner el volante en el cubo.
Monte una arandela plana grande una terercas de 1/2 y
apriete en forma segura.
Presione la pieza inserta adentro del centro del volante
de dirección.
•
•
•
Monteer de verlengas (1) en deze stevig vast.
Monteer de stuuraskap. Let erop dat de stuurtaps in de
kap in de respectievelijke gaten vallen.
Haal de stuuradapter van het stuur af en schuif de adapter
op het verlengstuk van de stuuras. Controleer of de voorwielen recht naar voren staan gericht en plaats het stuur
op de naaf.
Bevestig de grote platte sluitring en de 1/2 borgmoer.
Zet ze stevig vast.
Klik het inzetstuk in het midden van het stuur.
1. VERLENGAS
1. EJE DE EXTENCIÓN
19
2
Siège
02617
6
46
1
Retirer le bouton de réglage et la rondelle plate qui fixent le
siège à l'emballage de carton, le conserver pour le montage
du siège sur le tracteur.
Basculer le siège vers le haut et le sortir de l'emballage de
carton. Se débarrasser ensuite de l'emballage.
Placer le siège sur son embase de façon que la tête de la vis
à épaulement se place dans le trou à l'extrémité de la large
fente de l'embase (1).
Pousser le siège vers le bas pour engager la vis à épaulement dans la fente puis repousser le siège vers l'arrière du
tracteur.
La position du siège seul, par rapport à la position de la pédale de frein et d'embrayage, est réglable. Rechercher une
position assise correcte en déplaçant le siège vers l'avant ou
vers l'arrière. Serrer ensuite à fond la vis de réglage (2).
1
02
Asiento
Remueva la manilla de ajuste y la arandela plana que aseguran el asiento al empaque de cartón y póngalos de lado
para poder utilizarlos durante la instalación del asiento sobre
el tractor.
Gire el asiento hacia arriba y remuevalo del embalaje de cartón
. Remueva y desechese del embalaje de cartón.
Colocar el asiento y en el asiento del recipiente de manera
que la cabeza del bulón de la espalda esté posicionada en
el agujero ancho ranurado en el recipiente.
Empujar en el asiento para enganchar el bulón de la espalda
en la ranura y empujar el asiento hacia la parte trasera del
tractor.
El asiento es ajustable individualmente en relación a los
pedales del embrague y de freno. Ajustar el asiento en la
posición correcta desplazándolo hacia adelante o atrás.
Apretar el tornillo de ajuste (2).
2
02701
Seat
Sedile
Remove the hardware securing seat to the cardboard packing
and set the hardware aside for assembly of seat to tractor.
Pivot seat upward and remove from cardboard packing. Remove the cardboard packing and discard.
Place seat on seat pan so head of shoulder bolt is positioned
over large slotted hole in pan (1).
Push down on seat to engage shoulder bolt in slot and pull
seat towards rear of tractor.
The seat is adjustable for individual setting in relation to the
clutch and brake pedal. Set the seat to the correct position
by moving it forwards or backwards. Tighten the adjustment
bolt securely (2).
Rimuovere i dispositivi di fissaggio che fissano il sedile
sull’imballaggio di cartone e mettere da parte i dispositivi di
fissaggio per assemblare il sedile sul trattore.
Muovere il sedile verso l’alto e rimuoverlo dall’imballaggio di
cartone. Rimuovere ed eliminare l’imballaggio di cartone.
Posizionare il sedile sulla relativa scocca in modo tale che il
bullone nella parte superiore dello spallamento si posizioni
sopra il foro grande posto sul fondo. (1).
Premere sul sedile per inserire il bullone dello spallamento
nella fessura e tirare il sedile verso il retro del trattore.
Il sedile è regolabile. Regolare il sedile fino ad assumere la
posizione più comoda, spostandolo avanti o indietro. Stringere
la vite di regolanzione (2).
Sitz
Entnehmen Sie die Teile, mit denen der Sitz an der Kartonage befestigt ist. Bewahren Sie diese Teile auf, da sie für die
Montage des Sitzes am Traktor noch benötigt werden.
Kippen Sie den Sitz nun nach oben, und nehmen Sie ihn aus
der Kartonage. Entfernen Sie die restlichen Verpackungsteile
und entsorgen Sie diese.
Der Sitz wird so auf die Sitzplatte plaziert, dass sich der
Hauptbolzen über dem Schlitz in der Platte befindet (1).
Sitz herunterdrücken, so dass der Bolzen in den Schlitz einrastet und dann den Sitz nach hinten ziehen.
Der Sitz ist persönlich im Verhältnis zum Kupplungs- bzw.
Bremspedal einstellbar. Den Sitz vor- oder zurückschieben,
bis die richtige Sitz-stellung erhalten wird. Die Einstellschraube
anziehen (2).
Zitting
Verwijder de bevestigingselementen waarmee de zitting aan
de kartonnen verpakking bevestigd is en zet deze bevestigingselementen opzij voor het monteren van de zitting op de
trekker.
Draai de zitting omhoog en haal hem uit de kartonnen verpakking. Verwijder de kartonnen verpakking en werp die weg.
Plaats de stoel op de zitpan zodat de kop van de borstbout
zich over het grote sleufgat in de pan bevindt (1).
Druk op de stoel totdat de borstbout in de sleuf past en trek
de stoel vervolgens naar de achterzijde van de tractor.
De zitting is verstelbaar voor de individuele instelling in
verhouding tot de koppelings- resp. rempedaal. Stel de zizting
in de juiste zitpositie door deze naar voor en naar achter te
schuiven. Haal de stelschroef aan.
20
2
NOTE!
Check that the flex is correctly connected to the safety switch
(3) on the seat holder.
HINWEIS!
Prüfen, daß das Kabel richtig an dem Sicherheitsschalter (3)
auf dem Halter des Sitzes angeschlossen ist.
REMARQUE:
Vérifier que le câble électrique est bien connecté sur le contacteur de sécurité (3) placé sous l'embase du siège.
3
NOTA!
Controlar que el cable está correctamente acoplado al interruptor de seguridad (3) en el soporte del asiento.
NOTA!
Controllare che il cavo sia ben collegato all’interruttore disicurezza (3) sul supporto del sedile.
N.B.!
Controleer of de snoer correct is aangesloten op deveiligheidsschakelaar (3), op de houder van de zitting.
21
2
REMARQUE : Si la batterie est mise en service au-delà de
l'année et du mois indiqués sur l'étiquette, recharger la batterie, pendant une heure au moins, à 6-10 A .
ATTENTION : Avant de mettre en place la batterie, prendre
la précaution de retirer gourmette, montre-bracelet, anneau, etc. Leur contact avec la batterie pouvant entraîner
des brûlures.
Retirer les capuchons de protection des bornes et les mettre
de côté. Raccorder en premier le câble rouge (+) à la borne
positive de la batterie puis le câble noir (-) à la borne négative.
Fixer les deux câbles à l'aide des vis et des écrous fournis.
Graisser les bornes de la batterie avec une graisse résistante
à l'humidité (vaseline) afin d'éviter la corrosion.
02700
02
18
0
NOTA: Si esta batería esta utilizada después del mes y año
indicado sobre la etiqueta, cargue la batería por un mínimo
de una hora a 6-10 amps.
ADVERTENCIA: Avant d'installer la batterie, prenez la précaution d'enlever gourmette, montre-bracelet, anneau, etc.
Leur contact avec la batterie causerait des brûlures.
Remueva las tapas protectoras del terminal y póngalas de lado.
Conecte primero el cable rojo al borne positivo y después el
negro de masa al borne negativo. Sujete los cables. Lubrique
los bornes con grasa que no contenga agua (vaselina) a fin
de evitar la corrosión.
02745
NOTA: Se questa batteria viene messa in uso dopo il mese
e l’anno indicati sull’etichetta, caricarla per almeno un’ora a
6-10 Ampère.
PERICOLO: Avant d'installer la batterie, prenez la précaution d'enlever gourmette, montre-bracelet, anneau, etc. Leur
contact avec la batterie causerait des brûlures.
Togliere i cappucci di protezione dei poli e scartarli. Collegare
il cavo rosso al polo positivo (+) e quello nero negativo (-) alla
terra. Ingrassare i poli con grasso privo di acqua (vasellina)
per evitare corrosione.
NOTE: If battery is put into service after month and year
indicated on label, charge battery for minimum of one hour
at 6-10 amps.
WARNING: Before installing battery remove metal bracelets,
wrist watch bands, rings, etc. from your person. Touching
these items to battery could result in burns.
Remove terminal portective caps and discard. Connect the
red cable to (+) and then the black earth cable to (-). Screw
tight the cables. Grease the battery poles with vaseline to
prevent corrosion.
N.B.: Als deze accu na de maand en het jaar, aangegeven
op het etiket, in bedrijf wordt genomen, laad de accu dan
minstens één uur op met 6-10 A.
WAARSCHUWING: Ennen kuin alat asentaa akkua, riisu
metallirannekkeet, rannekello, sormukset yms. Jos ne osuvat
akkuun, seurauksena voi olla palovammoja.
Verwijder de beschermdoppen van de polen en gooi ze weg.
Sluit eerst de rode kabel aan op (+) en daarna de zwarte aardkabel op (-). Schroef de kabels vast. Smeer de accupolen in
met watervrij vet (vaseline) om corrosie te voorkomen.
HINWEIS: Falls diese Batterie nach dem auf dem Aufkleber
angegebenen Datum (Monat und Jahr) in Betrieb genommen
wird, die Batterie mindestens eine Stunde lang bei 6 bis 10
Ampere aufladen.
WARNUNG! Vor dem Einbau derBatterie sollte die damit
beauftragte Person Metallarmbänder, Uhrarmbänder, Ringe
u. dergl. ablegen. Wenn diese Gegenstände mit der Batteriein
Berührung kommen, könnte dies nämlich Brandverletzungen
verursachen.
Die Schutzkappen von den Anschlußklemmen entfernen
und wegwerfen. Zuerst das rote Kabel an (+) und danach
das schwarze Erdungskabel an (-) anschließen. Die Kabel
anschrauben. Batteriepole mit wasserfreiem Fett (Vaseline)
schmieren, um Korrosion zuverhindern.
22
2
02
11
01
5
42
3
PARA AJUSTAR LAS RUEDAS CALIBRADORAS
(si está provisto)
TO ADJUST GAUGE WHEELS (if equipped)
Gauge wheels are properly adjusted when they are slightly
off the ground when mower is at the desired cutting height in
operating position. Gauge wheels then keep the deck in proper
position to help prevent scalping in most terrain conditions.
• Adjust gauge wheels with tractor on a flat level surface.
• Adjust mower to desired cutting height.
• With mower in desired height of cut position, gauge
wheels should be assembled so they are slightly off the
ground.
• Repeat for opposite side installing gauge wheel in same
adjustment hole.
Las ruedas calibradoras están bien ajustadas cuando se encuentran un poco a distancia del terreno al mismo tiempo que
la segadora esté a la altura de corte deseada. Entonces las
ruedas calibradoras mantienen el conjunto segador en posición
para prevenir el corte raspeo en casi todos los terrenos.
• Ajuste las ruedas calibradoras con el tractor en una
superficie nivelada plana.
• Ajuste la segadora a la altura de corte deseada con la
manilla de ajuste de altura.
• Con la segadora a la altura deseada para la posición de
corte, se tienen que montar las ruedas calibradoras de
modo que queden un poco sobre el suelo.
• Repita el procedimiento para el lado opuesto instalando
la rueda calibradora en el mismo agujero de ajuste.
EINSTELLEN DER TASTRÄDER
(sofern vorhanden)
Die Tasträder müssen sich in geringem Abstand vom Boden
befinden, wenn das Mähwerk in Betriebsstellung die gewünschte Schnitthöhe aufweist. Die Tasträder halten dann das
Mähwerk in der korrekten Stellung, um in den meisten Terrains
ein Abschuppen zu verhindern.
• Die Tasträder mit dem Traktor auf einer ebenen Fläche
einstellen.
• Den Mäher auf die gewünschte Schnitthöhe einstellen.
• Wenn sich das Mähwerk in der gewünschten Schnitthöhe befindet, sollten die Tasträder so zusammengebaut
werden, daß sie sich in geringem Abstand vom Boden
befinden.
• Auf der gegenüberliegenden Seite wiederholen und das
andere Tastrad in dieselbe Einstellöffnung einbauen.
REGOLAZIONE DEI RUOTINI ANTERIORI
(se installato)
La regolazione dei ruotini anteriori può essere eseguita correttamente se sono leggermente sollevati da terra quando il
tosaerba si trova all’altezza di taglio desiderata in posizione
di esercizio. I ruotini anteriori mantengono il piano di taglio
nella corretta posizione aiutando ad evitare l’asportazione
del prato dalla maggior parte dei terreni.
• Regolare i ruotini anteriori con il trattore posto su una
superficie piana e livellata.
• Regolare il tosaerba sulla desiderata altezza di taglio.
• Con il tosaerba nella desiderata altezza della posizione
di taglio, assemblare i ruotini anteriori in modo che siano
leggermente sollevati da terra.
• Ripetere sul lato opposto installando il ruotino anteriore
nello stesso foro di regolazione.
REGLAGE DES ROULETTES DE JAUGE
(si équipé)
Les roulettes de jauge sont correctement réglées lorsqu'elles
se trouvent légèrement au-dessus du sol pendant la tonte, le
carter de coupe étant à la hauteur désirée pour la coupe.
• Régler les roulettes de jauge lorsque le tracteur se trouve
sur un terrain plat.
• Régler le carter de coupe à la hauteur de coupe désirée.
• Lorsque le carter de coupe est à la hauteur souhaitée, la
roulette de jauge doit être placée légèrement au dessus
du sol.
• Répéter cette opération pour l'autre côté en plaçant la
seconde roulette dans le trou correspondant à celui utilisé
pour la première roulette de jauge.
PEILWIELEN AFSTELLEN
(indien hiermee uitgerust)
De peilwielen zijn goed afgesteld wanneer ze een klein beetje
boven de grond zijn terwijl de maaier in de bedrijfsstand op
de gewenste maaihoogte is. De peilwielen houden het
maaibord dan in de juiste stand om onder de meeste terreinomstandigheden te helpen voorkomen dat er te kort
wordt gemaaid.
• Stel de peilwielen af met de tractor op vlakke, horizontale
grond.
• Stel de maaier op de gewenste maaihoogte af.
• Terwijl de maaier in de gewenste maaihoogtestand is,
dienen de peilwielen zodanig te worden gemonteerd dat
ze een klein beetje boven de grond zijn.
• Herhaal dit aan de andere kant en installeer het peilwiel
in hetzelfde stelgat.
23
2
1
Instalación de la placa del triturador de basura
(si está provisto)
•
Levantar la pantalla del deflector (1) y colocar la placa
del triturador de basura sobre la abertura.
• Fijar el depósito de cierre anterior y posterior en el plano
de trabajo de la segadora (2).
ADVERTENCIA: no remover la pantalla del deflector y
averiguar que esté apoyada sobre la placa del triturador
de basura durante el uso.
Seleccionar la modalidad de recogida o descarga.
Remover la placa del triturador de basura y guardarla en un
lugar seguro: ahora la segadora está lista para la operación
de descarga o para la instalación del dispositivo opcional de
recogida de la yerba.
NOTA: no es necesario substituir las cuchillas. Las cuchillas
del triturador de basura están proyectadas para ser utilizadas
contemporáneamente para las operaciones de recogida y
descarga.
2
Install Mulcher Plate (if equipped)
•
Raise deflector shield (1) and place mulcher plate over
opening.
• Hook front and rear latches into mower deck (2).
WARNING: Do not remove deflector shield from mower.
Allow deflector shield to rest on mulcher plate while in
use.
Convert to bagging or discharging
Remove mulcher plate and store in a safe place. Mower is
now ready for discharging or installation of optional grass
catcher.
NOTE: It is not necessary to change blades. The mulcher
blades are designed for discharging and bagging also.
Installazione della piastra per la pacciamatura
(se installato)
•
Sollevare lo schermo deflettore (1) e collocare la piastra
per la pacciamatura sopra l’apertura.
• Agganciare le staffe di fissaggio anteriore e posteriore
nel piano di supporto della falciatrice (2).
PERICOLO: non rimuovere lo schermo deflettore dalla
falciatrice e verificare che durante l’uso esso sia appoggiato sulla piastra per la pacciamatura.
Cambio della modalità di raccolta o scarico.
Rimuovere la piastra per la pacciamatura e custodirla in
un luogo sicuro. A questo punto, la falciatrice è pronta per
l’operazione di scarico o per l’installazione del dispositivo
opzionale di raccolta erba.
NOTA: non è necessario sostituire le lame. Le lame per la
pacciamatura sono progettate per essere usate sia per la
raccolta che per lo scarico.
Montage der Zerkleinerungsplatte (sofern
vorhanden)
•
Den Leitflächenschutz (1) anheben und die Zerkleinerungsplatte über der Öffnung anbringen.
• Die vorderen und hinteren Schließriegel in die Mäherplattform einhaken (2).
WARNUNG: Den Leitflächenschutz nicht vom Mäher entfernen. Den Leitflächenschutz während des Gebrauchs
auf der Zerkleinerungsplatte aufliegen lassen.
Umstellen auf Füllen oder Entleeren
Die Zerkleinerungsplatte abnehmen und an einem sicheren
Ort aufbewahren. Die Mähvorrichtung ist nun für das Entleeren
bzw. für die Montage der Grasfangbox bereit.
HINWEIS: Ein Austausch der Scherblätter ist nicht erforderlich.
Die Messer der Zerkleinerungsvorrichtung sind ebenfalls für
das Entleeren und Füllen geeignet.
Installatie mulcherplaat
(indien hiermee uitgerust)
•
Breng het deflectorschild (1) omhoog en plaats de
mulcherplaat op de opening.
• Haak voorste en achterste sluitingen in het maaiwerk
(2).
WAARSCHUWING: Verwijder het deflectorschild niet
van de maaier. Laat het deflectorschild tijdens gebruik
op de mulcherplaat rusten.
Omschakelen naar grasopvang of afvoeren.
Verwijder de mulcherplaat en berg deze op een veilige plaats
op. De maaier is nu gereed voor het afvoeren of de installatie
van een optionele grasopvanger.
N.B.: Verwisselen van de messen is niet noodzakelijk. De
mulchmessen zijn tevens bestemd voor het afvoeren en
opvangen.
Mise en place de l'insert de broyage (si équipé)
•
Relever le déflecteur (1) et placer le capotage de broyage
sur le canal d'éjection du carter de coupe.
• Fixer le capotage à l'aide des attaches élastiques en
plaçant les crochets dans les trous des supports prévus
à cet effet sur le carter de coupe (2).
ATTENTION: Ne pas démonter le déflecteur et, au contraire,
vérifier qu'il est bien en appui sur le capotage de broyage
pendant la tonte.
Sélectionner le mode de travail
Retirer le capotage de broyage et le conserver en lieu sûr.
Le carter de coupe est alors prêt à fonctionner avec l'éjection
latérale de l'herbe tondue.
REMARQUE: Il n'est pas nécessaire de procéder au remplacement des lames. Les lames de broyage sont conçues pour
travailler aussi bien en broyage qu'en éjection latérale.
24
3. Functional description. 3. Funktionsbeschreibung.
3. Description du fonctionnement.
3. Descripción del funcionamiento. 3. Funzionamento.
3. Beschrijving van functies
1
5
2
7
9
3
6
8
4
Anordnung der Bedienungseinrichtungen
1. Lichtschalter (sofern vorhanden)
2. Gashebel
3. Brems- und Kupplungspedal
4. Schalthebel
5. Ein- und Ausschalten des Mähaggregats
6. Schnelles Heben und Senken des Mähaggregats
7. Zündschloß
8. Feststellbremse
9. Kalstartregler
Positioning of controls
1. Light switch position (if equipped)
2. Throttle control
3. Brake and clutch pedal
4. Gear shift lever
5. Connection/disconnection of the cutting unit
6. Quick lifting/lowering of the cutting unit
7. Ignition lock
8. Parking Brake
9. Choke Control
25
3
2
1
5
9
7
3
6
8
4
Emplacement des commandes
1. Interrupteur des phares (si équipé)
2. Commande de gaz
3. Pédale de frein et d'embrayage
4. Levier de changement de vitesses
5. Embrayage/débrayage du groupe de coupe
6. Abaissement et relevage du plate au de coupe.
7. Serrure de contact
8. Frein de parking.
9. Starter
Comandi
1. Interruttore luci (se installato)
2. Acceleratore
3. Pedale freno/frizione
4. Leva del cambio
5. Inserimento/disinserimento del dispositivo di taglio.
6. Sollevamento/abbassamento del tagliaerba
7. Chiave di accensione
8. Freno di parcheggio
9. Choke
Ubicación de los mandos
1. Interruptor de alumbrado (si está provisto)
2. Acelerador
3. Pedal de freno y de embrague
4. Palanca de cambios
5. Acoplamiento y desacoplamiento del equipo de corte
6. Elevación/descenso rápidos del equipo de corte
7. Cerradura de encendido
8. Freno de estacionamiento
9. Estrangulador
De plaats van de bedieningsorganen
1. Schakelaar verlichting (indien hiermee uitgerust)
2. Gashendel
3. Rem- en koppelingspedaal
4. Versnellingshendel.
5. Koppelen en onkoppeleen van de maaikast
6. Snelle verhoging/verlaging van maaikast
7. Stuurslot/contact
8. Parkeerrem
9. Chokeregelaar
26
3
1. Light switch position (if equipped)
1. Lichtschalter (sofern vorhanden)
1. Interrupteur des phares (si équipé)
1. Interruptor de alumbrado (si está provisto)
1. Interruttore luci (se installato)
02309
1. Schakelaar verlichting (indien hiermee uitgerust)
2. Throttle control
The throttle control regulates the engine revs and thus the
rotation speed of the blades.
= Full speed
= Idling speed
2. Gashebel
01355
Mit dem Gashebel wird die Drehzahl des Motors und damit
die Drehgeschwindigkeit des Mähaggregats geregelt.
= Vollgas
= Leerlauf
2. Commande des gaz
37
La commande des gaz permet de faire varier le régime du
moteur et donc la vitesse de rotation des lames.
= Régime rapide
= Ralenti
42
0
2. Acelerador
Se regula con él el régimen del motor y, por lo tanto, también
la velocidad de rotación de las cuchillas.
= Posición de plena aceleración.
= Posición de ralenti
2. Acceleratore
Questo comando aumenta o diminuisce il regime di giri
del motore e di consequenza la velocità di rotazione delle
lame.
= Pieno gas
= Minimo
2. Gashendel
Met de gasregelaar wordt het toerental van de motor geregeld
en daardoor ook de rotatiesnelheid van de messen.
= Volgas-positie
= Stationair-positie
27
3
3. Brake and clutch pedal
When the pedal is pushed down the brake is applied and the
motor is disengaged.
3. Brems- und Kupplungspedal
Beim Vorwärtsdrücken des Pedals wird das Fahrzeug abgebremst. Gleichzeitig wird der Motor ausgekuppelt und das
Fahrzeug rollt aus.
01
3
47
02
3. Pédale d'embrayage et de frein
35
8
En appuyant sur cette pédale, la transmission se débraye et
le frein entre en action simultanément.
3. Pedal de freno y de embrague
Al apretarlo se frena el vehículo y al mismo tiempo se desa
copla el motor deteniéndose la propulsión.
3. Pedale freno/frizione
Premendo il pedale il trattore si frena, il motore va in folle e
cessa la trazione.
3. Rem- en koppelingspedaal
Als de pedaal ingedrukt wordt, remt het voertuig. Tegelijkertijd
wordt de motor ontkoppeld en stopt de aandrijving.
28
3
4. Commande de la boîte de vitesses
La boîte de vitesses possèdent des vitesses avant, une
position neutre (point mort) et une marche arrière. Le passage des vitesses peut s'effectuer du point mort jusqu'à la
vitesse maximale sans s'arrêter sur les rapports intermédiaires. Toutefois il est indispensable d'appuyer sur la pédale
d'embrayage (et donc de débrayer) lorsqu'on passe d'un
rapport à un autre, quel qu'il soit! Le démarrage du tracteur
pouvant intervenir indépendamment de la position du levier
de vitesse, il est indispensable de bien vérifier que celui-ci
est au point mort avant d'actionner la clef de contact et de
démarrer le moteur.
0
3742
00
REMARQUE!
Toujours stopper le tracteur avant de passer de la marche
arrière à un rapport de marche avant et inversement. Le passage entre les différents rapports de marche avant ne doit
jamais être effectué pendant le déplacement du tracteur. Ne
jamais forcer sur le levier lors du passage d'un rapport dans
un autre.
77
8
4. Palanca de cambios
La caja de cambios tiene posiciones hacia adelante, punto
neutro y marcha atrás. Los cambios pueden efectuarse desde
el punto neutro a la marcha más alta sin detenerse en cada
posición de cambio. Antes de cambiar de marcha, desembragar el motor. El arranque puede hacerse independientemente
de la posición de la palanca de cambios.
4. Gear shift lever
The gear box has positions forward, neutral and reverse.
Gear changing can take place from neutral to top gear without stopping in each gear position. Disengage the motor at
each gear position! Start can take place irrespective of the
gear lever position.
NOTA!
Pare la máquina antes de pasar de la marcha atrás a una
marcha adelante, o inversamente. El cambio entre las marchas hacia adelante no debe hacerse si la máquina está en
movimiento. No utilice nunca la violencia para engranar una
marcha.
NOTE!
Stop the machine before changing from reverse to forward
gear, or the opposite. Gear changing between the forward
gears must not take place when the machine is in motion.
4. Schalthebel
4. Leva del cambio
Das Getriebe hat Vorwärtsgänge, Leerlauf und Rück-wärtsgang. Das Schalten kann von Leerlauf auf den schnell-sten
Gang ohne Aufenthalt bei den dazwischen liegenden Gängen
erfolgen. Dabei muß der Motor ausgekuppelt sein! Das Anfahren kann unabhängig von der Stellung des Schalthe-bels
erfolgen.
Marce in avanti, folle e marcia indietro. Il cambio è sincro-nizzato e dal folle si può passare direttamente in sesta. Usare la
frizione prima di ogni cambio di marcia. L’avviamento avviene
indipendentemente dalla marcia inserita.
NOTA!
Prima di passare alla retromarcia o viceversa, fermare sempre la macchina. Il cambio marcia deve avvenire sempre a
macchina ferma. Cambiare senza violenza.
HINWEIS!
Der Aufsitzmäher vor dem Schalten aus dem Rückwärtsgang
in einen Vorwärtsgang, oder umgekehrt, anhalten. Das Umschalten zwischen den Vorwärtsgängen darf ebenfalls nur
bei stillstehendem Motor erfolgen. Niemals einen Gang mit
Gewalt schalten!
4. Versnellingshendel
De versnelingsbak heeft versnellingen vooruit, neutraal-stand
en achteruitstand. Er kan van de neutraalstand recht-streeks
tot de hoogste versnelling geschakeld worden, zonder oponthoud bij iedere versnelling. Gebruik de koppeling bij iedere
versnelling! Het starten kan plaatsvinden onafhankelijk van
de positie van de versnellingspook.
N.B.!
Laat de machine tot stilstand komen door van achteruit naar
vooruit of andersom te schakelen. Schakelen tussen de versnellingen vooruit mag niet gebeuren, wanneer de machine
in beweging is. Gebruik nooit geweld bij het schakelen.
29
3
5. Commande d'embrayage et de débrayage du
carter de coupe
Pousser le levier vers l'avant et le verrouiller pour embrayer
le carter de coupe. Les courroies d'entraînement seront alors
en tension et les lames commenceront à tourner. Ramener
le levier vers l'arrière pour débrayer le carter de coupe, les
lames seront alors freinées par le frottement des patins de
frein sur les poulies d'entraînement.
02473
5. Acoplamiento y desacoplamiento del equipo
de corte
02442
Lleve la palanca hacia adelante para acoplar la propulsión
del equipo de corte. Se tensarán entonces las correas propulsoras y empezarán a girar las cuchillas. Si la palanca se
lleva hacia atrás se desacopla la propulsión al mismo tiempo
que la rotación de las cuchillas es frenada por las zapatas de
freno que aprietan las ruedas de las correas.
5. Connection/disconnection of the cutting unit
5. Inserimento/disinserimento del dispositivo di
taglio.
Move the lever forward to connect the drive to the cutting
unit, whereby the drive belt is tensioned and the blades begin
to rotate. If the lever is moved backwards the drive will be
disconnected and the rotation of the blades slowed down by
the action of the brake shoes on the pulley.
Premere in avanti la leva per avviare il tagliaerba. La cinghia
entra in tensione e le lame cominciano a girare.Tirando indietro
la leva il tagliaerba viene disinserito e le lame vengono frenate
dalle ganasce dei freni che agiscono contro la puleggia.
5. Ein- und Ausschalten des Mähaggregats
5. Koppelen en onkoppeleen van de maaikast
Den Hebel nach vorn führen, um den Antrieb des Mähers
ein-zukuppeln. Dabei wird der Antriebsriemen gespannt
und die Riemen beginnen sich zu drehen. Wenn der Hebel
zurückge-zogen wird, wird der Antrieb ausgekuppelt und
die Drehung der Klingen wird durch an die Riemenrollen
angesetzte Bremsklöt-ze gebremst.
Breng de hendel naar voren om de aandrijving van de maaikast te koppelen. Daarbij wordt de aandrijfriem gesteld en de
messen beginnen te roteren. Wordt de hendel naar achteren
gebracht, wordt tegelijkertijd de rotatie van de messen afgeremd, doordat de remblokken tegen de poelie lopen.
2
1
6. Relevage et abaissement du carter de coupe
Tirer sur le levier vers l'arrière (1) pour relever rapidement le
carter de coupe lors du passage sur une surface accidentée.
Pour le transport, le carter de coupe doit être dans sa position
la plus élevée (relevé au maximum). Pour cela, tirer le levier
vers l'arrière jusqu'à sa butée. Pour abaisser le carter de
coupe, tirer légèrement le levier vers l'arrière (1) puis enfoncer
le bouton poussoir (2) situé sur le dessus du levier, ramener
ensuite le levier vers l'avant (3) en maintenant la pression
sur le bouton poussoir.
3
6. Elevación/descenso rápidos del equipo de
corte
Tire de la palanca hacia atrás para levantar rápidamente el
equipo de corte al pasar sobre irregularidades del terreno,
etc. Al transportar la máquina, el equipo de corte ha de estar
en la posición más alta. Tire de la palanca hacia atrás hasta
que se bloquee. Para descender el equipo de corte:Tire de la
palanca hacia atrás (1). Apriete el botón (2) y lleve después
la palanca hacia adelante (3).
01350
6. Quick lifting/lowering of the cutting unit
Pull the lever backwards to quickly lift the cutting unit when
passing over irregularities in the lawn, etc. During transportation the cutting unit shall be in the highest position. Pull
the lever back until it locks. To lower the unit: Pull the lever
backwards (1). Push in the button (2) and then move the
lever forward (3).
6. Sollevamento/abbassamento del tagliaerba
Per sollevare il tagliaerba quando sia necessario, tirare indietro
la leva. In caso di trasporto il tagliaerba deve essere sollevato.
Per abbassare il tagliaerba: Tirare indietro la leva(1). Premere
il pulsante (2) e portare poi la leva in avanti (3).
6. Schnelles Heben und Senken des Mähaggregats
Den Hebel zurückziehen, um das Mähaggregat schnell bei der
Fahrt über z.B. unebene Stellen des Rasens anzuheben. Bei
Transportfahrt soll das Mähaggregat in der höchsten Stellung
stehen. Den Hebel zurückziehen, bis dieser gesperrt wird.
Senken des Aggregats: Hebel zurückziehen (1). Knopf (2)
drücken und danach den Hebel (3) nach vorn führen.
6. Snelle verhoging/verlaging van maaikast
Breng de hendel naar achteren om de maaikast snel te doen
verhogen bij het passeren van oneffenheden in het gazon. Bij
transport dient de maaikast in zijn hoogste stand te staan. Zet
de hendel achteruit, totdat deze vergrendeld is. Om de kast
te doen verlagen: Zet de hendel achteruit (1). Druk de knop
in (2) en breng daarna de hendel naar voren (3).
30
3
01949
OFF
ON
START
7. Cerradura de encendido
7. Ignition Lock
There are three different positions for the ignition key:
OFF
All electric current broken.
ON
Electric current connected.
START Start motor connected.
WARNING!
Never leave the key in the ignition lock when leaving the
machine on its own.
La llave de encendido puede hallarse en tres posiciones
diferentes:
OFF
Corriente eléctrica cortada
ON
Corriente eléctrica conectada
START Motor de arranque acoplado
ADVERTENCIA!
Si abandona la máquina sin vigilancia, no deje nunca la llave
en la cerradura.
7. Zündschloß
7. Chiave di accensione
Der Zündschlüssel hat drei Rasten:
OFF
Strom ausgeschaltet
ON
Strom eingeschaltet
START Anlasser eingeschaltet
WARNUNG!
Niemals den Zündschlüssel im Zündschloß lassen, wenn die
Maschine unbeaufsichtigt verlassen wird.
La chiave ha tre posizioni:
OFF
I circuiti elettrici sono interrotti
ON
Attivazione del cisrcuito elettrico
START Inserimento del motorino di avviamento.
PERICOLO!
Prima di lasciare la macchina, togliere sempre la chiave.
7. Clé de contact et de démarrage
7. Stuurslot/contact
La clé de contact possède trois positions :
De sleutel voor het stuurslot/contact kan in drie standen
worden gezet:
OFF
Alle elektrische stroom uitgeschakeld
ON
De elektrische stroom ingeschakeld
START Startmotor ingeschakeld
WAARSCHUWING!
Laat nooit de sleutel in het contact zitten, wanneer de machine
zonder toezicht wordt achtergelaten.
OFF
Le circuit électrique est coupé (éteint)
ON
Le circuit électrique est fermé (allumé)
START Le démarreur du moteur est alimenté (Dès
le démarrage du moteur , relâcher la clé qui
reviendra automatiquement sur la position
"ON")
ATTENTION!
Lorsque la machine doit rester sans sur veillance, même pour
un court instant, toujours arrêter le moteur, mettre le levier
de commande de vitesse au point mort (Neutre) et retirer la
clé de contact.
31
3
8. Frein de stationnement
Pour enclencher le frein de stationnement :
1. Enfoncer à fond la pédale d'embrayage/frein.
2. Relever vers le haut le levier du frein de stationnement
et le maintenir dans cette position.
3. Relâcher la pédale d'embrayage/frein. Relâcher le levier
du frein de stationnement qui restera dans sa position
verrouillée (en haut).
Pour desserrer le frein de parking, il suffit d'enfoncer la pédale d'embrayage/frein pour que le levier du frein de parking
soit déverrouillé et qu'il revienne automatiquement dans sa
position de repos.
01
35
8
3
7
24
0
3
47
02
8. Freno de estacionamiento
01352
Aplique el freno de estacionamiento de la manera siguiente:
1. Apriete el pedal del freno hasta el fondo.
2. Tire de la palanca de freno hacia arriba y manténgala en
esta posición.
3. Suelte el pedal.
Para desaplicar el freno de estacionamiento sólo es necesario apretar el pedal del freno.
8. Parking brake
Connect the parking brake in the following way:
1. Press down the brake pedal to bottom position.
2. Move the parking brake lever upwards and hold in this
position.
3. Release the brake pedal.
To release the parking brake all that is necessary is to push
down the brake pedal.
8. Freno di parcheggio
Azionare il freno di parcheggio nel modo seguente:
1. Premere il pedale freno/frizione a fondo.
2. Tirare verso l’alto la leva del freno e.
3. Rilasciare il pedale.
Per disattivare il freno di parcheggio premere il pedale.
8. Feststellbremse
Die Feststellbremse wie folgt ansetzen:
1. Bremspedal ganz durchtreten.
2. Feststellbremshebel nach oben führen und in dieser
Stellung halten.
3. Bremspedal loslassen.
Die Feststellbremse wird durch einfache Betätigung des
Bremspedals wieder gelöst.
8. Parkeerrem
Schakel de parkeerrem in als volgt:
1. Druk de rempedaal in tot op de bodem.
2. Breng de parkeerremhendel naar boven en houdt hem
in deze stand.
3. Laat de rempedaal los.
Om de parkeerrem vrij te maken, behoeft u alleen de rempedaal in te drukken.
9. Starter
Lorsque le moteur est froid, tirer le bouton de commande
du starter avant d'essayer de démarrer. Dès que le moteur
a démarré et tourne régulièrement, repousser le bouton de
commande.
3
36
01
9. Estrangulador
Cuando el motor está frio, extraer el estrangulador antes deintentar el arranque. Cuando ha arrancado el motor y funciona
con regularidad, introducir el estrangulador.
9. Choke control
When the engine is cold the choke should be pulled out
before starting. When the engine has started and is running
smoothly push the choke in.
9. Choke
In caso di partenza a freddo tirare in fuori il comando dello
choke prima di mettere in moto. Dopo l'avviamento ripremere
in posizione di riposo quando il motore gira regolarmente.
9. Kaltstartregler
Bei kaltem Motor ist der Kaltstartregler herauszuziehen, bevor
ein Startversuch gemacht wird. Nach Anspringen des Motors
und bei gleichmäßigem Motorlauf ist der Kaltstartregler wieder
zurückzuschieben.
9. Chokeregelaar
32
Bij een koude motor dient de hendel te worden uitgetrokken,
alvorens een startpoging wordt gedaan. Wanneer de motor
is gestart en gelijkmatig loopt, dient de hendel te worden
ingeschoven.
4. Before starting. 4. Maßnahmen vor dem Anlassen.
4. Avant de démarrer. 4. Antes del arranque.
4. Prima dell’avviamento. 4. Maatregelen vóór het starten.
Reposición de combustible
Filling up
The engine should be run of pure (not oil mixed) unleaded
petrol. Do not fill beyond the lower edge of the filling hole.
Do not fill over max level.
El motor ha de funcionar con gasolina pura (sin mezcia de
aceite), sin plomo. El nivel no ha de sobrepasar el borde
inferior del orificio de llenado.
WARNING!
Petrol is highly inflammable. Proceed with care and fill up with
petrol outdoors. Do not smoke when filling with petrol or fill up
when the engine is warm. Do not overfill the tank since the
pertrol can expand and overflow. Make sure that the petrol
cap is securely tightened after filling. Store petrol in a cool
place in an appropriate container for engine fuel. Check the
petrol tank and pipes.
ADVERTENCIA!
La gasolina es muy inflamable. Proceda con cuidado y haga
la reposición al aire libre. No fume durante la reposición y
noponga gasolina cuando el motor está caliente. No llene
demasiado el depósito, puesto que la gasolina puede expansio
narse y rebosar. Después del repostado asegúrese de que la
tapa del depósito está bien apretada. Almacene el combustible
en un lugar fresco y en un recipiente destinado a este fin.
Controle el depósito y tuberías de combustible.
Tanken
Rifornimento.
Der Motor ist mit reinem, bleifreiem Benzin (nicht ölgemischt)
zu fahren. Das Benzin darf höchstens bis zur Unterkante der
Einfüllöffnung gefüllt werden.
Usare benzina senza piombo, non miscela. Rifornire fino al
bordo inferiore del bocchettone di rifornimento.
PERICOLO!
Non fumare e non fare rifornimento a motore caldo. Non
riempire troppo per evitare fuoriuscite di benzina. Chiudere
bene il tappo del serbatoio. Conservare il acrburante al fresco.
Controllare tubazioni e serbatoio.
WARNUNG!
Benzin ist sehr feuergefährlich. Mit Vorsicht vorgehen und nur
im Freien Tanken. Beim Tanken nicht rauchen. Nicht Benzin
einfüllen, wenn der Motor warm ist. Den Tank nicht so viel
füllen, daß sich das Benzin ausdehnen kann und dadurch
überfließt. Darauf achten, daß der Tankverschluß nach dem
Tanken gut festgezogen wird. Benzin an einer kühlen Stelle in
Motorbenzinkanistern verwahren. Benzintank und Leitungen
regelmäßig prüfen.
Tanken
De motor dient te lopen op schone (niet met oli gemeng de)
loodvrije benzine. Tank niet meer benzine dan tot de onderste
rand van het vulgat.
Plein de carburant
WAARSCHUWING!
De benzine is zeer brandgevaarlijk. Wees voorzichtig en tank
buitenshuis. Rook niet bij het tanken en vul niet bij, wanneer
de motor warm is. Doe niet te veel in de tank, daar de benzine kan expanderen en overstromen. Zorg dat na het tanken
de benzinedop er goed op zit. Bewaar de brandstof op een
koele plaats in een jerrycan voor motorbrandstof. Controleer
benzinetank en brandstofleidingen.
Utiliser de l'essence pure (sans ajouter d'huile) sans plomb.
Remplir le réservoir jusqu'au bord inférieur de l'orifice de
remplissage, jamais plus haut.
ATTENTION!
L'essence est un produit inflammable. Prendre les précautions
nécessaires et faire le plein en extérieur. Ne jamais fumer
lors du remplissage du réservoir, ou à proximité, et ne pas
refaire le plein tant que le moteur est encore chaud. Ne pas
trop remplir le réservoir, penser à l'expansion de l'essence
à la chaleur ce qui risquerait d'entraîner le débordement du
réservoir.Toujours s'assurer, après le plein, que le bouchon du
réservoir est correctement vissé et serré. Conserver l'essence
dans un récipient spécialement conçu à cet effet et dans un
local frais et aéré. Vérifier régulièrement le réservoir et le
circuit d'alimentation en carburant.
33
4
Nivel de aceite
Oil level
La tapa combinada para el llenado de aceite y para la varilla
de nivel queda accesible después de haber levantado hacia
adelante el capó del motor. El nivel de aceite del motor debe
controlarse cada vez que se pone en marcha. Asegúrese
de que la máquina está horizontal. Descenrosque la varilla
y séquela. Vuélvala a colocar. Enrósquela. Quítela otra vez
y lea el nivel de aceite.
The combined oil refilling cap and the oil stick is accessible
when the bonnet is lifted forwards. The oil level in the engine
should be checked before each run. Make sure that the tractor
is horizontal. Unscrew the oil stick and wipe clean. Replace the
oil stick and screw tight. Remove again and check the level.
Ölstand
Der mit dem Meßstab kombinierte Öleinfülldeckel ist nach
Aufklappen der Motorhaube zugänglich. Den Ölstand im Motor
vor jeder Fahrt prüfen. Dabei darauf achten, daß die Maschine
waagrecht steht. Ölmeßstab herausschrauben und abwischen.
Meßstab wieder fest einschrauben, nochmals herausnehmen
und den Ölstand ablesen.
Livello dell’olio
Sollevare il cofano per accedere al tappo/asticella dell’olio. Controllare sempre l’olio prima di avviare il motore. La macchina
deve essere in piano. Svitare l’asticella e asciugarla. Rimontare
e avvitare. Togliere di nuovo e controllare il livello.
Oliepeil
Niveau d’huile
De gecombineerde olie-bijvuldop en peilstok worden bereikbaar, nadat de motorkap is opengeklapt. Het oliepeil in de
motor dient vóór ieder gebruik te worden gecontroleerd. Zorg
ervoor dat de maaier horizontaal staat. Schroef de oliepeilstok
eruit en maak hem schoon. Schroef de peilstok er opnieuw in.
Draai vast en haal hem er weer uit en lees het oliepeil af.
L'orifice de remplissage avec son bouchon/jauge est accessible après basculement du capot moteur vers l'avant.
Le niveau d'huile du moteur doit être contrôlé avant chaque
utilisation. S'assurer que le tracteur se trouve bien à plat,
dévisser le bouchon avec sa jauge, essuyer cette dernière.
Remettre en place le bouchon/jauge et le revisser. Attendre
quelques secondes et retirer à nouveau la jauge. Contrôler
le niveau de l'huile sur la jauge.
The oil level should lie between the two markings on the
oil stick. If more oil is needed add SAE 30 oil to the “FULL”
marking. SAE 5W-30 oil should be used during the winter
(below freezing point).
02473
02473
ADD
FULL
Der Ölstand soll zwischen den beiden Marken auf dem
Meßstab liegen. Wenn dies nicht der Fall ist, Motoröl SAE
30 bis zur Marke ”FULL” einfüllen. Im Winter (bei Frostgefahr)
ist Motoröl SAE 5W-30 anzuwenden.
CAUTION - DO
01341
Le niveau atteint par l'huile doit se trouver entre les deux
repères sur la jauge. Si ce n'est pas le cas, faire l'appoint
avec de l'huile moteur SAE 30 jusqu'au repère "maxi" (FULL),
jamais au dessus. En hiver, lorsque la température est inférieure à 0°, utilser de l'huile moteur SAE 5W30.
El nivel de aceite ha de estar entre las dos marcas de la varilla.
Si no es este el caso, añadir aceite para motor SAE 30 hasta
la marca de ”FULL” (lleno). En invierno (a temperaturas bajo
cero) hay que utilizar aceite de motor SAE 5W-30.
L’olio deve essere tra i due contrassegni sull’asticella. Se
necessario rifornire con olio SAE 30, fino al segno “FULL”.
In inverno (sotto 0°) usare olio SAE 5W-30.
Het oliepeil dient tussen de beide markeringen op de stok
te liggen. Als dit niet het geval is, moet u met SAE 30 tot het
”FULL”-merk bijvullen. ’S-winters (onder het vriespunt) dient
motorolie SAE 5W-30 te worden gebruikt.
34
4
Tire air pressure
Check the tire pressure regularly. The pressure in the front
tire should be 1 bar (14 PSI) and 0.8 bar (12 PSI) in the
back tires.
Reifendruck
Den Luftdruck in den Reifen regelmäßig prüfen. Der Druck
in den Vorderreifen soll 1 bar betragen, in den Hinterreifen
0,8 bar.
Pression de gonflage des pneus
Vérifier régulièrement la pression de gonflage des pneus. La
pression de l'air dans les pneus doit être de 1 bar pour les
roues avant et de 0,8 bar pour les roues arrières.
4
47
02
62
013
Presión de inflado de los neumáticos
Comprobar regularmente la presión de inflado de los neumáticos. En los delanteros ha de ser de 1 bar y en los traseros
de 0,8 bar.
Pressione pneumatici
Controllare la pressione con regolarità. Pneumatici anteriori
1 bar e posteriori 0,8 bar
De luchtdruk in de banden
Controleer regelmatig de luchtdruk in de banden. De druk
in de voorbanden dient 1 bar en in de achterbanden 0,8 bar
te zijn.
35
5. Driving. 5. Betrieb. 5. Conduite. 5. Conducción.
5. Guida. 5. Rijden.
Démarrage du moteur
S'assurer préalablement que le carter de coupe est en position de transport (c'est à dire : relevé au maximum) et que
le levier d'embrayage et de débrayage du carter de coupe
est en position "débrayée" (voir figure).
02
3
47
Arranque del motor
02442
Asegúrese de que el equipo de corte está en la posición de
transporte (en posición superior) y que la palanca para el
acoplamiento/desacoplamiento del equipo de corte está en
la posición de desacoplamiento.
Avviamento del motore
Il tagliaerba deve essere sollevato in posizione di trasporto
ela leva di inserimento/disinserimento deve essere in
`posizione”disinserito”.
Starting of motor
Make sure that the cutting unit is in the transport position (top
position) and that the lever for connection/disconnection of
the cutting unit is in the disconnection position.
Het starten van de motor
Zorg ervoor dat de maaikast in transportstand staat (hoogste stand) en dat de hendel voor aan/uitschakeling van de
maaikast in uitgeschakelde stand staat.
Anlassen des Motors
Darauf achten, daß das Mähaggregat in Transportstellung
(obere Stellung) steht und daß der Hebel für Ein- und Ausschalten des Mähaggregats auf “ausgeschaltet” steht.
0
3742
Enfoncer complètement la pédale d'embrayage/frein. S'assurer
également que le levier de changement de vitesse est sur la
position "Neutre" (point-mort).
00
Pise hasta el fondo el pedal de embrague/freno y manténgalo presionado. Ponga la palanca de cambios en punto
neutro ”N”.
77
8
Press down the clutch/brake pedal completely and hold down.
Set the gear lever in neutral ”N”.
Premere il pedale freno/frizione a fondo tenendolo premuto.
Portare la leva del cambio su ”N”, in folle.
Kupplungs- und Bremspedal ganz durchtreten und in dieser
Stellung halten. Getriebeschalthebel auf Leerlauf ”N” stellen.
Druk de koppelings/rempedaal geheel in en houdt hem ingedrukt. Breng de versnellingspook in de neutraalstand ”N”.
36
5
Pull out the choke control (if engine is cold).
Den Kaltstarthebel herausziehen (nur bei kaltem Motor).
Si le moteur est froid : Tirer la commande de starter.
Extraer el estrangulador (únicamente si el motor está frío).
3
36
01
Estrarre il comando dello choke (in caso di partenza a
freddo).
Trek de choke uit (geldt alleen indien de motor koud is).
Warm motor: Push the gas control half-way to full gass
position " ".
Bei warmem Motor: Gashebel in die Vollgasstellung "
schieben.
"
Si le moteur est chaud : pousser la commande des gaz à
mi-distance de sa position d'accélération maximale. " ".
Moter caliente: Empuje el acelerador hasta la mitad de su
recorrido hacia la posición de plenos gases " ".
Motore caldo: Portare il comando del gas sul massimo "
".
Bij een warme motor: Schuif de gashendel halverwege naar
de volgaspositie " ".
37
5
Amener la clé de contact sur la position "Démarrage"
("START").
REMARQUE!
Ne pas laisser tourner le démarreur plus de 5 secondes à
chaque fois. Si le moteur ne démarre pas immédiatement,
attendre une dizaine de secondes avant d'effectuer une
nouvelle tentative.
01949
Ponga la llave de encendido en la posición de arranque
”START”.
NOTA!
No haga funcionar el motor de arranque más de unos 5
segundos a la vez. Si el motor no arranca, espere unos 10
segundos antes de hacer otra tentativa.
Turn the ignition key to “START position”.
NOTE!
Do not run the start motor more than 5 seconds at once. If
the engine will not start, wait about 10 seconds before the
next try.
Girare la chiave su “START”.
NOTA!
Non inserire il motorino di avviamento per più di 5 secondi
per volta. Se il motore non parte attendere una decina di
secondi prima di riprovare.
Zündschlüssel auf “START” drehen.
HINWEIS!
Den Anlasser nicht jeweils länger als ca. 5 Sekunden betätigen. Wenn der Motor nicht anspringt, vor dem nächsten
Anlaßversuch ca. 10 Sekunden warten.
Draai de startsleutel naar “START”-positie
N.B.!
Laat de startmotor niet langer dan ca 5 sek. per keer draaien.
Als de motor niet start, wacht dan ca 10 sek voordat u volgende poging doet.
Laisser ensuite la clé revenir sur sa position "On" lorsque le
moteur a démarré et repousser la commande de starter dès
que le moteur tourne régulièrement. Amener la commande
des gaz à la position correspondante au régime moteur désiré.
Pour la tonte, positionner cette manette dans l'encoche prévue
pour obtenir le régime optimal pour la tonte (accélération
maximale du moteur).
Dejar que la llave de encendido vuelva a la posición “ON”
cuando ha arrancado el motor e introducir el estrangulador
tan pronto como el motor funcione con regularidad. Ponga
el acelerador en la posición deseada. Al cortar, a plenos
gases.
Let the ignition key return to the ”ON” position when the engine has started and push in the choke control as soon as
the engine is running smoothly. Push the gas control to the
required speed. For cutting: full gas.
Dopo l’avviamento, riportare la chiave su “ON”. Regolare il gas
sul regime desiderato. Per il taglio: massimo regime “F”.
Nach Anspringen des Motors den Zündschlüssel in die Stellung
“ON” zurückgehen lassen. Den Kaltstarthebel zurückschieben,
so daß der Motor gleichmäßig arbeitet. Den Gashebel auf die
gewünschte Motordrehzahl stellen. Bei Mähen: Vollgas.
Draai de startsleutel terug in “ON”-posotie, wanneer de motor
is gestart en schuif de choke in zordra de motor gelijkmatig
loopt. Schuif de gashendel naar het gewenste toerental. Bij
maaien: vol gas.
38
5
NOTE!
NOTA!
The machine is equipped with a safety switch which
immediately breaks the current to the engine if the driver
leaves the seat with engine running and with the connection/
disconnection lever in position “connection”.
La máquina tiene un interruptor de seguridad que corta
la corriente al motor si el conductor sale del asiento con
el motor en marcha y con la palanca de acoplamiento/
desacoplamiento en la posición de acoplamiento.
HINWEIS!
NOTA!
Die Maschine ist mit einem Sicherheitsschalter
ausgerüstet, der den Strom zum Motor sofort unterbricht,
wenn der Fahrer den Sitz bei laufendem Motor verläßt,
und dabei der Schalthebel für das Mähaggregat auf
“eingeschaltet” steht.
La macchina è dotata di interruttore di sicurezza che
interrom pe l’alimentazione di corrente al motore quando
l’operatore lascia il sedile con il motore acceso e il
tagliaerba inserito.
N.B.!
REMARQUE!
De machine is uitgerust met een veiligheidsschakelaar,
die onmiddellijk de stroom naar de motor verbreekt,
wanneer de bestuurder zijn plaats verlaat, terwijl de
motor loopt en de aan/uitschakelhendel op “ingeschakeld”
staat.
La machine est équipée d'un dispositif de sécurité qui arrête
le moteur immédiatement, s'il est encore en fonctionnement,
lorsque le conducteur quitte le siège du tracteur.
Driving
Lower the cutting unit by moving the lever forwards. Connect
the cutting unit. Choose a driving speed which suits the terrain and required cutting results. Release the brake/clutch
pedal slowly.
Betrieb
Das Mähaggregat durch Vorwärtsführen des Hebels absenken.
Das Mähaggregat einkuppeln. Eine an das Gelände und
das gewünschte Mähergebnis angepaßte Geschwindigkeit
wählen. Kupplungs- und Bremspedal langsam zurückfedern
lassen.
Conduite
Abaisser le carter de coupe en amenant le levier vers l'avant.
Embrayer les lames. Choisir la vitesse d'avancement en fonction du terrain et de la qualité de tonte désirée (Généralement,
la position optimale correspond à l'encoche prévue à cet effet
au niveau de la commande des gaz). Relâcher doucement la
pédale d'embrayage/frein.
Conducción
Descender la unidad de corte empujando la palanca haciaadelante. Acoplar la unidad de corte. Elegir la velocidad
adecuada al terreno y al corte deseado. Soltar lentamente
el pedal de embrague/freno.
01931
Guida
Abbassare il dispositivo di taglio springendo in avanti la leva
relativa. Inserire il tagliaerba. Selezionare una velocità di
guida adeguata al terreno e al risultato di taglio desiderato.
Rilasciare lentamente il pedale freno/frizione.
Rijden
Verlaag de maaikast doorde hendel naar voren te brengen.
Schakel de maaikast. Kies een rijsnelheid die geschikt is
voor het terrein en voor het gewenste maairesultat. Laat de
koppelings-/rempedaal langzaam omhoogkomen.
39
5
Cutting tips
•
•
•
•
•
•
•
Conseils pour la tonte
Clear the lawn from stones and other objects which can
be thrown away by the blades.
Localize and mark stones and other fixed objects to avoid
collision.
Begin with a high cutting height and reduce until the
required cutting result is obtained.
The cutting result is best with high engine speed (blades
rotate quickly) and low gear (machine goes slowly). If
the grass is not too long and thick the drive speed can
be increased by selecting a higher gear or reducing the
motor speed, without affecting the cutting result.
The best lawn is achieved if the grass is cut often. Cutting
becomes more even and the cut grass is more evenly
distributed over the surface. Total time taken is not greater,
since higher drive speed can be selected without affecting
the cutting results.
Avoid cutting wet grass. The cutting results will be worse
since the wheels will sink into the soft lawn.
Spray the cutting unit with water underneath after use.
•
•
•
•
•
Ratschläge zum Rasenmähen
•
•
•
•
•
•
•
Steine und andere Gegenstände vom Rasen entfernen,
da diese sonst von den Mähklingen weggeschleudert
werden.
Große Steine und andere Gegenstände im Mähbereich
kennzeichnen, um ein Auffahren zu vermeiden.
Mit hoher Mähhöhe beginnen und diese dann senken,
bis das gewünschte Ergebnis erzielt wird.
Das Mähergebnis ist am besten mit hoher Motordrehzahl
(die Klingen rotieren schnell) und niedrigem Gang (die
Maschine fährt langsam). Wenn das Gras nicht allzu hoch
und dicht ist, kann die Fahrgeschwindigkeit erhöht werden,
indem ein höherer Gang gewählt wird, oder man senkt
die Motordrehzahl, ohne daß das Mähergebnis merkbar
schlechter wird.
Der Rasen wird am schönsten, wenn er oft gemäht wird.
Das Gras wird dadurch gleichmäßiger gemäht und das
gemähte Gras wird gleichmäßiger über die Oberfläche
verteilt. Der gesamte Zeitaufwand ist nicht größer, da eine
höhere Fahrgeschwindigkeit gewählt werden kann, ohne
daß schlechter gemäht wird.
Wenn möglich, keinen nassen Rasen mähen. Das Mähergebnis wird schlechter, da die Räder im weichen Rasen
einsinken.
Nach jedem Einsatz ist das Mähaggregat von unten mit
Wasser abzuspülen.
•
•
40
Retirer de la pelouse, les pierres et autres objets qui
pourraient être propulsés par les lames et devenir ainsi
des projectiles dangereux.
Localiser et marquer les pierres et autres obstacles fixes
afin d'éviter une éventuelle collision pendant la tonte.
Commencer par couper assez haut, puis réduire progressivement cette hauteur de coupe jusqu'à obtention du
résultat souhaité.
Le meilleur résultat de coupe sera obtenu avec un régime
de rotation du moteur élevé (Les lames tournent très vite)
et une vitesse d'avancement réduite (Le tracteur avance
lentement). Si l'herbe n'est pas trop haute, ni trop dense,
la vitesse d'avancement du tracteur peut être augmentée,
en choisissant le rapport de boîte de vitesses supérieur
ou en réduisant le régime du moteur, sans affecter la
qualité de la coupe.
Les plus belles pelouses sont celles qui sont tondues
souvent. La coupe est plus régulière et l'herbe est mieux
répartie sur la surface. Le temps passé pour effectuer la
tonte ne sera pas nécessairement plus important, car la
vitesse d'avancement pourra être plus élevée sans que
l'aspect de la pelouse n'en soit affecté.
Eviter de tondre une pelouse mouillée, car la qualité de la
coupe ne pourrait être correcte du fait de l'enfoncement
des roues du tracteur dans le sol.
Nettoyer le carter de coupe, et en particulier le fond, au
jet ou au nettoyeur à haute pression, après chaque utilisation. Une raclette peut être utile pour décoller l'herbe
fraîche du carter ou de la goulotte d'éjection.
5
Maaitips
Consejos para el corte
•
•
•
•
•
•
•
•
Limpie el césped de piedras y otros objetos que puedan
ser proyectados por las cuchillas.
Localice y marque piedras y otros objetos a fin de evitar
el choque con ellos.
Empiece con una altura de corte alta y vaya disminuyéndola hasta alcanzar el resultado deseado.
El resultado es mejor si se utiliza un régimen elevado
del motor (las cuchillas giran rápidamente) y una marcha
baja (la máquina se desplaza lentamente). Si la hierba
es demasiado alta y muy densa, puede aumentarse la
velocidad de marcha eligiendo una relación de cambios
más alta o reduciendo las revoluciones del motor, sin que
el resultado del corte se empeore.
El césped mejor se obtiene cortándolo a menudo. El corte
será más uniforme y la hierba cortada quedará distribuida
más uniformemente por toda la superficie. El tiempo de
corte no será mayor, puesto que puede elegirse una
velocidad de marcha más alta sin empeorar el resultado
del corte.
Evite cortar el césped si está mojado, pues el resultado
sería peor al hundirse las ruedas en el suelo blando.
Después de cada uso, limpie el equipo de corte rociándolo
a chorro de agua por la parte inferior.
•
•
•
•
•
•
Consigli per il taglio dell’erba
•
•
•
•
•
•
•
Pulire il prato da pietre e altri corpi estranei.
Individuare ostacoli fissi.
Cominciare con un’altezza di taglio elevata e scendere
progressivamente.
I migliori risultati si ottengono con un elevato regime del
motore (lame che girano veloci) e marcia bassa (la macchina si muive lentamente). Se l’erba non è alta o folta è
possibile passare ad una marcia superiore o diminuire il
regime senza peggiorare sensibilmente il risultato.
`I migliori prati sono quelli tagliati spesso. Il taglio è più
uniforme e il tagliato si distribuisce più uniformemente
su tutta la superficie. Il tempo necessario complessivo è
uguale.
Evitare di tagliare un prato bagnato. Il risultato non è soddisfaciente dato che le ruote affondano nella superfice
del tappeto erboso.
Lavare il tagliaerba con acqua dopo ogni uso.
41
Verwijder stenen en andere voorwerpen van het gazon,
die weggeworpen kunnen worden door de messen.
Localiseer en markeer grotere stenen of andere vastevoorwerpen, om ze bij het maaien te kunnen vermijden.
Start met een hoge maaihoogte en verlaag deze tot
gewenste maairesultaat is verkregen.
Het maairesultaat wordt het beste met een hoog toerental
(de messen roteren snel) en een lage versnelling (de
machine beweegt zich langzaam). Is het gras niet al te
hoog en dicht begroeid, kan de rijsnelheid toenemen door
een hogere versnelling te kiezen, of door het toerental te
verla-gen, zonder dat het maairesultaat merkbaar minder
wordt.
Het mooiste gazon wordt verkregen, als het vaak wordt
gemaaid. Het maaien geschiedt gelijkmatiger en het gemaaide gras wordt ook gelijkmatiger over het oppervlak
verdeeld. Het totale tijdsbestek voor het maaien wordt niet
langer, daar een grotere rijsnelheid kan worden toegepast,
zonder dat het maairesultaat minder wordt.
Vermijd een nat gazon te maaien. Het maairesultaat wordt
minder, daar de wielen in de zachte grasmat zakken.
Spoel de onderkant van de maaikast na iedere maai-beurt
schoon met water.
5
ATTENTION!
•
•
•
Ne jamais utiliser un tracteur sur des pentes excédant
10°. Les risques de renversement étant alors très importants.
Ne jamais rouler parallèlement à la pente du fait des risques
de renversement. Toujours rouler perpendiculairement à
la pente, aussi bien en montant, qu'en descendant.
Ne jamais arrêter ou démarrer un tracteur en pente.
ADVERTENCIA!
•
•
•
WARNING!
•
•
•
Do not drive in terrain at an angle of more than max. 10°.
The risk for spark-over backwards is large.
In steep terrain the risk for tipping is considerable.
Avoid stopping and starting in sloping terrain.
PERICOLO!
•
•
WARNUNG!
•
•
•
No conduzca por terreno de inclinación superior a 10°,
pues hay riesgo de sobrepeso en la parte posterior.
No conduzca por los bordes de terrenos inclinados, puesto
que es entonces muy grande el riesgo de vuelco.
Evite el parar o arrancar la máquina en terreno inclinado.
•
Fahren Sie nicht in Gelände mit einer höheren Neigung
als höchstens 10°. Bei Bergauffahrt besteht in diesem Fall
die Gefahr, daß die Maschine nach hinten überschlägt.
Fahren Sie auch nicht quer zum Hang, da die Maschine
seitlich umkippen kann.
Vermeiden Sie, auf dem Hang anzufahren oder anzuhalten.
Non affrontare pendi superiori a 10° gradi
Non procedere mai trasversalmente alla linea di massima
pendenza.
Evitare fermate o partenze su terreni in pendio.
WAARSCHUWING!
•
•
•
42
Rij niet op een terrein met een helling van meer dan10°.
Het risico om achterover te slaan is zeer groot.
Rij niet schuin over een hellend terrein, daar het kantelrisico dan groot is.
Vermijd te stoppen of te starten op een hellend terrein.
5
Use the left side of the machine to cut close to trees, bushes
and paths, etc. The blade cuts about 15 mm inside the edge
of the cover.
Die linke Seite der Maschine benutzen, um in der Nähe von
Bäumen, Gebüsch, Gängen usw. zu mähen. Die Mähklinge
mäht ca. 15 mm innerhalb der Haubenkante.
Utiliser le côté gauche de la machine pour tondre à proximité
des arbres, des arbustes, des allées, etc... La lame coupe à
environ 15 mm en retrait du bord intérieur du carter.
Utilice el lado izquierdo de la máquina para poder cortar
cerca de árboles, arbustos, senderos, etc. La cuchilla corta
a unos 15 mm por dentro del borde de la cubierta.
00272
Drive in right turns so that the cut grass is thrown away
from flower beds and paths, etc. For larger lawns the drive
direction should be changed after 2-3 turns so that the cut
grass is thrown towards the area that has already been cut
as shown in the illustration.
Usare il lato sinistro della macchina per tagliare in prossimità
di alberi, cespugli, vialetti ecc. Le lame tagliano circa 15 mm
all’interno del coprilame.
Gebruik de linker kant van de machine om dicht bij bomen,
heesters en dergelijke te kunnen maaien. Het mes maait ca.
15 mm van de kant van de kap.
In Rechtskurven fahren, damit das gemähte Gras von Beeten,
Gängen usw. weggeschleudert wird. Auf einem größeren
Rasen soll die Fahrtrichtung nach 2-3 Runden geändert
werden, damit das gemähte Gras auf die bereits gemähte
Fläche geschleudert wird, siehe Bild.
Tondre en tournant vers la droite afin de rejeter l'herbe
loin des massifs et des allées. Pour les grandes pelouses,
changer de sens tous les 2 ou 3 tours pour que l'herbe soit
rejetée sur la surface déjà tondue comme le montre la figure
ci-dessus.
Conduzca dando vueltas hacia la derecha a fin de que la
hierba cortada sea lanzada fuera de parterres, senderos,
etc. En superficies grandes, el sentido de marcha ha de
cambiarse después de 2-3 vueltas para que la hierba cortada sea lanzada contra la superficie ya cortada, como se
ve en la ilustración.
Avanzare ad elevato regime per togliere il tagliato da aiuole,
vialetti e simili. Dopo due o tre giri, su tappeti di maggiori
dimensioni, cambiare il senso di marcia come da figura per
smaltire il tagliato sulla superficie già tagliata.
Rijd rechtse ronden, zodat het gemaaide gras wordt weggeworpen van borders, paden etc. Bij grotere gazons dient u de
rijrichting na 2-3 ronden te veranderen, zodat het gemaaide
gras wordt weggeworpen op het gedeelte, dat reeds gemaaid
is (zie illustratie).
43
5
Switching off the engine
Move the gas control to “
”. Disconnect the cutting unit
by moving the connect/disconnect lever downwards. Lift up
the cutting unit and turn the ignition key to “OFF” position.
Allow the engine to idle for 1-2 minutes to cool down before
switching off after a hard work.
Abstellen des Motors
Gashebel nach unten auf “
” führen. Mähaggregat durch
Abwärtsführen des Aggregatschalthebels auskuppeln. Mähaggregat anheben und den Zündschlüssel auf “OFF” drehen.
Den Motor 1-2 Minuten im Leerlauf arbeiten lassen, damit
dieser nach längerem Mähbetrieb abkühlen kann.
Arrêt du moteur
Amener la commande des gaz vers le bas en position de
ralenti "
". Débrayer les lames en abaissant le levier de
commande d'embrayage des lames. Relever le carter de coupe
et amener la clé de contact sur la position "OFF". Après des
travaux difficiles, laisser le moteur tourner au ralenti pendant
1 à 2 minutes pour qu'il refroidisse avant de l'arrêter.
Parada del motor
Lleve el acelerador hacia abajo hasta la posición “
”. Desacople el equipo de corte llevando hacia abajo la palanca
de acoplamiento/desacoplamiento. Levante el equipo de
corte y ponga la llave de encendido en la posición “OFF”
(apagado). Deje funcionar el motor en ralentí 1-2 minutos
para que se enfríe antes de pararlo después de un tiempo
de uso intenso.
Arresto del motore
Portare il comando del gas su “
” (lento). Portare la leva di
azionamento del dispositivo di taglio su “disinserito”, verso il
basso. Sollevare il tagliaerba e girare la chiave su “off”. Far
girare un paio di minuti il motore al minimo per raffreddarlo
prima di spengerlo definitivamente dopo un pesante turno
di lavoro.
Het stoppen van de motor
Breng de gashendel naar beneden tot stand “
”. Schakel
de maaikast uit, door de aan/uitschakelhendel naar beneden
te brengen. Verhoog de maaikast en zet de contactsleutel
in positie “OFF”. Laat de motor 1-2 minuten stationair lopen
om af te koelen, voordat deze uitgezet wordt.
WARNING!
ADVERTENCIA!
Do not leave the ignition key in the machine when not in
use to prevent children and other unauthorized persons
starting the engine.
Nunca deje la llave de encendido en la máquina sin vigilancia,
a fin de evitar aue niños u otras personas ajenas puedan
arrancar el motor.
WARNUNG!
PERICOLO!
Den Zündschlüssel niemals im Zündschloß sitzen lassen,
wenn die Machine unbeaufsichtigt verlassen wird, damit
nicht Kinder und unbefugte Personen den Motor anlassen
können.
Prima di lasciare la macchina, togliere sempre la chiave.
WAARSCHUWING!
Laat nooit de contactsleutel er in zitten, wanneer de machine
onbemand wordt achtergelaten, om te voorkomen dat kinderen en onbevoegden de motor starten.
ATTENTION!
Ne jamais laisser la clé de contact sur la machine lorsqu'elle
reste sans surveillance afin d'éviter que des enfants ou
d'autres personnes non autorisées ne puissent démarrer
le moteur.
44
6. Maintenance, adjustment. 6. Wartung (Instandhaltung), Einstellung. 6. Entretien, réglages. 6. Mantenimiento, ajuste.
6. Manutenzione. 6. Onderhoud, afstelling.
WARNING!
ADVERTENCIA!
Antes de proceder a efectuar el servicio en el motor o en el
equipo de corte, hay que hacer lo siguiente:
• Apretar el pedal del embrague/freno y acoplar el freno
de estacionamiento.
• Poner la palanca de cambios en punto neutro.
• Poner la palanca de embrague en posición desembragada.
• Parar el motor.
• Quitar el cable de encendido de la bujía.
Before servicing the engine or cutting unit the following
shall be carried out:
• Press down the clutch/brake pedal and engage the
parking brake lever.
• Put gear lever in neutral.
• Move connection/disconnection lever to disengaged
position.
• Switch off engine.
• Remove the ignition cable from the plug.
PERICOLO!
WARNUNG!
Prima di ogni intervento effettuare quanto segue:
• Premere il pedale freno/frizione e indserire il freno di
parcheggio.
• Mettere la leva del cambio in folle.
• Disinserire il tagliaerba.
• Spengere il motore.
• Staccare la candela.
Vor Wartungsmaßnahmen an Motor oder Mähaggregat
sind folgende Maßnahmen durchzuführen:
• Kupplungs-/Bremspedal durchtreten und Feststellbremse ansetzen.
• Getriebeschalthebel auf Leerlauf stellen.
• Schalthebel des Mähaggregats in ausgekuppelte Stellung stellen.
• Motor abstellen.
• Zündkabel von der Zündkerze abnehmen.
WAARSCHUWING!
Voordat service-werkzaamheden aan de motor of maaikast
worden verricht, dient men het volgende te doen:
• Druk de koppelings/rempedaal in en trek de
parkeerremhendel aan.
• Zet de versnellingshendel in neutrale stand.
• Breng de koppelingshendel in ontkoppelde stand.
• Zet de motor af.
• Verwijder de ontstekingskabel van de bougie.
ATTENTION!
Avant toute intervention sur le moteur ou le carter de coupe
suivre les instructions ci-dessous :
• Enfoncer la pédale d'embrayage/frein pour verrouiller
le frein de stationnement.
• Amener le levier de vitesse en position "Neutre" (point
mort).
• Débrayer les lames.
• Arrêter le moteur.
• Débrancher le câble d'allumage de la bougie.
45
6
Engine hood
•
•
•
1
•
•
Raise hood.
Unsnap headlight wire connector.
Stand in front of tractor. Grasp hood at sides, tilt forward
and lift off of tractor.
To reinstall, slide hood pivot brackets into slots in
frame.
Reconnect headlight wire connector and close hood.
Motorhaube
•
•
•
01536
02
47
3
•
2
•
Motorhaube hochklappen.
Scheinwerferanschluß lösen.
Vor den Mäher treten. Motorhaube an den Seiten anfassen,
nach vorn kippen und aus dem Mäher herausheben.
Beim Wiedereinsetzen die Stützstreben der Motorhaube
in die Schlitze des Rahmens schieben.
Scheinwerferanschluß wieder anschließen und die Motorhaube schließen.
Capot moteur
(1) Hood
(2) Headlight wire connector
•
•
•
(1) Motorhaube
(2) Scheinwerferanschluß
•
•
(1) Capot
(2) Connexion des phares
Relever le capot,
Débrancher les phares,
Après s'être placé devant le tracteur, prendre le capot par
les côtés, le faire basculer vers l'avant puis le soulever
pour le libérer des encoches qui le retiennent au châssis.
Pour le remettre en place, repositionner les ergots du
capot dans les encoches du châssis.
Rebrancher les phares et refermer le capot.
Cubierta del motor
•
•
(1) Cubierta
(2) Conector de cables de los faros delanteros
•
(1) Cofano
(2) Connettore cavo luci
•
•
(1) Motorkap
(2) Aansluitkabel koplampen
Levante la cubierta.
Desenchufe el conector de cables de los faros delanteros.
Colóquese delante del tractor. Mueva la cubierta hacia
ambos lados, inclínela hacia delante y extráigala.
Para volver a ponerla, debe introducir los ejes de giro en
las ranuras correspondientes del chasis.
Enchufe el conector de cables de los faros delanteros y
cierre la cubierta.
Cofano Motore
•
•
•
•
•
Sollevare il cofano.
Staccare il contatto del cavo delle luci.
Dal davanti del trattore. Spingere di lato il cofano, ribaltare
in avanti e sollevarlo dal trattore.
Per rimontare, infilare le staffe nelle guide sul telaio.
Ricollegare il cavo principale e chiudere il cofano.
Motorkap
•
•
•
•
•
46
Open de motorkap.
Ontkoppel de aansluitkabel van de koplampen.
Ga recht voor de trekker staan. Pak de motorkap aan
beide zijden vast, kantel hem naar voren en til hem van
de trekker.
Plaats bij het monteren van de kap de scharnierbeugels
in de betreffende openingen in het chassis.
Sluit de aansluitkabel van de koplampen weer aan en
sluit de motorkap.
6
Maintenance
Mantenimiento
NOTE: Periodic maintenance should be performed on a
regular basis in order to keep your tractor in good running
condition.
WARNING: Disconnect spark plug wire to prevent accidental starting before attempting any repair, inspection, or
maintenance.
Before each use:
• Check oil, lubricate pivot points as necessary.
• Check to see all bolts, nuts, and cotter pins are in place
and secure.
• Check the battery, terminals and vents.
• Recharge slowly at 6 amperes if needed.
• Clean air screen.
• Keep tractor free of dirt and chaff to prevent engine damage or overheating.
• Check brake operation.
Cleaning
Do not use high pressure washer for cleaning. Water can
enter engine and transmission and shorten the useful life of
the machine.
NOTA: El mantenimiento periódico ha de hacerse con regularidad a fin de mantener el tractor en buen estado.
ADVERTENCIA: Antes de efectuar cualquier reparación,
inspección o maintenimiento, desconectar el cable de la bujía
a fin de evitar accidentes.
Antes de cada uso de la máquina:
• Controlar el aceite, si es necesario lubricar los puntos de
pivotaje.
• Controlar que todos los pernos, tuercas y pasadores
estén en su sitio y bien seguros.
• Controlar la batería, los bornes y los orificios de ventilación.
• Recargar lentamente a 6 amperios.
• Limpiar el filtro de aire.
• Mantener el tractor libre de suciedad a fin de evitar daños
o sobrecalentamientos del motor.
• Controlar el funcionamiento del freno.
Limpieza
No utilizar dispositivos de limpieza a presión alta para limpiar.
El agua podría entrar en el motor y la transmisión y acortar
la vida de la máquina.
Wartung
Manutenzione
HINWEIS: Der Mäher sollte regelmäßig gewartet werden, um
einen einwandfreien Betrieb des Mähers zu gewährleisten.
WARNUNG! Vor Reparatur-, Inspektions- und Wartungsarbeiten muß das Zündkerzenkabel entfernt werden, um ein
plötzliches Starten des Mähers zu verhindern.
Vor dem Gebrauch:
• Ölstand kontrollieren, wenn erfoderlich sind die Zapfenstellen zu schmieren.
• Kontrollieren, ob sich sämtliche Bolzen, Muttern und Sicherungsstifte an ihrem Platz befinden und festgezogen
sind.
• Die Batterieklemmen und Entlüfter der Batterie prüfen.
• Wenn erforderlich, ist die Batterie bei einer Stromstärke
von 6 A langsam aufzuladen.
• Luftgitter reinigen.
• Den Mäher von Schmutz und Häcksel freihalten, um
Motorschaden oder Überhitzung zu vermeiden.
• Funktion der Bremsen kontrollieren.
Reinigung
Verwenden Sie für die Reinigung keine Hochdruckreinigungsgeräte. Das Wasser könnte in den Motor oder das
Getriebe eindringen und die Lebensdauer der Maschine
verkürzen.
NOTA: Effettuare interventi periodici di manutenzione, per
conservare il trattore nelle migliori condizioni di esercizio.
PERICOLO: Prima di ogni intervento di manutenzione, riparazione o ispezione, staccare sempre la candela per evitare
messe in moto accidentali.
Prima di ogni impiego:
• Controllare l'olio e lubrificare se necessario i punti di
articolazione.
• Controllare che tutti i dadi, i bulloni, le viti e i perni siano
posto.
• Controllare i poli e i punti di sfiato della batteria.
• Se necessario ricaricare lentamento a sei amperes.
• Pulire schermo aria.
• Tenere il trattore pulito per evitare surriscaldamento del
motore e danni conseguenti.
• Controllare il funzionamento del freno.
Pulizia
Per le operazioni di pulizia, non utilizzare acqua ad alta
pressione. L’acqua può infiltrarsi nel motore e nel sistema
di trasmissione, riducendo quindi così il tempo di vita della
macchina.
Onderhoud
Entretien
N.B.: Om uw tractor in goede conditie te houden, moeten er
regelmatig onderhoudsbeurten uitgevoerd worden.
WAARSCHUWING: Schakel altijd eerst de bougieleiding uit
voor u herstellingen, inspecties of onderhoud uitvoert. Dit om
te voorkomen dat de machine per ongeluk start.
Voor elk gebruik:
• Controleer het oliepeil en smeer de draaipunten indien
nodig.
• Controleer of alle bouten, moeren en splitpennen op hun
plaats zitten en goed vast zitten.
• Controleer de accupolen en ontluchtingsopeningen.
• Laad voorzichtig op bij 6 ampere indien nodig.
• Maak het luchtscherm schoon.
• Zorg dat er geen vuil en kaf op en in de tractor zit, zodat
de motor niet beschadigd of oververhit raakt.
• Controleer de werking van de remmen.
Reinigen
Geen water onder hoge druk gebruiken om het voertuig te
reinigen. Er kan water in de motor en in de transmissieorganen
komen, wat de levensduur van het voertuig verkort.
REMARQUE : Le tracteur doit être entretenu régulièrement
afin de maintenir ses performances.
ATTENTION!Toujours débrancher le fil de la bougie, afin
d'éviter tout démarrage accidentel, lors d'une réparation,
d'une inspection ou d'une opération de maintenance.
Avant chaque utilisation :
• Contrôler le niveau d'huile et lubrifier, si nécessaire, les
points d'articulation,
• Vérifier que tous les boulons, écrous et épingles sont en
place et solidement fixés,
• Contrôler la batterie, ses cosses et sa mise à l'air libre,
• La recharger doucement à 6 ampères, si nécessaire,
• Nettoyer le filtre à air,
• Nettoyer le tracteur afin d'évacuer la poussière et les
brindilles qui risqueraient d'endommager le moteur ou
de provoquer un échauffement anormal.
• Vérifier le fonctionnement du frein.
Nettoyage
N’utilisez pas de nettoyeur haute pression pour le lavage.
L’eau pourrait s’infiltrer dans le moteur et abréger ainsi la
durée de l’appareil.
47
6
Pour assurer l'entretien du moteur
Se référer au manuel d'utilisation du moteur.
Vidange de l'huile du moteur
Retirer le bouchon (1) et placer le tuyau de vidange (2).
Pour ouvrir la soupape de vidange, repousser légèrement
la soupape en la faisant tourner dans le sens contraire
des aiguilles d'une montre pour sortir du cran, puis tirer
sur la soupape pour libérer l'huile.
• Pour refermer la soupape de vidange, repousser la
soupape et la faire tourner légèrement dans le sens des
aiguilles d'une montre jusqu'au verrouillage du cran et
relâcher la soupape.
• Retirer le tuyau de vidange et replacer le bouchon.
1. Bouchon
2. Tuyau de vidange
•
•
3
46
02
Mantenimiento del motor
Vea el manual del motor.
Válvula de purga del aceite
Remover la caperuza e instalar el tubo de purga.
Para abrir la válvula, apretar ligeramente, girar en el sentido contrario al de las agujas del reloj y desenganchar.
• Para cerrar la válvula, apretar y girar en el sentido de las
agujas del reloj.
• Remover el tubo de purga e instalar la caperuza.
1. Caperuza
2. Tubo de purga
•
•
1
2
To service engine
See engine manual.
Oil drain valve
Remove cap and install drain tube.
To open valve, push in slightly, turn counterclockwise and
pull out.
• To close valve, push in and turn clockwise.
• Remove drain tube and install cap.
1. Cap
2. Drain Tube
Manutenzione del motore
•
•
Fare riferimento al manuale del motore.
Valvola di scarico dell’olio
Rimuovere il tappo ed inserire il tubo di scarico.
Per aprire la valvola, premere leggermente, ruotare in
senso antiorario ed estrarre.
• Per chiudere la valvola, premere e ruotare in senso
orario.
• Rimuovere il tubo di scarico e riposizionare il tappo.
1. Tappo
2. Tubo di scarico
•
•
Wartung des Motors
Im Handbuch des Motors nachschlagen
Ventil für den Ölablauf
Den Deckel abnehmen und den Ablaufschlauch hineinstecken.
• Zum Öffnen des Ventils, dieses leicht hinunter drücken,
gegen den Uhrzeigersinn drehen und herausziehen.
• Um das Ventil zu schliessen, dieses hinein drücken und
im Uhrzeigersinn drehen
• Den Ablaufschlauch herausziehen und den Deckel wieder
aufsetzen.
1. Deckel
2. Ablaufschlauch
•
Voor het onderhoud van de motor
Zie motor handleiding
Olie aflaatklep
Neem het kapje weg en breng de aflaatbuis aan.
Om de klep te openen druk lichtjes in, draai om tegen
wijzerzin en trek uit.
• Om de klep te sluiten, druk in en draai om in wijzerzin.
• Verwijder de aflaatbuis en breng het kapje aan.
1. Kapje
2. Aflaatbuis
•
•
48
6
SERVICE RECORD
Fill in dates as you complete regular service
As
Needed
Every 8
hours
Every
25 hours
Change engine oil (without oil filter) ...................................................
Every.
50 hours
•
Change engine oil (with oil filter) ............................................................................
Lubricate pivot points .........................................................................
Check brake operation ................................
•
•
Every.
100 hours
Every
200 hours
•
•
Clean air filter and pre-cleaner....................................... •
Clean air screen .............................................................
Replace air cleaner paper cartridge............................................................................................
Clean engine cooling fins .......................................................................................
•
Replace spark plug .....................................................................................................................
Check tire pressure .....................................
•
•
•
Replace fuel filter ............................................................................................................................................
Clean battery and terminals ...............................................................
•
Check muffler .........................................................................................................
•
Lubricate ball joints .....................................................................................................................
•
Carburetor adjustment ............................... •
•
•
Toe-in adjustment........................................
WARTUNGSNACHWEIS
Datum nach Abschluß der Wartung einfüllen
Wenn
erforderlich
Alle 8
Stunden
Alle 25
Stunden
Motoröl wechseln (Ohne Ölfilter)........................................................
Alle 50
Stunden
•
Motoröl wechseln ( Mit Ölfilter)...............................................................................
Zapfenstellen schmieren ....................................................................
Funktion der Bremsen kontrollieren ............
•
•
Alle 100
Stunden
Alle 200
Stunden
•
•
Luftfilter und Vorfilter reinigen......................................... •
Luftgiter reinigen ............................................................
Papierpatrone des Luftfilters
auswechseln ...............................................................................................................................
Kühllamellen des Motors reinigen ..........................................................................
•
Zündkerze wechseln ................................................................................................................... •
Reifendruck kontrollieren............................. •
•
Kraaftstoffilter auswechseln ............................................................................................................................
Batterie und Batteriepole reinigen......................................................
•
Schalldämpfer kontrollieren....................................................................................
•
Kugellageverbindungen schmieren .............................................................................................
•
Vergaser-Einstellung ................................... •
Achssturz-Einstellung..................................
49
•
•
6
SCHEMA D'ENTRETIEN
Consigner les dates d'intervention après chaque opération d'entretien.
Selon les
besoins
Toutes
les 8 H
Toutes
les 25 H
Vidange de l'huile moteur
Toutes
les 50 H
Toutes les
100 H
Toutes les
200 H
•
(sans filtre à huile) ....................................................................................
Vidange de l'huile moteur
(avec filtre à huile) .........................................................................................................
Graissage des articulations.......................................................................
Vérification des freins .......................................
•
•
•
•
•
Nettoyage de la grille d'aération ............................................
Nettoyage du filtre à air et du
pré-filtre .................................................................................
Remplacement de la cartouche du
filtre à air .............................................................................................................................................
Nettoyage des ailettes de
refroidissement moteur .................................................................................................
•
Remplacement de la bougie ...............................................................................................................
Vérification du gonflage des pneus ..................
•
•
•
Remplacement du filtre à carburant ........................................................................................................................
Nettoyage des cosses de
la batterie et des connexions ...................................................................
•
Vérification du pot d'échappement ................................................................................
•
Graissage des joints............................................................................................................................
Réglage du parallélisme...................................
Réglage du carburateur....................................
•
•
•
•
INFORME DE SERVICIO
Anote las fechas cuando ha hecho el servicio normal
Cuando sea
necesario
Cada
8 horas
Cada
25 horas
Cada
50 horas
Cambiar el aceite del motor
(sin filtro de aceite )...................................................................................
Cambiar el aceite del motor
(con filtro de aceite).......................................................................................................
Cada
100 horas
Cada
200 horas
•
Lubricar los puntos de pivotación..............................................................
Controlar el funcionamiento de los
frenos ..............................................................
•
Limpiar el filtro de aire .........................................................
Limpiar el filtro y prefiltro de aire ..........................................
•
•
•
•
Sustituir el cartucho de papel del
filtro de aire ........................................................................................................................................
Limpiar las aletas de refrigeración
del motor .......................................................................................................................
•
Cambiar la bujía .................................................................................................................................
•
•
Sustituir el filtro de combustible..............................................................................................................................
Limpiar la batería y sus bornes .................................................................
•
Controlar el silenciador .................................................................................................
•
Lubricar las rótulas.............................................................................................................................
Ajustar la convergencia ...................................
Ajustar el carburador .......................................
•
•
50
•
•
6
DATI DI SERVIZIO
Compilare ogni qualvolta si esegue un regolare servizio
Necessità
Ogni
8 ore
Ogni
25 ore
Cambio dell'olio (Senza filtro dell’olio)................................................
Ogni .
50 ore
•
Cambio dell'olio (Con filtro dell’olio) .......................................................................
Lubrificazione punti di articolazione ...................................................
Controllo freni..............................................
•
Pulizia schermo aria.......................................................
Pulizia filtro aria e prefiltro..............................................
•
Ogni .
100 ore
•
•
•
Sostituzione depuratore aria .......................................................................................................
Pulizia raffreddamento motore ...............................................................................
•
Sostituzione candela ...................................................................................................................
Controllo pneumatici ...................................
Ogni
200 ore
•
•
•
Sostituzione filtro carburante...........................................................................................................................
Pulizia batteria e morsetti...................................................................
•
Controllo marmitta..................................................................................................
•
Lubrificazione giunti sferici ........................... ..............................................................................
Regolazione convergenza...........................
Regolazione carburatore .............................
•
•
•
•
SERVICE AANTEKENINGEN
Vul telkens u service uitvoert, de datum in
Indien
nodig
om de
8 uur
om de
25 uur
Motorolie vervangen (zonder oliefilter) ...............................................
om de
50 uur
•
Motorolie vervangen (met oliefilter) ........................................................................
Draaipunten smeren...........................................................................
Werking van de remmen controleren ..........
•
•
om de
100 uur
•
•
•
Lchtscherm schoonmaken .............................................
Luchtfilter en voor-reiniger
schoonmaken .................................................................
Papieren inzetstuk van de
luchtreiniger vervangen ...............................................................................................................
Koelribben van de motor
schoonmaken .........................................................................................................
•
Bougie vervangen .......................................................................................................................
Bandendruk controleren..............................
om de
200 uur
•
•
•
Brandstoffilter vervangen ................................................................................................................................
Maak de accu en de klemmen
schoon ...............................................................................................
•
Controleer de knaldemper......................................................................................
•
Smeer de kogelgewrichten..........................................................................................................
•
Carburator afstellen..................................... •
In-(toe-)spoor afstellen ................................
51
•
•
6
Messerbalken
Für beste Mähergebnisse müssen die Messerbalken immer
opti mal geschliffen sein. Wechseln Sie verbogene oder beschädigte Messerbalken sofort aus. Sie werden mit einer Feile
oder einer Schleifscheibe geschärft.
HINWEIS: Um eine Unwucht zu vermeiden, müssen beide
Seiten der Messerbalken gleichmäßig geschärft und auf
Unwucht geprüft werden.
WECHSELN DER MESSERBALKEN:
• Fahren Sie das Mähdeck in die höchste Position, um
Zugriff zu den Messerbalken zu bekommen.
• Lösen Sie die Sechskantschraube, die Sicherungsscheibe und die Unterlegscheibe, die den Messerbalken
fixieren.
• Montieren Sie den neuen bzw. den neu geschärften
Messerbalken, wobei die hintere (Hilfschneid-) Kante
wie abgebildet nach oben zur Plattform zeigen muß.
WICHTIG: Um eine richtige Montage zu gewährleisten, muß
die Zentrierbohrung des Messerbalkens mit der Messeraufnahme übereinstimmen.
• Montieren Sie nun in der beschriebenen Reihenfolge
die Sechskantschraube, die Sicherungsscheibe sowie
die Unterlegscheibe.
• Ziehen Sie die Schrauben gut fest (Drehmoment: 27-37
Nm.)
WICHTIG: Die Sechskantschraube des Messerbalkens ist
wärmebehandelt.
Lames:
Blades
Pour avoir une bonne qualité de coupe, il est indispensable
d'avoir des lames bien affûtées. Changer les lames défectueuse ou tordues. L'affûtage peut se faire avec une lime
ou avec une meule.
REMARQUE: Il est très important d'affûter en même temps
et de façon identique les deux extrémités de la lame pour
éviter tout déséquilibrage.
POUR RETIRER LES LAMES
• Relever au maximum la machine pour avoir accès aux
lames de coupe.
• Desserrer la vis à tête hexagonale qui fixe la lame sur le
moyeu, retirer la vis ainsi que la rondelle frein, la rondelle
plate et la lame.
• Mettre en place une lame neuve, ou la lame d'origine
réaffutée, avec le tranchant tourné vers le haut (fond du
carter de coupe), comme indiqué sur la figure.
ATTENTION : Le montage de la lame est correct lorsque son
alésage central en forme d' étoile est parfaitement emboîtée
sur l'étoile se trouvant à l'extrémité du moyeu.
• Remettre en place la rondelle plate, la rondelle grower
et la vis dans l'ordre indiqué.
• Resserrer la vis avec un couple de serrage de 3,7 à 4,9
mKg.
ATTENTION: La vis de fixation de la lame est traitée thermiquement en classe 8, bien respecter le couple de serrage.
For best results mower blades must be kept sharp. Replace
bent or damaged blades. Sharpening can be carried out with
a file or grinding disc.
NOTE! It is very important that both blades are sharpened
equally to avoid imbalance.
BLADE REMOVAL:
• Raise mower to highest position to allow access to
blades.
• Remove hex bolt, lock washer and flat washer securing
blade.
• Install new or resharpened blade with trailing edge up
towards deck as shown.
IMPORTANT:: To ensure proper assembly, center hole in
blade must align with star on mandrel assembly.
• Reassemble hex bolt, lock washer and flat washer in
exact order as shown.
• Tighten bolt securely (27-35 Ft. Lbs. torque).
IMPORTANT: Blade bolt is grade 8 heat treated
52
6
Lame
Per avere il migliore risultato di taglio, è necessario che le
lame siano ben affilate. Sostituirle se usurate o danneggiate.
A tale scopo utilizzare una lima o una mola.
NOTA! E’ importante affilare le due estremità della lama in
modo uniforme per non creare disequilibri.
RIMOZIONE DELLE LAME:
• Sollevare la macchina per avere accesso alle lame.
• Disserrare il bullone a testa esagonale, la rondella elastica
e la rondella piatta che fissano la lama.
• Montare una nuova lama o una lama con palettaura
posteriore rivolta verso il piatto, come indicato.
ATTENZIONE: Per assicurare un buon fissaggio centrale
della lama, è necessario che questa combaci perfettamente
con il mozzo.
• Montare il nuovo bullone a testa esagonale, la rondella
elastica e la rondella piatta nell'ordine esatto, come indicato.
• Restringere bene il bullone di bloccaggio della lama (coppia di serraggio: 27-35 ft./lbs)
ATTENZIONE: Il bullone di bloccaggio della lama è stato
sottoposto a trattamento termico di classe 8.
Cuchillas
Messen
Para alcanzar resultados mejores las cuchillas de la segadora
hay que mantenerlos afilados. Sustituya las cuchillas torcidos
y estropeados. El afilado puede hacerse con lima o muela.
NOTA! Es muy importante que los dos lados de la cuchilla
sean afilados igual a in de impedir desequilibrios.
C'MO DESMONTAR LAS CUCHILLAS:
• Eleve la segadora hasta su posición más alta para poder
alcanzar las cuchillas.
• Desentornille el tornillo de cabeza de seis facetas, la
arandela elastica (de resorte) y la arandela plana que
sujetan la cuchilla.
• Monte la cuchilla nueva o afilada con el canto trasero
hacia arriba adjunto a la plataforma como indicado.
IMPORTANTE: Para asegurar un montaje correcto el orificio central de la cuchilla hay que ajustarlo a la estrella del
mandril.
• Monte otra vez el tornillo de cabeza de seis facetas, la
arandela elastica y la arandela plana en sucesion exacta
como es indicado.
• Apriete establemente el tornillo (momento de rotacion
27-35 Ft. Lbs.).
IMPORTANTE: El tornillo de la cuchilla es de tratamiento
tèrmico-clase 8.
Voor de beste resultaten moeten de maaimessen scherp
gehouden worden. Vervang gebogen of beschadigde messen. Het slijpen kan geschieden met een vijl of met een
slijpschijf.
N.B.! Het is zeer belangrijk dat beide uiteinden van het mes
even-veel worden geslepen, om onbalans te voorkomen.
MES VERWIJDEREN
• Zet de maaier in de hoogste stand om bij de messen te
kunnen.
• Verwijder de zeskantbout, de veerring, en vlakke ring die
het mes op zijn plaats houden.
• Monteer een nieuw of geslepen mes waarbij het sleep
(hulp) mes omhoog naar het maaidek gericht moet zijn,
zie afbeelding.
BELANGRIJK: Om zeker te zijn van goede montage moet het
centrumgat in het mes passen met de ster op de mandrijn.
• Bevestig de zeskantbout, veerring en vlakke ring weer
in precies dezelfde volgorde als op de afbeelding te zien
is.
• Haal de bouten stevig aan (aandraaimoment 27-35 ft.
lbs.)
BELANGRIJK: De bout van het mes is warmtebehandeld
volgens klasse 8.
53
6
Brakes
The brakes are located inside the right rear wheel. The wheel
should be dismantled for best access.
• Press down the clutch/brake pedal and engage the parking brake.
38mm
1
2
Bremse
Die Bremse sitzt innerhalb des rechten Hinterrades. Für beste
Zugänglichkeit ist das Rad auszubauen.
• Kupplungs-/Bremspedal durchtreten und die Feststellbremse einschalten.
Frein
1. Abstand zwischen Bremshebel und Stellmutter messen.
2. Der Abstand soll 38mm betragen.
3. Den Abstand wenn erforderlich einstellen, indem zuerst
die Sicherungsmutter (2) gelöst und danach die Mutter
(1) verstellt wird.
Le frein se trouve à l'avant de la roue arrière côté droit. La roue
doit être déposée pour obtenir une bonne accessibilité.
• Avant toute intervention, enfoncer la pédale d'embrayage/
frein et verrouiller le frein de parking.
Freno
1. Mesurer la distance entre le levier de frein et l'écrou de
réglage.
2. La distance doit être de 38 mm.
3. Si nécessaire, ajuster la distance en commençant par
dévisser le contre écrou (2) puis en réglant la position
de l'écrou (1).
El freno se halla por dentro de la rueda posterior derecha. Esta
puede desmontarse a fin de mejorar la accesibilidad.
• Apretar el pedal de embrague/freno y acoplar el freno de
estacionamiento.
Freno
Il freno è montato dietro la ruota posteriore destra. Si consiglia
di smontare la ruota.
• Premere il pedale freno/frizione e inserire il freno di parcheggio
1. Medir la separación entre la palanca de freno y la tuerca
de ajuste.
2. La distancia ha de ser de 38mm.
3. En caso necesario ajustar la separación quitando primero
la contratuerca (2) y ajustando después con la tuerca
(1).
Rem
De rem zit aan de binnenkant van het rechter achterwiel.
Om er goed bij te kunnen komen, dient het wiel te worden
gemon-teerd.
• Druk de koppelings/rempedaal in en trek de parkeerrem
aan.
1. Misurare la distanza tra la leva del freno e il dado di
regolazione.
2. La distanza deve essere di 38mm.
3. Se necessario regolare allentando il dado (2) e agendo
poi sul dado (1).
1. Meet de afstand tussen de remnokas en de stelmoer.
2. De afstand dient 38mm te zijn.
3. Stel zonodig de afstand bij, door eerst borgmoer (2) los
te draaien en daarna bijstellen met stelmoer (1).
1. Measure the distance between the brake lever and the
adjuster nut.
2. The distance should be 38mm (1.5").
3. Adjust the distance if necessary by first loosening the lock
nut (2) and then adjusting with the nut (1).
WARNING!
ADVERTENCIA!
Do not forget to tighten the lock nut after completing adjustment.
Después del ajuste, no olvidarse de apretar la contratuerca.
WARNUNG!
PERICOLO!
Nicht vergessen, die Sicherungsmutter nach durchgeführter
Einstellung anzuziehen.
Dopo la regolazione ristringere il dado di bloccaggio.
WAARSCHUWING!
ATTENTION!
Vergeet niet de moeren aan te draaien na het bijstellen.
Ne pas oublier de resserrer le contre écrou (2) après avoir
effectué le réglage.
54
6
4
2
Demontage des Mähdecks
1
Arbeiten Sie auf der rechten Seite der Maschine.
1. Entfernen Sie den Riemen von der Keilriemenscheibe
des Motors (1).
2. Entfernen Sie den kleinen Splint (2) und ziehen Sie die
Kupplungsfeder von der Achse des Riemenrades ab.
3. Entfernen Sie den großen Splint (3), ziehen Sie den
Kranz ab, und drücken Sie das Führungsgehäuse aus
der Verankerung heraus.
4. Entfernen Sie die beiden hinteren Federklammern (4)
und entfernen Sie die beiden Bolzen.
107 CM
3
Depose du Carter de Coupe
4
2
Effectuer l'intervention à partir du côté droit du tracteur.
1. Sortir la courroie d'entraînement de la gorge de la poulie
motrice (1).
2. Retirer le petit ressort de tension (2), et décrocher le ressort d'embrayage des lames du coté du boulon ser vant
d'axe à la poulie d'embrayage.
3. Retirer l'épingle (3), faire glisser le collier et repousser
le guide à l'extrémité de la gaine pour le faire sortir du
support.
4. Retirer les deux épingles fixant les bras de suspension
arrière et sortir les bras en tapotant sur leur axe à l'aide
d'un marteau.
1
42
38
96 CM
Desmontaje de la unidad de corte
02373
3
Trabajar desde el lado derecho de la máquina.
1. Quitar después la correa de la polea del motor (1).
2. Remueva el resorte de retención pequeño (2), y levante
el resorte del embrague hacia fuera del perno de la
polea.
3. Remueva el resorte de retención grande (3), deslice el
collar hacia fuera y empuje la guía del bastidor hacia
afuera del soporte.
4. Quitar los dos resortes posteriores (4) y golpear con un
martillo los muñones de eje hasta sacarlos.
2
4
1
Smontaggio del piatto di taglio
92 CM
42
Lavorare sul lato destro della macchina.
1. Togliere la cinghia dalla puleggia del motore (1).
2. Rimuovere la piccola molla di fermo (2) e rimuovere, sollevando, la molla della frizione dal bullone della puleggia.
3. Rimuovere la grande molla di fermo (3), estrarre il collare
e spingere la guida dell’alloggiamento fuori dalla staffa.
4. Togliere le due coppiglie (4) posteriori e con un martello
togliere anche i perni.
38
3
02467
Demonterhen van de maaikast
Werk vanaf de rechter kant van de machine.
1. Haal daama de riem van de poelie van de motor (1).
2. Verwijder de kleine borgveer (2) en licht de veer van de
aandrijfkoppeling omhoog van de katrolbout af.
3. Verwijder de grote borgveer (3), schuif de kraag eraf en
duw de geleider van de behuizing uit de beugel.
4. Verwijder de twee achterste haarpinveren (4) en sla met
een hamer de twee as-pennen los.
Dismantling of the cutting unit
Work from the right side of the machine.
1. Take off the belt from the engine pulley (1).
2. Remove the small retainer spring (2) and lift clutch spring
off the pulley bolt.
3. Remove the large retainer spring (3), slide collar off and
push housing guide out of the bracket.
4. Remove the two rear retainer springs (4) and knock off
the axle taps with a hammer.
55
6
6
5. Remove the retainer springs (5), (6), (7) and axles.
6. Pull the lever for lifting/lowering the cutting unit backwards.
7. Pull out the cutting unit from the machine.
IMPORTANT: If an attachment other than the mower deck
is to be mounted on the tractor, remove the front links and
hook the clutch spring into square hole in frame (8).
107 CM
7
8
5. Die Federklammern (5), (6), (7) und die jeweiligen Bolzen
ausbauen.
6. Hebel für Heben/Senken des Mähdecks zurückziehen.
7. Mähdeck aus ber Maschine herausziehen.
WICHTIG: Wenn statt dem Mähwerk ein anderes Zubehörteil
am Traktor angebracht werden soll, so sind die vorderen
Verbindungsstücke abzunehmen und die Kupplungsfeder ist
in das eckige Loch des Rahmens (8) einzusetzen.
5
5. Retirer les épingles (5), (6) et (7) et leur cheville respective.
6. Tirer vers l'arrière le levier de commande de relevage du
carter de coupe.
7. Sortir le carter de coupe de sous le tracteur.
ATTENTION : Si un outil (accessoire), autre que le carter
de coupe, doit être monté sur le tracteur, retirer les biellettes
de relevage avant et accrocher le ressort de la commande
d'embrayage des lames dans le trou carré du châssis (8).
6
96 CM
7
42
38
8
5
5. Quitar los resortes (5), (6), (7) y los ejes respectivos.
6. Tirar hacia atrás de la palanca para la elevación y descenso de la unidad de corte.
7. Extraer la unidad de corte de la máquina.
IMPORTANTE: Si cualquier otro accesorio qur no sea la
segadora tiene que ser montado en el tractor, se deben
remover los brazos de suspensión del lado derecho y del
lado izquierdo y el puntal de suspensión delantero (8).
02373
92 CM
5. Togliere le coppiglie (5), (6), (7) e i relativi perni.
6. Tirare all’indietro la leva di sollevamento/abbassamento
del piatto di taglio.
7. Staccare il piatto dalla macchina.
ATTENZIONE: Se un accessorio diverso dal piano di taglio
viene montato sul trattore, rimuovere le articolazioni anteriori e agganciare la molla della frizione al foro quadrato
nel telaio (8).
6
8
42
38
5. Verwijder de haarpinveren (5), (6), (7) en resp. assen.
6. Zet de hendel voor verhogen/verlagen van de maaikast
naar achteren.
7. Trek de maaikast van de machine af.
BELANGRIJK: Indien er een ander aanzetstuk dan het
maaidek op de trekker gemonteerd moet worden, verwijder
dan de voorste verbindingen en haak de veer van de aandrijfkoppeling in het vierkante gat in de frame (8).
5
7
02467
56
6
Montaje de la unidad de corte
Assembly of the cutting unit
•
•
Push in the cutting unit under the machine. The ejector
opening should be to the right.
Assemble in the reverse order to dismantling.
•
•
Montaggio del piatto di taglio
Einbau des Mähdecks
•
•
Mähdecks unter den Traktor schieben. Die Auswurfoffnung
muß nach rechts.
Der Einbau erfolgt in umgekehrter Reihenfolge.
•
•
•
Ricollocare il piatto sotto la macchina. L'apertura di scarico
dell'erba deve restare a destra.
Procedere in ordine inverso.
Monteren van de maaikast
Mise en place du carter de coupe
•
Introducir la unidad de corte debajo de la máquina. La
abertura de expulsión ha de estar hacia la derecha.
El montaje se hace en orden inverso al desmontaje.
•
Pousser le carter de coupe sous le tracteur. Le déflecteur
du canal d'éjection doit se trouver du côté droit.
La mise en place se fait dans l'ordre inverse de celui de
la dépose.
•
Schuif de maaikast onder de machine. De uitwerp-opening is naar rechts gericht.
Het monteren vindt in omgekeerde volgorde van het
demonteren.
Replacement of drive belt for cutting unit
107 CM
1. Dismantle the cutting unit as described previously.
2. Work off the belt from the unit's left pulley and then from
the other wheels.
3. Pull the belt away from the cutting unit.
4. The new belt is mounted in the reverse order. Check that
the belt lies inside all the belt guides.
Auswechsein des Treibriemens für das Mähaggregat
1. Mähdeck ausbauen.
2. Riemen vom derlinken Keilriemenscheibe des Mähdecks
und danach von den übrigen Riemenscheiben abbauen.
3. Danach den Keilriemen vom Mähdeck entfernen.
4. Den neuen Keilriemen in umgekehrter Reihenfolge einbauen. Prüfen, daß der Keilriemen in allen Riemenführungen korrekt in Position sitzt.
02
31
4
96 CM
42
38
Remplacement de la courroie d'entraînement
du carter de coupe
1. Déposer le carter de coupe (voir chapitre précédent).
2. Sortir la courroie d'entraînement des gorges de poulie
en commençant par la poulie du côté gauche du carter
de coupe, puis par les autres poulies.
3. Retirer ensuite entièrement la courroie du carter de coupe.
4. Pour la mise en place de la nouvelle courroie, procéder
dans l'ordre inverse. Vérifier que la courroie est correctement positionnée devant tous les guides de courroie.
02372
Cambio de la correa propulsora del equipo de corte
1. Desmontar el equipo de corte del tractor.
2. Quitar la polea izquierda de la unidad y después de las
otras poleas.
3. Quitar después la correa de la unidad de corte.
4. Montar la nueva correa en el orden inverso. Controlar que
la correa nueva se halla por dentro de todas la guías.
92 CM
Sostituzione della cinghia di movimento lame
42
1. Smontare il piatto.
2. Togliere la cinghia dalla puleggia di sinistra e poi successivamente dalle altre.
3. Togliere la cinghia dal piatto.
4. Montare la nuova cinghia in ordine inverso. Controllare che
la cinghia sia correttamente posizionata in tutte le guide.
38
Vervanghen van de aandrijfriem voor de maaikast
1. Verwijder de maaikast van de trekker.
2. Trek de riem eerst van de linker riemschijf van de maaikast
af en daarna van de overige schijven.
3. Trek daarna de riem van de maaikast af.
4. De nieuwe riem wordt in omgekeerde volgorde gemonteerd.
Controleer of de riem binnen alle riemgeleiders ligt.
02472
57
6
1
2
01268
01156
A
B
Adjustment of the cutting unit
1.
2.
3.
4.
A. In the direction of travel
Check that the air pressure is correct in all four tires.
Make sure that the machine is on a horizontal surface.
Lift up the cutting unit to its highest position.
Measure the distances A and B.
To achieve best cutting results the cutting unit’s front edge (B)
should be about 10 mm (0.375") lower than the back edge (A).
Adjust in the following way to raise the back edge:
1. Loosen the nut (1) on both the left and right levers.
2. Screw the nut (2) the same number of turns on both
levers.
3. When the correct distance (A) is obtained this setting is
locked with the nut (1).
Für bestes Mähergebnis muß die Vorderkante des Mähaggregats (B) ca. 10 mm tiefer liegen als die Hinterkante (A).
Einstellung zur Erhöhung der Hinterkante:
1. Mutter (1) am linken und rechten Hebel lösen
2. Mutter (2) gleich viele Drehungen an beiden Hebeln
verstellen.
3. Wenn der richtige Abstand (A) erhalten wird, sind die
Einstellungen mit der Mutter (1) zu sperren.
Pour obtenir la coupe la meilleure, le bord avant du carter de
coupe (B) doit être situé à 10 mm au-dessous du plan du bord
arrière (A).Pour régler la position du bord arrière, procéder
de la manière suivante :
1. Desserrer l'écrou (1) sur les biellettes de suspension
avant, droite et gauche, du carter de coupe.
2. Visser les écrous (2) exactement de la même façon sur
les biellettes de suspension avant, droite et gauche.
3. Lorsque la distance (A) est correcte, verrouiller ce réglage
en resserrant l'écrou (1).
Para obtener el mejor resultado de corte, el extremo delantero
(B) de la unidad de corte ha de estar unos 10 mm (0,375")
más bajo que el extremo posterior (A). Ajustar de la manera
siguiente para elevar el extremo posterior:
1. Quitar la tuerca (1) en las palancas izquierda y derecha.
2. Enroscar la tuerca (2) el mismo número de vueltas en
las dos palanca.
3. Cuando se ha obtenido la distancia correcta (a), el ajuste
se bloquea con la tuerca (1).
Per ottenere i migliori risultati, il bordo anteriore del tagliaerba
(B) deve essere circa 10 mm più basso di quelo anteriore (A).
Regolare nel modo sequente:
1. Allentare il dado (1) sui bracci destro e sinistro.
2. Avvitare il dado (2) di un nuemero identico di giri sui due
bracci.
3. Dopo aver raggiunto la distanza corretta (A) bloccare
stringendo il dado (1).
Om het beste maairesultaat te bereiken, dient de voorkant
(B) van de maaikast ca. 10 mm (0,375") lager te staan dan
de achterkant (A). Ter verhoging van de achterkant als volgt
instellen:
1. Draai moer (1) los op linker en rechter hefboom.
2. Draai moer (2) op de beide hefbomen evenveel slagen.
3. Wanneer de juiste afstand (A) is bereikt, wordt de instelling met de moer (1) vastgezet.
Einstellung des Mähaggregats
A. In Fahrrichtung
1. Prüfen, daß der Luftdruck an allen vier Reifen richtig
ist.
2. Prüfen, daß die Maschine auf einer ebenen Unterlage
steht.
3. Mähaggregat in die oberste Lage anheben.
4. Abstände A und B messen.
Réglage du carter de coupe
A. Réglage latéral
1. Vérifier que la pression, dans les quatre pneus, est correct
.
2. S'assurer que le tracteur est placé sur une surface
plane.
3. Relever au maximum le carter de coupe.
4. Mesurer les distances A et B.
Ajuste de la unidad de corte
A. En el sentido de la marcha
1. Controlar que la presión de inflado es la correcta en los
cuatro neumáticos.
2. Asegurarse de que la máquina está sobre suelo horizontal.
3. Levantar la unidad de corte hasta su posición más elevada.
4. Medir la distancia A y B.
Regolazione del tagliaerba
A. Nel senso di marcia
1. Controllare la pressione dei pneumatici.
2. La macchina deve essere in piano.
3. Sollevare al massimo il tagliaerba.
4. Misurare le distanze A e B.
Het instellen van de maaikast
A. In de rijrichting
1. Controleer of de luchtdruk in alle vier de banden juist
is.
2. Zorg ervoor dat de machine op een vlakke ondergrond
staat.
3. Zet de maaikast in de hoogste stand.
4. Meet de afstanden A en B.
58
6
REGLAGE TRANSVERSAL
00598
1
•
•
Relever le carter de coupe au maximum.
A partir du milieu de chaque extrémités latérales du carter
de coupe, mesurer la distance du bord du carter par rapport au sol .
• La distance (A) doit être la même des deux côtés à 6 mm
près.
• Si un réglage est nécessaire, ne l'effectuer que d'un seul
côté en se référant à l'autre côté.
• Abaisser ou soulever un côté du carter de coupe en
ajustant la position de l'écrou de réglage de ce côté.
REMARQUE : A trois tours complets de l'écrou de réglage
correspond une variation de la hauteur au-dessus du sol, du
carter de coupe, de 0,3 cm.
• Contrôler à nouveau la distance au sol après chaque
opération de réglage.
1
“A”
“A”
01553
2
(1) Bottom edge of mower
(2) Lift link adjustment nut
(1) Unterkante des Mähwerks
(2) Hubstangen-Stellmutter
(1) Extrémités du carter de coupe
(2) Ecrou de réglage du bras de suspension arrière
(1) Parte inferior de la esquina de la segadora
(2) Tuerca de ajuste del várillaje de levantamiento
(1) Bordo inferiore del tagliaerba
(2) Dado di regolazione dell'articolazione di sollevamento
(1) Onderkant van de maaimachine
(2) Bijstelmoer
ADJUSTE DE LADO A LADO
•
•
Levante la segadora a su posición más alta.
A media distancia de ambos lados de la segadora, mida
la altura desde la parte inferior del extremo de la segadora
al suelo. La distancia “A” debe ser la misma o dentro de
6mm (1/4") de la una a la otra.
• Si el ajuste es necesario, haga el ajuste en un lado de la
segadora solamente.
• Levante un lado de la segadora por apretar la tuerca de
ajuste del várillaje de levantamiento en ese lado.
• Baje un lado de la segadora por desapretar la tuerca de
ajuste del várillaje de levantamiento en ese lado.
NOTA: Cada tres vueltas completas de la tuerca de ajuste
cambiará la altura de la segadora en aproximadamente
(1/8").
• Vuelva a revisar las medidas después del adjuste.
SIDE-TO-SIDE ADJUSTMENT
REGOLAZIONE FIANCO A FIANCO
•
•
Raise mower to highest position.
At the midpoint of both sides of mower, measure height
from bottom edge of mower to ground. Distance “A” should
be the same or within 6mm (1/4") of each other.
• If adjustment is necessary, make adjustment on one side
of mower only.
• To raise one side of mower, tighten lift link adjustment nut
on that side.
• To lower one side of mower, loosen lift link adjustment
nut on that side.
NOTE: Three full turns of adjustment nut will change mower
height about 1/8".
• Recheck measurements after adjusting.
•
•
Alzare il tagliaerba nella posizione più alta.
Sui punti centrali di entrabi i lati del tagliaerba, misurare
l'altezza dal bordo inferiore del tagliaerba al suolo. La
distanza “A” deve essere la stessa o diversa non più di
circa 6mm (1/4 di pollice).
• Se necessario, fare la regolazione su un solo lato del
tagliaerba.
• Per alzare un lato del tagliaerba, stringere il dado di regolazione dell'articolazione di sollevamento su quel lato.
• Per abbassare un lato del tagliaerba, allentare il dado di
regolazione dell'articolazione di sollevamento su quel lato.
NOTA: Tre giri completi del dado di regolazione cambiano
l'altezza del tagliaerba di circa 3 mm (1/8 di pollice).
• Dopo aver fatto la regolazione, ricontrollare le misurazioni.
SEITLICHE EINSTELLUNG
•
•
Das Mähwerk auf die höchste Position einstellen.
Auf beiden Seiten des Mähwerks in der Mitte den Abstand
von der Unterkante des Mähwerks zum Boden messen.
Der Abstand “A” sollte auf den beiden Seiten um höchstens
6 mm (1/4') voneinander abweichen.
• Falls eine Einstellung notwendig sein sollte, die Einstellung nur auf einer Seite des Mähwerks vornehmen.
• Um eine Seite des Mähwerks anzuheben, die Hubstangen-Stellmutter auf der jeweiligen Seite festziehen.
• Um eine Seite des Mähwerks abzusenken, die Hubstangen
-Stellmutter auf der jeweiligen Seite lösen.
HINWEIS: Drei volle Umdrehungen der Stellmutter verändern
die Höhe des Mähwerks um etwa 3 mm (1/8").
•
Nach der Einstellung die Abstände erneut prüfen.
LINKS/RECHTS BIJSTELLEN
•
•
Zet de maaimachine in de hoogste stand.
Meet vervolgens in het midden tussen beide zijkanten
van de maaimachine de hoogte van de onderkant van
de maaimachine tot de grond. Afstand “A” moet ofwel
hetzelfde zijn, ofwel binnen 6 mm (1/4") van elkaar liggen.
• Indien bijstellen nodig is, mag dit slechts aan één kant
van de maaimachine gebeuren.
• Draai de bijstelmoer vaster aan de kant van de maaimachine die u hoger wilt instellen.
• Draai de bijstelmoer looser aan de kant van de maaimachine die u lager wilt instellen.
N.B.: Drei slagen van de bijstelmoer veranderen de hoogte
ongeveer 3 mm (1/8").
• Controleer na het bijstellen de hoogte opnieuw.
59
6
Cambio de correa propulsora
3
Desmontar el equipo de corte del tractor.
Aplicar el freno de estacionamiento y tirar hacia arriba de la
correa para sacarla de la rueda libre (1), de la acoplamiento
(2) y de la propulsora del motor (3). Quitar la correa hacia
arriba (4).
Sostituzione della cinghia di trazione
Smontare il tagliaerba.
Inserire il freno di parcheggio e staccare la cinghia dalla puleggia (1), da quella della frizione (2) e da quella del motore (3).
Sfilare la cinghia verso l’alto, all’asse posteriore (4).
2
1
Vervangen van de aandrijfriem
Verwijder de maaikast van de tractor.
Trek de handrem aan en trek de riem omhoog van het loopwiel
(1), de koppelingswielschijf (2) en het aandrijfwiel van de motor
(3). Trek de riem van de poelie bij achtera naar boven (4).
4
Assemble in the reverse order to dismantling. Check that
the belt lies inside all the belt guides. Use original belts only
when replacing!
Der Einbau erfolgt in umgekehrter Reihenfolge. Prüfen, daß der
Riemen innerhalb aller Riemenführer liegt. Beim Auswechseln
nur Originalriemen verwenden!
00811
La mise en place d'une courroie se fait dans l'ordre inverse
de la dépose. Vérifier que la courroie est bien positionnée
devant tous les guides de courroie. Utiliser exclusivement
une courroie d'origine lors d'un remplacement.
Replacement of drive belt
Dismantle the cutting unit as described previously
Engage the parking brake and work off the belt upwards
from the pulley (1), the clutch pulley (2) and the engine's
drive wheel (3). Work off the belt upwards from the pulley at
the rear axle (4).
El montaje se hace en el orden inverso al desmontaje. Controlar que la correa se halla por dentro de todas las guías.
Montar únicamente correas originales.
Auswechsein des Treibriemens
Il montaggio avviene in ordine inverso. Controillare che la cinghia sia dietro ai guida-cinghia. Usare solo cinghie originali!
Mähaggregat ausbauen.
Feststellbremse ansetzen und den Riemen vom Laufrad (1),
dem Kupplungsriemenrad (2) und dem Motorantriebsrad (3)
abbauen. Riemen von der Riemenscheibe an der Hinterachse
abheben (4).
De montering vindt in omgekeerde volgorde plaats als de demontering. Controleer of de snaar binnen alle riem-geleiders
ligt. Gebruik uitsluitend originele riemen bij vervanging!
Remplacement de la courroie d'entraînement
Désaccoupler le carter de coupe et le sortir de sous le tracteur
comme indiqué précédemment.
Serrer le frein de stationnement et retirer la courroie
d'entraînement de la poulie (1), puis de la poulie de tension (2) et de la poulie motrice (3). Enfin, sortir la courroie,
par l'arrière, à partir de la poulie (4) située sur le carter de
transmission.
60
6
EINSTELLUNG DES SCHALTHEBELS DES DIFFERENTIALGETRIEBES
Das Differentialgetriebe muß sich in Leerlaufstellung befinden, wenn der Schalthebel in der Neutral-Stellung (N)
(Verschlußsperre) steht. Diese Einstellung wird bereits vom
Hersteller im Werk durchgeführt. Sollte es jedoch dennoch
erforderlich sein, weitere Einstellungen vorzunehmen, so muß
folgendermaßen vorgegangen werden:
• Zunächst muß sichergestellt werden, daß sich das
Differentialgetriebe in Leerlaufstellung (N) befindet.
HINWEIS: Wenn die Hinterräder des Traktors frei beweglich
sind, ist das Getriebe immer in Leerlaufstellung.
• Den vorne auf dem rechten Hinterrad befindlichen Einstellbolzen lockern.
• Nun den Schalthebel in die Leerlaufstellung (N) bringen.
• Den Einstellbolzen wieder fest anziehen.
HINWEIS: Falls eine größere Bewegungsfreiheit benötigt
wird, um an den Einstellbolzen zu gelangen, ist es ratsam,
die Mäherplattform in die niedrigste Stellung abzusenken.
1
02239
3
2
1. Gear Shift Lever
2. Neutral Lock Gate
3. Adjustment Bolt
REGLAGE DE LA POSITION NEUTRE (POINT
MORT) DU LEVIER DE CHANGEMENT DE VITESSE DES BOITES MECANIQUES.
1. Steuerknüppel
2. Verschlussperre in Leerlaufstellung
3. Einstellbolzen
La boîte de vitesse mécanique doit se trouver au point mort
lorsque le levier de changement de vitesse se trouve dans
l'encoche de position neutre (N). Le réglage de la position du
levier est effectué en usine ; toutefois, un nouveau réglage peut
s'avérer nécessaire, procéder alors de la façon suivante:
• Vérifier que la boîte de vitesse est au point mort.
REMARQUE : La boîte de vitesse est au point mort lorsque
les roues arrières du tracteur peuvent être manoeuvrées
librement.
• Desserrer la vis de réglage (3) située à l'avant de la roue
arrière droite.
• Positionner le levier de changement de vitesse dans
l'encoche de position neutre (N).
• Resserrer à fond la vis de réglage (3).
REMARQUE : Mettre le carter de coupe en position basse
afin de dégager un peu plus d'espace pour effectuer ce
réglage.
1. Levier de changement de vitesse
2. Encoche de position neutre (point mort)
3. Vis de réglage
TRANSAXLE GEAR SHIFT LEVER NEUTRAL
ADJUSTMENT
The transaxle should be in neutral when the gear shift lever
is in neutral (N) (lock gate) position. The adjustment is preset
at the factory; however, if adjustment is needed, proceed as
follows:
• Make sure transaxle is in neutral (N).
NOTE: When the tractor rear wheels move freely, the transaxle is in neutral.
• Loosen adjustment bolt in front of the right rear wheel.
• Position the gear shift lever in the neutral (N) position.
• Tighten adjustment bolt securely.
NOTE: If additional clearance is needed to get to adjustment
bolt, move mower deck height to the lowest position.
61
6
REGOLAZIONE DELLA LEVA DEL MECCANISMO
DEL CAMBIO di velocità CON DIFFERENZIALE
Il meccanismo del cambio con differenziale deve essere in
posizione di folle quando la relativa leva è in posizione di folle
(N) (blocco).Tale condizione viene impostata al momento della
fabbricazione. Qualora fossero necessari ulteriori regolazioni,
procedere come segue:
• Verificare che il meccanismo del cambio con differenziale
sia in posizione di folle (N)
NOTA: quando le ruote posteriori del trattore si muovono
liberamente, il meccanismo del cambio è posizione folle.
• Allentare il bullone di regolazione davanti alla ruota posteriore destra.
• Collocare la leva del meccanismo del cambio in posizione
di folle (N).
• Stringere a fondo il bullone di regolazione.
NOTA: spostare il piano di supporto della falciatrice nella posizione più bassa per aumentare il gioco e facilitare l’accesso
al bullone di regolazione.
1
02239
3
2
1. Palanca de Velocidades
del Cambio mecÁnico
2. Neutro Cierre Metálico
3. Perno de Regulación
AFSTELLING VAN DE SCHAKELHEFBOOM VOOR
GECOMBINEERDE VERSNELLINGSBAK EN
ACHTERBRUG
De gecombineerde versnellingsbak en achterbrug moet in
“vrijloop” staan wanneer de schakelhefboom zich in de vrijloopstand (N) bevindt (sluitboomgrendel). Dit is reeds in de
fabriek afgesteld. Mocht afstelling toch noodzakelijk zijn, ga
dan als volgt te werk:
• Controleer of de gecombineerde versnellingsbak en
achterbrug in “vrijloop” (N) staat.
N.B.: wanneer de achterwielen van de tractor vrij bewegen,
staat de versnellingsbak in vrijloop.
• Zet de stelbout voor het rechter achterwiel los.
• Plaats de versnellingshendel in de vrijloopstand (N).
• Zet de stelbout stevig vast.
N.B.: Als extra ruimte nodig is om bij de stelbout te komen,
het maaiwerk in de laagste stand zetten.
1. Leva del Cambio
2. Blocco In Posizione Folle
3. Bullone Di Regolazione
1. Versnellingshendel
2. Vrijloop-Sluitboomgrendel
3. Stelbout
REGULACIÓN DE LA PALANCA DE VELOCIDADES
DEL CAMBIO MECÁNICO CON DIFERENCIAL Y
TRACCIÓN ANTERIOR
El cambio mecánico con diferencial y tracción anterior tiene
que estar en posición neutro cuando la relativa palanca está
en posición (N) (cierre metálico).
La regulación ya está predefinida por la Casa constructora,
pero si es necesario efectuar más regulaciones, proceder de
la siguiente manera:
• Asegurarse que el cambio mecánico con diferencial y
tracción anterior esté en posición neutro (N).
NOTA: Cuando las ruedas posteriores del tractor se mueven
libremente, el cambio mecánico está en neutro.
• Soltar el perno de regulación en la parte anterior de la
rueda posterior derecha.
• Colocar la palanca de velocidades en posición neutro
(N).
• Apretar a fondo el perno de regulación.
NOTA: desplazar el plano de trabajo de la segadora hasta la
posición más baja para aumentar el juego al fin de acceder
al perno de regulación.
62
7. Troubleshooting. 7. Störungssuche.
Engine will not start
1. No fuel in fuel tank.
2. Plug defective.
3. Plug connection defective.
4. Dirt in carburetor or fuel pipe.
Motor springt nicht an
1. Kraftstoff fehlt im Kraftstofftank.
2. Defekte Zündkerze.
3. Defekter Zündkerzenanschluß.
4. Schmutz in Vergaser oder Kraftstoffleitung.
Start motor will not turn engine
1. Battery flat.
2. Poor contact between cable and battery pole.
3. Connection/disconnection level in wrong position.
4. Main fuse defective.
5. Ignition lock defective.
6. Safety contact for clutch/brake pedal defective.
7. Clutch/brake pedal not pushed down.
Anlasser dreht den Motor nicht durch
1. Batterie entladen.
2. Schlechter Kontakt zwischen Kabel und Batteriepol.
3. Schalthebel des Mähaggregats in falscher Stellung.
4. Defekte Hauptsicherung.
5. Defektes Zündschloß.
6. Sicherheitskontakt für Kupplungs-/Bremspedal defekt.
7. Kupplungs-/Bremspedal nicht durchgetreten.
Engine runs unevenly
1. Gear too high.
2. Plug defective.
3. Carburetor incorrectly set.
4. Air filter blocked.
5. Fuel tank ventilation blocked.
6. Ignition setting defective.
7. Dirt in fuel pipe.
Motor arbeitet ungleichmäßig
1. Zu hoher Gang.
2. Defekte Zündkerze.
3. Falsch eingestellter Vergaser.
4. Verstopftes Luftfilter.
5. Verstopfte Kraftstofftankentlüftung.
6. Falsche Zündeinstellung.
7. Schmutz in der Kraftstoffleitung.
Engine feels weak
1. Air filter blocked.
2. Plug defective.
3. Dirt in carburetor or fuel pipe.
4. Carburetor incorrectly set.
Motor ist schwach
1. Verstopftes Luftfilter.
2. Defekte Zündkerze.
3. Schmutz im Vergaser oder Kraftstoffleitung.
4. Vergaser falsch eingestellt.
Engine overheats
1. Engine overloaded.
2. Air inlet or cooling fins blocked.
3. Fan damaged.
4. Too little or no oil in engine.
5. Ignition setting defective.
6. Plug defective.
Motor wird überhitzt
1. Überbelasteter Motor.
2. Verstopfte Lufteinlässe oder Kühlflansche.
3. Beschädigter Lüfter.
4. Zu wenig oder kein Öl im Motor.
5. Falsche Zündeinstellung.
6. Defekte Zündkerze.
Battery does not charge
1. Fuse defective.
2. One or several cells defective.
3. Poor contact between battery poles and cables.
Batterie wird nicht aufgeladen
1. Defekte Sicherung.
2. Eine oder mehrere Batteriezellen beschädigt.
3. Schlechter Kontakt zwischen Batteriepolen und Kabeln.
Lighting does not function
1. Bulbs defective.
2. Switch defective.
3. Short-circuit in cable.
Beleuchtung funktioniert nicht
1. Defekte Glühlampen.
2. Defekter Schalter.
3. Kurzschluß in einer Leitung.
The machine vibrates
1. Blades loose.
2. Engine loose.
3. Unbalance in one or both blades resulting from damage
or poor balancing after sharpening.
Maschine vibriert
1. Die Mähklingen sind lose.
2. Der Motor ist lose.
3. Unwucht einer oder beider Mähklingen, verursacht durch
Beschädigung oder schlechte Auswuchtung nach dem
Schleifen.
Uneven cutting results
1. Blades blunt.
2. Cutting unit skew.
3. Long or wet grass.
4. Grass stuck under cover.
5. Different air pressures in tires on left and right side.
6. Gear too high.
7. Drive belt slipping.
Schlechtes Mähen
1. Stumpfe Mähklingen.
2. Schräg eingestelltes Mähaggregat.
3. Zu langes oder nasses Gras.
4. Anhäufung von Gras unter dem Mähgehäuse.
5. Verschiedene Reifendrücke an linker und rechter
Seite.
6. Zu hoher Gang.
7. Treibriemen rutscht durch.
63
7. Recherche des pannes. 7. Búsqueda de averías.
Le moteur ne démarre pas
1. Manque de carburant dans le réservoir.
2. Bougie d'allumage défectueuse.
3. Le câblage de la bougie d'allumage défectueux.
4. Il y a des impuretés dans le carburateur ou dans le circuit
du carburant.
El motor no arranca
1. No hay combustible en el depósito.
2. La bujía es errónea.
3. La conexión de la bujía está defectuosa.
4. Hay suciedad en el carburador o en el tubo de combustible.
Le démarreur n'entraîne pas le moteur
1. La batterie est déchargée.
2. Mauvais contact entre les cosses des câbles de batterie
et les bornes de la batterie.
3. Le levier de commande d'embrayage/débrayage n'est
pas en bonne position.
4. Le fusible principal est hors d'usage.
5. Le contacteur de démarrage est endommagé.
6. Le contacteur de sécurité sur la pédale d'embrayage/frein
est défectueux ou endommagé.
7. La pédale d'embrayage/frein n'est pas suffisamment
enfoncée.
El motor de arranque no hace girar al motor
1. Batería descargada.
2. Mal contacto entre cable y borne de batería.
3. La palanca de acoplamiento/desacoplamiento en mala
posición.
4. Fusible principal estropeado.
5. Cerradura de encendido estropeada.
6. Contacto de seguridad para pedal de embrague/freno
estropeado.
7. Pedal de embrague/freno no apretado.
El motor funciona irregularmente
1. Acoplada una marcha demasiado alta.
2. La bujía está estropeada.
3. El carburador está mal ajustado.
4. El filtro de aire está obturado.
5. El orificio de ventilación del depósito de combustible está
obturado.
6. La puesta a punto del encendido es errónea.
7. Hay suciedad en el tubo de combustible.
Le moteur ne tourne pas régulièrement
1. Un rapport de vitesse trop élevé est enclenché.
2. La bougie est défectueuse.
3. Le carburateur est mal réglé.
4. Le filtre à air est colmaté.
5. La mise à l'air libre du réservoir est bouchée.
6. Le réglage de l'allumage est incorrect.
7. Il y a des impuretés dans le circuit de carburant.
Falta potencia en el motor
1. Filtro de aire obturado.
2. Bujía estropeada.
3. Suciedad en el carburador o tubo de combustible.
4. Carburador mal ajustada.
Le moteur manque de puissance
1. Le filtre à air est colmaté.
2. La bougie d'allumage est défectueuse
3. Il y a des impuretés dans le circuit de carburant.
4. Le carburateur est mal réglé.
El motor se calienta
1. El motor funciona sobrecargado.
2. Toma de aire o aletas de refrigeración obturadas.
3. Ventilador dañado.
4. Poco o ningún aceite en el motor.
5. El avance de encendido está mal ajustado.
6. La bujía es errónea.
Le moteur chauffe
1. Le moteur est en surcharge.
2. La prise d'air ou les ailettes de refroidissement sont
colmatées.
3. La turbine de refroidissement est endommagée.
4. Le niveau d'huile est trop bas ou il n'y a pas d'huile dans
le moteur.
5. Le réglage de l'allumage est incorrect.
6. La bougie d'allumage est défectueuse.
La batería no se carga
1. Fusible estropeado.
2. Uno o varios vasos estropeados.
3. Mal contacto entre los bornes de la batería y los
cables.
La batterie ne charge pas
1. Le fusible est hors d'usage.
2. Une ou plusieurs cellules sont endommagées.
3. Mauvais contact entre les bornes de la batterie et les
cosses des câbles de batterie.
No funciona el alumbrado
1. Bombillas fundidas.
2. Interruptor estropeado.
3. Cortocircuito en el cable.
L'éclairage ne fonctionne pas
1. Les ampoules sont grillées.
2. L'interrupteur de commande est défectueux.
3. Il y a un court circuit dans le faisceau de raccordement.
La máquina vibra
1. Las cuchillas están sueltas.
2. El motor está suelto.
3. Hay desequilibrio en una o ambas cuchillas por estar.
dañadas o por defecto de equilibrado después del afilado.
Le tracteur vibre
1. Les lames de coupe sont mal fixées ou mal positionnées.
2. Le moteur est mal fixé.
3. Un déséquilibre est apparue à la suite de
l'endommagement d'une ou de plusieurs lames de
coupe ou à la suite d'un mauvais affûtage.
Corte irregular
1. Cuchillas embotadas.
2. Unidad de corte mal ajustada.
3. Hierba larga o húmeda.
4. Acumulación de hierba debajo de la cubierta.
5. Presión de inflado desigual en los neumáticos derechos
e izquirdos.
6. Hay acoplada una marcha demasiado alta.
7. Las poleas propulsoras resbalan.
Coupe irrégulière
1. Mauvais affûtage des lames de coupe.
2. Le carter de coupe n'est pas à l'horizontale.
3. L'herbe est haute et humide.
4. L'herbe est accumulée sous le carter de coupe.
5. La pression de gonflage des pneumatiques n'est pas
identique du côté droit et du côté gauche.
6. Le rapport de vitesse enclenché est trop élevé.
7. La courroie d'entraînement du carter de coupe patine.
64
7. Ricerca guasti. 7. Het localiseren van fouten.
Il motore non parte
1. Manca il carburante.
2. Difetto di candela.
3. Collegamento della candela difettoso.
4. Sporco nel sistema di alimentazione e o nel carburatore.
De motor start niet
1. Er is geen benzine in de tank.
2. De bougie is defect.
3. De bougie-aansluiting is defect.
4. Vuil in carburateur of brandstofleiding.
De startmotor trekt de motor niet
1. De accu is leeg.
2. Slecht contact tussen kabel en accupool.
3. Aan/uitschakelhendel in foutieve stand.
4. De hoofdzekering is defect.
5. Het stuurslot/contact is defect.
6. Het veiligheidscontact voor koppelings/rempedaal is
defect.
7. Koppelings/rempedaal niet ingedrukt.
Il motorino di avviamento non fa girare il motore
1. Batteria scarica.
2. Difetto di contatto tra cavo e polo della batteria.
3. Leva di inserimento del tagliaerba in posizione errata.
4. Fusibile principale bruciato.
5. Interruttore a chiave guasto.
6. Interruttore di sicurezza per pedale freno/frizione
guasto.
7. Premere il pedale freno/frizione.
De motor loopt niet gelijkmatig
1. Te hoge versnelling.
2. De bougie is defect.
3. De carburateur is foutief ingesteld.
4. Het luchtfilter zit dicht.
5. De ventilatie van de brandstoftank is verstopt.
6. De ontsteking is verkeerd ingesteld.
7. Vuil in de brandstofleidingen.
Il motore non gira bene
1. Scalare di marcia.
2. Difetto di candela.
3. Difetto regolazione carburatore.
4. Filtro ostruito.
5. Sfiato serbatoio carburante ostruito.
6. Controllare la registrazione dell’accensione.
7. Sporco nei tubi del carburante.
De motor lijkt zwak/weinig vermogen
1. Het luchtfilter is verstopt.
2. De bougie is defect.
3. Vuil in de carburateur of brandstofleiding.
4. De carburateur is verkeerd ingesteld.
Il motore non ”tira” bene
1. Filtro dell’aria ostruito.
2. Difetto di candela.
3. Sporco nel carburatore o nei tubi del carburante.
4. Difetto regolazione carburatore.
De motor raakt oververhit
1. De motor is overbelast.
2. De luchtinlaat of de koelribben zitten verstopt.
3. De ventilator is beschadigd.
4. Te weinig of geen olie in de motor.
5. Het voorgloeien is defect.
6. De bougie is defect.
Il motore si surriscalda
1. Motore sotto sforzo.
2. Presa d’aria o alette di raffreddamento ostruite.
3. Ventola danneggiata.
4. Manca olio nel motore.
5. Accensione difettosa.
6. Difetto di candela.
De accu laadt niet op
1. De zekering is defect.
2. Een of meer cellen zijn beschadigd.
3. Accupolen en kabels maken geen contact.
La batteria non ricarica
1. Fusibile bruciato.
2. Uno o più elementi danneggiati.
3. Cattivo contatto tra cavi epoli della batteria.
De verlichting werkt niet
1. De gloeilampen zijn stuk.
2. De schakelaar is defect.
3. Kortsluiting in de leiding.
Le luci non funzionano
1. Lampade bruciate o rotte.
2. Interruttore guasto.
3. Cortocircuito nell’impianto elettrico.
De machine trilt
1. De messen zitten los.
2. De motor zit los.
3. Één of beide messen zijn in onbalans, veroorzaakt
door beschadiging of slechte balans na het slijpen.
La macchina vibra
1. Le lame sono lente.
2. Il motore è lento.
3. Lame fuori equilibrio causato da danneggiamento o
difetto di affilatura.
Hoogte van gemaaid gras is ongelijk
1. De messen zijn bot.
2. De maaikast staat niet recht.
3. Lang of nat gras.
4. Grasophoping onder de kap.
5. De luchtdruk in de banden is links en rechts niet gelijk.
6. Te hoge versnelling.
7. De aandrijfriem slipt.
Risultato di taglio irregolare
1. Lame da affilare.
2. Taglaierba fuori assetto.
3. Erba alta o bagnata.
4. Accumulo di erba sotto il coprilame.
5. Pressione non uniforme nei pneumatici.
6. Marcia troppo alta.
7. La cinghia slitta.
65
8. Storage. 8. Aufbewahrung. 8. Remisage. 8. Conservación.
The following steps should be taken when mowing season is over:
• Clean the entire machine, especially underneath the
cutting unit cover. Do not use high pressure washer for
cleaning. Water can enter engine and transmission and
shorten the useful life of the machine.
• Touch up all chipped paint surfaces in order to avoid corrosion.
• Change engine oil.
• Drain the fuel tank. Start the engine and allow it to run
until it is out of fuel.
• Remove the spark plug and pour one table spoon of
engine oil into the cylinder. Pull the engine over in order
to distribute the oil. Return the spark plug.
• Remove the battery. Recharge and store it in a cool, dry
place. Protect the battery from low temperatures.
• The machine should be stored indoors in a dry, dust-free
place.
Suivre la procédure suivante une fois la saison terminée:
• En fin de saison, suivre la procédure suivante pour le
remisage. N’utilisez pas de nettoyeur haute pression
pour le lavage. L’eau pourrait s’infiltrer dans le moteur et
abréger ainsi la durée de l’appareil.
• Nettoyer l'ensemble de la machine et plus particulièrement
l'intérieur du carter de coupe.
• Effectuer les retouches de peinture qui s'avèreraient
nécessaires afin d'éviter la corrosion.
• Vidanger le moteur.
• Retirer la bougie d'allumage et verser une cuillère à soupe
d'huile dans le moteur. Faire tourner le moteur à la main
pour répartir l'huile et remettre la bougie en place.
• Déposer la batterie et la remisée dans un endroit frais
après l'avoir rechargée. La protéger des grands froids.
• Remiser la machine à l'abri dans un endroit sec et protégé
de la poussière.
WARNING!
ATTENTION!
Never use gasoline when cleaning. Use degreasing detergent
and warm water instead.
Ne jamais utiliser d'essence pour effectuer le nettoyage. Utiliser
un détergent du commerce et de l'eau chaude.
Service
Entretien et réparations
When ordering, we need the following information:
Date of purchase, model, type and serial number of the
mower. Always use original spare parts. Contact your local
dealer of distributor for warranty ser vice and repairs.
Pour commander des pièces de rechange, indiquer le nom
du modèle, sa version, l'année d'achat, l'année de fabrication
et le numéro de série de la machine. Prendre contact avec
le revendeur local pour les révisions sous garantie et pour
les réparations. Toujours utiliser des pièces de rechange
d'origine.
Nach Saisonende sollten folgende Massnahmen
ergriffen werden:
• Die gesamte Maschine reinigen, besonders unter den
Mähdeckel. Verwenden Sie für die Reinigung keine Hochdruckreinigungsgeräte. Das Wasser könnte in den Motor
oder das Getriebe eindringen und die Lebensdauer der
Maschine verkürzen.
• Lackschäden ausbessern, um Rostangriff zu vermeiden.
• Motoröl auswechseln.
• Den Kraftstofftank entleeren. Den Motor starten und
laufen lassen, bis auch der Vergaser keinen Kraftstoff
mehr enthält.
• Die Zündkerze abnehmen und einen Eßlöffel Motoröl in
den Zylinder träufeln. Das Schwungrad drehen, damit
das Öl im Motor verteilt wird und die Zündkerze wieder
einschrauben.
• Die Batterie entfernen, aufladen und an einem kühlen
Platz aufbewahren. Die Batterie vor niedrigen Temperaturen schützen (unter dem Gefrierpunkt).
• Die Maschine an einem trockenen Platz im Haus abstellen.
Una vez terminada la temporada de corte de hierba, se
deben tomar las siguientes medidas:
• Limpiar toda la máquina, especialmente por debajo de
la cubierta de la unidad de corte. No utilizar dispositivos
de limpieza a presión alta para limpiar. El agua podría
entrar en el motor y la transmisión y acortar la vida de la
máquina.
• Arreglar las averías en el lacado para evitar la formación
de óxido.
• Cambiar el aceite del motor.
• Vaciar el depósito de gasolina. Poner el motor en marcha
y dejarlo funcionar hasta que se acabe la gasolina del
carburador.
• Sacar la bujía y verter una cucharada sopera de aceite de
motor en el cilindro. Hacer girar el motor para que se
distribuya el aceite y volver a enroscar la bujía.
• Sacar la batería. Cargarla y guardarla en un lugar fresco.
Proteger la batería de las bajas temperaturas (por debajo
del punto de congelación).
• Guardar la máquina en un interior seco.
ADVERTENCIA!
WARNUNG!
No utilizar nunca gasolina para efectuar la limpieza. Utilizar
detergente desengrasante y agua caliente.
Bei der Reinigung niemals Benzin benutzen. Benzin enthält
Blei und Benzol. Statt dessen Entfettungsmittel und warmes
Wasser verwenden.
Servicio
Al hacer pedidos de recambios es necesario indicar el año
de compra de la máquina, el modelo, el tipo y el número de serie. Para los servicios de garantía y reparación, pónganse
en contacto con el distribuidor. Se deben utilizar siempre
recambiosoriginales.
Service
Bei Bestellung der Ersatzteile sollen der Maschinentyp und
das Kaufsjahr, sowie Modell-, Typen- und Seriennummer
angegeben werden. Für Garantieser vice und Reparaturen
wenden Sie sich an Ihren autorisierten Händler. Verwenden
Sie immer Original-Ersatzteile.
66
8. Rismessaggio. 8. Stallen.
Aan het einde van elk maaisezoen moeten de volgende
maatregelen worden genomen:
• Maak de hele machine schoon, in het bijzonder de binnenkant van de kap van de maaikast. Geen water onder
hoge druk gebruiken om het voertuig te reinigen. Er kan
water in de motor en in de transmissieorganen komen,
wat de levensduur van het voertuig verkort.
• Herstel lakbeschadigingen om roest te voorkomen.
• Ververs de olie in de motor.
• Maak de benzinetank leeg. Laat de motor draaien totdat
er ook in de carburateur geen benzine meer is.
• Verwijder de bougie en laat een eetlepel motorolie in de
cilinder lopen. Draai de motor rond zodat de olie wordt
verdeeld en schroef daarna de bougie weer vast.
• Haal de accu weg. Laad de accu op en bewaar deze
op een koele plaats. Bescherm de accu tegen strenge
kou.
• Zet de machine in een droge overdekte ruimte.
Al termine della stagione effettuare i seguenti interventi:
• Pulire tutto il tagliaerba e particolarmente sotto il coperchio
della falciatrice. Per le operazioni di pulizia, non utilizzare
acqua ad alta pressione. L’acqua può infiltrarsi nel motore
e nel sistema di trasmissione, riducendo quindi così il
tempo di vita della macchina.
• Ritoccare danni alla verniciatura per evitare ossidazione.
• Cambiare l’olio del motore.
• Vuotare il serbatoio della benzina. Avviare il motore e farlo
girare fino allo svuotamento completo del carburatore.
• Togliere la candela e versare un cucciaio di olio da motori
nel cilindro. Girare a mano il motore per far distribuire l’olio
e rimontare la candela.
• Togliere la batteria caricarla e conservarla in un posto
fresco. Proteggere la batteria da temperature troppo
basse (al di sotto del punto di congelamento).
• Tenere il tagliaerba al chiuso in locale asciutto.
WAARSCHUWING!
PERICOLO!
Gebruik nooit benzine bij het schoonmaken, omdat dit
schadelijke stoffen bevat.
Non usare mai benzina per pulire la macchina. Usare invece
acqua calda e degrassanti.
Onderhoud
Servizio
Bij het bestellen van onderdelen moet de merknaam van de
machine, het jaar van aankoop en het model-, type- en Z
serienummer worden vermeld. Neem contact op met de
dichstbijzijnde dealer voor onderhoud en reparaties. Er
moeten altijd originele onderdelen worden gebruikt.
Per ordinare parti di ricambio, indicare anche l’anno di
acquisto, il modello, il tipo e il numero di serie del tagliaerba.
Per interventi in garanzia e riparazioni
67
02703
EN 1032 8
EN 1033 4
12-107
12/8,9
0-6,7
107
38-102
200
17107
17/12,7
0-6,7
107
38-102
200
BL13542SBK
13.5/10,1
0-6,7
107
38-102
200
BL15542SBK
15.5/11,6
0-6,7
107
38-102
200
BL155107SBK
15.5/11,6
0-6,7
107
38-102
200
P12107
12/8,9
0-6,7
107
38-102
200
P135107
13,5/10,1
0-6,7
107
38-102
200
MC135T92
13,5/10,1
0-6,7
92
38-102
180
12/8,9
0-6,7
92
38-102
180
12.5/9,3
0-6,7
107
38-102
200
12/8,9
0-6,7
92
38-102
180
WZ125107
12.5/9,3
0-6,7
107
38-102
200
WZ145107
14.5/10,8
0-6,7
107
38-102
200
RE1292
RE125107
WZ1292
MODEL/MODELE
MFG. ID NUMBER
KG
RPM
SERIAL/SERIE
PRODUCT NO./PRODUIT NO.
MADE IN U.S.A.
HERGESTELLT IN DEN U.S.A.
FABRIQUE AUX E.U. 181080
2002
02682
Partner
McCulloch
www.electrolux.com/partner
www.electrolux.com/mcculloch
532 18 52-39 Rev. 2 12.18.03 RD/TR/rad
Printed in U.S.A.
Download PDF

advertising
