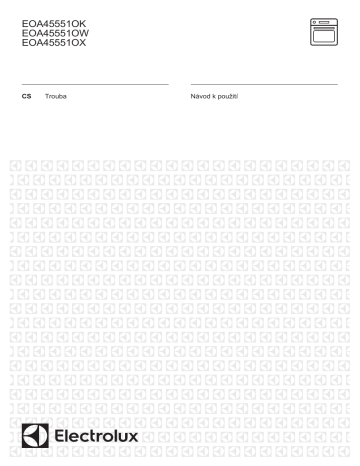

EOA45551OK
EOA45551OW
EOA45551OX
CS
Trouba
Návod k použití
2
www.electrolux.com
OBSAH
1. BEZPEČNOSTNÍ INFORMACE......................................................................... 3
2. BEZPEČNOSTNÍ POKYNY ...............................................................................4
3. POPIS SPOTŘEBIČE.........................................................................................7
4. PŘED PRVNÍM POUŽITÍM.................................................................................8
5. DENNÍ POUŽÍVÁNÍ............................................................................................ 8
6. FUNKCE HODIN.............................................................................................. 10
7. POUŽITÍ PŘÍSLUŠENSTVÍ.............................................................................. 11
8. DOPLŇKOVÉ FUNKCE....................................................................................13
9. TIPY A RADY................................................................................................... 14
10. ČIŠTĚNÍ A ÚDRŽBA...................................................................................... 27
11. ODSTRAŇOVÁNÍ ZÁVAD.............................................................................. 29
12. ENERGETICKÁ ÚČINNOST.......................................................................... 30
MYSLÍME NA VÁS
Děkujeme, že jste si zakoupili spotřebič značky Electrolux. Vybrali jste si produkt,
se kterým jsou spjaty desítky let profesionálních zkušeností a inovací. Tento
důmyslný a stylový spotřebič byl navržen s ohledem na jeho uživatele. Kdykoliv
jej proto používáte, můžete se spolehnout, že pokaždé dosáhnete skvělých
výsledků.
Vítá Vás Electrolux.
Navštivte naše stránky ohledně:
Rady ohledně používání, brožury, poradce při potížích, servisních informací:
www.electrolux.com/webselfservice
Registrace vašeho spotřebiče, kterou získáte lepší servis:
www.registerelectrolux.com
Nákupu příslušenství, spotřebního materiálu a originálních náhradních dílů pro
váš spotřebič:
www.electrolux.com/shop
PÉČE O ZÁKAZNÍKY A SERVIS
Doporučujeme používat originální náhradní díly.
Při kontaktu se servisním střediskem se ujistěte, že máte k dispozici následující
údaje: Model, výrobní číslo (PNC), sériové číslo.
Tyto informace jsou uvedeny na typovém štítku.
Upozornění / Důležité bezpečnostní informace
Všeobecné informace a rady
Poznámky k ochraně životního prostředí
Zmĕny vyhrazeny.
ČESKY
1.
3
BEZPEČNOSTNÍ INFORMACE
Tento návod si pečlivě přečtěte ještě před instalací
spotřebiče a jeho prvním použitím. Výrobce nenese
odpovědnost za žádný úraz ani škodu v důsledku
nesprávné instalace nebo použití. Návod k použití vždy
uchovávejte na bezpečném a přístupném místě pro jeho
budoucí použití.
1.1 Bezpečnost dětí a postižených osob
•
•
•
•
•
•
•
Tento spotřebič smí používat děti starší osmi let nebo
osoby se sníženými fyzickými, smyslovými nebo
duševními schopnostmi nebo osoby bez patřičných
zkušeností a znalostí, pouze pokud tak činí pod
dozorem nebo vedením, které zohledňuje bezpečný
provoz spotřebiče, a pokud rozumí rizikům spojeným s
provozem spotřebiče.
Nenechte děti hrát si se spotřebičem.
Všechny obaly uschovejte z dosahu dětí a řádně je
zlikvidujte.
Je-li spotřebič v provozu nebo pokud chladne,
nedovolte dětem a domácím zvířatům, aby se k němu
přibližovaly. Přístupné části jsou horké.
Pokud je spotřebič vybaven dětskou bezpečnostní
pojistkou, doporučuje se ji aktivovat.
Čištění a uživatelskou údržbu spotřebiče by neměly
provádět děti bez dozoru.
Děti mladší tří let držte z dosahu spotřebiče vždy, když
je v provozu.
1.2 Všeobecné bezpečnostní informace
•
•
Tento spotřebič smí instalovat a výměnu kabelu
provádět jen kvalifikovaná osoba.
VAROVÁNÍ: Spotřebič a jeho dostupné části se
mohou během používání zahřát na vysokou teplotu.
Nedotýkejte se topných článků. Děti mladší osmi let
bez stálého dozoru držte z dosahu spotřebiče.
4
www.electrolux.com
•
•
•
•
•
•
•
•
Při vkládání či vyjímání příslušenství či nádobí vždy
používejte kuchyňské chňapky.
Před údržbou vždy spotřebič odpojte od napájení.
Před výměnou žárovky se nejprve přesvědčte, že je
spotřebič vypnutý, abyste předešli riziku úrazu
elektrickým proudem.
K čištění spotřebiče nepoužívejte čisticí zařízení na
páru.
Nepoužívejte drsné čisticí prostředky nebo ostré
kovové škrabky k čištění skleněných dvířek, mohly by
poškrábat povrch, což by mohlo následně vést k
rozbití skla.
Jestliže je poškozený napájecí kabel, smí ho vyměnit
pouze výrobce, autorizované servisní středisko nebo
osoba s podobnou příslušnou kvalifikací, jinak by
mohlo dojít k úrazu.
K odstranění drážek na rošty nejprve odtáhněte
přední a poté zadní konec drážek na rošty od stěny
trouby. Drážky na rošty instalujte stejným postupem v
opačném pořadí.
Používejte pouze pečicí sondu doporučenou k tomuto
spotřebiči.
2. BEZPEČNOSTNÍ POKYNY
2.1 Instalace
VAROVÁNÍ!
Tento spotřebič smí
instalovat jen kvalifikovaná
osoba.
•
•
•
•
•
•
Odstraňte veškerý obalový materiál.
Poškozený spotřebič neinstalujte ani
nepoužívejte.
Řiďte se pokyny k instalaci dodanými
spolu s tímto spotřebičem.
Při přemisťování spotřebiče buďte
vždy opatrní, protože je těžký. Vždy
používejte ochranné rukavice a
uzavřenou obuv.
Netahejte spotřebič za držadlo.
Dodržujte minimální vzdálenosti od
ostatních spotřebičů a nábytku.
•
•
•
Ujistěte se, že je spotřebič
namontován pod bezpečnou
konstrukcí a vedle bezpečných
konstrukcí.
Strany spotřebiče musí být umístěny
vedle spotřebičů nebo kuchyňského
nábytku stejné výšky.
Spotřebič je vybaven elektrickým
chladícím systémem. Musí být
zapojen do napájecí sítě.
2.2 Připojení k elektrické síti
VAROVÁNÍ!
Hrozí nebezpečí požáru
nebo úrazu elektrickým
proudem.
ČESKY
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Veškerá elektrická připojení by měla
být provedena kvalifikovaným
elektrikářem.
Spotřebič musí být uzemněn.
Zkontrolujte, zda údaje na typovém
štítku souhlasí s parametry elektrické
sítě.
Vždy používejte správně instalovanou
síťovou zásuvku s ochranou proti
úrazu elektrickým proudem.
Nepoužívejte rozbočovací zástrčky
ani prodlužovací kabely.
Dbejte na to, abyste nepoškodili
napájecí kabel a síťovou zástrčku.
Jestliže potřebujete vyměnit přívodní
kabel, musí výměnu provést námi
autorizované servisní středisko.
Síťové kabely se nesmí dotýkat nebo
se nacházet v blízkosti dvířek
spotřebiče, obzvláště, jsou-li dvířka
horká.
Ochrana před úrazem elektrickým
proudem u živých či izolovaných částí
musí být připevněna tak, aby nešla
odstranit bez použití nástrojů.
Síťovou zástrčku zapojte do síťové
zásuvky až na konci instalace
spotřebiče. Po instalaci musí zůstat
síťová zástrčka nadále dostupná.
Pokud je síťová zásuvka uvolněná,
nezapojujte do ni síťovou zástrčku.
Neodpojujte spotřebič ze zásuvky
tahem za kabel. Vždy tahejte za
zástrčku.
Používejte pouze správná izolační
zařízení: ochranné vypínače vedení,
pojistky (pojistky šroubového typu se
musí odstranit z držáku), ochranné
zemnicí jističe a stykače.
Je nutné instalovat vhodný vypínač
nebo izolační zařízení k řádnému
odpojení všech napájecích vodičů
spotřebiče. Toto izolační zařízení
musí mít mezeru mezi kontakty
alespoň 3 mm širokou.
Tento spotřebič je v souladu se
směrnicemi EHS.
2.3 Použití spotřebiče
VAROVÁNÍ!
Hrozí nebezpečí zranění,
popálení, úrazu elektrickým
proudem či výbuchu.
•
•
•
•
•
•
•
•
•
•
•
•
VAROVÁNÍ!
Hrozí nebezpečí poškození
spotřebiče.
•
•
•
5
Tento spotřebič je určen pouze k
domácímu použití.
Neměňte technické parametry tohoto
spotřebiče.
Ujistěte se, že nejsou ventilační
otvory zakryté.
Zapnutý spotřebič nenechávejte bez
dozoru.
Spotřebič po každém použití vypněte.
Pokud je spotřebič v provozu, buďte
při otevírání jeho dvířek opatrní. Může
dojít k uvolnění horkého vzduchu.
Nepracujte se spotřebičem, když
máte vlhké ruce nebo když je v
kontaktu s vodou.
Dvířka spotřebiče nikdy neotvírejte
násilím.
Nepoužívejte spotřebič jako pracovní
nebo odkládací plochu.
Dvířka spotřebiče otevírejte opatrně.
Používáte-li při přípravě jídla přísady
obsahující alkohol, může vzniknout
směs vzduchu s alkoholem.
Při otvírání dvířek nesmí být v
blízkosti spotřebiče jiskry ani otevřený
oheň.
Do spotřebiče, do jeho blízkosti nebo
na spotřebič neumísťujte hořlavé
předměty nebo předměty obsahující
hořlavé látky.
Jak zabránit poškození nebo změně
barvy smaltovaného povrchu:
– Nepokládejte nádobí či jiné
předměty přímo na dno
spotřebiče.
– Na dno vnitřku spotřebiče
nepokládejte hliníkovou fólii.
– Nenalévejte vodu přímo do
horkého spotřebiče.
– Po dokončení pečení
nenechávejte vlhká jídla ve
spotřebiči.
– Při vkládání nebo vyjímání
příslušenství buďte opatrní.
Barevné změny na smaltovaném
povrchu nebo nerezové oceli nemají
vliv na výkon spotřebiče.
Při pečení vlhkých koláčů používejte
hluboký plech. Ovocné šťávy mohou
zanechat trvalé skvrny.
6
www.electrolux.com
•
•
•
Tento spotřebič je určen výhradně pro
přípravu jídel. Nesmí být používán k
jiným účelům, například k vytápění
místností.
Vždy pečte se zavřenými dvířky
trouby.
Je-li spotřebič instalován za
nábytkovým panelem (např. dvířky),
dvířka nábytku nesmí být nikdy
zavřená, když je spotřebič v provozu.
Za zavřeným nábytkovým panelem
může docházet k nárůstu horka a
vlhka, což může následně poškodit
spotřebič, byt nebo podlahu.
Nezavírejte nábytkový panel, dokud
spotřebič po použití zcela
nevychladne.
2.4 Čištění a údržba
VAROVÁNÍ!
Hrozí nebezpečí poranění,
požáru nebo poškození
spotřebiče.
•
•
•
•
•
•
Před čištěním nebo údržbou spotřebič
vždy vypněte a vytáhněte síťovou
zástrčku ze zásuvky.
Přesvědčte se, že spotřebič už
vychladl. Mohlo by dojít k prasknutí
skleněných panelů.
Poškozené skleněné panely okamžitě
vyměňte. Kontaktujte autorizované
servisní středisko.
Při snímání dvířek spotřebiče buďte
opatrní. Dvířka jsou těžká!
Spotřebič čistěte pravidelně, abyste
zabránili poškození materiálu jeho
povrchu.
Vyčistěte spotřebič vlhkým měkkým
hadrem. Používejte pouze neutrální
mycí prostředky. Nepoužívejte žádné
prostředky s drsnými částicemi,
drátěnky, rozpouštědla nebo kovové
předměty.
•
•
Použijete-li sprej do trouby, řiďte se
bezpečnostními pokyny uvedenými na
jeho balení.
Katalytický smalt (je-li součástí
výbavy) nečistěte žádným druhem
čisticího prostředku.
2.5 Vnitřní osvětlení
•
V tomto spotřebiči se používají
speciální či halogenové žárovky
pouze pro použití v domácích
spotřebičích. Nepoužívejte je pro
osvětlení domácnosti.
VAROVÁNÍ!
Nebezpečí úrazu elektrickým
proudem.
•
•
Před výměnou žárovky spotřebič
odpojte od napájení.
Používejte pouze žárovky se stejnými
vlastnostmi.
2.6 Likvidace
VAROVÁNÍ!
Hrozí nebezpečí úrazu či
udušení.
•
•
•
Odpojte spotřebič od elektrické sítě.
Odřízněte síťový kabel v blízkosti
spotřebiče a zlikvidujte jej.
Odstraňte dveřní západku, abyste
zabránili uvěznění dětí a domácích
zvířat ve spotřebiči.
2.7 Obsluha
•
•
Pro opravu spotřebiče se obraťte na
autorizované servisní středisko.
Používejte výhradně originální
náhradní díly.
ČESKY
7
3. POPIS SPOTŘEBIČE
3.1 Celkový pohled
1
12
2 3
4
5 6
5
4
3
2
1
3.2 Příslušenství
Tvarovaný rošt
7
8
9
10
11
1
2
3
4
5
6
7
8
9
10
11
12
Ovládací panel
Ovladač funkcí trouby
Kontrolka / symbol napájení
Elektronický programátor
Ovladač teploty
Ukazatel / symbol teploty
Zásuvka pečící sondy
Topné těleso
Osvětlení
Ventilátor
Drážky na rošty, vyjímatelné
Polohy polic
K pečení moučných jídel a masa, nebo k
zachycování tuku.
Pečicí sonda
Pro nádoby na pečení, dortové a
koláčové formy, pečeně.
K měření teploty uvnitř pokrmu.
Plech na pečení
Teleskopické výsuvy
Na koláče a sušenky.
Pro rošty a plechy na pečení.
Hluboký pekáč / plech
8
www.electrolux.com
4. PŘED PRVNÍM POUŽITÍM
VAROVÁNÍ!
Viz kapitoly o bezpečnosti.
Nastavení Denního času viz
kapitola „Funkce hodin“.
4.1 První čištění
Viz část „Čištění a údržba“.
Před prvním použitím spotřebič i
příslušenství vyčistěte.
Příslušenství a vyjímatelné drážky vložte
zpět do jejich původní polohy.
Ze spotřebiče odstraňte veškeré
příslušenství a vyjímatelné drážky na
rošty.
5. DENNÍ POUŽÍVÁNÍ
VAROVÁNÍ!
Viz kapitoly o bezpečnosti.
5.1 Zasunovací ovladače
Chcete-li spotřebič spustit, zatlačte
ovladač. Ovladač se vysune.
1. Otočte ovladačem funkcí trouby na
požadovanou funkci.
2. Otočte ovladačem teploty na
požadovanou teplotu.
3. Spotřebič vypnete otočením
ovladače funkcí a teploty trouby do
polohy vypnuto.
5.2 Zapnutí a vypnutí
spotřebiče
Podle daného modelu má
váš spotřebič kontrolky,
symboly ovladače nebo
ukazatele:
• Kontrolka se rozsvítí,
když je spotřebič v
provozu.
• Symbol ukazuje, zda
ovladač řídí funkce trouby
nebo teplotu.
• Ukazatel se zobrazí, když
trouba začne hřát.
5.3 Funkce trouby
Funkce trouby
Použití
Poloha Vypnuto
Spotřebič je vypnutý.
Osvětlení
Zapne osvětlení bez pečicí funkce.
ČESKY
Funkce trouby
Použití
Pravý Horký
Vzduch
K pečení jídel na třech úrovních současně a k suše‐
ní potravin.Nastavte teplotu trouby o 20 - 40 °C nižší
než při použití funkce Horní/spodní ohřev.
Příprava Pizzy
K pečení jídel, která vyžadují propečenější a
křupavý spodek, na jedné úrovni. Nastavte teplotu
trouby o 20 - 40 °C nižší než při použití funkce Hor‐
ní/spodní ohřev.
Horní/Spodní
Ohřev
K pečení moučných jídel a masa na jedné úrovni
trouby.
Spodní Ohřev
K pečení koláčů s křupavým spodkem a zavařování
potravin.
Rozmrazování
Tuto funkci lze použít k rozmrazování zmražených
potravin jako je zelenina a ovoce. Doba rozmrazo‐
vání závisí na množství a velikosti zmražených po‐
travin.
Gril
Ke grilování plochých pokrmů a opékání chleba.
Velkoplošný Gril Ke grilování plochých kusů ve velkém množství a
opékání chleba.
Turbo Gril
K pečení větších kusů masa nebo drůbeže s kostmi
na jedné úrovni. Také k zapékání a pečení dozlato‐
va.
Během některých funkcí
trouby se může osvětlení při
teplotě nižší než 60 °C
automaticky vypnout.
5.4 Displej
A
9
B
C D
A.
B.
C.
D.
Kontrolky funkcí
Displej času
Ukazatel funkcí
Kontrolka pečicí sondy
10
www.electrolux.com
5.5 Tlačítka
Tlačítko
Funkce
Popis
MÍNUS
Slouží k nastavení času.
HODINY
Slouží k nastavení funkce hodin.
PLUS
Slouží k nastavení času.
6. FUNKCE HODIN
6.1 Tabulka funkcí hodin
Funkce hodin
Použití
DENNÍ ČAS
K nastavení, změně nebo kontrole denního času.
TRVÁNÍ
Slouží k nastavení délky provozu spotřebiče.
UKONČENÍ
Slouží k nastavení doby vypnutí spotřebiče.
ODLOŽENÝ
START
Slouží ke spojení funkce TRVÁNÍ a UKONČENÍ.
MINUTKA
K nastavení odpočítávání času. Tato funkce nemá žá‐
dný vliv na provoz spotřebiče. Funkci MINUTKA můžete
zapnout kdykoliv; i u vypnutého spotřebiče.
6.2 Nastavení a změna času
Před použitím trouby musíte nastavit čas.
Po připojení spotřebiče k elektrické síti,
po výpadku elektrické energie nebo neníbliká.
li nastaven časovač,
4. Po uplynutí času začne blikat
a
zazní zvukový signál. Spotřebič se
automaticky vypne.
5. Chcete-li zvukový signál vypnout,
stiskněte libovolné tlačítko.
6. Otočte ovladačem funkcí trouby a
ovladačem teploty do polohy
vypnuto.
nebo
a nastavte správný
Stiskněte
čas.
Asi po pěti sekundách blikání přestane a
na displeji se zobrazí nastavený denní
čas.
Ke změně denního času opakovaně
1. Nastavte funkci trouby a teplotu.
stiskněte
2. Opakovaně stiskněte
, dokud nezačne blikat
.
6.3 Nastavení funkce TRVÁNÍ
1. Nastavte funkci trouby a teplotu.
2. Opakovaně stiskněte
nezačne blikat
3. Použijte
nebo
času TRVÁNÍ.
Na displeji se zobrazí
, dokud
.
k nastavení
.
6.4 Nastavení funkce
UKONČENÍ
nezačne blikat
3. Použijte
času.
nebo
Na displeji se zobrazí
, dokud
.
k nastavení
.
a
4. Po uplynutí času začne blikat
zazní zvukový signál. Spotřebič se
automaticky vypne.
ČESKY
11
5. Chcete-li signál vypnout, stiskněte
libovolné tlačítko.
6. Otočte ovladačem funkcí trouby a
ovladačem teploty do polohy
vypnuto.
8. Otočte ovladačem funkcí trouby a
ovladačem teploty do polohy
vypnuto.
6.5 Nastavení ODLOŽENÉHO
STARTU
1. Opakovaně stiskněte
1. Nastavte funkci trouby a teplotu.
nebo
k nastavení
2. Použijte
potřebného času.
Funkce Minutka se po pěti sekundách
spustí automaticky.
3. Po uplynutí nastaveného času zazní
zvukový signál. Chcete-li zvukový
signál vypnout, stiskněte libovolné
tlačítko.
4. Otočte ovladačem funkcí trouby do
polohy vypnuto.
2. Opakovaně stiskněte
nezačne blikat
3. Použijte
nebo
času TRVÁNÍ.
4. Stiskněte
, dokud
.
k nastavení
.
5. Použijte
nebo
času UKONČENÍ.
k nastavení
6. Potvrďte stisknutím .
Spotřebič se automaticky zapne později,
funguje po nastavenou dobu TRVÁNÍ a
vypne se v nastavený čas UKONČENÍ.
Po uplynutí nastaveného času zazní
zvukový signál.
7. Spotřebič se automaticky vypne.
Chcete-li signál vypnout, stiskněte
libovolné tlačítko.
6.6 Nastavení funkce MINUTKA
nezačne blikat
, dokud
.
6.7 Zrušení funkce hodin
1. Opakovaně stiskněte , dokud
nezačne blikat ukazatel požadované
funkce.
2. Stiskněte a podržte .
Funkce hodin by měla zhasnout během
několika sekund.
7. POUŽITÍ PŘÍSLUŠENSTVÍ
VAROVÁNÍ!
Viz kapitoly o bezpečnosti.
2. Zasuňte špičku pečicí sondy do
středu masa.
7.1 Použití pečicí sondy
Pečicí sonda měří teplotu středu masa.
Je nutné nastavit dvě teploty:
•
•
Teplotu trouby. Viz tabulka pečení
masa.
Teplotu sondy ve středu masa. Viz
tabulka pro pečicí sondu.
POZOR!
Používejte pouze pečicí
sondu dodávanou spolu se
spotřebičem nebo originální
náhradní díly.
1. Zapojte zástrčku pečicí sondy do
zásuvky na přední straně spotřebiče.
Kontrolka pečicí sondy
zabliká.
3. Stiskněte tlačítko
nebo
a
nastavte teplotu středu masa.
Můžete nastavit teplotu od 30 °C do
99 °C.
4. Nastavte funkci trouby a teplotu.
Když teplota středu masa dosáhne
nastavené teploty, zazní dvouminutový
12
www.electrolux.com
zvukový signál. Chcete-li zvukový signál
vypnout, stiskněte libovolné tlačítko.
5. Vypněte spotřebič.
6. Odpojte zástrčku pečicí sondu ze
zásuvky. Vyjměte maso ze
spotřebiče.
Pokud maso není propečené podle
vašich představ, znovu zopakujte výše
uvedené kroky a nastavte vyšší teplotu
sondy.
Hluboký pekáč / plech:
Hluboký pekáč / plech zasuňte mezi
vodicí lišty drážek roštů.
Teplotu lze změnit kdykoliv během
přípravy jídla. Stisknutím
změníte
nastavenou teplotu uvnitř masa.
VAROVÁNÍ!
Při vytahování špičky a
zástrčky pečicí sondy buďte
opatrní. Pečicí sonda je
horká. Hrozí nebezpečí
popálení.
Společně vložení tvarovaného roštu a
plechu na pečení:
Plech na pečení zasuňte mezi drážky
zvolené úrovně roštu a tvarovaný rošt v
drážkách nad nimi.
7.2 Vložení příslušenství
Tvarovaný rošt:
Rošt zasuňte mezi vodicí lišty drážek
roštů a ujistěte se, že nožičky směřují
dolů.
Společně vložení tvarovaného roštu a
hlubokého pekáče / plechu:
Hluboký pekáč / plech zasuňte mezi
drážky zvolené úrovně roštu a tvarovaný
rošt v drážkách nad nimi a ujistěte se, že
nožičky směřují dolů.
Plech na pečení:
Plech na pečení zasuňte mezi drážky
zvolené úrovně roštu.
ČESKY
Malé zářezy nahoře zajišťují
vyšší bezpečnost. Tyto
zářezy také fungují jako
zařízení proti překlopení.
Vysoký okraj kolem roštu
slouží jako ochrana proti
sklouznutí varných nádob z
roštu.
13
Hluboký pekáč / plech:
Vložte hluboký pekáč / plech do
teleskopických výsuv.
7.3 Teleskopické výsuvy vložení příslušenství
Teleskopické výsuvy usnadňují vkládání
nebo vytahování roštů.
POZOR!
Teleskopické výsuvy
nemyjte v myčce nádobí.
Teleskopické výsuvy ničím
nemažte.
Společně vložení tvarovaného roštu a
hlubokého pekáče / plechu:
Tvarovaný rošt a hluboký pekáč / plech
vložte společně do teleskopických výsuv.
POZOR!
Před tím, než zavřete dvířka
trouby, se ujistěte, že jste
teleskopické výsuvy zcela
zasunuli do spotřebiče.
Tvarovaný rošt:
Zasuňte tvarovaný rošt do
teleskopických výsuv tak, aby nožičky
směřovaly dolů.
Zvýšený okraj tvarovaného
roštu funguje jako speciální
zajištěním proti sklouznutí
nádobí.
8. DOPLŇKOVÉ FUNKCE
8.1 Chladící ventilátor
Když je spotřebič v provozu, chladící
ventilátor se automaticky zapne, aby
udržoval povrch spotřebiče chladný.
Jestliže spotřebič vypnete, bude chladící
ventilátor pokračovat v chlazení až do
úplného ochlazení spotřebiče.
14
www.electrolux.com
9. TIPY A RADY
VAROVÁNÍ!
Viz kapitoly o bezpečnosti.
Teploty a časy pečení v
tabulkách jsou pouze
orientační. Závisí na
receptu, kvalitě a množství
použitých přísad.
9.1 Vnitřní strana dvířek
U některých modelů můžete na vnitřní
straně dvířek najít:
•
•
čísla poloh roštů.
informace o funkcích trouby,
doporučené poloze roštů a teplotách
pro typická jídla.
9.2 Pečení moučných jídel
•
•
•
•
•
•
Svá obvyklá nastavení jako teplotu,
dobu pečení a polohu roštů byste měli
proto upravit podle doporučení
uvedených v tabulkách.
Použijte vždy nejprve nižší teplotu.
Jestliže nemůžete najít nastavení pro
konkrétní recept, snažte se vybrat
podobný.
Pokud pečete koláče na několika
polohách roštů, můžete dobu pečení
prodloužit o 10–15 minut.
Různě vysoké moučníky a pečivo
mohou nejprve nerovnoměrně
zhnědnout. V takovém případě ale
hned neměňte teplotu. Rozdíly se
během pečení vyrovnají.
Plechy v troubě se mohou během
pečení zkroutit. Po ochlazení se opět
vyrovnají.
Vaše trouba může péct jinak, než jak
jste byli zvyklí u starého spotřebiče.
9.3 Tipy k pečení moučných jídel
Výsledek pečení
Možná příčina
Řešení
Spodek koláče je příliš
světlý.
Nesprávná poloha roštu.
Vložte koláč na nižší rošt.
Koláč klesl a je mazlavý,
nepropečený či nerovno‐
měrný.
Teplota trouby je příliš vy‐
soká.
Při příštím pečení nastavte
o něco nižší teplotu trouby.
Koláč klesl a je mazlavý,
nepropečený či nerovno‐
měrný.
Příliš krátká doba pečení.
Prodlužte dobu pečení.
Dobu pečení nelze zkrátit
zvýšením teploty.
Koláč klesl a je mazlavý,
nepropečený či nerovno‐
měrný.
Ve směsi je příliš mnoho
tekutin.
Použijte méně tekutiny.
Dodržujte dobu tření těsta,
zejména používáte-li ku‐
chyňského robota.
Koláč je příliš suchý.
Teplota trouby je příliš ní‐
zká.
Při příštím pečení nastavte
vyšší teplotu trouby.
Koláč je příliš suchý.
Příliš dlouhá doba pečení.
Při příštím pečení nastavte
kratší dobu pečení.
Koláč hnědne nerovnoměr‐ Teplota trouby je příliš vy‐
ně.
soká a doba pečení je
příliš krátká.
Nastavte nižší teplotu pe‐
čení a prodlužte dobu pe‐
čení.
ČESKY
Výsledek pečení
Možná příčina
15
Řešení
Koláč hnědne nerovnoměr‐ Směs je nerovnoměrně
ně.
rozložena.
Směs rovnoměrně rozložte
na plech na pečení.
Koláč není při dané délce
pečení hotový.
Při příštím pečení nastavte
trochu vyšší teplotu trouby.
Teplota trouby je příliš ní‐
zká.
9.4 Pečení na jedné úrovni:
Pečení ve formě
Jídlo
Funkce
Teplota (°C)
Čas (min)
Poloha roštu
Kulatý koláč /
Brioška
Pravý Horký
Vzduch
150 - 160
50 - 70
1
Linecký koláč /
ovocné koláče
Pravý Horký
Vzduch
140 - 160
70 - 90
1
Dortový korpus Pravý Horký
- křehké těsto
Vzduch
170 - 1801)
10 - 25
2
Dortový korpus Pravý Horký
- piškotové tě‐ Vzduch
sto
150 - 170
20 - 25
2
Tvarohový ko‐
láč
170 - 190
60 - 90
1
Horní/Spodní
Ohřev
1) Předehřejte troubu.
Koláče / sladké pečivo / chléb na plechu na pečení
Jídlo
Funkce
Teplota
(°C)
Čas
(min)
Poloha
roštu
Kynutá pletýnka / Věnec
Horní/Spodní
Ohřev
170 - 190
30 - 40
3
Vánoční štola
Horní/Spodní
Ohřev
160 - 1801)
50 - 70
2
Chléb (žitný chléb):
Horní/Spodní
1. První část procesu peče‐ Ohřev
ní.
2. Druhá část procesu pe‐
čení.
1. 2301)
2. 160 180
1. 20
1
2. 30 60
Zákusky z listového těsta s
krémem / banánky
Horní/Spodní
Ohřev
190 - 2101)
20 - 35
3
Roláda
Horní/Spodní
Ohřev
180 - 2001)
10 - 20
3
Drobenkový koláč (suchý)
Pravý Horký
Vzduch
150 - 160
20 - 40
3
16
www.electrolux.com
Jídlo
Funkce
Teplota
(°C)
Čas
(min)
Poloha
roštu
Máslový mandlový koláč /
cukrové koláčky
Horní/Spodní
Ohřev
190 - 2101)
20 - 30
3
Ovocné koláče (kynuté tě‐
sto / piškotové těsto)2)
Pravý Horký
Vzduch
150
35 - 55
3
Ovocné koláče (kynuté tě‐
sto / piškotové těsto)2)
Horní/Spodní
Ohřev
170
35 - 55
3
Ovocné koláče z křehkého
těsta
Pravý Horký
Vzduch
160 - 170
40 - 80
3
Kynutý koláč s jemnou ná‐
plní (např. tvaroh, smetana,
pudink)
Horní/Spodní
Ohřev
160 - 1801)
40 - 80
3
1) Předehřejte troubu.
2) Použijte hluboký pekáč / plech.
Sušenky
Jídlo
Funkce
Teplota (°C)
Čas (min)
Poloha roštu
Sušenky z
křehkého těsta
Pravý Horký
Vzduch
150 - 160
10 - 20
3
Sušenky z pi‐
škotového tě‐
sta
Pravý Horký
Vzduch
150 - 160
15 - 20
3
Sněhové pusin‐ Pravý Horký
ky
Vzduch
80 - 100
120 - 150
3
Makronky
Pravý Horký
Vzduch
100 - 120
30 - 50
3
Sušenky z ky‐
nutého těsta
Pravý Horký
Vzduch
150 - 160
20 - 40
3
Malé listové pe‐ Pravý Horký
čivo
Vzduch
170 - 1801)
20 - 30
3
Pečivo
Pravý Horký
Vzduch
1601)
10 - 25
3
Pečivo
Horní/Spodní
Ohřev
190 - 2101)
10 - 25
3
1) Předehřejte troubu.
ČESKY
9.5 Nákypy a zapékaná jídla
Jídlo
Funkce
Teplota (°C)
Čas (min)
Poloha roštu
Zapečené tě‐
stoviny
Horní/Dolní
ohřev
180 - 200
45 - 60
1
Lasagne
Horní/Dolní
ohřev
180 - 200
25 - 40
1
Zapékaná zele‐ Turbo gril
nina1)
160 - 170
15 - 30
1
Bagety zapeče‐ Pravý horký
né s roztave‐
vzduch
ným sýrem
160 - 170
15 - 30
1
Sladké nákypy
Horní/Dolní
ohřev
180 - 200
40 - 60
1
Rybí nákypy
Horní/Dolní
ohřev
180 - 200
30 - 60
1
Plněná zeleni‐
na
Pravý horký
vzduch
160 - 170
30 - 60
1
1) Předehřejte troubu.
9.6 Pečení na více úrovních
Použijte funkci Pravý horký vzduch.
Koláče / sladké pečivo / chléb na plechu na pečení
Jídlo
Teplota (°C)
Čas (min)
Poloha roštu
Dvě polohy
Tři polohy
Zákusky z listo‐ 160 - 1801)
vého těsta s
krémem / ba‐
nánky
25 - 45
1/4
-
Koláč s dro‐
benkou, suchý
30 - 45
1/4
-
150 - 160
1) Předehřejte troubu.
Sušenky / small cakes / malé koláčky / sladké pečivo / slané pečivo
Jídlo
Teplota (°C)
Čas (min)
Poloha roštu
Dvě polohy
Tři polohy
Sušenky z
křehkého těsta
150 - 160
20 - 40
1/4
1/3/5
Sušenky z pi‐
škotového tě‐
sta
160 - 170
25 - 40
1/4
-
17
18
www.electrolux.com
Jídlo
Teplota (°C)
Čas (min)
Poloha roštu
Dvě polohy
Tři polohy
Čajové pečivo
z vaječného
bílku, sněhové
pusinky
80 - 100
130 - 170
1/4
-
Makronky
100 - 120
40 - 80
1/4
-
Sušenky z ky‐
nutého těsta
160 - 170
30 - 60
1/4
-
Malé listové pe‐ 170 - 1801)
čivo
30 - 50
1/4
-
Pečivo
20 - 30
1/4
-
180
1) Předehřejte troubu.
9.7 Príprava Pizzy
Teplota (°C)
Čas (min)
Poloha roštu
Pizza (tenká)
Jídlo
200 - 2301)2)
15 - 20
2
Pizza (s velkou ná‐
plní)
180 - 200
20 - 30
2
Ovocné koláčky
180 - 200
40 - 55
1
Špenátový koláč
160 - 180
45 - 60
1
Slaný Lotrinský Ko‐ 170 - 190
lác
45 - 55
1
Švýcarský koláč
170 - 190
45 - 55
1
Tvarohový koláč
140 - 160
60 - 90
1
Koláč s jablečnou
vrstvou
150 - 170
50 - 60
1
Zeleninový koláč
160 - 180
50 - 60
1
Nekvašený chléb
230 - 2501)
10 - 20
2
Listové těsto s ná‐
plní
160 - 1801)
45 - 55
2
Flammekuchen (al‐ 230 - 2501)
saské jídlo podobné
pizze)
12 - 20
2
Pirohy (ruské pirohy 180 - 2001)
s náplní)
15 - 25
2
1) Předehřejte troubu.
2) Použijte hluboký pekáč / plech.
ČESKY
9.8 Pečení masa
•
•
•
•
•
•
K pečení masa používejte
žáruvzdorné nádoby. Řiďte se pokyny
výrobce.
Velké pečeně můžete péct přímo v
hlubokém pekáči / plechu nebo na
tvarovaném roštu nad tímto plechem.
Do hlubokého pekáče nalijte trochu
tekutiny, zabráníte tím připečení
vystřikující masové šťávy nebo tuku.
Všechny druhy masa, které by měly
zhnědnout, nebo mít po upečení
kůrčičku, můžete péct v pekáči bez
pokličky.
19
Podle potřeby otočte pečeni (za 1/2 2/3 doby pečení).
K uchování šťavnatějšího masa:
– libové maso pečte v pekáči s
poklicí nebo použijte sáček na
pečení masa.
– maso a ryby pečte v kusech, které
váží minimálně 1 kg.
– velké kusy pečeně nebo drůbeže
několikrát v průběhu pečení
potřete vlastní šťávou.
9.9 Tabulka pro pečení masa
Hovězí
Jídlo
Množství
Funkce
Dušené maso
1 - 1,5 kg
Teplota
(°C)
Čas (min)
Poloha ro‐
štu
Horní/Spod‐ 230
ní ohřev
120 - 150
1
Hovězí pečeně na cm
nebo filet: ne‐
tloušťky
propečené
Turbo gril
190 - 2001)
5-6
1
Hovězí pečeně na cm
nebo filet:
tloušťky
středně prope‐
čené
Turbo gril
180 - 1901)
6-8
1
Hovězí pečeně na cm
nebo filet:
tloušťky
dobře propeče‐
né
Turbo gril
170 - 1801)
8 - 10
1
Funkce
Teplota
(°C)
Čas (min)
Poloha ro‐
štu
Plec / Krkovi‐
1 - 1,5
ce / Kýta v cel‐
ku
Turbo gril
160 - 180
90 - 120
1
Kotlety / Žebír‐ 1 - 1,5
ka
Turbo gril
170 - 180
60 - 90
1
Sekaná
0,75 - 1
Turbo gril
160 - 170
50 - 60
1
Vepřové kole‐
no
(předvařené)
0,75 - 1
Turbo gril
150 - 170
90 - 120
1
1) Předehřejte troubu.
Vepřové
Jídlo
Množství
(kg)
20
www.electrolux.com
Telecí
Jídlo
Množství
(kg)
Funkce
Teplota (°C) Čas (min)
Poloha ro‐
štu
Telecí peče‐ 1
ně
Turbo gril
160 - 180
90 - 120
1
Telecí kole‐
no
1,5 - 2
Turbo gril
160 - 180
120 - 150
1
Jídlo
Množství
(kg)
Funkce
Teplota (°C) Čas (min)
Poloha ro‐
štu
Jehněčí ký‐
ta / Jehněčí
pečeně
1 - 1,5
Turbo gril
150 - 170
100 - 120
1
Jehněčí
hřbet
1 - 1,5
Turbo gril
160 - 180
40 - 60
1
Jídlo
Množství
(kg)
Funkce
Teplota (°C) Čas (min)
Zaječí
hřbet / kýta
až 1
Horní/Spod‐
ní ohřev
2301)
30 - 40
1
Telecí hřbet
1,5 - 2
Horní/Spod‐
ní ohřev
210 - 220
35 - 40
1
Kýta z vyso‐ 1,5 - 2
ké zvěře
Horní/Spod‐
ní ohřev
180 - 200
60 - 90
1
Jehněčí
Zvěřina
Poloha ro‐
štu
1) Předehřejte troubu.
Drůbež
Jídlo
Množství
(kg)
Funkce
Teplota (°C) Čas (min)
Poloha ro‐
štu
Kusy drůbe‐
že
0,2 - 0,25
každý
Turbo gril
200 - 220
30 - 50
1
Půlka kuřete 0,4 - 0,5
každá
Turbo gril
190 - 210
35 - 50
1
Kuře, brojler 1 - 1,5
Turbo gril
190 - 210
50 - 70
1
Kachna
1,5 - 2
Turbo gril
180 - 200
80 - 100
1
Husa
3,5 - 5
Turbo gril
160 - 180
120 - 180
1
Krůta
2,5 - 3,5
Turbo gril
160 - 180
120 - 150
1
Krůta
4-6
Turbo gril
140 - 160
150 - 240
1
ČESKY
21
Ryby (dušené)
Jídlo
Množství
(kg)
Funkce
Teplota (°C) Čas (min)
Poloha ro‐
štu
Celá ryba
1 - 1,5
Horní/Spod‐
ní ohřev
210 - 220
1
9.10 Gril
•
•
•
•
•
Vždy grilujte při maximální nastavené
teplotě.
Rošt zasuňte do polohy uvedené v
tabulce pro grilování.
Do první polohy roštu vždy zasuňte
plech na zachycení šťávy.
Grilujte pouze ploché kousky masa
nebo ryb.
40 - 60
Prázdnou troubu vždy předehřejte po
dobu pěti minut pomocí grilovací
funkce.
POZOR!
Vždy grilujte se zavřenými
dvířky trouby.
Gril
Jídlo
Teplota (°C)
Čas (min)
Poloha roštu
1. strana
2. strana
Hovězí pečeně
210 - 230
30 - 40
30 - 40
2
Hovězí filety
230
20 - 30
20 - 30
3
Vepřové kotlety 210 - 230
30 - 40
30 - 40
2
Telecí kotlety
210 - 230
30 - 40
30 - 40
2
Jehněčí kotlety
210 - 230
25 - 35
20 - 25
3
Celá ryba, 500
- 1 000 g
210 - 230
15 - 30
15 - 30
3/4
Velkoplošný gril
Jídlo
Čas (min)
1. strana
Poloha roštu
2. strana
Burgers / Karbanát‐ 8 - 10
ky
6-8
4
Vepřový plátek
10 - 12
6 - 10
4
Klobásy
10 - 12
6-8
4
Telecí filety / steaky 7 - 10
6-8
4
Toast / Topinky
1-3
1-3
5
Topinky s oblohou
6-8
-
4
9.11 Spodní ohřev + gril +
ventilátor
Použijte funkci Pravý horký vzduch.
22
www.electrolux.com
Jídlo
Teplota (°C)
Čas (min)
Poloha roštu
Mražená pizza
200 - 220
15 - 25
2
Americká mražená
pizza
190 - 210
20 - 25
2
Chlazená pizza
210 - 230
13 - 25
2
Mražená pizza
snack
180 - 200
15 - 30
2
Hranolky, tenké
200 - 220
20 - 30
3
Hranolky, silné
200 - 220
25 - 35
3
Amer. Brambory,
Krokety
220 - 230
20 - 35
3
Opečená Brambo‐
rová Kaše
210 - 230
20 - 30
3
Lasagne / Cannel‐
loni, čerstvé
170 - 190
35 - 45
2
Mražené lasagne/
cannelloni
160 - 180
40 - 60
2
Sýr pečený v troubě 170 - 190
20 - 30
3
Kuřecí Křídla
20 - 30
2
190 - 210
9.12 Rozmrazování
•
•
•
•
Odstraňte obal z potravin a potraviny
poté položte na talíř.
Používejte první úroveň roštu zdola.
Nezakrývejte potraviny mísou či
talířem, poněvadž by to mohlo
prodloužit dobu rozmrazování.
Připravujete-li velké porce jídla, na
dno vnitřku trouby položte obrácený
prázdný talíř. Jídlo vložte do
hlubokého talíře nebo nádoby a
položte je na obrácený talíř. V případě
potřeby vyjměte drážky na rošty.
Jídlo
Množství
(kg)
Doba roz‐
mrazování
(min)
Další čas
rozmrazo‐
vání (min)
Poznámky
Kuře
1
100 - 140
20 - 30
Kuře položte na obrácený pod‐
šálek na velký talíř. V polovině
doby obraťte.
Maso
1
100 - 140
20 - 30
V polovině doby obraťte.
Maso
0.5
90 - 120
20 - 30
V polovině doby obraťte.
Pstruh
0.15
25 - 35
10 - 15
-
Jahody
0.3
30 - 40
10 - 20
-
Máslo
0.25
30 - 40
10 - 15
-
ČESKY
Jídlo
Množství
(kg)
23
Doba roz‐
mrazování
(min)
Další čas
rozmrazo‐
vání (min)
Poznámky
Smetana 2 x 0,2
80 - 100
10 - 15
Smetanu našlehejte, když je stá‐
le ještě místy lehce zmražená.
Zdobený 1,4
dort
60
60
-
9.13 Zavařování - Spodní ohřev
•
•
•
•
•
•
•
Pro zavařování používejte pouze
zavařovací sklenice, které jsou na
trhu dostupné ve stejné velikosti.
Sklenice se šroubovacím uzávěrem
nebo bajonetovým uzávěrem nejsou
vhodné.
Pro tuto funkci používejte první
polohu roštu odspodu.
Na plech na pečení nedávejte více
než šest litrových zavařovacích
sklenic.
•
Sklenice naplňte rovnoměrně a
uzavřete je.
Sklenice se nesmí navzájem dotýkat.
Do plechu na pečení nalijte 1/2 litru
vody, aby v troubě bylo dostatečné
vlhko.
Jakmile začne tekutina v prvních
sklenicích perlit (u litrových sklenic asi
za 35–60 minut), troubu vypněte nebo
snižte teplotu na 100 °C (viz tabulka).
Měkké ovoce
Jídlo
Teplota (°C)
Doba zavařování
Další vaření při
do začátku perlení 100 °C (min)
(min)
Jahody / Borůvky /
Maliny / Zralý an‐
grešt
160 - 170
35 - 45
Jídlo
Teplota (°C)
Doba zavařování
Další vaření při
do začátku perlení 100 °C (min)
(min)
Hrušky / Kdoule /
Švestky
160 - 170
35 - 45
Jídlo
Teplota (°C)
Doba zavařování
Další vaření při
do začátku perlení 100 °C (min)
(min)
Mrkev1)
160 - 170
50 - 60
5 - 10
Okurky
160 - 170
50 - 60
-
Smíšená nakládaná 160 - 170
zelenina
50 - 60
5 - 10
-
Peckoviny
10 - 15
Zelenina
24
www.electrolux.com
Jídlo
Teplota (°C)
Doba zavařování
Další vaření při
do začátku perlení 100 °C (min)
(min)
Kedlubny / Hrášek / 160 - 170
Chřest
50 - 60
15 - 20
1) Po vypnutí spotřebiče nechte stát v troubě.
9.14 Sušení - Pravý horký
vzduch
•
•
Používejte plechy vyložené papírem
odolným proti mastnotě nebo papírem
na pečení.
Lepších výsledků dosáhnete, když
troubu v polovině doby sušení
zastavíte, otevřete dvířka a necháte ji
na jednu noc vychladnout před
dokončením sušení.
Zelenina
Jídlo
Teplota (°C)
Čas (hod)
Poloha roštu
Jedna poloha
Dvě polohy
Fazole
60 - 70
6-8
3
1/4
Papriky
60 - 70
5-6
3
1/4
Zelenina do po‐ 60 - 70
lévky
5-6
3
1/4
Houby
50 - 60
6-8
3
1/4
Byliny
40 - 50
2-3
3
1/4
Teplota (°C)
Čas (hod)
Poloha roštu
Ovoce
Jídlo
Jedna poloha
Dvě polohy
Švestky
60 - 70
8 - 10
3
1/4
Meruňky
60 - 70
8 - 10
3
1/4
Jablečné plátky 60 - 70
6-8
3
1/4
Hrušky
6-9
3
1/4
60 - 70
9.15 Tabulka pečicí sondy
Hovězí
Jídlo
Teplota středu pokrmu (°C)
Filet / Steak: nepropečené
45 - 50
Filet / Steak: středně propečené
60 - 65
Filet / Steak: dobře propečené
70 - 75
ČESKY
Vepřové
Jídlo
Teplota středu pokrmu (°C)
Vepřová plec / kýta / krkovice
80 - 82
Vepřové kotlety (hřbet), uzené vepřové
maso
75 - 80
Sekaná
75 - 80
Telecí
Jídlo
Teplota středu pokrmu (°C)
Telecí pečeně
75 - 80
Telecí koleno
85 - 90
Skopové / jehněčí
Jídlo
Teplota středu pokrmu (°C)
Skopová kýta
80 - 85
Skopový hřbet
80 - 85
Jehněčí pečeně / Jehněčí kýta
70 - 75
Zvěřina
Jídlo
Teplota středu pokrmu (°C)
Zaječí hřbet
70 - 75
Zaječí stehno
70 - 75
Celý zajíc
70 - 75
Hřbet z vysoké zvěře
70 - 75
Kýta z vysoké zvěře
70 - 75
Ryby
Jídlo
Teplota středu pokrmu (°C)
Losos
65 - 70
Pstruhovité ryby
65 - 70
9.16 Informace pro zkušebny
Testy podle normy EN 60350-1:2013 a
IEC 60350-1:2011.
25
26
www.electrolux.com
Pečení na jedné úrovni. Pečení ve formě.
Jídlo
Funkce
Teplota (°C)
Čas
(min)
Poloha ro‐
štu
Fatless sponge ca‐
ke / Piškotový koláč
bez tuku
Pravý Horký
Vzduch
140 - 150
35 - 50
2
Fatless sponge ca‐
ke / Piškotový koláč
bez tuku
Horní/Spodní
Ohřev
160
35 - 50
2
Apple pie / Jablečný Pravý Horký
koláč (2 formy, Ø 20 Vzduch
cm, položené
úhlopříčně)
160
60 - 90
2
Apple pie / Jablečný Horní/Spodní
koláč (2 formy, Ø 20 Ohřev
cm, položené
úhlopříčně)
180
70 - 90
1
Teplota (°C)
Čas
(min)
Poloha ro‐
štu
Short bread / Máslo‐ Pravý Horký
vé sušenky / Prouž‐ Vzduch
ky těsta
140
25 - 40
3
Short bread / Máslo‐ Horní/Spodní
vé sušenky / Prouž‐ Ohřev
ky těsta
1601)
20 - 30
3
Small cakes / Malé
koláčky (20 kousků
na plech)
Pravý Horký
Vzduch
1501)
20 - 35
3
Small cakes / Malé
koláčky (20 kousků
na plech)
Horní/Spodní
Ohřev
1701)
20 - 30
3
Pečení na jedné úrovni. Sušenky.
Jídlo
Funkce
1) Předehřejte troubu.
Pečení na více úrovních. Sušenky / small cakes / malé koláčky / sladké pečivo /
slané pečivo.
Jídlo
Funkce
Short bread / Máslo‐ Pravý horký
vé sušenky / Prouž‐ vzduch.
ky těsta
Teplota (°C)
140
Čas
(min)
Poloha roštu
Dvě
polo‐
hy
Tři
polo‐
hy
25 - 45
1/4
1/3/
5
ČESKY
Jídlo
Funkce
Small cakes / Malé
koláčky (20 kousků
na plech)
Teplota (°C)
Pravý horký
vzduch.
1501)
27
Čas
(min)
Poloha roštu
Dvě
polo‐
hy
Tři
polo‐
hy
23 - 40
1/4
-
1) Předehřejte troubu.
Gril
Jídlo
Funkce
Teplota (°C)
Čas (min)
Poloha roštu
Toast / Topinky
Gril
max
1 - 31)
5
Beef Steak / Hovězí Gril
steak
max
24 - 301)2)
4
1) Předehřejte troubu po dobu 5 minut.
2) V polovině doby obraťte.
10. ČIŠTĚNÍ A ÚDRŽBA
VAROVÁNÍ!
Viz kapitoly o bezpečnosti.
10.1 Poznámky k čištění
•
•
•
•
•
•
Přední stranu spotřebiče otřete
měkkým hadříkem namočeným v
roztoku teplé vody a mycího
prostředku.
K čištění kovových ploch používejte
speciální čisticí prostředek.
Vnitřek spotřebiče čistěte po každém
použití. Hromadění mastnoty či zbytků
jídel může způsobit požár. Riziko je
vyšší u grilovacího pekáče.
Odolné nečistoty odstraňte pomocí
speciálního prostředku k čištění
trouby.
Vyčistěte všechno příslušenství po
každém použití a nechte jej vysušit.
Použijte měkký hadr a vlažnou vodu s
mycím prostředkem.
Máte-li nepřilnavé příslušenství,
nečistěte je agresivními čisticími
prostředky, ostrými předměty, ani je
nemyjte v myčce nádobí. Mohlo by
dojít k poškození nepřilnavého
povrchu.
10.2 Vyjmutí drážek na rošty a
Chcete-li troubu vyčistit, odstraňte drážky
na rošty.
1. Odtáhněte přední část drážek na
rošty od stěny trouby.
2. Odtáhněte zadní konec drážek na
rošty od stěny trouby a vytáhněte je
ven.
1
2
Drážky na rošty instalujte stejným
postupem v opačném pořadí.
28
www.electrolux.com
Zarážky na teleskopických
výsuvách musí směřovat
dopředu.
jednotlivých skleněných panelů se liší dle
modelu.
VAROVÁNÍ!
Při snímání dvířek
spotřebiče buďte opatrní.
Dvířka jsou těžká.
10.3 Katalytické čištění
POZOR!
Nečistěte katalytickou vrstvu
spreji do trouby, abrazivními
čisticími prostředky, mýdly či
jinými čisticími prostředky.
Došlo by k poškození
katalytické vrstvy.
1. Otevřete plně dvířka.
2. Stiskněte upínací páčky (A) na obou
dveřních závěsech až na doraz.
Skvrny nebo změna
zbarvení katalytické vrstvy
nemá vliv na její vlastnosti.
VAROVÁNÍ!
Když troubu čistíte při
vysoké teplotě, nedovolte
dětem, aby se k ní
přibližovaly. Povrch trouby je
velmi horký a hrozí
nebezpečí popálenin.
Před spuštěním
katalytického čištění vyjměte
z trouby veškeré
příslušenství.
Stěny s katalytickým povlakem mají
samočisticí schopnost. Absorbují tuk,
který se na stěnách usazuje při provozu
spotřebiče.
Abyste proces samočištění podpořili,
pravidelně prázdnou troubu zahřívejte.
1. Vyčistěte dno trouby pomocí vlažné
vody a mycího prostředku a poté jej
vysušte.
2. Nastavte funkci .
3. Nastavte teplotu trouby na 250 °C a
nechte troubu jednu hodinu pracovat.
4. Jakmile spotřebič vychladne,
vyčistěte jej pomocí měkké a vlhké
houbičky.
10.4 Odstranění a instalace
dvířek
Dvířka a vnitřní skleněné panely lze za
účelem čištění demontovat. Počet
A
A
3. Přivřete dvířka trouby do první polohy
otevření (přibližně do úhlu 70°).
4. Oběma rukama podržte dvířka na
obou stranách a vytáhněte je
směrem šikmo vzhůru od spotřebiče.
5. Dvířka položte vnější stranou dolů na
měkkou látku na rovné podložce.
Zabráníte tak poškrábání.
6. Uchopte okrajovou lištu (B) na horní
straně dvířek na obou stranách a
zatlačením směrem dovnitř uvolněte
svorku těsnění.
2
B
1
7. Vytáhněte okrajovou lištu dopředu a
odstraňte ji.
8. Uchopte skleněné panely jeden po
druhém na jejich horní straně a
vytáhněte je z drážek směrem
nahoru.
ČESKY
29
VAROVÁNÍ!
Nebezpečí úrazu elektrickým
proudem! Před výměnou
žárovky vypněte pojistky.
Žárovka trouby a její kryt
mohou být horké.
9. Skleněný panel omyjte vodou s
mycím prostředkem. Skleněný panel
pečlivě osušte.
Po dokončení čištění proveďte výše
uvedený postup ale v opačném pořadí.
Nejprve nainstalujte menší a potom větší
panel a dvířka.
1. Vypněte spotřebič.
2. Vytáhněte pojistky v pojistkové
skříňce nebo vypněte jistič.
Horní žárovka
1. Skleněným krytem otočte proti směru
hodinových ručiček a sejměte jej.
VAROVÁNÍ!
Ujistěte se, že jsou skleněné
panely vloženy do správné
polohy, jinak by se mohl
povrch dvířek přehřívat.
10.5 Výměna žárovky
Na dno vnitřku spotřebiče položte
měkkou látku. Zabráníte tak poškození
krytu žárovky a vnitřku trouby.
2. Skleněný kryt vyčistěte.
3. Žárovku vyměňte za vhodnou
žárovku odolnou proti teplotě 300 °C.
4. Nasaďte skleněný kryt.
11. ODSTRAŇOVÁNÍ ZÁVAD
VAROVÁNÍ!
Viz kapitoly o bezpečnosti.
11.1 Co dělat, když...
Problém
Možná příčina
Řešení
Trouba nehřeje.
Trouba je vypnutá.
Zapněte troubu.
Trouba nehřeje.
Hodiny nejsou nastavené.
Nastavte hodiny.
Trouba nehřeje.
Nejsou provedena nutná
nastavení.
Zkontrolujte, zda jsou na‐
stavení správná.
Trouba nehřeje.
Je spálená pojistka.
Zkontrolujte, zda příčinou
závady není pojistka. Po‐
kud se pojistka spaluje
opakovaně, obraťte se na
autorizovaného elektrikáře.
Osvětlení nefunguje.
Vadná žárovka.
Vyměňte žárovku.
30
www.electrolux.com
Problém
Možná příčina
Řešení
Na jídle a uvnitř trouby se
usazuje pára a kondenzát.
Nechali jste jídlo v troubě
příliš dlouho.
Po dokončení přípravy ne‐
nechávejte jídla v troubě
déle než 15 - 20 minut.
Na displeji se zobrazí
„12.00“.
Došlo k přerušení dodávky Nastavte znovu čas.
elektrického proudu.
Na displeji se zobrazí F11.
Zástrčka pečicí sondy není Zástrčku pečicí sondy za‐
správně zasunuta do zá‐
suňte co nejhlouběji do zá‐
suvky.
suvky.
11.2 Servisní údaje
se nachází na předním rámu vnitřní části
spotřebiče. Nesundávejte typový štítek z
vnitřní části spotřebiče.
Pokud problém nemůžete vyřešit sami,
obraťte se prosím na autorizované
servisní středisko.
Potřebné údaje pro servisní středisko
najdete na typovém štítku. Typový štítek
Doporučujeme, abyste si údaje napsali zde:
Model (MOD.)
.........................................
Výrobní číslo (PNC)
.........................................
Sériové číslo (SN)
.........................................
12. ENERGETICKÁ ÚČINNOST
12.1 Produktový list a informace dle směrnice komise EU
65-66/2014
Název dodavatele
Electrolux
Označení modelu
EOA45551OK
EOA45551OW
EOA45551OX
EOA5551AOZ
Index energetické účinnosti
103.5
Třída energetické účinnosti
A
Spotřeba energie se standardním zatížením, kon‐
venční režim
0.99 kWh/cyklus
Spotřeba energie se standardním zatížením, in‐
tenzivní horkovzdušný režim
0.88 kWh/cyklus
Počet pečicích prostorů
1
Tepelný zdroj
Elektrická energie
ČESKY
Objem
71 l
Typ trouby
Vestavná trouba
Hmotnost
EN 60350-1 - Elektrické spotřebiče na
vaření pro domácnost - část 1: Sporáky,
trouby, parní trouby a grily - Metody
měření funkce.
12.2 Úspora energie
Tento spotřebič je vybaven
funkcemi, které vám
pomohou ušetřit energii při
každodenním vaření.
EOA45551OK
37.5 kg
EOA45551OW
37.5 kg
EOA45551OX
37.5 kg
EOA5551AOZ
37.0 kg
31
Je-li to možné, nepředehřívejte troubu,
než do ní vložíte jídlo.
Je-li doba pečení delší než 30 minut,
snižte teplotu trouby na minimum 3 - 10
minut před koncem pečení (v závislosti
na době pečení). Pečení nadále zajistí
zbytkové teplo uvnitř trouby.
Zbytkové teplo můžete využít k ohřevu
jiného jídla.
Horkovzdušné pečení
Je-li to možné, pro úsporu energie
používejte funkce s ventilátorem.
Všeobecné rady
Ujistěte se, že při provozu spotřebiče
jsou dvířka trouby správně zavřená, a
během přípravy jídla je ponechte
zavřená co nejvíce.
Pro účinnější úsporu energie používejte
kovové nádobí.
Uchování teploty jídla
Chcete-li využít zbytkové teplo k
uchování teploty pokrmu, zvolte nejnižší
možné nastavení teploty.
13. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ
Recyklujte materiály označené
určené k likvidaci. Spotřebiče označené
symbolem . Obaly vyhoďte do
příslušných odpadních kontejnerů k
recyklaci. Pomáhejte chránit životní
prostředí a lidské zdraví a recyklovat
elektrické a elektronické spotřebiče
příslušným symbolem nelikvidujte
spolu s domovním odpadem. Spotřebič
odevzdejte v místním sběrném dvoře
nebo kontaktujte místní úřad.
*
867303786-C-032017
www.electrolux.com/shop
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
