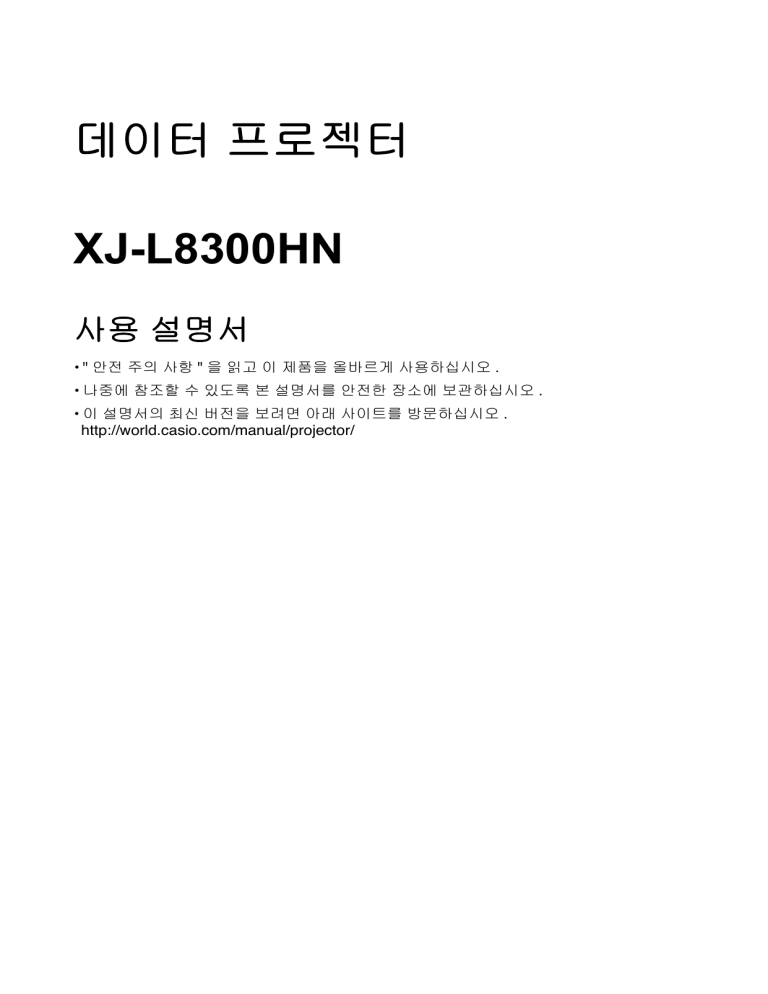

데이터 프로젝터
XJ-L8300HN
사용 설명서
• " 안전 주의 사항 " 을 읽고 이 제품을 올바르게 사용하십시오 .
• 나중에 참조할 수 있도록 본 설명서를 안전한 장소에 보관하십시오 .
• 이 설명서의 최신 버전을 보려면 아래 사이트를 방문하십시오 .
http://world.casio.com/manual/projector/
• DLP 는 미국 Texas Instruments 의 등록 상표입니다 .
• HDMI, HDMI 로고 및 High-Definition Multimedia Interface 는 HDMI Licensing, LLC 의 상표 또
는 등록 상표입니다 .
• HDBaseT ™ 및 HDBaseT Alliance 로고는 HDBaseT Alliance 의 상표입니다 .
• Blu-ray ™ 및 로고는 Blu-ray Disc Association 의 상표입니다 .
• PJLink 는 일본 , 미국 및 기타 국가와 지역에서 등록 상표이거나 상표 출원 중입니다 .
• Crestron, Crestron Connected 및 Crestron Connected 로고는 미국 Crestron Electronics, Inc.
의 등록 상표입니다 .
• AMX 는 미국 AMX LLC 의 등록 상표입니다 .
• XGA 는 미국 IBM Corporation 의 등록 상표입니다 .
• 기타 회사 및 제품 이름은 각 소유자의 등록 상표 또는 상표일 수 있습니다 .
• 이 사용 설명서의 내용은 사전 통보 없이 변경될 수 있습니다 .
• 이 설명서를 일부 또는 전부를 복사하는 것은 금지됩니다 . 이 설명서는 사용자 자신만의 개인
용도로 사용이 허가되었습니다 . CASIO COMPUTER CO., LTD. 의 허가 없이는 다른 용도로
사용할 수 없습니다 .
• CASIO COMPUTER CO., LTD. 는 제 3 자가 이 제품이나 이 설명서를 사용함으로써 발생하는
이익 손실 또는 배상에 대해 책임을 지지 않습니다 .
• CASIO COMPUTER CO., LTD. 는 이 제품의 고장이나 유지 보수 또는 다른 원인에 의한 데이
터 손실로 인해 발생하는 손해나 이익 손실에 대해 책임을 지지 않습니다 .
• 이 설명서에 나온 예제 화면은 단지 설명 목적으로 제공될 뿐이며 , 제품에서 실제 나타나는 화
면과 다를 수 있습니다 .
2
목차
중요 안전 지침 ..................................................................................................................... 4
레이저 및 고온 주의 사항 ( 프로젝터의 레이블 참고 ) ....................................................... 11
기타 주의 사항 ................................................................................................................... 12
소개 ................................................................................................................................... 14
제품 구성 ................................................................................................................... 14
프로젝터 외관 ........................................................................................................... 15
컨트롤과 기능 ........................................................................................................... 16
프로젝터 위치 지정 ............................................................................................................ 18
위치 선택 ................................................................................................................... 18
영사 이미지 크기 조정하기 ....................................................................................... 18
프로젝터 설치하기 .................................................................................................... 20
영사 이미지 조정하기................................................................................................ 21
연결 ................................................................................................................................... 22
작동하기 ............................................................................................................................ 26
프로젝터 시작하기 .................................................................................................... 26
메뉴 사용하기 ........................................................................................................... 27
프로젝터 보호하기 .................................................................................................... 28
입력 신호 변경 .......................................................................................................... 29
프로젝터 종료하기 .................................................................................................... 30
작동하기 메뉴 .................................................................................................................... 31
이미지 메뉴 ............................................................................................................... 31
디스플레이 메뉴 ........................................................................................................ 34
설치 메뉴 ................................................................................................................... 35
시스템 설정 : 기본 메뉴 ............................................................................................. 36
시스템 설정 : 고급 메뉴 ............................................................................................. 36
정보 메뉴 ................................................................................................................... 38
원격으로 프로젝터 제어하기 ............................................................................................. 39
프로젝터 RS-232C 제어 .................................................................................................... 42
유지 보수 ........................................................................................................................... 47
프로젝터 관리하기 .................................................................................................... 47
광원 정보................................................................................................................... 48
문제 해결 ........................................................................................................................... 50
사양 ................................................................................................................................... 51
프로젝터 사양 ........................................................................................................... 51
크기 ........................................................................................................................... 52
타이밍 도표 ............................................................................................................... 53
목차
3
중요 안전 지침
안전 주의 사항
안전 기호 설명
안전한 사용을 보장하고 상해 위험 및 제품 손상으로부터 사용자를 보호하기 위해 이 사용 설명
서와 제품에 자체에 다양한 기호가 사용되었습니다 . 각 기호의 의미가 아래에 설명되어 있습니
다.
위험
이 기호는 무시하거나 잘못 적용할 경우 사망하거나 심각한 부상을 초래하는
정보를 나타냅니다 .
경고
이 기호는 무시하거나 잘못 적용할 경우 사망하거나 심각한 부상을 초래할 가
능성 있는 정보를 나타냅니다 .
아이콘 예
삼각형은 주의를 요하는 상황을 나타냅니다 . 여기에 표시된 예는 감전에 대비해 미리 주
의를 기울일 것을 나타냅니다 .
원 안에 사선이 있는 기호는 하지 말아야 할 행동에 관한 대한 정보를 나타냅니다 . 해당
하는 구체적인 행동은 원 안에 그림으로 나타납니다 . 여기에 표시된 예는 분해를 금지한
다는 의미입니다 .
검정색 원은 해야 할 행동에 관한 정보를 나타냅니다 . 해당하는 구체적인 행동은 원 안
에 그림으로 나타납니다 . 여기에 표시된 예는 전원 코드를 콘센트에서 뽑아야 한다는 것
을 나타냅니다 .
사용 중 주의 사항
경고
• 어린 아이들이 있고 특히 어린 아이들이 프로젝터를 만질 가능성이 있는 경우 어
른의 관리 감독이 필요합니다 .
• 연기 , 냄새 , 열 및 기타 비정상적인 현상
연기 , 이상한 냄새 또는 기타 비정상적인 현상을 발견했을 때는 즉시 프로젝터 사용을
멈춥니다 . 계속 사용하면 화재 및 감전의 위험이 있습니다 . 즉시 다음 단계를 수행하십
시오 .
1. 프로젝터 전원을 분리합니다 .
2. 원래 대리점이나 공인 CASIO 서비스 센터에 연락합니다 .
• 오작동
화면이 비정상으로 나타나거나 프로젝터가 정상적으로 작동하는 데도 다른 이상한 현상
이 발생하면 즉시 프로젝터 사용을 멈춥니다 . 계속 사용하면 화재 및 감전의 위험이 있
습니다 . 즉시 다음 단계를 수행하십시오 .
4
중요 안전 지침
1. 프로젝터를 끕니다 .
2. 프로젝터 전원을 분리합니다 .
3. 원래 대리점이나 공인 CASIO 서비스 센터에 연락합니다 .
• 전원 코드
전원 코드를 잘못 사용하면 화재 및 감전의 위험이 있습니다 .
항상 다음 주의 사항을 따르십시오 .
• 프로젝터와 함께 제공된 부속품만 사용하십시오 .
• 프로젝터에 명시된 전압과 동일한 전원을 사용하십시오 .
• 전원 콘센트에 너무 많은 장치를 연결하지 마십시오 .
• 전원 코드를 난로 근처에 놓지 마십시오 .
• 프로젝터와 함께 제공된 전원 코드를 다른 장치에 사용하지 마십시오 .
• 프로젝터에 전원을 공급 중인 콘센트에서 다른 장치를 함께 사용하지 마십시오 . 연장 코드를
사용할 경우 , 연장 코드의 전류 정격이 이 프로젝터의 소비 전력과 호환되는지 확인하십시오 .
• 꼬여 있는 전원 코드를 절대 사용하지 마십시오 .
• 프로젝터의 전원 플러그를 뽑을 때 쉽게 손이 닿을 수 있는 곳의 전원 콘센트를 사용하십
시오 .
손상된 전원 코드를 사용하면 화재 및 감전의 위험이 있습니다 .
항상 다음 주의 사항을 따르십시오 .
• 전원 코드 위에 무거운 물체를 올려놓거나 열에 노출시키지 마십시오 .
• 프로젝터가 놓여 있는 랙 또는 테이블과 벽 사이에 전원 코드가 끼지 않도록 하고 , 전원 코드
를 쿠션이나 기타 물건으로 덮지 마십시오 .
• 절대로 전원 코드를 변형시키지 말고 , 손상시키거나 과도하게 구부리지 않도록 하십시오 .
• 전원 코드를 비틀거나 잡아 당기지 마십시오 .
손이 젖어 있을 때 전원 코드를 만지거나 꽂지 마십시오 . 그럴 경우 감전의 위험이 있습
니다 .
• 프로젝터를 구매한 해당 국가에서 사용할 경우 함께 제공된 전원 코드를 사용하십시오 . 다른
국가에서 프로젝터를 사용할 경우에는 해당 국가의 전압 정격에 맞는 전원 코드를 구입해서
사용하십시오 . 또한 해당 국가에 적용되는 안전 표준을 준수하십시오 .
외출할 때는 애완견이나 기타 동물이 프로젝터에 접근할 수 없도록 하고 전원 플러그를
콘센트에서 분리하십시오 . 동물이 전원 코드를 물어뜯어서 손상되면 단락이 발생하거
나 화재의 위험이 있습니다 .
• 물 및 이물질
절대로 프로젝터에 물을 묻히지 마십시오 . 물로 인해 화재 및 감전의 위험이 발생할 수
있습니다 .
프로젝터 위에 꽃병이나 물그릇을 올려놓지 마십시오 . 물로 인해 화재 및 감전의 위험이
발생할 수 있습니다 .
중요 안전 지침
5
물 또는 다른 액체 , 이물질 ( 금속 등 ) 이 프로젝터에 닿으면 화재 및 감전의 위험이 있습
니다 . 프로젝터 내부에 이물질이 들어갈 경우 즉시 다음 단계를 수행하십시오 .
1. 프로젝터를 끕니다 .
2. 프로젝터 전원을 분리합니다 .
3. 원래 대리점이나 공인 CASIO 서비스 센터에 연락합니다 .
• 분해 및 변형
프로젝터를 분해하거나 어떤 식으로든 변형시키지 마십시오 . 프로젝터에는 감전 및 화
상의 위험을 초래할 수 있는 수많은 고전압 부품이 들어 있습니다 . 또한 , 허가없이 프로
젝터를 분해하거나 변형시킴으로 인해 발생한 문제는 보증에서 제외되며 CASIO 수리
서비스를 받을 수 없다는 점에 유의하십시오 .
모든 내부 검사 , 조정 및 수리는 원래 대리점이나 공인 CASIO 서비스 센터에 맡기십시오 .
• 낙하 및 충격
프로젝터를 떨어뜨리거나 잘못 다루어서 프로젝터가 손상된 후에 이를 계속해서 사용하
면 화재 및 감전의 위험이 있습니다 . 즉시 다음 단계를 수행하십시오 .
1. 프로젝터를 끕니다 .
2. 프로젝터 전원을 분리합니다 .
3. 원래 대리점이나 공인 CASIO 서비스 센터에 연락합니다 .
• 불에 태워서 폐기
프로젝터를 불에 태워서 폐기하려고 하지 마십시오 . 그럴 경우 폭발할 수 있으며 , 이로
인해 화재 및 부상의 위험이 발생합니다 .
• 프로젝터 조명 방출
• 조명이 켜진 동안 렌즈 , 흡입 통풍구 또는 배기구를 똑바로 들여다보지 마십시오 . 프로
젝터가 켜져 있을 때 렌즈 , 흡입 통풍구 또는 배기구를 똑바로 들여다보는 사람이 없는
지 확인하십시오 . 프로젝터에서 방출되는 강한 조명이 눈을 손상시킬 수 있습니다 .
• 돋보기 , 거울 또는 기타 유사한 물체를 사용하여 프로젝터 조명을 구부리거나 반사시
키지 않도록 하십시오 . 프로젝터 조명이 지나는 길목에 이런 물체를 놓거나 들고 있지
마십시오 . 굴절 또는 반사된 조명이 사람의 눈에 닿으면 눈에 부상을 입을 수 있습
니다 .
• 통풍구 차단
통풍구가 차단되지 않도록 하십시오 . 그럴 경우 내부의 열기가 올라가서 화재가 발생하
거나 프로젝터가 고장날 수 있습니다 . 프로젝터가 뜨거울 때 만지면 화상을 입을 수 있
습니다 . 항상 다음 주의 사항을 따르십시오 .
6
중요 안전 지침
• 프로젝터와 벽 사이에 최소한 30 cm (11.8 인치 ) 의 간격을 두십시오 . 벽면과 프로젝터의 다
른 면 사이에 최소한 30 cm (11.8 인치 ) 의 간격을 유지하십시오 .
• 공기 순환이 잘 되지 않는 곳에 프로젝터를 두지 마십시오 .
• 프로젝터를 담요나 다른 유사한 물건으로 덮어두지 마십시오 .
• 단단하고 평평한 면에 올려놓고 프로젝터를 사용하십시오 . 카펫 , 담요 , 타월 , 방석 등 표면
이 말랑말랑한 곳에 프로젝터를 올려놓고 사용하지 마십시오 .
• 사용 중에 프로젝터를 양끝 가장자리에 세워두지 마십시오 .
• 프로젝터 캐비넷
프로젝터의 캐비넷을 열지 마십시오 . 그럴 경우 감전의 위험이 있습니다 .
• 청소
프로젝터를 청소하기 전에 확실하게 프로젝터를 끄고 전원 콘센트에서 플러그를 뽑으십
시오 . 그렇지 않으면 감전의 위험이 있습니다 .
• 배기구
프로젝터가 작동하는 동안 배기구가 매우 뜨거워집니다 . 절대로 이를 만지지 마십시오 . 그럴
경우 화상을 입을 수 있습니다 . 배기구 근처도 매우 뜨거울 수 있습니다 . 프로젝터 근처 또는
아래에 플라스틱이나 다른 열에 민감한 재료로 만든 물건을 놓지 마십시오 . 그럴 경우 물체의
변형 및 변색 위험이 있습니다 .
• 렌즈 커버 ( 프로젝터에 렌즈 커버가 있는 경우 )
프로젝터를 켜기 전에 렌즈 커버를 제거하십시오. 프로젝터를 사용하는 동안 렌즈 커버를 씌운
상태로 두지 마십시오 .
• 위치
다음과 같은 곳에 프로젝터를 두지 마십시오 . 그럴 경우 화재 및 감전의 위험이 있습니다 .
• 강한 진동이 있는 곳
• 습기 또는 먼지가 많은 곳
• 유증기가 있는 부엌 및 기타 장소
• 난방기 근처 , 온열 카펫 위 또는 직사광선에 노출되는 장소
• 너무 덥거나 추운 곳 ( 작동 온도 범위는 5°C ~ 35°C (41°F ~ 95°F) 입니다 ).
• 무거운 물체
프로젝터 위에 무거운 물체를 올려놓거나 프로젝터 위에 올라가지 마십시오 . 그럴 경우 화재
및 감전의 위험이 있습니다 .
•물
욕실이나 물이 튈 수 있는 기타 장소에 프로젝터를 두지 마십시오 .
• 불안정한 위치
프로젝터를 표면이 불안정한 곳이나 높은 선반 위에 놓지 마십시오 . 그럴 경우 떨어져서
부상을 입을 수 있습니다 .
중요 안전 지침
7
• 아래에 바퀴가 달린 가구 위에서 프로젝터 사용
밑부분에 바퀴가 달린 가구 위에서 프로젝터를 사용할 경우 가구가 움직이지 않도록 바퀴의 잠
금 장치를 반드시 잠그십시오 .
• 번개
번개가 칠 때는 프로젝터의 전원 코드 플러그를 만지지 마십시오 .
• 리모컨
리모컨을 분해하거나 어떤 식으로든 변형시키지 마십시오 . 그럴 경우 감전 , 화상 및 기
타 부상을 입을 수 있습니다 . 모든 내부 검사 , 조정 및 수리는 원래 대리점이나 공인
CASIO 서비스 센터에 맡기십시오 .
리모컨을 물에 적시지 마십시오 . 물로 인해 화재 및 감전의 위험이 발생할 수 있습니다 .
• 근처에서 인화성 가스 스프레이 사용 금지
프로젝터 근처나 내부에 인화성 가스를 분사하지 마십시오 . 가스가 점화되어 화재가 날
수 있습니다 .
배터리 주의 사항
위험
알카라인 배터리에서 액체가 누수되어 눈에 들어갔을 경우 즉시 다음 조치를 취하십시
오.
1. 눈을 문지르지 마십시오 ! 깨끗한 물로 눈을 씻으십시오 .
2. 즉시 의사에게 연락하십시오 . 즉각적인 조취를 취하지 않으면 실명할 수 있습니다 .
경고
배터리를 잘못 사용하면 주변에 누수되어 얼룩지거나 폭발 또는 화재를 일으키고 부상을 입을
수 있습니다 . 항상 다음 주의 사항을 따르십시오 .
• 배터리를 분해하지 마시고 단락되지 않도록 하십시오 .
• 배터리를 열기에 노출시키거나 화염 속에 던지지 마십시오 .
• 오래된 배터리를 새 배터리와 함께 쓰지 마십시오 .
• 유형이 다른 배터리를 섞어 쓰지 마십시오 .
• 배터리를 충전하지 마십시오 .
• 배터리를 넣을 때 배터리 방향을 잘 맞추십시오 .
• 소모된 배터리
배터리 전력이 소모되는 즉시 리모컨에서 배터리를 제거하십시오 .
• 장기간 사용하지 않을 때는 배터리를 리모컨에서 제거하십시오 .
8
중요 안전 지침
• 배터리 폐기
사용한 배터리는 현지 규정 및 법규에 따라 폐기하십시오 .
프로젝터 조명 방출
• 조명이 켜져 있을 때 나오는 불빛을 차단하지 마십시오 .
• 조명이 켜져 있는 동안에는 렌즈를 똑바로 들여다보지 마십시
오 . 어린이들이 있을 때는 특별한 주의가 필요합니다 .
위험 그룹 2
1. 모든 밝은 광원과 마찬가지로 , 빔 , RG2 IEC 62471-5:2015 를 똑바로 쳐다보지 마십시오 .
2. 이 제품에서 유해한 시방사가 방출될 가능성이 있습니다 .
3. 작동 중인 램프를 응시하지 마십시오 . 눈에 해를 입을 수 있습니다 .
광원 장치 정보
• 프로젝터의 광원 장치는 레이저를 사용합니다 .
• 광원 장치의 정격 수명은 약 20,000 시간입니다 . 실제 수명은 사용 상태 , 설정 메뉴에서 구성
하는 설정 , 개별 광원 장치 간의 차이에 따라 달라집니다 .
• 광원 장치는 보증서에 기재된 기간과 6,000 시간 중에 더 작은 기간 동안 보증이 제공됩니다 .
• 광원 장치에 불이 들어오지 않거나 광원 장치의 밝기가 현저하게 떨어지면 장치의 수명이 다
했다는 것을 나타냅니다 . 원래 대리점이나 공인 CASIO 서비스 센터에 문의하여 교체하십시
오 . 허가없이 프로젝터를 분해하거나 변형시킴으로 인해 발생한 문제는 보증에서 제외되며
CASIO 수리 서비스를 받을 수 없다는 점에 유의하십시오 .
중요 안전 지침
9
설치 주의 사항
• 프로젝터의 전원 플러그를 뽑을 때 쉽게 손이 닿을 수 있는 곳의 전원 콘센트를 사용하십
시오 .
• 프로젝터와 벽 사이에 최소한 30 cm (11.8 인치 ) 의 간격을 두십시오 . 벽면과 프로젝터의 다
른 면 사이에 최소한 30 cm (11.8 인치 ) 의 간격을 유지하십시오 . 프로젝터의 위쪽에 다른 물
체가 있어서는 안 됩니다 . 프로젝터 공기 흡입구와 배기구 근처에 물체를 놓지 않도록 특별한
주의가 필요합니다 .
• 냉방 장치의 공급 흐름으로 인해 프로젝트 렌즈 주변으로 열이 방출되어 영사된 이미지에 영
향을 줄 수 있습니다 . 이러한 문제가 생기면 , 냉방 장치의 공기 흐름을 조정하거나 프로젝터
를 이동하십시오 .
10
중요 안전 지침
레이저 및 고온 주의 사항 ( 프로젝터의 레이블
참고 )
레이저 주의 사항
미국 외의 레이블
2014.
1 : 이 프로젝터는 IEC 60825-1 을 준수하는 클래스 1 레이저 장치입니다 :
• 이 프로젝터에는 레이저 모듈이 내장되어 있습니다 . 분해 또는 변형시키면 매우 위험하므로
시도해서는 안 됩니다 .
• 사용 설명서에서 특별히 지시하지 않은 작동이나 조정을 할 경우 위험한 레이저 방출에 노출될
수 있습니다 .
미국 레이블
2007.
2 : 이 프로젝터는 IEC 60825-1 을 준수하는 클래스 3R 레이저 장치입니다 :
• 이 프로젝터에는 레이저 모듈이 내장되어 있습니다 . 분해 또는 변형시키면 매우 위험하므로
시도해서는 안 됩니다 .
• 사용 설명서에서 특별히 지시하지 않은 작동이나 조정을 할 경우 위험한 레이저 방출에 노출될
수 있습니다 .
통풍 배출구 주의 사항 ( 레이블 3 )
• 통풍 배출구는 영사하는 동안 매우 뜨겁습니다 . 통풍구를 만지거나 막지 않도록 하십
시오 .
• 이물질이 들어가지 않게 하십시오 .
프로젝터 왼쪽면 ( 뒤에서 본 모습 )
레이블
레이블
레이블
2
1
3
레이저 및 고온 주의 사항(프로젝터의 레이블
11
기타 주의 사항
이 프로젝터는 정밀한 부품으로 구성되어 있습니다 . 다음 주의 사항을 따르지 않으면 데이터를
저장하지 못하거나 고장날 수 있습니다 .
• 프로젝터를 다음과 같은 곳에서 사용하거나 보관하지 마십시오 . 프로젝터가 고장나거나 손상
될 수 있습니다 .
• 정전기가 발생하는 곳
• 너무 춥거나 더운 곳
• 습기가 너무 많은 곳
• 급격한 온도 변화가 있는 곳
• 먼지가 많은 곳
• 흔들리고 , 경사지거나 표면이 불안정한 곳
• 젖을 위험이 있는 곳
• 유증기 또는 기타 증기가 많은 곳
• 염분으로 인해 손상 위험이 있는 곳
• 부식성 가스 ( 온천수의 유황 가스 등 ) 가 발생되는 곳
• 리모컨 신호 수신기가 형광등 , 햇빛 또는 기타 강력한 빛에 노출되지 않도록 해야 합니다 . 강
한 빛은 오작동의 원인이 될 수 있습니다 .
• 프로젝터를 다음과 같은 조건에서 사용하지 마십시오 . 이러한 조건 하에서는 프로젝터가 고
장나거나 손상될 수 있습니다 .
• 너무 덥거나 추운 곳을 피합니다 ( 작동 온도 범위는 5°C ~ 35°C (41°F ~ 95°F) 입니다 ).
• 프로젝터 위에 무거운 물체를 올려놓거나 프로젝터 위에 올라가지 마십시오 .
• 프로젝터에 이물질이 들어가지 않도록 하십시오 .
• 프로젝터 위에 꽃병이나 물그릇을 올려놓지 마십시오 .
• 프로젝터를 셋팅하거나 프로젝터 이동 또는 방향을 바꾸는 등의 작업을 수행할 때 프로젝터
아래에 손가락이 끼지 않도록 주의하십시오 .
• 다쓴 배터리를 리모컨 내에 장시간 두지 마십시오 .
다쓴 배터리가 누수되어 리모컨이 고장나거나 손상될 수 있습니다 . 리모컨을 얼마나 많이 사용
하든지 관계없이 배터리를 최소 일년에 한 번 교체하십시오 .
• 부드럽고 마른 천으로 청소하십시오 .
매우 더러운 경우 , 부드러운 천에 물과 순한 중성 세제를 조금 적셔서 사용하십시오 . 닦기 전에
천에서 과도한 물기를 짜내십시오 . 시너 , 벤진 또는 기타 휘발성 약품으로 프로젝터를 청소하
지 마십시오 . 그럴 경우 마킹이 지워지고 케이스에 얼룩이 남을 수 있습니다 .
• 스크린 도트 누락
이 프로젝터는 현재에 가용한 가장 앞선 디지털 기술로 제조되었지만 스크린에서 일부 도트가
누락될 수 있습니다 . 이는 정상이며 고장이 아닙니다 .
12
기타 주의 사항
• 영사하는 동안 프로젝터에 강한 충격을 주지 마십시오 .
부주의로 프로젝터에 강한 충격이 가해질 경우 일시적으로 영사 이미지가 표시되지 않습니다 .
얼마 후 이미지가 다시 나타나지만 색상이 다르거나 오류 메시지가 나타날 수 있습니다 .
영사된 이미지 색상이 다른 경우 현재 입력 소스를 다시 선택하십시오 . 그래도 영사된 이미지
가 올바른 색으로 돌아오지 않으면 프로젝터 전원을 끈 다음 다시 켜십시오 .
• 프로젝터 가까이에 있는 전원 콘센트를 사용하십시오 . 프로젝터를 사용할 때 전원 코드를 손
쉽게 분리할 수 있어야 합니다 .
• 프로젝터가 보증 기간 이내에 있더라도 , 프로젝터를 장시간 ( 예 : 24 시간 ) 중단없이 작동하
여 문제가 생기거나 " 설치 주의 사항 " 을 따르지 않고 프로젝터를 설치 및 사용한 경우에는 수
리 비용이 청구됩니다 .
• 주변 온도가 높거나 먼지 , 유증기 , 담배 연기 또는 기타 연기가 많은 환경에서 사용하면 교체
주기가 짧아지고 광학 엔진 및 다른 부품들을 좀더 자주 교체해야 할 수 있습니다 . 그러한 교
체에 대해서는 비용이 청구된다는 점에 유의하십시오 . 교체 주기 및 비용에 대한 자세한 내용
은 공인 CASIO 서비스 센터에 문의하십시오 .
• 응축
추운 방에서 따듯한 방으로 프로젝터를 옮겨온 경우 , 또는 추운 방에서 난방을 켜는 경우 또는
이와 유사한 조건에서는 프로젝터 렌즈 및 / 또는 프로젝터 내부에 응축 ( 안개 ) 이 발생하고 이
로 인해 영사된 이미지의 초점이 흐려지거나 고장 또는 기타 문제가 발생할 수 있습니다 . 이런
현상이 발생한 경우 , 프로젝터를 끄고 응축 현상이 자연스럽게 없어질 때까지 기다리십시오 .
그러고 나면 이미지가 정상적으로 영사됩니다 .
• 외부 장치에 전원 공급
프로젝터 전원을 끄면 외부 장치에 공급되는 전원이 차단됩니다 . 자체 검사 기능에 의해 프로
젝터가 다시 시작도거나 , 오류나 기타 원인으로 인해 전원 자동 꺼짐이 실행되어 프로젝터 전
원이 꺼질 때에도 전원 공급이 중단된다는 점에 유의하십시오 . 사용 중인 외부 장치에 따라서
는 전원 공급 중단으로 인해 편집 중인 데이터가 손실되거나 손상될 수 있습니다 . 프로젝터에
의해 전원이 공급되는 외부 장치에 자주 데이터를 저장하는 습관을 들이십시오 . CASIO
COMPUTER CO., LTD. 는 어떠한 데이터 손실이나 손상에 대해서도 어떤 식으로도 책임을 지
지 않습니다 .
기타 주의 사항
13
소개
제품 구성
조심해서 포장을 뜯고 다음 물품들이 모두 포함되어 있는지 확인하십시오 . 한 물품이라도 빠진
것이 있으면 , 해당 제품 판매업체에 문의하십시오 .
기본 제공 부속품
• 프로젝터
• 리모컨 , YT-310
• 케이블 타이 세트 x 2
• 테스트 배터리 (AA 크기 x 2)
• AC 전원 코드
• RGB 케이블
• " 안전 주의 사항 " 시트
• " 먼저 읽어보기 " 시트
• 품질 보증 *
• 사용자의 지역에 적합한 부속품이 제공됩니다 .
• * 보증서는 특정 지역에서만 제공됩니다 . 자세한 내용은 해당 제품 판매업체에 문의하십시오 .
리모컨 배터리 교체하기
1. 덮개를 손가락으로 누른 다음 그림에 표시된 화살표
방향으로 밀어올립니다 .
2. 이전 배터리를 제거하고 ( 해당하는 경우 ) 두 개의 AA
배터리를 장착합니다 . 그림과 같이 양극과 음극을 잘
맞춰서 넣어야 합니다 .
3. 수납부 바닥에 맞춰 덮개를 다시 끼우고 다시 밀어 넣
으십시오 . 딸깍 소리가 나고 제 위치에 들어가면 멈추십시오 .
• 리모컨과 배터리를 주방 , 욕실 , 사우나 , 일광욕실 또는 밀폐된 차량 내부와 같이 열이나 습도가 너무 높은
환경에 두지 마십시오 .
• 배터리 제조업체가 권장하는 종류와 같거나 동등한 제품을 사용하여 교체하십시오 .
• 배터리를 폐기하는 경우 , 배터리 제조업체 지침과 해당 국가의 현지 환경 관할 당국 규정에 따르십시오 .
• 배터리를 화염 속에 던지지 마십시오 . 폭발 위험이 있습니다 .
• 배터리 전력이 소모되었거나 리모컨을 장기간 사용하지 않는 경우 , 배터리를 빼두어야 배터리 전해액이
누출되면서 리모컨이 손상되지 않습니다 .
14
소개
프로젝터 외관
6
9
1
2
3
4
5
8
6
2
25
25
26
26
26
26
7
11 13 15
10 12 14
16
17 19 21
18 20
22
23
24
1. 렌즈 이동 조정 노브 ( 왼쪽 / 오른쪽 , 위 / 아 12. 12 VDC 출력 단자
래)
전기 스크린 또는 조명 컨트롤 같은 외부 장
2. 통풍구 ( 뜨거운 공기 배출구 )
치를 트리거합니다 .
3. 초점 조정기
13. HDBaseT 입력 포트
4. 줌 조정기
14. RGB (PC) 신호 출력 잭
5. 영사 렌즈
6. IR 원격 센서
15. RGB (PC)/ 컴포넌트 비디오
(YPbPr/YCbCr) 신호 입력 잭
7. 렌즈 덮개
16. HDMI 1 입력 포트 (HDCP 2.2)
8. POWER ( 전원 표시등 )/TEMP ( 온도 표시 17. HDMI 2 입력 포트
등 )/LIGHT ( 광원 표시등 )
18. 오디오 출력 잭
(" 표시등 ", 페이지 49 참조 .)
19. 서비스 포트
9. 통풍구 ( 냉기 흡입구 )
20. DC (5V 2A) 출력 포트
10. RJ-45 LAN 입력 잭
21. 직렬 포트
11. 리모컨 잭
22. 외장 제어판
(" 컨트롤과 기능 ", 페이지 16 참조 .)
유선 리모컨에 사용 .
23. AC 전원 잭
24. 안전 막대
소개
15
25. 조절 받침대
26. 천장 설치 구멍
컨트롤과 기능
프로젝터 및 리모컨
이 문서에 기술된 모든 키 누름은 리모컨 또는
프로젝터에서 이용할 수 있습니다 .
5
1
2
6
7
3
1
8
9
10
11
4
14
15
16
12
2
6
3
5
12
13
7
17
4
아래
18
6. ENTER
1. INPUT
입력 선택 막대를 표시합니다 .
2. 화살표 키 ( ,
,
,
)
선택한 온스크린 디스플레이 (OSD) 메뉴
항목을 확정합니다 .
온스크린 디스플레이 (OSD) 메뉴가 활성 7. ESC
이전 OSD 메뉴로 돌아가거나 메뉴 설정을
상태에 있으면 , 이러한 키를 방향 화살표로
종료하거나 저장할 수 있습니다 .
사용하여 원하는 메뉴 항목을 선택하고 조
정 작업을 할 수 있습니다 .
8.
키 조명
3. PICTURE MODE
리모컨 백라이트를 몇 초 동안 켭니다 . 백
사용 가능한 이미지 설정 모드를 선택합니
다.
4. 켜짐 / 대기
대기 모드와 실행 모드 사이를 전환합니다 .
5. MENU
온스크린 디스플레이 (OSD) 메뉴를 켤 수
있습니다 .
16
소개
라이트를 켠 상태로 두려면 백라이트를 켜
는 동안 다른 키를 누릅니다 . 백라이트를
끄려면 해당 키를 다시 누르십시오 .
9. AUTO
표시된 이미지에 가장 적합한 이미지 타이
밍이 자동으로 선택됩니다 .
10. BLANK
14. VOL+
스크린 이미지를 숨길 수 있습니다 .
영사될 때 영사 렌즈를 물건으로 가리지 마십시
오 . 물건이 녹거나 변형되거나 불이 붙을 수 있
습니다 .
프로젝터 볼륨을 높입니다 .
15. ASPECT
디스플레이 화면비를 선택합니다 .
16. VOL-
11. MUTE
프로젝터를 음소거 켜짐 및 꺼짐 사이에서
전환할 수 있습니다 .
12. L. MODE
프로젝터 볼륨을 낮춥니다 .
17. CONTRAST
조절을 위해 명암 설정 막대를 표시합니다 .
적합한 광원 전력을 제공된 모드들 중에서
선택합니다 .
13. DEFAULT
18. 유선 리모컨을 위한 포트
리모컨 작동을 위해 프로젝터에 케이블을
연결합니다 .
현재 기능을 기본 공장 설정으로 되돌립니
다.
리모컨 작동 범위
리모컨은 프로젝터의 IR 리모컨 센서와 수직으로 30 도 내에 있어야 제대로 작동합니다 . 리모콘
센서와 리모콘 사이 거리는 8 m (~ 26 피트 ) 를 넘지 않아야 합니다 .
리모컨과 프로젝터 IR 센서 사이에 적외선을 가로막는 물체가 없어야 합니다 .
• 앞쪽에서 프로젝터 작동
• 뒤쪽에서 프로젝터 작동
약
약
+30
º
+ 30
º
소개
17
프로젝터 위치 지정
위치 선택
프로젝터를 설치할 위치를 선택하기 전에 다음 요소를 고려해야 합니다 :
• 스크린의 크기 및 위치
• 전기 콘센트 위치
• 프로젝터와 나머지 장비 사이의 위치 및 거리
다음과 같이 프로젝터를 설치할 수 있습니다 .
1. 전면
3. 천장 뒤
스크린 앞 탁자 위에 프로젝터를 설치할 때 적
합합니다 . 이것이 프로젝터를 빨리 설치하고
이동할 수 있도록 위치를 선택하는 가장 일반
적인 방법입니다 .
프로젝터가 스크린 뒤 천장에 거꾸로 설치되어
있을 때 적합합니다 . 이 위치에 설치하려면 뒷
면 영사를 위한 특수 스크린과 프로젝터 천장
설치용 키트가 필요합니다 .
2. 천장 앞
4. 후면
프로젝터가 스크린 앞 천장에 거꾸로 설치되어 프로젝터를 스크린 뒤 탁자 위에 설치할 때 적
있을 때 적합합니다 . 프로젝터를 천장에 설치 합합니다 . 특수한 후면 영사 스크린이 필요합
하려면 해당 제품 판매업체에서 프로젝터 천장 니다 .
설치용 키트를 구입하십시오 .
프로젝터를 켠 후 설치 > 프로젝터 모드로 가서 ,
/ 을 눌러 설정을 선택합니다 .
영사 이미지 크기 조정하기
프로젝터 렌즈부터 스크린까지 거리 , 줌 설정 및 비디오 형식이 각각 영사되는 이미지 크기에 영
향을 줍니다 . 렌즈를 이동하려면 , 원하는 이미지 위치에 따라 이동 가능한 범위 안에서 프로젝
터의 노브를 돌려 영사 렌즈를 원하는 방향으로 이동합니다 .
18
프로젝터 위치 지정
전면 영사
• 렌즈 이동으로 영사 위치를 수직으로 조절할 때 • 렌즈 이동으로 영사 위치를 수평으로 조절
할때
F
F
D
C
A
90°
90°
B
F
E
E
A: 렌즈 중앙부터 영사 이미지 하단 가장자리까지의 거리 ( 렌즈 이동을 가장 높은 수준으로 올릴 때 )
B: 렌즈 중앙부터 영사 이미지 하단 가장자리까지의 거리 ( 렌즈 이동을 가장 낮은 수준으로 내릴 때 )
C: 렌즈 중앙 이동 거리 ( 렌즈 이동이 왼쪽 최대로 설정되어 있을 때 )
D: 렌즈 중앙 이동 거리 ( 렌즈 이동이 오른쪽 최대로 설정되어 있을 때 )
E: 프로젝터에서 스크린까지의 영사 거리
F: 영사 이미지 크기
• 스크린 화면비는 16:9 이고 영사 이미지 화면비는 16:9 입니다
스크린
크기
대각선
길이
인치 cm
영사 이미지 크기 (F)
영사 거리 (E)
옵셋 (A)
높이
옵셋 (B)
옵셋 (C, D)
최단 ( 광각 ) 최장 ( 텔레 )
폭
인치
cm
인치
cm
인치
cm
인치
cm
인치
cm
인치
cm
인치
cm
95
241
47
118
83
210
114
289
167
425
4.7
12
51.2
130
20.7
53
100
254
49
125
87
221
120
305
176
448
4.9
12
53.9
137
21.8
55
120
305
59
149
105
266
144
366
212
537
5.9
15
64.7
164
26.1
66
150
381
74
187
131
332
180
457
264
672
7.4
19
80.9
205
32.7
83
180
457
88
224
157
398
216
548
317
806
8.8
22
97.1
247
39.2
100
200
508
98
249
174
443
240
609
353
896
9.8
25
107.9
274
43.6
111
모든 측정은 근사값이며 실제 크기와 다를 수 있습니다 .
프로젝터를 한 곳에만 설치하여 이용하려는 경우 먼저 설치할 프로젝터를 사용해 영사 거리와 크기를 실제
로 측정하여 프로젝터 광학 부품들의 오차를 고려할 것을 권장합니다 . 그래야 설치하기에 가장 적합한 위치
를 정확하게 파악할 수 있습니다 .
프로젝터 위치 지정
19
렌즈 이동에 대한 영사 범위
a
a
b
a: 최대 수평 범위 (H × 25%)
c
b: 최대 수직 범위 (V × 60%)
d
b
c: 이미지 수직 높이의 1/2
d: 이미지 수평 너비의 1/2
딸깍 소리가 들리면 노정 노브가 한계에 도달한 것이므로 조정 노브 돌리기를 멈춥니다 . 노브를 과도하게 돌
리면 손상될 수 있습니다 .
이미지는 수평 최대값과 수직 최대값 둘다로 이동할 수 없습니다 .
프로젝터 설치하기
프로젝터를 설치할 경우 프로젝터 천장 설치용 키트를 사용하여 안전하고 단단하게 설치하십시
오.
프로젝터를 설치하기 전에
• 대리점에 요청하여 프로젝터를 설치하십시오 . 프로젝터를 손수 설치할 경우 프로젝터가 떨어
져서 상해를 입을 수 있습니다 .
• 지진 발생 등에 대비해 프로젝터가 떨어지지 않도록 필요한 절차를 수행십시오 .
• 천장 설치용 키트를 부적합한 위치에 설치함으로써 발생하는 어떠한 손상에 대해서도 이 프로
젝터의 보증이 적용되지 않습니다 .
• 프로젝터를 천장에 설치 시 주변 온도를 고려하십시오 . 난방기를 사용하는 경우 천장 주변 온
도가 예상보다 더 높을 수 있습니다 .
• 설치용 키트의 사용 설명서에서 토크 범위에 관해 읽어보십시오 . 권장 범위를 초과하는 토크
로 고정시키면 프로젝터가 손상되고 이후에 떨어질 수 있습니다 .
• 프로젝터의 전원을 쉽게 차단할 수 있도록 전원 콘센트는 손이 잘 닿는 높이에 있어야 합니다 .
20
프로젝터 위치 지정
영사 이미지 조정하기
영사 각도 조정하기
프로젝터를 평평하지 않은 곳에 놓았거나 스크
린과 프로젝터가 수직을 이루지 않으면 영사 이
미지가 사다리꼴이 됩니다 . 조정기 받침대 나사
를 돌려 수평각을 정밀 조정할 수 있습니다 .
받침대를 집어 넣으려면 조정기 받침대 나사를
반대 방향으로 돌리십시오 .
• 광원이 켜져 있는 동안에는 렌즈를 들여다보지 마십시오. 광원에서 나오는 빛이 세기 때문에 눈이 다칠 수
있습니다 .
• 조정기 받침대 나사는 시계 방향으로 계속해서 돌리면 분리됩니다 . 이는 고장이 아닙니다 . 이 경우 조정
기 받침대를 반시계 방향으로 돌려 제자리에 넣으면 됩니다 .
이미지 자동 조정하기
이미지 화질 최적화가 필요한 경우가 있습니다 . 이렇게 하려면 AUTO 를 누르십시오 . 3 초 내에
내장된 지능형 자동 조정 기능으로 주파수와 클록이 재조정되어 최상의 화질을 낼 수 있습니다 .
입력 신호 관련 정보가 스크린 모퉁이에 3 초 동안 표시됩니다 .
이 기능은 PC 신호 ( 아날로그 RGB) 가 선택된 경우에만 사용할 수 있습니다 .
이미지 크기 및 선명도 정밀 조정
1. 줌 조정기를 사용하여 원하는 크기로 영사
이미지를 조정하십시오 .
2. 초점 조정기로 이미지를 선명하게 조정하
십시오 .
프로젝터 위치 지정
21
연결
프로젝터에 신호 입력 장치를 연결하려면 다음과 같이 하십시오 :
1. 장비를 모두 끈 후에 연결하십시오 .
2. 각 신호 입력 장치에 올바른 신호 케이블을 사용하십시오 .
3. 케이블을 단단히 꽂았는지 확인하십시오 .
노트북 또는 데스크
탑 컴퓨터
모니터
A/V 장치
1
RJ-45 케이블
2
유선 리모컨
3
전력 공급받는 스크린 등
4
HDBaseT 송신기
5
VGA 케이블
6
HDMI 케이블
7
오디오 케이블
8
RS-232C 케이블
스피커
1
2
22
연결
4
3
5
5
6
7
8
• 위의 연결도에서 특정 케이블은 이 프로젝터와 함께 제공되지 않을 수 있습니다 (" 제품 구성 ", 페이지 14
참조 ). 이러한 케이블은 전자 제품 판매점에서 구입하십시오 .
• 연결 그림은 참조용입니다 . 프로젝터 뒤에 있는 연결 잭은 각 프로젝터 모델에 따라 다릅니다 .
• 프로젝터에 노트북을 연결할 경우 대부분의 노트북에서 외장 비디오 포트가 켜지지 않습니다 . 일반적으
로 , FN + 모니터 기호가 있는 기능 키를 누르면 외장 디스플레이를 켜고 끌 수 있습니다 . FN 과 해당 기호
가 붙은 기능 키를 동시에 누르십시오 . 노트북에서 함께 사용하는 키 집합에 대해 알아보려면 노트북 설
명서를 참조하십시오 .
• 프로젝터를 켜고 비디오 입력 장치를 올바르게 선택했는데도 선택한 비디오 이미지가 나타나지 않으면 비
디오 입력 장치가 켜져 있고 올바르게 작동하는지 확인하십시오 . 또한 , 신호 케이블이 올바르게 연결되어
있는지 확인하십시오 .
• LAN 포트는 이더넷 기능을 제공합니다 .
• HDMI 연결을 위해 고속 HDMI 케이블을 사용하십시오 .
• 프리미엄 고속 케이블을 사용하여 HDMI 1 포트를 통해 4K 컨텐트를 영사하십시오 .
• RS-232C 연결을 위해 차폐된 RS-232C 케이블을 사용하십시오 .
연결
23
케이블 타이 세트 사용
케이블 타이 세트는 연결 포트에서 케이블 플러그가 빠지는 것을 방지하는 데 유용합니다 . 세트
에 다음 부품이 들어 있습니다 .
케이블 타이
케이블 타이 래칫
케이블 타이 헤드
케이블 타이 세트 사용 :
1. 프로젝터의 올바른 포트에 케이블을 단단하게 꽂습니다 .
케이블 타이 헤드를 연결 포트 바로 위에 있는 케이블 타이
구멍에 삽입합니다 . 케이블 타이를 구멍에 일단 삽입하면
빼낼 수 없다는 점에 유의하십시오 .
2. 케이블 타이 래치를 잡습니다 . 래치를 약간 열어 연결 케이
블을 감쌉니다 .
1
2
3. 그림처럼 케이블 타이의 끝을 케이블 타이 래치에 삽입합
니다 .
4. 탭을 눌러 케이블 타이 래치를 닫습니다 .
3
4
5. 케이블 타이와 함께 케이블 타이 래치를 케이블 플러그의
끝으로 옮깁니다 .
5
24
연결
HDBaseT 를 통해 여러 소스 연결하기
이 모델의 HDBaseT 는 HD 디지털 비디오 , 오디오 및 제어 신호를 결합합니다 . HDBaseT 송신
기 ( 시중에서 구입 가능 ) 를 사용하여 , HDBaseT 연결을 통해 여러 소스를 프로젝터에 연결할
수 있습니다 .
아래 그림은 참조용입니다 . 실제 레이아웃은 다를 수 있습니다 .
노트북 컴퓨터
Blu-ray 플레
이어
프로젝터
VGA IN
YPbPr
HDMI
RS232
RJ45
HD Connect
IR RX
HDBaseT 송신기
제어 컴퓨터
LAN 케이블
프로젝터
리모컨
IR 확장기
• 다음 유형의 LAN 케이블을 사용합니다 :
- CAT5e 등급 이상의 차폐된 LAN 케이블
- 두 가닥으로 꼰 LAN 케이블
- 단선
- 직선 케이블
• 최대 전송 거리는 100 m 입니다 .
• 그러나 , 일부 환경에서는 최대 전송 거리가 줄어들 수 있습니다 .
• 감기거나 묶인 LAN 케이블을 사용하지 마십시오 .
• 영사하는 동안 LAN 케이블을 삽입 또는 제거하면 노이즈가 발생할 수 있습니다 .
• 시중에 나온 모든 HDBaseT 전송기가 제대로 연결된다고 보장할 수 없습니다 .
• 일부 HDBaseT 전송기는 소스 장비와 프로젝터를 연결하는 데 사용할 경우 올바른 영사가 불가능합니다 .
• 프로젝터가 대기 모드에 있을 때 HDBaseT 를 통해 명령을 수신할 수 없습니다 .
연결
25
작동하기
프로젝터 시작하기
1. 전원 코드를 연결합니다 . 전원 콘센트 스위치 ( 있는
경우 ) 를 켜십시오 . 프로젝터에 전원이 공급되면 전
원 표시등이 빨간색으로 켜집니다 .
2. 프로젝터나 리모컨에서
을 눌러 프로젝터를 시작
하십시오 . 프로젝터가 켜지면 전원 표시등이 녹색으
로 깜박인 후 켜집니다 .
필요한 경우 초점 조정기를 돌려 이미지의 초점을 맞
추십시오 .
3. 프로젝터를 처음으로 켜는 경우에는 설정 마법사가 나타나 프로젝터 설정 작업을 안내합니
다 . 이 작업을 이미 마친 경우에는 이 단계를 건너뛰고 다음 단계로 이동합니다 .
• 프로젝터나 리모컨에서 화살표 키 ( / / / ) 를 사용하여 메뉴 항목을 이동할 수 있습
니다 .
• ENTER 를 사용하여 선택한 메뉴 항목을 확정합니다 .
단계 1:
프로젝터 위치을 지정합니다 .
프로젝터 위치에 대한 자세한 내용은 위치 선택
을 참조하십시오 .
단계 2:
OSD 언어를 지정합니다 .
단계 3:
영상 소스 자동 검색을 지정합니다 .
프로젝터가 켜질 때 프로젝터에게 사용 가능한
신호를 항상 자동으로 검색하게 하려면 켜짐를
선택하십시오 .
이제 초기 설정을 완료했습니다 .
26
작동하기
4. 암호 입력 창이 표시되면 화살표 키를 눌러 암호 여섯 자릿수를 입력하십시오 . " 암호 기능
사용하기 ", 페이지 28 를 참조하십시오 .
5. 연결된 장비를 모두 켜십시오 .
6. 프로젝터가 입력 신호를 검색합니다 . 스캔 중인 현재 입력 신호가 표시됩니다 . 프로젝터가
신호를 제대로 감지하지 못하면 입력 신호가 감지될 때까지 " 신호 없음 " 메시지가 계속 표
시됩니다 .
INPUT 을 눌러 원하는 입력 신호를 선택할 수도 있습니다 . " 입력 신호 변경 ", 페이지 29 를
참조하십시오 .
• 전기 충격 및 화재 같은 발생 가능한 위험을 방지하기 위해서는 원래의 부속품 ( 예 : 전원 코드 ) 을 사용하
십시오 .
• 설정 마법사 스크린샷은 참조용이며 실제 디자인과 다를 수 있습니다 .
• 입력 신호의 주파수 / 해상도가 프로젝터의 작동 범위를 넘으면 " 범위 초과 " 메시지가 화면에 표시됩니다
. 프로젝터 해상도와 호환되는 입력 신호로 바꾸거나 입력 신호를 낮추십시오 . " 타이밍 도표 ", 페이지 53
를 참조하십시오 .
• 3 분 동안 감지되는 신호가 없으면 프로젝터가 자동으로 절약 모드로 들어갑니다 .
메뉴 사용하기
프로젝터에는 다양한 조정과 설정을 위한 OSD 메뉴가 있습니다 .
아래 OSD 스크린샷은 참조용이며 실제 디자인과 다를 수 있습니다 .
아래 그림은 OSD 메뉴의 개요 화면입니다 .
1
2
이미지
이미지 모드
기본 메뉴 아
이콘
4
현재 입력 신호
2
기본 메뉴
5
상태
3
하위 메뉴
6
버튼 작동 안내 .
밝음
사용자 모드 설정
밝기
명암비
3
1
5
컬러
색조
선명도
고급
현재 이미지 모드 재설정
4
나가기
6
OSD 메뉴에 액세스하려면 프로젝터나 리모컨에서 MENU 를 누릅니다 .
• 프로젝터나 리모컨에서 화살표 키 ( / / / ) 를 사용하여 메뉴 항목을 이동할 수 있습니다 .
• 프로젝터나 리모컨에서 ENTER 를 사용하여 선택한 메뉴 항목을 확정합니다 .
작동하기
27
프로젝터 보호하기
보안 케이블 잠금 장치 사용하기
도난 방지를 위해 프로젝터는 안전한 곳에 설치하십시오 . 그렇지 않은 경우 , 프로젝터를 보호하
기 위한 잠금 장치를 구입하십시오 . 보안 막대로 프로젝터를 고정시킬 수 있습니다 . 24 에서 페
이지 15 를 참조하십시오 .
암호 기능 사용하기
암호 설정하기
1. 시스템 설정 : 고급 > 암호으로 이동합니다 . ENTER 를 누릅니다 . 암호 페이지가 표시됩
니다 .
2. 암호 변경을 선택하고 ENTER 를 누르십시오 .
3. 네 개의 화살표 키 ( , , , ) 는 4 개의 숫자 (1, 2,
3, 4) 를 각각 나타냅니다 . 설정할 암호에 따라 화살
표 키를 눌러 암호 여섯 자릿수를 입력하십시오 .
새 암호 입력
4. 새 암호를 다시 입력하여 확인하십시오 .
암호 설정이 끝나면 OSD 메뉴가 암호 페이지로 돌아
갑니다 .
5. 전원 잠금 기능을 활성화하려면 / 를 눌러 전원 잠
금을 선택하고 / 를 눌러 켜짐을 선택하십시오 . 암
호를 다시 입력하십시오 .
뒤로
• 입력한 숫자는 화면에 별표로 표시됩니다 . 선택한 암호를 미리 기록해 두거나 입력한 후에 적어 두면 암
호를 잊은 경우에 참고할 수 있습니다 .
• 암호를 설정하고 전원 잠금을 활성화한 후에는 프로젝터를 시작할 때마다 암호를 정확하게 입력해야 프
로젝터를 사용할 수 있습니다 .
암호를 잊은 경우
암호를 틀리게 입력하면 암호 오류 메시지가 나타난 후
현재 암호 입력 메시지가 표시됩니다 . 암호를 전혀 기억
할 수 없는 경우 암호 재호출 절차를 이용할 수 있습니다.
" 암호 찾기 절차 시작 ", 페이지 29 를 참조하십시오 .
틀린 암호를 연속 5 회 입력하면 프로젝터가 바로 자동 종
료됩니다 .
28
작동하기
암호 오류
다시 시도하십시오 .
암호 찾기 절차 시작
1. ENTER 를 3 초 동안 누릅니다 . 스크린에 코드 번호
가 표시됩니다 .
암호 재호출
2. 이 번호를 적고 프로젝터를 끄십시오 .
3. 해당 제품 판매업체 또는 현지 CASIO 서비스 센터에
문의하여 코드 번호를 해독하십시오 . 프로젝터의 실
제 구입자인지 확인하기 위해 제품 구입 증명서를 요
청할 수 있습니다 .
재호출 코드를 적어두고
고객 지원 센터에 문의하십시오 .
재호출 코드 :
나가기
암호 변경하기
1. 시스템 설정 : 고급 > 암호 > 암호 변경으로 이동합니다 .
2. ENTER 를 누릅니다 . " 현재 암호 입력 " 메시지가 표시됩니다 .
3. 기존 암호를 입력하십시오 .
• 암호가 맞으면 " 새 암호 입력 " 메시지가 표시됩니다 .
• 암호가 틀리면 암호 오류 메시지가 표시된 후 , 다시 입력하도록 " 현재 암호 입력 " 메시지
가 표시됩니다 . ESC 를 눌러 변경을 취소하거나 다른 암호를 입력할 수 있습니다 .
4. 새 암호를 입력하십시오 .
5. 새 암호를 다시 입력하여 확인하십시오 .
암호 기능 비활성화하기
암호 보호를 비활성화하려면 시스템 설정 : 고급 > 암호 > 전원 잠금으로 이동하고 / 를 눌러
꺼짐를 선택하십시오 . " 현재 암호 입력 " 메시지가 표시됩니다 . 현재 암호를 입력하십시오 .
• 암호가 맞으면 OSD 메뉴가 암호 페이지로 돌아갑니다 . 이제 , 프로젝터를 새로 켤 때마다
암호를 입력하지 않아도 됩니다 .
• 암호가 틀리면 암호 오류 메시지가 표시된 후 , 다시 입력하도록 " 현재 암호 입력 " 메시지
가 표시됩니다 . ESC 를 눌러 변경을 취소하거나 다른 암호를 입력할 수 있습니다 .
암호 기능을 다시 활성화하려면 기존 암호를 입력해야 하므로 비활성화된 상태일 때도 기존 암호를 바로 확
인할 수 있는 곳에 기록해 두십시오 .
입력 신호 변경
프로젝터를 여러 장치에 동시에 연결할 수 있습니다 . 그러나 전
체 스크린은 한 번에 하나만 표시할 수 있습니다 . 프로젝터는 시
작할 때 자동으로 사용할 수 있는 신호를 검색합니다 .
프로젝터에서 신호를 자동으로 검색하게 하려면 시스템 설정 :
기본 > 자동 입력 검색 메뉴가 켜짐으로 되어 있는지 확인하십시
오.
소스 선택 방법 :
1. INPUT 를 누르십시오 . 입력 신호 선택 막대줄이 표시됩
니다 .
2. 원하는 신호가 선택될 때까지
누르십시오 .
/ 를 누른 다음 ENTER 를
작동하기
29
신호가 감지되면 해당 입력 신호의 정보가 스크린 모퉁이에 몇 초 동안 표시됩니다 . 프로젝
터에 연결된 장치가 두 개 이상이면 , 1-2 단계를 반복하여 다른 신호를 검색하십시오 .
• 영사된 이미지의 밝기는 다른 입력 신호를 전환할 때 입력 신호에 따라 변경됩니다 .
• 최상의 이미지 디스플레이를 위해서는 프로젝터의 고유 해상도로 출력되는 입력 신호를 선택하여 사용해
야 합니다 . 다른 해상도인 경우에는 " 화면비 " 설정에 따라 자동 조정되므로 이미지가 일부 왜곡되거나
이미지 선명도가 떨어질 수 있습니다 . " 화면비 ", 페이지 34 를 참조하십시오 .
프로젝터 종료하기
1.
2.
를 누르면 확인 메시지가 표시됩니다 . 응답하지
않으면 잠시 후에 메시지가 사라집니다 .
를 한 번 더 누르십시오 .
3. 전원 표시등이 빨간색으로 변하며 팬이 멈춥니다 . 전
원 콘센트에서 전원 코드를 뽑으십시오 .
전원 코드를 뽑은 후에도 표시등이 켜진 채로 있을 수 있습니다 . 그러나 이는 고장이 아닙니다 .
30
작동하기
작동하기 메뉴
OSD 메뉴는 선택한 신호 유형과 사용하는 프로젝터 모델에 따라 다릅니다 .
프로젝터에 감지된 신호가 하나 이상이어야 관련 메뉴 항목들이 표시됩니다 . 프로젝터에 연결
된 장치가 없거나 감지된 신호가 없으면 , 표시되는 메뉴 항목들도 많지 않습니다 .
이미지 메뉴
이 프로젝터는 사전 설정이 가능한 이미지 모드가 여러 개이기 때문에 작동
환경 및 입력 신호 이미지 유형에 맞는 것을 선택할 수 있습니다 .
• 밝음 : 영사 이미지의 밝기를 최대로 높일 수 있습니다 . 이 모드는 조명 시
설이 잘 갖춰진 곳에서 프로젝터를 사용할 때 밝기를 좀 더 높여야 하는 경
우에 적합합니다 .
이미지 모드
• 선명한 : 내추럴 모드보다 약간 더 밝으며 , 더 밝은 방에서 프리젠테이션
하기에 적합합니다 .
• 내추럴 : 낮은 밝기 수준에서 잘 균형잡힌 색 채도와 명암을 사용하며 , 프
리젠테이션에 가장 적합합니다 .
• 사용자 1/ 사용자 2: 현재 사용 가능한 이미지 모드에 맞게 구성된 설정을
불러옵니다 . " 사용자 모드 설정 ", 페이지 31 를 참조하십시오 .
현재 제공되는 이미지 모드가 원하는 용도로 적합하지 않을 때 사용자가 지
정할 수 있는 모드가 2 가지 있습니다 . 사용자 1/ 사용자 2 모드를 제외한 다
른 이미지 모드 중 하나를 시점으로 삼아 설정을 구성할 수 있습니다 .
• 설정 로드
1. 이미지 > 이미지 모드으로 이동합니다 .
2.
사용자 모드 설정 3.
/ 를 눌러 사용자 1 또는 사용자 2 를 선택하십시오 .
를 눌러 사용자 모드 설정을 선택하고 ENTER 를 누르십시오 . 사용자
모드 설정 페이지가 표시됩니다 .
4. 설정 로드를 선택하고 ENTER 를 누르십시오 .
5.
/ 를 눌러 원하는 목적에 가장 근접한 이미지 모드를 선택하십시오 .
6. ENTER 및 ESC 를 눌러 이미지 메뉴로 돌아갑니다 .
7.
를 눌러 변경할 하위 메뉴 항목을 선택하고 / 를 사용하여 값을 조정
하십시오 . 조정에서 선택한 사용자 모드를 정의합니다 .
작동하기 메뉴
31
• 사용자모드 변경
사용자 지정된 이미지 모드의 이름을 변경할 때 선택합니다 ( 사용자 1 또
는 사용자 2). 새 이름은 영문자 (A-Z, a-z), 숫자 (0-9), 공백 (_) 을 사용하여
최대 9 자까지 가능합니다 .
1. 이미지 > 이미지 모드으로 이동합니다 .
사용자 모드 설정 2.
( 계속 )
3.
4.
5.
/ 를 눌러 사용자 1 또는 사용자 2 를 선택하십시오 .
를 눌러 사용자 모드 설정을 선택하고 ENTER 를 누르십시오 . 사용자
모드 설정 페이지가 표시됩니다 .
를 눌러 사용자모드 변경을 선택하고 ENTER 를 누르십시오 . 사용자
모드 변경 페이지가 표시됩니다 .
/ / / 을 사용하여 원하는 문자를 선택합니다 .
6. 완료되면 ESC 를 눌러 종료합니다 .
밝기
값이 클수록 이미지가 밝아지고 , 이미지의 검은 부분이 검게 나타나면서 미
세하게 표현되게 조정할 수 있습니다 .
명암비
값이 클수록 명암비가 커집니다. 선택한 입력 신호와 주변 환경에 적합하게
밝기 설정을 조정했으면 흰색 농도를 설정할 수 있습니다 .
컬러
설정이 낮을수록 색상의 채도가 낮아집니다 . 너무 높으면 색이 지나치게 강
해져 이미지의 실감이 떨어집니다 .
색조
값이 높을수록 이미지의 녹색 색조가 강해집니다 . 값이 낮을수록 이미지의
붉은 색조가 강해집니다 .
선명도
값이 높을수록 이미지가 더 선명해지고 있습니다 .
• 감마 선택
감마는 영상 소스와 이미지 밝기 사이의 관계를 나타냅니다 .
• 1.6/1.8/2.0/2.1: 원하는 대로 값을 선택하십시오 .
• 2.2/2.3: 이미지의 평균 밝기가 높아집니다. 회의실이나 거실처럼 밝은
환경에 적합합니다 .
고급
• 2.4/2.5: 어두운 환경에서 동영상을 보기에 적합합니다 .
• 2.6/2.8: 주로 어두운 화면으로 구성된 영화를 보기에 적합합니다 .
선명한 밝기
낮은 명암비
낮은 밝기
높은 명암비
1.6
32
작동하기 메뉴
1.8
2.0
2.1
2.2
2.3
2.4
2.5
2.6
2.8
• 색온도
사전 설정 색온도 설정에는 여러 가지가 있습니다 . 사용 가능한 설정은 선
택한 신호 유형에 따라 다릅니다 .
• 보통 : 보통 흰색으로 유지됩니다 .
• 차갑게 : 이미지의 흰색 부분이 파랑을 띄게 됩니다 .
• 따뜻하게 : 이미지의 흰색 부분이 빨강을 띄게 됩니다 .
또한 다음 옵션을 조정하여 선호하는 색 온도를 설정할 수 있습니다 .
• 빨강 게인 / 녹색 게인 / 파랑 게인 : 빨강 , 녹색 , 파랑의 명암비를 조정
합니다 .
• 빨강 오프셋 / 녹색 오프셋 / 파랑 오프셋 : 빨강 , 녹색 , 파랑의 밝기를
조정합니다 .
• 3D 컬러 관리
색상 관리는 6 가지 색상 세트 (RGBCMY) 를 조정할 수 있도록 제공합니다
. 각 색상을 선택하면 원하는 대로 범위와 채도를 독립적으로 조정할 수 있
습니다 .
고급
( 계속 )
• 기본 색상 : 빨강 , 노랑 , 녹색 , 청록색 , 파랑 , 자홍색 중에서 원하는
색상을 선택하십시오 .
• 농담조정: 범위를 늘리면 색상에 인접한 두
가지 색상의 비율이 더 많이 포함됩니다 .
색상이 서로 어떤 관계가 있는지는 그림을
참조하십시오 .
예를 들어 , 빨강을 선택하고 범위를 0 으로
설정하면 영사되는 이미지에서 순수한 빨강
만 선택됩니다 . 범위를 증가시키면 노랑에
가까운 빨강과 자홍색에 가까운 빨강이 포
함됩니다 .
빨강
노랑
녹색
청록색
자홍색
파랑
• 조정 : 선호도에 따라 값을 조정하십시오 . 선택한 1 차 색상의 명암비
에 조정이 적용됩니다 . 조정을 수행하면 이미지에 즉시 반영됩니다 .
• 채도 : 선호도에 따라 값을 조정하십시오 . 조정을 수행하면 이미지에
즉시 반영됩니다 . 예를 들어 , 빨강을 선택하고 값을 0 으로 설정하면
순수한 빨강의 채도에만 적용됩니다 .
채도는 비디오 이미지 내 색상의 양입니다 . 설정이 낮으면 채도가 낮은 색상이 되고 "0" 으
로 설정하면 전체 이미지에서 해당 색상이 제거됩니다 . 채도가 너무 높으면 해당 색상이
너무 강해져서 이미지의 실감이 떨어집니다 .
작동하기 메뉴
33
• MoviePro
• 색 향상 : 더 많은 유연성을 가지고 색의 채도를 미세 조정할 수 있습니
다 . 복합 색상 알고리즘을 조정하여 채색 , 선명한 그라데이션 , 중간
색조 및 미묘한 색소를 완벽하게 렌더링합니다 .
고급
( 계속 )
• 스킨 톤: 이미지에서 다른 색상을 제외한 피부색만을 보정하는 색조를
스마트하게 조정합니다 . 영사 빔 불빛으로 인해 피부 톤이 변색되는
것을 방지하여 모든 피부 톤을 자연스럽고 아름답게 표현합니다 .
• 수퍼해상도 : 색상 , 대비 및 질감 면에서 Full HD 콘텐츠를 대폭 향상시
키는 초고해상도 기술입니다 . 이는 또한 스크린에 나타나는 생생한 이
미지를 위해 표면 디테일을 개선하는 세밀도 향상 기술입니다 . 사용자
는 최적의 보기를 위해 선명도 및 디테일 향상 수준을 조정할 수 있습니
다.
선택한 이미지 모드에 대해 수행한 모든 조정 내용 ( 사전 설정 모드 , 사용자
1 및 사용자 2 포함 ) 이 초기값으로 돌아갑니다 .
현재 이미지 모드
1. ENTER 를 누릅니다 . 확인 메시지가 표시됩니다 .
재설정
2. / 을 사용하여 재설정을 선택하고 ENTER 을 누릅니다 . 현재 이미지
모드가 초기값으로 돌아갑니다 .
디스플레이 메뉴
입력 신호에 따라 이미지의 화면비를 여러 옵션 중에서 지정할 수 있습
니다 .
• 자동 : 프로젝터의 원시 해상도 (Native) 에 맞게
이미지의 가로 또는 세로변이 자동 조정됩니다 .
15:9 이미지
• 4:3: 4:3 화면비로 이미지가 스크린 중앙에 표시
될 수 있게 조정됩니다 .
4:3 이미지
화면비
• 16:9: 16:9 화면비로 이미지가 스크린 중앙에 표
시될 수 있게 조정됩니다 .
16:9 이미지
• 16:10: 16:10 화면비로 이미지가 스크린 중앙에
표시될 수 있게 조정됩니다 .
16:10 이미지
상업적인 용도나 공개 프리젠테이션을 위해 ASPECT 키를 사용하여 이미지의 크기를 확
대하거나 축소하면 원본 자료의 저작권 소유자 또는 법으로 보호되는 저작권을 침해하게
됩니다 .
이미지 위치
34
작동하기 메뉴
위치 조정 페이지를 열 수 있습니다 . 방향 화살표 키를 사용하여 영사 이미
지 위치를 옮길 수 있습니다 . 이 기능은 PC 신호 ( 아날로그 RGB) 가 선택
된 경우에만 사용할 수 있습니다 .
가장자리 네 곳의 저화질을 감춥니다 .
오버스캔 조정
이 값이 클수록 감춰지는 이미지 부분이 많아지는 반면 스크린은 채워진 채
로 유지되어 완벽한 모양이 됩니다 . 이 값을 0 으로 설정하면 이미지가
100% 표시됩니다 .
클록 페이지를 조정하여 이미지 왜곡을 줄일 수 있
습니다 .
페이지
이 기능은 PC 신호 ( 아날로그 RGB) 가 선택된 경우에만 사용할 수 있습니다 .
이미지의 수평 너비를 조정할 수 있습니다 .
수평 크기
이 기능은 PC 신호 ( 아날로그 RGB) 가 선택된 경우에만 사용할 수 있습니
다.
설치 메뉴
프로젝터 모드
테스트 패턴
광원 설정
프로젝터를 천장이나 화면 뒤에 설치할 수 있습니다 . " 위치 선택 ", 페이지
18 를 참조하십시오 .
이 기능을 사용하여 이미지 크기와 초점을 조정
하고 영사된 이미지가 왜곡되지 않도록 확인할
수 있습니다 . 테스트 패턴을 닫으려면 MENU 을
누르고 꺼짐을 선택하십시오 .
• 광원 모드 : 적합한 광원 전력을 제공된 모드들 중에서 선택합니다 . " 절전
", 페이지 48 를 참조하십시오 .
• 광원 정보 : " 광원 시간 확인하기 ", 페이지 48 참조 .
설치 시나리오에 대해 사용자의 필요에 따라 작동하는 한 개의 12V 트리거
가 있습니다 . 두 가지 옵션 중에 선택할 수 있습니다 :
12V 트리거
• 꺼짐 : 이 옵션을 선택하면 프로젝터가 켜질 때 전자 신호를 내보내지
않습니다 .
• 켜짐 : 프로젝터는 켜질 때 낮음에서 높음으로 전자 신호를 내보내고 ,
꺼질 때는 높음에서 낮음으로 전자 신호를 내보냅니다 .
작동하기 메뉴
35
해수면 기준으로 높이가 1500 m–3000 m 사이이거나 온도가 5°C–30°C 인
환경에서는 높게 모드를 사용하는 것이 좋습니다 .
" 높게 모드 " 에서 프로젝터를 사용하면 냉각 시스템을 비롯한 전반적인 성
능을 높이기 위해 팬 속도가 빨라지므로 작동 중 발생하는 노이즈가 커질 수
있습니다 .
높게 모드
위에서 언급한 환경을 제외한 극심한 환경에서 프로젝터를 사용하는 경우 ,
프로젝터가 자동으로 종료될 수 있습니다 . 이것은 프로젝터의 과열을 막기
위한 기능입니다 . 이러한 경우 , 높게 모드 바꾸면 이러한 현상을 해결하십
시오 . 그러나 , 이 프로젝터가 어떠한 극심한 환경에서나 문제 없이 작동한
다는 것은 아닙니다 .
고도가 0 m - 1500 m 이고 주변 온도가 5°C - 35°C 인 경우에는 높게 모드를 사용하지 마십
시오 . 이러한 상태에서 높게 모드를 설정하면 프로젝터가 과도하게 냉각됩니다 .
시스템 설정 : 기본 메뉴
언어
온스크린 디스플레이 (OSD) 메뉴를 표시할 언어를 설정할 수 있습니다 .
배경색
프로젝터의 배경색을 설정할 수 있습니다 .
초기 화면
프로젝터를 시작할 때 표시할 스크린을 선택할 수 있습니다 .
전원 자동 꺼짐
설정 시간이 지난 후 입력 신호가 없을 경우 광원 전력이 낭비되지 않도록
프로젝터가 자동으로 꺼집니다 .
직접 전원 켜기
전원 코드를 통해 전력이 공급되면 자동으로 프로젝터가 켜지도록 할 수 있
습니다 .
• 메뉴 위치 : 온스크린 디스플레이 (OSD) 메뉴의 위치를 설정합니다 .
메뉴 설정
• 메뉴 표시 시간 : 마지막 키를 누른 후에 OSD 를 활성 상태로 유지할 시간
을 설정합니다 .
• 알림 메시지 : 알림 메시지를 켜거나 끄도록 설정합니다 .
현재 입력 소스의 이름을 원하는 대로 바꿉니다 .
입력 이름 변경
입력 이름 변경 페이지에서 / / / 및 ENTER 을 사용하여 연결된 소스
항목에 대해 원하는 문자를 설정합니다 .
완료되면 ESC 를 눌러 종료하고 변경 내용을 저장합니다 .
자동 입력 검색
프로젝터가 자동으로 신호를 검색하게 합니다 .
시스템 설정 : 고급 메뉴
오디오 출력 볼륨 사운드 레벨 조정합니다 .
음소거
36
작동하기 메뉴
사운드를 일시적으로 끕니다 .
색 정확성을 교정하기 위해 적합한 RGB 색 범위를 선택합니다 .
HDMI 범위
• 자동 : 들어오는 HDMI 신호에 대해 적합한 색 범위를 자동으로 선택합
니다 .
• 전체 범위 : 전체 범위 RGB 0-255 를 이용합니다 .
• 제한된 범위 : 제한된 범위 RGB 16-235 를 이용합니다 .
암호
" 암호 기능 사용하기 ", 페이지 28 를 참조하십시오 .
리모컨과 프로젝터의 컨트롤 키를 잠그면 어린이가 사용하거나 원치 않는
실수로 프로젝터 설정이 변경되는 것을 방지할 수 있습니다 . 제어판 키 잠
금이 켜져 있으면 리모컨과 프로젝터에서 켜짐 / 대기 를 제외한 컨트롤
키가 작동하지 않습니다 .
제어판 키 잠금
제어판 키 잠금을 해제하려면 프로젝터나 리모컨에서
초 동안 누르십시오 .
( 오른쪽 키 ) 를 3
제어판 키 잠금 기능을 활성 상태로 두고 프로젝터를 끄면 다음에 프로젝터를 켤 때도 잠금
상태가 그대로 유지됩니다 .
직렬 포트 설정
선호하는 제어 포트를 선택할 수 있습니다 : RS-232C 포트 ( 프로젝터의
SERIAL 포트 ) 또는 HDBaseT 포트 ( 프로젝터의 HDBaseT 입력 포트 ) 를
통해 .
이 프로젝터는 네트워크 기능을 갖추고 있습니다 . 동일한 LAN 에 연결되어
있는 원격 컴퓨터에서 웹 브라우저를 사용하여 프로젝터를 관리 및 제어할
수 있습니다 .
• 유선 LAN
• 상태 : 연결 상태를 표시합니다 .
• DHCP: DHCP 환경에 있고 IP 주소 , 서브넷 마스크 , 기본 게이트웨이
, DNS 서버 설정이 자동으로 검색될 경우 켜짐을 선택합니다 . 비
-DHCP 환경에 있고 아래 설정을 조정한 경우 꺼짐을 선택합니다 .
• IP 주소
네트워크 설정
• 서브넷 마스크
• 기본 게이트웨이
• DNS 서버
• 적용
DHCP 가 꺼짐으로 설정된 때만 사용할 수 있습니
다 . / 을 사용하여 열을 선택하고 / 을 사용하
여 값을 조정합니다 .
이러한 설정을 적용합니다 .
원격 컴퓨터에서 프로젝터를 제어하는 데 대한 자세한 내용은 " 원격으로 프로젝터 제어하
기 ", 페이지 39 을 참조하십시오 .
• AMX 장치 발견 : 이 기능이 켜짐일 때 프로젝터는 AMX 컨트롤러에 의해
감지될 수 있습니다 .
• MAC 주소 : 이 프로젝터의 mac 주소를 표시합니다 .
작동하기 메뉴
37
• 네트워크 대기 모드 활성화 : 프로젝터가 대기 모드에서 네트워크 기능을
제공할 수 있게 합니다 .
네트워크 대기
• 네트워크 대기 모드 자동 비활성화 : 대기 모드에 들어간 후 설정된 기간이
지나면 프로젝터가 네트워크 기능을 비활성화할 수 있게 합니다 . 예를 들
어 20 분을 선택하면 , 프로젝터는 대기 모드로 들어간 후 20 분 동안 네트
워크 기능을 제공할 수 있습니다 . 20 분이 다 차면 , 프로젝터가 정상 대기
모드로 들어갑니다 .
모든 설정을 초기값으로 되돌릴 수 있습니다 .
모든 설정 재설정
다음 설정은 그대로 유지됩니다 : 이미지 모드 , 사용자 모드 설정 , 밝기 , 명암비 , 컬러 , 색
조 , 선명도 , 고급 , 화면비 , 프로젝터 모드 , 입력 이름 변경 , 오디오 출력 볼륨 , 음소거 ,
암호 , 직렬 포트 설정 , 네트워크 설정 및 네트워크 대기 .
정보 메뉴
입력
현재 입력 신호를 확인할 수 있습니다 .
이미지 모드
이미지 메뉴에서 선택한 모드를 확인할 수 있습니다 .
해상도
입력 신호의 원시 해상도를 표시합니다 .
색상 시스템
입력 시스템 형식 .
광원 사용 시간
광원을 사용한 시간을 표시합니다 .
펌웨어 버전
프로젝터의 펌웨어 버전을 표시합니다 .
38
작동하기 메뉴
원격으로 프로젝터 제어하기
프로젝터에 대해 올바른 IP 주소가 있고 프로젝터가 켜져 있거나 대기 모드인 경우 같은 LAN 에
있는 컴퓨터를 사용하여 프로젝터를 제어할 수 있습니다 .
이 사용 설명서의 스크린샷은 참고용으로만 제공되며 , 실제 디자인은 이와 다를 수 있습니다 .
1. 브라우저의 주소 표시줄에 프로젝터의 주소를 입력하고 Enter 를 누르십시오 .
2. Crestron (eControl) 페이지에는 Crestron eControl 사용자 인터페이스가 표시됩니다 .
eControl 페이지는 프로젝터를 제어하거나 영사된 그림을 조절하는 다양한 가상 키를 제공
합니다 .
• 주 페이지
i
ii
i
i
i. 이들 버튼은 OSD 메뉴 , 프로젝터 또는 리모컨의 버튼과 동일한 기능을 합니다 . 자세한 내
용은 " 프로젝터 및 리모컨 ", 페이지 16 및 " 작동하기 메뉴 ", 페이지 31 를 참조하십시오 .
그러나 이전 OSD 메뉴로 돌아가려는 경우 , 메뉴 설정을 종료하고 저장한 다음 MENU 을
누르십시오 .
ii. 입력 소스를 전환하려면 원하는 신호를 클릭하십시오 .
원격으로 프로젝터 제어하기
39
• Tools( 도구 ) 페이지
Tools( 도구 ) 페이지에서는 프로젝터 관리와 이 프로젝터의 원격 네트워크 작업에 대한 LAN
제어 설정 및 보안 액세스를 구성할 수 있습니다 .
iii
i
ii
iv
v
i. 프로젝터 이름을 지정하고 위치와 담당자 정보를 확인할 수 있습니다 .
ii. 네트워크 설정을 조정할 수 있습니다 .
iii. 설정한 후에는 암호로 보호되는 이 프로젝터의 원격 네트워크 작업에 액세스할 수 있습니
다.
iv. 설정한 후에는 암호로 보호되는 Tools( 도구 ) 페이지에 액세스할 수 있습니다 .
조정 후에 Send ( 보내기 ) 버튼을 누르면 데이터가 프로젝터에 저장됩니다 .
v. 원격 네트워크 작업 페이지로 돌아가려면 이 버튼을 누르십시오 .
• Info( 정보 ) 페이지
Info( 정보 ) 페이지에 이 프로젝터의 정보와 상태가 표시됩니다 .
i
i. 원격 네트워크 작업 페이지로 돌아가려면 이 버튼을 누르십시오 .
40
원격으로 프로젝터 제어하기
PJLink 명령
이 프로젝터는 프로젝터 제어를 위해 표준 프로토콜 PJLink 를 지원합니다 . 지원되는 명령은 아
래와 같습니다 .
명령
제어 세부 사항
참고
POWR
전원 공급 제어
매개변수
0 = 대기
1 = 전원 켜짐
POWR ?
전원 공급 상태 조회
INST ?
입력 선택 인덱스 조회
INPT
입력 선택
INPT ?
입력 선택 조회
AVMT
AV MUTE 제어
AVMT ?
AV MUTE 상태 조회
ERST ?
오류 상태 조회
LAMP ?
광원 상태 조회
NAME ?
INF1 ?
프로젝터 이름 조회
INF2 ?
INFO ?
CLSS ?
매개변수
0 = 대기 1 = 전원 켜짐
No.1 11
No.2 31
No.3 32
No.4 51
매개변수
11: RGB 1
31: HDMI 1
32: HDMI 2
51: HDBaseT
매개변수
VIDEO & AUDIO MUTE 모드 꺼짐
VIDEO & AUDIO MUTE 모드 켜짐
매개변수
1 번째 바이트 : 팬 오류를 나타냄 , 범위 0, 2
2 번째 바이트 : 광원 오류를 나타냄 , 범위 0, 2
3 번째 바이트 : 온도 오류를 나타냄 , 범위 0, 2
4 번째 바이트 : 0 에 고정됨
0 에서 2 까지 각 값의 정의는 다음과 같습니다 .
0 = 알려진 오류 없음 1 = 경고 2 = 오류
매개변수
1 번째 자리 (1 – 5 자리 ): 광원의 누적 작동 시간
"CASIO" 가 반환됩니다 .
제조업체 이름 조회
모델 이름 조회
기타 정보 조회
"CASIO" 가 반환됩니다 .
"XJ-L8300HN" 이 반환됩니다 .
클래스 정보 조회
"1" 이 반환됩니다 .
"" (null) 이 반환됩니다 .
자세한 내용은 아래 URL 에 있는 CASIO 웹사이트를 방문하십시오 .
http://world.casio.com/download/projector/
원격으로 프로젝터 제어하기
41
프로젝터 RS-232C 제어
컴퓨터에서 RS-232C 명령을 사용하여 프로젝터를 제어하려면 , 시중에서 판매되는 직렬
( 교차 ) 케이블을 사용하여 프로젝터와 컴퓨터를 연결해야 합니다 .
인터페이스 설정
RS-232C 프로토콜
전송 속도
데이터 길이
패리티 확인
정지 비트
흐름 제어
9600 에 고정됨
8 비트
없음
1 비트
없음
명령 표
기능
전원
소스 선택
오디오
이미지 모드
42
ASCII
쓰기
작동하기
전원 켜짐
쓰기
전원 꺼짐
<CR>*pow=off#<CR>
읽기
<CR>*pow=?#<CR>
쓰기
전원 상태
COMPUTER/YpbPr
<CR>*sour=RGB#<CR>
쓰기
HDMI 1
<CR>*sour=hdmi#<CR>
쓰기
HDMI 2
<CR>*sour=hdmi2#<CR>
쓰기
HDBaseT
<CR>*sour=hdbaset#<CR>
읽기
현재 소스
<CR>*sour=?#<CR>
쓰기
음소거 켜짐
<CR>*mute=on#<CR>
쓰기
음소거 꺼짐
<CR>*mute=off#<CR>
읽기
음소거 상태
<CR>*mute=?#<CR>
쓰기
음량 +
<CR>*vol=+#<CR>
쓰기
음량 -
<CR>*vol=-#<CR>
쓰기
음량 = 값
<CR>*vol=value#<CR>
읽기
음량 상태
<CR>*vol=?#<CR>
쓰기
밝음
<CR>*appmod=bright#<CR>
쓰기
선명한
<CR>*appmod=vivid#<CR>
쓰기
<CR>*appmod=natural#<CR>
쓰기
내추럴
사용자 1
쓰기
사용자 2
<CR>*appmod=user2#<CR>
읽기
이미지 모드
<CR>*appmod=?#<CR>
유형
프로젝터 RS-232C 제어
<CR>*pow=on#<CR>
<CR>*appmod=user1#<CR>
이미지 설정
쓰기
명암비 +
<CR>*con=+#<CR>
쓰기
명암비 -
<CR>*con=-#<CR>
읽기
명암비 값
<CR>*con=?#<CR>
쓰기
밝기 +
<CR>*bri=+#<CR>
쓰기
밝기 -
<CR>*bri=-#<CR>
읽기
밝기 값
<CR>*bri=?#<CR>
쓰기
컬러 +
<CR>*color=+#<CR>
쓰기
컬러 -
<CR>*color=-#<CR>
읽기
컬러 값
<CR>*color=?#<CR>
쓰기
색조 +
<CR>*tint=+#<CR>
쓰기
색조 -
<CR>*tint=-#<CR>
읽기
색조 값
<CR>*tint=?#<CR>
쓰기
선명도 +
<CR>*sharp=+#<CR>
쓰기
선명도 -
<CR>*sharp=-#<CR>
읽기
선명도 값
<CR>*sharp=?#<CR>
쓰기
스킨 톤 +
<CR>*skintone=+#<CR>
쓰기
스킨 톤 -
<CR>*skintone=-#<CR>
읽기
스킨 톤 값
<CR>*skintone=?#<CR>
쓰기
색온도 - 따뜻하게
<CR>*ct=warm#<CR>
쓰기
색온도 - 보통
<CR>*ct=normal#<CR>
쓰기
색온도 - 차갑게
<CR>*ct=cool#<CR>
읽기
색온도 상태
<CR>*ct=?#<CR>
쓰기
화면비 4:3
<CR>*asp=4:3#<CR>
쓰기
화면비 16:9
<CR>*asp=16:9#<CR>
쓰기
화면비 16:10
<CR>*asp=16:10#<CR>
쓰기
화면비 자동
<CR>*asp=AUTO#<CR>
읽기
화면비 상태
<CR>*asp=?#<CR>
쓰기
오버스캔 조정 +
<CR>*overscan=+#<CR>
쓰기
오버스캔 조정 -
<CR>*overscan=-#<CR>
읽기
오버스캔 조정 값
<CR>*overscan=?#<CR>
쓰기
<CR>*auto#<CR>
쓰기
자동
빨강 게인 +
쓰기
빨강 게인 -
<CR>*RGain=-#<CR>
읽기
빨강 게인 값
<CR>*RGain=?#<CR>
쓰기
녹색 게인 +
<CR>*GGain=+#<CR>
쓰기
녹색 게인 -
<CR>*GGain=-#<CR>
읽기
녹색 게인 값
<CR>*GGain=?#<CR>
쓰기
파랑 게인 +
<CR>*BGain=+#<CR>
쓰기
파랑 게인 -
<CR>*BGain=-#<CR>
읽기
파랑 게인 값
<CR>*BGain=?#<CR>
<CR>*RGain=+#<CR>
프로젝터 RS-232C 제어
43
이미지 설정
44
쓰기
빨강 오프셋 +
<CR>*ROffset=+#<CR>
쓰기
빨강 오프셋 -
<CR>*ROffset=-#<CR>
읽기
빨강 오프셋 값
<CR>*ROffset=?#<CR>
쓰기
녹색 오프셋 +
<CR>*GOffset=+#<CR>
쓰기
녹색 오프셋 -
<CR>*GOffset=-#<CR>
읽기
녹색 오프셋 값
<CR>*GOffset=?#<CR>
쓰기
파랑 오프셋 +
<CR>*BOffset=+#<CR>
쓰기
파랑 오프셋 -
<CR>*BOffset=-#<CR>
읽기
파랑 오프셋 값
<CR>*BOffset=?#<CR>
쓰기
감마 선택 -1.6
<CR>*gamma=1.6#<CR>
쓰기
감마 선택 -1.8
<CR>*gamma=1.8#<CR>
쓰기
감마 선택 -2.0
<CR>*gamma=2.0#<CR>
쓰기
감마 선택 -2.1
<CR>*gamma=2.1#<CR>
쓰기
감마 선택 -2.2
<CR>*gamma=2.2#<CR>
쓰기
감마 선택 -2.3
<CR>*gamma=2.3#<CR>
쓰기
감마 선택 -2.4
<CR>*gamma=2.4#<CR>
쓰기
감마 선택 -2.5
<CR>*gamma=2.5#<CR>
쓰기
감마 선택 -2.6
<CR>*gamma=2.6#<CR>
쓰기
감마 선택 -2.8
<CR>*gamma=2.8#<CR>
읽기
감마 선택 상태
<CR>*gamma=?#<CR>
프로젝터 RS-232C 제어
쓰기
초기 화면 - Casio
<CR>*splash=casio#<CR>
쓰기
초기 화면 - 검정
<CR>*splash=black#<CR>
쓰기
초기 화면 - 파랑
<CR>*splash=blue#<CR>
읽기
초기 화면 상태
<CR>*splash=?#<CR>
쓰기
배경색 - 녹색
<CR>*background=green#<CR>
쓰기
배경색 - 검정
<CR>*background=black#<CR>
쓰기
배경색 - 파랑
<CR>*background=blue#<CR>
읽기
배경색 상태
<CR>*background=?#<CR>
쓰기
프로젝터 위치 - 탁자 앞
<CR>*pp=FT#<CR>
쓰기
프로젝터 위치 - 탁자 뒤
<CR>*pp=RE#<CR>
쓰기
프로젝터 위치 - 천장 뒤
<CR>*pp=RC#<CR>
쓰기
프로젝터 위치 - 천장 앞
<CR>*pp=FC#<CR>
읽기
프로젝터 위치 상태
<CR>*pp=?#<CR>
쓰기
빠른 자동 검색 / 소스 자동 검색 <CR>*QAS=on#<CR>
빠른 자동 검색 / 소스 자동 검색 <CR>*QAS=off#<CR>
쓰기
쓰기
빠른 자동 검색 상태 / 소스 자동
<CR>*QAS=?#<CR>
검색 상태
<CR>*menutime=on#<CR>
메뉴 표시 시간 - 항상 켜짐
<CR>*menutime=5s#<CR>
메뉴 표시 시간 - 5 초
쓰기
메뉴 표시 시간 - 10 초
<CR>*menutime=10s#<CR>
쓰기
메뉴 표시 시간 - 15 초
<CR>*menutime=15s#<CR>
쓰기
메뉴 표시 시간 - 20 초
<CR>*menutime=20s#<CR>
쓰기
메뉴 표시 시간 - 25 초
<CR>*menutime=25s#<CR>
쓰기
메뉴 표시 시간 - 30 초
<CR>*menutime=30s#<CR>
읽기
메뉴 표시 시간 상태
<CR>*menutime=?#<CR>
쓰기
메뉴 위치 - 가운데
<CR>*menuposition=center#<CR>
쓰기
메뉴 위치 - 좌측 상단
<CR>*menuposition=tl#<CR>
쓰기
메뉴 위치 - 우측 상단
<CR>*menuposition=tr#<CR>
쓰기
메뉴 위치 - 우측 하단
<CR>*menuposition=br#<CR>
쓰기
메뉴 위치 - 좌측 하단
<CR>*menuposition=bl#<CR>
읽기
메뉴 위치 상태
<CR>*menuposition=?#<CR>
쓰기
알림 메시지 - 켜짐
<CR>*reminder=on#<CR>
쓰기
알림 메시지 - 꺼짐
<CR>*reminder=off#<CR>
읽기
알림 메시지 상태
<CR>*reminder=?#<CR>
쓰기
직접 전원 켜기 - 켜짐
<CR>*directpower=on#<CR>
쓰기
직접 전원 켜기 - 꺼짐
<CR>*directpower=off#<CR>
읽기
직접 전원 켜기 - 상태
<CR>*directpower=?#<CR>
쓰기
대기 설정 - 네트워크 켜짐
<CR>*standbynet=on#<CR>
쓰기
대기 설정 - 네트워크 꺼짐
<CR>*standbynet=off#<CR>
읽기
대기 설정 - 네트워크 상태
<CR>*standbynet=?#<CR>
읽기
쓰기
작동 설정
프로젝터 RS-232C 제어
45
램프 제어
읽기
광원 사용 시간
<CR>*ltim=?#<CR>
쓰기
보통 모드
<CR>*lampm=lnor#<CR>
쓰기
절약 모드
<CR>*lampm=eco#<CR>
쓰기
360 및 세로
<CR>*lampm=portrait360#<CR>
읽기
램프 모드 상태
<CR>*lampm=?#<CR>
읽기
<CR>*modelname=?#<CR>
쓰기
모델명
빈화면 켜짐
쓰기
빈화면 꺼짐
<CR>*blank=off#<CR>
읽기
빈화면 상태
<CR>*blank=?#<CR>
쓰기
메뉴 켜짐
<CR>*menu=on#<CR>
쓰기
메뉴 꺼짐
<CR>*menu=off#<CR>
쓰기
위로
<CR>*up#<CR>
쓰기
아래로
<CR>*down#<CR>
쓰기
오른쪽
<CR>*right#<CR>
쓰기
왼쪽
입력 /OK
<CR>*left#<CR>
<CR>*back#<CR>
쓰기
뒤로
언어 +
쓰기
언어 -
<CR>*lang=-#<CR>
읽기
언어 상태
<CR>*lang=?#<CR>
쓰기
전원 자동 꺼짐 - 비활성화
<CR>*APOFF=DIS#<CR>
쓰기
전원 자동 꺼짐 - 5 분
<CR>*APOFF=5#<CR>
쓰기
전원 자동 꺼짐 - 10 분
<CR>*APOFF=10#<CR>
쓰기
전원 자동 꺼짐 - 15 분
<CR>*APOFF=15#<CR>
쓰기
전원 자동 꺼짐 - 20 분
<CR>*APOFF=20#<CR>
쓰기
전원 자동 꺼짐 - 25 분
<CR>*APOFF=25#<CR>
쓰기
전원 자동 꺼짐 - 30 분
<CR>*APOFF=30#<CR>
읽기
전원 자동 꺼짐 상태
<CR>*APOFF=?#<CR>
쓰기
AMX 장치 발견 - 켜짐
<CR>*amxdd=on#<CR>
쓰기
AMX 장치 발견 - 꺼짐
<CR>*amxdd=off#<CR>
읽기
AMX 장치 발견 상태
<CR>*amxdd=?#<CR>
읽기
MAC 주소
<CR>*macaddr=?#<CR>
쓰기
높게 모드 켜짐
<CR>*Highaltitude=on#<CR>
쓰기
높게 모드 꺼짐
<CR>*Highaltitude=off#<CR>
읽기
높게 모드 상태
<CR>*Highaltitude=?#<CR>
쓰기
키 잠금 켜짐
<CR>*keylock=on#<CR>
쓰기
키 잠금 꺼짐
<CR>*keylock=off#<CR>
읽기
키 잠금 상태
<CR>*keylock=?#<CR>
쓰기
쓰기
기타
46
프로젝터 RS-232C 제어
<CR>*blank=on#<CR>
<CR>*enter#<CR>
<CR>*lang=+#<CR>
유지 보수
프로젝터 관리하기
렌즈 청소하기
렌즈 표면에 먼지나 때가 묻어 있을 때마다 닦으십시오 . 렌즈를 청소하기 전에 프로젝터를 끄고
완전히 식을 때까지 두십시오 .
• 먼지나 얼룩이 묻어 있으면 , 렌즈 세척 전용 종이로 닦아내거나 부드러운 천에 렌즈 세척제를
묻혀 살짝 닦아내십시오 .
• 마모성 패드 , 알칼리 / 산성 세제 , 소싱 파우더 또는 알콜 , 벤젠 , 희석제나 살충제와 같은 휘발
성 용제를 사용하지 마십시오 . 이런 재료를 사용하거나 고무 또는 비닐 물질로 오래 문지르면
프로젝터 표면과 캐비닛 물질이 손상될 수 있습니다 .
프로젝터 본체 청소하기
본체를 청소하기 전에 " 프로젝터 종료하기 ", 페이지 30 에 설명된 대로 올바른 종료 절차에 따
라 프로젝터를 끄고 전원 코드를 뽑으십시오 .
• 먼지나 때를 제거하려면 보풀이 없는 부드러운 천으로 닦으십시오 .
• 잘 닦이지 않는 먼지나 얼룩을 제거하려면 , 부드러운 천을 물이나 중성 pH 세제에 적셔 . 케이
스를 닦으십시오 .
왁스 , 알코올 , 벤젠 , 희석제 , 기타 화학 세제 등은 사용하지 마십시오 . 본체가 손상될 수 있습니다 .
프로젝터 보관하기
프로젝터를 장기간 보관해야 하는 경우 , 다음과 같이 하십시오 :
• 보관 장소의 온도와 습도가 권장 범위에 있는지 확인하십시오 . 범위에 대한 자세한 내용은 " 사
양 ", 페이지 51 을 참조하거나 해당 제품 판매업체에 문의하십시오 .
• 조정기 받침대를 집어 넣으십시오 .
• 리모컨에서 배터리를 빼내십시오 .
• 프로젝터를 원래 포장 상자나 유사한 상자에 넣으십시오 .
프로젝터 운반하기
프로젝터를 운송하는 경우 , 원래 포장 상자나 유사한 상자에 넣으십시오 .
유지 보수
47
광원 정보
광원 시간 확인하기
프로젝터가 작동 중일 경우 광원 사용 시간 ( 시간 수 ) 은 내장된 타이머에 의해 자동으로 계산됩
니다 .
광원 시간 정보를 보려면 다음과 같이 하십시오 :
1. 설치 > 광원 설정로 가서 ENTER 을 누릅니다 . 광원 설정 페이지가 표시됩니다 .
2.
을 눌러 광원 정보를 선택하고 ENTER 를 누릅니다 . 광원 정보가 표시됩니다 .
광원 시간 정보는 정보 메뉴에서도 볼 수 있습니다 .
절전
• 광원 모드 설정하기
설치 > 광원 설정 > 광원 모드로 가서 / 을 누르거나 리모컨에서 L. MODE 을 눌러 제공된 모
드 중에 적합한 광원 모드를 선택합니다 .
Eco/360 및 세로 모드로 프로젝터를 설정하면 전원이 절약됩니다 .
광원 모드
설명
보통
Eco
360 및 세로
완전한 광원 밝기를 제공합니다
밝기를 낮춰 전원을 절약하고 팬 노이즈 줄입니다
밝기를 낮춰 전원을 절약하고 , 360 도 및 세로 영사에 가장 적합합니다
• 전원 자동 꺼짐 설정하기
이 기능은 전원을 절약하기 위해 설정된 시간이 지난 후 입력 신호가 없을 경우 자동으로 프로젝
터를 끕니다 .
전원 자동 꺼짐을 설정하려면 시스템 설정 : 기본 > 전원 자동 꺼짐로 가서
/ 을 누릅니다 .
• 영사되는 화면의 시각적인 밝기는 주변 조명 상태 , 선택한 입력 신호의 명암비 / 밝기 설정 등에 따라 달라
지고 영사 거리와 정비례합니다 .
• 광원의 밝기는 시간이 지나면서 떨어지며 광원 제조업체 사양에 따라 다를 수 있습니다 . 이것은 정상적인
현상입니다 .
48
유지 보수
표시등
표시등
상태 및 설명
전원 이벤트
대기 모드 ( 전원 코드를 분리한 후에도 표시등 불빛이 켜진 채로
있을 수 있습니다 . 그러나 이는 고장이 아닙니다 .)
전원이 켜지고 있습니다
정상 작동
정상적인 전원 끄기 냉각
인광 / 색상환 시작 실패
인광 / 색상환 스핀 실패
광원 이벤트
정상 작동 시 광원 오류
광원이 켜지지 않음
온도
팬 1 오류 ( 실제 팬 속도가 바람직한 속도를 초과합니다 )
팬 2 오류 ( 실제 팬 속도가 바람직한 속도를 초과합니다 )
팬 3 오류 ( 실제 팬 속도가 바람직한 속도를 초과합니다 )
팬 4 오류 ( 실제 팬 속도가 바람직한 속도를 초과합니다 )
팬 5 오류 ( 실제 팬 속도가 바람직한 속도를 초과합니다 )
팬 6 오류 ( 실제 팬 속도가 바람직한 속도를 초과합니다 )
팬 7 오류 ( 실제 팬 속도가 바람직한 속도를 초과합니다 )
팬 8 오류 ( 실제 팬 속도가 바람직한 속도를 초과합니다 )
온도 1 오류 ( 제한 온도 초과 )
온도 2 오류 ( 제한 온도 초과 )
물 펌프 오류 ( 액체 냉각기의 물이 부족합니다 )
: 꺼짐
: 주황색 켜짐
: 녹색 켜짐
: 빨강 켜짐
: 주황색 깜박임
: 녹색 깜박임
: 빨강 깜박임
유지 보수
49
문제 해결
프로젝터가 켜지지 않습니다 .
해결 방법
원인
프로젝터의 AC 전원 잭에 전원 코드를 꽂고 전원 코드
를 전원 콘센트에 연결하십시오 . 전원 콘센트에 스위치
가 있으면 스위치가 켜짐 위치에 있는지 확인하십시오 .
냉각 중에 프로젝터를 다시 켜려고 했습니다 . 냉각이 끝날 때까지 기다리십시오 .
전원 코드에서 전원이 공급되지 않습니다 .
그림이 표시되지 않습니다 .
원인
해결 방법
비디오 입력 장치가 꺼져 있거나 올바르게 연
결되지 않았습니다 .
프로젝터가 입력 신호 장치에 올바르게 연결
되지 않았습니다 .
비디오 입력 장치를 켜고 신호 케이블이 올바르게 연결
되었는지 확인하십시오 .
입력 신호를 잘못 선택했습니다 .
렌즈 커버가 닫혀 있습니다 .
INPUT 키로 올바른 입력 신호를 선택하십시오 .
렌즈 커버를 여십시오 .
연결 상태를 확인하십시오 .
이미지가 흐릿합니다
해결 방법
원인
영사 렌즈의 초점이 잘못되었습니다 .
초점 조정기로 렌즈 초점을 조정하십시오 .
프로젝터와 스크린이 올바르게 정렬되지 않았 영사각 , 방향 , 프로젝터 높이 ( 필요한 경우 ) 를 조정하
습니다 .
십시오 .
렌즈 커버가 닫혀 있습니다 .
렌즈 커버를 여십시오 .
리모컨이 작동하지 않습니다 .
해결 방법
원인
배터리 전력이 소모되었습니다 .
배터리를 모두 새 것으로 교체하십시오 .
리모컨과 프로젝터 사이에 장애물이 있습니다
장애물을 치우십시오 .
.
프로젝터에서 너무 멀리 떨어져 있습니다 .
프로젝터와 8 미터 (26 피트 ) 이하로 거리를 두십시오 .
암호가 올바르지 않습니다 .
해결 방법
원인
암호를 잊어버렸습니다 .
50
문제 해결
" 암호 찾기 절차 시작 ", 페이지 29 를 참조하십
시오 .
사양
프로젝터 사양
모든 사양은 사전 통보 없이 변경될 수 있습니다 .
광학 사양
컨트롤
해상도
4K UHD 3840 x 2160
RS-232C 직렬 컨트롤
9- 핀 D-sub 수 x 1
디스플레이 시스템
1-CHIP DLP
LAN 제어
RJ-45 x 1
명료한 초점 범위
2.89–6.09 m @ 광각 , 4.25–8.96 m @ 텔레
서비스 포트 x 1
렌즈
F = 2.1 - 2.4, f = 20.6 - 30.3 mm
IR 수신기 x 2
입력 단자
전기
전원 공급 장치
100 ~ 240 V
유선 리모컨 x 1
(AC), 50/60 Hz
소비 전력
595 W ( 최대 ); < 0.5 W ( 대기 );
< 3.0 W ( 네트워크 대기 )
기계 사양
무게
19.8 Kg (43.7 lbs)
출력 단자
RGB 출력 단자
15- 핀 미니 D-Sub ( 암 ) x 1
오디오 신호 출력
3.5 mm 스테레오 미니 잭 x 1
USB
DC (5V 2A) 출력 포트 x 1
12 V 트리거 (0.5 A) x 1
컴퓨터 입력 단자
RGB 입력 단자
15- 핀 미니 D-Sub ( 암 ) x 1
비디오 신호 입력 단자
디지털
HDMI1 (HDCP2.2) x 1;
HDMI2 x 1
HDBaseT x 1
환경 요건
작동 온도
5°C–35°C ( 해수면 기준 )
보관 온도
-10°C–65°C ( 해수면 기준 )
작동 / 보관 상대 습도
10%–90% ( 응축 없음 )
작동 고도
5°C–35°C 에서 0 ~ 1500 m
1500 ~ 3000 m, 5°C–30°C ( 높게 모드 켜짐 )
사양
51
크기
471 mm (W) x 223 mm (H) x 565 mm (D)
471
565
223
단위 : mm
52
사양
타이밍 도표
RGB 입력에 대해 지원되는 타이밍
해상도
640 x 480
800 x 600
1024 x 768
1152 x 864
1280 x 720
1280 x 768
1280 x 800
1280 x 1024
1280 x 960
1366 x 768
1440 x 900
1400 x 1050
1600 x 1200
1680 x 1050
1920 x 1200@60Hz
1920 x 1080 (VESA)
모드
수직 주파수
(Hz)
수평 주파수 (kHz)
픽셀 주파수
(MHz)
VGA_60
VGA_72
VGA_75
VGA_85
SVGA_60
SVGA_72
SVGA_75
SVGA_85
XGA_60
XGA_70
XGA_75
XGA_85
1152 x 864_75
1280 x 720_60
1280 x 768_60
WXGA_60
SXGA_60
SXGA_75
SXGA_85
1280 x 960_60
1366 x 768_60
WXGA+_60
SXGA+_60
UXGA
1680 x 1050_60
1920 x 1200_60 (Reduce Blanking)
1920 x 1080_60
59.940
72.809
75.000
85.008
60.317
72.188
75.000
85.061
60.004
70.069
75.029
84.997
75.00
60
59.870
59.810
60.020
75.025
85.024
60.000
59.790
59.887
59.978
60.000
59.954
59.95
59.963
31.469
37.861
37.500
43.269
37.879
48.077
46.875
53.674
48.363
56.476
60.023
68.667
67.500
45.000
47.776
49.702
63.981
79.976
91.146
60.000
47.712
55.935
65.317
75.000
65.290
74.038
67.158
25.175
31.500
31.500
36.000
40.000
50.000
49.500
56.250
65.000
75.000
78.750
94.500
108.000
74.250
79.5
83.500
108.000
135.000
157.500
108
85.500
106.500
121.750
162.000
146.250
154
173
위에 표시된 타이밍은 EDID 파일 및 VGA 그래픽 카드 제한으로 인해 지원되지 않을 수도 있습니다 . 일부
타이밍은 선택하지 못할 수 있습니다 .
사양
53
HDMI 입력에 대해 지원되는 타이밍
• PC 타이밍
해상도
모드
수직 주파수 (Hz)
수평 주파수 (kHz)
픽셀 주파수 (MHz)
640 x 480
800 x 600
1024 x 768
1280 x 720
1280 x 768
1280 x 800
1280 x 1024
1280 x 960
1400 x 1050
VGA_60
SVGA_60
XGA_60
1280 x 720_60
1280 x 768_60
WXGA_60
SXGA_60
1280 x 960_60
SXGA+_60
1920 x 1200_60 (Reduce
Blanking)
1920 x 1080_60
59.940
60.317
60.004
60
59.870
59.810
60.020
60.000
59.978
31.469
37.879
48.363
45.000
47.776
49.702
63.981
60.000
65.317
25.175
40.000
65.000
74.250
79.5
83.500
108.000
108
121.750
59.95
74.038
154
59.963
67.158
173
1920 x 1200@60Hz
1920 x 1080 (VESA)
위에 표시된 타이밍은 EDID 파일 및 VGA 그래픽 카드 제한으로 인해 지원되지 않을 수도 있습니다 . 일부
타이밍은 선택하지 못할 수 있습니다 .
• 비디오 타이밍
타이밍
해상도
수직 주파수 (Hz)
수평 주파수 (kHz)
픽셀 주파수 (MHz)
480p
576p
720/50p
720/60p
1080/50i
1080/60i
1080/50P
1080/60P
2160/24P
2160/25P
2160/30P
2160/50P*
2160/60P*
720 x 480
720 x 576
1280 x 720
1280 x 720
1920 x 1080
1920 x 1080
1920 x 1080
1920 x 1080
3840 x 2160
3840 x 2160
3840 x 2160
3840 x 2160
3840 x 2160
59.94
50
50
60
50
60
50
60
24
25
30
50
60
31.47
31.25
37.5
45.00
28.13
33.75
56.25
67.5
54
56.25
67.5
112.5
135
27
27
74.25
74.25
74.25
74.25
148.5
148.5
297
297
297
594
594
*HDMI 1 (HDCP2.2) 포트를 사용 중일 때만 지원됩니다 .
컴포넌트 비디오 입력에 대해 지원되는 타이밍
54
타이밍
해상도
수직 주파수 (Hz)
수평 주파수 (kHz)
픽셀 주파수 (MHz)
480i
480p
576i
576p
720/50p
720/60p
1080/50i
1080/60i
1080/50P
1080/60P
720 x 480
720 x 480
720 x 576
720 x 576
1280 x 720
1280 x 720
1920 x 1080
1920 x 1080
1920 x 1080
1920 x 1080
59.94
59.94
50
50
50
60
50
60
50
60
15.73
31.47
15.63
31.25
37.5
45.00
28.13
33.75
56.25
67.5
13.5
27
13.5
27
74.25
74.25
74.25
74.25
148.5
148.5
사양
HDBaseT 입력에 대해 지원되는 타이밍
• PC 타이밍
해상도
모드
수직 주파수 (Hz)
수평 주파수 (kHz)
픽셀 주파수 (MHz)
640 x 480
800 x 600
1024 x 768
1280 x 720
1280 x 768
1280 x 800
1280 x 1024
1280 x 960
1400 x 1050
VGA_60
SVGA_60
XGA_60
1280 x 720_60
1280 x 768_60
WXGA_60
SXGA_60
1280 x 960_60
SXGA+_60
1920 x 1200_60 (Reduce
Blanking)
1920 x 1080_60
59.940
60.317
60.004
60
59.870
59.810
60.020
60.000
59.978
31.469
37.879
48.363
45.000
47.776
49.702
63.981
60.000
65.317
25.175
40.000
65.000
74.250
79.5
83.500
108.000
108
121.750
59.95
74.038
154
59.963
67.158
173
1920 x 1200@60Hz
1920 x 1080 (VESA)
위에 표시된 타이밍은 EDID 파일 및 VGA 그래픽 카드 제한으로 인해 지원되지 않을 수도 있습니다 . 일부
타이밍은 선택하지 못할 수 있습니다 .
• 비디오 타이밍
케이블 유형
CAT 5e/CAT 6a
케이블 범위
100m
픽셀 주파수
<=225MHz
지원되는 HDMI 형식
720x480p/60Hz
4:3
24 비트 30 비트 36 비트
1280x720p/60Hz
16:9
24 비트 30 비트 36 비트
1920x1080i/60Hz
16:9
24 비트 30 비트 36 비트
1920x1080p/60Hz
16:9
24 비트 30 비트 36 비트
720x576p/50Hz
4:3
24 비트 30 비트 36 비트
1280x720p/50Hz
16:9
24 비트 30 비트 36 비트
1920x1080i/50Hz
16:9
24 비트 30 비트 36 비트
1920x1080p/50Hz
16:9
24 비트 30 비트 36 비트
CAT 5e
70m
>225MHz
3840 x 2160 60Hz YUV 4:2:0
24 비트
CAT 5e
70m
>225MHz
3840 x 2160 30Hz
24 비트
CAT 6a
100m
>225MHz
3840 x 2160 30Hz
24 비트
사양
55
MQ008-01V01
