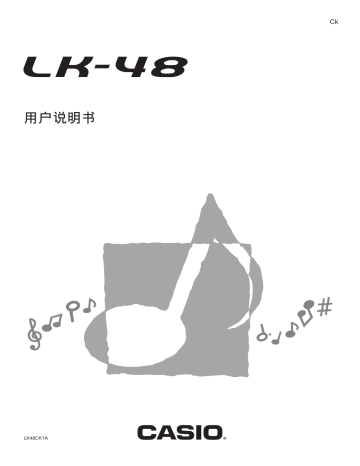

Ck
用戶說明書
LK48CK1A
640C-CK-002A
安全注意事項
卡西歐 (CASIO) 電子樂器伴隨您全家歡樂無比!為了充分發揮本電子琴的諸多特點及
功能﹐請注意詳細閱讀本說明書并將其保管好為以后參考之用。
標誌
標誌範例
為確保您安全正確地使用本樂
器﹐防止對用戶和他人造成傷害以及對
財產造成損害﹐本說明書及樂器上標有
一系列安全標志。各種標志及其含義如
下:
危險
此標志表示﹐若無視本標
志﹐錯誤操作﹐有導致人員死
亡及嚴重受傷的危險。
警告
此標志表示﹐若無視本標志
并錯誤操作本產品﹐有導致人員
死亡或嚴重受傷之潛在危險。
此三角形標志( )表示
用戶應注意的事項。(左例為
小心觸電。)
划有斜線的圓形標志
( )表示禁止事項。標志中
或旁邊的圖標表示具體禁止之
內容。(左例為禁止拆卸。)
黑圓點( )表示必須遵
守之事項。此標志中的圖標表
示具體的必須遵守事項之內
容。(左例為必須將電源插頭
拔離插座。)
注意
此標志表示﹐若無視本標志
并錯誤操作本產品﹐有導致人員
受傷或其他財物遭受損壞之潛在
危險。
640C-CK-003A
Ck-1
危險
堿性電池
萬一不小心讓從堿性電池
泄漏的電池液進入眼睛﹐請立
即執行下述操作。
1. 切勿揉搓眼睛!馬上用干淨
的水清洗眼睛。
2. 立即向醫生咨詢。
堿性電池的電池液不從眼
睛中除去有導致眼睛失明的危
險。
警告
冒煙、異味、過熱
萬當電子琴冒煙、發出異
味或過熱時﹐繼續使用有導致
火災及觸電的危險。出現上述
情況時應立即執行下述操作。
1. 關閉電源。
2. 如果正在使用交流電變壓器
進行供電﹐則從牆上的電源
插座將其拔下。
3. 與您的經銷商或卡西歐特約
服務中心聯系。
交流電變壓器
交流電變壓器使用不當有
造成火災及觸電的危險。必須
遵守下列注意事項。
• 必須使用為本產品指定的專
用交流電變壓器。
• 必須僅使用輸出電壓在標記
于交流電變壓器上的額定電
壓范圍之內的交流電源。
• 不可使電源插座及電源延長
線超載。
Ck-2
交流電變壓器
對交流電變壓器的電源線
處理不當﹐導致其受損或斷裂
有造成火災及觸電的危險。必
須遵守以下注意事項。
• 切勿在電源線上放置重物或
使其受熱。
• 切勿試圖改造電源線或使其
過份彎曲。
• 切勿扭擰或拉扯電源線。
• 如果電源線或插頭受損﹐請
與您的經銷商或卡西歐特約
服務中心聯系。
交流電變壓器
切勿用濕手觸摸交流電變
壓器﹐否則有造成觸電的危
險。
電池
電池使用不當會導致其泄
漏液體﹐造成電池周圍部件受
到腐蝕﹐或發生爆炸﹐有導致
火災及人員受傷的危險。必須
嚴格遵守下列注意事項。
• 切勿試圖拆解電池或使其短
路。
• 切勿將其暴露于火源處或棄
于火中焚燒。
• 切勿混用新舊電池。
• 切勿混用不同種類的電池。
• 切勿對電池進行充電。
• 電池的正極(+)
與負極(-)
的方向必須正確。
640C-CK-004A
不要燒棄電池
切勿將電池棄于火中。否
則會導致其爆炸﹐有造成火災
和人員受傷的危險。
水及異物
水、其他液體及異物(金
屬片等)進入本產品有導致火
災及觸電的危險。出現上述情
況時應立即執行下述操作。
1. 關閉電源。
2. 如果正在使用交流電變壓器
進行供電﹐則從牆上的電源
插座將其拔下。
3. 與您的經銷商或卡西歐特約
服務中心聯系。
拆解及改造
切勿以任何方式拆解本產
品或將其改造。否則有造成觸
電、燙傷或其他人身傷害的危
險。應將所有內部檢查、調節
及維護作業委托給您的經銷商
或卡西歐特約服務中心。
塑料袋
切勿讓任何人將本產品包
裝用的塑料袋套在頭上或放入
口中﹐否則有導致窒息的危
險。有幼兒的家庭要特別注
意。
與本產品和支架保持距離*
爬上電子琴或其支架有造
成其翻倒或損壞的危險。有幼
兒的家庭要特別注意。
擺放
應避免將本產品放置在不穩
定的支架上﹐不平整的表面上
或任何其他不穩定的地方。否
則會造成本產品跌落﹐有導致
人員受傷的危險。
掉落或撞擊
本產品經掉落或受到強烈
的撞擊受損后繼續使用有造成
火災及觸電的危險。出現上述
情況時應立即執行下述操作。
1. 關閉電源。
2. 如果正在使用交流電變壓器
進行供電﹐則從牆上的電源
插座將其拔下。
3. 與您的經銷商或卡西歐特約
服務中心聯系。
640C-CK-005A
Ck-3
注意
交流電變壓器
交流電變壓器使用不當有
造成火災及觸電的危險。必須
遵守下列注意事項。
• 切勿將電源線放在爐旁或其
他熱源附近。
• 從電源插座拔下時切勿拉扯
電源線。必須抓住交流電變
壓器本體。
交流電變壓器
交流電變壓器使用不當有造
成火災及觸電的危險。必須遵
守下列注意事項。
• 必須將交流電變壓器在電源
插座中插到底。
• 有雷雨發生時或在外出旅行
或其他長期離開之前﹐應從
牆上的電源插座拔下交流電
變壓器。
• 應至少每年一次﹐將交流電
變壓器從牆上的電源插座拔
下并把插頭周圍積蓄的灰塵
清潔干淨。
產品的移動
在移動本產品之前﹐必須
先從牆上的電源插座拔下交流
電變壓器並拔下所有其他電纜
及連接線。否則有導致接線損
壞、造成火災及觸電的危險。
清潔
在清潔本產品之前﹐必須
先從牆上的電源插座拔下交流
電變壓器﹐否則有導致交流電
變壓器損壞﹐造成火災及觸電
的危險。
Ck-4
電池
電池使用不當會導致其泄
漏液體﹐造成電池周圍部件受
到腐蝕﹐或發生爆炸﹐有導致
火災及人員受傷的危險。必須
嚴格遵守下列注意事項。
• 只使用為本產品指定的電池。
• 打算長時期不使用時﹐應從
本產品取出電池。
接口
在本產品的接口上只能連
接指定的設備和裝置。連接非
指定的設備或裝置有造成火災
及觸電的危險。
擺放
應避免將本產品擺放在下述
地方。否則有導致火災及觸電
的危險。
• 濕度高或灰塵多的地方。
• 廚房或其他有油煙的地方。
• 空調機附近﹐電熱毯上﹐受
直射陽光照射的地方﹐停在
陽光下的車中或任何其他會
使其本產品產生高溫的地
方。
顯示屏
• 切勿按壓顯示屏畫面的LCD
板或使其受到強烈的撞擊。否
則會使LCD板的玻璃破裂﹐
有造成人員受傷的危險。
• 如果LCD板破裂或斷裂﹐切
勿觸摸其中的液體。LCD板
中的液體會使皮膚發炎。
• 如果不小心讓LCD板的液體
進入口中﹐應立即用清水漱
口﹐然后到醫院檢查。
• 如果不小心讓LCD板的液體
進入眼睛或粘在皮膚上﹐應
立即用清水清洗至少1 5 分
鐘﹐然后到醫院檢查。
640C-CK-006A
音量
切勿長時間大音量地播放
音樂。使用耳機時要特別注
意。音量過高會損害您的聽
力。
健康注意事項
雖然極為罕見,有些人在
突然遇到強光或閃光時,會發
生一時的肌肉痙攣、失去知覺
或其他身體障礙。
• 若您懷疑您可能會遇到上述
情況或類似情況,一定要在
使用本產品前向醫生咨詢。
重要!
使用電池供電時﹐每當發現下列任何跡象﹐請
務必更換電池或改用交流電源。
•
•
•
•
•
•
•
•
•
•
•
•
電源指示燈暗淡
樂器電源無法打開
顯示屏閃動、暗淡或難以看清文字
揚聲器 耳機的音量異常低下
聲音輸出失真
用大音量演奏時偶爾會出現斷音
用大音量演奏時突然斷電
用大音量演奏時顯示屏閃動或暗淡
鬆開琴鍵之后琴音仍繼續鳴響
發出的音色與指定的音色完全不同
節奏型和樂曲庫樂曲的演奏異常
從連接電腦或MIDI設備接收數據進行演奏時﹐
斷電、聲音失真或音量過低
• 請在光線良好的環境中使用
本產品。
• 若您在使用本產品時感覺到
與上述相似的症狀,則應立
即停止使用本產品并去醫院
檢查。
重物
切勿將重物放置在本產品
上。
否則會使本產品的頂部過
重﹐造成本產品翻倒或使其上
物體掉落﹐有導致人員受傷的
危險。
支架*的正確組裝
支架組裝不正確會令其翻
倒﹐造成本產品掉落﹐有導致
人員受傷的危險。
因此﹐必須按照其附帶說明
書中的指示進行組裝﹐以確保
本產品正確地安裝在其支架
上。
* 支架為另選件。
640C-CK-007A
Ck-5
主要特點
❐ 畫面指法及時機指示符
• 易于理解的畫面指示符使鍵盤彈奏更為簡單﹐是初學者的好幫手。
❐ 100種驚異的逼真音色
❐ 增強的自動伴奏功能可適應更廣泛的需要
• 50種內藏自動伴奏型。
❐ 含100首樂曲的內藏樂曲庫
• 內藏樂曲庫共有100首樂曲可供播奏欣賞或在練習時一起彈奏。
❐ 三步課程系統
• 通過跟隨點亮的琴鍵彈奏提高您的音樂技巧。首先您需要播奏樂曲庫100首樂曲中的一
首﹐並查看在播奏中點亮的琴鍵以熟悉此樂曲中音符的演奏時機。然后﹐以適合您的速
度跟樂曲一起練習彈奏。最后﹐按照樂曲庫樂曲的正常節拍速度跟樂曲一起彈奏。
• 在步驟1及步驟2演奏過程中﹐本電子琴採用了模擬人聲來叫出為彈奏所需要的音符而應
使用的手指(聲導指法)。音符彈奏的時機也會表示在顯示屏畫面上。
❐ 自動伴奏
• 只需指定一個和弦﹐電子琴即會自動產生出匹配的節奏、貝司及和弦型。單鍵節奏填充
可使伴奏有趣而自然。
❐ 移調功能
• 只需簡單的操作即可馬上改變電子琴的音調。
❐ MIDI兼容
• 與其他MIDI設備連接可使在本電子琴上演奏的音符同時在本電子琴及連接設備上播
出。
Ck-6
640C-CK-008A
目錄
安全注意事項 ......... Ck-1
主要特點 ............. Ck-6
目錄 ................. Ck-7
聲導指法功能 ................ Ck-24
時機指示符 .................. Ck-25
步驟一:掌握時機 ............ Ck-26
步驟二:掌握旋律 ............ Ck-27
步驟三:按正常速度彈奏 ...... Ck-27
部位說明 ............. Ck-8
如何練習左手部分 ............ Ck-28
關于顯示屏 .................. Ck-10
MIDI .............................. Ck-29
快速參考 ............ Ck-11
什么是MIDI ? ................ Ck-29
通用MIDI ....................................... Ck-29
電源 ................ Ck-12
使用電池 .................... Ck-12
技術參考 ............ Ck-32
使用交流電變壓器 ............ Ck-12
疑難排解 .................... Ck-32
自動關機功能 ................ Ck-13
規格 ........................ Ck-34
開機警報功能 ................ Ck-13
電子琴的維護 ........ Ck-35
連接 ................ Ck-14
耳機
輸出插孔 .............. Ck-14
延音插孔 .................... Ck-14
附件與選購件 ................ Ck-14
附錄 .................. A-1
GM音色映射列表 .............. A-1
節奏列表 ...................... A-2
多指和弦圖 .................... A-3
基本操作 ............ Ck-15
音色列表 ...................... A-5
如何打開和關閉電源 .......... Ck-15
音符表 ........................ A-6
如何改變音色 ................ Ck-15
其他實用功能 ................ Ck-17
MIDI Implementation Chart
示範曲的播奏 ................ Ck-18
節奏的播奏 .................. Ck-18
自動伴奏的使用 .............. Ck-19
預設型的發展 ................ Ck-21
三步課程系統 ........ Ck-22
三步課程系統的使用 .......... Ck-22
640C-CK-009A
Ck-7
部位說明
E
背面接板
S
P
1
J
K
*
L
N
2
H
G
I
O
3
6
4 5
Ck-8
F
R
T
I
M
Q
7
9
8
0
A
C
B
D
640C-CK-010A
1 電源
奏法方式選擇器
H 移調
調音
內部控制操作指南
2 電源指示燈
I 揚聲器
3 音量鈕
J 50 種節奏列表
4 同步起動
5 起動
節奏填充鈕
停止鈕
有關詳細說明請參閱第A-2頁上的“節奏
列表”一節。
K 100 種音色列表
6 速度鈕
L 100 首樂曲庫列表
7 聲導指法鈕
M 和弦根音名
8 發光鍵鈕
N 打擊樂器列表
9 顯示屏
O 人聲 1 至 5
0 聲部選擇鈕
P SUSTAIN(延音)插孔
A 音色鈕
Q DC 9V(直流電 9V)插孔
B 節奏鈕
R PHONES/OUTPUT(耳機
C 單鍵彈奏鈕
D 樂曲庫鈕
E 號碼鈕
F 示範曲鈕
輸出)插孔
用于連接可在市場上買到的耳機。耳機連
接時﹐揚聲器輸出會自動切斷。
S MIDI OUT(MIDI 輸出)終端
T MIDI IN(MIDI 輸入)終端
G 三步課程鈕
*樂譜架的安裝
將樂譜架插入電子琴頂部的插槽內﹐如圖所示。
640C-CK-011A
Ck-9
關于顯示屏
1
Tw i n k l e
6
2
5
4
3
1. 目前選擇的音色編號及名稱﹐節奏編號及名稱﹐樂曲編號及名稱。根據所使用的功
能﹐此顯示區還用于顯示其他類型的信息。
2. 時機指示符表示課程及樂曲庫演奏過程中即將演奏的音符的時機。
3. 三步課程及樂曲庫演奏過程中的指法及手指交差。R表示右手﹐而L表示左手。
4. 自動伴奏及樂曲庫演奏過程中的和弦名。
5. 節奏、自動伴奏及樂曲庫演奏過程中的速度(每分鐘的拍數)。
6. 當琴鍵發光或聲導指法功能打開時指示符會出現。在三步課程過程中還表示步驟編
號。
❚ 註❚
• 本用戶說明書中插圖內所表示的顯示屏範例只為示範之用。顯示屏上實際所顯示的文字和數值可能會與本用戶
說明書中所表示的範例有所不同。
• 顯示屏對比度設定在當您通常坐在鍵盤前面時看得最清晰的水平上。不垂直觀看液晶顯示屏會看到不同對比度
的畫面。請注意﹐您無法調節顯示屏的對比度。
Ck-10
640C-CK-012A
快速參考
本節使用三步課程功能中的步驟一和步驟二對電子琴的操作進行概要說明。有關這些步驟的詳細說明
請參閱第Ck-22頁。
1
2
5
1
將電源
置。
奏法方式選擇器設置于標準位
5
3
4
5
在鍵盤上彈奏旋律部分。
<若您在第 4 步中按下的為步驟一鈕...>
請用單鍵彈奏鈕彈奏音符。
•伴奏速度會自動調整以配合您所彈奏的旋律。
2
按樂曲庫鈕。
在鍵盤上彈奏音符。
SONG BANK指示符出現
3
在樂曲庫列表中找到要播奏的樂曲﹐然后
用號碼鈕輸入此樂曲的兩位數編號。
•副旋律(伴奏)將隨旋律一起演奏。
•使用課程步驟一時﹐無論按何琴鍵均會彈奏
出正確的旋律音符。
•要選擇“26 小星星”﹐應輸入數字2及6。
Tw i n k l e
4
按步驟一鈕或步驟二鈕。
•此時STEP 1指示符或STEP 2指示符會出現。
•電子琴即會發出計數節拍音並等待您在鍵盤
上進行彈奏﹐您應按的琴鍵將會首先閃亮。
•依照顯示屏上出現的指法進行彈奏。
Tw i n k l e
<若您在第 4 步中按下的為步驟二鈕...>
請在鍵盤上彈奏音符﹐按下點亮的琴鍵
即可。
•請一直按下琴鍵直到其熄滅為止。
•若您選擇的是編號為第88至第99中的樂曲﹐
則按下琴鍵時﹐點亮的琴鍵會馬上熄滅。
•您需要彈奏的下一個音符所對應的琴鍵將會
閃動。
•按下正確的旋律琴鍵之后﹐伴奏將進行至下
一個音符。
指法
640C-CK-013A
Ck-11
電源
本電子琴可由標準室內牆壁插座(使用指定的
交流電變壓器)或電池電源進行供電。不使用時請
務必關閉電子琴的電源。
• 發出的音色與指定的音色完全不同
• 節奏型和樂曲庫樂曲的演奏異常
• 從連接電腦或MIDI設備接收數據進行演奏
時﹐斷電、聲音失真或音量過低
使用電池
警告
裝入或更換電池之前請務必關閉電子琴電源。
如何安裝電池
1. 取下電池座蓋。
2. 將6節AA型電池裝
入電池座。
•請注意按電池的正 (+) 負 (–) 極方向正確安
裝電池。
3. 將電池座蓋的舌片插入原來位置並蓋好
座蓋。
如果您在電源打開的狀態下安裝或更換電池﹐
電子琴可能會無法正常動作。出現這種情況時﹐只
須關閉電子琴電源后重新打開電源即可恢復正常。
電池使用不當會導致其泄漏液體﹐造成電池周圍
部件受到腐蝕﹐或發生爆炸﹐有導致火災及人員受傷
的危險。必須嚴格遵守下列注意事項。
• 切勿試圖拆解電池或使其短路。
• 切勿將其放置于高溫環境或棄于火中焚燒。
• 切勿混用新舊電池。
• 切勿混用不同種類的電池。
• 切勿對電池進行充電。
• 電池的正極 (+) 與負極 (–) 的方向必須正確。
注意
電池使用不當會導致其泄漏液體﹐造成電池周圍
部件受到腐蝕﹐或發生爆炸﹐有導致火災及人員受傷
的危險。必須嚴格遵守下列注意事項。
• 只使用為本產品指定的電池。
• 打算長時期不使用時﹐應從本產品取出電池。
使用交流電變壓器
請僅用本電子琴所指定的交流電變壓器。
關于電池的重要說明
■ 下述為不同類型電池的大約壽命。
• 標準電池壽命: 大約1小時
(SUM3/R6P型)
大約4小時
(AM3/LR6型)
上述兩個數值均是在常溫並且電子琴的音
量設定在中等程度情況下的標準電池壽命。溫
度極端或用大音量演奏會縮短電池壽命。
■ 下列情況均表示電池電力不足。凡出現以下任
何一種情況時請盡快更換電池。
• 電源指示燈暗淡
• 樂器電源無法打開
• 顯示屏閃動、暗淡或難以看清文字
• 揚聲器 耳機的音量異常低下
• 聲音輸出失真
• 用大音量演奏時偶爾會出現斷音
• 用大音量演奏時突然斷電
• 用大音量演奏時顯示屏閃動或暗淡
• 鬆開琴鍵之后琴音仍繼續鳴響
Ck-12
指定的交流電變壓器:AD-5
9V直流電插孔
交流電變壓器AD-5
交流電源插座
使用交流電變壓器時還請注意下述重要警告和
注意事項。
640C-CK-014A
警告
開機警報功能
交流電變壓器使用不當有造成火災及觸電的危
險。必須遵守下列注意事項。
• 必須只使用為本產品指定的交流電變壓器。
• 必須僅使用輸出電壓在標記于交流電變壓器上
的額定電壓範圍之內的交流電源。
• 不可使電源插座及電源延長線超載。
若您開着電源但在6分鐘內未進行任何操作﹐
鍵盤上的琴鍵即會點亮以通知您電源開着。注意﹐
僅是琴鍵點亮﹐而無任何聲音發出。此種情況發生
時﹐可按任意按鈕或鍵盤上的琴鍵以解除此開機警
報。
切勿在電源線上放置重物或使其受熱。
切勿試圖改造電源線或使其過分彎曲。
切勿扭擰或拉扯電源線。
如果電源線或插頭受損﹐請與您的經銷商或卡
西歐特約服務中心聯繫。
• 切勿用濕手觸摸交流電變壓器﹐否則有造成觸
電的危險。
❚ 註❚
•
•
•
•
• 開機警報只有當使用交流電變壓器作為電源時才有
效﹐使用電池作為電源時無效。
如何關閉自動關機功能及開機警報功能
在按住音色鈕的同時打開電子琴電源即可關閉
自動關機功能及開機警報功能。
注意
交流電變壓器使用不當有造成火災及觸電的危
險。必須遵守下列注意事項。
• 切勿將電源線放在爐旁或其他熱源附近。
• 從電源插座拔下時切勿拉扯電源線。必須抓住
交流電變壓器本體。
• 必須將交流電變壓器在電源插座中插到底。
• 有雷雨發生時或在外出旅行或其他長期離開之
前﹐應從牆上的電源插座拔下交流電變壓器。
• 應至少每年一次﹐將交流電變壓器從牆上的電
源插座拔下并把插頭周圍積蓄的灰塵清潔干
淨。
❚ 註❚
• 當這些功能關閉時﹐無論有多長時間未進行任何操
作電子琴也不會自動關閉電源﹐也不會有警報出
現。
• 當您手動關閉電源后再打開時﹐自動關機功能和開
機警報功能會重新有效。
重要!
• 在連接或切斷交流電變壓器之前務請先關閉電子琴
電源。
• 長時間使用交流電變壓器會使其變熱﹐這是正常現
象並不表示出現了故障。
自動關機功能
當您使用電池作電源時﹐若在大約6分鐘內未
進行任何操作﹐電子琴會自動關閉電源。此時請
先將電源 奏法方式選擇器切換至關位置﹐
然后再切換回標準、卡西歐和弦或多指和弦位置重
新打開電源。
❚ 註❚
• 使用交流電變壓器作為電子琴電源時﹐自動關機功
能無效(不起作用)。
640C-CK-015A
Ck-13
連接
[連接範例]
耳機 輸出插孔
在連接耳機或其他的外部設備之前﹐請務必首
先調低電子琴及其連接設備的音量。連接完畢后可
再將音量調到適當的程度。
連接到電子琴的
PHONES/OUTPUT
插孔
INPUT
標準插頭
電子琴或吉他放大器
[背面接板]
延音插孔
PHONES/OUTPUT(耳機 輸出)插孔
音頻連接
1
將一個可另購的延音踏板(SP-2或SP-20)連
接到SUSTAIN插孔﹐便可得到下列功能。
SUSTAIN(延音)插孔
標準插頭
3
電子琴放大器,
吉他放大器等
白色
2
紅色
左
針狀插頭
右
音頻放大器的輔助輸入
(AUX IN)或類似的終端
耳機的連接(圖1)
連接耳機將會自動切斷電子琴內藏揚聲器的輸
出﹐這樣您便可以在深夜演奏而不會打擾其他人。
音頻設備(圖2)
用市場上有售的﹐一端為標準插頭﹐另一端為
兩個針狀插頭的連接線將電子琴與音頻設備連接。
在這種結構中﹐音頻設備的輸入選擇器一般設置于
與電子琴相連接的連線的終端(通常標有AUX IN
或類似的符號)。有關詳細說明請參閱音頻設備附
帶的用戶說明書。
樂器放大器(圖3)
用市場有售的連接線將電子琴連接到樂器放大
器上。
SP-20
延音踏板
• 使用鋼琴音色時﹐踩下踏板可使響音延留﹐效果
如同鋼琴的制音器踏板。
• 使用風琴音色時﹐踩下踏板可使響音一直延留到
鬆開踏板為止。
附件與選購件
請僅使用本電子琴指定的附件及選購件。使用
未指定的部件有造成火災、觸電或人身傷害的危
險。
❚ 註❚
• 必須使用兩端為標準插頭的連接線來連接電子琴和
放大器。
Ck-14
640C-CK-016A
基本操作
音量
電源
音色
奏法方式選擇器
號碼
本說明書的這一部分向您介紹使用本電子琴時
所需要的基本知識。
如何改變音色
1. 查看印刷在電子琴控制板上的音色列表
並找出您所需要的音色。
如何打開和關閉電源
1. 將電源
奏法方式選擇器設置于標準位
置。
2. 按下音色鈕。
指示符出現
2. 按下鍵盤琴鍵。
Gr andPno
3. 音量向上和向下箭頭按鈕可用來調整主
音量。
•音量可在0(最小)至9(最大)的範圍內進
行調整。
•電源打開時﹐音量設定為7。
•音量設定為0時會完全沒有聲音發出。
或
按鈕可連續改變音量。
•持續按下
•同時按下
及
按鈕可將音量設定為7。
•在第3步按下音量按鈕之后可直接用號碼鈕
輸入音量之數值。
•相同音量設定情況下的音量水平會根據音
色、自動伴奏或使用的樂曲而不同。
4. 要關閉電源時﹐請將電源
擇器切換至關位置。
640C-CK-017A
奏法方式選
3. 用號碼鈕輸入兩位數編號以指定要選擇
的音色。
範例: 要選擇“26 古典貝司”音色時﹐應輸
入數字2及6。
Aco . Ba s s
❚ 註❚
• 必須輸入音色編號的兩位數。若僅輸入一位數﹐則
數秒后顯示屏將會自動返回到前一個音色編號設
定。
• 若您在按下鍵盤琴鍵時改變音色設定﹐則直到您鬆
開琴鍵並再次按下琴鍵時﹐音色才會改變。
• 有些音色(例如打擊樂和音效)﹐無論您按哪個琴
鍵﹐其音高變化也會甚微或無任何變化。
• 若音色編號的第1位數字輸入錯誤﹐可按音色鈕返
回至前一個設定。
• 音色編號為從80至99的音色名稱沒有在控制板上標
出。要在此範圍內選擇音色時﹐請參照本用戶說明
書末尾的“音色列表”(第A-5頁)。
Ck-15
速度
音色
節奏
樂曲庫
鍵盤的分割音色
一些預設音色將鍵盤分割並賦予兩種或更多種
聲音。使用此種預設音色時﹐聲音會依所彈奏的琴
鍵在鍵盤上的位置而不同。例如﹐使用貝司 鋼琴
(音色90)音色時﹐鍵盤的左邊為貝司音色﹐而右
邊為鋼琴音色。
打擊樂器(編號﹐99)
• 打擊樂器音色(編號99)將35種打擊樂器音及五
種人聲分配在鍵盤上﹐如下所示。分配在各琴鍵
上的聲音標印在琴鍵的上方。
<範例>
BASS/PIANO(貝司
90)
BASS
鋼琴)音色(編號﹐
PIANO
BASS DRUM
COWBELL
SIDE STICK
CRASH CYMBAL 2
ACOUSTIC SNARE
CLAVES
HAND CLAP
RIDE CYMBAL 2
ELECTRIC SNARE
HIGH BONGO
LOW FLOOR TOM
LOW BONGO
CLOSED HI-HAT
MUTE HIGH CONGA
HIGH FLOOR TOM
OPEN HIGH CONGA
PEDAL HI-HAT
LOW CONGA
LOW TOM
HIGH TIMBALES
OPEN HI-HAT
LOW TIMBALES
LOW MID TOM
HIGH AGOGO
HIGH MID TOM
LOW AGOGO
CRASH CYMBAL 1
CABASA
HIGH TOM
MARACAS
RIDE CYMBAL 1
VOICE 1
CHINESE CYMBAL
VOICE 2
RIDE BELL
VOICE 3
TAMBOURINE
VOICE 4
SPLASH CYMBAL
VOICE 5
數碼采樣
本電子琴可使用的音色中有些是由稱之為數碼
采樣的技術進行錄製和處理的。為了保證高水平的
音色質量﹐在低、中、高音域範圍內進行采樣﹐然
后合成﹐如此得到的聲音與原聲音驚奇地相似。您
可能會注意到﹐在鍵盤的不同位置彈奏時﹐一些音
色的音量或音質會稍有不同。這是多重采樣所無法
避免的結果﹐並不表示出現了故障。
Ck-16
640C-CK-018A
多重音
<音調及其指示符>
所謂多重音是指同時可演奏的最多音符數。本
電子琴備有12音符的多重音﹐包含您彈奏的音符及
與您的彈奏同時進行的電子琴播奏的節奏和自動伴
奏型。這意味着﹐當電子琴播奏節奏或自動伴奏型
時﹐在鍵盤上可彈奏的音符數(多重音)會減少。
也請注意﹐有些音色只能提供6個音符的多重音。
音調: F #
顯示:
• 當節奏或自動伴奏正在播奏時﹐同時可彈奏的音
符數會減少。
• 雖然同時可演奏12個音符﹐但僅最后4個按下的
鍵盤琴鍵會點亮。
其他實用功能
如何改變電子琴的音調
本電子琴的移調功能可讓您以半音為單位升高
或降低其音調。也就是說您可輕易地調整電子琴之
音調以適應某個人的音域﹐並能夠從樂曲中消除升
半音和降半音使其更容易彈奏。
1. 在除樂曲庫模式(SONG BANK指示符
點亮時)之外的任意模式中﹐按住音色
鈕不放並按節奏鈕。
•請在第1步操作完畢5秒鐘內進行第2步的操
作。
T r ans
2. 用速度鈕改變電子琴的音調。
例如: 將音調變為B(表示為–1﹐因為比本
電子琴標準音調C低一個音調)。
T r ans ( – )
標準音調
B
E
A
B
B
C
Trans (–)
:按
:按
C#
D
E
E
F
Trans (+)
按鈕
按鈕
<音符名稱>
C
D
E
F
G
A
B
C
❚ 註❚
• 顯示屏上出現移調畫面后﹐如果在大約五秒鐘內未
進行任何操作﹐則移調設定畫面會被自動清除。
• 在樂曲庫模式中無法改變移調設定。
• 在上述操作的第2步中﹐也可使用0至5的號碼鈕來
指定C調至F調。
• 同時按下兩個速度鈕( / )可將移調設定返回
至C (0)調。
• 每當打開電子琴電源時﹐移調設定均會自動設定為
C (0)調。
• 每當按下樂曲庫鈕時﹐移調設定均會自動設定為C
(0)調。
• 移調音符的音高依所使用的音色而不同。若移調操
作使音符超出所使用音色的音域範圍﹐則該音色音
域中最高八度的相同音符會被代替使用。
• 移調操作不影響編號為99 (打擊樂器)的音色和自
動伴奏的節奏。
• 將編號為75至79以及90至96的音色移調﹐會改變各
音色分配的琴鍵範圍。
• 每當按下示範曲鈕時﹐移調設定均會自動設定為C
(0)調。
如何對電子琴進行調音
您可對電子琴的音調進行微調﹐而且操作簡
便。
1. 在除樂曲庫模式(SONG BANK指示符
點亮時)之外的任意模式中﹐按住音色
鈕不放並按樂曲庫鈕。
F G A
C D
C D E F G A B C
A
G
C
B
•請在第1 步操作完畢5 秒鐘內進行第2 步操
作。
B (-1)調
Tune
640C-CK-019A
Ck-17
起動 停止
速度
節奏
示範曲
電源 奏法方式選擇器
號碼
2. 用速度鈕對電子琴進行調音。
範例: 將音調降低20分。
Tune
3. 按號碼鈕可改變播奏的示範曲。
• 樂曲庫樂曲以編號為順序播奏﹐並會從您所
選擇的樂曲開始。
(
–)
❚ 註❚
• 顯示屏上出現調音畫面后﹐如果在大約五秒鐘內未
進行任何操作﹐則調音畫面會被自動清除。
• 在上述操作的第2步中﹐您還可用號碼鈕輸入從00
至50範圍中的數值。
• 同時按下兩個速度鈕( / )可將調音設定返回
至00。
• 按下樂曲庫鈕會將調音設定改變為00。
• 調音設定不會影響樂曲庫中的任何樂曲。
• 本電子琴可在大約± 50分(100分= 1個半音)內調
音。
• 每當打開電子琴電源時﹐調音設定會自動設定為
00。
• 按下示範曲鈕會將調音設定改變為00。
• 調音操作不會影響節奏(99 打擊樂器)。
如何停止示範曲的播奏
再次按下示範曲鈕或起動 停止鈕即可停止示
範曲的播奏。
❚ 註❚
• 當樂曲庫樂曲正在播奏時﹐僅下述按鈕有效。
• 音量鈕
• 號碼鈕
• 起動 停止鈕
• 電源 奏法方式選擇器(關)
• 示範曲鈕
• 發光鍵鈕
• 聲導指法鈕
• 樂曲庫樂曲的旋律正在使用的音色無法改變。
節奏的播奏
示範曲的播奏
本電子琴可連續播奏其內藏樂曲庫中的100首
樂曲。
在示範曲播奏過程中﹐鍵盤琴鍵會點亮以表示
播奏的旋律音符。
本電子琴的特征之一是內藏有50種精彩的節奏
型。這些節奏型可為您的所有彈奏提供打擊樂的支
援。
如何選擇和播奏節奏
如何開始示範曲的播奏
1. 將電源
1. 打開電源並調節音量。
2. 在“節奏列表”(第A-2頁)中找出需要
2. 按下示範曲鈕。
• 示範曲會依順序連續循環播奏直到您將其關
閉。
• 當前播奏中的示範曲的編號及名稱會顯示在
顯示屏上。
• 在示範曲播奏過程中﹐您可在鍵盤上隨之一
起彈奏。
Ck-18
奏法方式選擇器設置為標準。
的節奏並記下其節奏編號。
3. 按下節奏鈕。
• 此時RHYTHM指示符會出現。
• 出現在顯示屏上的編號及名稱表示目前所選
擇的節奏。
640C-CK-020A
4. 用號碼鈕輸入您要使用的節奏的兩位數
節奏編號。
例如: 要選擇“37 SAMBA(桑巴)
”﹐請輸
入3和7。
S amb a
• 必須指定2位數字的編號。
• 在輸入第2個數字之前若發現有錯﹐按節奏
鈕可返回到前一個節奏編號設定。
• 即使當目前設定的節奏正在播奏時您也可改
變節奏。
5. 按下起動
停止鈕即可開始節奏的播
奏。
• 此時﹐所選節奏即會開始播奏。
6. 用速度鈕可調整節奏的速度。
關于伴奏鍵盤
當您用電源 奏法方式選擇器選擇了卡西歐和
弦或多指和弦時﹐低音(左邊)的1.5個八度即成
為伴奏鍵盤。伴奏鍵盤琴鍵上方的圖板標有其演奏
音符的名稱。鍵盤的其他部分(不包含在伴奏鍵盤
中的鍵盤部分)稱為旋律鍵盤。請記住這些名稱﹐
因為在本說明書的剩余部分中將會被經常使用。
伴奏鍵盤
(
當電源 奏法方式選擇器設置為標準時﹐
整個鍵盤均可用于彈奏旋律。
7. 要停止節奏的播奏時﹐再按一次起動
停止鈕即可。
)
使用卡西歐和弦系統
卡西歐和弦系統可讓您簡單地彈奏4種主要類
型和弦。和弦的彈奏方法簡要地表示于下圖中。
琴鍵
• 當速度值顯示在顯示屏上時﹐每按下一次速
度鈕﹐速度設定即會在040至255的範圍內順
次改變。
• 打開電源時﹐速度設定的初始缺省值為
120。
• 在第6步﹐按下速度鈕顯示出當前速度設定
后﹐也可用號碼按鈕輸入一個3位數值以設
定速度。
• 按住速度鈕中的任何一個均可快速改變速度
設定。
• 要復位速度至各節奏的標準值時﹐請同時按
下兩個速度鈕。
旋律鍵盤
範例
和弦類型
按一個伴奏
琴鍵
大和弦
C
(C大
和弦)
按二個伴奏
琴鍵
小和弦
Cm
(C小
和弦)
按三個伴奏
琴鍵
七和弦
C7
(C七
和弦)
按 四 個 伴 奏 小七和弦
琴鍵
Cm7
(C小七
和弦)
CC DE E FF GA A B B CC DE E F
CC DE E FF GA A B B CC DE E F
CC DE E FF GA A B B CC DE E F
CC DE E FF GA A B B CC DE E F
❚ 註❚
• 您所彈奏的底音(最左邊的音符)決定和弦的名
稱。例如﹐若底音為C﹐則電子琴發出C和弦。
• 當按下的伴奏琴鍵多於一個時﹐不論底音右邊的琴
鍵是白色琴鍵還是黑色琴鍵均無任何不同。
自動伴奏的使用
本電子琴備有50種自動伴奏型﹐可自動為您的
彈奏加入完整的伴奏。使用自動伴奏時﹐部分鍵盤
會作為伴奏鍵盤。當在伴奏鍵盤上彈奏和弦時﹐伴
奏型會自動調整以配合您的彈奏。
您可在兩種不同的和弦彈奏方式中進行選擇。
多指和弦可讓您與通常一樣彈奏和弦﹐而卡西歐和
弦可讓您只使用一個手指即可彈奏出完整的和弦。
640C-CK-021A
Ck-19
同步起動 節奏填充
起動 停止
電源 奏法方式選擇器
如何播奏卡西歐和弦自動伴奏
1. 將電源
奏法方式選擇器設置于卡西歐
和弦位置。
2. 按照第Ck-18頁上“如何選擇和播奏節
奏”一節中所敘述的步驟選擇一個自動
節奏。
3. 開始播奏此節奏。
•若要開始標準節奏型的播奏﹐請按下起動
停止鈕。
•您還可使用同步起動(第Ck-21頁)來開始
節奏的播奏。
標準指法的使用
您可在多指和弦方式中彈奏豐富多彩的和弦。
在此方式中﹐按下伴奏鍵盤上的3個或4個琴鍵即可
開始伴奏型的演奏。
本電子琴可識別15種不同類型的和弦。下圖表
示了以C 為根音的和弦指法。注意﹐在彈奏7 ﹐
m7﹐M7﹐add9﹐madd9和mM7和弦時可省略第
5個音符(下圖中括號內的音符)。
C
Cm
Cdim
Caug (*1)
Csus4
C7
Cm7
CM7
Cm75
C7 5 (*1)
C7sus4
Cadd9
Cmadd9
CmM7
Cdim7 (*1)
4. 在伴奏鍵盤上按下一個或四個以內的琴
鍵﹐相應的伴奏即會自動開始播奏。
和弦名
5. 在伴奏鍵盤上繼續按其他琴鍵進行和弦
演奏。
6. 要停止自動伴奏的播奏時﹐再次按起動
停止鈕即可。
*1 使用此和弦時﹐彈奏的最低音音符總是被認作
為根音。因此請務必使您的指法正確地彈奏您
要使用的根音。
Ck-20
640C-CK-022A
重要!
• 若左手只彈奏了1個或2個音符﹐或者所彈奏的3
個音符不是可識別的和弦時﹐電子琴將不會發出
任何聲音。多指和弦方式要求傳統的3個或4個音
符和弦格式﹐符合此種格式的多指和弦方可產生
出自動伴奏。同時也請注意﹐自動和弦只有當與
節奏型配合使用時才有效﹐無法單獨使用。
❚ 註❚
• 上述範例僅表示了每種和弦的一種指法。請注意﹐
一個和弦可有多種音符的組合形式。例如﹐下圖所
示的每種指法均可彈奏出相同的C和弦。
預設型的發展
按下起動 停止鈕開始節奏的播奏時﹐播奏的
是標準型節奏。您也可以用下述操作使此節奏有所
變化。
填充節奏的使用
當自動節奏正在播奏時按下同步起動 節奏填
充鈕可插入填充節奏。
同步起動的使用
節奏和伴奏型可在您彈奏伴奏鍵盤時同時開
始。下述操作即可做到這一點。
伴奏鍵盤
• 關于全部根音的和弦指法說明請參閱第A-3頁上的
“多指和弦圖”。
如何播奏多指和弦自動伴奏
1. 將電源
奏法方式選擇器設置于多指和
弦位置。
2. 按照第Ck-18頁上“如何選擇和播奏節
1. 將電源
奏法方式選擇器設置于卡西歐
和弦或多指和弦位置。
2. 選擇一個自動節奏。
3. 按下同步起動
節奏填充鈕。
4. 按下伴奏鍵盤上的琴鍵彈奏第一個和
弦。此時﹐自動伴奏型即會開始播奏。
奏”一節中的步驟選擇一種自動節奏。
3. 開始播奏此節奏。
•若您想開始標準節奏型的播奏﹐請按起動
停止鈕。
•您也可使用同步起動(本頁)來開始節奏的
播奏。
4. 在伴奏鍵盤上彈奏一個和弦以開始自動
伴奏的演奏。
5. 要停止自動伴奏型的播奏時﹐按下起動
停止鈕即可。
❚ 註❚
• 若您在第Ck-18頁上的第1步將電源 奏法方式選擇
器設置為標準﹐則第4步操作只會起動節奏(打擊
樂器)的播奏。
和弦名
5. 在伴奏鍵盤上繼續按琴鍵進行您的和弦
演奏。
6. 要停止自動伴奏的演奏時﹐再次按下起
動
640C-CK-023A
停止鈕即可。
Ck-21
三步課程系統
起動 停止
三步課程系統的使用
即使是根本不會彈奏電子琴的人也能使用單鍵
彈奏鈕跟隨100首內藏樂曲庫中的樂曲一起彈奏。
您也可用三步課程系統按照自己的速度進行學習。
在開始時可以慢慢彈奏直到您可以按正常速度進行
彈奏為止。
在100首內藏樂曲中﹐編號從00至87的樂曲可
用于自動伴奏(自動伴奏樂曲)﹐而從88至99的樂
曲需用雙手進行彈奏 (雙手彈奏樂曲)。
三步課程系統可用于下述三步驟學習計劃以
掌握電子琴的演奏。
步驟一:掌握時機
按單鍵彈奏鈕可彈奏自動伴奏樂曲或雙
手彈奏樂曲的右手部分的旋律。在此兩種情
況下﹐自動伴奏(或雙手彈奏樂曲之左手部
分)將由電子琴自動播奏。您也可按鍵盤上
的任意琴鍵來代替單鍵彈奏鈕彈奏旋律或右
手部分。本步驟之目的在于使您熟悉彈奏旋
律音符時所需要的時機感覺。
步驟二:掌握旋律
在此步驟中﹐您通過顯示屏來學習應使
用哪些手指來進行彈奏﹐同時通過琴鍵發光
系統學習應按哪些琴鍵。您可以按自己的速
度進行彈奏﹐因為自動伴奏或左手部分會等
待您直到您按下正確的琴鍵。
步驟三:按正常速度彈奏
在此步驟中﹐鍵盤的琴鍵仍會點亮指示
您應彈奏的音符﹐但不會停下來等待您按下
正確的琴鍵。自動伴奏或左手部分將以正常
的速度進行播奏。
Ck-22
樂曲庫
❚ 註❚
• 在直射的陽光下或是其他明亮光線的環境下﹐您可
能無法看到鍵盤琴鍵發出的光。
• 除示範曲正在播奏時之外﹐您可在任何時候按單鍵
彈奏﹐步驟一﹐步驟二和步驟三鈕。要將電子琴返
回到其標準方式時﹐按下樂曲庫鈕即可。
三步課程系統的速度設定
用第Ck-19頁上操作步驟中的第6步可對樂曲
庫和三步課程系統彈奏(步驟一至步驟三)的左手
部分的速度進行設定。
這意味着您可在開始時用慢速﹐然后在學習過
程中逐漸加快速度。同時按下兩個速度鈕( 和
)可將速度返回至其初始缺省設定。
如何播奏內藏樂曲庫的樂曲
1. 在樂曲庫列表中找出要播奏樂曲的編
號。
2. 按樂曲庫鈕直到SONG BANK指示符出
現為止。
•此時﹐當前所選樂曲庫樂曲的編號和名稱會
出現在顯示屏上。
3. 輸入您想要播奏的樂曲之兩位數編
號。
範例: 要選擇“26 小星星”時﹐應輸入數字
2和6。
Tw i n k l e
640C-CK-024A
4. 按下起動
停止鈕即可開始播奏所選樂
曲。
•所選樂曲將反復播奏﹐鍵盤上的琴鍵也會順
次發光表示出正在播奏的旋律音符。
交差手指的表示
當您必須進行手指交差彈奏時﹐顯示屏會提示
您﹐并顯示手指應如何交差。
範例:僅用右手彈奏下示音符時的顯示。
5. 要停止樂曲庫樂曲的播奏時﹐再次按起
動
停止鈕即可。
3
A
6. 再次按下樂曲庫鈕即可退出樂曲庫模
使用樂曲庫樂曲
2
C
1
B
1
D
3
E
交差手指表示
式。
•此時SONG BANK指示符會消失。
❚ 註❚
• 必須輸入樂曲庫樂曲編號的兩位數字。
• 即使當其他樂曲庫樂曲正在播奏時也可輸入一個樂
曲庫樂曲編號。
• 若樂曲庫樂曲編號的第一個數字輸入錯誤﹐可按下
樂曲庫鈕返回至前一個設定。
• 在樂曲庫模式中﹐節奏鈕無效。若您想播奏節奏﹐
請首先按樂曲庫鈕返回到標準模式。
樂曲庫樂曲播奏過程中的琴鍵發光系統
和顯示信息
樂曲庫樂曲播放過程中﹐鍵盤琴鍵會發光以表
示您應跟隨彈奏的琴鍵。同時﹐顯示屏會顯示指
法、和弦名、速度及其他信息。
Tw i n k l e
A
B
C
D
E
• B及C表示食指應交差越過拇指。
• C及D表示拇指應交差穿過食指下面。
樂曲庫樂曲播放過程中的琴鍵發光
當您播放樂曲庫樂曲時﹐鍵盤琴鍵會發光來表
示正在播放的音符。
自動伴奏樂曲庫樂曲
和弦和旋律部分的琴鍵會點亮。
和弦
構成和弦的根音(C
和弦的C 音符)和其
他音符會交替點亮。
旋律音符會點亮
❚ 註❚
• 有些樂曲庫樂曲使用了用多指和弦(第Ck-20頁)
無法彈奏的和弦(如C 6 和弦)。在多指和弦方式
中﹐即使您彈奏了由點亮的琴鍵所指示的和弦﹐所
產生的和弦也可能會與由樂曲庫樂曲播放時所發出
的不同。
速度值
和弦名
指法
雙手彈奏樂曲庫樂曲
左手和右手部分的琴鍵會點亮。
左手部分
640C-CK-025A
右手部分
Ck-23
發光鍵
三步課程演奏過程中的琴鍵發光系統及
顯示屏信息
當您為三步課程演奏選擇自動伴奏樂曲(編號
00至87)時﹐琴鍵發光系統會指示應按的琴鍵﹐同
時顯示屏會表示指法。
音符音高
您應按的鍵盤琴鍵會點亮。彈奏音符時應使用
的手指也會顯示在顯示屏上。
音色
❚ 註❚
• 在三步課程的步驟一和步驟二中使用雙手樂曲(編
號88至99)時音符長度不會表示。按下點亮的琴鍵
后此琴鍵便會馬上熄滅﹐而下一個要按的琴鍵會開
始閃動。
• 在三步課程的步驟三中使用雙手樂曲時﹐琴鍵發光
系統會指示音符長度。在這種情況下﹐您按下點亮
的琴鍵后下一個應按的琴鍵不會閃動﹐而且其手指
編號也不會出現在顯示屏上﹐只有當前手指編號會
出現。
聲導指法功能
音符長度
鍵盤琴鍵會點亮音符應演奏的時間長度。在音
符應演奏的時間長度內指法也會一直表示在顯示屏
上。
下一個音符
要演奏的下一個音符的鍵盤琴鍵會閃動﹐同時
顯示屏上彈奏下一個音符時您應使用的手指旁邊會
出現數字。
如何打開及關閉聲導指法功能
相同音高音符序列
在音符與音符之間﹐鍵盤琴鍵會熄滅片刻﹐然
后隨后音符會再次點亮。指法的表示也會消失片刻
後再重新表示。
範例: 當彈奏需要用手指3、2、1順序進行按
鍵時。
第一個音符
在步驟一及步驟二的單手部分練習過程中﹐聲
導指法功能使用模擬人聲來叫出手指編號。例如﹐
若您應使用拇指按琴鍵﹐聲導指法功能會叫出
“一”
。在應彈奏使用拇指、中指及小指的和弦時﹐
聲導指法功能會叫出“一﹐三﹐五 ”。
只有當您未按下正確的琴鍵時﹐聲導指法功能
才會叫出指法。
第二個音符
請使用聲導指法鈕來打開及關閉聲導指法功
能。
聲導指法功能指示符
第三個音符
下一個音符
當前音符
閃動 點亮
閃動 點亮
點亮 閃動
發光的
琴鍵
Ck-24
640C-CK-026A
時機指示符
琴鍵發光功能的關閉
時機指示符通過指示您在鍵盤上彈奏音符的時
機來幫助您熟悉首次演奏的樂曲。在課程演奏過程
中﹐當您使用慢速時時機是容易掌握的。
1. 按下發光鍵鈕。
•琴鍵發光系統被關閉時﹐KEY LIGHT指示
符會消失。
• 再次按發光鍵鈕可重新打開琴鍵發光功能。
如何使用時機指示符
時機指示符表示目前所選部分(R或L)中音
符的演奏時機。音符以從顯示屏的頂部向底部滾動
的兩段橫杠來表示。當其橫杠到達顯示屏的底部
時﹐音符便會被演奏。
KEY LIGHT 指示符
❚ 註❚
琴鍵發光功能將會在下列任何一種情況下自動打開:
• 電子琴電源打開時。
• 示範曲開始播奏時。
• 在標準方式下按下樂曲庫鈕時(第Ck-22頁)。
• 開機警報功能動作時(第Ck-13頁)。
即將被演奏
音符的時機
同時點亮琴鍵的數目
音符在此處被演奏
• 依您正在演奏的樂曲﹐各兩段橫杠可代表一個或
多個音符。
❚ 註❚
• 當您播放樂曲庫樂曲時或使用三步課程過程中﹐時
機指示符會表示音符的演奏時機。
• 請注意﹐時機指示符僅表示大約的時機。在樂曲演
奏過程中﹐表示的時機代表從八分音符至三十二分
音符之內的所有實際時機。
最多可同時點亮4個鍵盤琴鍵。
如何改變樂曲庫樂曲的旋律所使用的音
色
1. 按照第Ck-22頁中操作步驟中的前3步進
行操作﹐然后按下音色鈕。
•SONG BANK指示符及TONE指示符都會隨
目前配置于鍵盤的音色的音色編號及名稱出
現。
2. 輸入一個數值以選擇音色。
❚ 註❚
• 選擇另一個樂曲庫樂曲會將音色設定切換為新選擇
樂曲的預設旋律音色。
• 賦予電子琴的音色和所指定的樂曲庫樂曲的旋律音
色是相同的。
• 上述操作在開始演奏之前或正在演奏過程中均可用
來改變樂曲庫樂曲旋律的音色。
• 您也可以改變雙手樂曲(樂曲編號88到99)的音
色。但請注意﹐使用三步課程的步驟一或步驟二
(伴奏會等待您按下正確的琴鍵后才會繼續進行)
時﹐選擇延音音色(如風琴音色)會使自動伴奏的
音符在電子琴等待您按琴鍵過程中持續鳴響。此種
情況發生時﹐在鍵盤上進行彈奏便可終止延音音
符。
640C-CK-027A
Ck-25
起動
停止
步驟一
單鍵彈奏
步驟三
步驟二
步驟一:掌握時機
按單鍵彈奏鈕或鍵盤上的任意琴鍵均可隨樂曲
庫樂曲的旋律(右手部分)一起彈奏。您不必擔心
是否按下了正確的琴鍵﹐因此可集中精力掌握正確
的音符演奏時機。
1. 按下步驟一鈕。
•此時STEP 1指示符會出現。
•計數音過后﹐電子琴即處于待機狀態並等待
您彈奏樂曲的第一個音符。若樂曲含有前
奏﹐則電子琴會在前奏完畢后進入待機狀
態。
即使您按的不是點亮的琴鍵仍會發出
正確的音符音。
4. 要在任何時候停止演奏時﹐按起動
停
止鈕即可。
•此時STEP 1指示符會消失。
Tw i n k l e
指法
2. 按單鍵彈奏鈕彈奏樂曲的每一個音符。
• 樂曲的伴奏(左手)部分會與您所彈奏的旋
律(右手)部分一起播奏。
•應彈奏的下一個音符所對應的鍵盤琴鍵將會
閃動﹐而當您彈奏此音符時﹐琴鍵會點亮。
•節奏(打擊樂)部分不會播奏。
3. 請試着按鍵盤上的任意琴鍵來代替單鍵
彈奏鈕。
•按任意鍵盤琴鍵均可彈奏出正確的旋律(右
手部分)音符。
•同時按下數個琴鍵將僅算作一個旋律音符。
按住某個琴鍵的同時按另一個琴鍵將算作兩
個旋律音符。
Ck-26
640C-CK-028A
步驟二:掌握旋律
步驟三:按正常速度彈奏
用步驟二時﹐您必須彈奏三步課程系統所指示
的音符。但請不要擔心——伴奏(左手部分)會等
待您直到您彈奏了正確的音符后才往下進行。這意
味着您有足夠的時間並且可按自己的速度進行彈
奏。
步驟三也會指示應演奏的音符﹐但與步驟二不
同﹐不會一直等到您按下琴鍵才繼續進行。伴奏部
分是按正常速度進行播奏的﹐不論您在鍵盤上彈奏
的是什么(或不彈奏)。
1. 按下步驟三鈕。
1. 按下步驟二鈕。
•此時STEP 2指示符會出現。
•計數音過后﹐電子琴即處于待機狀態並等待
您彈奏樂曲的第一個音符。若樂曲含有前
奏﹐則電子琴會在前奏完畢后進入待機狀
態。
•此時STEP 3指示符會出現。
•在計數音結束后播奏即會開始。
Tw i n k l e
Tw i n k l e
指法
2. 請跟隨點亮的琴鍵與電子琴一起演奏。
指法
2. 彈奏三步課程系統所指示的音符。
• 樂曲的伴奏(左手)部分會與您所彈奏的旋
律(右手)部分一起播奏。
• 應彈奏的下一個音符所對應的鍵盤琴鍵將閃
動﹐而當您彈奏此音符時﹐琴鍵會點亮。
• 節奏(打擊樂)部分不會播奏。
請按下點亮的鍵盤琴鍵。當您演奏的為雙手
彈奏樂曲時﹐點亮的琴鍵可能會不只一個﹐
請按下所有點亮的琴鍵。
3. 要在任何時候停止演奏時﹐按起動
止鈕即可。
停
•樂曲的伴奏(左手)部分是以正常速度演奏
的﹐不論您在鍵盤上彈奏的是什么。
•當演奏的是自動伴奏樂曲時﹐下一個要演奏
的音符所對應的鍵盤琴鍵將會閃動﹐而當此
音符被演奏時會點亮。
•當演奏的是雙手彈奏樂曲時﹐演奏音符所對
應的鍵盤琴鍵將在此音符被演奏時間內持續
點亮。然而﹐在這種情況下﹐下一個將演奏
音符的琴鍵不會閃動。琴鍵只有當其音符開
始演奏時才開始點亮。
3. 要在任何時候停止演奏時﹐按起動
停
止鈕即可。
•此時STEP 3指示符會消失。
•此時STEP 2指示符會消失。
640C-CK-029A
Ck-27
起動
停止
樂曲庫
步驟一
聲部選擇
步驟三
步驟二
如何練習左手部分
掌握了右手部分的演奏后﹐您即可用雙手彈奏
樂曲(編號從88至99)來練習左手部分。
1. 按樂曲庫鈕直到SONG BANK指示符出
現為止。
•此時﹐當前所選樂曲庫樂曲的編號和名稱會
出現在顯示屏上。
2. 輸入您想要演奏的樂曲的兩位數編號。
3. 按聲部選擇鈕切換至左手部分演奏。
點亮
4. 按下步驟一﹐步驟二、或步驟三鈕。
•此時STEP 1、STEP 2、或STEP 3指示符會出
現。
•一段計數音之后﹐右手部分即會開始播奏﹐
並且左手部分音符所對應的琴鍵會閃動。
5. 按聲部選擇鈕即可將聲部設定返回至前
一個設定。
6. 要終止旋律的播奏時﹐按下起動
停止
鈕即可。
•此時STEP 1、STEP 2、或STEP 3指示符會消
失。
Ck-28
640C-CK-030A
MIDI
什么是MIDI ?
MIDI頻道
MIDI為Musical Instrument Digital Interface
(樂器數字界面)的縮寫﹐是關于數字信號及連接
器的世界標準名稱。通過MIDI﹐可在不同廠家生
產的樂器和電腦(機器)之間互傳音樂數據。
MIDI兼容設備可將電子琴的按鍵、釋鍵、改變音
色以及其他數據作為信息相互送傳。
雖然將本電子琴作為獨立的樂器使用時不需要
任何關于MIDI的知識﹐但有關MIDI操作還是需要
對其有一定的了解。本節向您介紹MIDI的概況﹐
這將對您有所助益。
MIDI的連接
MIDI信息通過MIDI電纜從一台機器的MIDI
OUT(迷笛輸出)終端輸出﹐傳遞到另一台機器
的MIDI IN(迷笛輸入)終端。例如﹐要從本電子
琴向其他機器傳送信息﹐必須用一條MIDI電纜將
本電子琴的MIDI OUT終端與其他機器的MIDI IN
終端連接。而要將MIDI信息傳回本電子琴﹐需要
用一條MIDI電纜將其他機器的MIDI OUT終端與
本電子琴的MIDI IN終端連接。
要使用電腦或其他MIDI設備錄製和播奏本電
子琴生成的MIDI數據﹐為了傳送和接收數據﹐必
須將兩台機器的MIDI IN及MIDI OUT終端均相互
連接起來。
MIDI IN
MIDI OUT
MIDI IN
MIDI可同時傳送多個聲部的數據﹐而且每個
聲部分別由不同的MIDI頻道傳送。共有編號為1至
16的16個MIDI頻道可供使用﹐每當相互傳送數據
(按鍵等)時總是包含MIDI頻道數據。
為使接收機器正確接收並播奏數據﹐傳送機器
及接收機器都必須設定于相同的頻道。例如﹐若接
收機器設定于頻道2﹐則其僅接收MIDI頻道2的數
據﹐所有其他頻道的數據將被忽略。
使用本電子琴時﹐通過MIDI頻道1、2、3、4
及10接收的信息可用于多音色播奏﹐最多可播奏五
個不同的樂器部分。此五個頻道的音色及音量設定
必須通過外部設備傳送來的信息進行控制。
與此相反﹐電子琴操作會通過MIDI頻道1傳送
至外部設備。
通用MIDI
通用MIDI標準化了所有音源類型的MIDI數
據﹐不受廠家限制。通用MIDI為所有音源定義了
諸如音色編號、鼓音、可使用的MIDI頻道等因
子。此標準使所有MIDI設備均可在播奏通用MIDI
數據時產生相同的效果﹐不管音源的生產廠家為
何。
雖然本電子琴之音源與通用MIDI不兼容﹐但
您仍可將本電子琴與電腦或其他MIDI設備連接﹐
播奏可在商店買到的、從電腦網絡下載的或是從任
何其他地方得到的通用MIDI數據。
MIDI OUT
❚ 註❚
電腦等
• 由數量龐大的聲部組成的通用MIDI數據可能無法在
本電子琴上正確播奏。
• 含有較少的聲部並且是由第1、2、3、4及10頻道上
的聲部組成的通用MIDI數據將最為順利地播放出
來。
信息
MIDI標準定義了廣泛、多樣的信息。本節詳
細介紹本電子琴可傳送和接收的信息。
640C-CK-031A
Ck-29
節奏
速度
樂曲庫
NOTE ON/OFF(音符開 關)
CONTROL CHANGE(控制變化)
當琴鍵按下 (NOTE ON) 或鬆開 (NOTE OFF)
時﹐此信息將被傳送。
NOTE ON/OFF信息包含一個音符編號(表
示擊鍵或釋鍵的音符)和速率(當本電子琴的音量
值為9至2時速率= 100﹐而當音量值為1或0時速率
= 75)
。NOTE ON速率總是用來決定音符的相對音
量。本電子琴不接收NOTE OFF速率數據。
每當您在電子琴上按下或鬆開一個琴鍵時﹐相
應的NOTE ON或NOTE OFF信息即會以一定的速
度從MIDI OUT終端傳出。
電子琴演奏過程中﹐此信息添加顫音和音量變
化等效果。CONTROL CHANGE數據包含一個控
制編號(指定音效類型)和一個控制值(指定開
關狀態和音效深度)。
下表為可用CONTROL CHANGE接收的數據
列表。
音效
控制編號
音量
7
延音 1
64
顫音
1
PROGRAM CHANGE(程序變化)
此為音色選擇信息。PROGRAM CHANGE
可包含0至127範圍內的音色數據。
每當您手動改變音色編號時﹐P R O G R A M
CHANGE信息(0至99)即會從電子琴的MIDI
OUT終端傳出。從外部設備接收到PROGRAM
CHANGE信息時﹐本電子琴的音色設定會被改
變。
本電子琴可傳出00至99範圍內的音色數據﹐而
可接收0至127*範圍內的音色數據。128 種通用
MIDI音色將分別自動被分配于第A-1頁上表示的本
電子琴的100種內藏音色之一。當您想听從電腦或
其他外部設備傳送來的通用MIDI數據時﹐應選擇
本設定。
* 當GM映射功能打開時(Ck-31頁)
。若關閉﹐則
只接收0至99範圍內的音色數據。
❚ 註❚
• 頻道10專用于鼓音﹐其不接收程序變化信息。接收
到MIDI數據時﹐其發出本電子琴產生的打擊樂器
音。
PITCH BEND(音高調控)
電子琴演奏過程中﹐此信息包含有關音高調控
的信息﹐可圓滑地上下調節音高。本電子琴不傳送
音高調控數據﹐但可接收此種數據。
Ck-30
LOCAL CONTROL (內部控制)(缺省
值:on)/GM映射(缺省值:off)
本設定決定本電子琴和其音源是否進行內部連
接。當將樂曲錄製于和本電子琴的MIDI IN/OUT
(迷笛輸入 輸出)終端連接的電腦或其他外部設
備時﹐關閉內部控制比較好。
on(開): 在本電子琴上演奏的任何音符都會由
內部音源發出﹐同時也作為MIDI信息
從MIDI OUT終端輸出。
oFF(關): 在本電子琴上演奏的任何音符都會作
為MIDI信息從MIDI OUT終端輸出﹐
但不會由內部音源發出。使用電腦或
其他外部設備的MIDI THRU功能時請
關閉內部控制。同時也請注意﹐如果
關閉內部控制,則即使沒有任何外部
設備連接﹐電子琴也不會產生任何聲
音。
❚ 註❚
• 當您作為獨立樂器使用本電子琴時﹐內部控制關閉
過程中鍵盤琴鍵不會點亮。
640C-CK-032A
內部控制 (LOCAL CONTROL) 開
在電子琴上演奏的音符將同時由內部音源發出
並作為MIDI信息從MIDI OUT終端輸出。
MIDI OUT
音源
如何關閉LOCAL CONTROL 如何打開GM
映射
1. 在除樂曲庫模式(SONG BANK指示符
點亮時)之外的任意模式中﹐按住節奏
鈕不放並按樂曲庫鈕。
•請在第1 步操作完畢5 秒鐘內進行第2 步操
作。
2. 用速度鈕(
)關閉內部控制。
•這也會打開GM映射。
內部控制 (LOCAL CONTROL) 關
在電子琴上演奏的音符會作為M I D I 信息從
MIDI OUT終端輸出﹐但不會直接從內部音源發
出。連接設備的MIDI THRU終端可用來返回MIDI
信息並將其在本電子琴的音源上發出。
MIDI THRU
MIDI IN
Loca l
如何打開LOCAL CONTROL 如何關閉GM
映射
1. 在除樂曲庫模式(SONG BANK指示符
點亮時)之外的任意模式中﹐按住節奏
鈕不放並按樂曲庫鈕。
MIDI OUT
MIDI IN
音源
MIDI OUT
•請在第1 步操作完畢5 秒鐘內進行第2 步操
作。
2. 用速度鈕(
)打開內部控制。
•這也會關閉GM映射。
Loca l
❚ 註❚
• 請注意﹐每當您打開電源或按下列按鈕之一時﹐
LOCAL CONTROL也會被自動打開。
• 起動 停止(開始節奏或樂曲庫樂曲的播奏時)
• 單鍵彈奏
•步驟一
• 步驟二
• 步驟三
• 示範曲(開始示範曲的播奏時)
• 有關GM映射功能打開時的音色配置的說明﹐請參
閱本說明書末尾的GM音色映射列表。
640C-CK-033A
Ck-31
技術參考
疑難排解
當您遇到電子琴操作上的問題時﹐請務必首先查看下表。
現象
• 鍵盤琴鍵按下時無任何聲
音。
原因
1.電源有問題。
對策
1.正確連接交流電變壓器﹐確
認電池(+/–)方向正確﹐
並檢查電池是否已耗盡。
2.音量的設置為0。
2.按音量
鈕。
3.耳機連接在電子琴上。
3.從PHONES/OUTPUT插孔
拔出耳機。
4.電源 奏法方式選擇器處 4.當電源 奏法方式選擇器
于卡西歐和弦或多指和弦
被設置于卡西歐和弦或多指
位置。
和弦位置時﹐在伴奏鍵盤上
不能進行通常的演奏。請將
電源 奏法方式選擇器設定
至標準。
5.選擇了“99 打擊樂器”音色 5.選擇了“99 打擊樂器”時只
而且您按下的琴鍵未分配有 有琴鍵上方的控制板上標有
音色。
打擊樂器圖標的琴鍵可以使
用。
6. LOCAL CONTROL被關閉。 6.打開LOCAL CONTROL。
• 使用電池電源時發生下列 • 電池電力不足。
現象。
• 電源指示燈暗淡
• 樂器電源無法打開
• 顯示屏閃動、暗淡或難以
看清文字
• 揚聲器 耳機的音量異常
低下
• 聲音輸出失真
• 用大音量演奏時偶爾會出
現斷音
• 用大音量演奏時突然斷電
• 用大音量演奏時顯示屏閃
動或暗淡
• 鬆開琴鍵之后琴音仍繼續
鳴響
• 發出的音色與指定的音色
完全不同
• 節奏型和樂曲庫樂曲的演
奏異常
• 從連接電腦或MIDI設備
接收數據進行演奏時﹐斷
電、聲音失真或音量過低
• 琴鍵一直點亮。
Ck-32
• 更換電池或使用交流電變壓
器。
參考頁號
第Ck-12頁
第Ck-15頁
第Ck-14頁
第Ck-18頁
第Ck-16頁
第Ck-31頁
第Ck-12頁
• 在三步課程的步驟一或步驟 1.按點亮的琴鍵繼續進行步驟 第Ck-26, 27頁
二的演奏過程中﹐電子琴正 一或步驟二的演奏。
在等待您彈奏正確的音符。 2.按起動 停止鈕結束步驟一 第Ck-26, 27頁
或步驟二的演奏。
640C-CK-034A
現象
• 鍵盤琴鍵點亮但無聲音發
出。
原因
對策
• 開機警報通知您電子琴的電 • 按下任意按鈕或鍵盤琴鍵回
源打開着。
復正常操作﹐此時電子琴將
處于電源打開時的初始設
定。
參考頁號
第Ck-13頁
• 節奏鈕無效。
• 電子琴處于樂曲庫模式。
• 按下樂曲庫鈕返回到標準模
式。
第Ck-23頁
• 電子琴處于樂曲庫模式。
• 按下樂曲庫鈕返回至標準模
式。
• 停止示範曲的播奏。
第Ck-23頁
• 正確連接MIDI電纜。
第Ck-29頁
• 無法改變移調
部控制設定。
調音
內
• 示範曲正在播奏。
• 播奏從電腦傳來的MIDI 數 •MIDI電纜未正確連接。
據時沒有聲音發出。
• 與電腦連接時﹐在電子琴 • 電腦的MIDI THRU功能打 • 關閉電腦的MIDI THRU功
上的演奏產生不自然的聲 開着。
能﹐或關閉電子琴的
音。
LOCAL CONTROL功能。
640C-CK-035A
第Ck-18頁
第Ck-31頁
Ck-33
規格
型號:
LK-48
鍵盤:
61個標準尺寸琴鍵﹐5個八度
琴鍵發光系統:
可打開或關閉(同時可點亮最多4個琴鍵)
音色:
100種預設音色
多重音:
最多12個音符
三步課程系統:
同時可點亮的琴鍵數目:4個
3個步驟
1首樂曲反復播奏
開 關
播奏:
聲導指法功能:
自動伴奏
節奏型:
速度:
和弦:
其他:
預設50種
可調(216階﹐ = 40至255)﹐
初始值:120
兩種系統:卡西歐和弦﹐多指和弦
節奏填充型﹐同步起動
樂曲庫樂曲:
100首
音樂信息功能:
音色﹐自動伴奏﹐樂曲庫編號及名稱﹔速度﹐三步課程表示﹐和弦
名﹐指法﹐時機指示符﹐琴鍵發光﹐聲導指法
其他功能:
移調:
調音:
F#至C至F:以半音為單位
可調A4 = 約440Hz ± 50分﹐初始值:A4 = 約440Hz
MIDI:
5頻道多音色接收
揚聲器:
直徑10cm×2(輸出:2W+2W)
數字音量控制:
主音量;10階(0至9)﹐初始值:7
I/O終端:
MIDI終端:
延音:
電源:
耳機 輸出:
電源:
電池:
電池壽命:
交流電變壓器:
自動關機功能:
IN(輸入)、OUT(輸出)
標準插孔
9V直流電插孔
立體聲標準插孔(輸出為單聲道)
〔輸出電阻:781﹐輸出電壓:最大4V(有效值)〕
雙重電源
6節AA型電池
R6P (SUM) 錳電池約1小時
LR6 (AM3) 堿性電池約4小時
AD-5
最后一個操作之后約6分鐘
(僅在使用電池的情況下動作)
耗電量:
9V
尺寸:
94.4×36.3×11.8 cm
重量:
約4.5 kg(不含電池)
7.7W
* 設計與規格如有變更﹐恕不另行通知。
Ck-34
640C-CK-036A
電子琴的維護
請避免熱、濕或直射的陽光。
不要將本電子琴暴露于直射的陽光下、放置于
空調機附近或任何極熱的地方。
不要在電視機或收音機附近使用。
本電子琴會對電視機及收音機的無線電接收造
成視頻或音頻干擾。若發生這種情況﹐請將本電子
琴從電視機或收音機旁邊移開。
切勿使用油漆、稀釋劑或類似的化學藥品清
洗本電子琴。
請使用蘸有水和中性清潔劑稀釋溶液的軟布清
潔本電子琴。先將軟布浸入該溶液中然后把它擰
干﹐再進行擦拭。
❚ 註❚
• 您可能會看到樂器盒的表面上有劃線。這是在塑料
盒壓模成型過程中造成的﹐並非塑料盒的裂痕或斷
裂﹐因而不必擔心。
640C-CK-037A
Ck-35
附錄
GM音色映射列表
音色編號
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
GRAND PIANO
BRIGHT PIANO
HONKY-TONK
E GRAND PIANO
ELEC PIANO 1
ELEC PIANO 2
ELEC PIANO 3
ELEC PIANO 4
HARPSICHORD
CLAVI
ELEC ORGAN 1
ELEC ORGAN 2
ELEC ORGAN 3
ELEC ORGAN 4
CHURCH ORGAN
PIPE ORGAN
REED ORGAN
ACCORDION
BANDONEON
HARMONICA
NYLON STR GT
STEEL STR GT
JAZZ GUITAR
CLEAN GUITAR
MUTE GUITAR
DIST GUITAR
ACOUSTIC BASS
ELEC BASS
SLAP BASS
BANJO
VIOLIN
CELLO
HARP
STRINGS 1
STRINGS 2
STRINGS 3
SYNTH-STR 1
SYNTH-STR 2
CHOIR AAHS
SYNTH-VOICE
TRUMPET
TUBA
BRASS SECTION
FRENCH HORN 1
FRENCH HORN 2
BRASS 1
BRASS 2
SYNTH-BRASS 1
SYNTH-BRASS 2
SYNTH-BRASS 3
640C-CK-039A
GM編號
音色名
0
1
3
2
4
5
8
9
6
7
16
17
18
15
19
104
20
21
23
22
24
25
26
27
28
29
32
33
36
105
40
42
45
48
49
44
50
51
52
53
56
58
57
60
59
61
69
62
63
70
30
31
34
37
35
41
43
46
55
91
85
83
47
音色編號
84
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
GM編號
音色名
SOPRANO SAX
ALTO SAX
TENOR SAX
OBOE
CLARINET
PICCOLO
FLUTE
RECORDER
FLUTE ENSEMBLE
WHISTLE
SYNTH-LEAD 1
SYNTH-LEAD 2
SYNTH-LEAD 3
CALLIOPE
SYNTH-PAD 1
SYNTH-PAD 2
SYNTH-PAD 3
BOWED GLASS
HALO PAD
SYNTH-BASS
RAIN DROP
SF
SOUNDTRACK
SPACE PAD
SYNTH-SFX
VEHICLE
TELEPHONE
SPACE
INVADER
FUNNY
STRINGS PIANO
STRINGS EP
CHOIR EP
CHOIR ORGAN
STRINGS GUITAR
STRINGS HARP
BRASS STRINGS
VIB PAD
12STR GUITAR
CHOIR STRINGS
BASS/PIANO
BASS/E PIANO
BASS/VIB
BASS/NYLON STR GT
BASS/DIST GUITAR
STRINGS/PIANO
STRINGS/TRUMPET
VIBRAPHONE
MARIMBA
PERCUSSION
64
65
66
68
71
72
73
74
75
78
87
81
80
82
89
90
95
92
54
38
96
103
97
101
102
125
124
126
127
123
106
88
108
109
99
111
112
113
114
115
100
117
118
119
120
121
122
10
12
67
79
76
77
86
93
94
39
98
107
110
116
11
13
14
A-1
節奏列表
流行樂組
00
01
02
03
04
05
06
07
08
09
10
歌廳流行樂
早期流行樂
靈歌敘事民謠
流行敘事民謠
清淡流行樂
16拍早期爵士
8拍流行樂
流行搖滾
流行舞曲
流行芙坤舞
民謠流行樂
搖滾樂組
11
12
13
14
15
16
17
18
19
20
搖滾華爾茲
慢搖滾
柔和搖滾
50年代搖滾
60年代靈歌
4拍搖滾
搖滾
扭擺舞
新奧林滋搖滾
搖滾步
爵士
芙坤組
21
22
23
24
25
爵士大樂隊
搖擺樂
狐步舞
爵士華爾茲
拉丁芙坤舞
A-2
舞曲/早期爵士組
26
27
28
29
30
泰克諾
特朗斯
迪斯科
早期爵士
說唱
歐洲風格組
31
32
33
34
35
波爾卡
進行曲
華爾茲
慢華爾茲
探戈
拉丁樂組/各國風格組Ⅰ
36
37
38
39
40
41
42
43
波薩諾瓦
桑巴
曼波
瑞格
斯卡
薩爾薩
南美的節奏
倫巴卡塔拉那
各國風格組Ⅱ
44
45
46
47
48
49
鄉村音樂
鄉鎮音樂
慢黑人靈歌
阿拉伯巴拉迪
巴洛克
新世紀
640C-CK-040A
多指和弦圖
本表列出了若干常用和弦的左手指法(包括轉位形式)。
5
640C-CK-041A
432
1
: 左手手指編號
A-3
由于伴奏鍵盤的限制﹐在多指和弦設定中無法彈奏﹐但增和弦及減和弦(七和弦)是由相同
音符所組成(貝司音符不同)﹐因而可代替使用。
組成音符與B aug相同的和弦 ...... D aug﹐F aug
組成音符與B aug相同的和弦 ...... E aug﹐G aug
組成音符與A dim7相同的和弦 ..... C dim7﹐E dim7﹐F dim7
組成音符與B dim7相同的和弦 ..... C dim7﹐E dim7﹐G dim7
組成音符與B dim7相同的和弦 ..... D dim7﹐F dim7﹐A dim7
A-4
640C-CK-042A
音色列表
鋼琴組
00
01
02
03
04
05
06
07
08
09
三角鋼琴
亮鋼琴
酒吧鋼琴
電子三角鋼琴
電鋼琴 1
電鋼琴 2
電鋼琴 3
電鋼琴 4
古鋼琴
擊弦
風琴組
10
11
12
13
14
15
16
17
18
19
電風琴 1
電風琴 2
電風琴 3
電風琴 4
教堂管風琴
管風琴
簧風琴
手風琴
南美手風琴
新口琴
吉他
貝司組
20
21
22
23
24
25
26
27
28
29
古典吉他
民謠吉他
爵士吉他
淨音吉他
弱音吉他
失真吉他
古典貝司
電貝司
擊弦貝司
班卓琴
弦樂
合奏組
30
31
32
小提琴
大提琴
豎琴
640C-CK-043A
33
34
35
36
37
38
39
弦樂合奏 1
弦樂合奏 2
弦樂合奏 3
合成弦樂 1
合成弦樂 2
AAH聲
合成人聲
銅管組
40
41
42
43
44
45
46
47
48
49
小號
大號
銅管聲部
圓號 1
圓號 2
銅管 1
銅管 2
合成銅管 1
合成銅管 2
合成銅管 3
簧樂器
50
51
52
53
54
55
56
57
58
59
管樂器組
高音薩克斯
中音薩克斯
次中音薩克斯
雙簧管
單簧管
短笛
長笛
豎笛
長笛合奏
口哨
合成音色組Ⅰ
60
61
62
63
64
65
66
合成主音 1
合成主音 2
合成主音 3
蒸汽管風琴
合成音墊 1
合成音墊 2
合成音墊 3
67
68
69
清脆音
聖光四射
合成貝司
合成音色組Ⅱ
70
71
72
73
74
75
76
77
78
79
雨滴音
恐怖效果音
合成效果樂
太空音墊
太空幻想音
車輛聲
電話
太空
侵略者
滑稽聲
疊加音色組
80
81
82
83
84
85
86
87
88
89
弦樂 鋼琴
弦樂 電鋼琴
合唱 電鋼琴
合唱 風琴
弦樂 吉他
弦樂 豎琴
銅管 弦樂
顫音 合成音墊
12 弦吉他
合唱 弦樂
分割
打擊樂組
90
91
92
93
94
95
96
97
98
99
貝司 鋼琴
貝司 電鋼琴
貝司 顫音琴
貝司 羊腸弦吉他
貝司 失真吉他
弦樂 鋼琴
弦樂 小號
顫音琴
大木琴
打擊樂器
A-5
音符表
(1) (2) (3)
(4)
(1) (2) (3)
(4)
(1) (2) (3)
00
01
02
03
04
05
06
07
08
09
000
001
003
002
004
005
008
009
006
007
10
11
12
13
14
15
16
17
18
19
016
017
018
015
019
104
020
021
023
022
20
21
22
23
24
25
26
27
28
29
(4)
(1) (2) (3)
(4)
(1) (2) (3)
(4)
70
71
72
73
74
75
76
77
78
79
096
103
097
101
102
125
124
126
127
123
12
12
6
6
12
12
6
6
12
12
A
A
A
A
A
A
A
A
A
A
(1) (2) (3)
50
51
52
53
54
55
56
57
58
59
12
12
12
12
12
12
12
12
6
12
A
A
A
A
A
C
A
A
A
A
064
065
066, 067
068
071
072
073
074, 079
075, 076, 077
078
12
12
12
6
12
6
12
6
12
12
60
61
62
63
64
65
66
67
68
69
A
A
A
A
A
A
A
A
A
A
12
6
12
6
6
6
6
6
6
12
A
A
A
A
A
A
A
A
A
B
087
081, 086
080
082
089
090
095
092, 093, 098
054, 094
038, 039
12
12
12
12
12
12
12
12
12
12
6
6
6
6
6
6
12
6
6
6
A
A
A
A
A
A
B
B
B
A
(1) (2) (3)
(4)
024
025
026
027
028
029, 030, 031, 084
032
033, 034, 035
036, 037
105
A
A
A
A
A
D
D
D
D
D
30
31
32
33
34
35
36
37
38
39
12
12
12
12
12
6
12
6
12
6
A
B
A
A
A
A
A
A
A
A
(1) (2) (3)
80
81
82
83
84
85
86
87
88
89
6
6
6
6
6
6
6
6
6
6
A
A
A
A
A
A
B
A
A
A
(4)
040, 041
042, 043
045, 046, 047
048, 055
049
044
050
051
052, 091
053, 085
(4)
106
088, 107
108
109
099, 110
111
112
113
114
115
(1) (2) (3)
40
41
42
43
44
45
46
47
48
49
12
12
6
12
6
12
6
12
6
6
A
B
A
B
B
B
B
B
B
A
(1) (2) (3)
90
91
92
93
94
95
96
97
98
99
12
6
12
12
12
12
12
12
12
12
E
E
E
E
E
E
E
A
A
D
(4)
056
058
057
060
059
061
069
062
063, 083
070
(4)
100, 116
117
118
119
120
121
122
010, 011, 014
012, 013
• 有關音域類型(A至E)的說明請參看下圖。
A=440Hz
音域類型
C–1
C0
A0 C1
A1 C2
A2C3
C4
C5
C6
C7
C8
C9
G9
鍵盤彈奏的音域
A
(標準類型)
可演奏音域
(移調﹐接收MIDI數據時)
B*1
(低音樂器)
由于移調和MIDI數據接收操
作﹐低八度或高八度的相同音
符被演奏時的音域。
(移調﹐接收MIDI數據時)
C*2
僅限于
“55
PICCOLO”
(55短笛)
*1 接收MIDI數據時﹐音符以低一個八度
演奏。
*2 接收MIDI數據時﹐音符以高一個八度
演奏。
D
(音效)
無音階音色。
E
(分割)
音階隨音色而變化。
A-6
640C-CK-044A
640C-CK-046A
Control
Change
1
6,38
7
10
11
Key’s
Ch’s
After
Touch
Pitch Bender
Note ON
Note OFF
Velocity
True voice
O
O
X
O
X
X
X
X
X
X
X
X
X
O 9nH v = 1-127
X 9nH v = 0,8nH v = *3
0-127
36-96 *1
X
X
X
O 9nH v = 75, 100 *2
X 9nH v = 0
❊❊❊❊❊❊❊❊❊❊❊❊❊❊
36-96
❊❊❊❊❊❊❊❊❊❊❊❊❊❊
❊❊❊❊❊❊❊❊❊❊❊❊❊❊
Note
Number:
Mode 3
X
Mode 3
X
Default
Messages
Altered
Mode
1-4, 10
1-4, 10
Recognized
1
1
Transmitted
MIDI Implementation Chart
Default
Changed
Function ...
LK-48
Basic
Channel
Model
Modulation
Data entry
Volume
Pan
Expression
*3 = no relation
*1: Depends on tone
Remarks
Version: 1.0
640C-CK-047A
X
: Clock
: Commands X
System
Real Time
Mode 2 : OMNI ON, MONO
Mode 4 : OMNI OFF, MONO
O : Yes
X : No
*2: V(Velocity)=100 when note on data when the volume value of this unit is 9 to 2,
and V=75 when the volume value is 1 or 0.
Remarks
Mode 1 : OMNI ON, POLY
Mode 3 : OMNI OFF, POLY
X
X
X
X
X
X
X
X
X
X
X
X
X
*4: Depends on GM Map
setting
Hold1
RPN LSB, MSB
All sound off
Reset all controller
: Local ON/OFF
: All notes OFF
Messages : Active Sense
: Reset
Aux
X
X
X
: Song Pos
: Song Sel
: Tune
System
Common
X
O 0-127, 0-99 *4
❊❊❊❊❊❊❊❊❊❊❊❊❊❊
❊❊❊❊❊❊❊❊❊❊❊❊❊❊
O
X
X
X
O 0-99
X
True #
O
X
X
X
System Exclusive
Program
Change:
64
100,101
120
121
卡西欧电子乐器保证书
本产品是在严格的质量管理下通过质量检验的合格品。本产品售出后,万一在正常使用
状态下发生故障,本保证书约定,用户可在背面记载的规定范围内享受免费修理。
本保证书一旦遗失不予补发,请务必妥善保管。
本保证书仅在中华人民共和国境内使用有效。
* 致销售店
本保证书是对用户就实施售后服务承担责任的一种明确保证。即使客户作为馈赠品或纪
念品购买本产品时,也请一定填写好下表并将此保证书交于客户。
品 名
LK-48
保 证 期
客 户
商 店
从购买日
年
姓 名
住 址
日起算整一年
电话号码
邮政编码
电话号码
店 名
地 址
月
邮政编码
保证规定
1 遵照说明书的要求正常使用本品的情况下发生故障时,从本品的出售日起一年内可享受免
费修理。
2 提出保修时,请务必持本产品以及本保证书与购买本产品的商店或与卡西欧(上海)贸易
有限公司指定的维修站(详见附页)联系。
3 即使在保修期内,若属下列任一情况,只能作为收费修理处理。
甲 由于购买后携带、运输或保管不当引起的故障或损坏。
乙 由于误用、乱用或使用不当引起的故障或损坏。
丙 由于火灾、地震、水灾、雷击、鼠害以及其它灾害或由于被盗窃引起的故障或损坏。
丁 由于非正规修理、改装或异常电压引起的故障或损坏。
戊 不出示本保证书或保证书中没有填写必要事项(如购买日期、商店名等)。
己 由于电池耗尽引起的故障或损坏。
4 本保证书仅在中华人民共和国境内使用有效。
※ 本保证书不限制用户在法律上的权利。
致用户
1 在购买本品时,请务必确认本保证书上是否已填写了购买日期。
2 除了特殊情况(如被盗窃、天灾等引起的遗失)以外,本保证书不予补发,请务必妥善保管。
3 用户住址变迁往外地后若需修理本品时,请与卡西欧(上海)贸易有限公司指定的维修店
(详见附页)联系。
卡西欧(上海)贸易有限公司
邮政编码:200131
上海市外高桥保税区泰谷路88号711室
电 话:021-32174898
卡西欧电子科技(中山)有限公司
邮政编码:528437 广东省中山市火炬开发区科技大道西
电话:0760-8580668
MA0601-B Printed in China
C
LK48CK1A

advertisement

Was this manual useful for you? Yes No
Thank you for your participation!

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project

Related manuals

Download PDF

advertisement
