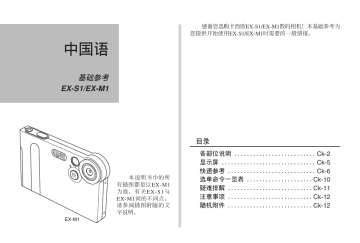

感謝您選購卡西歐EX-S1/EX-M1數碼相機!本基礎參考為
您提供開始使用EX-S1/EX-M1時需要的一般情報。
中國語
基礎參考
EX-S1/EX-M1
目錄
本說明書中的所
有插圖都是以EX-M1
為准。有關EX-S1 與
EX-M1間的不同點,
請參閱插圖附隨的文
字說明。
EX-M1
各部位說明 .......................... Ck-2
顯示屏 .............................. Ck-5
快速參考 ............................ Ck-6
選單命令一覽表 ..................... Ck-10
疑難排解 ........................... Ck-11
注意事項 ........................... Ck-12
隨機附件 ........................... Ck-12
各部位說明
相機
前部
后部
1
2
8
7
9
10
3
4
11
12
15
14
6
5
前部
1. 電源鈕
2. 快門鈕
3. 閃光燈
4. 鏡頭
5. 麥克風(僅限EX-M1)
6. 自拍定時器燈
Ck-2
后部
13
7. 操作 閃光燈充電指示燈
11. 配帶釦
8. 取景器
12. 電池蓋
9. MENU鈕
13. 揚聲器(僅限EX-M1)
顯示REC選單或PLAY選 14. 控制器
單。
上、下、左、右搖動控制
10. 方式選擇器
器選擇項目。要執行功能
• 在REC方式、PLAY方式
時,垂直向下按控制器進
及A U D I O 方式(僅限
行單擊。
EX-M1)間切換。
15. 顯示屏
REC : REC方式
PLAY : PLAY方式
AUDIO(僅限EX-M1)
: AUDIO方式
底部
USB底座
16
17
前部
1
2
底部
3
前部
16. 插口蓋
1. 相機插頭
17. 存儲卡槽
若您不使用存儲卡,則必須在卡槽中插入模擬卡以防止損壞
及讓灰塵進入。
2. USB燈
3. CHARGE燈
如何取下插口蓋
18
當插口未使用時﹐請務必裝回插
口蓋。
后部
18. 插口
• 將相機放在USB底座上時,底座
的相機插頭必須插入此插口中。
• 此插口還可連接LCD遙控器(僅
限EX-M1)。
后部
4. USB(USB端口)
在此處連接專用USB電
纜。USB電纜的另一端
連接至電腦的U S B 端
口。
5
4
5. DC IN 5.3V(交流電變
壓器插口)
在此處連接附帶交流電
變壓器。
Ck-3
7. 鎖定開關
使鍵鈕操作無效以防止誤操作。
LCD遙控器
(僅限EX-M1)
8. 播放方式鈕
選擇三種播放方式之一﹕標準播放、全曲反復、單曲反復
9. [+] [–] 音量鈕
調節音量。
11
1
2
10. LCD
3
7
4
11. 相機插頭
8
9
6
5
1. [
](跳回 快退)
快退或跳回目前樂曲的開頭。
2. [
](跳過 快進)
快進或跳至下一首樂曲的開頭。
3. [ ](暫停)
暫停播放及再繼續播放。
4. [
](播放 停止)
停止及開始播放。
5. 耳機插口
6. 夾子
Ck-4
10
顯示屏
8.
REC(拍攝)方式
1
2 3
4
:內藏存儲器被選擇
用于儲存數據。
:存儲卡被選擇用于
儲存數據。
5
9. 日期及時間
10. EV值
11. 電池電量
12. 數字變焦倍率
6
7
8
12
PLAY(顯示)方式
9
1
11
1. 閃光方式指示符
不出現 : 自動閃光
: 禁止閃光
: 強制閃光
: 輕減紅眼
2. 白平衡指示符
不出現 : 自動
: 陽光
: 陰影
: 白熾光
: 螢光
: 手動
3. 自拍定時器
2
10
4. 拍攝方式指示符
:快照方式
:夜景方式
:動畫方式
:快照音響方式
(僅限EX-M1)
:錄音方式
(僅限EX-M1)
5. 存儲容量
6. 影像尺寸
1600×1200像素
1280×960像素
640×480像素
7. 像質
FINE(高質)
NORMAL(標準)
ECONOMY(經濟)
3
4
5
6
7
1. 影像保護指示符
2. 文件夾數 文件數
3. 影像尺寸
1600×1200像素
1280×960像素
640×480像素
4. 像質
FINE(高質)
NORMAL(標準)
ECONOMY(經濟)
5.
:內藏存儲器數據
:存儲卡數據
6. 日期和時間
7. 電池電量
Ck-5
快速參考
括號中的字母和數字與第Ck-2至Ck-3頁上圖中的序號相對
應。
對電池進行充電
1. 將交流電源線的一端連接至交流電變壓器。
2. 將交流電源線的另一端的插頭插入室內電源插座。
3. 將交流電變壓器插入USB底座。
事前準備
將電池裝入相機
USB底座
1. 打開電池蓋。
交流電變壓器
2. 裝入鋰离子充電電池(僅限NP-20)。
將電池上的箭頭標記對准
相機上的箭頭標記,然后
將電池推入電池盒內。
交流電源線
• 交流電源線插頭的形狀依國家或地區而不同。
3. 關閉電池蓋。
Ck-6
4. 關閉相機電源并取下插口蓋(16 )。
顯示語言及時鐘設定的配置
1. 按電源鈕(1 )打開相機電源。
2. 上下搖動控制器(14 )選擇要使用的語言。
插口蓋
5. 將相機放置在USB底座上。
• USB底座上的CHARGE燈應變為紅色﹐表示充電已經開
始。充電完畢時﹐CHARGE燈會變為綠色。
若需要﹕
用英語選單
用西班牙語選單
用葡萄牙語選單
用中國語(繁體)選單
用中國語(簡體)選單
用韓國語選單
選擇此設定﹕
English
Español
Português
中國語
中國語
3. 單擊控制器(14 )登錄語言設定並進行至時鐘設
定。
4. 設定日期及時間。
若要執行﹕
在設定間移動光標
改變目前光標位置的設定
CHARGE 燈
6. 充電完畢后﹐從USB 底座取下相機並裝回插口蓋
如此操作﹕
左右搖動控制器(14 )
上下搖動控制器(14 )
5. 單擊控制器(14 )登錄時鐘設定並退出設定畫面。
(16 )。
• 完全充電需要大約兩個小時。
Ck-7
影像的拍攝
1. 按電源鈕(1 )打開相機電源。
2. 將方式選擇器(10 )對準“REC”。
3. 將相機對準要拍攝的物體﹐用顯示屏(15)或取景
器(18 )進行取景。
4. 保持相機不動﹐輕按快門鈕(2 )。
拍攝影像的查看
1. 按電源鈕(1 )打開相機電源。
2. 將方式選擇器(10 )對準“PLAY”。
3. 向左(向后)或向右(向前)搖動控制器(14 )在
顯示屏上卷動影像。
自己錄音
(僅限EX-M1)
錄音方式為您提供了快捷簡單的自己錄音方法。
• 音響格式﹕WAVE/ADPCM記錄格式
• 錄音時間﹕使用內藏存儲器時約為50分鐘
1.
2.
3.
4.
5.
按電源鈕(1 )打開相機電源。
將方式選擇器(10 )對准“REC”。
按MENU鈕(9 )。
左右搖動控制器(14 )選擇“拍攝設定”標簽。
上下搖動控制器(14 )選擇“拍攝方式”,然后向
右搖動控制器(14 )。
6. 上下搖動控制器(14 )選擇
(錄音),然后單擊
控制器。
7. 按快門鈕(2 )開始錄音。
8. 當您按快門鈕(2 )時、存儲器存滿時或電池耗盡時
錄音會停止。
Ck-8
錄音文件的播放
(僅限EX-M1)
1. 按電源鈕(1 )打開相機電源。
2. 將方式選擇器(10 )對准“PLAY”。
3. 左右搖動控制器(14 )顯示您要播放的聲音文件
(標記有
的文件)。
4. 單擊控制器(14 )開始錄音文件的播放。
• 要取消播放時按MENU鈕(9)。
文件的刪除
1.
2.
3.
4.
按電源鈕(1 )打開相機電源。
將方式選擇器(10 )對準“PLAY”。
向下搖動控制器(14 )選擇 。
左右搖動控制器(14 )卷動文件并顯示您要刪除的
文件。
5. 上下搖動控制器(14 )選擇“刪除”。
6. 通過垂直向下按控制器(14 )進行單擊刪除選擇的
文件。
音響文件的播放
(僅限EX-M1)
您還可以從電腦向相機傳送MP3音樂數據文件,然后將相
機作為移動音響唱機使用。
• MP3為MPEG Audio Layer-3的縮寫,其為一種音響壓縮技朮
的名稱。
• 受支援的文件
MPEG-1 Audio Layer-3
比特速率﹕32至320kbps,VBR兼容
采樣頻率﹕32kHz,44.1kHz,48kHz
ID3標簽(ID3V1)
• 有些MP3文件格式的音樂數據不能播放。
• M P 3 文件的推薦比特率為1 2 8 k b p s ,推薦采樣頻率為
44.1kHz。
• 您最好有製作MP3文件的軟件,用此軟件製作要播放的MP3
文件。
1.
2.
3.
4.
5.
關閉相機電源並取下其插口蓋(16 )。
將LCD遙控器插入相機的插口(18 )。
將立體聲耳機插入LCD遙控器的耳機插口。
將方式選擇器(10 )對準“AUDIO”。
按LCD遙控器上的[
放。
• 要停止播放時﹐再次按[
]鈕打開相機電源並開始播
]鈕。
Ck-9
選單命令一覽表
按MENU鈕(9)調出選單后便可進行各種相機設定。
• 下表中標有下線的設定為初始缺省設定。
拍攝方式
存儲器標籤選單
拍攝方式
閃光
數字變焦
白平衡
開
開
開
開
關
關
關
關
拍攝設定標籤選單
拍攝方式
閃光
自拍定時器
指示符
尺寸
像質
數字變焦
EV切換
白平衡
左
Ck-10
右鍵
(快照)
(夜景)
(動畫)
(快照)
(夜景)
EX-M1 :
(動畫)
(快照音響)
(錄音)
自動
(禁止閃光)
(強制閃光)
(輕減紅眼)
10 秒 關
顯示屏開 顯示屏關
1600×1200 / 1280×960 / 640×480
高質 標準 經濟
開 關
–2.0 / –1.7 / –1.3 / –1.0 / –0.7 / –0.3 / 0.0 / +0.3 /
+0.7 / +1.0 / +1.3 / +1.7 / +2.0
自動
(陽光)
(陰影)
(白
熾燈光)
(螢光)
(手動)
拍攝方式 EV切換 閃光 白平衡
EX-S1 :
設置標籤選單
鳴音
啟動畫面
日期樣式
調節時間
語言
格式化
開 關
開 關
年 月 日 日 月 年 月 日 年
時間設定
English(英語) Español(西班牙語)
Português(葡萄牙語) 中國語(中國語
(繁體)) 中國語(中國語(簡體))
(韓國語)
格式化 取消
疑難排解
顯示方式
• 相機電源突然關閉。
自動關機功能啟動﹐將電源關閉。重新打開電源便可。
顯示標籤選單
• 按快門鈕時影像未被拍攝。
1)將方式選擇器對准“REC”。
2) 將您要保留的影像傳送至電腦,然后從相機存儲器刪
除影像,或使用其他存儲卡。
變焦
保護
配音
尺寸變更
複製
最愛
開 關 所有文件﹕開 關 取消
*僅限EX-M1
640×480 / 320×240 / 取消
內藏存儲器
存儲卡 存儲卡
內藏存儲
器 取消
表示 登錄 刪除 取消
設置標籤選單
鳴音
啟動畫面
日期樣式
調節時間
語言
格式化
開 關
開 關
年 月 日 日 月 年 月 日 年
時間設定
English(英語) Español(西班牙語)
Português(葡萄牙語) 中國語(中國語
(繁體)) 中國語(中國語(簡體))
(韓國語)
格式化 取消
• 在室內拍攝時﹐顯示屏的亮度變化。
室內螢光燈光線會產生亮度問題。應使用其他(非螢光)
光源。
• 無法放音,聽不到聲音或無法用遙控器控制放音(僅限EXM1)。
1) 將方式選擇器對準“AUDIO”。
2) 向相機傳送MP3文件。
3) 將耳機正確插入耳機插口。
4) 對電池進行充電。
5) 以箭頭標記的相反方向推遙控器上的鎖定開關解除鎖
定控制。
• 鍵鈕或開關不起作用。
從相機取出電池。再次裝入電池后重新打開相機電源。
Ck-11
注意事項
隨機附件
使用注意事項
請檢查確認下列相機及附件是否齊全。如有缺少﹐請馬上
與您的經銷商聯繫。
• 使用過程中相機可能會輕微變熱。此為正常現象,并不表示
出現了故障。
• 不要用手指觸摸鏡頭或顯示屏。
• 不使用存儲卡時,一定要在卡槽中插入模擬卡。
• 螢光光線以超高速度進行閃動。因此,在螢光光線下進行拍
攝可能會遇到曝光問題。
• 光線昏暗時相機會自動調節其敏感度。這會使在昏暗的光線
下拍攝的影像上出現一些靜電噪音。
數據錯誤注意事項
注意﹐相機電源剛剛關閉后﹐當操作
燈仍然繼續閃動時請遵守下列注意事項。
• 切勿取出存儲卡。
• 切勿從相機中取出電池。
• 切勿進行其他非正常操作。
Ck-12
閃光燈充電指示
相機
鋰離子充電電池(NP-20)
USB底座
專用交流電變壓器
交流電源線
配帶
CD-ROM
專用USB電纜
模擬卡
插口蓋
LCD遙控器
* 僅EX-M1附帶
• 立體聲耳機
* 僅EX-M1附帶
• 基礎參考
• 鋰離子充電電池用戶說明書
•
•
•
•
•
•
•
•
•
•
•
版權限制
除以個人欣賞為目的外,在未經授權的情況下對快照文
件、動畫文件、音響文件及音樂文件進行複制將違反版權法及
國際條約。無論是有償還是無償,在沒有版權所有者的許可的
情況下通過因特網向第三者分發這種文件同樣違反版權法及國
際條約。
• 卡西歐計算機公司 (CASIO COMPUTER CO., LTD.) 對因使
用本說明書而引起的任何損害或損失皆不負任何責任。
• 卡西歐計算機公司 (CASIO COMPUTER CO., LTD.) 對于第
三者由于使用EX-S1/EX-M1相機而引起的任何損失或索賠不
負任何責任。
• 卡西歐計算機公司 (CASIO COMPUTER CO., LTD.) 對由于
因故障、維修或更換電池造成數據丟失而導致的任何損害或
損失皆不負任何責任。為防止重要數據的丟失﹐請務必使用
其他方式對其進行記錄保存。
• SD徽標為注冊商標。
• Acrobat和Acrobat Reader為Adobe Systems Incorporated之商
標。
• MultiMediaCard 為德國Infineon Technologies AG 公司之商
標,其已授權于MultiMediaCard Association (MMCA)。
• MPEG Layer-3 音響解碼技朮從 Fraunhofer IIS 及 Thomson
multimedia取得授權。
• 本說明書中涉及的其他公司、產品及服務名稱均可能會是相
關所有者之商標或服務標誌。
Ck-13
