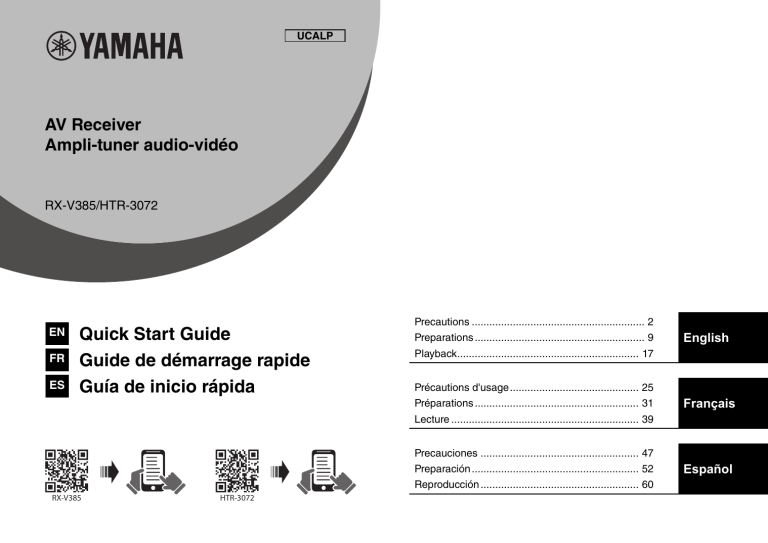

Yamaha HTR-3072, RX-V385 Quick start guide

Yamaha HTR-3072, RX-V385 Quick start guide
UCALP
AV Receiver
Ampli-tuner audio-vidéo
RX-V385/HTR-3072
EN
FR
ES
Quick Start Guide
Guide de démarrage rapide
Guía de inicio rápida
RX-V385
HTR-3072
Precautions ........................................................... 2
Preparations .......................................................... 9
Playback.............................................................. 17
English
Précautions d'usage............................................ 25
Préparations ........................................................ 31
Lecture ................................................................ 39
Français
Precauciones ...................................................... 47
Preparación ......................................................... 52
Reproducción ...................................................... 60
Español
IMPORTANT SAFETY INSTRUCTIONS
CAUTION
RISK OF ELECTRIC
SHOCK DO NOT OPEN
CAUTION: TO REDUCE THE RISK OF
ELECTRIC SHOCK, DO NOT REMOVE
COVER (OR BACK). NO USER-SERVICEABLE
PARTS INSIDE. REFER SERVICING TO
QUALIFIED SERVICE PERSONNEL.
12 Use only with the cart, stand, tripod, bracket, or table specified by the
manufacturer, or sold with the apparatus. When a cart is used, use caution when
moving the cart/apparatus combination to avoid injury from tip-over.
13 Unplug this apparatus during lightning storms or when unused for long periods of
time.
14 Refer all servicing to qualified service personnel. Servicing is required when the
apparatus has been damaged in any way, such as power-supply cord or plug is damaged, liquid has
been spilled or objects have fallen into the apparatus, the apparatus has been exposed to rain or
moisture, does not operate normally, or has been dropped.
IMPORTANT
Please record the serial number of this unit in the space below.
MODEL:
The above warning is located on the rear of the unit.
•
Explanation of Graphical Symbols
The lightning flash with arrowhead symbol, within an equilateral triangle, is
intended to alert you to the presence of uninsulated “dangerous voltage” within the
product’s enclosure that may be of sufficient magnitude to constitute a risk of
electric shock to persons.
The exclamation point within an equilateral triangle is intended to alert you to the
presence of important operating and maintenance (servicing) instructions in the
literature accompanying the appliance.
1
2
3
4
5
6
7
8
Read these instructions.
Keep these instructions.
Heed all warnings.
Follow all instructions.
Do not use this apparatus near water.
Clean only with dry cloth.
Do not block any ventilation openings. Install in accordance with the manufacturer’s instructions.
Do not install near any heat sources such as radiators, heat registers, stoves, or other apparatus
(including amplifiers) that produce heat.
9 Do not defeat the safety purpose of the polarized or grounding-type plug. A polarized plug has two
blades with one wider than the other. A grounding type plug has two blades and a third grounding
prong. The wide blade or the third prong are provided for your safety. If the provided plug does not
fit into your outlet, consult an electrician for replacement of the obsolete outlet.
10 Protect the power cord from being walked on or pinched particularly at plugs, convenience
receptacles, and the point where they exit from the apparatus.
11 Only use attachments/accessories specified by the manufacturer.
2
En
Serial No.:
The serial number is located on the rear of the unit. Retain this booklet in a safe place for future
reference.
FCC INFORMATION (USA)
1
IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT!
This product, when installed as indicated in the instructions contained in this manual, meets FCC
requirements. Modifications not expressly approved by Yamaha may void your authority,
granted by the FCC, to use the product.
2 IMPORTANT: When connecting this product to accessories and/or another product use only
high quality shielded cables. Cable/s supplied with this product MUST be used. Follow all
installation instructions. Failure to follow instructions could void your FCC authorization to use
this product in the USA.
3 NOTE: This product has been tested and found to comply with the requirements listed in FCC
Regulations, Part 15 for Class “B” digital devices. Compliance with these requirements provides
a reasonable level of assurance that your use of this product in a residential environment will not
result in harmful interference with other electronic devices.
This equipment generates/uses radio frequencies and, if not installed and used according to the
instructions found in the users manual, may cause interference harmful to the operation of other
electronic devices.
Compliance with FCC regulations does not guarantee that interference will not occur in all
installations. If this product is found to be the source of interference, which can be determined by
turning the unit “OFF” and “ON”, please try to eliminate the problem by using one of the following
measures:
Relocate either this product or the device that is being affected by the interference.
Utilize power outlets that are on different branch (circuit breaker or fuse) circuits or install AC line
filter/s.
In the case of radio or TV interference, relocate/reorient the antenna. If the antenna lead-in is 300
ohm ribbon lead, change the lead-in to coaxial type cable.
If these corrective measures do not produce satisfactory results, please contact the local retailer
authorized to distribute this type of product. If you can not locate the appropriate retailer, please
contact Yamaha Corporation of America A/V Division, 6600 Orangethorpe Avenue, Buena Park,
CA 90620, USA.
The above statements apply ONLY to those products distributed by Yamaha Corporation of
America or its subsidiaries.
FCC/IC NOTICE (U.S.A. and Canada)
This equipment complies with FCC/IC radiation exposure limits set forth for an uncontrolled
environment and meets the FCC radio frequency (RF) Exposure Guidelines and RSS-102 of the IC
radio frequency (RF) Exposure rules. This equipment should be installed and operated keeping the
radiator at least 20cm or more away from person’s body.
This device complies with Part 15 of FCC Rules and Industry Canada licence-exempt RSS standard(s).
Operation is subject to the following two conditions:
(1) this device may not cause interference, and
(2) this device must accept any interference, including interference that may cause undesired operation
of this device.
This transmitter must not be co-located or operated in conjunction with any other antenna or
transmitter.
CAN ICES-3(B)/NMB-3(B)
COMPLIANCE INFORMATION STATEMENT (DECLARATION OF CONFORMITY
PROCEDURE)
Responsible Party:
Address:
Telephone:
Type of Equipment:
Model Name:
Yamaha Corporation of America A/V Division
6600 Orangethorpe Avenue, Buena Park, CA 90620
714-522-9011
AV Receiver
RX-V385, HTR-3072
* This applies only to products distributed by YAMAHA CORPORATION OF AMERICA.
En
3
PRECAUTIONS
PLEASE READ CAREFULLY BEFORE USE. BE
SURE TO FOLLOW THESE INSTRUCTIONS.
The precautions listed below are to prevent risk of harm to the
user and others, as well as to prevent property damage, and to
help the user use this unit properly and safely. Be sure to follow
these instructions.
After reading this manual, be sure to keep it in a safe place where it can be
referenced at any time.
• Be sure to request inspections or repairs from the dealer where you
purchased the unit or from qualified Yamaha service personnel.
• Yamaha cannot be held responsible for injury to you or damage of
the products caused by improper use or modifications to the unit, or
data that is lost or destroyed.
• This product is for ordinary homes. Do not use for applications
requiring high reliability, such as managing lives, health care or
high-value assets.
WARNING
4
En
• Check the electric plug periodically and remove any dirt or dust which may have
accumulated on it. Failure to observe this may cause a fire or electric shocks.
• When setting up the unit, make sure that the AC outlet you are using is easily accessible. If
some trouble or malfunction occurs, immediately turn off the power switch and disconnect
the plug from the AC outlet. Even when the power switch is turned off, as long as the power
cord is not unplugged from the wall AC outlet, the unit will not be disconnected from the
power source.
• If you hear thunder or suspect approaching lightning, quickly turn off the power switch and
pull the power plug from the AC outlet. Failure to observe this may cause a fire or
malfunctions.
• If not using the unit for long periods of time, be sure to pull the power plug from the AC
outlet. Failure to observe this may cause a fire or malfunctions.
Do not disassemble
• Do not disassemble or modify this unit. Failure to observe this may cause a fire, electric
shocks, injury, or malfunctions. If you notice any irregularities, be sure to request an
inspection or repair from the dealer where you purchased the unit or from qualified Yamaha
service personnel.
Water warning
• Do not expose the unit to rain, use it near water or in damp or wet conditions, or place on it
any containers (such as vases, bottles or glasses) containing liquids which might spill into
any openings or places where water may drop. A liquid such as water getting into the unit
may cause a fire, electric shocks, or malfunctions. If any liquid such as water seeps into the
device, turn off the power immediately and unplug the power cord from the AC outlet. Then,
request an inspection from the dealer where you purchased the unit or from qualified
Yamaha service personnel.
• Never insert or remove an electric plug with wet hands. Do not handle this unit with wet
hands. Failure to observe this may cause electric shocks or malfunctions.
Fire warning
This content indicates “risk of serious injury or death.”
• Do not place any burning items or open flames near the unit, since they may cause a fire.
Power supply/power cord
Maintenance and care
• Do not do anything that could damage the power cord.
- Do not place it near a heater.
- Do not bend it excessively or alter it.
- Do not scratch it.
- Do not place it under a heavy object.
Using the power cord/adaptor with the core of the cord exposed could cause electric shocks
or a fire.
• Do not touch the power plug or cord if there is a chance of lightning. Failure to observe this
may cause electric shocks.
• Use this unit with the power supply voltage printed on it. Failure to connect to an
appropriate AC outlet may cause a fire, electric shocks, or malfunctions.
• Do not use aerosols or spray-type chemicals that contain combustible gas for cleaning or
lubrication. The combustible gas will remain inside the unit, which may cause explosion or
fire.
Battery use
• Do not disassemble a battery. If the contents of the battery get on your hands or in your
eyes, it can cause blindness or chemical burns.
• Do not dispose of batteries in fire. Doing so may result in the battery bursting, causing a fire
or injury.
• Do not expose a battery to high temperatures, such as direct sunlight or a fire. The battery
may burst, causing a fire or injury.
• Do not attempt to recharge batteries that are not intended to be charged. Charging could
cause the battery to burst or leak, which can cause blindness, chemical burns, or injury.
• If the batteries do leak, avoid contact with the leaked fluid. If the battery fluid should come in
contact with your eyes, mouth, or skin, wash immediately with water and consult a doctor.
Battery fluid is corrosive and may possibly cause loss of sight or chemical burns.
Wireless unit
• Do not use this unit near medical devices or inside medical facilities. Radio waves from this
unit may affect electro-medical devices.
• Do not use this unit within 15 cm (6 in) of persons with a heart pacemaker implant or a
defibrillator implant. Radio waves from this unit may affect electro-medical devices, such as
a heart pacemaker implant or defibrillator implant.
If you notice any abnormality
• If any of the following abnormalities occur, immediately turn off the power and disconnect
the power plug. If any of the following abnormalities occur, immediately turn off any
amplifiers and receivers.
- The power cord/plug is damaged.
- An unusual smell or smoke is emitted from the unit.
- Foreign material gets into the interior of the unit.
- There is a loss of sound during use.
- There is a crack or damage in the unit.
Continued use could cause electric shocks, a fire, or malfunctions. Immediately request an
inspection or repair from the dealer where you purchased the unit or from qualified Yamaha
service personnel.
• Be careful not to drop or apply strong impact to this unit. If you suspect the unit may have
been damaged due to dropping or impact, immediately turn off the power and pull the power
plug from the AC outlet. Failure to observe this may cause electric shocks, a fire, or
malfunctions. Immediately request an inspection from the dealer where you purchased the
unit or from qualified Yamaha service personnel.
CAUTION
This content indicates “risk of injury.”
Power supply/power cord
• Do not use an AC outlet where the power plug fits loosely when inserted. Failure to observe
this may cause a fire, electric shocks, or burns.
• When removing the electric plug from the unit or an AC outlet, always hold the plug itself
and not the cord. Pulling by the cord can damage it and cause electric shocks or a fire.
• Insert the power plug firmly all the way into the AC outlet. Using the unit when it is not
plugged in sufficiently can cause dust to accumulate on the plug, causing a fire or burns.
Installation
• Do not place the unit in an unstable position where it might accidentally drop or fall over and
cause injuries.
• Do not block this unit's ventilation holes (cooling slits). This unit has ventilation holes on the
top/side/bottom to prevent the internal temperature from becoming too high. Failure to
observe this may trap heat inside the unit, causing a fire or malfunctions.
• When installing this unit:
- Do not cover it with any cloth.
- Do not install it on a carpet or rug.
- Make sure the top surface faces up; do not install on its sides or upside down.
- Do not use the device in a confined, poorly-ventilated location.
Failure to observe the above may trap heat inside the unit, causing a fire or malfunctions.
Ensure that there is adequate space around the unit: at least 30 cm (11-3/4 in) on top,
20 cm (7-7/8 in) on the sides, and 20 cm (7-7/8 in) on the rear.
• Do not install the unit in places where it may come into contact with corrosive gases or salt
air. Doing so may result in malfunction.
• Avoid being near the unit during a disaster, such as an earthquake. Since the unit may turn
over or fall and cause injury, quickly move away from the unit and go to a safe place.
• Before moving this unit, be sure to turn off the power switch and disconnect all connection
cables. Failure to observe this may damage the cables or cause you or someone else to
trip and fall.
• For proper installation of the outdoor antenna, make sure to have it done by the dealer from
where you purchased the unit or by qualified service personnel. Failure to observe this may
cause the installation to fall and result in injury. Installation requires special skills and
experience.
Hearing loss
• Do not use the unit/speakers or headphones for a long period of time at a high or
uncomfortable volume level, since this can cause permanent hearing loss. If you
experience any hearing loss or ringing in the ears, consult a physician.
• Before connecting the unit to other devices, turn off the power for all devices. Also, before
turning the power of all devices on or off, make sure that all volume levels are set to the
minimum. Failing to do so may result in hearing loss, electric shock, or device damage.
• When turning on the AC power in your audio system, always turn on the amplifier or
receiver LAST, to avoid hearing loss and speaker damage. When turning the power off, the
amplifier or receiver should be turned off FIRST for the same reason. Failure to observe the
above may cause hearing impairment or speaker damage.
Maintenance
• Remove the power plug from the AC outlet before cleaning the unit. Failure to observe this
may cause electric shocks.
En
5
Handling caution
• Do not insert your hand or fingers into the ventilation holes of this unit. Failure to observe
this may cause injury.
• Do not insert foreign materials such as metal or paper into the ventilation holes of this unit.
Failure to observe this may cause a fire, electric shocks, or malfunctions. If foreign material
gets into the unit, immediately shut off the power and pull the power plug from the AC outlet
and request an inspection from the dealer where you purchased the unit or from qualified
Yamaha service personnel.
• Do not do the following:
- put heavy items on top of the equipment.
- place the equipment in a stack.
- apply unreasonable force to buttons, switches, input/output terminals, etc.
• Avoid pulling the connected cables to prevent injuries or damage to the unit by causing it to
fall.
Battery use
• Always replace all batteries at the same time. Do not use new batteries together with old
ones. Using new ones with old ones could cause a fire, burns, or inflammation due to fluid
leaks.
• Do not use batteries other than specified batteries. Doing so cause fire, burns, or
inflammation due to leakage.
• Do not mix battery types, such as alkaline batteries with manganese batteries, or batteries
from different makers, or different types of batteries from the same maker, since this can
cause a fire, burns, or inflammation due to fluid leaks.
• Keep batteries away from children. A child could accidentally swallow a battery. Failure to
observe this may also cause inflammation due to battery fluid leaks.
• Do not put in a pocket or bag, carry, or store batteries together with pieces of metal. The
battery could short, burst, or leak, causing a fire or injury.
• Always make sure all batteries are inserted in conformity with the +/- polarity markings.
Failure to do so might result in a fire, burns, or inflammation due to fluid leaks.
• When the batteries run out, or if the unit is not to be used for a long time remove the
batteries from the remote control to prevent possible leakage of the battery fluid.
• When storing or discarding batteries, insulate the terminal area by applying tape, or some
other protection. Mixing them with other batteries or metal objects can cause a fire, burns,
or inflammation due to fluid.
Notice
Indicates points that you must observe in order to prevent
product failure, damage or malfunction and data loss.
Power supply/power cord
• If not using the unit for a long period of time, be sure to pull the power plug from the outlet.
Even if the z (Standby/On) switch has been turned off (the screen display is off), a minute
current is still flowing.
Installation
• Do not use this unit in the vicinity of other electronic equipment, such as a TV, radio, or
mobile phone. Failure to observe this may cause this unit or the TV or radio to produce
noise.
• Do not use this unit in a location that is exposed to direct sunlight, that becomes extremely
hot, such as near a heater, or extremely cold, or that is subject to excessive dust or
vibration. Failure to observe this may cause the unit's panel to become deformed, the
internal components to malfunction, or for operation to become unstable.
• Install this unit as far away from other electronic equipment as possible.
Digital signals from this unit may interfere with other electronic equipment.
• If using a wireless function, avoid installing this unit near metal walls or desks, microwave
ovens, or other wireless network devices.
Obstructions could shorten the transmission distance.
Connections
• If connecting external units, be sure to thoroughly read the manual for each unit and
connect them in accordance with the instructions.
Failure to properly handle a unit in accordance with the instructions could cause
malfunctions.
• Do not connect this unit to industrial units.
Digital audio interface standards for consumer use and industrial use are different. This unit
has been designed to connect to a consumer-use digital audio interface. Connections to an
industrial-use digital audio interface could not only cause this unit to malfunction, but could
also damage the speakers.
Handling
• Do not place vinyl, plastic, or rubber products on this unit. Failure to observe this may cause
discoloration or deformation in the panel of this unit.
• If the ambient temperature changes drastically (such as during unit transportation or under
rapid heating or cooling) and there is a chance condensation may have formed in the unit,
leave the unit for several hours without turning on the power until it is completely dry before
use. Using the unit while there is condensation can cause malfunctions.
6
En
Maintenance
• When cleaning the unit, use a dry, soft cloth. Using chemicals such as benzine or thinner,
cleaning agents, or chemical scrubbing cloths can cause discoloration or deformation.
Batteries
• Be sure to discard used batteries in accordance with local regulations.
Information
About content in this manual
• The illustrations and screens in this manual are for instructional purposes only.
• The company names and product names in this manual are the trademarks or registered
trademarks of their respective companies.
• Software may be revised and updated without prior notice.
En
7
Introduction
• This unit is a product for enjoying music and video at home.
• This document explains basic speaker system setup and unit configuration,
followed by step-by-step instructions. Basic operations, such as playing
Blu-ray Discs, DVDs, and radio content, are also explained.
The unit is equipped with a number of other functions not described in this
document. For more information about this product, refer to the Owner’s
Manual on the Yamaha website.
Follow one of the methods described below to view the latest Owner’s
Manual.
Features
The unit is also capable of the following, which are not described in this
document. See the Owner’s Manual to help you get the most out of the unit.
• ECO mode (power saving function)
• Controlling TV, AV receiver, and BD/DVD player operation (HDMI
Control)
• Configuring system settings (ADVANCED SETUP menu)
For more information, see “What you can do with the unit” in the Owner’s
Manual.
In HTML format
• Scan the QR code found on the front cover of this document.
• Visit the following website.
RX-V385
http://avpro.global.yamaha.com/manual/avr/rxv385/
HTR-3072
http://avpro.global.yamaha.com/manual/avr/htr3072/
In PDF format
• Visit the following website.
http://download.yamaha.com/
[For U.S. customers only]
Visit the following website for additional information, FAQ’s, downloads such
as “Owner’s Manual” and product updates.
http://usa.yamaha.com/support/
Trademarks and trade names used in this document are those of their
respective owners. See the Owner’s Manual for more information.
8
En
AV SETUP GUIDE
AV SETUP GUIDE is an app that guides you
through the process of connecting a TV or playback
device, such as a BD/DVD or CD player, and
speakers to the AV receiver. Search “AV SETUP
GUIDE” on the App Store or Google Play for
details.
1
Preparation
Confirming package contents
Preparing cables
The following cables (not supplied) are required to build the system described
in this document.
• Speaker cables (depending on the number of speakers)
• Audio pin cable (x1)
• HDMI cables (x3)
Batteries (AAA, R03, UM-4)
(x2)
Remote control
AM antenna
FM antenna
YPAO microphone
One of the above is supplied
depending on the region of purchase.
Quick Start Guide (this booklet)
En
9
2
Connecting speakers/subwoofer
Positioning speakers
Precautions for connecting speaker cables
Use the diagram as a reference for positioning speakers.
• Be sure that the unit and subwoofer are turned off.
• Prepare speaker cables in a place away from the unit, to avoid accidentally
dropping wire strands into the unit's interior which could result in a short
circuit or malfunction of the unit.
• Improper connection of speaker cables could cause a short circuit resulting
in damage to, or malfunctioning of, the unit or speakers.
– Carefully remove approximately 10 mm
10 mm
(3/8") of insulation from the speaker(3/8")
connection ends of the cables, and twist
the bare wires of each speaker cable
together firmly.
– Do not allow the bare wires of separate speaker
cables to come into contact with one another.
1
9
2
3
4
5
10° to 30°
10° to 30°
1 / 2 Front speaker (L/R)
3 Center speaker
4 / 5 Surround speaker (L/R)
9 Subwoofer
When connecting 6-ohm speakers
(U.S.A. and Canada models only)
Set the unit’s speaker impedance to “6 Ω MIN”. For details, see “Setting the
speaker impedance” under “Connecting speakers” in the Owner’s Manual.
10
En
– Do not allow speaker cable bare wires to come into
contact with metal parts on the unit (rear panel and
screws).
If “Check SP Wires” is shown on the front display when the unit is turned on,
turn off the unit and be sure that speaker cables have not caused a short
circuit.
1
2
3
4
10 mm
(3/8")
SPEAKERS
INPUT
Audio pin cable
FRONT
CENTER
SURROUND/BI-AMP
9
Subwoofer
PRE OUT
SUBWOOFER
Use a subwoofer equipped with
built-in amplifier.
2
1
3
5
4
Front speaker (R)
Front speaker (L)
Center speaker
Surround speaker (R)
Surround speaker (L)
En
11
3
Connecting external devices
HDMI OUT
HDMI
(HDCP2.2)
1
ARC
(BD/DVD)
HDMI
HDMI
2
(HDCP2.2)
3
4
HDMI
HDMI
ARC
HDMI
HDMI
HDMI input
HDMI
HDMI output
HDMI
TV
12
En
BD/DVD player
HDMI output
HDMI
Satellite/cable set top box
4
Connecting the FM/AM antennas
Fix the end of the
FM antenna to a
wall.
Assembling the AM antenna
FM antenna (supplied)
Place the AM
antenna on a flat
surface.
AM antenna (supplied)
Hold down
Insert
Release
En
13
5
Connecting the power cable to an AC wall outlet,
and turning on the unit
2
Press z (receiver power) to turn on the unit.
Warning
Before connecting the power cable
(Taiwan, Brazil, and Central and South America models only)
Set the switch position of VOLTAGE SELECTOR according to your local
voltage.
Voltages are AC 110–120/220–240 V, 50/60 Hz.
1
TV
CD
RADIO
STRAIGHT
DIRECT
ENHANCER
BASS
PROGRAM
To an AC wall outlet
VOLTAGE SELECTOR
110V120V
220V240V
VOLTAGE SELECTOR
En
BD
DVD
Plug the power cable into an AC wall outlet.
3
14
z
SLEEP
SCENE
Turn on the TV and switch the TV input to display
video from the unit (HDMI OUT jack).
6
Optimizing the speaker settings automatically
(YPAO)
The Yamaha Parametric room Acoustic Optimizer (YPAO) function detects speaker connections, measures the distances from them to your listening position(s),
and then automatically optimizes the speaker settings, such as volume balance and acoustic parameters, to suit your room.
AM
INPUT
VOLUME
Note the following regarding
YPAO measurement
• Test tones are output at high
volume and may surprise or
frighten small children.
• Test tone volume cannot be
adjusted.
• Keep the room as quiet as
possible.
• Stay in a corner of the room
behind the listening position
so that you do not become an
obstacle between speakers
and the YPAO microphone.
• Do not connect headphones.
USB
BLUETOOTH
MUTE
SETUPP
OOPTION
PTION
ENTER
Cursor keys
ENTER
RETURN
TOP MENU
RED
1
DISPLAY
A
HOME
GREEN
YELLOW
YELLO
LOW
POP-UP/MENU
BLUE
MEMORY
TUNING
2
9
3
Ear height
TUNING
PRESET
4
5
Listening position
YPAO microphone
En
15
1
Turn on the subwoofer and set the volume to half.
3
If the crossover frequency is adjustable, set it to maximum.
VOLUME
MIN
2
MAX
The measurement will start in 10 seconds.
It takes about 3 minutes to measure.
The screen below appears on the TV when the measurement finishes.
CROSSOVER/
HIGH CUT
MIN
MAX
Place the YPAO microphone at your listening
position and connect it to the YPAO MIC jack on
the front panel.
Note
The screen below appears on the TV.
If an error message (such as E-1) or warning message (such as W-2) appears,
see “Error messages” or “Warning messages” under “Optimizing the speaker
settings automatically (YPAO)” in the Owner’s Manual.
4
5
Note
Place the YPAO microphone at your listening position (same height as your ears).
We recommend the use of a tripod as a microphone stand. You can use the tripod
screws to stabilize the microphone.
16
En
Press ENTER.
6
Confirm the results displayed on the screen and
press ENTER.
Use the cursor keys (e/r) to select “SAVE” (Save)
and press ENTER.
Disconnect the YPAO microphone from the unit.
This completes optimization of the speaker settings.
Playback
This section describes basic operations such as playing Blu-ray Discs and DVDs, and tuning into radio stations. Most operations can be performed using the
remote control.
Basic playback functions
Turn on/off (standby) the unit
SLEEP
The unit is equipped with a variety of sound
programs and surround decoders that allow you to
enjoy playback sources in your favorite sound
mode.
STRAIGHT: Input sources will be played without any
sound field effects.
DIRECT: Input sources will be played using only those
functions absolutely vital to playback to minimize noise
generated by electronic circuitry. Functions such as the
front panel display will be temporarily disabled to
achieve Hi-Fi sound quality.
ENHANCER: Compressed music stored on a Bluetooth
device or USB storage device will be played with
additional depth and breadth.
BASS: Extra bass allows you to enjoy enhanced bass
sounds.
PROGRAM (e/r): Sound programs optimized for
movie, music, and stereo playback, as well as playback
using a Surround Decoder, are available.
SCENE
BD
DVD
TV
CD
RADIO
STRAIGHT
DIRECT
ENHANCER
BASS
PROGRAM
FM
Adjust the volume level
AM
INPUT
VOLUME
USB
BLUETOOTH
MUTE
SETUPP
Mute the audio output
OOPTION
PTION
ENTER
Select an input source
RETURN
TOP MENU
RED
DISPLAY
A
HOME
GREEN
YELLOW
YELLO
LOW
POP-UP/MENU
BLUE
En
17
Playing a BD/DVD
We recommend playing back multichannel audio (5.1channel or more) to feel surround sound produced by
the unit.
SLEEP
SCENE
BD
DVD
TV
CD
RADIO
STRAIGHT
DIRECT
ENHANCER
BASS
STRAIGHT
PROGRAM
INPUT
(q/w)
FM
AM
INPUT
VOLUME
USB
1
2
Turn on the BD/DVD player.
Press INPUT (q/w) repeatedly to
select “HDMI 1”.
The name of the connected device such as “BD
player” may be displayed.
VOLUME
( / )
CHARGE
OUT
BLUETOOTH
ECO
MUTE
SETUPP
OOPTION
PTION
FM
AM
TOP MENU
RED
4
DISPLAY
A
HOME
GREEN
YELLOW
YELLO
LOW
POP-UP/MENU
TUNING
PRESET
VOL.
ADAPTIVE DRC VIRTUAL
Device name
Start playback on the BD/DVD
player.
Press STRAIGHT to select
“STRAIGHT”.
When “STRAIGHT” (straight decode) is enabled, each
speaker produces each channel audio signal directly
(without sound field processing).
TUNING
TUNING
BD Player
SLEEP MUTE
Note
BLUE
MEMORY
ENHANCER STEREO TUNED
Input source
3
ENTER
RETURN
Listening to FM/AM radio
5
Press VOLUME to adjust the
volume.
Note
When sound is not heard, or no sound is output from a specific
speaker, see “TROUBLESHOOTING” in the Owner’s Manual.
18
En
1
2
Press FM or AM to select “TUNER”
as the input source.
Press TUNING to set a frequency.
Hold down the key for about a second to search
stations automatically.
LINK MASTER
OUT
ECO
2
STEREO TUNED ZONE
SLEEP PARTY 2 A 3 B
Hi -Res ENHANCER YPAO VOL. A- DRC
FM 98.50MHz
VOL. MUTE VIRTUAL
FPL
FPR
SL
SW
SR
SBL SB SBR
“TUNED” lights up when the unit is receiving an FM/
AM radio station signal.
“STEREO” lights up when the unit is receiving a
stereo FM radio signal.
Setting the frequency steps (Asia, Taiwan,
Brazil, and Central and South America models
only)
At the factory, the frequency step setting is set to 50 kHz
for FM and 9 kHz for AM.
Depending on your country or region, set the frequency
steps to 100 kHz for FM and 10 kHz for AM.
1 Set the unit to standby mode.
2 Hold down STRAIGHT on the front panel and press
z.
3 Press PROGRAM on the front panel repeatedly to
select “TU”.
LINK MASTER
OUT
ECO
2
STEREO TUNED ZONE
SLEEP PARTY 2 A 3 B
Hi -Res ENHANCER YPAO VOL. A - DRC
TU••••FM50/AM9
VOL. MUTE VIRTUAL
FPL
FPR
SR
SW
SL
SBL SB SBR
4 Press STRAIGHT on the front panel to select
“FM100/AM10”.
5 Press z to set the unit to standby mode and turn it
on again.
SCENE function
SLEEP
SCENE
BD
DVD
TV
CD
RADIO
STRAIGHT
DIRECT
ENHANCER
BASS
SCENE
PROGRAM
Unit input sources and settings that have been assigned
to SCENE keys can be selected with a single touch
(SCENE function). When a SCENE key is pressed, the
unit turns on automatically if it is in standby mode.
By default, the following settings have been assigned to
each SCENE key.
SCENE key
BD
DVD
TV
CD
RADIO
Input
HDMI1
AUDIO1
AUDIO2
TUNER
Sound program
MOVIE
(Sci-Fi)
STEREO
STRAIGHT STRAIGHT
(5ch
Stereo)
Compressed
Music Enhancer
Off
On
Off
On
SCENE link
playback
On
On
Off
Off
FM
AM
INPUT
VOLUME
USB
BLUETOOTH
BLUETOOTH
MUTE
SETUPP
OOPTION
PTION
Playing music stored on a
Bluetooth® device
1
2
RETURN
TOP MENU
RED
DISPLAY
A
HOME
GREEN
YELLOW
YELLO
LOW
POP-UP/MENU
BLUE
MEMORY
TUNING
MEMORY
TUNING
1. Play an input source.
2. Apply settings for functions such as Sound programs
and Compressed Music Enhancer.
3. Press and hold a SCENE key until “SET Complete”
appears on the front display.
Hold down MEMORY for more than
3 seconds.
“Searching…” appears in the front display.
3
Turn on the BLUETOOTH function
on your device, and select the
model name of the unit from the
BLUETOOTH device list on your
device.
If the passkey is required, enter the number “0000”.
When the connection is established, the
indicator will glow in the front display.
ENTER
Registering a scene
The settings assigned to each SCENE key by default
can be changed to suit individual preferences.
Press BLUETOOTH to select
“Bluetooth” as the input source.
4
Select a song and start playback on
the Bluetooth device.
Note
Audio playing on the unit can be transmitted to Bluetooth
wireless speakers or headphones (except when Bluetooth is
selected as the unit’s input source). See “Enjoying audio using
Bluetooth speakers/headphones” in the Owner’s Manual for
more information.
PRESET
En
19
Playing music stored on a
USB flash drive
SLEEP
1
SCENE
BD
DVD
TV
CD
RADIO
STRAIGHT
DIRECT
ENHANCER
BASS
Connect the USB flash drive to the
USB jack.
Basic operation of the
Option menu
This section explains basic operation of the Option
menu. The Option menu can be used to configure the
unit’s playback functions according to the input source.
RADIO
PROGRAM
STRAIGHT
AUX
USB
1
AUDIO
LINK MASTER
FM
OUT
ECO
AM
INPUT
VOLUME
USB
USB
2
MUTE
SETUPP
OPTION
ENTER
RETURN
RED
USB flash drive
OPTION
ENTER
Cursor keys
Note
Connect the USB flash drive directly to the USB jack. Do
not use an extension cable.
DISPLAY
A
HOME
GREEN
YELLOW
YELLO
LOW
POP-UP/MENU
2
BLUE
MEMORY
TUNING
PRESET
Press USB to select “USB” as the
input source.
The browse screen is displayed on the TV.
TUNING
3
Use the cursor keys to select an
item and press ENTER.
When a song is selected, playback starts and the
playback screen is displayed.
20
En
2
STEREO TUNED ZONE
SLEEP PARTY 2 A 3 B
Hi -Res ENHANCER YPAO VOL. A- DRC
Input Select
VOL. MUTE VIRTUAL
FPL
FPR
SL
SW
SR
SBL SB SBR
The Option menu is also displayed on the TV
screen.
BLUETOOTH
TOP MENU
Press OPTION.
3
4
Use the cursor keys to select an
item and press ENTER.
Use the cursor keys to select a
setting.
Press OPTION.
For more information, see “Configuring playback
settings for different playback sources (Option menu)” in
the Owner’s Manual.
Basic operation of the
Setup menu
SLEEP
SCENE
BD
DVD
TV
CD
RADIO
STRAIGHT
DIRECT
ENHANCER
BASS
This section explains basic operation of the Setup
menu. The setup menu can be used to configure the
unit’s functions in detail.
1
PROGRAM
Press SETUP.
FM
AM
INPUT
VOLUME
USB
BLUETOOTH
MUTE
SETUP
OOPTION
PTION
ENTER
RETURN
TOP MENU
RED
SETUP
ENTER
Cursor keys
DISPLAY
A
HOME
GREEN
YELLOW
YELLO
LOW
POP-UP/MENU
BLUE
MEMORY
TUNING
TUNING
PRESET
2
3
4
5
Use the cursor keys to select a
menu and press ENTER.
Use the cursor keys to select an
item and press ENTER.
Use the cursor keys to select a
setting and press ENTER.
Press SETUP.
For more information, see “Configuring various
functions (Setup menu)” in the Owner’s Manual.
En
21
Troubleshooting
If trouble occurs, first check the following:
Make sure of the following when the unit does not function properly.
• The power cables of the unit, TV and playback devices (such as BD/DVD players) are connected to AC wall outlets securely.
• The unit, subwoofer, TV and playback devices (such as BD/DVD players) are turned on.
• The connectors of each cable are securely inserted in to jacks on each device.
If there is no problem with the power and cables, refer to the instructions shown in the table below.
If the problem you are experiencing is not listed or if the instructions do not help, turn off the unit, disconnect the power cable, and contact the nearest authorized
Yamaha dealer or service center.
Problem
22
En
Cause
Remedy
The power does not turn on.
The protection circuitry has been activated three times
consecutively.
When the unit is in this condition, the standby indicator on
the unit’s front panel blinks if you try to turn on the power.
As a safety precaution, capability to turn on the power is disabled. Contact your
nearest Yamaha dealer or service center to request repair.
The power turns off (standby
mode) immediately.
The unit was turned on while a speaker cable was
shorted.
Twist the bare wires of each speaker cable firmly and reconnect to the unit and
speakers (p. 10).
The unit is not reacting.
The internal microcomputer is frozen, due to an external
electric shock (such as lightning or excessive static
electricity) or to a drop in the power supply voltage.
Hold down z on the unit’s front panel for more than 10 seconds to initialize
and reboot the unit. (If the problem persists, disconnect the power cable from
the AC wall outlet and plug it again.)
No sound.
Another input source is selected.
Select an appropriate input source with the input selection keys.
Signals that the unit cannot reproduce are being input.
Some digital audio formats cannot be played back on the unit. To check the
audio format of the input signal, use “Signal Info.” in the “Option” menu (p. 20).
For details, see “Checking information about the video/audio signals” in the
Owner’s Manual.
Problem
No sound is coming from a
specific speaker.
Cause
Remedy
The playback source does not contain a signal for the
channel.
Use “Signal Info.” in the “Option” menu (p. 20) to check the audio signal. For
details, see “Checking information about the video/audio signals” in the
Owner’s Manual.
The currently selected sound program/decoder does not
use the speaker.
Use “Test Tone” in the “Setup” menu (p. 21) to check the speaker output. For
details, see “Outputting test tones” in the Owner’s Manual.
Audio output of the speaker is disabled.
Perform YPAO (p. 15).
Use “Configuration” in the “Setup” menu to change the speaker settings. For
details, see “Configuring the speaker settings” in the Owner’s Manual.
No sound is coming from the
subwoofer.
The playback source does not contain LFE or lowfrequency signals.
Enable the Extra Bass function using the BASS key (p. 17).
Subwoofer output is disabled.
Perform YPAO (p. 15).
Set “Subwoofer” in the “Setup” menu to “Use” (p. 21). For details, see “Setting
the use of a subwoofer” in the Owner’s Manual.
No video.
No video from the playback device
connected to the unit with HDMI.
Another input source is selected on the unit.
Select an appropriate input source with the input selection keys.
Another input source is selected on the TV.
Switch the TV input to display the video from the unit.
The input video signal (resolution) is not supported by the
unit.
To check the information about the current video signal (resolution), see
“Checking information about the video/audio signals” in the Owner’s Manual.
For information about video signals supported by the unit, see “HDMI signal
compatibility” in the Owner’s Manual.
The TV does not support HDCP (High-bandwidth Digital
Content Protection).
Refer to the instruction manuals for the TV and check the TV’s specifications.
If you want to play back contents that require HDCP 2.2-compatible devices,
both the TV and playback device must support HDCP 2.2.
En
23
Specifications
Bluetooth
Supported profile
Supported codec
Bluetooth version
Wireless output
Maximum communication
distance
Supported content
protection method
Tuner
Tuning Range
General
Power Supply
A2DP
SBC
Ver. 2.1+EDR
Bluetooth Class 2
10 m (33 ft) without interference
SCMS-T
U.S.A. and Canada models
Asia, Taiwan, Brazil, and Central
and South America models only
China, Korea, Australia, U.K.,
Europe, and Russia models
[FM] 87.5 MHz to 107.9 MHz
[AM] 530 kHz to 1710 kHz
[FM] 87.5/87.50 MHz to 108.0/
108.00 MHz
[AM] 530/531 kHz to 1710/
1611 kHz
[FM] 87.50 MHz to 108.00 MHz
[AM] 531 kHz to 1611 kHz
Power Consumption
Standby Power
Consumption
Maximum Power
Consumption
Dimensions (W x H x D)
Weight
U.S.A. and Canada models
Taiwan, Brazil, and Central and
South America models
China model
Korea model
Australia model
U.K., Europe, and Russia models
Asia model
260 W
Bluetooth Standby OFF
HDMI Control ON, Standby
Through Auto (No Signals)
Standby Through ON (No Signals)
Standby Through OFF
Bluetooth Standby ON
HDMI Control OFF, Standby
Through OFF
HDMI Control ON, Standby
Through Auto (No Signals)
Standby Through ON (No Signals)
600 W
AC 120 V, 60 Hz
AC110 to 120/220 to 240 V,
50/60 Hz
AC 220 V, 50 Hz
AC 220 V, 60 Hz
AC 240 V, 50 Hz
AC 230 V, 50 Hz
AC 220 to 240 V, 50/60 Hz
1.2 W
1.2 W
0.2 W
0.2 W
1.2 W
1.2 W
435 x 161 x 315 mm (17-1/8” x 6-3/8” x 12-3/8”)
7.7 kg (17.0 lbs)
The contents of this manual apply to the latest specifications as of the publishing date. Refer to the
Owner’s Manual on the Yamaha website to confirm specifications other than described above and
obtain the latest information of the unit.
24
En
PRÉCAUTIONS CONCERNANT LA SÉCURITÉ
ATTENTION
RISQUE DE CHOC ÉLECTRIQUE:
NE PAS OUVRIR
ATTENTION: POUR RÉDUIRE LES RISQUES D’INCENDIE ET DE
DÉCHARGE ELECTRIQUE, NE PAS RETIRER LE COUVERCLE
(OU LE PANNEAU ARRIÈRE). NE CONTIENT AUCUNE PIÈCE
INTERNE RÉPARABLE PAR L’UTILISATEUR. POUR
L’ENTRETIEN, S’ADRESSER À UN PERSONNEL QUALIFIÉ.
L'avertissement ci-dessus se trouve à l’arrière de l'appareil.
•
Explication des symboles
L’éclair avec une flèche à l’intérieur d’un triangle équilatéral est destiné à attirer
l’attention de l’utilisateur sur la présence d’une « tension dangereuse » non isolée à
l’intérieur de l’appareil, pouvant être suffisamment élevée pour constituer un risque
d’électrocution.
Le point d’exclamation à l’intérieur d’un triangle équilatéral est destiné à attirer
l’attention de l’utilisateur sur la présence d’instructions importantes sur l’emploi ou
la maintenance (réparation) de l’appareil dans la documentation fournie.
1
2
3
4
5
6
7
Lire ces instructions.
Conserver ces instructions.
Tenir compte de tous les avertissements.
Suivre toutes les instructions.
Ne pas utiliser ce produit à proximité d’eau.
Nettoyer uniquement avec un chiffon propre et sec.
Ne pas bloquer les orifices de ventilation. Installer l’appareil conformément aux instructions du
fabricant.
8 Ne pas installer l’appareil à proximité d’une source de chaleur comme un radiateur, une bouche de
chaleur, un poêle ou tout autre appareil (y compris un amplificateur) produisant de la chaleur.
9 Ne pas modifier le système de sécurité de la fiche polarisée ou de la fiche de terre. Une fiche
polarisée dispose de deux broches dont une est plus large que l’autre. Une fiche de terre dispose de
deux broches et d’une troisième pour le raccordement à la terre. Cette broche plus large ou cette
troisième broche est destinée à assurer la sécurité de l’utilisateur. Si la fiche équipant l’appareil n’est
pas compatible avec les prises de courant disponibles, faire remplacer les prises par un électricien.
10 Acheminer les cordons d’alimentation de sorte qu’ils ne soient pas piétinés ni coincés, en faisant tout
spécialement attention aux fiches, prises de courant et au point de sortie de l’appareil.
11 Utiliser exclusivement les fixations et accessoires spécifiés par le fabricant.
12 Utiliser exclusivement le chariot, le stand, le trépied, le support ou la table
recommandés par le fabricant ou vendus avec cet appareil. Si l’appareil est posé
sur un chariot, déplacer le chariot avec précaution pour éviter tout risque de chute
et de blessure.
13 Débrancher l’appareil en cas d’orage ou lorsqu’il doit rester hors service pendant
une période prolongée.
14 Confier toute réparation à un personnel qualifié. Faire réparer l’appareil s’il a subi tout dommage,
par exemple si la fiche ou le cordon d’alimentation est endommagé, si du liquide a coulé ou des
objets sont tombés à l’intérieur de l’appareil, si l’appareil a été exposé à la pluie ou à de l’humidité, si
l’appareil ne fonctionne pas normalement ou est tombé.
IMPORTANT
Veuillez noter le numéro de série de cet appareil dans l’espace réservé à cet effet, ci-dessous.
MODÈLE:
No. de série:
Le numéro de série se trouve à l’arrière de l’appareil. Prière de conserver ce livret en lieu sûr pour
toute référence future.
Le présent appareil est conforme aux la partie 15 des règles de la FCC et CNR d’Industrie Canada
applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions
suivantes : (1) l’appareil ne doit pas produire de brouillage, et (2) l’utilisateur de l’appareil doit
accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en
compromettre le fonctionnement.
Cet équipement est conforme aux limites d’exposition aux rayonnements énoncées pour un
environnement non contrôlé et respecte les règles les radioélectriques (RF) de la FCC lignes
directrices d'exposition et d’exposition aux fréquences radioélectriques (RF) CNR-102 de l’IC.
Cet équipement doit être installé et utilisé en gardant une distance de 20 cm ou plus entre le
dispositif rayonnant et le corps humain.
CAN ICES-3(B)/NMB-3(B)
La bande 5150-5350 MHz est restreinte à une utilisation à l’intéieur seulement.
Les radars de haute puissance sont désignés utilisateurs principaux (c.-à-d., qu'ils ont la priorité) pour
les bandes 5250-5350 MHz et 5650-5850 MHz, et ces radars pourraient causer du brouillage et/ou des
dommages aux dispositifs LAN-EL.
Fr
25
PRÉCAUTIONS
D'USAGE
LISEZ ATTENTIVEMENT AVANT DE
PROCÉDER À TOUTE UTILISATION. VEILLEZ
À SUIVRE CES INSTRUCTIONS.
Les mises en garde énumérées ci-dessous sont destinées à
prévenir les risques pour l'utilisateur et les tiers, à éviter les
dommages matériels et à aider l'utilisateur à se servir de
l'appareil correctement et en toute sécurité. Assurez-vous de
suivre ces instructions.
Après avoir consulté ce manuel, conservez-le dans un endroit sûr de façon à
pouvoir vous y reporter facilement.
• Veillez à faire inspecter ou réparer l'appareil par le revendeur
auprès duquel vous l'avez acheté ou par un technicien Yamaha
qualifié.
• Yamaha ne peut être tenu responsable des dommages corporels et
matériels causés par une mauvaise manipulation de l'instrument ou
par des modifications apportées à l'appareil, ou dela perte ou
destruction de données.
• Ce produit est conçu pour un usage courant dans les résidences
standard. Ne l'utilisez pas pour des applications nécessitant une
haute fiabilité, telles que la gestion des gestes essentiels à la vie,
des soins de santé ou des biens de grande valeur.
AVERTISSEMENT
Ce contenu indique « un risque de blessures graves ou de
mort ».
Alimentation/cordon d'alimentation
• Ne faites rien qui pourrait endommager le cordon d'alimentation.
- Ne le placez pas à proximité d'un radiateur.
- Évitez de le plier excessivement ou de le modifier.
- Évitez de l'érafler.
- Ne placez pas dessus d'objets lourds.
L'utilisation du cordon d'alimentation/adaptateur en ayant le conducteur du cordon exposé
pourrait provoquer des chocs électriques ou un incendie.
• En cas de risque d'impact de foudre à proximité de l'appareil, évitez de toucher la fiche
d'alimentation. Le non-respect de cette consigne peut entraîner des chocs électriques.
• Assurez-vous d'utiliser l'appareil avec la tension d'alimentation appropriée, telle
qu'imprimée sur l'unité. L'absence de raccordement à une prise secteur appropriée pourrait
provoquer un incendie, des chocs électriques ou des dysfonctionnements.
• Vérifiez périodiquement l'état de la prise électrique, dépoussiérez-la et nettoyez-la en
prenant soin de retirer toutes les impuretés qui pourraient s'y accumuler. Le non-respect de
cette consigne peut entraîner un incendie ou des chocs électriques.
• Lors de l'installation de l'appareil, assurez-vous que la prise secteur que vous utilisez est
facilement accessible. En cas de problème ou de dysfonctionnement, désactivez
immédiatement l'interrupteur d'alimentation et retirez la fiche de la prise secteur. Même
lorsque l'interrupteur d'alimentation est en position désactivée, l'appareil n'est pas
déconnecté de la source d'électricité tant que le cordon d'alimentation reste branché à la
prise murale.
• Si vous entendez le tonnerre gronder ou suspectez l'imminence d'un éclair, mettez
immédiatement l'appareil hors tension et débranchez la fiche d'alimentation de la prise
secteur. Le non-respect de cette consigne peut entraîner un incendie ou des
dysfonctionnements.
• Si vous prévoyez de ne pas utiliser l'appareil pendant une longue période de temps,
assurez-vous de retirer la fiche d'alimentation de la prise secteur. Le non-respect de cette
consigne peut entraîner un incendie ou des dysfonctionnements.
Démontage interdit
• Ne tentez pas de démonter ou de modifier l'appareil. Le non-respect de cette procédure
risque d'entraîner un incendie, des chocs électriques, des blessures ou des
dysfonctionnements. En cas d'anomalie, veillez à faire inspecter ou réparer l'appareil par le
revendeur auprès duquel vous l'avez acheté ou par un technicien Yamaha qualifié.
Avertissement relatif à la présence d'eau
• N'exposez pas l'appareil à la pluie, ne l'utilisez pas près d'une source d'eau ou dans un
26
Fr
milieu humide et ne déposez pas dessus des récipients (tels que des vases, des bouteilles
ou des verres) contenant des liquides qui risqueraient de s'infiltrer par les ouvertures ou de
dégouliner. Toute infiltration de liquide tel que de l'eau à l'intérieur de l'appareil risque de
provoquer un incendie, des chocs électriques ou des dysfonctionnements. Si un liquide, tel
que de l'eau, pénètre à l'intérieur de l'appareil, mettez immédiatement ce dernier hors
tension et débranchez le cordon d'alimentation de la prise secteur. Faites ensuite inspecter
l'appareil par le revendeur auprès duquel vous l'avez acheté ou par un technicien Yamaha
qualifié.
• N'essayez jamais de retirer ou d'insérer une fiche électrique avec les mains mouillées. Ne
manipulez pas l'appareil en ayant les mains mouillées. Le non-respect de cette procédure
risque d'entraîner des chocs électriques ou des dysfonctionnements.
Prévention contre les incendies
• Ne placez pas d'objets brûlants ou de flammes nues à proximité de l'appareil, au risque de
provoquer un incendie.
Entretien et maintenance
• N'utilisez pas d'aérosols ou de produits chimiques de type aérosol contenant du gaz
combustible pour le nettoyage ou la lubrification. Le gaz combustible restera à l'intérieur de
l'appareil, ce qui peut provoquer une explosion ou un incendie.
Utilisation des piles
• Ne démontez pas la pile. Tout contact du contenu des piles avec les mains ou les yeux peut
entraîner la cécité ou provoquer des brûlures chimiques.
• Ne jetez pas les piles au feu. Cela pourrait causer l'explosion des piles et provoquer un
incendie ou des blessures.
• Évitez d’exposer les piles à une source de chaleur excessive, telle que les rayons directs du
soleil ou du feu. Les piles pourraient exploser et provoquer un incendie ou des blessures.
• Ne tentez pas de recharger une pile non rechargeable. La charge risque de provoquer une
explosion ou une fuite de la pile, ce qui pourrait causer la cécité, des brûlures chimiques ou
des blessures.
• En cas de fuite du liquide des piles, évitez tout contact avec ce liquide. En cas de contact
avec les yeux, la bouche ou la peau, rincez-vous immédiatement à l'eau claire et consultez
un médecin. Le liquide présent dans les piles est corrosif et peut provoquer la cécité ou des
brûlures chimiques.
Appareil sans fil
• N'utilisez pas cet appareil à proximité d'appareils médicaux ou au sein d'installations
médicales. Les ondes radio transmises par l'appareil peuvent affecter les appareils électromédicaux.
• N’utilisez pas cet appareil à moins de 15 cm des personnes disposant d’un stimulateur
cardiaque ou d’un défibrillateur. Les ondes radio émanant de cet appareil peuvent affecter
le fonctionnement des équipements électro-médicaux tels que les stimulateurs cardiaques
ou les défibrillateurs cardiaques.
En cas d'anomalie
• Si l'un des problèmes suivants se produit, coupez immédiatement l'alimentation et retirez la
fiche d'alimentation. Si l'un des problèmes suivants se produit, coupez immédiatement de
tous les amplificateurs et récepteurs.
- Le cordon/la fiche d'alimentation est endommagé(e).
- Une odeur inhabituelle ou de la fumée se dégage de l'appareil.
- Un corps étranger a pénétré à l'intérieur de l'appareil.
- Une brusque perte de son est survenue durant l'utilisation de l'appareil.
- L'appareil est fissuré ou endommagé.
En continuant d'utiliser l'appareil dans ces conditions, vous risquez de provoquer des chocs
électriques, un incendie ou des dysfonctionnements. Faites immédiatement inspecter ou
réparer l'appareil par le revendeur auprès duquel vous l'avez acheté ou par un technicien
Yamaha qualifié.
• Veillez à ne pas faire tomber l'appareil et à ne pas lui appliquer une pression excessive. Si
vous suspectez que l'appareil a pu être endommagé à la suite d'une chute ou d'un impact,
coupez immédiatement l'alimentation et retirez la fiche de la prise secteur. Le non-respect
de cette procédure risque d'entraîner des chocs électriques, un incendie ou des
dysfonctionnements. Faites immédiatement inspecter l'appareil par le revendeur auprès
duquel vous l'avez acheté ou par un technicien Yamaha qualifié.
ATTENTION
Ce contenu indique « un risque de blessures ».
Alimentation/cordon d'alimentation
• N'utilisez pas une prise secteur dans laquelle la fiche d'alimentation ne peut pas s'insérer
fermement. Le non-respect de cette consigne peut entraîner un incendie, des chocs
électriques ou des brûlures.
• Veillez à toujours saisir la fiche elle-même, et non le câble, pour la retirer de l'appareil ou de
la prise secteur. Si vous tirez sur le cordon, vous risquez de l'endommager et de provoquer
des chocs électriques ou un incendie.
• Introduisez complètement la fiche d'alimentation dans la prise secteur. L'utilisation de
l'appareil alors que la fiche d'alimentation n'est pas complètement insérée dans la prise
peut entraîner une accumulation de poussière sur la fiche et provoquer un incendie ou des
brûlures.
Installation
• Ne placez pas l'appareil dans une position instable afin d'éviter qu'il ne tombe ou se
renverse accidentellement et ne provoque des blessures.
• Évitez d'obstruer les orifices de ventilation (fentes de refroidissement) de l'appareil.
L'appareil possède des orifices d'aération sur sa face supérieure/latérale/inférieure qui est
destinée à le protéger contre l'élévation excessive de sa température interne. Le nonrespect de cette consigne risque d'entraîner une rétention de chaleur à l'intérieur de
Fr
27
l'appareil, susceptible de provoquer un incendie ou des dysfonctionnements.
• Lors de l'installation de l'appareil :
- Évitez de couvrir l'appareil avec un tissu.
- N'installez pas l'appareil sur une moquette ou un tapis.
- Assurez-vous de disposer l'appareil en orientant sa face supérieure vers le haut ; ne le
placez pas sur le côté ou à l'envers.
- N'utilisez pas l'appareil dans un lieu clos, mal aéré.
Le non-respect de ce qui précède risque d'entraîner une rétention de chaleur à l'intérieur de
l'appareil, susceptible de provoquer un incendie ou des dysfonctionnements. Veillez à
laisser suffisamment d'espace libre autour de l'appareil : au moins 30 cm à la surface,
20 cm sur les côtés et 20 cm à l'arrière.
• Ne pas installer l'appareil dans des endroits où il pourrait entrer en contact avec des gaz
corrosifs ou de l'air à haute teneur en sel. Cela pourrait provoquer des dysfonctionnements.
• Évitez d'être à proximité de l'appareil lors de la survenue d'une catastrophe naturelle telle
qu'un tremblement de terre. Compte tenu du risque de renversement ou de chute de
l'appareil pouvant entraîner des blessures, pensez à vous éloigner rapidement de l'appareil
et à vous réfugier dans un lieu sûr.
• Avant de déplacer l'appareil, veillez à désactiver l'interrupteur d'alimentation et à
déconnecter tous les câbles de connexion. Le non-respect de cette consigne peut entraîner
l'endommagement des câbles ou provoquer le trébuchement et la chute de l'utilisateur, s'il
s'agit de vous-même ou d'autres personnes.
• Pour une installation correcte de l'antenne extérieure, veillez à demander au revendeur
auprès duquel vous avez acheté l'appareil ou à un technicien qualifié. Le non-respect de
cette consigne risque d'entraîner la chute de l'installation et d’entraîner des blessures.
L'installation nécessite des compétences spéciales et de l'expérience.
Perte de capacités auditives
• N'utilisez pas l'appareil/les haut-parleurs de manière prolongée à un niveau sonore trop
élevé ou inconfortable pour l'oreille, au risque d'endommager irrémédiablement votre ouïe.
Si vous constatez une baisse d'acuité auditive ou que vous entendez des sifflements,
consultez un médecin.
• Avant de raccorder l'appareil à d'autres dispositifs, mettez toutes les unités concernées
hors tension. Et, avant de mettre tous les appareils sous/hors tension, vérifiez que tous les
niveaux de volume sont réglés sur la position minimale. Le non-respect de ces mesures
peut provoquer une perte d'acuité auditive, entraîner un risque d'électrocution ou
endommager l'équipement.
• Lorsque vous mettez le système audio sous tension, allumez toujours l'amplificateur ou le
récepteur en DERNIER pour éviter d'endommager votre ouïe et les haut-parleurs. Lors de
la mise hors tension, vous devez éteindre l'amplificateur ou le récepteur en PREMIER pour
la même raison. Le non-respect des consignes précédentes risque d'entraîner une
déficience auditive ou d'endommager le casque.
Entretien
• Retirez la fiche d'alimentation de la prise secteur avant de procéder au nettoyage de
l'appareil. Le non-respect de cette consigne peut entraîner des chocs électriques.
28
Fr
Précautions d'utilisation
• N'introduisez pas vos mains ou vos doigts à l'intérieur des orifices de ventilation de
l'appareil. Le non-respect de cette consigne peut provoquer des blessures.
• N'insérez pas de corps étranger, tel que du métal ou du papier, à l'intérieur des trous de
ventilation de l'appareil. Le non-respect de cette procédure risque d'entraîner un incendie,
des chocs électriques ou des dysfonctionnements. En cas de pénétration de corps
étrangers à l'intérieur de l'appareil, coupez immédiatement l'alimentation et retirez la fiche
d'alimentation de la prise secteur et faites inspecter l'appareil par le revendeur auprès
duquel vous l'avez acheté ou par un technicien Yamaha qualifié.
• Évitez de faire ce qui suit :
- Ne placez pas d'objets lourds sur le produit.
- Ne disposez pas le produit en pile.
- N'appliquez pas de force excessive sur les touches, les commutateurs, les bornes
d'entrée/sortie, etc.
• Évitez de débrancher les câbles connectés afin de ne pas causer de blessures ou de
dommages matériels qui pourraient résulter de la chute de l'appareil.
Utilisation des piles
• Remplacez toujours toutes les piles en même temps. N’utilisez pas à la fois des piles
neuves avec des piles usagées. L'utilisation de piles neuves avec des piles usagées
pourrait provoquer un incendie, des brûlures ou une inflammation due à des fuites de
liquides.
• N'utilisez pas de piles autres que les piles spécifiées. La fuite du liquide des piles pourrait
provoquer un incendie, des brûlures ou l'apparition de flammes.
• Ne mélangez pas les types de batteries, comme les piles alcalines avec des piles au
manganèse ou des batteries de différents fabricants, ou différents types de piles du même
fabricant, car cela peut provoquer un incendie, des brûlures ou une inflammation due à des
fuites de liquides.
• Gardez les piles hors de portée des enfants. Un enfant pourrait accidentellement avaler une
batterie. Le non-respect de cette consigne peut également provoquer une inflammation due
aux fuites de liquide de la batterie.
• Ne conservez pas les piles dans une poche ou un sac contenant des pièces en métal et
évitez de transporter ou de stocker des piles avec des éléments métalliques. Cela pourrait
court-circuiter les piles, les faire exploser ou déverser leur liquide et provoquer un incendie
ou des blessures.
• Veillez à respecter la polarité (+/-) lors de la mise en place des piles. Le non-respect de ces
instructions risque de provoquer un incendie, des brûlures ou l'apparition de flammes en
raison d'une fuite du liquide des piles.
• Lorsque les piles sont déchargées ou que vous n'utilisez pas l'appareil pendant une longue
période , retirez les piles de la télécommande pour éviter toute fuite du liquide des piles.
• Avant de procéder au stockage ou à la mise au rebut des piles, veillez à isoler la zone des
bornes en appliquant dessus un ruban adhésif ou tout autre type de protection. Si vous
mélangez les piles à d'autres piles ou à des objets métalliques, vous risquez de provoquer
un incendie, des brûlures ou l'apparition de flammes dues à la fuite du liquide des piles.
Avis
Indique les points que vous devez respecter afin d'éviter toute
défaillance, dommage ou dysfonctionnement du produit et toute
perte de données.
Alimentation/cordon d'alimentation
• Si vous prévoyez de ne pas utiliser l'appareil pendant une longue période de temps,
assurez-vous de retirer le cordon d'alimentation de la prise secteur. Même si l'interrupteur
z (veille/alimentation) a été éteint (l'écran est éteint), un courant de faible intensité
continue de circuler dans l'appareil.
Installation
• N'utilisez pas l'appareil à proximité d'autres équipements électroniques, tels qu'un
téléviseur, une radio ou un téléphone mobile. Si vous ne respectez pas cette consigne,
l'appareil, le téléviseur ou la radio risquent de provoquer des interférences.
• N'utilisez pas l'appareil dans un emplacement exposé à la lumière directe du soleil, à une
température très élevée (à proximité d'un appareil de chauffage) ou très basse, à un dépôt
de poussière excessif ou à de fortes vibrations. Le non-respect de cette consigne peut
entraîner la déformation du panneau de l'appareil, le dysfonctionnement de ses
composants internes ou l'instabilité de ses opérations.
• Installez l'appareil aussi loin que possible de tout autre équipement électronique.
Les signaux numériques de cet appareil peuvent interférer avec d'autres équipements
électroniques.
• Si vous utilisez un réseau sans fil, évitez d'installer cet appareil à proximité de parois
métalliques ou de bureaux en métal, de fours à micro-ondes ou d'autres dispositifs de
réseau sans fil.
Les obstructions pourraient raccourcir la distance de transmission.
Manipulation
• Ne placez pas de produits en vinyle, en plastique ou en caoutchouc sur l'appareil. Le nonrespect de cette consigne peut provoquer une décoloration ou une déformation du panneau
de cet appareil.
• Si la température ambiante change radicalement (comme pendant le transport de l'appareil
ou dans des conditions de surchauffe ou de refroidissement rapides) et que de la
condensation se forme dans l'appareil, laissez-le hors tension pendant plusieurs heures
jusqu'à ce qu'il soit complètement sec avant de le réutiliser. L’utilisation de l'appareil en cas
de formation de condensation peut entraîner son dysfonctionnement.
Entretien
• Utilisez un chiffon doux et sec pour le nettoyage de l'appareil. L'utilisation de produits
chimiques tels que de la benzène ou du diluant, de produits d'entretien ou de chiffons de
lavage chimique peut causer la décoloration ou la déformation de l'appareil.
Piles
• Veillez à mettre au rebut les piles usagées selon la réglementation locale en vigueur.
Informations
À propos du contenu de ce manuel
• Les illustrations et les captures d'écran figurant dans ce manuel servent uniquement à
expliciter les instructions.
• Les noms de société et les noms de produit mentionnés dans ce manuel sont des marques
commerciales ou des marques déposées de leurs sociétés respectives.
• Le logiciel peut être révisé et mis à jour sans préavis.
Connexions
• En cas de connexion d'unités externes, assurez-vous de lire attentivement le mode
d'emploi de l'appareil concerné et reliez-le conformément aux instructions fournies.
La non conformité aux instructions de manipulation peut provoquer le dysfonctionnement
de l'appareil.
• Ne connectez pas l'appareil à des unités industrielles.
Les normes des interfaces audio numériques varient selon les catégories d'usages (grand
public ou industriels). Cet appareil a été conçu pour une connexion à une interface audio
numérique destinée aux consommateurs. Toute connexion à une interface audio
numérique à usage industriel risque non seulement de provoquer le dysfonctionnement de
l'appareil mais peut aussi endommager les haut-parleurs.
Fr
29
Introduction
• Cet appareil est un produit pour écouter de la musique et regarder des
vidéos à domicile.
• Ce document décrit la configuration de base du système d’enceinte et la
configuration de l’appareil, suivies d’instructions étape par étape. Les
opérations de base, comme la lecture de disques Blu-Ray, de DVD et de
contenu radio, sont également expliquées.
L’appareil est pourvu d’autres fonctions non décrites dans ce document. Pour
en savoir plus sur ce produit, reportez-vous au Mode d’emploi sur le site Web
de Yamaha.
Suivez l'une des méthodes décrites ci-dessous pour voir le Mode d’emploi le
plus récent.
Au format HTML
• Scannez le code QR qui se trouve sur la couverture de ce document.
• Consultez le site Web suivant.
Description
L'unité est également capable des points suivants, qui ne sont pas décrits
dans ce document. Consultez le Mode d’emploi pour tirer le meilleur parti de
votre appareil.
• Mode ECO (fonction d’économie d’énergie)
• Contrôle du téléviseur, du récepteur audiovisuel et de l'utilisation du
lecteur BD/DVD (Contrôle HDMI)
• Configuration des réglages du système (menu ADVANCED SETUP)
Pour plus d'informations, reportez-vous à « Fonctions de l’unité » dans le
Mode d’emploi.
RX-V385
http://avpro.global.yamaha.com/manual/avr/rxv385/
HTR-3072
http://avpro.global.yamaha.com/manual/avr/htr3072/
Au format PDF
• Consultez le site Web suivant.
http://download.yamaha.com/
[Pour les clients aux États-Unis uniquement]
Visitez le site Web suivant pour des informations supplémentaires, des FAQ,
des téléchargements tels que « Mode d’emploi » et des mises à jour de
produits.
http://usa.yamaha.com/support/
Les marques et noms de marques utilisés dans ce document sont ceux
de leurs propriétaires respectifs. Consultez le Mode d’emploi pour plus
d'informations.
30
Fr
AV SETUP GUIDE
AV SETUP GUIDE est une application qui vous
guide à travers le processus de connexion d’un
téléviseur ou d’un appareil de lecture, comme un
lecteur BD/DVD ou CD, et des enceintes à l’amplituner audio-vidéo. Recherchez « AV SETUP
GUIDE » sur l’App Store ou Google Play pour en
savoir plus.
1
Préparatifs
Vérification du contenu de
l’emballage
Préparation des câbles
Les câbles suivants (non fournis) sont nécessaires pour réaliser le système
décrit dans ce document.
• Câbles d’enceinte (en fonction du nombre d’enceintes)
• Câble de broche audio (x1)
• Câbles HDMI (x3)
Piles (AAA, R03, UM-4) (x2)
Télécommande
Antenne AM
Antenne FM
Microphone YPAO
L’élément fourni dépend de la
région d’achat.
Guide de démarrage rapide (ce livret)
Fr
31
2
Raccordement des enceintes ou du caisson de
graves
Positionnement des enceintes
Positionnez les enceintes en vous servant du schéma comme référence.
1
9
2
3
4
5
10° à 30°
10° à 30°
1 / 2 Enceinte avant (G/D)
3 Enceinte centrale
4 / 5 Enceinte d’ambiance (G/D)
9 Caisson de graves
Précautions relatives au raccordement des câbles
d’enceinte
• Assurez-vous que l’appareil et le caisson de graves sont hors tension.
• Préparez les câbles d’enceinte loin de l’appareil pour éviter de lâcher par
inadvertance les torons de câble à l’intérieur de l’appareil ce qui pourrait
provoquer un court-circuit ou un dysfonctionnement de l’appareil.
• Un branchement incorrect des câbles d’enceinte pourrait provoquer un
court-circuit, entraînant des dommages ou un dysfonctionnement de
l’appareil ou des enceintes.
– Retirez délicatement environ 10 mm
10 mm
d’isolant des extrémités des câbles pour
la connexion aux enceintes, et torsadez
ensemble les fils dénudés de chaque
câble d’enceinte solidement.
– Ne laissez pas les fils dénudés de câbles
d’enceinte séparés entrer en contact les uns avec
les autres.
– Ne laissez pas les fils dénudés des câbles
d’enceinte entrer en contact avec les pièces
métalliques sur l’appareil (face arrière et vis).
Lors du raccordement d’enceintes 6 ohms
(modèles pour les États-Unis et le Canada uniquement)
Réglez l’impédance des enceintes de l’appareil sur « 6 Ω MIN ». Pour plus de
détails, voir « Réglage de l’impédance des enceintes » sous « Raccordement
des enceintes » dans le Mode d’emploi.
32
Fr
Si « Check SP Wires » apparaît sur l’afficheur de la face avant à la mise sous
tension de l’appareil, éteignez-la, puis assurez-vous que les câbles d’enceinte
n’ont pas provoqué un court-circuit.
1
2
3
4
10 mm
SPEAKERS
Câble de broche audio
INPUT
FRONT
CENTER
SURROUND/BI-AMP
9
Caisson de graves
PRE OUT
SUBWOOFER
Utilisez un caisson de
graves équipé d’un
amplificateur intégré.
2
1
3
5
4
Enceinte avant (D)
Enceinte avant (G)
Enceinte centrale
Enceinte d’ambiance (D)
Enceinte d’ambiance (G)
Fr
33
3
Raccordement des appareils externes
HDMI OUT
HDMI
(HDCP2.2)
1
ARC
(BD/DVD)
HDMI
HDMI
(HDCP2.2)
2
3
4
HDMI
HDMI
ARC
HDMI
HDMI
Entrée HDMI
HDMI
Sortie HDMI
HDMI
Téléviseur
34
Fr
Lecteur de disques BD/DVD
Sortie HDMI
HDMI
Décodeur satellite/câble
4
Raccordement des antennes FM/AM
Fixez l’extrémité de
l’antenne FM à un
mur.
Assemblage de l’antenne AM
Antenne FM (fournie)
Placez l’antenne
AM sur une
surface plane.
Antenne AM (fournie)
Abaissez
Insérez
Relâchez
Fr
35
5
Raccordement du câble d’alimentation à une
prise secteur et mise sous tension de l’appareil
2
Avertissement
Avant de raccorder le câble d’alimentation
(Modèles pour Taïwan, le Brésil, l'Amérique centrale, et l'Amérique
du Sud uniquement)
Sélectionnez la position de permutation du commutateur VOLTAGE
SELECTOR en fonction de la tension locale.
Les tensions sont 110–120/220–240 Vca, 50/60 Hz.
1
110V120V
220V240V
VOLTAGE SELECTOR
36
Fr
BD
DVD
TV
CD
RADIO
STRAIGHT
DIRECT
ENHANCER
BASS
PROGRAM
3
VOLTAGE SELECTOR
z
SLEEP
SCENE
Branchez le câble d’alimentation dans une prise
secteur.
Branchement sur
une prise secteur
Appuyez sur z (alimentation de l’ampli-tuner)
pour mettre l’appareil sous tension.
Mettez le téléviseur sous tension et changez la
source d’entrée afin d’afficher l’image à partir de
l’appareil (prise HDMI OUT).
6
Optimisation automatique des réglages
d’enceintes (YPAO)
La fonction Yamaha Parametric room Acoustic Optimizer (YPAO) permet de détecter les raccordements des enceintes et de mesurer la distance entre ces
dernières et la position d’écoute. Elle optimise ensuite automatiquement les réglages d’enceintes tels que les paramètres d’équilibre du volume et les paramètres
acoustiques qui conviennent à la pièce.
AM
INPUT
VOLUME
USB
BLUETOOTH
MUTE
SETUPP
OOPTION
PTION
ENTER
Touches de
curseur
ENTER
RETURN
TOP MENU
RED
1
2
DISPLAY
A
HOME
GREEN
YELLOW
YELLO
LOW
POP-UP/MENU
BLUE
9
3
MEMORY
Hauteur d’oreille
TUNING
TUNING
PRESET
4
5
Veuillez noter les points
suivants concernant la mesure
YPAO
• Les signaux tests étant émis
à un volume élevé, ils
peuvent surprendre ou
effrayer les jeunes enfants.
• Le volume du signal test ne
peut pas être réglé.
• Faites en sorte que la pièce
soit le plus calme possible.
• Restez dans un coin de la
pièce derrière la position
d’écoute afin de ne pas faire
obstacle entre les enceintes
et le microphone YPAO.
• Ne raccordez pas
d’écouteurs.
Position d’écoute
Microphone YPAO
Fr
37
1
Allumez le caisson de graves et réglez le volume à
moitié.
3
Si la fréquence de coupure est réglable, réglez-la sur le maximum.
VOLUME
MIN
2
MAX
CROSSOVER/
HIGH CUT
MIN
Placez le microphone YPAO sur la position
d’écoute et branchez-le sur la prise YPAO MIC sur
la face avant.
Remarque
Si un message d’erreur (comme E-1) ou un message d’avertissement (comme
W-2) apparaît, voir « Message d’erreur d’YPAO » ou « Message d’avertissement
d’YPAO » sous « Optimisation automatique des réglages d’enceintes (YPAO) »
dans le Mode d’emploi.
4
5
Remarque
Placez le microphone YPAO à votre position d’écoute (à hauteur d’oreilles). Nous
conseillons l’utilisation d’un trépied comme support de microphone. Lorsque vous
utilisez un trépied, utilisez les vis de ce dernier pour stabiliser le microphone.
Fr
La mesure commencera dans 10 secondes.
La mesure dure environ 3 minutes.
Lorsque la mesure est terminée, l’écran ci-dessous apparaît sur le
téléviseur.
MAX
L’écran ci-dessous apparaît sur le téléviseur.
38
Appuyez sur ENTER.
6
Confirmez les résultats affichés sur l’écran et
appuyez sur ENTER.
Utilisez les touches de curseur (e/r) pour
sélectionner « SAVE » (Sauvegarder) et appuyez
sur ENTER.
Débranchez le microphone YPAO de l’appareil.
L’optimisation des réglages d’enceintes est maintenant terminée.
Lecture
Cette section explique les opérations de base comme la lecture de disques Blu-Ray et de DVD, et la syntonisation sur les stations de radio. La plupart des
opérations peuvent être exécutées avec la télécommande.
Fonctions de lecture de base
SLEEP
L’appareil est équipé de nombreux programmes
sonores et décodeurs d’ambiance qui vous
permettent de profiter de sources de lecture dans
votre mode sonore favori.
STRAIGHT: Les sources d’entrée seront lues sans
aucun effet de champ sonore.
DIRECT: Les sources d’entrée seront lues au moyen
des seules fonctions absolument indispensables à la
lecture pour minimiser le bruit généré par le circuit
électronique. Les fonctions comme l’afficheur de la face
avant seront provisoirement désactivées pour obtenir
une qualité de son Hi-Fi.
ENHANCER: La musique compressée stockée sur un
appareil Bluetooth ou un appareil de stockage USB est
lue avec une profondeur et une largeur
supplémentaires.
BASS: L’option Extra graves vous permet d’écouter
plus de sons graves.
PROGRAM (e/r): Des programmes sonores
optimisés pour les films, la musique et la lecture stéréo,
ainsi que la lecture à l'aide d'un décodeur d'ambiance,
sont disponibles.
Pour mettre l’appareil sous ou hors tension (veille)
SCENE
BD
DVD
TV
CD
RADIO
STRAIGHT
DIRECT
ENHANCER
BASS
PROGRAM
FM
AM
INPUT
VOLUME
Réglez le volume
USB
BLUETOOTH
MUTE
SETUPP
OOPTION
PTION
Pour sélectionner une source d’entrée
ENTER
RETURN
TOP MENU
RED
Mettez la sortie audio en sourdine
DISPLAY
A
HOME
GREEN
YELLOW
YELLO
LOW
POP-UP/MENU
BLUE
Fr
39
Lecture d’un disque BD/
DVD
SLEEP
SCENE
BD
DVD
TV
CD
RADIO
STRAIGHT
DIRECT
ENHANCER
BASS
STRAIGHT
PROGRAM
INPUT
(q/w)
FM
AM
INPUT
VOLUME
USB
Nous vous recommandons de lire le son multivoie (5.1
voies ou plus) pour sentir le son d’ambiance émis par
l’appareil.
1
2
VOLUME
( / )
SETUPP
OOPTION
PTION
FM
AM
CHARGE
OUT
ECO
ENTER
RETURN
TOP MENU
RED
GREEN
YELLOW
YELLO
LOW
3
POP-UP/MENU
4
BLUE
MEMORY
TUNING
TUNING
BD Player
SLEEP MUTE
VOL.
ADAPTIVE DRC VIRTUAL
Nom de l’appareil
Commencez la lecture sur le lecteur
BD/DVD.
Appuyez sur STRAIGHT pour
sélectionner « STRAIGHT ».
Remarque
TUNING
PRESET
ENHANCER STEREO TUNED
Source d’entrée
DISPLAY
A
HOME
Appuyez sur INPUT (q/w) à
plusieurs reprises pour
sélectionner « HDMI 1 ».
Le nom de l’appareil connecté, par exemple « BD
player », peut s’afficher.
BLUETOOTH
MUTE
Allumez le lecteur de disques BD/
DVD.
5
Lorsque « STRAIGHT » (décodage direct) est activé,
chaque enceinte produit directement le signal audio de sa
propre voie (sans traitement du champ sonore).
Appuyez sur VOLUME pour régler le
volume.
Remarque
Si vous n’entendez pas de son ou si aucun son n’est émis
d’une enceinte spécifique, reportez-vous à « GUIDE DE
DÉPANNAGE » dans le Mode d’emploi.
40
Fr
Écoute d’émission FM/AM
1
2
Appuyez sur FM ou AM pour
sélectionner « TUNER » comme
source d'entrée.
Appuyez sur TUNING pour régler
une fréquence.
Maintenez la touche enfoncée pendant environ une
seconde pour rechercher automatiquement les
stations.
LINK MASTER
OUT
ECO
2
STEREO TUNED ZONE
SLEEP PARTY 2 A 3 B
Hi -Res ENHANCER YPAO VOL. A- DRC
FM 98.50MHz
VOL. MUTE VIRTUAL
FPL
FPR
SL
SW
SR
SBL SB SBR
« TUNED » s’allume lorsque l’unité reçoit un signal
provenant d’une station de radio FM/AM.
« STEREO » s’allume lorsque l’appareil reçoit un
signal stéréo provenant d’une radio FM.
Réglages des pas de fréquence (Modèles pour
l’Asie, Taïwan, le Brésil, l'Amérique centrale et
l'Amérique du Sud uniquement)
Le réglage en usine des pas de fréquence est de 50 kHz
pour FM et 9 kHz pour AM.
Réglez les pas de fréquence sur 100 kHz pour FM et 10 kHz
pour AM en fonction de votre pays ou de votre région.
1 Faites passer l’appareil en mode veille.
2 Maintenez enfoncé STRAIGHT sur la face avant et
appuyez sur z.
3 Appuyez à plusieurs reprises sur PROGRAM sur la
face avant pour sélectionner « TU ».
LINK MASTER
OUT
ECO
2
STEREO TUNED ZONE
SLEEP PARTY 2 A 3 B
Hi -Res ENHANCER YPAO VOL. A - DRC
TU••••FM50/AM9
VOL. MUTE VIRTUAL
FPL
FPR
SR
SW
SL
SBL SB SBR
4 Appuyez sur STRAIGHT sur la face avant pour
sélectionner « FM100/AM10 ».
5 Appuyez sur z (alimentation) pour faire basculer
l’appareil en mode veille et remettez-le sous tension.
Fonction SCENE
SLEEP
SCENE
BD
DVD
TV
CD
RADIO
STRAIGHT
DIRECT
ENHANCER
BASS
SCENE
PROGRAM
FM
Les sources d’entrée de l’unité et les réglages attribués
aux touches SCENE peuvent être sélectionnés d’un
seul geste (fonction SCENE). Lorsqu'une touche
SCENE est enfoncée, l'appareil s'allume
automatiquement s'il est en mode veille.
Par défaut, les réglages suivants ont été affectés à
chaque touche SCENE.
Touche SCENE
BD
DVD
TV
CD
RADIO
Entrée
HDMI1
AUDIO1
AUDIO2
TUNER
MOVIE
(Sci-Fi)
STEREO
STRAIGHT STRAIGHT
(5ch
Stereo)
Lecture de musique
stockée sur un dispositif
Bluetooth®
1
2
AM
INPUT
VOLUME
USB
BLUETOOTH
BLUETOOTH
MUTE
SETUPP
OOPTION
PTION
Programme
sonore
Compressed
Désactivé
Music Enhancer
Activé
Désactivé
Lecture SCENE
link
Activé
Désactivé Désactivé
Activé
Activé
3
TOP MENU
RED
Enregistrement d'une scène
Les réglages attribués par défaut à chaque touche
SCENE peuvent être modifiés pour s'adapter aux
préférences individuelles.
DISPLAY
A
HOME
GREEN
YELLOW
YELLO
LOW
POP-UP/MENU
BLUE
MEMORY
TUNING
MEMORY
TUNING
PRESET
1. Lisez une source d'entrée.
2. Appliquez les réglages pour les fonctions telles que
Programmes sonores et Compressed Music
Enhancer.
3. Appuyez sur la touche SCENE et maintenez-la
enfoncée jusqu'à ce que « SET Complete »
apparaisse sur l'écran avant.
Maintenez la touche MEMORY
enfoncée pendant plus de 3
secondes.
« Searching… » s’affiche sur le panneau avant.
ENTER
RETURN
Appuyez sur BLUETOOTH pour
sélectionner « Bluetooth » comme
source d’entrée.
Activez la fonction BLUETOOTH sur
votre appareil et sélectionnez le
nom de modèle de l’unité dans la
liste des dispositifs BLUETOOTH
sur votre appareil.
Si le mot de passe est requis, entrez le numéro
« 0000 ».
Une fois la connexion établie, le témoin
s’allume
sur l’afficheur de la face avant.
4
Sélectionnez un morceau et
démarrez la lecture sur l'appareil
Bluetooth.
Remarque
La lecture audio via l’appareil peut être transmise vers des
enceintes ou un casque sans fil Bluetooth (sauf lorsque
Bluetooth est sélectionné comme source d'entrée de
l'appareil). Reportez-vous à « Écoute du son au moyen
d’enceintes ou écouteurs Bluetooth » dans le Mode d’emploi
pour plus d'informations.
Fr
41
Lecture de musique
stockée sur une clé USB à
mémoire flash
SLEEP
SCENE
BD
DVD
TV
CD
RADIO
STRAIGHT
DIRECT
ENHANCER
BASS
1
PROGRAM
Insérez la clé USB à mémoire flash
dans la prise USB.
RADIO
STRAIGHT
FM
AUX
VOLUME
USB
2
MUTE
SETUPP
OPTION
ENTER
RETURN
DISPLAY
A
HOME
YELLOW
YELLO
LOW
MEMORY
TUNING
OPTION
Clé USB à
mémoire flash
ENTER
Touches
de curseur
Remarque
POP-UP/MENU
BLUE
Insérez la clé USB à mémoire flash directement dans la
prise USB. N’utilisez pas un câble de rallonge.
2
TUNING
PRESET
Appuyez sur USB pour sélectionner
« USB » comme source d’entrée.
L’écran de navigation s’affiche sur le téléviseur.
3
Utilisez les touches de curseur pour
sélectionner un élément et appuyez
sur ENTER.
Lorsqu’un morceau est sélectionné, la lecture
commence et l’écran de lecture s’affiche.
Fr
2
STEREO TUNED ZONE
SLEEP PARTY 2 A 3 B
Hi -Res ENHANCER YPAO VOL. A- DRC
Input Select
VOL. MUTE VIRTUAL
FPL
FPR
SL
SW
SR
SBL SB SBR
Le menu Option est également affiché sur l'écran
du téléviseur.
BLUETOOTH
42
Appuyez sur OPTION.
LINK MASTER
AUDIO
USB
GREEN
1
USB
OUT
INPUT
RED
Cette section explique le fonctionnement de base du
menu Option. Le menu Option peut être utilisé pour
configurer les fonctions de lecture de l'unité en fonction
de la source d'entrée.
ECO
AM
TOP MENU
Fonctionnement de base
du menu Option
3
4
Utilisez les touches de curseur pour
sélectionner un élément et appuyez
sur ENTER.
Utilisez les touches du curseur pour
sélectionner un réglage.
Appuyez sur OPTION.
Pour plus d'informations, voir « Configuration de
réglages de lecture distincts pour différentes
sources de lecture (menu d’option) » dans le Mode
d’emploi.
Fonctionnement de base
du menu Réglages
SLEEP
SCENE
BD
DVD
TV
CD
RADIO
STRAIGHT
DIRECT
ENHANCER
BASS
Cette section explique le fonctionnement de base du
menu Réglages. Le menu Réglages peut être utilisé
pour configurer les fonctions de l'unité en détail.
1
PROGRAM
Appuyez sur SETUP.
FM
AM
INPUT
VOLUME
USB
BLUETOOTH
MUTE
SETUP
OOPTION
PTION
ENTER
RETURN
TOP MENU
RED
SETUP
DISPLAY
A
HOME
GREEN
YELLOW
YELLO
LOW
BLUE
TUNING
PRESET
2
POP-UP/MENU
MEMORY
TUNING
ENTER
Touches
de curseur
3
4
5
Utilisez les touches du curseur pour
sélectionner un menu et appuyez
sur ENTER.
Utilisez les touches de curseur pour
sélectionner un élément et appuyez
sur ENTER.
Utilisez les touches du curseur pour
sélectionner un réglage et appuyez
sur ENTER.
Appuyez sur SETUP.
Pour plus d'informations, voir « Configuration des
diverses fonctions (menu de configuration) » dans le
Mode d’emploi.
Fr
43
Guide de dépannage
En cas de problème, vérifiez d'abord les points suivants:
Assurez-vous des points suivants lorsque l'unité ne fonctionne pas correctement.
• Les câbles d'alimentation de l'unité, du téléviseur et les appareils de lecture (tels que les lecteurs BD / DVD) sont correctement connectés aux prises murales
CA.
• L'unité, le caisson de graves, le téléviseur et les appareils de lecture (tels que les lecteurs BD / DVD) sont allumés.
• Les connecteurs de chaque câble sont correctement insérés dans les prises de chaque appareil.
S'il n'y a aucune anomalie avec l'alimentation et les câbles, reportez-vous aux instructions indiquées dans le tableau ci-dessous.
Si votre problème n’est pas mentionné dans la liste, ou si la solution proposée ne résout pas le problème, mettez l’appareil hors tension, débranchez le câble
d’alimentation et contactez le revendeur ou le service après-vente agréé Yamaha le plus proche.
Anomalie
44
Fr
Cause possible
Action corrective
L’alimentation n’est pas activée.
Le circuit de protection a été activé trois fois de suite.
Si tel est le cas, le témoin de veille sur la face avant de
l'unité clignote lorsque vous essayez de mettre l'unité
sous tension.
Par mesure de protection, la fonction de mise sous tension est désactivée.
Contactez votre revendeur ou le centre d’entretien Yamaha le plus proche pour
demander la réparation.
L’alimentation est immédiatement
désactivée (mode de mise en
veille).
L’unité a été mise sous tension pendant un court-circuit
au niveau d’un câble d’enceinte.
Torsadez fermement les fils dénudés de chaque câble d'enceinte et
reconnectez-les à l'unité et aux enceintes (p. 32).
L'unité ne réagit pas.
Le microprocesseur interne est figé en raison d’une
décharge électrique externe (comme un orage ou trop
d’électricité statique) ou d’une baisse importante de la
tension d’alimentation.
Maintenez z enfoncé sur la face avant de l'unité pendant plus de 10 secondes
pour initialiser et redémarrer l'unité. (Si l’anomalie persiste, débranchez la fiche
du câble d’alimentation de la prise secteur et rebranchez-la.)
Absence de son.
Une autre source d’entrée est sélectionnée.
Sélectionnez une source d'entrée appropriée à l’aide des touches de sélection
d’entrée.
L’unité reçoit des signaux qu’elle ne peut pas restituer.
Certains formats audio numériques ne peuvent pas être lus sur l’unité. Pour
vérifier le format audio du signal d’entrée, utilisez l’option « Info. signal » du
menu « Option » (p. 42). Pour plus d'informations, reportez-vous à
« Vérification des informations relatives aux signaux vidéo/audio » dans le
Mode d’emploi.
Anomalie
Une enceinte spécifique n’émet
aucun son.
Cause possible
Action corrective
La source de lecture ne fournit aucun signal pour cette
voie.
Utilisez l’option « Info. signal » du menu « Option » (p. 42) pour vérifier le
signal audio. Pour plus d'informations, reportez-vous à « Vérification des
informations relatives aux signaux vidéo/audio » dans le Mode d’emploi.
Le programme sonore/décodeur actuellement sélectionné
n’utilise pas l’enceinte.
Utilisez l’option « Tonalités d’essai » du menu « Réglages » (p. 43) pour
vérifier la sortie des enceintes. Pour plus d'informations, reportez-vous à
« Sortie du signal test » dans le Mode d’emploi.
La sortie audio de l’enceinte est désactivée.
Exécutez YPAO (p. 37).
Utilisez l’option « Configuration » du menu « Réglages » pour modifier les
réglages d’enceintes. Pour plus d’informations, reportez-vous à
« Configuration des réglages d’enceinte » dans le Mode d’emploi.
Le caisson de graves n’émet
aucun son.
La source de lecture ne fournit aucun signal de fréquence
grave ou LFE.
Activez la fonction Extra graves à l'aide de la touche BASS (p. 39).
La restitution à partir du caisson de graves est désactivée.
Exécutez YPAO (p. 37).
Réglez l’option « Subwoofer » du menu « Réglages » sur « Utilisation » (p. 43).
Pour plus d'informations, reportez-vous à « Réglage de la phase du caisson de
graves » dans le Mode d’emploi.
Absence d’image.
L’appareil de lecture raccordé à
l’unité avec un câble HDMI
n’affiche aucune image.
Une autre source d'entrée est sélectionnée sur l'appareil.
Sélectionnez une source d'entrée appropriée à l’aide des touches de sélection
d’entrée.
Une autre source d’entrée est sélectionnée sur le
téléviseur.
Changez l’entrée du téléviseur pour afficher la vidéo depuis cet appareil.
Le signal vidéo d’entrée (résolution) n’est pas pris en
charge par l’appareil.
Pour vérifier les informations sur le signal vidéo actuel (résolution), reportezvous à « Vérification des informations relatives aux signaux vidéo/audio » dans
le Mode d’emploi. Pour plus d'informations sur les signaux vidéo pris en charge
par l’appareil, reportez-vous à « Compatibilité du signal HDMI » dans le Mode
d’emploi.
Le téléviseur ne prend pas en charge la protection de droit
d’auteur numérique haute définition HDCP (Highbandwidth Digital Content Protection).
Reportez-vous aux modes d’emploi du téléviseur et vérifiez les caractéristiques
techniques du téléviseur.
Si vous souhaitez lire du contenu nécessitant des appareils compatibles HDCP
2.2, le téléviseur et l’appareil de lecture doivent tous deux prendre en charge
HDCP 2.2.
Fr
45
Caractéristiques techniques
Bluetooth
Profil pris en charge
Codec pris en charge
Version Bluetooth
Sortie sans fil
Distance de communication
maximale
Méthode de protection du
contenu prise en charge
Syntoniseur
Gamme de syntonisation
A2DP
SBC
Ver. 2.1+EDR
Bluetooth Classe 2
10 m sans interférence
Généralités
Alimentation
SCMS-T
Modèles pour les États-Unis et
le Canada
Modèles pour l’Asie, Taïwan, le
Brésil, l'Amérique centrale et
l'Amérique du Sud uniquement
[FM] 87,5 MHz à 107,9 MHz
[AM] 530 kHz à 1710 kHz
[FM] 87,5/87,50 MHz à
108,0/108,00 MHz
[AM] 530/531 kHz à
1710/1611 kHz
Modèles pour la Chine, la
[FM] 87,50 MHz à 108,00 MHz
Corée, l’Australie, le Royaume- [AM] 531 kHz à 1611 kHz
Uni, l’Europe et la Russie
Consommation
Standby Power Consumption
Consommation maximale
Dimensions (L x H x P)
Poids
Modèles pour les États-Unis et le
Canada
Modèles pour Taïwan, le Brésil,
l'Amérique centrale, et l'Amérique du
Sud
Modèle pour la Chine
Modèle pour la Corée
Modèle pour l’Australie
Modèles pour le Royaume-Uni,
l’Europe et la Russie
Modèle pour l’Asie
260 W
Veille Bluetooth désactivée
Contrôle HDMI activé et Attente
inchangé automatique (aucun signal)
Attente inchangé activée (aucun
signal)
Attente inchangé désactivée
Veille Bluetooth activée
Contrôle HDMI et Attente inchangé
désactivés
Contrôle HDMI activé et Attente
inchangé automatique (aucun signal)
Attente inchangé activée (aucun
signal)
600 W
435 x 161 x 315 mm
7,7 kg
120 VCA, 60 Hz
110 à 120/220 à
240 VCA, 50/60 Hz
220 VCA, 50 Hz
220 VCA, 60 Hz
240 VCA, 50 Hz
230 VCA, 50 Hz
220 à 240 VCA,
50/60 Hz
1,2 W
1,2 W
0,2 W
0,2 W
1,2 W
1,2 W
Le contenu de ce mode d’emploi s’applique aux dernières caractéristiques techniques connues à la
date de publication du manuel. Reportez-vous au Mode d’emploi sur le site Web de Yamaha pour
confirmer les caractéristiques techniques autres que celles décrites ci-dessus et obtenir les toutes
dernières informations sur l’appareil.
46
Fr
PRECAUCIONES
ANTES DE USAR EL PRODUCTO,
ASEGÚRESE DE LEER DETENIDAMENTE Y
SEGUIR ESTAS INSTRUCCIONES.
La finalidad de las precauciones siguientes es evitar lesiones al
usuario y otras personas y daños materiales. Además, ayudarán
al usuario a utilizar esta unidad de forma correcta y segura. Es
importante seguir estas instrucciones.
Después de leer este manual, es importante guardarlo en un lugar seguro
donde pueda consultarlo en cualquier momento.
• Asegúrese de solicitar las inspecciones o reparaciones al
distribuidor a quien compró la unidad o al Servicio técnico de
Yamaha.
• Yamaha no se hace responsable de sus lesiones o los daños a sus
productos debidos a uso inapropiado o modificaciones de la
unidad, ni de los datos perdidos o destruidos.
• Este producto es para hogares corrientes. No lo utilice para
aplicaciones que requieran un alto nivel de fiabilidad, tales como la
gestión de vidas humanas, atención sanitaria o activos de valor
elevado.
ADVERTENCIA
Este contenido está relacionado con “riesgo de lesiones graves
o muerte”.
Alimentación/cable de alimentación
• No realice ninguna acción que pueda dañar el cable de alimentación.
- No lo coloque cerca de una estufa o radiador.
- No lo doble excesivamente ni lo modifique.
- No lo raye.
- No lo coloque bajo ningún objeto pesado.
Usar el adaptador/cable de alimentación con el cable pelado puede provocar una descarga
eléctrica o un incendio.
• No toque el enchufe ni el cable de alimentación durante una tormenta eléctrica. De no
seguirse estas instrucciones, existe riesgo de descargas eléctricas.
• Use esta unidad con la tensión de alimentación que está impresa en ella. Si no se conecta
a una toma de corriente de CA apropiada, existe riesgo de incendio, descargas eléctricas o
averías.
• Compruebe periódicamente el enchufe y quite la suciedad o el polvo que pudiera haberse
acumulado en él. De no seguirse estas instrucciones, existe riesgo de incendio o
descargas eléctricas.
• Cuando instale la unidad, asegúrese de que se puede acceder fácilmente a la toma de CA
que utilice. Si se produjera algún problema o funcionamiento defectuoso, apague el
interruptor de alimentación y desconecte el enchufe de la toma de CA. Incluso cuando el
interruptor de alimentación esté apagado, si el cable de alimentación no está desenchufado
de la toma de CA de la pared, la unidad no se desconectará de la alimentación.
• Si escucha algún trueno o sospecha que se aproxima una tormenta eléctrica, apague
inmediatamente el interruptor de alimentación y desconecte el enchufe de alimentación de
la toma de corriente de CA. De no seguirse estas instrucciones, existe riesgo de incendio o
averías.
• Si no va a utilizar la unidad durante un período prolongado, asegúrese de desconectar el
enchufe de alimentación de la toma de corriente de CA. De no seguirse estas
instrucciones, existe riesgo de incendio o averías.
No desmonte la unidad
• No desmonte ni modifique nunca esta unidad. De no seguirse estas instrucciones, existe
riesgo de incendio, descargas eléctricas, lesiones o averías. Si observa cualquier
irregularidad, asegúrese de solicitar una inspección o reparación al distribuidor a quien
compró la unidad o al Servicio técnico de Yamaha.
Advertencia sobre el agua
• No exponga la unidad a la lluvia, ni la use cerca del agua o en lugares donde haya mucha
humedad o donde pueda gotear agua, ni le ponga encima recipientes (como jarrones,
botellas o vasos) que contengan líquido, ya que puede derramarse y penetrar en el interior
del aparato. Si cualquier líquido, como el agua, penetra en la unidad, existe riesgo de
incendio, descargas eléctricas o averías. Si entra en el dispositivo cualquier líquido, por
ejemplo agua, apague inmediatamente la alimentación y desenchufe el cable de
alimentación de la toma de CA. A continuación, solicite una inspección al distribuidor a
quien compró la unidad o al Servicio técnico de Yamaha.
• Nunca enchufe o desenchufe un cable eléctrico con las manos mojadas. No manipule esta
unidad con las manos húmedas. De no seguirse estas instrucciones, existe riesgo de
descargas eléctricas o averías.
Advertencia sobre el contacto con fuego
• No coloque objetos ardientes ni llamas abiertas cerca de la unidad, ya que existe riesgo de
incendio.
Es
47
Mantenimiento y cuidado
• No utilice aerosoles ni productos químicos por aspersión que contengan gas combustible
para realizar tareas de limpieza o lubricación. El gas combustible permanecerá en el
interior de la unidad, lo que podría provocar explosiones o incendios.
• Asegúrese de que la unidad no se le caiga y no la someta a ningún impacto fuerte. Si
sospecha que la unidad podría estar deteriorada como consecuencia de una caída o un
golpe, apague inmediatamente la alimentación y extraiga el enchufe de alimentación de la
toma de corriente de CA. De no seguirse estas instrucciones, existe riesgo de descargas
eléctricas, incendio o averías. Solicite inmediatamente una inspección al distribuidor a
quien compró la unidad o al Servicio técnico de Yamaha.
Uso de pilas
• No desmonte nunca una pila. Si el contenido de la pila entra en contacto con sus manos u
ojos, puede sufrir ceguera o quemaduras químicas.
• No tire pilas al fuego. Si lo hiciera, la pila podría explotar con el consiguiente riesgo de
incendio o lesiones.
• No exponga nunca las pilas a temperaturas elevadas, como la luz del sol directa o el fuego.
La pila podría explotar con el consiguiente riesgo de incendio o lesiones.
• No intente recargar pilas que no sean recargables. El proceso de carga podría hacerlas
explotar o provocar una fuga, con el consiguiente riesgo de sufrir ceguera, quemaduras
químicas o lesiones.
• Si las pilas tienen alguna fuga, evite el contacto con el fluido derramado. Si el fluido de la
pila entra en contacto con los ojos, la boca o la piel, lávese inmediatamente con agua y
consulte a un médico. El fluido de las pilas es corrosivo y puede causar pérdida de visión o
quemaduras químicas.
Unidad inalámbrica
• No utilice esta unidad cerca de dispositivos médicos ni dentro de instalaciones sanitarias.
Las ondas de radiofrecuencia de esta unidad pueden afectar a los dispositivos de
electromedicina.
• No utilice la unidad a menos de 15 cm de personas que tengan implantado un marcapasos
o un desfibrilador. Las ondas de radiofrecuencia que emite esta unidad pueden afectar a
los dispositivos de electromedicina implantados, como marcapasos o desfibriladores.
Si observa cualquier anomalía
• Si surge cualquiera de las anomalías siguientes, apague inmediatamente la alimentación y
desconecte el enchufe de alimentación. Si surge cualquiera de las siguientes anomalías,
apague inmediatamente los amplificadores y receptores.
- El cable/enchufe de alimentación está deteriorado.
- La unidad emite humo u olores no habituales.
- Algún material extraño ha caído en el interior de la unidad.
- Se produce una pérdida repentina de sonido durante el uso.
- La unidad presenta alguna grieta u otro signo de deterioro.
Si continúa usando la unidad, existe riesgo de descarga eléctrica, incendio o avería.
Solicite inmediatamente una inspección o reparación al distribuidor a quien compró la
unidad o al Servicio técnico de Yamaha.
48
Es
ATENCIÓN
Este contenido está relacionado con “riesgo de lesiones”.
Alimentación/cable de alimentación
• No utilice una toma de corriente de CA que presente holgura al insertar el enchufe de
alimentación. De no seguirse estas instrucciones, existe riesgo de incendio, descargas
eléctricas o quemaduras.
• Al retirar el enchufe de la unidad o de una toma de CA, tire siempre del enchufe y no del
cable. Tirar del cable puede deteriorarlo, con el consiguiente riesgo de descargas eléctricas
o incendio.
• Inserte el enchufe de alimentación firmemente hasta el fondo en la toma de corriente de
CA. Usar la unidad sin estar debidamente enchufada puede provocar acumulación de
polvo en las patillas, con el consiguiente riesgo de incendio o quemaduras.
Instalación
• No coloque la unidad sobre superficies inestables, donde pueda caerse o volcarse por
accidente y provocar lesiones.
• No bloquee los orificios de ventilación de la unidad (ranuras de refrigeración). Esta unidad
cuenta con orificios de ventilación en la parte superior/lateral/inferior para evitar que la
temperatura interna se eleve en exceso. De no seguirse estas instrucciones, el calor
quedaría atrapado en el interior de la unidad, con el consiguiente riesgo de incendio o
averías.
• Al instalar esta unidad:
- No tape el dispositivo con ningún tipo de tela.
- No instale el dispositivo sobre moquetas o alfombras.
- Asegúrese de que la superficie superior queda hacia arriba; no instale la unidad sobre
los laterales ni boca abajo.
- No utilice el dispositivo en un lugar demasiado pequeño o mal ventilado.
De no seguirse las instrucciones anteriores, el calor quedaría atrapado en el interior de la
unidad, con el consiguiente riesgo de incendio o averías. Asegúrese de que haya espacio
suficiente alrededor de la unidad: como mínimo 30 cm arriba, 20 cm a los lados y 20 cm
detrás.
• No instale la unidad en un lugar donde pueda entrar en contacto con gases corrosivos o
aire salobre. Si ocurriera, podría dar lugar a un funcionamiento defectuoso.
• Procure no estar cerca de la unidad si se produce algún desastre natural como, por
ejemplo, un terremoto. Dado que la unidad podría volcar o caerse y causar lesiones, aléjese
de ella rápidamente y vaya a un lugar seguro.
• Antes de mover esta unidad, asegúrese de desconectar el interruptor de alimentación y
todos los cables de conexión. De no seguirse estas instrucciones, existe riesgo de
deterioro de los cables o de que usted u otra persona tropiecen con ellos y se caigan.
• Para instalar correctamente la antena de exteriores, asegúrese de que esta tarea corra a
cargo del distribuidor a quien compró la unidad o del Servicio técnico de Yamaha. De lo
contrario, la instalación podría caerse y provocar lesiones. Para su instalación se requieren
cualificaciones especiales y experiencia.
Pérdida auditiva
• No utilice la unidad/los altavoces o auriculares a un volumen alto o incómodo durante un
periodo prolongado, ya que podría provocarle una pérdida de audición permanente. Si
experimenta alguna pérdida auditiva u oye pitidos, consulte a un médico.
• Antes de conectar la unidad a otros dispositivos, desconecte la alimentación de todos ellos.
Asimismo, antes de encender o apagar los dispositivos, asegúrese de ajustar el nivel de
volumen de todos ellos al mínimo. De no seguirse estas instrucciones, existe riesgo de
pérdida de audición, descarga eléctrica o daños en el dispositivo.
• Cuando encienda la alimentación de CA del sistema de sonido, encienda siempre el
amplificador o receptor EN ÚLTIMO LUGAR para evitar sufrir pérdida de audición y no
provocar daños en los altavoces. Por el mismo motivo, cuando desconecte la alimentación,
apague PRIMERO el amplificador o receptor. De no seguirse estas instrucciones, existe
riesgo de pérdida auditiva o daños en los altavoces.
Mantenimiento
• Desconecte el enchufe de alimentación de la toma de CA antes de limpiar la unidad. De no
seguirse estas instrucciones, existe riesgo de descargas eléctricas.
Precauciones de uso
• No introduzca las manos ni los dedos en los orificios de ventilación de esta unidad. De no
seguirse estas instrucciones, existe riesgo de lesiones.
• No introduzca ningún material extraño, como un objeto metálico o papel, en los orificios de
ventilación de esta unidad. De no seguirse estas instrucciones, existe riesgo de incendio,
descargas eléctricas o averías. Si cae algún material extraño en la unidad, apague
inmediatamente la alimentación, desconecte el enchufe de alimentación de la toma de
corriente de CA y solicite una inspección al distribuidor a quien compró la unidad o al
Servicio técnico de Yamaha.
• No haga lo siguiente:
- Poner objetos elementos pesados encima del equipo.
- Apilar el equipo.
- Aplicar fuerza más allá de lo razonable a los botones, interruptores, terminales de
entrada/salida, etc.
• No tire de los cables conectados para evitar lesiones o daños en la unidad debidos a
caídas.
Uso de pilas
• Sustituya siempre todas las pilas al mismo tiempo. No utilice pilas nuevas y viejas juntas. Si
utiliza pilas nuevas y viejas juntas podrían producirse incendios, quemaduras o
inflamaciones debido a las fugas de fluidos.
• No utilice pilas diferentes de las especificadas. Si lo hace, puede provocar un incendio,
quemaduras o llamas provocadas por fugas.
• No mezcle pilas de distintos tipos, como pilas alcalinas y pilas de manganeso, pilas de
diferentes fabricantes ni diferentes tipos de pilas del mismo fabricante, ya que podrían
producirse incendios, quemaduras o inflamaciones debido a las fugas de fluidos.
• Mantenga las pilas fuera del alcance de los niños. Los niños podrían tragarse las pilas por
accidente. Si no se siguen estas instrucciones podrían producirse inflamaciones debido a
las fugas de fluidos de las pilas.
• No introduzca las pilas en un bolsillo o una bolsa, ni las transporte o almacene mezcladas
con trozos de metal. La pila puede cortocircuitarse, explotar o perder fluido, con el
consiguiente riesgo de incendio o lesiones.
• Asegúrese siempre de que todas las pilas están colocadas conforme a las marcas de
polaridad +/-. De no seguirse estas instrucciones, existe riesgo de incendio, quemaduras o
inflamación debidos a fugas de fluidos.
• Cuando se agoten las pilas o la unidad no se vaya a usar durante mucho tiempo, quite las
pilas del mando a distancia para prevenir posibles fugas del fluido de las pilas.
• Al guardar o desechar pilas, aísle la zona de los terminales con cinta aislante o con otro
tipo de protección. Si se mezclan con otras pilas o con objetos metálicos, existe riesgo de
incendio, quemaduras o inflamación a causa del fluido.
Aviso
Indica puntos que debe observar para evitar averías, daños o mal
funcionamiento del producto, así como pérdidas de datos.
Alimentación/cable de alimentación
• Si no va a utilizar la unidad durante un período prolongado, asegúrese de desconectar el
enchufe de alimentación de la toma de corriente. Aunque el interruptor z (En espera/
Encendido) esté apagado (pantalla apagada), seguirá fluyendo una cantidad mínima de
corriente.
Instalación
• No utilice esta unidad en las proximidades de equipos electrónicos, tales como TV, radios o
teléfonos móviles. De no seguirse estas instrucciones, la unidad, el televisor o la radio
podrían emitir ruidos de interferencias.
• No use esta unidad en una ubicación que esté expuesta a la luz solar directa, que alcance
temperaturas demasiado altas (por ejemplo, al lado de una estufa) o bajas ni que esté
sometida a cantidades excesivas de polvo o vibraciones. De no seguirse estas
instrucciones, existe riesgo de que el panel de la unidad se deforme, de que sus
componentes internos se averíen o de que el funcionamiento sea inestable.
Es
49
• Instale la unidad lo más alejada posible de otros equipos electrónicos.
Las señales digitales de esta unidad podrían interferir con otros equipos electrónicos.
• Si usa una función inalámbrica, evite instalar esta unidad cerca de tabiques o mesas de
metal, hornos microondas u otros dispositivos de red inalámbrica.
Las obstrucciones pueden acortar el alcance de la transmisión.
Información
Conexiones
• Las figuras y pantallas de este manual solo tienen propósitos ilustrativos.
• Los nombres de empresas y productos utilizados en este manual son marcas comerciales
o marcas comerciales registradas de sus respectivos titulares.
• El software podría revisarse y actualizarse sin previo aviso.
• Si va a conectar unidades externas, asegúrese de leer detenidamente el manual de cada
una de ellas y de conectarlas de acuerdo con las instrucciones.
Manipular la unidad sin atenerse a las instrucciones puede provocar averías.
• No conecte esta unidad a unidades industriales.
Los estándares de las interfaces de audio digital son diferentes para uso personal y para
uso industrial. Esta unidad se ha diseñado para conectarla a una interfaz de audio digital de
uso personal. Conectarla a una interfaz de audio digital de uso industrial no solo podría
provocar una avería en esta unidad, sino también deteriorar los altavoces.
Manipulación
• No coloque productos de vinilo, plástico o caucho sobre esta unidad. De no seguirse estas
instrucciones, el panel de la unidad podría decolorarse o deformarse.
• Si la temperatura ambiente cambia drásticamente (por ejemplo, durante el transporte o al
aplicar rápidamente la calefacción o el aire acondicionado) y existe la posibilidad de que se
haya formado condensación en el interior de la unidad, déjela varias horas sin encenderla
hasta que esté totalmente seca antes de usarla. Usar la unidad mientras contiene
condensación puede producir averías.
Mantenimiento
• Para limpiar la unidad, utilice un paño suave y seco. No use productos químicos como
bencina, disolventes, detergentes o bayetas impregnadas de productos químicos, pues
podrían provocar decoloraciones o deformaciones.
Pilas
• Asegúrese de desechar las pilas usadas de acuerdo con la normativa local.
50
Es
Acerca del contenido de este manual
Introducción
• Esta unidad es un producto que sirve para disfrutar de música y vídeos en
casa.
• En este documento se explica la configuración básica de un sistema de
altavoces y la unidad, con instrucciones paso a paso. También se explican
operaciones básicas como la reproducción de discos Blu-ray, DVD y
contenidos de radio.
La unidad dispone de otras funciones que no se describen en este
documento. Para obtener más información sobre este producto, consulte el
Manual de instrucciones en el sitio web de Yamaha.
Siga uno de los métodos que se describen a continuación para ver el último
Manual de instrucciones.
En formato HTML
• Escanee el código QR que encontrará en la portada de este documento.
• Visite el siguiente sitio web.
Características
La unidad también es capaz de hacer las siguientes tareas que no se
describen en este documento. Consulte el Manual de instrucciones para
poder sacar el máximo partido a la unidad.
• Modo ECO (función de ahorro energético)
• Control del funcionamiento del TV, receptor de AV y reproductor de
BD/DVD (Control HDMI)
• Configuración de los ajustes del sistema (menú ADVANCED SETUP)
Para obtener más información, consulte “Qué puede hacer con la unidad” en
el Manual de instrucciones.
RX-V385
http://avpro.global.yamaha.com/manual/avr/rxv385/
HTR-3072
http://avpro.global.yamaha.com/manual/avr/htr3072/
En formato PDF
• Visite el siguiente sitio web.
http://download.yamaha.com/
[Solo para clientes de los EE. UU.]
Visite el siguiente sitio web para obtener información complementaria, un
listado de las Preguntas más frecuentes, descargas como el “Manual de
instrucciones” y actualizaciones de productos.
http://usa.yamaha.com/support/
Las marcas o denominaciones comerciales utilizadas en este documento
pertenecen a sus respectivos propietarios. Consulte el Manual de
instrucciones para obtener más información.
AV SETUP GUIDE
AV SETUP GUIDE es una aplicación que le guía
en el proceso de conectar un televisor o dispositivo
de reproducción, como un reproductor BD/DVD o
CD, y altavoces al receptor AV. Para más
información, busque “AV SETUP GUIDE” en App
Store o Google Play.
Es
51
1
Preparación
Comprobación de los contenidos del
paquete
Pilas (AAA, R03, UM-4) (x2)
Mando a distancia
Antena de AM
Antena de FM
Se suministra uno de los elementos
indicados anteriormente, según la
región en la que se realice la compra.
Guía de inicio rápido (este folleto)
52
Es
Micrófono YPAO
Preparación de los cables
Se requieren los siguientes cables (no suministrados) para crear el sistema
descrito en este documento.
• Cables de altavoz (según el número de altavoces)
• Cable de audio con clavija (x1)
• Cables HDMI (x3)
2
Conexión de los altavoces/altavoz de subgraves
Posicionamiento de los altavoces
Utilice el diagrama como referencia para posicionar los altavoces.
1
9
4
De 10° a 30°
2
3
5
De 10° a 30°
1 / 2 Altavoz delantero (Izq./Der.)
3 Altavoz central
4 / 5 Altavoz surround (Izq./Der.)
9 Altavoz de subgraves
Cuando se conectan altavoces de 6 ohmios
(solo modelos de EE. UU. y Canadá)
Ajuste la impedancia de los altavoces de la unidad en “6 Ω MIN”. Para
obtener más información, consulte “Ajuste de la impedancia de los altavoces”
en “Conexión de los altavoces” en el Manual de instrucciones.
Precauciones a la hora de conectar los cables de los
altavoces
• Asegúrese de que la unidad y el altavoz de subgraves estén apagados.
• Prepare los cables de los altavoces lejos de la unidad para evitar que
caigan accidentalmente hilos de cable dentro de la unidad, lo que podría
provocar un cortocircuito o el mal funcionamiento de la unidad.
• Una conexión inadecuada de los cables de los altavoces podría provocar
un cortocircuito que dañase o causase un mal funcionamiento de la unidad
o los altavoces.
– Retire con cuidado aproximadamente 10
mm de aislante de los extremos de los
10 mm
cables que conectan con los altavoces y
conecte firmemente los cables pelados a
cada cable del altavoz.
– Evite que los cables pelados de los altavoces
entren en contacto entre ellos.
– Evite que los cables pelados de los altavoces
entren en contacto con las partes metálicas de la
unidad (panel trasero y tornillos).
Si se muestra “Check SP Wires” en el visor delantero al encender la unidad,
apague la unidad y compruebe si se ha producido un cortocircuito en los
cables de los altavoces.
Es
53
1
2
3
4
10 mm
SPEAKERS
INPUT
Cable de audio con clavija
FRONT
CENTER
SURROUND/BI-AMP
9
Altavoz de subgraves
PRE OUT
SUBWOOFER
Utilice un altavoz de
subgraves con un amplificador
incorporado.
54
Es
2
1
3
5
4
Altavoz delantero (Der.)
Altavoz delantero (Izq.)
Altavoz central
Altavoz surround (Der.)
Altavoz surround (Izq.)
3
Conexión de dispositivos externos
HDMI OUT
HDMI
(HDCP2.2)
1
ARC
(BD/DVD)
HDMI
HDMI
2
(HDCP2.2)
3
4
HDMI
HDMI
ARC
HDMI
HDMI
Entrada HDMI
HDMI
Salida HDMI
HDMI
Televisor
Reproductor BD/DVD
Salida HDMI
HDMI
Reproductor digital multimedia
por cable/satélite
Es
55
4
Conexión de antenas de FM/AM
Fije el extremo de la
antena de FM a la
pared.
Montaje de la antena de AM
Antena de FM (suministrada)
Antena de AM (suministrada)
Mantener
pulsado
56
Es
Coloque la antena
de AM sobre una
superficie plana.
Insertar
Soltar
5
Conectar el cable de alimentación a una toma de
CA y encender la unidad
2
Advertencia
Pulse z (alimentación del receptor) para encender
la unidad.
Antes de conectar el cable de alimentación
(Solo modelos de Taiwán, Brasil, América Central y Sudamérica)
Ajuste la posición del interruptor de VOLTAGE SELECTOR según su
tensión local.
Las tensiones son 110–120/220–240 V CA, 50/60 Hz.
1
z
SLEEP
SCENE
Conecte el cable de alimentación a una toma de CA.
BD
DVD
TV
CD
RADIO
STRAIGHT
DIRECT
ENHANCER
BASS
PROGRAM
3
Encienda el televisor y cambie la entrada de TV
para que se muestre el vídeo de la unidad (toma
HDMI OUT).
A una toma de CA
VOLTAGE SELECTOR
110V120V
220V240V
VOLTAGE SELECTOR
Es
57
6
Optimización de los ajustes de los altavoces
automáticamente (YPAO)
La función Yamaha Parametric room Acoustic Optimizer (YPAO) detecta las conexiones de los altavoces, mide las distancias desde la posición de escucha y
optimiza automáticamente los ajustes de los altavoces, como el balance de volumen y los parámetros acústicos, para adecuarlos a la sala.
AM
INPUT
VOLUME
USB
BLUETOOTH
MUTE
SETUPP
OOPTION
PTION
ENTER
Teclas de
cursor
ENTER
RETURN
TOP MENU
RED
1
2
DISPLAY
A
HOME
GREEN
YELLOW
YELLO
LOW
POP-UP/MENU
BLUE
3
9
MEMORY
Altura del oído
TUNING
TUNING
PRESET
4
5
Posición de escucha
Micrófono YPAO
58
Es
Tenga en cuenta lo siguiente
respecto a la medición YPAO:
• Los tonos de prueba se
emiten con un volumen
elevado y pueden sorprender
o asustar a los niños
pequeños.
• El volumen del tono de
prueba no puede ajustarse.
• Mantenga la sala lo más
silenciosa posible.
• Permanezca en una esquina
de la sala detrás de la
posición de escucha para no
ser un obstáculo entre los
altavoces y el micrófono
YPAO.
• No conecte auriculares.
1
Encienda el altavoz de subgraves y ajuste su
volumen a la mitad.
3
La medición comenzará al cabo de 10 segundos.
La medición tarda unos 3 minutos en realizarse.
La pantalla de abajo aparece en el televisor cuando acaba la medición.
Si se puede ajustar la frecuencia de cruce, póngala al máximo.
VOLUME
MIN
2
MAX
Pulse ENTER.
CROSSOVER/
HIGH CUT
MIN
MAX
Coloque el micrófono YPAO en la posición de
escucha y conéctelo a la toma YPAO MIC del panel
delantero.
Nota
Aparece la pantalla de abajo en el televisor.
4
5
Nota
Coloque el micrófono YPAO en la posición de escucha (a la altura de sus oídos).
Se recomienda utilizar un trípode como soporte para el micrófono. Puede utilizar
los tornillos del trípode para estabilizar el micrófono.
6
Si aparece un mensaje de error (como E-1) o de advertencia (como W-2), consulte
“Mensajes de error de YPAO” o “Mensajes de advertencia de YPAO” en
“Optimización de los ajustes de los altavoces automáticamente (YPAO)” en el
Manual de instrucciones.
Compruebe los resultados que se muestran en la
pantalla y pulse ENTER.
Utilice las teclas del cursor (e/r) para seleccionar
“SAVE” (Guardar) y pulse ENTER.
Desconecte el micrófono YPAO de la unidad.
Con esto finaliza la optimización de los ajustes de los altavoces.
Es
59
Reproducción
En este apartado se describen operaciones básicas como la reproducción de discos Blu-ray y DVD, y la sintonización de emisoras de radio. La mayoría de las
operaciones pueden realizarse con el mando a distancia.
Funciones de reproducción básicas
SLEEP
La unidad dispone de diversos programas de
sonido y decodificadores surround que le permiten
escuchar fuentes de reproducción con su modo de
sonido preferido.
STRAIGHT: Las fuentes de entrada se reproducirán sin
efectos de campo de sonido.
DIRECT: Las fuentes de entrada se reproducirán
utilizando únicamente las funciones absolutamente
necesarias para la reproducción con el fin de minimizar
el ruido que generan los circuitos electrónicos.
Funciones como el visor delantero se deshabilitarán de
forma temporal para obtener una calidad de sonido de
alta fidelidad.
ENHANCER: La música comprimida almacenada en un
dispositivo Bluetooth o dispositivo de almacenamiento
USB se reproducirá con una profundidad y una amplitud
mayores.
BASS: Los graves extra le permiten disfrutar de sonidos
graves mejorados.
PROGRAM (e/r): Tiene a su disposición programas
de sonido optimizados para películas, música y
reproducción en estéreo, así como la reproducción con
un decodificador surround.
BD
DVD
TV
CD
RADIO
STRAIGHT
DIRECT
ENHANCER
BASS
PROGRAM
FM
AM
INPUT
Es
VOLUME
Ajustar el nivel de volumen
MUTE
Silenciar la salida de audio
USB
BLUETOOTH
SETUPP
OOPTION
PTION
Seleccionar una fuente de entrada
ENTER
RETURN
TOP MENU
RED
60
Encender y apagar (espera) la unidad
SCENE
DISPLAY
A
HOME
GREEN
YELLOW
YELLO
LOW
POP-UP/MENU
BLUE
Reproducción de BD/DVD
Le recomendamos que reproduzca audio de varios
canales (5.1 canales o más) para sentir el sonido
surround producido por la unidad.
SLEEP
SCENE
BD
DVD
TV
CD
RADIO
STRAIGHT
DIRECT
ENHANCER
BASS
STRAIGHT
PROGRAM
INPUT
(q/w)
FM
1
2
Encienda el reproductor BD/DVD.
Pulse INPUT (q/w) varias veces
para seleccionar “HDMI 1”.
AM
VOLUME
USB
Puede mostrarse el nombre del dispositivo
conectado, como “BD player”.
VOLUME
( / )
CHARGE
OUT
BLUETOOTH
ECO
MUTE
SETUPP
OOPTION
PTION
FM
AM
RETURN
4
DISPLAY
A
HOME
GREEN
YELLOW
YELLO
LOW
POP-UP/MENU
TUNING
VOL.
ADAPTIVE DRC VIRTUAL
Nombre del dispositivo
Inicie la reproducción en el
reproductor BD/DVD.
Pulse STRAIGHT para seleccionar
“STRAIGHT”.
Cuando está activado el modo “STRAIGHT”
(decodificación directa), cada altavoz produce
directamente la señal de audio de cada canal (sin
procesamiento de campo sonoro).
TUNING
TUNING
PRESET
BD Player
SLEEP MUTE
Nota
BLUE
MEMORY
ENHANCER STEREO TUNED
Fuente de entrada
3
ENTER
RED
1
2
Pulse FM o AM para seleccionar
“TUNER” como fuente de entrada.
Pulse TUNING para ajustar una
frecuencia.
Mantenga la tecla pulsada un segundo para buscar
emisoras automáticamente.
LINK MASTER
INPUT
TOP MENU
Escucha de radio FM/AM
5
OUT
ECO
Si no se oye el sonido o un determinado altavoz no emite
sonido, consulte “RESOLUCIÓN DE PROBLEMAS” en el
Manual de instrucciones.
FM 98.50MHz
VOL. MUTE VIRTUAL
FPL
FPR
SL
SW
SR
SBL SB SBR
Configuración de los pasos de frecuencia (solo
modelos de Asia, Taiwán, Brasil, América
Central y Sudamérica)
En fábrica, la configuración de los pasos de frecuencia se
establece en 50 kHz para FM y 9 kHz para AM.
Según la región o el país donde escuche la radio,
establezca los pasos de frecuencia en 100 kHz para FM y
10 kHz para AM.
1 Ponga la unidad en modo de espera.
2 Mantenga pulsado STRAIGHT en el panel delantero
y pulse z.
3 Pulse PROGRAM en el panel delantero varias veces
para seleccionar “TU”.
LINK MASTER
OUT
Nota
STEREO TUNED ZONE
SLEEP PARTY 2 A 3 B
Hi -Res ENHANCER YPAO VOL. A- DRC
“TUNED” se ilumina cuando la unidad está
recibiendo una señal de emisora de radio FM/AM.
“STEREO” se ilumina cuando la unidad está
recibiendo una señal de radio FM estéreo.
ECO
Pulse VOLUME para ajustar el
volumen.
2
2
STEREO TUNED ZONE
SLEEP PARTY 2 A 3 B
Hi -Res ENHANCER YPAO VOL. A - DRC
TU••••FM50/AM9
VOL. MUTE VIRTUAL
FPL
FPR
SR
SW
SL
SBL SB SBR
4 Pulse STRAIGHT en el panel delantero para
seleccionar “FM100/AM10”.
5 Pulse z para poner la unidad en modo de espera y
vuelva a encenderla.
Es
61
Función SCENE
SLEEP
SCENE
BD
DVD
TV
CD
RADIO
STRAIGHT
DIRECT
ENHANCER
BASS
SCENE
PROGRAM
FM
Las fuentes de entrada de la unidad y la configuración
asignadas a las teclas SCENE pueden seleccionarse
con un solo toque (función SCENE). Cuando se pulsa
una tecla SCENE, la unidad se enciende
automáticamente si se encuentra en el modo de espera.
Los siguientes ajustes están asignados a cada una de
las teclas SCENE de forma predeterminada.
Tecla SCENE
BD
DVD
TV
CD
RADIO
Entrada
HDMI1
AUDIO1
AUDIO2
TUNER
Programa de
sonido
MOVIE
(Sci-Fi)
STEREO
STRAIGHT STRAIGHT
(5ch
Stereo)
Compressed
Music Enhancer
Off
On
Off
On
Reproducción
mediante
vinculación de
SCENE
On
On
Off
Off
Reproducción de música
almacenada en un
dispositivo Bluetooth®
1
2
AM
INPUT
VOLUME
USB
BLUETOOTH
BLUETOOTH
MUTE
SETUPP
OOPTION
PTION
ENTER
RETURN
TOP MENU
RED
HOME
GREEN
YELLOW
YELLO
LOW
POP-UP/MENU
BLUE
MEMORY
TUNING
Es
MEMORY
TUNING
PRESET
62
Registro de una escena
Los ajustes asignados a cada tecla SCENE de forma
predeterminada pueden cambiarse para adaptarse a las
preferencias individuales.
DISPLAY
A
1. Reproduzca una fuente de entrada.
2. Aplique ajustes para funciones como Programas de
sonido y Compressed Music Enhancer.
3. Mantenga pulsada una tecla SCENE hasta que
aparezca “SET Complete” en el visor delantero.
Pulse BLUETOOTH para
seleccionar “Bluetooth” como
fuente de entrada.
Mantenga pulsado MEMORY más
de 3 segundos.
En el visor delantero aparece “Searching…”.
3
Active la función BLUETOOTH en
su dispositivo y seleccione el
nombre de modelo de la unidad de
la lista de dispositivos BLUETOOTH
de su dispositivo.
Si se requiere clave de acceso, introduzca el
número “0000”.
Cuando se establezca la conexión, se iluminará el
indicador
del visor delantero.
4
Seleccione una canción e inicie la
reproducción en el dispositivo
Bluetooth.
Nota
El audio que se reproduce en la unidad puede transmitirse a
auriculares o altavoces Bluetooth inalámbricos (excepto si se
selecciona Bluetooth como la fuente de entrada de la unidad).
Consulte “Reproducción de audio a través de altavoces/
auriculares Bluetooth” en el Manual de instrucciones para
obtener más información.
Reproducción de música
almacenada en una unidad
USB
SLEEP
SCENE
BD
DVD
TV
CD
RADIO
STRAIGHT
DIRECT
ENHANCER
BASS
1
PROGRAM
Conecte la unidad USB a la toma
USB.
RADIO
STRAIGHT
FM
AUX
Pulse OPTION.
LINK MASTER
AUDIO
VOLUME
USB
USB
2
MUTE
SETUPP
OPTION
ENTER
RETURN
DISPLAY
A
HOME
YELLOW
YELLO
LOW
MEMORY
TUNING
OPTION
Unidad USB
ENTER
Teclas del
cursor
Nota
POP-UP/MENU
BLUE
Conecte la unidad USB directamente a la toma USB. No
utilice un cable alargador.
2
TUNING
PRESET
2
STEREO TUNED ZONE
SLEEP PARTY 2 A 3 B
Hi -Res ENHANCER YPAO VOL. A- DRC
Input Select
VOL. MUTE VIRTUAL
FPL
FPR
SL
SW
SR
SBL SB SBR
El menú Option también se muestra en la pantalla
del TV.
BLUETOOTH
GREEN
1
USB
OUT
INPUT
RED
En esta sección se explica el funcionamiento básico del
menú Option. El menú Option puede utilizarse para
configurar las funciones de reproducción de la unidad
según la fuente de entrada.
ECO
AM
TOP MENU
Funcionamiento básico del
menú Option
Pulse USB para seleccionar “USB”
como fuente de entrada.
En el televisor se muestra la pantalla de
navegación.
3
3
4
Utilice las teclas del cursor para
seleccionar un elemento y pulse
ENTER.
Utilice las teclas del cursor para
seleccionar un ajuste.
Pulse OPTION.
Para obtener más información, consulte “Configuración
de los ajustes de reproducción de distintas fuentes
de reproducción (menú Option [Opción])” en el Manual
de instrucciones.
Utilice las teclas del cursor para
seleccionar un elemento y pulse
ENTER.
Si hay una canción seleccionada, empieza la
reproducción y se muestra la pantalla de
reproducción.
Es
63
Funcionamiento básico del
menú Setup
SLEEP
SCENE
BD
DVD
TV
CD
RADIO
STRAIGHT
DIRECT
ENHANCER
BASS
En esta sección se explica el funcionamiento básico del
menú Setup. El menú Setup puede utilizarse para
configurar las funciones de la unidad de forma
detallada.
1
PROGRAM
Pulse SETUP.
FM
AM
INPUT
VOLUME
USB
BLUETOOTH
MUTE
SETUP
OOPTION
PTION
ENTER
RETURN
TOP MENU
RED
SETUP
DISPLAY
A
HOME
GREEN
YELLOW
YELLO
LOW
ENTER
Teclas del
cursor
2
POP-UP/MENU
BLUE
3
MEMORY
TUNING
TUNING
PRESET
4
5
Utilice las teclas del cursor para
seleccionar un menú y pulse
ENTER.
Utilice las teclas del cursor para
seleccionar un elemento y pulse
ENTER.
Utilice las teclas del cursor para
seleccionar un ajuste y pulse
ENTER.
Pulse SETUP.
Para obtener más información, consulte “Configuración
de varias funciones (menú Setup [Configuración])” en el
Manual de instrucciones.
64
Es
Resolución de problemas
Si se produce un problema, compruebe lo siguiente en primer lugar:
Asegúrese de lo siguiente cuando la unidad no funcione correctamente.
• Los cables de alimentación de la unidad, el TV y los dispositivos de reproducción (como reproductores BD/DVD) están conectados con seguridad a tomas de
CA.
• La unidad, el subwoofer, el TV y los dispositivos de reproducción (como reproductores BD/DVD) están encendidos.
• Los conectores de cada cable están insertados con seguridad en las tomas de cada dispositivo.
Si el problema no se encuentra en la alimentación ni en los cables, consulte las instrucciones mostradas en la siguiente tabla.
Si el problema que tiene no aparece en la lista, o si las instrucciones no le sirven de ayuda, apague la unidad, desenchufe el cable de alimentación y póngase en
contacto con el centro de atención al cliente de Yamaha o el distribuidor autorizado Yamaha más cercano.
Problema
Causa
Remedio
El equipo no se enciende.
El circuito de protección se ha activado tres veces
consecutivas.
Si la unidad está en este estado, el indicador de espera
del panel delantero de la unidad parpadea cuando intenta
activar la alimentación.
Como precaución de seguridad, la capacidad para activar la alimentación está
desactivada. Póngase en contacto con el centro de atención al cliente de
Yamaha o el distribuidor autorizado Yamaha para solicitar una reparación.
El equipo se apaga (modo de
espera) inmediatamente.
La unidad se encendió durante un cortocircuito en un
cable de altavoz.
Retuerza con firmeza los hilos expuestos de cada cable de altavoz y vuelva a
conectarlos a la unidad y a los altavoces (p. 53).
La unidad no reacciona.
El microprocesador interno se ha bloqueado debido a una
descarga eléctrica externa (como un rayo o electricidad
estática excesiva) o a una caída de la tensión de la fuente
de alimentación.
Mantenga pulsado z en el panel delantero de la unidad durante más de 10
segundos para inicializar y reiniciar la unidad (si el problema persiste,
desconecte el cable de alimentación de la toma de CA y vuelva a enchufarlo).
No hay sonido.
Hay otra fuente de entrada seleccionada.
Seleccione una fuente de entrada apropiada con las teclas de selección de
entrada.
Están entrando señales que la unidad no puede
reproducir.
Algunos formatos de audio digital no se pueden reproducir en la unidad. Para
comprobar el formato de audio de la señal de entrada, utilice “Info. señal” en el
menú “Opción” (p. 63). Para obtener más información, consulte “Consulta de la
información sobre las señales de vídeo/audio” en el Manual de instrucciones.
Es
65
Problema
No se escucha ningún sonido de
un altavoz específico.
Causa
Remedio
La fuente de reproducción no contiene una señal del
canal.
Utilice “Info. señal” en el menú “Opción” (p. 63) para comprobar la señal de
audio. Para obtener más información, consulte “Consulta de la información
sobre las señales de vídeo/audio” en el Manual de instrucciones.
El programa de sonido/decodificador seleccionado
actualmente no utiliza el altavoz.
Utilice “Tono de prueba” en el menú “Configuración” (p. 64) para comprobar la
salida de los altavoces. Para obtener más información, consulte “Emisión de
tonos de prueba” en el Manual de instrucciones.
La salida de audio del altavoz está desactivada.
Realice YPAO (p. 58).
Utilice “Configuración” en el menú “Configuración” para cambiar los ajustes de
los altavoces. Para obtener más información, consulte “Configuración de los
ajustes de los altavoces” en el Manual de instrucciones.
El altavoz de subgraves no emite
ningún sonido.
La fuente de reproducción no contiene señales LFE o de
baja frecuencia.
Active la función Extra Bass (Graves extra) utilizando la tecla BASS (p. 60).
La salida del subwoofer está desactivada.
Realice YPAO (p. 58).
Ajuste “Altavoz de subgraves” en el menú “Configuración” en “Usar” (p. 64).
Para obtener más información, consulte “Ajuste del uso de un altavoz de
subgraves” en el Manual de instrucciones.
No se emite vídeo.
No sale vídeo del dispositivo de
reproducción conectado a la
unidad con HDMI.
66
Es
Está seleccionada otra fuente de entrada en la unidad.
Seleccione una fuente de entrada apropiada con las teclas de selección de
entrada.
Está seleccionada otra fuente de entrada en el TV.
Cambie la entrada de TV para que se muestre el vídeo desde la unidad.
La unidad no admite la señal de vídeo de entrada
(resolución).
Para consultar la información sobre la señal de vídeo actual (resolución),
consulte “Consulta de la información sobre las señales de vídeo/audio” en el
Manual de instrucciones. Para obtener información sobre las señales de vídeo
admitidas por la unidad, consulte “Compatibilidad de la señal HDMI” en el
Manual de instrucciones.
El TV no es compatible con HDCP (High-bandwidth
Digital Content Protection).
Consulte el manual de instrucciones del TV y compruebe las especificaciones
del mismo.
Si desea reproducir contenido que requiera dispositivos compatibles con
HDCP 2.2, tanto el TV como el dispositivo de reproducción deben admitir
HDCP 2.2.
Especificaciones
Bluetooth
Perfil compatible
Códec compatible
Versión de Bluetooth
Salida inalámbrica
Distancia máxima de
comunicación
Método de protección de
contenido compatible
Sintonizador
Gama de sintonización
Generalidades
Alimentación
Alimentación
A2DP
SBC
versión 2,1+EDR
Bluetooth Clase 2
10 m sin interferencia
SCMS-T
Modelos de EE. UU. y Canadá
Solo modelos de Asia, Taiwán,
Brasil, América Central y
Sudamérica
Modelos de China, Corea,
Australia, Reino Unido, Europa
y Rusia
[FM] De 87,5 MHz a
107,9 MHz
[AM] De 530 kHz a 1710 kHz
[FM] De 87,5/87,50 MHz a
108,0/108,00 MHz
[AM] De 530/531 kHz a
1710/1611 kHz
[FM] De 87,50 MHz a
108,00 MHz
[AM] De 531 kHz a 1611 kHz
Consumo de energía
Consumo en espera
Consumo de potencia máximo
Dimensiones (An x Al x Prof)
Peso
Modelos de EE. UU. y Canadá
Modelos de Taiwán, Brasil, América
Central y Sudamérica
Modelo para China
Modelo para Corea
Modelo para Australia
Modelos de Reino Unido, Europa y
Rusia
Modelo de Asia
260 W
Bluetooth Standby Off
Control HDMI On, Paso en Standby
Auto (sin señales)
Paso en Standby On (sin señales)
Paso en Standby Off
Bluetooth Standby On
Control HDMI Off, Paso en Standby
Off
Control HDMI On, Paso en Standby
Auto (sin señales)
Paso en Standby On (sin señales)
600 W
435 x 161 x 315 mm
7,7 kg
CA 120 V, 60 Hz
CA 110 a 120/220 a
240 V, 50/60 Hz
CA 220 V, 50 Hz
CA 220 V, 60 Hz
CA 240 V, 50 Hz
CA 230 V, 50 Hz
CA 220 a 240 V,
50/60 Hz
1,2 W
1,2 W
0,2 W
0,2 W
1,2 W
1,2 W
El contenido de este manual es aplicable a las especificaciones más recientes en la fecha de
publicación. Consulte el Manual de instrucciones en el sitio web de Yamaha para confirmar otras
especificaciones diferentes a las descritas anteriormente y para obtener la información más
reciente sobre la unidad.
Es
67
Yamaha Global Site
http://www.yamaha.com/
Yamaha Downloads
http://download.yamaha.com/
Manual Development Group
© 2018 Yamaha Corporation
Published 02/2018 KS-A0
10-1 Nakazawa-cho, Naka-ku, Hamamatsu, 430-8650 Japan
ZZ78970
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
