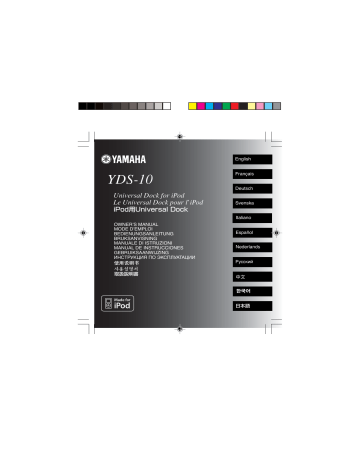

Yamaha YDS-10 Owner's manual

Yamaha YDS-10 Owner's manual
English
YDS-10
Universal Dock for iPod
Le Universal Dock pour l’iPod
Français
Deutsch
Svenska
iPod用Universal Dock
Italiano
OWNER’S MANUAL
MODE D’EMPLOI
BEDIENUNGSANLEITUNG
BRUKSANVISNING
MANUALE DI ISTRUZIONI
MANUAL DE INSTRUCCIONES
GEBRUIKSAANWIJZING
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Español
Nederlands
Русский
取扱説明書
中文
한국어
日本語
FCC INFORMATION (for US customers only)
1. IMPORTANT NOTICE : DO NOT
MODIFY THIS UNIT!
This product, when installed as indicated in the
instructions contained in this manual, meets
FCC requirements. Modifications not expressly
approved by Yamaha may void your authority,
granted by the FCC, to use the product.
Compliance with FCC regulations does not
guarantee that interference will not occur in all
installations. If this product is found to be the
source of interference, which can be determined
by turning the unit “OFF” and “ON”, please try
to eliminate the problem by using one of the
following measures:
2. IMPORTANT : When connecting this product
to accessories and/or another product use only
high quality shielded cables. Cable/s supplied
with this product MUST be used. Follow all
installation instructions. Failure to follow
instructions could void your FCC authorization
to use this product in the USA.
Relocate either this product or the device
that is being affected by the interference.
3. NOTE : This product has been tested and
found to comply with the requirements listed in
FCC Regulations, Part 15 for Class “B” digital
devices. Compliance with these requirements
provides a reasonable level of assurance that
your use of this product in a residential
environment will not result in harmful
interference with other electronic devices.
This equipment generates/uses radio frequencies
and, if not installed and used according to the
instructions found in the users manual, may
cause interference harmful to the operation of
other electronic devices.
Utilize power outlets that are on different
branch (circuit breaker or fuse) circuits or
install AC line filter/s.
In the case of radio or TV interference,
relocate/reorient the antenna. If the antenna
lead-in is 300 ohm ribbon lead, change the
lead-in to coaxial type cable.
If these corrective measures do not produce
satisfactory results, please contact the local
retailer authorized to distribute this type of
product. If you can not locate the appropriate
retailer, please contact Yamaha Electronics
Corp., U.S.A. 6660 Orangethorpe Ave, Buena
Park, CA 90620.
The above statements apply ONLY to those
products distributed by Yamaha Corporation of
America or its subsidiaries.
COMPLIANCE INFORMATION STATEMENT
(DECLARATION OF CONFORMITY PROCEDURE)
This device complies with Part 15 of the FCC Rules. Operation is subject to the following conditions:
1) This device may not cause harmful interface, and
2) This device must accept any interference received including interference that may cause undesired
operation.
See user manual instructions if interference to radio reception is suspected.
01EN_01cau_YDS-10.p65
3
2/9/06, 5:54 PM
■ Precautions
Read this before using this unit.
• To assure the finest performance, please read this manual carefully. Keep it in a safe place for future
reference.
• Install this unit in a cool, dry, clean place away from windows, heat sources, and sources of excessive
vibration, dust, moisture and cold. Avoid sources of humming (transformers, motors, etc.). To prevent
fire or electrical shock, do not expose this unit to rain or water.
• To prevent the enclosure from warping or discoloring, do not place this unit where it will be exposed to
direct sunlight or excessive humidity.
• Do not place this unit where foreign objects such as water drips may fall. It may cause a fire, or damage
to this unit.
• Do not attempt to clean this unit with chemical solvents as this may damage the finish. Use a clean, dry
cloth.
• Do not attempt to modify or fix this unit. Contact qualified YAMAHA service personnel when any
service is needed. The cabinet should never be opened for any reasons.
Secure placement or installation is the owner’s responsibility.
YAMAHA shall not be liable for any accident caused by improper placement or installation of this unit.
01EN_01cau_YDS-10.p65
4
2/9/06, 5:54 PM
■ Introduction
With the Universal Dock for iPod, you can enjoy music, photo, or movie stored on your iPod by connecting
it to YAMAHA universal dock compatible components. The function and operation of your iPod with this
unit depending on the type of your iPod or universal dock compatible components. For more information
about the operation or function, refer to the instructions of your iPod or universal dock compatible
components.
This unit is compatible with the following types of iPod:
• iPod (Click and Wheel)
• iPod nano
• iPod mini
iPod®
“iPod” is a trademark of Apple computer, Inc., registered in the U.S. and other countries.
■ Checking the package contents
Check that the following items are included in the package.
(iPod is not included.)
YDS-10 (Main unit)
Dock cable (2 m (6.5 ft))
iPod dock adapters (
iPod with color display
(20 GB or 30 GB) or U2
Special Edition
* The mark (
,
, or
,
,
)
iPod with color display
(40 GB or 60 GB) or iPod
(40 GB)
iPod mini (4 GB
or 6 GB)
) is shown on the back of each iPod dock adapter.
1
01EN_02body_YDS-10.p65
1
2/9/06, 5:54 PM
■ Controls and functions
3
1
2
Upper side
1 iPod connector terminal
Connects your iPod.
2 Slits
Hold an iPod dock adapter.
3 Adapter holder
Holds an iPod dock adapter.
4 Dock cable terminal
Connects the supplied dock cable.
4
Back side
■ Inserting an iPod dock adapter
Insert the iPod dock adapter supplied with your iPod into the slot of the main unit. Depending on the type of
your iPod, you may need to insert one of the iPod dock adapters supplied with this unit. See page 1 for
details about the iPod dock adapter.
1.
Insert the stoppers of the iPod dock
adapter into the slits on the slot of this
unit.
Stoppers
2.
Insert the iPod dock adapter until it
snaps into the slot of this unit.
Slit
When you remove
the iPod dock adapter
from this unit, insert
one of your finger
nails into the slit on
the iPod dock adapter
and pull it up.
Slits
2
01EN_02body_YDS-10.p65
2
2/9/06, 5:54 PM
■ Connecting the dock cable
1.
Connect one of the plugs of the dock
cable to the dock cable terminal of this
unit firmly.
3.
Connect the other plug of the dock
cable to the DOCK terminal of the
universal dock compatible component.
DOCK
Connect the plug
with the side with
the release button
facing upward.
2.
Make sure the power of the universal
dock compatible component is turned off.
Note
Be sure to connect the plugs of the dock cable
firmly to both the dock cable terminal of this unit
and the DOCK terminal of the universal dock
compatible component. When the connection is
loose, this unit may output some unwanted noise.
3
01EN_02body_YDS-10.p65
3
2/9/06, 5:54 PM
■ Connecting your iPod
Insert the dock connector port of your iPod
into the iPod connector terminal of this unit
firmly.
Notes
• Make sure that the output level of the
universal dock compatible component is set
to minimum.
• To protect the dock connector from damage, do
not twist or sway back and forth your iPod
when inserting or taking it off from this unit,
and be careful not to knock over this unit when
your iPod is inserted.
• Use this unit with the iPod dock adapter
(supplied with your iPod or with this unit)
appropriate for your iPod. If you use this unit
without using an appropriate iPod dock
adapter, loose connection may result.
• Do not take off your iPod from this unit when
you play back the music, photo, or movie
stored on your iPod with the universal dock
compatible component.
• Connect your iPod without any other iPod
accessories (such as headphones, a wired
remote control, an FM transmitter etc.).
• It is recommended that you update your iPod
software before using it with this unit. The
updater for the iPod software is available at the
Apple website.
4
01EN_02body_YDS-10.p65
4
2/9/06, 5:54 PM
■ Disconnecting the dock cable
■ Troubleshooting
1.
Make sure the power of the universal
dock compatible component is turned off.
Refer to the items listed below when this unit does
not function properly.
2.
Press and hold the release button and
then pull off the plug of the dock cable.
• Connect your iPod to this unit firmly.
• Connect the dock cable to the universal dock
compatible component firmly.
• Connect the dock cable to this unit firmly.
• Update the software of your iPod to the latest
version.
If the instructions above do not help, refer to the
instructions of your iPod or universal dock
compatible component.
Release button
■ Specifications
Dimensions (W x H x D) ........... 80 x 33 x 70 mm
[3.1 x 1.3 x 2.8 in]
Weight .......................................................... 135 g
[4.8 oz]
* Specifications are subject to change without notice.
5
01EN_02body_YDS-10.p65
5
2/9/06, 5:54 PM
■ Precautions
Lisez ces précautions attentivement avant d’utiliser cet appareil.
• Pour garantir les meilleures performances possibles, lire ce manuel avec attention. Le garder dans un
endroit sûr pour une utilisation ultérieure.
• Installer cet appareil dans un endroit frais, sec et propre, loin de fenêtres, sources de chaleur et d’endroits
où les vibrations, la poussière, l’humidité ou le froid sont importants. Eviter les sources de
bourdonnements (transformateurs, moteurs). Pour éviter les incendies ou électrocution, ne pas exposer
cet appareil à la pluie ni à l’humidité.
• Pour éviter que le coffret se gondole ou se décolore, ne pas placer cet appareil à un endroit ou il sera
exposée aux rayons directs du soleil ou à une trop forte humidité.
• Ne pas placer cet appareil à un endroit où des corps étrangers comme des gouttes d’eau peuvent tomber.
Ceci peut causer un feu, endommager cet appareil.
• Ne pas essayer de nettoyer cet appareil avec des diluants chimiques, ceci endommagerait le fini. Utiliser
un chiffon propre et sec.
• Ne pas essayer de modifier ni de réparer cet appareil. Contacter un dépanneur YAMAHA qualifié en cas
de nécessité de réparation.
Le propriétaire de cet appareil est entièrement responsable du bon positionnement et de la bonne
installation de l’appareil.
YAMAHA décline toute responsabilité en cas d’accident causé par un positionnement
ou une installation inadéquats de cet appareil.
02FR_01cau_YDS-10.p65
2
2/9/06, 2:02 PM
■ Introduction
Avec le Universal Dock pour l’iPod, vous pouvez écouter de la musique, regarder les photos et les films
enregistrés sur votre iPod en reliant celui-ci à des appareils YAMAHA compatibles avec ce dock. Les
fonctions et les manipulations de votre iPod avec cet appareil dépendent du type de iPod ou des appareils
compatibles utilisés. Pour le détail sur les opérations ou fonctions, reportez-vous au mode d’emploi de votre
iPod ou des appareils compatibles avec le Universal Dock pour l’iPod.
Cet appareil est compatible avec les types de iPod suivants:
• iPod (Click and Wheel)
• iPod nano
• iPod mini
iPod®
“iPod” est une marque commerciale de Apple computer, Inc., enregistrée aux États-Unis et dans d’autres pays.
■ Vérification du contenu du carton d’emballage
Vérifiez si tous les articles suivants se trouvent bien dans le carton d’emballage.
(Le iPod n’est pas fourni.)
YDS-10 (Appareil principal)
Câble de dock (2 m)
Adaptateurs de dock pour l’iPod (
iPod à écran couleur
(20 Go ou 30 Go) ou U2
Special Edition
* La marque (
,
, ou
,
iPod à écran couleur
(40 Go ou 60 Go) ou iPod
(40 Go)
,
)
iPod mini
(4 Go ou 6 Go)
) est indiquée au dos de chaque adaptateur de dock pour l’iPod.
1
02FR_02body_YDS-10.p65
1
2/9/06, 2:02 PM
■ Commandes et fonctions
3
1
2
Face supérieure
4
1 Borne de connexion de iPod
Connectez votre iPod par cette borne.
2 Fentes
Retiennent l’adaptateur de dock pour l’iPod.
3 Support d’adaptateur
Retient l’adaptateur de dock pour l’iPod.
4 Borne de câble de dock
Branchez le cable de dock fourni sur cette
borne.
Face arrière
■ Insertion d’un adaptateur de dock pour l’iPod
Insérez l’adaptateur de dock pour l’iPod fourni avec le iPod dans le logement de l’appareil principal. Selon
le type de iPod, vous aurez peut-être besoin d’insérer un des adaptateurs fournis avec cet appareil. Voir page
1 pour le détail sur l’adaptateur de dock pour l’iPod.
1.
Insérez les butoirs de l’adaptateur de
dock pour l’iPod dans les fentes sur le
logement de cet appareil.
Butoirs
2.
Emboîtez l’adaptateur de dock pour l’iPod
dans la fente de cet appareil de sorte qu’il
s’enclenche.
Fente
Pour retirer l’adaptateur
de dock pour l’iPod de
cet appareil, insérez un
de vos ongles dans la
fente sur l’adaptateur
de dock pour l’iPod et
tirez l’adaptateur vers
le haut.
Fentes
2
02FR_02body_YDS-10.p65
2
2/9/06, 2:02 PM
■ Raccordement du câble de dock
1.
Branchez à fond une des fiches du
câble de dock sur la borne sur cet
appareil.
3.
Branchez l’autre fiche du câble de
dock sur la borne DOCK de l’appareil
compatible avec le Universal Dock.
DOCK
Branchez la fiche
avec le côté où se
trouve le bouton de
libération orienté
vers le haut.
2.
Assurez-vous que l’appareil
compatible avec le Universal Dock est
éteint.
Remarque
Veillez à brancher à fond les fiches du câble de
dock sur la borne correspondante de cet appareil et
sur la borne DOCK de l’appareil compatible avec
le Universal Dock. Si la fiche est mal branchée, du
bruit peut être audible.
3
02FR_02body_YDS-10.p65
3
2/9/06, 2:02 PM
■ Raccordement du iPod
Insérez à fond le port de connexion du
iPod dans la borne de connexion de iPod
de cet appareil.
Remarques
• Assurez-vous que le niveau de sortie de
l’appareil compatible avec le Universal Dock
est réglé au minimum.
• Pour éviter d’endommager le connecteur du
dock, ne tordez pas ou ne bougez pas vers
l’avant ou l’arrière votre iPod lorsque vous
l’insérez ou le sortez de cet appareil, et faites
attention de ne pas renverser cet appareil
lorsque le iPod est inséré.
• Utilisez cet appareil avec l’adaptateur de dock
pour l’iPod (fourni avec votre iPod ou avec cet
appareil) adapté à votre iPod. Si vous utilisez
un autre adaptateur, la connexion ne sera pas
bonne.
• Ne retirez pas le iPod de cet appareil pendant
que vous écoutez de la musique ou regardez
des photos ou un film enregistrés sur votre iPod
avec un appareil compatible avec le Universal
Dock.
• Raccordez votre iPod sans autres accessoires
iPod (par exemple sans écouteurs,
télécommande à fil, émetteur FM, etc.).
• Il est conseillé de mettre à jour votre logiciel
iPod avant d’utiliser cet appareil. La mise à
jour du logiciel iPod est disponible sur le site
de Apple.
4
02FR_02body_YDS-10.p65
4
2/9/06, 2:02 PM
■ Débranchement du câble de
dock
1.
2.
Assurez-vous que l’appareil
compatible avec le Universal Dock est
éteint.
Appuyez sur le bouton de libération et
relâchez-le, puis détachez la fiche du
câble de dock.
■ Guide de dépannage
Reportez-vous aux points suivants si cet appareil
ne fonctionne pas correctement.
• Raccordez correctement votre iPod à cet appareil.
• Raccordez correctement le câble de dock à
l’appareil compatible avec le Universal Dock.
• Raccordez correctement le câble de dock à cet
appareil.
• Mettez à jour le logiciel de votre iPod en
téléchargeant la dernière version.
Si, malgré ces recommandations, votre appareil ne
fonctionne pas, reportez-vous au mode d’emploi
de votre iPod ou de l’appareil compatible avec le
Universal Dock.
Bouton de
libération
■ Caractéristiques Techniques
Dimensions (L x H x P) .............. 80 x 33 x 70 mm
Poids ............................................................. 135 g
* Les spécifications peuvent être modifiées sans avis
préalable.
5
02FR_02body_YDS-10.p65
5
2/9/06, 2:02 PM
■ Zur Beachtung
Lesen Sie diese Informationen, bevor Sie dieses Gerät verwenden.
• Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, damit die beste Geräteleistung gewährleistet
werden kann. Heben Sie die Bedienungsanleitung auf, um auch später noch nachschlagen zu können.
• Stellen Sie dieses Gerät an einem kühlen, trockenen und sauberen Platz, entfernt von Fenstern,
Wärmequellen, Erschütterungen, Staub Feuchtigkeit und Kälte auf. Vermeiden Sie elektrische
Störquellen (Transformatoren, Motoren usw.). Um die Gefahr von Bränden oder elektrischen Schlägen
zu vermeiden, dieses Gerät nicht Regen oder Wasser aussetzen.
• Um ein Verziehen oder Verfärben des Gehäuses zu verhindern, sollten Sie das Gerät nicht in direktem
Sonnenlicht oder an Orten aufstellen, an denen eine hohe Luftfeuchtigkeit herrscht.
• Stellen Sie das Gerät nicht dort auf, wo Wassertropfen usw. eindringen können. Dadurch können ein
Brand oder Geräteschaden verursacht werden.
• Versuchen Sie nicht, dieses Gerät mit chemischen Lösungsmittel zu reinigen, da dabei das Gehäuse
beschädigt werden kann. Verwenden Sie einen sauberen, trockenen Lappen.
• Versuchen Sie nicht dieses Gerät zu modifizieren oder selber zu reparieren. Wenden Sie sich an
qualifiziertes YAMAHA-Kundendienstpersonal, wenn Service erforderlich ist.
Eine sichere Aufstellung oder Installation liegt in der Verantwortung des Besitzers.
YAMAHA kann keine Verantwortung für Unfälle oder Schäden übernehmen, die durch
unsachgemäße Aufstellung oder Installation dieses Geräts verursacht werden.
03DE_01cau_YDS-10.p65
2
2/9/06, 2:03 PM
■ Einleitung
Mit dem Universal Dock für iPod können Sie auf Ihrem iPod gespeicherte Musik, Fotos oder Filme durch
Anschluss an mit YAMAHA Universal Dock kompatible Komponenten genießen. Die Funktion und
Bedienung Ihres iPod mit diesem Gerät hängt von dem Typ Ihres iPod oder der mit Universal Dock
kompatiblen Komponenten ab. Weitere Informationen über die Bedienung oder Funktion siehe
Bedienungsanleitung Ihres iPod oder der mit Universal Dock kompatiblen Komponenten.
Dieses Gerät ist mit den folgenden Typen von iPod kompatibel:
• iPod (Click and Wheel)
• iPod nano
• iPod mini
iPod®
„iPod“ ist ein Warenzeichen Apple Computer, Inc., eingetragen in den USA und anderen Ländern.
■ Prüfen des Lieferinhalts
Prüfen Sie, ob die folgenden Artikel im Lieferinhalt vorhanden sind.
(iPod ist nicht enthalten.)
YDS-10 (Hauptgerät)
Dock-Kabel (2 m)
iPod Dock-Adapter (
iPod mit Farbdisplay
(20 GB oder 30 GB) oder
U2 Special Edition
* Die Kennzeichnung (
,
, oder
,
,
)
iPod mit Farbdisplay
(40 GB oder 60 GB) oder
iPod (40 GB)
iPod mini
(4 GB oder 6 GB)
) befindet sich hinten an jedem iPod Dock-Adapter.
1
03DE_02body_YDS-10.p65
1
2/9/06, 2:03 PM
■ Bedienungselemente und ihre Functionen
3
1
2
Oberseite
1 iPod Anschlussklemme
Zum Anschluss Ihres iPod.
2 Schlitze
Halten Sie einen iPod Dock-Adapter.
3 Adapter-Halter
Hält einen iPod Dock-Adapter.
4 Dock-Kabelklemme
Zum Anschließen des mitgelieferten Dock-Kabels.
4
Rückseite
■ Einsetzen eines iPod Dock-Adapters
Setzen Sie den mit Ihrem iPod mitgelieferten iPod Dock-Adapter in den Steckplatz am Hauptgerät. Je nach
Typ Ihres iPod kann es erforderlich sein, einen der mit diesem Gerät mitgelieferten iPod Dock-Adapter
einzustecken. Einzelheiten zum iPod Dock-Adapter siehe Seite 1.
1.
Setzen Sie die Anschläge Ihres iPod
Dock-Adapters in die Schlitze am
Steckplatz dieses Geräts.
Anschläge
2.
Setzen Sie den iPod Dock-Adapter ein,
bis er in den Steckplatz dieses Geräts
einschnappt.
Schlitz
Wenn Sie den iPod
Dock-Adapter von
diesem Gerät
abziehen, setzen Sie
einen Ihrer Finger in
den Schlitz am iPod
Dock-Adapter und
ziehen ihn nach oben.
Schlitze
2
03DE_02body_YDS-10.p65
2
2/9/06, 2:03 PM
■ Anschließen des Dock-Kabels
1.
Stecken Sie einen der Stecker des
Dock-Kabels fest in die DockKabelklemme dieses Geräts.
3.
Stecken Sie den anderen Stecker des
Dock-Kabels in die DOCK-Klemme der
mit Universal Dock kompatiblen
Komponente.
DOCK
Stecken Sie den
Stecker mit der
Seite mit der
Freigabetaste nach
oben weisend ein.
2.
Stellen Sie sicher, dass die
Stromversorgung der mit Universal
Dock kompatiblen Komponente
ausgeschaltet ist.
Hinweis
Stecken Sie immer einen der Stecker des DockKabels fest in sowohl die Dock-Kabelklemme
dieses Geräts als auch die die DOCK-Klemme der
mit Universal Dock kompatiblen Komponente.
Wenn die Verbindung locker ist, kann dieses Gerät
ungewünschtes Rauschen abgeben.
3
03DE_02body_YDS-10.p65
3
2/9/06, 2:03 PM
■ Anschließen Ihres iPod
Setzen Sie den Dock-Anschlussport Ihres
iPod fest in die iPod Anschlussklemme des
Geräts ein.
Hinweise
• Stellen Sie sicher, dass der Ausgangspegel
der mit Universal Dock kompatiblen
Komponente auf Minimum eingestellt ist.
• Um den Dock-Anschluss vor Schäden zu
schützen, drehen oder biegen Sie Ihren iPod
beim Einsetzen oder Abnehmen in dieses bzw.
von diesem Gerät nicht, und achten Sie darauf,
dieses Gerät nicht umzukippen, wenn Ihr iPod
eingesetzt ist.
• Verwenden Sie dieses Gerät mit dem iPod
Dock-Adapter (mit Ihrem iPod oder mit diesem
Gerät mitgeliefert), der für Ihren iPod geeignet
ist. Wenn Sie dieses Gerät ohne einen
geeigneten iPod Dock-Adapter verwenden,
kann lockere Verbindung bewirkt werden.
• Nehmen Sie Ihren iPod nicht von diesem Gerät
ab, wenn Sie auf Ihrem iPod gespeicherte
Musik, Fotos oder Filme mit der mit Universal
Dock kompatiblen Komponente wiedergeben.
• Schließen Sie Ihren iPod ohne anderes iPodZubehör an (wie Kopfhörer, eine
Kabelvernbedienung, ein UKW-Sendeteil
usw.).
• Es wird empfohlen, dass Sie Ihre iPodSoftware aktualisieren, bevor Sie ihn mit
diesem Gerät verwenden. Der Updater für die
iPod-Software ist auf der Apple-Website
erhältlich.
4
03DE_02body_YDS-10.p65
4
2/9/06, 2:03 PM
■ Abtrennen des Dock-Kabels
■ Störungsbeseitigung
1.
Siehe unten aufgeführte Punkte, wenn dieses Gerät
nicht richtig funktionieren sollte.
2.
Stellen Sie sicher, dass die
Stromversorgung der mit Universal
Dock kompatiblen Komponente
ausgeschaltet ist.
Halten Sie die Freigabetaste gedrückt,
und ziehen Sie dann den Stecker vom
Dock-Kabel ab.
• Schließen Sie Ihren iPod fest an dieses Gerät an.
• Schließen Sie das Dock-Kabel fest an die mit
Universal Dock kompatible Komponente an.
• Schließen Sie das Dock-Kabel fest an dieses
Gerät an.
• Aktualisieren Sie die Software Ihres iPod auf
die neueste Version.
Wenn die obigen Anweisungen nicht helfen, siehe
Bedienungsanleitung Ihres iPod oder der mit
Universal Dock kompatiblen Komponente.
Freigabetaste
■ Technische daten
Abmessungen (B x H x T) .......... 80 x 33 x 70 mm
Gewicht ........................................................ 135 g
* Die technischen Daten können jederzeit ohne
vorherige Vorankundigung geändert werden.
5
03DE_02body_YDS-10.p65
5
2/9/06, 2:03 PM
■ Försiktighetsåtgärder
Läs detta innan enheten tas i bruk.
• Läs noga denna bruksanvisning för att kunna ha största möjliga nöje av enheten. Förvara
bruksanvisningen nära till hands för framtida referens.
• Installera enheten på ett svalt, torrt och rent ställe, på avstånd från fönster, värmekällor, vibrationskällor,
damm, fukt och kyla. Undvik elektriskt surrande källor (transformatorer, motorer etc.). Utsätt inte
enheten för regn eller vatten, då det kan orsaka brand eller elektriska stötar.
• Placera inte enheten på en plats där den utsätts för direkt solljus eller hög luftfuktighet, då det kan orsaka
förvanskning eller missfärgning av höljet.
• Placera inte enheten på en plats där vattendroppar eller något annat riskerar att falla ner på enheten,
eftersom det kan orsaka brand eller skada på enheten.
• Försök inte rengöra enheten med ett kemiskt lösningsmedel, eftersom det kan orsaka skadaor på
ytbehandlingen. Använd en ren och torr trasa vid rengöring.
• Försök inte modifiera eller själv reparera enheten. Kontakta en kvalificerad YAMAHA-reparatör vid
behov av service.
Säker placering och installation är ägarens ansvar.
YAMAHA kan inte hållas ansvarig för någon olycka som orsakats av felaktig placering eller installation
av enheten.
04SE_01cau_YDS-10.p65
2
2/9/06, 2:05 PM
■ Inledning
Den universella iPod-dockan kan efter anslutning till en YAMAHA-komponent kompatibel med den
universella iPod-dockan användas för återgivning av musik, stillbilder eller filmer lagrade i en iPod-spelare.
Användbara funktioner och manövrering av iPod-spelaren varierar beroende på vilken typ av iPod-spelare
och vilka komponenter kompatibla med den universella iPod-dockan som används. För närmare information
om manövreringar och funktioner hänvisas till bruksanvisningarna till iPod-spelaren och övriga komponenter
kompatibla med den universella iPod-dockan.
iPod-dockan är kompatibel med följande typer av iPod-spelare:
• iPod (Click and Wheel)
• iPod nano
• iPod mini
iPod®
“iPod” är ett varumärke som tillhör Apple Computer, Inc., registrerat i USA och andra länder.
■ Kontroll av förpackningsinnehåll
Kontrollera att följande artiklar finns med i förpackningen.
(iPod-spelare medföljer ej.)
YDS-10 (Huvudenhet)
Dockningskabel (2 m)
iPod-dockningsadaptrar (
För iPod med färgskärm
(20 GB eller 30 GB) eller
U2 Special Edition
* Märkningen (
,
, eller
,
,
)
För iPod med färgskärm
(40 GB eller 60 GB) eller
vanlig iPod (40 GB)
För iPod mini
(4 GB eller 6 GB)
) finns på baksidan av iPod-dockningsadaptern.
1
04SE_02body_YDS-10.p65
1
2/9/06, 2:05 PM
■ Beskrivning av reglage m.m.
3
1
2
Ovansidan
1 iPod-anslutningskoppling
För anslutning av en iPod-spelare.
2 Skåror
För fastsättning av en iPod-dockningsadapter.
3 Adaptorhållare
För fastsättning av en iPod-dockningsadapter.
4 Dockanslutningskoppling
För anslutning av medföljande dockningskabel.
4
Baksidan
■ Isättning av en iPod-dockningsadapter
Sätt i den iPod-dockningsadapter som följer med iPod-spelaren i iPod-facket på iPod-dockan. Beroende på
typen av iPod-spelare kan det vara nödvändigt att sätta i en av de iPod-dockningsadaptrar som följer med
iPod-dockan. Vi hänvisar till sidan 1 angående information om lämplig iPod-dockningsadapter.
1
Skjut in stopparna på iPoddockningsadaptern i skårorna i iPodfacket på iPod-dockan.
2
Skjut in iPod-dockningsadaptern tills
den snäpper fast i skåran på iPoddockan.
Skåra
Stoppare
Demontera en iPoddockningsadapter
genom att föra in en
nagel i skåran på
iPoddockningsadaptern
och lyfta iPoddockningsadaptern
uppåt.
Skåror
2
04SE_02body_YDS-10.p65
2
2/9/06, 2:05 PM
■ Anslutning av dockningskabeln
1.
Skjut in den ena kontakten på
dockningskabeln ordentligt i
dockanslutningskopplingen på iPoddockan.
3.
Anslut den andra kontakten på
dockningskabeln till kopplingen DOCK
på den aktuella komponenten
kompatibel med den universella iPoddockan.
DOCK
Skjut in kontakten
med sidan med
frigöringsknappen
på vänd uppåt.
2.
Kontrollera att strömmen till
komponenten kompatibel med den
universella iPod-dockan är av.
Anmarkning
Var noga med att ansluta kontakterna på
dockningskabeln ordentligt till både
dockanslutningskopplingen på iPod-dockan och
kopplingen DOCK på den andra komponenten. En
undermålig anslutning kan medföra att oönskat
brus matas ut från iPod-dockan.
3
04SE_02body_YDS-10.p65
3
2/9/06, 2:05 PM
■ Anslutning av en iPod-spelare
Skjut in dockanslutningsporten på
iPod-spelaren ordentligt i
iPod-anslutningskopplingen på iPod-dockan.
Anmarkningar
• Kontrollera att utnivån på komponenten
kompatibel med den universella iPoddockan är inställd på minimal nivå.
• Se till att inte vrida eller rucka iPod-spelaren
när den sätts i eller tas ut ur iPod-dockan,
eftersom det kan skada anslutningsdelarna. Var
också försiktig med att inte välta omkull iPoddockan medan en iPod-spelare är isatt.
• Använd iPod-dockan med den iPoddockningsadapter (medföljande iPod-spelaren
eller iPod-dockan) som är anpassad för aktuell
iPod-spelare. Användning av iPod-dockan utan
användning av lämplig iPod-dockningsadapter
kan resultera i undermålig anslutning.
• Avlägsna inte en iPod-spelare från iPod-dockan
medan musik, en stillbild eller en film lagrad i
iPod-spelaren håller på att återges via en
komponent kompatibel med den universella
iPod-dockan.
• Anslut en iPod-spelare utan några andra iPodtillbehör (t.ex. hörlurar, en trådansluten
fjärrkontroll eller en FM-sändare).
• Vi rekommenderar att iPod-programvaran
uppdateras, innan den används med iPoddockan. Uppdaterare för iPod-programvara
finns tillgänglig på Apples webbsajt.
4
04SE_02body_YDS-10.p65
4
2/9/06, 2:05 PM
■ Losskoppling av dockningskabeln
■ Felsökning
1.
Kontrollera följande åtgärder, om iPod-dockan inte
fungerar som den ska.
2.
Kontrollera att strömmen till
komponenten kompatibel med den
universella iPod-dockan är av.
Tryck in frigöringsknappen och dra
samtidigt ut kontakten på
dockningskabeln.
• Anslut iPod-spelaren ordentligt till iPod-dockan.
• Anslut dockningskabeln ordentligt till
komponenten kompatibel med den universella
iPod-dockan.
• Anslut dockningskabeln ordentligt till iPoddockan.
• Uppdatera iPod-spelarens programvara till
senast tillgängliga version.
Vi hänvisar till bruksanvisningen till iPod-spelaren
ifråga eller den andra komponenten kompatibel
med den universella iPod-dockan, om ovanstående
åtgärder inte hjälper.
Frigöringsknapp
■ Tekniska data
Yttermått (b x h x d) ................... 80 x 33 x 70 mm
Vikt ............................................................... 135 g
* Tekniska data är föremål för ändringar utan
föregående meddelande.
5
04SE_02body_YDS-10.p65
5
2/9/06, 2:05 PM
■ Precauzioni
Prima di usare quest’unità, fare leggere quanto segue.
• Per assicurarvi le migliori prestazioni di questa’unità, leggere con attenzione l’intero manuale. Tenerlo
poi in un luogo sicuro per poterlo consultare ancora.
• Installare quest’unità in un luogo fresco, asciutto e lontano da finestra, sorgenti di calore o di vibrazioni
eccessive, polvere, umidità e freddo. Evitare le sorgenti ronzii, ad esempio trasformatori e motori. Per
evitare incendi e folgorazioni, non esporre quest’unità a pioggia o umidità.
• Per evitare che il cabinet si deformi o scolorisca, non installare quest’unità in luoghi esposti a luce solare
diretta o umidità eccessiva.
• Non installare quest’unità in posizioni dove possano venire investiti da oggetti cadenti, ad esempio
gocce d’acqua. Essi possono causare incendi o danni a quest’unità.
• Non tentare di pulire quest’unità con solventi chimici, dato che ne possono danneggiare le finiture. Usare
un panno soffice ed asciutto.
• Non tentare di modificare o riparare quest’unità. Affidare qualsiasi intervento a personale qualificato
YAMAHA.
La sicurezza della posizione di installazione è responsabilità dell’utente.
YAMAHA non può venire considerata responsabile di incidenti causati da una posizione di installazione
scorretta di quest’unità.
05IT_01cau_YDS-10.p65
2
2/9/06, 2:06 PM
■ Introduzione
Grazie al dock universale per iPod potete riprodurre musica, foto o filmati contenuti dall’iPod collegandolo a
componenti compatibili con il dock universale stesso. Il funzionamento ed il controllo dell’iPod con quest’unità
dipendono dal tipo di iPod e di unità compatibile col dock universale usati. Per maggiori informazioni in
proposito, consultare il manuale dell’iPod o dei componenti compatibili con il dock universale.
Quest’unità è compatibile con i seguenti tipi di iPod:
• iPod (Click and Wheel)
• iPod nano
• iPod mini
iPod®
“iPod” è un marchio di fabbrica di Apple Computer, Inc., registrato negli USA ed in altri paesi.
■ Controllo del contenuto della confezione
Controllare che la confezione contenga quanto segue.
(L’iPod non è compreso.)
YDS-10 (unità principale)
Cavo del dock (2 m)
Adattatore del dock per iPod (
iPod con display a colori da
20 GB o 30 GB o
U2 Special Edition
* Il simbolo
,
,o
,
,
)
iPod con display a colori da
40 GB o 60 GB o
iPod normale da 40 GB
iPod mini da
4 GB o 6 GB
appare sul retro di ciascun adattatore del dock per iPod.
1
05IT_02body_YDS-10.p65
1
2/9/06, 2:06 PM
■ Comandi e loro funzione
3
1
2
1 Terminale del connettore dell’iPod
Per collegare l’iPod.
2 Fessure
Permettono di fissare un adattatore per dock per
iPod.
3 Alloggiamento dell’adattatore
Può contenere un adattatore per dock per iPod.
Lato superiore
4
4 Terminale del cavo del dock
Per collegare il cavo del dock in dotazione.
Lato posteriore
■ Inserimento dell’adattatore del dock per iPod
Inserire l’adattatore del dock per iPod in dotazione all’iPod nella fessura dell’unità principale. A seconda del
tipo di iPod, potrebbe rendersi necessario inserire uno degli adattatori del dock per iPod in dotazione a
quest’unità. Per dettagli sugli adattatori del dock per iPod, consultare pagina 1.
1.
Inserire gli arresti dell’adattatore del
dock per iPod nelle fessure della slot
di quest’unità.
2.
Inserire un adattatore per dock per
iPod fino a che scatta in posizione
nella fessura di quest’unità.
Fessura
Arresti
Per togliere
l’adattatore del dock
per iPod da
quest’unità, inserire
un’unghia nella
fessura
dell’adattatore del
dock per iPod
stesso e sollevarlo.
Fessure
2
05IT_02body_YDS-10.p65
2
2/9/06, 2:06 PM
■ Collegamento del cavo del dock
1.
Collegare una delle spine del cavo del
dock al terminale del cavo del dock di
quest’unità.
3.
Collegare l’altra spina del cavo del dock
al terminale DOCK del componente
compatibile col dock universale per
iPod.
DOCK
Collegare la spina
col lato del
pulsante di rilascio
rivolto in alto.
2.
Controllare che il componente
compatibile col dock universale per
iPod sia spento.
Nota
Non mancare di collegare le spine del cavo del
dock fermamente sia al terminale del cavo del
dock di quest’unità che al terminale DOCK del
componente compatibile con il dock universale per
iPod. Se i collegamenti sono mal fatti si possono
produrre rumori.
3
05IT_02body_YDS-10.p65
3
2/9/06, 2:06 PM
■ Collegamento dell’iPod
Inserire a fondo il connettore per dock del
vostro iPod nel terminale di collegamento
apposito di quest’unità.
Note
• Controllare che il livello di uscita del
componente compatibile con il dock
universale per iPod sia sul minimo.
• Per proteggere il connettore del dock da danni,
non piegare o far oscillare avanti ed indietro
l’iPod quando lo si inserisce o rimuove dal
dock e fare attenzione a non colpire quest’unità
quando l’iPod è inserito.
• Usare quest’unità con l’adattatore del dock per
iPod (in dotazione all’iPod o a quest’unità)
adatto al proprio iPod. Se si usa quest’unità
senza usare un adattatore per iPod adatto, i
collegamenti possono non essere di buona
qualità.
• Non togliere l’iPod da quest’unità durante la
riproduzione di musica, foto o filmati contenuti
nell’iPod attraverso il componente compatibile
con il dock universale per iPod.
• Collegare il proprio iPod senza alcun altro
accessorio per iPod, ad esempio una cuffia, un
telecomando con filo, un trasmettitore in FM,
ecc.
• Si raccomanda di aggiornare il firmware del
proprio iPod prima di usarlo con quest’unità.
L’aggiornamento per iPod è disponibile presso
il sito Web di Apple.
4
05IT_02body_YDS-10.p65
4
2/9/06, 2:06 PM
■ Scollegamento del cavo del dock
■ Diagnostica
1.
Se quest’unità non funziona bene, consultare la
sezione che segue.
2.
Controllare che il componente
compatibile col dock universale per
iPod sia spento.
Mantenere premuto il pulsante di
rilascio e quindi estrarre la spina del
cavo del dock.
• Collegare bene quest’unità e l’iPod.
• Collegare bene il cavo del dock all’unità
compatibile con il dock universale per iPod.
• Collegare bene il cavo del dock a quest’unità.
• Aggiornare il firmware del vostro iPod.
Se queste istruzioni non sono sufficienti,
consultare il manuale dell’iPod o dell’unità
compatibile con il dock universale per iPod.
Pulsante di rilascio
■ Dati tecnici
Dimensioni (L x A x P) ............... 80 x 33 x 70 mm
Peso .............................................................. 135 g
* Dati tecnici soggetti a modifiche senza preavviso.
5
05IT_02body_YDS-10.p65
5
2/9/06, 2:06 PM
■ Precaucion
Antes de utilizar esta unidad lea lo siguiente.
• Lea cuidadosamente este manual para obtener el mejor rendimiento posible. Manténgalo en un lugar
seguro para utilizarlo como referencia en el futuro.
• Instale esta unidad en un lugar fresco, seco y limpio, alejado de ventanas, aparatos que produzcan calor,
lugares con muchas vibraciones, polvo, humedad o frío. Evite los aparatos que causen ruidos de zumbido
(transformadores, motores, etc.). Para evitar incendios o descargas eléctricas, no exponga esta unidad a
la lluvia ni al agua.
• Para evitar que la caja se deforme o descolore, no coloque esta unidad donde quede expuesta a los rayos
del sol directos o a una humedad excesiva.
• No coloque esta unidad donde puedan caer objetos extraños como gotas de agua. Podría causarse un
incendio o daños en esta unidad.
• No intente limpiar esta unidad con disolventes químicos porque podría dañarse el acabado. Utilice para
hacer la limpieza un paño limpio y seco.
• No intente modificar ni arreglar esta unidad. Póngase en contacto con el personal de servicio técnico de
YAMAHA cuando necesite sus servicios.
La instalación en un lugar seguro es responsabilidad del propietario.
YAMAHA no se hace responsable por ningún accidente provocado por una instalación incorrecta del
aparato.
06ES_01cau_YDS-10.p65
2
2/9/06, 2:07 PM
■ Introducción
Con el acoplador universal para iPod, usted puede disfrutar de la música, fotografías o películas guardadas en
su iPod conectándolo a componentes compatibles con el acoplador universal de YAMAHA. Las funciones y
la operación de su iPod con esta unidad dependen del tipo de su iPod o de los componentes compatibles con
el acoplador universal. Para conocer más información acerca del funcionamiento o las funciones, consulte las
instrucciones de su iPod o de sus componentes compatibles con el acoplador universal.
Esta unidad es compatible con los tipos de iPod siguientes:
• iPod (Click and Wheel)
• iPod nano
• iPod mini
iPod®
“iPod” es una marca de fábrica de Apple computer, Inc., registrada en los EE.UU. y en otros países.
■ Comprobación del contenido del embalaje
Compruebe que el embalaje incluya los artículos siguientes.
(No se incluye el iPod.)
YDS-10 (Unidad principal)
Cable de acoplador (2 m)
Adaptadores de acoplador de iPod (
iPod con pantalla en color
(20 GB o 30 GB) o la
U2 Special Edition
* La marca (
,
,o
,
iPod con pantalla en color
(40 GB o 60 GB) o iPod
(40 GB)
,
)
iPod mini (4 GB
o 6 GB)
) se muestra en la parte posterior de cada adaptador de acoplador de iPod.
1
06ES_02body_YDS-10.p65
1
2/9/06, 2:08 PM
■ Controles y funciones
3
1
2
Lado superior
4
1 Terminal de conexión del iPod
Para conectar su iPod.
2 Hendiduras
Sujetan un adaptador de acoplador de iPod.
3 Soporte de adaptador
Sujeta un adaptador de acoplador de iPod.
4 Terminal del cable de acoplador
Para conectar el cable de acoplador
suministrado.
Lado posterior
■ Inserción de un adaptador de acoplador de iPod
Inserte el adaptador de acoplador de iPod suministrado con su iPod en la ranura de la unidad principal.
Dependiendo del tipo de su iPod, puede que usted necesite insertar uno de los adaptadores de acoplador de iPod
suministrado con esta unidad. Consulte la página 1 para conocer detalles del adaptador de acoplador de iPod.
1.
Inserte los topes del adaptador de
acoplador de iPod en las hendiduras
de la ranura de esta unidad.
Topes
2.
Meta el adaptador de acoplador de
iPod hasta que quede bien ajustado en
la ranura de esta unidad.
Hendidura
Cuando retire el
adaptador de
acoplador de iPod de
esta unidad, inserte
una uña de uno de sus
dedos en la hendidura
del adaptador de
acoplador de iPod y
tire hacia arriba.
Hendiduras
2
06ES_02body_YDS-10.p65
2
2/9/06, 2:08 PM
■ Conexión del cable de acoplador
1.
Conecte firmemente una de las clavijas
del cable de acoplador al terminal del
cable de acoplador de esta unidad.
3.
Conecte la otra clavija del cable de
acoplador al terminal DOCK del
componente compatible con acoplador
universal.
DOCK
Conecte la clavija
con el lado del
botón de liberación
hacia arriba.
2.
Asegúrese de que la alimentación del
componente compatible con acoplador
universal esté desconectada.
Nota
Asegúrese de conectar firmemente las clavijas del
cable de acoplador a ambos terminales del cable de
acoplador de esta unidad y al terminal DOCK del
componente compatible con acoplador universal.
Cuando la conexión esté floja, esta unidad tal vez
dé salida a un ruido molesto.
3
06ES_02body_YDS-10.p65
3
2/9/06, 2:08 PM
■ Conexión de su iPod
Inserte firmemente el puerto del conector
de acoplador de su iPod en el terminal del
conector de iPod de esta unidad.
Notas
• Asegúrese de que el nivel de salida del
componente compatible con acoplador
universal esté ajustado al mínimo.
• Para proteger el conector de acoplador para que
no se dañe, no retuerza ni mueva hacia atrás y
hacia delante su iPod cuando lo inserte en esta
unidad o lo retire de ella, y tenga cuidado para no
tirar esta unidad cuando esté insertado su iPod.
• Utilice esta unidad con el adaptador de
acoplador de iPod (suministrado con su iPod o
con esta unidad) apropiado para su iPod. Si
utiliza esta unidad sin el adaptador de
acoplador de iPod apropiado, puede que la
conexión se afloje.
• No retire su iPod de esta unidad cuando
reproduzca música, fotografías o películas
guardadas en su iPod con el componente
compatible con acoplador universal.
• Conecte su iPod sin utilizar ningún otro
accesorio iPod (como auriculares, un mando a
distancia con cable, un transmisor de FM, etc.).
• Se le recomienda actualizar el software de su
iPod antes de utilizarlo con esta unidad. El
actualizador para el software de su iPod se
encuentra disponible en el sitio Web de Apple.
4
06ES_02body_YDS-10.p65
4
2/9/06, 2:08 PM
■ Desconexión del cable de
acoplador
1.
2.
Asegúrese de que la alimentación del
componente compatible con acoplador
universal esté desconectada.
Pulse y mantenga pulsado el botón de
liberación y luego desconecte la
clavija del cable de acoplador.
■ Solución de problemas
Cuando esta unidad no funcione correctamente,
consulte los puntos indicados a continuación.
• Conecte firmemente su iPod a esta unidad.
• Conecte firmemente el cable de acoplador al
componente compatible con acoplador
universal.
• Conecte firmemente el cable de acoplador a
esta unidad.
• Actualice el software de su iPod para utilizar la
versión más reciente.
Si las instrucciones indicadas arriba no sirven de
ninguna ayuda, consulte las instrucciones de su
iPod o componente compatible con acoplador
universal.
Botón de liberación
■ Especificaciones
Dimensiones (An x Al x Prof) .... 80 x 33 x 70 mm
Peso .............................................................. 135 g
* Las especificaciones están sujetas a cambios sin
previo aviso.
5
06ES_02body_YDS-10.p65
5
2/9/06, 2:08 PM
■ Voorzorgen
Lees dit voor u dit toestel gaat gebruiken.
• Om verzekerd te kunnen zijn van optimale prestaties, dient u deze handleiding zorgvuldig door te lezen.
Bewaar de hphandleiding een veilige plek zodat u er later nog eens iets in kunt opzoeken.
• Installeer dit toestel op een koele, droge plek, uit de buurt van ramen, warmtebronnen en bronnen van
trillingen, stof, vocht en kou. Vermijd apparatuur die gebrom kan veroorzaken (transformatoren, motoren
enz.). Om brand of elektrische schokken te voorkomen mag dit toestel niet worden blootgesteld aan
regen of water.
• Om te voorkomen dat de behuizing vervormt of verkleurt mag u dit toestel niet op een plek zetten waar
het bloot kan staan aan direct zonlicht of te hoge vochtigheid.
• Zet dit toestel niet op een plek waar er andere dingen, zoals waterdruppels, op kunnen vallen. Dit kan
leiden tot schade aan dit toestel en tot brand.
• Probeer dit toestel in geen geval schoon te maken met chemische oplosmiddelen, want hierdoor kan de
afwerking aangetast raken. Gebruik een schone, droge doek.
• Probeer in geen geval dit toestel zelf te modificeren of te repareren. Neem contact op met bevoegd
YAMAHA onderhoudspersoneel wanneer het toestel onderhoud of reparatie behoeft.
Veilige plaatsing of installatie is de verantwoordelijkheid van de eigenaar.
YAMAHA aanvaardt geen aansprakelijkheid voor ongelukken als gevolg van een ondeugdelijke plaatsing
of installatie van dit toestel.
07NL_01cau_YDS-10.p65
2
2/9/06, 2:13 PM
■ Inleiding
Met het Universal Dock voor iPod kunt u genieten van de op uw iPod opgeslagen muziek, foto’s of video’s via
daarop aangesloten en voor het YAMAHA Universal Dock geschikte componenten. De beschikbare functies en de
bediening van uw iPod in combinatie met dit toestel hangen mede af van het type iPod en van de aangesloten, voor
het Universal Dock geschikte componenten. Voor meer informatie over de bediening of de beschikbare functies dient
u de handleidingen van uw iPod en van de voor het Universal Dock geschikte componenten in kwestie te raadplegen.
Dit toestel is geschikt voor de volgende types iPod:
• iPod (Click and Wheel)
• iPod nano
• iPod mini
iPod®
“iPod” is een handelsmerk van Apple Computer, Inc., geregistreerd in de V.S. en andere landen.
■ Controleren van de inhoud van de verpakking
Controleer of de volgende zaken inderdaad zijn meegeleverd in de verpakking.
(Er wordt geen iPod meegeleverd.)
YDS-10 (Het hoofdtoestel)
Dock-kabel (2 m)
iPod Dock-adapters (
iPod met kleurendisplay
(20 GB of 30 GB) of U2
Special Edition
* De betreffende merktekens (
,
,
)
iPod met kleurendisplay
(40 GB of 60 GB) of iPod
(40 GB)
,
, of
iPod mini (4 GB
of 6 GB)
) beviden zich aan de achterkant van de iPod Dock-adapters.
1
07NL_02body_YDS-10.p65
1
2/9/06, 2:13 PM
■ Bedieningsorganen en functies
3
1
2
Bovenkant
4
1 iPod aansluiting
Deze zorgt voor de verbindingen met uw iPod.
2 Sleuven
Deze zijn bedoeld voor een iPod Dock-adapter.
3 Adapterhouder
Deze is bedoeld voor een iPod Dock-adapter.
4 Dock-kabelaansluiting
Hierop kunt u de meegeleverde Dock-kabel
aansluiten.
Achterkant
■ Inbrengen van een iPod Dock-adapter
Steek de iPod Dock-adapter die werd meegeleverd met uw iPod in de sleuven van het hoofdtoestel.
Afhankelijk van het type iPod is het mogelijk dat u één van de met dit toestel meegeleverde iPod Dockadapters moet gebruiken. Zie bladzijde 1 voor details omtrent de iPod Dock-adapter.
1.
Steek de lipjes van de iPod Dockadapter in de daarvoor bedoelde
sleuven van dit toestel.
Lipjes
2.
Breng de iPod Dock-adapter in tot deze
in de sleuf van dit toestel vastklikt.
Sleuf
Wanneer u de iPod
Dock-adapter van
dit toestel wilt
verwijderen, dient u
een nagel in deze
sleuf in de iPod
Dock-adapter te
steken en deze
omhoog te trekken.
Sleuven
2
07NL_02body_YDS-10.p65
2
2/9/06, 2:13 PM
■ Aansluiten van de Dock-kabel
1.
Sluit één van de stekkers van de Dockkabel stevig aan op de Dockkabelaansluiting van dit toestel.
3.
Sluit de andere stekker van de Dockkabel aan op de DOCK aansluiting van
de voor het Universal Dock geschikte
component.
DOCK
Doe de stekker met
de vergrendeling
naar boven in de
aansluiting.
2.
Zet de aangesloten, voor het Universal
Dock geschikte component uit.
Opmerking
Zorg ervoor dat de stekkers van de Dock-kabel
goed en stevig in de aansluiting op dit toestel en in
de DOCK aansluiting op de voor het Universal
Dock geschikte component zitten. Als de
verbinding niet goed genoeg is, is het mogelijk dat
dit toestel ongewenste ruis zal produceren.
3
07NL_02body_YDS-10.p65
3
2/9/06, 2:13 PM
■ Aansluiten van uw iPod
Steek uw iPod met de kant met de Dockaansluiting stevig in de iPod aansluiting
van dit toestel.
Opmerkingen
• Zet het volume van de aangesloten, voor het
Universal Dock geschikte component op de
laagste stand.
• Om te voorkomen dat de Dock-aansluiting
beschadigd raakt mag u uw iPod niet draaien of
heen en weer bewegen wanneer u deze in dit
toestel doet of eruit haalt en moet u voorzichtig
zijn dat u dit toestel niet omgooit terwijl uw
iPod er in zit.
• Gebruik dit toestel uitsluitend met de voor uw
iPod geschikte iPod Dock-adapter
(meegeleverd met uw iPod of met dit toestel).
Als u dit toestel gebruikt zonder de juiste iPod
Dock-adapter kan de verbinding slecht blijken
te zijn of kan uw iPod los raken.
• Haal uw iPod niet uit dit toestel terwijl u nog
op de iPod opgeslagen muziek, foto’s of
video’s aan het weergeven bent via de
aangesloten voor het Universal Dock geschikte
component.
• Sluit uw iPod aan zonder andere iPod
accessoires (dus zonder hoofdtelefoon,
afstandsbediening met draad, FM-zender enz.).
• Het verdient aanbeveling de software van uw
iPod (firmware) bij te werken voordat u deze
gaat gebruiken met dit toestel. De updater voor
de iPod software kunt u verkrijgen via de
Apple website.
4
07NL_02body_YDS-10.p65
4
2/9/06, 2:13 PM
■ Loskoppelen van de Dock-kabel
■ Oplossen van problemen
1.
Zet de aangesloten, voor het Universal
Dock geschikte component uit.
Raadpleeg eerst de lijst hieronder wanneer dit
toestel niet naar behoren functioneert.
2.
Houd de vergrendeling ingedrukt en
trek de stekker van de Dock-kabel uit
de aansluiting.
• Sluit uw iPod correct en stevig aan op dit toestel.
• Sluit de Dock-kabel correct en stevig aan op de
voor het Universal Dock geschikte component.
• Sluit de Dock-kabel correct en stevig aan op dit
toestel.
• Werk de software van uw iPod (firmware) bij
tot de nieuwste versie (update).
Vergrendeling
Als de bovenstaande instructies het probleem niet
verhelpen, dient u de handleiding van uw iPod of
van de voor het Universal Dock geschikte
component te raadplegen.
■ Technische gegevens
Afmetingen (b x h x d) ............... 80 x 33 x 70 mm
Gewicht ........................................................ 135 g
* Technische gegevens kunnen zonder kennisgeving
gewijzigd worden.
5
07NL_02body_YDS-10.p65
5
2/9/06, 2:13 PM
■ Предупреждение
Изучите это перед использованием данного аппарата.
• Для обеспечения наилучшего результата, пожалуйста, внимательно изучите данную
инструкцию. Храните ее в безопасном месте для будущих справок.
• Данный аппарат следует устанавливать в хорошо проветриваемых, сухих, чистых
местах вдали от окон, источников тепла, и источников излишней вибрации, пыли,
влажности и холода. Избегайте установки вблизи источников помех (трансформаторы,
моторы, др.). Во избежание пожара или электрошока, не подвергайте данный аппарат
попаданию дождя или воды.
• Во избежание деформирования или отцвечивания поверхности, не устанавливайте
данный аппарат в местах, подвергающихся прямому попаданию солнечных лучей или
излишней влажности.
• Не устанавливайте данный аппарат в местах, где на него могут падать другие предметы,
как капли воды. Это может вызвать пожар или привести к поломке данного аппарата.
• Не применяйте различные химические составы для очистки данного аппарата; это
может привести к разрушению покрывающего слоя. Используйте чистую сухую ткань.
• Не пробуйте модифицировать или починить данный аппарат. При необходимости,
свяжитесь с квалифицированным сервис центром YAMAHA.
Владелец отвечает за безопасное размещение или установку.
YAMAHA не несет никакой ответственности за любые происшествия, вызванные
ненадлежащим размещением или установкой данного аппарата.
08RU_01cau_YDS-10.p65
2
2/9/06, 5:36 PM
■ Введение
Подключив универсальный док для iPod к компонентам, поддерживающим универсальный
док YAMAHA, можно прослушивать или просматривать музыку, фотографии, или кинофильмы
на iPod. Функции и управление iPod на данном аппарате зависит от типа iPod или
компонентов, поддерживающих универсальный док. Подробнее об управлении или функциях,
смотрите инструкции к iPod или компонентам, поддерживающим универсальный док.
Данный аппарат совместим со следующими типами iPod:
• iPod (Click and Wheel)
• iPod nano
• iPod mini
iPod®
“iPod” являeтcя тopгoвoй мapкoй Apple Computer, Inc., заpeгиcтpиpoвaнннoй в CШA и дpyгиx cтpaнax.
■ Проверка содержания упаковки
Убедитесь в наличии в упаковке следующих деталей.
(iPod не включен.)
YDS-10 (Oсновной аппарат)
Кабель дока (2 m)
Доковые адаптеры iPod (
iPod с цветным дисплеем
(20 ГБ или 30 ГБ) или
Специальный выпуск U2
* Маркировка (
,
, или
,
,
iPod с цветным дисплеем
(40 ГБ или 60 ГБ) или
iPod (40 ГБ)
)
iPod mini (4 ГБ
или 6 ГБ)
) указана на тыловой стороне каждого докового адаптера iPod.
1
08RU_02body_YDS-10.p65
1
2/9/06, 5:36 PM
■ Cистемы упрaвлeния и функџии
3
1
2
Bepxняя cтopoнa
4
1 Соединительный терминал iPod
Для подключения iPod.
2 Отверстия
Удерживают доковый адаптер iPod.
3 Держатель адаптера
Удерживает доковый адаптер iPod.
4 Терминал докового кабеля
Для подключения поставляемого
докового кабеля.
Tылoвaя cтopoнa
■ Установка докового адаптера iPod
Установите доковый адаптер iPod, поставляемый с iPod, в гнездо основного аппарата. В
зависимости от типа iPod, может потребоваться установить один из доковых адаптеров iPod,
поставляемых с данным аппаратом. Подробнее о доковых адаптерах iPod, смотрите стр. 1.
1.
Установите стопоры докового
адаптера iPod в отверстия гнезда
данного аппарата.
Cтoпopы
2.
Задвиньте доковый адаптер iPod до
его полной установки в гнездо
данного аппарата.
Oтвepcтиe
При извлечении
докового адаптера
iPod от данного
аппарата, вставьте
ноготь одного из
пальцев в
отверстие на
доковом адаптере
iPod и вытяните его.
Oтвepcтия
2
08RU_02body_YDS-10.p65
2
2/9/06, 5:36 PM
■ Подключение докового кабеля
1.
Надежно подключите один из
штекеров докового кабеля в
терминал докового кабеля данного
аппарата.
3.
Подключите другой штекер
докового кабеля к терминалу DOCK
на компоненте, совместимом с
универсальным доком.
DOCK
При подключении,
сторона с
отмыкающей
кнопкой должна
быть направлена
вверх.
2.
Убедитесь, что питание компонента,
совместимого с универсальным
доком, отключено.
Пpимeчaниe
Штекеры докового кабеля должны быть
надежно подключены к терминалу
докового кабеля данного аппарата и
терминалу DOCK компонента,
совместимого с универсальным доком. При
ненадежном подключении, данный
аппарат может издавать некоторый шум.
3
08RU_02body_YDS-10.p65
3
2/9/06, 5:36 PM
■ Подключение iPod
Надежно вставьте порт докового
соединителя iPod в соединительный
терминал iPod данного аппарата.
Пpимeчaния
• Убедитесь, что уровень громкости
компонента, совместимого с
универсальным доком, установлен
на минимальный.
• Во избежание повреждения докового
соединителя, не крутите или
наклоняйте iPod назад или вперед при
его установке или извлечении из
данного аппарата, и соблюдайте
предосторожность и не сбивайте
данный аппарат с установленным iPod.
• Используйте данный аппарат с доковым
адаптером iPod (поставляемый с iPod или
с данным аппаратом), соответствующим
с iPod. Соединение может быть
ненадежным при использовании данного
аппарата без соотвествующего докового
адаптера iPod.
• Не извлекайте iPod от данного аппарата
при воспроизведении на компоненте,
совместимом с универсальным доком,
музыки, фотографий, или кинофильма,
сохраненного на iPod.
• iPod следует подключать без никаких
дополнительных аксессуаров iPod
(например, наушники, проводной пульт
ДУ, ЧМ-передатчик, др.).
• Рекомендуется обновить программное
обеспечение iPod до его использования
с данным аппаратом. Обновление для
программного обеспечения iPod
имеется на домашней странице Apple.
4
08RU_02body_YDS-10.p65
4
2/9/06, 5:36 PM
■ Отсоединение докового
кабеля.
■ Boзмoжныe нeиcпpaвнocти
и cпocoъы иx ycтpaнeния
1.
Убедитесь, что питание компонента,
совместимого с универсальным
доком, отключено.
Если данный аппарат работает
несоответствующим образом, смотрите
нижеуказанные пункты.
2.
Нажмите и удерживайте
отмыкающую кнопку и затем
потяните штекер докового кабеля.
• Надежно подключите iPod к данному
аппарату.
• Надежно подключите доковый кабель к
компоненту, совместимому с
универсальным доком.
• Надежно подключите доковый кабель к
данному аппарату.
• Обновите программное обеспечение
iPod последней версией обновления.
Отмыкающая кнопка
Если инструкции выше не помогают, смотрите
инструкцию к iPod или к компоненту,
совместимому с универсальным доком.
■ Texничecкиe xapaктepиcтики
Гaбapиты (Ш x В x Г) .......... 80 x 33 x 70 мм
Bec ........................................................ 135 т
* Texничecкиe xapaктepиcтики мoгyт
измeнятьcя бeз пpeдвapитeльнoгo
yвeдoмлeния.
5
08RU_02body_YDS-10.p65
5
2/9/06, 5:36 PM
■ 注意事項
使用本機前敬請閱讀。
• 為了得到最好的操作,請仔細閱讀本使用說明書。請妥善保存本說明書,以備以后查閱。
• 請在涼爽、乾燥、清潔的地方安裝本機﹐應遠離窗口、熱源﹐避免在振動過大、灰塵過多、濕氣
過重和溫度過低的地方使用。還要遠離嗡聲聲源(變壓器及馬達等)。為了避免火災或電擊的危
險﹐請勿將本機暴露于雨水或濕氣中。
• 為了避免外殼翹曲或退色﹐不要將本機置于直射陽光之下或過於潮濕的環境。
• 請勿將本機放置在有異物例如水滴落下的地方。否則可能導致火災﹐破壞本機。
• 不要使用化學溶劑清洗本機﹐以免損壞其表面涂層。請使用清潔的干布匹。
• 不要試圖改裝或修理本機。如果需要服務﹐請與 YAMAHA 的服務人員聯繫。任何時候都不要打開
機殼。
安全的放置和安裝是用戶自己應負的責任。
YAMAHA 對於本機的不妥當放置和安裝所引起的事故不負任何責任。
■ 前言
使用 iPod 通用基座﹐並將您的 iPod 連接到 YAMAHA 通用基座兼容裝置上﹐您就可以欣賞存儲在
您的 iPod 上的音樂﹐照片﹐或電影。與本機一起使用時您的 iPod 的可用功能和操作根據您的
iPod 或通用基座兼容裝置的種類而定。有關操作或功能的詳細情報﹐請參閱您的 iPod 或通用基
座兼容裝置的說明書。
本機兼容以下種類的 iPod﹕
• iPod (Click and Wheel)
• iPod nano
• iPod mini
iPod®
“iPod”是 Apple computer, Inc.的商標,在美國和其他國家注冊。
■ 檢查包裝內容
檢查包裝內是否包括以下項目。
(不包括 iPod。)
YDS-10 (主機)
基座纜線(2米)
iPod 基座適配器(
具有彩色顯示的 iPod
(20 GB 或 30 GB)或
U2 特別版
* 標誌(
﹐ ﹐或
,
,
具有彩色顯示的 iPod
(40 GB 或 60 GB)或
iPod(40 GB)
)
iPod mini
(4 GB 或 6 GB)
)標注在每個 iPod 基座適配器的背面。
1
■ 控制按鈕和功能
3
1 iPod 連接器端子
連接您的 iPod。
1
2 狹縫
支撐 iPod 基座適配器。
2
3 適配器固定器
支撐 iPod 基座適配器。
上面
4
4 基座纜線端子
連接附帶的基座纜線。
背面
■ 插入 iPod 基座適配器
將您的 iPod 附帶的 iPod 基座適配器插入主機的插槽中。根據您的 iPod 的種類﹐也許需要插入
本機附帶的 iPod 基座適配器的一種。有關 iPod 基座適配器的詳情﹐請參閱第1頁。
1. 將 iPod 基座適配器的止動裝置插入本機
插槽中的狹縫。
2. 將本機的適配器固定器插入到 iPod 基座
適配器的狹縫﹐以使得 iPod 基座適配器
鑲嵌到插槽中。
止動裝置
狹縫
狹縫
2
當您從本機拔掉
iPod 基座適配器
時﹐插入一個手指甲
到 iPod 基座適配器
的狹縫﹐然後拔起
它。
■ 連接基座纜線
1. 將基座纜線插頭之一牢固地連接到本機的
基座纜線端子。
3. 將基座纜線的另一插頭連接到通用基座兼
容裝置的 DOCK 端子。
DOCK
具有釋放按鈕的一
面朝上連接插頭。
注
務必將基座纜線的插頭牢固地連接到本機的基
座纜線端子和通用基座兼容裝置的 DOCK 端
子。當連接不牢固時﹐本機有可能輸出一些不
必要的噪音。
2. 務必將通用基座兼容裝置的電源關閉。
3
■ 連接您的 iPod
將您的 iPod 的基座連接器端口牢固地插入到
本機的 iPod 連接器端子。
4
注
• 務必將通用基座兼容裝置的輸出音量設置到
最小。
• 要保護基座連接器不受損傷﹐當插入本機或
拔起時﹐請不要扭曲或前後搖動您的iPod。
當 iPod 插入本機後﹐要小心翼翼以防碰撞
本機。
• 在本機使用與您的 iPod 相匹配的 iPod 基
座適配器(您的 iPod 或本機附帶)。如果
您使用本機時不使用妥當的 iPod 基座適配
器﹐可能無法連接。
• 當您使用通用基座兼容裝置來播放存儲在您
的 iPod 上的音樂﹐照片﹐或電影時﹐不要
從本機拔掉您的 iPod。
• 連接您的 iPod 時不要使用其他 iPod 附件
(例如耳機、有線遙控器、FM 發射機
等)。
• 在與本機一起使用 iPod 之前﹐我們推薦您
更新 iPod 軟件。iPod 軟件的更新可以利
用 Apple 的網站。
■ 拔掉基座纜線
■ 故障排除
當本機不能正常運行時請參閱以下列項目。
1. 務必關閉通用基座兼容裝置的電源。
• 將您的 iPod 牢固地連接到本機。
2. 按下並保持釋放按鈕然後拔出基座纜線的
插頭。
• 將平臺纜線牢固地連接到通用基座兼容裝
置。
• 將平臺纜線牢固地連接到本機。
• 將您的iPod的軟件更新到最新版本。
如果以上的說明沒有為您提供需要的幫助﹐請
參閱您的 iPod 或通用基座兼容裝置的說明
書。
釋放按鈕
■ 規格
尺寸 (寬 x 高 x 深) .. 80 x 33 x 70 毫米
重量 ............................ 135 克
* 規格時有變更,恕不另行通知。
5
■
•
•
•
•
•
•
■
•
•
•
®
■
1
■
1
3
1
2
2
3
4
4
■
1.
2
2.
■
1.
3.
DOCK
2.
3
■
•
•
•
•
•
•
4
■
■
1.
•
2.
•
•
•
■
(W x H x D) ....................... 80 x 33 x 70 mm
135 g
*
5
本機を安全に正しくお使いいただくために、ご使用前にこの取扱説明書をよくお読み
ください。お読みになった後は、保証書と共に大切に保管してください。
保証書別添付
安全上のご注意
ご使用の前に、必ずこの「安全上のご注意」をよくお読みください。
ここに示した注意事項は、製品を安全に正しくご使用いただき、お客様や他の方々への危害や財産
への損害を未然に防止するためのものです。必ずお守りください。
この表示の欄は、
「傷害を負う可能性または
絵表示の例
注意 物的損害が発生する可能性が想定される」
内容です。
「ご注意ください」という注意喚起を
示します。
「〜しないでください」という「禁止」
を示します。
「死亡する可能性または重
警告 この表示の欄は、
傷を負う可能性が想定される」内容です。
分解・改造は厳禁。
火災や感電の原因となります。
修理・調整は販売店にご依頼ください。
禁止
禁止
禁止
注意
本機を下記の場所には設置しない。
● 浴室・台所・海岸・水辺
● 加湿器を過度にきかせた部屋
● 雨や雪、水がかかるところ
水の混入により、火災や感電の原因に
なります。
不安定な場所や振動する場所、
滑りやす
い場所には設置しない。
本機が落下や転倒して、けがの原因に
なります。
直射日光のあたる場所や温度が異常に
高くなる場所(暖房機のそばなど)には
設置しない。
本機の外装が変形したり内部回路に悪
影響が生じて、
火災の原因になります。
ほこりや湿気の多い場所に設置しない。
ほこりの堆積によりショートして、火
災や感電の原因になります。
環境温度が急激に変化したとき、
本機に
結露が発生することがあります。
正常に動作しないときには、電源を入れ
ない状態でしばらく放置してください。
薬物厳禁
禁止
ベンジン・シンナー・合成洗剤等で外装を
ふかない。また、接点復活剤を使用しない。
外装が傷んだり、部品が溶解すること
があります。
■ はじめに
本製品を使用することで、iPodをヤマハDock対応機器に接続し、再生を楽しむことができます。
本製品を使用したiPodの操作方法や使用できる機能は、お使いのDock対応機器やiPodによって
異なります。詳しくはお使いのDock対応機器またはiPodの取扱説明書を参照してください。
本製品に対応するiPodの機種は以下の通りです。
・iPod(Dockコネクターポートを搭載したクリックホイールモデル)
・iPod nano
・iPod mini
iPod®
iPodは、米国およびその他の国々で登録されたApple Computer, Inc.の商標または登録商標です。
■ 本体と付属品を確認する
開封後、下記のものが揃っていることを確認してください。
(iPodは付属しません。)
YDS-10(本体)
Dock接続ケーブル(2m)
iPod Dockアダプター( 、
カラーディスプレイ付き
iPod 20GB、30GBおよび
U2 Special Edition
( 、
、 )
iPod 40GB、カラーディスプ
レイ付きiPod 40GBおよび
60GB
iPod mini
4GBおよび
6GB
、 はiPod Dockアダプターの裏面に表示されています。)
1
■ 各部の名称とはたらき
3
1
2
上面
1 iPodコネクター端子
iPodを接続します。
2 スリット
iPod Dockアダプターを固定します。
3 アダプターホルダー
iPod Dockアダプターを固定します。
4 ケーブル接続端子
Dock接続ケーブルを接続します。
4
背面
■ iPod Dockアダプターの取り付け
お使いのiPodに付属するiPod Dockアダプターを、本体に取り付けてください。お使いのiPod
にiPod Dockアダプターが付属していない場合は、本製品に付属するiPod Dockアダプターか
ら適切なものを選び、本体に取り付けてください。iPod Dockアダプターについては1ページを
参照してください。
1. iPod Dockアダプターのツメを本体のス
リットに差し込みます。
ツメ
2. iPod Dockアダプターをカチッと音がす
るまで上から押して本体にはめ込みます。
スリット
iPod Dockアダプ
スリット
ターを取り外すとき
は、このスリットに
指の爪をかけてiPod
Dockアダプターを取
り外します。
2
■ Dock接続ケーブルを接続する
1. 本機のケーブル接続端子に、Dock接続
ケーブルのプラグを奥まで差し込みます。
3. Dock対応機器のDock端子に、Dock接続
ケーブルのプラグを奥まで差し込みます。
DOCK
ロック解除ボタン
のある面を上向き
に接続します。
ご注意
Dock接続ケーブルのプラグが、本機のケー
ブル接続端子とDock対応機器のDock端子に
確実に接続されていることを確認してくださ
い。不完全な接続の場合、ノイズが出力され
ることがあります。
2. 接続するDock対応機器の電源が切られ
た状態であることを確認してください。
3
■ iPodを接続する
本機のiPodコネクター端子にiPod本体のDock
コネクターポートを確実にはめ込みます。
4
ご注意
・ 本機にiPodを接続するときや、取り外す
ときは必ずお使いのDock対応機器のボ
リュームを最小の状態にしてください。
・ 本機にiPodを接続するときや、取り外すと
きはねじったり前後に倒したりしないでく
ださい。本機のiPodコネクター端子、また
はiPodのDockコネクターポートが破損す
る恐れがあります。
・ 必ずお使いのiPodに適切なiPod Dockアダ
プター(iPodまたは本製品に付属のiPod
Dockアダプター)を取り付けた状態で使用
してください。取り付けずに使用した場
合、接触不良の原因となり、正しく動作し
ないことがあります。
・ Dock対応機器で本機に接続したiPodを再
生している間は、iPodを本機から取り外
さないでください。
・ iPodは、iPod用アクセサリー(ヘッド
フォン、ワイヤードリモコン、FMトラン
スミッターなど)を取り外した状態で、
iPodを本機に接続してください。
・ ご使用になる前に、iPodのソフトウェア
を最新のバージョンにアップデートするこ
とをお勧めします。アップデーターはアッ
プル社のホームページより入手することが
できます。
■ Dock接続ケーブルを取り外す
■ 故障かな?と思ったら・・・
1. Dock対応機器の電源が切られた状態であ
正しく動作しない(ノイズが出力される、画
面が乱れる、誤動作など)ときには、以下の
点を確認してください。
ることを確認してください。
2. Dock接続ケーブルのプラグ上部にある
ロック解除ボタンを押しながら取り外し
ます。
・ 本機とiPodの接続を確認してください。
・ Dock対応機器とDock接続ケーブルの接
続を確認してください。
・ 本機とDock接続ケーブルの接続を確認
してください。
・ お使いのiPodのソフトウェアを最新の
バージョンにアップデートしてください。
上記の点を確認しても改善されないときは、
お使いのDock対応機器の取扱説明書、また
はiPodの取扱説明書を確認してください。
ロック解除ボタン
■ 主な仕様
外形寸法(幅×高さ×奥行き)
.......................................... 80×33×70 mm
質量 ....................................................... 135 g
(仕様及び外観は、改良のため予告なく変更
することがあります。)
5
ヤマハホットラインサービスネットワーク
ヤマハAV製品の機能や取り扱いに関するお問い合わせ
■ ヤマハオーディオ&ビジュアルホームページ
お客様から寄せられるよくあるご質問をまとめておりますので、
ご参考にしてください。
http://www.yamaha.co.jp/audio/
■ お客様ご相談センター
ナビダイヤル
(全国共通)
0570‑01‑1808
全国どこからでも市内通話料金でご利用いただけます。
携帯電話、PHSからは下記番号におかけください。
TEL(053)460‑3409
FAX(053)460‑3459
〒430‑8650 静岡県浜松市中沢町10‑1
受 付 日 : 月〜土曜日(祝日およびセンターの休業日を除く)
受付時間 : 10:00〜12:00、13:00〜18:00
ヤマハAV製品の修理、サービスパーツに関するお問い合わせ
■ ヤマハ電気音響製品修理受付センター
ナビダイヤル
(全国共通)
0570‑01‑2808
全国どこからでも市内通話料金でご利用いただけます。
FAX(053)463‑1127
受 付 日 : 月〜土曜日(祝日およびセンターの休業日を除く)
受付時間 : 月〜金曜日 9:00〜19:00 土曜日 9:00〜17:30
*名称、
住所、
電話番号、
URLなどは変更になる場合があります。
以下の保障・修理に関する規定は日本国内において購入された製品のみに適用されます。
● 保証期間
お買い上げ日から1年間です。
● 保証期間中の修理
保証書の記載内容に基づいて修理させていただきます。
詳しくは保証書をご覧ください。
● 保証期間が過ぎているとき
修理によって製品の機能が維持できる場合にはご要望により有料にて修理いたします。
● 修理料金の仕組み
技術料
部品代
出張料
故障した製品を正常に修復するための料金です。
技術者の人件費、
技術教育費、
測定機器等設備費、
一般管理費等が含まれています。
修理に使用した部品代金です。
その他修理に付帯する
部材等を含む場合もあります。
製品のある場所へ技術者を派遣する場合の費用です。
別途、
駐車料金をいただく場合があります。
● 補修用性能部品の最低保有期間
補修用性能部品の最低保有期間は、製造打ち切り後8年です。補修用性能部品とは、その製品の機能を
維持するために必要な部品です。
● 製品の状態は詳しく
サービスをご依頼されるときは製品の状態をできるだけ詳しくお知らせください。 また製品の品番、製
造番号などもあわせてお知らせください。
※ 品番、
製造番号は製品の背面もしくは底面に表示してあります。
● 摩耗部品の交換について
本機には使用年月とともに性能が劣化する摩耗部品(下記参照)が使用されています。摩耗部品の劣化
の進行度合は使用環境や使用時間等によって大きく異なります。
本機を末永く安定してご愛用いただくためには、定期的に摩耗部品を交換されることをおすすめします。
摩耗部品の交換は必ずお買い上げ店、またはヤマハ電気音響製品修理受付センターへご相談ください。
摩耗部品の一例
ボリュームコントロール、
スイッチ・リレー類、
接続端子、
ランプ、
ベルト、
ピンチローラー、
磁気ヘッド、
光ヘッド、
モーター類など
※ このページは、
安全にご使用いただくためにAV製品全般について記載しております。
©2006
All rights reserved.
YAMAHA ELECTRONICS CORPORATION, USA 6660 ORANGETHORPE AVE., BUENA PARK, CALIF. 90620, U.S.A.
YAMAHA CANADA MUSIC LTD. 135 MILNER AVE., SCARBOROUGH, ONTARIO M1S 3R1, CANADA
YAMAHA ELECTRONIK EUROPA G.m.b.H. SIEMENSSTR. 22-34, 25462 RELLINGEN BEI HAMBURG, GERMANY
YAMAHA ELECTRONIQUE FRANCE S.A. RUE AMBROISE CROIZAT BP70 CROISSY-BEAUBOURG 77312 MARNE-LA-VALLEE CEDEX02, FRANCE
YAMAHA ELECTRONICS (UK) LTD. YAMAHA HOUSE, 200 RICKMANSWORTH ROAD WATFORD, HERTS WD18 7GQ, ENGLAND
YAMAHA SCANDINAVIA A.B. J A WETTERGRENS GATA 1, BOX 30053, 400 43 VÄSTRA FRÖLUNDA, SWEDEN
YAMAHA MUSIC AUSTRALIA PTY, LTD. 17-33 MARKET ST., SOUTH MELBOURNE, 3205 VIC., AUSTRALIA
야마하 뮤직 코리아(주) 서울시 영등포구 여의도동 23-8 동양증권빌딩 16 층
ヤマハ株式会社 〒430-8650 静岡県浜松市中沢町10ー1
Printed in China
WH02200
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
