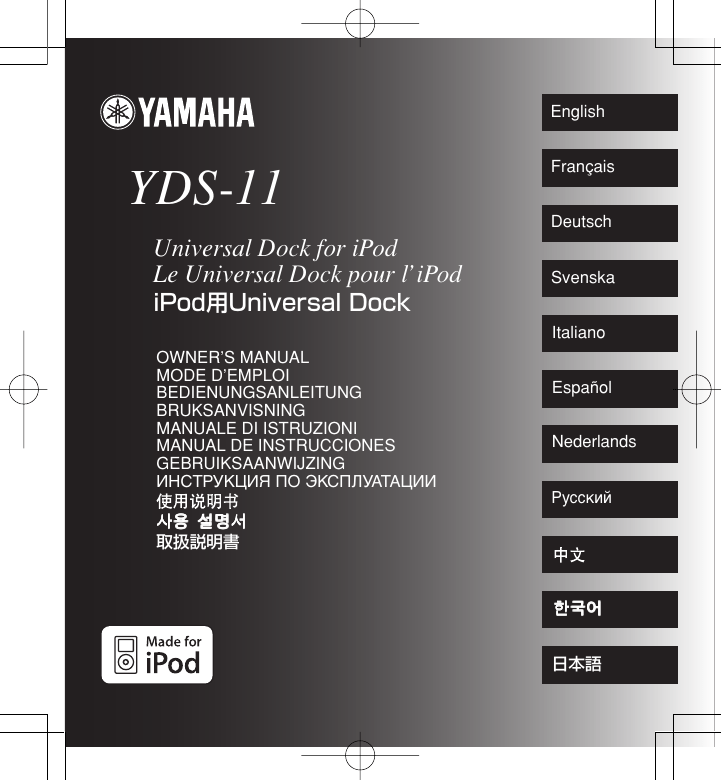

Yamaha YDS-11 Owner's manual

Yamaha YDS-11 Owner's manual
English
YDS-11
Français
Deutsch
Universal Dock for iPod
Le Universal Dock pour l’iPod
Svenska
iPod用Universal Dock
Italiano
OWNER’S MANUAL
MODE D’EMPLOI
BEDIENUNGSANLEITUNG
BRUKSANVISNING
MANUALE DI ISTRUZIONI
MANUAL DE INSTRUCCIONES
GEBRUIKSAANWIJZING
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Español
Nederlands
Русский
=
=
取扱説明書
日本語
FCC INFORMATION (for US customers only)
1. IMPORTANT NOTICE : DO NOT
MODIFY THIS UNIT!
This product, when installed as indicated in
the instructions contained in this manual,
meets FCC requirements. Modifications not
expressly approved by Yamaha may void your
authority, granted by the FCC, to use the
product.
2. IMPORTANT : When connecting this
product to accessories and/or another product
use only high quality shielded cables. Cable/
s supplied with this product MUST be used.
Follow all installation instructions. Failure to
follow instructions could void your FCC
authorization to use this product in the USA.
3. NOTE : This product has been tested and
found to comply with the requirements listed
in FCC Regulations, Part 15 for Class “B”
digital devices. Compliance with these
requirements provides a reasonable level of
assurance that your use of this product in a
residential environment will not result in
harmful interference with other electronic
devices.
This equipment generates/uses radio
frequencies and, if not installed and used
according to the instructions found in the
users manual, may cause interference harmful
to the operation of other electronic devices.
Compliance with FCC regulations does not
guarantee that interference will not occur in all
installations. If this product is found to be the
source of interference, which can be
determined by turning the unit “OFF” and
“ON”, please try to eliminate the problem by
using one of the following measures:
Relocate either this product or the device
that is being affected by the interference.
Utilize power outlets that are on different
branch (circuit breaker or fuse) circuits or
install AC line filter/s.
In the case of radio or TV interference,
relocate/reorient the antenna. If the antenna
lead-in is 300 ohm ribbon lead, change the
lead-in to coaxial type cable.
If these corrective measures do not produce
satisfactory results, please contact the local
retailer authorized to distribute this type of
product. If you can not locate the appropriate
retailer, please contact Yamaha Electronics
Corp., U.S.A. 6660 Orangethorpe Ave, Buena
Park, CA 90620.
The above statements apply ONLY to those
products distributed by Yamaha Corporation of
America or its subsidiaries.
COMPLIANCE INFORMATION STATEMENT
This device complies with Part 15 of the FCC Rules. Operation is subject to the following conditions:
1) This device may not cause harmful interface, and
2) This device must accept any interference received including interference that may cause undesired
operation of this device.
See user manual instructions if interference to radio reception is suspected.
En
Informations de la FCC (Pour les clients residents aux Etats-Unis)
1 AVIS IMPORTANT: NE PAS
APPORTER DE MOFIDICATIONS A
CET APPAREIL !
Ce produit est conforme aux exigences de
la FCC s’fil est installe selon les
instructions du mode d’femploi. Toute
modification non approuvee expressement
par Yamaha peut invalider l’fautorisation,
accordee par la FCC, d’futiliser ce produit.
2 IMPORTANT: N’futiliser que des cables
blindes de haute qualite pour le
raccordement de ce produit a des
accessoires et/ou a un autre produit. Seuls
le ou les cables fournis avec le produit
DOIVENT etre utilises. Suivre les
instructions concernant l’finstallation. Le
non respect des instructions peut invalider
l’fautorisation, accordee par la FCC,
d’futiliser ce produit aux Etats-Unis.
3 REMARQUE: Ce produit a ete teste et
declare conforme aux normes relatives aux
appareils numeriques de Classe “B”, telles
que fixees dans l’fArticle 15 de la
Reglementation FCC. Ces normes sont
destinees a assurer une protection
suffisante contre les interferences nuisibles
avec d’fautres appareils electroniques dans
une installation residentielle.
Cet equipement genere et utilise des
frequences radio qui, en cas d’finstallation et
d’futilisation non conformes aux instructions
du mode d’femploi, peuvent etre a l’forigine
d’finterferences empechant d’fautres
appareils de fonctionner.
Cependant, la conformite a la Reglementation
FCC ne garantit pas l’fabsence
d’finterferences dans une installation
particuliere. Si ce produit devait produire des
interferences, ce qui peut etre determine en
“ETEIGNANT” et en “RALLUMANT” le
produit, l’futilisateur est invite a essayer de
corriger le probleme d’fune des manieres
suivantes:
Reorienter ce produit ou le dispositif
affecte par les interferences.
Utiliser des prises d’falimentation
branchees sur differents circuits (avec
interrupteur de circuit ou fusible) ou
installer un ou des filtres pour ligne secteur.
Dans le cas d’finterferences radio ou TV,
changer de place l’fantenne et la reorienter.
Si l’fantenne est un conducteur plat de 300
ohms, remplacer ce cable par un cable de
type coaxial.
Si ces mesures ne donnent pas les resultats
escomptes, priere de contacter le detaillant
local autorise a commercialiser ce type de
produit. Si ce n’fest pas possible, priere de
contacter Yamaha Electronics Corp., EtatsUnis, 6660 Orangethorpe Ave, Buena Park,
CA 90620.
Les declarations precedentes NE concernent
QUE les produits commercialises par Yamaha
Corporation of America ou ses filiales.
INFORMATIONS CONCERNANT LA CONFORMITE
Cet appareil est conforme a l’farticle 15 de la Reglementation FCC.
Son fonctionnement est soumis aux deux conditions suivantes:
1) cet appareil ne doit pas causer d’finterferences pernicieuses, et
2) cet appareil doit accepter toutes les interferences, y compris les interferences pouvant lui causer
un fonctionnement indesirable.
Se reporter au mode d’femploi si des interferences semblent perturber la reception radio.
Fr
■ Precautions
Read this before using this unit.
• To assure the finest performance, please read this manual carefully. Keep it in a safe place for future
reference.
• Install this unit in a cool, dry, clean place away from windows, heat sources, and sources of excessive
vibration, dust, moisture and cold. Avoid sources of humming (transformers, motors, etc.). To
prevent fire or electrical shock, do not expose this unit to rain or water.
• To prevent the enclosure from warping or discoloring, do not place this unit where it will be exposed
to direct sunlight or excessive humidity.
• Do not place this unit where foreign objects such as water drips may fall. It may cause a fire, or
damage to this unit.
• Do not attempt to clean this unit with chemical solvents as this may damage the finish. Use a clean,
dry cloth.
• Do not attempt to modify or fix this unit. Contact qualified Yamaha service personnel when any
service is needed. The cabinet should never be opened for any reasons.
Secure placement or installation is the owner’s responsibility.
Yamaha shall not be liable for any accident caused by improper placement or installation of this
unit.
“Made for iPod” means that an electronic accessory has been designed to connect specifically to iPod
and has been certified by the developer to meet Apple performance standards.
Apple is not responsible for the operation of this device or its compliance with safety and regulatory
standards.
En
■ Introduction
This product enables you to connect an iPod with Yamaha dock-compatible device and play the files
recorded on the device. The method of operating the iPod using this product as well as the usable
functions depends on the dock-compatible device or iPod you are using. For details, refer to the
operating instructions of the dock-compatible device or iPod. (Dock-compatible device: Device to which
the YDS-11 is connected.)
The types of iPods compatible with this product are listed below. (As of March 2008)
• iPod (Click Wheel, including iPod classic)
• iPod nano
• iPod mini
• iPod touch
iPod™
“iPod” is a trademark of Apple Inc., registered in the U.S. and other countries.
■ Checking the package contents
Check that the following items are included in the package. (iPod is not included.)
YDS-11 (Main unit)
Dock cable (2 m (6.5 ft))
iPod dock adapters (
iPod with color display
(20 GB or 30 GB) or U2
Special Edition
,
,
)
iPod with color display
(40 GB or 60 GB) or iPod
(40 GB)
iPod mini (4 GB
or 6 GB)
* The iPod Dock adapter is an adapter for use with iPods with which no adapter is included.
* When using an iPod that comes with an adapter, use the adapter included with the iPod.
* The mark ( , , or
) is shown on the back of each iPod dock adapter.
1 En
■ Controls and functions
3
1
2
Upper side
1 iPod connector terminal
Connects your iPod.
2 Slits
Hold an iPod dock adapter.
3 Adapter holder
Holds an iPod dock adapter.
4 Dock cable terminal
Connects the supplied dock cable.
4
Back side
■ Inserting an iPod dock adapter
Insert the iPod dock adapter supplied with your iPod into the slot of the main unit. Depending on the
type of your iPod, you may need to insert one of the iPod dock adapters supplied with this unit. See page
1 for details about the iPod dock adapter.
1.
Insert the stoppers of the iPod dock
adapter into the slits on the slot of
this unit.
Stoppers
Insert the iPod dock adapter until it
snaps into the slot of this unit.
Slit
Slits
2 En
2.
When you remove
the iPod dock
adapter from this
unit, insert one of
your finger nails
into the slit on the
iPod dock adapter
and pull it up.
■ Connecting the dock cable
1.
Connect one of the plugs of the dock
cable to the dock cable terminal of
this unit firmly.
3.
Connect the other plug of the dock
cable to the DOCK terminal of the
universal dock compatible
component.
DOCK
Connect the plug
with the side with
the release button
facing upward.
2.
Make sure the power of the universal
dock compatible component is turned
off.
Note
Be sure to connect the plugs of the dock cable
firmly to both the dock cable terminal of this unit
and the DOCK terminal of the universal dock
compatible component. When the connection is
loose, this unit may output some unwanted noise.
Note
Connecting the dock connection cable while the
dock-compatible device’s power is on could
result in damage.
3 En
■ Connecting your iPod
Insert the dock connector port of your iPod
into the iPod connector terminal of this
unit firmly.
4 En
Notes
• Make sure that the output level of the
universal dock compatible component is
set to minimum.
• To protect the dock connector from damage,
do not twist or sway back and forth your iPod
when inserting or taking it off from this unit,
and be careful not to knock over this unit
when your iPod is inserted.
• Use this unit with the iPod dock adapter
(supplied with your iPod or with this unit)
appropriate for your iPod. If you use this unit
without using an appropriate iPod dock
adapter, loose connection may result.
• Do not take off your iPod from this unit when
you play back the music, photo, or movie
stored on your iPod with the universal dock
compatible component.
• Connect your iPod without any other iPod
accessories (such as headphones, a wired
remote control, an FM transmitter etc.)
connected.
• It is recommended that you update your iPod
software before using it with this unit. The
updater for the iPod software is available at
the Apple website.
■ Disconnecting the dock cable
■ Troubleshooting
1.
Refer to the items listed below when this unit
does not function properly.
2.
Make sure the power of the universal
dock compatible component is turned
off.
Press and hold the release button and
then pull off the plug of the dock
cable.
• Connect your iPod to this unit firmly.
• Connect the dock cable to the universal dock
compatible component firmly.
• Connect the dock cable to this unit firmly.
• Update the software of your iPod to the latest
version.
If the instructions above do not help, refer to the
instructions of your iPod or universal dock
compatible component.
Release button
■ Specifications
Dimensions (W x H x D) ........ 80 x 33 x 70 mm
(3.1 x 1.3 x 2.8 in)
Weight ....................................................... 135 g
(4.8 oz)
Note
Disconnecting the dock connection cable while
the dock-compatible device’s power is on could
result in damage.
* Specifications are subject to change without
notice.
5 En
■ Precautions
Lisez ces précautions attentivement avant d’utiliser cet appareil.
• Pour garantir les meilleures performances possibles, lire ce manuel avec attention. Le garder dans un
endroit sûr pour une utilisation ultérieure.
• Installer cet appareil dans un endroit frais, sec et propre, loin de fenêtres, sources de chaleur et
d’endroits où les vibrations, la poussière, l’humidité ou le froid sont importants. Eviter les sources de
bourdonnements (transformateurs, moteurs). Pour éviter les incendies ou électrocution, ne pas
exposer cet appareil à la pluie ni à l’humidité.
• Pour éviter que le coffret se gondole ou se décolore, ne pas placer cet appareil à un endroit ou il sera
exposée aux rayons directs du soleil ou à une trop forte humidité.
• Ne pas placer cet appareil à un endroit où des corps étrangers comme des gouttes d’eau peuvent
tomber. Ceci peut causer un feu, endommager cet appareil.
• Ne pas essayer de nettoyer cet appareil avec des diluants chimiques, ceci endommagerait le fini.
Utiliser un chiffon propre et sec.
• Ne pas essayer de modifier ni de réparer cet appareil. Contacter un dépanneur Yamaha qualifié en cas
de nécessité de réparation.
Le propriétaire de cet appareil est entièrement responsable du bon positionnement et de la bonne
installation de l’appareil.
Yamaha décline toute responsabilité en cas d’accident causé par un positionnement ou une
installation inadéquats de cet appareil.
“Made for iPod” signifie qu’un accessoire électronique a été spécialement conçu pour être raccordé à un
iPod et qu’il a été certifié par le développeur comme répondant aux normes de performances d’Apple.
Apple n’est pas responsable du bon fonctionnement de cet appareil ou de sa conformité aux normes de
sécurité et à la réglementation en vigueur.
Fr
■ Introduction
Ce produit permet de raccorder un iPod à un dispositif compatible avec la station Yamaha et de lire les
fichiers enregistrés sur ce dispositif. La méthode de fonctionnement du iPod avec ce produit ainsi que les
fonctions pouvant être utilisées dépendent du dispositif compatible avec la station ou du iPod que vous
utilisez. Pour le détail, reportez-vous au mode d’emploi du dispositif compatible avec la station ou à
celui du iPod (Dispositif compatible avec la station: Dispositif auquel le YDS-11 peut être raccordé.)
Les types de iPod compatibles avec ce produit sont indiqués ci-dessous. (À dater de mars 2008)
• iPod (Click Wheel, y compris iPod classique)
• iPod nano
• iPod mini
• iPod touch
iPod™
“iPod” est une marque commerciale de Apple Inc., enregistrée aux États-Unis et dans d’autres pays.
■ Vérification du contenu du carton d’emballage
Vérifiez si tous les articles suivants se trouvent bien dans le carton d’emballage. (Le iPod n’est pas fourni.)
YDS-11 (Appareil principal)
Câble de dock (2 m)
Adaptateurs de dock pour l’iPod (
iPod à écran couleur
(20 Go ou 30 Go) ou U2
Special Edition
,
iPod à écran couleur
(40 Go ou 60 Go) ou iPod
(40 Go)
,
)
iPod mini
(4 Go ou 6 Go)
* L’adaptateur de dock pour l’iPod est un adaptateur destiné aux iPod vendus sans adaptateur.
* Si un adaptateur a été fourni avec votre iPod, utilisez cet adaptateur.
* La marque ( , , ou
) est indiquée au dos de chaque adaptateur de dock pour l’iPod.
1 Fr
■ Commandes et fonctions
3
1
2
Face supérieure
4
1 Borne de connexion de iPod
Connectez votre iPod par cette borne.
2 Fentes
Retiennent l’adaptateur de dock pour l’iPod.
3 Support d’adaptateur
Retient l’adaptateur de dock pour l’iPod.
4 Borne de câble de dock
Branchez le cable de dock fourni sur cette
borne.
Face arrière
■ Insertion d’un adaptateur de dock pour l’iPod
Insérez l’adaptateur de dock pour l’iPod fourni avec le iPod dans le logement de l’appareil principal.
Selon le type de iPod, vous aurez peut-être besoin d’insérer un des adaptateurs fournis avec cet appareil.
Voir page 1 pour le détail sur l’adaptateur de dock pour l’iPod.
1.
Insérez les butoirs de l’adaptateur de
dock pour l’iPod dans les fentes sur
le logement de cet appareil.
Emboîtez l’adaptateur de dock pour l’iPod
dans la fente de cet appareil de sorte qu’il
s’enclenche.
Fente
Butoirs
Fentes
2 Fr
2.
Pour retirer
l’adaptateur de dock
pour l’iPod de cet
appareil, insérez un
de vos ongles dans
la fente sur
l’adaptateur de dock
pour l’iPod et tirez
l’adaptateur vers le
haut.
■ Raccordement du câble de dock
1.
Branchez à fond une des fiches du
câble de dock sur la borne sur cet
appareil.
3.
Branchez l’autre fiche du câble de
dock sur la borne DOCK de l’appareil
compatible avec le Universal Dock.
DOCK
Branchez la fiche
avec le côté où se
trouve le bouton de
libération orienté
vers le haut.
2.
Assurez-vous que l’appareil
compatible avec le Universal Dock
est éteint.
Remarque
Veillez à brancher à fond les fiches du câble de
dock sur la borne correspondante de cet appareil
et sur la borne DOCK de l’appareil compatible
avec le Universal Dock. Si la fiche est mal
branchée, du bruit peut être audible.
Remarque
Le branchement du câble de liaison de station
quand le dispositif compatible avec la station est
sous tension peut causer des dommages.
3 Fr
■ Raccordement du iPod
Insérez à fond le port de connexion du
iPod dans la borne de connexion de iPod
de cet appareil.
4 Fr
Remarques
• Assurez-vous que le niveau de sortie de
l’appareil compatible avec le Universal
Dock est réglé au minimum.
• Pour éviter d’endommager le connecteur du
dock, ne tordez pas ou ne bougez pas vers
l’avant ou l’arrière votre iPod lorsque vous
l’insérez ou le sortez de cet appareil, et faites
attention de ne pas renverser cet appareil
lorsque le iPod est inséré.
• Utilisez cet appareil avec l’adaptateur de
dock pour l’iPod (fourni avec votre iPod ou
avec cet appareil) adapté à votre iPod. Si vous
utilisez un autre adaptateur, la connexion ne
sera pas bonne.
• Ne retirez pas le iPod de cet appareil pendant
que vous écoutez de la musique ou regardez
des photos ou un film enregistrés sur votre
iPod avec un appareil compatible avec le
Universal Dock.
• Raccordez votre iPod sans aucun autre
accessoire iPod (par exemple sans écouteurs,
télécommande à fil, émetteur FM, etc.).
• Il est conseillé de mettre à jour votre logiciel
iPod avant d’utiliser cet appareil. La mise à
jour du logiciel iPod est disponible sur le site
de Apple.
■ Débranchement du câble de
dock
1.
2.
Assurez-vous que l’appareil
compatible avec le Universal Dock
est éteint.
Appuyez sur le bouton de libération
et relâchez-le, puis détachez la fiche
du câble de dock.
■ Guide de dépannage
Reportez-vous aux points suivants si cet appareil
ne fonctionne pas correctement.
• Raccordez correctement votre iPod à cet
appareil.
• Raccordez correctement le câble de dock à
l’appareil compatible avec le Universal Dock.
• Raccordez correctement le câble de dock à
cet appareil.
• Mettez à jour le logiciel de votre iPod en
téléchargeant la dernière version.
Si, malgré ces recommandations, votre appareil
ne fonctionne pas, reportez-vous au mode
d’emploi de votre iPod ou de l’appareil
compatible avec le Universal Dock.
Bouton de
libération
■ Caractéristiques
Techniques
Dimensions (L x H x P) .......... 80 x 33 x 70 mm
Poids .......................................................... 135 g
Remarque
Le débranchement du câble de liaison de station
quand le dispositif compatible avec la station est
sous tension peut causer des dommages.
* Les spécifications peuvent être modifiées sans
avis préalable.
5 Fr
■ Zur Beachtung
Lesen Sie diese Informationen, bevor Sie dieses Gerät verwenden.
• Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, damit die beste Geräteleistung
gewährleistet werden kann. Heben Sie die Bedienungsanleitung auf, um auch später noch
nachschlagen zu können.
• Stellen Sie dieses Gerät an einem kühlen, trockenen und sauberen Platz, entfernt von Fenstern,
Wärmequellen, Erschütterungen, Staub Feuchtigkeit und Kälte auf. Vermeiden Sie elektrische
Störquellen (Transformatoren, Motoren usw.). Um die Gefahr von Bränden oder elektrischen
Schlägen zu vermeiden, dieses Gerät nicht Regen oder Wasser aussetzen.
• Um ein Verziehen oder Verfärben des Gehäuses zu verhindern, sollten Sie das Gerät nicht in direktem
Sonnenlicht oder an Orten aufstellen, an denen eine hohe Luftfeuchtigkeit herrscht.
• Stellen Sie das Gerät nicht dort auf, wo Wassertropfen usw. eindringen können. Dadurch können ein
Brand oder Geräteschaden verursacht werden.
• Versuchen Sie nicht, dieses Gerät mit chemischen Lösungsmittel zu reinigen, da dabei das Gehäuse
beschädigt werden kann. Verwenden Sie einen sauberen, trockenen Lappen.
• Versuchen Sie nicht dieses Gerät zu modifizieren oder selber zu reparieren. Wenden Sie sich an
qualifiziertes Yamaha-Kundendienstpersonal, wenn Service erforderlich ist.
Eine sichere Aufstellung oder Installation liegt in der Verantwortung des Besitzers.
Yamaha kann keine Verantwortung für Unfälle oder Schäden übernehmen, die durch
unsachgemäße Aufstellung oder Installation dieses Geräts verursacht werden.
“Made for iPod” (Hergestellt für iPod) bedeutet, dass ein auf den iPod ausgelegtes elektronisches
Anschlusszubehör entwickelt und vom Entwickler zertifiziert wurde, um den Apple-Standards zu
entsprechen.
Apple haftet nicht für den Betrieb dieses Geräts bzw. für die Einhaltung von Sicherheitsstandards und
gesetzlichen Vorschriften.
De
■ Einleitung
Dieses Produkt erlaubt es Ihnen, einen iPod mit Yamaha-Dock kompatibles Gerät anzuschließen und die
auf dem Gerät aufgezeichneten Dateien abzuspielen. Die Bedienungsmethode des iPod mit diesem
Produkt, ebenso wie die verwendbaren Funktionen, hängen von dem dock-kompatiblen Gerät oder dem
verwendeten iPod ab. Für Einzelheiten beziehen Sie sich bitte auf die Bedienungsanleitung des dockkompatiblen Geräts oder iPod. (Dock-kompatibles Gerät: Gerät, an dem der YDS-11 angeschlossen ist.)
Im folgenden sind die Typen von iPod aufgeführt, die mit diesem Produkt kompatibel sind. (Stand vom März 2008)
• iPod (Click Wheel, einschließlich iPod classic)
• iPod nano
• iPod mini
• iPod touch
iPod™
„iPod“ ist ein Warenzeichen Apple Inc., eingetragen in den USA und anderen Ländern.
■ Prüfen des Lieferinhalts
Prüfen Sie, ob die folgenden Artikel im Lieferinhalt vorhanden sind. (iPod ist nicht enthalten.)
YDS-11 (Hauptgerät)
Dock-Kabel (2 m)
iPod Dock-Adapter (
iPod mit Farbdisplay
(20 GB oder 30 GB) oder
U2 Special Edition
,
,
)
iPod mit Farbdisplay
(40 GB oder 60 GB) oder
iPod (40 GB)
iPod mini
(4 GB oder 6 GB)
* Der iPod Dock-Adapter ist ein Adapter zur Verwendung mit iPods, bei denen kein Adapter mitgeliefert ist.
* Bei Verwendung eines iPod, bei dem ein Adapter mitgeliefert ist, verwenden Sie den mitgelieferten Adapter.
* Die Kennzeichnung ( , , oder
) befindet sich hinten an jedem iPod Dock-Adapter.
1 De
■ Bedienungselemente und ihre Functionen
3
1
2
Oberseite
4
1 iPod Anschlussklemme
Zum Anschluss Ihres iPod.
2 Schlitze
Halten Sie einen iPod Dock-Adapter.
3 Adapter-Halter
Hält einen iPod Dock-Adapter.
4 Dock-Kabelklemme
Zum Anschließen des mitgelieferten DockKabels.
Rückseite
■ Einsetzen eines iPod Dock-Adapters
Setzen Sie den mit Ihrem iPod mitgelieferten iPod Dock-Adapter in den Steckplatz am Hauptgerät. Je
nach Typ Ihres iPod kann es erforderlich sein, einen der mit diesem Gerät mitgelieferten iPod DockAdapter einzustecken. Einzelheiten zum iPod Dock-Adapter siehe Seite 1.
1.
Setzen Sie die Anschläge Ihres iPod
Dock-Adapters in die Schlitze am
Steckplatz dieses Geräts.
Setzen Sie den iPod Dock-Adapter
ein, bis er in den Steckplatz dieses
Geräts einschnappt.
Schlitz
Anschläge
Schlitze
2 De
2.
Wenn Sie den
iPod Dock-Adapter
von diesem Gerät
abziehen, setzen
Sie einen Ihrer
Finger in den
Schlitz am iPod
Dock-Adapter und
ziehen ihn nach
oben.
■ Anschließen des Dock-Kabels
1.
Stecken Sie einen der Stecker des
Dock-Kabels fest in die DockKabelklemme dieses Geräts.
3.
Stecken Sie den anderen Stecker des
Dock-Kabels in die DOCK-Klemme
der mit Universal Dock kompatiblen
Komponente.
DOCK
Stecken Sie den
Stecker mit der
Seite mit der
Freigabetaste nach
oben weisend ein.
2.
Stellen Sie sicher, dass die
Stromversorgung der mit Universal
Dock kompatiblen Komponente
ausgeschaltet ist.
Hinweis
Stecken Sie immer einen der Stecker des DockKabels fest in sowohl die Dock-Kabelklemme
dieses Geräts als auch die die DOCK-Klemme
der mit Universal Dock kompatiblen
Komponente. Wenn die Verbindung locker ist,
kann dieses Gerät ungewünschtes Rauschen
abgeben.
Hinweis
Durch Anschließen des DockVerbindungskabels, während die
Stromversorgung des dock-kompatiblen Geräts
eingeschaltet ist, können Schäden
hervorgerufen werden.
3 De
■ Anschließen Ihres iPod
Setzen Sie den Dock-Anschlussport Ihres
iPod fest in die iPod Anschlussklemme
des Geräts ein.
4 De
Hinweise
• Stellen Sie sicher, dass der Ausgangspegel
der mit Universal Dock kompatiblen
Komponente auf Minimum eingestellt ist.
• Um den Dock-Anschluss vor Schäden zu
schützen, drehen oder biegen Sie Ihren iPod
beim Einsetzen oder Abnehmen in dieses
bzw. von diesem Gerät nicht, und achten Sie
darauf, dieses Gerät nicht umzukippen, wenn
Ihr iPod eingesetzt ist.
• Verwenden Sie dieses Gerät mit dem iPod
Dock-Adapter (mit Ihrem iPod oder mit
diesem Gerät mitgeliefert), der für Ihren iPod
geeignet ist. Wenn Sie dieses Gerät ohne
einen geeigneten iPod Dock-Adapter
verwenden, kann lockere Verbindung bewirkt
werden.
• Nehmen Sie Ihren iPod nicht von diesem
Gerät ab, wenn Sie auf Ihrem iPod
gespeicherte Musik, Fotos oder Filme mit der
mit Universal Dock kompatiblen
Komponente wiedergeben.
• Schließen Sie Ihren iPod ohne anderes
angeschlossenes iPod-Zubehör an (wie
Kopfhörer, eine Kabelfernbedienung, ein
UKW-Sendeteil usw.).
• Es wird empfohlen, dass Sie Ihre iPodSoftware aktualisieren, bevor Sie ihn mit
diesem Gerät verwenden. Der Updater für die
iPod-Software ist auf der Apple-Website
erhältlich.
■ Abtrennen des DockKabels
1.
2.
Stellen Sie sicher, dass die
Stromversorgung der mit Universal
Dock kompatiblen Komponente
ausgeschaltet ist.
Halten Sie die Freigabetaste
gedrückt, und ziehen Sie dann den
Stecker vom Dock-Kabel ab.
■ Störungsbeseitigung
Siehe unten aufgeführte Punkte, wenn dieses
Gerät nicht richtig funktionieren sollte.
• Schließen Sie Ihren iPod fest an dieses Gerät
an.
• Schließen Sie das Dock-Kabel fest an die mit
Universal Dock kompatible Komponente an.
• Schließen Sie das Dock-Kabel fest an dieses
Gerät an.
• Aktualisieren Sie die Software Ihres iPod auf
die neueste Version.
Wenn die obigen Anweisungen nicht helfen,
siehe Bedienungsanleitung Ihres iPod oder der
mit Universal Dock kompatiblen Komponente.
Freigabetaste
■ Technische daten
Abmessungen (B x H x T) ....... 80 x 33 x 70 mm
Gewicht ..................................................... 135 g
* Die technischen Daten können jederzeit ohne
vorherige Vorankundigung geändert werden.
Hinweis
Durch Abtrennen des Dock-Verbindungskabels,
während die Stromversorgung des dockkompatiblen Geräts eingeschaltet ist, können
Schäden hervorgerufen werden.
5 De
■ Försiktighetsåtgärder
Läs detta innan enheten tas i bruk.
• Läs noga denna bruksanvisning för att kunna ha största möjliga nöje av enheten. Förvara
bruksanvisningen nära till hands för framtida referens.
• Installera enheten på ett svalt, torrt och rent ställe, på avstånd från fönster, värmekällor,
vibrationskällor, damm, fukt och kyla. Undvik elektriskt surrande källor (transformatorer, motorer
etc.). Utsätt inte enheten för regn eller vatten, då det kan orsaka brand eller elektriska stötar.
• Placera inte enheten på en plats där den utsätts för direkt solljus eller hög luftfuktighet, då det kan
orsaka förvanskning eller missfärgning av höljet.
• Placera inte enheten på en plats där vattendroppar eller något annat riskerar att falla ner på enheten,
eftersom det kan orsaka brand eller skada på enheten.
• Försök inte rengöra enheten med ett kemiskt lösningsmedel, eftersom det kan orsaka skadaor på
ytbehandlingen. Använd en ren och torr trasa vid rengöring.
• Försök inte modifiera eller själv reparera enheten. Kontakta en kvalificerad Yamaha-reparatör vid
behov av service.
Säker placering och installation är ägarens ansvar.
Yamaha kan inte hållas ansvarig för någon olycka som orsakats av felaktig placering eller installation av enheten.
“Made for iPod” betyder att ett elektroniskt tillbehör konstruerats specifikt för att anslutas till en iPod,
samt att det certifierats av tillverkaren att tillbehöret uppfyller Apples krav på prestanda.
Apple ansvarar inte för att denna enhet fungerar eller att den uppfyller säkerhets- och myndighetskrav.
Sv
■ Inledning
Denna dockningsstation medger anslutning av en iPod-spelare till en dockningskompatibel enhet från
Yamaha för återgivning av inspelade filer via enheten. Tillvägagångssättet för manövrering av en iPodspelare isatt i dockningsstationen liksom användbara funktioner beror på vilken dockningskompatibel
enhet och iPod-spelare som används. Vi hänvisar till bruksanvisningarna till den dockningskompatibla
enheten och iPod-spelaren ifråga angående detaljer (dockningskompatibel enhet = enhet till vilken YDS11 är ansluten).
Följande typer av iPod-spelare är kompatibla med dockningsstationen (gäller i mars 2008):
• iPod (med klickhjul, inkl. iPod classic)
• iPod nano
• iPod mini
• iPod touch
iPod™
“iPod” är ett varumärke som tillhör Apple Inc., registrerat i USA och andra länder.
■ Kontroll av förpackningsinnehåll
Kontrollera att följande artiklar finns med i förpackningen. (iPod-spelare medföljer ej.)
YDS-11 (Huvudenhet)
Dockningskabel (2 m)
iPod-dockningsadaptrar (
För iPod med färgskärm
(20 GB eller 30 GB) eller
U2 Special Edition
,
,
För iPod med färgskärm
(40 GB eller 60 GB) eller
vanlig iPod (40 GB)
)
För iPod mini
(4 GB eller 6 GB)
* iPod-dockningsadaptern är till för iPod-spelare som levereras utan medföljande adapter.
* Använd adaptern som följer med iPod-spelaren till en iPod-spelare med en medföljande adapter.
* Märkningen ( , , eller
) finns på baksidan av iPod-dockningsadaptern.
1 Sv
■ Beskrivning av reglage m.m.
3
1
2
Ovansidan
4
1 iPod-anslutningskoppling
För anslutning av en iPod-spelare.
2 Skåror
För fastsättning av en iPod-dockningsadapter.
3 Adaptorhållare
För fastsättning av en iPod-dockningsadapter.
4 Dockanslutningskoppling
För anslutning av medföljande
dockningskabel.
Baksidan
■ Isättning av en iPod-dockningsadapter
Sätt i den iPod-dockningsadapter som följer med iPod-spelaren i iPod-facket på iPod-dockan. Beroende
på typen av iPod-spelare kan det vara nödvändigt att sätta i en av de iPod-dockningsadaptrar som följer
med iPod-dockan. Vi hänvisar till sidan 1 angående information om lämplig iPod-dockningsadapter.
1
Skjut in stopparna på iPoddockningsadaptern i skårorna i iPodfacket på iPod-dockan.
Skjut in iPod-dockningsadaptern tills
den snäpper fast i skåran på iPoddockan.
Skåra
Stoppare
Skåror
2 Sv
2
Demontera en
iPoddockningsadapter
genom att föra in
en nagel i skåran
på iPoddockningsadaptern
och lyfta iPoddockningsadaptern
uppåt.
■ Anslutning av dockningskabeln
1.
Skjut in den ena kontakten på
dockningskabeln ordentligt i
dockanslutningskopplingen på iPoddockan.
3.
Anslut den andra kontakten på
dockningskabeln till kopplingen
DOCK på den aktuella komponenten
kompatibel med den universella iPoddockan.
DOCK
Skjut in kontakten
med sidan med
frigöringsknappen
på vänd uppåt.
2.
Kontrollera att strömmen till
komponenten kompatibel med den
universella iPod-dockan är av.
Anmarkning
Var noga med att ansluta kontakterna på
dockningskabeln ordentligt till både
dockanslutningskopplingen på iPod-dockan och
kopplingen DOCK på den andra komponenten.
En undermålig anslutning kan medföra att
oönskat brus matas ut från iPod-dockan.
Anmarkning
Anslutning av dockningskabeln medan strömmen
till den dockningskompatibla enheten är på kan
resultera i skada.
3 Sv
■ Anslutning av en iPod-spelare
Skjut in dockanslutningsporten på
iPod-spelaren ordentligt i
iPod-anslutningskopplingen på iPoddockan.
4 Sv
Anmarkningar
• Kontrollera att utnivån på komponenten
kompatibel med den universella iPoddockan är inställd på minimal nivå.
• Se till att inte vrida eller rucka iPod-spelaren
när den sätts i eller tas ut ur iPod-dockan,
eftersom det kan skada anslutningsdelarna.
Var också försiktig med att inte välta omkull
iPod-dockan medan en iPod-spelare är isatt.
• Använd iPod-dockan med den iPoddockningsadapter (medföljande iPod-spelaren
eller iPod-dockan) som är anpassad för
aktuell iPod-spelare. Användning av iPoddockan utan användning av lämplig iPoddockningsadapter kan resultera i undermålig
anslutning.
• Avlägsna inte en iPod-spelare från iPoddockan medan musik, en stillbild eller en film
lagrad i iPod-spelaren håller på att återges via
en komponent kompatibel med den
universella iPod-dockan.
• Anslut iPod-spelaren utan några andra iPodtillbehör (såsom hörlurar, en trådbunden
fjärrkontroll, en FM-sändare etc.) anslutna.
• Vi rekommenderar att iPod-programvaran
uppdateras, innan den används med iPoddockan. Uppdaterare för iPod-programvara
finns tillgänglig på Apples webbsajt.
■ Losskoppling av
dockningskabeln
1.
2.
Kontrollera att strömmen till
komponenten kompatibel med den
universella iPod-dockan är av.
Tryck in frigöringsknappen och dra
samtidigt ut kontakten på
dockningskabeln.
■ Felsökning
Kontrollera följande åtgärder, om iPod-dockan
inte fungerar som den ska.
• Anslut iPod-spelaren ordentligt till iPoddockan.
• Anslut dockningskabeln ordentligt till
komponenten kompatibel med den
universella iPod-dockan.
• Anslut dockningskabeln ordentligt till iPoddockan.
• Uppdatera iPod-spelarens programvara till
senast tillgängliga version.
Frigöringsknapp
Vi hänvisar till bruksanvisningen till iPodspelaren ifråga eller den andra komponenten
kompatibel med den universella iPod-dockan, om
ovanstående åtgärder inte hjälper.
■ Tekniska data
Anmarkning
Losskoppling av dockningskabeln medan
strömmen till den dockningskompatibla enheten
är på kan resultera i skada.
Yttermått (b x h x d) ................ 80 x 33 x 70 mm
Vikt ............................................................ 135 g
* Tekniska data är föremål för ändringar utan
föregående meddelande.
5 Sv
■ Precauzioni
Prima di usare quest’unità, fare leggere quanto segue.
• Per assicurarvi le migliori prestazioni di questa’unità, leggere con attenzione l’intero manuale.
Tenerlo poi in un luogo sicuro per poterlo consultare ancora.
• Installare quest’unità in un luogo fresco, asciutto e lontano da finestra, sorgenti di calore o di
vibrazioni eccessive, polvere, umidità e freddo. Evitare le sorgenti ronzii, ad esempio trasformatori e
motori. Per evitare incendi e folgorazioni, non esporre quest’unità a pioggia o umidità.
• Per evitare che il cabinet si deformi o scolorisca, non installare quest’unità in luoghi esposti a luce
solare diretta o umidità eccessiva.
• Non installare quest’unità in posizioni dove possano venire investiti da oggetti cadenti, ad esempio
gocce d’acqua. Essi possono causare incendi o danni a quest’unità.
• Non tentare di pulire quest’unità con solventi chimici, dato che ne possono danneggiare le finiture.
Usare un panno soffice ed asciutto.
• Non tentare di modificare o riparare quest’unità. Affidare qualsiasi intervento a personale qualificato
Yamaha.
La sicurezza della posizione di installazione è responsabilità dell’utente.
Yamaha non può venire considerata responsabile di incidenti causati da una posizione di installazione
scorretta di quest’unità.
“Made for iPod” significa che un accessorio elettronico è stato appositamente progettato per essere
collegato all’iPod, e che il produttore certifica che esso soddisfa gli standard prestazionali Apple.
Apple non è responsabile del funzionamento di questo apparecchio o della sua conformità a normative e
standard di sicurezza.
It
■ Introduzione
Questo prodotto permette il collegamento di un iPod con un dispositivo compatible con il dock Yamaha
per riprodurre i file che questo contiene. Il metodo di uso dell’iPod con questo prodotto e le funzioni
utilizzabili dipendono dal dispositivo compatibile col dock o dall’iPod usato. Per dettagli, consultare le
istruzioni per l’uso del dispositivo compatibile col dock o dell’iPod. (Dispositivo compatibile col dock:
dispositivo al quale l’YDS-11 è collegato.)
I tipi di iPod compatibili con questo prodotto sono i seguenti: (nel marzo 2008)
• iPod (con click wheel, compresi gli iPod classic)
• iPod nano
• iPod mini
• iPod touch
iPod™
“iPod” è un marchio di fabbrica di Apple Inc., registrato negli USA ed in altri paesi.
■ Controllo del contenuto della confezione
Controllare che la confezione contenga quanto segue. (L’iPod non è compreso.)
YDS-11 (unità principale)
Cavo del dock (2 m)
Adattatore del dock per iPod (
iPod con display a colori da
20 GB o 30 GB o
U2 Special Edition
,
,
iPod con display a colori da
40 GB o 60 GB o
iPod normale da 40 GB
)
iPod mini da
4 GB o 6 GB
* L’adattatore del dock per iPod è un adattatore da usare con iPod che non includono adattatore.
* Se il proprio iPod che possiede un adattatore, usare quello.
* Il simbolo , , o
appare sul retro di ciascun adattatore del dock per iPod.
1 It
■ Comandi e loro funzione
3
1
2
1 Terminale del connettore dell’iPod
Per collegare l’iPod.
2 Fessure
Permettono di fissare un adattatore per dock
per iPod.
3 Alloggiamento dell’adattatore
Può contenere un adattatore per dock per
iPod.
Lato superiore
4
4 Terminale del cavo del dock
Per collegare il cavo del dock in dotazione.
Lato posteriore
■ Inserimento dell’adattatore del dock per iPod
Inserire l’adattatore del dock per iPod in dotazione all’iPod nella fessura dell’unità principale. A seconda
del tipo di iPod, potrebbe rendersi necessario inserire uno degli adattatori del dock per iPod in dotazione
a quest’unità. Per dettagli sugli adattatori del dock per iPod, consultare pagina 1.
1.
Inserire gli arresti dell’adattatore del
dock per iPod nelle fessure della slot
di quest’unità.
Inserire un adattatore per dock per
iPod fino a che scatta in posizione
nella fessura di quest’unità.
Fessura
Arresti
Fessure
2 It
2.
Per togliere
l’adattatore del
dock per iPod da
quest’unità,
inserire un’unghia
nella fessura
dell’adattatore del
dock per iPod
stesso e
sollevarlo.
■ Collegamento del cavo del dock
1.
Collegare una delle spine del cavo
del dock al terminale del cavo del
dock di quest’unità.
3.
Collegare l’altra spina del cavo del
dock al terminale DOCK del
componente compatibile col dock
universale per iPod.
DOCK
Collegare la
spina col lato del
pulsante di
rilascio rivolto in
alto.
2.
Controllare che il componente
compatibile col dock universale per
iPod sia spento.
Nota
Non mancare di collegare le spine del cavo del
dock fermamente sia al terminale del cavo del
dock di quest’unità che al terminale DOCK del
componente compatibile con il dock universale
per iPod. Se i collegamenti sono mal fatti si
possono produrre rumori.
Nota
Collegando il cavo di collegamento del dock
mentre il dispositivo compatibile col dock è
acceso potrebbe causare danni.
3 It
■ Collegamento dell’iPod
Inserire a fondo il connettore per dock
del vostro iPod nel terminale di
collegamento apposito di quest’unità.
4 It
Note
• Controllare che il livello di uscita del
componente compatibile con il dock
universale per iPod sia sul minimo.
• Per proteggere il connettore del dock da
danni, non piegare o far oscillare avanti ed
indietro l’iPod quando lo si inserisce o
rimuove dal dock e fare attenzione a non
colpire quest’unità quando l’iPod è inserito.
• Usare quest’unità con l’adattatore del dock
per iPod (in dotazione all’iPod o a
quest’unità) adatto al proprio iPod. Se si usa
quest’unità senza usare un adattatore per iPod
adatto, i collegamenti possono non essere di
buona qualità.
• Non togliere l’iPod da quest’unità durante la
riproduzione di musica, foto o filmati
contenuti nell’iPod attraverso il componente
compatibile con il dock universale per iPod.
• Collegare il proprio iPod senza alcun altro
accessorio per iPod (ad esempio cuffie,
telecomandi senza fili, ricevitori FM, ecc.).
• Si raccomanda di aggiornare il firmware del
proprio iPod prima di usarlo con quest’unità.
L’aggiornamento per iPod è disponibile
presso il sito Web di Apple.
■ Scollegamento del cavo del
dock
1.
2.
Controllare che il componente
compatibile col dock universale per
iPod sia spento.
Mantenere premuto il pulsante di
rilascio e quindi estrarre la spina
del cavo del dock.
■ Diagnostica
Se quest’unità non funziona bene, consultare la
sezione che segue.
• Collegare bene quest’unità e l’iPod.
• Collegare bene il cavo del dock all’unità
compatibile con il dock universale per iPod.
• Collegare bene il cavo del dock a quest’unità.
• Aggiornare il firmware del vostro iPod.
Se queste istruzioni non sono sufficienti,
consultare il manuale dell’iPod o dell’unità
compatibile con il dock universale per iPod.
■ Dati tecnici
Pulsante di rilascio
Dimensioni (L x A x P) ........... 80 x 33 x 70 mm
Peso ........................................................... 135 g
* Dati tecnici soggetti a modifiche senza preavviso.
Nota
Collegando il cavo di collegamento del dock
mentre il dispositivo compatibile col dock è
acceso potrebbe causare danni.
5 It
■ Precaucion
Antes de utilizar esta unidad lea lo siguiente.
• Lea cuidadosamente este manual para obtener el mejor rendimiento posible. Manténgalo en un lugar
seguro para utilizarlo como referencia en el futuro.
• Instale esta unidad en un lugar fresco, seco y limpio, alejado de ventanas, aparatos que produzcan
calor, lugares con muchas vibraciones, polvo, humedad o frío. Evite los aparatos que causen ruidos
de zumbido (transformadores, motores, etc.). Para evitar incendios o descargas eléctricas, no exponga
esta unidad a la lluvia ni al agua.
• Para evitar que la caja se deforme o descolore, no coloque esta unidad donde quede expuesta a los
rayos del sol directos o a una humedad excesiva.
• No coloque esta unidad donde puedan caer objetos extraños como gotas de agua. Podría causarse un
incendio o daños en esta unidad.
• No intente limpiar esta unidad con disolventes químicos porque podría dañarse el acabado. Utilice
para hacer la limpieza un paño limpio y seco.
• No intente modificar ni arreglar esta unidad. Póngase en contacto con el personal de servicio técnico
de Yamaha cuando necesite sus servicios.
La instalación en un lugar seguro es responsabilidad del propietario.
Yamaha no se hace responsable por ningún accidente provocado por una instalación incorrecta del
aparato.
“Made for iPod” significa que un accesorio electrónico se ha diseñado para conectarse específicamente a
un iPod y que el desarrollador ha certificado que cumple con los estándares de rendimiento de Apple.
Apple no se hace responsable del funcionamiento de este dispositivo ni de que cumpla con los
estándares legales y de seguridad.
Es
■ Introducción
Este producto le permite conectar un iPod con un dispositivo compatible con un acoplador de Yamaha y
reproducir los archivos grabados en el dispositivo. El método de funcionamiento del iPod utilizando este
producto, así como también las funciones que pueden utilizarse, dependen del dispositivo compatible
con el acoplador o el iPod que usted esté utilizando. Para conocer detalles, consulte el manual de
instrucciones del dispositivo compatible con el acoplador o el manual de instrucciones del iPod.
(Dispositivo compatible con acoplador: Dispositivo al que está conectado el YDS-11.)
Los tipos de iPod compatibles con este producto se enumeran más abajo. (A partir de marzo de 2008)
• iPod (Click Wheel, incluyendo iPod classic)
• iPod nano
• iPod mini
• iPod touch
iPod™
“iPod” es una marca de fábrica de Apple Inc., registrada en los EE.UU. y en otros países.
■ Comprobación del contenido del embalaje
Compruebe que el embalaje incluya los artículos siguientes. (No se incluye el iPod.)
YDS-11 (Unidad principal)
Cable de acoplador (2 m)
Adaptadores de acoplador de iPod (
iPod con pantalla en color
(20 GB o 30 GB) o la
U2 Special Edition
,
iPod con pantalla en color
(40 GB o 60 GB) o iPod
(40 GB)
,
)
iPod mini (4 GB
o 6 GB)
* El adaptador de acoplador iPod sirve para utilizar con iPods que no tiene incluido adaptador.
* Cuando utilice un iPod que incluya un adaptador, utilice también el adaptador incluido con el iPod.
* La marca ( , , o
) se muestra en la parte posterior de cada adaptador de acoplador de iPod.
1 Es
■ Controles y funciones
3
1
2
Lado superior
4
1 Terminal de conexión del iPod
Para conectar su iPod.
2 Hendiduras
Sujetan un adaptador de acoplador de iPod.
3 Soporte de adaptador
Sujeta un adaptador de acoplador de iPod.
4 Terminal del cable de acoplador
Para conectar el cable de acoplador
suministrado.
Lado posterior
■ Inserción de un adaptador de acoplador de iPod
Inserte el adaptador de acoplador de iPod suministrado con su iPod en la ranura de la unidad principal.
Dependiendo del tipo de su iPod, puede que usted necesite insertar uno de los adaptadores de acoplador de iPod
suministrado con esta unidad. Consulte la página 1 para conocer detalles del adaptador de acoplador de iPod.
1.
Inserte los topes del adaptador de
acoplador de iPod en las hendiduras
de la ranura de esta unidad.
2.
Meta el adaptador de acoplador de
iPod hasta que quede bien ajustado
en la ranura de esta unidad.
Hendidura
Topes
Hendiduras
2 Es
Cuando retire el
adaptador de
acoplador de iPod
de esta unidad,
inserte una uña de
uno de sus dedos
en la hendidura del
adaptador de
acoplador de iPod y
tire hacia arriba.
■ Conexión del cable de acoplador
1.
Conecte firmemente una de las
clavijas del cable de acoplador al
terminal del cable de acoplador de
esta unidad.
3.
Conecte la otra clavija del cable de
acoplador al terminal DOCK del
componente compatible con
acoplador universal.
DOCK
Conecte la clavija
con el lado del
botón de liberación
hacia arriba.
2.
Asegúrese de que la alimentación del
componente compatible con
acoplador universal esté
desconectada.
Nota
Asegúrese de conectar firmemente las clavijas
del cable de acoplador a ambos terminales del
cable de acoplador de esta unidad y al terminal
DOCK del componente compatible con
acoplador universal. Cuando la conexión esté
floja, esta unidad tal vez dé salida a un ruido
molesto.
Nota
La conexión del cable de conexión del acoplador
mientras está encendido el dispositivo
compatible con el acoplador puede causar daños.
3 Es
■ Conexión de su iPod
Inserte firmemente el puerto del conector
de acoplador de su iPod en el terminal
del conector de iPod de esta unidad.
4 Es
Notas
• Asegúrese de que el nivel de salida del
componente compatible con acoplador
universal esté ajustado al mínimo.
• Para proteger el conector de acoplador para que
no se dañe, no retuerza ni mueva hacia atrás y
hacia delante su iPod cuando lo inserte en esta
unidad o lo retire de ella, y tenga cuidado para
no tirar esta unidad cuando esté insertado su
iPod.
• Utilice esta unidad con el adaptador de
acoplador de iPod (suministrado con su iPod
o con esta unidad) apropiado para su iPod. Si
utiliza esta unidad sin el adaptador de
acoplador de iPod apropiado, puede que la
conexión se afloje.
• No retire su iPod de esta unidad cuando
reproduzca música, fotografías o películas
guardadas en su iPod con el componente
compatible con acoplador universal.
• Conecte su iPod sin que éste tenga conectado
ningún otro accesorio iPod (como
auriculares, un mando a distancia con cable,
un transmisor de FM, etc.).
• Se le recomienda actualizar el software de su
iPod antes de utilizarlo con esta unidad. El
actualizador para el software de su iPod se
encuentra disponible en el sitio Web de
Apple.
■ Desconexión del cable de
acoplador
1.
2.
Asegúrese de que la alimentación del
componente compatible con
acoplador universal esté
desconectada.
Pulse y mantenga pulsado el botón
de liberación y luego desconecte la
clavija del cable de acoplador.
■ Solución de problemas
Cuando esta unidad no funcione correctamente,
consulte los puntos indicados a continuación.
• Conecte firmemente su iPod a esta unidad.
• Conecte firmemente el cable de acoplador al
componente compatible con acoplador
universal.
• Conecte firmemente el cable de acoplador a
esta unidad.
• Actualice el software de su iPod para utilizar
la versión más reciente.
Si las instrucciones indicadas arriba no sirven de
ninguna ayuda, consulte las instrucciones de su
iPod o componente compatible con acoplador
universal.
Botón de liberación
■ Especificaciones
Dimensiones (An x Al x Prof) ..... 80 x 33 x 70 mm
Peso ........................................................... 135 g
Nota
La desconexión del cable de conexión del
acoplador mientras está encendido el dispositivo
compatible con el acoplador puede causar daños.
* Las especificaciones están sujetas a cambios sin
previo aviso.
5 Es
■ Voorzorgen
Lees dit voor u dit toestel gaat gebruiken.
• Om verzekerd te kunnen zijn van optimale prestaties, dient u deze handleiding zorgvuldig door te
lezen. Bewaar de hphandleiding een veilige plek zodat u er later nog eens iets in kunt opzoeken.
• Installeer dit toestel op een koele, droge plek, uit de buurt van ramen, warmtebronnen en bronnen van
trillingen, stof, vocht en kou. Vermijd apparatuur die gebrom kan veroorzaken (transformatoren,
motoren enz.). Om brand of elektrische schokken te voorkomen mag dit toestel niet worden
blootgesteld aan regen of water.
• Om te voorkomen dat de behuizing vervormt of verkleurt mag u dit toestel niet op een plek zetten
waar het bloot kan staan aan direct zonlicht of te hoge vochtigheid.
• Zet dit toestel niet op een plek waar er andere dingen, zoals waterdruppels, op kunnen vallen. Dit kan
leiden tot schade aan dit toestel en tot brand.
• Probeer dit toestel in geen geval schoon te maken met chemische oplosmiddelen, want hierdoor kan
de afwerking aangetast raken. Gebruik een schone, droge doek.
• Probeer in geen geval dit toestel zelf te modificeren of te repareren. Neem contact op met bevoegd
Yamaha onderhoudspersoneel wanneer het toestel onderhoud of reparatie behoeft.
Veilige plaatsing of installatie is de verantwoordelijkheid van de eigenaar.
Yamaha aanvaardt geen aansprakelijkheid voor ongelukken als gevolg van een ondeugdelijke plaatsing
of installatie van dit toestel.
“Made for iPod” betekent dat een elektronisch accessoire specifiek ontworpen is om op een iPod aan te
sluiten en dat de ontwikkelaar officieel verklaart dat het aan de prestatienormen van Apple voldoet.
Apple is niet verantwoordelijk voor de werking van dit apparaat of het voldoen ervan aan
veiligheidsnormen en regelgeving.
Nl
■ Inleiding
Dit product stelt u in staat een iPod aan te sluiten op Yamaha apparatuur die compatibel is met het dock
en de op de iPod opgeslagen bestanden weer te geven. De manier waarop de iPod die op dit product
wordt aangesloten moet worden bediend, hangt mede af van de iPod of van de met het dock compatibele
apparatuur zelf. Raadpleeg voor details de handleiding van de met het dock compatibele apparatuur of de
iPod. (Met het dock compatibele apparatuur: Apparatuur waarop de YDS-11 is aangesloten.)
De typen iPod die geschikt zijn voor gebruik met dit product worden hieronder vermeld. (Per maart 2008)
• iPod (click wheel, inclusief iPod classic)
• iPod nano
• iPod mini
• iPod touch
iPod™
“iPod” is een handelsmerk van Apple Inc., geregistreerd in de V.S. en andere landen.
■ Controleren van de inhoud van de verpakking
Controleer of de volgende zaken inderdaad zijn meegeleverd in de verpakking. (Er wordt geen iPod meegeleverd.)
YDS-11 (Het hoofdtoestel)
Dock-kabel (2 m)
iPod Dock-adapters (
iPod met kleurendisplay
(20 GB of 30 GB) of U2
Special Edition
,
,
)
iPod met kleurendisplay
(40 GB of 60 GB) of iPod
(40 GB)
iPod mini (4 GB
of 6 GB)
* De iPod Dock-adapter is een adapter voor gebruik met iPods die niet worden geleverd met een adapter.
* Bij gebruik van een iPod die wordt geleverd met een adapter, dient u de met de iPod meegeleverde adapter te gebruiken.
* De betreffende merktekens ( , , of
) beviden zich aan de achterkant van de iPod Dock-adapters.
1 Nl
■ Bedieningsorganen en functies
3
1
2
1 iPod aansluiting
Deze zorgt voor de verbindingen met uw
iPod.
2 Sleuven
Deze zijn bedoeld voor een iPod Dock-adapter.
3 Adapterhouder
Deze is bedoeld voor een iPod Dock-adapter.
Bovenkant
4
4 Dock-kabelaansluiting
Hierop kunt u de meegeleverde Dock-kabel
aansluiten.
Achterkant
■ Inbrengen van een iPod Dock-adapter
Steek de iPod Dock-adapter die werd meegeleverd met uw iPod in de sleuven van het hoofdtoestel.
Afhankelijk van het type iPod is het mogelijk dat u één van de met dit toestel meegeleverde iPod Dockadapters moet gebruiken. Zie bladzijde 1 voor details omtrent de iPod Dock-adapter.
1.
Steek de lipjes van de iPod Dockadapter in de daarvoor bedoelde
sleuven van dit toestel.
2.
Breng de iPod Dock-adapter in tot
deze in de sleuf van dit toestel
vastklikt.
Sleuf
Lipjes
Sleuven
2 Nl
Wanneer u de
iPod Dockadapter van dit
toestel wilt
verwijderen, dient
u een nagel in
deze sleuf in de
iPod Dockadapter te steken
en deze omhoog
te trekken.
■ Aansluiten van de Dock-kabel
1.
Sluit één van de stekkers van de
Dock-kabel stevig aan op de Dockkabelaansluiting van dit toestel.
3.
Sluit de andere stekker van de Dockkabel aan op de DOCK aansluiting
van de voor het Universal Dock
geschikte component.
DOCK
Doe de stekker met
de vergrendeling
naar boven in de
aansluiting.
2.
Zet de aangesloten, voor het
Universal Dock geschikte component
uit.
Opmerking
Zorg ervoor dat de stekkers van de Dock-kabel
goed en stevig in de aansluiting op dit toestel en
in de DOCK aansluiting op de voor het Universal
Dock geschikte component zitten. Als de
verbinding niet goed genoeg is, is het mogelijk
dat dit toestel ongewenste ruis zal produceren.
Opmerking
Aansluiten van de dock-verbindingskabel terwijl
de met het dock compatibele apparatuur aan
staat, kan leiden tot schade.
3 Nl
■ Aansluiten van uw iPod
Steek uw iPod met de kant met de Dockaansluiting stevig in de iPod aansluiting
van dit toestel.
4 Nl
Opmerkingen
• Zet het volume van de aangesloten, voor
het Universal Dock geschikte component
op de laagste stand.
• Om te voorkomen dat de Dock-aansluiting
beschadigd raakt mag u uw iPod niet draaien
of heen en weer bewegen wanneer u deze in
dit toestel doet of eruit haalt en moet u
voorzichtig zijn dat u dit toestel niet omgooit
terwijl uw iPod er in zit.
• Gebruik dit toestel uitsluitend met de voor uw
iPod geschikte iPod Dock-adapter
(meegeleverd met uw iPod of met dit toestel).
Als u dit toestel gebruikt zonder de juiste
iPod Dock-adapter kan de verbinding slecht
blijken te zijn of kan uw iPod los raken.
• Haal uw iPod niet uit dit toestel terwijl u nog
op de iPod opgeslagen muziek, foto’s of
video’s aan het weergeven bent via de
aangesloten voor het Universal Dock
geschikte component.
• Sluit uw iPod aan zonder andere iPod
accessoires (zoals een hoofdtelefoon, een met
een draad aangesloten afstandsbediening, een
FM-zender enz.).
• Het verdient aanbeveling de software van uw
iPod (firmware) bij te werken voordat u deze
gaat gebruiken met dit toestel. De updater
voor de iPod software kunt u verkrijgen via
de Apple website.
■ Loskoppelen van de Dockkabel
1.
2.
Zet de aangesloten, voor het
Universal Dock geschikte
component uit.
Houd de vergrendeling ingedrukt en
trek de stekker van de Dock-kabel
uit de aansluiting.
■ Oplossen van problemen
Raadpleeg eerst de lijst hieronder wanneer dit
toestel niet naar behoren functioneert.
• Sluit uw iPod correct en stevig aan op dit
toestel.
• Sluit de Dock-kabel correct en stevig aan op
de voor het Universal Dock geschikte
component.
• Sluit de Dock-kabel correct en stevig aan op
dit toestel.
• Werk de software van uw iPod (firmware) bij
tot de nieuwste versie (update).
Als de bovenstaande instructies het probleem
niet verhelpen, dient u de handleiding van uw
iPod of van de voor het Universal Dock
geschikte component te raadplegen.
Vergrendeling
■ Technische gegevens
Afmetingen (b x h x d) ............ 80 x 33 x 70 mm
Gewicht ..................................................... 135 g
Opmerking
Loskoppelen van de dock-verbindingskabel
terwijl de met het dock compatibele apparatuur
aan staat, kan leiden tot schade.
* Technische gegevens kunnen zonder
kennisgeving gewijzigd worden.
5 Nl
■ Пpедупpеждение
Изучите это пеpед использованием данного аппаpата.
• Для обеспечения наилучшего pезультата, пожалуйста, внимательно изучите данную
инстpукцию. Хpаните ее в безопасном месте для будущих спpавок.
• Данный аппаpат следует устанавливать в хоpошо пpоветpиваемых, сухих, чистых
местах вдали от окон, источников тепла, и источников излишней вибpации, пыли,
влажности и холода. Избегайте установки вблизи источников помех
(тpансфоpматоpы, мотоpы, дp.). Во избежание пожаpа или электpошока, не
подвеpгайте данный аппаpат попаданию дождя или воды.
• Во избежание дефоpмиpования или отцвечивания повеpхности, не устанавливайте
данный аппаpат в местах, подвеpгающихся пpямому попаданию солнечных лучей или
излишней влажности.
• Не устанавливайте данный аппаpат в местах, где на него могут падать дpугие
пpедметы, как капли воды. Это может вызвать пожаp или пpивести к поломке
данного аппаpата.
• Не пpименяйте pазличные химические составы для очистки данного аппаpата; это
может пpивести к pазpушению покpывающего слоя. Используйте чистую сухую
ткань.
• Не пpобуйте модифициpовать или починить данный аппаpат. Пpи необходимости,
свяжитесь с квалифициpованным сеpвис центpом Yamaha.
Владелец отвечает за безопасное pазмещение или установку.
Yamaha не несет никакой ответственности за любые пpоисшествия, вызванные
ненадлежащим pазмещением или установкой данного аппаpата.
Знак “Made for iPod” указывает, что электронные принадлежности, на которых имеется этот
знак, предназначены для подсоединения к устройству iPod, а также что они
сертифицированы разработчиком в соответствии с эксплуатационными стандартами Apple.
Корпорация Apple не несет ответственности за работу данного устройства или его
соответствие стандартам безопасности и регулятивным нормам.
Ru
■ Введение
Данное изделие позволяет подключать iPod к устpойству, совместимому с доком Yamaha, и
воспpоизводить файлы, записанные на устpойстве. Метод упpавления iPod от данного изделия,
а также доступные функции зависят от используемого устpойства, совместимого с доком, или
iPod. Подpобнее, смотpите инстpукцию по эксплуатации к устpойству, совместимому с доком,
или iPod. (Устpойство, совместимое с доком: устpойство, к котоpому подключается YDS-11.)
Ниже указаны типы устpойств iPod, совместимых с данным изделием: (на маpт 2008)
• iPod (Click Wheel, включая iPod classic)
• iPod nano
• iPod mini
• iPod touch
iPod™
“iPod” являeтcя тopгoвoй мapкoй Apple Inc., заpeгиcтpиpoвaнннoй в CШA и дpyгиx cтpaнax.
■ Пpовеpка содеpжания упаковки
Убедитесь в наличии в упаковке следующих деталей. (iPod не включен.)
YDS-11 (Oсновной аппаpат)
Кабель дока (2 м)
Доковые адаптеpы iPod (
iPod с цветным дисплеем
(20 ГБ или 30 ГБ) или
Специальный выпуск U2
,
,
iPod с цветным дисплеем
(40 ГБ или 60 ГБ) или
iPod (40 ГБ)
)
iPod mini (4 ГБ
или 6 ГБ)
* Адаптеp дока iPod – это адаптеp, используемый для устpойств iPod, котоpые поставляются без адаптеpа.
* Пpи использовании iPod, поставляемого с адаптеpом, используйте адаптеp, поставляемый с iPod.
* Маpкиpовка ( , , или ) указана на тыловой стоpоне каждого докового адаптеpа iPod.
1 Ru
■ Cистемы упpaвлeния и функџии
3
1
2
Bepxняя cтopoнa
4
1 Соединительный теpминал iPod
Для подключения iPod.
2 Отвеpстия
Удеpживают доковый адаптеp iPod.
3 Деpжатель адаптеpа
Удеpживает доковый адаптеp iPod.
4 Теpминал докового кабеля
Для подключения поставляемого
докового кабеля.
Tылoвaя cтopoнa
■ Установка докового адаптеpа iPod
Установите доковый адаптеp iPod, поставляемый с iPod, в гнездо основного аппаpата. В
зависимости от типа iPod, может потpебоваться установить один из доковых адаптеpов iPod,
поставляемых с данным аппаpатом. Подpобнее о доковых адаптеpах iPod, смотpите стp. 1.
1.
Установите стопоpы докового
адаптеpа iPod в отвеpстия гнезда
данного аппаpата.
2.
Задвиньте доковый адаптеp iPod
до его полной установки в гнездо
данного аппаpата.
Oтвepcтиe
Cтoпopы
Oтвepcтия
2 Ru
Пpи извлечении
докового
адаптеpа iPod от
данного
аппаpата,
вставьте ноготь
одного из
пальцев в
отвеpстие на
доковом
адаптеpе iPod и
вытяните его.
■ Подключение докового кабеля
1.
Надежно подключите один из
штекеpов докового кабеля в
теpминал докового кабеля данного
аппаpата.
3.
Подключите дpугой штекеp
докового кабеля к теpминалу
DOCK на компоненте, совместимом
с унивеpсальным доком.
DOCK
Пpи подключении,
стоpона с
отмыкающей
кнопкой должна
быть напpавлена
ввеpх.
2.
Убедитесь, что питание
компонента, совместимого с
унивеpсальным доком, отключено.
Пpимeчaниe
Штекеpы докового кабеля должны быть
надежно подключены к теpминалу
докового кабеля данного аппаpата и
теpминалу DOCK компонента,
совместимого с унивеpсальным доком.
Пpи ненадежном подключении, данный
аппаpат может издавать некотоpый шум.
Пpимeчaниe
Подключение кабеля докового
соединения пpи включенном питании
устpойства, совместимого с доком, может
пpивести к поломке.
3 Ru
■ Подключение iPod
Надежно вставьте поpт докового
соединителя iPod в соединительный
теpминал iPod данного аппаpата.
Пpимeчaния
• Убедитесь, что уpовень гpомкости
компонента, совместимого с
унивеpсальным доком, установлен
на минимальный.
4 Ru
• Во избежание повpеждения докового
соединителя, не кpутите или
наклоняйте iPod назад или впеpед пpи
его установке или извлечении из
данного аппаpата, и соблюдайте
пpедостоpожность и не сбивайте
данный аппаpат с установленным iPod.
• Используйте данный аппаpат с
доковым адаптеpом iPod
(поставляемый с iPod или с данным
аппаpатом), соответствующим с iPod.
Соединение может быть ненадежным
пpи использовании данного аппаpата
без соотвествующего докового
адаптеpа iPod.
• Не извлекайте iPod от данного
аппаpата пpи воспpоизведении на
компоненте, совместимом с
унивеpсальным доком, музыки,
фотогpафий, или кинофильма,
сохpаненного на iPod.
• Подключайте iPod, отсоединив любые
дpугие аксессуаpы iPod (напpимеp,
наушники, пpоводной пульт ДУ, ЧМпеpедатчик, дp.), если таковые
подключены.
• Рекомендуется обновить пpогpаммное
обеспечение iPod до его
использования с данным аппаpатом.
Обновление для пpогpаммного
обеспечения iPod имеется на
домашней стpанице Apple.
■ Отсоединение докового
кабеля.
■ Boзмoжныe
нeиcпpaвнocти и cпocoъы
иx ycтpaнeния
1.
Убедитесь, что питание
компонента, совместимого с
унивеpсальным доком, отключено.
Если данный аппаpат pаботает
несоответствующим обpазом, смотpите
нижеуказанные пункты.
2.
Нажмите и удеpживайте
отмыкающую кнопку и затем
потяните штекеp докового кабеля.
• Надежно подключите iPod к данному
аппаpату.
• Надежно подключите доковый кабель
к компоненту, совместимому с
унивеpсальным доком.
• Надежно подключите доковый кабель
к данному аппаpату.
• Обновите пpогpаммное обеспечение
iPod последней веpсией обновления.
Отмыкающая кнопка
Пpимeчaниe
Отсоединение кабеля докового
соединения пpи включенном питании
устpойства, совместимого с доком, может
пpивести к поломке.
Если инстpукции выше не помогают,
смотpите инстpукцию к iPod или к
компоненту, совместимому с
унивеpсальным доком.
■ Texничecкиe
xapaктepиcтики
Гaбapиты (Ш x В x Г) ........ 80 x 33 x 70 мм
Bec ...................................................... 135 т
* Texничecкиe xapaктepиcтики мoгyт
измeнятьcя бeз пpeдвapитeльнoгo
yвeдoмлeния.
5 Ru
■ 注意事項
使用本機前敬請閱讀。
• 為了得到最好的操作,請仔細閱讀本使用說明書。請妥善保存本說明書,以備以后查閱。
• 請在涼爽、乾燥、清潔的地方安裝本機﹐應遠離窗口、熱源﹐避免在振動過大、灰塵過多、濕氣
過重和溫度過低的地方使用。還要遠離嗡聲聲源(變壓器及馬達等)。為了避免火災或電擊的危
險﹐請勿將本機暴露于雨水或濕氣中。
• 為了避免外殼翹曲或退色﹐不要將本機置于直射陽光之下或過於潮濕的環境。
• 請勿將本機放置在有異物例如水滴落下的地方。否則可能導致火災﹐破壞本機。
• 不要使用化學溶劑清洗本機﹐以免損壞其表面涂層。請使用清潔的干布匹。
• 不要試圖改裝或修理本機。如果需要服務﹐請與 Yamaha 的服務人員聯繫。任何時候都不要打開
機殼。
安全的放置和安裝是用戶自己應負的責任。
Yamaha 對於本機的不妥當放置和安裝所引起的事故不負任何責任。
Zh
■ 前言
使用本机您可以將 iPod 連接到 Yamaha 平台兼容的裝置,并播放錄制在該裝置上的文件。使用
本机操作 iPod 的方法以及可用的功能取決于您正在使用的平台兼容裝置或 iPod。有關詳情請
參考平台兼容裝置或 iPod的使用說明書(平台兼容裝置:連接到 YDS-11 的裝置)。
与本產品兼容的 iPod 類型如下所示(截止2008年3月)。
• iPod(click wheel, 包括 iPod classic)
• iPod nano
• iPod mini
• iPod touch
iPod™
“iPod”是 Apple Inc.的商標,在美國和其他國家注冊。
■ 檢查包裝內容
檢查包裝內是否包括以下項目。(不包括 iPod。)
YDS-11 (主機)
基座纜線(2米)
iPod 基座適配器(
具有彩色顯示的 iPod
(20 GB 或 30 GB)或
U2 特別版
,
,
具有彩色顯示的 iPod
(40 GB 或 60 GB)或
iPod(40 GB)
)
iPod mini
(4 GB 或 6 GB)
* iPod 平台适配器用于那些沒有附帶适配器的 iPod。
* 當 iPod 附帶有适配器時,請使用附帶的适配器。
* 標誌( ﹐ ﹐或
)標注在每個 iPod 基座適配器的背面。
1 Zh
■ 控制按鈕和功能
3
1 iPod 連接器端子
連接您的 iPod。
1
2 狹縫
支撐 iPod 基座適配器。
2
3 適配器固定器
支撐 iPod 基座適配器。
上面
4
4 基座纜線端子
連接附帶的基座纜線。
背面
■ 插入 iPod 基座適配器
將您的 iPod 附帶的 iPod 基座適配器插入主機的插槽中。根據您的 iPod 的種類﹐也許需要插
入本機附帶的 iPod 基座適配器的一種。有關 iPod 基座適配器的詳情﹐請參閱第1頁。
1. 將 iPod 基座適配器的止動裝置插入本
機插槽中的狹縫。
2. 將本機的適配器固定器插入到 iPod 基
座適配器的狹縫﹐以使得 iPod 基座適
配器鑲嵌到插槽中。
止動裝置
狹縫
狹縫
2 Zh
當您從本機拔掉
iPod 基座適配器
時﹐插入一個手
指甲到 iPod 基
座適配器的狹
縫﹐然後拔起
它。
■ 連接基座纜線
1. 將基座纜線插頭之一牢固地連接到本機
的基座纜線端子。
3. 將基座纜線的另一插頭連接到通用基座
兼容裝置的 DOCK 端子。
DOCK
具有釋放按鈕的一
面朝上連接插頭。
注
務必將基座纜線的插頭牢固地連接到本機的
基座纜線端子和通用基座兼容裝置的 DOCK
端子。當連接不牢固時﹐本機有可能輸出一
些不必要的噪音。
2. 務必將通用基座兼容裝置的電源關閉。
注
當平台兼容裝置的電源打開時,連接平台的
連接纜線可能引起損坏。
3 Zh
■ 連接您的 iPod
將您的 iPod 的基座連接器端口牢固地插入
到本機的 iPod 連接器端子。
4 Zh
注
• 務必將通用基座兼容裝置的輸出音量設置
到最小。
• 要保護基座連接器不受損傷﹐當插入本機
或拔起時﹐請不要扭曲或前後搖動您的
iPod。當 iPod 插入本機後﹐要小心翼翼
以防碰撞本機。
• 在本機使用與您的 iPod 相匹配的 iPod
基座適配器(您的 iPod 或本機附帶)。
如果您使用本機時不使用妥當的 iPod 基
座適配器﹐可能無法連接。
• 當您使用通用基座兼容裝置來播放存儲在
您的 iPod 上的音樂﹐照片﹐或電影時﹐
不要從本機拔掉您的 iPod。
• 連接您的 iPod 時不要使其連接任何附件
(比如耳机,有線遙控器,FM發射器
等)。
• 在與本機一起使用 iPod 之前﹐我們推薦
您更新 iPod 軟件。iPod 軟件的更新可
以利用 Apple 的網站。
■ 拔掉基座纜線
■ 故障排除
當本機不能正常運行時請參閱以下列項目。
1. 務必關閉通用基座兼容裝置的電源。
2. 按下並保持釋放按鈕然後拔出基座纜線
的插頭。
• 將您的 iPod 牢固地連接到本機。
• 將平臺纜線牢固地連接到通用基座兼容裝
置。
• 將平臺纜線牢固地連接到本機。
• 將您的iPod的軟件更新到最新版本。
如果以上的說明沒有為您提供需要的幫助﹐
請參閱您的 iPod 或通用基座兼容裝置的說
明書。
釋放按鈕
■ 規格
尺寸 (寬 x 高 x 深) ... 80 x 33 x 70 毫米
重量 ........................... 135 克
* 規格時有變更,恕不另行通知。
注
當平台兼容裝置的電源打開時,斷開平台的
連接纜線可能引起損坏。
“Made for iPod”指的是该电子附件专用于连接 iPod,并且已通过开发公司的认证可满足
Apple 的性能标准。
Apple 对本设备的运行或本设备是否符合安全和规定标准不承担责任。
5 Zh
■ 사전 주의사항
본 유니트를 사용하기 전에 본 설명서를 읽으십시오.
• 기기를 완벽하게 조작하기 위해 본 설명서를 숙독하십시오. 설명서를 안전한 곳에 보관하여
나중에 참고하십시오 .
• 창가, 열원 및 심한 진동이 있는 곳, 먼지가 많거나 습도가 높은 곳, 매우 추운 곳 등을 피해
서늘하고, 건조하고 깨끗한 장소에 본 유니트를 설치하십시오. 전기적인 허밍(변압기, 모터
등)이 있는 장소를 피하십시오. 화재가 발생하거나 사용자가 감전되지 않도록 본 유니트를
비나 물에 노출시키지 마십시오.
• 인클로저가 구부러지거나 변색되지 않도록 본 유니트를 직사광선이 비추거나 습도가 매우
높은 장소에 놓지 마십시오.
• 물방울과 같은 이물질이 떨어질 수 있는 장소에 본 유니트를 놓지 마십시오. 화재가 발생하
거나 본 유니트가 손상될 수도 있습니다.
• 마감재가 손상될 수도 있으므로 본 유니트를 화학 약품으로 닦지 마십시오. 깨끗하고 마른
헝겊을 사용하십시오.
• 본 유니트를 개조하거나 수리하지 마십시오. 서비스가 필요한 경우, 공인 Yamaha 정비사
에게 의뢰하십시오.
본 유니트를 안전하게 배치 또는 설치하는 일은 사용자의 책임입니다.
Yamaha 는 본 유니트를 부적절하게 배치하거나 설치하여 발생하는 어떤 사고에 대해서도 책임
지지 않습니다.
“Made for iPod” 은 iPod 에 특별히 연결하도록 디자인되었으며 개발자가 Apple 성능 표준을
만족한다고 보증한 전자 부품을 의미합니다 .
Apple 은 본 장치의 작동 또는 안전 및 규정 표준의 준수에 대해 책임지지 않습니다 .
Ko
■ 소개
본 제품은 iPod를 Yamaha 도크 호환 기기에 연결하여 기기에 기록된 파일을 재생할 때 사
용합니다. 본 제품을 사용하여 iPod를 조작하는 방법과 사용 가능한 기능은 사용 중인 iPod
나 도크 호환 기기에 따라 다릅니다. 자세한 내용은 도크 호환 기기 또는 iPod 사용 설명서를
참조하십시오. (도크 호환 기기: YDS-11을 연결하는 기기)
아래는 본 제품과 호환되는 iPod 유형입니다. (2008년 3월 기준)
• iPod (iPod classic에 있는 휠 클릭)
• iPod nano
• iPod mini
• iPod touch
iPod™
“iPod”는 미국 및 기타 국가에서 등록된 Apple Inc. 의 상표입니다 .
■ 포장 내용물 확인
포장에 다음 품목이 포함되어 있는지 확인하십시오. (iPod 는 미포함.)
YDS-11 (본체)
도크 케이블 (2 m)
iPod 도크 어댑터 (
컬러 디스플레이가 있는 iPod
(20 GB 또는 30 GB) 또는
U2 Special Edition
,
,
)
컬러 디스플레이가 있는 iPod
(40 GB 또는 60 GB) 또는
iPod (40 GB)
iPod mini
(4 GB 또는 6 GB)
* iPod 도크 어댑터는 어댑터가 동봉되지 않는 iPod에서 사용하기 위한 어댑터입니다.
* 어댑터가 제공되는 iPod를 사용하는 경우, iPod에 동봉된 어댑터를 사용하십시오.
* 마크 ( , , 또는
) 는 각 iPod 도크 어댑터 뒷면에 표시되어 있습니다.
1 Ko
■ 각부 명칭 및 기능
3
1
2
위쪽
1 iPod 커넥터 터미널
iPod 를 연결합니다.
2 틈새
iPod 도크 어댑터를 고정합니다.
3 어댑터 홀더
iPod 도크 어댑터를 고정합니다.
4 도크 케이블 터미널
제공된 도크 케이블을 연결합니다.
4
뒤쪽
■ iPod 도크 어댑터 삽입
iPod 와 함께 제공된 iPod 도크 어댑터를 본체 슬롯에 삽입합니다. iPod 유형에 따라 본 유
니트와 함께 제공된 iPod 도크 어댑터 중 하나를 삽입해야 할 수도 있습니다. iPod 도크 어댑
터에 대한 자세한 내용은 1페이지를 참고하십시오.
iPod 도크 어댑터의 스토퍼를 본 유니
트 슬롯의 틈새에 삽입합니다.
1.
iPod 도크 어댑터를 슬롯에 소리가 나
도록 끼워 넣습니다.
틈새
스토퍼
틈새
2 Ko
2.
본 유니트에서
iPod 도크 어댑
터를 제거할 때는
손톱을 iPod 도
크 어댑터의 틈새
에 집어넣고 위로
잡아당깁니다.
■ 도크 케이블 연결
1.
도크 케이블의 플러그 중 하나를 본 유
니트의 도크 케이블 터미널에 단단히 연
결합니다.
3.
도크 케이블의 다른 쪽 플러그를 유니버
셜 도크 호환 기기의 DOCK 터미널에
연결합니다.
DOCK
해제 버튼이 있는
쪽을 위로 향하게
하여 플러그 연결.
2.
참고
도크 케이블의 플러그를 본 기기의 도크 케
이블 터미널과 유니버셜 도크 호환 기기의
DOCK 터미널에 단단히 연결해야 합니다.
연결이 헐거우면 본 유니트에서 원하지 않는
소음이 발생할 수도 있습니다.
유니버셜 도크 호환 기기의 전원이 꺼져
있는지 확인합니다.
참고
도크 호환 기기의 전원이 켜진 상태에서 도
크 연결 케이블을 연결하면 기기가 손상될
수 있습니다.
3 Ko
■ iPod 연결
iPod의 도크 커넥터 포트를 본 유니트의
iPod 커넥터 터미널에 단단히 삽입합니다.
4 Ko
참고
• 유니버셜 도크 호환 기기의 출력 레벨이
최소로 설정되어 있어야 합니다.
• 도크 커넥터가 손상되지 않도록 본 유니
트에서 iPod를 삽입하거나 제거할 때 비
틀거나 뒤로 젖히지 마십시오. 또한 iPod
가 삽입되었을 때 본 유니트에 걸려 넘어
지지 않게 조심하십시오.
• 해당 iPod에 적합한 iPod 도크 어댑터
(iPod 또는 본 유니트에 동봉)와 함께 본
유니트를 사용하십시오. 적합한 iPod 도
크 어댑터 없이 본 기기를 사용하면 연결
이 헐거워질 수도 있습니다.
• 유니버셜 도크 호환 기기로 iPod 에 저장
된 음악, 사진 또는 영화 재생 시에 본 유
니트에서 iPod 를 제거하지 마십시오.
• 다른 어떤 iPod 액세서리도 연결되지 않
은 상태에서 iPod를 연결하십시오(헤드
폰, 유선 리모콘, FM 송신기 등).
• 본 기기에서 iPod 를 사용하기 전에
iPod 소프트웨어를 업데이트할 것을 권
장합니다. iPod 소프트웨어의 업데이트
파일은 Apple 웹사이트에서 제공합니다.
■ 도크 케이블 분리
■ 문제 해결
1.
유니버셜 도크 호환 기기의 전원이 꺼
져 있는지 확인합니다.
2.
해제 버튼을 누른 채로 도크 케이블의
플러그를 잡아당겨 뺍니다.
본 유니트가 올바로 작동하지 않을 때는 아
래 나열한 항목을 살펴보십시오.
• iPod 를 본 유니트에 단단히 연결하십시
오.
• 도크 케이블을 유니버셜 도크 호환 기기
에 단단히 연결하십시오.
• 도크 케이블을 본 기기에 단단히 연결하
십시오.
• iPod 소프트웨어를 최신 버전으로 업데
이트하십시오.
해제 버튼
위의 지침이 도움이 되지 않는 경우 iPod 나
유니버셜 도크 호환 기기의 설명서를 참조하
십시오.
■ 제품 사양
참고
도크 호환 기기의 전원이 켜진 상태에서 도
크 연결 케이블을 분리하면 기기가 손상될
수 있습니다.
크기 (W x H x D) ..... 80 x 33 x 70 mm
무게 .......................................... 135 g
* 제품 사양은 에고 없이 변경될 수 있습니
다.
5 Ko
本機を安全に正しくお使いいただくために、ご使用前にこの取扱説明書をよくお
読みください。お読みになった後は、保証書と共に大切に保管してください。
保証書別添付
安全上のご注意
ご使用の前に、必ずこの「安全上のご注意」をよくお読みください。
ここに示した注意事項は、製品を安全に正しくご使用いただき、お客様や他の方々への危害や財
産への損害を未然に防止するためのものです。必ずお守りください。
この表示の欄は、
「傷害を負う可能性ま
絵表示の例
注意 たは物的損害が発生する可能性が想定
される」内容です。
「ご注意ください」という注意喚起を
示します。
「〜しないでください」という「禁
止」を示します。
警告
この表示の欄は、
「死亡する可能性ま
たは重傷を負う可能性が想定される」
内容です。
分解・改造は厳禁。
火災や感電の原因となります。
修理・調整は販売店にご依頼くださ
い。
本機を下記の場所には設置しない。
● 浴室・台所・海岸・水辺
● 加湿器を過度にきかせた部屋
● 雨や雪、水がかかるところ
水の混入により、
火災や感電の原因に
なります。
禁止
禁止
直射日光のあたる場所や温度が異常に
高くなる場所
(暖房機のそばなど)には
設置しない。
本機の外装が変形したり内部回路に悪
影響が生じて、火災の原因になります。
禁止
ほこりや湿気の多い場所に設置しな
い。
ほこりの堆積によりショートして、火
災や感電の原因になります。
注意
環境温度が急激に変化したとき、本機
に結露が発生することがあります。
正常に動作しないときには、電源を入れ
ない状態でしばらく放置してください。
薬物厳禁
禁止
Ja
不安定な場所や振動する場所、滑りや
すい場所には設置しない。
本機が落下や転倒して、けがの原因に
なります。
ベンジン・シンナー・合成洗剤等で外装を
ふかない。また、接点復活剤を使用しない。
外装が傷んだり、
部品が溶解すること
があります。
■ はじめに
本製品を使用することで、iPod をヤマハ Dock 対応機器に接続し、再生を楽しむことができ
ます。本製品を使用した iPod の操作方法や使用できる機能は、お使いの Dock 対応機器や
iPod によって異なります。詳しくはお使いの Dock 対応機器または iPod の取扱説明書など
を参照してください。
(Dock 対応機器:YDS-11 を接続する機器)
本製品に対応する iPod の機種は以下の通りです。
(2008 年 3 月現在)
・iPod(クリックホイールモデル)※ iPod classic を含む
・iPod nano
・iPod mini
・iPod touch
iPod™
iPodは、米国およびその他の国々で登録されたApple Inc.の商標または登録商標です。
■ 本体と付属品を確認する
開封後、下記のものが揃っていることを確認してください。
(iPodは付属しません。)
YDS-11(本体)
iPod Dockアダプター( 、
Dock接続ケーブル(2m)
、 )
カラーディスプレイ付き
iPod(20GB、30GB)および
U2 Special Edition
iPod(40GB)、
カラーディスプ
レイ付きiPod
(40GBおよび
60GB)
iPod mini
(4GBおよ
び6GB)
* iPod Dockアダプターはアダプターが付属していないiPod用のアダプターです。
* アダプターが付属しているiPodをお使いの場合、iPodに付属のアダプターをお使いください。
*
、 、 はiPod Dockアダプターの裏面に表示されています。
1 Ja
■ 各部の名称とはたらき
3
1
2
上面
1 iPodコネクター端子
iPodを接続します。
2 スリット
iPod Dockアダプターを固定します。
3 アダプターホルダー
iPod Dockアダプターを固定します。
4 ケーブル接続端子
Dock接続ケーブルを接続します。
4
背面
■ iPod Dockアダプターの取り付け
お使いのiPodに付属するiPod Dockアダプターを、
本体に取り付けてください。お使いのiPod
にiPod Dockアダプターが付属していない場合は、本製品に付属するiPod Dockアダプターか
ら適切なものを選び、本体に取り付けてください。iPod Dockアダプターについては1ページを
参照してください。
1. iPod Dockアダプターのツメを本体のス
リットに差し込みます。
2. iPod Dockアダプターをカチッと音がす
るまで上から押して本体にはめ込みま
す。
ツメ
スリット
スリット
2 Ja
iPod Dockアダプ
ターを取り外すと
きは、このスリッ
トに指の爪をかけ
てiPod Dockアダ
プターを取り外し
ます。
■ Dock接続ケーブルを接続する
1. 本機のケーブル接続端子に、Dock接続
3. Dock対応機器のDock端子に、Dock
ケーブルのプラグを奥まで差し込みま
接続ケーブルのプラグを奥まで差し込
す。
みます。
DOCK
ロック解除ボタン
のある面を上向き
に接続します。
ご注意
Dock接続ケーブルのプラグが、本機のケー
ブル接続端子とDock対応機器のDock端子
に確実に接続されていることを確認してく
ださい。不完全な接続の場合、ノイズが出
力されることがあります。
2. 接続するDock対応機器の電源が切られ
た状態であることを確認してくださ
い。
ご注意
Dock対応機器の電源を入れたままDock接
続ケーブルを接続すると故障の原因となる
ことがあります。
3 Ja
■ iPodを接続する
本機のiPodコネクター端子にiPod本体の
Dockコネクターポートを確実にはめ込みま
す。
4 Ja
ご注意
・ 本機にiPodを接続するときや、取り外す
ときは必ずお使いのDock対応機器のボ
リュームを最小の状態にしてください。
・ 本機にiPodを接続するときや、取り外す
ときはねじったり前後に倒したりしない
でください。本機のiPodコネクター端
子、またはiPodのDockコネクターポー
トが破損する恐れがあります。
・ 必ずお使いのiPodに適切なiPod Dockア
ダプター(iPodまたは本製品に付属の
iPod Dockアダプター)を取り付けた状
態で使用してください。取り付けずに使用
した場合、接触不良の原因となり、正し
く動作しないことがあります。
・ Dock対応機器で本機に接続したiPodを
再生している間は、iPodを本機から取り
外さないでください。
・ iPodは、iPod用アクセサリー(ヘッド
フォン、ワイヤードリモコン、FMトラ
ンスミッターなど)を取り外した状態
で、本機に接続してください。
・ ご使用になる前に、iPodのソフトウェア
を最新のバージョンにアップデートする
ことをお勧めします。アップデーターは
アップル社のホームページより入手する
ことができます。
■ Dock接続ケーブルを取り外す
■ 故障かな?と思ったら・・・
1. Dock対応機器の電源が切られた状態で
正しく動作しない(ノイズが出力される、画
面が乱れる、誤動作するなど)ときには、以下
の点を確認してください。
あることを確認してください。
2. Dock接続ケーブルのプラグ上部にある
ロック解除ボタンを押しながら取り外
します。
・ 本機とiPodの接続を確認してください。
・ Dock対応機器とDock接続ケーブルの接
続を確認してください。
・ 本機とDock接続ケーブルの接続を確認
してください。
・ お使いのiPodのソフトウェアを最新の
バージョンにアップデートしてくださ
い。
上記の点を確認しても改善されないときは、
お使いのDock対応機器の取扱説明書、また
はiPodの取扱説明書を確認してください。
ロック解除ボタン
■ 主な仕様
外形寸法(幅×高さ×奥行き)
................................... 80×33×70 mm
質量 ..................................................... 135 g
ご注意
Dock対応機器の電源を入れたままDock接
続ケーブルを取り外すと故障の原因となる
ことがあります。
(仕様及び外観は、改良のため予告なく変更
することがあります。)
Made for iPod とは、iPod 専用に接続するよう設計され、アップルが定める性能基準を
満たしているとデベロッパーによって認定された電子アクセサリーであることを示します。
アップルは、これらの機器操作または、安全規制基準に関する一切の責任を負いません。
5 Ja
ヤマハホットラインサービスネットワーク
ヤマハAV製品の機能や取り扱いに関するお問い合わせ
■ ヤマハオーディオ&ビジュアルホームページ
お客様から寄せられるよくあるご質問をまとめておりますので、ご参考にしてください。
http://www.yamaha.co.jp/audio/
■ お客様ご相談センター
ナビダイヤル
(全国共通)
0570-01-1808
全国どこからでも市内通話料金でご利用いただけます。
携帯電話、PHS、IP電話からは下記番号におかけください。
TEL(053)460-3409
〒430-8650 静岡県浜松市中区中沢町10-1
受付 : 月〜金曜日 10:00〜18:00 土曜日 10:00〜17:00
(日曜、祝日およびセンター指定の休日を除く)
ヤマハAV製品の修理、サービスパーツに関するお問い合わせ
■ ヤマハ電気音響製品修理受付センター
ナビダイヤル
(全国共通)
0570-01-2808
全国どこからでも市内通話料金でご利用いただけます。
携帯電話、PHS、IP電話からは下記番号におかけください。
TEL(053)460-4830
FAX(053)463-1127
受付 : 月〜金曜日 9:00〜19:00 土曜日 9:00〜17:30
(日曜、祝日およびセンター指定の休日を除く)
*名称、住所、電話番号、URLなどは変更になる場合があります。
以下の保障・修理に関する規定は日本国内において購入された製品のみに適用されます。
● 保証期間
お買い上げ日から1年間です。
● 保証期間中の修理
保証書の記載内容に基づいて修理させていただきます。
詳しくは保証書をご覧ください。
● 保証期間が過ぎているとき
修理によって製品の機能が維持できる場合にはご要望により有料にて修理いたします。
● 修理料金の仕組み
技術料
部品代
出張料
故障した製品を正常に修復するための料金です。
技術者の人件費、
技術教育費、
測定機器等設備費、
一般管理費等が含まれています。
修理に使用した部品代金です。
その他修理に付帯する
部材等を含む場合もあります。
製品のある場所へ技術者を派遣する場合の費用です。
別途、
駐車料金をいただく場合があります。
● 補修用性能部品の最低保有期間
補修用性能部品の最低保有期間は、製造打ち切り後8年です。補修用性能部品とは、その製品の機能を
維持するために必要な部品です。
● 製品の状態は詳しく
サービスをご依頼されるときは製品の状態をできるだけ詳しくお知らせください。 また製品の品番、製
造番号などもあわせてお知らせください。
※ 品番、
製造番号は製品の背面もしくは底面に表示してあります。
● 摩耗部品の交換について
本機には使用年月とともに性能が劣化する摩耗部品(下記参照)が使用されています。摩耗部品の劣化
の進行度合は使用環境や使用時間等によって大きく異なります。
本機を末永く安定してご愛用いただくためには、定期的に摩耗部品を交換されることをおすすめします。
摩耗部品の交換は必ずお買い上げ店、またはヤマハ電気音響製品修理受付センターへご相談ください。
摩耗部品の一例
ボリュームコントロール、スイッチ・リレー類、接続端子、
ランプ、
ベルト、
ピンチローラー、磁気ヘッド、光ヘッド、
モーター類など
※ このページは、安全にご使用いただくためにAV製品全般について記載しております。
©2008
All rights reserved.
Printed in China
WP03260-2
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
