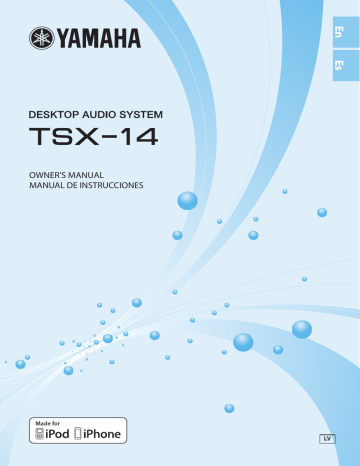

OWNER'S MANUAL
MANUAL DE INSTRUCCIONES
LV
CAUTION: READ THIS BEFORE OPERATING YOUR UNIT.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
To assure the finest performance, please read this
manual carefully. Keep it in a safe place for future
reference.
Install this unit in a well ventilated, cool, dry, clean
place - away from direct sunlight, heat sources,
vibration, dust, moisture and cold. For proper
ventilation, allow the following minimum clearances.
Top: 15 cm (6 in)
Rear: 10 cm (4 in)
Sides: 10 cm (4 in)
Locate this unit away from other electrical
appliances, motors, or transformers to avoid
humming sounds.
Do not expose this unit to sudden temperature
changes from cold to hot, and do not locate this unit
in an environment with high humidity (i.e. a room
with a humidifier) to prevent condensation inside this
unit, which may cause an electrical shock, fire,
damage to this unit, and/or personal injury.
Avoid installing this unit where foreign object may
fall onto this unit and/or this unit may be exposed to
liquid dripping or splashing. On the top of this unit,
do not place:
– Other components, as they may cause damage
and/or discoloration on the surface of this unit.
– Burning objects (i.e. candles), as they may cause
fire, damage to this unit, and/or personal injury.
– Containers with liquid in them, as they may fall
and liquid may cause electrical shock to the user
and/or damage to this unit.
Do not cover this unit with a newspaper, tablecloth,
curtain, etc. in order not to obstruct heat radiation. If
the temperature inside this unit rises, it may cause
fire, damage to this unit, and/or personal injury.
Do not plug in this unit to a wall outlet until all
connections are complete.
Do not operate this unit upside-down. It may
overheat, possibly causing damage.
Do not use force on switches, knobs and/or cords.
When disconnecting the power cable from the wall
outlet, grasp the plug; do not pull the cable.
Do not clean this unit with chemical solvents; this
might damage the finish. Use a clean, dry cloth.
Only voltage specified on this unit must be used.
Using this unit with a higher voltage than specified is
dangerous and may cause fire, damage to this unit,
and/or personal injury. Yamaha will not be held
responsible for any damage resulting from use of this
unit with a voltage other than specified.
To prevent damage by lightning, keep the power
cable disconnected from a wall outlet or this unit
during a lightning storm.
Do not attempt to modify or fix this unit. Contact
qualified Yamaha service personnel when any
service is needed. The cabinet should never be
opened for any reasons.
i En
15 When not planning to use this unit for long periods of
time (i.e. vacation), disconnect the AC power plug
from the wall outlet.
16 Be sure to read the “TROUBLESHOOTING” section
on common operating errors before concluding that
this unit is faulty.
17 Before moving this unit, press
to set the system to
off, and disconnect the AC power plug from the wall
outlet.
18 Condensation will form when the surrounding
temperature changes suddenly. Disconnect the power
cable from the outlet, then leave this unit alone.
19 When using this unit for a long time, this unit may
become warm. Turn the system off, then leave this
unit alone for cooling.
20 Install this unit near the wall outlet and where the AC
power plug can be reached easily.
21 Be sure to use the AC adaptor supplied with this unit.
Using an AC adaptor other than the one provided
may cause fire or damage to this unit.
This unit is not disconnected from the AC power source
as long as it is connected to the wall outlet, even if this
unit itself is turned off by . In this state, this unit is
designed to consume a very small quantity of power.
WARNING
TO REDUCE THE RISK OF FIRE OR ELECTRIC
SHOCK, DO NOT EXPOSE THIS UNIT TO RAIN OR
MOISTURE.
• This unit’s speakers use magnets. Do not place items
that are sensitive to magnetism, such as CRT-type TVs,
clocks, credit cards, floppy disks, etc., on or beside this
unit.
• There is a chance that placing this unit too close to a
CRT-based (Braun tube) TV set might impair picture
color. Should this happen, move this unit away from the
TV set.
PREPARATION
En
CONTENTS
NAMES OF PARTS AND THEIR FUNCTIONS .................................................................................... 2
BASIC FUNCTIONS................................................................................................................................... 4
LISTENING TO FM STATIONS .............................................................................................................. 6
LISTENING TO iPod.................................................................................................................................. 7
LISTENING TO EXTERNAL SOURCES ............................................................................................... 8
TROUBLESHOOTING .............................................................................................................................. 9
SPECIFICATIONS ................................................................................................................................... 11
■ Features
– Playback of iPod/iPhone (with Lightning connector), FM radio, and external devices with an AUX
connector.
– Setting alarm using iPod/iPhone (with Lightning connector), or FM radio.
– Supplying power to iPod/iPhone (with Lightning connector).
– Rich sound by 5cm full-range custom speaker and DSP (Digital Signal Processor) made by Yamaha.
– Enhanced treble and thick mid/bass, even when playing a compressed audio source, such as MP3, etc.
(Music Enhancer)
■ iPod/iPhone
Supported models:
iPhone 5/iPhone 5c/iPhone 5s
iPod touch (5th generation)
iPod nano (7th generation)
(as of August 2014)
* This unit is iPod and also iPhone-compatible. “iPod” described in this manual may also refer to “iPhone”.
• An iPod may not be detected by the unit or some features may not be compatible, depending on the
model or software version of the iPod.
• Note indicates precautions for use of the unit and its feature limitations.
•
y
indicates supplementary explanations for better use.
■ Supplied accessories
AC adaptor
FM antenna
DC 12 V, 1.5 A, model number:
• Taiwan model
MU18-D120150-A1
• South East Asian model
MU18-D120150-C5
1 En
NAMES OF PARTS AND THEIR FUNCTIONS
■ Top panel
E iPod dock
Set your iPod on the Lightning connector
of the iPod dock.
y
An iPod is charged when set in the
iPod dock.
Note
• The iPod may not be set in the
iPod dock securely if it is in its
protective case.
• This unit stops supplying power when it is in Eco
Standby mode.
A Grille (☞ page 3)
F VOLUME
Controls volume. When you control the
volume, the volume level will be displayed on
the display for a while.
G CLOCK
Sets the clock (☞ page 4).
H ALARM
Sets the alarm (☞ page 4).
I TUNING
Adjust the time or radio frequency
(☞ page 4, 6).
J PRESET
Stores up to five favorite FM radio stations
(☞ page 6).
K SOURCE
Selects an input source from iPod, AUX, or
RADIO.
B Display
C Indicators
(Alarm): Lights when the
alarm function is on
(☞ page 4).
RADIO: Lights when the radio is
selected as an input
source (☞ page 6).
AUX: Lights when AUX is selected
as an input source
(☞ page 8).
iPod: Lights when iPod is selected
as an input source
(☞ page 7).
y Dimmer function
Press CLOCK repeatedly to set the
brightness of the display and
indicators.
3 (brightest)
2
1 (darkest)
2 En
D
Press to turn on the system or enter standby mode.
Eco Standby mode
• This can reduce power consumption. Press and hold
for more than
3 seconds to set the system to power saving mode. All the indicators and
display turn off, and audio playback and input via buttons except
are
disabled. To cancel Eco Standby mode, press .
• Even in standby mode or Eco Standby mode, the alarm function is
available.
Auto Standby (☞ page 5)
• This unit has a function that automatically activates standby mode when no
audio signal is input from a connecting device, or when the connecting
device is playing at a low volume for a certain period (about 20 minutes).
NAMES OF PARTS AND THEIR FUNCTIONS
En
Caution
A grille is attached to this product to protect the speakers.
• Since the grille cloth is made of soft material, it can be easily damaged, so do not scratch it with a sharp object.
• Do not overstress the grille cloth. If it is overstressed, it will become contorted and damaged. This may cause damage to
the speakers. Be careful when handling the grille cloth.
■ Rear panel
To AC wall outlet
L 12 V
Connect the supplied
AC adaptor.
M AUX
Connect external devices with
ø3.5mm stereo mini plug cables.
(☞ page 8)
N FM ANT
FM antenna terminal
Connecting the FM antenna
A
A Connect the supplied antenna to the
unit.
B Pin the antenna where the best
reception is obtained.
Note
B
• Be sure to stretch out the antenna as the illustration shows.
• If FM reception is poor, change the height or direction of
the antenna, or relocate the unit.
3 En
OPERATION
BASIC FUNCTIONS
Adjusting the clock
A Press and hold CLOCK for more than
2 seconds.
The display flashes.
A, C
B
B Adjust the time with TUNING.
y
If you press and hold TUNING, the numbers
advance quickly.
C Press CLOCK.
If you want to cancel clock setting mode, press
.
y
If you press PRESET in step B, you can select the
time display method (12 hours/24 hours).
Note
The time settings are lost approximately one week after
unplugging the unit.
Alarm setting
You can play back the radio, the iPod, and emit beeps at a set time with this unit.
■ Setting the time and sound
A Press and hold ALARM for more than
2 seconds.
A, E
The alarm indicator (
), the RADIO indicator
(or the iPod indicator), and display flash.
B
D
Alarm
indicator
(
)
RADIO
indicator
C
iPod indicator
y
• The alarm type of this unit are the radio and
beeping, and iPod and beeping.
• The radio/iPod turns on 3 minutes before the alarm
time and beeping starts at the set alarm time.
Note
• If you press ALARM to complete the setting of the alarm
without changing the alarm time and volume, the alarm setting
mode will be cancelled and the alarm will not be set to on.
• When iPod is selected as a source, set the iPod in the iPod
dock (☞ page 7). If the iPod is not set at the alarm time,
the unit emits beeps.
4 En
B Set the alarm time with TUNING.
C Press SOURCE to select the alarm type.
• iPod: this unit resumes the song you listened to last
time.
• RADIO: this unit plays back the radio station you
listened to last time.
D Set the alarm volume with VOLUME.
The volume level is displayed.
E Press ALARM.
Alarm is set and the alarm indicator (
lights.
)
BASIC FUNCTIONS
En
■ Switching the alarm on/off
Press ALARM.
When the alarm is on, the alarm indicator (
)
and the RADIO indicator (or the iPod indicator)
light and the alarm time is displayed for a while.
Alarm
indicator
(
)
RADIO
indicator
iPod indicator
Operations during playing back alarm sound
At the set time, alarm sound plays back. During playback, operations below are available.
■ Stopping the alarm
Press ALARM or
.
y
Alarm
indicator
(
)
RADIO
indicator
iPod indicator
• Unless you stop the alarm, the alarm stops after
60 minutes automatically.
• When you stop the alarm, the alarm time setting, etc., is
saved for convenient use next time.
• Press any button except ALARM and
once to stop the
beeping, and twice to stop the radio source or iPod (snooze
function). 4 minutes after the radio source or iPod is
stopped, it will start fading in again and after another
minute the beeping will resume.
• When the snooze function is activated, the display, alarm
indicator (
) and RADIO indicator (or the iPod
indicator) flash.
Auto Standby
The system automatically enters standby mode under the following circumstance.
• No audio signal is input from a connecting device or when the connecting device is playing at a low volume
for a certain period (about 20 minutes).
• If no operation is performed for more than 8 hours while music is being played back or stopped.
5 En
LISTENING TO FM STATIONS
Tuning radio stations
A Press SOURCE to select RADIO.
The RADIO indicator lights.
B
B For automatic tuning, press and hold
TUNING.
For manual tuning, press TUNING
repeatedly.
Note
A
If you tune into a station manually, the sound is monaural.
RADIO indicator
Presetting radio stations
You can store up to five favorite FM radio stations with the preset function.
A Press TUNING to select a favorite radio
station.
The radio frequency is displayed temporally.
A
B Press and hold PRESET for more than
2 seconds.
B, C, D
The preset number is displayed on the display and
flashes.
RADIO indicator
C Press PRESET to select the preset
number you want to store to.
The preset number is displayed as follows:
P2
P3
P4
P5
P1
P1
D Press and hold PRESET for more than
2 seconds to complete.
Selecting preset radio stations
A Press SOURCE to select RADIO.
The RADIO indicator lights.
B Press PRESET repeatedly to select the
preset radio station.
A
B
RADIO indicator
6 En
En
LISTENING TO iPod
■ Connecting an iPod to the iPod dock
y
• An iPod will be recharged while it is connected to the dock. The iPod
will not be recharged when the unit is in Eco Standby mode.
• If an iPod in protective case is connected by force, the connector may
be damaged. Remove the protective case before connection.
Note
• Slowly connect or remove the iPod.
• Insert the iPod straight in the right angle without adding pressure to it.
If you insert the iPod in the wrong angle and forcibly insert it into the
unit, a malfunction may occur.
• Do not connect an unsupported iPod to this unit. The operation of an
unsupported iPod is not guaranteed.
• Remove the iPod when carrying this unit.
• If the battery of the iPod is very low, charge the iPod for a while
before operating.
• If the iPod is not turned on, the iPod will not operate even if it is set on
the unit. Check if the iPod is turned on before operating.
• Remove the iPod if you will not use the unit for a long time.
• Connect your iPod without any other iPod accessories (such as
headphones, a wired remote control, an FM transmitter, etc.)
connected.
• It is recommended that you update your iPod software before using it
with this unit. The updater for the iPod software is available at the
Apple website.
Playing the iPod
For details on compatible iPod models, refer to “SPECIFICATIONS” (☞ page 11).
A
A Connect an iPod to the iPod dock.
B Press SOURCE and set iPod as the playback
source.
C Play the iPod.
y
B
• You can remove the iPod during playback.
• When the unit is used with the iPod’s shake shuffle function
on, the iPod might shuffle due to the vibration of speaker
depending on the music played back. If this happens, turn the
shake shuffle function off. (Refer to the instruction manual of
the iPod to turn the function off.)
• Although this unit may operate or display differently
depending on the model or the software of the iPod, it does
not affect the basic playback operation.
• For how to operate the iPod itself, etc., refer to the owner’s
manual supplied with the each product.
7 En
LISTENING TO EXTERNAL SOURCES
A Connect your portable audio
device to AUX using a
commercially available 3.5 mm
(1/8 in) mini plug cable.
Rear panel
A
B
C
Note
Turn down the volume of this unit and your
portable audio device before connection.
B Turn on the system.
C Press SOURCE to set the
playback source to AUX.
The AUX indicator lights.
AUX indicator
8 En
D Start playback on the connected
portable audio device.
En
TROUBLESHOOTING
Refer to the table below if the unit does not operate properly. If the problem you are experiencing is not listed
below, or if the instruction below does not help, press to enter standby mode, disconnect the power cable,
and contact the nearest authorized Yamaha dealer or service center.
General
Problem
The speakers make no
sound.
Cause
The volume may be set to the minimum
level.
Solution
Adjust the volume level.
The source may be incorrect.
Select the correct source.
The unit is setting the alarm.
Press ALARM to complete the alarm setting.
Sound suddenly turns off. Auto Standby function is enabled.
Turn on the system and play the source again.
Since the connecting device outputs at a
very low volume, the Auto Standby
function is enabled.
Raise the volume of the connecting device.
Sound is cracked/
distorted or there is
abnormal noise.
Input source volume is excessive, or
volume of this unit is excessive.
Adjust the volume with VOLUME.
The unit does not operate
properly.
The unit may have received a strong
electrical shock such as lightning or
excessive static electricity, or power
supply may have dropped.
Press
to enter standby mode and
disconnect the power cable. Wait about
30 seconds, reconnect the power cable, and
turn on the system.
The system turns on but
immediately shuts off.
The power cable may be connected
improperly.
Make sure the power cable is plugged into the
wall outlet firmly.
The unit may have received a strong
electrical shock such as lightning or
excessive static electricity.
Disconnect the power cable. Wait about
30 seconds, reconnect the power cable, and
turn on the system.
A digital or high-frequency The unit may be placed too close to the
digital or high-frequency equipment.
equipment produces
noises.
Place the unit farther away from the
equipment.
The clock setting has been The unit is left more than one week after
you disconnect the power cable from the
cleared.
Plug the power cable into the wall outlet
firmly, and set the clock again (☞ page 4).
wall outlet.
The clock flashes.
The unit is setting CLOCK or ALARM.
Press
to cancel setting CLOCK or
ALARM.
FM radio reception
Problem
Too much noise during
stereo broadcast.
Cause
Solution
The radio station you selected may be far Try manual tuning to improve the signal
from your area, or the radio wave
quality (☞ page 6) or change the height or
reception is weak in your area.
direction of the antenna, or relocate the unit
(☞ page 3).
9 En
TROUBLESHOOTING
iPod
Problem
No sound.
The iPod does not charge
up.
Cause
Set the iPod firmly.
Earphones are connected.
Remove the earphones.
The proper data is not in the iPod.
Check if the proper playable data is in the
iPod.
For the proper data format or how to put the
data into the iPod, refer to the owner’s manual
supplied with each product.
The iPod software version has not been
updated.
Download the latest iTunes software to update
the iPod software version to the latest.
The iPod is set in the iPod dock
improperly.
Remove the iPod from the unit, and then set it
in the iPod dock again (☞ page 7).
The system is set to Eco Standby mode
(☞ page 2).
Press
to cancel Eco Standby mode
(☞ page 2).
Suddenly the music being The iPod’s Shake to Shuffle function is
turned on.
played back is canceled
and another track starts
playing without
performing any operation.
10 En
Solution
The iPod is not set in the iPod dock
firmly.
Turn off the Shake to Shuffle function in the
iPod’s settings.
■ PLAYER SECTION
■ GENERAL
iPod/iPhone
•
•
•
•
•
Made for.
iPhone 5/iPhone 5c/iPhone 5s
iPod touch (5th generation)
iPod nano (7th generation)
(as of August 2014)
• An iPod may not be detected by the unit or some features
may not be compatible, depending on the model or
software version of the iPod.
En
SPECIFICATIONS
Power Supply........................... AC 100 to 240 V, 50/60 Hz
Power consumption .....................................................11 W
Standby consumption (Clock displayed) ....................1.0 W
Eco Standby consumption ..........................................0.2 W
Time of power management (Auto Standby)
................................................ No sound: about 20 minutes
.................................................No operation: about 8 hours
• Weight......................................................... 0.9 kg (2.0 lbs.)
• Dimensions
180 mm (7-1/8 in)
AUX IN
• Input connector
............STEREO L/R: 3.5 mm (1/8 in) STEREO mini Jack
200 mm (7-7/8 in)
100 mm
(3-7/8 in)
■ AMPLIFIER SECTION
• Driver unit .........................5 cm (2 in) full-range driver × 2
■ TUNER SECTION
• Tuning range (FM) .................................87.5 to 108.0 MHz
Specifications are subject to change without notice.
iPod, iPhone
“Made for iPod” and “Made for iPhone” mean that an
electronic accessory has been designed to connect
specifically to iPod or iPhone, respectively, and has been
certified by the developer to meet Apple performance
standards.
Apple is not responsible for the operation of this device or its
compliance with safety and regulatory standards. Please note
that the use of this accessory with iPod or iPhone may affect
wireless performance.
iPhone, iPod , iPod touch, iPod nano, iTunes and Lightning
are trademarks of Apple Inc., registered in the U.S. and other
countries.
11 En
PRECAUCIÓN: LEA LAS INDICACIONES SIGUIENTES ANTES DE
UTILIZAR ESTE APARATO
1
2
3
4
5
6
7
8
9
10
11
12
13
Para asegurar el mejor rendimiento de este aparato,
lea atentamente este manual. Y luego guárdelo en un
lugar seguro para poder consultarlo en el futuro en
caso de ser necesario.
Instale esta unidad en un lugar bien ventilado, fresco,
seco y limpio, alejado de la luz directa del sol,
fuentes de calor, vibración, polvo, humedad y frío.
Para una adecuada ventilación, permita que el equipo
tenga el siguiente espacio libre mínimo:
Arriba: 15 cm
Atrás: 10 cm
A los lados: 10 cm
Coloque este aparato lejos de otros aparatos
eléctricos, motores o transformadores, para evitar así
los ruidos de zumbido.
No exponga este aparato a cambios bruscos de
temperaturas, del frío al calor, ni lo coloque en
lugares muy húmedos (una habitación con
deshumidificador, por ejemplo), para impedir así que
se forme condensación en su interior, lo que podría
causar una descarga eléctrica, un incendio, daños en
el aparato y/o lesiones a las personas.
Evite instalar este aparato en un lugar donde puedan
caerle encima objetos extraños y/o donde quede
expuesto al goteo o a la salpicadura de líquidos.
Encima de este aparato no ponga:
– Otros componentes, porque pueden causar daños
y/o decoloración en la superficie de este aparato.
– Objetos con fuego (velas, por ejemplo), porque
pueden causar un incendio, daños en el aparato y/
o lesiones a las personas.
– Recipientes con líquidos, porque pueden caerse y
derramar el líquido, causando descargas
eléctricas al usuario y/o dañando el aparato.
No tape este aparato con un periódico, mantel,
cortina, etc. para no impedir el escape del calor. Si
aumenta la temperatura en el interior del aparato, esto
puede causar un incendio, daños en el aparato y/o
lesiones a las personas.
No enchufe este aparato a una toma de corriente hasta
después de haber terminado todas las conexiones.
No ponga el aparato al revés. Podría recalentarse y
posiblemente causar daños.
No utilice una fuerza excesiva con los conmutadores,
los controles y/o los cables.
Cuando desconecte el cable de alimentación de la
toma de corriente, sujete la clavija y tire de ella; no
tire del propio cable.
No limpie este aparato con disolventes químicos
porque podría estropear el acabado. Utilice un paño
limpio y seco para limpiar el aparato.
Utilice solamente la tensión especificada en este
aparato. Utilizar el aparato con una tensión superior a
la especificada resulta peligroso y puede producir un
incendio, daños en el aparato y/o lesiones a las
personas. Yamaha no se hará responsable de ningún
daño debido al uso de este aparato con una tensión
diferente de la especificada.
Para impedir daños debidos a relámpagos, desconecte
el cable de alimentación y antenas externas de la
toma de corriente durante una tormenta eléctrica.
i Es
14 No intente modificar ni arreglar este aparato. Póngase
en contacto con el personal de servicio Yamaha
cualificado cuando necesite realizar alguna
reparación. La caja no deberá abrirse nunca por
ninguna razón.
15 Cuando no piense utilizar este aparato durante mucho
tiempo (cuando se ausente de casa por vacaciones,
por ejemplo) desconecte el cable de alimentación de
la toma de corriente.
16 Asegúrese de leer la sección “SOLUCIÓN DE
PROBLEMAS” antes de dar por concluido que su
aparato está averiado.
17 Antes de trasladar este aparato, pulse
para activar
el sistema y, a continuación, desconecte el cable de
alimentación CA de la toma de corriente.
18 La condensación se formará cuando cambie de
repente la temperatura ambiental. Desconecte en este
caso el cable de alimentación de la toma de corriente
y no utilice el aparato.
19 El aparato se calentará cuando la utilice durante
mucho tiempo. Desactive el sistema y, a
continuación, no utilice la unidad para dejar que se
enfríe.
20 Instale este aparato cerca de la toma de CA y donde
se pueda alcanzar fácilmente la clavija de
alimentación.
21 Asegúrese de utilizar el adaptador de CA
suministrado con esta unidad. La utilización de un
adaptador de CA diferente del suministrado puede
causar un incendio o daños en esta unidad.
Este aparato no se desconecta de la fuente de
alimentación de CA si está conectada a una toma de
corriente, aunque la propia aparato esté apagada con .
En este estado, este aparato ha sido diseñada para que
consuma un cantidad de corriente muy pequeña.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO O
DESCARGA ELÉCTRICA, NO EXPONGA ESTE
APARATO A LA LLUVIA NI A LA HUMEDAD.
• Los altavoces de esta unidad utilizan imanes. No
coloque objetos sensibles al magnetismo, como
televisores con tubo de rayos catódicos, relojes, tarjetas
de crédito, disquetes etc., encima o al lado de esta
unidad.
• Si se instala la unidad demasiado cerca de un televisor
con tubo de rayos catódicos, la calidad del color podría
verse perjudicada. En este caso, aleje el sistema del
televisor.
PREPARATION
CONTENIDO
■ Características
– Reproducción de contenidos de un iPod/iPhone (con conector Lightning), radio FM y dispositivos
externos con un conector AUX.
– Configuración de alarmas usando un iPod/iPhone (con conector Lightning) o la radio FM.
– Suministro de alimentación a un iPod/iPhone (con conector Lightning).
– Sonido de una gran riqueza gracias a un altavoz personalizado de gama completa de 5 cm y DSP
(procesador de señal digital) de Yamaha.
– Mejora de los agudos y mayor intensidad de los medios/bajos, incluso al reproducir una fuente de audio
comprimida, como MP3, etc. (Music Enhancer)
■ iPod/iPhone
Modelos compatibles:
iPhone 5/iPhone 5c/iPhone 5s
iPod touch (5th generation)
iPod nano (7th generation)
(en agosto de 2014)
* Esta unidad es compatible con iPod y también con iPhone. “iPod”, descrito en este manual, podria
referirse también a “iPhone”.
• Es posible que la unidad no detecte un iPod o que algunas funciones no sean compatibles, según el
modelo o la versión de software del iPod en cuestión.
• Nota Indica precauciones que deben seguirse para usar la unidad y limitaciones de sus funciones.
•
y
Indica explicaciones adicionales para un mejor uso.
■ Accesorios suministrados
Adaptador de CA
Antena de FM
12 V CC, 1,5 A, número de modelo:
• Modelo para Taiwán
MU18-D120150-A1
• Modelo para el Sudeste asiático
MU18-D120150-C5
1 Es
Es
NOMBRES DE LAS PARTES Y SUS FUNCIONES .............................................................................. 2
FUNCIONES BÁSICAS.............................................................................................................................. 4
ESCUCHAR EMISORAS DE RADIO ...................................................................................................... 6
ESCUCHAR EL iPod .................................................................................................................................. 7
ESCUCHAR FUENTES EXTERNAS....................................................................................................... 8
SOLUCIÓN DE PROBLEMAS ................................................................................................................. 9
ESPECIFICACIONES .............................................................................................................................. 11
NOMBRES DE LAS PARTES Y SUS FUNCIONES
■ Panel superior
E Base para iPod
Conecte el iPod al conector Lightning de la
base para iPod.
y
El iPod se carga cuando esta instalado
en la base para iPod.
Nota
A Rejilla
(☞ página 3)
B Visor
• Es posible que el iPod no se ajuste a la base para
iPod de forma segura si está dentro de la caja
protectora.
• Esta unidad deja de proporcionar alimentación
cuando se encuentra en el modo de espera Eco.
F VOLUME
Controla el volumen. Al ajustar el volumen, el
nivel de volumen se muestra en el visor
durante unos instantes.
G CLOCK
Permite configurar el reloj (☞ página 4).
H ALARM
Permite configurar la alarma (☞ página 4).
I TUNING
Permite ajustar la hora o la frecuencia de
radio (☞ página 4, 6).
J PRESET
Permite almacenar hasta cinco emisoras de
radio FM favoritas (☞ página 6).
K SOURCE
Seleccione iPod, AUX o RADIO como fuente
de entrada.
C Indicadores
D
(Alarma): se ilumina cuando la
Púlselo para encender el sistema o acceder al modo de espera.
función de alarma está
Modo de espera Eco
activada (☞ página 4).
• Esto puede reducir el consumo de energía. Mantenga pulsado
durante
RADIO: se ilumina cuando la radio está
más de 3 segundos para poner el sistema en modo de ahorro de energía. Se
seleccionada como fuente de
apagarán todos los indicadores y el visor, y no podrán utilizarse la
entrada (☞ página 6).
reproducción de audio ni los botones excepto . Para cancelar el modo de
AUX: se ilumina cuando AUX está
espera Eco, pulse .
seleccionada como fuente de
• La función de alarma también está disponible en el modo de espera y en el
entrada (☞ página 8).
modo de espera Eco.
iPod: se ilumina cuando el iPod está
Reposo automático (☞ página 5)
seleccionado como fuente de
• Esta unidad tiene una función que activa automáticamente el modo de espera
entrada (☞ página 7).
cuando no se recibe ninguna señal de audio de un dispositivo conectado o
cuando el dispositivo conectado reproduce contenidos a un volumen bajo
durante un periodo determinado (unos 20 minutos).
y Función de atenuación
Pulse CLOCK varias veces para
configurar el brillo del visor y los
indicadores.
3 (máximo brillo)
2
1 (mínimo
brillo)
2 Es
NOMBRES DE LAS PARTES Y SUS FUNCIONES
Precaución
■ Panel posterior
A la toma de pared de CA
L 12 V
Conecte el
adaptador de CA
suministrado.
M AUX
Conecte dispositivos externos con
cables con miniclavija estéreo de
ø3,5 mm. (☞ página 8)
N FM ANT
Terminal de antena de FM
Conexión de la antena de FM
A
A Conecte la antena suministrada a la
unidad.
B Coloque la antena en la posición en la
que reciba mejor señal.
Nota
B
• Asegúrese de extender la antena tal y como muestra la
ilustración.
• Si la recepción FM es mala, cambie la altura o la dirección
de la antena, o bien cambie la unidad de sitio.
3 Es
Es
La rejilla está colocada en este producto para proteger los altavoces.
• Como la tela de la rejilla está hecha de un material frágil, es fácil que sufra daños. Evite tocarla con un objeto afilado.
• No sobrecargue la tela de la rejilla. En caso de carga excesiva, perderá su forma original y sufrirá desperfectos. Este
deterioro puede causar daños en los altavoces. Tenga mucho cuidado al manipular la tela de la rejilla.
OPERATION
FUNCIONES BÁSICAS
Ajuste del reloj
A Mantenga pulsado CLOCK durante
más de 2 segundos.
El visor parpadeará.
A, C
B
B Ajuste la hora con TUNING.
y
Si mantiene pulsado TUNING, los números avanzan
rápidamente.
C Pulse CLOCK.
Si desea salir del modo de ajuste del reloj, pulse
.
y
Si pulsa PRESET en el paso B, puede seleccionar el
método usado para indicar la hora (12 horas/24 horas).
Nota
El ajuste del tiempo se pierde aproximadamente una semana
después de desenchufar la unidad.
Ajuste de la alarma
Con esta unidad, puede reproducir la radio, el iPod y emitir pitidos a la hora programada.
■ Ajuste de la hora y del sonido
A Mantenga pulsado ALARM durante
más de 2 segundos.
A, E
El indicador de alarma (
), el indicador de
RADIO (o el indicador de iPod) y el visor
parpadearán.
D
B
Indicador
de alarma
(
)
C
Indicador
de RADIO
Indicador de iPod
y
• Esta unidad dispone de los siguientes tipos de
alarma: radio y pitidos o iPod y pitidos.
• La radio/iPod se enciende 3 minutos antes de la
hora de la alarma y los pitidos empiezan a la hora
de la alarma programada.
B Ajuste la hora de alarma con TUNING.
C Pulse SOURCE para seleccionar el tipo
de alarma.
• iPod: esta unidad reanuda la canción que escuchó por
última vez.
• RADIO: esta unidad reproduce la emisora de radio
que escuchó por última vez.
D Ajuste el volumen de la alarma con
VOLUME.
Se muestra el nivel de volumen.
Nota
• Si pulsa ALARM para finalizar la configuración de la alarma sin
haber modificado la hora de la alarma ni el volumen, se cancelará el
modo de configuración de la alarma pero no se activará la alarma.
• Cuando el iPod es seleccionado como fuente, instale el
iPod en la base para iPod (☞ page 7). Si el iPod no está
conectado a la hora de la alarma, la unidad emite pitidos.
4 Es
E Pulse ALARM.
La alarma está programada y el indicador de
alarma (
) se ilumina.
FUNCIONES BÁSICAS
■ Activación/Desactivación de la alarma
Pulse ALARM.
Es
Cuando la alarma está activada, el indicador de
alarma (
) y el indicador de RADIO (o el
indicador de iPod) se iluminan y la hora de la
alarma se muestra durante unos instantes.
Indicador
de alarma
(
)
Indicador
de RADIO
Indicador de iPod
Operaciones durante la reproducción del sonido de la alarma
A la hora ajustada, se reproduce el sonido de la alarma. Durante la reproducción, las siguientes operaciones son
posibles.
■ Detención del sonido de la alarma
Pulse ALARM o
.
y
Indicador
de alarma
(
)
Indicador
de RADIO
Indicador de iPod
• A menos que usted detenga la alarma, la alarma se detiene
automáticamente después de 60 minutos.
• Cuando detiene la alarma, el ajuste de tiempo y otras
configuraciones se guardan para poder utilizarlos otra vez.
• Pulse cualquier botón excepto ALARM y
una vez para
detener los pitidos y dos veces para detener la fuente de
radio o el iPod (función de repetición). 4 minutos después
de detener la fuente de radio o el iPod, empezará a
reanudarse la reproducción y cuando haya pasado otro
minuto volverán a escucharse los pitidos.
• Cuando la función de repetición está activada, el visor, el
indicador de alarma (
) y el indicador de RADIO (o
el indicador de iPod) parpadean.
Reposo automático
El sistema accede automáticamente al modo de espera en las siguientes situaciones:
• No se recibe ninguna señal de audio de un dispositivo conectado o el dispositivo conectado reproduce
contenidos a un volumen bajo durante un periodo determinado (unos 20 minutos).
• Si no se ha realizado ninguna operación durante más de 8 horas mientras se está reproduciendo música o sin
ninguna reproducción en curso.
5 Es
ESCUCHAR EMISORAS DE RADIO
Sintonización de emisoras de radio
A Pulse SOURCE para seleccionar
RADIO.
Se iluminará el indicador RADIO.
B
A
B Para la sintonización automática,
mantenga pulsado TUNING.
Para la sintonización manual, pulse
TUNING varias veces.
Nota
Si sintoniza una emisora de radio manualmente, el sonido
es monoaural.
Indicador de RADIO
Presintonización de emisoras de radio
Es posible almacenar hasta cinco emisoras de radio FM favoritas con la función de presintonización.
A Pulse TUNING para seleccionar una
emisora de radio favorita.
Se mostrará la frecuencia de radio durante unos instantes.
A
B, C, D
B Mantenga pulsado PRESET durante
más de 2 segundos.
Aparecerá el número de memoria en el visor y parpadeará.
Indicador de RADIO
C Pulse PRESET para seleccionar el número de
memoria en el que desea guardar la emisora.
El número de memorización se muestra de la
siguiente forma:
P2
P3
P4
P5
P1
P1
D Mantenga pulsado PRESET durante más
de 2 segundos para completar la operación.
Selección de emisoras de radio presintonizadas
A Pulse SOURCE para seleccionar
RADIO.
Se iluminará el indicador RADIO.
B Pulse PRESET varias veces para
seleccionar la emisora de radio
memorizada.
A
B
Indicador de RADIO
6 Es
ESCUCHAR EL iPod
■ Conexión de un iPod a la base para iPod
• Puede recargar un iPod mientras está conectado a la base. El iPod no
se recargará cuando la unidad esté en el modo de espera Eco.
• Si conecta un iPod en su funda protectora utilizando la fuerza, puede
provocar daños en el conector. Retire la funda protectora antes de
realizar la conexión.
Nota
• Conecte o desconecte el iPod despacio.
• Inserte el iPod en la ranura en posición vertical y en el ángulo
correcto, sin realizar ningún tipo de presión. Si inserta el iPod con un
ángulo equivocado y realizando una presión excesiva, puede
producirse un error.
• No conecte a esta unidad un iPod que no sea compatible. No se
garantiza el funcionamiento de modelos de iPod no compatibles.
• Desconecte el iPod al transportar esta unidad de un sitio a otro.
• Si queda muy poca batería en el iPod, cargue el iPod durante un rato
antes de utilizarlo.
• Si el iPod no está encendido, el iPod no funcionará aunque esté
conectado a la unidad. Compruebe que el iPod esté encendido antes de
utilizarlo.
• Desconecte el iPod si no va a utilizar la unidad durante un periodo
prolongado.
• Conecte su iPod sin que éste tenga conectado ningún otro accesorio
iPod (como auriculares, un mando a distancia con cable, un transmisor
de FM, etc.).
• Se le recomienda actualizar el software de su iPod antes de utilizarlo
con esta unidad. El actualizador para el software de su iPod se
encuentra disponible en el sitio Web de Apple.
Reproducir el iPod
Para detalles sobre los modelos de iPod compatibles, acuda a “ESPECIFICACIONES” (☞ página 11).
A
A Conecte un iPod a la base para iPod.
B Pulse SOURCE y configure iPod como la fuente
de reproducción.
C Reproduzca el iPod.
y
B
• Puede retirar el iPod durante la reproducción.
• Si la unidad se utiliza con la función agitación aleatorio
activada, el iPod podría accionar el modo aleatorio con las
vibraciones del altavoz, en función de la música reproducida.
En este caso, desactive la función agitación aleatorio.
(Consulte el manual de instrucciones del iPod para desactivar
la función.)
• Aunque esta unidad puede funcionar de una forma diferente o
presentar indicaciones distintas en función del modelo o del
software del iPod, eso no afecta el procedimiento básico de
reproducción.
• Para obtener información sobre el funcionamiento del iPod,
consulte el manual de instrucciones suministrado con cada
producto.
7 Es
Es
y
ESCUCHAR FUENTES EXTERNAS
A Conecte el dispositivo de audio
portátil al terminal AUX
mediante un cable con
miniclavija de 3,5 mm
disponible en tiendas.
Panel posterior
A
B
Nota
C
Baje el volumen de la unidad y el del
dispositivo de audio portátil antes de realizar
la conexión.
Indicador AUX
B Encienda el sistema.
C Pulse SOURCE para
seleccionar AUX como fuente
de reproducción.
Se iluminará el indicador AUX.
D Inicie la reproducción en el
dispositivo de audio portátil
conectado.
8 Es
SOLUCIÓN DE PROBLEMAS
General
Problema
Los altavoces no suenan.
Causa
Solución
Es posible que el volumen esté ajustado al Ajuste el nivel del volumen.
mínimo.
Es posible que la fuente no sea la correcta. Seleccione la fuente correcta.
El sonido se apaga de
repente.
La unidad está configurando la alarma.
Pulse ALARM para finalizar la configuración
de la alarma.
La función Reposo automático está
activada.
Encienda el sistema y reproduzca la fuente de
nuevo.
Como el dispositivo conectado reproduce Suba el volumen del dispositivo conectado.
los contenidos a un volumen muy bajo, se
ha activado la función Reposo
automático.
El volumen de la fuente de entrada es
Suenan chasquidos,
suena distorsionado o hay excesivo o el volumen de esta unidad es
excesivo.
un sonido anormal.
Ajuste el volumen con VOLUME.
La unidad no funciona
correctamente.
Es posible que la unidad haya recibido
una fuerte descarga eléctrica, como por
ejemplo, de un rayo o excesiva
electricidad estática, o es posible que se
haya caído el suministro eléctrico.
Pulse
para acceder al modo de espera y
desconecte el cable de alimentación. Espere
unos 30 segundos, vuelva a conectar el cable
de alimentación y encienda el sistema.
El sistema se enciende
pero inmediatamente se
apaga.
Es posible que el cable de alimentación
esté conectado indebidamente.
Asegúrese de que el cable de alimentación
está conectado a la toma de corriente de pared
con firmeza.
Es posible que la unidad haya recibido
una fuerte descarga eléctrica, como por
ejemplo, de un rayo o excesiva
electricidad estática.
Desconecte el cable de alimentación. Espere
unos 30 segundos, vuelva a conectar el cable
de alimentación y encienda el sistema.
Es posible que la unidad esté situada
demasiado cerca del equipo de alta
frecuencia o digital.
Aleje la unidad del equipo.
Un equipo de alta
frecuencia o digital
produce ruido.
Se ha borrado el ajuste del Se ha dejado la unidad más de una semana Conecte el cable de alimentación en la toma
sin conexión al cable de alimentación de de corriente de pared con firmeza y ajuste de
reloj.
la toma de corriente de pared.
El reloj parpadea.
nuevo el reloj (☞ página 4).
La unidad está configurando las opciones Pulse
para cancelar la configuración de
CLOCK o ALARM.
CLOCK o ALARM.
Recepción de radio FM
Problema
Hay demasiado ruido
durante la emisión
estéreo.
Causa
Solución
Es posible que la emisora de radio que ha
seleccionado se encuentre alejada de su
zona, o que la recepción de ondas de radio
sea muy débil en su zona.
Intente la sintonización manual para mejorar
la calidad de la señal (☞ página 6), cambie la
altura o la orientación de la antena o cambie la
unidad de sitio (☞ página 3).
9 Es
Es
Consulte la tabla inferior si la unidad no funciona correctamente. Si el problema no aparece en la siguiente lista
o las instrucciones siguientes no le ayudan, pulse para acceder al modo de espera, desconecte el cable de
alimentación y póngase en contacto con el centro de servicio o distribuidor de Yamaha más cercano.
SOLUCIÓN DE PROBLEMAS
iPod
Problema
No hay sonido.
El iPod no se carga
Causa
Solución
El iPod no está correctamente instalado en Instale el iPod correctamente.
la base para iPod.
Los auriculares están conectados.
Desconecte los auriculares.
No hay contenidos compatibles en el
iPod.
Compruebe si hay contenidos que puedan
reproducirse en el iPod.
Para obtener información sobre los formatos
compatibles o cómo cargar contenidos en el
iPod, consulte el manual de instrucciones
suministrado con cada producto.
No se ha actualizado la versión de
software del iPod.
Descargue la versión de iTunes más reciente
para actualizar la versión de software del iPod
a la más actualizada.
El iPod no está adecuadamente instalado
en la base para iPod.
Desconecte el iPod desde la unidad y, luego,
instálelo nuevamente en la base para iPod
(☞ página 7).
El sistema se encuentra en el modo de
espera Eco (☞ página 2).
Pulse
para cancelar el modo de espera Eco
(☞ página 2).
De repente, la música que La función de reproducción aleatoria si se Desactive la función de reproducción
aleatoria si se agita el iPod’ en los ajustes del
se está reproduciendo se agita el iPod’s está activada.
dispositivo.
detiene y comienza a
sonar otra pista sin que se
haya realizado acción
alguna.
10 Es
ESPECIFICACIONES
■ GENERALIDADES
iPod/iPhone
• Alimentación.................... De 100 V a 240 V CA, 50/60 Hz
• Consumo de energía eléctrica ......................................11 W
• Consumo en modo de espera (visualización del reloj)
....................................................................................1,0 W
• Consumo en modo de espera Eco ...............................0,2 W
• Tiempo de gestión de la alimentación (Auto Standby)
................................................ Sin sonido: unos 20 minutos
.............................................. Sin operaciones: unas 8 horas
• Peso.............................................................................0,9 kg
• Dimensiones
• Es posible que la unidad no detecte un iPod o que algunas
funciones no sean compatibles, según el modelo o la
versión de software del iPod en cuestión.
AUX IN
• Conector de Entrada
.................... ESTÉREO I/D: 3,5 mm Minitoma ESTÉREO
■ SECCIÓN DEL AMPLIFICADOR
• Unidad del transductor
.........................Transductor de gama completa de 5 cm × 2
■ SECCIÓN DEL SINTONIZADOR
• Intervalo de sintonización (FM)
................................................................. 87,5 - 108,0 MHz
180 mm
200 mm
100 mm
Made for.
iPhone 5/iPhone 5c/iPhone 5s
iPod touch (5th generation)
iPod nano (7th generation)
(en agosto de 2014)
Las especificaciones están sujetas a cambios sin previo aviso.
iPod, iPhone
“Made for iPod” (Fabricado para iPod) y “Made for iPhone”
(Fabricado para iPhone) significa que un accesorio
electrónico se ha diseñado específicamente para conectarse a
un iPod o un iPhone, respectivamente y que el desarrollador
ha certificado que cumple con los estándares de rendimiento
de Apple.
Apple no se hace responsable del funcionamiento de este
dispositivo ni de su cumplimiento con los estándares
normativos y de seguridad. Tenga en cuenta que el uso de
este accesorio con un iPod o un iPhone puede afectar al
rendimiento inalámbrico.
iPhone, iPod, iPod touch, iPod nano, iTunes y Lightning son
marcas comerciales de Apple Inc., registradas en Estados
Unidos y otros países.
11 Es
Es
■ SECCIÓN DEL REPRODUCTOR
© 2014 Yamaha Corporation
Printed in China ZN35200
Download PDF

advertising
