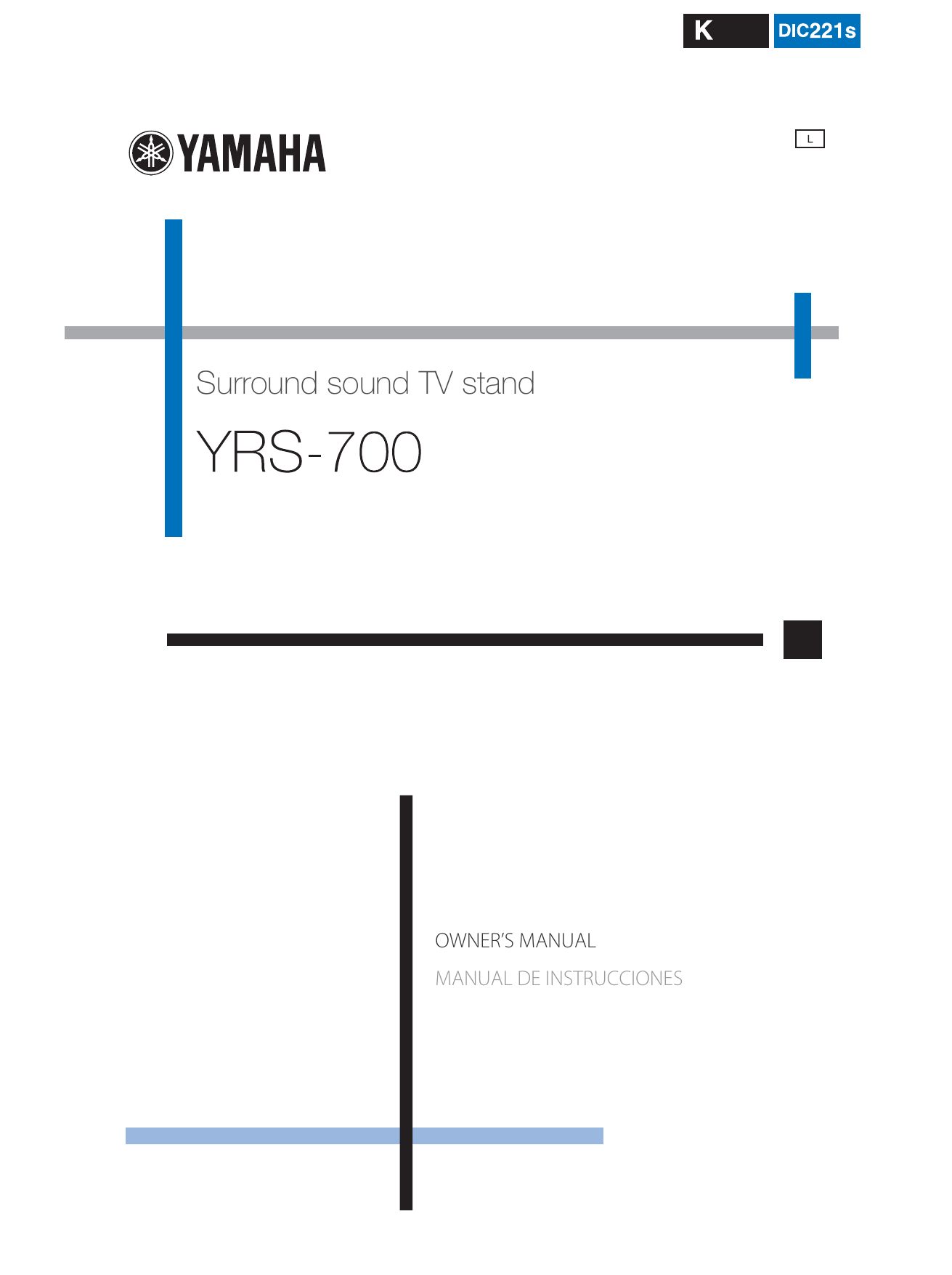

Yamaha YRS-700 Owner's Manual

Surround sound TV stand
OWNER’S MANUAL
MANUAL DE INSTRUCCIONES
CAUTION: READ THIS BEFORE OPERATING YOUR UNIT.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
To assure the finest performance, please read this manual
carefully. Keep it in a safe place for future reference.
Install this unit in a well ventilated, cool, dry, clean place –
away from direct sunlight, heat sources, vibration, dust,
moisture, and/or cold. For proper ventilation, allow the
following minimum clearances.
Rear: 5 cm (2 in)
Sides: 5 cm (2 in)
Locate this unit away from other electrical appliances,
motors, or transformers to avoid humming sounds.
Do not expose this unit to sudden temperature changes from
cold to hot, and do not locate this unit in an environment with
high humidity (i.e. a room with a humidifier) to prevent
condensation inside this unit, which may cause an electrical
shock, fire, damage to this unit, and/or personal injury.
Avoid installing this unit where foreign object may fall onto
this unit and/or this unit may be exposed to liquid dripping or
splashing. On the top of this unit, do not place:
– Other components, as they may cause damage and/or
discoloration on the surface of this unit.
– Burning objects (i.e. candles), as they may cause fire,
damage to this unit, and/or personal injury.
– Containers with liquid in them, as they may fall and
liquid may cause electrical shock to the user and/or
damage to this unit.
Do not cover this unit with a newspaper, tablecloth, curtain,
etc. in order not to obstruct heat radiation. If the temperature
inside this unit rises, it may cause fire, damage to this unit,
and/or personal injury.
Do not plug in this unit to a wall outlet until all connections
are complete.
Do not operate this unit upside-down. It may overheat,
possibly causing damage.
Do not use force on switches, knobs and/or cords.
When disconnecting the power cable from the wall outlet,
grasp the plug; do not pull the cable.
Do not clean this unit with chemical solvents; this might
damage the finish. Use a clean, dry cloth.
Only voltage specified on this unit must be used. Using this
unit with a higher voltage than specified is dangerous and
may cause fire, damage to this unit, and/or personal injury.
Yamaha will not be held responsible for any damage resulting
from use of this unit with a voltage other than specified.
To prevent damage by lightning, keep the power cable
disconnected from a wall outlet or this unit during a lightning
storm.
Do not attempt to modify or fix this unit. Contact qualified
Yamaha service personnel when any service is needed. The
cabinet should never be opened for any reasons.
When not planning to use this unit for long periods of time
(i.e. vacation), disconnect the AC power plug from the wall
outlet.
Be sure to read the “TROUBLESHOOTING” section on
common operating errors before concluding that this unit is
faulty.
Before moving this unit, press p to set this unit to the
standby mode, and disconnect the AC power plug from the
wall outlet.
Install this unit near the AC outlet and where the AC power
plug can be reached easily.
i En
19 The batteries shall not be exposed to excessive heat such as
sunshine, fire or the like. When you dispose of batteries,
follow your regional regulations.
20 Excessive sound pressure from earphones and headphones
can cause hearing loss.
This unit is not disconnected from the AC power source as long as
it is connected to the wall outlet, even if this unit itself is turned off
by p. This state is called the standby mode. In this state, this unit
is designed to consume a very small quantity of power.
WARNING
TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO
NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE.
FOR U.K. CUSTOMERS
If the socket outlets in the home are not suitable for the plug
supplied with this appliance, it should be cut off and an appropriate
3 pin plug fitted. For details, refer to the instructions described
below. Note that the plug severed from the mains lead must be
destroyed, as a plug with bared flexible cord is hazardous if
engaged in a live socket outlet.
IMPORTANT
THE WIRES IN MAINS LEAD ARE COLOURED IN
ACCORDANCE WITH THE FOLLOWING CODE:
Blue: NEUTRAL
Brown: LIVE
As the colours of the wires in the mains lead of this apparatus may
not correspond with the coloured markings identifying the
terminals in your plug, proceed as follows:
The wire which is coloured BLUE must be connected to the
terminal which is marked with the letter N or coloured BLACK.
The wire which is coloured BROWN must be connected to the
terminal which is marked with the letter L or coloured RED. Make
sure that neither core is connected to the earth terminal of the three
pin plug.
CAUTION
Danger of explosion if battery is incorrectly replaced. Replace
only with the same or equivalent type.
CAUTION
Use of controls or adjustments or performance of procedures other
than those specified herein may result in hazardous radiation
exposure.
Notes
• This unit’s speakers use magnets. Do not place items that are
sensitive to magnetism, such as CRT-type TVs, clocks, credit
cards, floppy disks, etc., on top of the rack.
• When the unit is positioned close to a CRT-type TV, picture or
sound distortion may occur. In this case, move the TV away from
the unit.
■ Notes on remote controls and batteries
• Do not spill water or other liquids on the remote control.
• Do not drop the remote control.
• Do not leave or store the remote control in the following places:
– places of high humidity, such as near a bath
– places of high temperatures, such as near a heater or a
stove
– places of extremely low temperatures
– dusty places
• Do not expose the remote control sensor of this unit to direct
sunlight or lighting such as inverted fluorescent lamps.
• If the batteries grow old, the effective operation range of the remote
control decreases considerably. If this happens, replace the batteries
with two new ones as soon as possible.
• Change all of the batteries if you notice the following conditions:
the operation range of the remote control decreases or the
transmission indicator does not light up or becomes dim.
• Do not use old batteries together with new ones.
• Do not use different types of batteries (such as alkaline and
manganese batteries) together. Read the packaging carefully as
these different types of batteries may have the same shape and color.
• Exhausted batteries may leak. If the batteries have leaked, dispose
of them immediately. Avoid touching the leaked material or letting it
come into contact with clothing, etc. Clean the battery compartment
thoroughly before installing new batteries.
• Do not throw away batteries with general house waste. Dispose of
them correctly in accordance with your local regulations.
English
1 En
What you can do with this unit
PREPARATION
To enjoy Blu-ray
movies
To enjoy games
To enjoy TV
Supplied accessories (p. 4)
Installation (p. 5)
Remote control preparation (p. 5)
CONNECTION/INITIAL
SETTINGS
Connecting your TV and Blu-ray disc player (p. 6)
Connecting a tuner
(When enjoying STB program such as on
satellite/CATV tuner)
(p. 7)
Connecting a game console
(p. 7)
Operating the unit with the TV remote control (p. 8)
PLAYBACK
Playing back TV, Blu-ray disc player, and game console (p. 10)
HDMI link (HDMI control) function
p. 8
Headphone surround function
p. 12
UniVolume
p. 11
Playback iPod/iPhone
p. 14
2 En
Capability for HD Audio
p. 34
Contents
SETTINGS
Getting started ....................................................... 4
Setup menu...........................................................18
Supplied accessories .................................................... 4
Setting procedure ........................................................ 18
Setup menu list............................................................ 19
CONNECTION/INITIAL SETTINGS
PREPARATION
PREPARATION
Tone control ................................................................ 19
Subwoofer settings...................................................... 19
Audio delay control...................................................... 19
Remote control preparation........................................... 5
Dynamic range control ................................................ 20
Connections ........................................................... 6
Volume level of each channel with test tones ............. 20
TV and Blu-ray disc player connection.......................... 6
Input assignment ......................................................... 21
Game console or tuner connection ............................... 7
HDMI setup ................................................................. 21
Initial settings......................................................... 8
HDMI control ...................................................................... 21
Operating the unit with the TV remote control............... 8
Playback features ................................................ 10
Basic operation for playback ....................................... 10
Enjoying sound with your preference .......................... 11
Audio playback component ................................................ 21
Brightness of the front panel display ........................... 22
Standard dimmer ............................................................... 22
Auto dimmer....................................................................... 22
Advanced setup ...................................................23
TROUBLESHOOTING
PLAYBACK
PLAYBACK
CONNECTION/
INITIAL SETTINGS
Installation .............................................................. 5
Surround playback ............................................................. 11
Stereo playback.................................................................. 11
Playing back digitally compressed formats (MP3, WMA, etc.)
with enriched sound (Compressed Music Enhancer)..............11
Troubleshooting........................................................... 24
ABOUT THIS UNIT
Volume balance adjustment ............................................... 11
Using useful features .................................................. 12
Controls and functions ........................................28
Listening with headphones................................................. 12
Controls and functions................................................. 28
Sleep timer/auto power down function ............................... 12
Settings for each input source (Option menu).................... 13
Playing back iPod/iPhone ........................................... 14
When using Wireless System for iPod (optional YIDW10) .......................................................................... 15
Glossary................................................................31
Glossary ...................................................................... 31
Specifications .......................................................33
Specifications .............................................................. 33
Available signal information......................................... 34
Playing back Bluetooth components ........................... 16
Pairing ................................................................................ 16
Connecting ......................................................................... 17
TROUBLESHOOTING
When using Yamaha Universal Dock for iPod (optional
YDS-12, etc.) ....................................................................15
SETTINGS
Automatic volume level adjustment (UniVolume)............... 11
Troubleshooting ...................................................24
ABOUT THIS UNIT
About this manual
3 En
English
• In this manual, operations that can be performed using either the front panel buttons or the remote control are explained using the
remote control.
• y indicates a tip for your operation.
• Notes contain important information and operating instructions.
• This manual is produced prior to production. Design and specifications are subject to change in part as a result of improvements,
etc. In case of differences between the manual and the product, the product has priority.
• The alphabet mark (such as
) indicates the remote control key(s) indicated on the figure on the left page.
PREPARATION
Getting started
Supplied accessories
Before assembly and connecting, make sure you have received all of the following items.1)
Remote control
Batteries (x 2)
(AAA, R03, UM-4)
Optical cable
(1.5 m (4.9 ft))
Install Manual
Digital audio pin cable
(1.5 m (4.9 ft))
Owner’s Manual
(this manual)
Video pin cable2)
(1.5 m (4.9 ft))
Main unit
Assembly is required before using this unit. Make sure all of the following items are included in the package, as they are all
necessary to complete assembly. Refer to the Install Manual for installation.
• Main unit
• Rear panels (left and right)
• Shelf
• Support posts
• Bottom panel
• Center rear panel
• Glass top panel
• Brackets
• Pins
• Small screws M4 × 10 mm
• Large screws M5 × 30 mm
• Washers
• Fasteners
1)
y
Depending on the connection, you may not need all of the supplied
cables.
4 En
2)
y
This cable is used when playing back iPod/iPhone video. Refer to
“Playing back iPod/iPhone (p. 14)”.
CONNECTION/INITIAL SETTINGS
Installation
Notes on installation
• Install your TV in accordance with the manufacturer’s instructions to prevent it from toppling over.
• This unit’s speakers use magnets. Do not place items that are sensitive to magnetism, such as clocks, credit cards, floppy disks, etc., on top of the
rack.
• When the unit is positioned close to a CRT-type TV, picture or sound distortion may occur.
The top glass panel is constructed of glass that has been tempered for strength and safety. In addition, a safety film has been applied to the tempered
glass to offer additional protection against injuries that may be caused by shattering glass. However, if you handle the glass inappropriately, the glass
might break and glass fragments might fly, causing injuries. Be sure to follow the precautions listed below:
• Do not allow any strong impacts to the glass (for example, do not allow thrown objects to strike the glass).
• Do not allow sharp objects to contact the glass.
• If the tempered glass has been scratched, it might break unexpectedly. If you see scratches, replace the glass immediately.
• Do not remove the glass caution sticker.
CONNECTION/
INITIAL SETTINGS
Caution: Handling the tempered glass
PREPARATION
Place the unit in the appropriate position after assembly. Refer to the supplied Install Manual for assembly. Refer to “Notes on
installation” below and place the unit correctly in the safe place.
PLAYBACK
Maximum load
45kg
10kg
20kg
SETTINGS
Interior slide sheet
An interior slide sheet is attached to the bottom of the unit,
allowing you to move the unit into position easily. To
prevent damage to the floor, clean the floor of dust and
rubbish before moving the unit.
TROUBLESHOOTING
Remote control preparation
Before installing batteries or using the remote control, make sure that you read precautions on the remote control and batteries in
“CAUTION: READ THIS BEFORE OPERATING YOUR UNIT.”
Installing the batteries
ABOUT THIS UNIT
1
Operation range
3
2
Within 6 m (20 ft)
English
5 En
Connections
• Do not connect the power cable until all connections are completed.
• Do not use excessive force when inserting the cable plug. Doing so may damage the cable plug and/or terminal.
TV and Blu-ray disc player connection
For the cable connection, follow the orders below.
1
HDMI cable (optional)
Input the digital audio/video signals
of the Blu-ray disc player to this unit.
2
HDMI cable (optional)
The digital video of the Blu-ray disc
is reflected on TV.
3
Optical cable (supplied)
Play back digital sounds of TV on
this unit.
To AC wall outlet
2)
1
3
1. Remove the cap
1)
2
HDMI
OUTPUT
2. Check the direction of
the plug
Blu-ray disc player
R AUDIO L
VIDEO
INPUT1
1
2
HDMI INPUT
3
OPTICAL
OUTPUT
INPUT2
Video signals
(Example)
TV
Audio signals
1)
y
Audio return channel (ARC) supported TV
• Connect HDMI cable to audio return channel supported terminal (the
terminal with “ARC” indicated) on TV. In this case, you do not need
to connect optical cable.
• Activate the HDMI control function of this unit (☞p. 21).
6 En
What is audio return channel (ARC)?
A function transmits digital audio signal output from TV to this unit
through a HDMI cable. By this function, a digital audio pin cable to
connect TV and this unit is not needed.
2)
y
Depending on the setting, HDMI for video signal, optical or coaxial
digital audio or analog audio for audio signal can be selected. Refer to
“Input assignment (☞p. 21)”.
Connections
PREPARATION
Game console or tuner connection
Additional external device (example)
Connecting cable
HDMI cable (optional)
2 Satellite/cable TV (HDMI supported)
HDMI cable (optional)
3 Satellite/cable TV (HDMI not supported)
Digital audio pin cable (supplied) 4)
4 HDMI not supported game console
Analog audio stereo pin cable (optional) 4)
To AC wall outlet
CONNECTION/
INITIAL SETTINGS
1 HDMI supported game console
PLAYBACK
3)
SETTINGS
ANALOG
OUTPUT
HDMI
OUTPUT
1
HDMI
OUTPUT
2
COAXIAL
OUTPUT
3
4
VIDEO
OUTPUT
VIDEO
OUTPUT
Video signals
TROUBLESHOOTING
(Example) 4)
Audio signals
ABOUT THIS UNIT
(Example) 4)
VIDEO
INPUT
TV
3)
y
4)
y
To connect a game console or tuner to TV, you need extra video pin
cables (optional).
English
The additional devices having an optical digital output jack, connect to
the optical digital input jack of this unit with an optical cable.
7 En
Initial settings
Operating the unit with the TV
remote control
■ What is the HDMI control function?
You can use the TV remote control to operate this unit if your TV
supports the HDMI control function (ex. REGZA Link) and is
connected to this unit’s HDMI OUT (ARC) jack. 1)
Remote control of TV (Example)
Power on/off
Switches input
This unit automatically
selects the input according
to the input source setting
on the TV. Switching input
on TV menu (ex. selecting
Blu-ray disc player on TV
menu) also changes input
of this unit.
Controls the volume
Selects a component to
reproduce sounds (this
unit or TV)
1)
y
• Even if your TV supports the HDMI control function, some functions
may not be available. For details, refer to the manual supplied with
your TV.
• If you use HDMI to connect this unit to a device such as a Blu-ray
disc player that supports HDMI control, you can control that device
using the HDMI control function.
• We suggest that you use products (TV, Blu-ray disc/DVD player, etc.)
from the same manufacturer.
8 En
Initial settings
1
2
Turn on all components connected to this
unit with HDMI.
Check all components connected with
HDMI and enable the HDMI control
function on each component.
For this unit, set “HDMI Ctrl” to “On” (☞p. 21). 2)
For external components, refer to the manual supplied
with each component. 3)
Turn off the TV and then turn on it again.
Registering HDMI components to TV 4)
3
Select this unit as the input source for the
TV.
Turn on the HDMI control function
supported component (example: Blu-ray
disc player) connected to this unit.
When connecting Blu-ray disc player with HDMI 1 jack,
press
input selector key once to show the following
diagram.
Input source name
Check the following:
– The TV is connected to the HDMI OUT (ARC) jack of this
unit.
– “HDMI Ctrl” (☞p. 21) is set to “On” in setup menu.
– The HDMI control function is enabled on the TV. (Also
check the relative settings such as power interlock function
or speaker priority.)
The HDMI control function is not working even checking the
above,
– Turn off this unit and the TV, and then turn them back on
again.
– Unplug the power cables of the TV and this unit, and plug
them in again.
– After selecting INPUT1, INPUT2, INPUT3 or DOCK,
change the input of TV and the one of this unit to the same
input.
Changing the connection method and
connected components
When the connected components and jacks are changed, reset this
unit with following procedures.
1
2
Turn off the HDMI control function of the
TV and player, turn off all connected
devices, and change the connections.
Perform the step 1 to 3 of “Setting the
HDMI control function” (☞p. 9).
TROUBLESHOOTING
HDMI1
y
3)
y
The example of TV settings
• From a setup menu on your TV, select “Link setting” “HDMI
control setting” (example), then set a setting such as “HDMI control
function” to “On” (example).
• Setting such as “Speaker priority” should be set to “AV amplifier”.
4)
y
For some HDMI components, you only need to set the HDMI control
function. Registering HDMI components to TV is not required in this
case.
9 En
English
• The default setting is “Off”.
When “HDMI Ctrl” is set to “On” in setup menu,
– Even you press
key, the power does not completely turned
off and the signal outputs from the HDMI IN jack to HDMI OUT
(ARC) jack.
– Before pressing
key, select desired input sources connected
to HDMI IN (1 to 3).
– According to the TV, the TV operation such as changing the
channel may change the setting of surround modes of this unit.
ABOUT THIS UNIT
2)
SETTINGS
Select the input source of this unit to Bluray disc player and check whether the
image in the player is correctly displayed
or not.
If the HDMI control function is not working
PLAYBACK
1
2
Check if the HDMI control function works
(turn on this unit or adjust the volume level
using the remote control of the TV).
CONNECTION/
INITIAL SETTINGS
3
4
PREPARATION
Setting the HDMI control function
PLAYBACK
Playback features
Basic operation for playback
1
2
3
Press
key to turn on this unit.
Turn on components (TV, Blu-ray disc
player, etc.) connected to this unit.
Select a component you want to listen to
by pressing the input selector key ( , ,
) corresponding to the connection of
external components.
For example, when playing back a Blu-ray disc player
connected to HDMI IN 1 jack, select HDMI1 by pressing
input selector key
as shown below.
Input source name
HDMI1
4
5
6
Play back component selected in step 3.
Press
VOLUME +/- key to adjust the
volume. 1) 2) 3)
Select surround mode or stereo mode and
set your sound preferences. (☞p. 11)
Press
1)
y
When audio is output from both TV speaker and this unit, mute the TV
sound.
2)
y
To mute the sound
Press
MUTE key. While the mute function is activated, the VOL
indicator on the front panel display flashes. To resume the volume, press
MUTE key again or press
VOLUME +/- key.
10 En
3)
key to turn this unit to standby mode.
Note
When sound input to HDMI IN is output from the TV, the volume level
does not change even if you press
VOLUME +/- key or
MUTE
key.
Playback features
While watching the TV, compensate the excessive volume differences
to make it easier to hear during the following cases.
• When switching the channel
• When a TV program changed to commercial
• When one program is finished and another program started
Surround playback
1
2
Press
UNIVOLUME key to turn the function
on/off. 6)
Press
SURROUND key to switch to
surround mode.
Press one of the surround mode keys (
).
4)
Stereo playback
An extended sound is achieved for a 2 channel source.
Press
mode.
Use this feature to adjust the volume balance for each channel
during playback. 7)
1
2
STEREO key to switch to stereo
Playing back digitally compressed formats
(MP3, WMA, etc.) with enriched sound
(Compressed Music Enhancer)
3
4
LEVEL key.
Press
U/ V key to select adjustable
channel from the followings.
CenterLv: Center
SurLR Lv: Surround left/right
SWFR Lv: Subwoofer
Press
Y/Z key to adjust the volume. 8)
Adjustable range: -10.0 dB to +10.0 dB
Press
LEVEL key to exit from the menu.
TROUBLESHOOTING
Play back digitally compressed format such as MP3 and WMA
emphasizing bass and treble extended dynamically.
Press
ENHANCER key to turn the function
on/off. 5)
y
This unit automatically memorizes the settings assigned to each input
source. When you select another input, the unit automatically recalls the
last settings for the selected input.
5)
y
6)
y
Refer to “Volume level of each channel with test tones (☞p. 20)” when
adjusting the test sound.
8)
y
Example of volume balance
• If you have problems hearing words: Select CenterLv (center) to
increase the level.
• When the sound does not seem like surround sound: Select SurLR Lv
(Surround) to increase the level.
• The volume of subwoofer also can be adjusted by using
SUBWOOFER +/- key.
y
• The default setting is “Off”.
• To set the UniVolume to “Off”, press
UNIVOLUME key.
• We recommend turning off the UniVolume function during playback
of music.
11 En
English
• The default setting is “On” for DOCK input, and “Off” for other
inputs.
• Compressed Music Enhancer does not work when the source is
following digital audio signal,
– Dolby TrueHD, DTS-HD Master Audio, etc.
– Signal that sampling rate is more than 48 kHz.
7)
ABOUT THIS UNIT
4)
SETTINGS
Each time you press
STEREO key, the function is turned on
(Extended Stereo) and off (Stereo) alternately.
Stereo: Reproduces the stereo sound without any effect.
Extended Stereo: Reproduces a wider stereo sound image.
Press
PLAYBACK
MOVIE: For movies
MUSIC: For music
SPORTS: For sports and news
GAME: For video games
Volume balance adjustment
CONNECTION/
INITIAL SETTINGS
Playback surround sounds using Yamaha’s exclusive AIR
SURROUND XTREME.
PREPARATION
Automatic volume level adjustment
(UniVolume)
Enjoying sound with your
preference
Playback features
Using useful features
Listening with headphones
Insert a headphone plug to the PHONES jack
(☞p. 28) of this unit. 1)
The surround sound using headphones
With newly-developed 7.1 ch headphone surround
technology, you can enjoy surround and stereo sound using
a headphone same as speaker. (☞p. 11)
Sleep timer/auto power down function
Use this feature to automatically set this unit to the standby mode
after a specified period of time.
Press
SLEEP key repeatedly.
Switching the time it takes to switch to standby mode. The
SLEEP indicator (☞p. 29) flashes in the front panel display.
The SLEEP indicator in the front panel display lights up and the
sleep timer is set. 2)
Selectable item: Sleep 120 min., Sleep 90 min., Sleep
60 min., Sleep 30 min., AutoPowerDown, Off
■ Auto power down function 3)
When AutoPowerDown is set, the unit is turned to standby mode
automatically after 10 minutes from the selected input source is
turned off or in standby mode. This function is useful to prevent
you from forgetting to turn off the unit.
1)
y
• The headphone volume, tone control, and LFE level can be set
separately with speaker setting.
• If too much bass is heard while playing back 5.1 or 7.1 channels
containing LFE channel (0.1ch), it may be improved by decreasing
the LFE level. (☞p. 19)
2)
y
• The sleep timer setting is canceled if this unit is set to the standby
mode or “Off” is selected.
12 En
• When AutoPowerDown is set, SLEEP indicator does not light up
during playback.
3)
y
• If the unit is operated during the 10 minutes before entering standby
mode, the unit does not enter standby mode until 10 minutes after the
latest operation.
• AutoPowerDown cannot be selected when:
– AUDIO INPUT (INPUT3) or DOCK is selected.
– HDMI1-3 is selected and HDMI control function is on.
Playback features
Set according to each input (TV/HDMI1-3/INPUT1-3/DOCK).
Available menu items vary depending on the selected input.
Press
OPTION key.
The option menu is displayed on the front panel display.
V
Change setting value by pressing
key.
Y/Z
OPTION
Option menu items
The following menu items are provided for each input.
Input source
■ Displaying the input signal information
(Signal Info)
Press
U/
Digital audio format
Channel
The number of channels included in input signal
(front/surround/LFE (low frequency sound
effects))
Display example: [3/2/0.1] Front 3ch,
Surround 2ch, LFE for input signal5)
Menu items
INPUT1-3
Volume Trim, Connect, Disconnect, Pairing,
Interlock 4)
V to change the following informations.
Format
Volume Trim, Decoder Mode, Signal Info
TV
DOCK
Auto: This unit automatically selects the audio signal for
playback. Normally select this mode.
DTS: This unit plays back only DTS signal.
Sampling
Sampling frequency for digital input signal
Bitrate
Bitrate per second of input signal
HDMI In
HDMI video signal resolution
HDMI Message
When error occurs with HDMI (displayed only
when error is occurred.)
SETTINGS
HDMI1-3
■ Switching the audio signal to play back
(Decoder Mode)
PLAYBACK
Select the items by pressing
U/
key, then press
ENTER key.
To exit the option menu, press
key.
Adjust the input level for each jack to compensate for variations
in volume between different input devices.
Adjustable range: -6.0 dB to 0.0 dB* to +6.0 dB
Select digital audio signals for playback.
Selectable item: Auto*, DTS
;Volume Trim
3
4
5
■ Adjusting input level of each jack
(Volume Trim)
CONNECTION/
INITIAL SETTINGS
1
2
Press input key ( ,
, , ) to select
the input you want to change the setting.
The option menu items are listed below. These settings are
applied to the currently selected input source. The default settings
are marked with “*”.
PREPARATION
Settings for each input source (Option menu)
TROUBLESHOOTING
ABOUT THIS UNIT
4)
y
For details, on Interlock, refer to “Playing back iPod/iPhone (☞p. 14)”.
For details on Connect, Disconnect and Pairing, refer to “Playing back
Bluetooth components (☞p. 16)”.
English
5)
y
If the input signal includes channels that cannot be displayed in the
format shown in the display example, the total number of channels will
be displayed, as in “5.1ch”.
13 En
Playback features
Playing back iPod/iPhone
You can play music stored in iPod/iPhone connected to Yamaha
Universal Dock for iPod (optional YDS-12, etc.) or Wireless
System for iPod/iPhone (optional YID-W10).
1
Insert the iPod/iPhone into the Yamaha
Universal Dock for iPod or Wireless
System for iPod/iPhone connected to the
DOCK terminal. 1)
To VIDEO INPUT of TV 2)
(only when YDS-12/YDS-11/
YDS-10 is used)
YDS-12, etc.
2
1)
y
• Connect when this unit is in standby mode.
• For details on how to connect and set up the YDS-12 and YID-W10,
refer to manuals supplied with them.
2)
y
When using YDS-12, YDS-11, or YDS-10 with the video pin cable
(supplied) to connect the VIDEO OUT jack of this unit to the VIDEO
INPUT jack of the TV, you can display iPod/iPhone video on the TV.
14 En
3)
Place it as far as possible from this unit to avoid the noise.
Playback iPod/iPhone by selecting dock
input by pressing
DOCK key. 3)
Note
• Some features may not be available depending on the model or the
software version of your iPod/iPhone.
• For details about the messages displayed on the front panel display of
connected iPod/iPhone, refer to “iPod/iPhone (☞p. 26)” in
“Troubleshooting”.
• Be sure to set the volume to minimum before docking or removing
your iPod/iPhone.
• To set the playback volume higher than the maximum volume of the
iPod/iPhone, use this unit’s remote control to control the volume.
Playback features
After setting the iPod/iPhone to the dock, you can use the remote
control of this unit for playback operations. You can also display
iPod/iPhone video on the TV.
: Controls iPod’s menu.
: Controls click wheel.
■ Link with this unit (Interlock mode) 6)
When using YID-W10, You can use functions following for iPod/
iPhone when “Interlock” is set to “On” in option menu (☞p. 13).
• When playback starts on iPod/iPhone, this unit is turned on and
DOCK (iPod) is selected as source automatically.
• This unit turns to standby mode automatically when the
playback is stopped or after a while iPod/iPhone is removed
from the transmitter.
PREPARATION
When using Yamaha Universal Dock for iPod
(optional YDS-12, etc.) 4)
CONNECTION/
INITIAL SETTINGS
iPod/iPhone supported by Universal Dock for iPod
(YDS-12/YDS-11/YDS-10):
(As of September 2010)
• iPod touch, iPod mini, iPod (4th and 5th generations), iPod
Classic, iPod nano, iPhone, iPhone 3G, iPhone 3GS
• iPhones are not compatible with YDS-11/YDS-10.
When using Wireless System for iPod
(optional YID-W10) 5)
PLAYBACK
After connecting the receiver to this unit and setting the iPod/
iPhone to the transmitter, you can use the connected iPod/iPhone
as a remote control while playing back music.
iPod/iPhone supported by Wireless System for iPod
(YID-W10):
(As of September 2010)
iPod touch, iPod (5th generation), iPod Classic, iPod nano,
iPhone, iPhone 3G, iPhone 3GS
SETTINGS
TROUBLESHOOTING
ABOUT THIS UNIT
4)
y
This unit charges the battery of an iPod/iPhone stationed in the Yamaha
Universal Dock for iPod connected to the DOCK terminal even when
this unit is in standby mode. “Charging” appears in the front panel
display.
5)
y
6)
English
When YID-W10 is connected, and the “Interlock” is set to “On”, it
charges even in standby mode.
y
This function works with ring tone and sound of application. When the
iPhone is set to silent mode, this unit does not turn on with the ring tone.
15 En
Playback features
Playing back Bluetooth
components
Playback music stored in the Bluetooth components (portable
audio players, Bluetooth-enabled computers, etc.) connected to
the Bluetooth Wireless Audio Receiver.
Pairing
About “Pairing”
It is the operation of registering a component for
communications. Pairing must be performed before using a
Bluetooth component with the Yamaha Bluetooth Wireless
Audio Receiver connected to the system for the first time,
or if the registered pairing data has been deleted.
To ensure security, a time limit of 8 minutes is set for the
pairing operation. Please read and fully understand all the
instructions before starting.
1
2
3
4
5
As described in step 1 (☞p. 14) of “Playing
back iPod/iPhone”, connect the Bluetooth
Wireless Audio Receiver (optional YBA-10)
to DOCK terminal. 1)
Press
DOCK.
DOCK key to set the input to
Turn on the Bluetooth component you
want to pair with, and then enter pairing
state. 2)
Press
OPTION key.
Option menu for DOCK input appears in the display.
Select “Pairing” by pressing
U/
key and press
ENTER key. 3)
V
“Searching...” appears on the display when the Bluetooth
connection is initiated.
1)
y
For details, refer to the manual supplied with YBA-10.
2)
y
Refer to the manual of your Bluetooth component for details.
3)
y
To cancel pairing, press
16 En
RETURN key.
Playback features
Check that the Bluetooth components
recognize the Bluetooth Wireless Audio
Receiver.
If the Bluetooth component detects the Yamaha Bluetooth
Wireless Audio Receiver, the audio receiver name
(“YBA-10 YAMAHA”, for example) appears in the
device list of the Bluetooth component.
Select the Bluetooth Wireless Audio
Receiver from the component list of the
Bluetooth components and input “0000”
for password of the Bluetooth.
Connecting
4)
Press
DOCK.
DOCK key to set the input to
Press
OPTION key.
Select “Connect” and press
key. 5)
PLAYBACK
1
2
3
4
CONNECTION/
INITIAL SETTINGS
7
PREPARATION
6
ENTER
SETTINGS
To disconnect the Bluetooth Wireless
Audio Receiver from the Bluetooth
component, press
again to display
option menu, select “Disconnect”, and
press
ENTER key.
TROUBLESHOOTING
ABOUT THIS UNIT
4)
y
5)
y
• For details of messages, refer to “Bluetooth (☞p. 27)” in
“Troubleshooting”.
17 En
English
When establishing the Bluetooth connection from this unit, it is only
possible to connect to the most recently connected Bluetooth component.
• If you want to establish a connection with a Bluetooth other than the
one most recently connected, initiate the connection from that
Bluetooth component. Refer to the manual of your Bluetooth
component for details.
SETTINGS
Setup menu
Setting procedure
1
2
3
4
1)
y
The default settings are marked with “*”.
2)
y
Press
18 En
RETURN key to return to the previous menu.
Press
menu.
SETUP key to enter the setup
“Sound Setup” appears on the front panel display.
Select menu by pressing
and press
ENTER key.
U/
V key
Repeat this procedure until desired menu appears on the
front panel display.
Change setting value of each menu by
pressing
Y/Z key. 1)
Press
SETUP key again to exit the
setup menu. 2)
Setup menu
Category
Sound Setup
Menu
Tone Control
Subwoofer
Audio Delay
Ch Level
Input Menu
Input Assign
Display Menu
Front Display
Menu: Tone Control
Adjust the output level of high/low-frequency sound.
Sub menu: Treble (High tone), Bass (Low tone)
Adjustable range: -8.0 dB to 0.0 dB* to +8.0 dB
Menu: Subwoofer
Adjust the volume of Dolby Digital and DTS signals included in
the LFE (low frequency sound effects). 3)
Sub menu: LFE Level
Adjustable range: -20 dB to 0 dB*
☞p. 19
☞p. 19
Dynamic Range Control settings
☞p. 20
Adjusting the volume of each channel with test tones
☞p. 20
Assigning jacks according to the component to be used
☞p. 21
Setting the audio output of HDMI jack
HDMI settings
☞p. 21
Changing the brightness of the front panel display
☞p. 22
Audio delay control
Menu: Audio Delay
Flat panel display TV images sometimes lag behind the sound.
You can use this function to delay the sound output to
synchronize it with the video image.
Sub menu: Lip Sync
Select whether to automatically adjust the audio output delay
when a TV that supports the automatic lipsync is connected to the
HDMI OUT (ARC) jack of this unit.
Selectable item: On*, Off
“On”: Select “On” if the TV connected to the HDMI OUT (ARC)
jack of this unit supports the automatic lipsync. The audio output
delay is automatically adjusted.
“Off”: Select “Off” if the TV connected to the HDMI OUT
(ARC) jack of this unit does not support the automatic lipsync or
if you want to disable the automatic lipsync. The delay time for
each input can be adjusted manually by following items.
ABOUT THIS UNIT
3)
☞p. 19
TROUBLESHOOTING
Subwoofer settings
☞p. 19
Subwoofer settings
Adjusting delay in output timing between video
signals and audio signal
Adjusting output timing of audio signal manually
SETTINGS
Tone control
Page
PLAYBACK
HDMI Setup
TV
HDMI1-3
INPUT1-3
Adapti.DRC
D.DRC
CenterLv
SurLR Lv
SWFR Lv
Opt 1
Opt 2
Coax
Ana.
HDMI1
HDMI2
HDMI3
HDMI Ctrl
Support
Std Dimmer
Auto Dimmer
Features
Tone control
CONNECTION/
INITIAL SETTINGS
DRC Setup
Sub menu
Treble
Bass
LFE Level
Lip Sync
PREPARATION
Setup menu list
y
English
What is LFE?
“LFE” refers to low frequency effects included in the digital audio.
Digital signals such as Dolby Digital and DTS include a dedicated line
for LFE.
19 En
Setup menu
Sub menu: TV
Adjust the audio output delay applied to signals input from the
TV jacks.
Adjustable range: 0 ms* to 300 ms
Sub menu: HDMI1-3
Manually adjust the audio output delay applied to signals input
from the HDMI IN jacks. This setting is effective only when “Lip
Sync” is set to “Off”.
Adjustable range: 0 ms to 30 ms* to 300 ms
Sub menu: INPUT1/INPUT2/INPUT3
Adjust the audio output delay applied to signals input from the
INPUT1/INPUT2/INPUT3 jacks.
Adjustable range: 0 ms to 30 ms* to 300 ms
Volume level of each channel with
test tones
Dynamic range control
Off
Input level
Volume : low
Output level
Output level
Menu: DRC Setup
Use to adjust the dynamic range compression. Dynamic range is
the difference between the smallest sound that can be heard above
the noise of the equipment and the biggest sound that can be
heard without distortion.
Sub menu: Adapti. DRC 1)
Select whether to automatically adjust the dynamic range in
conjunction with the volume level. When this function is set to
“On”, the dynamic range is adjusted as follows.
When the volume level is low:
Narrow the dynamic range. Loud sound is played back softer, and
soft sound which is hard to be listened to is played back louder.
When the volume level is high:
Widen the dynamic range. From soft sound to loud sound, source
sound is played back without adjusting volume.
On
Sub menu: D.DRC
Select the amount of dynamic range applied when this unit is
decoding Dolby Digital and DTS signals.
Selectable items: Min/Auto, Standard, Max*
Min/Auto:
(Minimum) Adjust the dynamic range for low volume or a quiet
environment, such as at night, for playing back bitstream signals
except for Dolby TrueHD signals.
(Auto) Adjust the dynamic range based on information from the
input signal when playing back Dolby TrueHD signal.
Standard: The dynamic range recommended for regular home
use.
Max: Outputs sound without adjusting the dynamic range of the
input signals. 3)
Menu: Ch Level
Use to adjust the volume of each channel with test tones.
Sub menu:
CenterLv (Center)
SurLR Lv (Surround left/right)
SWFR Lv (Subwoofer)
Adjustable range: -10.0 dB to +10.0 dB
On
Off
Input level
Volume : high
Selectable item: On*, Off
“On”: Adjust dynamic range automatically. 2)
“Off”: The dynamic range is not adjusted automatically.
1)
y
• When set to “On”, “D.DRC” is automatically set to “Max”.
• This setting is not available when the UniVolume is set to “On”.
2)
y
This makes the sound easier to hear when listening at low volume at
night, for example.
3)
y
“Adapti. DRC” is automatically set to “Off” when the settings other than
“Max” is selected.
20 En
Setup menu
HDMI setup
4)
Menu: Input Assign
Use to change the key assignments of input jacks on this unit. The
sound of the input select is decided according to key assign set to
each jacks. 5)
Sub menu
Opt1
Default setting
TV
DIGITAL (OPTICAL)
TV
Opt2
INPUT1
DIGITAL (OPTICAL) 1
Coax
INPUT2
DIGITAL (COAXIAL) 2
Ana
HDMI control
Sub menu: HDMI Ctrl
Use this function to link this unit and an HDMI controlcompatible TV via HDMI. For details, see “Operating the unit
with the TV remote control (☞p. 8)”.
Selectable item: Off*, On
“Off”: Disable the control function. The standby power
consumption of this unit decreases.
“On”: Enable the control function.
CONNECTION/
INITIAL SETTINGS
Audio input jack
Menu: HDMI Setup
Use to configure the settings related to HDMI signals and HDMI
control function.
PREPARATION
Input assignment
INPUT3
AUDIO INPUT 3
Audio playback component
Sub menu: Support
Use to select a component to play back HDMI audio signals. This
setting is effective when “HDMI Ctrl” is set to “Off”. 7)
Selectable item: YRS*, Other
“YRS”: Play back the input sound signal.
“Other”: Play back the equipment connected to HDMI OUT
(ARC) jack.
PLAYBACK
Selectable item: TV, INPUT1, INPUT2, INPUT3, HDMI1,
HDMI2, HDMI3
Audio input to HDMI IN jack
Switch the HDMI sound signal to “Off” when you want to
playback the video from HDMI IN jack and sound from AUDIO
INPUT jack. 6)
Sub menu: HDMI1, HDMI2, HDMI3
Selectable item: Off, On*
SETTINGS
TROUBLESHOOTING
y
Set corresponding HDMI IN to “Off” when selecting HDMI IN.
5)
y
y
Example: When connecting this unit and PC
1 Connect DVI output jack of the PC and HDMI IN 3 using DVI HDMI converter cable.
2 Connect a sound output jack of the PC and AUDIO INPUT 3 jack
(Ana).
3 Set “Ana” of “Input Assign” to “HDMI3”.
4 Set “HDMI3” of “Input Assign” to “Off”
7)
y
HDMI video signals input to one of the HDMI IN jacks of this unit are
always output from the HDMI OUT (ARC) jack of this unit.
21 En
English
The selectable item for other digital sound input jack already selected
will not be displayed.
6)
ABOUT THIS UNIT
4)
Setup menu
Brightness of the front panel
display
Menu: Front Display
Use to adjust the brightness and display settings of the front panel
display.
Standard dimmer
Sub menu: Std Dimmer
Use to adjust the brightness of the front panel display when you
operate this unit. The front panel display dims as the number
becomes small.
Selectable item: -2, -1, Off* (brightest)
Auto dimmer
Sub menu: Auto Dimmer
Use to adjust the brightness of the front panel display at normal
time (unit/remote control without operation) based on setting
value of the “standard dimmer”. The front panel display dims as
the number becomes small.
Selectable item: Disp. Off (hide), -3, -2, -1, Off*
(brightest)
22 En
Advanced setup
While holding down INPUT key on the front
panel, press
key on the remote
control to turn on the power.
“ADVANCED SETUP” appears in the front panel
display.
4
5
6
Release INPUT key on the front panel.
Menu
Press
U/
V to select the desired
menu on the front panel display and then
press
ENTER key. 1)
Change setting by pressing
Y/Z key. 2)
Press
key to set this unit to the
standby mode.
The new setting will be reflected when you turn on the
unit by pressing
key.
Description
CONNECTION/
INITIAL SETTINGS
3
Press
key to turn this unit to
standby mode.
PREPARATION
1
2
Selectable item/ Adjustable range
Sets volume level at power-on.
Off* (Not set), 01 to 99, MAX (Maximum)
MAX VOLUME SET
Sets maximum volume.
01 to 99, MAX* (Maximum)
PANEL INP. KEY
Enables/disables the INPUT key on the front panel.
P.INPUT: ON* (Enabled), P.INPUT: OFF
(Disabled)
F.PANEL. KEY
Enables/disables the keys on the front panel.
P.INPUT: ON* (Enabled), P.INPUT: OFF
(Disabled)
R.INPUT POWER
Enables/disables power-on by remote control input
keys when the unit is in standby mode.
R.INPUT PW: OFF* (Disables power-on),
R.INPUT PW: ON (Enables power-on)
AC ON STANDBY
Sets whether or not this unit returns to its previous
state when AC power is restored after a temporary
power loss.
AC STANDBY: OFF* (Restores the state before
power was lost),
AC STANDBY: ON (Enters standby mode)
FACTORY PRESET
Resets all settings to their default values, except
settings in ADVANCED SETUP.
PRST: CANCEL* (Reset is not performed),
PRST: RESET (Reset is performed)
PLAYBACK
TURN ON VOLUME
SETTINGS
TROUBLESHOOTING
y
To return to the previous menu, press
2)
ABOUT THIS UNIT
1)
RETURN key.
y
The default settings are marked with “*”.
English
23 En
TROUBLESHOOTING
Troubleshooting
Troubleshooting
Refer to the chart below when this unit does not function properly. If the problem you are experiencing is not listed below or if the
instruction below does not help, set this unit to the standby mode, disconnect the AC power supply cable, and contact the nearest
authorized Yamaha dealer or service center.
General
Problem
Cause
Remedy
See
page
This unit does not
operate properly.
The internal microcomputer has been
frozen by an external electric shock (such
as lightning or excessive static electricity)
or by a power supply with low voltage.
Set this unit to the standby mode, disconnect the
AC power supply cable, plug it back in after 30
seconds, and use it normally.
This unit fails to turn on
when key is pressed,
or enters the standby
mode soon after the
power has been turned
on.
The AC power supply cable is not firmly
connected to the AC wall outlet.
Connect the AC power supply cable firmly to the
AC wall outlet.
This unit has been exposed to a strong
external electric shock (such as lightning
and strong static electricity).
Set this unit to the standby mode, disconnect the
AC power supply cable, plug it back in after 30
seconds, and use it normally.
This unit suddenly
enters the standby
mode.
The internal temperature becomes too high
and the overheat protection circuitry has
been activated.
Wait for about one hour for this unit to cool down
and turn it back on.
–
The sleep timer has turned the unit off.
Turn on the power and play back the source again.
12
The power has shut down after wireless
was disconnected for a while during
“Interlock” is set to “On” using YID-W10.
Resume wireless connection or detect audio of
iPod/iPhone and turn on the unit.
–
Incorrect input or output cable connections.
Connect them with an HDMI connection or a
digital connection.
6, 7
No appropriate input source has been
selected.
Select an appropriate input source with INPUT key
or input selector keys.
10
The volume is turned down.
Turn up the volume.
10
The sound is muted.
Press MUTE or VOLUME +/- key to resume audio
output and adjust the volume level.
10
There is input signal cannot be played back
by this unit.
Play a source whose signals can be reproduced by
this unit. Change the system settings of the source
component.
–
“Support” is set to “Other”.
Set to “YRS”.
21
“HDMI Ctrl” is set to “Off”.
When connecting ARC (Audio Return Channel)
supported TV and this unit using HDMI cable only,
set “HDMI Ctrl” to “On”.
21
Connect coaxial digital input jack and TV’s audio
output jack using a digital audio pin cable.
7
No sound.
–
6
–
A headphone is connected to this unit.
The sound of effect
channel for cable
broadcasting may
become noise.
The source has a surround effect.
No sound or too small
sound from a specific
channel.
The output level of the channel is muted.
Raise the output level of the channel.
You play back the source in the stereo
mode.
Start surround playback.
Surround sound effects
are insubstantial.
When connecting this unit with playback
component and TV digitally, the output
setting of the playback component and TV
is not valid.
Refer to the manual supplied with your component
and check the setting.
No sound from the
internal subwoofer.
The source does not contain low bass
signals.
–
The level of subwoofer is low.
24 En
Do not put surround effect by this unit.
Increase the subwoofer level with SUBWOOFER +
key.
11, 20
11
–
11
Troubleshooting
The image is not
displayed on TV screen.
Cause
Remedy
See
page
HDMI cable or video pin cable is not
securely connected.
Connect them with an HDMI connection or a
digital connection.
The input switch of TV is not set correctly.
Switch the input source for your TV.
A digital or highfrequency equipment
produces noises.
The unit may be placed close to digital
equipment or high-frequency equipment.
Leave these equipments from the unit.
The system settings
change automatically.
When “HDMI Ctrl” is set to “On”,
operations of the TV (for example,
changing channels, etc.) may change the
system settings, such as the surround mode.
Set “HDMI Ctrl” to “Off” or set the system again
by using its remote control.
The HDMI control
function does not work
properly.
“HDMI Ctrl” is set to “Off”.
Set “HDMI Ctrl” to “On”.
21
The HDMI control function is disabled on
your TV.
Refer to the manual supplied with your TV and
check the setting.
–
The number of the connected HDMI
components is over the limit.
Disconnect some of the HDMI components.
The automatic lipsync
is not effective even
“Lip Sync” is set to
“On”.
The TV does not support the automatic
lipsync.
Set “Lip Sync” to “Off” and then manually adjust
the audio output delay.
“Not Available” appears
on the front panel
display after key
operation.
The key is unable to function in the current
condition.
6, 7
–
–
–
19
The remote control functions within a maximum
range of 6 m (20 ft) and no more than 30 degrees
off-axis from the front panel.
Reposition this unit.
The batteries are weak.
Replace all batteries.
5
–
5
TROUBLESHOOTING
Direct sunlight or lighting (from an inverter
type of fluorescent lamp, etc.) is striking
the remote control sensor of this unit.
See
page
SETTINGS
Wrong distance or angle.
Remedy
PLAYBACK
The remote control
does not work and/or
function properly.
Cause
CONNECTION/
INITIAL SETTINGS
21
Remote control
Problem
PREPARATION
Problem
ABOUT THIS UNIT
English
25 En
Troubleshooting
iPod/iPhone
Note
If the problem occur other than the following message displayed on the display, check the connection of your iPod/iPhone.
Message
Connect error
Features
iPod/iPhone has a problem with
communication.
Low Battery
The battery of iPod/iPhone is running low.
Unknown iPod
The iPod/iPhone being used is not
supported by this unit.
Connected
iPod/iPhone is correctly connected to the
Yamaha Universal Dock for iPod.
Remedy
See
page
Turn off the power of this unit and reconnect
Yamaha Universal Dock for iPod again.
14
Reset iPod/iPhone to a Yamaha Universal Dock for
iPod.
14
Connect supported iPod to this unit.
14
iPod/iPhone is correctly set to Yamaha
Wireless Transmitter and connected to this
unit wirelessly.
Disconnected
iPod/iPhone is removed from Yamaha
Universal Dock for iPod.
The wireless connection of this unit and
iPod/iPhone is disconnected.
Unable to play
For some reason, iPod/iPhone cannot be
played back.
Charging
Your iPod/iPhone is charging.
26 En
Check whether the music stored in iPod/iPhone is
playable or not.
–
Troubleshooting
PREPARATION
Bluetooth
Note
If the problem occur other than the following message displayed on the display, check the connection of your Bluetooth component.
Message
Searching...
Features
Remedy
See
page
(When pairing)
– The pairing should be performed for this unit and
the Bluetooth component at the same time. Make
sure that the Bluetooth component is also a
pairing mode.
(When Connected)
– Make sure that the power of the Bluetooth
component is on.
– Check if the distance between the Yamaha
Bluetooth Wireless Audio Receiver and the
Bluetooth component is in 10 meters.
–
– The Bluetooth component and this unit have not
been performed pairing. Pairing the stations
again.
16
CONNECTION/
INITIAL SETTINGS
The Yamaha Bluetooth Wireless Audio
Receiver (such as YBA-10, optional) and
the Bluetooth component are in the process
of the pairing.
The Yamaha Bluetooth Wireless Audio
Receiver (such as YBA-10, optional) and
the Bluetooth component are in the process
of establishing the connection.
Canceled
The pairing is canceled.
Not Available
The Yamaha Bluetooth Wireless Audio
Receiver (such as YBA-10, optional) and
the Bluetooth component are in the process
of the pairing.
Connected
The connection between the Yamaha
Bluetooth Wireless Audio Receiver (such
as YBA-10, optional) and the Bluetooth
component is established.
Disconnected
The Bluetooth component is disconnected
from the Yamaha Bluetooth Wireless
Audio Receiver (such as YBA-10,
optional).
Not found
The unit cannot find the Bluetooth
component while performing the pairing or
trying to connect to the Bluetooth
component.
SETTINGS
The pairing is completed.
PLAYBACK
Completed
When the unit freezes, the problem may solve by resetting the unit.
To reset the unit, press
key of this unit for more than 10 seconds.
TROUBLESHOOTING
y Resetting this unit
ABOUT THIS UNIT
English
27 En
ABOUT THIS UNIT
Controls and functions
Controls and functions
Front panel
8
1
7
6
2
3
4
5
1 Front panel display
5 VOLUME +/- key
Shows information about the operational status of this unit.
(☞p. 29)
Controls the volume of the unit. (☞p. 10)
2 PHONES jack
Selects playback component. (☞p. 10)
For connecting headphones. (☞p. 12)
7
3 Remote control sensor
Turns on the unit or set it to the standby mode.
6 INPUT key
key
Receives infrared signals from the remote control. (☞p. 30)
4 SURROUND STATUS indicator
Lights up according to the input signal.
Displayed
color
Blue
Input signal
Following surround audio signal formats:
Dolby TrueHD, Dolby Digital Plus, DTS-HD
Master Audio, DTS-HD High Resolution, Multichannel Linear PCM
Orange
Surround audio signal other than above
Off
Audio signal other than above or no signal
Note
In the standby mode, this unit consumes a small amount of
power in order to receive infrared signals from the remote
control or to search for HDMI signals.
8 System indicator
Lights up to show the system condition.
Light
Green
Red
Off
28 En
Power
HDMI Ctrl
(☞p. 21)
Interlock
Mode
(☞p. 15)
On
–
–
Standby
On
–
Standby
–
On
Standby
Off
Off
Controls and functions
PREPARATION
Rear panel
3
4 5 6 7
8 9
1 Power cable
6 COAXIAL digital input 2 jack
For connecting to an AC wall outlet. (☞p. 6)
For connecting digital audio pin cable to the external
components. (☞p. 7)
2 HDMI OUT (ARC) jack
CONNECTION/
INITIAL SETTINGS
2
1
7 AUDIO INPUT 3 jack
3 HDMI IN jack
8 DOCK terminal
For connecting HDMI compatible Blu-ray disc player, tuner and
game console. (☞p. 6, 7)
For connecting optional Yamaha Universal Dock for iPod,
Wireless System for iPod/iPhone, and Bluetooth Wireless Audio
Receiver. (☞p. 14, 16)
For connecting analog cable to the external components. (☞p. 7)
4 OPTICAL digital input (TV) jack
9 VIDEO OUT jack
5 OPTICAL digital input 1 jack
For connecting video input jack of TV to play back video in iPod/
iPhone.
For connecting optical cable to the external components. (☞p. 7)
Front panel display
1
2
SETTINGS
For connecting optical cable to the TV. (☞p. 6)
PLAYBACK
For connecting HDMI compatible TV and external components.
(☞p. 6)
3
TROUBLESHOOTING
4
3 VOL indicator
Lights up when HDMI signal is input.
Indicates the current volume level. (☞p. 10)
2 SLEEP indicator
4 Multi information display
Lights up when the sleep timer is set. (☞p. 12)
Displays information in alpha-numeric values.
Displays playback components and current sound output when
power is on.
ABOUT THIS UNIT
1 HDMI indicator
English
29 En
Controls and functions
Remote control
Infrared signal transmitter
(Y) key,
MENU (U) key, ENTER key,
(Z) key,
(V) key
• Change the setting. (☞p. 18)
• Operate iPod.
RETURN
Returns to the previous menu screen.
SUBWOOFER (+/-) key
Adjusts the volume balance of subwoofer.
SLEEP key
Sets the sleep timer. (☞p. 12)
key
Turns on the unit or set it to the standby mode. (☞p. 10)
Surround mode keys
Switch the surround mode. (☞p. 11)
UNIVOLUME key
Turns UniVolume mode to on/off. (☞p. 11)
ENHANCER key
Turns Compressed Music Enhancer to on/off. (☞p. 11)
DOCK key
Selects iPod/iPhone or Bluetooth component. (☞p. 14, 16)
OPTION key
Displays option menu for each input source. (☞p. 13)
S/T key
Operate iPod wheel. (☞p. 14)
VOLUME (+/-) key
Controls the volume of the unit. (☞p. 10)
MUTE key
Mutes the sound. (☞p. 10)
LEVEL key
Adjusts the volume balance during playback. (☞p. 11)
Input selector keys
Select playback component. (☞p. 10)
SURROUND key
Switches to surround playback. (☞p. 11)
STEREO key
Switches to stereo playback. (☞p. 11)
SETUP key
Displays the setup menu. (☞p. 18)
INFO key
Switches the information display on the front panel as follows.
When DOCK is selected as source, this button is not available.
• Audio Decoder: Sound signal decoder currently selected
• Input/Output: Input name/surround (stereo) mode
30 En
Glossary
PREPARATION
Glossary
AIR SURROUND XTREME
Sampling frequency
Typical 5.1 channel
speaker system
Front speakers
Subwoofer
Surround
speaker
■ Virtual 7.1 channel
A channel is an audio type that has been divided based on range
and other characteristics.
Ex. 7.1 channel
• Front speakers, Left (1ch), Right (1ch)
• Center speaker (1ch)
• Surround speakers, Left (1ch), Right (1ch)
• Surround back speakers, Left (1ch), Right (1ch)
• Subwoofer (1ch × 0.1* = 0.1ch)
* In contrast to a full 1-channel band, a component designed to
enhance low frequency sound for added effect.
Dolby Digital
Digital surround sound system which is developed by Dolby
Laboratories provides completely independent multi-channel
audio. With 3 front channels (left, center, and right) and 2
surround stereo channels, Dolby Digital provides five full-range
audio channels. By using 2 channel stereo for the surround
speakers, more accurate moving sound effects and surround
sound environment are possible than with Dolby Surround.
The sound image of the system
Dolby Digital Plus
TROUBLESHOOTING
Dolby Digital Plus is an advanced audio technology developed
for high-definition programming and media including HD
broadcasts, and Blu-ray Disc. Selected as an optional audio
standard for Blu-ray Disc, this technology delivers multichannel
sound with discrete channel output. Supporting bitrates up to 6.0
Mbps, Dolby Digital Plus can carry up to 7.1 discreet audio
channels simultaneously. Supported by HDMI and designed for
the optical disc players and AV receivers/amplifiers of the future,
Dolby Digital Plus also remains fully compatible with the
existing multichannel audio systems that incorporate Dolby
Digital.
SETTINGS
The AIR SURROUND XTREME technology, using only front
speakers and subwoofer, enables you to enjoy a realistic 7.1
channel sound by simulating sound from virtual speakers at
center, surround, and surround backs.
Channel (ch)
PLAYBACK
Center
speaker
The number of sampling (process for digitalizing analog signals)
per second. In principle, the higher the sampling rate, the wider
the frequency range that can be played back, and the higher the
quantized bit rate, the finer the sound that can be reproduced.
CONNECTION/
INITIAL SETTINGS
This system employs new technologies and algorithms that make
it possible to achieve 7-channel surround sound with only front
speakers, and without using wall reflections.
Ordinarily, two front speakers, a center speaker, two surround
speakers, and a subwoofer are necessary for enjoying 5.1 channel
surround sound.
ABOUT THIS UNIT
The system creates the virtual 7.1 channel surround sound with
the subwoofer integrated receiver and the speaker.
C: Center speaker
FR, FL: Front speakers
SR, SL: Surround virtual speakers
SBR, SBL: Surround back virtual speakers
English
31 En
Glossary
Dolby Pro Logic IIx
Dolby Pro Logic IIx is a new technology enabling discrete
multichannel playback from 2-channel or multi-channel sources.
There are three modes available: “Music mode” for music
sources, “Movie mode” for movie sources (for 2-channel sources
only) and “Game mode” for game sources.
Dolby TrueHD
Dolby TrueHD is an advanced lossless audio technology
developed for high-definition disc-based media including Blu-ray
Disc. Selected as an optional audio standard for Blu-ray Disc, this
technology delivers sound that is bit-for-bit identical to the studio
master, offering a high-definition home theater experience.
Supporting bitrates up to 18.0 Mbps, Dolby TrueHD can carry up
to 8 discrete channels of 24-bit/96 kHz audio simultaneously.
Dolby TrueHD also remains fully compatible with the existing
multichannel audio systems and retains the metadata capability of
Dolby Digital, allowing dialog normalization and dynamic range
control.
Deep Color
Deep Color is a type of video signal that can be transmitted by the
HDMI jacks of this unit. Deep Color refers to the use of various
color depths in displays, up from the 24-bit depths in previous
versions of the HDMI specification. This extra bit depth allows
HDTVs and other displays go from millions of colors to billions
of colors and eliminate on-screen color banding for smooth tonal
transitions and subtle gradations between colors. The increased
contrast ratio can represent many times more shades of gray
between black and white. Also Deep Color increases the number
of available colors within the boundaries defined by the RGB or
YCbCr color space.
DTS
Digital surround sound system developed by DTS, Inc., which
provides 5.1 channel audio. With an abundance of audio data, it is
able to provide authentic-sounding effects.
DTS-HD High Resolution Audio
DTS-HD High Resolution Audio is a high resolution audio
technology developed for high-definition disc-based media
including Blu-ray Disc. Selected as an optional audio standard for
Blu-ray Disc, this technology delivers sound that is virtually
indistinguishable from the original, offering a high-definition
home theater experience. Supporting bitrates up to 6.0 Mbps for
Blu-ray Disc, DTS-HD High Resolution Audio can carry up to
7.1 discrete channels of 24-bit/96 kHz audio simultaneously.
DTS-HD Master Audio
The lossless high quality audio format created for next generation
optical disc such as Blu-lay Disc. It is selected as an audio
standard for Blu-ray Disc. Supporting bitrates up to 24.5 Mbps
for Blu-ray Disc, DTS-HD High Master Audio can carry up to 7.1
discrete channels of 24-bit/96 kHz audio simultaneously.
32 En
HDMI
HDMI (High-Definition Multimedia Interface) is the first
industry supported, uncompressed, all-digital audio/video
interface. When used in combination with HDCP (Highbandwidth Digital Content Protection), HDMI provides a secure
audio/video interface that meets the security requirements of
content providers and system operators.
PCM (Pulse Code Modulation)
Linear PCM is a signal format under which an analog audio
signal is digitized, recorded, and transmitted without using any
compression. This is used as a method of recording CDs and
DVD audio. The PCM system uses a technique for sampling the
size of the analog signal per very small unit of time. Standing for
pulse code modulation, the analog signal is encoded as pulses and
then modulated for recording.
x.v.Color
x.v.Color is a type of video signal that can be transmitted by the
HDMI jacks of this unit. It is a more extensive color space than
sRGB, and allows the expression of colors that could not be
expressed before. While remaining compatible with the color
gamut of sRGB standards, “x.v.Color” expands the color space
and can thus produce more vivid, natural images. It is particularly
effective for still pictures and computer graphics.
Specifications
Amplifier section
Speaker section
• Type.................................................................. Acoustic suspension type
Non-magnetic shielding type
• Driver (Full range)......................................4 × 10 cm (1-1/2 × 4 in) cone
• Frequency Response......................................................140 Hz to 20 kHz
• Impedance ........................................................................................... 6 Ω
Subwoofer section
• HDMI Output .......................................................................................... 1
• Video Output (Composite video, 1.0 Vp-p)............................................ 1
[U.S.A., Canada, and Korea models] .............................................. NTSC
[Other models] ...................................................................................PAL
• Headphone Output
([Analog input, 1kHz, 400mV/16Ω] 220±10mV) .................................. 1
General
• Power Supply
[Canada model] ............................................................. AC 120 V, 60 Hz
[Europe, U.K., Korea and Asia models] ...........AC 220-240 V, 50/60 Hz
• Power Consumption ......................................................................... 42 W
• Standby Power Consumption
(HDMI Control on) ......................................................... Less than 5.0 W
(HDMI Control off)......................................................... Less than 0.5 W
• Dimensions (W × H × D) ...................................... 1000 × 550 × 450 mm
(39-3/8 × 21-5/8 × 17-3/4 in)
• Weight ........................................................................................... 36.5 kg
(80.5 lbs)
* Specifications are subject to change without notice.
PLAYBACK
• Type................................................................................. Bass reflex type
Non-magnetic shielding type
• Driver...................................................................... 13 cm (5-1/4 in) cone
• Frequency Response........................................................35 Hz to 140 Hz
• Impedance ........................................................................................... 3 Ω
Output Jacks
CONNECTION/
INITIAL SETTINGS
• Rated Output Power
Front L/R (1 kHz, 1% THD, 6 Ω) ....................................... 45 W + 45 W
Center (1 kHz, 1% THD, 6 Ω) ......................................................... 45 W
Subwoofer (100 Hz, 1% THD, 3 Ω) ................................................ 90 W
• Maximum Output Power
Front L/R (1 kHz, 10% THD, 6 Ω) ..................................... 50 W + 50 W
Center (1 kHz, 10% THD, 6 Ω) ....................................................... 50 W
Subwoofer (100 Hz, 10% THD, 3 Ω) ............................................ 100 W
PREPARATION
Specifications
Input Jack
This system employs new technologies and algorithms that make it
possible to achieve 7-channel surround sound with only front speakers, and
without using wall reflections.
Bluetooth
Bluetooth is a registered trademark of Bluetooth SIG and is used by
Yamaha in accordance with a license agreement.
Manufactured under license from Dolby Laboratories. “Dolby”, “Pro
Logic” and the double-D symbol are trademarks of Dolby Laboratories.
“x.v.Color” is a trademark of Sony Corporation.
ABOUT THIS UNIT
Manufactured under license under U.S. Patent #’s: 5,451,942; 5,956,674;
5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,212,872; 7,333,929;
7,392,195; 7,272,567 & other U.S. and worldwide patents issued &
pending. DTS, DTS-HD and the Symbol are registered trademarks, &
DTS-HD Master Audio, and the DTS logos are trademarks of DTS, Inc.
Product includes software. © DTS, Inc. All Rights Reserved.
TROUBLESHOOTING
“HDMI,” the “HDMI” logo and “High-Definition Multimedia Interface”
are trademarks, or registered trademarks of HDMI Licensing LLC.
SETTINGS
• Audio Input
Optical ..................................................................................2 (INPUT 1)
Coaxial...................................................................................1 (INPUT 2)
Analog ........................................................................... 1 pair (INPUT 3)
• HDMI Input............................................................... 3 (HDMI IN 1 to 3)
“UniVolume” is a trademark of Yamaha Corporation.
iPod, iPhone
“iPod” is a trademark of Apple Inc., registered in the U.S. and other
countries.
“iPhone” is a trademark of Apple Inc.
English
33 En
Specifications
Available signal information
HDMI signal compatibility
■ Receivable audio signals
Audio signal types
Audio signal formats
Compatible media
2ch Linear PCM
2ch, 32-192 kHz, 16/20/24 bit
CD, DVD-Video, DVD-Audio, etc.
Multi-ch Linear PCM
8ch, 32-192 kHz, 16/20/24 bit
DVD-Audio, Blu-ray disc, HD DVD, etc.
Bitstream (SD Audio)
Dolby Digital, Dolby Digital EX, DTS, DTSES
DVD-Video, etc.
Bitstream (HD Audio)
Dolby TrueHD, Dolby Digital Plus, DTS-HD
Master Audio, DTS-HD High Resolution
Audio
Blu-ray disc, HD DVD
y
• Refer to the supplied instruction manuals of the input source component, and set the component appropriately.
• When CPPM copy-protected DVD-Audio is played back, video and audio signals may not be output depending on the type of the DVD player.
• This unit is not compatible with HDCP-incompatible HDMI or DVI components. Refer to the supplied instruction manuals of HDMI or DVI
components for HDCP compatibility.
• To decode audio bitstream signals on this unit, set the input source component appropriately so that the component outputs the bitstream audio signals
directly (does not decode the bitstream signals on the component). Refer to the supplied instruction manuals for details.
■ Repeatable video signals1)
– This unit is compatible with the video signals of the following resolutions:
•
•
•
•
480i/60 Hz
576i/50 Hz
480p/60 Hz
576p/50 Hz
• 720p/60 Hz, 50 Hz
• 1080i/60 Hz, 50 Hz
• 1080p/60 Hz, 50 Hz, 24 Hz
– Deep Color
– x.v.Color
– 3D video signal
Digital audio signal (optical/coaxial)
Audio signal types
Audio signal formats
Compatible media
2ch Linear PCM
2ch, 32-96 kHz, 16/20/24 bit
CD, DVD-Video, DVD-Audio, etc.
Bitstream
Dolby Digital, Dolby Digital EX, DTS, DTSES
DVD-Video, etc.
1)
y
The compatible video signal is changed depending the connected TV.
34 En
Information for Users on Collection and Disposal of Old Equipment
and Used Batteries
These symbols on the products, packaging, and/or accompanying documents mean that used electrical and
electronic products and batteries should not be mixed with general household waste.
For proper treatment, recovery and recycling of old products and used batteries, please take them to
applicable collection points, in accordance with your national legislation and the Directives 2002/96/EC
and 2006/66/EC.
By disposing of these products and batteries correctly, you will help to save valuable resources and prevent
any potential negative effects on human health and the environment which could otherwise arise from
inappropriate waste handling.
For more information about collection and recycling of old products and batteries, please contact your
local municipality, your waste disposal service or the point of sale where you purchased the items.
[Information on Disposal in other Countries outside the European Union]
These symbols are only valid in the European Union. If you wish to discard these items, please contact
your local authorities or dealer and ask for the correct method of disposal.
Note for the battery symbol (bottom two symbol examples):
This symbol might be used in combination with a chemical symbol. In this case it complies with the
requirement set by the Directive for the chemical involved.
English
35 En
PRECAUCIÓN: LEA LAS INDICACIONES SIGUIENTES ANTES DE UTILIZAR ESTE APARATO
1
2
3
4
5
Para asegurar el mejor rendimiento de este aparato, lea
atentamente este manual. Y luego guárdelo en un lugar
seguro para poder consultarlo en el futuro en caso de ser
necesario.
Instale esta unidad en un lugar bien ventilado, fresco, seco y
limpio, alejado de la luz directa del sol, fuentes de calor,
vibración, polvo, humedad y/o frío. Para una adecuada
ventilación, permita que el equipo tenga el siguiente espacio
libre mínimo:
Atrás: 5 cm
A los lados: 5 cm
Coloque este aparato lejos de otros aparatos eléctricos,
motores o transformadores, para evitar así los ruidos de
zumbido.
No exponga este aparato a cambios bruscos de temperaturas,
del frío al calor, ni lo coloque en lugares muy húmedos (una
habitación con deshumidificador, por ejemplo), para impedir
así que se forme condensación en su interior, lo que podría
causar una descarga eléctrica, un incendio, daños en el
aparato y/o lesiones a las personas.
Evite instalar este aparato en un lugar donde puedan caerle
encima objetos extraños y/o donde quede expuesto al goteo o
a la salpicadura de líquidos. Encima de este aparato no ponga:
– Otros componentes, porque pueden causar daños y/o
decoloración en la superficie de este aparato.
– Objetos con fuego (velas, por ejemplo), porque
pueden causar un incendio, daños en el aparato y/o
lesiones a las personas.
– Recipientes con líquidos, porque pueden caerse y
derramar el líquido, causando descargas eléctricas al
usuario y/o dañando el aparato.
6
7
8
9
10
11
12
13
14
15
No tape este aparato con un periódico, mantel, cortina, etc.
para no impedir el escape del calor. Si aumenta la
temperatura en el interior del aparato, esto puede causar un
incendio, daños en el aparato y/o lesiones a las personas.
No enchufe este aparato a una toma de corriente hasta
después de haber terminado todas las conexiones.
No ponga el aparato al revés. Podría recalentarse y
posiblemente causar daños.
No utilice una fuerza excesiva con los conmutadores, los
controles y/o los cables.
Cuando desconecte el cable de alimentación de la toma de
corriente, sujete la clavija y tire de ella; no tire del propio
cable.
No limpie este aparato con disolventes químicos porque
podría estropear el acabado. Utilice un paño limpio y seco
para limpiar el aparato.
Utilice solamente la tensión especificada en este aparato.
Utilizar el aparato con una tensión superior a la especificada
resulta peligroso y puede producir un incendio, daños en el
aparato y/o lesiones a las personas. Yamaha no se hará
responsable de ningún daño debido al uso de este aparato con
una tensión diferente de la especificada.
Para impedir daños debidos a relámpagos, desconecte el
cable de alimentación de la toma de corriente durante una
tormenta eléctrica.
No intente modificar ni arreglar este aparato. Póngase en
contacto con el personal de servicio Yamaha cualificado
cuando necesite realizar alguna reparación. La caja no deberá
abrirse nunca por ninguna razón.
Cuando no piense utilizar este aparato durante mucho tiempo
(cuando se ausente de casa por vacaciones, por ejemplo)
desconecte el cable de alimentación de la toma de corriente.
i Es
16 Asegúrese de leer la sección “RESOLUCIÓN DE
PROBLEMAS” antes de dar por concluido que su aparato
está averiado.
17 Antes de trasladar este aparato, pulse p para ponerlo en el
modo de espera, y luego desconecte el cable de alimentación
de CA de la toma de corriente.
18 Instale este aparato cerca de la toma de CA y donde se pueda
alcanzar fácilmente la clavija de alimentación.
19 Las baterías no deberán exponerse a un calor excesivo como,
por ejemplo, el que producen los rayos del sol, el fuego y
similares. Cuando deseche las baterías, por favor cumpla las
regulaciones de su región.
20 La presión acústica excesiva de los auriculares puede causar
pérdida auditiva.
Este aparato no se desconecta de la fuente de alimentación de CA
si está conectada a una toma de corriente, aunque la propia aparato
esté apagada con p. A este estado se le llama modo de espera. En
este estado, este aparato ha sido diseñada para que consuma un
cantidad de corriente muy pequeña.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO O DESCARGA
ELÉCTRICA, NO EXPONGA ESTE APARATO A LA LLUVIA
NI A LA HUMEDAD.
PRECAUCIÓN
Peligro de explosión si la pila se sustituye incorrectamente.
Sustitúyala por otra del mismo tipo o de un tipo equivalente.
PRECAUCIÓN
El uso de los controles, los ajustes o los procedimientos que no se
especifican enste manual pueden causar una exposición peligrosa a
la radiación.
Notas
• Los altavoces de esta unidad utilizan imanes. No coloque
elementos sensibles al magnetismo, como televisores tipo CRT,
relojes, tarjetas de crédito, disquetes, etc., encima de la
estantería.
• Cuando la unidad se coloca cerca de un televisor tipo CRT,
pueden producirse distorsiones de imagen o sonido. En ese caso,
aleje el televisor de la unidad.
■ Observaciones sobre los mandos a
distancia y las pilas
• No derrame agua u otros líquidos en el mando a distancia.
• No deje caer el mando a distancia.
• No deje ni guarde el mando a distancia en uno de las siguientes
lugares:
– lugares de humedad alta como, por ejemplo, cerca de un
baño
– lugares con temperaturas elevadas, por ejemplo, cerca de
una calefacción o estufa
– lugares con temperaturas demasiado bajas
– lugares polvorientos
• No exponga el sensor del mando a distancia de esta unidad a la luz
solar directa ni a iluminación de focos fluorescentes invertidos.
• Si las pilas se agotan, el alcance operativo eficaz del mando a
distancia se reduce considerablemente. Si esto sucediese, cambie las
pilas por dos nuevas tan pronto como sea posible.
• Cambie todas las pilas si observa alguna de las siguientes
condiciones: el alcance operativo del mando a distancia se reduce o
el indicador de transmisión no se ilumina o lo hace tenuemente.
• No utilice pilas viejas y nuevas juntas.
• No utilice juntas pilas de tipos diferentes (alcalinas de manganeso,
por ejemplo). Lea atentamente las instrucciones de la caja ya que
hay distintos tipos de pilas con la misma forma y color.
• Las pilas gastadas pueden tener derrames. Si se produce algún
derrame en las pilas, deséchelas inmediatamente. Evite tocar el
líquido derramado o que entre en contacto con la ropa, etc. Ante de
instalar pilas nuevas, limpie bien el compartimento de las pilas.
• No arroje las pilas al cubo de la basura. Deséchelas de acuerdo con
la normativa local aplicables.
Español
1 Es
Qué puede hacer con esta unidad
PREPARACIÓN
Jugar a
videojuegos
Ver películas
Blu-ray
Ver la televisión
Accesorios suministrados (p. 4)
Instalación (p. 5)
Preparación del mando a distancia (p. 5)
CONEXIONES/AJUSTES
INICIALES
Conexión de su TV y del reproductor de discos Blu-ray (p. 6)
Conexión de un sintonizador
(Si se reciben programas STB de un
sintonizador CATV/satélite)
(p. 7)
Conexión de una
videoconsola (p. 7)
Funcionamiento de la unidad con el mando a distancia del TV (p. 8)
REPRODUCCIÓN
Televisión, reproductor de discos Blu-ray y videoconsola (p. 10)
Función HDMI (control HDMI)
p. 8
Función de sonido envolvente de
auriculares
p. 12
UniVolume
p. 11
Reproducción de iPod/iPhone
p. 14
2 Es
Capacidad de audio HD
p. 34
Índice general
CONFIGURACIÓN
Primeros pasos ...................................................... 4
Menú de configuración ........................................18
Accesorios suministrados ............................................. 4
Procedimiento de ajuste.............................................. 18
Lista del menú de configuración.................................. 19
CONEXIONES/AJUSTES
INICIALES
Control del tono ........................................................... 19
Ajustes del subwoofer ................................................. 19
Control de gama dinámica .......................................... 20
Preparación del mando a distancia............................... 5
Nivel del volumen de cada canal con tonos de prueba ....20
Conexiones ............................................................ 6
Asignación de entradas............................................... 21
Conexión del TV y del reproductor de discos Blu-ray ... 6
Configuración HDMI .................................................... 21
Conexión como videoconsola o sintonizador................ 7
Control HDMI ..................................................................... 21
Brillo del visor del panel delantero .............................. 22
Atenuación estándar .......................................................... 22
Atenuación automática ...................................................... 22
REPRODUCCIÓN
Configuración avanzada......................................23
Funciones de reproducción................................ 10
RESOLUCIÓN DE PROBLEMAS
Funcionamiento básico de reproducción .................... 10
Experiencia de sonido según sus preferencias........... 11
Reproducción con sonido envolvente ................................ 11
Reproducción de formatos comprimidos digitalmente (MP3,
WMA, etc.) con sonido enriquecido (Compressed Music
Enhancer)..................................................................................11
Ajuste automático del nivel del volumen (UniVolume) ....... 11
Ajuste del balance del volumen.......................................... 11
Uso de funciones de utilidad ....................................... 12
Escucha con altavoces....................................................... 12
Resolución de problemas ...................................24
Resolución de problemas............................................ 24
ACERCA DE ESTA UNIDAD
Controles y funciones .........................................28
Controles y funciones.................................................. 28
Glosario.................................................................31
CONFIGURACIÓN
Reproducción en estéreo ................................................... 11
REPRODUCCIÓN
Funcionamiento de la unidad con el mando a distancia
del TV............................................................................ 8
Componente de reproducción de audio ............................. 21
CONEXIONES/
AJUSTES INICIALES
Control de retardo de audio......................................... 19
Instalación .............................................................. 5
Ajustes iniciales..................................................... 8
PREPARACIÓN
PREPARACIÓN
Glosario ....................................................................... 31
Ajustes para cada fuente de entrada (menú de opciones) ...13
Especificaciones.......................................................... 33
Reproducción de iPod/iPhone..................................... 14
Información de la señal disponible .............................. 34
Si se utiliza una base universal Yamaha iPod (YDS-12
opcional, etc.)....................................................................15
Si se utiliza un sistema inalámbrico para iPod (YID-W10
opcional)............................................................................. 15
RESOLUCIÓN DE
PROBLEMAS
Función de temporizador para dormir/apagado automático ...12
Especificaciones ..................................................33
Reproducción de componentes Bluetooth .................. 16
Emparejado ........................................................................ 16
ACERCA DE ESTA
UNIDAD
Conexión ............................................................................ 17
Notas sobre este manual
3 Es
Español
• En este manual, las operaciones que se pueden realizar utilizando los botones del panel delantero o el mando a distancia se explican
utilizando el mando a distancia.
• y indica un consejo para su utilización.
• Las notas contienen información importante sobre las instrucciones y el funcionamiento.
• Este manual se ha elaborado antes de la producción del dispositivo. El diseño y las especificaciones están sujetos a cambios
parciales, como resultado de las mejoras realizadas, etc. En el caso de que existan diferencias entre el manual y el producto, el
producto tiene prioridad.
• La marca alfabética ( ) indica las teclas del mando a distancia indicadas en la figura de la página izquierda.
PREPARACIÓN
Primeros pasos
Accesorios suministrados
Antes de realizar el montaje y las conexiones, asegúrese de que no falta nada de lo siguiente.1)
Mando a
distancia
Pilas (x 2)
(AAA, R03, UM-4)
Manual de instalación
Cable óptico
(1,5 m)
Cable de audio digital
con clavijas (1,5 m)
Manual de instrucciones
(este manual)
Cable de vídeo con
clavijas2) (1,5 m)
Unidad principal
Para poder utilizar esta unidad es preciso montarla primero. Asegúrese de que todo lo siguiente se incluye en el paquete, ya que lo
necesitará para poder realizar el montaje. Consulte el Manual de instalación para obtener más instrucciones.
• Unidad principal
• Paneles traseros (izquierdo y derecho)
• Estante
• Postes de soporte
• Panel inferior
• Panel trasero central
• Panel superior de vidrio
• Arandelas
• Pasadores
• Tornillos pequeños M4 × 10 mm
• Tornillos grandes M5 × 30 mm
• Juntas
• Fijadores
1)
y
En función de la conexión, tal vez no necesite utilizar todos los cables
suministrados.
4 Es
2)
y
Este cable se utiliza cuando se reproduce vídeo de iPod/iPhone. Consulte
“Reproducción de iPod/iPhone (p. 14)”.
CONEXIONES/AJUSTES INICIALES
Instalación
Observaciones sobre la instalación
Precaución: Manipulación del vidrio templado
Carga máxima
45 kg
REPRODUCCIÓN
El panel superior de vidrio está fabricado con vidrio templado para obtener mayor resistencia y seguridad. Además, se ha aplicado una película de
seguridad al vidrio templado para proporcionar aún más protección y evitar daños si se rompe el vidrio. Sin embargo, si se manipula el vidrio de forma
incorrecta, corre el riesgo de que se rompa y salgan pedazos disparados que podrían provocar daños. Es muy importante seguir las siguientes
precauciones:
• No permita que ningún objeto golpee el vidrio con fuerza (no deje, por ejemplo, que nadie tire un objeto para que choque con el vidrio).
• No permita que objetos punzantes entren en contacto con el vidrio.
• Un vidrio templado arañado puede romperse en cualquier momento. Si ve arañazos, cambie el vidrio inmediatamente.
• No retire la pegatina de precaución del vidrio.
CONEXIONES/
AJUSTES INICIALES
• Instale el TV según las instrucciones del fabricante para evitar que se vuelque.
• Los altavoces de la unidad tienen imanes. No coloque objetos sensibles al magnetismo, como relojes, tarjetas de crédito, disquetes, etc., encima
del estante.
• Si la unidad se coloca cerca de un TV de tipo CRT, es posible que se produzcan distorsiones de sonido o de imagen.
PREPARACIÓN
Coloque la unidad en una posición adecuada tras haberla montado. Consulte el Manual de instalación suministrado para obtener
instrucciones sobre el montaje. Consulte la siguiente sección “Observaciones sobre la instalación” para colocar la unidad correctamente
en un lugar seguro.
10 kg
CONFIGURACIÓN
20 kg
Lámina deslizante interior
En la parte inferior de la unidad encontrará una lámina
deslizante interior para que pueda mover la unidad en su
posición con facilidad. Para evitar daños en el suelo,
límpielo de polvo o suciedad antes de mover la unidad.
RESOLUCIÓN DE
PROBLEMAS
Preparación del mando a distancia
Antes de introducir las pilas o de usar el mando a distancia, no se olvide de leer las precauciones sobre el mando a distancia y las pilas
que aparecen en “PRECAUCIÓN: LEA LAS INDICACIONES SIGUIENTES ANTES DE UTILIZAR ESTE APARATO”
1
ACERCA DE ESTA
UNIDAD
Instalación de las pilas
Alcance operativo
3
2
Menos de 6 m
Español
5 Es
Conexiones
• No conecte el cable de alimentación hasta que todas las conexiones se hayan completado.
• No emplee demasiada fuerza al insertar el conector del cable. De lo contrario, podría dañar el conector del cable y/o el terminal.
Conexión del TV y del reproductor de discos Blu-ray
Para conectar los cables, siga este orden:
1
Cable HDMI (opcional)
Introduzca las señales de audio/vídeo
del reproductor de discos Blu-ray a
esta unidad.
2
Cable HDMI (opcional)
El vídeo digital del disco Blu-ray se
ve en el TV.
3
Cable óptico
(suministrado)
Reproduzca sonido digital de TV en
esta unidad.
A la toma de CA
2)
1
3
1. Quite la protección
1)
2
HDMI
OUTPUT
2. Verifique la dirección de
la toma
Reproductor de discos
Blu-ray
R AUDIO L
VIDEO
INPUT1
1
2
HDMI INPUT
3
OPTICAL
OUTPUT
INPUT2
Señales de vídeo
(Ejemplo)
TV
Señales de audio
1)
y
TV compatible con la función ARC (Canal de retorno de
audio)
• Conecte el cable HDMI al terminal compatible con canal de retorno
de audio (el terminal indicado con “ARC”) en el TV. En este caso, no
es necesario conectar el cable óptico.
• Active la función de control HDMI de esta unidad (☞p. 21).
6 Es
¿Qué es el canal de retorno de audio (ARC)?
Una función transmite la señal de salida de audio digital del TV a esta
unidad mediante un cable HDMI. Con esta función, no es necesario
disponer de cable de audio digital con clavijas para conectar el TV.
2)
y
En función de los ajustes, es posible seleccionar HDMI para señal de
vídeo, óptica o de audio digital coaxial, o bien audio analógico para señal
de audio. Consulte “Asignación de entradas (☞p. 21)”.
Conexiones
PREPARACIÓN
Conexión como videoconsola o sintonizador
Dispositivo externo adicional (ejemplo)
Cable de conexión
Cable HDMI (opcional)
2 TV satélite/cable (compatible con HDMI)
Cable HDMI (opcional)
3 TV satélite/cable (no compatible con HDMI)
Cable de audio digital con clavijas
(suministrado) 4)
4 Videoconsola no compatible con HDMI
Cable de audio analógico estéreo con clavijas
(opcional) 4)
CONEXIONES/
AJUSTES INICIALES
1 Videoconsola compatible con HDMI
A la toma de CA
REPRODUCCIÓN
3)
CONFIGURACIÓN
ANALOG
OUTPUT
1
HDMI
OUTPUT
2
COAXIAL
OUTPUT
3
RESOLUCIÓN DE
PROBLEMAS
HDMI
OUTPUT
4
(Ejemplo) 4)
VIDEO
OUTPUT
VIDEO
OUTPUT
Señales de vídeo
Señales de audio
ACERCA DE ESTA
UNIDAD
(Ejemplo) 4)
VIDEO
INPUT
TV
3)
y
4)
y
Para conectar una videoconsola o un sintonizador al TV necesitará cables
de vídeo de clavijas adicionales (opcional).
7 Es
Español
En los dispositivos adicionales con terminal de salida digital óptica,
conecte el terminal de entrada digital óptica de esta unidad mediante un
cable óptico.
Ajustes iniciales
Funcionamiento de la unidad con
el mando a distancia del TV
■ ¿Qué es la función de control HDMI?
Puede utilizar el mando a distancia del TV para operar esta
unidad si el TV es compatible con la función de control HDMI
(por ejemplo, REGZA Link) y si está conectada al terminal
HDMI OUT (ARC) de esta unidad. 1)
Mando a distancia del TV (Ejemplo)
Encendido/Apagado
Cambia la entrada
Esta unidad selecciona
automáticamente la
entrada en función del
ajuste de fuente de entrada
del TV. Al cambiar de
entrada en el menú TV
(por ej. seleccionando el
reproductor de discos Bluray en el menú TV)
también cambia la entrada
de esta unidad.
Controla el volumen
Selecciona un
componente para
reproducir el sonido
(esta unidad o TV)
1)
y
• Incluso si el TV es compatible con la función de control HDMI,
algunas funciones no estarán disponibles. Consulte los detalles en el
manual suministrado con su TV.
• Si utiliza un cable HDMI para conectar esta unidad a un dispositivo
como un reproductor de discos Blu-ray compatible con control
HDMI, podrá controlar dicho dispositivo mediante la función de
control HDMI.
• Le recomendamos que utilice productos (TV, reproductor de discos
Blu-ray/DVD, etc.) del mismo fabricante.
8 Es
Ajustes iniciales
1
3
Encienda todos los componentes
conectados con esta unidad mediante
HDMI.
Compruebe todos los componentes
conectados con HDMI y active la función
de control HDMI en cada componente.
Para esta unidad, ajuste “HDMI Ctrl” en “On” (☞p. 21). 2)
Para los componentes externos, consulte el manual
suministrado con cada uno de ellos. 3)
Apague el TV y enciéndalo de nuevo.
1
2
Encienda el componente compatible con
la función de control HDMI (ejemplo:
reproductor de discos Blu-ray) conectado
a esta unidad.
Seleccione la fuente de entrada de esta
unidad como reproductor de discos
Blu-ray y compruebe si el reproductor se
visualiza correctamente o no.
Nombre de la fuente de entrada
La función de control HDMI no funciona incluso tras
comprobar lo anterior.
– Apague la unidad y el TV, y vuelva a encenderlos.
– Desconecte los cables de alimentación del TV y de esta
unidad y vuelva a conectarlos.
– Tras seleccionar INPUT1, INPUT2, INPUT3 o DOCK,
cambie la entrada del TV y la de esta unidad para que sean
la misma.
Cambio del método de conexión y los
componentes conectados
Cuando se cambian los componentes conectados o los terminales,
se debe restaurar la unidad con los siguientes procedimientos.
1
2
Desactive la función de control HDMI del
TV y del reproductor, apague todos los
dispositivos conectados y cambie las
conexiones.
Lleve a cabo los pasos 1-3 de “Ajuste de la
función de control HDMI” (☞p. 9).
HDMI1
y
3)
y
Ejemplo de ajustes del TV
• Desde el menú de configuración del TV, seleccione “Ajustes de Link”
“Ajuste del control HDMI” (ejemplo) y después ajuste la “Función
de control HDMI” en “Activado” (ejemplos).
• Se debe ajustar también la “Prioridad de altavoces” como
“Amplificador AV”.
4)
y
En algunos componentes HDMI sólo es necesario ajustar la función de
control HDMI. En ese caso, no es necesario registrar componentes
HDMI en el TV.
9 Es
Español
• El ajuste predeterminado es “Off”.
Si “HDMI Ctrl” está ajustado en “On” en el menú de
configuración:
– Incluso al pulsar la tecla
, la unidad no se apaga por
completo y emite la señal del terminal HDMI IN en el terminal
HDMI OUT (ARC).
– Antes de pulsar la tecla
, seleccione las fuentes de entrada
que desee conectadas a HDMI IN (1 a 3).
– En función del TV, operaciones como cambiar de canal pueden
cambiar los ajustes de los modos de sonido envolvente de esta
unidad.
ACERCA DE ESTA
UNIDAD
2)
RESOLUCIÓN DE
PROBLEMAS
Si conecta el reproductor de discos Blu-ray con el
terminal HDMI 1, pulse la tecla de selección de entrada
una vez para ver el siguiente diagrama.
Compruebe lo siguiente:
– El TV está conectado al terminal HDMI OUT (ARC) de
esta unidad.
– “HDMI Ctrl” (☞p. 21) está ajustado en “On” en el menú de
configuración.
– La función de control HDMI está habilitada en el TV.
(Verifique también los ajustes relacionados, como la
función de enclavamiento de la alimentación o prioridad de
altavoces.)
CONFIGURACIÓN
3
Seleccione esta unidad como fuente de
entrada del TV.
Si la función de control HDMI no funciona
REPRODUCCIÓN
Registro de los componentes HDMI en el
TV 4)
Compruebe si la función de control HDMI
funciona (active esta unidad o ajuste el
nivel de volumen mediante el mando a
distancia del TV).
CONEXIONES/
AJUSTES INICIALES
2
4
PREPARACIÓN
Ajuste de la función de control HDMI
REPRODUCCIÓN
Funciones de reproducción
Funcionamiento básico de
reproducción
1
2
3
Pulse la tecla
unidad.
para encender esta
Encienda los componentes (TV,
reproductor de Blue-ray, etc.) conectados
con esta unidad.
Seleccione un componente que quiera
escuchar pulsando la tecla de selección de
entrada ( ,
, ) correspondiente a la
conexión de componentes externos.
Por ejemplo, cuando se utiliza un reproductor de discos
Blu-ray conectado a un terminal HDMI IN 1, para
seleccionar HDMI1 se debe pulsar la tecla de selección de
entrada
tal como se indica a continuación.
Nombre de la fuente de entrada
HDMI1
4
5
6
Reproduzca el componente seleccionado
en el paso 3.
Pulse la tecla
VOLUME +/- para ajustar
el volumen. 1) 2) 3)
Seleccione el modo de sonido envolvente
o estéreo y configure sus preferencias de
sonido. (☞p. 11)
Pulse la tecla
de espera.
1)
y
Si se emite audio desde los altavoces del TV y desde la unidad, se
silencia el sonido del TV.
2)
y
Para silenciar el sonido
Pulse la tecla
MUTE. Mientras esté activada la función de silencio, el
indicador VOL parpadeará en el panel delantero. Para reanudar el
volumen, vuelva a pulsar
MUTE o pulse la tecla
VOLUME +/- .
10 Es
3)
para poner la unidad en modo
Nota
Cuando el sonido de entrada HDMI IN sale del TV, el nivel del volumen
no cambia incluso al pulsar
VOLUME +/- o
MUTE.
Funciones de reproducción
Reproducción con sonido envolvente
1
2
Pulse la tecla
SURROUND para cambiar
al modo de sonido envolvente.
Pulse una de las teclas del modo
envolvente ( ). 4)
Reproducción en estéreo
Se logran efectos de sonido ampliado en fuentes de 2 canales.
Pulse la tecla
modo estéreo.
Pulse la tecla
UNIVOLUME para activar o
desactivar la función. 6)
Ajuste del balance del volumen
Utilice esta función para ajustar el balance del volumen en cada
canal durante la reproducción. 7)
1
2
STEREO para cambiar al
4
Pulse la tecla
U/ V para seleccionar
canales ajustables entre las opciones
siguientes.
CenterLv: central
SurLR Lv: surround izquierdo/derecho
SWFR Lv: subwoofer
Pulse la tecla
volumen. 8)
Y/Z para ajustar el
Margen ajustable: de -10.0 dB a +10.0 dB
Pulse la tecla
menú.
LEVEL para salir del
RESOLUCIÓN DE
PROBLEMAS
Reproducción de formatos comprimidos
digitalmente (MP3, WMA, etc.) con sonido
enriquecido (Compressed Music Enhancer)
3
LEVEL.
Puede reproducir formatos comprimidos digitalmente como MP3 o
WMA y realzar los graves y los agudos dinámicamente.
Pulse la tecla
ENHANCER para activar o
desactivar la función. 5)
y
Esta unidad memoriza automáticamente la configuración asignada a cada
fuente de entrada. Al seleccionar otra entrada, la unidad activa
automáticamente la última configuración de la entrada seleccionada.
5)
y
6)
y
7)
y
Consulte “Nivel del volumen de cada canal con tonos de prueba
(☞p. 20)” cuando lleve a cabo la prueba de sonido.
8)
y
Ejemplo de balance del volumen
• Si tiene problemas para oír palabras: seleccione CenterLv (central)
para aumentar el nivel.
• Si el sonido no parece sonido envolvente: seleccione SurLR Lv
(surround) para aumentar el nivel.
• El volumen del subwoofer también se puede ajustar con la tecla
SUBWOOFER +/-.
• El ajuste predeterminado es “Off”.
• Para ajustar UniVolume en “Off”, pulse la tecla
UNIVOLUME.
11 Es
Español
• La configuración predeterminada es “On” para la entrada DOCK y
“Off” para el resto de entradas.
• La tecnología Compressed Music Enhancer no funciona si la fuente es
una señal de audio digital,
– Dolby TrueHD, DTS-HD Master Audio, etc.
– Si la velocidad de muestreo de la señal es inferior a 48 kHz.
• Le recomendamos que desactive la función UniVolume durante la
reproducción de música.
ACERCA DE ESTA
UNIDAD
4)
CONFIGURACIÓN
Cada vez que pulse la tecla
STEREO, la función se activa
(Extended Stereo) y se desactiva (Stereo) alternativamente.
Stereo: reproduce el sonido estéreo sin ningún efecto.
Extended Stereo: reproduce una imagen de sonido estéreo
más ancha.
Pulse la tecla
REPRODUCCIÓN
MOVIE: para películas
MUSIC: para música
SPORTS: para deportes y noticias
GAME: para videojuegos
Mientras ve la televisión, puede compensar las diferencias excesivas
de volumen entre canales para facilitar la audición en los siguientes
casos.
• Cuando se cambia de canal
• Cuando hay publicidad en la televisión
• Cuando termina un programa y empieza otro
CONEXIONES/
AJUSTES INICIALES
Reproduzca sonido envolvente gracias a la tecnología exclusiva
AIR SURROUND XTREME de Yamaha.
Ajuste automático del nivel del volumen
(UniVolume)
PREPARACIÓN
Experiencia de sonido según sus
preferencias
Funciones de reproducción
Uso de funciones de utilidad
Escucha con altavoces
Inserte el terminal de auriculares en la entrada
PHONES (☞p. 28) de esta unidad. 1)
Sonido envolvente con auriculares
Gracias a la tecnología de sonido envolvente 7.1 para
altavoces de reciente implantación, podrá disfrutar del
sonido envolvente y estéreo de los altavoces directamente
en sus auriculares. (☞p. 11)
Función de temporizador para dormir/
apagado automático
Utilice esta función para poner automáticamente esta unidad en el
modo de espera después de un determinado período de tiempo.
Pulse la tecla
SLEEP varias veces.
Para cambiar la hora hay que cambiar al modo de espera. El
indicador SLEEP (☞p. 29) parpadeará en la pantalla del panel
delantero.
El indicador SLEEP de la pantalla del panel delantero se ilumina
y se ajusta el temporizador para dormir. 2)
Opciones seleccionables: Sleep 120 min., Sleep 90
min., Sleep 60 min., Sleep 30 min., AutoPowerDown,
Off
■ Función de apagado automático 3)
Si está ajustado AutoPowerDown, la unidad pasa
automáticamente al modo de espera 10 después de que la fuente de
entrada seleccionada se apague o pase a modo de espera. Esta
función resulta útil para evitar olvidar apagar la unidad.
1)
y
• El volumen de los auriculares, el control del tono y el nivel de LFE se
puede ajustar independientemente del ajuste del altavoz.
• Si se escuchan demasiados graves al reproducir canales 5.1 o 7.1 con
canal LFE (0.1 canales), se puede mejorar reduciendo el nivel de LFE.
(☞p. 19)
2)
y
• El ajuste del temporizador para dormir se cancela si la unidad pasa al
modo de espera o si se selecciona “Off”.
12 Es
• Si se ha definido AutoPowerDown, el indicador SLEEP no aparece
durante la reproducción.
3)
y
• Si la unidad se utiliza durante los 10 anteriores antes de entrar en el
modo de espera, ésta no pasa al modo de espera hasta que transcurran
otros 10 minutos desde la última operación.
• No se puede seleccionar AutoPowerDown si:
– Está seleccionado AUDIO INPUT (INPUT3) o DOCK.
– Está seleccionado HDMI1-3 y la función de control HDMI está
activada.
Funciones de reproducción
Realice los ajustes según cada entrada (TV/HDMI1-3/INPUT1-3/
DOCK). Los elementos disponibles del menú varían en función
de la entrada seleccionada.
2
Pulse la tecla de entrada ( ,
, , )
para seleccionar la entrada para la que
quiera cambiar los ajustes.
Pulse la tecla
OPTION.
El menú de opciones aparece en el visor del panel
delantero.
Seleccione las opciones pulsando la tecla
U/
V y, después, la tecla
ENTER.
Cambie el valor del ajuste pulsando la
tecla
Y/Z.
Para salir del menú de opciones, pulse la
tecla
OPTION.
■ Cambio de la señal de audio a
reproducción (Decoder Mode)
Seleccione las señales de audio digital para la reproducción.
Opciones seleccionables: AUTO*, DTS
AUTO: esta unidad selecciona automáticamente la señal de audio
para su reproducción. Lo habitual es seleccionar este modo.
DTS: esta unidad reproduce únicamente señal DTS.
■ Visualización de información sobre las
señales de entrada (Signal Info)
Pulse
U/
El número de canales incluidos en la señal de
entrada (frontal/surround/LFE (efectos de sonido
en frecuencias bajas))
Ejemplo de visualización: [3/2/0.1] 3 c
delantero, 2 c surround, LFE para señal de
entrada5)
HDMI1-3
Elementos del menú
Sampling
Frecuencia de muestreo para señal de entrada
digital
Volume Trim, Decoder Mode, Signal Info
Bitrate
Velocidad de bits por segundo de señal de
entrada
TV
INPUT1-3
HDMI In
Resolución de señal de vídeo HDMI
HDMI Message
Si se produce un error HDMI (sólo aparece
cuando se produce un error).
DOCK
Volume Trim, Connect, Disconnect, Pairing,
Interlock 4)
RESOLUCIÓN DE
PROBLEMAS
Formato de audio digital
Channel
Elementos del menú de opciones
Para cada entrada se proporcionan los siguientes elementos del
menú.
Fuente de
entrada
V para cambiar la siguiente información.
Format
CONFIGURACIÓN
3
4
5
Ajuste el nivel de entrada de cada terminal para compensar las
variaciones de volumen entre los distintos dispositivos de
entrada.
Margen ajustable: de -6.0 dB a 0.0 dB* a +6.0 dB
REPRODUCCIÓN
;Volume Trim
■ Ajuste del nivel de entrada en cada
terminal (Volume Trim)
CONEXIONES/
AJUSTES INICIALES
1
A continuación encontrará los elementos del menú de opciones.
Estos ajustes se aplican a la fuente de entrada seleccionada en ese
momento. Los ajustes predeterminados aparecen marcados con
“*”.
PREPARACIÓN
Ajustes para cada fuente de entrada (menú
de opciones)
ACERCA DE ESTA
UNIDAD
4)
y
5)
Español
Para obtener más información sobre Interlock, consulte “Reproducción
de iPod/iPhone (☞p. 14)”. Para obtener más información sobre Connect,
Disconnect y Pairing, consulte “Reproducción de componentes
Bluetooth (☞p. 16)”.
y
Si la señal de entrada incluye canales que no pueden visualizarse en el
formato mostrado en el ejemplo de visualización, se visualizará el
número total de canales, como en “5.1ch”.
13 Es
Funciones de reproducción
Reproducción de iPod/iPhone
Puede reproducir música guardada en un iPod/iPhone conectado
a la base universal Yamaha iPod (YDS-12 opcional, etc.) o un
sistema inalámbrico para iPod/iPhone (YID-W10 opcional).
1
Inserte el iPod/iPhone en la base universal
Yamaha iPod o en el sistema inalámbrico
para iPod/iPhone conectado al terminal
DOCK. 1)
A VIDEO INPUT del TV 2)
(sólo si se utiliza el modelo
YDS-12/YDS-11/YDS-10)
YDS-12, etc.
2
1)
y
• Se debe conectar con la unidad en modo de espera.
• Para obtener información sobre la conexión y la configuración de los
modelos YDS-12 y YID-W10, consulte los manuales suministrados.
2)
y
Si utiliza los modelos YDS-12, YDS-11 o YDS-10 con el cable de vídeo
con clavijas (suministrado) para conectar el terminal VIDEO OUT de
esta unidad al terminal VIDEO INPUT del TV, podrá ver vídeo de
iPod/iPhone en el TV.
14 Es
3)
Colóquelo tan lejos de la unidad como sea posible para
evitar interferencias.
Reproduzca el iPod/iPhone seleccionando
la entrada de la base pulsando la tecla
DOCK. 3)
Nota
• Algunas funciones podrían no estar disponibles, en función del
modelo o la versión de software de su iPod/iPhone.
• Para obtener más información sobre los mensajes que aparecen en el
visor del panel delantero del iPod/iPhone conectado, consulte “iPod/
iPhone (☞p. 26)” en “Resolución de problemas”.
• Asegúrese de ajustar el volumen al mínimo antes de colocar o extraer
el iPod/iPhone.
• Para ajustar el volumen de reproducción por encima del volumen
máximo permitido por el iPod/iPhone, utilice el mando a distancia de
la unidad para controlar el volumen.
Funciones de reproducción
El iPod/iPhone compatible con la base universal iPod
(modelos YDS-12/YDS-11/YDS-10):
(A septiembre de 2010)
• iPod touch, iPod mini, iPod (4ª y 5ª generación), iPod Classic,
iPod nano, iPhone, iPhone 3G, iPhone 3GS
• El iPhone no es compatible con los modelos YDS-11/YDS-10.
Si utiliza el modelo YID-W10, podrá usar funciones para iPod/
iPhone con “Interlock” ajustado en “On” en el menú de opciones
(☞p. 13).
• Cuando se inicia la reproducción con iPod/iPhone, esta unidad
se enciende y se selecciona DOCK (iPod) automáticamente
como fuente.
• Esta unidad pasa automáticamente al modo de espera si se
detiene la reproducción o transcurridos unos momentos tras la
extracción del iPod/iPhone del transmisor.
REPRODUCCIÓN
Si se utiliza un sistema inalámbrico para
iPod (YID-W10 opcional) 5)
CONEXIONES/
AJUSTES INICIALES
Una vez ajustado el iPod/iPhone en la base, puede utilizar el
mando a distancia de esta unidad para reproducir el contenido.
También puede ver vídeo de iPod/iPhone en el TV.
: controla el menú del iPod.
: controla la rueda de selección.
■ Enlace con esta unidad (modo de
Interlock) 6)
PREPARACIÓN
Si se utiliza una base universal Yamaha
iPod (YDS-12 opcional, etc.) 4)
Tras conectar el receptor a esta unidad y ajustar el iPod/iPhone al
transmisor, puede usar el iPod/iPhone conectado como mando a
distancia para reproducir música.
CONFIGURACIÓN
El iPod/iPhone es compatible con el sistema
inalámbrico para iPod (YID-W10):
(A septiembre de 2010)
iPod touch, iPod (5ª generación), iPod Classic, iPod nano,
iPhone, iPhone 3G, iPhone 3GS
RESOLUCIÓN DE
PROBLEMAS
ACERCA DE ESTA
UNIDAD
4)
y
Esta unidad carga la batería de un iPod/iPhone colocado sobre la base
universal Yamaha iPod conectada al terminal DOCK incluso si la unidad
se encuentra en modo de espera. “Charging” aparece en el visor del panel
delantero.
5)
y
6)
Español
Si está conectado el modelo YID-W10 y la función “Interlock” se ajusta
en “On”, se carga incluso en modo de espera.
y
Esta función se puede usar con tonos de llamada y sonido de
aplicaciones. Si el iPhone está en modo de silencio, la unidad no se
enciende con el tono de llamada.
15 Es
Funciones de reproducción
Reproducción de componentes
Bluetooth
Es posible reproducir música guardada en componentes
Bluetooth (reproductores de audio portátiles, ordenadores con
Bluetooth, etc.) conectados al receptor de audio inalámbrico
Bluetooth.
Emparejado
Acerca del “emparejado”
Es la operación por la cual se registra un componente para
comunicaciones. El emparejado deberá realizarse antes de
utilizar un componente Bluetooth con el receptor de audio
inalámbrico Yamaha Bluetooth conectado al sistema por
primera vez, o si se han eliminado los datos de emparejado
registrados.
Para garantizar la seguridad, el límite de tiempo de la
operación de emparejado es de 8 minutos. Lea y asegúrese
de comprender todas las instrucciones antes de empezar.
1
2
3
4
5
Tal como se describe en el paso 1 (☞p. 14)
de “Reproducción de iPod/iPhone”,
conecte el receptor de audio inalámbrico
Bluetooth (YBA-10 opcional) al terminal
DOCK. 1)
Pulse la tecla
DOCK para ajustar la
entrada en DOCK.
Encienda el componente Bluetooth con el
que desea realizar el emparejado y, a
continuación, acceda al estado de
emparejado. 2)
Pulse la tecla
OPTION.
Aparecerá el menú de opciones para la entrada DOCK en
el visor.
Seleccione “Pairing” pulsando la tecla
U/
V y pulse la tecla
ENTER. 3)
“Searching...” aparecerá en el visor cuando se inicie la
conexión Bluetooth.
1)
y
Consulte los detalles en el manual suministrado con el modelo YBA-10.
2)
y
Para conocer más detalles, consulte el manual del componente Bluetooth.
3)
y
Para cancelar el proceso de emparejado, pulse
16 Es
RETURN.
Funciones de reproducción
Compruebe que los componentes
Bluetooth reconocen el receptor de audio
inalámbrico Bluetooth.
Si el componente Bluetooth detecta el receptor de audio
inalámbrico Yamaha Bluetooth, en la lista de
componentes del componente Bluetooth, aparecerá el
nombre del receptor de audio (“YBA-10 YAMAHA”, por
ejemplo).
Seleccione el receptor de audio
inalámbrico Bluetooth en la lista de
componentes Bluetooth e introduzca
“0000” como contraseña de Bluetooth.
Conexión
4)
REPRODUCCIÓN
Pulse la tecla
DOCK para ajustar la
entrada en DOCK.
Pulse la tecla
OPTION.
Seleccione “Connect” y pulse la tecla
ENTER. 5)
CONFIGURACIÓN
1
2
3
4
CONEXIONES/
AJUSTES INICIALES
7
PREPARACIÓN
6
Para desconectar el receptor de audio
inalámbrico Bluetooth del componente
Bluetooth, pulse
de nuevo para que
aparezca el menú de opciones, seleccione
“Disconnect” y pulse la tecla
ENTER.
RESOLUCIÓN DE
PROBLEMAS
ACERCA DE ESTA
UNIDAD
4)
y
5)
y
• Para obtener más información sobre los mensajes, consulte
“Bluetooth (☞p. 27)” en “Resolución de problemas”.
• Si desea establecer una conexión con un componente Bluetooth que
no es el último dispositivo con el que se ha establecido conexión,
inicie la conexión desde dicho componente Bluetooth. Para conocer
más detalles, consulte el manual del componente Bluetooth.
17 Es
Español
Cuando se establece la conexión Bluetooth en esta unidad, sólo se
pueden conectar los componentes Bluetooth conectados más
recientemente.
CONFIGURACIÓN
Menú de configuración
Procedimiento de ajuste
1
2
3
4
1)
y
Los ajustes predeterminados aparecen marcados con “*”.
2)
y
Pulse la tecla
18 Es
RETURN para volver al menú anterior.
Pulse la tecla
SETUP para acceder al
menú de configuración.
“Sound Setup” aparece en la pantalla del panel delantero.
Seleccione el menú pulsando la tecla
U/
V y pulse la tecla
ENTER.
Repita este procedimiento hasta que aparezca el menú
deseado en el visor del panel delantero.
Cambie el valor de ajuste de cada menú
pulsando la tecla
Y/Z. 1)
Pulse la tecla
SETUP de nuevo para
salir del menú de configuración. 2)
Menú de configuración
Categoría
Sound Setup
Menú
Tone Control
DRC Setup
Ch Level
Input Assign
HDMI Setup
Display Menu
Front Display
Control del tono
Menú: Tone Control
Ajusta el nivel de salida del sonido de alta o baja frecuencia.
Menú secundario: Treble (Tonos altos), Bass (Tonos
bajos)
Margen ajustable: de -8.0 dB a 0.0 dB* a +8.0 dB
Menú: Subwoofer
Ajusta el volumen de Dolby Digital y las señales DTS incluidas en
LFE (efectos de sonido en frecuencias bajas). 3)
Menú secundario: LFE Level
Margen ajustable: de -20 dB a 0 dB*
Ajustes del subwoofer
Ajusta el retardo de la sincronización de salida entre
las señales de vídeo y de audio
Ajusta el tiempo de salida de la señal de audio
manualmente
☞p. 19
Ajustes de control de gama dinámica
☞p. 20
☞p. 19
☞p. 19
Ajusta el volumen de cada canal con tonos de prueba
☞p. 20
Asigna terminales según el componente que se vaya a
utilizar
☞p. 21
Ajusta la salida de audio del terminal HDMI
Ajustes HDMI
☞p. 21
Cambia el brillo de la pantalla del panel delantero
☞p. 22
Control de retardo de audio
Menú: Audio Delay
Las imágenes de TV con pantalla plana a veces generan desfases
con el sonido. Puede utilizar esta función para retrasar la salida de
sonido, y sincronizarlo así con la imagen de vídeo.
Menú secundario: Lip Sync
Seleccione si hay que ajustar automáticamente el retardo de la
salida de audio cuando un TV compatible con la sincronización
de voz automática está conectada en el terminal HDMI OUT
(ARC) de esta unidad.
Opciones seleccionables: On*, Off
“On”: seleccione “On” si el TV conectado en el terminal HDMI
OUT (ARC) de esta unidad es compatible con la sincronización
de voz automática. El retardo de la salida de audio se ajusta
automáticamente.
“Off”: seleccione “Off” si el TV conectado al terminal HDMI
OUT (ARC) de esta unidad no es compatible con la
sincronización de voz automática o si desea desactivarla. El
tiempo de retardo de cada entrada se puede ajustar manualmente
con las siguientes opciones.
ACERCA DE ESTA
UNIDAD
3)
☞p. 19
RESOLUCIÓN DE
PROBLEMAS
Ajustes del subwoofer
Control del tono
CONFIGURACIÓN
TV
HDMI1-3
INPUT1-3
Adapti.DRC
D.DRC
CenterLv
SurLR Lv
SWFR Lv
Opt 1
Opt 2
Coax
Ana.
HDMI1
HDMI2
HDMI3
HDMI Ctrl
Support
Std Dimmer
Auto Dimmer
Página
REPRODUCCIÓN
Input Menu
Treble
Bass
LFE Level
Lip Sync
Características
CONEXIONES/
AJUSTES INICIALES
Subwoofer
Audio Delay
Menú
secundario
PREPARACIÓN
Lista del menú de configuración
y
Español
¿Qué es LFE?
“LFE” hace referencia a los efectos de baja frecuencia incluidos en el
audio digital. Las señales digitales como Dolby Digital y DTS incluyen
una línea dedicada a LFE.
19 Es
Menú de configuración
Menú secundario: TV
Ajusta el retardo de la salida de audio que se aplica a las señales
que entran desde los terminales TV.
Margen ajustable: de 0 ms* a 300 ms
Menú secundario: HDMI1-3
Ajusta manualmente el retardo de la salida de audio que se aplica
a las señales que entran desde los terminales HDMI IN. Este
ajuste es efectivo solamente si “Lip Sync” está ajustado en “Off”.
Margen ajustable: de 0 ms a 30 ms* a 300 ms
Menú secundario: INPUT1/INPUT2/INPUT3
Ajusta el retardo de la salida de audio que se aplica a las señales
que entran desde los terminales INPUT1/INPUT2/INPUT3.
Margen ajustable: de 0 ms a 30 ms* a 300 ms
Control de gama dinámica
On
Off
Nivel de entrada
Volumen: bajo
1)
Nivel de salida
Nivel de salida
Menú: DRC Setup
Utilícelo para ajustar la compresión de la gama dinámica. La
gama dinámica es la diferencia entre el sonido más pequeño que
puede oírse por encima del ruido del equipo y el sonido más alto
que puede oírse sin distorsión.
Menú secundario: Adapti. DRC 1)
Seleccione si hay que ajustar automáticamente la gama dinámica
en conjunción con el nivel del sonido. Cuando esta función se
ajusta en “On”, la gama dinámica se ajusta de la siguiente
manera.
Cuando el nivel del volumen es bajo:
Estrecha la gama dinámica. El sonido elevado se reproduce más
suave, y el sonido blando que es difícil de escuchar se reproduce a
más volumen.
Cuando el nivel del volumen es alto:
Amplía la gama dinámica. Del sonido suave al sonido potente, la
fuente sonora se reproduce sin ajustar el volumen.
Opciones seleccionables: On*, Off
“On”: ajusta automáticamente la gama dinámica. 2)
“Off”: la gama dinámica no se ajusta automáticamente.
Menú secundario: D.DRC
Seleccione la cantidad de gama dinámica que se aplica cuando
esta unidad está descodificando señales Dolby Digital y DTS.
Opciones seleccionables: Min/Auto, Standard, Max*
Min/Auto:
(Minimum) Ajusta la gama dinámica para un entorno de volumen
bajo o silencioso, como en visionados nocturnos o para
reproducir señales de flujos de bits salvo señales Dolby TrueHD.
(Auto) Ajusta la gama dinámica a partir de la información
obtenida de la señal cuando se reproducen señales Dolby
TrueHD.
Standard: gama dinámica recomendada para uso doméstico
habitual.
Max: emite sonido sin ajustar la gama dinámica de las señales de
entrada. 3)
Nivel del volumen de cada canal
con tonos de prueba
Menú: Ch Level
Utilícelo para ajustar el volumen de cada canal con tonos de
prueba.
Menú secundario:
CenterLv (Central)
SurLR Lv (Surround izquierdo/derecho)
SWFR Lv (Subwoofer)
Margen ajustable: de -10.0 dB a +10.0 dB
On
Off
Nivel de entrada
Volumen: alto
y
• Si se ajusta en “On”, “D.DRC” se ajusta automáticamente en “Max”.
• Este ajuste no está disponible cuando UniVolume se ajusta en “On”.
2)
y
Esto hace que el sonido se escuche más fácilmente si el volumen es bajo,
por ejemplo, por la noche.
3)
y
“Adapti. DRC” se ajusta automáticamente en “Off” si no se selecciona
“Max”.
20 Es
Menú de configuración
4)
Menú: Input Assign
Utilícelo para cambiar las asignaciones claves de los terminales
de entrada de esta unidad. El sonido de la entrada seleccionada se
decide según la asignación de los terminales. 5)
Menú secundario
Opt1
Ajuste
predeterminado
TV
DIGITAL (OPTICAL)
TV
Opt2
INPUT1
DIGITAL (OPTICAL) 1
Coax
INPUT2
DIGITAL (COAXIAL) 2
Control HDMI
Menú secundario: HDMI Ctrl
Use esta función para enlazar esta unidad y un TV compatible
con control HDMI a través de HDMI. Para obtener más
información, consulte “Funcionamiento de la unidad con el
mando a distancia del TV (☞p. 8)”.
Opciones seleccionables: Off*, On
“Off”: desactiva la función de control. Disminuye el consumo de
corriente de esta unidad en el modo de espera.
“On”: activa la función de control.
INPUT3
AUDIO INPUT 3
Componente de reproducción de audio
Menú secundario: Support
Utilícelo para seleccionar el componente que va a reproducir
señales de audio HDMI. Este ajuste es efectivo solamente si
“HDMI Ctrl” está ajustado en “Off”. 7)
Opciones seleccionables: YRS*, Other
“YRS”: reproduce la señal de sonido de entrada.
“Other”: reproduce el equipo conectado al terminal HDMI OUT
(ARC).
CONFIGURACIÓN
Opciones seleccionables: TV, INPUT1, INPUT2, INPUT3,
HDMI1, HDMI2, HDMI3
Entrada de audio al terminal HDMI IN
Cambie la señal de sonido HDMI a “Off” si quiere reproducir el
vídeo del terminal HDMI IN y el sonido del terminal AUDIO
INPUT. 6)
Menú secundario: HDMI1, HDMI2, HDMI3
Opciones seleccionables: Off, On*
REPRODUCCIÓN
Ana
Menú: HDMI Setup
Utilícelo para configurar los ajustes relacionados con las señales
HDMI y con la función de control HDMI.
CONEXIONES/
AJUSTES INICIALES
Terminal de entrada de
audio
Configuración HDMI
PREPARACIÓN
Asignación de entradas
RESOLUCIÓN DE
PROBLEMAS
y
Ajuste la entrada HDMI IN correspondiente a “Off” si selecciona HDMI
IN.
5)
y
y
Ejemplo: Cuando se conecta la unidad y un PC
1 Conecte el terminal de salida DVI del PC y HDMI IN 3 con un cable
adaptador DVI HDMI.
2 Conecte un terminal de salida de audio del PC y el terminal AUDIO
INPUT 3 (Ana).
3 Ajuste “Ana” de “Input Assign” en “HDMI3”.
4 Ajuste “HDMI3” de “Input Assign” en “Off”.
7)
y
Las señales de vídeo HDMI que entran por uno de los terminales HDMI
IN de esta unidad siempre salen por el terminal HDMI OUT (ARC).
21 Es
Español
La opción seleccionable para otros terminales de entrada de sonido
digital ya seleccionados no aparecerá.
6)
ACERCA DE ESTA
UNIDAD
4)
Menú de configuración
Brillo del visor del panel delantero
Menú: Front Display
Se usa para ajustar el brillo y la visualización del visualizador del
panel delantero.
Atenuación estándar
Menú secundario: Std Dimmer
Utilícelo para ajustar el brillo del visor del panel delantero
cuando manipula esta unidad. El visor del panel delantero se
atenúa cuando el número es más pequeño.
Opciones seleccionables: -2, -1, Off* (más brillante)
Atenuación automática
Menú secundario: Auto Dimmer
Utilícelo para ajustar el brillo del visor del panel delantero en
funcionamiento normal (unidad/mando a distancia sin usar)
basándose en el valor de ajuste del “atenuador estándar”. El visor
del panel delantero se atenúa cuando el número es más pequeño.
Opciones seleccionables: Disp. Off (ocultar), -3, -2, -1,
Off* (más brillante)
22 Es
Configuración avanzada
Sin soltar la tecla INPUT en el panel
delantero, pulse la tecla
en el mando
a distancia para encender la unidad.
“ADVANCED SETUP” aparecerá en la pantalla del
panel delantero.
Suelte la tecla INPUT del panel delantero.
5
6
Pulse
U/ V para seleccionar el menú
que desee en el visor del panel delantero y
seguidamente pulse la tecla
ENTER. 1)
Cambie el ajuste pulsando la tecla
Y/Z. 2)
Pulse la tecla
para poner la unidad
en modo de espera.
El nuevo ajuste se reflejará la próxima vez que encienda
esta unidad pulsando la tecla
.
Descripción
Opciones seleccionables/Margen
ajustable
Ajusta el nivel del volumen al encenderse la unidad.
De Off* (Sin ajustar), 01 a 99, MAX (Máximo)
MAX VOLUME SET
Ajusta el volumen máximo.
De 01 a 99, MAX* (Máximo)
PANEL INP. KEY
Activa/desactiva la tecla INPUT del panel delantero.
P.INPUT: ON* (Activada), P.INPUT:OFF
(Desactivada)
F.PANEL. KEY
Activa/desactiva las teclas del panel delantero.
P.INPUT: ON* (Activada), P.INPUT:OFF
(Desactivada)
R.INPUT POWER
Activa/desactiva el encendido de la unidad con las
teclas de entrada del mando a distancia si la unidad se
encuentra en modo de espera.
R.INPUT PW: OFF* (Desactiva el encendido),
R.INPUT PW: ON (Activa el encendido)
AC ON STANDBY
Establece si la unidad vuelve o no a su estado
anterior cuando se restaura la alimentación de CA
tras una interrupción temporal de la corriente.
AC STANDBY: OFF* (Se restaura el estado anterior
a la interrupción),
AC STANDBY: ON (Entra en modo de espera)
FACTORY PRESET
Restaura todos los ajustes a sus valores
predeterminados, salvo los de ADVANCED SETUP.
PRST: CANCEL* (No se lleva a cabo ninguna
restauración),
PRST: RESET (Se lleva a cabo una restauración)
CONFIGURACIÓN
TURN ON VOLUME
REPRODUCCIÓN
Menú
4
CONEXIONES/
AJUSTES INICIALES
3
Pulse la tecla
para poner la unidad
en modo de espera.
PREPARACIÓN
1
2
RESOLUCIÓN DE
PROBLEMAS
y
Para volver al menú anterior, pulse la tecla
2)
ACERCA DE ESTA
UNIDAD
1)
RETURN.
y
Los ajustes predeterminados aparecen marcados con “*”.
Español
23 Es
RESOLUCIÓN DE PROBLEMAS
Resolución de problemas
Resolución de problemas
Consulte la tabla de abajo cuando esta unidad no funcione correctamente. Si el problema que usted tiene no está en la lista de abajo o las
instrucciones de abajo no sirven de ayuda, ponga esta unidad en el modo de espera, desconecte el cable de alimentación de CA y
póngase en contacto con el centro de servicio o concesionario Yamaha autorizado.
General
Causa
Remedio
Vea la
página
Esta unidad no
funciona
correctamente.
El microprocesador interno ha sido dañado
por una descarga eléctrica externa (rayo o
electricidad estática excesiva) o por una
alimentación de baja tensión.
Ponga esta unidad en el modo de espera, desconecte
el cable de alimentación, vuelva a conectarlo
después de 30 segundos y utilice normalmente la
unidad.
–
Esta unidad no se
enciende cuando se
pulsa o se entra en el
modo de espera poco
después de conectarse
la alimentación.
El cable de alimentación de CA no está
firmemente conectado a la toma de CA de
la pared.
Conecte firmemente el cable de alimentación de
CA a la toma de CA de la pared.
Esta unidad ha sido expuesta a una
descarga eléctrica externa intensa (rayo o
electricidad estática intensa).
Ponga esta unidad en el modo de espera, desconecte
el cable de alimentación, vuelva a conectarlo
después de 30 segundos y utilice normalmente la
unidad.
Esta unidad se pone
repentinamente en el
modo de espera.
La temperatura interna aumenta demasiado
y se activa el circuito protector contra
recalentamiento.
Espere una hora aproximadamente a que se enfríe la
unidad y vuelva a encenderla.
El temporizador para dormir ha apagado la
unidad.
Conecte la alimentación y reproduzca de nuevo la
fuente.
Se ha apagado la corriente tras desconectar
el sistema inalámbrico temporalmente con
la función “Interlock” ajustada en “On” con
el modelo YID-W10.
Restablezca la conexión inalámbrica o detecte el
audio de iPod/iPhone y encienda la unidad.
Conexiones de los cables de entrada o
salida mal hechas.
Conéctelos con una conexión HDMI o digital.
No se ha seleccionado una fuente de
entrada apropiada.
Seleccione una fuente de entrada apropiada con la
tecla INPUT o las teclas de selección de entrada.
10
El volumen está bajo.
Suba el volumen.
10
El sonido está silenciado.
Pulse la tecla MUTE o VOLUME +/- para reanudar
la salida de audio y ajustar el nivel del volumen.
10
Hay una señal de entrada que no se puede
reproducir en esta unidad.
Reproduzca una fuente cuyas señales pueda
reproducir esta unidad. Cambie los ajustes del
sistema del componente fuente.
–
“Support” se ajusta en “Other”.
Ajuste en “YRS”.
21
“HDMI Ctrl” está ajustado en “Off”.
Cuando se conecta un TV compatible con ARC
(canales de retorno de audio) y esta unidad utiliza
únicamente un cable HDMI, ajuste “HDMI Ctrl” en
“On”.
21
El terminal de entrada digital coaxial y el terminal
de salida de audio del TV se conectan con un cable
de audio digital con clavijas.
7
Problema
No hay sonido.
6
–
–
12
–
6, 7
Hay unos auriculares conectados a la
unidad.
El sonido del canal de
efectos para programas
por cable puede
convertirse en ruido.
Sin sonido o sonido
demasiado bajo desde
un canal en particular.
Los efectos del sonido
surround no son
consistentes.
24 Es
La fuente tiene efecto envolvente.
No emita efectos de sonido envolvente en esta
unidad.
–
El nivel de salida del canal está silenciado.
Suba el nivel de salida del canal.
11, 20
Reproduce la fuente en el modo estéreo.
Inicie la reproducción surround.
11
Cuando se conecta esta unidad digitalmente
con componentes de reproducción y TV, el
ajuste de salida del componente de
reproducción y del TV deja de ser válido.
Consulte el manual que se proporciona con su
componente y revise la configuración.
–
Resolución de problemas
Causa
Remedio
Vea la
página
No hay sonido del
altavoz de subgraves
interno.
La fuente no contiene señales de graves
bajos.
El nivel del subwoofer es bajo.
Aumente el nivel del subwoofer con la tecla
SUBWOOFER +.
La imagen no se ve en la
pantalla del TV.
No ha conectado correctamente el cable
HDMI o el cable de vídeo con clavijas.
Conéctelos con una conexión HDMI o digital.
El interruptor de entrada del TV no se
encuentra en la posición correcta.
Cambie la fuente de entrada para su TV.
Un dispositivo digital o
de alta frecuencia
genera ruido.
Puede que la unidad esté colocada cerca de
un dispositivo digital o un dispositivo de
alta frecuencia.
Aleje estos equipos de la unidad.
La configuración del
sistema se cambia
automáticamente.
Si “HDMI Ctrl” se ajusta en “On”, las
funciones del TV (por ejemplo, cambiar de
canal, etc.) tal vez modifiquen ciertos
ajustes de configuración del sistema, como
el modo envolvente.
Ajuste “HDMI Ctrl” en “Off” o vuelva a configurar
el sistema con el mando a distancia.
La función de control
HDMI no funciona
adecuadamente.
“HDMI Ctrl” está ajustado en “Off”.
Ajuste “HDMI Ctrl” en “On”.
21
La función de control HDMI está
desactivada en su televisor.
Consulte el manual que se proporciona con su TV y
revise la configuración.
–
El número de los dispositivos HDMI
conectados ha superado el límite.
Desconecte algunos de los dispositivos HDMI.
La sincronización de
voz automática no es
efectiva incluso si “Lip
Sync” se ajusta en
“On”.
El televisor no es compatible con la
sincronización de voz automática.
Ajuste “Lip Sync” en “Off” y, después, ajuste
manualmente el retardo de la salida de audio.
“Not Available” aparece
en el visor del panel
delantero tras utilizar
las teclas.
La tecla no puede funcionar en el estado
actual.
11
PREPARACIÓN
Problema
6, 7
–
CONEXIONES/
AJUSTES INICIALES
–
21
REPRODUCCIÓN
–
19
CONFIGURACIÓN
Mando a distancia
El mando a distancia no
funciona o funciona
mal.
Causa
Distancia o ángulo equivocados.
Remedio
El mando a distancia funciona dentro de una
distancia de 6 m y sin exceder un ángulo de
30 grados a partir del eje central del panel
delantero.
La luz solar directa o de otras luces
(lámpara fluorescente tipo inversor, etc.)
cae directamente sobre el sensor de mando
a distancia de esta unidad.
Cambie la posición de esta unidad.
Las pilas están casi agotadas.
Cambie todas las pilas.
Vea la
página
5
RESOLUCIÓN DE
PROBLEMAS
Problema
–
ACERCA DE ESTA
UNIDAD
5
Español
25 Es
Resolución de problemas
iPod/iPhone
Nota
Si se produce el problema y aparece un mensaje distinto en el visor, compruebe la conexión del iPod/iPhone.
Mensaje
Connect error
Características
El iPod/iPhone tiene un problema de
comunicación.
Low Battery
Queda poca batería en el iPod/iPhone.
Unknown iPod
El iPod/iPhone que se está utilizando no es
compatible con esta unidad.
Connected
El iPod/iPhone está conectado
correctamente en la base universal Yamaha
iPod.
Remedio
Vea la
página
Apague la unidad y vuelva a conectar la base
universal Yamaha iPod.
14
Restaure el iPod/iPhone en una base universal
Yamaha iPod.
14
Conecte un iPod compatible a la unidad.
14
El iPod/iPhone está correctamente ajustado
en el transmisor inalámbrico Yamaha y
conectado a la unidad inalámbricamente.
Disconnected
El iPod/iPhone se ha quitado de la base
universal Yamaha iPod.
La conexión inalámbrica de esta unidad y el
iPod/iPhone está desconectada.
Unable to play
Por algún motivo, no es posible reproducir
con su iPod/iPhone.
Charging
Su iPod/iPhone se está cargando.
26 Es
Compruebe si la música almacenada en el iPod/
iPhone es reproducible o no.
–
Resolución de problemas
Nota
Si se produce el problema y aparece un mensaje distinto en el visor, compruebe la conexión del componente Bluetooth.
Mensaje
Remedio
Vea la
página
(Durante el emparejado)
– El emparejado debe realizarse entre la unidad y
el componente Bluetooth al mismo tiempo.
Asegúrese de que el componente Bluetooth se
encuentra también en modo de emparejado.
(Conectados)
– Asegúrese de que el componente Bluetooth está
encendido.
– Compruebe si la distancia entre el receptor de
audio inalámbrico Yamaha y el componente
Bluetooth es inferior a 10 metros.
–
– El componente Bluetooth y la unidad no se han
emparejado. Vuelva a emparejar las emisoras.
16
El receptor de audio inalámbrico Yamaha
Bluetooth (como, por ejemplo, un YBA-10,
opcional) y el componente Bluetooth se
encuentran en proceso de emparejado.
CONEXIONES/
AJUSTES INICIALES
Searching...
Características
El receptor de audio inalámbrico Yamaha
Bluetooth (como, por ejemplo, un YBA-10,
opcional) y el componente Bluetooth se
encuentran en proceso de establecimiento
de conexión.
Canceled
Se ha cancelado el emparejado.
Not Available
El receptor de audio inalámbrico Yamaha
Bluetooth (como, por ejemplo, un YBA-10,
opcional) y el componente Bluetooth se
encuentran en proceso de emparejado.
Connected
La conexión entre el receptor de audio
inalámbrico Yamaha Bluetooth (como, por
ejemplo, un YBA-10, opcional) y el
componente Bluetooth se ha establecido.
Disconnected
El componente Bluetooth está
desconectado del receptor de audio
inalámbrico Yamaha Bluetooth (como un
YBA-10, opcional).
Not found
La unidad no puede encontrar el
componente Bluetooth mientras se realiza
el emparejado o se intenta conectar al
dispositivo Bluetooth.
Si la unidad se bloquea, el problema se puede solucionar restaurándola.
Para restaurar la unidad, pulse la tecla
de la unidad durante más de 10 segundos.
RESOLUCIÓN DE
PROBLEMAS
y Restauración de la unidad
CONFIGURACIÓN
El emparejado ha finalizado.
REPRODUCCIÓN
Completed
PREPARACIÓN
Bluetooth
ACERCA DE ESTA
UNIDAD
Español
27 Es
ACERCA DE ESTA UNIDAD
Controles y funciones
Controles y funciones
Panel delantero
8
1
7
6
2
3
4
5
1 Visor del panel delantero
5 Tecla VOLUME +/-
Muestra información del estado de funcionamiento de esta
unidad. (☞p. 29)
Controla el volumen de la unidad. (☞p. 10)
2 Terminal PHONES
Selecciona el componente de reproducción. (☞p. 10)
Para conectar auriculares. (☞p. 12)
7 Tecla
3 Sensor del mando a distancia
Enciende o pone esta unidad en el modo de espera.
6 Tecla INPUT
Recibe señales de infrarrojos del mando a distancia. (☞p. 30)
4 Indicador SURROUND STATUS
Se ilumina según la señal de entrada.
Color
mostrado
Azul
Naranja
Ninguno
Señal de entrada
Los siguientes formatos de audio envolvente:
Dolby TrueHD, Dolby Digital Plus, DTS-HD
Master Audio, DTS-HD High Resolution, Multichannel Linear PCM
Señales de audio envolvente distintas a las
anteriores
Señales de audio distintas a las anteriores o sin
señal
Nota
En el modo de espera, esta unidad consume un poco de
energía para recibir señales infrarrojas del mando a
distancia o para buscar señales HDMI.
8 Indicador del sistema
Se enciende para mostrar el estado del sistema.
Color
Verde
Rojo
Ninguno
28 Es
Encendido
HDMI Ctrl
(☞p. 21)
Modo de
Interlock
(☞p. 15)
Sí
–
–
En espera
On
–
En espera
–
On
En espera
Off
Off
Controles y funciones
PREPARACIÓN
Panel trasero
3
4 5 6 7
8 9
6 Terminal 2 de entrada digital COAXIAL
Para conexión a una toma de pared de CA. (☞p. 6)
Para conectar el cable de audio digital con clavijas a los
componentes externos. (☞p. 7)
7 Toma 3 AUDIO INPUT
Para conectar TV compatible con HDMI y componentes
externos. (☞p. 6)
Para conectar el cable analógico a los componentes externos.
(☞p. 7)
3 Terminal HDMI IN
8 Terminal DOCK
Para conectar reproductor de discos Blu-ray compatible con
HDMI, sintonizado y videoconsola. (☞p. 6, 7)
Para conectar la base universal Yamaha iPod opcional, el sistema
inalámbrico para iPod/iPhone o el receptor de audio inalámbrico
Bluetooth. (☞p. 14, 16)
4 Terminal de entrada digital OPTICAL (TV)
Para conectar el cable óptico al TV. (☞p. 6)
Para conectar el cable óptico a los componentes externos. (☞p. 7)
Para conectar el terminal de entrada de vídeo del TV y reproducir
vídeo en iPod/iPhone.
Visor del panel delantero
1
2
CONFIGURACIÓN
9 Terminal VIDEO OUT
5 Terminal 1 de entrada digital OPTICAL
REPRODUCCIÓN
1 Cable de alimentación
2 Terminal HDMI OUT (ARC)
CONEXIONES/
AJUSTES INICIALES
2
1
3
RESOLUCIÓN DE
PROBLEMAS
4
3 Indicador VOL
Se ilumina si se recibe señal HDMI.
Indica el nivel de volumen actual. (☞p. 10)
2 Indicador SLEEP
4 Pantalla de información múltiple
Se enciende cuando está activado el temporizador para dormir.
(☞p. 12)
Muestra información con valores alfanuméricos.
Muestra los componentes de reproducción y la salida de sonido
actual si la unidad está encendida.
ACERCA DE ESTA
UNIDAD
1 Indicador HDMI
Español
29 Es
Controles y funciones
Mando a distancia
Transmisor de señales de infrarrojos
tecla
Tecla MENU (U), tecla ENTER,
(Y), tecla (Z), tecla
(V)
• Cambia la configuración. (☞p. 18)
• Opera el iPod.
RETURN
Vuelve a la pantalla anterior del menú.
Tecla SUBWOOFER (+/-)
Ajusta el balance de volumen del subwoofer.
Tecla SLEEP
Ajusta el temporizador para dormir. (☞p. 12)
Tecla
Enciende o pone esta unidad en el modo de espera. (☞p. 10)
Teclas de modo envolvente
Cambia el modo envolvente. (☞p. 11)
Tecla UNIVOLUME
Activa y desactiva el modo UniVolume. (☞p. 11)
Tecla ENHANCER
Activa o desactiva la tecnología Compressed Music Enhancer.
(☞p. 11)
Tecla DOCK
Selecciona el iPod/iPhone o el componente Bluetooth.
(☞p. 14, 16)
Tecla OPTION
Muestra el menú de opciones para cada fuente de entrada.
(☞p. 13)
Tecla S/T
Opera la rueda de selección del iPod. (☞p. 14)
Tecla VOLUME (+/-)
Controla el volumen de la unidad. (☞p. 10)
Tecla MUTE
Silencia el sonido. (☞p. 10)
Tecla LEVEL
Teclas de selección de entrada
Selecciona el componente de reproducción. (☞p. 10)
Tecla SURROUND
Cambia a la reproducción de sonido envolvente. (☞p. 11)
Tecla STEREO
Cambia a la reproducción estéreo. (☞p. 11)
Tecla SETUP
Muestra el menú de configuración. (☞p. 18)
Tecla INFO
Cambia la visualización de la información del panel delantero del
modo siguiente. Si DOCK se selecciona como fuente, este botón
no está disponible.
• Audio Decoder: descodificador de señales de audio
seleccionado actualmente
• Input/Output: nombre de entrada/modo de sonido envolvente
(estéreo)
30 Es
Ajusta el balance de volumen durante la reproducción (☞p. 11)
Glosario
PREPARACIÓN
Glosario
AIR SURROUND XTREME
Frecuencia de muestreo
Sistema de altavoces de
5.1 canales habitual
Altavoces frontales
Subwoofer
Altavoz
de sonido
envolvente
■ 7.1 canales virtuales
La imagen de sonido del sistema
Un canal consiste en un tipo de audio que se ha dividido según el
alcance y otras características.
Ej. 7.1 canales
• Altavoces delanteros, Izquierdo (1 c), Derecho (1 c)
• Altavoz central (1 c)
• Altavoces envolventes, Izquierdo (1 c), Derecho (1 c)
• Altavoces envolventes traseros, Izquierdo (1 c), Derecho (1 c)
• Subwoofer (1c × 0,1* = 0.1 c)
* En contraposición a una banda de un solo canal completo, un
dispositivo diseñado para mejorar el sonido de baja frecuencia
y conseguir así un efecto adicional.
Dolby Digital
Sistema de sonido envolvente digital desarrollado por Dolby
Laboratories que proporciona audio multicanal totalmente
independiente. Con tres canales delanteros (izquierdo, central y
derecho) y 2 canales estéreo envolventes, Dolby Digital
proporciona cinco canales de audio de alcance completo.
Mediante la utilización de estéreo de dos canales para los
altavoces envolventes, es posible conseguir un efecto de
movimiento de sonido y de entorno de sonido envolvente más
preciso que con el Dolby Surround.
El sistema crea el sonido envolvente virtual de 7.1 canales con el
receptor subwoofer integrado y el altavoz.
C: altavoz central
FR, FL: altavoces frontales
SR, SL: altavoces envolventes virtuales
SBR, SBL: altavoces envolventes virtuales traseros
ACERCA DE ESTA
UNIDAD
Dolby Digital Plus es una avanzada tecnología de audio
desarrollada para programación de medios que incluyen
emisiones de HD y Blu-ray Disc. Seleccionada como una norma
de audio opcional para Blu-ray Disc, esta tecnología proporciona
un sonido multicanal con salida de canales discretos. Soportando
velocidades de bits de hasta 6,0 Mbps, Dolby Digital Plus puede
transportar simultáneamente hasta 7.1 canales de audio discretos.
Soportado por la de HDMI y diseñado para los reproductores de
discos ópticos y los receptores/amplificadores de AV del futuro,
Dolby Digital Plus sigue siendo totalmente compatible con los
sistemas de audio multicanal existentes que incorporan Dolby
Digital.
RESOLUCIÓN DE
PROBLEMAS
Dolby Digital Plus
CONFIGURACIÓN
La tecnología AIR SURROUND XTREME, que utiliza
únicamente los altavoces delanteros y el subwoofer, le permite
disfrutar de un sonido real de 7.1 canales, al simular el sonido de
altavoces virtuales en el centro, los laterales envolventes y las
partes traseras envolventes.
Canal (c)
REPRODUCCIÓN
Altavoz
central
Número de muestreo (proceso para digitalización de señales
analógicas) por segundo. En principio, cuanto mayor sea la tasa
de muestreo, más amplio será el intervalo de frecuencia que
puede reproducirse, y cuanto mayor sea la tasa de bits cuantizada,
mejor será el sonido que pueda reproducirse.
CONEXIONES/
AJUSTES INICIALES
Este sistema emplea nuevas tecnologías y algoritmos que
permiten conseguir sonido envolvente de 7 canales con sólo
altavoces delanteros, y sin utilizar paredes como reflejos.
Generalmente, se necesitan dos altavoces frontales, un altavoz
central, dos altavoces envolventes y un subwoofer para disfrutar
de un sonido envolvente de 5.1 canales.
Español
31 Es
Glosario
Dolby Pro Logic IIx
Dolby Pro Logic IIx es una nueva tecnología que permite realizar
reproducciones multicanal discretas de fuentes multicanal o de 2
canales. Existen tres modos posibles: “Modo Music” para fuentes
de música, “Modo Movie” para fuentes de películas (sólo para
fuentes de 2 canales) y “Modo Game” para fuentes de juegos.
Dolby TrueHD
Dolby TrueHD es una avanzada tecnología de audio sin pérdida
desarrollada para medios de alta definición basados en discos
incluyendo Blu-ray Disc. Seleccionada como una norma de audio
opcional para Blu-ray Disc, esta tecnología proporciona un
sonido que es bit a bit idéntico al original, ofreciendo una
experiencia de cine en casa de alta definición. Soportando
velocidades de bits de hasta 18,0 Mbps, Dolby TrueHD puede
transportar simultáneamente hasta 8 canales discretos de audio de
24 bits/96 kHz. Dolby TrueHD sigue siendo totalmente
compatible con los sistemas de audio multicanal existentes y
conserva la capacidad de metadatos de Dolby Digital,
permitiendo la normalización de los diálogos y el control de la
gama dinámica.
Deep Color
Deep Color es un tipo de señal de vídeo que se puede transmitir
en los terminales HDMI de esta unidad. Deep Color se refiere al
uso de diversas profundidades de color en las pantallas, desde las
profundidades de 24 bits de anteriores versiones de las
especificaciones HDMI. Esta profundidad extra en bits permite a
las pantallas HDTV y a otras ir de millones de colores a miles de
millones de colores y a eliminar el banding para conseguir
transiciones tonales suaves y sutiles gradaciones entre colores. El
aumento en la proporción del contraste puede representar muchas
veces más sombras de gris entre el negro y el blanco. Asimismo,
Deep Color aumenta el número de colores disponibles dentro de
los límites definidos por el espacio de color RGB o YCbCr.
DTS
Sistema de sonido envolvente digital desarrollado por DTS, Inc.,
que proporciona audio de 5.1 canales. Cuenta con gran cantidad
de datos de audio, y es capaz de proporcionar auténticos efectos
de sonido.
DTS-HD High Resolution Audio
DTS-HD High Resolution Audio es una tecnología de audio de
alta resolución desarrollada para medios de alta definición
basados en discos incluyendo Blu-ray Disc. Seleccionada como
una norma de audio opcional para Blu-ray Disc, esta tecnología
proporciona un sonido que es prácticamente indistinguible del
original, ofreciendo una experiencia de cine en casa de alta
definición. DTS-HD High Resolution Audio soporta velocidades
de bits de hasta 6,0 Mbps para Blu-ray Disc y puede transportar
simultáneamente hasta 7.1 canales discretos de audio de 24 bits/
96 kHz.
32 Es
DTS-HD Master Audio
El formato de audio de alta calidad sin pérdidas creado para
discos ópticos de última generación como los Blu-ray Disc. Se ha
seleccionado como norma de audio para Blu-ray Disc. Soporta
velocidades de bits de hasta 24,5 Mbps para Blu-ray Disc,
DTS-HD High Master Audio puede transportar simultáneamente
hasta 7.1 canales discretos de audio de 24 bits/96 kHz.
HDMI
HDMI (High-Definition Multimedia Interface) es la primera
interfaz de audio/vídeo completamente digital y sin compresión
que está soportada por la industria. Cuando se usa en
combinación con HDCP (High-bandwidth Digital Content
Protection), HDMI proporciona una interfaz de audio/vídeo
segura que cumple con los requisitos de seguridad de los
proveedores de contenido y operadores de sistemas.
PCM (Pulse Code Modulation)
PCM lineal es un formato de señal bajo el cual una señal de audio
analógico se digitaliza, se graba y se transmite sin utilizar
ninguna compresión. Esto se utiliza como un método de
grabación de CD y DVD audio. El sistema PCM utiliza una
técnica para muestrear el tamaño de la señal analógica por
unidades de tiempo muy pequeñas. Significando modulación por
codificación de impulsos, la señal analógica se codifica como
impulsos y luego se modula para la grabación.
x.v.Color
x.v.Color es un tipo de vídeo que se puede transmitir con los
terminales HDMI de esta unidad. Es un espacio cromático más
extenso que sRGB y permite la expresión de colores que no se
podían expresar con anterioridad. Aunque sigue siendo
compatible con la gama de color de los estándares sRGB,
“x.v.Color” amplía el espacio de color y, por lo tanto, produce
imágenes más vívidas y naturales. Es especialmente eficaz para
imágenes fijas y gráficos de ordenador.
Especificaciones
Sección del amplificador
Sección del altavoz
• Tipo .............................................................. Tipo de suspensión acústica
Tipo de blindaje no magnético
• Explorador (Intervalo completo) ..................................... Cono 4 × 10 cm
• Respuesta de frecuencia ........................................... De 140 Hz a 20 kHz
• Impedancia .......................................................................................... 6 Ω
• Tipo .....................................................................Tipo reflector de graves
Tipo de blindaje no magnético
• Explorador .........................................................................Cono de 13 cm
• Respuesta de frecuencia ............................................. De 35 Hz a 140 Hz
• Impedancia .......................................................................................... 3 Ω
• Salida HDMI ........................................................................................... 1
• Salida de vídeo (Vídeo compuesto, 1,0 Vp-p) ........................................ 1
[Modelos para EE.UU., Canadá y Corea] ....................................... NTSC
[Otros modelos]..................................................................................PAL
• Salida de auriculares
([Entrada analógica, 1 kHz, 400 mV/16 Ω] 220±10 mV)....................... 1
General
• Alimentación
[Modelo de Canadá] ...................................................... 120 V CA, 60 Hz
[Modelos de Europa, Reino Unido, Corea y Asia]
...........................................................................220-240 V CA, 50/60 Hz
• Consumo de energía ......................................................................... 42 W
• Consumo en espera
(Control HDMI activado)................................................Menos de 5,0 W
(Control HDMI desactivado) ..........................................Menos de 0,5 W
• Dimensiones (An × Al × Pr) ................................. 1000 × 550 × 450 mm
• Peso ............................................................................................... 36,5 kg
* Las especificaciones están sujetas a cambios sin previo aviso.
REPRODUCCIÓN
Sección del subwoofer
Terminales de salida
CONEXIONES/
AJUSTES INICIALES
• Potencia de salida nominal
Delantero I/D (1 kHz, 1% THD, 6 Ω) ................................. 45 W + 45 W
Central (1 kHz, 1% THD, 6 Ω) ........................................................ 45 W
Subwoofer (100 Hz, 1% THD, 3 Ω) ................................................ 90 W
• Potencia de salida máxima
Delantero I/D (1 kHz, 10% THD, 6 Ω) ............................... 50 W + 50 W
Central (1 kHz, 10% THD, 6 Ω) ...................................................... 50 W
Subwoofer (100 Hz, 10% THD, 3 Ω) ............................................ 100 W
PREPARACIÓN
Especificaciones
Terminal de entrada
Este sistema emplea nuevas tecnologías y algoritmos que permiten
conseguir sonido envolvente de 7 canales con sólo altavoces delanteros, y
sin utilizar paredes como reflejos.
Bluetooth
Bluetooth es una marca registrada de Bluetooth SIG y es utilizada por
Yamaha de acuerdo con un contrato de licencia.
Fabricado con licencia de Dolby Laboratories. “Dolby”, “Pro Logic” y el
símbolo de la doble D son marcas comerciales de Dolby Laboratories.
RESOLUCIÓN DE
PROBLEMAS
“HDMI”, el logotipo de “HDMI” y “High-Definition Multimedia
Interface” son marcas comerciales o marcas comerciales registradas de
HDMI Licensing LLC.
CONFIGURACIÓN
• Entrada de audio
Óptica ...................................................................................2 (INPUT 1)
Coaxial...................................................................................1 (INPUT 2)
Analógica........................................................................ 1 par (INPUT 3)
• Entrada HDMI.............................................................3 (HDMI IN 1 a 3)
“x.v.Color” es una marca comercial de Sony Corporation.
ACERCA DE ESTA
UNIDAD
Fabricado bajo licencia en la patente norteamericana N.º: 5,451,942;
5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,212,872;
7,333,929; 7,392,195; 7,272,567 y otras patentes estadounidenses y
mundiales emitidas y pendientes. DTS, DTS-HD y su símbolo son marcas
comerciales registradas y DTS-HD Master Audio y los logotipos de DTS
son marcas comerciales de DTS, Inc. Product e incluyen software. © DTS,
Inc. Todos los derechos reservados.
“UniVolume” es una marca comercial de Yamaha Corporation.
iPod, iPhone
“iPod” es una marca comercial de Apple Inc. registrada en Estados Unidos
y en otros países.
“iPhone” es una marca comercial de Apple Inc.
Español
33 Es
Especificaciones
Información de la señal disponible
Compatibilidad de la señal HDMI
■ Señales de audio que se pueden recibir
Tipos de señal de audio
Formatos de señal de audio
Medios compatibles
2ch Linear PCM
2 c, 32-192 kHz, 16/20/24 bits
CD, DVD-Vídeo, DVD-Audio, etc.
Multi-ch Linear PCM
8 c, 32-192 kHz, 16/20/24 bits
DVD-Audio, disco Blu-ray, HD DVD, etc.
Bitstream (SD Audio)
Dolby Digital, Dolby Digital EX, DTS,
DTS-ES
DVD-Vídeo, etc.
Bitstream (HD Audio)
Dolby TrueHD, Dolby Digital Plus, DTS-HD
Master Audio, DTS-HD High Resolution
Audio
Disco Blu-ray, HD DVD
y
• Consulte los manuales de instrucciones del dispositivo de origen de la entrada y ajuste el dispositivo adecuadamente.
• Cuando se reproduzca un DVD-Audio con protección contra copias CCPM, las señales de vídeo y audio puede que no salgan, según el tipo de
reproductor de DVD.
• Esta unidad no es compatible con dispositivos HDMI o DVI no compatibles con HDCP. Consulte los manuales de instrucciones suministrados con los
componentes HDMI o DVI para comprobar la compatibilidad con HDCP.
• Para decodificar las señales de bitstream de datos en esta unidad, ajuste correctamente el dispositivo de entrada, de forma que el dispositivo pueda
reproducir directamente las señales de audio de bitstream (no decodifica las señales bitstream en el dispositivo). Para conocer más detalles, consulte los
manuales de instrucciones suministrados.
■ Señales de vídeo repetibles1)
– Esta unidad es compatible con señales de vídeo de las siguientes resoluciones:
•
•
•
•
480i/60 Hz
576i/50 Hz
480p/60 Hz
576p/50 Hz
• 720p/60 Hz, 50 Hz
• 1080i/60 Hz, 50 Hz
• 1080p/60 Hz, 50 Hz, 24 Hz
– Deep Color
– x.v.Color
– Señal de vídeo 3D
Señal de audio digital (óptica/coaxial)
Tipos de señal de audio
Formatos de señal de audio
Medios compatibles
2ch Linear PCM
2 c, 32-96 kHz, 16/20/24 bits
CD, DVD-Vídeo, DVD-Audio, etc.
Bitstream
Dolby Digital, Dolby Digital EX, DTS,
DTS-ES
DVD-Vídeo, etc.
1)
y
La señal de vídeo compatible cambia en función del TV conectado.
34 Es
