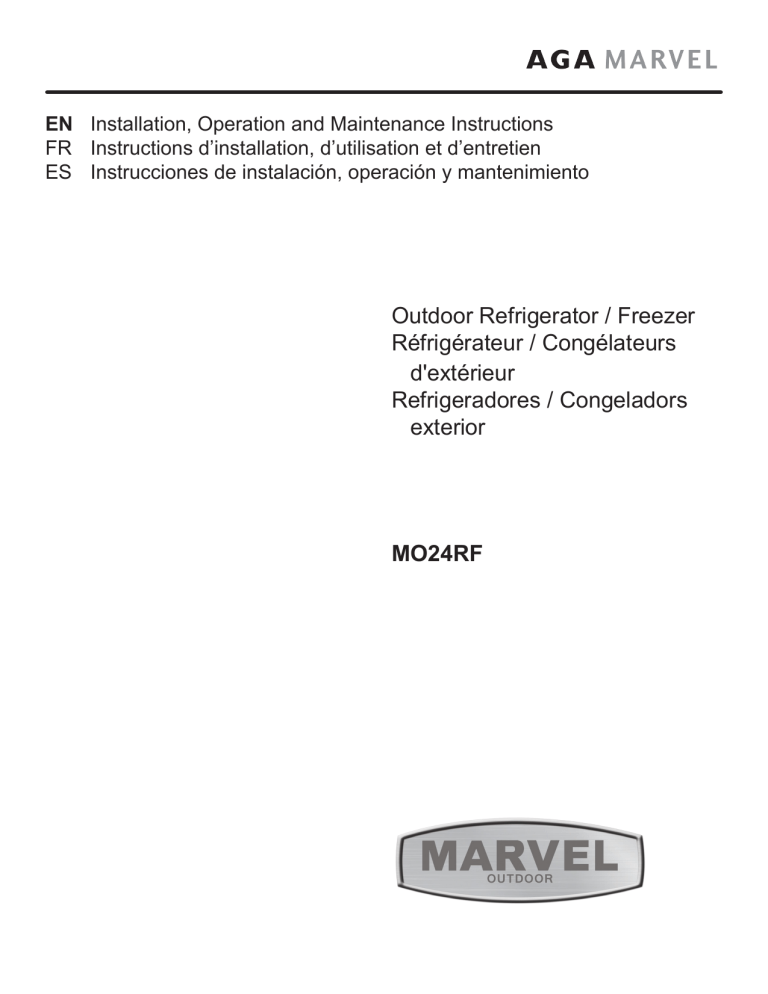

EN Installation, Operation and Maintenance Instructions
FR Instructions d’installation, d’utilisation et d’entretien
ES Instrucciones de instalación, operación y mantenimiento
Outdoor Refrigerator / Freezer
Réfrigérateur / Congélateurs
d'extérieur
Refrigeradores / Congeladors
exterior
MO24RF
CONTENTS
Important Safety Instructions
Contents:
Warnings and safety instructions appearing in this guide
are not meant to cover all possible conditions and situations that may occur. Common sense, caution, and care
must be exercised when installing, maintaining, or operating this appliance.
Safety information ...............................................................2
Unpacking your appliance ..................................................3
Warranty registration ......................................................3
Installing your appliance ......................................................4
Cabinet clearances .........................................................4
Leveling the appliance ....................................................4
Electrical connection ......................................................5
Installing the water supply ...................................................6
Optional ice-maker operation ..............................................7
Installing the anti-tip device .................................................8
Product dimensions ..........................................................10
Starting your appliance ..................................................12
Using your Electronic control ............................................12
Sleep mode ...................................................................12
Turning your appliance "ON" or "OFF" ..........................13
Adjusting the temperature .............................................13
Temperature mode ........................................................13
Control lock ................................................................14
Temperature sensor error codes ................................14
Alarms ...........................................................................14
Door ajar ..................................................................14
Power failure .............................................................15
Temperature alarm ....................................................15
Vacation mode ..................................................................15
Shelving configurations ....................................................16
Shelf removal ...................................................................17
Care and cleaning .............................................................18
Long term storage/winterization ...................................18
Stainless steel maintenance .............................................22
Energy saving tips ............................................................22
Obtaining service .............................................................23
Troubleshooting .................................................................24
Troubleshooting ice-maker ..............................................25
Warranty ...........................................................................26
!
Recognize Safety Symbols,
Words, and Labels.
Death or serious injury could result if...
!
WARNING
WARNING - You can be killed or seriously injured
if you do not follow these instructions.
!
CAUTION
CAUTION-Hazards or unsafe practices which could result in personal injury or property / product damage.
NOTE
NOTE-Important information to help assure a problem
free installation and operation.
WARNING
!
WARNING
State of California Proposition 65 Warning:
This product contains one or more chemicals known
to the State of California to cause birth defects or
other reproductive harm..
State of California Proposition 65 Warning:
This product contains one or more chemicals known
to the State of California to cause cancer.
is committed to building a quality product
in an environmentally friendly manner. Our processes are
tightly controlled and closely monitored. We have achieved
certifications in ISO 9001 for quality assurance, ISO 14001
for environmental management, and OHSAS 18001 for occupational health and safety from Lloyd’s Register Quality
Assurance.
2
UNPACKING YOUR APPLIANCE
!
Warranty Registration
WARNING
It is important you send in your warranty registration card
immediately after taking delivery of your appliance or you
can register online at www.agamarvel.com.
EXCESSIVE WEIGHT HAZARD
Use two or more people to move product.
Failure to do so can result in personal injury.
The following information will
be required when registering
your appliance.
Service Number
Serial Number
Date of Purchase
Dealer’s name and address
Remove Interior Packaging
Your appliance has been packed for shipment with all parts
that could be damaged by movement securely fastened.
Remove internal packing materials and any tape holding internal components in place. The owners manual is shipped
inside the product in a plastic bag along with the warranty
registration card, and other accessory items.
The service number and serial number can be found on the
serial plate which is located inside the cabinet on the right
side near the top. (See figure 1).
Important
Keep your carton and packaging until your appliance has
been thoroughly inspected and found to be in good condition. If there is damage, the packaging will be needed as
proof of damage in transit. Afterwards please dispose of all
items responsibly.
!
Online registration
available at
www.agamarvel.com
WARNING
XXXXXXXXXXXX
XXXXXXXXXXXX
WARNING - Dispose of the plastic bags which can
be a suffocation hazard.
Figure 1
Note to Customer
This merchandise was carefully packed and thoroughly
inspected before leaving our plant. Responsibility for its
safe delivery was assumed by the retailer upon acceptance
of the shipment. Claims for loss or damage sustained in
transit must be made to the retailer.
!
NOTE
WARNING - Help Prevent Tragedies
Child entrapment and suffocation are not problems of
the past. Junked or abandoned refrigerators are still
dangerous - even if they sit out for "just a few hours".
DO NOT RETURN DAMAGED MERCHANDISE TO THE
MANUFACTURER - FILE THE CLAIM WITH THE
RETAILER.
!
If you are getting rid of your old refrigerator, please
follow the instructions below to help prevent accidents.
CAUTION
If the appliance was shipped, handled, or stored in other
than an upright position for any period of time, allow the appliance to sit upright for a period of at least 24 hours before
plugging in. This will assure oil returns to the compressor.
Plugging the appliance in immediately may cause damage
to internal parts.
WARNING
Before you throw away your old refrigerator or
freezer:
• Take off the doors or remove the drawers.
• Leave the shelves in place so children may not
easily climb inside.
3
INSTALLING YOUR APPLIANCE
Select Location
The proper location will ensure peak performance of your
appliance. We recommend a location where the unit will
be out of direct sunlight and away from heat sources. To
ensure your product performs to specifications, the recommended installation location temperature range is from 55
to 115°F (13 to 46°C).
Front Grille,
keep this area
open.
Cabinet Clearance
Ventilation is required from the bottom front of the appliance. Keep this area open and clear of any obstructions.
Adjacent cabinets and counter top can be installed around
the appliance as long as the front grille remains unobstructed.
Front Leveling
Legs
Rear
Leveling
Legs
Figure 2
Leveling Legs
Adjustable legs at the front and rear corners of the appliance should be set so the unit is firmly positioned on the
floor and level from side to side and front to back. The overall height of your Marvel appliance may be adjusted between the minimum, 333⁄4" (85.7 cm), by turning the leveling
leg in (CW ↷) and the maximum, 343⁄4" (88.3 cm) by turning
the leveling leg out (CCW ↶).
To adjust the leveling legs, place the appliance on a solid
surface and protect the floor beneath the legs to avoid
scratching the floor. With the assistance of another person,
lean the appliance back to access the front leveling legs.
Raise or lower the legs to the required dimension by turning
the legs. Repeat this process for the rear by tilting the appliance forward using caution. On a level surface check the
appliance for levelness and adjust accordingly.
The front grille screws may be loosened and the grille adjusted to the desired height. When adjustment is complete
tighten the two front grille screws. (See Figure 5).
!
CAUTION
Front Grille
Do not obstruct the front grille. The openings within the
front grille allow air to flow through the condenser heat exchanger. Restrictions to this air flow will result in increased
energy usage and loss of cooling capacity. For this reason
it is important this area not be obstructed and the grille
openings kept clean. AGA MARVEL does not recommend
the use of a custom made grille as air flow may be restricted. (See Figure 2).
4
INSTALLING YOUR APPLIANCE
!
WARNING
Electrical Shock Hazard
• Do not use an extension cord with this appliance.
They can be hazardous and can degrade product
performance.
• This appliance should not, under any circumstances, be installed to an un-grounded electrical supply.
• Do not remove the grounding prong from the power
cord. (See Figure 3).
• Do not use an adapter. (See Figure 4).
• Do not splash or spray water from a hose on the
appliance. Doing so may cause an electrical shock,
which may result in severe injury or death.
Do not remove
ground prong
Figure 3
Electrical Connection
A grounded 115 volt, 15 amp dedicated circuit is required.
This product is factory equipped with a power supply
cord that has a three-pronged, grounded plug. It must be
plugged into a mating grounding type receptacle in accordance with the National Electrical Code and applicable local codes and ordinances (see Figure 6). If the circuit does
not have a grounding type receptacle, it is the responsibility
and obligation of the customer to provide the proper power
supply. The third ground prong should not, under any circumstances, be cut or removed.
Figure 4
Figure 6
NOTE
Front grille
Figure 5
Ground Fault Circuit Interrupters (GFCI) are prone to nuisance tripping which will cause the appliance to shut down.
GFCI’s are generally not used on circuits with power equipment that must run unattended for long periods of time, unless required to meet local building codes and ordinances.
Front grille screw
5
INSTALLING THE WATER SUPPLY
MODEL MO24RF WITH OPTIONAL ICE-MAKER KIT
NOTE
An optional ice-maker kit (part number S42418151) is available for model MO24RF which includes all of the necessary
parts for installation. The kit can be obtained from Marvel
customer service by calling 800-223-3900.
Water line from water valve
to ice-maker
Water Supply
!
CAUTION
Water
Supply
Line
service
loop
Observe and follow all local building codes when installing
this appliance.
Use 1⁄4" copper tubing for your water supply which is available at any local hardware or plumbing supply store. Bend
the 1⁄4" copper tubing to suit your installation being sure not
to kink the tubing. Purchase enough copper tubing length
and coil it behind the unit to form a "service loop" which will
allow the appliance to be pulled out from the installation for
servicing or cleaning. Connect the copper tubing to the "top
side" of a cold water pipe to prevent the ice-maker from
plugging with sediment.
Figure 7
Back view of
ice machine
A shutoff valve is recommended on the water supply line to
ease servicing the appliance. NOTE: A SELF-PIERCING
TYPE VALVE IS NOT RECOMMENDED as they are prone
to clogging with sediment which will create pressure drop
reducing the water supply to the unit.
Connect water
supply here
Figure 7a
Connect the copper tubing water supply to the brass union
with the compression nut fitting provided. (See Figure 7).
Brass union for
1
⁄4" copper tubing
Water pressure must be at a minimum of 20 psi for proper
operation and a maximum of 120 psi.
Make certain all water connections are watertight after installation. Form the tubing so that it will not vibrate against
the cabinet body or kink when your appliance is set in position.
NOTE
•
•
6
Do not use any thread sealers on these water line fittings.
Reverse osmosis, softened water, and de-ionized water
are not recommended as they will adversely affect the
quality of the ice.
OPTIONAL ICE-MAKER OPERATION
!
CAUTION
The water supply to the ice-maker must be turned on prior
to turning the ice-maker on. Failure to do so will cause
rapid dry cycling of the ice-maker mold heater resulting in
temperature control issues in the freezer compartment.
Ice-maker operation
•
•
•
•
•
The unit must be installed level for proper ice-maker
operation.
The shutoff arm wire must be down in its lowest position for the ice-maker to operate. (See Figure 8).
When the freezer section and ice-maker unit has sufficiently cooled, the ice-maker will harvest ice cubes
automatically.
When the ice bucket is full, the ice-maker will automatically shut off.
You may manually stop the ice-maker by raising the
shut off arm to the locking position at the up most position. (See Figure 8).
Figure 8
Arm down, ice-maker
will operate
Arm up, stops operation
NOTE
It is recommended the ice-maker is shut off when removing the bucket, or ice may be dispensed onto the freezer
compartment floor.
If the ice is not used regularly, it will clump together with
time. For best ice results, discard ice in the bin as required
and allow the ice-maker to make a new fresh batch of ice.
Shut-off the ice-maker by raising the shut-off arm before
removing the bucket.
7
INSTALLING THE ANTI TIP DEVICE
FOR FREESTANDING INSTALLATIONS
Anti-Tip
Bracket
WARNING
!
•
ALL APPLIANCES CAN TIP
RESULTING IN INJURY.
•
INSTALL THE ANTI-TIP
BRACKET PACKED WITH
THE APPLIANCE.
•
FOLLOW THE INSTRUCTIONS BELOW
211⁄2"
(54.6 cm)
Leveling Leg
Bottom View of
Refrigerator /
freezer
Front of cabinet
Anti-Tip Device
!
Figure 9
WARNING
Step by step instructions for locating the position of the bracket:
1) Decide where you want to place the refrigerator / freezer.
Slide it into place, being careful not to damage the floor,
leaving 1" (2.5 cm) of clearance from the rear wall to allow
room for the anti-tip bracket.
If your refrigerator / freezer is not located under a
counter top (free standing), you must use an anti-tip
device installed as per these instructions. If the refrigerator / freezer is removed from its location for any
reason, make sure that the device is properly engaged
with the anti-tip bracket when you push the refrigerator
/ freezer back into the original location. If the device is
not properly engaged, there is a risk of the refrigerator
/ freezer tipping over, with the potential for property
damage or personal injury.
2) Raise the rear leveling legs approximately 1⁄4" (6 mm) to
allow engagement with the anti-tip bracket. Level the unit
by adjusting all the leveling legs as required. Turning the
leveling leg counterclockwise will raise the unit and clockwise will lower the unit.
3) Make sure the refrigerator / freezer is in the desired
location, then mark on the floor the rear and side corner
of the cabinet where the anti-tip bracket will be installed. If
the installation does not allow marking the rear corner of
the cabinet, then make temporary lines on the floor marking the front corner of the cabinet, excluding the door. Slide
the refrigerator / freezer out of the way. From the temporary
line extend the sidewall line back 211⁄2" (54.6 cm) as shown
in Figure 10.
NOTE
If installing on a concrete floor, concrete fasteners are
required, (not included with the anti-tip kit).
!
4) Align the anti-tip bracket to the marks on the floor so
the side of the bracket lines up with the side of the cabinet
mark, and the "V" notches on the anti-tip bracket line up
with the end of the 211⁄2" (54.6 cm) line (Rear of cabinet
line).
CAUTION
Any finished flooring should be protected with appropriate
material to avoid damage when moving the unit.
5) Fasten the anti-tip bracket to the floor using the supplied
screw. (See Figure 10).
6) Slide the cabinet back into position, making sure the rear
cabinet leveling leg slides under the anti-tip bracket engaging the slot.
Floor Mount Installation
The anti-tip bracket is to be located on the floor in the left
or right rear corner of the refrigerator / freezer as shown in
Figure 9.
8
INSTALLING THE ANTI TIP DEVICE
FOR FREESTANDING INSTALLATIONS
NOTE
When the floor mounted anti-tip bracket is used the minimum adjusted height of the cabinet is increased by
3
⁄8" (9 mm).
nt o
Fro
net
bi
f ca
line
Sid
eo
f c Rear Leveling leg
ab
ine
t li
ne
Figure 10a
Screw
211⁄2"
(54.6 cm)
Figure 10
f ca
Re
o
ar
e
t lin
e
bin
"V" notches
in bracket
9
"V" notches
in bracket
PRODUCT DIMENSIONS
ROUGH-IN OPENING DIMENSIONS
MODEL
"A"
"B"
MO24RFS
24"
(61 cm)
**34" to 35"
(86.4 to 88.9 cm)
CABINET DIMENSIONS
"C"
"D"
"E"
"F"
"G"
"H"
"J"
*
237⁄8"
(60.7 cm)
333⁄4" to 343⁄4"
(85.7 to 88.3 cm)
2323⁄32"
(60.2 cm)
267⁄32"
(66.6 cm)
4613⁄32"
(117.9 cm)
261⁄4"
(66.7 cm)
DOOR STYLE
(S) Solid Door
"A"
"B"
"E"
"C"
Figure 11
"D"
Figure 11a
If necessary to gain clearance inside the rough-in
opening a hole can be cut through the adjacent cabinet and the power cord routed through this hole to a
power outlet. Another way to increase the available
opening depth is to recess the power outlet into the
rear wall to gain the thickness of the power cord plug.
Not all recessed outlet boxes will work for this application as they are too narrow, but a recessed outlet box
equivalent to Arlington #DVFR1W is recommended for
this application, (see Figure 12).
Figure 12
10
PRODUCT DIMENSIONS
PRODUCT DATA
MODEL
ELECTRICAL
REQUIREMENTS #
PRODUCT
WEIGHT
MO24RFS
115V/60Hz/15A
140 lbs
(63.6 kg)
"J"
"H"
"D"
"G"
"E"
Figure 13
211⁄2"
(54.6cm)
5
⁄8"
(1.6 cm)
"F"
* Depth dimension of rough-in opening may vary depending
on each individual installation. To recess entire door "F" dimension plus 1" (2.5 cm) for thickness of power cord plug.
** Minimum rough-in opening required is to be larger than
the adjusted height of the cabinet.
# A grounded 15 amp dedicated circuit is required. Follow
all local building codes when installing electrical and appliance.
!
WARNING
Floor mount Anti-tip Bracket must be installed for freestanding applications. Not required for built in applications.
11
STARTING YOUR APPLIANCE
Power Failure
NOTE
ALARM RESET
Your product has an automatic defrost feature that utilizes
an electric heater element. Periodically during defrost you
may observe the following:
• Water dripping and running sounds as a result of the
frost melt
• Sizzling and popping sounds from water dripping on
the heater element
• A faint reddish glow in the freezer compartment from
the electric heater element
These are all “normal” operating characteristics related to
refrigeration product incorporating automatic defrost. They
do not represent any product fault or safety issue.
Starting your appliance:
Plug the appliance power cord into a 115 volt wall outlet.
Your appliance is shipped from the factory in the "On" position and will begin start-up of cooling as soon as power is
supplied. If the appliance does not start, confirm that the
wall outlet has power, and that the control is in the "On"
position, (See "Turning your appliance On and Off" below).
The control display is covered with a clear plastic film. This
film may be removed by carefully lifting the film at a corner.
On initial power up, the control display will indicate a
"Power Failure" alarm. This is a normal condition as the appliance was powered-up at the factory for quality inspection
and then removed from power. A momentary press of the
"On/Off" keypad will reset this alarm condition. (See Alarms
section on page 14).
Using your electronic control:
Sleep mode:
Temp
Minus
keypad
On/Off
keypad
Temp
Plus Compartment
keypad
select
If no keypads are pressed for 60 seconds, the display will
enter sleep mode to conserve power. The control panel will
go dark with the exception of the system status "OK" indicator which will remain enabled. Alarm conditions will wake
the display, (see alarms on page 14).
Lock
keypad
Display Area
System Status
indicators
REF
FRZ
Figure 14a
Electronic control
To make the following changes to the control settings
(turning the appliance ON/OFF, adjusting the temperature, and activating vacation mode), the control must
be awake.
To wake the display press any keypad. A confirm tone will
sound, and the current storage compartment temperature
will be displayed.
Figure 14
The sleep mode can be disabled if you prefer to have the
display on continuously. Press and hold the "Lock" keypad until the display goes past "Loc" and reads "nSL". To
enable the sleep mode, repeat the instruction, again going
past "Loc" until the display reads "SLP".
12
USING YOUR ELECTRONIC CONTROL
Freezer
compartment
selected
REF
REF
FRZ
FRZ
Refrigerator
compartment
selected
Turning your appliance ON and OFF:
If the appliance is "On", (and out of sleep mode) the temperature will be shown in the display area of the control.
To turn the appliance "Off", press and hold the "On/Off"
keypad for 4-seconds. "OFF" will now be displayed on the
control.
Temperatures can be set for each individual compartment
(refrigerator or freezer / ice-maker). To do so you must first
select the compartment you want to set the temperature for.
You do so by pressing the refrigerator (REF) or freezer
(FRZ) button on the display. When pressed the LED light
will be illuminated for the respective display.
To turn the appliance "On", press and hold the "On/Off"
keypad for 4-seconds.
Adjusting the temperature:
NOTE
Loading warm contents may trigger a temperature alarm,
see temperature alarm page 15. Depending on the quantity
and/or weight of warm contents, it may take 48 hours for
the compartment temperature to stabilize.
When making temperature set-point changes, it may take
up to 24-hours for the stored contents to stabilize at your
new set-point temperature.
Factors that affect the storage compartment stabilized
temperature:
• Changes to temperature setting.
• Room temperature changes.
• Temperature of stored contents.
- Loading warm contents.
- Cold content load will delay the change to a warmer
set-point temperature.
- Warm content load will delay the change to a colder
set-point temperature.
• Usage, (number and duration of the door openings).
• Installation of the appliance in direct sunlight or next to
a heat source.
To change the set temperature for a particular compartment, with the compartment enabled and out of sleep
mode, press the "-" or "+" keypads. "SET" will be indicated on the user interface panel and the current set-point
temperature will display and flash. Subsequent presses of
the "-" or "+" keypads will adjust the temperature colder or
warmer respectively. When you have reached your desired
set-point temperature, press the "On/Off" keypad to accept,
or do nothing and the "Set" mode will time-out in 10-seconds accepting the displayed temperature as the new
set-point.
The available set-point temperature range for your appliance is -6°F (-21°C) to 6°F (-14°C) for the freezer compartment (ice-maker) and 34°F (1.2°C) to 42°F (5.7°C) for
the refrigerator compartment. If you attempt to adjust the
temperature outside of these ranges you will receive an
audible notification.
Temperature mode:
The temperature mode is preset from the factory in Fahrenheit (°F) but you have the option to change it to Centigrade
(°C). To change the mode, press and hold the "-" keypad,
while pressing the "+" keypad, then release the "-" keypad.
The temperature will now be displayed in Centigrade (°C).
Repeat the procedure to change the temperature mode
back to Fahrenheit (°F).
13
USING YOUR ELECTRONIC CONTROL
Alarms:
The control will alert you to conditions that could adversely
affect the performance of the appliance.
Door Ajar
Control lock:
The control panel can be locked to avoid unintentional
changes. To lock the control, press and hold the "Lock" keypad until the display reads "Loc" then immediately release
your finger from the keypad. The lock icon will flash 3-times
and then continuously illuminate. When the control panel is
locked, only the Lock keypad, System Status OK indicator
, and the Alarm indicator are active. To un-lock the control
panel, repeat this instruction until the display reads "nLc"
then immediately release your finger from the keypad.
ALARM RESET
•
Door ajar - If the door is open, or not closed prop-
erly, for more than 5-minutes the System Status OK
indicator will turn-off, the "Door Ajar" indicator will flash,
and a tone will sound every 60 seconds. Additionally,
an "ALARM RESET" indicator will be displayed below
the "On/Off" keypad.
NOTE
NOTE
The audible alarm can be muted, for each occurrence,
by pressing the lock keypad.
If the control lock is active (illuminated lock icon) the
control will have to be unlocked before using the
keypad to reset an alarm condition. See page 14
(Control Lock) for instructions for unlocking the control.
This alarm condition can be reset by closing the door or
momentarily pressing the "On/Off" keypad, (i.e.-if you
are cleaning the storage compartment, etc.). The alarm
will recur in 5-minutes if the alarm condition persists.
Temperature Sensor Error Codes
The temperature sensors are monitored continuously. Any
OPEN or SHORTED circuit condition will initiate an
ERROR CODE as listed below:
Temperature Sensor Error Codes
Sensor
Displayed Code
Error Description
Action to Take
Refrigerator
Temperature
Sensor
Failed temperature sensor in the
refrigerator compartment. Can lead to
unwanted storage temperatures and/or
spoiled perishable goods.
Call service to have the
temperature sensor replaced and
remove all perishable goods from compartment to prevent spoilage.
Freezer
Temperature
Sensor
Failed temperature sensor in the
freezer compartment. Can lead to
unwanted storage temperatures and/or
spoiled perishable goods.
Call service to have the
temperature sensor replaced and
remove all perishable goods from compartment to prevent spoilage.
Defrost Sensor
Failed defrost temperature sensor.
Causes unit to not defrost properly and
can create large frost build-up. Can lead
to water damage to the unit and surrounding floor.
Unplug the power cord
immediately and call service to have
the defrost sensor replaced.
14
USING YOUR ELECTRONIC CONTROL
Power Failure
•
ALARM RESET
Power failure - If power to the appliance is inter-
rupted the System Status indicator will turn-off and
the "Power Failure" indicator will flash. Additionally, an
"ALARM RESET" indicator will be displayed below the
"On/Off" keypad. No audible tone will sound. This alarm
condition can be reset by momentarily pressing the
"On/Off" keypad. If this alarm occurs, it is recommended that you check the condition of any perishables,
even if the appliance is operating normally and the temperature has recovered, as prolonged power outages
could result in excessive temperature excursions which
may spoil perishables.
This alarm condition can be reset by momentarily pressing
the "On/Off" keypad. If this alarm occurs it is recommended
that you check the condition of your stored contents, even
though the appliance is operating normally and the temperature has recovered, as prolonged temperature excursions
could spoil perishables.
Door Ajar
NOTE
Temp
Multiple alarms are possible, i.e.- "Door Ajar" for a prolonged period may trigger a "Temp" alarm, in which case
both "Door Ajar" and "Temp" indicators will activate.
Vacation mode:
Temp
•
ALARM RESET
Temperature alarm - If the storage compart-
ment temperature deviates excessively from your
set-point temperature for an extended period of time,
the "TEMP" indicator will flash, and an audible tone
will sound every 60 seconds. Additionally, an "ALARM
RESET" indicator will be displayed below the "ON/
OFF" keypad.
NOTE
After a high temperature alarm condition, check all perishables to ensure they are safe for consumption.
NOTE
This operating mode can be used to save energy during
high cost energy periods, or when you won't be using your
appliance for an extended period of time by disabling the
lights, alarm tones, and keypad entry tones. Vacation mode
also serves as a Sabbath mode, disabling functions and
its controls in accordance with the weekly Sabbath and
religious holidays observed within the Orthodox Jewish
community. When used as Sabbath mode, you may open
or close the door at any time to access contents without
concern of directly turning on or off any lights, digital readouts, solenoids, fans, valves, compressor, icons, tones, or
alarms.
When activated, the display, alarm indicators and tones,
keypad touch tones, interior lights, and all options are disabled. All keypad functions are disabled, with the exception
of the "On/Off" keypad which is required to exit Vacationmode. Storage compartment temperatures are monitored
and controlled at the settings prior to entering Vacation
mode.
The temperature alarm may occur as a result of high usage
or introduction of warm contents to the storage compartment. If the temperature alarm continues to occur, your unit
may require service.
NOTE
The audible alarm can be muted, for each occurrence,
by pressing the lock keypad.
To enter Vacation Mode (with the control out of sleep
mode), press and hold the "On/Off" keypad until the display
goes past "OFF" and reads "VAC". The display will flash
"VAC" 3-times to acknowledge your request, then will
display "VAC" continuously until Vacation mode is exited.
A power outage will not exit Vacation mode, exiting can
only be accomplished manually. To exit Vacation mode and
return to normal operation, press and hold the "On/Off"
keypad until the control displays the temperature.
15
SHELVING CONFIGURATIONS
Refrigerator / Freezer
24" (61 cm) wide see Figure 15:
Refrigerator:
(2) Half width cantilever adjustable shelf.
see Figure 16
(1) Full width fixed position glass shelf
(1) Roller glide clear crisper drawer
Freezer:
(1) Fixed position metal shelf, see Figure 17.
Figure 16
Freezer
compartment
Figure 15
Figure 17
Freezer shelf
Figure 18
To remove the crisper :
Pull out until it stops. Lift up on the front of the pan, and
remove it from the frame.
16
SHELF REMOVAL
To Add or Remove a Shelf
Remove stored product from the shelf. Do not try to remove
a loaded shelf from the appliance. Grasp the shelf front with
both hands, rotate the front upward and lift out. (See Figure
19a). To install a shelf insert the shelf in the appliance and
insert the top hooks into the shelf support slots and drop
the shelf down so the hooks drop over the bottom of the
slots.
!
CAUTION
Make sure your cantilever shelf is secure on the shelf supports by pressing down on the shelf before loading.
Figure 19a
Figure 19
!
CAUTION
Never try to move a loaded shelf, remove everything from
the shelf before moving. Use both hands when moving the
shelf.
17
Grasp the shelf
by the front with both
hands and rotate the
front of the shelf up,
then lift the shelf up
and remove the shelf
from the shelf ladders.
CARE AND CLEANING
Front Grille
Be sure that nothing obstructs the required air flow openings in front of the cabinet. At least once or twice a year,
brush or vacuum lint and dirt from the front grille area (see
page 4).
Outdoor Product Long-Term Storage / Winterization: (MO24RF, refrigerator freezer):
1. Time to Winterize, when the daily low ambient temperature is at or below 38°F (3.3°C).
!
!
CAUTION
SHOCK HAZARD: Disconnect electrical power from the
appliance before cleaning with soap and water.
Cabinet
The painted cabinet can be washed with either a mild soap
and water and thoroughly rinsed with clear water. NEVER
use abrasive scouring cleaners.
Interior
Wash interior compartment with mild soap and water. Do
NOT use an abrasive cleaner, solvent, polish cleaner or
undiluted detergent.
Care of Appliance
1. Avoid leaning on the door, you may bend the door
hinges or tip the appliance.
2. Exercise caution when sweeping, vacuuming or mopping near the front of the appliance. Damage to the
grille can occur.
3. Periodically clean the interior of the appliance as
needed.
4. Periodically check and/or clean the front grille as
needed.
In the Event of a Power Failure
If a power failure occurs, try to correct it as soon as possible. Minimize the number of door openings while the
power is off so as not to adversely affect the appliance's
temperature.
Light assembly replacement
All models use LED lamps to illuminate the interior of the
appliance. This component is very reliable, but should one
fail, contact a qualified service technician for replacement
of the LED.
CAUTION
Operation of the unit at ambient temperatures below the
recommended Winterization temperature will void your warranty.
2. Turn unit off, (see page 13)
3. Remove all contents.
4. If necessary, move the unit so you can gain access to
the rear of the product.
5. Unplug the unit from the power outlet.
6. It is also recommended that the power to the outlet be
turned-off if the circuit is not required for other items
during the Winter season.
7. When cleaning unit pay particular attention to any
cracks and crevices that may have accumulated dirt
and debris.
8. Remove the front toe-grille, (see Figure 20), and use a
brush and vacuum to clean dirt and debris from beneath the unit.
9. Thoroughly clean the toe-grille and re-install on the
unit. (See Figure 20).
10. Remove the rear access cover, (see Figure 21), and
use a brush and vacuum to clean dirt and debris from
the machine compartment.
•
If the plastic defrost drain pan located under the
compressor contains water, use a sponge to
remove as much water as possible.
11. Thoroughly clean the rear access cover and re-install
on the unit.
12. Wipe down all interior surfaces with anti-bacterial
cleaner to be followed with clean rinse water to remove
any residual chemicals which could cause staining. Do
not use any abrasive cleaners or scouring pads.
13. Leave the door open and allow to completely dry out
before closing the door.
14. Thoroughly clean the door gasket with anti-bacterial
cleaner to be followed with clean rinse water to remove
any residual chemicals.
15. Thoroughly clean the exterior with a cleaner approved
for stainless steel. Do not use any abrasive cleaners or
scouring pads. See "Stainless Steel Maintenance" on
page 22.
16. Any mounting hardware / fasteners that are showing
signs of corrosion should be replaced.
17. Once the exterior has been thoroughly cleaned, you
may want to apply a coating of car wax to help protect
against spotting from moisture, dirt, and debris that
may accumulate on the surfaces during the Winterization period.
18
CARE AND CLEANING
18. Do not place a cover on the unit, as this can trap condensation.
After completion of the above, you may choose to store the
unit indoors, although this is not required.
Clean out
behind
grille
Spacer
Grille
Remove screw from
each end of grille
Soak up
water from
plastic drain
pan if
necessary
Figure 21
Access cover
Figure 20
Clean out
debris
Remove screws
around perimeter
of access cover.
Start-Up After Long-Term Storage:
1. If stored outside, it is recommended that the unit again
be thoroughly inspected per the storage instructions
above to address any dirt or debris from the weather
and/or animals/insects.
2. Connect the unit to electrical power.
3. Turn unit on and confirm your desired control settings.
4. Allow 24-hrs for the unit to stabilize before loading
contents.
19
CARE AND CLEANING
Outdoor Product Long-Term Storage / Winterization: (MO24RF, with optional ice maker):
1. Time to Winterize, when the daily low ambient temperature is at or below 38°F (3.3°C).
!
CAUTION
Operation of the unit at ambient temperatures below the
recommended Winterization temperature will void your warranty.
2. Raise the bail arm of the ice maker ( see Figure 8 on
page 7) to stop ice production.
3. Turn the water supply to the unit off.
4. If necessary, move the unit so you can gain access to
the rear of the product.
5. Disconnect the water supply line from the water fill
valve located on the back of the unit, (see page 6).
6. Be sure the exterior water supply line is drained or
blown out to prevent freezing and cracking of the supply line.
7. We recommend a cap be placed on the water supply
line to prevent dirt and insects from plugging the line.
8. Empty the ice bucket and replace the ice bucket in unit.
9. Lower the ice maker bail arm to allow the unit to operate until ice is dispensed from ice maker to empty the
ice maker mold.
10. Raise the bail arm and remove the ice bucket and
clean thoroughly with warm water and dish soap.
11. Turn unit off to defrost ice storage compartment, see
page 12).
12. Unplug the unit from the power outlet.
13. It is also recommended that the power to the outlet is
turned-off if the circuit is not required for other items
during the winter season.
14. When cleaning the unit pay particular attention to any
cracks and crevices that may have accumulated dirt
and debris.
15. Remove the front toe-grille, (see Figure 22), and use a
brush and vacuum to clean dirt and debris from beneath the unit.
16. Thoroughly clean the toe-grille and re-install on the
unit. (See Figure 22).
17. Remove the solenoid cover and 3 screws. (see Figure
23). Remove the rear access cover, (see Figure 23),
and use a brush and vacuum to clean dirt and debris
from the machine compartment.
• If the plastic defrost drain pan located under the
compressor contains water, use a sponge to
remove as much water as possible.
19. Thoroughly clean the rear access cover and re-install
on the unit.
20. Wipe down all interior surfaces with anti-bacterial
cleaner to be followed with clean rinse water to remove
any residual chemicals which could cause staining. Do
not use any abrasive cleaners or scouring pads.
21. Leave the door open and allow to completely dry out
before closing the door.
22. Thoroughly clean the door gasket with anti-bacterial
cleaner to be followed with clean rinse water to remove
any residual chemicals.
23. Thoroughly clean the exterior with a cleaner approved
for stainless steel. Do not use any abrasive cleaners or
scouring pads. See "Stainless Steel Maintenance" on
page 22.
24. Any mounting hardware / fasteners that are showing
signs of corrosion should be replaced.
25. Once the exterior has been thoroughly cleaned, you
may want to apply a coating of car wax to help protect
against spotting from moisture, dirt, and debris that
may accumulate on the surfaces during the Winterization period.
Clean out
behind
grille
Spacer
Grille
Remove screw from
each end of grille
18. Disconnect the plastic water line from the bottom of the
solenoid valve (see Figure 23a) and drain. Reconnect
the water line.
20
Figure 22
CARE AND CLEANING
Solenoid
cover and
3 screws
Soak up
water from
plastic drain
pan if
necessary
Clean out
debris
Figure 23
Remove screws
around perimeter
of access cover.
Access cover
White
collar
Figure 23a
Plastic outlet
water line
To disconnect the water outlet line: Push up on the white
collar and pull the plastic water line from the bottom of the
water valve.
Start-Up After Long-Term Storage:
1. If stored outside, it is recommended that the unit again
be thoroughly inspected per the storage instructions
above to address any dirt or debris from the weather
and/or animals/insects.
2. Connect the unit to electrical power and the water supply.
3. Turn unit on and confirm your desired control settings.
4. Allow 24-hrs for the unit to stabilize before loading
contents.
!
To reconnect the water outlet line: Simply insert the plastic tubing into the white collar and push until it stops (about
1
⁄2", 12 mm, of water line will enter the valve).
CAUTION
The water supply to the ice-maker must be turned on prior
to turning the ice-maker on. Failure to do so will cause
rapid dry cycling of the ice-maker mold heater resulting in
temperature control issues in the freezer compartment.
21
STAINLESS STEEL MAINTENANCE
Background
NOTE
Stainless steel does not stain, corrode, or rust as easily as
ordinary steel, but it is not stain or corrosion proof. Stainless steels can discolor or corrode if not maintained properly.
Stainless steel products should never be installed, or stored
in close proximity to chlorine chemicals.
Stainless steels differ from ordinary carbon steels by the
amount of chromium present. It is this chromium that
provides an invisible protective film on the surface called
chrome-oxide. This protective chrome-oxide film on the
surface can be damaged or contaminated, which may
result in discoloration, staining, or corrosion of the base
metal.
Whichever cleaning product you chose, it should be used
in strict accordance with the instructions of the cleaner
manufacturer.
Care & Cleaning
Routine cleaning of the stainless steel surfaces will serve to
greatly extend the life of your product by removing contaminants. This is especially important in coastal areas which
can expose the stainless to severe contaminants such as
halide salts, (sodium chloride).
It is strongly recommended to periodically inspect and thoroughly clean crevices, weld points, under gaskets, rivets,
bolt heads, and any locations where small amounts of liquid
could collect, become stagnant, and concentrate contaminates. Additionally, any mounting hardware that is showing
signs of corrosion should be replaced.
Frequency of cleaning will depend upon the installation
location, environmental, and usage conditions.
Choosing a Cleaning Product
The choice of a proper cleaning product is ultimately that
of the consumer, and there are many products from which
to choose. Depending upon the type of cleaning and the
degree of contamination, some products are better than
others.
Typically the most effective and efficient means for routine
cleaning of most stainless steel products is to give the surfaces a brisk rubbing with a soft cloth soaked in warm water
and a gentle detergent, or mild mixture of ammonia. Rubbing should, to the extent possible, follow the polish lines of
the steel, and always insure thorough rinsing after cleaning.
Although some products are called "stainless steel cleaners," some may contain abrasives which could scratch the
surface, (compromising the protective chrome-oxide film),
and some many contain chlorine bleach which will dull,
tarnish or discolor the surface if not completely removed.
After the stainless surfaces have been thoroughly cleaned,
a good quality car wax may be applied to help maintain the
finish.
22
ENERGY SAVING TIPS AND OBTAINING SERVICE
Energy saving tips:
The following suggestions will minimize the
cost of operating your refrigeration appliance.
1. Do not install your appliance next to a hot appliance
(cooker, dishwasher, etc.), heating air duct, or other
heat sources.
2. Install product out of direct sunlight.
3. Ensure the front grille vents at front of appliance beneath door are not obstructed and kept clean to allow
ventilation for the refrigeration system to expel heat.
4. Plug your appliance into a dedicated power circuit. (Not
shared with other appliances).
5. When initially loading your new product, or whenever
large quantities of warm contents are placed within
refrigerated storage compartment, minimize door
openings for the next 12 hours to allow contents to pull
down to compartment set temperature.
6. Maintaining a relatively full storage compartment will
require less appliance run time than an empty compartment.
7. Ensure door closing is not obstructed by contents
stored in your appliance.
8. Allow hot items to reach room temperature before placing in product.
9. Minimize door openings and duration of door openings.
10. Use the warmest temperature control set temperature
that meets your personal preference and provides the
proper storage for your stored contents.
11. When on vacation or away from home for extended periods, set the appliance to warmest acceptable temperature for the stored contents.
12. Set the control to the “off” position if cleaning the
appliance requires the door to be open for an extended
period of time.
If Service is Required:
•
•
•
•
•
If the product is within the first year warranty period
please contact your dealer or call AGA MARVEL Customer Service at 800.223.3900 for directions on how to
obtain warranty coverage in your area.
If the product is outside the first year warranty period,
AGA MARVEL Customer Service can provide recommendations of service centers in your area. A listing
of authorized service centers is also available at www.
agamarvel.com under the service and support section.
In all correspondence regarding service, be sure to
give the service number, serial number, and proof of
purchase.
Try to have information or description of nature of the
problem, how long the appliance has been running, the
room temperature, and any additional information that
may be helpful in quickly solving the problem.
Table "A" is provided for recording pertinent information
regarding your product for future reference.
For Your Records
Date of Purchase
Dealer’s name
Dealer’s Address
Dealer’s City
Dealer’s State
Dealer’s Zip Code
Appliance Serial Number
Appliance Service Number
Date Warranty Card Sent (Must
be within 10 days of purchase).
Table A
23
TROUBLESHOOTING
Before You Call for Service
NOTE
If the appliance appears to be malfunctioning, read through
this manual first. If the problem persists, check the troubleshooting guide below. Locate the problem in the guide and
refer to the cause and its remedy before calling for service.
The problem may be something very simple that can be
solved without a service call. However, it may be required
to contact your dealer or a qualified service technician.
!
Your product has an automatic defrost feature that utilizes
an electric heater element. Periodically during defrost you
may observe the following:
• Water dripping and running sounds as a result of the
frost melt.
• Sizzling and popping sounds from water dripping on
the heater element.
• A faint reddish glow in the freezer compartment from
the electric heater element.
These are all “normal” operating characteristics related to
refrigeration product incorporating automatic defrost. They
do not represent any product fault or safety issue.
CAUTION
In the unlikely event you lose cooling in your unit, do not
unplug the product from the electric supply, but do call
a qualified service technician immediately. It is possible
that the loss of cooling capacity is a result of excessive
frost build-up on the evaporator cooling coil. In this case,
removing power to the unit will result in the melting of this
excessive quantity of ice, which could generate melt water
that exceeds the capacity of the defrost drain system and
could result in water damage to your home. The end-user
will be ultimately responsible for any water damage caused
by prematurely turning the unit off without appropriately
managing the excess water run-off.
Problem
Appliance not cold enough
WARNING
!
Electrocution Hazard
• Never attempt to repair or perform maintenance on
the appliance until the main electrical power has been
disconnected. Turning the appliance control "OFF"
does not remove electrical power from the unit's wiring.
• Replace all parts and panels before operating.
Possible Cause
•
•
Control set too warm
Content temperature not stabilized.
Excessive usage or prolonged door openings.
Airflow to front grille blocked.
•
Door gasket not sealing properly.
•
Appliance too cold
•
Control set too cold
•
(See “Adjusting the Temperature” on page 13)
•
Door gasket not sealing properly.
•
Adjust temperature warmer. Allow 24 hours
for temperature to stabilize.
Replace door gasket.
No interior light.
•
Failed LED light assembly or light switch.
•
Contact a qualified service technician.
Light will not go out when door is closed
•
Door not activating light switch.
•
•
Failed light switch
•
Appliance not level, level appliance, (See
page 4, “leveling legs”)
Contact a qualified service technician.
•
Appliance not level
•
•
Fan hitting tube obstruction.
•
•
Appliance turned off
•
•
•
Power cord not plugged in.
No power at outlet.
•
•
(See “Adjusting the temperature" on page 13)
Noise or Vibration
Appliance will not run.
•
•
•
Remedy
24
•
•
Adjust temperature colder. Allow 24 hours
for temperature to stabilize.
Allow temperature to stabilize for at least
24 hours.
Airflow must not be obstructed to front
grille. See “clearances” on page 4.
Replace door gasket.
Level appliance, see “Leveling Legs” on
page 4.
Contact a qualified service technician.
Turn appliance on. See “Starting your appliance” on page 12.
Plug in power cord.
Check house circuit.
TROUBLESHOOTING OPTIONAL ICE-MAKER
Problem
Possible Cause
Unit operates but produces little or no •
ice.
The unit has just been started and
it has been less than 24 hours.
Remedy
•
Typical ice production is 6 to 7
pounds per day. Allow for the
freezer section to reach temperature and the ice-maker to cycle
and accumulate ice.
Turn on water supply to the unit.
Water pressure to the unit must be
at a minimum of 20 psi.
When the ice-maker shut off arm
is in the uppermost position, the
ice-maker is off. Flip the shut off
arm down to turn on the ice maker.
Allow the freezer section to reach
temperature.
Turn the temperature control to a
higher number to allow the unit to
run colder. Allow 24 hours before readjusting the temperature
control.
Make certain the grille in front of
the unit is free and open for air circulation. Clean grille as required.
Move the unit to an area where
ambient temperature is below
115°F. The unit should not be
placed next to a heat source such
as an oven. Check for cold water
connection.
The water supply line is kinked.
Sediment build-up in supply line.
•
•
Water supply is not turned on.
•
Inadequate water pressure to unit. •
•
The ice-maker shut off arm is in
the uppermost / off position.
•
•
Freezer section has not reached
temperature.
Thermostat control set too warm.
•
•
Condenser fan air flow is restricted.
•
•
Room and/or water temperature is •
too warm.
•
The water pressure is to low.
•
•
Small ice cubes
•
Water input may require adjustment.
•
Due to differing water pressures,
the ice-maker water input may
require adjustment. Contact a
qualified service technician.
Ice cubes are sticking together.
•
Ice consumption is low.
•
•
Hollow ice cubes with liquid centers that break when dispensed
into the bucket.
•
Ice will stick together if stored for
long periods of time.
Ice-maker malfunction, call for
service.
•
25
•
HOUSEHOLD PRODUCT WARRANTY
Entire Product
Limited One Year Parts and Labor Warranty
Parts or Service
Not Supplied or Designated by AGA MARVEL
AGA MARVEL warrants that it will supply all necessary
parts and labor to repair or replace in the end user’s home
or office, any component which proves to be defective
in material or workmanship, subject to the condition and
exclusions stated below, for a period of one year from the
date of purchase by the end user.
The above warranties also do not apply if:
•
•
•
Additional Second Through Fifth Year
Limited Parts Only Warranty
The original bill of sale, deliver date, or serial number
cannot be verified.
Defective parts are not returned for inspection if so
requested by AGA MARVEL.
The refrigeration equipment is not in the possession of
the original end use purchaser.
During the four years following expiration of the one year
limited warranty, AGA MARVEL will supply replacement
parts for the hermetically sealed refrigeration system which
consists of the compressor, condenser, drier, accumulator,
bypass valve, connecting tubing and the evaporator that
are proven to be defective due to workmanship or materials
subject to the conditions and exclusions below.
The warranties set forth herein are the only warranties
extended by AGA MARVEL. Any implied warranties, including the implied warranty of merchantability, are limited to
the duration of these express warranties. In no event shall
AGA MARVEL be liable for any consequential or incidental
damages or expenses resulting from breach of these or any
other warranties, whether express or implied.
The above warranties do not cover:
Some states do not allow the exclusion or limitation of consequential damages or a limitation on how long an implied
warranty lasts, so the above exclusion or limitation may not
apply to you. This warranty gives you specific legal rights
and you may have other rights that may vary from state to
state.
•
•
•
•
Shipping costs of replacement parts or returned defective parts.
Customer education or instructions on how to use the
appliance.
Any content loss due to product failure.
Removal or installation of product.
No person, firm, or corporation is authorized to make any
other warranty or assume any other obligation for AGA
MARVEL. These warranties apply only to products used in
any of the fifty states of the United States and the District of
Columbia.
Nor do the above warranties cover failure of this product or
its components due to:
•
•
•
Transportation or subsequent damages.
Commercial use or use other than normal household or
small office.
Improper installation, misuse, abuse, accident or alteration, use of wiring not conforming to electrical codes,
low or high voltages, failure to provide necessary maintenance, or other unreasonable use.
To obtain performance of this warranty, report any defects
to:
1260 E. VanDeinse St.
Greenville MI 48838
Phone: 800.223.3900
26
27
www.agamarvel.com
1260 E. VanDeinse St.
Greenville MI 48838
800.223.3900
41014275-EN Rev D
2/17/16
All specifications and product designs subject to change without notice. Such revisions do not entitle
the buyer to corresponding changes, improvements, additions, replacements or compensation for
previously purchased products.
EN Installation, Operation and Maintenance Instructions
FR Instructions d’installation, d’utilisation et d’entretien
ES Instrucciones de instalación, operación y mantenimiento
Outdoor Refrigerator / Freezer
Réfrigérateur / Congélateurs
d'extérieur
Refrigeradores / Congeladors
exterior
MO24RF
CONTENU
Importantes instructions de sécurité
Contenu :
Les avertissements et les instructions de sécurité qui apparaissent dans ce guide n’ont pas la prétention de couvrir
toutes les conditions et situations possibles pouvant arriver.
Il faut faire preuve de bon sens, de précautions et de soins,
pour installer, utiliser ou entretenir cet appareil.
Informations de sécurité.......................................................2
Déballage de votre appareil ..................................................3
Enregistrement de la garantie ......................................3
Installation de votre appareil ..............................................4
Dégagements par rapport à l’armoire .............................4
Mise à niveau de l’appareil .............................................4
Raccordement électrique.................................................5
Installation de L'alimentation en eau ...................................6
Fonctionnement de la fabrication des glaçons ..................7
Installation du dispositif anti-basculement......,....................8
Dimensions du produit.......................................................10
Démarrage de votre appareil ........................................12
Utilisation de votre commande électronique ....................12
Mode veille ..................................................................12
Mise en marche et arrêt de votre appareil ...................13
Réglage de la température ............................................13
Mode température ........................................................13
Verrouillage des commandes ........................................14
Codes d’erreur des capteurs de température ...............14
Alertes...........................................................................14
Porte entrouverte .....................................................14
Panne de secteur .....................................................15
Alerte de température ..............................................15
Mode vacances ............................................................15
Configurations de étagères ..............................................16
Enlèvement des étagères ................................................17
Entretien et nettoyage .......................................................18
Entretien de l'acier inox .............................................................22
Conseils pour l’économie d’énergie .................................23
Obtention de service .........................................................23
Dépannage................................................................24
Garantie...........................................................................26
!
Reconnaissance des symboles,
des mots et des étiquettes
concernant la sécurité.
À lire pour éviter des blessures graves voire mortelles..
!
AVERTISSEMENT
AVERTISSEMENT - Risque possible de décès ou
de blessure grave si vous ne suivez pas les instructions.
!
ATTENTION
ATTENTION - Risques ou pratiques dangereuses
pouvant entraîner des blessures individuelles, des dégâts
matériels ou des dommages au produit.
REMARQUE
REMARQUE - Information importante pour réaliser une
installation et une utilisation sans problèmes.
AVERTISSEMENT
!
AVERTISSEMENT
Avertissements de la proposition 65 de l'État de Californie
: Ce produit contient au moins un produit chimique connu par
l’État de Californie pour être à l’origine de malformations et
autres déficiences de naissance.
Avertissements de la proposition 65 de l'État de Californie
: Ce produit contient au moins un produit chimique connu par
l’État de Californie pour être à l’origine de cancers.
2
s’engage à fabriquer un produit de
qualité d’une manière ne nuisant pas à l’environnement. Nos
procédés sont sévèrement contrôlés et surveillés de près.
Nous avons obtenus les certifications ISO 9001 d’assurance
qualité, et ISO 14001 de gestion environnementale, et
OHSAS 18001 pour hygiène et sécurité du travail de Lloyd’s
Register Quality Assurance.
DÉBALLAGE DE VOTRE APPAREIL
!
Enregistrement de la garantie
AVERTISSEMENT
Il est important que vous postiez votre carte
d’enregistrement de garantie immédiatement après avoir
reçu la livraison de votre celliers, vous pouvez aussi
l’enregistrer en ligne sur le site www.agamarvel.com.
AVERTISSEMENT
RISQUE DE POIDS EXCESSIF
Utilisez deux personnes ou plus pour déplacer le produit.
Sinon vous pourriez vous blesser.
Les informations suivantes
seront nécessaires au moment
de l’enregistrement de votre
appareil:
Numéro de service
Numéro de série
Date d’achat
Nom et adresse du revendeur
Enlèvement de l’emballage intérieur
Votre cellier a été emballé pour l’expédition avec toutes les pièces
pouvant être endommagées par le mouvement solidement attachées. Enlevez les matériaux d’emballage intérieur et toute
bande maintenant des composants intérieurs en place. Le manuel
de l’utilisateur est envoyé à l’intérieur de l’appareil dans un sac en
plastique, accompagné de la carte d’enregistrement de la garantie, et d’autres articles accessoires.
Enregistrement en
ligne disponible sur
www.agamarvel.com
Le numéro de service et le numéro de série se trouvent sur la
plaque signalétique qui est située à l’intérieur de l’armoire, du
côté gauche près du haut (Voyez la Figure 1).
Important
Conservez votre carton d’emballage jusqu'à ce que votre cellier
ait été complètement inspecté et trouvé en bon état. S’il présentait
des dommages, cet emballage serait nécessaire comme preuve
qu’ils sont survenus durant le transit. Ensuite veuillez mettre tous
ces matériaux d’emballage au rebut d’une façon responsable.
!
XXXXXXXXXXXX
AVERTISSEMENT
XXXXXXXXXXXX
AVERTISSEMENT - Jetez bien les sacs en plastique qui
représentent un risque de suffocation.
Figure 1
Note pour le client
Cette marchandise a été soigneusement et complètement inspectée avant de quitter notre usine. La responsabilité pour sa livraison sûre a été assumée par le revendeur à l’acceptation de cette
expédition. Les réclamations pour perte ou dommages survenus
durant le transit sont à adresser au revendeur.
!
REMARQUE
AVERTISSEMENT - Contribuez à éviter des tragédies
L’emprisonnement d’enfants et leur asphyxie ne sont pas
des problèmes du passé. Des épaves de réfrigérateurs
abandonnés continuent de présenter un danger - même
en restant dehors pour «juste quelques heures».
NE RENVOYEZ PAS DE MARCHANDISE ENDOMMAGÉE AU FABRICANT – DÉPOSEZ UNE RÉCLAMATION
AUPRÈS DU REVENDEUR.
!
Si vous devez vous débarrasser de votre vieil appareil
de refroidissement, veuillez suivre ces instructions pour
aider à éviter des accidents possibles.
ATTENTION
Si l’appareil a été livré, manipulé ou entreposé dans une position autre que debout, pendant une durée quelconque, laissez-le
reposer debout pendant au moins 24 heures avant de la brancher
électriquement. Cela assurera le retour de l’huile au compresseur.
Un branchement immédiat de l’appareil pourrait endommager des
parties internes.
AVERTISSEMENT
Avant de jeter votre vieux réfrigérateur ou congélateur :
• Démontez ses portes ou enlevez ses tiroirs.
• Laissez les étagères en place de façon à ce que des
enfants ne puissent pas facilement monter dedans.
3
INSTALLATION DE VOTRE APPAREIL
Choix de l’emplacement
Un bon emplacement assurera une performance de pointe pour
votre appareil. Nous recommandons un endroit où l’appareil ne
sera pas exposé directement au rayonnement solaire et restera
écarté de sources de chauffage. Pour assurer que les performances de votre produit soient au niveau de ses spécifications, la
plage de températures recommandée au lieu d’installation sera de
55 à 115°F (13 à 46 °C).
Grille frontale,
gardez cette
zone dégagée.
Dégagements par rapport à l’armoire
Une ventilation est nécessaire depuis la section frontale du bas de
l’armoire. Gardez cette zone libre et exempte de toutes obstructions. Des meubles et comptoirs peuvent être installés autour de
l’unité de façon adjacente dans la mesure où sa grille frontale
restera non obstruée. Les modèles à revêtement de porte avec
charnières articulées sont prévus pour des applications encastrées uniquement.
Pieds de mise à
niveau avant
Figure 2
Pieds de
mise à niveau
arrière
Pieds de mise à niveau
Des pieds réglables aux angles avant et arrière de l’armoire
doivent être ajustés pour qu’elle soit fermement positionnée
au sol et bien d’aplomb, d’un côté à l’autre et d’avant en
arrière. La hauteur totale de votre appareil Marvel peut être
ajustée entre le minimum 333⁄4 po (85,7 cm) (en vissant les
pieds de mise à niveau CW ↷) et le maximum 343⁄4 po (88,3
cm) (en dévissant les pieds de mise à niveau CCW ↶) des.
Pour régler ces pieds de mise à niveau, placez l’appareil
sur une surface solide, en protégeant le sol en dessous
pour ne pas le rayer. Avec l’aide d’une autre personne, inclinez vers l’arrière de l’appareil pour accéder aux pieds de
mise à niveau de l’avant. Levez ou abaissez ces pieds à la
hauteur requise en les tournant. Répétez la procédure pour
les pieds arrière en inclinant le cave à vin vers l’avant en
faisant attention. Sur une surface plane, vérifiez le niveau
de l’appareil et ajustez les pieds en conséquence.
Les vis de la grille frontale peuvent être desserrées et la
grille ajustée à la hauteur voulue. Quand le réglage est fait
resserrez les vis de la grille frontale (Voyez la Figure 5).
!
ATTENTION
Grille frontale
N’obstruez pas la grille frontale. Les ouvertures au travers de la
grille frontale permettent l’écoulement de l’air par l’échangeur
thermique du condenseur. Des restrictions de ce flux d’air vont
augmenter la consommation d’énergie et affecter sa capacité de
refroidissement. C’est pourquoi il est important que cette zone
ne soit pas obstruée et soit maintenue propre. AGA MARVEL
recommande de ne pas utiliser de grilles personnalisées, car
l’écoulement d’air en serait diminué (Voyez la Figure 2).
4
INSTALLATION DE VOTRE APPAREIL
!
AVERTISSEMENT
Risque de commotion électrique
• N’utilisez pas de rallonge secteur avec cet appareil. Cela
peut être dangereux et peut affecter la performance du
produit.
• Cet appareil ne doit sous aucun prétexte être installé sur
une alimentation électrique sans liaison de terre.
• N’enlevez pas la borne de terre de la fiche du cordon
secteur. (Voyez la Figure 3).
• N’utilisez pas d’adaptateur entre fiche et prise. (Voyez la
Figure 4).
• N’envoyez pas d’eau par éclaboussure ou par jet d’un
tuyau sur l’appareil. Cela pourrait causer une commotion électrique, entraînant potentiellement des blessures
graves voire mortelles.
N’enlevez pas la borne de
terre de la fiche du cordon
secteur.
Figure 3
Raccordement électrique
Un circuit secteur dédié en 115 V supportant 15 A est nécessaire.
Ce produit est équipé en usine d’un cordon secteur comportant
une fiche avec terre à trois broches. Il faut la brancher dans une
prise secteur correspondante avec terre, en conformité avec la
norme électrique américaine et les normes et réglementations
locales applicables (Voyez la Figure 6). Si le circuit ne comporte
pas une prise avec terre, le client doit en fournir une adéquate;
c’est sa responsabilité et son obligation. La troisième broche de
terre ne doit en aucun cas être coupée ou enlevée.
Figure 4
Figure 6
REMARQUE
Grille frontale
Figure 5
Un disjoncteur sur détection de courant de fuite (GFCI) a tendance à provoquer des déclenchements intempestifs qui peuvent
arrêter l’appareil. Ce type de protection n’est en général pas
utilisé sur de l’équipement électrique qui doit tourner sans surveillance pendant de longues périodes, sauf si c’est imposé par les
normes de construction et réglementations locales.
Vis de grille
frontale
5
BRANCHEMENT DE L’ARRIVÉE D’EAU
MODÈLE MO24RF AVEC KIT DE MACHINE À GLAÇONS OPTIONNEL
REMARQUE
Un kit de machine à glaçons optionnel (référence de pièce
S42418151) est disponible pour le modèle MO24RF, qui
inclut toutes les pièces nécessaires pour l’installation. Ce
kit peut être obtenu via le service à la clientèle de Marvel
en appelant le 800-223-3900.
Conduite d’eau depuis la
vanne d’eau vers la machine
à glaçons
Alimentation en eau
!
ATTENTION
Boucle pour les
interventions
de service vers
la vanne de
coupure
Respectez et observez toutes les normes locales pour
l’installation de cet appareil.
Utilisez du tube de cuivre de 1⁄4” pour votre arrivée d’eau, disponible localement dans toute quincaillerie ou magasin de fournitures de plomberie. Formez le tuyau de cuivre de 1⁄4” en fonction
des besoins de votre installation, en prenant soin de ne pas le
pincer. Achetez suffisamment de tube en cuivre et enroulez-le
derrière l’appareil pour former une "boucle pour interventions de
service", qui permettra que l’appareil soit tiré et sorti à des fins de
dépannage ou de nettoyage. Connectez le tube en cuivre sur la
partie haute d’un tuyau d’arrivée d’eau froide, pour éviter que la
machine à glaçons ne s’obstrue avec des sédiments.
Figure 7
Vue arrière de la
machine à glaçons
Une vanne de coupure est recommandée sur la conduite
d’alimentation en eau pour faciliter les interventions sur
l’appareil. REMARQUE : UNE VANNE DE TYPE À AUTOPERÇAGE N’EST PAS RECOMMANDÉE car elle est susceptible
d’obstruction avec des sédiments qui causerait une chute de pression et réduirait l’alimentation en eau de l’appareil.
Branchement de
l’arrivée d’eau ici
Figure 7a
Connectez la tubulure en cuivre d’alimentation en eau sur entrée
de la vanne d’eau avec le raccord à écrou de compression fourni.
Fixez la conduite d’arrivée d’eau sur l’arrière de l’armoire avec
la vis et le collier fournis à l’angle du panneau arrière (Voyez la
Figure 7).
Coupleur en cuivre
pour tubulure cuivre
de 1⁄4"
La pression de l’eau doit faire au moins 20 psi pour un bon fonctionnement, avec un maximum de 120 psi.
REMARQUE
Assurez-vous que toutes les connexions d’eau sont étanches
après l’installation. Formez le tube de façon à ce qu’il ne vibre pas
contre le corps de l’armoire ou ne s’écrase pas quand la machine
est poussée en place.
• N’utilisez aucun produit d’étanchéification des filetages sur les
raccordements de conduite d’eau.
• De l’eau adoucie par osmose inversée ou dé-ionisée n’est pas
recommandée car cela pourrait affecter la qualité des glaçons.
6
FONCTIONNEMENT DE LA FABRICATION DES GLAÇONS
!
ATTENTION
L’alimentation en eau de la machine à glaçons doit être
ouverte avant de mettre la machine à glaçons en marche.
Ne pas le faire causerait rapidement un cycle à sec du
réchauffeur de moulage ce qui entraînerait des problèmes
de contrôle thermique dans le compartiment de congélation.
Figure 8
Fonctionnement de la fabrication des glaçons
• L’appareil doit être installé bien d’aplomb pour le bon fonctionnement de la production des glaçons.
• La tige du bras de coupure doit être abaissée en position la plus
basse pour que la production de glaçons soit possible. (Voyez la
Figure 8).
• Quand la section de congélation et de fabrication de glaçons a
suffisamment refroidi, la machine va produire automatiquement
des glaçons.
• Quand le bac à glaçons est plein, la machine à glaçons
s’arrêtera automatiquement.
• Vous pouvez aussi arrêter manuellement la machine en relevant le bras de coupure en position de verrouillage tout en haut.
(Voyez la Figure 8).
Bras baissé = machine
activée
Bras relevé = machine arrêtée
REMARQUE
Il est recommandé que la machine à glaçons soit coupée en enlevant le bac, sinon des glaçons seront distribués sur le plancher
du compartiment de congélateur.
Si les glaçons ne sont pas prélevés régulièrement, ils auront tendance à s’agglomérer dans le temps. Pour obtenir les meilleurs
résultats, jetez les vieux glaçons produits et laissez la machine
à glaçons en produire un nouveau lot de tout frais. Coupez la
machine à glaçons en relevant le bras de coupure avant d’enlever
le bac.
7
INSTALLATION DU DISPOSITIF ANTI-BASCULEMENT
POUR DES INSTALLATIONS AUTONOMES
!
Dispositif
anti-basculement
AVERTISSEMENT
•
TOUS LES APPAREILS PEUVENT BASCULER. IL PEUT EN
RÉSULTER DES BLESSURES
•
INSTALLER LE DISPOSITIF ANTIBASCULEMENT LIVRÉ AVEC
L'APPAREIL
•
SUIVEZ LES INSTRUCTIONS CIDESSOUS
21 ⁄2 po
(54,6 cm)
1
Pied de mise à niveau
Vue de dessous du
réfrigérateur / congélateur
Devant du
meuble
Dispositif anti-basculement
!
Figure 9
Instructions pas à pas pour définir la position
de la ferrure :
AVERTISSEMENT
1) Décidez de l’endroit où vous désirez placer le cellier. Glissez-le
en place, en faisant attention de ne pas endommager le sol, en
laissant 1 po (2,5 cm) de dégagement depuis le mur arrière pour
laisser de la place pour la ferrure anti-basculement.
Si votre réfrigérateur/congélateur n’est pas placé sous un
plan de travail (autonome), vous devez utiliser un dispositif
anti-basculement placé selon les instructions qui suivent.
S’il est bougé de sa position pour une quelconque raison,
assurez-vous que ce dispositif est correctement engagé
quand vous remettez l’appareil à sa place d’origine. Si le
dispositif n’est pas convenablement engagé, il y a un risque
que le réfrigérateur/congélateur bascule avec la possibilité
de dégâts matériels ou de blessures corporelles.
2) Soulevez les pieds de mise à niveau arrière d’environ 1⁄4 po (6
mm) pour permettre l’engagement dans la ferrure anti-basculement. Mettez de niveau l’ensemble en ajustant les pieds de mise
à niveau selon le besoin. Le fait de tourner ces pieds en sens
antihoraire soulève l’appareil, et l’abaisse en les tournant en sens
horaire.
3) Assurez-vous que le cellier est bien à la place voulue, puis
marquez sa position sur le sol correspondant à l’arrière et l’angle
de côté du meuble où la ferrure anti-basculement sera installée.
Si l’installation ne permet pas le marquage à l’angle arrière du
meuble, tracez des lignes temporaires au sol en repérant l’endroit
de l’angle avant du meuble, sans tenir compte de la porte. Glissez
le cellier hors de cet emplacement. Depuis la ligne temporaire
prolongez la ligne de côté vers l’arrière de 211⁄2 po (54,6 cm)
comme c’est montré en Figure 10.
REMARQUE
En cas d’installation sur un sol en béton, des chevilles pour béton
sont nécessaires (non fournies avec le kit anti-basculement).
!
4) Alignez la ferrure anti-basculement avec les marquages au
sol de façon à ce que son bord soit aligné avec la ligne de côté
du meuble, et que ses encoches en «V» soient alignées avec la
fin de la ligne tracée de 211⁄2 po (54,6 cm) (Ligne à l’arrière de
l'armoire).
ATTENTION
5) Fixez la ferrure anti-basculement au sol en utilisant la vis fournie (Voyez la Figure 10).
Toute finition de sol doit être protégée avec une matière appropriée pour éviter de l’endommager en bougeant l’appareil.
6) Glissez le meuble pour le remettre en place, en vous assurant
que le pieds de mise à niveau se glisse sous la ferrure anti-basculement en engageant la fente.
Installation avec montage au sol
La ferrure anti-basculement doit être placée sur le sol à l’angle
de droite ou de gauche de l’arrière du réfrigérateur / congélateur,
comme c’est montré en Figure 9.
8
INSTALLATION DU DISPOSITIF ANTI-BASCULEMENT
POUR DES INSTALLATIONS AUTONOMES
REMARQUE
Quand la ferrure anti-basculement fixée au sol est utilisée, la hauteur minimale ajustée de l’armoire est augmentée de 3⁄8 po
(9 mm).
Li
nt
eva
d
gne
e
ubl
e
le m
Lig
ne
de
cô
té
du
me
Pied de mise à
niveau arrière
ub
le
Encoches
Figure 10a
Vis
211⁄2 po
(54,6 cm)
Figure 10
re
iè
err
e d le
n
Lig eub
le m
Encoches
en V dans
la ferrure
9
en V dans la
ferrure
DIMENSIONS DU PRODUIT
DIMENSIONS D’OUVERTURE BRUTE
MODÈLE
«A»
«B»
MO24RFS
24po
(61 cm)
**34 po à 35 po
(86,4 à 88,9 cm)
DIMENSIONS D’ARMOIRE
«C»
«D»
«E»
«F»
«G»
«H»
«J»
*
237⁄8 po
(60,7 cm)
333⁄4 po à 343⁄4 po
(85,7 à 88,3 cm)
2323⁄32 po
(60,2 cm)
267⁄32 po
(66,6 cm)
4613⁄32 po
(117,9 cm)
261⁄4 po
(66,7 cm)
STYLE DE PORTE
(S) Porte pleine
"A"
"B"
"E"
"C"
Figure 11
"D"
Figure 11a
S’il est nécessaire de gagner du dégagement à l’intérieur
de l’ouverture brute, un trou peut être percé au travers du
meuble adjacent et le cordon d’alimentation passé par ce
trou jusqu’à une prise secteur. Une autre façon d'augmenter
la profondeur disponible dans l’ouverture est d’encastrer la
prise secteur dans le mur arrière afin de gagner l’épaisseur
de la fiche du cordon.
Tous les types de prises secteur encastrées ne fonctionneront pas pour cette application car elles pourraient
être trop étroites, mais un modèle équivalent à l’Arlington
#DVFR1W est recommandé pour cette application (Voyez la
Figure 12).
Figure 12
10
DIMENSIONS DU PRODUIT
DONNÉES DE PRODUIT
MODÈLE
BESOINS
ÉLECTRIQUES #
POIDS DU
PRODUIT
MO24RFS
115V/60Hz/15A
140 lb
(63,6 kg)
"J"
"H"
"D"
"G"
"E"
Figure 13
211⁄2 po
(54,6 cm)
5
⁄8 po
(1,6 cm)
"F"
* La dimension en profondeur de l’ouverture brute peut varier
selon chaque installation individuelle. Pour ne pas faire dépasser
toute la porte, la dimension "F" plus plus 1 po (2,5 cm) pour
l’épaisseur de la fiche du cordon secteur est nécessaire.
** L’ouverture brute minimale nécessaire doit être supérieure à la
hauteur ajustée de l’armoire.
# Un circuit secteur dédié avec liaison de terre supportant 15 A est
nécessaire. Appliquez toutes les normes de construction locales à
l’installation de l’électricité et de l’appareil.
!
AVERTISSEMENT
La ferrure anti-basculement doit être installée pour des applications
autonomes. Non nécessaire pour des applications intégrées.
11
DÉMARRAGE DE VOTRE CELLIERS
Power Failure
REMARQUE
ALARM RESET
Démarrage de votre celliers :
Branchez la prise du cordon d’alimentation du cellier dans une
prise murale de secteur 115 V. Votre appareil sort de l’usine en
position de marche (ON) et va commencer le refroidissement dès
sa mise sous tension. Si l’appareil ne démarre pas, vérifiez que la
prise murale est alimentée et que la commande est bien en position de marche (ON). Voyez la partie «Mise en marche et arrêt de
votre appareil».
L’afficheur de votre commande est protégé d’un film transparent
en plastique. Ce film doit être ôté en le pelant soigneusement à
partir d’un angle.
Au démarrage initial, l’afficheur du contrôle montre une alerte
«Panne secteur». C’est une condition normale, car le cellier a été
alimenté en usine pour l’inspection de qualité et a été débranché.
Un appui momentané sur la touche M/A (ON/OFF) va effacer
cette condition d’alerte. (Voyez la section sur les alertes en page
14).
Augmentation
de
Diminution Marche/
tempéra- Compartment
de
Arrêt
ture
select
température
Votre produit comporte d'une fonction de dégivrage automatique
qui utilise un élément de chauffage électrique. Périodiquement
pendant le dégivrage vous pouvez observer la suivant:
• Des sons de l'eau gouttant et coulant causés par le fondant
du givre.
• Les grésillements et les craquements des gouttes d'eau tombant sur l'élément chauffant.
• Une faible lumière rougeâtre dans le compartiment congélateur venant de l'élément de chauffage électrique.
Ceux sont toutes des caractéristiques "normales" de fonctionnement liés aux produits de réfrigération incorporant dégivrage automatique. Ils ne représentent pas un défaut du produit
ni une question de sécurité.
Utilisation de votre commande électronique
Mode veille :
Si aucune commande n’est actionnée pendant 60 secondes,
l’afficheur va passer en mode veille pour économiser l’énergie. Le
panneau de commande va s’éteindre à l’exception de l’indicateur
de statut de système «OK» qui va rester activé. D’éventuelles
conditions d’alerte vont réveiller l’afficheur (Voyez les alertes en
page 14).
Zone d’affichage
Verrouillage
des touches
Indicateur de
statut du système
REF
FRZ
Figure 14a
Commandes électroniques
Afin d’effectuer les changements entre parenthèses à la configuration de commandes (mise en marche ou arrêt, réglage
de température de consigne, changement des éclairages
d’intérieur, activation du mode vacances), la commande doit
être réveillée.
Pour activer l’affichage, appuyez sur n’importe quelle touche. Un
signal sonore de confirmation retentira, et la température actuelle
du compartiment de conservation sera affichée.
Figure 14
Le mode veille peut être désactivé si vous préférer obtenir un
affichage continu. Appuyez sur la commande de verrouillage
(symbôle de verrouillage) jusqu’à ce que l’afficheur quitte «Loc»
et montre «nSL». Pour activer le mode de veille, répétez la
même opération, jusqu’à ce que l’afficheur quitte «Loc» et montre
«SLP».
12
UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE
Compartiment
congélateur
sélectionné
Passage de l’appareil en marche ou arrêt :
Si l’appareil est en marche (ON), et n’est pas en mode veille, la
température sera montrée dans la zone d’affichage de la commande. Pour arrêter le cellier, appuyez sur le bouton «ON/OFF»
en le maintenant enfoncé pendant (4) secondes. «OFF» sera
maintenant affiché à la commande.
REF
REF
FRZ
FRZ
Compartiment
réfrigérateur
sélectionné
Les températures peuvent être définies individuellement pour
chaque compartiment (réfrigérateur ou congélateur / machine
à glaçons). Pour cela vous devez d’abord activer la zone pour
laquelle vous voulez fixer la température.
Vous le faites en appuyant sur le bouton de réfrigérateur (REF)
ou de congélateur (FRZ) sur l’afficheur. Après cela le voyant DEL
sera éclairé pour la zone activée concernée.
Pour remettre le cellier en marche (ON), appuyez sur
le bouton «ON/OFF» en le maintenant enfoncé pendant
(4) secondes.
Pour changer le point de consigne de température pour une zone
particulière (avec la commande électronique sortie de son mode
veille), appuyez sur les touches "-" ou "+". "SET" (Réglage) sera
indiquée sur le panneau d’interface utilisateur et la consigne actuelle de température sera affichée et clignotera. Des appuis sur les
touches "-" ou "+" par la suite abaisseront ou élèveront respectivement la consigne. Quand vous avez atteint la valeur de consigne
de température que vous désiriez, appuyez sur la commande M/A
(On/Off) pour valider, ou si vous ne faites rien le mode de réglage
va se désactiver 10 secondes après, et la température affichée
sera prise comme le prochain point de consigne.
Réglage de la température :
REMARQUE
Le fait de charger des produits encore un peu chauds peut
déclencher l’alerte de température (Voyez en page 15 pour cette
alerte). Selon la quantité et/ou le poids de ces produits chauds,
la stabilisation de la température interne du compartiment peut
prendre jusqu’à 48 heures.
Quand vous effectuez des changements de point de consigne,
cela peut prendre 24 heures pour que les denrées conservées se
stabilisent à cette nouvelle température.
Certains facteurs affectent la température stabilisée du compartiment de conservation :
•
Changements de consigne de température.
•
Changements de température ambiante de la pièce.
•
Température des denrées du cellier.
- Chargement de nouvelles denrées plus chaudes. - Un contenu chargé froid va retarder le passage à une
température de consigne plus chaude.
- Un contenu chargé chaud va retarder le passage à une
température de consigne plus froide.
•
Habitudes d’utilisation (nombre et durée des ouvertures de
porte).
•
Installation du cellier à la lumière solaire directe ou près d’une
source de chaleur.
La plage de température pour le point de consigne acceptable
pour votre appareil va de -6°F (-21 °C) à 6°F (-14 °C) pour le
compartiment congélateur, et de 34°F (1,2 °C) to 42°F (5,7 °C)
pour le compartiment réfrigérateur. Si vous essayez de régler la
consigne hors de cette plage vous recevrez une notification de
refus sonore.
Mode d’affichage de température:
Le mode de température est préréglé en usine pour degrés Fahrenheit (°F), mais vous avez l’option de commuter l’affichage en
degrés Celsius (°C). Pour changer de mode d’affichage, actionnez et maintenez appuyée la commande «-» tout en
appuyant sur la commande «+», puis relâchez seulement la
commande «-». L’affichage de température se fera maintenant en
degrés Celsius (°C). Répétez la même procédure pour
revenir à un affichage de température en degrés Fahrenheit (°F).
13
UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE
Alertes :
La commande va vous alerter en cas de conditions pouvant nuire
à la performance de l’appareil.
Verrouillage des commandes :
Door Ajar
Le panneau de commandes peut être verrouillé pour éviter des
changements inopinés. Pour verrouiller les commandes, actionnez la commande de verrouillage (Lock) et maintenez-la appuyée
jusqu’à ce que l’afficheur montre «Loc», puis immédiatement
relâchez l’appui. L’icône de verrou va clignoter trois fois puis
rester allumée. Quand le panneau de commandes est verrouillé
seulement la commande de verrouillage (Lock), l’indicateur de
statut de système OK et l’indicateur d’alerte restent activés. Pour
déverrouiller le panneau de commandes, recommencez la mêle
séquence jusqu’à ce que l’afficheur montre «nLc». Puis immédiatement relâchez l’appui.
ALARM RESET
•
Porte entrouverte - Si la porte reste ouverte ou
incorrectement fermée, pendant plus de 5 minutes,
l’indicateur de statut de système OK va s’éteindre, l’indicateur
de porte entrouverte (Door Ajar) va clignoter et une tonalité
va retentir toutes les 60 secondes. De plus, un indicateur
de restauration d’alerte (ALARM RESET) va être affiché
sous la commande M/A (On/Off).
REMARQUE
REMARQUE
L’alarme sonore peut être désactivé, pour chaque événement, en appuyant sur la commande de verrouillage (Lock).
Si le verrouillage des commandes est active (l’icône de
verrouillage illuminée), il faut déverrouiller la commande
avant qu’on puisse utiliser la touche pour restaurer une
alerte. Voir page 14 (Verrouillage des commandes) pour les
instructions de déverrouillage de la commande.
Cette alerte peut être supprimée en fermant la porte, ou en
appuyant brièvement sur la commande M/A (par exemple
quand vous êtes en train de nettoyer le compartiment de
conservation). Mais l’alerte va se réactiver après 5 minutes si
la condition anormale persiste.
Codes d’erreur des capteurs de température
Les capteurs de température sont surveillés en permanence. Une
condition de coupure (OPEN) ou de court-circuit (SHORTED)
générera un CODE D’ERREUR tel que ceux qui suivent :
Codes d’erreur des capteurs de température
Capteur
Code affiché
Description de l’erreur
Action à prendre
Capteur de température du réfrigérateur
Panne de capteur de température dans
le compartiment du réfrigérateur. Cela
peut amener à des températures non
souhaitées pour la conservation des vins
et/ou à gâcher des denrées périssables.
Demandez une intervention
de service pour remplacer
ce capteur de température.
Enlevez tous les articles périssables du compartiment pour
empêcher de gâtant.
Capteur de température du congélateur
Panne de capteur de température dans
le compartiment du congélateur. Cela
peut amener à des températures non
souhaitées pour la conservation des vins
et/ou à gâcher des denrées périssables.
Demandez une intervention
de service pour remplacer
ce capteur de température.
Enlevez tous les articles périssables du compartiment pour
empêcher de gâtant.
Capteur du dégivrage
Panne du capteur de température de
dégivrage. Cela cause un dégivrage
incorrect de l’appareil et peut créer
une forte accumulation de givre. Il peut
s’ensuivre un dégât des eaux au niveau
de l’appareil et du plancher alentour.
Débranchez immédiatement
le cordon d’alimentation et
demandez une intervention
de service pour remplacer ce
capteur de dgivrage.
14
UTILISATION DE VOTRE COMMANDE ÉLECTRONIQUE
Power Failure
•
Panne de secteur - Si l’alimentation du cellier est in-
terrompue l’indicateur de statut de système OK va s’éteindre,
et l’indicateur de panne secteur (Power Failure) va clignoter.
De plus un indicateur de restauration d’alerte (ALARM RESET) va être affiché sous la commande M/A (On/Off). Il n’y
aura pas de signalisation sonore. La condition d’alerte peut
être supprimée momentanément en appuyant sur la commande M/A (On/Off). Si cette alerte se produit, il est recommandé que vous contrôliez la situation de toutes les denrées
périssables, même si l’appareil fonctionne de nouveau
normalement et que la température soit revenue au niveau de
la consigne, car des cessations d’alimentations prolongées
peuvent amener des écarts excessifs de température interne
pouvant affecter des denrées périssables.
Temp
•
ALARM RESET
ALARM RESET
Alerte de température - Si la température du com-
partiment de conservation dévie excessivement du point de
consigne pour une période de temps prolongée, l'indicateur
(Temp) clignotera et un signal sonore retentira toutes les 60
secondes. De plus, un indicateur (ALARM RESET) sera affiché sous la commande M/A (On/Off).
REMARQUE
Après une condition d’alerte de température trop haute, vérifiez
toutes les denrées périssables pour assurer qu'elles sont sûres
pour la consommation.
La condition d’alerte peut être supprimée momentanément en appuyant sur la commande M/A (On/Off). Si cette alerte se produit,
il est recommandé que vous contrôliez la situation de toutes les
denrées périssables, même si l’appareil fonctionne de nouveau
normalement et que la température soit revenue au niveau de la
consigne, car des cessations d’alimentations prolongées peuvent
amener des écarts excessifs de température interne pouvant affecter des denrées périssables.
Door Ajar
REMARQUE
Temp
Des alertes multiples sont possibles, par exemple la porte restée
entrouverte longtemps peut entraîner une alerte de température,
dans ce cas les deux indicateurs «Door Ajar» et «Temp» seront
activés en même temps.
Mode de vacances :
Ce mode de fonctionnement peut être utilisé pour économiser
de l’énergie durant les périodes où elle est la plus coûteuse, ou
si vous n’utilisez pas votre appareil pendant une période prolongée, en désactivant ses éclairages, tonalités d’alerte, et sonorités
d’actionnement des commandes. Ce mode vacances peut aussi
servir comme mode pour la période de Shabbatt, avec les désactivations prescrites dans la période en fin de semaine pour la
communauté juive. Dans ce mode de Shabbatt, vous pouvez ouvrir et refermer la porte n’importe quand pour accéder au contenu,
sans avoir à directement allumer ou éteindre d’éclairage, et sans
activation d’affichages numériques, d’électrovannes, de ventilateurs, de vannes, de compresseur, d’icônes, tonalités ou alertes.
Quand ce mode est activé, l’afficheur, les indicateurs visuels et
sonores d’alerte, les tonalités à l’actionnement de commandes,
l’éclairage intérieur et toutes les options sont désactivés. Toutes
les commandes de fonctions sont inopérantes sauf la commande
M/A (On/off) qui est nécessaire pour la sortie de ce mode vacances. Les températures du compartiment de conservation sont
surveillées et gérées selon les réglages avant d’entrer en mode
vacances.
REMARQUE
L’alerte de température peut survenir s’il y a une utilisation intensive, ou si des produits chauds sont chargés dans le compartiment de conservation. Si l’alerte de température continue à se
produire, votre appareil peut exiger le service.
REMARQUE
L’alarme sonore peut être désactivé, pour chaque événement, en
appuyant sur la commande de verrouillage (Lock).
Pour entrer dans le mode vacances (avec le commande
réveillée), actionnez et maintenez appuyée la commande M/A
(On/Off) jusqu'à ce que l'afficheur passe de «OFF» à «VAC».
L’afficheur va faire clignoter «VAC» trois fois pour accuser
réception de votre demande, puis montrer «VAC» en fixe jusqu’à
la sortie de ce mode vacances. Une coupure d’alimentation ne
vous fait pas sortir du mode vacances, le changement de mode
ne peut se faire que manuellement. Pour sortir du mode vacances
et revenir en fonctionnement normal, actionnez et maintenez
appuyée la commande M/A (On/Off) jusqu’à ce que l’afficheur
montre la température.
15
CONFIGURATIONS DE ÉTAGÈRES
Réfrigérateur / Congélateur de 24" (61 cm) de
large, voir la Figure 15 :
Réfrigérateur :
(2) Étagère en verre de demi-largeur en porte-à-faux
réglable, voir la Figure 16
(1) Étagère en verre de largeur complète en position fixe
(1) Bac à légumes transparent sur glissières
Congélateur :
(1) Étagère métallique en position fixe, voir la Figure 17
Figure 16
Compartiment de
congélateur
Figure 15
Figure 17
Étagère de congélation
Figure 18
Pour ôter le bac à légumes :
Tirez-le jusqu’à ce qu’il s’arrête. Levez l’avant du bac, et dégagezle du logement.
16
ENLÈVEMENT DES ÉTAGÈRES
Pour ajouter ou enlever une étagère
Enlevez les produits qui étaient entreposés sur la étagère.
N’essayez pas d’enlever du réfrigérateur/congélateur une étagère
restée chargée. Prenez le devant de la étagère des deux mains,
faites pivoter son avant vers le haut et enlevez-la (Voyez la Figure
19a). Pour installer une étagère, insérez-la dans le réfrigérateur/
congélateur et mettez ses crochets dans les fentes des supports
de étagère, puis laissez retomber la étagère de façon à ce que
ses crochets chutent sur le bas des supports.
!
ATTENTION
Assurez-vous que votre étagère en porte-à-faux est bien en
place sur les supports en appuyant dessus avant de la charger.
Figure 19a
Figure 19
!
ATTENTION
N’essayez jamais de bouger une étagère chargée, évacuez tout
ce qu’elle porte avant de la déplacer. Utilisez vos deux mains pour
déplacer une étagère.
17
Prenez la étagère
des deux mains par
l’avant et faites-la
pivoter vers le haut,
puis soulevez-la et
sortez-la de ses
accrochages.
L’ENTRETIEN ET LE NETTOYAGE
Grille frontale
Assurez-vous que rien n’obstrue les ouvertures pour flux d’air
requises à l’avant de l’armoire. Au moins une à deux fois par an,
chassez par brossage ou par aspiration les peluches et les saletés dans la zone de la grille avant (Voyez en page 4).
!
Entreposage de longue durée / préparation à
l’hivernage :
1. C’est le moment de préparer à l’hivernage quand le
minimum de température ambiante descend sous les
38°F (3,3 °C)
!
ATTENTION
Faire fonctionner l’appareil à des températures inférieures
à ce seuil d’hivernage recommandé annulerait la garantie.
RISQUE DE COMMOTION ÉLECTRIQUE : Débranchez
l’alimentation secteur de l’appareil avant de le nettoyer à l’eau
savonneuse.
Armoire
L’armoire peinte peut se laver avec une solution savonneuse
douce, puis soigneusement se rincer à l’eau potable. N’utilisez
JAMAIS de produits nettoyants abrasifs.
Intérieur
Lavez le compartiment intérieur avec une solution savonneuse
douce. N’utilisez pas de nettoyant abrasif, de solvant, de produit
nettoyant/polissant ou de détergent non-dilué.
Soins pour l’appareil
1.
2.
3.
4.
Évitez de vous appuyer sur la porte, vous pourriez déformer
ses charnières ou faire basculer l’appareil.
Faites attention quand vous balayez, aspirez ou passez la
vadrouille près de l’avant de l’appareil. Vous pourriez endommager sa grille.
Nettoyez périodiquement l’intérieur de l’appareil selon le
besoin.
Vérifiez périodiquement la grille frontale et les serpentins de
condenseur, et nettoyez-les si nécessaire.
En cas de coupure du secteur
Si une panne d’alimentation arrivait, essayez de la corriger le plus
tôt possible. Minimisez le nombre d’ouvertures de porte pendant
la coupure du secteur afin de ne pas affecter la température dans
l’appareil.
Remplacement de l’ensemble d’éclairage
Tous les modèles utilisent de lampes à diodes électroluminescentes (DEL) pour éclairer l’intérieur de l’appareil. Ce type de
composant est très fiable, mais en cas de panne contactez un
technicien de service qualifié pour le remplacement de l’éclairage
à DEL.
ATTENTION
2. Arrêtez l’appareil (voir en page 13).
3. Videz tous son contenu.
4. Si nécessaire, déplacez l’appareil pour avoir accès à
son arrière.
5. Débranchez l’appareil de sa prise secteur.
6. Il est également recommandé que l’alimentation de la
prise secteur soit coupée en amont si elle ne doit pas
servir pour d’autres appareils pendant cette période
d’hivernage.
7. Pendant le nettoyage d’un ensemble faites particulièrement attention à toutes les fissures ou crevasses
pouvant avoir accumulé de la saleté et des débris.
8. Enlevez la grille de protection frontale (voir les Figure
20), et utilisez une brosse et un aspirateur pour éliminer la saleté et les débris de sous l’appareil.
9. Nettoyez soigneusement cette grille de protection et
réinstallez-la sur l’appareil.
10. Enlevez le couvercle d’accès arrière (voir la Figure 21),
et utilisez une brosse et un aspirateur pour éliminer la
saleté et les débris du compartiment de la machine.
•
Si le bac en plastique de drainage du dégivrage
sous le compresseur contient de l’eau, utilisez
une éponge pour en éliminer le plus possible.
11. Nettoyez soigneusement ce couvercle d’accès arrière
et réinstallez-le sur l’appareil.
12. Nettoyez toutes les surfaces de l’intérieur avec un
produit nettoyant antibactérien, et poursuivez par un
rinçage à l’eau claire pour éliminer tous les résidus
de produits chimiques qui pourraient tacher. N’utilisez
pas de produits nettoyants abrasifs ni de tampons à
récurer.
13. Laissez la porte ouverte et attendez le séchage complet avant de la refermer.
14. Nettoyez bien le joint de porte avec un produit nettoyant antibactérien, et poursuivez par un rinçage à l’eau
claire pour éliminer tous les résidus de produits chimiques.
15. Nettoyez soigneusement l’extérieur avec un produit
nettoyant approuvé pour l’acier inox. N’utilisez pas de
produits nettoyants abrasifs ni de tampons à récurer.
Voir «entretien de l’acier inox» page 22.
16. Tout matériel de montage ou d’attache présentant des
signes de corrosion doit être remplacé.
18
L’ENTRETIEN ET LE NETTOYAGE
17. Une fois l’extérieur bien nettoyé, vous pouvez désirer
passer une couche de cire automobile pour protéger
des taches venant d’humidité, salissures et débris pouvant s’accumuler sur les surfaces pendant la période
d’hivernage.
18. Ne placez de couverture sur l’appareil, car cela pourrait
emprisonner de la condensation.
Une fois que tout ce qui précède est terminé, vous pouvez
décider d’entreposer l’appareil à l’intérieur, mais ce n’est
pas une nécessité.
Redémarrage après un entreposage prolongé
1. Connectez l’appareil à l’alimentation secteur.
2. En cas d’entreposage à l’extérieur, il est recommandé
que l’appareil soit de nouveau attentivement inspecté
avec les instructions d’hivernage qui précèdent pour
éliminer tout ce qui est salissure ou débris venant des
intempéries ou des animaux/insectes éventuels.
3. Mettez l’appareil en marche et confirmez votre souhait
pour les paramètres de contrôle.
4. Laissez l’appareil se stabiliser 24 heures avant de le
charger.
Nettoyer
derrière la
grille
Entretoise
Grille
Enlever vis
Éponger
l’eau du bac
de drainage
en plastique
si nécessaire
Figure 21
couvercle
d’accès arrière
Figure 20
Éliminer
les débris
Enlever 11 vis
réparties sur le
périmètre du couvercle d’accès
avec un outil de
5
⁄16 po.
19
L’ENTRETIEN ET LE NETTOYAGE
Entreposage de longue durée / préparation à
l’hivernage : (MO24RF, avec machine à glaçons en option) :
1. C’est le moment de préparer à l’hivernage quand le
minimum de température ambiante descend sous les
38°F (3,3 °C)
!
ATTENTION
Faire fonctionner l’appareil à des températures inférieures à ce
seuil d’hivernage recommandé annulerait la garantie.
2. Levez le bras en arceau de la machine à glaçons
(voyez la Figure 8 en page 7) pour arrêter la production
de glaçons.
3. Ouvrez l’arrivée d’eau vers l’appareil.
4. Si nécessaire, déplacez l’appareil pour avoir accès à
son arrière.
5. Débranchez la conduite d’alimentation en eau de la
vanne de remplissage située à l’arrière de l’appareil
(Voyez en page 6).
6. Assurez-vous que la conduite extérieure d’alimentation
en eau est bien drainée ou vidée par envoi d’air comprimé, pour éviter le gel et sa cassure.
7. Nous recommandons d’installer un capuchon sur
l’extrémité de la conduite d’arrivée d’eau pour éviter
son bouchage par entrée de saletés ou d’insectes.
8. Videz le seau à glaçons et remettez-le en place dans la
machine.
9. Abaissez le bras en arceau de la machine à glaçons
pour la faire fonctionner jusqu’à ce qu’elle se vide de
sa matière fondue.
10. Relevez le bras en arceau, sortez le seau à glaçons,
et nettoyez-le bien avec une solution chaude de savon
lave-vaisselle.
11. Arrêtez la machine pour dégivrer le compartiment de
stockage de glaçons (Voyez en page 12).
12. Débranchez l’appareil de sa prise secteur.
13. Il est également recommandé que l’alimentation de la
prise secteur soit coupée en amont si elle ne doit pas
servir pour d’autres appareils pendant cette période
d’hivernage.
14. Pendant le nettoyage d’un ensemble faites particulièrement attention à toutes les fissures ou crevasses
pouvant avoir accumulé de la saleté et des débris.
15. Enlevez la grille de protection frontale (voir les Figure
22), et utilisez une brosse et un aspirateur pour éliminer la saleté et les débris de sous l’appareil.
16. Nettoyez soigneusement cette grille de protection et
réinstallez-la sur l’appareil.
17. Ôtez le couvercle d’électrovanne et ses trois vis (Voyez
la Figure 23). Enlevez le couvercle d’accès arrière
(Voyez la Figure 23), et utilisez une brosse et un aspirateur pour éliminer la saleté et les débris du comparti-
ment de la machine.
•
Si le bac en plastique de drainage du dégivrage
sous le compresseur contient de l’eau, utilisez
une éponge pour en éliminer le plus possible.
18. Débranchez la conduite d’eau en plastique du bas de
l’électrovanne (Voyez la Figure 23a) et drainez-la. Rebranchez cette conduite d’eau.
19. Nettoyez soigneusement ce couvercle d’accès arrière
et réinstallez-le sur l’appareil.
20. Nettoyez toutes les surfaces de l’intérieur avec un
produit nettoyant antibactérien, et poursuivez par un
rinçage à l’eau claire pour éliminer tous les résidus
de produits chimiques qui pourraient tacher. N’utilisez
pas de produits nettoyants abrasifs ni de tampons à
récurer.
21. Laissez la porte ouverte et attendez le séchage complet avant de la refermer.
22. Nettoyez bien le joint de porte avec un produit nettoyant antibactérien, et poursuivez par un rinçage à l’eau
claire pour éliminer tous les résidus de produits chimiques.
23. Nettoyez soigneusement l’extérieur avec un produit
nettoyant approuvé pour l’acier inox. N’utilisez pas de
produits nettoyants abrasifs ni de tampons à récurer.
Voir «entretien de l’acier inox» page 22.
24. out matériel de montage ou d’attache présentant des
signes de corrosion doit être remplacé.
25. Une fois l’extérieur bien nettoyé, vous pouvez désirer
passer une couche de cire automobile pour protéger
des taches venant d’humidité, salissures et débris pouvant s’accumuler sur les surfaces pendant la période
d’hivernage.
Nettoyer
derrière la
grille
Entretoise
Grille
Enlever vis
20
Figure 22
L’ENTRETIEN ET LE NETTOYAGE
Éponger
l’eau du bac
de drainage
en plastique
si nécessaire
Figure 23
Enlever 11 vis
réparties sur le
périmètre du couvercle d’accès
avec un outil de
5
⁄16 po.
Couvercle
d’électrovanne
et vis
Éliminer
les débris
couvercle
d’accès arrière
Redémarrage après un entreposage prolongé
1.
2.
3.
4.
Connectez l’appareil à l’alimentation secteur.
En cas d’entreposage à l’extérieur, il est recommandé que
l’appareil soit de nouveau attentivement inspecté avec les
instructions d’hivernage qui précèdent pour éliminer tout ce
qui est salissure ou débris venant des intempéries ou des
animaux/insectes éventuels.
Mettez l’appareil en marche et confirmez votre souhait pour
les paramètres de contrôle.
Laissez l’appareil se stabiliser 24 heures avant de le charger.
!
Collet
blanc
Figure 23a
Conduite de la sortie
d'eau en plastique
Pour débrancher la conduite de la sortie d'eau :
Poussez sur le collet blanc vers le haut et tirez sur la conduite de
la sortie d'eau à partir du bas du robinet d'eau.
Pour rebrancher la conduite de la sortie d'eau :
Insérez simplement le tube en plastique dans le collet blanc
et poussez jusqu'à ce qu'il s'arrête (environ 1/2", 12 mm de
conduite d'eau entreront dans le robinet).
ATTENTION
L’alimentation en eau de la machine à glaçons doit être ouverte
avant de mettre la machine à glaçons en marche. Ne pas le faire
causerait rapidement un cycle à sec du réchauffeur de moulage
ce qui entraînerait des problèmes de contrôle thermique dans le
compartiment de congélation.
21
ENTRETIEN DE L’ACIER INOX
Contexte
L’acier inox ne se décolore pas, ne se corrode pas et ne rouille
pas comme l’acier ordinaire, mais il n’est pas à l’abri des taches
ou corrosions. L’acier inox peut se décolorer ou se corroder s’il
n’est pas entretenu correctement.
Les aciers inox diffèrent des aciers ordinaires au carbone par leur
quantité de chrome présente. C’est ce chrome qui fournit un film
protecteur invisible sur la surface, sous forme d’oxyde de chrome.
Ce film peut être endommagé ou contaminé, ce qui entraîne décoloration, tache ou corrosion de la base métallique.
REMARQUE
Les produits en acier inox ne doivent jamais être installés ou entreposés à proximité de produits chimiques à base de chlore.
Quelque soit votre choix du produit de nettoyage, il doit être
utilisé en conformité stricte avec les instructions de son fabricant.
Entretien et nettoyage
Un nettoyage de routine des surfaces d’acier inox servira à
prolonger notablement la durée de service de votre produit en
éliminant des contaminants. C’est particulièrement important dans
les zones côtières qui peuvent exposer l’acier inox à des contaminants sévères comme des sels haloïdes (chlorure de sodium).
Il est fortement recommandé d'inspecter régulièrement et de nettoyer soigneusement les fissures, points de soudure, dessous de
joints, de rivets et de têtes de boulons, et toutes les zones où des
petites quantités de liquide peuvent être collectées et stagner, en
concentrant des contaminants. De plus tout matériel de montage
présentant des signes de corrosion doit être remplacé.
La fréquence du nettoyage dépendra de l’emplacement de
l’installation, de l’environnement et des conditions d’utilisation.
Choix d’un produit de nettoyage
Le choix d’un produit de nettoyage approprié est au gré du
consommateur, et il existe de nombreux produits parmi lesquels
choisir. Selon le type de nettoyage et le degré de contamination,
certains produits sont meilleurs que d’autres.
En général le moyen le plus efficace pour du nettoyage de routine
de la plupart des produits en acier inox est un bon passage au
chiffon doux trempé dans une solution d’eau tiède et de détergent
doux, ou d’eau faiblement ammoniaquée. Le frottement doit dans
la mesure du possible suivre les veines de polissage de l’acier, et
il faut toujours procéder à un rinçage après le nettoyage.
Bien que certains produits soient nommés "nettoyants pour acier
inox", ils peuvent contenir des abrasifs susceptibles d’écorcher
la surface (en compromettant son film protecteur d’oxyde de
chrome),
Une fois que les surfaces en acier inox ont été soigneusement
nettoyées, une cire automobile de bonne qualité peut y être appliquée pour maintenir la finition.
22
CONSEILS POUR L’ÉCONOMIE D’ÉNERGIE ET OBTENTION DE SERVICE
Les suggestions suivantes vont minimiser le
coût de fonctionnement de votre appareil de
refroidissement.
Si du service est nécessaire :
1.
•
N’installez pas votre appareil près d’un autre appareil chaud
(cuisinière, lave-vaisselle, etc.), d’une conduite d’air chaud,
ou d’autres sources de chaleur.
2. Placez l’appareil à l’abri du rayonnement solaire direct.
3. Assurez-vous que les évents de la grille devant l’unité
au-dessus de la porte ne sont pas obstrués et maintenus
propres de façon à permettre une ventilation du système de
refroidissement et chasser la chaleur.
4. Branchez votre appareil sur un circuit d'alimentation secteur
dédié (Sans partage avec d’autres appareils).
5. Quand vous chargez initialement votre produit neuf, ou au
cas où de grosses quantités de contenu tiède sont placées
dans le compartiment de conservation au froid, minimisez les
ouvertures de porte pendant les 12 heures qui suivent pour
permettre au contenu de tomber à la température de consigne du compartiment.
6. En maintenant un compartiment d’entreposage relativement
plein, if faut moins de périodes de fonctionnement en refroidissement de l’appareil qu’avec un compartiment vide.
7. Assurez-vous que la fermeture de porte n’est pas obstruée
par des denrées entreposées dans votre appareil.
8. Permettez aux denrées chaudes de revenir à la température
ambiante avant de les placer dans l’appareil.
9. Minimisez la fréquence et la durée des ouvertures de porte.
10. Utilisez le point de consigne de température le plus haut
qui respecte votre préférence personnelle, et fournissez
l’entreposage qui convient pour vos denrées conservées.
11. Quand vous êtes en vacances ou absent pendant de longues
périodes, réglez l’appareil à la température la plus élevée acceptable pour son contenu conservé.
12. Réglez le contrôle en position d’arrêt (off) si le nettoyage
de l’appareil nécessite que sa porte reste ouverte pour une
période longue.
•
•
•
•
Si le produit est encore dans sa première année de garantie, veuillez appeler le service à la clientèle d’AGA MARVEL
au 800.223.3900 pour avoir des instructions sur la façon
d’obtenir une couverture sous garantie dans votre secteur.
Si le produit est sorti de sa première année de garantie, le
service à la clientèle d’AGA MARVEL peut vous fournir des
recommandations sur les centres de service de votre secteur.
Une liste des centres de service agréés est également
disponible sur le site www.agamarvel.com sous la section de
service et d’assistance.
Dans toute correspondance relative au service, assurez-vous
de bien fournir la référence de modèle, le numéro de série et
le la facture d’achat.
Essayez de donner des informations ou une description de la
nature du problème, sur la durée pendant laquelle l’appareil
a fonctionné, sur les températures de la pièce et de l’eau, et
toutes les informations qui peuvent être utiles pour une résolution rapide du problème.
Le Tableau «A» est fourni pour enregistrer les informations
pertinentes sur votre produit, comme référence ultérieure.
Pour vos archives
Date d’achat
Nom du revendeur
Adresse du revendeur
Ville du revendeur
État/province du revendeur
Code Zip/postal du revendeur
N° de série de l’appareil
N° de série de l’appareil
Date d’envoi de la carte de garantie (à
faire dans les 10 jours après l’achat)
Tableau A
23
DÉPANNAGE
Avant d’appeler pour du service
Si l’appareil semble présenter un dysfonctionnement, commencez
par bien relire son manuel. Si le problème persiste, consultez
le guide de dépannage qui suit. Identifiez le problème dans ce
guide et consultez les colonnes de causes et de remèdes avant
d’appeler pour du service. Le problème peut être quelque chose
de très simple qui peut se résoudre sans demander une intervention de service. Cependant, il peut être nécessaire de contacter
votre revendeur ou un technicien de service qualifié.
REMARQUE
Votre produit comporte d'une fonction de dégivrage automatique
qui utilise un élément de chauffage électrique. Périodiquement
pendant le dégivrage vous pouvez observer la suivant:
• Des sons de l'eau gouttant et coulant causés par le fondant
du givre.
• Les grésillements et les craquements des gouttes d'eau tombant sur l'élément chauffant.
• Une faible lumière rougeâtre dans le compartiment congélateur venant de l'élément de chauffage électrique.
Ceux sont toutes des caractéristiques "normales" de fonctionnement liés aux produits de réfrigération incorporant dégivrage automatique. Ils ne représentent pas un défaut du produit
ni une question de sécurité.
Problème
L’appareil ne produit pas assez de froid
ATTENTION
!
Dans le cas improbable où vous perdriez de la capacité de
refroidissement sur votre appareil, ne le débranchez pas de son
alimentation électrique, mais appelez immédiatement un agent
de dépannage qualifié. Il est possible que la perte de capacité de
refroidissement résulte d’une accumulation excessive de givre
sur le serpentin de refroidissement d’évaporateur. Dans ce cas, le
débranchement électrique de l’appareil entraînera la fusion d’une
quantité excessive de glace, qui pourra générer de l’eau de fusion
qui dépassera la capacité du système de drainage du dégivrage,
et risque de provoquer un dégât des eaux à votre domicile. C’est
l’utilisateur final qui sera le responsable final de tout dégât des
eaux causé par une coupure prématurée de l’appareil, sans avoir
géré correctement l’excédent d’écoulement d’eau.
AVERTISSEMENT
!
Risque d’électrocution
• Ne tentez jamais de réparer ou d’exécuter de la maintenance sur l’appareil avant que son alimentation électrique n’ait
été débranchée en amont. Passer l’appareil sur arrêt (OFF)
n’enlève pas la présence de tension secteur sur les fils de
câblage.
• Remettez en place l’ensemble des pièces et panneaux avant
de redémarrer.
Cause possible
Le contrôle a une consigne trop chaude
La température du contenu n’est pas
encore stabilisée.
Utilisation excessive ou ouvertures prolongées de la porte.
Blocage du flux d’air de la grille
frontale.
•
•
Défaut d’étanchéité du joint de porte.
•
L’appareil fait trop de froid
•
Le contrôle a une consigne trop froide
•
(Voyez «Réglage de la température» en page
13)
•
Défaut d’étanchéité du joint de porte.
•
Ajustez plus haut la consigne de
température Laissez stabiliser la
température 24 heures.
Changez le joint de porte.
Pas d’éclairage à l’intérieur
•
Défaut de l’ensemble d’éclairage à DEL ou
du commutateur d’éclairage.
•
Contactez un technicien de service qualifié.
L’éclairage ne s’éteint pas quand la porte est
fermée
•
La porte n’active pas l’interrupteur
d’éclairage.
•
Commutateur d’éclairage défectueux
•
L’appareil n’est pas d’aplomb, mettez-le
de niveau (Voir en page 4, la section sur
les pieds réglables).
Contactez un technicien de service qualifié.
•
L’appareil n’est pas d’aplomb.
•
•
Obstruction de tube affectant le ventilateur.
•
•
L’appareil est à l’arrêt.
•
•
•
Le cordon secteur n’est pas branché.
La prise secteur n’est pas alimentée.
•
•
(Voyez «Réglage de la température» en page
13)
•
•
Remède
•
•
Bruit ou vibration
L’appareil ne fonctionne pas.
24
•
•
Ajustez plus bas la consigne de température. Laissez stabiliser la température 24
heures.
Laissez la température se stabiliser pendant au moins 24 heures.
Le flux d’air ne doit pas être obstrué à la
grille frontale. Consultez les valeurs de
dégagements en page 4.
Changez le joint de porte.
Mettez l’armoire d’aplomb, voyez en page
4 le réglage des pieds de mise à niveau.
Contactez un technicien de service qualifié.
Mettez l’appareil en marche. Voyez pour le
démarrage de votre appareil en page 12.
Branchez la fiche du cordon.
Vérifiez l’alimentation électrique de votre
maison.
DÉPANNAGE DE LA MACHINE À GLAÇONS
Problème
Cause possible
Remède
L’appareil fonctionne mais ne produit que •
peu ou pas de glaçons.
L’appareil vient d’être démarré depuis
moins de 24 heures.
•
•
•
L’arrivée d’eau n’est pas ouverte.
La pression d’eau arrivant à l’appareil
est incorrecte.
Le bras de coupure de la machine à
glaçons est resté en position d’arrêt la
plus en haut.
•
•
La section de congélation n’a pas atteint sa température.
Le thermostat de contrôle a une consigne trop chaude
•
•
Le flux d’air de ventilation du condenseur est réduit.
•
•
La température de la pièce et/ou de
l’arrivée d’eau est trop élevée.
•
•
La pression d’eau froide est trop
faible.
•
•
•
•
•
•
•
Les cubes de glace sont petits
•
L’arrivée d’eau peut nécessiter un
réglage.
•
Les glaçons se collent les uns aux autres.
•
La consommation de glaçons est trop
faible.
•
•
Les cubes de glaçons ne sont pas
homogènes avec un centre encore
liquide à leur distribution dans le bac.
•
La production type de glaçons est de
6 à 7 livres (2,7 à 3 kg) par jour. Laissez la section de congélation descendre à sa température, et la machine à
glaçons fonctionner cycliquement et
accumuler des glaçons.
Ouvrez l’arrivée d’eau vers l’appareil.
La pression d’eau à l’appareil doit
faire au moins 20 psi.
Quand le bras de coupure de la machine reste en position la plus haute,
la machine est à l’arrêt. Abaissez
ce bras pour démarrer la machine à
glaçons.
Laissez la section de congélation atteindre sa bonne température.
Passez la commande de consigne de
température sur un chiffre plus élevé
pour que l’unité devienne plus froide.
Laissez 24 heures avant d'ajuster à
nouveau la consigne de température.
Assurez-vous que la grille sur l’avant
de l’unité est dégagée et ouverte pour
que l’air circule bien. Nettoyez cette
grille si besoin est.
Déplacez l’unité dans une zone où la
température ambiante est inférieure à
90°F (32 °C). Il ne faut pas la placer
près d’une source de chaleur telle
qu’un four. Vérifiez que le raccordement est bien sur de l’eau froide.
La conduite d’arrivée d’eau est
pincée.
Des sédiments se sont accumulés
dans la conduite d’eau.
Du fait de pressions d’eau différentes,
l’arrivée d’eau à la machine à glaçons
peut nécessiter un ajustement. Contactez un technicien de service qualifié.
25
Les glaçons s'agglomèrent s’ils sont
conservés pendant de trop grandes
périodes.
Il y a un dysfonctionnement de la
machine à glaçons, appelez pour une
intervention de service.
GARANTIE DE PRODUIT À USAGE DOMESTIQUE
Produit complet
Garantie limitée d’un an sur pièces et
main-d’œuvre
Pièces ou service
Non fourni ou désigné par AGA MARVEL
Les garanties qui précèdent ne s’appliquent pas non plus si :
AGA MARVEL garantit qu’il fournira toutes les pièces et la maind'œuvre nécessaires pour réparer ou remplacer, au domicile ou
au bureau de l'utilisateur final, tout composant avéré défectueux
du fait des matériaux ou de la main-d’œuvre, en tenant compte
des conditions et exclusions décrites plus bas, pendant une
période d’une année à compter de la date d’achat par l’utilisateur
final.
•
•
•
Les garanties décrites ici sont les seules fournies par AGA
MARVEL. Toutes les garanties implicites, y compris la garantie
implicite de valeur marchande, sont limitées à la durée des garanties explicites. En aucun cas AGA MARVEL ne sera tenu pour
responsable de tous dommages ou dépenses consécutifs ou annexes, résultant d’une inobservation de ces garanties ou d’autres
garanties, qu’elles soient explicites ou implicites.
Garantie limitée additionnelle sur les pièces
uniquement de la deuxième à la cinquième
année
Durant les quatre ans qui suivent l’expiration de la garantie
limitée d’un an, AGA MARVEL va fournir des pièces de remplacement pour le système de refroidissement hermétiquement
scellé (constitué de : compresseur, condenseur, déshydrateur,
accumulateur, vanne de contournement, tube de raccordement et
évaporateur), s’il s’avère défectueux du fait des matériaux ou de
la main-d’œuvre, en tenant compte des conditions et exclusions
qui suivent.
Certains États et certaines Provinces ne permettent pas
l’exclusion ou la limitation des dommages consécutifs ou une
limitation de la durée applicable des garanties implicites, dont la
limitation ou exclusion qui précède peu ne pas être applicable
à votre cas. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d’autres droits qui peuvent varier d’un
État à un autre.
Les garanties précédentes ne couvrent pas :
•
•
•
•
Les coûts d’expédition des pièces de remplacement ou des
pièces défectueuses renvoyées.
L’éducation du client ou des instructions sur la façon d’utiliser
l’appareil
Toute perte de contenu due à une panne de produit.
Le déplacement ou l’installation du produit.
Aucune personne, firme ou corporation, n’est autorisée à
donner une garantie différente, ni à assumer une quelconque
autre obligation pour AGA MARVEL. Ces garanties ne
s’appliquent qu’à des produits utilisés dans un des cinquante des
États-Unis d’Amérique et dans le District de Columbia.
Pour obtenir une action dans le cadre de cette garantie, signalez
tous les défauts constatés à :
Les garanties qui précèdent ne couvrent pas non plus une panne
de ce produit ou de ses composants due à :
•
•
•
L’acte de vente d’origine, la date de livraison, ou le numéro
de série ne peuvent pas être vérifiés.
Les pièces défectueuses ne sont pas renvoyées pour inspection si c’est demandé par AGA MARVEL.
L’équipement de refroidissement n’est plus en la possession
de l’acheteur utilisateur final d’origine.
Transport ou dommages consécutifs au transport.
Utilisation commerciale, ou autre qu’un usage domestique
normal ou un usage dans un petit bureau.
Une utilisation incorrecte, un mésusage, un abus, un accident
ou une altération, un câblage de raccordement non conforme
aux normes électriques, une tension secteur trop élevée ou
trop faible, un défaut d'entretien notoire, ou toute autre utilisation non raisonnable.
1260 E. VanDeinse St.
Greenville MI 48838
Phone: 800.223.3900
26
27
www.agamarvel.com
1260 E. VanDeinse St.
Greenville MI 48838
800.223.3900
41014275-FR Rev D
2/18/16
Toutes les spécifications et les conceptions des produits sont sujet à des changements sans préavis. De telles révisions ne donnent aucun droit pour l’acheteur de produits antérieurs à bénéficier
de ces changements, améliorations, ajouts, remplacements, ni de recevoir une compensation.
EN Installation, Operation and Maintenance Instructions
FR Instructions d’installation, d’utilisation et d’entretien
ES Instrucciones de instalación, operación y mantenimiento
Outdoor Refrigerator / Freezer
Réfrigérateur / Congélateurs
d'extérieur
Refrigeradores / Congeladors
exterior
MO24RF
ÍNDICE
Índice:
Instrucciones importantes de seguridad
Información de seguridad...............................................................2
Desembalaje de su artefacto..........................................................3
Registro de garantía..................................................................3
Instalación de su artefacto.............................................................4
Espacios libres alrededor del gabinete.....................................4
Nivelación del artefacto.............................................................4
Conexión eléctrica.....................................................................5
Instalación del suministro de agua ................................................6
Operación de la máquina de hielo ................................................7
Instalación del dispositivo antivuelco.............................................8
Dimensiones del producto ...........................................................10
Puesta en funcionamiento de su artefacto...................................12
Uso de su control electrónico.......................................................12
Modo de espera......................................................................12
Encendido (ON) y apagado (OFF) de su artefacto.................13
Ajuste de la temperatura.........................................................13
Modo de temperatura..............................................................13
Bloqueo del control.................................................................14
Códigos de error del sensor de temperatura .........................14
Alarmas...................................................................................14
Puerta entreabierta.............................................................14
Corte de energía.................................................................15
Alarma de temperatura.......................................................15
Modo Vacaciones....................................................................15
Configuraciones de estantes........................................................16
Extracción de estantes ................................................................17
Cuidado y limpieza.......................................................................18
Mantenimiento del acero inoxidable.............................................22
Consejos para ahorrar energía....................................................22
Cómo obtener servicio.................................................................23
Localización de fallas...................................................................24
Garantía.......................................................................................26
Las advertencias e instrucciones de seguridad que aparecen en
esta guía no se proponen tratar todas las condiciones y situaciones que pueden ocurrir. Deben aplicarse el sentido común, la precaución y el cuidado al instalar, mantener y operar este artefacto.
Reconozca los símbolos,
palabras y etiquetas de seguridad.
Se podría producir la muerte o lesiones graves si...
!
ADVERTENCIA
ADVERTENCIA - Si no sigue las instrucciones, usted
puede morir o sufrir una lesión grave.
!
PRECAUCION
PRECAUCIÓN-Riesgos o procedimientos inseguros que
podrían provocar lesiones personales o daños materiales o al
producto.
NOTA
NOTA-Información importante que ayuda a asegurar una instalación y operación libres de problemas.
!
ADVERTENCIA
!
ADVERTENCIA
Advertencias de la Proposición 65 del estado de California:
Este producto contiene una o más sustancias químicas identificadas por el estado de California como causantes de defectos
congénitos o algún otro tipo de daños en la función reproductora.
Advertencias de la Proposición 65 del estado de California:
Este producto contiene una o más sustancias químicas identificadas por el estado de California como causantes de cáncer.
se compromete a construir un producto de
calidad en una forma compatible con el medio ambiente. Nuestros
procesos se controlan de manera rigurosa y se monitorean cuidadosamente. Hemos logrado certificaciones en ISO 9001 para el
aseguramiento de la calidad, ISO 14001 para la gestión ambiental
y OHSAS 18001 para la seguridad y salud ocupacional de Lloyd’s
Register Quality Assurance.
2
DESEMBALAJE DE SU ARTEFACTO
!
Registro de garantía
ADVERTENCIA
Es importante que envíe su tarjeta de registro de la garantía
inmediatamente después de haber recibido su artefacto; también
puede registrarlo a través de Internet en la página
www.agamarvel.com.
RIESGO DE PESO EXCESIVO
Se necesitan dos o más personas para mover el producto.
Si no se procede así, pueden producirse lesiones personales.
Registro en lînea
Cuando registre su artefacto se le
disponible en
solicitará la información siguiente:
www.agamarvel.com
Número de servicio
Número de serie
Fecha de la compra
Nombre y dirección del
comerciante
El número de servicio y el número de
serie pueden encontrarse en la placa de identificación que está
ubicada dentro del gabinete, en el lado izquierdo cerca de la
parte superior (vea la Figura 1).
Retiro del embalaje interior
Su artefacto se ha embalado para el transporte con todas las piezas que pudieran dañarse por el movimiento sujetas firmemente.
Retire los materiales de empaque internos y -si las hubiera- las
cintas que sujetan los componentes. El manual del usuario se
envía dentro del producto en una bolsa de plástico junto con la
tarjeta de registro de garantía y otros accesorios.
Importante
Conserve la caja y el material de embalaje hasta que su artefacto
se haya inspeccionado bien a fondo y se haya comprobado que
está en buenas condiciones. Si hubiera daños, se necesitará
el material de embalaje como una prueba del daño en tránsito.
Luego, elimine todos los elementos de manera responsable.
!
ADVERTENCIA
XXXXXXXXXXXX
ADVERTENCIA - Elimine las bolsas de plástico, ya que
XXXXXXXXXXXX
pueden presentar un riesgo de asfixia.
Nota para el cliente
Figura 1
Esta mercancía se embaló en forma cuidadosa y se inspeccionó
bien a fondo antes de salir de nuestra planta. La responsabilidad
por su entrega segura fue asumida por el comerciante minorista
al aceptar el envío. Los reclamos por pérdida o daños sufridos en
el tránsito deben presentarse al comerciante minorista.
NOTA
!
NO REGRESE MERCANCÍA DAÑADA AL FABRICANTE; PRESENTE EL RECLAMO AL COMERCIANTE MINORISTA.
ADVERTENCIA
ADVERTENCIA - El atrapamiento y la asfixia de niños no
son problemas del pasado. Los refrigeradores desguazados
o abandonados siguen siendo peligrosos, aun cuando se los
haya dejado 'sólo por unos pocos horas'.
!
Si va a deshacerse de su viejo refrigerador, observe las instrucciones que siguen a fin de ayudar a prevenir accidentes.
PRECAUCION
Antes de tirar su viejo refrigerador o congelador:
•
Extraiga las puertas o retire los estantes.
•
Deje los estantes en su lugar, de modo que los niños no
puedan trepar fácilmente al interior.
Si el artefacto se transportó, manejó o almacenó en una posición
diferente de la vertical durante cualquier intervalo de tiempo,
deje que permanezca en posición vertical durante 24 horas como
mínimo antes de enchufarlo.
Esto asegurará que el aceite regrese al compresor. Si se enchufa el artefacto de inmediato, pueden dañarse algunas piezas
internas.
3
INSTALACIÓN DE SU ARTEFACTO
Selección de la ubicación
La ubicación adecuada asegurará el desempeño óptimo de su
artefacto. Recomendamos una ubicación en la que la unidad esté
a cubierto de la luz solar directa y lejos de fuentes de calor. Para
asegurar que su producto funcione de acuerdo con las especificaciones, el rango de temperaturas recomendado para la ubicación
de instalación es de 55 a 115º F (de 13 a 46º C).
Rejilla frontal:
mantenga esta
área abierta.
Espacios libres alrededor del gabinete
Se necesita ventilación desde la parte delantera inferior del
artefacto. Mantenga esta área abierta y libre de toda obstrucción.
Pueden instalarse gabinetes adyacentes y una cubierta alrededor
del artefacto, siempre que la rejilla frontal permanezca sin obstrucciones. Los modelos con puerta decorativa y bisagras articuladas están destinados únicamente a aplicaciones empotradas.
Patas
niveladoras
delanteras
Patas
niveladoras
traseras
Figura 2
Patas niveladoras traseras
Las patas ajustables que están en las esquinas delanteras y
traseras del artefacto deben regularse de modo que la unidad
quede posicionada firmemente sobre el piso, y nivelada de lado
a lado y del frente al fondo. La altura total de su artefacto Marvel
puede ajustarse entre la dimensión mínima, 333⁄4" (85,7 cm), (girando la pata niveladora hacia adentro CW ↷) y la máxima, 343⁄4"
(88,3 cm), (girando la pata niveladora hacia afuera CCW ↶).
Para ajustar las patas niveladoras, coloque el artefacto sobre una
superficie sólida y proteja la zona del piso que está debajo de las
patas, para evitar rayarlo. Con la ayuda de otra persona, incline
el artefacto hacia atrás para tener acceso a las patas niveladoras.
Haga girar las patas para subirlas o bajarlas hasta la dimensión
requerida. Repita este proceso para la parte trasera inclinando
con cuidado el artefacto hacia adelante. Verifique la nivelación
del artefacto sobre una superficie nivelada, y ajuste según sea
necesario.
Los tornillos de la rejilla frontal pueden aflojarse para ajustar la
rejilla a la altura deseada. Cuando finalice el ajuste, apriete los
dos tornillos de la rejilla frontal (vea la Figura 5).
!
PRECAUCION
Rejilla frontal
No obstruya la rejilla frontal. Las aberturas de la rejilla frontal
permiten que el aire circule a través del intercambiador de calor
del condensador. Las restricciones a esta circulación de aire
darán como resultado mayor consumo de energía y pérdida de la
capacidad de enfriamiento. Por esta razón es importante que esta
área no esté obstruida y que las aberturas de la rejilla se mantengan limpias. AGA MARVEL no recomienda el uso de una rejilla de
construcción especial, ya que la circulación de aire puede verse
restringida (vea la Figura 2).
4
INSTALACIÓN DE SU ARTEFACTO
!
ADVERTENCIA
Peligro de choque eléctrico
No quite la clavija de
puesta a tierra del
cordón de alimentación
eléctrica.
• No utilice cordones de extensión con este artefacto.
Pueden ser peligrosos, y pueden degradar el funcionamiento del producto.
• Este artefacto no debe conectarse en ninguna circunstancia a un suministro eléctrico sin conexión a tierra.
• No quite la clavija de puesta a tierra del cordón de alimentación eléctrica. (vea la Figura 3).
• No use un adaptador. (vea la Figura 4).
• No salpique ni rocíe agua desde una manguera sobre el
artefacto. Si lo hace puede causar un choque eléctrico,
que puede provocar lesiones graves o la muerte.
Figura 3
Conexión eléctrica
Se necesita un circuito dedicado de 115 volts, 15 amperes.
Este producto está equipado de fábrica con un cordón de alimentación eléctrica que tiene un enchufe de tres clavijas con puesta
a tierra. Debe enchufarse en un tomacorriente compatible con
puesta a tierra, de acuerdo con el Código Eléctrico Nacional de
los EE. UU., así como los códigos y ordenanzas locales que sean
aplicables (vea la Figura 6). Si el circuito no tiene un tomacorriente con puesta a tierra, es responsabilidad y obligación del cliente proporcionar el suministro eléctrico correcto. No debe cortarse
ni quitarse la tercera clavija de tierra bajo ninguna circunstancia.
Figura 4
Figura 6
NOTA
Rejilla frontal
Figura 5
Los interruptores de falla a tierra (GFCI) son propensos a los falsos disparos, que harán que el artefacto se apague. Los GFCI no
se usan por lo general en circuitos con equipos motorizados que
deben funcionar desatendidos durante períodos prolongados, a
menos que sea necesario para cumplir con los códigos y ordenanzas de edificación locales.
Tornillo de la
rejilla frontal
5
INSTALACIÓN DEL SUMINISTRO DE AGUA
MODELO MO24RF CON KIT DE FABRICADOR DE HIELO OPCIONAL
NOTA
Hay disponible un kit de fabricador de hielo opcional
(número de pieza S42418151) para el modelo MO24RF, el
cual incluye todas las piezas necesarias para la instalación.
El kit se puede obtener en Servicio al Cliente de Marvel
llamando al 800-223-3900.
Línea de agua de la
válvula de agua a la
máquina de hielo
Suministro de agua
!
PRECAUCION
Bucle de
servicio del
suministro de
agua (a la válvula de cierre)
Observe y cumpla con todos los códigos de edificación locales
cuando instale este artefacto.
Use para el suministro de agua un tubo de cobre de ¼”, que
puede obtenerse en cualquier tienda de artículos de plomería o
ferretería local. Doble el tubo de cobre de ¼” como corresponda
a su instalación; asegúrese de no retorcerlo. Compre un trozo
suficiente de tubo de cobre y enróllelo detrás de la unidad para
formar un 'bucle de servicio' que permita retirar el artefacto de la
instalación para su servicio o limpieza. Conecte el tubo de cobre
al 'lado superior' de una tubería de agua fría para impedir que la
máquina de hielo se tapone con sedimentos.
Figura 7
Vista posterior de la
máquina de hielo
Se recomienda colocar en la línea de suministro de agua una válvula de cierre para facilitar la prestación de servicio al artefacto.
NOTA: NO SE RECOMIENDA EL USO DE UNA VÁLVULA DEL
TIPO AUTOPERFORANTE, ya que estas válvulas son propensas a atascarse con sedimentos, los que crearán una caída de
presión que reducirá el suministro de agua a la unidad.
Conecte aquí el
suministro de agua.
Conecte el tubo de cobre del suministro de agua entrada de la
válvula de agua con tuerca de compresión suministrado. Asegure
la línea de suministro de agua a la parte trasera del gabinete
con el tornillo y la abrazadera provistos en la esquina del panel
trasero (vea la Figura 7).
Figura 7a
Unión de latón para
tubo de cobre de 1⁄4"
La presión de agua debe ser de 20 psi como mínimo para una
operación correcta, y de 120 psi como máximo.
Asegúrese de que todas las conexiones de agua sean estancas
después de la instalación. Conforme el tubo de manera que no
vibre contra el cuerpo del gabinete ni se retuerza cuando se coloque el artefacto en su posi-ción.
NOTA
•
•
6
No utilice ningún sellador de roscas en estos acopladores de
línea de agua.
No se recomienda el empleo de ósmosis inversa, agua ablandada ni agua desionizada, ya que afectarán desfavorablemente la calidad del hielo.
OPERACIÓN DE LA MÁQUINA DE HIELO
!
PRECAUCION
Antes de encender la máquina de hielo debe activarse el suministro de agua de la misma. Si no se hace así, se producirá un
ciclado seco rápido del calentador del molde de la máquina de
hielo, lo que va a dar como resultado problemas de control de
temperatura en el compartimiento del congelador.
Operación de la máquina de hielo
•
•
•
•
•
Figura 8
La unidad debe instalarse nivelada para la correcta operación
de la máquina de hielo.
Para que funcione la máquina de hielo, el alambre del brazo
de corte debe estar bajado hasta su posición extrema inferior
(vea la Figura 8).
Cuando la unidad de la sección del congelador y la máquina
de hielo se haya enfriado lo suficiente, la máquina recolectará cubos de hielo automáticamente.
Cuando la cubeta de hielo esté llena, la máquina de hielo se
apagará automáticamente.
Puede detener manualmente la máquina de hielo elevando
el brazo de corte hasta la posición de bloqueo, que es la
posición extrema superior (vea la Figura 8).
Brazo abajo: la
máquina de hielo
funcionará
Brazo arriba: la
operación se detiene
NOTA
Se recomienda apagar la máquina de hielo cuando se quite la
cubeta; de lo contrario, se dispensará hielo que irá al piso del
compartimiento del congelador.
Si no se utiliza el hielo regularmente, con el tiempo se amontonará. Para obtener los mejores resultados con el hielo, deseche
el hielo de la caja según sea necesario y permita que la máquina
de hielo fabrique un nuevo lote de hielo fresco. Para apagar
la máquina de hielo, eleve el brazo de corte antes de quitar la
cubeta.
7
INSTALACIÓN DEL DISPOSITIVO ANTIVUELCO PARA
INSTALACIONES AUTOSOSTENIDAS
!
Soporte
antivuelco
ADVERTENCIA
•
TODOS LOS APARATOS SE
PUEDEN VOLCAR. SE PUEDEN
PRODUCIR LESIONES.
•
INSTALE EL SOPORTE ANTIVUELCO EMBALADO CON LA
UNIDAD.
•
SIGA LAS INSTRUCCIONES DE
ABAJO
211⁄2"
(54,6 cm)
Pata niveladora
Vista inferior
Frente del gabinete
Figura 9
Dispositivo antivuelco
!
Instrucciones paso a paso para ubicar la posición
del soporte:
ADVERTENCIA
1) Decida dónde desea colocar el bodegas para vinos. Deslícelo
a su ubicación. Procure no dañar el piso. Deje 1" (2,5 cm) de
espacio libre respecto a la pared posterior a fin de que haya lugar
para el soporte antivuelco.
Si su refrigerador/congelador no está ubicado debajo de una
cubierta (autosostenido), usted debe utilizar un dispositivo
antivuelco instalado según estas instrucciones. Si el refrigerador/congelador se retira de su ubicación por cualquier
razón, asegúrese de que el dispositivo esté correctamente
acoplado con el soporte antivuelco cuando empuje el refrigerador/congelador de nuevo a su ubicación original. Si el
dispositivo no está correctamente acoplado, existe el riesgo
de que el refrigerador/congelador se vuelque, con la posibilidad de que haya lesiones personales y daños materiales.
2) Levante las patas niveladoras traseras aproximadamente 1⁄4"
(6 mm) para permitir el acoplamiento con el soporte antivuelco.
Nivele la unidad mediante el ajuste de las patas niveladoras
según sea necesario. Al girar la pata niveladora en sentido antihorario la unidad se elevará, y al hacerlo en sentido horario se
bajará.
3) Asegúrese de que el bodegas para vinos esté en la ubicación
deseada, y luego marque en el piso la esquina trasera del gabinete en la que se va a instalar el soporte antivuelco. Si la instalación no permite la marcación de la esquina trasera del gabinete,
haga líneas provisorias en el piso que marquen la esquina delantera del gabinete, excluida la puerta. Deslice el bodegas para
vinos fuera de su posición. Desde la línea provisoria, extienda
la línea de la pared lateral hacia atrás 21 ½" (54,6 cm), como se
muestra en la Figura 10.
NOTA
Si la instalación es sobre un piso de concreto, se requieren sujetadores para concreto (no se incluyen con el kit antivuelco).
!
4) Alinee el soporte antivuelco con las marcas del piso, de
manera que el costado del soporte se alinee con la marca del
costado del gabinete y las muescas en 'V' del soporte antivuelco
se alineen con el extremo de la línea de 21 ½" (54,6 cm) (línea
del extremo posterior del gabinete).
PRECAUCION
5) Sujete el soporte antivuelco al piso mediante el tornillo suministrado (vea la Figura 10).
Todo piso terminado debe protegerse con un material adecuado
para evitar daños al mover la unidad.
6) Deslice el gabinete de nuevo a su posición. Asegúrese de
que la pata niveladora trasera del gabinete se deslice debajo del
soporte antivuelco, encajando en la ranura.
Instalación de montaje en el piso
El soporte antivuelco debe colocarse en el piso, en la esquina
trasera izquierda o derecha del bodegas para vinos, como se
muestra en la Figura 9.
8
INSTALACIÓN DEL DISPOSITIVO ANTIVUELCO PARA
INSTALACIONES AUTOSOSTENIDAS
NOTA
Cuando se utiliza el soporte antivuelco montado en el piso, la
altura mínima ajustable del gabinete aumenta en 3⁄8" (9 mm).
ete
bin
Lí
te
ren
el f
d
nea
ga
del
Lín
ea
de
lc
os
Pata niveladora
trasera
tad
od
el
21 ⁄2"
(54.6 cm)
1
ga
bin
ete
Figura 10
ea
Lín
la
de
ete
bin
a
el g
rd
rio
ste
o
ep
rt
pa
Figura 10a
Tornillo
Muescas en 'V'
del soporte
9
Muescas en 'V'
del soporte
DIMENSIONES DEL PRODUCTO
DIMENSIONES DE LA ABERTURA
DE INSTALACIÓN pulgadas (cm)
MODELO
"A"
"B"
MO24RFS
24"
(61 cm)
**34" a 35"
(86,4 a 88,9 cm)
DIMENSIONES DEL GABINETE pulgadas (cm)
"C"
"D"
"E"
*
23 ⁄8"
(60,7 cm)
33 ⁄4" a 34 ⁄4"
(85,7 a 88,3 cm)
7
3
3
"F"
"G"
"H"
"J"
23 ⁄32"
(60,2 cm)
26 ⁄32"
(66,6 cm)
46 ⁄32"
(117,9 cm)
261⁄4"
(66,7 cm)
23
7
13
ESTILO DE LA PUERTA
(S) Puerta maciza
"A"
"B"
"E"
"C"
Figura 11
"D"
Figura 11a
Si fuera necesario ganar espacio libre dentro de la abertura
de instalación, puede hacerse un agujero a través del gabinete adyacente y pasar el cordón de alimentación eléctrica a
través de ese agujero hasta un tomacorriente. Otra manera
de aumentar la profundidad disponible de la abertura es
empotrar el tomacorriente eléctrico en la pared trasera para
ganar el espesor del enchufe de alimentación eléctrica. No
todas las cajas de tomacorriente empotradas serán apropiadas para esta aplicación por ser demasiado delgadas, por lo
que se recomienda para esta aplicación una caja de tomacorriente empotrada equivalente a la Arlington #DVFR1W
(vea la Figura 12).
Figura 12
10
DIMENSIONES DEL PRODUCTO
DATOS DEL PRODUCTO
MODELO
REQUISITOS
ELÉCTRICOS #
PESO DEL
PRODUCTO
MO24RFS
115V/60Hz/15A
140 lbs
(63,6 kg)
"J"
"H"
"D"
"G"
"E"
Figura 13
211⁄2"
(54,6cm)
5
⁄8"
(1,6 cm)
"F"
* La dimensión de la profundidad de la abertura de instalación
puede variar según cada instalación individual. Para empotrar la
puerta completa se necesita la dimensión 'F' más 1" (2,5 cm) para
el espesor del enchufe de alimentación eléctrica.
** La abertura de instalación mínima requerida debe ser mayor
que la altura ajustada del gabinete.
# Se necesita un circuito dedicado de 15 amperes con conexión
a tierra. Cumpla con todos los códigos de edificación locales
cuando instale el circuito eléctrico y el artefacto.
!
ADVERTENCIA
En aplicaciones autosostenidas debe instalarse el soporte
antivuelco montado en el piso. No se requiere para aplicaciones
empotradas.
11
PUESTA EN FUNCIONAMIENTO DE SU ARTEFACTO
Power Failure
NOTA
ALARM RESET
Su producto tiene una función de descongelación automática que
utiliza un elemento calentador eléctrico. Periódicamente durante
la descongelación se puede observar lo siguiente:
•
Sonidos de goteo y el agua que fluye causados por el derretimiento de la escarcha.
•
El chisporrotear y el crepitar de agua goteando sobre el
elemento calefactor.
•
Un débil resplandor rojizo en el compartimiento del congelador desde del elemento calentador eléctrico.
Esas son todas las características de funcionamiento "normal"
asociados con productos de refrigeración que incorporan descongelación automática. No representan un defecto del producto o de
un problema de seguridad.
Puesta en funcionamiento de su artefacto :
Enchufe el cable eléctrico en la toma de corriente de pared de
115 V. Su artefacto se entrega de fábrica en la posición “Encendido” y comenzará a enfriar tan pronto se conecte a la alimentación eléctrica. Si el artefacto no arranca, verifique si la toma de
corriente tiene electricidad y que el control esté en la posición
“Encendido”, (consulte la sección “Encendido / Apagado del artefacto" más adelante).
La pantalla de control está cubierta con una película de plástico
transparente. Esta película se puede retirar levantándola con
cuidado en una esquina.
Durante el encendido inicial, la pantalla de control mostrará una
alarma por "Corte de energía". Esta es una condición normal
pues el artefacto fue encendido por primera vez en la fábrica para
la inspección de calidad y luego desconectado. Pulse una vez la
tecla “Encendido / Apagado” para apagar la condición de alarma
(consulte la sección “Alarmas” en la página 14).
Uso de su control electrónico
Modo de espera :
Tecla para
bajar
la temperatura
Si no se pulsa ninguna tecla durante 60 segundos, la pantalla
entrará en el modo de espera para ahorrar energía. El panel
de control se apagará, excepto el indicador de sistema OK que
permanecerá encendido. Cualquier condición de alarma activará
la pantalla, (vea “Alarmas” en la página 14).
Tecla para
subir la
temperatura
Tecla
“Encendido /
Apagado”
Compartimiento
seleccionado
Tecla
“Bloqueo”
Pantalla
Indicadores de
estado del sistema
REF
FRZ
Figura 14a
Control electrónico para
una sola zona
Para realizar cambios en los ajustes del control (encender o
apagar el artefacto, ajustar la temperatura, cambiar la iluminación interior y activar el modo vacaciones), el control debe
estar activado.
Para activar la pantalla, pulse cualquier tecla. Sonará un tono
audible de confirmación y aparecerá la temperatura actual del
compartimiento de almacenamiento.
Figura 14
Si prefiere tener la pantalla continuamente encendida, desactive
el modo de espera. Mantenga pulsado el botón “Bloqueo” hasta
que en la pantalla desaparezca “Loc” y aparezca “nSL”. Para
activar el modo de espera, repita la instrucción anterior hasta que
desparezca “Loc” y la pantalla muestre “SLP”.
12
USO DE SU CONTROL ELECTRÓNICO
Encendido (ON) y apagado (OFF) de su artefacto
(una y dos zonas):
Compartimiento del
congelador
seleccionado
Si el artefacto está encendido (y no está en el modo de espera),
la pantalla mostrará la temperatura. Para apagar el artefacto mantenga pulsada la tecla “Encendido / Apagado” durante 4 segundos. El control mostrará “OFF”.
REF
REF
FRZ
FRZ
Compartimiento del
refrigerador
seleccionado
Puede establecerse la temperatura para cada compartimiento
individual (refrigerador o congelador/máquina de hielo). Para
hacerlo, debe seleccionar primero el compartimiento para el que
desea establecer la temperatura.
Para ello, oprima el botón del refrigerador (REF) o el botón del
congelador (FRZ) en el display. Cuando se oprima un botón, se
encenderá la luz LED respectiva.
Para encender el artefacto mantenga pulsada la tecla de encendido / apagado durante 4 segundos.
Ajuste de la temperatura:
NOTA
Al introducir artículos tibios se podría disparar una alarma de temperatura, vea la alarma de temperatura en la página 15. Dependiendo de la cantidad y/o peso de los artículos tibios, se podría
necesitar 48 horas para que la temperatura del compartimiento se
estabilice.
Los cambios en la temperatura de consigna pueden hacer que
el bodegas para vinos tarde hasta 24 horas para estabilizar la
temperatura del contenido almacenado.
Los factores que afectan la estabilización de la temperatura en el
compartimiento de almacenamiento son:
•
Cambios en el valor de consigna de la temperatura.
•
Cambios en la temperatura de la habitación.
•
Temperatura del contenido almacenado.
- Carga de productos calientes.
-L
a carga de productos fríos retrasará el cambio a una
temperatura de consigna más caliente.
-L
a carga de productos calientes retrasará el cambio a una
temperatura de consigna más fría.
•
Uso (cantidad y duración de las aperturas de la puerta).
•
Uso de la iluminación del compartimiento de almacenamiento
(solo bodegas para vinoses con puerta de vidrio).
•
Exposición del artefacto a la luz solar directa o a una fuente
de calor.
Para cambiar la temperatura establecida para un compartimiento
particular, con el compartimiento habilitado y fuera del modo
de espera, oprima las teclas '-' o '+'. En el panel de interfaz de
usuario se indicará 'SET', y aparecerá destellando el valor de
ajuste de la temperatura actual. Al oprimir más veces las teclas '-'
o '+', se ajustará la temperatura a valores más bajos o más altos
respectivamente. Cuando haya alcanzado el valor de ajuste de
la temperatura deseado, oprima la tecla ‘Encendido/Apagado’
(‘On/Off’) para aceptar, o, si no hace nada, el modo 'Ajuste' ('Set')
terminará en 10 segundos aceptando la temperatura visualizada
en el display como el nuevo valor de ajuste.
El rango de valores de ajuste de temperatura para su artefacto
es de -6 °F (-21 °C) a 6 °F (-14 °C) para el com-partimiento del
congelador (máquina de hielo) y de 34 °F (1.2 °C) a 42 °F (5.7 °C)
para el compartimiento del refrigerador. Si intenta ajustar la temperatura fuera de estos rangos, recibirá una notificación audible.
Modo de temperatura :
El modo de temperatura está predefinido en fábrica en grados
Fahrenheit (° F), pero usted tiene la opción de cambiar a Celsius
(° C). Para cambiar el modo, mantenga pulsadas las teclas “-” y
“+” y luego suelte la tecla “-”.
La temperatura se mostrará ahora en grados centígrados (° C).
Repita el procedimiento para cambiar el modo de temperatura de
nuevo a grados Fahrenheit (° F).
13
USO DE SU CONTROL ELECTRÓNICO
Alarmas (una y dos zonas:
El control emitirá un aviso cuando las condiciones podrían afectar
negativamente al rendimiento del artefacto.
Bloqueo del control :
El panel de control se puede bloquear para evitar cambios accidentales. Para bloquear el control, mantenga pulsada la tecla
“Bloqueo” hasta que la pantalla muestre “Loc”; a inmediatamente
continuación suelte la tecla. El icono de bloqueo parpadeará 3
veces y luego quedará permanentemente encendido. Cuando el
panel de control está bloqueado, solo están activos el botón “Bloqueo”, el indicador de sistema OK y el indicador de alarma. Para
eliminar el bloqueo del panel de control, repita esta instrucción
hasta que la pantalla muestre “nLc”. A inmediatamente continuación suelte la tecla.
Door Ajar
ALARM RESET
•
Puerta entreabierta: si la puerta está abierta o está mal
cerrada durante más de 5 minutos, el indicador de sistema
OK se apagará y comenzará a parpadear el indicador “Puerta
entreabierta” acompañado de un tono audible cada 60
segundos. Además, se encenderá el indicador “ALARM RESET” (Apagar alarma) bajo la tecla “Encendido / Apagado”.
NOTA
NOTA
La alarma audible se puede silenciar, para cada ocurrencia, para pulsando la tecla “Bloqueo”.
Si el bloqueo de control está activo (icono de
bloqueo iluminado) el control tienen que ser desbloqueados antes de usar el teclado para restablecer
una situación de alarma. Consulte la página 14 (Bloqueo
de control) para obtener instrucciones para desbloquear el
control.
Esta condición de alarma se puede apagar mediante el
cierre de la puerta o pulsando la tecla “Encendido / Apagado” (por ejemplo, cuando está limpiando el compartimiento
de almacenamiento, etc.) La alarma se repetirá en 5 minutos
si la condición de alarma persiste.
Códigos de error del sensor de temperatura
Los sensores de temperatura son monitoreados continuamente.
Cualquier condición de CIRCUITO ABIERTO o EN CORTOCIRCUITO iniciará un CÓDIGO DE ERROR según se enumera a
continuación:
Códigos de error del sensor de temperatura
Sensor
Código mostrado
Descripción del error
Acción que se debe tomar
Sensor de
temperatura del
refrigerador
El sensor de temperatura falló en el compartimiento de refrigerador. Puede llevar a temperaturas
de almacenamiento no deseadas y/o productos
perecederos dañados.
Llame al departamento de servicio
para solicitar el reemplazo del sensor de temperatura. Retire todos los
productos perecederos del compartimiento para evitar su deterioro.
Sensor de
temperatura del
congelador
El sensor de temperatura falló en el compartimiento de congelador. Puede llevar a temperaturas
de almacenamiento no deseadas y/o productos
perecederos dañados.
Llame al departamento de servicio
para solicitar el reemplazo del sensor de temperatura. Retire todos los
productos perecederos del compartimiento para evitar su deterioro.
Sensor de eliminación de escarcha
El sensor de temperatura de eliminación de escarcha falló. Causa que la unidad no elimine apropiadamente la escarcha y puede crear acumulación
grande de escarcha. Puede llevar a daño por
agua de la unidad y del piso circundante
Desenchufe inmediatamente el cable
de suministro de energía y llame
al departamento de servicio para
solicitar el reemplazo del sensor de
eliminación de escarcha
14
USO DE SU CONTROL ELECTRÓNICO
Power Failure
•
ALARM RESET
Corte de energía: si se interrumpe la alimentación al
artefacto, el indicador de estado del sistema se apagará
y comenzará a parpadear el indicador “Corte de energía”.
Además, se encenderá el indicador “ALARM RESET”
(Apagar alarma) bajo la tecla “Encendido / Apagado”. El equipo no emitirá ningún tono audible de aviso. Esta condición
de alarma se puede apagar pulsando la tecla “Encendido /
Apagado”. Si se produce esta alarma, se recomienda que
verifique el estado de los alimentos perecederos, aún cuando
el artefacto funcione normalmente y la temperatura se haya
recuperado, pues los cortes de energía prolongados podrían
dar lugar a variaciones de temperatura excesivas que pueden arruinar los alimentos perecederos.
Esta condición de alarma se puede apagar pulsando la tecla “Encendido / Apagado”. Si se produce esta alarma, se recomienda
que verifique el estado del contenido almacenado, aún cuando el
artefacto funcione normalmente y la temperatura se haya recuperado, pues las variaciones de temperatura prolongadas pueden
arruinar los alimentos perecederos.
Door Ajar
NOTA
Temp
También pueden aparecer varias alarmas al mismo tiempo. Por
ejemplo, una alarma de “Puerta entreabierta” durante un tiempo
prolongado puede generar una alarma por temperatura “Temp”
con la activación simultánea de ambos indicadores.
Modo Vacaciones:
Temp
•
ALARM RESET
Alarma de temperatura:Si la temperatura del compartimiento de almacenamiento se desvía excesivamente de su
temperatura de consigna durante un período prolongado de
tiempo, el indicador "TEMP" parpadeará, y sonará un pitido
cada 60 segundos. Además, un indicador “ALARM RESET”
(Apagar alarma) aparecerá debajo del teclado "ON / OFF"
(Encendido / Apagado).
NOTA
Después de una condición de alarma de temperatura alta, revise
todos los productos perecederos para garantizar que son seguros
para consumo.
Este modo de operación se puede utilizar para ahorrar energía
mediante la desactivación de las luces, los tonos de alarma
y los tonos de entrada de teclado durante los períodos en los
que el costo de la energía es elevado, o cuando el artefacto no
será utilizado durante un tiempo prolongado. El modo Vacaciones también sirve como modo de reposo sabático mediante la
desactivación de las funciones y los controles de acuerdo con
el Shabat y las fiestas religiosas observadas por la comunidad
judía ortodoxa. Cuando se utiliza como modo de reposo sabático,
puede abrir o cerrar la puerta en cualquier momento para acceder
al contenido sin preocuparse del encendido o apagado de luces,
indicaciones digitales, solenoides, ventiladores, válvulas, compresor, íconos, tonos audibles o alarmas.
Cuando este modo está activado, la pantalla, los indicadores y
tonos de alarma, los tonos de entrada del teclado, las luces interiores y todas las opciones están desactivadas. Todas las funciones del teclado están desactivadas excepto la de la tecla “Encendido / Apagado”, necesaria para salir del modo Vacaciones.
Las temperaturas del compartimiento de almacenamiento son
supervisadas y controladas en la configuración antes de entrar en
el modo Vacaciones.
NOTA
La alarma de temperatura puede ocurrir como resultado de un
uso intensivo o la introducción de los contenidos calientes en el
compartimiento de almacenamiento. Si la alarma de temperatura
persiste, su unidad puede requerir servicio.
NOTA
La alarma audible se puede silenciar, para cada ocurrencia, para pulsando la tecla “Bloqueo”.
Para acceder al modo Vacaciones (con el control fuera del modo
de espera), mantenga pulsada la tecla “Encendido / Apagado”
hasta que la pantalla deje de mostrar “OFF” y aparezca “VAC”. La
pantalla parpadeará “VAC” 3 veces para reconocer su solicitud, a
continuación, mostrará “VAC” continuamente hasta que se salga
del modo Vacaciones. Un corte de energía no producirá la salida
del modo Vacaciones, esto solo puede llevarse a cabo manualmente. Para salir del modo Vacaciones y volver al funcionamiento
normal, mantenga pulsada la tecla “Encendido / Apagado” hasta
que el control muestre la temperatura.
15
CONFIGURACIONES DE ESTANTES
Refrigerador/congelador de 24" (61 cm) de
ancho (vea la Figura 15):
Refrigerador:
(2) Estantes de vidrio de ancho mitad en voladizo, ajustables (vea la Figura 16)
(1) Estante de vidrio de ancho total, posición fija
(1) Gaveta transparente con guía de rodillos para fruta y
verdura
Congelador:
(1) Estante metálico de posición fija (vea la Figura 17)
Figura 16
Compartimiento del
congelador
Figura 15
Figura 17
Estante del congelador
Modelo RF únicamente
Figura 18
Para quitar la gaveta para fruta y verdura:
Tire hacia afuera hasta que haga tope. Levante el frente de la
gaveta y quítela del marco.
16
EXTRACCIÓN DE ESTANTES
Para agregar o quitar un estante
Retire del estante los productos almacenados. No intente quitar
del artefacto un estante cargado. Agarre el frente del estante con
ambas manos, haga girar el frente hacia arriba y levántelo (vea
la Figura 19a). Para instalar un estante, insértelo en el artefacto,
inserte los ganchos superiores en las ranuras de soporte del estante, y suelte el estante de modo que los ganchos caigan sobre
el fondo de las ranuras.
!
PRECAUCION
Asegúrese de que su estante en voladizo esté asegurado
sobre los soportes; para ello, haga presión sobre el estante
antes de cargarlo.
Figura 19a
Figura 19
!
PRECAUCION
No intente nunca extraer un estante cargado; quite todo el contenido del estante antes de moverlo. Al mover el estante, utilice
ambas manos.
17
Agarre el estante
por el frente con
ambas manos
y haga rotar el
frente del estante
hacia arriba; luego levante el
estante y quítelo
de los rieles de
montaje.
CUIDADOS Y LIMPIEZA
Rejilla frontal
Verifique que nada obstruye el flujo de aire requerido en las aberturas delanteras del gabinete. Cepille o limpie con una aspiradora
las pelusas y suciedad acumuladas en las aberturas de la rejilla al
menos una o dos veces al año (vea la página 4).
!
Almacenamiento a largo plazo / Acondicionamiento para el invierno:
1. El momento del acondicionamiento para el invierno es
cuando la temperatura ambiente mínima diaria es igual
o menor de 38 ºF.
PRECAUCION
!
PRECAUCION
PELIGRO DE CHOQUE ELÉCTRICO: Desconecte la alimentación eléctrica del artefacto antes de limpiarlo con agua y jabón.
La operación de la unidad con temperaturas ambientes por
debajo de la temperatura de acondicionamiento para el
invierno recomendada, anulará la garantía.
Gabinete
2. Apague la unidad (vea la página 13).
3. Retire todo el contenido.
4. Si fuera necesario, mueva la unidad para obtener acceso a la parte posterior.
5. Desenchufe la unidad del tomacorriente eléctrico.
6. Se recomienda también desconectar la alimentación
eléctrica al tomacorriente si el circuito no es necesario
para otros usos durante la estación invernal.
7. Cuando limpie la unidad, preste particular atención
a toda posible grieta o hendidura que pudiera haber
acumulado suciedad y desperdicios.
8. Quite la rejilla frontal de protección (vea las Figura 20)
y limpie la suciedad y desperdicios de detrás de la
unidad mediante un cepillo y una aspiradora.
9. Limpie bien la rejilla de protección y vuelva a instalarla
en la unidad.
10. Quite la cubierta de acceso posterior (vea la Figura 21)
y limpie la suciedad y desperdicios del compartimiento
de la máquina mediante un cepillo y una aspiradora.
El gabinete pintado puede lavarse con agua jabonosa tibia y enjuagarse con agua limpia. NUNCA use limpiadores abrasivos.
Interior
Lave el compartimiento interior con agua jabonosa tibia. NO
utilice limpiadores abrasivos, disolventes, limpiadores pulidores ni
detergentes puros.
Cuidado del artefacto
1.
2.
3.
4.
Evite apoyarse en la puerta, podría doblar las bisagras de la
puerta o inclinar el artefacto.
Tenga cuidado al barrer, pasar la aspiradora o fregar cerca
del frente del artefacto pues podría dañar la rejilla.
Limpie periódicamente el interior de la unidad según sea
necesario.
Revise o limpie periódicamente la rejilla delantera según sea
necesario.
Ante una falla en la alimentación eléctrica, proceda como se indica a continuación
•
Si se interrumpe la alimentación eléctrica, trate de corregirla lo
antes posible. Reduzca al mínimo las aperturas de la puerta
durante la interrupción del servicio eléctrico pues ello afecta negativamente la temperatura de la unidad.
Reemplazo del equipo de iluminación interior
Todos los modelos utilizan lámparas LED para iluminar el interior
del artefacto. Este componente es muy confiable, pero si una
lámpara falla, comuníquese con un técnico de servicio calificado
para que reemplace el LED.
Si el depósito de desagüe de descongelación
plástico ubicado debajo del compresor contiene
agua, quite toda el agua que sea posible con
una esponja.
11. Limpie bien la cubierta de acceso posterior y vuelva a
instalarla en la unidad.
12. Limpie todas las superficies interiores con un limpiador
antibacteriano y luego con agua de enjuague limpia,
para eliminar toda sustancia química residual que
pudiera generar manchas. No utilice ningún limpiador
abrasivo ni estropajo.
13. Deje la puerta abierta y deje secar por completo antes
de cerrarla.
14. Limpie bien el empaque de la puerta con un limpiador
antibacteriano y luego con agua de enjuague limpia,
para eliminar toda sustancia química residual.
15. Limpie bien el exterior con un limpiador aprobado para
acero inoxidable. No utilice ningún limpiador abrasivo
ni estropajo. Vea la " mantenimiento del acero inoxidable" página 22.
16. Todo accesorio de montaje o sujetador que muestre
indicios de corrosión debe reemplazarse.
18
CUIDADOS Y LIMPIEZA
17. Una vez que el exterior se haya limpiado a fondo, es
necesario aplicar una capa de cera para autos, a fin
de proteger contra el manchado debido a la humedad,
suciedad y desperdicios que puedan acumularse sobre
las superficies durante el período invernal.
18. No coloque una cubierta sobre la unidad, porque puede atrapar condensación.
Después de finalizar lo anterior puede optar por almacenar
la unidad en interiores, si bien no es necesario.
Puesta en marcha después de un almacenamiento a largo plazo:
1. Conecte la unidad a la alimentación eléctrica.
2. Si se almacenó en exteriores, se recomienda inspeccionar nuevamente la unidad a fondo en base a las
instrucciones de almacenamiento precedentes, a fin de
quitar toda suciedad o desperdicio proveniente de la
exposición a la intemperie y/o de animales e insectos.
3. Encienda la unidad y confirme los ajustes de control
deseados.
4. Espere 24 horas a que la unidad se estabilice antes de
cargarla.
Limpie
detrás de
la rejilla
Espaciador
rejilla
Quitar los tornillos
Absorba
el agua del
depósito de
desagüe
plástico, si
fuera necesario.
Figura 20
LImpie los
desperdicios.
Figura 21
cubierta
de acceso
Quite los 11 tornillos del perímetro de la cubierta
de acceso con
una llave para
tuercas de 5⁄16".
19
CUIDADOS Y LIMPIEZA
Almacenamiento a largo plazo / Acondicionamiento para el invierno: (MO24RF, with optional ice maker):
1. El momento del acondicionamiento para el invierno es
cuando la temperatura ambiente mínima diaria es igual
o menor de 38 ºF.
!
PRECAUCION
La operación de la unidad con temperaturas ambientes por
debajo de la temperatura de acondicionamiento para el
invierno recomendada, anulará la garantía.
•
Si la bandeja plástica colectora de agua descongelada, ubicada debajo del compresor, contiene
agua, utilice una esponja para remover tanta
agua como sea posible.
18. Desconecte el tubo de agua plástico fuera de la parte
inferior de la válvula solenoide (vea la Figura 23a) y
drene. Reconecte el tubo de agua.
19. Limpie bien la cubierta de acceso posterior y vuelva a
instalarla en la unidad.
20. Limpie todas las superficies interiores con un limpiador
antibacteriano y luego con agua de enjuague limpia,
para eliminar toda sustancia química residual que
pudiera generar manchas. No utilice ningún limpiador
abrasivo ni estropajo.
21. Deje la puerta abierta y deje secar por completo antes
de cerrarla.
22. Limpie bien el empaque de la puerta con un limpiador
antibacteriano y luego con agua de enjuague limpia,
para eliminar toda sustancia química residual.
23. Limpie bien el exterior con un limpiador aprobado para
acero inoxidable. No utilice ningún limpiador abrasivo
ni estropajo. Vea la " mantenimiento del acero inoxidable" página 22.
24. Todo accesorio de montaje o sujetador que muestre
indicios de corrosión debe reemplazarse.
25. Una vez que el exterior se haya limpiado a fondo, es
necesario aplicar una capa de cera para autos, a fin
de proteger contra el manchado debido a la humedad,
suciedad y desperdicios que puedan acumularse sobre
las superficies durante el período invernal.
2. Levante el brazo curvo del fabricador de hielo (vea la
Figura 8 en la página 7) para detener la producción de
hielo.
3. Cierre el suministro de agua hacia la unidad.
4. Si fuera necesario, mueva la unidad para obtener acceso a la parte posterior.
5. Desconecte el tubo de suministro de agua fuera de la
válvula de llenado de agua ubicada en la parte trasera
de la unidad, (vea la página 6).
6. Asegúrese que el tubo de suministro de agua exterior
está drenado o soplado para evitar congelamiento y
agrietamiento del tubo de suministro.
7. Recomendamos colocar una tapa en el tubo de suministro de agua para evitar que la suciedad y los insectos
obstruyan el tubo.
8. Vacíe la cubeta de hielo y coloque nuevamente la cubeta de hielo en la unidad.
9. Baje el brazo curvo del fabricador de hielo para permitir
que la unidad opere hasta que el fabricador de hielo
dispense hielo para vaciar el molde del fabricador de
hielo.
10. Levante el brazo curvo y retire la cubeta de hielo, y
limpie detalladamente con agua tibia y jabón para
platos.
11. Apague la unidad para descongelar el compartimiento
de almacenamiento de hielo, vea la página 12).
Limpie
12. Desenchufe la unidad del tomacorriente eléctrico.
detrás de
13. Se recomienda también desconectar la alimentación
la rejilla
eléctrica al tomacorriente si el circuito no es necesario
para otros usos durante la estación invernal.
14. Cuando limpie la unidad, preste particular atención
Espaciador
a toda posible grieta o hendidura que pudiera haber
acumulado suciedad y desperdicios
15. Quite la rejilla frontal de protección (vea las Figura 22)
y limpie la suciedad y desperdicios de detrás de la
rejilla
unidad mediante un cepillo y una aspiradora.
16. Limpie bien la rejilla de protección y vuelva a instalarla
en la unidad.
Quitar los tornillos
17. Retire la cubierta del solenoide y 3 tornillos. (vea la
Figura 23). Retire la cubierta de acceso trasera, (vea
la Figura 23), y utilice una brocha y aspiradora para
quitar la suciedad y desechos del compartimiento de la
20
máquina.
Figura 22
CUIDADOS Y LIMPIEZA
Absorba
el agua del
depósito de
desagüe
plástico, si
fuera necesario.
Figura 23
Quite los 11 tornillos del perímetro de la cubierta
de acceso con
una llave para
tuercas de 5⁄16".
Cubierta del
solenoide y
3 tornillos
LImpie los
desperdicios.
cubierta
de acceso
Puesta en marcha después de un almacenamiento a largo plazo:
1. Conecte la unidad a la alimentación eléctrica y aqua.
2. Si se almacenó en exteriores, se recomienda inspeccionar nuevamente la unidad a fondo en base a las
instrucciones de almacenamiento precedentes, a fin de
quitar toda suciedad o desperdicio proveniente de la
exposición a la intemperie y/o de animales e insectos.
3. Encienda la unidad y confirme los ajustes de control
deseados.
4. Espere 24 horas a que la unidad se estabilice antes de
cargarla.
!
Anillo
blanco
Figura 23a
Tubo de plástico de
salida del agua
Para desconectar el tubo de salida del agua:
Empuje hacia arriba el anillo blanco y tire del tubo de plástico de agua desde la parte inferior de la válvula de agua.
Para reconectar el tubo de salida del agua:
Basta insertar el tubo de plástico en el anillo blanco y empujarlo hasta que haga tope (una 1/2", 12 mm, del tubo de
agua entra en la válvula).
PRECAUCION
Antes de encender la máquina de hielo debe activarse el suministro de agua de la misma. Si no se hace así, se producirá un
ciclado seco rápido del calentador del molde de la máquina de
hielo, lo que va a dar como resultado problemas de control de
temperatura en el compartimiento del congelador.
21
MANTENIMIENTO DEL ACERO INOXIDABLE
Introducción
base de cloro, que opacará, manchará o alterará el color
de la superficie si no se quita por completo.
El acero inoxidable no se mancha, corroe ni oxida tan
fácilmente como el acero ordinario, pero no es a prueba de
manchas ni de corrosión. Los aceros inoxidables pueden
alterar su color o corroerse si no se mantienen de manera
correcta.
Después de haber limpiado a fondo las superficies de
acero inoxidable, debe aplicarse una cera para autos de
buena calidad para ayudar a mantener el acabado.
Nota:
Los aceros inoxidables difieren de los aceros al carbono
comunes en la proporción de cromo que contienen. Es
este coromo el que proporciona a la superficie una película
protectora invisible, llamada óxido de cromo. Esta película
protectora de óxido de cromo de la superficie puede dañarse o contaminarse, lo que da como resultado alteración
del color, manchado o corrosión del metal de base.
NOTA
los productos de acero inoxidable no deben instalarse ni
almacenarse nunca en la proximidad de sustancias químicas a base de cloro.
Cuidado y limpieza
Cualquiera sea el producto de limpieza que utilice, debe
hacerlo estrictamente de acuerdo con las instrucciones del
fabricante del limpiador.
La limpieza de rutina de las superficies de acero inoxidable
servirá para prolongar considerablemente la vida útil de su
producto, gracias a la eliminación de contaminantes. Esto
es especialmente importante en áreas costeras, que pueden exponer el acero inoxidable a contaminantes severos
como las sales haloideas (cloruro de sodio).
Se recomienda muy especialmente la inspección y limpieza
a fondo periódicas de hendiduras, puntos de soldadura,
debajo de los empaques, remaches, cabezas de pernos y
toda ubicación en la que se pudiera acumular una pequeña
cantidad de líquido, para luego estancarse y concentrar
contaminantes. Además, todo accesorio de montaje que
muestre indicios de corrosión debe reemplazarse.
La frecuencia de las limpiezas dependerá de la condiciones de uso, de ubicación de la instalación y ambientales.
Elección de un producto de limpieza
La elección de un producto de limpieza adecuado está
finalmente en manos del usuario. Existen muchos productos entre los cuales elegir. Según sea el tipo de limpieza y
el grado de contaminación, algunos productos son mejores
que otros.
Normalmente, la manera más efectiva y eficiente de
limpieza de rutina de la mayoría de los productos de acero
inoxidable es dar a las superficies un frotamiento enérgico
con un paño suave remojado en agua tibia y un detergente
suave, o una mezcla suave de amoníaco. El frotamiento,
en la medida de lo posible, debe seguir las líneas de pulimento del acero, y se debe asegurar siempre un enjuague
a fondo después de la limpieza.
Si bien existen productos que llevan el nombre de 'limpiadores de acero inoxidable', algunos de ellos contienen
sustancias abrasivas que podrían provocar rayones en
la superficie (que comprometen la película protectora de
óxido de cromo), y muchos otros contienen blanqueador a
22
CONSEJOS PARA AHORRAR ENERGÍA Y SOLICITUD DE SERVICIO TÉCNICO
Las siguientes sugerencias reducirán al mínimo
el costo de utilización de su artefacto de refrigeración.
Si necesita asistencia técnica tenga en cuenta lo
siguiente:
•
1. No instale el artefacto cerca de un electrodoméstico que
emita calor (cocina, lavavajillas, etc.), conductos de calefacción y otras fuentes de calor.
2. Instale el producto alejado de la luz solar directa.
3. Verifique que los orificios de ventilación de la rejilla delantera
del artefacto ubicada bajo la puerta no estén obstruidos y
manténgalos limpios para permitir la evacuación del calor que
genera el sistema de refrigeración.
4. Conecte el artefacto a un circuito de alimentación exclusivo
(no compartido con otros equipos).
5. La primera vez que cargue su nuevo artefacto, o cuando
coloque grandes cantidades de productos calientes en el
compartimiento de almacenamiento refrigerado, abra la puerta la menor cantidad de veces posible durante las siguientes
12 horas para permitir que el contenido alcance la temperatura programada.
6. Mantenga el compartimiento de almacenamiento relativamente lleno; el artefacto funcionará durante menos tiempo
que con el compartimiento vacío.
7. Verifique que el cierre de la puerta no esté obstruido por los
productos almacenados en el artefacto.
8. Si el producto que será almacenado está caliente, deje que
alcance la temperatura ambiente antes de colocarlo en el
artefacto.
9. Reduzca al mínimo la cantidad de veces que abre la puerta y
el tiempo en que esta permanece abierta.
10. Utilice la temperatura de consigna más cálida que se adapte
a sus preferencias personales y que ofrezca el almacenamiento más adecuado para sus productos.
11. Al salir de vacaciones o estar fuera de la casa durante períodos prolongados, ajuste el artefacto a la mayor temperatura
aceptable para el contenido almacenado y eleve el brazo de
gancho de la máquina de hielo para interrumpir la producción
de hielo.
12. Si la limpieza del artefacto requiere que la puerta permanezca
abierta durante un período prolongado, ajuste el control a la
posición de apagado “Off”.
•
•
•
•
23
Si aún no ha finalizado el primer año del período de garantía
del producto, comuníquese con su distribuidor o llame al
servicio de atención al cliente de AGA MARVEL al teléfono
800.223.3900 para solicitar instrucciones sobre cómo obtener
cobertura por garantía en su localidad.
Si el período de garantía de un año ha caducado, el servicio
de atención al cliente de AGA MARVEL puede recomendarle
un centro de servicios técnicos cercano a su domicilio.
También puede encontrar la lista de los centros de servicio técnico autorizados en la sección Servicio y asistencia
técnica (Service and support) en la página de Internet www.
agamarvel.com.
En toda correspondencia referida a asistencia técnica, no
olvide incluir el número de servicio, el número de serie y la
prueba de compra de la unidad.
Trate de obtener toda la información posible o la descripción
del problema, cuánto tiempo ha estado en funcionamiento
el artefacto, la temperatura de la habitación y cualquier otra
información adicional que pueda ser de utilidad para resolver
rápidamente el problema.
La Tabla 'A' se suministra para registrar la información correspondiente a su producto para consultas futuras.
Para su registro
Fecha de la compra
Nombre del distribuidor
Dirección del distribuidor
Ciudad
Estado
Código postal
Número de serie del artefacto
Número de servicio del artefacto
Fecha en la que envió la tarjeta de la
garantía (debe ser dentro de los 10
días de la compra).
Tabla A
LOCALIZACIÓN DE FALLAS
Antes de llamar al servicio técnico siga estos
consejos
!
Si el artefacto parece estar funcionando mal, lea primero este
manual. Si el problema persiste, vea la guía de localización de
fallas incluida a continuación. Antes de llamar al servicio técnico,
localice el problema en la guía y consulte su causa y su solución.
Tal vez el problema sea algo muy simple que puede resolverse
sin llamar al servicio técnico. Sin embargo, puede ser necesario ponerse en contacto con su distribuidor o con un técnico de
servicio calificado.
NOTA
Su producto tiene una función de descongelación automática que
utiliza un elemento calentador eléctrico. Periódicamente durante
la descongelación se puede observar lo siguiente:
•
Sonidos de goteo y el agua que fluye causados por el derretimiento de la escarcha.
•
El chisporrotear y el crepitar de agua goteando sobre el
elemento calefactor.
•
Un débil resplandor rojizo en el compartimiento del congelador desde del elemento calentador eléctrico.
Esas son todas las características de funcionamiento "normal"
asociados con productos de refrigeración que incorporan descongelación automática. No representan un defecto del producto o de
un problema de seguridad.
Problema
PRECAUCION
En el caso improbable que usted pierda enfriamiento en su
unidad, no desenchufe la unidad fuera del suministro eléctrico, y
llame inmediatamente un técnico de servicio calificado. Es posible
que la pérdida de capacidad de enfriamiento sea el resultado
de una acumulación excesiva de escarcha en el serpentín de
enfriamiento del evaporador. En este caso, retirar la energía que
va hacia la unidad resultará en el derretimiento de esta cantidad
excesiva de hielo, lo cual podría generar que el agua derretida
exceda la capacidad del sistema colector de agua descongelada
y podría resultar en daño por agua de su casa. El usuario final
será el responsable final de cualquier daño por agua causado por
apagar prematuramente la unidad sin manejar apropiadamente el
exceso de agua de rebose.
!
ADVERTENCIA
Peligro de electrocución
• Nunca intente reparar o realizar tareas de mantenimiento en
el artefacto sin haberlo previamente desconectado de la alimentación eléctrica. Apagar el artefacto desde el control no
desconecta la corriente eléctrica de los cables del artefacto.
• Vuelva a colocar todas las piezas y paneles antes de poner
en funcionamiento.
Causa posible
El artefacto no enfría lo suficiente
•
(vea “Ajuste de la temperatura” en la página
13).
•
Solución
El control está ajustado a una temperatura
muy alta.
La temperatura del contenido no se ha
estabilizado.
Uso excesivo o aperturas prolongadas de
la puerta.
Obstrucción del flujo de aire en la rejilla
delantera.
•
Ajuste a una temperatura más fría. Espere
24 horas hasta que la temperatura se
estabilice.
•
•
La junta de la puerta no sella correctamente.
•
Deje que la temperatura se estabilice por
al menos 24 horas.
El flujo de aire por la rejilla delantera no
debe estar obstruido. Vea “Espacios libres”
en la página 4.
Reemplace la junta de la puerta.
El artefacto enfría demasiado
•
•
(vea “Ajuste de la temperatura” en la página
13).
El control está ajustado a una temperatura
muy baja.
•
La junta de la puerta no sella correctamente.
•
La luz interior no funciona.
•
Falla en el dispositivo de iluminación LED
o en el interruptor de la luz.
•
Comuníquese con un técnico de servicio
calificado.
La luz no se apaga al cerrar la puerta.
•
La puerta no activa el interruptor de la luz.
•
•
Falla del interruptor de la luz.
•
El artefacto está desnivelado; nivele el
artefacto (vea “Patas niveladoras” en la
página 4).
Comuníquese con un técnico de servicio
calificado.
•
El artefacto está desnivelado.
•
•
El ventilador golpea contra una obstrucción
en el conducto.
•
•
El artefacto está apagado.
•
•
El cordón de alimentación no está enchufado.
No hay energía en la toma de corriente.
•
Encienda el artefacto. Vea “Puesta en
funcionamiento de su artefacto” en la
página 12.
Enchufe el cordón de alimentación.
•
Revise el circuito de la casa.
•
•
Ruido o vibración.
El artefacto no funciona.
•
24
•
Ajuste a una temperatura más cálida.
Espere 24 horas hasta que la temperatura
se estabilice.
Reemplace la junta de la puerta.
Nivele el artefacto, vea “Patas niveladoras”
en la página 4.
Comuníquese con un técnico de servicio
calificado.
LOCALIZACIÓN DE FALLAS DE LA MÁQUINA DE HIELO
Problema
Causa posible
La unidad funciona pero produce poco o •
nada de hielo.
Solución
La unidad acaba de arrancar, o ha
funcionado durante menos de 24
horas.
•
•
El suministro de agua no está abierto.
•
•
La presión del suministro de agua a la
unidad es inadecuada.
El brazo de corte de la máquina de
hielo está en su posición extrema
superior (Apagado).
•
La sección del congelador no ha
alcanzado la temperatura correcta.
Control del termostato ajustado a una
temperatura demasiado alta.
•
•
La circulación de aire del ventilador
del condensador está restringida.
•
•
La temperatura ambiente y/o la del
agua son demasiado altas.
•
•
La presión de agua es demasiado
baja.
•
•
•
•
•
•
•
La producción de hielo normal es de
6 a 7 libras por día. Espere a que
la sección del congelador alcance
la temperatura correcta, y que la
máquina de hielo haga ciclos y acumule hielo.
Abra el suministro de agua a la unidad.
La presión de agua para la unidad
debe ser de 20 psi como mínimo.
Cuando el brazo de corte de la
máquina de hielo está en la posición
extrema superior, la máquina de hielo
está apagada. Gire el brazo hacia
abajo para encender la máquina de
hielo.
Espere a que la sección del congelador alcance la temperatura correcta.
Gire el control de temperatura hasta
un número mayor, para que la unidad
funcione más fría. Espere 24 horas
antes de volver a ajustar el control de
temperatura.
Asegúrese de que la rejilla del frente
de la unidad esté libre y abierta para
la circulación de aire. Se requiere que
la rejilla esté limpia.
Traslade la unidad a un lugar en el
que la temperatura ambiente sea
menor de 90 ºF. La unidad no debe
colocarse cerca de una fuente de
calor, como por ejemplo un horno.
Revise la conexión de agua fría.
La línea de suministro de agua está
retorcida.
Hay acumulación de sedimentos en la
línea de suministro de agua.
Cubos de hielo pequeños
•
Puede que se necesite ajustar la
entrada de agua.
•
Debido a las presiones de agua diferentes, puede que se necesite ajustar
la entrada de agua a la máquina de
hielo. Comuníquese con un técnico de
servicio calificado.
Los cubos de hielo se adhieren entre sí.
•
El consumo de hielo es bajo.
•
•
Cubos de hielos huecos con un centro •
líquido, que se rompen cuando se
dispensan en la cubeta.
Si se almacena el hielo durante períodos prolongados, quedará adherido.
Falla de funcionamiento de la máquina de hielo: llame al servicio técnico.
25
GARANTÍA DE PRODUCTOS ELECTRODOMÉSTICOS
Para el producto completo
Un año de garantía limitada sobre piezas y mano
de obra del producto completo
Piezas o servicios
No provistos o designados por AGA MARVEL
Las garantías indicadas tampoco serán de aplicación si:
AGA MARVEL garantiza el suministro de todas las piezas y
la mano de obra necesarias para reparar o reemplazar en el
domicilio u oficina del usuario cualquier componente en el que se
haya comprobado la presencia de defectos, sea por materiales
o por mano de obra, de acuerdo a las condiciones y exclusiones
establecidas más adelante, durante un período de un año a partir
de la fecha de compra del usuario final.
Garantía limitada adicional exclusivamente sobre
piezas entre el segundo y quinto años
•
•
•
Durante los cuatro años siguientes a la finalización del período de
garantía limitada de un año, AGA MARVEL garantiza el suministro de piezas de repuesto para el sistema de refrigeración
sellado herméticamente, compuesto por compresor, condensador,
secador, acumulador, válvula de derivación, tuberías de conexión
y evaporador, en las que se compruebe la presencia de defectos
de mano de obra o materiales, de acuerdo a las condiciones y
exclusiones establecidas más adelante.
Las garantías anteriores no cubren lo siguiente:
•
•
•
•
Costos de transporte de los repuestos o piezas defectuosas
devueltas.
Capacitación del cliente o instrucciones sobre el uso del
artefacto.
Cualquier pérdida del contenido debido a una falla del producto.
Remoción o instalación del producto.
Ninguna de las garantías que se indican cubren las fallas de este
producto o de sus componentes debido a:
•
•
•
Transporte o daños subsiguientes.
Uso comercial o usos distintos de aquellos normales para un
equipo para uso en el hogar u oficina pequeña.
Instalación inadecuada, uso indebido, abuso, accidente o alteración, conexión a una instalación eléctrica que no cumple
con los códigos eléctricos, bajo o alto voltaje, fallas por falta
del mantenimiento necesario o por otros usos distintos a
aquel para el cual fue diseñado el artefacto.
No se pudiesen verificar la factura original de compra, la
fecha de entrega o el número de serie de la unidad.
Las piezas defectuosas no son devueltas para inspección si
así fue solicitado por AGA MARVEL.
El poseedor del equipo de refrigeración no es el comprador
original del producto.
Las garantías establecidas de aquí en más son las únicas garantías extendidas por AGA MARVEL. Toda garantía implícita,
incluso la garantía implícita de comerciabilidad, está limitada a
la duración de estas garantías expresas. En ningún caso AGA
MARVEL será responsable por cualesquiera daños emergentes o
incidentales, ni por gastos por incumplimiento de estas o cualesquiera otras garantías, sean expresas o implícitas.
Algunos estados (dentro de los Estados Unidos de América) no
permiten la exclusión o limitación de daños emergentes o una
limitación en el tiempo de validez de una garantía implícita, por
lo que la exclusión o limitación anterior podría no ser aplicable
para usted. Esta garantía le brinda derechos legales específicos
y usted podría tener otros derechos que pueden variar de un
estado a otro (dentro de los Estados Unidos de América).
Ninguna persona, firma o corporación está autorizada a ofrecer
cualquier otra garantía o asumir cualquier otra obligación en
nombre de AGA MARVEL. Estas garantías se aplican únicamente
a productos utilizados en cualesquier de los cincuenta estados de
los Estados Unidos de Norteamérica y en el Distrito de Columbia.
Para obtener el servicio amparado por esta garantía, informe de
cualquier defecto a:
1260 E. VanDeinse St.
Greenville MI 48838
Phone: 800.223.3900
26
27
www.agamarvel.com
1260 E. VanDeinse St.
Greenville MI 48838
800.223.3900
41014275-SP Rev D
2/18/16
Todas las especificaciones y diseños del producto están sujetos a cambios sin aviso previo. Las revisiones
del producto no le otorgan al comprador el derecho a cambios, mejoras, accesorios adicionales, reemplazos
o compensaciones por los productos previamente comprados.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
