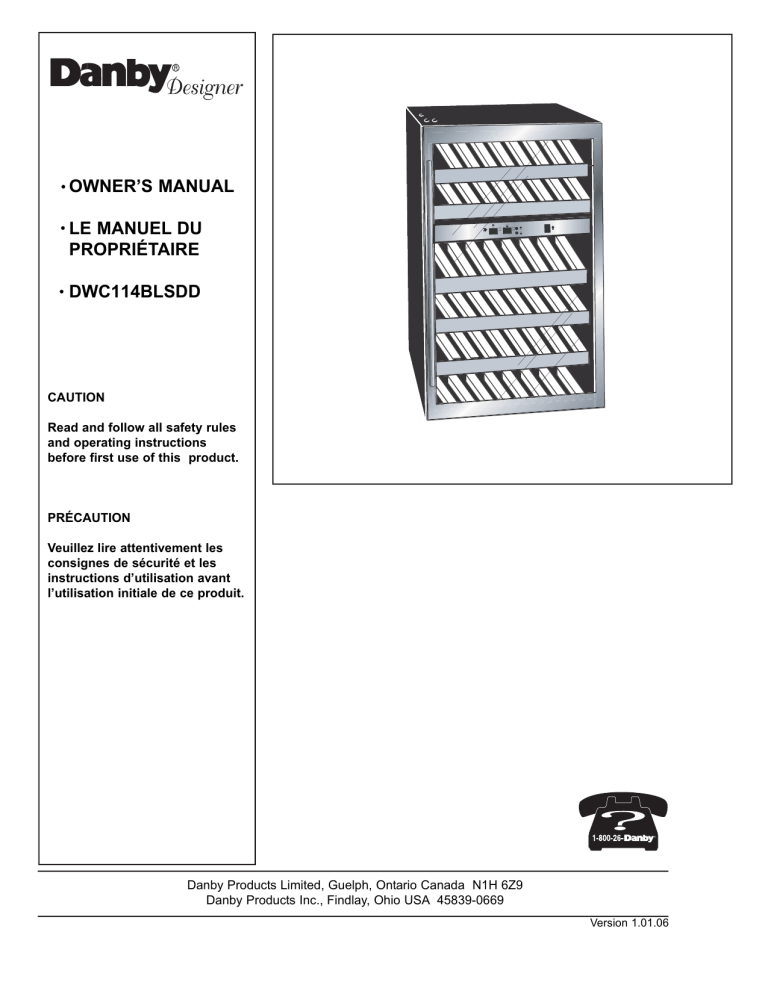

OWNER’S MANUAL
LE MANUEL DU
PROPRIÉTAIRE
DWC114BLSDD
CAUTION
Read and follow all safety rules
and operating instructions
before first use of this product.
PRÉCAUTION
Veuillez lire attentivement les
consignes de sécurité et les
instructions d’utilisation avant
l’utilisation initiale de ce produit.
Danby Products Limited, Guelph, Ontario Canada N1H 6Z9
Danby Products Inc., Findlay, Ohio USA 45839-0669
Versio1.01.
Version
1.01.06
TABLE OF CONTENTS
3
Important Safety Information
Safety Precautions
Grounding Instructions
location
3
4
4
Operating Instructions
Features of Your Wine Cooler
The Controls of Your Wine Cooler
Setting the Temperature
Wine Storage
Shelf Instructions
5
5
6
6
7
7
Installation Instructions
Door Swing Reversal
8
8
Care and Cleaning
Helpfull Hints
How to Clean the Inside
How to Clean the Outside
9
9
9
9
11
10
Trouble Shooting
Before Your Call For Service
10
Warranty
11
1
WELCOME
Welcome to the
Danby family. We’re
proud of our quality
products and we
believe in dependable
service.
You’ll see it in this
easy-to-use manual
and you’ll hear it in the
friendly voices of our
consumer service
department.
Tel:1-800-26-
Best of all, you’ll
experience these
values each time you
use your Wine Cooler.
That’s important,
because your
new appliance will be
part of your family for
a long time.
Start Here!…Before using your Wine Cooler
Write down the model and serial
numbers here. They are on a label
located on the back of the unit
.
Model number
DWC114BLSDD
Serial number
______________
Staple your receipt to the inside
back cover of this manual. You will
need it to obtain service under
warranty.
Date purchased ____________
NEED HELP?
Before you call for service,
there are a few things you
can do to help us serve
you better...
Read this manual
It contains instructions to
help you use and maintain
your appliance properly.
If you received a
damaged appliance
Immediately contact the
dealer (or builder) that sold
you the Wine Cooler.
Save time and money
Check the Trouble Shooting
section before calling. This
section helps you solve
common problems that may
occur.
If you do need service, you
can relax knowing help is
only a phone call away.
Tel: 1-800-26-
2
IMPORTANT SAFETY INFORMATION
READ ALL SAFETY INFORMATION BEFORE USING
WARNING
DANGER, RISK OF CHILD ENTRAPMENT!
An empty refrigerator is a very dangerous attraction to children. Remove either the gasket,
latches, lids, lock and/or doors from unused or discarded appliances, or take some other action
to guarantee it harmless.
DON’T WAIT, DO IT NOW!
To reduce the risk of fire, burns, electric shock, or injury to persons when using your appliance,
follow basic precautions, including the following sections;
SAFETY
PRECAUTIONS
• This appliance must be
grounded. Connect only to a
properly grounded outlet.
See “Grounding Instructions”
section on page 4.
• Do not operate this appliance
if it has a damaged power cord
or plug, if it is not working
properly, or if the appliance has
been damaged or dropped.
• Do not splice the power cord
that is equipped with this appliance.
• Do not immerse power cord,
plug or the appliance itself in
water.
• Do not use this product near
water-for example, in a wet
basement, near a swimming
pool or near a sink.
• Do not use corrosive
chemicals or vapors in this
appliance.
• Use this appliance only for
it’s intended use, as described
in this manual.
• Do not store perishable food
items such as (but not limited
to) meats and dairy products
in your Wine Cooler.
• Keep power cord away from
heated surfaces.
• Store Wine in sealed
containers only.
• See door surface cleaning
instructions in the Care and
Cleaning section(s) of this
manual.
• Do not cover or block any
openings on the appliance.
• This appliance is intended for
household use only. Do not
attempt to operate or store this
appliance outdoors.
• This appliance should be
serviced only by qualified service personnel. Contact nearest
authorized service facility for
examination, repair or adjustment.
SAVE THESE INSTRUCTIONS
3
IMPORTANT SAFETY INFORMATION
GROUNDING
INSTRUCTIONS
This appliance must be
grounded. In the event of an
electrical short circuit, grounding reduces the risk of electric
shock by providing an escape
wire for the electric current.
For best operation, plug this
appliance into its own electri
cal outlet to prevent flickering
of lights, blowing of fuse or tripping of circuit breaker.
This appliance is equipped
with a power cord having a
grounding wire with a groundImproper use of the
ing plug. The plug must be
grounding plug can result plugged into an outlet that is
in a risk of electric shock. properly installed and grounded.
Do not under any circumstances cut or remove the
third (ground) prong from the
power cord.
WARNING
Consult a qualified electrician
or service technician if the
grounding instructions are not
completely understood, or if
doubt exists as to whether the
appliance is properly grounded.
If the outlet is a standard 2prong wall outlet, it is your personal responsibility and obligation to have it replaced with a
properly grounded 3-prong
wall outlet.
Location
5” / 127 mm
13 1/ 4”
337 mm
5”
127 mm
Allow 13 1/4” (33.7 cm) of
space between the (hinge)
side of the door and any
adjacent wall to
accommodate door swing.
Do not use an adapter plug
with this appliance.
Do not use an extension
cord with this appliance. If the
power cord is too short, have
a qualified electrician or serv
ice technician install an outlet
near the appliance.
DO...
DO NOT...
• Select a location with a
strong, level floor.
• Us e t h i s ap p l i an c e
o u td o o r s : This appliance is
intended for household use
only. Do not attempt to
operate or store this
appliance outdoors.
• Allow 5 inches of space
between the back of the
appliance and any adjacent
wall.
• Avoid direct sunlight and
heat. Direct sunlight may
affect the acrylic coating,
heat sources nearby will
cause higher electricity
consumption.
4
• B u i l d t h i s ap p l i an c e
i n t o an en c l o s u r e: This
appliance is designed for a
free-standing application
only and is not intended to
be “built-in”.
Operating Instructions
Features of your
Wine Cooler
1. Handle
4. Stainless Steel Trim Shelves
2. Magnetic Door Gaskets: Tight fitting
seals retain all the cooling power and
humidity levels.
5. Electronic Display and Controls: For
viewing and regulating the temperature for
both compartments of the wine cooler.
3. Tempered Glass Door: Tinted for UV
protection while still allowing for easy
interior viewing.
6. Leveling Legs
Specifications
Width
19.4 in. / 493 mm
Temperature Range
39~64°F / 4~18°C
(Minimum ~Maximum)
Height
33.2 in. / 843.3 mm
Net Weight
97 lbs / 44 kg
Depth
23.3 in. / 633 mm
Refrigerant
R134a
5
Operating Instructions
The Controls of your
Wine Cooler
2
4
1
1.
2.
5. ‘
’ Button : Used to set the
temperature in the upper zone (see ‘Setting
the Temperature’ below).
: Indicator light illuminates to signify the
cooling mode is currently in operation.
Window : For viewing the temperature
‘
’ Button : Used to set the
temperature in the lower zone (see ‘Setting
the Temperature’ below).
of the upper zone.
3.
Window : For viewing the temperature
of the lower zone.
I M P O R TA N T
In the event of a power failure, wait 3 to 5 minutes
before restar ting.
6.
: To control the inner light
turn ON/OFF.
‘ |’ Switch:Continuous illumination.
‘O’ Switch:Illumination only when the door
is open.
4. °C/°F : Adjacent indicator light denotes which
scale of temperature is displayed.
Setting the
Temperature
6
5
3
• To switch the display
between the Fahrenheit (°F)
and Celsius (°C) scale,
depress the
and
control buttons simultaneously for approximately
five(5) seconds.
• The temperature range can
be set as low as 39°F (4°C)
or as high as 64°F (18°C) to
suit your specific storage
requirements. Each depres-
6
sion of the
or
button will allow you adjust the
temperature in 1° degree
increments within the aforementioned range.
Operating Instructions
W
Wine Storage
I M P O R TA N T !
Store wine in sealed bottles
only.
In order to achieve the maximum
capacity of thirty-eight (38) bottles,
it will be necessary to position the
bottles alternately on the upper
four (4) racks, as shown in Fig. A.
This will allow for the storage of
seven (7) 750 ml bottles per rack
in each of the top four (4) racks,
and five (5) bottles on the bottom
two (2) racks (Fig. B).
The maximum* wine capacity of your wine cooler is 38
(750 ml) bottles.
Full depth racks (x4)
5th
3rd
1st
2nd
4th
6th
7th
Fig. A
Half depth racks (x2)
*When stocked as per instructions.
Fig. B
Shelf Instructions
I M P O R TA N T !
Do not cover racks with aluminum foil or any other material that will prevent adequate
air circulation within the cabinet.
To remove a rack from its
locked position, tilt the rack as
shown in Fig. C and pull outward.
To re-install, ensure the rack
is resting securely on the support brackets and push the
rack inward until it locks into
place.
Fig. C
7
Installation Instructions - Door Swing Reversal
TOOLS REQUIRED
Phillips #2 screwdriver and an adjustable wrench.
WARNING!
Excessive Weight Hazard
Use two or more people when moving
the wine cooler.
1
2
3
4
5
6
7
8
9
10
Rubber cover
Screws
Decorative cover
Screws
Top hinge
Decorative nail
Screws
Lower hinge
Cabinet leg
Extrusion-board
of lamp switch
11 Screws
12 Decorative nail
1ˊClose the door and take out rubber cover (1), unscrew two screws (2) and remove
decorative cover (3). (Fig.1)
2ˊUnscrew screws (4) and take out top hinge (5), then remove the door. (Fig. 2)
3ˊPut door safety, unscrew decorative nail (12) and take out 2 screws (11) at bottom,
pull out extrusion-board of lamp switch (10) and fix it at top of door. Block holes at
bottom of door with spare decorative nail. (Fig. 5)
4ˊPull out decorative nail (6) from left top of cabinet. (Fig.3)
5ˊUnscrew 3 screws (7) from right bottom of cabinet and remove lower hinge (8). (Fig.4)
6ˊPull out cabinet leg (9) from left bottom of cabinet and fix it onto right bottom of
cabinet. (Fig.4)
7ˊFix the lower hinge (8) onto left bottom of cabinet with screws (7). (Fig. 4)
8ˊThe door revolves 180 degrees, put lower door axis to aim at lower hinge (8) and
install the door onto lower hinge (8), then close the door carefully. (Fig.5)
9ˊFix top hinge (5) onto left top of cabinet with screws (4), adjust door and install
decorative cover (3) and rubber cover (1). (Fig.6)
10. Block 3 screw holes at right top of cabinet with spare decorative nail.
8
Care and Cleaning
Helpful Hints
How to Clean
the Inside
Never use any commercial or
abrasive cleaners or sharp
objects on any part of the
Wine Cooler.
How to Clean
the Outside
Do not use cleaners containing ammonia or alcohol
on the Wine Cooler.
Ammonia or alcohol can
damage the appearance of
the appliance.
Allow the Wine Cooler
door to remain open for a few
minutes after manual cleaning
to air out and dry the inside of
the wine cooler cabinet
NOTE: Be certain the
power is off before
cleaning any part of
this appliance.
Walls, Floor, Inside
Window, and Shelves
Some water deposits and dust
can be removed with a dry
paper towel, others may
require a damp cloth.
Outer Case
It’s important to keep the area
clean where the door seals
against the cabinet. Clean this
area with a sudsy cloth. Rinse
and then dry.
Door surface
Use only mild, non-abrasive
detergents applied with a
clean sponge or soft cloth.
Rinse well.
9
Control Panel and
Door
Wipe with a damp cloth and
dry thoroughly. Do not use
cleaning sprays, large
amounts of soap and water,
abrasive or sharp objects on
the panel-they can damage it.
Some paper towels may also
scratch the control panel and
door glass.
Trouble Shooting
Before You Call For Service
Problem
Possible Cause What to do
No Power.
A fuse in your home may
be blown or the circuit
breaker tripped.
Replace fuse or reset circuit breaker.
Power surge.
Unplug the Wine Cooler, wait a
few seconds and then plug it back in.
Plug not fully inserted into
wall outlet
Make sure the 3-prong plug is fully
inserted into outlet.
Temperature setting
Verify the temperature control setting.
adjust if neccessary
Door not shut properly
or opened excessively
Ensure that the door is fully closed
and that the gasket is sealing. against
the cabinets. Open the doors only as
needed and for short periods of time
Interior lights toggled on
The interior lights are intended for
temporary lighting of cabinets for
display purposes only. They are not
intended to be left on for prolonged
time periods
Exhaust vent is obstructed
Verify there is nothing blocking the
front mounted exhausting vent.
Recently added a large
quantity of warm bottles
to the cabinet
Limit the quantity of warm bottles
being introduced to the cabinet at the
same time. Attempt to stagger the
load introduction if possible.
High humidity conditions
in the home.
The condensation will subside once
humidity conditions return to normal.
Door not shut properly
or opened excessively
Ensure that the door is fully closed
and that the gasket is sealing. against
the cabinets. Open the door only as
needed and for short periods of time
Cabinet Temperature
too High
Condensation on the
cabinet and/or doors
If none of the above rectify the situation please contact our customer care department
at 1-800-26(1-800-263-2629)
10
LIMITED IN-HOME APPLIANCE WARRANTY
This quality product is warranted to be free from manufacturer’s defects in material and workmanship, provided that the unit is used under the normal operating
conditions intended by the manufacturer.
This warranty is available only to the person to whom the unit was originally sold by Danby Products Limited (Canada) or Danby Products Inc. (U.S.A.) (hereafter
“Danby”) or by an authorized distributor of Danby, and is non-transferable.
TERMS OF WARRANTY
Plastic parts, are warranted for thirty (30) days only from purchase date, with no extensions provided.
First 18 Months
During the first eighteen (18) months, any functional parts of this product found to be defective, will be repaired or replaced, at warrantor’s
option, at no charge to the ORIGINAL purchaser.
To obtain
Service
Danby reserves the right to limit the boundaries of “In Home Service” to the proximity of an Authorized Service Depot. Any appliance
requiring service outside the limited boundaries of “In Home Service”, it will be the consumer’s responsibility to transport the appliance (at
their own expense) to the original retailer (point of purchase) or a service depot for repair. See “Boundaries of In Home Service” below.
Contact your dealer from whom your unit was purchased, or contact your nearest authorized Danby service depot, where service
must be performed by a qualified service technician.
If service is performed on the unit by anyone other than an authorized service depot, or the unit is used for commercial application, all
obligations of Danby under this warranty shall be void.
Boundaries of
In Home Service
If the appliance is installed in a location that is 100 kilometers (62 miles) or more from the nearest service center your unit must be
delivered to the nearest authorized Danby Service Depot, as service must only be performed by a technician qualified and certified for
warranty service by Danby. Transportation charges to and from the service location are not protected by this warranty and are the
responsibility of the purchaser.
Nothing within this warranty shall imply that Danby will be responsible or liable for any spoilage or damage to food or other contents of this appliance, whether due
to any defect of the appliance, or its use, whether proper or improper.
EXCLUSIONS
Save as herein provided, Danby, there are no other warranties, conditions, representations or guarantees, express or implied, made or intended by Danby or its
authorized distributors and all other warranties, conditions, representations or guarantees, including any warranties, conditions, representations or guarantees
under any Sale of Goods Act or like legislation or statue is hereby expressly excluded. Save as herein provided, Danby shall not be responsible for any damages
to persons or property, including the unit itself, howsoever caused or any consequential damages arising from the malfunction of the unit and by the purchase of
the unit, the purchaser does hereby agree to indemnify and hold harmless Danby from any claim for damages to persons or property caused by the unit.
GENERAL PROVISIONS
No warranty or insurance herein contained or set out shall apply when damage or repair is caused by any of the following:
1) Power failure.
2) Damage in transit or when moving the appliance.
3) Improper power supply such as low voltage, defective house wiring or inadequate fuses.
4) Accident, alteration, abuse or misuse of the appliance such as inadequate air circulation in the room or abnormal operating conditions
(extremely high or low room temperature).
5) Use for commercial or industrial purposes (ie. If the appliance is not installed in a domestic residence).
6) Fire, water damage, theft, war, riot, hostility, acts of God such as hurricanes, floods etc.
7) Service calls resulting in customer education.
8) Improper Installation (ie. Building-in of a free standing appliance or using an appliance outdoors that is not approved for outdoor application).
Proof of purchase date will be required for warranty claims; so, please retain bills of sale. In the event warranty service is required, present this document to our
AUTHORIZED SERVICE DEPOT.
Warranty Service
In-home
Danby Products Limited
PO Box 1778, Guelph, Ontario, Canada N1H 6Z9
Telephone: (519) 837-0920 FAX: (519) 837-0449
1-800-263-2629
04/09
Danby Products Inc.
PO Box 669, Findlay, Ohio, U.S.A. 45840
Telephone: (419) 425-8627 FAX: (419) 425-8629
TABLE DES MATIÈRES
Informations de sécurité importantes
Précautions
Instructions de mise à la terre
14
14
15
Instructions de fonctionnement
Caractéristiques de votre Centre de Breuvages
Commandes de votre Centre de Breuvages
Réglage de la température
Instruction de fonction
Entreposage des vins
Instruction des tabletts
16
16
17
17
17
18
18
Instructions d'installation
19
Renversement de la Porte
19
Soin et nettoyage
20
Conseils utiles
Comment nettoyer l’intérieur
Comment nettoyer l’extérieur
20
20
20
En cas de panne
21
Avant de placer un appel de service
Garantie
21
22
12
BIENVENUE
Bienvenue dans la famille
Danby. Nous sommes
fiers de nos produits de
qualité et croyons au bien
fondé de fournir une
assistance fiable à nos
clients.
Vous le découvrirez par
ce guide facile d’utilisation
et vous pourrez l’entendre
en provenance des voix
amicales de notre service
d’assistance à la clientèle.
Tél.: 1-800-26-
Mais, ce qui est encore
mieux, vous pourrez
bénéficier de ces valeurs
à chaque utilisation de
votre refroidisseur de vin.
Ceci est important parce
que votre nouvelle
appareil fera partie de
votre famille pour
longtemps.
Point de départ...AVANT d’utiliser votre Cabinet à Vin
Enregistrez ici les numéros de modèle
et de série. Ces numéros se trouvent
sur l’étiquette au dos de l’appareil.
Agrafez votre reçu d’achat à l’intérieur
de la couverture arrière de de guide. Il
sera requis pour faire une réclamation
de la garantie.
Numéro de modèle DWC114BLSDD
Numéro de série
____________
Date d’achat
____________
EN CAS DE BESOIN
D’ASSISTANCE
Voici quelques contributions
que vous pouvez effectuer
avant de faire un appel de
service, pour nous aider à
mieux vous servir :
Lisez ce guide
Il comprend des instructions
pour vous assister à l’utilisation et l’entretien adéquats de
votre refroidisseur de vin.
Si votre appareil neuf est
avarié
Communiquez immédiatement
avec le revendeur (ou le manufacturier).
Épargnez temps et argents
Avant de faire un appel de
service, révisez le chapitre intitulé “Dépannage”. Ce chapitre
vous aidera à solutionner des
problèmes communs qui pourraient survenir.
Si une réparation est requise,
vous pouvez avoir l’esprit tranquille parce que de l’aide ne
sera l’affaire que d’un appel
téléphonique.
Tél.: 1-800-26-
13
INFORMATIONS DE SÉCURITÉ IMPORTANTES
LISEZ TOUTES LES INFORMATIONS DE SÉCURITÉ
AVANT DE FAIRE FONCTIONNER L’APPAREIL
AVERTISSEMENT
DANGER, RISQUE DES ENFANTS DEVIENNENT COINCER DANS L’APPAREIL
Un refroidisseur de vin vide est une attraction dangereuse aux enfants. Enlever les joints étanches, les loquets, les couvercles ou les porte des appareils qui ne sont pas utiliser, ou faites de soit
que l’appareil ne présente aucun danger.
N’ATTENDEZ PAS! FAITES-LE IMMEDIATEMEN!
Pour minimiser le risque d’incendie, de brûlures, de chocs électriques ou de blessures,
suivez les chapitres suivants en plus d’appliquer les précautions de base.
PRÉCAUTIONS
• Cet appareil doit être mis à latterre. Branchez le seulement dans
une prise correctement mise à la
terre. Référez-vous au chapitre intitulé “Instructions de mise à la terre” à
la page 16.
• Ne faites pas fonctionner cet
appareil s’il a un cordon ou fiche
électrique endommagé, s’il ne fonctionne pas correctement, ou si
l’appareil a été endommagé ou
échappé.
• N’immersez pas le cordon ou sa
fiche dans aucun liquide.
• N’utilisez pas cet appareil près de
bassins d’eau, par exemple dans un
sous-sol détrempé, près d’une
piscine ou d’un évier.
• N’utilisez pas de produits
chimiques ou vapeurs corrosives
dans/près de cet appareil.
• N’utilisez cet appareil que pour
les fins auxquelles il est conçu
comme indiqué dans ce guide.
• N'épissez pas le cordon électrique
• Ne placez pas les articles périssables de nourriture dans votre
refroidisseur de vine. (Pour examplem, les viandes et les produits
laitiers)
• Gardez le cordon électrique
éloigné des sources de chaleur.
• Entreposez le vin dans des
bouteilles scellées seullement.
• Référez-vous aux instructions de
nettoyage du fini de la porte se trouvant au(x) chapitre(s) de Soins et
nettoyage de ce guide.
• Ne recouvrez pas ou n’obstruez
aucune ouverture de l’appareil.
• Cet appareirl est conçu pour un
usage domestique à l’intérieur
seulement. N’entreposez ni n’utilisez pas cet appareil à l’extérieur.
• Cet appareil ne devrait être réparé
que par du personnel qualifié. Pour
tout examen, réparation ou réglage,
contactez votre centre de service le
plus rapproché.
SAUVEGARDEZ CES INSTRUCTIONS
14
INFORMATIONS DE SÉCURITÉ IMPORTANTES
INSTRUCTIONS
DE MISE À LA
TERRE
AVERTISSEMENT
Cet appareil doit être mis à la
terre. Dans l’éventualité d’un
court-circuit, la mise à la terre
procure un chemin direct de
contournement du courant
pour prévenir l’électrocution
des manipulateurs de l’appareil.
Cet appareil est muni d’un cordon comprenant une fiche et
fil de mise à la terre.
Une mauvaise utilisation
de la mise à la terre de la La fiche doit être branchée
fiche constitue un danger dans une prise correctement
installée et mise à la terre.
d’électrocution.
Si les directives de mise à la
terre ne sont pas tout à fait
comprises ou en cas de tout
doute relatif à la mise à la
terre appropriée de l’appareil,
faites appel à un électricien ou
à un technicien qualifié.
Si la prise murale est une
prise à 2 branches, c’est votre
obligation, et la responsabilité
vous en incombe, de la faire
remplacer par une prise à trois
branches adéquatement mise
à la terre.
EMPLACEMENT
127 mm /5 po
337 mm
13 ,25 po
127 mm
5 po
Laissez 13¼" (33,7cm) d'e
space entre le côté de la
porte (charnière) et tout mur
adjacent pour permettre l'ou
verture de la porte.
Pour un meilleur rendement et
pour éviter que les ampoules
d’éclairage de la résidence
soient affectées d’un affaissement de tension, ou que le
fusible ou disjoncteur du circuit
ne grille ou ne se déclenche,
dédiez un circuit individuel
d’alimentation à la machine à
glaçons (prise (double) unique
sur le circuit).
Sous aucun prétexte il est
permis de couper ou d’enlever
la troisième branche (mise à la
terre) de la fiche du cordon
électrique.
N’utilisez pas d’adaptateur de
fiche avec cet appareil.
N’utilisez pas de cordon de
rallonge avec cet appareil. Si
le cordon électrique de l’appareil ne rejoint pas la prise
murale, faites installer une
prise plus rapprochée par un
électricien ou un technicien
qualifié.
À FAIRE :
À NE PAS FAIRE :
• Choisir un endroit avec un
plancher solide et au
niveau.
• Laisser un espace de 13 cm
(5 po) entre l'arrière de
l'appareil et tout mur
adjacent.
• Éviter l'exposition au soleil
direct et à la chaleur. Le
soleil direct peut affecter la
couche d'acrylique. Les
sources de chaleur à
proximité peuvent causer
une plus grande
consommation d'électricité.
• Utiliser cet appareil à
l'extérieur: Cet appareil a
été conçu pour usage
domestique seulement. Ne
pas faire fonctionner ou
entreposer cet appareil à
l'extérieur.
15
• Incorporer cet appareil
dans une armoire: Cet
appareil est conçu pour une
utilisation autonome
seulement et n'est pas
prévu pour être encastré.
Instructions de fonctionnement
Caractéristiques de votre
refroidisseur de vin
1
2
3
4
5
6
1. Verrou à l’épreuve des enfants
4. Tablette avec garniture en acier
inoxydable
2. Joint Étanche Magnétique: Le joint
étanche permet de conserver le niveau de
température et d’humidité à l’intérieur du
cabinet.
3. Portes en Verre Trempé: Teinté pour
protéger contre les rayons UV tout en
permettant de voir facilement le contenu du
cabinet
5. Double commande électronique : Pour
ajuster la température des deux
compartiments du refroidisseur de vin
individuellement.
6. Pieds Adjustables
Spécifications
Largeur
495,3 mm (19,5 po)
Écart de température
(minimum ~ maximum)
39.2~64.4°F / 4~18°C
Hauteur
843,3 mm (33,2 po)
Poids net
44 kg (97 lb)
Profondeur
592 mm (23,3 po)
Réfrigérant
R134a
16
Instructions de fonctionnement
Commandes de votre
refroidisseur de vin
2
4
1
1. Le voyant s’allume pour indiquer que le
cycle de refroidissement est presentment en
marche.
2.
3.
6
5
3
5.
Fenêtre:
Pour vue la température de la zone
supérieure.
Réglage Supérieure : Réglez la
température du chambre supérieure par
intervalle de un degré (référez-vous au
“Réglage du température” ci-dessous).
Réglage Inférieure : Réglez la
température du chambre inférieure par
intervalle de un degré (référez-vous au
“Réglage du température” ci-dessous).
Fenêtre:
Pour vue la température de la zone
inférieure.
6.
4. C° / F° Le voyant situés à côté, dénote quelle
balance de la température est montrée.
Manuellement illuminer ou éteignez les
lumières intérieures.
“ I ” éclairage continu
“ O ” éclairage que lorsque la porte est
ouverte
Réglage du
température
En cas de panne de courant,
attendez de 3 à 5 minutes
avant de redémarrer.
• Pour changer l'affichage entre
la température en Celsius (°C)
et la la température en
Fahrenheit (°F) appuyez sur les
bouton de control
et
en même temps pour environ
5 secondes.
• La température pour les deux
compartiments peut être ajustée
aussi basse que 39°F (4°C) ou
aussi haut que 64°F (18°C) pour
satisfaire à vos besoin spécifiques
pour votre entreposage de vin.
17
Chaque pression du bouton
commande
ou
vous permettra d'ajuster la température par
intervalle de un degré dans la
marge mentionnée ci-dessus.
Instructions de fonctionnement
Entreposage
des vins
IMPORTANT !
Entreposez le vin dans des
bouteilles scellées seullement.
Pour atteindre la capacité maximum de trente huit (38)
bouteilles, vous devrez placer les
bouteilles de façon alternative sur
les quatre (4) tablettes du haut,
tel qu'illustré dans Fig. A. Ceci
permettra le stockage de sept (7)
bouteilles de 750 ml par tablette
sur chacune des quatre (4)
tablettes du haut, et cinq (5)
bouteilles sur les deux (2)
tablettes du bas (Fig.B).
Tablettes de pleine profondeur (x4)
1
2
Le cabinet à vin peut accepter
un maximum* de trente-huit
(38) bouteilles de vin de 750
ml.
Ne recouvrez PAS les
étagères de feuilles d’aluminium ou de tout autre
membrane qui préviendrait
la circulation de l’air à l’intérieur du cabinet.
7
Tablettes de demi profondeur (x2)
Fig. B
IMPORTANT !
4
6
Fig. A
*Lorsque chargées selon les
instructions
Instructions
des tablette
5
3
Pour enlever une tablette de la
position verrouillée, incline l'étagère comme montré dans la
figue C et tire à l'extérieur.
Pour réinstaller, assurez l'étagère
se repose sur les supports et
poussée la tablette vers l'intérieur jusqu'à ce qu'elle soit verrouillée en place.
Fig. C
18
Instructions d’installation - Renversement de la Porte
Outils Nécessaires
Tournevis cruciforme nº 2 et une clé réglable.
1 Couvercle en
caoutchouc
2 Vis
3 Couvercle décoratif
4 Vis
5 Charnière supérieure
6 Clou décoratif
7 Vis
8 Charnière inférieure
9 Pied du cabinet
10 Plaque d’extrusion de
l’interrupteur
d’éclairage
11 Vis
12 Clou décoratif
1. Fermez la porte et enlevez le couvercle en caoutchouc (1), puis dévissez deux vis (2) et enlevez le
couvercle décoratif (3). (Fig. 1)
2. Dévissez les vis (4) et enlevez la charnière supérieure (5), puis enlevez la porte. (fig. 2)
3. Mettez la porte de côté, enlevez le clou décoratif (12) et enlevez 2 vis (11) au bas, tirez sur la plaque
d’extrusion de l’interrupteur d’éclairage (10) pour l’enlever et fixez-la sur le dessus de
la porte. Bloquez les orifices au bas de la porte au moyen du clou décoratif supplémentaire.
(fig. 5)
4. Enlevez le clou décoratif (6) au coin supérieur gauche du cabinet en tirant dessus. (Fig. 3)
5. Dévissez 3 vis (7) du coin inférieur droit du cabinet et enlevez la charnière inférieure (8). (Fig. 4)
6. Enlevez le pied du cabinet (7) du coin inférieur gauche du cabinet en tirant dessus, puis insérez-le
dans le coin inférieur droit du cabinet. (Fig. 4)
7. Fixez la charnière intérieure (8) dans le coin inférieur gauche du cabinet au moyen de vis (7). (fig. 4)
8. La porte pivote sur 180 degrés; alignez l’axe inférieur de la porte avec la charnière inférieure (8) et
insérez la porte dans la charnière inférieure (8); ensuite, fermez la porte doucement. (Fig. 5)
9. Fixez la charnière supérieure (5) sur le coin supérieur gauche du cabinet au moyen de vis (4), ajustez
la porte et installez le couvercle décoratif (3) et le couvercle en caoutchouc (1). (Fig. 6)
10. Bloquez les 3 trous de vis qui se trouvent dans le coin supérieur droit du cabinet avec les clous décoratifs supplémentaire.
19
Soins et entretien
MISE EN GARDE!
A s s u r e z v o u s q u e l ’ a l i m e n ta t i o n e s t c o u p é e a v a n t d e n e t t o y e r n ’ i m p o r t e q u e l l e
pa r t i e d e c e t a p pa r e i l .
Conseils utiles
Comment
nettoyer
l’intérieur
IMPORTANT
Après avoir fait de la glace,
effectué un autonettoyage ou un
nettoyage manuel, laissez la
porte de la machine ouverte
durant quelques minutes pour
aérer et assécher l’intérieur de
l’armoire.
Murs, plancher, vitre
intérieure, et tablettes
Les dépôts d'eau et la poussière peuvent être enlevés
avec un linge humide.
IMPORTANT
Ne pas utiliser de nettoyants
contenant de l'ammoniaque
ou de l'alcool sur le cabinet à
vin.
L’ammoniaque ou l’alcool
peut altérer le fini du cabinet.
Lavez le délicatement à l’eau
tiède et savonneuse.
IMPORTANT:
Pour ne pas qu’il brise, ne
placez pas le reservoire dans
l’eau chade immédiatement
après l'avoir enlevée du
refroidisseur de vin.
Ne jamais utiliser de nettoyants industriels ou abrasifs ou
des objets acérés sur n'importe quelle partie de votre
cabinet à vin
Comment
nettoyer
l’extérieur
Réservoirs D'Humidité
Extérieur de l’armoire
Il est important de garder la
région de scellement de la
porte sur l’armoire propre.
Nettoyez avec un tissu savonneux, rincez le régionr et puis
séchez
Surface du Porte
N’utilisez que des détergents
doux, non abrasifs, appliqués
avec une éponge propre ou un
chiffon doux. Rincez abondamment.
20
Panneau de commande et Porte
Essuyez avec un chiffon
humide. Asséchez bien avec
un chiffon sec. N’utilisez pas
de nettoyants en aérosol, de
grandes quantités d’eau et de
savon, d’abrasifs ou d’objets
acérés sur le panneau, ceci
pourrait l’endommager.
Certains essuie-tout peuvent
aussi égratigner le panneau de
commande et verre de la
porte.
En cas de panne
Avant de placer un appel de service
Problème
L’appareil n’est pas
alimenté
Cause possible
Ce qu’il faut faire
Un fusible de votre panneau Remplacez le fusible ou
de distribution peut être grillé réarmez le disjoncteur.
ou le disjoncteur déclenché.
Surtension.
Débranchez la refroidisseur de vin et
attendez quelques secondes, et puis
rebranchez la.
La fiche n’est pas complètement Assurez-vous que la fiche à 3 branch
insérée dans la prise murale.
es de la refroidisseur de vin est com
plètement insérée dans la prise.
La température dans
le cabinet est trop haute
L’eau de condensation
sur le coffret et/ou les
portes
Son de "cliquetis"
Réglage du température
Vérifiez que la commande est réglée.
à la bonne arrangement.
Les portes ne sont pas
fermées correctement ou
son ouverte trop souvent
Assurez-vous que les portes sont
fermées et que les joint étanches
sont contre le coffret. Ouvrez les
portes seulement quand nécessaire.
Stocké une grande
quantité de bouteilles
chaudes dans le cabinet
Limitez la quantité de bouteilles
chaudes qui sont stockées dans le
cabinet en même temps.. Essayez
d'introduire progressivement des
charge chaudes si possible (ex. ne
chargez pas plus de 6 bouteilles
chaudes à la fois- trois par cabinet)
Niveau de humidité
élevé dans la maison..
La formation de l'eau de condensation
s'arrêtera quand le niveau.d'humidité
retours à normale
Les portes ne sont pas
fermées correctement ou
son ouverte trop souvent
Assurez-vous que les portes sont
fermées et que les joint étanches
sont contre le coffret. Ouvrez les
portes seulement quand nécessaire.
Son normal
Aucune intervention nécessaire de
la part de l'utilisateur puisque ce son
est normal durant le fonctionnement
de l'appareil. Ce son de "cliquetis"
audible peut être entendu lorsque
l'appareil finit ou débute un cycle de
refroidissement.
Si aucune des suggestions ci-dessus ne corrigent le problème, communiquez avec
notre service d’assistance au 1-800-26
(1-800-263-2629)
21
GARANTIE LIMITÉE SUR
APPAREIL ÉLECTROMÉNAGER À DOMICILE
Cet appareil de qualité est garantie exempt de tout vice de matière première et de fabrication, s’il est utilisé dans les conditions normales recommandées par
le fabricant.
Cette garantie n’est offerte qu’à l’acheteur initial de l’appareil vendu par Danby Products Limited (Canada) ou Danby Products Inc. (E.- U. d’A) (ci-après “Danby”)
ou par l’un des ses distributeurs agréés et elle ne peut être transférée.
CONDITIONS
Les pièces en plastique sont garanties pour trente (30) jours seulement à partir de la date de l’achat, sans aucune prolongation prévue.
Première 18 mois
Pendant les dix huit (18) mois, toutes pièces fonctionnelles de ce produit s’avèrent défectueuses, seront réparées ou remplacées, selon
le choix du garant, sans frais à l’acheteur INITIAL.
Pour bénéficier du
Service
Le client sera responsable pour le transport et tous les frais d’expédition de tout appareil exigeant le service au dépot de service
autorisé le plus proche. S’adresser au détaillant qui a vendu l’appareil, ou à la station technique agréée de service la plus proche, où
les réparations doivent être effectuées par un technicien qualifié. Si les réparations sont effectuées par quiconque autre que la station
de service agréée où à des fins commerciales, toutes les obligations de Danby en vertu de cette garantie seront annulées.
Limites de l’entretien
à domicile
Si l'appareil est installé à plus de 100 kilomètres (62 milles) du centre de service le plus proche, il doit être livré à l'atelier de
réparation autorisé par Danby le plus proche, car l'entretien doit uniquement être réalisé par un technicien qualifié et certifié pour
effectuer un entretien couvert par la garantie de Danby. Les frais de transport entre votre domicile et le lieu de l'entretien ne sont pas
couverts par la présente garantie et doivent être acquittés par l'acheteur.
Cette garantie indique en aucun temps la responsabilité de Danby de l’avarie ou dommage de la vin ou autre contenu, soit par les vices de l’appareil, ou soit parl’utilisation convenable ou inexacte.
EXCLUSIONS
En vertu de la présente, il n’existe aucune autre garantie, condition ou représentation, qu’elle soit exprimée ou tacite, de façon manifeste ou intentionnelle, par
Danby ou ses distributeurs agréés. De même, sont exclues toutes les autres garanties, conditions ou représentations, y compris les garanties, conditions ou
représentations en vertu de toute loi régissant la vente de produits ou de toute autre législation ou règlement semblables.
En vertu de la présente, Danby ne peut être tenue responsable en cas de blessures corporelles ou des dégâts matériels, y compris à l’appareil, quelle qu’en soit
les causes. Danby ne peut pas être tenue responsable des dommages indirects dus au fonctionnement défectueux de l’appareil. En achetant l’appareil, l’acheteur accepte de mettre à couvert et de dégager Danby de toute responsabilité en cas de réclamation pour toute blessure corporelle ou tout dégât matériel
causé par cet appareil.
CONDITIONS GÉNÉRALES
La garantie ou assurance ci-dessus ne s’applique pas si les dégâts ou réparations sont dus aux cas suivants:
1) Panne de courant.
2) Dommage subis pendant le transport ou le déplacement de l’appareil.
3) Alimentation électrique incorrecte (tension faible, câblage défectueux, fusibles incorrects).
4) Accident, modification, emploi abusif ou incorrect de l’appareil tel qu'une circulation d'air inadéquate dans la pièce ou des conditions de fonctionnement
anormales (température extrêmement élevée ou basse).
5) Utilisation dans un but commercial ou industriel (à savoir, si l'appareil n'est pas installé dans un domicile résidentiel).
6) Incendie, dommage causés par l’eau, vol, guerre, émeute, hostilités, cas de force majeure (ouragan, inondation, etc.).
7) Visites d’un technicien pour expliquer le fonctionnement de l’appareil au propriétaire.
8) Installation inappropriée (par exemple, encastrement d'un appareil autoportant, ou utilisation extérieure d'un appareil non conçu à cet effet).
Une preuve d’achat doit être présentée pour toute demande de réparation sous garantie. Prière de garder le reçu. Pour faire honorer la garantie, présenter ce
document à la station technique agréée ou s’adresser à:
Service sous-garantie
Service au domicile
Danby Products Limited
PO Box 1778, Guelph, Ontario, Canada N1H 6Z9
Telephone: (519) 837-0920 FAX: (519) 837-0449
1-800-263-2629
04/09
Danby Products Inc.
PO Box 669, Findlay, Ohio, U.S.A. 45840
Telephone: (419) 425-8627 FAX: (419) 425-8629
Wine Cooler
The model number can be found on the serial plate located on the
back panel of the unit.
Model • Modèle
DWC114BLSDD
All repair parts available for purchase or special order when you visit
your nearest service depot. To request service and/or the
location of the service depot nearest you, call the TOLL FREE
NUMBER.
When requesting service or ordering parts, always provide the
following information:
For service, contact your nearest service
depot or call:
• Product Type
• Model Number
• Part Description
1-800-26-y
(1-800-263-2629)
Refroidisseur de vin
to recommend a depot in
your area.
Le numéro de modèle se trouve sur la plaque signalétique au dos
de l’unité.
Pour obtenir de l’assistance, communiquez avec votre centre de service le
plus rapproché ou composez le :
1-800-26- Danby
(1-800-263-2629)
pour localiser le dépositaire de votre
région
Vous pouvez vous procurer/commander toute pièce de rechange
chez votre dépositaire le plus rapproché. Pour toute demande de
service ou pour localiser le dépositaire/centre de service le plus rapproché, composez le NUMÉRO SANS FRAIS.
Pour toute demande de service ou commande de pièces, fournissez
toujours l’information suivante :
• Type de produit
• Numéro de modèle
• Description de la pièce requise
Danby Products Limited, Guelph, Ontario Canada N1H 6Z9
Danby Products Inc., Findlay, Ohio USA 45839-0669
Printed in China (P.R.C.)
Download PDF

advertising
