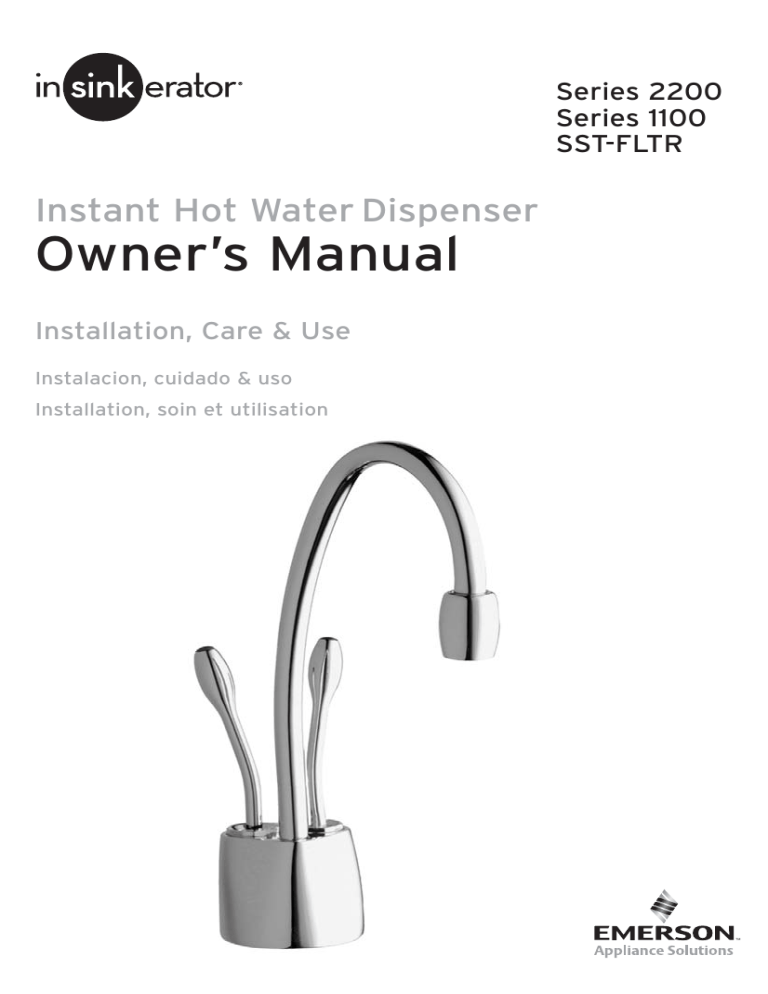

Series 2200
Series 1100
SST-FLTR
Instant Hot Water Dispenser
Owner’s Manual
Installation, Care & Use
Instalacion, cuidado & uso
Installation, soin et utilisation
We are delighted that you have chosen the InSinkErator® Instant Hot Water Dispenser
to be a part of your home. This unique appliance will save you time and effort in the
kitchen, and you’ll enjoy discovering new uses for it each day. That’s exactly why
millions of people are now using an InSinkErator Instant Hot Water Dispenser.
We are confident that by following our step-by-step instructions, you’ll soon be enjoying
the convenience of instant hot water.
WHAT YOU SHOULD KNOW BEFORE YOU BEGIN
For your satisfaction and safety, read all instructions, cautions, warnings and dangers before installing
or using this instant hot water dispenser.
This particular unit is not intended for commercial use.
Make sure that all electrical wiring and connections conform to local codes.
A standard 120-volt grounded electrical outlet is required under the sink for the dispenser’s electrical power.
The wall outlet powering your dispenser must have power supplied to it continuously.
This outlet must be fused and should not be controlled by the same wall switch that operates the
disposer, unless you have a SinkTop Switch™ from InSinkErator®.
It is recommended that a dedicated control valve be installed on the cold water line supplying water
to this system.
If you suspect elevated levels of chlorine in your water, it is recommended to use our water
filtration system.
The use of a water filter should NOT result in the water pressure to drop below 30 psi (207kPa).
If it does, this will prevent your unit from operating properly.
Moving parts inside the tank causing a rattling noise is normal.
WHAT YOU NEED TO GET STARTED
Equipment Required:
Drill
T-fitting
Dedicated control valve
Adjustable wrench
Phillips and flat blade screwdrivers
Pencil
Tape measure
Level
Equipment You May Need:
Anchors for drywall
Hole saw
Basin wrench
Hole punch
If you intend to use the sprayer hole in your sink for your dispenser, you may need a basin wrench and a
1/8" plug or a 1/4" cap (not supplied) for the faucet spray hose line. See Step 1-B.
If you need to cut a mounting hole in your stainless steel sink, you may need a 11⁄4" - 11⁄2" hole saw made
for cutting stainless steel or a hole punch. Consult a professional if you are drilling into a surface other
than stainless steel.
2
Identify the model of your instant hot water dispenser and record it here:________________
F-HC2200
F-GN2200
F-HC2215
F-GN2215
F-HC1100
F-GN1100
HOW TO USE THIS INSTRUCTION MANUAL
These instructions are separated into main sections, indicated by numbers, and subsections,
indicated by capital letters. The manual is setup this way to allow you to take a break at any
point after completing a section or subsection without affecting the installation process.
What you’ll see in the
instruction manual:
INSTALLING THE FAUCET
A
Unpack dispenser components.
On a firm, flat surface, carefully
straighten the copper tubing.
2
3
1
Property Damage: Do not pinch or break copper
tubing. Do not distort the last 1 inch of tubing.
1
Provides a step-by-step narrative describing the installation step, with check boxes
that can be marked as you progress through the installation.
2
Contains simple illustrations that provide visual instruction to support the narrative.
3
CAUTIONS, WARNINGS and DANGERS that will require your attention during the step.
An imminently hazardous situation, which, if not avoided, will result in death or serious injury.
A potentially hazardous situation, which, if not avoided, could result in death or serious injury.
A potentially hazardous situation, which, if not avoided, may result in minor or moderate injury.
OVERVIEW OF A
COMPLETED SETUP
3
COMPONENTS IN THIS PACKAGE
F-HC2200
F-GN2200
F-HC2215
Rubber O-Ring
Hex Nut
Semi-circular
Mounting Plate
Hex Tool
F-GN2215
F-HC1100
F-GN1100
Plug (1)
Quick Connector
Filter Head
3/8" Tubes (2)
SST-FLTR
4
Brass Nut / Ferrule /
Tube Insert
Filter Cartridge
Snap-Connect
Fitting (3 pieces)
Filter
Discharge Tube
3/4" Screws (4)
If installing ONLY new faucet or new tank, see Page 10.
START HERE
1A
PROPER INSTALLATION SHOULD TAKE ABOUT 2-4 HOURS
PREPARATION
Required minimum from
center of hole to wall
F-HC2215................31⁄8"
F-GN2215................37⁄8"
F-HC2200................31⁄8"
F-GN2200................37⁄8"
F-HC1100................31⁄8"
F-GN1100................37⁄8"
Maximum counter
thickness is 3".
Identify locations for the dispenser
faucet, tank and filter.
Check to make sure there is proper
clearance for dispenser handles to
be fully opened.
Check to make sure counter is 3"
thick or less.
Make sure there is a grounded
electrical outlet under the sink.
The wall outlet for your dispenser must have power supplied to it continuously
and must be fused. It should not be controlled by the same wall switch
that operates your disposer, unless using an InSinkErator SinkTop SwitchTM.
B
Turn off water supply.
If using the sink sprayer hose hole,
remove nut that connects sprayer
hose at bottom of faucet.
Using adjustable wrench, remove nut
connecting sprayer washer flange in
sprayer hole.
If you have to drill through sink or
countertop, you may need to rent or purchase
the appropriate tools.
Plug hose opening with either a 1/8"
plug or a 1/4" cap (not supplied).
C
What if you don’t have a sprayer hole or
don’t want to use it?
Required Hole Size
Hot & Cool Models
Hot Only Models
13⁄8" - 11⁄2"
11⁄4" - 11⁄2"
Consult a professional before drilling into
a surface other than stainless steel.
Many homeowners replace the soap
dispenser in their sink with an instant
hot water dispenser.
If drilling a hole into a stainless steel
sink or counter top, you can cut a
mounting hole for the dispenser with a
hole saw for stainless steel, or you can
use a hole punch.
5
2A
INSTALLING THE FAUCET
Unpack dispenser components.
On a firm, flat surface, carefully
straighten the copper tubing.
Property Damage: Do not pinch or break copper
tubing. Do not distort the last 1 inch of tubing.
B
Ensure that the black O-ring is
properly seated in the base of the
dispenser head (the groove on the
underside of the dispenser).
Make sure to use rubber O-ring
to ensure proper seal.
C
Feed tubes down through the hole
in the sink or countertop until the
base is at rest on the sink or
countertop surface.
An assistant may be needed to hold
the dispenser head in place
while securing the dispenser.
D
From under the sink, place the
semi-circular mounting plate onto
the threaded stud.
Place hex nut onto the threaded stud.
Ensure faucet head is at desired angle.
Insert screwdriver into hole on side of
Semi-circular mounting plate should
encircle all descending tubes and
extend beyond sink hole when tight.
6
hex tool (creating a “T”), and use tool
to tighten nut and secure faucet.
3A
MOUNTING THE TANK
Select a spot under the sink to mount
Tank must be
mounted level
to ensure
proper operation.
tank vertically within reach of both
plumbing and electrical connections.
The tank should be within 16" or less
of faucet water lines and within 30"
or less of a standard grounded outlet.
While holding tank in place on
Property Damage: Tank must be located within 16" of
faucet and within 30" or less of a standard grounded
outlet. DO NOT extend plumbing or electrical lines.
B
the spot selected for installation,
use a pencil to mark locations for
2 hanging screws.
Screws provided are for use in wood
studs or cabinets only. Use wall anchors
(not supplied) for installation into drywall.
Pre-drill 1/8" pilot holes at marks.
Turn screws into pre-drilled holes,
Leave 1/4" for
hanging tank.
leaving 1/4" exposed.
Mount tank vertically in an area that
allows clearance on the underside of the
tank for drainage, if necessary.
DO NOT over tighten screws.
4A
Hang the tank on the screws.
Tighten the screws with only
1/2 turn clockwise.
CONNECTING FAUCET TO TANK
(1)
(2)
(3)
Tank A
(1) (3)
(2)
Tank B
Tank A
Without depressing the gray button,
place the snap-connect fitting at
the end of the blue or copper 1/4"
tube onto the left fitting on the tank,
pushing until it clicks into place. (1)
Tank B
Insert blue 1/4" tube into quickconnect fitting at left. (1)
Both Tanks
Slip the flexible white 7/16" tube
over barbed steel fitting and slide
down approximately 1/2". (2)
Slip the clear 5/16" tube over the
Property Damage: Pinched or blocked water lines
may cause damage to the dispenser tank.
Property Damage: Check to make sure
tubes are connected properly and are
pushed down as far as possible.
smooth plastic fitting and slide down
approximately 1/2". (3)
Check for pinched or crimped tubes.
Hose clamps are not needed for any
of the connections.
7
5A
INSTALLING FILTRATION SYSTEM
Screws provided are for use in wood
studs or cabinets only. Use wall anchors
(not supplied) for installation into drywall.
Mark hole locations for filter head
and bracket in a spot that allows
for filter replacement.
Drill 1/8" starter holes and attach racket to
wall with wood screws, turning until snug.
Personal Injury: Do not locate filter above an outlet or other
electrical device. Install head and bracket so that connections require no stretching, kinking or pinching of tubing.
B
Determine length of tubing required,
then cut to length making sure the cut
is perpendicular and burr-free.
from water
supply line
to dispenser
Property Damage: Tube runs need to form to the cabinet’s
contours to allow storage space with no sharp bends. Tubes
need clean, perpendicular, burr-free cuts to ensure a true fit.
C
Hot & cool models
Hot only models
Plug
From filter or
water supply line
From filter or
water supply line
Property Damage: Do not extend the copper
lines farther than the 16" provided.
D
Discharge tube
From water
supply line
Insert a white 3/8" tube into inlet side
of filter head until it stops.
Press in again to ensure a secure fit.
Insert the other white 3/8" tube
into outlet side of filter head
until it stops. Press in again to
ensure a secure fit.
Insert the copper tube(s) from the
dispenser into the 3/8" to 1/4"
quick-connect fitting.
Connect the white 3/8" tube
from the right outlet on the filter
head into the quick-connect fitting until
it stops. Press in again to ensure a
secure fit.
To remove tube(s) or plug from quick-connector,
depress the release ring and gently pull away.
To redirect filter replacement water
discharge, place 6" clear tube over
vent hole on the left side of filter head.
To dispenser
It is normal for approximately 2 oz. of water to
discharge when filter is removed.
8
Remove red filter cap, insert filter
cartridge into filter head and twist
clockwise until “LOCK” arrow on the
filter aligns with arrow on bracket.
Note: 3/8" fitting is required to make
connection to water supply.
Connect remaining white 3/8" tube to
incoming water supply line.
(See Step 6.)
6A
FINAL WATER CONNECTION
Install a T-fitting (not included)
Brass Nut
Ferrule
Brass Insert
Plastic
tube
Property Damage: Join remaining tube
to cold water supply only.
B
onto the cold water supply line.
Install dedicated water control valve
with 3/8" compression fitting.
At the end of the white 3/8" tube from the
filter or quick-connector, slide the supplied
brass nut and ferrule over the tube and
then push in the brass tube insert.
Insert the white 3/8" tube into the 3/8"
compression fitting and tighten.
Turn on the cold water supply.
Depress the dispenser’s HOT handle
and hold it until water flows from the
spout (approximately 1 to 2 minutes).
Run the water for at least 2 minutes
Scalding Hazard: The faucet dispenses near-boiling
(212ºF) water which can instantly cause scalds or
burns. Use care when operating this appliance.
C
to flush lines (both the hot and cold
handles independently if applicable).
Check all connections to ensure they are
tight and that there are no leaks.
Plug in instant hot water tank.
Water will be cold at first.
Allow 12-15 minutes for water to reach
target temperature.
Property Damage: A standard grounded outlet within
30" of the dispenser is required under the sink. Do
not use an extension cord set with the dispenser.
Gurgling or hissing is normal during the
initial heating cycle.
If the water coming from the faucet is not hot 15 minutes after the unit
has been plugged in – or for other issues related to the operation of your
instant hot water dispenser – refer to the “Troubleshooting” section on Page 14.
9
IF INSTALLING ONLY NEW FAUCET
A
Determine if your existing tank is A, gray
plastic shell, or B, white metal shell.
Release
Ring
Release
Tab
1/4"
blue
7/16" 5/16"
white clear
Tank A
1/4"
blue or
copper
5/16"
clear
7/16"
white
Tank B
At tank top, depress gray release tab
(if A) or release ring (if B) into quickconnect fitting securing blue or
copper 1/4" tube and gently pull line
out of fitting. Pull white 7/16" tube
and clear 5/16" tube off fittings.
Property Damage: Do not pinch or break copper
tubing. Do not distort the last 1 inch of tubing.
Remove existing faucet.
B
Tank A
The snap-connect fitting will be
attached directly to the tank.
Cut
here
Tank B
Cut off snap-connect fitting at the
Tank A
Tank B
Property Damage:
Turn off water & unplug tank.
end of the blue 1/4" tube. Ensure
that cut is straight and burr free.
Insert blue tube into fitting on tank.
Skip to Step 2 (pages 7-11) for
complete installation instructions.
IF INSTALLING ONLY NEW TANK
A
At tank top, depress release ring or gray
Make note of
orientation
of ferrule
Property Damage:
Unplug tank before connecting faucet.
B
Slide brass nut and plastic ferrule
Blue Tube
Check
orientation
of ferrule
Property Damage:
Do not over tighten brass nut.
10
release tab into quick-connect fitting
securing blue or copper 1/4" tube and
gently pull line off tank fitting. Pull white
7/16" tube and clear 5/16" tube off fittings.
If not already equipped, the included
snap-connect fitting must be installed.
To install snap-connect fitting, unscrew
brass mounting nut and remove snapconnect fitting, brass ferrule and nut.
onto the 1/4" blue or copper tube
running from the faucet.
Insert blue or copper tube into snapconnect fitting and tighten brass nut
with a wrench, 1 to 2 turns clockwise.
You may elect to use existing tank
mounting bracket.
Refer to Page 7, Steps 3-4 for
complete installation instructions.
Electric Shock Hazard: Using an ungrounded or improperly connected
appliance can result in serious injury or death from electrical shock.
This appliance must be grounded. This instant hot water dispenser is equipped with a cord that
has a grounding conductor and a grounding pin. The plug must be connected to an appropriate
outlet that is properly installed and grounded in accordance with all local codes and ordinances.
Do not modify the plug provided with the appliance – if it will not fit the outlet, have a proper outlet
installed by a qualified electrician. Check with a qualified electrician or serviceman if you are in
doubt as to whether the instant hot water dispenser is properly grounded.
Personal Injury: This tank is a non-pressurized tank. DO NOT modify this system.
DO NOT close vent tube or connect other type dispensers or valves to the tank. Use only
the InSinkErator dispenser faucet supplied. Use only parts provided. Contact an
authorized InSinkErator Service agent for repairs or replacement components.
Fire Hazard: To minimize possibility of fire, DO NOT store flammable items such as
rags, paper or aerosol cans near the tank. DO NOT store or use gasoline or other
flammable vapors and liquids in the vicinity of this or any other appliance.
Property Damage: To avoid water damage, replace any loose or split tubing.
Periodically inspect the unit for any signs of leakage and immediately remove from
service any unit suspected of leaking.
An instant hot water dispenser, like any water heater, has a limited life and will eventually
fail. To avoid possible property damage, this instant hot water dispenser should be
regularly examined for leakage and replaced when necessary. A drain pan, plumbed to
an appropriate drain or outfitted with a leak detector, should be used in those
applications where any leakage could cause property damage.
WARRANTY INFORMATION
Dispenser:
5-year warranty
Stainless Steel Tank: 3-year warranty
Filtration System:
1-year warranty (excluding replaceable filter cartridge)
Covers all replacement parts and labor to correct defects in material or workmanship in the
dispenser system, excluding the replaceable filter cartridge, for the full warranty period from
the date of installation in your home. If warranty service is required during the warranty period,
contact an authorized InSinkErator service agent to replace or repair the unit in your home at
no cost to you. If your dispenser is replaced rather than repaired, the warranty on the new unit
shall be for the duration of the remaining portion of the original dispenser’s warranty. Note:
Warranty is determined by unit serial number and/or date of installation. Purchase or
installation receipt may be required to verify warranty status. When service is required, and for
the location of your nearest factory authorized service center, call toll free 1-800-558-5700.
The foregoing warranty does not apply to damage or inoperation resulting from accident,
alteration, misuse, abuse, improper installation, installation not in accordance with these
instructions or local electrical and/or plumbing codes. We do not assume any responsibility for
consequential damage. Install using genuine InSinkErator® manufactured components only.
Use of non InSinkErator components will void your warranty.
Some states do not allow limitations on how long an implied warranty lasts, or the
exclusion or limitations of incidental or consequential damages, so the above limitations or
exclusion may not apply to you. This warranty gives you specific legal rights, and you may
also have other rights which vary from state to state.
11
CARE AND USE
Electric Shock Hazard: To prevent electrical shock, disconnect power before
servicing unit. Use only a properly grounded and polarized electric outlet.
ADJUSTING THE THERMOSTAT
Factory temperature pre-set is
200˚F. To reset the thermostat
to 200°, turn the indicator two
notches to the right of vertical.
approx. 200°
Adjust the thermostat
slowly, turning the dial
clockwise to increase
temperature or counter clockwise to decrease
temperature, then activate faucet handle for
20 seconds to bring in fresh water to be
heated at the new setting. Allow 5-7 minutes
for water to reach new temperature.
Scalding Hazard: Do not allow
water to boil. May result in
severe burns.
SEASONAL STORAGE/DRAINAGE
Anytime the instant hot water dispenser is not
used for extended periods of time, unplug and
drain unit. If it is below freezing you will need
to unplug the unit and drain it.
Disconnect power from unit.
Push hot water dispenser faucet lever
and allow water to flow until it is cool.
Shut the cold water supply off at the valve.
Locate and remove drain screw from
bottom center of water tank and drain
the water into empty pail.
Empty the tank and then reinstall drain
screw into the bottom of tank, turning
until snug. Do NOT over tighten.
Remove and discard filter cartridge.
To put back into working order, install
new filter cartridge, fill tank with water
and reconnect the electrical cord. (Refer
to Page 9, Step 6B)
CLEANING THE FAUCET AND TANK
Only use mild cleaners to clean the faucet
and plastic components.
Cleaners with acids, abrasives, alkaline or
organic solvents will result in deterioration of
the plastic components and void the warranty.
12
FILTER GUIDE AND REPLACEMENT
Replace filter cartridge when there is an obvious
decrease in water flow to the faucet or if there is an
objectionable taste or odor to the water.
When the inlet and outlet ports have been closed
and the filter’s internal pressure has been relieved,
water (about 2 oz) will discharge from vent line.
If the new filter cartridge cannot be inserted,
insert the old one and turn until it stops, remove it
and then retry the new cartridge.
Carbon filters should be replaced within 12 months.
Filter replacement instructions:
Replace with an InSinkErator® filter.
Place pan or dish towel under the filter to
catch water drainage during change.
Slowly turn the cartridge counter-clockwise
completely until it stops (1/4 turn).
Pull cartridge straight down and discard.
Insert new cartridge into filter head.
Top surface of cartridge will become flush
with the bottom of the filter head when
fully engaged.
Turn the cartridge clockwise until it stops
(1/4 turn).
Align the in/out arrow on the head and
bracket assembly to the in/out arrow on
the cartridge.
Open faucet to expel trapped air.
Run water for 3 minutes before usage.
PROPERTY DAMAGE
Regularly inspect the unit for any signs of
leakage. If there are signs of water damage,
immediately remove the unit from service.
To avoid water damage from leakage,
replace all cut, loose or split tubing.
A drain pan, plumbed to an appropriate
drain or outfitted with a leak detector,
should be used in those applications where
any leakage could cause property damage.
FILTRATION INFORMATION
The InSinkErator Instant Hot Water Dispenser Filtration System is intended for use in filtering
sediment, chlorine taste and odor from drinking water, and has not been evaluated for other
uses. The system is typically installed (near or beneath a sink) where filtered drinking water is
desired, and must be installed, operated and maintained as specified in the installation and
use instructions.
®
To reduce the risk associated with property damage due to water leakage:
• Protect filter from freezing. Drain filter when temperatures drop below 40°F (4.4°C).
• Do not install if water pressure exceeds 120 psi (828 kPa). If your water pressure
exceeds 120 psi, you must install a pressure limiting valve. Contact a plumbing
professional if you are uncertain how to check your water pressure.
• Do not install where water hammer conditions may occur. If water hammer
conditions exist you must install a water hammer arrester. Contact a plumbing
professional if you are uncertain how to check for this condition.
• Do not install on hot water supply lines. The maximum operating water temperature
of this filter system is 100°F (38°C).
• The disposable filter cartridge must be replaced every twelve months or at the
specified service cycle.
• Read and follow instructions before installation and use of this system.
To reduce the risk associated with ingestion of contaminates due to use with water that is
microbiologically unsafe or of unknown quality, do not use with water that is microbiologically
unsafe or of unknown quality without adequate disinfection before or after the system.
13
Please read Troubleshooting Guide and/or visit
www.insinkerator.com before calling AnswerLine™
TROUBLESHOOTING
PROBLEM
POSSIBLE CAUSE
Water and steam spits
forcefully from spout
without turning on the
dispenser faucet.
• Unit is boiling.
Water is not hot.
• The unit is unplugged.
May be normal during initial setup.
WHAT TO DO
• Activate faucet lever to release some water from
the tank.
• Adjust water temperature using dial on tank front.
Remember that at higher altitudes, water boils
at lower temperatures.
• The electric outlet is inoperative.
• Make sure the unit is connected to a properly grounded
electric outlet.
• Make sure the circuit breaker or fuses are
functioning properly.
• Check that the outlet is not switched off.
Water is too hot
or not hot enough.
• Thermostat is not adjusted to
your needs.
• Adjust the thermostat slowly, then activate faucet lever for 20
seconds to bring in fresh water to be heated at the new setting.
Allow 5-7 minutes for water to reach new temperature.
Water comes out the
vent instead of spout.
• Outlet tube is blocked.
• Check that outlet tube is not kinked, twisted or pinched.
Water is dripping from
the spout/vent
intermittently.
• The expansion chamber isn’t draining • Unplug the unit. If the dripping doesn’t stop after a few
properly due to low water pressure.
minutes, check the supply valve to ensure that is fully
open and there are no obstructions in the water line
• The spout is blocked.
reducing the pressure below 30 psi (i.e., a poorly mounted
saddle valve, a clogged water filter, or a partially opened
shut-off valve).
• Unscrew spout end piece and clean out any debris.
• Unscrew spout end piece and clean out any debris.
Water is dripping
from the spout/vent
constantly.
• Debris in the water line may be
in the faucet valve seat causing a
slow water leak.
• Unscrew spout end piece and clean out any debris.
Divided stream.
• Debris in the end piece.
• Unscrew spout end piece and clean out any debris.
• Activate faucet lever 7-10 times to flush faucet & lines.
FILTRATION ISSUES
Water taste or odor
• Filter needs to be flushed out
• Life of filter has expired
• Activate the faucet lever and run until the water is cold.
If there is no change, replace filter cartridge.
New filter leaks or
doesn’t fit
• Head and bracket not fully rotated
• Filter O-ring breach
• Remove, inspect, reinstall filter cartridge.
No water flow or
low water flow
• Life of filter has expired
• Replace filter cartridge. See page 12.
14
• Remove new filter, replace with old filter. Check operation.
If OK, reinstall new filter and recheck operation.
If you are still experiencing trouble call the AnswerLine™ 1-800-558-5700.
Serie 2200
Serie 1100
SST-FLTR
Dispensador de agua caliente instantánea
Manual del usuario
Instalacion, cuidado & uso
Installation, Care & Use
Installation, soin et utilisation
Nos complace que haya elegido el dispensador de agua caliente instantánea
InSinkErator® para formar parte de su hogar. Con este singular electrodoméstico
usted ahorrará tiempo y esfuerzo en su cocina, y disfrutará al descubrir un nuevo
uso cada día. Es por eso que millones de personas utilizan hoy en día el dispensador
de agua caliente instantánea InSinkErator.
Confiamos en que al aplicar las instrucciones paso por paso, usted estará
disfrutando pronto de los beneficios del agua caliente instantánea.
LO QUE USTED DEBE SABER ANTES DE COMENZAR
Para su satisfacción y propia seguridad, lea todas las instrucciones, así como los enunciados de
precaución, advertencia y peligro antes de instalar o de utilizar su dispensador de agua instantánea.
Esta unidad en particular no está preparada para uso comercial.
Verifique que todo el cableado y conexiones eléctricas cumplan con las especificaciones de
las normas de su localidad.
El dispensador debe enchufarse en una toma eléctrica estándar de 120 voltios con conexión
a tierra ubicada bajo el fregadero.
Esta toma eléctrica debe tener energía ininterrumpida.
La toma debe contar con un fusible y no debe ser controlada por el mismo interruptor de pared con el que
funciona el dispensador, excepto si usted tiene un interruptor marca SinkTop Switch de InSinkErator®.
Se recomienda la instalación de una válvula de corte en la linea de agua fría que alimenta
de agua al sistema.
Si usted sospecha de elevados niveles de cloro en el agua, le recomendamos que use
nuestro sistema de filtración de agua.
El uso de un filtro de agua NO DEBE causar disminución de la presión por abajo de 30 psi
(207 kPa). En caso de ocurrir, esto impedirá el funcionamiento correcto de la unidad.
Las partes internas del tanque provocan un traqueteo normal.
LO QUE USTED NECESITA PARA COMENZAR
Herramientas:
Taladro
Conector “T”
Válvula de control dedicada
Llave ajustable
Destornilladores phillips y planos
Lápiz
Cinta métrica
Equipo que puede necesitar:
Tarugos para panel de yeso
Broca corta-círculos
Llave para fregadero
Punzón
Si tiene planeado usar el orificio del rociador del fregadero para el dispensador, es posible que
necesite una llave para fregadero y un tapón de 1/8" ó 1/4" (no incluido) para la manguera del
rociador. Vea el paso 1-B.
Si necesita hacer un orificio para montaje en un fregadero de acero inoxidable, es posible que
necesite una broca corta-círculos de 1 1⁄4" a 1 1⁄2" para cortar el acero inoxidable o un punzón. Si
va a perforar una superficie que no sea de acero inoxidable, solicite los servicios de un profesional.
16
Identifique el número de modelo de su dispensador y anótelo aquí:________________
F-HC2200
F-GN2200
F-HC2215
F-GN2215
F-HC1100
F-GN1100
CÓMO USAR ESTE MANUAL DE INSTRUCCIONES
Estas instrucciones están divididas en apartados principales indicados por números, y apartados
secundarios indicados por letras mayúsculas. El manual está organizado en esta forma para
permitir al usuario hacer una pausa en cualquier momento después de terminar un apartado
principal o secundario sin afectar el proceso de instalación.
Lo que usted verá en el
manual de instrucciones:
INSTALACIÓN DEL GRIFO
A
■ Desempaque los componentes
del dispensador.
■ Enderece con cuidado el tubo de cobre
sobre una superficie firme y plana.
2
3
1
PRECAUCIÓN
Daños materiales: No apriete ni rompa el tubo de
cobre. No deforme la última pulgada (2.5 cm) del
extremo del tubo de cobre.
1
Describe paso a paso en forma narrativa el proceso de instalación, con cuadros que usted
puede ir marcando conforme avanza en la instalación.
2
Contiene ilustraciones sencillas como ayuda visual para la narración.
3
Enunciados de PRECAUCIÓN, ADVERTENCIA y PELIGRO que requieren su atención
durante el proceso.
PELIGRO
Una situación peligrosa inmediata que si no se evita puede causar la muerte o lesiones graves.
ADVERTENCIA Una situación potencialmente peligrosa que si no se evita podría causar la muerte o lesiones graves.
PRECAUCIÓN Una situación potencialmente peligrosa que si no se evita podría causar lesiones menores o moderadas.
VISTA GENERAL DE LA
INSTALACIÓN TERMINADA
17
CONTENIDO DE ESTE PAQUETE
F-HC2200
F-GN2200
Anillo "O" de caucho
F-HC2215
Tuerca
hexagonal
F-GN2215
Placa de montaje
semicircular
F-HC1100
Herramienta
hexagonal
F-GN1100
Tapón (1)
Conector rápido
Cabeza Del Filtro
Tubo de 3/8" (2)
Tuerca de latón/Casquillo/
Inserto para tubo
SST-FLTR
18
Cartucho De Filtro
Adaptador de encaje
a presión (3 piezas)
Tubo De la
Descarga Del Filtro
Tornillos de 3/4" (4)
Si va a instalar SÓLO un nuevo grifo o
un nuevo tanque consulte la página 24.
COMIENCE AQUÍ
1A
LA INSTALACIÓN CORRECTA DEBE HACERSE ENTRE 2-4 HORAS
PREPARACIÓN
Mínimo requerido del
centro del orificio a la pared
F-HC2215................31⁄8" (8 cm)
F-GN2215................37⁄8" (10 cm)
F-HC2200................31⁄8" (8 cm)
F-GN2200................37⁄8" (10 cm)
F-HC1100................31⁄8" (8 cm)
F-GN1100................37⁄8" (10 cm)
El grosor máximo de la cubierta
(profundidad) es de 3 pulgadas ( 5 cm)
Identifique las ubicaciones del
grifo, tanque y filtro (si es el caso)
del dispensador.
Compruebe que haya espacio libre
suficiente (vea la tabla a la izquierda) para
poder abrir las manijas del dispensador.
Asegúrese de que la cubierta no sea
demasiado gruesa (máximo de el 3").
Asegúrese de que haya una toma eléctrica
con conexión a tierra debajo del fregadero.
El tomacorriente de pared para su surtidor debe estar constantemente
energizado y protegido con fusibles. No debe estar controlado por el
mismo interruptor de pared que opera su triturador de desechos, a
menos que use un interruptor InSinkErator SinkTop SwitchTM.
B
Cierre la toma del agua.
Si utiliza el orificio de la manguera del
rociador, quite la tuerca que conecta la
manguera del rociador debajo del grifo.
Quite con la llave ajustable la pestaña
de la arandela del rociador que está en
el orificio del rociador.
Si es necesario perforar el fregadero o la
cubierta, es posible que tenga que rentar o
comprar las herramientas apropiadas.
C
Si no hay un orificio para rociador
o si no lo usa
Tamaño Requerido Del Agujero
13⁄8" - 11⁄2"
Modelos calientes
y frescos
(3.5cm-3.8cm)
Modelos calientes
1 ⁄4" - 1 ⁄2"
1
Tape la abertura de la manguera con un
tapón de 1/8" o de 1/4" (no incluido).
1
(3.1cm-3.8cm)
Consulte los servicios de un profesional
antes de perforar una superficie que no sea
de acero inoxidable.
Muchas personas colocan un
dispensador de agua caliente
instantánea en lugar de un dispensador
para jabón en el fregadero.
Si perfora un fregadero de acero
inoxidable o una cubierta, puede hacer el
orificio de montaje para el dispensador
con una broca corta-círculos en el acero,
o puede usar un punzón.
19
2A
INSTALACIÓN DEL GRIFO
Desempaque los componentes
del dispensador.
Enderece con cuidado el tubo de
cobre sobre una superficie firme
y plana.
PRECAUCIÓN
Daños materiales: No apriete ni rompa el tubo de
cobre. No deforme la última pulgada (2.5 cm) del
extremo del tubo de cobre.
B
Compruebe que el anillo "O" quede
sentado correctamente en la base de
la cabeza del dispensador (la ranura en
la parte inferior del dispensador).
Asegúrese de usar una anillo "O" de caucho
para obtener un sellado correcto.
C
Inserte los tubos por el orificio en el
fregadero o cubierta hasta que el
extremo descanse en la superficie del
fregadero o cubierta.
Puede ser necesario un ayudante para
sostener el dispensador mientras
se fija en su lugar.
D
Coloque la placa de montaje semicircular en
el perno roscado por abajo del fregadero.
Enrosque la tuerca hexagonal en el
perno. Compruebe que la cabeza del
grifo quede al ángulo deseado.
La placa de montaje semicircular debe circundar
todos los tubos que descienden y rebasar el
agujero del fregadero cuando esté apretada.
20
Inserte un destornillador en el orificio de
la herramienta hexagonal (para formar
una “T”), y apriete la tuerca y fije el grifo
con esta herramienta.
3A
MONTAJE DEL TANQUE
El tanque debe
montarse nivelado
para asegurar su
funcionamiento
correcto.
ADVERTENCIA
Daños materiales: El tanque debe estar colocado dentro de
una distancia de 16" (40 cm) del grifo y a 30" (75 cm) o menos
de una toma eléctrica estándar con conexión a tierra.
NO EXTIENDA las líneas de plomería y eléctricas.
B
Seleccione un punto debajo del fregadero
para montar el tanque verticalmente al
alcance de las conexiones de plomería
y eléctricas. El tanque debe estar a una
distancia máxima de 16" (40 cm) del
grifo y a una distancia máxima de 30"
(75 cm) de una toma eléctrica estándar
con conexión a tierra.
Sostenga el tanque en el punto
seleccionado para instalarlo y marque
con un lápiz los lugares para colocar
dos tornillos para colgarlo.
Los tornillos incluidos sólo deben usarse en
montantes de madera o gabinetes. Para instalarse
en paneles de yeso utilice tarugos (no incluidos).
Deje los tornillos
expuestos 1/4" (0.6 cm)
para colgar el tanque.
Haga orificios guía de 1/8" (0.3 cm) en
las marcas.
Monte el tanque verticalmente en un lugar
que permita tener un espacio libre abajo para
drenarlo si es necesario.
NO APRIETE los tornillos excesivamente.
4A
Inserte los tornillos en los orificios guía y
deje 1/4" (0.6 cm) de tornillo expuesto.
Cuelgue el tanque en los tornillos.
Apriete los tornillos media vuelta.
CONEXIÓN DEL GRIFO EN EL TANQUE
Tanque A
(1)
(2)
(3)
Inserte el conector de inserción del tubo
azul o cobre de 1/4" en el conector
rápido (izquierda) del tanque. (1)
Tanque B
Inserte el tubo azul de 1/4” dentro del
eeaccesorio de conexión rápida de la
eeizquierda. (1)
Tanque A
(1) (3)
(2)
Tanque B
PRECAUCIÓN
Ambos Tanques
Inserte el tubo blanco flexible de 7/16"
en el conector escalonado del centro
y deslícelo aproximadamente 1/2"
(1.3 cm). (2)
Inserte el tubo transparente de 5/16" en
el conector liso de la derecha y deslícelo
aproximadamente 1/2" (1.3 cm). (3)
Daños materiales: Las líneas de agua estrechas o
bloqueadas pueden dañar al tanque.
Revise visualmente para que los tubos
no queden aplastados ni torcidos.
Daño a la propiedad: Asegúrese de que los
tubos estén conectados correctamente y se
hayan metido tanto como sea posible.
Las abrazaderas de manguera no son necesarias
para cualquiera de las conexiones.
21
5A
INSTALACIÓN DEL FILTRO
Los tornillos incluidos sólo deben usarse en
montantes de madera o gabinetes. Para instalarse
en paneles de yeso utilice tarugos (no incluidos).
Marque la ubicación de los orificios para la
cabeza y el soporte en un lugar que permita
cambiar el filtro.
Haga orificios guía de 1/8" (0.3 cm), fije el
soporte en la pared con tornillos de madera
y gire éstos hasta que queden apretados.
ADVERTENCIA
Lesiones personales: No coloque el filtro por
encima de una toma eléctrica o de otro aparato.
Instale la cabeza y el soporte de tal forma que no
sea necesario estirar, torcer o estrechar la tubería.
B
Determine la longitud requerida del
tubo y corte el tubo en forma
perpendicular y sin dejar rebabas.
hacia
el dispensador
de la línea
de agua
PRECAUCIÓN
Daños materiales: Los tramos de tubo necesitan tener el mismo
contorno del gabinete para dejar espacio de almacenamiento sin curvas
pronunciadas. Los cortes de los tubos deben ser limpios, perpendiculares
y no tener rebabas para garantizar una conexión correcta.
C
Quite el tapón rojo del filtro, inserte el
cartucho en la cabeza del filtro y gírelo
en sentido horario hasta que la flecha
“LOCK” del filtro quede alineada con la
flecha del soporte.
Modelos calientes
y frescos
Modelos calientes
Tapón
Plug
del filtro o linea de
entrada del agua
del filtro o linea de
entrada del agua
Inserte un tubo blanco de 3/8" en el lado
de entrada de la cabeza del filtro hasta
que tope. Oprima una vez más para
asegurar una conexión correcta.
Inserte el otro tubo blanco de 3/8" en
el lado de salida de la cabeza del filtro
hasta que tope. Oprima una vez más
para asegurar una conexión correcta.
Inserte los tubos de cobre del dispensador
a los conectores de inserción de 3/8" a 1/4".
Conecte el tubo blanco de 3/8" de la
salida del lado derecho en la cabeza del
filtro en el conector rápido hasta que
tope. Oprima una vez más para
asegurar una conexión correcta.
PRECAUCIÓN
Daños materiales: No estire las líneas de cobre
a más de las 16" (40 cm) proporcionadas.
D
Tubo
de descarga
Discharge
tube
De la water
línea
From
de
suministro
supply
line
de agua
hacia
el dispensador
To
dispense
La descarga de agua de aproximadamente 2 oz.
(60 ml) es normal, cuando el filtro es retirado.
22
Para quitar el tubo de cada conector rápido, oprima
el anillo de liberación y saque el tubo con cuidado.
Para redireccionar la descarga de agua al
reemplazar el filtro, coloque el tubo claro
de 6" (152 mm) sobre el respiradero en el
lado izquierdo de la cabeza del filtro.
Nota: se requiere el accesorio de 3/8"
para realizar la conexión del suministro
de agua.
Conecte el tubo restante blanco de 3/8”
a la línea de suministro de agua de
entrada. (Vea el paso 6)
6A
CONEXIÓN FINAL DEL AGUA
Tuerca de latón
Casquillo
Inserto de latón
Tubo de
plástico
de 3/8”
PRECAUCIÓN
Daños materiales: Conecte el tubo restante
al agua fría de entrada solamente.
B
Instale una “T” (no incluido) en la línea
de agua fria.
Instale la válvula de control de agua
dedicada con el accesorio de compresión
de 3/8”.
En el extremo del tubo blanco de 3/8" que
sale del conector rápido, deslice la tuerca
de latón y el casquillo y luego coloque el
inserto para tubo.
Inserte el tubo blanco de 3/8" en la
conexión de compresión de 3/8" y apriete.
Abra la línea de agua fría.
Oprima la manija HOT (CALIENTE)
del dispensador hasta que salga el
agua por el grifo (aproximadamente
1 a 2 minutos).
ADVERTENCIA
Riesgo de quemadura: La llave entrega agua casi en
ebullición (212 ˚F) la cual puede producir quemaduras
instantáneas. Tenga cuidado cuando opere este equipo.
C
Deje salir el agua por lo menos durante
dos minutos para limpiar las líneas (las
manijas de agua caliente y fría en forma
independiente si es el caso).
Revise todas las conexiones para
asegurarse de que estén apretadas
y que no presenten fugas.
Enchufe el tanque de agua caliente.
El agua saldrá fría en un principio.
ADVERTENCIA
Daños materiales: Es necesario tener una toma eléctrica estándar
con conexión a tierra a una distancia de 30" (75 cm) debajo del
fregadero. No utilice extensiones eléctricas con el dispensador.
Espere entre 12 y 15 minutos para que el
agua se caliente a la temperatura indicada.
Durante el ciclo inicial de calentamiento es
normal escuchar gorgoteos y siseos.
Si el agua que viene del grifo no es caliente 15 minutos después de que se ha
enchufado la unidad - o para otras ediciones relacionadas con la operación de
su dispensador inmediato de la agua caliente - refiera a la sección de
“localización de averías” en la página 28.
23
PARA INSTALAR SÓLO UN GRIFO NUEVO
A
Determine si el tanque existente es el A,
envolvente de plástico color gris, o B,
envolvente metálico color blanco.
Anillo de
liberación
Pestaña
de liberación
1/4"
azul
7/16"
blanco
5/16"
transparente
Tanque A
1/4"
azul o
cobre
5/16"
7/16"
trans- blanco
parente
Tanque B
PRECAUCIÓN
Daños materiales: No apriete ni rompa el tubo de cobre. No
deforme la última pulgada (2.5 cm) del extremo de cobre.
B
Corte
aquí
En la parte superior del tanque, oprima la
pestaña de liberación de color gris (si se trata
del tanque A) o el anillo de liberación (si se trata
del tanque B) en el accesorio de conexión
rápida que asegura el tubo azul o de cobre
1/4” y tire suavemente de la línea para sacarla
del accesorio. Saque el tubo blanco de 7/16" y
el transparente de 5/16" de sus conectores.
Retire el grifo usado.
Tanque A
El accesorio de conexión a presión se une
directamente al tanque.
Tanque B
Corte el extremo del accesorio de conexión a
Tanque A
Tanque B
PRECAUCIÓN
Daños materiales:
Cierre la toma de agua y desenchufe el tanque.
presión del tubo azul de 1/4”. Asegúrese de
que el corte sea recto y que no tenga rebabas.
Inserte el tubo azul dentro del accesorio
del tanque.
Vaya al paso 2 (páginas 23-26) para ver las
instrucciones completas de instalación.
PARA INSTALAR SÓLO UN TANQUE NUEVO
A
En la parte superior del tanque, oprima el anillo de
Tome nota de
la orientación
del casquillo
liberación o la pestaña de liberación gris en el
accesorio de conexión rápida que asegura el tubo
azul o de cobre 1/4” y tire suavemente de la linea
para retiarla del accesorio. Saque el tubo blanco de
7/16" y el transparente de 5/16" de sus conectores.
Si aún no está equipado, deberá instalarse el
accesorio de conexión a presión incluido.
PRECAUCIÓN
Daños materiales:
Desenchufe el tanque antes de conectar el grifo.
destornille la tuerca de montaje de bronce y
retire el accesorio de conexión a presión, el
casquillo de bronce y la tuerca.
Deslice la tuerca de latón y el casquillo de
B
Tubo azul
plástico en el tubo de 1/4" de cobre o
azul que viene desde el grifo.
Inserte el tubo azul o cobre en el
Compruebe
la orientación del
casquillo
conector de inserción y apriete la tuerca
de latón con una llave entre 1 y 2 vuelta
en sentido horario.
PRECAUCIÓN
Daños materiales:
No apriete excesivamente la tuerca de latón.
24
Para instalar el accesorio de conexión a presión,
Si lo desea, puede utilizar el soporte de
montaje usado con el tanque.
Las instrucciones de instalación completas
se encuentran en los pasos 3 y 4 de la
página 21.
Riesgo de descarga eléctrica: El uso del dispositivo sin conexión a tierra o conectado
ADVERTENCIA incorrectamente puede ocasionar lesiones graves o la muerte debido a una descarga eléctrica.
Este electrodoméstico debe estar conectado a tierra. Este dispensador está equipado con un cable
eléctrico que tiene un conductor con conexión a tierra y un polo de conexión a tierra. El enchufe debe
conectarse a una toma instalada correctamente y conectada a tierra de acuerdo con los códigos y normas
eléctricas de su localidad. No modifique el cable proporcionado con el aparato; en caso de que no se pueda
enchufar en la toma, contrate los servicios de un técnico especializado para instalar la toma eléctrica. Si
duda de que su dispensador esté conectado correctamente a tierra, consulte a un técnico especializado.
Lesiones personales: Este tanque no trabaja a presión. NO MODIFIQUE este
sistema. NO CIERRE el tubo de purga ni conecte otro tipo de dispensadores o
PRECAUCIÓN válvulas en el tanque. Utilice sólo el grifo del dispensador InSinkErator proporcionado.
Utilice sólo las partes incluidas en el paquete. Si necesita reparación o partes de
repuesto, comuníquese con su agente autorizado de servicio InSinkErator.
Riesgo de incendio: Para minimizar la posibilidad de incendio, NO GUARDE objetos
ADVERTENCIA inflamables como trapos, papel o envases con aerosol cerca del tanque. NO GUARDE o
use gasolina u otros vapores o líquidos inflamables cerca de éste u otros aparatos eléctricos.
Daños materiales: Para evitar daños causados por el agua, cambie cualquier tubería
PRECAUCIÓN floja o dañada. Inspeccione periódicamente la unidad para detectar posibles signos
de fugas y retírela de servicio inmediatamente si sospecha que presenta fugas.
Los dispensadores de agua caliente instantánea, igual que cualquier otro calentador de agua,
tienen una vida útil limitada y en algún momento fallarán. Para evitar posibles daños materiales,
este dispensador debe revisarse periódicamente por posibles fugas y cambiarse cuando sea
necesario. En caso de que una fuga pueda causar daños materiales, se debe usar una bandeja
de goteo conectada a un tubo de drenado adecuado o equipada con un detector de fugas.
INFORMACIÓN SOBRE LA GARANTÍA
Dispensador:
5 años de garantía
Tanques de acero inoxidable: 3 años de garantía
Sistema de Filtración:
1 año de garantía
(excluyendo el cartucho del filtro reemplazable)
Cubre todas las partes de reemplazo y mano de obra para corregir defectos de los materiales
o de fabricación en el sistema del dispensador, con excepción del cartucho reemplazable del
filtro, durante el periodo completo de garantía a partir de la fecha de instalación en su hogar.
Si se requiere servicio de garantía durante el periodo de garantía, póngase en contacto con
un agente de servicio autorizado de InSinkErator para que reemplace o repare la unidad en
su hogar en forma gratuita. Si su dispensador es reemplazado y no reparado, la garantía de la
nueva unidad cubrirá lo que dure el periodo restante de la garantía original del dispensador.
Nota: La garantía se determina de acuerdo con el número de serie y fecha de instalación de la
unidad. Es necesario presentar el comprobante de compra o instalación para verificar el estado
de la garantía. Cuando necesite mantenimiento y para encontrar el centro de servicio de fábrica
más cercano a usted, llame al número gratuito 1-800-558-5700.
La garantía precedente no aplica a daños o mal funcionamiento que resulten de
accidentes, alteraciones, mal uso, abuso, instalación incorrecta e instalación que no esté hecha
de acuerdo con las presentes instrucciones o con las normas eléctricas y de plomería locales.
No asumimos ninguna responsabilidad por daños consecuentes. Instale solamente con
componentes originales InSinkErator®. El uso de componentes que no sean InSinkErator anula
la garantía.
Algunos estados no permiten limitaciones acerca del tiempo que duran las garantías
implícitas o la exclusión de limitaciones de daños incidentales o consecuentes, por lo que es
posible que las limitaciones mencionadas anteriormente no sean aplicables en su caso.
Esta garantía le otorga derechos legales específicos, y usted puede tener además otros
derechos que varían de estado a estado.
25
MANTENIMIENTO Y USO
Riesgo de descarga eléctrica: Para evitar descargas eléctricas, desconecte la
ADVERTENCIA electricidad antes de dar mantenimiento a la unidad. Utilice una toma conectada
a tierra y polarizada correctamente.
AJUSTE DEL TERMOSTATO
La temperatura establecida de
fábrica es de 200 °F. Para reajustar
el termostato a 200°, gire el
indicador dos muescas hacia
la derecha de la vertical.
aprox. 200°
Ajuste el termostato lentamente,
girando la carátula en el sentido
de las manecillas del reloj para aumentar la temperatura
o en sentido contrario a las manecillas del reloj para
reducirla, después active el volante del grifo por 20
segundos para alimentar con agua fresca que se
calentará con este nuevo ajuste. Espere 5 a 7 minutos
para que el agua alcance la nueva temperatura.
Riesgo de escaldado: No deje
ADVERTENCIA hervir el agua. Esto puede
producir lesiones graves.
ALMACENAMIENTO TEMPORAL Y DRENADO
Si el dispensador no se va a usar durante periodos
largos, desenchúfelo y drénelo. Si la temperatura
ambiental está por abajo del punto de congelación,
desenchufe y drene el dispensador.
Desconecte la alimentación eléctrica de
la unidad.
Oprima la palanca del grifo y deje salir el
agua hasta que esté fría.
Cierre el dispensador en el punto de la válvula.
Ubique y quite el tornillo de drenaje del
centro del fondo del tanque de agua y
drene el agua en una cubeta vacía.
Vacíe el tanque y después reinstale el
tornillo de desagüe en el fondo del
tanque, gire hasta que apriete. NO
apriete demasiado.
Quite y deseche el cartucho del filtro.
Para que todo funcione bien, instale un
nuevo cartucho de filtración (si es
necesario), llene el tanque con agua y
reconecte el cable eléctrico (consulte el
paso 6B de la página 23).
LIMPIEZA DEL GRIFO Y DEL TANQUE
Use solamente limpiadores suaves para
limpiar el grifo y los componentes de
plástico del dispensador.
El uso de limpiadores que contienen
ácidos, álcalis y disolventes inorgánicos
causa deterioro de los componentes
plásticos y anula la garantía.
26
GUÍA PARA EL FILTRO Y REEMPLAZO
Reemplace el cartucho del filtro cuando haya una
disminución obvia de la salida del agua por el grifo o
cuando el agua tenga un sabor u olor dudoso.
Cuando los orificios de entrada y salida se han
cerrado y se ha liberado la presión interna del filtro,
el agua se descarga por la línea de purga
(aproximadamente 2 oz ó 60 ml).
Si no se puede insertar el cartucho nuevo, coloque
el usado y gírelo hasta que se detenga; retírelo y
vuelva a intentar con el cartucho nuevo.
Los filtros de carbón deben cambiarse cada 12 meses.
Instrucciones para cambiar el filtro:
Reemplace por un filtro InSinkErator®.
Coloque una charola o un papel toalla
para platos debajo del filtro para contener
el agua drenada durante el cambio.
Gire el cartucho lentamente en sentido
contrario de las manecillas del reloj hasta
que se detenga (1/4 de vuelta).
Jale el cartucho hacia abajo y deséchelo.
Inserte el nuevo cartucho en la cabeza del filtro.
La superficie superior del filtro quedará
a ras de la parte inferior de la cabeza
del filtro cuando ambos estén
completamente ensamblados.
Gire el cartucho en sentido horario hasta
que tope (1/4 de vuelta).
Alinee la flecha de entrada y salida in/out)
en el conjunto de cabeza y soporte con
la flecha respectiva del cartucho.
Abra el grifo para expulsar el aire atrapado.
Deje salir el agua durante tres minutos
antes de usar.
DAÑOS MATERIALES
Revise periódicamente la unidad por
posibles signos de fuga. Si encuentra
signos de daños causados por el agua,
retire inmediatamente la unidad de servicio.
Para evitar que el agua cause daños
debido a fugas, cambie cualquier tubo
que encuentre cortado, suelto o dañado.
En caso de que una fuga pueda causar
daños materiales, se debe usar una
bandeja de goteo conectada a un tubo
de drenado adecuado o equipada con
un detector de fugas.
INFORMACIÓN DE LA FILTRACIÓN
El Sistema de Filtración del Surtidor de Agua Caliente al Instante InSinkErator® está diseñado
para usarse en la filtración de sedimentos y del olor y sabor a cloro en el agua potable, y ha
sido evaluado para otros usos. El sistema por lo habitual se instala (cerca o detrás de un
fregadero) donde se desee agua potable filtrada, y se debe instalar, operar y dar mantenimiento
tal como se especifica en las instrucciones de instalación y uso.
PRECAUCIÓN
Para reducir el riesgo asociado con el daño a la propiedad ocasionado por fugas de agua:
• Proteja el filtro contra la congelación. Drene el filtro cuando la temperatura descienda
por debajo de 40°F (4.4°C).
• No instale si la presión de agua excede 120 psi (828 kPa). Si su presión de agua
excede 120 psi, debe instalar una válvula limitadora presión. Póngase en contacto con
un fontanero profesional si no está seguro sobre cómo verificar su presión de agua.
• No instale donde puedan presentarse condiciones de martilleo hidráulico. Si existen
condiciones de martillo de agua o golpe de ariete debe instalar un supresor de
martilleo hidráulico. Póngase en contacto con un fontanero profesional si no está
seguro sobre cómo verificar esta condición.
• No instale sobre líneas de suministro de agua caliente. La temperatura máxima del
agua para la operación de este sistema de filtro es 100°F (38°C).
• Se debe reemplazar el cartucho de filtro desechable cada doce meses o en el ciclo
de servicio especificado.
• Lea y siga las instrucciones antes de instalar y usar este sistema.
Para reducir el riesgo asociado con la ingesta de contaminantes originados por el uso con
agua que sea microbiológicamente insegura o de calidad desconocida, no lo use con agua
ADVERTENCIA que sea microbiológicamente insegura o de calidad desconocida sin previamente asegurarse
de la desinfectación adecuada antes o después de que esa agua pase por el sistema.
Especificaciones del filtro de reducción química y mecánica F-201:
(Use el cartucho de sustitución F-201R) Este cartucho (incluido con el sistema) proporciona una reducción mecánica y química de
suciedad y óxido,sabor y olor, cloro y partículas.
El sistema ha sido probado y certificado por NSF International
respecto a la norma 42 de la NSF/ANSI para la reducción de la
clorina, el gusto y el olor y la clase de particulas nominal 1.
Presión:30-125 psi
Temperatura:33˚F–100˚F
Caudal:0.75 gpm
Capacidad:500 galones
Capacidad del filtro: 500 galones,dependiendo de las condiciones locales del agua.Tenga en cuenta que las pruebas se
efectuaron en condiciones estándar de laboratorio;el rendimiento real puede variar. No emplee el producto con agua que no sea
segura microbiológicamente o cuya calidad se desconozca sin una desinfección adecuada anterior o posterior al sistema. Sólo
debe utilizarse con agua fría. Los sistemas deben instalarse y utilizarse según los procedimientos y pautas recomendados por el
fabricante. Para la garantía, consulte la tarjeta de garantía. Para reparaciones y piezas,comuníquese con su distribuidor local o
directamente con InSinkErator® al 1-800-558-5700.
Pautas de aplicación y parámetros del suministro de agua para las pruebas NSF:Caudal de servicio de 0.75 gpm, suministro
de agua comunitario o de pozo privado,presión del agua entre 30 y 125 psi,temperatura del agua entre 33°F y 100°F.Excepto
donde se indique lo contrario,todas las pruebas se efectuaron con pH = 7.5±0.5,Caudal:0.75 gpm, Presión:60 psi,Temp:20°±3°C.
En caso de reparaciones o sustitución de componentes,comuníquese con un agente de Servicio autorizado de InSinkErator.
27
Por favor lea la Guía de Solución de Problemas y/o visite el
sitio www.insinkerator.com antes de llamar al AnswerLine™
IDENTIFICACIÓN Y SOLUCIÓN DE PROBLEMAS
PROBLEMA
El agua y el vapor salen
forzadamente por el
grifo sin abrir la manija
del dispensador.
CAUSA POSIBLE
SOLUCIÓN
• El agua de la unidad está hirviendo.
• Active la palanca del grifo para que salga agua del tanque.
Puede ser durante el ajuste inicial.
• Ajuste la temperatura del agua con el indicador que está en
frente del tanque.
Recuerde que a mayor altitud, el agua hierve a menor temperatura
El agua no está caliente.
• Posiblemente la unidad no
está enchufada.
• Verifique que la unidad esté enchufada en una toma
eléctrica conectada a tierra correctamente.
• La toma eléctrica no funciona.
• Asegúrese de que el interruptor de circuito o los fusibles
funcionen correctamente.
• Compruebe que la corriente de la toma eléctrica no
esté interrumpida.
El agua está demasiado
caliente o no está
suficientemente caliente.
• El termostato no está ajustado como
usted lo necesita.
El agua sale por el
orificio de purga y no
por la llave.
• El tubo de salida está bloqueado.
El agua gotea por la llave
u orificio de purga
intermitentemente.
• La cavidad de expansión no está
drenando correctamente debido a
una presión baja del agua.
• Ajuste el termostato lentamente y luego active la manija
del grifo durante 20 segundos para que entre agua
fría y se caliente a la nueva temperatura ajustada.
Espere entre cinco y siete minutos para que el agua se
caliente a la nueva temperatura.
• Revise que el tubo de salida no esté torcido o estrechado.
• Desatornille la pieza del extremo del grifo y quite cualquier
residuo depositado.
• El grifo está bloqueado.
• Desenchufe la unidad. Si el goteo no cesa después de
algunos minutos, revise la válvula de suministro para
verificar que esté completamente abierta y que no haya
obstrucciones en la tubería de agua que causen reducción
de la presión por abajo de 30 psi (por ejemplo, la válvula de
asiento mal instalada, el filtro de agua tapado o la válvula
de cierre parcialmente abierta).
El agua gotea por la llave
u orificio de purga
constantemente.
• Los residuos en la línea de agua
pueden estar en la válvula del grifo y
causan una salida lenta del agua.
• Desatornille la pieza del extremo del grifo y quite cualquier
residuo depositado.
Corriente dividida.
• Residuos en las líneas del grifo.
• Desatornille la pieza del extremo del grifo y quite cualquier
residuo depositado.
• Active la manija del grifo de 7 a 10 veces para limpiar el grifo.
PROBLEMAS DE FILTRACIÓN
El agua tiene sabor u olor • El filtro necesita limpieza
• El filtro necesita cambiarse
• Active el grifo y deje salir el agua hasta que esté fría.
• Si no hay cambio, reemplace el cartucho del filtro.
El nuevo filtro tiene fuga o • La cabeza y el soporte no están
girados completamente
no ajusta
• Separación entre el filtro y el anillo “O”
• Retire, revise, reinstale el cartucho del filtro.
• Retire el filtro nuevo, reemplace por el filtro antiguo.
Verifique la operación. Si está OK, reinstale el filtro nuevo y
verifique nuevamente la operación.
El agua no fluye o fluye
muy poco
• Reemplace el cartucho del filtro. Vea la página 26.
28
• El filtro necesita cambiarse
Si los problemas continúan, visite www.insinkerator.com o solicite ayuda en la línea AnswerLine™
en el número 1-800-558-5700.
Série 2200
Série 1100
SST-FLTR
Distributeur d’eau très chaude instantanée
Manuel du propriétaire
Installation, soin et utilisation
Installation, Care & Use
Instalacion, cuidado & uso
Nous sommes très heureux que vous ayez adopté chez vous le distributeur d’eau très chaude
instantanée InSinkErator®. Cet appareil unique vous permettra d’économiser du temps et vous
évitera des efforts dans la cuisine. Et vous découvrirez avec joie chaque jour de nouveaux usages
pour cet appareil. C’est la raison pour laquelle des millions de personnes utilisent un distributeur
d’eau très chaude instantanée InSinkErator.
Nous sommes persuadés qu’en suivant nos instructions étape par étape, vous profiterez vite des
avantages de l’eau très chaude instantanée.
CE QUE VOUS DEVRIEZ SAVOIR AVANT DE COMMENCER
Pour votre satisfaction et votre sécurité, lisez bien toutes les instructions, précautions, avertissements et dangers
avant d’installer ou d’utiliser ce distributeur d’eau très chaude instantanée
Cette unité spécifique n’est pas destinée à un usage commercial.
Assurez-vous que tous les raccordements et le câblage électrique sont conformes aux codes locaux.
Une prise électrique avec prise de terre de 120 volts ordinaire est nécessaire sous l’évier pour l’alimentation
électrique du distributeur.
La prise murale alimentant votre distributeur doit avoir du courant d’une façon continue.
Cette prise doit être dotée d’un fusible et ne doit pas être contrôlée par le même interrupteur mural que celui qui
fait fonctionner le broyeur, à moins que vous n’ayez un commutateur SinkTop Switch™ de InSinkErator®.
Il est recommandé d'installer un robinet d'arrêt sur le conduit d'eau froide fournissant l'eau au système.
Si vous pensez que la teneur en chlore de votre eau est élevée, nous vous recommandons d'utiliser notre
système de filtration d'eau.
L’utilisation d’un filtre à eau ne devrait PAS entraîner une baisse de pression d’eau en dessous de 30 psi
(207 kPa). Si c’est le cas, ceci empêchera votre appareil de fonctionner convenablement.
Les pièces mobiles à l’intérieur du réservoir peuvent causer un son de crécelle. Ceci est normal.
CE QUE VOUS AVEZ BESOIN POUR COMMENCER
Équipement nécessaire :
Perceuse
Raccord en T
Soupape de contrôle réservée
Clé anglaise
Tournevis à têtes phillips et plate
Crayon
Ruban à mesurer
Niveau
Équipement dont vous pourriez avoir besoin :
Ancrages pour mur sec
Scie cylindrique
Clé à robinet de montée
Emporte-pièce
Si vous avez l’intention d’utiliser le trou de l’arroseur dans votre évier pour votre distributeur, vous pourrez
avoir besoin d’une clé à robinet de montée et d’un bouchon de 1/8 po ou d’un chapeau de 1/4 po (non
fourni) pour le conduit de boyau d’arroseur du robinet. Voir étape 1-B.
Si vous devez découper un trou de montage dans votre évier en acier inoxydable, vous pourrez avoir
besoin d’une scie cylindrique de 11⁄4 po - 11⁄2 po pour découper l’acier inoxydable ou d’un emporte-pièce.
Consultez un professionnel si vous percez dans une surface autre que l’acier inoxydable.
30
Identifiez le numéro de modèle de votre distributeur d’eau très chaude instantanée et inscrivez-le ici : _____
F-HC2200
F-GN2200
F-HC2215
F-GN2215
F-HC1100
F-GN1100
COMMENT UTILISER CE MANUEL D’INSTRUCTIONS
Ces instructions sont divisées en chapitres principaux, indiqués par des numéros et des souschapitres, indiqués par des lettres en majuscule. Le manuel est configuré ainsi pour vous permettre
de faire une pause à n’importe quel point, une fois un chapitre ou un sous-chapitre terminé sans
affecter le processus
d’installation.
INSTALLATION DU ROBINET
Ce que vous verrez dans
le manuel d’instructions :
A
■ Déballez les composantes du
distributeur.
■ Sur une surface plane et ferme,
redressez soigneusement le tube de
cuivre.
2
AVERTISSEMENT
3
1
Dommage matériel: Ne pincez pas ou ne brisez
pas les tubes de cuivre. Ne déformez pas le
dernier pouce du tube.
1
Fournit une description narrative étape par étape de l’installation, avec cases à cocher
pouvant être marquées au fur et à mesure que vous progressez dans l’installation.
2
Contient des illustrations très simples qui fournissent des instructions visuelles
pour appuyer le texte.
3
ATTENTION, AVERTISSEMENTS et DANGERS qui nécessiteront votre attention
durant le travail.
DANGER
Une situation dangereuse imminente qui, si elle n’est pas évitée, pourrait entraîner la mort ou des blessures graves.
ATTENTION Une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort ou des blessures graves.
AVERTISSEMENT Une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures mineures ou modérées.
VUE GÉNÉRALE D’UNE
CONFIGURATION TERMINÉE
31
DANS CET EMBALLAGE
F-HC2200
F-GN2200
Joint torique
en caoutchouc
F-HC2215
Écrou hex
F-GN2215
Plaque de montage
semi-circulaire
F-HC1100
Outil hex
F-GN1100
Prise (1)
Connexion rapide
Tête De Filtre
Tube 3/8 po (2)
Écrou en laiton/
Virole/Insertion de tube
SST-FLTR
32
Cartouche de Filtre
Raccord à Ergot
(3 pièces)
Tuyau D’évacuation
du Filtre
Vis 3/4 po (4)
Si vous installez UNIQUEMENT un nouveau robinet ou un
nouveau réservoir, reportez-vous à la page 38.
COMMENCEZ ICI UNE BONNE INSTALLATION DEVRAIT DEMANDER DE 2-4 HEURES
1A
PRÉPARATION
Minimum requis depuis le
centre du trou jusqu’au mur
F-HC2215................31⁄8" (8 cm)
F-GN2215................37⁄8" (10 cm)
F-HC2200................31⁄8" (8 cm)
F-GN2200................37⁄8" (10 cm)
F-HC1100................31⁄8" (8 cm)
F-GN1100................37⁄8" (10 cm)
L'épaisseur maximale du
comptoir est de 76 mm (3 po).
Identifiez les emplacements pour le robinet
du distributeur, le réservoir et le filtre
(le cas échéant).
Vérifiez s’il y a un dégagement suffisant (voir
tableau à gauche) pour que les poignées du
distributeur puissent être ouvertes
complètement.
Vérifiez si le comptoir n’est pas trop épais
(voir tableau à gauche)
Vérifiez s’il y a une prise électrique avec
prise à la terre sous l’évier.
La prise secteur utilisée pour votre distributeur doit être constamment alimentée et
avoir un fusible. Elle ne doit pas être commandée par le même interrupteur qui
active votre broyeur à déchets, sauf s'il s'agit d'un InSinkErator SinkTop SwitchTM.
B
Fermez l’approvisionnement en eau.
Si vous utilisez le trou de boyau pour
l’arroseur de l’évier, retirez l’écrou qui
raccorde le boyau de l’arroseur au fond
du robinet.
À l’aide d’une clé à mollette, retirez
l’écrou raccordant la bride de rondelle
d’arroseur dans le trou de l’arroseur.
Si vous devez percer à travers l’évier ou le
comptoir, il vous faudra louer ou acheter les
outils appropriés.
C
Taille requise du trou
Modéles chauds
et frais
13⁄8 po - 11⁄2 po
Modéles chauds
1 ⁄4 po - 1 ⁄2 po
1
1
seulement
Consultez un professionnel avant de
percer dans une surface autre que de
l’acier inoxydable.
Bouchez l’ouverture du boyau à l’aide
d’un bouchon de 1/8 po ou un chapeau
de 1/4 po (non fournis).
Que se passe-t-il si vous n’avez pas de trou
d’arroseur ou que vous ne voulez pas l’utiliser ?
De nombreux propriétaires remplacent le
distributeur à savon de leur évier par un
distributeur d’eau très chaude instantanée.
Si vous percez un trou dans un évier ou le
dessus du comptoir en acier inoxydable,
vous pouvez découper un trou de
montage pour le distributeur à l’aide d’une
scie cylindrique pour acier inoxydable, ou
vous pouvez utiliser un emporte-pièce.
33
2A
INSTALLATION DU ROBINET
Déballez les composantes
du distributeur.
Sur une surface plane et ferme,
redressez soigneusement le tube
de cuivre.
AVERTISSEMENT
Dommage matériel : Ne pincez pas ou ne brisez
pas les tubes de cuivre. Ne déformez pas le
dernier pouce du tube.
B
Vérifiez si le joint torique noir est
convenablement assis dans la base
de la tête du distributeur (la rainure
étant en dessous du distributeur).
Utilisez bien un joint torique en caoutchouc
pour maintenir un joint adéquat
C
Faites passer les tubes vers le bas à
travers le trou dans l’évier ou le
dessus de comptoir jusqu’à ce que
la base repose sur l’évier ou sur la
surface du dessus de comptoir.
Un assistant peut être nécessaire pour
tenir la tête du distributeur en place
lors de la fixation du distributeur.
D
À partir du dessus de l’évier, placez la
plaque de montage semi-circulaire sur
la tige filetée.
Placez l’écrou hex. Sur la tige filetée.
Vérifiez si la tête du robinet est à
l’angle voulu.
La plaque de montage semi-circulaire devrait
encercler tous les tubes descendants et se prolonger au-delà du trou de l’évier une fois serrée.
34
Insérez le tournevis dans le trou sur le
côté de l’outil hex et utilisez l’outil pour
serrer l’écrou et fixez le robinet.
3A
MONTAGE DU RÉSERVOIR
Le réservoir doit
être monté de
niveau pour
assurer un bon
fonctionnement
ATTENTION
Dommage matériel : Le réservoir doit être situé à 16 po du robinet
et à 30 po ou moins d’une prise standard mise à la terre. NE FAITES
PAS de rallonge de plomberie ou de conduits électriques.
B
Sélectionnez un endroit sous l’évier pour
monter le réservoir verticalement à bonne
portée des connexions de plomberie et
d’électricité. Le réservoir devrait se trouver
à 16 po ou moins des conduits d’eau du
robinet et à 30 po ou moins d’une prise
ordinaire avec mise à la terre.
Tout en maintenant le réservoir en place à
l’endroit choisi pour l’installation, servezvous d’un crayon pour marquer les
emplacements pour 2 vis de suspension.
Les vis fournies doivent être utilisées sur des
montants en bois ou sur des armoires seulement.
Servez-vous d’ancrages muraux (non fournis)
pour l’installation sur un mur sec.
Laissez 1/4 po pour
suspendre le réservoir
Percez au préalable des trous guides de
1/8 po aux marques.
Serrez les vis dans les trous prépercés
Montez le réservoir verticalement dans un
endroit qui permet un dégagement sur le
dessous du réservoir pour le drainage au
besoin. NE PAS trop serrer les vis.
4A
en laissant 1/4 po exposé.
Suspendez le réservoir sur les vis.
Serrez les vis avec seulement 1/2 tour
dans le sens horaire.
RACCORDEMENT DU ROBINET AU RÉSERVOIR
Réservoir A
(1)
(2)
(3)
Utilisez un raccord à connexion par
enclenchement sur le tube bleu o cuivre
1/4 po, et enclenchez-le dans un raccord à
connexion rapide (gauche) sur le réservoir (1).
Réservoir A
Réservoir B
(1) (3)
Les deux Réservoirs
Insérez le tuyau bleu de 6,3 mm (1/4 po)
dans le raccord rapide à gauche. (1)
(2)
Réservoir B
AVERTISSEMENT
Dommage matériel : Les conduits d’eau pincés ou
bloqués peuvent causer des dommages au
réservoir du distributeur.
Dommage à la propriété : Vérifiez pour vous
assurer que les tuyaux sont bien raccordés et
poussés aussi loin que possible.
Faites glisser le tube flexible blanc 7/16 po
au-dessus du raccord au milieu barbelé et
faites-le glisser vers le bas sur environ
1/2 po (2).
Faites glisser le tube transparent de 5/16
po sur le raccord lisse à l’extrémité de
droite et faites-le descendre sur environ
1/2 po (3).
Vérifiez visuellement s’il y a des tubes
pincés ou écrasés.
Aucun de ces raccordements ne requiert de
collier de serrage.
35
5A
INSTALLATION DU SYSTÉME DE FILTRATION
Les vis fournies doivent être utilisées sur des
montants en bois ou sur des armoires seulement.
Servez-vous d’ancrages muraux (non fournis)
pour l’installation sur un mur sec.
ATTENTION
Risque de blessure : Ne placez pas le filtre
au-dessus d’une prise de courant ou autre
dispositif électrique. Installez la tête et le support
de façon à ce que les raccordements ne
nécessitent pas d’étirement, de tortillement
ou de pincement du tube.
B
vers le
distributeur
depuis le conduit
d’approvisionnement en eau
AVERTISSEMENT
Dommage matériel : Le tube doit se conformer au contour de
l’armoire pour permettre un espace de rangement sans courbures
trop prononcées. Les tubes ont besoin de coupes propres,
perpendiculaires et sans ébarbures pour assurer un bon ajustement.
C
Modéles chauds
et frais
à partir du filtre ou du conduit
d’approvisionnement en eau
Modéles chauds
seulement
Prise
Plug
à partir du filtre ou du conduit
d’approvisionnement en eau
AVERTISSEMENT
Dommage matériel : N’étendez pas les conduits
de cuivre plus loin que les 16 po fournis.
D
vers le
To dispense
distributeur
Une évacuation d'eau de 5,68 cl (2 oz) environ
est normale lors du retrait du filtre.
36
Déterminez la longueur du tube nécessaire,
puis coupez à la longueur en vous assurant
que la coupe est perpendiculaire et ne
comporte pas d’ébarbures.
Insérez un tube blanc 3/8 po dans le côté
de l’entrée de la tête de filtre jusqu’à ce qu’il
s’arrête. Appuyez à nouveau pour assurer
un ajustement précis.
Insérez l’autre tube blanc de 3/8 po dans le
côté de sortie de la tête de filtre jusqu’à ce
qu’il s’arrête. Appuyez à nouveau pour
assurer un ajustement précis.
Insérez le(s) tube(s) de cuivre à partir du
distributeur dans le raccord à connexion
rapide de 3/8 po à 1/4 po.
Raccordez le tube blanc 3/8 po depuis la
sortie de droite sur la tête de filtre dans le
raccord de la connexion rapide jusqu’à ce
qu’il s’arrête et. Appuyez à nouveau sur le
tube pour assurer un ajustement précis.
Pour enlever le(s) tube(s) de la connexion rapide,
appuyez sur la bague de dégagement et tirez
doucement le tube pour l’éloigner.
Pour rediriger l'évacuation d'eau lors du
remplacement du filtre, placez un tube
transparent de 150 mm (6 po) sur l'orifice
d'entrée d'air situé sur le côté gauche de
la tête de filtre.
Tuyau
d’évacuation
Discharge
tube
DeFrom
la conduite
water
d'alimentation
supply line
en eau
Marquez les emplacements des trous pour
la tête de filtre et le support à un endroit qui
permet le remplacement du filtre.
Percez des trous de départ de 1/8 po et
fixez le support au mur à l’aide de vis à bois
en les serrant bien.
Enlevez le chapeau de filtre rouge, insérez la
cartouche de filtre dans la tête de filtre et
tournez dans le sens horaire jusqu’à ce que
la flèche “LOCK” sur le filtre s’aligne avec la
flèche sur le support.
Remarque : Il faut un raccord de
9,5 mm (3/8 po) pour établir la
connexion à l'alimentation d'eau.
Raccordez le tuyau restant blanc de
9,5 mm (3/8 po) pour le conduit
d'alimentation d'eau d'entrée.
(Reportez-vous à l'étape 6)
6A
CONNEXION FINALE DE L’EAU
Installez un raccord en T dans le conduit (non
compris) d’approvisionnement d’eau froide.
Écrou en laiton
Virole
Insertion en laiton
Installez la soupape de contrôle d'eau
iréservée avec le raccord à compression
ide 9,5 mm (3/8 po).
Tuyau de
plastique
de 9,5 mm
(3/8 po)
À l’extrémité du tube blanc de 3/8 po venant
AVERTISSEMENT
Dommage matériel : Joignez le reste du tube à
l’approvisionnement d’eau froide seulement.
B
du filtre ou de la connexion rapide, faites
coulisser l’écrou en laiton et la virole fournis sur
le tube et poussez l’insertion de tube en laiton.
Insérez le tube blanc de 3/8 po dans le
raccord à compression de 3/8 po et serrez.
Mettez en marche l’approvisionnement
en eau froide.
Appuyez sur le manche HOT du
distributeur et maintenez-le jusqu’à
ce que l’eau s’écoule par le bec
(1 à 2 minutes environ).
ATTENTION
Danger d'échaudage : le robinet donne de l'eau presque
bouillante (100 ˚C ou 212 ˚F) qui pourrait brûler ou échauder
instantanément. Attention en utilisant cet appareil.
C
Faites couler l’eau pendant au moins
2 minutes pour rincer les conduits
(poignées d’eau chaude et d’eau froide
indépendamment si applicable).
Vérifiez tous les raccordements pour vous
assurer qu’ils sont serrés et qu’il n’y a pas de fuite.
Branchez le réservoir d’eau chaude instantanée.
L’eau sera froide au début.
ATTENTION
Danger de brûlures : Une prise standard mise à la terre et se
trouvant à moins de 30 po du distributeur est nécessaire sous
l’évier. N’utilisez pas de fil de rallonge avec le distributeur.
Allouez 12-15 minutes pour que l’eau
atteigne la température voulue.
Les bruits de sifflement et de gargouillement
sont normaux durant le cycle de chauffage initial.
Si l'eau venant du robinet n'est pas chaude 15 minutes après que l'unité a été
branchée - ou pour d'autres raisons liées à l'opération de votre distributeur
instantané d'eau chaude - référez-vous à la section "de dépannage" à la page 42.
37
SI VOUS INSTALLEZ SEULEMENT UN NOUVEAU ROBINET
A
Déterminez si votre réservoir actuel est A, une
enveloppe de plastique gris, ou B, une
enveloppe de métal blanc.
Release
Ring
Languette de
dégagement
1/4"
bleu ou
cuivre
Réservoir A
Réservoir B
AVERTISSEMENT
Dommage matériel : Ne pincez pas ou ne brisez
pas les tubes de cuivre. Ne déformez pas le
dernier pouce du tube.
B
Coupez
ici
Réservoir A
Réservoir B
AVERTISSEMENT
Dommage matériel :
Fermez l’eau et débranchez le réservoir.
Sur le dessus du réservoir, enfoncez la
languette de dégagement grise (si A) ou
l'anneau de dégagement (si B) dans le
raccord rapide fixant le tuyau bleu ou cuivre
de 6,3 mm (1/4 po) et tirez délicatement le
conduit hors du raccord. Tirez le tube blanc
de 7/16 po et le tube transparent de 5/16 po
hors des raccords.
Retirez le robinet existant.
Réservoir A
Le raccord à branchement à ergot s'installera
directement au réservoir.
Réservoir B
Coupez le raccord à branchement à ergot
à l'extrémité du tuyau bleu de 6,3 mm
(1/4 po). Assurez-vous que la coupe est
droite et sans bavures.
Insérez le tuyau bleu dans le raccord
du réservoir.
Passez à l’étape 2 (pages 38–41) pour
les instructions d’installation complètes.
SI VOUS INSTALLEZ SEULEMENT UN NOUVEAU RÉSERVOIR
A
Notez
l'orientation
de la virole
AVERTISSEMENT
Dommage matériel : Débranchez le réservoir
avant de raccorder le robinet.
B
Blue
TubeTube
Bleu
Vérifiez
l'orientation
de la virole
AVERTISSEMENT
Dommage matériel :
Ne serrez pas trop l’écrou en laiton.
38
Sur le dessus du réservoir, enfoncez l'anneau de
dégagement ou la languette de dégagement
grise dans le raccord rapide fixant le tuyau bleu
de 6,3 mm (1/4 po) et tirez délicatement le
conduit hors du raccord du réservoir. Tirez le
tube blanc our cuivre de 7/16 po et le tube
transparent de 5/16 po hors des raccords.
Si ce n'est déjà fait, vous devez installer le
raccord à branchement à ergot.
Pour l'installer, dévissez l'écrou de montage
de laiton et retirez le raccord à branchement à
ergot, la virole de laiton et l'écrou.
Glissez l'écrou en laiton et la ferrule en
plastique sur le tube bleu ou en cuivre
de 6 mm partant du robinet.
Insérez le tube bleu ou cuivre dans le
raccord à connexion par enclenchement et
serrez l’écrou de laiton avec une clé, en
utilisant 1 à 2 tour dans le sens horaire.
Vous pouvez choisir d’utiliser le support de
montage existant du réservoir.
Pour les instructions d'installation complètes,
reportez-vous à la page 35, étapes 3-4.
ATTENTION
Risque de choc électrique : L’utilisation d’un appareil mal mis à la terre ou
mal branché peut entraîner des blessures graves ou même la mort à la suite
d’un choc électrique.
Cet appareil doit être mis à la terre. Ce distributeur d’eau très chaude instantanée est équipé d’un fil avec
conducteur de mise à la terre et d’un ergot de mise à la terre. La fiche doit être raccordée à une prise
appropriée, convenablement installée et mise à la terre, conformément aux codes et ordonnances locaux.
Ne modifiez pas la fiche fournie avec l’appareil – si elle ne s’adapte pas à la prise, faites installer une prise
appropriée par un électricien qualifié. Si vous êtes dans le doute quant à savoir si le distributeur d’eau très chaude
instantanée est convenablement mis à la terre, vérifiez auprès d’un électricien ou d’un réparateur qualifié.
AVERTISSEMENT
Blessure : Ce réservoir est un réservoir non pressurisé. NE MODIFIEZ PAS ce système. NE FERMEZ PAS le
tube d’évent ou ne raccordez pas d’autres types de distributeurs ou soupapes au réservoir. Utilisez
seulement le robinet du distributeur InSinkErator fourni. Utilisez seulement les pièces fournies. Contactez
un agent de service autorisé InSinkErator pour les réparations et les composantes de rechange.
ATTENTION
Danger d’incendie : Pour réduire la possibilité d’incendie, N’ENTREPOSEZ PAS d’articles inflammables
tels que chiffons, papier ou canettes aérosols près du réservoir. N’ENTREPOSEZ PAS ou n’utilisez pas
d’essence ou autres vapeurs et liquides inflammables à proximité de cet appareil ou de tout autre appareil.
AVERTISSEMENT
Dommage matériel : Pour éviter les dommages causés par l’eau, remplacez tout tube desserré ou
fendu. Inspectez périodiquement l’appareil pour tout signe de fuite et retirez immédiatement du service
tout appareil qui semble avoir une fuite.
Un distributeur d’eau très chaude instantanée, comme tout chauffe-eau, a une durée limitée
et fera éventuellement défaut. Pour éviter tout dommage matériel, ce distributeur d’eau très
chaude instantanée devrait être vérifié régulièrement pour voir s’il ne comporte pas de fuites
et être remplacé au besoin. Une cuvette de vidange, rattachée par un système de
plomberie à un drain approprié ou dotée d’un détecteur de fuites, devrait être utilisée
dans ces applications où toute fuite pourrait causer des dommages matériels.
RENSEIGNEMENTS SUR LA GARANTIE
Distributeur :
garantie de 5 ans
Réservoir en acier inoxydable: garantie de 3 ans
Système de filtration :
1 an de garantie
(cartouche de filtre exclue)
Couvre toutes les pièces de rechange et la main-d’œuvre pour corriger les défectuosités de
matières premières ou de fabrication dans le système de distributeur, à l’exclusion de la
cartouche de filtre remplaçable, pour la période complète de garantie, à compter de la date
d’installation à votre domicile. Si votre distributeur est remplacé plutôt que d’être réparé, la
garantie sur le nouvel appareil sera pour la durée de la portion restante de la garantie du
distributeur original. Remarque : La garantie est déterminée par le numéro de série de l’appareil
et/ou la date de l’installation. Le reçu d’achat ou d’installation peut être nécessaire pour vérifier
le statut de la garantie. Lorsqu’un service est nécessaire et pour obtenir l’emplacement du
centre de service autorisé de l’usine le plus proche, appelez sans frais 1-800-558-5700.
La garantie précédente ne s’applique pas aux dommages ou aux défauts de
fonctionnement résultant d’un accident, d’une transformation, d’un usage abusif, d’un mauvais
usage, d’une installation inadéquate, d’une installation non conforme à ces instructions ou aux
codes locaux d’électricité et/ou de plomberie. Nous n’assumons aucune responsabilité pour les
dommages fortuits. Installez seulement les composantes d’origines fabriquées par InSinkErator®.
L’utilisation de composantes ne provenant pas de InSinkErator annulera la garantie.
Certains états ou provinces ne permettent pas de restrictions quant à la durée d’une
garantie implicite ou l’exclusion ou les restrictions des dommages fortuits ou secondaires, si bien
que ces restrictions ou exclusions peuvent ne pas s’appliquer dans votre cas.
Cette garantie vous donne des droits légaux précis et vous pouvez avoir d’autres droits qui
peuvent varier d’un état à l’autre ou d’une province à l’autre.
39
SOINS ET UTILISATION
ATTENTION
Danger de choc électrique: Pour éviter un choc électrique, débranchez le courant
avant de réparer l’appareil. Servez-vous d’une prise électrique polarisée et
convenablement mise à la terre.
RÉGLAGE DU THERMOSTAT
La température à l’usine est préréglée à
200 °F. Pour remettre à zéro le
thermostat à 200 °, tournez l’indicateur
d’deux fente à la droite de la verticale.
Environ 200°
Ajustez lentement le thermostat
en tournant le cadran dans le
sens horaire pour augmenter la température
ou dans le sens antihoraire pour réduire la
température, activez ensuite la poignée du
robinet pendant 20 secondes pour amener de
l'eau fraîche à réchauffer au nouveau réglage.
Attendez de 5 à 7 minutes pour que l'eau
atteigne la nouvelle température.
Danger d’ébouillantage: Ne laissez
ATTENTION pas l’eau bouillir. Cela pourrait
entraîner des brûlures graves.
ENTREPOSAGE/DRAINAGE SAISONNIER
Si le distributeur d’eau très chaude instantanée n’est
pas utilisé sur des périodes prolongées, débranchez et
vidangez l’appareil. Si la température risque de
descendre en dessous du point de congélation, il vous
faudra débrancher l’appareil et le vidanger.
Débranchez le courant à l’appareil.
Appuyez sur le levier de robinet du distributeur
d’eau très chaude et laissez l’eau s’écouler
jusqu’à ce qu’elle soit froide.
Fermez le distributeur à la soupape.
Situez et retirez la vis de vidange du fond du
réservoir d'eau au centre et videz l'eau dans
un seau vide.
Videz le réservoir, puis réinstallez la vis du
drain sur le bas du réservoir en tournant
jusqu'à ce qu'elle soit bien ajustée. NE
resserrez PAS trop.
GUIDE DE FILTRE ET REMPLACEMENT
Remplacez la cartouche de filtre lorsqu’il y a une
réduction évidente dans le débit de l’eau au robinet
ou si l’eau a un goût ou une odeur désagréable.
Lorsque les orifices d’entrée et de sortie ont été fermés
et que la pression interne du filtre a été détendue,
l’eau (environ 2 oz) sortira du conduit d’évent.
Si la nouvelle cartouche de filtre ne peut pas être
insérée, insérez l’ancienne et tournez-la jusqu’à ce
qu’elle s’arrête, enlevez-la et essayez à nouveau la
nouvelle cartouche.
Les filtres à charbon doivent être remplacés tous
les 12 mois.
Remplacez par un filtre InSinkErator®.
Placez une cuvette ou une serviette à
vaisselle sous le filtre pour récupérer
l’eau de vidange durant le changement.
Tournez lentement la cartouche dans le
sens antihoraire à fond jusqu’à ce qu’elle
s’arrête (1/4 tour).
Tirez la cartouche droit vers le bas et jetez-la.
Insérez la nouvelle cartouche dans la tête de filtre.
La surface supérieure de la cartouche arrivera
en affleurement avec le bas de la tête de
filtre lorsqu’elle sera entièrement engagée.
Tournez la cartouche dans le sens horaire
jusqu’à ce qu’elle s’arrête (1/4 tour).
Alignez la flèche d’entrée/sortie sur la tête
et l’ensemble de support avec la flèche
entrée/sortie sur la cartouche.
Ouvrez le robinet pour faire sortir l’air emprisonné.
Faites couler l’eau pendant 3 minutes
avant d’utiliser.
Retirez et jetez la cartouche filtrante.
Pour remettre en service, installez une cartouche
filtrante neuve (au besoin), remplissez le réservoir
d'eau et rebranchez le cordon électrique (voir
page 37, étape 6B).
NETTOYAGE DU ROBINET ET DU RÉSERVOIR
Utilisez seulement des agents de nettoyage
doux pour nettoyer le robinet du distributeur
et les composantes en plastique.
Les nettoyeurs comportant des acides, des
alcalins et des solvants organiques peuvent
entraîner une détérioration des composantes
en plastique et annuler la garantie.
40
DOMMAGE MATÉRIEL
Inspectez régulièrement l’appareil pour tout
signe de fuite. S’il y a des signes de
dommages causés par l’eau, enlevez
immédiatement l’appareil du service.
Pour éviter les dommages d’eau causés
par les fuites, remplacez tout tube coupé,
desserré ou fendu.
Une cuvette de vidange, raccordée à un
système de plomberie à un drain approprié
ou dotée d’un détecteur de fuites, devrait
être utilisée dans les applications où toute
fuite pourrait causer des dommages matériels.
INFORMATION DE FILTRATION
Le système de filtration d'eau chaude instantanée InSinkErator® est conçu pour une
utilisation pour la filtration des sédiments, du goût et de l'odeur de chlore dans l'eau
potable et n'a pas été évalué pour d'autres utilisations. Le système est normalement
installé (près ou sous un évier) où l'on veut de l'eau potable filtrée et doit être installé,
utilisé et entretenu selon les instructions d'installation et le mode d'emploi.
AVERTISSEMENT
ATTENTION
Pour réduire les risques associés aux dommages à la propriété suite à une fuite d'eau :
• Protégez le filtre du gel. Vidangez le filtre lorsque les températures tombent sous
4,4 °C (40 °F)
• Ne l'installez pas si la pression dépasse 828 kPa (120 lb/po2). Si votre pression
d'eau dépasse 828 kPa (120 lb/po2), vous devez installer un réducteur de pression.
Contactez un professionnel de la plomberie si vous n'êtes pas certain de la
procédure pour vérifier la pression d'eau.
• Ne l'installez pas où il pourrait y avoir des coups de bélier. Si ces conditions existent,
vous devez installer un antibélier. Contactez un professionnel de la plomberie si vous
n'êtes pas certain de la procédure pour vérifier cette condition.
• N'installez pas le système sur les conduites d'eau chaude. La température
maximum de fonctionnement d'eau pour ce système de filtre est de 38 °C (100 °F).
• La cartouche du filtre jetable doit être remplacée tous les douze mois ou au moment
spécifié du cycle d'entretien.
• Lisez et suivez les instructions avant d'installer et d'utiliser ce système.
Pour réduire le risque associé à l'ingestion de contaminants d'une eau qui est
microbiologiquement dangereuse ou de qualité inconnue, n'utilisez pas d'eau qui est
microbiologiquement dangereuse ou de qualité inconnue sans désinfection adéquate
avant ou après le système.
F-201R Cartouche (incluse avec le système) Configuration du filtre à réduction chimique et mécanique :
Cette cartouche permet une réduction chimique et mécanique de la poussière/rouille, goût et odeur du chlore et
particules en suspension.
Ce système a été testé et certifié par NSF International en regard
du standard NFS/ANSI 42 pour la réduction du chlore, le goût et
l’odeur et la classe particulaire nominale 1.
Pression : 206 à 862 kPa (30 à 125 psi)
Température : 0,5 ˚C à 37,7 ˚C (33 ˚F à 100 ˚F)
Débit : 2,8 l/min (0,75 gal/min)
Capacité : 1890 litres (500 gal)
Capacité du filtre : 1890 litres (500 gal),en fonction des conditions locales.Notez que les tests ont été effectués dans des
conditions de laboratoire standards,les performances actuelles peuvent donc s’avérer différentes.N’utilisez pas l’appareil avec de
l’eau n’étant pas sécuritaire d’un point de vue microbiologique,ou d’une qualité inconnue,sans désinfecter adéquatement le
système en amont ou en aval. Pour une utilisation avec de l’eau froide uniquement.Les systèmes doivent être installés et doivent
fonctionner en accord avec les procédures et les directives recommandées par le fabricant.Voir la carte de garantie pour les
informations relatives à la garantie.Pour une réparation et pour obtenir des pièces de rechange,adressez-vous à votre revendeur
local ou contactez directement InSinkErator™ au 1-800-558-5700.
Réduction des
contaminants
Au moins 10 000
particules/mL
Directives d’applications/Paramètres d’alimentation en eau pour tests NSF:Débit d’alimentation de 2,8 l/min (0,75
gal/min),alim partir d’un forage privé ou public,pression d’eau de 206 à 862 kPa (30 à 125 psi),température de l’eau de 0,5 °C à 37,7
°C (33 à moins d’indication contraire,tous les tests sont effectués à un pH de 7,5 ±0,5, Débit:2,8 l/min (0,75 gal/min) Pression :
413 kPa Température : 20 °C ±3 °C.
Entrez en contact avec un agent autorisé InSinkErator pour obtenir des pièces de rechange ou pour une réparation.
41
Veuillez vous reporter au Guide de dépistage des pannes et/ou consulter
notre site Web à www.insinkerator.com avant d’appeler AnswerLine .
TM
DIAGNOSTICS
PROBLEME
De l’eau et de la
vapeur sortent du bec
en éclaboussant, sans
que l’on ait tourné le
robinet du distributeur.
L’eau n’est pas
très chaude.
CAUSE POSSIBLE
• L’ébullition se produit dans
l’appareil.
Peut être normal durant le réglage initial.
QUOI FAIRE
• Appuyez sur le levier du robinet pour faire sortir un peu
d’eau du réservoir.
• Réglez la température de l’eau en utilisant le cadran à
l’avant du réservoir.
Rappelez-vous qu’à des altitudes plus élevées, l’eau bout à des
températures plus basses.
• L’appareil n’est peut être
pas branché.
• La prise électrique ne
fonctionne pas.
• Vérifiez si l’appareil est bien branché à une prise
électrique convenablement mise à la terre.
• Vérifiez si le coupe-circuit ou les fusibles fonctionnent
convenablement.
• Vérifiez si la prise n’est pas fermée par un interrupteur.
L’eau est trop
chaude ou pas
suffisamment chaude.
• Le thermostat n’est pas ajusté
selon vos besoins.
• Ajustez lentement le thermostat, puis appuyez sur la poignée
L’eau sort de l’évent
au lieu du bec.
• Le tube de sortie est bloqué.
• Vérifiez si le tube de sortie n’est pas tordu, coincé ou pincé.
• Dévissez l’extrémité du bec et nettoyez tout débris qui
aurait pu s’accumuler.
L’eau s’égoutte par
intermittence du
bec/évent.
• La chambre d’expansion ne
se vidange pas correctement
en raison d’une faible
pression d’eau.
• Débranchez l’appareil. Si l’égouttement ne s’arrête pas au
bout de quelques minutes, vérifiez la soupape
d’approvisionnement pour vous assurer si elle est bien
ouverte et sans obstruction dans le conduit d’eau qui
réduirait la pression en dessous de 30 psi (p. ex., un
robinet-vanne à étrier mal monté, un filtre d’eau bouché ou
un robinet d’arrêt partiellement ouvert).
• Dévissez la pièce d’extrémité du bec et nettoyez tous les débris.
• Le bec est bloqué.
du robinet pendant 20 secondes pour amener de l’eau
fraîche à chauffer au nouveau réglage. Allouez 5-7 minutes
pour que l’eau atteigne la nouvelle température.
L’eau s’égoutte
constamment du
bec/évent.
• Des débris dans le conduit d’eau
peuvent se trouver dans le siège
de soupape du robinet, causant
une fuite lente d’eau.
• Dévissez la pièce d’extrémité du bec et nettoyez tous
les débris.
• Appuyez sur le levier 7-10 fois pour bien rincer le robinet
et les conduits.
Vapeur divisée.
• Débris dans les conduits
de robinet.
• Dévissez la pièce d’extrémité du bec et nettoyez tous
les débris.
QUESTIONS DE FILTRAGE
L’eau a un goût ou
une odeur
• Le filtre a besoin d’être rincé
• La durée du filtre est expirée
• Appuyez sur le robinet et laissez couler jusqu’à ce que
l’eau soit froide.
• S’il n’y a pas de changement, remplacez-la cartouche
de filtre.
Le nouveau filtre fuit
ou n'est pas adapté
• La tête et le support n’ont pas été
tournés à fond
• Défectuosité du joint torique du filtre
• Retirez, inspectez et réinstallez la cartouche de filtre
• Enlevez le nouveau filtre, remplacez-le par l’ancien. Vérifiez
le fonctionnement. S’il est adéquat, réinstallez le nouveau
filtre et vérifiez à nouveau le fonctionnement.
Pas de débit d’eau ou
faible débit d’eau
• La durée du filtre est expirée.
• Remplacez la cartouche de filtre. Voir page 40.
42
Si vous avez toujours des problemes, appelez la lingne AnswerLineTM 1-800-558-5700.
The Emerson logo is a trademark and
service mark of Emerson Electric Co.
InSinkErator may make improvements and/or
changes in the specifications at any time, in its sole
discretion, without notice or obligation and further
reserves the right to change or discontinue models.
1.800.558.5700
www.insinkerator.com
44229 REV. A
Printed in USA
© 2008 InSinkErator, a division of
Emerson Electric Co. All Rights Reserved.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Related manuals

Download PDF

advertisement
