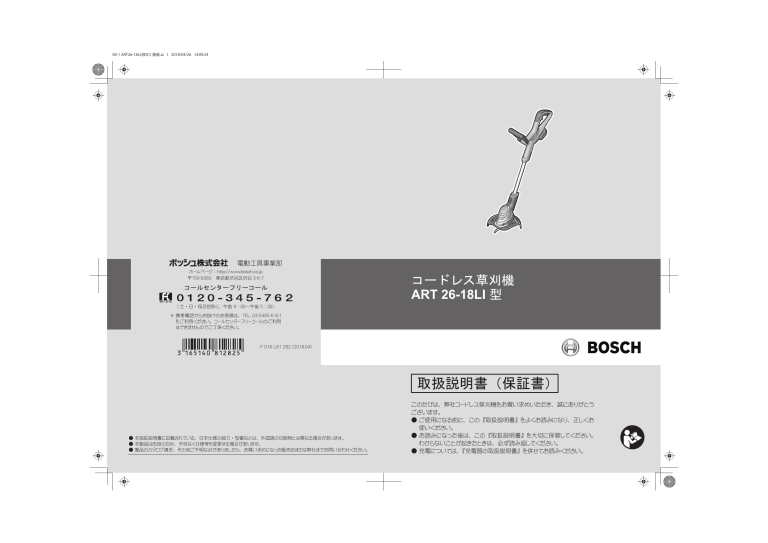

00-1 ART26-18LI(改01) 表紙.ai 1 2018/04/26 14:09:24
電動工具事業部
ホームページ : http://www.bosch.co.jp
〒150-8360 東京都渋谷区渋谷 3-6-7
コールセンターフリーコール
コードレス草刈機
ART 26-18LI 型
( 土 ・ 日 ・ 祝日を除く、 午前 9 : 00~午後 5 : 30)
* 携帯電話からお掛けのお客様は、 TEL. 03-5485-6161
をご利用ください。 コールセンターフリーコールのご利用
はできませんのでご了承ください。
F 016 L81 282 (2018.04)
取扱説明書(保証書)
● 本取扱説明書に記載されている、 日本仕様の能力 ・ 型番などは、 外国語の印刷物とは異なる場合があります。
● 本製品は改良のため、 予告なく仕様等を変更する場合があります。
● 製品のカタログ請求、 その他ご不明な点がありましたら、 お買い求めになった販売店または弊社までお問い合わせください。
このたびは、 弊社コードレス草刈機をお買い求めいただき、 誠にありがとう
ございます。
● ご使用になる前に、 この 『取扱説明書』 をよくお読みになり、 正しくお
使いください。
● お読みになった後は、 この 『取扱説明書』 を大切に保管してください。
わからないことが起きたときは、 必ず読み返してください。
● 充電については、 『充電器の取扱説明書』 を併せてお読みください。
00-2 ART26-18LI(改 01) 目次 2018 年 4 月 26 日(木) 午後 4 時 0 分
安全上のご注意
警告表示の区分 ···································· 2
コードレス工具全般についての注意事項 ·············· 2
コードレス草刈機についての注意事項 ················ 9
充電器についての注意事項 ·························· 13
リサイクルのために
使用済みバッテリーのリサイクルにご協力ください ···· 15
本製品について
用 途 ············································ 16
各部の名称 ········································ 16
仕 様 ············································ 17
標準付属品 ········································ 18
別売アクセサリー ·································· 18
使い方
本体を組み立てる ·································· 19
バッテリーを準備する ······························
作業前の準備をする ································
作業する ··········································
別売アクセサリーを使う ····························
21
25
29
33
困ったときは
故障かな?と思ったら ······························ 35
修理を依頼するときは ······························ 37
お手入れと保管
クリーニング ······································ 38
保 管 ············································ 39
1
01 ART26-18LI(改 01) 安全編
2018 年 4 月 26 日(木) 午後 2 時 10 分
◆ 火災、感電、けがなどの事故を未然に防ぐため、次に述べる『安全上の
ご注意』を必ず守ってください。
◆ ご使用前に、この『安全上のご注意』すべてをよくお読みのうえ、指示
に従って正しく使用してください。
◆ お読みになった後は、ご使用になる方がいつでも見られる所に必ず保管
してください。
◆ 他の人に貸し出す場合は、一緒に取扱説明書もお渡しください。
警告表示の区分
ご使用上の注意事項は
ぞれ次の意味を表わします。
、
、
に区分していますが、それ
◆ 誤った取り扱いをしたときに、使用者が死亡または重傷を負
う可能性が大きい内容のご注意。
◆ 誤った取り扱いをしたときに、使用者が死亡または重傷を負
う可能性が想定される内容のご注意。
◆ 誤った取り扱いをしたときに、使用者が傷害を負う可能性が
想定される内容および物的損害のみの発生が想定される内容
のご注意。
なお、
に記載した事項でも、状況によっては重大な結果に結び付く可能
性があります。いずれも安全に関する重要な内容を記載していますので、必ず
守ってください。
コードレス工具全般についての注意事項
ここでは、コードレス工具全般の『安全上のご注意』についてご説明します。
今回お買い求めいただいたコードレス草刈機には、当てはまらない項目も含ま
れています。
2
01 ART26-18LI(改 01) 安全編
2018 年 4 月 26 日(木) 午後 2 時 10 分
危
険
1. 専用のバッテリー以外を使用しないでください。
◆ この取扱説明書に記載されているバッテリー以外は充電しないでくださ
い。
◆ 改造したバッテリー(分解して、セルなどの内蔵部品を交換したバッテリ
ーを含む)を使用しないでください。
工具本体の性能や安全性を損なう恐れがあり、けがや故障、発煙、発火など
の原因になります。
2. バッテリーを火中に投入したり、加熱したりしな
いでください。
3. バッテリーに釘を刺したり、衝撃を与えたりしないでください。
4. バッテリーを分解したり、改造したりしないでください。
5. バッテリーの端子間を短絡させないでください。
◆ バッテリーを金属と一緒に工具箱や釘袋などに保管し
ないでください。
6. バッテリーを火のそばや炎天下などの高温の場所で充電・使
用・保管しないでください。
発熱・発火・破裂の恐れがあります。
7. 専用の充電器以外では、充電しないでください。
◆ 他の充電器でバッテリーを充電しないでください。
バッテリーの液漏れや発熱、破裂の恐れがあります。
3
01 ART26-18LI(改 01) 安全編
2018 年 4 月 26 日(木) 午後 2 時 10 分
警
告
1. 正しく充電してください。
◆ 充電器は、定格表示してある電源で使用してください。直流電源やエンジ
ン発電機では、使用しないでください。
◆ 温度が 0℃未満、または温度が 45℃以上ではバッテリーを充電しないでく
ださい。
◆ バッテリーは、換気の良い場所で充電してください。充電中、バッテリー
や充電器を布などで覆わないでください。
◆ 充電器を使用しない場合は、電源プラグを電源コンセントから抜いてくだ
さい。
2. 感電に注意してください。
◆ ぬれた手で電源プラグに触れないでください。
3. 作業場の周囲状況も考慮してください。
◆ コードレス工具、充電器、バッテリーは、雨
中で使用したり、湿った、またはぬれた場所
で使用しないでください。
◆ 作業場は十分に明るくしてください。
◆ 可燃性の液体やガスのある所で使用したり、
充電しないでください。
4. 保護めがねを使用してください。
◆ 作業時は、保護めがねを使用してください。また、粉じんの多い作業では、
防じんマスクを併用してください。
5. 防音保護具を着用してください。
◆ 騒音の大きい作業では、耳栓、耳覆い(イヤマフ)などの防音保護具を着
用してください。
6. 加工するものをしっかりと固定してください。
◆ 加工するものを固定するために、クランプや万力などを利
用してください。手で保持するより安全で、両手でコード
レス工具を使用できます。
4
01 ART26-18LI(改 01) 安全編
2018 年 4 月 26 日(木) 午後 2 時 10 分
7. 次の場合は、コードレス工具のスイッチを切り、バッテリーを
本体から抜いてください。
◆ 使用しない、または修理する場合。
◆ 刃物、ビットなどの付属品を交換する場合。
◆ その他危険が予想される場合。
8. 不意な始動は避けてください。
◆ スイッチに指を掛けて運ばないでください。
◆ バッテリーを差し込む前にスイッチが切れていることを確認してくださ
い。
9. 指定の付属品やアタッチメントを使用してください。
◆ この取扱説明書、およびボッシュ電動工具カタログに記載されている付属
品やアタッチメント以外のものは使用しないでください。
10. バッテリーの液が目に入ったら直ちにきれいな水で十分洗い、
医師の治療を受けてください。
11. 使用時間が極端に短くなったバッテリーは使用しないでくだ
さい。
12. ご使用済みのバッテリーは、一般家庭ゴミとして捨てないでく
ださい。
捨てられたバッテリーが、ゴミ収集車内などで破壊されてショ
ートし、発火・発煙の原因になる恐れがあります。
5
01 ART26-18LI(改 01) 安全編
2018 年 4 月 26 日(木) 午後 2 時 10 分
注
意
1. 作業場は、いつもきれいに保ってください。
ちらかった場所や作業台は、事故の原因となります。
2. 子供や補助を必要とする人、および本機の操作に知識のない人
は、使用しないでください。
3. 使用しない場合は、きちんと保管してください。
◆ 乾燥した場所で、子供の手の届かない安全な所、または鍵のかかる所に保
管してください。
◆ コードレス工具やバッテリーを、温度が 50℃以上に上がる可能性のある
場所(金属の箱や夏の車内など)に保管しないでください。
4. 無理して使用しないでください。
◆ 安全に能率よく作業するために、コードレス工具の能力に合った速さで作
業してください。
◆ モーターがロックするような無理な使い方はしないでください。
5. 作業に合ったコードレス工具を使用してください。
◆ 小型のコードレス工具やアタッチメントは、大型のコードレス工具で行う
作業には使用しないでください。
◆ 指定された用途以外に使用しないでください。
6. きちんとした服装で作業してください。
◆ だぶだぶの衣服やネックレスなどの装身具は、回転部
に巻き込まれる恐れがあるので、着用しないでくださ
い。
◆ 屋外での作業の場合には、ゴム手袋と滑り止めのつい
た履物の使用をお勧めします。
◆ 長い髪は、帽子やヘアカバーなどで覆ってください。
6
01 ART26-18LI(改 01) 安全編
2018 年 4 月 26 日(木) 午後 2 時 10 分
7. コードレス工具は、注意深く手入れをしてください。
◆ 安全に能率よく作業していただくために、刃物類は常に手入れをし、よく
切れる状態を保ってください。
◆ 付属品の交換は、取扱説明書に従ってください。
◆ 充電器のコードは定期的に点検し、損傷している場合は、お買い求めの販
売店、またはボッシュ電動工具サービスセンターに修理を依頼してくださ
い。
◆ 延長コードを使用する場合は、定期的に点検し、損傷している場合には交
換してください。
◆ 握り部は、常に乾かしてきれいな状態に保ち、油やグリースなどが付かな
いようにしてください。
8. 充電器のコードを乱暴に扱わないでください。
◆ コードを持って充電器を運んだり、コードを引っ張っ
て電源コンセントから抜かないでください。
◆ コードを熱、油、角のとがった所に近づけないでくだ
さい。
◆ コードが踏まれたり、引っかけられたり、無理な力を受けて損傷すること
がないように充電する場所に注意してください。
9. 無理な姿勢で作業をしないでください。
◆ 常に足元をしっかりさせ、バランスを保つようにして
ください。
10. 調節キーやレンチなどは、必ず取り外してください。
◆ スイッチを入れる前に、調節に用いたキーやレンチなどの工具類が取り外
されていることを確認してください。
11. 屋外使用に合った延長コードを使用してください。
◆ 屋外で充電する場合、キャブタイヤコード、またはキャブタイヤケーブル
の延長コードを使用してください。
7
01 ART26-18LI(改 01) 安全編
2018 年 4 月 26 日(木) 午後 2 時 10 分
12. 油断しないで十分注意して作業を行ってください。
◆ コードレス工具を使用する場合は、取り扱い方法、作
業の仕方、周りの状況など十分注意して慎重に作業し
てください。
◆ 常識を働かせてください。
◆ 疲れている場合は、使用しないでください。
13. 損傷した部品がないか点検してください。
◆ 使用前に、保護カバーやその他の部品に損傷がないか
十分点検し、正常に作動するか、また所定機能を発揮
するか確認してください。
◆ 可動部分の位置調整、および締め付け状態、部品の破
損、取り付け状態、その他運転に影響を及ぼすすべて
の個所に異常がないか確認してください。
◆ 電源プラグやコードが損傷した充電器や、落としたり、何らかの損傷を受
けた充電器は使用しないでください。
◆ 損傷した保護カバー、その他の部品交換や修理は、取扱説明書の指示に従
ってください。
取扱説明書に指示されていない場合は、お買い求めの販売店、またはボッ
シュ電動工具サービスセンターに修理を依頼してください。
◆ スイッチで始動、および停止操作のできないコードレス工具は、使用しな
いでください。
14. コードレス工具の修理は、専門店に依頼してください。
◆ サービスマン以外の人はコードレス工具、充電器、バッテリーを分解した
り、修理・改造は行わないでください。
◆ コードレス工具が熱くなったり、異常に気付いたときは、点検・修理に出
してください。
◆ この製品は、該当する安全規格に適合しているので改造しないでくださ
い。
◆ 修理は、必ずお買い求めの販売店、またはボッシュ電動工具サービスセン
ターにお申し付けください。修理の知識や技術のない方が修理すると、十
分な性能を発揮しないだけでなく、事故やけがの原因となります。
この取扱説明書は、大切に保管してください。
8
01 ART26-18LI(改 01) 安全編
2018 年 4 月 26 日(木) 午後 2 時 10 分
コードレス草刈機についての注意事項
コードレス工具全般の『安全上のご注意』について、前項ではご説明しました。
ここでは、コードレス草刈機をお使いになるうえで、さらに守っていただきた
い注意事項についてご説明します。
警
告
1. 使用するバッテリーは、取扱説明書に指定してあるものを装着
してください。
◆ 指定外のバッテリーを装着すると、本体に支障をきたすばかりでなく、発
煙・発火の原因になります。
2. 取扱説明書に記載されている用途以外、または能力以上の作業
には使用しないでください。
特にモーターをロックさせるなどの無理な使用はしないでく
ださい。
◆ 発煙・発火また思わぬ事故の原因になります。
3. 子供や本機の操作に知識のない人や、他の人に借りて作業をす
る人は、安全作業の教育を受けてから使用してください。
◆ 安全作業の知識がないまま作業すると、けがの原因になります。
4. 雨中での作業や、ぬれた草の刈り込みは行わないでください。
また、本機を雨ざらしにしたり、ぬれた場所に置かないでくだ
さい。
◆ 感電の恐れがあります。
◆ バッテリーが発煙、発火、破裂する恐れがあります。
5. 落雷の危険があるなど、悪天候の場合は、本機を使用しないで
ください。
◆ けがや事故の原因になります。
9
01 ART26-18LI(改 01) 安全編
2018 年 4 月 26 日(木) 午後 2 時 10 分
6. 作業するときは、保護メガネ、袖口がきちんと閉まる長袖の作
業服、すそ閉まりのよい長ズボン、長靴、手袋を着用してくだ
さい。
◆ 着用しないと、小石が飛散したときなど、けがの原因になります。
7. 騒音からの保護のため、防音保護具を着用してください。
◆ 騒音は、難聴の原因になります。
8. 安全カバーを、必ず取り付けてください。
◆ 安全カバーを取り付けていないと、小石が飛散したときなど、けがの原因
になります。
9. ブレードを交換するときは、バッテリーを取り外してください。
◆ 取り外さないと、けがの原因になります。
10. 本機に金属製のブレードを付けないでください。
◆ けがや事故の原因になります。
11. 作業を始める前に、危険距離内に人や動物、機械などがないこ
とを、必ず確認してください。また、使用中も危険距離内に近
づけないでください。
◆ 危険距離内に近づくと、けがの原因になります。
12. 作業を始める前に、小石や枝などの異物がないことを確認して
ください。また、壁や縁石などの障害物にブレード(刃)を当
てないでください。
◆ 異物やブレード(刃)の破片が飛散すると、けがの原因になります。
13. 「メインスイッチ」を“入”にするときは、手や足をブレード
から離してください。
◆ 手や足がブレードの近くにあると、けがの原因になります。
10
01 ART26-18LI(改 01) 安全編
2018 年 4 月 26 日(木) 午後 2 時 10 分
14. 不意の作動によるけがの発生を防ぐため、必ず「安全ロックス
イッチ」が“安全”の位置になっていることを確認したうえで、
バッテリーを取り付けたり、本機を持ち上げたり、移動したり
してください。
◆ スイッチに指を掛けて運んだり、触れたり、バッテリーを取り付けたりす
ると、事故の原因になります。
15. 日中や、十分に明るい照明の下で作業してください。
◆ 暗い場所での作業は、けがの原因になります。
16. 使用中は、注意を怠らず作業に集中してください。
正常な判断ができるときに使用してください。
疲れているとき、薬やアルコールを飲んでいるときは、使用し
ないでください。
◆ 使用中に少しでも注意をそらすと、重傷を負う恐れがあります。
17. 使用中は、本体の先端部分やブレード(刃)に、手や顔を近づ
けないでください。
◆ けがの原因になります。
18. 使用中は本体を確実に保持してください。
◆ 確実に保持しないとけがの原因になります。
19. 使用中に本機の調子が悪くなったり、異常音がしたときは、直
ちに「メインスイッチ」を切ってください。使用を中止し、お
買い求めの販売店またはボッシュ電動工具サービスセンター
に点検を依頼してください。
◆ そのまま使用していると、事故の原因になります。
20. 誤って落としたり、ぶつけたりしたときは、先端工具や草刈機
本体などに破損や亀裂、変形がないことをよく点検してくださ
い。
◆ 破損や亀裂、変形があると、事故の原因になります。
11
01 ART26-18LI(改 01) 安全編
2018 年 4 月 26 日(木) 午後 2 時 10 分
21. 不意の作動によるけがの発生を防ぐため、調整・付属品の交
換・保管をするときは、必ずバッテリーを取り外してください。
◆ バッテリーを取り付けたままにすると、けがの原因になります。
22. バッテリーが装着された草刈機は、子どもの手の届かないとこ
ろに置いてください。本機の使用に慣れていない人やこれらの
使用説明を読んでいない人に使用させないでください。
◆ 使用方法を知らない人が使用すると電動工具はたいへん危険です。
23. ブレードが完全に停止するまで、ブレードには触らないでくだ
さい。
「メインスイッチ」を切ってからも、ブレードは回り続けます。
◆ 回転しているブレードに触るとけがをします。
注
意
1. 本体の部品や付属品は、取扱説明書に従って確実に取り付けて
ください。
◆ 確実でないと外れたりし、けがの原因になります。
2. 使用しないときや持ち運ぶときは、必ずブレード(刃)を外し
てください。
◆ 不意に作動したとき、けがの原因になります。
3. ブレードの回転速度が落ちるような使い方はしないでくださ
い。
◆ モーターに過剰な負荷がかかり、故障の原因になります。
4. ブレード及びブレードを固定しているディスク部分が地面に
接触しないように使用してください。
12
01 ART26-18LI(改 01) 安全編
2018 年 4 月 26 日(木) 午後 2 時 10 分
充電器についての注意事項
ここでは、充電器をお使いになるうえで、さらに守っていただきたい注意事項
についてご説明します。
警
告
1. 電源プラグに合った電源コンセントを使用してください。
電源プラグの改造は、絶対に行わないでください。
アース回路付き充電器の電源プラグには、いかなるアダプター
も取り付けないでください。
◆ 純正電源プラグに適応した電源コンセントを使用しないと、感電の恐れが
あります。
2. パイプ、ラジエーター、レンジ、冷蔵庫など、接地処理された
媒体と身体が接触するのを避けてください。
◆ 身体が接触すると、感電する恐れがあります。
3. 電源コードは乱暴に扱わないでください。
コードを使って充電器を運んだり、コードを引っ張って電源コ
ンセントから抜いたりしないでください。
コードを熱、油、角のとがった場所、また可動部に近づけない
でください。
◆ コードが損傷したりもつれたりしていると、感電の恐れがあります。
4. やむを得ず、湿気の多い場所で充電器を使用する場合は、漏電
遮断器(RCD)を設置して給電してください。
◆ 漏電遮断器の設置で、感電する危険が低減されます。
5. 充電器は充電以外の用途に使用しないでください。
6. ラッカー、ペイント、ベンジン、シンナー、ガソリン、可燃性
ガス、接着剤などのある場所では充電しないでください。
◆ 爆発や火災の恐れがあります。
13
01 ART26-18LI(改 01) 安全編
2018 年 4 月 26 日(木) 午後 2 時 10 分
7. 充電器のバッテリー挿入部分には充電用端子があります。水や
金属片などの異物を入れないでください。
8. 紙類や布類、畳、カーペット、ビニールなどの上や、綿ぼこり
などほこりの多い場所では充電しないでください。
◆ 火災の恐れがあります。
9. 充電中、異常発熱などの異常に気がついたときは、直ちに電源
プラグを電源コンセントから抜き、充電を中止してください。
◆ そのまま充電を続けると、発煙、発火、破裂の恐れがあります。
14
02 ART26-18LI(改 01) リサイクルのために 2018 年 4 月 26 日(木) 午後 2 時 11
分
使用済みバッテリーのリサイクルにご協力ください
ボッシュは一般社団法人JBRCに加盟
し、使用済みコードレス工具用バッテリ
ーのリサイクルを推進しております。
恐れ入りますが使用済みのバッテリー
は、ボッシュ電動工具取扱店、ボッシュ
電動工具サービスセンター、またはJB
RCリサイクル協力店へお持ちください
ますようお願いいたします。
この電動工具は、リチウムイオンバッテリーを使用しています。リチウムイオ
ンバッテリーは、リサイクル可能な貴重な資源です。使用済みバッテリーのリ
サイクル活動にご協力くださいますよう、お願いいたします。
ご使用済みのリチウムイオンバッテリーは、電動工具本体から取り外し、ショ
ート防止のためバッテリー端子部に絶縁テープを貼ってお出しください。
15
03 ART26-18LI(改 01) 本製品について 2018 年 4 月 26 日(木) 午後 2 時 11 分
用
途
◆ 柔らかい雑草の刈り取り
※ 本製品は、ご家庭での使用を想定した製品です。
各部の名称
16
◆イラストの形状・詳細は、実物と異なる場合があります。
03 ART26-18LI(改 01) 本製品について 2018 年 4 月 26 日(木) 午後 2 時 11 分
仕
様
本 体
型 番
ART 26-18LI
定格電圧
DC18V
回転数
低 速
高 速
7,000min-1(回転/分)
8,000min-1(回転/分)
刈り込み幅
260mm
*
連続作業時間
40 分
質
2.5kg
量(バッテリー装着時)
原産国
中国
*連続時間は、作業条件により異なります。
バッテリー
定格電圧
DC18V
バッテリー容量
2.5Ah
充電時間(標準付属充電器使用時)
約 60 分(空→フル充電)
充電器
品 番
AL1830CV
電 源
AC100V,50/60Hz
充電電圧
18V
質 量
約 400g
充電可能周囲温度
約 0~45℃
使用可能バッテリー*
リチウムイオン
*必ずボッシュ純正バッテリーを使用してください。
上記の充電時間は、最適条件での充電時間です。室温、バッテリーの温度や状態、
電源電圧等の要因により多少長くかかることがあります。
使用可能バッテリーの品番は、ボッシュ電動工具カタログを参照いただくか、弊社
コールセンターフリーコールまでお尋ねください。(フリーコールの番号は、本取
扱説明書の裏表紙に記載されています。)
17
03 ART26-18LI(改 01) 本製品について 2018 年 4 月 26 日(木) 午後 2 時 11 分
標準付属品
リチウムイオンバッテリー
18V 2.5Ah
専用充電器
ART26-18LI 用ブレード(刃)
2本
安全カバー
ディスク
ヘックスローブレンチ(T-20)
別売アクセサリー
補助ローラー
18
ART26-18LI 用ブレード
◆イラストの形状・詳細は、実物と異なる場合があります。
04 ART26-18LI(改 01) 使い方 2018 年 4 月 26 日(木) 午後 2 時 11 分
◆ 不意の作動によるけがの発生を防ぐため、「メインスイッチ④」
に指を掛けないように注意してください。
本体を組み立てる
◆ 不意の作動によるけがの発生を防ぐため、本体を組み立てると
きは、バッテリー⑤が本体に装着されていないことを確認して
ください。
1. ヘッド⑪の先端を、ヘッド⑪の
ツメが安全カバー⑩の突起に引
っ掛かるように挿入し、後端を
安全カバー⑩に押し込みます。
2. 付属品のヘックスローブレンチ
(T-20)で、安全カバー固定ネ
ジを締め付けます。
安全カバー固定ネジは、安全
カバー⑩に取り付けられて
います。
ヘッド⑪と安全カバー⑩の
間にすき間がないことを確
認してください。
3. 確実に取り付けられているか確
認します。
安全カバー⑩がガタつく場合
は、再度ネジを締めてください。
19
04 ART26-18LI(改 01) 使い方 2018 年 4 月 26 日(木) 午後 2 時 11 分
4. 本体の軸に取り付けられている
ゴムキャップを取り外します。
5. 本体の軸にディスク⑦の取り付
け穴を合わせ、奥までしっかり
押し込みます。
6. ディスク⑦を引っ張り、抜けな
いことを確認します。
20
04 ART26-18LI(改 01) 使い方 2018 年 4 月 26 日(木) 午後 2 時 11 分
バッテリー⑤を準備する
バッテリー⑤を点検する
● バッテリーは弊社指定のものか?
● バッテリーから液漏れが発生していないか?
● バッテリー端子が傷んでいたり、汚れていた
りしていないか?
● バッテリーは十分に充電されていて、消耗し
ていないか?
バッテリー⑤を充電する
充電については、『充電器の取扱説明書』を併せてお読みください。
◆ 破損防止のため、弊社指定の充電器を使って、バッテリー⑤
を充電してください。
◆ バッテリー⑤が熱くなっているときは、冷やしてから充電し
てください。
◆ エンジン発電機・変圧器で充電器を使用しないでください。
◆ 電源に 100V が確実に供給されていることを確認してくださ
い。特に、延長ケーブルを使用するときは必ず事前に確認し
てください。
◆ バッテリー挿入口に異物が入らないよう注意してください。
ショートの原因になります。
21
04 ART26-18LI(改 01) 使い方 2018 年 4 月 26 日(木) 午後 2 時 11 分
1. 充電器の電源プラグを電源コンセ
ントに差し込み、表示ランプ(緑)
の点灯を確認します。
2. 充電するバッテリー⑤を充電器の
バッテリー挿入口に差し込みます。
急速充電が開始され、表示ランプ(緑)が早く点滅します。
バッテリー⑤は、確実に充電器に差し込まれていないと充電
されません。
表示ランプ(緑)が点滅していることを、必ず確認してくだ
さい。
バッテリー容量の 80%まで充電されると、表示ランプ(緑)
が遅い点滅に変わります。80%充電が完了した時点で使用す
ることができます。
充電が完了すると、表示ランプ(緑)は点灯状態に戻ります。
バッテリー⑤が熱くなりすぎたり、逆に冷えすぎている場合、
表示ランプ(赤)が点灯したままになり、充電を開始しませ
ん。バッテリー⑤が適正温度(0~45℃)になった時点で、充
電器は自動的に充電を開始します。
ただし、熱くなりすぎたバッテリー⑤は、できるだけ冷めて
から充電を行うようにしてください。
3. 充電が完了したら、バッテリー⑤をバッテリー挿入口から抜き取ります。
4. 充電器の電源プラグを電源コンセントから抜き取ります。
22
04 ART26-18LI(改 01) 使い方 2018 年 4 月 26 日(木) 午後 2 時 11 分
ランプ表示と意味
充電の過程と充電状態を表示ランプの緑と赤で表示します。
表示ランプ緑の連続点灯
充電器の電源プラグを電源コンセントに差し込んだ状態です。
(バッテリーは挿入していない)
表示ランプ緑の早い点滅
挿入されたバッテリー⑤に急速充電を行っています。
急速充電は、バッテリー温度が0~45℃のとき可能です。
表示ランプ緑の遅い点滅
挿入されたバッテリー⑤が 80%まで充電されました。
バッテリー⑤の使用が可能です。
表示ランプ緑の連続点灯
挿入されたバッテリー⑤の急速充電が完了した、または挿入されたバ
ッテリー⑤が、フル充電状態です。
表示ランプ赤の連続点灯
警告! 挿入されたバッテリー⑤が熱くなりすぎ、または冷えすぎて
います。
バッテリー⑤が適正温度に達した時点で自動的に急速充電を開始しま
す。
表示ランプ赤の点滅
警告! 挿入されたバッテリー⑤の不良、または接点不良。充電不可
能。
23
04 ART26-18LI(改 01) 使い方 2018 年 4 月 26 日(木) 午後 2 時 11 分
仕様に記載されている充電時間は最適条件での充電時間です。
室温、バッテリー⑤の温度や状態、電源電圧等の要因により多少長くかか
ることがあります。
正しく充電しても使用能力が著しく低下するようになった場合は、バッテ
リー⑤の寿命が尽きたと考えられます。新しいバッテリー⑤と交換してく
ださい。
付属のバッテリー⑤は出荷時に多少充電されていますが、初めて使用され
る場合は、充電器でバッテリー⑤をフル充電し、完全に充電されたことを
確認してください。
リチウムイオンバッテリーはその寿命を縮めることはなく、いつでも充電
が可能です。充電を途中でやめてもバッテリー⑤を傷めることはありませ
ん。
本機には、電子セル保護システム(ECP機能)がついております。
本体が過負荷になった場合や、バッテリー⑤が過放電または作業可能温度
外になった場合には、バッテリー保護のために本体が自動的に停止します。
バッテリー⑤を取り付ける・取り外す
◆ 不意の作動によるけがの発生を防ぐため、バッテリー⑤を取
り付けるときは、「メインスイッチ④」に指が掛からないよ
うに、注意してください。
取り付け
バッテリー⑤のツメを、本体のバッテリ
ー取り付け部の溝に合わせ、矢印の方向
に差し込みます。
“カチッ”と音がするま
で押し込んでください。
◆ 不意の脱落を防ぐため、
確実に固定されているか
確認してください。
取り外し
「バッテリー取り外しボタン」を押しながら、バッテリー⑤を本体から引き
出します。
24
04 ART26-18LI(改 01) 使い方 2018 年 4 月 26 日(木) 午後 2 時 11 分
作業前の準備をする
補助ハンドル⑭の角度を調節する
補助ハンドル⑭の角度を任意の位置に調節することにより、作業がしやすく
なります。
1. 補助ハンドル角度調節ノブ⑬を“緩む”の方向に回して緩めます。
2. 補助ハンドル⑭を作業に適した位置に調節します。
3. 補助ハンドル角度調節ノブ⑬を“締まる”の方向に回して、しっかり
と締めます。
ポールの長さを調節する
ポールの長さを任意の長さに調節するこ
とにより、作業がしやすくなります。
1. 「ポール長さ調節ボタン⑥」を押
しながら、ポールの長さを作業に
適した位置に調節します。
2. 「ポール長さ調節ボタン⑥」を離
し、ポールを固定します。
25
04 ART26-18LI(改 01) 使い方 2018 年 4 月 26 日(木) 午後 2 時 11 分
ヘッド⑪を回転させる(キワ刈り作業)
ヘッド⑪の角度を 90°回転させることにより、キワ刈り作業が容易に行えま
す。
1. 「ヘッド角度調節スイッチ⑫」を矢印の方向にスライドさせて保持し、
ヘッド⑩を時計方向に 90°回します。
2. 90°回したら、「ヘッド角度調節スイッチ⑫」を離します。
グリップは、90°の範囲でしか回転しません。それ以上無理に回さないでくだ
さい。
26
04 ART26-18LI(改 01) 使い方 2018 年 4 月 26 日(木) 午後 2 時 11 分
ブレード⑧を取り外す・取り付ける
◆ けがの発生を防ぐため、ブレード⑧を取り付けたり取り外し
たりするときは、バッテリー⑤を本体から取り外してくださ
い。
◆ ブレード⑧を取り付けたり取り外したりするときは、手など
身体を傷つけないように十分注意してください。
取り外し
1. ディスク⑦を片側の手で保持しな
がら、ブレード⑧を内側に向けて押
し込みます。
◆ 手などを傷つけな
いよう、注意して
ください。
2. ブレード⑧を引き出します。
27
04 ART26-18LI(改 01) 使い方 2018 年 4 月 26 日(木) 午後 2 時 11 分
取り付け
1. ディスク⑦のブレード取り付け部
にブレード⑧を差し込みます。
ブレード⑧の形状が図の向きにな
るように差し込んでください。
逆向きでは取り付けできませ
ん。
2. ディスク⑦を片側の手で保持しな
がら、ブレード⑧を矢印の方向に引
っ張ります。
◆ 手などを傷つけな
いよう、注意して
ください。
3. ブレード⑧を動かし、確実に取り付けられているか確認します。
28
04 ART26-18LI(改 01) 使い方 2018 年 4 月 26 日(木) 午後 2 時 11 分
作業する
◆ 不意の作動によるけがの発生を防ぐため、バッテリー⑤を取り
付けるときは、「メインスイッチ④」に指が掛からないように、
注意してください。
◆ 使用するときは、ブレード⑧に手や顔を近づけないでください。
◆ 作業時は、必ず保護メガネ、長靴、長ズボンを着用してくださ
い。
◆ 炎天下での作業はできる限り避けてください。
炎天下で作業される場合は、暑さ対策をし、体調に十分注意し
てください。
◆ 作業を始める前に、小石や枝などの異物がないことを確認して
ください。また、壁や縁石などの障害物にブレード(刃)を当
てないでください。
本体にバッテリー⑤を取り付ける
バッテリー⑤のツメを、本体のバッテリ
ー取り付け部の溝に合わせ、矢印の方向
に差し込みます。
“カチッ”と音がするま
で押し込んでください。
◆ 不意の脱落を防ぐため、
確実に固定されているか
確認してください。
29
04 ART26-18LI(改 01) 使い方 2018 年 4 月 26 日(木) 午後 2 時 11 分
メインスイッチ④を操作する
ON : 「安全ロックスイッチ③」を左右どちらかに押し込みながら、
「メイ
ンスイッチ④」を引き込む。
「メインスイッチ④」を引き込む加減で回転数が調節できます。
浅く引き込む:低速
深く引き込む:高速
OFF : 「メインスイッチ④」から指を離す。
ブレード⑧が地面と平行になるように本体を保持し、ブレード⑧を地面から
浮かせた状態で、身体の周りを右から左に振るようにして、雑草を刈り取り
ます。刈った草が左側に寄るため、より効率的に作業できます。
絶対にブレード⑧を地面に押しつけないでください。
30
04 ART26-18LI(改 01) 使い方 2018 年 4 月 26 日(木) 午後 2 時 11 分
手でちぎれないような硬い草を刈ろうとしたり、ブレード⑧を草の中に押しつ
けて一度にたくさんの草を刈ろうとすると、本体に過剰な負荷がかかり、故障
の原因になります。
安全カバー前部(ワイヤーガード側)で草を刈ってください。
時々ブレード⑧の状態を確認してください。硬い物(石や壁など)に当たると
ブレード⑧の減りが早くなり、作業効率が悪くなります。ブレード⑧が摩耗し
ているときはブレード⑧を交換してください。
ブレード⑧が“STOP”の線まで減ってきたら、ブレード⑧を交換してください。
複数個のバッテリー⑤を使用して連続作業をするときは、本体を 15 分以上休
止させてください。
本機には、電子セル保護システム(ECP機能)がついております。
本体が過負荷になった場合や、バッテリー⑤が過放電または高温になった場
合などに、バッテリー保護のために本体が自動的に停止します。
上記の状態が解消されると、再始動することができます。
本体が停止している状態で「メインスイッチ④」を引き込み続けると、故障
の原因になります。本体が突然停止したときは、作業を一時中断してくださ
い。
<電子セル保護システムの作動例>
・手でちぎれないような、硬い草を刈ったとき
・ブレード(刃)やディスクを、草の中や地面に押し付けるように作業
したとき
・磨耗したり、破損したブレードを使用して作業したとき
31
04 ART26-18LI(改 01) 使い方 2018 年 4 月 26 日(木) 午後 2 時 11 分
ワイヤーガード⑨を使う
ワイヤーガード⑨を使うことにより樹皮などを傷つけるのを防ぎます。
ワイヤーガード⑨を安全カバー⑩の外
側に向かって引き出します。
不要なときは内側に向かって押しこめ
ば戻ります。
32
04 ART26-18LI(改 01) 使い方 2018 年 4 月 26 日(木) 午後 2 時 11 分
別売アクセサリーを使う
補助ローラーを使用する
◆ 不意の作動によるけがの発生を防ぐため、補助ローラーの取
り付け・取り外しをするときは、必ずバッテリー⑤を本体か
ら取り外してください。
補助ローラーを取り付けると、ローラーが
草刈機本体を支えるため、作業がより楽に
行えます。
1. ポールを長くします。
(25 ページ「ポールの長さを調節す
る」参照)
補助ローラーの本体取り付け部が
入るくらい、長くしてください。
ポールを長くしていないと、補助
ローラーを本体に取り付けること
ができません。
2. 「補助ローラー高さ調節ボタン」を押しながら、本体の補助ローラー
取り付け部のレールに、補助ローラーの溝を合わせて差し込みます。
33
04 ART26-18LI(改 01) 使い方 2018 年 4 月 26 日(木) 午後 2 時 11 分
3. 補助ローラーを任意の高さに調節し、「補助ローラー高さ調節ボタン」
を離します。
本体の補助ローラー取り付け部には、補助ローラーが確実に固定され
る位置があります。
補助ローラーが確実に固定される位置では、「補助ローラー高さ調節
ボタン」が元の位置に戻り、“カチッ”と音がします。
「補助ローラー高さ調節ボタン」が押し込まれた状態のままなときは、
補助ローラーが固定されていません。
補助ローラーを下にすると浅い刈り込み、
補助ローラーを上にすると深い刈り込みになります。
取り外し
1. ポールを長くします。
2. 「補助ローラー高さ調節ボタン」を押しながら、補助ローラーを矢印
の方向に引き抜きます。
34
05 ART26-18LI(改 01) 困ったときは 2018 年 4 月 26 日(木) 午後 2 時 11 分
故障かな?と思ったら
① 『取扱説明書』を読み直し、使い方に誤りがないか確かめます。
② 次の代表的な症状が当てはまるかどうか確かめます。
症
状
原
因
対
処
メインスイッチ④を引き込 バッテリー⑤が取り付けら バッテリー⑤を取り付ける
んでも、回らない
れていない
バッテリー⑤が消耗してい バッテリー⑤を充電するか
交換する
る
ブレード⑧の切れ味が悪く ブレード⑧が摩耗している
なった
ブレード⑧を交換する
ブレード⑧が割れたり、欠 ブレード⑧を交換する
けている
35
05 ART26-18LI(改 01) 困ったときは 2018 年 4 月 26 日(木) 午後 2 時 11 分
充電器
症
状
原
因
対
処
充 電 器 の 表 示 ラ ン プ が 電源プラグが電源コンセ 電源プラグを電源コンセ
点灯しない
ントから抜けている
ントに確実に差し込む
バッテリー⑤を挿入し
ても充電器の表示ラン
プが点滅を始めない
(充電を始めない)
充電器のバッテリー挿入 異物を取り除く
口に異物が入り、バッテ
リー⑤と接点不良を起こ
している
バッテリー⑤が熱く(冷 バッテリー⑤を挿入した
ままの状態にしておく
たく)なっている
と、バッテリー⑤が適正
温度に達した時点で自動
的に充電を開始します
充電器が故障している
最寄りの販売店またはボ
ッシュ電動工具サービス
センターに修理を依頼す
る
充 電 し て も フ ル 充 電 し バッテリー⑤が長期間使 1 時間ほど充電する
ない。または、フル充電 用していないものか、購
しても使用時間が短い
入直後である
バッテリー⑤の寿命が尽 バッテリー⑤を交換する
きた
赤ランプが点灯した
バッテリー⑤が熱い
(冷たい)
バッテリー⑤が適正温度
(0~45℃)範囲に戻れ
ば、充電器が自動的に充
電を開始します
赤 ラ ン プ が 素 早 く 点 滅 充電器とバッテリー⑤の 接続部の清掃でごみを除
する
接点部の接触不良
去してください
バッテリー⑤自体の不良 バッテリー⑤を交換する
36
05 ART26-18LI(改 01) 困ったときは 2018 年 4 月 26 日(木) 午後 2 時 11 分
修理を依頼するときは
◆ 『故障かな?と思ったら』を読んでもご不明な点があるときは、お買い
求めの販売店または弊社コールセンターフリーコールまでお尋ねくださ
い。
◆ 修理を依頼されるときは、お買い求めの販売店またはボッシュ電動工具
サービスセンターにご相談ください。
◆ この製品は厳重な品質管理体制の下に製造されています。万一、本取扱
説明書に書かれたとおり正しくお使いいただいたにもかかわらず、不具
合(消耗部品を除きます)が発生した場合は、お買い求めの販売店また
は、ボッシュ電動工具サービスセンターまでご連絡ください。
弊社で現品を点検・調査のうえ、対処させていただきます。お客様のご
使用状況によって、修理費用を申し受ける場合があります。あらかじめ
ご了承ください。
コールセンターフリーコール
0120-345-762
土・日・祝日を除く、午前 9:00~午後 5:30
※携帯電話からお掛けのお客様は、TEL.03-5485-6161 をご利用ください。
コールセンターフリーコールのご利用はできませんのでご了承くださ
い。
ボッシュ株式会社ホームページ
http://www.bosch.co.jp
ボッシュ電動工具サービスセンター
〒360-0107 埼玉県熊谷市千代 39
TEL 048-536-7171 FAX 048-536-7176
ボッシュ電動工具サービスセンター西日本
〒811-0104 福岡県糟屋郡新宮町的野 741-1
TEL 092-963-3486 FAX 092-963-3407
37
06 ART26-18LI(改 01) お手入れと保管 2018 年 4 月 26 日(木) 午後 2 時 12 分
◆ 不意の作動によるけがの発生を防ぐため、本体からバッテリー
⑤を取り外し、お手入れしてください。
クリーニング
◆ 水洗いはしないでください。直接水をかけると、故障の原因に
なります。
安全カバー⑩やディスク⑦などに付着した葉くずなどをブラ
シなどで落とす
乾いた、柔らかい布で本体の汚れ
をふき取る
変色の原因になるベンジンなど、溶剤を使
わないでください。
38
06 ART26-18LI(改 01) お手入れと保管 2018 年 4 月 26 日(木) 午後 2 時 12 分
保
管
草刈機を使った後は、バッテリー⑤を取り外し、きちんと保管す
る
● 子供の手が届くところ、または錠が掛
からないところに置かない。
● 風雨にさらされたり、湿度の高いとこ
ろに置かない。
● 直射日光が当たったり、車中など高温
になるところに置かない。特にバッテ
リーは 50℃以上になるところに置か
ない。
● ガソリンなど、引火性が高いものの近
くに置かない。
● ショートを防ぐために、バッテリー端子に絶縁テープを貼る。
39
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
