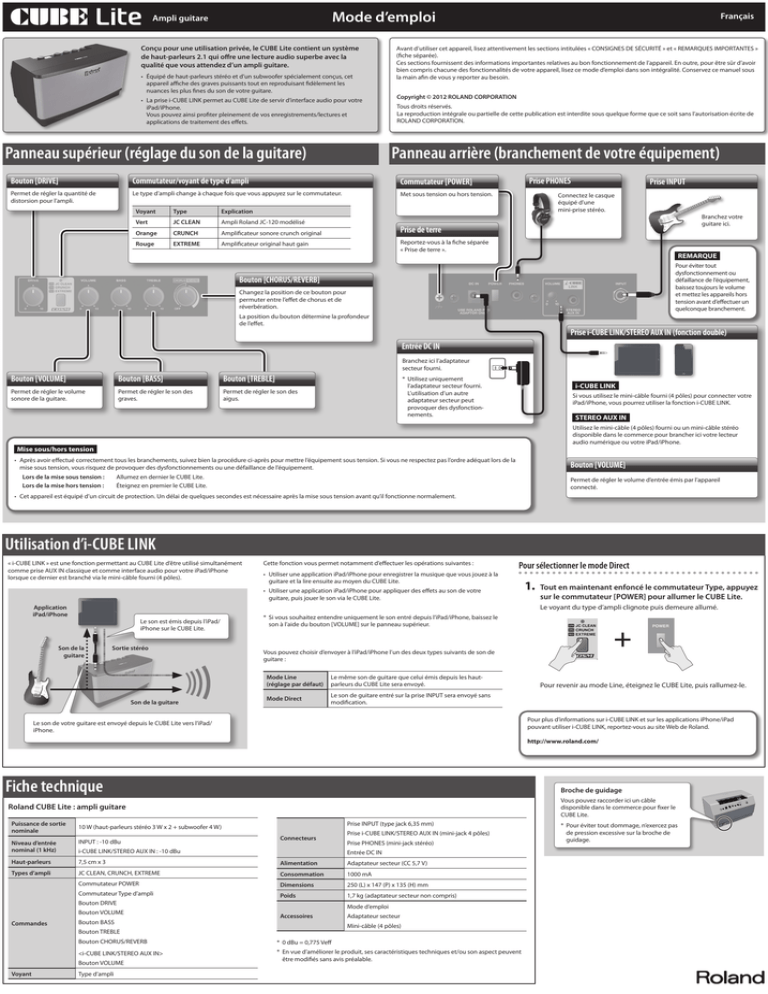

Mode d’emploi
Ampli guitare
Conçu pour une utilisation privée, le CUBE Lite contient un système
de haut-parleurs 2.1 qui offre une lecture audio superbe avec la
qualité que vous attendez d’un ampli guitare.
• Équipé de haut-parleurs stéréo et d’un subwoofer spécialement conçus, cet
appareil affiche des graves puissants tout en reproduisant fidèlement les
nuances les plus fines du son de votre guitare.
• La prise i-CUBE LINK permet au CUBE Lite de servir d’interface audio pour votre
iPad/iPhone.
Vous pouvez ainsi profiter pleinement de vos enregistrements/lectures et
applications de traitement des effets.
Avant d’utiliser cet appareil, lisez attentivement les sections intitulées « CONSIGNES DE SÉCURITÉ » et « REMARQUES IMPORTANTES »
(fiche séparée).
Ces sections fournissent des informations importantes relatives au bon fonctionnement de l’appareil. En outre, pour être sûr d’avoir
bien compris chacune des fonctionnalités de votre appareil, lisez ce mode d’emploi dans son intégralité. Conservez ce manuel sous
la main afin de vous y reporter au besoin.
Copyright © 2012 ROLAND CORPORATION
Tous droits réservés.
La reproduction intégrale ou partielle de cette publication est interdite sous quelque forme que ce soit sans l’autorisation écrite de
ROLAND CORPORATION.
Panneau arrière (branchement de votre équipement)
Panneau supérieur (réglage du son de la guitare)
Bouton [DRIVE]
Commutateur/voyant de type d’ampli
Commutateur [POWER]
Permet de régler la quantité de
distorsion pour l’ampli.
Le type d’ampli change à chaque fois que vous appuyez sur le commutateur.
Met sous tension ou hors tension.
Voyant
Type
Explication
Vert
JC CLEAN
Ampli Roland JC-120 modélisé
Orange
CRUNCH
Amplificateur sonore crunch original
Rouge
EXTREME
Amplificateur original haut gain
Français
Prise PHONES
Prise INPUT
Connectez le casque
équipé d’une
mini-prise stéréo.
Branchez votre
guitare ici.
Prise de terre
Reportez-vous à la fiche séparée
« Prise de terre ».
REMARQUE
Pour éviter tout
dysfonctionnement ou
défaillance de l’équipement,
baissez toujours le volume
et mettez les appareils hors
tension avant d’effectuer un
quelconque branchement.
Bouton [CHORUS/REVERB]
Changez la position de ce bouton pour
permuter entre l’effet de chorus et de
réverbération.
La position du bouton détermine la profondeur
de l’effet.
Prise i-CUBE LINK/STEREO AUX IN (fonction double)
Entrée DC IN
Branchez ici l’adaptateur
secteur fourni.
Bouton [VOLUME]
Bouton [BASS]
Bouton [TREBLE]
Permet de régler le volume
sonore de la guitare.
Permet de régler le son des
graves.
Permet de régler le son des
aigus.
* Utilisez uniquement
l’adaptateur secteur fourni.
L’utilisation d’un autre
adaptateur secteur peut
provoquer des dysfonctionnements.
i-CUBE LINK
Si vous utilisez le mini-câble fourni (4 pôles) pour connecter votre
iPad/iPhone, vous pourrez utiliser la fonction i-CUBE LINK.
STEREO AUX IN
Utilisez le mini-câble (4 pôles) fourni ou un mini-câble stéréo
disponible dans le commerce pour brancher ici votre lecteur
audio numérique ou votre iPad/iPhone.
Mise sous/hors tension
• Après avoir effectué correctement tous les branchements, suivez bien la procédure ci-après pour mettre l’équipement sous tension. Si vous ne respectez pas l’ordre adéquat lors de la
mise sous tension, vous risquez de provoquer des dysfonctionnements ou une défaillance de l’équipement.
Lors de la mise sous tension :
Lors de la mise hors tension :
Bouton [VOLUME]
Allumez en dernier le CUBE Lite.
Éteignez en premier le CUBE Lite.
Permet de régler le volume d’entrée émis par l’appareil
connecté.
• Cet appareil est équipé d’un circuit de protection. Un délai de quelques secondes est nécessaire après la mise sous tension avant qu’il fonctionne normalement.
Utilisation d’i-CUBE LINK
« i-CUBE LINK » est une fonction permettant au CUBE Lite d’être utilisé simultanément
comme prise AUX IN classique et comme interface audio pour votre iPad/iPhone
lorsque ce dernier est branché via le mini-câble fourni (4 pôles).
Cette fonction vous permet notamment d’effectuer les opérations suivantes :
• Utiliser une application iPad/iPhone pour enregistrer la musique que vous jouez à la
guitare et la lire ensuite au moyen du CUBE Lite.
Pour sélectionner le mode Direct
• Utiliser une application iPad/iPhone pour appliquer des effets au son de votre
guitare, puis jouer le son via le CUBE Lite.
1. Tout en maintenant enfoncé le commutateur Type, appuyez
sur le commutateur [POWER] pour allumer le CUBE Lite.
Le voyant du type d’ampli clignote puis demeure allumé.
Application
iPad/iPhone
Le son est émis depuis l’iPad/
iPhone sur le CUBE Lite.
Son de la
guitare
Sortie stéréo
Son de la guitare
* Si vous souhaitez entendre uniquement le son entré depuis l’iPad/iPhone, baissez le
son à l’aide du bouton [VOLUME] sur le panneau supérieur.
Vous pouvez choisir d’envoyer à l’iPad/iPhone l’un des deux types suivants de son de
guitare :
Mode Line
(réglage par défaut)
Le même son de guitare que celui émis depuis les hautparleurs du CUBE Lite sera envoyé.
Mode Direct
Le son de guitare entré sur la prise INPUT sera envoyé sans
modification.

Pour revenir au mode Line, éteignez le CUBE Lite, puis rallumez-le.
Pour plus d’informations sur i-CUBE LINK et sur les applications iPhone/iPad
pouvant utiliser i-CUBE LINK, reportez-vous au site Web de Roland.
Le son de votre guitare est envoyé depuis le CUBE Lite vers l’iPad/
iPhone.
http://www.roland.com/
Fiche technique
Broche de guidage
Vous pouvez raccorder ici un câble
disponible dans le commerce pour fixer le
CUBE Lite.
Roland CUBE Lite : ampli guitare
Puissance de sortie
nominale
Prise INPUT (type jack 6,35 mm)
10 W (haut-parleurs stéréo 3 W x 2 + subwoofer 4 W)
Connecteurs
Prise i-CUBE LINK/STEREO AUX IN (mini-jack 4 pôles)
Niveau d’entrée
nominal (1 kHz)
INPUT : -10 dBu
Haut-parleurs
7,5 cm x 3
Alimentation
Adaptateur secteur (CC 5,7 V)
Types d’ampli
JC CLEAN, CRUNCH, EXTREME
Consommation
1000 mA
Commutateur POWER
Dimensions
250 (L) x 147 (P) x 135 (H) mm
Commutateur Type d’ampli
Poids
1,7 kg (adaptateur secteur non compris)
i-CUBE LINK/STEREO AUX IN : -10 dBu
Bouton DRIVE
Bouton VOLUME
Commandes
Bouton BASS
Entrée DC IN
Mode d’emploi
Accessoires
Adaptateur secteur
Mini-câble (4 pôles)
Bouton TREBLE
Bouton CHORUS/REVERB
* 0 dBu = 0,775 Veff
<i-CUBE LINK/STEREO AUX IN>
* En vue d’améliorer le produit, ses caractéristiques techniques et/ou son aspect peuvent
être modifiés sans avis préalable.
Bouton VOLUME
Voyant
Prise PHONES (mini-jack stéréo)
Type d’ampli
* Pour éviter tout dommage, n’exercez pas
de pression excessive sur la broche de
guidage.
