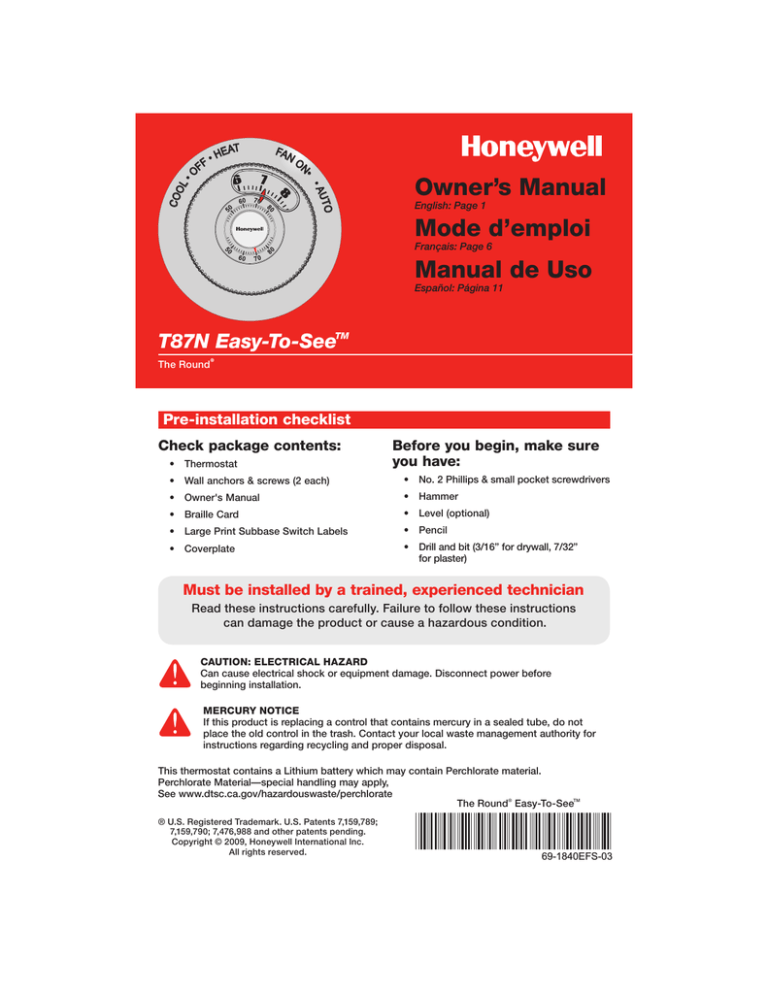

T87N Easy-To-SeeTM
The Round
®
Pre-installation checklist
Check package contents:
Before you begin, make sure
you have:
•
Thermostat
•
Wall anchors & screws (2 each)
•
No. 2 Phillips & small pocket screwdrivers
•
Owner's Manual
•
Hammer
•
Braille Card
•
Level (optional)
•
Large Print Subbase Switch Labels
•
Pencil
Coverplate
•
Drill and bit (3/16” for drywall, 7/32”
for plaster)
•
Must be installed by a trained, experienced technician
Read these instructions carefully. Failure to follow these instructions
can damage the product or cause a hazardous condition.
CAUTION: ELECTRICAL HAZARD
Can cause electrical shock or equipment damage. Disconnect power before
beginning installation.
MERCURY NOTICE
If this product is replacing a control that contains mercury in a sealed tube, do not
place the old control in the trash. Contact your local waste management authority for
instructions regarding recycling and proper disposal.
This thermostat contains a Lithium battery which may contain Perchlorate material.
Perchlorate Material—special handling may apply,
See www.dtsc.ca.gov/hazardouswaste/perchlorate
The Round® Easy-To-SeeTM
® U.S. Registered Trademark. U.S. Patents 7,159,789;
7,159,790; 7,476,988 and other patents pending.
Copyright © 2009, Honeywell International Inc.
All rights reserved.
69-1840EFS-03
T87N Easy-To-SeeTMs/WNERgS-ANUAL
Product application
This thermostat provides electronic control of 24 VAC single-stage heating
and cooling systems.
System Types
Specifications
•
Gas, oil, or electric heat with air
conditioning
•
Warm air, hot water, high-efficiency
furnaces, heat pumps, steam, gravity
•
Heat only
•
Heat only with fan
•
Cool only
Temperature Range
•
Shipping Temperature
•
•
5% to 90% (non-condensing)
Electrical Ratings
Heat, Off, Cool
Fan Settings
•
-20° to 120°F (-28.9° to 48.9°C)
Operating Relative Humidity
System Settings
•
40° to 90°F (4.5° to 32°C)
•
Voltage: 20–30 VAC
•
Running current: 0.02–1.0A
Auto, On
Installation tips
Install the thermostat about 5 feet (1.5 m) above the floor in an area
with good air circulation at average temperature.
NO
NO
NO
Do not install in locations where the thermostat can be affected by:
69-1840EFS—03
•
Drafts or dead spots behind doors and in corners
•
Hot or cold air from ducts
•
Sunlight or radiant heat from appliances
•
Concealed pipes or chimneys
•
Unheated/uncooled areas such as an outside wall behind the thermostat
2
English:0AGEsFrançais:0AGEsEspañol: Página 11
Subbase and base installation
1. Pull wires through wire
hole. Position coverplate
on wall, level and mark hole
positions.
Large-print
subbase switch
labels
2. Drill holes (3/16” for drywall,
7/32” for plaster) and tap in
supplied wall anchors.
Subbase
3. Pull wire through coverplate
and subbase, position over
anchors, then insert and
tighten mounting screws.
Check level if desired.
4. Apply the large-print labels
to the coverplate, matching
the labels on the subbase.
Coverplate
Wiring
1. Loosen screw terminals, insert wires
into terminal block, then re-tighten
screws.
E
F
2. Push excess wire back into the wall
opening.
3. Plug the wall opening with
nonflammable insulation to prevent
drafts from affecting thermostat
operation.
Terminal Designations
W
Heat relay.
Y
Compressor contactor.
G
Fan relay.
O
Heat pump changeover valve
energized in cooling.
Rc
Cooling power. Connect to
secondary side of cooling system
transformer.
G
W
Y
B
R
Rc
O
NOTES
R & Rc terminals
In single-transformer system, leave metal
jumper in place between R & Rc. Remove
metal jumper if two-transformer system.
Heat pump systems
R
Heating power. Connect to
secondary side of heating system
transformer.
If wiring to a heat pump, use a small piece
of wire (not supplied) to connect terminals W
and Y.
B
Heat pump changeover valve
energized in heating.
Wire specifications
Use 18- to 22-gauge thermostat wire.
Shielded cable is not required.
3
69-1840EFS—03
T87N Easy-To-SeeTMs/WNERgS-ANUAL
Fan operation settings
Fan operation settings:
F: For gas or oil heating systems, leave
the fan operation switch in this factory-set
position (for systems that control the fan in
a call for heat).
E
F
E: Change the switch to this setting for heat
pump or electric heat systems. (This setting
is for systems that allow the thermostat
to control the fan in a call for heat, if a fan
wire is connected to the G terminal.)
Cycle rate settings
Move the cycle rate switches
to the proper setting for your
system (see table below).
Heating System
Switch 1
Switch 2
Steam or gravity (1 CPH)
On
On
High efficiency warm air
(90%+), hot water, or
heat pump (3 CPH)
Off
On
Gas or oil warm air
(factory setting) (5 CPH)
Off
Off
Electric warm air (9 CPH)
On
Off
Thermostat mounting
Coverplate
and subbase
Align the slots on the base with tabs on the
thermostat, then push gently until the
thermostat snaps into place.
Thermostat
69-1840EFS—03
4
English:0AGEsFrançais:0AGEsEspañol: Página 11
Operation
FAN
7
UTO
A
6
ON
CO
OL
FF
Fan switch
• On: Fan runs
continuously.
• Auto: Fan runs only
when heating or cooling
system is on.
8
Markings
Enlarged,
raised
numbers
indicate
temperature
range by
touch or
sight. The
large 5, 6, 7
and 8 mean 50,
60, 70 and 80°F,
respectively.
O
System switch
• Cool: Controls the cooling
system.
• Heat: Controls the heating
system.
• Off: All systems
T
are off.
HE A
Temperature
setting
Rotate to
set, a click is
heard every
two degrees
as the
temperature
is adjusted.
Temperature
Current indoor
temperature.
CAUTION: EQUIPMENT DAMAGE HAZARD
Do not operate cooling system when outdoor temperature is below 50°F (10°C).
