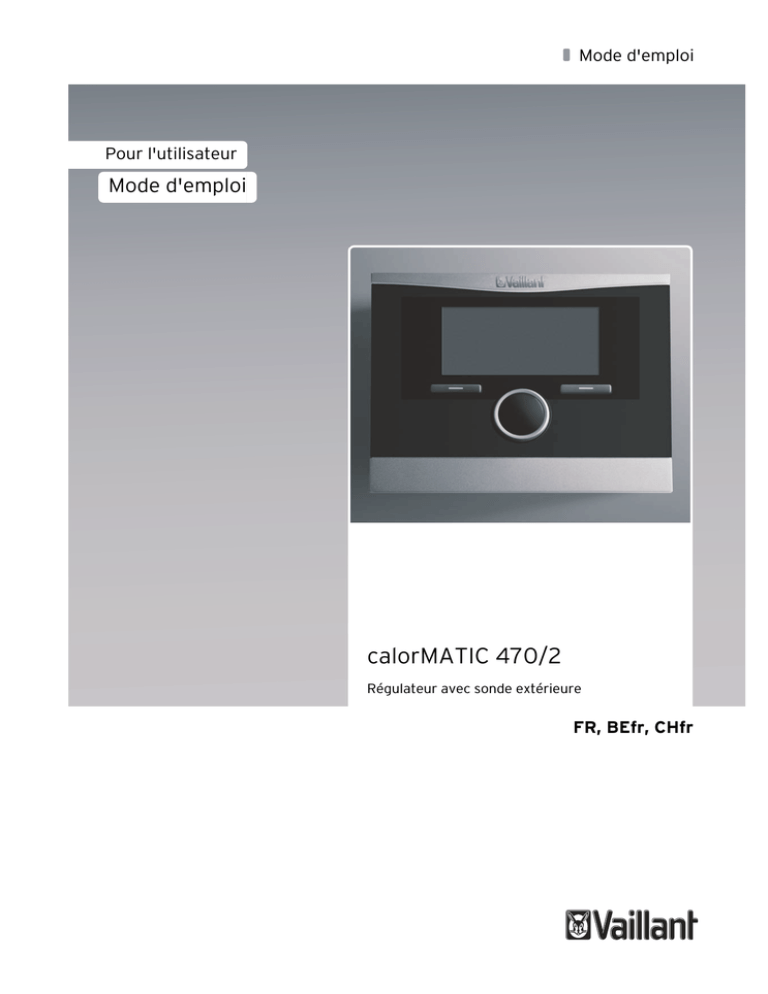

Mode d'emploi
Pour l'utilisateur
Mode d'emploi
calorMATIC 470/2
Régulateur avec sonde extérieure
FR, BEfr, CHfr
Mentions légales
Type de document:
Mode d'emploi
Produit:
Groupe cible:
calorMATIC 470/2
– Sonde extérieure VRC 9535
– Sonde extérieure VRC 693
Utilisateur
Langue:
FRA
Numéro de document_version:
0020116708_02
Date de création:
22.11.2011
Éditeur/constructeur
Vaillant GmbH
Berghauser Str. 40 D-42859 Remscheid
Téléphone +49 21 91 18‑0 Fax +49 21 91 18‑28 10
[email protected] www.vaillant.de
© Vaillant GmbH 2011
Toute reproduction totale ou partielle de la présente notice nécessite l'autorisation écrite de la
société Vaillant GmbH.
Toutes les désignations de produits contenues dans la présente notice ont été déposées par les sociétés
qui en sont propriétaires.
Sous réserve de modifications techniques.
Sommaire
Sommaire
4
Utilisation ............................................................. 11
4.1
Structure de commande ............................................. 11
1
Remarques relatives à la documentation ......... 6
4.1.1
Niveau d'accès pour l'utilisateur............................... 11
1.1
Symboles et caractères utilisés ................................ 6
4.1.2
Niveau d'accès pour l'installateur agréé ................ 11
1.1.1
Symboles ....................................................................... 6
4.1.3
Structure des menus.................................................... 11
4.1.4
Affichage de base ......................................................... 11
4.1.5
Niveau de sélection ..................................................... 12
4.1.6
Niveau de réglage........................................................ 12
4.2
Concept de commande............................................... 13
4.2.1
Utilisation de l'affichage de base............................. 13
1.2
Structure des consignes de mise en garde ............ 6
1.3
Observation des documents applicables ................ 6
1.4
Conservation des documents .................................... 6
1.5
Validité de la notice...................................................... 6
4.2.2
Exemple d'utilisation : modification de la date..... 13
2
Sécurité................................................................. 7
4.3
Vue d'ensemble de la structure des menus .......... 16
2.1
Mises en garde relatives aux opérations ................ 7
4.4
Vue d'ensemble des possibilités de réglage et
de visualisation........................................................... 20
2.2
Qualifications requises ................................................ 7
4.4.1
2.2.1
Utilisateur ....................................................................... 7
Utilisation de la vue d'ensemble sous forme
de tableau .................................................................... 20
2.3
Consignes générales de sécurité .............................. 7
4.4.2
Report des réglages personnalisés ....................... 20
2.3.1
Installation par un installateur spécialisé
uniquement .................................................................... 7
4.4.3
Vue d'ensemble des modes de
fonctionnement............................................................ 21
2.3.2
Danger de mort en cas d'eau potable souillée ...... 7
4.4.4
Vue d'ensemble des niveaux de commande ......... 21
2.3.3
Risque d'ébouillantement avec l'eau chaude ........ 7
5
Fonctions d'affichage et de commande.......... 28
5.1
Informations................................................................ 28
5.1.1
Visualisation de l'état de l'installation.................. 28
5.1.2
Relevé de la liste des messages d'état................. 28
5.1.3
Solaire........................................................................... 28
5.1.4
Pompe à chaleur ....................................................... 28
5.1.5
Visualisation des statistiques solaires................... 29
Visualisation des statistiques
environnementales..................................................... 29
2.3.4
Risque de dysfonctionnement ................................... 8
2.3.5
Dommage causé par le gel suite à la
désactivation de l'appareil ......................................... 8
2.3.6
Dommage causé par le gel suite à une
température ambiante trop faible ........................... 8
2.4
Marquage CE.................................................................. 8
2.5
Utilisation conforme aux prescriptions ................... 8
5.1.6
3
Vue d'ensemble des appareils ............................ 9
5.1.7
Visualisation des statistiques électriques ............ 29
5.1.8
Consulter les coordonnées de l'installateur
agréé.............................................................................. 29
5.1.9
Visualisation du numéro de série et de la
référence d'article ...................................................... 29
3.1
Caractéristiques du produit ....................................... 9
3.2
Désignation de modèle et numéro de série ........... 9
3.2.1
Désignation du modèle................................................ 9
3.2.2
Plaque signalétique ...................................................... 9
5.2
Réglages........................................................................ 29
3.2.3
Numéro de série............................................................ 9
5.2.1
Réglage des températures désirées ...................... 29
5.2.2
Réglage des programmes horaires ......................... 31
5.2.3
Vacances....................................................................... 34
5.2.4
Présence planifiée ...................................................... 34
5.2.5
Sélection de la langue................................................ 34
5.2.6
Réglage de la date ...................................................... 35
5.2.7
Réglage de l'heure...................................................... 35
5.2.8
Passage à l'heure d'été ............................................. 35
5.2.9
Réglage du contraste de l'écran ............................. 35
3.3
3.4
Structure de l'appareil................................................. 9
Fonction de régulation ................................................ 9
3.4.1
Installation de chauffage ............................................ 9
3.4.2
Production d'eau chaude ........................................... 10
3.4.3
Circulation ..................................................................... 10
3.5
Fonction de protection antigel ................................. 10
3.5.1
Fonction de protection antigel étendue................. 10
0020116708_02 calorMATIC 470/2 Notice d'emploi
3
Sommaire
5.2.10
Réglage de la correction de sondes de
température ambiante .............................................. 35
8
Mise hors service ............................................... 47
5.2.11
Réglage de la correction de sondes de
température extérieure ............................................ 35
8.1
Remplacement du régulateur.................................. 47
5.2.12
Paramétrage de la correction de sondes pour
le rafraîchissement..................................................... 35
8.2
Recyclage et mise au rebut...................................... 47
5.2.13
Paramétrage des tarifs de l'énergie ...................... 36
9
Garantie et service après-vente ..................... 48
5.2.14
Noms des circuits de chauffage .............................. 36
9.1
Garantie........................................................................ 48
5.2.15
Retour aux réglages d'usine .................................... 36
5.2.16
Accès technicien ......................................................... 37
9.2
Service après-vente .................................................. 48
5.3
Modes............................................................................. 37
10
Caractéristiques techniques ............................ 50
5.3.1
Modes de fonctionnement pour le circuit de
chauffage...................................................................... 37
10.1
Régulateur................................................................... 50
5.3.2
Modes de production d'eau chaude ...................... 38
11
Index des termes techniques ............................ 51
5.3.3
Modes de fonctionnement pour la circulation.... 40
11.1
Niveau de sélection ..................................................... 51
5.4
Modes de fonctionnement spéciaux ..................... 40
5.4.1
Charge forcée du ballon............................................. 41
11.2
Mode ............................................................................... 51
5.4.2
Rafraîchissement ......................................................... 41
11.3
Récepteur DCF77......................................................... 51
5.4.3
Fête ................................................................................. 41
5.4.4
Absence exceptionnelle ............................................. 41
11.4
Niveau de réglage........................................................ 51
5.4.5
Présence exceptionnelle ............................................ 41
5.4.6
1 x boost ventilation.................................................... 42
11.5
Temporisation de la protection antigel .................. 51
5.5
Messages ...................................................................... 42
11.6
Circuit de chauffage.................................................... 51
5.5.1
Message d'entretien................................................... 42
11.7
Installation de chauffage ........................................... 51
5.5.2
Message d'erreur ........................................................ 42
11.8
Légionnelles .................................................................. 51
6
Économies d'énergie......................................... 44
11.9
Température de réduit ............................................... 51
6.1
Réglage de la température ambiante ................... 44
11.10
Température ambiante .............................................. 51
6.2
Abaissement de la température ambiante .......... 44
11.11
Type de protection ...................................................... 51
6.3
Chauffage uniforme .................................................. 44
11.12
Classe de protection ................................................... 51
6.4
Utilisation des robinets thermostatiques
et des régulateurs commandés par la
température extérieure ou du régulateur de
température ambiante ............................................. 44
11.13
Énergie solaire accumulée ........................................ 51
11.14
Message d'état ............................................................. 51
6.5
Ne pas couvrir les appareils de réglage ............... 44
11.15
Température de confort ........................................... 52
6.6
Production d'eau chaude économique ................. 44
11.16
Robinet thermostatique ............................................ 52
6.7
Aération des pièces d'habitation ........................... 45
11.17
Energie environnementale accumulée.................. 52
6.8
Rafraîchissement des pièces .................................. 45
11.18
Temps de précoupure................................................ 52
7
Entretien et dépannage..................................... 46
11.19
Température de départ ............................................. 52
7.1
Nettoyage du régulateur ......................................... 46
11.20
Pompe à chaleur ......................................................... 52
7.2
Détection et élimination des dérangements....... 46
11.21
Production d'eau chaude .......................................... 52
4
Notice d'emploi calorMATIC 470/2 0020116708_02
Sommaire
11.22
Régulation en fonction de la température
extérieure ..................................................................... 52
11.23
Plages horaires............................................................ 52
11.24
Programme horaire.................................................... 52
11.25
Circulation .................................................................... 52
11.26
Niveau d'accès pour l'utilisateur............................. 53
11.27
Niveau d'accès installateur spécialisé ................... 53
Index ....................................................................................54
0020116708_02 calorMATIC 470/2 Notice d'emploi
5
1 Remarques relatives à la documentation
1
Remarques relatives à la documentation
1.1
Symboles et caractères utilisés
1.1.1
Symboles
Les symboles susceptibles d'apparaître sont les suivants :
Symbole de mise en garde (→ page 7)
Symbole de remarque
Symbole représentant une action requise
Symbole représentant le résultat d'une action
Symbole représentant le remplissage de procèsverbaux et de listes de contrôle
1.3
▶
Observation des documents applicables
Lorsque vous utilisez le régulateur, vous devez également impérativement vous conformer à toutes les notices d'emploi fournies avec les autres composants de
l'installation de chauffage.
1.4
Conservation des documents
Conservez soigneusement ce mode d'emploi ainsi que tous
les documents applicables afin
– qu'ils soient à disposition en cas de besoin,
– qu'ils soient disponibles et en bon état pendant toute la
durée de vie de l'appareil,
– qu'ils puissent également servir aux utilisateurs ultérieurs.
1.5
Validité de la notice
La présente notice s'applique exclusivement aux appareils
ayant les références d'article suivantes :
Référence d'article
Symbole représentant une qualification requise
Symbole représentant un outil nécessaire
Belgique
0020108128
Suisse
0020108128
France
0020108128
Tableau 1.1: Référence d'article
Symbole d'indication d'une valeur technique
1.2
Structure des consignes de mise en garde
Les mises en garde sont caractérisées par une ligne de séparation supérieure et inférieure. Elles sont structurées selon les principes de base suivants :
Danger !
Type et source du danger
Explication relative au type de danger.
▶ Mesures de prévention du danger
6
Notice d'emploi calorMATIC 470/2 0020116708_02
Sécurité 2
2
2.1
Sécurité
Mises en garde relatives aux opérations
Utilisateur
formé (utilisateur normal)
Fonction des mises en garde
Les mises en garde ont pour fonction d'avertir des dangers concernant la manipulation du produit. Les dangers
sont classés, nommés et décrits selon le degré de danger et
complétés par des remarques ayant pour objectif d'éviter
ces dangers.
– Consignes générales de sécurité
– Fonctionnement et emplacement des dispositifs de sécurité de l'installation
– Utilisation de l'appareil
– Mode d'économie d'énergie
– Travaux d'entretien
Quand une mise en garde apparaît avant le début d'une
tâche, le danger concerne toute la durée de cette tâche.
Quand une mise en garde apparaît immédiatement avant
une instruction, le danger concerne la prochaine étape à
exécuter.
Classification des consignes de mise en garde
Toutes les mises en garde sont caractérisées par un mot
d'avertissement et un symbole d'avertissement triangulaire. La combinaison de ce mot d'avertissement et de ce
symbole d'avertissement triangulaire définit le degré du
danger.
Danger !
Caractérise un danger immédiat entraînant des
blessures corporelles graves, voire la mort.
Danger !
Caractérise un risque de choc électrique immédiat entraînant des blessures corporelles
graves, voire la mort.
Avertissement !
Caractérise une situation potentiellement dangereuse pouvant entraîner de légères blessures
corporelles.
Attention !
Caractérise une situation pouvant entraîner des
dommages matériels et environnementaux.
2.3
Consignes générales de sécurité
2.3.1
Installation par un installateur spécialisé
uniquement
L'installation de l'appareil doit exclusivement être effectuée
par un installateur spécialisé. L'installateur spécialisé se
porte également garant de la conformité de l'installation et
de la mise en fonctionnement.
2.3.2 Danger de mort en cas d'eau potable
souillée
A des fins de protection contre les infections causées par
des agents pathogènes (légionnelles), le régulateur est
équipé d'une fonction de protection contre les légionnelles.
Lorsque la fonction de protection contre les légionnelles est
activée, l'eau est réchauffée dans le ballon d'eau chaude sanitaire à une température supérieure à 60 °C pendant au
moins une heure. L'installateur agréé active la fonction de
protection contre les légionnelles lors de l'installation du régulateur.
▶
▶
2.2
Qualifications requises
Cette notice s'adresse à des personnes susceptibles d'utiliser une installation de chauffage et qui ne disposent pas
d'une expérience ou de connaissances techniques spécifiques en la matière.
2.2.1
Utilisateur
Définition :
L'utilisateur est chargé de la commande et
de l'entretien de l'appareil. Il est responsable
du respect des intervalles de maintenance. Il
n'a pas besoin de connaissances techniques ni
d'expériences particulières.
L'installateur spécialisé agréé doit initier l'utilisateur aux thèmes suivants.
Demandez à l'installateur agréé s'il a activé la fonction
de protection contre les légionnelles.
Faites vous expliquer par l'installateur agréé comment
agit la fonction de protection contre les légionnelles.
2.3.3 Risque d'ébouillantement avec l'eau chaude
Il existe un risque d'ébouillantement aux points de puisage
d'eau chaude lorsque les températures de consigne sont supérieures à 60 °C. Les enfants en bas âge et les personnes
âgées encourent un risque même avec des températures
moins élevées.
▶
Choisissez une température de consigne appropriée.
Si la fonction de protection anti-légionelles est activée, demandez à votre installateur spécialisé :
– à quel moment la protection anti-légionelles se
déclenche,
0020116708_02 calorMATIC 470/2 Notice d'emploi
7
2 Sécurité
– à quel moment l'eau chaude redescend à la température
désirée,
– si l'installation de chauffage comporte une vanne mélangeuse pour éviter les brûlures,
– ce qu'il faut faire pour éviter les brûlures.
2.3.4 Risque de dysfonctionnement
▶
▶
▶
▶
Veillez à ce que l'air ambiant puisse circuler librement
autour du régulateur et que le régulateur ne soit pas
recouvert par des meubles, rideaux ou autres objets.
Veillez à ce que toutes les vannes des radiateurs soient
complètement ouvertes dans la pièce où est installé le
régulateur.
Exploitez uniquement l'installation de chauffage dans un
parfait état technique.
Faites éliminer immédiatement les dérangements et les
endommagements affectant la sécurité.
2.3.5 Dommage causé par le gel suite à la désactivation de l'appareil
Si vous désactivez l'installation de chauffage, le gel risque
d'endommager certaines parties de l'installation.
▶
▶
Ne débranchez pas la chaudière du réseau électrique.
Laissez l'interrupteur principal de l'installation de chauffage en position "1".
2.3.6 Dommage causé par le gel suite à une température ambiante trop faible
Si une température ambiante trop faible est réglée dans
certaines pièces, il se peut que le gel endommage certaines
parties de l'installation de chauffage.
▶
▶
En cas d'absence durant une période de gel, assurezvous que l’installation de chauffage reste en service et
que les pièces soient suffisamment chauffées.
Observez la fonction de protection antigel.
2.4
2.5
Utilisation conforme aux prescriptions
État actuel de la technique
Ce régulateur est conçu selon l'état actuel de la technique
et les règles reconnues en matière de sécurité.
Toute utilisation incorrecte ou non conforme peut cependant entraîner des dommages au niveau de l'appareil luimême ou d'autres biens matériels.
Ce régulateur permet de piloter une installation de chauffage avec générateurs Vaillant et interface eBUS en fonction d'une sonde extérieure, selon des périodes programmables.
Le régulateur peut piloter la production d'eau chaude du
ballon d'eau chaude sanitaire raccordé.
Usage non conforme aux prescriptions
Tout usage autre que l'usage conforme aux prescriptions
ou tout usage qui en dépasserait le cadre est considéré
comme non conforme aux prescriptions. Tout usage directement commercial ou industriel est également considéré
comme non conforme. Le constructeur / fournisseur décline toute responsabilité pour des dommages en résultant.
L'opérateur est seul responsable du risque encouru.
Toute utilisation abusive est interdite !
Documents applicables
L'usage conforme aux prescriptions comprend :
– l'observation des manuels d'utilisation, d'installation et
de maintenance fournis avec le produit Vaillant ainsi que
ceux correspondant à d'autres modules et composants
de l'installation
– l'installation et le montage conformément à l'autorisation de mise sur le marché des appareils et de l'installation
– le respect de toutes les conditions d'inspection et de
maintenance présentées dans les notices.
Marquage CE
Le marquage CE atteste que le régulateur satisfait aux exigences fondamentales des directives applicables.
8
Notice d'emploi calorMATIC 470/2 0020116708_02
Vue d'ensemble des appareils 3
3
3.1
Vue d'ensemble des appareils
3.3
Structure de l'appareil
Caractéristiques du produit
– avec sonde extérieure
– possibilité d'installation dans le logement ou la chaudière
– régule le générateur, l'eau chaude et la circulation le cas
échéant
– possibilité de raccordement d'un module d'extension
pour l'ajout d'un circuit de chauffage, d'un circuit solaire
ou d'une circulation
– affichage de texte en clair
– écran rétroéclairé
3.2
Désignation de modèle et numéro de série
3.2.1
Désignation du modèle
Abréviation
1
5
4
Explication
’calorMATIC’
Régulateur Vaillant
4xx
avec sonde extérieure
2
3
Tableau 3.1: Désignation de type
Illustration 3.1: Régulateur (vue de face)
3.2.2 Plaque signalétique
La plaque signalétique se trouve à l'intérieur du régulateur
et n'est pas accessible de l'extérieur.
3.2.3 Numéro de série
Vous pouvez relever la référence d'article à 10 caractères
à partir du numéro de série de l'appareil. Vous pouvez afficher le numéro de série sous "Menu → Informations →
Numéro de série". La référence d'article se trouve dans la
deuxième ligne du numéro de série.
1
Affichage
4
Sélecteur
2
Prise de diagnostic
5
3
Touche de sélection
droite
Touche de sélection
gauche
3.4
Fonction de régulation
Le régulateur pilote l'installation de chauffage et la production d'eau chaude au niveau du ballon d'eau chaude sanitaire raccordé.
Si le régulateur est monté dans l'habitation, vous pouvez
commander l'installation de chauffage et la production
d'eau chaude de l'intérieur de votre logement.
Si le régulateur est monté dans la chaudière, vous pouvez
commander l'installation de chauffage et la production
d'eau chaude à partir de la chaudière.
3.4.1
Installation de chauffage
Chauffage
Le régulateur vous permet de régler la température désirée
à différentes périodes de la journée et pour les divers jours
de la semaine.
Ce régulateur est un régulateur sonde extérieure, c.-à-d.
qu'il est associé à une sonde de température montée à
l'extérieur. La sonde de température mesure la température extérieure et transmet les valeurs au régulateur. Si la
température extérieure est basse, le régulateur augmente
la température de départ de l'installation de chauffage
Vaillant. Si la température extérieure augmente, le régula-
0020116708_02 calorMATIC 470/2 Notice d'emploi
9
3 Vue d'ensemble des appareils
teur diminue la température de départ. Le régulateur réagit
ainsi aux fluctuations de la température extérieure et agit
sur la température de départ pour maintenir une température ambiante constante, conforme à la température que
vous avez réglée.
Rafraîchissement
En cas de raccordement d'une pompe à chaleur avec fonction de rafraîchissement, le régulateur prend en charge la
fonction de rafraîchissement.
Le régulateur permet de définir la température désirée
ainsi que la durée de rafraîchissement.
La sonde de température ambiante mesure la température
ambiante et transmet les valeurs au régulateur. Si la température ambiante est supérieure à la température désirée
paramétrée, le régulateur abaisse la température de départ.
Module mélangeur ’VR61/3’
Si un module mélangeur ’VR61/3’ est raccordé, le régulateur peut piloter deux circuits de chauffage :
– Pilotage différencié de deux circuits de chauffage, par
ex. «CIRCUIT 1» pour un bâtiment à foyer unique et «CIRCUIT 2» pour un studio indépendant intégré à la maison.
– Pilotage différencié de deux circuits de chauffage dans
un logement, par ex. «CIRCUIT 1» pour les radiateurs et
«CIRCUIT 2» pour un chauffage au sol.
3.4.3 Circulation
Si une pompe de circulation est intégrée dans l'installation
de chauffage, il est également possible de régler des plages
horaires relatives à la circulation. Pendant la plage horaire
réglée, l'eau chaude du ballon d'eau chaude sanitaire circule vers les robinets d'eau puis retourne au ballon d'eau
chaude sanitaire. Si vous ouvrez par ex. un robinet d'eau
pendant ce temps, de l'eau chaude s'écoule immédiatement
du robinet d'eau.
3.5
La fonction de protection antigel protège l'installation de
chauffage et l'habitation des dommages causés par le gel.
La fonction de protection antigel surveille la température
extérieure.
Si la température extérieure
– descend en dessous de 3 °C, le régulateur enclenche la
chaudière après la temporisation de la protection antigel
et règle la température ambiante désirée sur 5 °C.
– est supérieure à 4 °C, le régulateur n'enclenche pas la
chaudière, mais surveille la température extérieure.
Remarque
Votre installateur agréé effectue le réglage de
la temporisation de la protection antigel lors de
l'installation.
Gestionnaire hybride
Si une pompe à chaleur est raccordée, le gestionnaire hybride cherche à couvrir les besoins en énergie signalés
en optimisant les coûts, en fonction des possibilités techniques.
Remarque
Pour que la pompe à chaleur et la chaudière
puissent fonctionner ensemble efficacement, il
faut que les tarifs (→ page 36) soient correctement paramétrés. Toute erreur de paramétrage
des tarifs risque d'augmenter les coûts.
Fonction de protection antigel
3.5.1
Fonction de protection antigel étendue
Si une pompe à chaleur est raccordée et que vous activez
le mode spécial «Rafraîchissement», l'installation bénéficie
d'une fonction de protection antigel étendue.
– Si la température extérieure reste inférieure à ‑4 °C pendant plus de 10 minutes, le régulateur désactive le mode
spécial «Rafraîchissement».
Le gestionnaire hybride s'allume lorsque le système signale
des besoins en énergie et relaie les besoins en direction du
générateur. Le gestionnaire hybride choisit le générateur
auquel il va s'adresser en fonction des tarifs paramétrés
par rapport aux besoins énergétiques.
3.4.2 Production d'eau chaude
Ce régulateur vous permet de régler la température et les
périodes de production d'eau chaude. La chaudière chauffe
l'eau dans le ballon d'eau chaude sanitaire jusqu'à la température que vous avez réglée. Vous pouvez régler des plages
horaires durant lesquelles de l'eau chaude doit être disponible dans le ballon.
10
Notice d'emploi calorMATIC 470/2 0020116708_02
Utilisation 4
4
4.1
Utilisation
4.1.4
Structure de commande
1
2
3
9
Le régulateur dispose de deux niveaux de commande hiérarchiquement supérieurs.
8
4.1.1
Affichage de base
Auto
15:34
5,0°C
19,5
Niveau d'accès pour l'utilisateur
°C
4
Temp. désirée Hiver 20,0°C
Le niveau d'accès pour l'utilisateur vous permet d'accéder
aux informations importantes et vous offre des possibilités de réglage n'exigeant pas de connaissances préalables
spéciales. Une structure de menus vous permet d'accéder à
des valeurs pouvant être réglées ou uniquement relevées.
7
Menu
Modes
5
6
Illustration 4.1: Affichage de base
4.1.2
Niveau d'accès pour l'installateur agréé
Le niveau d'accès pour l'installateur agréé permet à l'installateur agréé de régler d'autres valeurs pour l'installation de
chauffage. Ces réglages ne peuvent être effectués que par
une personne disposant de connaissances techniques, ce niveau est donc protégé par un code.
1
2
3
4
5
4.1.3
Structure des menus
La structure des menus du régulateur est divisée en quatre
niveaux. Il existe trois niveaux de sélection et un niveau de
réglage. L'affichage de base permet de passer au niveau
de sélection 1 et, de là, vous pouvez accéder au niveau inférieur ou supérieur dans la structure des menus. Le niveau
de sélection le plus bas donne accès au niveau de réglage.
Symbole de la température extérieure actuelle
Température extérieure
actuelle
Température ambiante
actuelle
Heure
6
Fonction actuelle de la
touche de sélection droite
(touche programmable)
9
7
8
Fonction actuelle de
la touche de sélection
gauche (touche programmable)
Température désirée
Symbole de chauffage en
mode «Auto»
Mode de fonctionnement
réglé pour le chauffage
L'affichage de base correspond à l'affichage visible en permanence sur l'écran. L'affichage de base indique les réglages et les valeurs actuelles de l'installation de chauffage. Si vous effectuez un réglage au niveau du régulateur,
l'écran bascule de l'affichage de base à l'affichage relatif au
nouveau réglage.
L'affichage de base apparaît si vous
– appuyez sur la touche de sélection gauche et que vous
quittez donc le niveau de sélection 1.
– n'utilisez pas le régulateur pendant plus de 5 minutes.
Remarque
Si votre installation de chauffage comporte
deux circuits de chauffage indépendants, l'installateur spécialisé spécifie, lors de l'installation, si l'affichage de base indique les valeurs
du «CIRCUIT 1» ou celles du «CIRCUIT 2».
0020116708_02 calorMATIC 470/2 Notice d'emploi
11
4 Utilisation
4.1.4.1 Symboles de chauffage en mode «Auto»
Symbole
4.1.5
Niveau de sélection
Signification
Mode de chauffage actif pendant une plage horaire
définie (Confort)
4
Mode de chauffage actif en dehors d'une plage
horaire définie (mode Réduit)
3
Tableau 4.1: Symboles du mode de chauffage
Retour
4.1.4.2 Fonction de touche programmable
Les deux touches de sélection ont une fonction de touche
programmable. Les fonctions actuelles des touches de sélection figurent dans la ligne inférieure de l'écran. Selon le
niveau de sélection, l'élément de liste ou la valeur activé(e)
au sein de la structure des menus :
4.1.4.3 Menu
Si vous pressez la touche de sélection gauche «Menu»,
vous passez de l'affichage de base au niveau de sélection
1 de la structure des menus.
Sélectionner
2
Illustration 4.2: Zones d'affichage dans les niveaux de sélection
1
Barre de défilement (uniquement si toutes les
entrées de la liste ne
peuvent pas figurer simultanément à l'écran)
– la fonction associée à la touche de sélection gauche peut
varier.
– la fonction associée à la touche de sélection droite peut
varier.
Si vous appuyez par ex. sur la touche de fonction gauche,
la fonction actuelle de la touche gauche passe de «Menu» à
«Retour».
1
Menu
Informations
Températures désirées
Programmes horaires
2
3
4
Fonctions actuelles des
touches de sélection
gauche et droite (touches
programmables)
Entrées de liste correspondant au niveau de
sélection
Fonction actuelle ou
niveau de sélection actuel
Vous naviguez au sein des niveaux de sélection jusqu'au
niveau de réglage dans lequel vous souhaitez relever ou
modifier des réglages.
4.1.6
Niveau de réglage
1
4.1.4.4 Mode
Si vous appuyez sur la touche de sélection droite «Modes»,
vous passez directement de l'affichage de base aux réglages accessibles dans l'option «Modes». Ainsi vous pouvez modifier rapidement le mode (→ page 21) du «CIRCUIT
1» ou du «CIRCUIT 2».
Le circuit de chauffage que vous pouvez modifier dépend
du réglage effectué par l'installateur spécialisé lors de l'installation.
4.1.4.5 Température désirée
La température désirée peut ne pas apparaître à l'écran
selon le type de fonctionnement. C'est notamment le cas
en mode «Eté». Comme il n'y a pas de chauffage en mode
«Eté» et que par conséquent le circuit de chauffage est
désactivé, il n'y a pas de température désirée.
5
CIRCUIT 1
Jour
Temp. désirée été
Réduit
20,0°C
26,0°C
15,0°C
Retour
Modifier
2
3
4
Illustration 4.3: Zones d'affichage dans le niveau de réglage
1
Niveau de sélection actuel
2
Valeurs
3
Curseur (police blanche
sur fond noir) indiquant la
sélection actuelle
4
5
Fonctions actuelles des
touches de sélection
gauche et droite (touches
programmables)
Niveau de réglage
Dans le niveau de réglage, vous pouvez sélectionner des
valeurs que vous souhaitez relever ou modifier.
Si le mode spécial «Rafraîchissement» est autorisé, l'affichage indique «Temp. désirée été».
12
Notice d'emploi calorMATIC 470/2 0020116708_02
Utilisation 4
4.2
Concept de commande
Vous commandez le régulateur à l'aide de deux touches de
sélection et d'un bouton rotatif (→ page 9).
4.2.1.1 Modification du paramètre «Température
de confort désirée» uniquement pour le jour
actuel
▶
Les touches de sélection permettent
– de naviguer au sein de la structure des menus à travers
les niveaux de sélection et le niveau de réglage,
– de sélectionner un réglage,
– de valider une valeur,
– d'activer un mode de fonctionnement,
– d'annuler la modification d'une valeur.
Le bouton rotatif permet
– de naviguer entre les éléments de liste d'un niveau de
sélection en tournant le bouton rotatif vers la gauche ou
vers la droite,
– d'activer un niveau de sélection ou un niveau de réglage,
– de modifier une valeur sélectionnée.
◁
4.2.1
L'écran retourne à l'affichage de base après 12 secondes. La température désirée réglée est uniquement valable jusqu'à la fin de la plage horaire active
du jour actuel.
4.2.1.2 Modification permanente du paramètre
«Température de confort désirée»
1.
Tournez le bouton rotatif pour régler la température
désirée.
2. Pressez la touche de sélection droite «Ok».
◁
L'écran affiche un niveau de sélection activé, un niveau
de réglage ou une valeur sélectionnée par le biais d'une
police blanche sur fond noir. Une valeur activée qui clignote
signifie que vous pouvez modifier cette valeur.
Remarque
Si vous ne commandez pas le régulateur pendant plus de 5 minutes, l'écran revient vers l'affichage de base.
Tournez le bouton rotatif pour régler la température
désirée.
L'écran retourne à l'affichage de base. La modification du paramètre "Température de confort désirée"
a été prise en compte de façon durable.
4.2.2 Exemple d'utilisation : modification de la
date
Auto
Utilisation de l'affichage de base
15:34
5,0°C
19,5
°C
Temp. désirée Hiver 20,0°C
L'affichage de base vous permet de modifier directement le
paramètre «Température de confort désirée» pour le jour
actuel en tournant le sélecteur.
Menu
Modes
Illustration 4.5: Affichage de base
1.
Si l'affichage de base n'est pas à l'écran, appuyez sur
la touche de sélection gauche «Retour» jusqu'à ce qu'il
apparaisse.
2. Appuyez sur la touche de sélection gauche «Menu».
Température désirée
aujourd'hui: 18°C
Pour les autres jours aussi,
appuyer sur OK
◁
OK
4.4: Demande de modification permanente de la température
désirée
Le régulateur se trouve à présent au niveau de sélection 1. La touche de sélection gauche est alors associée à la fonction «Retour» (au niveau de sélection
supérieur), tandis que la touche de sélection droite
est associée à la fonction «Sélectionner» (le niveau
de sélection inférieur).
L'écran affiche un message demandant si vous souhaitez
modifier le paramètre «Température de confort désirée»
pour le jour actuel ou de façon permanente.
0020116708_02 calorMATIC 470/2 Notice d'emploi
13
4 Utilisation
brillance. La touche de sélection gauche est alors associée à la fonction «Retour» (au niveau de sélection
supérieur), tandis que la touche de sélection droite
est associée à la fonction «Modifier» (la valeur).
Menu
Informations
Températures désirées
Programmes horaires
Retour
Sélectionner
Illustration 4.6: Niveau de sélection 1 : «Informations»
3. Tournez le sélecteur de façon à mettre en surbrillance
l'entrée «Réglages» dans la liste.
Menu
Vacances
Présence planifiée
Réglages
Retour
Date / Heure
Date
Heure
Eté / Hiver
Retour
7. Appuyez sur la touche de sélection droite «Modifier».
◁
Sélectionner
4. Appuyez sur la touche de sélection droite «Sélectionner».
Le régulateur se trouve à présent au niveau de sélection 2.
Réglages
Langue
Date / Heure
Affichage
Retour
◁
La valeur en surbrillance se met à clignoter et vous
pouvez la modifier en tournant le sélecteur.
La touche de sélection gauche est alors associée à
la fonction «Annuler» (la modification), tandis que la
touche de sélection droite est associée à la fonction
«Ok» (pour valider la modification).
Date / Heure
Date
Heure
Eté / Hiver
Annuler
13.03.11
08 :15
Inactif
OK
Illustration 4.11: Niveau de réglage : validation de la modification
8. Tournez le sélecteur pour modifier la valeur.
Sélectionner
Illustration 4.8: Niveau de sélection 2 : «Langue»
5. Tournez le sélecteur de façon à mettre en surbrillance
l'entrée «Date/Heure» dans la liste.
Réglages
Langue
Date / Heure
Affichage
Retour
Modifier
Illustration 4.10: Niveau de réglage : valeur du jour en
surbrillance
Illustration 4.7: Niveau de sélection 1 : «Réglages»
◁
13.03.11
08 :15
Inactif
Date / Heure
Date
Heure
Eté / Hiver
Annuler
14.03.11
08 :15
Inactif
OK
Illustration 4.12: Niveau de réglage : modification enregistrée
9. Appuyez sur la touche de sélection droite «Ok» pour
valider la modification.
Sélectionner
◁
Le régulateur a enregistré la date modifiée.
Illustration 4.9: Niveau de sélection 2 : «Date/Heure»
6. Appuyez sur la touche de sélection droite «Sélectionner».
◁
14
Le régulateur se trouve alors au niveau de réglage
«Date». La valeur correspondant au jour est en sur-
Notice d'emploi calorMATIC 470/2 0020116708_02
Utilisation 4
Date / Heure
Date
Heure
Eté / Hiver
Retour
14.03.11
08 :15
Inactif
Modifier
Illustration 4.13: Niveau de réglage : niveau précédent
10. Si la valeur sur fond clignotant est correcte, appuyez
une nouvelle fois sur la touche de sélection droite «Ok».
◁
La touche de sélection gauche est alors associée à la
fonction «Retour».
11. Appuyez plusieurs fois sur la touche de sélection
gauche «Retour» pour revenir au niveau de sélection
immédiatement supérieur, puis passer du niveau de
sélection 1 à l'affichage de base.
0020116708_02 calorMATIC 470/2 Notice d'emploi
15
4 Utilisation
4.3
Vue d'ensemble de la structure des menus
Deuxième circuit de chauffage
Le régulateur affiche l'élément de liste «CIRCUIT 2» si un deuxième circuit de chauffage est présent. Deux textes l'un à la
suite de l'autre sur l'écran signifient qu'un texte peut être présent pour le «CIRCUIT 1» et un texte pour le «CIRCUIT 2».
Modules d'extension
Le régulateur indique les textes d'affichage en gris si le module d'extension correspondant est raccordé.
Pompe à chaleur
Le régulateur indique les textes d'affichage en gris dès lors qu'une pompe à chaleur est raccordée.
16
Notice d'emploi calorMATIC 470/2 0020116708_02
Utilisation 4
13,5°C
Auto
19,5
15:34
°C
Température désirée Hiver 20,0°C
Menu
Informations
Etat de l'installation
Energie solaire accumulée
Energie géothermique accumulée
Menu
Informations
Températures désirées
Programmes horaires
Retour
Retour
Sélectionner
Retour
Sélectionner
Informations
Etat de l'installation
Energie solaire accumulée
Energie géothermique accumulée
Retour
Sélectionner
Informations
Consommation électrique
Contact
Numéro de série
Retour
Menu
Informations
Températures désirées
Programmes horaires
Sélectionner
Retour
Retour
Sélectionner
Sélectionner
Sélectionner
2 3 4 5 6 7 8 9 10 11 12
Retour
0106
kWh
01066
2 3 4 5 6 7 8 9 10 11 12
Retour
Sélectionner
76°C
96421kWh
Non
Retour
Installation
Energie géoth. cumul.
Reset énergie géoth.
Consommation élec.
Retour
Installation
Reset conso.élec.
Non
CIRCUIT 1 -----------------------------------Retour
CIRCUIT 1
CIRCUIT 1 ---------------------------------Temp. désirée confort
20,0°C
Day temp. Cooling
26,0°C
CIRCUIT 1
Temp. désirée réduit
Temp. ambiante
AUTO jusqu'à
VRC470
Retour
Retour
CIRCUIT 1
Absent du
Absent jusqu'à
Retour
15,0°C
21,5°C
22:10
Modifier
Modifier
01.02.10
03.04.10
Retour
Retour
CIRCUIT 1
Jour
Temp. désirée été
Réduit
20,0°C
26,0°C
15,0°C
Retour
Retour
Modifier
Modifier
CIRCUIT 1
Présence du
Présence jusqu'à
43,0°C
Retour
Retour
Retour
13597kWh
Non
3455kWh
Retour
Retour
Retour
Eau chaude sanitaire
Eau chaude sanitaire
Températures désirées
CIRCUIT 1
CIRCUIT 2
Eau chaude sanitaire
Retour
0850
kWh
13597
2010
2011
Numéro de série
123456
7890123456
7890123456
Températures désirées
CIRCUIT 1
CIRCUIT 2
Eau chaude sanitaire
Sélectionner
2 3 4 5 6 7 8 9 10 11 12
Contact
Entreprise
Téléphone
Informations
Consommation électrique
Contact
Numéro de série
Retour
1
1
Installation
Temp. de départ
Energie solaire acc.
Reset cumul
96421
Retour
1
Informations
Consommation électrique
Contact
Numéro de série
Retour
1200
kWh
2010
2011
2010
2011
Sélectionner
Défaut
2,3bar
En charge
Afficher
Sélectionner
Informations
Etat de l'installation
Energie solaire accumulée
Energie géothermique accumulée
Retour
Installation
Etat actuel
Pression d'eau
Eau chaude sanitaire
Modes
24.12.10
26.12.10
OK
4.14: Structure des menus, partie 1
0020116708_02 calorMATIC 470/2 Notice d'emploi
17
4 Utilisation
Menu
Informations
Températures désirées
Programmes horaires
Retour
Lundi
Période 1:
Période 2:
Période 3:
Programmes horaires
CIRCUIT 1
Rafraichissement circuit 1
Sélectionner
Retour
Sélectionner
Programmes horaires
CIRCUIT 2
Rafraichissement circuit 2
Retour
Sélectionner
Programmes horaires
Eau chaude sanitaire
Tarifs de l'énergie
Fonctionnement à bruit réduit
Retour
Sélectionner
Retour
Retour
Lundi
Période 1:
Période 2:
Période 3:
Retour
Retour
06 : 00 - 22 : 00
__:__-__:__
__:__-__:__
Sélectionner
Sélectionner
00 : 00 - 24 : 00
__:__-__:__
__:__-__:__
Sélectionner
Sélectionner
Lundi
Période 1:
Période 2:
Période 3:
Eau chaude sanitaire
Préparation
Circulation
Retour
Sélectionner
Lundi
Période 1:
Période 2:
Période 3:
Eau chaude sanitaire
Préparation
Circulation
Programmes horaires
Tarifs de l'énergie
Fonctionnement à bruit réduit
Retour
Sélectionner
Programmes horaires
Tarifs de l'énergie
Fonctionnement à bruit réduit
Retour
Menu
Vacances
Présence planifiée
Réglages
Retour
Vacances
CIRCUIT 1
CIRCUIT 2
Retour
Sélectionner
Sélectionner
Présence planifiée
CIRCUIT 1
CIRCUIT 2
Menu
Vacances
Présence planifiée
Réglages
Retour
Sélectionner
Sélectionner
Retour
Sélectionner
Retour
Sélectionner
Lundi
Période 1:
Période 2:
Période 3:
06 : 00 - 22 : 00
__:__-__:__
__:__-__:__
Retour
Retour
Lundi
Période 1:
Période 2:
Période 3:
Retour
Retour
Retour
Retour
Retour
Retour
05 : 30 - 22 : 00
__:__-__:__
__:__-__:__
Sélectionner
Sélectionner
06 : 00 - 22 : 00
__:__-__:__
__:__-__:__
Sélectionner
Sélectionner
Sélectionner
Sélectionner
06 : 00 - 22 : 00
__:__-__:__
__:__-__:__
Sélectionner
Sélectionner
Vacances
Début
Fin
Température
01. 02. 10
03. 04. 10
15,0°C
Retour
Retour
Modifier
Modifier
Présence planifiée
Début
Fin
24. 12. 10
26. 12. 10
Retour
Retour
Modifier
Modifier
4.15: Structure des menus, partie 2
18
Notice d'emploi calorMATIC 470/2 0020116708_02
Utilisation 4
Menu
Vacances
Présence planifiée
Réglages
Retour
Réglages
Langue
Date / Heure
Affichage
Langue
Français
Retour
Sélectionner
Sélectionner
Réglages
Langue
Date / Heure
Affichage
Sélectionner
10. 03. 04
15: 34
Inactif
Retour
Modifier
Affichage
Contraste
Réglages
Langue
Date / Heure
Affichage
Retour
Sélectionner
Réglages
Correction de sondes
Tarifs de l'énergie
Modes
Retour
Sélectionner
Retour
Réglages
Correction de sondes
Tarifs de l'énergie
Modes
Réglages
Noms des circuits chauffage
Retour aux réglages d'usine
------------------------------------------------Sélectionner
Réglages
Noms des circuits chauffage
Retour aux réglages d'usine
------------------------------------------------Retour
Modifier
0,0K
0,0K
15K
Retour
Modifier
12
16
20
Retour
Modifier
Sélectionner
Retour
Modes
Mode Automatique
Eté
Confort
Retour
Retour
actif
Activer
Activer
Modes
Mode Réduit
Fête
Absence exceptionnelle
Retour
Retour
Activer
Activer
Modes
Présence exceptionnelle
Boost ventilation
Modes
CIRCUIT 1
CIRCUIT 2
Sélectionner
Retour
Retour
Tarifs de l'énergie
Gaz
Heures creuses élec.
Heures pleines élec.
Sélectionner
Retour
11
Correction de sondes
Temp. ambiante
Temp. extérieure
Rafraichissement
Réglages
Correction de sondes
Tarifs de l'énergie
Modes
Retour
OK
Date / Heure
Date
Heure
Eté / Hiver
Retour
Menu
Réglages
Accès technicien
-------------------------------------------------
Retour
Sélectionner
Retour
Retour
Activer
Activer
Noms des circuits chauffage
CIRCUIT 1
CIRCUIT 1
CIRCUIT 2
CIRCUIT 2
Retour
Modifier
Retour aux réglages d'usine
Programmes horaires
Tous les réglages
Retour
Non
Non
Sélectionner
Saisie du code d'accès
Sélectionner
000
Retour
OK
4.16: Structure des menus, partie 3
0020116708_02 calorMATIC 470/2 Notice d'emploi
19
4 Utilisation
4.4
Vue d'ensemble des possibilités de réglage
et de visualisation
4.4.1
Utilisation de la vue d'ensemble sous forme
de tableau
Vous trouverez ci-après une vue d'ensemble des possibilités de visualisation et de réglage.
– Si aucune valeur n'est indiquée dans la colonne « Pas,
sélection », cela signifie que vous pouvez uniquement
visualiser les paramètres, mais pas les régler.
– Si une valeur ne peut pas être réglée en usine, parce
qu'il s'agit p. ex. d'une valeur actuelle mesurée, la colonne « Réglage d'usine » est vide.
– Si aucune indication n'apparaît dans la colonne "Niveau
de sélection 3", vous accédez directement au niveau de
réglage à partir du niveau de sélection 2.
4.4.2 Report des réglages personnalisés
▶
Reportez dans la dernière colonne « Réglages personnalisés » les valeurs que vous avez paramétrées.
20
Notice d'emploi calorMATIC 470/2 0020116708_02
Utilisation 4
4.4.3 Vue d'ensemble des modes de fonctionnement
Le mode activé figure en haut, à gauche dans l'affichage de base.
La touche de sélection droite permet de passer directement de l'affichage de base aux options de réglage des «modes».
Si vous avez activé un mode de fonctionnement spécial, l'écran affiche les données correspondantes.
Mode
Réglage
Réglage d'usine
Auto
Mode automatique
Actif
Eté
Mode Été
Inactif
Jour
Confort
Inactif
Réduit
Mode Réduit
Inactif
Arrêt (hors gel)
Arrêt (hors gel)
Inactif
Actif, Inactif
Inactif
Réglage personnalisé
Mode actuel
Mode spécial
Charge forcée du ballon
Rafraîchissement
Actif, Inactif
Inactif
Fête
Actif, Inactif
Inactif
Absence exceptionnelle
Actif, Inactif
Inactif
Présence exceptionnelle
Actif, Inactif
Inactif
Boost ventilation
Actif, Inactif
Inactif
Tableau 4.2: Modes de fonctionnement
4.4.4 Vue d'ensemble des niveaux de commande
Niveau
de sélection 1
Niveau
de sélection 2
Informations
Etat de
l'installation
Niveau
de sélection 3
Niveau de
réglage
Valeurs
min.
Unité
Pas, sélection
Réglage
d'usine
max.
Réglage
personnalisé
Installation
Etat actuel
Valeur actuelle
Pression d'eau
Valeur actuelle
Eau chaude
sanitaire
Valeur actuelle
Temp. départ
1) ou 6)
solaire
Valeur actuelle
°C
Energie solaire accumu1) ou 6)
lée
Valeur actuelle
kWh
Reset cumul
1)
Energie environnementale
5)
accumulée
bar
En charge, Chargée
Valeur actuelle
Valeur actuelle
Oui, Non
Non
kWh
1) Apparaît uniquement si le module solaire ’VR68/2’ est raccordé.
2) Apparaît uniquement si le module solaire ’VR61/3’ est raccordé.
3) Apparaît uniquement si la télécommande ’VR81/2’ est raccordée.
4) Cette valeur dépend du module d'extension raccordé. Si aucun module d'extension n'est raccordé, le seuil supérieur peut être limité par la valeur de l'appareil de chauffage.
5) Apparaît uniquement si une pompe à chaleur est raccordée.
6) Apparaît uniquement si une station solaire ’VMS’ est raccordée.
0020116708_02 calorMATIC 470/2 Notice d'emploi
21
4 Utilisation
Niveau
de sélection 1
Niveau
de sélection 2
Informations
Etat de
l'installation
Niveau
de sélection 3
Niveau de
réglage
Valeurs
min.
Unité
Pas, sélection
Réglage
d'usine
Oui, Non
Non
Oui, Non
Non
°C
0,5
20
°C
0,5
26
°C
0,5
15
max.
Reset cu5)
mul.
Valeur actuelle
Consomma5)
tion élec.
Valeur actuelle
Reset
5)
conso.élec.
Valeur actuelle
Réglage
personnalisé
kWh
CIRCUIT 1
Temp. conf.
chauffage
Valeur actuelle
Temp. conf.
rafraîchisse5)
ment
Valeur actuelle
Temp. réduite
chauffage
Valeur actuelle
Temp. am3)
biante
Valeur actuelle
°C
AUTO jusqu'à
Valeur actuelle
h:min
Absent du
Valeur actuelle
jj.mm.aa
5
15
5
30
30
30
Absent jusqu'à
Valeur actuelle
jj.mm.aa
Présence du
Valeur actuelle
jj.mm.aa
Présence jusqu'à
Valeur actuelle
jj.mm.aa
Temp. conf.
chauffage
Valeur actuelle
°C
0,5
20
Temp. conf.
rafraîchisse5)
ment
Valeur actuelle
°C
0,5
26
Temp. réduite
chauffage
Valeur actuelle
°C
0,5
15
Temp. am3)
biante
Valeur actuelle
°C
AUTO jusqu'à
Valeur actuelle
h:min
Absent du
Valeur actuelle
jj.mm.aa
CIRCUIT 2
2)
5
5
5
30
30
30
Absent jusqu'à
Valeur actuelle
jj.mm.aa
Présence du
Valeur actuelle
jj.mm.aa
Présence jusqu'à
Valeur actuelle
jj.mm.aa
1) Apparaît uniquement si le module solaire ’VR68/2’ est raccordé.
2) Apparaît uniquement si le module solaire ’VR61/3’ est raccordé.
3) Apparaît uniquement si la télécommande ’VR81/2’ est raccordée.
4) Cette valeur dépend du module d'extension raccordé. Si aucun module d'extension n'est raccordé, le seuil supérieur peut être limité par la valeur de l'appareil de chauffage.
5) Apparaît uniquement si une pompe à chaleur est raccordée.
6) Apparaît uniquement si une station solaire ’VMS’ est raccordée.
22
Notice d'emploi calorMATIC 470/2 0020116708_02
Utilisation 4
Niveau
de sélection 1
Niveau
de sélection 2
Informations
Énergie
solaire ac1)
cumulée
Graphique en
barres
Comparaison entre
l'année précédente
et l'année actuelle
kWh/mois
Energie
environnementale
accumu5)
lée
Graphique en
barres
Comparaison entre
l'année précédente
et l'année actuelle
kWh/mois
Consommation
5)
élec.
Graphique en
barres
Comparaison entre
l'année précédente
et l'année actuelle
kWh/mois
Contact
Téléphone
entreprise
Valeurs actuelles
Numéro de
série
Numéro de
l'appareil
Valeur permanente
CIRCUIT 1
Jour
5
30
Temp. désirée
5)
été
15
30
Températures
désirées
Niveau de
réglage
Valeurs
min.
Unité
Pas, sélection
Réglage
d'usine
°C
0,5
20
°C
0,5
26
max.
Réduit
5
30
°C
0,5
15
Jour
5
30
°C
0,5
20
Temp. désirée
5)
été
5
30
°C
0,5
26
Réduit
5
30
°C
0,5
15
Eau chaude
sanitaire
Eau chaude
sanitaire
35
70
°C
1
60
CIRCUIT 1
Jours individuels et blocs
Lu, Ma, Me, Je,
Ve, Sa, Di et Lu Ve, Sa - Di, Lu Di
Lu à Ve :
06:0022:00
Sa : 07:3023:30
Di : 07:3022:00
CIRCUIT
2)
2
Programmes
horaires
Niveau
de sélection 3
Période 1 :
début - fin
Période 2 :
début - fin
Période 3 :
début - fin
Circuit
chauffage
1 : rafraîchisse5)
ment
Jours individuels et blocs
00:00
24:00
h:min
10 min
Lu, Ma, Me, Je,
Ve, Sa, Di et Lu Ve, Sa - Di, Lu Di
Réglage
personnalisé
Lu - Di :
00:00-24:00
1) Apparaît uniquement si le module solaire ’VR68/2’ est raccordé.
2) Apparaît uniquement si le module solaire ’VR61/3’ est raccordé.
3) Apparaît uniquement si la télécommande ’VR81/2’ est raccordée.
4) Cette valeur dépend du module d'extension raccordé. Si aucun module d'extension n'est raccordé, le seuil supérieur peut être limité par la valeur de l'appareil de chauffage.
5) Apparaît uniquement si une pompe à chaleur est raccordée.
6) Apparaît uniquement si une station solaire ’VMS’ est raccordée.
0020116708_02 calorMATIC 470/2 Notice d'emploi
23
4 Utilisation
Niveau
de sélection 1
Niveau
de sélection 2
Niveau
de sélection 3
Niveau de
réglage
Programmes
horaires
Circuit
chauffage
1 : rafraîchisse5)
ment
Période 1 :
début - fin
Période 2 :
début - fin
Période 3 :
début - fin
CIRCUIT
2)
2
Jours individuels et blocs
Période 1 :
début - fin
Période 2 :
début - fin
Période 3 :
début - fin
Circuit 2 :
rafraîchis2), 5)
sement
min.
max.
00:00
24:00
00:00
24:00
Unité
Pas, sélection
Réglage
d'usine
h:min
10 min
Lu - Di :
00:00-24:00
Lu, Ma, Me, Je,
Ve, Sa, Di et Lu Ve, Sa - Di, Lu Di
Lu à Ve :
06:00-22:00
Sa : 07:3023:30
Di : 07:3022:00
h:min
Jours individuels et blocs
Période 1 :
début - fin
Période 2 :
début - fin
Période 3 :
début - fin
Eau chaude
sanitaire
Valeurs
Production
d'eau
chaude
Circulation
Lu, Ma, Me, Je,
Ve, Sa, Di et Lu Ve, Sa - Di, Lu Di
00:00
24:00
h:min
Jours individuels et blocs
Période 1 :
début - fin
Période 2 :
début - fin
Période 3 :
début - fin
Jours individuels et blocs
10 min
24:00
h:min
Lu - Di :
00:00-24:00
10 min
Lu, Ma, Me, Je,
Ve, Sa, Di et Lu Ve, Sa - Di, Lu Di
00:00
Réglage
personnalisé
10 min
Lu, Ma, Me, Je,
Ve, Sa, Di et Lu Ve, Sa - Di, Lu Di
Lu à Ve :
06:0022:00
Sa : 07:3023:30
Di : 07:3022:00
Lu à Ve :
06:0022:00
Sa : 07:3023:30
Di : 07:3022:00
1) Apparaît uniquement si le module solaire ’VR68/2’ est raccordé.
2) Apparaît uniquement si le module solaire ’VR61/3’ est raccordé.
3) Apparaît uniquement si la télécommande ’VR81/2’ est raccordée.
4) Cette valeur dépend du module d'extension raccordé. Si aucun module d'extension n'est raccordé, le seuil supérieur peut être limité par la valeur de l'appareil de chauffage.
5) Apparaît uniquement si une pompe à chaleur est raccordée.
6) Apparaît uniquement si une station solaire ’VMS’ est raccordée.
24
Notice d'emploi calorMATIC 470/2 0020116708_02
Utilisation 4
Niveau
de sélection 1
Niveau
de sélection 2
Niveau
de sélection 3
Niveau de
réglage
Programmes
horaires
Eau chaude
sanitaire
Circulation
Période 1 :
début - fin
Période 2 :
début - fin
Période 3 :
début - fin
Tarifs de
5)
l'énergie
Vacances
CIRCUIT 1
CIRCUIT
2)
2
Présence
planifiée
CIRCUIT 1
CIRCUIT
2)
2
Réglages
min.
max.
00:00
24:00
Unité
Pas, sélection
Réglage
d'usine
h:min
10 min
Lu à Ve :
06:0022:00
Sa : 07:3023:30
Di : 07:3022:00
Lu, Ma, Me, Je,
Ve, Sa, Di et Lu Ve, Sa - Di, Lu Di
Lu - Di :
11:00-13:00
Jours individuels et blocs
Période 1 :
début - fin
Période 2 :
début - fin
Période 3 :
début - fin
Fonctionnement à
bruit ré5)
duit
Valeurs
00:00
24:00
h:min
Jours individuels et blocs
10 min
Lu, Ma, Me, Je,
Ve, Sa, Di et Lu Ve, Sa - Di, Lu Di
Période 1 :
début - fin
Période 2 :
début - fin
Période 3 :
début - fin
00:00
24:00
h:min
10 min
Début
01.01.00
31.12.99
jj.mm.aa
jour.mois.année
01.01.10
Fin
01.01.00
31.12.99
jj.mm.aa
jour.mois.année
01.01.10
Température
Protection antigel ou 5
30
°C
0,5
10
Début
01.01.00
31.12.99
jj.mm.aa
jour.mois.année
01.01.10
Fin
01.01.00
31.12.99
jj.mm.aa
jour.mois.année
01.01.10
Température
Protection antigel ou 5
30
°C
0,5
10
Début
01.01.00
31.12.99
jj.mm.aa
jour.mois.année
01.01.10
Fin
01.01.00
31.12.99
jj.mm.aa
jour.mois.année
01.01.10
Début
01.01.00
31.12.99
jj.mm.aa
jour.mois.année
01.01.10
Fin
01.01.00
31.12.99
jj.mm.aa
jour.mois.année
01.01.10
Langue sélectionnable
Français
Langue
Réglage
personnalisé
1) Apparaît uniquement si le module solaire ’VR68/2’ est raccordé.
2) Apparaît uniquement si le module solaire ’VR61/3’ est raccordé.
3) Apparaît uniquement si la télécommande ’VR81/2’ est raccordée.
4) Cette valeur dépend du module d'extension raccordé. Si aucun module d'extension n'est raccordé, le seuil supérieur peut être limité par la valeur de l'appareil de chauffage.
5) Apparaît uniquement si une pompe à chaleur est raccordée.
6) Apparaît uniquement si une station solaire ’VMS’ est raccordée.
0020116708_02 calorMATIC 470/2 Notice d'emploi
25
4 Utilisation
Niveau
de sélection 1
Niveau
de sélection 2
Réglages
Date/Heure
Niveau
de sélection 3
Niveau de
réglage
Valeurs
Unité
Pas, sélection
Réglage
d'usine
jour.mois.année
01.01.10
min.
max.
Date
01.01.00
31.12.99
jj.mm.aa
Heure
00:00
24:00
h:min
Eté/Hiver
10 min
00:00
Arrêt, Auto
Arrêt
Affichage
Contraste
01
15
1
9
Correction
de sondes
Température
ambiante
-3,0
3,0
K
0,5
0,0
Temp. extérieure
-3,0
3,0
K
0,5
0,0
Rafraîchisse5)
ment
-5,0
20,0
°C
1
15
0
999
1
12
Heures
5)
creuses
0
999
1
16
Heures
5)
pleines
0
999
1
20
Mode automatique
Actif, Inactif
Actif
Mode Été
Actif, Inactif
Inactif
Confort
Actif, Inactif
Inactif
Mode Réduit
Actif, Inactif
Inactif
Arrêt (hors
gel)
Actif, Inactif
Inactif
Charge forcée
du ballon
Actif, Inactif
Inactif
Fête
Actif, Inactif
Inactif
Absence exceptionnelle
Actif, Inactif
Inactif
Présence exceptionnelle
Actif, Inactif
Inactif
Boost ventilation
Actif, Inactif
Inactif
Automatique
Actif, Inactif
Actif
Mode Été
Actif, Inactif
Inactif
Confort
Actif, Inactif
Inactif
Mode Réduit
Actif, Inactif
Inactif
Arrêt (hors
gel)
Actif, Inactif
Inactif
Charge forcée
du ballon
Actif, Inactif
Inactif
Fête
Actif, Inactif
Inactif
Tarifs de
5)
l'énergie
Modes
2)
Tarif gaz
CIRCUIT 1
CIRCUIT 2
5)
Réglage
personnalisé
1) Apparaît uniquement si le module solaire ’VR68/2’ est raccordé.
2) Apparaît uniquement si le module solaire ’VR61/3’ est raccordé.
3) Apparaît uniquement si la télécommande ’VR81/2’ est raccordée.
4) Cette valeur dépend du module d'extension raccordé. Si aucun module d'extension n'est raccordé, le seuil supérieur peut être limité par la valeur de l'appareil de chauffage.
5) Apparaît uniquement si une pompe à chaleur est raccordée.
6) Apparaît uniquement si une station solaire ’VMS’ est raccordée.
26
Notice d'emploi calorMATIC 470/2 0020116708_02
Utilisation 4
Niveau
de sélection 1
Niveau
de sélection 2
Réglages
Modes
2)
Niveau
de sélection 3
Niveau de
réglage
CIRCUIT 2
Pas, sélection
Réglage
d'usine
Absence exceptionnelle
Actif, Inactif
Inactif
Présence exceptionnelle
Actif, Inactif
Inactif
Boost ventilation
Actif, Inactif
Inactif
min.
Réglage
du nom du
circuit de
chauffage
CIRCUIT 1
Retour aux
réglages
d'usine (réinitialisation)
Accès technicien
Valeurs
Unité
max.
1
10
Lettres,
chiffres
A à Z, 0 à 9, espace
CIRCUIT 1
1
10
Lettres,
chiffres
A à Z, 0 à 9, espace
CIRCUIT 2
Programmes
horaires
Oui, Non
Non
Tous les réglages
Oui, Non
Non
1
000
2)
CIRCUIT 2
Saisie du code
d'accès
000
999
Réglage
personnalisé
1) Apparaît uniquement si le module solaire ’VR68/2’ est raccordé.
2) Apparaît uniquement si le module solaire ’VR61/3’ est raccordé.
3) Apparaît uniquement si la télécommande ’VR81/2’ est raccordée.
4) Cette valeur dépend du module d'extension raccordé. Si aucun module d'extension n'est raccordé, le seuil supérieur peut être limité par la valeur de l'appareil de chauffage.
5) Apparaît uniquement si une pompe à chaleur est raccordée.
6) Apparaît uniquement si une station solaire ’VMS’ est raccordée.
Tableau 4.3: Vue d'ensemble des niveaux de commande
0020116708_02 calorMATIC 470/2 Notice d'emploi
27
5 Fonctions d'affichage et de commande
5
Fonctions d'affichage et de
commande
Le régulateur vous offre diverses fonctions, modes de fonctionnement et modes de fonctionnement spéciaux vous
permettant de régler l'installation de chauffage.
– Les fonctions vous permettent de relever des informations, de régler des températures désirées, des plages
horaires et d'effectuer des réglages de base.
– Les modes de fonctionnement vous permettent de choisir entre un réglage manuel ou automatique du fonctionnement de l'installation de chauffage.
– Les modes de fonctionnement spéciaux vous permettent
de modifier le mode actif rapidement et à des horaires
définis.
5.1
Informations
Vous pouvez régler les fonctions par le biais de la touche de
sélection gauche «Menu».
Vous accédez, via l'élément de liste «Informations» dans
le niveau de sélection 1, au niveau de sélection 2 avec les
éléments de liste «Etat de l'installation», «Contact» et «Numéro de série».
Télécommande ’VR 81/2’
En cas de raccordement d'une télécommande ’VR 81/2’, le
point «Etat de l'installation» fait aussi apparaître l'entrée
de liste «Temp. ambiante».
Module mélangeur ’VR61/3’
En cas de raccordement d'un module mélangeur ’VR61/3’,
le point «Etat de l'installation» fait aussi apparaître «CIRCUIT 2». Le «CIRCUIT 2» offre les mêmes possibilités de
visualisation et de réglage que le «CIRCUIT 1».
5.1.2
Relevé de la liste des messages d'état
La valeur «OK» apparaît sous «Etat actuel» si aucune maintenance n'est nécessaire et qu'aucun défaut n'est survenu.
La valeur «Erreur» est affichée sous «Etat actuel» si une
maintenance est nécessaire ou qu'un défaut est survenu.
Dans ce cas, la touche de sélection droite est pourvue de
la fonction «Afficher». La liste des messages d'état apparaît sur l'écran lorsque vous pressez la touche de sélection
droite «Afficher».
5.1.3
Solaire
Le chemin d'accès qui figure au début de la description
d'une fonction indique comment accéder à cette fonction
au sein de la structure des menus.
En cas de raccordement d'un module solaire ’VR68/2’ ou
d'une station solaire ’VMS’, le point «Etat de l'installation»
comporte également les entrées de liste «Temp. départ
solaire», «Energie solaire acc.» et «Reset cumul».
Si le «CIRCUIT 1» et le «CIRCUIT 2» sont mentionnés dans le
chemin d'accès, la description fonctionnelle s'applique aux
deux circuits de chauffage.
Visualisation de la température de départ
5.1.1
– Cette fonction vous permet de relever la température
actuelle au niveau de la sonde du capteur.
Visualisation de l'état de l'installation
«Menu» → «Informations» → «Etat de l'installation»
– L'option «Etat de l'installation» permet d'accéder à la
liste des valeurs actuelles du système : état actuel, pression d'eau, production d'eau chaude et aux valeurs actuelles du «CIRCUIT 1» ainsi que du «CIRCUIT 2» le cas
échéant.
Le point «Etat de l'installation» donne en outre des informations :
– sur la plage horaire active («AUTO jusqu'à»),
– sur les exceptions au niveau des programmes horaires,
que vous avez réglées le cas échéant au moyen des fonctions «Vacances» et «Présence planifiée».
Seules les températures désirées associées aux paramètres
«Temp. de confort», «Temp. réduite» et «Temp. conf. rafraîchissement» peuvent aussi être réglées directement par
le biais du point «Etat de l'installation». Toutes les autres
valeurs doivent être réglées à d'autres endroits de la structure des menus, tel que décrit dans les chapitres suivants.
«Menu» → «Informations» → «Etat de l'installation» →
«Temp. départ solaire»
Visualisation de l'énergie solaire accumulée
«Menu» → «Informations» → «Etat de l'installation» →
«Energie solaire acc.»
– Cette fonction vous permet de visualiser l'énergie solaire
accumulée.
Réinitialisation de l'énergie solaire accumulée
«Menu» → «Informations» → «Etat de l'installation» → «Reset cumul»
– Si vous sélectionnez le réglage «Oui» pour la fonction
«Reset cumul» et que vous pressez la touche de sélection droite «Ok», l'énergie solaire accumulée jusqu'à présent est réinitialisée sur 0 kWh. Après 30 secondes, le
réglage «Oui» revient automatiquement sur «Non». Cela
s'applique uniquement au module solaire ’VR68/2’.
5.1.4
Pompe à chaleur
En cas de raccordement d'une pompe à chaleur, le point
«Etat de l'installation» comporte également les entrées de
28
Notice d'emploi calorMATIC 470/2 0020116708_02
Fonctions d'affichage et de commande 5
liste «Energie environnementale accumulée» et «Consommation élec».
5.1.4.1 Visualisation de l'énergie environnementale
accumulée
«Menu» → «Informations» → «Etat de l'installation» →
«Energie environnementale accumulée»
– Cette fonction vous permet de visualiser l'énergie environnementale accumulée.
5.1.4.2 Réinitialisation de l'énergie environnementale accumulée
«Menu» → «Informations» → «Etat de l'installation» → «Reset cumul»
– Si vous sélectionnez le réglage «Oui »pour la fonction
«Reset cumul.» et que vous pressez la touche de sélection droite «Ok», l'énergie environnementale accumulée jusqu'à présent est réinitialisée et ramenée à 0 kWh.
Après 30 secondes, le réglage «Oui» revient automatiquement sur «Non».
5.1.6
«Menu» → «Informations» → «Energie environnementale
accumulée»
– Le graphique associé au paramètre «Energie environnementale accumulée» indique l'énergie environnementale
mensuelle cumulée lors de l'année précédente et de l'année en cours, à titre de comparaison.
– Le total figure en bas, à droite. Le pic mensuel sur les
deux dernières années figure en haut à droite.
5.1.7
«Menu» → «Informations» → «Etat de l'installation» →
«Consommation élec.»
– Cette fonction permet de visualiser la consommation
électrique cumulée.
5.1.4.4 Réinitialisation de la consommation électrique
«Menu» → «Informations» → «Etat de l'installation» → «Reset conso.élec.»
– Si vous sélectionnez le réglage «Oui» pour la fonction
«Reset conso.élec.» et que vous pressez la touche de
sélection droite «Ok», la consommation électrique cumulée jusqu'à présent est réinitialisée et ramenée à 0 kWh.
Après 30 secondes, le réglage «Oui» revient automatiquement sur «Non».
5.1.5
Visualisation des statistiques solaires
«Menu» → «Informations» → «Energie solaire acc.»
– Le graphique associé au paramètre «Energie solaire
acc.» indique l'énergie solaire mensuelle cumulée lors
de l'année précédente et de l'année en cours, à titre de
comparaison.
– Le total figure en bas, à droite. Le pic mensuel sur les
deux dernières années figure en haut à droite.
0020116708_02 calorMATIC 470/2 Notice d'emploi
Visualisation des statistiques électriques
«Menu» → «Informations» → «Consommation élec.»
– Le graphique associé au paramètre «Consommation
élec.» indique la consommation électrique mensuelle
de l'année précédente et de l'année en cours, à titre de
comparaison.
– Le total figure en bas, à droite. Le pic mensuel sur les
deux dernières années figure en haut à droite.
5.1.8
5.1.4.3 Visualisation de la consommation électrique
Visualisation des statistiques environnementales
Consulter les coordonnées de l'installateur
agréé
«Menu» → «Informations» → «Contacts»
– Si l'installateur agréé a enregistré son nom de société
et son numéro de téléphone lors de l'installation, vous
pouvez consulter ces données sous «Contact».
5.1.9
Visualisation du numéro de série et de la
référence d'article
«Menu» → «Informations» → «Numéro de série»
– L'option «Numéro de série» indique le numéro de série
du régulateur que vous devrez le cas échéant indiquer
à l'installateur spécialisé. La référence d'article figure
dans la deuxième ligne du numéro de série.
5.2
Réglages
5.2.1
Réglage des températures désirées
Cette fonction vous permet de régler les températures désirées pour «CIRCUIT 1» et «CIRCUIT 2» le cas échéant, et la
préparation.
Module mélangeur ’VR61/3’
En cas de raccordement d'un module mélangeur ’VR61/3’,
le point «Températures désirées» fait aussi apparaître
«CIRCUIT 2». Le «CIRCUIT 2» offre les mêmes possibilités
de visualisation et de réglage que le «CIRCUIT 1».
29
5 Fonctions d'affichage et de commande
Pompe à chaleur
Si une pompe à chaleur est raccordée et que la fonction de
rafraîchissement est disponible, les points «CIRCUIT 1» et
éventuellement «CIRCUIT 2» font aussi apparaître l'option
«Temp. désirée été».
5.2.1.1 Circuit de chauffage
Attention !
Risque d'endommagements causés par le
gel !
«Menu» → «Températures désirées» → «Eau chaude sanitaire»
– Vous pouvez utiliser les fonctions et les possibilités de
réglage du régulateur pour la préparation uniquement si
un ballon d'eau chaude sanitaire est raccordé à l'installation de chauffage.
Vous pouvez régler la température désirée pour le circuit
d'eau chaude sanitaire à l'aide du paramètre «Eau chaude
sanitaire».
Si les pièces ne sont pas suffisamment
chauffées, il peut en résulter des endommagements au niveau du bâtiment et de
l'installation de chauffage.
▶ En cas d'absence durant une période
de gel, assurez-vous que l’installation
de chauffage reste en service et qu'une
protection antigel suffisante reste garantie.
«Menu» → «Températures désirées» → «CIRCUIT 1» et éventuellement «CIRCUIT 2»
– Les diverses températures désirées que vous pouvez paramétrer pour le circuit de chauffage sont les suivantes :
Chauffage
La température désirée «Jour» correspond à la température que vous souhaitez dans les pièces en journée ou
lorsque vous êtes présent (fonctionnement de jour). La
température désirée «Réduit» correspond à la température que vous souhaitez dans les pièces pendant la nuit ou
lorsque vous êtes absent (fonctionnement de nuit).
Rafraîchissement
Le paramètre «Temp. désirée été» correspond à la température que vous souhaitez dans les pièces en journée ou
lorsque vous êtes présent (mode confort).
5.2.1.2 Production d'eau chaude
Danger !
Risque de brûlure dû à l'eau chaude !
Il y a risque de brûlure aux points de puisage de l'eau chaude avec des températures supérieures à 60 °C. Les enfants en
bas âges et les personnes âgées peuvent
également encourir un risque, même avec
des températures plus faibles.
▶ Sélectionnez la température de telle
sorte qu'elle ne représente de danger
pour personne.
30
Notice d'emploi calorMATIC 470/2 0020116708_02
Fonctions d'affichage et de commande 5
5.2.2 Réglage des programmes horaires
16 °
06h00
Température de consigne "nuit"
08h00
16h30 18h00
Température
de consigne
"jour"
20h00
Plage horaire 3
Température
de consigne
"nuit"
Plage horaire 2
21 °
Température
de consigne
"nuit"
Température
de consigne
"jour"
Température
de consigne
"jour"
Plage horaire 1
Température
5.2.2.1 Représentation des plages horaires sur une journée
Température
de consigne
"nuit"
22h30
Heure
Illustration 5.1: Exemple : trois plages horaires sur une journée
La fonction «Programmes horaires» permet de régler des plages horaires pour le circuit de chauffage, la production d'eau
chaude et la pompe de circulation.
Si vous n'avez pas réglé de plage horaire, le régulateur utilise les plages horaires définies au niveau du réglage d'usine.
Module mélangeur ’VR61/3’
En cas de raccordement d'un module mélangeur ’VR61/3’, le point «Programmes horaires» fait aussi apparaître «CIRCUIT
2». Le «CIRCUIT 2» offre les mêmes possibilités de visualisation et de réglage que le «CIRCUIT 1».
Pompe à chaleur
Si une pompe à chaleur est raccordée et que la fonction de rafraîchissement est disponible, le point «Programmes horaires» contient aussi l'entrée «Circuit chauffage 1 : rafraîchissement» et le cas échéant «Circuit chauffage 2 : rafraîchissement».
0020116708_02 calorMATIC 470/2 Notice d'emploi
31
5 Fonctions d'affichage et de commande
5.2.2.2 Réglage de plages horaires pour certains
jours et blocs
Vous pouvez régler individuellement des jours ou des blocs
de jours pour lesquels les plages horaires doivent être valables :
– Lundi, Mardi, Mercredi, Jeudi, Vendredi, Samedi,
Dimanche
– Lundi au Vendredi, Samedi au Dimanche, Lundi au Dimanche
Vous pouvez régler jusqu'à trois plages horaires pour
chaque jour et bloc.
Remarque
Les plages horaires réglées pour un jour donné
sont prioritaires par rapport aux plages horaires définies pour un bloc.
Exemple : plages horaires sur certains jours
Température «de confort» désirée : 21 °C
5.2.2.3 Réglage rapide des programmes horaires
Si vous avez p. ex. besoin de plages horaires divergentes
pour un seul jour de la semaine, réglez tout d'abord les
plages horaires pour l'ensemble du bloc «Lundi au Vendredi». Réglez ensuite les plages horaires divergentes pour
le jour de la semaine concerné.
5.2.2.4 Affichage et modification des plages horaires divergentes dans un bloc
Lundi au Dimanche
Période 1:
Période 2:
Période 3:
Retour
!! : !! - !! : !!
!! : !! - !! : !!
!! : !! - !! : !!
Selectionner
Illustration 5.2: Identification de jours différents
Température «réduite» désirée : 16 °C
Période 1 : 06:00 - 08:00
Période 2 : 16:30 - 18:00
Période 3 : 20:00 - 22:30
Si vous affichez un bloc à l'écran et que vous avez défini
une plage horaire différente pour un jour de ce bloc, la présence de plages horaires divergentes à l'intérieur de ce bloc
est repérée au moyen de «!!» à l'écran.
À l'intérieur des plages horaires, le régulateur régule la
température ambiante en fonction de la température «de
confort» désirée (Confort).
Certains jours diffèrent
du block de programmes
Lu-Dim
En dehors des plages horaires, le régulateur régule la température ambiante en fonction de la température «réduite»
désirée (mode Réduit).
Exemple : plages horaires différenciées pour
chaque jour
Lundi
Période 1 : 06:00 - 07:30
Samedi
Période 1 : 07:30 - 10:00
Période 2 : 12:00 - 23:30
Exemple : plages horaires pour blocs
Lundi - vendredi
Période 1 : 06:30 - 08:00
Retour
OK
Illustration 5.3: Message relatif à un programme horaire
différent
Si vous appuyez sur la touche de sélection droite «Sélectionner», un message indiquant les plages horaires différentes apparaît à l'écran. Vous n'avez pas besoin d'adapter
les temps.
Les plages horaires réglées pour le bloc identifié par «!!»
peuvent être affichées à l'écran et modifiées à l'aide de la
touche de sélection droite «Ok».
Période 2 : 12:00 - 13:00
Période 3 : 17:00 - 22:00
Samedi au Dimanche
Période 1 : 08:00 - 22:00
32
Notice d'emploi calorMATIC 470/2 0020116708_02
Fonctions d'affichage et de commande 5
5.2.2.5 Pour le circuit de chauffage
«Menu» → «Programmes horaires» → «CIRCUIT 1» et éventuellement «CIRCUIT 2»
– Les programmes horaires ne sont effectifs qu'en «mode
Automatique» (→ page 37). Pour chaque plage horaire
réglée, la température qui s'applique est celle qui a été
paramétrée à l'aide de la fonction «Températures désirées». À l'intérieur des plages horaires, le régulateur
passe en mode Confort et le circuit de chauffage chauffe
les pièces raccordées à la température «de confort» désirée. En dehors des plages horaires, le régulateur bascule sur le type de fonctionnement paramétré par l'installateur spécialisé : Protection antigel, Eco. ou Temp.
réduite.
Réglez les plages horaires pour le circuit de chauffage, de
façon à ce que chaque plage horaire :
– commence env. 30 minutes avant l'heure à laquelle les
pièces doivent être à la température «de confort» désirée.
– se termine env. 30 minutes avant l'heure à laquelle les
pièces doivent être à la température «réduite» désirée.
Module mélangeur ’VR61/3’
En cas de raccordement d'un module mélangeur ’VR61/3’
et uniquement dans ce cas, le point «Programmes horaires» fait aussi apparaître «CIRCUIT 2». Le «CIRCUIT 2»
offre les mêmes possibilités de visualisation et de réglage
que le «CIRCUIT 1».
Remarque
L'installateur spécialisé peut régler un temps
de préchauffage et un temps de précoupure
pour le circuit de chauffage, afin que les plages
horaires correspondant aux températures «de
confort» et «réduite» désirées puissent être
précisément réglées aux heures auxquelles
la température ambiante doit correspondre
à la température désirée. Demandez à votre
installateur spécialisé s'il a réglé un temps de
préchauffage ou un temps de précoupure.
Module mélangeur VR 61/3
En cas de raccordement d'un module mélangeur ’VR61/3’
et uniquement dans ce cas, le point «Programmes
horaires» fait aussi apparaître «Circuit chauffage 2 :
rafraîchissement». Le point «circuit chauffage 2 :
rafraîchissement» offre les mêmes possibilités de visualisation et de réglage que le point «circuit chauffage 1 :
rafraîchissement».
5.2.2.7 Pour la préparation
«Menu» → «Programmes horaires» → «Eau chaude sanitaire» → «Préparation»
– Vous pouvez utiliser les fonctions et les possibilités de
réglage du régulateur pour la préparation uniquement si
un ballon d'eau chaude sanitaire est raccordé à l'installation de chauffage.
Les programmes horaires s'appliquent à la préparation
uniquement en mode «Mode automatique» et «Eté».
À chaque plage horaire, la température qui s'applique est
la température désirée correspondant au paramètre «Eau
chaude sanitaire» que vous avez réglée via la fonction
«Températures désirées». Si, au cours d'une plage horaire,
la température du ballon est inférieure de 5 °C à la température désirée correspondant au paramètre «Eau chaude
sanitaire», le ballon d'eau chaude sanitaire est chauffé
jusqu'à ce qu'il atteigne la température désirée définie via
«Eau chaude sanitaire». À la fin d'une plage horaire, le
régulateur désactive la préparation jusqu'au début de la
plage horaire suivante.
Réglez les plages horaires relatives à la préparation, de
façon à ce que chaque plage horaire :
– commence env. 30 minutes avant l'heure à laquelle l'eau
du ballon d'eau chaude sanitaire doit être amenée à la
température désirée pour le paramètre «Eau chaude
sanitaire».
– se termine env. 30 minutes avant l'heure à laquelle vous
n'avez plus besoin d'eau chaude.
5.2.2.8 Pour la circulation
5.2.2.6 Pour le rafraîchissement
«Menu» → «Programmes horaires» → «Circuit chauffage 1 :
rafraîchissement» et le cas échéant «Circuit chauffage 2 :
rafraîchissement»
– Les programmes horaires ne sont effectifs qu'en mode
spécial «Rafraîchissement» (→ page 41). Pour chaque
plage horaire réglée, la température qui s'applique est
celle qui a été paramétrée à l'aide de la fonction «Températures désirées». Au cours des plages horaires, le
régulateur bascule en mode «Rafraîchissement» et le
circuit de chauffage se cale sur la température désirée
correspondant au paramètre «Temp. désirée été». La
fonction de rafraîchissement est inactive en dehors des
plages horaires.
0020116708_02 calorMATIC 470/2 Notice d'emploi
«Menu» → «Programmes horaires» → «Eau chaude sanitaire» → «Circulation»
– Vous pouvez uniquement utiliser les fonctions et les possibilités de réglage du régulateur pour la circulation si
des conduites de circulation et une pompe de circulation
sont raccordées à l'installation de chauffage.
Les programmes horaires s'appliquent à la circulation uniquement dans les modes de fonctionnement «Mode automatique» et «Eté». Les plages horaires réglées définissent
les temps de fonctionnement de la circulation. La circulation est activée pendant les plages horaires. La circulation
est désactivée en dehors des plages horaires.
Réglez les plages horaires relatives à la circulation, de façon à ce que chaque plage horaire :
33
5 Fonctions d'affichage et de commande
– commence env. 30 minutes après le début d'une plage
horaire pour la préparation,
– se termine env. 30 minutes avant la fin d'une plage horaire pour la préparation.
fiés à l'aide de la fonction «Programmes horaires». Une
fois la période définie écoulée ou si vous annulez la fonction, l'installation de chauffage fonctionne à nouveau
selon le mode réglé.
Module mélangeur ’VR 61/3’
5.2.2.9 Pour les tarifs de l'énergie
«Menu» → «Programmes horaires» → «Tarifs de l'énergie»
– Si l'installation de chauffage comporte une pompe à chaleur, vous pouvez utiliser les fonctions et possibilités de
paramétrage offertes par le régulateur concernant les
tarifs de l'énergie.
En cas de raccordement d'un module mélangeur ’VR61/3’,
le point «Présence planifiée» fait aussi apparaître «CIRCUIT
2». Le «CIRCUIT 2» offre les mêmes possibilités de visualisation et de réglage que le «CIRCUIT 1».
5.2.5 Sélection de la langue
Les horaires correspondants aux heures creuses/heures
pleines sont fonction du fournisseur.
Remarque
L'installateur spécialisé effectue le réglage de
la langue souhaitée lors de l'installation. Toutes
les fonctions sont affichées dans la langue réglée.
5.2.2.10 Pour le fonctionnement à bruit réduit
«Menu» → «Programmes horaires» → «Fonctionnement à
bruit réduit»
– Si l'installation de chauffage comporte une pompe à chaleur, vous pouvez utiliser les fonctions et possibilités de
paramétrage offertes par le régulateur concernant le
fonctionnement à bruit réduit.
«Menu» → «Réglages» → «Langue»
– Si p. ex. la langue d'un technicien de maintenance est
différente de la langue réglée, vous pouvez changer la
langue à l'aide de cette fonction.
Il est possible de diminuer le régime du ventilateur de la
pompe à chaleur. La réduction du régime du ventilateur
entraîne une diminution de la puissance de chauffage,
tout particulièrement lorsque la température extérieure
est basse. L'efficience du circuit de pompe à chaleur est
moindre.
Attention !
Du fait d'un choix de langue inapproprié,
le régulateur peut éventuellement ne
plus être commandé correctement.
Si vous sélectionnez une langue que vous
ne comprenez pas, vous ne pouvez plus
lire le texte sur l'écran du régulateur et par
conséquent ne plus commander le régulateur.
5.2.3 Vacances
«Menu» → «Vacances» → «CIRCUIT 1» et éventuellement
«CIRCUIT 2»
– Cette fonction vous permet de régler une période, avec
date de début et de fin ainsi qu'une température pour
les jours où vous n'êtes pas chez vous. Vous n'avez pas
besoin de modifier les plages horaires pour lesquelles
vous n'avez p. ex. pas programmé d'abaissement de la
température désirée en journée.
La protection antigel est activée.
Tant que la fonction «Vacances» est activée, celle-ci est
prioritaire sur le mode de fonctionnement réglé. Une fois
la période définie écoulée ou si vous annulez la fonction,
l'installation de chauffage fonctionne à nouveau selon le
mode réglé.
5.2.4 Présence planifiée
▶ Sélectionnez une langue que vous comprenez.
Si malgré tout il devait arriver que le texte s'affiche à
l'écran dans une langue incompréhensible, réglez une autre
langue.
5.2.5.1 Réglage de la langue adéquate
1.
2.
3.
«Menu» → «Présence planifiée» → «CIRCUIT 1» et éventuellement «CIRCUIT 2»
4.
– Au cours de l'intervalle spécifié, l'installation de chauffage fonctionne en «mode Automatique» avec les réglages pour la journée de «dimanche» qui ont été spéci-
5.
34
Appuyez sur la touche de sélection gauche autant de
fois que nécessaire, jusqu'à l'apparition de l'affichage
de base.
Appuyez une nouvelle fois sur la touche de sélection
gauche.
Tournez le sélecteur vers la droite jusqu'à ce que la
ligne en pointillés apparaisse.
Tournez le sélecteur vers la gauche de façon à mettre
en surbrillance la deuxième entrée de liste au-dessus de
la ligne en pointillés.
Appuyez deux fois sur la touche de sélection droite.
Notice d'emploi calorMATIC 470/2 0020116708_02
Fonctions d'affichage et de commande 5
6. Tournez le sélecteur (vers la droite ou vers la gauche),
jusqu'à ce que vous ayez trouvé une langue que vous
comprenez.
7. Appuyez sur la touche de sélection droite.
5.2.10 Réglage de la correction de sondes de température ambiante
Remarque
Le régulateur peut afficher la température ambiante actuelle uniquement s'il est installé dans
l'habitation.
5.2.6 Réglage de la date
«Menu» → «Réglages» → «Date/Heure» → «Date»
– Cette fonction vous permet de régler la date actuelle.
Toutes les fonctions du régulateur dépendantes de la
date se réfèrent à la date réglée.
5.2.7 Réglage de l'heure
«Menu» → «Réglages» → «Date/Heure» → «Heure»
– Cette fonction vous permet de régler l'heure actuelle.
Toutes les fonctions du régulateur dépendantes de
l'heure se réfèrent à l'heure réglée.
5.2.8 Passage à l'heure d'été
«Menu» → «Réglages» → «Date/Heure» → «Eté / Hiver»
– Cette fonction vous permet de spécifier si le régulateur
doit passer automatiquement à l'heure d'été ou si vous
voulez effectuer le passage à l'heure d'été manuellement.
– «Auto» : le régulateur bascule automatiquement à
l'heure d'été.
– «Arrêt» : vous devez passer manuellement à l'heure
d'été.
Remarque
L'heure d'été renvoie à l'heure d'été telle
qu'elle est utilisée en Europe centrale : début = dernier dimanche de mars, fin = dernier
dimanche d'octobre.
Sonde extérieure avec récepteur DCF77
Si la sonde extérieure est équipée d'un récepteur DCF77, le
réglage de l'heure d'été n'a pas d'incidence.
5.2.9 Réglage du contraste de l'écran
«Menu» → «Réglages» → «Affichage» → «Contraste»
– Vous pouvez régler le contraste de l'écran en fonction
de la luminosité de l'environnement, de façon à ce que le
texte soit bien lisible.
«Menu» → «Réglages» → «Correction de sondes» → «Temp.
ambiante»
– Le régulateur comporte un thermomètre intégré pour
mesurer la température ambiante. Si vous disposez d'un
autre thermomètre dans la même pièce et que vous
comparez les valeurs, les températures peuvent diverger de façon constante.
Exemple
Un thermomètre installé dans la pièce indique en permanence une température supérieure d'un degré à la température ambiante actuelle affichée à l'écran du régulateur. La
fonction «Temp. ambiante» permet de compenser l'écart au
niveau de la température affichée par le régulateur en spécifiant un coefficient de correction de +1 K (1 K = 1 °C). Le K
(Kelvin) est une unité de différence de température. L'entrée d'un coefficient de correction a une incidence sur la
régulation basée sur la température ambiante.
5.2.11 Réglage de la correction de sondes de température extérieure
«Menu» → «Réglages» → «Correction de sondes» → «Temp.
extérieure»
– Le thermomètre intégré dans la sonde extérieure du
régulateur sert à mesurer la température extérieure.
Si vous disposez d'un autre thermomètre à l'extérieur
et que vous comparez les températures entre elles, les
valeurs peuvent diverger de manière constante.
Exemple
Votre station météo indique en permanence une température inférieure d'un degré à la température extérieure actuelle affichée à l'écran du régulateur.
La fonction «Temp. extérieure» permet de compenser
l'écart au niveau de la température affichée par le régulateur en spécifiant un coefficient de correction de -1 K
(1 K = 1 °C). Le K (Kelvin) est une unité de différence de
température.
L'entrée d'un coefficient de correction a une incidence sur
la régulation basée sur la sonde extérieure.
5.2.12 Paramétrage de la correction de sondes
pour le rafraîchissement
«Menu» → «Réglages» → «Correction de sondes» → «Rafraîchissement»
0020116708_02 calorMATIC 470/2 Notice d'emploi
35
5 Fonctions d'affichage et de commande
– Le rafraîchissement n'est possible que si la température
extérieure est supérieure à la température ambiante
désirée pour le rafraîchissement, moins la correction de
sondes pour le rafraîchissement.
Exemple
Si vous souhaitez avoir une température de 24 °C dans
votre logement et que vous avez réglé cette température
dans le paramètre «Température désirée été» alors que la
correction de sondes pour le rafraîchissement est réglée
sur 5 K, la fonction de rafraîchissement ne se déclenchera
qu'à partir d'une température extérieure de 19 °C.
5.2.13 Paramétrage des tarifs de l'énergie
Pour paramétrer les tarifs, rendez-vous dans le menu «Tarifs de l'énergie» où vous trouverez les entrées de liste
«Gaz», «Heures creuses élec.» et «Heures pleines élec.».
En présence d'une pompe à chaleur raccordée, le gestionnaire hybride analyse la valeur/le coefficient correspondant
au tarif gaz, au tarif électricité heures pleines et au tarif
électricité heures creuses pour déclencher le générateur le
plus économique et optimiser les coûts.
Remarque
Pour que le calcul s'effectue correctement, il
faut que tous les tarifs soient indiqués au kWh.
Si les tarifs du gaz indiqués par votre fournis3
seur sont indiqués au m , demandez quel est
exactement le tarif gaz au kWh.
Arrondissez au premier chiffre après la virgule,
dans un sens ou dans l'autre.
5.2.13.1 Réglage du tarif gaz
«Menu» → «Réglages» → «Tarifs de l'énergie» → «Tarif gaz»
– La valeur/le coefficient paramétré permet au gestionnaire hybride de calculer correctement les coûts.
– Pour paramétrer correctement le «tarif gaz», vous devez
vous renseigner auprès de votre fournisseur de gaz.
5.2.13.2 Paramétrage du tarif électricité heures
creuses
«Menu» → «Réglages» → «Tarifs de l'énergie» → «Tarif électricité heures creuses»
– La valeur/le coefficient paramétré permet au gestionnaire hybride de calculer correctement les coûts.
– Pour paramétrer correctement le «tarif électricité
heures creuses», vous devez vous renseigner du tarif
auprès de votre fournisseur d'électricité.
5.2.13.3 Réglage du tarif électricité heures pleines
«Menu» → «Réglages» → «Tarifs de l'énergie» → «Tarif électricité heures pleines»
– La valeur/le coefficient paramétré permet au gestionnaire hybride de calculer correctement les coûts.
– Pour paramétrer correctement le «tarif électricité
heures pleines», vous devez vous renseigner auprès de
votre fournisseur d'électricité.
5.2.14 Noms des circuits de chauffage
«Menu» → «Réglages» → «Noms des circuits chauffage»
Exemple
Tarifs de l'énergie
Réglage/coefficient
Tarif gaz
11,3 unités monétaires/kWh
113
Tarif électricité
heures creuses
14,5 unités monétaires/kWh
145
Tarif électricité
heures pleines
18,7 unités monétaires/kWh
187
Tableau 5.1: Réglage des tarifs de l'énergie
– Vous avez la possibilité de modifier les noms par défaut
des circuits de chauffage. La désignation de nom est
limitée à 10 caractères.
5.2.15 Retour aux réglages d'usine
Vous avez la possibilité de restaurer les réglages d'usine
(réinitialisation) pour les «programmes horaires» ou encore
pour «tous les réglages».
Programmes horaires
«Menu» → «Réglages» → «Retour aux réglages d'usine» →
«Programmes horaires»
– Le point «Programmes horaires» vous permet de rétablir les réglages d'usine pour l'ensemble des paramètres que vous avez définis par le biais de la fonction
«Programmes horaires». Les autres réglages de temps,
comme «Date/Heure», restent inchangés.
Pendant que le régulateur réinitialise les programmes horaires pour rétablir les réglages d'usine, le message «En
cours» s'affiche à l'écran. L'écran repasse ensuite sur l'affichage de base.
36
Notice d'emploi calorMATIC 470/2 0020116708_02
Fonctions d'affichage et de commande 5
Tous les réglages
Attention !
Risque de dysfonctionnement !
La fonction «Tous les réglages» réinitialise tous les réglages aux réglages d'usine,
y compris les réglages qui ont été effectués
par l'installateur agréé. Après l'exécution
de cette fonction, l'installation de chauffage est ensuite susceptible de ne plus être
en état de fonctionner.
▶ Réservez à l'installateur agréé la réinitialisation de tous les réglages aux réglages d'usine.
«Menu» → «Réglages» → «Retour aux réglages d'usine» →
«Tous les réglages»
– Pendant que le régulateur réinitialise les paramètres
pour rétablir les réglages d'usine, le message «En cours»
s'affiche à l'écran. L'assistant d'installation, qui doit uniquement être utilisé par l'installateur spécialisé, apparaît
ensuite à l'écran.
5.2.16 Accès technicien
L'Accès technicien est réservé à l'installateur agréé et est
par conséquent protégé par un code d'accès. Ce niveau
de commande permet à l'installateur agréé d'effectuer les
réglages nécessaires.
5.3
Modes
La touche de sélection droite «Modes» permet de régler
directement le mode de fonctionnement.
Si une installation de chauffage est équipée de deux circuits
de chauffage, le mode de fonctionnement réglé ne s'applique qu'au circuit préréglé par l'installateur agréé.
Si vous souhaitez régler deux circuits de chauffage ayant
des modes de fonctionnement différents, vous pouvez également régler les modes au moyen de la touche de sélection
gauche «Menu». Sous «Réglages» apparaît l'élément de
liste «Modes» qui présente les circuits de chauffage. Dans
ce cas, vous pouvez régler le mode de fonctionnement séparément pour chaque circuit de chauffage.
L'indication de chemin d'accès au début des descriptions
d'un mode de fonctionnement signale comment accéder
à ce mode de fonctionnement au sein de la structure des
menus.
0020116708_02 calorMATIC 470/2 Notice d'emploi
5.3.1
Modes de fonctionnement pour le circuit de
chauffage
5.3.1.1 Mode automatique
«Modes» → «Mode Automatique»
«Menu» → «Réglages» → «Modes» → «CIRCUIT 1» et éventuellement «CIRCUIT 2» → «Mode Automatique»
– Le mode Automatique régule le circuit de chauffage en
fonction de la température désirée paramétrée et des
plages horaires programmées.
À l'intérieur des plages horaires, le régulateur régule la
température ambiante en fonction de la température «de
confort» désirée (Confort).
En dehors des plages horaires, le régulateur se conforme
au paramétrage défini par l'installateur spécialisé.
Trois comportements de régulation sont possibles :
– ECO (réglage d'usine) : la fonction de chauffage est
désactivée et le régulateur surveille la température
extérieure. Si la température extérieure descend endessous de 3 °C, le régulateur enclenche la fonction de
chauffage une fois la temporisation de la protection
antigel écoulée et régule la température ambiante en
fonction de la température «réduite» désirée (mode
Réduit). Même si la fonction de chauffage est activée,
le brûleur ne fonctionne qu'en cas de besoin. Si la
température extérieure dépasse 4 °C, le régulateur
désactive la fonction de chauffage, mais la surveillance
de la température extérieure reste active.
– Antigel : la fonction de chauffage est désactivée et la
fonction de protection antigel est activée.
– Temp. réduite : la fonction de chauffage est activée et le
régulateur régule la température ambiante en fonction
de la température «réduite» désirée (mode Réduit). Lors
de l'installation du régulateur, l'installateur spécialisé
peut définir le comportement de régulation pour les périodes en dehors des plages horaires ainsi que la courbe
de chauffe.
5.3.1.2 Mode Été
«Modes» → «Eté»
«Menu» → «Réglages» → «Modes» → «CIRCUIT 1» et éventuellement «CIRCUIT 2» → «Eté»
– La fonction de chauffage est désactivée pour le circuit
de chauffage et la fonction de protection antigel est activée.
Le régulateur régule la production d'eau chaude et la circulation conformément aux plages horaires réglées à cet
égard.
37
5 Fonctions d'affichage et de commande
5.3.1.3 Confort
«Modes» → «Confort»
«Menu» → «Réglages» → «Modes» → «CIRCUIT 1» et éventuellement «CIRCUIT 2» → «Confort»
– Le mode de fonctionnement «Confort» régule le circuit
de chauffage sur la température désirée «Jour» réglée,
sans tenir compte des plages horaires.
5.3.1.4 Mode Réduit
«Modes» → «Mode Réduit»
«Menu» → «Réglages» → «Modes» → «CIRCUIT 1» et éventuellement «CIRCUIT 2» → «Mode Réduit»
– Le «mode Réduit» pilote le circuit de chauffage en fonction de la température «réduite» désirée paramétrée,
indépendamment d'une quelconque plage horaire.
5.3.1.5 Arrêt (hors gel)
«Modes» → «Arrêt (hors gel)»
– la fonction de chauffage est désactivée. La fonction de
protection antigel est activée.
5.3.2 Modes de production d'eau chaude
Si l'installation de chauffage comporte un seul circuit de
chauffage, le régulateur pilote la production d'eau chaude
en fonction du mode de ce circuit de chauffage.
38
Notice d'emploi calorMATIC 470/2 0020116708_02
Fonctions d'affichage et de commande 5
5.3.2.1 Installation de chauffage à double circuit
Si vous avez affecté des fonctions, des modes de fonctionnement ou des modes spéciaux différents à deux circuits de
chauffage indépendants, le régulateur affecte systématiquement à la production d'eau chaude le mode qui présente les
plus gros besoins en chaleur.
Exemple : si le CIRCUIT 1 fonctionne en mode «Auto» et le CIRCUIT 2 en mode «Confort», le régulateur affecte le mode
«Confort» à la production d'eau chaude et à la circulation.
CIRCUIT 2
Auto
Jour
Abaisser
Eté
Auto
Auto
Jour
Auto
Auto
Auto
Auto
Auto
Auto
Jour
Jour
Jour
Jour
Jour
Jour
Jour
Jour
Jour
Jour
Jour
Abaisser
Auto
Jour
Arrêt
Auto
Auto
Arrêt
Auto
Arrêt
Jour
Eté
Auto
Jour
Auto
Auto
Auto
Auto
Auto
Auto
Jour
Présence exceptionnelle
Auto
Jour
Auto
Auto
Auto
Auto
Auto
Auto
Jour
Absence exceptionnelle
Auto
Jour
Arrêt
Auto
Auto
Arrêt
Auto
Arrêt
Jour
Présence planifiée
Auto
Jour
Auto
Auto
Auto
Auto
Auto
Auto
Jour
Vacances
Auto
Jour
Arrêt
Auto
Auto
Arrêt
Auto
Arrêt
Jour
Fête
Jour
Jour
Jour
Jour
Jour
Jour
Jour
Jour
Jour
CIRCUIT 1
Présence
exceptionnelle
Absence
exceptionnelle
Présence
planifiée
Vacances
Fête
Tableau 5.2: Modes de production d'eau chaude
0020116708_02 calorMATIC 470/2 Notice d'emploi
39
5 Fonctions d'affichage et de commande
5.3.2.2 Mode automatique
5.3.2.6 Arrêt Installation
En mode Automatique, la production d'eau chaude est régulée en fonction de la température désirée qui a été définie pour le paramètre «Eau chaude sanitaire» et des plages
horaires programmées. Les plages horaires pour la production d'eau chaude sont réglées par le biais de la fonction
«Programmes horaires». Si vous n'avez pas réglé de plage
horaire, le régulateur utilise les plages horaires définies au
niveau du réglage d'usine pour la production d'eau chaude.
La préparation est désactivée et la fonction de protection
antigel est activée.
À l'intérieur des plages horaires, la production d'eau
chaude est activée et maintient la température d'eau
chaude réglée dans le ballon d'eau chaude sanitaire. La
production d'eau chaude est désactivée en dehors des
plages horaires.
5.3.2.3 Mode Été
En mode Été, la production d'eau chaude est régulée en
fonction de la température désirée qui a été définie pour
le paramètre «Eau chaude sanitaire» et des plages horaires programmées. Les plages horaires pour la production d'eau chaude sont réglées par le biais de la fonction
«Programmes horaires». Si vous n'avez pas réglé de plage
horaire, le régulateur utilise les plages horaires définies au
niveau du réglage d'usine pour la production d'eau chaude.
À l'intérieur des plages horaires, la production d'eau
chaude est activée et maintient la température d'eau
chaude réglée dans le ballon d'eau chaude sanitaire. La
production d'eau chaude est désactivée en dehors des
plages horaires.
5.3.2.4 Confort
5.3.3 Modes de fonctionnement pour la circulation
Le mode de fonctionnement pour la circulation correspond
toujours au mode de fonctionnement de la préparation.
Vous ne pouvez pas régler de mode de fonctionnement
différent.
5.3.3.1 Mode automatique
Le mode automatique régule la circulation de l'eau chaude
dans les conduites d'eau chaude selon les plages horaires
réglées. Pendant ces plages horaires, la circulation est activée, et en dehors des plages horaires elle est désactivée.
5.3.3.2 Été
Le mode Été régule la circulation de l'eau chaude dans les
conduites d'eau chaude selon les plages horaires réglées.
Pendant ces plages horaires, la circulation est activée, et en
dehors des plages horaires elle est désactivée.
5.3.3.3 Confort
La circulation est activée et les plages horaires relatives à
la circulation ne sont pas prises en considération.
En mode Confort, la production d'eau chaude est régulée en
fonction de la température désirée qui a été définie pour le
paramètre «Eau chaude sanitaire», sans tenir compte des
plages horaires.
5.3.3.4 Mode Réduit
5.3.2.5 Mode Réduit
5.3.3.5 Arrêt
La production d'eau chaude est désactivée et la fonction de
protection antigel activée.
La circulation est désactivée.
La circulation est désactivée et la fonction de protection
antigel activée.
5.4
Modes de fonctionnement spéciaux
Vous pouvez activer les modes de fonctionnement spéciaux directement depuis n'importe quel mode de fonctionnement en appuyant sur la touche de sélection droite
«Modes».
Si une installation de chauffage est équipée de deux circuits
de chauffage, le mode de fonctionnement activé ne s'applique qu'au circuit préréglé par l'installateur agréé.
Si l'installation de chauffage est équipée de deux circuits de
chauffage et que les deux circuits de chauffage sont activés, vous pouvez également activer un mode de fonction-
40
Notice d'emploi calorMATIC 470/2 0020116708_02
Fonctions d'affichage et de commande 5
nement spécial avec la touche de sélection gauche «Menu».
Sous «Réglages» apparaît l'élément de liste «Modes» qui
présente les circuits de chauffage. Dans ce cas, vous pouvez régler séparément le mode de fonctionnement spécial
pour chaque circuit de chauffage.
5.4.3 Fête
L'indication de chemin d'accès au début de la description
d'un mode de fonctionnement spécial signale comment
accéder à ce mode de fonctionnement spécial au sein de
la structure des menus.
– Pour enclencher temporairement le circuit de chauffage,
la production d'eau chaude et la circulation, à l'occasion
d'une fête par exemple, vous devez activer le mode de
fonctionnement spécial «Fête».
5.4.1
Charge forcée du ballon
«Modes» → «Charge forcée du ballon»
– Si vous avez désactivé la production d'eau chaude ou si
vous avez besoin d'eau chaude en dehors d'une plage
horaire programmée, activez le mode de fonctionnement
spécial «Charge forcée du ballon». Ce mode de fonctionnement spécial amène ponctuellement l'eau du ballon
d'eau chaude sanitaire à la température d'«eau chaude
sanitaire» désirée qui a été paramétrée. Il se désactive
une fois la température atteinte ou avant, en cas d'annulation de votre part. L'installation de chauffage fonctionne ensuite à nouveau selon le mode de fonctionnement préréglé.
5.4.2 Rafraîchissement
«Modes» → «Rafraîchissement»
– En cas de grande chaleur estivale et de forte montée
en température dans les pièces, activez le mode spécial
«Rafraîchissement». Vous devez alors spécifier combien
de jours ce mode spécial doit rester activé. Si vous activez la fonction «Rafraîchissement», vous ne pouvez pas
déclencher simultanément la fonction de chauffage. La
fonction «Rafraîchissement» est prioritaire sur le chauffage.
– Si l'affichage indique «Rafraîchissement pendant (réglage) jours», vous pouvez directement ajuster la température prédéfinie pour le circuit de chauffage avec le
bouton tournant, par le biais de la fonction «Températures désirées».
– Le réglage est valable tant que le mode de fonctionnement spécial est actif. Le mode spécial est désactivé une
fois que les jours spécifiés sont écoulés ou si la température extérieure descend en dessous de 4 °C.
En cas de raccordement d'un module mélangeur ’VR61/3’,
le point «Températures désirées» fait aussi apparaître l'entrée de liste «CIRCUIT 2».
L'affichage «Temp. désirée été» permet de modifier uniquement la température correspondant au circuit de chauffage préréglé par votre installateur spécialisé au moment
de l'installation, en agissant sur le bouton tournant. Si vous
souhaitez régler séparément la température pour les deux
circuits de chauffage, utilisez la fonction «Températures
désirées».
0020116708_02 calorMATIC 470/2 Notice d'emploi
«Modes» → «Fête»
«Menu» → «Réglages» → «Modes» → «CIRCUIT 1» et éventuellement «CIRCUIT 2» → «Fête»
Ainsi, vous n'avez pas besoin de modifier les réglages de
l'installation de chauffage pour de courtes périodes. Ce
mode de fonctionnement spécial régule la température ambiante en fonction de la température «de confort» désirée,
selon les plages horaires paramétrées.
Si l'écran indique «Mode Fête actif», vous pouvez régler la
température «de confort» désirée pour le circuit de chauffage à l'aide du sélecteur.
Le mode de fonctionnement spécial est désactivé lorsque
la plage horaire suivante est atteinte ou si vous l'annulez
avant. L'installation de chauffage fonctionne ensuite à nouveau selon le mode de fonctionnement préréglé.
5.4.4 Absence exceptionnelle
«Modes» → «Absence exceptionnelle»
«Menu» → «Réglages» → «Modes» → «CIRCUIT 1» et éventuellement «CIRCUIT 2» → «Absence exceptionnelle»
– Si vous êtes absent de chez vous pendant seulement une
journée, par ex. en cas d'excursion d'une journée, activez le mode de fonctionnement spécial «Absence exceptionnelle». Ainsi, vous n'avez pas besoin de modifier des
plages horaires que vous avez par ex. réglées avec une
augmentation de la température ambiante pendant la
journée. Ce mode de fonctionnement spécial régule la
température ambiante sur la température désirée «Réduit».
La préparation et la circulation sont désactivées et la protection antigel est activée.
Si «Absence exceptionnelle active» est affiché à l'écran,
vous pouvez régler la température désirée «Réduit» pour le
circuit de chauffage au moyen du bouton rotatif.
Le mode de fonctionnement spécial est désactivé automatiquement à partir de 24h00 ou si vous annulez auparavant
le mode de fonctionnement spécial. L'installation de chauffage fonctionne ensuite à nouveau selon le mode de fonctionnement préréglé.
5.4.5 Présence exceptionnelle
«Modes» → «Présence exceptionnelle»
«Menu» → «Réglages» → «Modes» → «CIRCUIT 1» et éventuellement «CIRCUIT 2» → «Présence exceptionnelle»
– Si vous passez un jour de la semaine chez vous, par ex.
un jour férié, activez le mode de fonctionnement spécial
41
5 Fonctions d'affichage et de commande
«Présence exceptionnelle». Ce mode de fonctionnement
spécial active pour une journée le «Mode Automatique»
avec les réglages spécifiés pour le jour «Dimanche» au
niveau de la fonction «Programmes horaires». Lorsque
«Présence exceptionnelle active» est affiché sur l'écran,
vous pouvez régler la température désirée (Jour) pour
le circuit de chauffage au moyen du bouton rotatif. Le
mode de fonctionnement spécial est désactivé automatiquement à partir de 24h00 ou si vous annulez auparavant le mode de fonctionnement spécial. L'installation de
chauffage fonctionne ensuite à nouveau selon le mode
de fonctionnement préréglé.
5.4.6 1 x boost ventilation
«Modes» → «Boost ventilation»
«Menu» → «Réglages» → «Modes» → «CIRCUIT 1» et éventuellement «CIRCUIT 2» → «Boost ventilation»
– Si vous souhaitez désactiver le circuit de chauffage pendant l'aération des pièces d'habitation, activez le mode
de fonctionnement spécial «1 x boost ventilation» . Ce
mode de fonctionnement spécial désactive le circuit de
chauffage pendant 30 minutes. La fonction de protection antigel est activée, la préparation et la circulation
restent en service. Le mode de fonctionnement spécial
est désactivé automatiquement après l'écoulement des
30 minutes ou si vous annulez auparavant le mode de
fonctionnement spécial. L'installation de chauffage fonctionne ensuite à nouveau selon le mode de fonctionnement préréglé.
5.5
Messages
5.5.1
Message d'entretien
Entretien Générateur 1
22,5
Température désirée 20,0°C
Menu
Un message de maintenance signale la
nécessité d'un entretien de l'installation
de chauffage par l'installateur agréé. Si
vous n'observez pas le message de maintenance, il peut en résulter des dommages
matériels ou une panne de l'installation de
chauffage.
▶ Lorsque le régulateur affiche un mes-
sage de maintenance, contactez un installateur agréé.
42
Modes
Illustration 5.4: Exemple de message d'entretien
Les messages d'entretien pouvant apparaître sont les suivants :
– «Entretien chaudière»
– «Entretien» (de l'installation de chauffage)
5.5.2 Message d'erreur
Si un défaut survient sur l'installation de chauffage, le régulateur affiche un message d'erreur à l'écran.
Attention !
Risque d'endommagement de l'installation de chauffage dû à l'absence d'élimination de défauts !
Un message d'erreur signale la nécessité
d'un dépannage ou d'une réparation de
l'installation de chauffage par l'installateur
agréé. Si vous n'observez pas le message
d'erreur, il peut en résulter des dommages
matériels ou une panne de l'installation de
chauffage.
▶ Lorsque le régulateur affiche un mes-
sage d'erreur, contactez un installateur
agréé.
Si un entretien est nécessaire, le régulateur affiche un message d'entretien à l'écran.
Attention !
Risque d'endommagement de l'installation de chauffage dû à l'absence de maintenance !
°C
!
Défaut Générateur 1
Retour
Illustration 5.5: Exemple de message d'erreur
Si le régulateur affiche un message d'erreur à la place de
l'affichage de base et que vous appuyez sur la touche de
fonction gauche «Retour», l'affichage de base réapparaît.
Vous pouvez également relever les messages d'erreur actuels dans « Menu → Informations → Etat de l'installation →
Etat actuel ». Dès lors qu'il y a un message d'erreur pour
l'installation de chauffage, le niveau de réglage «Etat ac-
Notice d'emploi calorMATIC 470/2 0020116708_02
Fonctions d'affichage et de commande 5
tuel» affiche la valeur «Défaut». Dans ce cas, la touche de
fonction droite est associée à la fonction «Afficher».
0020116708_02 calorMATIC 470/2 Notice d'emploi
43
6 Économies d'énergie
6
Économies d'énergie
6.1
Réglage de la température ambiante
Normalement, il n'est pas nécessaire de chauffer la
chambre à coucher ou des pièces rarement occupées à une
température de 20 °C.
▶
▶
6.4
Adaptez la température ambiante à l'usage destiné de la
pièce concernée.
Réglez la température ambiante pour qu'elle soit tout
juste suffisante pour votre confort.
Remarque
Chaque degré dépassant cette température
entraîne une augmentation de la consommation
d'énergie d'environ 6 %.
Les robinets thermostatiques sur tous les radiateurs respectent exactement la température ambiante réglée. Si la
température ambiante dépasse la valeur réglée au niveau
de la tête de sonde, le robinet thermostatique se ferme automatiquement. Quand la température redescend en dessous de la valeur réglée, le robinet thermostatique s'ouvre
à nouveau.
Exception : les robinets thermostatiques sur les radiateurs
qui se trouvent dans la pièce où est monté le régulateur
doivent être entièrement ouverts. Les radiateurs sont alors
régulés par l'intermédiaire du régulateur et la température
ambiante réglée est ainsi respectée.
▶
6.2
Abaissement de la température ambiante
Le plus simple et le plus sûr consiste à abaisser la température via des appareils de régulation, à l'aide de programmes
horaires sélectionnables au cas par cas.
Diminuer la température ambiante de plus de 5 °C ne vous
permet pas de réaliser des économies supplémentaires,
puisque la période de plein chauffage suivante nécessiterait
alors une consommation d'énergie accrue. C'est pourquoi
une réduction encore plus importante de la température
n'est conseillée qu'en cas d'absence prolongée, par ex. de
départ en vacances.
▶
▶
▶
Abaissez la température ambiante en votre absence et
pendant les périodes de repos nocturne.
Sélectionnez une température ambiante plus basse pour
les phases d'abaissement que pour les phases de plein
chauffage.
En cas d'absence prolongée, réglez la température en
utilisant la fonction «Vacances».
6.3
Chauffage uniforme
Si vous ne chauffez qu'une pièce ou seulement quelques
pièces de votre habitat, les pièces avoisinantes non chauffées seront chauffées en même temps via les murs, les
portes, les fenêtres, le plafond et le sol. La puissance des
radiateurs des pièces chauffées n'est pas suffisante pour
un tel type de fonctionnement. En effet, les pièces chauffées ne le sont pas suffisamment (le même effet se produit
si les portes séparant les pièces chauffées des pièces non
chauffées ou seulement chauffées de façon limitées restent
ouvertes).
▶
Chauffez toutes les pièces de votre habitat uniformément et selon leur usage.
44
Utilisation des robinets thermostatiques et
des régulateurs commandés par la température extérieure ou du régulateur de température ambiante
Adaptez la température ambiante à vos besoins au
moyen des robinets thermostatiques. Les robinets
thermostatiques et le régulateur commandé par la
température extérieure ou le régulateur de température
ambiante permettent un fonctionnement économique de
votre installation de chauffage.
6.5
Ne pas couvrir les appareils de réglage
L'appareil de réglage doit pouvoir détecter sans obstacle
l'air circulant dans la pièce. Les robinets thermostatiques
couverts peuvent être équipés de sondes à distance et
continuent ainsi à fonctionner.
▶
Ne recouvrez pas vos appareils de réglage par un
meuble, des rideaux ou tout autre objet.
6.6
▶
▶
▶
▶
▶
Production d'eau chaude économique
Réglez la température d'«eau chaude sanitaire» désirée
dans le ballon d'eau chaude pour qu'elle soit tout juste
suffisante à vos besoins, et en aucun cas sur une valeur
supérieure à 60 °C.
Utilisez également la fonction «Programmes horaires»
pour la production d'eau chaude en «mode Automatique» ou «Eté». Réglez les plages horaires de manière à
ce que l'eau arrive à la température d'«eau chaude sanitaire» désirée lorsque vous en avez besoin, par exemple
le matin, lorsque vous vous levez et le soir, lorsque vous
êtes de retour chez vous.
Si vous n'avez pas besoin d'eau chaude pendant une période prolongée, désactivez la production d'eau chaude.
Si vous avez rarement besoin d'eau chaude ou s'il vous
en faut en dehors des plages horaires réglées, utilisez la
fonction «Charge forcée du ballon».
Utilisez la fonction «Programmes horaires» pour la circulation, afin de réaliser des économies d'énergie. De ce
fait, de l'eau chaude sera immédiatement à votre disposition au niveau du robinet d'eau lorsque vous en avez
besoin. Pendant le reste du temps, la pompe de circulation est désactivée et vous devrez laisser couler l'eau
Notice d'emploi calorMATIC 470/2 0020116708_02
Économies d'énergie 6
un peu plus longtemps jusqu'à ce que de l'eau chaude
s'écoule du robinet d'eau par exemple.
6.7
Aération des pièces d'habitation
Une aération brève avec fenêtre grande ouverte est bien
plus efficace et économe en énergie qu'une fenêtre à soufflet ouverte pendant une longue durée. Un renouvellement
d'air suffisant est garanti sans refroidissement inutile ni
perte d'énergie.
▶
▶
▶
▶
Pendant la période de chauffage, n'ouvrez les fenêtres
que pour aérer et non pour réguler la température.
Pendant l'aération, fermez tous les robinets thermostatiques se trouvant dans la pièce.
Si vous disposez d'un régulateur de température ambiante, réglez-le sur la température minimum.
Utilisez le mode de fonctionnement spécial «1 x boost
ventilation »pour réguler l'installation de chauffage de
façon économique en énergie pendant l'aération complète.
6.8
▶
▶
▶
Rafraîchissement des pièces
Si la température extérieure est supérieure à la température ambiante, fermez les fenêtres.
Si la température extérieure est inférieure à la température ambiante, coupez le rafraîchissement et ouvrez les
fenêtres.
N'abaissez pas la température ambiante de plus de 5 °C
par rapport à la température extérieure.
0020116708_02 calorMATIC 470/2 Notice d'emploi
45
7 Entretien et dépannage
7
Entretien et dépannage
7.1
Nettoyage du régulateur
1.
Nettoyez le boîtier du régulateur avec un chiffon humide.
2. N'utilisez pas de produits de nettoyage ou de produits
abrasifs pouvant endommager les éléments de commande ou l'écran.
7.2
Détection et élimination des dérangements
Défaut
Cause
Élimination des
défauts
Écran sombre
Erreur de l'appareil
– Éteignez le générateur env.
1 minute en
agissant sur
l'interrupteur
principal, puis
rallumez-le.
– Si le défaut persiste, contactez
votre installateur spécialisé.
Pas de modification de l'affichage
en agissant sur le
sélecteur
Aucune modification de l'affichage
malgré l'actionnement des touches
de sélection
Tableau 7.1: Détection et élimination des dérangements
46
Notice d'emploi calorMATIC 470/2 0020116708_02
Mise hors service 8
8
Mise hors service
8.1
Remplacement du régulateur
S'il est nécessaire de remplacer le régulateur de l'installation de chauffage, il faut d'abord mettre l'installation de
chauffage hors service.
Confiez cette intervention à un installateur spécialisé.
8.2
Recyclage et mise au rebut
Le régulateur ainsi que l'emballage de transport sont composés principalement de matériaux recyclables.
Appareil
Si votre appareil Vaillant porte ce marquage, c'est
qu'il ne peut pas être jeté avec les déchets ménagers lorsqu'il ne fonctionne plus.
▶
Dans ce cas, vous devez veiller à ce que votre appareil
Vaillant ainsi que ses éventuels accessoires soient déposés dans un point de collecte adapté une fois leur durée
de vie écoulée.
Cet appareil Vaillant relève de la législation relative à la
mise en circulation, la reprise et l'élimination écologique
des appareils électriques et électroniques (loi sur les équipements électriques et électroniques) et doit donc pouvoir
être déposé gratuitement dans un point de collecte local.
Emballage
La mise au rebut de l'emballage de transport est prise en
charge par la société d'installation qui a installé l'appareil.
0020116708_02 calorMATIC 470/2 Notice d'emploi
47
9 Garantie et service après-vente
9
9.1
Garantie et service après-vente
Garantie
Garantie constructeur
Pour: Suisse
Si vous souhaitez bénéficier de la garantie constructeur,
l‘appareil doit impérativement avoir été installé par un
installateur qualifié et agréé. Nous accordons une garantie
constructeur au propriétaire de l‘appareil conformément
aux conditions générales de vente Vaillant locales et
aux contrats d‘entretien correspondants. Seul notre
service après-vente est habilité à procéder à des travaux
s‘inscrivant dans le cadre de la garantie.
Conditions de garantie
Pour: Belgique
La période de garantie des produits Vaillant s’élève à 2 ans
omnium contre tous les défauts de matériaux et les défauts
de construction à partir de la date de facturation. La garantie est d’application pour autant que les conditions suivantes soient remplies:
1.
L’appareil doit être installé par un professionnel qualifié
qui, sous son entière responsabilité, aura veillé à respecter les normes et réglementations en vigueur pour
son installation.
2. Seuls les techniciens d’usine Vaillant sont habilités à effectuer les réparations ou les modifications apportées à
un appareil au cours de la période de garantie afin que
celle-ci reste d’application. Si d’aventure une pièce non
d’origine devait être montée dans un de nos appareils,
la garantie Vaillant se verait automatiquement annulée.
3. Afin que la garantie puisse prendre effet, la fiche de
garantie dûment complète, signée et affranchie doit
nous être retournée au plus tard quinze jours après
l’installation!
La garantie n’est pas d’application si le mauvais fonctionnement de l’appareil serait provoqué par un mauvais réglage, par l’utilisation d’une énergie non adéquate, par une
installation mal conçue ou défectueuse, par le non-respect
des instructions de montage jointes à l’appareil, par une infraction aux normes relatives aux directives d’installation,
de types de locaux ou de ventilation, par négligence, par
surcharge, par les conséquences du gel ou de toute usure
normale ou pour tout acte dit de force majeure. Dans tel
cas, il y aura facturation de nos prestations et des pièces
fournies. Toute facturation établie selon les conditions générales du service d’entretien est toujours adressée à la
personne qui a demandé l’intervention ou/et à la personne
chez qui le travail a été effectué sauf accord au préalable
et par écrit d’un tiers (par ex. locataire, propriétaire, syndic...) qui accepte explicitement de prendre cette facture
à sa charge. Le montant de la facture devra être acquitté
au grand comptant au technicien d’usine qui aura effectué
la prestation. La mise en application de la garantie exclut
tout paiement de dommages et intérêts pour tout préjudice
généralement quelconque. Pour tout litige, sont seuls com-
48
pétents les tribunaux du district du siège social de notre
société. Pour garantir le bon fonctionnement des appareils
Vaillant sur long terme, et pour ne pas changer la situation
autorisée, il faut utiliser lors d’entretiens et dépannages
uniquement des pièces détachées de la marque Vaillant.
Garantie
Pour: France
Dans l'intérêt des utilisateurs et eu égard à la technicité
de ses produits, Vaillant recommande que leur installation,
leur mise en service et leur entretien soient réalisés par des
professionnels qualifiés, en conformité avec les règles de
l'art, les normes en vigueur et les instructions émises par
Vaillant.
Les produits Vaillant sont soumis aux garanties prévues
par la loi à l’exception des cas où leur défaillance trouverait
son origine dans des faits qui leur sont extérieurs, en ce
compris notamment :
– défaut d’installation, de règlage ou de mise en service
des produits, notamment lorsque ces opérations n'ont
pas été réalisées par un professionnel qualifié, dans le
respect des règles de l’art ou des recommandations de
Vaillant et notamment de la documentation technique
mise à disposition des utilisateurs ou des professionnels
en charge de l'installation, de la mise en service ou de la
maintenance des produits ;
– défaut d’entretien des produits ;
– défaut des installations ou appareils auxquels les produits Vaillant sont raccordés ;
– stockage inapproprié des produits ;
– usage anormal ou abusif des produits ou des installations auxquelles ils sont reliés ;
– existence d'un environnement inapproprié au fonctionnement normal des produits (en ce compris caractéristiques de la tension d’alimentation électrique, nature ou
pression de l’eau utilisée, protections inadaptées, etc) ;
– acquisition et/ou installation des produits dans un pays
autre que la France métropolitaine.
9.2
Service après-vente
Vaillant Sàrl
Pour: Suisse
Vaillant Sàrl
Rte du Bugnon 43
CH-1752 Villars-sur-Glâne
Suisse
Service après-vente tél.: +41 26 409 72‑17
Service après-vente tél: +41 26 409 72‑19
Service après-vente
Pour: Belgique
N.V. Vaillant S.A.
Garantie et service après-vente 9
Golden Hopestraat 15
B-1620 Drogenbos
Belgique
Service après-vente: +32 2 334 93 52
0020116708_02 calorMATIC 470/2 Notice d'emploi
49
10 Caractéristiques techniques
10
Caractéristiques techniques
10.1
Régulateur
Désignation
Valeur
Tension de service Umax
24 V
Consommation électrique
<50 mA
Section des câbles de raccordement
0,75 … 1,5 mm²
Type de protection
IP 20
Classe de protection
III
Température ambiante maximale
admissible
50 ℃
Hauteur
115 mm
Largeur
147 mm
Profondeur
50 mm
Tableau 10.1: Régulateur
50
Notice d'emploi calorMATIC 470/2 0020116708_02
Index des termes techniques 11
11
11.1
Index des termes techniques
Niveau de sélection
Un niveau de sélection vous permet d'accéder au niveau
suivant de la structure des menus ou aux réglages que vous
pouvez modifier.
11.2
Mode
Le mode de fonctionnement, ou mode, détermine les modalités de régulation de l'installation de chauffage, par ex.
fonctionnement automatique ou manuel.
11.3
11.8
Les légionnelles sont des bactéries vivant dans l'eau. Elles
se propagent rapidement et peuvent entraîner des maladies
pulmonaires graves. Les légionnelles sont présentes là où
une eau réchauffée présente les conditions optimales pour
leur multiplication. Un chauffage de courte durée de l'eau à
une température supérieure à 60 °C les tue.
11.9
Récepteur DCF77
11.10
11.4
11.11
Niveau de réglage
Le niveau de réglage permet de sélectionner et de modifier
les valeurs paramétrées.
La température ambiante est la température effectivement
mesurée à l'intérieur de l'habitation.
Type de protection
Le type de protection indique l'aptitude des appareils électriques pour différentes conditions environnementales ainsi
que le degré de protection des personnes contre les dangers potentiels lors de l'utilisation de ces appareils.
11.12
Classe de protection
La classe de protection indique la classification et l'identification des appareils électriques concernant les mesures
de sécurité existantes permettant d'empêcher un choc électrique.
Circuit de chauffage
Un circuit de chauffage est un système à circuit fermé composé de conduites et de consommateurs de chaleur (par ex.
radiateurs). L'eau réchauffée provenant de la chaudière
s'écoule dans le circuit de chauffage et revient vers la chaudière sous forme d'eau refroidie.
11.7
Température ambiante
Temporisation de la protection antigel
Dans les maisons bien isolées, la fonction de protection antigel n'a pas besoin d'être activée dès que la température
extérieure descend en dessous de 4 °C. L'installateur spécialisé peut alors paramétrer une temporisation (retard).
11.6
Température de réduit
La température de réduit est la température jusqu'à laquelle le régulateur fait descendre la température ambiante
en dehors des plages horaires réglées (fonctionnement
nocturne).
Un récepteur DCF77 reçoit un signal horaire. Le signal horaire règle automatiquement la date et l'heure. La date et
l'heure garantissent une commutation automatique entre
l'heure d'été et l'heure d'hiver.
11.5
Légionnelles
11.13
Énergie solaire accumulée
Énergie thermique acquise pendant une période définie (le
plus souvent sur une année) par une installation solaire.
Cette énergie thermique est utilisée à des fins de réchauffement du ballon d'eau chaude sanitaire.
Installation de chauffage
L'installation de chauffage chauffe l'habitation et produit
de l'eau chaude. En règle générale, une installation de
chauffage comprend au moins un circuit de chauffage. Il
est toutefois possible de raccorder des circuits de chauffage supplémentaires, par exemple pour l'alimentation de
plusieurs logements ou d'un chauffage supplémentaire au
sol.
0020116708_02 calorMATIC 470/2 Notice d'emploi
11.14
Message d'état
Un message d'état apparaît lorsque vous activez un mode
de fonctionnement spécial. Il reste affiché tant que le mode
de fonctionnement spécial est actif.
51
11 Index des termes techniques
11.15
Température de confort
La température de confort, c'est la température «de
confort» désirée, c'est-à-dire celle à laquelle vous souhaitez
chauffer votre logement (Confort).
11.16
Robinet thermostatique
Les robinets thermostatiques sont montés sur les radiateurs et régulent la température ambiante en fonction de la
valeur réglée. Lorsque la température ambiante dépasse la
valeur préréglée, le robinet thermostatique réduit le débit
d'eau chaude. Lorsque la température ambiante parvient
sous la valeur réglée, le robinet thermostatique s'ouvre, le
débit de l'eau chaude est augmenté et la température ambiante augmente à nouveau.
11.17
Energie environnementale accumulée
Il s'agit de l'énergie thermique issue de l'environnement
(sol, air, eau) sur une période donnée (généralement une
année). Cette énergie thermique est utilisée pour le chauffage.
11.18
Temps de précoupure
Si un temps de précoupure a été réglé, l'installation de
chauffage n'est pas chauffée inutilement à la température désirée «Jour» pendant le temps de précoupure défini
avant la fin d'une plage horaire active.
11.19
Température de départ
La chaudière réchauffe l'eau qui est pompée à travers l'installation de chauffage. La température de départ est la
température de l'eau transportée dans l'installation de
chauffage après avoir été chauffée par la chaudière.
11.20 Pompe à chaleur
Le principe de fonctionnement de la pompe à chaleur est
identique à celui d'un réfrigérateur. Le réfrigérateur extrait
la chaleur qu'il renferme pour la restituer à l'extérieur, tandis que la pompe à chaleur extrait les calories situées à l'extérieur pour les restituer à la maison sous forme d'énergie
thermique. Le fonctionnement est donc inversé.
52
11.21
Production d'eau chaude
La chaudière chauffe l'eau se trouvant dans le ballon
d'eau chaude sanitaire pour l'amener à la température
désirée correspondant au paramètre «Eau chaude sanitaire». Lorsque la température dans le ballon d'eau
chaude sanitaire baisse d'une certaine valeur, l'eau est à
nouveau réchauffée jusqu'à ce qu'elle atteigne à nouveau la
température d'«eau chaude sanitaire» désirée.
11.22
Régulation en fonction de la température
extérieure
Modification automatique de la température de départ en
fonction de la température extérieure.
La température extérieure est mesurée par le biais d'une
sonde séparée située à l'air libre, puis est transmise au régulateur. En cas de températures extérieures basses, le régulateur augmente la température de départ, et en cas de
températures extérieures plus élevées, il l'abaisse.
11.23
Plages horaires
Une plage horaire est un intervalle de temps prédéfini. C'est
l'intervalle de temps au cours duquel le circuit de chauffage, la production d'eau chaude ou la circulation est en
marche.
11.24 Programme horaire
Les programmes horaires vous permettent de réguler l'installation de chauffage de sorte que le circuit de chauffage
et l'eau chaude sanitaire soient bien à la température désirée que vous avez définie au cours des intervalles spécifiés.
11.25
Circulation
Une pompe de circulation pompe de l'eau chaude dans le
circuit à travers les conduites d'eau chaude. De ce fait, les
conduites d'eau chaude ne se refroidissent pas excessivement. Si vous ouvrez un robinet d'eau, de l'eau chaude
s'écoule immédiatement du robinet. Vous pouvez régler des
plages horaires pour la circulation afin de réaliser des économies d'énergie.
Notice d'emploi calorMATIC 470/2 0020116708_02
Index des termes techniques 11
11.26
Niveau d'accès pour l'utilisateur
Ce niveau d'accès contient toutes les fonctions que l'utilisateur peut modifier lui-même.
11.27
Niveau d'accès installateur spécialisé
Le niveau d'accès contient des fonctions supplémentaires
pour l'installateur spécialisé et qui ne doivent pas être modifiées sans connaissances spécifiques. Ce niveau d'accès
est réservé à l'installateur spécialisé et par conséquent protégé par un code d'accès.
0020116708_02 calorMATIC 470/2 Notice d'emploi
53
Index
Index
Documents
applicables ..................................................................................6
A
Accès technicien........................................................................... 37
Dommage causé par le gel
Désactivation ............................................................................ 8
Température ............................................................................. 8
Affichage
Contacts installateur agréé ................................................. 29
Etat de l'installation .............................................................. 28
Liste des messages d'état.................................................... 28
Numéro de série.................................................................9, 29
Programmes horaires ........................................................... 33
Rafraîchissement ............................................................ 30…31
Référence d'article ............................................................9, 29
Statistiques électriques........................................................ 29
Statistiques environnementales ........................................ 29
Statistiques solaires .............................................................. 29
Dysfonctionnement
éviter ........................................................................................... 8
E
Energie environnementale accumulée.................................. 52
Retour ....................................................................................... 29
Visualisation ............................................................................ 29
Entrées de liste
Pompe à chaleur .................................................................... 28
Affichage de base............................................................................11
Arrêt ................................................................................................ 38
Etat de l'installation
Visualisation ............................................................................ 28
B
Eté/Hiver
Passage .................................................................................... 35
Bloc
Plages horaires divergentes................................................ 32
Exemple d'utilisation..................................................................... 13
É
C
Caractéristiques du produit ..........................................................9
Ébouillantement
Eau potable.................................................................................7
Circuit de chauffage.................................................................... 51
Températures désirées......................................................... 30
Économies d'énergie ...........................................................44…45
Circulation ................................................................................ 10, 52
Classe de protection ..................................................................... 51
Concept de commande................................................................. 13
Conditions de garantie ................................................................48
Confort ............................................................................................ 38
Consommation électrique
Retour ....................................................................................... 29
Visualisation ............................................................................ 29
Contacts
Installateur agréé................................................................... 29
Contraste
Réglage..................................................................................... 35
Correction de sondes de température ambiante
Réglage..................................................................................... 35
Correction de sondes de température extérieure
Réglage..................................................................................... 35
Correction de sondes, rafraîchissement
Réglage..................................................................................... 35
D
Date
Modification.............................................................................. 13
régler......................................................................................... 35
Défauts
Détection.................................................................................. 46
Élimination............................................................................... 46
54
Énergie
Économies................................................................................ 45
Énergie solaire accumulée ........................................................ 51
Retour ....................................................................................... 28
Visualisation ............................................................................ 28
F
Fonction de protection antigel................................................. 10
Rafraîchissement .................................................................... 10
Fonction de régulation ...................................................................9
Fonction de touche programmable........................................... 12
Fonctions d'affichage et de commande.......................... 28…43
G
Garantie ..........................................................................................48
Garantie constructeur .................................................................48
H
Heure
régler......................................................................................... 35
Heure d'hiver
Passage .................................................................................... 35
I
Informations
Visualisation ............................................................................ 28
Notice d'emploi calorMATIC 470/2 0020116708_02
Index
Installateur agréé
Contacts ................................................................................... 29
Installation
par un installateur spécialisé uniquement..........................7
Installation de chauffage ...................................................... 9, 51
Circuits de chauffage ............................................................ 39
Gestionnaire hybride.............................................................. 10
Rafraîchissement .................................................................... 10
L
Mode Réduit ............................................................................40
N
nettoyer
Régulateur ............................................................................... 46
Niveau d'accès
Installateur agréé......................................................................11
Installateur spécialisé ........................................................... 53
Utilisateur ............................................................................11, 53
Langue
Réglage..................................................................................... 34
Sélection................................................................................... 34
Niveau de commande .....................................................................11
Niveau de réglage.....................................................................12, 51
Niveau de sélection ..................................................................12, 51
Niveaux de commande ...................................................................11
Légionnelles.................................................................................. 51
Eau potable.................................................................................7
Noms des circuits de chauffage
Spécification............................................................................ 36
Liste des messages d'état
Visualisation ............................................................................ 28
Numéro de série
Visualisation ............................................................................ 29
M
Marquage CE.................................................................................... 8
Message d'entretien .................................................................... 42
Message d'erreur.......................................................................... 42
Messages d'état ...................................................................... 28, 51
Mode
Mode automatique................................................................. 37
Mode automatique ....................................................................... 37
Mode Été ......................................................................................... 37
Mode Réduit ................................................................................... 38
Modes ...................................................................................12, 37, 51
Modes de circulation
Arrêt..........................................................................................40
Confort .....................................................................................40
Mode Réduit ............................................................................40
Numéro de série et référence d'article
Visualisation ............................................................................ 29
P
Plages horaires ............................................................................. 52
Plages horaires différenciées pour chaque jour
Réglage..................................................................................... 32
Plages horaires pour blocs
Réglage..................................................................................... 32
Plages horaires pour jours et blocs ......................................... 32
Plages horaires sur une journée
Réglage..................................................................................... 32
Planification
Présence planifiée ................................................................. 34
Vacances .................................................................................. 34
Modes de fonctionnement
Circulation................................................................................40
Production d'eau chaude ..................................................... 38
Vue d'ensemble ....................................................................... 21
Présence planifiée
Planification ............................................................................ 34
Modes de fonctionnement pour la circulation
Été..............................................................................................40
Mode automatique.................................................................40
Programme horaire...................................................................... 52
Modes de fonctionnement pour la préparation
Arrêt Installation....................................................................40
Modes de fonctionnement spéciaux ..................................... 40
1 x boost ventilation............................................................... 42
Absence exceptionnelle......................................................... 41
Charge forcée du ballon ........................................................ 41
Fête............................................................................................. 41
Présence exceptionnelle ....................................................... 41
Rafraîchissement .................................................................... 41
Modes de production d'eau chaude
Confort .....................................................................................40
Mode automatique.................................................................40
Mode Été ..................................................................................40
0020116708_02 calorMATIC 470/2 Notice d'emploi
Production d'eau chaude.................................................... 10, 52
Températures désirées......................................................... 30
Programmes horaires
Fonctionnement à bruit réduit............................................ 34
Rafraîchissement ..............................................................31, 33
Réglage...................................................................................... 31
Réglage rapide........................................................................ 32
Retour aux réglages d'usine................................................ 36
Tarifs de l'énergie .................................................................. 34
R
Récepteur DCF77........................................................................... 51
Référence d'article
Visualisation ............................................................................ 29
Réglage
Correction de sondes de température ambiante........... 35
55
Index
Correction de sondes de température extérieure ......... 35
Plages horaires différenciées pour chaque jour ............ 32
Plages horaires pour blocs .................................................. 32
Plages horaires pour jours et blocs................................... 32
Plages horaires sur une journée ........................................ 32
Réglages d'usine
Réinitialiser tous les réglages............................................. 37
Retour ....................................................................................... 36
Réglages personnalisés............................................................... 20
régler
Date ........................................................................................... 35
Heure ........................................................................................ 35
Température de départ............................................................. 52
Visualisation ............................................................................ 28
Température de réduit................................................................. 51
Température désirée .................................................................... 12
Température extérieure
Réglage de la correction de sondes .................................. 35
Températures désirées
Circuit de chauffage .............................................................. 30
Production d'eau chaude ..................................................... 30
Réglage............................................................................. 29…30
Temporisation de la protection antigel.................................... 51
Temps de précoupure.................................................................. 52
Régulateur
nettoyer.................................................................................... 46
Tous les réglages
Retour aux réglages d'usine................................................ 37
Régulation en fonction de la température extérieure......... 52
Type de protection ........................................................................ 51
Retour
Énergie solaire accumulée................................................... 28
Réglages d'usine .................................................................... 36
U
Utilisation conforme aux prescriptions..................................... 8
Robinet thermostatique.............................................................. 52
S
Statistiques électriques
Visualisation ............................................................................ 29
Statistiques environnementales
Visualisation ............................................................................ 29
Statistiques solaires
afficher ..................................................................................... 29
Visualisation ............................................................................ 29
V
Vacances
Planification ............................................................................ 34
Validité
Notice...........................................................................................6
Visualisation
Energie environnementale accumulée ............................. 29
Vue d'ensemble
sous forme de tableau .......................................................... 20
Structure de commande ................................................................11
Structure des menus
Pompe à chaleur ..................................................................... 16
Vue d'ensemble ....................................................................... 16
Symboles
Circuit de chauffage ............................................................... 12
T
Tarif électricité heures creuses
Réglage..................................................................................... 36
Tarif électricité heures pleines
Réglage..................................................................................... 36
Tarif gaz
Réglage..................................................................................... 36
Tarifs de l'énergie
Réglage..................................................................................... 36
Température ambiante .............................................................. 51
Réglage de la correction de sondes .................................. 35
Température de confort ............................................................. 52
«Température de confort désirée»
modifier ..................................................................................... 13
56
Notice d'emploi calorMATIC 470/2 0020116708_02
