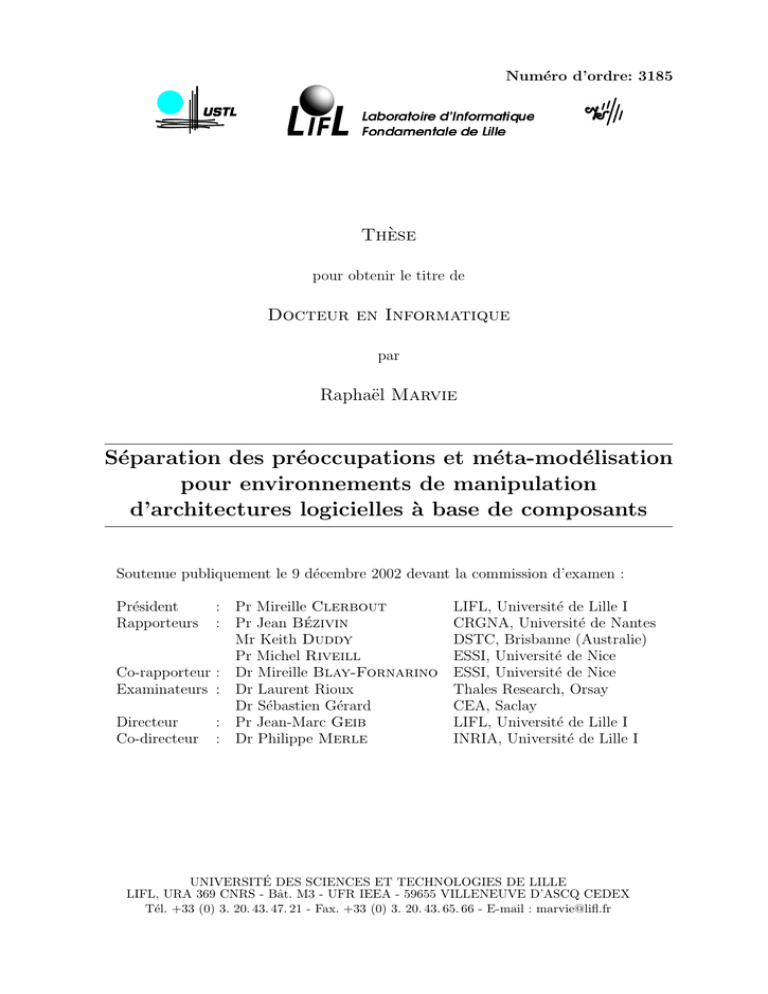

Numéro d’ordre: 3185
!"
#$
%&'(%%!
Thèse
pour obtenir le titre de
Docteur en Informatique
par
Raphaël Marvie
Séparation des préoccupations et méta-modélisation
pour environnements de manipulation
d’architectures logicielles à base de composants
Soutenue publiquement le 9 décembre 2002 devant la commission d’examen :
Président
Rapporteurs
:
:
Co-rapporteur :
Examinateurs :
Directeur
Co-directeur
:
:
Pr Mireille Clerbout
Pr Jean Bézivin
Mr Keith Duddy
Pr Michel Riveill
Dr Mireille Blay-Fornarino
Dr Laurent Rioux
Dr Sébastien Gérard
Pr Jean-Marc Geib
Dr Philippe Merle
LIFL, Université de Lille I
CRGNA, Université de Nantes
DSTC, Brisbanne (Australie)
ESSI, Université de Nice
ESSI, Université de Nice
Thales Research, Orsay
CEA, Saclay
LIFL, Université de Lille I
INRIA, Université de Lille I
UNIVERSITÉ DES SCIENCES ET TECHNOLOGIES DE LILLE
LIFL, URA 369 CNRS - Bât. M3 - UFR IEEA - 59655 VILLENEUVE D’ASCQ CEDEX
Tél. +33 (0) 3. 20. 43. 47. 21 - Fax. +33 (0) 3. 20. 43. 65. 66 - E-mail : [email protected]
ii
Au capitaine qui nous a laissé la barre tout en veillant du fond de nos cœurs. . .
iv
Remerciements
Je tiens tout d’abord à remercier madame le professeur Mireille Clerbout pour m’avoir
fait l’honneur d’accepter de présider le jury de cette thèse.
Je tiens ensuite à remercier messieurs les professeurs Jean Bézivin et Michel Riveill,
monsieur Keith Duddy et madame Mireille Blay-Fornarino pour avoir accepté de rapporter cette thèse, ainsi que pour l’intérêt qu’ils ont porté à mon travail. Je les remercie aussi
pour les discussions enrichissantes que nous avons pu avoir lors de nos différentes rencontres.
Enfin, je remercie messieurs Laurent Rioux et Sébastien Gérard d’avoir accepté de
faire parti de mon jury.
Un immense et chaleureux merci au professeur Jean-Marc Geib pour m’avoir proposé
un DEA puis cette thèse au sein de son équipe et (( sous son aile )). Merci pour l’encadrement,
les conseils, les encouragements, la confiance, les opportunités de rencontrer du monde. . . Un
grand merci enfin pour nos divagations du vendredi soir qui transforment les fins d’après-midi
en fins de soirées et donnent des perspectives à ne plus vouloir dormir. Ces remerciements
vont aussi à Philippe Merle qui m’a co-encadré pendant ces trois années de thèse.
Un grand merci à Christophe (( tof )) Gransart sans qui rien de tout cela ne serait
arrivé. Merci de m’avoir (( monté )) au troisième étage du M3 et ouvert les yeux sur ce qu’est
la recherche académique. Merci aussi pour les encouragements et toutes nos discussions.
Une thèse se déroule dans une équipe de recherche, et quelle équipe ce fut dans mon cas.
L’ambiance de GOAL a été un véritable plaisir et un élément moteur important. Merci à vous
tous avec une (( mention )) particulière pour Laurence Duchien et toutes nos discussions, tes
relectures et commentaires de la première version de ce document, ainsi qu’à Bernard Carré
et Gilles Vanwormhoudt pour toutes nos discussions et pour l’approche à base de vues.
Bernard encore pour les prolongations informelles et systématiques de tes cours de DEA.
Merci à tous les membres du projet RNRT CESURE, cadre dans lequel la première proposition CODeX a émergée, et de l’ARC SAMOA : Chantal, Daniel, Erik, Guy, Jean-Jacques,
Lago, Marie-Pierre, Pierre, Olivier, Roland, Sarah et Vania.
Merci au reste du LIFL pour faire de cet endroit un cadre agréable de travail et de
(( loisirs )). Un grand merci tout particulier pour les encouragements à : David, Florence, Gilles
(G.), Jean-Christophe, Mireille et Sophie. Enfin, merci à Caroline, Isabelle et Jean-Marc (T.)
pour toutes vos relectures et vos commentaires.
Reste les nombreuses personnes, non citées par manque de place et sans doute un peu
de mémoire, que j’ai eu la chance de croiser pendant ces trois années chargées de rencontres
et qui ont su partager leurs points de vue et critiquer le mien, me faisant avancer dans ma
réflexion.
Enfin, ces remerciements ne seraient pas complets sans une pensée toute particulière à ma
famille et mes amis proches qui savent toujours être là quand et comme il le faut : Vous êtes
merveilleux et je vous adore !
v
vi
Support musical de la rédaction (par ordre alphabétique) : AC/DC (Live et Stuff uper
Lip), Bach (Six suites pour violoncelle), Chet Baker (White Blues), Björk (l’intégrale), John
Coltrane (Blue trane), Miles Davis (’Round about midnight et Kind of blue), Haendel (La
grande sarabande), Massive Attack (Protection et Mezzanine), Mike Oldfield (l’intégrale),
Metallica (S&M), Mozart (Requiem et Messe en ut mineur), Noir Désir (l’intégrale), Pink
Floyd (The wall), Pixies (l’intégrale), Rachmaninov (Concerto n.3 pour piano), Joe Satriani
(G3), Schubert (La jeune fille et la mort), The Strokes (This is it), Tchaikovsky (Concerto
n.1 pour piano), Yann Tiersen (l’intégrale) et Vivaldi (Les quatre saisons et Concerto (( La
notte ))).
Table des matières
1 Introduction
1.1 Processus d’ingénierie du logiciel . . . . . . .
1.2 Acteurs du processus logiciel . . . . . . . . .
1.2.1 Architecte logiciel . . . . . . . . . . .
1.2.2 Développeur de composants . . . . . .
1.2.3 Intégrateur de composants . . . . . . .
1.2.4 Placeur de composants . . . . . . . . .
1.2.5 Déployeur d’applications . . . . . . . .
1.2.6 Administrateur d’applications . . . . .
1.2.7 Synthèse . . . . . . . . . . . . . . . . .
1.3 Co-design dans le processus logiciel . . . . . .
1.4 Composants et architectures . . . . . . . . . .
1.4.1 Définitions . . . . . . . . . . . . . . .
1.4.2 Limitations . . . . . . . . . . . . . . .
1.5 Motivations et objectifs de notre proposition
1.5.1 Défis . . . . . . . . . . . . . . . . . . .
1.5.2 Propositions . . . . . . . . . . . . . .
1.6 Organisation de ce document . . . . . . . . .
I
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Etat de l’art
1
2
4
4
5
6
6
7
8
8
9
10
10
12
13
13
14
14
17
2 Modèles de composants
2.1 Un modèle abstrait de composants . .
2.1.1 Caractérisation des composants
2.2 Modèles de composants académiques .
2.2.1 Darwin . . . . . . . . . . . . .
2.2.2 JavaPod . . . . . . . . . . . . .
2.3 Modèles de composants industriels . .
2.3.1 JavaBeans . . . . . . . . . . . .
2.3.2 Enterprise Java Beans . . . . .
2.3.3 (D)COM/COM+ . . . . . . . .
2.4 Modèles de référence . . . . . . . . . .
2.4.1 Open Distributed Processing .
2.4.2 CORBA Component Model . .
2.5 Conclusion . . . . . . . . . . . . . . .
vii
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
19
19
19
23
23
26
28
28
31
34
37
37
40
44
viii
3 Langages de description d’architectures
3.1 Concepts sous-jacents aux architectures . . . . . . .
3.1.1 Définition . . . . . . . . . . . . . . . . . . . .
3.1.2 Composant . . . . . . . . . . . . . . . . . . .
3.1.3 Connecteur . . . . . . . . . . . . . . . . . . .
3.1.4 Configuration . . . . . . . . . . . . . . . . . .
3.2 Langages formels de description d’architectures . . .
3.2.1 Rapide . . . . . . . . . . . . . . . . . . . . . .
3.2.2 Wright . . . . . . . . . . . . . . . . . . . . . .
3.3 Langages d’échange ou d’intégration d’architectures
3.3.1 ACME . . . . . . . . . . . . . . . . . . . . . .
3.3.2 xArch et xADL 2.0 . . . . . . . . . . . . . . .
3.4 Langages de configuration . . . . . . . . . . . . . . .
3.4.1 C2 . . . . . . . . . . . . . . . . . . . . . . . .
3.4.2 Olan . . . . . . . . . . . . . . . . . . . . . . .
3.4.3 Descripteurs d’assemblages du CCM . . . . .
3.5 Conclusion . . . . . . . . . . . . . . . . . . . . . . .
Table des matières
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
4 Méta-modélisation, la vision de l’Object Management Group
4.1 Objectifs de la méta-modelisation . . . . . . . . . . . . . . . . . .
4.1.1 Définitions . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1.2 De la nécessité de méta-modèles . . . . . . . . . . . . . .
4.1.3 Mise en œuvre des techniques de méta-modélisation . . .
4.2 Le Meta Object Facility . . . . . . . . . . . . . . . . . . . . . . .
4.2.1 Présentation . . . . . . . . . . . . . . . . . . . . . . . . .
4.2.2 Le Modèle MOF . . . . . . . . . . . . . . . . . . . . . . .
4.2.3 Des modèles aux environnements . . . . . . . . . . . . . .
4.2.4 Conclusion . . . . . . . . . . . . . . . . . . . . . . . . . .
4.3 Séparation des préoccupations . . . . . . . . . . . . . . . . . . . .
4.3.1 Approche . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.3.2 Programmation orientée aspects . . . . . . . . . . . . . .
4.3.3 Programmation structurée en contextes . . . . . . . . . .
4.3.4 Séparation multi-dimentionelle des préoccupations . . . .
4.4 Model Driven Architecture . . . . . . . . . . . . . . . . . . . . . .
4.4.1 Fondements de la MDA . . . . . . . . . . . . . . . . . . .
4.4.2 Des modèles, des modèles, des modèles. . . . . . . . . . . .
4.4.3 Quelques moyens de mise en œuvre . . . . . . . . . . . . .
4.5 Conclusion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
47
47
47
48
49
49
50
50
52
55
55
57
60
60
65
67
70
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
75
76
76
76
76
77
77
79
82
84
84
84
85
85
85
86
87
88
90
91
II Séparation des préoccupations et méta-modélisation pour architectures logicielles
93
5 La proposition CODeX
5.1 Objectifs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
95
95
Table des matières
5.2
5.3
5.4
5.5
ix
Vue d’ensemble de la proposition CODeX . . . . . . . . . . . . . .
5.2.1 Description d’architectures et séparation des préoccupations
5.2.2 Méthodologie de définition d’un ADL . . . . . . . . . . . .
CODeX et méta-modélisation . . . . . . . . . . . . . . . . . . . . .
5.3.1 Méta-modélisation d’ADLs . . . . . . . . . . . . . . . . . .
5.3.2 La pile de méta-modélisation de CODeX . . . . . . . . . . .
5.3.3 Support de la structuration des méta-modèles . . . . . . . .
5.3.4 Méta-méta-modèle de CODeX . . . . . . . . . . . . . . . .
Environnement associé à un ADL . . . . . . . . . . . . . . . . . . .
5.4.1 Réification des architectures . . . . . . . . . . . . . . . . . .
5.4.2 De l’utilisation d’un référentiel de méta-données . . . . . .
5.4.3 Outillage associé aux référentiels . . . . . . . . . . . . . . .
5.4.4 Chaı̂ne de production des environnements . . . . . . . . . .
Conclusion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Méta-modélisation d’un ADL avec CODeX
6.1 Identification des préoccupations . . . . . . . . . .
6.1.1 Concepts communs à tous les acteurs . . .
6.1.2 Mise en œuvre des composants . . . . . . .
6.1.3 Placement des composants . . . . . . . . .
6.1.4 Dynamique des applications . . . . . . . . .
6.2 Définition du plan de base de l’architecture . . . .
6.2.1 Caractérisation des concepts . . . . . . . .
6.2.2 Méta-modèle du plan de base architectural
6.3 Définition de plans d’annotation . . . . . . . . . .
6.3.1 Plans d’annotation d’implémentation . . . .
6.3.2 Plans d’annotation de placement . . . . . .
6.3.3 Plans d’annotation de la dynamique . . . .
6.4 Définition d’un plan d’intégration . . . . . . . . . .
6.4.1 Définition des concepts . . . . . . . . . . . .
6.4.2 Méta-modèle du plan d’intégration . . . . .
6.5 Conclusion . . . . . . . . . . . . . . . . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
97
97
101
102
102
103
104
106
107
107
109
110
111
112
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
115
115
116
116
116
117
117
118
118
120
121
123
125
128
128
128
129
7 Production de l’environnement associé à un ADL
7.1 A propos de l’outillage MOF . . . . . . . . . . . . . . . . . . .
7.1.1 CODeX M2 tool . . . . . . . . . . . . . . . . . . . . . .
7.2 Interfaces OMG IDL des référentiels . . . . . . . . . . . . . . .
7.2.1 Projection en OMG IDL des packages MOF . . . . . . .
7.2.2 Projection en OMG IDL des classes MOF . . . . . . . .
7.2.3 Projection en OMG IDL des associations MOF . . . . .
7.3 Mise en œuvre des référentiels . . . . . . . . . . . . . . . . . . .
7.3.1 Mise en œuvre des packages MOF dans le référentiel . .
7.3.2 Mise en œuvre des classes MOF dans le référentiel . . .
7.3.3 Mise en œuvre des associations MOF dans le référentiel
7.3.4 Mise en œuvre des actions architecturales . . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
131
131
132
133
133
134
136
139
139
142
143
145
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
x
Table des matières
7.4
Conclusion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 Mise en œuvre de CODeX dans le cadre du CCM
8.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . .
8.2 Environnement pour le CORBA Component Model . . .
8.2.1 Spécialisation du référentiel . . . . . . . . . . . .
8.3 Support à la mise en œuvre des applications . . . . . . .
8.3.1 Règles de projection vers le langage OMG IDL 3
8.3.2 Production des interfaces OMG IDL 3 . . . . . .
8.4 Dynamique des applications . . . . . . . . . . . . . . . .
8.4.1 Mise en œuvre des actions architecturales . . . .
8.4.2 Discussion sur la mise en œuvre du déploiement
8.5 Utilisation de l’environnement . . . . . . . . . . . . . . .
8.5.1 Définition de l’architecture . . . . . . . . . . . .
8.5.2 Définition des interfaces de mise en œuvre . . . .
8.5.3 Spécification du placement et des archives . . . .
8.5.4 Définition de l’action de déploiement . . . . . . .
8.6 Conclusion . . . . . . . . . . . . . . . . . . . . . . . . .
III
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Conclusion et perspectives
9 Conclusion et perspectives
9.1 Travaux réalisés . . . . . .
9.1.1 Méthodologie . . .
9.1.2 Outillage . . . . .
9.2 Perspectives . . . . . . . .
.
.
.
.
.
.
.
.
146
149
149
150
150
155
155
158
159
159
161
163
163
165
165
167
169
171
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
173
173
174
175
176
A Publications
179
B Acronymes
183
Table des figures
1.1
1.2
1.3
Modèles du processus unifié . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rôle et moyens associés aux acteurs du processus logiciel . . . . . . . . . . . .
Conception collaborative d’applications . . . . . . . . . . . . . . . . . . . . .
3
9
10
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
2.10
2.11
2.12
2.13
2.14
2.15
2.16
2.17
2.18
Méta-modèle d’une caractérisation des composants logiciels . . . . .
Description d’un composant avec Darwin . . . . . . . . . . . . . . .
Définition d’un composant composite avec Darwin . . . . . . . . . .
Représentation graphique avec Darwin . . . . . . . . . . . . . . . . .
Modèle d’un composant JavaPod . . . . . . . . . . . . . . . . . . . .
Architecture de la plate-forme JavaPod . . . . . . . . . . . . . . . .
Modèle de composant JavaBean . . . . . . . . . . . . . . . . . . . . .
Définition d’un JavaBean . . . . . . . . . . . . . . . . . . . . . . . .
Modèle abstrait des Enterprise Java Beans . . . . . . . . . . . . . . .
Définition d’un Enterprise Java Bean et de sa maison . . . . . . . . .
Environnement d’exécution des Enterprise Java Beans . . . . . . . .
Modèle binaire des composants COM . . . . . . . . . . . . . . . . . .
Composition (a) et agrégation (b) avec COM . . . . . . . . . . . . .
Modèle de composants RM-ODP . . . . . . . . . . . . . . . . . . . .
Eléments du modèle d’ingénierie d’ODP . . . . . . . . . . . . . . . .
Modèle abstrait du CORBA Component Model . . . . . . . . . . . .
Définition d’un type de composant CORBA et d’un type de maison .
Synthèse des concepts présents dans les modèles de composants . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
20
24
25
25
27
27
29
30
31
32
33
34
36
39
40
41
42
44
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
3.10
3.11
3.12
3.13
3.14
Exemple de définition d’architecture avec Rapide . . . . . . . . . . .
Exemple de définition d’architecture avec Wright . . . . . . . . . . .
Exemple de définition d’architecture avec ACME (extrait) . . . . . .
Exemple de définition d’un type de composant avec xADL . . . . . .
Exemple de définition d’un type de composant avec C2 . . . . . . .
Exemple de définition d’architecture avec le style C2 . . . . . . . . .
Exemple de modification dynamique d’architecture avec le style C2 .
Exemple de relation architecture / implantation avec le style C2 . .
Description d’un composant avec Olan . . . . . . . . . . . . . . . . .
Représentation graphique de composants avec Olan . . . . . . . . . .
Composant composite dans Olan . . . . . . . . . . . . . . . . . . . .
Attributs de déploiement dans Olan . . . . . . . . . . . . . . . . . .
Exemple d’assemblage de composants pour le CCM (extrait) . . . .
Synthèse des préoccupations et concepts présents dans chaque ADL
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
51
53
56
59
62
63
64
64
66
66
66
67
69
71
xi
xii
Table des figures
4.1
4.2
Architecture à quatre niveaux du MOF . . . . . . . . . . . . . . . . . . . . .
Méta-modèle schématique de la MDA . . . . . . . . . . . . . . . . . . . . . .
5.1
5.2
5.3
5.4
5.5
5.6
Comparaison entre ADLs et niveaux d’abstraction de CODeX
Principe d’enrichissement du plan de base architectural . . .
Pile de méta-modélisation à quatre niveaux de CODeX . . . .
Méta-méta-modèle de CODeX . . . . . . . . . . . . . . . . . .
Vues par préoccupation du référentiel de méta informations .
De la définition à l’utilisation d’un ADL avec CODeX . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
98
99
103
107
108
111
6.1
6.2
6.3
6.4
6.5
6.6
6.7
6.8
6.9
Plan de base architectural pour applications réparties . . . . . . .
Plan de base d’annotation pour les implémentations de composants
Plan d’annotation pour les implémentations de composants . . . .
Plan de base d’annotation pour le placement des composants . . .
Plan d’annotation pour le placement des composants . . . . . . . .
Plan de base pour la dynamique des architectures . . . . . . . . . .
Plan d’annotation pour la dynamique des architectures . . . . . . .
Définition du package d’intégration par héritage . . . . . . . . . . .
Extrait du package d’intégration des préoccupations . . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
119
122
123
124
125
127
127
128
129
.
.
.
.
.
.
.
.
.
.
.
.
78
89
7.1
7.2
7.3
7.4
7.5
7.6
7.7
7.8
7.9
7.10
Projection du package ArchitecturalBase en OMG IDL . . . . . . . . . . . . . 133
Projection du package Location en OMG IDL . . . . . . . . . . . . . . . . . . 134
Projection de la classe ComponentDef en OMG IDL . . . . . . . . . . . . . . 135
Projection de l’association Provides en OMG IDL . . . . . . . . . . . . . . . 137
Projection de l’association RunsOn en OMG IDL . . . . . . . . . . . . . . . . 138
Implémentation du package ArchitecturalBase en OMG IDLscript (extrait) . 140
Implémentation du package d’annotation Location en OMG IDLscript . . . . 141
Implémentation du package d’intégration MyADL en OMG IDLscript . . . . 141
Gestion de l’héritage multiple lors de l’initialisation des classes de packages . 142
Implémentation de la classe ComponentDef du package ArchitecturalBase en
OMG IDLscript . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
7.11 Implémentation de la classe d’association Provides du package ArchitecturalBase
en OMG IDLscript (extrait) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 144
7.12 Implémentation de la classe ActionDef du package DynamismBase en OMG
IDLscript (extrait) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
8.1
8.2
8.3
8.4
8.5
8.6
8.7
8.8
8.9
Organisation de la représentation des applications . . . . . . . . . .
Spécialisation du concept de composant primitif pour le CCM . . . .
Spécialisation de l’interface PrimitiveDef pour le CCM . . . . . . .
Spécialisation du concept de composite pour le CCM . . . . . . . . .
Projection de l’interface CompositeDef pour le CCM . . . . . . . . .
Mise en œuvre de l’interface PrimitiveDefCCM en IDLscript . . . . .
Projection de la définition d’un philosophe en OMG IDL 3 . . . . . .
Projection d’un connecteur incluant des traitements en OMG IDL 3
Projection des ports d’un composite en OMG IDL 3 . . . . . . . . .
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
150
152
152
153
153
155
156
157
158
Table des figures
8.10
8.11
8.12
8.13
8.14
8.15
8.16
8.17
8.18
Mise en œuvre de l’opération create pour le CCM (extrait) . . . . . .
Mise en œuvre de l’opération OpBind pour le CCM . . . . . . . . . . .
Définition du composite diner et d’un primitif philosophe1 . . . . .
Définition du port main gauche du composant philosophe1 . . . . . .
Définition d’un connecteur entre deux primitifs . . . . . . . . . . . . .
Projection en OMG IDL 3 des interfaces de primitifs . . . . . . . . . .
Mise en relation du primitif philosophe1 avec son implantation . . .
Mise en relation du primitif philosophe1 avec son serveur d’exécution
Définition de l’opération deploy sur le composite diner . . . . . . . .
xiii
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
160
161
163
164
164
165
166
167
168
xiv
Table des figures
Chapitre 1
Introduction
L’utilisation de composants logiciels pour réaliser des applications a fait évoluer une partie
de cette activité de la programmation vers l’assemblage de briques logicielles. L’expression de
cet assemblage, l’architecture, devient un élément central dans la réalisation des applications.
De plus, la production d’applications se rationalise et suit de plus en plus une démarche industrielle au travers de processus d’ingénierie du logiciel (ou processus logiciels). Ces processus
définissent un ensemble de rôles pouvant être joués par des personnes différentes. Il en résulte
qu’une architecture logicielle est destinée à être partagée par un ensemble d’acteurs afin de
collaborer à la réalisation de tâches complémentaires visant à construire une application.
Les langages de description d’architectures (ADL, Architecture Description Languages)
représentent actuellement le moyen de définition et d’exploitation des architectures logicielles.
Ces langages permettent de préciser les composants constituant une application, leur interconnexion et leurs propriétés. Cependant, les langages disponibles sont peu structurés, les
informations relatives à une architecture sont mélangées à un seul niveau, bien souvent syntaxique. Il en résulte que la collaboration des différents acteurs autour des architectures n’est
pas facilitée. D’autre part, ces langages offrent des moyens figés pour exprimer les éléments
d’une architecture logicielle. Ils ne sont donc pas toujours en adéquation avec les besoins des
acteurs du processus logiciel : absence de support à certains besoins ou moyen inadapté pour
exprimer certains éléments de l’architecture.
L’objectif de notre travail est de proposer une solution à ces limitations des langages
de description des architectures. Dans un premier temps, ce travail vise à fournir un environnement structuré de manipulation cooperative des architectures. La collaboration des
acteurs autour de l’architecture devient facilitée pendant le processus logiciel. Ensuite, afin
de répondre au mieux à des besoins spécifiques, notre proposition ne vise pas à définir un environnement généraliste, mais un ensemble de moyens pour définir et produire l’environnement
le plus adapté à un processus logiciel et un ensemble d’acteurs donnés. Notre proposition se
place donc à un niveau supérieur aux ADLs pour permettre de définir des ADLs structurés
et sur mesure afin de construire des applications à base de composants logiciels. Le dernier
objectif de notre approche est de ne pas se limiter à une forme syntaxique de la représentation
des architectures, mais d’en fournir une forme réifiée, et donc manipulable plus simplement.
Afin d’atteindre ces objectifs, notre approche repose sur l’utilisation des techniques de métamodélisation et sur la mise en œuvre de la séparation des préoccupations.
Cette introduction est organisée comme suit.
– La production d’applications fait intervenir un certain nombre d’acteurs collaborant
dans le cadre d’un processus logiciel. La section 1.1 présente ce qu’est un processus
logiciel.
1
2
Chapitre 1. Introduction
– La section 1.2 présente le découpage du processus logiciel que nous utilisons comme
support tout au long de ce document, et les besoins qui s’en dégagent.
– La section 1.3 discute brièvement des besoins sous-jacents à la collaboration de ces
différents acteurs.
– La section 1.4 présente rapidement les deux solution actuelles les plus adaptées pour
répondre aux besoins des acteurs d’un processus logiciel. Elle souligne aussi leur limitations.
– Sur la base de ces limitations, la section 1.5 présente les motivations et objectifs de ce
travail.
– Enfin, la section 1.6 présente l’organisation de de document.
1.1
Processus d’ingénierie du logiciel
Dans leur livre discutant du processus unifié de développement logiciel [39] (RUP Rational
Unified Process), Jacobson, Booch et Rumbaugh répondent à la question (( Qu’est ce qu’un
processus de développement logiciel? )) de la manière suivante.
Un processus définit qui fait quoi, à quel moment et de quelle façon pour atteindre
un certain objectif. Dans le domaine de l’ingénierie logicielle, le but consiste à
élaborer un produit logiciel ou à en améliorer un existant. Un processus digne
de ce nom doit fournir des directives garantissant le développement efficace de
logiciels de qualité et présenter un ensemble de bonnes pratiques autorisées par
l’état de l’art. Ces dispositions permettent de réduire les risques tout en améliorant
la prévisibilité. Il s’agit, d’un point de vue plus général, de promouvoir une vision
et une culture communes. [...]
Le processus unifié tel que défini par Jacobson, Booch et Rumbaugh est un processus de
développement logiciel. Il vise donc à transformer les besoins des usagers en applicatifs logiciels. Au delà d’un simple processus figé, il représente un framework de processus générique.
Il a donc comme motivation sous jacente d’être appliqué en fonction du contexte dans lequel il
est utilisé. Le fait que le processus unifié commence avec les besoins des usagers motive l’utilisation de cas d’utilisation. Un cas d’utilisation représente une fonctionnalité de l’applicatif
offerte soit à un utilisateur final soit à un autre applicatif. L’ensemble des besoins fonctionnels
définit le modèle des cas d’utilisation, ce qui était classiquement appelé spécification fonctionnelle de l’applicatif. Ce modèle des cas d’utilisation sert de base à la conception à proprement
parlé des applications.
Le cœur du processus unifié est l’architecture. L’architecture logicielle définit les
aspects statiques et dynamiques d’une application. Elle résulte des besoins définis dans le
paragraphe précédent et découle directement des cas d’utilisation. Toutefois, la définition de
l’architecture est influencée par des facteurs externes aux cas d’utilisation comme la plateforme d’exécution, les briques logicielles existantes, les contraintes de déploiement, ou encore
les besoins non fonctionnels (tolérance aux pannes, performance, etc). L’architecture propose
une vue d’ensemble de la conception d’une application reflétant les caractéristiques voulues
tout en laissant de côté les détails secondaires. Jacobson, Booch et Rumbaugh présentent
1.1. Processus d’ingénierie du logiciel
3
les cas d’utilisation comme la fonction et l’architecture comme la forme. Le processus unififé
encourage à ce que les deux évoluent de façon concomitante.
Enfin, le processus unifié est défini comme itératif et incrémental. Il encourage le découpage
d’un projet en plusieurs parties, les itérations, qui correspondent à une étape d’enchaı̂nement
d’activités. Les incréments représentent le résultat de chaque itération, ce sont les stades
de développement du produit final, i.e. l’application. Une itération prend en compte un certain nombre de cas d’utilisation, ce qui tend à améliorer l’utilisabilité de l’application et la
réutilisation de sa définition. Chaque itération est indépendante dans le sens où elle correspond à un mini projet qui part de cas d’utilisations pour aboutir à du code exécutable. On
retrouve alors le cycle (( analyse, conception, implantation et test )) à une échelle réduite.
Un incrément représente alors un ajout de fonctionnalités ou simplement une restructation /
amélioration de fonctionnalités existantes.
Modèle des
cas d’utilisation
spécifié par
réalisé par implanté par
Modèle
d’analyse
distribué par
vérifié par
Modèle de
conception
Modèle
d’implantation
Modèle de
déploiement
Modèle
de tests
Fig. 1.1 – Modèles du processus unifié
Le processus unifié répète donc un certain nombre de fois une série de cycles qui mis bout
à bout représentent le cycle de production de l’application. Dans ce contexte, chaque cycle
correspond à la production d’une nouvelle version de l’application. La production des briques
de l’application, les composants, n’est pas une fin en soi. Pour ce fonctionnement en cycles,
un ensemble d’informations doivent leur être associées et rendues disponibles.
Le processus unifié incite donc à bien définir et à utiliser un certain nombre de modèles
représentant l’application. Ces modèles sont illustrés dans la figure 1.1. Ils sont liés entre eux
et représentent l’application comme un tout. Les éléments de ces différents modèles présentent
les éléments de traçabilité permettant de passer d’un modèle à un autre au cours d’un cyle.
Ils sont définis comme suit :
– le modèle des cas d’utilisation décrit à la fois les cas d’utilisation et leurs relations avec
les usagers (utilisateurs finaux et applications tierces) ;
– le modèle d’analyse détaille les cas d’utilisation et spécifie une première répartition du
comportement de l’application en différentes entités ;
– le modèle de conception définit la structure statique du système sous forme de contrats
de composants ainsi que les collaborations entre ceux-ci ;
– le modèle d’implantation intègre les composants et leurs implantations, la manière dont
4
Chapitre 1. Introduction
ils sont réalisés ;
– le modèle de déploiement définit les noeuds du système sous jacent et l’affectation des
composants sur les noeuds ;
– le modèle de test décrit les cas de tests vérifiant les cas d’utilisation.
Tous ces modèles représentent une masse d’information qui forme ce que l’on appelle
l’architecture dans toutes ses dimensions.
1.2
Acteurs du processus logiciel
Le RUP (Rational Unified Process) représente un guide à suivre pour définir le processus
d’ingénierie du logiciel le plus adéquat au contexte applicatif considéré. Les acteurs intervenant dans de tels processus peuvent fortement varier d’un contexte à un autre. Dans le
cadre des applications à base de composants distribués, nous considérons six acteurs principaux : architecte logiciel, développeur de composants, intégrateur de composants, placeur de
composants, déployeur d’applications et administrateur d’applications ; détaillés ci-après.
En plus de ces six acteurs, des spécialistes de domaines particuliers interviendront certainement dans un processus logiciel. Leurs rôles pouvant varier d’un contexte à un autre
ils ne seront pas présentés ici. Nos préoccupations premières ne sont pas liées aux propriétés
non fonctionnelles mais architecturales. La persistance, les transactions, la sécurité sont des
exemples de domaines pour lesquels des spécialistes seront parfois requis. Enfin, nous n’avons
pas isolé un acteur sous l’étiquette analyste. Nous considérons que la tâche de chaque acteur présenté ici inclut une part d’analyse. Il en est de même pour le test dans le sens où
chaque acteur doit à son niveau effectuer le test des éléments qu’il produit. Nous sommes aussi
conscients que ce découpage pourrait être plus fin. Cependant un tel découpage n’apporterait
pas d’éléments supplémentaires à notre discours, et nous essayons de conserver un cadre de
travail relativement synthétique.
Nous présentons dans cette section un découpage du processus logiciel. Ce découpage
illustre pour chaque participant, son ou ses rôles et les besoins induits, c’est-à-dire les outils
et moyens nécessaires à un acteur pour effectuer sa tâche.
1.2.1
1.2.1.1
Architecte logiciel
Rôle
Le rôle de l’architecte logiciel est tout d’abord de définir le cœur d’une application, c’està-dire sa structure. Dans le contexte des composants logiciels, une application répartie est
définie par l’ensemble de ses composants, fournissant les briques de base, ainsi que par leurs
interconnexions, définissant la structure de l’application. Un architecte doit donc définir d’une
part, les contrats des composants requis par une application et, d’autre part, au travers de
quelles interfaces deux composants sont mis en relation. De plus, il est important de définir
l’état abstrait du composant, qui servira par la suite à lui assigner une configuration initiale.
Cette partie servira de base à la réalisation et à l’instanciation d’un assemblage de composants,
c’est-à-dire une instance de l’application.
La seconde activité d’un architecte est de définir la dynamique de l’application, c’està-dire les évolutions possibles de sa structure au cours de son exécution. La définition de
1.2. Acteurs du processus logiciel
5
la dynamique d’une application permet sa reconfiguration à l’exécution. La dynamique est
essentiellement exprimée en termes de composants à ajouter ou à supprimer, ainsi qu’en
l’établissement et la suppression de connexions entre composants. Ces modifications influent
sur la structure et le comportement des applications.
L’entrée d’un nouvel usager final dans une application illustre bien le besoin de dynamique
des architectures. Pour que l’usager puisse utiliser les fonctionnalités de l’application, il est
nécessaire de lui déployer une partie cliente à connecter à l’application déjà déployée. De
nouveaux composants vont donc être déployés, configurés puis connectés entre eux et avec
des composants existants de l’application.
1.2.1.2
Moyens
Pour produire l’architecture de base d’une application, un architecte doit disposer d’un,
ou de plusieurs, outil(s). Indépendamment du choix d’un type d’outil particulier, il est primordial que l’expression de l’architecture de base soit exploitable par les autres acteurs du
processus d’ingénierie du logiciel. La fourniture d’une version manipulable de l’architecture
de base facilite la contribution des différents acteurs à la définition de l’architecture globale
de l’application. Un format standard de représentation des architectures est un pré-requis de
tout processus logiciel. Il contribue à la collaboration des différents acteurs.
1.2.2
1.2.2.1
Développeur de composants
Rôle
Un développeur de composants logiciels a pour objectif de produire les implantations des
composants définis par un architecte, en respectant les interfaces spécifiées par ce dernier.
Comme les applications réparties tendent à s’exécuter dans un contexte hétérogène, il pourra
être nécessaire au développeur de composants de fournir plusieurs implantations d’un même
composant pour des utilisations dans des environnements différents. Cela peut signifier d’une
part que pour une technologie de composant donnée, ces implantations soient réalisées dans
différents langages, et d’autre part, que des implantations soient réalisées dans le cadre de
technologies différentes. Une fois les implantations réalisées, le développeur de composants
devra en fournir des versions exécutables avec leurs descriptions (mode d’emploi) regroupées
dans des archives diffusables.
1.2.2.2
Moyens
Afin de produire des archives de composants utilisables, un développeur aura besoin de
plusieurs éléments. Premièrement, il doit avoir accès à la définition des composants produits
par un architecte qu’il doit implanter, c’est-à-dire à l’ensemble des interfaces d’un composant.
Ensuite, il est souhaitable que l’environnement de développement utilisé inclut une part de
génération automatique de code à partir des contrats produits par les architectes. Cette
génération de code doit tendre à produire les parties non fonctionnelles d’un composant,
comme la gestion de la connectique. Il ne reste alors au développeur qu’à produire la logique
métier du composant, c’est-à-dire la partie fonctionnelle. Enfin, il doit disposer d’un outil
6
Chapitre 1. Introduction
de création d’archives contenant idéalement à la fois les implantations, les interfaces et les
descriptions des composants.
1.2.3
1.2.3.1
Intégrateur de composants
Rôle
Ce que nous définissons comme l’intégration de composants est la mise en relation des
composants définis par l’architecte et de leurs implantations réalisées par les développeurs.
Dans le cas où les archives de composants ne sont pas mises en ligne par les développeurs mais
simplement fournies, l’intégrateur doit les rendre disponibles pour le chargement automatique
à distance dans le but de supporter le téléchargement au moment de la phase de déploiement
des applications. Cette mise à disposition repose sur l’utilisation de référentiels d’archives,
i.e. des étagères électroniques de composants.
Ensuite, l’intégrateur enrichit l’architecture de base avec l’information de localisation des
archives de composants à utiliser. Cette enrichissement peut se faire de deux façons : un composant est associé à la localisation précise d’une archive ou aux caractéristiques de son implantation. Dans le second cas, une fonction de courtage est utilisée au moment du déploiement
pour choisir l’implantation la plus appropriée (dont les caractéristiques correspondent) pour
le site d’exécution considéré.
1.2.3.2
Moyens
L’intégrateur doit disposer au moins de deux outils. En premier lieu, il a besoin d’un
outil de gestion des référentiels d’archives. Cet outil doit permettre d’une part, d’ajouter
ou de retirer des archives et, d’autre part, d’offrir la navigation au sein du référentiel. Il
est alors possible de connaı̂tre la liste des archives disponibles pour un référentiel donné ou
de rechercher des archives disponibles en fonction, par exemple, des caractéristiques de leur
contenu. En second lieu, l’intégrateur de composants doit disposer d’un outil de manipulation
de l’architecture. Cet outil doit lui permettre de manipuler l’architecture de base, mais surtout
d’enrichir celle-ci avec les informations relatives aux archives de composants à utiliser.
1.2.4
1.2.4.1
Placeur de composants
Rôle
L’acteur que nous définissons comme placeur de composants est associé à deux rôles
complémentaires. En premier lieu, il définit la représentation des sites d’exécution de composants. En particulier, il spécifie les capacités d’exécution de ces sites. Par exemple les types
de binaires acceptés par ce site : architecture Intel ou Sparc, langage Java ou C++, etc. Dans
le cas d’applications ayant des contraintes de qualité de service, il peut aussi être nécessaire
de représenter les capacités de traitement du site : la mémoire, la ressource CPU ou encore
la charge de la machine. De manière similaire, l’interconnexion des sites d’exécution doit être
exprimée. Pour cela le type de réseau connectant deux sites d’exécution doit être précisé. Ici
encore, dans un contexte de qualité de service, les capacités du réseau peuvent être à préciser :
bande passante garantie, débit maximal, etc.
1.2. Acteurs du processus logiciel
7
En second lieu, le placeur de composants associe les composants spécifiés par l’architecte
avec les sites sur lesquels ceux-ci vont s’exécuter. Tout comme l’intégrateur, il va enrichir
l’architecture de base, mais ici avec des informations relatives à l’exécution des composants.
Tout comme l’intégrateur, le placeur a deux options : il associe un composant de l’architecture
avec un site d’exécution ou avec une caractérisation du site et de ses interconnexions (réseau)
sur lequel il doit s’exécuter. Ici encore, une fonction de courtage est utilisée au moment du
déploiement pour trouver un site adéquat et y déployer une archive de composants.
1.2.4.2
Moyens
Le placeur doit, lui aussi, disposer de deux types d’outils. En premier lieu, il doit disposer
d’un moyen de configurer un site d’exécution. Dans le cadre des technologies à base de composants, ceci se traduit par la mise en place et la configuration de serveurs de composants.
Ces derniers ont pour but de permettre le déploiement d’implémentations à la demande, ainsi
que de servir de support à l’instanciation et à l’exécution des composants. En second lieu,
toujours de manière similaire à l’intégrateur, le placeur doit disposer d’un outil de manipulation de l’architecture de base. Cet outil doit lui permettre d’accéder à la définition de cette
architecture pour l’enrichir des informations relatives aux sites d’exécution et pour créer les
associations entre les composants et leurs sites d’exécution.
1.2.5
1.2.5.1
Déployeur d’applications
Rôle
Le déploiement d’applications à base de composants distribués peut être vu à deux niveaux : premièrement le déploiement des composants, c’est-à-dire la mise à disposition des
archives sur les sites d’exécution, leurs instanciations et leurs configurations de base ; ensuite,
l’interconnexion de ces instances de composants et l’application d’une configuration plus globale. Certains modèles de composants donnent des directives pour réaliser le déploiement.
Cependant, ces directives ne sont pas nécessairement mises en œuvre au sein des outils associés : de plus, un processus de déploiement générique ne convient pas forcément tel quel à
toutes les applications qui peuvent avoir des besoins spécifiques.
Pour ces deux raisons, le déployeur d’applications définit ou précise comment le déploiement
d’une application donnée doit être réalisé. Il peut, par exemple, avoir à préciser dans quel
ordre les composants doivent être déployés et interconnectés. Tout comme les deux acteurs
précédents, le déployeur d’application va enrichir la définition de l’architecture pour y intégrer
la définition du processus de déploiement. La seconde activité du déployeur d’application est
de réaliser le déploiement. Il va, pour ce faire, exploiter la définition qu’il a produite et s’assurer de son bon déroulement. La dynamique de l’application, c’est-à-dire sa reconfiguration,
peut aussi être précisée. La reconfiguration peut être perçue comme un redéploiement partiel
d’une application : c’est le cas, par exemple, de l’insertion d’un nouvel usager final.
1.2.5.2
Moyens
A la différence des deux acteurs précédents, un déployeur ne doit pas seulement avoir
accès à l’architecture de base telle que définie par l’architecte, mais à sa version enrichie par
8
Chapitre 1. Introduction
l’intégrateur et le placeur. En effet, le déploiement ne repose pas uniquement sur l’assemblage
des composants, mais aussi sur (( quoi )) déployer, résultat de la contribution d’un intégrateur,
et (( où )) déployer, résultat de la contribution d’un placeur.
En termes d’outils, les besoins sont similaires aux acteurs précédents. Un outil de manipulation est nécessaire pour qu’un déployeur accède à une architecture et puisse l’enrichir
du processus de déploiement. Ensuite, le déployeur doit disposer d’un outil qui va réaliser
le déploiement d’une application en se fondant sur la définition de l’architecture résultante.
Cet outil doit permettre une automatisation de l’évaluation du processus tout en fournissant une certaine interactivité pour permettre au déployeur de superviser cette évaluation et
éventuellement de l’influencer.
1.2.6
1.2.6.1
Administrateur d’applications
Rôle
Dans le cadre des applications réparties, l’administration est un réel problème, qui plus
est dans le cas des applications devant assurer une disponibilité 24h/24. De plus, le temps
d’exécution d’une telle application est très supérieur au temps de production. L’administrateur
d’applications a comme rôle de superviser et de reconfigurer, lorsque cela est nécessaire, une
application répartie. L’activité de supervision requiert à la fois une vision de l’exécution d’une
application, la localisation des composants et leur interconnexion, ainsi que la connaissance
de son état et de son comportement.
Notre exemple de l’insertion d’un nouvel usager final au sein de l’application représente un
cas où l’administrateur devra déclencher l’évaluation d’un redéploiement, au moins partiel, de
l’application. Dans ce type de cas, l’administrateur exploite des opérations qui ont été définies
et rendues disponibles par les acteurs précédents du processus d’ingénierie du logiciel, et plus
précisément par le déployeur.
1.2.6.2
Moyens
Dans le but de disposer d’une vision globale d’une application, l’administrateur devra
disposer de l’architecture complète de cette application. C’est sur la base de l’expression de
cette architecture qu’il pourra retrouver les différents constituants d’une application. En plus
de la vision d’ensemble, l’architecture, telle que nous l’avons présentée jusqu’ici, fournit à
l’administrateur le jeu d’actions disponibles pour reconfigurer l’application. Contrairement
aux intégrateurs et aux placeurs, un administrateur ne va a priori pas modifier une architecture ; il lui suffit donc de disposer d’un outil de visualisation de celle-ci. Toutefois, cet outil
doit permettre d’agir en parallèle sur l’application : il doit permettre d’invoquer les actions
de reconfiguration. Une bonne solution serait un outil graphique fournissant les informations
relatives aux sites d’exécution, aux connexions réseaux, aux composants et aux assemblages.
1.2.7
Synthèse
Le tableau de la figure 1.2 synthétise les acteurs du processus logiciel. Il exprime pour
chacun d’entre eux les informations utilisées et produites, ainsi que les moyens requis. Ces in-
1.3. Co-design dans le processus logiciel
9
formations et moyens devraient se retrouver dans un environnement ou langage de description
d’architectures.
Acteur
Architecte
Utilise
-
Fournit
Architecture de base
Développeur
Architecture de base
Implantations
composants
Intégrateur
Placeur
Architecture de base,
implantations de composants
Architecture de base
Archives de composants, intégration
dans l’architecture
Serveurs de composants, placement
Deployeur
Architecture complète
Administrateur
Architecture
complète,
instance
d’application
Processus
de
déploiement,
instance d’application
Maintenance
de
Moyens
Outil de definition
d’architectures
Outil de production
d’implantations composants
Outil d’archivage, outil de définition d’architecture
Environnement
d’exécution de composants,
outil
de
définition d’architecture
Outil de déploiement,
Environnement
d’exécution
Console, Environnement d’exécution
Fig. 1.2 – Rôle et moyens associés aux acteurs du processus logiciel
1.3
Co-design dans le processus logiciel
Le découpage du processus logiciel retenu dans le cadre de ce travail illustre l’aspect
central de l’architecture d’une application. Il met aussi en avant le fait que chaque acteur
a des préoccupations différentes vis-à-vis de l’architecture, aussi bien en termes d’utilisation
que de contribution. Cependant, le processus d’ingénierie du logiciel vise la production d’une
application, ce qui implique un but commun pour les différents acteurs. La collaboration
est donc une nécessité. Une fleur est une bonne illustration de la collaboration des acteurs
autour de l’architecture d’une application (voir la figure 1.3). Le cœur de la fleur représente
la définition de l’architecture, et les pétales les différents acteurs qui gravitent autour de cette
définition. Les interactions se font toujours entre les pétales et le cœur de la fleur : les éléments
architecturaux utilisés et produits par un acteur.
Afin de permettre la collaboration des différents acteurs, deux éléments sont importants. Premièrement, chaque acteur doit disposer d’un cadre de travail bien défini, d’une
méthodologie, qui lui permettra de contribuer à la production des applications sans risquer
de sortir du cadre général. Sans ce contrôle, produire des éléments incompatibles est un
risque latent. En second lieu, nous avons pu observer dans la description de nos différents
10
Chapitre 1. Introduction
Dévelop−
peur
Architecte
...
Inté−
grateur
Placeur
Architecture
Déployeur
Application
...
Adminis−
trateur
Fig. 1.3 – Conception collaborative d’applications
acteurs qu’ils partagent un certain nombre d’informations. Par exemple, l’architecte fournit
la définition des composants aux intégrateurs et aux placeurs. Il est donc nécessaire de définir
un formalisme de partage de ces informations entre tous les acteurs du processus. Cela permet à chacun d’exploiter les informations produites par ses prédécesseurs et de fournir des
informations utilisables par ses successeurs.
Résumé. Un format standard de description des architectures doit être partagé entre les
différents acteurs d’un processus logiciel. Une méthodologie d’utilisation de ce format et les
outils associés doivent fournir un cadre de travail aux acteurs.
1.4
Composants et architectures
Les composants logiciels et les langages de description d’architectures (ADLs) sont deux
moyens utilisés actuellement pour répondre aux besoins des processus logiciels. Après avoir
rappelé leurs définitions, le lien entre ces deux approches et leurs limitations sont présentés.
1.4.1
1.4.1.1
Définitions
Composant logiciel
Il n’existe pas, aujourd’hui, une définition du terme (( composant logiciel. )) Toutefois,
plusieurs définitions ou caractérisations sont bien acceptées. Jed Harris, président du CI Lab,
a donné la définition suivante d’un composant, en 1995 :
Un composant est un morceau de logiciel assez petit pour que l’on puisse le créer
et le maintenir, et assez grand pour que l’on puisse l’installer et en assurer le
support. De plus, il est doté d’interfaces standards pour pouvoir interopérer.
Ensuite, lors de la première édition du Workshop on Component Oriented Programing (1996)
[91], les participants ont convenu de la définition suivante :
A software component is a unit of composition with contractually specified inter-
1.4. Composants et architectures
11
faces and explicit context dependencies only. A software component can be deployed
independently and is subject to composition by third parties.
Ces deux définitions soulignent l’objectif premier de l’utilisation des composants logiciels. Le souhait est de disposer, plutôt que de reproduire régulièrement, des briques de base
nécessaires à la construction des applications. L’activité de construction devient ainsi une
activité d’assemblage, et ceci pour sa simplification et sa rationalisation. Les besoins évoluent
donc de supports à la programmation vers des supports à la description. Ce besoin de description est à l’intersection de l’approche composant et des travaux liés aux architectures
logicielles.
1.4.1.2
Architecture logicielle
Dans [87], Mary Shaw et al. définissent une architecture logicielle de la manière suivante :
The architecture of a software system defines that system in terms of components
and of interactions among those components. In addition to specifying the structure and topology of the system, the architecture shows the intended correspondence
between the system requirements and elements of the constructed system. It can
additionally address system-level properties such as capacity, throughput, consistency, and component compatibility. Architectural models clarify structural and semantic differences among components and interactions. Architectural definitions
can be composed to define larger systems. [...]
Le parallèle avec l’industrie du bâtiment est donc direct. Lors de la construction d’un
bâtiment, des composants de base comme les portes, les fenêtres, les murs sont assemblés
en suivant un certain nombre de règles architecturales. Un architecte définit un ensemble de
plans décrivant cet assemblage. Lors de la construction d’une application, l’idée est d’utiliser
des composants existants et de les assembler en suivant un certain nombre de règles. La
description de l’architecture de l’application va exprimer comment ces composants doivent
être organisés pour fournir les traitements requis.
1.4.1.3
Lien entre les deux approches
Bien qu’issus de deux communautés, les travaux relatifs aux composants et aux architectures logiciels sont complémentaires. Les premiers visent à fournir des briques de base de
qualité, réutilisables pour la production d’applications. Les seconds visent à l’intégration de
ces briques à un niveau plus global pour construire des applications de qualité, maintenables.
Dans les travaux des deux communautés, les concepts manipulés sont similaires, seul le niveau auquel ils sont manipulés varie. Dans le cadre d’un modèle de composants, l’accent est
essentiellement mis sur la manière de définir un composant avec les propriétés voulues et bien
agencées. La partie relative à l’assemblage de ces composants est souvent assez pauvre. Dans
le cas des langages de description d’architectures (ADL Architecture Description Languages),
la façon d’obtenir les composants est secondaire, alors que les propriétés de leurs interactions
sont étudiées en détail.
Dans les deux cas, l’objectif final est identique : produire rapidement des applications de
qualité, facilement maintenables et évolutives. Les deux propositions tendent à faciliter la
construction d’applications en réutilisant au mieux les éléments déjà disponibles, composants
12
Chapitre 1. Introduction
ou éléments architecturaux. Les modèles de composants et les ADLs sont ainsi des supports
significatifs au déroulement d’un processus logiciel. Ils contribuent, chacun à leur niveau,
aux besoins des différents acteurs du processus. L’architecte utilise un ADL pour définir
l’architecture de l’application et utilise un modèle de composants pour spécifier les éléments
de base. Un développeur va produire des composants dans le cadre d’un modèle technologique
particulier. Un intégrateur va enrichir l’architecture avec les mises en œuvre de composants
à utiliser pour une instance précise de l’application. Et ainsi de suite pour les autres acteurs.
1.4.2
Limitations
Les deux approches ont, de par leur objectif propre, des limitations intrinsèques. En règle
générale, les modèles de composants ont un pouvoir de description des assemblages assez
limité. La spécification d’une architecture se réduit à exprimer l’interconnexion des composants. Très peu de propriétés peuvent être exprimées sur l’ensemble de l’architecture, seules
les propriétés des composants le sont. Du côté des ADLs, les capacités des modèles de composants sont peu utilisées. Les modèles de composants utilisés sont relativement simples et ne
bénéficient pas des travaux centrés sur les composants. Les environnements d’exécution de ces
composants ne sont que peu voire pas du tout spécifiés. Les points forts des modèles de
composants et des ADLs ne sont pas actuellement exploitables simultanéments
au sein d’un processus logiciel.
Non content de ne pouvoir bénéficier simultannément des atouts des ADLs et des modèles
de composants, le choix d’un ADL impose une solution technologique sous-jacente. La définition
de l’architecture d’une application est dépendante de cette solution technologique. L’évolution
de la mise en œuvre d’une architecture, par exemple vers un nouveau modèle technologique
de composants, impose une reconception de celle-ci pour ce nouveau modèle. Il n’est pas possible de capitaliser l’expression d’une architecture en vue de sa mise en œuvre dans différents
contextes technologiques. Le choix d’un ADL et l’expression d’une architecture sont donc
réduits à un contexte d’utilisation. Une architecture ne doit pas être exprimée de
manière dépendante d’une solution technologique de mise en œuvre.
Dans les deux types de propositions, l’expression des architectures est en règle générale
réduite à une forme syntaxique. Ceci constitue un frein à la collaboration des acteurs du
processus logiciel dans le sens où il leur est difficile de travailler simultanément sur l’architecture. Cette forme syntaxique introduit une seconde difficulté : les différentes préoccupations
architecturales ne sont pas structurées au sein de la description d’une architecture. Les contributions des différents acteurs se retrouvent mélangées au sein de cette description. Il est donc
difficile d’avoir pour un acteur donné le point de vue associé sur l’architecture. La contribution d’un acteur n’est donc pas exprimable indépendamment des autres préoccupations. La
difficulté associée à une activité est accrue. L’aspect syntaxique et monolithique des
langages de description d’architectures réduit les capacités de collaboration des
acteurs du processus logiciel.
1.5. Motivations et objectifs de notre proposition
1.5
1.5.1
13
Motivations et objectifs de notre proposition
Défis
Les motivations de ce travail visent à répondre aux limitations des propositions actuelles
liées à la manipulation des architectures présentées dans la section précédente, c’est-à-dire
de faciliter la collaboration des acteurs du processus logiciel autour de la manipulation des architectures applicatives. Pour cela, notre proposition repose sur quatre
objectifs :
– utiliser une version réifiée des architectures pour faciliter leur manipulation ;
– offrir à chaque acteur du processus logiciel sa vision de l’architecture, i.e. présentant ses
propres préoccupations ;
– permettre de fournir un environnement de manipulation des architectures adapté aux
besoins d’un processus logiciel donné ;
– permettre l’expression d’architectures indépendamment de toute solution technologique.
Disposer d’une version réifiée de la représentation des architectures facilite leur manipulation. Mise à disposition dans un référentiel, cette version est plus facilement partageable
entre les différents acteurs du processus logiciel. Cette approche apporte deux avantages.
Premièrement, chaque acteur dispose ainsi de la version la plus à jour de l’architecture.
Deuxièmement, chaque acteur peut contribuer de manière simultanée à la définition d’une
architecture. Cette version est donc préférable à une version syntaxique pour le partage d’information entre les différents acteurs du processus logiciel. Enfin, un certain nombre d’outils peuvent interagir directement et simplement avec une version réifiée. De plus, ces outils
peuvent partager une même représentation réifiée de l’architecture. Fournir une version
réifiée des architectures améliore la collaboration entre les différents acteurs.
L’utilisation simultanée de la représentation d’une architecture par les différents acteurs
pose des problèmes de concurrence quant à l’accès et à la modification d’informations partagées. Le découpage du processus logiciel a mis en avant que les préoccupations de chaque
acteur sont distinctes 1.2. La structuration de la représentation des architectures en suivant la
séparation de ces préoccupations apporte donc un avantage dans son utilisation. Les activités
de chaque acteur ne rentrant pas en conflit, leur collaboration autour de l’architecture est facilitée. La mise en œuvre de la séparation des préoccupations serait difficile dans le cas d’une
représentation non réifiée des architectures. La séparation des préoccupations facilite
la collaboration des acteurs.
Afin d’être adapté au processus logiciel, l’environnement de manipulation des architectures
doit être défini en fonction de ce processus. L’utilisation d’un environnement généraliste amène
toujours des manques. Un support à la définition d’environnements adéquats est un élément
important pour répondre exactement aux besoins d’un processus logiciel. Ce support doit
permettre de mettre en œuvre la représentation réifiée la plus en phase avec les besoins
du processus logiciel. La structuration de cette représentation en suivant la séparation des
préoccupations doit respecter les préoccupations identifiées dans le processus logiciel. Fournir
un cadre de spécification et de production permet de disposer d’un environnement
de manipulation des architectures adapté au processus logiciel.
En dernier lieu, il nous semble important de définir les architectures indépendamment des
solutions technologiques utilisées pour leur mise en œuvre. Ainsi, la pérénité des architectures
14
Chapitre 1. Introduction
est accrue. Cette approche permet aussi de concevoir des architectures indépendamment des
considérations techniques d’implantation des applications. Ce point tend à contribuer à la
définition d’architectures de qualité, c’est-à-dire à donner la préférence aux concepts plutôt
qu’aux détails. Une architecture n’est donc ni limitée ni restreinte au contexte du modèle
technologique de mise en œuvre. Offrir un environnement de définition des architectures indépendamment des technologies de mise en œuvre rend ces architectures
plus pérennes.
1.5.2
Propositions
Afin de relever ces défis, notre proposition repose sur la mise en œuvre conjointe de deux
approches : l’utilisation des techniques de méta-modélisation et le respect de la séparation des
préoccupations.
1. La base de notre proposition est la fourniture d’un cadre de définition d’environnements
de manipulation des architectures logicielles. La définition de ces environnements repose sur les techniques de méta-modélisation. Un méta-modèle d’architectures décrit les
concepts utilisables pour définir des architectures. Ces concepts correspondent aux besoins issus du processus logiciel et du domaine cible des applications. De par la définition
des concepts requis, et uniquement de ceux-ci, la solution ainsi fournie est en adéquation
avec les besoins.
2. La structuration d’un méta-modèle d’architectures est organisé ici sous la forme de
plans. Cette structuration respecte la séparation des préoccupations. Chaque plan correspond à une préoccupation particulière. Il représente le point de vue de l’un des acteur
du processus logiciel. Notre cadre de travail définit la manière dont ces plans doivent
être définis pour, d’une part, isoler les préoccupations et, d’autre part, permettre leur
intégration dans le but de fournir une version complète des architectures. Autrement
dit, notre cadre de travail énonce un certain nombre de règles à respecter pour définir
une séparation cohérente des préoccupations afin de garantir leur intégration. Ces règles
définissent à la fois l’organisation des concepts au sein d’un plan et la manière dont les
différents plans sont mis en relation.
3. Un méta-modèle d’architectures représente aussi la base de la production des environnements. La structuration par séparation des préoccupations se retrouve donc intégrée
à l’environnement produit. La spécification relative aux moyens de méta-modélisation
définie par l’Object Management Group propose un certain nombre de transformations
pour automatiser la production d’environnements supportant la réification de modèles
à partir de la définition d’un méta-modèle. Cette approche est ici mise en œuvre pour
produire de façon automatisée les environnements de manipulation des architectures à
partir de la définition de leurs méta-modèles.
1.6
Organisation de ce document
Ce document est composé de deux parties principales. La première dresse un état de l’art
des technologies à base de composants et des langages de description d’architectures. Elle
présente aussi les différentes formes que peut prendre la séparation des préoccupations et
1.6. Organisation de ce document
15
un cadre d’utilisation des techniques de méta-modélisation. La seconde partie présente notre
proposition : l’approche suivie, une illustration de sa mise en œuvre et son utilisation sur un
exemple. Enfin, une dernière partie regroupe les conclusions, contributions et perspectives
de ce travail. Une liste des publication produites pendant cette thèse, ainsi qu’une liste des
acronymes sont disponibles en annexe de ce document.
Partie I : Etat de l’art
Le chapitre 2 (( Modèles de composants )) discute la contribution de l’approche à base
de composants vis-à-vis de l’industrie du logiciel. Il propose une synthèse des bénéfices
apportés par cette approche et en caractérise différents aspects. Sur la base d’un nombre
de modèles choisis pour leur contribution, il dresse un panorama des moyens offerts par
ces modèles aux acteurs du processus logiciel dans la production des applications. Pour
terminer, un bilan des limitations des modèles actuels et de leur utilisation est présenté.
Le chapitre 3 (( Langages de description d’architectures )) (ADLs) présente les moyens
actuellement disponibles pour définir et manipuler des architectures logicielles. En s’appuyant sur un ensemble d’ADLs significatifs, il présente les préoccupations architecturales liées au processus logiciel prises en compte dans ces langages et les moyens
associés offerts aux acteurs du processus. Le bilan de ce chapitre regroupe, en plus des
différentes préoccupations prises en compte, les limitations de l’approche à base d’ADLs
pour manipuler des architectures logicielles.
Le chapitre 4 (( Méta-modélisation, la vision de l’Object Management Group )) discute des techniques de méta-modélisation, en s’appuyant sur les propositions de l’OMG.
Il présente les objectifs de cette approche, ainsi que la structuration proposée par l’OMG
en séparant les préoccupations des modèles. Un bilan des bénéfices et limitations actuelles de cette approche est dressé.
Partie II : Séparation des préoccupations et méta-modélisation pour environnements de manipulation d’architectures
Le chapitre 5 (( La proposition CODeX )) offre une vision d’ensemble de notre proposition. Il présente notre démarche concernant la définition et l’utilisation d’environnements de manipulation d’architectures dans le cadre du processus logiciel. Les bénéfices
de l’utilisation conjointe des techniques de méta-modélisation et de la mise en œuvre de
la séparation des préoccupations sont discutés.
Le chapitre 6 (( Méta-modélisation d’un environnement de manipulation d’architectures )) montre comment notre proposition est mise en œuvre afin de définir un
environnement de manipulation d’architectures. Il présente en détails la structuration
d’un tel environnement. L’utilisation particulière dans notre contexte des techniques de
méta-modélisation fournies par l’OMG est discutée.
Le chapitre 7 (( Production d’un environnement de manipulation des architectures )) présente la mise en œuvre de l’environnement défini dans le chapitre 6. Il
illustre les bénéfices d’une approche à base de méta-modélisation pour la production
automatisée des environnements de manipulation d’architectures.
16
Chapitre 1. Introduction
Le chapitre 8 (( Mise en œuvre dans le cadre du CCM )) illustre l’utilisation de
notre approche dans le cadre du modèle de composants CORBA défini par l’OMG.
Il présente la manière dont l’environnement produit dans les chapitres précédents peut
être spécialisé et utilisé dans le cadre d’un modèle technologique de composants particulier.
Première partie
Etat de l’art
17
Chapitre 2
Modèles de composants
Les composants logiciels constituent aujourd’hui une technologie phare de l’industrie du
logiciel. Une raison de cette situation est la volonté de beaucoup d’industriels de capitaliser
leur code et de fournir du logiciel sur l’étagère (COTS, Commercial Off The Shelf ) pour
accroı̂tre leur productivité et réduire le temps entre l’identification d’un besoin et la fourniture
d’une solution.
Ce chapitre présente une vision microscopique du processus logiciel. Il présente les briques
élémentaires des applications, les composants logiciels. Les composants logiciels représentent
un bon moyen pour structurer les applications et améliorer leur production. Nous allons discuter dans ce chapitre des réponses apportées par les composants logiciels aux préoccupations
d’un processus logiciel.
La définition du terme composant logiciel varie d’un contexte à un autre. Ce chapitre
présente dans la section 2.1 une caractérisation des composants logiciels au travers d’un métamodèle regroupant les différents aspects d’un composant logiciel. Chaque modèle ayant des
préoccupations différentes, ce chapitre présente un certain nombre de modèles de composants.
Ces modèles ont été choisis pour les préoccupations qu’ils adressent et regroupés en trois
catégories.
– La section 2.2 présente les modèles académiques Darwin et JavaPod.
– La section 2.3 présente les modèles industriels JavaBean et Enterprise Java Beans (EJB)
de Sun Microsystems ainsi que (Distributed) Component Object Model ((D)COM) de
Microsoft.
– La section 2.4 présente les modèles de référence Open Distributed Processing de l’ISO
et le CORBA Component Model (CCM) de l’Object Management Group.
Pour terminer, la section 2.5 de ce chapitre dresse un bilan de l’approche à base de composants
logiciels. Il résume les différents concepts fournis par les modèles de composants et met en
relation ces concepts et les modèles les supportant. Il résume aussi les préoccupations du
processus logiciel prises en compte par les modèles de composants.
2.1
2.1.1
Un modèle abstrait de composants
Caractérisation des composants
Comme nous l’avons déjà mentionné dans l’introduction, il n’existe pas, aujourd’hui,
une définition du terme (( composant logiciel )). Nous reprenons donc comme base les deux
19
20
Chapitre 2. Modèles de composants
définitions suivantes.
Un composant est un morceau de logiciel assez petit pour que l’on puisse le créer
et le maintenir, et assez grand pour que l’on puisse l’installer et en assurer le
support. De plus, il est doté d’interfaces standards pour pouvoir interopérer. (Jed
Harris, président du CI Lab, 1995)
A software component is a unit of composition with contractually specified interfaces and explicit context dependencies only. A software component can be deployed
independently and is subject to composition by third parties. (Workshop on Component Oriented Programing [91], 1996)
Ces deux définitions ne sont pas très précises quant à ce que l’on peut qualifier de composants logiciel. Il en résulte que les composants vont de simples morceaux de programmes
sous forme binaire (Microsoft) à des entités logicielles indépendantes et coopérantes ayant une
existance propre au sein d’un système (Object Management Group). Le terme (( composant
logiciel )) est de plus utilisé depuis la phase de conception jusqu’à la phase d’exécution d’une
application, il prend donc plusieurs formes.
Type
Itf offertes
Itf requises
Propriétés
est implanté par
1
1
Implantation
Fonctionnel
* Non fonctionnel
Paquetage
est conditionné dans
*
*
1
1
est de type
est implanté par
*
*
Instance
est déployé via
*
Fig. 2.1 – Méta-modèle d’une caractérisation des composants logiciels
Quatre notions relatives à un composant logiciel étendent les deux définition précédentes :
type de composant, implantation de composant, paquetage de composant et instance de composant. La figure 2.1 présente un méta-modèle de cette caractérisation. Les différents éléments
de ce méta-modèle sont discutés tout au long de cette section. Ce méta-modèle précise qu’un
type de composant est réalisé par une ou plusieurs implantations, chacune d’entre elles ne
réalisant qu’un type de composant. Chaque implantation est conditionnée dans un ou plusieurs paquetages et un paquetage peut contenir plusieurs implantations. Enfin, une instance
de composant est déployée au travers d’un unique paquetage (qui peut servir à déployer plusieurs instances) et implantée par une unique implantation de composant (qui peut être utilisé
pour créer plusieurs instances). Implicitement, du fait de l’unicité de son implantation, une
instance est d’un unique type de composant (qui peut être instancié plusieurs fois).
2.1. Un modèle abstrait de composants
2.1.1.1
21
Type de composant
Un type de composant est la définition abstraite d’une entité logicielle. Il est caractérisé
par trois éléments : ses interfaces, les modes de coopération avec les autres types de composants et ses propriétés configurables. Il est important qu’une interface soit définie de manière
indépendante à toute implantation. D’une part, il est ainsi possible de fournir plusieurs implantations pour un même type de composant et, d’autre part, une implantation de composant
peut être substituée par une autre implantation d’un type compatible. Les interfaces d’un type
de composant sont idéalement de deux ordres, indispensables pour réaliser des assemblages :
– les interfaces fournies par le composant sont du même ordre que les interfaces des objets :
elles définissent les services fournis par le type de composant, en énumérant les signatures
des opérations, ainsi que les différentes données entrantes et/ou sortantes du composant
pour chaque opération ;
– les interfaces requises par le type de composant représentent un progrès par rapport à
l’approche objet. Dans le cas des objets, une référence sur un objet utilisé est enfouie au
cœur du code. Dans le cas des composants, les interfaces des types de composants utilisés
devraient être exprimées au niveau du type de composant. Il est ainsi plus aisé, d’une
part, de substituer un composant par un autre et, d’autre part, de gérer les connexions
entre des types de composants, i.e. de connaı̂tre les dépendances pour l’installation et
le remplacement, ce qui représente un aspect important pour l’administrateur.
Chaque interface définit un mode de communication avec les autres types de composants.
Dans notre contexte, trois modes de communication sont souhaitables au minimum : le mode
synchrone (par exemple l’invocation de méthode), le mode asynchrone (par exemple l’émission
d’événements) et le mode diffusion en continu (par exemple les flots de données). Aucun des
modèles discutés par la suite ne propose d’autre mode de coopération comme la synchronisation ou le partage d’informations au travers d’un tableau noir (très utilisé dans le paradigme
agent par exemple). Ces deux modes nous semblent plus relever de services systèmes dans
un contexte composant. Ainsi, ces modes de coopération ne sont pas définis ni mis en avant
au niveau des modèles de composants (ce qui ne représente pas nécessairement le meilleur
choix de mise en œuvre puisqu’une définition au niveau du modèle simplifierait peut-être leur
utilisation).
Le dernier aspect caractérisant un type de composant est l’ensemble de ses propriétés
configurables. Ces propriétés vont, en partie, paramétrer le comportement d’une instance
de composant dans un contexte donné. Afin de ne pas modifier l’implantation d’un type de
composant pour chaque contexte, la phase de configuration de ces propriétés permet donc
d’adapter l’implantation d’un composant à son contexte et de préciser le comportement des
instances. La configuration d’une instance de composant repose essentiellement sur le fait
de fixer les valeurs initiales des propriétés (positionnement d’attributs au sens des objets ou
bien invocation de traitements pour fixer un état initial). La phase de configuration inclut
aussi la fourniture des services systèmes requis par l’instance de composant (recherche des
références et initialisation de l’utilisation de ces services). Cette phase est indépendante de
l’instanciation dans le sens où la création d’une instance est une action générique alors que la
configuration peut requérir la fourniture de paramètres spécifiques, et donc variables, selon
les instances.
22
2.1.1.2
Chapitre 2. Modèles de composants
Implantation de composant
L’implantation d’un type de composant regroupe deux notions : l’implantation fonctionnelle et l’implantation non fonctionnelle. L’implantation fonctionnelle d’un composant représente
sa mise en œuvre d’un point de vue métier, indépendamment des conditions d’exécution. Elle
représente l’ensemble des interfaces fournies et requise, ainsi que les propriétés d’un type
de composant. Les traitements de l’implantation fonctionnelle sont en règle générale programmés. L’implantation non-fonctionnelle représente l’adaptation de ce code métier aux
conditions d’exécution [26]. Les traitements liés à cette seconde partie de l’implantation d’un
composant sont idéalement décrits et non programmés.
Des propriétés comme la persistance, les besoins transactionnels ou la sécurité liés à un
composant peuvent être décrits et leur prise en charge automatisée. La prise en charge automatisée des propriétés non fonctionnelles d’un composant peut s’appuyer sur la spécification
du type de composant, mais doit aussi prendre en compte les besoins de l’implantation fonctionnelle. Il est donc nécessaire de décrire les besoins de l’implantation de composant, et de
fournir un canevas pour l’intégration symbiotique de l’implantation non fonctionnelle et de
l’implantation fonctionnelle.
Considérons l’exemple d’un porte-monnaie électronique ; l’implantation fonctionnelle regroupe la réalisation des services tels le débit ou le crédit d’une somme. L’implantation non
fonctionnelle regroupe quant à elle les aspects relatifs à la qualité de service comme les besoins transactionnels, de sécurité et de persistance. La gestion de la communication (aspect
non fonctionnel) entre un client et le porte monnaie est automatisable à partir de l’interface
du porte-monnaie. La gestion de l’aspect de persistence provient de la description de l’état
abstrait du porte-monnaie. La prise en charge de la sécurité et des transactions provient
aussi de la description du porte-monnaie : les opérations crédit et débit doivent être sécurisées
(contrôle d’accès) et exécutés dans un contexte transactionnel.
2.1.1.3
Paquetage de composant
Un paquetage de composant est une entité diffusable et déployable, bien souvent une
archive, contenant la définition du type de composant, au moins une implantation de ce type et
une description du contenu du paquetage. La description regroupe le type de composant et les
contraintes techniques de l’implantation. Ces contraintes peuvent exprimer que le composant
est implanté en C++, pour le système SUN Solaris et nécessite la bibliothèque dynamique
libFoo.so.1.
L’utilisation de paquetages logiciels permet de rendre diffusable un composant dans sa
forme exécutable. Ici encore, un gain apparaı̂t par rapport aux objets : un composant est
diffusable de manière unitaire et sous forme exécutable. Il n’est pas nécessaire de connaı̂tre
l’implantation du composant pour l’intégrer dans une application ; seule la connaissance de
son type et éventuellement de ses contraintes est requise.
2.1.1.4
Instance de composant
Une instance de composant est, au même titre qu’une instance d’objet, une entité existante
et s’exécutant dans un système. Elle est caractérisée par une référence unique, un type de
composant et une implantation particulière de ce type. De même que les objets, une instance
2.2. Modèles de composants académiques
23
de composant peut recevoir des invocations d’opérations. Une différence importante entre
instance de composant et d’objet est le fait qu’un modèle de composants se doit de rendre le
cycle de vie d’une instance moins opaque. Le cycle de vie d’une instance de composant est
idéalement descriptible et configurable en fonction de son contexte d’utilisation. L’utilisation
de patrons de conception [29], tels que les patrons fabrique et recherche, représente une réponse
très intéressante au support du cycle de vie.
2.2
Modèles de composants académiques
Les modèles de composants académiques représentent des expérimentations sur des aspects
précis dans le but de mieux comprendre les composants et de contribuer par la suite à la
définition de modèles plus généraux comme les modèles industriels.
2.2.1
Darwin
Conic puis Darwin (1990) [42] sont des précurseurs des systèmes de configuration à base
de composants logiciels. Ils ont été développés au Distributed Software Engineering Group de
l’Imperial College à Londres, Grande-Bretagne. Darwin propose un des premiers modèles de
composants pour la construction d’applications réparties.
2.2.1.1
Modèle
Dans le contexte de Darwin, le composant représente avant tout une unité de traitement.
Un composant est donc assimilé à un processus (au sens système du terme). Un composant
est décrit par une interface qui contient les services fournis et requis, s’apparentant aux
entrées et sorties de flots de communication. Deux types de composants existent : les primitifs
qui intègrent du code logiciel, et les composites qui sont des interconnexions de composants
primitifs ou composites.
Un composant primitif encapsule le code applicatif de la fonction qui lui a été attribuée ;
un composant composite encapsule des instances de composants composés ou primitifs. Pour
chacun de ces composants, une interface identifiant les services fournis et requis par ce composant est définie. Les composants composites sont des unités de configuration ; ils contiennent la
description des composants d’une application ainsi que leurs interactions. Une application est
donc un composant composite. Ces composants coopèrent selon un modèle de communication
connu par la signature des composants.
Une caractéristique importante de Darwin est la capacité de décrire la création dynamique de composants par l’application. Cette caractéristique apporte une amélioration notable
puisque l’architecture d’une application n’est plus considérée comme un ensemble de composants prévus dès la phase de conception. L’instanciation dynamique est une pré-déclaration
des instances qui seront effectivement créées non pas lors de l’initialisation du composite, mais
lors du premier appel à ces composants.
24
Chapitre 2. Modèles de composants
2.2.1.2
Mise en œuvre du modèle
Darwin décrit un langage de configuration à part entière. La définition d’un type composant suit la syntaxe de la figure 2.2.
Component nom (liste de parametres) {
provide nomPort <port, signature> ;
require nomPort <port, signature> ;
// implementation : vide dans le cas d’un primitif,
// composée de déclarations d’instances et de schéma
// d’interconnexion dans le cas de composites.
}
Fig. 2.2 – Description d’un composant avec Darwin
Les services requis ou fournis correspondent à ceux que le composant nécessite pour fonctionner, ou offre à d’autres composants. Les services n’ont pas de conotation fonctionnelle,
et désignent seulement le type de communication utilisé ou autorisé à venir appeler une
opération du composant (granularité des ports). Ces communications sont fournies par le
support d’exécution qui permet à des configurations Darwin de s’exécuter.
Les composants primitifs (classes C++) héritent d’une classe (( Process )). A l’intérieur du
code des composants, il est fait directement référence aux ports de communication requis ou
fournis. La sémantique associée à un composant primitif est le processus. L’instanciation d’un
composant correspond à la création d’un nouveau processus. Le composant primitif encapsule
du code applicatif.
L’exemple suivant est directement tiré de [47]. Le composant de base (primitif) est un
filtre dont l’interface est composée d’un port d’entrée left qui récupère un entier. Si cet
entier répond au critère du filtre composant alors le composant le transmet par le port de
sortie output, sinon il est transmis via le port right. Le composant (composite) Pipeline
est une composition d’un nombre paramétrable de filtres. La syntaxe de ce composant est
décrite dans la figure 2.3. Ce composant Pipeline a pour rôle de chaı̂ner des filtres les uns
avec les autres.
Enfin, la figure 2.4 décrit cet exemple sous forme graphique. Chaque boı̂te représente un
composant. Les ronds blancs et noirs représentent respectivement les services requis et fournis.
Ces services sont reliés afin de montrer leur coopération.
2.2.1.3
Evaluation
En plus d’être un des précurseurs des modèles de composants, Darwin propose trois contributions majeures :
– l’utilisation de la notion de port pour exprimer les points de connexion des composants ;
– la définition explicite des services requis par un composant (mot clé require) ;
– la mise en œuvre du concept de composite pour structurer les applications.
2.2. Modèles de composants académiques
25
Component pipeline (int n) {
// Interface
provide input ;
require output ;
// implementation
array F[n] : filter ; // ens. d’instances de filtre
forall k: 0..n-1 {
inst F[k]; // création d’une instance de filtre
// lien avec le composant pipeline
bind F[k].output - output ;
when k<n-1
bind F[k].right - F[k+1].left ;
}
bind input - F[0].left ;
bind F[n-1].right - output ;
}
Fig. 2.3 – Définition d’un composant composite avec Darwin
Pipeline (n)
input
F[1]
F[0]
left
right
output
left
right
output
F[n−1]
left
right
output
Fig. 2.4 – Représentation graphique avec Darwin
output
26
Chapitre 2. Modèles de composants
Parmi les points négatifs, Darwin propose un modèle de composants à grosse granularité,
un composant représente un processus. Ces composants ne sont pas packagés pour faciliter le processus de déploiement. Ce dernier n’est pas pris en charge par Darwin. Ensuite,
l’intégration de code existant est relativement difficile. Le code permettant l’utilisation de
l’environnement Darwin n’est pas transparent pour le programmeur. Celui-ci doit explicitement utiliser les objets de type (( port )) pour réaliser ses communications et effectuer les
créations de composants lorsqu’il les sollicite. De plus, le langage de programmation des
composants doit être le même que celui qui définit les classes et objets manipulés par l’environnement, en l’occurrence C++. Enfin, l’utilisation de divers modes de communication n’est
pas configurable. Il faut que le support d’exécution supporte différents types de port.
2.2.2
JavaPod
Entre 1998 et 2001, le projet SIRAC de l’INRIA Rhône-Alpes, à travers le projet JavaPod
[12, 11], s’est intéressé aux aspects fonctionnels et non fonctionnels des approches à base de
composants, séparation qui commençait à apparaı̂tre. Ce projet propose une plate-forme dont
l’architecture est inspirée de l’architecture EJB (voir section 2.3.2) et qui est mise en oeuvre
grâce à un modèle original de composition d’objets implantés par une extension de Java.
L’objectif de ce modèle est de pouvoir offrir aux applications un ensemble non limité a priori
de propriétés non fonctionnelles, et également de pouvoir composer facilement ces différentes
propriétés.
2.2.2.1
Modèle
La définition des composants dans le projet JavaPod s’appuie sur le modèle ODP (voir la
section 2.4.1) ; il désigne un objet pouvant avoir plusieurs interfaces d’accès. Un composant
peut être constitué d’un ou plusieurs objets, mais doit rester non distribué. Les composants
sont reliés par des connecteurs, qui sont, eux, des objets distribués.
Ce projet propose un modèle de composition afin de pouvoir offrir aux applications, par
assemblage d’extensions, un ensemble non limité a priori de propriétés non fonctionnelles.
L’ensemble de ces propriété est, de plus, modifiables dynamiquement. Ce modèle permet de
composer des objets, au sens général du terme (c’est-à-dire une entité), qui encapsulent un état
interne, accessible uniquement par des méthodes. Le résultat de la composition d’un certain
nombre d’objets est appelé un objet composite. Les objets internes d’un objet composite
sont appelés ses constituants. Ces constituants sont totalement ordonnés. Le terme d’objet
extensible désigne le constituant le plus (( petit )) pour cet ordre. Les autres constituants sont
appelés des extensions. L’objet extensible est invariable, alors que les extensions peuvent être
ajoutées, supprimées ou remplacées dynamiquement. La figure 2.5 représente les constituants
les uns au dessus des autres, l’objet extensible étant à la base.
Un objet composite est également un objet : ses méthodes sont l’union des méthodes de
ses constituants, et son état interne est l’union des états internes de ses constituants. La
sémantique d’un appel de méthode sur un objet composite est la suivante :
– si la méthode appelée n’est définie dans aucun constituant, l’appel échoue ;
– sinon, l’appel est exécuté par le constituant le plus grand selon l’ordre qui définit cette
méthode.
2.2. Modèles de composants académiques
27
m ()
implanté par
n ()
m ()
extension
n ()
surcharge
m ()
Objet extensible
Objet composite
Fig. 2.5 – Modèle d’un composant JavaPod
Autrement dit, si une méthode est définie dans plusieurs constituants, le constituant le
plus haut masque, ou surcharge, les définitions des autres constituants. Cependant il est
possible, dans le cas d’une extension, d’appeler la méthode surchargée par un appel spécial.
La sémantique d’un tel appel est alors le même que précédemment, mais en se limitant aux
constituants situés en dessous de l’extension appelante. On considère que l’état interne d’un
constituant n’est accessible que par ses méthodes.
2.2.2.2
Mise en œuvre du modèle
L’architecture des JavaPod, représentée dans la figure 2.6, est constituée d’un certain
nombre d’éléments qui sont la mise en oeuvre, au niveau de la plate-forme logicielle, des
concepts du modèle de programmation. La figure 2.6 présente ces différents éléments. Comme
le montre cette figure, une plate-forme à composants est constituée de quatre types d’éléments,
qui ont une existence concrète à l’exécution : des serveurs, des conteneurs, ainsi que des talons
et des squelettes qui, regroupés, forment les connecteurs.
Talon
C
Composant
Conteneur
Serveur
Squelette
Connecteur
S
Composant
Conteneur
Serveur
Fig. 2.6 – Architecture de la plate-forme JavaPod
Le serveur est une structure d’accueil, un support d’exécution pour les conteneurs, qui
sont eux-mêmes une structure d’accueil pour composants. Un serveur fournit tous les services
systèmes dont peuvent avoir besoin les conteneurs : protocoles de communication, service de
persistance, gestion de ressources, etc.
Un conteneur est la partie système correspondant à un composant. Le conteneur encapsule le composant, au sens où toutes les interactions du composant avec l’extérieur doivent
normalement passer par le conteneur. Grâce à cette interposition, le conteneur peut gérer les
28
Chapitre 2. Modèles de composants
propriétés non-fonctionnelles du composant : modèle d’exécution, de persistance, de synchronisation, etc.
Un talon ou un squelette est à l’interface entre un conteneur et un connecteur, et appartient
aux deux à la fois. Un talon permet à un composant d’envoyer des messages ou des données
vers l’extérieur, alors qu’un squelette permet d’en recevoir. Chaque talon ou squelette a un
type, qui est un ensemble de signatures de méthodes. Ce type définit les méthodes que le
composant peut appeler sur un talon, ou qu’un squelette peut appeler dans un composant. Le
modèle de composition a été intégré dans un nouveau langage, appelé (( ejava )) car c’est une
extension de Java. L’architecture de la plate-forme à composants JavaPod a été implantée, en
ejava, sous forme d’un noyau minimal fournissant une classe d’objet extensible par élément
de l’architecture. Le langage ejava est conçu pour pouvoir définir des objets composites, il
s’agit d’un sur-ensemble de Java.
2.2.2.3
Evaluation
Ce modèle récent s’attache à offrir une solution permettant de développer des composants
logiciels sans tenir compte des parties non fonctionnelles de ceux-ci. Il permet la conception et
l’implantation des composants ainsi que leur assemblage. Un avantage significatif est la non
limitation des aspects non fonctionnels intégrables, à la différence du modèle EJB (cf.
section 2.3.2) et CCM (cf. section 2.4.2). Pour cela, ce modèle propose de construire chaque
élément de l’architecture par composition d’extensions.
Le second aspect important de ce projet est la réification des connecteurs à l’exécution.
Les connecteurs existent au même titre que les composants et sont manipulables. A l’exécution,
les propriétés des connecteurs peuvent être modifiées.
Le modèle de composant, dans le cadre de cette plate-forme, est plus ouvert et plus
flexible que l’héritage et la délégation. La proposition consiste à étendre le langage Java pour
la définition du modèle de composition. Le déploiement des composants JavaPod est décrit
par des scripts précisant les assemblages, composants et connecteurs, à mettre en œuvre.
Pour les autres étapes du processus logiciel, JavaPod prend en charge les différents aspects
au même titre que le langage Java.
2.3
Modèles de composants industriels
Les modèles de composants industriels sont une réponse aux besoins du marché. Ils sont
donc certainement moins novateurs que les modèles académiques mais ont pour principale
motivation de permettre la production d’applications réelles pouvant être utilisées dans l’industrie.
2.3.1
JavaBeans
Le modèle des JavaBeans [36] est un modèle de composants proposé par Sun Microsystems
dès 1996.
2.3. Modèles de composants industriels
2.3.1.1
29
Modèle
La définition d’un JavaBean donnée par Sun est la suivante :
A JavaBean is a reusable software component that can be manipulated visually in
a builder tool.
Un Java Bean possède une interface. Il peut disposer de méthodes pour offrir des traitements, et d’attributs pour représenter ses propriétés (voir figure 2.7). La coopération entre
instances repose sur l’utilisation d’événements. Tout comme en Java standard, les événements
sont mis en oeuvre de manière synchrone.
Au niveau de l’interface, rien ne différencie un Bean de tout autre objet Java. Toute
personne intéressée par les fonctionnalités d’un Bean, et ne connaissant pas les JavaBeans,
pourra sans difficulté utiliser ce Bean selon le modèle objet traditionnel de Java. L’utilisation
de l’introspection sur un Bean permet de mieux souligner ses capacités : mise en évidence
des propriétés, expression des ports, etc. Cette introspection se fait au travers de l’interface
BeanInfo.
Méthodes
Propriétés (Attributs)
Evénements
Evénements
JavaBean
BeanInfo
Fig. 2.7 – Modèle de composant JavaBean
2.3.1.2
Mise en œuvre du modèle
La définition d’un JavaBean se fait de la même manière que la définition d’un objet
Java. Les règles supplémentaires sont des patrons de conception, principalement syntaxiques.
Les attributs sont définis par la présence d’une ou deux méthodes permettant leur lecture
et éventuellement leur modification (patron de conception accesseur ). De la même manière,
une source d’événements est définie par la présence de deux opérations d’abonnement et de
désabonnement aux événements. Un Bean consommateur d’événements devra implanter une
interface de consommateur d’événements (java.util.EventListener ou une sous-interface).
(Patron de conception observateur - observable.)
La spécification n’impose pas de définir des interfaces pour les Beans : il est possible
de fournir uniquement leurs implantations. La figure 2.8 présente cependant une interface
illustrant la définition d’un Bean.
L’environnement d’exécution des JavaBeans est simplifié au maximum : il lui suffit de
disposer d’une machine virtuelle Java. Dans le cas d’un composant graphique, un JavaBean
a besoin d’un conteneur graphique, par exemple une fenêtre ou un navigateur Web.
30
Chapitre 2. Modèles de composants
interface MonBean {
// méthode pour lire l’attribut
String getCouleur () ;
// gestion des événements
void addMonBeanListener (MonBeanListener l) ;
void removeMonBeanListener (MonBeanListener l) ;
}
Fig. 2.8 – Définition d’un JavaBean
2.3.1.3
Evaluation
Les JavaBeans contribuent sur deux points au monde des composants logiciels :
– le mode de communication avec un Bean est précisé dans son interface, il peut être
événementiel ;
– la définition de Beans repose sur l’utilisation de patrons de conceptions (design patterns)
comme le patron Observateur - Observable.
Les Beans sont, de par leur définition, destinés à être assemblés de manière graphique
pour produire des Beans plus complexes ou des applications (répondant bien aux besoins de
la partie graphique cliente). Pour cela, un architecte exploite les méta-informations contenues
dans les BeanInfo sur les services offerts, la gestion des événements par le Bean. Les étapes
de conception, d’implantation des composants et de définition de l’architecture trouvent des
réponses dans les Java Beans (interfaces Java et Design Patterns).
La fourniture d’un Bean se fait sous la forme d’un paquetage regroupant l’implantation du Bean, son interface si elle existe et des informations sur le Bean contenues dans
une classe de type BeanInfo. Ce paquetage s’exprime sous la forme d’une archive Java (.jar)
qui peut être distribuée, vendue et déployée. L’étape de déploiement des JavaBeans se fait
en deux temps. La première, manuelle, revient à rendre disponibles des archives de beans sur
un serveur Web ou un système de fichiers. La seconde, automatique, correspond au chargement des beans dans un browser lors de l’accès à la page Web correspondante ou dans une
machine virtuelle Java (JVM, Java Virtual Machine). La répartition des applications tient
essentiellement dans le fait qu’une partie cliente de l’application composée de Beans a besoin
de dialoguer avec la partie serveur.
Avant de vouloir fournir un modèle, Sun propose avec les JavaBeans une méthodologie
d’utilisation de son langage et environnement phare : Java. Les JavaBeans répondent bien au
problème de la production des parties clientes des applications, et fournissent une approche
assez simple pour développer des interfaces graphiques à base de composants potentiellement
réutilisables. Cependant, les JavaBeans représentent une solution propriétaire qui ne facilite
pas nécessairement l’intégration de l’existant. Au même titre que le choix de COM (voir
section 2.3.3) est guidé par une plate-forme, le choix des JavaBeans est guidé par un langage.
2.3. Modèles de composants industriels
2.3.2
31
Enterprise Java Beans
De par leur définition, les JavaBeans représentent un modèle de composant client. Les
JavaBeans n’étant pas en adéquation avec la réalisation de composants serveurs, Sun a mis
au point les Enterprise Java Beans (EJB) [55] dont la spécification 1.0 est sortie en novembre
1997. Ce modèle représente un canevas de composants serveurs aussi appelés composants
métier pour concevoir des applications distribuées, orientées transactions et base de données.
2.3.2.1
Modèle
Contrairement aux JavaBeans, un EJB est nécessairement représenté par une interface
Java : l’interface distante du Bean qui définit la vue cliente de l’EJB. Cette interface hérite de
plusieurs interfaces soit prédéfinies, comme EJBObject, soit définies par l’utilisateur, interface
regroupant les opérations métier d’un EJB. La fourniture d’opérations métier est l’objectif
de la conception d’un EJB. L’implantation de ces opérations représente l’implantation du
composant.
En plus de cette interface métier, un EJB offre une interface pour accéder aux métadonnées de l’instance de composant, et une interface qui gère le cycle de vie d’un composant
(maison ou home interface). L’interface de maison permet de créer (ou de rechercher dans le
cas d’un composant persistant) et de détruire une instance de composant. Elle offre aussi une
opération retournant une référence sur l’interface de méta-données. Cette dernière interface
permettra par la suite de construire dynamiquement des requêtes sur le composant.
Référence de
l’interface de
maison
Référence de
l’interface
distante
Enterprise
JavaBean
Référence
d’interface
de contexte
Interface des
Méta−données
Fig. 2.9 – Modèle abstrait des Enterprise Java Beans
Les implantations composants sont de deux types : composants de session et composants
entités. Les instances des premiers sont créées à chaque connexion d’un client. Elles peuvent
être avec ou sans état (composant de traitement). La terminaison d’une session prend place
lorsque le client invoque la destruction de l’instance de composant. Les instances du second
type disposent d’un identifiant unique permettant au client de retrouver une instance particulière. Le cycle de vie de ces dernières est géré par le conteneur.
Non seulement les EJBs fournissent un canevas de conception des composants métier,
mais ils favorisent aussi la conception d’implantations de composants réutilisables. En effet,
la spécification 1.1 souligne l’importance de pouvoir modifier le comportement d’un EJB sans
modifier le code métier de celui-ci. Pour cela, l’interface de méta-données permet de fixer le
comportement d’un EJB au déploiement.
32
Chapitre 2. Modèles de composants
Le second moyen d’agir sur le comportement d’un EJB est de modifier ses propriétés non
fonctionnelles. Dans cette optique, les politiques de sécurité et la démarcation des transactions
peuvent être fixées au sein de son descripteur.
2.3.2.2
Mise en œuvre du modèle
La déclaration de l’interface distante d’un EJB se fait au travers d’une interface Java
qui étend l’interface javax.ejb.EJBObject. La déclaration d’une maison de composant se
fait de la même manière au travers d’une interface Java qui étend javax.ejb.EJBHome. Ces
déclarations sont présentées dans la figure 2.10.
// Interface distante de l’EJB RepertoireBean
public interface RepertoireBean
extends javax.ejb.EJBObject {
public void ajouterNom (String nom)
throws RemoteException ;
public String[] listeNoms ()
throws RemoteException ;
}
// Interface de maison de l’EJB RepertoireBean
public interface RepertoireBeanHome
extends javax.ejb.EJBHome {
RepertoireBean create ()
throws RemoteException, CreateException ;
}
Fig. 2.10 – Définition d’un Enterprise Java Bean et de sa maison
L’environnement d’exécution se découpe en deux parties : un ou plusieurs conteneurs
(structure d’accueil) et un serveur (type serveur d’application). Les différents conteneurs sont
présents dans le serveur. Plusieurs serveurs peuvent être mis en oeuvre pour une application,
mais en général il semble qu’un seul serveur par hôte soit le bon choix (un serveur peut être
multi-threadé).
Un utilisateur ne dialogue pas directement avec une instance d’EJB. Le client utilise
une interface distante (remote interface). Cette interface délègue les requêtes à l’instance
d’EJB. Cette délégation est prise en charge par le conteneur qui a un rôle de médiateur. Ce
rôle correspond à la prise en charge des propriétés non fonctionnelles d’un EJB, comme la
persistance.
Un conteneur peut recevoir plusieurs types d’EJBs. Comme le montre la figure 2.11,
l’architecture de l’environnement d’exécution est en couches : les EJBs, les conteneurs et les
serveurs. Les conteneurs interviennent dans les échanges entre client et instance d’EJB alors
que les serveurs sont uniquement mis en oeuvre pour héberger les conteneurs. Les conteneurs
sont localisés par l’application via l’API (Application Programming Interface) Java Naming
and Directory Interface (JNDI) pour pouvoir être utilisés par la suite. Un EJB présente deux
2.3. Modèles de composants industriels
33
interfaces à ses clients : une interface de maison et une interface distante offrant accès à ses
traitements.
EJB Object
EJB Home
EJB Object
EJB Class
EJB Home
EJB Class
Conteneur
EJB Object
EJB Home
EJB Class
Conteneur
Serveur d’applications
Fig. 2.11 – Environnement d’exécution des Enterprise Java Beans
Dans le but de faciliter leur déploiement, les Beans sont décrits dans un descripteur qui
regroupe d’une part des informations générales sur le fournisseur du Bean, mais aussi une
description des besoins du Bean en termes de ressources : démarcation des transactions, politiques de sécurité, ressources systèmes. La spécification précise qu’un Bean ne doit jamais
accéder directement aux ressources système, mais à des objets encapsulant ces ressources.
Pour utiliser ces ressources, les instances de Beans s’adressent à des fabriques de ressources
pendant la phase d’exécution.
La recherche des ressources de l’environnement par un Bean est programmée au sein de son
implantation. Le descripteur exprime les ressources nécessaires à un Bean pour s’exécuter, qui
doivent être présentent lors de l’installation d’un Bean. La mise à disposition de ces ressources
est à la charge de l’installateur de Bean. Lors de l’exécution d’un Bean, celui-ci va rechercher
et utiliser ces ressources.
2.3.2.3
Evaluation
Le modèle EJB représente un grand pas vers un modèle opérationnel de composants serveurs. L’utilisation d’environnements d’exécution plus ou moins génériques pour accueillir
des composants, la prise en compte du déploiement, ainsi que la gestion de certaines propriétés non fonctionnelles sont autant d’atouts pour produire des composants réutilisables.
De plus, les EJBs ne fournissent pas seulement un canevas pour concevoir des composants métier, mais favorisent aussi la conception d’implantations de composants réutilisables.
Un même code métier peut être utilisé dans différents contextes sans modification, ses propriétés non fonctionnelles étant fixées au travers de son descripteur.
Cependant, les EJB restent une solution propriétaire de Sun, uniquement destinée à une
utilisation en Java. Le faible nombre de propriétés non fonctionnelles reflète certainement une
demande du marché, mais qu’en est-il de l’ajout de nouvelles propriétés dans le modèle? Un
34
Chapitre 2. Modèles de composants
second regret quant à la mise en œuvre est l’enfouissement de la connectique au sein même
des implantations. L’expression des besoins par description résoud en partie le problème de la
disponibilité des besoins à l’exécution, mais il ne semble pas souhaitable qu’un composant gère
sa connectique, auquel cas celle-ci se retrouve figée. Enfin, le déploiement d’applications à base
d’EJBs paraı̂t assez statique, et la mise à disposition des paquetages sur leur site d’exécution
reste une opération manuelle. Globalement, les EJBs fournissent des réponses, même si elles
sont parfois basiques comme les interfaces Java ou le mécanisme de déploiement, pour les
différentes étapes du processus.
2.3.3
(D)COM/COM+
COM (Component Object Model) [85] et DCOM (Distributed COM) [34] représentaient
la proposition de Microsoft en termes de composants logiciels. La proposition COM résulte
d’une évolution progressive de l’environnement MS-Windows vers les composants. Les deux
sources de COM sont d’une part la composition de contrôles (non orientés objet) Visual Basic,
et l’utilisation de documents composites (OLE-Object Linking and Embedding). Toutes ces
propositions se retrouvent désormais plus ou moins dans la nouvelle proposition .Net [97] que
nous ne discutons pas ici.
2.3.3.1
Modèle
Du fait de son processus de conception, COM ne s’appuie pas sur un réel modèle. Dans
le cadre de COM, un composant est essentiellement une entité binaire pour laquelle sont
définis plusieurs interfaces et un mode d’interaction. Ces deux éléments se résument en fait
par un simple pointeur, offrant accès aux fonctions de la bibliothèque, implantation du composant. COM n’impose pas de contrainte sur l’implantation du composant : le composant peut
être implanté sous la forme d’une ou plusieurs classes, sous la forme d’une bibliothèque de
procédures ou de fonctions, etc. Un composant peut, par exemple, avoir plusieurs interfaces.
Une interface principale est nécessairement disponible sur un composant, IUnknown. Cette
interface offre une opération QueryInterface qui permet de découvrir les interfaces fournies,
et ainsi, de naviguer entre elles.
Référence d’interface
Client
Opération1
Opération2
Composant
OpérationN
Fig. 2.12 – Modèle binaire des composants COM
Dans le but d’une utilisation générique, un composant peut fournir l’interface IDispatch.
Cette interface regroupe l’utilisation de toutes les opérations d’un composant sous une unique
opération : invoke(). Cette opération permet l’utilisation systématique et dynamique d’un
composant à partir d’un langage interprété comme Visual Basic. L’utilisation de cette méthode
2.3. Modèles de composants industriels
35
permet d’autre part de faire du forward automatique d’opérations sur un composant : il n’est
pas nécessaire de connaı̂tre statiquement son interface pour l’utiliser.
De manière optionnelle, un composant peut déclarer des (( outgoing interfaces )). Ces
interfaces, sont des interfaces utilisables par le composant. Elles sont exploitées par le composant s’il est connecté à des instances de composants offrant une de ces interfaces (ou une
interface dérivée). Elles sont principalement mises en oeuvre par une instance de composant
pour fournir de l’information, notification, soit au travers d’événements, soit par invocation
directe. Leur utilisation peut être dynamique, grâce à l’utilisation de l’introspection sur les
points de connexion, permettant la connexion et la déconnexion dynamique des composants
consommateurs.
2.3.3.2
Mise en œuvre du modèle
L’implantation d’un composant COM se résume à la fourniture d’une bibliothèque offrant
une ou plusieurs interfaces et implantant leur comportement. Ces bibliothèques se traduisent
en général sous forme de DLLs (Dynamically Linked Libraries). La notion de conteneur pour
héberger des instances de composants n’existe pas vraiment en COM, mais se retrouve en
COM+. C’est en fait l’environnement, essentiellement MS-Windows, qui tient le rôle de conteneur. La création d’instances de composants se fait au travers du patron de conception [29]
Fabrique. Une fabrique est offerte par un serveur de composant. Lors de l’insertion d’un serveur de composant dans un système, ce serveur est enregistré auprès d’un registre système
défini par COM, qui maintient une liste des serveurs de composants disponibles.
La réutilisation en COM ne se traduit pas par l’héritage d’implantation (qui est possible
en COM+, l’évolution de COM). Ceci s’explique par le fondement même de COM qui est de
ne faire aucune spéculation sur l’implantation des composants (qui ne sont pas nécessairement
des objets). Le seul héritage possible en COM est l’héritage d’interface. Une interface A hérite
d’une interface B si l’interface A contient toutes les opérations définies dans B et en propose
de nouvelles. En cela, le polymorphisme au sens de COM est le fait de proposer un ensemble
d’interfaces.
Les deux modes de réutilisation d’implantations en COM sont la composition (appelée
containement) et l’agrégation (voir la figure 2.13). Dans le cas de la composition, un composant dispose d’une référence exclusive sur un autre composant. Il s’agit de la réification de la
notion de contenance. Le composant contenu (composant interne) est invisible des usagers qui
ne sont conscients que du composant contenant (composant externe). Cette première possibilité est la méthode la plus simple et la plus courante (semble-t-il) pour faire de la réutilisation
en COM.
Dans le cas de l’agrégation, il n’y a plus de notion de contenance entre les deux composants.
Ils doivent en contrepartie collaborer. Un composant peut (( choisir )) s’il accepte de faire partie
d’un agrégat ou pas. Pour ce qui est de la vision cliente de l’agrégat, toutes les interfaces de
composants sont visibles au même titre. En effet, un agrégat se comporte comme un composant
multi-interfaces. Les clients utilisent donc directement les composants constituant l’agrégat.
L’utilisation de l’agrégation est un bon choix pour produire des wrappers de manière assez
simple et automatique.
DCOM est une extension de COM qui prend en compte l’aspect distribué, principalement
multi-processus, d’une application. Dans ce sens, DCOM définit la génération de stubs (les
36
Chapitre 2. Modèles de composants
IUnknown
IAa
inner
aa
ab
{inner.aa()}
IAa
{ ... }
aa
ab
{ ... }
{inner.ab()}
Externe
Interne
(a)
IUnknown
IUnknown
inner
outer
IAa
aa
ab
Externe
Interne
{ ... }
{ ... }
(b)
Fig. 2.13 – Composition (a) et agrégation (b) avec COM
squelettes du monde Microsoft) pour chaque interface d’un composant prenant en charge la
partie communication avec un proxy (les souches du monde Microsoft). Ce proxy est utilisé par
tout client du composant, qui pense utiliser une instance locale de composant. Pour la partie
cliente, l’utilisation d’une instance de composant distante est transparente. La génération des
stubs et proxies repose sur l’utilisation du langage de définition d’interfaces COM IDL.
COM+ est quant à lui une extension incluant un modèle d’objets légers (lightweight object
model ) à COM dans le but de prendre en compte des spécificités du langage Java. COM+
est un modèle uniquement utilisable dans un contexte intra-processus. Une utilisation interprocessus implique l’utilisation de DCOM. L’utilisation de COM+ étant fortement liée au
langage Java, l’interface IDispatch disparaı̂t de ce modèle (pour réapparaı̂tre sous la forme
de l’API reflect de Java). Enfin, COM+ propose la notion de conteneurs offrant accès au
moteur transactionel MTS (Microsoft Transaction Server ) et prenant en charge les aspects
sécurité et multi-threading.
2.3.3.3
Evaluation
Un apport important de COM est la possibilité de définir des interfaces multiples sur
un même composant. Il est aussi possible de définir les interfaces requises par un
composant. Il est donc dommage que la définition des interfaces d’un composant COM soit
optionnelle. La définition des interfaces apporte à la fois une structuration et un support pour
la collaboration entre les différents acteurs.
Les outils systèmes de COM pour la production d’applications se résument essentiellement à un environnement graphique de développement comme MS Visual Studio. Cet environnement fournit un ensemble de moyens pour produire une application : production de
bibliothèque, d’exécutables, assistants pour la génération automatique de code, etc. En cela,
2.4. Modèles de référence
37
il n’est pas aisé de découper le processus de production en rôles distincts.
La diffusion d’implantations de composants se fait principalement au travers de bibliothèques
(DLL MS Windows). Ces bibliothèques sont à déployer manuellement sur les machines cibles,
selon une solution ad hoc. L’assemblage de composants est essentiellement réalisé à partir
d’un environnement tel MS Visual Studio, la documentation des bibliothèques n’étant pas
auto-contenue.
COM est une réponse de Microsoft à l’évolution du marché des applications. Microsoft fut
un des premiers avec les modules Visual Basic à proposer une solution industrielle orientée
composants. COM est donc une solution Microsoft pour l’environnement MS Windows (bien
que des environnements COM semblent être disponibles sur d’autres plates-formes). Enfin, son utilisation n’est pas nécessairement simple : peu de spécifications des API, philosophie MS Windows imposée, principalement C++ comme langage de développement, etc.
En conséquence, COM prend en compte uniquement l’étape d’implantation des composants.
Les outils fournis ne permettent pas réellement de produire l’architecture d’une application,
si ce n’est au travers de moyens de type programmation.
2.4
Modèles de référence
Les modèles de référence sont dans un sens à mi chemin entre les modèles académiques et
les modèles industriels. Résultant d’un consensus entre industriels et académiques, on retrouve
à la fois des innovations provenant du monde académique et la définition d’un cadre complet
pour supporter la production industrielle d’applications.
2.4.1
Open Distributed Processing
La définition du modèle ODP (Open Distributed Processing) [38] a eu lieu lorsque les
systèmes informatiques ont été amenés à gérer des environnements répartis utilisant des technologies hétérogènes, dont la configuration est vouée à évoluer progressivement, et dont tous
les composants doivent pouvoir coopérer harmonieusement. En effet, il est nécessaire de s’affranchir des soucis d’hétérogénéité pour permettre l’interaction entre composants.
Cette situation appelle à définir des concepts et des règles partagés par tous les acteurs
du développement des systèmes. Cette approche permet la conception de systèmes ouverts,
qui sont conçus conformément à des standards reconnus par tous. Ces standards définissent
les protocoles et interfaces que doivent posséder les systèmes, ils doivent être suffisamment
abstraits pour permettre des implantations variées, mais assez directifs pour que des éléments
réalisés séparément puissent coopérer.
Le modèle de référence ODP est le fruit de travaux menés durant plusieurs années à l’ISO
(International Standardization Organization) et à l’ITU (International Telecommunication
Union).
2.4.1.1
Modèle
La spécification d’un système réparti complexe gère de nombreuses informations. Une
description rassemblant tous ces aspects est généralement irréaliste. Comme la plupart des
38
Chapitre 2. Modèles de composants
méthodes de spécifications, ODP prévoit donc un certain nombre de modèles (les points de
vue), liés entre eux et qui sont des abstractions fournissant une spécification du système entier.
Le modèle ODP normalise différents points de vue, prescrit des modèles permettant de
spécifier les principes et les règles de conformité adoptés dans chaque point de vue, et identifie
les fonctions nécessaires à la réalisation d’applications réparties ouvertes. Cinq points de vue
sont définis.
Le point de vue de l’information exprime la sémantique de l’application à l’aide de structures de données, de fonctions les manipulant et de propriétés d’intégrité sur ces données.
Le point de vue de l’entreprise exprime les objectifs, les droits et les obligations des entités qui composent une application.
Le point de vue des traitements exprime une vision fonctionnelle de l’application à des
fins de répartition en définissant des entités fonctionnelles, en précisant leurs interactions
et en déterminant les propriétés des fonctions correspondantes.
Le point de vue de l’ingénierie il décrit les fonctions et services de base que doit fournir
l’infrastructure d’exécution pour que l’on puisse construire les mécanismes assurant
l’inter-opérabilité en environnement hétérogène.
Le point de vue de la technologie expose les contraintes technologiques imposées par les
mécanismes d’ingénierie à une infrastructure matérielle ou logicielle spécifique.
La définition du modèle de composants est présentée dans le point de vue traitement ;
ainsi, nous ne discutons dans cette section que ce point de vue. Selon ce point de vue, une
application est un ensemble d’objets, appelés objets de traitement, qui encapsulent un état
interne et des données. Ils sont comparables à des composants. Un objet peut modifier son
état interne en réalisant des traitements sur ses données. Une opération est un point d’accès
à un traitement exécutable par un objet à la demande explicite de son environnement (c’est
une méthode dans la terminologie objet).
Les opérations d’un objet sont regroupées dans des interfaces qui constituent l’unité de
désignation et d’accès à un objet. Toute interaction avec un objet a lieu à travers une interface. On distingue deux types d’invocations, en fonction du modèle d’opération appelé.
L’appel d’une opération sans terminaison est appelé une annonce, celui d’une opération avec
terminaison est appelé interrogation. L’objet initiateur de l’invocation est appelé client, son
destinataire est le serveur.
Seules les interfaces de service (décrivant les opérations offertes par un objet) sont explicitement décrites; un objet peut en posséder plusieurs, permettant ainsi de ne rendre accessibles que les sous-ensembles d’opérations qu’il peut traiter. Un objet A ne peut invoquer
une opération sur un objet B que s’il dispose d’une interface de B décrivant cette opération.
Les interfaces sont typées. Lorsqu’un client demande une interface d’un certain type, il peut
obtenir la référence d’une interface non pas identique, mais conforme à celle qu’il a demandée.
La conformité assure la transparence à la substitution : le client ne se rend pas compte que
l’interface qu’il manipule n’est pas identique à celle qu’il a demandée. La conformité permet
de vérifier la faisabilité des liaisons entre deux interfaces.
Le modèle de traitement ODP associe aux opérations des propriétés dites (( transactionnelles )), qui permettent d’exprimer les propriétés requises par les différents niveaux de
cohérence. Ces propriétés concernent la visibilité (accessibilité des objets), la cohérence (invariants à satisfaire), la recouvrabilité (reprise sur erreurs), la permanence (irrévocabilité
2.4. Modèles de référence
39
d’une transaction réussie) et la dépendance (résistance aux erreurs d’autres transactions) des
opérations.
Une liaison (voir figure 2.14) est l’abstraction des mécanismes mis en oeuvre pour assurer l’interaction entre deux objets lors d’une invocation d’opération. Elle doit assurer deux
transparences essentielles, la transparence à la localisation, qui assure qu’un objet n’a pas à
savoir où se situe l’objet qu’il invoque, et la transparence d’accès, qui garantit que l’invocation d’une opération se fera de façon identique, que l’objet invoqué soit distant ou local. Elle
peut également assurer d’autres transparences : transparences de groupe, à la duplication, à
la migration, aux pannes, transactionnelles, etc.
Interface
Interface
Objet
Liaison
Objet
Objet composite
Fig. 2.14 – Modèle de composants RM-ODP
2.4.1.2
Mise en œuvre du modèle
Le point de vue ingénierie est complémentaire du point de vue traitement. Il a pour but
de définir les constructions nécessaires à la mise en oeuvre d’un système ODP. Il fournit la
spécification d’une machine virtuelle répartie afin de supporter le modèle défini lors du point
de vue traitement. Ce point de vue prend en charge la réalisation des objets de liaison.
Mise en œuvre des composants du modèle de traitement La mise en oeuvre puis
l’exécution des objets du modèle de traitement se traduisent par l’utilisation de ressources et
la génération d’activités dans le système. L’unité d’encapsulation de l’exécution et des ressources est la capsule. L’infrastructure support doit offrir un service de gestion de capsules.
A l’intérieur d’une capsule se trouvent des objets d’ingénierie de base, qui peuvent être regroupés en grappes (clusters). Une grappe est l’unité d’activation / désactivation / migration
d’objets d’ingénierie de base.
Chaque noeud (unité physique localisée dans l’espace possédant des fonctions de calcul,
mémorisation et communication) possède un noyau pour coordonner les fonctions du noeud
afin de les rendre utilisables par les objets d’ingénierie (voir figure 2.15).
Mise en oeuvre des liaisons du modèle de traitement La mise en oeuvre d’une liaison
est appelée un canal ; c’est un ensemble d’objets assurant la transparence à la distribution
(accès et localisation) et gèrent le protocole de communication. La gestion de transparences
additionnelles est obtenue en adaptant les gestions de configurations (choix de noeuds, de
protocoles de communication, etc) et la gestion des ressources (dimensionnement des tampons,
ordonnancement des tâches, etc).
40
Chapitre 2. Modèles de composants
capsule
grappe
objet
grappe
manager
objet
stub
stub
binder
binder
protocol
capsule
manager
capsule
grappe
noeud
canal
grappe
manager
protocol
noeud
capsule
manager
Fig. 2.15 – Eléments du modèle d’ingénierie d’ODP
2.4.1.3
Evaluation
Le modèle ODP propose une vision du cycle de développement des applications et, pour
cela, fournit un modèle de haut niveau permettant l’analyse des besoins, la conception, l’implantation et l’assemblage des composants. Cette vision est structurée en mettant en œuvre
la séparation des préoccupations au travers d’un découpage en points de vue du processus
logiciel.
Le modèle de composant proposé identifie pour chaque composant ses interfaces ainsi
que les modes de communication nécessaires pour chacun de ses services. Il supporte
les interfaces multiples, offertes et requises. Un certain nombre de fonctions de transparence sont décrites, permettant d’externaliser les aspects non fonctionnels du cœur
des composants. La dernière contribution du modèle ODP est la définition de composants
composites, support à la structuration des applications.
Le modèle ODP est un modèle de référence qui doit être instancié. Il est décomposé en
différentes parties qui proposent une méthodologie à suivre pour concevoir, déployer et utiliser
des applications. En cela, ODP répond globalement aux étapes du processus de production
des applications.
2.4.2
CORBA Component Model
L’utilisation d’objets répartis avec la technologie CORBA [32, 71] de l’Object Management Group (OMG) n’a pas permis d’atteindre la simplicité escomptée pour concevoir des
applications distribuées à base d’entités logicielles hétérogènes et multi-fournisseurs. Pour faciliter et augmenter la qualité du processus de production de telles applications, l’OMG a
défini le CORBA Component Model (CCM) [50, 48, 69], un modèle de composants logiciels
serveurs répartis et hétérogènes, reposant sur une technologie de conteneurs similaire à celle
des EJBs.
2.4.2.1
Modèle
Le modèle de composants CORBA repose sur deux points essentiels. Premièrement, un
type de composant décrit l’extérieur d’une boı̂te noire dont on ne sait rien de l’implantation.
2.4. Modèles de référence
41
Deuxièmement, seule l’implantation fonctionnelle devrait être à programmer et tout le reste
doit être décrit. Le premier point met en avant la volonté de rendre explicite toute interaction
avec ou à partir du type de composant. Dans ce sens, un type de composant ne se limite pas
à définir les services qu’il fournit, mais aussi les services qu’il utilise. Le second point tend
à faciliter la production et à accroı̂tre la réutilisabilité des implantations de composants. La
description sert de base à la prise en charge des aspects non fonctionnels.
Dans le cadre du modèle abstrait de composants tel qu’illustré dans la figure 2.16, un
composant est potentiellement multi-interfaces. La partie gauche de la figure présente les
différentes interfaces fournies par un type de composant. Ces interfaces peuvent être de deux
types : des facettes, qui offrent un mode de coopération synchrone, et des puits d’événements,
qui offrent un mode de coopération asynchrone. Chaque facette regroupe une partie des
opérations disponibles sur le type de composant, et sont sémantiquement équivalentes à des
vues sur le type de composant. A partir de la référence de base d’une instance de composant,
il est possible de naviguer entre les différentes facettes au cours de l’exécution.
Référence
de base
Référence
de facette
Puit d’événements
Fournit
Composant
Composant B
Implantation
de facette
Réceptacle
Source d’événements
Attribut
Utilise
Fig. 2.16 – Modèle abstrait du CORBA Component Model
La partie droite de la figure 2.16 présente les interfaces utilisées par un type de composant. De même que pour les interfaces fournies, deux types de coopération sont disponibles :
l’utilisation synchrone de types de composants tiers au travers des réceptacles, et l’utilisation
asynchrone au travers des sources d’événements. L’utilisation d’événements se fait selon le
modèle (( publish / subscribe )) de CORBA. Les communications asynchrones peuvent être
de deux types : 1 − vers − 1, coopération privée entre deux instances de composants, ou
1 − vers − n, coopération mettant en jeu plus de deux instances de composants.
Les implantations de facettes et de puits d’événements de la figure 2.16 représentent
l’implantation fonctionnelle d’un composant. Cette partie de l’implantation est la seule à être
programmée. Le reste de l’implantation comme la prise en charge des points de connexion
(aussi appelés ports), et de l’aspect persistance d’un composant sont décrits à l’aide du langage
CIDL (Component Implementation Definition Language), et générés automatiquement.
Pour chaque type de composant est défini un (ou plusieurs) type de maison de composant.
Une maison de composant est un gestionnaire d’instances construit autour des deux patrons
de conception [29] Fabrique et Recherche. Ce gestionnaire prend en charge le cycle de vie des
instances de composants.
42
Chapitre 2. Modèles de composants
2.4.2.2
Mise en œuvre du modèle
Pour permettre la définition des types de composants, le langage OMG IDL a été étendu
afin de prendre en compte les nouveaux concepts comme les ports. Cette extension permet
de définir, comme illustré sur la figure 2.17, les différentes facettes (mot-clé provides), les
puits d’événements (mot-clé consumes), les réceptacles (mot-clé uses) ainsi que les sources
d’événements (mot-clé emits pour une coopération 1 − vers − 1 et publishes pour une
coopération 1 − vers − n).
Le type de maison DistributeurHome est déclaré comme prenant en charge le type
de composant Distributeur. L’opération de base create() sera automatiquement générée
pour permettre la création d’instances de composants de ce type. Cette description en IDL
étendu n’est utilisée que pour exprimer le résultat de la conception. Pour être utilisée, cette
déclaration est projetée en IDL telle que défini dans la spécification CORBA 2. Les habitudes
des développeurs ne sont ainsi pas modifiées.
component Distributeur {
provides FacetteClient client;
provides FacetteFournisseur fournisseur;
consumes TemperatureEvt temperature;
uses PriseCourant courant;
emits VideEvt vide;
}
home DistributeurHome manages Distributeur { };
Fig. 2.17 – Définition d’un type de composant CORBA et d’un type de maison
Afin de permettre une bonne intégration des parties fonctionnelles et non fonctionnelles
de l’implantation d’un composant, le CCM fournit un canevas, le Component Implementation
Framework (CIF), qui spécifie comment les deux parties de l’implantation doivent coopérer.
Ce canevas fixe d’autre part la façon dont est générée la partie non fonctionnelle. Le CIF s’appuie sur un langage déclaratif, le Component Implementation Definition Language (CIDL),
qui permet de décrire un composant et diriger la génération. Actuellement, seulement le type
(service, session, etc.), les besoins en persistance et la structure d’implantation sont exprimés.
Comme dans le cadre des EJBs, les composants CORBA s’exécutent dans un conteneur
qui leur offre d’une part un environnement d’exécution (espace mémoire, flot d’exécution),
et d’autre part les services systèmes nécessaires. La complexité de ces derniers est masquée
au développeur d’implantations de composants, qui ne se préoccupe plus de maı̂triser ces
aspects. Les conteneurs se déclinent selon différents types de base, mais sont génériques par
rapport à une même famille de composants (service, session, processus ou entité).
Les échanges entre instances de composants et conteneurs sont définis par des APIs standardisées. Le conteneur offre les interfaces des aspects système, comme la persistance et les
aspects transactionnels, aux instances de composant ; les instances de composants disposent
d’une interface de rappel permettant au conteneur d’agir sur elles (principalement pour gérer
la persistance de ces instances de composant).
Dans le but d’automatiser au maximum la phase de déploiement des applications à base
2.4. Modèles de référence
43
de composants CORBA, la spécification étend le langage Open Software Description (OSD)
pour fournir les informations nécessaires au déploiement. Ce langage spécifié par le W3C et
étendu par l’OMG est défini comme un vocabulaire XML (eXtensible Markup Language).
Il permet de décrire d’une part les besoins des implantations de composants (persistance,
sécurité, transactionnel) et d’autre part les assemblages de composants. L’architecture d’une
application est ainsi décrite de manière abstraite et pourra être projetée sur un ensemble de
ressources physiques lors du déploiement. Nous détaillons ce dernier point dans la section
3.4.3).
2.4.2.3
Evaluation
Tout comme ODP, le CCM est un modèle dont les spécifications sont rendues disponibles,
mais pour lequel aucune implantation de référence n’existe. Un fournisseur doit se conformer
à la spécification pour fournir un environnement CCM. Actuellement, aucun environnement
n’est disponible dans un contexte industriel. Des plates-formes sont en cours de réalisation
[49, 105, 106], dont notre plate-forme OpenCCM [53] visant à devenir la plate-forme de
référence disponible en logiciel libre. Cette étude s’est appuyée à la fois sur la spécification et
sur les travaux relatifs à l’implantation de notre plate-forme, qui a validé un certain nombre
de concepts du CCM.
Un des apports essentiels du CCM est l’ensemble des moyens fournis pour décrire les
types, les implantations et les assemblages de composants. Le CCM fait une bonne synthèse
du concept de port, de la possibilité de définir des interfaces multiples et des interfaces
requises. Cette proposition fait un grand pas vers la non-programmation des applications :
décrire au mieux pour programmer au minimum. Cette puissance d’expression prend tout
son sens sur les aspects non fonctionnels des composants qui peuvent, pour une même
implantation, varier en fonction du contexte d’exécution. Le second atout majeur des composants CORBA est le fait d’expliciter les dépendances des composants, en termes de
composants et de ressources système, pour permettre une composition dynamique des instances. Ensuite, le modèle de déploiement est une première réponse encourageante vers une
automatisation du processus de déploiement des applications distribuées. Enfin, le CCM est
la seule proposition qui veut permettre la construction d’applications à l’aide de composants
hétérogènes et d’outils multifournisseurs.
Cependant, le CCM n’est pas une technologie utilisable à l’heure de l’écriture de ce document. La spécification souffre encore de quelques défauts de jeunesse, principalement une
sous-spécification de certains aspects (comme la définition de la structure d’un composant en
CIDL et l’architecture des environnements d’exécution des composants). La version actuelle,
représentant plus de 500 pages, est complexe à maı̂triser dans son ensemble, complexité qui
ne devrait pas retomber sur le développeur, mais qui explique en partie l’absence d’implantations. Une description plus complète de celle-ci est disponible dans [50, 48]. Les travaux menés
actuellement à l’OMG au sein de la Revision Task Force vont dans le sens où le CCM sera
utilisable en prenant en compte l’ensemble des étapes du processus de production. D’autre
part, même si l’interopérabilité en termes d’acteurs sera limitée dans un premier temps, la
version 2.0 du CCM devrait avoir comme objectif principal de fournir des réponses à cette
attente.
44
2.5
Chapitre 2. Modèles de composants
Conclusion
Les différents modèles de composants présentés dans ce chapitre mettent l’accent sur un
certain nombre de concepts et en mettent d’autres de côté. De notre point de vue, un modèle
(( idéal )) devrait supporter un certain nombre de concepts.
Interfaces multiples Un composant peut être utilisé au travers de différentes interfaces
distinctes.
Interfaces requises Un composant précise les interfaces fournies par d’autres composants
qu’il utilise pour réaliser ses traitements.
La notion de port Un composant fournit des mécanismes pour être connecté, éventuellement
dynamiquement, à d’autres composants. Un port correspond à une interface fournie ou
requise.
Synchrone Un composant supporte le mode de communication synchrone, tel l’invocation
d’opérations, avec des composants tiers.
Asynchrone Un composant supporte le mode de communication asynchrone, tel l’émission
et la réception d’événements, avec des composants tiers.
Connecteur Les connexions entre les composants sont réifiées à l’exécution et manipulables.
Composite Les composants peuvent être hiérarchiques, c’est-à-dire composés d’autres composants. Les composites sont manipulables comme des composants.
Conteneur Un conteneur fournit un environnement d’exécution aux composants, un accès
simplifié aux services de base et peut prendre en charge un certain nombre d’aspects
techniques comme la communication.
Non fonctionnel Les propriétés non fonctionnelles des composants ne sont pas mélangées
au code métier, et sont prises en charge par l’environnement (par exemple, le conteneur).
Package Un package de composant regroupe interfaces, implantations et description d’un
composant. Il permet sa diffusion et contribue à l’automatisation de son déploiement.
Concepts / modèles
Itf multiples
Itf requises
Notion de port
Synchrone
Asynchrone
Connecteur
Composites
Conteneurs
Non fonctionnel
Packages
Darwin
x
x
x
x
x
JavaPods
JavaBeans
EJB
(D)COM
x
x
x
x
x
x
x
-
-
x
x
x
-
x
x
x
x
x
x
x
ODP
x
x
x
x
x
x
x
x
x
CCM
x
x
x
x
x
x
x
x
Fig. 2.18 – Synthèse des concepts présents dans les modèles de composants
Le tableau de la figure 2.18 synthétise le support de ces différents concepts par les modèles
de composants que nous avons présentés dans ce chapitre. La présence d’un (( x )) signifie que
2.5. Conclusion
45
le concept est bien supporté par le modèle de composant. La présence d’un (( - )) signifie que
le concept est faiblement supporté. Ce tableau montre essentiellement qu’il n’existe pas de
modèle de composant (( idéal )). L’utilisation d’un modèle de composant particulier résulte
donc d’un choix qui doit être guidé par les besoins applicatifs. Les applications de commerce
électronique sont en général des applications à trois niveaux qui trouvent une bonne réponse
dans les EJBs : le niveau du milieu offre des services et utilise directement des bases de
données. Les applications de télécommunication sont quant à elles très réparties et requierent
des modèles de composants comme le CCM : un composant offre des services à n composants
et utilise les services de m autres composants.
Bien que les composants ne soient pas la réponse ultime aux problèmes rencontrés par
l’ingénierie du logiciel, ils représentent une bonne réponse au moins en partie, et sont de mieux
en mieux acceptés et utilisés dans l’industrie du logiciel. Ils sont essentiellement appréciés dans
le contexte du logiciel sur l’étagère, un composant logiciel est produit de sorte à être réutilisé
dans différentes applications. Au delà de ce constat, les composants apportent à la fois une
structuration des applications et permet, de par leur nature, d’améliorer la collaboration des
acteurs d’un processus logiciel. Les composants représentent une bonne réponse à la définition
et à la fourniture des briques de base des applications.
Toutefois, les composants représentent uniquement une vision microscopique
des applications, leurs briques de base. Les modèles de composants n’offrent que des solutions très limitées pour exprimer une vision macroscopique des applications, leur
architecture. Les composants ne répondent donc que partiellement aux besoins d’un processus logiciel. Dans le but de produire des applications, les modèles de composants doivent être
associé à un moyen permettant la définition d’architectures logicielles. Le chapitre suivant va
discuter des langages de description d’architecture. Nous parlerons des éléments importants
fournis par ces langages, et soulignerons en quoi ils complètent les modèles de composants
comme support de la mise en œuvre d’un processus d’ingénierie du logiciel.
Sur un autre plan, il est important de prendre un peu de recul sur les composants. A
regarder leur évolution depuis 1996 1 , force est de constater que les composants sont un domaine en pleine évolution, qui plus est rapide. En effet, le paysage industriel était à l’époque
réduit aux JavaBeans et à l’utilisation de Visual Basic pour intégrer des DLL Windows ou
de langages de scripts pour intégrer des librairies partagées sous Unix. Après l’apparition des
EJBs en 1997, le mouvement s’est accéléré pour arriver aujourd’hui à des modèles beaucoup
plus complets et intéressants, même si malheureusement plus complexes globalement, tels que
les EJBs 2.0 ou le CCM. Il est donc intéressant d’utiliser les modèles de composants, mais
il est surtout important de ne pas s’enfermer dans un modèle technologique, tout
d’abord car le meilleur est à venir et ensuite parce que les besoins vont irrémédiablement
évoluer. Il nous semble donc souhaitable de structurer les applications à l’aide de composants
tout en exprimant leur architecture indépendamment de tout modèle technologique, pour à
la fois bénéficier des modèles actuels et pouvoir dans l’avenir évoluer vers des modèles plus
complets. D’un point de vue technologique, le CCM nous semble actuellement le plus complet
et c’est pourquoi nous l’avons choisi pour nos premières réalisations sur ce modèle [50].
1. La première utilisation du terme composant logiciel semble remonter à la conférence de l’OTAN sur
l’ingénierie du logiciel en 1968.
46
Chapitre 2. Modèles de composants
Chapitre 3
Langages de description d’architectures
Ce chapitre présente une vision macroscopique du processus logiciel. Les langages de
description d’architectures (ADLs, Architecture Description Language) représentent actuellement le meilleur support à la définition d’architectures logicielles. Une architecture définit
l’ensemble des composants constituant une application ainsi que leur interconnexion. Au delà
de ces deux points, les ADLs peuvent avoir des objectifs variés. Nous allons discuter dans ce
chapitre des réponses apportées par ces langages aux préoccupations des processus logiciels.
La section 3.1 rappelle tout d’abord une définition d’architecture logicielle, ainsi que les
concepts sous-jacents aux langages de description d’architectures. La suite de ce chapitre
présente certains de ces langages. Cet ensemble a été choisi comme illustration du panel de
préoccupations que l’on peut trouver dans ces langages, qui peuvent être regroupés en trois
grandes familles.
– La section 3.2 présente Rapide et Wright qui sont des langages formels. Leur motivation
principale est de capturer le comportement des applications à des fins de vérification
automatisable.
– La section 3.3 présente ACME et xArch. Ces langages que nous qualifions de (( partage ))
visent à l’échange et l’intégration d’éléments architecturaux définis à l’aide de langages
différents.
– La section 3.4 présente les langages de configuration C2, Olan, et les Component Assembly Descriptors du modèle de composants CORBA. La motivation de ces propositions est d’exploiter les descriptions d’architectures dans le but de générer en partie les
composants logiciels ou de supporter l’automatisation du processus de déploiement des
applications.
Enfin, la section 3.5 présente une synthèse des langages de description d’architectures.
Elle dresse également une vision synthétique des différentes préoccupations prises en compte
dans les langages présentés dans ce chapitre.
3.1
3.1.1
Concepts sous-jacents aux architectures
Définition
Dans [87], Mary Shaw et al. définissent une architecture logicielle de la manière suivante :
The architecture of a software system defines that system in terms of components
and of interactions among those components. In addition to specifying the structure and topology of the system, the architecture shows the intended correspondence
47
48
Chapitre 3. Langages de description d’architectures
between the system requirements and elements of the constructed system. It can
additionally address system-level properties such as capacity, throughput, consistency, and component compatibility. Architectural models clarify structural and semantic differences among components and interactions. Architectural definitions
can be composed to define larger systems. [...]
De cette définition, nous pouvons déjà mettre en avant le fait que l’architecture est une
vision d’ensemble, qui plus est abstraite, des applications. Ceci représente déjà un élément
pour considérer les modèles de composants et les ADLs comme complémentaires. De plus, nous
pouvons nous élever par rapport à notre processus d’ingénierie du logiciel et le considérer à un
niveau macroscopique : les architectures d’applications. Il faut cependant garder à l’esprit que
ce n’est pas parce que deux propositions semblent complémentaires que leur utilisation le sera.
Il est donc important de considérer comment le lien entre ADLs et modèles de composants
est mis en œuvre.
Nous reprenons ici les définitions des concepts sous-jacents aux ADLs (composant, connecteur et configuration) tels que présentés par Medvidovic et Taylor dans [56] ainsi que W. Ellis
et al. dans [27]. La caractérisation d’un composant logiciel présentée ici est moins complète
que la caractérisation discutée dans le chapitre 2, mais repose sur les ADLs étudiés et leur
vision de ce concept.
3.1.2
Composant
Le composant est présenté de manière grossière dans le cadre des ADLs comme une unité
de traitement ou de stockage de données. Dans le cadre des différents ADLs discutés, la
granularité des composants varie de la définition d’une simple fonction à la définition d’une
application dans son intégralité. Medvidovic et Taylor caractérisent les composants selon cinq
critères : interface, type, sémantique, contraintes et évolutions. Les propriétés non fonctionnelles des composants ne sont pas prises en compte à ce niveau. Par rapport à leur discours,
ces dernières sortent du champ de leurs motivations.
Comme déjà discuté dans le chapitre 2, les interactions entre un composant et le monde
extérieur sont définies au travers d’une ou plusieurs interfaces. Cette interface décrit les
services fournis et les services requis par un composant. Ces services peuvent être définis
comme des signatures de méthodes, des messages ou encore des variables. Les différents
ADLs présentés ici manipulent le concept d’interface, mais selon leur propre point de vue.
Par exemple, dans le cas d’ACME [31] ou de Wright [4] chaque interface fournie / requise est
un port, alors que pour C2 [95, 57] chaque composant dispose d’une unique interface. Enfin,
dans le cas de Rapide [96], une interface est appelée constituant.
Capturer la structure d’une application est la motivation première des langages de description d’architectures. La réutilisation du logiciel en est une seconde [30]. Pour cela le concept de
type de composant est utilisé et distingué des instances, afin de pouvoir définir et représenter
une architecture sous forme abstraite. De plus, l’utilisation de types de composants permet
de définir un ensemble d’instances ayant des propriétés en commun, ce qui introduit la substituabilité des instances. Les différents ADLs dont nous discutons dans ce chapitre font la
distinction entre type et instance de composant.
La définition d’interfaces répond de manière très élémentaire à l’expression de la sémantique
des composants. Pour permettre la vérification des contraintes ou encore le test / la simu-
3.1. Concepts sous-jacents aux architectures
49
lation des architectures, il est nécessaire de disposer d’un modèle définissant la sémantique
des composants. Par exemple, Rapide repose sur l’ordonnancement partiel d’événements, et
définit la sémantique comportementale [5].
3.1.3
Connecteur
Les connecteurs sont des éléments architecturaux modélisant les interactions entre composants, ainsi que les règles associées. La complexité d’un connecteur peut varier d’un simple
appel de procédure à distance (RPC, Remote Procedure Call ) [9] à la mise en œuvre d’un
protocole de communication sécurisé et transactionnel. Dans le cas des ADLs présentés ici, les
connecteurs peuvent être modélisés explicitement, comme dans Wright et ACME où ils sont
désignables et manipulables, ou alors implicites comme dans le cas de Rapide ou de ArchJava
[2, 3]. Pour que des connecteurs soient réutilisables et extensibles, il est nécessaire qu’ils soient
considérés comme des entités de première classe, i.e. au même titre que les composants.
Dans le cas d’un connecteur modélisé explicitement, il y a une forte similitude avec la
définition de composants. L’interface du connecteur définit le rôle des différents participants
à l’interaction. Ces interfaces ne décrivent pas des services fonctionnels, mais les mécanismes
de connexion entre composants. Ensuite, la description de l’implantation du connecteur définit
le protocole associé à l’interaction qu’il est nécessaire de mettre en œuvre. Cette implantation
n’est pas nécessairement réifiée en une seule entité ; c’est le cas dans les RPCs où le connecteur
correspond à la fois à la souche cliente et au squelette serveur.
Toujours dans le but de supporter l’analyse des interactions entre composants et la
vérification des contraintes imposées sur les composants et les connecteurs, la sémantique
associée à ces derniers doit être spécifiée. En règle générale, les ADLs utilisent le même
modèle sémantique pour les composants et les connecteurs. Ici encore, l’utilisation uniquement d’interfaces est une solution n’offrant que peu de sémantique. Rapide, au travers des
posets (Partially Ordered Set of Events), et Wright, au travers du langage CSP, permettent
d’exprimer la sémantique des connecteurs.
3.1.4
Configuration
Une configuration architecturale définit la structure de l’architecture d’une application au
travers d’un graphe de composants et de connecteurs. Cette information permet de valider
le bon assemblage des composants et connecteurs en terme d’interfaces fournies et requises,
ainsi que de vérifier le comportement global d’une architecture. Associée aux modèles des
composants et des connecteurs, la définition de configuration permet d’évaluer les aspects liés
à la répartition d’une architecture comme les risques d’interblocage ou de performance.
La définition de l’architecture doit permettre de comprendre au mieux une application ou
un système, d’en fournir une abstraction. Il est donc important pour un ADL de fournir une
vision simple et compréhensible en soi. Pour cela, l’expression explicite de configurations offre
la meilleure compréhension possible d’une architecture. Un second aspect intéressant, qui était
absent des modèles de composants du chapitre 2, est la hiérarchisation d’une configuration.
Ceci permet de voir une même configuration à différents niveaux d’abstraction, offrant tous
les détails possibles ou bien un simple composant à inclure dans une configuration encore plus
large. Pour cela, ACME offre les templates, C2 les composants internes d’architectures, Olan
50
Chapitre 3. Langages de description d’architectures
les composites, alors que Wright permet les configurations hiérarchiques sans fournir de moyens
explicites. Cette capacité tend à faciliter le passage à l’échelle et l’évolution des applications
produites. Enfin, certains ADLs proposent des styles d’architectures, qui représentent des
patterns de composition, pour faciliter la mise en place de configurations.
La définition d’architectures prend tout son sens dans le cadre des applications de grande
taille. Dans ce contexte, il est, et sera, de plus en plus courant de faire intervenir un grand
nombre d’acteurs et une variété d’environnements d’exécution, de modèles de composants et
de langages de programmation. Il est donc important que les langages de descriptions d’architectures permettre de construire des applications dans un contexte fortement hétérogène.
Une configuration doit donc pouvoir intégrer des composants et des connecteurs de granularité et de modèles variés. D’autre part, une application de grande taille peut difficilement être
arrêtée pour des actions telles que la reconfiguration ou l’ajout de nouvelles fonctionnalités,
et il est important de pouvoir exprimer un certain dynamisme des configurations. Il est donc
souhaitable de trouver, comme dans C2, le support pour l’ajout, le retrait et la reconnexion
de composants à l’exécution.
3.2
Langages formels de description d’architectures
Cette section présente deux langages formels de description d’architecture : Rapide et
Wright. L’objectif principal de ces langages est de capturer le comportement des applications
dans le but d’automatiser leur vérification.
3.2.1
3.2.1.1
Rapide
Modèle
Rapide [96] est le résultat d’un travail commun entre l’université de Stanford et la compagnie TRW inc. Sa préoccupation principale est la vérification des architectures logicielles
au travers de la simulation. Pour cela, Rapide permet de définir une architecture comme un
assemblage de modules et de composants communicants par échange de messages au travers
d’événements.
Toute information transmise est considérée comme un événement, que ce soit une demande
de service ou la valeur à donner à un attribut d’un composant. Les patrons d’événements
(event patterns) permettre de définir les interactions entre composants et donc le comportement des applications, en caractérisant les événements mis en jeu. Un patron d’événement est
défini à l’aide d’opérateurs exprimant leurs dépendances, comme la dépendance causale (→),
l’indépendance (||) et la simultanéité (and).
Rapide permet de définir un composant à l’aide d’une interface spécifiant les services
fournis et requis, ainsi que le comportement du composant. Le comportement reflète le fonctionnement observable, c’est-à-dire l’ordonnancement des messages et appels aux services. Les
patrons d’événements permettent de spécifier les contraintes d’un composant, c’est-à-dire les
règles relatives à l’enchaı̂nement des événements reçus et émis. Trois types de services sont
disponibles sur les composants :
– Provides reflète les services synchrones fournis par le composant ;
– Requires reflète les services synchrones requis par le composant ;
3.2. Langages formels de description d’architectures
51
– Actions reflète les échanges asynchrones entre composants, in pour les événements recevables et out pour les événements émissibles.
3.2.1.2
Mise en œuvre
Une définition d’architecture, appelée configuration dans d’autres ADLs, contient la définition
des composants mis en jeu et leurs règles d’interconnexion. Toute instance est déclarée au
même titre qu’une variable dans un langage de programmation. Une règle d’interconnexion
est définie à la fois par un patron d’événement à vérifier et par un patron d’événement à
déclencher en cas de succès. Tout comme un composant, une architecture peut contenir des
contraintes, toujours des patrons d’événements (qui spécifient le comportement global de
l’architecture) en précisant le comportement de certaines connexions.
La spécification d’une connexion se fait en mettant en relation deux patrons d’événements
correspondant respectivement aux services requis et fournis par les composants mis en jeu.
Trois types d’opérateurs de connexion sont disponibles.
– To connecte deux patrons simples, c’est-à-dire mettant en relation uniquement deux
composants (un émetteur et un récepteur). Dans le cas où le patron de gauche est
vérifié, le patron d’événement de droite déclenche l’événement associé sur le composant
récepteur.
– ||> connecte deux patrons quelconques, c’est-à-dire pouvant spécifier plusieurs récepteurs.
Si la partie droite de l’expression est vérifiée alors tous les composants concernés par la
partie droite reçoivent les événements du patron. Dans le cas de cet opérateur, l’ordre
d’évaluation est quelconque, c’est-à-dire indépendant des évaluations antérieures ou
postérieures. Cet opérateur est dit de diffusion.
– => ajoute la notion d’ordre d’évaluation à l’opération de connexion précédente, i.e. un
déclenchement d’une règle ne sera effectif que lorsque les déclenchements précédents de
cette règle auront été évalués. Cet opérateur est appelé pipeline.
La figure 3.1 présente une définition du dı̂ner des philosophes en Rapide. La règle d’interconnexion entre un philosophe et sa fourchette présentée ici précise qu’un philosophe peut
demander l’acquisition d’une fourchette. L’utilisation de l’opérateur pipeline précise que sa
requête ne pourra aboutir que lorsque les requêtes émises antérieurement sur cette fourchette
par ses confrères auront été évaluées.
with Philosophe, Fourchette ;
?p : Philosophe ;
!f : Fourchette ;
?m : Message ;
?p.Send (?m) => !f.Receive (?m) ;
Fig. 3.1 – Exemple de définition d’architecture avec Rapide
52
3.2.1.3
Chapitre 3. Langages de description d’architectures
Evaluation
Rapide représente une réponse intéressante à la spécification et à la vérification du
comportement d’une architecture logicielle. En effet, en plus de spécifier l’architecture,
Rapide permet de vérifier son comportement à l’aide de l’environnement de simulation associé.
Cette fonctionnalité est propre aux ADLs que nous avons qualifié de formels et ne se retrouve
pas dans les autres ADLs que nous présentons ici.
En contrepartie, les préoccupations telles que le développement, le déploiement et l’exécution
d’applications ne sont pas prises en compte par Rapide. Il n’est pas possible de générer, même
en partie, l’implantation d’une application définie avec Rapide. Seuls les concepteurs d’applications et architectes y trouveront donc un support à leur activité.
Cependant, même pour les architectes, le fait que les connecteurs ne soient pas explicites en
Rapide ne facilite pas leur réutilisation. Un connecteur n’est spécifié que par les interfaces des
composants mis en jeu. Enfin, il n’est pas possible de spécifier les propriétés non fonctionnelles
des composants. Mais cette dernière remarque est liée à la préoccupation première de Rapide
qui n’est pas de développer mais de simuler une architecture fonctionnelle.
3.2.2
3.2.2.1
Wright
Modèle
Wright [4] est un langage de description d’architecture développé à la Carnegie Mellon
University de Pittsburg. Tout comme Rapide, Wright fait partie des ADLs formels, et sa
préoccupation principale est la spécification d’architectures. En plus des trois concepts de
base des ADLs présentés dans la section 3.1, Wright définit aussi la notion de style.
Dans le cadre de Wright, un composant est une entité de traitement abstraite indépendante.
Tout comme dans la majorité des modèles, un composant dispose d’une interface définissant
ses interactions possibles au travers de ports. Comme dans le cas du CCM (voir section 2.4.2),
les ports sont à comprendre comme des facettes sur les composants. En parallèle de son interface, les traitements associés à un composant peuvent être spécifiés. Le comportement de
chaque port est spécifié formellement et le comportement du composant est décrit en fonction
du comportement de chaque port.
Comme pour Rapide, les connecteurs de Wright permettent de spécifier des interactions
entre plusieurs composants. Toutefois, Wright permet de typer les connecteurs et donc de
motiver leur réutilisation. Un connecteur est exprimé de manière explicite et abstraite et
représente un patron d’interactions. Les connecteurs définissent les rôles auxquels peuvent
participer le connecteur et la glue qui va permettre de lier rôles et participants. Un rôle
définit le comportement de certains composants au sein de l’interaction.
Dans le cadre de Wright, un style permet de définir une famille d’applications au travers
de propriétés communes. Le principe de base d’un style est de définir une ontologie, soit
un vocabulaire commun à toutes les architectures de la famille d’applications. L’ontologie
spécifie un ensemble de types de composants, de connecteurs et de propriétés courants dans
ces architectures.
3.2. Langages formels de description d’architectures
Configuration Diner
Component Philosophe
Port gauche
Port droite
Computation (boucle {acquerir gauche et droite,
manger, libérer gauche et droite
penser})
Component Fourchette
Port prendre (acquérir la fourchette)
Computation (la fourchette se comporte comme
un sémaphore)
Connector Main
Role proprio (le philosophe qui veut manger)
Role saisir (la fourchette attribuée)
Glue
Instances
p1, p2 : Philosophe
f1, f2 : Fourchette
m1, m2, m3, m4 : Main
Attachements
p1.gauche as
m1.saisir as
p1.droite as
m2.saisir as
p2.gauche as
m3.saisir as
p2.droite as
m4.saisir as
End Diner
m1.proprio
f1.prendre
m2.proprio
f2.prendre
m3.proprio
f2.prendre
m4.proprio
f1.prendre
Fig. 3.2 – Exemple de définition d’architecture avec Wright
53
54
3.2.2.2
Chapitre 3. Langages de description d’architectures
Mise en œuvre
Tout comme dans Rapide, la définition d’une configuration regroupe les types (composants
et connecteurs), les instances (à la fois de composants et de connecteurs) qui se retrouveront à
l’exécution, et l’interconnexion des composants à l’aide des connecteurs. Dans le contexte de
Wright, une configuration peut être hiérarchique. Dans ce cas, la définition d’un composant
composite faisant partie d’une configuration globale contient la configuration associée à sa
composition.
Les spécifications de comportement sont exprimées à l’aide du langage formel CSP au travers d’un processus (CSP process). Comme dans le cas des patrons d’événements de Rapide,
un processus définit un ensemble d’événements observables et potentiellement déclenchés par
celui-ci. Dans la syntaxe CSP, les noms d’événements déclenchables par le processus sont
surlignés (ce n’est pas le cas des événements observables). Tout événement peut émettre des
données (evt!data) ou en recevoir (evt?data). Tout comme les configurations, les processus CSP peuvent être hiérarchiques et les compositions de processus soit séquentielles soit
exclusives (à rapprocher de l’ordonnancement dans le cas de Rapide).
La figure 3.2 présente une version simplifiée du dı̂ner des philosophes en Wright. Cette
configuration définit deux types de composants, Philosophe et Fourchette, et un type de
connecteur, Main (les mains des philosophes). Pour ne pas présenter un exemple trop long,
deux instances de philosophes et de fourchettes, ainsi que quatre connecteurs sont définis.
La partie Attachements définit comment les philosophes et les fourchettes sont connectés au
travers des mains des philosophes. Les informations contenues entre parenthèses représentent
la spécification du comportement des composants, dans une forme proche du français. Il n’y
a toutefois pas de formalisme pour exprimer cette sémantique.
3.2.2.3
Evaluation
L’apport principal de Wright est la fourniture d’un langage formel de spécification (CSP)
pour exprimer, en plus de leurs interfaces, le comportement des interactions entre les
composants et les connecteurs. Ce langage peut servir de support à l’échange, sous forme
textuelle, entre acteurs du processus d’ingénierie du logiciel (le formalisme commun). La
présence de deux modèles distincts pour définir les types de composants et de connecteurs
permet une spécification indépendante de ces deux catégories d’entités.
Parallèlement, on peut reprocher à Wright de ne pas fournir un modèle commun pour les
différents éléments manipulés. L’expression de la sémantique liée au comportement
des composants et des connecteurs représente un intérêt majeur dans l’utilisation de
Wright. Toutefois, il est regrettable que cette sémantique ne soit qu’exprimée et non exploitée
de manière systématique. En effet, Wright ne fournit ni simulateur, contrairement à Rapide,
qui permettrait de valider une architecture, ni générateurs de code, support de la conformité
d’une implémentation avec son expression en Wright.
Nous trouvons donc encore dans cet ADL une réponse adéquate aux préoccupations des
concepteurs et des architectes, mais une réponse partielle aux développeurs : le formalisme
commun. Enfin, les autres acteurs (intégrateur, placeur, déployeur et administrateur) ne trouveront pas de support à leurs préoccupations dans le contexte de Wright.
3.3. Langages d’échange ou d’intégration d’architectures
3.3
55
Langages d’échange ou d’intégration d’architectures
Cette section présente deux langages d’échange ou d’intégration d’architectures : ACME
et xArch. Ces langages ont pour but le partage ou l’intégration d’éléments architecturaux
définis à l’aide d’ADLs hétérogènes.
3.3.1
3.3.1.1
ACME
Modèle
ACME [31] est aussi le résultat de travaux menés à l’université de Carnegie Mellon à
Pittsburg, mais, contrairement à Wright, ces travaux sont communs avec l’USC/Information
Science Institute. L’objectif principal d’ACME n’est pas de fournir un nouvel ADL, mais un
langage pivot pour fédérer les ADLs existants. Le but est de pouvoir intégrer des définitions
réalisées avec différents ADLs pour en favoriser l’échange. Indirectement, ACME peut servir
de glue quant à l’exploitation conjointe des avantages de chacun des ADLs intégrés. ACME
se focalise donc sur la syntaxe et non sur la sémantique des systèmes définis.
Pour aboutir à ce résultat, les concepts d’ACME représentent une intersection des concepts
communs aux ADLs qui furent ses prédécesseurs. Comme noyau, ACME définit une ontologie
pour les architectures, regroupant sept notions. Comme dans nombre d’ADLs un composant
représente une unité de traitement ou contenant des données d’une application. Il est défini
par une interface qui, comme dans le contexte de Wright, est composée de un ou plusieurs
ports. Les connecteurs représentent les interactions possibles entre types de composants. Leurs
interfaces sont définies par un ensemble de types de rôles, chacun spécifiant un participant à
l’interaction. La notion de configuration que nous avons défini au début de ce chapitre s’appelle
système dans le contexte d’ACME. Les notions de représentation et de carte de représentation
permettent de décrire hiérarchiquement une application, la représentation définissant un sousélément raffinable.
En plus de ces concepts, ACME offre un mécanisme d’annotation pour définir des propriétés non liées à la structure, et support de l’intégration et de l’extensibilité. Enfin, ACME
offre la possibilité de définir des patrons de description (templates) pour réutiliser tout ou partie des spécifications (similaire aux styles). Les ADLs visent un grand nombre d’applications
dans des contextes totalement différents. Il n’est donc pas possible de fournir des propriétés
configurables sur les composants qui visent tous les cas possibles. Le mécanisme d’annotation
d’ACME répond à ce besoin en permettant la définition de propriétés, comme des contraintes
de temps réel ou de qualité de service, dans les types de composants et de connecteurs. Les
propriétés servent aussi à décrire des propriétés provenant d’ADLs intégrés dans un système
défini avec ACME.
3.3.1.2
Mise en œuvre
La figure 3.3 présente une version simplifiée de la définition du dı̂ner des philosophes
avec ACME. Le système Diner définit l’architecture de l’application. Ce système regroupe la
définition de deux composants, philososphe et fourchette, ainsi que d’un connecteur main. Les
ports de chaque composant sont précisés, gauche et droite pour les mains du philosophe, et
prendre pour saisir une fourchette. Le composant fourchette dispose d’un état libre précisant
56
Chapitre 3. Langages de description d’architectures
si il est disponible ou non. Le connecteur définit un ensemble de rôles et par quels composants
ces rôles sont joués au travers de la clause attachements. Enfin, le connecteur précise une
propriété non fonctionnelle : le fonctionnement en mode synchrone.
System Diner = {
Component philosophe = {
Port gauche ;
Port droite ;
}
Component fourchette = {
Port prendre ;
Properties = {
libre : boolean = true ;
}
}
Connector main = {
Roles {philo, fork}
Properties = {
synchronous : boolean = true ;
}
Attachements = {
philosophe.gauche to main.philo ;
fourchette.prendre to main.fork ;
}
}
}
Fig. 3.3 – Exemple de définition d’architecture avec ACME (extrait)
3.3.1.3
Evaluation
ACME propose un support permettant à la fois d’intégrer des architectures décrites
potientiellement à l’aide d’ADLs variés, et de définir de nouveaux ADLs. Le cœur d’ACME
vise principalement à la définition de la partie structurelle d’une application, sans pour
autant permettre l’expression de la dynamique d’une architecture.
ACME se limite donc à un formalisme (puisqu’il n’y a pas de génération de code possible à
partir des descriptions) assez faible en terme de sémantique (puisque reposant sur l’utilisation
de formalismes et d’outils externes) et sans séparation des préoccupations (par exemple les
propriétés fonctionnelles et non fonctionnelles sont mélangées au sein des annotations).
ACME peut donc représenter un support du rôle d’architecte et de la communication
architectes / développeurs, mais toute utilisation autre passera par la définition d’une ontologie pour les annotations relatives aux autres acteurs. ACME est donc intéressant en terme
d’extensibilité du langage, mais impose pour chaque domaine d’activité de produire, de façon
ad hoc, les ontologies des préoccupations et les outils associés à leur exploitation.
3.3. Langages d’échange ou d’intégration d’architectures
3.3.2
3.3.2.1
57
xArch et xADL 2.0
Modèle
xArch a été développé en commun par l’institut de recherche en logiciel de l’université
de Californie à Irvine et l’université de Carnegie Mellon à Pittsburg. Il représente un effort
pour faire évoluer des ADLs et outils propriétaires vers une représentation plus ouverte et
flexible des architectures logicielles. Le cœur d’xArch comprend les concepts communs à la
grande majorité des ADLs sans poser de contrainte sur leur utilisation en termes de comportement et d’agencement. Pour les autres préoccupations, les concepteurs peuvent ajouter
autant de concepts que nécessaires à cette base de manière indépendante et incrémentale.
De par son approche, il est possible de réutiliser avec xArch des éléments d’architectures logicielles existantes, faisant de xArch une alternative à ACME pour l’échange de définitions
d’architectures.
La spécification instance, le cœur d’xArch, fournit un support à la définition d’architectures
découpé en trois éléments. Les instances architecturales permettent de modéliser la structure
d’exécution d’un système en termes d’instances de composants, connecteurs, interfaces et
liens. Ces derniers mettent en relation les composants et les connecteurs. Ainsi, les types de
connecteurs qui sont explicites sont plus aisément réutilisables. La notion de groupe au sens
général offre un mécanisme pour regrouper des instances d’éléments de manière arbitraire, i.e.
selon les besoins des concepteurs. Enfin, la notion de sous-architecture permet de définir des
instances de composants et de connecteurs ayant une architecture interne, elle aussi exprimée
à l’aide de xArch.
xADL 2.0 [21, 22, 20] est un format de représentation d’architectures défini au Institute for
Software Research de l’université de Californie à Irvine. Le contexte de ce travail est la volonté
de représenter les architectures de familles de produits. Une architecture de famille de produits
est perçue comme une architecture logicielle normale contenant plusieurs points de variation
bien définis. xADL 2.0 a donc été développé sur les constats suivants. Les architectures de
familles de produits ont un ensemble de concepts en commun dans leurs représentations. Les
représentations d’architectures de familles de produits sont des représentations d’architectures enrichies de fonctionnalités qui ont pour but de capturer les aspects liés à la notion
de famille de produits. xADL 2.0 utilise le cadre de travail défini par xArch pour définir ces
représentations.
Les extensions apportées à xArch au sein de xADL 2.0 sont, tout d’abord, d’ordre structurelle et de typage. Au niveau architectural, il est possible de spécifier la vue de conception
en supplément de la vue en terme d’instance. Un modèle de typage est fourni relativement
au style des langages de programmation. Il permet aux architectes de préciser que certains
composants, connecteurs et interfaces partagent un type commun. Les sous-architectures apportent la possibilité de spécifier des compositions selon un point de vue conception pour
un type de composant ou de connecteur. Ceci est fait de manière similaire aux langages de
programmation avec les constructions telles que les structures de données et autres types
construits.
Au dessus de ce nouveau noyau d’xADL 2.0, d’autres extensions sont définies. L’extension options permet de définir des types de composants ou connecteurs comme optionnels
dans une architecture. L’extension variants permet de définir des types variables, i.e. qui se
58
Chapitre 3. Langages de description d’architectures
comportent comme les unions dans les langages de programmation. L’extension versions supporte la définition d’arbres de versions des types et leur utilisation concurrente au sein d’une
même architecture. L’extension implantations étend les spécifications de type pour définir des
types abstraits qui seront étendus par les développeurs. Pour terminer, cette liste n’étant pas
exhaustive, l’extension conditions booléennes propose un schéma pour définir des conditions
booléennes, base de la notion de contraintes.
3.3.2.2
Mise en œuvre
La mise en œuvre d’xArch, et donc implicitement d’xADL 2.0, repose sur le constat que les
schémas XML [102, 103, 104] représentent un bon support pour construire des représentations
modulaires et extensibles d’architectures. Les concepteurs de logiciels peuvent ajouter des
propriétés au langage de représentation de l’architecture pour modéliser des aspects spécifiques
à leurs besoins. Le langage XML étant naturellement prolixe, nous ne présenterons ici que
l’utilisation du cœur du noyau de xArch pour définir un composant et une architecture.
La figure 3.4 présente la définition d’un type de composant (instance:componentInstance),
d’un type de connecteur (instance:connectorInstance) et de liens (instance:linkInstance)
au sein d’une architecture à l’aide du noyau xADL. La description de chaque composant est
défini sous forme libre (instance:description). Ici nous spécifions le type de composant philosophe. Ensuite, chaque interface du composant (instance:interfaceInstance) est décrite
de manière libre. Ici nous donnons le nom de l’interface, et la direction, in pour l’interface des
services offerts par le philosophe et out pour l’interface requise par le philosophe (l’interface
de connexion vers une fourchette). Nous considérons dans le contexte d’xArch que les fourchettes du dı̂ner des philosophes sont des connecteurs. Ce choix est motivé par le fait que les
fourchettes ne jouent qu’un rôle (( secondaire )) ici, elle servent à synchroniser les interactions
entre philosophes.
Une fois les types de composants et de connecteurs définis, les liens (instance:linkInstance)
viennent assembler le tout. Les liens peuvent être vus comme la glue entre les composants et les
connecteurs. Pour chaque lien, les deux points de connexion sont définis (instance:point).
L’un d’entre eux référence une interface de composant et l’autre une interface de connecteur.
Les concepteurs d’xArch mettent en avant le fait que nombre de parseurs XML sont disponibles et peuvent servir de base à la production d’outils spécifiques aux besoins des extensions
définies par les concepteurs d’ADLs. De plus, les extensions pouvant être hiérarchisées, il est
possible d’intégrer l’utilisation d’outils disponibles pour prendre en charge la mise en œuvre
de certaines extensions. Par exemple, lors du parsing d’une architecture, la prise en charge
des aspects liés à l’administration peut reposer sur l’utilisation d’un outil d’administration
disponible pour le modèle de composant technologique choisi.
3.3.2.3
Evaluation
xArch représente une base de formalisme pour définir des ADLs en rapport avec les
besoins des concepteurs. xArch est nécessairement à utiliser conjointement avec un modèle
de composants. La définition des interfaces, services fournis et requis, des composants et des
connecteurs ne se fait pas au niveau de l’ADL mais au niveau du modèle technologique utilisé.
Cependant, la définition d’extensions peut permettre de décrire les interfaces directement au
3.3. Langages d’échange ou d’intégration d’architectures
<xArch ...>
<instance:archInstance instance:id="0"
xsi:type="instance:ArchInstance">
<instance:componentInstance instance:id="1"
xsi:type="instance:ComponentInstance">
<instance:description xsi:type="instance:DescriptionInstance">
name = Philosophe
</instance:description>
<instance:interfaceInstance instance:id="2"
xsi:type="instance:InterfaceInstance">
<instance:description xsi:type="instance:DescriptionInstance">
name = PhilosopheItf
</instance:description>
<instance:direction xsi:type="instance:Direction">
in
</instance:direction>
</instance:interfaceInstance>
<instance:interfaceInstance instance:id="3"
xsi:type="instance:InterfaceInstance">
<instance:description xsi:type="instance:DescriptionInstance">
name = FourchetteItf
</instance:description>
<instance:direction ...> out </instance:direction>
</instance:interfaceInstance>
<!-- seconde interface de connexion vers une fouchette -->
</instance:componentInstance>
<instance:connectorInstance instance:id="4"
xsi:type="instance:ConnectorInstance">
<instance:description xsi:type="instance:DescriptionInstance">
name = Fourchette
</instance:description>
<instance:interfaceInstance instance:id="5"
xsi:type="instance:ConnectorInstance">
name = FourchetteItf
</instance:interfaceInstance>
<instance:direction ...> in </instance:direction>
</instance:connectorInstance>
<instance:linkInstance instance:id="6"
xsi:type="instance:LinkInstance">
<instance:point xsi:type="instance:Point">
<instance:anchorOnInterface xlink:href="#3" ...>
</instance:point>
<instance:point xsi:type="instance:Point">
<instance:anchorOnInterface xlink:href="#5" ...>
</instance:point>
</instance:linkInstance>
</instance:archInstance>
</xArch>
Fig. 3.4 – Exemple de définition d’un type de composant avec xADL
59
60
Chapitre 3. Langages de description d’architectures
niveau de l’ADL. Un intérêt de cette approche est la possibilité d’utiliser une définition
xArch avec plusieurs modèles de composants et de choisir le modèle le plus approprié
sans que l’ADL ne fige des limites à l’utilisation de ces modèles. Il est par contre requis
de définir soit des projections vers les modèles de composants soit de disposer d’outils qui
mettent en relation l’ADL et le modèle.
Les capacités d’extensibilités d’xArch représentent une réponse au support potentiel de
toute préoccupation liée au processus d’ingénierie du logiciel. Mais pour cela, il faut produire
les outils de manière ad hoc, une fois les extensions définies. De plus, toutes les préoccupations
sont mélangées au sein de la description XML. Au travers de la prodution d’un environnement
particulier il est possible de rendre disponible des vues sur l’architecture. De plus, un arbre
DOM (Document Object Model ) [101] du fichier XML représente une base pour fournir
une réification de l’architecture.
xArch pourrait donc servir de base à la définition d’un ADL respectant la séparation des
préoccupations, mais tout l’environnement associé est à produire. xArch représente donc une
réponse à la préoccupation d’un architecte et d’un concepteur d’ADL. Il fournit aussi un
format d’échange standard entre acteurs, mais l’absence d’outils de base n’en fait pas une
solution prête à l’emploi pour répondre aux préoccupations de notre processus d’ingénierie
du logiciel.
3.4
Langages de configuration
Cette section présente les deux langages de configuration C2, Olan et les Component
Assembly Descriptors du CORBA Component Model. L’objectif de ces propositions est d’exploiter les descriptions d’architectures pour produire en partie l’implantation des composants
ou de supporter, au moins partiellement, le déploiement des applications.
3.4.1
3.4.1.1
C2
Modèle
C2 [57, 95] est le résultat de travaux menés à l’université de Californie à Irvine (UCI). La
préoccupation première de C2 est de fournir un style architectural reposant sur les composants
et les événements, pour les applications comportant des interfaces utilisateurs graphiques. C2
vise la spécificité de ce type d’applications tout en supportant potentiellement un spectre plus
large. Par exemple, les composants peuvent être implantés de manière hétérogène, et répartis,
et les architectures peuvent évoluer dynamiquement.
Le style architectural C2 peut être informellement perçu comme un réseau de composants
concurrents reliés par des connecteurs. Chaque composant dispose d’un ou plusieurs flots
d’exécution et d’un état. Globalement, une description architecturale en C2 est organisée
selon un modèle vertical. La séparation droite / gauche des services décrite dans la section
2.1 devient une séparation haut / bas en C2, aussi bien pour les composants que pour les
connecteurs. Un composant C2 est défini par une interface offrant deux catégories de services :
les services requis (le dessus) et les services fournis (le dessous). Un composant est connecté
pour ces interfaces à un unique connecteur, mais un connecteur peut être lié à plusieurs
composants (aussi bien en dessus que en dessous) ou connecteurs. D’une manière générale,
3.4. Langages de configuration
61
les liens entre composants et connecteurs se font toujours sur une base dessus vers dessous
(deux dessus ou deux dessous ne peuvent être reliés directement).
Le domaine du dessus d’un composant représente l’ensemble des notifications auxquelles ce
composant peut répondre ainsi que les événements émissibles vers le haut de l’architecture, i.e.
les émissions de requêtes. Le domaine du dessous représente l’ensemble des notifications qu’un
composant peut produire, ainsi que les requêtes auxquelles il peut répondre. Ceci se justifie
par l’approche événementielle induite par le contexte des interfaces graphiques ; aussi bien le
système que les usagers peuvent demander des requêtes de façon concurrente et indépendante.
Le style C2 met en application le principe que la limitation de visibilité est importante
dans les styles architecturaux ; elle est ici nommée substrate independence. Dans une hiérarchie
définissant une architecture, un composant ne peut être conscient que d’autres composants
situés au-dessus de lui ; les composants au-dessous lui sont inconnus. L’usager final se trouve
au bas de l’architecture alors que le système sous-jacent à l’application est en haut. La limitation de visibilité est mise en avant pour favoriser l’interchangeabilité et la réutilisabilité des
composants et des connecteurs. Avec l’intention que les composants ne soient pas fortement
dépendants de leur domaine supérieur (les composants dont ils sont conscients), C2 introduit
la notion de traduction d’événements. Les domaines de traduction permettent de transformer
la requête d’un composant dans une forme compréhensible par le composant qui reçoit cette
requête.
3.4.1.2
Mise en œuvre
La définition d’un type de composant regroupe à la fois son interface et son comportement.
Ce type de définition est réalisée à l’aide de la notation de définition d’interfaces (IDN –
Interface Definition Notation). La figure 3.5 illustre une définition simplifiée pour le type
de composant Philosophe. L’interface spécifie pour les domaines du dessus et du dessous
les événements qui peuvent être émis et reçus par un composant philosophe. Dans le cadre
du dı̂ner, un composant philosophe n’est pas utilisé par d’autres composants, mais il utilise
des composants de type fourchette, d’où les null dans la partie bottom domain. La partie
behavior précise comment le composant se comporte au démarrage : il pense, puis il essaie
d’acquérir les deux fourchettes pour manger. Il ne mangera que s’il reçoit des événements
de type FourchetteAcquise. La clause cleanup précise qu’à sa terminaison, un composant
philosophe doit libérer les fourchettes. La clause contexte permet de préciser à quel niveau de
l’architecture ce composant peut être utilisé. Ici, top bottom est précisé puisqu’un philosophe
ne propose pas de service à autrui, il est simplement utilisateur.
Une description d’architecture regroupe, comme dans les autres ADLs présentés, à la fois
les types de composants, de connecteurs et les instances utilisées dans l’application. Cette description se fait à l’aide du langage C2 SADL, la structure d’une application étant réalisée dans
la partie ADN (Architecture Description Notation). La figure 3.6 présente une version simplifiée de la définition du dı̂ner des philosophes avec le style C2. Cette définition utilise celles
des composants Philosophe présentées précédemment et Fourchette. La section components
présente l’organisation hiérarchique des composants en précisant les deux domaines externes
(un domaine intermédiaire peut être défini, mais n’a pas de raison d’être dans notre exemple).
En haut se trouvent les fourchettes (composants utilisés) et en bas les philosophes (composants utilisateurs). La clause component instances permet de définir des instances utiles des
62
Chapitre 3. Langages de description d’architectures
component Philosophe is
interface
top_domain is
out
AcquerirFourchettes (f1,f2: NomFourchette) ;
LibererFourchette (f: NomFourchette) ;
in
FourchetteAcquise (f: NomFourchette) ;
bottom_domain is
in
null ;
out
null ;
parameters
null ;
methods
procedure Manger () ;
procedure Penser () ;
behavior
startup
invoke_methods Penser ;
always_generate AcquerirFourchettes ;
cleanup
always_generate LibererFourchettes ;
received_messages FourchetteAcquise ;
invoke_methods Manger ;
context
top_bottom philosophe ;
end Philosophe ;
Fig. 3.5 – Exemple de définition d’un type de composant avec C2
3.4. Langages de configuration
63
types de composants connus dans l’architecture. Dans le contexte du dı̂ner, un seul connecteur est défini pour toutes les instances. Ceci est dû au fait qu’un seul connecteur peut être
lié au dessus et un seul au dessous d’un composant. Ce connecteur va filtrer les messages
en fonction des noms des composants, pour que seul le destinataire d’un message le reçoive,
ceci sera implémenté sous forme de condition par rapport au nom des composants. Enfin, la
dernière clause précise la topologie de notre application, i.e. comment les composants et le
connecteur sont liés les uns aux autres.
architecture Diner is
components
top_most
Fourchette ;
bottom_most
Philosophe ;
component_instances
philosophe1 instantiates Philosophe ;
fourchette1 instantiates Fourchette ;
...
connectors
connector Main is
message_filter conditional ;
end Main1gauche ;
architectural_topology
connector Main connections
top_ports
philosophe1 ;
philosophe2 ;
bottom_ports
fourchette1 ;
fourchette2 ;
end Diner ;
Fig. 3.6 – Exemple de définition d’architecture avec le style C2
L’environnement C2 permet aussi d’agir sur une architecture pour en modifier sa structure
dynamiquement. Il est possible de créer, détruire des composants, des connecteurs et les
liens entre eux. Ces opérations sont accessibles au cours de l’exécution d’une application,
mais ne sont pas directement exprimées dans la définition d’une architecture. Un exemple de
modification dynamique est illustrée dans la figure 3.7. Les opérations sont exprimées à l’aide
du langage ACN (Architecture Construction Notation) et présentent grossièrement l’ajout
d’un composant philosophe et d’un composant fourchette. Les deux premières opérations
ajoutent les composants et les deux dernières relient ces composants avec le connecteur Main.
Dans le contexte de C2, un composant est constitué d’un ensemble d’objets l’implantant
et regroupés au sein d’un wrapper. L’intérêt de cette approche est de pouvoir, d’une part,
offrir une vision et une utilisation homogène de composants hétérogènes et, d’autre part, de
pouvoir réutiliser des implantations de composants existants. Un composant se décompose en
deux parties : le code fonctionnel qui est regroupé au sein du wrapper, et le code gérant la
composition et les contraintes imposées aux composants, résultante de la partie behavior de
64
Chapitre 3. Langages de description d’architectures
Diner.add (Philosophe) ;
Diner.add (Fourchette) ;
Diner.weld (Main, Philosophe) ;
Diner.weld (Fourchette, Main) ;
Fig. 3.7 – Exemple de modification dynamique d’architecture avec le style C2
sa définition. Entre ce dernier module et les connecteurs, les requêtes peuvent transiter par
les traducteurs de domaine. Le cadre d’intégration de l’implantation est défini dans l’environnement C2 qui permet de générer la partie wrapper, et la partie liée à la composition des
implantations de composants. Pour exprimer la relation entre partie générée et implantation
écrite manuellement, c’est ici aussi la notation ADN qui est utilisée, cette fois-ci avec les
déclarations de type system. Cette notation est brièvement présentée dans la figure 3.8. Les
clauses is bound to associent les types de composants avec leur implantation. Parallèlement,
les connecteurs sont générés à partir de leur définition de la clause architecture.
system DinerImpl is
architecture Diner is
Philosophe is_bound_to PhilosopheImpl ;
Fourchette is_bound_to FourchetteImpl ;
end DinerImpl ;
Fig. 3.8 – Exemple de relation architecture / implantation avec le style C2
3.4.1.3
Evaluation
Le style architectural C2 représente une première réponse intéressante aux préoccupations
présentées dans notre processus d’ingénierie du logiciel. Bien qu’il ne soit pas possible de
spécifier les propriétés non fonctionnelles et que la sémantique de C2 soit figée, un architecte
dispose de moyens intéressants pour spécifier l’architecture d’une application et, jusqu’à
un certain point, son dynamisme. Les développeurs disposent, quant à eux, d’un cadre
pour réaliser les implantations fonctionnelles. Bien que disposant du langage ADN
pour mettre en relation des types et des implantations, le rôle des intégrateurs n’est pas
totalement adressé. Les administrateurs disposent avec l’expression de la dynamique d’une
amorce de moyens pour administrer les applications.
Toutefois, l’aspect déploiement des applications n’est pas du tout pris en compte. Ni la
répartition logique, ni la projection vers une répartition physique des composants ne peuvent
être décrites dans le contexte de C2. Il est évident que l’objectif premier de cet ADL était
la définition des interfaces graphiques, donc principalement dans le contexte des applications
monolithiques, la répartition devient secondaire pour ses auteurs. Il en va de même dans ce
contexte pour la représentation à l’exécution de la description de l’architecture qui se justifie
moins dans ce contexte.
3.4. Langages de configuration
3.4.2
65
Olan
Olan [6, 7, 8], développé au laboratoire SIRAC de l’INRIA Rhône-Alpes, a pour objectif
d’offrir un langage de configuration pour construire, déployer et jusqu’à un certain point
administrer des applications réparties. Tout comme Darwin [47], Olan est un environnement
de configuration plus riches que les ADLs.
3.4.2.1
Modèle
L’environnement Olan est destiné à configurer des applications réparties. Le terme configuration désigne d’une part l’action de définition et de spécification de l’architecture de l’application et de son mode d’exécution, et d’autre part l’action d’installer, de déployer et d’exécuter
l’application répartie sur le système informatique qui l’héberge.
Les éléments centraux du modèle Olan sont les composants et les connecteurs. Deux types
de composants sont définis : les composants primitifs, unités utilisées pour l’intégration du
logiciel, et les composants composites, unités de structuration.
– Le composant primitif est l’unité d’encapsulation de logiciel existant. La façon dont
le code encapsulé est lié au composant ainsi que sa nature (code source, classes, bibliothèque, exécutable) et son langage de programmation sont décrits.
– Les composants composites sont l’unité de structuration. Ils servent à la fois d’entités
de description de la configuration et d’entités de structuration d’une application en modules ou composants coopérants. Les composites permettent de former une hiérarchie
de composants, hiérarchie partiellement ou totalement réutilisable dans diverses applications.
Les connecteurs sont utilisés au sein des composants composites pour spécifier le protocole
de communication entre les sous-composants. Une propriété importante des connecteurs est
de permettre l’interconnexion de composants hétérogènes, d’adapter le flot de données et de
mettre en oeuvre le schéma de coordination souhaité en fonction des interfaces interconnectées.
Olan s’est vivement intéressé à la répartition des composants lors du déploiement en
étudiant le problème du placement des différents composants d’une application dans des
processus, répartis sur un ensemble de sites. La base de la proposition consiste à spécifier pour
chaque composant le site mais aussi l’utilisateur pour lequel ce composant doit s’exécuter.
De plus, une approche intéressante du déploiement est d’associer des critères de placement
plutôt qu’une désignation directe d’un nom de site ou d’utilisateur.
Ces expressions expriment les règles d’administration comme des contraintes liant les
noeuds d’exécution et les utilisateurs pour lesquels les composants doivent être exécutés. Cette
description est indépendante de la mise en oeuvre des composants afin de pouvoir exprimer
différentes règles de configuration pour des composants identiques. Les travaux menés autour
de la plate-forme à agents AAA (Agent Anytime Anywhere) [23, 80] sont un prolongement de
ces travaux sur la configuration et la reconfiguration des applications Olan.
3.4.2.2
Mise en œuvre du modèle
Pour la mise en oeuvre de ce modèle, Olan propose un langage de configuration d’application appelé OCL (Olan Configuration Language) qui est un langage de description d’archi-
66
Chapitre 3. Langages de description d’architectures
component Philosophe {
interface PhilosopheItf ;
implementation <implementation_identifier> ;
management <management_identifier> ;
}
Fig. 3.9 – Description d’un composant avec Olan
tecture logicielle. Celui-ci a pour rôle de décrire l’application en définissant les composants,
les connecteurs nécessaires à l’application et ensuite l’interconnexion entre les composants. La
figure 3.9 présente un synopsis de définition de composants à l’aide de ce langage. La figure
3.10 illustre la représentation graphique inspirée de Darwin.
Service requis
Service fourni
Composant
Objet de liaison
Fig. 3.10 – Représentation graphique de composants avec Olan
Dans le contexte d’Olan, une configuration est spécifiée sous forme de composants composites. Les composites regroupent à la fois les composants et leur interconnexion. La définition
des composites suit le synopsis présenté dans la figure 3.9. La clause management regroupe la
définition de la composition.
Component Diner {
interface DinerItf ;
implementation ... ;
management ... ;
}
Fig. 3.11 – Composant composite dans Olan
La spécification des paramètres d’administration repose sur un ensemble de conditions qui
doivent être satisfaites par le contexte d’exécution du composant. Pour cette raison, chaque
composant possède deux attributs d’administration, structurés en différents champs (voir
figure 3.12). Le premier caractérise le noeud d’exécution, et le second l’utilisateur qui exécute
le composant. Les conditions sont des expressions booléennes, chacune d’elles exprimant une
contrainte pour le déploiement d’un composant particulier.
3.4. Langages de configuration
67
Management attribute Host {
string name ;
// nom du noeud
string IPAdr ;
// Adr IP
string platform ; // Architecture
string os ;
// type d’OS (POSIX, nt, etc.)
short osVersion ; // Numéro de version de l’OS
long CPULoad ;
// charge moyenne pour les 10 dernières mn.
long UserLoad ;
// nombre de connexions
}
Management attribute User {
// caractérisation du propriétaire du composant
string name ;
// user name
long UID ;
// user ID
sequence <long> grpId ; // group ID
}
Fig. 3.12 – Attributs de déploiement dans Olan
3.4.2.3
Evaluation
Olan, contrairement aux autres ADLs présentés précédemment, tient compte de la conception, du développement et de l’assemblage de composants. Il propose aussi un algorithme de
déploiement basé sur la définition d’attributs de configuration. L’approche Olan présente les
avantages suivants :
– le langage permet de décrire de manière hiérarchique les applications ;
– le langage de description a été étendu vers un langage de configuration, permettant de
rendre explicite la structure dynamique des applications [80] ;
– le langage intègre les aspects liés à l’administration des applications.
Cependant ce modèle, comme les projets précédents, propose une solution propriétaire,
non basée sur les langages de type IDL émergeants. De plus, la proposition de déploiement
effectuée est une base qu’il faut poursuivre afin d’offrir plus de souplesse. En effet, les attributs
sont fixés et bornés.
3.4.3
3.4.3.1
Descripteurs d’assemblages du CCM
Modèle
Les descripteurs d’assemblage de composants (CAD, Component Assembly Descriptor )
du modèle de composants CORBA [69] représentent la proposition de l’OMG (Object Management Group) pour décrire des applications à base de composants. Ils font partie d’un
ensemble de descripteurs destinés à documenter un composant, une archive de composants et
un assemblage. L’objectif principal de ces descripteurs d’assemblages est de pouvoir diffuser
et déployer de manière automatique tout ou partie d’une application. Cette section vient en
complément de la présentation du modèle de composants CORBA (voir section 2.4.2).
Le descripteur d’assemblage offre un patron pour instancier un ensemble de composants
et pour les interconnecter. Il décrit l’assemblage des composants, c’est-à-dire les éléments de
68
Chapitre 3. Langages de description d’architectures
description des composants, des connexions et du partitionnement (placement). Les instances
de composants sont connectées au travers des déclarations provides / uses et emits / consumes.
Le descripteur référence les fichiers de chaque composant et décrit les ports mis en jeu dans
chaque connexion. Ce descripteur définit les regroupements logiques des composants qui seront
projetés au déploiement sur des sites physiques.
La description d’un type de composant est réalisée à l’aide de descripteurs de composants
CORBA (CCD, CORBA Component Descriptor ). Ce descripteur précise les caractéristiques
d’un composant spécifiées pendant les phases de conception et de développement. Il décrit la
structure d’un composant : relations d’héritage, interfaces supportées, ports, etc. Ce descripteur précise aussi les contraintes techniques liées au composant et les propriétés non fonctionnelles de celui-ci. Enfin, le descripteur de propriétés (CPF, Component Property File) définit
l’état initial d’un composant. Il précise les valeurs des attributs à fixer à la création d’une
instance de composant.
3.4.3.2
Mise en œuvre
Les descripteurs du modèle de composants CORBA sont basés sur une évolution du langage OSD (Open Software Descriptor ) du W3C (World Wide Web Consortium). Ce langage est défini comme un vocabulaire XML et regroupe quatre DTD (Data Type Definition).
L’OMG a étendu ce langage pour prendre en compte les spécifités des composants CORBA.
La figure 3.13 présente un extrait de la définition du dı̂ner des philosophes avec un descripteur d’assemblage du CCM. La première partie (<componentfiles>) précise les archives de
composants contenant les implantations à utiliser pour déployer l’application. Un identifiant
est affecté à chaque archive pour la référencer dans la suite du descripteur.
La seconde partie (<partitionning>) précise le découpage logique de l’application, le placement des composants. Pour chaque instance de composants, sa fabrique (<homeplacement>)
et l’archive le contenant (<componentfileref>) sont précisés. Enfin, un identifiant est affecté
à chaque instance (<componentinstantiation>).
La dernière partie de ce descripteur (<connection>) stipule comment les instances de
composants sont interconnectées. Ici une connexion synchrone (<connect>) est définie entre
l’instance de composants philosophe et l’instance de composant fourchette. Les ports mis en
jeu dans cette connexion sont spécifiés. La facette (<providesport>) fournie par la fourchette
est identifiée (<providesidentifier>) pour l’instance dont l’identifiant est Bb. Le réceptacle
correspondant (usesport) est ensuite précisé : le port main gauche de l’instance de composant
philosophe Aa est utilisé (usesidentifier).
3.4.3.3
Evaluation
Les descripteurs d’assemblage du modèle de composants CORBA (CCM) représentent
une forme minimale de l’expression d’une architecture. Ils ne sont pas aussi complets que les
autres langages de description d’architectures présentés dans ce chapitre. Les préoccupations
majeures prises en compte dans les descripteurs d’assemblage du CCM sont :
– la description de la structure de l’application ;
– la définition du placement des instances de composants ;
– la définition de l’intégration des implantations de composants à utiliser ;
3.4. Langages de configuration
<componentassembly id="XYZ:0987654321">
<description>
Exemple de descripteur d’assemblage de composants:
le d^
ıner des philosophes.
</description>
<componentfiles>
<componentfile id="A">
<fileinarchive name="philosophe.csd" />
</componentfile>
<componentfile id="B">
<fileinarchive name="fourchette.csd" />
</componentfile>
</componentfiles>
<partitionning>
<homeplacement id="AaHome">
<componentfileref idref="A" />
<componentinstanciation id="Aa" />
</homeplacement>
<homeplacement id="BbHome">
<componentfileref idref="B" />
<componentinstanciation id="Bb" />
</homeplacement>
<componentplacement>
</partitionning>
<connection>
<connect...>
<providesport>
<providesidentifier>manche</providessidentifier>
<componentinstanciationref idref="Bb">
</providessport>
<usesport>
<usesidentifier>main_gauche</usesidentifier>
<componentinstanciationref idref="Aa">
</usesport>
</connect...>
</connection>
</componentassembly>
Fig. 3.13 – Exemple d’assemblage de composants pour le CCM (extrait)
69
70
Chapitre 3. Langages de description d’architectures
– la description des propriétés non fonctionnelles des composants d’une architecture ;
– l’utilisation de la description de l’architecture comme support du déploiement des
applications ;
– la possibilité d’échanger la description d’une architecture entre des outils de fournisseurs divers.
En contrepartie, les connexions entre instances de composants définies au sein d’une architecture ne sont pas réifiées sous forme de connecteurs à l’exécution. Il n’est pas non plus
possible d’organiser les interconnexions de composants de manière hiérarchique, par exemple
au travers de composites. Ces deux limitations sont relatives à la définition du modèle de
composants CORBA. Enfin, le langage CAD de l’OMG, bien que défini en XML, n’est pas
prévu pour être étendu. Il est néanmoins possible de l’étendre, mais le résultat devient alors
une solution propriétaire pour laquelle des outils particuliers doivent être produits.
3.5
Conclusion
Les différents langages de description d’architectures (ADLs) présentés dans ce chapitre
prennent en compte un certain nombre de préoccupations. Nous résumons ici les différentes
préoccupations rencontrées dans cette présentation.
Structure La structuration est la préoccupation minimale d’un langage de description des
architectures : fournir une représentation de l’architecture.
Validation La validation sert à garantir qu’une interconnexion de composants peut fonctionner.
Simulation La simulation permet de faire une évaluation du comportement d’une application
en observant les interactions entre les différents composants.
Dynamique La définition de la dynamique d’une application permet de préciser ses évolution
possibles (et anticipées). Par exemple, l’ajout ou le remplacement d’un certain nombre
de composants et de connexions à l’exécution.
Génération La génération automatique permet de produire, au moins en partie, l’implantation des composants logiciels identifiés comme faisant partie de l’architecture.
Intégration L’intégration consiste à préciser les implantations de composants à utiliser pour
créer une instance de l’application définie par une architecture.
Placement Le placement consiste à préciser la localisation des instances de composants
d’une application dans un environnement d’exécution.
Déploiement La prise en charge de cette préoccupation signifie que le processus de déploiement
d’une application peut être, au moins en partie, automatisé à partir de la description
de son architecture.
Administration Les moyens d’administration peuvent être fournis à partir de la définition
d’une architecture et de sa dynamique.
Echange L’échange caractérise la possibilité d’utiliser un ADL pour partager la description
d’architectures entre environnements ou utilisateurs ne collaborant pas au sein d’un
processus logiciel.
Extensibilité L’extensibilité est la capacité d’un ADL à permettre l’ajout de nouveaux
concepts non prévus initialement.
3.5. Conclusion
71
Les concepts disponibles dans les ADLs sont eux aussi variables. Nous résumons ici les
différents concepts que nous avons rencontrés dans ce chapitre.
Composant Brique de base des applications, le composant est l’élément minimal de tout
ADL (présenté dans ce chapitre).
Connecteur La mention de ce concept précise que les connecteurs existent réellement dans
les applications, i.e. que l’on peut les manipuler à l’exécution.
Propriétés Les propriétés non fonctionnelles regroupent les aspects d’un composant logiciel
dont la prise en charge peut être automatisée. Idéalement, elle sont décrites et non
programmées.
Hiérarchique Ce concept signifie la capacité d’un ADL à organiser les interconnexions de
composants. Cette notion est souvent réifiée par les composites.
Style Les styles architecturaux sont des patrons architecturaux qui peuvent être définis et
utilisés dans différentes descriptions d’architectures.
Les préoccupations de chaque ADL sont différentes. Comme pour les modèles de composants, utiliser un ADL revient donc à faire un choix qui doit être guidé par les besoins d’un
processus logiciel. Le tableau de la figure 3.14 présente les préoccupations et la disponibilité
des concepts pour chaque ADL présenté ici. La présence d’un (( x )) signifie la disponiblité, un
(( - )) signifiant que c’est disponible dans une moindre mesure 1 .
Structure
Validation
Simulation
Dynamique
Integration
Placement
Génération
Déploiement
Administration
Echange
Extensibilité
Composant
Connecteur
Propriétés
Hiérarchique
Style
Réification
Rapide
x
x
x
Wright
x
x
x
ACME
x
xArch
x
CAD
x
x
x
x
x
C2
x
Olan
x
x
x
x
x
x
x
x
x
x
x
-
x
x
x
x
x
x
x
x
x
x
x
x
x
x
x
-
x
x
x
x
x
x
x
x
x
x
x
-
Fig. 3.14 – Synthèse des préoccupations et concepts présents dans chaque ADL
It is recognized that architecture should have a strong influence over the life cycle
1. La réification des architectures n’est pas disponible directement dans le cadre d’xArch, mais peut être
mise en œuvre au travers d’une version DOM du document XML.
72
Chapitre 3. Langages de description d’architectures
of a system. [...] However, the concepts of architecture are not yet consistently
defined and applied over the life cycle. [27]
Cette affirmation est bien sûr intimement liée à la définition que l’on fait du cycle de vie
d’une application. Pour positionner celle-ci dans le cadre de notre travail, nous avons défini le
cycle de vie comme débutant à la phase de conception, et se poursuivant jusqu’à l’exécution
des applications. En cela, l’affirmation est aujourd’hui totalement correcte et nous visons à
lui proposer une réponse, c’est-à-dire à fournir un environnement où l’architecture devient réellement centrale et cohérente tout au long d’un processus d’ingénierie du
logiciel. Nous attendons donc d’un ADL la possibilité de réifier à l’exécution les architectures
définies, ce que n’offrent pas réellement les ADLs actuels.
L’ambition de définir un ADL généraliste et complet est certainement louable, mais ne
nous semble pas une option intéressante. En effet, quels doivent être alors les concepts à
prendre en considération ? Si l’on souhaite répondre à toutes les préoccupations présentées
dans ce chapitre, cet ADL (( ultime )) doit donc être une union de tout ce que nous venons de
voir, mais ceci soulève plusieurs problèmes. Premièrement, même si l’ADL ainsi défini arrive
à être complet, il ne serait complet qu’(( aujourd’hui )). L’apparition de nouveaux besoins
dans le futur remettra totalement sa complétude 2 en cause. Ensuite, cet ADL deviendra
encore plus complexe à utiliser que les ADLs que nous avons présenté ici. Ce n’est donc
pas un réel progrès, l’intérêt de disposer d’une solution (( complète )) mais inutilisable étant
bien insignifiant. Enfin, les définitions d’architectures réalisées avec un tel ADL devraient
être partagées par tous les acteurs ; mais se pose alors la question de (( qui fait quoi )). Nous
pouvons donc raisonnablement conclure que cette approche, même si l’ADL était extensible,
n’est pas à considérer.
Nous en sommes ainsi arrivés au constat suivant. Les langages de description d’architectures sont complémentaires aux modèles de composants, par contre leurs
modèles, eux, ne sont pas nécessairement complémentaires. Aujourd’hui, le choix
d’un modèle de composants implique un faible pouvoir d’expression des architectures. En
contrepartie, le choix d’un langage de description d’architectures implique un modèle de composants particulier et limité. Il est donc important de considérer une approche qui tire
parti de ces deux mondes pour en bénéficier au maximum. Mais, il ne faut pas non
plus tomber dans le travers d’une réponse liant fortement le modèle de composants et le langage de description d’architectures. Dans ce cas, ils ne pourraient évoluer indépendamment
et l’on serait toujours limité par le plus faible des deux.
Pour arriver à ce résultat, il est important de disposer de moyens permettant
de définir et d’exploiter un ADL, puis à partir de cet ADL, de construire des applications
réparties à base de composants et de produire les environnements associés. Enfin, il est
important de structurer la définition et l’utilisation d’un ADL.
Au-delà de leurs syntaxes, les ADLs présentés dans ce chapitre ont un modèle, toutefois
non explicite et figé. Les techniques de méta-modélisation, telles que celles proposées par
l’Object Mangement Group, représentent une solution pour définir le modèle d’un ADL. L’ap2. La complétude n’est pas à comprendre au sens mathématique, mais plutôt au sens couteau suisse : qui
offre toutes les fonctionnalités utiles à son utilisateur.
3.5. Conclusion
73
proche dirigée par les modèles (Model Driven Architecture) représente quant à elle une manière
de structurer la définition de modèles. Le chapitre suivant présente ces deux propositions.
74
Chapitre 3. Langages de description d’architectures
Chapitre 4
Méta-modélisation, la vision de l’Object
Management Group
Les intergiciels (middleware) comme CORBA [71], CCM [69], J2EE [90], EJBs [24] et
.Net [97] proposent des abstractions pour définir des applications indépendamment des platesformes ou langages à utiliser lors de leur mise en œuvre. Toutefois, il n’existe pas d’intergiciel
universel et leur multiplication entraı̂ne le besoin croissant d’un niveau abstraction supérieur.
Ce dernier doit permettre de capitaliser la définition des applications et les rendre plus perennes et portables au dessus de ces différentes technologies (( du milieu )).
L’utilisation de modèles de définition des applications permet d’atteindre ce niveau d’abstraction. Les modèles d’applications et de systèmes permettent de s’abstraire totalement des
considérations techniques comme les plates-formes et les langages de programmation. Il est
ainsi possible de capitaliser la définition d’une application afin de la mettre en œuvre dans le
cadre de différentes technologies.
L’écriture de programmes requiert l’utilisation de langages de programmation. Parallèlement,
la définition de modèles requiert la mise en œuvre de méta-modèles 1 , c’est-à-dire l’ensemble
des concepts et leurs relations à utiliser pour exprimer des modèles. Ces techniques sont donc
intéressante pour la définition de modèles d’ADLs.
Ce chapitre présentent la vision de l’Object Management Group vis-à-vis des techniques
de méta-modélisation. Cette présentation vise à donner une vue d’ensemble sur l’intérêt et les
moyens associés au domaine de la méta-modélisation. Elle résume aussi brièvement l’intérêt de
la séparation des préoccupations. Sa mise en œuvre est discutée dans le cadre de la proposition
de l’OMG, visant à diriger les architectures par les modèles.
– La section 4.1 présente l’approche et l’objectif visé par les techniques de méta-modélisation.
– La section 4.2 présente le Meta Object Facility (MOF). Cette proposition de l’Object
Management Group (OMG) fournit un cadre de travail pour définir des méta-modèles.
– La section 4.3 présente l’approche par séparation des préoccupations et donne deux
exemples de mise en œuvre.
– La section 4.4 présente le nouveau cadre structurant de mise en œuvre des techniques de
modélisation et de méta-modélisation au sein de l’OMG : la Model Driven Architecture.
Enfin, la section 4.5 résume l’approche par méta-modélisation et met en avant ses principaux
avantages et inconvénients.
1. méta: du grec, signifiant à propos de.
75
76
Chapitre 4. Méta-modélisation, la vision de l’Object Management Group
4.1
4.1.1
Objectifs de la méta-modelisation
Définitions
Afin de préciser les deux termes majeurs de ce chapitre, nous considérons les définitions
suivantes [14] :
– Un modèle est une abstraction d’un système qui devrait être plus simple que celui-ci.
Cette simplification se traduit, en général, par la disparition de détails d’ordre technique.
Un modèle représente le système qu’il décrit et doit pouvoir être utilisé à sa place pour
répondre à un certain nombre de questions sur celui-ci.
– Un méta-modèle est la spécification d’une abstraction, i.e. d’un ou plusieurs modèles.
Cette spécification définit un ensemble de concepts importants pour exprimer des modèles,
ainsi que les relations entre ces concepts. Le méta-modèle définit la terminologie à utiliser pour définir des modèles.
4.1.2
De la nécessité de méta-modèles
La modélisation est une technique de conception de systèmes (par exemple) utilisant un
certain nombre de concepts prédéfinis. La méta-modélisation est une technique de définition
des concepts à utiliser pour modéliser des systèmes. La méta-modélisation apporte donc la
flexibilité nécessaire à la fourniture de moyens adaptés aux besoins d’un processus logiciel,
pour concevoir des applications. Deux expressions clés [61] résumant cette approche sont :
– (( une tentative pour décrire le monde )) et
– (( dans un objectif particulier )).
La seconde exprime le fait qu’il ne peut pas y avoir un méta-modèle universel utilisable
pour décrire tous les systèmes informatisés, du programmateur de la machine à laver au
réseau mondial de contrôle du traffic aérien. Il est donc important de comprendre qu’un
(méta-)modèle doit être défini pour un objectif précis. Et donc, qu’il existe une multitude
de (méta-)modèles. On retrouve ici le besoin de disposer de moyens spécialisés pour être en
adéquation avec les besoins d’un domaine donné.
Le dernier aspect d’un méta-modèle, en plus des concepts et des relations du domaine d’application, est la sémantique. Il est en effet important de donner un sens aux éléments définis
dans un méta-modèle. Il est encore plus important de partager ce sens entre ses différents
utilisateurs. L’utilisation d’assertions logiques ou d’un moyen de description formel [86, 15]
sont des possibilités permettant d’introduire de la sémantique dans un méta-modèle.
4.1.3
Mise en œuvre des techniques de méta-modélisation
Les techniques de méta-modélisation sont mises en œuvre dans différents contextes.
Ingénierie des connaissances Des travaux ont porté sur l’utilisation de méta-modèles comme
base de la représentation et de gestion des connaissances [33, 35, 92]. Un méta-modèle
est alors un moyen d’exprimer l’ontologie d’un domaine.
Production d’applications Cette utilisation des techniques de méta-modélisations est la
plus répandue dans les approches (( objet )) et (( composants )) de la communauté du génie
4.2. Le Meta Object Facility
77
logiciel. Elle peut servir de support à la génération de code ou encore à la supervision
des systèmes [88].
Workflow Les processus peuvant être modélisés, les techniques de méta-modélisation sont
aussi utiles dans les activités liées au workflow [78].
4.2
Le Meta Object Facility
Le Meta Object Facility (MOF) [18, 65] représente le cœur des aspects de méta-modélisation
traités à l’OMG. UML (Unified Modeling Language) [73], par exemple, est définissable comme
un méta-modèle reposant sur les concepts du MOF. Dans nos travaux, nous avons fait le choix
de travailler directement avec le MOF. Cette section présente ce qu’est et ce qu’offre le MOF
pour mettre en œuvre les techniques de méta-modélisation.
4.2.1
4.2.1.1
Présentation
Méta, méta, méta... quand tu nous tiens !
Le Meta Object Facility (MOF) est la technologie proposée par l’OMG pour définir des
méta-données et les représenter par des objets CORBA. Dans ce contexte, une méta-donnée
est un terme générique attribué à une donnée représentant de l’information. Une méta-donnée
peut aussi bien représenter de l’information contenue dans un système que le système luimême. De plus, cette description peut se faire à tout niveau d’abstraction requis. Dans
le contexte du MOF, un modèle est une collection de méta-données mises en relation des
manières suivantes.
– Les méta-données décrivent des éléments d’information, eux même en relation.
– Toutes les méta-données respectent les mêmes règles de structuration et de cohérence,
la syntaxe abstraite commune.
– Enfin, les méta-données ont un sens au sein d’un cadre (framework ) sémantique commun.
Le but du MOF est de fournir un cadre de travail (framework ) supportant tout type de
méta-donnée et permettant la définition de nouveaux types au fur et à mesure de l’évolution
des besoins. Pour atteindre cet objectif, le MOF repose sur une décomposition de son architecture en quatre niveaux, ce qui respecte l’approche classique dans les communautés telles que
l’ISO et l’EIA (Electronic Industries Association), où cette approche a été mise en œuvre, par
exemple, pour la définition du format d’échange standard CIDF (CASE Data Interchange
Format) [28]. La clé de voute de cette architecture est la présence d’un niveau de métaméta-modélisation fournissant un langage commun, permettant de définir et de lier ensemble
méta-modèles et modèles. Le modèle MOF correspond au méta-méta-modèle, c’est-à-dire au
quatrième niveau de ce cadre. Ce modèle MOF est utilisé pour définir la structure et la
sémantique de méta-modèles.
4.2.1.2
L’architecture à quatre niveaux du MOF
Le cadre classique de méta-modélisation repose sur une l’architecture illustrée par la figure
4.1 et définie comme suit. Pour illustrer notre propos, nous ferons un parallèle avec les langages
78
Chapitre 4. Méta-modélisation, la vision de l’Object Management Group
orientés objets à classes, et plus précisément avec l’exemple classique du dı̂ner des philosophes.
M0 est le niveau contenant les informations à décrire. Pour faire le parallèle avec les langages
objets, le niveau M0 contient les instances de classes, par exemple les instances de
philosophes et de fourchettes.
M1 est le niveau contenant les méta-données décrivant l’information et regroupées sous forme
de modèles. Toujours dans le cadre de notre parallèle, ce niveau contient la définition
des classes, ce que sont un philosophe et une fourchette. De manière simplifiée, un
philosophe sera défini à l’aide de deux attributs, un nom et une association vers deux
fourchettes, et de deux méthodes, manger et penser. Une fourchette sera quant à elle
définie à l’aide d’un attribut, son nom, et de deux méthodes, prendre et poser.
M2 est le niveau contenant les méta-méta-données, c’est-à-dire la description de la structure
et de la sémantique des méta-données. Ces définitions sont regroupées au sein de métamodèles. Ces méta-modèles peuvent être perçus comme des langages de description
de différents types de données. Dans le cadre de notre exemple, ce niveau contient la
définition de ce qu’est une classe, une opération, un attribut ou une association. Toujours
de manière simplifiée, une classe est définie comme ayant un nom et deux collections,
ses attributs et ses méthodes. Puis un attribut est défini comme ayant un nom et un
type, etc.
M3 est le niveau décrivant la structure et la sémantique des méta-méta-données. Ces descriptions sont regroupées au sein de méta-méta-modèles. Elles représentent un langage pour
définir les différents types de méta-méta-données. Le méta-méta-modèle est souvent figé
(codé en dur). Il définit la mécanique de support des contructions de méta-modélisation,
par exemple les méta-classes et les méta-attributs.
Entité, Relation
Paquetage
(M3)
Classe, Méthode,
Attribut
(M2)
modèle
Philosophe
Fourchette
(M1)
information
Nietzsche
fourchetteA
fourchetteD
(M0)
méta−méta−modèle
méta−modèle
Fig. 4.1 – Architecture à quatre niveaux du MOF
Le découpage en quatre niveaux suffit aux utilisations envisagées du MOF. Pour éviter
une infinité de niveaux, le niveau M3 est méta-circulaire, il suffit à se décrire. Dans la figure
4.1, les flèches ont pour sémantique (( est instance de )) ; une métan -donnée est instance
d’un méta(n+1) -modèle. Nous n’avons présenté dans ce schéma qu’un modèle instance d’un
méta-modèle, mais l’intérêt est de pouvoir définir une multitude de modèles à partir d’un
4.2. Le Meta Object Facility
79
méta-modèle. Toujours pour faire le parallèle avec les langages à classes, on ne définit pas un
langage par application : le langage Java, par exemple, est utilisé pour produire une multitude
d’applications.
La comparaison entre le MOF et les langages de programmation souligne une différence
majeure de démarche [16]. Le MOF met l’accent sur les concepts manipulés. La syntaxe est
hors propos et ne vient que dans un second temps pour définir des méta-modèles. Il est donc
possible d’utiliser plusieurs syntaxes pour mettre en œuvre un méta-modèle. Dans le cas des
langages de programmation ou de description (comme les ADLs) la syntaxe est plus visible
que les concepts : un utilisateur sera dans un premier temps confronté à une BNF du langage
plutôt qu’aux concepts sous-jacents. De plus, les concepts présents au sein d’une BNF ne sont
que peu structurés et leur relations ne sont pas nécessairement évidentes.
4.2.2
Le Modèle MOF
L’utilisation du terme (( Modèle )) avec une majuscule fait référence au méta-méta-modèle
du MOF. Le Modèle MOF fournit un certain nombre de concepts de base (plus de vingt), dont
nous ne présenterons dans cette section que les cinq qui nous semblent les plus importants et
que nous utiliserons par la suite :
– classe (dans la section précédente nous avons utilisé le terme d’entité pour simplifier le
discours) ;
– association (les relations de la section précédente) ;
– type de données ;
– référence ;
– package.
4.2.2.1
Classe
Les classes représentent la description des types de méta-objets, les instances de première
classe. Les classes sont principalement composées de trois types d’éléments structurels : les
attributs, les opérations et les références. Elles peuvent aussi contenir d’autres éléments d’ordre
structurels, mais nous ne les discuterons pas ici.
– Un attribut définit un contenant pouvant stocker une valeur d’un type de base, ou d’une
autre classe. Un attribut peut être déclaré comme modifiable, hérité d’une surclasse et
avoir une arité supérieure à un.
– Une opération représente un point d’entrée permettant d’accéder au comportement
associé à une classe. Elle ne spécifie pas le traitement ni les méthodes qui implanteront ce
comportement, mais précise uniquement le nom et les paramètres requis pour invoquer
le traitement.
– Une référence définit une relation entre la classe et une autre classe. Les références sont
discutées un peu plus longuement dans la section 4.2.2.3.
Dans le cadre du MOF, la relation d’héritage entre classes peut être multiple. Cette relation d’héritage, tout comme en UML, est considérée comme une généralisation de(s) la
classe(s) héritée(s). Une sous-classe hérite de tous les éléments (attributs, opérations, etc) et
du comportement de ses super-classes. Au niveau M1, des instances d’une classe A définie
80
Chapitre 4. Méta-modélisation, la vision de l’Object Management Group
au niveau M2 sont substituables pour des instances de toute super-classe de A. Pour garantir un sens à la définition d’une classe et pour permettre sa projection vers des modèles
technologiques, le MOF pose certaines conditions sur l’utilisation de l’héritage.
– Une classe ne peut hériter d’elle-même, que ce soit directement ou indirectement.
– La surcharge des attributs et des opérations n’est pas possible dans une relation d’héritage.
– Dans le cas de l’héritage multiple, une classe ne peut pas généraliser deux classes contenant des éléments portant le même nom. La seule exception est la règle du diamant, où
une classe A peut hériter de deux classes B et C contenant un élement portant le même
nom, si celui-ci provient d’une même classe D héritée par B et par C.
Enfin, le MOF permet la définition de classes abstraites, ne pouvant être instanciées au
niveau M1 et dont l’intérêt est de structurer un méta-modèle à l’aide, entre autres, de relations
d’héritage. Cette notion de classe abstraite est donc à rapprocher de la notion du même nom
dans les contextes d’UML et de Java.
4.2.2.2
Association
Les associations représentent, dans le cadre du MOF, la construction servant à mettre en
relation deux classes d’un méta-modèle. Une association définit donc une relation (un lien)
entre plusieurs instances du niveau M1. Conceptuellement, ces liens n’ont pas d’identité et
ne peuvent donc pas contenir d’attributs ou d’opérations. Toute association MOF contient
exactement deux terminaisons (association ends) décrivant les extrémités d’un lien. Les types
de ces terminaisons sont nécessairement des classes et leur arité peut être multiple. La multiplicité d’une terminaison ne s’applique pas au lien, mais bien à cette terminaison. On peut
donc avoir au niveau M1 une association mettant en relation une instance d’un type A et n
instances d’un type B. Enfin, une association peut être navigable, au travers de la mise en
œuvre de références, et modifiable.
4.2.2.3
Référence
Le Modèle MOF offre deux moyens pour modéliser des relations entre classes. Bien que
du point de vue de la modélisation de l’information, les attributs et les relations semblent
similaires, les capacités de traitements associées sont différentes. Les associations offrent un
modèle d’interactions orienté requête, les traitements sont réalisés sur un objet qui encapsule
une collection de liens. Il est donc possible d’appliquer des requêtes sur un type de liens et non
sur un lien particulier. Les attributs offrent un modèle d’interactions orienté navigation au
travers d’opérations de type get et set sur un attribut. Cette approche est souvent plus simple
et plus naturelle à utiliser que les associations, mais appliquer une requête de recherche globale
est très consommatrice en traitements. Il est donc important de choisir entre une association
et l’utilisation d’attributs, selon les besoins de manipulation des modèles.
Afin de profiter à la fois des avantages des attributs et des associations, le Modèle MOF
fournit un troisième concept : les références. Dans la classe où elle est définie, une référence se
compose d’un nom, d’une terminaison d’association dite (( exposée )) qui est du même type que
la classe dans laquelle elle est définie, et d’une terminaison d’association dite (( référencée ))
qui correspond à l’autre extrémité de l’association considérée. La définition d’une association
4.2. Le Meta Object Facility
81
dans une classe résulte en un jeu d’opérations, similaires aux get et set des attributs, qui
offriront l’accès et la mise à jour de la projection de l’association au niveau M1.
4.2.2.4
Type de données
Dans la réalisation de méta-modèles, il arrive souvent que l’on ait besoin d’utiliser des
types, pour les attributs et les paramètres d’opérations par exemple, qui ne soient pas des
types d’objets (i.e. ayant une identité). Pour répondre à cela, le MOF définit le concept de
type de données (data-type) qui peut être utilisé pour représenter des types de base comme
les chaı̂nes ou les entiers, des types construits comme les structures ou les énumérations, ou
encore des types (( externes )), c’est-à-dire via des interfaces qui ne sont pas du type des
spécifications MOF.
4.2.2.5
Package
Le package représente la construction du Modèle MOF permettant de regrouper des
éléments afin de définir des méta-modèles. Au niveau M2, les packages permettent de structurer la définition d’un méta-modèle. Un package peut contenir aussi bien des classes, associations, data-types, etc que des packages. Au niveau M1, les packages sont aussi représentés
par des instances agissant comme des conteneurs de méta-données. Ces instances représentent
les points d’accès aux définitions contenues dans un package, et indirectement en reflète leur
visibilité. Le Modèle MOF fournit quatre constructions pour la composition de méta-modèles :
la généralisation, l’imbrication, l’importation et le regroupement.
Généralisation Tout comme les classes, les packages peuvent être généralisés en utilisant
une relation d’héritage potentiellement multiple. Lorsqu’un package hérite d’un ou de
plusieurs autres, il acquiert tous les éléments de méta-modèles définis dans le(s) package(s) dont il hérite. Au niveau M1, l’instance représentant un package fils peut créer
et gérer ses propres collections d’instances de classes et de liens, aussi bien pour ceux
définis dans le package que pour ceux hérités. La relation entre instances de super- et
de sous-package est la même que la relation entre instances de super- et sous-classe. En
cela, l’instance d’un super-package peut être substituée par une instance d’un de ses
sous-packages ; mais une instance d’un sous-package est indépendante des instances de
ses super-packages.
Imbrication De manière similaire aux inner class en Java, un package MOF peut être
imbriqué (nested ) dans un autre package, lui-même contenu dans un autre, etc. . La
sémantique des éléments contenus dans un package imbriqué peut être fortement liée à
ce dernier. Il y a quelques restrictions quant à la composition de ce type de package. Un
package imbriqué ne peut étendre ou être étendu par un autre package. De même, il ne
peut être importé ou regroupé. De tels packages ne peuvent être directement instanciés
au niveau M1. Une instance de package imbriqué est dépendante de l’instance du package
la contenant ; elle est une composante de cette instance.
Importation Les deux mécanismes précédents permettent l’utilisation globale d’un package
par un autre. Le mécanisme d’importation fourni par le MOF offre quant à lui un moyen
de ne réutiliser que certains éléments d’un package. Un package peut importer un ou
82
Chapitre 4. Méta-modélisation, la vision de l’Object Management Group
plusieurs autres packages. Dans ce cas, le package qui importe peut utiliser tout élément
contenu dans le(s) package(s) importé(s). Il est donc possible, par exemple, de définir
une association entre une classe du package qui importe et une classe d’un package
importé. Au niveau M1, une instance d’un package n’a pas de relation explicite avec les
instances des packages qu’il importe. Elle ne peut donc créer des instances de classes
définies dans les packages importés.
Regroupement Le regroupement de packages (clustering) est une forme d’importation qui
lie fortement le package qui importe et le package importé au sein d’un cluster. Comme
avec la relation d’importation, un package peut clusteriser et être clusterisé par un
ou plusieurs packages. Une instance de package cluster se comporte comme si les packages clusterisés étaient imbriqués. Les cycles de vie des instances de ces derniers sont
fortement liés à l’instance du package cluster. Quand une instance du package cluster
est créée, une instance de chacun des packages clusterisés est automatiquement créée
elle aussi. Il en va de manière symétrique pour la destruction des instances. Contrairement aux packages imbriqués, des instances de packages clusterisées peuvent être créées
indépendamment de leur cluster.
Expression de méta-modèles Le MOF n’offre pas de syntaxe à proprement parlé pour
définir des méta-modèles. Trois moyens sont disponibles pour exprimer des méta-modèles à
l’aide des concepts du MOF :
– utiliser la notation graphique UML Unified Modeling Language et le concept de profil,
– utiliser le format XMI (XML Metadata Interchange) destiné à représenter à la fois des
méta-modèles et des modèles sous une forme XML,
– utiliser le langage MODL Meta Object Definition Language de définition de métamodèles [25].
4.2.3
Des modèles aux environnements
Une des caractéristiques intéressantes du MOF est l’ensemble des mécanismes disponibles
pour projeter des méta-modèles MOF et produire des environnements supportant leur utilisation, i.e. la définition de modèles. Le MOF ne représente donc pas seulement un moyen
d’expression, mais aussi un support de l’exploitation de modèles.
4.2.3.1
La projection MOF - OMG IDL
La projection MOF - OMG IDL est un ensemble de patrons templates standards permettant de transformer un méta-modèle MOF en un ensemble d’interfaces OMG IDL. Les interfaces résultant de la projection d’un méta-modèle contenant un ensemble de méta-données
correspondent aux interfaces des objets CORBA représentant ces méta-données. Les interfaces
ainsi produites sont généralement utilisées par un référentiel pour stocker les méta-données
[10, 79]. Notre but n’étant pas de présenter les projections de manière exhaustive, nous ne
parlerons ici rapidement que des projections concernant les classes, associations et packages.
– Une classe du méta-modèle est projetée en deux interfaces : une d’objet de méta-donnée
et une de représentant (proxy) de classe de méta-donnée. Elles supportent les attributs,
4.2. Le Meta Object Facility
83
opérations et références définies dans le méta-modèle et, dans le cas de la seconde,
incluent une opération de type (( fabrique d’objets de méta-données )).
– Une association du méta-modèle est projetée vers une interface de proxy d’association
de méta-données qui supporte les opérations de requêtes et de mise à jour.
– Un package du méta-modèle est projeté vers une interface de proxy de package de métadonnée. Celui-ci agit comme un conteneur pour les proxies de classes et d’associations
définies au sein du package dans le méta-modèle.
Les règles de projection sont standardisées de manière précise, de telle sorte que des
référentiels générés par des outils différents comme M3J [10], dMOF [25] ou RAM3 [79] auront
des interfaces identiques pour un méta-modèle donné. En plus des interfaces spécifiques aux
méta-modèles, les objets de méta-données partagent des interfaces de base communes pour
la réflexion. Ces interfaces permettent à un outil générique de manipuler tout type de métadonnée sans pour autant être produit par rapport à leur modèle. Cette facilité est à comparer
à l’utilisation dynamique d’objets CORBA au travers du DII 2 et du référentiel des interfaces
pour produire des outils génériques tels que CorbaScript et CorbaWeb [58, 59].
Le MOF est en pleine évolution avec les travaux sur la spécification 2.0. Un des propositions
est de faire évoluer les règles de projection en OMG IDL vers le modèle de composants
CORBA : utilisation du langage OMG IDL 3 et de composants pour mettre en œuvre les
référentiels.
4.2.3.2
La projection MOF - XML
L’utilité de la projection MOF - XML est la sérialisation de méta-modèles à des fins
d’échange entre outils. Le format et les mécanismes d’échange de méta-données MOF sont
définis dans une seconde spécification : XML Metadata Interchange (XMI) [74]. La spécification
XMI définit deux types de règles de projections. En premier lieu, des règles servent à produire des vocabulaires XML (DTD, Data Type Definition, ces règles étant unidirectionnelles
(méta-modèle MOF vers DTD XML). Une telle DTD XML fournit un cadre d’échange de
méta-données. En second lieu, des règles de production de documents XML définissent une
projection bi-directionnelle entre un document XML et des méta-données MOF.
Ainsi, pour un méta-modèle donné, il est possible de générer la DTD XML associée qui
servira de base à l’échange de modèles définis à partir de ce méta-modèle. Les modèles seront
représentés par des documents XML conformes à cette DTD XML. De plus, effectuer des
traitements sur des méta-modèles exprimés graphiquement implique que ces traitements soient
inclus dans l’outil graphique. L’utilisation d’un format externalisable permet d’appliquer, sur
un méta-modèle, différents types de traitements, par exemple pour faire de la génération
d’implantation ou bien une passerelle avec des référentiels n’étant pas conformes avec le MOF.
Ceux-ci peuvent être mis en œuvre à l’aide d’outils divers. En addition de cette approche par
DTD, le MOF propose aussi une approche utilisant les XML Schemas [102, 103, 104]. Cette
dernière a l’avantage d’être plus flexible que l’utilisation de DTD.
2. Dynamic Invocation Interface, interface d’invocation dynamique d’objets CORBA.
84
4.2.4
Chapitre 4. Méta-modélisation, la vision de l’Object Management Group
Conclusion
Le Meta Object Facility (MOF) représente la proposition technologique de l’Object Management Group (OMG) pour définir et exploiter des méta-modèles. L’aspect technologique de
cette proposition souligne le fait que le MOF fournit un ensemble de moyens pour manipuler des méta-modèles, qu’il est une forme de boı̂te à outils pour la méta-modélisation. Mais,
l’OMG ne fournit pas avec le MOF de méthodologie d’utilisation de ces moyens. Il revient à
chaque utilisateur de définir sa propre organisation de mise en œuvre du MOF en fonction de
ses besoins.
4.3
4.3.1
Séparation des préoccupations
Approche
La séparation des préoccupations (SoC, Separation of Concerns) est un concept présent depuis de nombreuses années dans l’ingénierie des logiciels [81, 46]. Les différentes préoccupations
des concepteurs apparaissent comme les motivations premières pour organiser et décomposer
une application en un ensemble d’éléments compréhensibles et facilement manipulables. La
séparation en préoccupations apparaı̂t dans les différentes étapes du cycle de vie du logiciel et
sont donc de différents ordres. Il peut s’agir de préoccupations d’ordre fonctionnel (séparations
des fonctions de l’application), technique (séparation des propriétés du logiciel système), ou
encore liées aux rôles des acteurs du processus logiciel (séparation des actions de manipulation
du logiciel).
Par ces séparations, le logiciel n’est plus abordé dans sa globalité, mais par parties. Cette
approche réduit la complexité de conception, de réalisation, mais aussi de maintenance d’un
logiciel et en améliore le compréhension, la réutilisation et l’évolution. Cette séparation est la
motivation d’approches telles que la programmation par aspects [41], les filtres de composition
[1], la programmation adaptative [45, 44, 62, 63], la programmation générative [19], ou encore
la programmation par sujet [37, 75, 77, 93].
Les exemples suivants illustrent quelques grandes catégories de préoccupations :
– préoccupations concernant les données, avec par exemple la persistance ou le contrôle
d’accès ;
– préoccupations concernant les fonctions métiers, avec par exemple les fonctions comptables ou les fonctions de gestion du personnel ;
– préoccupations concernant les règles de gestion, avec par exemple des règles organisationnelles dans une application de gestion de personnel ou des règles de workflow dans
le suivi du cheminement de l’information ;
– préoccupations architecturales, avec par exemple l’interopérabilité entre applications
hétérogènes, des schémas de connexion entre composants répartis ;
– préoccupations système, avec par exemple l’intégration du logiciel métier dans la plateforme d’exécution, la démarcation des transactions, la persistence, la sécurité, etc.
La séparation des préoccupations fournit un support méthodologique de modèlisation
et de programmation. Elle doit bien sûr être accompagnée d’un processus d’intégration des
différents composants générés pour les différentes préoccupations. C’est le processus dit de
4.3. Séparation des préoccupations
85
tissage (en anglais weaving). Ce support permet de gérer plus naturellement et modulairement
des intégrations complexes.
4.3.2
Programmation orientée aspects
L’une des techniques les plus étudiées à l’heure actuelle correspond à la programmation
par aspects (AOP, Aspect-Oriented Programming). Celle-ci a été introduite par des chercheurs
du XEROX PARC 3 en 1997 [41]. Il s’agit d’une technique novatrice pour l’ingénierie des
applications complexes, telles que les applications distribuées.
Elle se fonde sur une séparation claire entre les préoccupations (( métiers )) (ou (( fonctionnelles ))) et (( non-fonctionnelles )) présentes dans les applications. Ce point de vue est
similaire à celui présent dans les serveurs d’applications (.Net, EJB, CCM) où les composants
fournissent des services métiers et où les serveurs d’applications sont une structure d’accueil
proposant aux composants des services système.
Néanmoins, l’AOP ne s’arrête pas à ce premier niveau de découpage, et vise à appliquer la
séparation à toutes les préoccupations, qu’elles soient fonctionnelles ou non. Chaque aspect est
destiné à être développé de façon indépendante puis intégré à une application par un processus
dit de tissage d’aspects (aspect weaving). L’une des expérimentations les plus abouties de
langage orienté aspect est AspectJ [40] développé par l’équipe à l’origine de l’AOP.
4.3.3
Programmation structurée en contextes
La programmation structurée en contextes, inspirée de la programmation par sujets, vise
à supporter la représentation multiple et évolutive d’objets avec points de vue. La motivation principale est d’étudier l’utilisation de référentiels d’objets intervenant dans des
contextes applicatifs, ou fonctionnels, multiples. Les motivations sont de proposer une double
décomposition, orthogonale, en objets et en fonctions transversales de ces systèmes.
Le projet CROME [99, 100] propose un cadre de programmation par objets structurés en
contextes fonctionnels, décrits par des plans. Un plan de base définit la structure du référentiel
comme une hiérarchie de classes. Un contexte fonctionnel est décrit par un plan qui adapte
les objets du référentiel pour une préoccupation (d’ordre fonctionnelle) particulière.
Chaque plan (( fonctionnel )) définit un point de vue sur les capacités de traitement du
système. Ce point de vue est dédié à une activité particulière. La programmation structurée
en contexte, met en œuvre la séparation des préoccupations par la fourniture de points de vue
dédiés à des préoccupations particulières. Contrairement à la programmation orientée aspect,
il n’y a pas de notion de tissage statique des préoccupations. La séparation des préoccupations
existe toujours à l’exécution dans le référentiel.
4.3.4
Séparation multi-dimentionelle des préoccupations
Dans le cas général, la séparation des préoccupations s’articule autour d’une préoccupation
centrale. Par exemple, la programmation orientée aspects considère le code métier d’une
3. Le PARC (Palo Alto Research Center ) nous a entre autre gratifié avant la programmation orientée aspects
de Smalltalk, du réseau d’entreprise, de l’interface graphique et de la souris (mise en œuvre des idées novatrices
de Engelbart), de l’imprimante Postscript laser et du premier ordiniateur personnel, et ce dès la fin des années
soixante.
86
Chapitre 4. Méta-modélisation, la vision de l’Object Management Group
application comme la préoccupation centrale. Des travaux plus récents menés au centre de
recherche T.J. Watson d’IBM proposent une autre vision de cette approche : la séparation
multi-dimentionelle des préoccupations. La base de ce travail repose sur les constats suivants.
– De multiples dimensions de séparation peuvent être définies pour un même ensemble de
préoccupations.
– Ces multiples dimensions de séparation doivent être utilisables de manière simultannée.
Une (ou plusieurs) préoccupation centrale n’est pas imposée aux concepteurs et développeurs.
Chaque acteur peut donc disposer de sa propre vision d’un système avec ses préoccupations
dominantes. Au-delà de l’identification des préoccupations, il est important que l’encapsulation soit suffisante pour limiter l’impact de l’activité lié à l’ascendance d’une
préoccupation sur les autres préoccupations. L’absence d’impact entre préoccupations
est considérée comme impossible.
– Percevoir les préoccupations comme indépendantes ou orthogonales est attractif, mais
rarement totalement applicable en pratique. Il est donc important de permettre la mise
en relation des préoccupations tout en offrant une séparation intéressante.
Le projet Hyperspaces [76, 94] expérimente cette approche au travers de la plate-forme
HyperJ. Un hyper-espace est un espace de préoccupations qui structure la séparation multidimentionelle.
– Les préoccupations sont regroupées au sein de dimensions, ce qui donne à Hyperspace sa structure multi-dimentionelle. Au sein d’une dimension (un hyper-espace), les
préoccupations sont disjointes (pas de définitions communes). Deux préoccupations ne
peuvent avoir d’intersection au sein d’une dimension, mais peuvent en avoir si elles sont
définies dans deux dimensions distinctes.
– Les dimensions (hyper-espace) sont structurées en modules. Un module contient un
certain nombre de concepts représentant une préoccupation ainsi qu’une règle de composition. Ce découpage en concepts et relations provient de la programmation orientée
sujets.
– Les modules sont des briques de base et ne représentent pas, en règle générale, des
programmes complets ni exécutables. Un système est défini comme un module complet
qui peut donc s’exécuter de façon indépendante.
Hyperspaces permet d’identifier explicitement les préoccupations et les dimensions. Il vise
à l’inclusion d’artefacts depuis toutes les étapes du cycle de vie d’un logiciel. L’approche
par séparation multi-dimentionelle des préoccupations est plus ambitieuse que les approches
comme la programmation orientée aspects. Elle est plus générale et ses objectifs sont plus
larges. Cependant, il reste encore beaucoup de recherches à faire sur ce sujet pour atteindre
ces objectifs.
4.4
Model Driven Architecture
La Model Driven Architecture (MDA, architecture dirigée par les modèles) [13, 14, 72, 83]
est apparue après plusieurs années d’existence de standards de modélisation et de métamodélisation comme UML (Unified Modeling Language) [73] ou le MOF présenté dans la
section précédente. La MDA propose une approche qui tend à organiser le(s) modèle(s)
4.4. Model Driven Architecture
87
définissant une application ou un système. Pour atteindre cet objectif, la MDA propose un
découpage des modèles selon deux préoccupations majeures :
– l’expression des fonctionnalités d’un système ;
– l’expression des spécificités technologiques d’une mise en œuvre de ces fonctionnalités.
Ainsi, associée aux standards technologiques, la MDA permet de mettre en œuvre un
même modèle de fonctionnalités à l’aide de solutions technologiques variées. Elle permet
aussi l’intégration d’applications en mettant leurs modèles respectifs en relation. Il devient
alors possible de supporter l’intégration, l’interopérabilité et l’évolution des applicatifs au fur
et à mesure de l’évolution des besoins, et de l’apparition et la disparition des solutions technologiques. En cela, la MDA encourage la séparation des préoccupations liées à la modélisation
de systèmes informatiques.
4.4.1
Fondements de la MDA
Avant de présenter la mise en œuvre de la séparation des préoccupations dans l’approche
proposée par la MDA nous présentons ses concepts de fondamentaux :
– les modèles ;
– l’abstraction, le raffinement et les points de vue ;
– la plate-forme et l’environnement du langage d’implantation.
4.4.1.1
Les modèles
Dans le contexte de la MDA, un modèle représente tout ou partie d’une fonctionnalité, de
la structure ou encore du comportement d’un système — au sens large, i.e. non réduit à du
logiciel. La spécification d’un modèle repose sur un moyen ayant une forme bien définie (la
syntaxe), une signification (la sémantique) et éventuellement des règles d’analyse, d’inférence
ou de preuve. Ainsi, un modèle, au sens de la MDA, doit être associé de façon non ambigue
avec un langage de modélisation ayant une syntaxe et une sémantique bien définies, comme
celles fournies par le MOF. En cela, un ensemble d’interfaces IDL, un diagramme UML ou
encore une version XML de ce diagramme, sont des modèles.
4.4.1.2
Abstraction, point de vue et raffinement
Le terme abstraction utilisé dans le cadre de la MDA suit la définition donnée par le
modèle de référence d’Open Distributed Processing (RM-ODP) [38]. Une abstraction est une
réduction (dans un but de simplification) des détails non significatifs. Il est donc important
de préciser quels sont les critères d’abstraction qui ont permis la définition du modèle. On
parle alors de modèle relatif au point de vue défini par ces critères ou, en d’autres termes,
une vue du système. De plus, la notion d’abstraction peut être abordée à différents niveaux.
Ainsi, dans le cas où un modèle est une version simplifiée d’un autre, donc masquant plus de
détails, le premier sera considéré à un niveau d’abstraction plus élevé que le second.
A partir de cette dernière assertion, la définition de raffinement peut être établie. Un
modèle donné –la réalisation– est un raffinement d’un autre modèle –l’abstraction– si le premier introduit de nouveaux détails par rapport au second. De plus, la relation de raffinement
est elle même décrite comme un modèle, permettant ainsi de garantir que la réalisation est
88
Chapitre 4. Méta-modélisation, la vision de l’Object Management Group
cohérente et respecte les définitions de l’abstraction. Dans la mise en œuvre, des points de vue
séparés représenteront, dans certains cas, des niveaux d’abstraction différents. Enfin, alors
que la MDA fournit un cadre pour structurer les modèles, les points de vue à utiliser pour un
système particulier représente un choix de modélisation.
4.4.1.3
Plate-forme et environnement du langage d’implantation
Dans le contexte de la MDA, la notion de plate-forme fait référence à l’ensemble des détails
relatifs à la technologie d’implantation utilisée, détails qui ne relèvent pas des fonctionnalités
fondamentales ou formelles des composants ou du système. Par exemple, la fonctionalité de
créditer un compte bancaire est invariante dans son sens quelque soit le modèle technologique
utilisé pour l’implanter, on ajoute dans tous les cas une somme donnée au solde d’un compte.
Ainsi, un modèle indépendant de toute plate-forme technologique représente la spécification
de la structure et des fonctions d’un système, indépendamment de toute considération technologique, par abstraction des détails. Une spécification dépendante des artefacts d’exécution
d’une plate-forme, l’objet ORB de CORBA, est spéficique à cette plate-forme de mise en
œuvre. Chacune des plates-formes considérées dispose elle-même d’une spécification et d’une
ou plusieurs implantations. De manière similaire aux plates-formes, les spécifications sont
indépendantes des langages d’implantation, comme les souches et squelettes de CORBA en
termes de concepts, ou spécifiques à un langage d’implantation, i.e. les souches et squelettes
générés pour un langage de programmation particulier.
4.4.2
Des modèles, des modèles, des modèles. . .
La MDA place les modèles au centre de tout processus logiciel, les modèles deviennent des
entités de première classe. Afin de faciliter la manipulation de ces modèles, la MDA propose
une organisation de ceux-ci.
4.4.2.1
Structuration des modèles de la MDA
La MDA fait une distinction entre certains modèles clés d’un système, introduisant une
structuration consistante à ces modèles. Les deux grandes familles de modèles, annoncées dans
la section précédente, sont les modèles indépendants des plates-formes (Platform Independant
Models, PIM) et les modèles dépendants d’une plate-forme (Platform Specific Models, PSM).
La figure 4.2 présente le méta-modèle de la MDA structurés en terme de PIMs et de PSMs.
La réalisation des fonctionnalités d’un PIM est définie par le PSM de manière spécifique à la
plate-forme visée. Ceci est dérivé depuis le PIM en suivant certaines règles de transformation.
Les PIMs fournissent les spécifications de la structure et des fonctions du système en faisant
abstraction des détails techniques et des considérations technologiques. La MDA définit des
relations consistantes entre ces modèles. Ces interactions peuvent être spécifiées à différents niveaux d’abstraction. Au sein de chaque PIM ou PSM, différents niveaux d’abstraction peuvent
co-exister. Chaque P*M est une forme de point de vue de la spécification du système. De
manière générale, les standards de l’OMG sont spécifiés en termes d’un PIM et d’un ou
plusieurs PSMs.
4.4. Model Driven Architecture
89
raffinement
1
Platform Independent Model
est projeté vers
1
*
1
*
*
rétro−conception
Platform Specific Model
1
*
raffinement
Fig. 4.2 – Méta-modèle schématique de la MDA
Abstraire le comportement et la structure, fondamentaux dans un PIM, des préoccupations
spécifiques à l’implantation contenue dans un PSM, introduit trois avantages.
– Il est plus simple de valider un modèle non encombré de la sémantique spécifique à une
plate-forme. Tous les concepts liés à la plate-forme choisie peuvent être unifiés au niveau
du PIM.
– Il est plus simple de produire des implantations pour différentes plates-formes tout en
restant conforme aux mêmes structures et comportements fondamentaux du système.
– L’intégration et l’interopérabilité entre systèmes peuvent être définies de manière plus
claire en termes indépendants des plates-formes, puis de projection vers des mécanismes
propres à ces plates-formes. De cette manière, il est possible d’extraire des projections
génériques permettant de transformer automatiquement un PIM vers différents PSMs
(que ce soit de manière partielle ou complète).
4.4.2.2
Transformations de modèles
Une fonctionnalité essentielle de la MDA est la notion de transformation. Une transformation regroupe un ensemble de règles et de techniques pour transformer un modèle en un
autre. Quatre types sont définis dans la MDA. Elles correspondent aux flèches de la figure
4.2.
PIM vers PIM Ce type de transformation est utilisé pour étendre ou spécialiser un modèle
sans ajout d’information dépendant de la plate-forme. Typiquement, cette projection est mise
en œuvre pour l’analyse et la conception de modèles. Ce type de transformation est en règle
générale lié au raffinement de modèles. Elle est elle même exprimée sous la forme d’un modèle
de transformation.
PIM vers PSM Ce type de transformation est utilisé dès lors qu’un PIM est suffisamment
raffiné pour être projeté vers la plate-forme d’exécution. Les caractéristiques de la plate-forme
servent de base à la projection et doivent être décrites dans un formalisme de modélisation,
comme UML par exemple. Le passage d’un modèle abstrait de composants à un modèle
technologique comme le CCM représente une projection de type PIM vers PSM.
90
Chapitre 4. Méta-modélisation, la vision de l’Object Management Group
PSM vers PSM Ce type de transformation est utilisé pour la mise en œuvre de composants
et de leur déploiement. Par exemple, la création d’archives de composants se fait par la
sélection des services et leur configuration, puis leur installation peut être mise en œuvre en
spécifiant la configuration initiale, les machines cibles, la configuration des conteneurs, etc.
Ce type de projection est en règle générale lié au raffinement des modèles spécifiques à une
plate-forme.
PSM vers PIM Ce type de transformation est nécessaire pour abstraire les modèles d’implantation existant dans une technologie particulière vers un modèle indépendant des platesformes : la retro-conception. Cette transformation est liée à la traçabilité, le (( retour )) d’un
PSM vers un PIM. Le résultat de cette projection ne doit pas aller à l’encontre des règles de
la projection PIM vers PSM originale.
4.4.3
Quelques moyens de mise en œuvre
En addition au MOF, l’OMG propose plusieurs solutions technologiques pour définir des
modèles. Ces propositions sont une expression de méta-modèles. Le Unified Modeling Language
et le Common Warehouse Metamodel sont des exemples de moyen pour utiliser la métamodélisation, et d’illustration de sa mise en œuvre.
4.4.3.1
Unified Modeling Language
UML [73] vise la modélisation d’applications, d’objets, des interactions entre objets, des
informations relative au cycle de vie des applications, ainsi que, indirectement et à moindre
échelle, de certains aspects liés au développement et à l’assemblage de composants. UML peut
aussi bien servir à modéliser de nouvelles applications qu’à produire le modèle d’un système
existant. Les éléments capturés dans un modèle UML peuvent facilement être exportés vers
d’autres outils au cours du cycle de vie d’une application en utilisant le format standard XMI.
Afin de refléter un méta-modèle, la notion de profil a été introduite en UML. Un profil
est une forme de patron introduisant des stéréotypes dans l’utilisation des concepts tels que
les classes et les relations. Ces stéréotypes précisent le sens d’une classe ou d’une relation.
Différents profils UML sont standardisés comme le profil pour CORBA [66], ou en cours de
standardisation comme le profil EDOC [64].
4.4.3.2
Common Warehouse Metamodel
Le CWM [67, 68] représente le standard de l’OMG pour la définition, la manipulation
et le stockage de données. Il couvre l’ensemble du cycle de conception, de production et de
gestion des applications dans ce domaine, ainsi que la gestion du cycle en soit. L’intégration
des outils de développement et de déploiement dans le cadre de conception n’a pas été une
préoccupation première de l’OMG pendant de nombreuse années. Désormais, avec l’utilisation
des techniques de la MDA, comme les modèles et les DTD XML, de façon transversale à tout
le cycle de vie des applications, cette lacune tend à disparaitre.
4.5. Conclusion
4.5
91
Conclusion
Les modèles fournissent des abstractions de systèmes. Du fait de leur indépendance
vis-à-vis des technologies de mise en œuvre, la pérennité des systèmes est accrue. La connaissance relative à une application est capitalisée et peut être utilisée dans le contexte de
plusieurs technologies. De plus, du fait de leur abstraction, les modèles apportent une
simplification dans la compréhension et la manipulation de la connaissance des
systèmes.
Les domaines d’activités étant variés, leurs préoccupations le sont aussi. Il est donc difficile
d’envisager un environnement universel de modélisation. Pour répondre à ce constat, les
méta-modèles permettant la définition des concepts d’un domaine d’activité ainsi
que de leurs relations. Ils permettent de disposer d’un cadre de travail en adéquation
avec un domaine d’activité pour définir des modèles relatifs à ce domaine.
L’Object Management Group (OMG) propose le Meta Object Facility (MOF) comme
boı̂te à outils de méta-modélisation. Le MOF fournit un ensemble de moyens (concepts et
projections) pour définir des méta-modèles et produire les référentiels associés. Ces derniers
permettent de définir et manipuler des modèles à l’aide des concepts définis dans les métamodèles.
La séparation des préoccupations est une approche visant à simplifier la conception et la
production d’applications. Les préoccupations sont les motivations premières pour
décomposer et organiser une application en éléments compréhensibles et facilement manipulables. Chaque acteur dispose des éléments relatifs à sa préoccupation et
uniquement de ceux-ci. Ce découpage facilite les activités des différents acteurs du processus
logiciel.
La séparation des préoccupations fournit un support méthodologique de modélisation.
Elle permet de décomposer la modélisation d’un système en plusieurs modèles dédiés à des
préoccupations différentes. Associé à ce découpage, un processus d’intégration des différents
modèles est requis. L’association du découpage et du processus d’intégration facilite la collaboration des différents acteurs d’un processus logiciel.
Enfin, la Model Driven Architecture (MDA) est un cadre de travail permettant de structurer la spécification de systèmes au travers de modèles. Ces modèles sont ensuite utilisés pour
automatiser la production de ces systèmes. L’activité de production de systèmes devient donc
avant tout une activité de manipulation de modèles. Les modèles deviennent des entités
de première classe.
La MDA propose une organisation des modèles en suivant la séparation des préoccupations.
La principale séparation est en termes de préoccupations fonctionnelles et de préoccupations
techniques. Pour cela, la MDA organise les modèles en deux grandes catégories : les modèles
indépendants des plates-formes et les modèles spécifiques aux plates-formes. Au sein de ces
deux catégories, les modèles sont structurés par niveaux d’abstraction : du plus général au
plus précis. Le transition d’un niveau à l’autre est réalisé par raffinements successifs.
L’utilisation des techniques de méta-modélisation n’est pas encore accessible à tous. La
transition entre la conception orientée objets ou composants et l’utilisation de ces techniques
représente une étape au même titre que la transition entre l’approche procédurale et les
approches objet et composant. De plus, la navigation entre les quatre niveaux de la pile de
92
Chapitre 4. Méta-modélisation, la vision de l’Object Management Group
méta-modélisation est parfois déroutante et complexe à gérer. Il est nécessaire de prendre
du recul pour comprendre les transitions entre niveaux. Toutefois, l’utilisation des techniques
de méta-modélisation n’est pas destinée à tous les acteurs d’un processus logiciel. Elle est
principalement destinée aux spécialistes d’un domaine d’activité pour fournir un support aux
activités de ces acteurs.
Défis Nous avons pu voir dans ce chapitre que les techniques de méta-modélisation répondent
bien aux problèmes de conception des systèmes, de représentation des connaissances ou de
spécification des activités de workflow. Nous nous proposons donc de répondre à la question suivante : L’utilisation des techniques de méta-modélisation est-elle adaptée et
bénéfique dans le contexte des architectures logicielles à base de composants ?
Plus précisément :
– Comment utiliser les techniques de méta-modélisation pour spécifier les concepts des
langages de description d’architectures et leurs relations? Donc, de disposer d’ADLs en
adéquation avec les processus logiciels.
– Comment structurer la définition et l’utilisation de ces méta-modèles en suivant une
approche par séparation des préoccupations architecturales? Donc, de disposer d’ADLs
simplifiant l’activité de chaque acteur.
– De quelle manière de tels méta-modèles pourraient ils être utilisés pour fournir aux
acteurs des processus logiciels une méthodologie et des moyens de manipulation des
architectures ? Donc, de disposer d’un cadre de travail facilitant la collaboration des
acteurs de processus logiciels.
Deuxième partie
Séparation des préoccupations et
méta-modélisation pour
architectures logicielles
93
Chapitre 5
La proposition CODeX
Ce chapitre présente notre proposition CODeX pour définir des ADLs minimaux, extensibles et respectant la séparation des préoccupations. Il présente l’approche CODeX et discute
de l’utilisation des techniques de méta-modélisation pour définir un langage de description
d’architectures adapté pour un processus logiciel et de sa mise en œuvre au travers d’un
environnement de manipulation d’architectures.
– La section 5.1 présente les prémisses et les objectifs de notre travail.
– La section 5.2 présente une vue d’ensemble de notre approche en termes de structuration. La méthodologie de définition d’un langage de description d’architectures et la
production de son environnement associé sont discutées.
– La section 5.3 présente notre utilisation des techniques de méta-modélisation de l’Object
Management Group pour définir le méta-modèle d’un ADL. Elle précise le méta-métamodèle de CODeX.
– La section 5.4 discute des environnements de manipulation d’architectures associés aux
méta-modèles d’ADLs. Elle donne aussi une vision d’ensemble de notre cadre de travail pour produire à partir d’un méta-modèle d’ADL l’environnement de manipulation
d’architectures associé.
5.1
Objectifs
Nous avons présenté dans la première partie de ce document un panorama de modèles de
composants (cf chapitre 2) et de langages de description d’architectures (ADLs) (cf chapitre
3). De ce panorama, nous avons mis en avant un certain nombre de concepts clés et de
limitations de ces deux approches (cf section 2.5 pour les composants et section 3.5 pour les
ADLs). Les limitations de ces deux approches auxquelles nous essayons de répondre sont au
nombre de quatre.
– Bien que très proches, ces deux approches ne sont pas composables, et il n’est pas
possible de choisir le modèle de composants à mettre en œuvre avec un langage de
description d’architecture donné.
– Les langages de description d’architectures adressent un nombre limité de préoccupations
et ne sont généralement pas extensibles.
– Le méta-modèle des langages de description d’architectures est figé et non explicité, il est
uniquement reflété par la syntaxe. De plus, les préoccupations adressées sont mélangées
95
96
Chapitre 5. La proposition CODeX
à un unique niveau (la syntaxe). Ceci réduit l’aptitude des acteurs d’un processus logiciel
à collaborer.
– Les langages de description d’architectures ne sont exploités que pendant la phase de
production des applications et ne sont pas disponibles pendant la phase d’exécution de
celles-ci.
Enfin, le chapitre 4 a présenté les techniques de méta-modélisation proposées par l’Object
Management Group. Nous avons vu dans ce chapitre que l’utilisation de méta-modèles permet de préciser les concepts d’un domaine d’activité pour disposer de moyens adaptés à la
définition des modèles des systèmes de ce domaine. Nous avons aussi vu dans ce chapitre comment la Model Driven Architecture met en œuvre la séparation des préoccupations pour structurer la définition et l’utilisation de modèles. L’utilisation de la séparation des préoccupations
représente une bonne approche pour faciliter la collaboration des acteurs d’un processus logiciel. Notre travail vise à utiliser conjointement les techniques de méta-modélisation et la
séparation des préoccupations pour améliorer la collaboration des acteurs d’un processus
logiciel autour des architectures.
Notre proposition CODeX est à la fois une méthodologie et un cadre de travail
pour la définition, la production et l’utilisation d’environnements de manipulation
d’architectures visant à faciliter la collaboration des acteurs d’un processus logiciel. Les
quatre objectifs principaux de CODeX sont :
– concevoir des moyens de manipulation d’architectures logicielles qui soient en adéquation
avec les besoins des différents acteurs, et fournir les environnements de manipulation
associés ;
– mettre en œuvre la séparation des préoccupations afin de structurer la définition et
l’utilisation de ces moyens ;
– proposer des solutions qui soient à la fois minimales et extensibles en termes de préoccupations
architecturales ;
– enfin, fournir des représentations d’architectures utilisables en phase d’exploitation des
applications.
Afin d’atteindre ces objectifs, CODeX met en œuvre les techniques de métamodélisation pour définir les moyens de manipulation des architectures. En parallèle, CODeX respecte la séparation des préoccupations pour structurer la définition
et l’utilisation de ces moyens. L’approche CODeX repose sur les éléments suivants.
– La conception d’un ADL se fait au travers de la définition de son méta-modèle à l’aide du
Meta Object Facility (voir section 4.2) de l’Object Management Group. Ce méta-modèle
définit les concepts des ADLs en fonction du domaine d’activité visé.
– Les méta-modèles des ADLs sont organisés selon un certain nombre de plans distincts,
représentant chaque préoccupation architecturale des processus logiciels. Les acteurs de
ces processus disposent de plans personnalisés pour la définition et la manipulation des
architectures.
– Les méta-modèles d’ADL sont utilisés pour produire de manière automatisée les référentiels
destinés à contenir les versions réifiées des architectures. Ces référentiels représentent
le cœur des environnements de manipulation des architectures destinés à faciliter la
collaboration des acteurs de processus logiciels.
5.2. Vue d’ensemble de la proposition CODeX
97
– Ces versions réifiées des architectures sont utilisables tout au long du cycle de vie, de la
conception à l’exécution des applications.
5.2
5.2.1
Vue d’ensemble de la proposition CODeX
Description d’architectures et séparation des préoccupations
Un des reproches que nous avons fait aux ADLs dans le chapitre 3, section 3.5, est de ne
fournir de réponse qu’à certaines préoccupations, cet ensemble étant en général non extensible. De plus, les préoccupations prises en compte sont toutes mélangées à un même niveau
syntaxique. Le méta-modèle d’un tel ADL est rarement explicité et non extensible. La syntaxe
mélange l’ensemble des concepts proposés par l’ADL.
La structuration de ces ADLs est donc limitée, ce qui accroı̂t la difficulté du travail de
chaque acteur tout en réduisant la capacité des acteurs à collaborer tout au long du cycle de
vie des applications. Nous tendons avec CODeX à proposer une réponse à ce problème d’une
part, en méta-modélisant les ADLs en fonction des besoins comme discuté dans la section 5.3.1
et, d’autre part, en structurant cette méta-modélisation par séparation des préoccupations
comme nous le discutons ici.
La figure 5.1 présente une comparaison entre les ADLs et la structuration proposée par
CODeX. Dans le cadre d’un ADL, la partie gauche de la figure, l’ensemble des informations
relatives à la description de l’architecture est mélangée à un niveau syntaxique : la structure
et la dynamique lorsqu’elle est exprimable, les informations relatives au site d’exécution et à
l’implémentation des différents constituants de l’application, les propriétés non fonctionnelles
des applications, etc.
Dans le cadre de CODeX, partie droite de la figure, nous avons décomposé l’expression
de ces différentes informations en trois niveaux contenant un certain nombre de plans 1 pour
structurer leur définition et leur utilisation : le niveau architectural de base (BAL), le niveau
d’annotation (AL) et le niveau d’intégration (IL). Un plan reflète ici une préoccupation,
et sert à regrouper la définition des concepts de cette préoccupation. CODeX utilise aussi
un niveau supplémentaire (ML) pour utiliser une architecture dans le contexte d’un modèle
technologique particulier.
5.2.1.1
Niveau architectural de base
Le niveau architectural de base (BAL, Base Architectural Level ) de la figure 5.1 est le premier niveau de structuration des préoccupations de CODeX. Ce niveau regroupe les concepts
relatifs au cœur des applications et partagés par tous les acteurs de notre processus d’ingénierie
du logiciel. Il définit le vocabulaire commun à tous les acteurs, indépendamment de
toute préoccupation. Dans le cadre actuel de CODeX, où nous visons plus particulièrement
les applications réparties à base de composants, c’est à ce niveau que se trouve défini le métamodèle de composant du domaine. Ce méta-modèle est abstrait dans le sens où il est défini
1. Ce découpage est inspiré des travaux liés à la programmation par objets structurés en contextes (voir
section 4.3.3).
98
Chapitre 5. La proposition CODeX
An ADL
Architecture
Structure
Dynamisme
Placement
Implantation
Deploiement
Administration
Non fonctionnel
Transactions
Persistance
Securite
My ADL(CCM)
My ADL (EJB)
ML
My ADL
Placement
Implantation
IL
Dynamisme
AL
Architecture
"étend"
BAL
"spécialise"
Fig. 5.1 – Comparaison entre ADLs et niveaux d’abstraction de CODeX
indépendamment de toute technologie. Cette approche permet de définir le modèle de composant le plus adapté sans être limité par les solutions technologiques actuelles.
Comme nous l’avons vu dans le chapitre 2, la définition du concept de composant logiciel
varie d’un contexte à un autre. Il ne nous a donc pas semblé souhaitable d’imposer un modèle
de composant particulier, mais plutôt de fournir un moyen pour que les concepteurs d’ADLs
puissent définir le modèle de composant le plus approprié. Il sera à la charge du fournisseur
de l’ADL de rendre disponible par la suite soit une implémentation propriétaire de ce métamodèle soit de proposer un moyen pour projeter ce méta-modèle dans un modèle de composant
technologique particulier (voir section 5.2.1.4). Ce plan est défini par le concepteur d’ADLs
en fonction des besoins applicatifs.
Un second intérêt à cette approche est que la connaissance relative à l’architecture, elle
aussi abstraite, d’une application est indépendante de toute technologie. Il est donc ainsi
possible d’utiliser cette définition avec plusieurs technologies. Cette approche offre deux
avantages. Premièrement, il est possible de ne pas fortement lier la définition de l’architecture avec une technologie et donc, éventuellement, de retarder le choix de la technologie
d’implémentation. Ensuite, la capitalisation de cette connaissance rend possible la migration
future de l’application vers les technologies à apparaı̂tre. La migration, qui sera nécessaire
dans le futur pour les applications dont la vie est longue, sera donc moins problématique.
Ce niveau est utilisé par l’architecte pour définir la structure des applications. Dans le
contexte des composants logiciels, il peut définir les types de composites et de composants,
les instances à utiliser et leur interconnexion. L’expression de l’architecture réalisée à l’aide
de ce niveau sera par la suite partagée et enrichie par les différents acteurs. Chaque niveau
supérieur disposera donc des concepts définis au niveau de base de la même manière qu’une
classe des langages à objets dispose des méthodes et attributs définis dans ses sur-classes. Ce
niveau peut donc être considéré, pour les architectures, comme la classe de base d’un langage
à objets, par exemple la classe java.lang.Object dans le cadre de Java.
5.2.1.2
Niveau d’annotation
Le niveau d’annotation (AL, Annotation Level ) de la figure 5.1 est le second niveau
de structuration des préoccupations de CODeX. Ce niveau permet l’enrichissement de la
5.2. Vue d’ensemble de la proposition CODeX
99
version de base de l’architecture afin de spécifier les informations relatives aux différentes
préoccupations. Afin de poursuivre l’effort de structuration, le niveau d’annotation est composé de différents plans. Chacun de ces plans est dédié à une préoccupation particulière.
Ainsi, la séparation des préoccupations est respectée et le nombre de plans sera dépendant
du nombre de préoccupations relatives à un contexte applicatif. Cette structuration apporte
ainsi une réponse à l’utilisation d’ADLs (( sur mesure )) ne fournissant des réponses qu’aux
besoins.
Chaque plan du niveau d’annotation propose un raffinement de l’architecture
de base pour une préoccupation donnée. Pour cela, les plans d’annotation étendent
l’architecture de base en annotant chaque concept de base par un ensemble d’informations
relatives à la préoccupation du plan concerné. Un plan d’annotation est donc composé de
deux parties. (1) Les concepts de ce plan d’annotation sont définis dans un plan de base. (2)
Un tel plan hérite du plan de base de l’architecture pour disposer des concepts définis dans
ce dernier et utilise le plan de base définissant les concepts relatifs à la préoccupation (cf
figure 5.2). Ainsi, les concepts de base architecturaux peuvent être mis en relation avec les
concepts de la préoccupation, et donc enrichis. Ces plans sont donc définis conjointement par
le concepteur de l’ADL et par des spécialistes de chaque domaine pour savoir quels sont les
concepts nécessaires dans le contexte d’utilisation considéré.
Annotation
AL
architecture
Base Annot.
Fig. 5.2 – Principe d’enrichissement du plan de base architectural
Le fait de structurer le niveau d’annotation en plusieurs plans permet une mise en œuvre
de la séparation des préoccupations. En effet, pour chaque préoccupation un plan est défini de
manière indépendante aux autres préoccupations. Par exemple, le fait d’associer une instance
de composant avec un site d’exécution ne dépend pas du fait d’associer une instance de
composant avec une archive contenant l’implantation de cette instance. D’autre part, il est
ainsi possible de définir autant de plans d’annotation que nécessaire (un par préoccupation)
et de n’utiliser que les plans requis. Ici encore, la définition de l’architecture est réalisée
indépendamment des solutions technologiques qui seront utilisées pour la mise en œuvre de
l’application. Ceci tient au fait que l’architecture de base est abstraite et que chaque plan de
base est lui aussi défini de manière indépendante des technologies.
Ce niveau est utilisé par chaque acteur autre que l’architecte pour apporter sa contribution
à l’édifice. Dans le cadre de notre processus logiciel il existera un plan pour l’expression de
la dynamique, un pour l’intégrateur et un pour le placeur. Ensuite, un plan est défini pour
chaque préoccupation supplémentaire comme par exemple pour prendre en compte la qualité
de service des applications. Dans le cadre de nos expérimentations actuelles, nous n’avons
pas mis en œuvre de plan relatif aux propriétés non fonctionnelles comme la persistance, les
transactions ou la sécurité. Mais de tels plans peuvent aussi être définis. Une fois tous les plans
nécessaires définis, il reste à les intégrer pour fournir une version globale de l’architecture.
100
5.2.1.3
Chapitre 5. La proposition CODeX
Niveau d’intégration
Le niveau d’intégration (IL, Integration Level ) de la figure 5.1 est le troisième niveau
de structuration des préoccupations de CODeX. Ce niveau permet l’intégration des
différents plans du niveau d’annotation pour fournir une version complète et
exploitable de l’ADL. Contrairement au tissage de l’approche orientée aspects, ce niveau
ne fait pas une fusion par écrasement des différentes préoccupations. Il y a conservation de
la séparation des préoccupations : il est toujours possible de voir les architectures sous l’angle
d’une préoccupation. La non-fusion des préoccupations est une base de notre mise en œuvre
de la séparation des préoccupations pour l’ensemble du cycle de vie des applications. Ainsi,
cette approche permet de conserver cette séparation lors de l’exécution des applications.
Les moyens disponibles pour la définition d’une architecture à ce niveau sont à mettre
en parallèle avec les moyens fournis par un ADL (( classique )) comme ceux présentés dans
le chapitre 3. C’est à ce niveau qu’un ADL défini avec CODeX est disponible et comparable
aux ADLs existants. Le principal bénéfice ici est la structuration que CODeX apporte par sa
mise en œuvre de la séparation des préoccupations. Tous les concepts requis pour définir une
architecture sont disponibles et structurés. De plus, cette version globale de l’architecture est
abstraite car toujours exprimée indépendamment des technologies. La définition du plan est
quant à elle principalement réalisée par le concepteur d’ADLs.
Pour réaliser l’intégration des plan d’annotation, le plan d’intégration est défini par
héritage de tous les plans d’annotation. L’utilisation de l’héritage permet de regrouper tous
les concepts provenant à la fois du plan niveau architectural de base et les concepts ajoutés
dans les différents plans d’annotation. Comme les concepts provenant du niveau architectural
de base ne sont pas modifiés dans les plan d’annotation, ils se retrouvent tels quels dans le
plan d’intégration. De même, les annotations introduites au niveau précédent par mise en
relation avec les concepts de base se retrouvent au sein de ce plan. Pour chaque concept de
base, toutes les relations définies dans chaque plan du niveau précédent sont ainsi associées
au concept de base dans le niveau d’intégration.
Ce niveau n’est pas uniquement un niveau d’intégration des plans tels quels. Il est en effet
utilisé, par exemple, par le déployeur pour préciser la stratégie de déploiement à mettre en
œuvre. Dans notre contexte d’applications à base de composants, il peut être important de
préciser l’ordonnancement de déploiement des instances de composants. Encore à ce niveau,
l’architecture est abstraite, il en est donc de même pour le processus de déploiement. Ce
processus est exprimé indépendamment des particularités de chaque modèle technologique. Le
processus de déploiement est exprimé à l’aide d’un ensemble de primitives liées à la dynamique
et défini dans le niveau architectural de base. Enfin, ce niveau est disponible à l’exécution
pour l’administrateur afin d’avoir accès aux opérations de reconfiguration, elles aussi définies
à partir des primitives liées à la dynamique.
A ce point, nous disposons des moyens pour exprimer totalement une version abstraite
des architectures des applications visées. Cette version ayant du sens essentiellement pour sa
mise en œuvre, il faut maintenant faire le lien avec les modèles de composants technologiques :
la projection.
5.2. Vue d’ensemble de la proposition CODeX
5.2.1.4
101
Projection vers un modèle technologique
La projection d’un ADL abstrait défini en CODeX se fait au travers de la définition
de plans au niveau de projection (ML, Mapping Level ) de la figure 5.1. Comme au niveau
d’annotation, il est possible de définir plusieurs plans de projections. Pour chaque technologie
de mise en œuvre des applications visée, un plan de projection doit être défini. L’objectif
principal de ce plan est de faire le lien entre la représentation abstraite de l’architecture
définie par les trois niveaux de CODeX et les instances applicatives, les instances qui offrent
le service aux usagers, du modèle technologique choisi.
En addition de ce lien entre représentation de l’architecture et instances applicatives, ces
plans ont pour objectif de mettre en œuvre les primitives de la dynamique, définie au niveau
du plan de base architectural, dans les modèles technologiques visés. Nous passons donc à
ce niveau dans le monde concret des technologies existantes. L’implantation, dans le modèle
de composants choisi, des primitives liées à la dynamique va fournir un support à la fois à
la mise en œuvre du processus de déploiement, qui pourra de plus être raffiné, et à celle des
opérations de reconfiguration pour le modèle. Un exemple de ces mises en œuvre doit répondre
à la question : (( comment une instance de composant est-elle créée? ))
La définition des plans de ce niveau est réalisée par des spécialistes des modèles technologiques en collaboration avec les concepteurs d’ADLs. Il est en effet requis de comprendre à
la fois les concepts définis dans les différents plans de base, architectural et de préoccupation,
et de maı̂triser les moyens disponibles dans les modèles existants. Pour les concepts définis
dans le plan de base architectural et qui n’existent pas dans le modèle technologique, les
spécialistes du modèle doivent les mettre en œuvre à l’aide des artefacts disponibles dans ce
modèle. Cette partie représente un des aspects les plus techniques de la mise en œuvre de
CODeX car il n’est pas possible de fournir une méthodologie pour réaliser cette projection
dans tout modèle technologique.
5.2.2
Méthodologie de définition d’un ADL
La méthodologie associée à CODeX répond à la question suivante : (( Comment définir
un nouvel ADL ? )) Elle précise comment définir un ADL en fonction du domaine d’activité visé et en respectant le découpage en plans défini dans la section précédente. Cette
méthodologie est découpée en cinq étapes.
1. Il faut en premier lieu identifier les préoccupations du domaine d’activité liées aux
objectifs du processus logiciel. Cette identification recense tous les concepts importants
qui doivent être disponibles dans l’ADL. Deux catégories de préoccupations doivent être
identifiées :
(a) les préoccupations liées aux concepts communs à tous les acteurs : le modèle de
composants qui représente le cœur des architectures ;
(b) les autres préoccupations qui reposent sur ce modèle de composants.
2. Une fois les différentes préoccupations identifiées, il faut les formaliser. Pour cela, il
faut tout d’abord caractériser les concepts communs aux différentes préoccupations (le
vocabulaire commun à tous les acteurs) et définir le plan de base de l’architecture. Ce
plan fournit le modèle abstrait de composants associé à l’ADL.
102
Chapitre 5. La proposition CODeX
3. Le plan de base étant défini, il faut pour chaque préoccupation caractériser, d’une
part, les concepts de base de cette préoccupation et définir le plan de base de cette
préoccupation et, d’autre part, les relations entre ces concepts de base de la préoccupation
et les concepts du plan de base architectural.
4. La caractérisation de la composition de ces différents plans donne une version abstraite
de l’ADL, c’est-à-dire indépendante de toute technologie de mise en œuvre des applications. Cette caractérisation peut être résumée par l’équation suivante :
ADL = Σ plans d’annotations
5. Enfin, il faut spécialiser la version abstraite de l’ADL pour sa projection dans une technologie de mise en œuvre des applications. Il est possible de définir plusieurs projections
afin d’utiliser un même ADL avec différentes solutions technologiques.
5.3
5.3.1
CODeX et méta-modélisation
Méta-modélisation d’ADLs
La fourniture d’un ADL généraliste et extensible ne nous semble pas la solution la plus
adaptée pour répondre aux besoins des acteurs de processus logiciels variés (voir section 3.5).
En effet, il peut fournir un noyau de base non adapté aux besoins applicatifs et, d’autre part,
des propositions comme xADL (voir section 3.3.2) impose pour chaque nouvelle extension de
développer de manière ad hoc les outils associés à celle-ci.
Nous avons pu voir dans le chapitre 4 l’intérêt d’utiliser une approche dirigée par les
modèles comme la MDA. Nous allons présenter dans la suite de cette section la manière
dont nous avons mis en œuvre la MDA pour méta-modéliser des ADL afin d’atteindre notre
objectif. Le choix de cette approche représente à nos yeux principalement des avantages :
– disposer d’un ADL en adéquation avec les besoins de chaque domaine applicatif,
– structurer un ADL et son utilisation par la mise en œuvre de la séparation des préoccupations,
– disposer d’un cadre homogène en méta-modélisant ADL et modèle de composants associé,
– bénéficier des règles standardisées d’automatisation de la production d’environnements
associés aux méta-modèles comme celles fournies par le MOF,
– enfin, en plus de capitaliser l’information relative aux architectures, l’information relative à la conception des ADLs est elle aussi capitalisée et donc il est possible de les faire
évoluer.
Cependant, il est à préciser qu’actuellement, les techniques de méta-modélisation ne sont
pas aussi courante d’usage que les techniques de programmation par exemple. Il en résulte
donc qu’un inconvénient de notre approche est de mettre en œuvre ces techniques. Toutefois,
nous restons confiants vis-à-vis de ce point. Premièrement, seuls les concepteurs d’ADLs ont
besoin de les maı̂triser, et non l’ensemble des acteurs de notre processus d’ingénierie. Ensuite,
ces techniques sont en plein essor comme le montre l’intérêt porté par certains consortiums
industriels tel que l’Object Management Group.
5.3. CODeX et méta-modélisation
5.3.2
103
La pile de méta-modélisation de CODeX
L’utilisation de la méta-modélisation dans le contexte de CODeX est basée sur les techniques de méta-modélisation définies par l’OMG et mises en œuvre dans le cadre du MOF.
La structuration verticale du MOF, appelée aussi pile de méta-modélisation, est décomposée
en quatre niveaux (voir section 4.2.1.2). La pile de méta-modélisation de CODeX est un peu
différente de cette pile MOF à quatre niveaux, puisqu’elle introduit un niveau supplémentaire.
Le MOF est destiné à produire des applications. CODeX est destiné à produire des représentations
d’applications, leurs architectures.
La pile de méta-modélisation de CODeX est structurée en quatre niveaux comme illustré
dans la figure 5.3. Le niveau M3 de CODeX correspond à un ensemble de règles de structuration appliquées à l’utilisation du MOF. C’est le méta-méta-modèle de CODeX. Il propose
une spécialisation du MOF pour notre contexte, par restriction aux concepts utilisés. Afin
d’introduire de la sémantique, certains packages sont annotés et organisés pour structurer
leur utilisation (voir section 5.3.4). Cette utilisation sort du contexte standard du MOF.
Concepts CODeX
M3
Metamodele ADL
M2
Modele architecture
M1
Description application
M0
Instance application
Fig. 5.3 – Pile de méta-modélisation à quatre niveaux de CODeX
Les méta-modèles d’ADL sont définis au niveau M2, en respectant les règles définies dans
le méta-méta-modèle de CODeX. Ce niveau regroupe la définition de l’ensemble des concepts
liés aux environnements de description des architectures : les ADLs. Ne sont définis dans ce
niveau que les concepts utiles à un contexte d’utilisation. C’est au travers de la définition de
ces concepts qu’il est possible de disposer d’ADLs spécialisés et en adéquation avec les besoins
des acteurs du processus d’ingénierie du logiciel. Il peut être défini autant de niveaux M2 que
nécessaire. On pourra donc trouver une définition de ce niveau pour les applications de type
télécom, une autre pour les applications de type commerce électronique, une troisième pour
les systèmes embarqués, etc. Ainsi, chacun dispose de son ADL spécialisé : en adéquation avec
son contexte d’utilisation et non alourdi par un ensemble de concepts inutiles.
Les architectures des applications, leurs modèles, sont définies au niveau M1. Ces définitions
reposent sur les concepts définis au niveau M2. Elles sont similaires à une définition d’architecture telle que le permettent les langages de description d’architectures. Une fois définis,
ces modèles d’applications peuvent être utilisés pour créer une ou plusieurs instances des
applications. Ils peuvent donc être comparés aux classes dans le contexte des langages de
104
Chapitre 5. La proposition CODeX
programmation orientée objet. Dans ce cadre, le mécanisme d’instanciation est défini par le
processus de déploiement des applications, c’est-à-dire l’installation sur les sites d’exécution
des archives de composants, l’initialisation des serveurs de composants, la création des instances de composants, leur interconnexion et leur configuration.
Le niveau M0 du MOF est peuplé des instances d’applications. Comme nous utilisons CODeX pour définir en premier lieu des architectures, le niveau M0 n’est pas peuplé des instances
applicatives, mais des instances représentant les architectures des applications. Celles-ci sont
donc à la fois les instances des modèles d’applications, la réification de l’architecture, et les
méta-instances des applications, c’est-à-dire la description des instances applicatives qui fournissent les services aux usagers. Pour chaque instance (de composant, de connecteur, etc)
définie au niveau M1 une représentation est créée au niveau M0. Ces instances de niveau
M0 vont représenter l’architecture de l’application qui s’exécute réellement dans le système et
contenir les méta-informations utiles au déploiement et à l’administration de cette application.
Enfin, à côté de ces quatre niveaux, les instances applicatives existent dans le contexte
d’un modèle technologique de composant particulier. Un intérêt double de CODeX est donc de
fournir, d’une part, une représentation standard des applications quelque soit la technologie
d’implémentation utilisée et, d’autre part, de ne pas remettre en cause les technologies utilisées
puisque les instances applicatives sont utilisées dans le cadre strict de leur modèle, sans
extension ni modification. La réification des concepts définis au niveau M2, et non disponibles
dans les modèles technologiques, se situera donc au niveau M0 et non au sein des applications.
Par exemple, un modèle de composants ne disposant que de références et non du concept de
connecteur pourra profiter de ce dernier au niveau de son architecture et donc bénéficier de
leur capacité en termes de reconfiguration. A l’exécution, les instances de niveau M1 et M0
coexistent et fournissent une version exploitable des architectures des applications.
5.3.3
5.3.3.1
Support de la structuration des méta-modèles
Définition des plans avec le MOF
Nous avons discuté dans la section 5.2 de la structuration globale d’un ADL sous forme de
plans. Pour définir un ADL en respectant cette structuration par séparation des préoccupations,
des correspondances doivent être définies entre les termes utilisés dans le chapitre précédent
et les concepts offerts par le MOF. Les plans de CODeX servent à structurer le méta-modèle
d’un ADL en regroupant des concepts dépendant les uns des autres. L’artefact de structuration offert par le MOF est le package qui regroupe un ensemble de définitions. Il est donc
logique d’utiliser un package MOF pour définir chacun des plans d’un ADL. De plus, les packages sont utilisables de différentes façons : imbrication, héritage, import ou regroupement
(cluster ). Cela répond aux besoins vis-à-vis des plans qui peuvent être liés de deux manières :
utilisation ou héritage des concepts contenu dans un plan inférieur.
Le méta-modèle d’un ADL est donc défini comme un ensemble de packages contenant les
concepts relatifs à une préoccupation. Le package du plan de base architectural regroupe tous
les concepts liés au cœur du métier. Ces concepts sont définis par des classes MOF et mis en
relation par des associations MOF 2 . Les plans de base d’annotation sont définis de manière
2. Dans le reste de ce chapitre, l’utilisation des termes package, classe, association fera toujours référence à
des packages MOF, des classes MOF et des associations MOF si non précisé.
5.3. CODeX et méta-modélisation
105
similaire. Les plans d’annotation sont, quant à eux, définis comme héritant du plan de base
architectural et important le plan de base d’annotation associé. Ainsi, les concepts définis
dans le plan de base architectural sont disponibles tels quels dans le plan d’annotation, de la
même manière que s’ils étaient défini directement dans le plan d’annotation ; et les concepts
du plan de base d’annotation associé sont accessibles, avec la précision qu’ils proviennent
de ce dernier plan. La mise en œuvre de la méta-modélisation correspond donc bien à notre
vision de la structuration présentée dans la section 5.2.
5.3.3.2
De l’utilisation de l’héritage de packages
L’héritage de packages n’est pas une notion courante dans le contexte des technologies
à base d’objets et de composants. L’usage courant est plutôt de faire l’importation d’un
package (en fait de tous les concepts contenus dans ce package) puis de travailler par héritage
des concepts dans le but de les étendre de manière unitaire (extension d’un concept à la fois).
Cependant, cette approche introduit plusieurs inconvénients. Premièrement, chaque acteur de
notre processus manipulerait le même concept avec des noms différents : un composant pour
l’architecte deviendrait un composant localisé pour le placeur et un composant implémenté
pour l’intégrateur. Pourtant, le cœur du composant défini par l’architecte ne change pas.
Ensuite, dans le but d’intégrer toutes les versions enrichies d’un concept, l’héritage multiple
serait mis en œuvre. Ceci pourrait poser des problèmes de nomenclature, deux attributs
portant le même nom par exemple, qui briseraient la relation d’héritage multiple. En dernier
lieu, comment serait nommée la version intégrée des concepts? Un composant est toujours un
composant, mais il serait renommé pour la n-ième fois.
L’utilisation de l’héritage de package et de la mise en relation de concepts avec les associations est intéressante pour plusieurs raisons. Premièrement, elle est en harmonie avec
notre souhait de permettre le co-design, tous les acteurs partagent un concept en utilisant le
même nom. Parler de la même chose avec des termes différents est une perte importante de
temps et de calme. Toutefois, cela n’empêche pas chaque acteur d’enrichir un concept du plan
de base architectural par un concept défini dans un plan de base d’annotation en utilisant
une association. De plus, il est possible de définir autant d’associations que nécessaire pour
enrichir un concept, donc pas de limitation en termes de nombre de préoccupations prises en
compte. Ensuite, l’intégration de toutes les préoccupations est relativement simple. Définir le
package d’intégration comme héritant de tous les packages d’annotations implique que tous les
concepts présents dans ceux-ci se retrouvent dans le package d’intégration. Ainsi, le concept
de composant contenu dans le package d’intégration contient toutes les associations vers les
concepts définis dans les différents packages d’annotation. Le concept de base reste inchangé,
il est simplement enrichi de toutes les associations relatives aux préoccupations et chaque
acteur ne voit au travers de son plan que les associations qui le concernent. Enfin, au delà du
fait que la mise en œuvre de cette approche est plus simple que l’importation de packages et
l’héritage de concepts, l’utilisation de l’héritage de packages semble mieux réifier notre volonté
d’enrichir les concepts de base par séparation des préoccupations.
106
5.3.3.3
Chapitre 5. La proposition CODeX
De l’utilisation des associations au niveau d’annotation
Tout comme nous avons défini une utilisation particulière pour l’organisation des packages
MOF définissant les différents plans des méta-modèles, certaines règles sont à respecter pour
mettre en relation les concepts des différents plans de base au sein des plans d’annotation.
Nous avons choisi de mettre en œuvre ces relations entre concepts de base au travers d’associations MOF. Pour respecter la séparation des préoccupations et simplifier sa mise en œuvre,
nous avons choisi de ne pas modifier les concepts définis au sein du plan de base architectural.
Pour garantir ce point, il est important de suivre certaines règles lors de la définition les
associations du niveau d’annotation.
Chaque association est définie avec une référence (cf section 4.2.2.3) afin de faciliter la
navigation. Cette utilisation conjointe association / référence modifie la projection des classes
MOF en interfaces OMG IDL. Afin de ne pas modifier l’interface du concept provenant du
plan de base architectural dans les différents plans d’annotation, une référence ne doit pas
être définie sur un concept du plan de base mais sur un concept de plan d’annotation. La
seule modification autorisée par rapport au plan de base est la définition d’associations (qui ne
modifient pas la projection vers les interfaces OMG IDL). Ainsi, les définitions des concepts du
plan de base architectural restent inchangées et l’intégration des plans d’annotation devient
triviale. Dans le cadre de nos expérimentations, ce point ne s’est pas illustré comme réduisant
les capacité de mise en œuvre vis-à-vis de notre utilisation.
5.3.4
Méta-méta-modèle de CODeX
La figure 5.4 présente le méta-méta-modèle de CODeX. Ce méta-méta-modèle précise
la manière dont le MOF doit être utilisé pour structurer la définition de méta-modèles en
respectant la séparation des préoccupations. Il est défini au travers d’un certain nombre de
(( types )) de packages.
1. Le (( type )) de package ArchitecturalBase sert à définir l’unique package de base architectural d’un méta-modèle d’ADL.
2. Pour chaque préoccupation deux (( types )) de packages sont à utiliser.
(a) AnnotationBase sert à définir le package contenant les concepts de base d’une
préoccupation.
(b) Annotation sert à définir le package d’intégration des concepts d’une préoccupation
au sein de l’architecture. Un tel package doit à la fois hériter du package de
base architectural (dans le but de l’enrichir) et utiliser le package de base associé
(définissant les concepts de la préoccupation).
3. Le (( type )) de package Integration sert à définir l’unique package d’intégration des
différentes préoccupations d’un méta-modèle d’ADL. Ce type de package hérite de tous
les packages d’annotation. Il représente l’ADL.
4. Le (( type )) de package Mapping sert à définir une ou plusieurs projections vers un
ou plusieurs modèles technologiques de composants. Un package de ce type hérite du
package d’intégration d’un ADL.
Cette vision globale du niveau de méta-méta-modélisation dans CODeX reflète la méthodologie
(cf section 5.2.2) de définition des méta-modèles d’ADLs en fonction des besoins, tout en respectant la séparation des préoccupations. Ce méta-méta-modèle représente le moyen à utiliser
5.4. Environnement associé à un ADL
107
CODeX
<<Mapping>>
1
<<Integration>>
<<inherits>>
*
<<inherits>>
<<Architectural
Base>>
<<Annotation>>
1
<<inherits>>
1
1
<<uses>>
<<Annotation
Base>>
Fig. 5.4 – Méta-méta-modèle de CODeX
pour la définition des différents plans d’un ADL. La séparation des préoccupations sert de
base à la structuration de la définition des méta-modèles d’ADLs (voir chapitre 6) ainsi qu’à
leur utilisation (voir chapitre 7). Une fois le méta-modèle d’un ADL défini, un environnement d’utilisation est à mettre en œuvre. Celui-ci permet à la fois de définir et d’exploiter
les architectures. Ces deux activités, lorsqu’elle sont discutées conjointement, seront souvent
regroupées sous le terme d’utilisation dans la suite de ce document.
5.4
Environnement associé à un ADL
L’approche CODeX tend aussi à fournir des architectures aussi bien lors de la phase
de conception que lors de la phase d’exécution des applications. Il est donc nécessaire de
disposer d’un environnement supportant cette utilisation. Cette section discute à la fois de
l’architecture des environnements, de leur utilisation et de leur mise en œuvre.
5.4.1
Réification des architectures
L’utilisation d’un référentiel de méta-informations représente une base de la réification des
définitions d’architectures. Ce référentiel a pour objectif de faciliter la collaboration des acteurs de processus logiciels et de rendre les définitions d’architectures disponibles à l’exécution.
Pour supporter la séparation des préoccupations, tout au long du cycle de vie des applications,
il est important que ce référentiel respecte aussi cette séparation.
Tout d’abord, l’architecture est centrale dans un processus logiciel (cf chapitre 1). Il est
donc important de rendre sa représentation disponible dans un format pivot facilement utilisable. La version réifiée de l’architecture nous semble un format adéquat répondant bien à
ce problème. Il est en effet aisé de partager un référentiel entre différents acteurs. C’est par
exemple le cas du référentiel des interfaces de la spécification CORBA 2.
Le support de la séparation des préoccupations au sein du référentiel permet de fournir
un ensemble de vues sur ce référentiel, chacune d’entre elles étant dédiée aux préoccupations
d’un acteur du processus logiciel comme le montre la figure 5.5. Ces vues sont principalement
utilisées pendant la phase de définition des architectures. Une fois la structure des applications
définie par l’architecte, les différents acteurs vont pouvoir enrichir cette version de base pour
108
Chapitre 5. La proposition CODeX
spécifier, par exemple, le placement des instances de composants et les implémentations à
utiliser.
Architecte
Vue par
preoccupation
Developpeur
Integrateur
Referentiel de
Meta−donnees
Administrateur
Deployeur
Placeur
Fig. 5.5 – Vues par préoccupation du référentiel de méta informations
Ensuite, lorsque la spécification des architectures atteint une masse critique (en termes
d’information requise), les déployeurs peuvent intervenir et préciser le processus de déploiement.
Cette activité se situe au niveau du plan d’intégration (voir section 5.2.1.3). Il est en effet
nécessaire de disposer de toutes les annotations de l’architecture pour définir la version finale de ce processus. A ce niveau, le référentiel contient non seulement des méta-données
–la description de l’architecture– mais aussi des traitements –la mise en œuvre du processus de déploiement. Cette étape représente la transition entre les phases de définition et
d’exploitation des architectures. Ceci reflète notre motivation première pour disposer d’une
version réifiée des architectures au-delà de la phase de conception : le support du processus de déploiement. Une fois le processus totalement spécifié, le déployeur initie l’évaluation
de ce processus et contrôle son déroulement. Une instance de l’application est dorénavant
disponible.
Enfin, une fois des instances d’applications existant dans le système, le référentiel conserve
tout son intérêt pour les administrateurs. Il contient en effet non seulement des méta-données –
la définition des architectures – mais aussi des traitements – la dynamique de ces architectures.
L’administrateur dispose donc d’un support à la supervision de l’application ; il a accès à son
état, mais aussi à un ensemble d’opérations de reconfiguration définies par le déployeur ou
l’administrateur. Au delà de ces opérations de base, il est possible pour l’administrateur de
définir des traitements supplémentaires. Ceux-ci peuvent regrouper des opérations prédéfinies
utilisées régulièrement de manière groupée ou bien des opérations non anticipées. Il est aussi
possible de substituer des instances de composants par des versions plus récentes, par exemple
pour la correction d’erreur, ou encore de redéfinir le placement des instances, par exemple
pour compenser une panne d’un site d’exécution. Ces deux activités ne mettant en jeu qu’une
préoccupation de l’architecture, disposer de la séparation des préoccupations à ce niveau
se justifie pour simplifier l’activité de l’administrateur. Ce dernier peut donc intervenir sur
l’architecture soit au niveau du plan d’intégration, soit au niveau d’un des plans d’annotation
(voir section 5.2.1.2).
5.4. Environnement associé à un ADL
5.4.2
109
De l’utilisation d’un référentiel de méta-données
L’utilisation d’un référentiel de représentation des architectures à l’exécution est discutable. En effet, il pourrait être argumenté que la co-localisation des informations relatives à
chaque élément d’une application est une meilleure solution qu’un référentiel centralisé. Tout
comme un objet co-existe avec sa classe au sein d’un environnement à objets comme Smalltalk ou Java, la description d’une entité pourrait être réifiée dans le même environnement
d’exécution que cette entité. De cette façon, il serait possible d’interroger directement une
entité au travers d’un mécanisme réflexif pour découvrir son état et ses capacités de traitement. Sur un autre plan, il serait aussi relativement simple de garantir la cohérence entre
l’état d’un élément et sa description de niveau méta puisque toute modification sur le premier
serait directement reportable sur la seconde. Enfin, à un niveau plus technique, il serait facilement démontrable que l’exécution d’une méta-opération, par exemple de reconfiguration
d’un élément, serait plus performante.
La mise en œuvre de la co-localisation des méta-données avec les entités qu’elles décrivent
imposerait de disposer de deux environnements distincts de manipulations des architectures :
– un référentiel pour les phases de conception et de production du processus logiciel ;
– un environnement réflexif pour la phase d’exécution de ce processus.
La prise en compte du processus de déploiement, qui représente la transition entre ces deux
phases, peut s’envisager de deux manières :
– un outil extérieur au référentiel contenant l’architecture exploite celle-ci pour réaliser le
déploiement ;
– le référentiel inclut les traitements de mise en œuvre du processus de déploiement.
La fourniture d’un référentiel de méta-données regroupant à la fois une réification des architectures et la possibilité de définir des traitements permet de répondre aux besoins de manipulation des architectures, de déploiement et d’administration des applications. Ces traitements
représentent la mise en œuvre de la dynamique des applications. L’architecture est alors
réellement au cœur du processus logiciel.
Cette approche permet de fournir des représentations d’architectures indépendantes de
tout modèle technologique, ce qui est plus complexe à réaliser si les méta-données sont
intégrées dans l’environnement d’exécution. De plus, pour argumenter sur un plan plus technique, il serait beaucoup plus difficile de fournir, sans référentiel, une vision globale de l’architecture d’une application de manière non intrusive vis-à-vis de l’exécution de cette application.
La supervision des applications deviendrait alors une pénalité à leur exécution.
En conséquence, l’utilisation d’un référentiel pour représenter les architectures sous forme
réifiée répond bien aux besoins du processus logiciel dans son intégralité. Il permet de fournir
une représentation des architectures de manière indépendante à toute technologie (de disposer
des PIMs des architectures). La possibilité de définir des traitements dans ce référentiel permet
d’une part, de supporter la dynamique des architectures et, d’autre part, d’exprimer des
éléments de cette dynamique au-delà de la phase de conception, c’est-à-dire avoir la possibilité
lors de l’exécution des applications de définir des actions de reconfiguration non anticipées.
110
5.4.3
Chapitre 5. La proposition CODeX
Outillage associé aux référentiels
L’utilisation des référentiels est décomposable en deux phases dont la démarcation est
représentée par l’évaluation du déploiement des applications comme nous l’avons discuté
dans la section précédente. L’utilisation pré-déploiement des référentiels regroupe toutes les
activités liées à la définition des architectures. L’utilisation post-déploiement regroupe quant
à elle toutes les activités liées à l’exploitation des architectures. Les deux types d’utilisation
des référentiels induisent donc le besoin de deux catégories d’outils.
La première catégorie d’outils relatifs à la définition des architectures regroupe trois types
d’usagers. Premièrement, les architectes définissent le cœur des architectures. Ils n’utilisent
pas d’informations présentes dans le référentiel si ce n’est celles qu’ils définissent. Ensuite, les
acteurs liés à l’activité d’annotation. Ceux-ci utilisent les informations définies par les architectes et introduisent de nouvelles informations. Pour ces deux types d’acteurs une interface
graphique interagissant avec le référentiel représente une bonne solution alliant souplesse
et facilité d’utilisation. Chaque acteur manipulant un ensemble de concepts prédéfinis mais
propres à son activité, un outil graphique générique paramétrable par les concepts à utiliser
constitue une solution dédiée et souple. Elle évite d’avoir à produire pour chaque acteur un
outil particulier. Enfin, les déployeurs doivent pouvoir préciser le processus de déploiement ;
un outil graphique n’est donc pas suffisant. Il est nécessaire de disposer à ce niveau d’un
moyen de définir des traitements. Une console dédiée à l’écriture de scripts, par exemple,
représente donc un élément important.
La seconde catégorie d’outils relatifs à l’exploitation des architectures regroupe les administrateurs et les déployeurs. Ici encore l’utilisation d’un outil graphique apporte une facilité
d’utilisation pour accéder à l’architecture. Une console graphique de supervision est donc une
réponse intéressante permettant d’offrir une vision globale de l’architecture d’une instance
d’application s’exécutant. Toutefois, cet outil ne doit pas se limiter à l’accès aux informations relatives à l’architecture mais doit également permettre d’invoquer les traitements liés
au déploiement et à la reconfiguration des applications. Pour cette dernière activité, nous
avons mentionné dans la section précédente que la possibilité de définition de traitements non
anticipés était une fonctionnalité intéressante. Ici encore, une console dédiée à la définition
de ces traitement est donc nécessaire. Cette console représente en quelque sorte le shell des
administrateurs Unix.
Les besoins en termes d’outils peuvent donc être résumés comme suit :
– une console graphique d’accès à l’information contenue dans le référentiel, paramétrable
par les concepts manipulables, et donc dédiée pour l’utilisation de ces concepts ;
– une console graphique d’ajout d’informations dans le référentiel, paramétrable par les
concepts manipulables et donc elle aussi dédiée pour ces concepts ;
– une console graphique d’invocation de traitements disponibles sur l’architecture, paramétrable par les traitements disponibles et dédiée pour ces traitements ;
– une console textuelle de définition de traitements, par exemple sous la forme de scripts.
L’utilisation du terme console et non d’outil est motivée par le fait qu’un outil peut contenir
plusieurs de ces consoles. Par exemple, un administrateur a besoin d’une console d’accès
à l’information, d’une console d’invocation et d’une console de définition de traitements.
Une approche intéressante pour fournir les outils est l’approche composants. Les différentes
5.4. Environnement associé à un ADL
111
consoles seront composées et configurées (paramétrées par les concepts manipulés) en fonction
des acteurs et de leurs préoccupations.
5.4.4
Chaı̂ne de production des environnements
Comme nous avons pu le voir dans cette section, l’environnement d’utilisation de CODeX est structuré autour d’un référentiel de méta-informations. Ce référentiel sert à stocker
les descriptions d’architectures. Il doit donc permettre de manipuler l’ensemble des concepts
définis au niveau du méta-modèle (voir section 5.3.1). Pour obtenir un environnement adapté à
une utilisation particulière, celui-ci doit être en adéquation avec le méta-modèle du domaine
applicatif visé. Ainsi, la spécification du référentiel par le méta-modèle est une approche
répondant aux motivations : le référentiel est réduit aux concepts requis et couvre l’ensemble
des besoins. Du point de vue des outils, nous avons plusieurs fois mentionné dans cette section le besoin de paramétrer ceux-ci avec les concepts manipulés par chaque acteur de notre
processus d’ingénierie. Ici encore, une partie de l’environnement se retrouve spécifié par le
méta-modèle du domaine applicatif. La fourniture de l’environnement repose donc elle aussi
sur le méta-modèle considéré. L’automatisation de la fourniture de l’environnement est ainsi
un des objectifs de notre approche.
ADL
Outil UML
Concepteur
d’ADL
ou MOF
Console
CODeX
Generateurs
XMI
utilise
Referentiel
Parseur
acteurs
DTD
Fig. 5.6 – De la définition à l’utilisation d’un ADL avec CODeX
La figure 5.6 présente l’approche suivie pour produire l’environnement d’utilisation d’un
ADL à partir de son méta-modèle. Le Meta Object Facility (MOF) présenté dans la section 4.2
définit des règles de projection à partir d’un méta-modèle pour obtenir les interfaces d’un
référentiel de manipulation de modèles. Cette technique est utilisée dans le cadre de CODeX
pour obtenir le référentiel de méta-information à partir des méta-modèles d’ADLs. Une fois le
méta-modèle d’un ADL défini et sauvegardé en XMI (XML Metadata Interchange), l’outillage
CODeX produit un référentiel (interfaces d’utilisation et implémentation) pour définir et
exploiter des architectures. Ce point sera discuté plus en détails dans les chapitres 7 et 8.
De manière similaire, la version XMI du méta-modèle peut aussi être exploitée pour définir
la DTD des modèles contenus dans le référentiel, toujours selon les règles de projection du
MOF. Celle-ci sert alors de base pour disposer d’une version persistante des architectures.
112
Chapitre 5. La proposition CODeX
Cette DTD permet de produire des versions XML bien formées des architectures contenues
dans le référentiel. Associé à cette DTD, un parseur peut être produit pour (dé)sérialiser les
architectures contenues dans le référentiel. Enfin, les consoles d’interactions avec le référentiel
sont descriptibles à partir du méta-modèle. Ceci permet la fourniture de consoles spécialisées
pour les différentes utilisations requises. Ces éléments n’ont pas été expérimentés dans le cadre
de ce travail et ne seront pas discutés dans ce document.
5.5
Conclusion
La motivation de notre travail est de fournir une méthodologie et un cadre de travail
pour définir et produire des moyens de manipulation d’architectures qui soient adaptés aux
processus logiciels. La mise en œuvre des techniques de méta-modélisation permet de définir
le méta-modèle d’un ADL spécialisé pour un processus logiciel. CODeX fournit un métaméta-modèle pour la définition d’ADLs. Celui-ci permet la définition d’ADLs minimaux
et extensibles (par extension de leur méta-modèle).
Afin de faciliter la collaboration des acteurs, ce travail repose sur l’utilisation de la
séparation des préoccupations pour structurer la définition des architectures logicielles. Elle
permet d’offrir à chaque acteur une vision précise de l’architecture par rapport à ses préoccupations.
Pour fournir cette structuration, la définition d’un méta-modèle d’ADLs doit suivre un certain nombre de règles. Le méta-méta-modèle CODeX supporte la structuration par
séparation des préoccupations des méta-modèles.
L’outillage associé à CODeX supporte la production d’environnements de manipulation
d’architectures à partir d’un méta-modèle d’ADL. Ces environnements reposent sur l’utilisation d’une version réifiée des architectures mettant en œuvre la séparation des
préoccupations définie dans le méta-méta-modèle CODeX. Les acteurs du processus logiciel
bénéficient donc de cette séparation pour manipuler les architectures au travers de points de
vue spécialisés.
L’utilisation d’une version réifiée des architectures permet de la rendre disponible tout au long du cycle de vie de l’application, de la conception à l’exécution. Il
est ainsi possible d’exploiter l’architecture pour effectuer des tâches comme le déploiement
ou l’administration des applications. Cette approche est plus intéressante que les ADLs permettant de définir la dynamique des architectures : il est possible de définir à l’exécution un
traitement non anticipé en phase de conception.
Sur un plan plus technique, l’existance de l’héritage de packages dans le MOF peut à
première vue soulever des interrogations quant à son usage. Hériter d’un package ou d’un espace de nommage n’est pas une activité possible dans les langages de programmation comme
Java ou C++. Cette possibilité peut donc être déroutante. Toutefois, l’utilisation de l’héritage
de packages dans CODeX prouve que c’est une facilité intéressante. Elle supporte la définition
d’une méthodologie d’utilisation du MOF qui respecte la séparation des préoccupations. L’utilisation de l’héritage de packages contribue à la structuration des méta-modèles.
Les trois derniers chapitres détaillent les trois points suivants.
– Le chapitre 6 discute la définition d’un méta-modèle d’ADL, en mettant en œuvre la
méthodologie CODeX et son méta-méta-modèle.
5.5. Conclusion
113
– La production du référentiel associé à l’aide de la mise en œuvre des projections du
MOF est présentée dans le chapitre 7.
– Enfin, l’utilisation de ce référentiel dans le contexte spécifique du CORBA Component
Model est discutée dans le chapitre 8.
114
Chapitre 5. La proposition CODeX
Chapitre 6
Méta-modélisation d’un ADL avec CODeX
Le Meta Object Facility (MOF) est le moyen de mise en œuvre que nous avons choisi
pour définir les méta-modèles des ADLs (cf section 5.3). Nous discutons dans ce chapitre la
manière dont le MOF est utilisé pour définir un méta-modèle en le structurant par séparation
des préoccupations (cf section 5.3.3). Ce chapitre présente comment les plans sont définis
indépendamment les uns des autres à l’aide des artefacts de méta-modélisation fournis par le
MOF. L’ADL défini et utilisé pour nos expérimentations est totalement spécifié.
La définition d’un méta-modèle d’ADL est réalisée en suivant la méthodologie associée à
CODeX (cf section 5.2.2). Cette méthodologie est ici mise en œuvre pour définir l’ADL utilisé
pour nos expérimentations. Ce chapitre présente la définition abstraite d’un ADL, c’est-àdire indépendante des technologies. Ce méta-modèle permet de définir des PIM (Platform
Independent Models) d’architectures. Nous ne discutons donc ici que des quatre premières
étapes de la méthodologie associée à CODeX. Chaque section discute d’une étape particulière
et de l’utilisation du méta-méta-modèle de CODeX.
1. La section 6.1 identifie les différentes préoccupations désirées pour notre ADL.
2. La section 6.2 caractérise les concepts du plan de base architectural et fournit son métamodèle.
3. La section 6.3 caractérise les concepts de chaque plan d’annotation et définit leur métamodèle.
4. La section 6.4 caractérise la composition de ces différents plans d’annotation et donne
un extrait du méta-modèle résultant.
6.1
Identification des préoccupations
Notre contexte d’expérimentation est la construction et l’exécution d’applications réparties
à base de composants logiciels. Une caractéristique de ces composants est qu’ils peuvent être
situés sur un ensemble de sites géographiquement répartis. Le déploiement représente la transition entre construction et exécution des applications. Il devient donc une des préoccupations
de notre processus logiciel. Enfin, l’ADL que nous définissons dans ce chapitre est destiné à être
utilisé selon une approche par prototype comme dans le cadre de Self [98, 89]. Contrairement
aux langages à classe, Self n’utilise pas de classes pour définir des objets puis les instancier.
Un objet est créé incrémentalement par ajout de méthodes et d’attributs. Pour réutiliser un
objet et l’étendre, une opération de clonage est utilisée. Ce choix permet d’illustrer notre
propos avec un ADL relativement simple.
115
116
6.1.1
Chapitre 6. Méta-modélisation d’un ADL avec CODeX
Concepts communs à tous les acteurs
Les acteurs identifiés dans l’introduction de ce document (voir section 1.2) manipulent
tous des composants et des assemblages de composants. Que ce soit l’architecte pour définir
ceux-ci ou les acteurs annotant ces composants pour répondre à une préoccupation. Le terme
de composant logiciel est ici utilisé comme nous l’avons caractérisé dans le chapitre 2. Dans le
contexte des composants logiciels, un certain nombre de concepts sont nécessairement définis
ou à définir pour manipuler de façon précise les architectures. Ces concepts doivent donc être
exprimés et spécifiés au niveau du méta-modèle.
En addition au concept de composants, il est important de préciser comment ils sont mis
en relation. Le concept de port est important pour exprimer la connectique d’une architecture ;
les ports sont aussi bien utilisés pour exprimer les services fournis par un composant que les
services utilisés. Toutes les interactions avec un composant sont alors explicites.
Afin de structurer les définitions d’architectures, la notion de composite introduit la notion
de hiérarchie de composants. Un composite définit donc un assemblage de composants. Un
composite a aussi la propriété d’être manipulable comme un composant. Ainsi, un composite
est un assemblage de composants et / ou de composites plus (( petits )).
Ces différents concepts représentent le plan de base architectural, c’est-à-dire le vocabulaire commun entre tous les acteurs du processus logiciel.
6.1.2
Mise en œuvre des composants
La préoccupation liée à la mise en œuvre des composants permet de répondre à la question
(( quoi )) déployer pour créer une instance de composant dans un serveur. Une fois l’application
déployée, elle fournit de l’information sur les implantations de composants utilisées au sein
d’une instance d’application. Cette préoccupation est, elle aussi, importante aussi bien en
phase de construction que d’exécution des applications.
Les concepts relatifs à la mise en œuvre des composants sont aussi, et toujours de notre
point de vue, au nombre de trois :
– une interface de composant exprime, dans un modèle technologique particulier, le type
de composant mis en œuvre ;
– une implantation de composant est une version exécutable d’un composant qui peut
être déployée, c’est-à-dire installée sur un site et instanciée ;
– une archive de composant regroupe l’interface du type de composant qu’elle contient
ainsi qu’une ou plusieurs implantations de ce type de composant.
6.1.3
Placement des composants
La préoccupation liée au placement des composants permet de répondre à la question
(( où )) un composant doit être déployé. Une fois l’application effectivement déployée, elle
permet de répondre à la question (( où )) une instance de composant est-elle déployée. Cette
préoccupation est donc à la fois importante pendant la phase de construction et pendant la
phase d’exécution des applications.
6.2. Définition du plan de base de l’architecture
117
Les concepts associés au placement des composants sont au minimum, de notre point de
vue, au nombre de trois :
– un site d’exécution représente une machine du système d’information sur lequel les
applications doivent être rendues disponibles ;
– une connexion réseau représente un lien entre plusieurs machines du système d’information, leur capacité à communiquer ;
– un serveur de composant représente l’environnement logiciel d’exécution des instances
de composants, un tel serveur peut offrir un ou plusieurs conteneurs (cf sections 2.3.2
et 2.4.2).
6.1.4
Dynamique des applications
La préoccupation liée à la dynamique des applications permet de définir comment l’architecture d’une application peut évoluer au cours de son exécution. Ce type d’évolution
regroupe un certain nombre d’opérations élémentaires relatives à la création / destruction de
composants et à l’établissement / suppression de connexions. La dynamique des architectures
est définie au niveau des composites.
Dans le cadre de nos premières expérimentations, nous avons isolé les concepts suivants.
– Une action architecturale regroupe les opération élémentaires à évaluer pour réaliser
une modification structurelle de l’architecture. Elle est définie sur un composite et agit
sur les instances de composants / composites et connecteurs qu’il contient.
– Les opérations élémentaires de modification de l’architecture sont actuellement au nombre
de quatre :
– l’opération de création d’une instance de composant correspond au déploiement de
celle-ci ;
– l’opération de destruction d’une instance de composant correspond à la suppression de celle-ci, à la fois au sein du composite (sa représentation) et du système
(l’instance applicative) ;
– l’opération d’établissement d’une connexion correspond à la création d’un connecteur entre deux instances de composants et/ou de composites au sein d’un composite ;
– l’opération de suppression d’une connexion est la destruction d’un connecteur entre
deux instances de composants. La suppression d’une connexion n’influe pas sur le
cycle de vie des instances mises en jeu.
6.2
Définition du plan de base de l’architecture
Le plan de base de l’architecture contient la définition des concepts de base d’un ADL
pour un environnement à composants répartis, c’est le cœur de l’ADL. Cette partie est en
fait le méta-modèle de composant utilisé. Ce plan regroupe les concepts utilisés pour définir
la structure d’une application.
118
6.2.1
Chapitre 6. Méta-modélisation d’un ADL avec CODeX
Caractérisation des concepts
La structure des applications regroupe la définition des services fonctionnels fournis par
une application et la manière dont les différents composants logiciels offrant ces services
fonctionnels sont assemblés. La définition de la structure doit se faire indépendamment des
technologies utilisées afin d’en produire une version abstraite, c’est la partie principale du
cœur du PIM de l’architecture.
La réflexion relative à CODeX a été menée dans le cadre des applications réparties à
base de composants. Il est donc naturel de trouver le composant comme concept central
des architectures. Un composant représente ici une unité élémentaire de traitement offrant un
certain nombre de services et en utilisant d’autres. L’utilisation de ces services représente les
interactions entre instances de composants.
Afin de structurer la définition de ces services et d’expliciter la connectivité des composants, le concept de port permet de définir les points de connexion entre composants. Les
ports sont de deux ordres : les ports contenant des services fournis et les ports contenant
les services requis par une instance de composant. Une instance de composant dispose d’une
identité et regroupe ses propriétés configurables, les ports fournis et les ports requis. Un port
dispose, lui aussi, d’une identité et regroupe les opérations, fournies ou requises, relatives à ce
port. Le cycle de vie des ports est intimement lié au cycle de vie de l’instance de composants
les contenant.
Pour construire des assemblages de composants, les ports de deux ou plusieurs instances
de composants sont à mettre en relation. Pour cela le concept de connecteur est défini. Un
connecteur dispose d’une identité et référence les deux ports des instances de composants à
mettre en relation. Une connexion est nécessairement établie entre un port fourni et un port
requis compatible de deux instances de composants distinctes. Cette compatibilité peut être
testé simplement en vérifiant que les signatures des opérations des ports sont compatibles.
Dans le but de structurer les assemblages de composants, le concept de composite est
défini. Un composite permet de définir un assemblage de composants utilisable comme un
composant, en quelque sorte un macro-composant. Ce concept permet de définir des architectures sous forme hiérarchique. Un composite est un assemblage de composants et/ou de
composites. Un composite dispose d’une identité et regroupe les instances de composants et
les connecteurs assemblant ces derniers. Les cycles de vie des connecteurs et des instances
de composants d’un composite sont intimement liés à celui-ci. Tout comme les composants,
les composites offrent et utilisent des services fonctionnels au travers de ports. Les services
offerts sont réalisés par l’assemblage de composants sous-jacents tel que le présente le patron
de conception facade [29] : la mise à disposition d’une interface simple malgré la potentielle
complexité de mise en œuvre. L’architecture d’une application est donc définie par au moins
un composite.
6.2.2
Méta-modèle du plan de base architectural
La figure 6.1 présente le méta-modèle du plan de base architectural de notre expérimentation.
Comme discuté dans la section 5.3.3, chaque plan du méta-modèle d’un ADL est défini au sein
d’un package MOF. Le plan présenté ici est le plan de base qui est hérité par tous les plans
d’annotation, et indirectement par le plan d’intégration. Les différents concepts du niveau du
6.2. Définition du plan de base de l’architecture
119
méta-modèle sont présentés ainsi que leur dépendances. Chaque classe de la figure représente
une classe (au sens du MOF). Une flèche représente une relation d’héritage entre deux classes
et un trait représente une association (toujours au sens du MOF).
Toutes les classes présentées dans cette figure ont en commun de disposer d’un attribut
name représentant l’identité de leurs instances. Dans le cas des ComponentDef et ConnectorDef
le nom est un identifiant unique global, vis-à-vis d’une architecture. Dans les cas des portDef,
OperationDef et ParameterDef le nom est un identifiant unique relatif, c’est-à-dire unique
vis-à-vis de son contenant.
ArchitecturalBase
ComponentDef
+ name: String
*
PortDef
Provides
1
*
+ name: String
+ kind
OperationDef
Includes
1
*
+ name: String
+ type
1
IsMadeOf
1
CompositeDef
PrimitiveDef
InputPortDef
OutputPortDef
Contains
1
IsStructuredBy
ConnectorDef
*
From
*
To
+ name: String
*
1
1
*
ParameterDef
+ name: String
+ type
Fig. 6.1 – Plan de base architectural pour applications réparties
Le méta-modèle du plan de base architectural regroupe cinq concepts principaux exprimés
sous la forme de cinq classes MOF.
– La classe ComponentDef représente une instance de composant. Cette classe est spécialisée
en PrimitiveDef, qui représente un composant primitif et qui sera implanté dans le
modèle technologique cible, et en CompositeDef, qui représente un assemblage de composants primitifs ou composites. Cette structuration est une mise en œuvre du patron
de conception composant / composite.
– La classe PortDef est une classe abstraite définissant le concept de port. Un port contient
deux attributs : son nom et son mode de communication (synchrone ou asynchrone).
Cette classe est spécialisée en InputPortDef pour les ports fournis par une instance de
composant, et OutputPortDef pour les ports requis.
– La classe OperationDef représente une opération disponible sur un port (fournie ou
utilisée par ce port). Chaque opération contient deux attributs : son nom et son type de
retour.
– La classe ParameterDef définit le concept d’argument pour les opérations. Elle regroupe
deux arguments : le nom de l’argument et son type.
– La connectivité entre les instances de composants contenues dans un composite est
exprimée à l’aide de connecteurs. La classe ConnectorDef définit ce concept.
Les dépendances entre ces cinq concepts principaux du plan de base architectural sont
120
Chapitre 6. Méta-modélisation d’un ADL avec CODeX
définis au travers de sept associations MOF.
– L’association Provides met en relation un ComponentDef avec un nombre supérieur à
un de PortDef définissant les ports de cette instance de composant.
– Un port contient un certain nombre, supérieur à un, d’opérations. L’association Includes
met en relation un port avec les OperationDef définissant ses opérations.
– L’association Contains met en relation une opération avec ses arguments. Le nombre
de ces arguments peut varier de zéro à n.
– L’association IsMadeOf met en relation un CompositeDef avec toutes les instances de
ComponentDef (au moins une) qu’il contient.
– L’association IsStructuredBy met en relation un CompositeDef et les ConnectionDef
qu’il contient.
– L’association From met en relation un ConnectionDef avec un port fourni par une
instance (InputPortDef) et l’association To avec un port requis d’une autre instance
(OutputPortDef). Un port peut être associé à plusieurs connecteurs, mais dans ce métamodèle, un connecteur définit une association binaire entre deux ports 1 .
L’ensemble décrit par un ComponentDef, un Provides, un ou plusieurs PortDef, une ou
plusieurs OperationDef spécifie entièrement une instance de composant.
Remarques
– Afin de faciliter la navigation entre les différents concepts fortements liés, un certain
nombre de références MOF sont définies conjointement aux associations. Par exemple,
une référence est définie entre le concept ComponentDef et l’extrémité de l’association
Provides reliée aux PortDef. Cette référence permet de demander directement à un
ComponentDef, et non à l’association Provides, la liste de ses ports.
– Les composites respectent, au même titre que les composants, l’encapsulation. Un composite est manipulé comme une boı̂te noire. Les connexions entre composites se font
donc nécessairement via les ports de ceux-ci. Un port de composite représente une mise
en œuvre du patron de conception façade [29]. Dans certains cas, ces ports n’auront
qu’un rôle de (dé)multiplexeur, i.e. permettre la connexion entre plusieurs instances de
composants contenues dans des composites différents. Il est aussi possible d’introduire
des traitements au niveau de ces ports.
– Dans ce méta-modèle, une instance de composant et un connecteur ne peuvent faire
partie que d’un composite à la fois. La définition des associations permet pour un
composite de retrouver toutes les instances de composants et connecteurs en faisant
partie, et pour chaque composant ou connecteur de retrouver le composite auquel il est
rattaché. Il en est de même pour les ports et les instances de composants.
6.3
Définition de plans d’annotation
Notre réflexion s’est focalisée sur trois plans d’annotation : le plan destiné aux intégrateurs,
le plan destiné aux placeurs de composants et le plan destiné à la dynamique des applications.
1. La conformité des ports peut être vérifiée dans le référentiel à un niveau syntaxique : les deux ports
doivent disposer des mêmes opérations avec les même arguments.
6.3. Définition de plans d’annotation
121
Ces trois plans nous semblent la base de la mise en œuvre du déploiement et de l’administration dans le sens où ils permettent de répondre aux trois question essentielles (( quoi )), (( où ))
et (( comment )) déployer. Nous présenterons dans cette section la définition de ces trois plans.
6.3.1
Plans d’annotation d’implémentation
Comme discuté dans la section 5.2.1.2, le niveau d’annotation se décompose pour chaque
préoccupation en deux plans. La définition des concepts relatifs à une préoccupation s’effectue
au sein du plan d’annotation de base, alors que la mise en relation de ces concepts avec les
concepts du plan architectural de base se fait dans le plan d’annotation à proprement parler.
6.3.1.1
Caractérisation des concepts
Dans le but de rationaliser et d’automatiser leur utilisation, les implémentations de composants doivent être rendues disponibles sous une forme manipulable. En règle générale, les
implémentations de composants sont diffusées sous la forme d’archives dont le format est,
pour une technologie donnée, standardisé. Ces archives regroupent les informations relatives
aux implémentations de composants. Dans le cadre de notre méta-modèle d’expérimentation
nous avons défini une archive comme suit.
– A toute archive est associée une localisation, c’est-à-dire l’URL à partir de laquelle il
est possible de télécharger l’archive.
– Le contenu d’une telle archive pouvant varier d’un modèle technologique à un autre,
nous avons émis comme postulat pour notre contexte qu’une archive contient à la fois :
– l’interface du composant (i.e. la définition de son type) ;
– la (ou les) implémentation(s) associées à cette interface. Pour chacune des implémentations,
les contraintes relatives sont contenues dans la description de l’implantation : par
exemple le fichier du binaire, le langage de programmation utilisé, la version de
middleware, le système d’exploitation ou la version de la JVM à utiliser.
6.3.1.2
Méta-modèle des plans d’implémentation
Les plans d’implémentations sont définis au sein de deux packages MOF : le plan de base
et le plan d’annotation.
Plan de base d’implémentation La figure 6.2 illustre le plan de base d’implémentation
défini au sein du package MOF ImplementationBase. Les concepts de bases de la préoccupation
implémentation sont au nombre de trois.
– La classe ArchiveDef décrit une archive d’implémentation de composant. Elle contient
actuellement un unique attribut (url) donnant l’adresse où l’archive est disponible pour
son téléchargement.
– La classe ImplDef décrit une implantation de composant contenu dans l’archive. Cette
classe contient différents attributs précisant le langage d’implantation (lang), le middleware mis en œuvre (runtime), le système d’exploitation ou la JVM cible (version),
et le fichier contenant la version exécutable de l’implantation (file).
122
Chapitre 6. Méta-modélisation d’un ADL avec CODeX
– La classe ItfDef précise l’interface de l’implémentation (ou des implémentations) de
composants contenus dans l’archive. Les attributs de cette classe précisent le nom du
fichier contenu dans l’archive (file) et le nom de l’interface du type de composant
(name).
ImplementationBase
ArchiveDef
+ url: string
IsImplementedBy
1
1
IsDefinedBy
1
ItfDef
+ name: string
+ file: string
*
ImplDef
+ lang: string
+ runtime: string
+ version: string
+ file: string
Fig. 6.2 – Plan de base d’annotation pour les implémentations de composants
Les dépendances entre ces trois concepts sont définies par deux associations MOF.
– L’association IsDefinedBy met en relation l’archive avec l’interface qu’elle contient.
Cette association est binaire.
– L’association IsImplementedBy met en relation l’archive avec toutes les implantations
qu’elle contient. Sa cardinalité illustre le fait qu’une implantation est contenue dans
une archive et qu’une archive peut contenir plusieurs implémentations du même type
de composant.
Plan d’annotation d’implémentation Le plan d’annotation d’implémentation défini
dans le package MOF Implementation est illustré dans la figure 6.3. Ce package hérite du
package définissant le plan de base architectural (ArchitecturalBase) et importe (au sens du
MOF) le package ImplementationBase. Les classes importées de ce dernier seront nommées
avec le nom du package comme préfixe et séparé par le signe ‘::’ comme pour la gestion
des noms en OMG IDL. Tous les éléments provenant du package ArchitecturalBase seront
nommés comme dans ce dernier. Le package Implementation ne contient qu’une définition :
l’association IsImplementedBy. Celle-ci met en relation un composant primitif provenant du
package de base architectural et une archive définie dans le package de base d’implémentation.
Remarque. Comme dans le plan de base architectural, des références MOF sont définies
parallèlement aux associations. Dans le cas des packages d’annotations, une contrainte de
définition des références doit être respectée. Afin de ne pas modifier la définition des concepts
du plan de base architectural, un référence ne doit pas être ajoutée sur ces concepts. Les
références sont définies sur les concepts du plan de base de l’annotation, et (( pointent )) les
6.3. Définition de plans d’annotation
123
ImplementationAnnotation
ImplementationBase::ArchiveDef
1
IsImplementedBy
*
PrimitiveDef
Fig. 6.3 – Plan d’annotation pour les implémentations de composants
concepts du plan de base architectural. Ainsi, le vocabulaire commmun des acteurs n’est pas
remis en cause.
6.3.2
Plans d’annotation de placement
Après avoir discuté du (( quoi )) déployer, nous discutons dans cette sous-section du (( où ))
déployer les instances de composants.
6.3.2.1
Caractérisation des concepts du placement
Un modèle de composants est exploitable pour produire des instances d’applications uniquement si ce modèle est associé à un environnement d’exécution (voir chapitre 2). Afin de
supporter le déploiement automatique des applications à base de composants, il est important de disposer d’une description de l’environnement d’exécution. Cet environnement est
dans notre contexte destiné à supporter des applications réparties. Il est donc composé à la
fois d’une partie logicielle, supportant l’exécution des instances de composants, et d’une partie
matérielle, les sites d’exécution (les machines), supportant l’exécution de la partie logicielle,
et leur interconnexion (le réseau).
Il est nécessaire de disposer, pour chacun des sites d’exécution de l’infrastructure, de
leur identifiant (nom ou adresse IP) afin de pouvoir interagir avec elles. Ensuite, il nous
semble important d’avoir une connaissance (au moins minimale) sur l’interconnexion des
sites d’exécution de l’infrastructure. En d’autres termes, de savoir quels types de réseaux
sont disponibles entre quelles machines, et quelles sont les capacités de ces réseaux. Cette
connaissance est importante pour optimiser le déploiement des applications en regroupant les
instances de composants ayant beaucoup d’interactions sur des sites connectés par un réseau
offrant des débits élevés.
Pour chacun des sites d’exécution il est important de connaı̂tre les supports d’exécution
logiciels disponibles : les serveurs de composants. Ces serveurs offrent un contexte d’exécution
aux instances de composants en respectant certaines contraintes. Il faut que le serveur de
composants et les instances soient développés dans le même langage, au-dessus du même
middleware et, dans certains cas, pour le même système d’exploitation. Donc, comme pour les
124
Chapitre 6. Méta-modélisation d’un ADL avec CODeX
implémentations de composants (voir la section 6.3.1), ces contraintes doivent être spécifiées
au niveau du serveur.
6.3.2.2
Méta-modèle des plans de placement
Plan de base du placement La figure 6.4 illustre le plan de base du placement défini
dans le package MOF LocationBase. Ce package définit les trois concepts discutés dans le
paragraphe précédent.
– La classe HostDef décrit un site d’exécution. Elle contient actuellement trois attributs :
l’identifiant de la machine (id), le type de cette machine (type) et le système d’exploitation supporté ainsi que sa version (version).
– La classe NetworkDef décrit les supports de communication constituant l’infrastructure.
Les deux attributs de cette classe précisent le type de réseau (kind) et sa capacité de
transit (bandwidth).
– La classe ServerDef décrit un serveur de composants. Celle-ci regroupe trois attributs
fournissant l’identifiant du serveur de composants (id), le langage de programmation
supporté par ce serveur (lang) et la version du compilateur (ou de la JVM) associé
(version).
LocationBase
HostDef
+ id: string
+ type: string
1
+ version: string
*
IsConnectedTo
*
NetworkDef
Supports
*
ServerDef
+ id: string
+ lang: string
+ version: string
+ kind: string
+ bandwidth: string
Fig. 6.4 – Plan de base d’annotation pour le placement des composants
Les dépendances entre ces trois concepts sont définies par deux associations MOF.
– L’association IsConnectedTo définit la relation entre un site d’exécution et les réseaux
auxquels il est connecté.
– L’association Supports definit la relation entre un site d’exécution et les serveurs de
composants qu’il héberge. Un site d’exécution peut héberger plusieurs serveurs de composants, ayant des configuration potentiellement différentes.
Plan d’annotation de placement Le plan d’annotation de placement défini dans le package MOF Location est illustré dans la figure 6.5. Comme le package Implementation, ce
package hérite du package définissant le plan de base architectural (ArchitecturalBase) et
6.3. Définition de plans d’annotation
125
importe le package LocationBase. Toujours comme le package Implementation, le package
Location ne définit qu’une association, RunsOn, entre la classe PrimitiveDef provenant du
package ArchitecturalBase et la classe LocationBase::ServerDef importée du package
LocationBase. La cardinalité de cette association précise qu’une instance de composant ne
peut s’exécuter que dans un serveur à la fois et qu’un serveur peut héberger plusieurs instances
de composants simultanément.
LocationAnnotation
LocationBase::ServerDef
1
RunsOn
*
PrimitiveDef
Fig. 6.5 – Plan d’annotation pour le placement des composants
6.3.3
Plans d’annotation de la dynamique
La partie dynamique de l’application regroupe les traitements non fonctionnels (vis-à-vis
des usagers finaux) de l’architecture permettant d’en modifier la structure, i.e. les modifications qui peuvent être apportées sur l’assemblage des composants logiciels. Ici encore,
l’expression du potentiel de dynamique d’une application est exprimé indépendamment de
toute technologie d’implantation.
6.3.3.1
Caractérisation des concepts de la dynamique
En plus des services fonctionnels décrits précédemment, les composites regroupent un
certain nombre de services non fonctionnels (vis-à-vis des usagers finaux). Ces services non
fonctionnels sont relatifs à la gestion de la structure du composite, i.e. sa dynamique. Ils
agissent sur les instances de composants, les connecteurs, ainsi que sur leur assemblage. Les
services liés à la dynamique offrent un certain nombre d’actions architecturales comme la
création et la destruction d’une instance de composant, l’établissement ou la suppression
d’une connexion. Ces opérations représentent la base, à la fois, du support du déploiement d’un
composite et de ses capacités de reconfiguration. Tout comme un composant, un composite
est instanciable et peut être supprimé du système. Il disposera donc d’une action deploy ()
et d’une action remove (). Ces actions utiliseront récursivement les opérations relatives à
chaque composant, composite et connecteur contenu dans le composite.
L’architecture d’une application est ainsi définie par un graphe d’objets réifiant les éléments
de cette architecture. La structure est définie à l’aide des concepts présentés dans la soussection 6.2 et forme la version initiale de l’application, la version à déployer. Ce déploiement
126
Chapitre 6. Méta-modélisation d’un ADL avec CODeX
initial peut être mis en œuvre de deux manières. La première approche est de considérer
que tout élément contenu dans un composite est à déployer : il n’est donc pas nécessaire de
préciser quelles sont, par exemple, les instances de composants à créer. La seconde approche
est d’unifier le déploiement et la reconfiguration et donc de décrire le déploiement initial avec
une action architecturale. La première approche apporte la simplicité, la seconde la flexibilité ;
les deux sont utilisables dans le cadre de CODeX.
6.3.3.2
Méta-modèles des plans de la dynamique
Nous retrouvons le découpage en deux plans de la préoccupation dynamique : le plan de
base et le plan d’annotation.
Plan de base de la dynamique La figure 6.6 présente le méta-modèle du plan de base
de la dynamique. Ce méta-modèle regroupe la définition des deux concepts de base de la
dynamique.
– La classe OpBaseDef permet de définir une opération architecturale élémentaire. Une
opération architecturale élémentaire contient la méthode eval () qui entraı̂ne son
évaluation. Cette classe est spécialisée en deux catégories d’opérations :
– CompOpDef définit une opération s’appliquant sur une instance de composant ; cette
classe est raffinée en deux classes définissant les opérations disponibles sur les
instances de composants : les classes Create et Destroy expriment respectivement
les traitements liés à la creation et à la destruction d’une instance ;
– CnxOpDef définit une opération s’appliquant sur un connecteur ; cette classe est raffinée en deux classes définissant les opérations disponibles sur les connecteurs : les
classes Bind et Unbind expriment respectivement les traitements liés à l’établissement
et la suppression d’une connexion entre deux composants à l’aide d’un connecteur.
– La classe ActionDef permet de définir les actions architecturales relatives à un composite. Une action architecturale est définie comme un ensemble ordonné d’opération
architecturales élémentaires. L’opération eval () définie au sein de cette classe permet
l’évaluation des traitements architecturaux ainsi définis.
Les deux concepts du plan de base de la dynamique sont organisés au travers de l’association IsDefinedAs qui met en relation une action avec les opérations élémentaires qui la
composent.
Remarque Les opérations élémentaires agissant sur les instances de composants et sur
les connecteurs sont spécialisées pour exprimer des traitements exécutables bien définis. Les
quatre opérations présentées nous semblent définir un noyau minimal pour exprimer la dynamique des applications.
Plan d’annotation de la dynamique La figure 6.7 présente le méta-modèle du plan d’annotation de la dynamique des applications. Ce plan définit plusieurs associations, contraitement aux plans d’annotation que nous avons déjà présenté dans ce chapitre. Trois associations
relient la dynamique à la structure des applications.
– L’association Offers met en relation une ActionDef avec le CompositeDef pour lequel
6.3. Définition de plans d’annotation
127
DynamismBase
ActionDef
OpBaseDef
IsDefinedAs
+ name: String 1
+ eval () : void
*
+ eval () : void
CompOpDef
Create
Destroy
CnxOpDef
Bind
Unbind
Fig. 6.6 – Plan de base pour la dynamique des architectures
elle est définie. Les cardinalités de cette association précisent qu’une action est définie
pour un composite donné et qu’un composite peut contenir plusieurs actions.
– L’association ActsUponCmp met en relation une opération de type CompOpBase avec
l’instance de composant sur laquelle elle s’applique.
– L’association ActsUponCnx met en relation une opération de type CnxOpBase avec le
connecteur sur lequel elle s’applique.
DynamismAnnotation
DynamicBase::ActionDef
*
Offers
1
CompositeDef
DynamicBase::CompOpDef
*
ActsUponCmp
1
PrimitiveDef
DynamicBase::CnxOpDef
*
ActsUponCnx
1
ConnectionDef
Fig. 6.7 – Plan d’annotation pour la dynamique des architectures
Remarques Les associations ActsUpon* entre dynamique et structure de l’architecture
précisent qu’une opération architecturale élémentaire est en relation avec une seule instance de
composant ou un seul connecteur, mais que ces derniers peuvent être contrôlés par plusieurs
opérations au sein de la même architecture. Ce choix s’explique par le fait qu’une instance est
créée à un moment donné et peut être détruite à un autre. Il est donc nécessaire de pouvoir
diriger ces activités par deux opérations distinctes.
128
6.4
6.4.1
Chapitre 6. Méta-modélisation d’un ADL avec CODeX
Définition d’un plan d’intégration
Définition des concepts
Au niveau de l’intégration des plans d’annotation, il n’y a pas d’introduction de nouveaux
concepts. Ce plan sert à faire une intégration des concepts existants pour produire la version
complète de l’ADL. Il est donc normal de trouver à ce niveau une forme comparable aux
ADLs existants tels que nous les avons présentés dans le chapitre 3. Contrairement aux plans
d’annotation, où il n’y a pas non plus de concepts propres, le plan d’intégration n’est pas
destiné à définir de nouvelles associations. Son rôle est uniquement de regrouper les définitions
existantes. Ce plan, essentiellement destiné aux déployeurs et aux administrateurs, permet
d’utiliser des concepts définis dans les plans inférieurs et de préciser, par exemple, le processus
de déploiement abstrait à mettre en œuvre. Ce dernier point est discuté dans la section 6.3.3.2.
6.4.2
Méta-modèle du plan d’intégration
Comme il n’y a ni nouveau concept ni association définis au sein de ce plan, le package
associé est (( vide )) de nouveautés. La figure 6.8 présente le package global d’intégration. Le package d’intégration MyADL est simplement défini comme héritant des packages ImplementationAnnotation,
LocationAnnotation et DynamismAnnotation, puisque ces trois packages sont les seuls packages d’annotation définis dans le cadre de nos expérimentations. Le package MyADL hérite
donc de tous les concepts définis dans ces trois packages et par transitivité de tous les concepts
définis dans le package ArchitecturalBase. MyADL contient donc bien tous les concepts de
l’ADL visé.
LocationAnnotation
ImplementationAnnotation
DynamicAnnotation
MyADL
Fig. 6.8 – Définition du package d’intégration par héritage
La figure 6.9 présente un extrait du package d’intégration. Cet extrait expose l’intégration
de toutes les définitions relatives au concept de composant primitif apparues dans les plans
d’annotation : l’association entre le concept de primitif et les concepts de base des préoccupations.
Cette figure illustre le fait que tous les enrichissements apportés sur le concept de composant
primitif défini dans le plan de base se retrouvent dans le plan d’intégration. Et ceci sans avoir
modifié la définition de ce concept. Le concept de composant primitif est ainsi partagé de
manière identique par tous les acteurs du processus logiciel.
L’objectif de fournir le méta-modèle d’un ADL en respectant la séparation des préoccupations
et facilitant le co-design est donc atteint. De plus, le MOF est un moyen intéressant de
définition de tels méta-modèles : les définitions sont exploitables pour produire les environnements associés.
6.5. Conclusion
129
MyADL
LocationBase::HostDef
RunsOn
1
*
PrimitifDef
1
ActsUponCmp
*
DynamicBase::CmpOpBase
*
IsImplementedBy
1
ImplementationBase::ArchiveDef
Fig. 6.9 – Extrait du package d’intégration des préoccupations
6.5
Conclusion
Nous avons présenté dans ce chapitre la mise en œuvre de la méthodologie et du
méta-méta-modèle de CODeX pour définir le méta-modèle d’un ADL. Après avoir
identifié les préoccupations qui nous intéressaient, l’utilisation de la méthodologie CODeX
nous a permis de méta-modéliser les différentes préoccupations et de les intégrer au sein de
notre ADL. Ce chapitre montre qu’il est simple d’utiliser CODeX pour définir un ADL sur
mesure en fonction des besoins.
Ce chapitre portant sur les quatre premières étapes de la méthodologie CODeX, nous disposons dorénavant d’un moyen pour exprimer des architectures indépendamment des platesformes d’exécution, les PIMs (Platform Independent Models) de la MDA (Model Driven Architecture). Il montre donc le fait que l’approche MDA peut être appliquée dans la définition
non seulement d’applications, mais aussi de moyens de production des applications.
La MDA encourage à structurer l’activité de modélisation en utilisant des packages pour
regrouper les concepts ayant des accointances. La MDA propose de structurer les PIMs en
utilisant le raffinement. Les plans d’annotations de CODeX sont des raffinements du plan
de base architectural. Nous avons montré ici que les PIMs peuvent aussi être structurés par
séparation des préoccupations.
La proposition CODeX représente une utilisation du Meta Object Facility (MOF) pour
définir des modèles indépendants des plates-formes en respectant la séparation
des préoccupations. Elle définit une méthodologie d’utilisation du MOF ne reposant que sur
ses concepts, donc sans s’écarter du standard. Cette remarque nous semble importante car elle
permet d’avancer que l’approche suivie dans le cadre de CODeX n’est pas limitée à cet usage.
La modélisation par séparation des préoccupations en exploitant les possibilités du MOF
est une approche utilisable dans tout contexte mettant en œuvre la MDA. La séparation
des préoccupations est une approche qui peut aussi être mise en œuvre dans le
contexte de la méta-modélisation et qui pourrait être nommé Aspect Oriented
(Meta)Modeling.
Disposant du méta-modèle de notre ADL, il est possible de définir des versions abstraites
des architectures. Afin de réaliser ces définitions, il et nécessaire de produire l’environnement
de manipulation d’architectures associé à notre ADL. Le chapitre 7 présente comment un
tel environnement est mis en œuvre. Ensuite, afin d’exploiter les architectures dans le cadre
130
Chapitre 6. Méta-modélisation d’un ADL avec CODeX
d’une solution technologique, cet environnement doit être spécialisé pour cette technologie.
La spécialisation que nous avons réalisée dans le contexte du CORBA Component Model est
discutée dans le chapitre 8. Nous présenterons alors comment cet environnement peut être
utilisé pour définir, produire et déployer une application.
Chapitre 7
Production de l’environnement associé à
un ADL
Ce chapitre présente la mise en œuvre des environnements de manipulation d’architectures.
L’accent est mis sur la production des référentiels réifiant les architectures qui représentent le
cœur de ces environnements. Nous présentons comment ces référentiels sont produits à partir
du méta-modèle définissant un ADL.
– La section 7.1 présente l’outil CODeX M2 tool prototypé dans le cadre de cette thèse.
– La section 7.2 présente les projections spécifiées par le MOF pour définir les interfaces des référentiels en OMG IDL à partir d’un méta-modèle. Ces règles de projection
représentent la transition entre la définition d’un méta-modèle et son utilisation.
– La section 7.3 discute de notre mise en œuvre de ces interfaces avec le langage OMG
IDLscript afin de fournir des référentiels flexibles de manipulation des architectures.
– La section 7.4 présente un bilan de cette mise en œuvre. Elle souligne les avantages de
ce choix en termes de souplesse et de concision.
7.1
A propos de l’outillage MOF
Au moment de nos première expérimentations avec le MOF, il n’existait pas d’outils
disponibles prenant en charge la production de référentiels mettant en œuvre l’héritage de
packages. L’outil dMOF du DSTC (Distributed System Technology Center ) [25] n’est pas
réellement disponible dans sa version XMI. L’outil M3J (Meta Meta Models in Java) développé
par Xavier Blanc [10] était, quant à lui, limité à l’utilisation d’un seul package MOF par
modèle. Nous avons donc développé notre propre outil de projection (vers le langage OMG
IDL) et de production des implémentations.
Cet outil ne prend pas en charge tous les concepts du MOF, mais uniquement les concepts
dont nous avions besoin dans le cadre de CODeX. C’est un outil MOF-compliant, sans être
un véritable outil MOF (qui, lui, serait complet). Les interfaces de notre référentiel respectent
la spécification MOF pour les concepts qui nous intéressent. Comme pour toute spécification,
l’OMG laisse une certaine liberté pour la mise en œuvre des référentiels. Nous avons donc
réalisé cette mise en œuvre en fonction de nos besoins. L’outil CODeX M2 tool exploite la
représentation des méta-modèles en XMI pour générer à la fois les interfaces OMG IDL et
l’implémentation en OMG IDLscript [60, 70] des référentiels.
Un second aspect a motivé le choix de réaliser notre propre outillage. Il est important pour
certaines préoccupations, comme la prise en charge de la dynamique, de pouvoir disposer de
131
132
Chapitre 7. Production de l’environnement associé à un ADL
traitements au sein des référentiels. Les outils comme dMOF ou M3J permettent de répondre à
ce besoin, mais de manière statique. Produire des référentiels dans un langage compilé, comme
Java, implique que les traitements contenus dans un référentiel sont définis au moment de
la production du référentiel ; il n’est alors pas possible d’en ajouter dynamiquement. Le fait
d’utiliser un langage interprété, comme OMG IDLscript, permet de définir des traitements a
posteriori au sein du référentiel. Il est donc possible pour un administrateur de définir, une
fois les architectures conçues, des nouveaux traitements, ou de modifier le comportement par
défaut de certains traitements contenus dans un référentiel.
7.1.1
CODeX M2 tool
L’outil CODeX M2 tool a été réalisé sous la forme d’un prototype destiné à expérimenter
et valider notre proposition. Cet outil a été implanté en jIdlscript [17]. jIdlscript est une
implantation en Java du standard OMG IDLscript. Le choix d’un langage de script a été
motivé par la rapidité et la simplicité d’utilisation pour le prototypage. Le choix de jIdlscript
plutôt que CorbaScript (la version originale en C++) a été motivé par le fait que jIdlscript
offre accès non seulement à tout objet CORBA mais aussi à tout objet Java. Ceci permet de
réutiliser les librairies écrites en Java au sein d’un programme jIdlscript, comme la librairie
xerces offrant une implantation des APIs DOM et SAX de manipulation de documents
XML. La version actuelle de ce prototype représente un peu plus de 4 000 lignes de code pour
la production de référentiels indépendamment des technologies.
CODeX M2 tool réalise la production des interfaces OMG IDL du référentiel associé à la
définition d’un méta-modèle, ainsi que leurs implantations. Pour cela, notre outil utilise une
version XMI des méta-modèles (voir section 4.2.3). Dans un premier temps, le fichier XMI est
analysé (cette tâche est réalisée par xerces) pour créer une version DOM (Document Object
Model) [101] du fichier XMI. Cette version est ensuite analysée pour créer une représentation
interne à notre outil d’un méta-modèle. Cette représentation crée un graphe d’objets typés
(contrairement à l’arbre DOM) représentant le méta-modèle et facilitant la navigation.
Deux générateurs sont actuellement intégrés à notre outil : un pour la production des interfaces OMG IDL et un autre pour la production des implantations en OMG IDLscript. Le
générateur d’interfaces met en œuvre les mappings définis dans la spécification du MOF. Le
générateur d’implantations produit une version adaptée à notre contexte de ces interfaces. Actuellement, seuls les six concepts nécessaires à notre approche sont supportés : package, class,
association, data-type, operation et attribut. Ces deux générateurs exploitent la représentation
interne d’un méta-modèle construite par le parseur de fichiers XMI.
Le runtime produit par cet outil représente quant à lui un peu plus de 5 000 lignes de
code générées dans le cas du méta-modèle défini au chapitre 6 et 500 lignes de mise en œuvre
des interfaces relatives à la réflection – package reflective du MOF. La mise en œuvre de
ce package ne regroupe par tous les traitements relatifs à la réflexivité, mais nous a permis
de factorisé un certain nombre d’opérations. La compacité du runtime tient dans le choix
d’utiliser un langage de script à typage dynamique et supportant l’héritage dynamique ; plutôt
qu’un langage compilé, typé et ne supportant que l’héritage simple comme Java.
7.2. Interfaces OMG IDL des référentiels
7.2
133
Interfaces OMG IDL des référentiels
Les interfaces du référentiel associé au méta-modèle de l’ADL respectent les projections
définies dans le cadre du MOF. Dans ce sens, les référentiels ainsi produits sont compatibles
avec le MOF. Nous présentons brièvement dans cette section les trois projections principales
utilisées dans le cadre de CODeX : le package, la classe, l’association.
7.2.1
7.2.1.1
Projection en OMG IDL des packages MOF
Projection d’un package de base
Pour tout package MOF défini dans un méta-modèle, la spécification fournit un schéma
de projection vers le langage OMG IDL. La figure 7.1 illustre une partie de la projection en
OMG IDL du package ArchitecturalBase, produite à partir du méta-modèle que nous avons
discuté dans le chapitre précédent.
Pour chaque package du méta-modèle, un module est défini afin de regrouper les différentes
définitions relatives à ce package. Les schémas de projection des classes et associations seront
présentés dans les sections suivantes. Dans le but de pouvoir instancier l’objet représentant le
package ArchitecturalBase, le patron de conception fabrique [29] est mis en œuvre. L’interface
ArchitecturalBasePackageFactory offre une unique opération ; elle permet la création de
cet objet. Le patron de conception fabrique est utilisé pour l’instanciation de tout objet du
référentiel. Pour créer les objets représentant les classes et associations, il faut directement
s’adresser à l’objet représentant le package qui les contient.
module ArchitecturalBase {
// définition des classes contenues dans le package
// définition des associations contenues dans le package
interface ArchitecturalBasePackageFactory {
ArchitecturalBasePackage create_architectural_base_package ()
raises (Reflective::MofError) ;
} ;
interface ArchitecturalBasePackage : Reflective::RefPackage {
readonly attribute ComponentDefClass component_def_ref ;
readonly attribute CompositeDefClass composite_def_ref ;
readonly attribute Provides
provides_ref ;
// autres définitions contenues dans le package
} ;
} ;
Fig. 7.1 – Projection du package ArchitecturalBase en OMG IDL
L’interface ArchitecturalBasePackage hérite de l’interface Reflective::RefPackage
qui définit son statut de représentante d’un package et fournit des opérations génériques de
manipulation des packages. L’interface ainsi définie contient un attribut pour chaque concept
défini dans le package ArchitecturalBase. Ces attributs fournissent une référence sur la fabrique
dédiée au concept. Par exemple, l’attribut component def ref donne accès à la fabrique
134
Chapitre 7. Production de l’environnement associé à un ADL
ComponentDefClass qui crée des instances de ComponentDef (voir § 7.2.2). Cette dernière
fabrique sert aussi de gestionnaire d’instances de ComponentDef : elle permet de retrouver
toutes les instances créées par elle-même, voire dans tout le référentiel (donc par les autres
fabriques de ce type), et de détruire ces instances si besoin est.
7.2.1.2
Projection d’un package d’annotation ou d’intégration
Dans le cas de la définition d’un package d’annotation, la projection en OMG IDL est un
peu différente. Les relations d’héritage et d’import sont elles aussi exprimées en OMG IDL
comme c’est illustré dans la figure 7.2. Dans ce cas, la définition de l’interface LocationPackage
hérite de l’interface ArchitecturalBase::ArchitecturalBasePackage, récupérant ainsi toute
les définitions d’attributs contenus dans cette dernière. Les attributs propres au package de
placement sont définis explicitement dans cette interface. L’interface de fabrique n’est, quant
à elle, pas différente de celle définie dans le package de ArchitecturalBase. De plus, le fichier contenant cette définition doit importer avec la primitive #include le fichier contenant
la définition du module ArchitecturalBase.
#include <architecturalbase.idl>
module Location {
// définition de l’association contenue dans le package
interface LocationPackageFactory {
LocationPackage create_location_annotation_package ()
raises (Reflective::MofError) ;
} ;
interface LocationPackage
: ArchitecturalBase::ArchitecturalBasePackage {
readonly attribute RunsOn runs_on_ref ;
} ;
} ;
Fig. 7.2 – Projection du package Location en OMG IDL
7.2.2
Projection en OMG IDL des classes MOF
Pour toute classe MOF d’un méta-modèle, la spécification fournit un schéma de projection
vers le langage OMG IDL. La figure 7.3 illustre la projection en OMG IDL de la classe
ComponentDef définie dans le méta-modèle que nous avons discuté dans le chapitre précédent.
Les définitions d’interfaces relatives à une classe MOF se retrouvent dans le module associé
au package qui contient cette classe dans le méta-modèle. Dans la figure 7.3, les définitions
provenant de la projection de la classe MOF ComponentDef se retrouvent donc dans le module
ArchitecturalBase.
La projection MOF vers OMG IDL d’une classe produit deux interfaces : l’interface de fabrique et l’interface définissant la réification du concept. L’interface de fabrique ComponentDef-
7.2. Interfaces OMG IDL des référentiels
module ArchitecturalBase {
// ...
interface ComponentDef ;
typedef sequence<ComponentDef> ComponentDefSet ;
(a)
(b)
interface ComponentDefClass : Reflective::RefObject {
readonly attribute ComponentDefSet all_of_type_component_def ;
readonly attribute ComponentDefSet all_of_class_component_def ;
ComponentDef create_component_def ()
raises (Reflective::MofError) ;
} ;
interface ComponentDef : ComponentDefClass {
PortDefSet port_ref () raises (Reflective::MofError) ;
void set_port_ref (in PortDefSet new_value)
raises (Reflective::MofError) ;
void add_port_ref (in PortDef new_element)
raises (Reflective::MofError) ;
void modify_port_ref (in PortDef old_element,
in PortDef new_element)
raises (Reflective::NotFound, Reflective::MofError) ;
void remove_port_ref (in PortDef old_element)
raises (Reflective::NotFound, Reflective::MofError) ;
} ;
} ;
Fig. 7.3 – Projection de la classe ComponentDef en OMG IDL
135
136
Chapitre 7. Production de l’environnement associé à un ADL
Class permet à la fois de créer des instances de type ComponentDef, mais aussi de retrouver,
ou de détruire les instances qu’elle a au préalable créées. Les deux attributs donnent accès à
une séquence de toutes les instances de ComponentDef créées par cette fabrique (a) ou contenues dans le référentiel (b). L’opération de destruction provient quant à elle de l’interface
héritée Reflective::RefObject, qui fournit de plus des opérations génériques de manipulation.
L’interface ComponentDef fournit quant à elle une réification du concept de composant,
ainsi qu’un ensemble de moyens pour manipuler ce concept. Un ComponentDef est en relation
avec ses PortDef au travers d’une association et d’une référence. Des opérations sont donc
générées pour ajouter, modifier, supprimer et retrouver les ports associés à un composant.
Ces opérations réifient les capacités de navigation dans une architecture définie à l’aide de
notre méta-modèle. Cette capacité de navigation à partir du composant est possible grâce
à l’utilisation d’une référence. Sans référence, seule l’association aurait permis de faire des
requêtes sur les ports d’un composant. Les attributs et opérations de la classe MOF sont définis
en OMG IDL de manière standard. Nous ne nous attarderons donc pas sur leur projection.
Il est à noter que l’interface ComponentDef hérite de l’interface de sa fabrique. Ce choix
est motivé dans le MOF par la possibilité d’interroger une instance afin de retrouver ses
semblables et de pouvoir demander à une instance de créer une de ses semblables. Ceci ne
représente pas l’opération de clonage, mais peut servir à sa mise en œuvre. Enfin, un type est
défini pour manipuler des séquences de ComponentDef. Il est utilisé entre autres par la classe
fabrique ComponentDefClass.
7.2.3
Projection en OMG IDL des associations MOF
Tout comme les classes, aux associations définies dans un méta-modèle est associé un
schéma de projection vers le langage OMG IDL. Nous distinguerons ici deux types de projection des associations : les associations entre concepts définis au sein d’un même package,
qu’ils soient hérités ou non ; et les associations entre un concept défini au sein du package et
un concept importé d’un autre package.
7.2.3.1
Association intra-package
La figure 7.4 illustre la projection en OMG IDL de l’association Provides entre un composant et ses ports. Les définitions d’interfaces relatives à une association MOF se retrouvent,
elles aussi, dans le module associé au package qui contient cette association dans le métamodèle. Dans le cas de l’association Provides, les définitions provenant de la projection se
retrouvent dans le module ArchitecturalBase.
La projection d’une association définit dans un premier temps une structure, ProvidesLink,
qui réifie le lien entre une instance du référentiel décrivant un composant et une instance
décrivant un port. Les champs de cette structure proviennent des noms donnés aux terminaisons de l’association Provides. La définition du type séquence permet la gestion des
associations à cardinalité multiple. Ensuite, tout comme une classe, une association dispose
d’une fabrique réifiée dans le référentiel. Le nom de l’interface associée porte le même nom
que l’association et hérite de l’interface de base Reflective::RefAssociation fournissant
un certain nombre d’opérations génériques pour la manipulation des associations. Cette fa-
7.2. Interfaces OMG IDL des référentiels
module ArchitecturalBase {
// ...
struct ProvidesLink {
ComponentDef owner ;
PortDef port ;
} ;
typedef sequence<ProvidesLink> ProvidesLinkSet ;
interface Provides : Reflective::RefAssociation {
ProvidesLinkSet all_provides_links ()
raises (Reflective::MofError) ;
boolean exists (in ComponentDef owner, in PortDef port)
raises (Reflective::MofError) ;
ComponentDef owner (in PortDef port)
raises (Reflective::MofError) ;
PortDefSet port (in ComponentDef owner)
raises (Reflective::MofError) ;
void add (in ComponentDef owner, in PortDef port)
raises (Reflective::MofError) ;
void modify_owner (in ComponentDef owner, in PortDef port,
in ComponentDef new_owner)
raises (Reflective::NotFound, Reflective::MofError) ;
void modify_port (in PortDef port, in ComponentDef owner,
in PortDef new_port)
raises (Reflective::NotFound, Reflective::MofError) ;
void remove (in ComponentDef owner, in PortDef port)
raises (Reflective::NotFound, Reflective::MofError) ;
} ;
} ;
Fig. 7.4 – Projection de l’association Provides en OMG IDL
137
138
Chapitre 7. Production de l’environnement associé à un ADL
brique permet de connaı̂tre toutes les associations de type Provides définies au sein d’une
architecture au travers de l’opération all provides links (). Elle permet aussi de tester
l’existance, de créer, de modifier, et de supprimer les associations de ce type. Les opérations
owner () et port () permettent de rechercher le composant à qui appartient un port et tous
les ports associés à un composant.
7.2.3.2
Association extra-package
Le cas des associations extra-package est peu différente du cas des associations intrapackage. La projection d’une telle association définit une interface en tout point similaire.
C’est sur la définition de la structure que des changement interviennent. Dans le cas de l’association RunsOn définie dans le package Location entre les concepts de composant (provenant
du package architectural de base) et de site d’exécution (provenant du package de base du
placement), la définition de la structure associée est illustrée dans la figure 7.5. Le premier
changement est l’import du fichier contenant la définition du package LocationBase. Ensuite,
la définition de la structure est construite simplement en préfixant le type (( site d’exécution ))
par le nom du module le contenant : LocationBase::HostDef. Le reste de la définition est inchangée, puisque le type ComponentDef fait partie du module Location du fait de la relation
d’héritage entre les packages. Les deux déclarations typedef permettent de faire connaı̂tre le
type tel quel au sein du package Location.
#include <locationbase.idl>
#include <architecturalbase.idl>
module Location {
interface PrimitiveDef : ArchitecturalBase::PrimitiveDef { } ;
typedef sequence<PrimitiveDef> PrimitiveDefSet ;
struct RunsOnLink {
PrimitiveDef
comp ;
LocationBase::HostDef host ;
} ;
typedef sequence<RunsOnLink> RunsOnLinkSet ;
interface RunsOn : Reflective::Association {
// ...
} ;
// ...
} ;
Fig. 7.5 – Projection de l’association RunsOn en OMG IDL
7.3. Mise en œuvre des référentiels
7.3
139
Mise en œuvre des référentiels
Cette section discute les différentes techniques de mise en œuvre des référentiels CODeX. Elle présente les choix d’implémentation et illustre le propos par leur expression en
OMG IDLscript. Le choix d’utiliser un langage de script pour réaliser les référentiels CODeX est motivé par la simplicité d’utilisation de ce type d’environnement. En règle générale,
l’implémentation d’un objet CORBA en OMG IDLscript est de deux à cinq fois plus petite
que la même implémentation en Java. Ensuite, le langage IDLscript supporte l’héritage multiple (contrairement au langage Java), ce qui permet de respecter aisément la structuration
du méta-modèle dans sa mise en œuvre.
L’utilisation d’un langage de script apporte une certaine souplesse par rapport aux langages compilés. Dans le contexte de ces derniers, toute modification impose une recompilation,
et donc un redémarrage des services. Dans le cadre de notre projet, la possibilité de modifier dynamiquement le comportement des référentiels, par exemple dans le cas des actions
architecturales, est un élément important. Enfin, l’aspect performance ne nous semble pas
primordial pour ce qui est des interactions avec les référentiels.
Plusieurs choix d’implémentation peuvent être mis en œuvre. Certains de ces choix sont
inspirés du travail de Xavier Blanc en relation avec la réalisation de l’outil de méta-modélisation
M3J [10] et d’autres des projections réalisées par l’outil dMOF du DSTC [25].
7.3.1
Mise en œuvre des packages MOF dans le référentiel
Nous discutons ici de la mise en œuvre des interfaces OMG IDL présentées dans la section 7.2 à l’aide du langage OMG IDLscript. Dans le cadre de CODeX, trois types de mise en
œuvre des packages sont utilisés : base architectural et base d’annotation ; annotation ainsi
qu’intégration.
7.3.1.1
Mise en œuvre des packages de base
L’implémentation d’un package MOF est, dans le cadre de notre outil, relativement simple.
Le package doit fournir une instance de fabrique pour chacun des concepts qu’il définit. Notre
implémentation de package regroupe donc les instances de fabrique, soit la mise en œuvre des
interfaces *Class présentées dans la section 7.2.2.
Les instances de fabriques sont gérées par des dictionnaires, un pour les classes ( clss ref)
et un pour les associations ( asst ref) indexés par l’identifiant de ces concepts. Ces dictionnaires sont gérés par notre implantation de l’interface de base reflective.RefPackage.
Celle-ci est principalement utilisée pour factoriser les implantations de packages, elle n’offre
pas toutes les opérations liées à la reflexivité. Cette remarque est aussi vraie pour les implantations des interfaces reflective.RefObject et reflective.RefAssociation.
Le constructeur de la classe implantant un package de base (a) appel le constructeur de
la classe reflective.RefPackageImpl (b), en précisant son identifiant et la référence du
package le contenant (s’il y a lieu). Pour chaque classe (c) ou association (d) définie dans un
package de base, une fabrique est créée et ajoutée dans le dictionnaire correspondant, avec
son identifiant MOF comme clé. Pour chaque fabrique est définie une méthode accesseur, qui
correspond à la lecture de l’attribut. Les accesseurs générés sont illustrés dans la figure 7.6
140
Chapitre 7. Production de l’environnement associé à un ADL
sur la partie relative à la gestion du concept de ComponentDef (e) et à l’association Provides
(f).
class ArchitecturalBasePackageImpl (reflective.RefPackageImpl) {
idltype = ArchitecturalBase::ArchitecturalBasePackage ;
(a)
(b)
(c)
(d)
(e)
(f)
proc __ArchitecturalBasePackageImpl__ (self, id, ipkg) {
self.__RefPackageImpl__ (id, ipkg) ;
self._clss_ref ["p1class2"] =
ComponentDefClassImpl ("p1class2", self) ;
self._asst_ref ["p1ass3"] = ProvidesImpl ("p1ass3", self) ;
# ...
}
proc _get_component_def_ref (self) {
return self._clss_ref ["p1class2"] ;
}
proc _get_provides_ref (self) {
return self._asst_ref ["p1ass3"] ;
}
# ...
}
Fig. 7.6 – Implémentation du package ArchitecturalBase en OMG IDLscript (extrait)
L’approche consistant à utiliser l’héritage de package implique la mise en œuvre de
l’héritage multiple. Pour cette raison, il est important de bien maı̂triser comment le langage
d’implémentation gère ce type d’héritage. Dans le cas du langage OMG IDLscript, l’invocation
des contructeurs des classes héritées est explicite. Une mise en œuvre simpliste risque d’initialiser plusieurs fois la classe ArchitecturalBasePackageImpl puisque celle-ci est héritée
par tous les packages d’annotations. Pour éviter ce problème, l’utilisation d’un drapeau au
sein des classes de base permet de savoir si le constructeur de cette classe a déjà été évalué
ou non, et d’agir en conséquence.
7.3.1.2
Mise en œuvre des packages d’annotation
La mise en œuvre d’un package d’annotation est simple, comme l’illustre la figure 7.7.
On ne trouve dans ce package que la définition relative à l’association RunsOn. La relation
d’héritage avec la mise en œuvre du package de base architectural (a) fournit la définition de
tous les concepts de ce package qui ne sont pas apparents. Le fait d’utiliser le package de base
de placement n’apparaı̂t pas ici, mais est visible dans la classe de mise en œuvre de l’association
RunsOnImpl puisqu’elle contient une référence sur des instances de HostDefImpl, la mise en
œuvre des sites d’exécution. La mise en œuvre du package d’annotation de placement ne fait
donc que reprendre la définition du package architectural de base, dont il hérite, et ajoute à
ses définitions l’association RunsOn dont la fabrique est instanciée et ajoutée au dictionnaire
d’associations (c), et la méthode d’accès à l’attribut associé (d).
7.3. Mise en œuvre des référentiels
141
(a) class LocationPackageImpl (ArchitecturalBasePackageImpl) {
idltype = LocationBase::LocationBasePackage ;
proc __LocationPackageImpl__ (self, id, ipkg) {
self.__ArchitecturalBasePackageImpl__ (id, ipkg) ;
self._asst_ref ["p4ass1"] = RunsOnImpl ("p4ass1", self) ;
}
(b)
(c)
(d)
proc _get_runs_on_ref (self) {
return self._asst_ref ["p4ass1"] ;
}
}
Fig. 7.7 – Implémentation du package d’annotation Location en OMG IDLscript
L’initialisation de l’objet représentant le package de base (b) est conditionnelle. Si un autre
package d’annotation a déjà initialisé celui-ci, alors cette invocation (b) ne réalisera aucun
traitement. Dans tous les cas, il faut que l’initialisation des associations définies au sein de ce
package soient évaluée (c).
7.3.1.3
Mise en œuvre du package d’intégration
Le méta-modèle définit simplement l’intégration des packages d’annotation ; il en va de
même pour sa mise en œuvre. Simple comme celle des packages d’annotations, elle est illustrée
par la figure 7.8. L’implémentation du package MyADL hérite donc de tous les packages d’annotation (a, b et c), ce qui se traduit dans le cas présent par un héritage de l’implémentation des
classes LocationPackageImpl, LocationPackageImpl et DynamismPackageImpl. La phase
d’initialisation de MyADLPackageImpl n’a comme activité que l’initialisation des classes héritées
(d, e et f). Comme aucun concept n’est défini au niveau de l’intégration dans notre métamodèle, aucune définition ne vient s’ajouter aux définitions existantes.
(a) class MyADLPackageImpl (LocationPackageImpl,
(b)
ImplementationPackageImpl,
(c)
DynamismPackageImpl) {
idltype = MyADL::MyADLPackage ;
proc __MyADLPackageImpl__ (self, id, ipkg) {
self.__LocationPackageImpl__ (id, ipkg) ;
self.__ImplementationPackageImpl__ (id, ipkg) ;
self.__DynamismPackageImpl__ (id, ipkg) ;
}
(d)
(e)
(f)
}
Fig. 7.8 – Implémentation du package d’intégration MyADL en OMG IDLscript
La figure 7.9 illustre aussi la gestion de l’héritage multiple dans la mise en œuvre du
142
Chapitre 7. Production de l’environnement associé à un ADL
package d’intégration, et l’utilisation du drapeau d’initialisation. Sans cette précaution, seule
l’initialisation du dernier package d’annotation serait effective puisqu’elle écraserait les initialisations précédentes liées aux autres packages d’annotation : l’initialisation des dictionnaires
serait reprise à chaque fois à zéro. Une flèche pleine indique une initialisation transitive. Une
flèche en pointillés indique une initialisation non transitive. Le coût lié à la gestion de l’héritage
multiple est minime, alors que son intérêt est important : production simple des différents packages en respectant le découpage et l’approche suivis dans la définition du méta-modèle.
ArchitecturalBasePackageImpl
LocationPackageImpl
ImplementationPackageImpl
DynamicPackageImpl
MyADLPackageImpl
Fig. 7.9 – Gestion de l’héritage multiple lors de l’initialisation des classes de packages
7.3.2
Mise en œuvre des classes MOF dans le référentiel
Une classe MOF est projetée en deux interfaces OMG IDL (voir section 7.2.2). L’implémentation
d’une classe MOF découle donc dans la mise en œuvre de ces deux interfaces. La classe
ComponentDefClassImpl met en œuvre la fabrique référencée par le package ArchitecturalBase
servant à créer, rechercher et supprimer la représentation des instances de composants de l’architecture. La classe ComponentDefImpl est quant à elle la mise en œuvre de cette représentation.
La figure 7.10 présente un extrait de cette mise en œuvre. L’interface ComponentDef
hérite de l’interface ComponentDefClass, mais les implantations sont dissociées. L’implantation ComponentDefImpl hérite de reflective.RefObjectImpl (a) qui représente la classe
de base pour les classes et instances MOF. L’utilisation de la variable proxy (b) permet à
une instance de ComponentDefImpl de connaı̂tre la référence de sa fabrique. Les opération
héritées de l’interface de cette fabrique (f) sont implantés par délégation.
La mise en œuvre de la classe ComponentDefImpl se décompose en deux parties comme
pour les packages. Le constructeur de cette classe regroupe la définition des structures de
données. Comme une instance de composant est en relation avec ses ports au travers d’une
association, sa mise en œuvre contient un tableau des représentants de ports en relation avec
cette instance (c). Un second attribut définit quant à lui les caractéristiques du port 1 comme
sa cardinalité (d). Associés à ce tableau, les opérations d’ajout (e), de modification et de
suppression de ports utilisées pendant la phase de définition d’une instance de composant
sont réalisées. Une dernière opération pour accéder à tous les ports d’un composant pendant
la phase d’exploitation de l’architecture est définie. La mise en œuvre des classes MOF réifie
1. Ces caractéristiques proviennent de l’association entre un composant et un port.
7.3. Mise en œuvre des référentiels
143
(a) class ComponentDefImpl (reflective.RefObjectImpl) {
idltype = ArchitecturalBase::ComponentDef ;
proc __ComponentDefImpl__ (self, id, ipkg, proxy) {
self.__RefObjectImpl__ (id, ipkg) ;
self._proxy = proxy ;
self._port_ref = [] ;
self._port_ref_desc = { "lower": "0", "upper": "*",
"isOrdered": "false", "isUnique": "false" } ;
}
(b)
(c)
(d)
(e)
proc add_port_ref (self, new_element) {
self._port_ref.append (new_element) ;
}
(f)
proc all_of_type_component_def (self) {
self._proxy.all_of_type_component_def () ;
}
# ...
}
Fig. 7.10 – Implémentation de la classe ComponentDef du package ArchitecturalBase en
OMG IDLscript
aussi les attributs et les opérations des classes définies dans le méta-modèle. Ceux-ci sont
implémentés comme tout attribut ou opération OMG IDL classique.
Dans le cas des packages d’annotation, cette mise en œuvre n’est pas remise en cause du
fait de la relation d’héritage au niveau des packages. La réalisation des concepts définis sous
forme de classes dans le plan de base architectural sont repris tels quels. L’implémentation de
ComponentDef est donc partagée par le plan de base et par tous les plans d’annotations. Il en
va de même pour le plan d’intégration. Ceci est possible grâce à l’approche suivie au moment
de la définition du méta-modèle. Comme la définition des associations au niveau d’annotation
ne doivent pas être associées à la définition de références sur les concepts provenant du plan
de base, ces dernier restent inchangés (aussi bien au niveau du méta-modèle qu’au niveau de
la projection en OMG IDL).
7.3.3
Mise en œuvre des associations MOF dans le référentiel
La mise en œuvre des associations MOF est similaire à la mise en œuvre des classes
MOF en termes de structuration. La figure 7.11 présente un extrait de l’implémentation de
l’association Provides. Cette mise en œuvre est aussi valable dans le cas des associations
définies au sein des packages d’annotation.
L’implantation d’une association MOF hérite de la classe de base reflective.RefAssociationImpl (a). Cette relation d’héritage précise non seulement la relation d’héritage au niveau
des interfaces, mais permet aussi la factorisation de code – comme c’est le cas pour les packages
et les classes. L’invocation du constructeur de base (b) permet l’initialisation des structures
144
Chapitre 7. Production de l’environnement associé à un ADL
de données comme la gestions des structures IDL réifiant les associations entre un composant
et un port (voir section 7.2.3).
Les opérations associées à la gestion de ces structures de données permettent d’ajouter
une relation entre un composant et un de ses ports (d), de modifier, de supprimer pendant la
phase de conception d’une architecture, ainsi que de retrouver tous les ports d’une instance de
composant (d) ou l’instance de composant à qui appartient un port donné. Sans la définition
de référence dans le concept ComponentDef, l’association représenterait le seul moyen de
naviguer au sein d’une architecture.
(a) class ProvidesImpl (reflective.RefAssociationImpl) {
idltype = ArchitecturalBase::Provides ;
proc __ProvidesImpl__ (self, id, ipkg) {
self.__RefAssociationImpl__ (id, ipkg) ;
}
(b)
(c)
proc add (self, owner, port) {
self._links.append ([owner, port]) ;
}
(d)
proc port (self, owner) {
res = [] ;
for lnk in self._links { ;
if (lnk[0].is_equivalent (owner)) res.append (lnk[1]) ;
}
return res ;
}
# ...
}
Fig. 7.11 – Implémentation de la classe
ArchitecturalBase en OMG IDLscript (extrait)
d’association
Provides
du
package
Cette mise en œuvre n’est instanciée qu’une seule fois au sein de la représentation d’une
architecture, et partagée. Cette instance gère l’ensemble des associations de type Provides,
quelque soit leur nombre. Cette mise en œuvre suit scrupuleusement la spécification du MOF.
Toutefois, dans le cas d’architectures de taille importante, ce choix est discutable. En effet,
une architecture regroupant un grand nombre d’instances de composants regroupe aussi un
grand nombre d’associations Provides (au moins autant que d’instances de composants, mais
plutôt n fois supérieur –n étant le nombre moyen de ports par instance de composant). Le
MOF impose donc une vision centralisée sur ce point. L’utilisation de référentiels fédérés est
une solution à envisager dans le cas d’architectures importantes et ce point vient en renforcer
la nécessité.
7.3. Mise en œuvre des référentiels
7.3.4
145
Mise en œuvre des actions architecturales
Comme nous l’avons discuté dans le § 6.3.3.2, les actions architecturales définissant la
dynamique des architectures sont représentées sous la forme de classes MOF. La mise en
œuvre des actions est donc similaire à celle des autres classes MOF (voir section 7.3.2). Dans
le cas des actions architecturales, les traitements relatifs à la dynamique sont définis au sein
de l’opération eval (). Nous avons défini dans notre méta-modèle les actions comme des
séquences d’opérations élémentaires (a) sur les instances de composants ou connecteurs – au
travers de l’association IsDefinedAs.
La mise en œuvre par défaut d’une action architecturale est donc relativement simple : les
différentes opérations de base sont invoquées successivement. Toutefois, cette mise en œuvre
ne peut être automatisée (b) car la sémantique du eval () ne peut être exprimée dans le
méta-modèle.
class ActionDefImpl (reflective.RefObjectImpl) {
idltype = DynamismBase::ActionDef ;
proc __ActionDefImpl__ (self, id, ipkg) {
self.__RefObjectImpl__ (id, ipkg) ;
self._op_base_def_ref = [] ;
# ...
}
(a)
(b)
proc eval (self) {
# méthode implanté manuellement
for op in self._ops {
op.eval () ;
}
}
# ...
}
Fig. 7.12 – Implémentation de la classe ActionDef du package DynamismBase en OMG IDLscript (extrait)
La figure 7.12 illustre la mise en œuvre par défaut de la classe MOF ActionDef. Dans
ce cas, les opérations de base sont invoquées séquentiellement. Pour optimiser la mise en
œuvre du déploiement, l’invocation en parallèle de certaines opérations est une solution
intéressante. Pour cela, l’approche la plus appropriée n’est pas uniquement de modifier la
mise en œuvre de l’opération eval () mais d’introduire au niveau du méta-modèle la notion
d’opération parallélisable. Il devient ainsi possible de définir des groupes d’opérations de base,
soit séquentielles, soit parallélisables. Leur mise en œuvre devient alors automatisable. Dans le
cadre de nos expérimentations actuelles nous n’avons mis en œuvre que la version séquentielle
des groupes d’opérations de base.
146
7.4
Chapitre 7. Production de l’environnement associé à un ADL
Conclusion
Après avoir défini le méta-modèle d’un ADL, la production de son environnement associé
à l’aide de CODeX représente la phase de transition vers l’utilisation de cet ADL. Ce chapitre
présente les techniques mises en œuvre pour réaliser cette production de manière automatique.
L’ensemble des projections vers le langage OMG IDL et la mise en œuvre des référentiels
sont réalisés à l’aide de l’outil CODeX M2 tool. Cet outil exploite la représentation d’un
méta-modèle en XMI pour générer les interfaces OMG IDL et les implémentations en OMG
IDLscript des référentiels associés aux ADLs.
Les référentiels, tels que nous les avons présentés ici, sont destinés à définir les modèles
abstraits des architectures, les PIMs. En effet, les projections en OMG IDL des interfaces
de référentiels et leur mise en œuvre en OMG IDLscript sont, à ce point, indépendants des
technologies. Les référentiels ainsi produits sont toutefois utilisables pour définir les PIMs.
Il est donc possible de définir une première version des architectures qui sera par la suite
à charger dans un référentiel dédié à une technologie en vue de sa finalisation et de son
exploitation.
Nous avons pu voir tout au long de ce chapitre, que la mise en œuvre d’un méta-modèle
est une activité automatisable et relativement abordable, même dans le contexte d’un usage
particulier. La mise en œuvre des référentiels suit, tout comme la définition des
méta-modèles, l’approche par séparation des préoccupations. Ceci est possible grâce
à la disponibilité de l’héritage multiple dans le langage d’implémentation choisi. Cette mise
en œuvre pourrait aussi se faire avec un langage comme Java, donc ne supportant pas ce type
d’héritage, mais elle serait plus complexe. Le résultat serait de produire davantage de code.
Soit, l’implémentation d’une classe contiendrait l’intégralité de l’implémentation des classes
dont elle hérite, soit un mécanisme de délégation serait mis en œuvre.
Le choix du langage OMG IDLscript est donc avantageux car il apporte une simplicité
de mise en œuvre des référentiels. Il apporte aussi, et c’est la principale motivation de notre
choix, de la flexibilité dans l’utilisation des référentiels. Il est ainsi possible de modifier le comportement des référentiels sans repasser par la phase de projection des méta-modèles. Enfin,
l’utilisation de la version jIdlscript, qui est une implémentation en Java de la spécification
OMG IDLscript, apporte un dernier intérêt non négligeable. jIdlscript permet aussi bien de
manipuler des objets CORBA que des objets Java. Les implémentations de référentiels sont
ainsi utilisables pour produire des applications avec les technologies Java RMI et Enterprise
Java Beans
Sur un plan plus technique, une petite comparaison a été réalisée entre les référentiels
produits par CODeX M2 tool et l’outil M3J en terme de nombre de lignes de code. Si l’on
ne considère que le plan de base architectural, du fait de la limitation de M3J à un package
par modèle, M3J produit moins de 10 000 lignes de Java contre moins de 2 000 lignes d’OMG
IDLscript dans le cas de CODeX M2 tool pour des fonctionnalités équivalentes. Même si ce
code est généré, il est intéressant de produire des implémentations simples. Par extrapolation,
M3J produirait pour le méta-modèle complet que nous avons défini environ 60,000 lignes de
code contre moins de 5,000 lignes pour notre outil. Ces comparaisons ne sont pas à prendre
en termes d’approche, qui est très similaire, mais en terme de langage d’implémentation
utilisé. Elles représentent un argument en faveur du langage OMG IDLscript sur le plan de
7.4. Conclusion
147
la simplicité des référentiels produits.
Le référentiel que nous avons présenté ici doit maintenant être spécialisé pour être totalement utilisable avec une technologie donnée. C’est la transition PIM vers PSM. Cette transformation vise à fournir une version des traitements contenus dans le référentiel adaptée pour
le modèle technologique visé. Notre première expérimentation s’est déroulée dans le contexte
du CORBA Component Model (CCM). Nous discutons dans le prochain chapitre de l’utilisation de ce référentiel dans le cadre du CCM, en présentant tout d’abord sa spécialisation
puis son utilisation pour définir une application et mettre en œuvre le déploiement.
148
Chapitre 7. Production de l’environnement associé à un ADL
Chapitre 8
Mise en œuvre de CODeX dans le cadre
du CCM
Les chapitres précédents ont présenté notre stratégie de définition du méta-modèle d’un
ADL et l’environnement de manipulation d’architectures associé. Ce chapitre présente comment cet ADL et son environnement sont spécialisés pour un modèle technologique de composants. Cette spécialisation regroupe à la fois l’introduction des concepts du modèle de
composants technologique dans le méta-modèle, la modification du référentiel pour son utilisation avec le modèle de composants technologiques et enfin la projection des architectures
définies dans le référentiel vers ce modèle de composants pour réaliser la mise en œuvre des
applications.
– La section 8.2 présente la projection du méta-modèle défini dans le chapitre précédent
vers le modèle de composants CORBA qui sert de base à nos expérimentations.
– La section 8.3 présente la projection des définitions de composants et connecteurs d’une
architecture vers le langage OMG IDL3 afin de mettre en œuvre une application.
– La section 8.4 présente la mise en œuvre des opérations architecturales élémentaires
dans le contexte du modèle de composants CORBA.
– La section 8.5 illustre l’utilisation de l’environnement de manipulation d’architectures
ainsi défini et spécialisé pour le modèle de composants CORBA.
8.1
Introduction
Ce chapitre présente la spécialisation du référentiel de base que nous avons défini pour le
CORBA Component Model (CCM). La discussion porte ici à la fois sur le niveau de définition
des architectures (M1) et sur le niveau de représentation des applications (M0) (cf section
5.3.2). C’est principalement ce dernier niveau qui est spécialisé pour le CCM. Il représente la
transition entre la représentation d’une architecture et une instance d’application, le (( lien ))
permettant le passage d’un niveau à l’autre. C’est aussi au niveau de la représentation des
applications que le processus de déploiement est mis en œuvre pour le modèle technologique
cible. La figure 8.1 illustre l’organisation des niveaux M1, M0 et applicatifs. La mise en œuvre
de cette organisation peut prendre plusieurs formes. Le niveau M0 peut co-exister dans le
même référentiel que le niveau M1 (approche que nous avons mise en œuvre) ou exister dans
un référentiel dédié. Une définition d’architecture (niveau M1) est instanciée pour produire
une ou plusieurs représentations d’applications (niveau M0) correspondant à une ou plusieurs
instances d’applications.
149
150
Chapitre 8. Mise en œuvre de CODeX dans le cadre du CCM
Niveau M1
Niveau M0
Instances applicatives
Fig. 8.1 – Organisation de la représentation des applications
En addition de la spécialisation du niveau de représentation du référentiel, les règles de
projection des architectures vers le langage OMG IDL 3 sont aussi présentées. Ces règles
permettent de fournir les interfaces pour le CCM des types de composants manipulés au sein
de l’architecture afin de développer les différents composants de l’application. Ces interfaces
représentent la base du travail des développeurs et des intégrateurs pour mettre à disposition
les implémentations de composants qui seront utilisées pendant la phase de déploiement des
applications.
Enfin, nous illustrons l’utilisation de notre environnement pour définir l’architecture de
l’application classique (( le dı̂ner des philosophes )). Une fois cette architecture définie, nous
utilisons l’environnement CODeX pour l’exploiter afin de produire les interfaces OMG IDL 3
et leur implémentation. Enfin, les traitements associés au déploiement, et contenus dans le
référentiel, seront utilisés pour réaliser le déploiement de cette application.
8.2
Environnement pour le CORBA Component Model
L’environnement de manipulation d’architectures pour le CORBA Component Model (CCM)
regroupe plusieurs extensions au référentiel tel que nous l’avons présenté dans le chapitre 7.
Tout d’abord, le référentiel est spécialisé pour le CCM. Cette spécialisation est le lien entre
la définition d’une architecture et les instances d’applications qui en résultent. Cette section
définit le niveau M0 de la pile de méta-modélisation de CODeX. Ce niveau est utilisé lors
de la phase de déploiement d’une application pour instancier une représentation de l’application qui est déployée. Ce niveau peut co-exister au sein du référentiel défini dans le chapitre
précédent, ou être déporté dans un référentiel auxiliaire.
8.2.1
Spécialisation du référentiel
La spécialisation du référentiel a pour objectif de faire le lien entre les descriptions d’architectures et les instances des applications ainsi définies. Cette spécialisation représente la
fourniture d’un ADL pour un modèle de composants particulier. Dans le contexte de nos
expérimentations, notre ADL devient alors MyADLCCM. Ici encore, nous utilisons l’héritage
de package au sens du MOF pour produire ce plan global de l’ADL pour le CCM. En addition
8.2. Environnement pour le CORBA Component Model
151
de cette relation entre packages, certains des concepts, comme primitif, port ou composite seront étendus de manière individuelle afin d’être spécialisés pour le CCM. Cette spécialisation
définit un ensemble de patrons, les squelettes des classes de mise en œuvre, pour définir les
traitements relatifs à la dynamique dans le contexte du modèle technologique choisi. Il ne
reste alors plus qu’à implémenter ces traitements, dans le cas présent pour le CCM.
8.2.1.1
Spécialisation des interfaces du référentiel
La production des interfaces du référentiel étendu passe par la définition de règles de
projection. Pour chaque concept défini dans le méta modèle une règle doit être définie. Nous
présenterons ici uniquement les règles de projection pour les composants et les composites,
toutes les autres suivent la même approche. Ces règles de projection représentent la transformation du PIM (Platform Independent Model ) d’une architecture vers un PSM (Platform
Specific Model ). Cette transformation représente le passage du niveau M1 –la définition des
architectures– au niveau M0 –la représentation des instances d’applications. Pour une même
définition d’architecture il peut exister plusieurs instances d’application. Par exemple, si l’architecture d’un agenda est définie, plusieurs instances de cet agenda peuvent exister au niveau
applicatif. Pour chacun de ces agendas, une représentation existe au niveau M0. C’est dans
la phase de déploiement d’une application que ces instances de niveau M0 seront créées parallèlement aux instances applicatives.
Spécialisation d’un composant primitif Cette règle de projection est représentative de
tout concept du méta-modèle existant, plus ou moins directement, dans le modèle technologique. L’interface d’une instance de composant au niveau du PSM (pour le CCM) est très
similaire à l’interface du niveau PIM. A ce niveau, une instance de composant fournit toujours, par exemple, un certain nombre de ports et dispose d’un nom. Cette représentation est
complétée par la connaissance de l’instance applicative qu’elle désigne.
La figure 8.2 présente la définition du concept de composant pour le CCM. Cette définition
reprend donc toutes les définitions du niveau PIM, c’est-à-dire qu’elle hérite de la définition de
ComponentDef. Cette relation explicite bien le fait que la représentation d’une instance pour
le CCM est le même concept que la représentation d’une instance au niveau de l’architecture.
En addition de ces définitions, ComponentDefCCM hérite de CCMObjectHolder. Cette seconde
relation d’héritage définit la spécialisation de la représentation du concept de composant primitif pour le CCM. Cette spécialisation fournit le lien entre la représentation de l’architecture
et les instances applicatives. CCMObjectHolder (( contient )) la référence de l’instance de composant CORBA qui met en œuvre un composant de l’architecture. Cette classe contient un
unique attribut de type référence de composant CORBA.
La figure 8.3 illustre la projection en interface OMG IDL de cette règle de spécialisation.
Cette interface dédiée à une utilisation dans le contexte du CCM regroupe tous les ports de
l’instance de composant, par la relation d’héritage. Toutefois, dans son utilisation, ces ports ne
sont plus les ports de l’architecture, mais bien les ports de l’instance applicative. L’interface
PortDef est elle aussi spécialisée pour le CCM, et les ports connus par une instance de
ComponentDefCCM sont des instances de port de type PortDefCCM. Un port spécialisé contient
quant à lui la référence du port (( physique )) du composant CCM associée. Il n’est toutefois
152
Chapitre 8. Mise en œuvre de CODeX dans le cadre du CCM
CCMObjectHolder
PrimitiveDef
+ ref: CCMObject
PrimitiveDefCCM
Fig. 8.2 – Spécialisation du concept de composant primitif pour le CCM
pas nécessaire de redéfinir toutes les opérations de manipulation de ports, un PortDefCCM est
un PortDef et donc manipulable comme tel.
interface CCMObjectHolder {
attribute Components::CCMObject ref ;
} ;
interface PrimitiveDefCCM : PrimitiveDef, CCMObjectHolder {
} ;
Fig. 8.3 – Spécialisation de l’interface PrimitiveDef pour le CCM
Lors de la phase de déploiement, pour toute instance de composant primitif définie dans
l’architecture, une instance de PrimitiveDefCCM sera créée en même temps que l’instance applicative correspondante. C’est à ce moment que sera fixée la valeur de l’attribut ref. Lors de
la suppression d’une instance de composant de l’application, cette instance de représentation
sera elle aussi supprimée. Ainsi, il ne doit jamais y avoir dans le référentiel d’instance de
représentation avec un attribut ref non fixé, si ce n’est dans une phase transitoire.
Spécialisation d’un composite Le CCM ne dispose pas du concept de composite. De
plus, les instances de composants CCM sont nécessairement co-localisées avec leurs ports ;
elles ne peuvent donc pas être utilisées pour mettre directement en œuvre les composites.
Cette règle de projection est représentative de tout concept du méta-modèle n’existant pas
dans le modèle technologique visé. Nous discutons dans la section 8.3.1 de la projection d’une
architecture en OMG IDL 3. Une des règles définit qu’un composite est projeté en un ensemble
de composants (au sens du CCM), chacun d’entre eux représentant un port du composite.
Dans la mise en œuvre pour le CCM il apparaı̂t donc qu’un port de composite n’est pas
similaire à un port de composant. C’est pourquoi la règle de projection des composites est un
peu différente.
Tout comme un composant, un composite contient une liste de ses ports associés. Nous
avons vu dans le cas de la projection des composants que la représentation d’un port pour le
CCM contient la référence du port effectif. Dans le cas des composites, les ports sont définis
8.2. Environnement pour le CORBA Component Model
153
comme des composants CCM, il est donc nécessaire pour le composite, non seulement de
connaı̂tre les références de ses ports, mais aussi des composants qui les implantent. Dans le
CCM, il existe deux notions de références : les références de base, qui identifient une instance
de composant, et les références de facettes, qui identifient une facette précise d’une instance
de composant. Afin d’unifier l’utilisation, le composite doit connaı̂tre la référence de facette,
pour se comporter comme une instance de composant, et la référence de base, pour pouvoir
manipuler ses propres ports.
La figure 8.4 illustre la spécialisation des composites de notre méta-modèle. La définition
CompositePort (qui doit être perçu comme un type de données) associe une référence de
facette avec le nom du port. Cette définition est utilisée par un composite (attribut crefs)
pour stocker la liste de ses ports. Pour connaı̂tre à la fois les ports et les composants les
représentant, un CompositeDefCCM dispose aussi d’un attribut prefs référençant ces composants. Ces deux attributs sont gérés de manière synchronisée.
CCMObjectHolder
CompositeDef
+ ref: CCMObject
CompositePort
+ name: string
CompositeDefCCM
+ crefs: CompositePortSeq
+ prefs: CCMObjectHolderSeq
Fig. 8.4 – Spécialisation du concept de composite pour le CCM
La projection en interfaces OMG IDL de cette définition est illustrée dans la figure 8.5.
Cette projection est un peu particulière du fait de l’utilisation de CompositePort comme un
type de données. Cela explique l’utilisation d’une structure OMG IDL pour représenter les
ports de composites.
interface CompositePort : CCMObjectHolder {
attribute string
name ;
attribute Components::CCMObject ref ;
} ;
typedef sequence<CompositePort> CompositePortSeq ;
interface CompositeDefCCM : MyADL::CompositeDef {
readonly attribut CompositePortSeq crefs ;
readonly attribut CCMObjectSeq
prefs ;
} ;
Fig. 8.5 – Projection de l’interface CompositeDef pour le CCM
154
Chapitre 8. Mise en œuvre de CODeX dans le cadre du CCM
De l’utilisation de l’héritage Pour les deux projections présentées ici, comme pour toutes
les autres, le choix d’utiliser une relation d’héritage et non de définir de nouvelles interfaces n’est pas uniquement le résultat d’une volonté d’avoir des règles de projection simples.
Premièrement, une certaine dynamicité doit exister à ce niveau pour la mise en œuvre des
actions architecturales. Il est nécessaire de pouvoir supprimer une instance de composant d’un
composite (pendant les phases de reconfiguration par exemple). Ensuite, bien que le CCM ne
permette pas de définir dynamiquement de nouveaux ports sur une instance de composant,
il peut être intéressant de pouvoir le faire au moins sur les composites, qui sont des composants. De plus, il peut être nécessaire de supprimer l’accès à certains ports d’une instance de
composant, sans pour autant supprimer cette instance de l’application, par exemple pour la
suspension temporaire d’un service. Dans ce cas, les opérations de suppression de ports sont
importantes aussi sur les instances de composants.
8.2.1.2
Mise en œuvre des extensions du référentiel
De même que la mise en œuvre du référentiel indépendant des plates-formes, la mise
en œuvre des extensions pour le CCM est simple. Nous n’allons présenter ici que la mise
en œuvre de l’interface PrimitiveDefCCM qui est illustrée dans la figure 8.6. Pour tous les
concepts du plan d’intégration de notre ADL qui sont étendus dans le plan dédié au CCM
il est nécessaire de produire une implémentation. Dans le cas de PrimitiveDef, l’unique
extension réside dans l’attribut contenant la référence de l’instance de composant du niveau
applicatif, représentée par l’instance de PrimitiveDefCCM dans le référentiel. Cette instance de
la représentation de l’architecture permet le (( passage )) entre la représentation et l’application
elle-même. Ce (( passage )) donne accès à une instance de composant de l’application pour,
par exemple, connaı̂tre son état. C’est aussi au travers de ce (( passage )) que la représentation
de l’application peut agir sur celle-ci, par exemple pour supprimer l’instance de composant
du niveau applicatif.
8.2.1.3
Production de la spécialisation du référentiel
Tout comme la partie abstraite du référentiel correspondant au PIM de notre ADL, la
partie concrète, le PSM pour le CCM, est produite à partir de l’expression de la spécialisation
du méta-modèle de l’ADL en XMI. De la même manière, la mise en œuvre de ce référentiel
spécialisé devrait être produite automatiquement. Actuellement, les règles de projection sont
implantées au niveau de deux générateurs spécialisés pour le CCM : un générateur produit les
interfaces OMG IDL et l’autre des implantations en IDLscript de ce référentiel.
En addition des concepts du méta-modèle spécialisés pour le CCM, ces générateurs produisent l’implémentation spécialisée du package d’intégration, c’est-à-dire l’ensemble des fabriques des instances du référentiel dans leur version CCM. Ces fabriques sont utilisées pendant la phase de déploiement pour créer les instances du niveau M0 de notre pile de métamodélisation. Ce sont les méta-instances effectives des instances applicatives.
8.3. Support à la mise en œuvre des applications
155
class PrimitiveDefCCMImpl (PrimitiveDefImpl) {
idltype = MyADL_CCM::PrimitiveDefCCM ;
proc __PrimitiveDefCCMImpl__ (self, meta) {
self.__PrimitiveDefImpl__ (0, 0, CORBA.Object._nil) ;
self._meta = meta ;
self._ref = CORBA.Object._nil ;
}
proc _get_ref (self) {
return self._ref ;
}
proc _set_ref (self, ref) {
self._ref = ref ;
}
}
Fig. 8.6 – Mise en œuvre de l’interface PrimitiveDefCCM en IDLscript
8.3
Support à la mise en œuvre des applications
Idéalement, n traducteur devrait produire les interfaces OMG IDL 3 nécessaires à la mise
en œuvre de cette architecture dans le cadre du CCM. Ce traducteur projeterait la définition
abstraite de l’architecture vers une définition concrète : il représente la transformation (( PIM
vers PSM )) de la MDA vis-à-vis de l’architecture. Actuellement, cette projection n’est pas
automatisée. Les règles de projection présentées ici ont été définies et utilisées manuellement.
Afin de faciliter la transition entre définition de l’architecture des applications et mise en
œuvre de celles-ci, il est nécessaire de définir une transformation. Cette transformation est un
ensemble de règles de projection définissant les interfaces des éléments de l’application dans
un modèle technologique donné. Ce point place notre travail dans le cadre des langages de
configuration tels que nous les avons présentés dans la section 3.4.
L’idée sous-jacente n’est pas uniquement de disposer d’une version de l’architecture mais
de l’utiliser pour produire des applications, comme le fait Olan par exemple. Dans le cadre
de nos expérimentations, les règles de projection définissent les interfaces OMG IDL 3 des
applications. La définition de ces règles est réalisée en commun par le concepteur de l’ADL,
qui maı̂trise les concepts de cet ADL, et un spécialiste du modèle technologique cible. Ils vont
tout deux définir les règles de correspondance entre les concepts de l’ADL et les concepts
disponibles dans le modèle technologique.
8.3.1
Règles de projection vers le langage OMG IDL 3
Les actions ne sont pas discutées ici puisqu’elles ne sont réifiées que dans le référentiel et ne
sont pas implémentées au niveau applicatif. Il n’y a donc pas de projection des représentations
des actions vers le langage OMG IDL 3. Nous discutons de la mise en œuvre des actions
156
Chapitre 8. Mise en œuvre de CODeX dans le cadre du CCM
architecturales pour le CCM dans la section 8.4.
8.3.1.1
Projection des composants primitifs
Le concept de composant est similaire dans le CCM et dans notre méta-modèle : c’est une
entité de traitement offrant des ports (voir section 2.4.2). La projection des primitifs des architectures est donc relativement directe. Dans le cas du dı̂ner des philosophes, un philosophe
est défini comme une instance de composant disposant de deux ports de type OutputPortDef
représentant ses deux mains et destinés à utiliser des ports d’utilisation des fourchettes (voir
section 8.5.2). Ces deux ports sont définis comme synchrones. De plus, un philosophe dispose
d’un attribut représentant son nom (name). La figure 8.7 illustre la projection d’un philosophe
en OMG IDL 3.
component Philosophe {
uses IFourchette main_droite ;
uses IFourchette main_gauche ;
attribute string name ;
} ;
Fig. 8.7 – Projection de la définition d’un philosophe en OMG IDL 3
De manière plus générale, une instance de composant de l’architecture est projetée en une
interface OMG IDL 3 de définition d’un composant, avec l’utilisation du mot clé component.
Les ports de type input de l’architecture sont projetés en des facettes de composant (mot clé
provides) pour les ports synchrones, et en des puits d’événements (mot clé consumes) pour
les ports asynchrones. Pour les ports de type output, les règles suivent le même principe : les
ports synchrones sont projetés en réceptacles (mot clé uses). Les propriétés des composants
sont quant à eux directement projetés vers des attributs OMG IDL 3 (mot clé attribute).
Nos expérimentations ont uniquement mis en œuvre les ports synchrones. Dans le cas
de ports asynchrones, la projection devrait définir des sources d’événements (mot clé emits
pour un connecteur de type 1 − vers − 1 et publishes pour un connecteur de type 1 −
vers − n). Toutefois, dans le modèle de composant CORBA les ports reflétant des sources
d’événements ne sont pas définis à l’aide d’interfaces offrant des opérations, mais à l’aide de valuetype représentant des types d’événements. Pour utiliser des événements il serait nécessaire
d’étendre la définition de notre méta-modèle pour associer les ports de sortie asynchrones d’un
composant avec le type d’événement émis. La différentiation entre spécification d’événement
ou d’opérations pourrait alors être exprimé à l’aide d’une contrainte OCL liée au mode (synchrone ou asynchrone) du port.
8.3.1.2
Projection des connecteurs
De par sa définition, le CCM ne fournit pas le concept de connecteur. Il en résulte que
la projection des connecteurs du méta-modèle peut prendre deux formes. La première, la
plus simple, prend en charge les connecteurs sans traitement associé. Un tel connecteur est
simplement un lien entre deux composants. Dans ce cas, il n’y a pas de projection en OMG
8.3. Support à la mise en œuvre des applications
157
IDL 3. La représentation de ce type de connecteurs dans le référentiel va uniquement réifier
le lien logique entre les ports de deux instances de composants.
La seconde forme prend en charge les connecteurs ayant des traitements associés. C’est
le cas des connecteurs sur lesquelles on fixera, par exemple, une stratégie de (( log )) des
invocations. Dans ce cas, la projection définit un nouveau type de composant CCM qui offre
et utilise deux ports de même type que les ports des instances de composants mis en relation
par le connecteur.
Dans le cas où deux instances de composants A et B sont en relation au travers de ports de
type Service en mode synchrone, si l’on souhaite que le connecteur entre ces deux instances
fasse un (( log )) de toutes les invocations, alors un nouveau type de composant CCM doit
être défini : CLog. La figure 8.8 illustre la définition de ce nouveau type de composant CCM
pour prendre en charge la propriété de (( log )). Toute invocation d’une opération émise par
une instance de A sera reçue par l’instance de Clog, ajoutée dans une base de (( logs )) et
retransmise à l’instance de B. La réponse suivra le chemin inverse.
component Clog {
provides Service ref ;
uses
Service use ;
} ;
Fig. 8.8 – Projection d’un connecteur incluant des traitements en OMG IDL 3
Les traitements relatifs à l’établissement et à la suppression des connecteurs sont, quant à
eux, contenus dans le référentiel et ne sont pas réifiés au niveau applicatif. Cette séparation se
justifie par le fait que les traitements sont d’ordres architecturaux, donc non fonctionnels vis-àvis de l’applicatif. Cette approche permet de mettre en œuvre la dynamique des architectures
de manière indépendante des applications, et donc de confirmer l’aspect non intrusif de notre
solution vis-à-vis de la mise en œuvre des applications.
8.3.1.3
Projection des composites
Tout comme le concept de connecteur, le concept de composite n’existe pas dans le CCM.
La projection que nous proposons ici est donc un choix de mise en œuvre. Toutefois, cette
mise en œuvre respecte les règles du CCM. La définition d’un composite relève donc plus du
niveau méthodologie d’utilisation du CCM que du niveau modèle et technique. Notre volonté
est toujours d’utiliser les technologies (( as it )) pour ne pas avoir à définir des extensions non
standards (et donc sortir du cadre strict de ces technologies), ce qui réduirait l’utilisabilité et
la portabilité de notre solution. Ainsi, tout développeur d’applications à base de composants
CCM peut développer des applications dans le cadre de CODeX.
Actuellement, la projection d’un composite vers le CCM ne comprend que la projection
de ses ports. Seule la réification du composite au sein du référentiel existe, il n’y a pas
d’instance au niveau applicatif. La projection de mise en œuvre est donc uniquement réalisée
si le composite contient des ports. Dans ce cas, pour chaque port du composite, un type de
composant CCM est défini. Ce type de composant n’offre qu’un port, que ce dernier soit
d’entrée ou de sortie, qui représente les interactions entre le composite et l’extérieur. La
partie (( interne )), c’est-à-dire la connectivité entre ce port et les composants constituant le
158
Chapitre 8. Mise en œuvre de CODeX dans le cadre du CCM
composite, n’est pas automatiquement générée. Cette dernière doit être écrite manuellement.
Ceci découle de la définition de notre méta-modèle et de l’absence de composites dans le
CCM.
La nécessité de mettre en œuvre les ports de composites repose sur deux constatations.
Premièrement, ces ports offrent une vision simplifiée du composite sans en montrer la structure, c’est-à-dire le patron de conception façade [29]. Il est donc nécessaire de pouvoir définir
des traitements au sein des ports. Une invocation sur un port de composite va donc potentiellement être réalisée par plusieurs invocations sur les ports d’instances de composants constituant le composite. Deuxièmement, pour des raisons de définition du méta-modèle et pour
respecter la propriété d’encapsulation, il ne doit pas y avoir de connexion directe entre deux
instances de composants faisant partie de deux composites distincts. Toutes les connexions
inter-composites doivent ainsi passer par des ports de composites.
component AProxy
provides A ref
} ;
component BProxy
uses B ref ;
} ;
component CProxy
uses C ref ;
} ;
{
;
{
{
Fig. 8.9 – Projection des ports d’un composite en OMG IDL 3
Dans le cas d’un composite constitué de plusieurs instances de composants et défini comme
offrant un port d’entrée de type A et deux ports de sortie de type B et C, tous les trois en
mode synchrone, la projection en OMG IDL 3 sera telle que définie dans la figure 8.9. La
définition pour le port d’entrée A devra être complétée par un ensemble de réceptacles servant
à connecter cette mise en œuvre de port avec les composants internes au composite. Si le port
A utilise deux instances de composants au travers de leurs ports D et E, alors la définition du
type de composant AProxy est enrichie de deux réceptacles de types D et E, cette dernière
manipulation étant réalisée manuellement.
8.3.2
Production des interfaces OMG IDL 3
Contrairement aux autres générateurs, la génération d’interfaces OMG IDL 3 ne s’appuirait par sur une version XMI des architectures, mais sur la représentation des architectures
contenues dans le référentiel. La production des interfaces OMG IDL 3 serait réalisée à partir
d’un outil externe au référentiel. Cet outil parcourerait la définition d’une architecture, et
pour chaque élément produirait l’interface OMG IDL 3 associée en suivant les règles de projection que nous venons de décrire. Ce parcours serait récursif et débuterait sur le composite
de plus haut niveau, celui qui définit l’application. Ensuite, le générateur parcourerait tous
les composites, composants et connecteurs contenus dans ce composite et ainsi de suite. Les
interfaces ainsi produites seraient ensuite compilées à l’aide des outils d’OpenCCM, ou tout
autre plate-forme, pour générer les souches et squelettes de l’application afin de les mettre en
8.4. Dynamique des applications
159
œuvre.
8.4
8.4.1
Dynamique des applications
Mise en œuvre des actions architecturales
Cette section présente dans un premier temps la mise en œuvre des opérations architecturales de base. Ces opérations représentent les traitements élémentaires qui, composés,
permettent de définir les actions architecturales.
8.4.1.1
Opérations architecturales de base
Contrairement aux concepts composite, composant, port et connecteur, les opérations architecturales de base ne sont pas spécialisées par héritage. En effet, ces instances (( restent )) au
niveau M1. Ce sont elles qui vont, à partir de la définition de l’architecture, agir (création et
destruction) sur les instances applicatives et sur leurs représentants. Le rôle de ces opérations
est à la fois de gérer les instances applicatives et leur représentation. Les opérations architecturales de base sont toutes pourvues d’une méthode eval () définie dans le méta-modèle.
C’est la mise en œuvre de cette opération que nous allons discuter ici. Nous ne présenterons
que les opérations de création d’instance de composant et d’établissement de connecteurs.
Dans le cas des connecteurs, nous ne présentons ici que la mise en œuvre des connecteurs
synchrones. C’est exclusivement ce type de connecteurs que nous avons manipulé.
Opération de création d’une instance de composant L’opération de création d’une
instance de composant représente le déploiement de cette instance dans le système. La mise en
œuvre de ce déploiement se décompose en deux parties. La configuration du site d’exécution,
c’est-à-dire la création du conteneur et de la maison de composant, est effectuée par le
représentant du site d’exécution, i.e. l’instance de HostDefCCM. La création à proprement
parler de l’instance de composant CCM est réalisée directement par l’opération eval () de
la classe OpCreate. Sa mise en œuvre est illustrée dans la figure 8.10.
L’évaluation de l’opération de création d’une instance de composant commence par créer
le représentant au sein du référentiel de cette instance, puis ajoute ce représentant au sein du
représentant du composite. Pour cela, elle utilise la définition de cette instance de composant
(de niveau M1) afin de connaı̂tre son nom et ses ports, pour en créer leur représentation
au niveau M0. Ensuite, le site d’exécution de cet instance est retrouvé grâce à l’association
RunsOn et à sa représentation dans le référentiel. De la même manière, l’archive contenant
l’implémentation de composant est déterminée via l’association IsImplementedBy. Une fois
ces deux éléments connus, le représentant du site d’exécution est utilisé pour, à la fois, charger l’archive localement, et configurer l’environnement d’exécution (c’est-à-dire création d’un
conteneur et d’une maison de composant). Enfin, la référence de la maison est exploitée pour
demander la création de l’instance de composant CCM au niveau applicatif. Cette référence
étant ajoutée à la connaissance de sa représentation pour des manipulations futures.
Opération d’établissement d’un connecteur La mise en œuvre d’un connecteur synchrone et n’incluant pas de traitement est relativement simple. Une instance de niveau M0
160
Chapitre 8. Mise en œuvre de CODeX dans le cadre du CCM
proc eval (self) {
# création de la représentation de l’instance de composant
def = self.pkg.acts_upon_component_ref.component (self) ;
inst = myadlccm.component_def_ccm_ref.create (def) ;
# ajout de la représentation dans le composite
self.compositeccm.add_component_ref (inst) ;
# récupération du site d’exécution et de l’archive a utiliser
host = self.pkg.runs_on_ref.host (inst) .host ;
arch = self.pkg.is_implemented_by_ref (inst) .archive ;
# création de la maison de composant
home = host.configure (arch.location (), arch.bootstrap ()) ;
# création de l’instance applicative de composant
inst.ref = home.create_component () ;
}
Fig. 8.10 – Mise en œuvre de l’opération create pour le CCM (extrait)
représentant un connecteur exploite la connaissance dont elle dispose sur les deux ports à
interconnecter. Le port connu au travers de l’association MOF from décrit le réceptacle de
l’une des instances de composant CCM. Le port connu au travers de l’association to représente
quant à lui la facette de l’autre instance de composant CCM. Connaissant la représentation
de ces deux ports, il est possible d’agir sur les instances de composants CCM pour récupérer
la référence de la facette et la connecter au réceptacle. La figure 8.11 illustre cette mise en
œuvre avec le langage IDLscript.
Comme pour la création des instances de composants, la première étape est de créer la
représentation du connecteur au niveau M0. Pour cela, on utilise la définition du connecteur (au niveau M1) afin d’en créer une version (au niveau M0) représentant le lien effectif
entre les deux instances de composants CCM. Cette représentation est ensuite ajoutée à la
représentation du composite (au niveau M0). Puis, les deux ports à connecter sont recherchés
dans cette représentation de composite afin d’établir les relations entre la représentation du
connecteur et les représentations des deux ports. Il ne reste alors qu’a réaliser la connexion
effective entre les deux instances de composants CCM, c’est-à-dire connecter la facette de
l’une des instances au réceptacle de l’autre. La représentation d’un port de type réceptacle
possède une référence non pas sur le réceptacle, mais sur l’instance de composant (référence
de base). Ceci est dû au fait que les receptacles n’ont pas de référence dans le cadre du CCM.
Le réceptacle est réifié par deux opérations (connexion et déconnexion) disponibles sur l’instance de composant CCM. Nous utilisons ici les opérations génériques connect pour établir
la connexion avec le réceptacle.
8.4.1.2
Actions définies par l’architecte
Tout comme les opérations de base architecturales, les actions ne sont pas spécialiées par
héritage. Les actions architecturales sont définies comme des séquences d’opérations de base
8.4. Dynamique des applications
161
proc eval (self) {
# création de la représentation du connecteur
def = self.pkg.acts_upon_connector_ref.connector (self) ;
cnx = myadlccm.connector_def_ccm_ref.create (def) ;
# ajout de la représentation du connecteur dans le composite
self.compositeccm.add_connector_ref (cnx) ;
# recherche du port "from" de l’instance de niveau M0 puis
# ajout dans la représentation de la connecteur
from = ... ;
myadlccm.from_ref.add ([cnx, from]) ;
# recherche du port "to" de l’instance de niveau M0 puis
# ajout dans la représentation du connecteur
to = ... ;
myadlccm.to_ref.add ([cnx, to]) ;
# établissement effectif de la connexion au niveau CCM
to.ref.connect (to.name(), from.ref) ;
}
Fig. 8.11 – Mise en œuvre de l’opération OpBind pour le CCM
et donc définies au même niveau. Les actions peuvent être spécialisées par rapport à la version
de base présentée dans la section 7.3.4, en modifiant directement leur mise en œuvre. Cette
approche est similaire à la spécialisation des opérations de base. Toutefois, le comportement
d’une action est abstraitement définissable et il ne devrait être que rarement nécessaire de les
spécialiser.
Les actions architecturales peuvent être regroupées en deux catégories. En premier lieu,
l’action de déploiement de l’architecture initiale. Les opérations de base s’appliquent alors
sur les instances de composants et les connecteurs définissant la structure de l’architecture
initiale pour déployer celles-ci. Ensuite, les actions de reconfiguration sont toutes celles qui
modifient cette architecture initiale. Dans ce cas, les opérations de base ajoutent de nouvelles
méta-instances à la définition de l’architecture et déploient les instances de composants CCM
correspondantes et leurs interconnexions.
8.4.2
8.4.2.1
Discussion sur la mise en œuvre du déploiement
Mise en œuvre du processus de déploiement du CCM
Le processus de déploiement défini dans la spécification du CCM est basique. Les applications sont définies comme des assemblages de composants. Ces assemblages sont décrits au
sein de fichier OSD (Open Software Descriptor, un vocabulaire XML) et exploités par un outil
de déploiement. Cet outil va, de manière séquentielle en respectant l’ordre de déclaration du
fichier, installer les archives d’implémentation sur leurs sites d’exécution, configurer les serveurs de composants, créer les instances de composants, établir les connexions entre instances,
configurer les instances et faire basculer l’application en phase d’exploitation (c’est-à-dire si-
162
Chapitre 8. Mise en œuvre de CODeX dans le cadre du CCM
gnaler à toutes les instances que leur configuration est terminée).
Le déroulement du processus de déploiement est défini à l’aide d’une action architecturale. Cette action définit un ordre de déploiement pour les instances de composants et pour
l’établissement des connexions au sein d’un composite. Cet ordre est implicitement défini
par la séquence d’opérations de base représentant la création des instances de composants et
l’établissement des connexions entre ces instances. Cette action est définie par le déployeur
d’applications. L’ordre de déploiement des instances de composants n’est pas stratégique à
ce niveau. Ce qui est important, c’est l’ordre dans lequel les instances de composants passent
de leur phase de configuration à leur phase d’exécution. Dans le cadre du CCM, cette transition est explicite par l’utilisation de l’opération configuration complete sur les instances
de composants. Une fois que toutes les opérations de base de l’action architecturale deploy
() sont évaluées, les instances de composants CCM sont configurées en respectant l’approche
du CCM.
8.4.2.2
Utilisation d’une fonction de courtage
Dans ce que nous venons de voir, le choix des archives à utiliser et des sites d’exécution est
fixé. Cette approche ne répond pas à tous les besoins. Dans certains contextes, le déploiement
ne peut être anticipé et requiert une évaluation dynamique, dépendant du contexte dans
lequel il est réalisé. Le projet CESURE 1 [54, 82, 84] est une mise en œuvre de cette approche.
Une même application était déployée dans des environnements hétérogènes et pouvant changer
radicalement d’un déploiement à l’autre : une fois sur un PDA de type iPaq, la fois suivante sur
une station de travail. Dans ce contexte, il n’est pas possible de fixer au sein de la description
de l’architecture le site d’exécution ou l’archive pour toutes les instances de composants.
Il est possible, en mettant en œuvre une fonction de courtage, de laisser un, voire deux
degrés de liberté. On fixe, par exemple, les sites d’exécution et on recherche au moment du
déploiement quelle archive, contenant l’implémentation d’une interface de composant donnée,
est la plus appropriée. Pour un site donné on évalue à l’exécution s’il est capable d’exécuter
des implémentations en Java ou en C++. La seconde possibilité est de fixer l’archive de
composant à utiliser et de choisir au moment du déploiement le site d’exécution le plus adapté
pour supporter cette implémentation. Indépendamment du projet CESURE, un autre intérêt
de cette approche est, par exemple, le cas d’une application nécessitant une certaine qualité
de service. Les sites les plus aptes à garantir la qualité de service requise sont recherchés au
moment du déploiement de l’application.
Dans le cas de l’utilisation d’une fonction de courtage, les ressources, dans le contexte
courant les sites d’exécution et archives de composants, doivent être enregistrées auprès de
cette fonction. Les ressources sont décrites à l’aide de contrats de courtage [51, 52, 43] qui
vont permettre de les rechercher au moment du déploiement. Ainsi, une recherche dynamique,
en fonction des besoins, est mise en œuvre. Ceci permet de déployer une même application
dans des contextes totalement différents. Enfin, avec une fonction de courtage intelligente,
il est possible de définir deux degrés de liberté. Dans ce cas, la fonction de courtage doit
faire une synthèse des implémentations et des sites d’exécution disponibles pour fournir des
1. Le projet RNRT CESURE, commencé en novembre 1999 et terminé en novembre 2001, regroupait les
laboratoires suivants : Gemplus Research Labs, projet SIRAC de l’INRIA Rhones-alpes, équipe réseau de l’INT
Evry, équipe GOAL du LIFL.
8.5. Utilisation de l’environnement
163
couples site/archive qui correspondent, pour que l’implémentation puisse être utilisée par le
site d’exécution. Si cette synthèse ne peut être effectuée par la fonction de courtage, elle doit
être mise en œuvre dans la procédure de déploiement.
8.5
Utilisation de l’environnement
Les interactions avec le référentiel d’architectures ont été réalisées à l’aide du langage OMG
IDLscript. Ce langage permet de définir simplement des architectures et de les manipuler à
l’aide d’une console textuelle. Cette section présente comment, à l’aide de ce langage, l’architecture du dı̂ner des philosophes est définie dans le référentiel en respectant la séparation des
préoccupations définie au niveau du méta-modèle.
1. L’architecte définit la structure de l’application. Il définit les différents composants de
l’architecture (trois philosophes et trois fourchettes) ainsi que leur interconnexion.
2. L’architecture est exploitée par le développeur pour produire les interfaces OMG IDL3
associées et réaliser la mise en œuvre des composants.
3. L’intégrateur précise les implantations de composants, réalisées par le développeur, à
utiliser pour déployer l’application.
4. Le placeur de composant précise sur quel site d’exécution les instances de composants
doivent être déployées.
5. Le déployeur de composants décrit le processus de déploiement en utilisant une action
architecturale.
8.5.1
Définition de l’architecture
Nous illustrons dans cette section comment une architecture peut être définie de manière
incrémentale à l’aide de notre méta-modèle. La définition de l’application (( dı̂ner des philosophes )) revient à définir un composite représentant le dı̂ner. Au sein de ce composite, un
ensemble de composants et de connecteurs sont définis. La figure 8.12 illustre la définition
du composite diner et d’un primitif philosophe1 en OMG IDLscript. Une fois défini,
philosophe1 est ajouté aux primitifs du composite.
base = rep.create_architectural_base_package () ;
diner = base.composite_def_ref.create_composite_def () ;
diner.name = "diner" ;
phi1 = rep.primitive_def_ref.create_primitive_def () ;
phi1.name = "philosophe1" ;
diner.add_primitive_ref (phi1) ;
Fig. 8.12 – Définition du composite diner et d’un primitif philosophe1
La figure 8.13 présente la définition d’un port représentant une main de philosophe et
son ajout dans la liste des ports du philosophe1. Le port main gauche représente la main
gauche du philosophe qui sera connecté à une fourchette. Ce port contient deux opérations :
164
Chapitre 8. Mise en œuvre de CODeX dans le cadre du CCM
prendre et poser. Ces deux opérations ne prennent pas d’argument et n’ont pas de valeur
de retour. La définition de la main droite du philosophe n’est pas présentée ici car elle est
exactement identique à la définition de la main gauche. Pour ne pas avoir à refaire plusieurs
fois les mêmes définitions, l’architecte dispose d’une opération clone() qui fait une copie
conforme d’une définition contenue dans le référentiel ; que ce soit un composite, un primitif
ou un port. Cette opération n’est pas détaillée ici ; elle repose sur un parcours récursif d’arbre
réifiant une définition. Une fois cloné, le nom du nouveau port est affecté : main droite.
maing = base.output_port_def_ref.create_output_port_def () ;
maing.name = "main_gauche" ;
phi1.add_port_ref (maing) ;
op1 = base.operation_def_ref.create_operation_def () ;
op1.name = "prendre" ;
op1.type = "void" ;
maing.add_operation_ref (op1) ;
op2 = base.operation_def_ref.create_operation_def () ;
op2.name = "poser" ;
op2.type = "void" ;
maing.add_operation_ref (op2) ;
maind = clone (maing) ;
maind.name = "main_droite" ;
phi1.add_port_ref (maind) ;
Fig. 8.13 – Définition du port main gauche du composant philosophe1
La définition des autres primitifs philosophes de l’architecture sont crées par clonage
du philosophe1 et affectation de leurs noms. La définition des primitifs fourchettes sont
semblables à la définition des philosophes et ne sont donc pas détaillés ici. La figure 8.14
présente la définition d’un connecteur entre le port main gauche du primitif philosophe1 et
le port four1 p d’un primitif fourchette. L’objet cnx1, définissant le connecteur, est créé et
ajouté au composite. Puis les deux relations entre le connecteur et les ports sont fixés.
cnx1 = base.connector_def_ref.create_connector_def () ;
diner.add_connector_ref (cnx1) ;
cnx1.set_to_ref (four1_p) ;
cnx1.set_from_ref (maing) ;
Fig. 8.14 – Définition d’un connecteur entre deux primitifs
La définition du composite diner, des primitifs philosophe* et fourchette* et des
connecteurs représente la définition de l’architecture de base de l’application. Cette définition
va maintenant être exploitée et enrichie par les autres acteurs du processus logiciel.
8.5. Utilisation de l’environnement
8.5.2
165
Définition des interfaces de mise en œuvre
L’application du (( diner des philosophes )) utilise deux types de composants primitifs :
les philosophes et les fourchettes. Tous les primitifs étant définis par clonage et non étendus
après clonage, l’architecte considère que leurs types sont similaires. Ainsi, il précise donc
au(x) développeur(s) de réaliser une implantation pour chacun de ces types. Le choix d’avoir
un même type pour tous les philosophes est relativement dirigé par leur définition. Le choix
d’utiliser une seule mise en œuvre est arbitraire. On pourrait souhaiter avoir des comportements différents pour chaque philosophe. (Cette remarque s’applique aussi aux fourchettes.)
Le (( contrat )) entre l’architecte et le(s) développeur(s) correspond aux interfaces OMG IDL
3 de ces deux types. La projection de la définition de ces primitifs est illustrée dans la figure
8.15. Cette projection a été réalisée manuellement.
interface IFourchette {
void prendre () ;
void poser () ;
} ;
component Philosophe {
uses IFourchette main_gauche ;
uses IFourchette main_droite ;
attribute string name ;
} ;
component Fourchette {
provides IFourchette manche ;
} ;
Fig. 8.15 – Projection en OMG IDL 3 des interfaces de primitifs
Un développeur va utiliser ce contrat OMG IDL 3 et un environnement de développement
pour le modèle de composants CORBA 2 . La compilation de cette interface va produire les
squelettes de mise en œuvre des primitifs Philosophe et Fourchette et les souches d’utilisation. Une fois les squelettes générés, il ne reste plus au développeur qu’à réaliser l’implantation
fonctionnelles ce ceux-ci ; c’est-à-dire à écrire les traitements qui seront réalisés par une instance de composant.
8.5.3
Spécification du placement et des archives
Pour chaque primitif de l’application, l’intégrateur associe l’archive de composant contenant son implantation. La figure 8.16 présente la mise en relation du primitif philosophe1
avec l’implantation réalisée par le développeur. Cette mise en relation sera similaire pour
tous les primitifs du composite diner. Dans un premier temps, la représentation de l’archive contenant l’implantation est définie par rapport au package de base d’implantation. Les
représentations de l’interface et de l’implantation contenues dans cette archive sont définies
2. Par exemple, notre plate-forme OpenCCM. . . :)
166
Chapitre 8. Mise en œuvre de CODeX dans le cadre du CCM
et mises en relation avec celle-ci. Enfin, l’association entre l’archive et le primitif est créée et
configurée, à l’aide du package d’annotation d’implantation. Pour cette dernière opération, la
recherche de la définition du package architectural de base base et du primitif philosophe1
dans le référentiel ne sont pas présentées (parcours de la liste des packages contenus dans
le référentiel et de la liste des primitifs contenus dans le composite diner). Cette définition
d’archive pourra être utilisée pour tous les primitifs philosophes ; ils sont implantés de la
même manière. La dernière ligne de ce script sera donc utilisée avec les autres primitifs en
remplaçant phi1 par l’instance définissant ceux-ci.
# creation du plan d’implantation
archives = rep.create_implementation_base_pkg () ;
# définition d’une archive de composant
arch = archives.archive_def_ref.create_archive_def () ;
arch.url = "http://www.lifl.fr/~marvie/arch/philosophe.zip" ;
# definition de la représentation d’une interface
itf = archives.itf_def_ref.create_itf_def () ;
itf.name = "Philosophe" ;
itf.file = "philosophe.idl" ;
# association entre archive / interface
archives.is_described_by_ref.add (arch, itf) ;
# définition d’une implantation de composant
impl = archives.impl_def_ref.create_impl_def () ;
impl.lang
= "java" ;
impl.runtime = "orbacus-4.1.0" ;
impl.version = "jdk-1.3.1" ;
impl.file
= "philosophe.jar" ;
# association entre archive / implantation
archives.is_implemented_by_ref.add (arch, impl) ;
# a_impl = recherche du package d’annotation d’implantations
# phi1 = recherche du primitif dans le composite diner
# association entre philosophe1 / archive de mise en {\oe}uvre
a_impl.is_implemented_by_ref (phi1, arch) ;
Fig. 8.16 – Mise en relation du primitif philosophe1 avec son implantation
La mise en relation d’un primitif avec son site d’exécution est similaire à la mise en relation d’un primitif avec son implantation. Le placeur va définir la représentation d’un site
d’exécution et associer le(s) serveur(s) de composants de ce site au(x) primitif(s) concerné(s).
Ces opérations sont illustrées dans la figure 8.17. La définition d’un site d’exécution est réalisée
à l’aide du package de base du placement. Elle est ensuite configurée pour préciser les caractéristiques de ce site. La représentation du serveur de composant disponible sur le site
alfri est définie, de manière similaire, et mise en relation. Puis, la connexion réseau du site
8.5. Utilisation de l’environnement
167
alfri est précisée. Enfin, le serveur de composants alfri-srv1 et associé avec le primitif
phi1 pour préciser son site d’exécution. La définition du serveur de composant alfri-srv1
peut être réutilisée pour tous les primitifs qui s’exécutent sur ce site. La définition de la
connexion réseau (net) peut être réutilisée par tous les sites d’exécution connectés au même
réseau.
# création du plan de placement
location = rep.create_location_base_pkg () ;
# definition d’un site d’exécution
host = location.host_def_ref.create_host_def () ;
host.id
= "alfri.lifl.fr" ;
host.type
= "workstation" ;
host.version = "linux-2.4.18" ;
# definition d’un serveur de composants
srv = location.server_def_ref.create_server_def () ;
srv.id
= "alfri-srv1" ;
srv.lang
= "java" ;
srv.version = "1.3.1" ;
# création de l’association host / server
location.supports_ref.add (host, srv) ;
# definition d’une connexion réseau
net = location.network_def_ref.create_network_def () ;
net.kind
= "802.3" ;
net.bandwidth = "10 Mb" ;
# création de l’association host / réseau
location.is_connected_to_ref.add (host, net) ;
# a_loc = recherche du package d’annotation de placement
# phi1 = recherche du primitif dans le composite ’diner’
# création de l’association philosophe1 / serveur
a_loc.runs_on_ref (phi1, srv) ;
Fig. 8.17 – Mise en relation du primitif philosophe1 avec son serveur d’exécution
8.5.4
Définition de l’action de déploiement
L’ensemble de l’architecture du (( dı̂ner des philosophes )) est maintenant réalisée. Il ne
reste plus qu’à définir son processus de déploiement afin de réaliser des instances de cette
application. Le déployeur va définir une action architecturale sur cette version de l’architecture
pour spécifier ce processus. La figure 8.18 présente un extrait de la définition de l’action
architecturale deploy sur le composite diner. Cet extrait précise la création des primitifs
philosophe1, fourchette1 et fourchette2 ; ainsi que des connecteurs. La création des autres
primitifs et l’établissement des autres connexions et similaire.
168
Chapitre 8. Mise en œuvre de CODeX dans le cadre du CCM
La définition de l’action architecturale deploy commence par la création et la configuration
de l’objet la représentant ; à l’aide du package de base de la dynamique. Ensuite, les opérations
élémentaires de cette action sont définies. L’opération élémentaire de création du primitif
philosophe1 se décompose en deux étapes. La définition de l’opération de création du primitif
fourchette1 (op2) est identique.
– Premièrement, la définition d’un objet représentant une opération de création d’un
primitif (op1) et son ajout à la liste des opérations de l’action architecturale.
– Deuxièmement, la mise en relation de cette opération de création avec la représentation
du primitif philosophe1 dans le référentiel. Cette mise en relation se fait par l’ajout
d’une entrée pour l’association ActsUponCmp dans le package architectural de base.
La définition d’une opération d’établissement de connexion est similaire à la définition d’une
opération de création d’un primitif. La différence tient dans la création d’un objet de type
Bind plutôt que Create ; et dans la mise en relation de l’opération avec une définition de
connecteur plutôt qu’avec une définition de primitif. Enfin, la dernière ligne de cet extrait de
script spécifie l’ajout de l’opération deploy au composite diner.
# a_dyn = recherche du package d’annotation de la dynamique
# diner = recherche du composite ’diner’ dans le référentiel
dynamism = rep.create_dynamism_base_pkg () ;
deploy = dynamism.action_def_ref.create_action_def () ;
deploy.name = "deploy" ;
op1 = dynamism.create_ref.create_create () ;
dynamism.is_defined_as_ref.add (deploy, op1) ;
# phi1 = recherche de ’philosophe1’ dans le composite ’diner’
a_dyn.acts_upon_cmp_ref.add (op1, phi1) ;
op2 = dynamism.create_ref.create_create () ;
dynamism.is_defined_as_ref.add (deploy, op2) ;
# fou1 = recherche de ’fourchette1’ dans le composite ’diner’
a_dyn.acts_upon_cmp_ref.add (op2, fou1) ;
op3 = dynamism.bind_ref.create_bind () ;
dynamism.is_defined_as_ref.add (deploy, op3) ;
# cnx1 = recherche du connecteur entre ’philosophe1’ et
# ’fourchette1’ dans le composite ’diner’
a_dyn.acts_upon_cnx_ref.add (op3, cnx1) ;
# etc. pour les autres primitifs et connecteurs
# ajout de l’action architecturale au composite ’diner’
a_dyn.offers_ref (diner, deploy) ;
Fig. 8.18 – Définition de l’opération deploy sur le composite diner
L’évaluation du processus de déploiement de l’application (( dı̂ner des philosophes )) peut se
résumer (quasiment) en une seule ligne (voir à la fin de ce paragraphe). Une fois ce processus
évalué, il ne reste plus qu’à (( basculer )) les instances applicatives de composants de la phase de
8.6. Conclusion
169
configuration vers la phase d’exploitation, en invoquant sur chacune d’entre elles l’opération
configuration complete définie dans le modèle de composants CORBA.
# deploy = recherche de l’action ’deploy’ dans le composite diner
deploy.eval () ;
8.6
Conclusion
Après avoir vu dans les chapitres précédents comment définir le méta-modèle d’un ADL et
produire son environnement associé, nous venons de discuter comment ce référentiel est
spécialisé pour une utilisation dans le contexte d’une technologie particulière, ici le
CORBA Component Model. La spécialisation du référentiel abstrait est donc essentiellement la
définition du (( lien )) entre la définition des architectures et les instances d’applications. Ce lien
est réalisé par le niveau M0 de notre pile de méta-modélisation, c’est-à-dire les représentations
dans le référentiel des instances applicatives.
En addition de cette spécialisation du référentiel, nous avons discuté de la projection
des architectures d’applications vers les interfaces des composants utilisées en OMG
IDL 3. Cette projection utilisée dans le cadre du CCM fournit une base pour la mise en œuvre
des applications. Elle est donc destinée à être utilisée par les développeurs et les intégrateurs
pour fournir les archives de composants. La spécialisation pour le CCM est uniquement un
exemple de spécialisation de notre méta-modèle. En effet, ce même ADL pourrait être projeté
vers une autre technologie. Cette projection a été expérimentée manuellement et pourrait être
automatisée.
L’adaptation d’un méta-modèle d’ADL pour des modèles de composants, sans modification de ceux-ci, est possible bien que parfois non totalement automatisable. C’est le cas
dans notre contexte de la projection des ports de composites. L’intérêt de ne pas étendre
le modèle technologique est multiple : pas de remise en cause du modèle, pas de nouveau
développement pour supporter des extensions propriétaires, directement utilisable par des
spécialistes du modèle, outils / mise en œuvre externes à CODeX utilisable. De plus, il est
ainsi possible de tirer bénéfice de toute optimisation déjà réalisée dans la mise en œuvre du
modèle technologique.
Le point le plus sensible de la spécialisation est la mise en œuvre des opérations
de base architecturales. En effet, elle n’est pas automatisable et doit être réalisée par des
spécialistes du modèle technologique visé. Toute la mise en œuvre du déploiement repose
sur ces opérations de base. L’intérêt de leur utilisation est d’offrir la simplicité de définition
des actions architecturales par composition. Ainsi, toute la complexité des traitements est
masquée par ces opérations.
Nous avons enfin pu voir dans ce chapitre que, malgré l’absence d’une interface graphique
dans notre prototype, la définition et la manipulation d’architectures est réalisable avec un
environnement défini à l’aide de CODeX associé au langage OMG IDLscript. Ces extraits de
scripts ont montré que :
– l’architecture de base est partagée par tous les acteurs (utilisation du package base) ;
– la séparation des préoccupations est effective, chaque acteur utilisant une interface de
package dédiée à son activité.
170
Chapitre 8. Mise en œuvre de CODeX dans le cadre du CCM
Les extraits de scripts présentés ici peuvent de manière quasi-directe être utilisés au travers
de l’environnement graphique CorbaWeb [58, 59]. Au-delà de cette mise en œuvre directe, ces
scripts représentent les actions qui doivent être associées, dans un outil graphique, aux boutons
de définition et de manipulation des éléments architecturaux. Le gain essentiel apporté par un
outil graphique est de transformer la représentation mentale reposant sur les affichages textes
en une (( nifty )) représentation visuelle des architectures. Représentation qui simplifie d’autant
plus la manipulation des architectures par les acteurs d’un processus logiciel. L’ensemble de ces
expérimentations illustre les mécanismes à mettre en œuvre pour manipuler des architectures,
et montre que ces mécanismes sont simples grâce à la séparation des préoccupations dans la
réification des architectures.
Troisième partie
Conclusion et perspectives
171
Chapitre 9
Conclusion et perspectives
Les domaines d’activité exploitant des systèmes d’information ou automatisés sont nombreux et variés. Le commerce électronique, les applications de télécommunication, le trafic du
contrôle aérien, ou l’informatique embarquée dans les véhicules ne sont que quelques exemples
parmi tant d’autres. Chaque domaine regroupe un certain nombre de préoccupations auxquelles les applications doivent répondre. Parallèlement, les contraintes de conception et de
production de ces applications sont variables et requièrent des outils spécifiques. Chaque
domaine dispose d’une vision particulière du processus logiciel d’ingénierie des applications.
Les modèles de composants et les langages de description d’architectures représentent des
approches qui tendent à se généraliser pour concevoir et mettre en œuvre des applications
dans une grande majorité de domaines applicatifs. Nous avons discuté dans la première partie
de ce document des bénéfices et limitations de ces approches. Nous avons mis en avant le
fait que ces propositions technologiques étaient soit trop spécifiques pour être utilisées dans
plusieurs domaines, soit trop génériques pour bien répondre aux spécificités de chaque domaine
applicatif. Enfin, nous avons souligné les possibilités réduites d’adaptation de ces propositions
à un domaine applicatif particulier.
La motivation de notre travail a été de fournir une réponse à ces limitations en proposant
un cadre de travail pour définir et produire un ensemble de moyens supportant la conception
et l’exploitation d’architectures logicielles. Ces moyens ont pour objectif de répondre de façon
spécifique aux préoccupations d’un processus logiciel afin de répondre au mieux aux besoins
de ses acteurs. Pour cela, nous avons proposé d’exploiter les techniques de méta-modélisation
et de mettre en œuvre la séparation des préoccupations pour proposer un support à la manipulation d’architectures logicielles à base de composants.
Dans un premier temps, nous résumons les propositions discutées dans ce document ainsi
que leurs bénéfices. Nous discutons ensuite des perspectives qui ont émergées de nos travaux
et expérimentations.
9.1
Travaux réalisés
La contribution principale de cette thèse est la proposition d’un cadre de travail pour
fournir des environnements de manipulation d’architectures adaptées aux particularités des
processus logiciels. Ce cadre de travail regroupe une méthodologie de définition et un ensemble
de prototypes d’outils destinés à produire de façon automatisée ces environnements. Ces deux
constituants forment l’environnement CODeX.
173
174
9.1.1
Chapitre 9. Conclusion et perspectives
Méthodologie
La première contribution de ce travail est la proposition d’une méthodologie de conception
d’un environnement destiné à structurer la manipulation d’architectures logicielles par les
acteurs d’un processus logiciel. Cette structuration vise à faciliter l’activité et la collaboration
de ces acteurs. Pour atteindre cet objectif, nous avons à la fois mis en œuvre la séparation
des préoccupations et utilisé les techniques de méta-modélisation.
Les technologies de mise en œuvre des architectures sont nombreuses, et leur évolution est
rapide. De plus, le meilleur est toujours (( à venir )), et il est bon de pouvoir en profiter lorsqu’il
apparaı̂t. Dans le but de péréniser les architectures définies à l’aide de ces environnements,
nous proposons de capitaliser leur description dans une forme indépendante des technologies
de mise en œuvre.
– Les techniques de méta-modélisation permettent de définir les concepts relatifs à un
domaine d’activité, ainsi que leurs relations. Nous avons utilisé ces techniques pour
spécifier les concepts des environnements de manipulation d’architectures. Ainsi, nous
proposons une approche qui tend à spécifier l’environnement minimal et en adéquation
avec les besoins architecturaux d’un domaine d’activité. L’environnement n’impose plus
au processus logiciel un ensemble de préoccupations prises en compte, mais il offre un
support aux préoccupations identifiées dans ce processus. Ce point respecte la maxime 1
(( C’est à l’outil informatique de s’adapter à l’usager et non l’inverse )). La proposition
CODeX montre que les technologies de méta-modélisation représentent un
bon support à la définition de moyens de définition d’architectures adaptés
aux préoccupations des processus logiciels.
– La séparation des préoccupations est une approche connue depuis de nombreuses années
pour structurer et simplifier la conception et la production de logiciels. Toutefois,
nombre de moyens de définition d’architectures logicielles, comme les langages de description d’architectures, ne suivent pas cette approche. Notre proposition CODeX prend
en compte la séparation des préoccupations dans la définition des environnements.
Cette séparation permet de répondre au problème de la collaboration des différents
acteurs d’un processus logiciel. Si un certain nombre de préoccupations sont suffisament indépendantes, il est alors possible pour chaque acteur, dans un cadre bien défini,
de travailler de manière autonome. Ce cadre garantit que l’intégration des différentes
préoccupations se fera sans accroc pour atteindre l’objectif global, ici l’architecture
complète d’une application. Chaque acteur dispose ainsi de sa propre vision de l’architecture, ce qui simplifie son activité. La proposition CODeX montre que la mise
en œuvre de la séparation des préoccupations contribue à la fourniture de
moyens structurés de définition d’architectures logicielles.
– L’utilisation d’une forme réifiée des architectures permet de faciliter la manipulation
de celles-ci. Il est possible d’interagir simplement et dynamiquement avec la définition
d’une architecture. Les informations relatives à l’architecture sont disponibles dès leur
définition et aisément partageables entre les différents acteurs d’un processus logiciel.
L’utilisation d’une forme réifiée matérialise la constatation que l’architecture d’une application est centrale dans un processus logiciel. L’ensemble des activités des différents
1. Un peu ambitieuse il est vrai. . .
9.1. Travaux réalisés
175
acteurs gravite autour de cette représentation. Cette approche introduit un second
bénéfice en rendant disponible l’architecture d’une application au cours de son exécution.
Elle peut servir de support aux activités telles que l’administration et la supervision. La
proposition CODeX montre que l’utilisation d’architectures dans leur forme
réifiée contribue à la collaboration des acteurs d’un processus logiciel.
– La séparation des préoccupations étudiées dans le cadre de ce travail structure principalement les préoccupations d’ordres architecturales. Un second type de séparation a aussi
été mis en œuvre. La distinction entre préoccupations fonctionnelles et technologiques.
En appliquant l’approche encouragée par la Model Driven Architecture, les architectures sont dans un premier temps exprimées indépendamment des technologies de mise
en œuvre, puis exploitées dans le cadre d’une technologie particulière. Cette approche,
destinée dans un premier temps à la modélisation d’applications, est aussi applicable
pour la définition d’architectures logicielles. Elle permet de s’abstraire des contraintes
technologiques et de rendre les architectures plus pérennes. La mise au second plan
des considérations techniques permet aussi de rester en adéquation avec un processus
logiciel. La proposition CODeX propose une capitalisation des architectures
logicielles indépendamment des technologies de mise en œuvre.
9.1.2
Outillage
Afin d’expérimenter et de supporter cette méthodologie un certain nombre de moyens ont
été définis ou prototypés.
– Le méta-méta-modèle de CODeX est une spécialisation du méta-méta-modèle MOF. Il
définit un certain nombre de règles d’utilisation du MOF pour définir des méta-modèles
d’ADLs. Ces règles servent de support à la structuration des ADLs en respectant la
séparation des préoccupations architecturales. Ensuite, il définit la manière dont les
différentes préoccupations sont intégrées pour fournir une version complète des ADLs.
Enfin, le méta-méta-modèle de CODeX permet de définir des ADLs indépendamment
de toute solution technologique de mise en œuvre. Ces ADLs sont ensuite spécialisés
pour une technologie particulière de composants à l’aide de règles de projections. Le
méta-méta-modèle de CODeX représente le cadre de mise en œuvre de la
méthodologie CODeX pour définir des méta-modèles structurés d’ADLs,
indépendamment des technologies.
– Les règles de projections présentées dans ce document montrent que la spécialisation
d’un ADL pour une technologie particulière de composants logiciels est assez simple à
mettre en œuvre. La projection pour le modèle de composants CORBA représente notre
évaluation de cette spécialisation. L’utilisation d’une relation d’héritage représente la
manière la plus directe de définition de cette spécialisation. Elle permet ensuite d’utiliser
les outils de génération de référentiels pour produire un environnement de manipulation
d’architectures spécialisé pour une solution technologique. La définition de règles
de projection permet de spécialiser simplement un ADL, qui plus est pour
plusieurs modèles technologiques de composants.
– La suite d’outils CODeX M2 Tool a été prototypée pour produire, à partir du métamodèle d’un ADL, l’environnement de manipulation d’architectures associé. Ces outils
176
Chapitre 9. Conclusion et perspectives
mettent en œuvre les projections définies dans la spécification du MOF. Ils montrent que
les référentiels, définis à l’origine pour la manipulation de modèles, répondent bien aux
besoins de manipulation des architectures. Ils montrent aussi que la spécialisation de ces
référentiels est relativement simple à mettre en œuvre pour un usage particulier, qui sort
un peu du cadre prévu initialement par le MOF. Les projections définies dans le MOF
sont donc utilisables pour automatiser la production d’environnements d’exécution. Enfin, l’utilisation d’un langage interprété, IDLscript dans notre cas, permet de réaliser des
référentiels flexibles et dynamiques. Le prototype CODeX M2 Tool montre que
les référentiels spécifiés par le MOF peuvent être utilisés pour la production
automatisée d’environnements de manipulation d’architectures logicielles.
9.2
Perspectives
Les perspectives à court de terme de nos travaux représentent un prolongement direct de
ceux-ci.
– Une première perspective, relativement technique, de ces travaux est l’intégration dans
notre plate-forme OpenCCM d’un environnement de définition et de manipulation des
architectures produit à l’aide de CODeX. Cet environnement pourrait avoir comme
double objectif de supporter la définition des applications à base de composants CORBA,
ainsi que de supporter le déploiement et l’administration de celles-ci au travers d’actions
architecturales. En addition de l’environnement de manipulation des architectures, le
référentiel spécialisé, la fourniture d’une interface graphique simple est un besoin. Une
fois expérimentée, la production de cet environnement peut être rendue automatisable.
L’environnement CODeX pourra alors être enrichi de la génération d’outils graphiques
à partir des méta-modèles pour disposer d’outils dédiés à un ADL. Enfin, pour que la
boucle soit bouclée, la réalisation de référentiels à l’aide de composants CORBA (et non
simplement d’objets) est une proposition qui émerge à l’OMG pour la spécification 2.0
du MOF. Ces perspectives pourront donc être utilisées pour expérimenter et contribuer
à la définition de cette nouvelle approche.
– La définition d’un ADL avec l’approche actuelle de CODeX repose sur la définition de
plans de base et d’annotation. Ces plan sont actuellement définis spécifiquement pour
chaque ADL, et ne sont pas sujet à la réutilisation. Une seconde perspective de notre
travail est la spécification d’un cadre de définition d’ADLs par composition de métamodèles. Ce cadre représenterait une approche orientée composants pour la définition de
méta-modèles. Un ensemble de méta-modèles spécifiant les préoccupations architecturales serait défini de manière générique, et configurable pour une utilisation particulière.
A l’aide du modèle de composition, ces méta-modèles seraient composés pour définir
l’ADL requis par un processus logiciel. Ceci rejoint l’approche de la programmation
orientée aspects, la composition reviendrait à un tissage de méta-modèles. L’approche
orientée composition de modèles permet d’accroitre la simplicité de définition d’un métamodèle d’ADL, et d’améliorer le temps de mise à disposition d’un environnement de
manipulation des architectures.
– Enfin, la séparation des préoccupations telle que nous l’avons expérimentée au niveau des
méta-modèles n’est pas un besoin limité à notre problématique. La dernière perspective
9.2. Perspectives
177
de ce travail est d’envisager une généralisation de cette approche aux techniques de
méta-modélisation en général. Cette généralisation pourrait se traduire sous la forme
d’une méthodologie pour spécialiser un méta-méta-modèle, afin de fixer un cadre pour
la définition de méta-modèles dans un domaine d’activité particulier. Un débouché de
cette perspective pourrait, en plus de la méthodologie, contribuer au niveau de l’OMG
autour de la MDA.
Les perspectives à plus long terme de ce travail partent du constat que les techniques
de modélisation et de méta-modélisation tendent progressivement à se généraliser, aussi bien
dans le monde académique que dans le monde industriel. Il est donc concevable de considérer
aujourd’hui que les modèles seront demain présents un peu partout dans le domaine du
génie logiciel et de l’informatique répartie. Bien que les techniques de (méta-)modélisation
soient actuellement utilisées selon une approche (( statique )), le besoin de dynamicité va
certainement apparaı̂tre progressivement. Le panorama informatique de demain sera donc
certainement constitué d’un grand nombre de (méta-)modèles existants dans des référentiels
répartis. La présence de ces (méta-)modèles entrainera certainement la présence d’un grand
nombre de transformations entre ces modèles. Ces transformations existeront aussi bien au
sein d’organisation, qu’entre organisations différentes. Les transformations et les métamodèles deviendront, au même titre que les modèles, des entités de première
classe. Cette vision soulève alors un certain nombre de questions :
– Comment doit être organisée la gestion, le contrôle ainsi que la maı̂trise du nombre et
de la diversité de ces (méta-)modèles et de ces transformations?
– Comment peut-on associer des modes d’emploi à l’utilisation de ces transformations et
à la composition des (méta-)modèles?
– Nous avons commencé à expérimenter avec CODeX l’utilisation de référentiels contenant
des traitements exécutables. L’ubiquité des (méta-)modèles et des transformations va
certainement rendre cette préoccupation d’actualité.
– En effet, comment faut-il organiser les (méta-)modèles et les transformations pour
rendre ces dernières exécutables?
– Comment peut-on et doit-on sélectionner et utiliser une transformation?
– Une fois une transformation définie entre deux (méta-)modèles, son utilisation
ne doit pas restée (( statique )). A partir du moment où tout (méta-)modèle est
réifié, comment peut-on rendre ces (méta-)modèles réactifs ? Comment peut-on,
au travers de transformations, reporter directement les modifications apportées
sur un (méta-)modèle à tous les (méta-)modèles résultant de l’application de ces
transformations sur ce premier?
Toutes ces questions nous ouvrent un large espace de recherche autour de
l’ingénierie des (méta-)modèles et de leur exécutabilité.
178
Chapitre 9. Conclusion et perspectives
Annexe A
Publications
Ce chapitre regroupe toutes les publications produites pendant cette thèse en tant qu’auteur principal ou associé, par ordre chronologique inverse. Nombre de ces publications sont
disponibles à l’adresse : http://www.lifl.fr/~marvie.
Résumé des publications
Type
Chapitre de livre
Revue internationale
Revues nationales avec comité de sélection
Conférences internationales avec comité de sélection et actes (dont
EDOC 2002, COOTS’01, DOA’00)
Atelier de travail international avec comité de sélection et actes
Activités internationales de standardisation
Conférences nationales avec comité de sélection et actes
Atelier de travail national avec comité de sélection et actes
Atelier de travail national sur invitation
Tutoriels internationaux et nationaux
Rapports de recherche et techniques
Total
nombre
1
1
3
9
1
2
2
1
1
2
8
31
Liste des publications
[Edoc02] Raphaël Marvie, Philippe Merle et Jean-Marc Geib, (( Separation of Concerns in
Modeling Distributed Component-based Architectures )), Actes de la 6th IEEE International Enterprise Distributed Object Computing Conference (EDOC 2002 ), EPFL,
Lausanne, Suisse, 17 - 20 septembre 2002. IEEE Press. ISBN : 0-7695-1742-0
[Hermes02b] Raphaël Marvie et Marie-Claude Pellegrini, (( Modèles de composants, un état
de l’art )), publié dans (( Coopération dans les systèmes à objets )), numéro spécial de la
revue L’objet, volume 8, num. 3, Paris, France, Septembre 2002. Editions Hermès.
[Hermes02a] Sylvain Leblanc, Raphaël Marvie, Philippe Merle et Jean-Marc Geib, (( TORBA :
vers des contrats de courtage )), Chapitre du livre Les intergiciels, Avril 2002, Editions
Hermès. ISBN : 2-7462-0432-0
179
180
Annexe A. Publications
[Ike02] Raphaël Marvie, Lev Kozakov et Yurdaer Doganata (( Towards Adaptive Knowledge
Middleware )), Actes de l’International Conference on Information and Knowledge Engineering (IKE’02 ), Las Vegas, Nevada, Etats-Unis, 24 - 27 juin 2002.
[Accord02] Raphaël Marvie, Philippe Merle et Olivier Caron, (( Le modèle de composants
CCM )), rapport technique du projet RNTL ACCORD Lot-1.1, avril 2002.
[Lifl02] Raphaël Marvie et Philippe Merle, (( CORBA Component Model: Discussion and
Use with OpenCCM )), rapport technique LIFL, janvier 2002.
[Cesure01] Guy Bernard, Jean-Marc Geib, Daniel Hagimont, Vania Marangozova, Raphaël
Marvie, Philippe Merle, Olivier Potonniée, Erik Putricz et Chantal Taconnet, (( CESURE - Rapport final )), rapport technique du projet RNRT CESURE 98-7, novembre
2001.
[Jc01] Raphaël Marvie, (( CODeX : proposition pour la description dynamique d’architectures
à base de composants logiciels )), dans Actes des Journées composants : du système au
langage, Besançon, France, octobre 2001.
[Omg01b] Raphaël Marvie et Philippe Merle, (( Holes in the CCM Specification )), OMG
TC Document telecom/01-04-15, réunion commune des groupes de travail ORBOS et
Telecom, meeting de l’OMG, Paris, France, avril 2001.
[Cfse01] Raphaël Marvie, Philippe Merle, Jean-Marc Geib et Mathieu Vadet, (( OpenCCM :
une plate-forme ouverte pour composants CORBA )), Actes de la 2ème Conférence
Française sur les Systèmes d’Exploitation (CFSE’2 ), pages 1 - 12, Paris, France, 24
- 26 avril 2001.
[Ejndp01] Raphaël Marvie, Philippe Merle, Jean-Marc Geib et Sylvain Leblanc, (( TORBA :
vers des contrats de courtage )), Electronic Journal on Network and Distributed Processing (EJNDP), volume 1, num. 11, pages 1 - 18, Pau, France, mars 2001. ISSN :
1262-3261.
[Isads01] Raphaël Marvie, Philippe Merle, Jean-Marc Geib et Sylvain Leblanc, (( Type-safe
Trading Proxies Using TORBA )), Actes de la 5th International Conference on Autonomous Distributed Systems (ISADS’01 ), pages 303 - 310, Dallas, Texas, Etats-Unis, 26
- 28 mars 2001. IEEE, ISBN : 0-7695-1065-5.
[Coots01] Raphaël Marvie, Philippe Merle, Jean-Marc Geib et Sylvain Leblanc, (( TORBA:
Trading Contracts for CORBA )) Actes de la 6th USENIX Conference on ObjectOriented Technologies and Systems (COOTS’01 ), pages 1 - 14, San Antonio, Texas,
Etats-Unis, 29 janvier - 02 février 2001. USENIX Associations, ISBN : 1-880446-12-X.
[Hermes00b] Raphaël Marvie, Philippe Merle, Jean-Marc Geib et Christophe Gransart,
(( CCM + IDLscript = Applications Distribuées )), publié dans (( Evolution des platesformes orientées objets répartis )), numéro spécial de la revue Calculateurs Parallèles
et Réseaux, volume 12, num. 1, pages 75 - 104, Paris, France, 2000. Editions Hermès,
ISBN : 2-7462-0169-0.
[Hermes00a] Marie-Claude Pellegrini, Olivier Potonniée, Raphaël Marvie, Sébastien Jean et
Michel Riveil, (( CESURE : une plate-forme d’applications adaptables et sécurisées pour
usagers mobiles )), publié dans (( Evolution des plates-formes orientées objets répartis )),
numéro spécial de la revue Calculateurs Parallèles et Réseaux, volume 12, num. 1, pages
113 - 120, Paris, France, 2000. Editions Hermès, ISBN : 2-7462-0169-0.
181
[Notere00] Raphaël Marvie, Philippe Merle, Jean-Marc Geib et Sylvain Leblanc (( TORBA :
vers des contrats de courtage )), Actes du 3ème Colloque International sur les NOuvelles
TEchnologies de la REpartition (NOTERE’2000 ), pages 3 - 20, ENST 2000 S 003, Paris,
France, 21 - 24 novembre 2000.
[Cesure00d] Guy Bernard, Raphaël Marvie, Erik Putricz et Chantal Taconnet, (( CESURE Spécification de l’infrastructure système )), rapport technique du projet RNRT CESURE
98-5, novembre 2000.
[Cesure00c] Raphaël Marvie et Philippe Merle, (( Vers un modèle de composants pour CESURE )), rapport technique du projet RNRT CESURE 98-3, novembre 2000.
[Doa00] Raphaël Marvie, Philippe Merle et Jean-Marc Geib, (( Towards a Dynamic CORBA
Component Platform )), Actes du 2nd International Symposium on Distributed Object
Applications (DOA’2000 ), pages 305 - 314, Anvers, Belgique, 21 - 23 septembre 2000.
IEEE, ISBN : 0-7695-0819-7.
[Sigops00] Raphaël Marvie, Marie-Claude Pellegrini et Olivier Potonniée, (( Smart Cards:
A System Support for Service Accessibility from Heterogeneous Devices )), Actes du
SIGOPS European Workshop 2000, Kolding, Danemark, Septembre 2000.
[Ecoop00] Raphaël Marvie et Philippe Merle, (( CORBA: From Objects to Components )), tutoriel à la 14th European Conference on Object Oriented Programming (ECOOP’2000 ),
Sophia Antipolis et Cannes, France, 12 - 16 juin 2000.
[Gdc00] Raphaël Marvie, Marie-Claude Pellegrini, Olivier Potonniée et Sébastien Jean (( Valueadded Services: How to Benefit from Smart Card )), Actes de la Gemplus Developer
Conference 2000 (GDC’2000 ), Montpellier, France, juin 2000.
[Ocm00] Michel Riveil, Marie-Claude Pellegrini, Olivier Potonniée et Raphaël Marvie, (( Adaptabilité et disponibilité des applications pour les usagers mobiles )), Actes de la conférence
Objets, Composants et Modèles (OCM’2000 ), EMN, Nantes, France, mai 2000.
[Snpd00] Raphaël Marvie, Philippe Merle et Jean-Marc Geib, (( A Dynamic Platform for
CORBA Component-Based Applications )), Actes de la First International Conference
on Software Engineering Applied to Networking and Parallel/Distributed Computing
(SNPD’00 ), pages 352 - 357, Reims, France, 18 - 21 mai 2000. IACIS, ISBN : 0-97007760-2.
[Cesure00b] Raphaël Marvie et Marie-Claude Pellegrini, (( Etat de l’art des modèles de
composants )), rapport technique du projet RNRT CESURE 98-2, mai 2000.
[Cesure00a] Roland Balter, Guy Bernard, Jean-Marc Geib, Daniel Hagimont, Raphaël Marvie, Philippe Merle, Pierre Paradinas, Marie-Claude Pellegrini, Olivier Potonniée, Erik
Putricz et Chantal Taconnet, (( CESURE - Spécifications fonctionnelles )), rapport technique du projet RNRT CESURE 98-1, mai 2000.
[Middleware00] Raphaël Marvie, Philippe Merle et Jean-Marc Geib, (( A Dynamic Platform
for CORBA Component-Based Applications )), Session poster IFIP/ACM International
Conference on Distributed Systems Platforms and Open Distributed Processing (Middleware 2000 ), Palissades, NY, Etats-Unis. avril 2000.
[Icssea99] Raphaël Marvie, Philippe Merle, Jean-Marc Geib et Christophe Gransart, (( Des
objets aux composants CORBA, première étude et expérimentation avec CorbaScript )),
Actes de la 12th International Conference on Software and Systems Engineering and
182
Annexe A. Publications
their Applications (ICSSEA’99 ), volume 12, papier 11 - 4, Paris, France, 8 - 10 décembre
1999.
[Cnes99] Raphaël Marvie et Philippe Merle, (( Un rapide ;-) tour d’horizon des composants
CORBA 3.0 )), atelier Middleware organisé par le CNES, Toulouse, France, 16 - 17
novembre 1999.
[Lifl99] Raphaël Marvie, (( Synthèse sur la proposition de l’OMG pour les composants CORBA )),
rapport technique LIFL, juillet 1999.
[Objet99] Raphaël Marvie, Philippe Merle, Jean-Marc Geib et Christophe Gransart, (( CorbaScript : un langage de script pour CORBA )), tutoriel à la conférence Objet 99, Nantes,
France, 20 mai 1999.
Annexe B
Acronymes
La signification des acronymes utilisés dans ce documents est, en règle générale, précisée
lors de leur première utilisation dans chaque chapitre. Cette annexe regroupe tous ces acronymes, leur signification en anglais et une équivalence en français.
ACN Architecture Construction Notation, Notation de construction d’architectures.
ADN Architecture Description Notation, Notation de description d’architectures.
ADL Architecture Description Language, Langage de description d’architecture.
AOP Aspect Oriented Programming, Programmation orientée aspects.
API Application Programming Interface, Interface de programmation des applications.
CAD Component Assembly Descriptor, Descripteur d’assemblage de composants.
CCD CORBA Component Descriptor, Descripteur de composant CORBA.
CCM CORBA Component Model, Modèle de composants CORBA.
CIDL Component Implementation Definition Language, Langage de définition des implantation de composants.
CIF Component Implementation Framework, Cadre d’implantation des composants.
COM Component Object Model, Modèle de composants objet.
CORBA Common Object Request Broker and Architecture, Architecture commune pour bus
d’invocation de requêtes d’objets.
COTS Commercial Off The Shelf, Logiciel sur l’étagère.
CPF Component Property File, Fichier de propriétés de composant.
CWM Common Warehouse Metamodel, Méta-modèle commun de stockage de données.
DCOM Distributed Component Object Model, Modèle de composants distribués objet.
DOM Document Object Model, Modèle de document objet.
DSTC Distributed Systems Technologies Center.
DTD Data Type Definition, Définition de type de données.
EDOC Enterprise Distributed Object Computing, Informatique d’entreprise à base d’objets
distribués.
EJB Enterprise JavaBeans, Composants Java pour l’entreprise.
IDL Interface Definition Language, Langage de définition d’interfaces.
IDN Interface Definition Notation, Notation de définition d’interfaces.
ISO International Standardization Organization, Organisation internationale de standardisation.
183
184
Annexe B. Acronymes
ITU International Telecommunication Union, Union internationale des télécommunications.
J2EE Java 2 Enterprise Edition, Java 2 édition entreprises.
JNDI Java Naming and Directory Interface, Interface Java de nommage et de d’annuaire.
JVM Java Virtual Machine, Machine Virtuelle Java.
MDA Model Driven Architecture, Architecture dirigée par les modèles.
MOF Meta Object Facility, Ressource pour les méta-objets.
M0
M1
M2
M3
Niveau
Niveau
Niveau
Niveau
des instances de la pile de méta-modélisation MOF.
des modèles de la pile de méta-modélisation MOF.
des méta-modèles de la pile de méta-modélisation MOF.
du méta-méta-modèles de la pile de méta-modélisation MOF.
MTS Microsoft Transaction Server, Serveur de Transactions Microsoft.
OCL Olan Configuration Language, Langage de configuration Olan.
ODP Open Distributed Processing, Traitements informatiques ouverts distribués.
OMG Object Management Group.
OSD Open Software Descriptor, Descripteur ouvert de logiciel.
PIM Platform Independent Model, Modèle indépendant des plates-formes.
PSM Platform Specific Model, Modèle spécifique aux plates-formes.
RMI Remote Method Invocation, Invocation de méthodes à distance.
RUP Rational Unified Process, Processus Unifié de Rational.
SoC Separation of Concerns, Séparation des préoccupations.
SOP Subject Oriented Programming, Programmation orientée sujets.
UML Unified Modeling Language, Langage de modélisation unifié.
XMI XML Metadata Interchange (Format), Format XML d’échange de méta-données.
XML eXtensible Markup Language, Langage de balises extensible.
Bibliographie
[1] M. Aksit, K. Wakita, J. Bosch, et L. Bergmans. (( Abstracting Object Interactions Using
Composition Filters )). volume 791, pages 152–184, 1994.
[2] J. Aldrich, C. Chambers, et D. Notkin. (( Architectural Reasoning in ArchJava )).
Dans Proceedings of the 16th European Conference on Object Oriented Programming
(ECOOP’2002), Malaga, Espagne, Juin 2002.
[3] J. Aldrich, C. Chambers, et D. Notkin. (( ArchJava : Connecting Software Architecture to
Implementation )). Dans Proceedings of the 2002 International Conference on Software
Engineering (ICSE’2002), 2002.
[4] R. Allen. (( A Formal Approach to Software Architecture )). Thèse de Doctorat, School
of Computer Science, Carnegie Mellon University, Pittsburg, Mai 1997.
[5] R. Allen et D. Garlan. (( Formalizing Archietctural Connection )). Dans Proceedings of
the 16th International Conference on Software Engineering (ICSE’94), Sorrento, Italie,
Mai 1994.
[6] R. Balter, L. Bellissard, F. Boyer, M. Riveill, et J.-Y. Vion-Dury. (( Architecturing and
Configuring Distributed Applications with Olan )). Dans Proceedings of IFIP International Conference on Distributed Systems Platforms and Open Distributed Processing
(Middleware’98), The Lake District, Angleterre, Septembre 1998.
[7] L. Bellisard. (( Construction et configuration d’applications réparties )). Thèse de Doctorat, Institut National Polytechnique de Grenoble, 1997.
[8] L. Bellisard et M. Riveill. (( From Distributed Objects to Distributed Components: The
Olan Approach )). Dans Workshop Putting Distributed Objects to Work, ECOOP’96,
Autriche, Juillet 1996.
[9] A. Birrell et B. Nelson. (( Implementing Remote Procedure Call )). Rapport Technique
CSL-83-7, Xerox, Octobre 1983.
[10] X. Blanc. (( Echange de spécifications hétérogènes et réparties )). Thèse de Doctorat,
Laboratoire d’Informatique de Paris 6, Octobre 2001.
[11] E. Bruneton. (( Un support d’exécution pour l’adaptation des aspects non-fonctionnels
des applications réparties )). Thèse de Doctorat, Institut National Polytechnique de
Grenoble, Octobre 2001.
[12] E. Bruneton et M. Riveill. (( JavaPod : une plate-forme à composants adaptable et
extensible )). Rapport Technique 3850, INRIA, Janvier 2000.
[13] J. Bézivin. (( From Objects to Model Transformation with the MDA )). Dans Proceedings
of TOOLS’USA, volume IEEE-TOOLS 39, Santa Barbara, Août 2001.
[14] J. Bézivin et O. Gerbé. (( Towards a Precise Definition of the OMG/MDA Framework )).
Dans Proceedings of the Conference on Autonomous Software Egineering (ASE’01), San
Diego, CA, Etats-Unis, Novembre 2001.
185
186
Bibliographie
[15] J. Bézivin, J. Lanneluc, et R. Lemesle. (( sNets: The Core Formalism for an ObjectOriented Case Tool )). Object-Oriented Technology for Databases and Software Systems,
pages 224–239, 1995. World Scientific Publishers.
[16] J. Bézivin et R. Lemesle. (( Some Initial Considerations on the Layered Organization of
Metamodels )). Université de Nantes.
[17] Corbaweb. Site web de jIdlscript. URL: http://corbaweb.lifl.fr/jidlscript/.
[18] S. Crawley, S. Davis, J. Indulska, S. McBride, et K.Raymond. (( Meta-meta is betterbetter! )). Dans Proceedings of the IFIP WG 6.1 International Working Conference
on Distributed Applications and Interoperable Systems (DAIS’97), Cottbus, Allemagne,
Septembre 1997.
[19] K. Czarnecki et U.W. Eisenecker. Generative Programming - Methods, Tools, and Applications. PWS Publishing Company, Boston, 1996. ISBN 0-534-94602-X.
[20] E. Dashofy. (( Issues in Generating Data Bindings for an XML Schema-Based Language )). Dans Proceedings of the Workshop on XML Technologies and Software Engineering (XSE2001), Toronto, Canada, 2001.
[21] E. Dashofy et A. van der Hoek. (( Representing Product Family Architectures in an
Extensible Architecture Description Language )). Dans Proceedings of the International
Workshop on Product Family Engineering (PFE-4), Bilbao, Espagne, Octobre 2001.
[22] E. Dashofy, A. van der Hoek, et R. Taylor. (( A Highly-Extensible, XML-Based Architecture Description Language )). Dans Proceedings of the Working IEEE/IFIP Conference
on Software Architectures (WICSA 2001), Amsterdam, Netherlands, 2001.
[23] N. de Palma, L. Bellissard, et M. Riveill. (( Dynamic Reconfiguration of Agent-Based
Applications )). Dans Proceedings of the Third European Research Seminar on Advances
in Distributed Systems (ERSADS’99), Madère, Portugal, Avril 1999.
[24] L. DeMichiel, L. Yalçinalp, et S. Krishnan. (( Enterprise Java Beans Specification Version 2.0 - Public Draft )). Sun Microsystems, Mai 2000.
[25] DSTC. (( dMOF User Guide release 1.0 )). Distributed Systems Technology Center,
2000. http://www.dstc.edu.au.
[26] F. Duclos. (( Environnement de gestion de services non-fonctionnels dans les applications
à composants )). Thèse de Doctorat, Université Joseph Fourrier, Grenoble, 2002.
[27] W. Ellis, R. Hilliard, P. Poon, D. Rayford, T. Saunders, B. Sherlund, et R. Wade.
(( Towards a Recommanded Pratice for Architecture Description )). Dans Proceedings
2nd International Conference on Engineering of Complex Computer Systems, Montréal,
Canada, Octobre 1996. IEEE.
[28] J. Ernst. (( Introduction to CIDF )). Electronic Industries Association, Integrated Systems, Inc., 1997.
[29] E. Gamma, R. Helm, R. Johnson, J. Vlissides, et G. Booch. Design Patterns: Elements
of Reusable Object-Oriented Software. Addison-Westley Professional Computing, USA,
1995.
[30] D. Garlan, R. Allen, et J. Ockerbloom. (( Architectural Mismatch or Why it’s hard
to build systems out of existings parts )). Dans Proceedings of the 17th International
Conference on Software Engineering (ICSE’95), Seattle, WA, Etats-Unis, 1995.
Bibliographie
187
[31] D. Garlan, R. Monroe, et D. Wile. (( Acme: An Architecture Description Interchange
Language )). Dans Proceedings of CASCON’97, pages 169–183, Toronto, Ontario, Novembre 1997.
[32] J.-M Geib, C. Gransart, et P. Merle. CORBA : des concepts à la pratique. Ed. Dunod,
Paris, 1999. ISBN: 2-10-004806-6.
[33] O. Gerbé et B. Kerhervé. (( Modeling and Metamodeling Requirements for Knowledge
Management )). Dans Proceedings of OOPSLA Workshop on Model Engineering with
CIDF, Vancouver, Canada, Octobre 1998.
[34] R. Grimes. Professional DCOM Programming. Wrox Press ltd., Birmingham, Canada,
1997.
[35] N. Guarino et C. Welty. (( Towards a Methodology for Ontology Based Model Engineering )). Dans International Workshop on Model Engineering (in conjunction with
ECOOP 2000), Nice, France, Juin 2000.
[36] G. Hamilton. (( Java Beans Specification v1.01 )). Sun Microsystems, Juillet 1997.
[37] W. Harrison et H. Ossher. (( Subject-oriented programming (A critique of pure objects) )). Dans Proceedings of OOPSLA’93, volume 28 of SIGPLAN Notices, pages
411–428, octobre 1993.
[38] IS0. (( Open Distributed Processing Reference Model – parts 1-4 )). International Standard Organization, 1995. ISO 10746-1..4.
[39] I. Jacobson, G. Booch, et J. Rumbaugh. Le processus unifié de développement logiciel.
Eyrolles, traduction française edition, 2000. ISBN: 2-212-09142-7.
[40] G. Kiczales, E. Hilsdale, J. Hugunin, M. Kersten, J. Palm, et W. Griswold. (( An
Overview of AspectJ )). 2001. AspectJ white paper submitted to the the European
Conference on Object-Oriented Programming (ECOOP’01).
[41] G. Kiczales, J. Lamping, A. Mendhekar, C. Maeda, C. Lopes, J.M. Loingtier, et J. Irwin.
(( Aspect-Oriented Programming )). Dans Proceedings of the 11th European Conference
on Object-Oriented Programming (ECOOP’97), volume 1241 de Lecture Notes in Computer Science, pages 220–242. Springer, juin 1997.
[42] J. Kramer et J. Magee. (( The Evolving Philosophers Problem : Dynamic Change Management )). IEEE Trans. on Software Engineering, 16(11):1293–1306, Novembre 1990.
[43] S. Leblanc, R. Marvie, P. Merle, et J.-M. Geib. (( Les intergiciels, développements
récents dans CORBA, Java RMI et les agents mobiles )), chapitre TORBA : contrats de
courtage pour CORBA, pages 47–72. Hermes science, Avril 2002. ISBN: 2-7462-0432-0.
[44] K. Lieberherr, D. Lorenz, et M. Mezini. (( Programming with aspectual components )).
Rapport Technique Technical Report NU-CCS-99-01, Northeastern University’s College
of Computer Science, apr 1999.
[45] Karl J. Lieberherr. Adaptive Object-Oriented Software: The Demeter Method with Propagation Patterns. Addison-Wesley,, 2000. ISBN 0-534-94602-X.
[46] C. Lopes et W. Hursch. (( Separation of Concerns )). Rapport technique, College of
Computer Science, Northeastern University, Boston, MA, Etats-Unis, Février 1995.
[47] J. Magee, N. Dulay, et J. Kramer. (( A Constructive Development Environment for
Parallel and Distributed Programs )). Dans Proceedings of the International Workshop
on Configurable Distributed Systems, Pittsburg, Etats-Unis, Mars 1994.
188
Bibliographie
[48] R. Marvie, P. Merle, et O. Caron. (( Le modèle de composants CCM )). Rapport
Technique 1.1 du projet ACCORD, LIFL, Avril 2002.
[49] R. Marvie, P. Merle, et J.-M. Geib. (( Towards a Dynamic CORBA Component Platform )). Dans Proceedings of the 2nd International Symposium on Distributed Object
Applications (DOA’2000), pages 305–314, Anvers, Belgique, Septembre 2000. IEEE.
ISBN: 0-7695-0819-7.
[50] R. Marvie, P. Merle, J.-M. Geib, et C. Gransart. (( CCM + IDLscript = Applications
Distribuées )). Evolution des plates-formes orientées objets répartis, numéro spécial de
Calculateurs Parallèles et Réseaux, 12(1):75–104, 2000. Ed. Hermès, ISBN: 2-74620169-0.
[51] R. Marvie, P. Merle, J.-M. Geib, et S. Leblanc. (( TORBA: vers des contrats de
courtage )). Dans 3ème Colloque International sur les NOuvelles TEchnologies de la
RÉpartition (NOTERE’2000), pages 3–20, Paris, France, Novembre 2000.
[52] R. Marvie, P. Merle, J.-M. Geib, et S. Leblanc. (( TORBA: Trading Contracts for
CORBA )). Dans Proceedings of the 6th USENIX Conference on Object-Oriented Technologies and Systems (COOTS’01), pages 1–14, San Antonio, Texas, USA, Janvier 2001.
USENIX. ISBN: 1-880446-12-X.
[53] R. Marvie, P. Merle, J.-M. Geib, et M. Vadet. (( OpenCCM: une plate-forme ouverte
pour composants CORBA )). Dans Actes de la 2ème Conférence Française sur les
Systèmes d’Exploitation (CFSE’2), pages 1–12, Paris, France, Avril 2001.
[54] R. Marvie, M.-C. Pellegrini, et O. Potonniée. (( Smart Cards: A System Support for
Service Accessibility from Heterogeneous Devices )). Dans Proceedings of the SIGOPS
European Workshop 2000, Kolding, Danemark, Septembre 2000.
[55] V. Matena et M. Hapner. (( Enterprise Java Beans Specification v1.1 - Final Release )).
Sun Microsystems, Mai 1999.
[56] N. Medvidovic et R. Taylor. (( A Framework for Classifying and Comparing Architecture
Description Languages )). Dans M. Jazayeri et H. Schauer, editeurs, Proceedings of
the Sixth European Software Engineering Conference (ESEC/FSE 97), pages 60–76.
Springer–Verlag, 1997.
[57] N. Medvidovic, R. Taylor, et E. Whitehead. (( Formal Modeling of Software Architectures at Multiple Levels of Abstraction )). Dans Proceedings of the California Software
Symposium, pages 16–27, Los Angeles, CA, Avril 1986.
[58] P. Merle. (( CorbaScript - CorbaWeb : propositions pour l’accès à des objets et services
distribués )). Thèse de Doctorat, Laboratoire d’Informatique Fondamentale de Lille,
Villeneuve d’ascq, France, Janvier 1997.
[59] P. Merle, C. Gransart, et J.-M Geib. (( CorbaScript and CorbaWeb: A Generic Object
Oriented Dynamic Environment upon CORBA )). Dans Proceedings of TOOLS Europe
96, Paris, France, Juin 1996.
[60] P. Merle, C. Gransart, et J.-M. Geib. (( Using and Implementing CORBA Objects
with CorbaScript )). Object-Oriented Parallel and Distributed Programming, 2000. Ed.
Hermes, ISBN: 2-7462-0091-0.
[61] Metamodel.com. Site Web www.metamodel.com. http://www.metamodel.com.
Bibliographie
189
[62] M. Mezini et K. Lieberherr. (( Adaptative plug-and-play components for evolutionary
software development )). SIGPLAN Notices, 33:96–116, 1998. In Proceedings of OOPSLA’98, ACM Press.
[63] M. Mezini, L. Seiter, et K. Lieberherr. (( Component integration with pluggable composite
adapters )), chapitre Software Architectures and Component Technology: The State of
the Art in Research and Practice. In L. Bergmans and M. Aksit, kluwer academic
publishers edition, 2001.
[64] OMG. (( UML Profile for Enterprise Distributed Computing, Request For Proposal )).
Object Management Group, Octobre 1999. OMG TC Document ad/1999-03-10.
[65] OMG. (( Meta Object Facility (MOF) Specification, Version 1.3 )). Object Management
Group, Mars 2000. OMG TC Document formal/00-04-03.
[66] OMG. (( UML Profile for CORBA )). Object Management Group, Octobre 2000. OMG
TC Document ptc/2000-10-01.
[67] OMG. (( Common Warehouse Metamodel (CWM) Specification, Volume 1 )). Object
Management Group, Octobre 2001. OMG TC Document formal/2001-10-01.
[68] OMG. (( Common Warehouse Metamodel (CWM) Specification, Volume 2 )). Object
Management Group, Octobre 2001. OMG TC Document formal/2001-10-27.
[69] OMG. (( CORBA 3.0 New Components Chapters )). Object Management Group,
Décembre 2001. OMG TC Document ptc/2001-11-03.
[70] OMG. (( CORBA Scripting Language Specification, v1.0 )). Object Management Group,
Juin 2001. OMG TC Document formal/01-06-05.
[71] OMG. (( CORBA/IIOP 2.4.2 Specification )). Object Management Group, Février 2001.
OMG TC Document formal/01-02-01.
[72] OMG. (( Model Driven Architecture (MDA) )). Object Management Group, Juillet 2001.
OMG TC Document ormsc/2001-07-01.
[73] OMG. (( OMG Unified Modeling Language Specification )). Object Management Group,
September 2001. OMG TC Document formal/2001-09-67.
[74] OMG. (( OMG Metadata Interchange (XMI) Specification, Version 1.2 )). Object Management Group, Janvier 2002. OMG TC Document formal/02-01-01.
[75] H. Ossher, K. Kaplan, W. Harrison, A. Matz, et V. Kruskal. (( Subject-Oriented Composition Rules )). Dans Proceedings of OOPSLA’95, volume 30 de Sigplan Notices, pages
235–250. ACM Press, 1995.
[76] H. Ossher et P. Tarr. (( Multi-dimensional Separation of Concerns in Hyperspace )).
Rapport Technique RC 21452(96717)16APR99, IBM T.J. Watson Research Center,
Avril 1999.
[77] H. Ossher et P. Tarr. (( Multi-dimensional separation of concerns and the hyperspace
approach )), chapitre Software Architectures and Component Technology: The State of
the Art in Research and Practice. In L. Bergmans and M. Aksit, kluwer academic
publishers edition, 2001.
[78] X. Le Pallec. MOF, Workflow et travail collaboratif. Présentation du groupe Méta,
Avril 2000. http://www.lip6.fr/meta.
190
Bibliographie
[79] X. Le Pallec et G. Bourguin. (( RAM3 : un outil dynamique pour le Meta-Object
Facility )). Dans Actes de la conférence Langages et Modèles à Objets (LMO’01), pages
74–94, Le Croisic, France, Janvier 2001.
[80] N. De Palma. (( ... )). Thèse de Doctorat, Université Joseph Fournier, Grenoble, Octobre
2001.
[81] D. Parnas. (( On the criteria to be used in decomposing systems in modules )). Communication on the ACM, 15(12):1053–1058, 1972.
[82] M.-C. Pellegrini, O. Potonniée, R. Marvie, S. Jean, et M. Riveill. (( CESURE : une
plate-forme d’applications adaptables et sécurisées pour usagers mobiles )). Evolution
des plate-formes orientées objets répartis, numéro spécial de Calculateurs Parallèles et
Réseaux, 2000. Ed. Hermès, ISBN: 2-7462-0169-0.
[83] J. Poole. (( Model-Driven Architecture: Visions, Standards, and Emerging Technologies )). Dans Workshop on Metamodeling and Adaptive Object Models, ECOOP 2001,
Juin 2001.
[84] M. Riveill, M.-C. Pellegrini, O. Potonniée, et R. Marvie. (( Adaptabilité et disponibilité
des applications pour des usagers mobiles )). Dans Objets, Composants et Modèles
(OCM’2000), Nantes, France, Mai 2000.
[85] D. Rogerson. Inside COM. Microsoft Press, Redmond VA, USA, 1997.
[86] M. Saeki. (( Toward Formal Semantics of Meta-Models )). Dans Proceedings of the
Workshop on ... (ECOOP 2000), Nice, France, Juin 2000.
[87] M. Shaw, R. DeLine, D. Klein, T. Ross, D. Toung, et G. Zelesnik. (( Abstraction for Software Architecture and Tools to Support Them )). IEEE Trans. Software Engineering,
SE-21(4):314–335, Avril 1995.
[88] M. Sibilla et F. Jocteur Monrozier. (( SUMO: Supervision globale des systèmes )). Dans
Actes de l’atelier Middleware et les applications internet, Toulouse, France, Novembre
1999. Centre National d’Etudes Spaciales.
[89] R. Smith et D. Ungar. (( Programming as an Experience: The Inspiration for Self )).
Dans ECOOP’95 Conference Proceedings, Danemark, Août 1995.
[90] Sun Microsystems.
(( Java 2 Enterprise Edition Home Page )).
http://java.sun.com/j2ee/.
[91] C. Szyperski. Component Software: Beyond Object-Oriented Programming. AddisonWestley, 1999. ISBN: 0-201-17888-5.
[92] A. Tannenbaum. Metadata Solutions - Using Metamodels, Repositories, XML, and
Enterprise Portals to Generate Information on Demand. Addison Westley, 2002.
[93] P. Tarr, H. Ossher, W. Harrison, et S. Sutton. (( N degrees of separation: Multidimensional separation of concerns )). Dans Proceedings of the International Conference
on Software Engineering (ICSE’99), pages 107–119, 1999.
[94] P. Tarr, H. Ossher, et S.M. Sutton. (( N Degrees of Separation: Multi-dimensional
Separation of Concerns )). Dans Proceedings of the International Conference on Software
Engineering (ICSE’99), Mai 1999.
[95] R. Taylor, N. Medvidovic, K. Anderson, E. Whitehead, J. Robbins, K. Nies, P. Oreizy, et
D. Dubrow. (( A Component and Message-Based Architectural Style for GUI Software )).
IEEE Transactions on Software Engineering, 22(6):390–406, Juin 1996.
Bibliographie
191
[96] Rapide Design Team. (( Rapide 1.0 Language Reference Manuals )). Program Analysis
and Verification Group, Computer System Lab, Stanford University, juillet 1997.
[97] T. Thai et H. Lam. .Net Framework Essentials. O’Reilly, 2001.
[98] D. Ungar et R. Smith. (( Self: The Power of Simplicity )). Lisp and Symbolic Computation,
4(3):187–205, Juillet 1991.
[99] G. Vanwormhoudt, N. Carré, et L. Debrauwer. (( Programmation par objets et contextes
fonctionnels. Application de CROME à Smalltalk )). L’Objet, 3(4), 1998. Ed. Hermès.
[100] G. Vanwormout. (( CROME : un cadre de programmation par objets structurés en
contextes )). Thèse de Doctorat, Laboratoire d’Informatique Fondamentale de Lille,
Villeneuve d’Ascq, Septembre 1999.
[101] W3C. (( Document Object Model (DOM) Level 2 Core Specification )). World Wide Web
Consortium, Novembre 2000. http://www.w3.org/DOM/DOMTR.
[102] W3C. (( XML Schema Part 0: Primer )). World Wide Web Consortium, Mai 2001.
http://www.w3c.org/TR/xmlschema-0/.
[103] W3C. (( XML Schema Part 1: Structures )). World Wide Web Consortium, Mai 2001.
http://www.w3c.org/TR/xmlschema-1/.
[104] W3C. (( XML Schema Part 2: Datatypes )). World Wide Web Consortium, Mai 2001.
http://www.w3c.org/TR/xmlschema-2/.
[105] N. Wang, D. Schmidt, M. Kircher, et K. Parameswaran. (( Applying Reflective Techniques to Optimize a QoS-enabled CORBA Component Model Implementation )). Dans
Proceedings of the 24th Annual International Computer Software and Applications
Conference (COMPSAC 2000), Tapei, Taiwan, Octobre 2000.
[106] N. Wang, D. Schmidt, et D. Levine. Optimizing the CCM for High-Performance and
Real-Time Applications. Middleware’2000, Work-in-Progress Session, 1999. New-York,
USA.
192
Bibliographie
Résumé
Les architectures logicielles sont centrales vis-à-vis des processus logiciels de construction des applications. Les langages de description d’architectures (ADLs) représentent la
solution la plus adaptée pour définir de telles architectures. Toutefois, les concepts de ces
ADLs sont en règle générale figés et leurs utilisations ne répond pas nécessairement aux
différentes préoccupations des processus logiciels. De plus, leur aspect syntaxique ne facilite
pas la coopération des différents acteurs de processus logiciels.
Notre proposition, CODeX, fournit un cadre de travail pour méta-modéliser des ADLs.
Ces méta-modèles permettent de définir les concepts liés aux architectures nécessaires à un
processus logiciel. Dans le but de structurer les ADLs ainsi définis et de permettre la collaboration des différents acteurs d’un processus logiciel, les méta-modèles sont définis en
mettant en œuvre la séparation des préoccupations architecturales d’un processus logiciel.
Cette séparation définit l’organisation des différents concepts d’un ADL.
Un outillage complément de ce cadre de travail permet de produire automatiquement,
sur la base du méta-modèle d’un ADL, l’environnement associé pour la manipulation des
architectures logicielles. Ce dernier est architecturé autour d’une représentation réifiée des
architectures logicielles. Cette représentation suit la séparation des préoccupations définie
dans le méta-modèle et permet d’offrir à chaque acteur d’un processus logiciel une vue dédiée
sur l’architecture d’une application.
Mots-clé Méta-modélisation, séparation des préoccupations, langages de description d’architectures, composants logiciels, processus d’ingénierie du logiciel.
Abstract
Software architectures are centric regarding software engineering processes. Architecture
Description Languages (ADLs) represent the most suited mean to define such architectures.
Nevertheless, those ADLs concepts are most often fixed and their use does not always match
the various concerns of software engineering processes. Moreover, their syntaxic reduced means
do not ease the collaboration of the various actors of a software engineering process.
Our proposal (CODeX) provides a framework for ADL meta-modeling. A meta-model
defines the architectural concepts required by a software engineering process. In order to
structure such definitions and to improve the collaboration of the various actors, meta-models
are defined following the sepration of software engineering processes’ architectural concerns.
This separation also defines the relationship between the various concepts of an ADL.
Together with this framework, a set of tools relying on the meta-model of an ADL automatically generate the associated environment to define and manipulate software architectures.
The later is designed around a reified representation of software architectures. This representation also follows the separation of concerns defined in the meta-model and provides each
actor a dedicated view on a software architecture.
Keywords Metamodeling, Separation of Concerns, Architecture Description Languages,
Software Components, Software Engineering Process.
