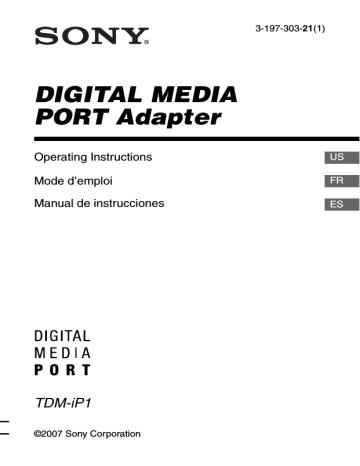

DIGITAL MEDIA PORT Adapter
3-197-303-21(1)
DIGITAL MEDIA
PORT Adapter
Operating Instructions
US
Mode d’emploi
FR
Manual de instrucciones
ES
TDM-iP1
©2007 Sony Corporation
WARNING
– Consult the dealer or an experienced
radio/TV technician for help.
CAUTION
Do not install the appliance in a
confined space, such as a bookcase or
built-in cabinet.
The nameplate is located on the bottom
exterior.
Install this system so that the power
cord can be unplugged from the wall
socket immediately in the event of
trouble.
Notice for the customers in the
U.S.A.
WARNING
This equipment has been tested and
found to comply with the limits for a
Class B digital device, pursuant to Part
15 of the FCC Rules. These limits are
designed to provide reasonable
protection against harmful interference
in a residential installation. This
equipment generates, uses, and can
radiate radio frequency energy and, if
not installed and used in accordance
with the instructions, may cause
harmful interference to radio
communications. However, there is no
guarantee that interference will not
occur in a particular installation. If this
equipment does cause harmful
interference to radio or television
reception, which can be determined by
turning the equipment off and on, the
user is encouraged to try to correct the
interference by one or more of the
following measures:
– Reorient or relocate the receiving
antenna.
– Increase the separation between the
equipment and receiver.
– Connect the equipment into an outlet
on a circuit different from that to
which the receiver is connected.
2US
You are cautioned that any changes or
modifications not expressly approved in
this manual could void your authority to
operate this equipment.
FCC RECOMMEND
The shielded interface cable
recommended in this manual must be
used with this equipment in order to
comply with the limits for a digital
device pursuant to Subpart B of Part 15
of FCC Rules.
Notice for the customers in
Canada
This class B digital apparatus complies
with Canadian ICES-003.
On copyrights
• iPod is a trademark of Apple Inc.,
registered in the U.S. and other
countries.
• All other trademarks and registered
trademarks are of their respective
holders. In this manual, ™ and ®
marks are not specified.
Notes
Compatible iPod
models
The compatible iPod models
are as follows. Update your
iPod to use the latest software
before you use it.
iPod nano 2nd
generation
(aluminium)
iPod nano 1st
generation
iPod 4th
generation
• This unit is designed for iPod only.
You can not connect any other
portable audio players.
• Sony cannot accept responsibility in
the event that data recorded to iPod is
lost or damaged when using an iPod
connected to this unit.
US
iPod 5th
generation (video)
iPod 4th generation
(color display)
iPod mini 1st
generation
3US
Table of Contents
Overview ...............................5
Getting Started
1: Checking supplied
items...................................6
2: List of parts locations........6
3: Installing the TDM-iP1 .....7
Operating the Unit
Selecting the operating
mode.................................10
Using iPod Display mode....10
Using the On Screen Display
mode.................................12
Additional Information
Troubleshooting ..................15
Precautions ..........................16
Specifications ......................17
4US
Overview
You can enjoy iPod audio, video and photo contents by connecting this
unit to an AV system with DIGITAL MEDIA PORT interface (Sony DAV
series, etc.).
• You can operate your iPod by its control buttons, the control buttons of
the AV system and the remote supplied with the AV system (page 10).
• While browsing information on the iPod screen or on your TV screen in
On Screen Display mode, you can operate your iPod (pages 10, 12).
• You can also use this unit as a battery charger (page 9).
iPod and TDM-iP1
AV system
(DAV series, etc.)
Note
DIGITAL MEDIA PORT is occasionally abbreviated as DMPORT.
5US
Getting Started
1: Checking supplied items
Unit (1)
Operating Instructions (1)
2: List of parts locations
VIDEO
1 DIGITAL MEDIA PORT cable (7)
2 LED status indicator (10)
iPod Display mode (10): Lights up in amber.
On Screen Display mode (12): Lights up in green.
3 OPR MODE button (10)
4 iPod connector (8)
5 Rear support (8)
6 VIDEO OUT jack (7)
6US
OUT
3: Installing the TDM-iP1
Connect and position the TDM-iP1 as illustrated below.
Video cable
(not supplied)
DIGITAL MEDIA
PORT cable
DMPORT
TV
AV system (Sony DAV
series, STR series, etc.)
TDM-iP1
To connect to an AV system which cannot output video signals
when the system is in DMPORT function
Connect the composite video cable to the VIDEO OUT jack of this unit.
Refer to the user’s guide of your AV system for further information.
AV system
(Sony HT series, etc.)
DIGITAL MEDIA
PORT cable
TV
TDM-iP1
Composite video cable (not supplied)
Notes
• This unit turns on/off automatically whenever the connected AV system (DAV
series, etc.) turns on/off.
• When connecting the composite video cable to the VIDEO OUT jack of the unit,
no image is output from the DIGITAL MEDIA PORT cable of the unit.
continued
7US
To connect/disconnect
the unit
DMPORT
To DMPORT jack
To put the iPod into the
unit’s connector
1
Adjust the rear support forward
or backward so that it fits
against the back of the
connected iPod.
2
Put the iPod into the unit’s
connector.
Connect so that the
DIGITAL MEDIA
PORT cable is
opposite to the f mark
of the DMPORT jack.
Connecting
1
2
Connect the DIGITAL MEDIA
PORT cable of this unit to the
DIGITAL MEDIA PORT jack of
a AV system (DAV series,
etc.). Make sure the AV system
is turned off before connecting.
Turn on the AV system with a
DIGITAL MEDIA PORT jack
connected to this unit, and
select the DIGITAL MEDIA
PORT function.
Disconnecting
Before disconnecting, turn off the
AV system.
Notes
• Hold the rear support on both sides at
the bottom when adjusting the
position.
• When placing or removing the iPod,
keep it straight and parallel with the
rear support.
• Do not carry the unit with an iPod set
on the connector. Doing so may cause
a malfunction.
8US
• When placing or removing the iPod,
brace the unit with one hand and take
care not to press the controls of the
iPod by mistake.
• Do not pull on the rear support
strongly as it cannot be detached from
the unit and may cause a malfunction.
To use the unit as a
battery charger
You can use the unit as a battery
charger. While the LED indicator
lights up, the battery is charging.
The charging status appears in the
iPod display. For details, see the
user’s guide of your iPod.
9US
Operating the Unit
Selecting the
operating mode
You can operate your iPod by the
AV system with DIGITAL
MEDIA PORT interface (Sony
DAV series, etc.).
Switch the operating mode
by pressing OPR MODE on
the unit.
x iPod Display mode
You can operate the unit by the
connected iPod’s buttons, the
connected AV system’s buttons or
its remote.
x On Screen Display mode
You can operate the unit by the
connected AV system’s buttons or
its remote while displaying the
iPod information menu screen on
the TV.
Note
The mode cannot be switched, except
for the DIGITAL MEDIA PORT
function.
10US
Using iPod Display
mode
Press OPR MODE on the unit
to switch the mode to iPod
Display mode.
While the unit is in iPod Display
mode, the unit’s LED indicator
lights up in amber.
Notes
• To use an iPod, refer to the user’s
guide of your iPod.
• Before disconnecting the iPod, pause
playback.
Basic Operations
Press
To
N
Start play.
X
Pause play.
X/x
Works much like
running your thumb
around the Click
Wheel on the iPod
counterclockwise
(clockwise).
c/ /
ENTER
Works much like the
center button on the
iPod.
./>
Press and release to
skip to the next
(previous) song/video
or chapter of
audiobook/podcast.
Hold down to fastrewind (fast-forward).
m/M
Fast- forward (fastrewind) play.
Press
To
C/MENU/
Works much like the
DISPLAY Menu button on the
/RETURN
iPod.
OPR MODE/ Switches the operating
MODE
modes.
VOLUME
+/-
Adjusts the volume
level.
Notes
• Point the remote at the AV system.
• Depending on the connected AV
system, the operation or buttons may
differ. Refer to the AV system’s
operating instructions.
• While playing video, you cannot use
m/M. You can fast-rewind (fastforward) by holding down ./>.
• The volume cannot be adjusted using
the volume control on the iPod when
it is connected to the AV system.
• It may take time to start playback
depending on the contents.
11US
Using the On Screen Display mode
Press OPR MODE on the unit to switch the mode to On Screen
Display mode.
While the unit is in this mode, the unit’s LED indicator lights up in green.
While the unit is in this mode, the DIGITAL MEDIA PORT logo appears
on the iPod display.
1
2
Main Menu
Playlists
Artists
Albums
Songs
Genres
Composers
4
3
DIGITAL
MEDIA
PORT
1 Selected menu title
2 Current settings (
,
Repeat,
Shuffle)
3 [Main Menu] list ([Playlists], [Artists], [Albums], [Songs], [Genres],
[Composers], [Audiobooks], [Settings])
4 Selected menu
12US
To listen to music while browsing information on the
on screen display
Example: Playlists
1
Select [Playlists] from [Main Menu], then press ENTER.
The [Playlists] menu display appears.
2
Select the desired playlist, then press ENTER.
Tracks in the selected playlist appear.
3
Select the desired track, then press ENTER.
The selected track starts playback.
6
5
My Favorites
Jack and Paul
Somebody
Colors
To Marble
Woman in Red
Joy
Colors
Jennifer G
My Best Album
1/ 16
1: 30
1
2
3
4
1 Current playing track
2 Artist name
3 Album name
4 Elapsed time
5 Currently playing track number/total number of tracks
6 Playback status (Play, Pause, Fast-forward, Fast-rewind)
Notes
• In this mode, you cannot use the iPod’s control buttons.
• When the TDM-iP1 cannot display a character, it is displayed as “*”.
• If you want to display video/photo images, switch to the iPod Display mode
(page 10).
• Before disconnecting the iPod, pause playback.
• While “Loading…” is displayed on the TV, do not disconnect the iPod.
• It may take time to start playback depending on the contents.
continued
13US
Basic operations
Press
To
N
Start play.
X
Pause play.
c/ /
ENTER
Select the menu/go to
the next menu display/
start playback.
The screen saver image appears on
the TV after about 15 minutes of
inactivity. Press any button to
cancel the screen saver.
[ON]
[OFF]
Turns on the screen saver.
Turns off the screen saver.
C/MENU/
Go to previous menu
DISPLAY display.
/RETURN
x Color Theme
X/x
Move cursor.
[Auto]
./>
Press and release to
skip to the next
(previous) song or
chapter of audiobook/
podcast.
Hold down to fastrewind (fast-forward).
m/M
Fast- forward (fastrewind) play.
OPR MODE/ Switches the operating
MODE
modes.
VOLUME
+/-
Adjusts the volume
level.
Settings menu
In the Settings menu, you can
select this unit’s settings: [Screen
Saver], [Color Theme], [Shuffle],
[Repeat]. The setting switches by
pressing ENTER, , or c
repeatedly.
The default settings are
underlined.
Note
Enter the Settings menu after putting
the iPod into the unit’s connector.
14US
x Screen Saver
Selects the on screen display color
on the connected TV.
The color is selected
automatically according to
your iPod.
[White] The color is white.
[Black] The color is black.
[Green] The color is green.
[Red]
The color is red.
The color is blue.
[Blue]
x Shuffle
Plays the songs/albums in random
order.
The setting is determined by the
iPod settings.
[OFF]
Does not play in random
order.
[Songs] Plays songs in random order.
[Albums] Plays albums in random
order.
x Repeat
Plays songs repeatedly.
The setting is determined by the
iPod settings.
[OFF]
Does not play repeatedly.
[Repeat Repeat one song.
to One]
[Repeat Repeat all songs.
to All]
Additional Information
Troubleshooting
Should you encounter a problem
with your unit, find your problem
in the troubleshooting checklist
below and take the indicated
corrective action. If the problem
persists, contact your Sony dealer.
Note that if service personnel
changes some parts during repair,
these parts may be retained.
When bringing the system in for
repairs, be sure to bring in the
entire system.
This product is a system product,
and the entire system is needed to
determine the location requiring
repair.
The remote does not function.
• Remove any obstacles.
• Point the remote at the AV
system (DAV series, etc.)’s
sensor.
• The distance between the
remote and the AV system is too
far.
• Replace the battery.
• Make sure the iPod* is securely
connected.
• Select the DMPORT function
on the AV system.
• Turn on and off the AV system.
Video/photo image from the
iPod does not appear on the TV
screen.
• Check that the operating mode
is set to iPod Display mode
(page 10).
• Make the connection according
to your AV system (page 7).
• When browsing the on screen
display through the DIGITAL
MEDIA PORT cable:
Disconnect the video cable from
the VIDEO OUT jack.
• When browsing the on screen
display through the VIDEO
OUT jack:
Switch the TV input to the video
input connected to this unit.
• Check that the NTSC/PAL
setting on the iPod* is correct.
• Check that the TV output setting
on the iPod is on (Refer to the
user’s guide of your iPod).
• Check that the iPod* is
compatible with video output
(Refer to the user’s guide of
your iPod).
On screen display does not
appear on the TV screen.
• Check that the operating mode
is set to On Screen Display
mode (page 12).
• Make the connection according
to your AV system (page 7).
• When browsing the on screen
display through the DIGITAL
MEDIA PORT cable:
Disconnect the video cable from
the VIDEO OUT jack.
continued
15US
• When browsing the on screen
display through the VIDEO
OUT jack:
Switch the TV input to the video
input connected to this unit.
There is no sound.
• Check the connections.
• Make sure the unit is securely
connected.
• Make sure the iPod* is securely
connected.
• Make sure the iPod* is playing
music.
• It may take time to start
playback depending on the
contents.
There is severe hum or noise.
• Move the unit away from the
source of noise.
The sound is distorted.
• Reduce the volume of the
connected AV system.
* See “Compatible iPod models”
(page 3).
Precautions
On safety
Should any solid object or liquid
fall into the system, unplug the
system and have it checked by
qualified personnel before
operating it any further.
On placement
• Do not place the unit in an
inclined position.
• Do not place the unit in
locations where it is;
– Extremely hot or cold
– Dusty or dirty
– Very humid
– Subject to vibrations
– Subject to direct sunlight.
• Use caution when placing the
unit on surfaces that have been
specially treated (with wax, oil,
polish, etc.) as staining or
discoloration of the surface may
result.
On heat buildup
• Although the unit heats up
during operation, this is not a
malfunction.
• Place the unit in a location with
adequate ventilation to prevent
heat buildup in the unit.
If you have any questions or
problems concerning your unit,
please consult your nearest Sony
dealer.
16US
Cleaning the unit
Clean the unit with a soft cloth
slightly moistened with mild
detergent solution. Do not use any
type of abrasive pad, scouring
powder or solvent such as thinner,
benzine or alcohol.
Specifications
Output
Video:
1 Vp-p 75 ohm
(Composite Video
out)
General
Power requirements:
DC IN: 5 V,
700 mA (via
DIGITAL MEDIA
PORT)
Dimensions (w/d/h):
Approx. 90 × 78 ×
65 mm (3 5/8 ×
3 1/8 × 12 5/8 inch)
Mass:
Approx. 225 g
(7.26 oz) (includes
cable)
Cable length:
2 m (6 ft)
Design and specifications are subject
to change without notice.
17US
AVERTISSEMENT
N’installez pas l’appareil dans un
espace confiné comme dans une
bibliothèque ou un meuble encastré.
La plaque signalétique se trouve sur le
dessous, à l’extérieur de l’appareil.
Installez le système de façon à pouvoir
débrancher immédiatement le cordon
d’alimentation (cordon secteur) de la
prise murale en cas de problème.
2FR
AVERTISSEMENT POUR LES
UTILISATEURS AU CANADA
Cet appareil numérique de la classe B
est conforme à la norme NMB-003 du
Canada.
A propos des droits d’auteur
• iPod est une marque de Apple Inc.,
déposée aux Etats-Unis et dans
d’autres pays.
• Toutes les autres marques et marques
déposées appartiennent à leurs
détenteurs respectifs. Dans ce
manuel, les sigles ™ et ® ne sont pas
spécifiés.
Remarques
Modèles iPod
compatibles
Les modèles iPod compatibles
sont les suivants. Avant
d’utiliser votre iPod, mettez-le
à jour afin d’utiliser le logiciel
le plus récent.
iPod nano 2ème
génération
(aluminium)
iPod nano 1ère
génération
iPod 4ème
génération
iPod 5ème
génération (vidéo)
• Cet appareil est uniquement conçu
pour l’iPod. Vous ne pouvez pas
connecter d’autres lecteurs audio
portables.
• Sony n’assume aucune responsabilité
en cas de perte ou d’altération des
données enregistrées sur l’iPod, alors
qu’un iPod est raccordé à cette unité.
FR
iPod 4ème
génération
(écran couleur)
iPod mini 1ère
génération
3FR
Table des matières
Aperçu ...................................5
Mise en service
1 : Vérification des pièces
fournies ..............................6
2 : Liste des emplacements
des pièces ...........................6
3 : Installation du
TDM-iP1 ............................7
Fonctionnement de
l’unité
Sélection du mode de
fonctionnement ................10
Utilisation du mode
Affichage iPod .................10
Utilisation du mode
Affichage à l’écran...........12
Informations
supplémentaires
Dépannage...........................16
Précautions ..........................17
Spécifications ......................18
4FR
Aperçu
Vous pouvez bénéficier du contenu audio, vidéo et photo de l’iPod en
connectant cette unité à un système AV à l’aide d’une interface DIGITAL
MEDIA PORT (Sony DAV, etc.).
• Vous pouvez actionner votre iPod grâce aux touches de commande du
système AV et de la télécommande fournie avec le système AV
(page 10).
• Vous pouvez utiliser votre iPod lorsque vous parcourez les informations
affichées sur son écran ou sur celui du téléviseur en mode Affichage à
l’écran (pages 10, 12).
• Vous pouvez également utiliser cette unité comme chargeur de batterie
(page 9).
iPod et TDM-iP1
Système AV
(DAV, etc.)
Remarque
Occasionnellement, l’abréviation DMPORT est utilisée pour désigner DIGITAL
MEDIA PORT.
5FR
Mise en service
1 : Vérification des pièces fournies
Unité (1)
Mode d’emploi (1)
2 : Liste des emplacements des pièces
VIDEO
1 Câble DIGITAL MEDIA PORT (7)
2 Témoin d’état LED (10)
Mode Affichage iPod (10) : S’allume en orange.
Mode Affichage à l’écran (12) : S’allume en vert.
3 Touche OPR MODE (10)
4 Connecteur iPod (8)
5 Support arrière (8)
6 Prise VIDEO OUT (7)
6FR
OUT
3 : Installation du TDM-iP1
Connectez et positionnez le TDM-iP1 comme illustré ci-dessous.
Câble vidéo
(non fourni)
Câble DIGITAL
MEDIA PORT
DMPORT
Téléviseur
Système AV
(Sony DAV, STR, etc.)
TDM-iP1
Pour établir la connexion à un système AV qui ne peut pas émettre
de signaux vidéo lorsque le système est en fonction DMPORT
Raccordez le câble vidéo composite à la prise VIDEO OUT de cette unité.
Pour plus d’informations, reportez-vous au mode d’emploi de votre
système AV.
Système AV
(Sony HT, etc.)
Câble DIGITAL
MEDIA PORT
Téléviseur
TDM-iP1
Câble vidéo composite (non fourni)
Remarques
• Cette unité se met automatiquement sous/hors tension chaque fois que le système
AV connecté (DAV, etc.) se met sous/hors tension.
• Lors de la connexion du câble vidéo composite à la prise VIDEO OUT de l’unité,
aucune image n’est diffusée par le câble DIGITAL MEDIA PORT de l’unité.
Suite
7FR
Pour connecter/
déconnecter l’unité
DMPORT
Vers prise DMPORT
Pour placer l’iPod dans le
connecteur de l’unité
1
Réglez le support arrière en
avant ou en arrière de façon à
ce qu’il soit bien adapté contre
le dos de l’iPod connecté.
2
Placez l’iPod dans le
connecteur de l’unité.
Effectuez le
raccordement de
manière à ce que le
câble DIGITAL MEDIA
PORT soit en face du
repère f de la prise
DMPORT.
Connexion
1
2
Connectez le câble DIGITAL
MEDIA PORT de cette unité à
la prise DIGITAL MEDIA PORT
d’un système AV (DAV, etc.).
Veillez à ce que le système AV
soit hors tension avant
d’effectuer la connexion.
Mettez le système AV sous
tension avec une prise
DIGITAL MEDIA PORT
connectée à cette unité, puis
sélectionnez la fonction
DIGITAL MEDIA PORT.
Déconnexion
Avant la déconnexion, mettez le
système AV hors tension.
Remarques
• Tenez le support arrière des deux
côtés par le bas lorsque vous réglez la
position.
• Lorsque vous placez ou retirez l’iPod,
maintenez-le droit et parallèle au
support arrière.
• Ne transportez pas l’unité si un iPod
est placé sur le connecteur. Cela
risque de provoquer un
dysfonctionnement.
8FR
• Lorsque vous placez ou retirez l’iPod,
maintenez l’unité d’une main et
veillez à ne pas appuyer par
inadvertance sur les commandes de
l’iPod.
• Ne tirez pas trop fortement sur le
support arrière, car il n’est pas
possible de le détacher de l’unité et
cela risquerait d’engendrer un
dysfonctionnement.
Pour utiliser l’unité
comme chargeur de
batterie
Vous pouvez également utiliser
l’unité comme chargeur de
batterie. Lorsque le témoin LED
s’allume, la batterie charge. L’état
de chargement s’affiche dans
l’écran de l’iPod. Pour plus de
détails, consultez le mode
d’emploi de votre iPod.
9FR
Fonctionnement de l’unité
Sélection du mode
de fonctionnement
Vous pouvez utiliser votre iPod à
partir du système AV à l’aide de
l’interface DIGITAL MEDIA
PORT (Sony DAV, etc.).
Changez de mode de
fonctionnement en appuyant
sur la touche OPR MODE de
l’unité.
x Mode Affichage iPod
Vous pouvez actionner l’unité via
les touches de l’iPod connecté, via
les touches du système AV
connecté ou via sa télécommande.
x Mode Affichage à l’écran
Vous pouvez actionner l’unité via
les touches du système AV
connecté ou via la télécommande
lorsque l’écran de menu
d’informations iPod est affiché sur
le téléviseur.
Remarque
Le mode ne peut pas être commuté, sauf
pour la fonction DIGITAL MEDIA
PORT.
10FR
Utilisation du mode
Affichage iPod
Appuyez sur la touche OPR
MODE de l’unité pour
basculer vers le mode
Affichage iPod.
Lorsque l’unité est en mode
Affichage iPod, le témoin LED de
l’unité s’allume en orange.
Remarques
• Pour utiliser un iPod, reportez-vous
au mode d’emploi de votre iPod.
• Avant de débrancher l’iPod,
suspendez la lecture.
Opérations de base
Appuyez sur Pour
N
Commencer la lecture.
X
Interrompre la lecture.
X/x
Fonctionne de la
même façon que
lorsque vous faites
glisser votre pouce sur
la molette cliquable de
l’iPod vers la gauche
(vers la droite).
c/ /
ENTER
Fonctionne de la
même façon que la
touche centrale de
l’iPod.
Appuyez sur Pour
./>
Appuyez sur cette
touche, puis relâchezla pour passer à la
vidéo/au morceau ou
au chapitre suivant
(précédent) de
l’audiobook/du
podcast.
Maintenez cette touche
enfoncée pour reculer
rapidement (avancer
rapidement).
m/M
Avancer rapidement
(reculer rapidement).
C/MENU/
DISPLAY/
RETURN
Fonctionne de la
même façon que la
touche Menu de
l’iPod.
Remarques
• Dirigez la télécommande vers le
système AV.
• En fonction du système AV connecté,
le fonctionnement ou les touches
peuvent varier. Reportez-vous au
mode d’emploi du système AV.
• Durant la lecture d’une vidéo, vous ne
pouvez pas utiliser m/M. Vous
pouvez reculer rapidement (avancer
rapidement) en maintenant la touche
./> enfoncée.
• Il n’est pas possible de régler le
volume à l’aide de la commande du
volume de l’iPod lorsque celui-ci est
raccordé au système AV.
• Le démarrage de la lecture peut
prendre du temps. Cela dépend du
contenu.
OPR MODE/ Basculer entre les
MODE
modes de
fonctionnement.
VOLUME
+/–
Régler le niveau du
volume.
11FR
Utilisation du mode Affichage à l’écran
Appuyez sur la touche OPR MODE de l’unité pour basculer
vers le mode Affichage à l’écran.
Lorsque l’unité est dans ce mode, le témoin LED de l’unité s’allume en
vert.
Lorsque l’unité est dans ce mode, le logo DIGITAL MEDIA PORT
s’affiche sur l’écran de l’iPod.
1
4
2
Main Menu
Playlists
Artists
Albums
Songs
Genres
Composers
3
DIGITAL
MEDIA
PORT
1 Titre de menu sélectionné
2 Réglages actuels (
,
Repeat,
Shuffle)
3 Liste [Main Menu] ([Playlists], [Artists], [Albums], [Songs],
[Genres], [Composers], [Audiobooks], [Settings])
4 Menu sélectionné
12FR
Pour écouter de la musique tout en parcourant des
informations dans l’affichage à l’écran
Exemple : Listes de lecture
1
Sélectionnez [Playlists] dans le [Main Menu], puis appuyez sur
ENTER.
L’écran de menu [Playlists] apparaît.
2
Sélectionnez la liste de lecture souhaitée, puis appuyez sur ENTER.
Les plages de la liste de lecture sélectionnée apparaissent.
3
Sélectionnez la plage souhaitée, puis appuyez sur ENTER.
La lecture de la plage sélectionnée débute.
6
5
My Favorites
Jack and Paul
Somebody
Colors
To Marble
Woman in Red
Joy
Colors
Jennifer G
My Best Album
1/ 16
1: 30
1
2
3
4
1 Plage en cours de lecture
2 Nom de l’artiste
3 Nom de l’album
4 Temps écoulé
5 Numéro de la plage en cours de lecture/Nombre total de plages
6 Statut de lecture (Lecture, Pause, Avance rapide, Recul rapide)
Remarques
• Dans ce mode, vous ne pouvez pas utiliser les touches de contrôle de l’iPod.
• Lorsque le TDM-iP1 ne peut pas afficher un caractère, il affiche « * ».
• Si vous souhaitez afficher des images vidéo/photo, basculez en mode Affichage
iPod (page 10).
• Avant de débrancher l’iPod, suspendez la lecture.
• Lorsque « Loading… » est affiché sur le téléviseur, ne déconnectez pas l’iPod.
• Le démarrage de la lecture peut prendre du temps. Cela dépend du contenu.
Suite
13FR
Opérations de base
Appuyez sur Pour
N
Commencer la lecture.
X
Interrompre la lecture.
c/ /
ENTER
Sélectionner le menu/
accéder à l’écran de
menu suivant/
démarrer la lecture.
C/MENU/
DISPLAY/
RETURN
Accéder à l’écran de
menu précédent.
X/x
Déplacer le curseur.
./>
Appuyez sur cette
touche, puis relâchezla pour passer au
morceau ou au
chapitre suivant
(précédent) de
l’audiobook/du
podcast.
Maintenez cette touche
enfoncée pour reculer
rapidement (avancer
rapidement).
m/M
Remarque
Avancer rapidement
(reculer rapidement).
OPR MODE/ Basculer entre les
MODE
modes de
fonctionnement.
VOLUME
+/–
Menu Settings
Dans le menu Settings, vous
pouvez sélectionner les réglages
de l’unité : [Screen Saver], [Color
Theme], [Shuffle], [Repeat]. Le
réglage varie si vous appuyez sur
ENTER,
ou c à plusieurs
reprises.
Les réglages par défaut sont
soulignés.
Régler le niveau du
volume.
Accédez au menu Settings après avoir
placé l’iPod dans le connecteur de
l’unité.
x Screen Saver
L’image de l’économiseur d’écran
apparaît sur le téléviseur après
15 minutes d’inactivité environ.
Appuyez sur n’importe quelle
touche pour désactiver
l’économiseur d’écran.
[ON]
[OFF]
Active l’économiseur
d’écran.
Désactive l’économiseur
d’écran.
x Color Theme
Sélectionne la couleur de
l’affichage à l’écran du téléviseur
connecté.
[Auto]
La couleur est sélectionnée
automatiquement en fonction
de votre iPod.
[White] La couleur est le blanc.
[Black] La couleur est le noir.
[Green] La couleur est le vert.
[Red]
La couleur est le rouge.
La couleur est le bleu.
[Blue]
14FR
x Shuffle
Lit les morceaux/albums dans un
ordre aléatoire.
Le réglage est déterminé par celui
de l’iPod.
[OFF]
Ne lit pas dans un ordre
aléatoire.
[Songs] Lit les morceaux dans un
ordre aléatoire.
[Albums] Lit les albums dans un ordre
aléatoire.
x Repeat
Lit des morceaux à plusieurs
reprises.
Le réglage est déterminé par celui
de l’iPod.
[OFF]
[Repeat
to One]
[Repeat
to All]
Ne lit pas à plusieurs reprises.
Répète la lecture d’un
morceau.
Répète la lecture de tous les
morceaux.
15FR
Informations
supplémentaires
Dépannage
Si vous rencontrez un problème
avec votre unité, recherchez votre
problème dans la liste de contrôle
de dépannage ci-dessous et
appliquez la mesure corrective
indiquée. Si le problème persiste,
contactez votre revendeur Sony.
Notez que si un technicien
remplace certaines pièces lors
d’une réparation, celles-ci
pourront être conservées.
Lorsque vous apportez le système
pour une réparation, apportez tous
ses éléments.
Ce produit forme un ensemble et
tous les éléments du système sont
nécessaires pour déterminer le
point nécessitant une réparation.
La télécommande ne
fonctionne pas.
• Enlevez tout obstacle.
• Dirigez la télécommande vers le
capteur du système AV (DAV,
etc.).
• La distance entre la
télécommande et le système AV
est trop importante.
• Remplacez la pile.
• Assurez-vous que l’iPod* est
correctement raccordé.
16FR
• Sélectionnez la fonction
DMPORT sur le système AV.
• Mettez le système AV sous et
hors tension.
L’image vidéo/photo de l’iPod
ne s’affiche pas sur l’écran du
téléviseur.
• Vérifiez si le mode de
fonctionnement est défini sur
mode Affichage iPod (page 10).
• Effectuez les raccordements en
fonction de votre système AV
(page 7).
• Lorsque vous parcourez
l’affichage à l’écran par
l’intermédiaire du câble
DIGITAL MEDIA PORT :
débranchez le câble vidéo de la
prise VIDEO OUT.
• Lorsque vous parcourez
l’affichage à l’écran par
l’intermédiaire du câble VIDEO
OUT :
basculez l’entrée du téléviseur
vers l’entrée vidéo raccordée à
cette unité.
• Vérifiez si le réglage NTSC/
PAL sur l’iPod* est correct.
• Vérifiez si le réglage sortie TV
de l’iPod est activé (reportezvous au mode d’emploi de votre
iPod).
• Vérifiez si l’iPod* est
compatible avec la sortie vidéo
(reportez-vous au mode
d’emploi de votre iPod).
L’Affichage à l’écran n’apparaît
pas sur l’écran du téléviseur.
• Vérifiez si le mode de
fonctionnement est défini sur
mode Affichage à l’écran
(page 12).
• Effectuez les raccordements en
fonction de votre système AV
(page 7).
• Lorsque vous parcourez
l’affichage à l’écran par
l’intermédiaire du câble
DIGITAL MEDIA PORT :
débranchez le câble vidéo de la
prise VIDEO OUT.
• Lorsque vous parcourez
l’affichage à l’écran par
l’intermédiaire du câble VIDEO
OUT :
basculez l’entrée du téléviseur
vers l’entrée vidéo raccordée à
cette unité.
Il n’y a pas de son.
• Vérifiez les connexions.
• Assurez-vous que l’unité est
correctement connectée.
• Assurez-vous que l’iPod* est
correctement connecté.
• Assurez-vous que l’iPod* lit de
la musique.
• Le démarrage de la lecture peut
prendre du temps. Cela dépend
du contenu.
Ronflement ou parasites
importants.
Il y a une distorsion du son.
• Réduisez le volume du système
AV connecté.
* Voir « Modèles iPod
compatibles » (page 3).
Précautions
Sécurité
Si un objet ou du liquide tombe à
l’intérieur de l’unité, débranchezla et faites-la contrôler par un
technicien qualifié avant de la
réutiliser.
Lieu d’installation
• Ne placez pas l’unité en
position inclinée.
• Ne placez pas l’unité dans un
endroit :
– extrêmement chaud ou froid ;
– poussiéreux ou sale ;
– très humide ;
– soumis à des vibrations ;
– en plein soleil.
• Prenez les précautions
nécessaires lors de l’installation
de l’unité sur des surfaces
traitées (cirées, huilées, vernies,
etc.) pour éviter l’apparition de
taches ou la décoloration de la
surface.
• Éloignez l’unité de la source de
parasites.
Suite
17FR
Accumulation de chaleur
• L’unité chauffe pendant le
fonctionnement, mais ce n’est
pas une anomalie.
• Placez l’unité dans un endroit
bien aéré pour éviter toute
accumulation de chaleur à
l’intérieur.
Pour toute question au sujet de
cette unité ou tout problème,
adressez-vous au revendeur Sony
le plus proche.
Nettoyage de l’unité
Nettoyez l’unité avec un chiffon
doux légèrement imbibé d’une
solution détergente douce.
N’utilisez pas de tampons abrasifs,
de poudre à récurer ou des solvants
tels que diluants, benzène ou
alcool.
Spécifications
Sortie
vidéo :
1 Vp-p 75 ohms
(sortie vidéo
composante)
Généralités
Puissance de raccordement :
DC IN : 5 V,
700 mA (via
DIGITAL MEDIA
PORT)
Dimensions (l/p/h) :
Environ
90 × 78 × 65 mm
(3 5/8 × 3 1/8 ×
12 5/8 pouces)
Poids :
Environ 225 g
(7,26 oz) (câble
inclus)
Longueur du câble :
2 m (6 pieds)
La conception et les spécifications
peuvent être modifiées sans préavis.
18FR
19FR
ADVERTENCIA
No sitúe el aparato en un espacio
cerrado, como una estantería o un
armario empotrado.
La placa de características está situada
en la parte posterior externa.
Instale el sistema de modo que el cable
de alimentación de ca (corriente) se
pueda desenchufar de la toma de pared
de forma inmediata en caso de
problemas.
Aviso para los clientes en los
EE. UU.
ADVERTENCIA
Este equipo se ha probado y cumple con
las restricciones de los aparatos
digitales de Clase B, de acuerdo con la
sección 15 del reglamento de la FCC.
Estas restricciones se han diseñado para
proporcionar protección suficiente
contra interferencias nocivas en
instalaciones domésticas. Este equipo
genera, utiliza y puede irradiar energía
de radio frecuencia y, si no se instala y
utiliza siguiendo las instrucciones,
puede provocar interferencias en las
radiocomunicaciones. Sin embargo, no
se garantiza que no se produzcan
interferencias en una instalación
determinada. Si el equipo produce
interferencias en la recepción de radio y
televisión, lo que se puede determinar
conectando y desconectando el equipo,
el usuario debería intentar corregir las
interferencias siguiendo uno o varios de
los siguientes procedimientos:
– Reorientar o reubicar la antena
receptora.
– Aumentar la separación entre el
equipo y el receptor.
– Conectar el equipo a una toma o a un
circuito distinto al que está
conectado el receptor.
2ES
– Ponerse en contacto con el
distribuidor o con un técnico con
experiencia en radio y televisión
para obtener asistencia.
PRECAUCIÓN
Le advertimos de que cualquier cambio
o modificación que no se apruebe de
modo explícito en este manual podría
anular su autorización para utilizar este
equipo.
RECOMENDACIÓN DE LA FCC
El cable de interfaz blindado
recomendado en este manual debe
utilizarse con el equipo con el fin de
cumplir con los límites establecidos
para un dispositivo digital de acuerdo
con el subapartado B de la sección 15
del reglamento de la FCC.
Derechos de autor
• iPod es una marca comercial de
Apple Inc., registrada en los Estados
Unidos y en otros países.
• Todas las demás marcas comerciales
y marcas comerciales registradas
pertenecen a sus respectivos
propietarios. En este manual, no se
especifican los símbolos ™ y ®.
Notas
Modelos de iPod
compatibles
Los modelos de iPod
compatibles son los siguientes.
Se recomienda la actualización
del software del iPod a la
última versión antes de
proceder a su utilización con
esta unidad.
iPod nano de
segunda
generación
(aluminio)
iPod nano de
primera
generación
iPod de
cuarta
generación
iPod de quinta
generación (vídeo)
• Esta unidad se ha diseñado para
utilizarse únicamente con el iPod. No
es posible conectar ningún otro
reproductor de audio portátil.
• Sony declina toda responsabilidad en
caso de que se produzcan pérdidas o
daños en los datos grabados en el iPod
al utilizarlo conectado a esta unidad.
ES
iPod de cuarta
generación
(pantalla en color)
iPod mini de
primera
generación
3ES
Índice
Descripción general...............5
Preparativos
1: Comprobación de los
artículos suministrados ......6
2: Lista de ubicación de los
componentes ......................6
3: Instalación de la unidad
TDM-iP1 ............................7
Utilización de la
unidad
Selección del modo de
funcionamiento ................10
Utilización del modo de
visualización iPod ............10
Utilización del modo de
visualización en
pantalla.............................12
Información adicional
Solución de problemas ........16
Precauciones........................18
Especificaciones..................19
4ES
Descripción general
Para disfrutar del contenido de audio, vídeo y fotografía del iPod, conecte
la unidad a un sistema de audio y vídeo que cuente con una interfaz
DIGITAL MEDIA PORT (serie DAV de Sony, etc.).
• Es posible utilizar el iPod mediante sus propios botones de control, los
botones de control del sistema de audio y vídeo y el mando a distancia
suministrado con dicho sistema (página 10).
• En el modo de visualización en pantalla, es posible utilizar el iPod
mientras consulta información en la pantalla de éste o en la pantalla del
televisor (páginas 10, 12).
• Asimismo, es posible utilizar esta unidad como un cargador de batería
(página 9).
iPod y TDM-iP1
Sistema de audio y vídeo
(serie DAV, etc.)
Nota
DIGITAL MEDIA PORT aparece abreviado en ocasiones como DMPORT en este
manual.
5ES
Preparativos
1: Comprobación de los artículos
suministrados
Unidad (1)
Manual de instrucciones (1)
2: Lista de ubicación de los componentes
VIDEO
OUT
1 Cable DIGITAL MEDIA PORT (7)
2 Indicador LED de estado (10)
Modo de visualización iPod (10): se enciende en ámbar.
Modo de visualización en pantalla (12): se enciende en verde.
3 Botón OPR MODE (10)
4 Conector para iPod (8)
5 Soporte posterior (8)
6 Toma VIDEO OUT (7)
6ES
3: Instalación de la unidad TDM-iP1
Conecte y disponga la unidad TDM-iP1 como se muestra en la siguiente
ilustración.
Cable de vídeo
(no suministrado)
Cable DIGITAL
MEDIA PORT
DMPORT
Televisor
Sistema de audio y vídeo
(serie DAV o STR de
Sony, etc.)
TDM-iP1
Conexión de la unidad a un sistema de audio y vídeo que no emite
señales de vídeo si el sistema se encuentra ajustado en la función
DMPORT.
Conecte el cable de vídeo compuesto a la toma VIDEO OUT de la unidad.
Para obtener más información, consulte la guía del usuario del sistema de
audio y vídeo.
Sistema de audio y vídeo
(serie HT de Sony, etc.)
Cable DIGITAL
MEDIA PORT
Televisor
TDM-iP1
Cable de vídeo compuesto
(no suministrado)
Notas
• La unidad se encenderá y se apagará automáticamente siempre que se encienda o
se apague el sistema de audio y vídeo (serie DAV, etc.).
• Cuando conecte el cable de vídeo compuesto a la toma VIDEO OUT de la unidad,
no se emitirá ninguna imagen desde el cable DIGITAL MEDIA PORT de la
unidad.
Continúa
7ES
Para conectar o
desconectar la unidad
DMPORT
A la toma DMPORT
Para colocar el iPod en el
conector de la unidad
1
Ajuste el soporte posterior
hacia delante o hacia atrás
de forma que encaje en la
parte posterior del iPod
conectado.
2
Coloque el iPod en el conector
de la unidad.
Realice la conexión de
manera que la marca
del cable DIGITAL
MEDIA PORT coincida
con la marca de la
toma DMPORT
formando una f.
Conexión
1
2
Conecte el cable DIGITAL
MEDIA PORT de esta unidad a
la toma DIGITAL MEDIA
PORT de un sistema de audio
y vídeo (serie DAV, etc.).
Compruebe que el sistema de
audio y vídeo esté apagado
antes de iniciar la conexión.
Encienda el sistema de audio y
vídeo con toma DIGITAL
MEDIA PORT conectado a
esta unidad y seleccione la
función DIGITAL MEDIA
PORT.
Desconexión
Antes de realizar la desconexión,
apague el sistema de audio y vídeo.
Notas
• Sujete la base del soporte posterior
por ambos lados mientras ajusta la
posición.
• Cuando coloque o extraiga el iPod,
hágalo en línea recta y de manera
paralela al soporte posterior.
• No traslade la unidad con el iPod
colocado en el conector, ya que
podría provocar un fallo de
funcionamiento.
8ES
• Cuando coloque o extraiga el iPod,
sujete la unidad con una mano e
intente no pulsar ninguno de los
controles del iPod por error.
• No tire del soporte posterior con
fuerza ya que no es posible separarlo
de la unidad y podría provocar un
fallo de funcionamiento.
Para utilizar la unidad
como un cargador de
batería
Es posible utilizar la unidad como
un cargador de batería. Mientras el
indicador LED esté encendido, se
estará cargando la batería. El
estado de carga aparece en la
pantalla del iPod. Para obtener más
información, consulte la guía del
usuario del iPod.
9ES
Utilización de la unidad
Selección del modo
de funcionamiento
Es posible utilizar el iPod
mediante el sistema de audio y
vídeo con la interfaz DIGITAL
MEDIA PORT (serie DAV de
Sony, etc.).
Para cambiar el modo de
funcionamiento, pulse OPR
MODE en la unidad.
x Modo de visualización iPod
Es posible utilizar la unidad
mediante los botones del iPod
conectado, los botones del sistema
de audio y vídeo conectado o el
mando a distancia de dicho
sistema.
x Modo de visualización en
pantalla
Es posible utilizar la unidad
mediante los botones del sistema
de audio y vídeo conectado o el
mando a distancia de dicho sistema
mientras se muestra la pantalla del
menú de información del iPod en
el televisor.
Nota
No es posible cambiar de modo,
excepto si se utiliza la función
DIGITAL MEDIA PORT.
10ES
Utilización del modo
de visualización
iPod
Pulse OPR MODE en la
unidad para cambiar el modo
al modo de visualización
iPod.
Mientras la unidad se encuentra en
modo de visualización iPod, el
indicador LED de la unidad se
ilumina en ámbar.
Notas
• Para utilizar un iPod, consulte la guía
del usuario suministrada con éste.
• Antes de desconectar el iPod,
introduzca una pausa en la
reproducción.
Funcionamiento básico
Pulse
Para
N
Iniciar la
reproducción.
X
Introducir una pausa
en la reproducción.
X/x
Funciona de forma
muy parecida a cuando
se pasa el pulgar por la
Click Wheel del iPod
hacia la izquierda
(derecha).
c/ /
ENTER
Funciona de forma
muy parecida al botón
del centro del iPod.
Pulse
Para
./>
Púlselo y suéltelo para
pasar a la canción/
vídeo o capítulo de
libro de audio/podcast
siguiente (o anterior).
Manténgalo pulsado
para retroceso rápido
(avance rápido).
m/M
Reproducir en avance
o retroceso rápidos.
C/MENU/
DISPLAY/
RETURN
Funciona de forma
muy parecida al botón
de menú del iPod.
OPR MODE/ Cambiar entre los
MODE
modos de
funcionamiento.
VOLUME
+/–
Ajustar el nivel del
volumen.
Notas
• Oriente el mando a distancia hacia el
sistema de audio y vídeo.
• En función del sistema de audio y
vídeo conectado, es posible que el
funcionamiento o los botones difieran
de los indicados. Consulte el manual
de instrucciones del sistema de audio
y vídeo.
• Mientras reproduce un vídeo, no es
posible utilizar m/M. Para
retroceder o avanzar rápidamente,
mantenga pulsado ./>.
• No es posible ajustar el volumen
mediante el control de volumen del
iPod cuando éste se encuentra
conectado al sistema de audio y
vídeo.
• Es posible que la reproducción tarde
unos instantes en iniciarse en función
del contenido.
11ES
Utilización del modo de visualización en
pantalla
Pulse OPR MODE en la unidad para cambiar el modo de
visualización en pantalla.
Mientras la unidad se encuentra en este modo, el indicador LED de la
unidad se ilumina en verde.
Mientras la unidad se encuentra en este modo, el logotipo de DIGITAL
MEDIA PORT aparece en la pantalla del iPod.
1
4
2
Main Menu
Playlists
Artists
Albums
Songs
Genres
Composers
3
DIGITAL
MEDIA
PORT
1 Título de menú seleccionado
2 Ajustes actuales (
,
Repeat,
Shuffle)
3 Lista [Main Menu] ([Playlists], [Artists], [Albums], [Songs],
[Genres], [Composers], [Audiobooks], [Settings])
4 Menú seleccionado
12ES
Para escuchar música mientras busca información en
la visualización en pantalla
Ejemplo: listas de reproducción
1
Seleccione [Playlists] en [Main Menu] y, a continuación, pulse
ENTER.
Aparecerá la pantalla de menú [Playlists].
2
Seleccione la lista de reproducción que desee y, a continuación,
pulse ENTER.
Aparecerán las pistas de la lista de reproducción seleccionada.
3
Seleccione la pista que desee y, a continuación, pulse ENTER.
Se iniciará la reproducción de la pista seleccionada.
6
5
1
2
3
4
5
6
My Favorites
Jack and Paul
Somebody
Colors
To Marble
Woman in Red
Joy
Colors
Jennifer G
My Best Album
1/ 16
1: 30
1
2
3
4
Pista actual en reproducción
Nombre del artista
Nombre del álbum
Tiempo de reproducción transcurrido
Número de la pista actual en reproducción/número total de pistas
Estado de la reproducción (reproducción, pausa, retroceso rápido,
avance rápido)
Notas
• En este modo, no es posible utilizar los botones de control del iPod.
• Cuando el sistema TDM-iP1 no puede mostrar un carácter, aparece “*” en su lugar.
• Si desea mostrar imágenes de vídeo o fotografías, cambie al modo de visualización
iPod (página 10).
• Antes de desconectar el iPod, introduzca una pausa en la reproducción.
• Mientras aparezca el mensaje “Loading…” en el televisor, no desconecte el iPod.
• Es posible que la reproducción tarde unos instantes en iniciarse en función del
contenido.
Continúa
13ES
Funcionamiento básico
Nota
Pulse
Para
N
Iniciar la
reproducción.
Abra el menú de configuración después
de colocar el iPod en el conector de la
unidad.
X
Introducir una pausa
en la reproducción.
c/ /
ENTER
Seleccionar el menú, ir
a la siguiente pantalla
de menú o iniciar la
reproducción.
C/MENU/
DISPLAY/
RETURN
Ir a la pantalla de menú
anterior.
X/x
Mover el cursor.
x Color Theme
./>
Púlselo y suéltelo para
pasar a la canción o
capítulo de libro de
audio/podcast
siguiente (o anterior).
Manténgalo pulsado
para retroceso rápido
(avance rápido).
Permite seleccionar el color de la
visualización en pantalla del
televisor conectado.
m/M
Reproducir en avance
o retroceso rápidos.
OPR MODE/ Cambiar entre los
MODE
modos de
funcionamiento.
VOLUME
+/–
Ajustar el nivel del
volumen.
Menú de configuración
En el menú de configuración,
puede seleccionar los siguientes
ajustes de esta unidad: [Screen
Saver], [Color Theme], [Shuffle] y
[Repeat]. El ajuste cambia al
pulsar ENTER,
o c varias
veces.
Los ajustes predeterminados
aparecen subrayados.
14ES
x Screen Saver
La imagen del salvapantallas
aparecerá en el televisor después
de aproximadamente 15 minutos
de inactividad. Pulse cualquier
botón para cancelar el
salvapantallas.
[ON]
[OFF]
Activa el salvapantallas.
Desactiva el salvapantallas.
[Auto]
El color se selecciona
automáticamente en función
del iPod.
[White] Se selecciona el color blanco.
[Black] Se selecciona el color negro.
[Green] Se selecciona el color verde.
[Red]
Se selecciona el color rojo.
Se selecciona el color azul.
[Blue]
x Shuffle
Permite reproducir canciones o
álbumes en orden aleatorio.
El ajuste viene determinado por la
configuración del iPod.
[OFF]
No se realiza la reproducción
en orden aleatorio.
[Songs] Se reproducen canciones en
orden aleatorio.
[Albums] Se reproducen álbumes en
orden aleatorio.
x Repeat
Se reproducen canciones de forma
repetida.
El ajuste viene determinado por la
configuración del iPod.
[OFF]
No se realiza la reproducción
de forma repetida.
[Repeat Se repite una canción.
to One]
[Repeat Se repiten todas las
to All] canciones.
15ES
Información adicional
Solución de
problemas
Si experimente algún problema
con la unidad, localice el problema
en la lista de solución de
problemas que encontrará a
continuación y realice la acción
correctiva indicada. Si el problema
persiste, póngase en contacto con
su distribuidor Sony.
Tenga en cuenta que si el personal
de servicio cambia alguna pieza
durante la reparación, es posible
que conserve las piezas
sustituidas.
Cuando lleve el sistema a reparar,
asegúrese de llevarlo completo.
Este producto corresponde a un
sistema y se necesita el sistema
completo para determinar la
ubicación que precisa reparación.
El mando a distancia no
funciona.
• Retire cualquier obstáculo
existente.
• Oriente el mando a distancia
hacia el sensor del sistema de
audio y vídeo (serie DAV, etc.).
• La distancia entre el mando a
distancia y el sistema de audio y
vídeo es excesiva.
• Sustituya la pila.
16ES
• Compruebe que el iPod* esté
conectado firmemente.
• Seleccione la función DMPORT
en el sistema de audio y vídeo.
• Encienda y apague el sistema de
audio y vídeo.
No aparece la imagen de vídeo
o fotografía del iPod en la
pantalla del televisor.
• Compruebe que el modo de
funcionamiento está ajustado en
el modo de visualización iPod
(página 10).
• Realice la conexión según el
sistema de audio y vídeo que
utilice (página 7).
• Cuando consulte la
visualización en pantalla a
través del cable DIGITAL
MEDIA PORT:
Desconecte el cable de vídeo de
la toma VIDEO OUT.
• Cuando consulte la
visualización en pantalla
mediante la toma VIDEO OUT:
Cambie la entrada del televisor a
la entrada de vídeo conectada a
esta unidad.
• Compruebe que el ajuste NTSC/
PAL del iPod* es correcto.
• Compruebe que el ajuste de
salida de televisor del iPod esté
activado (consulte la guía del
usuario del iPod).
• Compruebe que el iPod* es
compatible con la salida de
vídeo (consulte la guía del
usuario del iPod).
No aparece la visualización en
la pantalla del televisor.
• Compruebe que el modo de
funcionamiento está ajustado en
el modo de visualización en
pantalla (página 12).
• Realice la conexión según el
sistema de audio y vídeo que
utilice (página 7).
• Cuando consulte la
visualización en pantalla a
través del cable DIGITAL
MEDIA PORT:
Desconecte el cable de vídeo de
la toma VIDEO OUT.
• Cuando consulte la
visualización en pantalla
mediante la toma VIDEO OUT:
Cambie la entrada del televisor a
la entrada de vídeo conectada a
esta unidad.
* Consulte “Modelos de iPod
compatibles” (página 3).
No hay sonido.
• Compruebe las conexiones.
• Asegúrese de que la unidad está
conectada firmemente.
• Asegúrese de que el iPod* está
conectado firmemente.
• Asegúrese de que el iPod* está
reproduciendo música.
• Es posible que la reproducción
tarde unos instantes en iniciarse
en función del contenido.
Hay zumbido o ruido
considerable.
• Aleje la unidad del origen del
ruido.
El sonido aparece distorsionado.
• Baje el volumen del sistema de
audio y vídeo conectado.
17ES
Precauciones
Seguridad
Si cae algún objeto sólido o líquido
dentro del sistema, desenchufe el
sistema y llévelo a personal
cualificado para que se lo revisen
antes de volver a utilizarlo.
Instalación
• No instale la unidad en una
posición inclinada.
• No instale la unidad en lugares:
– extremadamente cálidos o
fríos
– polvorientos o sucios
– muy húmedos
– expuestos a vibraciones
– expuestos a la luz solar
directa.
• Tenga cuidado si coloca la
unidad sobre superficies
tratadas de manera especial (con
cera, aceite o pulidas, etc.) ya
que es posible que aparezcan
manchas o se descolore la
superficie.
Acumulación de calor
• Aunque la temperatura de la
unidad aumenta durante su
utilización, no se trata de un
fallo de funcionamiento.
• Coloque la unidad en un lugar
con ventilación adecuada para
evitar la acumulación de calor
en su interior.
18ES
Si tiene alguna pregunta o
problema en relación con esta
unidad, consulte al distribuidor
Sony más cercano.
Limpieza de la unidad
Limpie la unidad con un paño
suave ligeramente humedecido
con una solución de detergente
neutro. No utilice ningún tipo de
estropajo, polvo abrasivo ni
disolventes tales como diluyente,
bencina o alcohol.
Especificaciones
Salida
Vídeo:
1 Vp-p 75 ohmios
(salida de vídeo
compuesto)
Generales
Requisitos de alimentación:
DC IN: 5 V,
700 mA (a través
de DIGITAL
MEDIA PORT)
Dimensiones (an/prf/al):
aprox. 90 × 78 ×
65 mm
(3 5/8 × 3 1/8 ×
12 5/8 pulgadas)
Peso:
aprox. 225 g
(7,26 oz) (incluido
el cable)
Longitud del cable:
2 m (6 ft)
El diseño y las especificaciones están
sujetos a cambios sin previo aviso.
19ES
20ES
21ES
(1)
Sony Corporation Printed in Malaysia
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
