Indesit DFP 27B1 SK Instruction for Use

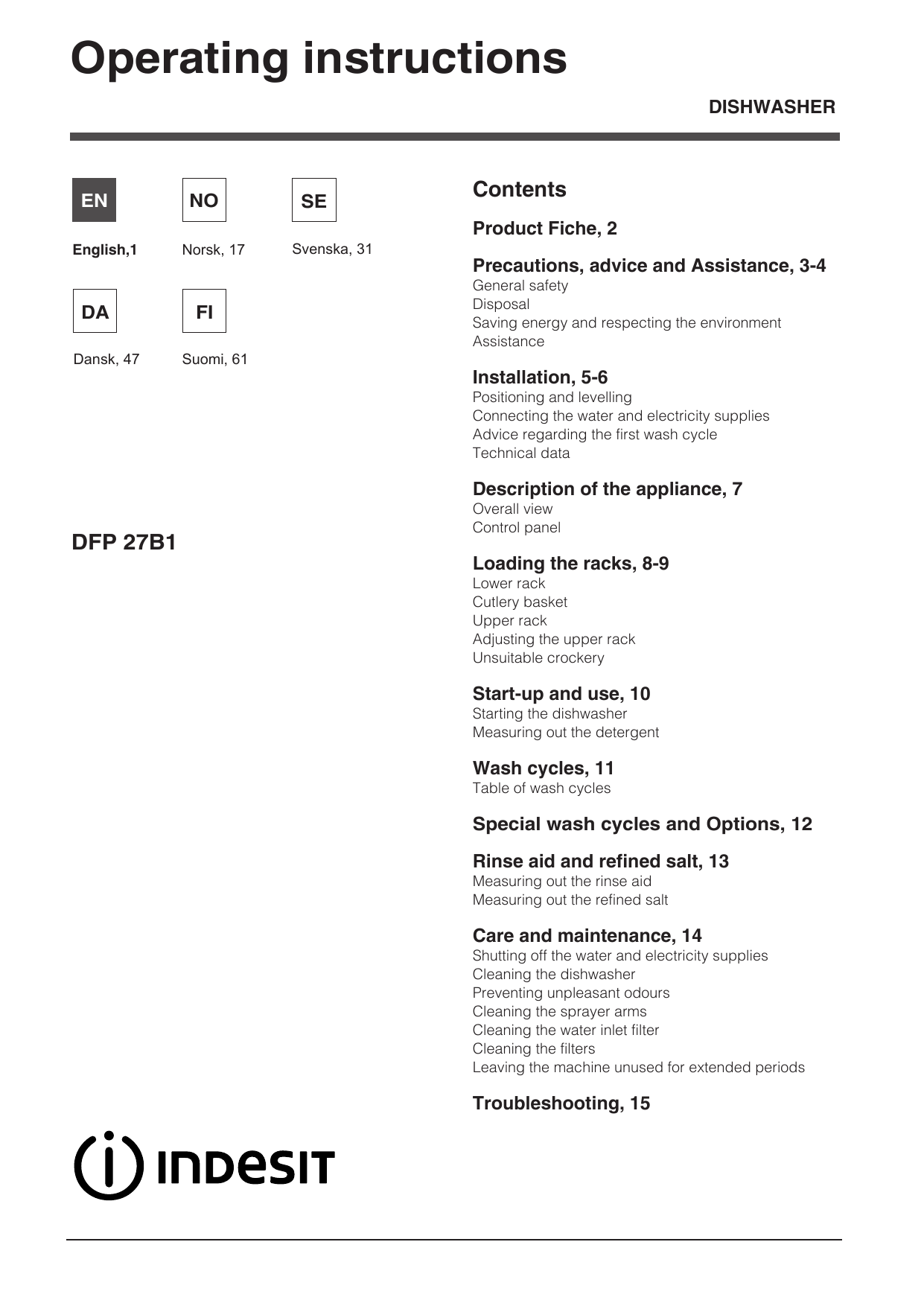

Operating instructions
DISHWASHER
EN
NO
SE
Contents
Product Fiche, 2
English,1
DA
Dansk, 47
Norsk, 17
FI
Suomi, 61
Svenska, 31
Precautions, advice and Assistance, 3-4
General safety
Disposal
Saving energy and respecting the environment
Assistance
Installation, 5-6
Positioning and levelling
Connecting the water and electricity supplies
Advice regarding the first wash cycle
Technical data
Description of the appliance, 7
DFP 27B1
Overall view
Control panel
Loading the racks, 8-9
Lower rack
Cutlery basket
Upper rack
Adjusting the upper rack
Unsuitable crockery
Start-up and use, 10
Starting the dishwasher
Measuring out the detergent
Wash cycles, 11
Table of wash cycles
Special wash cycles and Options, 12
Rinse aid and refined salt, 13
Measuring out the rinse aid
Measuring out the refined salt
Care and maintenance, 14
Shutting off the water and electricity supplies
Cleaning the dishwasher
Preventing unpleasant odours
Cleaning the sprayer arms
Cleaning the water inlet filter
Cleaning the filters
Leaving the machine unused for extended periods
Troubleshooting, 15
Product fiche
EN
Product Fiche
Brand
INDESIT
Model
DFP 27B1
Rated capacity in standard place settings (1)
13
Energy efficiency class on a scale from A+++ (low consumption) to D (high consumption)
A+
Energy consumption per year in kWh (2)
295.0
Energy consumption of the standard cleaning cycle in kWh
1.04
Power consumption of the off-mode in W
0.5
Power consumption of the left-on mode in W
5.0
Water consumption per year in litres (3)
3080.0
Drying efficacy class on a scale from G (low efficacy) to A (high efficacy)
A
Programme time for standard cleaning cycle in minutes
190
The duration of the left-on mode in minutes
10
Noise in dB(A) Re 1pW
49
Built-in model
No
NOTES
1) The information on the label and fiche relates to the standard cleaning cycle, this programme is suitable to clean normally
soiled tableware and it is the most efficient programme in terms of combined energy and water consumption. The standard
cleaning cycle corresponds to the Eco cycle.
2) Based on 280 standard cleaning cycles using cold water fill and the consumption of the low power modes. Actual energy
consumption depends on how the appliance is used.
3) Based on 280 standard cleaning cycles. Actual water consumption depends on how the appliance is used.
2
Precautions, advice
and Assistance
This appliance was designed and
manufactured in compliance with international
safety standards The following information has
been provided for safety reasons and should
therefore be read carefully.
Keep this instruction manual in a safe place for
future reference. If the appliance is sold, given
away or moved, please ensure the manual is kept
with the machine.
Please read these instructions carefully: they
contain important information on installation, use
and safety.
This appliance is designed for domestic use or
similar applications, for example:
- staff kitchen areas in shops, offices and other
work environments;
- farmhouses;
- use by guests in hotels, motels and other
residential settings;
- bed & breakfasts.
General safety
• The appliance should not be operated by
people (including children) with reduced
physical, sensory or mental capacities, or by
inexperienced people who are not familiar with
the product, unless supervision or instructions
on how to use it are provided by someone who
assumes responsibility for their safety.
• An adult must supervise children at all times to
prevent them from playing with the appliance.
• The appliance was designed for domestic
use inside the home and is not intended for
commercial or industrial use.
• The appliance must be used by adults only to
wash domestic crockery in accordance with
the instructions in this manual.
• The appliance must not be installed outdoors,
even in covered areas. It is extremely dangerous
to leave the machine exposed to rain and
storms.
• Do not touch the appliance when barefoot.
• When unplugging the appliance always pull the
plug from the mains socket. Do not pull on the
cable.
• The water supply tap must be shut off and the
plug should be removed from the electrical
socket before cleaning or maintaining the
appliance.
• If the appliance breaks down, do not under any
circumstances touch the internal parts in an
attempt to perform the repair work yourself.
• Do not lean or sit on the open door of the
appliance: this may cause the appliance to
overturn.
• The door should not be left open as it may create
a dangerous obstacle.
• Keep detergent and rinse aid out of reach of
children.
• The packaging material should not be used as
a toy for children.
EN
Disposal
• Disposal of packaging material: observe local
legislation so that the packaging may be
reused.
• The European Directive 2012/19/EU relating
to Waste Electrical and Electronic Equipment
(WEEE) states that household appliances
should not be disposed of using the normal
solid urban waste cycle. Exhausted appliances
should be collected separately in order to
optimise the re-using and recycling rate of the
materials inside the machine, while preventing
potential damage to the environment and public
health. The crossed-out dustbin symbol is
marked on all products to remind the owners
of their obligations regarding separated waste
collection.
For further information relating to the correct
disposal of household appliances, owners may
contact the relevant public authority or the local
appliance dealer.
Saving energy and respecting the
environment
Saving water and energy
• Only begin a wash cycle when the dishwasher
is full. While waiting for the dishwasher to be
filled, prevent unpleasant odours using the Soak
cycle (see Wash cycles).
• Select a wash cycle that is suited to the type
of crockery and to the soil level of the crockery
using the Table of wash cycles:
- for dishes with a normal soil level use the Eco
wash cycle, which ensures low energy/water
consumption levels.
- If the load is smaller than usual activate the
Half Load option* (see Start-up and use).
• If your electricity supply contract gives details of
electricity-saving time bands, run wash cycles
when electricity prices are lower. The Delayed
Start button * (see Start-up and use) helps you
organise the wash cycles accordingly.
* Only available in selected models.
3
EN
Phosphate-free and chlorine-free detergents
containing enzymes
• We strongly recommend that you use detergents
that do not contain phosphates or chlorine, as
these products are harmful to the environment.
• Enzymes provide a particularly effective action
at temperatures around 50°C. As a result
detergents containing enzymes can be used in
conjunction with low-temperature wash cycles
in order to achieve the same results as a normal
65°C wash cycle.
• To avoid wasting detergent, use the product
in appropriate quantities based on the
manufacturer’s recommendations, the hardness
of the water, the soil level and the quantity
of crockery to be washed. Even if they are
biodegradable, detergents contain substances
which may alter the balance of nature.
4
Assistance
Before contacting Assistance:
• Check whether the problem can be resolved using the
Troubleshooting guide (see Troubleshooting).
• Restart the programme to check whether the problem
has ceased to exist.
• If the problem persists, contact the Authorised
Technical Assistance Service.
Never use the services of unauthorised technicians.
Please have the following information to hand:
• The type of malfunction.
• The appliance model (Mod.).
• The serial number (S/N).
This information can be found on the appliance data plate
(see Description of the appliance).
Installation
If the appliance must be moved at any time, keep it in an
upright position; if absolutely necessary, it may be tilted onto its
back.
Positioning and levelling
1. Remove the appliance from all packaging and check that
it has not been damaged during transportation. If it has been
damaged, contact the retailer and do not proceed any further
with the installation process.
The hose should not be bent or compressed.
EN
Connecting the water outlet hose
Connect the outlet hose (without bending it) to a drain duct with
a minimum diameter of 4 cm.
The outlet hose must be at a height ranging from 40 to 80 cm
from the floor / surface where the dishwasher rests (A).
2. Arrange the dishwasher so that its sides or back panel are in
contact with the adjacent cabinets or the wall. This appliance
can also be recessed under a single worktop* (see the Assembly
Instruction sheet.)
3. Position the dishwasher on a level sturdy floor. If the floor
is uneven, the front feet of the appliance should be adjusted
until it reaches a horizontal position. If the appliance is levelled
correctly, it will be more stable and much less likely to move or
cause vibrations and noise while it is operating.
4*. To adjust the height of the rear foot, turn the red hexagonal
bushing on the lower central part at the front of the dishwasher
using a hexagonal spanner with an opening of 8 mm. Turn the
spanner in a clockwise direction to increase the height and in an
anticlockwise direction to decrease it (see Building-in Instruction
sheet attached to the documentation.)
Connecting the water and electricity supplies
Connection to the water and electricity supplies should only
be performed by a qualified technician.
The dishwasher should not stand on the water hoses or
electricity supply cable.
The appliance must be connected to the water supply
network using new hoses.
Never use old or second hand hose sets. Do not reuse hose
sets from any previously installed dishwasher.
The water inlet and outlet hoses and the electricity supply cable
may be positioned towards the right or the left in order to achieve
the best possible installation.
Connecting the water inlet hose
• To a suitable cold water connection point: before attaching
the hose, run the water until it is perfectly clear so that any
impurities that may be present in the water do not clog the
appliance; after performing this operation, screw the inlet
hose tightly onto a tap with a ¾ gas threaded connection.
• To a suitable hot water connection point: your dishwasher
may be supplied with hot water from the mains supply (if you
have a central heating system with radiators) provided that it
does not exceed a temperature of 60°C.
Screw the hose to the tap as described for connection to a
cold water supply.
If the inlet hose is not long enough, contact a specialist store
or an authorised technician (see Assistance.)
The water pressure must be within the values indicated in
the Technical Data table (see adjacent information.)
Before connecting the water outlet hose to the sink drain, remove
the plastic plug (B).
Anti-flooding protection
To ensure floods do not occur, the dishwasher:
- is provided with a special system which blocks the water supply
in the event of anomalies or leaks from inside the appliance.
Some models are also equipped with the supplementary safety
device New Acqua Stop*, which guarantees anti-flooding
protection even in the event of a supply hose rupture.
WARNING: HAZARDOUS VOLTAGE!
Under no circumstances should the water inlet hose be cut, as
it contains live electrical parts.
Electrical connection
Before inserting the plug into the electrical socket, make sure
that:
• The socket is earthed and complies with current regulations.
• the socket can withstand the maximum load of the appliance,
which is indicated on the data plate located on the inside of
the door
(see Description of the appliance);
• The power supply voltage falls within the values indicated on
the data plate on the inside of the door.
• The socket is compatible with the plug of the appliance. If
this is not the case, ask an authorised technician to replace
the plug (see Assistance); do not use extension cables or
multiple sockets.
Once the appliance has been installed, the power supply
cable and the electrical socket should be easily accessible.
The cable should not be bent or compressed.
If the power supply cable is damaged, it must be replaced
by the manufacturer or its Technical Assistance Service in order
to prevent all potential hazards (see Assistance.)
* Only available in selected models.
5
EN
Anti-condensation strip*
After installing the dishwasher, open the door and stick the
adhesive transparent strip under the wooden shelf in order
to protect it from any condensation which may form.
Advice regarding the first wash cycle
After the installation, remove the stoppers from the racks and the
retaining elastic elements from the upper rack, if any.
Immediately before the fist washing, completely fill the salt
dispenser with water and add only then approximately 1
kg of salt (see chapter entitled Rinse aid and refined salt).
The water may overflow: this is normal and is not a cause
for concern. Select the water hardness value (see chapter
entitled Rinse aid and refined salt). - After the salt has been
poured into the machine, the LOW SALT indicator light*
switches off.
If the salt container is not filled, the water softener and
the heating element may be damaged as a result.
The machine has a buzzer/set of tones (depending on the
dishwasher model) to inform the user that a command has
been implemented: power on, cycle end etc.
The symbols/indicator lights/LEDs on the control panel/
display may vary in colour and may have a flashing or fixed
light (depending on the dishwasher model).
The display* provides useful information concerning the
type of wash cycle, drying/wash-cycle phase, remaining
time, temperature etc etc.
Technical data
Dimensions
width 60 cm
height 85 cm
depth 60 cm
Capacity
13 standard place-settings
Water supply pressure
0,05 ÷ 1MPa (0.5 ÷ 10 bar)
7,25 – 145 psi
Power supply voltage
See appliance data plate
Total absorbed power
See appliance data plate
Fuse
See appliance data plate
This dishwasher conforms to the
following European Community
Directives:
-2006/95/EC (Low Voltage)
-2004/108/EC (Electromagnetic
Compatibility)
-2009/125/EC (Comm. Reg.
1016/2010) (Ecodesign)
-97/17/EC (Labelling)
-2012/19/EU Waste Electrical
and Electronic Equipment
(WEEE)
* Only available in selected models.
6
Description of the
appliance
Overall view
EN
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Upper rack
Upper sprayer arm
Tip-up dispensers
Rack height adjuster
Lower rack
Lower sprayer arm
Washing filter
Salt dispenser
Detergent dispenser, rinse-aid dispenser and
Active Oxygen device*
Data plate
Control panel***
Control panel
Half load button and indicator light
Delayed Start button
and indicator light
Cycle select knob
ON/OFF/Reset button
Start/Pause button and
indicator light
Indicator light Washing and Delayed Start 3h.
Indicator light Low Salt
Indicator light Drying and Delayed Start 6h.
Indicator light Wash Cycle End and Delayed Start 9h.
Indicator light
Low Rinse Aid
***Only in completely built-in models.
* Only available in selected models.
The number and type of wash cycles and options may vary depending on the dishwasher model.
7
Loading the racks
EN
Tips
Before loading the racks, remove all food residues from the
crockery and empty liquids from glasses and containers. No
preventive rinsing is needed under running water.
Arrange the crockery so that it is held in place firmly and does
not tip over; and arrange the containers with the openings facing
downwards and the concave/convex parts placed obliquely,
thus allowing the water to reach every surface and flow freely.
Make sure that the lids, handles, trays and frying pans do not
prevent the sprayer arms from rotating. Place any small items
in the cutlery basket.
Since plastic dishes and non-stick frying pans usually retain more
water drops, their drying will be not so good as that of ceramic
or stainless-steel dishes.
Lightweight items such as plastic containers should be placed
in the upper rack and arranged so that they cannot move.
After loading the appliance, make sure that the sprayer arms
can rotate freely.
Several dishwasher models are fitted with tip-up sectors*.
They can be used in a vertical position when arranging dishes
or in a horizontal position (lower) to load pans and salad bowls
easily.
Cutlery basket
The basket is equipped with top grilles for improved cutlery
arrangement. The cutlery basket should be positioned only at
the front of the lower rack
Lower rack
The lower rack can hold pans, lids, dishes, salad bowls, cutlery
etc. Large plates and lids should ideally be placed at the sides.
Knives and other utensils with sharp edges must be placed
in the cutlery basket with the points facing downwards or they
must be positioned horizontally in the tip-up compartments on
the upper rack
Upper rack
Load this rack with delicate and lightweight crockery such as
glasses, cups, saucers and shallow salad bowls.
Very soiled dishes and pans should be placed in the lower rack
because in this sector the water sprays are stronger and allow
a higher washing performance.
Several dishwasher models are fitted with tip-up sectors*.
They can be used in a vertical position when arranging tea/
dessert saucers or in a lower position to load bowls and food
containers.
*Only available in selected models with different numbers and
positions.
8
Tip-up compartments with adjustable position
The side tip-up compartments can be positioned at three
different heights to optimize the arrangement of crockery inside
the rack.
Wine glasses can be placed safely in the tip-up compartments
by inserting the stem of each glass into the corresponding slots.
The upper rack can be adjusted for height based on requirements:
high position to place bulky crockery in the lower rack and low
position to make the most of the tip-up compartments/sectors by creating more space upwards.
Adjusting the height of the upper rack
In order to make it easier to arrange the crockery, the upper rack
may be moved to a higher or lower position.
The height of the upper rack should be adjusted WHEN THE
RACK IS EMPTY.
NEVER raise or lower the rack on one side only.
Cutlery tray*
Some dishwasher models are fitted with a sliding tray which
can be used to hold serving utensils or small cups. For optimum
washing performance avoid positioning bulky crockery directly
below the tray. The cutlery tray can be removed (see Figure).
If the rack is equipped with a Lift-Up device* (see figure), lift
it up by holding its sides. To restore the lower position, press
the levers (A) at the sides of the rack and follow the rack down.
Unsuitable crockery
• Wooden crockery and cutlery.
• Delicate decorated glasses, artistic handicraft and antique
crockery. Their decorations are not resistant.
• Parts in synthetic material which do not withstand high
temperatures.
• Copper and tin crockery.
• Crockery soiled with ash, wax, lubricating grease or ink.
The colours of glass decorations and aluminium/silver pieces can
change and fade during the washing process. Some types of
glass (e.g. crystal objects) can become opaque after a number
of wash cycles too.
Damage to glass and crockery
Caused by:
Before loading the tray,
make sure the supports are
properly coupled to the upper rack (see Figure).
• Type of glass and glass production process.
• Chemical composition of detergent.
• Water temperature of rinse cycle.
Tips:
• Only use glasses and porcelain guaranteed by the manufacturer as dishwasher safe.
• Use a delicate detergent suitable for crockery.
• Collect glasses and cutlery from the dishwasher as soon as the wash cycle is over.
* Only available in selected models.
9
EN
Start-up and use
EN
Starting the dishwasher
Measuring out the detergent
1. Turn the water tap on.
2. Press the ON/OFF button:
3. Open the door and pour in a suitable amount of detergent.
4. Load the racks (see Loading the racks) and shut the door.
5. Select the wash cycle by turning the WASH CYCLE
A good wash result also depends on the correct
amount of detergent being used. Exceeding the stated
amount does not result in a more effective wash and
increases environmental pollution.
SELECT knob clockwise: align the notch in the knob with
the number/symbol representing the desired wash cycle.
The START/PAUSE indicator light will go on.
6. Select the wash options* (see Special wash cycles and
options.)
7. Start the cycle by pressing the Start/Pause button: a beep
will sound* and the indicator light corresponding to the wash
phase will go on to signal that the cycle has begun.
8. At the end a few beeps * will signal the end of the wash cycle
and the END indicator light will go on. Switch off the appliance by
pressing the ON/OFF button, shut off the water tap and unplug
the appliance from the electricity socket.
9. Wait a few minutes before removing the crockery to avoid
getting burnt. Unload the racks, beginning with the lower level.
Based on how soiled the items are, the amount can be
adjusted to individual cases using powder or liquid
detergent.
In the case of normally soiled items, use approximately
either 35 gr (powder detergent) or 35 ml (liquid detergent).
If tablets are used, one tablet will be enough.
If the crockery is only lightly soiled or if it has been rinsed
with water before being placed in the dishwasher, reduce
the amount of detergent used accordingly.
For good washing results also follow the instructions shown
on the detergent box.
For further questions please ask the detergent producers'
Advice Offices.
To open the detergent dispenser use the opening device “A”.
- The machine will switch off automatically during
certain periods of inactivity in order to minimise
electricity consumption.
AUTO WASH CYCLES*: some models of dishwasher are
equipped with a special sensor which can be used to assess
the level of soiling and automatically select the most efficient
and economic wash cycle accordingly. The duration of the auto
wash cycles may vary due to the operation of the sensor.
Changing a wash cycle in progress
If a mistake was made in the wash cycle selection process, it
is possible to change the cycle provided that it has only just
begun: once the wash cycle has started, in order to change
the wash cycle switch off the machine by pressing and
holding the ON/OFF/Reset button. Switch it back on using the
same button and select the desired wash cycle and options.
Adding extra crockery
Press the Start/Pause button - the corresponding indicator
light will flash. Open the door, taking care to avoid the
escaping steam, and place the crockery inside the
appliance. Press the Start/Pause button (fixed light): the
cycle starts again.
If the Start/Pause button is pressed so as to pause the
machine, both the wash cycle and the Delayed Start function
(if selected) are interrupted.
At this stage the wash cycle cannot be changed.
Accidental interruptions
If the door is opened during the wash cycle or there is a
power cut, the cycle stops. It starts again from the point at
which it was interrupted once the door has been shut or the
electricity supply restored.
* Only available in selected models.
10
Introduce the detergent into the dry dispenser “B” only.
Place the amount of detergent for pre-washing directly
inside the tub.
1. When measuring out the detergent refer to the Table of wash
cycles to add the proper quantity. Compartment B comprises
a level showing the maximum quantity of liquid or powder
detergent that can be added to each cycle.
2. Remove detergent residues from the edges of the dispenser
and close the cover until it clicks.
3. Close the lid of the detergent dispenser by pulling it up until
the closing device is secured in place.
The detergent dispenser automatically opens up at the right time
according to the wash cycle.
If all-in-one detergents are used, we recommend using the TABS
option, because it adjusts the cycle so that the best washing
and drying results are always achieved.
Only use detergent which has been specifically designed
for dishwashers.
DO NOT USE washing-up liquid.
Using excessive detergent may result in foam residue
remaining in the machine after the cycle has ended.
The use of tablets is only recommended for models which
offer the MULTI-FUNCTIONAL TABLETS option.
To achieve the best results from each washing and drying
cycle, powder detergent, liquid rinse aid and salt should
be used.
Wash cycles
Wash-cycle data is measured under laboratory conditions according to European Standard EN 50242.
Based on the different conditions of use, the wash-cycle duration and data can change.
EN
The number and type of wash cycles and options may vary depending on the dishwasher model.
Drying
Options
Wash Cycle
Duration
Water
Consumption
(l/cycle)
Energy
Consumption
(kWh/cycle)
1. Eco
Yes
Delayed start –
Half Load
03:10’
11,0
1,04
2. Intensive
Yes
Delayed start –
Half Load
02:30’
16,5
1,65
3. Normal
Yes
Delayed start –
Half Load
02:00’
16,0
1,30
4. Sixty
No
Delayed start –
Half Load
01:00
11,5
1,10
5. Delicates
Yes
Delayed start –
Half Load
01:30’
12,0
1,10
6. Rapid
No
Delayed start
00:40’
9,0
0,90
7. Prewash
No
Delayed start – Half Load
00:10’
4,0
0,01
Wash Cycle
Instructions on wash-cycle selection and detergent dosage
1. The ECO wash cycle is the standard cycle to which the energy label data refers. It can be used to wash crockery with a normal
soil level and is the most efficient cycle in terms of energy and water consumption for this type of crockery.
27 gr/ml + 6 gr/ml** – 1 Tab (**Quantity of pre-washing detergent)
2. Heavily soiled dishes and pans (not to be used for delicate items). 30 gr/ml – 1 Tab
3. Normally soiled pans and dishes. 27 gr/ml + 6 gr/ml** – 1 Tab
4. Limited quantity of daily soiling (ideal for 4 place settings) 25 gr/ml – 1 Tab
5. Cycle for delicate items, which are more sensitive to high temperatures 30 gr/ml – 1 Tab
6. Fast cycle to be used for slightly dirty dishes (ideal for 2 place settings) 25 gr/ml – 1 Tab
7. Pre-wash while awaiting completion of the load with the dishes from the next meal. No detergent.
Standby consumption: Left-on mode consumption: 5,0 W - Off mode consumption: 0.5 W
11
Special wash cycles and Options
EN
Notes:
Optimum performance levels when using the “Rapid” and
“Sixty” cycles can be achieved by respecting the specified
number of place settings.
To reduce consumption even further, only run the dishwasher
when it is full.
Note for Test Laboratories: for information on comparative EN
testing conditions, please send an email to the following address:
[email protected]
Wash options*
The OPTIONS may only be set, changed or reset after
the wash cycle has been selected and before the Start/
Pause button has been pressed.
Only the options which are compatible with the type of wash
cycle set may be selected. If an option is not compatible
with the selected wash cycle (see Table of wash cycles), the
corresponding symbol/LED flashes rapidly 3 times.
If an option is selected which is not compatible with another
previously-selected option, it will flash 3 times and go off,
while the most recently selected option will remain active.
To deselect an option which has been set by mistake, press
the corresponding button again.
Delayed start
It is possible to delay the start time of the wash cycle
by 3, 6 or 9 hours:
1:After selecting the desired wash cycle and any other
options, press the DELAYED START button. the indicator
light will go on.
2: Select the desired delay time by pressing the Delayed
Start button repeatedly. The wash phase (3 hours), drying
phase (6 hours) and end (9 hours) indicator lights will go on
in succession.
If the Delayed Start button is pressed again, the option is
deselected and the indicator light goes off.
3. After the selection process, the countdown will begin if
the Start/Pause button is pressed. The selected delay-period
indicator light flashes and the Start/Pause button stops
flashing (fixed light).
3. Once this time has elapsed, the DELAYED START indicator
light goes off and the wash cycle begins.
The Delayed Start function cannot be set once a wash
cycle has started.
12
Half load
If there are not many dishes to be washed, a half
load cycle may be used in order to save water, electricity
and detergent. Select the wash cycle and press the HALF
LOAD button: the indicator light will illuminate.
Press the HALF LOAD button to deselect this option.
Remember to halve the amount of detergent.
Rinse aid and refined salt
Only use products which have been specifically designed
for dishwashers.
Do not use table/industrial salt or washing-up liquid.
Follow the instructions given on the packaging.
If using a multi-functional product it is not necessary to add
any rinse aid. However, we recommend that you add salt,
especially if you live in an area where the water is hard or
very hard. (Follow the instructions given on the packaging).
If you do not add salt or rinse aid, the LOW SALT* and
LOW RINSE AID indicator lights will stay lit.
Measuring out the rinse aid
Rinse aid makes it easier for the crockery to dry, as water runs off
the surfaces more readily and therefore does not leave streaks
or marks. The rinse aid dispenser should be filled:
• When the LOW RINSE AID indicator light* on the control panel
is illuminated, a reserve supply of rinse aid is still available
for 1-2 cycles;
hardness level in your area. Ask your local water supplier for
this information.
- Switch on the dishwasher using the ON/OFF button, wait a
few seconds and switch it off using the ON/OFF button. Hold
down the Start/Pause button for min. 3 seconds; switch on the
machine using the ON/OFF button and access the adjustment
menu - the salt indicator light is lit.
-Select the desired level using the SELECT WASH CYCLE knob
(1 to 5* Max.)
(water softener set to medium level).
Press the ON/OFF button to save the setting.
Even if using multi-functional tablets, fill the salt dispenser.
Water Hardness Table
level
1
2
3
4
5*
°dH
0-6
6 - 11
12 - 17
17 - 34
34 - 50
°fH
0 - 10
11 - 20
21 - 30
31 - 60
61 - 90
mmol/l
0-1
1,1 - 2
2,1 - 3
3,1 - 6
6,1 - 9
Average salt dispenser
capacity duration**
months
7 months
5 months
3 months
2 months
2/3 weeks
For values between 0°f and 10°f, we do not recommend the use of salt.
* a setting of 5 may increase cycle duration.
** 1 wash cycle per day.
MA X
(°dH = hardness measured in German degrees - °f = hardness
measured in French degrees – mmol/l = millimoles per litre)
Measuring out the refined salt
1. Open the dispenser “D” by pressing and pulling up the tab
on the lid;
2. Carefully introduce the rinse aid as far as the maximum
reference notch of the filling space - avoid spilling it. If this
happens, clean the spill immediately with a dry cloth.
3. Press the lid down until you hear a click to close it.
NEVER pour the rinse aid directly into the appliance tub.
Rinse-aid quantity setting
If you are not completely satisfied with the drying results, you
can adjust the quantity of rinse aid. Switch on the dishwasher
using the ON/OFF button, wait a few seconds and switch it off
using the ON/OFF button. Press the Start/Pause button 3 times;
switch on the machine using the ON/OFF button and access
the adjustment menu - the rinse-aid indicator light is lit (set to
factory level).
Adjust the level of rinse aid supply using the WASH CYCLE
SELECT knob. There is a rinse aid level for each wash cycle
(0 to 4 max).
Press the ON/OFF button to save the setting.
If the rinse aid level is set to ZERO (ECO), no rinse aid will be
supplied. The LOW RINSE AID indicator light will not be lit if you
run out of rinse aid.
• If there are streaks on the crockery, set a low number (1-2).
• If there are drops of water or limescale marks, set a high
number (3-4).
Setting water hardness
Every dishwasher is equipped with a water softener which, by
using refined salt designed specially for this type of appliance,
supplies water without limescale which is then used to wash
the crockery.
This dishwasher has a setting that helps reduce pollution and
optimises washing performance in accordance with the water
In order to obtain the best possible results from a wash cycle,
make sure that the salt dispenser is never empty.
Refined salt removes limescale from the water, thus avoiding
the formation of deposits on crockery.
The salt dispenser is located in the lower part of the dishwasher
(see Description) and should be filled:
• When the green float* cannot be seen by simply looking at
the cap of the salt dispenser;
• When the LOW RINSE AID indicator light on the control panel
is illuminated *;
1. Remove the lower rack and unscrew
the cap (anticlockwise).
2. The first time you do this: fill the water
tank right up to its edge.
3. Position the funnel* (see figure) and
fill the salt dispenser up to the edge
(approximately 1 kg). It is normal for a
little water to leak out.
4. Remove the funnel* and wipe any salt residues away from
the opening; rinse the cap under running water and then screw
it on, the head facing downwards so as to let the water flow out
of the four slots (star-shaped arrangement) in the lower part of
the cap (cap with green float*).
It is advisable to perform this procedure every time you add
salt to the dispenser.
Make sure the cap is screwed on tightly so that no detergent can
get into the container during the wash cycle (this could damage
the water softener beyond repair).
When necessary, measure out the salt before a wash cycle
so that any saline solution which has leaked out of the salt
dispenser is removed.
* Only available in selected models.
13
EN
Care and maintenance
EN
Shutting off the water and electricity
supplies
• Turn off the water tap after every wash cycle to avoid leaks.
• Always unplug the appliance when cleaning it and when
performing maintenance work.
Cleaning the dishwasher
• The external surfaces of the machine and the control panel
can be cleaned using a non-abrasive cloth which has been
dampened with water. Do not use solvents or abrasive
products.
• Any marks on the inside of the appliance may be removed
using a cloth dampened with water and a little vinegar.
Preventing unpleasant odours
• Always keep the door of the appliance ajar in order to avoid
moisture from forming and being trapped inside the machine.
• Clean the seals around the door and detergent dispensers
regularly using a damp sponge. This will avoid food becoming
trapped in the seals, which is the main cause behind the
formation of unpleasant odours.
Cleaning the filters
The filter assembly consists of three filters which remove food
residues from the washing water and then recirculate the water.
They should be cleaned if you wish to achieve the best results
in every wash.
Clean the filters regularly.
The dishwasher should not be used without filters or if the
filter is loose.
• After several washes, check the filter assembly and if necessary
clean it thoroughly under running water, using a non-metallic
brush and following the instructions below:
1. Turn the cylindrical filter C in an anti-clockwise direction and
pull it out (fig. 1).
2. Remove the cup filter B by exerting a slight pressure on the
side flaps (fig. 2);
3. Slide out the stainless-steel plate filter A. (fig. 3).
4. Inspect the trap and remove any food residues. NEVER
REMOVE the wash-cycle pump protection (black detail) (fig.4).
Cleaning the sprayer arms
Food residue may become encrusted onto the sprayer arms
and block the holes used to spray the water. It is therefore
recommended that you check the arms from time to time and
clean them with a small non-metallic brush.
The two sprayer arms may both be removed.
To remove the upper sprayer arm,
turn the plastic locking ring in an
anti-clockwise direction. The upper
sprayer arm should be replaced
so that the side with the greater
number of holes is facing upwards.
The lower sprayer arm can be
removed by pressing on the side
tabs and pulling it upwards.
After cleaning the filters, re-place the filter assembly and fix it in
position correctly; this is essential for maintaining the efficient
operation of the dishwasher.
Leaving the machine unused for extended
periods
Cleaning the water inlet filter*
If the water hoses are new or have not been used for an extended
period of time, let the water run to make sure it is clear and free
of impurities before performing the necessary connections. If this
precaution is not taken, the water inlet could become blocked
and damage the dishwasher.
Clean the water inlet filter at the tap outlet regularly.
- Turn off the water tap.
- Unscrew the end of the water inlet hose, remove the filter and
clean it carefully under running water.
- Re-place the filter and screw the water hose back into position.
14
• Disconnect the appliance from the electricity supply and shut
off the water tap.
• Leave the door of the appliance ajar.
• When you return, run a wash cycle when the dishwasher is
empty.
* Only available in selected models.
Troubleshooting
Whenever the appliance fails to work, check for a solution from the following list before calling for Assistance.
Problem:
Possible causes / Solutions:
The dishwasher does not start or
cannot be controlled.
• Switch off the appliance by pressing the ON/OFF button, switch it back on after
approximately one minute and reset the program.
• The appliance has not been plugged in properly.
• The dishwasher door has not been shut properly.
The door won’t close.
• The lock was released. Strongly push the door until a “clacking” noise is heard.
The dishwasher makes excessive
noise.
• The dishwasher cycle has not yet finished.
• The water inlet hose is bent (see Installation).
• The drain duct is blocked.
• The filter is clogged up with food residues.
• The dishes are rattling against each other or against the sprayer arms.
• Excessive foam presence: the detergent has not been measured out correctly or it is not
suitable for use in dishwashers. (see Start-up and use).
The dishes and glasses are
covered in a white film or
limescale deposits.
• The level of the refined salt is low or the dosage setting is not suited to the hardness of
the water (see Rinse aid and salt).
• The lid on the salt dispenser is not closed properly.
• The rinse aid has been used up or the dosage is too low.
The dishes and glasses are
streaked or have a bluish tinge.
• The rinse aid dosage is too high.
The crockery has not been dried
properly.
• A wash cycle without a drying programme has been selected.
• The rinse aid has been used up or the dosage is too low (see Rinse aid and salt).
• The rinse aid dispenser setting is not high enough.
• The crockery is made from non-stick material or plastic.
No water drains out from the
dishwasher.
The dishes are not clean.
The dishwasher does not
take any water in - Tap shutoff alarm.
(The Drying and End indicator lights
flash quickly.)
EN
• The racks are overloaded (see Loading the racks).
• The crockery has not been arranged well.
• The sprayer arms cannot move freely.
• The wash cycle is too gentle (see Wash cycles).
• Excessive foam presence: the detergent has not been measured out correctly or it is not
suitable for use in dishwashers. (see Start-up and use).
• The lid on the rinse aid compartment has not been shut correctly.
• The filter is dirty or blocked (see Care and maintenance).
• The refined salt level is low (see Rinse aid and salt).
• There is no water in the mains supply.
• The water inlet hose is bent (see Installation).
• Turn on the tap and the appliance will start after a few minutes.
• T he appliance stopped because no action was taken when the beep
sounded*. (*Only available on selected models.)
Switch off the machine using the ON/OFF button, turn on the tap and
switch the machine back on after 20 seconds by pressing the same
button. Reset the appliance and restart the wash cycle.
* Only available in selected models.
15
EN
16
Bruksanvisning
OPPVASKMASKIN
NO
Norsk, 17
Innholdsfortegnelse
Forholdsregler, nyttige råd og service, 1819
Generelle sikkerhetsregler
Avfallsbehandling
Energisparing og miljøhensyn
Service
Installasjon, 20-21
Plassering og avvatring.
Vann- og strømtilkoblinger
Tekniske data
Anvisninger for første gangs vask
Beskrivelse av apparatet, 22
Oversikt
Betjeningspanel
DFP 27B1
Fylle kurvene, 23-24
Underkurv
Bestikkurv
Overkurv
Bestikkskuff
Justering av overkurv
Servise som ikke er egnet for maskinvask
Start og bruk, 25
Starte oppvaskmaskinen
Fylle på oppvaskmiddel
Programmer, 26
Programtabell
Spesielle programmer og
tilleggsfunksjoner, 27
Glansemiddel og regenereringssalt, 28
Fylle på glansemiddel
Fylle på regenereringssalt
Vedlikehold og ettersyn, 29
Koble fra vann og strøm
Rengjøre oppvaskmaskinen
Unngå dårlig lukt
Rengjøre spylearmene
Rengjøring av vanninntakets filter
Rengjøre filtrene
Hvis du reiser bort
Feil og feilretting, 30
Forholdsregler,
nyttige råd og service
NO
Apparatet er utviklet og fremstilt i
overensstemmelse med de internasjonale
sikkerhetsstandarder. Disse forholdsreglene gis
av sikkerhetsmessige årsaker og må leses nøye.
Det er viktig at du tar godt vare på håndboken,
slik at du har den for hånden når du trenger den.
Ved eventuelt salg, overdragelse eller flytting, må
man forsikre seg om at håndboken følger med
maskinen.
Les anvisningene nøye: Her finnes viktig
informasjon om installasjon, bruk og sikkerhet.
Dette apparatet er prosjektert for husholdningsbruk
eller lignende, for eksempel:
- kjøkken som brukes av personalet i butikker,
kontorer og andre arbeidsmiljøer;
- feriekolonier;
- for kunder på hoteller, moteller og andre
overnattingssteder;
- bed and breakfast.
Generelle sikkerhetsregler
• Dette husholdningsapparatet skal ikke benyttes
av personer (inkludert barn) med reduserte
fysiske, sensoriske eller mentale evner,
personer som ikke har erfaring eller kunnskap
om produktet med mindre de overvåkes eller
har mottatt anvisninger om bruk av apparatet
av en person som er ansvarlig for sikkerheten
deres.
• En voksen må uansett passe på, slik at barn
ikke leker med husholdningsapparatet.
• Apparatet er ment for ikke-profesjonelt bruk i
en alminnelig husholdning.
• Apparatet skal kun benyttes til
husholdningsoppvask. Det skal kun brukes
av voksne, og i overensstemmelse med
anvisningene i denne håndboken.
• Apparatet må ikke installeres utendørs, selv
ikke dersom området er beskyttet, fordi det er
veldig farlig å utsette det for regn og uvær.
• Rør ikke oppvaskmaskinen når du er barbeint.
• Ikke trekk i kabelen når du skal ta støpselet ut
av stikkontakten, men ta godt tak i støpselet.
• Det er nødvendig å stenge av vannkranen
og trekke støpselet ut av stikkontakten før
rengjøring og vedlikehold utføres på maskinen.
• Oppstår det en feil, må du aldri prøve å reparere
de innvendige mekanismene.
• Ikke len deg eller sett deg på den åpne døren:
apparatet kan velte.
• La ikke døren bli stående åpen, man kan snuble
i den.
• Oppvaskmiddelet og glansemiddelet skal
oppbevares utilgjengelig for barn.
• Emballasjen er ikke leketøy for barn.
18
Avfallsbehandling
• Håndtering av emballasjen: Følg de lokale
forskrifter slik at emballasjen kan gjenvinnes.
• Det europeiske direktivet 2012/19/EØF om
avfallsbehandling av elektriske og elektroniske
apparater (WEEE), foreskriver at hvitevarer ikke
kastes sammen med vanlig husholdningsavfall.
Brukte apparater skal samles inn separat, slik
at man oppnår økt gjenbruk og gjenvinning
av materialene de består, og for å unngå
mulige skadevirkninger på helse og miljø.
Søppelkurvsymbolet med kryss over finnes
på alle produktene for å minne om kravet om
separat innsamling.
For ytterligere opplysninger om korrekt
avfallsbehandling av hvitevarer, kan man
henvende seg til det lokale renholdsverket eller
til forhandlerne.
Energisparing og miljøhensyn
Spare vann og energi
• Sett i gang oppvaskmaskinen først når den er
helt full. I påvente av at oppvaskmaskinen blir
full, kan du unngå at det dannes dårlig lukt ved
å kjøre en bløtleggingssyklus (se Programmer).
• Velg et program som er egnet for serviset som
skal vaskes og etter hvor skittent det er ved
hjelp av Programtabellen:
- For normalt skitten oppvask, bruk programmet
Eco, som har lavt strøm- og vannforbruk.
- Hvis det er lite som skal vaskes, kan du bruke
funksjonen Halvfull maskin* (se Start og bruk).
• Hvis energiselskapet ditt har lavere strømpriser
på visse tider av døgnet, bør du bruke
oppvaskmaskinen når det er billigst. Funksjonen
Utsatt start* (se Start og bruk) kan i så fall være
til god hjelp.
Fosfat- og klorfrie oppvaskmidler med enzymer
• Det anbefales på det sterkeste å bruke fosfatog klorfrie oppvaskmidler som er de mest
miljøvennlige.
• Enzymene har spesielt god effekt ved
temperaturer rundt 50 °C. Det gjør at man kan
innstille lavere vasketemperaturer og allikevel
få de samme resultatene som ved 65 °C.
• Dosere oppvaskmiddelet etter produsentens
anvisninger, vannets hardhet, hvor skittent
serviset er og hvor full maskinen er, slik at
du unngår sløsing. Selv om vaskemidlene er
biologisk nedbrytbare, inneholder de stoffer
som endrer naturens balanse.
Service
NO
Før du kontakter Teknisk assistanse:
• Sjekk om du kan løse feilen selv (se Feil og feilretting).
• Start programmet på nytt for å se om problemet er blitt
løst.
• I motsatt fall, kontakt et autorisert Servicesenter.
Henvend deg aldri til uautoriserte teknikere.
Oppgi:
• type feil
• maskinmodell (Mod.)
• serienummer (S/N).
Disse opplysningene finner du på merkeskiltet som sitter
på apparatet
(se Beskrivelse av apparatet).
* Finnes kun i enkelte modeller.
19
Installasjon
NO
Hvis maskinen må flyttes, må den holdes i loddrett stilling.
Om nødvendig kan den vippes bakover.
Plassering og avvatring.
1. Ta av emballasjen og kontrollere at maskinen ikke har blitt
påført skader under transporten. Hvis den er skadet, må du ikke
koble den til, men kontakte forhandleren.
Tilkobling av vannavløpsslangen
Koble avløpsslangen til et avløpsrør med en diameter på minst
4 cm, uten å bøye den.
Avløpsrøret skal festes i en høyde av mellom 40 og 80 cm fra
gulvet eller oppvaskmaskinens bæreflate (A).
2. Plassere oppvaskmaskinen slik at sidene eller baksiden står
inntil møblene ved siden av eller veggen. Oppvaskmaskinen
kan også bygges inn under en hel arbeidsbenk * (se
Monteringsarket).
3. Plassere vaskemaskinen på et flatt og hardt gulv. Rett opp
eventuelle ujevnheter ved å skru bena ut eller inn til maskinen
står helt vannrett. En nøyaktig avvatring gjør at maskinen står
stødig og forhindrer vibrasjoner, støy og bevegelser.
4.*. For å justere høyden på støttebenet bak, vri den røde
sekskantede bøssingskruen på undersiden, foran, midt på
oppvaskmaskinen med en 8 mm unbrakonøkkel. Vri med
urviseren for å øke høyden og mot urviseren for å minske den.
(se vedlagte ark med anvisninger for innbygging)
Vann- og strømtilkoblinger
Tilpasningen av det elektriske og det hydrauliske anlegget
for installasjonen må bare utføres av kyndig personale.
Oppvaskmaskinen må ikke hvile på slangene eller på
strømledningen.
Apparatet må kobles til vannforsyningsnettet med nye
slanger. Gamle slanger skal ikke brukes på nytt.
Vanninntaksslangen, avløpsslangen og strømledningen kan vris
til høyre eller venstre for enklere installasjon.
Tilkobling av vanninntaksslangen
• Til et kaldtvannsuttak: Skru inntaksslangen godt til en
stengekran med 3/4" gjenget munnstykke. Før du skrur den
på skal du la vannet renne til ser klart ut, slik at eventuelle
urenheter ikke stopper til oppvaskmaskinen.
• Til et varmtvannsuttak: Hvis du er tilkoplet et
sentralvarmeanlegg, kan oppvaskmaskinen forsynes
med varmtvannet fra anlegget såfremt temperaturen ikke
overstiger 60 °C.
Skru slangen fast til kranen som beskrevet for
kaldtvannsuttaket.
Dersom vanninntaksslangen ikke er lang nok, må du
henvende deg til en spesialforhandler, eller en autorisert tekniker
(se Service).
Vanntrykket må ligge mellom de verdiene som er oppgitt i
tabellen for tekniske data (se ved siden av).
Pass på at røret ikke bøyes eller klemmes.
20
Før du kobler avløpsslangen til vaskens vannlås, må du fjerne
plastdekselet (B).
Vannsikring
For å sikre seg mot oversvømmelse:
- er oppvaskmaskinen utstyrt med en funksjon som stanser
vanninntaket dersom det har oppstått en feil eller innvendige
lekkasjer.
Noen modeller er utstyrt med en ekstra sikkerhetsanordning
New Acqua Stop*, som beskytter mot oversvømmelse også
hvis tilførselsslangen går i stykker.
ADVARSEL: FARLIG SPENNING!
Vanninntaksslangen må aldri skjæres av, da den inneholder
deler som er under spenning.
Strømtilkobling
Forsikre deg om følgende før du setter støpselet inn i
stikkontakten:
• stikkontakten er jordet og i samsvar med gjeldende lover
• kontakten tåler maskinens toppbelastning, som er angitt på
merkeskiltet som sitter på innsiden av døren
(se kapittelet Beskrivelse av oppvaskmaskinen)
• nettspenningen ligger innenfor verdiene som er angitt på
merkeskiltet som sitter på innsiden av døren
• stikkontakten passer til apparatets støpsel. I motsatt fall, få
en godkjent tekniker til å skifte ut støpselet (se Service). Ikke
bruk skjøteledninger eller grenuttak.
Når apparatet er installert skal strømledningen og
stikkontakten være lett tilgjengelige.
Ledningen må ikke bøyes eller komme i klem.
Hvis strømledningen er ødelagt, skal den byttes ut av
fabrikanten eller av et autorisert Servicesenter, slik at man unngår
enhver risiko. (se Service)
Produsenten fraskriver seg ethvert ansvar dersom disse
forskriftene ikke overholdes.
Selvklebende bånd for å forhindre kondens*
Når oppvaskmaskinen har blitt bygget inn, åpner du døren og
limer det gjennomsiktige tapebåndet fast under treplaten for å
beskytte den mot eventuell kondens.
Anvisninger for første gangs vask
Når apparatet er installert, fjerner du stopperne som sitter på
kurvene og stroppene som holder overkurven (hvis disse finnes).
Før første vask, skal du fylle saltbeholderen full med vann
og deretter helle i ca. 1 kg regenereringssalt (se kapittelet
Glansemiddel og regenereringssalt) : Det er normalt at
vannet renner over. Velg vannets hardhetsgrad (se kapittelet
Glansemiddel og regenereringssalt ). Når du har fylt
saltbeholderen, slukker varsellampen MANGEL PÅ SALT* .
Hvis man ikke fyller saltbeholderen, kan det føre til skader
på vannmyknerenheten og varmeelementet.
Oppvaskmaskinen er utstyrt med et system som (avhengig
av maskinmodellen) varsler med lydsignal/-toner at: maskinen
er startet, syklusen er avsluttet osv.
Symbolene/kontrollampene på kontrollpanelet/displayet kan
ha forskjellige farger, og blinke eller lyse fast. (avhengig av
maskinmodellen).
Displayet* viser nyttige informasjoner om hvilken type
program som er lagt inn, om vaske-/tørkefasen, resttid,
temperatur osv.
Tekniske data
Mål
Kuverter
Bredde cm 60
Høyde cm 85
Dybde cm 60
13 standardkuverter
Tilførselstrykk
0,05 ÷ 1MPa (0,5 ÷ 10 bar)
7,25 – 145 psi
Nettspenning
se merkeskiltet
Totalt strømopptak
se merkeskiltet
Sikring
se merkeskiltet
Dette apparatet er i
overensstemmelse med
følgende fellesskapsdirektiver:
-2006/95/EF (Lavspenning)
-2004/108/EF
(Elektromagnetisk
kompatibilitet)
-2009/125/EF (Komm. forord.
1016/2010) (Miljøvennlig
design)
-97/17/EF (Merking)
-2012/19/EU (EE-avfall)
* Finnes kun i enkelte modeller.
21
NO
Beskrivelse av apparatet
NO
Oversikt
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Overkurv
Øvre spylearm
Kopphyller
Innstillingsmekanisme for kurvhøyde
Underkurv
Nedre spylearm
Vaskefilter
Saltbeholder
Beholdere for vaskemiddel, glansemiddel og
Active Oxigen-utstyr*
Merkeskilt
Betjeningspanel***
Betjeningspanel
Tast og varsellampe for halvfull maskin
Tast og varsellampe for utsatt start
PROGRAMVALG-bryter
Tast for On-Off/Reset
Varsellampe vask og utsatt start 3 t.
Varsellampe vask og utsatt start 6 t.
Varsellampe programslutt og utsatt start 9 t.
***Bare på helintegrerte modeller *Finnes kun i enkelte modeller.
Antall og type programmer samt tilleggsfunksjoner varierer iht. oppvaskmaskinmodellen.
22
Tast og varsellampe
for Start/pause
Varsellampe for
mangel på salt
Varsellampe for mangel
på glansemiddel
Fylle kurvene
Tips
Før du setter serviset inn i maskinen, må du fjerne alle matrester
og tømme glassene og koppene. Det er ikke nødvendig å skylle
oppvasken under springen.
Plassere serviset slik at det står støtt og ikke velter. Bokser og
beholdere plasseres med åpningen ned, og buede gjenstander
plasseres sidelengs slik at vannet når alle flater og kan renne av.
Pass på at spylearmene ikke hindres av lokk, håndtak,
stekepanner og fat. Legg små gjenstander i bestikkurven.
Plastservise og stekepanner med slipp-lett belegg har en
tendens til å holde på vanndråpene. De tørker derfor ikke like
godt som keramikk- eller stålservise.
Lette gjenstander, som f.eks. plastbokser, skal helst plasseres i
overkurven og legges slik at de ikke beveger på seg.
Etter at oppvasken er satt inn, må du sjekke at spylearmene
roterer fritt.
Underkurv
Noen modeller er utstyrt med nedfellbare støtter*. Disse kan
brukes enten i loddrett stilling til tallerkener, eller i vannrett
(nedfelt) stilling til gryter og salatboller.
Bestikkurv
Bestikkurven er forsynt med rist som holder bestikket fra
hverandre. Denne skal kun plasseres foran i underkurven.
I underkurven kan du plassere gryter, lokk, tallerkener,
salatboller, bestikk, osv. Store tallerkener og lokk skal helst
plasseres ytterst på kurvens sider.
Kniver og spisse redskaper må settes i bestikkurven med
spissene ned, eller legges horisontalt på kopphyllene i
overkurven.
Overkurv
For skjørt og lett servise: glass, kopper, asjetter, lave salatboller.
For best mulig resultat, anbefaler vi at svært skitne deler av
serviset plasseres i underkurven hvor vannspruten er kraftigst.
Noen modeller er utstyrt med nedfellbare deler* som kan brukes
enten i loddrett stilling til asjetter eller desserttallerkener, eller
felles ned til boller og oppbevaringsbokser.
*Finnes kun i enkelte modeller, i forskjellig antall og plassering.
23
NO
NO
Justerbare kopphyller
Kopphyllene på siden kan settes i tre forskjellige stillinger slik
at plassen i kurven utnyttes optimalt.
Stettglass kan festes i kopphyllene ved å skyve stetten inn i
åpningene i kopphyllene.
Overkurven kan høydejusteres etter behov: i høy stilling når
man har behov for å sette inn store deler, i lav stilling slik at
man får større høyde og på denne måten kan utnytte plassen
på kopphyllene eller i de nedfellbare ristene.
Justere høyden på overkurven
For å gjøre det enklere å plassere oppvasken, kan overkurven
settes i høy eller lav stilling.
Du bør bare justere kurvhøyden når KURVEN ER TOM.
Kurven må ALDRI løftes eller senkes på bare én side.
Bestikkskuff*
Noen maskinmodeller har en skyvbar bestikkskuff for
serveringsbestikk eller små kopper. For å få best mulig
resultat bør du unngå å legge store ting under denne skuffen.
Bestikkskuffen kan tas ut. (se figuren)
Hvis kurven er utstyrt med Lift-Up* (se figuren), tar du tak i
kurvens sider og hever den. For å flytte kurven ned, trykker du
på utløserne (A) på siden av kurven og senker den.
Når overkurven står i øverste stilling, kan ikke
kopphyllene settes loddrett.
Servise som ikke er egnet for maskinvask
• Trebestikk og -servise
• Skjøre dekorerte glass, brukskunst og antikviteter.
Dekorasjonene tåler ikke maskinvask.
• Deler av syntetisk materiale som ikke tåler høy temperatur.
• Kobber- og tinnservise.
• Deler som er tilsølt med aske, stearin, smørefett eller blekk.
Glassdekorasjoner, deler av aluminium og sølv kan endre farge
og blekne når de vaskes i maskin. Enkelte typer glass, f.eks
krystallgjenstander, kan bli matte hvis de maskinvaskes ofte.
Kontrollere at støttene er skikkelig festet til overkurven før du
fyller bestikkskuffen. (se figuren)
Skader på glass og servise
Årsaker:
• Glasstypen og hvordan glasset er fremstilt.
• Vaskemiddelets kjemiske sammensetning.
• Skyllevannets temperatur.
Råd:
• Bruk kun glass og porselen som fabrikanten garanterer tåler
oppvaskmaskin.
• Bruk et mildt oppvaskmiddel.
• Ta glass og bestikk ut av oppvaskmaskinen så fort som mulig
når programmet er ferdig.
* Finnes kun i enkelte modeller.
24
Start og bruk
Starte oppvaskmaskinen
1. Åpne vannkranen.
2. Slå på maskinen ved å trykke på ON/OFF-tasten.
3. Åpne døren og dosere oppvaskmiddelet (se Fylle på
oppvaskmiddel).
4. Legg oppvasken i kurvene (se Fylle kurvene) og lukk døren.
5. Velg program ved å vri på PROGRAMVALG-bryteren: hakket
på bryteren skal peke mot programnummeret eller -symbolet.
Varsellampen for START/PAUSE-tasten tennes.
6. Velg vaskefunksjonene* (se Tilleggsfunksjoner og Spesielle
programmer).
7. Trykk på START for å sette maskinen igang. Varsellampen
slutter å blinke og lyser fast. Når varsellampen for vask tennes,
betyr det at programmet har startet.
8. Når programmet er ferdig, tennes varsellampen SLUTT (lyser
fast). Slå av maskinen ved å trykke på ON/OFF-tasten, steng
vannkranen og trekk støpselet ut av stikkontakten.
9. Vent i noen minutter før du tar ut oppvasken, slik at du
ikke brenner deg. Ta oppvasken ut av kurvene; start med
underkurven.
Fylle på oppvaskmiddel
Et godt vaskeresultat avhenger også av en riktig
dosering av oppvaskmiddelet. Å ha i for mye, er ikke
ensbetydende med et godt resultat, og forurenser
miljøet.
Mengden av oppvaskmiddel, enten det er pulver eller
flytende, kan avpasses i hvert tilfelle etter hvor skittent
serviset er.
Til normalt skittent servise bruker man vanligvis ca. 35 g
(pulver) eller 35 ml (flytende). Hvis man brukes tabletter, er
det nok med én.
Hvis oppvasken er lite skitten eller har blitt skylt av først, kan
du reduser mengden oppvaskmiddel en god del.
For best mulig resultat, bør du også lese anvisningene på
vaskemiddelpakningen.
Har du flere spørsmål, anbefaler vi at du kontakter
vaskemiddelleverandørens kundeservice.
Trykk på åpningsmekanismen "A" for å åpne
vaskemiddelskuffen.
- Noen ganger - når maskinen IKKE blir brukt på en lang
stund - slår maskinen seg automatisk av. På denne måten
reduseres strømforbruket.
AUTO-PROGRAMMER*:Noen oppvaskmaskinmodeller
er utstyrt med en spesiell føler som er i stand til å vurdere hvor
skitten oppvasken er og programmere den mest effektive og
økonomiske vaskefunksjonen. Auto-programmenes varighet kan
variere, avhengig av føleren.
Endre et vaskeprogram som er i gang
Hvis du har valgt feil vaskeprogram, kan du endre det hvis det
nettopp har startet: Hvis oppvaskmaskinen allerede er i gang,
må man slå den av for å endre vaskesyklusen ved å trykke lenge
på ON/OFF/Reset-tasten. Slå så maskinen på igjen med den
samme tasten og velg program og ønskede tilleggsfunksjoner.
Sette inn mer oppvask.
Trykk på Start/Pause-tasten, åpne døren - pass deg for dampen
som kommer ut - og legg inn oppvasken. Trykk på Start/ Pausetasten: etter en lang pipelyd starter vaskeprogrammet igjen.
Hvis du har programmert utsatt start og nedtellingen er
avsluttet, starter ikke vaskeprogrammet, men blir stående i
pause-modus.
Hvis du trykker på start/pause-tasten for å sette maskinen
på pause, avbrytes programmet.
I denne fasen er det ikke mulig å endre program.
Plutselig avbrudd
Hvis døren åpnes under vask, eller strømmen går, avbrytes
programmet. Når døren lukkes igjen, eller strømmen kommer
tilbake, starter det igjen fra det punktet det ble avbrutt.
* Finnes kun i enkelte modeller.
Ha vaskemiddel bare i skuffen "B" som må være tørr. Ønsker
du forvask, heller du vaskemiddelet direkte i bunnen av
maskinen.
1. Se Programtabellen for korrekt dosering av vaskemiddelet.
I skuffen B er det en markering som viser maks. mengde
oppvaskmiddel, flytende eller pulver, du kan fylle på for hver
syklus.
2. Fjern rester av oppvaskmiddel fra skuffens kanter og lukk
lokket til det knepper.
3. Lukk lokket til oppvaskmiddelbeholderen ved å skyve det
oppover til lukkemekanismen låser seg.
Oppvaskmiddelbeholderen åpner seg automatisk til riktig tid,
avhengig av programmet.
Hvis man bruker alt-i-1 vasketabletter, bør man bruke TABSfunksjonen som tilpasser vaskeprogrammet slik at man får best
mulig vaske- og tørkeresultat.
Bruk bare oppvaskmiddel for oppvaskmaskiner.
IKKE BRUK oppvaskmiddel beregnet på oppvask for hånd.
For mye oppvaskmiddel kan etterlate skumrester når
vaskeprogrammet er avsluttet.
Bruk av tabletter anbefales bare for de modellene som har
tilleggsfunksjonen ALT-I-1 VASKETABLETTER.
De beste vaske- og tørkeresultatene oppnår man bare når
man bruker oppvaskmiddel i pulver, flytende glansemiddel
og salt.
25
NO
Programmer
NO
Programdataene er laboratoriemålte verdier iht. den europeiske EN 50242 standarden.
Varigheten og programdataene kan variere avhengig av de forskjellige bruksforholdene.
Antall og type programmer samt tilleggsfunksjoner varierer iht. oppvaskmaskinmodellen.
Program
1. Øko
2. Intensiv
3. Normal
4. Sixty
5. Skånsom
6. Express
7. Bløtlegging
Tørking
Tilleggsfunksjoner
Programmets
varighet
Vannforbruk
(l pr. vask)
Energiforbruk
(KWt/vask)
Ja
Utsatt start Halvfull maskin
03:10’
11,0
1,04
Ja
Utsatt start Halvfull maskin
02:30’
16,5
1,65
Ja
Utsatt start Halvfull maskin
02:00’
16,0
1,30
Nei
Utsatt start Halvfull maskin
01:00
11,5
1,10
Ja
Utsatt start Halvfull maskin
01:30’
12,0
1,10
Nei
Utsatt start
00:40’
9,0
0,90
Nei
Utsatt start Halvfull maskin
00:10’
4,0
0,01
Anvisninger for programvalg og dosering av vaskemiddelet
1. ØKO-vaskeprogrammet er standardprogrammet som energimerkingen henviser til. Denne syklusen er egnet for normalt skittent
servise, og er det mest effektive programmet for denne typen servise når de gjelder forbruk av energi og vann.
27 g/ml + 6 g/ml** – 1 tab (**Vaskemiddelmengde for forvask)
2. Meget skittent servise og gryter (må ikke brukes til skjøre og ømtålige gjenstander). 30 g/ml – 1 tab
3. Normalt skittent servise og gryter. 27 g/ml + 6 g/ml** – 1 tab
4. Begrenset mengde daglig skittent servise. (Ideelt for 4 kuverter) 25 g/ml – 1 tab
5. Program for skjøre og ømtålige gjenstander som ikke tåler høye temperaturer. 30 g/ml – 1 tab
6. Hurtigprogram for lite skittent servise. (Ideelt for 2 kuverter) 25 g/ml – 1 tab
7. Forvask i påvente av å fylle maskinen etter neste måltid. Uten vaskemiddel
Standby-forbruk: Forbruk i "left-on"-modus: 5 W - forbruk i "off"-modus: 0,5 W
26
Spesielle programmer
og tilleggsfunksjoner
Merk:
Med programmene “Sixty - Express” oppnår man best resultat
hvis man ikke overstiger det anbefalte antall kuverter.
Forbruket reduseres hvis du venter til oppvaskmaskinen er full
før du setter den i gang.
Merknad for testlaboratoriene: Opplysninger om betingelsene
for EN-sammenligningstesten kan fås ved å sende en forespørsel
til e-postadresse:
[email protected]
Halvfull maskin
Hvis det er lite oppvask, kan man vaske med halvfull
maskin, og spare vann, strøm og oppvaskmiddel.
Velg programmet, trykk på tasten HALVFULL: kontrollampen
tennes.
Trykk én gang til på tasten HALVFULL for å velge den bort.
Du kan bruke halv mengde vaskemiddel.
Utsatt start
Funksjonsvalg for vask*
FUNKSJONSVALGENE kan programmeres, endres eller
nullstilles først etter at man har valgt vaskeprogram, og
før man trykker på start/pause-tasten.
Det er kun mulig å velge funksjoner som er forenlig med det
valgte programmet. Hvis en tilleggsfunksjon ikke er forenlig
med det valgte programmet (se programtabellen), blinker
det respektive symbolet/ledlyset raskt 3 ganger.
Hvis man velger en funksjon som ikke er forenlig med den
allerede valgte tilleggsfunksjonen eller vaskeprogrammet, vil
den første blinke 3 ganger og slukke, mens den sist valgte
innstillingen fortsatt lyser.
Trykk én gang til på den tilhørende tasten for å slette et
feilvalg.
Det er mulig å utsette programstarten med 3, 6 eller
9 timer:
1:Etter å ha valgt ønsket oppvaskprogram og eventuelle
andre tilleggsfunksjoner, trykker du på tasten UTSATT
START: varsellampen tennes.
2: Velg ønsket igangsetting ved å trykke i rekkefølge på tasten
for utsatt start. Varsellampene for vask (3 timer), tørking (6
timer) og avslutning (9 timer) tennes i rekkefølge.
Med ett nytt trykk på tasten for utsatt start velger du bort
denne funksjonen. Varsellampen slukker.
3. Når du har valgt ønsket funksjon, trykker du på start/pausetasten. Nedtellingen starter, den valgte start-funksjonen
blinker, og start/pause-tasten slutter å blinke (fast lys).
3. Når tiden er utløpt, slukkes UTSATT START-symbolet og
programmet starter.
Det er ikke mulig å programmere utsatt start når
vaskeprogrammet har startet.
27
NO
Glansemiddel og
regenereringssalt
NO
Bruk kun produkter som er beregnet for oppvaskmaskin.
Ikke bruk matsalt eller oppvaskmiddel beregnet på vask
for hånd.
Følg anvisningene på pakken.
Hvis du benytter et "alt-i-1"-produkt er det ikke nødvendig å
tilsette glansemiddel. Vi anbefaler derimot å bruke salt,
spesielt hvis vannet er hardt eller veldig hardt. (Følg
anvisningene på pakken).
lokale vannverket.
- Slå på maskinen med ON/OFF-tasten, vent noen sekunder og
slå av maskinen igjen med ON/OFF-tasten. Hold Start/pausetasten inne i minst 3 sekunder. Slå maskinen på med ON/OFF. På
denne måten kommer du inn i justeringsmenyen og varsellampen
for regenereringssalt tennes.
-Bruk PROGRAMVALG-knappen for å velge ønsket nivå (fra 1
til 5* maks.)
(Avkalkningsinnretningen er fabrikkinnstilt på middels nivå).
Hvis man ikke fyller på glansemiddel og/eller salt, er det
helt normalt at MANGEL PÅ SALT * og MANGEL PÅ
GLANSEMIDDEL lyser.
Fylle på glansemiddel
Glansemiddelet gjør at oppvasken tørker lettere, fordi vannet
glir av overflaten slik at det ikke blir striper eller flekker.
Glansemiddelbeholderen skal fylles opp:
• når varsellampen MANGEL PÅ GLANSEMIDDEL* tennes.
Da er det bare nok til 1-2 oppvasker.
MA X
Trykk på ON/OFF-tasten for å lagre innstillingen.
Hvis man bruker alt-i-1 tabletter, må saltbeholderen allikevel
fylles.
Gj.snittlig brukstid**
saltbeholder
nivå
°dH
°fH
mmol/l
måneder
1
0-6
0 - 10
0-1
7 måneder
2 6 - 11
11 - 20
1,1 - 2
5 måneder
3 12 - 17 21 - 30
2,1 - 3
3 måneder
4 17 - 34 31 - 60
3,1 - 6
2 måneder
6,1 - 9
2/3 uker
5* 34 - 50 61 - 90
Fra 0°f til 10°f anbefales det å ikke bruke salt.
* i innstilling 5 kan brukstiden være lenger.
** med 1 vask om dagen
Vannhardhetstabell
(°dH = tyske hardhetsgrader - °fH = franske hardhetsgrader mmol/l = millimol/liter)
Fylle på regenereringssalt
1. Åpne beholderen “D” ved å trykke på knappen på lokket
og løft den opp.
2. Hell glansemiddelet forsiktig i beholderen til den øverste
markeringen. Pass på at det ikke renner over. Tørk det i så fall
opp med en tørr klut med én gang.
3. Lukk lokket til du hører det knepper.
Hell ALDRI glansemiddel rett inn i maskinens innvendige kar.
Dosere mengden av glansemiddel
Hvis du ikke er fornøyd med tørkeresultatet, kan du justere
mengden av glansemiddel. Slå maskinen på med ON/OFFtasten, vent noen sekunder og slå maskinen av igjen med
ON/OFF-tasten. Trykk 3 ganger på Start/pause-tasten. Slå
på maskinen med ON/OFF. På denne måten kommer du inn
i justeringsmenyen og varsellampen for glansemiddel tennes.
(fabrikkinnstilt)
Justere doseringen av glansemiddelet med PROGRAMVALGbryteren. Hvert program tilsvarer et glansemiddelnivå (fra 0 til
maks. 4).
Trykk på ON/OFF-tasten for å lagre innstillingen.
Glansemiddelnivået kan innstilles til NULL (ØKO). I dette tilfellet
tilsettes ikke glansemiddel, og varsellampen for mangel på
glansemiddel tennes ikke når glansemiddelet tar slutt.
• Hvis det blir striper på serviset, justerer du innstillingen mot
et lavere tall (1-2).
• Ligger det vanndråper eller kalkflekker på serviset, justerer
du innstillingen mot et høyere tall (3-4).
For å oppnå gode vaskeresultater må man alltid kontrollere at
saltbeholderen ikke er tom.
Saltet fjerner kalken fra vannet, slik at den ikke legger seg som
et belegg på oppvasken.
Saltbeholderen er plassert i bunnen av oppvaskmaskinen (se
Beskrivelse), og skal fylles:
• når varsellampen for MANGEL PÅ SALT tennes på panelet*.
1. Trekk ut underkurven og skru lokket på
beholderen av i retning mot urviseren.
2. Kun den første gangen du bruker
maskinen: Fyll beholderen med vann opp
til kanten.
3. Sett i trakten * (se figuren) og fyll
saltbeholderen helt opp til kanten (ca. 1
kg). Det er normalt at noe vann renner over.
4. Ta av trakten* og fjern eventuelle saltrester fra munningen.
Skyll lokket under rennende vann før det skrus på plass igjen.
Hold det opp ned og la vannet renne ut av de fire stjerneformete
sprekkene nederst i lokket. (lokk med grønn flottør*)
Vi anbefaler at du gjør dette hver gang du fyller på salt.
Lukk lokket godt igjen slik at ikke oppvaskmiddelet trenger inn
i beholderen under vask (det kan føre til uopprettelige skader
på vannmykneren).
Når det er nødvendig å fylle på salt, skal det gjøres før
vaskeprogrammet startes, slik at saltløsningen som har rent ut
av saltbeholderen blir fjernet.
Innstilling av vannets hardhetsgrad
Alle oppvaskmaskinene er utstyrt med et vannmyknersystem
som, ved hjelp av et spesielt regenereringssalt for oppvaskmaskiner, gjør at oppvaskvannet blir kalkfritt.
Denne oppvaskmaskinen er utstyrt med en regulering som
reduserer forurensingen og gir best mulig vaskeresultat iht.
vannets hardhetsgrad. Denne opplysningen kan du få fra det
28
* Finnes kun i enkelte modeller.
Vedlikehold og ettersyn
Koble fra vann og strøm
• Skru igjen vannkranen etter hver vask for ikke å risikere
lekkasjer.
• Trekk støpselet ut av stikkontakten når maskinen rengjøres,
og under vedlikeholdsinngrep.
Rengjøre oppvaskmaskinen
• Maskinen og kontrollpanelet kan rengjøres utvendig med
en fuktig klut som ikke lager riper. Ikke bruk løsemidler eller
skuremidler.
• Maskinen kan rengjøres innvendig med en klut fuktet med
vann og litt eddik.
Unngå dårlig lukt
• La alltid døren stå litt på gløtt for å unngå at det danner seg
fuktighet.
• Rengjør pakningene i døren og oppvaskmiddelskuffene
regelmessig med en fuktig svamp. Hovedårsaken til dårlig
lukt er at man ikke fjerner matrester som blir liggende i
maskinen.
Rengjøre filtrene
Filterenheten består av tre filtre som renser vaskevannet for
matrester og gjenvinner det: For at vaskeresultatene skal bli
gode, må filtrene rengjøres.
Rengjør filtrene regelmessig.
Oppvaskmaskinen må ikke brukes uten filtre eller dersom
filteret sitter løst.
• Kontrollere filterenheten etter noen vaskesykluser og, om
nødvendig, skyll den omhyggelig under rennende vann. Bruk
en liten ikke-metallisk børste til dette og følge anvisningene
nedenfor:
1. Vri det sylindriske filteret C mot urviseren og ta det ut (fig. 1).
2. Ta ut filterkoppen B ved å trykke forsiktig på festefjærene på
siden (fig. 2).
3. Ta ut den rustfrie filterplaten A. (fig. 3).
4. Kontrollere sluket og fjern eventuelle matrester. FJERN ALDRI
vaskepumpens beskyttelse (den svarte delen) (fig.4).
Rengjøre spylearmene
Det kan hende at noen matrester setter seg fast i spylearmene
og stopper til hullene der vannet renner ut: Det lønner seg å
kontrollere dem en gang iblant og rengjøre dem med en ikkemetallisk børste.
Begge spylearmene kan
demonteres.
For å demontere den øverste
spylearmen, må du skru den
løs ved å dreie plastringen mot
urviseren. Når du monterer den
øverste spylearmen på igjen, skal
delen som har flest huller vende
opp.
Den nederste spylearmen
demonteres ved å trykke på
vingene på siden, og trekke den
oppover.
Når filtrene er rengjort, må filterenheten monteres og settes på
riktig plass igjen. Dette er meget viktig for at oppvaskmaskinen
skal fungere bra.
Hvis du reiser bort
• Koble fra strømmen og steng vannkranen.
Rengjøring av vanninntaksfilteret*
Hvis vannrørledningene er nye eller ikke har vært i brukt på lang
tid, må du la vannet renne og se at det er klart og rent før de
kobles til. Gjør du ikke det, kan du risikere at innløpet tilstoppes
og oppvaskmaskinen ødelegges.
• La døren stå litt på gløtt.
• Når du kommer tilbake, kjører du et vaskeprogram med tom
maskin.
Rengjør regelmessig inntaksfilteret som sitter i kranutløpet.
- Lukk igjen vannkranen.
- Skru av slangen som sitter på inntaket, ta bort filteret og rengjør
det forsiktig under rennende vann.
- Sett inn filteret igjen og skru slangen fast.
* Finnes kun i enkelte modeller.
29
NO
Feil og feilretting
NO
Skulle det oppstå problemer under bruk, kontrollere følgende punkter før du kontakter Servicesenteret.
Feil:
Oppvaskmaskinen starter ikke eller
betjeningstastene fungerer ikke.
Døren lukker seg ikke.
Oppvaskmaskinen tømmer ikke
ut vannet.
Oppvaskmaskinen bråker.
Kalk- eller hvitt belegg på
serviset og glassene.
Det blir striper eller blått
belegg på serviset og
glassene.
Serviset er ikke skikkelig
tørket.
Serviset er ikke rent.
Oppvaskmaskinen tar ikke inn
vann - Alarm for lukket kran.
(varsellysene Tørking og Slutt blinker
fort).
* Finnes kun i enkelte modeller.
30
Mulige årsaker / feilretting:
• S
lå av maskinen med ON/OFF-tasten. Slå den på igjen etter ett minutt og
innstill programmet på nytt.
• Støpselet er ikke satt godt nok inn i stikkontakten.
• Døren til oppvaskmaskinen er ikke ordentlig lukket.
• L åsen har lukket seg: trykk hardt på døren til du hører den låser seg.
• Programmet er ikke ferdig ennå.
• Avløpsslangen er bøyd (se installasjon).
• Avløpet i vasken er tett.
• Filteret er tilstoppet av matrester.
• Oppvasken slår mot hverandre eller mot spylearmene.
• F or mye skum: Vaskemiddelet er ikke riktig dosert, eller det er ikke egnet
for oppvaskmaskin. (se Start og bruk).
• D et mangler salt, eller saltreguleringen er ikke tilpasset vannets
hardhetsgrad (se Glansemiddel og salt).
• Lokket til saltbeholderen er ikke skrudd skikkelig til.
• Glansemiddelet er oppbrukt eller doseringen er utilstrekkelig,
• Det brukes for mye glansemiddel.
• Du har valgt et program uten tørking.
• Glansemiddelet er oppbrukt eller doseringen er utilstrekkelig (se
Glansemiddel og salt).
• Reguleringen av glansemiddelet er ikke korrekt.
• Serviset har slipp-lett belegg eller er av plast.
• Kurvene er for fulle (se Fylle kurvene).
• Oppvasken er ikke plassert riktig.
• Spylearmene roterer ikke fritt.
• Vaskeprogrammet er altfor skånsomt (se Programmer).
• F or mye skum: Vaskemiddelet er ikke riktig dosert, eller det er ikke egnet
for oppvaskmaskin. (se Start og bruk).
• Lokket til glansemiddelbeholderen er ikke skrudd skikkelig til.
• Filteret er skittent eller tett (se Vedlikehold og ettersyn).
• Det mangler salt (se Glansemiddel og salt).
• Det er ikke vann i vannledningsnettet.
• Vanninntaksslangen er bøyd (se installasjon).
• Åpne kranen: maskinen starter igjen etter noen få minutter.
• M askinen har stanset fordi du ikke har grepet inn etter lydsignalet*.
(*Finnes kun i enkelte modeller)
Slå maskinen av med ON/OFF-tasten, skru opp kranen, vent i 20
sekunder og start maskinen ved å trykke på den samme tasten igjen.
Innstill programmet på nytt og start maskinen igjen.
Bruksanvisning
DISKMASKIN
SE
Svenska, 31
Innehållsförteckning
Informationsblad, 32
Föreskrifter, råd och service, 33-34
Säkerhet i allmänhet
Kassering
Spara energi och respektera miljön
Service
Installation, 35-36
Placering och nivellering
Anslutningar av vatten och el
Tekniska data
Föreskrifter för den första diskningen
Beskrivning av utrustningen, 37
Översiktsvy
Manöverpanel
DFP 27B1
Fyll korgarna, 38-39
Nedre korg
Bestickkorg
Övre korg
Bestickbricka
Reglering av övre korg
Start och användning, 40
Starta diskmaskinen
Påfyllning av diskmedel
Program, 41
Programtabell
Specialprogram och tillval, 42
Sköljmedel och härdningssalt, 43
Påfyllning av sköljmedel
Påfyllning av härdningssalt
Underhåll och skötsel, 44
Avstängning av vatten och el
Rengöring av diskmaskinen
Undvik dålig lukt
Rengöring av spolarmarna
Rengöring av vatteninsläppsfiltret
Rengöring av filtren
När du reser bort under längre perioder
Fel och åtgärder, 45
Informationsblad
SE
Informationsblad
Varumärke
INDESIT
Modell
DFP 27B1
Kapacitet/Antal standardkuvert (1)
13
Energieffektivitetsklass på en skala mellan A + + + (låg förbrukning) till D (hög förbrukning)
A+
Energiförbrukning per år i kWh (2)
295.0
Energiförbrukning av standard programmet i kWh
1,04
Strömförbrukning i avstängt läge i W
0.5
Strömförbrukning vid på-läge i W
5.0
Vattenförbrukningen per år i liter (3)
3080.0
Tork effekt på en skala från G (låg effekt) till A (hög effekt)
A
Programtid för standard program i minuter
190’
Varaktighet vid på-läge i minuter
10
Buller i dB (A) re 1 pW
49
Inbyggd modell
Nej
OBS!
1) Informationen på etiketten och informationsbladet avser standard programmet och lämpar sig att rengöra normalt smutsigt porslin
och det är det mest effektiva programmet i form av kombinerad energi-och vattenförbrukning. Standard programmet motsvarar Eco
cykeln.
2) Baserat på 280 standard diskar med kallt vatten, användandet av lågenergiläget. Den faktiska energiförbrukningen beror på hur
maskinen används.
3) Baserat på 280 standard diskar. Den faktiska vattenförbrukningen beror på hur maskinen används.
32
Föreskrifter, råd
och service
Apparaten är framtagen och konstruerad i
enlighet med internationella säkerhetsföreskrifter.
Dessa föreskrifter ingår i bruksanvisningen av
säkerhetsskäl och ska läsas med stor
uppmärksamhet.
Det är viktigt att denna bruksanvisning bevaras
så att den kan konsulteras vid behov. I händelse
av försäljning, överlåtelse eller flytt, ska du
försäkra dig om att bruksanvisningen följer med
utrustningen.
Läs noggrant anvisningarna: Det finns viktig
information angående installation, användning
och säkerhet.
Denna utrustning är avsedd att användas i
hemmet eller för liknande användningsområden,
såsom:
- Personalkök i butiker, på kontor eller i andra
arbetsmiljöer.
- Bondgårdar
- Användning av gäster på hotell, motell eller
andra boendeformer.
- Bed and breakfast.
Säkerhet i allmänhet
• Denna hushållsmaskin ska inte användas av
personer eller barn med psykiska eller fysiska
handikapp, eller som saknar erfarenhet och
lämpliga kunskaper. Undantag kan göras om
hushållsmaskinen används under översikt av en
person som ansvarar för deras säkerhet eller
som ger nödvändiga anvisningar angående
dess användning.
• Det är nödvändigt att en vuxen person alltid
finns i närheten för att undvika att barn leker
med hushållsmaskinen.
• Apparaten är avsedd för en ej yrkesmässig
användning i hemmet.
• Maskinen ska användas för att diska disk för
hushållsbruk. Maskinen ska endast användas
av vuxna personer och i enlighet med
anvisningarna i denna bruksanvisning.
• Maskinen får inte installeras utomhus (ej heller
om utrymmet är skyddat) eftersom det är
mycket farligt att låta den utsättas för väder och
vind.
• Ta inte i maskinen om du är barfota.
• Ta inte ut stickkontakten ur vägguttaget genom
att dra i elkabeln. Ta istället tag i stickkontakten.
• Det är nödvändigt att stänga vattenkranen och
dra ut stickkontakten ur vägguttaget innan
rengörings- och underhållsmoment utförs.
• Ingrip aldrig på inre mekanismer för att försöka
reparera apparaten vid funktionsfel.
• Luta dig inte eller sätt dig på den öppna luckan:
Maskinen kan tippa
• Luckan ska inte stå öppen. Du kan snava dig i
luckan.
• Förvara diskmedel och sköljmedel utom
räckhåll för barn.
• Emballagematerialet ska inte användas som
leksaker för barn.
Kassering
• Kassering av emballagematerial: Respektera
gällande lokala föreskrifter, på så sätt kan
emballaget återanvändas.
• EU-direktivet 2012/19/EG om avfall som
utgörs av eller innehåller elektriska eller
elektroniska produkter (WEEE) förutser att
hushållsmaskinerna inte ska slängas med
de vanliga hushållssoporna. De kasserade
apparaterna ska samlas upp separat för att
optimera återvinningen av materialet som
ingår i apparaten och förhindra potentiella
skador på hälsan och miljön. Den överkryssade
papperskorgen som sitter på alla produkter
påminner om att produkten ska sopsorteras.
För ytterligare information angående korrekt
kassering av hushållsmaskiner kan du vända
dig till din lokala sopstation eller återförsäljare.
Spara energi och respektera miljön
Spara vatten och energi
• Starta endast diskmaskinen med full last. I
väntan på att maskinen fylls upp kan du motverka
dålig lukt med Upplösningsprogrammet (se
Program).
• Välj ett program beroende på vilken typ av disk
som ska diskas och hur smutsig den är, se
Programtabellen:
- För normalt smutsad disk, använd programmet
Eco som garanterar låg energi- och
vattenförbrukning.
- Välj tillvalet Halv last om maskinen inte är full*
(se Start och användning).
• Om ditt elabonnemang har särskilda
energiförbrukningstariffer, ska diskningarna
göras under de reducerade tiderna. Tillvalet
Senarelagd start* (se Start och användning) är
till stor hjälp för att organisera diskningarna i
denna riktning.
33
SE
SE
Diskmedel utan fosfater, utan klor och som
innehåller enzymer
• Det rekommenderas att använda diskmedel
utan fosfater eller klor, vilka är de mest
miljövänliga.
• Enzymerna utvecklar en särskilt effektiv verkan
vid temperaturer runt 50 °C. Vid användning av
diskmedel med enzymer kan därför diskningar
göras med låga temperaturer med samma
diskresultat som vid diskningar vid 65 °C.
• Genom att dosera diskmedlet rätt i förhållande
tillverkarens anvisningar, till vattnets hårdhet,
diskens smutsgrad och mängd, undviker
du slöseri. Även om du använder ett
biodegraderbart diskmedel innehåller det
element som inverkar på jämvikten i naturen.
Service
Innan du kontaktar serviceverkstaden:
• Kontrollera om du kan åtgärda felet på egen hand (se
Fel och åtgärder).
• Starta programmet igen för att kontrollera om problemet
är löst.
• Om problemet kvarstår, kontakta auktoriserad teknisk
assistans.
Anlita aldrig obehöriga tekniker.
Uppge:
• typ av fel,
• maskinmodell (Mod.),
• serienummer (S/N).
Denna informationen anges på märkskylten som sitter
på maskinen
(se Beskrivning av maskinen).
* Finns endast på vissa modeller.
34
Installation
Vid flytt är det bäst om maskinen kan hållas i vertikalt läge.
Om det är nödvändigt kan maskinen lutas ned på baksidan.
Avloppsslangen ska vara på en höjd på mellan 40 och 80 cm
från golvet eller diskmaskinens stödyta (A).
Placering och nivellering
1. Packa upp diskmaskinen och kontrollera att den inte har
skadats under transporten. Om den skulle finnas skador ska du
inte ansluta den utan kontakta återförsäljaren.
2. Placera diskmaskinen så att dess sidor och bakstycke
står sida vid sida med intillstående möbler eller väggen.
Diskmaskinen kan även byggas in under en hel arbetsbänk*
(se monteringsbladet).
3. Placera diskmaskinen på ett plant och stabilt golv. Utjämna
ojämnheter genom att skruva på justerfötterna tills maskinen
är horisontell. En ordentligt utförd nivellering ger stabilitet och
hindrar uppkomsten av vibrationer, buller samt att maskinen
flyttar sig.
4*. Justera höjden för den bakre stödfoten genom att skruva
på den sexkantiga röda hylsan som sitter nedtill på framsidan i
mitten av diskmaskinen. Använd en 8 mm nyckel. Vrid medurs för
att höja och moturs för att sänka stödfoten. (se instruktionsbladet
som följer med dokumentationen)
Anslutningar av vatten och el
Anpassning av elektriska system och vattensystem vid
installationen ska endast utföras av kvalificerad personal.
Diskmaskinen ska inte stå på rör eller nätkabeln.
Utrustningen ska anslutas till vattenledningsnätet med nya
rör.
Använd inte gamla rör.
Vatteninloppsslangen och avloppsslangen och nätkabeln kan
riktas åt höger eller vänster för att underlätta installationen.
Anslutning av vatteninloppsslangen
• Skruva fast vatteninloppsslangen med gasgänga 3/4. Innan
slangen skruvas fast ska vattnet rinna ut tills det är helt rent,
så att inga orenheter sätter igen diskmaskinen.
• Diskmaskinen kan anslutas till varmvattenledningsvatten (om
du har ett centraliserat system med värmeelement) som inte
överskrider en temperatur på 60 °C.
Skruva fast slangen till kranen som beskrivs för
kallvattenuttaget.
Om längden på inloppsslangen inte är tillräcklig ska du
vända dig till fackhandeln eller en auktoriserad tekniker (se
Kundservice).
Vattentrycket ska ligga mellan de värden som anges i
tabellen över Tekniska Data (se här intill).
Se till att slangen inte har några veck eller är hopklämd.
Ta bort plastpluggen (B) innan avloppsslangen ansluts till en
hävert på handfatet.
Översvämningsskydd
För att garantera att diskmaskinen inte svämmar över:
- Diskmaskinen är försedd med ett system som avbryter
vattentillförseln vid fel eller läckage inuti maskinen.
Vissa modeller är försedda med en extra säkerhetsanordning
New Acqua Stop*, som ger ett översvämningsskydd även om
anslutningsslangen går av.
OBSERVERA! FARLIG SPÄNNING!
Vatteninloppsslangen får inte under några förutsättningar skäras
av, eftersom den innehåller spänningssatta delar.
Elektrisk anslutning
Innan stickkontakten sätts i vägguttaget ska du först kontrollera
att:
• Vägguttaget är jordanslutet och överensstämmer med
gällande standard.
• Uttaget tål maskinens maxeffekt, som anges på märkskylten
som sitter på dörrens insida
(se avsnittet Beskrivning av diskmaskinen).
• Spänningstillförseln ligger inom de värden som anges på
typskylten på dörrens insida.
• Vägguttaget är kompatibelt med apparatens stickkontakt.
I annat fall ska du låta en auktoriserad tekniker byta
ut stickkontakten (se Kundservice) . Använd inte
förlängningssladdar och grenuttag.
Nätkabeln och nätuttaget ska vara lättåtkomliga när
utrustningen väl har installerats.
Sladden får inte böjas eller tryckas ihop.
Om matningskabeln är skadad ska den bytas ut av
tillverkaren eller av dess auktoriserade verkstad, för att undvika
alla typer av risker (Se Kundservice).
Företaget avsäger sig allt ansvar om dessa föreskrifter inte
respekteras.
Anslutning av vattenavloppsslangen
Anslut avloppsslangen (utan att böja den) till ett avloppsrör med
en minimidiameter på 4 cm.
35
SE
SE
Kondensskyddsremsa*
Efter att diskmaskinen har byggts in, öppna luckan och klistra
fast den självhäftande genomskinliga remsan under hyllplan av
trä för att skydda det mot kondens.
Föreskrifter för den första diskningen
Efter installationen, ta bort kuddarna som sitter på korgarna
och gummibanden som håller fast den övre korgen (om sådana
finns).
Precis före den första diskningen, fyll saltbehållaren fullständigt
med vatten och sedan cirka 1 kg salt (se avsnittet Sköljmedel
och härdningssalt): Det är normalt att vattnet rinner över. Välj
vattnets hårhetsgrad (se tabellen i kapitel Sköljmedel och
härdningssalt). Efter att saltet har fyllts på släcks kontrollampan
SALT SAKNAS* .
Om inte saltbehållaren fylls på kan vattenmjukgöraren och
värmeelementet skadas.
Maskinen är försedd med ljudsignaler (beroende på
diskmaskinsmodell) som meddelar att kommandot har gett:
Start, programslut o.s.v.
Symbolerna/lampor/lysdioder på kontrollpanelen/displayen,
kan växla färg, blinka eller lysa med fast sken (beroende på
diskmaskinsmodell).
Displayen* visar information om inställt program, tvätt-/
torkfasen, återstående tid, temperatur o.s.v.
Tekniska data
Dimensioner
Kapacitet
Bredd cm 60
Höjd cm 85
Djup cm 60
13 standardkuvert
Vattentryck
0,05 - 1 MPa (0,5 - 10 bar)
7,25 – 145 psi
Matningstryck
Se märkplåt
Total absorberad effekt
Se märkplåt
Säkring
Se märkplåt
Denna utrustning
överensstämmer med följande
EU direktiv:
-2006/95/EG (lågströmsdirektiv)
-2004/108/EG
(elektromagnetisk
kompatibilitet)
-2009/125/EG (komm. reg.
1016/2010/EG (ekodesign)
-97/17/EG (etikettering)
-2012/19/EG (WEEE)
* Finns endast på vissa modeller.
36
Beskrivning av maskinen
Översiktsvy
SE
1.
Övre korg
2.
Övre spolarm
3.
Klaffhyllor
4.
Korg höjdjusterare
5.
Nedre korg
6.
Nedre spolarm
7.
Diskfilter
8.
Saltbehållare
9.Diskmedelsfack, sköljmedelsbehållare och
Active Oxygen*- anordning
10.
Märkskylt
11.
Kontrollpanel***
Manöverpanel
Knapp och kontrollampa för halv last
Knapp och kontrollampa
för senarelagd start
Programvred
Knapp för On-Off/Reset
Kontrollampa för disk och senarelagd start 3h.
Kontrollampa för torkning och senarelagd start 6h.
Kontrollampa för programslut och senarelagd start 9h.
Knapp och kontrollampa
för Start/Paus
Kontrollampa salt saknas
Kontrollampa
glansmedel saknas
***Endast på modeller för total inbyggnad *Finns endast på vissa modeller.
Antalet program och programtyper samt tillval varierar beroende på diskmaskinsmodell.
37
Fyll korgarna
SE
Tips!
Innan disken ställs i korgarna rekommenderas att ta bort
matrester och tömma glas och behållare på dess innehåll. Det
är inte nödvändigt att skölja disken under rinnande vatten
innan den ställs in i diskmaskinen.
Placera disken så att det står stadigt och inte tippar. Behållare
ska ställas med öppningen nedåt och konkava eller konvexa ytor
ska ställas snett så att vattnet kan nå alla ytor och rinna undan.
Se till att lock, handtag, kastruller och brickor inte hindrar
spolarmarnas rotation. Lägg mindre föremål i bestickkorgen.
Plastskålar och kastruller med nonstick-beläggning har en
tendens att behålla vattendroppar och torkningsgraden är
därmed lägre än för diskgods av keramik eller stål.
Lätta föremål (som t.ex. plastbehållare) ska helst placeras i den
övre korgen och på ett sätt att de inte rör sig.
Kontrollera att spolarmarna roterar fritt efter att all disk har
ställts in.
Nedre korg
Vissa diskmaskinsmodeller har ställbara sektioner*. Dessa kan
användas i vertikalt läge för att placera tallrikar eller i horisontellt
(nedfällt) läge för att underlätta placeringen av kastruller och
salladsskålar.
Bestickkorg
Bestickkorgen är försedd med övre galler för en mer praktisk
placering av besticken. Den ska endast placeras i den nedre
korgens främre del.
Den nedre korgen kan rymma kastruller, lock, tallrikar,
salladsskålar, bestick o.s.v. Det rekommenderas att placeras
stora fat och lock på korgens sidor.
Knivar och andra köksgeråd med vassa spetsar ska sättas
i bestickkorgen med spetsarna vända nedåt eller läggas
horisontellt på den övre korgens uppfällbara hyllor.
Övre korg
Här ska du ställa mer känsligt och lättare diskgods: glas, koppar,
fat, låga salladsskålar.
Det rekommenderas att ställa mycket smutsig disk i den nedre
korgen eftersom vattenstrålarna är starkare här och rengör därför
på ett bättre sätt.
*Finns
endast på vissa modeller och i varierande antal och
position.
38
Vissa diskmaskinsmodeller har ställbara sektioner*, som kan
användas i vertikalt läge för att placera tefat och assietter eller i
nedfällt läge för att placera skålar eller andra mindre behållare.
Uppfällbara hyllor med variabelt läge
De uppfällbara sidohyllorna kan ställas på tre olika höjder för att
utnyttja korgens utrymme på bästa sätt.
Vinglas står stadigt på de uppfällbara hyllorna genom att sticka
in skaften i de därtill avsedda springorna.
Den övre korgen kan justeras i höjdled beroende på behov: Högt
läge för att få plats med skrymmande disk i den nedre korgen
eller lågt läge för att utnyttja utrymmet ovanför de uppfällbara
hyllorna eller ställbara sektionerna.
Reglera höjden för den övre korgen
För att underlätta placeringen av disken kan den övre korgen
placeras i högt eller lågt läge.
Det rekommenderas att justera den övre korgens höjd med
TOM KORG.
Korgen får ALDRIG lyftas upp eller sänkas ned på endast
en sida.
Bestickbricka*
Vissa diskmaskinsmodeller är försedda med en skjutbar bricka
som kan användas för att placeras mindre bestick eller koppar.
För bästa möjliga diskresultat, undvik att ställa skrymmande
diskgods under brickan.
Bestickbrickan kan tas bort. (se figur)
Om korgen är försedd med Lift-Up* (se figuren), lyft upp korgen
genom att ta tag i sidorna och flytta den uppåt. För att ställa
tillbaka den i det låga läget, tryck på armarna (A) på korgens
sidor och flytta korgen nedåt.
Du kan inte använda den övre korgen i det övre läget
samtidigt som hyllorna är stängda i vertikalt läge.
Olämpligt diskgods
• Köksgeråd av trä.
• Ömtåliga glas med dekor, hantverksmässigt tillverkat
och antikt diskgods. Dessa typer av dekorationer tål inte
maskindisk.
• Delar av syntetmaterial som inte tål temperaturen.
• Diskgods tillverkat av koppar och tenn.
• Diskgods som är nedsmutsat med aska, vax, smörjfett eller
bläck.
Dekorationer på glas, delar av aluminium och silver kan ändra
färg och blekna efter diskningen. Även vissa typer av glas (t.ex.
kristallföremål) kan bli matta efter många diskningar.
Skador på glas eller diskgods
Orsaker:
• Olämplig typ av glas och glastillverkningsprocedur.
• Diskmedlets kemiska sammansättning.
• Sköljprogrammets vattentemperatur.
Tips:
Innan du fyller bestickbrickan, kontrollera att stöden är ordentligt fasthakade i den övre korgen. (se figur)
*Finns
endast på vissa modeller och i varierande antal och
position.
• Använd endast glas och porslin som enligt tillverkaren tål
maskindisk.
• Använd ett milt diskmedel.
• Plocka ut glas och bestick från diskmaskinen så fort som möjligt
efter programmets slut.
39
SE
Start och användning
SE
Starta diskmaskinen
1. Öppna vattenkranen.
2. Sätta på maskinen genom att trycka på ON/OFF-knappen.
3. Öppna luckan och dosera diskmedlet (se Påfyllning av
diskmedel).
4. Ställ in disken i korgarna (se Fyll korgarna) och stäng luckan.
5. Välj program genom att vrida PROGRAMVALSVREDET
medurs: Vrid vredet så att hacket överensstämmer med
programmets nummer eller symbol. Kontrollampan för knappen
START/PAUS tänds.
6. Välj disktillval* (se Specialprogram och tillval).
7. Starta med knappen START. Kontrollampan slutar att blinka
och börjar lysa med fast sken. Kontrollampan för diskningen
tänds för att visa att programmet startar.
8. I slutet av programmet tänds kontrollampan SLUT (grönt
fast sken). Stäng av maskinen med ON/OFF-knappen, stäng
vattenkranen och dra ur kontakten ur eluttaget.
9. Vänta några minuter innan disken tas ut för att undvika att du
bränner dig. Börja med att ta ut disken från den nedre korgen.
- För att minska elförbrukningen stängs maskinen
automatiskt av under vissa förhållanden när den INTE
används.
Påfyllning av diskmedel
Ett gott tvättresultat beror även på att tvättmedlet
doseras korrekt. En överdriven dosering innebär inte
att disken blir renare och i stället förorenas miljön i
onödan.
Beroende på smutsgraden kan doseringen anpassas till
gällande förhållanden, beroende på om pulverdiskmedel
eller flytande diskmedel används.
Vid normalt nedsmutsad disk, använd cirka 35 g diskmedel
(pulver) eller 35 ml diskmedel (flytande). Om tabletter
används, räcker det med en tablett.
Om disken är lätt smutsad eller har sköljts under vatten kan
diskmedelsdosen minskas betydligt.
För ett bra tvättresultat ska du även följa instruktionerna på
diskmedelsförpackningen.
Om du har ytterligare frågor rekommenderar vi att du
kontaktar diskmedelstillverkarens kundtjänst.
Öppna diskmedelsförpackningen med hjälp av
öppningsanordningen “A”.
AUTO-PROGRAMMEN*:Vissa diskmaskinsmodeller är
försedda med en särskild sensor som bedömer smutsgraden
och ställer in det diskprogram som är mest effektivt och
ekonomiskt. Auto-programmens tidslängd kan variera beroende
på sensorns ingrepp.
Ändra ett pågående program.
För att ändra diskprogram efter diskningen har startats, stäng
av maskinen genom att trycka ned knappen ON/OFF/Reset en
längre stund. Starta sedan diskmaskinen med samma knapp
och välj ett nytt program och önskade tillval.
Ställa in mera disk
Tryck på Start/Paus-knappen och öppna luckan. Se upp med
ångan som kommer ut och ställ sedan in disken. Tryck på Start/
Paus-knappen: Cykeln återupptas efter ett långt pipljud.
Om senarelagd start har ställts in, startar inte diskprogrammet
utan blir kvar i pausläge efter nedräkningen.
Genom att trycka på knappen Start/Paus för att sätta
maskinen i pausläge, avbryts programmet.
I detta läge går det inte att ändra program.
Avbrott av misstag
Programmet avbryts vid ett strömavbrott eller om luckan öppnas
under diskningen. Programmet återupptas vid den punkt där
det avbrutits, när strömmen återkommer eller när luckan stängs.
Häll/lägg torrt diskmedel i fack “B”. Diskmedel som används
för fördisk ska läggas direkt i diskutrymmet.
1. Dosera diskmedlet enligt Programtabellen så att du använder
rätt mängd.
I fack B finns en nivåangivelse som anger max. mängd flytande
diskmedel eller pulverdiskmedel som kan användas för varje
program.
2. Ta bort diskmedelsrester på fackets kanter och stäng locket
tills det knäpper till.
3. Stäng locket på diskmedelsfacket genom att trycka det uppåt
tills låsanordningen låser korrekt.
Diskmedelsfacket öppnas automatiskt vid lämpligt tillfälle
beroende på programmet.
Om kombinerade diskmedel används, rekommenderas att
använda tillvalet TABS som anpassar diskprogrammet för att
alltid erhålla bästa möjliga diskresultat för tvättning och torkning.
Använd endast diskmedel som är avsett för maskindisk.
ANVÄND INTE diskmedel för handdisk.
Om för mycket diskmedel används kan skumrester bli kvar
i slutet av programmet.
Det rekommenderas att endast använda tabletter på modeller
som har tillvalet ALLT I ETT-TABLETTER.
* Finns endast på vissa modeller.
40
Bästa disk- och torkningsresultat erhålls endast om
pulverdiskmedel, flytande sköljmedel och salt används.
Program
Programmens data har uppmätts i laboratorieförhållanden enligt den europeiska standarden EN 50242.
Beroende på olika användningsförhållanden kan tidslängden och programmets egenskaper variera.
SE
Antalet program och programtyper samt tillval varierar beroende på diskmaskinsmodell.
Torkning
Tillval
Programmens
tidslängd
Vattenförbrukning
(l/program)
Energiförbrukning
(kWh/program)
1. Eko
Ja
Senarelagd start Halv last
03:10’
11,0
1,04
2. Intensiv
Ja
Senarelagd start Halv last
02:30’
16,5
1,65
3. Normal
Ja
Senarelagd start Halv last
02:00’
16,0
1,30
4. Sixty
Nej
Senarelagd start Halv last
01:00
11,5
1,10
5. Ömtålig
Ja
Senarelagd start Halv last
01:30’
12,0
1,10
6. Express
Nej
Senarelagd start
00:40’
9,0
0,90
7. Blötläggning
Nej
Senarelagd start Halv last
00:10’
4,0
0,01
Program
Anvisningar för programval och tvättmedelsdosering
1. Detta är standardprogrammet som energimärkningen hänvisar till. Programmet är lämpligt för att diska normalt smutsad disk samt
det effektivaste programmet med hänsyn till energi- och vattenförbrukning för denna typ av disk.
27 g/ml + 6 g/ml** – 1 Tab (**mängd diskmedel för fördisk)
2. Mycket nedsmutsad disk och kastruller (ska inte användas för ömtåligt diskgods). 30 g/ml – 1 Tab
3. Normalt nedsmutsat porslin och kastruller. 27 g/ml + 6 g/ml** – 1 Tab
4. Dagligt program, lätt smutsat diskgods. (lämpligt för 4 kuvert) 25 g/ml – 1 Tab
5. Program för ömtåligt diskgods (känsligt för höga temperaturer). 30 g/ml – 1 Tab
6. Snabb program att använda för lätt smutsat diskgods. (lämpligt för 2 kuvert) 25 g/ml – 1 Tab
7. Fördisk i väntan på att maskinen fylls efter nästa måltid. Inget diskmedel
Standby-förbrukningar: Förbrukning i ”left-on mode”: 5,0 W – förbrukning i ”off mode”: 0,5 W
41
Specialprogram och tillval
SE
OBS!
För bästa resultat för programmen “Sixty - Express” ska antalet
rekommenderade kuvert respekteras.
För att optimera förbrukningen, kör endast diskmaskinen med
full last.
Notering för provlaboratorium: För information om villkoren för
jämförelseprovningen EN, skriv till e-postadress:
[email protected]
Disktillval*
TILLVALEN kan endast ställas in, ändras eller nollställas
efter att diskprogrammet har valts och innan Start/Pausknappen har tryckts ned.
Endast tillvalen som är kompatibla med valt program kan
väljas. Om ett tillval inte är kompatibelt med valt program,
(se programtabellen), blinkar respektive lysdiod snabbt 3
gånger.
Om ett tillval väljs som inte är kompatibelt med ett tillval eller
diskprogram som har valts tidigare, blinkar tillvalet 3 gånger
och släcks sedan, medan senaste inställningen förblir tänd.
För att ta bort ett felaktigt inställt val, tryck ännu en gång på
respektive knapp.
Senarelagd start
Det går att senarelägga starten av programmet med
3, 6 eller 9 timmar.
1:Tryck på knappen SENARELAGD START efter att
önskat diskprogram och andra eventuella tillval har valts:
Kontrollampan tänds.
2: Välj önskad start genom att trycka flera gånger på knappen
Senarelagd start. Kontrollamporna för diskning (3 timmar),
torkning (6 timmar) och slut (9 timmar) tänds i följd.
Om knappen Senarelagd start trycks ned ännu en gång, tas
tillvalet bort och kontrollampan släcks.
3. När valet har utförts startar nedräkningen genom att trycka
ned knappen Start/Paus. Den valda senareläggningen
blinkar och knappen Start/Paus slutar att blinka (fast sken).
3. När denna tid har förflutit släcks lampan för SENARELAGD
START och programmet startar.
Det går inte att ställa in Senarelagd start efter att
programmet har startats.
42
Halv last
Om endast lite disk ska diskas, kan halv last köras
för att spara vatten, energi och diskmedel.
Välj program, tryck på knappen HALV LAST kontrollampan
tänds.
Om knappen HALV LAST trycks ned ännu en gång deaktiveras
tillvalet.
Du kan halvera diskmedelsmängden.
Sköljmedel och härdningssalt
Använd endast produkter som är avsedda för
diskmaskiner.
Använd inte livsmedels- eller industrisalt eller diskmedel
för handdisk.
Följ anvisningarna som anges på förpackningen.
Om en flerfunktionsprodukt används är det inte nödvändigt
att fylla på sköljmedel. I stället rekommenderas att tillsätta salt,
i synnerhet om vattnet är hårt eller mycket hårt (följ anvisningarna
som anges på förpackningen).
Om inte salt eller sköljmedel fylls på, är det normalt att
lamporna SALT SAKNAS* och SKÖLJMEDEL SAKNAS*
fortsätter att lysa.
Påfyllning av sköljmedel
Sköljmedlet underlättar torkningen av disken genom att vattnet
rinner av ytan. På så sätt bildas inga strimmor eller fläckar.
Glansmedelsbehållaren ska fyllas på:
• När lampan SKÖLJMEDEL SAKNAS* tänds på kontrollpanelen
finns det fortfarande sköljmedel för 1-2 program.
- Sätt på maskinen med ON/OFF-knappen, vänta några sekunder
och stäng av diskmaskinen med ON/OFF-knappen. Håll Start/
Paus-knappen intryckt i minste 3 sekunder. Sätt på maskinen
med ON/OFF-knappen. Inställningsmenyn öppnas och lampan
för salt tänds.
-Vrid på PROGRAMVREDET för att välja önskad nivå (från 1 till
max. 5*)
(Vattenavhärdaren är inställd på medelvärde).
Tryck ned ON/OFF-knappen för att spara inställd reglering.
Om flerfunktionstabletter används, ska saltbehållaren ändå
fyllas på.
Medelräckvidd**
saltbehållare
nivå
°dH
°fH
mmol/l
månader
1
0-6
0 - 10
0-1
7 månader
2 6 - 11
11 - 20
1,1 - 2
5 månader
3 12 - 17 21 - 30
2,1 - 3
3 månader
4 17 - 34 31 - 60
3,1 - 6
2 månader
6,1 - 9
2-3 veckor
5* 34 - 50 61 - 90
Från 0 °f till 10 °f rekommenderas att inte använda salt.
* med inställning 5 kan programmet ta längre tid.
** med 1 diskning om dagen
Tabell över vattnets hårdhet
(°dH = hårdhet i tyska grader - °fH = hårdhet i franska grader
- mmol/l = millimol/liter)
MA X
1. Öppna behållaren “D” genom att trycka ned och lyfta upp
fliken på locket.
2. Fyll på med sköljmedel upp till maxmarkeringen i
sköljmedelsfacket så att det inte rinner ut. Rengör med en torr
trasa om du spiller.
3. Stäng luckan tills det knäpper till.
Häll ALDRIG sköljmedel direkt i diskutrymmet.
Reglera diskmedelsdoseringen
Om du inte är nöjd med torkresultatet går det att reglera
sköljmedelsdoseringen. Sätt på maskinen med ON/OFFknappen, vänta några sekunder och stäng av diskmaskinen med
ON/OFF-knappen. Tryck på Start/Paus-knappen 3 gånger. Sätt
på maskinen med ON/OFF-knappen. Inställningsmenyn öppnas
och lampan för sköljmedel tänds. (fabriksinställning)
Reglera sköljmedelsdoseringen med PROGRAMVREDET. Varje
program motsvarar en sköljmedelsnivå (från 0 till max. 4).
Tryck ned ON/OFF-knappen för att spara inställd reglering.
Sköljmedelsnivån kan ställas in på NOLL (ECO). I sådant fall
doseras inget sköljmedel och symbolen för sköljmedel saknas
tänds inte om sköljmedlet tar slut.
• Om det förekommer strimmor på disken, ställ in på ett lägre
nummer (1-2).
• Om det förekommer vattendroppar eller kalkfläckar, ställ in
på ett högre nummer (3-4).
Påfyllning av härdningssalt
För bästa möjliga diskresultat är det nödvändigt att kontrollera
att saltbehållaren aldrig är tom.
Härdningssaltet tar bort kalk från vattnet så att det inte lägger
sig på disken.
Saltbehållaren sitter nedtill på diskmaskinen (se Beskrivning)
och ska fyllas på:
• När symbolen SALT SAKNAS* tänds på kontrollpanelen.
1. Dra ut den nedre korgen och skruva ur
behållarens plugg moturs.
2. Endast vid den första användningen: Fyll
vattenbehållaren upp till kanten.
3. Sätt tratten* (se figur) på plats och fyll
saltbehållaren upp till kanten (cirka 1 kg).
Det är normalt att lite vatten rinner över.
4. Ta bort tratten* och ta bort saltrester
från mynningen. Skölj pluggen under rinnande vatten innan den
skruvas fast. Placera pluggen upp och ned och låt vattnet rinna
ut genom de fyra stjärnformade springorna på pluggens nedre
del (plugg med grön flottör*).
Det rekommenderas att utföra detta moment vid varje
saltpåfyllning.
Stäng pluggen ordentligt så att det inte kommer in diskmedel
under diskningen (vattenmjukgöraren kan skadas allvarligt).
Fyll på salt före ett diskprogram för att ta bort saltlösning
som har runnit över från saltbehållaren, om det är nödvändigt.
Ställa in vattnets hårdhet
Varje diskmaskin är försedd med en vattenmjukgörare som
använder specifikt härdningssalt för diskmaskiner, för att förse
maskinen med kalkfritt vatten för att tvätta disken.
Denna diskmaskin medger en reglering som minskar förorening
och optimerar diskresultatet i förhållande till vattnets hårdhet.
Information om vattnets hårdhet kan erhållas från kommunen.
* Finns endast på vissa modeller.
43
SE
Underhåll och skötsel
SE
Avstängning av vatten och el
• Stäng av vattenkranen efter varje diskning för att undvika risk
för läckage.
• Ta ur kontakten ur uttaget när du gör rent maskinen och under
underhållsingreppen.
Rengöring av diskmaskinen
• Utsidan och kontrollpanelen kan göras rent med en trasa som
inte repar indränkt med vatten. Använd inte lösningsmedel
eller slipande rengöringsmedel.
• Det inre karet kan rengöras från eventuella fläckar med en
trasa indränkt med vatten och lite ättika.
Rengöring av filtren
Filterdelen består av tre filter som rengör diskvattnet från
matrester och återför vattnet i cirkulation: Det är nödvändigt att
rengöra filtren för bästa diskresultat.
Rengör filtren regelbundet.
Diskmaskinen får inte användas utan filter eller avhakat filter.
• Kontrollera filterdelen efter några diskningar och rengör den
under rinnande vatten om det är nödvändigt. Använd en borste
(ej med metallborst) och följ anvisningarna nedan:
1. Vrid det cylindriska filtret C moturs och dra ut det (fig. 1).
2. Dra ut filterkoppen B genom att trycka lätt på sidotungorna
(Fig. 2.
Undvik dålig lukt
• Lämna alltid luckan på glänt så att fukten torkar.
• Rengör regelbundet tätningspackningarna runt luckan och
diskmedelsfacken med en fuktig svamp. På så sätt försvinner
matrester, en av de faktorer som gör att dålig lukt bildas.
3. Dra ut den rostfria filterplattan A (fig. 3).
4. Kontrollera brunnen och ta bort eventuella matrester. TA
ALDRIG BORT tvättpumpens skydd (svart komponent) (fig. 4).
Rengöring av spolarmarna
Det kan hända att matrester fastnar på spolarmarna och
täpper till hålen där vattnet kommer ut: Kontrollera spolarmarna
regelbundet och rengör dem med en borste (ej metall).
Båda spolarmarna kan nedmonteras.
För att nedmontera den övre
spolarmen måste ringmuttern av
plast skruvas loss genom att vrida
den moturs. Den övre spolarmen
ska monteras med delen med flest
antal hål vänd uppåt.
Den nedre spolarmen nedmonteras
genom att trycka på tungorna som
sitter på sidorna och dra spolarmen
uppåt.
Montera ihop filterdelen och placera den korrekt i sitt säte efter
att filtren har rengjorts. Detta är viktigt för att diskmaskinen ska
fungera korrekt.
När du reser bort under längre perioder
• Dra ut alla elanslutningar och stäng vattenkranen.
Rengöring av vatteninsläppsfiltret*
Om vattenslangarna är nya eller inte har använts under lång tid
ska du före anslutningen låta vattnet rinna en stund tills det är
helt rent. Utan denna förebyggande åtgärd finns det risk för att
vatteninloppet täpps till och skadar diskmaskinen.
• Lämna luckan på glänt.
• Kör ett program utan disk när du kommer hem igen.
Rengör regelbundet vatteninsläppsfiltret som sitter vid
kranens utsläpp.
- Stäng vattenkranen.
- Skruva loss änden på vattenpåfyllnadsslangen, ta bort filtret
och rengör försiktigt under rinnande vatten.
- Sätt in filtret på nytt och skruva fast slangen.
* Finns endast på vissa modeller.
44
Fel och åtgärder
Om det förekommer funktionsfel på maskinen, kontrollera följande punkter innan du vänder dig till serviceverkstaden.
Fel:
Möjliga orsaker/lösning:
Diskmaskinen startar inte eller
svarar inte på kommandon
• Stäng av maskinen med ON/OFF-knappen, starta igen efter någon minut och ställ in
programmet igen.
• Kontakten är inte ordentligt isatt i uttaget.
• Luckan för diskmaskinen är inte ordentligt stängd.
Det går inte att stänga luckan
• Låset har löst ut. Tryck hårt tills du hör ett snäppljud.
Diskmaskinen tömmer inte ut
vatten
• Programmet har ännu inte avslutats.
• Vattenavloppsslangen är böjd (se Installation).
• Diskbänkens avlopp är igensatt.
• Filtret är igensatt med matrester.
Diskmaskinen för oväsen
• Disken slår mot varandra eller mot spolarmarna.
• För mycket skum bildas: Diskmedlet är inte korrekt doserat eller inte lämpligt för
maskindisk (se Start och användning).
Det bildas en kalkbeläggning eller
en vit hinna på disken och glas
• Härdningssalt saknas eller felaktig reglering i förhållande till vattnets hårdhet (se
Sköljmedel och salt).
• Saltbehållarens plugg är inte ordentligt stängd.
• Sköljmedlet är slut eller otillräcklig dosering.
Det bildas blåaktiga strimmor eller
nyanser på disken och glas
• För stor mängd diskmedel doseras.
Disken är fuktig
• Ett program utan torkning har valts.
• Sköljmedlet är slut eller otillräcklig dosering (se Sköljmedel och salt).
• Felaktig reglering av sköljmedel.
• Disken är av nonstick-material eller av plast.
Disken blir inte ren
• Korgarna är alltför fulla (se Fyll korgarna).
• Disken är inte korrekt placerad.
• Spolarmarna kan inte rotera fritt.
• Välj ett starkare diskprogram (se Program).
• För mycket skum bildas: Diskmedlet är inte korrekt doserat eller inte lämpligt för
maskindisk (se Start och användning).
• Sköljmedlets plugg har inte stängts korrekt.
• Filtret är smutsigt eller igensatt (se Underhåll och skötsel).
• Härdningssalt saknas (se Sköljmedel och salt).
Diskmaskinen tar inte in vatten Larm "Stängd vattenkran"
(lamporna Torkning och Slut blinkar
snabbt).
• Det saknas vatten i vattennätet.
• Vattenavloppsslangen är böjd (se Installation).
• Öppna kranen och maskinen startar efter några minuter.
• Maskinen är blockerad eftersom du inte har reagerat på ljudsignalen*.
(*Finns endast på vissa modeller)
Stäng av maskinen med ON/OFF-knappen och öppna kranen. Starta sedan maskinen
igen efter 20 sekunder med samma knapp. Programmera om maskinen och starta på
nytt.
SE
* Finns endast på vissa modeller.
45
SE
46
Brugsanvisning
OPVASKEMASKINE
DA
Dansk, 47
Oversigt
Forholdsregler, råd og Servicetjeneste, 48-49
Generelt om sikkerheden
Bortskaffelse
Spar på energien og værn om miljøet
Servicetjeneste
Installation, 50-51
Placering og planstilling
Tilslutning af el og vand
Tekniske data
Advarsler inden første opvask
Beskrivelse af opvaskemaskinen, 52
Samlet oversigt
Betjeningspanel
Fyldning af kurve, 53-54
DFP 27B1
Nederste kurv
Kurv til bestik
Øverste kurv
Bestikbakke
Justering af øverste kurv
Start og brug, 55
Start af opvaskemaskinen
Påfyldning af opvaskemiddel
Programmer, 56
Programtabel
Specialprogrammer og tilvalgsfunktioner, 57
Afspændingsmiddel og salt, 58
Påfyldning af afspændingsmiddel
Påfyldning af salt
Vedligeholdelse, 59
Frakobling af vand og el
Rengøring af opvaskemaskinen
Undgå dårlig lugt
Rengør spulearmene
Rengøring af vandindtagningsfilteret
Rengør filtrene
Hvis man er ude at rejse i længere tid
Fejl og afhjælpning, 60
Forholdsregler,
råd og Servicetjeneste
DA
Apparatet er konstrueret og bygget i
overensstemmelse med de internationale
sikkerhedsregler. Disse advarsler gives af hensyn
til sikkerheden, og der henstilles til, at de læses
omhyggeligt.
Det er vigtigt, at dette hæfte opbevares, så det
altid kan konsulteres. Ved salg eller flytning skal
man sørge for, at hæftet bliver sammen med
opvaskemaskinen.
Læs venligst vejledningen omhyggeligt: De
indeholder vigtige oplysninger vedrørende
installation, brug og sikkerhed.
Dette apparat er beregnet til brug i hjemmet eller
lignende anvendelse, f.eks.:
- køkkenområder til personalet i butikker, på
kontorer og andre arbejdsmiljøer
- sommerhuse
- brug af kunder på hotel, motel eller andre
beboelsestyper
- bed & breakfast.
Generelt om sikkerheden
• Dette husholdningsapparat må ikke bruges
af personer (herunder børn), der ikke har de
fornødne fysiske, sensoriske eller mentale
evner, eller manglende erfaring og kendskab,
medmindre dette sker under overvågning eller
anvisning vedrørende brug af en personlig, der
er ansvarlig for deres sikkerhed.
• Børn skal altid overvåges af en voksen, som kan
holde øje med, at de ikke leger med apparatet.
• Apparatet er beregnet til brug i hjemmet.
• Apparatet er beregnet til opvask til
husholdningsbrug og må udelukkende
betjenes af voksne og i overensstemmelse
med anvisningerne i dette hæfte.
• Apparatet må ikke installeres udenfor, heller
ikke hvis stedet er overdækket, idet det er farligt
at efterlade det i regnvejr og uvejr.
• Undgå at røre ved opvaskemaskinen, hvis du
er barfodet.
• Træk ikke stikket ud af stikkontakten ved at
trække i ledningen, men tag fat om selve stikket.
• Vandhanen skal lukkes og stikket skal tages ud
af stikkontakten, hvis der skal udføres rengøring
eller vedligeholdelse af opvaskemaskinen.
• I tilfælde af fejlfunktion må man under ingen
omstændigheder åbne op til de indvendige
mekanismer og forsøge at reparere maskinen.
• Man må ikke støtte sig på eller sidde på den
åbne låge. Apparatet kan vælte.
• Lågen må ikke holdes åben, da man kan støde
ind i den.
48
• Opbevar opvaskemiddel og afspændingsmiddel
uden for børns rækkevidde.
• Emballagen må ikke bruges som legetøj af
børn.
Bortskaffelse
• Bortskaffelse af emballagemateriale: Følg de
lokale regler, så emballagen kan genbruges.
• Det europæiske direktiv 2012/19/EU om affald
af elektrisk og elektronisk udstyr (WEEE)
foreskriver, at husholdningsapparater ikke
må smides ud sammen med almindeligt
husholdningsaffald. Kasserede apparater
skal indsamles separat, så man kan genbruge
og genudvinde flest mulige materialer og
begrænse eventuelle sundhedsmæssige og
miljømæssige skader. Symbolet med den
overstregede affaldsspand findes på alle
produkter, for at minde om, at de skal indsamles
separat.
For yderligere oplysninger om korrekt
bortskaffelse af husholdningsapparater kan
man rette henvendelse til den offentlige
affaldsservice eller til forhandleren.
Spar på energien og værn om miljøet
Spar på vand og energi
• Start kun opvaskemaskinen, når den er helt
fyldt. Mens man venter på, at maskinen fyldes
op, kan man forebygge mod dårlig lugt med
cyklussen Iblødsætning (se Programmer).
• Vælg et egnet program til typen af opvask og
mængden af snavs i henhold til Programtabellen:
- Ved normalt snavset opvask kan man bruge
programmet Eco, som sparer på el- og
vandforbrug.
- Hvis maskinen kun er halvt fuld, skal man
vælge Halv fyldning* (se Start og brug).
• Hvis der i dit område findes en
energibesparelsesordning med lavere
takster for strøm på bestemte tidspunkter,
så udfør opvasken på disse tidspunkter.
Tilvalgsfunktionen Forsinket start* (se Start og
brug) er beregnet til at planlægge opvasken
netop for at spare på energien.
Opvaskemidler uden fosfater og klor og
indeholdelse enzymer
• Det anbefales at anvende opvaskemidler uden
fosfater og klor for at beskytte miljøet.
• Enzymerne udvikler en særlig grad af effektivitet
ved temperaturer i nærheden af 50° C, og derfor
kan man med enzymholdige opvaskemidler
udføre opvasken ved lavere temperaturer og
opnå samme resultat som ved opvask på 65° C.
• Foretag en korrekt dosering af opvaskemidlet
i henhold til anvisningerne fra producenten,
vandets hårdhedsgrad, tilsmudsningsgraden
og mængden af opvask for at undgå at spild af
vand og el. Selvom opvaskemidlet er biologisk
nedbrydeligt, indeholder det elementer, der
ændrer naturens balance.
Servicetjeneste
DA
Inden der rettes henvendelse til
Servicecentret, skal man gøre følgende:
• Undersøg, om fejlen selv kan afhjælpes (se Fejl og
afhjælpning).
• Start programmet for at kontrollere, om fejlen er
udbedret.
• Hvis ikke, så kontakt et Autoriseret Teknisk
Servicecenter.
Kontakt aldrig ikke-autoriserede teknikere.
Oplys om følgende:
• Type af fejl.
• opvaskemaskinens modeltype (Mod.),
• serienummeret (S/N).
Disse oplysninger findes på typeskiltet på apparatet.
(se Beskrivelse af opvaskemaskinen).
* Findes kun på nogle modeller.
49
Installation
DA
Under transporten bør maskinen holdes lodret; læn maskinen
mod bagsiden ved behov.
Placering og planstilling
1. Pak opvaskemaskinen ud, og kontrollér, at den ikke er blevet
beskadiget under transporten. Hvis den er beskadiget, skal man
ikke tilslutte den, men derimod kontakte forhandleren.
Tilslutning af afløbsslangen
Tilslut afløbsslangen uden af den bøjes til et afløb med en
minimumdiameter på 4 cm.
Afløbsslangen skal føres i en højre mellem 40 og 80 cm fra gulvet
eller opvaskemaskinens støtteflade (A).
2. Anbring opvaskemaskinen, så siderne eller bagsiden
slutter op til de tilstødende køkkenelementer eller væggen.
Opvaskemaskinen kan også placeres under en arbejdsflade/
køkkenbord* (se monteringsoversigten).
3. Anbring opvaskemaskinen på et jævnt og hårdt underlag.
Maskinen planstilles ved at løsne eller stramme de forreste
ben, så den står vandret. En korrekt planstilling giver stabilitet
og gør, at man undgår vibrationer, støj og at maskine flytter sig.
4*. For at justere højden på de bageste ben, skal man dreje på
den sekskantede, røde bøsning nederst på opvaskemaskinens
front midt på ved hjælp af en 8 mm sekskantsnøgle. Drej højre
om for at øge højden, og drej venstre om for at mindske højden.
(se den medfølgende vejledning)
Tilslutning af el og vand
Tilslutning til el- og vandforsyning må udelukkende udføres
af kvalificerede fagfolk.
Opvaskemaskinen må ikke støtte oven på slanger eller
elektriske ledninger.
Apparatet skal tilsluttes vandforsyningen ved hjælp af nye
rør og slanger.
Brug aldrig gamle rør og slanger.
Slangerne til indtag og udtømning af vand samt det elektriske
forsyningskabel kan føres højre eller venstre om alt efter hvad
der er behov for under installationen.
Tilslutning af vandtilførselsslangen
• Til en hane med koldt vand: Slut slangen til vandtilførsel til en
hane med mundstykke med 3/4 gas. Inden den skrues på skal
man lade vandet løbe, indtil det er klart, så evt. urenheder
ikke tilstopper maskinen.
• Til en hane med varmt vand: Hvis man har centralvarmeanlæg
med radiatorer, kan opvaskemaskinen forsynes med varmt
vand fra forsyningsnettet, hvis temperaturen ikke overstiger
60° C.
Slut slangen til hanen som beskrevet for tilslutning til
koldtvandshane.
Hvis slangen til vandtilførsel ikke er lang nok, skal man
henvende sig til en specialforretning eller en autoriseret vvs'er
(se Servicetjeneste).
Vandtrykket skal ligge inden for værdierne i tabellen med
Tekniske data (se her ved siden af).
Vær opmærksom på, at slangen ikke bøjer eller trykkes sammen.
50
Inden afløbsslangen tilsluttes til afløbet i vasken skal man tage
plastikproppen (B) af.
Overløbssikring
For at sikre med eventuelt overløb er opvaskemaskinen udstyret
med følgende sikkerhedsanordninger:
- Et system til afbrydelse af vandindtagelse i tilfælde af fejl eller
utætheder inden i maskinen.
Nogle modeller er udstyret med en ekstra overløbssikring
New Acqua Stop * , som modvirker overløb, også hvis
vandforsyningsslangen ødelægges.
PAS PÅ: FARLIG SPÆNDING!
Slangen til vandtilførsel indeholder elektriske dele og må ikke
skæres op.
Elektrisk tilslutning
Inden stikket sættes i stikkontakten skal man sikre sig følgende:
• at stikkontakten har jordforbindelse og opfylder alle lovkrav
• at stikkontakten kan tåle den maksimale effekt fra maskinen;
dette står angivet på typeskiltet på bagsiden af maskinen
(se afsnittet Beskrivelse af opvaskemaskinen)
• at forsyningsspændingen er inden for værdierne, som er
angivet på typeskiltet på bagsiden;
• at stikkontakten passer til opvaskemaskinens stik. I
modsat fald skal man få en autoriseret elektriker til at
udskifte stikkontakten (se Servicetjeneste). Brug aldrig
forlængerledninger eller flerdobbelte stikdåser.
Når maskinen er installeret, skal man nemt kunne nå ind til
det elektriske forsyningskabel og stikkontakten.
Kablet må ikke bøjes eller trykkes sammen.
Hvis strømkablet er beskadiget, skal det udskiftes af
producenten eller dennes tekniske servicetjeneste, så man
undgår farlige situationer. (Se Servicetjeneste).
Producenten fralægger sig ethvert ansvar, såfremt disse
normer ikke overholdes.
Antikondensstrimmel*
Hvis opvaskemaskinen er placeret under en bordplade, skal
man åbne lågen og påklæbe den gennemsigtige strimmel under
træoverfladen for at beskytte den mod eventuel kondens.
Advarsler inden første opvask
Efter installationen skal du fjerne puderne på kurvene og
elastikkerne på den øverste kurv (hvis til stede).
Umiddelbart inden første opvask, skal man fylde beholderen
til salt helt op med vand og ca. 1 kg salt (se afsnittet om
Afspændingsmiddel og salt): Det er normalt, at vandet løber over.
Vælg vandets hårdhed (se afsnittet om Afspændingsmiddel og
salt). Efter påfyldning af salt slukker lampen for SALTMANGEL* .
Hvis saltbeholderen ikke fyldes op, kan det ødelægge
vandblødgøringsanlægget og varmeelementet.
Maskinen er udstyret med de følgende lydsignaler/toner
(afhængigt af opvaskemaskine modellen) der meddeler, at
styringen er aktiveret: tænding, cyklusslut, osv.
Symbolerne/lamperne/lysdioderne på betjeningspanelet/
displayet kan variere i farve, blinke eller lyse fast. (afhængigt
af opvaskemaskinens modeltype).
Displayet * viser nyttig information om den indstillede
cyklustype, om op​​vaske-/tørringsfasen, den resterende tid,
temperatur osv... osv...
Tekniske data
Mål
Kapacitet
Bredde cm. 60
Højde cm. 85
Dybde cm. 60
13 standard-kuverter
Vandforsyningstryk
0,05 ÷ 1MPa (0,5 ÷ 10 bar)
7,25 – 145 psi
Forsyningsspænding
Se skiltet med specifikationer
Samlet optaget effekt
Se skiltet med specifikationer
Sikring
Se skiltet med specifikationer
Dette apparat er i
overensstemmelse med
følgende EU-direktiver:
-2006/95/EF (Lavspænding)
-2004/108/EF
(Elektromagnetisk
kompatibilitet)
-2009/125/EF (Comm. Reg.
1016/2010) (Miljøvenligt
design)
-97/17/EF (Mærkning)
-2012/19/EU (WEEE)
* Findes kun på nogle modeller.
51
DA
Beskrivelse af
opvaskemaskinen
DA
Samlet oversigt
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Øverste kurv
Øverste spulearm
Klapper
Indstilling af kurven i højden
Nederste kurv
Nederste spulearm
Filter
Beholder til salt
Rum til opvaskemiddel, rum til
afspændingsmiddel og funktionen Active
Oxygen*
Typeskilt
Betjeningspanel***
Betjeningspanel
Tast og kontrollampe for halv fyldning
Programvælger
Tast og kontrollampe
for forsinket start
Tast for ON/OFF/Reset
Tast og kontrollampe
for Start/pause
Kontrollampe for opvask og forsinket start (3 timer)
Kontrollampe for saltmangel
Kontrollampe for tørring og forsinket start (6 timer)
Kontrollampe for afslutning og forsinket start (9 timer)
Kontrollampe for manglende
afspændingsmiddel
*** Kun på indbygningsmaskiner * Findes kun på nogle modeller.
Programnummer og –type samt tilvalgsfunktioner varierer alt efter opvaskemaskinemodellen.
52
Fyldning af kurve
Gode råd
Inden kurvene fyldes, skal man fjerne madrester i
opvaskemaskinen og tømme glas og beholdere. Det er ikke
nødvendigt først at skylle af under rindende vand.
Placér servicet, så det ligger stille og ikke vælter. Beholderne skal
være anbragt med åbningen nedad og konkave eller udadbuede
dele i en skrå stilling, så vand kan nå alle overflader og flyde ud.
Sørg for, at låg, håndtag, pander og fade ikke hæmmer
spulearmenes rotation. Læg små ting i bestikkurven.
Plastservice og pander med slip-let belægning har en tendens
til at holde på vanddråberne og derfor tørrer derfor ikke så godt
som service i keramik eller rustfrit stål.
Lette genstande (såsom plastbeholdere) skal fortrinsvis placeret
på den øverste kurv, og anbringes, så de ikke bevæger sig.
Efter fyldning skal man kontrollere, om spulearmene kan dreje frit.
Nederste kurv
Den nederste kurv kan fyldes med gryder, låg, tallerkener,
salatskåle, bestik osv... Større tallerkener og låg skal placeres
ude i siderne af kurven.
Nogle modeller har elementer, der kan foldes sammen*. De kan
bruges i lodret stilling til at anbringe tallerkener eller i vandret
stilling (lagt ned) til at anbringe gryder og skåle.
Kurv til bestik
Bestikkurven er forsynet med højere gitre til en bedre anbringelse
af bestikket. Den må kun placeres i den forreste del af den
nederste kurv.
Knive og andre skarpe genstande skal placeres i
bestikkurven med den skarpe ende nedad eller i lodret position
i klappen i den øverste kurv.
Øverste kurv
Sæt den ømtålelige og lette opvask i den øverste kurv: glas,
kopper, små tallerkener, flade salatfade.
Det anbefales at have meget snavset service i den nederste
kurv, da vandstrålerne i dette område er mere kraftige og giver
mulighed for bedre opvask.
Nogle modeller har elementer, der kan foldes sammen*. De
kan anvendes i lodret position til at anbringe underkopper eller
desserttallerkener eller lagt ned til placering af små skåle og
madvarebeholdere.
*Findes kun på visse modeller og varierer i antal og placering.
53
DA
DA
Klapper med indstillelig hældning
Klapperne i siden kan placeres i tre forskellige højder for optimal
anbringelse af opvasken i kurven.
Vinglas skal placeres stabilt mod klapperne, idet foden støtter
mod hullerne i klapperne.
Den øverste kurv kan justeres i højden efter behov: i høj position,
når der skal placeres stort service i den nederste kurv; i lav
position med henblik på at udnytte flappernes rum eller foldet
sammen for at skabe mere plads opad.
Justering af højden på øverste kurv
For nemmere at kunne fylde opvasken i maskinen kan man flytte
den øverste kurv op eller ned.
Det anbefales at højden på den øverste kurv indstilles, mens
KURVEN ER TOM.
Man må IKKE løfte eller sænke kun den ene side af kurven.
Bestikbakke*
Nogle opvaskemaskinemodeller er udstyret med glidende
bakke, der kan bruges til bestik eller små kopper. For de
bedste opvaskeresultater skal man undgå at anbringe stor
opvask under bakken.
Bestikholderen kan tages ud. (se figuren)
Hvis kurven er udstyret med Lift-Up* (se figuren), skal du løfte
kurven ved at tage fat i siderne og flytte den opad. For at vende
tilbage til den nederste position skal du at trykke på håndtagene
(A) på siderne af kurven og hjælpe den ned.
Det er ikke muligt at anvende den øverste kurv i høj
stilling og med flapperne lukket lodret.
Service, der ikke er egnet
• Træbestik og -service.
• Glas med sarte dekorationer, service med kunsthåndværk
og antikvitetsservice. Deres dekorationer kan ikke tåle
opvaskemaskine.
• Dele i syntetisk materiale, der ikke er modstandsdygtige mod
temperaturen.
• Service af kobber og tin.
• Service tilsmudset med aske, voks, smørefedt eller blæk.
Dekorationerne på glas, stykker af aluminium og sølv har under
opvasken tendens til at skifte farve og blegne. Også andre
typer af glas (f.eks. krystalgenstande) kan efter mange vaske
blive matte.
Skader på glas og service
Årsager:
• Type af glas og metoden for produktion af glasset.
• Kemisk sammensætning af vaskemiddel.
• Vandtemperatur for skylleprogrammet.
Råd:
Inden bestikholderen monteres, skal man sikre sig, at beslagene er godt fastgjort til den øverste kurv. (se figuren)
* Findes kun på nogle modeller.
54
• Brug kun glas og porcelæn, der er garanteret af fabrikanten
som egnet til vask i opvaskemaskine.
• Brug mild opvaskemiddel til service.
• Fjern glas og bestik fra opvaskemaskinen så hurtigt som muligt,
når programmet er færdigt.
Start og brug
Start af opvaskemaskinen
1. Åbn vandhanen.
2. Tænd maskinen ved at trykke på tasten ON/OFF.
3. Åbn lågen, og hæld opvaskemiddel i (se Påfyldning af
opvaskemiddel).
4. Fyld kurvene op (se Fyldning af kurve), og luk lågen.
5. Vælg det ønskede program ved at dreje PROGRAMVÆLGEREN:
Anbring hakket på knappen ud for programnummer eller
-symbol. Kontrollampen for tasten START/PAUSE tænder.
6. Vælg tilvalgsfunktionerne * (se Specialprogrammer og
tilvalgsfunktioner).
7. Start opvaskecyklussen ved at trykke på tasten START.
Kontrollampen stopper med at blinke og lyser fast. Kontrollampen
for opvask tænder og signalerer, at programmet nu startes.
8. Ved afslutning af programmet tænder kontrollampen for
AFSLUTNING (lyser fast). Sluk maskinen ved at trykke på tasten
ON/OFF, luk vandhanen, og træk stikket ud af stikkontakten.
9. Vent nogle minutter, inden servicet tages ud, så du undgår
at brænde dig. Tøm først den nederste kurv.
Påfyldning af opvaskemiddel
Et godt resultat afhænger også af en korrekt dosering
af opvaskemiddel. For meget opvaskemiddel medfører
ikke en mere effektiv opvask, og det forurener miljøet.
Afhængigt af tilsmudsningsgraden,
​​
kan doseringen tilpasses
det enkelte tilfælde med et vaskemiddel i pulverform eller
i flydende form.
For en normalt snavset vask skal du normalt bruge ca. 35
gr. (vaskepulver) eller 35 ml (flydende vaskemiddel). Hvis
du bruger tabletter, skal du kun bruge én.
Hvis opvasken kun er lidt snavset eller er blevet skyllet
under vand, skal man mindske mængden af opvaskemiddel.
For et godt vaskeresultat skal du også følge anvisningerne
på vaskemiddelemballagen.
Hvis du har yderligere spørgsmål, anbefaler vi, at du
kontakter vaskemiddelproducenternes rådgivningskontorer.
Tryk på åbningsanordningen "A" for at åbne beholderen til
opvaskemidlet.
- For at spare på strømmen slukker maskinen automatisk
under visse omstændigheder, når den IKKE er i brug i
længere tid.
AUTOMATISKE PROGRAMMER* : Visse
opvaskemaskinemodeller er udstyret med en særlig føler, der
kan måle tilsmudsningsgraden og indstille til den mest effektive
og økonomiske opvask. De automatiske programmers varighed
kan variere, hvis føleren griber ind.
Ændring af et program under udførelse
Hvis man har valgt et forkert program, er det muligt at ændre
det, hvis det lige er sat i gang. Når opvasken er sat i gang,
ændres opvaskecyklussen ved at slukke maskinen ved at
holde tasten ON/OFF/Reset nede. Maskinen tændes igen ved
at trykke på samme tast, og der vælges det nye program og de
nye tilvalgsfunktioner.
Tilføjelse af ekstra service
Tryk på tasten Start/Pause, åbn lågen og pas på den varme
damp, og sæt det ekstra service i maskinen. Tryk på tasten Start/
Pause. Opvasken fortsætter efter et længere bip.
Hvis der er indstillet til forsinket start, starter ikke
opvaskecyklussen efter endt nedtælling, men maskinen forbliver
i pause.
Ved at trykke på tasten Start/Pause for at sætte maskinen
på pause afbrydes programmet.
I denne fase kan programmet ikke ændres.
Utilsigtede afbrydelser
Hvis lågen åbnes under opvask, eller hvis der sker en
strømafbrydelse, afbrydes programmet. Det starter igen, hvor
det blev afbrudt, når lågen lukkes igen, eller når strømmen
vender tilbage.
* Findes kun på nogle modeller.
Put kun opvaskemiddel i den tørre beholder "B". Mængden
af ​​opvaskemiddel, der anvendes til forvask, skal placeres
direkte i opvaskemaskinen.
1. Se Programtabellen for korrekte dosering af opvaskemiddel.
I beholderen B er der et niveau, som angiver den maksimale
mængde af opvaskemiddel i flydende form eller i pulverform,
der kan bruges for hver cyklus.
2. Tør overskydende opvaskemiddel af kanterne til beholderen
og luk låget, så det klikker på plads.
3. Lukke låget på opvaskemiddelrummet ved at skubbe det
opad, indtil lukkemekanismen lukker korrekt fast.
Opvaskemiddelrummet åbnes automatisk, afhængigt af
programmet, på det rette tidspunkt.
Hvis der anvendes kombinerede opvaskemidler, anbefales
det at bruge funktionen TABS, der tilpasser vaskeprogrammet,
så der altid opnå det bedst mulige resultat for vask og tørring.
Anvend udelukkende opvaskemiddel til opvaskemaskiner.
ANVEND ALDRIG opvaskemiddel til opvask i hånden.
Overdreven brug af opvaskemiddel kan medføre skumrester
efter opvask.
Det anbefales kun at bruge tabletter i modeller med
tilvalgsfunktionen MULTITABLETTER.
Man opnår den bedste opvask og tørring ved brug af
opvaskemiddel i pulverform, flydende afspændingsmiddel
og salt.
55
DA
Programmer
DA
Programdataene er målt under laboratorieforhold i overensstemmelse med den europæiske standard EN 50242.
Afhængigt af de forskellige driftsbetingelser, kan programmernes varighed og data variere.
Programnummer og –type samt tilvalgsfunktioner varierer alt efter opvaskemaskinemodellen.
Tørring
Tilvalgsfunktioner
Varighed af
programmer
Vandforbrug
(l/cyklus)
Energiforbrug
(KWh/cyklus)
1. ECO
Ja
Forsinket start Halv fyldning
03:10’
11,0
1,04
2. Intensiv
Ja
Forsinket start Halv fyldning
02:30’
16,5
1,65
3. Normal
Ja
Forsinket start Halv fyldning
02:00’
16,0
1,30
4. Sixty
Nej
Forsinket start Halv fyldning
01:00
11,5
1,10
5. Skåne
Ja
Forsinket start Halv fyldning
01:30’
12,0
1,10
6. Express
Nej
Forsinket start
00:40’
9,0
0,90
7. Iblødsætning
Nej
Forsinket start Halv fyldning
00:10’
4,0
0,01
Program
Anvisninger for valg af programmer og dosering af ​​opvaskemiddel
1. ECO-vaskecyklussen er standardprogrammet, som oplysningerne på energimærkatet henviser til; denne cyklus er beregnet til
opvask af normalt snavset service, og det er det mest effektive program hvad angår energi- og vandforbrug for denne type opvask.
27 gr/ml + 6 gr/ml** – 1 Tab (**Mængde af vaskemiddel til forvask)
2. Meget snavsede gryder og tallerkener (må ikke anvendes til ømtålelige genstande). 30 gr/ml – 1 Tab
3. Almindeligt snavsede gryder og tallerkener. 27 gr/ml + 6 gr/ml** – 1 Tab
4. Almindelig daglig snavs i begrænset omfang. (Ideel til 4 kuverter) 25 gr/ml – 1 Tab
5. Program til service, der er mere ømtåleligt over for høje temperaturer. 30 gr/ml – 1 Tab
6. Hurtigt program, der kan anvendes til letsnavset service. (ideel til 2 kuverter) 25 gr/ml – 1 Tab
7. Indledende opvask mens der ventes på fuld opvaskemaskine ved næste måltid. Ingen opvaskemiddel
Forbrug ved standby: Forbrug ved left-on mode: 5,0 W - forbrug ved off mode: 0,5 W
56
Specialprogrammer og
tilvalgsfunktioner
Bemærk:
Man opnår det bedste resultat med programmerne "Sixty Express” ved at overholde det angivne antal kuverter.
For mindst muligt forbrug, bør man først starte opvaskemaskinen, når den er helt fyldt.
Note til testlaboratorierne: For oplysninger om betingelserne
for en EN-testsammenligning, rettes henvendelse til:
[email protected]
Halv fyldning
Hvis man kun har en smule opvask, kan man fylde
maskinen halvt op og spare på både vand, energi og
opvaskemiddel.
Vælg program ved hjælp af tasten HALV FYLDNING.
Kontrollampen tænder.
Hvis man trykker igen på tasten HALV FYLDNING, fravælges
tilvalgsfunktionen.
Det er muligt kun at bruge den halve mængde
opvaskemiddel.
Tilvalgsfunktioner*
TILVALGSFUNKTIONERNE kan kun indstilles, ændres
eller nulstilles efter at man har valgt programmet, og
inden man har trykket på tasten Start/Pause.
Det er kun muligt at vælge de tilvalgsfunktioner, der passer til
det valgte program. Hvis en tilvalgsfunktion ikke passer til det
valgte program, (se programtabellen), vil det tilsvarende symbol/
kontrollampen blinke hurtigt 3 gange.
Hvis der vælges en tilvalgsfunktion, der ikke passer med en
anden tilvalgsfunktion, der tidligere har været indstillet, vil
kontrollampen for den nye funktion blinke 3 gange, og slukke,
mens kontrollampen for den tidligere valgte tilvalgsfunktion
forbliver tændt.
For at fravælge et forkert valg af tilvalgsfunktion, skal man trykke
igen på den pågældende tast.
Forsinket start
Det er muligt at udskyde starten af det valgte
program med 3, 6 eller 9 timer.
1: Efter at have valgt det ønskede opvaskeprogram og evt.
tilvalgsfunktioner, skal man trykke på tasten FORSINKET
START. Kontrollampen tænder.
2: Vælg det ønskede starttidspunkt, og tryk efterfølgende på
tasten Forsinket start. Kontrollamperne for opvask (3 timer),
tørring (6 timer) og afslutning (9 timer) tænder efter hinanden.
Hvis man trykker igen på tasten Forsinket start, fravælges
tilvalgsfunktionen, og kontrollampen slukker.
3. Efter indstillingen og ved tryk på tasten Start/Pause starter
nedtællingen, den valgte forsinkelse blinker, og tasten Start/
Pause stopper med at blinke (lyser fast).
3. Når tiden løber ud, slukker kontrollampen for FORSINKET
START, og programmet starter.
Man kan ikke indstille til forsinket start, når en opvask
er sat i gang.
* Findes kun på nogle modeller.
57
DA
Afspændingsmiddel og salt
DA
Brug kun opvaskemidler, salt mm., der er beregnet til
opvaskemaskiner.
Brug ikke mad- eller industrisalt eller opvaskemidler til
opvask i hånden.
Følg anvisningerne på emballagen.
Hvis der anvendes multitabletter, er det ikke nødvendigt at
påfylde afspændingsmiddel. Det anbefales dog at tilføje salt,
især hvis vandet er middel til meget hårdt. (Følg anvisningerne
på emballagen).
Hvis der ikke påfyldes hverken salt eller
afspændingsmiddel, er det normalt, at lampen for
SALTMANGEL* og MANGEL PÅ AFSPÆNDINGSMIDDEL*
forbliver tændt.
Påfyldning af afspændingsmiddel
Afspændingsmiddel gør tørringen af opvasken nemmere, idet
vandet glider af overfladen uden at efterlade striber eller mærker.
Beholderen til afspændingsmiddel skal fyldes:
• Når lampen MANGEL PÅ AFSPÆNDINGSMIDDEL* tændes
på panelet, er der stadig en reserve af afspændingsmiddel
til 1-2 cyklusser.
MA X
1. Åbn beholderen “D” ved at trykke på og løfte tappen
på dækslet.
2. Påfyld forsigtigt afspændingsmiddel til det maksimale
påfyldningsmærke for at undgå at det flyder ud. Hvis det hældes
ved siden af, skal man straks tørre det op med en tør klud.
3. Luk dækslet til det klikker.
Fyld ALDRIG afspændingsmiddel direkte i bunden af
maskinen.
Dosering af afspændingsmiddel
Hvis resultatet af tørringen ikke er tilfredsstillende, kan
man regulere doseringen af afspændingsmiddel. Tænd
opvaskemaskinen ved at trykke på tasten ON/OFF, vent
nogle sekunder, og sluk opvaskemaskinen ved at trykke
på tasten ON/OFF. Tryk på tasten Start/Pause 3 gange, og
tænd opvaskemaskinen ved at trykke på tasten ON/OFF for
at opnå adgang til indstillingsmenuen. Kontrollampen for
afspændingsmiddel tænder (indstillet på fabriksniveau).
Justér doseringsniveauet for afspændingsmidlet ved at
dreje PROGRAMVÆLGEREN. Hvert program svarer til et
afspændingsmiddelniveau (0 til 4 Max.).
Tryk på tasten ON/OFF for at gemme den indstillede
justering.
Afspændingsmiddelniveauet kan indstilles til NUL (ØKO), i
hvilket tilfælde der ikke vil blive doseret afspændingsmiddel,
og kontrollampen for manglende afspændingsmiddel tændes
ikke, hvis der ikke er mere afspændingsmiddel.
• Hvis der på servicet efterlades striber, skal man indstille til
et lavere tal (1-2).
• Hvis der er vanddråber eller kalkpletter på servicet, skal tallet
være højere (3-4).
Indstilling af vandets hårdhed
Opvaskemaskinen er udstyret med et blødgøringsanlæg, som
bruger et specielt salt til opvaskemaskiner, så kalkindholdet i
vandet mindskes.
På denne opvaskemaskine er det muligt at foretage en indstilling,
der mindsker forureningen og optimerer opvaskeresultatet alt
efter vandets hårdhed. Oplysninger om vandets hårdhed fås
hos det lokale vandværk.
- Tænd opvaskemaskinen ved at trykke på tasten ON/OFF,
vent nogle sekunder, og sluk opvaskemaskinen ved at trykke
på tasten ON/OFF. Hold tasten Start/Pause nede i mindst 3
sekunder, og tænd opvaskemaskinen ved at trykke på tasten
ON/OFF for at opnå adgang til indstillingsmenuen. Kontrollampen
for salt tænder.
- Drej PROGRAMVÆLGEREN for at vælge det ønskede niveau
(1 til 5* Max.)
(Blødgøringsanlægget er indstillet på mellemniveau.)
Tryk på tasten ON/OFF for at gemme den indstillede
justering.
Hvis der bruges multitabletter, skal man alligevel fylde
saltbeholderen.
Tabel over vandets hårdhed
niveau
°dH
°fH
mmol/l
1
0-6
0 - 10
0-1
2 6 - 11
11 - 20
1,1 - 2
3 12 - 17 21 - 30
2,1 - 3
4 17 - 34 31 - 60
3,1 - 6
6,1 - 9
5* 34 - 50 61 - 90
Mellem 0°f og 10°f anbefales det ikke at bruge salt.
* med indstillingen 5 kan varigheden blive længere.
** med 1 opvask om dagen
(°dH = hårdhed i tyske grader - °fH = hårdhed i franske grader
- mmol/l = millimol/liter)
Påfyldning af salt
For at opnå et godt resultat skal man huske at kontrollere, at
saltbeholderen aldrig er tom.
Salt fjerner kalk fra vandet, så det ikke aflejres på opvasken.
Saltbeholderen sidder i bunden af opvaskemaskinen (se
Beskrivelse) og skal fyldes:
• når lampen for SALTMANGEL* tænder.
1. Træk den nederste kurv ud og løsn låget
til beholderen ved at dreje det venstre om.
2. Kun ved første brug: Fyld beholderen
med vand til kanten.
3. Brug den medfølgende tragt * (se
figuren), og fyld beholderen med salt til
kanten (ca. 1 kg). Det er normalt, at lidt af
vandet løber ved siden af.
4. Tag tragten* ud og fjern rester af salt ved at skylle dækslet
under løbende vand, inden det sættes på igen. Hold den med
hovedet nedad og lad vandet løbe igennem de fire revner på
den nederste del af dækslet. (prop med grøn flydeanordning*)
Det anbefales at rengøre dækslet hver gang der påfyldes salt.
Skru dækslet godt fast, så der ikke kommer opvaskemiddel
ind i beholderen under opvask (det kan beskadige
blødgøringsanlægget).
Fyld for så vidt muligt salt på, inden en opvask sættes i gang,
så eventuelt spildt salt fra saltbeholderen fjernes.
* Findes kun på nogle modeller.
58
Gennemsnitlig
autonomi** for
saltbeholder
måneder
7 måneder
5 måneder
3 måneder
2 måneder
2-3 uger
Vedligeholdelse
Frakobling af vand og el
• Luk for vandhanen efter hver opvask for at undgå risiko for
vandspild.
• Træk stikket ud af stikkontakten, når opvaskemaskinen skal
rengøres eller repareres.
Rengøring af opvaskemaskinen
• Den udvendige overflade og betjeningspanelet kan
rengøres med en klud opblødt i blødt vand. Undgå brug af
opløsningsmidler eller slibende rengøringsmidler.
• Det indvendige af maskinen kan rengøres for evt. mærker
med en klud opblødt i vand og en smule eddike.
Rengør filtrene
Filterenheden består af tre filtre, der rengør vandet for madrester
og recirkulerer det. For at opnå et godt resultat skal filtrene
rengøres.
Rengør jævnligt filtrene.
Opvaskemaskinen må ikke bruges uden filtre eller løst filter.
• Efter et par vask skal man kontrollere filterenheden. Hvis der
er behov for det, skal man rense den under rindende vand med
en ikke-metallisk børste. Benyt følgende fremgangsmåde:
1. Drej det cylinderformede filter C mod uret, og tag det ud
(fig. 1).
2. Tag filterskålen B ud, idet der presses let på sideklapperne
(Fig. 2).
Undgå dårlig lugt
• Lad altid lågen stå på klem for at undgå fugtdannelse.
• Rengør jævnligt gummilisterne i siden af lågen og beholderne
til opvaskemidler med en fugtet svamp. På denne måde får
man fjernet evt. madrester, der er årsag til dårlig lugt.
3. Tag filterpladen i rustfri stål A ud. (fig. 3).
4. Kontrollér afløbet og fjern eventuelle madrester. FJERN
ALDRIG beskyttelsesanordningen fra pumpen (den sorte
enhed) (fig.4).
Rengør spulearmene
Det kan hænde, at madrester sætter sig fast på spulearmene,
og tilstopper de huller, hvor vandet kommer ud. Kontrollér dem
derfor regelmæssigt og rengør dem med en ikke-metallisk
børste.
De to spulearme kan begge tages ud.
For at afmontere den øverste
spulearm skal man løsne den ved
at dreje plastikringen venstre om.
Den øverste spulearm installeres
igen med den side, der har flest
huller, vendende opad.
Den nederste spulearm afmonteres
ved at trykke på de to klapper i
siden og hive dem opad.
Efter rengøring af filtrene skal man genmontere filterenheden
og anbringe den korrekt i dens holder. Det er afgørende for
opvaskemaskinens funktion.
Hvis man er ude at rejse i længere tid
Rengøring af vandindtagningsfilteret*
Hvis vandslangerne er nye, eller ikke har været brugt i lang tid,
skal man lade vandet løbe, indtil det bliver helt klart og uden
urenheder, før tilslutningen udføres. I modsat tilfælde kan man
risikere, at vandindgangen tilstoppes og maskinen beskadiges.
• Frakobl strømtilslutningerne, og luk for vandet.
• Efterlad lågen på klem.
• Når du kommer hjem igen, skal du lade opvaskemaskinen
kører i tom tilstand.
Rengør jævnligt vandindtagningsfiltret ved hanens udløb.
- Luk vandhanen.
- Skru vandtilførselsslangen af, tag filtret ud og rengør forsigtigt
filtret under rindende vand.
- Sæt filtret i igen, og skru slangen fast.
* Findes kun på nogle modeller.
59
DA
Fejl og afhjælpning
DA
Hvis opvaskemaskinen ikke fungerer korrekt, skal man altid først kontrollere følgende punkter, inden man henvender til
Servicecentret.
Fejl:
Mulig årsag / Løsning:
Opvaskemaskinen starter ikke eller
reagerer ikke på kommandoerne.
• S
luk for maskinen på ON/OFF-tasten, tænd igen efter cirka et minut og
genindstil programmet.
• Stikket sidder ikke korrekt i stikkontakten.
• Lågen til opvaskemaskinen er ikke ordentligt lukket.
Lågen lukker ikke.
• L
åsemekanismen er ikke i indgreb. Skub på lågen, indtil der høres et
"klik".
Opvaskemaskinen tømmer ikke
vand ud.
•
•
•
•
Opvaskemaskinen støjer.
• Opvasken støder mod hinanden og mod spulearmene.
• D er er for meget skum: Opvaskemidlet er ikke doseret korrekt eller er
ikke egnet til maskinopvask. (se Start og brug).
Der er kalkrester eller hvide
belægninger på opvask og
glas.
• D
er mangler salt, eller mængden af salt er ikke afstemt i henhold til
vandets hårdhed (se Afspændingsmiddel og salt).
• Låget til saltbeholderen er ikke lukket ordentligt.
• Der mangler afspændingsmiddel, eller doseringen er utilstrækkelig.
Der er blålige streger eller
afmærkninger på opvask og
glas.
• Der er fyldt for meget afspændingsmiddel i.
Opvasken er ikke tør.
• Der er valgt et program uden tørring.
• Der mangler afspændingsmiddel, eller doseringen er utilstrækkelig (se
Afspændingsmiddel og salt).
• Doseringen af afspændingsmiddel er forkert.
• Opvasken kan ikke tåle opvask i maskine.
Opvasken bliver ikke ordentlig
ren.
•
•
•
•
•
Opvaskemaskinen tager ikke
vand ind - Alarm for lukket
hane.
(Kontrollamperne for tørring og
afslutning blinker hurtigt).
•
•
•
•
* Findes kun på nogle modeller.
60
Programmet er ikke færdigt.
Afløbsslangen er bøjet (se Installation).
Afløbet er tilstoppet.
Filteret er tilstoppet med madrester.
Kurvene er overfyldt (se Fyldning af kurve).
Opvasken er ikke placeret ordentligt.
Spulearmene kan ikke dreje frit.
Opvaskeprogrammet er for mildt (se Programmer).
D er er for meget skum: Opvaskemidlet er ikke doseret korrekt eller er
ikke egnet til maskinopvask. (se Start og brug).
• Låget på afspændingsmiddelbeholderen er ikke lukket korrekt.
• Filteret er snavset eller tilstoppet (se Vedligeholdelse).
• Der mangler salt (se Afspændingsmiddel og salt).
Der mangler vand i vandforsyningen.
Slangen til vandtilførsel er bøjet (se Installation).
Åbn hanen. Opvaskemaskinen starter efter få minutter.
M askinen er blokeret, fordi årsagen til lydsignalet ikke blev udbedret*.
(*Findes kun på nogle modeller.)
Sluk maskinen ved at trykke på tasten ON/OFF, åbn vandhanen, og tryk
på samme tast efter 20 sekunder. Omprogrammér maskinen og genstart.
Käyttöohjeet
ASTIANPESUKONE
FI
Suomi, 61
Yhteenveto
Tuoteseloste, 62
Varotoimet, suosituksia ja Huoltoapu, 63-64
Yleinen turvallisuus
Hävittäminen
Säästä rahaa ja kunnioita luontoa
Huoltoapu
Asennus, 65-66
Sijoittaminen ja vaaitus
Vesi- ja sähköliitännät
Tekniset tiedot
Varoituksia ensipesuun
Laitteen kuvaus, 67
Kokonaiskuva
Ohjauspaneeli
DFP 27B1
Korien täyttäminen, 68-69
Alempi kori
Ruokailuvälinekori
Ylempi kori
Ruokailuvälinealusta
Yläkorin säätö
Käynnistys ja käyttö, 70
Astianpesukoneen käynnistys
Pesuaineen laittaminen
Ohjelmat, 71
Ohjelmataulukko
Erityisohjelmat ja lisätoiminnot, 72
Huuhtelukirkaste ja elvytyssuola, 73
Huuhtelukirkasteen lisääminen
Elvytyssuolan laittaminen
Huolto ja hoito, 74
Veden ja sähkövirran pois sulkeminen
Astianpesukoneen puhdistaminen
Ikävien hajujen välttämiseksi
Suihkuvarsien puhdistaminen
Syöttöveden suodattimen puhdistus
Suodattimien puhdistaminen
Jos olet poissa pitkän aikaa
Häiriöt ja korjaustoimet, 75
Tuoteseloste
FI
Tuoteseloste
Merkki
INDESIT
Toimittajan mallin tunniste
DFP 27B1
Nimelliskapasiteetti vakioasetuksissa (1)
13
Energiatehokkuusluokka asteikolla A+++:sta (vähän kuluttava) D:hen (paljon kuluttava)
A+
Vuotuinen energiankulutus kWh (2)
295.0
Vakiopesukerran energiankulutus kWh:ina
1,04
Energiankulutus off-tilassa watteina
0.5
Energiankulutus päälle jätettynä watteina
5.0
Vuotuinen vedenkulutus litroina (3)
3080.0
Kuivausteholuokka asteikolla G:stä (minimiteho) A:han (maksimiteho)
A
Vakiopesukerran ohjelma-aika minuutteina
190’
Päälle jätetty -tilan kesto minuutteina
10
Melu dB(A) re 1 pW
49
Upotettava malli
Ei
Huomaa
1) Tarran ja selosteen tiedot koskevat vakiopesukertaa. Tämä ohjelma soveltuu normaalilikaisten astioiden pesuun.
Ohjelma on erittäin tehokas energian- ja vedenkulutuksen suhteen. Vakiopesukerta vastaa Eco-jaksoa.
2) Perustuu 280 peruspesukertaan kylmävesiliitännällä ja pientehotiloihin. Todellinen energiankulutus riippuu laitteen
käyttötavoista.
3) Perustuu 280 vakiopesukertaan. Todellinen vedenkulutus riippuu laitteen käyttötavoista.
62
Varotoimet, suosituksia
ja Huoltoapu
Laite on suunniteltu ja valmistettu kansainvälisten
turvallisuusmääräysten mukaisesti. Nämä
varoitukset toimitetaan turvallisuussyistä ja ne on
luettava huolellisesti.
On tärkeää säilyttää tämä ohjekirja, jotta sitä
voidaan tutkia tarvittaessa. Myynnin, luovutuksen
tai muuton yhteydessä varmista, että se pysyy
yhdessä laitteen kanssa.
Lue ohjeet huolellisesti: niissä on tärkeitä tietoja
asennuksesta, käytöstä ja turvallisuudesta.
Tämä laite on suunniteltu kotikäyttöön tai vastaaviin
sovelluksiin kuten esimerkiksi:
- henkilöstön keittiökäyttöön tarkoitettuihin
tiloihin kaupoissa, toimistoissa ja muissa
työympäristöissä;
- maatilamajoitukseen;
- asiakkaiden käyttöön hotellissa, motellissa ja
muissa vuokrattavissa asuntotiloissa;
- aamiaismajoitukseen.
Yleinen turvallisuus
• Tätä kodinkonetta eivät saa käyttää henkilöt
(lapset mukaan lukien), joiden fyysiset, henkiset
tai aistien toiminnot ovat puutteelliset tai joilla
ei ole riittävää kokemusta tai tarpeellisia tietoja,
ellei heitä valvo ja opasta henkilö, joka on
vastuussa heidän turvallisuudesta.
• Aikuisen henkilön on valvottava, etteivät lapset
leiki kodinkoneella.
• Laite on suunniteltu ei-ammattimaiseen käyttöön
asuinhuoneistossa.
• Laitetta on käytettävä astioiden pesuun
kotitalouksissa ja sitä saavat käyttää ainoastaan
aikuiset henkilöt tässä kirjasessa olevien
ohjeiden mukaisesti.
• Laitetta ei saa asentaa ulos edes suojattuun
tilaan, koska on erittäin vaarallista jättää se
alttiiksi sateelle ja ukkoselle.
• Älä kosketa astianpesukonetta paljain jaloin.
• Älä irrota pistoketta sähköpistorasiasta johdosta
vetämällä vaan ota kiinni pistokkeesta.
• On ehdottomasti suljettava vesihana ja
irrotettava sähköpistoke ennen puhdistus- ja
huoltotoimenpiteiden suorittamista.
• Vian tapauksessa älä missään tapauksessa
yritä avata pesukoneen sisäosia korjauksen
suorittamiseksi.
• Älä nojaa tai istu avoimelle luukulle: laite voi
kaatua.
• Luukkua ei saa säilyttää aukinaisessa
asennossa, koska siihen voidaan vahingossa
kompastua.
• Säilytä pesu- ja huuhtelukirkasteet lasten
ulottumattomissa.
• Pakkaukset eivät ole lasten leluja.
Hävittäminen
• Pakkausmateriaalien hävittäminen: noudata
paikallisia määräyksiä, siten pakkausmateriaalit
voidaan käyttää uudelleen.
• S ä h k ö is t e n ja e le k t ro n is t e n la it t ei d e n
muodostamia jätteitä käsittelevä Euroopan
direktiivi (WEEE) 2012/19/EU määrää, että
hävitettäviä kodinkoneita ei saa laittaa tavallisten
kaupunkijätteiden sekaan. Hävitettävät laitteet
on kerättävä erikseen, jotta optimoidaan
materiaalien kierrätys ja estetään mahdolliset
vahingot terveydelle ja ympäristölle. Ruudutettu
roskakoritunnus on liitetty kaikkiin tuotteisiin
muistuttamaan velvollisuudesta lajitella jätteet.
Kodinkoneiden asianmukaista hävittämistä
koskevien lisätietojen saamiseksi haltijat
voivat kääntyä paikallisen julkisen palvelun tai
jälleenmyyjien puoleen.
Säästä rahaa ja kunnioita luontoa
Säästä vettä ja energiaa
• Käynnistä astianpesukone ainoastaan täyteen
lastattuna. Odotettaessa sen täyttymistä,
voit estää ikävien hajujen muodostumisen
liotusjaksolla (katso Ohjelmat).
• Valitse ohjelma pestävien astioiden
tyypin ja likaisuuden mukaan noudattaen
ohjelmataulukon suosituksia:
- käytä normaalilikaisille astioille Eco-ohjelmaa,
joka takaa alhaisen energian ja veden
kulutuksen.
- jos laite ei ole täysi, käytä puolitäyttöä* (katso
Käynnistys ja käyttö).
• Jos sopimuksesi sähkölaitoksen kanssa sisältää
halvemman hinnan tiettyinä kellonaikoina,
suorita pesut alhaisen hinnan aikoina.
Lisätoiminto viivästetty käynnistys * (katso
Käynnistys ja käyttö) voi helpottaa pesujen
suorittamista kyseisinä aikoina.
63
FI
FI
Pesuaineet ilman fosfaatteja, ilman klooria
sekä entsyymien kanssa
• Suositellaan lämpimästi käyttämään pesuaineita,
jotka eivät sisällä fosfaatteja eikä klooria ja jotka
siten täyttävät paremmin ympäristövaatimukset.
• Entsyymit kehittävät erityisen tehokkaan
vaikutuksen jo 50°C:en lämpötiloissa ja
siten entsyymejä sisältävät pesuaineet
mahdollistavat pesun alhaisilla lämpötiloilla
kuitenkin aikaansaaden saman pesutuloksen
kuin saataisiin 65°C:ssa.
• Annostele pesuaine valmistajan ohjeiden, veden
kovuuden, astioiden määrän ja likaisuuden
mukaan, jotta voidaan välttää pesuaineen
liikakäyttö. Vaikka pesuaineet ovat biohajoavia,
ne sisältävät aineita, jotka muuttavat luonnon
tasapainoa.
Huoltoapu
Ennen huoltoapuun soittamista:
• Tarkista, voidaanko häiriö poistaa omin voimin (katso
Häiriöt ja korjaustoimet).
• Käynnistä ohjelma uudelleen tarkistaaksesi, onko
ongelma jo ratkennut.
• Mikäli häiriö ei ole korjaantunut, ota yhtyettä valtuutettuun
tekniseen huoltoliikkeeseen.
Älä koskaan käytä valtuuttamattomia teknikoita.
Ilmoita:
• häiriön tyyppi;
• koneen malli (Mod.);
• sarjanumero (S/N).
Nämä tiedot löytyvät laitteessa olevasta arvokilvestä
(katso Laitteen kuvaus).
* Olemassa vain tietyissä malleissa.
64
Asennus
Muuton yhteydessä pidä laite pystyasennossa, tarvittaessa
kallista sitä takalaitaa kohden.
Sijoittaminen ja vaaitus
1. Poista laite pakkauksesta ja tarkista, ettei se ole vahingoittunut
kuljetuksen aikana. Jos siinä on havaittavissa vaurioita, älä liitä
sitä ja ota yhteys jälleenmyyjään.
Veden poistoletkun liittäminen
Liitä poistoletku taittamatta sitä veden viemäriputkistoon, jonka
halkaisija on vähintään 4 cm.
Poistoletku on asetettava 40-80 cm:n korkeudelle lattiasta tai
astianpesukoneen asetustasosta (A).
2. Sijoita astianpesukone siten, että sen sivulaidat tai takalaita
koskettavat viereisiä huonekaluja tai seinää. Laite voidaan myös
upottaa jatkuvan työtason alle* (katso asennusohjelappua).
3. Asenna laite tasaiselle ja kovalle lattialle. Tasoita
epätasaisuudet ruuvaten etutukijalkoja auki tai kiinni, kunnes
laite on vaakatasossa. Huolellinen vaaitus antaa vakautta sekä
estää tärinää, äänekkyyttä ja siirtymistä.
4 * . Taemman tukijalan säätämiseksi käsittele punaista,
astianpesukoneen alla etukeskiosassa sijaitsevaa, kuusikulmaista
holkkia kuusiokoloavaimella (8mm) kiertäen myötäpäivään
korkeuden lisäämiseksi ja vastapäivään sen vähentämiseksi.
Ennen poistoletkun liittämistä lavuaarin juoksuputkeen poista
muovitulppa (B).
(katso ohjelappua, joka on asiakirjojen liitteenä)
Sen takaamiseksi, että ei tapahdu vuotoja, astianpesukone:
- on varustettu järjestelmällä, joka keskeyttää veden tulon
sisäisten vuotojen tai häiriön tapauksessa.
Jotkut mallit on varustettu ylimääräisellä turvalaitteella,
New Acqua Stop * , joka estää vuodot myös syöttöletkun
rikkoutumisen tapauksessa.
Vesi- ja sähköliitännät
Sähkö- ja vesilaitteistojen sopeuttaminen asennusta varten
on annettava tehtäväksi ainoastaan ammattitaitoiselle
henkilöstölle.
Astianpesukonetta ei saa asettaa letkujen tai sähköjohtojen
päälle.
Laite on liitettävä veden syöttöverkostoon uusia letkuja
käyttäen.
Älä käytä vanhoja letkuja.
Veden syöttöletkut ja poistoletkut sekä sähkön syöttöjohto voidaan suunnata oikealle tai vasemmalle parhaan mahdollisen
asennuksen suorittamiseksi.
Veden syöttöletkun liittäminen.
• Kylmävesiliitäntä: ruuvaa syöttöletku hanaan, jonka liitinosa
on ¾ putkikierteitetty; ennen liittämistä anna veden juosta,
kunnes se on kirkasta, jotta mahdolliset epäpuhtaudet eivät
tuki laitetta.
• Lämminvesiliitäntä: mikäli on kyseessä keskitetty
lämmitysjärjestelmä lämpöpattereilla, astianpesukone
voidaan liittää lämminvesiverkkoon, kunhan veden lämpötila
on enintään 60°C.
Ruuvaa letku hanaan kuten kuvattu kylmän veden liitännässä.
Jos syöttöletkun pituus ei riitä, käänny erikoisliikkeen tai
valtuutetun teknikon puoleen (katso Huoltoapu).
Vedenpaineen on sisällyttävä arvoihin, jotka kuvataan
Teknisten tietojen taulukossa (katso viereen).
Ole varovainen, ettei letku taitu tai joudu puristuksiin.
Ylivuotosuoja.
VAROITUS: VAARALLINEN JÄNNITE!
Veden syöttöletkua ei saa missään tapauksessa leikata, koska
se sisältää jännitteen alaisia osia.
Sähköliitäntä
Ennen pistokkeen työntämistä pistorasiaan varmista, että:
• pistorasia on maadoitettu ja että se on lain vaatimusten
mukainen;
• pistorasia kestää koneen tehon enimmäiskuormituksen, joka
osoitetaan luukun kehyksessä sijaitsevassa teknisten tietojen
arvokilvessä
(katso kappaletta Astianpesukoneen kuvaus);
• syöttöjännite on luukun kehyksessä sijaitsevassa arvokilvessä
osoitettujen arvojen rajoissa;
• pistorasia on yhteensopiva laitteen pistokkeen kanssa.
Päinvastaisessa tapauksessa pyydä, että valtuutettu teknikko
vaihtaa pistokkeen (katso Huoltoapu); älä käytä jatkojohtoja
tai haaroitusrasioita.
Laitteen asennuksen jälkeenkin sähköjohdon ja
verkkopistorasian on sijaittava siten, että ne voidaan saavuttaa
helposti.
Johtoa ei saa taittaa eikä se ei saa joutua puristuksiin.
Mikäli sähkönsyöttöjohto on vahingoittunut, se on
vaihdatettava välittömästi valmistuttajalla tai valtuutetulla
huoltoliikkeellä, jotta voidaan välttää kaikki mahdolliset riskit.
(Katso Huoltoapu)
65
FI
FI
Valmistaja kieltäytyy kaikesta vastuusta, mikäli näitä
määräyksiä ei noudateta.
Kone on varustettu äänimerkeillä/äänillä (pesukoneen mallin
mukaan), jotka ilmoittavat tapahtuneen käskyn: käynnistys,
jakson loppu, ym..
Höyrynsuojalista*
Ohjauspaneelissa/näytöllä olevat tunnukset/merkkivalot/
ledit voivat vaihtaa väriä, vilkkua tai palaa kiinteänä.
(astianpesukoneen mallin mukaan).
Sen jälkeen kun astianpesukone on upotettu paikalleen, avaa
luukku ja liimaa läpinäkyvä tarraliuska puisen tason alle sen
suojaamiseksi mahdolliselta veden tiivistymiseltä.
Varoituksia ensipesuun
Asennuksen jälkeen poista koreissa olevat pehmustepalat ja
yläkorin varmistuskuminauhat (mikäli olemassa).
Juuri ennen ensimmäistä pesua, täytä suolasäiliö kokonaan
vedellä ja vasta sen jälkeen lisää noin 1 kg suolaa (katso
kappaletta Huuhtelukirkaste ja elvytyssuola): on normaalia,
että vesi läikkyy yli. Valitse veden kovuusaste (katso kappaletta
Huuhtelukirkaste ja elvytyssuola). Suolan lisäämisen jälkeen
SUOLAN PUUTTUMISEN* merkkivalo sammuu.
Suolasäiliön täyttämättä jättäminen voi vahingoittaa veden
pehmennintä ja lämmittävää elementtiä.
Näytöllä * näytetään hyödyllisiä tietoja, jotka koskevat
asetettua jaksoa, pesun/kuivauksen vaihetta, jäljellä olevaa
aikaa, lämpötilaa, ym... ym...
Tekniset tiedot
Mitat
Täyttömäärä
Leveys, cm: 60
Korkeus, cm: 85
Syvyys, cm: 60
13 hengen perusastiasto
Syöttöveden paine
0,05 - 1MPa (0,5 - 10 bar)
7,25 – 145 psi
Syöttöjännite
katso arvokilpi
Kokonaisottoteho
katso arvokilpi
Sulake
katso arvokilpi
Tämä astianpesukone
noudattaa seuraavia Euroopan
yhteisön direktiivejä:
-2006/95/EY (Pienjännite)
-2004/108/EY
(Sähkömagneettinen
yhteensopivuus)
-2009/125/EY (Yhteisön asetus
1016/2010) (Ecodesign)
-97/17/EY (Tuotemerkintä)
-2012/19/EU (WEEE)
* Olemassa vain tietyissä malleissa.
66
Laitteen kuvaus
Kokonaiskuva
FI
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Yläkori
Ylempi suihkuvarsi
Kääntyvät väliseinämät
Korin korkeuden säädin
Alakori
Alempi suihkuvarsi
Pesusuodatin
Suolasäiliö
Pesuainelokerot, huuhtelukirkastesäiliö ja
Active Oxigen - laite*
Arvokilpi
Ohjauspaneeli***
Ohjauspaneeli
Näppäin ja merkkivalo Puolitäyttö
Näppäin ja merkkivalo
Viivästetty käynnistys
Ohjelman valintanappula
Näppäin On-Off/Reset
Näppäin ja merkkivalo
Start/Tauko
Pesun ja viivästetyn käynnistyksen 3h merkkivalo.
Kuivauksen ja viivästetyn käynnistyksen 6h merkkivalo.
Suolan puuttumisen
merkkivalo
Ohjelman lopun ja viivästetyn käynnistyksen 9h merkkivalo.
Huuhtelukirkasteen
puuttumisen merkkivalo
***Vain kalusteisiin kokonaan upotettavissa malleissa *Olemassa vain tietyissä malleissa.
Ohjelmien ja lisätoimintojen määrä ja tyyppi vaihtelevat astianpesukoneen mallin mukaan.
67
Korien täyttäminen
FI
Ehdotuksia
Ennen korien täyttämistä astiat on puhdistettava ruuan tähteistä
sekä lasit ja astiat on tyhjennettävä niihin jääneistä nesteistä.
Niitä ei tarvitse huuhdella juoksevan veden alla.
Aseta astiat siten, että ne pysyvät vakaasti paikallaan eivätkä
kaadu, aseta astioiden avautumispuoli alaspäin sekä kuperat
ja koverat osat kaltevaan asentoon siten, että sallitaan veden
saavuttaa kaikki pinnat ja valua pois.
Muista varoa, etteivät kannet, kahvat, pannut ja kulhot estä
suihkuvarsien liikettä. Aseta pienet esineet ruokailuvälinekoriin.
Muoviset astiat ja tarttumattomat pannut pyrkivät pidättämään
vesipisaroita enemmän ja siten niiden kuivausaste on alhaisempi
kuin keraamisten tai teräksisten astioiden.
Kevyet esineet (kuten muoviset säilytysastiat) on sijoitettava
mieluiten yläkoriin ja asetettava siten, että ne eivät pääse
liikkumaan.
Täyttämisen jälkeen on varmistettava, että suihkutinvarret
pyörivät vapaasti.
Alempi kori
Jotkut astianpesukonemallit on varustettu kallistuvilla lohkoilla*,
joita voidaan käyttää pystysuorassa asennossa lautasten
tukemiseen tai vaakasuorassa asennossa (laskettuina)
kattiloiden ja salaattikulhojen asettamiseksi kätevämmin.
Ruokailuvälinekori
Ruokailuvälinekori on varustettu yläritilöillä ruokailuvälineiden
asettelemiseksi helpommin. Se on asetettava ainoastaan alakorin etuosaan.
Alempaan koriin voidaan laittaa kattiloita, kansia, lautasia,
salaattikulhoja, ruokailuvälineitä, ym...
Lautaset ja isot kannet on asetettava mieluiten korin reunoille.
Veitset ja muut terävät esineet on asetettava
ruokailuvälinekoriin terävä osa alaspäin tai ne on sijoitettava
yläkorin käännetyille väliseinämille vaakatasoon.
Ylempi kori
Lastaa yläkoriin herkät ja kevyet astiat: lasit, kupit, pikkulautaset,
matalat salaattikulhot.
Suositellaan asettamaan erittäin likaiset astiat alakoriin, koska
tällä alueella vesisuihku on voimakkaampi ja sallii parempien
pesutulosten saavuttamisen.
*O
lemassa vain tietyissä malleissa, sekä lukumäärä että sijainti
voivat vaihdella.
68
Jotkut astianpesukonemallit on varustettu kallistuvilla
lohkoilla* , joita voidaan käyttää pystyasennossa pikku- tai
jälkiruokalautasten tukemiseen tai alennettuina kulhojen ja
säilytysastioiden asettamiseen.
Vaihtuva-asentoiset väliseinämät
Sivuväliseinämät voidaan sijoittaa kolmelle eri korkeudelle, jotta
optimoidaan astioiden asettelu korissa olevaan tilaan.
Jalalliset lasit voidaan asettaa vakaasti väliseinämille työntäen
lasin jalka asianmukaiseen aukkoon.
Yläkorin korkeutta voidaan säätää tarpeen mukaan: aseta se
yläasentoon, kun haluat sijoittaa alakoriin suurikokoisia astioita;
ala-asentoon hyödyntääksesi väliseinämien tai kallistuvien
lohkojen yläosaan antamaa tilaa.
Säädä yläkorin korkeus
Astioiden laittamisen helpottamiseksi on mahdollista säätää
yläkori ylempään tai alempaan asentoon.
Suositellaan säätämään ylemmän korin korkeus KORI
TYHJÄNÄ.
Älä KOSKAAN nosta tai laske koria vain yhdeltä puolelta.
Ruokailuvälinealusta*
Jotkut astianpesukonemallit on varustettu liukuvalla
ruokailuvälinealustalla, jota voidaan käyttää tarjoiluvälineiden
ja pienikokoisten kuppien asettamiseen. Parhaan pesutuloksen
takaamiseksi älä laita alustan alle isokokoisia astioita.
Ruokailuvälinealusta voidaan poistaa. (katso kuvaa)
Jos kori on varustettu toiminnolla Lift-Up* (katso kuvaa), nosta
koria tarttuen sen reunoilta ja siirrä sitä ylöspäin. Palataksesi
ala-asentoon paina vipuja (A) korin reunoilla ja ohjaa sen
laskeutumista alas.
Ei voida käyttää yläkoria yläasennossa, jos väliseinämät
on suljettu pystyasentoon.
Sopimattomat astiat
• Puiset ruokailuvälineet
• Koristellut herkät lasit, taidetuotteet ja antiikkiastiat. Niiden
koristelut eivät ole riittävän kestäviä.
• Synteettisestä materiaalista olevat osat, jotka eivät kestä
kuumaa.
• Kuparista tai tinasta valmistetut astiat.
• Astiat, joissa on likajäämiä tuhkasta, talista, voiteluöljystä tai
musteesta.
Lasin koristelut, alumiiniset tai hopeiset osat saattavat muuttaa
väriään ja haalistua pesun aikana. Myös jotkut lasityypit
(esimerkiksi kristallituotteet) voivat muuttua himmeiksi useiden
pesukertojen jälkeen.
Lasin ja astioiden vahingoittuminen
Syyt:
• Lasin tyyppi sekä lasin valmistusmenetelmä.
• Pesuaineen kemiallinen koostumus.
• Huuhteluohjelman veden lämpötila.
Suositus:
Ennen alustan lastaamista varmista, että tuet on kiinnitetty
kunnolla yläpuolella olevaan koriin. (katso kuvaa)
* Olemassa vain tietyissä malleissa.
• Käytä ainoastaan laseja ja posliinia, joiden valmistaja takaa
niiden kestävän pesukoneessa pesua.
• Käytä hellää astianpesuainetta
• Poista astiat ja ruokailuvälineet astianpesukoneesta
mahdollisimman nopeasti ohjelman loppumisen jälkeen.
69
FI
Käynnistys ja käyttö
FI
Astianpesukoneen käynnistys
1. Avaa vesihana.
2. Käynnistä kone ON-OFF-näppäintä painamalla.
3. Avaa luukku ja annostele pesuaine (katso Pesuaineen
annostelu).
4. Lastaa korit (katso Korien täyttäminen) ja sulje luukku.
5. Valitse ohjelma kääntämällä nappulaa OHJELMAN VALINTA:
aseta kohdakkain nappulassa oleva merkki ohjelman tunnuksen
kanssa. Näppäintä START/TAUKO vastaava merkkivalo syttyy.
6. Valitse pesun lisätoiminnot * (katso Lisätoiminnot ja
Erityisohjelmat).
7. Käynnistä painaen näppäintä START, merkkivalo lopettaa
vilkkumisen ja palaa kiinteänä. Pesun merkkivalon syttyminen
ilmoittaa ohjelman käynnistyneen.
8. Ohjelman lopuksi syttyy merkkivalo LOPPU (kiinteä valo).
Sammuta laite painaen näppäintä ON-OFF, sulje vesihana ja
irrota pistoke pistorasiasta.
9. Odota muutama minuutti ennen astioiden poistamista, ettet
polta itseäsi. Tyhjennä korit aloittaen alemmasta korista.
Pesuaineen laittaminen
Hyvä pesutulos riippuu myös pesuaineen oikeasta
annostelusta, liika pesuaine ei pese tehokkaammin
vaan saastuttaa ympäristöä.
Likaisuusasteen mukaan, annostelu voidaan sopeuttaa
yksittäiseen tapaukseen jauhemaisella tai nestemäisellä
pesuaineella.
Yleensä normaalilikaisille astioille käytä noin 35 grammaa
(jauhemaista pesuainetta) tai 35ml (nestemäistä pesuainetta).
Tabletteja käytettäessä riittää yksi.
Jos astiat ovat vain hieman likaisia tai ne on huuhdeltu
vedellä etukäteen, alenna huomattavasti käytettävää
pesuainemäärää.
Hyvän pesutuloksen saamiseksi noudata myös pesuaineen
valmistajan antamia ohjeita.
Jos haluat asiasta lisätietoja, suosittelemme kääntymään
pesuainevalmistajien tiedotuspisteiden puoleen.
Pesuainelokerikon avaamiseksi käsittele avauslaitetta “A”
- Sähköenergian kulutuksen vähentämiseksi tietyissä
olosuhteissa, kun konetta EI käytetä pitkään aikaan, se
sammuu automaattisesti.
AUTOMAATTISET OHJELMAT* :jotkut
astianpesukonemallit on varustettu erityisellä anturilla, joka osaa
arvioida likaisuusasteen sekä asettaa tehokkaimman ja
halvimman pesun. Automaattisten ohjelmien kesto voi vaihdella
anturin väliintulon vuoksi.
Käynnissä olevan ohjelman muuttaminen
Väärin valittu ohjelma voidaan muuttaa, jos se on juuri alkanut:
pesun käynnistyttyä pesujakson muuttamiseksi sammuta kone
painaen pitkään näppäintä ON/OFF/Reset ja käynnistä se
uudelleen samalla näppäimellä sekä valitse uudelleen ohjelma
ja halutut lisätoiminnot.
Astioiden lisääminen
Paina näppäintä Start/Tauko, avaa luukku varoen ulostulevaa
höyryä ja laita astiat koriin. Paina näppäintä Start/Tauko: jakso
käynnistyy uudelleen pitkän äänimerkin jälkeen.
Jos on asetettu viivästetty käynnistys, käänteisen ajanlaskun
lopuksi pesujakso ei käynnisty vaan jää Tauko-asentoon.
Painamalla näppäintä Start/Tauko koneen laittamiseksi
taukotilaan, keskeytetään ohjelma.
Tässä vaiheessa ei voida vaihtaa ohjelmaa.
Vahingossa tapahtuneet keskeytykset
Jos luukku avataan pesun aikana tai tapahtuu sähkökatkos,
ohjelma keskeytyy. Se jatkuu keskeytyskohdasta, kun luukku
suljetaan tai sähkövirta palautuu.
Laita pesuainetta ainoastaan kuivaan lokeroon “B”.
Esipesuun tarkoitettu pesuainemäärä on annosteltava
suoraan altaaseen.
1. Annostele pesuaine tutustuen Ohjelmataulukkoon, jotta
annostellaan oikea määrä pesuainetta.
Lokerossa B on olemassa tasomerkki, joka osoittaa jaksoa
varten annosteltavan nestemäisen tai jauhemaisen pesuaineen
enimmäismäärän.
2. Poista pesuainejäämät altaan laidoilta ja sulje kansi, kunnes
se napsahtaa kiinni.
3. Sulje pesuainelokerikon kansi työntäen sitä ylös, kunnes
sulkulaite napsahtaa kiinni.
Pesuainelokerikko avautuu automaattisesti ohjelman mukaisesti
oikealla hetkellä.
Jos käytetään yhdistelmäpesuaineita, suositellaan käyttämään
lisätoimintoa TABS, joka sopeuttaa pesuohjelman siten, että
saavutetaan aina paras pesu- ja kuivaustulos.
Käytä ainoastaan astianpesukoneille tarkoitettua
pesuainetta.
ÄLÄ KÄYTÄ käsinpesuun tarkoitettuja pesuaineita.
Pesuaineen liiallinen käyttö voi jättää vaahtojäämiä jakson
lopussa.
Tabletteja suositellaan käyttämään ainoastaan malleissa,
joissa on olemassa lisätoiminto MONITOIMITABLETIT.
* Olemassa vain tietyissä malleissa.
70
Parhaat pesu- ja kuivaustulokset saadaan käyttämällä
jauhemaista pesuainetta, nestemäistä kirkastusainetta ja
suolaa.
Ohjelmat
Ohjelman tiedot on mitattu laboratorio-olosuhteissa eurooppalaisen standardin EN 50242 mukaisesti.
Eri käyttöolosuhteista riippuen ohjelmien kesto ja tiedot saattavat vaihdella.
FI
Ohjelmien ja lisätoimintojen määrä ja tyyppi vaihtelevat astianpesukoneen mallin mukaan.
Kuivaus
Lisä-toiminnot
Ohjelmien
kesto
Veden kulutus
(l/jakso)
Energian
kulutus
(kWh/jakso)
1. Eco
Kyllä
Viivästetty käynnistys Puolitäyttö
03:10’
11,0
1,04
2. Tehokas
Kyllä
Viivästetty käynnistys Puolitäyttö
02:30’
16,5
1,65
3. Normaalipesu
Kyllä
Viivästetty käynnistys Puolitäyttö
02:00’
16,0
1,30
4. Sixty
Ei
Viivästetty käynnistys Puolitäyttö
01:00
11,5
1,10
5. Hellä
Kyllä
Viivästetty käynnistys Puolitäyttös
01:30’
12,0
1,10
6. Pikapesu
Ei
Viivästetty käynnistys
00:40’
9,0
0,90
7. Liotus
Ei
Viivästetty käynnistys Puolitäyttö
00:10’
4,0
0,01
Ohjelma
Ohjeita ohjelman valintaan ja pesuaineen annostelu
1. Pesujakso ECO on perusohjelma, johon energiamerkinnän tiedot viittaavat; kyseinen jakso soveltuu normaalilikaisten astioiden
pesuun ja se on tehokkain ohjelma energian ja veden kulutuksen suhteen kyseisen tyyppisille astioille.
27g/ml + 6 g/ml** – 1 tabletti (**Esipesun pesuainemäärä)
2. Erittäin likaiset astiat ja kattilat (älä käytä herkille astioille). 30 g/ml – 1 tabletti
3. Normaalilikaiset astiat ja kattilat. 27 g/ml + 6 g/ml** – 1 tabletti
4. Likainen päivittäinen rajoitetun astiamäärän kanssa (Sopiva 4 hengen astiastolle) 25 g/ml – 1 tabletti
5. Jakso herkille astioille, jotka eivät kestä korkeita lämpötiloja. 30 g/ml – 1 tabletti
6. Nopea jakso vähän likaisille astioille. (sopiva 2 hengen astiastolle) 25 g/ml – 1 tabletti
7. Alustava pesu lisätäyttöä odotettaessa seuraavan aterian yhteydessä. Ei pesuainetta
Valmiustilan kulutustiedot: Kulutus päälle jätettynä -tilassa: 5,0 W - kulutus pois päältä -tilassa: 0,5 W
71
Erityisohjelmat ja lisätoiminnot
FI
Huomaa:
ohjelmien ”Sixty - Pikapesu” parhaat pesu- ja kuivaustulokset
saadaan noudattaen annettuja astiamääriä.
Kuluttaaksesi vähemmän vettä käytä astianpesukonetta vain
täyteen lastattuna.
Huomautus testauslaitoksille: yksityiskohtaisten tietojen
saamiseksi vertailevan EN testin ehdoista, lähetä pyyntö
sähköpostiosoitteeseen:
[email protected]
Pesun lisätoiminnot*
LISÄTOIMINTOJA voidaan asettaa, muuttaa tai peruuttaa
ainoastaan sen jälkeen, kun on valittu pesuohjelma, ja
ennen kuin on painettu näppäintä Start/Tauko.
Voidaan valita ainoastaan valitun ohjelmatyypin kanssa
yhteensopivia lisätoimintoja. Jos lisätoiminto ei sovi yhteen
valitun ohjelman kanssa, (katso ohjelmataulukko) vastaava
tunnus vilkkuu nopeasti 3 kertaa.
Jos valitaan yhteen sopimaton lisätoiminto aiemmin valitun
lisätoiminnon kanssa, tämä vilkkuu 3 kertaa ja sammuu sitten,
kun taas viimeksi valittu asetus jää palamaan.
Väärin asetetun lisätoiminnon valinnan peruuttamiseksi paina
uudelleen vastaava näppäintä.
Viivästetty käynnistys
Ohjelman käynnistystä voidaan viivästää 3, 6 tai
9 tuntia:
1:Halutun pesuohjelman ja mahdollisten lisätoimintojen
valinnan jälkeen paina näppäintä VIIVÄSTETTY KÄYNNISTYS:
merkkivalo syttyy.
2: Valitse haluttu käynnistys painaen peräkkäin viivästetyn
käynnistyksen näppäintä, pesun (3 tuntia), kuivauksen (6
tuntia) ja lopun (9 tuntia) merkkivalot syttyvät peräkkäin.
Painamalla vielä kerran viivästetyn käynnistyksen näppäintä
peruutetaan lisätoiminto ja merkkivalo sammuu.
3. Tapahtuneen valinnan jälkeen painettaessa näppäintä
Start/Tauko käynnistyy käänteinen ajanlasku, viivästetty
käynnistys vilkkuu ja näppäin Start/Tauko lakkaa vilkkumasta
(kiinteä valo).
3. Asetetun ajan kuluttua umpeen VIIVÄSTETYN
KÄYNNISTYKSEN merkkivalo sammuu ja ohjelma käynnistyy.
Viivästettyä käynnistystä ei voida asettaa jakson
käynnistymisen jälkeen.
72
Puolitäyttö
Jos astioita on vähän, voidaan valita puolitäyttö ja
näin säästetään vettä, energiaa sekä pesuainetta.
Valitse ohjelma painaen näppäintä PUOLITÄYTTÖ ja
merkkivalo syttyy.
Näppäimen PUOLITÄYTTÖ painallus uudelleen peruuttaa
lisätoiminnon.
Voidaan puolittaa myös pesuainemäärä.
Huuhtelukirkaste ja suola
Käytä ainoastaan erityisiä konepesuaineita.
Älä käytä ruokasuolaa tai teollisuussuolaa tai käsipesuaineita.
Noudata pakkauksen ohjeita.
Jos käytetään monitoimituotteita, ei ole tarpeen lisätä
kirkastetta, mutta suositellaan lisäämään suolaa erityisesti,
jos vesi on kovaa tai erittäin kovaa. (Noudata pakkauksen
ohjeita).
Jos ei lisätä suolaa eikä huuhtelukirkastetta, on
normaalia, että SUOLAN PUUTTUMISEN* ja
HUUHTELUKIRKASTEEN PUUTTUMISEN* merkkivalot
pysyvät päällä.
Huuhtelukirkasteen lisääminen
Huuhtelukirkaste helpottaa astioiden kuivumista lisäten veden
luistavuutta astioiden pinnoilla siten, ettei niille jää juovia tai
läikkiä. Huuhtelukirkastesäiliö on täytettävä:
• kun paneelissa syttyy HUUHTELUKIRKASTEEN
PUUTTUMISEN * merkkivalo, huuhteluainetta on vielä
käytettävissä noin 1-2 jaksolle;
MA X
voidaan vähentää saastumista ja optimoida pesutulokset veden
kovuuden mukaan. Kovuustiedot ovat saatavilla paikalliselta
vesilaitokselta.
- Käynnistä astianpesukone näppäimellä ON/OFF, odota
muutama sekunti ja sammuta pesukone näppäimellä ON/OFF.
Pidä näppäin Start/Tauko painettuna vähintään 3 sekuntia;
käynnistä kone näppäimellä ON/OFF, siirrytään säätövalikkoon
ja suolan merkkivalo syttyy.
-Valitse OHJELMAN VALINTANAPPULALLA haluttu taso (välillä
1 - 5* Max.)
(Kalkinpoistaja on asetettu keskitasolle).
Paina ON/OFF-näppäintä asetetun säädön tallentamiseksi.
Jos käytetään monitoimitabletteja, täytä joka tapauksessa
suolasäiliö.
Veden kovuuden taulukko
taso
Keskimääräinen
täyttöväli**
suolasäiliölle
kuukautta
7 kuukautta
5 kuukautta
3 kuukautta
2 kuukautta
2-3 viikkoa
°dH
°fH
mmol/l
1
0-6
0 - 10
0-1
2 6 - 11
11 - 20
1,1 - 2
3 12 - 17 21 - 30
2,1 - 3
4 17 - 34 31 - 60
3,1 - 6
6,1 - 9
5* 34 - 50 61 - 90
Väillä 0°f - 10°f suositellaan, ettei käytetä suolaa.
* asetuksella 5 kestoaika voi pidentyä.
** 1 pesu päivässä
(°dH = saksalaisina kovuusasteina - °fH = ranskalaisina
kovuusasteina - mmol/l = millimoolia/litra)
1. Avaa säiliö “D” painamalla ja nostamalla kielekettä
kannessa;
2. Kaada kirkaste varovasti enimmäistäyttömäärän merkkiin
saakka täyttöaukosta välttäen sen ulosvalumista. Mikäli tapahtuu
näin, puhdista loiskeet välittömästi kuivalla rievulla.
3. Sulje kansi napsauttaen.
Älä KOSKAAN kaada huuhtelukirkastetta suoraan altaan
sisälle.
Säädä huuhtelukirkasteen annostelu
Jos et ole tyytyväinen kuivaustulokseen, on mahdollista säätää
huuhtelukirkasteen annostelua. Käynnistä astianpesukone
näppäimellä ON/OFF, odota muutama sekunti ja sammuta
pesukone näppäimellä ON/OFF. Paina näppäintä Start/Tauko
3 kertaa; käynnistä kone näppäimellä ON/OFF, siirrytään
säätövalikkoon ja huuhtelukirkasteen merkkivalo syttyy. (asetettu
tehdasasetusten tasolle)
Säädä huuhtelukirkasteen taso OHJELMAN
VALINTANAPPULALLA; jokaista ohjelmaa vastaa
huuhtelukirkasteen taso (välillä 0 - 4 Max.).
Paina ON/OFF-näppäintä asetetun säädön tallentamiseksi.
Huuhtelukirkasteen taso voidaan asettaa NOLLAAN (ECO) ja
kyseisessä tapauksessa huutelukirkastetta ei annostella eikä
huuhtelukirkasteen puuttumisen merkkivalo syty sen loppuessa.
• jos astioissa on havaittavissa juovia, aseta pienempiä
numeroita kohden (1-2).
• jos on havaittavissa vesipisaroita tai kalkkiläikkiä, aseta
isompia numeroita kohden (3-4).
Veden kovuuden asettaminen
Astianpesukone on varustettu vedenpehmentimellä, joka erityistä
astianpesukoneille tarkoitettua elvytyssuolaa käyttäen toimittaa
kalkitonta vettä astioiden pesuun.
Tässä astianpesukoneessa on säätömahdollisuus, jonka avulla
Elvytyssuolan laittaminen
Hyvän pesutuloksen varmistamiseksi tulee tarkistaa, että
suolasäiliö ei ole koskaan tyhjä.
Elvytyssuola poistaa veden kalkkipitoisuutta estäen siten
kalkkijäämien muodostumista astioihin.
Suolasäiliö sijaitsee astianpesukoneen alaosassa (katso Kuvaus)
ja se on täytettävä:
• kun ohjauspaneeliin syttyy SUOLAN PUUTTUMISEN *
merkkivalo;
1. Vedä alakori ulos ja ruuvaa säiliön korkki
irti kiertäen vastapäivään.
2. Vain ensikäyttöä varten: täytä säiliö
vedellä reunoja myöten.
3. Aseta paikalleen suppilo* (katso kuvaa)
ja täytä säiliö suolalla laitoja myöten (noin
1 kg); on normaalia, että vesi läikkyy
hieman yli.
4. Ota pois suppilo*, poista suolajäämät aukon suulta; huuhtele
korkki juoksevan veden alla ennen kuin se ruuvataan kiinni
asettaen sen pää alaspäin ja antaen veden virrata neljästä
raosta, jotka ovat tähden muodossa korkin alapuolella. (korkki
vihreän kellukkeen kanssa*)
Suositellaan, että tämä toimenpide suoritetaan jokaisen
suolan lisäyksen yhteydessä.
Sulje korkki hyvin, jotta säiliöön ei pääse pesuainetta pesun
aikana (se voisi vahingoittaa pysyvästi veden pehmennintä).
Kun on lisättävä suolaa, täytä säiliö juuri ennen pesujakson
suorittamista, jotta puhdistetaan heti suolasäiliöstä ulos tullut
suolaliuos.
* Olemassa vain tietyissä malleissa.
73
FI
Huolto ja hoito
FI
Veden ja sähkövirran pois sulkeminen
• Sulje vesihana jokaisen pesun jälkeen, jotta estetään
vuotovaarat.
• Irrota pistoke sähköpistorasiasta, kun kone puhdistetaan tai
suoritetaan huoltotoimenpiteitä.
Suodattimien puhdistaminen
Suodattava yksikkö muodostuu kolmesta suodattimesta, jotka
puhdistavat pesuveden ruuantähteistä laskien sen takaisin
kiertoon: hyvän pesutuloksen saamiseksi ne on puhdistettava.
Puhdista suodattimet säännöllisin väliajoin.
Astianpesukoneen puhdistaminen
Astianpesukonetta ei saa käyttää ilman suodattimia tai
suodatin irrallisena.
• Sisäallas voidaan puhdistaa mahdollisista tahroista liinalla,
joka on kostutettu vedellä ja pienellä etikkamäärällä.
• Muutaman pesukerran jälkeen tarkista suodattava yksikkö ja
tarpeen mukaan puhdista se huolellisesti juoksevan veden alla
ei-metallista harjaa käyttäen ja noudattaen alla kuvattuja ohjeita:
1. käännä vastapäivään sylinterimäistä suodatinta C ja poista
se (kuva 1).
2. Poista suodatinkuppi B painaen kevyesti sivusiivekkeitä
• Ulkopinta ja ohjauspaneeli voidaan puhdistaa pehmeällä
veteen kostutetulla liinalla. Älä käytä liuottimia tai hankaavia
pesuaineita.
Ikävien hajujen välttämiseksi
• Jätä luukku aina hieman avoimeksi, jotta kosteus haihtuu.
• Puhdista säännöllisesti luukun ja pesuainelokeroiden tiivisteet
kostealla sienellä. Siten voidaan välttää ruuantähteiden
kerääntymät, jotka aiheuttavat helposti ikävää hajua.
(kuva 2);
3. Irrota ruostumaton terästä oleva suodatinlautanen A. (kuva 3).
4. Tarkista allas ja poista mahdolliset ruokajäämät. ÄLÄ
KOSKAAN POISTA pesupumpun suojusta (väriltään musta
osa) (kuva4).
Suihkuvarsien puhdistaminen
Voi tapahtua, että ruuantähteet tarttuvat suihkutinvarsiin tukkien
reiät, josta vesi tulee ulos: ajoittain on hyvä tarkistaa ja puhdistaa
ne ei-metallisella harjalla.
Molemmat suihkuvarret ovat purettavissa.
Ylemmän suihkuvarren
irrottamiseksi on ruuvattava irti
muoviholkki kiertäen vastapäivään.
Ylempi suihkuvarsi on asennettava
takaisin siten, että ylöspäin osoittaa
puoli, jossa on enemmän reikiä.
Alempi suihkuvarsi irtoaa
painettaessa kielekkeitä, jotka
sijaitsevat laidoilla, ja vetäen sitä
ylöspäin.
Suodattimien puhdistuksen jälkeen asenna suodattava yksikkö
takaisin ja yhdistä se oikein sen istukkaan; tämä on erittäin
tärkeää astianpesukoneen hyvän toiminnan takaamiseksi.
Syöttöveden suodattimen puhdistus*
Mikäli vesiletkut ovat uusia tai ne ovat olleet pois käytöstä
pidemmän aikaa, ennen liitännän suorittamista anna veden
juosta letkujen läpi varmistaaksesi, että ne ovat puhtaat ja ettei
niissä ole tukoksia. Mikäli tätä varotointa ei suoriteta, on olemassa
vaara, että veden sisääntulokohta tukkiutuu vahingoittaen
astianpesukonetta.
Jos olet poissa pitkän aikaa
• Irrota sähköliitännät ja sulje vesihana.
• Jätä luukku puoliavoimeksi.
• Palattuasi suorita ensimmäinen pesu ilman astioita.
Puhdista hanan ulostulossa sijaitseva syöttöveden suodatin
säännöllisin väliajoin.
- Sulje vesihana.
- Ruuvaa auki veden syöttöletkun pää, poista suodatin ja
puhdista se hellävaraisesti juoksevan veden avulla.
- Laita suodatin takaisin ja ruuvaa letku kiinni.
* Olemassa vain tietyissä malleissa.
74
Häiriöt ja korjaustoimet
Mikäli laitteessa on havaittavissa toimintahäiriöitä, tarkista seuraavat kohdat ennen huoltoapuun soittamista.
FI
Häiriöt:
Mahdolliset syyt / Ratkaisu:
Astianpesukone ei käynnisty tai
vastaa ohjauskäskyihin
• Sammuta kone ON/OFF-näppäimellä, käynnistä se uudelleen noin minuutin kuluttua ja
aseta ohjelma uudelleen.
• Pistoketta ei ole työnnetty kunnolla sähköpistorasiaan.
• Astianpesukoneen luukku ei ole kunnolla kiinni.
Luukku ei sulkeudu
• Lukko on lauennut; työnnä luukkua voimakkaasti kunnes kuulet napsahduksen.
Astianpesukone ei poista vettä.
• Ohjelma ei ole vielä päättynyt.
• Veden poistoletku on taittunut (katso Asennus).
• Lavuaarin poistoaukko on tukkiutunut.
• Suodatin on tukkiutunut ruuantähteistä.
Astianpesukone on äänekäs.
• Astiat törmäilevät toisiinsa ja suihkuvarsiin.
• Liikaa vaahtoa: pesuainetta ei ole annosteltu oikein tai se ei sovellu konepesuun. (Katso
Käynnistys ja käyttö).
Astioihin ja laseihin on jäänyt
kalkkijäämiä tai ohut valkoinen
päällyskerros.
• Elvytyssuola puuttuu tai sen annostelu on riittämätön veden kovuuteen nähden (katso
Huuhtelukirkaste ja suola).
• Suolasäiliön korkkia ei ole suljettu kunnolla.
• Huuhtelukirkaste on loppunut tai annostelu on riittämätön.
Astioissa ja laseissa on sinertäviä
juovia tai läikkiä.
• Huuhtelukirkasteen annostelu on liiallista.
Astiat eivät ole kuivia.
On valittu ohjelma ilman kuivausta.
• Huuhtelukirkaste on loppunut tai annostelu on riittämätöntä (katso Huuhtelukirkaste ja
suola.
• Huuhtelukirkasteen säätö on sopimaton.
• Astiat ovat tarttumattomasta materiaalista tai muovista.
Astiat eivät ole puhtaita.
• Korit ovat liian täynnä (katso Korien täyttäminen).
• Astiat on aseteltu sopimattomasti.
• Suihkuvarret eivät voi pyöriä vapaasti.
• Pesuohjelma on liian kevyt (katso Ohjelmat).
• Liikaa vaahtoa: pesuainetta ei ole annosteltu oikein tai se ei sovellu konepesuun. (Katso
Käynnistys ja käyttö).
• Huuhteluaineen korkkia ei ole suljettu kunnolla.
• Suodatin on likainen tai tukkiutunut (katso Huolto ja hoito).
• Puuttuu elvytyssuola (katso Huuhtelukirkaste ja suola).
Astianpesukoneeseen ei tule vettä
- Hälytys hana kiinni.
(merkkivalot Kuivaus ja Loppu
vilkkuvat nopeasti).
• Vesijohtoverkossa ei ole vettä.
• Veden syöttöletku on taittunut (katso Asennus).
• Avaa hana ja laite käynnistyy muutaman minuutin kuluttua.
• Laite on lukkiutunut, koska ei toimittu äänimerkin jälkeen*.
(*Olemassa vain tietyissä malleissa)
Sammuta kone näppäimellä ON/OFF, avaa hana ja noin 20 sekunnin kuluttua käynnistä
uudelleen painaen samaa näppäintä. Ohjelmoi kone uudelleen ja käynnistä.
* Olemassa vain tietyissä malleissa.
75
195116132.01
08/2013 jk - Xerox Fabriano
FI
76

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
