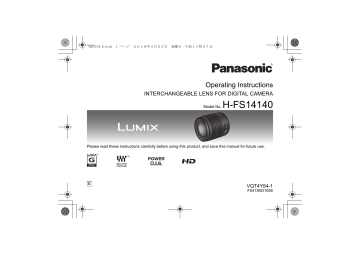

Operating Instructions
INTERCHANGEABLE LENS FOR DIGITAL CAMERA
Model No.
H-FS14140
Please read these instructions carefully before using this product, and save this manual for future use.
E
VQT4Y54-1
F0413KD1058
VQT4Y54_E.book
2 ページ
2018年5月25日
金曜日
Contents
Information for Your Safety..................................... 2
Precautions........................................................... 4
Supplied Accessories ............................................. 5
Names and Functions of Components ................... 5
Attaching/Detaching the Lens................................. 6
Cautions for Use ..................................................... 9
Troubleshooting .................................................... 9
Specifications........................................................ 10
Information for Your Safety
Keep the unit as far away as possible from
electromagnetic equipment (such as microwave
ovens, TVs, video games, radio transmitters,
high-voltage lines etc.).
≥ Do not use the camera near cell phones because
doing so may result in noise adversely affecting
the pictures and sound.
≥ If the camera is adversely affected by electromagnetic
equipment and stops functioning properly, turn the
camera off and remove the battery and/or the
connected AC adaptor. Then reinsert the battery and/
or reconnect the AC adaptor and turn the camera on.
2
VQT4Y54
午前11時57分
The lens can be used with a digital camera
compatible with the lens mount standard for the
“Micro Four ThirdsTM System”.
≥ It cannot be mounted on the Four ThirdsTM mount
specification camera.
≥ The digital camera illustrations in these operating
instructions show DMC-GH3 as an example.
≥ The appearance and specifications of products
described in this manual may differ from the actual
products you have purchased due to later
enhancements.
≥ Micro Four ThirdsTM and Micro Four Thirds Logo
marks are trademarks or registered trademarks of
Olympus Corporation, in Japan, the United States,
the European Union and other countries.
≥ Four ThirdsTM and Four Thirds Logo marks are
trademarks or registered trademarks of Olympus
Corporation, in Japan, the United States, the
European Union and other countries.
≥ G MICRO SYSTEM is an interchangeable lens
type digital camera system of LUMIX based on a
Micro Four Thirds System standard.
≥ Other names of systems and products mentioned
in these instructions are usually the registered
trademarks or trademarks of the manufacturers
who developed the system or product concerned.
VQT4Y54_E.book
3 ページ
2018年5月25日
金曜日
午前11時57分
ENGLISH
-If you see this symbol-
Disposal of Old Equipment
Only for European Union and countries with recycling systems
This symbol on the products, packaging, and/or accompanying documents means
that used electrical and electronic products must not be mixed with general
household waste.
For proper treatment, recovery and recycling of old products, please take them to
applicable collection points in accordance with your national legislation.
By disposing of them correctly, you will help to save valuable resources and prevent
any potential negative effects on human health and the environment.
For more information about collection and recycling, please contact your local
municipality.
Penalties may be applicable for incorrect disposal of this waste, in accordance with
national legislation.
3
VQT4Y54
VQT4Y54_E.book
4 ページ
2018年5月25日
金曜日
Precautions
∫Lens Care
≥ Sand and dust can damage the lens. Make
sure that no sand or dust gets inside the lens
or the terminals when using the lens on a
beach, etc.
≥ This lens is not waterproof. If drops of water
get onto the lens, wipe the lens with a dry
cloth.
≥ Do not press the lens with excessive force.
≥ When there is dirt (water, oil, and fingerprints, etc.)
on the surface of the lens, the picture may be
affected. Lightly wipe the surface of the lens with a
soft, dry cloth before and after taking pictures.
≥ Do not place the lens mount facing downwards.
Do not allow the lens contact points 1 to become
dirty.
4
VQT4Y54
午前11時57分
∫ About Condensation (Fogging of the
Lens)
≥ Condensation occurs when there are differences
in temperature and humidity as described below.
Condensation can cause the lens to become dirty
and lead to mold and malfunctioning, so exercise
caution in the following situations:
– When the camera is brought indoors from outside
during cold weather
– When the camera is brought into an airconditioned car
– When cold air from an air conditioner is directly
blown onto the lens
– In humid places
≥ Put the camera into a plastic bag to allow it to
acclimatize to the surrounding temperature in
order to prevent condensation. If condensation
occurs, turn the power off and leave it for about
two hours. Once the camera acclimatizes to the
surrounding temperature the condensation will go
away naturally.
VQT4Y54_E.book
5 ページ
2018年5月25日
金曜日
Supplied Accessories
[Inspection to be performed when you unpack
the unit]
When removing the unit from its packing box, check
that the main unit and the supplied accessories are
there and also check their external appearance and
functions to verify that they have not sustained any
damage during distribution and transportation.
If you discover any trouble, contact your vendor
before using the product.
Product numbers correct as of May 2013. These
may be subject to change.
1
2
3
4
午前11時57分
Names and Functions of
Components
1
2 3
6 4
5
1 Lens surface
2 Focus ring
VFC4430
1
2
3
4
VYC1119
VYF3514
VFC4605
Lens Storage Bag
Lens Hood
Lens Cap
Lens Rear Cap
(The lens rear cap and lens cap are attached to
the interchangeable lens at the time of purchase.)
Rotate to focus when taking pictures with manual
focus.
3 Zoom ring
Rotate the zoom ring when you wish to take large
(tele) or wide (wide angle) pictures. (35 mm film
camera equivalent: 28 mm to 280 mm)
4 Lens fitting mark
5 Contact points
5
VQT4Y54
VQT4Y54_E.book
6 ページ
2018年5月25日
金曜日
6 O.I.S. switch
When the lens is attached to the camera the
stabiliser function is set to activate if the O.I.S.
switch is set to [ON].
≥ We recommend setting the O.I.S. switch to [OFF]
when using a tripod.
≥ The stabiliser function may not be effective in the
following cases.
– When there is a lot of jitter.
– When the zoom magnification is high.
– When using the digital zoom.
– When taking pictures while following a moving
subject.
– When the shutter speed becomes slower to take
pictures indoors or in dark places.
Note
≥ When flash recording with a close subject, the
light of the flash will be blocked by the lens and
part of the picture may be dark. Check the
distance from the subject when recording.
≥ If you zoom after focusing, focusing errors may occur.
After zooming, please perform the focusing again.
6
VQT4Y54
午前11時57分
Attaching/Detaching the Lens
≥ Refer also to the camera’s
operating instructions for
attaching and detaching the lens.
≥ Check that the camera is turned
off.
≥ Remove the lens rear cap from the lens.
∫ Attaching the Lens
Align the lens fitting
marks A on the
camera body and the
lens and then rotate
the lens in the
direction of the arrow
until it clicks.
• Do not press the lens release button B when
you attach a lens.
• Do not try to attach the lens when holding it at an
angle to the camera body as the lens mount may
get scratched.
• Check that the lens is attached correctly.
• Be sure to remove the lens cap when recording.
VQT4Y54_E.book
7 ページ
2018年5月25日
金曜日
∫ Detaching the Lens
While pressing on the
lens release button B,
rotate the lens toward
the arrow until it stops
and then remove.
• Attach the lens rear cap
so that the lens contact
point does not get scratched.
• Attach the body cap to the camera so no dirt or
dust will get inside the main unit.
午前11時57分
∫ Attaching the Lens Hood
(Supplied Accessory)
Hold the lens hood with
your fingers placed as
shown in the picture.
• Do not hold the lens
hood in a way that twists
or bends it.
1 Align the fitting mark C
on the short side of the
lens hood with the mark
on the tip of the lens.
2 Turn the lens hood in the
direction of the arrow
until it stops, and align
the stop mark D on the
long side of the lens
hood with the mark on
the tip of the lens.
7
VQT4Y54
VQT4Y54_E.book
8 ページ
2018年5月25日
金曜日
∫Temporarily Storing the Lens Hood
1 Turn the lens hood in the
direction of the arrow to
detach it.
2 Reverse the lens hood
and then attach it in the
same way as shown
previously.
Note
≥ When taking pictures with the flash with the lens
hood attached, the lower portion of the screen
may turn dark (vignetting effect) and the control of
the flash may be disabled because the photo flash
may be obscured by the lens hood. We
recommend detaching the lens hood.
≥ When using the AF assist lamp in the dark, detach
the lens hood.
8
VQT4Y54
午前11時57分
∫ Attaching Filters
≥ Vignetting may occur if using 2 or more
MC protectors (optional: DMW-LMCH58),
PL filters (optional: DMW-LPL58) or ND filters
(optional: DMW-LND58), or if using thick
protectors and/or filters.
≥ The filter may become impossible to remove if
excessively tightened, so please refrain from
tightening it too strongly.
≥ It is possible to attach the lens cap with the filter
already attached.
≥ You cannot attach a conversion lens or adaptor to
this lens. A filter may be used, but attaching any
other element may cause damage to the lens.
VQT4Y54_E.book
9 ページ
2018年5月25日
金曜日
Cautions for Use
Take care not to drop or knock the lens. Also
take care not to put a lot of pressure on the lens.
≥ Take care not to drop the bag that you inserted the
lens in as it may strongly shock the lens. The camera
may stop operating normally and pictures may no
longer be recorded. Also, the lens may be damaged.
When using pesticides and other volatile
substances around the camera make sure that
they do not get onto the lens.
≥ If such substances get onto the lens they can
damage the exterior case or cause the paint to peel.
Do not carry the unit when it is still attached to
the camera body.
≥ Under no circumstances should the unit be stored in
any of the following locations since doing so may
cause problems in operation or malfunctioning.
– In direct sunlight or on a beach in summer
– In locations with high temperatures and humidity levels or
where the changes in temperature and humidity are acute
– In locations with high concentrations of sand, dust or dirt
– Where there is fire
– Near heaters, air conditioners or humidifiers
– Where water may make the unit wet
– Where there is vibration
– Inside a vehicle
午前11時57分
≥ Refer also to the operating instructions of the
digital camera.
≥ When the unit is not going to be used for a
prolonged period, we recommend storing with a
desiccant (silica gel). Failure to do so may result in
performance failure caused by mold, etc. It is
recommended that you check the unit’s operation
prior to use.
≥ Do not leave the lens in contact with rubber or
plastic products for extended periods of time.
≥ Do not touch the lens contact point. Doing so can
cause failure of the unit.
≥ Do not disassemble or alter the unit.
Do not use benzine, thinner, alcohol or other
similar cleaning agents to clean the lens glass or
exterior cabinet.
≥ Using solvents can damage the lens or cause the
paint to peel.
≥ Wipe off any dust or fingerprints with a soft, dry cloth.
≥ Use a dry, dust cloth to remove dirt and dust on
the zoom ring and the focus ring.
≥ Do not use a household detergent or a chemically
treated cloth.
Troubleshooting
A sound is heard when the camera is turned on or off.
≥ This is the sound of lens or aperture movement
and is not a malfunction.
9
VQT4Y54
VQT4Y54_E.book
10 ページ
2018年5月25日
金曜日
午前11時57分
Specifications
Specifications are subject to change without notice.
INTERCHANGEABLE LENS FOR DIGITAL CAMERA
“LUMIX G VARIO 14– 140 mm/F3.5– 5.6 ASPH./POWER O.I.S.”
Focal length
Aperture type
Aperture range
Minimum aperture value
Lens construction
In focus distance
Maximum image magnification
Optical image stabiliser
O.I.S. switch
Mount
Angle of view
Filter diameter
Max. diameter
Overall length
Mass
10
VQT4Y54
f=14 mm to 140 mm
(35 mm film camera equivalent: 28 mm to 280 mm)
7 diaphragm blades/circular aperture diaphragm
F3.5 (Wide) to F5.6 (Tele)
F22
14 elements in 12 groups (3 aspherical lenses, 2 ED lenses)
0.3 m to ¶ [from the focus distance reference line]
(focal length 14 mm to 21 mm),
0.5 m to ¶ [from the focus distance reference line]
(focal length 22 mm to 140 mm)
0.25k (35 mm film camera equivalent: 0.5k)
Available
Available (Switching ON/OFF)
“Micro Four Thirds Mount”
75x (Wide) to 8.8x (Tele)
58 mm
Approx. 67 mm
Approx. 75 mm (from the tip of the lens to the base side of the lens mount)
Approx. 265 g
Panasonic Warranty
Internet and or DLNA connection / setup related problems
Access fees and or charges incurred for internet connection
Incompatible software or software not specifically stipulated in the product operations manual; and
Any indirect or consequential costs associated with the incorrect use or misuse of the hardware, its connection to
the internet or any other device.
PRO-031-F11 Issue: 5.0
ACN 001 592 187 ABN 83 001 592 187
1 Innovation Road, Macquarie Park NSW 2113
www.panasonic.com.au
Panasonic Australia Pty. Limited
23-01-2018
If you require assistance regarding warranty conditions or any other enquiries, please visit the Panasonic
Australia website www.panasonic.com.au or contact by phone on 132 600
If phoning in, please ensure you have your operating instructions available.
THIS WARRANTY CARD AND THE PURCHASE DOCKET (OR SIMILAR PROOF OF PURCHASE)
SHOULD BE RETAINED BY THE CUSTOMER AT ALL TIMES
If there is a major failure in regard to the product which cannot be remedied then you must notify us within a reasonable
period by contacting the Panasonic Customer Care Centre. If the failure in the product is not a major failure then Panasonic
may choose to repair or replace the product and will do so in a reasonable period of time from receiving notice from you.
In addition to your rights under this warranty, Panasonic products come with consumer guarantees that cannot be
excluded under the Australian Consumer Law. If there is a major failure with the product, you can reject the product and
elect to have a refund or to have the product replaced or if you wish you may elect to keep the goods and be compensated
for the drop in value of the goods. You are also entitled to have the product repaired or replaced if the product fails to be
of acceptable quality and the failure does not amount to a major failure.
Panasonic Authorised Service Centres are located in major metropolitan areas and most regional centres of Australia,
however, coverage will vary dependant on product. For advice on exact Authorised Service Centre locations for your
product, please telephone our Customer Care Centre on 132600 or visit our website and use the Service Centre Locator.
金曜日
7. The warranties hereby conferred do not extend to, and exclude, any costs associated with the installation, deinstallation or re-installation of a product, including costs related to the mounting, de-mounting or remounting of any
screen, (and any other ancillary activities), delivery, handling, freighting, transportation or insurance of the product or
any part thereof or replacement of and do not extend to, and exclude, any damage or loss occurring by reason of,
during, associated with, or related to such installation, de-installation, re-installation or transit.
Contact Panasonic’s Customer Care Centre on 132 600 for Service Centre information.
Confirm the opening and acceptance times with the Authorised Service centre that you choose.
Then send or take the product to a Panasonic Authorised Service Centre together with your proof of purchase
receipt.
Any freight and insurance costs associated with the transport of the product to and/or from your nearest
Authorised Service Centre must be arranged and paid for by you.
2018年5月25日
6. To claim warranty service, when required, you should:
(a)
(b)
(c)
(d)
5. Some products may be supplied with Ethernet connection hardware. The warranty is limited on such products and will
not cover:
(a) Consumable parts
(b) Cosmetic parts
(c) Worn or damaged parts
(d) Information stored on Hard Disk Drives, Optical Discs, USB Devices, SD Cards, Tapes
(e) DTV reception issues caused by TV Aerial / Cabling / Wall socket(s)
11 ページ
4. This warranty does not cover the following items unless the fault or defect existed at the time of purchase:
3. This warranty only applies if the product has been installed and/or used in accordance with the manufacturer’s
recommendations (as noted in the operating instructions) under normal use and reasonable care (in the opinion of
Panasonic). The warranty does not cover damage, malfunction or failure resulting from use of incorrect voltages,
incorrect installation, accident, misuse, neglect, build-up of dirt or dust, abuse, maladjustment of customer controls,
mains supply problems, thunderstorm activity, infestation by insects or vermin, tampering or repair by unauthorised
persons (including unauthorised alterations), exposure to abnormally corrosive conditions, or any foreign object or
matter having entered the product.
2. This warranty only applies to Panasonic products purchased in Australia and sold by Panasonic Australia, it’s Authorised
Distributors, or Dealers, and only where the products are used and serviced within Australia or its territories. Warranty
cover only applies to the services that are carried out by a Panasonic Authorised Service Centre and only if valid proof
of purchase is presented when the warranty service is requested.
the product, without charge for parts or labour, if in the opinion of Panasonic the product is found to have a
manufacturing defect within one (1) year or (12 months) (the “warranty period”) from the date of purchase appearing
on your purchase receipt.
1. Subject to the conditions of this warranty Panasonic or its Authorised Service Centre will perform necessary service on
[For_Australia]
VQT4Y54_E.book
午前11時57分
VQT4Y54
11
VQT4Y54_E.book
12 ページ
2018年5月25日
金曜日
Inhalt
Informationen für Ihre Sicherheit.................................12
Vermeidung von Störungen ......................................15
Beiliegendes Zubehör .................................................16
Bezeichnungen und Funktionen der
einzelnen Kamerateile ................................................16
Objektiv ansetzen/abnehmen .....................................17
Vorsichtsmaßnahmen .................................................19
Fehlerbehebung........................................................20
Spezifikationen ...........................................................21
Informationen für Ihre
Sicherheit
Halten Sie das Gerät so weit wie möglich von
Geräten und Einrichtungen fern, die
elektromagnetische Felder erzeugen (wie
Mikrowellengeräte, Fernsehgeräte,
Videospielgeräte, Funksender,
Hochspannungsleitungen usw.).
≥ Verwenden Sie die Kamera nicht in der Nähe von
Mobiltelefonen. Es könnten sonst Bild- und
Tonstörungen auftreten.
12
VQT4Y54
午前11時57分
≥ Wenn die Kamera durch elektromagnetische Felder
anderer Geräte gestört wird und Fehlfunktionen
auftreten, schalten Sie die Kamera aus. Nehmen
Sie den Akku heraus und/oder trennen Sie das
Netzadapter ab. Setzen Sie den Akku dann wieder
ein und/oder stecken Sie das Netzadapter wieder
ein und schalten Sie die Kamera ein.
Das Objektiv kann mit Digitalkameras verwendet
werden, deren Objektivfassung mit dem “Micro Four
Thirds™ System”-Standard kompatibel ist.
≥ Objektive dieser Ausführung lassen sich nicht auf
Kameras mit Four-Thirds™-Bajonett aufsetzen.
≥ Die Erläuterungen zur Digitalkamera in dieser
Bedienungsanleitung beziehen sich als ein
Beispiel auf DMC-GH3.
≥ Ausstattung und technische Daten der von Ihnen
erworbenen Produkte können aufgrund technischer
Weiterentwicklungen von der Ausstattung und den
technischen Daten der in diesem Handbuch
beschriebenen Produkte abweichen.
≥ Micro Four Thirds™ und die für Micro Four Thirds
verwendeten Logos sind Markenzeichen oder
eingetragene Markenzeichen der Olympus
Corporation in Japan, den USA, der EU und
anderen Ländern.
VQT4Y54_E.book
13 ページ
2018年5月25日
金曜日
午前11時57分
DEUTSCH
≥ Four Thirds™ und die für Four Thirds verwendeten
Logos sind Markenzeichen oder eingetragene
Markenzeichen der Olympus Corporation in Japan,
den USA, der EU und anderen Ländern.
≥ Das G MICRO SYSTEM ist ein Digitalkamerasystem
aus der LUMIX-Reihe mit Wechselobjektiven auf
Grundlage des Micro-Four-Thirds-Standards.
≥ Andere Namen von Systemen oder Produkten
welche in dieser Bedienungsanleitung genannt
werden, sind normalerweise Warenzeichen oder
eingetragene Warenzeichen der Hersteller dieser
Produkte oder Systeme.
13
VQT4Y54
VQT4Y54_E.book
14 ページ
2018年5月25日
金曜日
午前11時57分
-Bedeutung des nachstehend abgebildeten SymbolsEntsorgung von Altgeräten
Nur für die Europäische Union und Länder mit Recyclingsystemen
Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten,
bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den
allgemeinen Hausmüll gegeben werden dürfen.
Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling
gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.
Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle
Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche
Gesundheit und die Umwelt zu vermeiden.
Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren
örtlichen Abfallentsorgungsdienstleister.
Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses
Abfalls Strafgelder verhängt werden.
14
VQT4Y54
VQT4Y54_E.book
15 ページ
2018年5月25日
金曜日
Vermeidung von Störungen
∫ Objektivpflege
≥ Sand und Staub können das Objektiv beschädigen.
Achten Sie darauf, dass kein Sand oder Staub auf
Objektiv oder Anschlüsse gelangt, wenn Sie die
Kamera im Freien, z.B. am Strand, verwenden.
≥ Dieses Objektiv ist nicht wasserdicht. Wenn
Regenwasser oder anderes Wasser auf das
Objektiv spritzt, wischen Sie es mit einem
trockenen Tuch ab.
≥ Üben Sie keinen zu starken Druck auf das Objektiv aus.
≥ Schmutz auf dem Objektiv (Wasser, Öl,
Fingerabdrücke usw.) kann zu schlechteren Bildern
führen. Wischen Sie die Objektivoberfläche vor und
nach dem Fotografieren vorsichtig mit einem
weichen, trockenen Tuch ab.
≥ Richten Sie die Objektivfassung nicht nach unten.
Achten Sie darauf, dass der Kontaktpunkt der
Objektivfassung 1 nicht verschmutzen.
午前11時57分
∫ Hinweise zu Kondensation (Beschlagen
des Objektivs)
≥ Kondensation entsteht, wenn sich
Umgebungstemperatur oder Luftfeuchte wie unten
beschrieben ändern. Da Kondensation zu Flecken
auf dem Objektiv, Pilzbefall und Fehlfunktionen
führen kann, müssen Sie in folgenden Fällen auf
Anzeichen von Kondensation achten:
– Die Kamera wird bei kaltem Wetter von draußen
nach drinnen gebracht
– Die Kamera wird in ein klimatisiertes Auto
gebracht
– Eine Klimaanlage bläst kalte Luft direkt auf das
Objektiv
– Die Kamera wird bei hoher Luftfeuchte verwendet
≥ Sie vermeiden Kondensation, wenn Sie die
Kamera in einer geschlossenen Plastiktüte
transportieren und diese erst dann öffnen, wenn
sich die Kamera an die Umgebungstemperatur
angepasst hat. Wenn sich Kondensation bildet,
schalten Sie die Kamera aus und lassen Sie sie
für etwa zwei Stunden ausgeschaltet. Die
Kondensation baut sich während der Anpassung
der Kamera an die Umgebung auf natürlichem
Wege ab.
15
VQT4Y54
VQT4Y54_E.book
16 ページ
2018年5月25日
金曜日
Beiliegendes Zubehör
[Kontrollen, die beim Entfernen der Verpackung
des Geräts vorzunehmen sind]
Prüfen Sie beim Entnehmen des Gerätes aus seinem
Karton, ob das Hauptgerät und sein beiliegendes
Zubehör vorhanden sind. Kontrollieren Sie deren
äußeres Aussehen und ihre Funktionsweise, um zu
prüfen, dass es während des Vertriebs und Transports
nicht zu Beschädigungen gekommen ist.
Setzen Sie sich, sollten Sie Störungen feststellen, vor dem
Gebrauch des Gerätes mit Ihrem Händler in Verbindung.
Die Produktnummern entsprechen dem Stand von
Mai 2013. Änderungen bleiben vorbehalten.
1
2
3
4
VFC4430
VYC1119
VYF3514
VFC4605
1
2
3
4
16
Objektivtasche
Gegenlichtblende
Objektivdeckel
Hinterer Objektivdeckel
(Beim Kauf sind der hintere Objektivdeckel und der
Objektivdeckel auf das Wechselobjektiv aufgesetzt.)
VQT4Y54
午前11時57分
Bezeichnungen und Funktionen
der einzelnen Kamerateile
1
2 3
6 4
5
1 Linsenfläche
2 Schärfenring
Drehen Sie zum Scharfstellen am Schärfenring, wenn Sie
Aufnahmen mit der manuellen Scharfeinstellung machen.
3 Zoomring
Drehen Sie am Zoomring, wenn Sie Aufnahmen mit
Tele oder Aufnahmen mit Weitwinkel machen
möchten. (Kleinbild-Äquivalent: 28 mm bis 280 mm)
4 Markierung zum Ansetzen des Objektivs
5 Kontaktpunkt
VQT4Y54_E.book
17 ページ
2018年5月25日
金曜日
6 O.I.S.-Schalter
Wenn der O.I.S.-Schalter bei aufgesetztem Objektiv
auf [ON] gestellt ist, wird die Bildstabilisatorfunktion
aktiviert.
≥ Es empfiehlt sich, den O.I.S.-Schalter auf [OFF]
zu stellen, wenn Sie ein Stativ verwenden.
≥ In folgenden Fällen ist die Stabilisatorfunktion
unter Umständen nicht wirksam.
– Bei exzessivem Verwackeln der Kamera.
– Bei sehr großer Zoomvergrößerung.
– Bei Verwendung des Digitalzooms.
– Bei Aufnahmen während der Verfolgung eines
sich bewegenden Motivs.
– Bei einer Verlängerung der Verschlusszeit für Aufnahmen
in Innenräumen oder Umgebungen mit wenig Licht.
Hinweis
≥ Wenn Sie ein Motiv nah an der Kamera mit Blitz
aufnehmen, blockiert das Objektiv das Licht vom
Blitz, so dass Teile des Bildes dunkel werden
können. Achten Sie bei diesen Aufnahmen daher
auf ausreichenden Abstand zum Motiv.
≥ Wenn Sie nach dem Fokussieren den Zoom
verwenden, kann es zu Fokussierungsproblemen
kommen. Bitte stellen Sie nach dem
Zoomvorgang erneut scharf.
午前11時57分
Objektiv ansetzen/abnehmen
≥ Informationen zum Aufsetzen
und Abnehmen des Objektivs
finden Sie auch in der
Bedienungsanleitung der
Kamera.
≥ Stellen Sie sicher, dass die Kamera ausgeschaltet ist.
≥ Entfernen Sie den hinteren Objektivdeckel vom Objektiv.
∫ Das Objektiv aufsetzen
Richten Sie die roten
Markierungen A zum
Ansetzen des Objektivs
auf Kameragehäuse
und Objektiv
aneinander aus und
drehen Sie das Objektiv
in Pfeilrichtung, bis es hörbar einrastet.
• Drücken Sie nicht die Objektivfreigabetaste B
wenn Sie ein Objektiv anschließen.
• Versuchen Sie niemals, das Objektiv schräg
zum Gehäuse anzusetzen, da die
Objektivfassung beschädigt werden könnte.
• Überprüfen Sie, ob das Objektiv richtig aufgesetzt ist.
• Entfernen Sie beim Aufnehmen unbedingt den
Objektivdeckel.
17
VQT4Y54
VQT4Y54_E.book
18 ページ
2018年5月25日
金曜日
∫Das Objektiv abnehmen
Drehen Sie beim
Betätigen der
Objektivfreigabetaste B
das Objektiv in
Pfeilrichtung bis zum
Anschlag und entfernen
Sie es.
• Setzen Sie den hinteren Objektivdeckel auf, um
die Kontakte der Objektivfassung nicht zu
beschädigen.
• Setzen Sie den Gehäusedeckel der Kamera auf,
damit kein Schmutz oder Staub ins
Kamerainnere gelangen kann.
午前11時57分
∫ Gegenlichtblende aufsetzen
(Mitgeliefertes Zubehör)
Halten Sie die Sonnenblende • Halten Sie die
mit Ihren Fingern fest, um
Sonnenblende nicht so
sie wie im Bild gezeigt zu
fest, dass sie verdreht
positionieren.
oder verbogen wird.
1 Richten Sie die
Markierung C an der
kurzen Seite der
Gegenlichtblende mit der
Markierung am Rand des
Objektivs aus.
2 Drehen Sie die
Gegenlichtblende in
Pfeilrichtung, bis sie stoppt,
und richten Sie die StopMarkierung D an der langen
Seite der Gegenlichtblende
mit der Markierung am
Rand des Objektivs aus.
18
VQT4Y54
VQT4Y54_E.book
19 ページ
2018年5月25日
金曜日
∫ Gegenlichtblende auf dem Objektiv
aufbewahren
1 Drehen Sie die
Gegenlichtblende in
Pfeilrichtung, um sie
abzunehmen.
2 Drehen Sie die
Gegenlichtblende um und
setzen Sie sie wie oben
beschrieben wieder auf.
Hinweis
≥ Wenn Sie bei aufgesetzter Gegenlichtblende Aufnahmen
mit Blitz machen, kann der untere Teil des Bildes dunkel
erscheinen (Vignettierungseffekt/Randabschattung).
Außerdem funktioniert unter Umständen die
Blitzsteuerung nicht, weil das Blitzlicht durch die
Gegenlichtblende verdeckt wird. Wir empfehlen, bei
Blitzaufnahmen die Gegenlichtblende abzunehmen.
≥ Nehmen Sie die Gegenlichtblende ab, wenn Sie
bei wenig Licht mit der AF-Hilfslampe arbeiten.
午前11時57分
∫ Filter aufsetzen
≥ Ein Vignettierungseffekt kann auftreten, wenn 2 oder mehr
MC-Schutzfilter (Sonderzubehör: DMW-LMCH58),
PL-Filter (Sonderzubehör: DMW-LPL58) oder ND-Filter
(Sonderzubehör: DMW-LND58) verwendet werden, oder
wenn dicke Schutzfilter und/oder Filter verwendet werden.
≥ Der Filter lässt sich eventuell nicht mehr
abnehmen, wenn er zu fest angezogen wird.
Gehen Sie daher vorsichtig vor.
≥ Der Objektivdeckel kann auch aufgesetzt werden,
wenn der Filter bereits angebracht ist.
≥ Auf dieses Objektiv lassen sich weder
Vorsatzlinsen noch Adapter aufsetzen. Die
Verwendung von Filtern ist möglich, das
Aufsetzen anderer Komponenten dagegen kann
zu einer Beschädigung des Objektivs führen.
Vorsichtsmaßnahmen
Achten Sie darauf, das Objektiv nicht fallen zu lassen
und keinen starken Stößen auszusetzen. Üben Sie
keinesfalls zu starken Druck auf das Objektiv aus.
≥ Achten Sie auch darauf, dass die Tasche, in der Sie
das Objektiv aufbewahren, nicht herunterfällt, denn
das Objektiv könnte sonst schwer beschädigt werden.
Unter Umständen funktioniert dann auch die Kamera
nicht mehr und kann keine Bilder mehr aufzeichnen.
19
VQT4Y54
VQT4Y54_E.book
20 ページ
2018年5月25日
金曜日
Wenn in der Umgebung der Kamera Pestizide oder
andere flüchtige Substanzen verwendet werden,
müssen Sie dafür sorgen, dass diese Stoffe nicht
in Kontakt mit der Obektivoberfläche kommen.
≥ Falls solche Substanzen auf das Objektiv gelangen,
könnten sie zur Beschädigung des Objektivs oder
zum Abblättern der Farbe führen.
Tragen Sie das Gerät nicht, während es noch an
der Kamera angebracht ist.
≥ Keinesfalls darf das Gerät unter den folgenden
Bedingungen benutzt oder aufbewahrt werden, da dies
zu Defekten oder Funktionsstörungen führen kann.
– Bei direktem Sonnenlicht oder im Sommer an der Küste
– An Orten mit hohen Temperaturen und hoher
Feuchtigkeit, bzw. wo starke Änderungen bei
Temperatur und Feuchtigkeit erfolgen
– An Orten mit hoher Konzentration von Sand,
Staub oder Schmutz
– Bei einem Brand
– In der Nähe von Heizkörpern, Klimaanlagen oder
Luftbefeuchtern
– Wo Wasser das Gerät benässen kann
– Wo Erschütterungen vorhanden sind
– In einem Fahrzeug
≥ Weiter Informationen finden Sie auch in der
Bedienungsanleitung der Kamera.
≥ Wenn für längere Zeit kein Einsatz erfolgt, lagern
Sie das Objektiv gemeinsam mit einem
Trocknungsmittel (Silica-Gel). Ohne ausreichende
Trocknung kann die Einsatzfähigkeit des
20
VQT4Y54
午前11時57分
Objektivs durch Schimmel usw. beeinträchtigt
oder der Einsatz völlig unmöglich werden. Es wird
empfohlen, die Funktionsfähigkeit des Gerätes vor
dem Gebrauch zu prüfen.
≥ Stellen Sie sicher, dass das Objektiv nicht über
einen längeren Zeitraum in Kontakt mit Gummioder Plastikprodukten kommt.
≥ Berühren Sie nicht die elektrischen Kontakte des
Gerätes. Dadurch kann es zu einem Defekt am
Gerät kommen.
≥ Nehmen Sie das Gerät nicht auseinander und
nehmen Sie keine Veränderungen daran vor.
Verwenden Sie zur Reinigung der Geräte kein
Waschbenzin, Alkohol oder ähnliche Reinigungsmittel.
≥ Lösungsmittel können zur Beschädigung des
Objektivs oder zum Abblättern der Farbe führen.
≥ Staub und Fingerabdrücke lassen sich mit einem
weichen, trockenen Tuch entfernen.
≥ Verwenden Sie ein trockenes Staubtuch, um
Schmutz und Staub auf dem Zoomring und dem
Schärfering zu entfernen.
≥ Verwenden Sie keine Küchenspülmittel oder mit
Chemikalien getränkte Tücher.
Fehlerbehebung
Beim Ein- und Ausschalten ist ein Geräusch zu hören.
≥ Dieses Geräusch wird durch die Blenden- oder
Objektivbewegung verursacht; es ist keine Fehlfunktion.
VQT4Y54_E.book
21 ページ
2018年5月25日
金曜日
午前11時57分
Spezifikationen
Die Spezifikationen können ohne Ankündigung geändert werden.
WECHSELOBJEKTIV FÜR DIGITAL-KAMERA “LUMIX G VARIO 14– 140 mm/F3.5– 5.6 ASPH./POWER O.I.S.”
Brennweite
Blende
Blendenwerte
Minimale Blende
Objektivaufbau
Schärfebereich
Maximale Vergrößerung
Optischer bildstabilisator
O.I.S. Schalter
Objektivbajonett
Bildwinkel
Filterdurchmesser
Max. Durchmesser
Gesamtlänge
Gewicht
f=14 mm bis 140 mm (Kleinbild-Äquivalent: 28 mm bis 280 mm)
7 Blendenlamellen/runde Öffnungsblende
F3.5 (Weitwinkel) bis F5.6 (Tele)
F22
14 Elemente in 12 Gruppen (3 asphärische Linsen, 2 ED-Linsen)
0,3 m bis ¶ [von der Bezugslinie für Fokusentfernung]
(Brennweite 14 mm bis 21 mm),
0,5 m bis ¶ [von der Bezugslinie für Fokusentfernung]
(Brennweite 22 mm bis 140 mm)
0,25k (Kleinbild-Äquivalent: 0,5k)
Verfügbar
Verfügbar (Umschalten ON/OFF)
“Micro Four Thirds Mount”
75x (Weitwinkel) bis 8,8x (Tele)
58 mm
Ca. 67 mm
Ca. 75 mm (vom vorderen Ende des Objektivs bis zum Ende des
Objektivbajonetts)
Ca. 265 g
21
VQT4Y54
VQT4Y54_E.book
22 ページ
2018年5月25日
金曜日
Table des matières
Précautions à prendre ......................................... 22
Précautions ........................................................ 25
Accessoires fournis .............................................. 26
Noms et fonctions des composants...................... 26
Fixation/Retrait de l’objectif .................................. 27
Précautions d’utilisation ........................................ 29
Dépannage ......................................................... 30
Spécifications........................................................ 31
Précautions à prendre
Évitez d’approcher l’élément de tout équipement
magnétisé (four à micro-ondes, téléviseur,
équipement de jeux vidéo, émetteur radio, ligne
à haute tension, etc.).
≥ N’utilisez pas l’appareil photo à proximité d’un
téléphone cellulaire; cela pourrait entraîner un
bruit nuisible à l’image et au son.
≥ Advenant le cas où le fonctionnement de l’appareil
serait dérangé par un champ magnétique, coupez
le contact, retirez la batterie ou débranchez
l’adaptateur secteur pour ensuite soit remettre la
batterie en place, soit rebrancher l’adaptateur.
Remettez l’appareil en marche.
22
VQT4Y54
午前11時57分
L’objectif peut être utilisé de pair avec un appareil
photo numérique compatible avec la monture
d’objectif standard prise en charge par le système
“Micro Four ThirdsTM System”.
≥ Il ne peut pas être monté sur les appareils à
monture Four ThirdsTM.
≥ Les illustrations de l’appareil photo numérique de
ce manuel d’utilisation prennent le DMC-GH3
comme exemple.
≥ L’apparence et les spécifications des produits
décrits dans le présent manuel peuvent différer
des produits que vous avez achetés en raison de
bonifications ultérieures.
≥ Micro Four Thirds™ et le logo Micro Four Thirds sont
des marques commerciales ou des marques
déposées d’Olympus Corporation, au Japon, aux
États-Unis, en Union européenne et dans les autres
pays.
≥ Four Thirds™ et le logo Four Thirds sont des
marques commerciales ou des marques déposées
d’Olympus Corporation, au Japon, aux États-Unis, en
Union européenne et dans les autres pays.
VQT4Y54_E.book
23 ページ
2018年5月25日
金曜日
午前11時57分
FRANÇAIS
≥ G MICRO SYSTEM est un système appareil photo
numérique du type à échange d’objectif de LUMIX
basé sur un standard Micro Four Thirds.
≥ Les autres noms de systèmes et produits
mentionnés dans ce manuel d’utilisation sont
habituellement des marques déposées ou des
marques de commerce des fabricants qui ont
développé le système ou le produit intéressé.
23
VQT4Y54
VQT4Y54_E.book
24 ページ
2018年5月25日
金曜日
午前11時57分
-Si vous voyez ce symboleL’élimination des équipements usagés
Applicable uniquement dans les pays membres de l’Union européenne et les pays disposant de
systèmes de recyclage.
Apposé sur le produit lui-même, sur son emballage, ou figurant dans la
documentation qui l’accompagne, ce pictogramme indique que les appareils
électriques et électroniques usagés, doivent être séparés des ordures ménagères.
Afin de permettre le traitement, la valorisation et le recyclage adéquats des appareils
usagés, veuillez les porter à l’un des points de collecte prévus, conformément à la
législation nationale en vigueur.
En les éliminant conformément à la réglementation en vigueur, vous contribuez à
éviter le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et
l’environnement.
Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous
renseigner auprès des collectivités locales.
Le non-respect de la réglementation relative à l’élimination des déchets est passible
d’une peine d’amende.
24
VQT4Y54
VQT4Y54_E.book
25 ページ
2018年5月25日
金曜日
Précautions
∫ Entretien de l’objectif
≥ Le sable et la poussière peuvent endommager
l’objectif. Aussi, convient-il de protéger et
l’objectif et les contacts de la monture contre
toute infiltration de sable et de poussière
lorsque l’appareil est utilisé à la plage, etc.
≥ Cet objectif n’est pas étanche à l’eau. Si des
gouttes d’eau l’éclaboussaient, essuyez
l’objectif avec un linge sec.
≥ N’appuyez pas avec force sur l’objectif.
≥ Lorsqu’il a des salissures (eau, huile, traces de
doigts, etc.) sur la surface de l’objectif, cela peut
avoir une incidence sur l’image. Essuyez
légèrement la surface de l’objectif avec un chiffon
sec et doux avant et après la prise de photos.
≥ Ne posez pas l’objectif côté monture vers le bas.
Point de contact 1 de la monture de l’objectif
restent toujours propres.
午前11時57分
∫ À propos de la condensation (Objectif
embué)
≥ Il y a formation de condensation lorsque la
température et l’humidité changent comme suit. La
condensation peut salir l’objectif, entraîner de la
moisissure et des problèmes de fonctionnement.
Aussi, est-il important de prendre des précautions
dans les circonstances suivantes:
– Lorsque l’appareil est transporté de l’extérieur à
l’intérieur par temps froid
– Lorsque l’appareil est placé dans un véhicule
climatisé
– Lorsque l’air frais d’un climatiseur arrive
directement sur l’objectif
– Lorsque l’appareil est utilisé ou placé dans un
endroit humide
≥ Gardez l’appareil photo à l’intérieur d’un sac en
plastique jusqu’à ce que la température de
celui-ci soit la plus près possible de celle de la
température ambiante afin d’éviter la
condensation. En cas de condensation, éteignez
l’appareil photo et laissez-le ainsi pendant environ
2 heures. Lorsque la température de l’appareil
photo se rapproche de celle ambiante, la buée
disparaît naturellement.
25
VQT4Y54
VQT4Y54_E.book
26 ページ
2018年5月25日
金曜日
Accessoires fournis
[La vérification doit être effectuée lorsque vous
sortez l’appareil de l’emballage]
午前11時57分
Noms et fonctions des
composants
En retirant l’appareil de son emballage, vérifiez la
présence de l’appareil principal et de tous ses
accessoires, et vérifiez également l’apparence externe
ainsi que leur fonction afin de vous assurer qu’ils n’ont
subi aucun dommage lors du transport ou de la livraison.
Si vous découvrez un problème, contactez votre
vendeur avant d’utiliser le produit.
Les codes des produits sont corrects jusqu’à mai 2013.
Ceux-ci sont susceptibles d’être modifiés.
1
2
3
4
1
2 3
6 4
5
1 Surface de l’objectif
2 Bague de mise au point
VFC4430
1
2
3
4
26
VYC1119
VYF3514
VFC4605
Sac de rangement pour l’objectif
Parasoleil
Capuchon d’objectif
Capuchon arrière de l’objectif
(Le capuchon arrière de l’objectif et le capuchon d’objectif
sont fixés à l’objectif interchangeable au moment de l’achat.)
VQT4Y54
Tournez pour effectuer la mise au point lors de prises
de vues avec mise au point manuelle.
3 Bague de zoom
Tournez la bague de réglage du zoom pour une prise
de vue rapprochée (téléobjectif) ou à grand-angle.
(Équivalent à un film de 35 mm: 28 mm à 280 mm)
4 Repère pour la mise en place de l’objectif
5 Point de contact
VQT4Y54_E.book
27 ページ
2018年5月25日
金曜日
6 Commutateur O.I.S. (S.O.I.)
Lorsque l’objectif est fixé à l’appareil photo, la
fonction de stabilisation optique de l’image est
activée si le commutateur O.I.S. (S.O.I.) est réglé
sur [ON] (en marche).
≥ Nous vous conseillons de régler le commutateur
O.I.S. (S.O.I.) sur [OFF] (NON) lorsque vous
utilisez un trépied.
≥ La fonction de stabilisateur peut ne pas être
efficace dans les cas suivants.
– Lorsqu’il y a beaucoup de vacillements.
– Lorsque le grossissement du zoom est élevé.
– Lorsque vous utilisez le zoom numérique.
– Lorsque vous prenez des photos tout en suivant
un objet en mouvement.
– Lorsque la vitesse d’obturation devient plus lente
pour prendre des photos à l’intérieur ou dans des
endroits sombres.
Note
≥ En enregistrant un sujet proche avec le flash, la
lumière du flash peut être bloquée par l’objectif et
une partie de la photo peut être sombre. Vérifiez
la distance du sujet en enregistrant.
≥ Si vous zoomez après avoir fait la mise au point,
une erreur de mise au point peut survenir. Après
avoir zoomé, veuillez refaire la mise au point.
午前11時57分
Fixation/Retrait de l’objectif
≥ Pour les instructions sur la mise
en place et le retrait de l’objectif,
reportez-vous au manuel
d’utilisateur de l’appareil photo.
≥ Vérifiez que l’appareil photo est
éteint.
≥ Retirez le capuchon d'objectif arrière de l'objectif.
∫ Mise en place de l’objectif
Alignez les repères pour
la mise en place de
l’objectif A sur le boîtier
de l’appareil photo et sur
l’objectif, puis tournez
l’objectif dans le sens de
la flèche jusqu’à ce que
vous entendiez un
déclic.
• N’appuyez pas sur la touche de relâche de
l’objectif B lorsque vous installez un objectif.
• N’essayez pas de fixer l’objectif lorsque vous le
tenez en angle par rapport au boîtier, car la
monture de l’objectif risquerait d’être éraflée.
• Vérifiez que l’objectif est fixé correctement.
• Veillez à retirer le capuchon d'objectif pour enregistrer.
27
VQT4Y54
VQT4Y54_E.book
28 ページ
2018年5月25日
金曜日
∫Retrait de l’objectif
Tout en appuyant sur
la touche de
déverrouillage de
l’objectif B, tournez
l’objectif dans le sens
de la flèche jusqu’à ce
qu’il s’arrête puis
retirez-le.
• Fixez le capuchon arrière de l’objectif afin que
les contacts de la monture de l’objectif ne soient
pas rayés.
• Fixez le capuchon sur la monture d’objectif de
manière à prévenir toute infiltration de poussière
dans l’appareil.
午前11時57分
∫ Fixation du parasoleil (Fourni)
Tenez le parasoleil avec
vos doigts placés comme
montré sur l’image.
• Ne tenez pas le
parasoleil de manière à
le tordre ou le plier.
1 Alignez le repère
d’ajustage C sur le côté
court du parasoleil avec
le repère à l’extrémité de
l’objectif.
2 Tournez le parasoleil dans
le sens de la flèche
jusqu’à ce qu’il s’arrête, et
alignez le repère d’arrêt D
sur le côté long du
parasoleil avec le repère à
l’extrémité de l’objectif.
28
VQT4Y54
VQT4Y54_E.book
29 ページ
2018年5月25日
金曜日
∫ Rangement temporaire du parasoleil
1 Tournez le parasoleil
dans le sens de la flèche
pour le retirer.
2 Retournez le parasoleil,
puis fixez-le de la même
façon, tel qu’illustré
ci-contre.
Note
≥ Lorsque vous prenez des photos avec le flash et
que le parasoleil est monté, la partie inférieure de
l’écran peut s’assombrir (effet de vignetage) et le
contrôle du flash peut être empêché car l’éclair du
flash peut être obscurci par le parasoleil. Nous
vous recommandons de retirer le parasoleil.
≥ Lorsque vous utilisez la lampe d’assistance de mise au
point automatique dans l’obscurité, retirez le parasoleil.
午前11時57分
∫ Fixation de filtres
≥ Un effet de vignetage peut survenir en utilisant 2
protecteurs MC ou plus (en option: DMW-LMCH58),
filtres PL (en option: DMW-LPL58) ou filtres ND
(en option: DMW-LND58), ou en utilisant des
protecteurs et/ou des filtres épais.
≥ Le filtre peut être impossible à retirer s’il est trop
serré, veuillez donc éviter de le faire.
≥ Il est possible de fixer le capuchon d’objectif avec
le filtre déjà en place.
≥ Vous ne pouvez pas installer de convertisseur
d’objectif ou d’adaptateur sur cet objectif. Un filtre
peut être utilisé, mais installer un autre élément
peut causer des dommages à l’objectif.
Précautions d’utilisation
Prenez soin de ne pas faire tomber ni de cogner
l’objectif. De plus ne mettez pas trop de pression dessus.
≥ Attention à ne pas faire tomber le sac où se trouve
l’objectif, car celui-ci pourrait être endommagé.
L’appareil photo pourrait ne plus marcher normalement
et les images ne seraient plus enregistrées.
29
VQT4Y54
VQT4Y54_E.book
30 ページ
2018年5月25日
金曜日
Si des pesticides ou toute autre substance volatile
sont utilisés près de l’appareil, veuillez protéger
l’objectif contre toute éclaboussure ou vaporisation.
≥ Si de telles substances atteignent l’objectif, celui-ci
pourrait être endommagé, ou la peinture pourrait s’écailler.
Ne transportez pas l’objectif s’il est encore fixé
sur l’appareil photo.
≥ En aucunes circonstances vous ne devez ranger
l’objectif dans les endroits indiqués ci-dessous car
cela pourrait causer des problèmes d’utilisation ou
de mauvais fonctionnement.
– À la lumière directe du soleil ou sur la plage en été
– Dans des endroits ayant des niveaux de
température et d’humidité élevés ou dans des
endroits où les changements de température et
d’humidité sont prononcés
– Dans des endroits ayant une forte concentration
de sable, de poussière ou de saleté
– Où il y a du feu
– Près de radiateurs, climatiseurs, humidificateurs
– Où l’eau pourrait mouiller l’objectif
– Où il y a des vibrations
– À l’intérieur d’un véhicule
≥ Reportez-vous également au manuel d’utilisation
de l’appareil photo.
≥ Si l’appareil ne doit plus être utilisé pendant une période
prolongée, nous vous conseillons de le ranger avec un
30
VQT4Y54
午前11時57分
produit déshydratant (gel de silice). Tout manquement à
cela pourrait provoquer une panne causée par la
moisissure etc. Nous vous conseillons de vérifier le
fonctionnement de l’objectif avant de l’utiliser.
≥ Évitez que l’objectif ne soit en contact avec des
produits en plastique ou en caoutchouc pendant
une longue période.
≥ Ne touchez pas les contacts électriques de
l’objectif. Ceci pourrait causer un mauvais
fonctionnement de l’objectif.
≥ Ne désassemblez ni ne tentez de modifier l’objectif.
N’utilisez pas de benzène, d’alcool ni aucun autre
produit nettoyant similaire pour nettoyer l’appareil.
≥ L’emploi de solvants peut endommager l’objectif
ou faire s’écailler la peinture.
≥ Essuyez toute poussière ou traces de doigts avec
un chiffon doux et sec.
≥ Utiliser un chiffon à poussière sec pour enlever la
saleté et la poussière présentes sur la bague de
zoom et la bague de mise au point.
≥ N’utilisez pas de détergent de cuisine ou de linge chimique.
Dépannage
Un bruit se fait entendre à la mise en marche et
hors marche de l’appareil photo.
≥ Il s’agit du bruit de l’objectif ou du mouvement de
l’ouverture et ce n’est pas un défaut de fonctionnement.
VQT4Y54_E.book
31 ページ
2018年5月25日
金曜日
午前11時57分
Spécifications
Ces caractéristiques peuvent subir des changements sans avis préalable.
OBJECTIF INTERCHANGEABLE POUR APPAREIL PHOTO NUMÉRIQUE
“LUMIX G VARIO 14– 140 mm/F3.5– 5.6 ASPH./POWER O.I.S.”
f=14 mm à 140 mm (Équivalent à un film de 35 mm: 28 mm à
280 mm)
Type d’ouverture
7 lamelles de diaphragme/diaphragme à ouverture ronde
Plage d’ouverture
F3.5 (Grand-angle) à F5.6 (Téléobjectif)
Valeur d’ouverture minimum
F22
14 éléments en 12 groupes (3 lentilles asphériques, 2 lentilles ED)
Composition de l’objectif
Distance de mise au point
0,3 m à ¶ [à partir de la ligne de référence de la distance de
mise au point] (longueur focale 14 mm à 21 mm),
0,5 m à ¶ [à partir de la ligne de référence de la distance de
mise au point] (longueur focale 22 mm à 140 mm)
Grossissement maximum de l’image 0,25k (Équivalent à un film de 35 mm: 0,5k)
Stabilisateur optique de l’image
Disponible
Commutateur O.I.S. (S.O.I.)
Disponible (Commutateur ON/OFF)
Monture
“Micro Four Thirds Mount”
Angle de vue
75x (Grand-angle) à 8,8x (Téléobjectif)
Diamètre de filtre
58 mm
Diamètre maximum
Environ 67 mm
Environ 75 mm (du bout de l’objectif à la base de montage de l’objectif)
Longueur totale
Poids
Environ 265 g
Distance focale
31
VQT4Y54
VQT4Y54_E.book
32 ページ
2018年5月25日
金曜日
Índice
Información para su seguridad ............................. 32
Prevención contra las averías ............................ 35
Accesorios suministrados ..................................... 36
Nombres y funciones de los componentes........... 36
Unir y quitar el objetivo ......................................... 37
Precauciones para el uso ..................................... 39
Búsqueda de averías.......................................... 40
Especificaciones ................................................... 41
Información para su
seguridad
Mantenga la unidad lo más lejos que sea posible
de equipos electromagnéticos (como hornos de
microondas, televisores, vídeo juegos,
trasmisores radio, líneas de alto voltaje, etc.).
≥ No utilice la cámara cerca de teléfonos móviles,
ya que lo de hacerlo puede producir ruido que
afectará negativamente a las imágenes y el
sonido.
32
VQT4Y54
午前11時57分
≥ Si la cámara queda afectada negativamente por
un equipo electromagnético y deja de funcionar
correctamente, apague la cámara y quite la
batería y/o el adaptador de CA conectado. Luego
vuelva a insertar la batería y/o vuelva a conectar
el adaptador de CA y encienda la cámara.
El objetivo puede usarse con una cámara digital
compatible con el estándar de montaje de objetivos
del “Micro Four ThirdsTM System”.
≥ No se puede montar en una cámara con estándar
de soporte Four ThirdsTM.
≥ Las figuras de la cámara digital en estas
instrucciones de funcionamiento muestran la
DMC-GH3 en concepto de ejemplo.
≥ E aspecto y las especificaciones de los productos
descritos en este manual pueden diferir de los
productos reales que usted ha comprado debido a
aumentos sucesivos.
≥ El logotipo Micro Four Thirds™ y Micro Four
Thirds son marcas comerciales o marcas
comerciales registradas de Olympus Corporation,
en Japón, Estados Unidos, la Unión Europea y
otros países.
VQT4Y54_E.book
33 ページ
2018年5月25日
金曜日
午前11時57分
ESPAÑOL
≥ El logotipo Four Thirds™ y Four Thirds son
marcas comerciales o marcas comerciales
registradas de Olympus Corporation, en Japón,
Estados Unidos, la Unión Europea y otros países.
≥ G MICRO SYSTEM es un sistema de cámara digital
con objetivo intercambiable de LUMIX basado en el
estándar Micro Four Thirds System.
≥ Los nombres de los sistemas y productos que se
mencionan en estas instrucciones generalmente
son marcas comerciales registradas o marcas
comerciales de los fabricantes que desarrollaron
el sistema o producto en cuestión.
33
VQT4Y54
VQT4Y54_E.book
34 ページ
2018年5月25日
金曜日
午前11時57分
-Si ve este símboloEliminación de Aparatos Viejos
Solamente para la Unión Europea y países con sistemas de reciclado.
Este símbolo en los productos, su embalaje o en los documentos que los acompañen
significa que los productos eléctricos y electrónicos usadas no deben mezclarse con
los residuos domésticos.
Para el adecuado tratamiento, recuperación y reciclaje de los productos viejos
llévelos a los puntos de recogida de acuerdo con su legislación nacional.
Si los elimina correctamente ayudará a preservar valuosos recursos y evitará
potenciales efectos negativos sobre la salud de las personas y sobre el medio
ambiente.
Para más información sobre la recogida u reciclaje, por favor contacte con su
ayuntamiento.
Puede haber sanciones por una incorrecta eliminación de este residuo, de acuerdo
con la legislación nacional.
34
VQT4Y54
VQT4Y54_E.book
35 ページ
2018年5月25日
Prevención contra las averías
∫ Atención del objetivo
≥ La arena y el polvo pueden dañar el objetivo.
Cuando usa el objetivo en una playa, tenga
cuidado de que ni arena ni polvo entren en el
interior del objetivo o los terminales, etc.
≥ Este objetivo no es impermeable. Si caen gotas de
agua en el objetivo, límpielo con un paño seco.
≥ No ejerce demasiada presión en el objetivo.
≥ Cuando hay suciedad (agua, aceite, huellas
dactilares, etc.) en la superficie del objetivo, la
imagen puede salir afectada. Limpie ligeramente
con un paño blando y seco antes y después de
tomar las imágenes.
≥ No meta el soporte del objetivo mirando hacia
abajo. No deje que se ensucien los punto de
contacto 1.
金曜日
午前11時57分
∫ Acerca de la condensación
(Empañamiento del objetivo)
≥ La condensación ocurre cuando se encuentra una
diferencia en la temperatura y humedad como se
describe abajo. La condensación puede hacer
ensuciar el objetivo y producir hongos y un
funcionamiento defectuoso, por lo tanto ponga
cuidado en las situaciones a continuación:
– Cuando lleva la cámara en casa desde el aire
libre durante un tiempo frío
– Cuando lleva la cámara dentro de un coche con
aire acondicionado
– Cuando sopla en el objetivo aire frío desde un
acondicionador de aire
– En lugares húmedos
≥ Para impedir la condensación, meta la cámara en
una bolsa de plástico para que se aclimate a la
temperatura ambiente. Si ocurre condensación,
apague la alimentación y la deje así durante dos
horas. Una vez de que la cámara se haya
aclimatado a la temperatura ambiente en
empañamiento desaparece naturalmente.
35
VQT4Y54
VQT4Y54_E.book
36 ページ
2018年5月25日
金曜日
Accesorios suministrados
[Controles a realizar cuando va a desembalar la unidad]
Al quitar la unidad de su embalaje, compruebe que se
encuentren la unidad principal y los accesorios
suministrados. Además compruebe el aspecto externo
y las funciones para verificar que no hayan padecidos
daños durante la distribución y el transporte.
Por si encuentra un cualquier problema, antes de
usar el producto llame a su comerciante.
午前11時57分
Nombres y funciones de
los componentes
Los números de producto se aplican desde mayo de
2013. Estos pueden estar sujetos a modificaciones.
1
2
3
4
1
2 3
6 4
5
1 Superficie del objetivo
2 Anillo del enfoque
VFC4430
1
2
3
4
36
VYC1119
VYF3514
VFC4605
Bolsa de almacenamiento del objetivo
Visera del objetivo
Tapa del objetivo
Tapa trasera del objetivo
(La tapa trasera del objetivo y la tapa del objetivo
intercambiable al momento de la compra.)
VQT4Y54
Ruotare per mettere a fuoco quando si scattano
fotografie utilizzando la messa a fuoco manuale.
3 Anillo del zoom
Gire el anillo del zoom cuando quiere tomar
imágenes grandes (teleobjetivo) o anchas
(granangular) (Igual a una cámara de película de
35 mm: de 28 mm a 280 mm)
4 Marca para ajustar el objetivo
5 Punto de contacto
VQT4Y54_E.book
37 ページ
2018年5月25日
金曜日
6 Interruptor O.I.S.
Cuando a la cámara está unido el objetivo, está
ajustada la función estabilizadora para ver si el
interruptor O.I.S. está ajustado en [ON].
≥ Le recomendamos que ajuste el interruptor O.I.S.
a [OFF] cuando usa un trípode.
≥ La función estabilizadora podría no funcionar
suficientemente en los casos a continuación.
– Cuando hay demasiada trepidación.
– Cuando es alta la ampliación del zoom.
– Cuando usa el zoom digital.
– Cuando toma imágenes mientras sigue sujetos
en movimiento.
– Cuando se reduce la velocidad de obturación para
tomar imágenes en casa o en lugares oscuros.
Nota
≥ Cuando graba usando el flash estando cerca del
sujeto, la luz del flash será bloqueada por el objetivo y
parte de la imagen puede quedar oscura. Compruebe
la distancia desde el sujeto cuando graba.
≥ Si hace zoom después de hacer enfoque, pueden
ocurrir errores de enfoque. Luego de hacer zoom,
realice de nuevo el enfoque.
午前11時57分
Unir y quitar el objetivo
≥ Se refiera también a las
instrucciones de funcionamiento de
la cámara para unir y separar el
objetivo.
≥ Compruebe que la cámara esté
apagada.
≥ Saque la tapa trasera de la lente.
∫ Unión del objetivo
Alinee las marcas para
ajustar el objetivo A
ubicadas en el cuerpo de
la cámara y el mismo
objetivo, luego gire éste
en la dirección de la
flecha hasta que dispare.
• No presione el botón de liberación de la lente B
cuando coloca una lente.
• Como el soporte del objetivo podría salir rayado,
no trate de unir el objetivo a la cámara
manteniéndolo de ángulo.
• Compruebe que el objetivo esté unido correctamente.
• Asegúrese de sacar la tapa del objetivo al grabar.
37
VQT4Y54
VQT4Y54_E.book
38 ページ
2018年5月25日
金曜日
∫Separación del objetivo
Mientras presiona el
botón de liberación de
la lente B, gire la lente
hacia la flecha hasta
que se detenga y luego
retírela.
• Una la tapa trasera de manera que el punto de
contacto del objetivo no salga rayado.
• Una la tapa del cuerpo a la cámara para que ni
suciedad ni polvo entren dentro de la unidad principal.
午前11時57分
∫ Unión de la visera del objetivo
(Accesorio suministrado)
Sostenga la cubierta de
la lente con sus dedos
colocados como se
muestra en la imagen.
• No sostenga la cubierta
de la lente de forma que
pueda doblarla o
torcerla.
1 Alinee la marca de ajuste
C en el lado corto de la
visera de lente con la
marca en la punta de la
lente.
2 Gire la visera de la lente en
la dirección de la flecha
hasta que se detenga y
alinee la marca de tope D
en el lado largo de la visera
de la lente con la marca en
la punta de la lente.
38
VQT4Y54
VQT4Y54_E.book
39 ページ
2018年5月25日
∫ Almacenamiento temporal de la visera
del objetivo
1 Gire la visera del
objetivo en la dirección
de la flecha para quitarla.
2 Vuelque la visera del
objetivo y, luego, únala
de la misma manera que
la mostrada
anteriormente.
Nota
≥ Cuando toma las imágenes con el flash y tiene
unida la visera del objetivo, la porción inferior de
la pantalla podría ponerse oscura (efecto de
viñeteado) y el control del flash podría
inhabilitarse debido a que éste podría ser
oscurecido por la misma visera. Le
recomendamos que quite dicha visera.
≥ Cuando usa la lámpara de ayuda AF en la
oscuridad, quite la visera del objetivo.
金曜日
午前11時57分
∫ Unión de los filtros
≥ La viñetas pueden ocurrir si se usan 2 o más
protectores MC (opcional: DMW-LMCH58),
filtros PL (opcional: DMW-LPL58) o filtros ND
(opcional: DMW-LND58), o si se usan protectores
o filtros gruesos.
≥ Tal vez sea imposible de retirar el filtro si está
demasiado apretado, por lo que no debe apretarlo
demasiado fuerte.
≥ Se puede colocar la tapa del objetivo con el filtro
ya colocado.
≥ No consigue acoplar un objetivo de conversión o
adaptador a este objetivo. Puede usarse un filtro,
pero acoplar cualquier otro elemento puede dañar
el objetivo.
Precauciones para el uso
Tenga cuidado de no hacer caer el objetivo ni le
choque contra. Asimismo tenga cuidado de no
presionarlo demasiado.
≥ Tenga cuidado de no hacer caer la bolsa en la que
cabe el objetivo. Éste podría dañarse, la cámara
podría dejar de funcionar normalmente y las
imágenes ya podrían no grabarse.
39
VQT4Y54
VQT4Y54_E.book
40 ページ
2018年5月25日
金曜日
Cuando usa pesticidas y otras substancias
volátiles alrededor de la cámara tenga cuidado
de que no entre en el objetivo.
≥ Si dichas substancias caen en el objetivo, éstas
pueden dañarlo o hacer desconchar su barniz.
No transporte la unidad si ésta está todavía
unida al cuerpo de la cámara.
≥ De ninguna manera la unidad debe ser usada o
almacenada en uno de los siguientes lugares ya
que lo de hacerlo podría perjudicarla o producir un
funcionamiento defectuoso.
– Bajo la luz directa del sol o bien a lo largo de la
costa durante el verano
– En lugares donde haya altas temperaturas o altos
niveles de humedad o bien donde sean repentinos
los cambios de temperatura y humedad
– En lugares donde haya altas concentraciones de
arena, polvo o suciedad
– Donde haya llamas
– Cerca de calefactores, acondicionadores de aire
o humedecedores
– Donde el agua puede hacer mojar la unidad
– Donde haya vibraciones
– Dentro de un vehículo
≥ Se refiera también a las instrucciones de
funcionamiento de la cámara digital.
40
VQT4Y54
午前11時57分
≥ Cuando no ha de ser usada la unidad por un
período prolongado, le recomendamos guardar
con un desecante (silicagel). El hecho de no
hacerlo podría ocasionar una avería causada por
el moho etc. Se recomienda que compruebe el
funcionamiento de la unidad antes de usarla.
≥ No deje el objetivo en contacto con productos de
plástico durante largos períodos de tiempo.
≥ No toque los contactos eléctricos de la unidad. Lo
de hacerlo puede causar avería en la unidad.
≥ No desmonte ni modifique la unidad.
No utilice gasolina, diluyente, alcohol u otros
agentes de limpieza parecidos para limpiar la unidad.
≥ El hecho de usar disolventes puede dañar el
objetivo y hacer desconchar su barniz.
≥ Quite cualquier indicio de polvo o huellas
dactilares con un paño blando y seco.
≥ Utilice un paño seco para polvo a fin de quitar del
anillo del zoom y el del enfoque la suciedad y el polvo.
≥ No use detergentes para cocina o un paño tratado
químicamente.
Búsqueda de averías
Se oye un sonido cuando se enciende o se
apaga la cámara.
≥ Éste es el sonido del objetivo o el movimiento de
abertura y no es un funcionamiento defectuoso.
VQT4Y54_E.book
41 ページ
2018年5月25日
金曜日
午前11時57分
Especificaciones
Las especificaciones están sujetas a cambio sin previo aviso.
ÓPTICA INTERCAMBIABLE PARA CÁMARA DIGITAL
“LUMIX G VARIO 14– 140 mm/F3.5– 5.6 ASPH./POWER O.I.S.”
Longitud focal
f=14 mm a 140 mm
(Igual a una cámara de película de 35 mm: de 28 mm a 280 mm)
Tipo de abertura
7 aspas de diafragma/Diafragma de apertura circular
Gama de abertura
F3.5 (Granangular) a F5.6 (Teleobjetivo)
Valor de abertura mínimo
F22
Estructura del objetivo
14 elementos en 12 grupos (3 lentes asféricas, 2 lentes ED)
En la distancia del enfoque
0,3 m a ¶ [desde la línea de referencia de la distancia de enfoque]
(longitud focal 14 mm a 21 mm),
0,5 m a ¶ [desde la línea de referencia de la distancia de enfoque]
(longitud focal 22 mm a 140 mm)
Máxima ampliación de la imagen 0,25k (Igual a una cámara de película de 35 mm: 0,5k)
Estabilizador óptico de la imagen Disponible
Interruptor O.I.S.
Disponible (ENCENDER/APAGAR)
Soporte
“Micro Four Thirds Mount”
Ángulo visual
75x (Granangular) a 8,8x (Teleobjetivo)
Diámetro del filtro
58 mm
Diámetro máx.
Aprox. 67 mm
Longitud total
Aprox. 75 mm
(desde la punta del objetivo hasta la base lateral de la montura del objetivo)
Peso
Aprox. 265 g
41
VQT4Y54
VQT4Y54_E.book
42 ページ
2018年5月25日
金曜日
Indice
Informazioni per la sua sicurezza ......................... 42
Prevenzione guasti ............................................. 45
Accessori in dotazione.......................................... 46
Nomi e funzioni dei componenti............................ 46
Installazione/Rimozione dell’obiettivo ................... 47
Precauzioni per l’uso ............................................ 49
Ricerca guasti ..................................................... 50
Specifiche ............................................................. 51
Informazioni per la sua
sicurezza
Tenere l’unità il più possibile lontana da
apparecchi elettromagnetici (come forni a
microonde, TV, videogiochi, radiotrasmittenti,
linee dell’alta tensione, ecc.).
≥ Non utilizzare la fotocamera vicino a telefoni
cellulari, perché ciò può causare disturbi che
influenzano negativamente immagini e suoni.
42
VQT4Y54
午前11時57分
≥ Se il funzionamento della fotocamera digitale è
disturbato da apparecchi elettromagnetici,
spegnere la fotocamera e rimuovere la batteria e/
o l’adattatore CA collegato. Quindi inserire
nuovamente la batteria e/o ricollegare l’adattatore
CA. Infine, riaccendere la fotocamera.
L’obiettivo può essere utilizzato con una fotocamera
digitale dotata di un supporto dell’obiettivo
compatibile con lo standard “Micro Four ThirdsTM
System”.
≥ Non montabile su una fotocamera con specifiche sul
supporto Four ThirdsTM.
≥ Le illustrazioni della fotocamera digitale presenti
in queste istruzioni operative mostrano il modello
DMC-GH3 come esempio.
≥ L’aspetto e le specifiche dei prodotti descritti in
questo manuale possono differire da quelli dei
prodotti acquistati a causa di miglioramenti introdotti
in tempi successivi alla stampa del manuale.
≥ Micro Four Thirds™ e il logo Micro Four Thirds
sono marchi o marchi registrati di Olympus
Corporation, in Giappone, negli Stati Uniti,
nell’Unione Europea e in altri paesi.
VQT4Y54_E.book
43 ページ
2018年5月25日
金曜日
午前11時57分
ITALIANO
≥ Four Thirds™ e il logo Four Thirds sono marchi o
marchi registrati di Olympus Corporation, in
Giappone, negli Stati Uniti, nell’Unione Europea e in
altri paesi.
≥ G MICRO SYSTEM è un sistema di fotocamera
digitale LUMIX del tipo a più obiettivi basato sullo
standard Micro Four Thirds System.
≥ Gli altri nomi di sistemi o prodotti menzionati nelle
presenti istruzioni sono generalmente marchi
registrati o marchi depositati dei produttori che
hanno sviluppato detti sistemi o prodotti.
43
VQT4Y54
VQT4Y54_E.book
44 ページ
2018年5月25日
金曜日
午前11時57分
-Se vedete questo simboloSmaltimento di vecchie apparecchiature
Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento
Questo simbolo sui prodotti, sull’imballaggio e/o sulle documentazioni o manuali
accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere
buttati nei rifiuti domestici generici.
Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a
portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.
Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i
potenziali effetti negativi sulla salute umana e sull’ambiente.
Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro
comune.
Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo
con la legislazione nazionale.
44
VQT4Y54
VQT4Y54_E.book
45 ページ
2018年5月25日
金曜日
Prevenzione guasti
∫ Custodia dell’obiettivo
≥ Sabbia e polvere possono danneggiare l’obiettivo.
Evitare che sabbia o polvere penetrino all’interno
dell’obiettivo o dei terminali quando si utilizza
l’obiettivo su una spiaggia, ecc.
≥ Questo obiettivo non è impermeabile. Se delle
gocce d’acqua dovessero cadere
sull’obiettivo, pulirlo con un panno asciutto.
≥ Non premere con troppa forza l’obiettivo.
≥ Quando la superficie della lente è sporca (acqua,
olio, impronte, ecc.), l’immagine può risultare
deteriorata. Pulire leggermente la superficie della
lente con un panno asciutto e morbido prima e
dopo aver ripreso delle immagini.
≥ Non tenere il supporto dell’obiettivo rivolto verso il
basso. Evitare che i Contatto del supporto
dell’obiettivo 1 si sporchino.
午前11時57分
∫ Informazioni sulla condensa
(Appannamento dell’obiettivo)
≥ La condensa si forma quando si verificano
differenze di temperatura e umidità come quelle
descritte sotto. La condensa può causare
l’appannamento dell’obiettivo e portare alla
formazione di muffe e a malfunzionamenti, per cui
è necessario fare attenzione nelle seguenti
situazioni:
– Quando si porta la fotocamera da un ambiente
esterno freddo a uno interno
– Quando si porta la fotocamera in un’auto con il
condizionatore in funzione
– Quando l’aria fredda di un condizionatore
colpisce direttamente l’obiettivo
– In luoghi umidi
≥ Per evitare la formazione di condensa, inserire la
fotocamera in una busta di plastica per consentirle
di adattarsi alla temperatura circostante. Se si
forma della condensa, spegnere la fotocamera e
non toccarla per un paio due ore. Una volta che la
temperatura della fotocamera ritorna ai valori
dell’ambiente circostante l’appannamento
scomparirà naturalmente.
45
VQT4Y54
VQT4Y54_E.book
46 ページ
2018年5月25日
金曜日
Accessori in dotazione
[Controlli da effettuare quando si disimballa l’unità]
Quando si estrae il flash dalla confezione, controllare
che siano presenti l’unità principale e gli accessori in
dotazione. Controllarne inoltre l’aspetto esterno e il
funzionamento, per verificare che non abbiano
subito danni durante la distribuzione e il trasporto.
Se si riscontra qualche problema, contattare il
rivenditore prima di utilizzare il prodotto.
I numeri dei prodotti sono aggiornati a maggio 2013.
È possibile che subiscano delle modifiche.
1
2
3
4
午前11時57分
Nomi e funzioni dei
componenti
1
2 3
6 4
5
1 Superficie dell’obiettivo
2 Ghiera di messa a fuoco
VFC4430
1
2
3
4
46
VYC1119
VYF3514
VFC4605
Sacca portaobiettivo
Paraluce
Copriobiettivo
Copriobiettivo posteriore
(Il copriobiettivo posteriore e il copriobiettivo
sono installati sull’obiettivo intercambiabile al
momento dell’acquisto.)
VQT4Y54
Ruotare per mettere a fuoco quando si scattano
fotografie utilizzando la messa a fuoco manuale.
3 Ghiera dello zoom
Ruotare la ghiera dello zoom quando si desidera
riprendere immagini ravvicinate (teleobiettivo) o di grande
ampiezza (grandangolo). (equivalente per fotocamera
con pellicola da 35 mm: da 28 mm a 280 mm)
4 Segno per l’installazione dell’obiettivo
5 Punto di contatto
VQT4Y54_E.book
47 ページ
2018年5月25日
金曜日
6 Interruttore O.I.S.
Quando l’obiettivo è installato sulla fotocamera la
funzione di stabilizzazione è attivata se l’interruttore
O.I.S. è posizionato su [ON].
≥ Si consiglia di posizionare l’interruttore O.I.S. su
[OFF] quando si utilizza un treppiede.
≥ Nei seguenti casi la funzione di stabilizzazione
può rivelarsi inefficace.
– Quando le oscillazioni sono forti.
– Quando l’ingrandimento dello zoom è elevato.
– Quando si utilizza lo zoom digitale.
– Quando si riprendono immagini seguendo un
soggetto in movimento.
– Quando la velocità dell’otturatore viene ridotta
per la ripresa di immagini in interni o in condizioni
di scarsa illuminazione.
Nota
≥ Quando si riprende un soggetto da distanza
ravvicinata utilizzando il flash, la luce del flash verrà
bloccata dall’obiettivo e una parte dell’immagine
potrà risultare scura. Controllare la distanza dal
soggetto quando si riprende un’immagine.
≥ Se si zooma dopo aver messo a fuoco, possono
verificarsi errori di messa a fuoco. Dopo aver
zoomato, mettere nuovamente a fuoco.
午前11時57分
Installazione/Rimozione
dell’obiettivo
≥ Consultare anche le istruzioni per
l’uso della fotocamera per
informazioni sulla procedura di
installazione e disinstallazione
della fotocamera.
≥ Controllare che la fotocamera sia spenta.
≥ Rimuovere il copriobiettivo posteriore
dall'obiettivo.
∫ Installazione dell’obiettivo
.
Allineare i segni per
l’installazione
dell’obiettivo A sul
corpo della
fotocamera e
sull’obiettivo, quindi
ruotare l’obiettivo
nella direzione
indicata dalla freccia finché non scatta.
• Non premere il pulsante di sgancio dell’obiettivo
B quando si installa un obiettivo.
47
VQT4Y54
VQT4Y54_E.book
48 ページ
2018年5月25日
金曜日
• Non tentare di installare l’obiettivo tenendolo
diagonalmente rispetto al corpo della
fotocamera, per evitare di graffiare il supporto
dell’obiettivo.
• Controllare che l’obiettivo sia installato
correttamente.
• Ricordarsi di rimuovere il copriobiettivo quando
si registra.
午前11時57分
∫ Installazione del paraluce
(Accessorio in dotazione)
Tenere il paraluce come
indicato nella figura.
• Tenere il paraluce in
modo da evitare di
torcerlo o di piegarlo.
∫Disinstallazione dell’obiettivo
Tenendo premuto il
pulsante di sblocco
dell’obiettivo B,
ruotare l’obiettivo
nella direzione
indicata dalla freccia
finché non si arresta,
quindi rimuoverlo.
• Installare il copriobiettivo posteriore per evitare
di graffiare il punto di contatto.
• Installare il copriobiettivo posteriore sulla
fotocamera per evitare che sporcizia o polvere
penetrino all’interno dell’unità principale.
48
VQT4Y54
1 Allineare il segno per
l’installazione C sul lato
corto del paraluce con il
segno sull’estremità
dell’obiettivo
2 Ruotare il paraluce nella
direzione indicata dalla
freccia finché non si arresta,
quindi allineare il segno di
arresto D sul lato lungo del
paraluce con il segno
sull’estremità dell’obiettivo.
VQT4Y54_E.book
49 ページ
2018年5月25日
金曜日
∫ Rimozione temporanea del paraluce
1 Ruotare il paraluce nella
direzione indicata dalla
freccia per rimuoverlo.
2 Rovesciare il paraluce,
quindi installarlo come
illustrato in precedenza.
Nota
≥ Quando si riprendono immagini con il flash e il
paraluce è installato, la parte inferiore dello
schermo può risultare scura (effetto vignetta) e il
controllo del flash può essere disabilitato, poiché il
flash fotografico può essere oscurato dal
paraluce. Si consiglia di scollegare il paraluce.
≥ Quando si utilizza la lampada di aiuto AF in
condizioni di oscurità, scollegare il paraluce.
午前11時57分
∫ Installazione dei filtri
≥ È possibile che si verifichi un effetto vignetta se si
utilizzano 2 o più protezioni MC (opzionale: DMWLMCH58), filtri PL (opzionale: DMW-LPL58) o filtri
ND (opzionale: DMW-LND58), o se si utilizzano
protezioni e/o filtri spessi.
≥ Se il filtro viene stretto eccessivamente, può
diventare impossibile rimuoverlo. Evitare quindi di
stringerlo troppo.
≥ È possibile installare il copriobiettivo con il filtro
già installato.
≥ Su questo obiettivo non è possibile installare una
lente o adattatore di conversione. È possibile
utilizzare un filtro, ma collegare qualsiasi altro
elemento può danneggiare l’obiettivo.
Precauzioni per l’uso
Fare attenzione a non lasciar cadere o a non
urtare l’obiettivo. Evitare inoltre di esercitare una
forte pressione sull’obiettivo.
≥ Fare attenzione a non far cadere la custodia in cui
è stato inserito l’obiettivo in quanto questo può
danneggiarsi. La fotocamera può smettere di
funzionare e potrebbe non essere più possibile
registrare delle immagini.
49
VQT4Y54
VQT4Y54_E.book
50 ページ
2018年5月25日
金曜日
Quando si utilizzano pesticidi e altre sostanze
volatili nelle vicinanze della fotocamera fare
attenzione che non vengano a contatto con
l’obiettivo.
≥ Se tali sostanze vengono a contatto con l’obiettivo
possono danneggiarlo o provocare il distacco di
vernice.
Non lasciare l’unità installata sulla fotocamera
mentre la si trasporta.
≥ Non utilizzare e non lasciare mai l’unità nelle
seguenti condizioni, per evitare problemi di
funzionamento.
– Esposta alla luce del sole, o in spiaggia d’estate
– Temperatura e umidità elevate o soggette a
grossi sbalzi
– Elevate concentrazioni di sabbia, polvere o
sporco
– Dove sono presenti fiamme
– Vicino a caloriferi, condizionatori o umidificatori
– Dove l’unità può venire a contatto con l’acqua
– Dove sono presenti vibrazioni
– All’interno di un’auto
≥ Vedere anche le istruzioni per l’uso della
fotocamera digitale.
≥ Quando si prevede di non utilizzare l’unità per un
periodo prolungato, si consiglia di porvi accanto
un disseccante (silica gel). In caso contrario
potrebbero verificarsi dei malfunzionamenti dovuti
alla presenza di muffe ecc. Si consiglia di
50
VQT4Y54
午前11時57分
controllare il funzionamento dell’unità prima
dell’uso.
≥ Non lasciare l’obiettivo a contatto per lungo tempo
con prodotti in gomma o in plastica.
≥ Non toccare i contatti elettrici dell’unità. In caso
contrario l’unità può guastarsi.
≥ Non smontare o alterare l’unità.
Non utilizzare benzina, diluenti, alcol o prodotti
simili per pulire l’unità.
≥ L’utilizzo di solventi può danneggiare l’obiettivo o
provocare il distacco di vernice.
≥ Rimuovere la polvere o le impronte digitali
eventualmente presenti con un panno morbido e
asciutto.
≥ Usare un panno asciutto per rimuovere sporco e
polvere sulla ghiera dello zoom e sulla ghiera
della messa a fuoco.
≥ Non utilizzare un detergente da cucina o un panno
chimico.
Ricerca guasti
Quando la fotocamera viene accesa o spenta, si
sente un suono.
≥ È il suono provocato dal movimento dell’obiettivo
o dell’apertura, e non si tratta di un
malfunzionamento.
VQT4Y54_E.book
51 ページ
2018年5月25日
金曜日
午前11時57分
Specifiche
È possibile che le specifiche subiscano delle modifiche senza preavviso.
LENTI INTERCAMBIABILI PER FOTOCAMERA DIGITALE
“LUMIX G VARIO 14– 140 mm/F3.5– 5.6 ASPH./POWER O.I.S.”
Lunghezza focale
Tipo di apertura
Gamma dell’apertura
Valore minimo dell’apertura
Costruzione dell’obiettivo
Distanza di messa a fuoco
Ingrandimento massimo
dell’immagine
Stabilizzatore ottico di immagine
Interruttore O.I.S.
Supporto
Profondità di campo
Diametro del filtro
Diametro massimo
Lunghezza complessiva
Massa
f=14 mm a 140 mm
(equivalente per fotocamera con pellicola da 35 mm: 28 mm a 280 mm)
7 lamelle diaframma/diaframma con apertura circolare
F3.5 (Grandangolo) a F5.6 (Teleobiettivo)
F22
14 elementi in 12 gruppi (3 lenti asferiche, 2 lenti ED)
0,3 m a ¶ [da linea di riferimento distanza di messa a fuoco]
(lunghezza focale 14 mm a 21 mm),
0,5 m a ¶ [da linea di riferimento distanza di messa a fuoco]
(lunghezza focale 22 mm a 140 mm)
0,25k (equivalente per fotocamera con pellicola da 35 mm: 0,5k)
Disponibile
Disponibile (Accensione/spegnimento)
“Micro Four Thirds Mount”
75x (Grandangolo) a 8,8x (Teleobiettivo)
58 mm
Circa 67 mm
Circa 75 mm (dall’estremità dell’obiettivo alla base del supporto dell’obiettivo)
Circa 265 g
51
VQT4Y54
VQT4Y54_E.book
52 ページ
2018年5月25日
金曜日
目錄
安全注意事項 .................................. 52
故障預防 ..................................... 54
操作部中文表示對照表 .......................... 54
提供的附件 .................................... 55
元件的名稱及功能 .............................. 55
安裝 / 取下鏡頭 ................................ 56
使用時的注意事項 .............................. 59
故障排除 ..................................... 59
規格 .......................................... 60
午前11時57分
安全注意事項
使本產品遠離磁性設備(如微波爐、電視、視訊遊戲設
備、無線電發射機、高壓線等)。
≥ 請勿在移動電話附近使用相機,否則會影響圖片和
聲音質量。
≥ 如果相機由於受帶磁設備影響而不能正常工作,請
先將其關閉,取出電池和 / 或斷開連接的 AC 整流
器, 然後重新插入電池和 / 或連接 AC 整流器。隨
後,開啟相機。
此鏡頭可用於與鏡頭座標準
“Micro Four Thirds™ System”兼容的數位相機。
≥ 無法安裝到 4/3™(Four Thirds™) 接口規格的相機
上。
≥ 本使用說明書中的數位相機圖例以 DMC-GH3 為例
進行說明。
≥ 由於產品的不斷改進,本說明書中所描述的產品外
觀和規格可能與實際所購買的產品有所不同。
≥ Micro Four Thirds™ 和 Micro Four Thirds 標誌是
Olympus Corporation 在日本、美國、歐盟和其他國
家的商標或註冊商標。
≥ Four Thirds™ 和 Four Thirds 標誌是 Olympus
Corporation 在日本、美國、歐盟和其他國家的商標或
註冊商標。
52
VQT4Y54
VQT4Y54_E.book
53 ページ
2018年5月25日
金曜日
午前11時57分
中
文
≥ G MICRO SYSTEM 是 LUMIX 的鏡頭互換式數位相
機系統,基於微型 4/3 系統 (Micro Four Thirds
System) 標準。
≥ 本說明書中提到的其他公司名稱和產品名稱是各個
公司的註冊商標或商標。
進口廠商 : 台松電器販賣股份有限公司
地址 : 新北市中和區員山路 579 號
電話 :(02)2223-5121
53
VQT4Y54
VQT4Y54_E.book
54 ページ
2018年5月25日
金曜日
故障預防
∫鏡頭保養
≥ 沙子及塵土會損壞鏡頭。 在沙灘等地方使用鏡頭
時,請勿讓沙子或塵土進入到鏡頭或端子中。
≥ 此鏡頭不防水。 如果水滴濺到鏡頭上,請用乾布擦
拭鏡頭。
≥ 請勿用力按壓鏡頭。
≥ 當鏡頭表面有污垢 (水、油和手印等)時,相片
可能會受到影響。拍攝前後,請用一塊軟乾布輕輕
擦拭鏡頭表面。
≥ 請勿將鏡頭支座朝下放置。 請勿使鏡頭支座接觸點
1 變髒。
午前11時57分
∫ 關於水汽凝結(鏡頭的霧化)
≥ 當周圍環境溫度和濕度如下變化時,會發生水汽凝
結。 水汽凝結可能會使鏡頭變髒,產生霉菌及發生
故障,因此在下列情況時請注意:
– 在寒冷的天氣裡將相機從室外帶到室內時
– 將相機帶到開著空調的車內時
– 空調等設備的冷風直接吹向鏡頭時
– 在潮濕的地方
≥ 要防止水汽凝結,請將相機放在塑膠袋中,直到相
機溫度接近周圍環境溫度。如果發生了水汽凝結,
請關閉電源,然後將其擱置約 2 小時。 當相機溫度
接近周圍環境溫度時,霧化將自然消失。
操作部中文表示對照表
54
VQT4Y54
VQT4Y54_E.book
55 ページ
2018年5月25日
金曜日
提供的附件
午前11時57分
元件的名稱及功能
[ 請在打開包裝取出本裝置時進行檢查 ]
當從其包裝盒中取出本裝置時,請檢查是否包含主機
及其提供的附件,還要檢查它們的外觀和功能,以確保
它們在配送和運輸過程中沒有損壞。
如果發現有問題,請在使用本產品前連繫您的銷售商。
產品號碼截至 2013 年 5 月為準。此後可能會有變更。
1
2
3
4
1
VFC4430
1
2
3
4
VYC1119
VYF3514
VFC4605
鏡頭儲藏袋
鏡頭遮光罩
鏡頭蓋
鏡頭後蓋
(購買時,鏡頭後蓋和鏡頭蓋安在可互換鏡頭上。)
2 3
6 4
5
1 鏡頭表面
2 對焦環
用手動對焦拍攝時,轉動進行對焦。
3 變焦環
想要拍攝較大(遠攝)或較寬(廣角)圖片時,請轉動
變焦環。(相當於 35 mm 菲林相機: 28 mm 至
280 mm)
4 鏡頭安裝標記
5 接觸點
55
VQT4Y54
VQT4Y54_E.book
56 ページ
2018年5月25日
金曜日
6 O.I.S. 開關
將鏡頭安裝到相機上時,如果 O.I.S. 開關設定為
[ON],則將啟動穩定器功能。
≥ 建議在使用三腳架時將 O.I.S. 開關設定到 [OFF]。
≥ 在下列情況下,穩定器功能可能無效。
– 當不斷抖動時。
– 當變焦放大率很高時。
– 當使用數位變焦時。
– 當追蹤移動物體拍攝圖片時。
– 當快門速度變慢在室內或暗處拍攝時。
注意
≥ 使用閃光燈拍攝近距離的被攝物體時,閃光燈發出
的光會被鏡頭遮擋住,圖片的一部分可能會變暗。
拍攝時,請確認到被攝物體的距離。
≥ 如果在對焦後變焦,可能會出現對焦誤差。變焦
後,請重新進行對焦。
56
VQT4Y54
午前11時57分
安裝 / 取下鏡頭
≥ 安裝及取下鏡頭的方法也請參閱相
機的使用說明書。
≥ 檢查相機是否關閉。
≥ 從鏡頭上取下鏡頭後蓋。
∫ 安裝鏡頭
將鏡頭上的鏡頭安裝標
記 A 對準相機機身上的
鏡頭安裝標記,然後朝箭
頭指示的方向轉動鏡頭,
直到發出喀噠聲為止。
• 安裝鏡頭時,請勿按鏡頭
釋放按鈕 B。
• 請勿將鏡頭以傾斜的狀態安裝到相機上,否則,鏡
頭接座會被劃傷。
• 檢查鏡頭是否安裝正確。
• 拍攝時,請務必取下鏡頭蓋。
VQT4Y54_E.book
57 ページ
2018年5月25日
∫ 取下鏡頭
按鏡頭釋放按鈕 B 的同
時,朝箭頭指示的方向轉
動鏡頭直到停止為止,然
後取下。
• 請蓋上鏡頭後蓋,這樣就
不會劃傷鏡頭支座觸點。
• 將機身蓋安裝到相機上,
以防止污物或灰塵進入機身內部。
金曜日
午前11時57分
∫ 安裝鏡頭遮光罩(提供的附件)
持拿鏡頭遮光罩時,您的
手指要如圖所示那樣放
置。
≥ 請勿以會使其變形或
彎曲的方式持拿鏡頭
遮光罩。
1 將鏡頭遮光罩的短的部分
上的安裝標記 C 對準鏡頭
頂端的標記。
2 朝箭頭指示的方向轉動鏡
頭遮光罩直到停止為止,
將鏡頭遮光罩的長的部分
上的停止標記 D 對準鏡頭
頂端的標記。
57
VQT4Y54
VQT4Y54_E.book
58 ページ
2018年5月25日
金曜日
∫暫時存放鏡頭遮光罩
1 朝著箭頭方向轉動鏡頭遮
光罩以卸下。
2 倒轉鏡頭遮光罩,然後用
前面所示的相同方法進行安
裝。
注意
≥ 在安裝了鏡頭遮光罩的情況下用閃光燈拍攝時,由
於鏡頭遮光罩可能使照片閃光燈變暗,因此螢幕的
下面部分可能會變暗 (暈影效果),並且閃光燈的
控制可能會失效。
≥ 當在暗處使用 AF 輔助燈時,請取下鏡頭遮光罩。
58
VQT4Y54
午前11時57分
∫ 安裝濾鏡
≥ 如果使用 2 個以上的 MC 保護鏡 (可選件:DMWLMCH58)、PL 偏光鏡 (可選件:DMW-LPL58)
或 ND 濾鏡 (可選件:DMW-LND58),或者如果
使用厚的保護鏡和 / 或濾鏡,可能會出現暈影。
≥ 如果擰得過緊,可能無法取下濾鏡。因此,請不要
太用力地擰它。
≥ 安裝了濾鏡時,可以安裝鏡頭蓋。
≥ 不能將轉換鏡頭或轉接器安裝到該鏡頭上。 可以使
用濾鏡,但安裝其他任何元件可能會對鏡頭造成損
壞。
VQT4Y54_E.book
59 ページ
2018年5月25日
金曜日
使用時的注意事項
請務必小心,切勿跌落或撞擊鏡頭。還要務必小心,切
勿在鏡頭上施加過多壓力。
≥ 請注意不要讓裝有鏡頭的包跌落,因為這樣可能會損
壞鏡頭。相機可能會停止正常操作,可能無法繼續拍
攝圖片。
在相機周圍使用殺蟲劑或其他揮發性的物質時,請勿
使其接觸到鏡頭。
≥ 如果此類化學藥品接觸到鏡頭,可能會損壞鏡頭,
表面漆可能也會剝落。
請勿在本裝置還安裝在相機機身時攜帶本裝置。
≥ 任何情況下都不要在以下地方使用或存放本裝置,
因為這樣做可能導致操作時出現問題或產生故障。
– 太陽直射的地方或夏天的海邊
– 溫度和濕度較高或者溫度和濕度變化劇烈的地方
– 沙子、灰塵或污垢比較集中的地方
– 有火的地方
– 靠近加熱器、空調或加濕器的地方
– 水可能打濕本裝置的地方
– 受到震動的地方
– 車內
≥ 也請參閱數位相機的使用說明書。
午前11時57分
≥ 準備長時間不使用本裝置時,建議在存放時放入一
些乾燥劑 (矽膠)。 否則,可能會由於發霉等原因
而導致性能出現故障。 建議在使用前先檢查本裝置
是否能夠正常運行。
≥ 請勿讓鏡頭與橡膠或塑料製品長時間接觸。
≥ 請勿觸摸本裝置的電觸點。這樣做可能會導致本裝
置發生故障。
≥ 請勿拆卸或改裝本裝置。
請勿使用汽油、稀釋劑、酒精或其他類似的清潔劑清潔
本裝置。
≥ 使用溶劑會損壞鏡頭或導致表面漆剝落。
≥ 請用一塊乾軟布擦袪灰塵或手印。
≥ 請用軟乾布擦去變焦環和對焦環上的污垢和灰塵。
≥ 請勿使用廚房清潔劑或經化學方法處理過的抹布。
故障排除
當相機開啟或關閉時聽到機械音。
≥ 這是鏡頭或光圈運動的聲音,不是故障。
59
VQT4Y54
VQT4Y54_E.book
60 ページ
2018年5月25日
金曜日
午前11時57分
規格
規格如有變更,恕不另行通知。
數位相機用可替換鏡頭 “LUMIX G VARIO 14– 140 mm/F3.5– 5.6 ASPH./POWER O.I.S.”
焦距
f=14 mm 至 140 mm
(相當於 35 mm 菲林相機: 28 mm 至 280 mm)
光圈類型
7 片控光片 / 圓形虹膜光圈
光圈範圍
最小光圈值
F3.5(廣角)至 F5.6(遠攝)
F22
鏡頭結構
14 件 12 組(3 片非球面鏡片、2 片 ED 鏡片)
In focus(焦點對準)距離
0.3 m 至 ¶ [ 從對焦距離基準線開始 ](焦距 14 mm 至 21 mm)
、
0.5 m 至 ¶ [ 從對焦距離基準線開始 ](焦距 22 mm 至 140 mm)
最大影像放大率
0.25k(相當於 35 mm 菲林相機:0.5k)
光學影像穩定器
可用
O.I.S. 開關
有(切換 ON/OFF)
裝配
“Micro Four Thirds 接口 ”
視角
濾鏡直徑
75x(廣角)至 8.8x(遠攝)
58 mm
最大直徑
約 67 mm
全長
約 75 mm (從鏡頭的頂端到鏡頭接口的基準面)
約 265 g
重量
60
VQT4Y54
VQT4Y54_E.book
61 ページ
2018年5月25日
金曜日
Содержание
Информация для вашей безопасности ...................61
Правила эксплуатации ...........................................63
Принадлежности, входящие в комплект .................64
Названия и функции составных частей ..................64
Установка/Снятие объектива ...................................65
Предосторожности при использовании
фотокамеры ..............................................................68
Устранение неисправностей ..................................69
Технические характеристики....................................70
午前11時57分
РУССКИЙ ЯЗЫК
Информация для вашей
безопасности
Храните прибор вдали от источников
электромагнитного излучения (например,
микроволновых печей, телевизоров,
оборудования для видеоигр, радиопередатчиков,
высоковольтных линий и т.д.).
≥ Не пользуйтесь фотокамерой вблизи сотовых
телефонов, так как телефоны могут вызвать
помехи, отрицательно сказывающиеся на
качестве снимков и звука.
≥ Если камера подвергается негативному влиянию
электромагнитного излучения и перестает
работать нормально, выключите камеру,
извлеките батарею и/или подключенный сетевой
адаптер переменного тока. Затем снова вставьте
батарею и/или снова подключите сетевой
адаптер переменного тока и включите камеру.
Объектив может использоваться с цифровой
камерой, совместимой со стандартом крепления
объективов “Micro Four ThirdsTM System”.
≥ Не предусмотрена его установка на фотокамеры
со спецификацией крепления Four ThirdsTM.
61
VQT4Y54
VQT4Y54_E.book
62 ページ
2018年5月25日
金曜日
≥ На иллюстрациях цифровой камеры в данных
инструкциях по эксплуатации в качестве
примера показан DMC-GH3.
≥ Внешний вид и спецификации продуктов,
описанные в данном руководстве, могут
отличаться от фактических приобретенных
продуктов ввиду более поздних улучшений.
≥ Micro Four Thirds™ и знаки логотипа Micro Four
Thirds являются товарными знаками или
зарегистрированными товарными знаками Olympus
Corporation в Японии, Соединенных Штатах,
Европейском Союзе и других странах.
≥ Four Thirds™ и знаки логотипа Four Thirds
являются товарными знаками или
зарегистрированными товарными знаками
Olympus Corporation в Японии, Соединенных
Штатах, Европейском Союзе и других странах.
≥ G MICRO SYSTEM является системой
объективов сменного типа для цифровых
камер LUMIX, разработанной на основе
стандарта Micro Four Thirds System.
≥ Другие названия систем и продуктов,
упомянутые в данной инструкции по
эксплуатации, обычно являются
зарегистрированными товарными знаками или
товарными знаками производителей, которые
разработали упомянутую систему или продукт.
62
VQT4Y54
午前11時57分
VQT4Y54_E.book
63 ページ
2018年5月25日
金曜日
Правила эксплуатации
∫ Уход за объективом
≥ Песок и пыль могут привести к повреждению
объектива. При использовании объектива на
пляже и т.п. убедитесь, что внутри объектива
и гнезд нет песка и пыли.
≥ Данный объектив не является
водонепроницаемым. Если на объектив попали
капли воды, вытрите объектив сухой тканью.
≥ Нельзя сильно нажимать на объектив.
≥ В случае попадания на поверхность объектива
грязи (воды, масла, отпечатков пальцев и т. д.)
качество снимка может ухудшиться. Следует
осторожно вытереть поверхность объектива
мягкой сухой тканью перед съемкой.
≥ Не ставьте объектив монтажной поверхностью
вниз. Не допускайте попадание загрязнений на
монтажные поверхности 1 объектива.
午前11時57分
∫ О конденсации (Запотевании
объектива)
≥ Конденсация происходит при разнице в
температуре и влажности, как описано ниже.
Конденсация может привести к загрязнению
объектива, появлению плесени и
неисправностей, поэтому необходимо
соблюдать осторожность в следующих
ситуациях:
– при внесении камеры в помещение с улицы в
холодную погоду
– при внесении камеры в салон автомобиля, где
работает кондиционер
– если поток холодного воздуха из
кондиционера направлен прямо на объектив
– во влажных местах
≥ Для предотвращения конденсации поместите
камеру в пластиковый пакет, чтобы ее
температура сравнялась с температурой
окружающего воздуха. При возникновении
конденсации выключите камеру и оставьте ее
примерно на два часа. Когда температура
камеры сравняется с температурой
окружающего воздуха, запотевание исчезнет
естественным образом.
63
VQT4Y54
VQT4Y54_E.book
64 ページ
2018年5月25日
金曜日
Принадлежности,
входящие в комплект
[Комплектность необходимо проверять при
распаковке устройства]
При изъятии устройства из оригинальной упаковки проверьте
наличие основного устройства и его комплектующих, а также
осмотрите устройство снаружи и проверьте его
функциональность, чтобы убедиться в отсутствии каких-либо
повреждений в результате транспортировки.
Если вы обнаружите какое-либо несоответствие,
свяжитесь с вашим поставщиком,
воздержавшись от эксплуатации изделия.
Номера изделий правильны по состоянию на май
2013 г. Они могут изменяться.
1
2
3
4
午前11時57分
Названия и функции
составных частей
1
2 3
6 4
5
1 Поверхность линзы
2 Кольцо фокусировки
Вращайте для наведения на резкость при
съемке в режиме с ручной наводкой на резкость.
VFC4430
1
2
3
4
64
VYC1119
VYF3514
VFC4605
Сумка для объектива
Бленда объектива
Крышка объектива
Крышка задней части объектива
(Во время покупки крышка объектива и задняя крышка
объектива прикреплены к сменному объективу.)
VQT4Y54
3 Кольцо трансфокатора
Поворачивайте кольцо трансфокатора, если нужно
сделать крупные (телережим) или панорамные
(широкоугольный режим) снимки. (Эквивалент
35 мм пленочной камеры: от 28 мм до 280 мм)
4 Монтажная поверхность
5 Метка установки объектива
VQT4Y54_E.book
65 ページ
2018年5月25日
金曜日
6 Переключатель O.I.S.
Если объектив прикреплен к камере, функция
стабилизатора установлена на активацию, если
переключатель O.I.S. установлен на [ON].
≥ При использовании штатива рекомендуется
устанавливать переключатель O.I.S. в
положение [OFF].
≥ Функция стабилизатора может работать
неэффективно в следующих случаях.
– Если увеличение слишком большое.
– При использовании цифрового увеличения.
– При исползовании цифрового увеличения.
– При съемке со слежением за двигающимися
объектами.
– При слишком низкой скорости затвора, во время
съемки внутри помещения или в темном месте.
Примечание
≥ При съемке со вспышкой близко расположенного
объекта свет вспышки может блокироваться
объективом, и часть снимка может быть затемнена.
Проверяйте расстояние до объекта при съемке.
≥ Если использовать функцию увеличения после
выполнения фокусировки, фокусировка может
оказаться неправильной. После увеличения
выполните фокусировку повторно.
午前11時57分
Установка/Снятие объектива
≥ Информацию об установке и
снятии объектива см. также в
инструкциях по эксплуатации
камеры.
≥ Убедитесь, что камера
выключена.
≥ Снимите заднюю крышку объектива.
∫ Установка объектива
Совместите
установочную метку
объектива A на
корпусе фотокамеры
с меткой на
объективе и затем
поверните объектив
в направлении стрелки до щелчка.
• Не нажимайте кнопку открытия объектива B
в процессе установки объектива.
• Не пытайтесь установить объектив под углом
к корпусу камеры, поскольку это может
привести к повреждению крепления
объектива.
65
VQT4Y54
VQT4Y54_E.book
66 ページ
2018年5月25日
金曜日
• Убедитесь, что объектив установлен
правильно.
• Обязательно снимите крышку объектива
перед записью.
∫Снятие объектива
Удерживая нажатой
кнопку B
проверните
объектив до упора в
направлении
стрелки, а потом
снимите.
• Прикрепите заднюю крышку объектива,
чтобы избежать царапин монтажной
поверхности объектива.
• Прикрепите к камере крышку корпуса во
избежание попадания грязи и пыли внутрь
основного устройства.
66
VQT4Y54
午前11時57分
∫ Присоединение бленды объектива
(Принадлежность в комплекте)
Держите бленду
объектива пальцами,
расположите их так, как
показано на рисунке.
• Не держите бленду таким
образом, при котором
она скручивается или
изгибается.
1 Совместите метку
установки на короткой
стороне бленды
объектива C с меткой с
края объектива.
2 Поверните бленду
объектива до полной
остановки в направлении,
указанном стрелкой. При этом
метка остановки на длинной
стороне бленды объектива D
должна совпадать с меткой с
края объектива.
VQT4Y54_E.book
67 ページ
2018年5月25日
金曜日
∫ Временное хранение бленды
1 Чтобы снять бленду,
поверните ее в
направлении стрелки.
2 Разверните бленду
обратной стороной и
закрепите, как указано
выше.
Примечание
≥ При съемке со вспышкой с использованием
бленды нижняя часть снимка может быть
затененной (эффект виньетирования), а
управление вспышкой может быть отключено,
поскольку бленда может затенять вспышку.
Рекомендуется отсоединить бленду.
≥ При использовании в темноте вспомогательной
лампы автоматической фокусировки
отсоедините бленду объектива.
午前11時57分
∫ Установка фильтров
≥ При использовании двух или более
многослойных защитных фильтров
(поставляются отдельно: DMW-LMCH58),
поляризационных фильтров (поставляются
отдельно: DMW-LPL58) или фильтров ND
(поставляются отдельно: DMW-LND58) либо
при использовании толстых защитных
устройств и (или) фильтров может возникать
виньетирование.
≥ Если фильтр будет чрезмерно затянут, снять
его может быть невозможно, поэтому не
затягивайте его слишком сильно.
≥ Крышку объектива можно прикреплять и в том
случае, если уже прикреплен фильтр.
≥ К данному объективу нельзя прикрепить
преобразовательный объектив или
переходник. Можно использовать фильтр, но
прикрепление любого другого элемента может
привести к повреждению объектива.
67
VQT4Y54
VQT4Y54_E.book
68 ページ
2018年5月25日
金曜日
Предосторожности при
использовании фотокамеры
Старайтесь не ронять и не ударять объектив.
Также старайтесь не подвергать объектив
чрезмерному давлению.
≥ Следите за тем, чтобы не уронить в сумку, в
которую вы положили объектив, поскольку это
может привести к повреждению объектива.
Камера может перестать нормально работать,
и дальнейшая запись снимков может оказаться
невозможной.
При использовании пестицидов и других
летучих веществ вблизи камеры убедитесь,
что они не попадают на объектив.
≥ При попадании на объектив такие вещества
могут повредить объектив или привести к
отслаиванию краски.
Не носите устройство присоединенным к
корпусу фотокамеры.
≥ Категорически запрещается пользоваться
фотовспышкой или хранить ее в следующих
условиях, так как это может привести к сбоям в
работе или неправильной работе.
– Под воздействием прямых солнечных лучей
или на пляже летом
68
VQT4Y54
午前11時57分
– В местностях с высокой влажностью воздуха и
высокими температ урами, или с резкими
перепадами температ уры и влажности
– В местностях с высокими концентрациями
песка, пыли или грязи
– При срабатывании вспышки
– Возле обогревателей, кондиционеров или
увлажнителей
– Г де возможно намокание устройства
– Г де присутствует вибрация
– В автомобиле
≥ См. также инструкции по эксплуатации
цифровой камеры.
≥ Если камера не будет использоваться в
течение длительного времени, рекомендуется
хранить ее вместе с влагопоглотителем
(силикагелем). Невыполнение данной
рекомендации может привести к нарушению
технических характеристик ввиду образования
плесени и т. д. Прежде чем использовать,
рекомендуется проверять работоспособность
устройства после такого длительного
хранения.
≥ Не оставляйте объектив в контакте с
резиновыми или пластиковым продуктами на
продолжительный период времени.
VQT4Y54_E.book
69 ページ
2018年5月25日
金曜日
午前11時57分
≥ Не прикасайтесь к электрическим контактам
устройства. Это может вызвать сбой в его работе.
≥ Запрещается разбирать или вносить
изменения в аппарат.
Не используйте бензин, растворитель, спирт
и другие подобные моющие средства для
очистки аппарата.
≥ Использование растворителей может
повредить объектив или привести к
отслаиванию краски.
≥ Вытирайте пыль и следы пальцев мягкой сухой
тканью.
≥ Вытирайте грязь и пыль с кольца
трансфокатора и кольца фокусировки сухой
тканью для удаления пыли.
≥ Запрещается использовать моющие средства
или химически обработанную ткань.
Устранение неисправностей
При включении и выключении камеры
слышен звук.
≥ Звук возникает в результате движения
диафрагмы объектива и не является
неисправностью.
69
VQT4Y54
VQT4Y54_E.book
70 ページ
2018年5月25日
金曜日
午前11時57分
Технические характеристики
Технические характеристики могут быть изменены без уведомления.
СМЕННЫЙ ОБЪЕКТИВ ДЛЯ ЦИФРОВОЙ ФОТОKAMEРЫ “LUMIX G VARIO 14–140 мм/F3.5–5.6 ASPH./POWER O.I.S.”
Фокусное расстояние
Тип диафрагмы
Диапазон диафрагм
Минимальное значение
показателя диафрагмы
Конструкция объектива
Фокусное расстояние от
Максимальное увеличение
изображения
Оптический стабилизатор
изображения
Переключатель O.I.S.
Крепление
Угол обзора
Диаметр фильтра
Максимальный диаметр
Полная длина
Масса
70
VQT4Y54
f=14 мм до 140 мм
(Эквивалент 35 мм пленочной камеры: от 28 мм до 280 мм)
7 лепестки диафрагмы / диафрагма с круглым отверстием
От F3.5 (Широкоугольный режим) до F5.6 (Телережим)
F22
14 элементов в 12 группах (3 асферических объектива, 2 объектива ED)
От 0,3 м до ¶ [от линии отсчета расстояния до объекта съемки]
(фокусное расстояние от 14 мм до 21 мм),
От 0,5 м до ¶ [от линии отсчета расстояния до объекта съемки]
(фокусное расстояние от 22 мм до 140 мм)
0,25k (Эквивалент 35 мм пленочной камеры: 0,5k)
Имеется
Имеется (переключение ВКЛ/ВЫКЛ)
“Micro Four Thirds Mount”
75x (Широкоугольный режим) до 8,8x (Телережим)
58 мм
Прибл. 67 мм
Прибл. 75 мм (от конца объектива до нижней стороны крепления объектива)
Прибл. 265 г
VQT4Y54_E.book
71 ページ
2018年5月25日
金曜日
午前11時57分
Установленный производителем в порядке п. 2 ст. 5 Федерального Закона РФ “О защите прав
потребителей” срок службы данного изделия равен 7 годам с даты производства при условии,
что изделие используется в строгом соответствии с настоящей инструкцией по эксплуатации и
применимыми техническими стандартами.
Импортёр
ООО«Панасоник Рус», РФ, 115191, г. Москва, ул. Большая Тульская, д. 11, 3 этаж.
тел. 8-800-200-21-00
71
VQT4Y54
VQT4Y54_E.book
72 ページ
2018年5月25日
Manufactured by:
金曜日
午前11時57分
Panasonic Corporation
Kadoma, Osaka, Japan
Importer for Europe: Panasonic Marketing Europe GmbH
Panasonic Testing Centre
Winsbergring 15, 22525 Hamburg, Germany
Panasonic Corporation
Web Site: http://www.panasonic.com
 Panasonic Corporation 2013
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
