CANON INC. 30-2, Shimomaruko 3-chome, Ohta-ku, Tokyo 146-8501, Japan
U.S.A.
CANON U.S.A. INC.
One Canon Plaza, Lake Success, NY 11042-1198, U.S.A.
For all inquires concerning this product, call toll free in the U.S.
1-800-OK-CANON
CANADA
CANON CANADA INC. HEADQUARTERS
6390 Dixie Road, Mississauga, Ontario L5T 1P7, Canada
CANON CANADA INC. MONTREAL BRANCH
5990, Côte-de-Liesse, Montréal Québec H4T 1V7, Canada
CANON CANADA INC. CALGARY OFFICE
2828, 16th Street, N.E. Calgary, Alberta T2E 7K7, Canada
For all inquiries concerning this product, call toll free in Canada
1-800-OK-CANON
EUROPE,
AFRICA &
MIDDLE EAST
CANON EUROPA N.V.
Bovenkerkerweg 59-61, 1185 XB Amstelveen, The Netherlands
CANON FRANCE S.A.S.
17, Quai du Président Paul Doumer, 92414 Courbevoie Cedex, France
CANON UK LTD.
Woodhatch Reigate,Surrey RH2 8BF, United Kingdom
CANON DEUTSCHLAND GmbH
Europark Fichtenhain A10, 47807 Krefeld, Germany
CANON ITALIA S.p.A.
Via Milano 8, 20097 San Donato Milanese, (MI), Italy
CANON Schweiz A.G.
Industriestrasse 12, 8305 Dietlikon, Switzerland
Canon GmbH
Zetschegasse 11, A-1230 Vienna, Austria
CANON España,S.A.
Av. De Europa,6 Alcobendas 28108 Madrid, Spain
CANON Portugal S.A.
Rua Alfredo da Silva,14 Alfragide 2610-016 Amadora, Portugal
CENTRAL &
SOUTH AMERICA
CANON LATIN AMERICA, INC.
703 Waterford Way, Suite 400 Miami, FL 33126,U.S.A.
ASIA
CANON (China) Co., LTD.
15F Jinbao Building No.89 Jinbao Street, Dongcheng District, Beijing 100005, China
CANON HONGKONG CO., LTD.
19/F., The Metropolis Tower, 10 Metropolis Drive, Hunghom, Kowloon, Hong Kong
CANON SINGAPORE PTE. LTD.
1 HarbourFront Avenue, #04-01 Keppel Bay Tower, Singapore 098632
CANON KOREA CONSUMER IMAGING INC.
Canon BS Tower 5F, #168-12 Samseong-dong, Gangnam-gu, Seoul, Korea
OCEANIA
CANON AUSTRALIA PTY. LTD.
1 Thomas Holt Drive, North Ryde, Sydney N.S.W. 2113, Australia
CANON NEW ZEALAND LTD.
Akoranga Business Park, Akoranga Drive, Northcote, Auckland, New Zealand
JAPAN
CANON MARKETING JAPAN INC.
16-6, Kohnan 2-chome, Minato-ku, Tokyo 108-8011, Japan
C
Y
P
O
English

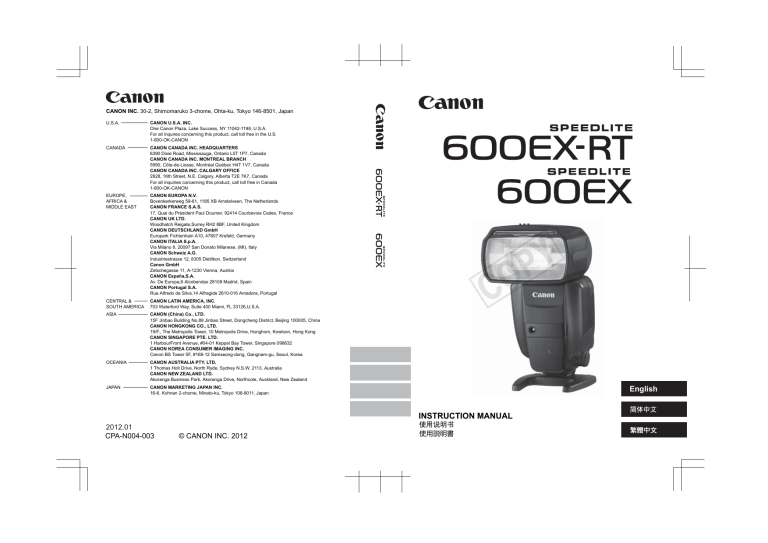

INSTRUCTION MANUAL
2012.01
CPA-N004-003
© CANON INC. 2012
C
Y
P
O
C
Y
P
O
English
1
Introduction
The Canon Speedlite 600EX-RT/600EX is a high-output, multi-feature
flash unit for Canon EOS cameras, compatible with E-TTL II, E-TTL and
TTL autoflash and external flash metering systems. The Speedlite can
be used as an on-camera flash that attaches to the hot shoe of the
camera (normal shooting), and as a master unit or slave unit during
wireless shooting. In addition to these three functions, the Speedlite
also has dust and water resistance equivalent to EOS-1D series
cameras.
Note that the 600EX-RT is equipped with a wireless flash shooting
function that uses either radio transmission or optical transmission. The
600EX is equipped with a wireless flash shooting function that uses
optical transmission only.
Read this instruction manual while also referring to your
camera’s instruction manual.
Before using the Speedlite, read this instruction manual and your
camera’s instruction manual to familiarize yourself with the Speedlite
operations.
C
Y
P
O
Using the Speedlite with a Camera
Using with an EOS digital camera (Type-A camera)
• You can use the Speedlite for easy autoflash shooting in the same
way as a camera’s built-in flash.
Using with an EOS film camera
• When using with an EOS film camera compatible with E-TTL II
and E-TTL autoflash systems (Type-A camera), you can use the
Speedlite for easy autoflash shooting in the same way as a
camera’s built-in flash.
• When using the Speedlite with an EOS film camera compatible
with TTL autoflash system (Type-B camera), see page 116.
* This instruction manual assumes that the Speedlite is used with an
Type-A camera.
2
Chapters
Introduction
1
2
3
4
5
6
7
2
Getting Started and Basic Operations
Flash preparations and basic flash shooting
Advanced Flash Shooting
Advanced shooting using the flash shooting functions
Setting Flash Functions with Camera Operations
Setting the flash functions from the camera’s menu screen
Y
P
O
Wireless Flash Shooting: Radio Transmission
Wireless flash shooting with radio transmission
C
Wireless Flash Shooting: Optical Transmission
Wireless flash shooting with optical transmission
Customizing the Speedlite
Customizing with Custom Functions and Personal Functions
Reference
System map, FAQ, use with a type-B camera
13
21
41
47
75
91
103
When using a Speedlite 600EX, which does not have a radio
transmission function, wireless shooting described in Chapter 4 is not
available. To shoot with wireless flash, see Chapter 5.
3
Contents
Introduction
2
Chapters ...................................................................................................3
Nomenclature............................................................................................6
Conventions Used in this Manual ...........................................................12
1
Getting Started and Basic Operations
13
Installing the Batteries.............................................................................14
Attaching and Detaching the Flash .........................................................15
Turning on the Power..............................................................................16
Fully Automatic Flash Shooting ..............................................................18
Using E-TTL II and E-TTL Autoflash in the Shooting Modes ..................19
2
Advanced Flash Shooting
21
Y
P
O
f Flash Exposure Compensation..........................................................22
g FEB ...................................................................................................23
7: FE Lock...........................................................................................24
c High-speed Sync ................................................................................25
r Second-curtain Sync ........................................................................26
Bounce ....................................................................................................27
e: Flash Coverage Setting ..............................................................29
q: Manual Flash.....................................................................................31
?: Stroboscopic Flash....................................................................33
//.: Flash External Metering ...............................................36
Modeling Flash........................................................................................38
Clearing Speedlite Settings.....................................................................38
o Color Filter........................................................................................39
C
3
Setting Flash Functions with Camera Operations
41
Flash Control from Camera’s Menu Screen............................................42
4
Wireless Flash Shooting: Radio Transmission
47
' Radio Transmission Wireless Flash Shooting....................................48
Wireless Settings ....................................................................................52
a: Fully Automatic Wireless Flash Shooting...................................57
4
Contents
a: Wireless Multiple Flash Shooting with Flash Ratio ................... 61
q: Wireless Multiple Flash Shooting with Manual Flash Output ........... 64
[: Shooting with a Different Flash Mode for Each Group .................... 65
Test Flash and Modeling Flash from a Slave Unit ................................. 67
Remote Release from a Slave Unit ........................................................ 68
Linked Shooting with Radio Transmission ............................................. 70
5
Wireless Flash Shooting: Optical Transmission
75
:Optical Transmission Wireless Flash Shooting................................ 76
Wireless Settings ................................................................................... 78
a: Fully Automatic Wireless Flash Shooting.................................. 81
a: Wireless Multiple Flash Shooting with Flash Ratio ................... 85
q: Wireless Multiple Flash Shooting with Manual Flash Output ........... 88
Manual Flash/Stroboscopic Flash Setting on a Slave Unit .................... 89
6
Y
P
O
Customizing the Speedlite
91
C / >: Setting Custom and Personal Functions ............................ 92
C: Setting Custom Functions ............................................................ 95
>: Setting Personal Functions ......................................................... 101
7
Reference
C
103
600EX-RT/600EX System.................................................................... 104
Flash Firing Restriction due to Temperature Increase ......................... 106
Troubleshooting Guide......................................................................... 107
Specifications ....................................................................................... 112
Using with a Type-B Camera ............................................................... 116
Index .................................................................................................... 120
5
Nomenclature
Catchlight panel (retracted) (p.28)
Built-in wide panel
(retracted) (p.30)
Flash head/
Optical
transmission
wireless
transmitter
Remote release
terminal* (p.68, 70)
Color filter sensor
Optical transmission
wireless sensor
External metering sensor (p.36)
AF-assist beam emitter (p.20)
C
Y
P
O
Terminal cover
Terminal cover
External power
source socket
Mounting foot (p.15)
PC terminal
Locking pin
Contacts
* Not provided on Speedlite 600EX. (Do not function.)
6
Bracket
mounting hole
Nomenclature
Color filter holder
attachment (p.39)
<D>
Radio transmission
confirmation lamp*
(p.53, 55, 58, 60, 72)
Bounce angle index
(p.27, 28)
LCD panel
<z > Bounce lock
release button (p.27, 29)
Function button 2
Function button 3
Function button 1
<I >
Wireless button/
Linked shooting button
(p.52, 78/71)
<E >
Flash mode button
(p.18, 31, 33, 36, 37,
58, 64, 65, 82, 88, 89)
test
<Q > flash button
Flash-ready lamp/
Test flash button
(p.16, 58, 82, 95)
Mounting foot lock lever
(p.15)
Lock-release button (p.15)
Dust- and water-resistant
adapter
C
Y
P
O
Battery compartment
cover (p.14)
Battery compartment
cover lock lever (p.14)
Function button 4
Power switch (p.16)
<K >
: Power on
<a> : Button/dial lock
(Power on)
<J > : Power off
Flash exposure confirmation lamp
(p.18, 58, 82)
<9> Select Dial
<8> Select/Set button
7
Nomenclature
LCD panel
E-TTL II/E-TTL/TTL autoflash (p.19)
e
N
O
Focal length
(flash coverage/p.29)
: Zoom display (p.29)
: Wide panel + bounce warning
: Outside of flash coverage
warning
c
L : Automatic
d : Manual (p.29)
: High-speed sync
(p.25, 44)
r : Second-curtain
sync (p.26, 44)
a : E-TTL II/E-TTL
autoflash
b : TTL autoflash
0 : Beep (p.99)
j
k
: Standard
S : Auto zoom for
sensor size
(p.20, 98)
: Guide number
priority (p.100)
u : Custom
Functions (p.95)
l
: Even coverage
(p.100)
m:
n:
Bounce (p.27)
o:
Color filter holder attached
(p.39)
l:
Use of commercially-available
color filters warning (p.40)
t
7° down bounce
(p.29)
: Temperature increase (flash
restriction/p.106)
f : Flash exposure
compensation (p.22, 44)
Flash exposure compensation
amount
C
Y
P
O
v : Aperture (p.37)
T : Personal
Functions
(p.101)
Distance indicator
display (p.95)
R : Meters
@ : Feet
Effective flash range
(p.18)
FEB sequence (p.96)
g : FEB (p.23, 44)
Flash exposure level
The display will show only the settings currently applied.
The functions displayed above function buttons 1 to 4, such as <[>
and <@>, change according to settings’ status.
When a button or dial is operated, the LCD panel illuminates (p.17).
8
Nomenclature
Manual flash (p.31)
q : Manual flash
Manual flash output
Stroboscopic flash (p.33)
? : Multi (Stroboscopic)
flash
Y
P
O
Number of flashes
C
Flash frequency
Auto/manual external flash metering (p.36/37)
/ : Auto external
flash metering
. : Manual external
flash metering
- : ISO display
ISO speed
9
Nomenclature
Radio transmission wireless shooting/optical transmission
wireless shooting (p.47/75)
Master unit
M : Master
k : Sync speed warning
(radio transmission)
, : Flash ratio
: Radio transmission
wireless shooting
: : Optical transmission
wireless shooting
'
Flash mode
[ : Group flash
(radio
transmission)
: Channel
*
) : Channel automatic
setting (radio
transmission)
g: Master flash
d
firing ON
: Master flash
firing OFF
Q : Slave flash ready
(radio transmission)
Firing group
Slave unit
h : Slave icon
Y
P
O
Flash ratio
C
x : Slave
:
Individual slave (optical
transmission)
Linked shooting (p.70)
:
Linked shooting
10
x : Slave
M : Master
Nomenclature
Accessories provided
Shoe
Mini stand pocket
Speedlite case
Slits
Mini stand
(p.48, 76)
Y
P
O
Reflection
area
Filter attachment
pins
C
Color filter holder
SCH-E1
(p.39)
Color filter holder case
Color filter set
SCF-E1
(2 types/p.39)
Color filter case
11
Conventions Used in this Manual
Icons in this Manual
9
: Indicates the selection dial.
8
: Indicates the select/set button.
3/1/2
: Indicates that the respective function remains active
for 4 sec., 6 sec. or 16 sec. after you let go of the
button.
(p.**)
: Reference page numbers for more information.
: Warning to prevent shooting problems.
: Supplemental information.
Basic Assumptions
Y
P
O
The operation procedures assume that both the camera and the
Speedlite’s power switches are already set to <K>.
The icons used for buttons, dials and symbols in the text match the
icons found on the camera and the Speedlite.
C
The operation procedures assume that the menu and Custom
Functions of the camera and the Custom Functions and Personal
Functions of the Speedlite are at their default settings.
All figures are based on the use of four AA/LR6 alkaline batteries
and Canon’s testing standards.
For explanatory purposes, the illustrations show the Speedlite
600EX-RT.
12
1
Getting Started and
Basic Operations
Y
P
O
This chapter describes the preparations before starting
flash shooting and the basic shooting operations.
C
Cautions for firing continuous flashes
To avoid degrading and damaging the flash head
due to overheating, do not fire more than 20
continuous flashes. After 20 continuous flashes,
allow a rest time of at least 10 min.
If you fire more than 20 continuous flashes, and
then fire the flash again repeatedly in short
intervals, the safety function may activate and
restrict flash firing. While flash firing is restricted,
the recycling time is automatically set to an interval
between approx. 8 and 20 sec. If this happens,
allow a rest time of at least 15 min.
For details, see “Flash Firing Restriction due to
Temperature Increase” on page 106.
13
Installing the Batteries
Install four AA/LR6 batteries.
1
Open the cover.
Slide the lock lever to the left as
shown in ", slide the cover down,
and open the battery compartment
cover.
the batteries.
2 Install
Make sure the + and – battery
contacts are correctly oriented as
shown in the battery compartment.
The grooves on the side surfaces of
the battery compartment indicate –.
This is convenient when replacing the
batteries in a dark place.
Y
P
O
the cover.
3 Close
Close the battery compartment cover
and slide it up.
X When it clicks in place, the battery
compartment cover is locked.
C
Recycling Time and Number of Flashes
Recycling Time
Quick Flash
Normal Flash
Approx. 0.1 to 3.3 sec. Approx. 0.1 to 5.5 sec.
Number of Flashes
Approx. 100 to 700 flashes
Based on new AA/LR6 alkaline batteries and Canon’s testing standards.
The Quick Flash function enables flash shooting before the flash is fully
charged (p.16).
Using AA/LR6 batteries other than the alkaline type may cause improper
battery contact due to the irregular shape of the battery contacts.
If you change the batteries after firing flashes continuously, be aware that
the batteries might be hot.
14
Attaching and Detaching the Flash
When <!> is displayed, replace the batteries with new ones.
Use a new set of four batteries of the same brand. When replacing the
batteries, replace all four at one time.
AA/LR6 rechargeable Ni-MH or lithium batteries can also be used.
Attaching and Detaching the Flash
1
Attach the Speedlite.
Slip the Speedlite’s mounting foot all
the way into the camera’s hot shoe.
the Speedlite.
2 Secure
On the mounting foot, slide the lock
Y
P
O
lever to the right.
C3
X When the lock lever clicks in place, it
will be locked.
Detach the Speedlite.
While pressing the lock-release
button, slide the lock lever to the left
and detach the Speedlite.
Before attaching or detaching the Speedlite, be sure to turn off the
Speedlite.
15
Turning on the Power
1
Set the power switch to <K>.
X The flash recycling starts.
that the flash is ready.
2 Check
The flash-ready lamp changes in
order from off to green (Quick Flash
ready) to red (fully charged).
Press the flash-ready lamp (test flash
button) to fire a test flash.
About Quick Flash
Y
P
O
The Quick Flash function enables flash shooting while the flash-ready
lamp is green (before the flash is fully charged).
The guide number is 1/2 to 1/6 of the full output, but it is useful for
shooting with a faster recycling time at a short shooting distance.
Set the drive mode to single shooting. You cannot use Quick Flash
when continuous shooting, FEB, manual flash or stroboscopic flash is
set.
C
About Auto Power Off
To save battery power, the power will turn off automatically after approx.
90 sec. of idle use. To turn on the Speedlite again, press the camera’s
shutter button halfway, or press the test flash button (flash-ready lamp).
During radio transmission wireless master flash shooting (p.59) or
during linked shooting (p.73), the time until auto power off takes effect is
5 min.
Quick Flash cannot be used when the flash mode is set to <b>.
16
Turning on the Power
About the Lock Function
By setting the power switch to <a>, you can disable flash’s button
and dial operations. Use this to prevent the flash function settings from
being accidentally changed after you set them.
If you operate a button or dial, <LOCKED> is displayed on the LCD
panel (the functions displayed above function buttons 1 to 4, such as
<[> and <@>, are not displayed).
About the LCD Panel Illumination
When a button or dial is operated, the LCD panel illuminates for 12 sec.
When setting a function, the illumination continues until the setting is
complete.
During normal flash shooting, wireless master flash shooting and
master linked shooting, the LCD panel illuminates in green. If the
Speedlite is a slave unit, it illuminates in orange.
C
Y
P
O
You cannot use the test flash while the camera’s 3/1/2 timer is
operating.
The flash settings are stored even when the power is turned off. To retain
the settings when replacing the batteries, replace the batteries within
1 min. of turning off the power switch and removing the batteries.
When the temperature of the flash head has risen due to continuous flash
firing, the time until auto power off takes effect may increase.
You can fire a test flash while the power switch is set to the <a>
position. Also, when a button or dial is operated, the LCD panel
illuminates.
You can set a beep to sound when the Speedlite is fully charged (C.Fn20/p.99).
You can enable the (Quick) flash to fire when the flash-ready lamp is lit
green during continuous shooting (C.Fn-06/p.97).
Auto power off can be disabled (C.Fn-01/p.95).
You can change the duration of the LCD panel illumination (C.Fn-22/
p.100).
You can change the color of the LCD panel illumination (P.Fn-02 to 04/
p.101).
17
Fully Automatic Flash Shooting
When you set the camera’s shooting mode to <V> (Program AE) or Full
Auto, you can shoot in E-TTL II/E-TTL fully automatic flash mode.
1
Set the flash mode to <a>.
Press the <E> button and set to
<a>.
Check that <M> or
<x> is not displayed.
the subject.
2 Focus
Press the shutter button halfway to
focus.
X The shutter speed and aperture are
displayed in the viewfinder.
Check that <Q> is lit in the viewfinder.
C
3
Y
P
O
Take the picture.
Check that the subject is in the
effective flash range.
When you press the shutter button
completely, the flash will fire and the
picture will be taken.
X If a standard flash exposure was
obtained, the flash exposure
confirmation lamp lights for 3 sec.
Even when attached to a camera that supports E-TTL II autoflash
system, <a> is displayed on the LCD panel.
If the flash exposure confirmation lamp does not light or if the subject is
dark (underexposed) when you check the image on the camera’s LCD
monitor, move closer to the subject and shoot again. You can also
increase the ISO speed when using a digital camera.
“Full Auto” refers to <A>, <1>, and <C> shooting modes.
18
Using E-TTL II and E-TTL Autoflash in the Shooting Modes
Just set the camera’s shooting mode to <X> (Shutter-priority AE),
<W> (Aperture-priority AE), or <q> (Manual exposure) and you can
use E-TTL II/E-TTL autoflash.
Select this mode when you want to set the shutter speed manually.
The camera will then automatically set the aperture matching the shutter
speed to obtain a standard exposure.
X
If the aperture display blinks, it means that the background exposure will
be underexposed or overexposed. Adjust the shutter speed until the
aperture display stops blinking.
Select this mode when you want to set the aperture manually.
The camera will then automatically set the shutter speed matching the
aperture to obtain a standard exposure.
If the background is dark, such as in a night scene, a slow sync speed will
be used to obtain a standard exposure of both the main subject and
background. Standard exposure of the main subject is obtained with the
W flash, while a standard exposure of the background is obtained with a long
exposure using a slow shutter speed.
Since a slow shutter speed will be used for low-light scenes, using a
tripod is recommended.
If the shutter speed display blinks, it means that the background
exposure will be underexposed or overexposed. Adjust the aperture until
the shutter speed display stops blinking.
C
Y
P
O
Select this mode if you want to set both the shutter speed and aperture
manually.
q Standard exposure of the main subject is obtained with the flash. The
exposure of the background is obtained with the shutter speed and aperture
combination you set.
If you use the <Z> or <Y> shooting mode, the result will be the same as
using the <V> (Program AE) mode.
Flash Sync Speeds and Apertures Used
V
Shutter Speed
Aperture
Set automatically (1/X sec. - 1/60 sec.)
Automatic
X
Set manually (1/X sec. - 30 sec.)
Automatic
W
Set automatically (1/X sec. - 30 sec.)
Manual
q
Set manually (1/X sec. - 30 sec., Bulb)
Manual
1/X sec. is the camera’s maximum flash sync speed.
19
Using E-TTL II and E-TTL Autoflash in the Shooting Modes
About Auto Zoom Adjustment to Image Sensor Size
EOS digital cameras have three sizes of image sensors, and the effective
focal length of the mounted lens varies depending on the model. This
flash automatically recognizes the image sensor size of each EOS digital
camera, and automatically adjusts the optimum flash coverage for the
effective focal length of the lens in a range of 20 to 200 mm.
When mounted on a supported camera, <S> is displayed on the LCD panel.
Auto zoom adjustment for image sensor size can be disabled (C.Fn-09/p.98).
Y
P
O
About Color Temperature Information Transmission
This function optimizes the white balance during flash shooting by
transmitting the color temperature information to the EOS digital
camera when the flash fires. When you set the camera’s white balance
to <A> or <Q>, the function is enabled automatically.
See the Specifications in your camera’s instruction manual to find out if
it is compatible with this function.
C
About AF-Assist Beam
When autofocus cannot achieve focus on the subject in low-light or when
contrast is low, the built-in AF-assist beam activates automatically to help
autofocus.The AF-assist beam in 600EX-RT/600EX is compatible with all
EOS cameras’ AF points. The AF-assist beam is compatible with 28mm
and longer focal lengths and its effective range is shown in the table below.
20
Position
Effective Range (Approx. m/ft.)
Center
0.6 / 2.0 to 10 / 32.8
Periphery
0.6 / 2.0 to 5 / 16.4
2
Advanced Flash
Shooting
Y
P
O
This chapter describes advanced shooting operations
using the flash functions.
C
When the camera’s shooting mode is set to a fully automatic
mode or an Image Zone mode, the operations other than
“Bounce” (p.27, 29), “Wide Panel” (p.30) and “Color Filters”
(p.39) in this chapter are not available. Set the camera’s
shooting mode to V/X/W/q/
5(Creative Zone mode) to
enable all the operations in this chapter.
21
f Flash Exposure Compensation
In the same way as normal exposure compensation, you can set
exposure compensation for flash. The flash exposure compensation
amount can be set up to ±3 stops in 1/3-stop increments.
1
Press the <@> button.
Press function button 2 <@>.
X <f> is displayed and the flash
exposure compensation amount is
highlighted.
Y
P
O
the flash exposure
2 Set
compensation amount.
Turn <9> to set the flash exposure
compensation amount, and press
<8>.
X The flash exposure compensation
amount is set.
“0.3” indicates 1/3 stops and “0.7”
indicates 2/3 stops.
To cancel flash exposure
compensation, return the
compensation amount to “±0”.
C
Generally, set an increased exposure compensation for bright subjects
and set a decreased exposure compensation for dark subjects.
If the camera’s exposure compensation is set to 1/2-stop increments, flash
exposure compensation will be up to ±3 stops in 1/2-stop increments.
When the flash exposure compensation is set on both the flash and the
camera, the flash setting is given priority.
The flash exposure compensation amount can be set directly with <9>
without pressing the button (C.Fn-13/p.99).
22
g FEB
You can take three shots while automatically changing the flash output.
This is called FEB (Flash Exposure Bracketing). The settable range is
up to ±3 stops in 1/3-stop increments.
1
Press the <E> button.
Press function button 3 <E>.
X <g> is displayed and the FEB level
display is highlighted.
the FEB level.
2 SetTurn
<9> to set the FEB level, and
Y
P
O
press <8>.
C
X The FEB level is set.
“0.3” indicates 1/3 stops and “0.7”
indicates 2/3 stops.
When used together with flash
exposure compensation, FEB
shooting is performed based on the
flash exposure compensation
amount. When the FEB range
exceeds ±3 stops, the end of the flash
exposure level shows <I> or <J>.
After the three shots are taken, FEB is canceled automatically.
Before shooting with FEB, it is recommended to set the camera’s drive
mode to single shooting and check that the flash is recycled.
You can use FEB together with flash exposure compensation or FE lock.
If the camera’s exposure compensation is set to 1/2-stop increments, flash
exposure compensation will be up to ±3 stops in 1/2-stop increments.
You can set FEB to remain enabled after shooting the three shots (C.Fn03/p.96).
You can change the FEB shooting sequence (C.Fn-04/p.96).
23
7: FE Lock
FE (Flash Exposure) lock locks the correct flash exposure setting for
any part of the scene.
While <a> is displayed on the LCD panel, press the camera’s
<B> button. On cameras without a <B> button, press the <7>
or <P> (AE lock) button.
1
Focus the subject.
the <B> button. (2)
2 Press
Aim the center of the viewfinder over
Y
P
O
the subject and press the <B>
button.
X The Speedlite fires a preflash, and
the flash output required for the
subject is retained in the memory.
X “FEL” will be displayed in the
viewfinder for 0.5 sec.
Each time you press the <B>
button, a preflash will be fired and the
new flash output required at that time
is retained in the memory.
C
If a correct exposure cannot be obtained when FE lock is performed, <Q>
blinks in the viewfinder. Move closer to the subject, open the aperture,
and perform FE lock again. You can also increase the ISO speed and
perform FE lock again when using a digital camera.
If the target subject is too small in the viewfinder, FE lock might not be
very effective.
24
c High-speed Sync
With high-speed sync, the flash can synchronize with all shutter
speeds. This is convenient when you want to use aperture-priority AE
for fill-flash portraits of a subject.
Display <c>.
Press function button 4 <Y> to
display <c>.
Check that <F> is lit in the
viewfinder.
C
Y
P
O
When using the flash with EOS cameras compatible with E-TTL and
released up to 2011, high-speed sync is not possible with radio
transmission wireless flash shooting (p.51).
With high-speed sync, the faster the shutter speed, the shorter the
effective flash range will be. Check the effective flash range on the LCD
panel.
If you set a shutter speed that is equal to or slower than the camera’s
maximum flash sync speed, <F> will not be displayed in the viewfinder.
To return to normal flash shooting, press function button 4 <Y> to
turn off <c>.
High-speed sync is not available during stroboscopic flash.
25
r Second-curtain Sync
Shooting with a slow shutter speed and second-curtain sync captures
the trajectory of moving light sources, such as car lights, in a natural
way. The flash fires right before the exposure finishes (shutter closes).
Display <r>.
Press function button 4 <Y> to
display <r>.
C
Y
P
O
Second-curtain sync works well when the camera’s shooting mode is set
to “buLb”.
To return to normal flash shooting, press function button 4 <Y> to
turn off <r>.
When the flash mode is set to <a>, the flash fires twice. This first
flash is a preflash to determine the flash output. It is not a malfunction.
Second-curtain sync is not available during wireless flash shooting.
26
Bounce
By pointing the flash head toward a wall or ceiling, the flash will bounce
off the surface before illuminating the subject. This can soften shadows
behind the subject for a more natural-looking shot. This is called bounce
flash.
Set the Bounce Direction
You can turn (bounce) the flash head while pressing the <z>
button as shown. During bounce shooting, the flash icon on the LCD
panel changes to <m>.
When the flash head is turned while the flash coverage is set to <L>
(automatic) (p.29), the flash coverage is fixed at 50 mm and <---> is
displayed on the LCD panel.
You can also set the flash coverage manually (p.29).
C
Y
P
O
If the wall or ceiling is too far away, the bounced flash might be too weak
and result in underexposure.
If the picture appears dark or the flash exposure confirmation lamp does
not light, use a larger aperture opening (smaller f/number) and try again.
You can also increase the ISO speed when using a digital camera.
The wall or ceiling should be plain white for high reflectance. If the
bounce surface is not white, a color cast may result in the picture.
27
Bounce
Catchlight Panel
Using the catchlight panel enables you to reflect light in a person’s eyes
and create a more vivid expression.
1 Turn the flash head 90° up.
wide panel.
2 PullPulloutupthe
the wide panel.
X The catchlight panel is also pulled up
at the same time.
3
Push back the wide panel.
Push back the wide panel.
Shoot using the same method as
bounce shooting.
C
Y
P
O
Position the flash head towards the front and 90° up. When the flash
head is rotated to the left or right, the catchlight is not very effective.
To effectively obtain the catchlight in a person’s eyes, shoot within 1.5 m
(4.9 ft.) of the subject.
28
e: Flash Coverage Setting
n Short Distance Flash Shooting
When you position the flash head down
by 7° while pressing the <z>
button, you can shoot subjects at a short
distance in a range of approx. 0.5 to 2 m
(1.6 to 6.6 ft.).
When the flash head is positioned down
by 7°, the flash icon on the LCD panel
changes to <n>.
e: Flash Coverage Setting
“Automatic” and “Manual” settings are available as the flash coverage
settings. In the auto setting, the flash coverage is automatically adjusted
according to the focal length of the shooting lens. With the manual
setting, you can set any flash coverage in a range of 20 to 200 mm.
Y
P
1 O
C
Press the <[> button.
Press function button 1 <[>.
X The flash coverage value is
highlighted.
the flash coverage.
2 SetTurn
<9> to set the flash coverage,
and press <8>.
<L> indicates the automatic setting
and <d> indicates the manual
setting.
29
e: Flash Coverage Setting
When the flash coverage is set to manual, set a flash coverage that is
wider than the angle of view you are shooting, to prevent the periphery of
the picture from being darker.
When a lens with a focal length inferior to 20 mm is mounted, the
<O> warning is displayed on the LCD panel. When using a camera
with a smaller image sensor size than full-frame, the <O> warning
is displayed when the actual shooting angle of view is wider than the
angle of view of the 20 mm lens.
When shooting with the camera and Speedlite’s PC terminal connected
by a commercially-available sync cord, set the flash coverage manually.
Wide Panel
When you use the flash’s built-in wide panel together, you can perform
flash shooting with ultra-wide angle lenses up to 14 mm.
1
Y
P
O
Pull out the wide panel.
Pull out the wide panel.
C
2
Push back the catchlight panel.
EF15mm f/2.8 Fisheye and EF8-15mm f/4L Fisheye USM angles of view
are not supported.
You cannot set the flash coverage while using the wide panel.
Since underexposure may occur, the <N> warning is displayed on
the LCD panel when using the wide panel with bounce shooting.
Pull out the wide panel gently. Using excessive force may detach the
wide panel.
30
q: Manual Flash
You can set the flash output from 1/128 power to 1/1 full output in 1/3stop increments.
Use a hand-held flash meter to determine the required flash output to
obtain a correct flash exposure. Setting the camera’s shooting mode to
<W> or <q> is recommended.
1
Set the flash mode to <q>.
Press the <E> button and set to
<q>.
Y
P
C2 O
Set the flash output.
Press function button 2 <@>.
X The flash output level is highlighted.
Turn <9> to set the flash output,
and press the <8> button.
When you press the camera’s shutter
button halfway, the indication of
shooting distance and the aperture
setting are displayed.
31
q: Manual Flash
Metered Manual Flash Exposures
When the Speedlite is used with the EOS-1D series, you can also set
the flash exposure level manually. This is convenient for shooting at a
short distance from the subject. Use a commercially available 18% gray
card and shoot as follows.
1
Set the camera and Speedlite settings.
Set the camera’s shooting mode to <q> or <W>.
Set the Speedlite’s flash mode to <q>.
2 Focus the subject.
Focus manually.
3 Set up an 18% gray card.
Y
P
O
Place the gray card at the subject’s position.
In the viewfinder, the entire spot metering circle at the center
should cover the gray card.
C
4 Press the <B> or <7> button. (2)
X The Speedlite will fire a preflash and the required flash output for
the correct flash exposure is retained in memory.
X On the right side of the viewfinder, the exposure level indicator
will show the flash exposure level for the standard exposure.
5 Set the flash exposure level.
Adjust the Speedlite’s manual flash level and the
aperture so that the flash exposure level aligns with
the standard exposure index.
6 Take the picture.
Remove the gray card and take the picture.
Metered manual flash exposure is only available with EOS-1D series
cameras.
32
?: Stroboscopic Flash
When using stroboscopic flash with a slow shutter speed, you can shoot
multiple successive movements within a single picture, similar to stopmotion pictures.
In stroboscopic flash, set the flash output, number of flashes, and flash
frequency (number of flashes per second = Hz). For the maximum
number of continuous flashes, see page 35.
1
Set the flash mode to <?>.
Press the <E> button and set to
<?>.
C2
Y
P
O
Select an item.
Press the <@> function button
for the flash output, press <Q>
for the number of flashes, and press
<G> for the flash frequency.
X You can set the item of the button you
pressed.
the value.
3 SetTurn
<9> to set the value, and
press the <8> button.
Repeat steps 2 and 3 to set the flash
output, number of flashes and flash
frequency.
33
?: Stroboscopic Flash
Calculating the Shutter Speed
In stroboscopic flash, to ensure that the shutter stays open until the end
of the continuous flashes, set the camera with a shutter speed
calculated with the following equation.
Number of flashes ÷ flash frequency = shutter speed
For example, if the number of flashes is set to 10 (times) and flash
frequency to 5 (Hz), set the shutter speed to 2 sec. or longer.
C
Y
P
O
To avoid degrading and damaging the flash head due to overheating, do
not shoot repeatedly with stroboscopic flash more than 10 times. After
shooting 10 times, allow a rest time of at least 15 min.
If you shoot repeatedly more than 10 times, the safety function may
activate and restrict the flash firing. If this happens, allow a rest time of at
least 15 min.
Stroboscopic flash is most effective when combining a highly reflective
subject with a dark background.
Using a tripod, remote switch and external power source is
recommended.
Stroboscopic flash is not possible with 1/1 power or 1/2 power flash.
Stroboscopic flash is also possible when the camera’s shooting mode is
set to “buLb”.
When the number of flashes is displayed as “---”, flashes are fired
continuously until the shutter closes or the charge runs out. The
maximum number of continuous flashes is shown in the table on the
following page.
34
?: Stroboscopic Flash
Maximum Number of Continuous Flashes
Hz
Flash
Output
1
2
3
4
5
6-7
8-9
3
1/4
7
6
5
4
4
3
1/8
14
14
12
10
8
6
5
1/16
30
30
30
20
20
20
10
1/32
60
60
60
50
50
40
30
1/64
90
90
90
80
80
70
60
1/128
100
100
100
100
100
90
80
10
11
12 - 14
15 - 19
20 - 50
1/4
2
2
2
2
2
2
2
1/8
4
4
4
4
4
4
4
1/16
8
8
8
8
8
8
8
1/32
20
20
20
18
16
12
10
1/64
50
40
40
35
30
20
15
1/128
70
70
60
50
40
40
30
Hz
Flash
Output
C
Y
P
O
60 - 199 250 - 500
When the number of flashes is displayed as “---” (bar display), the maximum
number of flashes is as shown in the tables.
1 to 199 Hz
Flash
Output
1/4
1/8
1/16
1/32
1/64
1/128
Number of
Flashes
2
4
8
12
20
40
Flash
Output
1/4
1/8
1/16
1/32
1/64
1/128
Number of
Flashes
2
4
8
10
15
30
250 to 500 Hz
35
//.: Flash External Metering
The Speedlite’s built-in external metering sensor measures the flash
reflected from the subject in real time, and stops the flash when the
standard exposure is reached.
“Auto external flash metering” can be used with the EOS digital
cameras released since 2007. “Manual external flash metering” can be
used with all EOS cameras.
/: Auto External Flash Metering
This enables you to perform automatic flash shooting. The flash output
is automatically adjusted according to the ISO speed and aperture set
in the camera.
Set the flash mode to </>.
Press the <E> button and set to
</>.
If </> is not displayed, set the
flash Custom Function to C.Fn-05-2
(p.96).
When you press the camera’s shutter
button halfway, the effective flash
range is displayed.
C
Y
P
O
Flash exposure compensation (p.22) and FEB (p.23) are available during
auto external flash metering.
36
//.: Flash External Metering
.: Manual External Flash Metering
You can manually set the Speedlite with the ISO speed and aperture set
in the camera. The flash output is automatically adjusted according to
the ISO speed and aperture that you set.
1
Set the flash mode to <.>.
Press the <E> button and set to
<.>.
If <.> is not displayed, set the
flash Custom Function to C.Fn-05-3
(p.96).
the same ISO speed as on the
2 Set
camera.
Y
P
O
Press function button 3 <I>.
X The ISO speed value is highlighted.
C3
Turn <9> to set the ISO speed, and
press the <8> button.
ISO speed can be set within a
maximum range of ISO 25 to 51200,
in 1/3 increments.
Set the same aperture as on the
camera.
Press function button 4 <D>.
X The aperture is highlighted.
Turn <9> to set the aperture, and
press the <8> button.
You can check the effective flash range on the Speedlite’s LCD panel.
When using manual external flash metering and shooting with the camera
and Speedlite’s PC terminal connected by a commercially-available sync
cord, you can shoot with the flash off the camera.
If you connect a different Speedlite to the Speedlite’s PC terminal with a
sync cord, it will not fire.
37
Modeling Flash
When the camera’s depth-of-field preview button is pressed, the flash
fires continuously for 1 sec. This is called the modeling flash. It enables
you to see the shadow effects on the subject, and the lighting balance
during wireless flash shooting (p.47, 75).
Press the depth-of-field preview button on the camera.
X The flash fires continuously for 1 sec.
To avoid degrading and damaging the flash head due to overheating, do
not fire the modeling flash more than 10 times continuously. After firing it
10 times continuously, allow a rest time of at least 10 min.
If the modeling flash is fired more than 10 times continuously, the safety
function may activate and restrict flash firing. If this happens, allow a rest
time of at least 15 min.
Modeling flash is not possible when using the flash with EOS REBEL
2000/QD, EOS 300/QD or a Type-B camera.
Y
P
O
During normal flash shooting, or when using the flash as the master unit in
wireless shooting, you can fire the modeling flash with the test flash button
(C.Fn-02/p.95).
C
Clearing Speedlite Settings
You can return the settings of the Speedlite shooting functions and
wireless shooting settings to their default settings.
Press function buttons 2 and 3
simultaneously for 2 seconds or
longer.
X The Speedlite settings are cleared
and the settings return to normal
shooting and <a> flash mode.
Even when the settings have been cleared, the transmission channel and
wireless radio ID during wireless shooting as well as the C.Fn and P.Fn
settings (p.92) will not be canceled.
38
o Color Filter
When the color temperature of the Speedlite and the color temperature
of the light illuminating the subject are different, unnatural colors may
result for the subject background where the flash does not reach.
By using a supplied color filter suitable for the color temperature of the
illuminating light while firing the flash, you can shoot the subject and
background colors with an appropriate white balance. You can also use
commercially-available color filters.
Supplied Color Filters
Filter
Tungsten light
(orange)
Density
Compensation
Effect
Low
Low
High
High
Y
P
C2 O
1
Application
Compensates for the
effect of a tungsten light
bulb
Attach the filter to the holder.
Attach the supplied filter to the holder
as shown in the illustration.
Attach the holder to the Speedlite.
Attach the holder to the flash head as
shown.
The flash icon on the LCD panel
changes to <o>.
To remove the holder, follow the
procedure in reverse order. Raise the
lower filter attachment pins and
remove the holder from the flash
head.
the picture.
3 TakeTo compensate
for the color
temperature of the light source, set
the camera’s white balance to <Q>
and take the picture.
39
o Color Filter
With EOS digital cameras released
since 2012, you can also set the white
balance to <A> for shooting.
Check the resulting image, and
perform WB compensation as required.
Commercially-available Color Filters
When using a commercially-available 75 x 75 mm filter (3 in. x 3 in.), disable the
automatic filter detection function (P.Fn-05-1/p.102). If you use a commerciallyavailable color filter with P.Fn-05-0 set, <l> may be displayed. Shoot a
picture with the filter attached in the actual shooting environment and set it for
manual white balance. Take the picture with the white balance set to <c>.
The flash guide number decreases when you use a color filter. When
performing manual flash or stroboscopic flash with one of the supplied
color filters, set flash exposure compensation according to the following
guidelines.
[Low] Orange:+1/3 stop, [High] Orange: +1 stop
When P.Fn-05-0 is set, if you use a commercially-available color filter
whose color is close to the supplied color filters, <l> may not be
displayed.
As shown in step 1 on the preceding page, attach the filter all the way to
the position of the filter attachment pins on the holder. If the filter is not
attached correctly, it may not be detected.
When using a filter, the use of full power or continuous flashes is not
recommended. The filter may deform due to the heat of the flash.
The denser the color of the filter, the more likely it is to deform due to the
heat of the flash.
C
Y
P
O
With cameras that are not compatible with color temperature information
transmission (p.20), set the white balance to <c> and shoot in the
same way as described in “Commercially-available Color Filters”.
When using a commercially-available coloring filter, you do not need to
set the white balance to <c>.
Attaching the holder does not affect the flash coverage.
Even if the filter deforms due to the heat of the flash, it does not affect its
compensation effect.
Filters are consumable parts. When the supplied filters have worn out or
degraded, purchase new genuine filters.
If dirt or dust adheres to a filter, wipe it off with a soft, dry cloth.
If the color filter sensor (p.6) or the holder reflection area (p.11) is dirty or
dusty, clean it with a blower or similar tool.
40
3
Setting Flash Functions
with Camera Operations
Y
P
O
This chapter describes how to set the flash functions
from the camera’s menu screen.
C
When the camera’s shooting mode is set to a fully automatic
mode or an Image Zone mode, the operations in this chapter
are not available. Set the camera’s shooting mode to V/X/
W/q/
5(Creative Zone mode).
41
Flash Control from Camera’s Menu Screen
When using EOS digital cameras released since 2007, you can set
flash functions or Custom Functions from the camera’s menu screen.
For the camera operations, see the camera’s instruction manual.
Flash Function Setting
1
Select [External Speedlite
control].
Select [External Speedlite control]
or [Flash control].
[Flash function settings].
2 Select
Select [Flash function settings] or
[External flash func. setting].
Y
P
O
X The screen changes to the (external)
flash function settings screen.
3
Set the function.
The setting screen varies
depending on the camera.
Select an item and set the function.
C
Example of
EOS-1D X screen
Example of
EOS 60D screen
The cameras released from 2007 to 2011 are as follows.
EOS-1Ds Mark III, EOS-1D Mark IV/III, EOS 5D Mark II, EOS 7D/60D/50D/
40D, EOS REBEL T3i/600D, EOS REBEL T2i/550D, EOS REBEL T1i/500D,
EOS REBEL XSi/450D, EOS REBEL T3/1100D, EOS REBEL XS/1000D
42
Flash Control from Camera’s Menu Screen
Settings Available in [Flash function settings]
EOS digital cameras released since 2012
When using the flash with cameras such as EOS-1D X, you can set the
functions for “Normal shooting”, “Radio transmission wireless shooting”
or “Optical transmission wireless shooting” in the [Flash function
settings] screen.
EOS digital cameras released from 2007 to 2011
You can set the functions for “Normal shooting” or “Optical transmission
wireless shooting” in the [Flash function setting] screen. To use
“Radio transmission wireless shooting”, set the functions by operating
the flash.
The settable functions are as follows. The available settings vary
depending on the flash mode or wireless function setting.
Y
P
O
Function
Flash firing
Enable / Disable
E-TTL II flash metering Evaluative / Average
Flash synchronization speed in Av mode
E-TTL II (autoflash) / Manual flash /
MULTI flash / Auto external flash
Flash mode
metering / Manual external flash
metering / TTL (autoflash)
Shutter
1st curtain / 2nd curtain / Hi-speed
synchronization
Flash exposure compensation
FEB
Zoom (flash coverage)
Wireless functions
Radio transmission wireless /
(setting)
Optical transmission wireless
Clear Speedlite function settings
C
Reference Page
p.44
p.45
[Flash firing] and [E-TTL II flash metering] are displayed in step 2 or
step 3 on the preceding page (depending on the camera).
When [Flash sync. speed in Av mode] is not displayed, it can be set
with the camera’s Custom Function.
43
Flash Control from Camera’s Menu Screen
Flash firing
To perform flash shooting, set to [Enable]. To use the flash’s AFassist beam only, set to [Disable].
E-TTL II flash metering
For normal exposures, set it to [Evaluative].
If [Average] is set, the flash exposure will be averaged for the entire
scene metered by the camera. Flash exposure compensation may
be necessary depending on the scene. This setting is for advanced
users.
Flash synchronization speed in Av mode
You can set the flash sync speed when shooting in aperture-priority
AE (Av) mode with flash.
Flash mode
You can select the flash mode from [E-TTL II], [Manual flash],
[MULTI flash], [AutoExtFlash] and [Man.ExtFlash] to suit your
desired flash shooting.
When the flash’s Custom Function C.Fn-05 is set to [1:TTL] (p.96),
[TTL] can be selected. When performing autoflash shooting with an
EOS digital camera, set to [0:E-TTL II/E-TTL].
C
Y
P
O
Shutter synchronization
You can select the flash firing timing/method from [1st curtain], [2nd
curtain] and [High-speed synchronization]. To perform normal
flash shooting, set [1st curtain].
Flash exposure compensation
In the same way as normal exposure compensation, you can set
exposure compensation for flash. The flash exposure compensation
amount can be set up to ±3 stops in 1/3-stop increments.
FEB
You can take three shots while automatically changing the flash
output. The settable range is up to ±3 stops in 1/3-stop increments.
44
Flash Control from Camera’s Menu Screen
Zoom (flash coverage)
You can set the flash coverage for the Speedlite. When [Auto] is
selected, the flash coverage is set automatically according to the
focal length of the lens.
Wireless flash functions (setting)
You can perform wireless flash shooting. Two wireless flash shooting
methods are available; radio transmission and optical transmission.
For details, see Chapter 4 and Chapter 5.
Clear Speedlite (function) settings
You can return the flash settings to their default settings.
C
Y
P
O
When flash exposure compensation is set on the flash, you cannot set flash
exposure compensation in the camera’s menu screen. Note that if both are
set at the same time, the setting on the flash is given priority.
45
Flash Control from Camera’s Menu Screen
Flash Custom Function Settings
The displayed contents vary depending on the camera. When C.Fn-20
to 23 are not displayed, set them by operating the flash unit. For the
Custom Functions, see pages 95 to 100.
1
Select [Flash C.Fn settings].
Select [Flash C.Fn settings] or
[External flash C.Fn setting].
X The screen changes to the (external)
flash Custom Function settings
screen.
the Custom Function.
2 SetSelect
the Custom Function number
Y
P
O
and set the function.
To clear all the Custom Function
settings, select [Clear all Speedlite
C.Fn’s] or [Clear ext. flash C.Fn
set.] in step 1.
C
When using a camera released up to 2011, the C.Fn-20 to 23 settings are
not cleared even if [Clear all Speedlite C.Fn’s] is selected. When
following the “Clearing All the Custom Functions” operation on page 94,
all the Custom Functions (except C.Fn-00) are cleared.
When using the flash with EOS digital cameras released since 2012, as
auto external metering and manual external metering can be
automatically selected with the flash’s <E> button, C.Fn-05-2, 3 are
not displayed.
You cannot set or clear all Personal Functions (P.Fn/p.101) from the
camera’s menu screen. Set them by operating the flash unit.
46
4
Wireless Flash Shooting:
Radio Transmission
Y
P
O
This chapter describes wireless flash shooting using
radio transmission.
For the accessories required for radio transmission
wireless shooting, see the system map (p.104). For
the regions of use, restrictions, and precautions
related to radio transmission, refer to the separate
leaflet.
C
When using a Speedlite 600EX (without radio
transmission function), the shooting in this chapter is not
available. To shoot with optical transmission wireless
flash, see Chapter 5 (p.75).
When the camera’s shooting mode is set to a fully
automatic mode or an Image Zone mode, the operations
in this chapter are not available. Set the camera’s
shooting mode to V/X/W/q/
5(Creative Zone mode).
The 600EX-RT attached to the camera is called the master
unit, and a 600EX-RT that is wirelessly controlled is called the
slave unit.
You can also wirelessly control the 600EX-RT set as the slave
unit with the Speedlite Transmitter ST-E3-RT (sold
separately). For details on setting the master unit functions,
see the transmitter’s instructions.
47
' Radio Transmission Wireless Flash Shooting
Using a Canon Speedlite (master/slave) with a radio transmission
wireless shooting function makes it easy to shoot with advanced
wireless multiple flash lighting, in the same way as normal E-TTL II/
E-TTL autoflash shooting.
The system is designed so that the settings of the 600EX-RT attached
to the camera (master) are automatically reflected on the 600EX-RT
that is wirelessly controlled (slave). Therefore, you do not need to
operate the slave unit while shooting.
The basic relative positions and operating range are as shown in the
figure. You can then perform wireless E-TTL II/E-TTL autoflash
shooting just by setting the master unit to <a>.
Positioning and Operation Range (Example of wireless flash shooting)
Autoflash Shooting Using One Slave Unit (p.57)
M
x
C
Y
P
O
Transmission
distance
Approx. 30 m
(98.4 ft.)
Position the slave unit using the supplied mini stand (p.11).
Before shooting, perform a test flash (p.16) and test shooting.
The transmission distance may be shorter depending on the conditions
such as the positioning of slave units, the surrounding environment and
weather conditions.
48
' Radio Transmission Wireless Flash Shooting
Wireless Multiple Flash Shooting
You can divide the slave units into two or three groups and perform
E-TTL II/E-TTL autoflash shooting while changing the flash ratio
(factor). In addition, you can set and shoot with a different flash mode
for each firing group, for up to 5 groups.
Autoflash Shooting with Two Slave Groups (p.61)
A
Y
P
O
B
C
Autoflash Shooting with Three Slave Groups (p.62)
C
A
B
49
' Radio Transmission Wireless Flash Shooting
Shooting with a Different Flash Mode set for Each Group (p.65)
Auto external
flash metering
Ceiling
E
E-TTL II
A
D
B
C
Manual flash
Manual flash
Manual flash
Y
P
O
* The flash mode settings are
indicated only as an example.
C
Difference between Radio Transmission and Optical Transmission
Wireless shooting using radio transmission has advantages over wireless
shooting using optical transmission, such as being less affected by
obstacles, and not having to point the slave unit’s wireless sensor toward
the master unit. The main functional differences are as follows.
Function
Transmission distance
Firing group control
Slave unit control
Channel
Wireless radio ID
Operations Test flash firing
from slave
unit
Modeling flash
Radio Transmission
Optical Transmission
Approx. 15 m (49.2 ft.)
Approx. 30 m (98.4 ft.)
(indoors)
1
Up to 3 groups
Up to 5 groups*
(A/B/C)
(A/B/C/D/E)
Up to 15 units
No restriction
Auto, Ch. 1 - 15
Ch. 1 - 4
0000 - 9999
–
–
*2
–
–
*3
*1, *2 and *3: Some restrictions apply depending on the camera that you use.
(Refer to *1: p.51, 65; *2: p.67; and *3: p.68.)
50
Release
' Radio Transmission Wireless Flash Shooting
About Restrictions on Functions Depending on
the Camera Used
When performing radio transmission wireless flash shooting,
restrictions may apply to the flash mode, maximum flash sync speed
(referred to below as the “flash sync speed”) and high-speed sync
function, depending on the camera that you use.
EOS digital cameras released since 2012
When using the flash with a camera such as the EOS-1D X, you can
shoot without any restrictions on the flash mode and flash sync
speed.
EOS cameras compatible with E-TTL and released up to 2011
When using the flash with the cameras listed below, radio
transmission wireless shooting using E-TTL autoflash is not
possible. Shoot with manual flash (p.31), stroboscopic flash (p.33)
or optical wireless transmission (p.75).
EOS-1Ds, EOS-1D, EOS-1V, EOS-3, EOS ELAN II(E)/
EOS 50(E), EOS REBEL 2000/EOS 300, EOS REBEL G/
EOS 500N, EOS 66/EOS Rebel XS N/EOS 3000 N, EOS IX(E),
EOS IX Lite/EOS IX 7
C
Y
P
O
Also, when using the flash with a film or digital camera released up
to 2011, the following restrictions apply.
1. The flash sync speed is 1 increment slower
Check the flash sync speed (X = 1/*** sec.) of your camera,
and shoot with a shutter speed up to a maximum of 1 stop
slower than the flash sync speed (Example: When X = 1/250
sec., radio transmission wireless shooting is possible from
1/125 sec. to 30 sec.). Also, high-speed sync shooting is
not possible. When you set the shutter speed 1 increment
slower than the flash sync speed, the <k> warning icon will
disappear.
2. Group flash is not possible (p.65).
51
Wireless Settings
To perform radio transmission wireless shooting, set the master unit
and slave unit with the following procedure.
Master Unit Setting
Display <'> and <M>.
Press the <I> button to display
<'> (radio transmission) and
<M>.
Slave Unit Setting
Display <'> and <x>.
Y
P
O
Operate and set the flash you want to
set as the slave unit.
Press the <I> button to display
<'> (radio transmission) and
<x>.
C
To perform normal flash shooting, press the <I> button to clear the
wireless (master/slave) settings.
Transmission Channel/Wireless Radio ID Settings
To avoid interference with wireless multiple flash systems using radio
transmission that are used by other photographers, or with other
devices that use radio waves (wireless), you can change the
transmission channel and wireless radio ID. Set the same channel
and ID for both the master unit and slave unit.
When establishing multiple radio transmission wireless flash systems,
interference between flash systems may occur, even if the flashes are set to
different channels. Set different radio transmission IDs for each channel
(p.53).
52
Wireless Settings
Setting the Transmission Channel/Wireless Radio ID of
the Master Unit and Slave Unit
Use the following procedure to set the transmission channels and
wireless radio IDs of the master unit and slave unit. Set the same
channel and ID for both the master unit and slave unit. The procedure is
the same for the master unit and slave unit.
1
Set the <O> display.
Press function button 4 to display
<O>.
a channel.
2 SetPress
function button 1 <C>.
Turn <9> to select “AUTO” or a
channel from Ch. 1 to 15, and press
the <8> button.
Y
P
O
a wireless radio ID.
3 SetPress
function button 2 <H>.
C
Turn <9> to select the position
(digit) to set, and press the <8>
button.
Turn <9> to select a number from 0
to 9, and press the <8> button.
Repeat step 3 to set a 4-digit number.
Press function button 4 <?> to
return to the shooting-ready state.
X When transmission between the
master unit and slave unit is
established, the <D> lamp is lit in
green.
53
Wireless Settings
Scanning the Master Unit Transmission Channels to Set
You can scan the radio reception status and set the master unit’s
transmission channel automatically or manually. When the channel is
set to “AUTO”, the channel with the best reception signal is
automatically set. When setting the channel manually, you can set the
transmission channel again while referring to the scan results.
Scanning while “AUTO” is set
Run the scan.
Press function button 4 to display
<O>.
Press function button 3 <W>.
X The channel is reset to one with a good
reception signal.
Y
P
O
Scanning while Ch. 1 to 15 is set
1
Run the scan.
Press function button 4 to display
<O>.
Press function button 3 <W>.
X The radio reception status is
displayed in a graph.
The higher the peak of the channel in
the graph, the better the radio
reception signal.
C
a channel.
2 SetTurn
<9> to select a channel from
Ch. 1 to 15.
Press the <8> button to set the
channel and return to the shootingready state.
54
Wireless Settings
About the <D> Lamp
The color of the <D> lamp changes depending on the transmission
status of the master unit and the slave unit.
Color
Status
Description
Action
Green
Lit
Transmission
OK
–
Lit
Not connected
Check the channel and ID
Too many units
Master units + slave units =
16 units or less
Red
Blinking
Error
Turn the power off and on again
If the transmission channels of the master unit and slave unit are
different, the slave unit does not fire. Set both to the same number, or set
both to “AUTO”.
If the wireless radio IDs of the master unit and slave unit are different, the
slave unit does not fire.
C
Y
P
O
Master Flash Firing ON/OFF
You can set whether or not to fire, as a wireless flash, the master unit
that controls the slave unit. When master flash firing is set to ON, the
master unit is fired as firing group A.
1
Set the <N> display.
Press function button 4 to display
<N>.
the master flash firing.
2 SetPress
function button 1 <4> to
set the master flash firing to ON or
OFF.
g : Master flash firing ON
d : Master flash firing OFF
55
Wireless Settings
About the Memory Function
You can save the wireless settings in the master unit and slave unit, and
recall the settings later. Operate the master unit or slave unit separately
depending on which unit’s settings are to be saved or recalled.
1
Press function button 4.
On the master unit, press function
button 4 to display <P>.
On the slave unit, press function
button 4 to display <O>.
or load the settings.
2 Save
Press function button 3 <L>.
Y
P
O
[Save]
Press function button 1 <V>.
X The settings are saved (stored in the
memory).
C
[Load]
Press function button 2 <J>.
X The settings that were saved are set.
56
a: Fully Automatic Wireless Flash Shooting
This section describes basic fully
automatic wireless shooting when using
a 600EX-RT attached to the camera
(master) and a 600EX-RT wirelessly
controlled (slave).
Autoflash Shooting Using One Slave Unit
1
Set the master unit.
C2
Y
P
O
Set the 600EX-RT attached to the
camera as the master unit (p.52).
You can also use a Speedlite
Transmitter ST-E3-RT (sold
separately) as the master unit.
Set the slave unit.
Set the 600EX-RT to be controlled
wirelessly as the slave unit (p.52).
Set A, B or C as the firing group. The
flash will not fire if it is set to D or E.
the channel and ID.
3 Check
If the channels and IDs of the master
unit and slave unit are different, set
them to the same numbers (p.53, 54).
the camera and the
4 Position
flash.
Position them within the range shown
on page 48.
57
a: Fully Automatic Wireless Flash Shooting
the flash mode to <a>.
5 SetPress
the <E> button on the
master unit and set the flash mode to
<a>.
The slave unit is set automatically to
<a> during shooting via the
control from the master unit.
To also fire the master unit, set the
master flash firing to ON (p.55).
the transmission status
6 Check
and that the flash is ready.
Check that the <D> lamp is lit in
green.
When the slave flash is ready, the
AF-assist beam emitter blinks at
1-second intervals.
Check that the <Q> slave flash-ready
icon is lit on the master unit’s LCD
panel.
When the recycling of all the flash
units is completed, the master unit’s
flash-ready lamp lights.
C
Y
P
O
the operation.
7 Check
Press the master unit’s test flash
button.
X The slave unit flashes. If the slave
unit does not fire, check that it is
placed within the operation range.
picture.
8 TakeSetthe
the camera and take the picture,
in the same way as with normal flash
shooting.
X If a standard flash exposure was
obtained, the flash exposure
confirmation lamp lights for 3 sec.
58
a: Fully Automatic Wireless Flash Shooting
If the <D> lamp is red, radio transmission has not been established.
Check again the transmission channels and wireless radio IDs of the master
unit and slave unit. If you cannot connect with the same settings, turn the
power off and on again.
Autoflash Shooting Using Multiple Slave Units
When you need more flash output or you
want to perform lighting more easily, you
can increase the number of slave units
and fire them as a single flash.
To add slave units, use the same
procedure as “Autoflash Shooting Using
One Slave Unit”. Set A, B or C as the
firing group. The flash will not fire if it is
set to D or E.
When the number of slave units is
increased or master flash firing set to
ON, automatic control is performed to
fire all flashes at the same flash output
and ensure that the total flash output
results in the standard exposure.
C
Y
P
O
The master/slave flash coverage is set automatically to 24 mm. You can
also set the flash coverage manually.
You can press the depth-of-field preview button on the camera to fire the
modeling flash (p.38).
When the Speedlite is set as the master unit, the time until auto power off
takes effect is 5 min.
If the slave unit’s auto power off takes effect, press the master unit’s test
flash button (p.16) to turn on the slave unit. Note that the test flash cannot
be fired while the camera’s metering timer is operating.
The autoflash system (E-TTL II/E-TTL) depends on the camera used and
is set automatically. Note that <a> is displayed on the LCD panel for
both systems.
You can change the time until the slave unit’s auto power off takes effect
(C.Fn-10/p.98).
You can enable a beep to sound when the charge of all the slave units is
complete (C.Fn-20/p.99).
You can set it up so that the AF-assistant beam emitter will not blink when
the slave unit recycling is completed (C.Fn-23/p.100).
59
a: Fully Automatic Wireless Flash Shooting
Using Fully Automatic Wireless Flash
Flash exposure compensation and other settings set on the master unit
will also be automatically set in the slave unit(s). You do not need to
operate the slave unit. Wireless flash shooting with the following
settings can be performed in the same way as in normal flash shooting.
• Flash exposure compensation
(@/p.22)
• High-speed sync
(Y/p.25)
• FEB (E/p.23)
• Manual flash (p.31, 64)
• FE lock (p.24)
• Stroboscopic flash (p.33)
<@>, <Y> and <E> are displayed when function button 4 is
pressed.
About Master Units
C
Y
P
O
You can use two or more master units (master units + slave units =
maximum of 16 units). By preparing multiple cameras with master units
attached, you can shoot by changing cameras while keeping the same
lighting (slave units).
Note that when using two or more master units, the color of the <D>
lamp varies depending on the order in which the power was turned on.
The first master (main master) is green and the second and subsequent
masters (sub-masters) are orange.
If the <D> lamp is red, the connection has not been established. After
checking the transmission channel and wireless radio ID, turn the power of
each master unit off, and turn it on.
60
a: Wireless Multiple Flash Shooting with Flash Ratio
Autoflash Shooting with Two Slave Groups
You can divide the slave units into two
firing groups, A and B, and adjust the
lighting balance (flash ratio) for shooting.
The exposure is controlled automatically
so that the total flash output of firing
groups A and B results in the standard
exposure.
B
A
1
Set the firing group of the slave
units.
C
Y
P
O
Operate and set the slave units one
by one.
While <M> is displayed, press
function button 3 <F> and select
<4> or <5>.
Set one unit to <4> and set the
other to <5>.
<N>.
2 Display
The operations in steps 2 to 4 are set
on the master unit.
Press function button 4 on the master
unit to display <N>.
to <%>.
3 SetPress
function button 2 <T> and
set to <%>.
61
a: Wireless Multiple Flash Shooting with Flash Ratio
the flash ratio.
4 SetPress
function button 3 <F>.
Press function button 3 <A>.
Turn <9> to set the flash ratio, and
press the <8> button.
Press function button 4 <?> to
return to the shooting-ready state.
the picture.
5 Take
X The slave unit flashes at the set flash
ratio.
Autoflash Shooting with Three Slave Groups
You can add firing group C to firing
groups A and B. C is convenient to set
lighting so as to eliminate the subject’s
shadow.
The basic setting method is the same as
“Autoflash Shooting with Two Slave
Groups”.
C
B
A
C
1
Y
P
O
Set firing group C.
Set the slave unit you want to add to
flash firing group <6> in the same
way as step 1 on the preceding page.
<^>.
2 SetSetto the
master unit to
<^> in the same way
as steps 2 and 3 on the preceding
page.
62
a: Wireless Multiple Flash Shooting with Flash Ratio
flash exposure compensation
3 Set
as required.
Press function button 3 <F>,
turn <9> and select <6>.
Press function button 3 <B>.
Turn <9> to set the flash exposure
compensation amount, and press the
<8> button.
Press function button 4 <?> to
return to the shooting-ready state.
Slave Group Control
If you need more flash output or wish to
perform more sophisticated lighting, you
can increase the number of slave units.
Simply set an additional slave unit to the
firing group (A, B or C) whose flash
Gr = A Gr = A Gr = A
output you want to increase. You can
increase the number of slave units up to
15 units in total.
For example, if you set a firing group with three slave units to <4>,
the three units are treated and controlled as a single firing group A with
a large flash output.
Firing group A
C
Y
P
O
To fire the three firing groups A, B and C at the same time, set
<^>. With the <%> setting, firing group C does
not fire.
If you shoot with firing group C pointing directly toward the main subject,
overexposure may result.
The flash ratio of 8:1 to 1:1 to 1:8 is equivalent to 3:1 to 1:1 to 1:3 (1/2stop increments) when converted to number of stops.
The details of the flash ratio settings are as follows.
63
q: Wireless Multiple Flash Shooting with Manual Flash Output
This describes wireless (multiple flash) shooting using manual flash.
You can shoot with a different flash output setting for each slave unit
(firing group). Set all parameters on the master unit.
1 Set the flash mode to <q>.
the number of firing groups.
2 SetWhile
<M> is displayed, press
function button 2 <T> and set
the groups to fire.
The setting changes as follows each
time you press the button:
ALL (_) →
A/B (%) →
A/B/C (]).
Y
P
O
a firing group.
3 Select
Press function button 3 <F>,
C
4
turn <9> and select the group for
which you want to set the flash
output.
Set the flash output.
Press function button 3 <1>.
Turn <9> to set the flash output,
and press the <8> button.
Repeat steps 3 and 4 to set the flash
output of all groups.
the picture.
5 Take
X Each group fires at the set flash ratio.
When ALL <_> is set, set A, B or C as the firing group for the
slave units. The flash will not fire if it is set to D or E.
To fire multiple slave units with the same flash output, select ALL
<_> in step 2.
64
[: Shooting with a Different Flash Mode for Each Group
Ceiling
D
E
C
A
B
When using an EOS digital camera
released since 2012, such as the EOS1D X, you can shoot with a different flash
mode set for each firing group, with up to
5 groups (A/B/C/D/E).
The flash modes that can be set are "
E-TTL II/E-TTL autoflash, # Manual
flash and $ Auto external flash
metering. When the flash mode is " or
$, exposure is controlled to result in
standard exposure for the main subject
as a single group.
This function is for advanced users who
are very knowledgeable and
experienced in lighting.
Y
P
O
Wireless flash shooting using the <[> flash mode cannot be performed
with cameras released up to 2011. Shooting with up to 3 groups (A/B/C) is
set (p.62).
C1
Set the flash mode to <[>.
Press the <E> button on the
master unit and set the flash mode to
<[>.
the firing group of the slave
2 Set
units.
Operate and set the slave units one
by one.
While <M> is displayed, press
function button 3 <F> and select
<4>, <5>, <6>, <!> or
<">.
Set the firing group (A/B/C/D/E) for all
the slave units.
65
[: Shooting with a Different Flash Mode for Each Group
mode.
3 SetSetthetheflash
flash mode of each firing
group by operating the master unit.
While <M> is displayed, press
function button 3 <F> and turn
<9> to select the group.
Press function button 2 <2> and
select the flash mode of the selected
group from <a>, <q> and
</>.
To turn the firing of the selected group
off, press function button 1 <R>
to set it to <OFF>.
Repeat step 3 to set the flash mode
of all groups.
Y
P
O
the flash output or flash
4 Set
exposure compensation amount.
C
While a firing group is selected, press
function button 3 <1>.
Turn <9> to set the flash function
corresponding to the flash mode, and
press <8>.
When using the <q> mode, set the flash
output. When using the <a> or
</> mode, set the flash exposure
compensation amount as required.
If you press function button 2 <@>
when <M> is displayed, flash
exposure compensation can be set for
all the firing groups.
Repeat step 4 to set the flash function
of all groups.
Press function button 4 <?> to
return to the shooting-ready state.
66
Test Flash and Modeling Flash from a Slave Unit
the picture.
5 Take
X Each slave unit fires in the respective
flash modes set.
When the flash mode of the firing group is set to <a> or </>,
exposure is controlled to obtain a standard exposure for the main subject as
a single group. If you shoot with multiple firing groups pointing toward the
main subject, overexposure may result.
The firing groups to be fired do not need to be consecutive; for example, A,
C, E can be set.
Test Flash and Modeling Flash from a Slave Unit
In radio transmission wireless shooting, you can fire the test flash and
modeling flash from a 600EX-RT set as a slave unit.
1
Y
P
O
Display <N>.
C
Press the slave unit’s function button
4 to display <N>.
X <>> and <Z> are
displayed.
the flash.
2 Fire
Test flash
Press the slave unit’s function button
3 <Z>.
Modeling flash (p.38)
Press the slave unit’s function button
2 <>>.
Modeling flash is not possible from a slave unit with cameras released up
to 2011.
For the precautions related to modeling flash, see page 38.
When two or more units are set to master, the master unit with the <D>
lamp lit in green is the one that fires.
67
Remote Release from a Slave Unit
In radio transmission wireless shooting, you can perform remote
release (remote control shooting) from a 600EX-RT set as a slave unit.
When shooting with this function, the “Release Cable SR-N3” (sold
separately) may be needed, depending on your camera.
Cameras Compatible with Slave Unit Remote Release
For EOS digital cameras released since 2012, such as the EOS-1D X,
the “Release Cable SR-N3” is not needed.
Cameras Not Compatible with Slave
Unit Remote Release
For EOS cameras other than the above that
are compatible with E-TTL II/E-TTL
autoflash and have an N3 type remote
control terminal, the “Release Cable SRN3” (sold separately) is needed to perform
remote release from a slave unit.
As shown in the illustration, use the cable to
connect the camera and the 600EX-RT set
as the master unit.
C
1
Y
P
O
Display <N>.
Press the slave unit’s function button
4 to display <N>.
the picture.
2 TakePress
the slave unit’s function button
1 <U>.
X A release signal is sent from the slave
unit to the master unit, and the picture
is taken.
68
Remote Release from a Slave Unit
Connect the release cable while the power of the camera and the
Speedlite is off.
Shooting is not possible when focusing with autofocus fails. Focusing
manually before performing remote release is recommended.
The “Release Cable SR-N3” (sold separately) is for an N3 type remote
control terminal. It cannot be used with cameras equipped with a remote
control terminal other than the N3 type.
Remote release is performed with “Single shooting” regardless of the
camera’s drive mode setting.
When there are two or more master units, remote release is performed
using the master unit with the <D> lamp lit in green.
C
Y
P
O
69
Linked Shooting with Radio Transmission
Linked shooting is a function that automatically releases the shutter of a
slave unit camera by linking it to a master unit camera. You can shoot
with linked shooting for up to 16 units, including both master units and
slave units. This is convenient when you want to shoot a subject from
multiple angles at the same time.
To shoot with linked shooting, attach a flash that supports radio
transmission wireless shooting or the Speedlite Transmitter ST-E3-RT
to the camera.
Note that when using a camera with an N3 type remote control terminal
that was released up to 2011 as the “slave unit camera,” the “Release
Cable SR-N3” (sold separately) is needed. For details on attaching the
cable, see page 68.
Slave unit
camera
C
Y
P
O
Slave unit
camera
Slave unit
camera
Master unit
camera
Transmission
distance
Approx. 30 m
(98.4 ft.)
Slave unit
camera
Before performing the operations on the next page, attach a Speedlite
or transmitter on all the cameras to be used for linked shooting. For
details on the transmitter settings, see the transmitter’s instruction
manual.
70
Linked Shooting with Radio Transmission
1
Set the flash or transmitter to
normal shooting.
Press the <I> button to set to
normal flash shooting.
Check that <'> (radio transmission)
and <:> (optical transmission) are
not displayed on the LCD panel.
to linked shooting mode.
2 SetPress
the <I> button continuously
until <b> is displayed on
the LCD panel.
X Linked shooting mode’s “Slave unit”
is set.
Press the <I> button again to set
“Master unit” of the linked shooting
mode.
Y
P
O
and ID.
3 SetSetthethechannel
channel by pressing function
C
button 2 <C>, and set the ID by
pressing function button 3 <H>.
For details on setting, see pages 52
to 55.
the camera’s shooting
4 Set
functions.
71
Linked Shooting with Radio Transmission
all the Speedlites.
5 SetRepeat
steps 1 to 4 and set all the
Speedlites to “Master unit” or “Slave
unit” in the linked shooting mode.
Set the transmitters used in linked
shooting in the same way.
When pressing the <I> button to
change the setting of a unit from
“Slave unit” to “Master unit”, the other
Speedlites (or transmitters) that were
set as “Master unit” until then
automatically switch to “Slave unit”.
up the slave unit cameras.
6 SetCheck
that the <D> lamp of the
Y
P
O
slave unit is lit in green.
Set up all the slave unit cameras
within approximately 30 m/98.4 ft. of
the master unit camera.
C
the picture.
7 TakeCheck
that the <D> lamp of the
master unit is lit in green and take the
picture.
X The slave unit cameras are released
in coordination with the master unit
camera.
X After shooting with linked shooting,
the <D> lamp of the slave unit is
briefly lit in orange.
72
Linked Shooting with Radio Transmission
Shooting with manual focus is recommended for the slave unit cameras.
If focus cannot be achieved with autofocus, linked shooting is not
possible with the corresponding slave unit camera.
There is a short time lag between the release of the slave unit camera
and the release timing of the master unit camera. Perfectly simultaneous
shooting is not possible.
If you fire multiple flash units at the same time during linked shooting, the
appropriate exposure may not be obtained or uneven exposure may
result.
When [Flash firing] in [Flash function settings] is set to [Disabled]
(p.44), linked shooting cannot be performed.
When performing linked shooting in the Live View state with P.Fn-07 set
to 0 (p.102), set [Silent LV shoot.] on the master camera menu to
[Disabled]. If [Mode 1] or [Mode 2] is set, the slave unit cameras will not
be released.
The transmission distance may be shorter depending on the conditions
such as the positioning of slave units, the surrounding environment and
weather conditions.
The linked shooting function is the same function as the linked shooting
featured by the WFT series of wireless file transmitters. However, linked
shooting cannot be performed in combination with the WFT series.
Moreover, the release time lag differs from linked shooting performed
using the WFT series.
C
Y
P
O
You can use this function as a master unit remote control for linked
shooting without attaching a Speedlite or transmitter to a camera. When
function button 1 <U> on the master unit is pressed, all the slave unit
cameras are released.
During linked shooting, the time until auto power off takes effect is 5 min.
for both the master and the slave cameras.
During linked shooting, the Speedlites can be fired (P.Fn-07/p.102).
73
C
74
Y
P
O
5
Wireless Flash Shooting:
Optical Transmission
Y
P
O
This chapter describes wireless flash shooting using
optical transmission.
For the accessories required for optical wireless
transmission, see the system map (p.104).
C
When the camera’s shooting mode is set to a fully automatic
mode or an Image Zone mode, the operations in this chapter
are not available. Set the camera’s shooting mode to V/X/
W/q/
5(Creative Zone mode).
Wireless flash shooting using optical transmission is available
with both Speedlite 600EX-RT and Speedlite 600EX.
The 600EX-RT/600EX attached to the camera is called the
master unit, and a 600EX-RT/600EX that is wirelessly
controlled is called the slave unit.
You can also wirelessly control the 600EX-RT/600EX set as
the slave unit with an EOS digital camera equipped with a
master function, and with the Speedlite Transmitter ST-E2
(sold separately). For details on setting the master unit
functions, see the instructions of the camera or transmitter.
75
:Optical Transmission Wireless Flash Shooting
Using a Canon Speedlite (master/slave) with an optical transmission
wireless shooting function makes it easy to shoot with advanced
wireless multiple flash lighting, in the same way as normal E-TTL II/ETTL autoflash shooting.
The system is designed so that the settings of the 600EX-RT/600EX
attached to the camera (master) are automatically reflected on the
Speedlite that is wirelessly controlled (slave). Therefore, you do not
need to operate the slave unit while shooting.
The basic preparations for shooting are shown below. You can then
perform wireless E-TTL II/E-TTL autoflash shooting just by setting the
master unit to <a>.
Positioning and Operation Range (Example of wireless flash shooting)
Autoflash Shooting Using One Slave Unit (p.81)
Indoors
x
C
Y
P
O
Approx.
15 m
(49.2 ft.)
Outdoors
M
Transmission distance
Approx.
10 m
(32.8 ft.)
Approx. 80°
Approx. 8 m
(26.2 ft.)
Approx. 12 m
(39.4 ft.)
Position the slave unit using the supplied mini stand (p.11).
Use the horizontal bounce function (p.27) and point the sensor of the
slave unit toward the master unit.
When shooting indoors, because the transmission signal is reflected off the
walls, operation may be possible even with slightly imprecise positioning.
76
:Optical Transmission Wireless Flash Shooting
Wireless Multiple Flash Shooting
You can divide the slave units into two or three groups and perform
E-TTL II/E-TTL autoflash shooting while changing the flash ratio
(factor).
Autoflash Shooting with Two Slave Groups (p.85)
A
Y
P
O
B
Autoflash Shooting with Three Slave Groups (p.86)
C
C
A
B
Before shooting, perform a test flash (p.16) and test shooting.
To avoid interfering with transmission, do not place any obstacles
between the master unit and slave units.
77
Wireless Settings
To perform optical transmission wireless shooting, set the master unit
and slave unit with the following procedure.
Master Unit Setting
Display <:> and <M>.
Press the <I> button to display
<:> (optical transmission) and
<M>.
Slave Unit Setting
Display <:> and <x>.
Y
P
O
Operate and set the flash you want to
set as the slave unit.
Press the <I> button to display
<:> (optical transmission) and
<x>.
C
To perform normal flash shooting, press the <I> button to clear the
wireless (master/slave) settings.
Transmission Channel Setting
To avoid interference with optical transmission wireless systems used
by other photographers, you can change the transmission channel. Set
the same channel for both the master unit and slave unit.
1
78
Press function button 4.
To set the master unit, press function
button 4 to display <O>.
To set the slave unit, press function
button 4 to display <N>.
Wireless Settings
a channel.
2 SetPress
function button 1 <C>.
Turn <9> to select a channel from
1 to 4, and press the <8> button.
If the transmission channels of the master unit and slave unit are different,
the slave unit does not fire. Set both to the same number.
Master Flash Firing ON/OFF
You can set whether or not to fire, as a wireless flash, the master unit
that controls the slave unit. When master flash firing is set to ON, the
master unit is fired as a slave unit of firing group A.
1
Y
P
O
Set the <N> display.
C2
Press function button 4 to display
<N>.
Set the master flash firing.
Press function button 1 <4> to
set the master flash firing to ON or
OFF.
g : Master flash firing ON
d : Master flash firing OFF
Even when master flash firing is set to OFF, the flash firing for controlling the
slave unit (optical transmission) is performed. Therefore, depending on the
shooting conditions, the flash fired for controlling the slave unit may be
captured in the picture.
79
Wireless Settings
About the Memory Function
You can save the wireless settings in the master unit and slave unit, and
recall the settings later. Operate the master unit or slave unit whose
settings are to be saved or recalled.
1
Press function button 4.
On the master unit, press function
button 4 to display <O>.
On the slave unit, press function
button 4 to display <N>.
or load the settings.
2 Save
Press function button 3 <L>.
Y
P
O
[Save]
Press function button 1 <V>.
X The settings are saved (stored in the
memory).
C
[Load]
Press function button 2 <J>.
X The settings that were saved are set.
80
a: Fully Automatic Wireless Flash Shooting
This section describes basic fully
automatic wireless shooting when using
a 600EX-RT/600EX attached to the
camera (master) and a 600EX-RT/
600EX wirelessly controlled (slave).
Y
P
O
Autoflash Shooting Using One Slave Unit
1
Set the master unit.
C
Set the 600EX-RT/600EX attached to
the camera as the master unit (p.78).
You can also use a camera equipped
with a master function or a Speedlite
Transmitter ST-E2 (sold separately)
as the master unit.
unit.
2 SetSetthetheslave
600EX-RT/600EX to be
controlled wirelessly as the slave unit
(p.78).
You can also use other EX Speedlites
that are equipped with a slave
function.
A, B or C can be set as the firing
group.
81
a: Fully Automatic Wireless Flash Shooting
the transmission channel.
3 Check
If the channels of the master unit and
slave unit are different, set them to
the same number (p.78).
the camera and the flash.
4 Position
Position them within the range shown
on page 76.
5
Set the flash mode to <a>.
Press the <E> button on the
master unit and set the flash mode to
<a>.
The slave unit is set automatically to
<a> during shooting via the
control from the master unit.
To also fire the master unit, set the
master flash firing to ON (p.79).
Y
P
O
that the flash is ready.
6 Check
Check that the master flash-ready
C
lamp is lit.
When the slave flash is ready, the AFassist beam firing area blinks in
intervals of 1 second.
the operation.
7 Check
Press the master unit’s test flash
button.
X The slave unit flashes. If the slave
unit does not fire, check that it is
placed within the operation range.
picture.
8 TakeSetthe
the camera and take the picture,
in the same way as with normal flash
shooting.
X If a standard flash exposure was
obtained, the flash exposure
confirmation lamp lights for 3 sec.
82
a: Fully Automatic Wireless Flash Shooting
Autoflash Shooting Using Multiple Slave Units
When you need more flash output or you
want to perform lighting more easily, you
can increase the number of slave units
and fire them as a single flash.
To add slave units, use the same
procedure as “Autoflash Shooting Using
One Slave Unit”. Any firing group (A/B/C)
can be set.
When the number of slave units is
increased or master flash firing set to
ON, automatic control is performed to
fire all flashes at the same flash output
and ensure that the total flash output
results in the standard exposure.
C
Y
P
O
If there is a fluorescent light or PC monitor near a slave unit, the presence of
the light source may cause the slave unit to malfunction, causing it to fire
inadvertently.
The master/slave flash coverage is set automatically to 24 mm. You can
also set the flash coverage manually.
You can press the depth-of-field preview button on the camera to fire the
modeling flash (p.38).
If the slave unit’s auto power off takes effect, press the master unit’s test
flash button to turn on the slave unit. Note that the test flash cannot be
fired while the camera’s metering timer is operating.
The autoflash system (E-TTL II/E-TTL) depends on the camera used and
is set automatically. Note that <a> is displayed on the LCD panel for
both systems.
You can change the time until the slave unit’s auto power off takes effect
(C.Fn-10/p.98).
You can set it up so that the AF-assistant beam emitter will not blink when
the slave unit recycling is completed (C.Fn-23/p.100).
83
a: Fully Automatic Wireless Flash Shooting
Using Fully Automatic Wireless Flash
Flash exposure compensation and other settings set on the master unit
will also be automatically set in the slave unit(s). You do not need to
operate the slave unit. Wireless flash shooting with the following
settings can be performed in the same way as in normal flash shooting.
• Flash exposure compensation
(@/p.22)
• High-speed sync
(Y/p.25)
• FEB (E/p.23)
• Manual flash (p.31, 88, 89)
• FE lock (p.24)
• Stroboscopic flash (p.33, 89)
The flash frequency for stroboscopic flash during optical wireless
transmission shooting can be set from 1 Hz to 199 Hz (settings from 250 Hz
to 500 Hz are not available).
Y
P
O
<@>, <Y> and <E> are displayed when function button 4 is
pressed.
About Master Units
C
You can use two or more master units. By preparing multiple cameras
with master units attached, you can shoot by changing cameras while
keeping the same lighting (slave units).
84
a: Wireless Multiple Flash Shooting with Flash Ratio
Autoflash Shooting with Two Slave Groups
You can divide the slave units into two
firing groups, A and B, and adjust the
lighting balance (flash ratio) for shooting.
The exposure is controlled automatically
so that the total flash output of firing
groups A and B results in the standard
exposure.
B
A
1
Y
P
O
Set the firing group of the slave
units.
C
Operate and set the slave units one
by one.
While <M> is displayed, press
function button 3 <F> and select
<4> or <5>.
Set one unit to <4> and set the
other to <5>.
<N> display.
2 SetThetheoperations
in steps 2 to 4 are set
on the master unit.
Press function button 4 on the master
unit to display <N>.
to <%>.
3 SetPress
function button 2 <T> and
set to <%>.
85
a: Wireless Multiple Flash Shooting with Flash Ratio
the flash ratio.
4 SetPress
function button 3 <F>.
Press function button 3 <A>.
Turn <9> to set the flash ratio, and
press the <8> button.
Press function button 4 <?> to
return to the shooting-ready state.
the picture.
5 Take
X The slave unit flashes at the set flash
ratio.
Autoflash Shooting with Three Slave Groups
C
A
B
You can add firing group C to firing
groups A and B. C is convenient for
lighting that eliminates a subject’s
shadow.
The basic setting method is the same as
“Autoflash Shooting with Two Slave
Groups”.
C
1
Y
P
O
Set slave C.
Set the slave unit you want to add to
flash firing group <6> in the same
way as step 1 on the preceding page.
<^>.
2 SetSetto the
master unit to
<^> in the same way
as steps 2 and 3 on the preceding
page.
86
a: Wireless Multiple Flash Shooting with Flash Ratio
flash exposure compensation
3 Set
as required.
Press function button 3 <F>,
turn <9> and select <6>.
Press function button 3 <B>.
Turn <9> to set the flash exposure
compensation amount, and press the
<8> button.
Press function button 4 <?> to
return to the shooting-ready state.
Slave Group Control
If you need more flash output or wish to
perform more sophisticated lighting, you
can increase the number of slave units.
Simply set an additional slave unit to the
firing group (A, B or C) whose flash
Gr = A Gr = A
Gr = A
output you want to increase. There is no
restriction on the number of units.
For example, if you set a firing group with three slave units to <4>,
the three units are treated and controlled as a single firing group A with
a large flash output.
Firing group A
C
Y
P
O
To fire the three firing groups A, B and C at the same time, set
<^>. With the <%> setting, firing group C does
not fire.
If you shoot with firing group C pointing directly toward the main subject,
overexposure may result.
In some EOS film cameras that support E-TTL autoflash, you cannot
perform multiple flash wireless shooting with a flash ratio setting.
The flash ratio of 8:1 to 1:1 to 1:8 is equivalent to 3:1 to 1:1 to 1:3 (1/2stop increment) when converted to number of stops.
The details of the flash ratio settings are as follows.
87
q: Wireless Multiple Flash Shooting with Manual Flash Output
This describes wireless (multiple flash) shooting using manual flash.
You can shoot with a different flash output setting for each slave unit
(firing group). Set all parameters on the master unit.
1 Set the flash mode to <q>.
the number of firing groups.
2 SetWhile
<M> is displayed, press
function button 2 <T> and set
the groups to fire.
The setting changes as follows each
time you press the button:
ALL (_) →
A/B (%) →
A/B/C (]).
Y
P
O
a firing group.
3 Select
Press function button 3 <F>,
C
4
turn <9> and select the group for
which you want to set the flash
output.
Set the flash output.
Press function button 3 <1>.
Turn <9> to set the flash output,
and press the <8> button.
Repeat steps 3 and 4 to set the flash
output of all groups.
the picture.
5 Take
X Each group fires at the set flash ratio.
When ALL <_> is set, set A, B or C as the firing group for the
slave units.
To fire multiple slave units with the same flash output, select ALL
<_> in step 2.
88
Manual Flash/Stroboscopic Flash Setting on a Slave Unit
You can directly operate the slave unit to manually set the manual flash
or stroboscopic flash. This function is called individual slave. This is
convenient when, for example, you use the Speedlite Transmitter ST-E2
(sold separately) to perform wireless manual flash or stroboscopic flash.
1 Set the slave unit (p.78).
the individual slave.
2 SetPress
the <E> button on the slave
unit continuously until
<(> is displayed.
Manual Flash
X The flash mode is set to <q>.
Y
P
O
Set the manual flash output (p.31).
Stroboscopic Flash
C
Press the <E> button and set to
<?>.
Set the stroboscopic flash settings
(p.33).
Press the <E> button again to
return to the normal slave status.
The flash frequency for stroboscopic flash during optical wireless
transmission shooting can be set from 1 Hz to 199 Hz (settings from 250 Hz
to 500 Hz are not available).
A slave unit set as an individual slave does not reflect the master unit’s flash
mode. It fires in the flash mode set on the individual slave.
89
C
90
Y
P
O
6
Customizing
the Speedlite
Y
P
O
This chapter describes how to customize the Speedlite
with the Custom Functions (C.Fn) and Personal
Functions (P.Fn).
C
When the camera’s shooting mode is set to a fully automatic
mode or an Image Zone mode, the operations in this chapter
are not available. Set the camera’s shooting mode to V/X/
W/q/
5(Creative Zone mode).
91
C / >: Setting Custom and Personal Functions
You can customize the Speedlite features to suit your shooting
preferences with Custom Functions and Personal Functions. Note that
the Personal Functions are customizable functions unique to the
600EX-RT/600EX.
C: Custom Functions
1
Display the Custom Functions screen.
Press function button 1 <[>
continuously until the screen is displayed.
X The Custom Functions screen is
displayed.
an item to set.
2 Select
Turn <9> to select an item
Y
P
O
(number) to set.
the setting.
3 Change
Press the <8> button.
X The setting is displayed.
C
Turn <9> to select the setting that you
want, and press the <8> button.
Press function button 4 <?> to return
to the shooting-ready state.
>: Personal Functions
1
Display the Personal Functions screen.
After performing step 1 in the Custom
Functions procedure, press function
button 1 <<>.
X The Personal Functions screen is
displayed.
2 SetSetthethefunction.
Personal Function in the
same way as steps 2 and 3 for the
Custom Function.
92
C / >: Setting Custom and Personal Functions
Custom Function List
Number
C.Fn-00
Function
"
Page
Distance indicator display
C.Fn-01
#
Auto power off
C.Fn-02
$
Modeling flash
C.Fn-03
( FEB auto cancel
C.Fn-04
)
C.Fn-05
*
FEB sequence
C.Fn-06
+
Quickflash with continuous shot
C.Fn-07
,
Test firing with autoflash
C.Fn-08
-
p.95
p.96
Flash metering mode
p.97
AF-assist beam firing
C.Fn-09
.
Auto zoom for sensor size
C.Fn-10
/
Slave auto power off timer
C.Fn-11
0
C.Fn-12
3
C.Fn-13
6
C.Fn-20
7
C.Fn-21
;
C.Fn-22
<
C.Fn-23
?
Y
P
O
p.98
Slave auto power off cancel
Flash recycle with external power
C
Flash exposure metering setting
Beep
p.99
Light distribution
LCD panel illumination
p.100
Slave flash battery check
93
C / >: Setting Custom and Personal Functions
Personal Function List
Number
Function
P.Fn-01
@
P.Fn-02
A
LCD panel illumination color: Normal
shooting
P.Fn-03
B
LCD panel illumination color: Master
P.Fn-04
C
LCD panel illumination color: Slave
P.Fn-05
D
Color filter auto detection
P.Fn-06
H
Wireless button toggle sequence
P.Fn-07
I
Flash firing during linked shooting
Page
LCD panel display contrast
p.101
p.102
Clearing All the Custom/Personal Functions
Y
P
O
When function button 2 <3> and then function button 1 <;>
are pressed on the Custom Function screen, the Custom Functions
which have been set are cleared. Similarly, when the same operations
are performed on the personal function screen, the personal functions
which have been set are cleared.
C
C.Fn-00 is not cleared even when all the Custom Functions have been
cleared.
P.Fn-06 and 07 are not displayed on the Speedlite 600EX.
When you set the Speedlite Custom Functions from the camera’s menu
screen and C.Fn-20 to 23 are not displayed, set them with the operation
on page 92.
You can set and clear all Speedlite Custom Functions from the camera’s
menu screen (p.46).
94
C: Setting Custom Functions
C.Fn-00: " (Distance indicator display)
You can select the distance indicator display for the LCD panel from meters
and feet.
0: m (Meters (m))
1: ft (Feet (ft))
When the effective flash distance exceeds 18 m/60 ft., the right end of the
effective flash range on the LCD panel changes to <i>.
C.Fn-01: # (Auto power off)
When the Speedlite is not operated for approx. 90 seconds, the power turns
off automatically to save energy. You can disable this function.
0: ON (Enabled)
1: OFF (Disabled)
Y
P
O
When the temperature of the flash head rises due to continuous flash firing,
the time until auto power off takes effect may increase.
C
C.Fn-02: $ (Modeling flash)
0: % (Enabled (Depth-of-field preview button))
Press the camera’s depth-of-field preview button to fire the modeling
flash.
1: & (Enabled (Test firing button))
Press the Speedlite’s test flash button to fire the modeling flash.
2: ' (Enabled (with both buttons))
Press the camera’s depth-of-field preview button or the Speedlite’s test
flash button to fire the modeling flash.
3: OFF (Disabled)
Disables the modeling flash.
95
C: Setting Custom Functions
C.Fn-03: ( (FEB auto cancel)
You can set whether or not to cancel FEB automatically after shooting three
shots with FEB.
0: ON (Enabled)
1: OFF (Disabled)
C.Fn-04: ) (FEB sequence)
You can change the order of the FEB sequence: 0: Standard exposure, –:
Decreased exposure (darker) and +: Increased exposure (brighter).
0: 0 – +
1: – 0 +
C.Fn-05: * (Flash metering mode)
Y
P
O
You can change the automatic flash metering mode for flash shooting.
0: E-TTL II
1: TTL
2: Ext.A (External metering: Auto)
3: Ext.M (External metering: Manual)
C
When using an EOS digital camera or EOS REBEL T2/EOS 300X, do not
set to 1. Depending on the model, the flash metering may not be controlled
correctly; for example, the flash may not fire, or it may always fire at full
power. Also, wireless flash shooting can no longer be performed.
1 is the setting for Type-B EOS film cameras.
When using a Type-B camera, you cannot perform E-TTL II/E-TTL
autoflash shooting even when 0 is set.
96
C: Setting Custom Functions
C.Fn-06: + (Quickflash with continuous shot)
You can set whether or not to fire the flash in continuous shooting while the
flash-ready lamp is lit green (before the flash is fully charged).
0: OFF (Disabled)
1: ON (Enabled)
When Quick Flash is fired during continuous shooting, underexposure may
occur since the effective flash range becomes shorter. Setting 1 is
recommended only when you want to shorten the effective flash range
during short distance shooting.
C.Fn-07: , (Test firing with autoflash)
You can change the flash output when firing the test flash in E-TTL II/
E-TTL/TTL autoflash mode.
0: 1/32 (1/32)
1: 1/1 (Full output)
C
Y
P
O
C.Fn-08: - (AF-assist beam firing)
0: ON (Enabled)
1: OFF (Disabled)
The AF-assist beam is not fired from the Speedlite.
97
C: Setting Custom Functions
C.Fn-09: . (Auto zoom for sensor size)
0: ON (Enabled)
When the flash coverage is set to “Automatic <L>”, it is automatically
adjusted to match the image sensor size of the EOS digital camera being
used. When mounted on a supported camera, <S> is displayed on the
LCD panel.
1: OFF (Disabled)
The flash coverage is not automatically adjusted to match the image
sensor size.
C.Fn-10: / (Slave auto power off timer)
You can change the time until the slave unit’s auto power off takes effect.
Note that when the slave unit’s auto power off takes effect, </> is
displayed on the LCD panel. Set this function on each slave unit.
0: 60min (60 minutes)
1: 10min (10 minutes)
C
Y
P
O
C.Fn-11: 0 (Slave auto power off cancel)
When you press the test flash button of master unit, you can turn on the
power of slave units in the auto power off status. You can change the time
within which slave units in the auto power off status accept this function.
0: 8h (Within 8 hours)
1: 1h (Within 1 hour)
98
C: Setting Custom Functions
C.Fn-12: 3 (Flash recycle with external power)
0: 1 (External & internal power)
Charges in parallel using both internal power and external power.
1: 2 (External power only)
Internal power is needed to control the Speedlite. By using only external
power for charging, you can minimize the depletion of the internal power.
C.Fn-13: 6 (Flash exposure metering setting)
0: 4 (Speedlite button and dial)
1: 5 (Speedlite dial only)
You can perform flash exposure compensation by directly turning <9>,
without pressing the <@> button.
C.Fn-20: 7 (Beep)
Y
P
O
You can enable a beep to sound when the Speedlite is fully charged, or
when a slave unit is fully charged during radio wireless transmission flash
shooting.
Note that when set to 1, a beep will sound as a warning when the flash
firing restriction is activated due to a temperature increase in the flash
head.
0: OFF (Disabled)
1: ON (Enabled)
C
99
C: Setting Custom Functions
C.Fn-21: ; (Light distribution)
You can change the light distribution (flash coverage) of the Speedlite in
relation to the shooting angle of view when the flash coverage is set to
“Automatic (L)”.
0: 8 (Standard)
The optimum flash coverage for the shooting angle of view is set
automatically.
1: 9 (Guide number priority)
Although the periphery of the picture is slightly darker than the 0 setting,
this is convenient when you want to give priority to the flash output. The
flash coverage is set automatically to a slightly more telephoto position
than the actual shooting angle of view. The flash icon on the LCD panel
changes to <k>.
2: : (Even coverage)
Although the shooting distance is slightly shorter than the 0 setting, this
is convenient when you want to minimize light fall off at the periphery of
the picture. The flash coverage is set automatically to a slightly wider
position than the actual shooting angle of view. The flash icon on the
LCD panel changes to <l>.
C
Y
P
O
C.Fn-22: < (LCD panel illumination)
When a button or dial is operated, the LCD panel illuminates. You can
change this illumination setting.
0: 12sec (On for 12 sec.)
1: OFF (Disable panel illumination)
2: ON (Illumination always on)
C.Fn-23: ? (Slave flash battery check)
When the slave unit is fully charged during wireless flash shooting, the AFassist beam emitter of the slave unit blinks. You can disable this operation.
Set this function on each slave unit.
0: = (AF-assist beam, Q lamp)
1: > (Q lamp)
100
>: Setting Personal Functions
P.Fn-01: @ (LCD panel display contrast)
You can adjust the contrast of the LCD panel
in 5 levels.
P.Fn-02: A (LCD panel illumination color:
Normal shooting)
You can select the color of the LCD panel illumination during normal
shooting (on-camera flash).
0: GREEN (Green)
1: ORANGE (Orange)
Y
P
O
P.Fn-03: B (LCD panel illumination color: Master)
C
During wireless flash shooting using radio or optical transmission or linked
shooting: You can select the color of the LCD panel illumination to be used
when the Speedlite is set as the master unit.
0: GREEN (Green)
1: ORANGE (Orange)
P.Fn-04: C (LCD panel illumination color: Slave)
During wireless flash shooting using radio or optical transmission or linked
shooting: You can select the color of the LCD panel illumination to be used
when the Speedlite is set as the slave unit.
0: ORANGE (Orange)
1: GREEN (Green)
101
>: Setting Personal Functions
P.Fn-05: D (Color filter auto detection)
0: AUTO (Auto)
Set this option when the supplied color filters are used. They are
automatically detected.
1: OFF (Disable)
Set this option when you use commercially-available filters. The color
filter will not be automatically detected.
P.Fn-06: H (Wireless button toggle sequence)
You can change the settings that can be selected when the wireless button
is pressed. P.Fn-06 is not displayed on the Speedlite 600EX.
0: E (Normal → Radio → Optical)
The setting changes in the order: Normal shooting →
Radio transmission: Master → Radio transmission: Slave →
Optical transmission: Master → Optical transmission: Slave.
1: F (Normal ↔ Radio)
The setting changes in the order: Normal shooting →
Radio transmission: Master → Radio transmission: Slave.
2: G (Normal ↔ Optical)
The setting changes in the order: Normal shooting →
Optical transmission: Master → Optical transmission: Slave.
C
Y
P
O
P.Fn-07: I (Flash firing during linked shooting)
When shooting with the linked shooting function (p.70), you can set
whether or not to fire the flash mounted on the camera. Set it for each flash
to be used in linked shooting. P.Fn-07 is not displayed on the Speedlite
600EX.
0: OFF (Disabled)
The flash does not fire during linked shooting.
1: ON (Enabled)
The flash fires during linked shooting.
If you fire multiple flash units at the same time during the linked shooting,
the appropriate exposure may not be obtained or uneven exposure may
result.
102
7
Reference
Y
P
O
This chapter includes a system map, FAQ, and a
description on using the Speedlite with a Type-B
camera.
C
103
600EX-RT/600EX System
Wireless Flash Shooting
Radio transmission
Speedlite/Transmitter
with master function
"#
%
Speedlite with slave
function
"
"
&
'
$
0
Optical transmission
Camera/Speedlite/Transmitter with master
function
)
"
#
(
+
*
Speedlite with slave function
"
#
,
C
Y
P
O
,
,
$
"
#
$
%
Speedlite 600EX-RT
Speedlite 600EX (Cannot be used with 0)
Mini stand (supplied with 600EX-RT/600EX)
Color filter holder SCH-E1 (supplied with 600EX-RT/600EX)
104
.
/
600EX-RT/600EX System
& Color filter set SCF-E1 (supplied with 600EX-RT/600EX)
' Speedlite Transmitter ST-E3-RT
Transmitter for radio transmission wireless control of Speedlites set
as slave units.
( Speedlite Transmitter ST-E2
Transmitter for optical transmission wireless control of Speedlites set
as slave units.
) EOS camera with wireless master function
You can set as the master unit an EOS digital camera with an optical
transmission wireless master function using the built-in flash.
* Macro Ring Lite MR-14EX / + Macro Twin Lite MT-24EX
Flash for macro photography.
, Speedlite with optical transmission wireless slave function
Y
P
O
580EX II, 580EX, 550EX, 430EX II, 430EX, 420EX, 320EX, 270EX II
- Off-Camera Shoe Cord OC-E3
Enables the 600EX-RT/600EX to be connected to the camera up to
60 cm / 2 ft. away.
C
. Compact Battery Pack CP-E4
A small and lightweight external power source with excellent
portability. Equipped with dust and water resistance equivalent to
600EX-RT/600EX.
/ Speedlite Bracket SB-E2
0 Release Cable SR-N3
If you connect the 600EX-RT using this cable to an EOS camera
which is compatible with E-TTL II/E-TTL autoflash, has an N3 type
remote control terminal and was released up to 2011, you can
release the shutter from the slave unit (p.68) or perform linked
shooting using the unit as a slave unit camera (p.70) during radio
transmission wireless shooting.
For external power, use the . Compact Battery Pack CP-E4. Using an
external power source other than Canon may result in a malfunction.
105
Flash Firing Restriction due to Temperature Increase
When continuous flash, stroboscopic flash or modeling flash is repeatedly fired
in short intervals, the temperature of the flash head may increase. When
repeated firings of the flash exceed the values shown in the table below, the
flash firing restriction activates automatically to avoid degrading and damaging
the flash head due to overheating. While flash firing is restricted, a warning icon
is displayed to indicate the increase in temperature, and the recycling time is
automatically set to an interval between approx. 8 and 20 sec.
Temperature Increase Warning
When the internal temperature of the Speedlite increases, a warning
icon is displayed in two levels.
Display
Level 1
(Recycling Time:
Approx. 8 sec.)
Y
P
O
e
f
Red (turned on)
Red (blinking)
Icon
LCD panel illumination
Level 2
(Recycling Time:
Approx. 20 sec.)
Number of Continuous Flashes and Rest Time
C
The following table shows the number of continuous flashes until the warning is
displayed, and the necessary rest time until normal flash shooting can be performed.
Function
Number of Continuous
Flashes Until Warning
Display (Level 1)
(Guideline)
Necessary Rest Time
(Guideline)
Continuous flash (p.13)
48 times or more
10 min. or longer
Modeling flash (p.38)
* At full flash output with flash coverage of 14 mm/20 mm
* With external power source, the number of flashes will be two thirds (32 times or more)
The number of continuous flashes until warning display during
stroboscopic flash varies depending on the flash output.
For the recommended number of flash firings, see the sections on continuous
flashes (p.13), stroboscopic flashes (p.33) and modeling flashes (p.38).
If you change the batteries after firing many flashes continuously, be
aware that the batteries might be hot.
When C.Fn-20 is set to 0 (p.99), the warning beep does not sound even
when flash firing is restricted.
106
Troubleshooting Guide
If a problem occurs with the flash, first refer to this Troubleshooting
Guide. If this Troubleshooting Guide does not resolve the problem,
contact your dealer or nearest Canon Service Center.
Normal Shooting
Power does not turn on or the flash does not fire.
Make sure that the batteries are installed in the correct orientation
(p.14).
Insert the mounting foot into the camera’s hot shoe all the way, slide the
lock lever to the right, and secure the Speedlite to the camera (p.15).
If the flash recycling time takes 30 sec. or longer, replace the batteries
(p.14).
Even when using external power, insert batteries into the Speedlite
(p.14).
If the electrical contacts of the Speedlite and camera are dirty, clean the
contacts (p.6).
C
Y
P
O
The power turns off by itself.
The Speedlite’s auto power off has activated. Press the shutter button
halfway, or press the test flash button (p.16).
The picture is underexposed or overexposed.
If there was a highly reflective object (glass window, etc.) in the picture,
use FE lock (p.24).
If the subject looks very dark or very bright, set flash exposure
compensation (p.22).
When high-speed sync is set, the effective flash range is shorter. Move
closer to the subject (p.25).
107
Troubleshooting Guide
The bottom of the picture looks dark.
You were too close to the subject. Move away from the subject.
When shooting within 1 m (3.3 ft.) of the subject, set the bounce
position down by 7°.
Remove the lens hood if attached.
The picture periphery looks dark.
Set the flash coverage to the automatic setting (p.29).
When using the manual setting for the flash coverage, set a flash
coverage that is wider than the shooting angle of view (p.30).
Check that C.Fn-21-1 is not set (p.100).
The picture is very blurred.
Y
P
O
When the shooting mode is set to <W> and the scene is dark, slow
sync is enabled automatically (the shutter speed becomes slower). Use
a tripod, or set the shooting mode to <V> or fully automatic mode
(p.19). Note that you can also set the sync speed in [Flash sync.
speed in Av mode] (p.44).
C
The flash coverage is not set automatically.
Insert the mounting foot into the camera’s hot shoe all the way, slide the
lock lever to the right, and secure the Speedlite to the camera (p.15).
Set the flash coverage to <L> (Automatic) (p.29).
108
Troubleshooting Guide
Radio Transmission Wireless Shooting
Wireless shooting does not work.
When using a Speedlite 600EX (without radio transmission function),
wireless shooting using radio transmission is not available. Use optical
transmission wireless shooting.
The slave unit does not fire.
Set the master unit to <'> <M> and set the slave unit to <'>
<x> (p.52).
Set the transmission channels and wireless radio IDs of the master unit
and slave unit to the same numbers (p.52 - 54).
Check that the slave unit is within the transmission range of the master
unit (p.48).
The camera’s built-in flash cannot be used as the master unit in radio
transmission wireless shooting.
C
Y
P
O
The slave unit does not fire or unexpectedly fires at full output.
Run the channel scan and set the channel with the best radio reception
signal (p.54).
Position the slave unit in clear view of the master unit, without obstacles
between them.
Face the slave unit’s front toward the master unit.
Pictures are overexposed.
When using autoflash shooting with three firing groups A, B and C, do
not fire with firing group C pointed toward the main subject (p.63).
When shooting with a different flash mode setting for each firing group,
do not fire with multiple firing groups set to <a> or </>
pointed toward the main subject (p.67).
109
Troubleshooting Guide
<k> is displayed.
Set the shutter speed 1 stop slower than the flash sync speed (p.51).
Cannot release from a slave unit.
When an EOS camera which was released up to 2011, has an N3 type
remote control terminal and is compatible with E-TTL II/E-TTL autoflash
is used to perform remote release from a slave unit or when it has been
set as the slave unit during linked shooting, the “Release Cable SR-N3”
(sold separately) is necessary (p.68, 70, 104).
Linked Shooting
Uneven exposure occurs./The standard exposure is not obtained.
Y
P
O
If you fire multiple flash units at the same time during linked shooting,
the appropriate exposure may not be obtained or uneven exposure
may result. It is recommended to set only one Speedlite to fire or to use
self-timer to space out the timing of the flashes.
C
110
Troubleshooting Guide
Optical Transmission Wireless Shooting
The slave unit does not fire.
Set the master unit to <:> <M> and set the slave unit to
<:> <x> (p.78).
Set the transmission channels of the master unit and slave unit to the
same numbers (p.78).
Check that the slave unit is within the transmission range of the master
unit (p.76).
Point the wireless sensor on the slave unit toward the master unit
(p.76).
If the master unit and slave unit are too close, the transmission may not
operate properly.
When using the camera’s built-in flash as the master unit, raise the
camera’s built-in flash, and set the wireless function in [Built-in flash
func. setting] on the camera’s menu screen.
C
Y
P
O
The master unit’s flash fires.
Even when master flash firing is set to OFF <d>, the master flash fires
a small flash to control the slave unit with optical transmission (p.79).
Pictures are overexposed.
When using autoflash shooting with three firing groups A, B and C, do
not fire with firing group C pointed toward the main subject (p.87).
111
Specifications
Type
Type:
Compatible cameras:
On-camera,
E-TTL II/E-TTL/TTL autoflash Speedlite
Type-A EOS cameras (E-TTL II/E-TTL autoflash)
Type-B EOS cameras (TTL autoflash)
Flash Head
Guide No.:
Approx. 60/197 (at 200 mm flash coverage, ISO 100 in
meters/feet)
Flash coverage:
20 - 200 mm (14 mm when using wide panel)
• Automatic setting
(Automatically sets the flash coverage depending on the
shooting angle of view and the image sensor size.)
• Manual setting
Bounce:
90° up, 7° down, 180° left/right
Flash time:
Normal flash: 1.8 ms or less, Quick Flash: 2.3 ms or less
Color temperature
Flash color temperature information transmitted to camera
information transmission: when flash is fired
Color filter:
Can be used
Exposure Control
Y
P
O
Exposure control system: E-TTL II/E-TTL/TTL autoflash, auto/manual external flash
metering, manual flash, stroboscopic flash
Normal flash: approx. 0.5 - 30 m (1.6 - 98.4 ft.)
Effective flash range:
Quick Flash: min.: approx. 0.5 - 12 m (1.6 - 39.4 ft.)
(With EF50 mm
max.: approx. 0.5 - 21 m (1.6 - 68.9 ft.)
f/1.4 lens at ISO 100)
High-speed sync: approx. 0.5 - 15 m (1.6 - 49.2 ft.)
(at 1/250 sec.)
Flash exposure compensation: ±3 stops in 1/3- or 1/2-stop increments
FEB:
±3 stops in 1/3- or 1/2-stop increments (when used with flash
exposure compensation)
FE lock:
Press the camera’s <B>, <7> or <P> button
High-speed sync:
Provided
* During radio transmission wireless shooting, high-speed
sync is possible only with EOS digital cameras released
since 2012.
Manual flash:
1/128 - 1/1 power (1/3-stop increments)
Stroboscopic flash:
Provided (1 - 500 Hz)
* 1 Hz to 199 Hz during optical transmission wireless
shooting
Flash exposure confirmation: Flash exposure confirmation lamp lights
Modeling flash:
Fired with camera’s depth-of-field preview button
C
112
Specifications
Flash Recycling
Recycling time:
Normal flash: approx. 0.1 - 5.5 sec.,
Quick Flash: approx. 0.1 - 3.3 sec.
* When using AA/LR6 alkaline batteries
Flash-ready lamp display: Lit in red: normal flash available
Lit in green: Quick Flash available
AF-assist Beam
Compatible AF system:
Effective range:
1 - 61 AF points (28 mm or longer focal length)
* During viewfinder shooting, and Quick Mode during Live
View shooting or movie shooting supported
At center: approx. 0.6 - 10 m / 2.0 - 32.8 ft., periphery:
approx. 0.6 - 5 m / 2.0 - 16.4 ft.
Radio Transmission Wireless Function (600EX-RT only)
Frequency:
Modulation system:
Wireless settings:
Channel:
Wireless radio ID:
Slave unit control:
Transmission distance:
2405 - 2475 MHz
Primary modulation: OQPSK, secondary modulation: DS-SS
Master/slave
Auto, Ch. 1 - 15
0000 - 9999
Up to 5 groups (A/B/C/D/E), up to 15 units
Approx. 30 m / 98.4 ft.
* When there are no obstacles or obstructions between the
master unit and slave unit, and no radio interference with
other devices
* The transmission distance may be shorter depending on
the relative positions of the units, surrounding environment
and weather conditions
Flash ratio control:
1:8 - 1:1 - 8:1, power 1/2-stop increments
Slave flash battery check: <Q> icon lights on the master unit’s LCD panel, slave unit’s
AF-assist beam emitter blinks, flash-ready lamp lights
Linked shooting:
Provided
C
Y
P
O
Optical Transmission Wireless Function
Connection method:
Wireless settings:
Channel:
Slave unit control:
Transmission distance:
Optical pulse
Master/slave
Ch. 1 - 4
Up to 3 groups (A/B/C)
Indoors: approx. 0.7 - 15 m / 2.3 - 49.2 ft.,
outdoors: approx. 0.7 - 10 m / 2.3 - 32.8 ft. (at the front)
±40° horizontally and ±30° vertically, facing the master unit
Flash ratio control:
1:8 - 1:1 - 8:1, power 1/2-stop increments
Slave flash battery display: Slave unit’s AF-assist beam emitter blinks, flash-ready lamp
lights
113
Specifications
Customizable Functions
Custom Functions:
Personal Functions:
18
600EX-RT: 7 / 600EX: 5
Power Source
Speedlite power source:
4 AA/LR6 alkaline batteries
* AA/LR6 Ni-MH and lithium batteries also usable
Battery life (Flash count): Approx. 100 - 700 flashes
* When using AA/LR6 alkaline batteries
Radio transmission
Approx. 9 continuous hours
wireless shooting time:
* When Master flash firing OFF, using AA/LR6 alkaline
batteries
Optical transmission
Approx. 1500 times
wireless shooting count: * When Master flash firing OFF, using AA/LR6 alkaline
batteries
Power saving:
Power off after approx. 90 sec. of idle operation
* When set as slave unit: 60 min.
* When set as radio transmission wireless master unit and
linked shooting: 5 min.
External power:
Compact Battery Pack CP-E4 can be used
Dimensions and Weight
Dimensions:
Weight:
Y
P
O
Approx. 79.7 (W) x 142.9 (H) x 125.4 (D) mm / 3.1 x 5.6 x 4.9
in. (excluding the dust- and water-resistant adapter)
Approx. 425 g / 15.0 oz.
* Speedlite only, excluding batteries.
C
All specifications above are based on Canon’s testing standards.
Product specifications and external appearance are subject to change without
notice.
114
Specifications
Guide Number (ISO 100 in meters/feet)
Normal Flash (Full Output)/Quick Flash
Flash Coverage (mm)
14
20
24
28
35
50
Normal Flash (Full Output) 15/49.2 26/85.3 28/91.9 30/98.4 36/118.1 42/137.8
Quick Flash
Same as 1/2 to 1/6 of manual flash
Flash Coverage (mm)
70
80
105
135
200
Normal Flash (Full Output) 50/164 53/173.9 58/190.3 59/193.6 60/196.9
Quick Flash
Same as 1/2 to 1/6 of manual flash
Manual Flash
Flash Output
1/1
Flash Coverage (mm)
14
15/49.2
20
24
28
35
50
26/85.3
28/91.9
30/98.4
36/118.1
42/137.8
Y
P
O
1/2
10.6/34.8 18.4/60.4
19.8/65
1/4
7.5/24.6
13/42.7
14/45.9
1/8
5.3/17.4
9.2/30.2
9.9/32.5
1/16
3.8/12.5
6.5/21.3
7/23
7.5/24.6
9/29.5
10.5/34.4
1/32
2.7/8.9
4.6/15.1
4.9/16.1
5.3/17.4
6.4/21
7.4/24.3
1/64
1.9/6.2
3.3/10.8
3.5/11.5
3.8/12.5
4.5/14.8
5.3/17.4
1/128
1.3/4.3
2.3/7.5
2.5/8.2
2.7/8.9
3.2/10.5
3.7/12.1
Flash Output
1/1
1/2
1/4
1/8
C
21.2/69.6 25.5/83.7 29.7/97.4
15/49.2
18/59.1
21/68.9
10.6/34.8 12.7/41.7 14.8/48.6
Flash Coverage (mm)
70
80
105
135
200
50/164
53/173.9
58/190.3
59/193.6
60/196.9
35.4/116.1 37.5/123
25/82
26.5/86.9
41/134.5 41.7/136.8 42.4/139.1
29/95.1
29.5/96.8
30/98.4
17.7/58.1 18.7/61.4 20.5/67.3 20.9/68.6 21.2/69.6
1/16
12.5/41
13.3/43.6 14.5/47.6 14.8/48.6
1/32
8.8/28.9
9.4/30.8
1/64
6.3/20.7
6.6/21.7
7.3/24
7.4/24.3
7.5/24.6
1/128
4.4/14.4
4.7/15.4
5.1/16.7
5.2/17.1
5.3/17.4
15/49.2
10.3/33.8 10.4/34.1 10.6/34.8
115
Using with a Type-B Camera
This section describes the available and unavailable functions when
using the Speedlite 600EX-RT/600EX with a Type-B camera (EOS film
camera supporting TTL autoflash).
When the Speedlite 600EX-RT/600EX is used with autoflash with a
Type-B camera, <b> is displayed on the Speedlite’s LCD panel.
Functions available with Type-B cameras
TTL autoflash
Speedlite flash exposure compensation
FEB
Manual flash
Stroboscopic flash
Second-curtain sync
Manual external flash metering
Wireless flash shooting with optical transmission
• Manual flash
• Stroboscopic flash
C
Y
P
O
Functions not available with Type-B cameras
E-TTL II/E-TTL autoflash
FE lock
High-speed sync
Auto external flash metering
Wireless flash shooting with radio transmission
Wireless flash shooting with optical transmission
• Autoflash shooting
• Flash ratio control
Modeling flash
116
The apparatus shall not be exposed to dripping or splashing.
Batteries shall not be exposed to excessive heat such as sunshine, fire or the
like.
Dry batteries shall not be subjected to charging.
European Union (and EEA) only.
This symbol indicates that this product is not to be disposed of with
your household waste, according to the WEEE Directive (2002/96/
EC) and your national law. This product should be handed over to a
designated collection point, e.g., on an authorized one-for-one
basis when you buy a new similar product or to an authorized
collection site for recycling waste electrical and electronic
equipment (EEE). Improper handling of this type of waste could
have a possible negative impact on the environment and human
health due to potentially hazardous substances that are generally
associated with EEE. At the same time, your cooperation in the
correct disposal of this product will contribute to the effective usage
of natural resources. For more information about where you can
drop off your waste equipment for recycling, please contact your
local city office, waste authority, approved WEEE scheme or your
household waste disposal service. Your cooperation in the correct
disposal of this product will contribute to the effective usage of
natural resources and will avoid incurring administrative sanctions
according to art. 50 and following of Italian legislative decree 22/97.
For more information regarding return and recycling of WEEE
products, please visit www.canon-europe.com/environment.
C
Y
P
O
(EEA: Norway, Iceland and Liechtenstein)
117
MEMO
C
118
Y
P
O
MEMO
C
Y
P
O
119
Index
4 sec., 6 sec., 16 sec. timer .........12
Flash exposure confirmation lamp
................................................ 7, 18
Flash exposure level ......... 8, 22, 32
Flash firing restriction ................ 106
Flash frequency ........................... 33
Flash function settings ................ 41
Flash metering mode .................. 96
Flash mode ............. 8, 9, 10, 43, 44
Flash operation range ........... 48, 76
Flash output .............. 31, 33, 64, 88
Flash positions ...................... 48, 76
Flash ratio
Three groups (A:B C) ......... 62, 86
Two groups (A:B) ............... 61, 85
Flash recycling ............................ 16
Flash sync. speed ....................... 44
Flash sync. speed in Av mode .... 44
Fully automatic flash shooting ..... 18
Function settings ......................... 41
A
AF-assist beam ............................20
Auto external flash metering ........36
Auto power off ........................16, 95
Auto zoom support for image sensor
size ........................................20, 98
Av (aperture-priority AE) ..............19
B
Batteries .......................................14
Beep ............................................99
Bounce .........................................27
C
C.Fn .......................................92, 95
Clear All .......................................46
Clearing Speedlite settings ....38, 43
Color filter ....................................39
Color filter holder ...........11, 39, 104
Color temperature information
transmission .................................20
Custom functions (C.Fn) ........92, 95
D
C
Distance indicator display ............95
E
Effective flash range
...............................8, 18, 25, 36, 37
E-TTL II (flash metering) ..............44
E-TTL II/E-TTL autoflash .............19
Ext.A (Auto external flash metering)
.....................................................36
Ext.M (Manual external flash
metering) ......................................37
External power .....................99, 105
F
FE lock .........................................24
FEB ..............................................23
Firing group
.................61, 62, 64, 65, 85, 86, 88
Flash control ................................42
Flash coverage ............................29
Flash exposure compensation .....22
120
Y
P
O
G
Guide No. .................................. 115
H
High-speed sync ......................... 25
Hot shoe ........................................ 2
I
INDIVIDUAL SLAVE ............. 10, 89
Individual slave ............................ 89
ISO speed ................................... 37
L
LCD panel ..................................... 8
Density ............................. 39, 101
Illumination ....................... 17, 100
Illumination color .................... 101
Light distribution ........................ 100
LINK .................................. 7, 55, 58
Linked shooting ..................... 10, 70
LOCK .......................................... 17
Lock function ............................... 17
M
M (manual exposure) .................. 19
Manual external flash metering ... 37
Manual flash ................................ 31
Index
Master flash firing ON/OFF ... 55, 79
Master unit setting ................. 52, 78
Maximum number of continuous
flashes ......................................... 35
Memory function ................... 56, 80
Metered manual flash ................. 32
Modeling flash ............................. 38
MULTI ......................................... 33
N
Normal flash ................................ 14
Number of flashes ....................... 14
O
Optical transmission wireless
shooting ...................................... 75
Fully automatic one slave unit
................................................. 81
Fully automatic three groups
(A:B C) ..................................... 86
Fully automatic two groups (A:B)
................................................. 85
Manual flash ............................. 88
P
C
T
Temperature increase ............... 106
Test flash ............. 16, 50, 58, 67, 82
Transmission channel
.................................. 52, 53, 54, 78
Transmitter .................... 47, 75, 104
TTL autoflash ............................ 116
Tv (Shutter-priority AE) ................ 19
Type-A camera .............................. 2
Type-B camera .......................... 116
Y
P
O
P (Program AE) ........................... 18
P.Fn .................................... 92, 101
Personal functions (P.Fn) ... 92, 101
Q
Second-curtain sync .................... 26
Short distance flash shooting ...... 29
Shutter speed .............................. 19
Shutter sync. ............................... 44
Slave group control ............... 63, 87
Slave unit ......................... 10, 47, 75
Battery check .......................... 100
Slave unit setting ................ 52, 78
Stroboscopic flash ....................... 33
Quick Flash ................................. 16
R
Radio transmission wireless
shooting ...................................... 47
Fully automatic one slave unit
................................................. 57
Fully automatic three groups
(A:B C) ..................................... 62
Fully automatic two groups (A:B)
................................................. 61
Group firing .............................. 65
Manual flash ............................. 64
Recycling time ............................. 14
Remote release ........................... 68
W
Warning icon ............................. 106
Wide panel .................................. 30
Wireless button .......... 7, 52, 78, 102
Wireless multiple flash shooting
.............................................. 49, 77
Wireless radio ID ................... 52, 53
Wireless settings ................... 52, 78
Z
Zoom ........................................... 29
Auto setting ............................... 29
Manual setting .......................... 29
S
Scan ............................................ 54
121
C
Y
P
O
The cameras and accessories referred to in this Instructions booklet are current as
of January 2012. For information on compatibility with the cameras and
accessories marketed after this date, contact your nearest Canon Service Center.
C
Y
P
O
1
简介
佳能闪光灯600EX-RT/600EX是佳能EOS相机专用的高输出、多功能闪光
灯,兼容E-TTL II、E-TTL和TTL自动闪光和外部闪光测光系统。本闪光
灯可以作为安装在相机热靴插座上的机载闪光灯 (通常拍摄),或在无
线拍摄期间作为主控单元或从属单元使用。除此三项功能外,本闪光灯
还具有与EOS-1D系列相机同等的防尘和防水滴性能。
请注意,600EX-RT配备有使用无线电传输或光学传输的无线闪光拍摄功
能。600EX仅配备有使用光学传输的无线闪光拍摄功能。
阅读此使用说明书的同时也请参考相机的使用说明书。
使用闪光灯之前,请阅读此使用说明书和相机使用说明书以熟悉闪光
灯的操作。
与相机配合使用闪光灯
与EOS数码相机 (A型相机)配合使用
• 可以按照与相机的内置闪光灯同样的方法使用该闪光灯进行轻松自
动闪光拍摄。
与EOS胶卷相机配合使用
• 当与兼容E- TTL II和E-TTL自动闪光系统的EOS胶卷相机 (A型相机)
配合使用时,可以按照与相机的内置闪光灯同样的方法使用该闪光
灯进行轻松自动闪光拍摄。
• 当与兼容TTL自动闪光系统的EOS胶卷相机 (B型相机)配合使用闪光
灯时,请参见第116页。
C
Y
P
O
* 此使用说明书假定与A型相机配合使用闪光灯。
2
章节
简介
2
1
用前准备及基本操作
2
高级闪光拍摄
3
用相机操作设定闪光灯功能
4
无线闪光拍摄:无线电传输
5
无线闪光拍摄:光学传输
6
自定义闪光灯
7
参考
准备闪光灯和基本闪光拍摄
使用闪光拍摄功能的高级拍摄
从相机的菜单画面设定闪光功能
Y
P
O
使用无线电传输的无线闪光拍摄
C
使用光学传输的无线闪光拍摄
使用自定义功能和个性化功能进行自定义
系统图、常见问题解答、与B型相机配合使用
13
21
41
47
75
91
103
当使用不具有无线电传输功能的闪光灯600EX时,无法利用在第4章中说明的
无线拍摄。要使用无线闪光拍摄,请参见第5章。
3
目录
简介
2
章节 ........................................................... 3
部件名称 ....................................................... 6
本手册中的用法规定 ............................................ 12
1
用前准备及基本操作
13
安装电池 ...................................................... 14
安装和拆卸闪光灯 .............................................. 15
打开电源开关 .................................................. 16
全自动闪光拍摄 ................................................ 18
在拍摄模式下使用 E-TTL II 和 E-TTL 自动闪光 ..................... 19
2
高级闪光拍摄
21
Y
P
O
f 闪光曝光补偿 ............................................... 22
g 闪光包围曝光 .............................................. 23
7:闪光曝光锁 ............................................... 24
c 高速同步.................................................... 25
r 后帘同步 .................................................. 26
反射 .......................................................... 27
e:闪光覆盖范围设置....................................... 29
q:手动闪光 .................................................. 31
?:频闪闪光.............................................. 33
//.:闪光外部测光.................................. 36
造型闪光 ...................................................... 38
清除闪光灯设置 ................................................ 38
o 色彩滤镜 .................................................. 39
C
3
用相机操作设定闪光灯功能
41
从相机的菜单画面进行闪光灯控制 ................................ 42
4
无线闪光拍摄:无线电传输
47
' 无线电传输无线闪光拍摄 ..................................... 48
无线设置 ...................................................... 52
a:全自动无线闪光拍摄 .................................... 57
4
目录
a:使用闪光光比的无线多重闪光拍摄........................ 61
q:使用手动闪光输出的无线多重闪光拍摄 ........................ 64
[:为各组设定不同的闪光模式进行拍摄 ......................... 65
从从属单元进行测试闪光和造型闪光 .............................. 67
从从属单元进行遥控释放 ........................................ 68
使用无线电传输的联动拍摄 ...................................... 70
5
无线闪光拍摄:光学传输
75
: 光学传输无线闪光拍摄 ...................................... 76
无线设置 ...................................................... 78
a:全自动无线闪光拍摄.................................... 81
a:使用闪光光比的无线多重闪光拍摄........................ 85
q:使用手动闪光输出的无线多重闪光拍摄 ........................ 88
从属单元上的手动闪光 / 频闪闪光设置 ............................ 89
6
自定义闪光灯
Y
P
O
91
C / >:设定自定义和个性化功能........................... 92
C:设定自定义功能.......................................... 95
>:设定个性化功能 ......................................... 101
7
参考
C
103
600EX-RT/600EX 系统 .......................................... 104
温度升高导致的闪光灯闪光限制 ................................. 106
故障排除指南 ................................................. 107
规格 ......................................................... 112
与 B 型相机配合使用 ........................................... 116
索引 ......................................................... 120
5
部件名称
ⴐ⼲‫ܝ‬ᵓ˄ᬊಲ⢊ᗕ˅
˄㄀义˅
‫ݙ‬㕂ᑓ㾦ᬷ‫ܝ‬ᵓ
˄ᬊಲ⢊ᗕ˅
˄㄀义˅
䮾‫♃ܝ‬༈
‫ܝ‬ᄺӴ䕧᮴㒓
ֵোথᇘ఼
䘹᥻䞞ᬒッᄤ
˄㄀ǃ义˅
㡆ᔽⒸ䬰ᛳᑨ఼
‫ܝ‬ᄺӴ䕧᮴㒓Ӵᛳ఼
໪䚼⌟‫ܝ‬ᛳᑨ఼˄㄀义˅
㞾ࡼᇍ⛺䕙ࡽ‫ܝ‬থᇘ఼˄㄀义˅
C
Y
P
O
ッᄤⲪ
ッᄤⲪ
໪䚼⬉⑤ᦦῑ
೎ᅮᑻ˄㄀义˅
3&ッᄤ
䫕ᅮ䫔
* 闪光灯 600EX 上未提供。(不工作。)
6
⬉ᄤ㾺⚍
ᬃᶊᅝ㺙ᄨ
部件名称
㡆ᔽⒸ䬰ᶊᅝ㺙
䚼ߚ˄㄀义˅
D!
᮴㒓⬉Ӵ䕧⹂䅸ᣛ⼎♃
˄㄀ǃǃǃǃ义˅
ডᇘ㾦ᑺᣛ᭄
˄㄀ǃ义˅
⎆᱊ᰒ⼎ሣ
z !ডᇘ䫕ᅮ䞞ᬒ
ᣝ䪂˄㄀ǃ义˅
ࡳ㛑ᣝ䪂
ࡳ㛑ᣝ䪂
ࡳ㛑ᣝ䪂
I!
᮴㒓ᣝ䪂㘨ࡼᢡᨘᣝ䪂
˄㄀ǃ义˅
E !
䮾‫ܝ‬῵ᓣᣝ䪂
˄㄀ǃǃǃǃ
ǃǃǃǃǃ
ǃ义˅
ð‚þ‘…¡¼‚ץݕ
Q!
䮾‫ܝ‬ህ㒾ᣛ⼎♃
⌟䆩䮾‫ܝ‬ᣝ䪂
˄㄀ǃǃǃ义˅
೎ᅮᑻ䫕ᅮᴚ˄㄀义˅
䫕ᅮ䞞ᬒᣝ䪂˄㄀义˅
䰆ᇬ䰆∈Ⓢ䗖䜡఼
C
Y
P
O
⬉∴ҧⲪ˄㄀义˅
⬉∴ҧⲪ䫕ᅮᴚ
˄㄀义˅
ࡳ㛑ᣝ䪂
⬉⑤ᓔ݇˄㄀义˅
K ! ˖ᠧᓔ⬉⑤
a!˖ᣝ䪂ˋᢼⲬ䫕
˄⬉⑤ᠧᓔ˅
J ! ˖݇䯁⬉⑤
䮾‫ܝ‬Ჱ‫⹂ܝ‬䅸ᣛ⼎♃
˄㄀ǃǃ义˅
9!䗝ᢽᢼⲬ
8!䗝ᢽ䆒㕂ᣝ䪂
7
部件名称
液晶显示屏
E-TTL II/E-TTL/TTL自动闪光 (第19页)
e
⛺䎱˄䮾‫ܝ‬㽚Ⲫ
㄀义˅
˖ব⛺ᰒ⼎˄㄀义˅
N ˖ᑓ㾦ᬷ‫ܝ‬ᵓ੠ডᇘ䄺ਞ
O˖䮾‫ܝ‬㽚Ⲫ㣗ೈ໪䄺ਞ
c ˖催䗳ৠℹ
˄㄀ǃ义˅
L˖㞾ࡼ
d˖᠟ࡼ˄㄀义˅
r˖ৢᏬৠℹ
˄㄀ǃ义˅
a˖(77/,,(77/
㞾ࡼ䮾‫ܝ‬
b ˖77/㞾ࡼ䮾‫ܝ‬
0˖ᦤ⼎䷇˄㄀义˅
S˖䗖ড়೒‫ڣ‬ᛳᑨ఼
ሎᇌⱘ㞾ࡼব⛺
˄㄀ǃ义˅
j˖ᷛ‫ޚ‬
k˖䮾‫ܝ‬ᣛ᭄Ӭ‫ܜ‬
˄㄀义˅
l
˖ഛࣔ㽚Ⲫ
˄㄀义˅
m˖ডᇘ˄㄀义˅
n˖৥ϟeডᇘ
˄㄀义˅
C
o˖ᅝ㺙᳝㡆ᔽⒸ䬰ᶊ˄㄀义˅
l˖Փ⫼Ꮦଂ㡆ᔽⒸ䬰ⱘ䄺ਞ
˄㄀义˅
t˖⏽ᑺछ催˄䮾‫ܝ‬䰤ࠊ
Y
P
O
u˖㞾ᅮНࡳ㛑
˄㄀义˅
v˖‫ܝ‬೜ؐ˄㄀ 义˅
T˖Ͼᗻ࣪ࡳ㛑
˄㄀义˅
䎱⾏ᣛ⼎ᰒ⼎
˄㄀义˅
R˖㉇
@˖㣅ሎ
㄀义˅
f˖䮾‫ܝ‬Ჱ‫ܝ‬㸹ٓ˄㄀ǃ义˅
᳝ᬜ䮾‫ܝ‬㣗ೈ
˄㄀义˅
䮾‫ܝ‬Ჱ‫ܝ‬㸹ٓ䞣
䮾‫ࣙܝ‬ೈᲱ‫ⱘܝ‬乎ᑣ
˄㄀义˅
䮾‫ܝ‬Ჱ‫∈ܝ‬ᑇ
g˖䮾‫ࣙܝ‬ೈᲱ‫ܝ‬
˄㄀ǃ义˅
显示屏将只显示当前应用的设置。
在功能按钮1至4上方显示的功能 (如<[>和<@>)根据设置的状
态发生变化。
当操作按钮或拨盘时,液晶显示屏点亮 (第17页)。
8
部件名称
手动闪光 (第31页)
q˖᠟ࡼ䮾‫ܝ‬
᠟ࡼ䮾‫ܝ‬䕧ߎ
频闪闪光 (第33页)
?˖໮䞡˄乥䮾˅䮾‫ܝ‬
Y
P
O
䮾‫⃵ܝ‬᭄
C
䮾‫ܝ‬乥⥛
自动/手动外部闪光测光 (第36/37页)
/˖㞾ࡼ໪䚼䮾‫ܝ⌟ܝ‬
.˖᠟ࡼ໪䚼䮾‫ܝ⌟ܝ‬
-˖,62 ᰒ⼎
,62 ᛳ‫ܝ‬ᑺ
9
部件名称
无线电传输无线拍摄/光学传输无线拍摄 (第47/75页)
主控单元
k˖ৠℹ䗳ᑺ䄺ਞ˄᮴㒓⬉Ӵ䕧˅
,˖䮾‫↨ܝܝ‬
'
˖᮴㒓⬉Ӵ䕧᮴㒓
ᢡᨘ
:˖‫ܝ‬ᄺӴ䕧᮴㒓ᢡ
ᨘ
䮾‫ܝ‬῵ᓣ
[˖㒘䮾‫ܝ‬
˄᮴㒓⬉Ӵ䕧˅
˖乥䘧
*
) ˖乥䘧㞾ࡼ䆒㕂
˄᮴㒓⬉Ӵ䕧˅
g˖Џ᥻䮾‫ܝ‬
d
M˖Џ᥻
♃䮾‫ ܝ‬21
˖Џ᥻䮾‫ܝ‬
♃䮾‫ ܝ‬2))
Q ˖Ңሲ䮾‫ܝ‬ህ㒾
˄᮴㒓⬉Ӵ䕧˅
䮾‫ܝ‬㒘
䮾‫↨ܝܝ‬
从属单元
h˖Ңሲ೒ᷛ
C
Y
P
O
x˖Ңሲ
˖
ऩ⣀Ңሲ˄‫ܝ‬ᄺӴ䕧˅
联动拍摄 (第70页)
˖
㘨ࡼᢡᨘ
x˖Ңሲ
M˖Џ᥻
10
部件名称
随机提供的附件
⛁䵈ᦦᑻ
ᖂൟᬃᶊ㹟
䮾‫♃ܝ‬༫
䈕ষ
ᖂൟᬃᶊ
˄㄀ǃ义˅
Y
P
O
ডᇘऎ
Ⓒ䬰ᅝ㺙䫔
C
㡆ᔽⒸ䬰ᶊ6&+(
˄㄀义˅
㡆ᔽⒸ䬰ᶊ༫
㡆ᔽⒸ䬰༫㺙6&)(
˄᳝ϸ⾡㄀义˅
㡆ᔽⒸ䬰།
11
本手册中的用法规定
本手册中的图标
9
: 表示选择拨盘。
8
: 表示选择/设定按钮。
3/1/2 : 表示释放按钮后各自的功能在4秒、6秒或16秒内保持
有效。
(第**页)
: 提供更多信息的参考页码。
: 避免出现拍摄问题的警告。
: 补充信息。
基本假定
操作步骤假定相机和闪光灯的电源开关均已设为<K>。
Y
P
O
本文中使用的按钮、拨盘和符号图标与相机和闪光灯上的各图标相对
应。
操作步骤假定相机的菜单和自定义功能以及闪光灯的自定义功能和个
性化功能处于默认设置状态。
C
所有数值基于使用4节5号 (AA/LR6)碱性电池和佳能测试标准。
为了进行说明,图示显示闪光灯600EX-RT。
12
1
用前准备及基本操作
Y
P
O
本章说明开始闪光拍摄前的准备工作和基本拍摄操作。
C
关于进行连续闪光的注意事项
为防止过热导致闪光灯头劣化和损坏,请勿进行超过20
次的连续闪光。20次连续闪光后,要让闪光灯至少冷却
10分钟。
如果您在进行超过20次的连续闪光后继续以较短间隔反
复进行闪光,安全功能可能会被激活并限制闪光灯闪
光。在闪光灯闪光受到限制期间,回电时间会自动设为
约8至20秒的间隔。如果发生这种情况,请让闪光灯冷
却至少15分钟。
有关详细说明,请参见第106页上的 “温度升高导致的
闪光灯闪光限制”。
13
安装电池
安装4节5号 (AA/LR6)电池。
1
打开电池仓盖。
如"中所示将锁定杆滑动到左侧,向
下滑动并打开电池仓盖。
2 安装电池。
按电池仓中的指示,确保电池的+和触点朝向正确。
电池仓侧表面上的凹槽表示-。这将有
助于在黑暗处更换电池。
3 关闭电池仓盖。
关闭电池仓盖并向上滑动。
Y
P
O
X 当发出咔嚓声到位时,电池仓盖被锁
定。
回电时间和闪光次数
C
回电时间
快速闪光
约0.1至3.3秒
普通闪光
约0.1至5.5秒
闪光次数
约100至700次闪光
基于新的5号 (AA/LR6)碱性电池和佳能测试标准。
快速闪光功能可以在闪光灯完全充电之前进行闪光拍摄 (第16页)。
使用碱性电池以外的5号 (AA/LR6)电池时,因为电池触点的外形不规
则,可能会导致电池接触不良。
如果在连续闪光后更换电池,小心电池可能会很烫。
14
安装和拆卸闪光灯
当显示<!>时,请更换新电池。
请使用4节相同品牌的新电池。更换电池时,请同时更换所有4节。
也可以使用5号 (AA/LR6)可充电镍氢 (Ni-MH)或锂电池。
安装和拆卸闪光灯
1
安装闪光灯。
将闪光灯固定座完全滑入相机的热靴
插座。
2 固定闪光灯。
将固定座上的锁定杆滑动到右侧。
Y
P
O
X 在锁定杆发出咔嚓声的位置,闪光灯
将被锁定。
C3
取下闪光灯。
按住锁定释放按钮的同时向左滑动锁
定杆,取下闪光灯。
安装和取下闪光灯之前,请务必关闭闪光灯。
15
打开电源开关
1
将电源开关设为<K>。
X 闪光灯开始回电。
2 检查闪光灯是否准备就绪。
闪光就绪指示灯按照从关到绿 (快速
闪光就绪)到红 (完全充电)的顺序
变化。
按闪光就绪指示灯 (测试闪光按钮)
进行测试闪光。
关于快速闪光
Y
P
O
快速闪光功能可以在闪光就绪指示灯为绿色期间 (闪光灯完全充电之
前)进行闪光拍摄。
虽然闪光指数是完全闪光时的1/2到1/6,但是对于以更快的回电时间在
较短的拍摄距离拍摄很有帮助。
将驱动模式设为单拍。当设为连拍、闪光包围曝光、手动闪光或频闪闪
光时,无法使用快速闪光。
C
关于自动关闭电源
为节省电池电量,电源会在约90秒无操作后自动关闭。要再次打开闪光
灯,半按相机的快门按钮,或者按测试闪光按钮 (闪光就绪指示灯)。
在无线电传输无线主控闪光拍摄期间 (第59页)或联动拍摄期间 (第73
页),到自动关闭电源生效为止的时间为5分钟。
当闪光模式设为<b>时,无法使用快速闪光。
16
打开电源开关
关于锁定功能
通过将电源开关设为<a>,可以关闭闪光灯的按钮和拨盘操作。使
用此功能以防止设定闪光功能设置后意外地将其改变。
如果操作按钮或拨盘,会在液晶显示屏上显示<LOCKED> (显示在功能
按钮1至4上方的功能 (如<[>和<@>)不会显示)。
关于液晶显示屏照明
当操作按钮或拨盘时,液晶显示屏照明持续12秒。当设定功能时,照明
持续到设定结束为止。
在普通闪光拍摄、无线主控闪光拍摄和主控联动拍摄期间,液晶显示屏
照明为绿色。如果闪光灯为从属单元,照明为橙色。
C
Y
P
O
在相机的3/1/2定时器工作期间,无法使用测试闪光。
即使关闭电源,闪光设置也被保存。如果要在更换电池时保留设置,请在
关闭电源开关并取出电池后1分钟内更换电池。
当由于闪光灯连续闪光而闪光灯头的温度升高时,到自动关闭电源生效为
止的时间可能会变长。
在电源开关设在<a>位置期间,可以进行测试闪光。此外,当操作按
钮或拨盘时,液晶显示屏点亮。
可以设定当闪光灯完全充电时响起的提示音 (C.Fn-20/第99页)。
在连拍期间当闪光就绪指示灯以绿色点亮时,可以启用 (快速)闪光
(C.Fn-06/第97页)。
可以关闭自动关闭电源 (C.Fn-01/第95页)。
可以改变液晶显示屏照明的持续时间 (C.Fn-22/第100页)。
可以改变液晶显示屏照明的颜色 (P.Fn-02至04/第101页)。
17
全自动闪光拍摄
将相机的拍摄模式设为<V>(程序自动曝光)或全自动时,可以以E-TTL
II/E-TTL全自动闪光模式拍摄。
1
将闪光模式设为<a>。
按<E>按钮并设为<a>。
检查没有显示<M>或
<x>。
2 对焦被摄体。
半按快门按钮进行对焦。
X 在取景器中显示快门速度和光圈值。
检查取景器中的<Q>是否点亮。
C
3
Y
P
O
拍摄照片。
检查被摄体在有效闪光范围内。
完全按下快门按钮时,闪光灯将闪光
并拍摄照片。
X 如果获得了标准的闪光曝光,闪光曝
光确认指示灯将点亮3秒。
即使安装在支持E-TTL II自动闪光系统的相机上,也会在液晶显示屏上显
示<a>。
如果闪光曝光确认指示灯不点亮,或在相机的液晶监视器上查看图像时如
果被摄体较暗 (曝光不足),请靠近被摄体后再次拍摄。当使用数码相机
时,也可以增加ISO感光度。
“全自动”指<A>、<1>和<C>拍摄模式。
18
在拍摄模式下使用 E-TTL II 和 E-TTL 自动闪光
只要将相机的拍摄模式设为<X> (快门优先自动曝光)、<W> (光圈
优先自动曝光)或<q> (手动曝光),您就可以使用E-TTL II/E-TTL自
动闪光。
想要手动设定快门速度时请选择此模式。
X 相机将自动设定匹配快门速度的光圈值以获得标准曝光。
如果光圈值显示闪烁,意味着背景将会曝光不足或曝光过度。调整快门速
度直到光圈值显示停止闪烁。
想要手动设定光圈值时请选择此模式。
相机将自动设定匹配光圈值的快门速度以获得标准曝光。
如果背景昏暗 (如在夜景中),将使用慢速同步以便让主被摄体和背景都获
得标准曝光。使用闪光灯获得主被摄体的标准曝光,使用慢速快门进行长时
W
间曝光来获得背景的标准曝光。
因为对于低照度场景将使用慢速快门,推荐您使用三脚架。
如果快门速度显示闪烁,意味着背景将会曝光不足或曝光过度。调整光圈
值直到快门速度显示停止闪烁。
Y
P
O
想要手动设定快门速度和光圈值时选择此模式。
q 使用闪光灯获得主被摄体的标准曝光。使用您设定的快门速度和光圈值组合
来获得背景曝光。
如果使用<Z>或<Y>拍摄模式,其结果将与使用<V> (程序自动曝光)模
式相同。
C
使用的闪光同步速度和光圈值
快门速度
光圈
V
自动设定 (1/X秒至1/60秒)
自动
X
手动设定 (1/X秒至30秒)
自动
W
自动设定 (1/X秒至30秒)
手动
q
手动设定 (1/X秒至30秒,B门)
手动
1/X秒是相机的最高闪光同步速度。
19
在拍摄模式下使用 E-TTL II 和 E-TTL 自动闪光
关于适合图像感应器尺寸的自动变焦调整
EOS数码相机具有三种图像感应器尺寸,所安装镜头的有效焦距根据机型
的不同而异。本闪光灯自动识别每台EOS数码相机的图像感应器尺寸,并
自动在20至200毫米的范围内调整适合镜头有效焦距的闪光覆盖范围。
当安装在支持的相机上时,液晶显示屏上会显示<S>。
可以关闭适合图像感应器尺寸的自动变焦调整 (C.Fn-09/第98页)。
关于色温信息传输
Y
P
O
该功能通过在闪光灯闪光时将色温信息传输到EOS数码相机来优化闪光拍
摄期间的白平衡。将相机白平衡设为<A>或<Q>时,自动启用该功能。
有关相机是否兼容此功能,请参见相机使用说明书中的规格。
关于自动对焦辅助光
C
当在低照度或低对比度条件下自动对焦无法对被摄体合焦时,将自动激
活内置的自动对焦辅助光以协助自动对焦。600EX-RT/600EX的自动对焦
辅助光兼容所有EOS相机的自动对焦点。自动对焦辅助光兼容28毫米和更
长的焦距,其有效范围如下表所示。
20
位置
有效范围 (约 米)
中央
0.6至10
边缘
0.6至5
2
高级闪光拍摄
Y
P
O
本章说明使用闪光灯功能的高级拍摄操作。
C
当相机的拍摄模式设为全自动模式或图像拍摄区模式时,无法利
用本章中的 “反射”(第27、29页)、“广角散光板”(第30页)
和 “色彩滤镜”(第39页)以外的操作。将相机的拍摄模式设为
V/X/W/q/
5(创意拍摄区模式)以启用本章中的所有操作。
21
f 闪光曝光补偿
可以像设定普通曝光补偿一样设定闪光曝光补偿。可以在±3档间以1/3
档为增量设定闪光曝光补偿量。
1
按<@>按钮。
按功能按钮2<@>。
X 显示<f>并且闪光曝光补偿量被突出
显示。
Y
P
O
2 设定闪光曝光补偿量。
转动<9>设定闪光曝光补偿量并按
下<8>。
X 闪光曝光补偿量被设定。
C
“0.3”表示1/3档, “0.7”表示2/3
档。
要取消闪光曝光补偿,将补偿量设回
到 “±0”。
通常,为较亮的被摄体设定增强的曝光补偿,为较暗的被摄体设定减弱的
曝光补偿。
如果相机的曝光补偿设定为1/2档增量,将以1/2档为增量设定最大±3档的
闪光曝光补偿。
在闪光灯和相机上均设有闪光曝光补偿时,优先闪光灯设置。
可以直接用<9>设定闪光曝光补偿量而无需按按钮 (C.Fn-13/第99
页)。
22
g 闪光包围曝光
可以在自动改变闪光输出的同时拍摄三张照片。这称为FEB (闪光包围
曝光)。以1/3档为增量,可设置的范围最大为±3档。
1
按<E>按钮。
按功能按钮3<E>。
X 显示<g>并且FEB水平显示被突出显
示。
2 设定FEB水平。
转动<9>设定FEB水平并按下
Y
P
O
<8>。
X FEB水平被设定。
C
“0.3”表示1/3档, “0.7”表示2/3
档。
当与闪光曝光补偿配合使用时,根据
闪光曝光补偿量进行FEB拍摄。当FEB
范围超出±3档时,闪光曝光水平的末
端显示<I>或<J>。
拍摄三张照片后,FEB会被自动取消。
使用FEB拍摄前,建议将相机的驱动模式设为单拍并检查闪光灯已回电。
可以与闪光曝光补偿或闪光曝光锁一起使用FEB。
如果相机的曝光补偿设定为1/2档增量,将以1/2档为增量设定最大±3档
的闪光曝光补偿。
可以将FEB设为拍摄三张照片后保持启用状态 (C.Fn-03/第96页)。
可以改变FEB拍摄顺序 (C.Fn-04/第96页)。
23
7:闪光曝光锁
使用FE (闪光曝光)锁,您可以为场景的各个部分锁定正确的闪光曝光
设置。
液晶显示屏上显示<a>时,按相机的<B>按钮。在没有<B>
按钮的相机上,按<7>或<P> (自动曝光锁)按钮。
1
对焦被摄体。
(2)
2 按<B>按钮。
将取景器中央对准被摄体并按<B>
Y
P
O
按钮。
X 闪光灯进行预闪,并将被摄体所需的
闪光输出保留在内存中。
X “FEL”将在取景器中显示0.5秒。
C
每次按<B>按钮时,闪光灯将进行
预闪并将当时所需的新闪光输出保留
在内存中。
当执行FE (闪光曝光)锁时如果无法获得正确的曝光,<Q>会在取景器中
闪烁。靠近被摄体,开大光圈并再次执行闪光曝光锁。当使用数码相机
时,也可以增加ISO感光度并再次执行闪光曝光锁。
如果取景器中的目标被摄体太小,闪光曝光锁可能不会十分有效。
24
c 高速同步
使用高速同步,您可以在所有的快门速度下同步使用闪光灯。高速同步
在想要使用光圈优先自动曝光对人像被摄体进行填充闪光时较为方便。
显示<c>。
按功能按钮4<Y>以显示<c>。
检查取景器中的<F>是否点亮。
C
Y
P
O
当与到2011年为止发售并且兼容E-TTL的EOS相机配合使用闪光灯时,无法
利用高速同步进行无线电传输无线闪光拍摄 (第51页)。
使用高速同步时,快门速度越高,有效的闪光范围就越短。在液晶显示屏
上检查有效的闪光范围。
如果设定的快门速度等于或慢于相机的最高闪光同步速度,取景器中将不
会显示<F>。
要恢复普通闪光拍摄,按功能按钮4<Y>以关闭<c>。
在频闪闪光期间无法利用高速同步。
25
r 后帘同步
使用慢速快门和后帘同步以自然的效果拍摄汽车车灯等移动光源的轨
迹。闪光灯在曝光结束 (快门关闭)前的瞬间闪光。
显示<r>。
按功能按钮4<Y>以显示<r>。
C
Y
P
O
当相机的拍摄模式设为 “buLb”时,后帘同步效果甚佳。
要恢复普通闪光拍摄,按功能按钮4 <Y>以关闭<r>。
当闪光模式设为<a>时,闪光灯会闪光两次。第一次闪光是决定闪光
输出用的预闪。这不是故障。
在无线闪光拍摄期间无法利用后帘同步。
26
反射
通过将闪光灯头指向墙壁或天花板,闪光会在照亮被摄体前被墙面反
射。这可以使被摄体背后的阴影柔和,获得更自然的摄影效果。称之为
反射闪光。
设定反射方向
如下图所示按<z>按钮的同时可以转动 (反射)闪光灯头。在
反射拍摄期间,液晶显示屏上的闪光图标变成<m>。
在闪光覆盖范围设为<L> (自动)期间 (第29页)转动闪光灯头
时,闪光覆盖范围固定为50毫米并在液晶显示屏上显示<--->。
还可以手动设定闪光覆盖范围 (第29页)。
C
Y
P
O
如果墙壁或天花板距离太远,反射闪光可能会太弱并导致曝光不足。
如果照片显得较暗或闪光曝光确认指示灯不点亮,使用较大的光圈开口
(较小的f/值)并重新尝试。当使用数码相机时,也可以增加ISO感光度。
为了实现高效的反射,墙壁或天花板应该是纯白色的。如果反射表面不是
白色的,照片上可能会发生偏色。
27
反射
眼神光板
使用眼神光板可以在人的眼睛中反射光线并创建更加生动的表情。
1 将闪光灯头向上转动90度。
2 拉出广角散光板。
拉起广角散光板。
X 同时还会拉起眼神光板。
3 推回广角散光板。
推回广角散光板。
使用与反射拍摄相同的方法拍摄。
C
Y
P
O
将闪光灯头朝向前并向上90度。向左或右旋转闪光灯头时,眼神光不会十
分有效。
为了有效地获得人眼中的眼神光,请在距离被摄体1.5米内进行拍摄。
28
e:闪光覆盖范围设置
n 短距离闪光拍摄
在按<z>按钮期间将闪光灯头向下
倾斜7度时,可以在大约0.5至2米范围内
拍摄短距离的被摄体。
将闪光灯头向下倾斜7度时,液晶显示屏
上的闪光图标变成<n>。
e:闪光覆盖范围设置
可以为闪光覆盖范围设置选择 “自动”和 “手动”设置。在自动设置
时,根据拍摄镜头的焦距自动调整闪光覆盖范围。使用手动设置时,可以
在20至200毫米的范围内设定闪光覆盖范围。
1
Y
P
O
按<[>按钮。
按功能按钮1<[>。
X 闪光覆盖范围值被突出显示。
C2
设定闪光覆盖范围。
转动<9>设定闪光覆盖范围并按
<8>。
<L>表示自动设置,<d>表示手动设
置。
29
e:闪光覆盖范围设置
当闪光覆盖范围设为手动时,设定比正在拍摄的视角宽广的闪光覆盖范
围,以防止照片的四周较暗。
当安装焦距小于20毫米的镜头时,会在液晶显示屏上显示<O>警告。
当使用图像感应器尺寸比全画幅小的相机时,如果实际拍摄视角比20毫米
镜头的视角宽,会显示<O>警告。
当通过市售的同步电线连接相机和闪光灯的PC端子进行拍摄时,手动设定
闪光覆盖范围。
广角散光板
当与闪光灯的内置广角散光板一起使用时,能够使用最广14毫米的超广
角镜头进行闪光拍摄。
1
拉出广角散光板。
Y
P
O
拉出广角散光板。
C
2 推回眼神光板。
不支持EF15mm f/2.8鱼眼和EF8-15mm f/4L USM鱼眼视角。
在使用广角散光板期间无法设定闪光覆盖范围。
由于可能会发生曝光不足,当与反射拍摄一起使用广角散光板时,会在液
晶显示屏上显示<N>警告。
轻轻拉出广角散光板。过分用力可能会卸下广角散光板。
30
q:手动闪光
可以在1/128功率至1/1全输出间以1/3档为增量设定闪光输出。
为获得正确的闪光曝光,请使用手持式闪光测光表确定所需的闪光输
出。建议将相机的拍摄模式设置为<W>或<q>。
1
将闪光模式设为<q>。
按<E>按钮并设为<q>。
Y
P
O
2 设定闪光输出。
按功能按钮2<@>。
C
X 闪光输出级别被突出显示。
转动<9>设定闪光输出并按<8>按
钮。
半按下相机的快门按钮时,显示拍摄
距离和光圈设置的指示。
31
q:手动闪光
手动测光闪光曝光
当与EOS-1D系列配合使用闪光灯时,还可以手动设定闪光曝光水平。这
有助于拍摄短距离的被摄体。使用市售的18%灰卡并按照如下步骤拍摄。
1
设定相机和闪光灯设置。
将相机的拍摄模式设为<q>或<W>。
将闪光灯的闪光模式设为<q>。
2 对焦被摄体。
手动对焦。
3 设置18%灰卡。
将灰卡放在被摄体的位置。
在取景器中,位于中心部的整个点测光环应该覆盖灰卡。
Y
P
O
4 按<B>或<7>按钮。(2)
X 闪光灯将会进行预闪,并将正确的闪光曝光所需的闪光输出保留
在内存中。
C
X 在取景器的右侧,曝光水平指示会显示标准曝光的闪光曝光水
平。
5 设定闪光曝光水平。
调节闪光灯的手动闪光水平和光圈,以使闪光曝光水
平与标准曝光标志对齐。
6 拍摄照片。
取下灰卡并拍摄照片。
手动测光闪光曝光只在EOS-1D系列相机上工作。
32
?:频闪闪光
以慢速快门使用频闪闪光时,可以在一张照片上拍摄类似于逐格拍摄动
画的多个连贯动作。
在频闪闪光模式下,设定闪光输出、闪光次数和闪光频率 (每秒的闪光
次数 = Hz)。有关最大连续闪光次数,请参见第35页。
1
将闪光模式设为<?>。
按<E>按钮并设为<?>。
Y
P
C2 O
选择项目。
按<@>功能按钮选择闪光输出,
按<Q>选择闪光次数,按
<G>选择闪光频率。
X 可以设定所按下按钮的项目。
3 设定数值。
转动<9>设定数值并按<8>按钮。
重复步骤2和3设定闪光输出、闪光次
数和闪光频率。
33
?:频闪闪光
计算快门速度
在频闪闪光模式下,为了确保到连续闪光结束为止快门保持开放状态,
将相机设为使用如下公式计算的快门速度。
闪光次数 ÷ 闪光频率 = 快门速度
例如,如果闪光次数设为10 (次),闪光频率设为5 (Hz),将快门速度
设为2秒或更长。
C
Y
P
O
为防止过热导致闪光灯头劣化和损坏,请勿反复使用频闪闪光拍摄10次以
上。拍摄10次后,要让闪光灯至少冷却15分钟。
如果反复拍摄10次以上,安全功能可能会被激活并限制闪光灯闪光。如果
发生了这种情况,要让闪光灯至少冷却15分钟。
将反光很强的被摄体与暗背景组合使用时,频闪闪光最为有效。
推荐使用三脚架、遥控开关和外置电源。
无法使用1/1功率或1/2功率闪光进行频闪闪光。
当相机的拍摄模式设为 “buLb”时,也可以利用频闪闪光。
当闪光次数显示为 “---”时,闪光灯会连续闪光,直到快门关闭或电量
耗尽为止。在下一页上的表格中显示最大连续闪光次数。
34
?:频闪闪光
最大连续闪光次数
Hz
1
闪光
输出
2
3
4
5
6 - 7
8 - 9
3
1/4
7
6
5
4
4
3
1/8
14
14
12
10
8
6
5
1/16
30
30
30
20
20
20
10
1/32
60
60
60
50
50
40
30
1/64
90
90
90
80
80
70
60
1/128
100
100
100
100
100
90
80
10
11
1/4
2
2
2
2
2
2
2
1/8
4
4
4
4
4
4
4
1/16
8
8
8
8
8
8
8
1/32
20
20
20
18
16
12
10
1/64
50
40
40
35
30
20
15
1/128
70
70
60
50
40
40
30
Hz
闪光
输出
12 - 14 15 - 19 20 - 50 60 - 199 250 - 500
C
Y
P
O
当闪光次数显示为 “---”(条形显示)时,最大闪光次数如表中所示。
1至199 Hz
闪光输出
1/4
1/8
1/16
1/32
1/64
1/128
闪光次数
2
4
8
12
20
40
闪光输出
1/4
1/8
1/16
1/32
1/64
1/128
闪光次数
2
4
8
10
15
30
250至500 Hz
35
//.:闪光外部测光
闪光灯的内置外部测光感应器实时测量从被摄体反射的闪光,当达到标
准曝光时停止闪光。
可以与2007年以后发售的EOS数码相机配合使用 “自动外部闪光测光”。
可以与所有EOS相机配合使用 “手动外部闪光测光”。
/:自动外部闪光测光
此模式可以进行自动闪光拍摄。根据相机中设定的ISO感光度和光圈值自
动调整闪光输出。
将闪光模式设为</>。
按<E>按钮并设为</>。
如果不显示</>,将闪光自定义
功能设为C.Fn-05-2 (第96页)。
半按下相机的快门按钮时,显示有效
闪光范围。
C
Y
P
O
在自动外部闪光测光期间可以利用闪光曝光补偿 (第22页)和闪光包围曝光
(第23页)。
36
//.:闪光外部测光
.:手动外部闪光测光
可以用相机中设定的ISO感光度和光圈值手动设定闪光灯。根据您所设定
的ISO感光度和光圈值自动调整闪光输出。
1
将闪光模式设为<.>。
按<E>按钮并设为<.>。
如果不显示<.>,将闪光自定义
功能设为C.Fn-05-3 (第96页)。
2 设定与相机上相同的ISO感光度。
按功能按钮3<I>。
X ISO感光度值被突出显示。
转动<9>设定ISO感光度并按<8>
按钮。
最大可以在ISO 25至51200的范围内以
1/3档为增量设定ISO感光度。
Y
P
3 O
C
设定与相机上相同的光圈值。
按功能按钮4<D>。
X 光圈值被突出显示。
转动<9>设定光圈值并按<8>按
钮。
可以在闪光灯的液晶显示屏上检查有效的闪光范围。
当使用手动外部闪光测光并通过市售的同步电线连接相机和闪光灯的PC端
子进行拍摄时,可以在闪光灯与相机分离的状态下拍摄。
如果用同步电线将其他闪光灯连接到闪光灯的PC端子,该闪光灯将不会闪
光。
37
造型闪光
当按相机的景深预视按钮时,闪光灯连续闪光1秒钟。此功能称为造型闪
光。这可以用于查看被摄体上的光影效果及无线闪光拍摄期间的照明平
衡 (第47、75页)。
按相机上的景深预视按钮。
X 闪光灯连续闪光1秒钟。
为防止过热导致闪光灯头劣化和损坏,请勿连续进行10次以上的造型闪
光。连续进行10次造型闪光后,要让闪光灯至少冷却10分钟。
如果连续进行10次以上的造型闪光,安全功能可能会被激活并限制闪光灯
闪光。如果发生了这种情况,要让闪光灯至少冷却15分钟。
当与EOS300/QD或B型相机配合使用闪光灯时,无法利用造型闪光。
在普通闪光拍摄期间,或在无线闪光拍摄期间将闪光灯作为主控单元使用
时,可以用测试闪光按钮进行造型闪光 (C.Fn-02/第95页)。
清除闪光灯设置
C
Y
P
O
可以将闪光灯拍摄功能设置和无线拍摄设置恢复为默认设置。
同时按功能按钮2和3两秒钟或更长。
X 闪光灯设置被清除,设置恢复为通常
拍摄和<a>闪光模式。
即使已经清除了设置,无线拍摄期间的传输频道和无线无线电ID以及C.Fn和
P.Fn设置 (第92页)也不会被取消。
38
o 色彩滤镜
当闪光灯的色温和照明被摄体的光源的色温不同时,闪光无法到达的被
摄体背景的颜色可能不自然。
在闪光期间通过使用附带的适合照明光源色温的色彩滤镜,能够以正确
的白平衡拍摄被摄体和背景颜色。还可以使用市售的色彩滤镜。
附带的色彩滤镜
滤镜
钨丝灯 (橙色)
浓度
补偿效果
低
低
高
高
1
应用
补偿钨丝灯泡的效果
将滤镜安装到滤镜架上。
如图所示将附带的滤镜安装到滤镜
架。
Y
P
O
2 将滤镜架安装到闪光灯。
如图所示将滤镜架安装到闪光灯头。
C
液晶显示屏上的闪光图标变成<o>。
要取下滤镜架,按照相反顺序的步骤
操作。抬起下方的滤镜安装销并从闪
光灯头上取下滤镜架。
3 拍摄照片。
要补偿光源的色温时,将相机的白平
衡设为<Q>并拍摄照片。
39
o 色彩滤镜
使用从2012年开始发售的EOS数码相机
时,还可以将白平衡设为<A>进行
拍摄。
检查结果图像并根据需要进行白平衡
补偿。
市售色彩滤镜
当使用市售的75 x 75毫米滤镜时,关闭自动滤镜检测功能 (P.Fn-051/第102页)。如果在设定了P.Fn-05-0时使用市售色彩滤镜,可能会显
示<l>。用安装的滤镜在实际拍摄环境中拍摄照片并将其设为手动白
平衡。在白平衡设为<c>的状态下拍摄照片。
C
Y
P
O
使用色彩滤镜时闪光灯的闪光指数会降低。当使用附带的色彩滤镜之一进
行手动闪光或频闪闪光时,请按照以下方针设定闪光曝光补偿。
[低] 橙色:+1/3档,[高] 橙色:+1档
当设定了P.Fn-05-0时,如果您使用色彩近似于附带的色彩滤镜的市售色彩
滤镜时,可能不会显示<l>。
如上一页的步骤1所示,将滤镜完全安装到滤镜架上的滤镜安装销位置。如
果没有正确地安装滤镜,可能无法检测到。
当使用滤镜时,不建议使用全功率或连续闪光。由于闪光的热量,滤镜可
能会变形。
滤镜颜色的浓度越深,闪光的热量越容易导致其变形。
使用不兼容色温信息传输的相机时 (第20页),可以按照与 “市售色彩
滤镜”中说明的相同方法将白平衡设为<c>并进行拍摄。
当使用市售色彩滤镜时,不需要将白平衡设为<c>。
安装滤镜架不影响闪光覆盖范围。
即使滤镜由于闪光的热量变形,也不会影响其补偿效果。
滤镜是消耗部件。当附带的滤镜用坏或劣化时,请购买新的正品滤镜。
如果污垢或灰尘附着在滤镜上,用干的软布将其擦拭掉。
如果色彩滤镜感应器 (第6页)或滤镜架反射区 (第11页)脏污或有灰
尘,用气吹或类似工具进行清洁。
40
3
用相机操作设定
闪光灯功能
Y
P
O
本章说明如何从相机的菜单画面设定闪光灯功能。
C
当相机的拍摄模式设为全自动模式或程序影像控制区模式时,无
法利用本章中的操作。将相机的拍摄模式设为V/X/W/q/5
(创意拍摄区模式)。
41
从相机的菜单画面进行闪光灯控制
当使用2007年以后发售的EOS数码相机时,可以从相机的菜单画面设定闪
光灯功能或自定义功能。
有关相机操作,请参见相机的使用说明书。
闪光灯功能设置
1
选择[外接闪光灯控制]。
选择 [外接闪光灯控制]或 [闪光灯
控制]。
2 选择[闪光灯功能设置]。
选择 [闪光灯功能设置]或 [外接闪
光灯功能设置]。
X 画面变成 (外接)闪光灯功能设置画
Y
P
O
面。
3 设定功能。
根据相机的不同,设置画面有所不
同。
选择项目并设定功能。
C
EOS-1D X画面示例
EOS 60D画面示例
2007年到2011年期间发售的相机如下。
EOS-1Ds Mark III、EOS-1D Mark IV/III、EOS 5D Mark II、EOS 7D/60D/50D/
40D、EOS 600D、EOS 550D、EOS 500D、EOS 450D、EOS 1100D、EOS 1000D
42
从相机的菜单画面进行闪光灯控制
[闪光灯功能设置]中可以利用的设置
从2012年以后发售的EOS数码相机
当与EOS-1D X等相机配合使用闪光灯时,可以在 [闪光灯功能设置]画
面中为 “通常拍摄”、“无线电传输无线拍摄”或 “光学传输无线拍摄”
设定功能。
从2007年到2011年期间发售的EOS数码相机
可以在 [闪光灯功能设置]画面中为 “通常拍摄”或 “光学传输无线
拍摄”设定功能。要使用 “无线电传输无线拍摄”,通过操作闪光灯设
定功能。
可设定的功能如下。取决于闪光模式或无线功能设置,可利用的设置有
所不同。
功能
启用 / 关闭
闪光灯闪光
E-TTL II闪光测光
评价 / 平均
光圈优先模式下的闪光同步速度
E-TTL II(自动闪光) / 手动闪光 /
闪光模式
多次闪光 / 自动外部闪光测光 / 手
动外部闪光测光 / TTL (自动闪光)
前帘同步/后帘同步/高速同步
快门同步
闪光曝光补偿
闪光包围曝光
变焦 (闪光覆盖范围)
无线闪光功能 (设置) 无线电传输无线 / 光学传输无线
清除闪光灯功能设置
C
Y
P
O
参考页次
第44页
第45页
在前一页的步骤2或步骤3中显示 [闪光灯闪光]和 [E-TTL II闪光测光]
(取决于相机)。
当不显示 [光圈优先模式下的闪光同步速度]时,可以用相机的自定义
功能设定。
43
从相机的菜单画面进行闪光灯控制
闪光灯闪光
要进行闪光拍摄,设定为 [启用]。要仅使用闪光灯的自动对焦辅助
光,设定为 [关闭]。
E-TTL II闪光测光
对于普通曝光,将其设为 [评价]。
如果设定了 [平均],闪光曝光将对相机测光的整个场景进行平均测
光。根据场景的不同可能需要进行闪光曝光补偿。此设置面向高级用
户。
光圈优先模式下的闪光同步速度
当使用闪光灯在光圈优先自动曝光 (Av)模式下拍摄时,可以设定
闪光同步速度。
闪光模式
可以从 [E-TTL II]、[手动闪光]、[多次闪光]、[自动外部闪
光]和 [手动外部闪光]中选择闪光模式以适合所需闪光拍摄。
当闪光灯的自定义功能C.Fn-05设为 [1:TTL]时 (第96页),
可以选择 [TTL]。当用EOS数码相机进行自动闪光拍摄时,设为
[0:E-TTL II/E- TTL]。
C
Y
P
O
快门同步
可以从 [前帘同步]、[后帘同步]和 [高速同步]中选择闪光灯闪
光时机/方法。要进行普通闪光拍摄,设为 [前帘同步]。
闪光曝光补偿
可以像设定普通曝光补偿一样设定闪光曝光补偿。可以在±3档间以
1/3档为增量设定闪光曝光补偿量。
闪光包围曝光
可以在自动改变闪光输出的同时拍摄三张照片。以1/3档为增量,可
设置的范围最大为±3档。
44
从相机的菜单画面进行闪光灯控制
变焦 (闪光覆盖范围)
可以为闪光灯设定闪光覆盖范围。当选择了 [Auto]时,根据镜头
焦距自动设定闪光覆盖范围。
无线闪光功能 (设置)
可以进行无线闪光拍摄。可以利用两种无线闪光拍摄方法:无线电传
输和光学传输。有关详细说明,请参见第4章和第5章。
清除闪光灯 (功能)设置
可以将闪光灯设置恢复为默认设置。
C
Y
P
O
在闪光灯上设有闪光曝光补偿时,无法在相机的菜单画面上设定闪光曝光补
偿。请注意如果同时设定了两者,优先闪光灯上的设置。
45
从相机的菜单画面进行闪光灯控制
闪光灯自定义功能设置
根据相机的不同,显示的内容有所不同。当不显示C.Fn-20至23时,通过
操作闪光灯单元进行这些设定。有关自定义功能,请参见第95至100页。
1
选择[闪光灯自定义功能设置]。
选择 [闪光灯自定义功能设置]或
[外接闪光灯的自定义功能设置]。
X 画面变成 (外接)闪光灯自定义功能
设置画面。
2 设定自定义功能。
选择自定义功能编号并设定功能。
要清除所有自定义功能设置,在步骤1
中选择 [清除所有闪光灯自定义功
能]或 [清除外接闪光灯的自定义功
能设置]。
C
Y
P
O
当使用到2011年为止发售的相机时,即使选择 [清除所有闪光灯自定义
功能],也不会清除C.Fn-20至23设置。当进行第94页上的 “清除所有自
定义功能”操作时,将会清除所有自定义功能 (C.Fn-00除外)。
当与从2012年开始发售的EOS数码相机配合使用闪光灯时,由于可以用闪
光灯的<E>按钮自动选择自动外部测光和手动外部测光,不显示
C.Fn-05-2、3。
无法从相机的菜单画面设定或清除所有个性化功能 (P.Fn/第101页)。通过
操作闪光灯单元进行这些设定。
46
无线闪光拍摄:
无线电传输
4
Y
P
O
本章说明使用无线电传输进行无线闪光拍摄的方法。
有关无线电传输无线拍摄所需的附件,请参见系统图
(第104页)。有关无线电传输相关的使用地区、限制和使
用须知,请参阅另外的散页印刷品。
C
当使用闪光灯600EX (不具有无线电传输功能)时,无法进行
本章中的拍摄。要使用光学传输无线闪光拍摄,请参见第5章
(第75页)。
当相机的拍摄模式设为全自动模式或程序影像控制区模式时,无
法利用本章中的操作。将相机的拍摄模式设为V/X/W/q/5
(创意拍摄区模式)。
安装在相机上的600EX-RT称为主控单元,受无线控制的600EXRT称为从属单元。
还可以用闪光灯信号发射器ST-E3-RT (另售)无线控制设为从
属单元的600EX-RT。有关设定主控单元功能的详细说明,请参
见信号发射器的使用说明书。
47
' 无线电传输无线闪光拍摄
使用具有无线电传输无线拍摄功能的佳能闪光灯 (主控/从属),可按照
与普通E-TTL II/E-TTL自动闪光拍摄同样的方法,轻松利用高级无线多
重闪光照明进行拍摄。
本系统设计为安装在相机上的600EX-RT (主控)的设置会自动反映在受
无线控制的600EX-RT (从属)上。因此,在拍摄期间不需要操作从属单
元。
基本相对位置和操作范围如图所示。然后只要将主控单元设定为
<a>就可以进行无线E-TTL II/E-TTL自动闪光拍摄。
定位和操作范围 (无线闪光拍摄的示例)
使用一个从属单元进行自动闪光拍摄 (第57页)
M
(主控)
x
(从属)
C
Y
P
O
传输距离约30米
使用附带的微型支架定位从属单元 (第11页)。
开始拍摄前进行测试闪光 (第16页)和试拍。
根据从属单元的位置、周围环境和天气状况等,传输距离可能更短。
48
' 无线电传输无线闪光拍摄
无线多重闪光拍摄
可以将从属单元分割为两个或三个组并在改变闪光光比 (倍率)的同时
进行E-TTL II/E-TTL自动闪光拍摄。此外,可以为各闪光组 (最多5个
组)设定并用不同的闪光模式拍摄。
用两个从属组进行自动闪光拍摄 (第61页)
A
Y
P
O
B
C
用三个从属组进行自动闪光拍摄 (第62页)
C
A
B
49
' 无线电传输无线闪光拍摄
用为各组设定的不同闪光模式进行拍摄 (第65页)
自动外部闪光
测光
天花板
E
E-TTL II
A
D
B
C
手动闪光
手动闪光
手动闪光
Y
P
O
*
C
无线电传输和光学传输的差异
所示的闪光模式设置仅为示例。
使用无线电传输的无线拍摄比使用光学传输的无线拍摄具有优势,如受障碍
物的影响较少,不必将从属单元的无线传感器朝向主控单元。主要的功能差
异如下。
功能
传输距离
闪光组控制
从属单元控制
频道
无线电ID
无线电传输
光学传输
约30米
约15米 (室内)
最多5组*1
(A/B/C/D/E)
最多3组
(A/B/C)
最多15个单元
无限制
自动,频道1 - 15
频道1 - 4
0000 - 9999
-
测试闪光
来自从属单
元的操作
-
造型闪光
*2
-
释放
*3
-
*1、*2和*3:取决于使用的相机,可能会受到某些限制。(参阅*1:第51、65页;
*
*
2:第67页和 3:第68页。)
50
' 无线电传输无线闪光拍摄
关于取决于使用相机的功能限制
当进行无线电传输无线闪光拍摄时,取决于使用的相机,闪光模式、最
高闪光同步速度 (以下简称 “闪光同步速度”)和高速同步功能可能会
受到限制。
从2012年以后发售的EOS数码相机
当与EOS-1D X等相机配合使用闪光灯时,可以不受闪光模式和闪光同
步速度的限制进行拍摄。
到2011年为止发售并且兼容E-TTL的EOS相机
当与下列相机配合使用闪光灯时,无法利用使用E-TTL自动闪光的无
线电传输无线拍摄。用手动闪光 (第31页)、频闪闪光 (第33页)
或光学无线传输 (第75页)拍摄。
EOS-1Ds、EOS-1D、EOS-1V、EOS-3、EOS ELAN II(E)/EOS 50(E)、
EOS REBEL 2000/EOS 300、EOS REBEL G/EOS 500N、
EOS 66/EOS Rebel XS N/EOS 3000 N、EOS IX(E)、
EOS IX Lite/EOS IX 7
Y
P
O
此外,当与到2011年为止发售的胶卷或数码相机配合使用闪光灯时,
会有以下限制。
1.闪光同步速度变慢1档。
检查相机的闪光同步速度 (X = 1/***秒)并用最高比闪光同
步速度慢1档的快门速度拍摄 (示例:当X = 1/250秒时,可以
用1/125秒至30秒的快门速度进行无线电传输无线拍摄。)。 此
外,无法进行高速同步拍摄。当设定比闪光同步速度慢1档的快
门速度时,<k>警告图标会消失。
2.无法进行组闪光 (第65页)。
C
51
无线设置
要进行无线电传输无线拍摄,用下列步骤设定主控单元和从属单元。
主控单元设置
显示<'>和<M>。
按<I>按钮显示<'> (无线电传
输)和<M>。
从属单元设置
显示<'>和<x>。
操作和设定想要设定为从属单元的闪
光灯。
按<I>按钮显示<'> (无线电传
输)和<x>。
C
Y
P
O
要进行普通闪光拍摄,按<I>按钮清除无线 (主控/从属)设置。
传输频道/无线无线电ID设置
为了避免干扰其他摄影师所使用的无线电传输无线多重闪光系统或使用
无线电波 (无线)的其他设备,可以改变传输频道和无线无线电ID。为
主控单元和从属单元设定相同的频道和ID。
当建立无线电传输无线多重闪光系统时,即使闪光灯设定为不同的频道,也
可能会发生闪光系统之间的干扰。为各频道设定不同的无线电传输ID (第53
页)。
52
无线设置
设定主控单元和从属单元的传输频道/无线无线电ID
使用下列步骤设定主控单元以及从属单元的传输频道和无线无线电ID。
为主控单元和从属单元设定相同的频道和ID。主控单元和从属单元的设
定步骤相同。
1 设定<O>显示。
按功能按钮4以显示<O>。
2 设定频道。
按功能按钮1<C>。
转动<9>选择 “AUTO”或从频道1至
15中选择频道,然后按<8>按钮。
3 设定无线无线电ID。
按功能按钮2<H>。
Y
P
O
转动<9>选择要设定的位置 (位
数)并按<8>按钮。
转动<9>从0至9中选择数字并按
<8>按钮。
重复步骤3以设定4位数。
按功能按钮4<?>以返回拍摄就绪
状态。
X 当主控单元和从属单元之间建立传输
时,<D>指示灯以绿色点亮。
C
53
无线设置
扫描要设定的主控单元传输频道
可以扫描无线电接收状态并自动或手动设定主控单元的传输频道。当频
道设为 “AUTO”时,会自动设定接收信号的频道。当手动设定频道时,
可以在参考扫描结果的同时重新设定传输频道。
在设为 “AUTO”期间扫描
进行扫描。
按功能按钮4以显示<O>。
按功能按钮3<W>。
X 频道被重设为信号接收良好的频道。
在频道设为1至15期间扫描
1
进行扫描。
Y
P
O
按功能按钮4以显示<O>。
按功能按钮3<W>。
X 以图表显示无线电接收状态。
图表中的频道峰值越高,无线电接收
信号越强。
C
2 设定频道。
转动<9>从频道1至15中选择频道。
按<8>按钮设定频道并返回拍摄就
绪状态。
54
无线设置
关于<D>指示灯
<D>指示灯的颜色根据主控单元和从属单元的传输状态发生变化。
颜色
状态
说明
绿色
点亮
传输正常
-
点亮
未连接
检查频道和ID
单元过多
主控单元 + 从属单元 =
16个单元或更少
错误
关闭电源后重新打开
红色
闪烁
措施
如果主控单元和从属单元的传输频道不同,从属单元不闪光。将两者设为
相同的号码或均设为 “AUTO”。
如果主控单元和从属单元的无线无线电ID不同,从属单元不闪光。
Y
P
C1 O
主控闪光灯闪光ON/OFF
可以设定控制从属单元的主控单元作为无线闪光灯是否闪光。当主控闪
光灯闪光设为ON时,主控单元作为闪光组A闪光。
设定<N>显示。
按功能按钮4以显示<N>。
2 设定主控闪光灯闪光。
按功能按钮1<4>将主控闪光灯闪
光设为ON或OFF。
g :主控闪光灯闪光ON
d :主控闪光灯闪光OFF
55
无线设置
关于内存功能
可以将无线设置保存在主控单元和从属单元中并在日后调出设置。根据
要保存或调出的单元的设置,分别操作主控单元或从属单元。
1
按功能按钮4<D>。
在主控单元上,按功能按钮4以显示
<P>。
在从属单元上,按功能按钮4以显示
<O>。
2 保存或加载设置。
按功能按钮3<L>。
[保存]
按功能按钮1<V>。
X 设置被保存 (存储在内存中)。
[加载]
按功能按钮2<J>。
X 保存的设置被设定。
C
56
Y
P
O
a:全自动无线闪光拍摄
本节说明使用安装在相机上的600EX-RT
(主控)和受无线控制的600EX-RT (从
属)时的基本全自动无线拍摄。
使用一个从属单元的自动闪光拍摄
1
设定主控单元。
C2
Y
P
O
将安装在相机上的600EX-RT设为主控
单元 (第52页)。
还可以使用闪光灯信号发射器ST-E3RT (另售)作为主控单元。
设定从属单元。
将要被无线控制的600EX-RT设为从属
单元 (第52页)。
将闪光组设为A、B或C。如果设为D或
E,闪光灯不会闪光。
3 检查频道和ID。
如果主控单元和从属单元的频道和ID
不同,将其设为相同的号码 (第53、
54页)。
4 定位相机和闪光灯。
将其定位在第48页上所示的范围内。
57
a:全自动无线闪光拍摄
5 将闪光模式设为<a>。
按主控单元上的<E>按钮并将闪
光模式设为<a>。
在经由主控单元控制的拍摄期间,从
属单元自动设为<a>。
为了让主控单元也闪光,将主控闪光
灯闪光设为ON (第55页)。
6 检查传输状态和闪光灯已就绪。
检查<D>指示灯以绿色点亮。
当从属闪光灯就绪时,自动对焦辅助
光发射器以1秒间隔闪烁。
检查主控单元的液晶显示屏上的<Q>
从属闪光灯就绪图标是否点亮。
当所有闪光灯单元回电完毕时,主控
单元的闪光就绪指示灯点亮。
C
Y
P
O
7 检查操作。
按主控单元的测试闪光按钮。
X 从属单元闪光。如果从属单元不闪
光,检查是否将其定位在操作范围
内。
8 拍摄照片。
按照与使用普通闪光拍摄相同的方法
设定相机并拍摄照片。
X 如果获得了标准的闪光曝光,闪光曝
光确认指示灯将点亮3秒。
58
a:全自动无线闪光拍摄
如果<D>指示灯为红色,表示尚未建立无线电传输。再次检查主控单元和
从属单元的传输频道和无线无线电ID。如果无法以相同的设置连接,关闭电
源后重新打开。
使用多个从属单元的自动闪光拍摄
当需要更大的闪光输出或想要更加轻松地
进行照明时,可以增加从属单元的数量并
将其作为单个闪光灯闪光。
要添加从属单元,使用与 “使用一个从
属单元的自动闪光拍摄”相同的步骤。将
闪光组设为A、B或C。如果设为D或E,闪
光灯不会闪光。
当增加了从属单元的数量或主控闪光灯闪
光设为ON时,执行自动控制以使所有闪光
灯以相同的闪光输出闪光并确保总闪光输
出能够达到标准曝光。
C
Y
P
O
主控/从属闪光覆盖范围自动设为24毫米。还可以手动设定闪光覆盖范
围。
可以按相机上的景深预览按钮进行造型闪光 (第38页)。
当闪光灯设为主控单元时,到自动关闭电源生效为止的时间为5分钟。
如果从属单元的自动关闭电源生效,按主控单元的测试闪光按钮 (第16
页)打开从属单元。请注意在相机的测光定时器工作期间,无法进行测试
闪光。
自动闪光系统 (E-TTL II/E-TTL)取决于使用的相机并自动设定。请注意
在液晶显示屏上对两个系统均显示<a>。
可以改变到从属单元的自动关闭电源生效为止的时间 (C.Fn-10/第98
页)。
可以启用当所有从属单元充电完毕时响起的提示音 (C.Fn-20/第99页)。
可以进行设置以使自动对焦辅助光发射器在从属单元回电完毕时不闪烁
(C.Fn-23/第100页)。
59
a:全自动无线闪光拍摄
使用全自动无线闪光
在主控单元上设定的闪光曝光补偿和其他设置也会在从属单元中自动设
定。不需要操作从属单元。可按照与普通闪光拍摄相同的方法使用以下
设置进行无线闪光拍摄。
• 闪光曝光补偿
(@/ 第 22 页)
• 高速同步
(Y/ 第 25 页)
• 闪光包围曝光 (E/ 第 23 页) • 手动闪光 (第 31、64 页)
• 闪光曝光锁 (第 24 页)
• 频闪闪光 (第 33 页)
当按功能按钮4时显示<@>、<Y>和<E>。
关于主控单元
Y
P
O
可以使用两个或以上主控单元 (主控单元 + 从属单元 = 最多16个单
元)。通过准备多台装有主控单元的相机,可以在保持相同照明 (从属
单元)期间更换相机进行拍摄。
请注意当使用两个或以上主控单元时,<D>指示灯的颜色根据打开电
源的顺序而有所不同。第一个主控 (主主控)为绿色,第二个和之后的
主控 (副主控)为橙色。
C
如果<D>指示灯为红色,表示尚未建立连接。检查传输频道和无线无线电
ID后,关闭并打开各主控单元的电源。
60
a:使用闪光光比的无线多重闪光拍摄
用两个从属组进行自动闪光拍摄
可以将从属单元分成两个闪光组A和B并调
整拍摄用照明平衡 (闪光光比)。
自动控制曝光以使闪光组A和B的总闪光输
出达到标准曝光。
B
A
1
设定从属单元的闪光组。
C2
Y
P
O
逐一操作和设定从属单元。
显示<M>期间,按功能按钮3
<F>并选择<4>或<5>。
将一个单元设为<4>,将另一个设
为<5>。
显示<N>。
步骤 2 至 4 的操作在主控单元上设定。
按主控单元上的功能按钮 4 以显示
<N>。
3 设为<%>。
按功能按钮2<T>并设为
<%>。
61
a:使用闪光光比的无线多重闪光拍摄
4 设定闪光光比。
按功能按钮3<F>。
按功能按钮3<A>。
转动<9>设定闪光光比并按<8>按
钮。
按功能按钮4<?>以返回拍摄就绪
状态。
5 拍摄照片。
X 从属单元以设定的闪光光比闪光。
用三个从属组进行自动闪光拍摄
可以将闪光组C添加到闪光组A和B。C有助
于设定照明以消除被摄体的阴影。
基本设定方法与 “用两个从属组进行自
动闪光拍摄”相同。
1
C
B
A
Y
P
O
设定闪光组C。
C
按照与前一页的步骤1相同的方法设定
想要添加到闪光灯闪光组<6>的从
属单元。
2 设为<^>。
按照与前一页的步骤2和3相同的方法
将主控单元设为<^>。
62
a:使用闪光光比的无线多重闪光拍摄
3 根据需要设定闪光曝光补偿。
按功能按钮3<F>,转动<9>并
选择<6>。
按功能按钮3<B>。
转动<9>设定闪光曝光补偿量并按
<8>按钮。
按功能按钮4<?>以返回拍摄就绪
状态。
从属组控制
闪光组A
㒘 $
㒘 $
㒘 $
如果需要更大的闪光输出或希望进行更完
善的照明,可以增加从属单元数量。只需
在想要增加闪光输出的闪光组 (A、B或
C)中设定更多的从属单元。可以增加的
从属单元数量最多为合计15个单元。
Y
P
O
例如,如果将具有三个从属单元的闪光组设为<4>,会将三个单元作
为具有较大闪光输出的单个闪光组A进行控制。
C
要让三个闪光组A、B和C同时闪光,设定<^>。在
<%>设置下,闪光组C不闪光。
如果在闪光组C直接朝向主被摄体的状态下拍摄,可能会导致曝光过度。
当换算为档数时,闪光光比8:1至1:1至1:8相当于3:1至1:1至1:3 (1/2档
增量)。
闪光光比设置的详细说明如下。
63
q:使用手动闪光输出的无线多重闪光拍摄
本节说明使用手动闪光的无线 (多重闪光)拍摄。可以为每个从属单元
(闪光组)设定不同的闪光输出进行拍摄。在主控单元上设定所有参数。
1 将闪光模式设为<q>。
2 设定闪光组数量。
显示<M>期间,按功能按钮2
<T>并设定要闪光的组。
每次按该按钮,设置变化如下:
ALL (_) →
A/B (%) →
A/B/C (])。
3 选择闪光组。
按功能按钮3<F>,转动<9>并
Y
P
O
选择想要设定闪光输出的组。
4 设定闪光输出。
按功能按钮3<1>。
C
转动<9>设定闪光输出并按<8>按
钮。
重复步骤3和4为所有组设定闪光输
出。
5 拍摄照片。
X 各组以设定的闪光光比闪光。
当设定了ALL <_>时,将从属单元的闪光组设为A、B或C。如
果设为D或E,闪光灯不会闪光。
要让多个从属单元以相同的闪光输出闪光时,在步骤2中选择
ALL <_>。
64
[:为各组设定不同的闪光模式进行拍摄
天花板
D
E
C
A
当使用从2012年开始发售的EOS数码相机
(如EOS-1D X)时,可以为各闪光组 (最
多5个组 (A/B/C/D/E))设定不同的闪光
模式进行拍摄。
可以设定的闪光模式为" E-TTL II/ETTL自动闪光、 #手动闪光和$自动外部
闪光测光。当闪光模式为"或$时,作为
单个组控制曝光以获得主被摄体的标准曝
光。
此功能面向对照明非常熟知和有经验的高
级用户。
B
Y
P
1 O
C2
使用到2011年为止发售的相机无法进行使用<[>闪光模式的无线闪光拍摄。
设定为以最多三个组 (A/B/C)拍摄 (第62页)。
将闪光模式设为<[>。
按主控单元上的<E>按钮并将闪
光模式设为<[>。
设定从属单元的闪光组。
逐一操作和设定从属单元。
显示<M>期间,按功能按钮3
<F>并选择<4>、<5>、
<6>、<!>或<">。
为所有从属单元设定闪光组 (A/B/C/
D/E)。
65
[:为各组设定不同的闪光模式进行拍摄
3 设定闪光模式。
通过操作主控单元设定各闪光组的闪
光模式。
显示<M>期间,按功能按钮3
<F>并转动<9>以选择闪光组。
按功能按钮2<2>并从<a>、
<q>和</>中选择所选组的闪光
模式。
要关闭所选组的闪光,按功能按钮1
<R>将其设为<OFF>。
重复步骤3设定所有组的闪光模式。
4 设定闪光输出或闪光曝光补偿量。
在选择了闪光组期间,按功能按钮3
Y
P
O
<1>。
转动<9>根据闪光模式设定闪光功
能并按<8>。
当使用<q>模式时,设定闪光输出。
当使用<a>或</>模式时,
根据需要设定闪光曝光补偿量。
如果在显示<M>时按功能按钮2
<@>,可以为所有闪光组设定闪
光曝光补偿。
重复步骤4设定所有组的闪光功能。
按功能按钮4<?>以返回拍摄就绪
状态。
C
5 拍摄照片。
X 各从属单元以各自设定的闪光模式闪
光。
66
从从属单元进行测试闪光和造型闪光
当闪光组的闪光模式设为<a>或</>时,作为单个组控制曝光以获
得主被摄体的标准曝光。如果在多个闪光组朝向主被摄体的状态下拍摄,可
能会导致曝光过度。
要闪光的闪光组不一定要连续,例如可以设为A、C、E。
从从属单元进行测试闪光和造型闪光
无线电传输无线拍摄时,可以从设为从属单元的600EX-RT进行测试闪光
和造型闪光。
1
显示<N>。
按从属单元的功能按钮4以显示
<N>。
X 显示<>>和<Z>。
Y
P
O
2 让闪光灯闪光。
测试闪光
C
按从属单元的功能按钮3<Z>。
造型闪光 (第38页)
按从属单元的功能按钮2<>>。
使用到2011年为止发售的相机无法从从属单元进行造型闪光。
有关造型闪光的使用须知,请参见第38页。
当两个或以上单元设为主控时,<D>指示灯以绿色点亮的主控单元进行闪
光。
67
从从属单元进行遥控释放
无线电传输无线拍摄时,可以从设为从属单元的600EX-RT进行遥控释放
(遥控拍摄)。当使用此功能拍摄时,根据相机的不同,可能需要 “快
门线SR-N3”(另售)。
兼容从属单元遥控释放的相机
对于2012年以后发售的EOS数码相机 (如EOS-1D X),不需要 “快门线
SR-N3”。
不兼容从属单元遥控释放的相机
对于上述以外的兼容E-TTL II/E-TTL自动闪
光并具有N3型遥控端子的EOS相机,需要有
“快门线SR-N3”(另售)才能从从属单元进
行遥控释放。
如图所示,使用快门线连接相机和设为主控
单元的600EX-RT。
C
1
Y
P
O
显示<N>。
按从属单元的功能按钮4以显示
<N>。
2 拍摄照片。
按从属单元的功能按钮1<U>。
X 从从属单元向主控单元发送释放信号
并拍摄照片。
68
从从属单元进行遥控释放
在相机和闪光灯电源关闭期间连接快门线。
当使用自动对焦的对焦失败时,无法进行拍摄。建议在进行遥控释放之前
手动对焦。
“快门线SR-N3”(另售)适用于N3型遥控端子。无法与配备有N3型以外遥
控端子的相机配合使用。
不管相机的驱动模式设置如何,都以 “单拍”进行遥控释放。
当有两个或以上主控单元时,使用<D>指示灯以绿色点亮的主控单元
进行遥控释放。
C
Y
P
O
69
使用无线电传输的联动拍摄
联动拍摄是通过将从属单元相机链接到主控单元相机,从而自动释放从
属单元相机快门的功能。可以对包括主控单元和从属单元在内的最多16
个单元使用联动拍摄进行拍摄。想要同时从多个角度拍摄同一个被摄体
时,该功能较为方便。
要使用联动拍摄进行拍摄时,在相机上安装支持无线电传输无线拍摄的
闪光灯或闪光灯信号发射器ST-E3-RT。
请注意当使用到2011年为止发售的具有N3型遥控端子的相机作为 “从属
单元相机”时,需要 “快门线SR-N3”(另售)。有关安装快门线的详细
说明,请参见第68页。
从属单元相机
从属单元
相机
Y
P
O
从属单元相机
C
Џ᥻ऩ‫Ⳍܗ‬ᴎ
传输距离约30米
从属单元
相机
进行下一页上的操作之前,在用于联动拍摄的所有相机上安装闪光灯或
信号发射器。有关信号发射器设置的详细说明,请参见信号发射器的使
用说明书。
70
使用无线电传输的联动拍摄
1
将闪光灯或信号发射器设为通常拍
摄。
按<I>按钮设为通常闪光拍摄。
检查液晶显示屏上没有显示<'> (无
线电传输)和<:> (光学传输)。
2 设为联动拍摄模式。
连续按<I>按钮直到液晶显示屏上
显示<b>。
X 联动拍摄模式的 “从属单元”已设
定。
再次按<I>按钮设定联动拍摄模式的
“主控单元”。
Y
P
O
3 设定频道和ID。
通过按功能按钮2<C>设定频道,
C4
通过按功能按钮3<H>设定ID。
有关设置的详细说明,请参见第52至
55页。
设定相机的拍摄功能。
71
使用无线电传输的联动拍摄
5 设定所有闪光灯。
在联动拍摄模式下重复步骤1至4将所
有闪光灯设为 “主控单元”或 “从属
单元”。
以相同方法设定在联动拍摄中使用的
信号发射器。
当按<I>按钮将一个单元的设置从
“从属单元”改变为 “主控单元”
时,之前设为 “主控单元”的其他闪
光灯 (或信号发射器)会自动切换为
“从属单元”。
6 设置从属单元相机。
检查从属单元的<D>指示灯以绿色
Y
P
O
点亮。
将所有从属单元相机设置在距离主控
单元相机约30米的范围内。
7
拍摄照片。
C
72
检查主控单元的<D>指示灯以绿色
点亮并拍摄照片。
X 与主控单元相机配合释放从属单元相
机的快门。
X 使用联动拍摄进行拍摄后,从属单元
的<D>指示灯短暂地以橙色点亮。
使用无线电传输的联动拍摄
对于从属单元相机建议使用手动对焦拍摄。如果用自动对焦无法合焦,无
法使用相应的从属单元相机进行联动拍摄。
从属单元相机的快门释放与主控单元相机的快门释放时机之间有短暂的延
迟。无法进行完全同步的拍摄。
如果在联动拍摄期间让多个闪光灯单元同时闪光,可能无法获得正确的曝
光或导致曝光不均匀。
当 [闪光灯功能设置]中的 [闪光灯闪光]设为 [关闭]时 (第44
页),无法进行联动拍摄。
在P.Fn-07设为0的实时显示状态下进行联动拍摄时 (第102页),将主控
相机菜单上的 [静音实时显示拍摄]设为 [关闭]。如果设定了 [模式
1]或 [模式2],不会释放从属单元相机。
根据从属单元的位置、周围环境和天气状况等,传输距离可能更短。
该联动拍摄功能与WFT系列无线文件传输器的联动拍摄功能相同。然而,
无法与WFT系列配合使用联动拍摄。此外,释放时滞与使用WFT系列进行的
联动拍摄不同。
Y
P
O
无需在相机上安装闪光灯或信号发射器,就可以将此功能用作联动拍摄用
主控单元遥控器。当按下主控单元上的功能按钮1<U>时,释放所有
从属单元相机的快门。
在联动拍摄期间,主控和从属单元相机到自动关闭电源生效为止的时间均
为5分钟。
在联动拍摄期间,可以进行闪光灯闪光 (P.Fn-07/第102页)。
C
73
C
74
Y
P
O
无线闪光拍摄:
光学传输
5
Y
P
O
本章说明使用光学传输进行无线闪光拍摄的方法。
有关光学无线传输所需的附件,请参见系统图 (第104
页)。
C
当相机的拍摄模式设为全自动模式或程序影像控制区模式时,无
法利用本章中的操作。将相机的拍摄模式设为V/X/W/q/5
(创意拍摄区模式)。
用闪光灯600EX-RT和闪光灯600EX均可以进行使用光学传输的
无线闪光拍摄。
安装在相机上的600EX-RT/600EX称为主控单元,受无线控制的
600EX-RT/600EX称为从属单元。
还可以用具备主控功能的EOS数码相机和闪光灯信号发射器STE2 (另售)无线控制设为从属单元的600EX-RT/600EX。有关设
定主控单元功能的详细说明,请参见相机或信号发射器的使用
说明书。
75
: 光学传输无线闪光拍摄
使用具有光学传输无线拍摄功能的佳能闪光灯 (主控/从属),可按照与
普通E-TTL II/E-TTL自动闪光拍摄同样的方法,轻松利用高级无线多重
闪光照明进行拍摄。
本系统设计为安装在相机上的600EX-RT/600EX (主控)的设置会自动反
应在受无线控制的闪光灯 (从属)上。因此,在拍摄期间不需要操作从
属单元。
拍摄的基本准备工作如下。然后只要将主控单元设定为<a>就可以
进行无线E-TTL II/E-TTL自动闪光拍摄。
定位和操作范围 (无线闪光拍摄的示例)
使用一个从属单元进行自动闪光拍摄 (第81页)
室内
x
(从属)
室外
M
(主控)
C
Y
P
O
约15米
约10米
约80°
传输距离
约8米
约12米
使用附带的微型支架定位从属单元 (第11页)。
使用水平反射功能 (第27页)并将从属单元的传感器朝向主控单元。
在室内拍摄时,由于传输信号被墙壁反射,即使定位稍微不精确可能也能进
行操作。
76
: 光学传输无线闪光拍摄
无线多重闪光拍摄
可以在改变闪光光比 (倍率)的同时将从属单元分割为两个或三个组并
进行E-TTL II/E-TTL自动闪光拍摄。
用两个从属组进行自动闪光拍摄 (第85页)
A
Y
P
O
B
用三个从属组进行自动闪光拍摄 (第86页)
C
C
A
B
开始拍摄前进行测试闪光 (第16页)和试拍。
为了避免干扰传输,请不要在主控单元和从属单元之间放置障碍物。
77
无线设置
要进行光学传输无线拍摄,用下列步骤设定主控单元和从属单元。
主控单元设置
显示<:> 和<M>。
按<I>按钮显示<:> (光学传
输)和<M>。
从属单元设置
显示<:> 和<x>。
操作和设定想要设定为从属单元的闪
光灯。
按<I>按钮显示<:> (光学传
输)和<x>。
C
Y
P
O
要进行普通闪光拍摄,按<I>按钮清除无线 (主控/从属)设置。
传输频道设置
为了避免干扰其他摄影师所使用的光学传输无线系统,可以改变传输频
道。为主控单元和从属单元设定相同的频道。
1
78
按功能按钮4<D>。
要设定主控单元,按功能按钮4以显示
<O>。
要设定从属单元,按功能按钮4以显示
<N>。
无线设置
2 设定频道。
按功能按钮1<C>。
转动<9>从1至4中选择频道并按
<8>按钮。
如果主控单元和从属单元的传输频道不同,从属单元不闪光。将两者设为相
同号码。
主控闪光灯闪光ON/OFF
可以设定控制从属单元的主控单元作为无线闪光灯是否闪光。当主控闪
光灯闪光设为ON时,主控单元作为闪光组A的从属单元闪光。
1
Y
P
O
设定<N>显示。
按功能按钮4以显示<N>。
C2
设定主控闪光灯闪光。
按功能按钮1<4>将主控闪光灯闪
光设为ON或OFF。
g :主控闪光灯闪光ON
d :主控闪光灯闪光OFF
即使当主控闪光灯闪光设为OFF时,仍然进行控制从属单元用的闪光灯闪光
(光学传输)。因此,根据拍摄条件,可能会在照片中拍摄到控制从属单元
用的闪光灯闪光。
79
无线设置
关于内存功能
可以将无线设置保存在主控单元和从属单元中并在日后调出设置。操作
将要保存或调出设置的主控单元或从属单元。
1
按功能按钮4<D>。
在主控单元上,按功能按钮4以显示
<O>。
在从属单元上,按功能按钮4以显示
<N>。
2 保存或加载设置。
按功能按钮3<L>。
[保存]
按功能按钮1<V>。
X 设置被保存 (存储在内存中)。
[加载]
按功能按钮2<J>。
X 保存的设置被设定。
C
80
Y
P
O
a:全自动无线闪光拍摄
本节说明使用安装在相机上的600EX-RT/
600EX (主控)和受无线控制的600EXRT/600EX (从属)时的基本全自动无线
拍摄。
Y
P
O
使用一个从属单元的自动闪光拍摄
1
设定主控单元。
C
将安装在相机上的600EX-RT/600EX设
为主控单元 (第78页)。
还可以将具备主控功能的相机或闪光
灯信号发射器ST-E2 (另售)用作主
控单元。
2 设定从属单元。
将要被无线控制的600EX-RT/600EX设
为从属单元 (第78页)。
还可以使用其他配备有从属功能的EX
闪光灯。
可以将闪光组设为A、B或C。
81
a:全自动无线闪光拍摄
3 检查传输频道。
如果主控单元和从属单元的频道不
同,将其设为相同的号码 (第78
页)。
4 定位相机和闪光灯。
将其定位在第76页上所示的范围内。
将闪光模式设为<a>。
5 按主控单元上的<E>按钮并将闪
光模式设为<a>。
在经由主控单元控制的拍摄期间,从
属单元自动设为<a>。
为了让主控单元也闪光,将主控闪光
灯闪光设为ON (第79页)。
Y
P
O
6 检查闪光灯是否准备就绪。
检查主控闪光灯就绪指示灯点亮。
当从属闪光灯就绪时,自动对焦辅助
光发光区域以1秒间隔闪烁。
C
7
检查操作。
按主控单元的测试闪光按钮。
X 从属单元闪光。如果从属单元不闪
光,检查是否将其放置在操作范围
内。
8 拍摄照片。
按照与使用普通闪光拍摄相同的方法
设定相机并拍摄照片。
X 如果获得了标准的闪光曝光,闪光曝
光确认指示灯将点亮3秒。
82
a:全自动无线闪光拍摄
使用多个从属单元的自动闪光拍摄
当需要更大的闪光输出或想要更加轻松地
进行照明时,可以增加从属单元的数量并
将其作为单个闪光灯闪光。
要添加从属单元,使用与 “使用一个从
属单元的自动闪光拍摄”相同的步骤。可
以设定任何闪光组 (A/B/C)。
当增加了从属单元的数量或主控闪光灯闪
光设为ON时,执行自动控制以使所有闪光
灯以相同的闪光输出闪光并确保总闪光输
出能够达到标准曝光。
C
Y
P
O
如果从属单元附近有荧光灯或电脑显示器,这些光源的存在可能会导致从属
单元发生故障,并导致其意外闪光。
主控/从属闪光覆盖范围自动设为24毫米。还可以手动设定闪光覆盖范
围。
可以按相机上的景深预览按钮进行造型闪光 (第38页)。
如果从属单元的自动关闭电源生效,按主控单元的测试闪光按钮打开从属
单元。请注意在相机的测光定时器工作期间,无法进行测试闪光。
自动闪光系统 (E-TTL II/E-TTL)取决于使用的相机并自动设定。请注意
在液晶显示屏上对两个系统均显示<a>。
可以改变到从属单元的自动关闭电源生效为止的时间 (C.Fn-10/第98
页)。
可以进行设置以使自动对焦辅助光发射器在从属单元回电完毕时不闪烁
(C.Fn-23/第100页)。
83
a:全自动无线闪光拍摄
使用全自动无线闪光
在主控单元上设定的闪光曝光补偿和其他设置也会在从属单元中自动设
定。不需要操作从属单元。可按照与普通闪光拍摄相同的方法使用以下
设置进行无线闪光拍摄。
• 闪光曝光补偿
(@/ 第 22 页)
• 高速同步
(Y/ 第 25 页)
• 闪光包围曝光 (E/ 第 23 页) • 手动闪光 (第 31、88、89 页)
• 闪光曝光锁 (第 24 页)
• 频闪闪光 (第 33、89 页)
可以在1 Hz至199 Hz之间设定光学无线传输拍摄期间的频闪闪光的闪光频率
(无法利用250 Hz至500 Hz的设置)。
Y
P
O
当按功能按钮4时显示<@>、<Y>和<E>。
关于主控单元
C
可以使用两个或以上主控单元。通过准备多台装有主控单元的相机,可
以在保持相同照明 (从属单元)期间更换相机进行拍摄。
84
a:使用闪光光比的无线多重闪光拍摄
用两个从属组进行自动闪光拍摄
可以将从属单元分成两个闪光组A和B并调
整拍摄用照明平衡 (闪光光比)。
自动控制曝光以使闪光组A和B的总闪光输
出达到标准曝光。
B
A
1
Y
P
O
设定从属单元的闪光组。
C2
逐一操作和设定从属单元。
显示<M>期间,按功能按钮3
<F>并选择<4>或<5>。
将一个单元设为<4>,将另一个设
为<5>。
设定<N>显示。
步骤2至4的操作在主控单元上设定。
按主控单元上的功能按钮4以显示
<N>。
3 设为<%>。
按功能按钮2<T>并设为
<%>。
85
a:使用闪光光比的无线多重闪光拍摄
4 设定闪光光比。
按功能按钮3<F>。
按功能按钮3<A>。
转动<9>设定闪光光比并按<8>按
钮。
按功能按钮4<?>以返回拍摄就绪
状态。
5 拍摄照片。
X 从属单元以设定的闪光光比闪光。
用三个从属组进行自动闪光拍摄
可以将闪光组C添加到闪光组A和B。C有助
于消除被摄体阴影的照明。
基本设定方法与 “用两个从属组进行自
动闪光拍摄”相同。
C
A
B
1
Y
P
O
设定从属C。
C
按照与前一页的步骤1相同的方法设定
想要添加到闪光灯闪光组<6>的从
属单元。
2 设为<^>。
按照与前一页的步骤2和3相同的方法
将主控单元设为<^>。
86
a:使用闪光光比的无线多重闪光拍摄
3 根据需要设定闪光曝光补偿。
按功能按钮3<F>,转动<9>并
选择<6>。
按功能按钮3<B>。
转动<9>设定闪光曝光补偿量并按
<8>按钮。
按功能按钮4<?>以返回拍摄就绪
状态。
从属组控制
闪光组A
㒘 $
㒘 $
㒘 $
如果需要更大的闪光输出或希望进行更完
善的照明,可以增加从属单元数量。只需
在想要增加闪光输出的闪光组 (A、B或
C)中设定更多的从属单元。对单元的数
量没有限制。
Y
P
O
例如,如果将具有三个从属单元的闪光组设为<4>,会将三个单元作
为具有较大闪光输出的单个闪光组A进行控制。
C
要让三个闪光组A、B和C同时闪光,设定<^>。在
<%>设置下,闪光组C不闪光。
如果在闪光组C直接朝向主被摄体的状态下拍摄,可能会导致曝光过度。
在某些支持E-TTL自动闪光的EOS胶卷相机上,不能以闪光光比设置进行多
重闪光无线拍摄。
当换算为档数时,闪光光比8:1至1:1至1:8相当于3:1至1:1至1:3 (1/2档
增量)。
闪光光比设置的详细说明如下。
87
q:使用手动闪光输出的无线多重闪光拍摄
本节说明使用手动闪光的无线 (多重闪光)拍摄。可以为每个从属单元
(闪光组)设定不同的闪光输出进行拍摄。在主控单元上设定所有参数。
1 将闪光模式设为<q>。
2 设定闪光组数量。
显示<M>期间,按功能按钮2
<T>并设定要闪光的组。
每次按该按钮,设置变化如下:
ALL (_) →
A/B (%) →
A/B/C (])。
3 选择闪光组。
按功能按钮3<F>,转动<9>并
Y
P
O
选择想要设定闪光输出的组。
4 设定闪光输出。
按功能按钮3<1>。
C
转动<9>设定闪光输出并按<8>按
钮。
重复步骤3和4为所有组设定闪光输
出。
5 拍摄照片。
X 各组以设定的闪光光比闪光。
当设定了ALL <_>时,将从属单元的闪光组设为A、B或C。
要让多个从属单元以相同的闪光输出闪光时,在步骤2中选择
ALL <_>。
88
从属单元上的手动闪光/频闪闪光设置
可以直接操作从属单元以手动设定手动闪光或频闪闪光。此功能称为单
独从属。例如当使用闪光灯信号发射器ST-E2 (另售)进行无线手动闪
光或频闪闪光时此功能有帮助。
1 设定从属单元(第78页)。
2 设定单独从属。
连续按从属单元上的<E>按钮直
到显示<(>为止。
手动闪光
X 闪光模式设为<q>。
设定手动闪光输出 (第31页)。
频闪闪光
C
Y
P
O
按<E>按钮并设为<?>。
设定频闪闪光设置 (第33页)。
再次按<E>按钮返回通常从属状
态。
可以在1 Hz至199 Hz之间设定光学无线传输拍摄期间的频闪闪光的闪光频率
(无法利用250 Hz至500 Hz的设置)。
设为单独从属的从属单元不反应主控单元的闪光模式。它在单独从属上设定
的闪光模式下闪光。
89
C
90
Y
P
O
6
自定义闪光灯
Y
P
O
本章说明如何用自定义功能 (C.Fn)和个性化功能
(P.Fn)自定义闪光灯。
C
当相机的拍摄模式设为全自动模式或程序影像控制区模式时,无
法利用本章中的操作。将相机的拍摄模式设为V/X/W/q/5
(创意拍摄区模式)。
91
C / >:设定自定义和个性化功能
可以使用自定义功能和个性化功能按照您的拍摄喜好自定义闪光灯功
能。请注意,个性化功能是仅限于600EX-RT/600EX的自定义功能。
C:自定义功能
1
显示自定义功能画面。
连续按功能按钮1<[>直到显示画
面为止。
X 显示自定义功能画面。
2 选择要设定的项目。
转动<9>选择要设定的项目 (编
号)。
3
更改设置。
按<8>按钮。
Y
P
O
X 显示设置。
转动<9>选择想要的设置并按
<8>按钮。
按功能按钮4<?>以返回拍摄就绪
状态。
>:个性化功能
C
1
显示个性化功能画面。
在自定义功能步骤中进行步骤1的操作
后,按功能按钮1<<>。
X 显示个性化功能画面。
2 设定功能。
按照与自定义功能的步骤2和3相同的
方法设定个性化功能。
92
C / >:设定自定义和个性化功能
自定义功能列表
编号
C.Fn-00
功能
"
C.Fn-01
#
C.Fn-02
$
C.Fn-03
C.Fn-04
自动关闭电源
( 闪光包围曝光自动取消
)
闪光包围曝光顺序
*
闪光测光模式
C.Fn-06
+
连拍快速闪光
C.Fn-07
,
用自动闪光测试闪光
C.Fn-08
-
自动对焦辅助光闪光
C.Fn-09
.
配合图像感应器尺寸自动变焦
C.Fn-10
/
从属单元自动关闭电源计时器
C.Fn-11
0
C.Fn-12
3
用外置电源给闪光灯充电
C.Fn-13
6
C.Fn-20
7
C
C.Fn-21
C.Fn-23
Y
P
O
第96页
第97页
第98页
从属单元自动关闭电源取消
闪光曝光测光设置
第99页
提示音
; 光线分布
<
液晶显示屏照明
?
第95页
造型闪光
C.Fn-05
C.Fn-22
页码
距离指示显示
第100页
从属闪光灯电池检查
93
C / >:设定自定义和个性化功能
个性化功能列表
编号
功能
P.Fn-01
@
P.Fn-02
A
液晶显示屏照明颜色: 通常拍摄
P.Fn-03
B
液晶显示屏照明颜色: 主控闪光
P.Fn-04
C
液晶显示屏照明颜色: 从属闪光
P.Fn-05
D
P.Fn-06
H
P.Fn-07
页码
液晶显示屏显示对比度
第101页
色彩滤镜自动检测
无线按钮切换顺序
I 在联动拍摄期间闪光灯闪光
第102页
清除所有自定义/个性化功能
Y
P
O
当在自定义功能画面上按下功能按钮2<3>后按下功能按钮
1<;>时,之前设定的自定义功能会被清除。同样,在个性化功能画
面上执行相同操作时,之前设定的个性化功能会被清除。
C
即使所有的自定义功能已被清除,也不会清除C.Fn-00。
在Speedlite 600EX上不显示P.Fn-06和07。
从相机的菜单画面设定闪光灯自定义功能却不显示C.Fn-20至23时,用第
92页上的操作进行设定。
可以从相机的菜单画面设定和清除所有闪光灯自定义功能 (第46页)。
94
C:设定自定义功能
C.Fn-00:" (距离指示显示)
可以从米和英尺中为液晶显示屏选择距离指示显示。
0:m (米 (m))
1:ft (英尺 (ft))
当有效闪光距离超过18 米/60 英尺时,液晶显示屏上有效闪光范围的右端变
成<i>。
C.Fn-01:# (自动关闭电源)
当大约90秒没有操作闪光灯时,电源自动关闭以节能。可以关闭此功能。
0:ON (启用)
1:OFF (关闭)
Y
P
O
当由于闪光灯连续闪光而闪光灯头的温度升高时,到自动关闭电源生效为止
的时间可能会变长。
C.Fn-02:$ (造型闪光)
C
0:% (启用 (景深预览按钮))
按相机的景深预览按钮进行造型闪光。
1:& (启用 (测试闪光按钮))
按闪光灯的测试闪光按钮进行造型闪光。
2:' (启用 (两个按钮皆可))
按相机的景深预览按钮或闪光灯的测试闪光按钮进行造型闪光。
3:OFF (关闭)
关闭造型闪光。
95
C:设定自定义功能
C.Fn-03:( (闪光包围曝光自动取消)
可以设定用闪光包围曝光拍摄三张照片后是否自动取消闪光包围曝光。
0:ON (启用)
1:OFF (关闭)
C.Fn-04:) (闪光包围曝光顺序)
可以改变闪光包围曝光的顺序:0:标准曝光、–:减弱曝光 (较暗)和+:
增强曝光 (较亮)。
0:0 – +
1:– 0 +
C.Fn-05:* (闪光测光模式)
Y
P
O
可以改变闪光拍摄的自动闪光测光模式。
0:E-TTL II
1:TTL
2:Ext.A (外部闪光测光:自动)
3:Ext.M (外部闪光测光:手动)
C
当使用EOS数码相机或EOS 300X时,不要设为1。根据机型的不同,可能无法
正确控制闪光测光 (例如,闪光灯可能不闪光或可能始终以全功率闪光)。
此外,无法继续进行无线闪光拍摄。
1是B型EOS胶卷相机用设置。
当使用B型相机时,即使设为0也无法进行E-TTL II/E-TTL自动闪光拍摄。
96
C:设定自定义功能
C.Fn-06:+ (连拍快速闪光)
可以设定在闪光就绪指示灯以绿色点亮期间 (闪光灯完全充电之前)是否
在连拍时闪光。
0:OFF (关闭)
1:ON (启用)
在连拍期间进行快速闪光时,由于有效闪光范围变短,可能会发生曝光不
足。建议只在短距离拍摄期间想要缩短有效闪光范围时使用设置1。
C.Fn-07:, (用自动闪光测试闪光)
可以改变在E-TTL II/E-TTL/TTL自动闪光模式下进行测试闪光时的闪光输
出。
0:1/32 (1/32)
1:1/1 (全输出)
Y
P
O
C.Fn-08:- (自动对焦辅助光闪光)
C
0:ON (启用)
1:OFF (关闭)
不从闪光灯发出自动对焦辅助光。
97
C:设定自定义功能
C.Fn-09:. (配合图像感应器尺寸自动变焦)
0:ON (启用)
当闪光覆盖范围设为 “自动<L>”时,自动调整为适合所使用的EOS数
码相机的图像感应器尺寸。当安装在支持的相机上时,液晶显示屏上会
显示<S>。
1:OFF (关闭)
闪光覆盖范围不自动调整为适合图像感应器尺寸。
C.Fn-10:/ (从属单元自动关闭电源计时器)
可以改变到从属单元的自动关闭电源生效为止的时间。请注意当从属单元的
自动关闭电源生效时,在液晶显示屏上显示</>。在各从属单元上设定此
功能。
0:60min (60分)
1:10min (10分)
Y
P
O
C.Fn-11:0 (从属单元自动关闭电源取消)
当按主控单元的测试闪光按钮时,可以在自动关闭电源的状态下打开从属单
元的电源。可以改变从属单元在自动关闭电源的状态下接受此功能的时间范
围。
0:8h (8小时内)
1:1h (1小时内)
C
98
C:设定自定义功能
C.Fn-12:3 (用外置电源给闪光灯充电)
0:1 (外置和内置电源)
并行使用内置电源和外置电源充电。
1:2 (仅外置电源)
需要用内置电源来控制闪光灯。通过只用外置电源充电,可以最小化内
置电源的消耗。
C.Fn-13:6 (闪光曝光测光设置)
0:4 (闪光灯按钮和转盘)
1:5 (仅闪光灯转盘)
可以通过直接转动<9>进行闪光曝光补偿,而无需按<@>按钮。
C.Fn-20:7 (提示音)
Y
P
O
可以启用当闪光灯完全充电或在无线电无线传输闪光拍摄期间从属单元完全
充电时响起的提示音。
请注意当设为1时,因闪光灯头温度升高导致闪光灯闪光限制被激活时,会响
起提示音以示警告。
0:OFF (关闭)
1:ON (启用)
C
99
C:设定自定义功能
C.Fn-21:; (光线分布)
当闪光覆盖范围设为 “自动 (L)”时,可以根据拍摄视角改变闪光灯的
光线分布 (闪光覆盖范围)。
0:8 (标准)
自动对拍摄视角设定闪光覆盖范围。
1:9 (闪光指数优先)
尽管照片的边缘比0设置略微偏暗,这在想要优先闪光输出时有帮助。闪
光覆盖范围自动设为比实际视角略微偏向远摄的位置。液晶显示屏上的
闪光图标变成<k>。
2:: (均匀覆盖)
尽管拍摄距离比0设置稍短,这在想要最小化照片边缘变暗时有帮助。闪
光覆盖范围自动设为比实际视角略微偏向广角的位置。液晶显示屏上的
闪光图标变成<l>。
Y
P
O
C.Fn-22:< (液晶显示屏照明)
当操作按钮或拨盘时,液晶显示屏点亮。可以改变此照明设置。
0:12sec (照明12秒)
1:OFF (关闭显示屏照明)
2:ON (持续照明)
C
C.Fn-23:? (从属闪光灯电池检查)
在无线闪光拍摄期间从属单元完全充电时,从属单元的自动对焦辅助光发射
器闪烁。可以关闭此操作。在各从属单元上设定此功能。
0:= (自动对焦辅助光和Q指示灯)
1:> (Q指示灯)
100
>:设定个性化功能
P.Fn-01:@ (液晶显示屏显示对比度)
可以以5个级别调整液晶显示屏的对比度。
P.Fn-02:A (液晶显示屏照明颜色: 通常拍摄)
可以选择通常拍摄 (机载闪光灯)期间的液晶显示屏照明的颜色。
0:GREEN (绿)
1:ORANGE (橙)
Y
P
O
P.Fn-03:B (液晶显示屏照明颜色: 主控闪光)
在使用无线电或光学传输进行无线闪光拍摄或联动拍摄期间:可以选择将闪
光灯设为主控单元时要使用的液晶显示屏照明的颜色。
0:GREEN (绿)
1:ORANGE (橙)
C
P.Fn-04:C (液晶显示屏照明颜色:从属闪光)
在使用无线电或光学传输进行无线闪光拍摄或联动拍摄期间:可以选择将闪
光灯设为从属单元时要使用的液晶显示屏照明的颜色。
0:ORANGE (橙)
1:GREEN (绿)
101
>:设定个性化功能
P.Fn-05:D (色彩滤镜自动检测)
0:AUTO (自动)
使用附带的色彩滤镜时设定此选项。将自动检测滤镜。
1:OFF (关闭)
使用市售滤镜时设定此选项。不自动检测色彩滤镜。
P.Fn-06:H (无线按钮切换顺序)
可以改变在按无线按钮时可以选择的设置。在闪光灯600EX上不显示P.Fn06。
0:E (通常→无线电→光学)
设置依次变化如下:通常拍摄 →
无线电传输:主控 → 无线电传输:从属 →
光学传输:主控 → 光学传输:从属。
1:F (通常↔无线电)
设置依次变化如下:通常拍摄 →
无线电传输:主控 → 无线电传输:从属。
2:G (通常↔光学)
设置依次变化如下:通常拍摄 →
光学传输:主控 → 光学传输:从属。
C
Y
P
O
P.Fn-07:I (在联动拍摄期间闪光灯闪光)
当使用联动拍摄功能 (第70页)拍摄时,可以设定是否让安装在相机上的闪
光灯闪光。为将在联动拍摄中使用的每一个闪光灯进行此设定。在闪光灯
600EX上不显示P.Fn-07。
0: OFF (关闭)
在联动拍摄期间闪光灯不闪光。
1: ON (启用)
在联动拍摄期间闪光灯闪光。
如果在联动拍摄期间让多个闪光灯单元同时闪光,可能无法获得正确的曝光
或导致曝光不均匀。
102
7
参考
Y
P
O
本章包括系统图、常见问题解答和有关与B型相机配合使
用闪光灯的说明。
C
103
600EX-RT/600EX系统
᮴㒓䮾‫ܝ‬ᢡᨘ
᮴㒓⬉Ӵ䕧
‫݋‬᳝Џ᥻ࡳ㛑ⱘ䮾‫ܝ‬
♃ֵোথᇘ఼
"#
%
‫݋‬᳝Ңሲࡳ㛑ⱘ
䮾‫♃ܝ‬
"
"
&
'
$
0
‫ܝ‬ᄺӴ䕧
‫݋‬᳝Џ᥻ࡳ㛑ⱘⳌᴎ䮾‫ֵ♃ܝ‬োথᇘ఼
)
"
#
(
+
*
C
Y
P
O
‫݋‬᳝Ңሲࡳ㛑ⱘ䮾‫♃ܝ‬
"
#
,
,
,
$
"
#
$
%
闪光灯600EX-RT
闪光灯600EX (无法与0配合使用)
微型支架 (随600EX-RT/600EX附带)
色彩滤镜架SCH-E1 (随600EX-RT/600EX附带)
104
.
/
600EX-RT/600EX 系统
& 色彩滤镜套装SCF-E1 (随600EX-RT/600EX附带)
' 闪光灯信号发射器ST-E3-RT
用于无线电传输无线控制设定为从属单元闪光灯的信号发射器。
( 闪光灯信号发射器ST-E2
用于光学传输无线控制设定为从属单元闪光灯的信号发射器。
) 具有无线主控功能的EOS相机
可以将具有使用内置闪光灯的光学传输无线主控功能的EOS数码相机
设为主控单元。
* 微距环形闪光灯MR-14EX / + 微距双灯头闪光灯MT-24EX
微距摄影用闪光灯。
, 具有光学传输无线从属功能的闪光灯
580EX II、580EX、550EX、430EX II、430EX、420EX、320EX、270EX
II
- 遥控闪光灯插座电线OC-E3
Y
P
O
可以将600EX-RT/600EX连接到最远60厘米远的相机。
. 小型电池盒CP-E4
C
便携性卓越的小型轻量外置电源。具有等同于600EX-RT/600EX的防尘
和防水滴性能。
/ 闪光灯支架SB-E2
0 快门线SR-N3
如果使用此电缆将600EX-RT连接到兼容E-TTL II/E-TTL自动闪光、配
备有N3型遥控端子并且是到2011年为止发售的EOS相机,在无线电传
输无线拍摄期间可以从从属单元释放快门 (第68页)或将该单元作
为从属单元相机进行联动拍摄 (第70页)。
对于外置电源,使用.小型电池盒CP-E4。使用佳能以外的外置电源可能会
造成故障。
105
温度升高导致的闪光灯闪光限制
当以较短的间隔反复进行连续闪光、频闪闪光或造型闪光时,闪光灯头
的温度可能会升高。当闪光灯的反复闪光次数超出下表所示的数值时,
会自动激活闪光灯闪光限制以避免过热导致闪光灯头劣化和损坏。在闪
光灯闪光受限制期间,显示警告图标以表示温度升高,并且回电时间自
动设为约8和20秒之间的间隔。
温度升高警告
当闪光灯的内部温度升高时,以两个级别显示警告图标。
级别1
(回电时间:约8秒)
显示
级别2
(回电时间:约20秒)
图标
e
f
液晶显示屏照明
红色 (点亮)
红色 (闪烁)
连续闪光次数和冷却时间
Y
P
O
下表显示到显示警告为止的连续闪光次数和到可以进行普通闪光拍摄为
止所需的冷却时间。
功能
C
到警告显示 (级别1)
为止的连续闪光次数
(参考值)
连续闪光 (第13页)
48次或以上
造型闪光 (第38页)
* 以14 mm/20 mm闪光覆盖范围进行全输出闪光
*
使用外部电源时,闪光次数将为三分之二 (32次或以上)
所需的冷却时间
(参考值)
10分或更长
在频闪闪光期间,到警告显示为止的连续闪光次数随闪光输出而不同。
有关推荐的闪光灯闪光次数,请参见连续闪光 (第13页)、频闪闪光
(第33页)和造型闪光 (第38页)的小节。
如果在连续闪光多次后更换电池,小心电池可能会很烫。
当C.Fn-20设为0 (第99页)时,即使闪光灯闪光受到限制,也不发出警
告提示音。
106
故障排除指南
如果闪光灯发生问题,请首先参阅此故障排除指南。如果此故障排除指
南无法解决问题,请与经销商或就近的佳能快修中心联系。
通常拍摄
无法打开电源或闪光灯不闪光。
确保以正确的方向安装电池 (第14页)。
将固定座完全插入相机的热靴插座,将锁定杆滑动到右侧并将闪光灯固
定在相机上 (第15页)。
如果闪光灯回电时间花费30秒或更长,请更换电池 (第14页)。
即使在使用外置电源时,也请在闪光灯内插入电池 (第14页)。
如果闪光灯和相机的电子触点变脏,请清洁触点 (第6页)。
电源自动关闭。
Y
P
O
闪光灯的自动关闭电源已激活。半按下快门按钮或按测试闪光按钮 (第
16页)。
照片曝光不足或过度。
C
如果照片中有反光强烈的物体 (玻璃窗等),请使用闪光曝光锁 (第24
页)。
如果被摄体显得太暗或太亮,请设定闪光曝光补偿 (第22页)。
当设定了高速同步时,有效闪光范围较短。靠近被摄体 (第25页)。
107
故障排除指南
照片底部显得较暗。
您距离被摄体太近。请远离被摄体。
在距离被摄体1米内拍摄时,将反射位置向下设定7°。
如果安装有镜头遮光罩,请将其取下。
照片边缘显得较暗。
将闪光覆盖范围设为自动设置 (第29页)。
当为闪光覆盖范围使用手动设置时,设定比拍摄视角宽广的闪光覆盖范
围 (第30页)。
检查未设定C.Fn-21-1 (第100页)。
照片非常模糊。
Y
P
O
当拍摄模式设为<W>并且场景较暗时,自动启用慢速同步 (快门速度
变慢)。使用三脚架或将拍摄模式设为<V>或全自动模式 (第19页)。
请注意,还可以在 [光圈优先模式下的闪光同步速度]中设定同步速度
(第44页)。
不自动设定闪光覆盖范围。
C
将固定座完全插入相机的热靴插座,将锁定杆滑动到右侧并将闪光灯固
定在相机上 (第15页)。
将闪光覆盖范围设为<L> (自动)(第29页)。
108
故障排除指南
无线电传输无线拍摄
无线拍摄不工作。
当使用闪光灯600EX (不具有无线电传输功能)时,无法使用无线传输
进行无线拍摄。使用光学传输无线拍摄。
从属单元不闪光。
将主控单元设为<'><M>并将从属单元设为<'><x>
(第52页)。
将主控单元和从属单元的传输频道和无线无线电ID设为相同的号码 (第
52-54页)。
检查从属单元位于主控单元的传输范围内 (第48页)。
在无线电传输无线拍摄时,无法将相机的内置闪光灯用作主控单元。
Y
P
O
从属单元不闪光或意外以全输出闪光。
进行频道扫描并设定具有最佳无线电接收信号的频道 (第54页)。
摆放从属单元时保持其与主控单元之间视野清晰,没有障碍物。
将从属单元的前面朝向主控单元。
照片曝光过度。
C
当使用具有三个闪光组A、B和C的自动闪光拍摄时,不要在闪光组C朝向
主被摄体的状态下闪光 (第63页)。
当为各个闪光组使用不同的闪光模式设置拍摄时,不要在设为<a>
或</>的多个闪光组朝向主被摄体的状态下闪光 (第67页)。
109
故障排除指南
显示<k>。
将快门速度设为比闪光同步速度慢1档 (第51页)。
无法从从属单元释放。
当使用到2011年为止发售的兼容E-TTL II/E-TTL自动闪光并且配备有N3
型遥控端子的EOS相机从从属单元进行遥控释放时或在联动拍摄期间将
其设为从属单元时,需要有 “快门线SR-N3”(另售)(第68、70、104
页)。
联动拍摄
发生曝光不均匀。/无法获得标准曝光。
如果在联动拍摄期间让多个闪光灯单元同时闪光,可能无法获得正确的
曝光或导致曝光不均匀。建议只设定一个闪光灯闪光或使用自拍让闪光
之间有一定间隔。
C
110
Y
P
O
故障排除指南
光学传输无线拍摄
从属单元不闪光。
将主控单元设为<:><M>并将从属单元设为<:><x>
(第78页)。
将主控单元和从属单元的传输频道设为相同的号码 (第78页)。
检查从属单元位于主控单元的传输范围内 (第76页)。
将从属单元上的无线传感器朝向主控单元 (第76页)。
如果主控单元和从属单元过于靠近,可能无法正常进行传输。
将相机的内置闪光灯用作主控单元时,升起相机的内置闪光灯,并在相
机的菜单画面上设定 [内置闪光灯功能设置]中的无线功能。
主控单元的闪光灯闪光。
Y
P
O
即使当主控闪光灯闪光设为OFF <d>时,主控闪光灯仍然会发出微弱闪
光以用光学传输来控制从属单元 (第79页)。
照片曝光过度。
C
当使用具有三个闪光组A、B和C的自动闪光拍摄时,不要在闪光组C朝向
主被摄体的状态下闪光 (第87页)。
111
规格
类型
类型:
兼容相机:
机载、E-TTL II/E-TTL/TTL 自动闪光闪光灯
A 型 EOS相机 (E-TTL II/E-TTL 自动闪光)
B 型 EOS相机 (TTL 自动闪光)
闪光灯头
闪光指数:
闪光覆盖范围:
反射:
闪光时间:
色温信息传输:
色彩滤镜:
约 60 (200 毫米闪光覆盖范围、ISO 100 以米为单位)
20 - 200 毫米 (使用广角散光板时为 14 毫米)
• 自动设置
(根据拍摄视角和图像感应器尺寸自动设定闪光覆盖范
围。)
• 手动设置
90°上、7°下、180°左 / 右
普通闪光:1.8 ms 或更短 , 快速闪光:2.3 ms 或更短
当闪光灯闪光时,闪光色温信息传输到相机
可以使用
曝光控制
曝光控制系统:
Y
P
O
E-TTL II/E-TTL/TTL 自动闪光、自动 / 手动外部闪光测光、手
动闪光、频闪闪光
普通闪光:约 0.5 - 30 米
有效闪光范围:
(在 ISO 100 使用 EF50 毫米 快速闪光:最小:约 0.5 - 12 米
最大:约 0.5 - 21 米
f/1.4 镜头时)
高速同步:约 0.5 - 15 米 (1/250 秒时)
闪光曝光补偿:
以 1/3 档或 1/2 档为增量± 3档
闪光包围曝光:
以 1/3 档或 1/2 档为增量± 3档 (当与闪光曝光补偿配合使用
时)
闪光曝光锁:
按相机的 <B>、<7>或 <P> 按钮
高速同步:
具备
* 在无线电传输无线拍摄期间,只有从 2012 年开始发售的 EOS
数码相机可以利用高速同步。
手动闪光:
1/128 - 1/1 功率 (1/3 档增量)
频闪闪光:
具备 (1 - 500 Hz)
* 光学传输无线拍摄期间为 1 Hz 至 199 Hz
闪光曝光确认:
闪光曝光确认指示灯亮起
造型闪光:
使用相机的景深预视按钮进行闪光
C
112
规格
闪光灯回电
回电时间:
闪光就绪指示灯显示:
普通闪光: 约 0.1 - 5.5 秒,
快速闪光: 约 0.1 - 3.3 秒
* 使用 5 号 (AA/LR6)碱性电池时
以红色点亮: 可以利用普通闪光
以绿色点亮: 可以利用快速闪光
自动对焦辅助光
兼容自动对焦系统:
有效范围:
1 - 61 自动对焦点 (28 毫米或更长焦距)
* 支持取景器拍摄期间,以及实时显示拍摄或短片拍摄期间的
快速模式
中央:约 0.6 - 10 米,边缘:约 0.6 - 5 米
无线电传输无线功能 (仅限于600EX-RT)
频率:
调制系统:
无线设置:
频道:
无线无线电 ID:
从属单元控制:
传输距离:
闪光光比控制:
从属闪光灯电池检查:
联动拍摄:
2405 - 2475 MHz
主调制:OQPSK,二次调制: DS-SS
主控 / 从属
自动,频道 1 - 15
0000 - 9999
最多 5 组 (A/B/C/D/E),最多 15 个单元
约 30 米
* 当主控单元和从属单元之间没有障碍物或阻碍,并且没有其
他设备的无线电干扰时
* 根据单元的相对位置、周围环境和天气状况,传输距离可能
更短
1:8 - 1:1 - 8:1,功率 1/2 档增量
主控单元液晶显示屏上的 <Q> 图标点亮,从属单元的自动对
焦辅助光发射器闪烁,闪光就绪指示灯点亮
具备
C
Y
P
O
光学传输无线功能
连接方法:
无线设置:
频道:
从属单元控制:
传输距离:
闪光光比控制:
从属闪光灯电池显示:
光学脉冲
主控 / 从属
频道 1 - 4
最多 3 组 (A/B/C)
室内: 约 0.7 - 15 米,
室外:约 0.7 - 10 米 (前方)
水平方向±40°,垂直方向± 30°,面向主控单元
1:8 - 1:1 - 8:1,功率 1/2 档增量
从属单元的自动对焦辅助光发射器闪烁,闪光就绪指示灯点
亮
113
规格
可自定义的功能
自定义功能:
个性化功能:
18
600EX-RT:7 / 600EX:5
电源
闪光灯电源:
4 节 5 号 (AA/LR6)碱性电池
* 还可以使用 5 号 (AA/LR6)镍氢 (Ni-MH)和锂电池
电池寿命 (闪光次数): 约 100 - 700 次闪光
* 使用 5 号 (AA/LR6)碱性电池时
无线电传输无线拍摄时间:连续约 9 小时
* 主控闪光灯闪光 OFF时,使用 5 号 (AA/LR6)碱性电池
光学传输无线拍摄次数: 约 1500 次
* 主控闪光灯闪光 OFF时,使用 5 号 (AA/LR6)碱性电池
节电:
约 90 秒无操作后电源关闭
* 当设为从属单元时:60 分
* 当设为无线电传输无线主控单元和联动拍摄时:5 分
外置电源:
可以使用小型电池盒 CP-E4
尺寸和重量
尺寸:
重量:
Y
P
O
约 79.7 (宽) x 142.9 (高) x 125.4 (深) 毫米 (不包括
防尘防水滴适配器)
约 425 克
* 仅闪光灯,不包括电池。
C
上述所有规格均基于佳能测试标准。
产品规格及外观如有变化恕不另行通知。
114
规格
闪光指数 (ISO 100以米为单位)
普通闪光 (全输出)/快速闪光
闪光覆盖范围 (毫米)
14
20
24
28
35
50
普通闪光 (全输出)
15
26
28
30
36
42
快速闪光
与手动闪光的1/2至1/6相同
闪光覆盖范围 (毫米)
70
80
105
135
200
普通闪光 (全输出)
50
53
58
59
60
快速闪光
与手动闪光的1/2至1/6相同
手动闪光
闪光输出
闪光覆盖范围 (毫米)
Y
P
O
14
15
18
21
9.9
10.6
12.7
14.8
6.5
7
7.5
9
10.5
4.6
4.9
5.3
6.4
7.4
1.9
3.3
3.5
3.8
4.5
5.3
1.3
2.3
2.5
2.7
3.2
3.7
14
20
24
28
35
26
28
30
36
42
19.8
21.2
25.5
29.7
1/1
15
1/2
10.6
18.4
1/4
7.5
13
1/8
5.3
9.2
1/16
3.8
1/32
2.7
1/64
1/128
闪光输出
C
50
闪光覆盖范围 (毫米)
70
80
105
135
1/1
50
53
58
59
200
60
1/2
35.4
37.5
41
41.7
42.4
1/4
25
26.5
29
29.5
30
1/8
17.7
18.7
20.5
20.9
21.2
1/16
12.5
13.3
14.5
14.8
15
1/32
8.8
9.4
10.3
10.4
10.6
1/64
6.3
6.6
7.3
7.4
7.5
1/128
4.4
4.7
5.1
5.2
5.3
115
与 B 型相机配合使用
本节说明当与B型相机 (支持TTL自动闪光的EOS胶卷相机)配合使用闪
光灯600EX-RT/600EX时可以利用和无法利用的功能。
当与B型相机配合使用闪光灯600EX-RT/600EX的自动闪光时,在闪光灯的
液晶显示屏上显示<b>。
B型相机可以利用的功能
TTL自动闪光
闪光灯闪光曝光补偿
闪光包围曝光
手动闪光
频闪闪光
后帘同步
手动外部闪光测光
使用光学传输的无线闪光拍摄
• 手动闪光
• 频闪闪光
B型相机无法利用的功能
C
E-TTL II/E-TTL自动闪光
闪光曝光锁
高速同步
自动外部闪光测光
使用无线电传输的无线闪光拍摄
使用光学传输的无线闪光拍摄
• 自动闪光拍摄
• 闪光光比控制
造型闪光
116
Y
P
O
原产地:请参照保修卡、产品包装箱或产品机身上的标示
进口商:佳能(中国)有限公司
进口商地址:北京市东城区金宝街89号金宝大厦15层 邮编100005
C
Y
P
O
117
MEMO
C
118
Y
P
O
MEMO
C
Y
P
O
119
索引
4秒、6秒或16秒定时器..................12
Av (光圈优先自动曝光)..............19
A型相机 ...........................................2
B型相机 .......................................116
C.Fn.........................................92, 95
E-TTL II (闪光测光)..................44
E-TTL II/E-TTL自动闪光 ..............19
Ext.A (自动外部闪光测光).........36
Ext.M (手动外部闪光测光).........37
INDIVIDUAL SLAVE ...................10, 89
ISO感光度......................................37
LINK.....................................7, 55, 58
LOCK...............................................17
M (手动曝光)..............................19
MULTI.............................................33
P (程序自动曝光).......................18
P.Fn.......................................92, 101
TTL自动闪光 ................................116
Tv (快门优先自动曝光)..............19
Zoom
手动设置 ....................................29
自动设置 ....................................29
C
C
测试闪光 ...............16, 50, 58, 67, 82
传输频道 .....................52, 53, 54, 78
从属单元 ...........................10, 47, 75
从属单元设置 .......................52, 78
电池检查 ..................................100
从属组控制 ..............................63, 87
D
单独从属 .......................................89
电池...............................................14
短距离闪光拍摄.............................29
F
反射...............................................27
G
高速同步 .......................................25
个性化功能 (P.Fn).............92, 101
功能设置 .......................................41
广角散光板 ....................................30
光圈优先模式下的闪光同步速度 ...44
光线分布 .....................................100
120
光学传输无线拍摄 ........................ 75
全自动两个从属组 (A:B)......... 85
全自动三个从属组 (A:B C)..... 86
全自动一个从属单元 .................. 81
手动闪光 .................................... 88
H
后帘同步....................................... 26
回电时间....................................... 14
J
警告图标..................................... 106
距离指示显示................................ 95
K
快门速度....................................... 19
快门同步....................................... 44
快速闪光....................................... 16
Y
P
O
L
联动拍摄................................. 10, 70
N
内存功能................................. 56, 80
P
频闪闪光....................................... 33
普通闪光....................................... 14
Q
清除闪光灯设置 ...................... 38, 43
全部清除....................................... 46
全自动闪光拍摄 ............................ 18
R
热靴插座......................................... 2
S
扫描 .............................................. 54
色彩滤镜....................................... 39
色彩滤镜架 ..................... 11, 39, 104
色温信息传输................................ 20
闪光曝光补偿................................ 22
闪光曝光确认指示灯................. 7, 18
闪光曝光水平...................... 8, 22, 32
闪光曝光锁 ................................... 24
闪光包围曝光................................ 23
索引
闪光测光模式 ............................... 96
闪光次数....................................... 14
闪光灯闪光限制.......................... 106
闪光灯操作范围...................... 48, 76
闪光灯功能设置............................ 41
闪光灯回电 ................................... 16
闪光灯控制 ................................... 42
闪光灯位置 ............................. 48, 76
闪光覆盖范围 ............................... 29
闪光光比
两个从属组 (A:B)............. 61, 85
三个从属组 (A:B C).......... 62, 86
闪光模式................... 8, 9, 10, 43, 44
闪光频率....................................... 33
闪光输出..................... 31, 33, 64, 88
闪光同步速度 ............................... 44
闪光指数..................................... 115
闪光组 ...... 61, 62, 64, 65, 85, 86, 88
适合图像感应器尺寸自动变焦
............................................... 20, 98
手动测光闪光 ............................... 32
手动闪光....................................... 31
手动外部闪光测光 ........................ 37
锁定功能....................................... 17
T
C
Y
遥控释放 ....................................... 68
液晶显示屏 ..................................... 8
浓度 ................................... 39, 101
照明 ................................... 17, 100
照明颜色 .................................. 101
有效闪光范围.......... 8, 18, 25, 36, 37
Z
造型闪光 ....................................... 38
主控单元设置.......................... 52, 78
主控闪光灯闪光ON/OFF ........... 55, 79
自定义功能 (C.Fn)............... 92, 95
自动对焦辅助光 ............................ 20
自动关闭电源.......................... 16, 95
自动外部闪光测光......................... 36
最大连续闪光次数......................... 35
Y
P
O
提示音 .......................................... 99
W
外置电源............................... 99, 105
温度升高..................................... 106
无线按钮..................... 7, 52, 78, 102
无线电传输无线拍摄..................... 47
全自动三个从属组 (A:B C)..... 62
全自动两个从属组 (A:B)......... 61
全自动一个从属单元.................. 57
手动闪光.................................... 64
组闪光 ....................................... 65
无线无线电ID ......................... 52, 53
无线多重闪光拍摄 .................. 49, 77
无线设置................................. 52, 78
X
信号发射器 ..................... 47, 75, 104
121
C
Y
P
O
本使用说明书中提及的相机和附件为截至2012年1月上市的产品。关于与此日期
后上市的相机和附件的兼容性的信息,请与最近的佳能维修中心联系。
C
Y
P
O
1
簡介
佳能閃光燈600EX-RT/600EX是一款供佳能EOS相機使用的高輸出、多功能
閃光燈,與E-TTL II、E-TTL和TTL自動閃光燈以及外部閃光測光系統相
容。閃光燈可以裝在相機熱靴上當成機上型閃光燈使用 (一般攝影),
也可以在無線攝影時當成主控單元或從屬單元使用。除了這三個功能之
外,閃光燈也具有相當於EOS-1D系列相機的防塵與防水功能。
請注意,600EX-RT具有採用無線電傳送或光脈衝傳送的無線閃光燈拍攝
功能。600EX則具有只採用光脈衝傳送的無線閃光燈拍攝功能。
閱讀此使用說明書的同時,也請參考相機的使用說明書。
使用閃光燈之前,請閱讀此使用說明書及相機的使用說明書,以熟悉閃光燈之
操作。
使用閃光燈及相機
搭配EOS數碼相機 (A型相機)使用
• 您可以使用閃光燈進行簡易的自動閃光拍攝,就像相機的內置閃光
燈一樣。
搭配EOS菲林型相機使用
• 與相容於E-TTL II與E-TTL自動閃光系統的EOS菲林型相機搭配使用
時 (A型相機),您可以使用閃光燈進行簡易的自動閃光拍攝,就像
使用相機的內置閃光燈一樣。
• 將閃光燈與相容於TTL自動閃光系統的EOS菲林型相機搭配使用時 (B
型相機),請參閱第116頁。
C
Y
P
O
* 本使用說明書假設閃光燈是與A型相機搭配使用。
2
章節
簡介
2
1
快速入門及基本操作
2
進階閃光燈拍攝
3
以相機的操作設定閃光燈功能
4
無線閃光燈拍攝:無線電傳送
5
無線閃光燈拍攝:光脈衝傳送
6
自訂閃光燈
7
參考
閃光燈準備與基本的閃光燈攝影
使用閃光燈攝影功能的高階攝影
從相機的功能表畫面設定閃光燈功能
Y
P
O
採用無線電傳送的無線閃光燈攝影
C
採用光脈衝傳送的無線閃光燈攝影
以自訂功能和個人功能進行自訂
系統圖,常見問題,與B型相機搭配使用
13
21
41
47
75
91
103
使用不具無線電傳送功能的閃光燈600EX時,不能使用第4章中描述的無線拍
攝。若要以無線閃光燈拍攝,請參閱第5章。
3
目錄
簡介
2
章節 ................................................................3
部件名稱 ............................................................6
本說明書使用慣例 ...................................................12
1
快速入門及基本操作
13
安裝電池 ...........................................................14
安裝與取出閃光燈 ...................................................15
開啟電源 ...........................................................16
全自動閃光拍攝 .....................................................18
在拍攝模式下使用 E-TTL II 及 E-TTL 自動閃光 ..........................19
2
進階閃光燈拍攝
21
f 閃燈曝光補償 ....................................................22
g 閃燈包圍曝光 ...................................................23
7:閃燈曝光鎖 ....................................................24
c 高速同步.........................................................25
r 後簾同步 .......................................................26
反射 ...............................................................27
e:閃光覆蓋範圍設定............................................29
q:手動閃光 .......................................................31
?: 頻閃 ......................................................33
//.:閃燈外部測光 .......................................36
造型閃光 ...........................................................38
清除閃光燈設定 .....................................................38
o 顏色濾鏡 .......................................................39
C
3
Y
P
O
以相機的操作設定閃光燈功能
41
從相機功能表畫面進行閃光燈控制 .....................................42
4
無線閃光燈拍攝:無線電傳送
47
' 無線電傳送無線閃光燈拍攝 ........................................48
無線設定 ...........................................................52
a:全自動無線閃燈拍攝 .........................................57
4
目錄
a: 使用閃光比例的多支閃光燈無線拍攝 ..........................
q: 使用手動閃燈輸出的多支閃燈無線拍攝 ............................
[: 為各燈組設定不同的閃光模式進行拍攝............................
由一個從屬單元進行測試閃光與造型閃光...............................
由從屬單元遙控釋放快門 .............................................
以無線電傳送進行連結拍攝 ...........................................
5
無線閃光燈拍攝:光脈衝傳送
75
: 光脈衝傳送無線閃光燈拍攝 ......................................
無線設定 ...........................................................
a:全自動無線閃燈拍攝.........................................
a:使用閃光比例的多支閃燈無線拍攝 ............................
q:使用手動閃燈輸出的多支閃燈無線拍攝.............................
從屬單元上的手動閃光∕頻閃設定.....................................
6
自訂閃光燈
Y
P
O
61
64
65
67
68
70
76
78
81
85
88
89
91
C/>:設定自訂與個人功能 ..................................... 92
C:設定自訂功能 ................................................ 95
>:設定個人功能 ................................................ 101
7
參考
C
103
600EX-RT/600EX 系統 ...............................................
因為溫度增加而限制閃光 ............................................
故障排除指南 ......................................................
規格 ..............................................................
以 B 型相機使用 ....................................................
索引 ..............................................................
104
106
107
112
116
120
5
部件名稱
֘٠ࣨΰ‫ڃگ‬णኪαΰร˅ˋ଄α
փᆜᐖߡཋ٠ࣨ
ΰ‫ڃگ‬णኪαΰรˆ˃଄α
ೂ٠ᗉᙰб
٠ᖂႚಬྤᒵ
࿇୴ᕴ
᎟൳ᤩ࣋ጤ՗ʽ
ΰรˉˋΕˊ˃଄α
ᠱ‫ۥ‬ៀᢴტᚨᕴ
Y
P
O
ጤ՗።
٠౧ᓢႚಬྤᒵტᚨᕴ
ጤ՗።
؆ຝྒྷ٠ტᚨᕴΰรˆˉ଄α
۞೯ኙྡྷ᎖‫ܗ‬٠࿇୴ᕴ
ΰร˅˃଄α
C
؆൷ሽᄭ༺ஆ
‫ڜ‬ᇘ༺ᆬΰร˄ˈ଄α
ˣ˖ጤ՗
ࡐࡳ᠙
* 閃光燈 600EX 上不提供。(沒有作用。)
6
൷រ
֭ਮࡐࡳ֞
部件名稱
ᠱ‫ۥ‬ៀᢴਮ‫ڜ‬ᇘ
ΰรˆˌ଄α
ˏDˑ
ྤᒵሽႚಬᒔᎁᗉʽ
ΰรˈˆΕˈˈΕˈˋΕˉ˃Εˊ˅଄α
֘୴ߡ৫
ΰร˅ˊΕ˅ˋ଄α
෈དྷ᧩‫ق‬ৠ
ˏz ˑ֘୴᠙ࡳᤩ࣋
ਊၨΰร˅ˊΕ˅ˌ଄α
‫פ‬౨ਊၨ˅
‫פ‬౨ਊၨˆ
‫פ‬౨ਊၨ˄
ˏI ˑ
ྤᒵਊၨб
ຑ࿨ࣁ᥊ਊၨʳ
ΰรˈ˅Εˊˋбˊ˄଄α
ˏE ˑ
ೂ٠ᑓ‫ڤ‬ਊၨʳ
ΰร˄ˋΕˆ˄ΕˆˆΕˆˉΕˆˊΕˈˋΕ
ˉˇΕˉˈΕˋ˅ΕˋˋΕˋˌ଄α
ˏQ ˑ
ೂ٠ᄷໂ༉ፃᗉб
ྒྷᇢೂ٠ਊၨ
ΰร˄ˉΕˈˋΕˋ˅Εˌˈ଄α
ࡐࡳஆ᠙ථΰร˄ˈ଄α
ࡐࡳˀᤩ࣋ਊ᝶ΰร˄ˈ଄α
߻ቺፖ߻ֽ᠏൷ᙰ
C
Y
P
O
ሽ‫ۃ‬ପ።ΰร˄ˇ଄α
ሽ‫ۃ‬ପ።᠙ථΰร˄ˇ଄α
‫פ‬౨ਊၨˇ
ሽᄭၲᣂΰร˄ˉ଄α
ˏKˑʳ Νሽᄭၲඔ
ˏaˑʳΝਊၨб᠏ᒌ᠙
ʳ
ʳ ΰሽᄭၲඔα
ˏJˑʳ Νሽᄭᣂຨ
ೂ٠ᡜ٠ᒔᎁਐ‫ق‬ᗉΰร˄ˋΕ
ˈˋΕˋ˅଄α
ˏ9ˑᙇᖗ᠏ᒌ
ˏ8ˑᙇᖗб๻ࡳਊၨ
7
部件名稱
液晶顯示屏
E-TTL II/E-TTL/TTL自動閃光 (第19頁)
e
N
O
ྡྷ၏ΰೂ٠៿።
ᒤ໮бร˅ˌ଄α
Κ᧢ྡྷ᧩‫ق‬ΰร˅ˌ଄α
Κཋ٠ࣨʾ֘୴ᤞ‫ܫ‬
Κ၌‫נ‬ೂ٠៿።ᒤ໮ᤞ‫ܫ‬
cʳ Κʳ೏ຒ‫ޡٵ‬
ʳ
ʳ ΰร˅ˈΕˇˇ଄α
LʳΚ۞೯
dʳΚ֫೯ΰร˅ˌ଄α
rʳΚʳ৵᡺‫ޡٵ‬
ʳ
ʳ ΰร˅ˉΕˇˇ଄α
a Κʳ˘ˀ˧˧˟ʳ˜˜˂˘ˀ˧˧˟
۞೯ೂ٠
b Κ˧˧˟۞೯ೂ٠
0Κቷᜢΰรˌˌ଄α
j
k
ʳ
ʳ
S Κʳ಻‫ٽ‬ᐙቝტᚨᕴ
Օ՛۞೯᧢ྡྷ
ʳ ΰร˅˃Εˌˋ଄α
Κʳᑑᄷ
Κʳೂ٠ਐᑇᚌ٣
ʳ ΰร˄˃˃଄α
l Κʳ݁֌៿።ΰร˄˃˃଄α
m Κʳ֘୴ΰร˅ˊ଄α
n Κʳ‫ٻ‬Հˊ̓֘୴
ʳ
ʳ ΰร˅ˌ଄α
o Κʳբᆖ‫ڜ‬ᇘᠱ‫ۥ‬ៀᢴ
ਮΰรˆˌ଄α
l Κʳᣂ࣍ࠌ‫ؑش‬ഇᠱ‫ۥ‬ៀᢴऱᤞ‫ܫ‬
C
ʳ
ʳ ΰรˇ˃咆α
t
Κʳᄵ৫ᏺ‫ף‬ΰೂ٠ૻࠫбร˄˃ˉ଄α
fΚೂ٠ᡜ٠ᇖᚍΰร˅˅Εˇˇ଄α
Y
P
O
uΚ۞ૡ‫פ‬౨
ʳ
ʳ ΰรˌˈ଄α
vΚ٠എΰรˆˊ଄α
TΚଡԳ‫פ‬౨
ʳ
ʳΰร˄˃˄଄α
၏ᠦਐ‫ق᧩ق‬
ΰร ˌˈ ଄α
RΚ‫ۏ‬
@Κ‫ܢ‬
‫ڶ‬யೂ٠ᒤ໮ΰร˄ˋ଄α
ೂ٠ᡜ٠ᇖᚍၦ
˙˘˕ʳႉ‫ݧ‬ΰรˌˉ଄α
ೂᗉᡜ٠࿛్
gʳˍʳೂᗉ‫ץ‬໮ᡜ٠ΰร˅ˆΕ
ʳ
ˇˇ଄α
顯示屏只會顯示目前套用的設定。
顯示於上方功能按鈕1至4的功能,例如<[>和<@>,會隨著設定
的狀態改變。
操作按鈕或轉盤時,液晶顯示屏會點亮 (第17頁)。
8
部件名稱
手動閃光 (第31頁)
qΚ֫೯ೂᗉ
֫೯ೂ٠ᙁ‫נ‬
頻閃 (第33頁)
?Κ‫ڻڍ‬ΰ᙮ೂαೂ٠
Y
P
O
ೂ٠‫ڻ‬ᑇ
C
ೂ٠᙮෷
自動∕手動外部閃燈測光 (第36/37頁)
/Κʳ ؆ຝೂ٠۞೯ྒྷ٠
.Κʳ؆ຝೂ٠֫೯ྒྷ٠
-Κ˜˦ˢ ᧩‫ق‬
˜˦ˢ ტ٠৫
9
部件名稱
無線電傳送無線攝影∕光脈衝傳送無線攝影 (第47∕75頁)
主控單元
kΚ‫ޡٵ‬ຒ৫ᤞ‫ܫ‬ΰྤᒵሽႚᙁα
MʳΚ‫׌‬൳
' Κʳྤᒵሽႚಬྤᒵ
ࣁ᥊
:ʳΚʳ٠౧ᓢႚಬྤᒵ
ࣁ᥊
,ʳΚʳೂ٠ֺࠏ
ೂ٠ᑓ‫ڤ‬
[Κᗉิೂ٠
ʳ
ΰྤᒵሽंႚಬα
gΚ‫׌‬ᗉೂ٠ၲ
d Κ‫׌‬ᗉೂ٠ᣂ
*ʳ Κʳ᙮ሐ
)ʳΚʳ᙮ሐ۞೯๻ࡳ
ʳ
ʳΰྤᒵሽႚಬα
ೂᗉิ
QΚʳൕ᥆ೂᗉᄷໂ༉ፃ
ʳ ΰྤᒵሽႚಬα
ೂ٠ֺࠏ
從屬單元
hΚൕ᥆ቹ‫ق‬
C
Y
P
O
xΚൕ᥆
Κ
ଡܑൕ᥆໢ցΰ٠౧
ᓢႚಬα
連結拍攝 (第70頁)
Κ
ຑ࿨ࣁ᥊
10
x Κൕ᥆
M Κ‫׌‬൳
部件名稱
附件
ᑷቁ༺ஆ
՛ীࢍஆ๳
ೂ٠ᗉຌ๳
ᜓᎼ
՛ীࢍஆ
ΰรˇˋΕˊˉ଄α
Y
P
O
֘୴೴
ៀᢴࡐࡳ‫ڬ‬
C
ᠱ‫ۥ‬ៀᢴਮ˦˖˛ˀ˘˄
ΰรˆˌ଄α
ᠱ‫ۥ‬ៀᢴਮ๳
ᠱ‫ۥ‬ៀᢴ˦˖˙ˀ˘˄
ΰࠟጟбรˆˌ଄α
ᠱ‫ۥ‬ៀᢴฏ
11
本說明書使用慣例
本說明書圖示
9
: 表示選擇轉盤。
8
: 表示選擇∕設定按鈕。
3/1/2 : 表示在您放開按鈕後,各項功能仍可維持4秒、6秒或
16秒的有效時間。
(第**頁)
: 詳細資訊的參考頁碼。
: 避免拍攝發生問題的警告。
: 補充資訊。
基本假設
操作程序假設相機與閃光燈的電源開關已設定為<K>。
Y
P
O
內文中用於按鈕、轉盤與符號的圖示和相機與閃光燈的圖示一樣。
操作程序假設功能表及相機的自訂功能以及閃光燈的自訂功能與個人
功能皆為其預設設定。
C
所有圖表皆以使用4顆AA/LR6鹼性電池以及佳能測試標準為基礎。
為了說明起見,圖解顯示的是閃光燈600EX-RT。
12
1
快速入門及基本操作
Y
P
O
本章說明開始進行閃光攝影前的準備工作和基本的攝影
操作。
C
發出連續閃光的警告
為避免閃光頭過熱而劣化或受損,請勿連續閃光20次以
上。每連續閃光20次後,請讓閃光燈休息至少10分鐘。
如果連續閃光20次以上,又再度以很短的間隔反複閃
光,安全功能可能會啟動並限制閃光。閃光受到限制
時,回電時間的間隔會自動設定為大約8至20秒之間。
如果發生這種情況,請至少休息15分鐘。
詳細資訊請參閱第106頁上的 「因為溫度增加而限制閃
光」。
13
安裝電池
安裝四顆AA/LR6電池。
1
打開電池倉蓋。
如"中所示,將鎖定桿往左推,將蓋
子往下推,然後打開電池倉蓋。
2 安裝電池。
請確定+及 的電池如電池倉蓋內所示
–
之接點方向擺放正確。
電池倉側邊表面上的溝槽代表–。這點
在黑暗的地方更換電池時很方便。
3 關上電池倉蓋。
關上電池倉蓋並將其往上推。
Y
P
O
X 卡入定位時,電池倉蓋就會被鎖定。
回電時間與閃光次數
回電時間
快速閃光
約0.1至3.3秒
C
普通閃光
約0.1至5.5秒
閃光次數
約100至700次閃光
以上資料以全新AA/LR6鹼性電池及佳能測試標準為準。
快速閃光功能可以在閃光燈充滿電之前進行閃光拍攝 (第16頁)。
使用非鹼性電池的AA/LR6電池,可能會因電池接觸的形狀不符而導致接
觸不良。
在連續使用閃光後更換電池時,請小心電池可能是燙的。
14
安裝與取出閃光燈
<!>顯示出來時,請將電池更換為新電池。
請使用四顆廠牌相同的全新電池。更換電池時,請同時更換四顆。
您也可以使用AA/LR6充電鎳氫電池 (Ni-MH)或鋰電池。
安裝與取出閃光燈
1
安裝閃光燈。
將閃光燈的安裝插腳完全入相機的熱
靴。
2 固定閃光燈。
在安裝插腳上,將鎖桿滑至右側。
Y
P
O
X 鎖桿滑至定位時即會鎖上。
C3
取出閃光燈。
按住固定-釋放按鈕,再將鎖桿滑至左
側即可取下閃光燈。
安裝或取出閃光燈之前,請務必關閉閃光燈。
15
開啟電源
1
將電源開關設定為<K>(開)。
X 如此會啟動閃光燈回電。
2 確認閃光燈已準備妥當。
閃光準備就緒指示燈會按照從關到綠
燈 (快速閃光備妥)到紅燈 (已經充
滿電)的順序改變。
按閃光準備就緒指示燈 (測試閃光按
鈕)進行測試閃光。
關於快速閃光
Y
P
O
快速閃光功能可以在閃光準備就緒指示燈還是綠色 (閃光燈還沒有充滿
電之前)時進行閃光拍攝。
閃光指數為全輸出的1/2至1/6,但是以較快的回電時間近距離拍攝時很
有用。
將驅動模式設為單張拍攝。設定為連拍、FEB、手動閃光或頻閃時,不能
使用快速閃光。
C
關於自動關閉電源
為節省電池的電力,電源會在相機閒置90秒後自動關閉。若要再度開啟
閃光燈電源,請將相機快門按鈕按下一半,或者按測試閃光按鈕 (閃光
準備就緒燈)。
進行無線電傳送的無線主控閃燈拍攝 (第59頁)或連結拍攝 (第73頁)
時,自動關閉電源會在5分鐘後生效。
閃光模式設定為<b>時,不能使用快速閃光。
16
開啟電源
關於鎖定功能
將電源開關設定至<a>,便可以停用閃光燈的按鈕與轉盤操作。請
利用這個功能防止閃光功能設定完成之後被意外變更。
如果操作按鈕或轉盤, <LOCKED>會顯示於液晶顯示屏上 (顯示於功
能按鈕 1 至 4 上方的功能如<[>與<@>不會顯示出來)。
關於液晶顯示屏的照明
操作按鈕或轉盤時,液晶顯示屏會照明12秒鐘。設定功能時,則會持續
照明到設定完成為止。
進行一般閃光攝影、無線主燈攝影以及主燈連結攝影時,液晶顯示屏會
以綠燈照明。如果閃光燈是從屬單元,則會以橘色燈照明。
C
Y
P
O
相機的3/1/2計時器運作時,不能使用測試閃光。
即使電源關閉,閃光燈設定也會被儲存起來。若要在更換電池時保留設
定,請在關閉電源開關後的1分鐘內更換電池和取出電池。
閃光燈頭的溫度因為連續閃光而升高時,自動關閉電源功能生效所需的
時間可能會增加。
電源開關設定至<a>位置時,可以進行閃光測試。而且使用按鈕或轉
盤時,液晶顯示屏會點亮。
您可以設定讓閃光燈在充滿電時發出嗶聲 (C.Fn-20∕第99頁)。
進行連續拍攝時,您可以在閃光燈準備就緒燈點亮綠燈時使用 (快速)
閃光 (C.Fn-06∕第97頁)。
自動關閉電源功能可以停用 (C.Fn-01∕第95頁)。
您可以變更液晶顯示屏照明的時間長度 (C.Fn-22∕第100頁)。
您可以變更液晶顯示屏照明的顏色 (P.Fn-02至04∕第101頁)。
17
全自動閃光拍攝
當您將相機拍攝模式設定為<V> (程式自動曝光)或全自動時,即可使
用E-TTL II/E-TTL全自動閃光模式進行拍攝。
1
將閃光燈模式設定為<a>。
按<E>按鈕並設定為<a>。
確認<M>或<x>沒有顯
示出來。
2 對準拍攝主體的焦距。
半按快門按鈕進行對焦。
X 快門速度與光圈會顯示於觀景器中。
檢查觀景器中的<Q>是否亮起。
3
Y
P
O
拍攝照片。
C
檢查拍攝主體是否在有效的閃光範圍
內。
將快門按鈕按到底時會發出閃光,且
完成照片的拍攝。
X 如果能得到標準的閃光曝光,閃光曝
光確認指示燈會點亮3秒鐘。
即使裝在支援E-TTL II自動閃光系統的相機上,液晶顯示屏上也會顯示
<a>。
如果閃光曝光確認指示燈沒有點亮,或者當您檢查相機液晶螢幕上的影
像時拍攝主體很暗 (曝光不足),請向拍攝主體靠近一點再拍攝一次。
使用數碼相機時,您也可以加大ISO感光度。
「全自動」即為<A>、<1>以及<C>拍攝模式。
18
在拍攝模式下使用 E-TTL II 及 E-TTL 自動閃光
只要將相機的拍攝模式設為<X> (快門先決自動曝光)、<W> (光圈
先決自動曝光)或<q> (手動曝光),您就可以使用E-TTL II/E-TTL自
動閃光。
X
要手動設定快門速度時,請選取此模式。
相機將會自動設定成適合此快門速度的光圈值,以取得標準曝光。
若光圈值閃爍,表示背景曝光不足或曝光過度。請調整快門速度直到光
圈值停止閃爍為止。
要手動設定光圈值時請選取此模式。
相機將會自動設定成適合此光圈值的快門速度,以取得標準曝光。
當背景昏暗 (如夜景),將會使用慢速同步,以取得主要拍攝主體及背景的
標準曝光。主要的拍攝主體之標準曝光會利用閃光燈取得,而背景的標準曝
W
光則是利用慢速快門速度長時間曝光取得。
因為對於低照度場景將使用慢速快門,建議您使用三腳架。
若快門速度閃爍,表示背景曝光不足或曝光過度。請調整光圈值直到快
門速度停止閃爍為止。
Y
P
O
要手動設定快門速度與光圈值時,請選取此模式。
q 主要的拍攝主體之標準曝光會利用閃光燈取得,而背景曝光則會利用所設定
的快門速度與光圈值組合取得。
若使用<Z>或<Y>拍攝模式,結果會與使用<V> (程式自動曝光)模式相
同。
C
使用的閃光同步速度和光圈值
快門速度
光圈
V
自動設定 (1/X秒 - 1/60秒)
自動
X
手動設定 (1/X秒 - 30秒)
自動
W
自動設定 (1/X秒 - 30秒)
手動
q
手動設定 (1/X秒 - 30秒、B快門)
手動
1/X秒是相機的最高閃光同步速度。
19
在拍攝模式下使用 E-TTL II 及 E-TTL 自動閃光
關於配合影像感應器大小自動變焦
EOS數碼相機有三種尺寸的影像感應器,所安裝鏡頭的有效焦距會因為機
身型號而異。本閃光燈會自動辨識各款EOS數碼相機的影像感應器尺寸,
自動為20至200毫米範圍內之鏡頭的有效焦距調整最佳閃光覆蓋範圍。
安裝在支援的相機上時,<S>會顯示於液晶顯示屏上。
配合影像感應器大小自動變焦調整也可以停用 (C.Fn-09∕第98頁)。
關於色溫資訊傳送
Y
P
O
此功能藉由在發出閃光時傳送色溫資訊到EOS數碼相機,優化使用閃光燈
拍攝時之白平衡。當您將相機的白平衡設定為<A>或<Q>時,將會自
動啟動此功能。
請參閱相機使用說明書中的規格表,看看是否與此功能相容。
關於自動對焦輔助光
C
自動對焦無法在低照度的拍攝主體上完成對焦或者對比度很低時,內置
的自動對焦輔助光會自動啟動,以協助自動對焦。600EX-RT/600EX中的
自動對焦輔助光與所有EOS相機的自動對焦點相容。自動對焦輔助光相容
於28毫米及更長的對焦長度,其有效範圍如下表所示。
20
位置
有效範圍 (約 m/呎)
中央
0.6/2.0至10/32.8
周邊
0.6/2.0至5/16.4
2
進階閃光燈拍攝
Y
P
O
本章描述用閃光燈功能進行的進階拍攝操作。
C
相機的拍攝模式設定為全自動模式或影像區域模式時,不能使用
本章中 「反射」(第27、29頁) 、「散光板」(第30頁)以及
「顏色濾鏡」(第39頁) 以外的操作。請將相機的拍攝模式設定
為V/X/W/q/
5(創意拍攝區模式)以便啟用本章中的所有操
作。
21
f 閃燈曝光補償
您可以用與一般曝光補償相同的設定方式,設定閃燈曝光補償。可在±3
級的範圍內,以1/3級的增量設定閃燈曝光補償量。
1
按下<@>按鈕。
按功能按鈕2<@>。
X <f>會顯示出來,閃燈曝光補償量會
以高亮度顯示。
Y
P
O
2 設定閃燈曝光補償量。
轉動<9>以設定閃燈曝光補償量,
並按下<8>。
X 如此即已設好閃燈曝光補償量。
C
「0.3」表示1/3級,而 「0.7」則表示
2/3級。
若要取消閃燈曝光補償,將補償量恢
復為 「±0」。
一般來說,較亮的拍攝主體要設定較高的曝光補償,而較暗的拍攝主體
則要設定較低的曝光補償。
如果相機的曝光補償設定為1/2級增量,則閃燈曝光補償會以1/2級為增
量高達±3級。
閃光燈和相機上都有設定閃燈曝光補償時,閃光燈的設定優先。
閃燈曝光補償量可以直接用<9>設定而不必按按鈕 (C.Fn-13∕第99
頁)。
22
g 閃燈包圍曝光
您可以在自動變更閃燈輸出的同時拍攝三張照片。這個叫做FEB (閃燈
包圍曝光)。可以設定的範圍高達±3級 (以1/3級為增量)。
1
按<E>按鈕。
按功能按鈕3<E>。
X <g>會顯示出來,而且FEB等級會以
高亮度顯示。
2 設定FEB等級。
轉動<9>以設定FEB等級,然後按
Y
P
O
<8>。
X FEB等級設定完成。
C
「0.3」表示1/3級,而 「0.7」則表示
2/3級。
和閃燈曝光補償一起使用時,FEB拍攝
會根據閃燈曝光補償量執行。FEB範圍
超過±3級時,閃燈曝光等級末端會顯
示<I>或<J>。
拍完三張之後,會自動取消FEB。
以FEB拍攝之前,建議將相機的驅動模式設定為單張拍攝並檢查閃光燈是
否已經回電。
您可以將FEB與閃燈曝光補償或閃燈曝光鎖一起使用。
如果相機的曝光補償設定為1/2級增量,則閃燈曝光補償會以1/2級為增
量高達±3級。
您可以設定讓FEB在拍攝三張之後仍然有效 (C.Fn-03∕第96頁)。
您可以變更FEB的拍攝順序 (C.Fn-04∕第96頁)。
23
7:閃燈曝光鎖
FE (閃燈曝光)鎖可鎖定場景任何部分的正確閃燈曝光設定。
<a>顯示於液晶顯示屏上時,按相機的<B>按鈕。在沒有
<B>按鈕的相機上,請按<7>或<P> (自動曝光鎖)按鈕。
1
對準拍攝主體的焦距。
(2)
2 按下<B>按鈕。
將觀景器的中心點對準拍攝主體,然
後按下<B>按鈕。
Y
P
O
X 閃光燈會先發出預閃,並將拍攝主體
所需的閃燈輸出保留在記憶體中。
X 「FEL」會在觀景窗中顯示0.5秒。
每次您按<B>按鈕時都會發出預
閃,並將當時所需新的閃燈輸出保留
在記憶體中。
C
如果進行閃燈曝光鎖定時無法得到正確的曝光,<Q> 會在觀景器中閃爍。
請更靠近拍攝主體,開大光圈,然後再次操作閃燈曝光鎖。您也可以在
使用數碼相機時增加ISO感光度以及再次使用閃燈曝光鎖。
如果觀景器中的目標主體太小,閃燈曝光鎖定效果可能不太好。
24
c 高速同步
使用高速同步時,閃光燈可與所有快門速度同步。這在想要使用光圈先
決自動曝光進行拍攝主體的人像補光時很方便。
顯示<c>。
按功能按鈕4<Y>以顯示<c>。
檢查觀景器中的<F>是否亮起。
C
Y
P
O
以2011年或以前上市而且相容於E-TTL 的EOS 相機使用閃光燈時,不能進
行無線電傳送無線閃光拍攝的高速同步 (第51頁)。
使用高速同步時,快門速度愈高,有效的閃光範圍就愈小。檢查液晶顯
示屏上的有效閃光範圍。
如果將快門速度設為等於或慢於相機的最高閃光同步速度,觀景器中將
不會顯示<F>。
若要回到一般閃燈拍攝,請按功能按鈕4<Y>以關閉<c>。
高速同步不能用於使用頻閃時。
25
r 後簾同步
以低速快門與後簾同步拍攝可以用自然的方式捕捉移動光源如車燈的軌
跡。閃光燈會在曝光完成 (快門關閉)前的瞬間發出閃光。
顯示<r>。
按功能按鈕4<Y>以顯示<r>。
C
Y
P
O
相機拍攝模式設定為 「B快門」時,後簾同步可以運作得很好。
若要回到一般閃燈拍攝,請按功能按鈕4 <Y>以關閉<r>。
閃光模式設定為<a>時, 閃燈會閃光兩次。第一次閃光是要決定閃
燈輸出的預閃。並不是故障。
後簾同步不能用於無線閃燈拍攝。
26
反射
將閃光燈頭對向牆壁或天花板,閃光會由牆面反射而照亮拍攝主體。如
此可以減輕拍攝主體背後的陰影,而取得更自然的攝影效果。這稱之為
反射閃光。
設定反射方向
您可以在按住<z>按鈕的同時轉動 (反射)閃光燈頭,如圖所
示。進行反射拍攝時,液晶顯示屏上的閃燈圖示會變成<m>。
如果在閃光覆蓋範圍設定為<L> (自動)時 (第29頁)轉動閃光燈
頭,閃光覆蓋範圍會固定為50毫米,而且<--->會顯示在液晶顯示屏
上。
您也可以手動設定閃光覆蓋範圍 (第29頁)。
C
Y
P
O
牆壁或天花板若是太遠,則反射閃光可能會太弱而導致曝光不足。
如果相片顯得很暗,或者閃光曝光確認燈沒有亮起來,請使用更大的光
圈 (較小的f數值)再試一次。使用數碼相機時,您也可以加大ISO感光
度。
牆壁或天花板應該是平面的白色,以利於高效反射。若反射表面不是白
色,則相片上將出現色偏。
27
反射
反光板
利用反光板可以將光線反射在人物的眼睛中,以創造更生動的表情。
1 將閃光燈頭往上轉90°。
2 拉出散光板。
將散光板往上拉。
X 反光板也會同時被拉起來。
3 將散光板推回去。
將散光板推回去。
用與反射拍攝一樣的方法拍攝。
C
Y
P
O
將閃光燈頭朝前並上仰90°。閃光燈頭往左或往右轉時,反光板的效果不
是很好。
若要有效的得到人物眼中的反光效果,請在主體的1.5m (4.9呎)範圍內
拍攝。
28
e:閃光覆蓋範圍設定
n 短距離閃光拍攝
當您再按住<z>按鈕的同時將閃光
燈頭往下7°時,可以在大約0.5至2m
(1.6至6.6呎)的短距離範圍內拍攝主
體。
閃光燈頭朝下7°時,液晶顯示屏上的閃燈
圖示會變成<n>。
e:閃光覆蓋範圍設定
閃光覆蓋範圍設定有 「自動」與 「手動」兩種設定。在自動設定中,閃
光覆蓋範圍會根據拍攝鏡頭的焦距自動調整。使用手動設定時,可以設定
範圍在20至200毫米的任何閃光涵蓋範圍。
1
Y
P
O
按下<[>按鈕。
按功能按鈕1<[>。
X 閃光覆蓋範圍值會以高亮度顯示。
C2
設定閃光覆蓋範圍。
轉動<9>以設定閃光覆蓋範圍,然
後按<8>。
<L>代表自動設定,而<d>則代表手
動設定。
29
e:閃光覆蓋範圍設定
閃光覆蓋範圍設定為手動時,要設定為比您拍攝的視角更廣,以防止相
片的邊緣變得比較暗。
裝上焦距低於20毫米的鏡頭時,<O>警告會顯示在液晶顯示屏上。
使用影像感應器的尺寸小於全幅的相機時,如果實際的拍攝視角比20毫
米的鏡頭更廣,<O>警告就會顯示出來。
用市售的同步連接線連接相機與閃光燈的PC端子進行拍攝時,要手動設
定閃光覆蓋範圍。
散光板
與閃光燈內置的散光板一起使用時,可以用廣達14毫米的超廣角鏡頭進
行閃光拍攝。
1
拉出散光板。
Y
P
O
拉出散光板。
C
2 將反光板推回去。
不支援EF15mm f/2.8 Fisheye與EF8-15mm f/4L Fisheye USM的視角。
正在使用散光板時不能設定閃光覆蓋範圍。
用散光板進行反射拍攝時,可能會發生曝光不足的情況,因此<N>警
告會顯示在液晶顯示屏上。
輕輕地拉出散光板。太用力可能會把散光板整個拉出來。
30
q:手動閃光
閃燈輸出的設定能夠以1/3級為增量,從1/128功率設至1/1全功率輸出。
使用手持的測光計可判定所需的閃燈輸出,以取得正確的閃燈曝光。建
議將相機拍攝模式設定為<W>或<q>。
1
將閃光燈模式設定為<q>。
按<E>按鈕並設定為<q>。
Y
P
O
2 設定閃燈輸出。
按功能按鈕2<@>。
C
X 閃燈輸出等級會以高亮度顯示。
轉動<9>以設定閃燈輸出,然後按
<8>按鈕。
當您半按下相機的快門按鈕時,拍攝
距離與光圈設定指示都會顯示出來。
31
q:手動閃光
測光手動閃燈曝光
在EOS-1D系列的相機上使用閃光燈時,也可手動設定閃燈曝光等級。這
在短距離內拍攝主體時很方便。請使用市售的18%灰卡並以下述方式拍
攝。
1
設定相機及閃光燈的設定。
將相機拍攝模式設定為<q>或<W>。
將閃光燈的閃光模式設定為<q>。
2 對準拍攝主體的焦距。
手動對焦。
3 設定18%的灰卡。
Y
P
O
將灰卡置於拍攝主體的位置。
在觀景器中,整個位於中央的點測光圈均應遮住灰卡。
4 按下<B>或<7>按鈕。(2)
C
X 閃光燈會先發出預閃,並將正確地閃光曝光所需的閃燈輸出保留
在記憶體中。
X 在觀景器右側,曝光等級指示會顯示標準曝光的閃燈曝光等級。
5 設定閃燈曝光等級。
調整閃光燈的手動閃光等級與光圈,使閃燈曝光等級
與標準曝光指數一致。
6 拍攝照片。
移走灰卡並拍攝相片。
測光手動閃燈曝光只能用於EOS-1D系列的相機。
32
?: 頻閃
以低速快門使用頻閃時,可以在一張相片內拍攝多個連續動作,類似靜
止動作的相片。
在頻閃中,要設定閃燈輸出、閃光次數以及閃光頻率 (每秒的閃光次數
= Hz)。關於連續閃光的次數上限,請參閱第35頁。
1
將閃光燈模式設定為<?>。
按<E>按鈕並設定為<?>。
Y
P
C2 O
選擇一個選項。
按<@>功能按鈕選擇閃燈輸出,
按<Q>選擇閃光次數,然後按
<G>選擇閃光頻率。
X 您可以對所按按鈕的選項進行設定。
3 設定數值。
轉動<9>以設定數值,然後按<8>
按鈕。
重複步驟2與3以設定閃燈輸出、閃光
次數以及閃光頻率。
33
?: 頻閃
計算快門速度
在頻閃中,為了確保快門保持開啟到連續閃光結束為止,請用以下列方
程式計算出來的快門速度設定相機。
閃光次數 ÷ 閃光頻率 = 快門速度
例如,如果閃光次數設定為10 (次),閃光頻率設定為5 (Hz),則要將
快門速度設定為2秒或者更長。
C
Y
P
O
為避免閃光燈頭因為過熱而劣化和受損,請勿以10次以上的頻閃反複拍
攝。連續拍攝10次之後,請讓閃光燈休息至少15分鐘。
如果反複拍攝超過10次以上,可能會啟動安全功能而限制閃燈閃光。如
果發生這種情形,請休息至少15分鐘。
高反光主體配上陰暗背景的頻閃效果最好。
建議使用三腳架、遙控開關以及外接電源。
頻閃不能以1/1功率或1/2功率的閃光進行。
相機拍攝模式設定為 「B快門」時,也可以使用頻閃。
閃光次數顯示為 「---」時,會連續閃光到快門關閉或者電力耗盡為止。
連續閃光的次數上限顯示於下一頁的表中。
34
?: 頻閃
連續閃光的次數上限
Hz
1
閃光
輸出
2
3
4
5
6 - 7
8 - 9
3
1/4
7
6
5
4
4
3
1/8
14
14
12
10
8
6
5
1/16
30
30
30
20
20
20
10
1/32
60
60
60
50
50
40
30
1/64
90
90
90
80
80
70
60
1/128
100
100
100
100
100
90
80
10
11
1/4
2
2
2
2
2
2
2
1/8
4
4
4
4
4
4
4
1/16
8
8
8
8
8
8
8
1/32
20
20
20
18
16
12
10
1/64
50
40
40
35
30
20
15
1/128
70
70
60
50
40
40
30
Hz
閃光
輸出
12 - 14 15 - 19 20 - 50 60 - 199 250 - 500
C
Y
P
O
閃光次數顯示為 「---」(條狀顯示)時,閃光次數上限如表中所示。
1 至 199 Hz
閃燈輸出
1/4
1/8
1/16
1/32
1/64
1/128
閃光次數
2
4
8
12
20
40
閃燈輸出
1/4
1/8
1/16
1/32
1/64
1/128
閃光次數
2
4
8
10
15
30
250 至 500 Hz
35
//.:閃燈外部測光
閃光燈內置的外部測光感應器會即時測量從主體反射的閃光,並在達到
標準曝光時停止閃光。
自2007年起上市的EOS數碼相機皆可以使用 「外部閃光自動測光」。所有
EOS相機都可以使用 「外部閃光手動測光」。
/:外部閃光自動測光
這樣您便可以執行自動化的閃燈拍攝。閃燈輸出會根據相機中設定的ISO
感光度與光圈自動調整。
將閃光燈模式設定為</>。
按<E>按鈕並設定為</>。
如果</>沒有顯示出來,請將閃
燈自訂功能設定為C.Fn-05-2 (第96
頁)。
半按相機快門按鈕時,有效閃光範圍
會顯示出來。
C
Y
P
O
進行外部閃光自動測光時可以使用閃燈曝光補償 (第22頁)與閃燈包圍曝光
(第23頁)。
36
//.:閃燈外部測光
.:外部閃光手動測光
您可以用相機中設定的ISO感光度與光圈手動設定閃光燈。閃燈輸出會根
據您設定的ISO感光度與光圈自動調整。
1
將閃光燈模式設定為<.>。
按<E>按鈕並設定為<.>。
如果<.>沒有顯示出來,請將閃
燈自訂功能設定為C.Fn-05-3 (第96
頁)。
2 設定與相機上一樣的ISO感光度。
按功能按鈕3<I>。
X ISO感光度值會以高亮度顯示。
轉動<9>以設定ISO感光度,然後按
<8>按鈕。
ISO感光度可以在ISO 25至51200的最
大範圍內以1/3為增量進行設定。
Y
P
3 O
C
設定與相機上一樣的光圈。
按功能按鈕4<D>。
X 光圈會以高亮度顯示。
轉動<9>以設定光圈,然後按<8>
按鈕。
您可以檢查閃光燈液晶顯示屏上的有效閃光範圍。
使用外部閃光手動測光而且以市售的同步連接線連接相機與閃光燈的PC
端子進行拍攝時,可以將閃光燈從相機上拿下來拍攝。
如果以同步連接線將不同的閃光燈連接到閃光燈的PC端子,它將不會閃
光。
37
造型閃光
按下相機的景深預覽按鈕時,閃燈將連續閃光1秒鐘。這個功能叫做造型
閃光。它可以讓您看到閃光在主體上的陰影效果,以及無線閃光攝影時
的照明均衡度 (第47、75頁)。
按下相機上的景深預覽按鈕。
X 閃燈會連續閃光1秒鐘。
為避免閃光燈頭因為過熱而劣化與受損,請勿連續進行造型閃光10次以
上。連續進行造型閃光10次之後,請讓閃光燈休息至少10分鐘。
如果造型閃光連續進行10次以上,可能會啟動安全功能而限制閃燈閃光。
如果發生這種情形,請休息至少15分鐘。
以EOS 300/QD或B相機使用閃光燈時,不能進行造型閃光。
進行一般閃光拍攝或者在無線閃燈拍攝中將閃光燈當成主燈使用時,可以用
測試閃光按鈕 (C.Fn-02∕第95頁)進行造型閃光。
清除閃光燈設定
C
Y
P
O
您可以將閃光燈拍攝功能設定與無線拍攝設定恢復為其預設的設定。
同時按按鈕2與3兩秒鐘以上。
X 閃光燈設定會被清除,而且設定會恢
復為一般拍攝與<a>閃光模式。
即使設定被清除,進行無線攝影時的傳輸頻道與無線電ID以及C.Fn與P.Fn設
定 (第92頁)也不會被取消。
38
o 顏色濾鏡
當閃光燈的色溫與為主體照明的光線色溫不同時,閃光無法照到的主體
背景可能會呈現不自然的色彩。
利用適合閃光時照明光線色溫的隨附顏色濾鏡,便可以用適當的白平衡
拍攝主體與背景的色彩。您也可以使用市售的顏色濾鏡。
隨附的顏色濾鏡
濾鏡
鎢絲光 (橘色)
濃度
補償效果
低
低
高
高
用途
補償鎢絲光燈泡的效果。
1 將濾鏡裝在固定器上。
如圖所示,將濾鏡裝在濾鏡架上。
2 將固定器裝在閃光燈上。
將濾鏡架裝在閃光燈頭上,如圖所
C
Y
P
O
示。
液晶顯示屏上的閃燈圖示會變成
<o>。
若要取下固定器,請按照相反的順序
進行。拉起下方的濾鏡固定扣,將固
定器從閃光燈頭上取下來。
3 拍攝照片。
若要補償光源的色溫,請將相機的白
平衡設定為<Q>,然後拍攝照片。
39
o 顏色濾鏡
使用自2012年起上市的EOS數碼相機
時,您也可以將白平衡設定為 <A>
來拍攝。
檢查所得到的影像,然後視需要進行
白平衡補償。
市售的顏色濾鏡
使用市售的75 × 75 mm (3吋 × 3吋)濾鏡時,要關閉濾鏡自動偵測功
能 (P.Fn-05-1∕第102頁)。如果在設定 P.Fn-05-0時使用市售的顏色
濾鏡,<l>可能會顯示出來。在實際的拍攝環境中裝上濾鏡拍攝一張
相片,並將其設定為手動白平衡。將白平衡設定為<c>進行拍照。
Y
P
O
使用顏色濾鏡時閃光指數會降低。以隨附的顏色濾鏡之一進行手動閃光
或頻閃時,請根據下列原則設定閃燈曝光補償。
[低] 橘色:+1/3 級, [高] 橘色:+1 級
設定 P.Fn-05-0 時,如果使用市售的顏色濾鏡的顏色接近隨附的顏色濾
鏡,<l>可能不會顯示出來。
如上一頁的步驟1所示,將濾鏡安裝到固定器上的濾鏡固定扣的位置上
去。濾鏡如果安裝不正確,可能會偵測不到。
使用濾鏡時,不建議使用全功率或連續閃光。濾鏡可能會因為閃光的熱
度而變形。
濾鏡的顏色越濃,越有可能因為閃光的熱度而變形。
C
使用與色溫資訊傳送不相容的相機時 (第20頁),可以用 「市售的顏色
濾鏡」中描述的方法將白平衡設定為<c>來拍攝。
使用市售的顏色濾鏡時,不需要將白平衡設定為 <c>。
安裝濾鏡架不會影響閃光覆蓋範圍。
即使濾鏡因為閃光的熱度而變形,也不影響其補償效果。
濾鏡是消耗性零組件。隨附的濾鏡磨損或劣化時,請購買新的原廠濾鏡。
如果塵埃附著在濾鏡上,請用柔軟的乾布將其擦掉。
如果顏色濾鏡感應器 (第6頁)或濾鏡架的反射區 (第11頁)上有塵埃,
請用噴氣刷或類似的工具進行清潔。
40
3
以相機的操作設定
閃光燈功能
Y
P
O
本章要描述如何從相機的功能表畫面設定閃光燈功能。
C
相機的拍攝模式設定為全自動模式或影像區域模式時,不能使用
本章中的操作。將相機的拍攝模式設定為V/X/W/q/5(創意
拍攝區模式)。
41
從相機功能表畫面進行閃光燈控制
使用2007年起上市的EOS數碼相機時,可以從相機功能表畫面設定閃光燈
功能或自訂功能。
關於相機的操作,請參閱相機的使用說明書。
閃光燈功能設定
1
選取[外接閃光燈控制]。
選取[外接閃光燈控制]或[閃光燈控
制]。
2 選取[閃光燈功能設定]。
選取[閃光燈功能設定]或[外接閃光燈
功能設定]。
X 畫面會變成 (外接)閃光燈功能設定
Y
P
O
畫面。
3 設定功能。
設定畫面會因為相機而異。
選擇一個選項並設定功能。
C
範例EOS-1D X畫面
範例EOS 60D畫面
2007年至2011年上市的相機如下:
EOS-1Ds Mark III、EOS-1D Mark IV/III、EOS 5D Mark II、
EOS 7D/60D/50D/40D、EOS 600D、EOS 550D、EOS 500D、EOS 450D、
EOS 1100D、EOS 1000D
42
從相機功能表畫面進行閃光燈控制
[閃光燈功能設定]中可以使用的設定
2012年起上市的EOS數碼相機
以EOS-1D X之類的相機使用閃光燈時,可以在[閃光燈功能設定]畫面中
設定 「一般閃光」、「無線電傳送無線攝影」、「光脈衝傳送無線攝影」
的功能。
2007年至2011年上市的EOS數碼相機
您可以在[閃光燈功能設定]畫面中設定 「一般攝影」或 「光脈衝傳送無
線攝影」的功能。若要使用 「無線電傳送無線攝影」,請操作閃光燈進
行功能設定。
可以設定的功能如下。可以使用的設定會因為閃光燈模式或無線功能設
定而異。
Y
P
O
功能
閃光燈閃光
啟動∕關閉
E-TTL II閃燈測光
權衡式∕平均
光圈先決模式下的閃光同步速度
E-TTL II (自動閃光)∕手動閃燈
∕頻閃閃燈∕外閃自動測光∕外閃
閃燈模式
手動測光∕TTL (自動閃光)
前簾同步∕後簾同步∕高速同步
快門同步
閃燈曝光補償
閃燈包圍曝光
變焦 (閃光覆蓋範圍)
無線閃燈功能 (設定) 無線電傳送無線∕光脈衝傳送無線
清除閃光燈功能設定
C
參考頁碼
第44頁
第45頁
[閃光燈閃光]與[E-TTL II閃燈測光]會在上一頁的步驟2或步驟3中顯示
(視相機而定)。
[光圈先決模式下的閃光同步速度]沒有顯示出來時,可以用相機的自訂
功能設定。
43
從相機功能表畫面進行閃光燈控制
閃光燈閃光
若要執行閃光拍攝,請設定為[啟動]。若只要使用閃光燈的自動對焦
輔助光,則要設定為[關閉]。
E-TTL II閃燈測光
對於一般曝光,將其設定為[權衡式]。
如果設定為[平均],相機就會以整個測光場景平均計算閃燈曝光。視
場景而定,可能需要閃燈曝光補償。這項設定適合進階用戶使用。
光圈先決模式下的閃光同步速度
在光圈先決自動曝光 (Av)模式中使用閃光燈拍攝時,可以設定閃
光同步速度。
閃燈模式
您可以根據適合您需要的閃燈拍攝從[E-TTL II]、[手動閃燈]、[頻
閃閃燈]、[外閃自動測光]以及[外閃手動測光]選擇閃光模式。
閃光燈的自訂功能C.Fn-05設定為[1:TTL] (第96頁)時,可以選擇
[TTL]。以EOS數碼相機進行自動閃光拍攝時,要設定為[0:E-TTL II/
E-TTL]。
C
Y
P
O
快門同步
您可以從[前簾同步]、[後簾同步]以及[高速同步]選擇閃光時機∕方
法。若要執行一般閃光拍攝,請設定為[前簾同步]。
閃燈曝光補償
您可以用與一般曝光補償相同的設定方式,設定閃燈曝光補償。可在
±3級的範圍內,以1/3級的增量設定閃燈曝光補償量。
閃燈包圍曝光
您可以在自動變更閃燈輸出的同時拍攝三張照片。可以設定的範圍高
達±3級 (以1/3級為增量)。
44
從相機功能表畫面進行閃光燈控制
變焦 (閃光覆蓋範圍)
您可以為閃光燈設定閃光覆蓋範圍。選擇[Auto]時,閃光覆蓋範圍會
根據拍攝鏡頭的焦距自動調整。
無線閃燈功能 (設定)
您可以進行無線閃燈拍攝。無線閃燈拍攝有無線電傳送與光脈衝傳送
兩種方法可用。詳情請參閱第4章與第5章。
清除閃光燈 (功能)設定
您可以將閃光燈設定恢復為其預設設定。
C
Y
P
O
在閃光燈上設定閃燈曝光補償時,就不能在相機功能表畫面中設定閃燈曝光
補償。請注意,如果同時設定兩者,則閃光燈上的設定優先。
45
從相機功能表畫面進行閃光燈控制
閃光燈自訂功能設定
顯示的內容會因為相機而異。C.Fn-20至23沒有顯示出來時,請操作閃光
燈加以設定。關於自訂功能,請參閱第95至第100頁。
1
選取[閃光燈自訂功能設定]。
選取[閃光燈自訂功能設定]或[外接閃
光燈的自訂功能設定]。
X 畫面會變成 (外接)閃光燈自訂功能
設定畫面。
2 設定自訂功能。
選擇自訂功能編號並設定功能。
若要取消所有自訂功能設定,在步驟1
中選取[清除全部閃光燈自訂功能]或
[清除外接閃光燈的自訂功能設定]。
C
Y
P
O
使用2011年或以前上市的相機時,即使選擇[清除全部閃光燈自訂功能],
C.Fn-20至23設定也不會被清除。按照第94頁上的 「清除全部自訂功能」
中的操作進行時,所有自訂功能 (C.Fn-00除外) 都會被清除。
以2012年以後上市的 EOS 數位相機使用閃光燈時,由於自動外部測光與
手動外部測光可以用閃光燈的<E>按鈕自動選擇,C.Fn-05-2、3 不
會顯示出來。
從相機的功能表畫面不能設定或清除所有個人功能 (P.Fn/第101頁)。請
以操作閃光燈的方式加以設定。
46
4
無線閃光燈拍攝:
無線電傳送
Y
P
O
本章描述以無線電傳送進行的無線閃光燈拍攝。
關於無線電傳送無線拍攝所需的配件,請參閱系統圖
(第104頁)。關於與無線電傳送有關的使用地區、限制以
及注意事項,請參考個別的說明文件。
C
使用閃光燈600EX (沒有無線電傳送功能)時,不能使用本章
中的拍攝功能。若要以光脈衝傳送無線閃光拍攝,請參閱第5
章 (第75頁)。
相機的拍攝模式設定為全自動模式或影像區域模式時,不能使
用本章中的操作。將相機的拍攝模式設定為V/X/W/q/5
(創意拍攝區模式)。
裝在相機上的600EX-RT叫做主控單元,以無線方式控制的
600EX-RT叫做從屬單元。
您也可以用無線閃光燈信號發射器ST-E3-RT (另售)對設定
為從屬單元的600EX-RT進行無線控制。關於主控單元功能的設
定細節,請參閱發射器的使用說明書。
47
' 無線電傳送無線閃光燈拍攝
利用具有無線電傳送無線拍攝功能的佳能閃光燈 (主控單元∕從屬單
元),可以輕鬆地進行進階的無線多支閃燈照明拍攝,就像使用一般的
E-TTL II/E-TTL自動閃光拍攝一樣。
系統的設計使得裝在相機上的600EX-RT (主控單元)設定會自動反映在
以無線方式控制的600EX-RT (從屬單元)上。因此,您不需要在拍攝時
操作從屬單元。
基本的相對位置與操作範圍如圖所示。然後您只要將主控單元設定為
<a>,便可以進行無線的E-TTL II/E-TTL自動閃光拍攝。
擺放位置與操作範圍 (無線閃燈拍攝的範例)
用一支從屬單元進行自動閃光拍攝 (第57頁)
M
(主控)
x
(從屬)
C
Y
P
O
傳送距離約30m
(98.4呎)
請用隨附的小型底座擺放從屬單元 (第11頁)。
拍攝之前要進行測試閃光 (第16頁)和試拍。
傳送距離可能會比較短,要視情況如從屬單元的擺放位置、週邊環境以
及天氣情況而定。
48
' 無線電傳送無線閃光燈拍攝
無線多支閃光燈拍攝
您可以將從屬單元分成二或三個群組,並在變更閃光比例 (系數)時執
行E-TTL II/E-TTL自動閃光拍攝。此外,您可以為不同的閃燈組 (可以
高達5組)設定不同的閃光模式並以此拍攝。
用兩個從屬單元組進行自動閃光拍攝 (第61頁)
A
Y
P
O
B
C
用三個從屬單元組進行自動閃光拍攝 (第62頁)
C
A
B
49
' 無線電傳送無線閃光燈拍攝
為各組設定不同的閃光模式進行拍攝 (第65頁)
外部閃光自動
測光
天花板
E
E-TTL II
A
D
B
C
手動閃光
手動閃光
手動閃光
C
Y
P
O
* 閃光模式 的設定只是 作為
範例。
無線電傳送與光脈衝傳送之間的差異
使用無線電傳送進行無線拍攝比使用光脈衝傳送進行無線拍攝更優勝,
例如,比較不受障礙物干擾,以及不用將從屬單元的無線感應器朝向主
控單元。主要的功能差異如下。
功能
光脈衝傳送
約15m (49.2呎)
(室內)
最多5組*1
最多3組
閃燈組控制
(A/B/C/D/E)
(A/B/C)
從屬單元控制
最多15單元
沒有限制
自動,頻道1 - 15
頻道1 - 4
頻道
0000 - 9999
—
無線電ID
測試閃光
—
從從屬單元
造型閃光
*2
—
操作
*3
—
釋放快門
*1、 *2與*3:視所用相機而定,可能會有一些限制。(請參考*1:第51、65頁,
*2:第67頁以及*3:第68頁。)
傳送距離
50
無線電傳送
約30m (98.4呎)
' 無線電傳送無線閃光燈拍攝
關於因所用相機而產生的功能限制
進行無線電傳送的無線閃光拍攝時,視所用相機而定,閃光模式、最高閃
光同步速度 (下文稱之為 「閃光同步速度」)以及高速同步功能可能會受
到限制。
2012年起上市的EOS數碼相機
以EOS-1D X等相機使用閃光燈時,可以在閃光模式和閃光同步速度沒
有任何限制的情況下拍攝。
2011年或以前上市而且相容於E-TTL的EOS相機
以下列相機使用閃光燈時,不能以 E-TTL 自動閃光進行無線電傳送
的無線拍攝。請用手動閃光 (第31頁)、頻閃 (第33頁)或光脈衝
無線傳送 (第75頁)進行拍攝。
EOS-1Ds、EOS-1D、EOS-1V、EOS-3、EOS ELAN II(E)/EOS 50(E)、
EOS REBEL 2000/EOS 300、EOS REBEL G/EOS 500N、
EOS 66/EOS Rebel XS N/EOS 3000 N、EOS IX(E)、
EOS IX Lite/EOS IX 7
Y
P
O
而且以 2011年或以前上市的底片相機或數位相機使用閃光燈時,會
有下列限制。
1.閃光同步速度會慢一個增量
請查看您的相機的閃光同步速度 (X=1/***秒),並以最多比閃
光同步速度慢一級的快門速度拍攝 (範例:X=1/250秒時,可
以進行1/125秒至30秒的無線電傳送無線拍攝)。而且不能進行
高速同步拍攝。當您將快門速度設定得比閃光同步速度慢一個
增量時,<k>警告圖示會消失。
2.不能使用燈組閃光 (第65頁)。
C
51
無線設定
若要進行無線電傳送的無線拍攝,請按下列程序設定主控單元與從屬單
元。
主控單元設定
顯示<'>與<M>。
按<I>按鈕以顯示<'> (無線電傳
送)和<M>。
從屬單元設定
顯示<'>與<x>。
操作與設定要設為從屬單元的閃光
燈。
按<I>按鈕以顯示<'> (無線電傳
送)和<x>。
C
Y
P
O
若要進行一般閃光拍攝,請按<I>按鈕以清除無線 (主控∕從屬)設定。
傳輸頻道∕無線電ID設定
為了避免干擾其他攝影者使用的無線電傳送型無線多閃燈系統、或者其
他採用無線電的 (無線)裝置,您可以變更傳輸頻道與無線電ID。請為
主控單元與從屬單元設定相同的頻道與ID。
建立無線電傳送型無線多支閃燈系統時,即使將閃燈設定至不同的頻道,閃
燈系統之間也可能會發生干擾。請為各頻道設定不同的無線電傳送ID (第53
頁)。
52
無線設定
設定主控單元與從屬單元的傳輸頻道∕無線電ID
請用下列程序設定主控單元與從屬單元的傳輸頻道與無線電ID。請為主
控單元與從屬單元設定相同的頻道與ID。主控單元與從屬單元的設定程
序都一樣。
1 設定<O>顯示。
按功能按鈕4以顯示<O>。
2 設定一個頻道。
按功能按鈕1<C>。
轉動<9>以選擇 「AUTO」或者Ch.1
至15之中的一個頻道,然後按<8>
按鈕。
3 設定一個無線電ID。
按功能按鈕2<H>。
Y
P
O
轉動<9>以選擇一個要設定的位置,
然後按<8>按鈕。
轉動<9>以選擇0至9中的一個數字,
然後按<8>按鈕。
重複步驟3以設定一個4位數的數字。
按功能按鈕4<?>以回到準備拍攝
的狀態。
X 主控單元與從屬單元之間的傳輸建立
起來時,<D>指示燈會點亮綠色。
C
53
無線設定
掃描主控單元的傳輸頻道以便設定
您可以掃描無線電波接收狀態,並以自動或手動方式設定主控單元的傳
輸頻道。頻道設定為 「AUTO」時,會自動設定接收狀態最佳的頻道。以
手動方式設定頻道時,可以參考掃描結果重新設定傳輸頻道。
設定為 「自動」時的掃描
執行掃描。
按功能按鈕4以顯示<O>。
按功能按鈕3<W>。
X 頻道會被重設至有良好接收訊號的頻
道。
設定為頻道1至15時的掃描
1
執行掃描。
Y
P
O
按功能按鈕4以顯示<O>。
按功能按鈕3<W>。
X 無線電波接收狀態會以圖表顯示。
頻道在圖表中的峰值越高,無線電波
接收狀態就越好。
C
2 設定一個頻道。
轉動<9>以便從1至15選取一個頻
道。
按<8>按鈕以設定頻道並回到準備
拍攝的狀態。
54
無線設定
關於<D>指示燈
<D>指示燈的顏色會隨著主控單元與從屬單元的傳輸狀態而改變。
顏色
狀態
說明
綠色
點亮
傳輸沒問題
–
點亮
未連接
請檢查頻道與ID
單元數目太多
主控單元+從屬單元=16個單元或者更少
錯誤
關閉電源後再打開
紅色
閃爍
動作
如果主控單元與從屬單元的傳輸頻道不一樣,從屬單元就不會閃光。請
將兩者設定為相同的數字,或者都設定為 「AUTO」。
如果主控單元與從屬單元的無線電ID不一樣,從屬單元就不會閃光。
主燈閃光開∕關
Y
P
C1 O
您可以設定是否閃光,作為無線閃燈,主控單元可以控制從屬單元。主
燈閃光設定為開時,主控單元會以閃燈組A的身份閃光。
設定<N>顯示。
按功能按鈕4以顯示<N>。
2 設定主燈閃光。
按功能按鈕1<4>將主燈閃光設定
為開或關。
g :主燈閃光開
d :主燈閃光關
55
無線設定
關於記憶功能
您可以將無線設定儲存在主控單元與從屬單元中,以後再將設定召回
來。視要儲存或召回哪個單元的設定而定,分別操作主控單元或從屬單
元。
1
按功能按鈕4。
在主控單元上,按功能按鈕4以顯示
<P>。
在從屬單元上,按功能按鈕4以顯示
<O>。
2 儲存或載入設定。
按功能按鈕3<L>。
Y
P
O
[儲存]
按功能按鈕1<V>。
X 設定會被儲存起來 (保存在記憶體
中)。
[載入]
按功能按鈕2<J>。
X 儲存起來的設定已經完成設定。
C
56
a:全自動無線閃燈拍攝
本節描述使用裝在相機上的600EX-RT
(主控單元)與一支無線控制的600EX-RT
(從屬單元)時,基本的全自動無線閃燈
拍攝。
用一支從屬單元進行自動閃光拍攝
1
設定主控單元。
C2
Y
P
O
將裝在相機上的600EX-RT設定為主控
單元 (第52頁)。
您也可以用無線閃光燈信號發射器STE3-RT (另售)作為主控單元。
設定從屬單元。
將要以無線方式控制的600EX-RT設定
為從屬單元 (第52頁)。
設定A、B或C作為閃燈組。如果設定為
D或E,閃光燈不會閃光。
3 檢查頻道與ID。
如果主控單元與從屬單元的頻道與ID
不一樣,將其設定為一樣的數字 (第
53、54頁)。
4 放置相機與閃光燈。
請將其擺放在第48頁上所示的範圍內。
57
a:全自動無線閃燈拍攝
5 將閃光燈模式設定為<a>。
按主控單元上的<E>,並將閃光
模式設定為<a>。
經由主控單元控制進行拍攝時,從屬
單元會自動設定為<a>。
如果也要讓主控單元閃光,請將主控
單元設定為開 (第55頁)。
6 檢查傳輸狀態以及閃光燈是否準備就
緒。
檢查<D>指示燈是否點綠燈。
從屬閃光燈準備好時,自動對焦輔助
光發射器會以1秒鐘的間隔閃爍。
檢查<Q>從屬閃光燈準備就緒圖示是
否在主控單元的液晶顯示屏上點亮。
所有閃光燈都完成回電時,主控單元
的閃光準備就緒指示燈會點亮。
C
Y
P
O
7 檢查操作情形。
按下主控單元的測試閃光按鈕。
X 從屬單元閃光。如果從屬單元不閃
光,請檢查它是否位於操作範圍內。
8 拍攝照片。
用和普通閃光拍攝相同的方式,設定
相機並拍攝相片。
X 如果能得到標準的閃光曝光,閃光曝
光確認指示燈會點亮3秒鐘。
58
a:全自動無線閃燈拍攝
如果<D>指示燈是紅色,表示還沒有建立起無線電傳送。請再度檢查主控
單元與從屬單元的傳輸頻道與無線電ID。如果以相同的設定無法連接,請關
閉電源後再開啟。
用多支從屬單元進行自動閃光拍攝
需要更多閃燈輸出或者想要更輕鬆地進行
照明時,可以增加從屬單元的數目,並將
它們當成一支閃光燈來閃光。
若要增加從屬單元,請使用與 「用一支
從屬單元進行自動閃光拍攝」中的相同步
驟進行。設定A、B或C作為閃燈組。如果
設定為D或E,閃光燈不會閃光。
從屬單元的數目增加或者主燈閃光設定為
開時,會自動控制讓所有閃光燈以相同的
閃燈輸出閃光,以確保總閃燈輸出會產生
標準曝光。
C
Y
P
O
主控單元∕從屬單元閃光覆蓋範圍會自動設定為24毫米。您也可以手動
設定閃光覆蓋範圍。
您可以按相機上的景深預覽按鈕進行造型閃光 (第38頁)。
閃光燈設定為主控單元時,自動關閉電源功能會在5分鐘後生效。
如果啟用了從屬單元的自動關閉電源功能,請按主控單元的測試閃光按
鈕 (第16頁),以開啟從屬單元。請注意,相機的測光計時器正在運作
時,不能進行測試閃光。
自動閃光系統 (E-TTL II/E-TTL)取決於相機,會自動設定。請注意,
兩種系統都會在液晶顯示屏上顯示<a>。
您可以變更從屬單元自動關閉電源功能生效的時間 (C.Fn-10∕第98
頁)。
您可以讓所有從屬單元充電完成時發出嗶聲 (C.Fn-20∕第99頁)。
您可以設定讓自動對焦輔助光發射器不會在從屬單元完成回電時閃爍
(C.Fn-23∕第100頁)。
59
a:全自動無線閃燈拍攝
使用全自動無線閃光
主控單元上設定的閃燈曝光補償及其他設定,也會自動設定到從屬單元
中。您不需要操作從屬單元。您可按照與普通閃光拍攝的相同方式,對
無線閃光拍攝進行以下設定。
• 閃燈曝光補償
(@ ∕第 22 頁)
• 高速同步
(Y ∕第 25 頁)
• 閃燈包圍曝光
(E ∕第 23 頁)
• 手動閃光 (第 31、64 頁)
• 閃燈曝光鎖 (第 24 頁)
• 頻閃 (第 33 頁)
<@>、<Y> 以及 <E> 會在按下功能按鈕4時顯示出來。
關於主控單元
Y
P
O
您可以使用兩個或多個主控單元 (主控單元+從屬單元=最多16個單
元)。準備裝有主控單元的多台相機,便可在拍攝時更換相機同時保持
相同的照明 (從屬單元)。
請注意,使用兩個或多個主控單元時,<D>指示燈的顏色會隨著電源
開啟的順序而變更。第一主控 (主要的主控)是綠色的,第二以及以後
的主控 (字要主控)則是橘色的。
C
如果<D>指示燈是紅色,表示還沒有建立起連接。檢查傳輸頻道與無線電
ID之後,關閉各主控單元的電源,然後打開。
60
a: 使用閃光比例的多支閃光燈無線拍攝
用兩個從屬單元組進行自動閃光拍攝
您可以將從屬單元分成A與B兩個閃燈組,
並調整拍攝時的照明平衡度 (閃光比
例)。
曝光會以自動方式控制,使得閃燈組A與B
的總閃燈輸出可以得到標準的曝光。
B
A
1
設定從屬單元的閃燈組。
C2
Y
P
O
逐一操作並設定從屬單元。
<M>顯示出來時,按功能按鈕
3<F>並選取<4>或<5>。
將一個單元設定為<4>而將另一個
單元設定為<5>。
顯示<N>。
步驟 2 至 4 中的操作要在主控單元
上設定。
按主控單元上的功能按鈕 4 以顯示
<N>。
3 設定為<%>。
按功能按鈕2<T>並設定為
<%>。
61
a: 使用閃光比例的多支閃光燈無線拍攝
4 設定閃光比例。
按功能按鈕3<F>。
按功能按鈕3<A>。
轉動<9>以設定閃光比例,然後按
<8>按鈕。
按功能按鈕4<?>以回到準備拍攝
的狀態。
5 拍攝照片。
X 從屬單元便會以設定的閃光比例閃
光。
用三個從屬單元組進行自動閃光拍攝
Y
P
O
您可以將閃燈組C加入閃燈組A與B。C很方
便設定照明以消除主體的陰影。
基本設定方法與 「用兩個從屬單元組進
行自動閃光拍攝」一樣。
B
A
C
1
C
設定閃燈組C。
以與前頁步驟1相同的方式設定要加入
閃燈組<6>的從屬單元。
2 設定為<^>。
以與前頁步驟2和3相同的方式將主控
單元設定為<^>。
62
a: 使用閃光比例的多支閃光燈無線拍攝
3 視需要設定閃燈曝光補償。
按功能按鈕3<F>,轉動<9>,
然後選取<6>。
按功能按鈕3<B>。
轉動<9>以設定閃燈曝光補償量,
然後按<8>按鈕。
按功能按鈕4<?>以回到準備拍攝
的狀態。
從屬單元組控制
閃燈組A
ᆢิʳːʳ˔ ᆢิʳːʳ˔ ᆢิʳːʳ˔
如果需要更多閃燈輸出或者希望執行更複
雜的照明,可以增加從屬單元的數目。只
要將您想增加其閃燈輸出的另一從屬單元
設定至閃燈組 (A、B或C)就可以。您總
共可以增加15支從屬單元。
Y
P
O
例如,如果將有三支從屬單元的閃燈組設定至<4>,則這三個單元會
被當成有大量閃燈輸出的一個閃燈組A來處理和控制。
C
若要讓A、B以及C這三個閃燈組同時閃光,請設定<^>。使
用<%>設定時,閃燈組C不會閃光。
如果將閃燈組C直接對準主要的主體拍攝,可能會曝光過度。
換算成級數時,閃光比例8:1至1:1至1:8相當於3:1至1:1至1:3 (以1/2級為
增量)。
閃光比例設定的詳情如下。
63
q: 使用手動閃燈輸出的多支閃燈無線拍攝
本節描述以手動閃光進行的無線 (多支閃燈)拍攝。您可以為各個從屬
單元 (閃燈組)設定不同的閃燈輸出以進行拍攝。在主控單元上設定所
有參數。
1 將閃光燈模式設定為<q>。
2 設定閃燈組的數目。
<M>顯示出來時,按功能按鈕
2<T>並設定要閃光的燈組。
您每按一下按鈕,設定就會變更如
下:
ALL (_)→
A/B (%)→
A/B/C (])。
Y
P
O
3 選取一個閃燈組。
按功能按鈕3<F>,轉動<9>並
選取要設定閃燈輸出的燈組。
C
4 設定閃燈輸出。
按功能按鈕3<1>。
轉動<9>以設定閃燈輸出,然後按
<8>按鈕。
重複步驟3與4以設定所有燈組的閃燈
輸出。
5 拍攝照片。
X 各燈組會以設定的閃光比例閃光。
設定為ALL <_>時,將A、B或C設定為從屬單元的閃燈組。如
果設定為D或E,閃光燈不會閃光。
若要以相同的閃燈輸出讓多支從屬單元閃光,請在步驟2中選取ALL
<_>。
64
[: 為各燈組設定不同的閃光模式進行拍攝
天花板
D
E
C
A
使用自2012年起上市的EOS數碼相機如
EOS-1D X時,可以為各閃燈組設定不同的
閃光模式進行拍攝,最多高達5組 (A/B/
C/D/E)。
可以設定的閃光模式有"E-TTL II/E-TTL
自動閃光、#手動閃光與$外部閃光自動
測光。閃光模式為"或$時,曝光會受到
控制,以便讓作為單一群組的主要主體得
到標準曝光。
這個功能適用於對照明有豐富知識與經驗
的進階用戶。
B
Y
P
1 O
C
2011年或以前上市的相機不能用<[>閃光模式進行無線閃光攝影。以設定高
達3個燈組 (A/B/C)的方式拍攝 (第62頁)。
將閃光燈模式設定為<[>。
按主控單元上的<E>按鈕,並將
閃光模式設定為<[>。
2 設定從屬單元的閃燈組。
逐一操作並設定從屬單元。
<M>顯示出來時,按功能按鈕
3<F>並選取<4>、<5>、
<6>、<!>或<">。
為所有從屬單元設定閃燈組 (A/B/C/
D/E)。
65
[: 為各燈組設定不同的閃光模式進行拍攝
3 設定閃光模式。
以操作主控單元的方式設定各閃燈組
的閃光模式。
<M>顯示出來時,按功能按鈕
3<F>並轉動<9>以選取燈組。
按功能按鈕2<2>,並為選取的燈
組選擇<a>、<q>或</>作
為閃光模式。
若要關閉選取燈組的閃光,請按功能
按鈕1<R>將其設定為 <OFF>。
重複步驟3以設定所有燈組的閃光模
式。
4 設定閃燈輸出或閃燈曝光補償量。
選取閃燈組時,按功能按鈕
Y
P
O
3<1>。
轉動<9>以設定與閃光模式相關的
閃光燈功能,然後按<8>。
使用<q>模式時,設定閃燈輸出。使
用<a>或</>模式時,視需
要設定閃燈曝光補償量。
如果在<M>顯示出來時按功能按
鈕2<@>,便可以為所有閃燈組設
定閃光曝光補償。
重複步驟4以設定所有燈組的閃光燈功
能。
按功能按鈕4<?>以回到準備拍攝
的狀態。
C
5 拍攝照片。
X 各從屬單元會以個別設定的閃光模式
閃光。
66
由一個從屬單元進行測試閃光與造型閃光
閃燈組的閃光模式設定為<a>或</>時,曝光會受到控制,以便以
單一群組的方式讓主要主體得到標準曝光。如果將多個閃燈組對準主要的主
體拍攝,可能會曝光過度。
要閃光的閃燈組不一定要是連續的,例如,可以設定A、C、E。
由一個從屬單元進行測試閃光與造型閃光
在無線電傳送無線拍攝中,您可以由設定為從屬單元的600EX-RT進行測
試∕造型閃光。
1
顯示<N>。
按從屬單元的功能按鈕4以顯示
<N>。
X <>>與<Z>會顯示出來。
Y
P
O
2 讓閃燈閃光。
測試閃光
C
按從屬單元的功能按鈕3以顯示
<Z>。
造型閃光 (第38頁)
按從屬單元的功能按鈕2<>>。
2011年或以前上市的相機都不能由從屬單元進行造型閃光。
關於與造型閃光相關的注意事項,請參閱第38頁。
將兩個或多個單元設定為主控單元時,會閃光的是<D>指示燈點亮綠燈的
主控單元。
67
由從屬單元遙控釋放快門
在無線電傳送無線拍攝中,您可以由設定為從屬單元的600EX-RT進行遙
控釋放 (遙控拍攝)。用這個功能拍攝時,可能需要 「快門線SR-N3」
(另售),要視相機而定。
與從屬單元遙控釋放相容的相機
2012年起上市的EOS數碼相機如EOS-1D X,不需要 「SR-N3快門線」。
與從屬單元遙控釋放不相容的相機
除上述相機以外與E-TTL II/E-TTL自動閃光
兼容及具有N3型搖控端子的EOS相機需要有
「快門線SR-N3」(另售)才能由從屬單元遙
控釋放快門。
如圖所示,用纜線連接相機與設定為主控單
元的600EX-RT。
C
1
Y
P
O
顯示<N>。
按從屬單元的功能按鈕4以顯示
<N>。
2 拍攝照片。
按從屬單元的功能按鈕1<U>。
X 釋放訊號會由從屬單元傳送至主控單
元,拍照完成。
68
由從屬單元遙控釋放快門
相機與閃光燈的電源都關閉時連接快門線。
以自動對焦方式對焦失敗時無法拍攝。建議以手動方式對焦後執行遙控
釋放快門。
「快門線SR-N3」(另售)適用於N3型的遙控端子。不能用於遙控端子不
是N3型的相機。
不論相機的驅動模式設定如何,遙控釋放快門都是以 「單張拍攝」進
行。
有兩個或者更多主控單元時,會以 <D>燈點亮綠燈的主控單元進行遙
控釋放快門。
C
Y
P
O
69
以無線電傳送進行連結拍攝
連結拍攝是一種將從屬單元相機連結至主控單元相機以自動釋放其快門
的功能。包括主控單元與從屬單元在內,您最多可以用16個單元進行連
接拍攝。這點在您想要同時從多個角度拍攝主體時很方便。
若要進行連結拍攝,請將支援無線電傳送無線拍攝的閃光燈或者閃光燈
發射器ST-E3-RT裝在相機上。
請注意,使用2011年或以前上市、具有N3型遙控端子的相機作為 「從屬
單元相機」時,必須要有 「SR-N3快門線」(另售)。關於安裝快門線的
詳細資訊,請參閱第68頁。
從屬單元相機
從屬單元相機
C
Y
P
O
傳送距離
約30m
(98.4呎)
‫׌‬൳໢ցઌᖲ
從屬單元相機
從屬單元相機
執行下一頁的操作之前,請將閃光燈或發射器安裝在所有要用來進行連
結拍攝的相機上。 關於發射器設定的詳情,請參閱的發射器使用說明
書。
70
以無線電傳送進行連結拍攝
1
將閃光燈或發射器設定為一般拍攝。
按<I>按鈕設定為一般閃光拍攝。
確認<'> (無線電傳送)與<:>
(光脈衝傳送)沒有顯示在液晶顯示
屏上。
2 設定為連結拍攝模式。
持續按<I>按鈕直到<b>
顯示於液晶顯示屏上。
X 連結拍攝模式的 “從屬單元”設定完
成。
再按<I>按鈕以設定連結拍攝模式
的 “主控單元”。
3 設定頻道與ID。
按功能按鈕2<C>以設定頻道,按
C4
Y
P
O
功能按鈕3<H>以設定ID。
關於設定的詳細資訊,請參閱第52至
55頁。
設定相機的拍攝功能。
71
以無線電傳送進行連結拍攝
5 設定所有閃光燈。
重複步驟1至4將所有閃光燈設定為連
結拍攝模式中的 “主控單元”或 “從
屬單元”。
以同樣的方式設定連結拍攝中使用的
發射器。
按 <I> 按鈕將一個單元的設定由
“從屬單元”變更為 “主控單元”
時,原來設定為 “主控單元”的其他
閃光燈 (或發射器)便會自動切換為
“從屬單元”。
6 設定從屬單元相機。
檢查從屬單元的<D>指示燈是否點
Y
P
O
綠燈。
設定主控單元相機30m/98.4呎左右範
圍內的所有從屬單元相機。
7
拍攝照片。
C
72
檢查主控單元的<D>指示燈是否點
綠燈並拍照。
X 從屬單元相機會隨著主控單元相機釋
放快門。
X 以連結拍攝模式進行拍攝之後,從屬
單元的<D>指示燈會暫時點亮橘色
的燈。
以無線電傳送進行連結拍攝
從屬單元相機建議以手動對焦方式拍攝。如果無法以自動對焦方式完成
對焦,相關的從屬單元相機就不能進行連結拍攝。
從屬單元相機與主控單元相機的快門釋放時間之間會有一點時滯。完全
同時的拍攝是不可能的事。
連結拍攝時如果同時讓多支閃光燈閃光,可能無法得到適當的曝光,或
者會造成曝光不均勻。
[閃燈功能設定]中的[閃燈閃光]設定為[關] (第44頁)時,不能進行連
結拍攝。
將P.Fn-07設定為0 (第102頁)並在即時顯示狀態中進行連結拍攝時,要
將主控相機功能表的[靜音即時顯示拍攝]設定為[關]。如果設定[模式
1]或[模式 2],從屬單元相機就不會釋放快門。
傳送距離可能會比較短,要視從屬單元的擺放位置、週邊環境以及天氣
情況之類的情況而定。
連結拍攝功能是和無線檔案傳送器的WFT系列的連結拍攝一樣的功能。不
過,連結拍攝不能與WFT系列配合進行。而且快門釋放時滯也與使用 WFT
系列進行連結拍攝時不一樣。
Y
P
O
您可以將這個功能當成連結拍攝的主控單元遙控器使用,而不必在相機
上安裝閃光燈或發射器。按下主控單元上的功能按鈕1<U>時,所有
從屬單元相機的快門都會被釋放。
進行連結拍攝時,主控相機與從屬相機的電源自動關閉功能都會在5分鐘
後生效。
進行連結拍攝時,閃光燈可以閃光。(P.Fn-07∕第102頁)
C
73
C
74
Y
P
O
無線閃光燈拍攝:
光脈衝傳送
5
Y
P
O
本章描述以光脈衝傳送進行的無線閃光燈拍攝。
關於光脈衝無線傳送所需的配件,請參閱系統圖 (第
104頁)。
C
相機的拍攝模式設定為全自動模式或影像區域模式時,不能使用
本章中的操作。將相機的拍攝模式設定為V/X/W/q/5(創意
拍攝區模式)。
閃光燈600EX-RT與閃光燈600EX都可以用光脈衝傳送進行無線
閃光燈拍攝。
裝在相機上的600EX-RT/600EX叫做主控單元,以無線方式控制
的600EX-RT/600EX叫做從屬單元。
利用配備有主控功能的EOS數碼相機與閃光燈發射器ST-E2
(另售),您也可以用無線方式控制設定為從屬單元的600EXRT/600EX。關於主控單元功能的設定細節,請參閱相機或發射
器的使用說明書。
75
: 光脈衝傳送無線閃光燈拍攝
利用具有光脈衝傳送無線拍攝功能的佳能閃光燈 (主控單元∕從屬單
元),可以輕鬆地進行進階的無線多支閃燈照明拍攝,就像使用一般的
E-TTL II/E-TTL自動閃光拍攝一樣。
系統的設計使安裝在相機上的600EX-RT/600EX (主控單元)設定會自動
反映在以無線方式控制的閃光燈 (從屬單元)上。因此,您不需要在拍
攝時操作從屬單元。
拍攝時的基本準備工作如下所示。然後您只要將主控單元設定為
<a>,便可以進行無線的E-TTL II/E-TTL自動閃光拍攝。
擺放位置與操作範圍
(無線閃燈拍攝的範例)
用一支從屬單元進行自動閃光拍攝 (第81頁)
室內
x
(從屬)
室外
M
(主控)
C
Y
P
O
約15m
(49.2呎)
約10m
(32.8呎)
約80°
傳送距離
約8m
(26.2呎)
約12m
(39.4呎)
請用隨附的小型底座擺放從屬單元 (第11頁)。
請使用橫向反射功能 (第27頁),並將從屬單元上的感應器對著主控單
元。
在室內拍攝時,由於傳送訊號會被牆壁反射,即使擺放位置不太精確也
可以進行操作。
76
: 光脈衝傳送無線閃光燈拍攝
無線多支閃光燈拍攝
您可以將從屬單元分成二或三個群組,並在變更閃光比例 (系數)時執
行E-TTL II/E-TTL自動閃光拍攝。
用兩個從屬單元組進行自動閃光拍攝 (第85頁)
A
Y
P
O
B
用三個從屬單元組進行自動閃光拍攝 (第86頁)
C
C
A
B
拍攝之前要進行測試閃光 (第16頁)和試拍。
為了避免干擾,主控單元與從屬單元之間不要放置任何障礙物。
77
無線設定
若要進行光脈衝傳送的無線拍攝,請按下列程序設定主控單元與從屬單
元。
主控單元設定
顯示<:>和<M>。
按<I>按鈕以顯示<:> (光脈衝傳
送)與<M>。
從屬單元設定
顯示<:>和<x>。
Y
P
O
操作與設定要設為從屬單元的閃光
燈。
按<I>按鈕以顯示<:> (光脈衝傳
送)與<x>。
C
若要進行一般閃光拍攝,請按<I>按鈕以清除無線 (主控∕從屬)設定。
傳輸頻道設定
為了避免干擾其他攝影者使用的光脈衝傳送無線系統,您可以變更傳輸
頻道。請為主控單元與從屬單元設定相同的頻道。
1
78
按功能按鈕4。
若要設定主控單元,按功能按鈕4以顯
示<O>。
若要設定從屬單元,按功能按鈕4以顯
示<N>。
無線設定
2 設定一個頻道。
按功能按鈕1<C>。
轉動<9>以選擇1至4中的一個頻道,
然後按<8>按鈕。
如果主控單元與從屬單元的傳輸頻道不一樣,從屬單元就不會閃光。請將兩
者設定至相同的數字。
主燈閃光開∕關
您可以設定是否閃光,作為無線閃燈,主控單元可以控制從屬單元。主
燈閃光設定為開時,主控單元會以閃燈組A的從屬單元的身份閃光。
1
Y
P
O
設定<N>顯示。
按功能按鈕4以顯示<N>。
C2
設定主燈閃光。
按功能按鈕1<4>將主燈閃光設定
為開或關。
g :主燈閃光開
d :主燈閃光關
即使主燈閃光設定為關時,也會執行控制從屬單元 (光脈衝傳送)的閃光。
因此,視拍攝情況而定,用來控制從屬單元的閃光可能會捕捉在照片中。
79
無線設定
關於記憶功能
您可以將無線設定儲存在主控單元與從屬單元中,以後再將設定召回
來。操作要儲存或召回設定的主控單元或從屬單元。
1
按功能按鈕4。
在主控單元上,按功能按鈕4以顯示
<O>。
在從屬單元上,按功能按鈕4以顯示
<N>。
2 儲存或載入設定。
按功能按鈕3<L>。
Y
P
O
[儲存]
按功能按鈕1<V>。
X 設定會被儲存起來 (保存在記憶體
中)。
C
[載入]
按功能按鈕2<J>。
X 儲存起來的設定已經完成設定。
80
a:全自動無線閃燈拍攝
本節描述使用裝在相機上的600EX-RT/
600EX (主控單元)與一支無線控制的
600EX-RT/600EX (從屬單元)時,基本
的全自動無線燈拍攝。
Y
P
O
用一支從屬單元進行自動閃光拍攝
1
設定主控單元。
C
將裝在相機上的600EX-RT/600EX設定
為主控單元 (第78頁)。
您也可以用配備有主控功能或閃光燈
發射器ST-E2 (另售)的相機作為主
控單元。
2 設定從屬單元。
將要以無線方式控制的600EX-RT/
600EX設定為從屬單元 (第78頁)。
您也可以用配備有從屬功能的其他EX
閃光燈。
可以設定A、B或C作為閃燈組。
81
a:全自動無線閃燈拍攝
3 檢查傳輸頻道。
如果主控單元與從屬單元的頻道不一
樣,將其設定為一樣的數字 (第78
頁)。
4 放置相機與閃光燈。
請將其擺放在第76頁上所示的範圍
內。
5
將閃光燈模式設定為<a>。
按主控單元上的<E>按鈕,並將
閃光模式設定為<a>。
經由主控單元控制進行拍攝時,從屬
單元會自動設定為<a>。
如果也要讓主控單元閃光,請將主燈
閃光設定為開 (第79頁)。
Y
P
O
6 確認閃光燈已準備妥當。
檢查主閃光燈準備就緒燈是否點亮。
C
從屬閃光燈準備好時,自動對焦輔助
光發射器會以1秒鐘的間隔閃爍。
7 檢查操作情形。
按下主控單元的測試閃光按鈕。
X 從屬單元閃光。如果從屬單元不閃
光,請檢查它是否位於操作範圍內。
8 拍攝照片。
用和普通閃光拍攝相同的方式,設定
相機並拍攝相片。
X 如果能得到標準的閃光曝光,閃光曝
光確認指示燈會點亮3秒鐘。
82
a:全自動無線閃燈拍攝
用多支從屬單元進行自動閃光拍攝
需要更多閃燈輸出或者想要更輕鬆地進行
照明時,可以增加從屬單元的數目,並將
它們當成一支閃光燈來閃光。
若要增加從屬單元,請使用與 「用一支
從屬單元進行自動閃光拍攝」中的相同步
驟進行。任何閃燈組 (A/B/C)都可以設
定。
從屬單元的數目增加或者主燈閃光設定為
開時,所有閃光燈都會自動控制以相同的
閃燈輸出閃光,所以總閃燈輸出會產生標
準曝光。
C
Y
P
O
如果從屬單元附近有螢光燈或PC監視器,這些光源可能會造成從屬單元故
障,而令其意外地發出閃光。
主控單元∕從屬單元閃光覆蓋範圍會自動設定為24毫米。您也可以手動
設定閃光覆蓋範圍。
您可以按相機上的景深預覽按鈕進行造型閃光 (第38頁)。
若從屬單元啟用了自動關閉電源功能,請按主控單元的測試閃光按鈕,
以開啟從屬單元。請注意,相機的測光計時器正在運作時,不能進行測
試閃光。
自動閃光系統 (E-TTL II/E-TTL)取決於相機的使用,會自動設定。請
注意,兩種系統都會在液晶顯示屏上顯示<a>。
您可以變更從屬單元自動關閉電源功能生效的時間 (C.Fn-10∕第98
頁)。
您可以設定讓自動對焦輔助光發射器不會在從屬單元完成回電時閃爍
(C.Fn-23∕第100頁)。
83
a:全自動無線閃燈拍攝
使用全自動無線閃光
主控單元上設定的閃燈曝光補償及其他設定,也會自動設定到從屬單元
中。您不需要操作從屬單元。您可按照與普通閃光拍攝的相同方式,對
無線閃光拍攝進行以下設定。
• 閃燈曝光補償
(@ ∕第 22 頁)
• 高速同步
(Y ∕第 25 頁)
• 閃燈包圍曝光
(E ∕第 23 頁)
• 手動閃光 (第 31、88、89 頁)
• 閃燈曝光鎖 (第 24 頁)
• 頻閃 (第 33、89 頁)
進行光脈衝無線傳送攝影時,頻閃的閃光頻率可以設定為 1 Hz 至199 Hz
(不能設定為 250 Hz 至 500 Hz)。
Y
P
O
<@>、<Y> 以及 <E> 會在按下功能按鈕4時顯示出來。
關於主控單元
C
您可以使用兩個或多個主控單元。準備裝有主控單元的多台相機,便可
在拍攝時更換相機同時保持相同的照明 (從屬單元)。
84
a:使用閃光比例的多支閃燈無線拍攝
用兩個從屬單元組進行自動閃光拍攝
您可以將從屬單元分成A與B兩個閃燈組,
並調整拍攝時的照明平衡度 (閃光比
例)。
曝光會以自動方式控制,使得閃燈組A與B
的總閃燈輸出可以得到標準的曝光。
B
A
1
Y
P
O
設定從屬單元的閃燈組。
C2
逐一操作並設定從屬單元。
<M>顯示出來時,按功能按鈕
3<F>並選取<4>或<5>。
將一個單元設定為<4>而將另一個
單元設定為<5>。
設定<N>顯示。
步驟 2 至 4 中的操作要在主控單元
上設定。
按主控單元上的功能按鈕4以顯示
<N>。
3 設定為<%>。
按功能按鈕2<T>並設定為
<%>。
85
a:使用閃光比例的多支閃燈無線拍攝
4 設定閃光比例。
按功能按鈕3<F>。
按功能按鈕3<A>。
轉動<9>以設定閃光比例,然後按
<8>按鈕。
按功能按鈕4<?>以回到準備拍攝
的狀態。
5 拍攝照片。
X 從屬單元便會以設定的閃光比例閃
光。
用三個從屬單元組進行自動閃光拍攝
Y
P
O
您可以將閃燈組C加入閃燈組A與B。C很方
便設定照明以消除主體的陰影。
基本設定方法與 「用兩個從屬單元組進
行自動閃光拍攝」一樣。
C
A
B
C
1
設定從屬C。
以與前頁步驟1相同的方式設定要加入
閃燈組<6>的從屬單元。
2 設定為<^>。
以與前頁步驟2和3相同的方式將主控
單元設定為<^>。
86
a:使用閃光比例的多支閃燈無線拍攝
3 視需要設定閃燈曝光補償。
按功能按鈕3<F>,轉動<9>,
然後選取<6>。
按功能按鈕3<B>。
轉動<9>以設定閃燈曝光補償量,
然後按<8>按鈕。
按功能按鈕4<?>以回到準備拍攝
的狀態。
從屬單元組控制
閃燈組A
ᆢิʳːʳ˔ ᆢิʳːʳ˔ ᆢิʳːʳ˔
如果需要更多閃燈輸出或者希望執行更複
雜的照明,可以增加從屬單元的數目。只
要將另一從屬單元設定至您想增加其閃燈
輸出的閃燈組 (A,B或C)就可以。單元
的數目沒有限制。
Y
P
O
例如,如果將有三支從屬單元的閃燈組設定至<4>,則這三個單元會
被當成有大量閃燈輸出的一個閃燈組A來處理和控制。
C
若要讓A、B以及C這三個閃燈組同時閃光,請設定<^>。使
用<%>設定時,閃燈組C不會閃光。
如果將閃燈組C直接對準主要的主體拍攝,可能會曝光過度。
在某些支援E-TTL自動閃光的EOS底片相機中,您不能以一個閃光率設定
執行多支閃光燈無線拍攝。
換算成級數時,閃光比例8:1至1:1至1:8相當於3:1至1:1至1:3(以1/2級
為增量)。
閃光比例設定的詳情如下。
87
q:使用手動閃燈輸出的多支閃燈無線拍攝
本節描述以手動閃光進行的無線 (多支閃燈)拍攝。您可以為各從屬單元
(閃燈組)以不同的閃燈輸出設定進行拍攝。在主控單元上設定所有參數。
1 將閃光燈模式設定為<q>。
2 設定閃燈組的數目。
<M>顯示出來時,按功能按鈕
2<T>並設定要閃光的燈組。
您每按一下按鈕,設定就會變更如
下:
ALL (_)→
A/B (%)→
A/B/C (])。
3 選取一個閃燈組。
按功能按鈕3<F>,轉動<9>並
Y
P
O
選取要設定閃燈輸出的燈組。
4
設定閃燈輸出。
C
按功能按鈕3<1>。
轉動<9>以設定閃燈輸出,然後按
<8>按鈕。
重複步驟3與4以設定所有燈組的閃燈
輸出。
5 拍攝照片。
X 各燈組會以設定的閃光比例閃光。
設定為ALL <_>時,將A、B或C設定為從屬單元的閃燈組。
若要以相同的閃燈輸出讓多支從屬單元閃光,請在步驟2中選取ALL
<_>。
88
從屬單元上的手動閃光∕頻閃設定
您可以直接操作從屬單元以手動方式設定手動閃光或頻閃。這個功能叫
做個別從屬。這點很方便,例如,當您要用閃光燈發射器ST-E2 (另售)
進行無線手動閃光或頻閃時。
1 設定從屬單元(第78頁)。
2 設定個別從屬單元。
持續按從屬單元上的 <E> 按鈕直
到 <(> 顯示出
來。
手動閃光
X 閃光燈模式設定為<q>。
設定手動閃燈輸出 (第31頁)。
頻閃
C
Y
P
O
按<E>按鈕並設定為<?>。
設定頻閃的設定 (第33頁)。
再按<E>按鈕回到一般從屬狀態。
進行光脈衝無線傳送攝影時,頻閃的閃光頻率可以設定為1 Hz至199 Hz (不
能設定為250 Hz至500 Hz)。
設定為個別從屬單元的從屬單元不會反映主控單元的閃光模式。它會以個別
從屬單元上設定的閃光模式閃光。
89
C
90
Y
P
O
6
自訂閃光燈
Y
P
O
本章描述如何以自訂功能 (C.Fn)和個人功能 (P.Fn)
自訂閃光燈。
C
相機的拍攝模式設定為全自動模式或影像區域模式時,不能使用
本章中的操作。將相機的拍攝模式設定為V/X/W/q/5(創意
拍攝區模式)。
91
C/>:設定自訂與個人功能
您可以用 「自訂功能」與 「個人功能」自訂閃光燈的功能以配合您的個
人拍攝喜好。請注意,「個人功能」是600EX-RT/600EX特有的可以自訂
的功能。
C:自訂功能
1
顯示「自訂功能」畫面。
持續按功能按鈕1<[>直到畫面出
現為止。
X 「自訂功能」畫面就會顯示出來。
2 選擇一個要設定的選項。
轉動<9>選擇一個要設定的選項
(編號)。
3
更改設定。
Y
P
O
按<8>按鈕。
X 設定會顯示出來。
轉動<9>以選取您要的設定,然後
按<8>按鈕。
按功能按鈕4<?>以回到準備拍攝
的狀態。
>: 個人功能
C
1
顯示「個人功能」畫面。
執行 「自訂功能」程序中的步驟1之
後,按功能按鈕1<<>。
X 「個人功能」畫面就會顯示出來。
2 設定功能。
以 「自訂功能」程序中的步驟2與3設
定 「個人功能」。
92
C/>:設定自訂與個人功能
自訂功能清單
編號
功能
"
距離指示顯示
C.Fn-01
#
自動關閉電源
C.Fn-02
$
C.Fn-03
( 閃燈包圍曝光自動取消
C.Fn-00
頁碼
第95頁
造型閃光
C.Fn-04
)
C.Fn-05
*
C.Fn-06
+
連續拍攝快速閃光
C.Fn-07
,
用自動閃光測試閃光
C.Fn-08
-
自動對焦輔助光閃光
C.Fn-09
.
配合影像感應器大小自動變焦
C.Fn-10
/
從屬單元自動關閉電源計時器
C.Fn-11
0
從屬單元自動關閉電源取消
C.Fn-12
3
閃光燈回電時使用外置電源
C.Fn-13
6
C.Fn-20
7
C.Fn-21
;
C.Fn-22
<
C.Fn-23
?
閃燈包圍曝光次序
第96頁
閃光測光模式
C
Y
P
O
閃燈曝光測光設定
嗶聲
第97頁
第98頁
第99頁
光線分佈
液晶顯示屏照明
第100頁
檢查從屬閃燈電量
93
C/>:設定自訂與個人功能
個人功能清單
編號
功能
P.Fn-01
@
P.Fn-02
A
液晶顯示屏照明顏色:一般拍攝
P.Fn-03
B
液晶顯示屏照明顏色:主控閃燈
P.Fn-04
C
液晶顯示屏照明顏色:從屬閃燈
P.Fn-05
D
自動偵測顏色濾鏡
P.Fn-06
H
無線按鈕切換順序
P.Fn-07
I
頁碼
液晶顯示屏的顯示對比度
第101頁
第102頁
連結拍攝時的閃燈閃光
清除全部自訂∕個人功能
按下功能按鈕 2<3>,然後在自訂功能表畫面上按功能按鈕
1<;>時,已經設定的自訂功能就會被清除。同樣的情形,在個人功
能畫面上執行相同的操作時,已經設定的個人功能就會被清除。
C
Y
P
O
即使全部自訂功能都被清除,C.Fn-00也不會被清除。
P.Fn-06與07不會顯示在閃光燈600EX上。
當您從相機的功能表畫面設定閃光燈自訂功能而C.Fn-20至23沒有顯示出
來時,請用第92頁上的操作設定。
您可以從相機的功能表畫面設定和清除所有閃光燈自訂功能 (第46頁)。
94
C:設定自訂功能
C.Fn-00: " (距離指示顯示)
您可以選擇公尺或英呎作為液晶顯示屏的距離指示顯示。
0: m (米 (m))
1: ft (呎 (ft))
有效閃光距離超過18m/60呎時,液晶顯示屏上有效閃光範圍的右端會變成
<i>。
C.Fn-01: # (自動關閉電源)
閃光燈約90秒鐘沒有操作時,電源會自動關閉以節省能源。您可以停用這個
功能。
0: ON (啟動)
1: OFF (關閉)
Y
P
O
閃光燈頭的溫度因為連續閃光而升高時,自動關閉電源功能生效所需的時間
可能會增加。
C
C.Fn-02: $ (造型閃光)
0: % (啟動 (景深預覽按鈕))
按相機的景深預覽按鈕發出造型閃光。
1: & (啟動 (測試閃光按鈕))
按閃光燈的測試閃光按鈕發出造型閃光。
2: ' (啟動 (兩個按鈕皆可))
按相機的景深預覽按鈕或閃光燈的測試閃光按鈕以發出造型閃光。
3: OFF (關閉)
停用造型閃光。
95
C:設定自訂功能
C.Fn-03: ( (閃燈包圍曝光自動取消)
您可以設定是否在用FEB拍攝三張之後自動取消FEB。
0: ON (啟動)
1: OFF (關閉)
C.Fn-04: ) (閃燈包圍曝光次序)
您可以變更閃燈包圍曝光的順序:0:標準曝光,–:減少曝光 (較暗)以及
+:增加曝光 (較亮)。
0: 0 – +
1: – 0 +
C.Fn-05: * (閃燈測光模式)
Y
P
O
您可以變更閃光拍攝的自動閃光測光模式。
0: E-TTL II
1: TTL
2: Ext.A (外置測光:自動)
3: Ext.M (外置測光:手動)
C
使用EOS數碼相機或EOS 300X時,不要設定為1。視機型而定,閃光測光可能
無法正確地控制,例如,閃光燈可能不會閃光,或者總是以全功率閃光。而
且不能再執行無線閃光燈拍攝。
1是適用於B型EOS菲林相機的設定。
使用B型相機時,即使設定為0,也不能執行E-TTL II/E-TTL自動閃光。
96
C:設定自訂功能
C.Fn-06: + (連續拍攝快速閃光)
您可以設定是否要在閃光燈準備就緒燈點亮綠燈 (閃光燈完全充滿電之前)
時在連拍中閃光。
0: OFF (關閉)
1: ON (啟動)
連續拍攝時的快速閃光可能會曝光不足,因為有效閃光範圍會變得比較小。
建議您只在短距離拍攝而想縮小有效閃光範圍時使用設定1。
C.Fn-07: , (用自動閃光測試閃光)
在E-TTL II/E-TTL/TTL自動閃光模式中測試閃光時,可以變更閃燈輸出。
0: 1/32 (1/32)
1: 1/1 (全輸出)
Y
P
O
C.Fn-08: - (自動對焦輔助光閃光)
0: ON (啟動)
C
1: OFF (關閉)
閃光燈不發出自動對焦輔助光。
97
C:設定自訂功能
C.Fn-09: . (配合影像感應器大小自動變焦)
0: ON (啟動)
閃光覆蓋範圍設定為 「自動 <L>」時會自動調整,以便與所用的EOS數碼
相機的影像感應器大小配合。安裝在支援的相機上時,<S>會顯示於液晶
顯示屏上。
1: OFF (關閉)
閃光覆蓋範圍不會配合影像感應器大小自動調整。
C.Fn-10: / (從屬單元自動關閉電源計時器)
您可以變更從屬單元自動關閉電源功能生效的時間。請注意,當從屬單元的
自動關閉電源生效時,液晶顯示屏上會顯示</>。在各從屬單元上設定這個
功能。
0: 60min (60分鐘)
1: 10min (10分鐘)
Y
P
O
C.Fn-11: 0 (從屬單元自動關閉電源取消)
C
當您按主控單元的測試閃光按鈕時,可以為處於自動關閉電源狀態的從屬單
元開啟電源。您可以變更處於自動關閉電源狀態的從屬單元接受這個功能的
時間。
0: 8h (8小時內)
1: 1h (1小時內)
98
C:設定自訂功能
C.Fn-12: 3 (閃光燈回電時使用外置電源)
0: 1 (外置和內置電源)
用外接電源與內部電源平行充電。
1: 2 (只有外置電源)
控制閃光燈需要使用內部電源。只用外接電源充電,便可以儘量減少內部
電源的消耗。
C.Fn-13: 6 (閃燈曝光測光設定)
0: 4 (閃光燈按鈕和轉盤)
1: 5 (只限閃光燈轉盤)
您可以直接轉動<9>執行閃燈曝光補償,而不用按<@>按鈕。
C.Fn-20: 7 (嗶聲)
Y
P
O
您可以讓閃光燈充滿電或者從屬單元在無線電傳送閃光拍攝中充滿電時發出
嗶聲。
請注意,設定為1時,如果因為閃光燈頭溫度增加而啟動閃光限制,會發出嗶
聲作為警告。
0: OFF (關)
1: ON (開)
C
99
C:設定自訂功能
C.Fn-21: ; (光線分佈)
閃光覆蓋範圍設定為 「自動 (L)」時,您可以根據拍攝的視野角度變更閃
光燈光線的分佈情形 (閃光覆蓋範圍)。
0: 8 (標準)
拍攝視角的最佳閃光覆蓋範圍會自動設定。
1: 9 (閃光指數優先)
照片的周邊部分會比 0 設定略暗一些,不過,想要讓閃燈輸出優先時會很
方便 (GN)。閃光覆蓋範圍會自動設定為比實際拍攝視角略微偏向望遠的
位置。液晶顯示屏上的閃燈圖示會變成<k>。
2: : (均勻覆蓋)
拍攝距離會比 0 設定略短一些,不過,想要儘量減少照片周邊部分光線變
少時會很方便。閃光覆蓋範圍會自動設定為比實際拍攝視角略微寬闊一些
的位置。液晶顯示屏上的閃燈圖示會變成<l>。
Y
P
O
C.Fn-22: < (液晶顯示屏照明)
使用按鈕或轉盤時,液晶顯示屏會點亮。您可以變更這個照明設定。
0: 12sec (開啟12秒鐘)
1: OFF (關閉面板照明)
2: ON (永遠開啟照明)
C
C.Fn-23: ? (檢查從屬閃燈電量)
從屬單元在進行無線閃光拍攝中充滿電時,從屬單元的自動對焦輔助光發射
器會閃爍。您可以停用這操作。在各從屬單元上設定這個功能。
0: = (AF輔助閃光,Q指示燈)
1: > (Q指示燈)
100
>:設定個人功能
P.Fn-01: @ (液晶顯示屏的顯示對比度)
您可以用5個等級調整液晶顯示屏的對比度。
P.Fn-02: A (液晶顯示屏照明顏色:一般拍攝)
您可以選擇一般拍攝時的液晶顯示屏照明顏色 (相機上的閃光燈)。
0: GREEN (綠色)
1: ORANGE (橘色)
Y
P
O
P.Fn-03: B (液晶顯示屏照明顏色:主控閃燈)
用無線電或光脈衝傳送進行無線閃光拍攝或者連結拍攝時:您可以選擇在閃
光燈設定為主控單元時要採用的液晶顯示屏照明的顏色。
0: GREEN (綠色)
1: ORANGE (橘色)
C
P.Fn-04: C (液晶顯示屏照明顏色:從屬閃燈)
用無線電或光脈衝傳送進行無線閃光拍攝或者連結拍攝時:您可以選擇在閃
光燈設定為從屬單元時要採用的液晶顯示屏照明的顏色。
0: ORANGE (橘色)
1: GREEN (綠色)
101
>:設定個人功能
P.Fn-05: D (自動偵測顏色濾鏡)
0: AUTO (自動)
使用隨附的顏色濾鏡時設定這個選項。它們就會被自動偵測出來。
1: OFF (停用)
使用市售的顏色濾鏡時設定這個選項。顏色濾鏡不會被自動偵測出來。
P.Fn-06: H (無線按鈕切換順序)
您可以變更按下無線按鈕時可以選擇的設定。P.Fn-06 不會顯示在閃光燈
600EX上。
0: E (一般 → 無線電 → 光脈衝)
設定會以下列順序變更:一般拍攝 →
無線電傳送:主控單元 → 無線電傳送:從屬單元 →
光脈衝傳送:主控單元 → 光脈衝傳送:從屬單元。
1: F (一般 ↔ 無線電)
設定會以下列順序變更:一般拍攝 →
無線電傳送:主控單元 → 無線電傳送:從屬單元。
2: G (一般 ↔ 光脈衝)
設定會以下列順序變更:一般拍攝 →
光脈衝傳送:主控單元 → 光脈衝傳送:從屬單元。
C
Y
P
O
P.Fn-07: I (連結拍攝時的閃燈閃光)
以連結拍攝功能進行拍攝時 (第70頁),您可以設定是否讓裝在相機上的閃
燈閃光。請為連結拍攝中使用的各閃燈進行設定。P.Fn-07不會顯示在閃光燈
600EX上。
0: OFF (關)
閃燈不會在連結拍攝時閃光。
1: ON (開)
閃燈會在連結拍攝時閃光。
連結拍攝時如果同時讓多支閃光燈閃光,可能無法得到適當的曝光,或者會
造成曝光不均勻。
102
7
參考
Y
P
O
本章包含系統圖、常見問題以及有關以B型相機使用閃光
燈的說明。
C
103
600EX-RT/600EX系統
ྤᒵೂ٠ᗉࣁ᥊
ྤᒵሽႚಬ
"#
%
ࠠ‫׌ڶ‬൳‫פ‬౨ऱೂ٠ᗉб ࠠ‫ڶ‬ൕ᥆‫פ‬౨հೂ
࿇୴ᕴ
٠ᗉ
"
"
&
'
$
0
٠౧ᓢႚಬ
.
ࠠ‫׌ڶ‬൳‫פ‬౨ऱઌᖲбೂ٠ᗉб࿇୴ᕴ
)
"
#
(
+
*
C
Y
P
O
ࠠ‫ڶ‬ൕ᥆‫פ‬౨հೂ٠ᗉ
"
#
,
,
,
$
"
#
$
%
閃光燈600EX-RT
閃光燈600EX (不能以 0 使用)
小型底座 (600EX-RT/600EX隨附)
顏色濾鏡架SCH-E1 (600EX-RT/600EX隨附)
104
/
600EX-RT/600EX 系統
& 顏色濾鏡SCF-E1 (600EX-RT/600EX隨附)
' 無線閃光燈信號發射器ST-E3-RT
閃光燈的無線電傳送無線控制發射器被設定為從屬單元。
( 閃光燈發射器ST-E2
閃光燈的光脈衝電波無線控制發射器被設定為從屬單元。
) 配備無線主控功能的EOS相機
您可以將使用內建閃光燈具有光脈衝無線傳送主控功能的EOS相機設
定為主控單元。
* 微距環形閃光燈MR-14EX/+ 微距雙燈頭閃光燈MT-24EX
用於微距攝影的閃光燈。
, 具有光脈衝電傳送無線從屬功能的閃光燈
580EX II、580EX、550EX、430EX II、430EX、420EX、320EX、
270EX II
- 離機熱靴連線OC-E3
Y
P
O
可以將600EX-RT/600EX連接到60cm/2呎外的相機。
. 小型電池組CP-E4
C
這是攜帶非常方便的小型輕便外接電源。配備有與600EX-RT/600EX相
當的防塵與防水功能。
/ 閃光燈支架SB-E2
0 快門線SR-N3
用此纜線將600EX-RT連接至2011年以前上市、相容於 E-TTL II/ETTL 自動閃光而且有 N3 型遙控端子的 EOS 相機,便可以由從屬單
元釋放快門 (第68頁),或者在進行無線電傳送無線拍攝時將此單元
當成從屬相機使用,以進行連結拍攝 (第70頁)。
外接電源請使用.小型電池組CP-E4。使用佳能以外的外接電源可能會造成
故障。
105
因為溫度增加而限制閃光
連續閃光、頻閃或者以很短的間隔反複進行造型閃光時,閃光燈頭的溫
度可能會增加。閃光燈反複閃光超過下表中顯示的數值時,閃光限制會
自動啟動,以避免因為過熱而使得閃光燈頭劣化與受損。閃光受到限制
時,會顯示警告圖示,以表示溫度增加,回電時間的間隔會自動設定為
大約8與20秒鐘之間。
溫度增加警告
閃光燈內部溫度增加時,會以兩個等級顯示警告圖示。
顯示
等級1
等級2
(回電時間:約8秒鐘) (回電時間:約20秒鐘)
圖示
e
f
液晶顯示屏照明
紅色 (點亮)
紅色 (閃爍)
連續閃光次數與休息時間
Y
P
O
下表顯示的是警告出現前的連續閃光次數,以及可以執行正常閃光拍攝
前所需的休息時間。
功能
C
顯示警告前的連續閃光
次數 (等級 1)
(原則上)
連續閃光 (第13頁)
48次以上
造型閃光 (第38頁)
* 閃光覆蓋率為 14 mm/20 mm的全功率閃燈輸出
* 使用外接電源時,閃光次數為三分之二 (32次以上)
需要的休息時間
(原則上)
10分鐘以上
頻閃時警告顯示前的連續閃光次數會因為閃燈輸出而異。
關於建議的閃光次數,請參閱關於連續閃光 (第13頁)、頻閃 (第33
頁)以及造型閃光 (第38頁)的章節。
連續使用閃光拍攝後更換電池時,請小心電池可能很熱。
C.Fn-20設定為0 (第99頁)時,即使閃光受到限制,也不會發出警告
聲。
106
故障排除指南
若有關於閃光燈的問題,請先參閱本故障排除指南。若本故障排除指南
仍未解決問題,請聯絡經銷商或最近的佳能服務中心。
一般拍攝
電源沒有開啟或者閃光燈不會閃光。
請確定電池的裝入方向正確 (第14頁)。
將安裝插腳完全滑入相機的熱靴,將鎖桿滑至右側,並將閃光燈固定於
相機上 (第15頁)。
如果閃光燈的回電時間為30秒或30秒以上,請更換電池 (第14頁)。
即使使用外接電源時,也要將電池裝入閃光燈裡 (第14頁)。
如果閃光燈及相機的電子接點處有污漬,請清潔接點 (第6頁)。
電源自動關閉。
Y
P
O
閃光燈的自動關閉電源功能啟動。將相機快門按鈕按下一半,或者按測
試閃光按鈕 (第16頁)。
C
相片曝光不足或曝光過度。
若照片中存在反光強烈的物體 (玻璃窗戶等),請使用閃燈曝光鎖 (第
24頁)。
若拍攝主體看起來非常暗或非常亮,請設定閃燈曝光補償 (第22頁)。
設定高速同步時,有效閃光範圍會比較小。請向拍攝主體靠近一點 (第
25頁)。
107
故障排除指南
相片底部暗淡。
您太靠近拍攝主體了。請增加與拍攝主體之間的距離。
距離拍攝主體1m (3.3呎)範圍內時,請將反射位置向下調7°。
若接上了鏡頭遮光罩,請將其取下。
相片周圍暗淡。
將閃光覆蓋範圍設定為自動設定 (第29頁)。
手動設定閃光覆蓋範圍時,要將閃光覆蓋範圍設定得比拍攝視角寬一點
(第30頁)。
確認沒有設定C.Fn-21-1 (第100頁)。
相片非常模糊。
Y
P
O
當拍攝模式設為<W>且場景昏暗時,會自動啟動慢速同步 (快門速度
也會變得比較慢)。請使用三腳架、或者將拍攝模式設定為<V>或全自
動模式 (第19頁)。請注意,您也可以在[光圈先決模式下的閃光同步
速度] (第44頁)中設定同步速度。
C
閃光覆蓋範圍沒有自動設定。
將閃光燈的安裝插腳完全滑入相機的熱靴,將鎖桿滑至右側,並將閃光
燈固定於相機上 (第15頁)。
將閃光覆蓋範圍設定為<L> (自動)(第29頁)。
108
故障排除指南
無線電傳送無線拍攝
無線拍攝沒有作用。
使用閃光燈600EX (沒有無線電傳送功能)時,不能使用無線電傳送進
行無線拍攝。請用光脈衝傳送進行無線拍攝。
從屬單元沒有發出閃光。
將主控單元設定為<'><M>而將從屬單元設定為
<'><x> (第52頁)。
請將主控單元與從屬單元的傳輸頻道與無線電ID設定為相同的數字 (第
52 - 54頁)。
請檢查從屬單元是否在主控單元的傳輸範圍內 (第48頁)。
在無線電傳送無線拍攝中,相機內建的閃光燈不能當成主控單元使用。
Y
P
O
從屬單元沒有閃光或者意外地以全輸出閃光。
執行頻道掃描,並以最好的無線電接收訊號設定頻道 (第54頁)。
將從屬單元擺在可以清楚看到主控單元的地方,彼此之間不要有障礙。
將從屬單元的正面對著主控單元。
相片曝光過度。
C
以A、B與C三個閃燈組進行自動閃光拍攝時,不要將閃燈組C對著主要拍
攝主體閃光 (第63頁)。
為各閃燈組以不同的閃光模式設定進行拍攝時,不要將多個閃燈組設定
為<a>或將</>對著主要拍攝主體閃光 (第67頁)。
109
故障排除指南
<k> 顯示出來。
將快門速度設定得比閃光同步速度慢一級 (第51頁)。
無法由從屬單元釋放快門。
2011年或以前上市、具有N3型遙控端子而且與E-TTL II/E-TTL自動閃光
相容的EOS相機用來由從屬單元執行遙控釋放快門、或者在連結拍攝中
被設定為從屬單元時,必須要有 「SR-N3快門線」(另售)(第68、70、
104頁)。
連結拍攝
曝光不均勻。∕無法得到標準的曝光。
連結拍攝時如果同時讓多支閃光燈閃光,可能無法得到適當的曝光,或
者會造成曝光不均勻。建議設定只讓一支閃光燈閃光,或者利用自拍定
時器分散閃光的時間。
C
110
Y
P
O
故障排除指南
光脈衝傳送無線拍攝
從屬單元沒有發出閃光。
將主控單元設定為<:><M>而將從屬單元設定為
<:><x> (第78頁)。
請將主控單元與從屬單元的傳輸頻道設定為相同的數字 (第78頁)。
請檢查從屬單元是否在主控單元的傳輸範圍內 (第76頁)。
請將從屬單元上的無線感應器對著主控單元 (第76頁)。
如果主控單元與從屬單元太靠近,傳輸可能無法正常運作。
使用相機內建閃光燈作為主控單元時,要將相機內建閃光燈昇起來,並
在相機功能表畫面的[內置閃光燈功能設定]中設定無線功能。
主控單元發出閃光。
Y
P
O
主控閃燈即使被設定為關閉<d>,也會以無線電發出微弱的閃光以控制
從屬閃燈 (第79頁)。
相片曝光過度。
C
以A、B與C三個閃燈組進行自動閃光拍攝時,不要將閃燈組C對著主要拍
攝主體閃光 (第87頁)。
111
規格
類型
類型:
相容相機:
安裝於相機上,
E-TTL II/E-TTL/TTL 自動閃光的閃光燈
A 型 EOS相機 (E-TTL II/E-TTL 自動閃光)
B 型 EOS相機 (TTL 自動閃光)
閃光燈頭
閃光指數:
閃光覆蓋範圍:
反射:
閃光時間:
色溫資料傳送:
顏色濾鏡:
約60/197 (200毫米閃光覆蓋範圍,ISO 100,以米∕呎為單
位)
20 - 200mm (使用散光板時 14mm)
• 自動設定
(根據拍攝視角與影像感應器尺寸自動設定閃光覆蓋範圍。)
• 手動設定
往上 90°,往下 7°,左∕右 180°
普通閃光:1.8 毫秒以下,快速閃光:2.3毫秒以下
閃光燈的色溫資料會在發出閃光時傳送至相機
可以使用
曝光控制
曝光控制系統:
有效閃光範圍:
(使用 EF50mm
f/1.4 鏡頭,ISO 100)
閃光曝光補償:
閃燈包圍曝光:
閃燈曝光鎖︰
高速同步︰
手動閃光:
頻閃:
閃光曝光確定︰
造型閃光:
112
Y
P
O
E-TTL II/E-TTL/TTL 自動閃光,外部閃光自動∕手動測光,
手動閃光,頻閃
普通閃光:約 0.5 - 30m (1.6 - 98.4呎)
快速閃光:最近:約 0.5 - 12m (1.6 - 39.4呎)
最遠:約 0.5 - 21m (1.6 - 68.9呎)
高速同步︰約 0.5 - 15m (1.6 - 49.2呎)(於 1/250 秒時)
在± 3 級間以 1/3級或 1/2 級為增量調節
在± 3 級間以 1/3級或 1/2 級為增量調節 (使用閃光曝光補償
時)
按相機的 <B>、<7>或 <P> 按鈕
提供
* 進行無線電傳送無線拍攝時,只有 2012 年以後上市的 EOS
數位相機可以使用高速同步。
1/128-1/1 功率 (以 1/3 級為增量)
提供 (1 - 500Hz)
* 進行光脈衝傳送無線拍攝時 1 Hz 至 199 Hz
閃光曝光確認指示燈亮起
使用相機的景深預覽按鈕進行閃光
C
規格
閃光燈回電
回電時間:
閃光燈準備就緒燈顯示:
普通閃光:約 0.1 - 5.5 秒,
快速閃光:約 0.1 - 3.3 秒
* 使用 AA/LR6 鹼性電池
點亮紅色:可以使用普通閃光
點亮綠色:可以使用快速閃光
自動對焦輔助光
相容的自動對焦系統:
有效範圍:
1 - 61 自動對焦點 (28 毫米以上的焦距)
* 進行觀景器拍攝、以及即時顯示拍攝或短片拍攝時的快速模
式都支援
中央:約 0.6 - 10m ∕ 2.0 - 32.8 呎,周邊:約 0.6 - 5m ∕
2.0 - 16.4 呎
無線電傳送無線功能 (僅限600EX-RT)
頻率:
調變系統:
無線設定:
頻道:
無線電 ID:
從屬單元控制:
傳送距離:
閃光比例控制:
從屬閃燈電池檢查:
連結拍攝:
2405 - 2475MHz
主要調變:OQPSK,次要調變:DS-SS
主控∕從屬
自動,頻道 1 - 15
0000 - 9999
最多 5 個群組 (A/B/C/D/E),最多 15 個單元
約 30m ∕ 98.4 呎
* 主控單元與從屬單元之間沒有障礙或阻隔,而且沒有其他裝
置的無線電波干擾時
* 傳送距離可能會比較短,要視情況如各單元的相對位置、週
邊環境以及天氣情況而定
1:8 - 1:1 - 8:1, 功率以 1/2 級為增量
<Q> 圖示在主控單元的液晶顯示屏上點亮,從屬單元的自動對
焦輔助光發射器閃亮,閃光燈準備就緒燈點亮
提供
C
Y
P
O
光脈衝傳送無線功能
連接方法:
無線設定:
頻道:
從屬單元控制:
傳送距離:
閃光比例控制:
從屬閃燈電池顯示:
光學脈衝
主控∕從屬
頻道 1 - 4
最多 3 組 (A/B/C)
室內:約 0.7 - 15m ∕ 2.3 - 49.2 呎,
戶外:約 0.7 - 10m ∕ 2.3 - 32.8 呎 (前端)
面向主控單元約略是水平± 40° 而垂直± 30°
1:8 - 1:1 - 8:1, 功率以 1/2 級為增量
從屬單元的自動對焦輔助光發射器閃亮,閃光燈準備就緒燈
點亮
113
規格
可以自訂的功能
自訂功能:
個人功能:
18
600EX-RT:7/600EX:5
電源
閃光燈電源:
4 顆 AA/LR6 鹼性電池
* 也可使用 AA/LR6 鎳氫 (Ni-MH)電池與鋰電池
電池壽命 (閃光次數): 約 100 - 700 次閃光
* 使用 AA/LR6 鹼性電池時
無線電傳送無線拍攝時間:大約連續 9 小時
* 主控閃燈閃光關閉時,使用 AA/LR6 鹼性電池
光脈衝傳送無線拍攝數目:光脈衝傳送:約 1500 次
* 主控閃燈閃光關閉時,使用 AA/LR6 鹼性電池
省電︰
閒置約 90 秒沒有操作之後關閉
* 設定為從屬單元時:60 分鐘
* 設定為無線電傳送無線主控單元與連結拍攝時:5 分鐘
外接電源:
可以使用小型電池組 CP-E4
大小與重量
大小:
重量:
Y
P
O
約 79.7 (寬)× 142.9 (高)× 125.4 (深)mm/3.1 × 5.6 ×
4.9吋 (不含防塵與防水轉接器)
約 425g ∕ 15.0 安士
* 僅閃光燈,不包括電池。
C
上述所有規格皆以佳能測試標準為依據。
產品規格及外型設計如有變更,恕不另行通知。
114
規格
指數 (ISO 100,以米∕呎為單位)
普通閃光 (全功率輸出)∕快速閃光
閃光覆蓋範圍 (毫米)
14
普通閃光 (全功率輸出)
20
24
28
35
50
15/49.2 26/85.3 28/91.9 30/98.4 36/118.1 42/137.8
快速閃光
與手動閃光的1/2至1/6一樣
閃光覆蓋範圍 (毫米)
70
普通閃光 (全功率輸出)
80
105
135
200
50/164 53/173.9 58/190.3 59/193.6 60/196.9
快速閃光
與手動閃光的1/2至1/6一樣
手動閃光
閃燈輸出
1/1
閃光覆蓋範圍 (毫米)
14
15/49.2
Y
P
O
20
24
28
26/85.3
28/91.9
30/98.4
35
50
36/118.1 42/137.8
1/2
10.6/34.8 18.4/60.4 19.8/65 21.2/69.6 25.5/83.7 29.7/97.4
1/4
7.5/24.6
1/8
5.3/17.4 9.2/30.2 9.9/32.5 10.6/34.8 12.7/41.7 14.8/48.6
1/16
3.8/12.5 6.5/21.3
7.5/24.6
9/29.5
10.5/34.4
1/32
2.7/8.9
4.6/15.1 4.9/16.1 5.3/17.4
6.4/21
7.4/24.3
1/64
1.9/6.2
3.3/10.8 3.5/11.5 3.8/12.5 4.5/14.8 5.3/17.4
1/128
1.3/4.3
2.3/7.5
閃燈輸出
1/1
1/2
1/4
1/8
13/42.7
C
14/45.9
7/23
2.5/8.2
15/49.2
2.7/8.9
18/59.1
21/68.9
3.2/10.5 3.7/12.1
閃光覆蓋範圍 (毫米)
70
50/164
80
105
135
200
53/173.9 58/190.3 59/193.6 60/196.9
35.4/116.1 37.5/123 41/134.5 41.7/136.8 42.4/139.1
25/82
26.5/86.9 29/95.1 29.5/96.8 30/98.4
17.7/58.1 18.7/61.4 20.5/67.3 20.9/68.6 21.2/69.6
1/16
12.5/41 13.3/43.6 14.5/47.6 14.8/48.6 15/49.2
1/32
8.8/28.9 9.4/30.8 10.3/33.8 10.4/34.1 10.6/34.8
1/64
6.3/20.7 6.6/21.7
1/128
4.4/14.4 4.7/15.4 5.1/16.7 5.2/17.1 5.3/17.4
7.3/24
7.4/24.3 7.5/24.6
115
以 B 型相機使用
本節說明以B型相機 (支援TTL自動閃光的EOS菲林相機)使用閃光燈
600EX-RT/600EX時可用與不可用的功能。
以B型相機的自動閃光使用閃光燈600EX-RT/600EX時,<b>會顯示在
閃光燈的液晶顯示屏上。
B型相機可用的功能
TTL自動閃光
閃光燈閃光曝光補償
閃燈包圍曝光
手動閃光
頻閃
後簾同步
外部閃光手動測光
採用光脈衝傳送的無線閃光燈拍攝
• 手動閃光
• 頻閃
B型相機不可用的功能
C
E-TTL II/E-TTL自動閃光
閃燈曝光鎖
高速同步
外部閃光自動測光
採用無線電傳送無線閃光燈拍攝
採用光脈衝傳送無線閃光燈拍攝
• 自動閃光拍攝
• 閃光比例控制
造型閃光
116
Y
P
O
MEMO
C
Y
P
O
117
MEMO
C
118
Y
P
O
MEMO
C
Y
P
O
119
索引
4秒、6秒、16秒計時器 ......... 12
Av (光圈先決自動曝光)....... 19
Av模式中的閃光同步速度 ....... 44
A型相機 ....................... 2
B型相機 ..................... 116
C.Fn ..................... 92,95
E-TTL II/E-TTL自動閃光 ....... 19
E-TTL II (閃燈測光)......... 44
Ext.A (外部閃光自動測光).... 36
Ext.M (外部閃光手動測光).... 37
INDIVIDUAL SLAVE ......... 10,89
ISO感光度 .................... 37
LINK .................. 7,55,58
MULTI ........................ 33
M (手動曝光)................ 19
P.Fn .................... 92,101
P (程式自動曝光)............ 18
TTL自動閃光 ................. 116
Tv (快門先決自動曝光)....... 19
四畫
反射 ......................... 27
手動閃光 ..................... 31
支援配合影像感應器大小自動變焦
......................... 20,98
五畫
C
主控單元設定 ............. 52,78
主燈閃光開∕關 ........... 55,79
功能設定 ..................... 41
外接電源 ................ 99,105
外部閃光手動測光 ............. 37
外部閃光自動測光 ............. 36
六畫
光脈衝傳送無線拍攝 ........... 75
三組全自動 (A:B C) ........ 86
手動閃燈 ................... 88
全自動一支從屬單元 ......... 81
兩組全自動 (A:B) .......... 85
光線分佈 .................... 100
全自動閃光拍攝 ............... 18
全部清除 ..................... 46
回電時間 ..................... 14
有效閃光範圍 .. 8,18,25,36,37
自訂功能 (C.Fn)......... 92,95
120
自動對焦輔助光 ................20
自動關閉電源 ..............16,95
色溫資訊傳送 ..................20
七畫
快門同步 ......................44
快門速度 ......................19
快速閃光 ......................16
九畫
後簾同步 ......................26
指數 .........................115
限制閃光 .....................106
十畫
個人功能 (P.Fn).........92,101
個別從屬 ......................89
記憶功能 ..................56,80
閃光比例
三組 (A:B C) ...........62,86
兩組 (A:B) .............61,85
閃光同步速度 ..................44
閃光次數 ......................14
閃光測光模式 ..................96
閃光模式 ........8,9,10,43,44
閃光燈功能設定 ................41
閃光燈回電 ....................16
閃光燈控制 ....................42
閃光頻率 ......................33
閃光覆蓋範圍 ..................29
閃光曝光確認指示燈 .........7,18
閃燈包圍曝光 (FEB)...........23
閃燈的操作範圍 ............48,76
閃燈的擺放位置 ............48,76
閃燈組
......61,62,64,65,85,86,88
閃燈輸出 ..........31,33,64,88
閃燈曝光等級 ...........8,22,32
閃燈曝光補償 ..................22
閃燈曝光鎖 ....................24
高速同步 ......................25
Y
P
O
十一畫
從屬單元 ..............10,47,75
從屬單元設定 ............52,78
電池檢查 ...................100
索引
從屬單元組控制 ............63,87
掃描 ..........................54
液晶顯示屏 ..................... 8
密度 .......................101
照明 ...................17,100
照明顏色 ...................101
濃度 ........................39
清除閃光燈設定 ............38,43
連結拍攝 ..................10,70
連續閃光的次數上限 ............35
造型閃光 ......................38
十二畫
十八畫
鎖定.......................... 17
鎖定功能...................... 17
顏色濾鏡...................... 39
顏色濾鏡架........... 11,39,104
二十畫
警告圖示..................... 106
二十三畫
變焦.......................... 29
手動設定 .................... 29
自動設定 .................... 29
散光板 ........................30
普通閃光 ......................14
測光手動閃光 ..................32
測試閃光 ......16,50,58,67,82
無線多支閃光燈拍攝 ........49,77
無線按鈕 ..........7,52,78,102
無線設定 ..................52,78
無線電ID ..................52,53
無線電傳送無線拍攝 ............47
三組全自動 (A:B C).........62
手動閃燈 ....................64
全自動一支從屬單元 ..........57
兩組全自動 (A:B)...........61
燈組閃光 ....................65
發射器 ...............47,75,104
短距離閃光拍攝 ................29
距離指示顯示 ..................95
C
Y
P
O
十三畫
傳輸頻道 ..........52,53,54,78
溫度增加 .....................106
電池 ..........................14
十四畫
嗶聲 ..........................99
遙控釋放 ......................68
十五畫
熱靴 ........................... 2
十六畫
頻閃 ..........................33
121
C
Y
P
O
本說明書中提到的相機與配件通用至2012年1月。關於此日期後上市的相機與附件
相容性的資訊,請就近與佳能服務中心聯絡。
C
Y
P
O
C
Y
P
O
C
Y
P
O
CANON INC. 30-2, Shimomaruko 3-chome, Ohta-ku, Tokyo 146-8501, Japan
U.S.A.
CANON U.S.A. INC.
One Canon Plaza, Lake Success, NY 11042-1198, U.S.A.
For all inquires concerning this product, call toll free in the U.S.
1-800-OK-CANON
CANADA
CANON CANADA INC. HEADQUARTERS
6390 Dixie Road, Mississauga, Ontario L5T 1P7, Canada
CANON CANADA INC. MONTREAL BRANCH
5990, Côte-de-Liesse, Montréal Québec H4T 1V7, Canada
CANON CANADA INC. CALGARY OFFICE
2828, 16th Street, N.E. Calgary, Alberta T2E 7K7, Canada
For all inquiries concerning this product, call toll free in Canada
1-800-OK-CANON
EUROPE,
AFRICA &
MIDDLE EAST
CANON EUROPA N.V.
Bovenkerkerweg 59-61, 1185 XB Amstelveen, The Netherlands
CANON FRANCE S.A.S.
17, Quai du Président Paul Doumer, 92414 Courbevoie Cedex, France
CANON UK LTD.
Woodhatch Reigate,Surrey RH2 8BF, United Kingdom
CANON DEUTSCHLAND GmbH
Europark Fichtenhain A10, 47807 Krefeld, Germany
CANON ITALIA S.p.A.
Via Milano 8, 20097 San Donato Milanese, (MI), Italy
CANON Schweiz A.G.
Industriestrasse 12, 8305 Dietlikon, Switzerland
Canon GmbH
Zetschegasse 11, A-1230 Vienna, Austria
CANON España,S.A.
Av. De Europa,6 Alcobendas 28108 Madrid, Spain
CANON Portugal S.A.
Rua Alfredo da Silva,14 Alfragide 2610-016 Amadora, Portugal
C
Y
P
O
CENTRAL &
SOUTH AMERICA
CANON LATIN AMERICA, INC.
703 Waterford Way, Suite 400 Miami, FL 33126,U.S.A.
ASIA
CANON (China) Co., LTD.
15F Jinbao Building No.89 Jinbao Street, Dongcheng District, Beijing 100005, China
CANON HONGKONG CO., LTD.
19/F., The Metropolis Tower, 10 Metropolis Drive, Hunghom, Kowloon, Hong Kong
CANON SINGAPORE PTE. LTD.
1 HarbourFront Avenue, #04-01 Keppel Bay Tower, Singapore 098632
CANON KOREA CONSUMER IMAGING INC.
Canon BS Tower 5F, #168-12 Samseong-dong, Gangnam-gu, Seoul, Korea
OCEANIA
CANON AUSTRALIA PTY. LTD.
1 Thomas Holt Drive, North Ryde, Sydney N.S.W. 2113, Australia
CANON NEW ZEALAND LTD.
Akoranga Business Park, Akoranga Drive, Northcote, Auckland, New Zealand
JAPAN
CANON MARKETING JAPAN INC.
16-6, Kohnan 2-chome, Minato-ku, Tokyo 108-8011, Japan
English
INSTRUCTION MANUAL
2012.01
CPA-N004-003
© CANON INC. 2012
