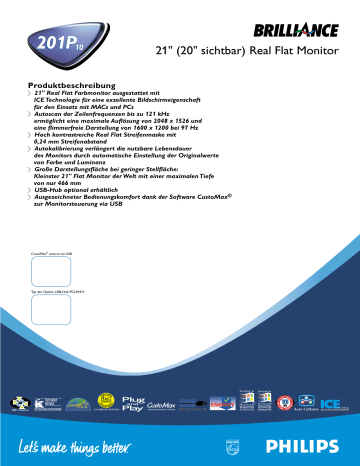

201P10
21" (20" sichtbar) Real Flat Monitor
Produktbeschreibung
> 21" Real Flat Farbmonitor ausgestattet mit
ICE Technologie für eine exzellente Bildschirmeigenschaft
für den Einsatz mit MACs und PCs
> Autoscan der Zeilenfrequenzen bis zu 121 kHz
ermöglicht eine maximale Auflösung von 2048 x 1526 und
eine flimmerfreie Darstellung von 1600 x 1200 bei 97 Hz
> Hoch kontrastreiche Real Flat Streifenmaske mit
0,24 mm Streifenabstand
> Autokalibrierung verlängert die nutzbare Lebensdauer
des Monitors durch automatische Einstellung der Originalwerte
von Farbe und Luminanz
> Große Darstellungsfläche bei geringer Stellfläche:
Kleinster 21" Flat Monitor der Welt mit einer maximalen Tiefe
von nur 466 mm
> USB-Hub optional erhältlich
> Ausgezeichneter Bedienungskomfort dank der Software CustoMax®
zur Monitorsteuerung via USB
CustoMax® control via USB
Typ der Option USB-Hub PCUH411
( at selected countries)
21" (20" sichtbar) Real Flat Monitor
201P10
Technische Merkmale
CRT
Power-Management
• Größe (Zoll/cm)
• Ablenkwinkel (Grad)
• Streifenabstand
- Röhrentyp
Erfüllt Anforderungen nach EPA Energy Star und NUTEK
• Betrieb (typ.)
124 W
• Suspend-/Stand-by-Modus
(typ.)
< 7W
• Off mode/Tiefschlaf
< 2,8 W
21”/ 51 cm
90°
0,24 mm
Streifenmaske, Real Flat, kontrastreich,
blendfrei, antistatisch, entspiegelt
Lichtdurchlässigkeit 41%
• Phosphor
B22
• Empf.Anzeigebereich (mm) 392 x 294 mm
• Empf.Anzeigebereich (Zoll) 15,4” x 11,6”
• Max.Anzeigebereich (mm) 406 x 305 mm
• Max.Anzeigebereich (Zoll) 16,0” x 12,0”
Strahlungsarmut
• Erfüllt Anforderungen nach MPR-II und TCO ‘99
Bedienelemente und Funktionen des Monitors
• Hauptbedienelement
Scanfrequenzen
• Horizontalfrequenz
• Vertikalfrequenz
30-121 kHz
50-160 Hz
• On Screen Display
Video
• Videobandbreite
• Eingangsimpedanz
-Video
-Sync
• Eingangssignalpegel
• Sync-Eingangssignal
• Sync-Polarität
320 MHz
75 Ohm
2,2 kOhm
0,7 Vpp
separat Sync
composite Sync
Positiv und negativ
Weißfarbtemperatur
Farbartkoordinaten (CIE):
• bei 9300 K:
• bei 6500 K:
• bei 5500 K:
• CustoMax® via USB
• Autokalibrierung
5-Tasten-OSD
Helligkeit +/- Direktzugriff
Kontrast +/- Direktzugriff
Eingangsauswahl Direktzugriff
Sprache (Englisch, Spanisch, Französisch,
Deutsch, Italienisch), Zoom, horizontal,
Vertikal, Kissen, Balance,Trapez,
Parallelogramm, Farbe, Reset, Degauss,
Moiré, Seriennummer, Auflösung, Frequenz
Konvergenz, Reinheit, Eingangsauswahl
Autokalibrierung
Einstellungen,Testmuster, On-Screen-Hilfe
Automatische und manuelle Kalibrierung,
setzt die Werte für Farbtemperatur,
Helligkeit und Kontrast auf die
Originaleinstellung.
Anschlüsse und Kabel
x=0,283, y=0,297
x=0,313, y=0,329
x=0,332, y=0,347
Auflösung und voreingestellte Modi
•
•
•
•
•
Max.Auflösung
2048 x 1536
Empf.Auflösung
1600 x 1200
GTF
16 vom Anwender definierbare Modi
39 werksseitig voreingestellte Modi:
H.-Freq (kHz)/ V.-Freq (Hz)
640 x 350
31,5K/70; 37,9K/85
640 x 480
31,5K/60; 37,9K/72; 37,5K/75;
43,3K/85; 50,6K/100
720 x 400
31,5K/70; 37,9K/85
800 x 600
37,9K/60; 48,1K/72; 46,9K/75;
53,7K/85; 63,9K/100
832 x 624
49,7K/75
1024 x 768
48,4K/60; 56,5K/70; 60,0K/75;
68,7K/85
1152 x 864
67,5K/75
1152 x 870
68,7K/75
1152 x 900
71,8K/76
1280 x 960
60,0K/60; 85,9K/85
1280 x 1024
64,0K/60; 80,0K/75; 91,1K/85
1600 x 1200
75,0K/60; 81,3K/65; 87,5K/70;
93,8K/75; 106,3K/85
1792 x 1344
83,6K/60; 106,3K/75
1856 x 1392
86,3K/60
1920 x 1440
90,0K/60; 112,5K/75
2048 x 1536
95,8K/60; 120,5K/75
• Anschlüsse
-Video
-USB
• Kabel
15-Pin D-Buchse/5BNC
Upstream-Schnittstelle
Video, Netzkabel und USB
Prüfzulassungen
•
•
•
•
•
•
TCO ‘99
MPR-II Strahlungsarmut
TÜV/GS,TÜV-Ergo,TÜV/9241-3
FCC-B, UL, CSA, DHHS
SEMKO, Poland-B Zeichen, C-Tick
VCC-I, CE, BCIQ, PSB
Physikalische Spezifikationen
•
•
•
•
•
•
•
•
•
•
Abm. mit Fuß (BxHxT)(mm)
Abm. mit Fuß (BxHxT)(Zoll)
Abm. ohne Fuß (BxHxT)(mm)
Abm. ohne Fuß (BxHxT)(Zoll)
Gewicht (kg)
Spannungsversorgung
Temperatur (Betrieb)
Temperatur (Lagerung)
Relative Luftfeuchtigkeit
mittlere ausfallfreie
Betriebszeit
501 x 501 x 466
19,7” x 19,7” x 18,3”
501 x 461 x 466
19,7” x 18,1” x 18,3”
28,5 kg
90-264 VAC, 50/60 Hz
0 °C bis +35 °C/ 32 °F bis 95 °F
-25 °C bis +65 °C/-13 °F bis 149 °F
5 % bis 95 %
> 75.000 h
(ohne Bildröhre)
Sonstiges
• Optional erhältlicher USB-Hub PCUH411
Plug-and-Play-Kompatibilität
• Display Data Channel DDC 1/2B
• Kompatibel mit Microsoft®,Windows® 95/98/NT/2000
Dieser Monitor erfüllt alle NUTEK-Anforderungen in Bezug auf Power-Management
Philips ist ein Partner des Computerprogramms “Energy Star” der EPA in den USA.
Als Partner von Energy Star hat Philips festgestellt, dass dieses Produkt die Energy Star-Richtlinien
in Bezug auf Energieausbeute erfüllt.
Brilliance ist ein eingetragenes Markenzeichen von Philips Electronics N.V.
MAC ist ein eingetragenes Markenzeichen von Apple Computer, Inc.
MS-DOS ist ein eingetragenes Markenzeichen und Windows®95/98/NT/2000 ist ein Warenzeichen
von Microsoft Corp. Alle Warenzeichen anerkannt. Copyright ©2000 Philips Electronics N.V.
Alle Angaben können sich ohne Vorankündigung ändern
Publikationsdatum: September 2000
