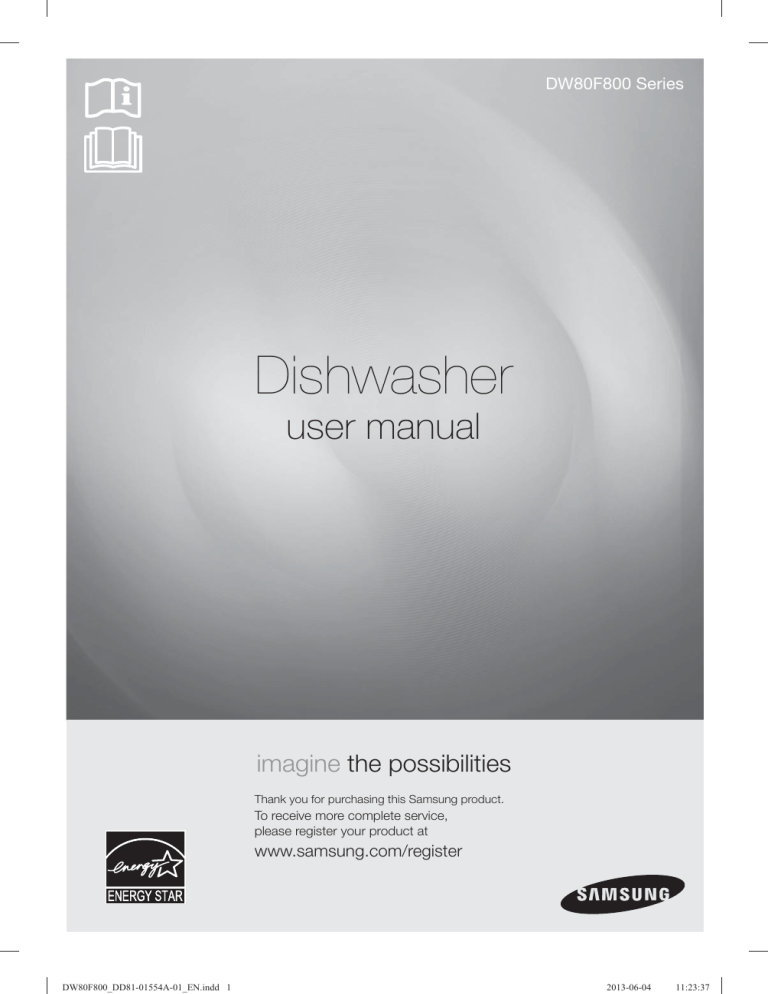

DW80F800 Series
Dishwasher
user manual
imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service,
please register your product at
www.samsung.com/register
DW80F800_DD81-01554A-01_EN.indd 1
2013-06-04
11:23:37
features of your new samsung
dishwasher
Your new Samsung Dishwasher will change the way you feel about doing
dishes. From its extra large capacity to its energy efficiency, your new Samsung
dishwasher has the features you need to take the humdrum out of washing
dishes.
1. Elegant design with digital touch sensors
Your dishwasher features digital touch sensors in the control panel for simpler operation with
a touch of elegance.
2. Increased convenience
The smart auto cycle determines the level of soil on the dishes and initiates the optimal cycle
for cleaning. Use this feature to save water, energy, and time.
3. Extremely quiet operation
Efficient noise control technology gives you the quietest possible operation. Your new
Samsung dishwasher is quieter than ever.
4. Self-cleaning filter
Cleaning the filter yourself is a thing of the past! This product keeps food waste internally
while operating, then drains it automatically with the water.
5. Storm wash
With a jet stream like a geyser, Storm Wash effectively cleans big, heavily soiled pots with
ease. Look for the built-in extra nozzle and spray in the specialized Storm Washing Zone.
6. Twin fan condensing drying
Two fans connected to one motor make for better drying performance. Still better, your
dishwasher emits no hot steam. Instead, it mixes external fresh air with the internal hot steam
during drying to eliminate the steam, making your dishwasher safer and easier to use.
This manual contains important information regarding the use and care of your new Samsung
dishwasher. Refer to it for descriptions of the control panel, instructions on how to use the
dishwasher, and tips for making the most of its state-of-the-art features and technologies. The
cycle chart on page 22 offers an overview of the different cycles and the troubleshooting section
on page 23 tells you what to do if something goes wrong.
2_ features of your new samsung dishwasher
DW80F800_DD81-01554A-01_EN.indd Sec9:2
2013-06-04
11:24:30
safety information
Throughout this manual, you’ll see Warning
and Caution
notes. These
important safety instructions do not cover all possible situations that might occur.
It is your responsibility to use caution when installing, maintaining, and operating your
dishwasher. Samsung will not be liable for any damage resulting from improper use.
IMPORTANT SAFETY INSTRUCTIONS
What the icons and signs in this user manual mean :
Hazards or unsafe practices that may result in severe personal injury or death.
WARNING
CAUTION
Hazards or unsafe practices that may result in personal injury or property
damage.
CAUTION
To reduce the risk of fire, explosion, electric shock, or personal injury when using
your dishwasher, follow these basic safety precautions:
Do NOT attempt.
Do NOT disassemble.
Do NOT touch.
Follow directions explicity.
Unplug the power plug from the wall socket.
Make sure the machine is grounded to prevent electric shock.
Call the service center for help.
WARNING - When using the dishwasher, follow basic precautions, including the
following:
Read all instructions before using the dishwasher.
As with any equipment using electricity, water, and moving parts, potential hazards exist.
Use the dishwasher only for its intended function.
Use only detergents or wetting agents recommended for use in a dishwasher, and keep
them out of the reach of children.
When loading items to be washed:
-
Locate sharp items so that they are not likely to damage the door seal, and
Load sharp knives with the handles up to reduce the risk of cut-type injuries.
Do not wash plastic items unless they are marked “dishwasher safe” or the equivalent.
For plastic items not so marked, check the manufacturer’s recommendations.
Do not touch the HEATING ELEMENT during or immediately after use.
SAVE THESE INSTRUCTIONS
safety information _3
DW80F800_DD81-01554A-01_EN.indd Sec1:3
2013-06-04
11:24:30
safety information
Do not operate the dishwasher unless all ENCLOSURE panels are properly in place.
Do not tamper with the controls.
Do not abuse, sit on, or stand on the door, lid, or dish racks of the dishwasher.
To reduce the risk of injury, do not allow children to play in or on the dishwasher.
To reduce the risk of fire or explosion:
-
Under certain conditions, hydrogen gas may be produced in a hot water system
that has not been used for two weeks or more. HYDROGEN GAS IS EXPLOSIVE. If
you have not used your hot water system for two weeks or more, before using the
dishwasher, turn on all hot water faucets and let the water flow from each for several
minutes. This will release any accumulated hydrogen gas. As the gas is flammable, do
not smoke or use an open flame during this time.
Remove the door to the washing compartment when removing an old dishwasher from
service or discarding it.
After unpacking the dishwasher, keep the packaging out of the reach of children.
The dishwasher is extremely heavy. Do not attempt to move or carry the dishwasher by
yourself. Two or more people are needed to move a dishwasher and avoid potential injuries.
Do not install the dishwasher near electrical components. Keep the dishwasher away from
open flames.
Install and level your dishwasher on an uncarpeted floor that can support its weight.
Your dishwasher must be properly grounded. Never connect it to an ungrounded outlet.
See page 11 for more information on grounding your dishwasher.
Connect the ground wire to the green ground connector in the terminal box.
After the dishwasher is installed, check that the drain hose is properly connected and
that there is no leakage from the hose connectors. If the drain hose is loose, it may cause
property damage.
The water supply line is susceptible to breakage. As time goes by, it becomes less flexible.
Check the line periodically. If it is swollen, torn, cut, or there is a water leak, replace it
immediately.
To safely operate this appliance, familiarize yourself with its operations and exercise care
when using it.
Do not put gasoline, solvents, or other flammable materials inside the dishwasher. Do not
wash dishes exposed to these materials.
Keep your dishwasher detergent out of the reach of children. Detergent has an adverse
effect on human organs. It contains elements for polishing and is corrosive. Avoid letting the
detergent come into contact with your skin and eyes.
Do not push or place pressure on the door when it is open, as this may damage the
dishwasher or cause harm.
Do not allow children to play in or on the dishwasher. They may harm themselves or
damage the dishwasher.
Disconnect the power cable (or set the circuit breaker to off) before servicing your
dishwasher.
SAVE THESE INSTRUCTIONS
4_ safety information
DW80F800_DD81-01554A-01_EN.indd Sec1:4
2013-06-04
11:24:30
Do not repair, replace, or service any part of your dishwasher yourself. Disassembly, repairs
and modifications are permitted by authorized service technicians only. Work done by an
unauthorized person may void your warranty.
Before disposing of your dishwasher, remove the door of the washing compartment or the
door latch so that children or small animals do not get trapped inside.
If the dishwasher is left unused for an extended period of time, turn off the water supply.
This dishwasher is intended for residential use only.
BEFORE USING YOUR DISHWASHER
WARNING
WARNING
Tip-Over Hazard
- Do not use the dishwasher until it is correctly installed.
- Do not push down on an open door.
- Do not place excessive weight on the open door.
Electric Shock Hazard
Failure to follow these instructions can result in death, fire, or electric shock:
- Electrically ground the dishwasher
- Connect the ground wire to the green ground connector in the junction box.
- Do not use an extension cord.
WARNING
State of California Proposition 65 Warnings:
The California Safe Drinking Water and Toxic Enforcement Act requires the Governor of
California to publish a list of substances known to the State of California to cause cancer,
birth defects, or other reproductive harm, and requires businesses to warn of potential
exposure to such substances.
This product contains a chemical known to the State of California to cause cancer, birth
defects, or other reproductive harm. This appliance can cause low-level exposure to some
of the substances listed, including benzene, formaldehyde, and carbon monoxide.
SAVE THESE INSTRUCTIONS
safety information _5
DW80F800_DD81-01554A-01_EN.indd Sec1:5
2013-06-04
11:24:30
contents
SETTING UP YOUR DISHWASHER
7
USING YOUR DISHWASHER
12
CLEANING AND MAINTAINING YOUR
DISHWASHER
20
CYCLES
7
7
8
10
10
11
Unpacking your dishwasher
Checking parts
Control panel
Cycle selector
Progress lights
Meeting installation requirements
12
14
15
15
16
16
17
18
Basic guidelines
Adjusting the angle of the plate supports
Adjusting the height of the upper rack
Removing the upper rack
Loading the lower rack
Loading the upper rack
Using the cutlery rack
Using the dispenser
20
20
20
21
Cleaning the exterior
Cleaning the interior
Cleaning the nozzles
Storing your dishwasher
22
Cycle chart
23
26
Check these points if your dishwasher…
Information codes
27
27
Helping the environment
Specifications
22
TROUBLESHOOTING
23
APPENDIX
27
6_ Contents
DW80F800_DD81-01554A-01_EN.indd Sec2:6
2013-06-04
11:24:30
setting up your dishwasher
Be sure to have your installer follow these instructions closely so that your new
dishwasher works properly and that you’re not at risk of injury when washing
dishes.
UNPACKING YOUR DISHWASHER
•
•
Once your new dishwasher has been delivered to you, carefully unpack it and check for any damage.
If the dishwasher has been damaged, make note of it on the waybill and keep a copy. Do not install the
dishwasher, and contact Samsung Customer Service at the number listed below.
If there is no damage to the product, you can proceed with the installation. If you are going to install it
yourself, make sure to read through the installation guide and follow the directions inside.
After unpacking your dishwasher, keep the packaging out of the reach of children to ensure their safety.
CHECKING PARTS
When your dishwasher has been unpacked, make sure you’ve received all the parts shown below.
If your dishwasher was damaged during shipping, or if you do not have all the parts, contact Samsung
Customer Service at 1-800-SAMSUNG (726-7864)
01 setting up your dishwasher
•
Lower nozzle
Air brake
Base
Vapor vent cover
Control panel
Dispenser
Door
Middle nozzle
Upper rack
Lower rack
Cutlery rack
Accessory parts - User/Installation manual, Installation Kit.
setting up your dishwasher _7
DW80F800_DD81-01554A-01_EN.indd Sec3:7
2013-06-04
11:24:30
setting up your dishwasher
CONTROL PANEL
DW80F800 Series
1
2
3
4
5
6
7
8
9
1
Power
When you press the Power button, the entire display turns on and off, and
then the light of the most recently finished cycle lights up.
When the cycle you selected has finished, all other indicator lights are
turned off and the “Clean” light is illuminated for 10 minutes.
Then, the Power turns off automatically.
2
Cycle Selector
Select the appropriate wash cycle depending on the soil level of your
dishes. After you select a cycle, the Cycle On light for that cycle lights up.
If you want to cancel the selected cycle, press the selected cycle button
again.
The temperature rises to 162 ˚F (72 ˚C) in the final rinse cycle for high
temperature sanitization.
If you select the Sanitize option, the “Sanitize” lamp blinks when the water
temperature reaches the sanitary temperature (over 155 ˚F (68 ˚C)), and then
remains illuminated until the Sanitize option ends. When you open the door
or press the Power button, the “Sanitize” lamp turns off.
3
Sanitize
You cannot select the Delicate cycle if you select the Sanitize option.
The Sanitize feature operates in accordance with NSF/ANSI Standard
184 for Residential Dishwashers. Certified residential dishwashers are
not intended for licensed food establishments. Your dishwasher is NSF
Certified.
The cycle that is NSF certified is the Heavy Cycle with the Sanitize option
selected.
Select this option to wash a small load of dishes. We recommend that you
place dishes in the lower rack when you use this feature.
4
Half Load
When you select Half Load, the dishwasher will not wash dishes
placed in the upper rack.
If you select the Half Load option, both water and electricity consumption
are reduced.
5
Storm Wash
Use this option when you want to wash pots and pans, durable serving
bowls, and other large, very dirty, hard to clean dishes.
To use Storm Wash, place the dishes face down in the marked Storm Wash
area in the lower basket.
You cannot select the Delicate cycle if you select the Storm Wash
option.
8_ setting up your dishwasher
DW80F800_DD81-01554A-01_EN.indd Sec3:8
2013-06-04
11:24:32
7
Delay Start
(DISPLAY)
Delay a cycle for up to 24 hours in one-hour increments. The hour displayed
indicates the time at which the wash will be started.
Displays wash information, Delay Start hours, and Error messages.
If an error occurs during an operation, an error message is displayed with a
warning sound. Refer to the information codes page. (see page 25)
8
Low Rinse
When Low Rinse remains illuminated, there is no rinse agent in the
dispenser. Refill the rinse aid dispenser.
9
Start/Drain
To start the cycle, press the Start/Drain button before closing the door.
To cancel a cycle currently running and drain the dishwasher, hold down
Start/Drain buttons for three (3) seconds.
6
01 setting up your dishwasher
Child Lock
This option allows you to lock the buttons on the control panel so children
cannot accidently start the dishwasher by pressing the buttons on the
panel.
To lock and unlock the buttons on the control panel, hold the Child Lock
button down for three (3) seconds.
- When Power is On : Hold down the Child Lock button for three (3)
seconds.
- When Power is Off : Push the Power button first, and then hold down
the Child Lock button for three (3) seconds.
You can select options (Delay Start, Sanitize, Half Load, or Storm Wash) before starting a cycle. If you
change the cycle after selecting an option, the original cycle is reset.
To prevent the touchpad from losing response sensitivity, follow these instructions:
- Touch the center of each keypad using one finger. Do not push.
- Clean the touch control’s surface regularly with a soft, damp cloth.
- Be careful not to touch more than one touch key pad at a time, except as directed.
OO X
setting up your dishwasher _9
DW80F800_DD81-01554A-01_EN.indd Sec3:9
2013-06-04
11:24:33
setting up your dishwasher
CYCLE SELECTOR
DW80F800 Series
1
2
3
4
5
6
1
Smart Auto
This cycle detects the level of soil and automatically initiates the optimal cycle
after a few minutes of operation.
2
Normal
Use this cycle for regular dinner dishes.
3
Heavy
Use this cycle for heavily soiled dishes and dishes with heavy soil.
4
Delicate
Use this cycle for normally soiled dishes or fragile items such as glasses.
5
Quick +
Use this cycle for lightly soiled dishes.
6
Pots & Pans
Use this cycle for hard-to-clean, heavily soiled dishes, Pots & Pans, and
dishes with heavy soil.
PROGRESS LIGHTS
DW80F800 Series
1
1
Wash
2
Rinse
3
Dry
4
Clean
2
3
4
When the dishwasher is in a wash portion of a cycle, the Wash light is
illuminated.
When the dishwasher is in a rinse portion of a cycle, the Rinse light is
illuminated.
When the dishwasher is in a drying portion of a cycle, the Dry light is
illuminated.
After the dishwasher has completed all portions of a cycle, all other indicator
lights are turned off and the Clean light is illuminated for 10 minutes.
If you open the door when the Clean light is illuminated, it turns off
immediately.
When the dishwasher starts a cycle, the light corresponding to the current operation turns on to show
the progress of the cycle. When that portion of the cycle is complete, the illuminating light turns off.
10_ setting up your dishwasher
DW80F800_DD81-01554A-01_EN.indd Sec3:10
2013-06-04
11:24:33
MEETING INSTALLATION REQUIREMENTS
Electrical supply and grounding
CAUTION
WARNING
Never use an extension cord.
When preparing for installation, ensure that your power supply provides:
• An individual branch circuit serving only your dishwasher with a 120 Volt, 60Hz,15 AMP fuse
or circuit breaker.
Your dishwasher must be grounded. If your dishwasher malfunctions or breaks down, grounding
will reduce the risk of electric shock by providing a path of least resistance for the electric
current.
01 setting up your dishwasher
To prevent the risk of fire, electric shock, or personal injury, all wiring and grounding must be
done in accordance with the National Electrical Code ANSI/FNPA, No. 70 Latest Revision and
local codes and ordinances. It is the personal responsibility of the appliance owner to provide
adequate electrical service for this appliance.
Never connect the ground wire to plastic plumbing lines, gas lines, or hot water pipes.
GROUNDING INSTRUCTIONS
For a permanently connected appliance:
This appliance must be connected to a grounded metal, permanent wiring system, or an
equipment-grounding conductor must be run with the circuit conductors and then connected to
the equipment-grounding terminal or lead on the appliance.
Water supply
The hot water supply line pressure must be between 20~120 psi (140~830 kPa).
Adjust the water heater to deliver water between 120 °F (49 °C) ~ 149 ˚F (65 ˚C).
Most plumbing supply stores sell water supply lines of various lengths up to 10 feet
(305 cm) long.
You can reduce the risk of leaks and water damage by:
•
•
•
WARNING
Making water faucets easily accessible.
Turning off faucets when the dishwasher is not in use.
Periodically checking for leaks at water supply line fittings.
Before using your dishwasher for the first time, check all connections at the water supply valve
and faucets for leaks.
Flooring
For safety, your dishwasher must be installed on a solidly constructed floor.
Never install your dishwasher on a platform or poorly supported structure.
Your dishwasher must be properly installed in accordance with the Installation Guide before you use it. If
you did not receive an Installation Guide with your dishwasher, you can obtain one by visiting our website at
www.samsung.com.
setting up your dishwasher _11
DW80F800_DD81-01554A-01_EN.indd Sec3:11
2013-06-04
11:24:33
using your dishwasher
BASIC GUIDELINES
1. Open the door and load your dishes (see page 16).
- Place dishes into the upper and lower racks, unless you have selected half load.
- Remove any food remains from the dishes before placing them in the rack(s).
- After placing the dishes into the racks, rotate the nozzles by hand to check whether any of the
dishes will interfere with them.
- Make sure the dishes will not prevent the detergent dispenser from opening.
2. Add detergent to the dispenser (see page 18).
- Make sure to use only automatic dishwasher detergent.
- Refer to “Using the dispenser” on how to add detergent.
3. Close the door.
- Push the racks back so that they are in place, and then close the door.
- Make sure to close the door firmly. If the door is slightly ajar, the selected cycle will not start
automatically
4. Touch the Power button.
- When you press the Power button, the entire display turns on and off, and then the cycle light of the
most recently finished cycle lights up.
- If “Low Rinse” is illuminated, you should refill the rinse aid dispenser to improve washing and drying
performance.
5. Select an appropriate cleaning cycle depending on the soil level of the dishes. (see pages 10 and 22).
- Touch the appropriate cycle button.
- When you touch a cycle button, the cycle indicator light is illuminated. If you touch the cycle button
again, the light turns off and the cycle is canceled.
- For information about selecting a cycle according to the soil level of the dishes, see “Cycle
Selector”.
6. Touch the Start/Drain button.
- The dishwasher will start draining after a few seconds, and then start the cycle you selected.
7. When the wash cycle is completed.
- The Clean light illuminates and the dishwasher sounds a chime.
- The power is automatically turned off after 10 minutes.
CAUTION
If you want to load more dishes or pause the dishwasher while it is already running, make sure to open
the door slowly and carefully as there is a possibility of injury from the hot steam inside the dishwasher.
(If the door is opened while the dishwasher is running, a safety mechanism is activated and stops the
cycle.)
You should use rinse aids for better drying performance. You can further improve drying performance
by also selecting the Sanitize option.
If the “Low Rinse” lamp lights during a cycle, the dishwasher adds 30 more minutes to the Drying cycle
automatically after the Clean light illuminates.
When the water temperature of the last rinse of the Sanitize option reaches the sanitary temperature
(over 155 ˚F (68 ˚C)), the Sanitize lamp blinks, and then remains illuminated until the Sanitize option
ends. When you open the door or press the Power button, the “Sanitize” lamp turns off.
12_ using your dishwasher
DW80F800_DD81-01554A-01_EN.indd Sec4:12
2013-06-04
11:24:33
Touch controls
Delay start
02 using your dishwasher
Touch controls allow you to operate the dishwasher easily.
• They are convenient to operate, requiring only a soft touch.
• Have a simple and stylish design.
• Are easy to clean.
If you have children or you want to clean the Control Interface, we recommend activating
the Child Lock feature to lock the control buttons.
- Children will not be able to accidently start the dishwasher by touching the controls with
this option selected.
- If a cycle is running, the buttons will not respond. (except the Power button)
- If dishwasher is off, only the Power button responds.
When you select the Delay Start option, your dishwasher will:
• Start draining to remove remaining water at once (pre-drain).
Your dishwasher will operate the selected cycle when the delay time expires.
WARNING
WARNING
When using the dishwasher, try to arrange the dishes properly as described on page 16.
• You should remove food remains such as bones, fruit seeds, etc. and any other waste such
as toothpicks, paper, etc. from the dishes as these may cause damage to the dishes, create
noise, or cause the dishwasher to malfunction.
• Select the appropriate cycle depending on the level of soil and the type of dishes.
• Use only the proper amount of detergent and rinsing agent.
Do not wash the following items
•
•
•
•
•
Acrylic or Aluminum items: Dishes with printed gold rim decoration may become
discolored.
Dishes treated with adhesive: Treated plastics, wood, ivory, copper, and tin may come
loose.
Plastics with a temperature tolerance less than 194 ˚F (90 ˚C): Thin plastics wash and dry
poorly, and may be damaged due to elevated wash temperatures.
Tin: Tin should be washed by hand and dried immediately as it may rust.
Wooden utensils: Wooden items may crack.
using your dishwasher _13
DW80F800_DD81-01554A-01_EN.indd Sec4:13
2013-06-04
11:24:34
using your dishwasher
ADJUSTING THE ANGLE OF THE PLATE SUPPORTS
You can adjust the angle of the tines in the upper rack to three different positions to match the size and
shape of your dishes. To adjust the tines, grasp the handle at the back of the rack and push it left or right.
See the illustration below.
In the lower rack, you can easily remove the plate support to make room for large items such as pots and
pans. To remove the plate support, lift up the handles (A). To refit the plate support, align it so it is in place,
and then push down on the handles (A). To fold down the fold-down tines on the lower rack, remove the
rack from the dishwasher, turn the rack over, grasp the tine (B), and then adjust it backward. See the
illustration below.
Upper rack
Lower rack
14_ using your dishwasher
DW80F800_DD81-01554A-01_EN.indd Sec4:14
2013-06-04
11:24:34
ADJUSTING THE HEIGHT OF THE UPPER RACK
DW80F800 Series
1. To lower the upper rack by 2 in. (5 cm), pull
the adjust handles located at the left and
right sides of the upper rack and push the
upper rack downwards slightly at the same
time.
2. To raise the upper rack, just pull the upper
rack upwards. The adjuster handle will latch
and the upper rack will move to the high
position.
CAUTION
A
02 using your dishwasher
You can adjust the height of the upper rack in your Samsung dishwasher so that the lower rack can
accommodate larger sized dishes. Depending on where you set the upper rack height, the lower rack can
accommodate plates up to 14 in. (36cm) in diameter and the upper rack can accommodated plates up to
12 in. (30cm) in diameter.
We recommend adjusting the height of the
upper rack before loading dishes into the
rack. If you adjust the the rack after loading
the dishes, you may damage the dishes.
REMOVING THE UPPER RACK
Pull the upper rack towards the front and then remove it by lifting it up slightly and pulling it towards the
front. See the illustrations below.
CAUTION
While the upper rack is removable, it must be installed for the dishwasher to operate properly.
If you attempt to operate the dishwasher without the rack, noise will occur and the dishwasher will
perform poorly.
Step 1.
Step 2.
Step 3.
using your dishwasher _15
DW80F800_DD81-01554A-01_EN.indd Sec4:15
2013-06-04
11:24:34
using your dishwasher
LOADING THE LOWER RACK
Load cookware (pots, pans, etc.), up to 14 in. (36 cm) in diameter into the lower rack. The lower rack has
been especially designed for dinner dishes, soup bowls, plates, pots, lids, casserole dishes, and plates.
Load your plates into the center column of the rack their open sides faced each other. Load large items
such as pans and pots into the dishwasher so their open sides face downwards. We recommend loading
cups, stemware, and small plates into the upper rack.
See the recommended loading patterns below.
8 place setting
10 place setting
12 place setting
LOADING THE UPPER RACK
The upper rack has been designed for small plates, mugs, glasses, and plastic items marked “dishwasher
safe”. Load your plates into the dishwasher so their open sides faced each other.
Make sure the loaded dishes do not interfere with the rotation of the nozzle which is located at the bottom
of the upper rack. (Check this by rotating the nozzle by hand.)
When loading dishes, pull the upper rack out sufficiently so you can load it without striking the counter
above.
8 place setting
10 place setting
12 place setting
Using the glass support
You can load cups or glasses onto the glass support. This is also
very convenient for washing wine glasses. Hang your wine glasses
onto the pegs of the glass support.
You can fold the glass support back when it is not being used.
16_ using your dishwasher
DW80F800_DD81-01554A-01_EN.indd Sec4:16
2013-06-04
11:24:35
Loading the large items into the Storm zone
02 using your dishwasher
You can load large items such as pots and pans into the Storm
Zone - identified by red guide lines - In the lower rack for more
effective cleaning. When you select the Storm Wash option, an
additional, powerful jet is activated and directed at items in the
Storm Zone. Make sure pot handles and other items do not
interfere with rotation of the nozzles.
USING THE CUTLERY RACK
The cutlery rack consists of two compartments.
You can place each knife, spoon, or fork separately into the spoon
stands in the basket’s covers to prevent chipping and discoloration.
DO NOT let any item extend through the bottom.
1
Small forks
2
Spoons
3
Knives
4
Large spoons and forks
5
Medium-sized forks
6
Remaining items
1
2
3
4
5
Suggested arrangement for a 12 place setting
The spoon stands as seen from above with the suggested placement of cutlery items. Match the numbers
in the diagram to the numbers in the list of cutlery items above.
You can use the cutlery rack with the cover open. Refer to the illustration
to the right.
using your dishwasher _17
DW80F800_DD81-01554A-01_EN.indd Sec4:17
2013-06-04
11:24:38
using your dishwasher
USING THE DISPENSER
Filling the detergent dispenser
1. Open the cover by pushing the cover latch downwards.
Cover latch
2. Add the recommended amount of detergent to the main
wash dispenser. See the table below.
3. Close the dispenser cover. You will hear a ‘click’ when it is
closed correctly.
‘Click’
4. When you select the Heavy cycle, add the recommended
amount of detergent to the pre-wash dispenser. See the
table below.
The cover opens automatically to dispense the detergent during the wash.
AMOUNT OF DETERGENT
CYCLE
Main wash dispenser
Pre-wash dispenser
Normal, Delicate,
Quick +, Smart Auto
0.5 oz (15 g)
No detergent
Heavy, Pots & Pans
0.7 oz (20 g)
0.2 oz (5 g)
The numbers inside the dispenser refer to grams.
18_ using your dishwasher
DW80F800_DD81-01554A-01_EN.indd Sec4:18
2013-06-04
11:24:41
Filling the rinse aid dispenser
Your dishwasher has been designed to use liquid rinse aid.
The use of a rinse aid greatly improves the drying performance after the final rinse.
2. Pour rinse aid into the opening until the indicator points to
“MAX.” Avoid overfilling the dispenser.
Avoid overfilling the
dispenser
02 using your dishwasher
1. Turn the dispenser knob counterclockwise to open the
cover.
3. Adjust the amount of rinse aid released during the rinse
operation.
You can choose one of four levels (1~4). The higher the
number, the larger the amount of rinse aid released. The
factory default is 3.
When the rinse dispenser is filled up, it is good for about
40 washes.
4. Close the cover.
Turn the dispenser knob clockwise.
CAUTION
We strongly recommended using only liquid rinse aid.
using your dishwasher _19
DW80F800_DD81-01554A-01_EN.indd Sec4:19
2013-06-04
11:24:41
cleaning and maintaining your
dishwasher
Keeping your dishwasher clean improves its performance, reduces unnecessary
repairs, and lengthens its life.
CLEANING THE EXTERIOR
It’s best to clean spills on the outside of your dishwasher as they occur. Use a soft, damp cloth on the
control panel to gently wipe away spills and dust. Do not use benzene, wax, thinner, chlorine bleach, or
alcohol. These materials may discolor the inner walls and cause stains. Do not clean the dishwasher by
sprinkling water over it and avoid letting water come into contact with any of the electrical parts.
If your dishwasher has a stainless steel door panel, you can clean it with a stainless steel cleaner for
Home Appliances or similar product using a clean, soft cloth.
CLEANING THE INTERIOR
Clean the interior of your dishwasher periodically to remove any dirt or food particles. Wipe the inside of
the dishwasher and the inner part of the door with a wet dishcloth. We recommend filling the detergent
dispenser with dish detergent, and then running the dishwasher empty periodically using either the Normal
or Quick cycle with the sanitize option. This will keep your dishwasher clean.
If white spots and odor are still present in your dishwasher, run the Normal cycle with the dishwasher empty
and without detergent until it flushes. Then, interrupt the cycle and put an 8 ounce cup of white vinegar into
the lower basket. Close the dishwasher and let the cycle finish.
CAUTION
Do not remove the tub front seal (the long rubber seal enclosing the opening of the dishwasher).
CLEANING THE NOZZLES
If your dishwasher does not seem to be cleaning adequately or the nozzles seem clogged, you can clean
each of the nozzles. When removing the nozzles, take care as they may break.
Lower nozzle
1. Check whether the nozzle holes are
clogged by food particles.
2. If cleaning is needed, remove the nozzle by
pulling it upwards.
3. Clean the nozzle, and then push it back
into place.
4. Check whether the nozzle is engaged
correctly by rotating it by hand.
20_ cleaning and maintaining
DW80F800_DD81-01554A-01_EN.indd Sec5:20
2013-06-04
11:24:41
Middle nozzle
03 cleaning and maintaining
1. Pull the upper rack towards the front
and remove it.
2. Check whether the nozzle holes are
clogged by food particles.
3. If cleaning is needed, remove the
nozzle.
4. To remove the nozzle, unfasten and
remove the nut, and then remove the
nozzle.
5. Clean the nozzle, re-insert it, and fasten
the nut.
6. When fastening the nut, turn it firmly by
hand.
7. Check whether the nozzle is engaged
correctly by rotating it by hand.
Upper nozzle
1. Check whether the nozzle holes are
clogged by food particles.
2. If cleaning is needed, remove the nozzle.
3. To remove the nozzle, pull out the upper
rack first, unfasten the nozzle cap by
turning it counterclockwise, and then
remove the upper nozzle.
4. Clean the nozzle, re-insert it, and then
fasten the nozzle cap to the nozzle by
turning the cap clockwise.
5. Check whether the nozzle is engaged
correctly by rotating it by hand.
1
2
Cap nozzle
STORING YOUR DISHWASHER
If you need to store your dishwasher for an extended period of time, first drain and disconnect it. If you
leave water in the hoses and internal components, you can damage the dishwasher.
After draining and disconnecting the dishwasher, be sure to turn off the water supply valve and circuit
breaker.
cleaning and maintaining _21
DW80F800_DD81-01554A-01_EN.indd Sec5:21
2013-06-04
11:24:42
cycles
CYCLE CHART
( : Basic, : Flexible step)
Cycle
Pre-wash1
Normal

Heavy

Pre-wash2
Main wash


113 ˚F
(45 ˚C)
118 ~ 145 ˚F
(48 ~ 63 ˚C)
Rinse1
Rinse2






Rinse3




149 ˚F (65 ˚C)

Quick +


•
•
•
•


122 ~ 138 ˚F
(50 ~ 59 ˚C)
106 ~ 143
158 ˚F (70 ˚C)
162 ˚F (72 ˚C)

8.6 (32.5)
152

5.0 (18.8)
117

158 ˚F (70 ˚C)
162 ˚F (72 ˚C)

8.6 (32.5)
157

5.0 (18.8)
59

3.6 ~ 6.7
(13.7 ~ 25.2)
107 ~ 138


140 ˚F (60 ˚C)
Smart Auto
3.1 ~ 7.2
(11.7 ~ 27.2)


131 ˚F (55 ˚C)

140 ˚F (60 ˚C)


Time
(min)

122 ˚F (50 ˚C)
Pots & Pans
Water
[gal(ℓ)]


140 ˚F (60 ˚C)
Delicate
Dry

136 ~ 149 ˚F
(58 ~ 65 ˚C)
162 ˚F (72 ˚C)


Last Rinse
[Sanitize]
140 ˚F (60 ˚C)
162 ˚F (72 ˚C)



138 ˚F (59 ˚C)
162 ˚F (72 ˚C)
The numbers in parentheses in the Last Rinse column represent the temperature when you select
Sanitize.
When you select the Smart Auto or Normal cycle, you can eliminate the  (flexible) steps depending on
the soil level of the dishes.
The wash time varies depending on the steps or options you add, and on the pressure and temperature
of the supplied water.
When you select Half Load or Storm Wash, the cycle sequence remains the same.
22_ cycles
DW80F800_DD81-01554A-01_EN.indd Sec6:22
2013-06-04
11:24:42
troubleshooting
CHECK THESE POINTS IF YOUR DISHWASHER…
PROBLEM
It’s taking too long
with an operation or
cycle.
There are food
particles remaining
on dishes.
(Not cleaning
properly.)
SOLUTION
Check that the door is latched and closed
completely.
No cycle is selected.
Select a proper cycle.
The power cable is not connected. Connect the power cable properly.
The water supply does not work.
Check that the water supply valve is open.
The Control Panel is locked.
Unlock the child lock, (See page 9.)
A circuit breaker is open.
Reset the circuit breaker.
Cold water is being supplied.
Check that the water supply line is
connected to a hot water supply.
(Additional time is required to heat cold
water.)
You selected an inappropriate
cycle.
Select a cycle according to the number and
soil level of the dishes, as directed in this
manual.
The water temperature is low.
Connect the water supply line to a hot
water supply.
For best performance, the temperature of
the supplied water should be 120 ˚F (49 ˚C).
Low water pressure.
The water pressure should be between 20
and 120 psi (140 ~ 830 kPa).
The water is too hard.
Use a commercial dishwasher cleaner.
Use high-quality, fresh detergent with rinse
aid.
Dishwasher detergent was not
used.
Use automatic dishwasher detergent.
We recommend a powder or gel type
dishwasher detergent.
Detergent remains in the
dispenser.
Make sure large items such as cookie
sheets, cutting boards, or contaners, etc.
are not blocking the detergent dispenser
and preventing it from opening properly.
Rearrange the dishes so they do not
interfere with detergent dispenser
operation.
There is no rinse aid.
Check the dispenser and add the rinse aid.
Use liquid type rinse aid.
A nozzle is clogged.
Clean the nozzle. See page 20.
The dishes are improperly loaded.
Too many dishes have been
loaded.
Rearrange the dishes so they do not
interfere with nozzle rotation and detergent
dispenser operation.
Load only an appropriate number of dishes.
Load your dishes as recommended. (See
page 16.)
05 troubleshooting
Will not start.
POSSIBLE CAUSE
The door is not closed completely.
troubleshooting _23
DW80F800_DD81-01554A-01_EN.indd Sec7:23
2013-06-04
11:24:42
troubleshooting
PROBLEM
Leaves glasses with
a dim polish.
Leaves a yellow
or brown film on
the inside of the
dishwasher.
Does not dry dishes
well.
POSSIBLE CAUSE
SOLUTION
The water supplied is soft and too
much detergent was used.
Underload the dishwasher and use a rinse
aid to minimize this.
Aluminum dishes were included in
the wash load.
Remove the marks on the dishes using a
low sensitivity cleaner.
This is caused by coffee and tea
soils.
Remove the soils using a spot cleaner.
There is no rinse aid in the
dispenser.
Check the dispenser and add the rinse aid.
Use a liquid type rinse aid.
The temperature of the water
is low when the dishwasher is
running.
Connect the water supply line to a hot
water supply.
Use rinse aid with the Sanitize option.
Too many dishes have been
loaded.
Proper loading of items can affect drying.
Load your dishes as recommended. (See
page 16.)
Glasses and cups with concave
bottoms hold water. This water
may spill onto other items when
unloading.
After finishing the cycle, empty the lower
rack first and then the upper rack. This will
prevent water dripping from the upper rack
onto the dishes in the lower rack.
Water was left over from an
incomplete cycle.
Insert detergent without loading dishes,
and run the Normal cycle to clean the
dishwasher.
The Drain Hose is obstructed.
Contact a qualified service technician to
remove any obstruction from the drain
hose.
The dishwasher is not used daily
or soiled dishes are left in unit too
long.
With the dishwasher empty and no
detergent, place a glass with 8
ounces of vinegar upright into the lower
rack, and then run a Normal
cycle.
Sound is generated when the
dispenser cover is open and the
drain pump is operating in an early
stage.
This is normal operation.
Has a bad odor.
Is too noisy.
The dishwasher is not level.
Ensure the dishwasher is level.
Foreign material (a screw, a plastic
piece) is in the pump chamber.
Contact a qualified service technician to
remove foreign material from the pump
chamber.
There is a ‘chopping’ sound
because a nozzle is bumping
against the dishes.
Rearrange the dishes.
24_ troubleshooting
DW80F800_DD81-01554A-01_EN.indd Sec7:24
2013-06-04
11:24:42
PROBLEM
SOLUTION
Clean the nozzle hole. See page 20.
The nozzle is blocked by a dish or
pot and cannot rotate.
After placing the dishes into the racks,
rotate the nozzles by hand to check
whether any of the dishes interfere with
them.
Water won’t
pump out of the
dishwasher.
The drain is clogged.
Contact a qualified service technician to
remove any obstruction from the drain hose
and check the drain pump operation.
Has a bent upper
rack after loading
dishes.
The dishes are not loaded
properly.
Load your dishes as recommended.
(See page 16.)
Does not have a
smoothly rotating
nozzle.
05 troubleshooting
POSSIBLE CAUSE
The nozzle hole is clogged with
food particles.
troubleshooting _25
DW80F800_DD81-01554A-01_EN.indd Sec7:25
2013-06-04
11:24:42
troubleshooting
INFORMATION CODES
The Control Panel displays information codes to help you understand what is occurring with your
dishwasher. If you see any of the codes listed below, you should select the Cancel and Drain option, and
then follow the instructions in the Solution column.
CODE SYMBOL
MEANING
SOLUTION
Temperature Sensor error
Heater error
High temperature heating error
Low water level error
Functional error. With the dishwasher empty, add
detergent, and then run a cycle.
If the problem continues, go to your house
circuit breaker panel, set the dishwasher’s
circuit breaker switch to off, and then contact an
authorized Samsung service center.
Half load function error
Water supply error
Check whether the water supply valve is closed,
the water supply is suspended, or the water
inlet valve or line is frozen or clogged by foreign
particles.
If the problem continues, close the water supply
valve, and then contact an authorized Samsung
service center.
High temperature water supply
error
Check the temperature of the supplied water. If
it is higher than 176 ˚F (80 ˚C), a functional error
may occur with the dishwasher.
Drain error
Check whether the drain hose is clogged or
folded. If the problem continues, close the water
supply valve, and then contact an authorized
Samsung service center.
Over-level water error
Functional error. Close the water supply valve
and go to your house circuit breaker panel, set
the dishwasher’s circuit breaker switch to off,
and then contact an authorized Samsung service
center.
Leakage
Button error
Communication Error
Functional error. Turn off the dishwasher and try
to start it again.
If the problem continues, contact an authorized
Samsung service center.
For any codes not listed above, call 1-800-SAMSUNG (726-7864)
26_ troubleshooting
DW80F800_DD81-01554A-01_EN.indd Sec7:26
2013-06-04
11:24:43
appendix
HELPING THE ENVIRONMENT
•
SPECIFICATIONS
Model
DW80F800UWS
Type
Built-in Dishwasher
Wash capacity
15 place setting
Power
120 V / 60 Hz AC only,
15 A circuit breaker
Used water pressure
20 ~ 120 psi
(140 ~ 830 kPa)
06 appendix
•
•
Your dishwasher is manufactured from recyclable materials. If you decide to dispose of it, please
observe local waste disposal regulations. Cut off the power cable so that the appliance cannot be
connected to a power source.
Remove the door so that animals and small children cannot get trapped inside the appliance.
Do not exceed the detergent quantities recommended in the detergent manufacturers’ instructions.
Wash Motor : 150 ~ 190 W
Rated power uasge
Heater : 1100 W
Dimensions
(Width×Depth×Height)
237⁄8 x 24¾ x 337⁄8 in. (605 x 627 x 860 mm)
Weight
Unpacked 99.9 lb (45.3 Kg)
appendix _27
DW80F800_DD81-01554A-01_EN.indd Sec8:27
2013-06-04
11:24:43
warranty
SAMSUNG DISHWASHER
LIMITED WARRANTY TO ORIGINAL PURCHASER
This SAMSUNG brand product, as supplied and distributed by USA: SAMSUNG ELECTRONICS AMERICA,
INC./CANADA: SAMSUNG ELECTRONICS CANADA, INC. (SAMSUNG) and delivered new, in the original
carton to the original consumer purchaser, is warranted by SAMSUNG against manufacturing defects in
materials and workmanship for a limited warranty period of:
One (1) Year All Parts and Labor, Five (5) Years Printed Circuit Board, Racking (Labor Charges for in-home
service starting from the 2nd year is customer’s responsibility), and Lifetime Stainless Door Liner & Tub
for leakage. Samsung will replace your unit with same or current model (that is better or equivalent in
functionality) (Labor related to replacement is customer’s responsibility).
This limited warranty begins on the original date of purchase, and is valid only on products purchased and
used in the United States/Canada. To receive warranty service, the purchaser must contact SAMSUNG for
problem determination and service procedures. Warranty service can only be performed by a SAMSUNG
authorized service center. The original dated bill of sale must be presented upon request as proof of
purchase to SAMSUNG or SAMSUNG’s authorized service center. SAMSUNG will provide in-home service
during the warranty period at no charge, subject to availability within the contiguous United States/Canada.
In home service is not available in all areas.
To receive in-home service, product must be unobstructed and accessible to the service agent. If service
is not available, SAMSUNG may elect to provide transportation of the product to and from an authorized
service center.
SAMSUNG will repair, replace, or refund this product at our option and at no charge as stipulated herein,
with new or reconditioned parts or products if found to be defective during the limited warranty period
specified above. All replaced parts and products become the property of SAMSUNG and must be returned
to SAMSUNG. Replacement parts and products assume the remaining original warranty, or ninety (90)
days, whichever is longer.
This limited warranty covers manufacturing defects in materials and workmanship encountered in normal,
noncommercial use of this product and shall not apply to the following: damage that occurs in shipment;
delivery and installation; applications and uses for which this product was not intended; altered product or
serial numbers; cosmetic damage or exterior finish; accidents, abuse, neglect, fire, water, lightning, or other
acts of nature or God; use of products, equipment, systems, utilities, services, parts, supplies, accessories,
applications, installations, repairs, external wiring or connectors not supplied or authorized by SAMSUNG
that damage this product or result in service problems; incorrect electrical line voltage, fluctuations and
surges; customer adjustments and failure to follow operating instructions, maintenance and environmental
instructions that are covered and prescribed in the instruction book; product removal and reinstallation;
problems caused by pest infestations. This limited warranty does not cover problems resulting from
incorrect electric current, voltage or supply, light bulbs, house fuses, house wiring, cost of a service call for
instructions, or fixing installation errors. SAMSUNG does not warrant uninterrupted or error-free operation of
the product.
28_ warranty
DW80F800_DD81-01554A-01_EN.indd Sec10:28
2013-06-04
11:24:43
EXCEPT AS SET FORTH HEREIN, THERE ARE NO WARRANTIES ON THIS PRODUCT EITHER EXPRESS
OR IMPLIED, AND SAMSUNG DISCLAIMS ALL WARRANTIES INCLUDING, BUT NOT LIMITED TO, ANY
IMPLIED WARRANTIES OF MERCHANTABILITY, INFRINGEMENT OR FITNESS FOR A PARTICULAR
PURPOSE. NO WARRANTY OR GUARANTEE GIVEN BY ANY PERSON, FIRM, OR CORPORATION WITH
RESPECT TO THIS PRODUCT SHALL BE BINDING ON SAMSUNG. SAMSUNG SHALL NOT BE LIABLE
FOR LOSS OF REVENUE OR PROFITS, FAILURE TO REALIZE SAVINGS OR OTHER BENEFITS, OR ANY
OTHER SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES CAUSED BY THE USE, MISUSE, OR
INABILITY TO USE THIS PRODUCT, REGARDLESS OF THE LEGAL THEORY ON WHICH THE CLAIM IS
BASED, AND EVEN IF SAMSUNG HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.
NOR SHALL RECOVERY OF ANY KIND AGAINST SAMSUNG BE GREATER IN AMOUNT THAN THE
PURCHASE PRICE OF THE PRODUCT SOLD BY SAMSUNG AND CAUSING THE ALLEGED DAMAGE.
WITHOUT LIMITING THE FOREGOING, PURCHASER ASSUMES ALL RISK AND LIABILITY FOR LOSS,
DAMAGE, OR INJURY TO PURCHASER AND PURCHASER’S PROPERTY AND TO OTHERS AND THEIR
PROPERTY ARISING OUT OF THE USE, MISUSE, OR INABILITY TO USE THIS PRODUCT. THIS LIMITED
WARRANTY SHALL NOT EXTEND TO ANYONE OTHER THAN THE ORIGINAL PURCHASER OF THIS
PRODUCT, IS NONTRANSFERABLE AND STATES YOUR EXCLUSIVE REMEDY.
Some states do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation
of incidental or consequential damages, so the above limitations or exclusions may not apply to you. This
warranty gives you specific rights, and you may also have other rights, which vary from state to state.
To obtain warranty service, please contact SAMSUNG at:
In USA
Samsung Electronics America, Inc.
85 Challenger Road Ridgefield Park, NJ 07660
1-800-SAMSUNG (726-7864)
www.samsung.com
In CANADA
Samsung Electronics Canada Inc.,
Customer Service 55 Standish Court Mississauga, Ontario L5R 4B2 Canada
1-800-SAMSUNG (726-7864)
www.samsung.com/ca (English)
www.samsung.com/ca_fr (French)
warranty _29
DW80F800_DD81-01554A-01_EN.indd Sec10:29
2013-06-04
11:24:43
memo
DW80F800_DD81-01554A-01_EN.indd Sec10:30
2013-06-04
11:24:43
memo
DW80F800_DD81-01554A-01_EN.indd Sec10:31
2013-06-04
11:24:43
bit.ly/samsungdishwashers
Questions or Comments?
Country
CALL
OR VISIT US ONLINE AT
U.S.A
1-800-SAMSUNG (726-7864)
www.samsung.com
CANADA
1-800-SAMSUNG (726-7864)
www.samsung.com/ca (English)
www.samsung.com/ca_fr (French)
Code No. DD81-01554A-01_EN
DW80F800_DD81-01554A-01_EN.indd Sec10:32
2013-06-04
11:24:43
Serie DW80F800
Lavavajillas
manual del usuario
imagine las posibilidades
Gracias por comprar este producto Samsung.
Para recibir un servicio más completo,
registre su producto en
www.samsung.com/register
DW80F800_DD81-01554A-01_MES.indd 1
2013-06-04
10:10:58
características de su nuevo
lavavajillas samsung
Su nuevo Lavavajillas Samsung cambiará su opinión acerca del lavado de la
vajilla. Desde su capacidad extra grande hasta su eficiencia energética, su nuevo
lavavajillas Samsung posee todas las características que necesita para que lavar
la vajilla no sea una tarea monótona.
1. Diseño elegante con sensores táctiles digitales
Su lavavajillas dispone de sensores táctiles digitales en el panel de control que facilitan la
operación y le brindan elegancia.
2. Mayor practicidad
El ciclo automático inteligente determina el nivel de suciedad de la vajilla e inicia el ciclo
óptimo de limpieza. Use esta función para ahorrar agua, energía y tiempo.
3. Funcionamiento sumamente silencioso
Tecnología de control eficiente de los ruidos que proporciona un funcionamiento lo más
silencioso posible. Su nuevo lavavajillas Samsung es más silencioso que nunca.
4. Filtro autolimpiante
¡La limpieza del filtro es cosa del pasado! Este producto mantiene en su interior los restos de
comida mientras funciona y luego los expulsa automáticamente junto con el agua.
5. Storm Wash
Con un potente chorro similar a un géiser Storm Wash (Lavado potente) lava con
gran eficacia recipientes grandes y muy sucios. Busque el rociador y la boquilla extras
incorporados en la zona especial Storm Wash.
6. Ventilador doble para el secado por condensación
Los dos ventiladores conectados a un motor proporcionan un mejor desempeño del secado.
Mejor aún, su lavavajillas no emite vapor caliente. En su lugar, mezcla aire fresco exterior con
el vapor caliente interior durante el secado para eliminar el vapor, para que su lavavajillas sea
más seguro y fácil de utilizar.
Este manual contiene información importante acerca del uso y el cuidado de su nuevo
lavavajillas Samsung. Consúltelo para obtener las descripciones del panel de control, las
instrucciones de uso de la máquina lavavajillas y las sugerencias para lograr el máximo
rendimiento de sus tecnologías y funciones de última generación. La tabla de ciclos de la página
22 ofrece una descripción general de los diferentes ciclos y la sección de solución de problemas
de la página 23 le indica qué hacer si algo sale mal.
2_ características de su nuevo lavavajillas samsung
DW80F800_DD81-01554A-01_MES.indd Sec9:2
2013-06-04
10:11:29
información sobre seguridad
A lo largo de este manual, encontrará notas de Advertencia
y Precaución .
Estas importantes instrucciones de seguridad no abarcan todas las situaciones
posibles que podrían ocurrir.
Es su responsabilidad actuar con precaución cuando instale, realice el mantenimiento
y ponga en funcionamiento la máquina lavavajillas. Samsung no se responsabiliza por
ningún daño ocasionado por el uso inadecuado.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
Significado de los íconos y señales de este manual del usuario:
ADVERTENCIA
Peligros o prácticas inseguras que pueden causar lesiones físicas graves o la
muerte.
PRECAUCIÓN
Peligros o prácticas inseguras que pueden causar lesiones físicas o daños
materiales.
PRECAUCIÓN
Para reducir el riesgo de incendio, explosión, descargas eléctricas o lesiones físicas
cuando usa la máquina lavavajillas, siga estas instrucciones básicas de seguridad:
NO intente hacer nada.
NO desarme.
NO toque.
Siga las instrucciones completamente.
Desenchufe el cable de alimentación del tomacorriente de pared.
Asegúrese de que la máquina esté conectada a tierra para evitar la descarga
eléctrica.
Llame al Servicio Técnico para solicitar ayuda.
ADVERTENCIA - Cuando utilice la máquina lavavajillas, tome todas las precauciones
básicas, incluyendo las siguientes:
Lea todas las instrucciones antes de usar la máquina lavavajillas.
Al igual que con cualquier equipo que use electricidad, agua y piezas movibles, existen
riesgos potenciales.
Utilice la máquina lavavajillas únicamente para la función para la cual está diseñada.
Utilice únicamente detergentes o productos humectantes recomendados para utilizarse en
lavavajillas y manténgalos fuera del alcance de los niños.
Cuando cargue los objetos que se lavarán:
-
Coloque los objetos cortantes de manera que no dañen las juntas de la puerta.
Cargue los cuchillos afilados con el mango hacia arriba para reducir el riesgo de sufrir
lesiones por cortes.
CONSERVE ESTAS INSTRUCCIONES
información sobre seguridad _3
DW80F800_DD81-01554A-01_MES.indd Sec1:3
2013-06-04
10:11:29
información sobre seguridad
No lave objetos de plástico a menos que tengan el rótulo "apto para lavavajillas" o su
equivalente.
En el caso de los objetos de plástico que no tengan tal rótulo, consulte las
recomendaciones del fabricante.
No toque el ELEMENTO CALENTADOR durante el uso o inmediatamente luego de él.
No ponga en funcionamiento el lavavajillas a menos que todos los paneles de CIERRE
estén correctamente colocados.
No modifique los controles.
No maltrate la puerta, la tapa o las cestas del lavavajillas, ni se siente o pare sobre ellas.
Para reducir el riesgo de lesiones, evite que los niños jueguen dentro o fuera del lavavajillas.
Para reducir el riesgo de incendio o explosión:
-
En ciertas circunstancias, se puede producir gas hidrógeno en un sistema de agua
caliente que no se ha usado durante dos semanas o más. EL GAS HIDRÓGENO ES
EXPLOSIVO. Si no ha usado el sistema de agua caliente por dos semanas o más,
antes de usar el lavavajillas abra todas las llaves de agua caliente y deje que el agua
fluya durante algunos minutos. Esto disipará el gas hidrógeno acumulado. Dado que el
gas es inflamable, no fume ni utilice una llama abierta en ese momento.
Cuando deje de utilizar o descarte un lavavajillas antiguo, retire la puerta del
compartimiento de lavado.
Después de desembalar el lavavajillas, mantenga el embalaje fuera del alcance de los
niños.
El lavavajillas es muy pesado. No intente mover o trasladar el lavavajillas por su cuenta. Se
necesitan dos o más personas para mover un lavavajillas y evitar lesiones potenciales.
No instale el lavavajillas cerca de componentes eléctricos. Mantenga el lavavajillas alejado
de llamas abiertas.
Instale y nivele el lavavajillas sobre una superficie no alfombrada que pueda soportar su
peso.
El lavavajillas debe conectarse a tierra correctamente. Nunca lo conecte a un tomacorriente
sin conexión a tierra. Consulte la página 11 para obtener más información sobre cómo
conectar el lavavajillas a tierra.
Conecte el cable a tierra a la conexión a tierra de color verde de la caja de terminales.
Después de instalar el lavavajillas, compruebe que la manguera de desagüe esté
correctamente conectada y que las conexiones de la manguera no tengan pérdidas. Si la
manguera de desagüe está floja, puede ocasionar pérdidas materiales.
El conducto puede romperse. A medida que transcurre el tiempo, pierde su flexibilidad.
Revise el conducto periódicamente. Si está hinchado, rasgado, cortado o si hay pérdida de
agua, reemplácelo inmediatamente.
Para usar este electrodoméstico en forma segura, familiarícese con su funcionamiento y
manéjelo con cuidado cuando lo use.
No vierta gasolina, solventes ni otros materiales inflamables dentro del lavavajillas. No lave
vajilla que se haya expuesto a estos materiales.
CONSERVE ESTAS INSTRUCCIONES
4_ información sobre seguridad
DW80F800_DD81-01554A-01_MES.indd Sec1:4
2013-06-04
10:11:29
Mantenga el detergente del lavavajillas fuera del alcance de los niños. El detergente causa
un efecto adverso en los órganos del cuerpo humano. Contiene sustancias para otorgar
brillo y es corrosivo. Evite que el detergente entre en contacto con la piel o los ojos.
No empuje ni presione la puerta cuando esté abierta, ya que al hacerlo podría dañar el
lavavajillas o hacerse daño.
No permita que los niños jueguen dentro del lavavajillas o sobre él. Pueden hacerse daño o
dañar el lavavajillas.
Desconecte el cable de alimentación (o corte el disyuntor) antes de realizar el
mantenimiento del lavavajillas.
No repare, reemplace ni realice el mantenimiento de ninguna de las piezas de su lavavajillas
por su cuenta. Sólo se permite que técnicos calificados autorizados realicen el desmontaje,
las reparaciones y las modificaciones. El trabajo efectuado por una persona no autorizada
puede invalidar su garantía.
Antes de deshacerse del lavavajillas, retire la puerta del compartimiento de lavado o la traba
de la puerta para evitar que niños o animales pequeños puedan quedar atrapados adentro.
Si no va a utilizarse el lavavajillas durante un período prolongado, corte el suministro de
agua.
Este lavavajillas ha sido diseñado para uso residencial únicamente.
ANTES DE USAR EL LAVAVAJILLAS
ADVERTENCIA
ADVERTENCIA
Riesgo de vuelco
- No utilice el lavavajillas hasta que no esté correctamente instalado.
- No ejerza presión sobre una puerta abierta.
- No coloque peso excesivo sobre una puerta abierta.
Riesgo de descarga eléctrica
El incumplimiento con estas instrucciones puede tener como resultado la muerte, incendios
o descargas eléctricas:
- Conecte a tierra el lavavajillas.
- Conecte el cable a tierra a la conexión a tierra de color verde de la caja de conexiones.
- No utilice un cable prolongador.
ADVERTENCIA
Advertencias de la Propuesta 65 del Estado de California:
La California Safe Drinking Water and Toxic Enforcement Act obliga al gobernador de
California a publicar una lista de las sustancias conocidas en el Estado de California
que causen cáncer, defectos de nacimiento y otros daños reproductivos y obliga a las
empresas a advertir de los riesgos en que se incurre al exponerse a estas sustancias.
Este producto contiene un producto químico conocidos en el Estado de California como
causante de cáncer, defectos de nacimiento u otros daños reproductivos. Este aparato
puede causar una exposición de bajo nivel a algunas de las sustancias relacionadas en la
lista, incluidos benceno, formaldehído y monóxido de carbono.
CONSERVE ESTAS INSTRUCCIONES
información sobre seguridad _5
DW80F800_DD81-01554A-01_MES.indd Sec1:5
2013-06-04
10:11:29
contenido
CONFIGURACIÓN DE SU
LAVAVAJILLAS
7
USO DEL LAVAVAJILLAS
12
LIMPIEZA Y MANTENIMIENTO DEL
LAVAVAJILLAS
20
CICLOS
7
7
8
10
10
11
Desembalaje del lavavajillas
Verificación de las piezas
Panel de control
Selector de ciclos
Indicadores de progreso
Cumplimiento de los requisitos de
instalación
12
14
15
15
16
16
17
18
Pautas básicas para el funcionamiento
Ajuste del ángulo de los soportes para
platos
Ajuste de la altura del estante superior
Cómo retirar el estante superior
Carga del estante inferior
Carga del estante superior
Uso del estante para cubiertos
Uso del dosificador
20
20
20
21
Limpieza del exterior
Limpieza del interior
Limpieza de las boquillas
Cómo guardar el lavavajillas
22
Tabla de ciclos
23
26
Controle estos puntos si su lavavajillas…
Códigos de información
27
27
Ayuda al medioambiente
Especificaciones
22
SOLUCIÓN DE PROBLEMAS
23
APÉNDICE
27
6_ contenido
DW80F800_DD81-01554A-01_MES.indd Sec2:6
2013-06-04
10:11:29
configuración de su lavavajillas
Asegúrese de que su instalador siga estas instrucciones minuciosamente para
que su nuevo lavavajillas funcione adecuadamente y no existan riesgos de sufrir
lesiones al lavar los platos.
DESEMBALAJE DEL LAVAVAJILLAS
•
•
Cuando haya recibido el lavavajillas, desembálelo con cuidado y compruebe que no esté dañado.
Si el lavavajillas está dañado, tome nota de ello en la carta de porte y guarde una copia. No instale
el lavavajillas y comuníquese con el Servicio al cliente de Samsung al número que se indica a
continuación.
Si el producto no está dañado, comience con la instalación. Si va a instalarlo por su cuenta, asegúrese
de leer la guía de instalación y de seguir sus instrucciones.
Después de desembalar el lavavajillas, mantenga el embalaje fuera del alcance de los niños para
garantizar su seguridad.
VERIFICACIÓN DE LAS PIEZAS
Una vez desembalado el lavavajillas, asegúrese de haber recibido todas las piezas que aparecen a
continuación.
Si el lavavajillas sufrió daños durante el transporte, o si falta alguna pieza, comuníquese con el Servicio al
cliente de Samsung al 1-800-SAMSUNG(726-7864).
01 configuración de su lavavajillas
•
Boquilla inferior
Freno de aire
Tapa de la ventilación
de vapor
Panel de control
Base
Dosificador
Puerta
Boquilla
intermedia
Estante superior
Estante inferior
Estante para cubiertos
Accesorios - Manual del usuario/instalación, kit de instalación.
configuración de su lavavajillas _7
DW80F800_DD81-01554A-01_MES.indd Sec3:7
2013-06-04
10:11:29
configuración de su lavavajillas
PANEL DE CONTROL
Serie DW80F800
1
2
3
4
5
6
7
8
9
1
Suministro
eléctrico
Cuando se presiona el botón Power (Suministro eléctrico), se enciende y
apaga toda la pantalla y luego se enciende la luz del último ciclo que se
finalizó.
Cuando finaliza el ciclo seleccionado, se apagan los otros indicadores y se
enciende el indicador "Limpio" durante 10 minutos.
A continuación la alimentación se apaga automáticamente.
2
Selector de
ciclos
Seleccione el ciclo de lavado adecuado según el nivel de suciedad de la
vajilla. Cuando se selecciona un ciclo, se enciende el indicador de ciclo
activado correspondiente. Si desea cancelar el ciclo seleccionado, presione
nuevamente el botón del ciclo que se ha seleccionado.
La temperatura se eleva a 162 ˚F (72 ˚C) en el ciclo de enjuague final para la
desinfección de alta temperatura.
Si selecciona la opción Sanitize (Desinfección), el indicador
“Sanitize (Desinfección)” parpadea cuando la temperatura del agua llega
a la temperatura de desinfección (más de 155 ˚F (68 ˚C)) y permanece
encendido hasta el final del ciclo Sanitize (Desinfección). Cuando abre
la puerta o presiona el botón Power (Suministro eléctrico), el indicador
“Sanitize (Desinfección)” se apaga.
3
Sanitize
(Desinfección)
No puede seleccionar el ciclo Delicate (Vajilla delicada) si selecciona
la opción Sanitize (Desinfección).
La función Sanitize (Desinfección) cumple con la Norma 184 NSF/
ANSI para Lavavajillas Residenciales. Los lavavajillas residenciales
certificados no han sido diseñados para los establecimientos
alimentarios autorizados. Su lavavajillas ha sido certificado por NSF.
El ciclo certificado por NSF es el ciclo Heavy (Muy sucio) con la opción
Sanitize (Desinfección) seleccionada.
Seleccione esta opción para lavar una pequeña cantidad de vajilla. Le
recomendamos que coloque los platos en el estante inferior cuando use
esta función.
4
Half Load
(Media carga)
Cuando seleccione Half Load (Media carga), el lavavajillas no lavará los
platos colocados en el estante superior.
Si selecciona la opción Half Load (Media carga), se reducirá tanto el
consumo de agua como el de electricidad.
8_ configuración de su lavavajillas
DW80F800_DD81-01554A-01_MES.indd Sec3:8
2013-06-04
10:11:31
5
Storm Wash
No puede seleccionar el ciclo Delicate (Vajilla delicada) si selecciona
la opción Storm Wash.
Child lock
(Bloqueo para
niños)
Esta opción le permite bloquear los botones del panel de control para que
los niños no puedan encender el lavavajillas en forma accidental al presionar
los botones del panel de control.
Para bloquear o desbloquear los botones del panel de control, mantenga
presionado el botón Child lock (Bloqueo para niños) durante tres (3)
segundos.
- Cuando está encendido: Presione el botón
Child lock (Bloqueo para niños) durante tres (3) segundos.
- Cuando está apagado: Presione primero el botón
Power (Suministro eléctrico) y luego presione el botón
Child lock (Bloqueo para niños) durante tres (3) segundos.
7
Delay Start
(Inicio
retardado)
(PANTALLA)
Retarde un ciclo hasta 24 horas, en incrementos de una hora. La hora en
pantalla indica el tiempo en el cual comenzará el lavado.
Muestra información del lavado, las horas del Delay Start (Inicio retardado) y
los mensajes de error.
Si ocurre un error durante el funcionamiento, aparece un mensaje de
error con un sonido de advertencia. Consulte la página de códigos de
información. (consulte la página 25)
8
Low Rinse
(Producto de
enjuague bajo)
Cuando Low Rinse (Producto de enjuague bajo) se mantiene encendido
indica que no hay producto para el enjuague en el dosificador. Rellene el
dosificador de producto para el enjuague.
Start/Drain
(Inicio/Drenaje)
Para iniciar el ciclo, pulse el botón Start/Drain (Inicio/Drenaje) antes de
cerrar la puerta.
Para cancelar y drenar un ciclo que esté ejecutándose, mantenga
presionados los botones Start/Drain (Inicio/Drenaje) durante tres (3)
segundos.
6
9
01 configuración de su lavavajillas
Use esta opción cuando desee lavar ollas y sartenes, bowls de servir
duraderos y otros elementos de gran tamaño, muy sucios y difíciles de
limpiar.
Para usar Storm Wash, coloque los platos cara abajo en la zona marcada
Storm Wash en la canasta inferior.
Puede seleccionar las opciones (Delay Start (Inicio retardado), Sanitize (Desinfección),
Half Load (Media carga) o Storm Wash) antes de iniciar un ciclo. Si cambia el ciclo después de
seleccionar una opción, se regresa al ciclo original.
Para impedir que el teclado táctil pierda sensibilidad de respuesta, siga estas instrucciones:
- Toque con el dedo el centro de cada tecla. No ejerza presión.
- Limpie de forma regular la superficie de control táctil con un trapo suave y húmedo.
- Tenga cuidado de no tocar más de una tecla al mismo tiempo, excepto cuando sea necesario.
OO X
configuración de su lavavajillas _9
DW80F800_DD81-01554A-01_MES.indd Sec3:9
2013-06-04
10:11:32
configuración de su lavavajillas
SELECTOR DE CICLOS
Serie DW80F800
1
2
3
4
5
6
1
Smart Auto
(Automático inteligente)
Este ciclo detecta el nivel de suciedad e inicia automáticamente el ciclo
óptimo luego algunos minutos de funcionamiento.
2
Normal (Normal)
Utilice este ciclo para la vajilla que utiliza cotidianamente en la cena.
3
Heavy (Muy sucio)
Utilice este ciclo para vajilla muy sucia.
4
Delicate (Vajilla delicada)
Utilice este ciclo para vajilla o elementos frágiles con suciedad normal,
tales como las copas.
5
Quick+ (Rápido+)
Utilice este ciclo para la vajilla ligeramente sucia.
6
Pot & Pans
Utilice este ciclo para vajilla difícil de limpiar, Pot & Pans y platos muy
sucios.
INDICADORES DE PROGRESO
Serie DW80F800
1
2
1
Wash (Lavado)
2
Rinse (Enjuague)
3
Dry (Secado)
4
Clean (Limpio)
3
4
Cuando el lavavajillas está ejecutando un ciclo de lavado, se enciende el
indicador "Wash (Lavado)".
Cuando el lavavajillas está ejecutando un ciclo de enjuague, se enciende el
indicador "Rinse (Enjuague)".
Cuando el lavavajillas está ejecutando un ciclo de secado, se enciende el
indicador "Dry (Secado)".
Cuando el lavavajillas completa todos los pasos del ciclo seleccionado,
se apagan todos los indicadores y se enciende el indicador Clean (Limpio)
durante 10 minutos.
Si abre la puerta cuando el indicador Clean (Limpio) está encendido, este
se apaga inmediatamente.
Cuando el lavavajillas inicia un ciclo, el indicador de progreso correspondiente al funcionamiento actual
se enciende para mostrar el progreso del ciclo. Cuando se completa un paso del ciclo, se apaga el
indicador correspondiente.
10_ configuración de su lavavajillas
DW80F800_DD81-01554A-01_MES.indd Sec3:10
2013-06-04
10:11:32
CUMPLIMIENTO DE LOS REQUISITOS DE INSTALACIÓN
Suministro eléctrico y conexión a tierra
PRECAUCIÓN
ADVERTENCIA
Nunca utilice un cable prolongador.
Cuando prepare la instalación, asegúrese de que el suministro eléctrico tiene las siguientes
características:
• Un circuito derivado individual destinado únicamente al lavavajillas con un fusible o disyuntor
de 120 voltios, 60 Hz,15 amps.
El lavavajillas debe estar conectado a tierra. En caso de que el lavavajillas funcione mal o se
descomponga, la conexión a tierra reducirá el riesgo de descarga eléctrica al ofrecer una vía de
menor resistencia para la corriente eléctrica.
Nunca conecte un cable a tierra a las tuberías de plástico, las tuberías de gas o las cañerías de
agua caliente.
01 configuración de su lavavajillas
Para evitar el riesgo de incendio, descarga eléctrica o lesiones físicas, todo el cableado y la
conexión a tierra deben realizarse de conformidad con la versión más reciente del Código
Eléctrico Nacional, ANSI/FNPA, Nro. 70 y los códigos y ordenanzas locales. Es exclusiva
responsabilidad del propietario del electrodoméstico proveer los servicios eléctricos adecuados
para este electrodoméstico.
INSTRUCCIONES DE CONEXIÓN A TIERRA
Para un electrodoméstico con conexión permanente:
Este electrodoméstico debe estar conectado a un metal con conexión a tierra, a un sistema de
cableado permanente, o se debe conectar el conductor de conexión a tierra del equipo a los
conductores del circuito y luego a la terminal de conexión a tierra del equipo.
Suministro de agua
La presión del conducto de agua caliente debe estar entre 20~120 psi (140~830 kPa).
Ajuste el calentador de agua para obtener una temperatura de agua entre 120 ˚F (49 ˚C) ~ 149 ˚F
(65 ˚C).
La mayoría de las tiendas de suministros de plomería venden conductos de diversas
longitudes, de hasta 10 pies (305 cm) de largo.
Para reducir el riesgo de pérdidas y daños ocasionados por el agua puede hacer lo
siguiente:
•
•
•
ADVERTENCIA
Coloque las llaves de agua en un lugar de fácil acceso.
Cierre las llaves cuando no use el lavavajillas.
Verifique periódicamente que no haya pérdidas de agua en los accesorios del
conducto.
Antes de utilizar el lavavajillas por primera vez verifique que no haya pérdidas en ninguna de las
conexiones de la válvula de suministro de agua ni en las llaves.
Piso
Por razones de seguridad, su lavavajillas debe estar instalado sobre un piso de construcción
sólida.
Nunca instale el lavavajillas sobre una plataforma o sobre una estructura con soportes poco
resistentes.
El lavavajillas debe instalarse adecuadamente, conforme a la Guía de instalación, antes de utilizarlo. Si
no recibió una Guía de instalación junto con el lavavajillas, puede obtener una en nuestro sitio Web www.
samsung.com.
configuración de su lavavajillas _11
DW80F800_DD81-01554A-01_MES.indd Sec3:11
2013-06-04
10:11:32
uso del lavavajillas
PAUTAS BÁSICAS PARA EL FUNCIONAMIENTO
1. Abra la puerta y cargue la vajilla (consulte la página 16).
- Coloque la vajilla en los estantes superior e inferior, a menos que seleccione la opción de media
carga.
- Retire los restos de comida de la vajilla antes de los colocarla en los estantes.
- Después de cargar la vajilla en los estantes, rote las boquillas a mano para controlar si alguno de los
platos interferirá con ellas.
- Asegúrese de que los platos no impidan que se abra la apertura del dosificador del detergente.
2. Agregue detergente al dosificador (consulte la página 18).
- Asegúrese de utilizar únicamente detergente para lavavajillas automático.
- Consulte cómo agregar el detergente en la sección “Uso del dosificador”.
3. Cierre la puerta.
- Empuje los estantes hacia atrás para que queden en su lugar y cierre la puerta.
- Asegúrese de cerrar la puerta firmemente. Si la puerta está levemente entreabierta, el ciclo
seleccionado no comenzará automáticamente.
4. Toque el botón Power (Suministro eléctrico).
- Cuando presiona el botón Power (Suministro eléctrico), se enciende y apaga toda la pantalla y
se enciende la luz del último ciclo que se finalizó.
- Si se ilumina “Low Rinse (Producto de enjuague bajo)”, debe reponer el producto para el
enjuague para mejorar el desempeño del lavado y del secado.
5. Seleccione el ciclo de limpieza adecuado según el nivel de suciedad de la vajilla. (consulte las páginas
10 y 22).
- Toque el botón de ciclo adecuado.
- Cuando toca un botón de ciclo, se enciende el indicador correspondiente. Si toca nuevamente el
botón del ciclo, se apaga la luz y se cancela el ciclo.
- Para obtener información sobre cómo seleccionar un ciclo según el nivel de suciedad de la vajilla,
consulte “Selector de ciclos”.
6. Toque el botón Start/Drain (Inicio/Drenaje).
- El lavavajillas comenzará a drenar después de algunos segundos y se iniciará el ciclo seleccionado.
7. Cuando se completa el ciclo de lavado.
- Se enciende el indicador Clean (Limpio) y el lavavajillas emite una señal sonora.
- El lavavajillas se apaga automáticamente luego de 10 minutos.
PRECAUCIÓN
Si desea cargar más vajilla o para que el lavavajillas haga una pausa mientras funciona, asegúrese de
abrir la puerta lenta y cuidadosamente, ya que existe la posibilidad de sufrir lesiones a causa del vapor
caliente contenido en el interior.
(Si se abre la puerta mientras funciona el lavavajillas, se activa un mecanismo de seguridad y se
detiene el ciclo.)
Para lograr un mejor desempeño en el secado debería utilizar productos para el enjuague. Puede
lograr un mejor desempeño del secado seleccionando la opción Desinfección.
Si se enciende el indicador “Low Rinse (Producto de enjuague bajo)” durante un ciclo, el lavavajillas
agrega automáticamente 30 minutos al ciclo de secado luego que se enciende el indicador
Clean (Limpio).
Cuando la temperatura del agua del último enjuague de la opción Sanitize (Desinfección) llega a la
temperatura de desinfección (más de 155 ˚F (68 ˚C)) el indicador Sanitize (Desinfección) parpadea y
permanece iluminado hasta el final del ciclo Sanitize (Desinfección). Cuando abre la puerta o presiona
el botón Power (Suministro eléctrico), el indicador “Sanitize (Desinfección)” se apaga.
12_ uso del lavavajillas
DW80F800_DD81-01554A-01_MES.indd Sec4:12
2013-06-04
10:11:33
Controles táctiles
02 uso del lavavajillas
Los controles táctiles le permiten operar fácilmente la máquina lavavajillas.
• Se activan fácilmente con un toque suave.
• Tienen un diseño sencillo y elegante.
• Son fáciles de limpiar.
Si tiene niños o desea limpiar la Interfaz de control, recomendamos activar la función
Child lock (Bloqueo para niños) para bloquear los botones de control.
- Cuando se haya seleccionado esta opción, los niños no podrán encender el lavavajillas
en forma accidental al tocar los controles.
- Si un ciclo se está ejecutando, los botones no responderán. (excepto el botón
Power (Suministro eléctrico))
- Si el lavavajillas está apagado, sólo responderá el botón Power (Suministro eléctrico).
Inicio retardado
Al seleccionar la opción Delay Start (Inicio retardado), su lavavajillas:
• Comienza a vaciarse al agua restante inmediatamente (vaciado previo)
El lavavajillas efectuará el ciclo seleccionado luego de que se cumpla el tiempo establecido para
iniciar el programa.
ADVERTENCIA
ADVERTENCIA
Cuando se utiliza el lavavajillas, trate de acomodar los platos de manera adecuada, como se
describe en la página 16.
• Debe retirar de la vajilla todos los restos de comida, como huesos, semillas, etc., y cualquier
otro tipo de desecho como los palillos, papel u otros, ya que es posible que dañen la vajilla,
generen ruidos u ocasionen incluso mal funcionamiento.
• Presione el botón de ciclo adecuado según el nivel de suciedad y el tipo de vajilla.
• Utilice únicamente la cantidad adecuada de detergente y de producto para el enjuague.
No deben lavarse los siguientes elementos
•
•
•
•
•
Objetos de acrílico o aluminio: Los platos con un borde dorado impreso pueden
decolorarse.
Platos tratados con adhesivo: Es posible que los plásticos, la madera, el marfil, el cobre y
la hojalata que hayan sido tratados se aflojen.
Plásticos con una tolerancia a la temperatura inferior a 194 ˚F (90 ˚C): Los plásticos
delgados no se lavan ni secan bien y es posible que se dañen debido a las altas
temperaturas de lavado.
Hojalata: La hojalata debe lavarse a mano y secarse inmediatamente, ya que puede
oxidarse.
Utensilios de madera: Los objetos de madera pueden agrietarse.
uso del lavavajillas _13
DW80F800_DD81-01554A-01_MES.indd Sec4:13
2013-06-04
10:11:33
uso del lavavajillas
AJUSTE DEL ÁNGULO DE LOS SOPORTES PARA PLATOS
Puede ajustar el ángulo de los dientes del estante superior en tres posiciones distintas para que coincida
con el tamaño y la forma de la vajilla. Para ajustar los dientes, sujete la manija de la parte posterior del
estante y empuje hacia la derecha o hacia la izquierda. Consulte la ilustración inferior.
En el estante inferior, puede retirarse fácilmente el soporte para platos para hacer lugar para objetos
grandes, como ollas y sartenes. Para retirar el soporte para platos, levante las manijas (A). Para volver a
colocar el soporte para platos, alinéelo para que quede en su lugar y luego presione hacia abajo las manijas
(A). Para plegar los dientes plegables del estante inferior, retire este del lavavajillas, déle la vuelta, sujete el
diente (B) y pliéguelo. Consulte la ilustración inferior.
Estante superior
Estante inferior
14_ uso del lavavajillas
DW80F800_DD81-01554A-01_MES.indd Sec4:14
2013-06-04
10:11:33
AJUSTE DE LA ALTURA DEL ESTANTE SUPERIOR
Serie DW80F800
1. Para bajar el estante superior 2 pulgadas
(5 cm), presione las manijas de ajuste que
están situadas a la izquierda y a la derecha
del estante superior y al mismo tiempo
presiónelo suavemente hacia abajo.
2. Para subir el estante superior, simplemente
empújelo hacia arriba. La manija de ajuste
se trabará y el estante superior quedará en
posición alta.
PRECAUCIÓN
A
02 uso del lavavajillas
Puede ajustar la altura del estante superior de su lavavajillas Samsung para dar cabida a platos de mayor
tamaño en el estante inferior. Según la altura del estante superior que establezca, en el estante inferior
puede ubicar platos de hasta 14 pulg. (36 cm) de diámetro y en el estante superior platos de hasta 12 pulg.
(30 cm) de diámetro.
Recomendamos que ajuste la altura del
estante superior antes de cargar la vajilla.
Si la ajusta luego de cargar la vajilla, esta
puede resultar dañada.
CÓMO RETIRAR EL ESTANTE SUPERIOR
Tire del estante superior hacia el frente y, para retirarlo, levántelo levemente y tire de él hacia el frente.
Consulte las ilustraciones inferiores.
PRECAUCIÓN
Si bien puede retirarse el estante superior, debe estar instalado para que el lavavajillas funcione
correctamente.
Si trata de operar el lavavajillas sin el estante, se escuchará ruido y el desempeño del lavavajillas será
deficiente.
Paso 1.
Paso 2.
Paso 3.
uso del lavavajillas _15
DW80F800_DD81-01554A-01_MES.indd Sec4:15
2013-06-04
10:11:33
uso del lavavajillas
CARGA DEL ESTANTE INFERIOR
Cargue los utensilios de cocina (recipientes, ollas, etc.) de hasta 14 pulgadas (36 cm) de diámetro en el
estante inferior. Se ha diseñado el estante inferior específicamente para la vajilla para comida, recipientes
para sopa, platos, ollas, tapas y fuentes de horno.
Cargue los platos en la columna central del estante de manera que los lados abiertos se enfrenten unos
a otros. Cargue los objetos grandes como recipientes y ollas en el lavavajillas de manera que sus lados
abiertos miren hacia abajo. Recomendamos cargar las tazas, la cristalería y los platos pequeños en el
estante superior.
Observe los patrones recomendados de carga que se encuentran a continuación.
configuración para 8 lugares
configuración para 10 lugares
configuración para 12 lugares
CARGA DEL ESTANTE SUPERIOR
Se ha diseñado el estante superior para platos pequeños, jarras, vasos y objetos de plástico que tengan
el rótulo "apto para lavavajillas". Cargue los platos en el lavavajillas de manera que los lados abiertos se
enfrenten unos a otros.
Asegúrese de que la vajilla cargada no interfiera con la rotación de la boquilla que se encuentra en la parte
inferior del estante superior. (Para comprobarlo, haga rotar la boquilla a mano.)
Para cargar la vajilla, tire del estante superior dejando el espacio suficiente para que pueda cargarlo sin
golpear la encimera superior.
configuración para 8 lugares
configuración para 10 lugares
configuración para 12 lugares
Uso del soporte para copas
Puede cargar tazas o vasos en el soporte para copas. Resulta
muy práctico también para lavar copas de vino. Cuelgue sus
copas de vino de las espigas del soporte para copas.
Puede plegar el soporte para copas cuando no se use.
16_ uso del lavavajillas
DW80F800_DD81-01554A-01_MES.indd Sec4:16
2013-06-04
10:11:35
Carga de objetos grandes en la zona Storm
02 uso del lavavajillas
Puede cargar objetos grandes como ollas y sartenes en la
zona Storm, señalada por líneas rojas, del estante inferior
para obtener un lavado más efectivo. Cuando se selecciona
la opción Storm Wash (Lavado potente), se activa un potente
chorro que se dirige directamente a los elementos de la zona
Storm. Asegúrese de que las manijas de las ollas y otros
objetos no interfieran con la rotación de las boquillas.
USO DEL ESTANTE PARA CUBIERTOS
El estante para cubiertos consiste en dos compartimientos.
Puede colocar independientemente cada cuchillo, cuchara o tenedor
en el soporte para cucharas en la cubierta de la cesta para evitar
roturas o decoloración.
NO permita que ningún objeto llegue hasta la parte inferior.
1
Tenedores pequeños
2
Cucharas
3
Cuchillos
4
Cucharas y tenedores grandes
5
Tenedores medianos
6
Elementos restantes
1
2
3
4
5
Disposición sugerida para 12 lugares
Soporte para cucharas visto desde arriba con las ubicaciones sugeridas para los cubiertos. Haga coincidir
los números del diagrama con los números de la lista superior de los cubiertos.
El estante para cubiertos puede utilizarse con la cubierta abierta.
Consulte la ilustración de la derecha.
uso del lavavajillas _17
DW80F800_DD81-01554A-01_MES.indd Sec4:17
2013-06-04
10:11:39
uso del lavavajillas
USO DEL DOSIFICADOR
Llenado del dosificador de detergente
1. Abra la tapa presionando el pestillo de la tapa hacia abajo.
Pestillo de la tapa
2. Agregue la cantidad recomendada de detergente en el
dosificador de lavado principal. Consulte la tabla que se
encuentra a continuación.
3. Cierre la tapa del dosificador. Cuando se cierre
correctamente, escuchará un "clic".
"Clic"
4. Cuando seleccione el ciclo Heavy (Muy sucio), agregue
la cantidad recomendada de detergente en el dosificador
de prelavado. Consulte la tabla que se encuentra a
continuación.
La cubierta se abre automáticamente para dosificar el detergente durante el lavado.
CANTIDAD DE DETERGENTE
CICLO
Dosificador para el lavado
principal
Dosificador para el
prelavado
Normal (Normal), Delicate (Vajilla delicada),
Quick+ (Rápido+),
Smart Auto (Automático inteligente)
0,5 oz (15 g)
Sin detergente
Heavy (Muy sucio), Pot & Pans
0,7 oz (20 g)
0,2 oz (5 g)
Los números que se encuentran dentro del dosificador aluden a gramos.
18_ uso del lavavajillas
DW80F800_DD81-01554A-01_MES.indd Sec4:18
2013-06-04
10:11:42
Llenado del dosificador de producto para el enjuague
Se ha diseñado el lavavajillas para que utilice un producto líquido para el enjuague.
El uso de un producto para el enjuague mejora mucho el desempeño luego del enjuague final.
02 uso del lavavajillas
1. Gire la perilla del dosificador en sentido contrario a las
agujas del reloj para abrir la cubierta.
2. Vierta producto para el enjuague en la abertura hasta que
el indicador señale “MAX” (Máximo). Evite llenar demasiado
el dosificador.
Evite llenar demasiado
el dosificador
3. Ajuste la cantidad de producto para el enjuague que se
liberará durante la operación de enjuague.
Puede elegir uno de los cuatro niveles (1~4). Cuanto más
alto sea el número, mayor será la cantidad de producto
para el enjuague que se libere. El número seleccionado de
fábrica es el 3.
Cuando se llena el dosificador de producto de enjuague
alcanza para 40 lavados aproximadamente.
4. Cierre la cubierta.
Gire la perilla del dosificador en el sentido de las agujas del
reloj.
PRECAUCIÓN
Recomendamos especialmente utilizar sólo producto líquido para el enjuague.
uso del lavavajillas _19
DW80F800_DD81-01554A-01_MES.indd Sec4:19
2013-06-04
10:11:43
limpieza y mantenimiento del
lavavajillas
Mantener el lavavajillas limpio mejora su desempeño, reduce la cantidad de
reparaciones innecesarias y aumenta su vida.
LIMPIEZA DEL EXTERIOR
Se recomienda limpiar los derrames en el exterior del lavavajillas a medida que ocurran. Utilice un paño
suave y húmedo para limpiar suavemente todos los derrames y el polvo del panel de control. No utilice
benceno, cera, diluyente, blanqueador a base de cloro ni alcohol. Estos materiales pueden decolorar las
paredes internas y ocasionar manchas. No debe rociarse agua sobre el lavavajillas para limpiarlo y debe
evitarse que el agua entre en contacto con cualquiera de las partes eléctricas.
Si el lavavajillas posee un panel de acero inoxidable en la puerta, puede limpiarlo con un paño limpio y
suave y un limpiador para acero inoxidable de electrodomésticos o un producto semejante.
LIMPIEZA DEL INTERIOR
Limpie periódicamente el interior del lavavajillas para eliminar las partículas de suciedad o comida. Limpie el
interior del lavavajillas y la parte interior de la puerta con un repasador húmedo. Recomendamos que llene
el dosificador con detergente para platos y luego opere el lavavajillas vacío periódicamente usando el ciclo
Normal o Rápido con la opción de Desinfección. Esto mantendrá limpio su lavavajillas.
Si en el lavavajillas hay aun manchas blancas y olores, corra el ciclo Normal con el lavavajillas vacío y sin
detergente hasta que se vacíe. Luego, interrumpa el ciclo y ponga una tasa de 230 cm3 de vinagre blanco
en la canasta inferior. Cierre el lavavajillas y deje terminar el ciclo.
PRECAUCIÓN
No quite el sello frontal del tambor (el sello de goma que rodea la abertura del lavavajillas).
LIMPIEZA DE LAS BOQUILLAS
Si el lavavajillas no limpia correctamente o las boquillas parecen estar obstruidas, puede limpiarlas en forma
individual. Tenga cuidado al retirar las boquillas, ya que pueden romperse.
Boquilla inferior
1. Verifique que los agujeros de la boquilla no
estén obstruidos con partículas de comida.
2. Si se necesita realizar la limpieza, tire de la
boquilla hacia arriba para retirarla.
3. Limpie la boquilla y vuelva a colocarla en
su lugar.
4. Haga rotar manualmente la boquilla para
verificar que haya quedado instalada
correctamente.
20_ limpieza y mantenimiento del lavavajillas
DW80F800_DD81-01554A-01_MES.indd Sec5:20
2013-06-04
10:11:43
Boquilla intermedia
Boquilla superior
1. Verifique que los agujeros de la boquilla
no estén obstruidos con partículas de
comida.
2. Si necesita limpiarlo, retire la boquilla.
3. Para retirar la boquilla quite primero
el estante superior, afloje la tapa de la
boquilla girándola en sentido contrario
a las agujas del reloj y luego extraiga la
boquilla.
4. Limpie la boquilla, insértela nuevamente
y ajuste la tapa de la boquilla girándola
en el sentido de las agujas del reloj.
5. Haga rotar manualmente la boquilla para
verificar que haya quedado instalada correctamente.
1
03 limpieza y mantenimiento del lavavajillas
1. Tire del estante superior hacia el frente y
quítelo.
2. Verifique que los agujeros de la boquilla
no estén obstruidos con partículas de
comida.
3. Si necesita limpiarlo, retire la boquilla.
4. Para hacerlo, afloje y retire la tuerca y
luego quite la boquilla.
5. Limpie la boquilla, insértela nuevamente
y ajuste la tuerca.
6. Para ajustar la tuerca, rótela firmemente
con la mano.
7. Haga rotar manualmente la boquilla
para verificar que haya quedado
instalada correctamente.
2
Tapa de la
boquilla
CÓMO GUARDAR EL LAVAVAJILLAS
Si necesita guardar su lavavajillas durante un período prolongado, primero drénelo y desconéctelo. Si
queda agua en las mangueras y los componentes internos se puede dañar el lavavajillas.
Después de drenar y desconectar el lavavajillas, asegúrese de cerrar la válvula de suministro de agua y de
cortar el disyuntor.
limpieza y mantenimiento del lavavajillas _21
DW80F800_DD81-01554A-01_MES.indd Sec5:21
2013-06-04
10:11:43
ciclos
TABLA DE CICLOS
( : Básico, : Paso flexible)
Ciclo
Prelavado1
Normal
(Normal)

Heavy
(Muy sucio)

Delicate
(Vajilla
delicada)

Pot & Pans

Prelavado 2


113 ˚F
(45 ˚C)
118 ~ 145 ˚F
(48 ~ 63 ˚C)





136 ~ 149 ˚F (58
~ 65 ˚C)
162 ˚F (72 ˚C)

Tiempo
(min)

3,1 ~ 7,2
(11,7 ~ 27,2)
106 ~ 143
158 ˚F (70 ˚C)
162 ˚F (72 ˚C)

8,6 (32,5)
152

5,0 (18,8)
117

8,6 (32,5)
157

5,0 (18,8)
59

3,6 ~ 6,7
(13,7 ~ 25,2)
107 ~ 138





149 ˚F (65 ˚C)

158 ˚F (70 ˚C)
162 ˚F (72 ˚C)

140 ˚F (60 ˚C)

122 ~ 138 ˚F
(50 ~ 59 ˚C)
Agua
[gal(ℓ)]
140 ˚F (60 ˚C)


Dry
(Secado)


Smart Auto
(Automático
inteligente)
•


131 ˚F
(55 ˚C)
Último enjuague
[Desinfección]


122 ˚F (50 ˚C)

•
Enjuague2 Enjuague 3
140 ˚F (60 ˚C)
Quick+
(Rápido+)
•
Enjuague1



•
Lavado
principal
140 ˚F (60 ˚C)
162 ˚F (72 ˚C)



138 ˚F (59 ˚C)
162 ˚F (72 ˚C)
Los números que se encuentran entre paréntesis en la columna Último enjuague representan la
temperatura cuando está seleccionada la opción Sanitize (Desinfección).
Cuando selecciona el ciclo Smart Auto (Automático inteligente) o Normal (Normal), puede eliminar los
pasos  (flexibles) según el nivel de suciedad de la vajilla.
El tiempo de lavado depende de los pasos u opciones que agregue y de la presión y la temperatura del
agua suministrada.
Cuando se seleccionan los ciclos Half Load (Media carga) o Storm Wash, la secuencia del ciclo
permanece igual.
22_ solución de problemas
DW80F800_DD81-01554A-01_MES.indd Sec6:22
2013-06-04
10:11:44
solución de problemas
CONTROLE ESTOS PUNTOS SI SU LAVAVAJILLAS…
PROBLEMA
Tarda demasiado tiempo
con una operación o un
ciclo.
La vajilla presenta
partículas de comida.
(No limpia
correctamente.)
SOLUCIÓN
Verifique que la puerta esté trabada y
completamente cerrada.
No se ha seleccionado ningún ciclo.
Seleccione un ciclo adecuado.
El cable de alimentación no está
conectado.
Conecte el cable de alimentación adecuadamente.
No funciona el suministro de agua.
Verifique que la válvula de suministro de agua esté
abierta.
El panel de control está bloqueado.
Desactive Child lock (Bloqueo para niños) (consulte
la página 9).
Un disyuntor está abierto.
Reinicie el disyuntor.
Se suministra agua fría.
Verifique que el conducto esté conectado al
suministro de agua caliente.
(Se necesita tiempo adicional para calentar el agua
fría.)
Seleccionó un ciclo
Normal.
Seleccione un ciclo de acuerdo con la cantidad de
vajilla y su nivel de suciedad, tal como lo indica este
manual.
La temperatura del agua es baja.
Conecte el conducto al suministro de agua caliente.
Para un mejor desempeño, la temperatura del agua
suministrada debe ser de 120 ˚F (49 ˚C).
Presión de agua baja.
La presión del agua debe estar entre 20 y 120 psi
(140 ~ 830 kPa).
El agua es demasiado dura.
Use un limpiador para lavavajillas comercial.
Utilice un detergente fresco, de alta calidad, con
producto para el enjuague.
No se usó detergente para lavavajillas.
Utilice detergente para lavavajillas automático.
Recomendamos un detergente para lavavajillas en
polvo o en gel.
Quedan restos de detergente en el
dosificador.
Asegúrese de que los objetos grandes, como
láminas para hornear galletas, tablas para cortar,
recipientes, etc. no bloqueen el dosificador de
detergente o impidan que se abra adecuadamente.
Reacomode la vajilla de manera que no interfiera
con el funcionamiento del dosificador del
detergente.
No hay producto para el enjuague.
Verifique el dosificador y agregue producto para el
enjuague.
Use producto líquido para el enjuague.
Hay una boquilla obstruida.
Limpie la boquilla. Consulte la página 20.
La vajilla no se cargó correctamente.
Se ha cargado demasiada vajilla.
Reacomode la vajilla de manera que no
interfiera con la rotación de la boquilla ni con el
funcionamiento del dosificador del detergente.
Cargue únicamente la cantidad adecuada de vajilla.
Cargue la vajilla según las recomendaciones.
(Consulte la página 16.)
05 solución de problemas
No enciende.
CAUSA POSIBLE
La puerta no está completamente
cerrada.
solución de problemas _23
DW80F800_DD81-01554A-01_MES.indd Sec7:23
2013-06-04
10:11:44
solución de problemas
PROBLEMA
Deja las copas con poco
brillo.
CAUSA POSIBLE
SOLUCIÓN
El agua suministrada es blanda y se ha
usado poco detergente.
No cargue completamente el lavavajillas y utilice
un producto para el enjuague para minimizar este
efecto.
La carga incluye vajilla de aluminio.
Quite las marcas de la vajilla con un limpiador de
baja sensibilidad.
Deja una película amarilla Esto ocurre cuando restos de café
o marrón en el interior del o té.
lavavajillas.
No seca bien la vajilla.
Tiene mal olor.
Hace demasiado ruido.
No rotan las boquillas
con suavidad.
Quite esta suciedad con un limpiador de manchas.
No hay producto para el enjuague en el
dosificador.
Verifique el dosificador y agregue producto para el
enjuague.
Use un producto líquido para el enjuague.
Cuando el lavavajillas está funcionando,
la temperatura del agua es baja.
Conecte el conducto al suministro de agua caliente.
Utilice producto para el enjuague junto con la opción
Sanitize (Desinfección).
Se ha cargado demasiada vajilla.
Las carga inadecuada de los objetos puede afectar
el secado.
Cargue la vajilla según las recomendaciones.
(Consulte la página 16.)
Los vasos y las copas cóncavos retienen
agua. El agua puede derramarse sobre
otros objetos al sacarlos.
Luego de la finalización del ciclo, vacíe primero el
estante inferior y luego el superior. Esto evitará que
el agua del estante superior gotee sobre la vajilla del
estante inferior.
Quedó agua después de un ciclo
incompleto.
Coloque detergente, sin cargar vajilla, y haga
funcionar el ciclo Normal para limpiar el lavavajillas.
La manguera de desagüe está obstruida.
Comuníquese con un técnico calificado para retirar
cualquier obstrucción de la manguera de drenaje.
No usa el lavavajillas cada día o deja
vajilla sucia en la unidad demasiado
tiempo.
Con el lavavajillas vacío y sin detergente, coloque un
vaso con 8
onzas de vinagre boca arriba en el estante inferior y
ejecute el ciclo
Normal.
Cuando la cubierta del dosificador está
abierta y el funcionamiento de la bomba
de desagüe está en las primeras etapas,
se genera ruido.
Este funcionamiento es normal.
El lavavajillas no está nivelado.
Asegúrese de que el lavavajillas esté nivelado.
Hay materiales extraños (un tornillo, una
pieza de plástico) en la cámara de la
bomba.
Comuníquese con un técnico calificado para retirar
los materiales extraños de la cámara de la bomba.
Se escucha un "golpeteo" porque una
boquilla golpea contra la vajilla.
Reacomode la vajilla.
El agujero de la boquilla está obstruido
con partículas de comida.
Limpie el orificio de la boquilla. Consulte la página
20.
Un plato o una olla bloquean la boquilla y
esta no puede girar.
Después de cargar la vajilla en los estantes, rote
las boquillas a mano para controlar si alguno de los
platos interfiere con ellas.
24_ solución de problemas
DW80F800_DD81-01554A-01_MES.indd Sec7:24
2013-06-04
10:11:44
PROBLEMA
No se vacía el agua del
lavavajillas.
SOLUCIÓN
Comuníquese con un técnico calificado para retirar
cualquier obstrucción de la manguera de drenaje y
verifique el funcionamiento de la bomba de drenaje.
Se ha cargado incorrectamente la vajilla.
Cargue la vajilla según las recomendaciones.
(Consulte la página 16.)
05 solución de problemas
Presenta su estante
superior doblado luego
de cargar la vajilla.
CAUSA POSIBLE
El drenaje se obstruyó.
solución de problemas _25
DW80F800_DD81-01554A-01_MES.indd Sec7:25
2013-06-04
10:11:44
solución de problemas
CÓDIGOS DE INFORMACIÓN
El panel de control muestra códigos de información para ayudarle a comprender mejor qué ocurre con el
lavavajillas. Si ve alguno de los códigos de la tabla siguiente, seleccione la opción Cancelar y Drenar y siga
las instrucciones de la columna Solución.
SÍMBOLO DEL
CÓDIGO
SIGNIFICADO
SOLUCIÓN
Error del sensor de temperatura
Error en el calentador
Temperatura alta Error de
calentamiento
Error del nivel bajo de agua
Error funcional. Con el lavavajillas vacío agregue
detergente y ejecute un ciclo.
Si el problema continúa, vaya al panel del
disyuntor de su casa, desconecte el disyuntor
del lavavajillas y contacte a un servicio técnico
de Samsung autorizado.
Error de la función de media carga
Error en el suministro de agua
Verifique si la válvula de suministro de agua está
cerrada, si se ha suspendido el suministro de
agua o si el conducto o la válvula de entrada de
agua están congelados u obstruidos.
Si el problema continúa, cierre la válvula del
suministro de agua y contacte a un servicio
técnico de Samsung autorizado.
Temperatura alta Error de
suministro de agua
Verifique la temperatura del agua suministrada.
Si es superior a 176 ˚F (80 ˚C), es posible que
ocurra un error funcional en el lavavajillas.
Error de drenaje
Verifique si la manguera de desagüe está
obstruida o doblada. Si el problema continúa,
cierre la válvula del suministro de agua y
contacte a un servicio técnico de Samsung
autorizado.
Error del nivel alto de agua
Error funcional. Cierre la válvula de suministro
de agua, vaya al panel del disyuntor de su
casa, desconecte el disyuntor del lavavajillas
y contacte a un servicio técnico de Samsung
autorizado.
Pérdida
Error del botón
Error de comunicación
Error funcional. Apague el lavavajillas y
enciéndalo nuevamente.
Si el problema continúa, contacte a un servicio
técnico de Samsung autorizado.
Para los códigos que no figuran arriba, llame al 1-800-SAMSUNG (726-7864).
26_ solución de problemas
DW80F800_DD81-01554A-01_MES.indd Sec7:26
2013-06-04
10:11:44
apéndice
AYUDA AL MEDIOAMBIENTE
•
•
ESPECIFICACIONES
Modelo
DW80F800UWS
Tipo
Lavavajillas para
empotrar
Capacidad de lavado
configuración para 15
lugares
Suministro eléctrico
120 V / 60 Hz AC
solamente, disyuntor
15 A
Presión de agua
utilizada
20 ~ 120 psi
(140 ~ 830 kPa)
06 apéndice
•
Este lavavajillas se fabrica con materiales reciclables. Si decide deshacerse de él, siga la normativa
local relacionada con la eliminación de desechos. Corte el cable de alimentación para que el
electrodoméstico no pueda conectarse a una fuente de alimentación.
Quite la puerta para que los animales y los niños pequeños no puedan quedar atrapados dentro del
electrodoméstico.
No utilice cantidades de detergente mayores a las recomendadas por el fabricante del detergente.
Motor de lavado: 150 ~ 190 W
Uso de potencia nominal
Calentador: 1100 W
Dimensiones
(Ancho×Profundidad×Altura)
237⁄8 x 24¾ x 337⁄8 pul. (605 x 627 x 860 mm)
Peso
Desempacado 99,9 lb (45,3 Kg)
apéndice _27
DW80F800_DD81-01554A-01_MES.indd Sec8:27
2013-06-04
10:11:45
garantía
LAVAVAJILLAS SAMSUNG
GARANTÍA LIMITADA PARA EL COMPRADOR ORIGINAL
El presente producto de la marca SAMSUNG, tal como lo provee y distribuye SAMSUNG ELECTRONICS
AMERICA, INC. en EE.UU./ SAMSUNG ELECTRONICS CANADA, INC. en CANADÁ (SAMSUNG) y
lo entrega como nuevo, en su embalaje de cartón original al comprador o consumidor original, está
garantizado por SAMSUNG contra defectos de fabricación de los materiales y la mano de obra durante el
período limitado de la garantía de:
un (1) año para todas las piezas y la mano de obra, cinco (5) años para la placa de circuito impreso, los
estantes (los gastos de mano de obra del servicio técnico a domicilio a partir del segundo año correrán
por cuenta del cliente), y toda la vida para el revestimiento inoxidable de la puerta y el tambor de acero
inoxidable con respecto a pérdidas. Samsung reemplazará la unidad por una del mismo modelo u otro
actual (que sea mejor o igual en cuanto a su funcionalidad) (la mano de obra relacionada con el reemplazo
correrá por cuenta del cliente).
La presente garantía limitada comienza en la fecha original de compra y es válida únicamente para
productos comprados y usados en los Estados Unidos/Canadá. Para recibir el servicio técnico de la
garantía, el comprador debe comunicarse con SAMSUNG con el fin de que se determine el problema y
los procedimientos del servicio. El servicio técnico de la garantía sólo puede ser prestado por un centro de
servicio técnico autorizado de SAMSUNG. Se debe presentar la factura de compra original como prueba
de compra a SAMSUNG o al servicio técnico autorizado de SAMSUNG. SAMSUNG prestará servicio
técnico a domicilio durante el período de la garantía sin costo, sujeto a la disponibilidad dentro de los
Estados Unidos/Canadá contiguos. El servicio técnico a domicilio no está disponible en todas las áreas.
Para recibir el servicio técnico a domicilio, el producto no debe presentar obstrucciones y debe ser
accesible para el agente del servicio técnico. Si el servicio técnico no está disponible, SAMSUNG puede
optar por transportar el producto hasta y desde el servicio técnico autorizado.
SAMSUNG reparará, reemplazará el producto u ofrecerá un reembolso a nuestra discreción y sin
cargo adicional, tal como se establece en la presente garantía, con piezas o productos nuevos o
reacondicionados si se comprueba que es defectuoso durante el período limitado de la garantía
especificado anteriormente. Todas las piezas y los productos reemplazados pasan a ser propiedad de
SAMSUNG y deben ser devueltos a SAMSUNG. Las piezas y los productos reemplazados asumen la
garantía original que resta, o noventa (90) días, el período que sea el más prolongado.
La presente garantía limitada cubre defectos de fabricación de los materiales y la mano de obra
encontrados durante el uso normal y doméstico de este producto y no será válida para lo siguiente:
daños que ocurran durante el envío; entrega e instalación; aplicaciones y usos para los cuales el presente
producto no fue destinado; producto o números de serie alterados; daño cosmético o acabado exterior;
accidentes, abuso, descuido, incendio, inundación, caída de rayos, u otros casos fortuitos o de fuerza
mayor; uso de productos, equipo, sistemas, utilidades, servicios, piezas, suministros, accesorios,
aplicaciones, instalaciones, reparaciones, cableado externo o conectores no provistos ni autorizados por
SAMSUNG que dañen este producto o que acarreen problemas en el servicio; voltaje de la línea eléctrica
incorrecto, fluctuaciones y sobretensión; ajustes del cliente e incumplimiento de lo establecido en el manual
de instrucciones, instrucciones de mantenimiento y ambientales que están cubiertas y recomendadas
en el manual de instrucciones; traslado y reinstalación del producto; problemas causados por plagas. La
presente garantía limitada no cubre problemas derivados de la corriente, el voltaje o el suministro eléctrico
incorrectos, las bombillas de luz, los fusibles de la casa, el cableado de la casa, el costo del servicio técnico
para recibir instrucciones o corregir errores en la instalación. SAMSUNG no garantiza el funcionamiento
ininterrumpido o sin errores del producto.
28_ garantía
DW80F800_DD81-01554A-01_MES.indd Sec10:28
2013-06-04
10:11:45
SALVO LO ESTABLECIDO EN LA PRESENTE GARANTÍA, NO EXISTEN GARANTÍAS SOBRE EL
PRESENTE PRODUCTO, YA SEAN EXPRESAS O TÁCITAS, Y SAMSUNG DESCONOCE TODAS LAS
GARANTÍAS QUE INCLUYEN, AUNQUE NO EN CARÁCTER TAXATIVO, CUALQUIER GARANTÍA
TÁCITA DE QUE EL PRODUCTO SE ENCUENTRA EN CONDICIONES APTAS PARA LA VENTA, DE
DEFRAUDACIÓN DE DERECHOS O DE QUE EL PRODUCTO SE ADECUA A LOS FINES ESPECÍFICOS
PARA LOS CUALES SE ADQUIERE. NINGÚN AVAL O GARANTÍA OTORGADOS POR PERSONA,
COMPAÑÍA O CORPORACIÓN ALGUNA CON RESPECTO AL PRESENTE PRODUCTO REVESTIRÁ
CARÁCTER VINCULANTE PARA SAMSUNG. SAMSUNG NO SERÁ RESPONSABLE POR PÉRDIDA
DE INGRESOS O LUCRO CESANTE, IMPOSIBILIDAD DE GENERAR AHORROS U OBTENER OTROS
BENEFICIOS, O CUALQUIER DAÑO DERIVADO DE CIRCUNSTANCIAS ESPECIALES, DAÑO IMPREVISTO
O DERIVADO CAUSADO POR EL USO, USO INCORRECTO, O INCAPACIDAD PARA USAR EL PRESENTE
PRODUCTO, INDEPENDIENTEMENTE DE LA TEORÍA LEGAL EN QUE SE FUNDE EL RECLAMO Y AUN
CUANDO SE LE HAYA NOTIFICADO A SAMSUNG DE LA POSIBILIDAD DE TALES DAÑOS.
NINGÚN RESARCIMIENTO DE NINGUNA ÍNDOLE CONTRA SAMSUNG SUPERARÁ EL MONTO DEL
PRECIO DE COMPRA DEL PRODUCTO VENDIDO POR SAMSUNG Y CAUSANTE DEL PRESUNTO
DAÑO.
SIN LIMITAR LO PRECEDENTE, EL COMPRADOR ASUME TODO EL RIESGO Y LA RESPONSABILIDAD
POR PÉRDIDA, DAÑO O LESIÓN AL COMPRADOR Y A LOS BIENES DEL COMPRADOR Y A
TERCEROS Y A SUS BIENES DERIVADOS DEL USO, USO INCORRECTO O INCAPACIDAD PARA USAR
EL PRESENTE PRODUCTO. LA PRESENTE GARANTÍA LIMITADA NO SE EXTENDERÁ A NINGUNA
PERSONA DISTINTA DEL COMPRADOR ORIGINAL DEL PRESENTE PRODUCTO, ES INTRANSFERIBLE
Y ESTABLECE SU EXCLUSIVA REPARACIÓN.
Algunos Estados no permiten limitaciones en cuanto al plazo de una garantía implícita, o la exclusión o
limitación de daños imprevistos o derivados, por lo tanto las limitaciones o exclusiones antedichas pueden
no aplicarse en su caso. Esta garantía le otorga derechos específicos, y además puede tener otros
derechos que varían según el Estado en el que se encuentre.
Para recibir un servicio técnico de garantía, comuníquese con SAMSUNG a:
En EE.UU.
Samsung Electronics America, Inc.
85 Challenger Road Ridgefield Park, NJ 07660
1-800-SAMSUNG(726-7864)
www.samsung.com
En CANADÁ
Samsung Electronics Canada Inc.,
Customer Service 55 Standish Court Mississauga, Ontario L5R 4B2 Canada
1-800-SAMSUNG(726-7864)
www.samsung.com/ca (inglés)
www.samsung.com/ca_fr (francés)
garantía _29
DW80F800_DD81-01554A-01_MES.indd Sec10:29
2013-06-04
10:11:45
memo
DW80F800_DD81-01554A-01_MES.indd Sec10:30
2013-06-04
10:11:45
memo
DW80F800_DD81-01554A-01_MES.indd Sec10:31
2013-06-04
10:11:45
bit.ly/samsungdishwashers
¿Tiene alguna pregunta o algún comentario?
País
LLAME AL
O VISÍTENOS EN LÍNEA EN
U.S.A
1-800-SAMSUNG (726-7864)
www.samsung.com
CANADA
1-800-SAMSUNG (726-7864)
www.samsung.com/ca (English)
www.samsung.com/ca_fr (French)
Código No. DD81-01554A-01_MES
DW80F800_DD81-01554A-01_MES.indd Sec10:32
2013-06-04
10:11:45
Série DW80F800
Manuel d'utilisation
du lave-vaisselle
Un monde de possibilités
Nous vous remercions d'avoir choisi ce produit
Samsung.
Pour une assistance plus complète,
veuillez enregistrer votre produit sur le site
www.samsung.com/register
DW80F800_DD81-01554A-01_CFR.indd 1
2013-06-03
5:09:05
fonctions de votre nouveau
lave-vaisselle Samsung
Votre nouveau lave-vaisselle Samsung va changer votre manière de faire
la vaisselle. Grâce à une très grande capacité et une faible consommation
d’énergie, votre nouveau lave-vaisselle Samsung dispose de toutes les fonctions
qui rendront vos corvées quotidiennes beaucoup plus agréables.
1. Design élégant avec des boutons tactiles
Des capteurs numériques tactiles sont intégrés au panneau de commande du lave-vaisselle
pour un confort d’utilisation à la fois simple et élégant.
2. Plus de convivialité
Le programme Smart auto (Auto-lavage intelligent) détermine le degré de saleté de la
vaisselle et sélectionne automatiquement le programme le plus adapté. Cette fonction vous
permet d’économiser de l'eau, de l'énergie et du temps.
3. Fonctionnement silencieux
Une technologie anti-bruit efficace permet un fonctionnement des plus silencieux. Votre
nouveau lave-vaisselle Samsung est plus discret que jamais.
4. Filtre auto-nettoyant
Avoir à nettoyer le filtre vous-même appartient désormais au passé. Cet appareil garde les
résidus alimentaires à l'intérieur lors du fonctionnement, puis les évacue automatiquement
grâce à l'eau.
5. Lavage intensif
Grâce à un jet puissant semblable à un geyser, le programme Lavage intensif nettoie sans
peine les grandes casseroles très sales. Remarquez le gicleur supplémentaire intégré à la
zone dédiée au lavage intensif.
6. Séchage à condensation avec double ventilation
Deux ventilateurs raccordés à un moteur assurent une meilleure performance de séchage.
Mieux encore, votre lave-vaisselle n'émet pas de vapeur chaude. Au lieu de cela, il mélange
l'air frais de l'extérieur à la vapeur chaude de l'intérieur durant le séchage afin d'éliminer cette
dernière, ce qui rend votre lave-vaisselle plus sûr et plus facile à utiliser.
Ce manuel contient des informations importantes concernant l'utilisation et l'entretien de votre
nouveau lave-vaisselle Samsung. Y figurent notamment la description du tableau de commande,
des instructions concernant l'utilisation du lave-vaisselle et des conseils afin d'exploiter au mieux
ses fonctions et technologies de pointe. Le tableau des programmes page 22 présente les
différents programmes et la rubrique « Dépannage » page 23 explique la marche à suivre en cas
de dysfonctionnement.
2_ fonctions de votre nouveau lave-vaisselle Samsung
DW80F800_DD81-01554A-01_CFR.indd Sec9:2
2013-06-03
5:09:08
consignes de sécurité
Dans ce manuel, vous trouverez des remarques « Avertissement »
et « Attention » .
Ces importantes consignes de sécurité ne couvrent pas toutes les situations possibles.
Il est de votre responsabilité d'user de prudence lors de l'installation, de l'entretien et de
l'utilisation de votre lave-vaisselle. Samsung ne saurait être tenu pour responsable en cas
de dommage résultant d’une utilisation non conforme.
CONSIGNES DE SÉCURITÉ IMPORTANTES
Signification des icônes et des symboles utilisés dans ce manuel :
AVERTISSEMENT
Risques ou manipulations dangereuses susceptibles d'entraîner des blessures
graves, voire mortelles.
ATTENTION
Risques ou manipulations dangereuses susceptibles d'entraîner des blessures ou
des dégâts matériels.
ATTENTION
Afin de réduire les risques d'incendie, d'explosion, d'électrocution ou de blessures lors
de l'utilisation du lave-vaisselle, vous devez respecter ces règles de sécurité de base :
Interdit.
NE PAS démonter.
NE PAS toucher.
Suivez scrupuleusement les consignes.
Débranchez la prise murale.
Assurez-vous que l'appareil est relié à la terre afin d'éviter tout risque d'électrocution.
Contactez le service d'assistance technique.
AVERTISSEMENT - Lors de l'utilisation du lave-vaisselle, respectez les règles de base, notamment :
Lisez toutes les consignes de sécurité avant d'utiliser le lave-vaisselle.
À l'instar de tout type d'équipement électrique, utilisant l'eau et comportant des parties mobiles, des
risques potentiels existent.
Utilisez le lave-vaisselle uniquement pour l'utilisation prévue.
Utilisez uniquement des produits de lavage et des produits mouillants spécialement conçus pour lavevaisselle et maintenez-les hors de portée des enfants.
Lors du chargement d'articles à laver :
- Positionnez les objets tranchants de manière à ce qu'ils ne risquent pas d'endommager le joint de la
porte et
- Chargez les couteaux tranchants avec le manche vers le haut afin de réduire le risque de coupures.
Ne lavez pas d'articles en plastique à moins que la mention « adapté au lave-vaisselle » (ou équivalent) y
figurent.
Pour les articles en plastique dépourvus de cette mention, consultez les recommandations du fabricant.
CONSERVEZ PRÉCIEUSEMENT CES CONSIGNES
consignes de sécurité _3
DW80F800_DD81-01554A-01_CFR.indd Sec1:3
2013-06-03
5:09:08
consignes de sécurité
Ne touchez pas l'ÉLÉMENT CHAUFFANT pendant ou immédiatement après utilisation.
Ne faites jamais fonctionner le lave-vaisselle si tous les panneaux du CHÂSSIS ne sont pas en place.
Ne modifiez pas les boutons de commande.
Ne forcez pas, ne vous asseyez pas et ne marchez pas sur la porte, le dessus ou les paniers du lavevaisselle.
Afin de limiter les risques de blessures, ne laissez pas les enfants jouer dans ou sur le lave-vaisselle.
Afin de limiter les risques d'incendie ou d'explosion :
- Dans certaines conditions, de l'hydrogène peut être généré dans un système d'eau chaude qui
n'a pas été utilisé pendant deux semaines voire plus. L'HYDROGÈNE EST UN GAZ EXPLOSIF.
Si le système d’eau chaude est resté inutilisé pendant deux semaines minimum, avant d’utiliser le
lave-vaisselle, ouvrez tous les robinets d’eau chaude et laissez l’eau couler plusieurs minutes. Cela
permet d'évacuer l'hydrogène éventuellement présent. Le gaz étant inflammable, ne fumez pas et
n'utilisez pas de flamme nue lors de cette opération.
Retirez la porte du compartiment de lavage d'un ancien lave-vaisselle avant de le rapporter du service
de réparation ou de le mettre au rebut.
Après déballage du lave-vaisselle, maintenez les emballages hors de portée des enfants.
Le lave-vaisselle est très lourd. N'essayez pas de le déplacer ou de le soulever seul. Au minimum deux
personnes sont nécessaires pour déplacer le lave-vaisselle et ainsi éviter tout risque de blessures.
N'installez pas le lave-vaisselle près d'appareils électriques. Éloignez-le des flammes nues.
Installez et mettez à niveau votre lave-vaisselle sur un sol non recouvert de moquette et capable de
supporter son poids.
Votre lave-vaisselle doit être correctement relié à la terre. Ne le branchez jamais à une prise non reliée à
la terre. Reportez-vous page 11 pour plus d'informations sur la mise à la terre de votre lave-vaisselle.
Connectez le fil de terre au connecteur de terre vert du bornier.
Une fois le lave-vaisselle installé, vérifiez que le tuyau de vidange est correctement raccordé et que les
raccords du tuyau ne présentent aucune fuite. Si le tuyau de vidange est mal fixé, cela risque d'entraîner
des dégâts matériels.
Le tuyau d'alimentation en eau est sensible à l'usure. Avec le temps, il devient moins flexible. Vérifiezle régulièrement. S’il est gonflé, craquelé, coupé ou s’il présente une fuite d’eau, remplacez-le
immédiatement.
Pour une utilisation sûre de cet appareil, il est fortement recommandé de vous familiariser avec ses
fonctions et de rester vigilant lors de son utilisation.
Ne mettez pas d'essence, de solvants ou autres matières inflammables dans le lave-vaisselle. Ne lavez
pas d'objets ayant été exposés à ce type de matières.
Maintenez le produit de lavage pour lave-vaisselle hors de la portée des enfants. Ce type de produits est
dangereux pour la santé. Contenant des éléments de polissage, ils sont corrosifs. Évitez tout contact
avec la peau ou les yeux.
N'exercez aucune pression sur la porte lorsqu'elle est ouverte car cela risquerait d'endommager le lavevaisselle et vous pourriez vous blesser.
Ne laissez pas les enfants jouer dans ou sur le lave-vaisselle. Ils risqueraient de se blesser ou
d'endommager le lave-vaisselle.
Débranchez le câble d’alimentation (ou coupez le disjoncteur) avant de procéder à la réparation de votre
lave-vaisselle.
CONSERVEZ PRÉCIEUSEMENT CES CONSIGNES
4_ consignes de sécurité
DW80F800_DD81-01554A-01_CFR.indd Sec1:4
2013-06-03
5:09:08
Ne réparez pas et ne remplacez pas vous-même les éléments du lave-vaisselle. Le démontage, les
réparations et les modifications ne doivent être effectués que par des techniciens de maintenance
agréés. Toute intervention de la part d'une personne non autorisée risque d'annuler la garantie.
Avant de mettre votre lave-vaisselle au rebut, retirez la porte du compartiment de lavage ou le loquet de
la porte de manière à ce que des enfants ou de petits animaux ne restent pas coincés dans la machine.
Si le lave-vaisselle reste inutilisé pendant une période prolongée, coupez l'arrivée d'eau.
Ce lave-vaisselle est prévu pour une utilisation privée uniquement.
AVANT D'UTILISER VOTRE LAVE-VAISSELLE
AVERTISSEMENT
AVERTISSEMENT
Risque de basculement
- N'utilisez pas le lave-vaisselle avant qu'il ne soit correctement installé.
- N'appuyez pas sur la porte ouverte.
- Ne placez pas de poids excessif sur la porte ouverte.
Risque d'électrocution
Le non-respect de ces consignes peut entraîner un incendie ou une électrocution et avoir
des conséquences mortelles.
- Reliez le lave-vaisselle à la terre.
- Connectez le fil de terre au connecteur de terre vert de la boîte de jonction.
- N'utilisez pas de rallonge.
AVERTISSEMENT
Avertissements de la Proposition 65 de l'État de Californie :
Le Décret d'application sur la sécurité de l'eau potable et les substances toxiques
de Californie (California Safe Drinking Water and Toxic Enforcement Act) demande au
Gouverneur de Californie de publier une liste des substances connues dans l'État de
Californie comme étant cancérigènes, provoquant des malformations congénitales ou
portant atteinte à la fertilité, et oblige toute entreprise d'avertir de l'exposition potentielle à
de telles substances.
Cet appareil contient un produit chimique connu dans l'État de Californie comme étant
cancérigène, provoquant des malformations congénitales ou portant atteinte à la fertilité.
Cet appareil peut provoquer une exposition de faible niveau à certaines des substances
mentionnées, parmi lesquelles le benzène, le formaldéhyde et le monoxyde de carbone.
CONSERVEZ PRÉCIEUSEMENT CES CONSIGNES
consignes de sécurité _5
DW80F800_DD81-01554A-01_CFR.indd Sec1:5
2013-06-03
5:09:08
sommaire
INSTALLATION DU LAVE-VAISSELLE
7
7
8
10
10
11
Déballage du lave-vaisselle
Contrôle du contenu
Tableau de commande
Sélecteur de programme
Voyants de progression
Conditions indispensables à l'installation
12
14
15
15
16
16
17
18
Directives de base pour le fonctionnement
Réglage de l'inclinaison des porte-assiettes
Réglage de la hauteur du panier supérieur
Retrait du panier supérieur
Chargement du panier inférieur
Chargement du panier supérieur
Utilisation du panier à couverts
Utilisation du réservoir
20
20
20
21
Nettoyage de la partie extérieure
Nettoyage de la partie intérieure
Nettoyage des gicleurs
Entreposage de votre lave-vaisselle
22
Tableau des programmes
DÉPANNAGE
23
23
26
Consultez cette rubrique si vous rencontrez
l'un des problèmes suivants
Codes d'erreur
27
27
Protection de l'environnement
Caractéristiques techniques
7
UTILISATION DU LAVE-VAISSELLE
12
NETTOYAGE ET ENTRETIEN DU
LAVE-VAISSELLE
20
PROGRAMMES
22
ANNEXE
27
6_ sommaire
DW80F800_DD81-01554A-01_CFR.indd Sec2:6
2013-06-03
5:09:09
installation du lave-vaisselle
Veillez à ce que votre installateur respecte soigneusement ces consignes afin de garantir le
bon fonctionnement de votre lave-vaisselle et d'éviter tout risque de blessures lors de son
utilisation.
DÉBALLAGE DU LAVE-VAISSELLE
•
•
Après la livraison de votre nouveau lave-vaisselle, déballez-le soigneusement et vérifiez qu'il n'a pas été endommagé.
Si tel est le cas, précisez-le sur le bordereau de livraison et gardez-en une copie. N'installez pas le lave-vaisselle et
contactez le service client Samsung au numéro figurant ci-dessous.
Si l'appareil n'est pas endommagé, vous pouvez procéder à l'installation. Si vous effectuez vous-même l'installation,
lisez d'abord le guide d'installation et suivez les instructions qui y figurent.
Après déballage du lave-vaisselle, maintenez les emballages hors de portée des enfants pour des raisons de sécurité.
CONTRÔLE DU CONTENU
Une fois votre lave-vaisselle déballé, assurez-vous que vous avez reçu toutes les pièces illustrées ci-dessous.
Si votre lave-vaisselle a été endommagé lors du transport ou si des pièces sont manquantes, contactez le service client
Samsung au 1-800-SAMSUNG (726-7864)
Gicleur inférieur
Système
d'évacuation de l'air
Grille de
ventilation
Tableau de
commande
Base
Compartiment du produit
de lavage
01 installation du lave-vaisselle
•
Porte
Gicleur central
Panier supérieur
Panier inférieur
Panier à couverts
Accessoires : Manuel d'utilisation/d'installation, Kit d'installation.
installation du lave-vaisselle _7
DW80F800_DD81-01554A-01_CFR.indd Sec3:7
2013-06-03
5:09:09
installation du lave-vaisselle
TABLEAU DE COMMANDE
Série DW80F800
1
1
2
3
2
3
4
5
6
7
8
9
Power
(Alimentation)
Une fois le bouton Power (Marche) actionné, tous les voyants clignotent puis seul
le voyant du dernier cycle utilisé reste allumé.
Une fois le programme sélectionné terminé, tous les autres voyants s'éteignent et
le voyant « Clean (Propre) » s'allume pendant 10 minutes.
Le lave-linge se met alors automatiquement hors tension.
Sélecteur de cycle
Cette option vous permet de sélectionner le programme de lavage approprié
en fonction du degré de salissure de votre vaisselle. Après avoir sélectionné
un programme, le voyant d'activité correspondant au programme s'allume.
Pour annuler le programme sélectionné, appuyez à nouveau sur la touche
correspondante.
Sanitize
(Assainissement)
La température monte à 162 ˚F (72 ˚C) lors de la phase de rinçage finale pour une
Assainissement à haute température.
Si vous sélectionnez l'option Sanitize (Assainissement), le voyant
Sanitize (Assainissement) clignote lorsque la température de l'eau atteint la
température de Assainissement (supérieure à 155 ˚F (68 ˚C)) puis reste allumé
jusqu'à la fin de l'option Sanitize (Assainissement). Si vous ouvrez la porte ou
appuyez sur le bouton Power (Marche), le voyant « Sanitize (Assainissement) »
s’éteint.
Vous ne pouvez pas sélectionner le programme Delicate (Délicat) si vous
avez sélectionné l'option Sanitize (Assainissement).
La fonction Sanitize (Assainissement) est conforme à la norme 184 NSF/ANSI
pour les lave-vaisselle domestiques. Les lave-vaisselle domestiques certifiés
ne sont pas conçus pour une utilisation commerciale. Votre lave-vaisselle est
certifié NSF.
Le cycle certifié NSF est le cycle Heavy (Intensif) avec l'option
Sanitize (Assainissement) sélectionnée.
Cette option permet de laver une petite quantité de vaisselle. Nous vous
conseillons de placer la vaisselle dans le panier inférieur lorsque vous utilisez cette
fonction.
4
Half Load
(Demi-charge)
Lorsque vous sélectionnez Half Load (Demi-charge), le lave-vaisselle ne lave
pas la vaisselle placée dans le panier supérieur.
Si vous sélectionnez l'option Half Load (Demi-charge), la consommation d'eau et
d'énergie seront réduites.
5
Storm Wash
(Lavage intensif)
Cette option permet de laver des casseroles et des poêles, des saladiers passant
au lave-vaisselle et d'autres éléments de vaisselle de grande taille, très sales et
difficiles à nettoyer.
Pour utiliser Storm Wash (Lavage intensif), placez les assiettes (face intérieure
tournée vers le bas) dans la zone Storm Wash (Lavage intensif) du panier inférieur.
Vous ne pouvez pas sélectionner le programme Delicate (Délicat) si vous
avez sélectionné l'option Storm Wash (Lavage intensif).
8_ installation du lave-vaisselle
DW80F800_DD81-01554A-01_CFR.indd Sec3:8
2013-06-03
5:09:10
7
Delay Start
(Démarrage différé)
(ÉCRAN)
Permet de différer le démarrage d'un programme jusqu'à 24 heures (par
incréments d'une heure). L'heure affichée indique l'heure à laquelle le lavage
démarrera.
Affiche les informations de lavage, heures de Delay Start (Démarrage différé) et les
messages d’erreur.
En cas d'erreur, un message s'affiche et un signal sonore retentit. Reportez-vous à
la page des codes d'erreur. (voir page 25)
8
Low Rinse
(Rinçage faible)
Lorsque le voyant Low Rinse (Rinçage faible) reste allumé, cela signifie
que le réservoir de produit de rinçage est vide. Remplissez le réservoir de
produit de rinçage.
9
Start/Drain
(Démarrage/
Égouttage)
Pour démarrer le programme, appuyez sur le bouton
Start/Drain (Démarrage/Égouttage) avant de fermer la porte.
Pour annuler un programme et vidanger le lave-vaisselle alors qu'un cycle
est en cours, appuyez sur les boutons Start/Drain (Démarrage/Égouttage)
pendant trois (3) secondes.
6
01 installation du lave-vaisselle
Child Lock
(Sécurité enfants)
Cette option vous permet de verrouiller les boutons du panneau de commande
afin que les enfants ne puissent pas démarrer accidentellement le lave-vaisselle en
appuyant sur un bouton.
Pour verrouiller ou déverrouiller les boutons du panneau de commande,
appuyez sur le bouton Child Lock (Sécurité enfants) pendant trois (3) secondes.
- Lorsque l'appareil est sous tension : Appuyez sur le bouton
Child Lock (Sécurité enfants) pendant trois (3) secondes.
- Lorsque l'appareil n'est pas sous tension : Appuyez d'abord sur le bouton
Power (Marche), puis appuyez sur le bouton Child Lock (Sécurité enfants)
pendant trois (3) secondes.
Vous pouvez sélectionner les options (Delay Start (Démarrage différé), Sanitize (Assainissement),
Half Load (Demi-charge) ou Storm Wash (Lavage intensif)) avant de lancer un programme. Si vous
changez le programme après avoir sélectionné une option, le programme d'origine est remis à zéro.
Pour éviter que le touchpad perde de la sensibilité, suivez ces instructions :
- Appuyez bien au centre de chaque touche. Ne poussez pas.
- Nettoyez la surface du panneau de commande régulièrement avec un chiffon doux et humide.
- Veillez à ne pas appuyez sur plus d’une touche à la fois, sauf en cas de directive contraire.
OO X
installation du lave-vaisselle _9
DW80F800_DD81-01554A-01_CFR.indd Sec3:9
2013-06-03
5:09:11
installation du lave-vaisselle
SÉLECTEUR DE PROGRAMME
Série DW80F800
1
2
3
4
5
6
1
Smart Auto
(Auto intelligent)
Ce programme détecte le degré de salissure de la vaisselle et lance automatiquement
le programme le mieux adapté après quelques minutes de fonctionnement.
2
Normal (Normale)
Utilisez ce programme pour la vaisselle normalement sale.
3
Heavy (Intensif)
4
Delicate (Délicat)
5
Quick+ (Rapide +)
Utilisez ce programme pour la vaisselle peu sale.
6
Pot & Pans
(Chaudrons et
casseroles )
Utilisez ce programme pour la vaisselle très sale, les
Pot & Pans (Chaudrons et casseroles ) et les plats incrustés de salissure.
Utilisez ce programme pour la vaisselle très sale et comportant des traces de salissure
incrustées.
Utilisez ce programme pour la vaisselle normalement sale ou fragile, comme les
verres.
VOYANTS DE PROGRESSION
1
2
3
4
Série DW80F800
1
Wash (Lavage)
Lorsque le lave-vaisselle est en phase de lavage, le voyant Wash (Lavage) est allumé.
2
Rinse (Rinçage)
Lorsque le lave-vaisselle est en phase de rinçage, le voyant Rinse (Rinçage) est
allumé.
3
Dry (Séchage)
Lorsque le lave-vaisselle est en mode séchage, le voyant Dry (Séchage) est allumé.
4
Clean (Propre)
Une fois le programme entièrement terminé, tous les autres voyants s'éteignent et le
voyant Clean (Propre) reste allumé pendant 10 minutes.
Si vous ouvrez la porte lorsque ce voyant Clean (Propre) est allumé, il s'éteindra
immédiatement.
Lorsque le lave-vaisselle démarre un programme, le voyant correspondant au mode en cours clignote
pour indiquer la progression. Lorsque cette partie du programme est terminée, le voyant s'éteint.
10_ installation du lave-vaisselle
DW80F800_DD81-01554A-01_CFR.indd Sec3:10
2013-06-03
5:09:11
CONDITIONS INDISPENSABLES À L'INSTALLATION
Mise à la terre et alimentation électrique
ATTENTION
AVERTISSEMENT
N'utilisez jamais de rallonge.
Pendant la phase de préparation de l’installation, assurez-vous que l’alimentation électrique
comporte :
• Un circuit terminal individuel relié uniquement au lave-vaisselle avec un fusible ou un
disjoncteur de 120 V, 60 Hz,15 A.
Votre lave-vaisselle doit être mis à la terre. En cas de dysfonctionnement ou de panne, la mise
à la terre permet de réduire le risque d'électrocution en créant un chemin de moindre résistance
pour le courant électrique.
01 installation du lave-vaisselle
Afin d’éviter tout risque d’incendie, de choc électrique ou de blessure, le câblage et la mise à
la terre doivent être conformes au National Electrical Code (Code national sur les installations
électriques) ANSI/FNPA, N°70 (dernière édition) et aux directives et règlements locaux en vigueur.
Il relève de la responsabilité du propriétaire de l'appareil de fournir une installation électrique
conforme.
Ne branchez jamais le câble de mise à la terre sur des canalisations ou des conduites de gaz ou
d'eau chaude.
INSTRUCTIONS DE MISE À LA TERRE
Branchement permanent de l'appareil :
Cet appareil doit être connecté à une canalisation électrique permanente métallique avec
mise à la terre ; si ce n'est pas le cas, un conducteur de protection doit être installé avec les
conducteurs du circuit puis connecté à la borne ou au fil de mise à la terre de l'appareil.
Alimentation en eau
La pression d'alimentation en eau chaude doit se trouver entre 20 et 120 psi (140 et 830 kPa).
Réglez le chauffe-eau de façon à ce que l’eau chaude se situe entre 120 °F (49 °C) et 149 ˚F
(65 ˚C).
La plupart des magasins spécialisés en matériel de plomberie proposent des tuyaux
d'arrivée d'eau pouvant aller jusqu'à 10 pieds (3 mètres) de long.
Pour limiter les risques de fuite :
•
•
•
AVERTISSEMENT
Faites en sorte que les robinets soient facilement accessibles.
Fermez les robinets lorsque le lave-vaisselle n'est pas utilisé.
Vérifiez régulièrement l'état des tuyaux d'arrivée d'eau (fuites).
Avant la première utilisation du lave-vaisselle, contrôlez le bon état de tous les raccordements au
niveau de la vanne et des robinets (fuites).
Sol
Pour des raisons de sécurité, votre lave-vaisselle doit être installé sur un sol stable et solide.
N'installez jamais votre appareil sur une plateforme ou une structure fragile.
Il doit être installé conformément au manuel d'installation avant de pouvoir être utilisé. Si le manuel
d'installation n'a pas été fourni avec le lave-vaisselle, faites-en la demande en vous connectant sur le site
www.samsung.com.
installation du lave-vaisselle _11
DW80F800_DD81-01554A-01_CFR.indd Sec3:11
2013-06-03
5:09:11
utilisation du lave-vaisselle
DIRECTIVES DE BASE POUR LE FONCTIONNEMENT
1. Ouvrez la porte de l’appareil et chargez la vaisselle (voir page 16).
- Répartissez la vaisselle dans les paniers supérieur et inférieur, sauf si vous avez sélectionné l’option
demi-charge.
- Éliminez tout reste de nourriture avant de placer la vaisselle dans le ou les paniers.
- Une fois la vaisselle en place dans les paniers, faites tourner les gicleurs manuellement pour vérifier
qu’aucun obstacle ne se trouve dans leur axe de rotation.
- Assurez-vous que la vaisselle n’empêche pas le réservoir du produit de lavage de s’ouvrir.
2. Versez du produit de lavage dans le réservoir (voir page 18).
- Assurez-vous d’utiliser uniquement un produit de lavage spécial lave-vaisselle.
- Reportez-vous au chapitre « Utilisation du réservoir » pour savoir comment ajouter du produit de
lavage.
3. Fermez la porte.
- Faites glisser les paniers afin qu’ils regagnent leur place initiale puis fermez la porte.
- Assurez-vous de fermer correctement la porte. Si ce n’est pas le cas et que la porte est légèrement
entrouverte, le programme sélectionné ne démarre pas automatiquement.
4. Appuyez sur la touche Power (Marche).
- Une fois le bouton Power (Marche) actionné, tous les voyants clignotent puis seul le voyant du
dernier cycle utilisé reste allumé.
- Si le voyant « Low Rinse (Rinçage faible) » est allumé, cela signifie que vous devez remplir le
réservoir de produit de rinçage afin d’optimiser les opérations de lavage et de séchage.
5. Sélectionnez un programme de lavage approprié en fonction du degré de salissure de votre vaisselle.
(voir pages 10 et 22).
- Appuyez sur le bouton du programme approprié.
- Lorsque vous appuyez sur le bouton d’un programme, le voyant du programme correspondant
s’allume. Si vous appuyez à nouveau sur le bouton programme, le voyant s’éteint et le programme
est annulé.
- Pour savoir comment choisir un programme en fonction du degré de salissure de la vaisselle,
reportez-vous au chapitre « Sélecteur de programme ».
6. Appuyez sur la touche Start/Drain (Démarrage/Égouttage).
- Le lave-vaisselle démarre la vidange après quelques secondes, puis lance le programme que vous
avez sélectionné.
7. À la fin du cycle de lavage :
- Le voyant Clean (Propre) s’allume et un signal sonore retentit.
- L’appareil est automatiquement mis hors tension au bout de 10 minutes.
ATTENTION
Pour rajouter de la vaisselle ou mettre l'appareil en pause en cours de cycle, ouvrez la porte
doucement afin d'éviter tout risque de brûlure en raison des vapeurs brûlantes s'échappant du lavevaisselle.
(Si la porte est ouverte alors que le lave-vaisselle est en cours de fonctionnement, un mécanisme de
sécurité s'enclenche et arrête automatiquement le cycle.)
Utilisez un liquide de rinçage afin de faciliter la phase de séchage. Pour améliorer encore les
performances de séchage, sélectionnez également l'option Sanitize (Assainissement).
Si le voyant Low Rinse (Rinçage faible) s’allume en cours de programme, le lave-vaisselle ajoute
automatiquement 30 minutes au cycle Séchage après l’activation du voyant Clean (Propre).
Lorsque la température de l'eau du dernier rinçage de l'option Sanitize (Assainissement) atteint la
température de Assainissement (supérieure à 155 ˚F (68 °C)), le voyant Sanitize (Assainissement)
clignote puis reste allumé jusqu'à la fin de l'option Sanitize (Assainissement). Si vous ouvrez la porte ou
appuyez sur le bouton Power (Marche), le voyant « Sanitize (Assainissement) » s'éteint.
12_ utilisation du lave-vaisselle
DW80F800_DD81-01554A-01_CFR.indd Sec4:12
2013-06-03
5:09:11
Commandes tactiles
Delay Start (Démarrage différé)
02 utilisation du lave-vaisselle
Les commandes tactiles vous permettent d’utiliser facilement les fonctions du lave-vaisselle.
• Une pression légère suffit à activer la fonction.
• Leur conception est simple et élégante.
• Elles sont faciles à nettoyer.
Si vous avez des enfants ou si vous souhaitez nettoyer l'interface de commande, il
est conseillé de sélectionner la fonction Child Lock (Sécurité enfants) qui permet de
désactiver les touches.
- Grâce à cette option, les enfants ne pourront pas démarrer le lave-vaisselle par
inadvertance.
- Lorsqu’un cycle est en cours, les touches ne fonctionnent pas. (à l’exception de la seule
touche Power (Marche).
- Si le lave-vaisselle est hors tension, seule la touche Power (Marche) peut être actionnée.
Lorsque vous sélectionnez l’option Delay Start (Démarrage différé), votre lave-vaisselle lance :
• la vidange afin de vider tout le contenu d’eau restante (pré-vidange)
Votre lave-vaisselle lancera le programme sélectionné lorsqu’il aura atteint l’heure voulue.
AVERTISSEMENT
AVERTISSEMENT
Répartissez la vaisselle de manière appropriée comme décrit à la page 16.
• Retirez tout reste de nourriture (ex. : os, pépins, etc.) ou tout autre déchet (cure-dents,
papier, etc.) afin d'éviter d'endommager la vaisselle, de rendre le fonctionnement de l'appareil
bruyant ou de provoquer un dysfonctionnement.
• Sélectionnez le programme en fonction du degré de salissure et du type de vaisselle.
• Utilisez uniquement la quantité appropriée de produits de lavage et de rinçage.
Les éléments suivants ne sont pas résistants au lave-vaisselle :
•
•
•
•
•
Acrylique des articles en aluminium : les ornements dorés de certains plats risquent de
se décolorer.
Éléments assemblés par collage : les éléments en plastique traité, en bois, en ivoire, en
cuivre ou en étain risquent de se détacher.
Éléments en plastique ne tolérant pas des températures supérieures à 194 ˚F (90 °C) :
les plastiques fins se lavent et se sèchent difficilement et risquent d'être endommagés en
raison des températures de lavage élevées.
Étain : l'étain doit être lavé à la main et séché immédiatement car il risque de rouiller.
Éléments en bois : les objets en bois risquent de se fendre.
utilisation du lave-vaisselle _13
DW80F800_DD81-01554A-01_CFR.indd Sec4:13
2013-06-03
5:09:11
utilisation du lave-vaisselle
RÉGLAGE DE L'INCLINAISON DES PORTE-ASSIETTES
Vous pouvez régler l'angle des tiges du panier supérieur sur trois positions différentes pour l'adapter à la
taille et à la forme de votre vaisselle. Pour régler la position des tiges, poussez le levier situé à l'arrière du
panier vers la gauche ou vers la droite. Voir l’illustration ci-dessous.
Dans le panier inférieur, le porte-assiettes peut être facilement retiré afin de pouvoir installer des objets
volumineux, comme des casseroles ou des poêles. Pour retirer le porte-assiettes, tirez sur les poignées (A).
Pour le remettre en place, alignez-le sur son emplacement d'origine et appuyez sur les poignées (A). Pour
rabattre les tiges du panier inférieur, retirez ce dernier du lave-vaisselle, retournez-le, saisissez la tige (B) puis
ajustez-la en la repoussant. Voir l’illustration ci-dessous.
Panier supérieur
Panier inférieur
14_ utilisation du lave-vaisselle
DW80F800_DD81-01554A-01_CFR.indd Sec4:14
2013-06-03
5:09:11
RÉGLAGE DE LA HAUTEUR DU PANIER SUPÉRIEUR
Série DW80F800
1. Pour abaisser le panier supérieur de 2 po
(5 cm), tirez sur les poignées réglables
situées de part et d'autre de celui-ci, tout en
exerçant une légère pression sur le panier.
2. Pour soulever le panier supérieur, tirez-le
simplement vers le haut. Les poignées
réglables se bloquent, fixant le panier
supérieur en position haute.
ATTENTION
A
Nous vous conseillons de régler la hauteur
du panier supérieur avant d'y charger
la vaisselle. Dans le cas contraire, vous
risquez d'endommager cette dernière.
02 utilisation du lave-vaisselle
Vous pouvez régler la hauteur du panier supérieur de votre lave-vaisselle Samsung de manière à pouvoir
placer des plats de plus grande taille dans le panier inférieur. Selon la hauteur choisie pour le panier
supérieur, le panier inférieur peut accueillir des assiettes de 14 po (36 cm) de diamètre et le panier supérieur,
des assiettes de 12 po (30 cm) de diamètre.
RETRAIT DU PANIER SUPÉRIEUR
Tirez le panier supérieur vers vous, puis retirez-le en le soulevant doucement tout en continuant à le tirer
vers l'avant. Voir les illustrations ci-dessous.
ATTENTION
Bien que le panier supérieur soit amovible, il doit être installé pour que le lave-vaisselle fonctionne
correctement.
Si vous tentez de faire fonctionner l'appareil sans le panier, il sera bruyant et ne fonctionnera pas
correctement.
Étape 1 :
Étape 2 :
Étape 3 :
utilisation du lave-vaisselle _15
DW80F800_DD81-01554A-01_CFR.indd Sec4:15
2013-06-03
5:09:12
utilisation du lave-vaisselle
CHARGEMENT DU PANIER INFÉRIEUR
Placez la batterie de cuisine (casseroles, poêles, etc.) d'un diamètre de 36 cm maximum dans le panier
inférieur. Il a été spécialement conçu pour accueillir la vaisselle de table, les bols, les assiettes, les
casseroles, les couvercles et les plats.
Chargez vos assiettes dans la colonne centrale du panier, faces intérieures face à face. Chargez les objets
volumineux (poêles, casseroles) face intérieure tournée vers le bas. Il est conseillé de charger les tasses, les
verres à pied et les soucoupes dans le panier supérieur.
Reportez-vous aux modèles de chargement conseillés ci-dessous.
8 couverts
10 couverts
12 couverts
CHARGEMENT DU PANIER SUPÉRIEUR
Le panier supérieur est conçu pour accueillir les soucoupes, les tasses, les verres et les objets en plastique
portant la mention « lavable au lave-vaisselle ». Chargez vos assiettes dans le lave-vaisselle faces intérieures
face à face.
Assurez-vous que la vaisselle n'empêche pas le gicleur situé sous le panier supérieur de tourner (Vérifiez en
faisant tourner le gicleur manuellement.).
Lorsque vous chargez la vaisselle, tirez suffisamment le panier supérieur de façon à pouvoir le remplir sans
heurter le haut du lave-vaisselle.
8 couverts
10 couverts
12 couverts
Utilisation du porte-verres
Vous pouvez charger les tasses et les verres dans le porte-verres.
Il est également très pratique pour laver les verres à pied. Glissez
vos verres à pied dans les encoches du porte-verres prévues à cet
effet.
Vous pouvez replier le porte-verres si vous ne souhaitez pas vous
en servir au cours d'un lavage.
16_ utilisation du lave-vaisselle
DW80F800_DD81-01554A-01_CFR.indd Sec4:16
2013-06-03
5:09:12
Chargement d'éléments volumineux dans la zone de lavage intensif
02 utilisation du lave-vaisselle
Pour un lavage plus efficace, vous pouvez charger des
éléments de grande taille, tels que des casseroles et des
poêles, dans la zone de lavage intensif – signalée par des
lignes repère rouges – située dans le panier inférieur. Lorsque
vous sélectionnez l'option Storm Wash (Lavage intensif), un
puissant jet est activé et dirigé vers les articles de la zone de
lavage intensif. Assurez-vous que les poignées des casseroles
ou des poêles n'empêchent pas la rotation des gicleurs.
UTILISATION DU PANIER À COUVERTS
Le panier à couverts est divisé en deux compartiments.
Vous pouvez placer chaque couteau, cuillère ou fourchette séparément
dans le support à couverts du panier pour éviter tout écaillage ou
décoloration.
NE laissez JAMAIS un couvert dépasser par le bas.
1
Petites fourchettes
2
Cuillères
3
Couteaux
4
Grandes cuillères et fourchettes
5
Fourchettes moyennes
6
Autres
1
2
3
4
5
Suggestion de disposition pour 12 couverts
Suggestion de disposition des couverts dans le panier (vue de dessus). À chaque couvert correspond un
numéro (consultez le schéma ci-dessus).
Vous pouvez utiliser le panier à couverts avec le couvercle ouvert.
Reportez-vous à l’illustration de droite.
utilisation du lave-vaisselle _17
DW80F800_DD81-01554A-01_CFR.indd Sec4:17
2013-06-03
5:09:15
utilisation du lave-vaisselle
UTILISATION DU RÉSERVOIR
Remplissage du réservoir de produit de lavage
1. Ouvrez le couvercle en exerçant une pression au niveau du
loquet.
Loquet du couvercle
2. Ajoutez la quantité de produit de lavage recommandée
dans le réservoir de lavage principal. Voir le tableau cidessous.
3. Refermez le couvercle du réservoir. Vous entendrez un
« clic » indiquant qu'il est correctement fermé.
« Clic »
4. Si vous avez sélectionné le programme « Heavy (Intensif) »,
ajoutez la quantité de produit de lavage recommandée
dans le réservoir de prélavage. Voir le tableau ci-dessous.
Le couvercle s'ouvrira automatiquement pour déverser le produit
dans la machine au cours du lavage.
QUANTITÉ DE PRODUIT DE LAVAGE
PROGRAMME
Réservoir de lavage principal
Réservoir de prélavage
Normal (Normale), Delicate (Délicat),
Quick+ (Rapide +), Smart Auto (Auto intelligent)
15 g
Pas de produit de lavage
Heavy (Intensif),
Pot & Pans (Chaudrons et casseroles )
20 g
5g
Les chiffres figurant sur le réservoir sont en grammes.
18_ utilisation du lave-vaisselle
DW80F800_DD81-01554A-01_CFR.indd Sec4:18
2013-06-03
5:09:17
Remplissage du réservoir de produit de rinçage
Votre lave-vaisselle est conçu pour être utilisé avec du liquide de rinçage.
L'utilisation de liquide de rinçage permet d'optimiser le séchage après le dernier rinçage.
2. Versez du liquide de rinçage dans l'ouverture jusqu'à
atteindre le niveau « MAX. ». Évitez de trop remplir le
réservoir.
Éviter de trop remplir
le réservoir
02 utilisation du lave-vaisselle
1. Tournez le bouton du réservoir dans le sens inverse des
aiguilles d'une montre pour ouvrir le couvercle.
3. Réglez la quantité de liquide de rinçage libéré au cours de
la phase de rinçage.
Vous pouvez choisir l'un des quatre niveaux (1 à 4). Plus
le chiffre est grand, plus la quantité de produit de rinçage
libérée sera importante. La machine est par défaut réglée
sur 3.
Un réservoir de liquide de rinçage rempli peut suffire à
40 lavages.
4. Fermez le couvercle.
Tournez le bouton du réservoir dans le sens des aiguilles
d'une montre.
ATTENTION
Il est fortement conseillé d'utiliser uniquement un produit de rinçage sous forme liquide.
utilisation du lave-vaisselle _19
DW80F800_DD81-01554A-01_CFR.indd Sec4:19
2013-06-03
5:09:17
nettoyage et entretien du lavevaisselle
Garder votre lave-vaisselle propre permet d'améliorer ses performances, de
limiter les réparations et d'allonger sa durée de vie.
NETTOYAGE DE LA PARTIE EXTÉRIEURE
Nettoyez immédiatement les parois extérieures de votre lave-vaisselle en cas de projections. Pour retirer
délicatement les taches et la poussière du panneau de commande, utilisez un chiffon doux légèrement
humide. N’utilisez jamais de benzène, de cire, de diluant, d’agent de blanchiment chloré ou d’alcool. Ces
produits risquent de décolorer les parois intérieures de la machine et de former des taches permanentes.
Ne nettoyez pas le lave-vaisselle en aspergeant de l'eau dessus et évitez de laisser l'eau venir en contact
avec les composants électriques.
Si votre lave-vaisselle est équipé d'un panneau de porte en inox, vous pouvez le nettoyer avec un
produit spécial acier inoxydable pour appareils ménagers ou un produit similaire à l'aide d'un chiffon
doux et propre.
NETTOYAGE DE LA PARTIE INTÉRIEURE
Nettoyez régulièrement l'intérieur de votre lave-vaisselle afin d'en retirer les saletés et les résidus de
nourriture. Essuyez l'intérieur de l'appareil et la partie intérieure de la porte à l'aide d'un chiffon humide. Il
est recommandé de remplir le réservoir de produit de lavage avec du produit spécial vaisselle puis de faire
fonctionner régulièrement le lave-vaisselle à vide en mode Normal (Normale) ou Quick+ (Rapide +) avec
l'option Sanitize (Assainissement). Cela permettra de le maintenir propre.
Si des traces blanches ou de mauvaises odeurs persistent dans votre lave-vaisselle, lancez un programme
Normal (Normale) à vide et sans produit de lavage jusqu'à la vidange. Puis, interrompez le programme et
placez une tasse contenant 220 g de vinaigre blanc dans le panier inférieur. Refermez le lave-vaisselle et
poursuivez le programme.
ATTENTION
Ne retirez pas la garniture d’étanchéité de la cuve (long joint en caoutchouc entourant l’ouverture du
lave-vaisselle).
NETTOYAGE DES GICLEURS
Si la vaisselle n'est pas propre après un lavage ou si les gicleurs semblent obstrués, vous pouvez les
nettoyer. Retirez les gicleurs avec précaution afin d'éviter qu'ils ne se cassent.
Gicleur inférieur
1. Vérifiez que le gicleur n'est pas obstrué par
des particules d'aliments.
2. Si un nettoyage s'avère nécessaire, retirez
le gicleur en le tirant vers le haut.
3. Nettoyez le gicleur, puis remettez-le en
place.
4. Vérifiez que le gicleur est correctement
positionné en le faisant tourner
manuellement.
20_ nettoyage et entretien du lave-vaisselle
DW80F800_DD81-01554A-01_CFR.indd Sec5:20
2013-06-03
5:09:17
Gicleur central
Gicleur supérieur
1. Vérifiez que le gicleur n'est pas obstrué
par des particules d'aliments.
2. Si un nettoyage s'avère nécessaire,
retirez le gicleur.
3. Pour retirer le gicleur, retirez d'abord
le panier supérieur, desserrez le cache
du gicleur en le tournant dans le
sens antihoraire puis retirez le gicleur
supérieur.
4. Nettoyez le gicleur, remettez-le en place,
puis resserrez le cache du gicleur sur
le gicleur en le tournant dans le sens
horaire.
5. Vérifiez que le gicleur est correctement
positionné en le faisant tourner manuellement.
1
03 nettoyage et entretien du lave-vaisselle
1. Tirez le panier supérieur vers l'avant et
retirez-le.
2. Vérifiez que le gicleur n'est pas obstrué
par des particules d'aliments.
3. Si un nettoyage s'avère nécessaire,
retirez le gicleur.
4. Pour retirer le gicleur, desserrez l'écrou,
retirez-le puis enlevez le gicleur.
5. Nettoyez le gicleur, remettez-le en place
puis resserrez l'écrou.
6. Serrez l'écrou fermement à la main.
7. Vérifiez que le gicleur est correctement
positionné en le faisant tourner
manuellement.
2
Cache du gicleur
ENTREPOSAGE DE VOTRE LAVE-VAISSELLE
Si vous devez entreposer votre lave-vaisselle pendant une période prolongée, vidangez-le puis débranchezle. En effet, votre lave-vaisselle risque d'être endommagé si de l'eau stagne dans les tuyaux ou les
composants internes.
Après avoir vidangé et débranché le lave-vaisselle, assurez-vous de fermer la vanne d'alimentation en eau
ainsi que le disjoncteur.
nettoyage et entretien du lave-vaisselle _21
DW80F800_DD81-01554A-01_CFR.indd Sec5:21
2013-06-03
5:09:18
programmes
TABLEAU DES PROGRAMMES
(  : standard,  : optionnel)
Cycle
•
•
•
•
Prélavage1 Prélavage 2
Normal
(Normale)

Heavy
(Intensif)

Delicate
(Délicat)

Pot & Pans
(Chaudrons
et casseroles )

Quick+
(Rapide +)

Smart Auto
(Auto intelligent)

Lavage
principal


113 ˚F
(45 ˚C)
118 ~ 145 ˚F
(48 ~ 63 ˚C)
Rinçage1 Rinçage2 Rinçage3





136 ~ 149 ˚F
(58 ~ 65 ˚C)
162 ˚F (72 ˚C)


3,1 ~ 7,2
(11,7 ~ 27,2)
106 ~ 143
158 ˚F (70 ˚C)
162 ˚F (72 ˚C)

8,6 (32,5)
152

5,0 (18,8)
117

8,6 (32,5)
157

5,0 (18,8)
59

3,6 ~ 6,7
(13,7 ~ 25,2)
107 ~ 138



149 ˚F (65 ˚C)


158 ˚F (70 ˚C)
162 ˚F (72 ˚C)



122 ~ 138 ˚F
(50 ~ 59 ˚C)

140 ˚F (60 ˚C)
140 ˚F (60 ˚C)

Temps
(min)

122 ˚F (50 ˚C)

Eau [gal(ℓ)]


140 ˚F (60 ˚C)
131 ˚F
(55 ˚C)
Dry
(Séchage)




Dernier
rinçage
[Sanitize]
140 ˚F (60 ˚C)
162 ˚F (72 ˚C)



138 ˚F (59 ˚C)
162 ˚F (72 ˚C)
Les chiffres entre parenthèses dans la colonne Dernier rinçage correspondent à la température lorsque
l’option Sanitize (Assainissement) est sélectionnée.
Lorsque vous sélectionnez le programme Smart Auto (Auto intelligent) ou Normal (Normale), vous
pouvez éliminer les étapes  (flexible) selon le degré de salissure de la vaisselle.
Le temps de lavage varie en fonctions des étapes et options que vous ajoutez et de la pression et de la
température de l'alimentation en eau.
Si vous choisissez Half Load (Demi-charge) ou Storm Wash (Lavage intensif), le déroulement du
programme reste inchangé.
22_ programmes
DW80F800_DD81-01554A-01_CFR.indd Sec6:22
2013-06-03
5:09:18
dépannage
CONSULTEZ CETTE RUBRIQUE SI VOUS RENCONTREZ L'UN DES
PROBLÈMES SUIVANTS
PROBLÈME
La durée d'une fonction
ou d'un programme est
trop longue.
Il reste des particules
d'aliments sur la
vaisselle.
(Le lavage ne s'effectue
pas correctement.)
SOLUTION
Vérifiez que le loquet de la porte est bien enclenché
et que la porte est correctement fermée.
Aucun cycle n'est sélectionné.
Sélectionnez un cycle adapté.
Le câble d'alimentation n'est pas
branché.
Branchez correctement le câble d'alimentation.
L'arrivée d'eau ne fonctionne pas.
Vérifiez que la vanne d'alimentation en eau est
ouverte.
Le panneau de commande est verrouillé.
Désactivez la fonction Child Lock (Sécurité enfants),
(voir page 9).
Un disjoncteur est ouvert.
Réinitialisez le disjoncteur.
L'eau qui arrive est froide.
Vérifiez que le circuit d'alimentation en eau est
connecté au réseau d'eau chaude.
(Chauffer de l'eau froide nécessite plus de temps.)
Vous avez sélectionné un programme
à vide (sans produit de lavage).
Sélectionnez un programme en fonction du degré
de salissure de la vaisselle, comme indiqué dans
ce manuel.
La température de l'eau est trop basse.
Raccordez le tuyau d'arrivée d'eau au réseau d'eau
chaude.
Pour un résultat optimal, la température de l'eau
doit être de 120 ˚F (49 ˚C).
La pression de l'eau est faible.
La pression de l'eau doit être comprise entre 20 et
120 psi (140 à 830 kPa).
L'eau est trop dure.
Utilisez un produit de lavage disponible dans le
commerce.
Utilisez du produit de lavage de bonne qualité,
récent, contenant un produit de rinçage.
Aucun produit de lavage pour lavevaisselle n'a été ajouté.
Ajoutez un produit de lavage spécial lave-vaisselle.
Nous recommandons l'utilisation d'un produit de
lavage en poudre ou en gel.
Il reste du produit de lavage dans le
réservoir.
Assurez-vous que des articles de grande taille,
tels que des plaques de cuisson, des planches à
découper, des récipients, etc. n’empêchent pas
l’ouverture du réservoir de produit de lavage.
Réorganisez la vaisselle de manière à ce qu'elle ne
gêne pas le fonctionnement du réservoir de produit
de lavage.
Aucun produit de rinçage n'a été ajouté.
Vérifiez le réservoir et ajoutez du produit de rinçage
au besoin.
Utilisez un produit de rinçage sous forme liquide.
Un gicleur est bouché.
Nettoyez le gicleur. Reportez-vous à la page 20.
La vaisselle n'est pas correctement
répartie.
L'appareil est surchargé.
Réorganisez la vaisselle de manière à ce qu'elle
n'empêche ni la rotation des gicleurs ni la diffusion
du produit.
Ne chargez pas plus de vaisselle que la quantité
conseillée.
Chargez la vaisselle conformément aux
instructions. (Voir page 16.)
05 dépannage
L'appareil ne démarre
pas.
CAUSE POSSIBLE
La porte n'est pas correctement fermée.
dépannage _23
DW80F800_DD81-01554A-01_CFR.indd Sec7:23
2013-06-03
5:09:18
dépannage
PROBLÈME
Les verres sont ternes.
Une pellicule jaune
ou marron recouvre
l'intérieur du lavevaisselle.
La vaisselle n'est pas
sèche.
L'appareil dégage de
mauvaises odeurs.
Le lave-vaisselle est trop
bruyant.
Le gicleur ne tourne pas
librement.
CAUSE POSSIBLE
SOLUTION
L'eau utilisée est douce et la quantité de
produit de lavage trop importante.
Ne chargez pas trop le lave-vaisselle et utilisez un
produit de rinçage pour minimiser ce phénomène.
De la vaisselle en aluminium a été placée
dans le lave-vaisselle.
Retirez les taches à l'aide d'un nettoyant doux.
Cela est dû à des taches de café
ou de thé.
Retirez-les à l'aide d'un détachant classique.
Aucun produit de rinçage n'a été ajouté
dans le réservoir.
Vérifiez le réservoir et ajoutez du produit de rinçage
au besoin.
Utilisez un produit de rinçage sous forme liquide.
La température de l'eau est trop basse
pendant un programme.
Raccordez le tuyau d'arrivée d'eau au réseau d'eau
chaude.
Utilisez du liquide de rinçage avec l'option
Sanitize (Assainissement).
L'appareil est surchargé.
Un chargement incorrect de la vaisselle peut influer
sur son séchage.
Chargez la vaisselle conformément aux
instructions. (Voir page 16.)
Les verres et les tasses à fond concave
retiennent l'eau. Cette eau peut se
renverser sur d'autres articles lors du
déchargement.
Une fois le programme en cours terminé, videz
le panier inférieur en premier. Vous éviterez ainsi
de faire couler l’eau résiduelle du panier supérieur
dans le panier inférieur.
De l’eau stagne depuis un programme
incomplet.
Ajoutez du produit de lavage sans charger de
vaisselle, puis effectuez un cycle à vide sur Normal
pour nettoyer le lave-vaisselle.
Le tuyau de vidange est bouché.
Contactez un technicien de maintenance qualifié
pour déboucher le tuyau de vidange.
Le lave-vaisselle n’est pas utilisé
quotidiennement ou de la vaisselle
sale a été laissée trop longtemps dans
l’appareil.
Placez un verre contenant 8 onces de vinaigre
blanc dans le panier inférieur,
puis lancez un programme Normal (Normale) à vide
(sans produit de lavage).
Du bruit se produit lorsque le couvercle
du réservoir est ouvert et lorsque la
pompe de vidange fonctionne au début
du cycle.
Ce phénomène est normal.
Le lave-vaisselle n'est pas parfaitement
stable.
Assurez-vous que le lave-vaisselle a été installé à
niveau.
Un objet étranger (une vis, une pièce en
plastique) se trouve dans la cavité de la
pompe.
Contactez un technicien de maintenance qualifié
pour extraire l'objet étranger de la cavité de la
pompe.
Le bruit peut provenir d'un gicleur qui
heurte la vaisselle.
Réorganisez la vaisselle.
L'orifice du gicleur est obstrué par des
particules d'aliments.
Nettoyez l’orifice du gicleur. Reportez-vous à la
page 20.
Un plat ou une casserole empêche le
gicleur de tourner.
Une fois la vaisselle en place dans les paniers,
faites tourner les gicleurs manuellement pour
vérifier qu’aucun obstacle ne se trouve dans leur
axe de rotation.
24_ dépannage
DW80F800_DD81-01554A-01_CFR.indd Sec7:24
2013-06-03
5:09:18
PROBLÈME
L'eau ne s'évacue pas
du lave-vaisselle.
SOLUTION
Contactez un technicien de maintenance qualifié
pour déboucher le tuyau de vidange et vérifier le
bon fonctionnement de la pompe de vidange.
La vaisselle n'est pas correctement
répartie.
Chargez la vaisselle conformément aux
instructions.
(Voir page 16.)
05 dépannage
Le panier supérieur
penche après
chargement de la
vaisselle.
CAUSE POSSIBLE
Le tuyau de vidange est obstrué.
dépannage _25
DW80F800_DD81-01554A-01_CFR.indd Sec7:25
2013-06-03
5:09:18
dépannage
CODES D'ERREUR
Le panneau de commande affiche des codes d’erreur pour vous aider à comprendre l'état dans lequel se
trouve votre lave-vaisselle. Si l'un des codes suivants s'affiche, sélectionnez l'option Cancel & Drain (Annuler
et vidanger) puis suivez les instructions indiquées dans la colonne Solution.
CODE
LUMINEUX
SIGNIFICATION
SOLUTION
Erreur du capteur thermique
Erreur fonctionnelle. Avec le lave-vaisselle vide,
ajoutez du produit de lavage puis lancez un
programme.
Erreur de chauffage à haute
Si le problème persiste, allez vers le tableau
température
électrique de votre habitation, désactivez
l'interrupteur du disjoncteur de votre laveErreur de niveau d'eau : trop faible
vaisselle puis contactez un centre de
maintenance Samsung agréé.
Erreur de fonction Lavage demicharge
Problème de résistance
Problème d'alimentation en eau
Vérifiez que la vanne d'alimentation en eau n'est
pas fermée ou que l'arrivée d'eau n'est pas
bloquée (vanne ou tuyau gelé(e) ou obstrué(e)
par des corps étrangers).
Si le problème persiste, fermez la vanne d'arrivée
d'eau et contactez un centre de maintenance
Samsung agréé.
Erreur d'alimentation en eau haute
température
Vérifiez la température de l'eau d'alimentation.
Si elle est supérieure à 80 ˚C (176 ˚F), une erreur
fonctionnelle risque de se produire.
Erreur de vidange
Vérifiez que le tuyau d'évacuation n'est ni
bouché ni plié. Si le problème persiste, fermez la
vanne d'arrivée d'eau et contactez un centre de
maintenance Samsung agréé.
Erreur de niveau d'eau : trop élevé
Erreur fonctionnelle. Fermez la vanne d'arrivée
d'eau, allez vers le tableau électrique de
votre habitation, désactivez l'interrupteur du
disjoncteur de votre lave-vaisselle puis contactez
un centre de maintenance Samsung agréé.
Fuite
Erreur de touche
Erreur de communication
Erreur fonctionnelle. Eteignez le lave-vaisselle et
essayez de le redémarrer.
Si le problème persiste, contactez un centre de
maintenance Samsung agréé.
Si un code non répertorié ci-dessus s'affiche, appelez le 1-800-SAMSUNG (726-7864).
26_ dépannage
DW80F800_DD81-01554A-01_CFR.indd Sec7:26
2013-06-03
5:09:18
annexe
PROTECTION DE L'ENVIRONNEMENT
•
•
06 annexe
•
Votre lave-vaisselle est fabriqué à partir de matériaux recyclables. Si vous décidez de vous en
débarrasser, veuillez respecter la réglementation locale relative à l'élimination des déchets. Coupez
le câble d'alimentation de manière à ce que l'appareil ne puisse plus être branché sur une source
d'alimentation.
Retirez la porte afin d'éviter que des enfants ou de petits animaux ne se fassent piéger à l'intérieur de la
machine.
Ne dépassez pas les quantités de produit de lavage recommandées par le fabricant du produit.
CARACTÉRISTIQUES TECHNIQUES
Modèle
DW80F800UWS
Type
Lave-vaisselle
encastrable
Capacité de lavage
15 couverts
Puissance
120 V/60 Hz, CA
uniquement, disjoncteur
15 A
Pression de l'eau
20 à 120 psi
(140 à 830 kPa)
Moteur de lavage : 150 à 190 W
Puissance nominale
Résistance chauffe-eau : 1100 W
Dimensions
237⁄8 x 24¾ x 337⁄8 po (605 x 627 x 860 mm)
(largeur×profondeur×hauteur)
Poids
Poids net 99,9 lb (45,3 Kg)
annexe _27
DW80F800_DD81-01554A-01_CFR.indd Sec8:27
2013-06-03
5:09:19
garantie
LAVE-VAISSELLE SAMSUNG
GARANTIE LIMITÉE À L'ACHETEUR INITIAL
Ce produit de la marque SAMSUNG, fourni et distribué par USA: SAMSUNG ELECTRONICS AMERICA,
INC./CANADA: SAMSUNG ELECTRONICS CANADA, INC. (SAMSUNG) et livré à l'état neuf et dans son
carton d'origine à l'acheteur initial, est garanti par SAMSUNG sur les défauts de fabrication ou de matériaux
pendant une période de :
un (1) an pour toutes les pièces et la main-d'œuvre, cinq (5) ans pour le circuit imprimé, les paniers (les frais
de main-d'œuvre pour les interventions à domicile sont à la charge du client dès la deuxième année) et à vie
pour la contre-porte et la cuve en acier inoxydable (fuites). Samsung remplace votre machine par le même
modèle ou un modèle plus récent (dont les fonctionnalités sont supérieures ou équivalentes) (la maind'œuvre pour le remplacement est à la charge du client).
Cette garantie limitée prend effet le jour de l'achat initial ; elle est uniquement valable pour les produits
achetés et utilisés aux États-Unis ou au Canada. Pour se prévaloir du service de garantie, l'acheteur doit
contacter SAMSUNG afin d'établir les procédures relatives au diagnostic et à l'intervention nécessaire. Pour
être couverte par la garantie, la maintenance ne peut être effectuée que par un service technique agréé
SAMSUNG. Lors de la remise d'un produit défectueux à SAMSUNG ou à un centre de service SAMSUNG
agréé, l'acquéreur est tenu de présenter le coupon d'achat d'origine à la demande des intéressés à titre
de preuve d'achat. SAMSUNG fournit un service de réparation gratuit à domicile pendant la période de
garantie, en fonction de la disponibilité à l'intérieur des États contigus des États-Unis et du Canada. Le
service de réparation à domicile n'est pas disponible partout.
Pour en bénéficier, vous devez veiller à ce que le produit soit accessible pour l'agent de maintenance. Si le
service de réparation à domicile n'est pas disponible, SAMSUNG peut organiser le transport du produit vers
ou depuis un centre technique agréé.
SAMSUNG s'engage à réparer, remplacer ou rembourser ce produit à sa discrétion et gratuitement comme
stipulé dans les présentes conditions, avec des pièces ou produits neufs ou reconditionnés, si un défaut est
constaté pendant la période de garantie limitée spécifiée ci-dessus. Toute pièce ou tout produit remplacé
devient la propriété de SAMSUNG et doit lui être restitué. Les pièces et produits de rechange sont protégés
pour le reste de la période de garantie initiale ou pour quatre-vingt-dix (90) jours, selon l’éventualité la plus
éloignée.
Cette garantie limitée couvre les défauts de fabrication relatifs aux matériaux ou à la main-d’œuvre
survenant dans le cadre d’un usage normal et non commercial de ce produit et ne s’applique pas aux
situations suivantes : dommages liés au transport, à la livraison et à l’installation ; applications ou usages
pour lesquels ce produit n'est pas conçu ; modification du produit ou des numéros de série ; dommages
d'ordre esthétique ou finition extérieure ; accidents, abus, négligence, incendie, inondation, foudre et autres
catastrophes naturelles ; utilisation de produits, matériel, systèmes, utilitaires, services, pièces, fournitures,
accessoires, applications, installations, réparations, câblage externe ou connecteurs non fournis ou non
autorisés par SAMSUNG et pouvant endommager ce produit ou entraîner des problèmes d’entretien ;
tension secteur inadéquate, fluctuations et surtensions ; réglages faits par le client et non respect des
consignes d’utilisation et d'entretien ou des instructions environnementales décrites et prescrites dans
le présent manuel ; déplacement et réinstallation du produit ; problèmes causés par la vermine. Cette
garantie limitée ne couvre pas les problèmes résultant d'un courant électrique, d'une tension ou d'une
alimentation électrique inadéquat(e)s, les ampoules, les fusibles, le câblage, le coût des appels pour obtenir
des instructions, ni les erreurs d'installation. SAMSUNG ne garantit pas un fonctionnement continu ou sans
erreur de ce produit.
28_ garantie
DW80F800_DD81-01554A-01_CFR.indd Sec10:28
2013-06-03
5:09:19
À L'EXCEPTION DE CELLES EXPOSÉES PAR LA PRÉSENTE, IL N'EXISTE AUCUNE AUTRE GARANTIE
SUR CE PRODUIT, QU'ELLE SOIT EXPRESSE OU IMPLICITE, ET SAMSUNG REJETTE TOUTE AUTRE
GARANTIE Y COMPRIS, MAIS SANS S'Y LIMITER, TOUTE GARANTIE IMPLICITE RELATIVE À LA
QUALITÉ MARCHANDE, À L'ABSENCE DE CONTREFAÇON OU À L'ADAPTATION À UN USAGE
PARTICULIER. SAMSUNG NE SERA TENU D’HONORER AUCUNE AUTRE GARANTIE DONNÉE PAR
UNE PERSONNE, UNE FIRME OU UNE SOCIÉTÉ QUELCONQUE EN REGARD DE CE PRODUIT.
SAMSUNG NE SERA AUCUNEMENT RESPONSABLE DE LA PERTE DE BÉNÉFICES, DE REVENUS OU
DE FONDS COMMERCIAL, OU DE L'IMPOSSIBILITÉ DE RÉALISER LES ÉCONOMIES ESCOMPTÉES,
NI DES AUTRES DOMMAGES ACCESSOIRES, INDIRECTS OU SPÉCIAUX CAUSÉS PAR L’USAGE,
L’USAGE ABUSIF OU L’INCAPACITÉ D’UTILISER CE PRODUIT, QUELLE QUE SOIT LA BASE JURIDIQUE
INVOQUÉE POUR JUSTIFIER L’ASSERTION, ET MÊME SI SAMSUNG A ÉTÉ AVISÉ DE LA POSSIBILITÉ
DE TELS DOMMAGES.
TOUT TYPE DE COMPENSATION EXIGÉ AUPRÈS DE SAMSUNG NE DEVRA EN AUCUN CAS EXCÉDER
LE PRIX D’ACHAT DU PRODUIT VENDU PAR SAMSUNG ET À L’ORIGINE DES DOMMAGES ALLÉGUÉS.
SANS LIMITATION AUX DISPOSITIONS PRÉCÉDENTES, L’ACHETEUR ASSUME TOUS LES RISQUES
ET TOUTES LES RESPONSABILITÉS EN CAS DE PERTE, DE DOMMAGES OU DE BLESSURES
ÉVENTUELLES LIÉS À L’ACHETEUR ET À LA PROPRIÉTÉ DE L’ACHETEUR OU À AUTRUI ET À SES
PROPRIÉTÉS DÉCOULANT DE L’USAGE, DE L’USAGE ABUSIF OU DE L’INCAPACITÉ D’UTILISER CE
PRODUIT. CETTE GARANTIE LIMITÉE N’EST VALABLE POUR PERSONNE D’AUTRE QUE L’ACHETEUR
INITIAL DU PRODUIT, N’EST PAS TRANSFÉRABLE ET ÉNONCE VOTRE RECOURS EXCLUSIF.
Certains États et certaines juridictions n'autorisent pas de limitations quant à la durée des garanties
implicites ni l'exclusion ou la limitation de dommages accessoires ou indirects ; il se peut par conséquent
que les limitations et exclusions énoncées ci-dessus ne s'appliquent pas à votre cas. Cette garantie vous
confère des droits légaux spécifiques ; il est donc possible que vous bénéficiez d’autres droits qui varieront
d’une juridiction à une autre.
Pour bénéficier d'un service d'assistance couvert par votre garantie, contactez SAMSUNG à
l'adresse suivante :
Aux États-Unis
Samsung Electronics America, Inc.
85 Challenger Road Ridgefield Park, NJ 07660
1-800-SAMSUNG (726-7864)
www.samsung.com
Au CANADA
Samsung Electronics Canada Inc.,
Customer Service 55 Standish Court Mississauga, Ontario L5R 4B2 Canada
1-800-SAMSUNG (726-7864)
www.samsung.com/ca (Anglais)
www.samsung.com/ca_fr (Français)
garantie _29
DW80F800_DD81-01554A-01_CFR.indd Sec10:29
2013-06-03
5:09:19
Notes
DW80F800_DD81-01554A-01_CFR.indd Sec10:30
2013-06-03
5:09:19
Notes
DW80F800_DD81-01554A-01_CFR.indd Sec10:31
2013-06-03
5:09:19
bit.ly/samsungdishwashers
Des questions ou des commentaires ?
Pays
N° de téléphone
SITE INTERNET
U.S.A
1-800-SAMSUNG (726-7864)
www.samsung.com
CANADA
1-800-SAMSUNG (726-7864)
www.samsung.com/ca (English)
www.samsung.com/ca_fr (French)
Code n° DD81-01554A-01_CFR
DW80F800_DD81-01554A-01_CFR.indd Sec10:32
2013-06-03
5:09:19
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
