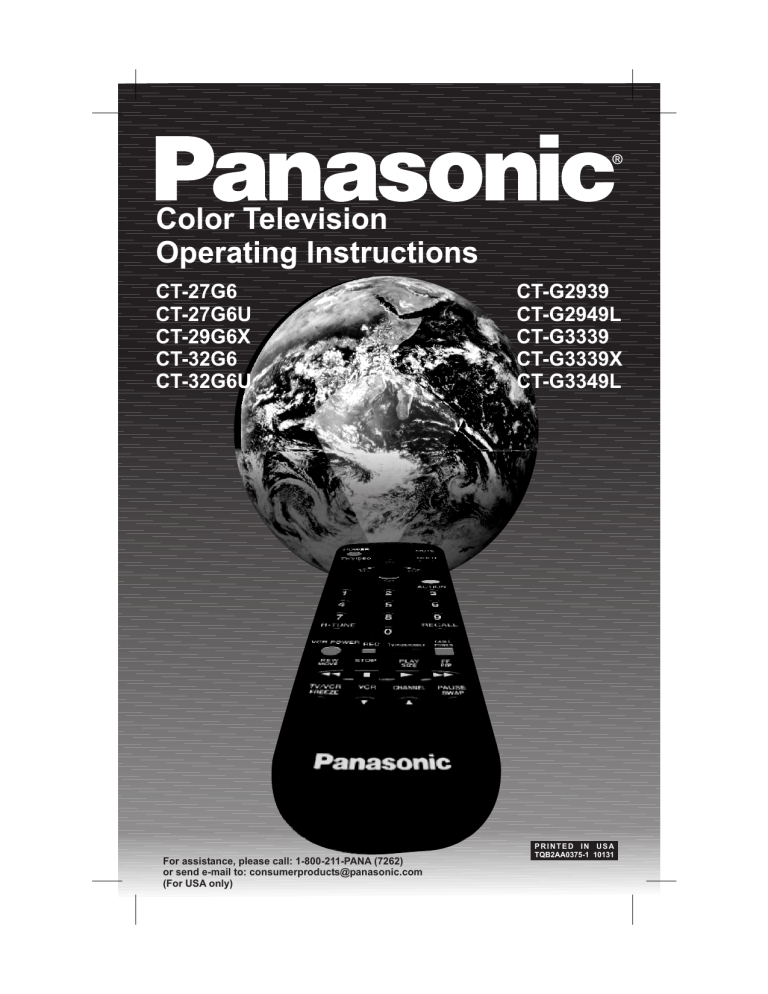

Color Television
Operating Instructions
CT-27G6
CT-27G6U
CT-29G6X
CT-32G6
CT-32G6U
For assistance, please call: 1-800-211-PANA (7262)
or send e-mail to: [email protected]
(For USA only)
CT-G2939
CT-G2949L
CT-G3339
CT-G3339X
CT-G3349L
PRINTED IN USA
TQB2AA0375-1 10131
TABLE OF CONTENTS
Table of Contents
Feature Comparison Chart ................................. 3
Congratulations ................................................... 4
Customer Record............................................... 4
Care and Cleaning............................................. 4
Specifications..................................................... 4
Remote Control.................................................. 4
Installation............................................................ 5
Television Location ............................................ 5
Optional Cable Connections .............................. 5
AC Power Supply Cord...................................... 5
Cable / Antenna ................................................. 6
Cable Connection .............................................. 6
Antenna Connection .......................................... 6
Optional Equipment Connections ...................... 6
Amplifier Connection (To Audio Amp) ............... 7
Main Menu ............................................................ 8
ACTION Button.................................................. 8
CH / VOL Buttons .............................................. 8
Main Menu Feature Chart.................................... 9
Special Features ................................................ 11
Languages ....................................................... 11
Timer................................................................ 11
Sleep Timer ..................................................... 11
Program Timer................................................. 11
CH CAP (Channel Caption) ............................. 12
LOCK ............................................................... 13
Lock Mode (Lock and Unlock) ......................... 13
Troubleshooting Chart ...................................... 14
Safety Instructions
WARNING
RISK OF ELECTRIC SHOCK
DO NOT OPEN
WARNING:
To reduce the risk of electric shock do not remove cover or back.
No user-serviceable parts inside. Refer servicing to qualified service personnel.
The lightning flash with arrow
head within a triangle is
intended to tell the user that
parts inside the product are a
risk of electric shock to persons.
The exclamation point within a
triangle is intended to tell the
user that important operating
and servicing instructions are in
the papers with the appliance.
WARNING: To prevent fire or shock hazard, do not expose this appliance to rain or moisture.
Read these instructions completely before operating TV.
Contents are subject to change without notice or obligation.
Copyright 2001 by Matsushita Electric Corporation of America. All rights reserved.
Unauthorized copying and distribution is a violation of law.
2
FEATURE COMPARISON CHART
MODELS
CT-27G6
CT-27G6U
CT-32G6
CT-32G6U
Feature Comparison Chart
A/V
JACKS
AUDIO
SPECIAL
FEATURES
FEATURES
MENU LANGUAGE
ENG/SPAN/FR
r
r
CLOSED CAPTIONING
r
r
V-CHIP CAPABILITY
r
r
75 OHM INPUT
r
r
VIDEO NORM
r
r
STEREO
r
r
AI SOUND
r
r
NUMBER OF SPEAKERS
2
2
A/V IN
(REAR/FRONT)
1
(1/1)
1
(1/0)
S-VHS INPUT
r
r
HEADPHONE JACK
r
IMPORTANT INFORMATION REGARDING USE OF VIDEO GAMES,
COMPUTERS, DSS OR OTHER FIXED IMAGE DISPLAYS.
The extended use of fixed image program material can cause a permanent “shadow
image” on the picture tube. This background image is viewable on normal programs in
the form of a stationary fixed image. This type of irreversible picture tube deterioration
can be limited by observing the following steps:
A. Reduce the brightness/contrast setting to a minimum viewing level.
B. Do not display the fixed image for extended periods of time.
C. Turn the power off when not in actual use.
Note:
The marking or retained image on the picture tube resulting from fixed image use is not
an operating defect and as such is not covered by Warranty. This product is not
designed to display fixed image patterns for extended periods of time.
3
CONGRATULATIONS
Congratulations
Your new TV features a solid state chassis that is designed to give you many
years of enjoyment. It was thoroughly tested and tuned at the factory for best
performance.
Customer Record
The model and serial number of this product are located on the back of the
TV. You should note the model and serial number in the space provided and
retain as a permanent record of your purchase. This will aid in identification
in the event of theft or loss. Product registration is available for U.S.
customers at:
www.prodreg.com/panasonic
Model
Number
Serial
Number
Care and Cleaning
Screen (Turn TV Off)
•
•
Note:
Use a mild soap solution or window cleaner with a soft clean
cloth. DO NOT USE ABRASIVE CLEANERS.
Avoid excessive moisture and wipe dry.
Do not spray any type of cleaning fluid directly on the screen.
Cabinet and Remote Control
•
•
Use a soft cloth dampened with water or a mild detergent
solution. Do not use benzene, thinner, or other petroleum
based cleaners.
Avoid excessive moisture and wipe dry.
Specifications
Power Source
CT-27G6/U (1.8A)
CT-32G6/U (1.9A)
120V AC, 60Hz
Channel Capability - 181
VHF-12; UHF-56; Cable-113
Video Input Jacks
1Vp-p, 75 Ohm, Phono Jack Type
Audio Input Jacks
500mV RMS 47K Ohm
S-Video Input Jacks
S-Video (Y-C) Connector
Specifications are subject to change without notice or obligation.
Remote Control
The Remote Control Quick Reference Guide is located within the package
provided with this TV.
4
INSTALLATION
Installation
Television Location
This unit is intended to be used with an optional stand or
entertainment center. Consult your dealer for available options.
r
r
r
r
Avoid excessive sunlight or bright lights, including reflections.
Keep away from excessive heat or moisture. Inadequate ventilation
may cause internal component failure.
Fluorescent lighting may reduce Remote Control transmitting range.
Avoid magnetic equipment, including motors, fans, or external speakers.
CAUTION: Use this television receiver only with
the cart, stand, tripod, bracket, or table specified by
the manufacturer, or sold with the apparatus. When a
cart is used, use caution when moving the cart/
apparatus combination to avoid injury from tip-over.
In order to avoid injury to children, never place your
television receiver on a piece of furniture that is capable of being
tilted by a child leaning on it, pulling on it, standing on it, or climbing
on it.
CT-32G6:
CAUTION: This television receiver for use only with PANASONIC TY32G22M stand. Use with other carts (or stands) is capable of resulting
in instability causing possible injury.
Optional Cable Connections
Shielded audio and video cables should be used between
components. For best results:
r
r
r
Use 75-ohm coaxial shielded cables.
Use appropriate input and output connectors that match your
component connectors.
Avoid long cables to minimize interference.
AC Power Supply Cord
CAUTION: TO PREVENT ELECTRIC SHOCK,
MATCH WIDE BLADE OF PLUG TO WIDE SLOT OF
AC OUTLET AND FULLY INSERT. DO NOT USE A
Polarized plug
PLUG WITH A RECEPTACLE OR OTHER OUTLET
UNLESS THE BLADE CAN BE FULLY INSERTED TO PREVENT BLADE
EXPOSURE.
PROTECT POWER CORDS FROM BEING WALKED ON, ROLLED OVER,
CRIMPED, BENT OR PINCHED, PARTICULARLY AT PLUGS,
CONVENIENCE RECEPTACLES, AND THE POINT WHERE THEY EXIT
FROM THE APPARATUS.
5
INSTALLATION
Cable / Antenna
For proper reception, either a cable or antenna connection is
required.
Cable Connection
Connect the cable supplied by your local
cable company.
Note:
A cable converter box may be required for
proper reception. Check with your local
cable
company
for
compatibility
requirements.
Incoming Cable from
Cable Company
75 Ohm VHF/UHF
on back of TV
Antenna Connection
•
For proper reception of VHF/UHF channels, an external
antenna is required. For best reception an outdoor antenna
is recommended.
•
Antenna Mode must be set to TV.
Incoming Cable from
Home Antenna
Cable Mode is preset at the factory.
Antenna users must change to TV Mode
in the SETUP Menu.
Note:
Optional Equipment Connections
Procedure
1.
Connect equipment as shown to front or rear Audio/Video
input jacks.
Note: Front and rear Audio/Video connectors cannot be
operated at the same time (some models).
Select the Video mode by pressing TV/VIDEO button.
Operate optional equipment as instructed in equipment
manual.
2.
3.
TERMINALS ON BACK OF TV
VCR
AUDIO
R
TO AUDIO
AMP
VIDEO
VIDEO OUT
L
L
AUDIO OUT
2
R
INPUT
S-VIDEO
1
ANT IN
Jack used for 1/8"
headohone plug
CABLES NOT INCLUDED
6
ANT OUT
HPJ
VIDEO 1
L AUDIO IN R
TERMINALS ON FRONT OF TELEVISION
(some models)
INSTALLATION
Amplifier Connection (To Audio Amp)
Connect to an external audio amplifier input for listening to a
stereo system.
Note:
TO AUDIO AMP terminals cannot be connected directly to
external speakers.
Audio Adjustments
1.
2.
3.
4.
5.
6.
Note:
Select TV SPEAKERS ON from AUDIO menu.
Set amplifier volume to minimum.
Adjust TV volume to desired level.
Adjust amplifier volume to match the TV.
Select TV SPEAKERS OFF&VAO from AUDIO menu.
Volume, mute, bass, treble and balance are now controlled
from the TV.
In OFF&FAO the volume is controlled by the external amplifier.
AMPLIFIER
AUDIO
R
TO AUDIO
AMP
VIDEO
L
2
INPUT
S-VIDEO
1
CABLES NOT SUPPLIED
TERMINALS ON BACK OF TV
(Some models)
7
MAIN MENU
Main Menu
Main Menu
ACTION Button
Press the ACTION button to display the Main Menu and submenus. Press
the ACTION button repeatedly to exit.
CH / VOL Buttons
Remote Navigation Buttons
CH
VOL
VOL
CH
Procedure
r
r
r
r
8
Press the CH (channel) or VOL (volume) buttons to select an icon.
Press ACTION button to display features and sub-menus.
Use the CH buttons to highlight the desired features.
Use VOL buttons to select and adjust features.
MAIN MENU FEATURE CHART
TABLA DE CARACTERISTICAS / M AIN M ENU
Main Menu Feature Chart
MENU
DESCRIPTION
SETUP
IDIOMA/
LANGUE
PROG. CHAN
(Program Channels)
AUTO PROG
CC MODE
OTHER ADJ.
r
r
r
r
r
r
Select English, Spanish, or French menu.
MODE - Select Cable or TV. See Installation section
in manual.
AUTO PROGRAM - Automatically program
channels having a signal into memory.
MANUAL PROGRAM - Manually add or delete
channels from memory.
CC MODE - Select C1 or C2 for Closed Captioning,
program guides and other information.
AUTO POWER ON - Select SET to power up the TV
at the same time as the Cable Box or other
components or select OFF.
AUDIO
r
AUDIO ADJ.
r
r
r
r
OTHER ADJ.
r
SURROUND
r
SPEAKERS
r
r
r
MODE - Select STEREO, SAP (Second Audio
Program) or MONO. (Use MONO when stereo
signal is weak.)
BASS - Increase or decrease the bass response.
TREBLE - Increase or decrease the treble
response.
BALANCE - Emphasize the left/right speaker
volume.
NORMAL - Reset BASS, TREBLE and BALANCE
to factory default.
AI SOUND - Automatically maintain constant
volume between programs and commercials.
MODE - Enhances audio response when listening
to stereo.
ON - TV speakers operate normally.
OFF & VAO (Variable Audio Output) TV speakers off - audio adjustable by TV.
OFF & FAO (Fixed Audio Output)TV speakers off - audio adjustable only by the
external amplifier.
9
MAIN MENU FEATURE CHART
Main Menu Feature Chart (Cont.)
MENU
DESCRIPTION
TIMER
CLOCK SET
SLEEP
PROGRAM TIMER
r
r
r
When entered, TIME will display on screen after
pressing POWER button, RECALL button, or
changing channels.
Program TV to automatically turn off in 30, 60, or
90 minutes. Select NO to turn timer off.
Program TV to automatically turn on and off at
selected time on a selected channel, daily or only
one day.
VIDEO ADJ.
(Adjustments)
r
r
r
r
r
r
COLOR - Adjust desired color intensity.
TINT - Adjust natural flesh tones.
BRIGHTNESS - Adjust dark areas for crisp detail.
PICTURE - Adjust white areas of picture.
SHARPNESS - Adjust clarity of outline detail.
NORMAL- Reset all picture adjustments to factory
default settings.
CH CAP
CHANNEL CAPTION
r
MANUAL CAPTION - Provide labels for up to 30
stations using up to four characters for each station.
LOCK
r
LOCK MODE
10
LOCK SET - Program to prevent video games,
cable box, and VCR from being viewed.
Note:
For more information about Block Programs,
see the V-CHIP Parental Lock manual
provided with the TV package.
SPECIAL FEATURES
Special Features
Languages
In SETUP menu, select ENGLISH, ESPAÑOL, OR FRANÇAIS.
SET UP
IDIOMA/
LANGUE
MODE
ENGLISH
PROG CHAN
CC
OTHER ADJ.
Timer
Sleep Timer
In TIMER menu, program to turn TV OFF in 30, 60, or 90 minutes. Select NO
to turn off timer.
.
TIMER
CLOCK SET
SLEEP
uHOW LONG?
NO
TIMER
Program Timer
In Timer menu, program TV to automatically turn on and off at selected time
on a selected channel, daily or one day.
TIMER
CLOCK
CLOCKSET
SET
SLEEP
SLEEP
TIMER
Note:
ONE
MODE
ONEDAY
DAY
ON TIME
--:-OFF
--:-OFF TIME
TIME
--:-ENTER CHANNEL
3
ENTER
CHANNEL
u
SET
SET TIME
TIME FIRST
FIRST
3
TIME must be entered in the TIMER menu to operate PROGRAM
TIMER.
11
SPECIAL FEATURES
Turn Off After 90 Minutes
The TV automatically turns OFF after 90 minutes
when turned on by the PROGRAM TIMER. If the
OFF time is programmed or if a key is pressed,
the automatic OFF after 90 minutes will
be cancelled.
PROGRAM TIMER Activation
The PROGRAM TIMER is active when the TV is
OFF or ON. The TV will switch to the selected
channel at the selected time set by the
PROGRAM TIMER.
CH CAP (Channel Caption)
Program channel captions (station labels) for 30 stations using up to
four characters.
CHANNELS
MANUAL CAPTION
ENTER CHANNEL
ENTER CAPTION
3
----
p TOMOVE CURSOR q
t TO SELECT CHANNEL u
Note:
12
Delete channel captions by entering spaces in all four
character slots.
SPECIAL FEATURES
LOCK
Lock Mode (Lock and Unlock)
Select LOCK MODE to prevent video games and VCR from being viewed.
Lock Channel 3, Channel 4, and video inputs for 12, 24, or 48 hours by
entering a four digit secret code, then selecting LOCK SET.
Note:
Understand how to unlock LOCK MODE before using it. Use a
code that is easy to remember or record it in a safe place.
.
LOCK
LOCK SET
NO
u BLOCK PROGRAMS:
MODE
HOW LONG?
U.S. MOVIES
STATUS
OFF
ENTER CODE
---FIRST
Note:
If LOCK MODE is selected, and if a blocked channel or video input
is selected, the message PG displays in the upper left corner of
the TV screen.
Unlock LOCK SET by reentering the same four-digit secret code, then
selecting LOCK MODE OFF.
LOCK MODE Unlock
If you do not remember your code, LOCK will
unlock in 12, 24, or 48 hours depending on current
setup. Be cautious when selecting ALWAYS. If
ALWAYS is selected, and you forget your secret
code, the TV must be serviced by a qualified
technician in order to clear the LOCK setup.
13
TROUBLESHOOTING CHART
Troubleshooting Chart
Before calling for service, determine the symptoms and follow suggested solutions.
AUDIO
VIDEO
Solutions
Adjust Antenna Location and Connection
Noisy Audio
Snowy Video
Adjust Antenna Location and Connection
Check Antenna Lead-in Wire
Noisy Audio
Multiple Image
Move TV from Electrical Appliances, Lights, Vehicles,
and Medical Equipment
Noisy Audio
Interference
Increase Volume
Change Channel
No Audio
Normal Video
Set TV or Cable Mode Properly
Check Antenna Cables
Noisy Audio
No Video
Check Power Cord is Plugged into Active Outlet
Adjust Brightness and Audio Controls
?
No Audio
No Video / No PIP
Change Channel
Check Cable Connections
Program the Remote Control Again
Check Second Video Source Operation
Adjust Color Settings
Change Channel
Normal Audio
No Color
Check Audio Is Set To Stereo Or Mono, Not SAP
Wrong Audio
Normal Video
Replace Remote Control Batteries
Normal Audio
Normal Video
Intermittent Remote Control Operation
14
NOTES
NOTES
15
NOTES
Panasonic Consumer Electronics Company,
Division of Matsushita Electric Corporation
of America
One Panasonic Way
Secaucus, New Jersey 07094
www.panasonic.com
(800) 222-4213
16
Panasonic de Mexico, S.A. de C.V.
Amores No. 1120
Col. del Valle C.P. 031000
México, D.F.
Tel. (915 ó 015) 488-1000
Fax (915 ó 015) 575-6763, 575-6765
Panasonic Sales Company, Division of
Matsushita Electric of Puerto Rico Inc.
(“PSC”)
Ave. 65 de Infantería, Km 9.5
San Gabriel Industrial Park Carolina,
Puerto Rico 00985
Tel. (787) 750-4300
Fax (787) 768-2910
Televisor a Color
Instrucciones de Operación
CT-27G6
CT-27G6U
CT-29G6X
CT-32G6
CT-32G6U
Para asistencia llame al teléfono: 1-800-211-PANA (7262),
o envíe un correo electrónico a la dirección:
[email protected] (Solo en Estados Unidos)
CT-G2939
CT-G2949L
CT-G3339
CT-G3339X
CT-G3349L
IMPRESO EN EE.UU.
TQB2AA0375-1 10131
INDICE
Indice
Tabla de Comparación de Caraterísticas .......................3
Felicidades ........................................................................4
Registro del Usuario .......................................................4
Cuidado y limpieza .........................................................4
Especificaciones .............................................................4
Control Remoto...............................................................4
Instalación.........................................................................5
Ubicación de la Televisión ..............................................5
Conexiones de Cable Opcional ......................................5
Cable de Suministro de Corriente Alterna ......................5
Cable / Antena ................................................................6
Conexión de cable ..........................................................6
Conexión de Antena .......................................................6
Conexiones de Equipo Opcional ....................................6
Para el Amplificador de Sonido / TO AUDIO AMP .........7
Menú Principal ..................................................................8
Botón ACTION................................................................8
Botones CH / VOL ..........................................................8
Tabla de Características del Menú Principal .................9
Funciones Especiales ....................................................12
Idiomas .........................................................................12
Cronómetro...................................................................12
Apagado Automático/Programación (Cronómetro).......12
Programación CH CAP (Título de Canal) .....................13
LOCK (BLOQUEO).......................................................14
Activación y desactivación de Bloqueo.........................14
Cuadro de Localización de Fallas .................................15
Instrucciones De Seguridad
ADVERTENCIA
RIESGO DE SACUDIDAS
ELECTRICAS. NO ABRIR.
ADVERTENCIA:
A fin de reducir el riesgo de sacudidas eléctricas, no deberán
quitarse ni la cubierta ni la tapa posterior. No hay en el interior pieza alguna que el usuario
tenga que reparar. Todo servicio habrá de brindarlo personal de reparación capacitado.
El propósito del relámpago con punta de
flecha dentro de un triángulo es el de
advertir al usuario de que existen piezas
internas del producto que representan
riesgo de que las personas reciban
sacudidas eléctricas.
El propósito del signo de exclamación dentro
de un triángulo es el de advertir al usuario de
que los documentos que acompañan al aparato
incluyen
importantes
instrucciones
de
funcionamiento y reparación.
ADVERTENCIA: Con el objeto de prevenir el riesgo de incendio o de sacudida eléctrica,
este aparato no deberá verse expuesto a la lluvia ni a la humedad.
Lea estas instrucciones completamente antes de operar la Televisión.
El contenido está sujeto a cambios sin previo aviso u obligación.
Derechos Reservados 2001 por Matsushita Electric Corporation of America.
Todos los derechos reservados. La copia y distribución sin autorización es violación de ley.
2
CT-29G6X
CT-G2939
CT-G2949L
CT-G3339
CT-G3339X
CT-G3349L
TABLA DE COMPARACIÓN DE CARACTERÍSTICAS
Tabla de Comparación de Características
LENGUAJE DEL MENÚ
ENG/ESP/FRAN
r
r
r
r
r
MODELOS
CARACTERÍSTICAS
ESPECIALES
CARACTERISTICAS
SUBTITULACION
r
r
r
r
r
CAPACIDAD DEL V-CHIP
r
r
r
r
r
ENTRADA DE 75 OHM
r
r
r
r
r
r
r
r
r
r
VIDEO NORM
r
r
r
r
ESTEREO
r
r
r
r
r
SONIDO IA
r
r
r
r
r
r
r
r
r
r
r
r
r
4
4
2
2
AUDIO
AUDIO NORM
BAJOS/BALANCE/AGUDOS
CONECTORES
DE A/V
ENVOLVENTE
NUMERO DE BOCINAS
2
ENTRADA A/V
(POSTERIOR/DELANTERA)
1
(1/1)
SALIDA AUDIO
2
2
2
2
(2/1) (2/1) (2/1) (2/1)
r
r
r
r
ENTRADA S-VHS
r
r
r
r
r
CONECTOR DE AUDIFONOS
r
r
r
r
r
INFORMACIÓN IMPORTANTE SOBRE EL USO DE JUEGOS DE VIDEO,
COMPUTADORAS, TELETEXTOS U OTROS DESPLIEGUES DE IMAGEN
FIJA.
El uso extensivo de materiales de programación con imagen fija pueden causar una
“imagen de sombra” permanente en el tubo de imagen. Esta imagen de fondo se ve en
programas normales en la forma de una imagen fija estacionaria. Este tipo de
deterioración en el tubo de imagen es irreversible pero puede ser limitada de acuerdo a
las siguientes indicaciones:
A. Reduzca el ajuste de brillo/contraste a un nivel mínimo.
B. No utilice la imagen fija por largos períodos de tiempo.
C. Apague la potencia cuando no se encuentre en uso.
Nota:
Cualquiermarca o imagen que se retiene en el tubo de imagen como resultado del uso
de imagen fija no se considera un defecto de funcionamiento y como tal, no está
cubierto por la garantía. Este producto no está diseñado para mostrar patrones de
3
FELICIDADES
Felicidades
Su nueva televisión se caracteriza por un chasis de estado sólido que está
diseñado para brindarle satisfacción por muchos años. Ha sido comprobada
completamente en la fábrica para su mejor desempeño.
Registro del Usuario
Los números de modelo y de serie de esta unidad se encuentran en la parte
posterior. Se recomienda que anote dichos números en los espacios que se
proporcionan y se conserven como registro permanente de su compra. Esto
le ayudará en su identificación en caso de robo o pérdida. Los consumidores
en los Estados Unidos de América pueden registrar su producto en la
siguiente dirección electrónica:
www.prodreg.com/panasonic
Número de
Modelo
Número de
Serie
Cuidado y limpieza
Pantalla (Apagar la Televisión)
•
Nota:
Use una solución de jabón suave o limpiador de vidrio con un
paño suave y limpio. NO USE LIMPIADORES ABRASIVOS.
•
Evite la humedad excesiva y seque bien.
Evite rociar cualquier tipo de limpiadores directamente sobre la
pantalla.
Gabinete y Control Remoto
•
•
Use un paño suave humedecido con agua o una solución de
detergente suave. No use benceno, diluyentes (thinner) u
otros productos de limpieza a base de petróleo.
Seque con un paño suave y limpio. Evite la humedad
excesiva.
Especificaciones
Fuente de Potencia
CT-G2939
(2,0A)
CT-G3339
(2,0A)
120Vca; 60Hz
CT-G29G6X (1,8A)
CT-G3339X
(2,0A)
127Vca; 60Hz
CT-G2949L
CT-G3349L
(2,0A)
(110Vca-220Vca);
50/60Hz
(1,8A)
Capacidad de Canales - 181
VHF-12; UHF-56;
Cable-113
Terminales de Entrada de Vídeo
1Vp-p, 75 ohmios
estilo fonográfico
Terminales de Entrada de Audio
500mV rms
47 Kilo Ohmios
Terminal de Entrada S-Video
Conectores S-Video
(Y-C)
Las especificaciones están sujetas a cambio sin previo aviso ni
obligación alguna.
Control Remoto
La Guía de Referencia Rápida para el Control Remoto, se encuentra en
el paquete proporcionado con la TV.
4
INSTALACIÓN
Instalación
Ubicación de la Televisión
Esta unidad está diseñada para usarse con una base opcional o un
centro de entretenimiento. Consulte con su distribuidor para
opciones disponibles.
r
r
r
r
Evite el exceso de luz del sol u otras luces brillantes, incluyendo reflejos.
Mantenga alejada la unidad del exceso de calor o humedad.
Ventilación inadecuada puede causar fallas en componentes internos.
Iluminación fluorescente puede reducir el rango de transmisión del
Control Remoto.
Evite equipo magnético, incluyendo motores, ventiladores o
bocinas externas.
PRECAUCIÓN: Use únicamente con el mueble,
mesa, cómoda o librero especificado por el
fabricante o comprado con el aparato. Si mueve el
mueble con el aparato sobre de el, tenga mucho
cuidado de que el aparato no caiga sobre usted al
empujar. Para evitar lesiones a infantes, nunca coloque el
televisor en muebles que puedan ser inclinados o movidos
por un niño.
CT-32G6
PRECAUCIÓN: Este televisor debe ser utilizado unicamente con el
mueble PANASONIC TY-32G22M. Si lo utiliza con algun otro mueble o
porta-televisor, podria ser fragil o inestable, lo que podria ocasionar un
accidente.
Conexiones de Cable Opcional
Cables blindados de audio y vídeo deben usarse entre los
componentes. Para mejores resultados:
r
r
r
Use cable coaxial, blindado, de 75 ohmios.
Use conectores de entrada y salida apropiados, iguales a los
conectores de su componente.
Evite el uso cables largos para minimizar interferencia.
Cable de Suministro de Corriente Alterna
PRECAUCION:
PARA
PREVENIR
UNA
DESCARGA ELECTRICA, BUSQUE LA HOJA
ANCHA DEL ENCHUFE E INSERTELA POR
COMPLETO
EN
LA
RENDIJA
ANCHA Enchufe polarizado
CORRESPONDIENTE DE LA TOMA DE CORRIENTE
ALTERNA. NO USE ESTE ENCHUFE CON UN RECEPTACULO U OTRA
TOMA DE CORRIENTE SALVO QUE LA HOJA SE PUEDA INSERTAR
POR COMPLETO PARA PREVENIR LA EXPOSICION DE LA HOJA.
PROTEJA EL CABLE DE AC DE SER PISADO, ENRROLLADO,
PLEGADO, TROZADO O PERFORADO, PARTICULARMENTE EN LOS
CONECTORES Y EN LOS PUNTOS DONDE SALEN DEL APARATO.
5
INSTALACIÓN
Cable / Antena
Para una recepción adecuada, se requiere una conexión de cable o antena.
Conexión de cable
Conecte el cable suministrado por su compañía
Cable de Entrada de
local de cable.
la Compañía de Cable
Nota:
Se requiere de una caja convertidora
de cable para una recepción
adecuada. Verifique con su compañía
75 Ohmios VHF/UHF
de Cable sobre los requisitos de
en la parte posterior de la TV
compatibilidad.
Conexión de Antena
r
r
Para una recepción adecuada de canales VHF/UHF, se requiere de una
antena externa. Para la mejor recepción posible, se recomienda una antena
al exterior.
La Modalidad de Antena debe estar ajustada en Cable de Entrada de
televisión.
una Antena de Casa
Nota:
La Modalidad de Cable esta predispuesta
de fábrica. Usuarios de Antena deberán
cambiar a Modalidad de televisión en el
Menú de Ajuste (SETUP).
Conexiones de Equipo Opcional
Videocaseteras, equipo de videodiscos, equipo de juegos y teletexto pueden
también ser conectados a la entrada de conexión de vídeo. (Vea su manual
de equipo).
TERMINALES EN LA PARTE
POSTERIOR DEL TELEVISOR
(Puede variar)
VIDEOCASETERA
CONECTOR OPCIONAL
Procedimiento
r
r
r
6
Conecte el equipo como se muestra a la parte posterior de la entrada
de Audio/Vídeo.
Seleccione la Modalidad de Vídeo presionando el botón de TV/VIDEO.
Opere el equipo opcional tal como se instruye en el manual del equipo.
INSTALACIÓN
Para el Amplificador de Sonido / TO AUDIO AMP
Conecte a la terminal de entrada del AMP (amplificador) de
sonido externo para escuchar el sonido en sistema estéreo.
Nota:
Las terminales TO AUDIO AMP no pueden ser usadas
directamente para bocinas externas.
Ajustes de Sonido (Audio)
1.
2.
3.
4.
5.
6.
Nota:
Seleccionar ALTAVOCES SI en el menú de SONIDO (AUDIO).
Ajuste el volumen del AMP (amplificador) al mínimo.
Ajuste el volumen de la Televisión al nivel deseado.
Ajuste el volumen del AMP hasta igualar el de la Televisión.
Seleccionar ALTAVOCES NO&VAO en el menú de SONIDO
(AUDIO).
Ahora puede seleccionar el volumen, y el silencio, usando los
controles de la Televisión.
En NO&FAO el audio se controla mediante el control de volumen
del sistema del amplificador externo.
AMPLIFICADOR EXTERNAS
AUDIO
R
TO AUDIO
AMP
VIDEO
L
2
INPUT
S-VIDEO
1
CONNECTOR OPCIONAL
TERMINALES EN LA PARTE
POSTERIOR DE TELEVISOR
(Puede variar)
7
INSTALACIÓN
Menu Principal
Menú Principal
Botón ACTION
Presione el botón ACTION (Acción) para mostrar el Menú Principal y los sub
menús. Presione el botón ACTION repetidamente para salir.
Botones CH / VOL
Botones Para Accesar Opcioness
CH
VOL
VOL
CH
Procedimiento
r
r
r
r
8
Presione los botones de Canal (CH) o Volumen (VOL) para seleccionar
iconos.
Presione ACTION para desplegar las funciones y submenus de icono
seleccionado.
Use los botones CH para destacar las especificaciones deseadas.
Use los botones de VOL para seleccionar o ajustar las
especificaciones.
TABLA DE CARACTERISTICAS DEL MENU PRINCIPAL
Tabla de Caracteristicas del Menu Principal
Tabla de Caracteristicas del Menú Principal
Menú
Descripción
AJUSTE
IDIOMA/
r
Seleccione menú en Inglés, Español, o Francés.
LANGUE
PROG CNLS
MODO CC
OTROS AJ.
r
r
r
r
r
MODO - Seleccione Cable o Televisión. Vea la
sección de Instalación en su manual.
PROGRAMA AUTO - Programación automática
de los canales con señal en la memoria.
PROGRAMA MANUAL - Manualmente incluye o
anula canales en memoria.
MODO CC - Seleccione C1 ó C2 para desplegar
subtítulos. Seleccione NO para desplegar
subtítulos al presionar el bóton MUTE (MUDO).
AUTOENCENDIDO - Seleccione para encender el
Televisor
simultaneamente
con
la
caja
decodificadora de cable o algún otro componente.
SONIDO
r
AJ. AUDIO
OTROS AJ.
ENVOLVENTE
r
r
r
r
r
r
MODO - Seleccione ESTEREO, SAP (Programa
Secundario De Sonido) ó MONO (use MONO
cuando la señal de estéreo es débil).
BAJOS - Aumenta o disminuye la respuesta de los
bajos.
ALTOS - Aumenta o disminuye la respuesta de
los altos.
BALANCE - Enfatiza el volumen del altavoz
DERECHO / IZQUIERDO.
NORMAL - Reajusta BAJOS, ALTOS y BALANCE
a los niveles prefijados de fábrica.
SONIDO IA - Mantiene constante el nivel del
volumen entre programas y comerciales
automáticamente.
MODO - Use la función de sonido ambiental para
mejorar la respuesta auditiva cuando se escucha
una transmisión en estéreo.
9
TABLA DE CARACTERISTICAS DEL MENU PRINCIPAL
Tabla de Caracteristicas del Menú Principal (Cont.)
Menú
Descripción
r
r
ALTAVOCES
r
SI - Altavoces de la TV funcionan normalmente.
APAGADAS Y SALIDA DE AUDIO VARIABLE Altavoces de la TV están apagados, el sonido va
de acuerdo al de la Televisíon.
APAGADAS SALIDA DE AUDIO FIJA - Altavoces
de la TV están apagados, el sonido se ajusta sólo
con amplificador externo.
TITULOS DE CANAL
TITULOS
r
MANUAL - Programe hasta 30 emisoras usando
un máximo de 4 siglas por cada emisora.
CRONOMETRO
RELOJ
r
r
APAGADO
r
CRONOM
Una vez ajustada, la HORA (TIME) aparecerá en
pantalla al presionar ON (ENCENDIDO), RECALL
(LLAMADA) o al cambiar de canal.
Programe
a
la
Televisión
para
que
automáticamente se apague en 30, 60, ó 90
minutos. Seleccione NO para apagar el
cronómetro.
Programe
a
la
Televisión
para
que
automáticamente se encienda y apague en la hora
seleccionada del canal seleccionado, diario o en
un día únicamente.
IMAGEN
AJ. IMAGEN.
(Ajustes)
10
r
r
r
r
r
r
COLOR - Ajusta la intensidad del color deseada.
TINTE - Ajusta los tonos naturales de la piel.
BRILLO - Ajusta las áreas oscuras para detalles más
nítidos.
CONTRASTE - Ajusta las áreas blancas de la
imagen.
NITIDEZ - Ajusta para dar mejor claridad a los
detalles de la silueta.
NORMAL - Reajusta todas las modificaciones de
la imagen a los predispuestos de fábrica.
TABLA DE CARACTERISTICAS DEL MENU PRINCIPAL
Tabla de Caracteristicas del Menú Principal (Cont.)
Menú
Descripción
BLOQUEO
r
MODO
TIEMPO
Programe para prevenir el uso de juegos de vídeo,
caja de cable, y Videocaseteras.
Nota:
r
Para más información acerca de programas
vea el manual V-CHIP Guía de los Padres
incluido en el paquete de la televisión.
Seleccione la duración del bloqueo (12, 24, 48
horas o SIEMPRE).
11
FUNCIONES ESPECIALES
Funciones Especiales
Idiomas
En el menú de Ajuste (SETUP), seleccione ENGLISH (INGLES), ESPAÑOL
o FRANCAIS (FRANCES).
SET UP
MODE
IDIOMA/
LANGUE
ENGLISH
PROG CHAN
CC
OTHER ADJ.
Cronómetro
Apagado Automático (Cronómetro)
En el menú del Cronómetro (TIMER) programe para APAGAR la televisión
en 30 , 60 ó 90 minutos. Seleccione NO para apagar el cronómetro.
.
CRONOMETRO
RELOJ
APAGADO
uTIEMPO?
30
CRONOM
Programación del Cronómetro
En el menú del Cronómetro (TIMER) programe la televisión para que
automáticamente se encienda y apague en la hora seleccionada del canal
seleccionado, diario o en un día únicamente.
.
CRONOMETRO
RELOJ
APAGADO
CRONOM
MODO
UNDIA
ENCENDER
--:--
APAGAR
--:--
u
ELIJA CANAL
3
PONER TIEMPO
Nota:
12
Se debe poner la hora (TIME) en el menú de cronometro antes
de que PROGRAMACION DEL CRONOMETRO (PROGRAM
TIMER) opere.
FUNCIONES ESPECIALES
Apagado (OFF) Después de
90 Minutos
La televisión se apaga automáticamente después
de 90 minutos cuando se enciende por el
PROGRAMADOR DEL CRONOMETRO. Si se
programa el APAGADO o si se presiona una tecla,
el APAGADO automático de después de 90
minutos se cancela.
Para Activar el
PROGRAMADOR DEL
CRONOMETRO
El PROGRAMADOR DEL CRONOMETRO se
activa cuando la televisión está APAGADA o
ENCENDIDA. La televisión cambiará al canal
seleccionado a la hora seleccionada que se
configuró
en
el
PROGRAMADOR
DEL
CRONOMETRO.
CH CAP (Título de Canal)
Programe hasta 30 emisoras usando un máximo de 4 siglas por
cada emisora.
.
CANALES
MANUAL CAPTION
ELIJA CANAL
3
EPONGA IDENTIDAD
----
p PARA MOVER CURSOR q
t PARA ESCOGER CANAL u
Nota:
Anule títulos de canal poniendo espacios en los cuatro lugares
indicados para las siglas.
13
FUNCIONES ESPECIALES
Bloqueo
Activación y Desactivación del Bloqueo de Juegos
Seleccione el BLOQUEO MODO para prevenir que juegos de vídeo y
videocasetes sean vistos.
Active el Bloqueo en el Canal 3, Canal 4, y entradas de vídeo por 12, 24 o
48 horas introduciendo un código secreto de cuatro dígitos y seleccionando
BLOQUEO SI.
Nota:
Entienda cómo desactivar el Bloqueo Modo antes de usarlo. Use
un código que sea fácil de recordar, escríbalo y guardelo en un
lugar seguro.
.
BLOQUEO
BLOQUEO
MODO
TIEMPO?
NO
u PROGRAMAS:
PELICULAS DE EEUU
ACTIVADO
NO
INGRESAR
---CLAVE
Nota:
Si el BLOQUEO MODO está activado, y se selecciona alguna de
las entradas de vídeo o canales bloqueados, el mensaje
BLOQUEO MODO SI se mostrará en la esquina superior derecha
de la pantalla de la televisión.
Desactive el Bloqueo de Juegos introduciendo nuevamente el mismo código
secreto de cuatro dígitos y seleccionando BLOQUEO MODO NO.
Desactivando el Bloqueo de
MODO
Si usted no recuerda su código secreto, el
bloqueo se desactivará en 12, 24 ó 48 horas,
dependiendo de lo que esté ajustado. Sea
cuidadoso al seleccionar SIEMPRE. Si SIEMPRE
está seleccionado, y olvida su código secreto, la
TV debe se atendida por un técnico calificado
para limpiar el ajuste del BLOQUEO,
14
CUADRO DE LOCALIZACIÓN DE FALLAS
Cuadro de Localización de Fallas
Antes de solicitar servicio, establezca los síntomas y lleve a cabo las sencillas pruebas de soluciones
que se indican a continuación.
SONIDO
IMAGEN
SOLUCIONES
Ajuste la Ubicación y/o Conexión de la Antena
Sonido Ruidoso
Imagen Moteada
Ajuste la Ubicación y/o Dirección de la Antena
Revise el Cable de Entrada de la Antena
Sonido Ruidoso
Imagen Múltiple
Aleje su Televisión de Aparatos Electrodomésticos,
Iluminación, Automóviles, Camiones y Equipo
Médico
Sonido Ruidoso
Interferencia
Aumente el Volumen
Cambie de Canal
Sin Sonido
Imagen Normal
Ajuste la Modalidad de TV o Cable
apropiadamente
Revise los cables de la Antena
Sonido Ruidoso
Sin Imagen
?
Sin Sonido
Sin Imagen / Sin PIP
Revise que el Cable de Corriente Alterna esté
Enchufado Correctamente a la Toma de corriente
Ajuste los Controles de Audio y Brillo
Cambie de Canal
Revise las conexiones de los Cables
Programe nuevamente el Control Remoto
Revise el Origen del Segundo Vídeo
Cambie de Canal
Ajuste Color
Sonido Normal
Sin Color
Seleccione AUDIO (sonido) en modalidad de
ESTEREO o MONO, Sin SPA
Sonido Erróneo
Imagen Normal
Cambie las pilas del Control Remoto
Sonido Normal
Imagen Normal
Operación intermitente del Control Remoto
15
NOTAS
NOTAS
Panasonic Consumer Electronics
Company, Division of Matsushita
Electric Corporation of America
One Panasonic Way
Secaucus, New Jersey 07094
www.panasonic.com
(800) 222-4213
16
Panasonic de Mexico, S. A. de C. V.
Amores No. 1120
Col. del Valle C.P. 03100
México, D.F.
Tel. (915 ó 015) 488-1000
Fax (915 ó 015) 575-6763, 5756765
Panasonic Sales Company, Division of
Matsushita Electric of Puerto Rico Inc.
(“PSC”)
Ave. 65 de Infantería, Km 9.5
San Gabriel Industrial Park Carolina,
Puerto Rico 00985
Tel. (787) 750-4300
Fax (787) 768-2910
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
