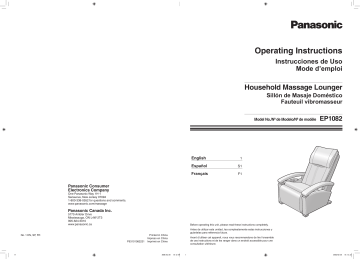

Operating Instructions
Instrucciones de Uso
Mode d’emploi
Household Massage Lounger
Sillón de Masaje Doméstico
Fauteuil vibromasseur
Model No./Nº de Modelo/Nº de modèle
English
EP1082
1
Español
S1
Français
F1
Panasonic Consumer
Electronics Company
One Panasonic Way 1H-1
Secaucus, New Jersey 07094
1-800-338-0552 for questions and comments.
www.panasonic.com/massage
Panasonic Canada Inc.
5770 Ambler Drive
Mississauga, ON L4W 2T3
905-624-5010
www.panasonic.ca
No. 1 EN, SP, FR
17
Before operating this unit, please read these instructions completely.
Antes de utilizar esta unidad, lea compleatamente estas instrucciones y
guárdelas para referencia futura.
Printed in China
Impreso en China
P93101082231 Imprimé en Chine
2008/02/20
Avant d’utiliser cet appareil, nous vous recommandons de lire l’ensemble
de ces instructions et de les ranger dans un endroit accessible pour une
consultation ultérieure.
18:12:49
1
2008/02/20
18:12:33
English
Basic precautions should always be followed when using an electrical unit, including the following.
WARNING: To avoid the risk of injury:
Please ensure that you read all instructions before using the Household Massage Lounger.
1. Persons with any of the conditions listed below or who are undergoing medical treatment or suffer from medical
conditions should consult with their physicians before using the unit:
a) Pregnant women, people who are ill, in poor physical shape.
b) People suffering from back, neck, shoulder, or hip pain.
c) People who have a pacemaker, defibrillator, or other personal medical devices prone to electronic
interference.
d) People suffering from heart disease.
e) People who are prohibited from receiving massage by a physician due to thrombosis or aneurism, acute
varicose veins, or other circulatory disorders.
f) People with irregular curvatures of the spine.
 2. This unit should not be used by children. Remove the key when not in use and store out of reach of children.
3. Sit down slowly after checking the position of the massage heads. Never put any part of your body between the
massage heads as the squeezing action of the massage heads may cause injury. Never put your fingers or feet
in the gap between the backrest and seat, the backrest and the armrest, or the seat and cover under the
armrest.
4. Do not use the unit against bare skin. While thin clothing may increase effectiveness, exposing the skin directly
to the massager may irritate the skin.
Do not use the unit while wearing anything hard on your head like a hair accessory, etc. Do not use the unit for
massaging the head, abdomen, front neck, elbows or knees.
Do not use excessively strong massage action on the back of the neck.
5. When using the massager, use the Neck Roller Position button to adjust the massage heads to the correct
position. You can adjust the shoulder position in this way in the pre-programs and Rolling in the manual
operation.
Failure to align the shoulder position correctly can lead to injury.
6. Do not stretch the back muscles for more than approximately 15 minutes at a time. To avoid overstretching the
muscles which may result in discomfort, do not use the unit for more than 5 minutes when first using it. You can
gradually increase the duration and strength of the massage as you become used to it.
Do not massage any one point for more than 5 minutes at a time.
Excessive massaging can overstimulate the muscles and nerves and result in an adverse effect.
To prevent excessive massaging, do not use the massager for more than a total of 15 minutes each session.
After approximately 15 minutes, the massage heads will be retracted and stop moving.
The back cushion can be removed if you want to experience a stronger back massage. Exercise extreme care
when you use this mode in order to avoid back pain or injury. Use only for short periods of time (no more than
15 minutes). Reinstall the back cushion if you want to restore to normal massage intensity.
7. While using the massager, if you start feeling sick or if the massage seems painful, stop using it immediately.
While using the massager, if the pressure seems too strong, the movement of the massage heads can be
stopped at any time by pressing the Quick Stop button.
8. Do not go to sleep while using the unit. Do not use the unit after drinking alcohol.
9. When the seat back is in a reclined position, do not sit on it or sit with your legs resting on the headrest.
10. Do not allow children or pets to play on or around the unit, especially during operation.
11. Do not unplug the unit or turn it off during operation. Unplug the unit immediately if there is a power outage.
12. Be sure to start on the gentle massage program if using the massager for the first time. The shiatsu massage is
stronger and should be enjoyed after one has gotten accustomed to the chair.
13. Do not allow children to play on this mechanized furniture or operate the mechanism. Always leave in an upright
and closed position. Keep hands and feet clear of mechanism. Only the occupant should operate it.
14. Always raise the back cushion to check that the fabric of the unit itself has not been ripped before using the unit.
Please also check other areas to ensure that the fabric has not been ripped. No matter how small the rip, if you
find one then immediately stop using the unit, unplug the power cord and have the unit repaired at an
authorized service center.
DANGER – To reduce the risk of electric shock:
1. Always unplug this unit from the electrical outlet immediately after using and before cleaning.
WARNING – To reduce the risk of burns, fire, electric shock, or injury to persons:
1.
 2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
Always insert the power plug all the way into the outlet to reduce the risk of short-circuit and fire.
The unit should never be left unattended when plugged in. Always unplug the unit when not in use.
The unit is not to be used by people who cannot move or communicate on their own.
Only use the unit for the purpose described in these instructions.
Do not stand on the unit.
Do not use any accessories other than those recommended by the manufacturer.
Always return the seat to the upright position. Keep children away from the unit.
Never operate the unit if it has a damaged power cord or plug. Return the unit to the nearest authorized service
center if it is not working properly, if it has been dropped or damaged, or if it has been immersed in water.
Keep power cords away from heated surfaces. Do not carry the unit by the power cord.
Never block the air openings during operation and make sure that all air openings are kept free of lint and hair,
etc. Do not drop or insert anything into any of the openings of the unit.
Do not use the unit on top of heating appliances, such as electric carpets, etc. Do not operate the unit under
blanket or pillow. Excessive heating can occur and cause fire, electric shock, or injury to persons.
Do not use the unit in bathrooms or other damp or humid places as this may cause electric shock or cause the
unit to malfunction. Do not spill water, etc. onto the controller.
Do not use the unit outdoors.
Do not use or operate where aerosol spray products are being used or where oxygen is being administered.
When unplugging the unit, turn off all controls before removing the plug from power outlet. Do not use the unit
with a transformer as this may lead to malfunction or electric shock.
Connect this unit to a properly grounded outlet only. See Grounding Instructions.
SAVE THESE INSTRUCTIONS
1-2
SAFETY PRECAUTIONS
English
IMPORTANT SAFETY INSTRUCTIONS
2008/02/20
18:12:33
English
WARNING: To avoid damaging the chair, follow these precautions:
1. The chair is designed for a maximum user weight of 264 lbs (120 kg). Exceeding the maximum weight may
cause permanent damage to the massage mechanism and/or other components of the unit. Any such damage
is deemed to be user abuse and is not covered under the Limited Warranty.
 2. Do not sit on or drop the controller. Do not pull the controller cord or the power cord. Be careful not to catch the
cord of the controller between the armrest and the chair back.
3. Do not treat the chair roughly, turn the chair on its side, turn the chair over or stand on it.
4. Do not treat the covering roughly.
• Keep sharp or pointed objects away from the covering of the chair. Be careful not to drop lit ashes, lit cigarettes
or matches on the chair.
• Exposure to direct sunlight can cause fading or a change in color of the covering.
GROUNDING INSTRUCTIONS
This product must be grounded. If it should malfunction or break down, grounding provides a path of least
resistance for electric current to reduce the risk of electric shock. This product is equipped with a cord having an
equipment-grounding conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is
properly installed and grounded in accordance with all local codes and ordinances.
English
OPERATING PRECAUTIONS
DANGER
Improper connection of the equipment-grounding conductor can result in a risk of electric shock. Check with
a qualified electrician or serviceman if you are in doubt as to whether the product is properly grounded. Do not
modify the plug provided with the product – if it will not fit the outlet, have a proper outlet installed by a qualified
electrician.
This product is for use on a nominal 120-volt circuit and has a grounding plug that looks like the plug illustrated in
Figure A. Make sure that the product is connected to an outlet having the same configuration as the plug.
No adapter should be used with this product.
5. If the massager functions abnormally, immediately turn off the power and have the massager checked by an
authorized service center.
Figure A
6. Do not repeatedly operate any switch at short intervals. Such action may cause the switch to malfunction.
7. Some noise may be heard coming from the massager while in use. This is due to the structure of the massager
and is normal.
8. Make sure there are no obstacles behind the chair before reclining it. The chair can be reclined to a maximum
angle of 170˚. If the back hits a wall or pillar, the chair may malfunction. Be sure to have ample space behind
the chair. Recline the chair slowly in order to avoid contact with an obstacle.
GROUNDED
OUTLET
GROUNDING PIN
GROUNDED
OUTLET BOX
9. When excessive pressure is applied to the massage heads, they may stop moving for safety. When moving the
heads up from the lowered position, one’s body weight may stop the heads’ movement. In such a case, slightly
raise your body and allow the massage heads to move up.
10. After each massage, slide the power switch, which is located on the right side of the chair, to the “off” position
and turn its lock switch to the “lock” position.
11. Do not sit on the chair with wet body or hair.
12. The unit must not be used in “wet rooms” (sauna, swimming pool) or outdoors.
13. Do not attempt to open or disassemble any part of the unit. Only use an authorized Panasonic servicer to fix
your unit.
3-4
2008/02/20
18:12:33
PART NAMES AND FUNCTIONS
English
MASSAGE LOUNGER
Cover Closed
8
1
4
3
29
23
16
12
13
31
25
6 Retracted Position of Massage
Heads
• The massage heads are normally
retracted to the left and right in
the upper part of the backrest.
2 Armrest
3 Controller Holder
• On both the left and right side.
4 Pillow
• For use when watching TV or just
relaxing.
• The pillow has a height
adjustment. (See Page 10)
• The pillow is detachable, and can
also be flipped over.
5 Back Cushion
7 Velcro for securing the controller
cord
8 Back Cushion Zipper
• The back cushion is detachable.
25 Tapping OFF/ON button
33 Speed Adjustment button
• Adjusts speed of upper body
massage in 5 steps during
manual operation.
34 Speed Indicator
35 Massage Position Adjustment
button
• Adjusts position of massage
heads during manual operation.
(See Page 13)
26 Neck Roller Position button
27 Neck Roller Position Indicator
19
27
28 Quick Stop button
• Used to stop the massage
immediately.
29 Reclining button
• Use this button to adjust the angle
of the backrest.
20
13 Specification Label
30 Operation Indicator
• Displays operational status.
14 Power Cord
31 Cover
15 Power Plug
32 Manual Operation buttons
• This allows you to select the
massage action you desire.
(See Page 13)
16 Power Switch
17 Lock Switch
18 Lock Switch Key
10 Back Cover
19 Lock Switch Key Tag
• To prevent children from
accidentally swallowing the lock
switch key.
11 Backrest Latch
20 Wheels
9 Handle
23 Pre-Programs buttons
26
Cover Opened
1 Pillow Velcroes
22 Time Indicator
• Displays time remaining before
end of massage.
17
18
14
15
21 OFF/ON button
• Switches the controller on and off.
24 Massage Focus buttons
• Used to select focus of massage.
24
5
7
22
30
11
6
28
9
10
2
21
English
CONTROLLER
12 Safety Precaution Label
32
33
34
35
SPECIFICATIONS
Power Supply:
Rated current:
Upper Body Massage
Massage Area (Up-Down):
Massage Area (Left-Right):
Up-Down Movement Speed:
Massage Speed:
Reclining Angle:
Automatic Shut-Off:
5-6
AC 120 V 60 Hz
1.6 A
Approx. 26.6 in. (67.5 cm)
Distance between Massage Heads during Operation
Approx. 2.4 in. – 7.1 in. (6.0 cm – 18.0 cm)
Approx. 20 – 35 sec. return.
Knead:
Approx. 20 cycles/min. – 30 cycles/min.
Swedish:
Approx. 30 cycles/min. – 50 cycles/min.
Compression: Approx. 20 cycles/min. – 30 cycles/min.
Hawaiian:
Approx. 30 cycles/min. – 50 cycles/min.
Soft Shiatsu: Approx. 150 cycles/min. – 210 cycles/min.
Tap:
Approx. 230 cycles/min. – 350 cycles/min.
Full Roll: Approx. 20 sec./cycle – 35 sec./cycle
[Movement range: Approx. 21.1 in. (53.5 cm)]
Regional Roll:Approx. 7 sec./cycle – 9 sec./cycle
[Movement range: Approx. 4.7 in. (12 cm)]
Backrest: Approx. 120° – 170°
Approx. 15 min. for both upper and lower body
Dimensions
When not reclined. (H × W × D):
When reclined. (H × W × D):
Weight of Unit:
Dimensions of Box (H × W × D):
Weight in Box:
Maximum User Weight:
Minimum Distance from Wall:
Approx. 43.3 in. × 29.1 in. × 42.1 in. (110 cm × 74 cm × 107 cm)
Approx. 24.0 in. × 29.1 in. × 61.0 in. (61 cm × 74 cm × 155 cm)
Approx. 117 lbs (53 kg)
Approx. 30.7 in. × 30.3 in. × 47.6 in. (78 cm × 77 cm × 121 cm)
Approx. 150 lbs (68 kg)
Approx. 264 lbs (120 kg)
15.7 in. (40 cm)
2008/02/20
18:12:34
SETTING UP THE UNIT
3 HOW TO MOVE THE UNIT
• Avoid places where the unit will be exposed to direct sunlight
for long periods of time or places where it will be exposed to
high temperatures, such as in front of a heater, etc., as this
can cause discoloration or hardening of the leather.
• Placing a mat or cloth under the unit is recommended to
prevent floor damage. The size of the mat should be sufficient
[at least 42.1 in. × 27.5 in. (107 cm × 70 cm)] to cover the
areas where the unit touches.
• Set the unit near the outlet.
See Warning No. 11 and 12 on page 1.
Keep at least 3.9 (10 cm) away from the wall.
Approx. 57.9 (147 cm)
Approx.
11.8 (30 cm)
Width
approx. 27.5 (70 cm)
• Hold the backrest to move the unit when using the wheels.
• It is easier to move the unit with the massage heads
retracted and the backrest in the upright position.
*Place a mat or cloth on the floor and move the unit slowly
to prevent floor damage.
• Move the unit by having 2 persons hold the armrests.
*Please hold the armrests securely to avoid dropping the
unit as it may damage your floor.
Move it slowly
Mat
Wheels
4 INSTALL THE ARMRESTS ON THE UNIT
Area where unit
touches the floor
Left
1 UNPACK THE UNIT AND RAISE THE BACKREST
Back
1 • When packed for shipping the backrest is folded forward.
Remove the top of the shipping container.
the packing and cushioning
2 Remove
materials and take out all accessories.
Zipper
Velcro
• When raising the backrest, be careful not to cause hands or feet to become caught between the backrest and the
backrest latch or the backrest and the armrests.
Failure to follow this precaution may result in injury.
Convex
Check that there
is nothing
around the unit.
Round hole
Front
Secure with screws
Allen key
Pillow
Armrests — 2
Back Cushion
Allen Key — 1
Lock Switch Key — 1
Attachment Screws — 8
• The lock switch key has
been inserted in the
lock switch prior to
leaving the factory.
Rear
Lift up
• Hold the backrest with both hands and lift in the direction of the
arrow until it comes to a stop.
• Be careful the power cord and controller are not caught in the
backrest.
2 INSPECT CONTENTS OF SHIPPING CONTAINER
3 Make sure to confirm the side (left or right) and
direction (front or back) for each armrest.
The illustration shows the left armrest. The right armrest
is stamped “Front”, “Right” and “Back”.
*The left armrest must be installed on the left hand side of
the unit.
4 Align the proper armrest with the unit and connect.
Be careful not to catch the fabric between the chair
and the armrest.
the backrest.
3 Raise
• Do not connect the power cord to an electrical outlet during setup.
Backrest latch
the armrests.
1 Install
1 Unfasten the velcro.
2 Unzip the zipper of the armrest completely.
Front
CAUTION
Massage Lounger
Lifting the Unit
English
English
Using the wheels to move the unit
WHERE TO USE THE UNIT
the armrests with attachment
2 Secure
screws.
(Total of 4 positions for a single armrest)
Lift the fabric on the side of the armrest and insert the
attachment screw onto the end of the Allen key, and
then tighten.
(Tighten the screws in the 4 positions lightly at first, and
then tighten all screws firmly.)
*If the screw does not enter into the hole, tighten the screw
by pushing the armrest from the top.
the zipper at the bottom side of
3 Close
the armrests.
When closing the zipper, be careful not to twist the end of
the zipper.
1 Set the velcro.
2 Zip the zipper.
both ends of the zipper into the
4 Put
inside.
1 Turn in the edge of the zipper.
2 Fix the sliding tab of the zipper with the velcro.
7-8
2008/02/20
18:12:35
2 POWERING UP THE UNIT
English
Use the controller cord velcroes to secure the cord, leaving approximately 20 in.
(51 cm) of free wire.
* Confirm that there is a margin for the controller cord length when the backrest is reclined.
(The illustration shows that the cord is attached to the right armrest.)
See Warning No. 8 on page 1.
English
5 FIX THE CONTROLLER CORD
sure the power plug is functional.
1 •Make
Make sure the power plug is undamaged. Make sure the power plug is free of foreign matter and debris.
2 Plug the power plug into an electrical outlet.
that the lock switch key is turned to the “open” position.
3 •Verify
If in “lock” position, turn the lock switch key to “open”.
Approx. 20 (51 cm)
4 Slide the power switch to the “on” position.
6 ATTACHING THE BACK CUSHION AND PILLOW
1 Attach the back cushion using the zipper.
2 Attach the pillow using the velcroes.
FOLDING THE BACKREST FORWARD (REPACKING)
3 CHECK THE UNIT
3
the parts of the unit.
3 Make sure the massage heads are in the
• Keep hands, feet, children, objects, etc., clear of openings on the unit, including seat and armrests; gaps between
the unit and the floor; and the backrest’s range of movement when being folded forward.
Failure to do so could result in injury.
• The unit should not be turned on and the controls should not be operated on when the backrest is folded forward.
Failure to follow these instructions could result in injury.
• The unit should not be climbed on and objects should not be placed on the unit when the backrest is folded
forward.
Failure to follow these instructions could result in damage to the unit.
• In the interests of safety, the backrest should always be folded forward by two persons.
retracted position, i.e. they are parked to the
left and right in the upper part of the backrest.
If not retracted, press
retracted position.
4 ADJUSTING FOR CORRECT PILLOW HEIGHT
Adjust the pillow height so that the bottom edge
of the pillow is at ear level.
3 Remove the back cushion and the pillow from the unit.
Remove the armrest from the unit.
4 Refer
to “INSTALL THE ARMRESTS ON THE UNIT” on page 8 and remove them in
• If positioned too low, the pillow can lessen the effect of massage around the
neck area.
Velcroes
reverse order.
5 ADJUSTING THE RECLINING ANGLE
7
5 Insert a screwdriver into the opening for the backrest latch
approx. 1.6 in. (4 cm) from the upper edge of the opening
(until the screwdriver contacts the backrest latch).
Press reclining
6 Push tip of screwdriver downward approx. 1 in. (2.5 cm) to
release backrest latch.
seat begins.
twice to return the massage heads to the
See Warning No. 14 on page 2.
cord.
7 Pull out screwdriver when pushing of backrest toward
tears.
2 Make sure there are no obstacles between
1
CAUTION
1 Press the OFF/ON button to switch off the power.
2 Slide the power switch to the “off” position, lock it, and then unplug the power
1 Make sure the chair covering is free of rips or
5
to adjust the angle of the backrest.
• With the button held down, movement will continue until a “beep-beep-beep” sound indicates the backrest has been raised or
lowered as far as possible.
Approx. 120˚
Approx. 170˚
6
*Be careful to avoid catching the controller or the cord between the backrest and the seat.
*It is recommended that you move the unit before folding the backrest (upright
position). When the backrest is folded, it is not fixed and is unstable.
BEFORE USING THE UNIT
*The reclining operation is a function that adjusts the angle of the backrest. Avoid using it for any other purposes, such as
continuous up/down operation etc.
1 CHECK THE SURROUNDING AREA
Check that there is nothing around the
unit.
9-10
10
2008/02/20
18:12:36
the pre-program you want.
2 •Select
Please press one of the flashing buttons.
• If you press another Pre-Program button or a manual operation button during
your selected pre-program massage, the massage will switch to the newly
selected massage.
• Pressing a Pre-Program button automatically moves the backrest into massage
position.
3 Sit as far back in the seat as possible with your head
centered on the pillow.
2
shoulder position
4 •Adjusting
When the shoulder position indicator is flashing, adjust the position of the
massage heads (upper heads) so that they lightly touch the shoulders.


Persons whose height is less than 4.5 ft. (140 cm) or more than 6.0 ft. (185 cm) are recommended to use the unit in the
manner described below when the massage heads do not touch their shoulders.
Height is around 4.5 ft. (140 cm) or less
Use by placing
a cushion on the
seat and sitting
as far back as
possible.
Height is around 6.0 ft. (185 cm) or more
Use by reclining
the backrest
and sliding your
body downward.
5 Customize
A Selecting an area for a focused massage
Massaging the Neck and Shoulders
Massaging the Lower Back
• The upper and lower back
will also be massaged
slightly.
Press
Too high
• The neck and shoulders
will also be massaged
slightly.
Press
*Press the button again to toggle it off.
Correct position
• Lightly touching the
shoulder.
Too low
4
English
English
1
USING PRE-PROGRAMS AND QUICK MASSAGE
the OFF/ON button.
1 •Press
The OFF/ON indicator will come on.
Up
B Removing tapping from pre-programs
*Press the button again to restore tapping to the program.
Down
6.0 ft. (185 cm)
Press
Press
Press
Approximate Height
5.2 ft. (160 cm)
4.5 ft. (140 cm)
• 5-Stage adjustment [up and down approx. 3.9 in. (10 cm)]
• It is possible to change the position of the massage heads during the massage.
• When it is not possible to correctly adjust the shoulder position, you may have to
slide your body and adjust it again.
shut-off in pre-programs
6 •Auto
The massage will end after approximately 15 minutes and the unit will automatically shut off.
• The massage heads will move to the retracted position and stop.
• The OFF/ON indicator will flash until the heads have stopped moving.
• If you want to continue using the unit, press the OFF/ON button. Please rest at least 10 minutes between massages.
Stopping a pre-program
Press
• Press the OFF/ON button.
• The massage heads will move to the
retracted position, and the backrest will
automatically return to its original
position.
Immediately stopping the massage
Press
• Press the Quick Stop button.
• All movement will stop immediately.
About the Time Indicator
Time Remaining
Approx. 15 min.
Approx. 9 min.
• Displays remaining massage time via flashing LED.
• Starts counting down from 15 minutes in increments of approximately 3 minutes.
• Flashing speeds up one minute before end of massage.
Approx. 3 min.
Pre-Program and Quick Massage Characteristics
Shiatsu
Uses mainly Soft Shiatsu,
Tap and Knead actions to
comfortably loosen and
provide relief from tension
held at pressure points.
Recommended for those
with severe stiffness and
who want a stimulating
massage.
11
11-12
Swedish
Uses mainly Swedish,
Hawaiian and Knead actions
to evenly apply musclerelaxing strokes all over.
Recommended for those
who want a gentle relaxing
massage.
Chiro
Uses Full Roll and
Compression to stretch all
your muscles. A kneading
action is applied to a stiff
back and joints to refresh the
posture and strengthen you
against fatigue.
Recommended for those
who want a fairly strong
massage due to stiff
muscles.
Quick
Covers all areas using a
variety of massage actions,
all in a span of just five
minutes.
Recommended for those
who want a quick, relaxing
massage.
12
2008/02/20
18:12:37
Combining Massages
Changing Massage Types
E.g. 1 Adding Tap when Knead is selected.
E.g. 1Changing massage types in the same category.
(Changing to Hawaiian when Knead is selected.)
E.g. 2 Adding Full Roll to the selection.
E.g. 2Changing to a massage type outside the category.
(Changing to Tap when Knead is selected.)
• When Knead is combined with Tap, deselecting
Knead will leave only Tap.
• It is possible to combine massage types.
• It is not possible to combine massage types in the same
category.
• All of the Manual Operation buttons will start to flash.
English
English
MANUAL OPERATION FOR THE UPPER BODY
1 Open the cover of the controller.
the OFF/ON button.
2
2 •Press
The OFF/ON indicator will come on.
the massage type you want.
3 •Select
Press the button of the massage you require.
The button will light up and the massage will begin (See Page 12).
• The unit will automatically recline to the massage position. See Page 10 for a
fine adjustment.
Customized adjustments
4 You
can adjust the position or speed of the massage heads, and you will hear
a “beep-beep-beep” sound when it reaches its limit.
A Adjusting the Vertical Position of the Massage Heads
3
Up
Down
• Press the button once to move the position
slightly [approx. 0.6 in. (15 mm)]. Press and
hold the button to move the position
continuously; release the button to stop the
movement.
B Adjusting the Width between Massage Heads
• Tap, Soft Shiatsu, Full Roll, and Regional Roll
can be adjusted in 3 steps.



E.g. 3 Deselecting Full Roll.
Increasing
Decreasing
C Adjusting Massage Speed
• Massage speed is adjustable in 5 steps.
Increasing
Decreasing
shut-off in manual operation
5 •Auto
The massage will end after approximately 15 minutes and the unit will
automatically shut off.
• The massage heads will move to the retracted position and stop.
• The OFF/ON indicator will flash until the heads have stopped moving.
• If you want to continue using the unit, please press the OFF/ON button. Please
rest at least 10 minutes between massages.
NOTE:
• A built-in timer prevents overuse of the unit.
• When using manual operation, the timer automatically stops operation after 15 minutes.
*If you want to continue to use the unit, we recommend that you have a break of at least 10 minutes between massages to allow
your body to rest.
Stopping mid-way through a massage
Press
Massage Actions
13
13-14
Knead
Feels like the fingers and
thumbs of two hands
squeezing in unison as they
carefully work their way
upwards to loosen stiffness.
Recommended for the area
of the neck and shoulders.
Swedish
Feels like a two palms gliding
over the skin as they
rhythmically knead the
muscles beneath.
Recommended for
loosening up large areas
of the back.
Soft Shiatsu
Feels like a pair of thumbs
carefully alternating between
the right and left sides as
they zero in on their target.
Recommended for
loosening up knots of
tension.
Full Roll
From lower back to neck, you
can feel it move 26.6 in.
(67.5 cm) up and down the
whole of the upper body.
Recommended for overall
stretching of the back
muscles.
Compression
Applies fluent alternating
strokes to the left and right
sides as if drawing stiffness
to the outside.
Recommended for
relaxation of the whole
body.
Hawaiian
Feels like two hands moving
rhythmically in a circular
pattern to relax and refresh
the back.
Recommended for
relieving tension in the
lower back.
Tap
Feels like the edges of two
hands rhythmically tapping to
penetrate into the body and
relax muscles.
Recommended for use on
the fine muscles of the
neck or as a finishing
massage.
Regional Roll
You can feel it travel up and
down working on 3.9 in.
(10 cm) localized areas of
the back.
Recommended for focused
rolling out of back
muscles.
• Press the OFF/ON button.
• The massage heads will move to the
retracted position, and the backrest will
automatically return to its original
position.
Immediately stopping the massage
Press
• Press the Quick Stop button.
• All movement will stop immediately.
14
2008/02/20
18:12:38
English
RETURN THE SEAT TO THE ORIGINAL POSITION
1 Check that there is nothing in the vicinity of
the backrest.
the OFF/ON button twice.
2 •Press
The backrest will automatically return to its original position.
3 Place the controller in its holder.
4 Return the pillow and the back cushion to
their original positions.
DISCONNECT THE POWER
See Warning No. 1 on page 1.
1 Slide the power switch to the “off” position.
2 Turn the lock switch key to the “lock” position.
3 Unplug the power cord.
4 The lock switch key must be stored out of the reach of children.
CLEANING AND MAINTENANCE
See Danger No. 1 on page 1.
LEATHER COVERING ON THE PILLOW, THE BACK CUSHION AND THE UNIT
• Wipe these areas with a soft, dry cloth.
(Do NOT use cloths containing any kind of chemical, etc.)
• If the leather is particularly dirty, dampen with liquid soap and brush the surface. Wipe with a cloth dampened with water. Allow
to dry naturally.
(Do NOT use a hair dryer to try to dry the surfaces more quickly.)
• Wearing of denim, colored, patterned or other clothing with a tendency to fade should be avoided during use, as it could lead to
discoloration of the leather.
• Please do NOT use thinners, benzine or alcohol.
PIPE AND PLASTIC AREAS
1 Wipe the unit with a cloth that has been soaked in a mild detergent and then thoroughly wring out.
2 Next wipe the unit with a cloth that has been moistened with just water and thoroughly wring out.
*Make sure you thoroughly wring out the cloth first when cleaning the controller.
3 Allow the unit to dry naturally.
• Please do NOT use thinners, benzine or alcohol.
COATED FABRIC
TROUBLESHOOTING
English
AFTER COMPLETING THE MASSAGE
Problem
Cause and Remedy
Motor Noises
• It sounds and feels like the massage heads are straining to get over wrinkles in the cloth.
• The motor groans when it comes under load.
• There is excessive noise during Tapping. (The noise is greater at the top of the unit.)
• There is a creaking noise when the massage heads are in operation.
• There is a rattling sound when the massage heads move up or down.
• The belt can be heard rotating.
• There is a rubbing sound produced by the massage heads rubbing on the seat fabric.
• There is a noise when the backrest cushion moves over the armrest when the seat is reclining.
• There is a noise when I sit down.
• There is a strange sound when the massage heads move in and out.
• When the power switch is turned on there is a humming sound.
These sounds are perfectly normal and will not have any effect on the operation of the unit.
The massage heads stop during operation.
When excessive force is applied to the massage heads during operation, in the interests of safety the massage heads may
stop moving.
If all markings and buttons on the controller start to flash, which is extremely unusual, turn off the power switch, wait for
approximately 10 seconds and then turn the power switch on again. If the massage heads stop again, position yourself so
that your back is not completely in contact with the backrest.
The massage heads do not come up to the shoulder or neck.
The position of the massage heads is incorrect.
(See Page 10)
The height of the left and right massage heads is different.
An alternating tapping method is employed, which means that this phenomenon will naturally occur.
There is nothing wrong with the unit.
It is not possible to recline the unit.
If the unit encounters an obstacle or if excessive force is exerted on it during operation, in the interests of safety the unit will
come to a stop.
If all markings and buttons on the controller start to flash, which is extremely unusual, turn off the power switch, wait for
approximately 10 seconds and then turn the power switch on again.
Reclining does not take place even though a massage is started in pre-programs.
(The seat does not automatically recline.)
In some cases the seat may not automatically recline depending on the position (angle) of the backrest.
(See Page 9)
The backrest does not return to the upright position.
The backrest will not return to the upright position if the timer is activated or the
button is pressed.
(Pressing
twice will return the backrest to its original position.)
(See Page 15)
It is not possible to switch from Swedish and Knead to Hawaiian and Compression.
Switching can be hindered when the user’s body weight is not resting on the massage heads. Shift your weight so that your
body is contact with the massage heads.
The unit will not operate at all.
• The power cord has been disconnected.
(See Page 10)
(See Page 10)
• The power switch on the unit has not been turned on.
• A Pre-Program button or Manual Operation button hasn’t been pressed after pressing
.
(See Pages 9, 12)
The unit has been damaged.
Stop using the unit immediately.
The power cord or power plug is abnormally hot.
Stop using the unit immediately.
See Warning No. 9 and 10 on page 2.
If service is needed please contact your local dealer or all 1-877 Panafix (723-2349).
1 Wipe the seat fabric with a cloth that has been soaked in a mild detergent solution and then thoroughly wring out.
2 Use a brush to apply a mild detergent to areas where the coated fabric has become particularly soiled. Be careful not to brush
the fabric too much as this may damage it.
3 Next wipe the fabric with a cloth that has been moistened with just water and then thoroughly wring out.
4 Allow the fabric to dry naturally.
• Please do NOT use thinners, benzine or alcohol.
15
15-16
16
2008/02/20
18:12:38
Se deberán observar siempre las precauciones básicas durante el uso de instrumentos eléctricos, incluyendo las
siguientes.
Por favor asegúrese de leer todas las instrucciones antes de utilizar el Sillón de Masaje Doméstico.
PELIGRO – Para reducir el riesgo de descargas eléctricas:
1. Siempre desenchufe esta unidad de la toma de corriente inmediatamente después de usarla y antes de
limpiarla.
ADVERTENCIA – Para reducir el riesgo de quemaduras, incendio, descarga eléctrica, o herida a personas:
Español
1. Inserte el enchufe completamente en la toma a fin de reducir el riesgo de cortocircuitos e incendio.
2. No descuide la unidad durante el tiempo que esté conectada. Desconéctela siempre que no esté siendo
usada.
3. La unidad no debe ser usada por personas que no puedan moverse o comunicarse por si mismas.
4. Use la unidad únicamente para el propósito descrito en estas instrucciones.
5. No se pare sobre la unidad.
6. No utilice otros accesorios distintos a los recomendados por el fabricante.
7. Siempre regrese el asiento a la posición vertical. Mantenga a los niños alejados de la unidad.
8. Nunca ponga la unidad en funcionamiento si tuviera un cable o un enchufe dañado. Devuelva la unidad al
centro de servicio autorizado más cercano si no funciona correctamente, si la ha dejado caer o dañado, o si ha
sido sumergida en agua.
9. Mantenga los cables de alimentación alejados de superficies expuestas al calor. No transporte la unidad
tomándola por el cable de alimentación.
10. Nunca bloquee las aberturas de aireación durante el funcionamiento y asegúrese de que todas las aberturas
de aireación estén libres de pelusa y pelo, etc. No deje caer ni inserte nada en cualquiera de las aberturas de
la unidad.
11. No use la unidad encima de aparatos de calefacción, tales como alfombras eléctricas, etc. No lo haga
funcionar bajo una cubierta o almohada. Puede ocurrir calor excesivo y causar incendio, choque eléctrico o
herida a personas.
12. No use la unidad en baños u otros lugares mojados o húmedos ya que esto puede causar choque eléctrico o
hacer que la unidad falle. No derrame agua, etc. sobre el controlador.
13. No use la unidad a la intemperie.
14. No lo use u opere donde se utilicen productos de aerosol o donde se esté administrando oxígeno.
15. Cuando desenchufe la unidad, apague primero todos los controles antes de extraer el enchufe de la toma de
alimentación. No utilice transformadores con la unidad ya que ésto podría originar fallos en el funcionamiento o
descargas eléctricas.
16. Conecte esta unidad sólo a una toma de alimentación correctamente puesta a tierra. Vea las Instrucciones de
Puesta a Tierra.
CONSERVE ESTAS INSTRUCCIONES
S
1-2
PRECAUCIONES DE SEGURIDAD
ADVERTENCIA: Para evitar el riesgo de herida:
1. Las personas con alguna de las condiciones listadas abajo o bajo tratamiento médico o que sufran de
condiciones médicas deberán consultar a su médico antes de usar la unidad:
a) Mujeres embarazadas, gente que está enferma, en forma física pobre.
b) Gente que sufre de dolor en la espalda, el cuello, el hombro o la cadera.
c) Gente que tiene un marcapasos, desfibrilador u otros dispositivos médicos personales con tendencia a la
interferencia electrónica.
d) Gente que sufre de enfermedades cardiacas.
e) Gente a quienes su médico les ha prohibido el recibir masaje debido a una trombosis o aneurisma, venas
varicosas agudas u otros problemas de circulación.
f) Gente con curvaturas irregulares de la columna.
2. Esta unidad no debe ser usada por niños. Retire la llave cuando no la use y almacénela en algún lugar fuera
del alcance de los niños.
3. Siéntese lentamente después de comprobar la posición de las cabezas de masaje. No ponga nunca ninguna
parte de su cuerpo entre las cabezas de masaje ya que la acción de aprisionamiento de las mismas podría
causarle lesiones. No ponga nunca sus dedos o sus pies en la separación entre el respaldo y el asiento, el
respaldo y los apoyabrazos, el asiento y la cubierta bajo los apoyabrazos.
4. No utilice la unidad en la piel desnuda. Mientras que los tejidos finos aumentan la efectividad, la exposición
directa de la piel al sillón de masaje podría irritar la piel.
No use la unidad mientras que tiene puesto algún objeto duro en la cabeza tal como un accesorio para el pelo,
etc.
No use la unidad para masajear la cabeza, el abdomen, la parte frontal del cuello, los codos o las rodillas. No
use una acción de masaje excesivamente fuerte en la parte posterior del cuello.
5. Al usar el masajeador, use el botón de posición de rodillo de cuello para ajustar las cabezas de masaje en la
posición correcta. Puede ajustar la posición del hombro de esta forma en los modos de preprograma y rodillo
en el funcionamiento manual.
El no alinear la posición del hombro correctamente puede llevar a heridas.
6. No exceda los 15 minutos en cada sesión de masaje de espalda. Para evitar el estirar los músculos
demasiado, que puede resultar en incomodidad, no use la unidad durante más de 5 minutos la primerta vez
que la use. Podrá aumentar gradualmente la duración y la potencia del masaje según se vaya acostumbrando.
No masajee una zona durante más de 5 minutos seguidos.
Un masaje excesivo puede sobreestimular los músculos y nervios y resultar en un efecto adverso.
Para prevenir el exceso de masaje, no use el sillón de masaje durante más de 15 minutos en cada sesión.
Después de aproximadamente 15 minutos, las cabezas de masaje se retraerán y se detendrán.
El cojín del respaldo puede ser retirado si desea experimentar un masaje de espalda más fuerte. Tenga mucho
cuidado cuando use este modo a fin de evitar dolor o herida en su espalda. Úselo sólo por periodos cortos de
tiempo (no más de 15 minutos). Reinstale el cojín del respaldo si desea restaurar a una intensidad de masaje
normal.
7. Al usar el sillón de masaje, si se siente mal o si el masaje resulta doloroso, deje de usarlo inmediatamente. Al
usar el sillón de masaje, si la presión parece demasiado fuerte, se puede detener el movimiento de las
cabezas de masaje en cualquier momento oprimiendo el Botón de Parada Rápida.
8. No se quede dormido al usar la unidad. No use la unidad después de beber alcohol.
9. Cuando el respaldo esté en una posición reclinada, no se siente en él, ni se siente con sus piernas
descansando en el reposacabeza.
10. No permita a los niños o animales domésticos jugar alrededor de la unidad, especialmente durante su
funcionamiento.
11. No desenchufe la unidad durante su funcionamiento. Desenchúfela inmediatamente si se produce un corte en
la alimentación eléctrica.
12. Si usa el masajeador por primera vez, asegúrese de comenzar en el programa de masaje suave. El masaje
shiatsu es más fuerte y deberá ser disfrutado cuando uno se haya acostumbrado a la silla.
13. No permita que los niños jueguen en este mueble mecanizado ni que operen el mecanismo. Déjelo siempre en
una posición vertical y cerrada. Mantenga las manos y los pies lejos del mecanismo. Sólo el ocupante deberá
hacerlo funcionar.
14. Levante siempre el cojín posterior para comprobar que el tapizado de la unidad no ha sufrido rasgaduras antes
de su uso. Además revise también otras áreas para asegurarse de que el tapizado no haya sido rasgado. Sin
importar cuán pequeña fuera la rasgadura, si encuentra una, deje de usar la unidad inmediatamente,
desenchufe el cable de alimentación y haga que reparen la unidad en un centro de servicio autorizado.
Español
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
S
2008/02/20
18:12:38
PRECAUCIONES PARA EL FUNCIONAMIENTO
ADVERTENCIA: Para evitar dañar el sillón, observe estas precauciones:
1. El asiento está deseñado para soportar un peso máximo de 264 libras (120 kgs.). Exceder el peso máximo
puede causar daño permanente al mecanismo de masaje y/o a los otros componentes de la unidad. Un daño
tal es considerado como abuso del usuario y no está cubierto bajo la Garantía Limitada.
2. No se siente encima ni deje caer el controlador. No jale del cable del controlador o el cable de alimentación.
Tenga cuidado para que el cable del controlador no quede atrapado entre el reposabrazos y el respaldo de la
silla.
3. No trate el asiento con brusquedad, volcándolo de lado, girándolo boca arriba o parándose en él.
4. No trate al tapizado con brusquedad.
• Mantenga objetos afilados o punzantes lejos del tapizado del asiento. Tenga cuidado de no dejar caer cenizas
encendidas, cigarrillos encendidos o fósforos sobre el asiento.
• La exposición a la luz solar directa puede causar desteñido o cambios en el color del tapizado.
5. Si el sillón de masaje funciona anormalmente, apáguelo inmediatamente y llévelo a un centro de servicio
autorizado para que sea revisado.
INSTRUCCIONES DE CONEXIÓN A TIERRA
El producto debe ser conectado a tierra. Si funcionara mal o se descompusiera, la conexión a tierra proporciona el
camino de menos resistencia a la corriente eléctrica para reducir el riesgo de choque eléctrico. Este producto está
equipado con un cordón que dispone de un conductor y una clavija para conexión a tierra. La clavija debe
conectarse en la toma de corriente apropiada que disponga de una conexión a tierra según todos los códigos y
ordenanzas locales.
PELIGRO
Una conexión mal hecha del conductor de conexión a tierra del equipo puede resultar en un riesgo de choque
eléctrico.
Póngase en contacto con un electricista calificado si tiene alguna duda sobre si el producto está puesto a tierra
adecuadamente.
No modifique la clavija suministrada con el producto — si no entrara en la toma de corriente, haga que una toma
de corriente apropiada sea instalada por un electricista calificado.
Este producto ha sido diseñado para ser usado en un circuito nominal de 120 voltios y tiene una clavija de
conexión a tierra como la mostrada en la Figura A. Asegúrese de que el producto esté conectado a una toma de
corriente que tenga la misma configuración que la clavija. Ningún adaptador deberá usarse con este producto.
Figura A
6. No accione ningún interruptor a intervalos cortos. Tal acción puede hacer que falle el interruptor.
7. Puede que se escuche algo de ruido proveniente del sillón de masaje mientras que está en uso. Esto es
debido a su estructura y es normal.
PATILLA DE
CONEXIÓN A TIERRA
CAJA DE TOMA DE CORRIENTE
CON CONEXIÓN A TIERRA
Español
Español
8. Asegúrese de que no haya ningún obstáculo detrás del asiento antes de reclinarlo. El asiento se puede reclinar
hasta un ángulo máximo de 170°. Si el respaldo golpea una pared o una columna, puede fallar. Asegúrese de
dejar siempre un espacio amplio detrás del sillón. Reclínelo lentamente para evitar que entre en contacto con
un obstáculo.
TOMA DE CORRIENTE
CON CONEXIÓN A TIERRA
9. Cuando se aplique una presión excesiva a las cabezas de masaje, puede que éstas se detengan por
seguridad. Al mover las cabezas hacia arriba de una posición inferior, el peso del cuerpo de uno puede que
detenga el movimiento de las cabezas. En tal caso, levántese ligeramente para permitir que las cabezas de
masaje suban.
10. Después de cada masaje, deslice el interruptor de alimentación, que se encuentra situado en el lado derecho
del asiento, a la posición “off” (apagado) y haga girar su interruptor de bloqueo a la posición “lock” (bloqueado).
11. No se siente con el cuerpo o el cabello mojados.
12. La unidad no debe ser usada en locales húmedos (sauna, piscina) o al aire libre.
13. No intente abrir o desensamblar cualquier parte de la unidad. Solamente un técnico de Panasonic deberá
arreglar su unidad.
S
3-4
S
2008/02/20
18:12:39
NOMBRES DE PARTES Y FUNCIONES
CONTROLADOR
SILLÓN DE MASAJE
Cubierta Cerrada
8
4
3
5
16
12
7
29
30
11
6
22
9
10
2
28
13
23
24
24 Botones de Foco de Masaje
• Usados para seleccionar el foco
del masaje.
31
25
17
18
26
25 Botón de APAGAR/ ENCENDER
Golpeteo
19
27
26 Botón de Posición de Rodillo de
Cuello
27 Indicador de Posición de Rodillo
de Cuello
20
Cubierta Abierta
6 Posición Retraida de las
Cabezas de Masaje
• Las cabezas de masaje están
normalmente retraidas a la
izquierda y derecha en la parte
superior del respaldo.
2 Reposabrazos
3 Funda del Controlador
• En ambos lados izquierdo y
derecho.
Español
4 Almohada
• Para usar cuando vea televisión o
simplemente se relaje.
• La almohada tiene un ajuste de
altura. (Ver Página S10)
• La almohada es desmontable, y
puede también ser echada hacia
atrás.
5 Cojín de Espalda
7 Velcro para asegurar el cable del
controlador
8 Cierre del Cojín de Espalda
• El cojín de espalda es
desmontable.
9 Tirador
10 Cubierta Trasera
11 Pestillo del Respaldo
22 Indicador de Tiempo
• Muestra el tiempo remanente
antes del fin del masaje.
23 Botones de Pre-programas
14
15
1 Velcro de Almohada
21 Botón de APAGAR/ ENCENDER
(OFF/ON)
• Enciende y apaga el controlador.
12 Etiqueta de Precaución de
Seguridad
31 Cubierta
32 Botones de Operación Manual
• Esto le permite seleccionar la
acción de masaje que desea.
(Ver Página S13)
33 Botón de Ajuste de Velocidad
• Ajusta la velocidad del masaje del
cuerpo superior en 5 pasos
durante la operación manual.
34 Indicador de Velocidad
35 Botón de Ajuste de Posición de
Masaje
• Ajusta la posición de las cabezas
de masaje durante la operación
manual. (Ver Página S13)
28 Botón de Parada Rápida
• Usado para detener el mensaje
inmediatamente.
29 Botón de Reclinar
• Use este botón para ajustar el
ángulo del respaldo.
13 Etiqueta de especificaciones
14 Cable de Alimentación
30 Indicador de Funcionamiento
• Muestra el estatus operacional.
15 Clavija de Alimentación
16 Interruptor de Alimentación
17 Interruptor de Bloqueo
18 Llave del Interruptor de Bloqueo
19 Etiqueta de la llave del
interruptor de bloqueo
• Para prevenir que los niños
ingieran accidentalmente la llave
del interruptor de bloqueo.
20 Ruedas
Español
1
21
32
33
34
35
ESPECIFICACIONES
Alimentación:
Corriente nominal:
Masaje de la Parte Superior del cuerpo
Área de Masaje (Arriba-Abajo):
Área de Masaje (Izquierda-Derecha):
CA 120 V 60 Hz
1,6 A
Aprox. 26,6 pulg. (67,5 cm)
Distancia entre las Cabezas de Masaje durante el Funcionamiento
Aprox. 2,4 pulg. – 7,1 pulg. (6,0 cm – 18,0 cm)
Superficie de Masaje Total Máxima: Aprox. 20 – 35 seg. ida y vuelta
Velocidad de Masaje:
Knead (Amasar):
Aprox. 20 ciclos/min. – 30 ciclos/min.
Swedish (Sueco):
Aprox. 30 ciclos/min. – 50 ciclos/min.
Compression (Compresión):
Aprox. 20 ciclos/min. – 30 ciclos/min.
Hawaiian (Hawaiano):
Aprox. 30 ciclos/min. – 50 ciclos/min.
Soft Shiatsu (Shiatsu Suave):
Aprox. 150 ciclos/min. – 210 ciclos/min.
Tap (Golpeteo):
Aprox. 230 ciclos/min. – 350 ciclos/min.
Full Roll (Rodamiento Completo): Aprox. 20 seg./ciclo – 35 seg./ciclo
[Gama de movimiento: Aprox. 21,1 pulg. (53,5 cm)]
Regional Roll (Rodamiento Regional):Aprox. 7 seg./ciclo – 9 seg./ciclo
[Gama de movimiento: Aprox. 4,7 pulg. (12 cm)]
Ángulo de Reclinación:
Respaldo: Aprox. 120° – 170°
Apague Automático:
Aprox. 15 min.
S
5-6
Dimensiones
No reclinado. (Al×An×Prof):
Reclinado. (Al×An×Prof):
Peso de la Unidad:
Dimensiones de la Caja (Al×An×Prof):
Peso en Caja:
Máximo Peso de Usuario:
Distancia Mínima desde la Pared:
Aprox. 43,3 pulg. × 29,1 pulg. × 42,1 pulg. (110 cm × 74 cm × 107 cm)
Aprox. 24,0 pulg. × 29,1 pulg. × 61,0 pulg. (61 cm × 74 cm × 155 cm)
Aprox. 117 libras (53 kgs.)
Aprox. 30,7 pulg. × 30,3 pulg. × 47,6 pulg. (78 cm × 77 cm × 121 cm)
Aprox. 150 libras (68 kgs.)
Aprox. 264 libras (120 kgs.)
15,7 pulg. (40 cm)
S
2008/02/20
18:12:39
ARMANDO LA UNIDAD
3 CÓMO MOVER LA UNIDAD
Usando las ruedas para mover la unidad
DÓNDE USAR LA UNIDAD
Mantener una distancia de al menos
3,9 (10 cm) de la pared.
• Evite los lugares en donde la unidad estará expuesta a la luz
directa del sol durante largos periodos de tiempo o lugares en
donde estará expuesta a altas temperaturas, tales como
delante de un calentador, etc., ya que esto puede causar
descoloración o endurecimiento de la piel.
• Se recomienda colocar una estera o un paño por debajo de la
unidad para prevenir que se dañe el piso. El tamaño de la
estera deberá ser tal [al menos 42,1 pulg. × 27,5 pulg.
(107 cm × 70 cm)] que cubra las áreas donde la unidad entra
en contacto.
• Coloque la unidad cerca de la toma de corriente.
Consulte la Advertencia No. 11 y 12 en la página S1.
Aprox. 57,9 (147 cm)
Aprox.
11,8 (30 cm)
• Mueva la unidad con la ayuda de 2 personas sosteniendo
los reposabrazos.
*Por favor sostenga los reposabrazos con seguridad para
evitar dejar caer la unidad ya que puede dañar su piso.
Muévalo lentamente
Estera
Ruedas
4 INSTALACIÓN DE LOS REPOSABRAZOS EN LA UNIDAD
Zona en que el sillón
toca el suelo
Izquierdo
1 DESEMPAQUE LA UNIDAD Y ELEVE EL RESPALDO
Español
1 Saque la parte superior del contenedor de
envio.
• Al ser empaquetado para el envio el respaldo es doblado hacia
adelante.
2 Retire los materiales de embalaje y
Cierre
Velcro
• Al alzar el respaldo, tenga cuidado de no provocar que las manos o los pies queden atrapados entre el respaldo y
el pestillo del respaldo o el respaldo y el reposabrazos.
El no observar esta precaución puede resultar en lesiones.
Convexo
Delantero
Compruebe que
no haya nada
alrededor de la
unidad.
Levantar
2 INSPECCIONE EL CONTENIDO DEL CONTENEDOR DE ENVIO
Cojín de Espalda
Llave Allen — 1
Llaves del interruptor
Tornillos de fijación — 8
de bloqueo — 1
Asegure con tornillos
Llave Allen
2 Abra el cierre del reposabrazos completamente.
3 Asegúrese de confirmar el lado (izquierdo o
derecho) y la dirección (delantera o trasera) para
cada reposabrazos.
La ilustración muestra el reposabrazos izquierdo. El
reposabrazos derecho se encuentra estampado con
“Front” (Delantero), “Right” (Derecho) y “Back” (Trasero).
*El reposabrazos izquierdo se debe instalar en el lado
de la mano izquierda de la unidad.
Posterior
3 Eleve el respaldo.
• No conecte el cordón de alimentación a una toma de corriente
durante el armado.
• Sostenga el respaldo con ambas manos y levántelo en la
dirección de la fecha hasta que se detenga.
• Tenga cuidado de que el cable de alimentación y el controlador
no queden atrapados en el respaldo.
los reposabrazos.
1 1Instale
Quite el velcro.
4 Alinee el reposabrazos correcto con la unidad y
conecte. Tenga cuidado de no atrapar la tela entre el
sillón y el reposabrazos.
Orificio redondo
amortiguamiento y saque todos los
accesorios.
Pestillo del
Respaldo
Almohada
Trasero
Delantero
CUIDADO
Silóna de Masaje
Levantando la unidad
Español
Anchura aproximada
27,5 (70 cm)
• Sujete el respaldo para mover la unidad cuando use las
ruedas.
• Es más fácil mover la unidad con las cabezas de masaje
retraidas y el respaldo en la posición erecta.
*Coloque una alfombra o un paño en el piso y mueva la
unidad lentamente para prevenir daño al piso.
2 Asegure los reposabrazos con los
tornillos de fijación.
(4 posiciones en total para un solo reposabrazos)
Levante la tela en el lado del reposabrazos e inserte el
tornillo de fijación en el extremo de la llave Allen y
después apriete.
(Apriete los tornillos en las 4 posiciones primero
ligeramente y después apriete todos los tornillos
firmemente.)
*Si el tornillo no entra en el orificio, apriete el tornillo
empujando el reposabrazos desde la parte superior.
3 Cierre el cierre en el lado inferior de
los reposabrazos.
Al cerrar el cierre, tenga cuidado de no doblar el extremo
del cierre.
1 Coloque el velcro.
Reposabrazos — 2
• La llave del interruptor
de bloqueo se inserta
en el interruptor de
bloqueo antes de que el
sillón salga de la
fábrica.
2 Sujete el cierre.
4 Coloque ambos extremos del cierre
por dentro.
1 Gire el borde del cierre.
2 Fije la lengüeta deslizante del cierre con el velcro.
S
7-8
S
2008/02/20
18:12:40
2 ENCENDIENDO LA UNIDAD
5 FIJE EL CABLE DEL CONTROLADOR
Consulte la Advertencia No. 8 en la página S1.
de que el tomacorriente esté en condición de funcionar.
1 •Asegúrese
Asegúrese de que el tomacorriente no esté dañado. Asegúrese de que el tomacorriente este libre de objetos extraños y
basura.
2 Enchufe el tomacorriente en una toma de corriente.
3 Compruebe que la llave del interruptor de bloqueo esté puesta en la posición
“open” (abierto).
6 INSERCIÓN DEL COJÍN DE ESPALDA Y ALMOHADA
• Si está en la posición “lock” (bloqueado), haga girar la llave del interruptor de bloqueo a la posición “open” (abierto).
1 Adose el cojín de espalda usando el cierre.
2 Adose la almohada usando los velcros.
4 Haga deslizar el interruptor de corriente a la posición “on” (encendido).
3 COMPRUEBE LA UNIDAD
3
DOBLANDO EL RESPALDO HACIA ADELANTE (REEMPACADO)
CUIDADO
• Mantenga las manos, los pies, los niños, objetos, etc., lejos de las aberturas de la unidad, incluyendo el asiento y
los reposabrazos; espacios entre la unidad y el piso; y el espacio en que se mueve el respaldo cuando es
doblado hacia adelante.
El no hacerlo así podría resultar en lesiones.
• No deberá encender la unidad ni operar los controles al reclinar el respaldo hacia adelante.
Si no sigue estas instrucciones podría resultar en lesiones.
• No debe subirse sobre la unidad y no debe colocar objetos sobre la unidad al reclinar el respaldo hacia adelante.
Si no sigue estas instrucciones podría resultar en daños a la unidad.
• Por razones de seguridad, el respaldo deberá ser siempre doblado hacia adelante por dos personas.
Español
1 Oprima el botón APAGAR/ENCENDER (OFF/ON) para apagar la alimentación.
2 Deslice el interruptor de corriente a la posición “off” (bloquéelo), y luego
desenchufe el cable de corriente.
3 Saque el cojín de espalda y la almohada de la unidad.
libre de rasgones o roturas.
2 Asegúrese de que no existan obstáculos
1
entre las piezas de la unidad.
3 Asegúrese de que las cabezas de masaje
estén en la posición retraida, esto es, estén
estacionadas a la izquierda y derecha en la
parte superior del respaldo.
Si no están retraidas, oprima
dos veces para regresar las cabezas
de masaje a la posición retraida.
Consulte la Advertencia No. 14 en la página S2.
4 AJUSTANDO PARA UNA ALTURA CORRECTA DE LA ALMOHADA
Ajuste la altura de la almohada de modo que el
filo de abajo esté al nivel de la oreja.
Quite el reposabrazos de la unidad.
4 Consulte
“INSTALACIÓN DE LOS REPOSABRAZOS EN LA UNIDAD” en la página S8 y
• Si es colocada demasiado bajo, la almohada puede reducir el efecto del
masaje alrededor del área del cuello.
quítelos en orden inverso.
5 Inserte un desatornillador en la apertura para el pestillo del
respaldo aprox. 1,6 pulg. (4 cm) desde el borde superior de
la apertura (hasta que el desatornillador entre en contacto
con el pestillo del respaldo).
6 Empuje la punta del destornillador hacia abajo aprox.
1 pulg. (2,5 cm) para soltar el pestillo del respaldo.
7 Saque el destornillador cuando empiece a empujar el
respaldo hacia adelante.
1 Asegúrese de que la cobertura del sillón esté
Español
Aprox. 20
(51 cm)
Utilice los velcros del cable del controlador para asegurar el cable, dejando
aproximadamente 20 pulg. (51 cm) de cable libre.
* Confirme que existe un margen para la longitud del cable del controlador al reclinar el
respaldo.
(La ilustración muestra que el cable se inserta en el reposabrazos derecho.)
Velcros
7
5 AJUSTANDO EL ÁNGULO DE RECLINAMIENTO
Oprima el
5
6
*Tenga cuidado para evitar atrapar el controlador o el cable entre el respaldo y el asiento.
*Se recomienda que mueva la unidad antes de reclinar el respaldo (posición
vertical). Al reclinar el respaldo, no se encuentra fijo y es inestable.
ANTES DEL USO DE LA UNIDAD
1 COMPRUEBE EL ÁREA CIRCUNDANTE
de reclinación para ajustar el ángulo del respaldo.
• Con el botón oprimido, el movimiento continuará hasta que un sonido “pi-pi-pi” indique que el respaldo ha sido elevado o
bajado tanto como es posible.
Aprox. 120˚
Aprox. 170˚
*La operación de reclinación es una función que ajusta el ángulo del respaldo. Evite usarla para otros propósitos, tales como
una operación continua hacia arriba/abajo etc.
Compruebe que no haya nada alrededor
de la unidad.
S
9-10
S10
2008/02/20
18:12:41
el pre-programa que desea.
2 •Seleccione
Por favor oprima uno de los botones que están destellando.
• Si oprime otro botón de Pre-Programa o un botón de funcionamiento manual
durante su masaje de preprograma seleccionado, el masaje se cambiará al
nuevo masaje seleccionado.
• Oprimiendo un botón de Pre-programa mueve automáticamente el respaldo en
la posición de masaje.
3 Siéntese lo más atrás posible en el asiento con su
cabeza centrada en la almohada.
2
la posición del hombro
4 •Ajustando
Cuando el indicador de posición de hombro está destellando, ajuste la posición
de las cabezas de masaje (cabezas superiores) de modo que toquen
suavemente los hombros.

Uselo
reclinando el
respaldo y
deslizando su
cuerpo hacia
abajo.
Uselo colocando
un cojín en el
asiento y
sentándose tan
atrás como sea
posible.
5 Personalizado
A Seleccionando un área para un masaje enfocado
Masajeando el Cuello y los Hombros
Masajeando la Espalda Inferior
• La espalda superior e
• El cuello y los hombros
inferior también serán
también serán
masajeadas ligeramente.
masajeados ligeramente.
B Sacando el golpeteo de los pre-programas
Posición correcta
• Tocando ligeramente el
hombro.
Demasiado bajo
Arriba
*Oprima otra vez el botón para restaurar el golpeteo al programa.
Abajo
Altura Aproximada
Español
6,0 pies (185 cm)
Oprima
Oprima
5,2 pies (160 cm)
4,5 pies (140 cm)
• Ajuste de 5 etapas arriba/abajo [arriba y abajo aprox. 3,9 pulg. (10 cm)]
• Es posible cambiar la posición de las cabezas de masaje durante el masaje.
• Cuando no sea posible ajustar correctamente la posición de hombros, puede
que Ud. tenga que deslizar su cuerpo y ajustarlo otra vez.
Acerca del Indicador del Tiempo
Tiempo que Queda • Muestra el tiempo de masaje que queda por medio de un LED destellando.
• Comienza la cuenta regresiva desde los 15 minutos en incrementos de aproximadamente
Aprox. 15 mins.
3 minutos.
Aprox. 9 mins.
• El destello se acelera un minuto antes del fin del masaje.
Aprox. 3 mins.
Características del Pre-Programa y del Masaje Rápido
Shiatsu (Shiatsu)
Usa principalmente acciones
de Shiatsu Suave, Golpeteo
y Amasar para aflojar
cómodamente y proveer
alivio de la tensión
mantenida en los puntos de
presión.
Recomendado para
aquellos con rigidez
severa y los que desean
un masaje estimulante.
Swedish (Sueco)
Usa principalmente acciones
Suecas, Hawaianas y de
Amasar para aplicar
parejamente golpes
relajadores de músculos por
todas partes.
Recomendado para
aquellos que desean un
masaje suave de
relajación.
Oprima
*Oprima otra vez el botón para conmutarlo a apagado.
Demasiado alto
4
11-12
Cuando la estatura es de unos 4,5 pies (140 cm) o menos Cuando la estatura es de unos 6,0 pies (185 cm) o menos
Oprima

S11
Se recomienda a las personas cuya estatura es de menos de 4,5 pies (140 cm) o más de 6,0 pies (185 cm) que usen la
unidad de la manera descrita más abajo cuando las cabezas de masaje no toquen sus hombros.
Chiro (Giro)
Usa Rodamiento Completo y
Compresión para estirar
todos sus músculos. Se
aplica una acción de
amasamiento para un
estiramiento y articulaciones
para refrescar la postura y
fortalecerlo contra la fatiga.
Recomendado para
aquellos que desean un
masaje ligeramente fuerte
debido a que los músculos
se encuentran
agarrotados.
Oprima
automático en los pre-programas
6 •Apague
El masaje terminará después de aproximadamente 15 minutos y la unidad se apagará automáticamente.
Español
1
USANDO PRE-PROGRAMAS Y MASAJE RÁPIDO
el botón de APAGAR/ENCENDER (OFF/ON).
1 •Oprima
El indicador APAGAR/ENCENDER (OFF/ON) se encenderá.
• Las cabezas de masaje se moverán a la posición retraida y se detendrán.
• El indicador APAGAR/ENCENDER (OFF/ON) destellará hasta que las cabezas hayan dejado de moverse.
• Si desea continuar usando la unidad, oprima el botón APAGAR/ENCENDER (OFF/ON). Por favor descanse por lo menos
10 minutos entre masajes.
Deteniendo un pre-programa
Oprima
• Oprima el botón APAGAR/ENCENDER
(OFF/ON).
• Las cabezas de masaje se moverán a
la posición retraída y el respaldo
automáticamente regresará a su
posición original.
Deteniendo inmediatamente el masaje
Oprima
• Oprima el botón Parada Rápida.
• Todo movimiento se detendrá
inmediatamente.
Quick (Rápido)
Cubre todas las áreas
usando una variedad de
acciones de masaje, todo en
el espacio de sólo cinco
minutos.
Recomendado para
aquellos que desean un
masaje rápido y relajante.
S12
2008/02/20
18:12:42
OPERACIÓN MANUAL PARA EL CUERPO SUPERIOR
1 Abra la cubierta del controlador.
el botón APAGAR/ENCENDER (OFF/ON).
2
2 •Oprima
El indicador APAGAR/ENCENDER (OFF/ON) se encenderá.
• Todos los botones de Operación Manual comenzarán a destellar.
Combinando Masajes
Cambiando Tipos de Masajes
P.ej. 1 Añadiendo Golpeteo cuando Amasar está
seleccionado.
P.ej. 1 Cambiando tipos de masajes en la misma
categoría. (Cambiando a Hawaiano cuando
Amasar está seleccionado.)
P.ej. 2 Añadiendo Rodamiento Completo a la selección.
P.ej. 2 Cambiando a un tipo de masaje fuera de la
categoría. (Cambiando a Golpeteo cuando
Amasar está seleccionado.)
• Cuando Amasar es combinado con Golpeteo, el
deseleccionar Amasar dejará sólo Golpeteo.
• Es posible combinar tipos de masajes.
• No es posible combinar tipos de masajes en la misma
categoría.
el tipo de masaje que desea.
3 •Seleccione
Oprima el botón del masaje que requiere.
El botón se iluminará y el masaje comenzará. (Ver Página S12)
• La unidad se reclinará automáticamente a la posición de masaje. Consulte la
Página S10 para un ajuste fino.
Ajustes personalizados
4 Puede
ajustar la posición o la velocidad de las cabezas de masaje y escuchará
un “pi-pi-pi” cuando llegue a su límite.
A Ajustando la Posición Vertical de las Cabezas de
Masaje
3
Arriba
Abajo
• Oprima el botón una vez para mover la
posición ligeramente [aprox. 0,6 pulg. (15 mm)].
Oprima y sostenga el botón para mover la
posición continuamente; suelte el botón para
detener el movimiento.
B Ajustando el Ancho entre las Cabezas de Masaje

Incrementando
Reduciendo


• Golpeteo, Shiatsu Suave, Rodamiento
Completo, y Rodamiento Regional pueden ser
ajustados en 3 pasos.
C Ajustando la Velocidad de Masaje
• La velocidad de masaje es ajustable en
5 pasos.
Reduciendo
apagará automáticamente.
• Las cabezas de masaje se moverán a la posicion retraida y se detendrán.
• El indicador APAGAR/ENCENDER (OFF/ON) destellará hasta que las cabezas
hayan dejado de moverse.
• Si desea continuar usando la unidad, por favor oprima el botón APAGAR/
ENCENDER (OFF/ON). Por favor descanse por lo menos 10 minutos entre
masajes.
ACCIONES DE MASAJE
13-14
Español
Español
Incrementando
automático en la operación manual
5 •Apague
El masaje terminará aproximadamente después de 15 minutos y la unidad se
S13
P.ej. 3 Deseleccionando Rodamiento Completo.
Knead (Amasar)
Se siente como los dedos y
pulgares de dos manos
pellizcando al unísono a medida
que siguen su camino hacia
arriba para aflojar la rigidez.
Recomendado para el área
del cuello y los hombros.
Swedish (Sueco)
Se siente como dos palmas
deslizándose sobre la piel a
medida que amasan
rítmicamente los músculos
debajo.
Recomendado para aflojar
áreas grandes de la espalda.
Soft Shiatsu (Shiatsu Suave)
Se siente como un par de
pulgares que se alternan
cuidadosamente entre los lados
derecho e izquierdo a medida
que se centran en su objetivo.
Recomendado para aflojar
nudos de tensión.
Full Roll (Rodamiento Completo)
Desde la espalda inferior hasta
el cuello, puede sentirlo
moverse 26,6 pulg. (67,5 cm)
hacia arriba y abajo por todo el
cuerpo superior.
Recomendado para un
estirado general de los
músculos de la espalda.
Compression (Compresión)
Aplica golpes alternados sueltos
a los lados izquierdo y derecho
como si se sacara la rigidez
hacia afuera.
Recomendado para la
relajación de todo el cuerpo.
Hawaiian (Hawaiano)
Se siente como dos manos
moviéndose rítmicamente en un
patrón circular para relajar y
refrescar la espalda.
Recomendado para aliviar la
tensión en la espalda inferior.
Tap (Golpeteo)
Se siente como si los filos de
las manos golpearan
rítmicamente para penetrar en
el cuerpo y relajar los músculos.
Recomendado para usarse en
los finos músculos del cuello
o como un masaje de
acabado.
Regional Roll (Rodamiento Regional)
Puede sentirlo viajar hacia
arriba y abajo trabajando
3,9 pulg. (10 cm) en áreas
localizadas de la espalda.
Recomendado para un
rodamiento enfocado desde
los músculos de la espalda.
NOTA:
• Un temporizador incorporado previene el sobreuso de la unidad.
• Cuando se usa la operación manual, el temporizador detiene automáticamente la operación después de 15 minutos.
*Si desea continuar usando la unidad, le recomendamos que tenga un descanso de por lo menos 10 minutos entre masajes
para permitir a su cuerpo que descanse.
Deteniéndose a mitad de camino de un
masaje
Oprima
• Oprima el botón APAGAR/ENCENDER
(OFF/ON).
• Las cabezas de masaje se moverán a
la posición retraída y el respaldo
automáticamente regresará a su
posición original.
Deteniendo inmediatamente el masaje
Oprima
• Oprima el botón Parada Rápida.
• Todo movimiento se detendrá
inmediatamente.
S14
2008/02/20
18:12:43
REGRESE EL ASIENTO A LA POSICIÓN ORIGINAL
1 Compruebe que no haya nada en la vecindad
del respaldo.
2 Oprima el botón APAGAR/ENCENDER (OFF/
ON) dos veces.
• El respaldo regresará automáticamente a su posición original.
3 Coloque el controlador en su funda.
4 Regrese la almohada y el cojín de espalda a
sus posiciones originales.
DESCONECTE LA CORRIENTE
Consulte la Advertencia No. 1 en la página S1.
1 Deslice el interruptor de corriente a la posición “off” (apagado).
2 Haga girar la llave del interruptor de bloqueo a la posición “lock” (bloqueado).
3 Desenchufe el cordón de alimentación.
4 La llave del interruptor de bloqueo debe almacenarse fuera del alcance de los
niños.
Español
LIMPIEZA Y MANTENIMIENTO
Consulte Peligro No. 1 en la página S1.
CUBIERTA DE CUERO EN LA ALMOHADA, EL COJÍN DE ESPALDA Y LA UNIDAD
• Limpie estas áreas con un paño suave y seco.
(NO use paños que contengan algún tipo de químico, etc.)
• Si el cuero está particularmente sucio, mójelo con jabón líquido y cepille la superficie. Limpie con un paño humedecido con
agua. Déjelo secar naturalmente.
(NO use un secador de cabello para tratar de secar las superficies más rápidamente.)
• Deberá evitarse el uso de prendas de mezclilla, coloreadas, estampadas o cualquier otro tipo de prenda con tendencia a
desteñirse durante el uso, ya que podría ocasionar la decoloración de la piel.
• Por favor NO use disolventes, benzina o alcohol.
TUBOS Y ÁREAS DE PLÁSTICO
1 Pase sobre la unidad un paño que haya sido remojado en detergente suave y que haya sido exprimido completamente.
2 Luego pase un paño que haya sido mojado sólo con agua y haya sido exprimido completamente.
*Asegúrese de escurrir completamente el paño primero cuando limpie el controlador.
3 Deje que la unidad se seque naturalmente.
• Por favor NO use disolventes, benzina o alcohol.
ENTELADO
1 Limpie la tela del asiento con un paño que haya sido remojado en una solución suave de detergente y luego haya sido
completamente exprimido.
2 Use una brocha para aplicar detergente suave en áreas en donde la tela se ha ensuciado especialmente. Tenga cuidado de
no pasar la brocha demasiado en la tela ya que esto puede dañarla.
3 Luego pase sobre la tela un paño que haya sido mojado sólo con agua y después haya sido bien exprimido.
4 Deje que la tela se seque naturalmente.
• Por favor NO use disolventes, benzina o alcohol.
S15
15-16
REMEDIO DE PROBLEMAS
Problema
Causa y Remedio
Ruidos de Motor
• Suena y se siente como que las cabezas de masaje están esforzándose para pasar sobre las arrugas en la tela.
• El motor retumba cuando está bajo carga.
• Existe ruido excesivo durante Golpeteo. (El ruido es mayor en la parte superior de la unidad.)
• Hay un sonido de chirrido cuando las cabezas de masaje están en operación.
• Hay un sonido de cascabeleo cuando las cabezas de masaje se mueven hacia arriba y abajo.
• La correa se oye al girar.
• Hay un sonido de frotamiento producido por las cabezas de masaje frotando la tela del asiento.
• Hay un ruido cuando el cojín del respaldo se mueve sobre el reposabrazos al reclinarse el asiento.
• Hay un ruido cuando me siento.
• Hay un ruido extraño cuando las cabezas de masaje se mueven hacia adentro y hacia afuera.
• Cuando el interruptor de alimentación es encendido hay un sonido como un zumbido.
Estos sonidos son perfectamente normales y no tendrán ningún efecto en el funcionamiento de la unidad.
Las cabezas de masaje se detienen durante el funcionamiento.
Si se aplica fuerza excesiva a las cabezas de masaje durante el funcionamiento, por motivos de seguridad pueda que las
cabezas de masaje se detengan.
Si todas las marcas y botones en el controlador comienzan a destellar, lo que es extremadamente inusual, apague el
interruptor de corriente, espere aproximadamente 10 segundos y luego encienda el interruptor de corriente otra vez. Si las
cabezas de masaje se detienen otra vez, colóquese de modo que su espalda no esté completamente en contacto con el
respaldo.
Las cabezas de masaje no suben hasta los hombros o el cuello.
La posición de las cabezas de masaje es incorrecta.
(Ver Página S10)
La altura de las cabezas de masaje izquierdas y derechas es diferente.
Un método de golpeteo alternado es empleado, lo que significa que este fenómeno ocurrirá normalmente.
No hay ningún problema con la unidad.
No es posible reclinar la unidad.
Si la unidad encuentra un obstáculo o si se ejerce fuerza excesiva en ella durante el funcionamiento, por motivos de
seguridad la unidad se detendrá.
Si todas las marcas y botones en el controlador comienzan a destellar, lo que es extremadamente inusual, apague el
interruptor de corriente, espere aproximadamente 10 segundos y luego encienda el interruptor de corriente otra vez.
El reclinamiento no tiene lugar aun cuando un masaje es comenzado en pre-programas.
(El asiento no se reclina automáticamente.)
En algunos casos puede que el asiento no se recline automáticamente dependiendo de la posición (ángulo) del respaldo.
(Ver Página S9)
El respaldo no regresa a la posición vertical.
Español
DESPUÉS DE COMPLETAR EL MASAJE
El respaldo no regresará a la posición vertical si el temporizador es activado o si el botón
es oprimido.
(Oprimiendo
dos veces regresará el respaldo a su posición original.)
(Ver Página S15)
No es posible cambiar de Sueco y Amasar a Hawaiano y Compresión.
El cambio puede ser perturbado cuando el peso del cuerpo del usuario no está descansando sobre las cabezas de
masaje. Cambie su peso de modo que su cuerpo esté en contacto con las cabezas de masaje.
La unidad no funciona en absoluto.
• El cable de alimentación ha sido desconectado.
(Ver Página S10)
(Ver Página S10)
• El interruptor de alimentación en la unidad no ha sido encendido.
• Un botón de Pre-Programa o un botón de Operación Manual no ha sido oprimido después de oprimir
.
(Ver Páginas S9, S12)
La unidad ha sido dañada.
Deje de usar la unidad inmediatamente.
El cable de alimentación o el tomacorrriente está anormalmente caliente.
Deje de usar la unidad inmediatamente.
Consulte la Advertencia No. 9 y 10 en la página S2.
Si requiere de servicio póngase en contacto con su distribuidor local o llame al 1-877 Panafix (723-2349).
S16
2008/02/20
18:12:44
L’utilisation de tout appareil électrique, y compris celui-ci, exige le respect des précautions de base, y compris des
suivantes.
Veuillez lire toutes les instructions avant d’utiliser le fauteuil vibromasseur.
DANGER – Pour réduire le risque de choc électrique:
1. Débranchez toujours cet appareil de la prise électrique immédiatement après l’utilisation et avant le nettoyage.
ATTENTION – Pour réduire les risques de brûlure, d’incendie ou de choc électrique et pour éviter de blesser quiconque:
1. Enfoncez toujours la fiche d’alimentation à fond dans la prise afin de réduire les risques de court-circuit ou
d’incendie.
2. Ne laissez jamais l’appareil sans surveillance lorsqu’il est branché. Débranchez toujours l’appareil lorsqu’il n’est
pas utilisé.
3. Cet appareil ne doit pas être utilisé par des personnes qui ne peuvent communiquer ou se déplacer par ellesmêmes.
4. Utilisez cet appareil exclusivement aux fins décrites dans le présent manuel.
5. Ne vous tenez pas debout sur l’appareil.
6. N’utilisez aucun accessoire autre que les accessoires recommandés par le fabricant.
7. Ramenez toujours le siège en position verticale. Gardez les enfants éloignés de l’appareil.
8. Ne mettez jamais l’appareil en marche lorsque la fiche ou le cordon d’alimentation est endommagé. Renvoyez
l’appareil au centre de service agréé le plus proche s’il ne fonctionne pas correctement, s’il est tombé ou s’il a
été endommagé ou encore s’il a été immergé dans de l’eau.
9. Tenez les cordons d’alimentation à l’écart des surfaces chauffées. Ne transportez pas l’appareil par le cordon
d’alimentation.
10. N’obstruez jamais les ouvertures d’aération pendant le fonctionnement et assurez-vous qu’aucune des
ouvertures d’aération n’est obstruée par des peluches, des cheveux, etc. Ne laissez rien tomber ou
n’introduisez rien dans aucune des ouvertures de l’appareil.
11. N’utilisez pas l’appareil sur des appareils de chauffage comme des tapis chauffants, etc. Ne faites pas
fonctionner le fauteuil lorsque vous êtes sous une couverture ou un oreiller. Cela peut produire une chaleur
excessive pouvant entraîner un incendie, une électrocution ou des blessures personnelles.
12. N’utilisez pas cet appareil dans des salles de bain ou tout autre endroit humide; cela pourrait provoquer une
électrocution ou un mauvais fonctionnement de l’appareil. Ne renversez pas d’eau, etc. sur la télécommande.
13. N’utilisez pas l’appareil à l’extérieur.
14. N’utilisez pas de produits à bombe aérosol ou n’exécutez pas d’opérations lorsque de tels produits sont utilisés
ou quand de l’oxygène est administrée.
15. Au moment de débrancher l’appareil, mettez tous les boutons de commande en position d’arrêt avant de retirer
la fiche de la prise de courant. N’utilisez pas l’appareil avec un transformateur, car cela peut entraîner des
dysfonctionnements ou des chocs électriques.
16. Ne branchez cet appareil que sur une prise de courant reliée à la terre. Reportez-vous aux consignes de mise
à la terre.
CONSERVEZ CE MODE D’EMPLOI
Français
F
1-2
CONSIGNES DE SÉCURITÉ
ATTENTION: Afin d’éviter tout risque de blessure, prenez les précautions suivantes.
1. Les personnes souffrant de problèmes de santé présentant l’une des conditions listées ci-dessous ou qui sont
sous traitement médical doivent consulter leur médecin avant d’utiliser l’appareil.
a) Les femmes enceintes, les personnes malades ou en mauvaise condition physique.
b) Les personnes souffrant du dos, de la nuque, des épaules ou des hanches.
c) Les personnes qui portent un stimulateur cardiaque, un défibrillateur ou tout autre appareil médical sensible
aux interférences électroniques.
d) Les personnes souffrant d’une maladie du coeur.
e) Les personnes dont le médecin leur a interdit les massages à la suite d’une thrombose ou d’un anévrisme,
de varices aiguës ou de tout autre trouble de la circulation.
f) Les personnes dont la colonne vertébrale est anormalement courbée.
2. Cet appareil ne doit pas être utilisé par des enfants. Lorsque l’appareil n’est pas utilisé, retirez la clé et rangezla hors de portée des enfants.
3. Asseyez-vous en douceur après avoir vérifié la position des têtes de massage. Aucune partie de votre corps ne
doit se trouver prise entre les têtes de massage car leur action comprimante pourrait entraîner des blessures.
Ne glissez jamais vos doigts ou vos pieds dans l’espace situé entre le siège et le dossier, entre le dossier et les
accoudoirs, entre le siège et la housse en dessous des accoudoirs.
4. N’utilisez pas l’appareil à même la peau. S’il est préférable de porter un vêtement léger pour renforcer
l’efficacité du massage, un contact direct avec la peau peut en revanche provoquer des irritations.
Ne portez aucun objet dur sur la tête, tel que des accessoires de coiffure, lorsque vous utilisez l’appareil.
L’appareil ne doit pas être utilisé pour des massages de la tête, de l’abdomen, du cou, des coudes ou des
genoux.
N’utilisez pas de massage trop fort sur la nuque.
5. Lors de l’utilisation du fauteuil de massage, utilisez le bouton de positionnement du rouleau de nuque pour
ajuster correctement les têtes de massage. Vous pouvez ajuster la position des épaules de cette façon dans
les préprogrammes, et le rouleau en fonctionnement manuel.
Si la position des épaules n’est pas correctement ajustée, cela peut entraîner des blessures.
6. Les muscles du dos ne doivent pas être soumis à des étirements pendant plus d’une quinzaine de minutes
d’affilée. Afin d’éviter un étirement excessif des muscles qui peut se traduire par un malaise, n’utilisez pas
l’appareil pendant plus de 5 minutes lors de la première séance. Vous pouvez augmenter progressivement la
durée et l’intensité du massage à mesure que vous vous y habituez. Le massage ne doit pas être focalisé sur
un même point pendant plus de 5 minutes d’affilée.
Un massage excessif peut trop stimuler les muscles et les nerfs et entraîner un résultat contraire. Pour éviter
les effets d’un massage excessif, chaque séance d’utilisation du fauteuil vibromasseur ne doit pas se prolonger
au-delà de 15 minutes en tout. Retirez le coussin dorsal pour obtenir un massage du dos plus vigoureux. Faites
très attention afin d’éviter des douleurs au dos ou des blessures lorsque vous utilisez ce mode. Ne l’utilisez que
pendant de courtes périodes (pas plus de 15 minutes). Réinstallez le coussin dorsal si vous désirez restaurer
l’intensité normale des massages.
7. Si vous commencez à vous sentir mal ou si le massage vous semble douloureux alors que vous êtes en train
d’utiliser l’appareil, interrompez immédiatement le massage. Si, alors que vous êtes en train d’utiliser le fauteuil
vibromasseur, la pression vous paraît trop forte, vous pouvez à tout moment, interrompre le mouvement des
têtes de massage en appuyant sur le bouton d’arrêt rapide.
8. Ne vous endormez pas pendant que vous utilisez l’appareil. N’utilisez pas l’appareil après avoir consommé de
l’alcool.
9. Ne vous asseyez par sur le dossier lorsque le siège est en position inclinée et ne vous asseyez pas non plus
en faisant reposer vos jambes sur l’appuie tête.
10. Ne laissez pas les enfants ni les animaux jouer sur ou autour de l’appareil, notamment s’il est en marche.
11. Ne débranchez pas ou ne mettez pas l’appareil hors tension pendant son fonctionnement. Débranchez
immédiatement l’appareil lors d’une panne de courant.
12. Veillez à commencer par le programme de massage léger si vous utilisez le vibromasseur pour la première
fois.
Le massage shiatsu est fort et doit être utilisé uniquement après s’être habitué au fauteuil.
13. Ne laissez pas les enfants jouer sur ou faire fonctionner ce meuble mécanique. Laissez-le toujours en position
droite et fermée. Gardez les mains et les pieds éloignés du mécanisme. Seul la personne assise doit faire
fonctionner le fauteuil.
14. Avant d’utiliser l’appareil, soulevez toujours le coussin dorsal pour vérifier que la housse de l’appareil n’est pas
déchirée. Veuillez également vérifier que la housse n’est pas déchirée en d’autres endroits. Si vous constatez
la moindre déchirure, arrêtez immédiatement d’utiliser l’appareil, débranchez le cordon d’alimentation et faites
réparer l’appareil dans un centre de service agréé.
Français
CONSIGNES IMPORTANTES DE SÉCURITÉ
F
2008/02/20
18:12:44
PRÉCAUTIONS D’EMPLOI
ATTENTION: Pour éviter d’endommager l’appareil, prenez les précautions suivantes:
1. Le siège est conçu pour supporter un poids maximum de 120 kg (264 lb). Un poids supérieur à ce maximum
peut entraîner une détérioration permanente du mécanisme de massage et/ou d’autres composants de
l’appareil. Toute détérioration de ce genre est considérée comme un abus de la part de l’utilisateur et, en tant
que telle, ne sera pas couverte par la garantie.
2. Ne vous asseyez pas sur la télécommande et ne la laissez pas tomber. Ne tirez pas sur le cordon de la
télécommande ou sur le cordon d’alimentation. Veillez à ne pas laisser le cordon de la télécommande se faire
prendre entre l’accoudoir et le dossier.
3. N’infligez pas de traitement brutal à l’appareil, par exemple, en le renversant sur le côté, en le mettant à
l’envers, ou en montant dessus.
4. N’infligez pas de traitement abusif à la housse.
• Gardez les objets pointus ou tranchants loin de la housse. Veillez à ne pas laisser tomber de cendres vives,
de cigarettes ou d'allumettes allumées sur le fauteuil.
• La couleur de la housse peut passer ou changer si elle est exposée à la lumière directe du soleil.
CONSIGNES DE MISE À LA TERRE
Le produit doit être relié à la terre. Si un mauvais fonctionnement se produit ou s’il tombe en panne, la mise à la
terre procure une voie de moindre résistance au courant électrique et réduit ainsi les risques d’électrocution. Ce
produit est équipé d’un cordon muni d’un conducteur de mise à la terre de l’appareillage et d’une fiche de mise à la
terre. La fiche doit être branchée dans une prise secteur appropriée correctement installée et mise à la terre
conformément à l’ensemble des codes et décrets locaux.
DANGER
Une mauvaise connexion du conducteur de mise à la terre de l’appareillage peut entraîner un risque
d’électrocution. Consultez un électricien ou un agent de service qualifié en cas de doute concernant la mise à la
terre du produit. Ne modifiez pas la fiche fournie avec le produit. Si elle ne s’adapte pas à la prise secteur,
demandez à un électricien qualifié d’installer une prise secteur adaptée.
Ce produit est conçu pour être utilisé sur un circuit nominal d’une tension de 120 volts et est équipé d’une fiche de
mise à la terre qui ressemble à la fiche illustrée dans la Figure A. Assurez-vous que le produit est connecté à une
prise secteur ayant la même configuration que la fiche. N’utilisez pas d’adaptateur avec ce produit.
Figure A
5. Si le vibromasseur fonctionne anormalement, coupez immédiatement l’alimentation et contactez le service
après-vente pour une vérification complète.
PRISE SECTEUR DE MISE
À LA TERRE
6. Ne jouez pas avec les interrupteurs en leur infligeant d’incessants va-et vient car un dysfonctionnement à leur
niveau pourrait s’ensuivre.
7. Vous entendrez peut-être des bruits provenant de l’appareil au cours de son utilisation. Ces bruits sont dus à la
structure du fauteuil et n’ont absolument rien d’anormal.
FICHE DE MISE
À LA TERRE
BOÎTIER DE PRISE SECTEUR
MISE À LA TERRE
8. Avant d’incliner le siège, vérifiez qu’aucun obstacle ne se trouve derrière. Le siège peut être incliné jusqu’à un
maximum de 170°, mais il peut ne pas fonctionner correctement si le dossier touche un mur ou tout autre
obstacle.Veillez à ce que l’espace derrière le siège soit toujours amplement dégagé et inclinez le fauteuil
lentement dans l’éventualité d’un contact avec un obstacle.
9. En cas de pression excessive sur les têtes de massage, un processus de sécurité peut se déclencher et
interrompre ainsi leur mouvement. Lors du redressement des têtes depuis leur position rétractée, le poids du
corps peut entraîner leur immobilisation. Dans ce cas, soulevez légèrement le corps et attendez que les têtes
de massage remontent jusqu’à la position voulue.
10. Après chaque séance de massage, ramenez l’interrupteur d’alimentation, situé au dos du siège, en position
“off” (arrêt) et l’interrupteur de verrouillage en position “lock” (verrouillé).
11. Ne vous asseyez pas sur le fauteuil vibromasseur avec le corps ou les cheveux mouillés.
12. N’utilisez pas l’appareil dans des “locaux humides” (sauna, piscine) ou à l’extérieur.
13. Ne cherchez pas à ouvrir l’appareil ou démonter des pièces de l’appareil. Contactez uniquement un technicien
Panasonic autorisé pour effectuer des réparations sur l’appareil.
3-4
Français
Français
F
F
2008/02/20
18:12:44
DÉSIGNATION ET FONCTION DES DIFFÉRENTES PIÈCES
CONTRÔLEUR
FAUTEUIL VIBROMASSEUR
Couvercle fermé
8
1
4
3
29
24
16
12
13
31
25
17
18
26
19
27
2 Accoudoir
3 Porte-contrôleur
• Du côté gauche et droit.
4 Oreiller
• Pour regarder la télévision ou
simplement pour se détendre.
• La hauteur de l’oreiller peut être
ajustée. (Reportez-vous à la page
F10)
• L’oreiller est amovible et peut
également être basculé.
5 Coussin dorsal
6 Position rétractée des têtes de
massage
• Les têtes de massages sont
normalement rétractées vers la
gauche et vers la droite de la
partie supérieure du coussin
dorsal.
7 Velcro d’attache du cordon du
contrôleur
8 Fermeture éclair du coussin
dorsal
• Le coussin dorsal est amovible.
9 Poignée
10 Housse arrière
11 Verrou du dossier
24 Boutons de focalisation des
massages
• Utilisez ces boutons pour focaliser
les massages.
26 Bouton de positionnement du
rouleau de nuque
27 Témoin de la position du rouleau
de nuque
20
Couvercle ouvert
1 Velcros de l’oreiller
22 Témoin de durée
• Affiche la durée restante avant la
fin du massage.
25 Bouton d’arrêt/marche du
tapotement
14
15
21 Bouton d’arrêt/marche
• Utilisez ce bouton pour mettre le
contrôleur sous et hors tension.
23 Boutons de préprogrammess
23
5
7
22
30
11
6
28
9
10
2
21
12 Étiquette des précautions de
sécurité
28 Bouton d’arrêt rapide
• Utilisez ce bouton pour arrêter
immédiatement le massage.
31 Couvercle
32 Boutons de fonctionnement
manuel
• Ces boutons permettent de
sélectionner l’action de massage
désirée.
(Reportez-vous à la page F13)
33 Bouton de réglage de la vitesse
• Ce bouton permet de régler la
vitesse du massage de la partie
supérieure du corps en 5 étapes
pendant le fonctionnement
manuel.
34 Témoin de vitesse
35 Bouton d’ajustement de la
position du massage
• Ce bouton permet d’ajuster la
position des têtes de massage
pendant le fonctionnement
manuel.
(Reportez-vous à la page F13)
29 Bouton d’inclinaison
• Utilisez ce bouton pour ajuster
l’angle du dossier.
13 Étiquette des caractéristiques
14 Cordon d’alimentation
30 Témoin de fonctionnement
• Affiche l’état du fonctionnement.
15 Fiche du cordon d’alimentation
16 Interrupteur d’alimentation
17 Interrupteur de verrouillage
32
18 Clé de l’interrupteur de
verrouillage
33
19 Etiquette de la clé de
l’interrupteur de verrouillage
• Permet d’éviter que les enfants
avalent la clé de l’interrupteur de
verrouillage.
34
35
20 Roulettes
CARACTÉRISTIQUES
Français
F
5-6
Angle d’inclinaison:
Arrêt automatique:
120 V c.a., 60 Hz
1,6 A
Environ 67,5 cm (26,6 po.)
Écartement des têtes de massage en cours de fonctionnement
Environ 6,0 cm – 18,0 cm (2,4 po. – 7,1 po.)
Environ 20 – 35 secondes retour.
Knead (Pétrissage):
Environ 20 cycles/min. – 30 cycles/min.
Swedish (Suédois):
Environ 30 cycles/min. – 50 cycles/min.
Compression (Compression):
Environ 20 cycles/min. – 30 cycles/min.
Hawaiian (Hawaïen):
Environ 30 cycles/min. – 50 cycles/min.
Soft Shiatsu (Shiatsu doux):
Environ 150 cycles/min. – 210 cycles/min.
Tap (Tapotement):
Environ 230 cycles/min. – 350 cycles/min.
Full Roll (Roulement plein): Environ 20 sec./cycle – 35 sec./cycle
[Amplitude du mouvement: Environ 53,5 cm (21,1 po.)]
Regional Roll (Roulement local:):Environ 7 sec./cycle – 9 sec./cycle
[Amplitude du mouvement: Environ 12 cm (4,7 po.)]
Dossier: Environ 120° – 170°
Environ 15 min.
Dimensions
Non incliné (H×L×P):
Incliné (H×L×P):
Poids de l’appareil:
Dimensions de la boîte (H×L×P):
Poids dans la boîte:
Poids maximal de l’utilisateur:
Distance au mur minimale:
Environ 110 cm × 74 cm × 107 cm (43,3 po. × 29,1 po. × 42,1 po.)
Environ 61 cm × 74 cm × 155 cm (24,0 po. × 29,1 po. × 61,0 po.)
Environ 53 kg (117 lb)
Environ 78 cm × 77 cm × 121 cm (30,7 po. × 30,3 po. × 47,6 po.)
Environ 68 kg (150 lb)
Environ 120 kg (264 lb)
40 cm (15,7 po.)
Français
Alimentation:
Courant nominal:
Massage du haut du corps
Zone de massage (Haut-bas):
Zone de massage
(Gauche-droite):
Vitesse du mouvement Haut-bas:
Vitesse du massage:
F
2008/02/20
18:12:45
INSTALLATION DE L’APPAREIL
3 COMMENT DÉPLACER L’APPAREIL
Utilisation des roulettes pour déplacer l’appareil
EMPLACEMENT DE L’APPAREIL
À au moins 10 cm (3,9 po) des murs.
• Évitez les endroits où l’appareil serait exposé à la lumière
directe du soleil pendant de longues périodes ou les endroits
où il serait exposé à des températures élevées comme
devant un appareil de chauffage, etc. Cela peut entraîner la
décoloration ou le durcissement du cuir.
• Il est recommandé de placer un tapis ou un linge sous
l’appareil afin de ne pas endommager le sol. Le tapis devrait
être suffisamment grand [107 cm × 70 cm (42,1 po. ×
27,5 po.) au moins] afin de pouvoir recouvrir la surface au sol
de l’appareil.
• Placez l’appareil à proximité de la prise.
Voir l’avertissement N° 11 et 12 à la page F1.
Environ 147 cm (57,9 po)
Environ
Largeur de 70 cm
30 cm (11,8 po)
(27,5 po) environ
• Soutenez le dossier pour déplacer l’appareil en utilisant les
roulettes.
• Il est plus facile de déplacer l’appareil avec les têtes de
massage rétractées et le dossier en position verticale.
*Placez un tapis ou un tissu sur le sol et déplacez l’appareil
lentement pour empêcher d’endommager le sol.
Soulèvement de l’appareil
• Déplacez l’appareil à 2, en le tenant par les accoudoirs.
*Veuillez bien tenir fermement les accoudoirs pour éviter de
laisser tomber l’appareil, cela peut endommager le sol.
Le déplacer lentement
Tapis
Roulettes
4 INSTALLATION DES ACCOUDOIRS SUR L’APPAREIL
Endroit où l’appareil
touche le plancher
Gauche
1 DÉBALLEZ L’APPAREIL ET RELEVEZ LE DOSSIER
Arrière
2 Dégrafez la fermeture éclair de l’accoudoir.
Avant
ATTENTION
• Lorsque vous relevez le dossier, faites très attention à ne pas laisser vos mains ou vos pieds se faire prendre
entre le dossier et le verrou du dossier ou entre le dossier et les accoudoirs.
Si cette précaution n’est pas respectée, cela peut provoquer des blessures.
le dessus de la caisse d’expédition.
1 •Retirez
Lors de l’emballage pour l’expédition, le dossier est plié vers
Fermeture
éclair
Velcro
Convexe
l’avant.
2 Enlevez les matériaux d’emballage et de
matelassage et retirez tous les
accessoires.
Assurez-vous
qu’il n’y a rien
autour de
l’appareil.
pendant l’installation.
• Tenez le dossier à deux mains et soulevez-le dans le sens de la
flèche jusqu’à ce qu’il s’arrête.
• Faites attention à ne jamais pincer le cordon d’alimentation ou du
contrôleur au daissier.
2 INSPECTEZ LE CONTENU DE LA CAISSE D’EXPÉDITION
Fauteuil vibromasseur
Oreiller
Avant
Coussin dorsal
Clé Allen — 1
Vis de fixation — 8
Clés de l’interrupteur
de verrouillage — 1
Arrière
Soulever
Fixez avec les vis
Clé Allen
3 Vérifiez le côté d’installation (gauche ou droit), et la
direction (avant ou arrière) d’installation de chaque
accoudoir.
L’accoudoir de gauche est indiqué sur la figure.
L’accoudoir de droite comporte les indications “Front”
(Avant), “Right” (Droite) et “Back”(Arrière).
*L’accoudoir gauche devrait être installé du côté gauche
de l’appareil.
4 Alignez le bon accoudoir avec l’appareil puis
connectez-le. Faites attention à ne pas pincer le
tissu entre l’accoudoir et l’appareil.
Orifice circulaire
le dossier.
3 •Relevez
Ne connectez pas le cordon d’alimentation à une prise secteur
Verrou du
dossier
les accoudoirs.
1 1Installez
Dégrafez le velcro.
2 Vissez les accoudoirs à l’aide des vis
fournies.
(4 positions en tout pour chaque accoudoir)
Relevez le tissu sur le côté de l’accoudoir, placez
ensuite l’extrémité de la vis dans la clé Allen, puis
resserrez.
(Serrez tout d’abord légèrement chacune des 4 vis de
l’accoudoir, puis resserrez-les toutes en même temps.)
*En cas de problème d’insertion de la vis dans l’orifice,
resserrez-la en poussant sur l’accoudoir.
3 Refermez la fermeture éclair au bas
de l’accoudoir.
Faites attention à ne pas tordre l’extrémité de la fermeture
éclair lors de sa fermeture.
Français
F
7-8
• La clé de l’interrupteur
de verrouillage est
insérée dans le verrou
avant l’expédition
depuis l’usine.
1 Placez le velcro.
2 Refermez la fermeture éclair.
4 Placez les deux extrémités de la
fermeture à l’intérieur.
Français
Accoudoirs — 2
1 Retournez le bord de la fermeture éclair.
2 Bloquez la languette de la fermeture éclair avec le
velcro.
F
2008/02/20
18:12:46
2 MISE EN MARCHE DE L’APPAREIL
5 INSTALLATION DU CORDON DU CONTRÔLEUR
Fixez le cordon du contrôleur à l’aide des velcros, en laissant à peu près 51 cm (20
po.) d’espace libre.
* Assurez-vous de laisser suffisamment d’espace libre, afin de pouvoir incliner le dossier.
(La figure représente le cas où le cordon est fixé à l’accoudoir droit.)
Environ 51 cm
(20 po.)
Voir l’avertissement N° 8 à la page F1.
que la fiche d’alimentation est prête à fonctionner.
1 •Assurez-vous
Assurez-vous que la fiche d’alimentation ne présente pas de dommages. Assurez-vous que la fiche d’alimentation est libre
de tout corps étranger ou débris.
2 Branchez la fiche d’alimentation dans une prise secteur.
3 Assurez-vous que la clé de l’interrupteur de verrouillage se trouve sur la
position “open” (ouvert).
6 INSTALLATION DU COUSSIN DORSAL ET DE L’OREILLER
• Si elle est sur la position “lock” (verrouillé), mettez la clé de l’interrupteur de verrouillage sur “open” (ouvert).
1 Fixez le coussin dorsal à l’aide de la
fermeture éclair.
2 Fixez l’oreiller à l’aide des velcros.
4 Faites glisser l’interrupteur d’alimentation sur la position “on” (marche).
3 VÉRIFIEZ L’APPAREIL
3
REPLIAGE DU DOSSIER VERS L’AVANT (REMBALLAGE)
ATTENTION
• Gardez les mains, les pieds, les enfants, tout objet, etc. éloignés des ouvertures de l’appareil, y compris du siège
et des accoudoirs; des espaces entre l’appareil et le sol; et de la portée du mouvement du dossier lorsqu’il est
replié vers l’avant.
Cela peut entraîner des blessures.
• L’alimentation de l’appareil ne devrait pas être mise sous tension et les commandes ne devraient pas fonctionner,
alors que le dossier est replié vers l’avant.
Si cette précaution n’est pas respectée, cela peut provoquer des blessures causées par un pincement.
• Ne grimpez pas ou ne placez pas d’objets sur l’appareil avec le dossier replié vers l’avant.
Si cette précaution n’est pas respectée, cela peut endommager l’appareil.
• Pour des raisons de sécurité, le dossier doit toujours être replié vers l’avant par deux personnes.
1 Appuyez sur le bouton d’arrêt/marche pour mettre l’alimentation hors tension.
2 Faites glisser l’interrupteur d’alimentation à la position “off” (arrêt), verrouillezle, puis débranchez le cordon d’alimentation.
3 Retirez le coussin dorsal et l’oreiller du fauteuil de l’appareil.
composants de l’appareil.
3 Assurez-vous que les têtes de massage se
trouvent dans la position rétractée, c’est-àdire qu’elles sont rangées à droite et à
gauche de la partie supérieure du dossier.
Si elles ne sont pas rétractées, appuyez deux fois sur
revenir les têtes de massage à leur position rétractée.
environ 4 cm (1,6 po.) en-dessous de l’ouverture (jusqu’à
ce que le tournevis entre en contact avec la charnière).
6 Repoussez l’extrémité du tournevis vers le bas d’environ
2,5 cm (1 po.) pour relâcher le verrou du dossier.
7 Retirez le tournevis lorsque la poussée du dossier vers le
siège commence.
pour faire
Voir l’avertissement N° 14 à la page F2.
4 AJUSTEMENT DE L’OREILLER À LA HAUTEUR CORRECTE
Ajustez la hauteur de l’oreiller de façon à ce que
le bord inférieur de l’oreiller soit au niveau des
oreilles.
Velcros
7
5 Introduire un tournevis dans l’ouverture de la charnière,
présente pas de déchirure.
2 Supprimez tout obstacle entre les différents
1
Retirez l’accoudoir de l’appareil.
4 Reportez-vous
au paragraphe “INSTALLATION DES ACCOUDOIRS SUR L’APPAREIL”
page F8, puis retirez-les en sens inverse.
1 Assurez-vous que la housse du fauteuil ne
• Si l’oreiller est positionné trop bas, cela peut diminuer l’effet du massage
autour de la zone de la nuque.
5 AJUSTEMENT DE L’ANGLE D’INCLINAISON
5
6
*Evitez de coincer la télécommande ou le cordon entre le dossier et le fauteuil.
*Il est recommandé de déplacer l’appareil avant de replier le dossier (en position
relevée). En effet, le dossier est mobile et donc instable une fois replié.
Appuyez sur le
dossier.
d’inclinaison sur le bouton pour ajuster l’angle d’inclinaison du
• Si vous maintenez le bouton enfoncé, le mouvement continu jusqu’à ce qu’un “bip-bip-bip” retentisse pour signaler que le
dossier a été relevé ou abaissé le plus loin possible.
Environ 120˚
Environ 170˚
AVANT D’UTILISER L’APPAREIL
Français
F
9-10
Assurez-vous qu’il n’y a rien autour de
l’appareil.
*La fonction d’inclinaison permet d’ajuster l’angle d’inclinaison du dossier. Evitez de l’utiliser dans un autre but, comme par ex.
lors de relèvements/abaissements en continu, etc.
Français
1 VÉRIFIEZ LA ZONE ENVIRONNANTE
F10
2008/02/20
18:12:47
1
UTILISATION DES MASSAGES PRÉPROGRAMMÉS ET RAPIDE
sur le bouton d’arrêt/marche.
1 •Appuyez
Le témoin d’arrêt/marche s’allume.
le préprogramme que vous désirez.
2 •Sélectionnez
Veuillez appuyer sur l’un des boutons clignotant.
• Si vous appuyez sur le bouton d’un autre préprogramme ou sur un bouton de
mode manuel pendant l’exécution du massage de votre préprogramme
sélectionné, le massage passe à l’exécution du préprogramme nouvellement
sélectionné.
• Appuyez sur un bouton de préprogramme pour placer automatiquement le
dossier en position de massage.
3 Asseyez-vous le plus en arrière possible dans le
siège avec votre tête au milieu de l’oreiller.
2
de la position des épaules
4 •Réglage
Lorsque le témoin de position des épaules clignote, ajustez la position des têtes

de massage (têtes supérieures) de façon à ce qu’elles soient légèrement en
contact avec les épaules.

Il est recommandé aux personnes dont la taille est inférieure à 140 cm (4,5 pieds) ou supérieure à 185 cm (6,0 pieds)
d’utiliser l’appareil de la manière décrite ci-dessous lorsque les têtes de massage ne sont pas en contact avec leurs épaules.
Lorsque la taille est d’environ 140 cm (4,5 pieds) ou moins Lorsque la taille est d’environ 185 cm (6,0 pieds) ou plus
Placez un
coussin sur le
siège et
asseyez-vous le
plus loin
possible en
arrière.
Inclinez le
dossier et faites
glisser votre
corps vers le
bas.
5 Personnaliser
A Sélection d’une zone pour un massage focalisé
Massage de la nuque et des épaules
• Le haut et le bas du dos
sont également
légèrement massés.
Appuyez
Massage du bas du dos
• La nuque et les épaules
sont également
légèrement massés.
Appuyez
*Appuyez de nouveau sur le bouton pour le désactiver.
B Pour supprimer le tapotement des préprogrammes
Trop haut
*Appuyez de nouveau sur le bouton pour rétablir le programme de tapotement.
Position correcte
• Légèrement en contact
avec les épaules.
Trop bas
4
Vers le haut
Appuyez
Vers le bas
Hauteur approximative
185 cm (6,0 pieds)
Appuyez
Appuyez 160 cm (5,2 pieds)
140 cm (4,5 pieds)
• Ajustement haut/bas en 5 étapes [de 10 cm (3,9 po.) vers le haut et vers le bas]
• Il est possible de changer la position des têtes de massage pendant l’exécution
d’un massage.
• Lorsqu’il n’est pas possible d’ajuster correctement la position des épaules,
déplacez votre corps et ajustez-la de nouveau.
À propos du témoin de durée
automatique des préprogrammes
6 •Arrêt
Le massage se termine après environ 15 minutes et l’appareil s’éteint automatiquement.
• Les têtes de massage se placent dans la position rétractée et s’arrêtent.
• Le témoin d’arrêt/marche clignote jusqu’à ce que les têtes de massage s’arrêtent.
• Si vous désirez continuer à utiliser l’appareil, appuyez sur le bouton d’arrêt/marche. Veuillez laisser au moins 10 minutes
entre les massages.
Pour arrêter un préprogramme
Appuyez • Appuyez sur le bouton d’arrêt/marche.
• Les têtes de massage retournent à la
position rétractée, et le dossier
retourne automatiquement à sa
position d’origine.
Pour arrêter immédiatement le massage
Appuyez • Appuyez sur le bouton d’arrêt rapide.
• Tout mouvement s’arrête
immédiatement.
• Affiche la durée de massage restante au moyen d’un DEL clignotant.
Durée restante
Environ 15 minutes • Commence le compte à rebours de 15 minutes par incréments d’environ 3 minutes.
• Le clignotement s’accélère une minute avant la fin du massage.
Environ 9 minutes
Environ 3 minutes
Français
F11
11-12
Shiatsu (Shiatsu)
Ce massage utilise
principalement le massage
Shiatsu doux, les actions de
Tapotement et de Pétrissage
pour décontracter
confortablement et offre un
soulagement de la tension
des points de pression.
Recommandé pour ceux
qui souffrent de raideurs
sévères et qui préfèrent un
massage stimulant.
Swedish (Suédois)
Ce massage utilise
principalement les actions
des massages Suédois,
Hawaïen et Pétrissage pour
appliquer des mouvements
réguliers sur tout le corps
pour détendre les muscles.
Recommandé pour ceux
qui préfèrent un massage
doux.
Chiro (Chiro)
Ce massage utilise les actions
de Rouleau plein et de
Compression pour étirer et
décontracter tous vos muscles.
Une action de pétrissage est
appliquée pour les raideurs de
dos et des articulations, et pour
lutter contre la fatigue.
Recommandé pour ceux qui
préfèrent un massage
stimulant, souffrant de
raideurs musculaires.
Quick (Rapide)
Ce massage couvre toutes
les zones en utilisant une
variété d’actions de
massage, le tout en cinq
minutes.
Recommandé pour ceux
qui veulent un massage
rapide et décontractant.
Français
Caractéristiques des massages préprogrammés et rapide
F12
2008/02/20
18:12:48
FONCTIONNEMENT MANUEL POUR LE HAUT DU CORPS
1 Ouvrez le couvercle du contrôleur.
sur le bouton d’arrêt/marche.
2
2 •Appuyez
Le témoin d’arrêt/marche s’allume.
• Tous les boutons du fonctionnement manuel se mettent à clignoter.
Pour combiner des massages
Pour changer de type de massage
Exemple 1: ajouter Tapotement lorsque Pétrissage est
sélectionné.
Exemple 1: pour changer de massage dans la même
catégorie. (Pour changer à Hawaïen lorsque
Pétrissage est sélectionné.)
Exemple 2: ajouter Roulement plein à la sélection.
Exemple 2: pour changer à un massage d’une autre
catégorie. (Changer à Tapotement lorsque
Pétrissage est sélectionné.)
• Lorsque Pétrissage est combiné avec
Tapotement, désélectionnez Pétrissage
pour ne garder que Tapotement.
• Il est possible de combiner des types de massages.
• Il n’est pas possible de combiner des types de massages
dans la même catégorie.
le type de massage que vous désirez.
3 •Sélectionnez
Appuyez sur le bouton du massage désiré.
Le bouton s’allume et le massage commence. (Reportez-vous à la page F12)
• L’appareil s’incline automatiquement à la position nécessaire pour le massage.
Voir page F10 pour les réglages fins.
Réglages personnalisés
4 Vous
pouvez ajuster la position ou la vitesse des têtes de massage, un “bip-bipbip” se fera entendre à l’atteinte de la limite.
A Ajustement de la position verticale des têtes de massage
3
Relever
Abaisser
• Appuyez une fois sur le bouton pour déplacer
la position légèrement [d’environ 15 mm
(0,6 po.)]. Maintenir le bouton enfoncé pour le
déplacer en continu; puis relâchez-le pour
arrêter le mouvement.
B Ajustement de la largeur entre les têtes de massage

Augmentation
Diminution


• Le Tapotement, le Shiatsu doux, le Roulement
plein et le Roulement local peuvent être ajustés
en 3 étapes.
Exemple 3: désélectionner Roulement plein.
C Ajustement de la vitesse du massage
Augmentation
• La vitesse du massage peut être ajustée en
5 étapes.
Diminution
automatiquement hors circuit.
• Les têtes de massage se placent automatiquement à la position rétractée et
s’arrêtent.
• Le témoin d’arrêt/marche clignote jusqu’à ce que les têtes de massage aient
cessé de se déplacer.
• Si vous désirez continuer à utiliser l’appareil, veuillez appuyer sur le bouton
d’arrêt/marche. Veuillez vous reposer au moins 10 minutes entre les massages.
ACTIONS DE MASSAGE
Français
F13
13-14
Knead (Pétrissage)
Donne l’impression des doigts
et du pouce des deux mains
pétrissant ensemble tout en
remontant pour détendre toute
raideur.
Recommandé pour les zones
de la nuque et des épaules.
Swedish (Suédois)
Donne l’impression des paumes
des deux mains glissant audessus de la peau alors qu’elles
pétrissent en cadence les
muscles en-dessous.
Recommandé pour détendre
les larges zones du dos.
Soft Shiatsu (Shiatsu doux)
Donne l’impression de deux
pouces alternant
soigneusement entre la droite et
la gauche alors qu’ils se
rapprochent du centre.
Recommandé pour détendre
les nœuds de tension.
Full Roll (Roulement plein)
Du bas du dos jusqu’à la nuque,
vous pouvez le sentir se
déplacer de 67,5 cm (26,6 po)
du haut en bas de la partie
supérieure du corps.
Recommandé pour l’étirement
général des muscles du dos.
Compression (Compression)
Appliquez des passages de
mains réguliers alternatifs vers
la gauche et vers la droite
comme pour faire disparaître
toute raideur vers l’extérieur.
Recommandé pour la détente
de tout le corps.
Hawaiian (Hawaïen)
Donne l’impression de deux
mains se déplaçant en cadence
selon un motif circulaire pour
décontracter et rafraîchir le dos.
Recommandé pour soulager
la tension du bas du dos.
Tap (Tapotement)
Donne l’impression du tranchant
des deux mains tapotant en
cadence pour pénétrer le corps
et détendre les muscles.
Recommandé pour
l’utilisation sur les muscles
fins de la nuque ou comme
massage final.
Regional Roll (Roulement local)
Vous pouvez le sentir se
déplacer du haut en bas,
passant sur 10 cm (3,9 po) des
zones localisées du dos.
Recommandé pour le
roulement focalisé des
muscles du dos.
REMARQUES:
• Une minuterie incorporée empêche l’appareil d’être trop utilisé.
• Lors de l’utilisation du mode manuel, la minuterie arrête automatiquement le fonctionnement au bout de 15 minutes.
*Si vous désirez continuer à utiliser l’appareil, nous vous recommandons d’observer un temps d’arrêt d’au moins 10 minutes
entre les massages pour permettre à votre corps de se reposer.
Pour arrêter au milieu d’un massage
Appuyez • Appuyez sur le bouton d’arrêt/marche.
• Les têtes de massage retournent à la
position rétractée, et le dossier
retourne automatiquement à sa
position d’origine.
Pour arrêter immédiatement le massage
Appuyez • Appuyez sur le bouton d’arrêt rapide.
• Tout mouvement s’arrête
immédiatement.
Français
automatique en mode manuel
5 •Arrêt
Le massage se termine au bout d’environ 15 minutes et l’appareil se met
F14
2008/02/20
18:12:49
FAITES REVENIR LE SIÈGE À SA POSITION ORIGINALE
1 Assurez-vous que rien ne se trouve dans
l’environnement du dossier.
2 Appuyez deux fois sur le bouton d’arrêt/
marche.
• Le dossier retourne automatiquement à sa position originale.
3 Replacez le contrôleur dans son portecontrôleur.
4 Retournez l’oreiller et le coussin dorsal à leur
position originale.
DÉCONNECTEZ L’ALIMENTATION
Voir l’avertissement N° 1 à la page F1.
1 Faites glisser l’interrupteur d’alimentation à la position “off” (arrêt).
2 Faites tourner la clé de l’interrupteur de verrouillage à la position “lock”
(verrouillé).
3 Débranchez le cordon d’alimentation.
4 La clé de l’interrupteur de verrouillage devra être rangée hors de portée des
enfants.
NETTOYAGE ET ENTRETIEN
Voir Danger N° 1 à la page F1.
DU CUIR RECOUVRE L’OREILLER, LE COUSSIN DORSAL ET L’APPAREIL
• Essuyez ces zones à l’aide d’un chiffon doux et sec.
(N’utilisez PAS de chiffon imbibé d’un quelconque produit chimique, etc.)
• Si le cuir est particulièrement sale, humectez-le avec du savon liquide et brossez la surface. Essuyez avec un chiffon humecté
d’eau. Laissez sécher naturellement.
(N’utilisez PAS de sèche-cheveux pour essayer de sécher la surface plus rapidement.)
• L’utilisation d’habits en denim (jeans), colorés, à motifs ou ayant tendance à se décolorer devrait être évitée pendant
l’utilisation, étant donné que ceci pourrait entraîner une décoloration du cuir.
• Veuillez NE PAS utiliser de solvant, de benzine ou d’alcool.
ZONE DES TUYAUX ET EN PLASTIQUE
1 Essuyez ensuite l’appareil avec un chiffon humecté d’une solution de détergent doux, que vous aurez bien essoré.
2 Essuyez ensuite l’appareil avec un chiffon humecté d’eau seulement, que vous aurez bien essoré.
*Veillez à d’abord complètement essorer le chiffon avant de nettoyer le contrôleur.
3 Laissez sécher l’appareil.
• Veuillez NE PAS utiliser de solvant, de benzine ou d’alcool.
TISSU ENDUIT
Français
F15
15-16
1 Essuyez ensuite le tissu du siège avec un chiffon humecté d’une solution de détergent doux, que vous aurez bien essoré.
2 Utilisez une brosse pour appliquer un détergent doux sur les zones où le tissu enduit est particulièrement taché. Veillez à ne
pas trop brosser le tissu, cela peut l’endommager.
3 Essuyez ensuite la housse à l’aide d’un chiffon humecté d’eau seulement, que vous aurez bien essoré.
4 Laissez la housse sécher.
• Veuillez NE PAS utiliser de solvant, de benzine ou d’alcool.
DÉPANNAGE
Problème
Cause et remède
Bruits de moteur
• Bruit et sensation comme si les têtes de massage peinent pour passer au-dessus des plis du tissu.
• Sous une charge, le moteur grince.
• Le mode Tapotement fait trop de bruit. (Il y a plus de bruit au sommet de l’appareil.)
• Un grincement est produit lorsque les têtes de massage fonctionnent.
• Un cliquetis est produit lorsque les têtes de massage montent ou descendent.
• On entend la courroie tourner.
• Un bruit de frottement est produit par les têtes de massage frottant sur la housse.
• Un bruit est produit lorsque le coussin dorsal se déplace au-dessus des accoudoirs lorsque le fauteuil s’incline.
• Un bruit est produit lorsque je m’assied.
• Un bruit bizarre est produit lorsque les têtes de massage entrent et ressortent.
• Un bourdonnement est produit lorsqu’on enclenche l’interrupteur d’alimentation.
Ces bruits n’ont absolument rien d’anormal et n’ont aucun effet sur le fonctionnement de l’appareil.
Les têtes de massage s’arrêtent en cours de fonctionnement.
Si, au cours d’une séance de massage, une trop forte pression s’exerce sur les têtes de massage, il peut arriver qu’elles
s’immobilisent pour des raisons de sécurité.
Dans le cas extrêmement inhabituel où tous les boutons et voyants du contrôleur se mettent à clignoter, éteignez l’appareil
à l’aide de l’interrupteur d’alimentation, patientez une dizaine de secondes, puis rallumez-le au moyen de l’interrupteur
d’alimentation. Si les têtes de massage s’arrêtent de nouveau, positionnez votre corps de façon à ce que votre dos ne soit
pas complètement en contact avec le dossier.
Les têtes de massage ne remontent pas jusqu’aux épaules ou jusqu’à la nuque.
La position des têtes de massage est incorrecte.
(Reportez-vous à la page F10)
La hauteur des têtes de massage droite et gauche est différente.
Une méthode de tapotement alternative est utilisée, signifiant que ce phénomène se produit normalement.
L’appareil ne présente aucun problème.
Il est impossible d’incliner l’appareil.
Si l’appareil rencontre un obstacle ou si une force excessive est appliquée pendant le fonctionnement, l’appareil s’arrête
pour des raisons de sécurité.
Dans le cas extrêmement inhabituel où tous les boutons et voyants du contrôleur se mettent à clignoter, éteignez l’appareil
à l’aide de l’interrupteur d’alimentation, patientez une dizaine de secondes, puis rallumez-le au moyen de l’interrupteur
d’alimentation.
Le siège ne s’incline pas, même lorsqu’une séance de massage est démarrée dans un des préprogrammes.
(Le siège ne s’incline pas automatiquement.)
Dans certains cas, le siège pourrait ne pas s’incliner automatiquement en fonction de la position (de l’angle) du dossier.
(Reportez-vous à la page F9)
Le dossier ne retourne pas à la position verticale.
Le dossier ne retourne pas à la position verticale lorsque la minuterie est activée ou lorsque le bouton
est pressé.
(Appuyez deux fois sur
pour faire revenir le dossier à sa position originale.)
(Reportez-vous à la page F15)
Impossible de passer de Suédois et Pétrissage à Hawaïen et Compression.
La commutation peut être empêchée lorsque le poids du corps de l’utilisateur ne repose pas sur les têtes de massage.
Déplacez votre poids de façon à ce que votre corps soit en contact avec les têtes de massage.
L’appareil ne fonctionne pas du tout.
• Le cordon d’alimentation est débranché.
(Reportez-vous à la page F10)
(Reportez-vous à la page F10)
• L’interrupteur d’alimentation de l’appareil n’est pas enclenché.
• Un bouton de préprogramme ou un bouton de fonctionnement manuel n’a pas été appuyé après avoir appuyé sur
.
(Reportez-vous aux pages F9, F12)
L’appareil a été endommagé.
Arrêtez immédiatement d’utiliser l’appareil.
Le cordon d’alimentation ou la fiche d’alimentation sont anormalement chauds.
Arrêtez immédiatement d’utiliser l’appareil.
Voir l’avertissement N° 9 et 10 à la page F2.
Si des réparations s’avèrent nécessaires, contactez votre revendeur local ou appelez le 1-877 Panafix (723-2349).
Français
LORSQUE LE MASSAGE EST TERMINÉ
F16
2008/02/20
18:12:49
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
