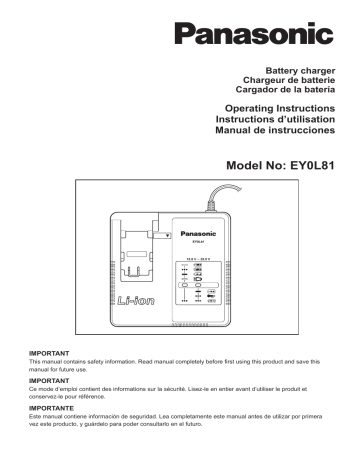

Panasonic Battery Charger EY0L81 User manual

Panasonic Battery Charger EY0L81 User manual
Battery charger
Chargeur de batterie
Cargador de la batería
Operating Instructions
Instructions d’utilisation
Manual de instrucciones
Model No: EY0L81
10.8 V ─ 28.8 V
IMPORTANT
This manual contains safety information. Read manual completely before first using this product and save this
manual for future use.
IMPORTANT
Ce mode d’emploi contient des informations sur la sécurité. Lisez-le en entier avant d’utiliser le produit et
conservez-le pour référence.
IMPORTANTE
Este manual contiene información de seguridad. Lea completamente este manual antes de utilizar por primera
vez este producto, y guárdelo para poder consultarlo en el futuro.
Index/Index/Indice
English:
Page
Français:
Page
Español:
Página
3
8
13
FUNCTIONAL DESCRIPTION
DESCRIPTION DES FONCTIONS
DESCRIPCIÓN FUNCIONAL
(A)
(B)
10.8 V ─ 28.8 V
(A)
Li-ion battery pack dock
(B) Alignment marks
Poste d’accueil de la batterie Enchufe de carga de bate­ría
autonome Li-ion
Li-ión
Marques d’alignement
Marcas de alineación
--
I. IMPORTANT SAFETY INSTRUCTIONS
Read All Instructions
1) SAVE THESE INSTRUCTIONS
-This manual contains important
safety and operating instructions
for battery charger EY0L81.
2) Before using battery charger, read
all instructions and cautionary
markings on battery charger, battery pack, and product using battery
pack.
3) CAUTION -To reduce the risk of injury, charge only Panasonic Battery
pack as shown in last page. Other
types of batteries may burst causing
personal injury and damage.
4) Do not expose charger and battery
pack to rain or snow or use in damp
location.
5) To reduce risk of damaging the
electric plug and cord, pull by plug
rather than cord when disconnecting charger.
6) Make sure cord is located so that it
will not be stepped on, tripped over,
or otherwise subjected to damage
or stress.
7) An extension cord should not be
used unless absolutely necessary.
Use of improper extension cord
could result in a risk of fire and
electric shock. If extension cord
must be used, make sure that:
a. pins on plug of extension cord are
the same number, size and shape
as those of plug on charger.
b. extension cord is properly wired
and in good electrical condition.
c. wire size is large enough for
ampere rating of charger as
specified below.
RECOMMENDED MINIMUM AWG SIZE OF
EXTENSION CORDS FOR
BATTERY CHARGERS
AC Input Rating.
Amperes
AWG Size of Cord
Equal to or
But less
Length of Cord, Feet
25 50 100 150
greater than
than
0
2
18 18 18 16
8) Do not operate charger with damaged cord or plug — replace them
immediately.
9) Do not operate charger if it has received a sharp blow, been dropped,
or otherwise damaged in any way;
take it to a qualified service agent.
10) Do not disassemble charger; take
it to a qualified service agent when
service or repair is required. Incorrect reassembly may result in a risk
of electric shock or fire.
11) To reduce risk of electric shock,
unplug charger from outlet before
attempting any maintenance or
cleaning.
12) The charger and battery pack are
specifically designed to work together. Do not attempt to charge
any other cordless tool or battery
pack with this charger.
13) Do not attempt to charge the battery pack with any other charger.
14) Do not attempt to disassemble the
battery charger and the battery
pack housing.
15) Do not store battery pack in locations where the temperature may
reach or exceed 50°C (122°F)
(such as a metal tool shed, or a car
in the summer), which can lead to
deterioration of the storage battery.
16) Do not charge battery pack when
the temperature is BELOW 0°C
(32°F) or ABOVE 40°C (104°F).
This is very important.
17) Do not incinerate the battery pack.
It can be explode in a fire.
18) Avoid dangerous environment. Do
not use charger in damp or wet locations.
19) The charger is designed to operate on standard household electrical power only. Charge only on
the voltage indicated on the nameplate. Do not attempt to use it on
any other voltage!
20) Do not abuse cord. Never carry
charg­er by cord or yank it to disconnect from outlet. Keep cord away
from heat, oil and sharp edges.
--
21) Charge the battery pack in a well
ventilated place, do not cover the
charger and battery pack with a
cloth, etc., while charging.
22) Use of an attachment not recommended may result in a risk of fire,
electric shock, or injury to persons.
23) Do not short the battery pack. A
battery short can cause a large current flow, over heating and burns.
24) NOTE: If the supply cord of this appliance is damaged, it must only be
replaced by a repair shop appointed by the manufacturer, because
special purpose tools are required.
25) TO REDUCE THE RISK OF ELECTRIC SHOCK, THIS APPLIANCE
HAS A POLARIZED PLUG (ONE
BLADE IS WIDER THAN THE
OTHER).
This plug will fit in a polarized outlet only one way. If the plug does
not fit fully in the outlet, reverse the
plug. If it still does not fit, contact
a qualified electrician to install the
proper outlet. Do not change the
plug in any way.
To prevent the risk of fire or damage
to the battery charger.
• Do not use power source from an
engine generator.
• Do not cover vent holes on the
charger and the battery pack.
• Unplug the charger when not in
use.
NOTE:
Your battery pack is not fully charg­
ed at the time of purchase. Be sure
to charge the battery before use.
Battery charger
1. Plug the charger into the AC outlet.
NOTE:
Sparks may be produced when the
plug is inserted into the AC power
supply, but this is not a problem in
terms of safety.
2. Insert the battery pack firmly into the
charger.
1) Line up the alignment marks and
place the battery onto the dock on
the charger.
2) Slide forward in the direction of the
arrow.
Alignment marks
II. CHARGING THE
BATTERY
Common Cautions
• When charging a cool battery
pack (below 0°C (32°F)) in a warm
place, leave the battery pack at the
place and wait for more than one
hour to warm up the battery to the
level of the ambient temperature.
Otherwise battery pack may not be
fully charged.
• Cool down the charger when charging
more than two battery packs consecutively.
• Do not insert your fingers into contact hole, when holding charger or
any other occasions.
3. During charging, the charging lamp will
be lit.
When charging is completed, an internal electronic switch will automatically
be triggered to prevent overcharging.
• Charging will not start if the battery
pack is warm (for example, immediately after heavy-duty operation).
The orange standby lamp will be
flashing until the battery cools down.
Charging will then begin automatically.
4. The charge lamp (green) will flash
slowly once the battery is approxi­mate­
ly 80% charged.
--
5. When charging is completed, the
charging lamp in green color will turn
off.
6. If the temperature of the battery pack
is 0°C or less, charging takes longer
to fully charge the battery pack than
the standard charging time.
Even when the battery is fully charg­
ed, it will have approximately 50% of
the power of a fully charged battery at
normal operating temperature.
7. Consult an authorized dealer if the
charging lamp (green) does not turn
off.
8. If a fully charged battery pack is insert­
ed into the charger again, the charging lamp lights up. After several minutes, the charging lamp in green color
will turn off.
--
LAMP INDICATIONS
Charging is completed. (Full charge.)
Battery is approximately 80% charged.
Now charging.
Charger is plugged into the AC outlet. Ready to charge.
(Green)
Charging Status Lamp.
Left: green Right: orange will be displayed.
(Orange)
Battery pack is cool.
The battery pack is being charged slowly to reduce the load on the battery.
Battery pack is warm.
Charging will begin when temperature of battery pack drops. If the temperature of the
battery pack is -10° or less, the charging status lamp (orange) will also start flashing .
Charging will begin when the temperature of the battery pack goes up"
Charging is not possible. Clogged with dust or malfunction of the battery pack.
Turn off
Lit
Flashing
III. SPECIFICATIONS
Model
Electrical rating
EY0L81
See the rating plate on the bottom of the charger.
Weight
0.93 kg (2 lbs.)
[Li-ion battery pack]
Charging time
Charging time
10.8 V
EYFB30
EY9L41
14.4 V
EY9L42
Usable: 40 min.
Full: 65 min.
Usable: 45 min.
Full: 60 min.
Usable: 30 min.
Full: 35 min.
21.6 V
EY9L61
28.8 V
EY9L81
Usable: 55 min.
Full: 70 min.
Usable: 65 min.
Full: 80 min.
--
Federal Communication Commission Interference Statement
This equipment has been tested and found to comply with the limits for a Class B
digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and,
if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning
the equipment off and on, the user is encouraged to try to correct the interference by
one of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
FCC Caution: To assure continued compliance, install and use in accordance with
provided instructions. Use only the battery pack specified in the instructions. Any
changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate this equipment.
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2)
this device must accept any interference received, including interference that may
cause undesired operation.
This Class B digital apparatus complies with Canadian ICES-003.
--
I. CONSIGNES DE
b. La rallonge doit avoir des conduc­
teurs en bon état et être ellemême en bon état d’utilisation.
c. La taille des conducteurs doit
être suffisante pour les normes
d’intensité en ampères du
chargeur, comme indiqué ci-dessous.
SECURITE
Lire le mode d’emploi
dans son intégralité
1) CONSERVEZ CES INSTRUCTIONS – La présente notice contient des instructions de sécurité
et d'utilisation importantes pour le
chargeur de batterie EY0L81.
2) Avant d’utiliser le chargeur de batterie, lisez toutes les instructions et
les marques d'avertissement figurant sur le chargeur de batterie,
la batterie autonome et le produit
utilisant la batterie autonome.
3) MISE EN GARDE – Pour réduire
le risque de blessures, chargez
la batterie autonome Panasonic
seulement comme indiqué à la
dernière page. Les autres types de
batteries risquent d’exploser et de
causer des blessures corporelles
et des dommages matériels.
4) N’exposez pas le chargeur et le
bloc de batterie à la pluie ou à la
neige et ne les utilisez pas dans un
endroit humide.
5) Pour réduire les risques de domma­
ges à la fiche et au cordon secteur,
débranchez le chargeur en tirant la
fiche et non le cordon.
6) Veillez à acheminer le cordon de
façon que personne ne risque de
le piétiner, de trébucher dessus,
d’endommager ou d’étirer le cordon.
7) N’utilisez une rallonge qu'en cas de
nécessité absolue.
Si vous utilisez une rallonge inadéquate, vous risquez de causer
un incendie ou une électrocution.
Si vous devez absolument utiliser
une rallonge, veillez à respecter
les points suivants:
a. Le nombre, la taille et la forme
des broches de la fiche de la rallonge doivent être identiques à
ceux de la fiche du chargeur de
batterie.
TAILLE AWG MINIMUM RECOMMANDÉE DES
RALLONGES POUR CHARGEURS
DE BATTERIES
Norme d’entrée CA Ampères
Taille AWG du cordon
Egal ou
Mais
Longueur du cordon, pieds
supérieur à
inférieur à 25 50 100 150
0
2
18 18 18 16
--
8) N’utilisez pas un chargeur dont la
fiche ou le cordon est endommagé
­– remplacez-les immédiatement.
9) N’utilisez pas le chargeur s'il a
reçu un choc violent, s'il a subi une
chute ou s’il a été endommagé de
quelque manière que ce soit; confiez-le à un technicien qualifié.
10) Ne démontez pas le chargeur; si
des travaux d’entretien ou de réparation sont nécessaires, confiez-le
à un technicien qualifié. Si vous le
remontez incorrectement, vous risquez de causer une électrocution
ou un incendie.
11) P o u r r é d u i r e l e r i s q u e
d’électrocution, débranchez le
chargeur de la prise de courant
avant d’entreprendre des travaux
d’entretien ou de nettoyage.
12) Le chargeur et la batterie autonome ont été conçus spécifiquement pour fonctionner ensemble.
Ne tentez pas de charger un autre
outil à batterie ou une autre batterie autonome avec ce chargeur.
13) Ne tentez pas de charger la batterie autonome avec un autre
chargeur.
14) N’essayez pas de démonter le char­
geur et le carter à batterie.
15) Ne rangez pas le chargeur et la ba­­t­
terie à un endroit où la température
peut atteindre ou dépasser 50˚C
(122˚F) (sous un abri métallique, ou
dans une voiture en été); cela pour-
16)
17)
18)
19)
20)
21)
22)
23)
24)
25)
rait provoquer une détérioration de
la capacité de la batterie.
Ne chargez pas une batterie à
MOINS DE 0˚C (32˚F) ou PLUS
DE 40˚C (104˚F). Ceci est très important.
N’incinérez pas les batteries. Cela
pourrait provoquer un incendie.
Evitez toute utilisation dans un environnement dangereux. N’utilisez
pas le chargeur à un endroit humide ou mouillé.
Le chargeur est conçu pour fonctionner sur une puissance élect r i q u e d o m e s t ique standard.
Chargez uniquementà la tension
indiquée sur la plaque du fabricant.
N’essayez pas d’utiliser de tension
différente.
Ne manipulez pas brutalement le
cordon secteur. Ne transportez jamais le chargeur en le tenant par
le cordon, ou ne le tirez pas brutalement pour le débrancher de la
prise. Gardez le cordon à l’abri de
la chaleur, de l’huile et de bords
coupants.
Chargez la batterie autonome à un
endroit bien ventilé; ne couvrez pas
le chargeur et la batterie autonome
avec un chiffon, etc., pendant la
charge.
Si vous utilisez un accessoire non
recom­mandé, un incendie, une
électrocution, des blessures risqueraient de s’ensuivre.
Ne court-circuitez pas la batterie.
Cela pourrait provoquer un flux de
courant important, la surchauffe et
des brûlures.
REMARQUE: Si le cordon secteur
de cet appareil est endommagé,
il doit être remplacé exclusivement dans un atelier agréé par le
fabricant, car ces travaux exigent
l’utilisation d’outils spéciaux.
POUR RÉDUIRE LES RISQUES
D’ÉLECTROCUTION, CET APPAREIL EST ÉQUIPÉ D’UNE FICHE
POLARISÉE (UNE LAME EST
PLUS LARGE QUE L’AUTRE).
Cette fiche ne pourra être insérée
que d'une seule façon dans une
prise polarisée. Si la fiche ne peut
pas être insérée à fond dans la
prise, insérez la fiche sens dessus
dessous. Si vous ne parvenez toujours pas à insérer la fiche, adressez-vous à un électricien qualifié
pour installer une prise de courant
adéquate. Ne modifiez la fiche en
aucune façon.
II. CHARGEMENT DE
LA BATTERIE
Mises en garde communes
--
• Lorsqu’une batterie autonome froide
(en-dessous de 0°C (32°F)) doit être
rechargée dans une pièce chaude,
laissez la batterie autonome dans la
pièce pendant une heure au moins
et rechargez-la quand elle a atteint
la température ambiante. Sinon, il
est possible que la batterie autonome ne soit pas complètement
chargée.
• Laissez refroidir le chargeur quand
vous rechargez plus de deux bat­
teries autonomes à la suite.
• Ne mettez pas vos doigts dans les
trous des connecteurs lorsque vous
prenez les chargeurs ou à n’importe
quelle occasion.
Pour éviter les risques d’incendie ou
d’en­dommagement du chargeur de
batterie.
• N’utilisez pas de source d’alimenta­
tion provenant d’un générateur de
moteur.
• Ne bouchez pas les trous d’aération
du chargeur et de la batterie autonome.
• Débranchez le chargeur lorsque
vous ne l’utilisez pas.
REMARQUE:
Votre batterie autonome n’est pas
com­plètement chargée au moment
de l’achat. Veillez à bien charger
com­plètement la batterie avant son
utili­sation.
Chargeur de batterie
1. Branchez le cordon d’alimentation du
chargeur dans une prise secteur.
REMARQUE:
Des étincelles peuvent être produites lorsque la fiche est introduite
dans la prise d’alimentation secteur;
toutefois, ceci ne pose aucun problème de sécu­rité.
2. Introduisez soigneusement la batterie
autonome dans le chargeur.
1. Alignez les marques d’alignement
et placez la batterie dans le poste
d’accueil sur le chargeur.
2. Faites glisser vers l’avant dans le
sens de la flèche.
7. Consultez un distributeur agréé si le
témoin de charge (vert) ne s’éteint pas.
8. Si une batterie complètement chargée
est à nouveau insérée dans le chargeur,
le témoin de charge s’allume. Après
quelques minutes, le témoin de charge
de couleur verte s’éteindra.
Marques d’alignement
3. Pendant la charge, le témoin s’allume.
Lorsque la charge est terminée, un
inter­rupteur électronique s’actionne
pour pro­téger la batterie.
• La charge ne peut pas être réalisée
si la batterie autonome est chaude
(par exemple, à la suite d’un long
travail de perçage).
Le témoin d’attente orange clignote
jusqu’à ce que la batterie se soit
refroidie. La charge com­mence alors
automatiquement.
4. Le témoin de charge (vert) clignote
lentement dès que la batterie est
chargée à environ 80%.
5. Lorsque le chargement est terminé,
le témoin de charge de couleur verte
s’éteint.
6. Lorsque la température de la batterie
autonome est de 0ºC ou moins, la batterie autonome prend plus longtemps
à charger que la durée standard.
Même lorsque la batterie est complète­
ment chargée, elle n’aura qu’environ
50% de la puissance d’une batterie
com­plètement chargée à une tempé­
rature de fonctionnement normale.
- 10 -
INDICATION DU VOYANT
Chargement terminé. (Pleine charge)
La batterie est chargée à environ 80%.
Chargement en cours.
Le chargeur est branché dans la prise secteur.
Prêt pour la charge.
(Vert)
Témoin de l’état de charge
Gauche: vert Droite: orange s’affichent.
(Orange)
La batterie autonome est froide.
La batterie autonome est chargée lentement pour réduire l’effort de
la batterie.
La batterie autonome est chaude.
La charge commence lorsque la température de la batterie autonome descend. Lorsque la température de la batterie autonome est
de –10ºC ou moins, le témoin de charge (orange) se met également
à clignoter. La charge commence lorsque la température de la batterie autonome augmente.
Impossible de charger. Colmatage par la pous­sière ou mauvais
fonctionnement de la batterie autonome.
Éteint
Allumé
Clignote
III. CARACTERISTIQUES TECHNIQUES
Modèle
Puissance nominale
EY0L81
Voir la plaque signalétique se trouvant sur le côté inférieur
du chargeur.
Poids
0,93 kg (2 lbs)
[Batterie autonome Li-ion]
Durée de chargement
Durée de chargement
10,8 V
EYFB30
EY9L41
14,4 V
EY9L42
Utilisable: 40 minutes
Plein: 65 minutes
Utilisable: 45 minutes
Plein: 60 minutes
Utilisable: 30 minutes
Plein: 35 minutes
21,6 V
EY9L61
28,8 V
EY9L81
Utilisable: 55 minutes
Plein: 70 minutes
Utilisable: 65 minutes
Plein: 80 minutes
- 11 -
Déclaration sur le brouillage de la Commission Fédérale des
Communications
Cet équipement a été testé et déclaré conforme aux limites des appareils
numériques de classe B, conformément a la section 15 du règlement de la FCC.
Ces limites ont été définies pour fournir une protection raisonnable contre les brouillages préjudiciables dans une installation résidentielle. Cet équipement produit, utilise et peut émettre des énergies de fréquence radio et s’il n’est pas installé conformément aux instructions, il pourra provoquer des brouillages préjudiciables aux
communications radio. Il n’y a toutefois aucune garantie que ces brouillages ne se
produisent pas lors d’une installation particulière. Si cet équipement provoque des
brouillages préjudiciables à la réception de la radio ou de la télévision, ce qui peut
être vérifié en mettant en marche puis en arrêtant l’équipement, l’utilisateur est encouragé à éliminer le brouillage selon l’une des mesures suivantes :
• Réorienter ou déplacer l’antenne réceptrice.
• Augmenter l’espacement entre l’équipement et le récepteur.
• Brancher l’équipement à une prise d’un circuit différent de celui auquel le récepteur
est branché.
• Consulter un distributeur ou un technicien de radio télévision expérimenté pour
obtenir une aide.
Avertissement de la FCC : afin d’assurer la continuité de la conformité, installer et
utiliser selon les instructions données. Utiliser seulement les blocs batteries spécifiés dans les instructions. Tout changement ou modification non expressément approuvé par les parties responsables de la conformité pourraient faire perdre à
l'utilisateur le droit de faire fonctionner cet équipement.
Cet appareil est conforme au chapitre 15 du règlement de la FCC. Le fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne peut pas provoquer de brouillage préjudiciable et (2) cet appareil doit pouvoir accepter n’importe
quel brouillage reçu incluant ceux qui pourraient provoquer un fonctionnement non
désiré.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
- 12 -
I. INSTRUCCIONES
DE SEGURIDAD
Lea todas las instrucciones
1) G U A R D E E S TA S I N S T R U C CIONES – Este manual contiene
instrucciones de seguridad importantes y de funcionamiento para el
cargador de bate­ría EY0L81.
2) Antes de utilizar el cargador de
batería, lea tods las instrucciones
y marcas de precaución en el cargador de batería, la batería y el
producto que utilice la batería.
3) PRECAUCIÓN – Para reducir el
riesgo de heridas, cargue sólo la
batería de Panasonic indicada en
la última página. Los otros tipos de
baterías pueden explotar provocando heridas personales y daños.
4) No exponga el cargador ni el
paquete de batería a la lluvia o
nieve ni utilice en un lugar húmedo.
5) Para reducir el riesgo de dañar el
enchufe y cable eléctrico, tire del
enchufe y no del cable cuando
desconecte el cargador.
6) Cerciórese que el cable está instalado de tal forma que nadie lo pise o
enriede en los pies o esté expuesto
a otros daños o tensión.
7) No debe utilizar un cable de extensión a menos que sea absolutamente necesario.
El uso de un cable de extensión
incor­recto puede provocar un riesgo de fuego o descarga eléctrica. Si
debe utilizar un cable de extensión,
cerciórese de que:
a. las patas en el enchufe del cable
de extensión son del mismo
número, tamaño y forma que los
del enchufe en el cargador.
b.el cable de extensión está bien
enchufado y en buenas condiciones eléctricas.
c. el tamaño del cable es lo suficientemente grande para las
especificaciones de amperios del
cargador, tal como se especifica
a continuación.
TAMAÑO PROMEDIO MINIMO RECOMENDADO
PARA LOS CABLES DE EXTENSION DE LOS
CARGADORES DE BATERIA
Espec. entrada de CA Amperios Tamaño promedio de cable
Igual o mayor
Pero
Longitud de cable Pies
que
menos de 25 50 100 150
0
2
18 18 18 16
8) No haga funcionar el cargador con
un cable o enchufe dañado - cámbielos inmediatamente.
9) No haga funcionar el cargador si
recibió un golpe fuerte, se cayó o
está dañado de alguna otra forma;
lleve al personal de servicio calificado.
10) No desarme el cargador, llévelo
al personal de servicio calificado
cuando sea necesario un servicio
o reparación. Un rearmado incorrecto puede traducirse en un riesgo
de descarga eléctrica o fuego.
11) Para reducir el riesgo de descarga
eléctrica, desenchufe el cargador
del tomacorriente antes de proceder a un mantenimiento o limpieza.
12) El cargador de batería y la batería
fueron diseñados específicamente
para funcionar uno con el otro. No
trate de cargar cualquier otra herramienta inalámbrica o la batería
con este cargador.
13) No trate de cargar la batería con
ningún otro cargador.
14) No intente desmontar el cargador
de baterías ni la caja de la batería.
15) No guarde la herramienta ni la
bate­ría en lugares en los que la
tempera­tura pueda exceder de
50˚C (122˚F) (como pueda ser en
un cobertizo metálico de herramientas ni en un automóvil en verano), porque podría ocasionar el
deterioro de la batería.
16) No cargue la batería cuando la
temperatura sea INFERIOR a 0˚C
(32˚F) no SUPERIOR a 40˚C
(104˚F). Esto es muy importante.
17) No queme la batería. Podría explotar si se tira al fuego.
- 13 -
18) Evite ambientes peligrosos. No
utilice el cargador en lugares
húmedos o mojados.
19) El cargador está diseñado para
oeprar con alimentación eléctrica
doméstica normal. Cargue sólo con
la tensión indicada en la placa de
características. No intente utilizarlo
con otras tensiones.
20) No abuse del cable. Nunca transporte el cargador por el cable o tire
del cable para desconectarlo del
tomacorriente. Mantenga el cable
lejos del calor, aceite y bordes agudos.
21) Cargue la batería en un lugar con
buena circulación de aire, no cubra
el cargador de batería y la batería
con un paño, etc. durante la carga.
22) No se recomienda el uso de un enchufe triple ya que puede provocar
el riesgo de fuego, descarga eléctrica o heridas personales.
23) No cortocircuite la batería. Un cortocircuito de batería puede causar
una gran circulación de corriente,
sobrecalentamiento y quemadas.
24) NOTA: Si el cable de alimentación
de este aparato está dañado debe
cambiarlo en un taller de reparaciones autorizado por el fabricante
porque son necesarias herramientas de uso especial.
25) PARA REDUCIR EL RIESGO DE
DESCARGA ELECTRICA, ESTE
APARATO TIENE UN ENCHUFE
POLARIZADO (UNA PATA ES
MAS ANCHA QUE LA OTRA).
Este enchufe entrará en el tomacor­
riente polarizado sólo de una
forma. Si el enchufe no entra completamente en el tomacorriente,
invierta el enchufe. Si no entra incluso de esta forma, hable con un
electricista calificado para que le
instale un tomacorriente adecuado.
No cambie el enchufe de ninguna
forma.
. CÓMO CARGAR
LA BATERÍA
Precauciones comunes
• Cuando se vaya a cargar una bate­
ría fría (unos 0°C (32°F) o menos)
en un cuarto cálido, deje la batería
en la habitación durante al menos
una hora y cárguela cuando se
haya calentado a la temperatura
de la habitación. De lo contrario,
la batería puede no cargarse totalmente.
• Deje que se enfríe el cargador al
cargar más de dos baterías de
forma consecutiva.
• No introduzca sus dedos dentro del
hueco del contacto, cuando esté
sujetando el cambiador o en ninguna otra ocasión.
Para impedir el riesgo de incendio o
daños del cargador de batería.
• No utilice una fuente de alimenta­
ción de un generador motorizado.
• No tapone los orificios de ventilación del cargador y la batería.
• Desenchufe el cargador cuando no
lo utilice.
NOTA:
Su batería no está totalmente
cargada al momento de comprarla.
Asegúrese de cargar la batería
antes de utilizarla.
Cargador de batería
1.Enchufe el cargador en la fuente de
alimentación de CA.
NOTA:
Se pueden producir chispas cuando
se inserta el enchufe en la alimentación eléctrica de CA pero este
no es un problema en términos de
seguridad.
2. Meta firmemente la batería en el carga­
dor.
1. Alinee las marcas de alineación y
coloque la batería en el enchufe
del cargador.
- 14 -
2. Deslice hacia adelante en el sen­
tido de la flecha.
Marcas de alineación
3. La luz indicadora de carga permane­
cerá encendida durante la carga.
Cuando haya terminado la carga, se
ac­cio­nará automáticamente un conmutador electrónico interno para
impedir cualquier sobrecarga.
• No podrá cargar la batería si ésta
está todavía caliente (por ejemplo,
inmediata­mente después de haber
trabajado mucho).
La luz de espera naranja seguirá
destellando hasta que se enfríe la
batería.
La carga comenzará automáticamente.
4. La luz de carga (verde) destellará
lentamente cuando la batería se haya
cargado a un 80%.
5. Cuando se completa la carga, la luz
de carga en verde se apagará.
6. Si la temperatura de la batería es de
0°C o menos, la batería demora más
en cargarse completamente que el
tiempo de carga normal.
Incluso cuando la batería esté completamente cargada, tendrá aproximadamente 50% de la carga de una
batería totalmente cargada a la temperatura de funcionamiento normal.
7. Si no se enciende la luz (verde) de
carga consulte con un concesionario
autorizado.
8. Si se vuelve a colocar una batería
totalmente cargada en el cargador, se
encenderá la luz de carga. Luego de
algunos minutos, la lámpara de carga
en verde se apagará.
- 15 -
INDICACIÓN DE LA LÁMPARA
La carga ha sido completada. (Carga completa.)
La batería se cargó en aproximadamente 80%.
Ahora cargando.
Se ha enchufado el cargador en la fuente de alimentación de CA. Está
preparado para cargar.
(Verde)
(Naranja)
Luz de estado de carga
Aparecerá Izquierda: verde Derecha: naranja
La batería está fría.
La batería se esta cargando lentamente para reducir la carga de la
batería.
La batería está caliente.
La carga comenzará cuando baje la temperatura de la batería. Si la
temperatura de la batería es de –10°C o menos, la luz de carga (naranja) también empezará a destellar. La carga empezará cuando sube la
temperatura de la batería.
No es posible realizar la carga. Existe un bloqueo de polvo o una
falla de la batería.
Apagada
Encendida
Parpadeando
III. ESPECIFICACIONES
Modelo
Régimen
EY0L81
Vea la placa de especificaciones en la parte inferior del cargador.
Peso
0,93 kg (2 lbs)
[Batería de Li-ión]
Tiempo de carga
Tiempo de carga
10,8 V
EYFB30
EY9L41
14,4 V
EY9L42
Utilizable: 40 min.
Completa: 65 min.
Utilizable: 45 min.
Completa: 60 min.
Utilizable: 30 min.
Completa: 35 min.
21,6 V
EY9L61
28,8 V
EY9L81
Utilizable: 55 min.
Completa: 70 min.
Utilizable: 65 min.
Completa: 80 min.
- 16 -
Declaración de interferencias con radiofrecuencias de la
Comisión Federal de Comunicaciones
Este equipo ha sido probado y se ha determinado que cumple con las limitaciones
de un dispositivo digital de Clase B, de conformidad con el Apartado 15 de las regulaciones de FCC. Estas limitaciones están diseñadas para brindar protección razonable contra las interferencias perjudiciales en un entorno residencial. Este equipo
genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo a las instrucciones, puede provocar interferencias perjudiciales en
las comunicaciones de radio. Sin embargo, no existe ninguna garantía de que no se
produzcan interferencias en una instalación concreta. Si este equipo provoca interferencias perjudiciales en la recepción de radio o televisión, lo que se puede determinar apagando y encendiendo el equipo, se recomienda al usuario intentar corregir la interferencia adoptando una de las siguientes medidas:
• Cambie la orientación o posición de la antena receptora.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo en una toma de corriente de un circuito que no sea el mismo en
el que está conectado el receptor.
• Consulte por ayuda a un proveedor o un técnico de radio/televisión con
experiencia.
Precaución de FCC: Para asegurar un cumplimiento continuo, instale y use el equipo según las instrucciones provistas. Utilice solamente el paquete de pilas especificado en el manual de instrucciones. Cualquier cambio o modificación no aprobada
expresamente por el grupo responsable de su certificación puede anular el derecho
del usuario sobre el uso del equipo.
Este dispositivo cumple con el Apartado 15 de las regulaciones de FCC. La operación está sujeta a las siguientes dos condiciones (1) Este dispositivo no puede
ocasionar interferencias que ocasionen daños y (2) este dispositivo debe aceptar
cualquier interferencia, incluida una interferencia que pueda ocasionar una operación no deseada.
Este aparato digital de Clase B cumple con la norma canadiense ICES-003.
- 17 -
-MEMO-
- 18 -
-MEMO-
- 19 -
PANASONIC CONSUMER ELECTRONICS COMPANY
One Panasonic Way, Secaucus, New Jersey 07094
No.2 EN, FR, ES
EY98100L811 2010 08
Printed in China
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
