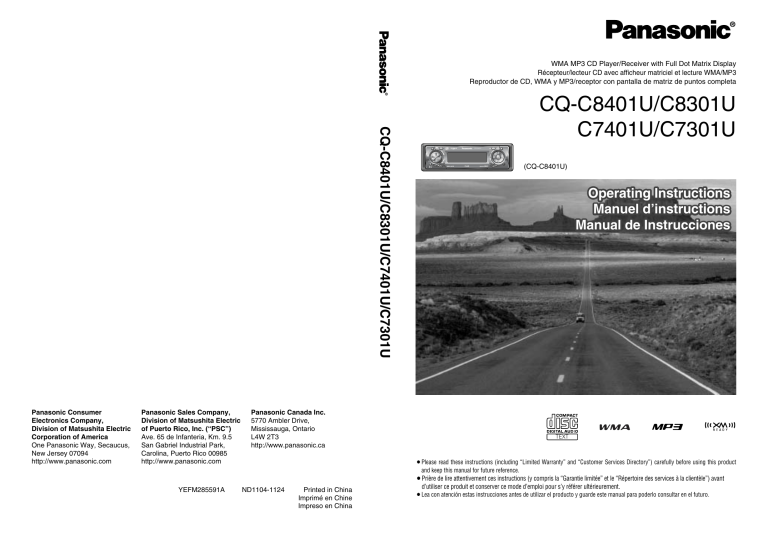

Panasonic Car Stereo System C7301U User manual

Panasonic Car Stereo System C7301U User manual
®
WMA MP3 CD Player/Receiver with Full Dot Matrix Display
Récepteur/lecteur CD avec afficheur matriciel et lecture WMA/MP3
Reproductor de CD, WMA y MP3/receptor con pantalla de matriz de puntos completa
®
CQ-C8401U/C8301U/C7401U/C7301U
Panasonic Consumer
Electronics Company,
Division of Matsushita Electric
Corporation of America
One Panasonic Way, Secaucus,
New Jersey 07094
http://www.panasonic.com
Panasonic Sales Company,
Division of Matsushita Electric
of Puerto Rico, Inc. (“PSC”)
Ave. 65 de Infanteria, Km. 9.5
San Gabriel Industrial Park,
Carolina, Puerto Rico 00985
http://www.panasonic.com
YEFM285591A
Panasonic Canada Inc.
5770 Ambler Drive,
Mississauga, Ontario
L4W 2T3
http://www.panasonic.ca
CQ-C8401U/C8301U
C7401U/C7301U
SRC
CQ-C8401U
(CQ-C8401U)
Operating Instructions
Manuel d’instructions
Manual de Instrucciones
TEXT
¡Please read these instructions (including “Limited Warranty” and “Customer Services Directory”) carefully before using this product
and keep this manual for future reference.
ND1104-1124
Printed in China
Imprimé en Chine
Impreso en China
¡Prière de lire attentivement ces instructions (y compris la “Garantie limitée” et le “Répertoire des services à la clientèle”) avant
d’utiliser ce produit et conserver ce mode d’emploi pour s’y référer ultérieurement.
¡Lea con atención estas instrucciones antes de utilizar el producto y guarde este manual para poderlo consultar en el futuro.
Safety Information
Warning
This pictograph intends to alert you to the presence of important operating instructions and
installation instructions. Failure to heed the
instructions may result in severe injury or death.
Warning
Observe the following warnings when using
this unit.
❑ The driver should neither watch the display nor
operate the system while driving.
Watching the display or operating the system will distract
the driver from looking ahead of the vehicle and can cause
accidents. Always stop the vehicle in a safe location and use
the parking brake before watching the display or operating
the system.
❑ Use the proper power supply.
This product is designed for operation with a negative
grounded 12 V DC battery system. Never operate this product with other battery systems, especially a 24 V DC battery
system.
❑ Keep batteries and insulation film out of reach of
infants.
Batteries and insulation film can be ingested, so keep them
out of the reach of infants. If an infant ingests a battery or
insulation film, please seek immediate medical attention.
❑ Protect the Deck Mechanism.
Do not insert any foreign objects into the slot of this unit.
❑ Do not disassemble or modify the unit.
Do not disassemble, modify the unit or attempt to repair the
product yourself. If the product needs to be repaired, consult your dealer or an authorized Panasonic Servicenter.
❑ Do not use the unit when it is out of order.
If the unit is out of order (no power, no sound) or in an
abnormal state (has foreign objects in it, is exposed to
water, is smoking, or smells), turn it off immediately and
consult your dealer.
❑ The remote control unit should not lie about in the
car.
If the remote control unit lies about, it could fall on the floor
while driving, get wedged under the brake pedal, and lead to
a traffic accident.
❑ Refer fuse replacement to qualified service personnel.
When the fuse blows out, eliminate the cause and have it
replaced with the fuse prescribed for this unit by a qualified
service engineer. Incorrect replacement of the fuse may lead
to smoke, fire, and damage to the product.
■ This manual uses pictographs to show you how to use the
product safely and to alert you to potential dangers resulting
from improper connections and operations. The meanings of
the pictographs are explained below. It is important that you
fully understand the meanings of the pictographs in order to
use this manual and the system properly.
Caution
This pictograph intends to alert you to the presence of important operating instructions and
installation instructions. Failure to heed the
instructions may result in injury or material damage.
Observe the following warnings when
installing.
❑ Disconnect the lead from the negative (–) battery
terminal before installation.
Wiring and installation with the negative (–) battery terminal
connected may cause electrical shock and injury due to a
short circuit.
Some cars equipped with the electrical safety system have
specific procedures of battery terminal disconnection.
FAILURE TO FOLLOW THE PROCEDURE MAY LEAD TO THE
UNINTENDED ACTIVATION OF THE ELECTRICAL SAFETY
SYSTEM RESULTING IN DAMAGE TO THE VEHICLE AND
PERSONAL INJURY OR DEATH.
❑ Never use safety-related components for installation, grounding, and other such functions.
Do not use safety-related vehicle components (fuel tank,
brake, suspension, steering wheel, pedals, airbag, etc.) for
wiring or fixing the product or its accessories.
❑ Installing the product on the air bag cover or in a
location where it interferes with airbag operation is
prohibited.
❑ Check for piping, gasoline tank, electric wiring, and
other items before installing the product.
If you need to open a hole in the vehicle chassis to attach or
wire the product, first check where the wire harness, gasoline tank, and electric wiring are located. Then open the hole
from outside if possible.
❑ Never install the product in a location where it interferes with your field of vision.
❑ Never have the power cord branched to supply other
equipment with power.
❑ After installation and wiring, you should check the
normal operation of other electrical equipment.
The continuation of their using in abnormal conditions may
cause fire, electrical shock or a traffic accident.
❑ In the case of installation to an airbag-equipping
car, confirm warnings and cautions of the vehicle
manufacturer before installation.
❑ Make sure the leads do not interfere with driving or
getting in and out of the vehicle.
❑ Insulate all exposed wires to prevent short circuiting.
❑ Do not install the product where it is exposed to
strong vibrations or is unstable.
Caution
Observe the following cautions when using this
unit.
❑ Keep the sound volume at an appropriate level.
Keep the volume level low enough to be aware of road and
traffic conditions while driving.
❑ Do not insert or allow your hand or fingers to be
caught in the unit.
To prevent injury, do not get your hand or fingers caught in
moving parts or in the disc slot. Especially watch out for
infants.
❑ This unit is designed for use exclusively in automobiles.
❑ Do not operate the unit for a prolonged period with
the engine turned off.
Operating the audio system for a long period of time with the
engine turned off will drain the battery.
❑ Do not expose the unit to direct sunlight or excessive heat.
Otherwise these will raise the interior temperature of the
unit, and it may lead to smoke, fire, or other damage to the
unit.
❑ Do not use the product where it is exposed to water,
moisture, or dust.
Exposure of the unit to water, moisture, or dust may lead to
smoke, fire, or other damage to the unit. Make especially
sure that the unit does not get wet in car washes or on rainy
days.
Avoid slanted or strongly curved surfaces for installation. If
the installation is not stable, the unit may fall down while
driving and this can lead to an accident or injury.
❑ Installation Angle
The product should be installed in a horizontal position with
the front end up at a convenient angle, but not more than
30˚.
The user should bear in mind that in some areas there may
be restrictions on how and where this unit must be installed.
Consult your dealer for further details.
❑ Wear gloves for safety. Make sure that wiring is
completed before installation.
❑ To prevent damage to the unit, do not connect the
power connector until the whole wiring is completed.
❑ Do not connect more than one speaker to one set of
speaker leads. (except for connecting to a tweeter)
Observe the following cautions when handling
the battery for the remote control unit.
● Use only specified battery (CR2025).
● Match the polarity of the battery with the (+) and (–) marks
in the battery case.
● Replace dead battery as soon as possible.
● Remove the battery from the remote control unit when not
using it for an extended period of time.
● Insulate the battery (by placing them in a plastic bag or covering them with vinyl tape) before disposal or storage.
Observe the following cautions when
installing.
● Dispose of the battery according to the local regulations.
● Do not disassemble, recharge, heat or short the battery. Do
❑ Refer wiring and installation to qualified service
personnel.
In case of battery leakage
● Thoroughly wipe the battery liquid off the battery case and
Installation of this unit requires special skills and experience.
For maximum safety, have it installed by your dealer.
Panasonic is not liable for any problems resulting from your
own installation of the unit.
❑ Follow the instructions to install and wire the product.
English
ponents of your car audio system carefully before using the
system. They contain instructions about how to use the system in a safe and effective manner. Panasonic assumes no
responsibility for any problems resulting from failure to
observe the instructions given in this manual.
Safety Information
■ Read the operating instructions for the unit and all other com-
not throw a battery into a fire or water.
insert new battery.
● If any part of your body or clothing comes into contact with
battery liquid, wash it with plenty of water.
● If battery liquid comes into contact with your eyes, wash
them with plenty of water and get immediate medical attention.
Not following the instructions to properly install and wire the
product could cause an accident or fire.
❑ Take care not to damage the leads.
When wiring, take care not to damage the leads. Prevent
them from getting caught in the vehicle chassis, screws, and
moving parts such as seat rails. Do not scratch, pull, bend or
twist the leads. Do not run them near heat sources or place
heavy objects on them. If leads must be run over sharp
metal edges, protect the leads by winding them with vinyl
tape or similar protection.
❑ Use the designated parts and tools for installation.
Use the supplied or designated parts and appropriate tools
to install the product. The use of parts other than those supplied or designated may result in internal damage to the unit.
Faulty installation may lead to an accident, a malfunction or
fire.
❑ Do not block the air vent or the cooling plate of the
unit.
Blocking these parts will cause the interior of the unit to
overheat and will result in fire or other damage.
2
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
3
Safety Information (continued)
Before Reading These Instructions
The following applies only in the U.S.A.
Caution
XXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXXX
XXXXXXXXXXXXXX
XXXXXXXXXXXXXXXX
OO-OOOOO
English
THIS PRODUCT IS A CLASS I LASER PRODUCT.
USE OF CONTROLS OR ADJUSTMENTS OR PERFORMANCE
OF PROCEDURES OTHER THAN THOSE SPECIFIED HEREIN
MAY RESULT IN HAZARDOUS RADIATION EXPOSURE.
DO NOT OPEN COVERS AND DO NOT REPAIR BY YOURSELF.
REFER SERVICING TO QUALIFIED PERSONNEL.
Part 15 of the FCC Rules
FCC Warning:
Any unauthorized changes or modifications to this
equipment would void the user's authority to operate
this device.
Operating
Instructions
Installation
Instructions
(YEFM285591)
(YEFM293907)
Owners
Information Card
Removable Face
Plate Case
(YEFA131646)
Instruction kit
Q'ty: 1
POWER
SOURCE MENU
SEL
SRC
VOL
SET
BAND
MUTE
1
2
3
RANDOM
SCAN
REPEAT
4
5
7
8
9
0
DISP
6
TUNE
TUNE
#
NUMBER
Before Reading These Instructions
Differences Among 4 Models
Panasonic welcomes you to our constantly growing family of electronic products owners.
We endeavor to give you the advantages of precise electronic and mechanical engineering, manufactured with carefully
selected components, and assembled by people who are proud of the reputation their work has built for our company. We
know this product will bring you many hours of enjoyment, and after you discover the quality, value and reliability we have
built into it, you too will be proud to be a member of our family.
This operating instruction manual is for 4 models CQ-C8401U, CQ-C8301U CQ-C7401U and CQ-C7301U.
The difference among these models’ are mentioned below.
All screens and main body illustrations in this book represent CQ-C8401U unless otherwise specified.
Accessories
CAR AUDIO
Remote Control Unit
(including a battery)
(CR2025)
Power Connector
Mounting Collar
Trim Plate
(EUR7641010)
(YEAJ02871)
(YEFX0217222)
(YEFC05654)
Q'ty: 1
Lock Cancel Plate
Q'ty: 1
Mounting Bolt
Q'ty: 1
Q'ty: 1
Tapping Screw
(5 mmø x 16 mm)
Hex. Nut
(5 mmø)
(YEP0FZ5701)
Features
Models
Maximum Power Output
CQ-C8401U
CQ-C8301U
CQ-C7401U
CQ-C7301U
60 W
50 W
50 W
50 W
Subwoofer-output
5V
5V
5V
Preout
5V
5V
5V
2.5 V
2.5 V
CH/AUX-IN Cord *1
No
No
Yes
Yes
AUX1-IN Cord *2
Yes
Yes
No
No
CH/AUX2-IN Cord *1
Yes
Yes
No
No
*1 You can connect only one of a changer, an XM receiver and other commercially available portable audio
equipment.
*2 You can connect commercially available portable audio equipment and the like.
Q'ty: 1 set
Notes:
¡ The number in parenthesis underneath each accessory part name is the part number
for maintenance and service.
¡ Accessories and their parts numbers are subject to modification without prior notice
due to improvements.
¡ Mounting Collar and Trim Plate are mounted on the main unit at shipment.
Safety Information, Before Reading These Instructions
Q'ty: 1 set
Rear Support Strap
(YEFG04019)
Q'ty: 1
4
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
5
Before Reading These Instructions
Customer Services Directory
Accessory Purchases:
Purchase Parts, Accessories and Instruction Books
online for all Panasonic Products by visiting our Web
Site at:
http://www.pasc.panasonic.com
or, send your request by E-mail to:
[email protected]
You may also contact us directly at:
1-800-332-5368 (Phone) 1-800-237-9080 (Fax Only)
(Monday-Friday 9 am to 8 pm, EST.)
Panasonic Services Company
20421 84th Avenue South, Kent, WA 98032
(We accept Visa, MasterCard, Discover Card, American
Express, and Personal Checks)
For hearing or speech impaired TTY users, TTY : 1-866605-1277
Service in Puerto Rico
Matsushita Electric of Puerto Rico, Inc.
Panasonic Sales Company
Factory Servicenter:
Ave. 65 de Infantería, Km. 9.5, San Gabriel Industrial
Park,
Carolina, Puerto Rico 00985
Phone (787) 750-4300, Fax (787) 768-2910
PANASONIC CONSUMER ELECTRONICS COMPANY,
DIVISION OF MATSUSHITA ELECTRIC CORPORATION OF AMERICA
One Panasonic Way, Secaucus, New Jersey 07094
WARRANTY SERVICE
For product operation and information assistance,
please contact your Dealer or our Customer Care Centre
at:
Telephone #: (905) 624-5505 Fax #: (905) 238-2360
Web: www.panasonic.ca
For product repairs, please contact one of the following:
・Your Dealer who will inform you of an authorized
Servicentre nearest you.
・Our Customer Care Centre at (905) 624-5505 or
www.panasonic.ca
・A Panasonic Factory Servicentre listed below:
Richmond, British
Columbia
Panasonic Canada Inc.
12111 Riverside Way
Richmond, BC V6W 1K8
Tel: (604) 278-4211
Fax: (604) 278-5627
Mississauga, Ontario
Panasonic Canada Inc.
5770 Ambler Dr.
Mississauga, ON L4W 2T3
Tel: (905) 624-8447
Fax: (905) 238-2418
WARRANTIES, INCLUDING THE WARRANTY OF MERCHANTABILITY, ARE LIMITED TO THE PERIOD OF THE LIMITED WARRANTY.
U.S.A.
PANASONIC SALES COMPANY,
DIVISION OF MATSUSHITA ELECTRIC OF PUERTO RICO, INC.
Ave. 65 de infanteria, Km. 9.5, San Gabriel Industrial Park
Carolina, Puerto Rico 00985
LIMITED WARRANTY COVERAGE
If your product does not work properly because of defects in materials and workmanship.
Panasonic Consumer Electronics Company or Panasonic Sales
Company (collectively referred to as “the warrantor”) will, for the
length of the period indicated in the chart below, which starts with
the date of original purchase (“warranty period”), at its option either
(a) repair your product with new or refurbished parts, or (b) replace
it with a new or refurbished product. The decision to repair or
replace will be made by the warrantor.
During the “Labor” warranty period, there will be no charge for
labor. During the “Parts” warranty period, there will be no charge for
Categories
Lachine, Quebec
Panasonic Canada Inc.
3075, rue Louis A. Amos
Lachine, QC H8T 1C4
Tel: (514) 633-8684
Fax: (514) 633-8020
This warranty gives you specific legal rights and you may also have
other rights which vary from state to state. If a problem with this
product develops during or after the warranty period, you may contact your dealer or Servicenter. If the problem is not handled to your
satisfaction, then write to warrantor’s Consumer Affairs Department
at the addresses of the warrantor.
PANASONIC AUTO PRODUCTS
LIMITED WARRANTY
Calgary, Alberta
Panasonic Canada Inc.
6835-8th St. N. E. Calgary,
AB T2E 7H7
Tel: (403) 295-3955
Fax: (403) 274-5493
Parts
Labor
Audio Components (except items listed
below)
MXE Series Audio Components (except
items listed below)
Speakers
One (1) Year
One (1) Year
Two (2) Years
Two (2) Years
One (1) Year
Not Applicable
Accessories (in exchange for defective
items)
Ninety (90) Days Not Applicable
parts. You must carry in or mail in your product during the warranty
period. If non-rechargeable batteries are included, they are not warranted. This warranty only applies to products purchased and serviced in the United States or Puerto Rico. This warranty is extended
only to the original purchaser of a new product which was not sold
“as is”. A purchase receipt or other proof of the original purchase
date is required for warranty service.
CARRY-IN OR MAIL-IN SERVICE
For Carry-In or Mail-In Service in the United States, call 1-800-211PANA (7262) or visit
Panasonic Web Site: http://www.panasonic.com
For assistance in Puerto Rico, call Panasonic Sales Company (787)750-4300 or fax (787)-768-2910.
LIMITED WARRANTY LIMITS AND EXCLUSIONS
This warranty ONLY COVERS failures due to defects in materials and
workmanship, and DOES NOT COVER normal wear and tear or cosmetic damage. The warranty ALSO DOES NOT COVER damages
which occurred during shipment, failures which are caused by products not supplied by the warrantor, failures which result from accident, misuse, abuse, neglect, mishandling, misapplication, alteration, faulty installation, set-up adjustment, maladjustment of consumer control, improper maintenance, improper antenna, inadequate
signal reception or pickup, power line surge, improper voltage supply, lightning, modification, commercial use (such as use in hotels,
offices, restaurants, or other business uses) or rental use of the
product, or service by anyone other than the technician from Factory
Servicenter or other authorized service centers, or damage that is
attributable to acts of God.
THERE ARE NO EXPRESS WARRANTIES EXCEPT AS LISTED
UNDER “LIMITED WARRANTY COVERAGE”. THE WARRANTOR IS
NOT LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES
RESULTING FROM THE USE OF THIS PRODUCT, OR ARISING OUT
OF ANY BREACH OF THIS WARRANTY. (As examples, this excludes
damages for lost time, cost of having someone remove or re-install
an installed unit if applicable, travel to and from the sevicer, and loss
of media, data or other memory contents. The items listed are not
exclusive, but are for illustration only.) ALL EXPRESS AND IMPLIED
6
CQ-C8401U/C8301U/C7401U/C7301U
Some states do not allow the exclusion or limitation of incidental or
consequential damages, or limitations on how long an implied warranty lasts, so the exclusions may not apply to you.
PARTS AND SERVICE WHICH ARE NOT COVERED BY THIS LIMITED
WARRANTY ARE YOUR RESPONSIBILITY.
Customer’s Record
Model
No.
Serial
No.
Dealer’s
No.
Code
No.
Dealer’s
Address
Date of
Purchase
CANADA
Panasonic Canada Inc.
5770 Ambler Drive, Mississauga Ontario L4W 2T3
PANASONIC PRODUCT LIMITED WARRANTY
Panasonic Canada Inc. warrants this product to be free from defects
in materials and workmanship and agrees to remedy any such defect
for a period as stated below from the date of original purchase.
CAR AUDIO PRODUCT – ONE (1) YEAR, PARTS AND LABOUR
(The labour to install or remove the product is not warranted)
Before Reading These Instructions
Obtain Product Information and Operating Assistance;
locate your nearest Dealer or Servicenter; purchase
Parts and Accessories; or make Customer Service and
Literature requests by visiting our Web Site at:
http://www.panasonic.com/support
or, contact us via the web at:
http://www.panasonic.com/contactinfo
You may also contact us directly at:
1-800-211-PANA (7262),
Monday-Friday 9 am-9 pm; Saturday-Sunday 10 am-7
pm, EST.
For hearing or speech impaired TTY users, TTY : 1-877833-8855
CANADA
Limited Warranty
U.S.A.
LIMITATIONS AND EXCLUSIONS
This warranty does not apply to products purchased outside Canada
or to any product which has been improperly installed, subjected to
usage for which the product was not designed, misused or abused,
damaged during shipping, or which has been altered or repaired in
any way that affects the reliability or detracts from the performance,
nor does it cover any product which is used commercially. Dry cell
batteries are also excluded from coverage under this warranty.
This warranty is extended to the original end user purchaser only. A
purchase receipt or other proof of the original purchase date is
required before warranty service is performed.
THIS EXPRESS, LIMITED WARRANTY IS IN LIEU OF ALL OTHER
WARRANTIES, EXPRESS OR IMPLIED, INCLUDING ANY IMPLIED
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.
IN NO EVENT WILL PANASONIC CANADA INC. BE LIABLE FOR ANY
SPECIAL, INDIRECT OR CONSEQUENTIAL DAMAGES.
In certain instances, some jurisdictions do not allow the exclusion or
limitation of incidental or consequential damages, or the exclusion of
implied warranties, so the above limitations and exclusions may not
be applicable.
IF YOU SHIP THE PRODUCT TO A SERVICENTRE
Carefully pack and send prepaid, adequately insured and preferably
in the original carton.
Include details of the defect claimed, and proof of the date of original
purchase.
CQ-C8401U/C8301U/C7401U/C7301U
7
Features
Contents
Full lineup of optional parts
Sound Control
SQ (Sound Quality)
You have six preset modes (FLAT, ROCK, POP, VOCAL, JAZZ,
CLUB). You can customize your settings for these (except
FLAT) and save them for instant recall.
SQ7 (7-Band Sound Quality)
The level is adjustable in each of seven bands. This lets you
fine tune sound quality for each genre to suit car-interior
acoustics and your personal preferences.
The XM name and related logos are trademarks of XM Satellite
Radio Inc.
Notes:
¡A changer and an XM receiver are not connectable at the
same time.
¡ To connect the XM receiver (XMD1000), it is required to use
an optional extension cord (XMDPAN100) that is produced by
XM exclusively for Panasonic products.
Customize
Initially stored moving images and still images are editable to
taste. IMAGE STUDIO* allows you to process images from a
digital camera or other devices without difficulty. ( a page 37)
* This software is downloadable from Panasonic Web site
(http://panasonic.co.jp/pas/en/software/customize/index.html)
.
Français
46
Español
90
Common
Fully Motorized Front Panel
A touch is all it takes to slide the front panel down for access to
the disc slot. A three-stage tilt function permits viewing angle
to be adjusted to 15, 25 or 35 degrees for optimum display
visibility.
English
¡Safety Information
¡Before Reading These Instruction
¡Features
¡Controls Layout
¡Preparation
¡General
2
4
8
10
12
14
Each Source
WMA MP3 CD Player/Receiver with Full Dot Matrix Display
An optional XM tuner allows you to receive the XM radio
service. A DVD changer instead of an XM tuner is also
connectable.
¡ Toll free number
XM Tuner P/N: XMD1000
Call 1-800-XM-RADIO(96-72346)
Extension cord P/N: XMDPAN100
Call 1-800-942-TERK(8375)
¡Radio
¡CD Player
¡MP3/WMA Player
¡XM Tuner
¡Disc Changer
20
22
24
28
30
As Needed
CQ-C8401U/C8301U/C7401U/C7301U
¡Audio Setting
¡Function Setting
¡Display Setting
¡Customize the Display
¡Troubleshooting
¡Error Display Messages
¡Notes on Discs
¡Maintenance
¡Specifications
34
35
36
37
39
42
44
44
45
Delightful sound space thanks to system buildup
XM Receiver
XMD1000: manufactured by XM
Satellite Radio
(Option)
Headrest Monitor: CY-V7100U (Option)
CQ-C8401U/C8301U
CQ-C7401U/C7301U
Head unit
DVD Changer
CX-DH801U
(Option)
Stereo/Mono
Power Amplifier (Option)
8
Sub-Woofer
(Option)
*You can connect only one of a changer, an XM receiver
and other commercially available portable audio
equipment.
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
9
Controls Layout
Note: This instruction manual explains operations for use with the buttons on the main unit. (Different operations excluded)
0
#
TILT
OPEN (eject)
BAND
SRC
SQ Sound Quality
MENU
DIM Dimmer
SRC Source
PWR Power
y / 5 Pause/Play
BAND
SET
APM Auto Preset
Main Unit
Memory
SRC
CQ-C8401U
Number
POWER
SRC (SOURCE)
VOL
MENU
SEL
POWER
SOURCE
SEL Select
MENU
SRC
VOL Volume
}:Up
{:Down
RANDOM
4
RANDOM
POWER
SOURCE MENU
SEL
SRC
SCAN
5
REPEAT
6
7
SCAN
REPEAT
9
VOL
SET
SET
BAND
BAND
MUTE
1
2
3
RANDOM
SCAN
REPEAT
4
5
6
7
8
9
0
DISP
BAND
Pause/Play
SET
APM Auto Preset
MUTE
TUNE
Memory
MUTE
SBC·SW Super Bass
Control·Subwoofer
TUNE
#
TUNE
TRACK (FILE)
NUMBER
DISP
DISP Display
CAR AUDIO
8
0
P·SET (Preset)
DISC (FOLDER)
TUNE
TRACK (FILE)
One-touch operation is available for selecting a track
playing style by use of [4] (RANDOM), [5] (SCAN), or
[6] (REPEAT). (For a Folder/Disc playing style, hold
down the same button for 2 sec. or more.)
D·M Direct Memory
DISP Display
Release
When Face Plate
Opens
Disc slot
CQ-C8401U/C8301U/C7401U/C7301U
Functions Only by Remote Control Unit
MUTE
SBC·SW Super Bass
Control·Subwoofer
10
9
Controls Layout
P·SET Preset
DISC (FOLDER)
VOLUME
PUSH SEL Select
Remote Control Unit
NUMBER
–
English
Number Buttons
Direct Access
A channel (XM mode), a track (CD mode), a disc (Disc
changer), a file and a folder (MP3/WMA mode) can be
directly selected.
Example: Track number 5
1 Press [#] (NUMBER).
2 Press [5].
3 Press [BAND] (SET).
CQ-C8401U/C8301U/C7401U/C7301U
11
SRC
CQ-C8401U
Security Function
Setting
1 Set your car's ignition switch to the ACC
or On position.
(DEMONSTRATION)
First Time Power On
The demonstration screen appears.
2 Press [DISP] (Display).
The demonstration screen is cancelled, and no more
appears.
3 Press [SRC] (PWR: Power).
Note: If you would like to turn on the power and make
the demonstration message appear, hold down [SRC]
(PWR: Power) for 4 sec. or more after turning off the
power in other than the XM mode.
The following functions are activated when the Security
Function is ON. (a page 35)
¡ The security indicator lights up when removing the
face plate.
Security Indicator
You may need to set the following depending on the
devices to be connected.
Using Subwoofer
Warning
Keep batteries and insulation film out of reach of
infants. If an infant ingests a battery, please seek
immediate medical attention.
Pull the insulation film out
from the backside of
remote control gently.
Other Settings
¡ Subwoofer level adjustment (a page 34)
¡ Subwoofer low pass filter (a page 34)
Preparation Before Initial Use
Cautions
Battery Replacement
Tough pointed object
q Remove the battery holder
with the remote control unit
placed on a flat surface.
q Stick your thumbnail into
the groove, and push the
holder in the direction of
the arrow, and at the
same time.
w
w Pull it out in the direction
q
of the arrow using a
tough pointed object.
Back side
w Put a battery in the case
with (+) side facing up.
e Put the case back.
Connecting XM tuner
¡ Connect the optional XM receiver (XMD1000).
¡ To connect the XM receiver (XMD1000), it is required
to use an optional extension cord (XMDPAN100) that is
produced by XM exclusively for Panasonic products.
Getting Started
It is required to sign up to become an XM Satellite Radio
subscriber. After checking your XM Satellite Radio ID,
sign up on the XM’s website or by calling them.
Note: Battery Information:
Battery Type: Panasonic lithium battery (CR2025)
(Included in the remote control)
Battery Life: Approximately 6 months under normal use
(at room temperature)
2
Note: Adjust the clock when “ADJUST” appears on the
display.
XM receiver (XMD1000).
¡ Radio ID also can be found by turning your XM Radio
to channel 0. (a page 28.)
2 Activate the XM Satellite Radio
Select either of the below to sign up.
¡ Web site: http://www.xmradio.com/activation
¡ Phone number: 1-800-XM-RADIO (1-800-967-2436)
Note: Refer to the operating instructions for the XM
receiver for details.
CQ-C8401U/C8301U/C7401U/C7301U
5 Adjust the setting value.
1 Press [MENU] to display the menu
display.
For using the remote control, hold down [SEL]
(MENU) for 2 sec. or more.
2 Press []] or [[] to display the
DISPLAY menu.
3 Press [{] to select “CLOCK ADJ”.
4 Press [BAND] (SET) to confirm the
display.
3
12
Check of XM Satellite Radio ID
1
¡ Write down the ID indicated on the lower right of your
¡Remove and dispose of an old battery immediately.
¡Do not disassemble, heat or short a battery. Do not
throw a battery into a fire or water.
¡Follow local regulations when disposing of a battery.
¡Improper use of a battery may cause overheating, an
explosion or ignition, resulting in injury or a fire.
Clock adjustment
Remote Control Preparation
Insulation film
¡ The alarm sounds and the message appears on the
screen to warn you to remove the face plate at ACC
off.
Preparation
The demonstration message appears for first use.
English
Preparation
[[]: Adjusting minutes
[]]: Adjusting hours
[}]: Forward
[{]: Backward
6 Press [BAND] (SET) to confirm the
adjustment.
7 Press [MENU].
For using the remote control, hold down [SEL]
(MENU) for 2 sec. or more.
CQ-C8401U/C8301U/C7401U/C7301U
13
General
This chapter explains how to turn on or off the power, how to adjust the volume, etc.
Open/Eject
(PWR: Power)
Power On/off
Power off
Hold down [SRC] (PWR) until you hear a
beep, then release it.
Note: The ending screen appears. You can change the
ending screen (moving image). (a page 37)
3 Put the face
] (OPEN).
When a disc is already loaded, the disc will automatically
be ejected.
plate in the case.
SRC
English
Note: The opening screen appears. You can overwrite
opening screen (moving image) with new one. (a page
37)
You can remove the face
plate to prevent it from
being stolen.
Press [
CQ-C8401U
(OPEN/CLOSE, TILT)
SRC
Face Plate Motion (Open/Close, Tilt)
Press [SRC] (PWR: Power).
CQ-C8401U
Tilt
Cautions:
¡ To avoid damaging the face plate, do not push it
down or place objects on it while it is open.
¡ Do not pinch your finger or hand in the face plate.
¡ Do not insert foreign objects into the disc slots.
¡ For the following cases, the face plate automatically closes. Use caution not to catch your finger.
¡ After a lapse of 20 seconds
¡ When a disc is inserted
¡ When the face plate is removed (a page 14)
Note: The last selected
angle is memorized even
after turning off the power.
Close
Press [
The display angle changes among 4 levels as follows
every time you hold down [
] (TILT) for 1 sec. or
more and release.
General
Power on
TILT 1
TILT 2
TILT 3
OPEN
] (OPEN).
14
place.
CQ-C8401U
(The face plate disengages with a click
when it is removed.)
2 Press the right end of the face plate
until “click” is heard.
The face plate automatically closes after a lapse of 5
seconds while it is open.
The power is automatically turned off while the unit
is active.
Cautions:
¡ It is recommended to remove or mount the face
plate when the plate is at the closed position.
Do not remove or mount the face plate when the
plate is in motion.
¡ This face plate is not waterproof. Do not expose it to
water or excessive moisture.
¡ Do not remove the face plate while driving your car.
¡ Do not place the face plate on the dashboard or
nearby areas where the temperature rises to high
levels.
¡ Do not touch the contacts on the face plate or on the
main unit, since this may result in poor electrical
contacts.
¡ If dirt or other foreign substances get on the contacts, wipe them off with clean and dry cloth.
¡ To avoid damaging the face plate, do not push it
down or place objects on it while it is open.
CQ-C8401U/C8301U/C7401U/C7301U
Setting Range: 0 to 40
Default: 18
Notes:
¡ The volume level can be set independently for each
source. (For radio, one volume setting for AM, one
volume setting for all FMs)
¡ The volume is not adjustable while an error display is
on the monitor. (a page 42)
Volume off (down)
Press [
MUTE (ATT: Attenuation)
1 Slide the left side of the face plate in
q Up
w Down
(VOLUME)
1 Turn off the power (a page 14)
2 Press [ ]
Volume Adjustment
Mounting
Temporary Volume Off (Down)
Removing
(Release).
(Anti-Theft System)
Face Plate Removing/Mounting
TILT OFF
] (MUTE).
SRC
CQ-C8401U
Cancel
Press [
] (MUTE) again.
Note: Volume-down range can be specified. (a page
35)
CQ-C8401U/C8301U/C7401U/C7301U
15
SRC
Radio
The display changes as follows every time [DISP] is
pressed.
Note: The graphic pattern and still image are selectable. (a
page 36)
CQ-C8401U
At power-on:
Auxiliary (AUX or AUX 2)
FM1, FM2, FM3, AM (a page 20)
Mode
When connecting CD Changer, DVD Changer
(a page 30, 32)
Display OFF
All displays disappear in 5 seconds.
Folder hierarchy (for CQ-C8401U/C8301U, MP3/WMA
mode only.)
When connecting a device that is not
controlled by this unit.
(DISP: Display)
When loading CD (a page 22)
Display Change
(SOURCE)
Source Selection
When connecting XM Tuner (a page 28)
Player
CQ-C8401U
SRC
Ordinary display + graphic pattern
Only still image
Ordinary display + still image
Only graphic pattern
When loading MP3/WMA disc (a page 24)
Ordinary display + clock
General
The source changes as follows every time [SRC]
(Source) is pressed.
English
General
CQ-C8401U/C8301U
Auxiliary (AUX1)
Only for CQ-C8401U/C8301U
Note: The graphic equalizer of 19 bands is
selectable when selecting a still image.
When connecting a device that is not controlled by this
unit
CQ-C7401U/C7301U
Clock display (Default)
Off
The rear speaker can be used as a substitutional
subwoofer when a subwoofer is not connected.
The dimmer level changes as follows every time you hold
down [MENU] (DIM:Dimmer) for 2 sec. or more.
SRC
CQ-C8401U
Off (default)
On
Note: If ON is selected, the settings of subwoofer level
adjustment and subwoofer low pass filter are activated.
(a page 34)
CQ-C8401U/C8301U/C7401U/C7301U
Lights when activated.
Brighter (Default)
(DIM: Dimmer)
Holding down [ ] (SBC·SW) for 2 sec. or
more toggles SBC-SW on and off.
Dimmer Control
(SBC-SW: Super Bass Control·Subwoofer)
Substitutional Subwoofer
Note: Please connect a CD changer or a DVD changer
to CH/AUX2 (CQ-C8401U/C8301U), CH/AUX (CQC7401U/C7301U). (a Installation Instructions)
16
At power-off:
SRC
CQ-C8401U
Medium
Darker
Note: This setting is not adjustable with the remote
control.
CQ-C8401U/C8301U/C7401U/C7301U
17
General
SRC
You can make fine adjustments to the currently selected
SQ presetting in ROCK, POP, VOCAL, JAZZ, or CLUB in
accordance with your car type or taste.
CQ-C8401U
SRC
CQ-C8401U
English
The sound type each of which is adjusted with 7 bands
changes every time you press [SQ].
1 Hold down [SQ] (Sound Quality) for 2
sec. or more.
1. FLAT
(default)
4 Hold down [}] or [{] for 2 sec. or
6. CLUB
more to confirm your adjustment.
The targeted SQ preset appears.
2. ROCK
Note: If you press [DISP], the presetting is canceled. The presetting is active until another SQ preset is called up.
3. POP
18
Notes:
¡ Setting of SQ, bass/treble and volume are influenced
one another. If the influence mentioned above causes
distortion to the audio signal, readjust bass/treble or
volume.
¡ Each SQ (except FLAT) level is changeable. (a page
19)
CQ-C8401U/C8301U/C7401U/C7301U
[[]: Higher frequency
[]]: Lower frequency
q : Level Up
w : Level Down
Lights when activated.
Change of SQ Presetting
(SQ: Sound Quality)
SQ Selection Based on Genre
4. VOCAL
3 Hold down [}] or [{] for 2 sec. or
more to confirm your adjustment.
The existing adjustment is overwritten with new
adjustment.
Notes:
¡ FLAT is not changeable.
¡ If no operation takes place for more than 10 seconds, the display returns to the regular mode.
¡ This adjustment is executable in the AUDIO menu
as well. (a page 34)
¡ If you hold down [BAND] for 2 sec. or more on
the SQ call-up screen, the presetting that is called
up can be turned into the default.
General
2 Adjust each frequency.
5. JAZZ
Note: You can select a SQ preset to be targeted
with [}] and [{] (and [2]-[6] on the remote control).
CQ-C8401U/C8301U/C7401U/C7301U
19
Radio
This chapter explains how to listen to the radio.
SRC
CQ-C8401U
radio mode.
Operation Flow
3 Select a station.
[]] (TUNE): Lower
[[] (TUNE): Higher
Note: Hold down for 0.5 sec. or more and release
for station search.
Preset station selection
[{] (P·SET: Preset): Lower preset number
[}] (P·SET: Preset): Higher preset number
Station Preset
Frequency adjustment
Band
Frequency
Manual station preset
1 Tune in to a station.
2 Hold down [}] or [{] for 2 sec. or
more.
3 Select a preset number by pressing [}]
or [{].
the station by holding down [}]
4 Preset
or [{] for 2 sec. or more.
Stations with good receiving conditions automatically
preset.
1 Select a band.
2 Hold down
CQ-C8401U
Frequency/preset number blinks once.
[BAND] (APM)
for 2 sec. or
more.
Notes:
¡ New stations overwrite existing saved stations.
¡ In step 2, a station can be registered by holding down
the numeric button [1] to [6] for 2 sec. or more.
¡ To stop presetting stations, press [DISP] (Display).
1 Press [MENU] to display the menu dis-
Indicates the intensity of
the radio wave.
play.
For using the remote
control, hold down
[SEL](MENU) for 2
sec. or more.
Preset Number
D•M station Calling
Press [D.M] (Direct Memory).
D•M station Setting
q Select a station you would like to preset.
w Hold down [D.M] (Direct Memory) for 2 sec. or
more.
SRC
CQ-C8401U
Radio
Note: New stations overwrite existing saved stations.
You can assign your favorite broadcasting station to
the [D·M] button. As the result of doing that, your
favorite broadcasting station can be received even if
the unit is in the CD mode, CD changer mode, XM
mode or AUX mode. (Default: FM 87.9 MHz)
Direct Memory
Auto Preset Memory (APM)
The preset stations under best receiving conditions
are received for 5 sec. each after presetting the stations (SCAN). To stop scanning, press [}] or [{].
Radio Menu Display
Radio Mode Display
Note: Direct selection can be executed with [1] to
[6] buttons on remote control.
(APM: Auto Preset Memory, P·SET: Preset)
2 Press [BAND] to select a band.
Up to 6 stations can be preset in AM, FM1, FM2, and FM3
respectively.
Preset stations can be simply called up by pressing [}]
(P·SET) or [{] (P·SET).
Notes:
¡ Direct selection can be executed with [1] to [6] buttons on remote control.
¡ You can switch between 6 and 18 for FM presetting
stations.
¡ Preset stations are changeable.
English
1 Press [SRC] (Source) to select the
CQ-C8401U
AUTO PRESET
Preset range for FM bands
2 Press [}] or [{] to select a mode to be
adjusted.
3 Press [BAND]
(SET) to adjust.
: Individual setting for FM1-3 each
: Setting of FM1-3 together
PRESET EDIT
CQ-C8401U
Replacement of preset station
[}] [{] : Selection
[BAND] : Locked
4 Press [MENU] to confirm the adjustment.
For using the remote control, hold down [SEL]
(MENU) for 2 sec. or more.
20
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
21
When a disc is already loaded, press [SRC] (Source) to
select the CD mode.
] (OPEN) to open the face
lights), the disc
2 Load a disc with the label-side facing up.
The face plate closes automatically, and the unit recognizes the disc and starts playing automatically,
too.
3 Select a desired portion.
Track selection
Random and Repeat play can be set.
[7] (TRACK): Next track
[6] (TRACK): Preceding track (press twice)
Note: Hold down for fast forward/reverse.
Pause
Press [BAND] (h / 5).
Press again to cancel.
4 Press [
] (OPEN) to eject the disc.
Track number
Time
1 Press [MENU] to display the menu display.
For using the remote
control, hold down
[SEL] (MENU) for 2
sec. or more.
CQ-C8401U
RANDOM
: Off
: Random playback
(RANDOM, REPEAT)
Operation Flow
When a disc is already loaded (
will automatically be ejected.
CQ-C8401U
SRC
¡ Refer to the section on “Notes on CD/CD Media (CD-ROM,
CD-R, CD-RW)” (a page 44).
¡ This unit does not support a MIX mode CD (a CD containing
both CD-DA and MP3/WMA data). In case of using such a
CD, problems may occur such as anacoustic playback.
2 Press [}] or [{] to select a mode to be
adjusted.
: Off
3 Press [BAND]
(SET) to adjust.
REPEAT
: Playing the current track repeatedly
CQ-C8401U
TEXT (CD-TEXT)
: Enabled (Default)
: Disabled
4 Press [MENU] to confirm the adjustment.
CD Player
plate.
Random, Repeat Play (CD Menu Display)
1 Press [
Cautions:
¡ This unit does not support 8 cm (3”) discs.
¡ Do not use irregularly shaped discs. (a page 44)
¡ Do not use discs that have a seal or label attached.
¡ To avoid damaging the face plate, do not push it down or
place objects on it while it is open.
¡ Do not pinch your finger or hand in the face plate when the
face plate is in motion.
¡ Do not insert foreign matter into the disc slots.
English
CD Player
22
Play Mode Selection
CD-TEXT display
Notes:
¡ For scrolling text, hold down [DISP] for 2 sec. or
more.
¡ “NO TEXT” is displayed when there is no information
on the disc.
Play Mode indicators
Lights when each mode is
activated.
CQ-C8401U/C8301U/C7401U/C7301U
Lights when the disc is
loaded.
Functions Only by
Remote Control Unit
CD Mode Display
For using the remote control, hold down [SEL]
(MENU) for 2 sec. or more.
SCAN play
One-touch operation is available for selecting a track
playing style by use of [RANDOM] or [REPEAT].
RANDOM
Press [RANDOM].
Press again to cancel.
REPEAT
Press [REPEAT].
Press again to cancel.
You can find your favorite file by playing first 10-sec. of
each track.
Press [SCAN].
Press again to cancel.
Direct Access
A track can be directly selected.
Example: track number 5
1 Press [#] (NUMBER).
2 Press [5].
3 Press [SET].
Note: To suspend direct
selection, press [DISP] (Display).
CQ-C8401U/C8301U/C7401U/C7301U
23
MP3/WMA Player
CQ-C8401U
SRC
] (OPEN) to open the face
plate.
When a disc is already loaded (
will automatically be ejected.
lights), the disc
2 Load a disc with the printed-side facing 3 Select a desired portion.
Random and Repeat play can be set.
1 Press [MENU] to display the menu dis-
Folder selection
[}] (FOLDER): Next folder
[{] (FOLDER): Preceding folder
File selection
[7] (TRACK): Next file
[6] (TRACK): Preceding file (press twice)
Note: Hold down for fast forward/reverse.
Pause
Press [BAND] (h / 5).
Press again to cancel.
4 Press [
] (OPEN) to eject the disc.
File number
Time
Folder number
play.
For using the remote
control, hold down
[SEL] (MENU) for 2
sec. or more.
RANDOM
: Off
: Random playback (disc)
CQ-C8401U
FOLDER RANDOM
: Off
(RANDOM, REPEAT)
The face plate closes automatically, and the unit recognizes the disc and starts playing automatically,
too. (It may take several minutes to start for a disc
that has a lot of files.)
Random, Repeat Play (MP3/WMA Menu Display)
Operation Flow
up
English
1 Press [
Notes:
¡ Refer to the section on “Notes on MP3/WMA” (a page 26)
¡ This unit does not support a MIX mode CD (a CD containing
both CD-DA and MP3/WMA data). In case of using such a
CD, problems may occur such as anacoustic playback.
2 Press [}] or [{] to select a mode to be
adjusted.
3
Press [BAND]
(SET) to adjust.
: Random playback (folder)
REPEAT
: Off
CQ-C8401U
: Playing the current file repeatedly
FOLDER REPEAT
4 Press [MENU] to
: Off
confirm the adjustment.
: Playing the current folder repeatedly.
For using the remote control, hold down [SEL]
(MENU) for 2 sec. or more.
TEXT
: Folder name/File name
: Album/Title (tag information)
: No display
Hold down [SCAN] for 2 sec. or more. Hold down
again to cancel.
Play Mode Selection
Information Display
Notes:
¡ For scrolling text, hold down [DISP] for 2 sec. or
more.
¡ “NO TEXT” is displayed when there is no information
on the disc.
¡ ID3/WMA tag information is displayed for the album
name and title/artist name.
Play Mode indicators
Lights when each mode is
activated.
Lights when the disc is
loaded.
(Folder Random)
(Folder Repeat)
(Folder Scan)
Functions Only by
Remote Control Unit
MP3/WMA Mode Display
File type indicator
MP3/WMA Player
When a disc is already loaded, press [SRC] (Source) to
select the MP3/WMA mode.
One-touch operation is available for selecting a track
playing style by use of [RANDOM] or [REPEAT] .
RANDOM, REPEAT
Press the button. Press again to cancel.
FOLDER RANDOM, FOLDER REPEAT
Hold down the button for 2 sec. or more. Hold
down again to cancel.
SCAN play
You can find your favorite file by playing first 10-sec. of
each file.
Direct Access
A file in the current folder can be directly selected.
Example: file number 5
1 Press [#] (NUMBER).
2 Press [5].
3 Press [SET].
Notes:
¡ For folder selection, enter a number after pressing [#]
(NUMBER) twice.
¡ To suspend direct selection, press [DISP] (Display).
SCAN (All files)
Press [SCAN]. Press again to cancel.
FOLDER SCAN (1st file in each folder)
24
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
25
MP3/WMA Player
Notes:
¡ MP3/WMA encoding and writing software is not supplied with this unit.
Points to remember when making MP3/WMA files
Notes on MP3/WMA
Common
¡ High bit rate and high sampling frequency are recommended for high quality sounds.
¡ Selecting VBR (Variable Bit Rate) is not recommended
because playing time is not displayed properly and
sound may be skipped.
¡ The playback sound quality differs depending on the
encoding circumstances. For details, refer to the user
manual of your own encoding software and writing
software.
MP3
¡ It is recommended to set the bit rate to “128 kbps or
more” and “fixed”.
WMA
¡ It is recommended to set the bit rate to “64 kbps or
more” and “fixed”.
¡ Do not set the copy protect attribute on the WMA file
to enable this unit to play back.
Displayed items
¡ CD-TEXT
Disc title
Track title
¡ MP3 (ID3 tag)
Album name
¡ MP3/WMA
Folder name
File name
¡ WMA (WMA tag)
Album name
Title name/artist name
Title name/artist name
Displayable characters
¡ Displayable length of file name/folder name: within 64
characters
¡ Name files and folders in accordance with the standard of each file system. Refer to the instructions of
writing software for details.
¡ ASCII character set and special characters in each language can be displayed.
ASCII character set
A to Z, a to z, digits 0 to 9, and the following symbols:
(space) ! ” # $ % & ’ ( ) * + , - . / : ; < = > ? @ [ \ ] ˆ
_`{|}~
Notes:
¡ With some software in which MP3/WMA format files
have been encoded, the character information may not
be displayed properly.
¡ Undisplayable characters and symbols will be converted into an asterisk ( ).
Caution: Never assign the “.mp3”, or
“.wma” file name extension to a file that is
not in the MP3/WMA format. This may not
only produce noise from the speaker damage, but also damage your hearing.
*
Windows Media, and
the Windows logo are
trademarks, or registered trademarks of
Microsoft Corporation
in the United States
and/or other countries.
¡ The file extension “.mp3” or “.wma” should be
assigned to each file depending on the file format.
¡ This unit does not have a play list function.
¡ Although Multi-session recording is supported, the
use of Disc-at-Once is recommended.
English
Recording MP3/WMA files on a CD-media
¡ You are recommended to minimize the chances of
making a disc that contains both CD-DA files and
MP3/WMA files.
¡ If CD-DA files are on the same disc as MP3 or WMA
files, the songs may not play in the intended order,
or some songs may not play at all.
¡ When storing MP3 data and WMA data on the same
disc, use different folders for each data.
¡ Do not record files other than MP3/WMA files and
unnecessary folder on a disc.
¡ The name of an MP3/WMA file should be added by
rules as shown in the following descriptions and also
comply with the rules of each file system.
¡ You may encounter trouble in playing MP3/WMA files
or displaying the information of MP3/WMA files
recorded with certain writing software or CD
recorders.
Notes on MP3/WMA (continued)
MP3 (MPEG Audio Layer-3) and WMA (Windows MediaTM
Audio) are the compression formats of digital audio. The
former is developed by MPEG (Motion Picture Experts
Group), and the latter is developed by Microsoft
Corporation. Using these compression formats, you can
record the contents of about 10 music CDs on a single
CD media (This figures refer to data recorded on a 650
MB CD-R or CD-RW at a fixed bit rate of 128 kbps and a
sampling frequency of 44.1 kHz).
Display Information
Supported file systems
ISO 9660 Level 1/Level 2, Apple Extension to ISO 9660,
Joliet, Romeo
Note:
¡ Apple HFS, UDF 1.50, Mix CD and CD Extra are not
supported.
Compression formats
(Recommendation: “Points to remember when making MP3/WMA files” on the previous page)
Compression method
Bit rate
VBR
Sampling frequency
MPEG 1 audio layer 3 (MP3)
32 k-320 kbps
Yes
32, 44.1, 48 kHz
MPEG 2 audio layer 3 (MP3)
8 k-160 kbps
Yes
16, 22.05, 24 kHz
Windows Media Audio Ver. 2, 8
64 k-192 kbps
No
32, 44.1, 48 kHz
Folder selection order/file playback order
Maximum number of files/folders
¡ Maximum number of files: 999
¡ Maximum number of files in one folder: 255
¡ Maximum depth of trees: 8
¡ Maximum number of folders: 255 (Root folder is
included.)
Root Folder
(Root Directory)
1
2
q
Folder Selection
4
e
w
Notes:
¡ This unit counts the number of folders irrespective of
the presence or absence of an MP3/WMA file.
¡ If the selected folder does not contain any MP3/WMA
files, the nearest MP3/WMA files in the order of playback will be played.
¡ Playback order may be different from other MP3/WMA
players even if the same disc is used.
¡ “ROOT” appears when displaying the root folder
name.
In the order
1
–
8
3
File Selection
In the order
–
y
q
5
MP3/WMA Player
What is MP3/WMA?
6
r
8
7
Tree 1
Tree 2
Tree 3
t
y
Tree 4
Tree 8
(Max.)
Copyright
It is prohibited by copyright laws to copy, distribute and
deliver copyrighted materials such as music without the
approval of copyright holder except enjoying yourself
personally.
No warranty
Above description complies with our investigations as of
December 2004. It has no warranty for reproducibility
and displayability of MP3/WMA.
26
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
27
XM Tuner
Press [BAND] to select a band.
Channel selection
¡ Connect the optional XM receiver (XMD1000).
¡ To connect the XM receiver (XMD1000), it is
[]] (TUNE): Preceding channel
[[] (TUNE): Next channel
required to use an optional extension cord
(XMDPAN100) that is produced by XM exclusively for Panasonic products.
indicates the satellite tuner
is ready.
Indicates the intensity of
the radio wave.
(P·SET: Preset)
Channel Preset
For using the remote
control, hold down
[SEL] (MENU) for 2
sec. or more.
TEXT
Text display
: Enabled (Default)
CQ-C8401U
: Disabled
2 Press [BAND] (SET) to adjust.
XM Tuner
Channel number/name
Artist name/Song title
3 Press [MENU] to
confirm the
adjustment.
CQ-C8401U
For using the remote
control, hold down
[SEL] (MENU) for 2
sec. or more.
4 Preset the channel by holding down [}]
or [{] for 2 sec. or more.
Preset number/channel number blinks once.
Notes:
¡ New channels overwrite existing saved channels.
¡ In step 2, a channel can be registered by holding
down the numeric button [1] to [6] on remote control
for 2 sec. or more.
¡ To stop presetting channels, press [DISP] (Display).
28
[{] (P·SET: Preset): Preceding category
[}] (P·SET: Preset): Next category
play.
TEXT Setting (XM Tuner Menu Display)
XM Tuner Mode
Display
Note: Direct selection can be executed with [1] to
[6] buttons on remote control.
Band
[}] or [{].
Category selection
1 Press [MENU] to display the menu dis-
[{] (P·SET: Preset): Lower preset channel
[}] (P·SET: Preset): Higher preset channel
Preset Number
1 Tune into a channel.
2 Hold down [}] or [{] for 2 sec. or more.
3 Select a preset number by pressing
[]] (TUNE): Preceding channel in current category
[[] (TUNE): Next channel in current category
Preset channel selection
Notes:
¡ “RADIO ID” is displayed with channel 0.
¡ “UPDATING” is displayed during the update of the
identification code.
¡ “LOADING” is displayed during the acquisition of
audio data or information.
Up to 6 channels can be preset in XM1 to XM3
respectively.
Preset channels can be simply called up by pressing [}]
(P·SET) or [{] (P·SET).
Note: Direct selection can be executed with [1] to [6]
buttons on remote control.
CQ-C8401U
lights when activated
CQ-C8401U/C8301U/C7401U/C7301U
Functions Only by
Remote Control Unit
Operation Flow
3 Select a channel.
SRC
Channel selection
(P·SET: Preset)
Satellite Radio mode.
2
You can toggle the category on and off every time you
hold down [BAND] for 2 sec. or more. If the category is
set to on, the unit operates as follows for each button:
CQ-C8401U
SRC
Selection by Category
1 Press [SRC] (Source) to select the XM
English
The optional XM receiver allows you to receive the XM radio service.
Direct Access
A channel can be directly selected.
Example: channel number 5
1 Press [#] (NUMBER).
2 Press [5].
3 Press [SET].
Note: To suspend direct selection, press [DISP]
(Display).
CQ-C8401U/C8301U/C7401U/C7301U
29
Disc Changer (When CDs or MP3 discs are loaded)
When a magazine is already loaded(
lights), press
[SRC] (Source) to select the CD changer mode.
CQ-C8401U
SRC
The unit recognizes the magazine and starts playing
automatically.
2 Select a desired portion.
Operation Flow
[}]: Next disc
[{]: Preceding disc
Folder up/Down
Hold down for 2 sec. or more.
[}] (FOLDER): Next folder
[{] (FOLDER): Preceding folder
Track/File selection
[7]: Next track/file
[6]: Preceding track/file (press twice)
Note: Hold down for fast forward/reverse.
Pause
Press [BAND] (y / 5).
Press again to cancel.
Time
Disc number
1 Press [MENU] to display the menu display.
For using the remote
control, hold down
[SEL] (MENU) for 2
sec. or more.
(From selected disc: DVD-CH)
RANDOM (Only for MP3 disc)
2 Press [}] or [{] to select a mode to be
adjusted.
DISC RANDOM (Only for CD changer)
: Off (default)
3 Press [BAND]
(SET) to adjust.
: Random playback (from selected folder)
: Random playback (from selected disc)
CQ-C8401U
REPEAT
: Off (default)
: Playing the current track/file repeatedly
4 Press [MENU] to
DISC REPEAT (Only for CD-DA disc)
confirm the adjustment.
For using the remote control, hold down [SEL]
(MENU) for 2 sec. or more.
: Off (default)
: Playing the current disc repeatedly
FOLDER REPEAT (Only for MP3 disc)
: Off (default)
: Playing the current folder repeatedly
(CD changer)
DISC SCAN (1st file in each disc, only for CD
changer)
Play Mode Selection
(DVD changer)
Play Mode indicators
lights when each mode is
activated.
lights when the changer is
connected.
(Disc Random, Only for CD changer)
(Disc Repeat)
(Disc Scan, Only for CD changer)
CQ-C8401U/C8301U/C7401U/C7301U
Functions Only by
Remote Control Unit
CD Changer Mode Display
: Off (default)
: Random playback (from whole magazine: CD-CH)
CQ-C8401U
Changer indicator
30
RANDOM (Only for CD-DA disc)
: Off (default)
(RANDOM, REPEAT)
Disc selection
¡ Trouble may occur while playing CD-Rs. Refer to the section
on “Notes on CD/CD Media (CD-ROM, CD-R, CD-RW)”. (a
page 44)
¡ This unit does not support the following through the CD
changer.
¡MP3 playback.
Random and Repeat play can be set.
Random, Repeat Play (Disc Changer Menu Display)
Note: The changer is automatically turn on when
the magazine is inserted.
Notes:
¡ Please connect a CD changer or a DVD changer to CH/AUX2
terminal (CQ-C8401U/C8301U), CH/AUX terminal (CQC7401U/C7301U).
¡ When CX-DP880 or CX-DH801U is connected, a CD-RW
disc is playable.
One-touch operation is available for selecting a track
playing style by use of [RANDOM] or [REPEAT].
RANDOM, REPEAT
Press the button. Press again to cancel.
DISC RANDOM, DISC REPEAT
Hold down the button for 2 sec. or more. Hold
down again to cancel.
SCAN play
You can find your favorite file by playing first 10-sec. of
each file.
Hold down [SCAN] for 2 sec. or more. Hold down
again to cancel.
Direct Access
A disc can be directly selected.
Example: disc number 5
1 Press [#] (NUMBER).
2 Press [5].
3 Press [SET].
Note: To suspend direct
selection, press [DISP] (Display).
Disc Changer (When CDs or MP3 discs are loaded)
1 Load a magazine (discs).
English
Connected an optional CD changer or an optional DVD changer can be controlled by this unit.
SCAN (CD changer: All tracks, DVD changer:
from selected disc)
Press [SCAN]. Press again to cancel.
CQ-C8401U/C8301U/C7401U/C7301U
31
Disc Changer (when DVDs or VCDs are loaded)
Connected an optional DVD changer (CX-DH801U) can be controlled by this unit.
CQ-C8401U
SRC
English
When a magazine is already loaded(
lights), press
[SRC] (Source) to select the DVD changer mode.
Notes:
¡ Please connect a CD changer or a DVD changer to
CH/AUX2. (Only for CQ-C8401U/C8301U)
¡ “AUX 2” is display when connecting a changer that is not
compatible with this unit. (Only for CQ-C8401U/C8301U)
2 Select a desired portion.
Notes:
¡ For DVD operations other than the above (i.e. DVD
menu, closed caption, etc.), use the remote control unit supplied with the DVD changer.
¡ The remote control unit supplied with the DVD
changer does not work properly when you aim it
at this unit.
¡ When using the remote control unit supplied with
the DVD changer, aim it at the monitor display
(CY-V7100U).
Chapter/Track selection
[7]: Next chapter/Next track
[6]: Preceding chapter/ Preceding track
(press twice)
Note: Hold down for fast forward/reverse.
Pause
Chapter number
Time
Disc number
Changer indicator
¡For a DVD insertion
Press [MENU] to display the menu display.
For using the remote
control, hold down
[SEL] (MENU) for 2
sec. or more.
CQ-C8401U
CHAPTER REPEAT
: Off (Default)
: Playing the current chapter repeatedly.
TITLE REPEAT
: Off (Default)
2 Press [}] or [{] to select a mode to be
adjusted.
(RANDOM, REPEAT)
[}]: Next disc
[{]: Preceding disc
Press again to cancel.
DVD Changer Mode Display
1
Disc selection
Press [BAND] (y / 5).
32
Repeat play can be set.
Random, Repeat Play (DVD Changer Menu Display)
Note: The power is turned on automatically when
inserting a magazine.
Note: The unit may not operate for some DVDs.
3 Press [BAND]
(SET) to adjust.
: Playing the current title repeatedly.
¡For a VCD insertion
CQ-C8401U
REPEAT
: Off (Default)
: Playing the current track repeatedly
4 Press [MENU] to confirm the adjustment.
DISC REPEAT
: Off (Default)
For using the remote control, hold down [SEL]
(MENU) for 2 sec. or more.
: Playing the current disc repeatedly
Notes:
¡ The unit may not operate for some VCDs.
¡ The unit may not operate for a disc with the play back
function activated.
Disc type
Play Mode indicators
lights when each mode is
activated.
lights when the changer is
connected.
(Disc Repeat)
(Chapter Repeat)
(Title Repeat)
CQ-C8401U/C8301U/C7401U/C7301U
Play Mode Selection
Functions Only by
Remote Control Unit
Operation Flow
The unit recognizes the magazine and starts playing
automatically.
Direct Access
One-touch operation is available for selecting a chapter
playing style by use of or [REPEAT].
CHAPTER REPEAT, REPEAT
Press the button. Press again to cancel.
TITLE REPEAT, DISC REPEAT
Hold down the button for 2 sec. or more. Hold
down again to cancel.
A disc can be directly selected.
Example: disc number 5
1 Press [#] (NUMBER).
2 Press [5].
3 Press [SET].
Disc Changer (when DVDs or VCDs are loaded)
1 Load a magazine (discs).
Note: To suspend direct
selection, press [DISP] (Display).
CQ-C8401U/C8301U/C7401U/C7301U
33
Audio Setting
Function Setting
2 Press [VOLUME] (SEL: Select) to select
clockwise or
counterclockwise
to adjust.
AUDIO Menu Display
Note: If no operation takes place for more than 10 seconds in the audio menu (2 sec. in Main volume adjustment), the display returns to the regular mode.
CQ-C8401U
MUTE KEY
Setting [MUTE] buttons’ functions
: Volume off (Default)
2 Press []] or [[] to display the FUNCTION menu.
(Setting range: L15 to R15 and Center, Default: Center)
q : Right enhanced
w : Left enhanced
be adjusted.
Fader adjustment
(Setting range: R15 to F15 and Center, Default: Center)
q : Front enhanced
w : Rear enhanced
Subwoofer level adjustment
(Setting range : mute (-∞), -6 dB to +6 dB, 2 dB Step,
Default: 0 dB)
q : Up
w : Down
:
Volume down by 10 steps
:
Volume down by 5 steps
SECURITY
3 Press [}] or [{] to select a function to
BASS
(Setting range: -12 dB to +12 dB, 2 dB Step, Default:
Bass 0 dB)
q : Up
w : Down
For using the remote
control, hold down
[SEL] (MENU) for 2
sec. or more.
Balance adjustment
Main volume adjustment
(Setting range: 0 to 40, Default: 18)
q : Up
w : Down
play.
q : Up
w : Down
[[]: Higher frequency
[]]: Lower frequency
a mode to be
adjusted.
3 Turn [VOLUME]
1 Press [MENU] to display the menu dis-
(Adjustable frequency: 60, 160, 400, 1 k, 3 k, 6 k, 16 k (Hz),
Setting range: –12 dB to +12 dB, 2 dB Step) (a page 18)
English
(SEL: Select) to
display the
AUDIO menu
display.
SQ preset change
FUNCTION Menu Display
1 Press [VOLUME]
Adjustment to display on the FUNCTION menu
Setting the security function (a page 13)
: ON (Default)
: OFF
4 Press [BAND]
(SET) to adjust.
CQ-C8401U
5 Press [MENU] to confirm the adjustment.
For using the remote control, hold down [SEL]
(MENU) for 2 sec. or more.
Subwoofer Low Pass Filter
Audio Setting, Function Setting
Adjustment to each speaker and an optional subwoofer
(Setting range: 80 Hz, 120 Hz, 160 Hz, Default: 80 Hz)
q : Up
w : Down
TREBLE
Subwoofer output range
Other speakers output ranges
(Setting range: -12 dB to +12 dB, 2 dB Step, Default:
Treble 0 dB)
q : Up
w : Down
Note: Do not activate SQ and Bass/Treble at same time
to avoid causing sound distortion.
34
High Pass Filter
(Setting range: Filter OFF, 90 Hz, 135 Hz, 180 Hz, 225 Hz,
Default: Filter OFF)
q : Up
w : Down
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
35
Customize the Display (Customize Function)
Adjustment to display on the DISPLAY menu
1 Press [MENU] to display the menu
display.
For using the remote
control, hold down
[SEL] (MENU) for 2
sec. or more.
CQ-C8401U
STILL IMAGE
(Setting range: 11types, Default: All)
You can edit the moving images and still images that are initially stored in the unit. You also can use the data that is downloaded from
the Panasonic Web site and the data that is stored with a digital camera or other devices and processed with exclusive software,
IMAGE STUDIO. See “Notes on Customize function” (a page 38) as well.
Note: Visit Panasonic Web site (http://panasonic.co.jp/pas/en/software/customize/index.html) for details.
Switching by []] or [[]
Preparation:
Put the CD-R/RW that contains data to
be customized in hand.
All:
Sequential display from pattern 1 to 10
No.1-10
6 Select a file.
English
Display Setting
1 If there is a disc inside, take out the
disc.
[}][{][]][[]:Select
[BAND] (SET): Confirm
2 Press [SRC] to
DISPLAY menu.
select the CD
mode.
3 Press [}] or [{] to select a function to
be adjusted.
SRC
4 Press [BAND]
(SET) to confirm
the display.
3 Hold down [SEL] for 4 sec. or more to
CQ-C8401U
display the menu screen.
5 Adjust the setting value.
6 Press [BAND] (SET).
7 Press [MENU] to confirm the
(Setting range: 1 to 5, Default: Contrast 3)
[[]: Tilting up view angle
[]]: Tilting down view angle
adjustment.
For using the remote control, hold down [SEL]
(MENU) for 2 sec. or more.
GRAPHIC PATTERN
CLOCK ADJ
Note: Adjust the clock when “ADJUST” appears on the
display.
[[]: Adjusting minutes
[]]: Adjusting hours
[}]: Forward
[{]: Backward
4 Load a CD-R/RW that contains data.
Note:
¡ It may take time for the unit to identify the CDR/RW.
¡ Discs recorded by the packet writing software are
not supported.
5 Select an item to be customized.
[]][[]:
Select
[BAND] (SET): Confirm
GRAPHIC PATTERN
Moving image (graphic pattern) data (a page 36)
STILL IMAGE
Notes:
¡ The graphic pattern and still image are changeable.
(a page 37)
¡ If corrupted data is selected, “DISPLAY FILE INCOMPLETE” appears. (a page 38)
Still image data (a page 36)
OPENING MESSAGE
Moving image at power on (a page 14)
CLOSING MESSAGE
Moving image at power off (a page 14)
36
Notes:
¡ New data overwrites existing data.
¡ If “BACK” is selected, the screen of step 6
appears.
[}][{]:
Select
[BAND] (SET): Confirm
Note: To exit the customize menu, hold down
[SEL] 4 sec. or more.
All:
Sequential display from pattern A to D.
Pattern A-D
S.A.:
19-band display (Spectrum analyzer)
[]][[]:
Select
[BAND] (SET): Confirm
8 Confirm the changed item.
(Setting range: 6 types, Default: All)
Switching by []] or [[]
7 For a moving image file or still image
file, select where to save the file.
CUSTOMIZE Menu Display
DISPLAY Menu Display
CONTRAST
Notes:
¡ Files are automatically identified by their extensions, and target files are displayed.
¡ If ”BACK” is selected, the screen of step 5
appears.
Display Setting, Customize the Display (Customize Function)
2 Press []] or [[] to display the
CQ-C8401U/C8301U/C7401U/C7301U
Customization is performed. Do not turn off the
power in mid-operation. (It takes approx. 1 minutes
to complete this operation for a 168 kB moving
image.) After completion of this operation, the
screen of step 5 appears.
Note: If “NO” is selected, the screen of step 5
appears.
9 Hold down [SEL] 4 sec. or more.
The CD mode comes back. Press the [OPEN] button to eject the disc.
CQ-C8401U/C8301U/C7401U/C7301U
37
At Customizing
The download service may be suspended or stopped
without advance notice. The download service is not
available in some areas. Please visit the site below for
further information.
Panasonic Web site:
(http://www.panasonic.co.jp/global/)
¡ If customizing is interrupted on account of turning off
the power, stopping the engine, removing the face
plate or other reasons, you may lose the data. In such
a case, try customizing again.
¡ The default image exists on the Panasonic Web site. If
you would like to restore it, download the image from
the site.
Download site:
Notes on IMAGE STUDIO
¡ This download service is not available in some areas.
For details, please access the Panasonic website.
¡ IMAGE STUDIO is available only by downloading from
the address below. It is not bundled with this unit.
¡ Refer to the downloaded operating manual for how to
use IMAGE STUDIO.
¡ The customize-specific file is downloadable from the
URL below. You can create exclusive files stored with
a digital camera or other devices by using exclusive
software, IMAGE STUDIO that can be accessed from
the same URL.
¡ Do not change the extension. Otherwise, the data cannot be recognized.
If the described suggestions do not solve the problem, it is
recommended to take the unit to your nearest authorized Panasonic
Servicenter. The product should be serviced only by qualified personnel.
Please refer the checking and the repair to professionals. Panasonic
shall not be liable for any accidents arising out of neglect of checking the
unit or your own repair after your checking.
Problem
NO FILES DETECTED
No power to the
unit
Type
Extension
Max. number
GRAPHIC PATTERN
.pfm
10
STILL IMAGE
.pfs
15
OPENING MESSAGE
.pfo
5
CLOSING MESSAGE
.pfe
5
Possible cause a Possible solution
The power cord (battery, power and ground) is connected in the wrong way.
a Check the wiring.
Fuse blows out.
a Eliminate the cause of fuse blowout and replace the fuse with new one.
Consult your dealer.
CUSTOMIZING FAILED
Customize failed
a Check to see whether or not the extension is correct and file contents are appropriate.
Sound is not
generated.
Intended moving image or still image is damaged.
a Customize it again and overwrite the file with
new one.
Common
¡ Save only customize-specific data.
¡ Save all data in the root directory. Files contained in a
folder cannot be recognized.
¡ Follow the table below with regard to the number of
files that are saved to a disc. Files beyond the specified capacity are not readable.
¡ Discs recorded by the packet writing software are not
supported.
¡ Do not use the unit in an irregular condition, for
example, without sound, or with smoke or a foul
smell, which can cause ignition or electric shock.
Immediately stop using the unit and consult your
dealer.
¡ Never try to repair the unit by yourself because it is
dangerous to do so.
Error Display Messages
DISPLAY FILE INCOMPLETE
At Disc Making
Warning
Check and take steps as described below.
No customize-specific data on the disc
a Load a disc that contains customize-specific
data.
Notes on File
Notes on Customize Function
http://panasonic.co.jp/pas/en/software/
customize/index.html
If You Suspect Something Wrong
The demonstration
screen displayed
and no operable
Noise
MUTE is set to ON.
a Set MUTE to OFF.
The wiring of speaker lines are not correct, or a break or poor contact arises.
a Check the wiring in accordance with the wiring diagram. (Installation
Instructions)
You cannot operate the unit while the demonstration screen appears.
a Press [DISP] to end the demonstration screen.
If the demonstration screen appears frequently, there is a possibility that poor
contact or wrong wiring arises between the battery lead of the unit and the battery
cable of the car. (The battery lead should be always powered.)
a Check the battery wiring in accordance with the wiring diagram.
English
Note on Download Service
Troubleshooting
Customize the Display (Customize Function), Troubleshooting
Customize the Display (Customize Function)
There is an electromagnetic-wave generator such as a cellular phone near the unit or
its electrical lines.
a Keep an electromagnetic-wave generator such as a cellular phone away from
the unit and the wiring of the unit. In case that noise cannot be eliminated
due to the wiring harness of the car, consult your dealer.
The contact of the ground lead is poor.
a Make sure that the ground lead is connected to an unpainted part of the chassis securely.
Noise is made in
step with engine
revolutions.
38
CQ-C8401U/C8301U/C7401U/C7301U
Alternator noise comes from the car.
a Change the wiring position of the ground lead.
a Mount a noise filter on the power supply.
CQ-C8401U/C8301U/C7401U/C7301U
39
Troubleshooting
The speaker
channels are
reversed between
right and left.
The sound field is
not clear in the
stereo mode.
Central sound does
not settled.
The power fails
unintentionally.
Poor reception or
noise
BALANCE/FADER setting is not appropriate.
a Readjust BALANCE/FADER.
There is a break, a short circuit, poor contact or wrong wiring regarding the speaker
wiring.
a Check the speaker wiring.
No playback or
disc ejected
The speaker wiring is confused between right and left.
a Perform the speaker wiring in accordance with the wiring diagram.
The plus and minus terminals at right and left channels of speakers are connected
reversely.
a Perform the speaker wiring in accordance with the wiring diagram.
Sound skipping or
noise
Sound skipping
due to vibration
Disc unejectable
The safety device works.
a Call the store where you purchased the unit, or your nearest Panasonic
Servicenter.
No contract with XM Satellite Radio Inc.
a Refer to page 13 of this book and the XM's website to sign up for XM Radio
service.
The disc is inserted upside down.
a Insert a disc correctly.
There is a flaw or foreign material on the disc.
a Remove the foreign material, or use a flawless disc.
There is a flaw or foreign material on the disc.
a Remove the foreign material, or use a flawless disc.
The unit is not sufficiently secured.
a Secure the unit to the console box with the rear support strap, etc.
The unit is tilted at over 30˚ in the front-to-end direction.
a Make the angle 30˚ or less.
Something such as a peeled label obstructs the disc coming out.
a Hold down the [OPEN] button for 2 sec. or more when the face plate is open
(disc forced ejection). In case that the disc forced ejection does not work,
consult the dealer
The microcontroller in the unit operates abnormally due to noise or other factors.
a Unplug the power cord and plug it again. In case the unit is still out of order,
consult the dealer.
Antenna installation or wiring of antenna cable is faulty.
a Check whether the antenna mounting position and its wiring are correct. In
addition, check to see whether the antenna ground is securely connected to
the chassis.
English
Channel
unselectable
Possible cause a Possible solution
No playback or
disc ejected
The disc has unplayable formatted data.
a Refer to the description about MP3/WMA for playable sound data except CDDA (i.e. music CD).
The CD-R/RWs that
are playable on
other devices are
not playable on
this unit.
The playability of some CD-R/RWs may depend on the combination of media,
recording software and recorder to be used even if these CD-R/RWs are playable on
other devices such as a PC.
a Make CD-R/RWs in different combination of media, recording software and
recorder after referring to the description about MP3/WMA.
Troubleshooting
Common (continued)
No sound from
speaker(s)
Some operations are not executable in particular modes such as menu mode.
a Read the operating instructions carefully and cancel the mode. In case the
unit is still out of order, consult the dealer.
XM Tuner
Some operations
are not executable.
Problem
Possible cause a Possible solution
CD
Problem
The number of auto
preset stations is
less than 6.
Preset stations
cannot be stored.
40
The number of receivable stations is less than 6.
a Move to an area where receivable stations number is maximum, and try presetting.
The contact of the battery lead is poor, or the battery lead is not always powered.
a Make sure that the battery lead is connected securely, and preset stations
again.
CQ-C8401U/C8301U/C7401U/C7301U
MP3/WMA
Radio
No power is supplied to the antenna amplifier (when using a film antenna, etc.).
a Check the wiring of the antenna battery lead.
Sound skipping or
noise
There is a flaw or foreign material on the disc.
a Remove the foreign material, or use a flawless disc. For MP3/WMA, refer to
the description about MP3/WMA.
Playing VBR (Variable Bit Rate) files may cause sound skipping.
a Play Non-VBR files.
CQ-C8401U/C8301U/C7401U/C7301U
41
No response to
pressing buttons
The disc is dirty, or is upside down.
a Check the disc.
The battery is weak.
aReplace the battery with new one.
The disc has scratches.
a Check the disc.
The aiming direction of the remote control unit is wrong.
aAim the remote control unit at the sensor of the unit and press buttons.
No operation by some cause.
a Call the store where you purchased the unit, or your nearest Panasonic
Servicenter.
The file is not readable.
a Eject the disc.
(After 5 seconds)
A WMA file can be copyrighted.
a The file protected by copyright is not playable.
To next file automatically
No disc.
Display
Possible cause a Possible solution
The disc is dirty, or is upside down.
Error Display Messages
Possible cause a Possible solution
XM Tuner
Cannot receive XM satellite radio.
a Verify the wiring.
XM antenna unconnected.
a Connect the XM antenna.
XM broadcasts unreceivable because of poor receiving conditions.
a Move to an area where XM broadcasts can be received well.
Channel not in service
a This channel is not currently in service. Tune to another channel.
(After 5 seconds)
To next disc automatically
DISC Changer
Display
English
Possible cause a Possible solution
The battery is inserted in the wrong direction. A wrong battery is inserted.
aInsert a correct battery in the correct direction.
The sensor is exposed to direct sunlight. (The remote control unit may not be
operable when the sensor is exposed to direct sunlight. In such a case, the
system is not faulty.)
aBlock off sunlight to the sensor.
Remote control unit
Display
Possible cause a Possible solution
CD/MP3/WMA
Problem
Error Display Messages
The disc has scratches.
a Eject the magazine.
¡Check the disc.
¡Load the disc again.
Troubleshooting, Error Display Messages
Troubleshooting
No operation by some cause.
a Eject the magazine. If failure persists, press the reset switch on the disc
changer. If normal operation is not restored, call the store where you purchased the unit or the nearest Panasonic Servicenter to ask for repairs.
An error arises in the DVD changer.
a Check the DVD changer. (“REGION ERROR” etc.)
No disc is in the CD Changer (magazine).
a Insert discs into the changer (magazine).
The changer has become disconnected from the unit in the changer mode.
a Verify the wiring.
Note: Messages in the action and display sections of the error chart vary with changers. Refer to the operating
instructions for the Disc changer for details.
42
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
43
General
TEXT
How to hold the disc
¡ Do not touch the underside of the disc.
¡ Do not scratch on the disc.
¡ Do not bend the disc.
¡ When not in use, keep disc in the case.
Printed side
Do not use irregularly shaped discs.
Do not leave discs in the following places:
¡ In direct sunlight
¡ Near car heaters
¡ Dirty, dusty and damp areas
¡ On seats and dashboards
Disc cleaning
Use a dry, soft cloth to wipe from the center outward.
Do not attach any seals or labels to your discs.
Do not write on the disc label with a ballpoint
pen or other hard-point pens.
<Correct>
<Wrong>
¡ You may have trouble playing back some CD-R/RW discs recorded on CD recorders (CD-R/RW drives), either due
to their recording characteristics or dirt, fingerprints, scratches, etc. on the disc surface.
¡ CD-R/RW discs are less resistant to high temperatures and high humidity than ordinary music CDs. Leaving them
inside a car for extended periods may damage and make playback impossible.
¡ Some CD-R/RWs can not be played back successfully thanks to incompatibility among writing software, a CD
recorder (CD-R/RW drive) and the discs.
¡ This player cannot play the CD-R/RW discs if the session is not closed.
¡ This player cannot play the CD-R/RW discs which contains other than CD-DA or MP3/WMA data.
¡ Be sure to observe the instructions of CD-R/RW disc for handling it.
Cleaning the
Unit
Maintenance
Fuse
Sampling Frequency
DA Converter
Pick-Up Type
Light Source
Wavelength
Frequency Response
Signal to Noise Ratio
Total Harmonic Distortion
Wow and Flutter
Channel Separation
8 times oversampling
4 DAC System
Astigma 3-beam
Semiconductor laser
790 nm
20 Hz - 20 kHz (±1 dB)
96 dB
0.01 % (1 kHz)
Below measurable limits
75 dB
FM
Frequency Range
Usable Sensitivity
50 dB quieting Sensitivity
Frequency Response
Alternate channel selectivity
Stereo Separation
Image response ratio
IF response ratio
Signal to noise ratio
87.9 MHz - 107.9 MHz
10.2 dBf. (0.9 µV, 75Ω)
15.2 dBf. (1.6 µV, 75Ω)
30 Hz - 15 kHz (±3 dB)
75 dB
35 dB (at 1 kHz)
75 dB
100 dB
62 dB
AM
Frequency Range
Usable Sensitivity
530 kHz - 1 710 kHz
27 dB/µV (S/N 20 dB)
Your product is designed and manufactured to ensure the minimum of maintenance. Use a soft cloth for
routine exterior cleaning. Never use benzine, thinner, or other solvents.
If the fuse blows out, consult your dealer, or your nearest authorized Panasonic Servicenter.
44
CD Player
Do not use irregularly shaped discs.
Speaker Impedance
Pre-amp output voltage
Subwoofer-output voltage
Pre-amp output impedance
Subwoofer-output impedance
Dimensions (Main Unit)
Weight (Main Unit)
DC 12 V (11 V - 16 V), Test Voltage 14.4 V, Negative Ground
Bass; ±12 dB at 60 Hz, Treble; ±12 dB at 16 kHz
60, 160, 400, 1 k, 3 k, 6 k, 16 k (Hz)
-12 dB to 12 dB (2 dB step)
Less than 2.2 A (CD mode, 0.5 W 4-Speaker)
60 W x 4 (at 1 kHz) (CQ-C8401U),
50 W x 4 (at 1 kHz) (CQ-C8301U/C7401U/C7301U)
4-8Ω
5 V (CQ-C8401U/C8301U/C7401U), 2.5 V (CQ-C7301U) (CD mode, 1 kHz, 0 dB)
5 V (CQ-C8401U/C8301U/C7401U), 2.5 V (CQ-C7301U) (CD mode, 1 kHz, 0 dB)
60 Ω (CQ-C8401U/C8301U/C7401U), 200 Ω (CQ-C7301U)
60 Ω (CQ-C8401U/C8301U/C7401U), 200 Ω (CQ-C7301U)
178(W) x 50(H) x 155(D) mm {7” x 1 15/16 ”x 6 1/8”}
1.6 kg {3 lbs. 8 oz}
Power Supply
Tone Controls (Bass/Treble)
Equalizer Center Frequency
Variable Range of Equalizer
Current Consumption
Maximum Power Output
Notes on discs, Maintenance, Specifications
If you use commercial CDs, they must have
either of these labels shown at right.
Some copy-protected music CDs are not
playable.
English
Specifications
Stereo Radio
Notes on
CD-Rs/RWs
Notes on CD/CD Media (CD-ROM, CD-R, CD-RW)
Notes on Discs
Warning
¡Use fuses of the same specified rating (15 A). Using substitutes or fuses with higher ratings, or connecting the
unit directly without a fuse could cause fire or damage to the unit. If the replaced fuse fails, contact your
nearest authorized Panasonic Servicenter.
CQ-C8401U/C8301U/C7401U/C7301U
Power Output:
24 W RMS x 4 Channels at 4 Ω and ≤ 1%
THD+N (for CQ-C8401U)
17 W RMS x 4 Channels at 4 Ω and ≤ 1%
THD+N (for CQ-C8301U/C7401U/C7301U)
Signal to Noise Ratio:
78 dBA (reference: 1 W into 4 Ω)
(for CQ-C8401U/C8301U/C7401U)
87 dBA (reference: 1 W into 4 Ω)
(for CQ-C7301U)
Above Specifications comply with EIA standards.
Notes:
¡Specifications and design are subject to modification
without notice due to improvements.
¡Some figures and illustrations in this manual may be
different from your product.
CQ-C8401U/C8301U/C7401U/C7301U
45
Informations sur la sécurité
Avertissement
Ce pictogramme a pour effet d’alerter l’utilisateur de la
présence d’instructions opératoires et d’instructions de
montage importantes. Le fait d’ignorer ces instructions
peut se traduire par une blessure grave, voire la mort.
Avertissement
Lors de l’utilisation de cet appareil, observer
les avertissements suivants.
❑ Le conducteur ne doit regarder ni manipuler le
système pendant la conduite.
Manipuler ou regarder le système pendant la conduite
empêche le conducteur de regarder devant son véhicule et
peut être à l’ori-gine d’un accident. Toujours arrêter le
véhicule dans un endroit sûr et utiliser le frein à main avant
de manipuler le système.
❑ Utiliser la source d’alimentation correcte.
Cet appareil est conçu pour fonctionner avec un courant
continu de 12 V et un système de batterie avec négatif à la
masse. Ne jamais utiliser cet appareil avec d’autres systèmes
de batterie, en particulier un système de batterie de 24 V CC.
❑ Conserver les piles et leur film isolant hors de
portée des enfants.
Les enfants peuvent avaler les piles et leur film isolant donc, les
conserver hors de leur portée. Si un enfant avalait une pile ou son
film isolant, consulter immédiatement un médecin.
❑ Protéger le mécanisme de la platine.
Ne pas introduire d’élément étranger dans la fente de
chargement de disque.
❑ Ne pas démonter ni modifier l’appareil.
Ne pas démonter ni modifier l’appareil, ni essayer de réparer
l’appareil soi-même. Si l’appareil nécessite d’être réparé,
prendre contact avec le revendeur ou un centre de service
après-vente Panasonic agréé.
❑ Ne pas utiliser l’appareil quand il est défectueux.
Si l’appareil est défectueux (absence d’alimentation, absence
de son) ou dans un état anormal (un élément étranger a été
inséré dedans, l’appareil a reçu de l’eau, fume ou dégage une
odeur), l’éteindre immédiatement et prendre contact avec le
revendeur.
❑ La télécommande ne doit pas être posée n’importe
où dans la voiture.
Si la télécommande est posée n’importe où dans la voiture, elle
peut tomber sur le plancher pendant la conduite, se coincer
sous la pédale de frein et être à l’origine d’un accident.
❑ Confier le remplacement du fusible au personnel de
service qualifié.
Lorsque le fusible est grillé, en éliminer la cause et le faire
remplacer, par le fusible prescrit pour cet appareil, par un
technicien de service qualifié. Un mauvais remplacement du
fusible peut déclencher de la fumée, un incendie et endommager l’appareil.
46
■ Ce mode d’emploi comprend des pictogrammes qui indiquent la
manière d’utiliser le produit en toute sécurité et qui alertent l’utilisateur
de dangers potentiels résultant de connexions et d’opérations incorrectes. La signification des pictogrammes est expliquée ci-dessous. Il
est important d’assimiler complètement la signification de ces pictogrammes afin d’utiliser ce mode d’emploi et le système de façon correcte.
Ce pictogramme a pour effet d’alerter l’utilisateur
de la présence d’instructions opératoires et
d’instructions de montage importantes. Le fait
Précaution
d’ignorer ces instructions peut résulter en une
blessure ou en l’endommagement du matériel.
Lors du montage, observer les avertissements
suivants.
❑ Avant de procéder au montage, débrancher le câble à
la borne négative (–) de la batterie.
Procéder à la filerie et au montage quand la borne négative (–)
de batterie est connectée peut provoquer un choc électrique ou
une blessure dû à un court-circuit. Certaines voitures équipées
de système électrique de sécurité sont dotées de procédures
spécifiques pour la déconnexion de la borne de batterie.
LE FAIT DE NE PAS SUIVRE LA PROCÉDURE PEUT CONDUIRE
À UNE ACTIVATION INVOLONTAIRE DU SYSTÈME
ÉLECTRIQUE DE SÉCURITÉ QUI POURRAIT ENDOMMAGER LE
VÉHICULE ET PROVOQUER DES BLESSURES PERSONNELLES,
VOIRE LA MORT.
❑ Ne jamais utiliser de composants en relation à la
sécurité pour le montage, la mise à la masse et autres
fonctions de ce type.
Ne pas utiliser de composants du véhicule en relation à la
sécurité (réservoir à carburant, freins, suspension, direction
assistée, pédales, coussins gonflables, etc.) lors de la filerie ou
de la fixation de l’appareil et de ses accessoires.
❑ Le montage de l’appareil devant la housse du coussin
gonflable ou dans tout endroit où elle interfère avec le
fonctionnement du coussin gonflable est interdite.
❑ Vérifier la tuyauterie, le réservoir à carburant, le
câblage électrique et les autres articles avant d’installer l’appareil.
S’il est nécessaire de faire un trou dans le châssis pour monter
l’appareil ou procéder à sa filerie, vérifier d’abord dans quels
endroits le faisceau des fils, le réservoir à carburant, la filerie
électrique sont situés. Puis, faire le trou, à partir de l’extérieur si
possible.
❑ Ne jamais installer l’appareil dans un endroit où il
interfère avec le champ de vision.
❑ Ne jamais bifurquer le cordon d’alimentation pour alimenter un autre équipement.
❑ Après le montage et la filerie, il est nécessaire de
vérifier le bon fonctionnement des autres appareils
électriques.
Le fait de continuer à les utiliser dans des conditions anormales
peut déclencher un incendie, provoquer un choc électrique ou
un accident de la route.
❑ En cas de montage dans un véhicule équipé de
coussins gonflables, vérifier les avertissements et
précautions préconisés par le constructeur automobile
avant de procéder au montage.
❑ S’assurer que les fils n’interfèrent pas avec la conduite
ou le fait d’entrer dans le véhicule et d’en sortir.
❑ Pour éviter un court-circuit, isoler tous les fils visibles.
CQ-C8401U/C8301U/C7401U/C7301U
❑ Pour le montage, utiliser les pièces et outils
spécifiés.
Précaution
Lors de l’utilisation de cet appareil, observer
les précautions suivantes.
❑ Le volume sonore doit rester à un niveau approprié.
Le niveau sonore doit être suffisamment bas pour pouvoir
tenir compte des conditions de la route et de circulation pendant la conduite.
❑ Ne pas introduire ni ne permettre à votre main ou
vos doigts d'être pris par l'unité.
Pour éviter tout risque de blessure, ne pas se faire prendre la
main ou les doigts par les pièces mobiles ni les introduire
dans la fente de chargement du disque. Faire plus particulièrement attention aux enfants en bas âge.
❑ Cet appareil est conçu pour un usage exclusif dans
des voitures.
❑ Ne pas faire fonctionner l’appareil pendant une
période prolongée alors que le moteur est coupé.
Le fonctionnement du système audio pendant une longue
période de temps alors que le moteur est coupé décharge la
batterie.
❑ Ne pas exposer l’appareil au soleil ni le soumettre à
une chaleur excessive.
Sinon, la température interne de l’appareil augmentera, ce
qui peut déclencher de la fumée, un incendie et endommager
l’appareil.
❑ Ne pas utiliser l’appareil quand il est exposé à
l’eau, à l’humidité ou à la poussière.
L’exposition de l’appareil à l’eau, à l’humidité ou à la poussière peut déclencher de la fumée, un incendie et endommager l’appareil. S’assurer particulièrement que l’appareil
n’est pas mouillé lors des lavages de la voiture ou les jours
de pluie.
Lors du montage, observer les précautions
suivantes.
❑ Confier la filerie et le montage au personnel de
service qualifié.
Le montage de cet appareil nécessite des capacités spéciales
et de l’expérience. Pour garantir une sécurité maximale, le
faire installer par le concessionnaire. Panasonic ne sera pas
responsable de tout problème résultant d’un montage personnel de l’appareil.
❑ Pour monter l’appareil et procéder à sa filerie,
observer les instructions fournies :
Le fait de ne pas suivre les instructions pour monter correctement l’appareil et procéder à sa filerie pourrait provoquer un accident ou déclencher un incendie.
❑ Attention à ne pas endommager les fils.
Attention à ne pas endommager les fils en procédant à la
filerie. Éviter qu’ils ne soient pris dans le châssis du
véhicule, dans des vis et dans des pièces mobiles telles que
les crémaillères des sièges. Ne pas érafler, tirer, plier ou tordre les fils. Ne pas les faire passer près de sources de
chaleur et ne pas poser d’objets lourds dessus. Si les fils
doivent passer sur des bords métalliques à angle vif,
protéger ces fils en les enroulant dans un ruban en vinyle ou
toute autre protection similaire.
Utiliser les pièces fournies ou spécifiées et les outils appropriés pour mettre le produit en place. L’utilisation de pièces
autres que celles fournies ou spécifiées peut provoquer un
dommage interne à l’appareil. Un montage défectueux peut
conduire à un accident, un mauvais fonctionnement ou
même un incendie.
Français
et de tous les autres composants du système audio de la voiture avant
d’utiliser le système. Elles contiennent des instructions sur la manière
d’utiliser le système en toute sécurité et de façon efficace. Panasonic
n’assume aucune responsabilité pour tout problème résultant d’un
manque à observer les instructions stipulées dans ce mode d’emploi.
❑ Ne pas bloquer la bouche d’aération ou la plaque de
refroidissement de l’appareil.
Bloquer ces pièces fera surchauffer la partie interne de l’appareil et il se produira un incendie ou d’autres dommages.
❑ Ne pas monter l’appareil dans un emplacement où il
est exposé à de fortes vibrations ou là où il est
instable.
Éviter les surfaces inclinées ou très arrondies pour le montage. Si l’appareil une fois monté est instable, il risque de
tomber pendant la conduite, ce qui pourrait provoquer un
accident ou une blessure.
❑ Angle de montage
L’appareil doit être monté dans une position horizontale avec
sa partie frontale à un angle qui convient sans toutefois être
supérieur à 30 °.
L’utilisateur ne doit pas oublier que dans certaines régions, il
peut y avoir des restrictions sur la manière et l’endroit où cet
appareil doit être monté. Se renseigner auprès du concessionnaire pour de plus amples détails.
❑ Porter des gants à des fins de sécurité. S'assurer
que le câblage est terminé avant l'installation.
❑ Ne pas brancher le connecteur d’alimentation sur
l’appareil avant d’avoir effectué tous les raccordements pour éviter d’endommager l'appareil.
❑ Ne pas raccorder plus d'un haut-parleur à un
ensemble de fils de haut-parleur. (Sauf lors du raccordement à un haut-parleur des aigus)
Informations sur la sécurité
■ Lire attentivement les instructions pour le fonctionnement de l’appareil
Lors de la manipulation de la pile de la
télécommande, observer les précautions suivantes :
● Utiliser uniquement la pile spécifiée (CR2025).
● Faire correspondre la polarité de la pile avec les repères (+)
et (–) qui figurent dans le porte-pile.
● Remplacer la pile épuisée le plus tôt possible.
● Lorsque la télécommande n’est pas utilisée pendant une
période prolongée, en retirer la pile.
● Isoler la pile (en la plaçant dans un sac en plastique ou en la
couvrant d’un ruban en vinyle) avant de l’éliminer ou pour
l’entreposer.
● Eliminer la pile selon les règlements locaux en vigueur.
● Ne pas démonter, recharger, chauffer la pile ni provoquer un
court-circuit. Ne pas jeter de pile dans le feu ni dans l’eau.
En cas de fuite du liquide de pile
● Essuyer complètement le liquide de pile dans le porte-pile et
mettre en place une pile neuve.
● Si le liquide de pile entre en contact avec la peau ou les
vêtements, les laver avec beaucoup d’eau.
● Si le liquide de pile entre en contact avec les yeux, les laver
avec beaucoup d’eau et consulter immédiatement un
médecin.
CQ-C8401U/C8301U/C7401U/C7301U
47
Informations sur la sécurité (suite)
Avant de lire ces instructions
Précaution
XXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXXX
XXXXXXXXXXXXXX
XXXXXXXXXXXXXXXX
Manuel
d’instructions
Instructions
d’installation
(YEFM285591)
(YEFM293907)
Carte d’information
des possesseurs
Boîtier du panneau
avant amovible
(YEFA131646)
Trousse d’instructions
Qté: 1
SEL
SRC
VOL
SET
BAND
MUTE
1
2
3
RANDOM
SCAN
REPEAT
4
5
7
8
9
0
DISP
6
TUNE
TUNE
#
NUMBER
Avant de lire ces instructions
Différences entre les 4 modèles
Panasonic est heureux de vous accueillir au sein de sa grande famille en constante progression des possesseurs de produits
électroniques.
Nous nous efforçons sans cesse de vous faire bénéficier des avantages de l’ingénierie électronique et mécanique de haute précision
laquelle préside à la fabrication d’appareils ne comportant que des composants soigneusement sélectionnés et assemblés par un personnel soucieux de la bonne réputation acquise par la qualité de son travail. Nous savons que cet appareil vous procurera de longues
heures de plaisir dès que vous découvrirez la qualité, la fiabilité et la valeur que nous avons intégrées dans cet appareil et vous aussi
serez fier de faire partie des utilisateurs de nos produits.
Ce mode d’emploi d’utilisation traite des 4 modèles CQ-C8401U, CQ-C8301U, CQ-C7401U et CQ-C7301U.
Les différences entre les modèles respectifs sont indiquées ci-dessous.
Tous les écrans et les illustrations de cette brochure représentent le modèle CQ-C8401U sauf indication contraire.
Accessories
CAR AUDIO
Télécommande
(avec une pile)
(CR2025)
Connecteur
d’alimentation
Cadre de montage
Plaque de garniture
(EUR7641010)
(YEAJ02871)
(YEFX0217222)
(YEFC05654)
Qté: 1
Plaque
anti-blocage
Qté: 1
Boulon de fixation
Qté: 1
Qté: 1
Vis taraudeuse
(5 mmø x 16 mm)
Écrou hexagonal
(5 mmø)
(YEP0FZ5701)
Modèles
Puissance de sortie maximale
Tension de sortie du hautparleur des extrêmes-graves
Tension de sortie préampli
Cordon CH/AUX-IN *1
CQ-C8401U
CQ-C8301U
CQ-C7401U
CQ-C7301U
60 W
50 W
50 W
50 W
5V
5V
5V
2,5 V
5V
5V
5V
2,5 V
Non prévu
Non prévu
Prévu
Prévu
Cordon AUX1-IN *2
Prévu
Prévu
Non prévu
Non prévu
Cordon CH/AUX2-IN *1
Prévu
Prévu
Non prévu
Non prévu
*1 Vous ne pouvez connecter seulement qu’un changeur, un récepteur XM ou un autre appareil audio portatif
disponible au marché.
*2 Vous ne pouvez pas connecter un appareil audio portatif disponible au marché et un similaire.
Qté: 1 ensemble
Remarques:
¡ Le numéro entre parenthèses au-dessous de chaque accessoire représente le
numéro de pièce pour l’entretien et la réparation.
¡ Les accessoires et leurs numéros de pièce sont sujets à changement sans préavis en
vue de l’amélioration.
¡ La plaque de garniture et le cadre de montage sont montés sur l’appareil principal
lors de l’expédition.
Informations sur la sécurité, Avant de lire ces instructions
Qté: 1 ensemble
POWER
SOURCE MENU
Caractéristiques
Français
OO-OOOOO
CET APPAREIL EST UN PRODUIT LASER DE LA CLASSE I.
L’UTILISATION DE COMMANDES OU RÉGLAGES OU
L’EXÉCUTION D’OPÉRATIONS AUTRES QUE CELLES QUI
SONT INDIQUÉES DANS CE DOCUMENT PEUVENT
RÉSULTER EN UNE EXPOSITION À UN RAYONNEMENT
DANGEREUX.
N’OUVREZ PAS LES COUVERCLES ET N’ESSAYEZ PAS D’EFFECTUER VOUS-MÊME DES RÉPARATIONS. ADRESSEZVOUS À UN PERSONNEL QUALIFIÉ POUR TOUTE RÉPARATION.
Plaque-support
arrière
(YEFG04019)
Qté: 1
48
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
49
Pour de l’aide sur le fonctionnement de l'appareil ou pour toute
demande d'information, veuillez contacter votre détaillant ou
notre service à la clientèle au :
N° de téléphone : (905) 624-5505
N° de télécopieur : (905) 238-2360
Site Internet : www.panasonic.ca
Pour la réparation des appareils, veuillez consulter :
¡ votre détaillant, lequel pourra vous renseigner sur le centre
de service agréé le plus proche de votre domicile ;
¡ notre service à la clientèle au (905) 624-5505
ou www.panasonic.ca ;
¡ un de nos centres de service de la liste ci-contre :
Richmond, Colombie-Britannique
Panasonic Canada Inc.
12111 Riverside Way
Richmond, BC V6W 1KB
Tél. : (604) 278-4211
Téléc. : (604) 278-5627
Panasonic Canada Inc.
5770 Ambler Drive, Mississauga, Ontario L4W 2T3
Certificat de garantie limitée
PANASONIC
Panasonic Canada Inc. garantit cet appareil contre tout vice de
fabrication et accepte, le cas échéant, de remédier à toute
défectuosité, pendant la période indiquée ci-dessous et
commençant à partir de la date d’achat d’origine.
Calgary, Alberta
Panasonic Canada Inc.
6835-8th St. N.E.
Calgary, AB T2E 7H7
Tél. : (403) 295-3955
Téléc. : (403) 274-5493
Appareils autoradio – Un (1) an, pièces et
main-d’œuvre
(La main-d’œuvre pour l’installation ou le retrait de l'appareil
n’est pas couverte par la garantie)
50
CQ-C8401U/C8301U/C7401U/C7301U
Garantie limitée
Répertoire des services à la clientèle
Mississauga, Ontario
Panasonic Canada Inc.
5770 Ambler Dr.
Mississauga, ON L4W 2T3
Tél. : (9O5) 624-8447
Téléc. : (9O5) 238-2418
Lachine, Québec
Panasonic Canada Inc.
3075, rue Louis A. Amos
Lachine, QC H8T 1C4
Tél. : (514) 633-8684
Téléc. : (514) 633-8020
Expédition de l'appareil à un centre de service
Emballer soigneusement l'appareil, de préférence dans le carton
d’origine, et l’expédier port payé et assuré au centre de service.
Inclure la description détaillée de la panne et la preuve de la date
d’achat d’origine.
LIMITATIONS ET EXCLUSIONS
Cette garantie n’est valable que pour les appareils achetés au
Canada et ne couvre pas les dommages résultant d’une
installation incorrecte, d’un usage abusif ou impropre ainsi que
ceux découlant d’un accident en transit ou de manipulation. De
plus, si l’appareil a été altéré ou transformé de façon à modifier
l’usage pour lequel il a été conçu ou a été utilisé à des fins
commerciales, cette garantie devient nulle et sans effet. Les
piles sèches ne sont pas couvertes par la garantie.
Cette garantie n’est octroyée qu’à l’utilisateur d’origine. La
facture ou autre preuve de la date d’achat d’origine sera exigée
pour toute réparation sous le couvert de cette garantie.
CETTE GARANTIE LIMITÉE ET EXPRESSE
REMPLACE TOUTE AUTRE GARANTIE,
EXPRESSE OU IMPLICITE, INCLUANT LES
GARANTIES IMPLICITES DU CARACTÈRE
ADÉQUAT POUR LA COMMERCIALISATION
ET UN USAGE SPÉCIFIQUE.
PANASONIC N’AURA D’OBLIGATION EN
AUCUNE CIRCONSTANCE POUR TOUT
DOMMAGE DIRECT, INDIRECT OU
CONSÉCUTIF.
Certaines juridictions ne reconnaissent pas les exclusions ou
limitations de dommages indirects ou consécutifs, ou les
exclusions de garanties implicites. Dans de tels cas, les
limitations stipulées ci-dessus peuvent ne pas être applicables.
CQ-C8401U/C8301U/C7401U/C7301U
Avant de lire ces instructions
RÉPARATION SOUS GARANTIE
Français
Avant de lire ces instructions
51
Caractéristiques
Table des matières
Gamme complète d'éléments optionnels
Commande du son
SQ (Qualité sonore)
Vous avez 6 modes préréglés (FLAT, ROCK, POP, VOCAL,
JAZZ, CLUB). Vous pouvez personnaliser vos réglages pour
ces modes (sauf FLAT) et les enregistrer pour le rappel
instantané.
SQ7 (qualité du son à 7 bandes)
Le niveau est réglable dans chacune des sept bandes. Ceci
vous permet une syntonisation précise de la qualité du son
pour chaque genre suivant l’acoustique intérieure du véhicule
et vos préférences personnelles.
L'appellation XM et les logos connexes sont des marques
déposées de la firme XM Satellite Radio Inc.
Remarque:
¡ Vous ne pouvez pas connecter un changeur et un récepteur
XM en même temps.
¡ Pour raccorder le récepteur XM (XMD1000), il est nécessaire
d'utiliser le cordon prolongateur optionnel (XMDPAN100)
exclusivement fabriqué par XM pour les produits Panasonic.
Personnalisation
Les images en mouvement et fixes initialement enregistrées
peuvent être éditées selon votre gré. IMAGE STUDIO* vous
permet de traiter les images à partir d’un appareil photo
numérique ou d’autres dispositifs sans difficulté. ( a page 81)
* Ce logiciel est téléchargeable du site Web de Panasonic.
(http://panasonic.co.jp/pas/en/software/customize/index.html)
English
2
Español
90
Français
Rubriques
communes
Panneau avant entièrement motorisé
Il suffit de toucher le panneau avant pour le faire glisser vers le
bas en vue de l’accès à la fente à disque. Une fonction
d’inclinaison à trois étages permet de régler l’angle de visée à
15, 25 ou 35 degrés pour la visibilité optimale de l’écran.
Un syntoniseur XM optionnel vous permet de recevoir les
services radio XM. Un changeur de disque DVD au lieu d'un
syntoniseur XM peut également être connecté.
¡ Numéro sans frais
Syntoniseur XM P/N: XMD1000
1-800-XM-RADIO(96-72346)
Cordon prolongateur P/N: XMDPAN100
1-800-942-TERK(8375)
¡Informations sur la sécurité
¡Avant de lire ces instructions
¡Caractéristiques
¡Disposition des commandes
¡Préparation
¡Opérations générales
46
48
52
54
56
58
Chaque source
Lecteur de CD au format WMA MP3/récepteur avec écrand'
affichage entiérement par matrice de points
¡Autoradio
¡Lecteur de disque CD
¡Lecteur de MP3/WMA
¡Syntoniseur XM
¡Changeur de disque
64
66
68
72
74
Au besoin
CQ-C8401U/C8301U/C7401U/C7301U
¡Paramétrage audio
¡Paramétrage de fonction
¡Paramétrage d’affichage
¡Personnalisation de l’affichage (fonction de personnalisation)
¡En cas de difficulté
¡Messages d’erreur affichés
¡Remarques sur les disques
¡Entretien
¡Caractéristiques techniques
78
79
80
81
83
86
88
88
89
Un espace acoustique absolument envoûtant grâce à un système élaboré
Écran sur l’appuie-tête: CY-V7100U (option)
Syntoniseur XM
XMD1000: fabriqué par XM Satellite
Radio (Option)
Appareil principal
CQ-C8401U/C8301U
CQ-C7401U/C7301U
Changeur de disques DVD:
CX-DH801U
(Option)
Haut-parleur d’extrêmes-graves
(Option)
Amplificateur de puissance
stéréo/mono (Option)
52
*Vous ne pouvez connecter seulement qu’un changeur,
un récepteur XM ou un autre appareil audio portatif
disponible au marché.
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
53
Disposition des commandes
Remarque: Ce mode d’emploi décrit la façon d’utiliser les touches de l’unité principale. (Les opérations différentes sont exclues.)
0
#
NUMBER
TILT
OPEN (Éjection)
(Dossier)
BAND
SRC
SQ Qualité du son
SRC
CQ-C8401U
VOL
MENU
SEL
POWER
SOURCE
SEL Sélectionner
MENU
SRC
présyntonisation
automatique
4
Al’eatoire
VOL Volume
}: En progression
{: En régression
POWER
SOURCE MENU
SEL
SRC
SCAN
5
REPEAT
6
7
Balayage
Relecture
9
Syntonisation
Plage (fichier)
VOL
SET
SET
BAND
BAND
MUTE
1
2
3
RANDOM
SCAN
REPEAT
4
5
6
7
8
9
0
DISP
BAND (Bande)
Pause/Lecture
SET (Réglage)
APM Mémoire de
présyntonisation
automatique
MUTE
TUNE
TUNE
#
NUMBER
MUTE (Sourdine)
SBC·SW Commande
d’extrêmes graves·Hautparleur d’extrêmes-graves
DISP
DISP Affichage
CAR AUDIO
8
0
Préréglage
Disque (dossier)
TUNE (Syntonisation)
TRACK (FILE)
(Plage (fichier))
D·M Mémoire directe
DISP Affichage
Lorsque le panneau
est ouvert
MUTE (Sourdine)
SBC·SW Commande
d’extrêmes graves·Hautparleur d’extrêmes-graves
54
y / 5 Pause/Lecture
BAND (Bande)
SET (Réglage)
APM Mémoire de
Numéro
POWER (Alimentation)
SRC (SOURCE)
RANDOM
Déblocage
Fente à disque
CQ-C8401U/C8301U/C7401U/C7301U
Fonctions uniquement commandées par la
télécommande
Appareil principal
SRC Source
PWR Alimentation
MENU
DIM Gradateur
9
Une opération à commande unique est disponible pour
sélectionner le style de lecture de plage en faisant usage
de la touche [4] (RANDOM: sélection en ordre
aléatoire), [5] (SCAN: balayage), ou la touche [6]
(REPEAT: Relecture). (Dans le cas du style de lecture
d’un dossier ou d’un disque, maintenir la touche
enfoncée pendant au moins 2 s)
Disposition des commandes
P·SET Préréglage
DISC (FOLDER)
Télécommande
VOLUME
PUSH SEL
Poussez pour sélectionner
-
Français
Touches numériques
Accès direct
Un canal (XM), une piste (mode CD), un disque
(changeur de disque CD), un fichier et un dossier (mode
MP3/WMA) peuvent être directement sélectionnés.
Exemple: Plage numéro 5
1 Appuyer sur la touche [#] (NUMBER).
2 Appuyer sur la touche [5].
3 Appuyer sur la touche [BAND] (SET).
CQ-C8401U/C8301U/C7401U/C7301U
55
sur ACC ou ON.
Le message de démonstration apparaît.
2 Appuyer sur [DISP] (Affichage).
L’écran de démonstration est annulé et n’apparaît
plus.
Remarque: Pour mettre l’appareilsous tension et faire
apparaître le message de démonstration, appuyer et
immobiliser [SRC] (PWR: Alimentation) pendant au
moins 4 secondes. après avoir coupé l'alimentation dans
un mode autre que le mode XM.
Alimentation).
Mise en place de la pile dans la télécommande
Préparation avant de faire usage de l’appareil
56
Avertissement
Conserver les piles et leur film isolant hors de portée
des enfants. Si un enfant ingérait une pile, consulter
immédiatement un médecin.
Enlever doucement le film
isolant à l’arrière de la
télécommande.
Objet pointu solide
q Retirer le porte-pile en
plaçant la télécommande
sur une surface plane.
q Enfoncer l’ongle du
pouce dans la rainure et
pousser le porte-pile
dans la direction de la
flèche.
w
w Retirez le porte-pile dans
q
la direction de la flèche à
l’aide d’un objet pointu
Arrière
solide.
w Installer une pile dans le
porte-pile en prenant soin
de diriger la face (+) vers le
haut.
e Repousser le porte-pile à
l’intérieur.
Remarque: Informations sur les piles:
Pile recommandée : Pile au lithium Panasonic (CR2025)
(Comprise avec la télécommande)
Durée de service de la pile: 6 mois environ dans les conditions
d’utilisation normales (à la température
ambiante)
2
3
CQ-C8401U/C8301U/C7401U/C7301U
¡ Réglage de niveau de haut-parleur d’extrêmes-graves
(a page 78)
¡ Filtre passe-bas de haut-parleur d’extrêmes-graves
(a page 78)
Raccordement du syntoniseur XM
¡ Raccorder le récepteur optionnel XM (XMD1000).
¡ Pour raccorder le récepteur XM (XMD1000), il est
nécessaire d'utiliser le cordon prolongateur optionnel
(XMDPAN100) exclusivement fabriqué par XM pour
les produits Panasonic.
Mise en route
de l'identification de XM
1Vérification
Satellite Radio
¡ Prendre note de l'identification indiquée en bas et à
droite de votre récepteur XM (XMD1000).
¡ Vérifier l'identification indiquée en accordant votre
radio XM sur le canal 0. (Se reporter à “Sélection de
canal” à la page 72)
2 Activer XM Satellite Radio
Choisir l'un ou l'autre ci-dessous pour s'inscrire.
¡ Web site: http://www.xmradio.com/activation
¡ Numéro de téléphone: 1-800-XM-RADIO
(1-800-967-2436)
Remarque: Reportez-vous au manuel d'instructions du
récepteur XM pour obtenir de plus amples détails.
Il est nécessaire de s'inscrire afin de s’abonner à XM
Satellite Radio. Après vérification de votre
identification auprès de XM Satellite Radio ID,
s’inscrire sur le site Web de XM ou en les appelant.
Précaution
Remplacement de la pile
¡ Une alarme retentit et un message apparaît sur
l’écran, vous avertissant d’enlever le panneau avant à
l’état hors tension.
Indicateur de sécurité
Utilisation du haut-parleur d’extrêmes-graves
¡Remplacer la pile dès les premiers signes d’affaiblissement.
¡Veuillez ne pas démonter la pile ni provoquer de
court-circuit. Ne pas jetec la pile au feu ou dans
l’eau.
¡Lors du rejet des piles, observer les règlements y afférents.
¡Une utilisation inadéquate de la pile peut causer une
surchauffe, une explosion ou ignition qui risquent
d’entraîner des blessures ou un incendie.
film isolant
Les fonctions suivantes sont activées lorsque la fonction
de sécurité est en service. (a page 79)
¡ L’indicateur de sécurité s’allume lors de l’enlèvement
du panneau avant.
Le réglage des définitions suivantes pourrait être
nécessaire en fonction des dispositifs connectés.
Autres paramétrages
3 Appuyer sur [SRC] (PWR:
Remarque: Régler l’horloge quand “ADJUST” apparaît
sur l’affichage.
Réglage de l’horloge
(DÉMONSTRATION)
Mise sous tension initiale
1 Tourner la clé de contact de la voiture
CQ-C8401U
Français
SRC
Préparation
Le message de démonstration apparaît pour la mise en
service initiale.
Réglage des fonctions
de sécurité
Préparation
5 Ajuster la valeur du paramètre.
1 Appuyer sur la touche [MENU] pour
faire apparaître l’affichage de menu.
Pour utiliser la télécommande, maintenir la touche
[SEL] (MENU) enfoncée pendant au moins 2 sec.
2 Appuyer sur la touche []] ou [[] pour
afficher le menu DISPLAY.
3 Appuyer sur la touche [{] pour
sélectionner “CLOCK ADJ”.
6 Appuyer sur la touche [BAND] (SET)
pour confirmer le réglage.
4 Appuyer sur la touche [BAND] (SET)
pour confirmer l’image.
[[]: Règle les minutes
[]]: Règle les heures
[}]: En progression
[{]: En régression
7 Appuyer sur la touche [MENU].
Pour utiliser la télécommande, maintenir la touche
[SEL] (MENU) enfoncée pendant au moins 2 sec.
CQ-C8401U/C8301U/C7401U/C7301U
57
Opérations générales
Ce chapitre explique comment mettre sous tension ou éteindre l’appareil, comment régler le volume, etc.
Ouverture/Éjection
Mise hors tension
Maintenir la touche [SRC] (PWR) enfoncée
jusqu’à entendre un bip, puis la relâcher.
Remarque: L’écran final apparaît. Il est possible de
modifier l’écran final. (a page 81)
3 Mettre le pan-
neau avant dans
le boîtier.
] (OPEN).
Lorsqu’un disque est déjà en place, il sera éjecté
automatiquement.
Précautions:
¡ Afin de ne pas endommager le panneau avant, ne
pas le repousser vers le bas ni placer d’objets
dessus lorsqu’il est ouvert.
¡ Prendre garde de ne pas se faire pincer un doigt ou
prendre une main par le panneau avant.
¡ Ne pas introduire d’éléments étrangers dans la
fente de chargement de disque.
¡ Dans les cas suivants, le panneau avant se ferme
automatiquement. Veillez à ne pas vous pincer le
doigt.
¡ Au bout de 20 secondes
¡ Lorsqu’un disque est introduit
¡ Lorsque le panneau avant est détaché (a
page 58)
Fermeture
Appuyer sur [
] (OPEN).
SRC
Français
Appuyer sur [
CQ-C8401U
Inclinaison
L’angle de l’écran change en 4 niveaux de la façon
suivante chaque fois que vous appuyez sur [
] (TILT)
1 seconde.
Remarque: Le dernier
angle sélectionné est
maintenu même après la
mise hors tension.
TILT 1
TILT 2
TILT 3
OPEN
Remise en place
1 Mettre l’appareil hors tension (a page 58)
2 Appuyer sur
1 Faire glisser le côté gauche du pan-
] (Déblocage).
CQ-C8401U
(Le panneau avant est
détaché avec un clic.)
2 Appuyer sur l'extrémité droite du pan-
neau avant jusqu'à ce qu'un déclic soit
entendu.
Précautions:
¡ Il est recommandé de démonter ou monter le panneau
avant lorsque celui-ci est en position fermée.
Ne pas démonter pas le panneau lorsqu’il est en mouvement.
¡ Noter que ce panneau avant amovible n’est pas
étanche à l’eau. Ne pas l’exposer à l’eau ni le laisser
en présence d’une humidité excessive.
¡ Ne jamais essayer de retirer le panneau avant amovible en conduisant.
¡ Ne pas laisser le panneau avant amovible sur le
tableau de bord ou dans un endroit susceptible de
Remarques:
¡ Le niveau acoustique de chaque source est conservé
en mémoire. (Pour l’autoradio, un réglage de volume
pour la bande AM, un réglage de volume pour toutes
les stations FM)
¡ Le volume n’est pas réglable lorsqu’une erreur est
affichée sur l’écran. (a page 86)
Gamme de réglage: 0 à 40
Réglage implicite: 18
L’enfoncer jusqu’à entendre un clic.
Le panneau avant se ferme automatiquement au
bout de 5 secondes lorsqu’il est ouvert.
Si l’appareil est sous tension, il se met automatiquement hors tension.
devenir excessivement chaud.
¡ Ne pas toucher aux contacts du panneau avant
amovible ni à ceux de l’appareil principal étant donné
que cela peut entraîner de mauvais contacts
électriques par la suite.
¡ Si des saletés ou de la poussière se sont déposées
sur les contacts, les retirer soigneusement avec un
chiffon sec et propre.
¡ Ne pas appuyer fortement vers le bas sur le panneau
avant quand il est ouvert et ne rien poser dessus car
ceci risque de l’endommager.
CQ-C8401U/C8301U/C7401U/C7301U
Coupure temporaire de volume
(Réduction) MUTE (ATT: Atténuation)
[
neau avant pour le mettre en place.
q Augmentation
w Réduction
(VOLUME)
Enlèvement
Réglage de volume
TILT OFF
(Système antivol)
Enlèvement/remise en place du panneau avant
CQ-C8401U
Remarque: L’écran initial apparaît. Il est possible de
modifier l’écran initial. (a page 81)
Il est possible de retirer le
panneau avant pour
l’empêcher d’être volé.
58
SRC
Opérations générales
Appuyer sur la touche [SRC] (PWR:
Alimentation).
Mouvement du panneau avant
(ouverture/fermeture, inclinaison) (OPEN/CLOSE, TILT)
Activation ou désactivation de
l’alimentation (PWR: Alimentation)
Mise sous tension
Coupure de volume (réduction)
Appuyer sur la touche [
] (MUTE).
SRC
CQ-C8401U
Annuler
Appuyer une seconde fois sur la touche
[ ] (MUTE).
Remarque: La gamme de réduction de volume peut
être spécifiée. (a page 79)
CQ-C8401U/C8301U/C7401U/C7301U
59
Autoradio
Mode
Branchement d’un dispositif qui n’est pas
commandé par cet appareil.
Lors du chargement d'un disque MP3/WMA (a page 68)
Affichage désactivé
Tous les affichages disparaissent en 5 secondes.
Hiérarchie de dossier (pour le modèle CQC8401U/C8301U, en mode MP3/WMA uniquement.)
(DISP: Affichage)
Lors du chargement du CD (a page 66)
Changement d’affichage
Lecteur
CQ-C8401U
SRC
À la mise sous tension:
Quand un changeur de disque CD, un changeur de
disque DVD est raccordé (a page 74, 76)
Quand un récepteur XM (a page 72)
(SOURCE)
L’affichage change comme suit à chaque fois que la
touche [DISP] est pressée.
Remarque: Un motif graphique et une image fixe
peuvent être sélectionnés. (a page 80)
CQ-C8401U
Auxiliaire (AUX ou AUX 2)
FM1, FM2, FM3, AM (a page 64)
Sélection de source
SRC
Affichage ordinaire + horloge
Affichage ordinaire + motif graphique
Image fixe seulement
Affichage ordinaire + image fixe
Motif graphique seulement
Opérations générales
La source change comme suit à chaque fois que la
touche [SRC] (Source) est pressée.
Français
Opérations générales
CQ-C8401U/C8301U
Auxiliaire (AUX1)
Uniquement pour le modèle CQ-C8401U/C8301U
Remarque: L’égaliseur graphique de 19 bandes
peut être sélectionné lors de la sélection d’une
image fixe.
Branchement d’un dispositif qui n’est pas commandé
par cet appareil.
CQ-C7401U/C7301U
Affichage de l’horloge (Réglage implicite)
60
Désactivé
Le haut-parleur arrière peut servir de haut-parleur d’extrêmes-graves de substitution lorsqu’un Haut-parleur
d’extrêmes-graves n’est pas connecté.
] (SBC·SW) enfoncée durant 2 secondes ou plus active et
SRC
CQ-C8401U
Désactivé (réglage implicite)
Activé
Remarque: Si ON est sélectionné, les définitions du
niveau du haut-parleur d’extrêmes-graves et du filtre
passe-bas de ce dernier sont activées. (a page 78)
CQ-C8401U/C8301U/C7401U/C7301U
Commande de variateur
d’éclairage (DIM: Variateur d’éclairage)
(SBC-SW: Commande d’extrêmes-graves·hautparleur d’extrêmes-graves)
Haut-parleur d’extrêmes-graves de substitution
Remarque: Connectez un changeur CD ou DVD à la
borne CH/AUX2 (CQ-C8401U/C8301U) ou CH/AUX (CQC7401U/C7301U). (Instructions d’installation)
Le maintien de la touche [
désactive SBC-SW.
Quand l’alimentation est coupée:
Le niveau d’éclairage change de la façon suivante chaque fois que la touche [MENU]
(DIM: Variateur d’éclairage) est enfoncée 2 secondes ou plus.
Plus lumineux (Réglage implicite)
SRC
CQ-C8401U
Moyen
Plus sombre
Remarque: Ce réglage ne peut pas être réalisé avec la
télécommande.
S’allume en état activé
CQ-C8401U/C8301U/C7401U/C7301U
61
Le type de son qui est individuellement ajustable sur 7
bandes change avec chaque pression sur [SQ].
SRC
Il est possible d’apporter des ajustements de précision
au préréglage de SQ sélectionné dans les musiques
ROCK, POP, VOCAL, JAZZ, ou CLUB en conformité avec
le type de votre voiture ou votre goût.
CQ-C8401U
SRC
CQ-C8401U
1 Appuyer sur la touche [SQ] (qualité du
son) 2 secondes ou plus.
1 Uniforme
(Réglage implicite)
sur la touche [}] ou [{] 2
4 Appuyer
secondes ou plus pour confirmer l’a-
6. CLUB
Français
Opérations générales
justement.
2. ROCK
Le préréglage de SQ désiré apparaît.
5. JAZZ
Remarque: Si la touche [DISP], est appuyée le
préréglage est annulé. Le préréglage est valide
jusqu’à ce qu’un autre préréglage de SQ soit appelé.
3. POP
4. VOCAL
62
Remarques:
¡ Les réglages de SQ, de graves/aigus et de volume
s’influencent mutuellement. Si une telle influence
cause une distorsion du signal audio, réajuster les
graves/aigus ou le volume.
¡ Chaque niveau de SQ (Sauf FLAT) est réglable. (a
page 63)
CQ-C8401U/C8301U/C7401U/C7301U
S’allume en état activé
Modification du préréglage de SQ
(SQ: Qualité sonore)
Sélection de SQ basée sur le genre
[[]: Fréquence plus
haute
[]]: Fréquence plus
basse
q : Elévation du
niveau
w : Abaissement du niveau
3 Appuyer sur [}] ou [{] 2 secondes ou
L’ajustement existant est remplacé par un nouvel
ajustement.
Remarques:
¡ FLAT ne peut pas être modifié.
¡ Si aucune opération n'est effectuée pendant plus de
10 secondes, l'écran passe au mode normal.
¡ Cet ajustement peut également être effectué dans le
menu AUDIO. (a page 78)
¡ Si [BAND] est maintenu enfoncée 2 secondes ou
plus sur l’écran d’appel de SQ, le préréglage appelé
passera au réglage implicite.
Opérations générales
2 Ajuster chaque fréquence.
plus pour confirmer votre ajustement.
Remarque: Sélectionner un préréglage de SQ
désiré avec [}] et [{] (et [2] à [6] de la
télécommande).
CQ-C8401U/C8301U/C7401U/C7301U
63
Autoradio
Ce chapitre explique comment écouter la radio.
CQ-C8401U
3 Choisir une station.
Réglage de la fréquence
[]] (TUNE): Inférieure
[[] (TUNE): Supérieure
Remarque: Maintenir la touche enfoncée plus de
0,5 seconde et la relâcher pour chaque recherche de
station.
Sélection la station préréglée
[{] (P·SET: Préréglage): Numéro préréglé inférieur
[}] (P·SET: Préréglage): Numéro préréglé supérieur
Remarque: La sélection directe peut être exécutée
avec les touches [1] à [6] de la télécommande.
Mémoire directe
Affichage de mode
d’autoradio
Bande
64
Préréglage des stations
sélectionner une bande de réception.
Fréquence
(APM: Mémoire de présyntonisation automatique, P·SET: Préréglage)
2 Appuyer sur la touche [BAND] pour
Rappel de station D•M
Presser [D.M] (Mémoire directe).
Écriture de station D•M
q Sélectionner une station à prérégler.
w Maintenir [D.M] (Mémoire directe) pressé pendant 2 s ou davantage.
CQ-C8401U/C8301U/C7401U/C7301U
SRC
CQ-C8401U
1 Syntoniser une station.
enfoncée la touche [}] ou la
2 Maintenir
touche [{] pendant au moins 2 s.
un numéro préréglé en pressant
3 Choisir
la touche [}] ou la touche [{].
la syntoniser station en
4 Présyntoniser
maintenant enfoncée la touche [}] ou
la touche [{] pendant au moins 2 s.
Mémoire de présyntonisation automatique (APM)
Les stations clairement reçues sont automatiquement
présyn tonisées.
1 Choisir une bande.
2 Maintenir enfoncée
la touche [BAND]
(APM) pendant au
moins 2 s.
Le numéro de fréquence/préréglé clignote une seule fois.
CQ-C8401U
Les stations présyntonisées dans les meilleures conditions de réception sont reçues
pendant 5 s chaque après avoir effectué la présyntonisation
des stations (SCAN). Pour interrompre le balayage, appuyer
sur la touche [}] ou la touche [{].
Remarque: De nouvelles stations remplacent celles
précédemment enregistrées.
Remarques:
¡ Une réécriture des nouvelles stations est faite sur les
stations qui étaient mémorisées.
¡ Au cours de l’étape 2, une station peut être enregistrée
en maintenant la touche numérique [1] ~ [6] enfoncée
pendant au moins 2 s.
¡ Pour interrompre le processus de présyntonisation
des stations, appuyer sur la touche [DISP]
(Affichage).
l’affichage de menu.
Pour utiliser la
télécommande, maintenir la touche [MENU]
enfoncée pendant au
moins 2 s.
Numéro préréglé
Il est également possible d'assigner votre émetteur
favori au bouton [D•M]. Le résultat de cette
opération a pour effet que votre émetteur favori peut
être reçu même lorsque l'appareil est réglé en mode
CD, en mode de changeur de disque CD, en mode
XM ou en mode AUX. (Réglage implicite par défaut:
FM 87,9 MHz)
Présyntonisation manuelle de station
1 Appuyer sur la touche [MENU] pour afficher
Indique la puissance des
ondes radio
Affichage du menu autoradio
Organigramme des opérations
sélectionner le mode de réception radio.
Un nombre maximum de 6 stations peuvent être
présyntonisées respectivement dans les gammes AM,
FM1, FM2, et FM3.
Les stations présyntonisées peuvent être rappelées
simplement en pressant la touche [}] (P·SET) ou la
touche [{] (P·SET).
Remarques:
¡ La sélection directe peut être exécutée avec les
touches de la télécommande [1] ~ [6].
¡ Il est possible de changer librement de stations entre
6 et 18 pour les stations FM préréglées.
¡ Les stations préréglées sont modifiables.
Français
SRC
Autoradio
1 Appuyer sur la touche [SRC] (Source) pour
2
CQ-C8401U
Présyntonisation automatique
Gamme de préréglage des bandes FM
Appuyer sur la touche [}] ou [{] pour sélectionner un mode à régler.
3 Appuyer sur la
touche [BAND]
(SET) pour régler.
: Réglage individuel pour chaque bande
FM1-3
: Réglage commun de FM 1-3
CQ-C8401U
Édition de station préréglée
Remplacement de station préréglée
[}] [{] : Sélection
4 Appuyer sur la touche [MENU] pour
[BAND] : Verrouillé
confirmer le réglage.
Pour utiliser la télécommande, maintenir la touche
[SEL] (MENU) enfoncée pendant au moins 2 s.
CQ-C8401U/C8301U/C7401U/C7301U
65
] (OPEN)
s’allume), il
2 Charger un disque avec l’étiquette orientée vers le haut.
Le panneau avant se ferme automatiquement, et l’appareil reconnaît le disque et commence la lecture
automatiquement.
3 Choisir le passage désiré.
Sélection de plage
[7] (TRACK): Plage suivante
[6] (TRACK): Plage précédente (pressez deux fois)
Remarque: Maintenir la touche enfoncée pour
l’avance rapide ou le retour rapide.
Pause
Appuyer sur la touche [BAND] (h / 5).
Appuyer encore une fois sur la même touche pour annuler.
4 Appuyer sur [
] (OPEN) pour éjecter
le disque.
Affichage de mode CD
Numéro de plage
66
Affichage de texte CD
Remarques:
¡ Pour faire défiler le texte, maintenir la touche [DISP]
enfoncée pendant au moins 2 s.
¡ “NO TEXT” est affiché s’il n’y a pas d’informations sur
le disque.
Heure
Indicateurs de mode
de lecture
S’allume lorsque chaque
mode est activé
CQ-C8401U/C8301U/C7401U/C7301U
S’allume lorsqu’un disque
est introduit
¡ Ne pas introduire d’éléments étrangers dans la fente de
chargement de disque.
¡ Se référer à la section intitulée “Remarques à propos des
disques CD ou support CD (CD-ROM, CD-R, CD-RW)” (a
page 88).
¡ Cet appareil ne soutient pas un CD en mode MIX (un CD
contenant à la fois les données CD-DA et MP3/WMA). En
cas d’utilisation d’un tel CD, des problèmes tels que la lecture non acoustique peuvent être rencontrés.
Les modes de lecture par sélection en ordre aléatoire et
de relecture peuvent être paramétrés.
1 Appuyer sur la touche [MENU] pour afficher
l’affichage de menu.
Pour l’utilisation de la
télécommande, appuyer sur la touche [SEL]
(MENU) 2 secondes
ou plus.
(RANDOM, REPEAT)
Lorsqu’un disque est déjà en place (
sera éjecté automatiquement.
CQ-C8401U
SRC
Lecture aléatoire, relecture (Affichage du menu CD)
Organigramme des opérations
ouvrir le panneau avant.
Fonctions uniquement commandées
par la télécommande
1 Appuyer sur la touche [
Précautions:
¡ Cet appareil ne prend pas en charge les disques de 8 cm (3 po).
¡ Ne pas utiliser de disques de forme irrégulière. (a page 88)
¡ Ne pas utilise un disque sur lequel est apposé un sceau ou
une étiquette.
¡ Afin de ne pas endommager le panneau avant, ne pas le
repousser vers le bas ni placer d’objets dessus lorsqu’il est
ouvert.
¡ Ne vous pincez pas votre doigt ou la main dans le panneau
avant lorsque celui-ci est en mouvement.
RANDOM (Aléatoire)
CQ-C8401U
: Désactivé
: Lecture par sélection en ordre aléatoire
2 Appuyer sur la touche [}] ou [{] pour sélectionner le mode qui doit être ajusté.
: Désactivé
3 Appuyer sur la
touche [BAND]
(SET) pour ajuster.
REPEAT (Relecture)
: Relecture de la plage en cours de lecture
CQ-C8401U
TEXT (Texte)
4 Appuyer sur la
: Validé (Réglage implicite)
touche [MENU]
pour confirmer le réglage.
: Invalidé
Pour l’utilisation de la télécommande, appuyer sur la
touche [SEL] (MENU) 2 secondes ou plus.
Sélection du mode de lecture
Une opération à commande unique est disponible pour
sélectionner un style de lecture de plage en utilisant la
touche [RANDOM] (sélection en ordre aléatoire) ou
[REPEAT] (Relecture).
RANDOM (Aléatoire)
Appuyer sur la touche [RANDOM] (sélection en
ordre aléatoire).
Appuyer encore une fois sur la touche pour
annuler.
REPEAT (Relecture)
Appuyer sur la touche [REPEAT] (Relecture).
Appuyer encore une fois sur la touche pour
annuler.
Lecture par balayage (SCAN)
Lecteur de disque CD
Quand un disque est déjà chargé dans l’appareil, appuyer sur la
touche [SRC] (Source) pour sélectionner le mode CD.
Français
Lecteur de disque CD
Retrouver votre plage favorite en lisant les 10 premières
secondes de chaque plage.
Appuyer sur la touche [SCAN].
Appuyer encore une fois sur la touche pour
annuler.
Accès direct
Une plage peut être sélectionnée directement.
Exemple: Plage numéro 5
1 Appuyer sur la touche [#] (NUMBER).
2 Appuyer sur la
touche [5].
3 Appuyer sur la
touche [SET].
Remarque: Pour interrompre la sélection directe,
appuyer sur la touche [DISP] (Affichage).
CQ-C8401U/C8301U/C7401U/C7301U
67
Lecteur de MP3/WMA
Lorsqu’un disque est déjà en place (
sera éjecté automatiquement.
s’allume), il
2 Charger un disque avec l’étiquette ori-
3 Choisir le passage désiré.
entée vers le haut.
Le panneau avant se ferme automatiquement, et
l’appareil reconnaît le disque et commence la lecture
automatiquement. (Cela peut prendre plusieurs minutes avant que la lecture du disque commence
quand le disque contient beaucoup de fichiers.)
[}] (FOLDER): Dossier suivant
[{] (FOLDER): Dossier précédent
Sélection de fichier
[7] (TRACK): Fichier suivant
[6] (TRACK): Fichier précédent (pressez deux fois)
Remarque: Maintenir la touche enfoncée pour
l’avance rapide ou le retour rapide.
Pause
Appuyer sur la touche [BAND] (h / 5).
Appuyer encore une fois sur la même touche pour
annuler.
4 Appuyer sur [
] (OPEN) pour éjecter
le disque.
Numéro de fichier
Heure
Mode d’affichage MP3/WMA
Numéro de dossier
sur la
1 Appuyer
touche [MENU]
pour afficher l’affichage de menu.
: Désactivé
: Lecture par sélection en ordre aléatoire (disque)
CQ-C8401U
FOLDER RANDOM (Lecture aléatoire de dossier)
Pour l’utilisation de la
télécommande, appuyer sur la touche [SEL]
(MENU) 2 secondes ou plus.
: Désactivé
: Lecture par sélection en ordre aléatoire (dossier)
2 Appuyer sur la touche [}] ou [{] pour
sélectionner le mode qui doit être
ajusté.
3 Appuyer sur la
touche [BAND]
(SET) pour ajuster.
RANDOM (Aléatoire)
REPEAT (Relecture)
: Désactivé
: Relecture de la ficher en cours de lecture
CQ-C8401U
FOLDER REPEAT (Relecture de dossier)
4 Appuyer sur la
: Désactivé
touche [MENU] pour confirmer le réglage.
Pour l’utilisation de la télécommande, appuyer sur la
touche [SEL] (MENU) 2 secondes ou plus.
: Relecture du dossier en cours de lecture
TEXT (Texte)
: Nom de dossier ou nom de fichier
Indicateur de type de
fichier
: Album/Titre (information étiquétée)
: Aucun affichage
Affichage d’informations
Remarques:
¡ Pour faire défiler le texte, maintenir la touche [DISP]
enfoncée pendant au moins 2 s.
¡ “NO TEXT” est affiché s’il n’y a pas d’informations sur
le disque.
¡ Les informations d’étiquette ID3/WMA sont affichées
pour l’appellation du titre et le nom de l’artiste.
Indicateurs de mode
de lecture
S’allume lorsque chaque
mode est activé
S’allume lorsqu’un disque
est introduit
(Aléatoire)
(Relecture)
(Balayage)
(Lecture aléatoire du dossier)
(Relecture du dossier)
(Exploration du dossier)
68
Les modes de lecture par sélection en ordre aléatoire et
de relecture peuvent être paramétrés.
Sélection de dossier
CQ-C8401U/C8301U/C7401U/C7301U
Fonctions uniquement commandées
par la télécommande
Organigramme des opérations
ouvrir le panneau avant.
Français
CQ-C8401U
SRC
] (OPEN)
Lecture aléatoire, relecture
(Affichage du menu MP3/WMA) (RANDOM, REPEAT)
1 Appuyer sur la touche [
Remarques:
¡ Se référer à la section relative aux “Remarques à propos de
MP3/WMA” (a page 70)
¡ Cet appareil ne soutient pas un CD en mode MIX (un CD contenant à la
fois les données CD-DA et MP3/WMA). En cas d’utilisation d’un tel CD,
des problèmes tels que la lecture non acoustique peuvent être rencontrés.
Sélection du mode de lecture
Une opération à commande unique est disponible pour
sélectionner un style de lecture de fichier en utilisant la
touche [RANDOM] (sélection en ordre aléatoire) ou
[REPEAT] (Relecture).
RANDOM (Aléatoire), REPEAT (Relecture)
Appuyer sur la touche. Appuyer encore une fois
sur la touche pour annuler.
FOLDER RANDOM (Lecture aléatoire de dossier),
FOLDER REPEAT (Relecture de dossier)
Maintenir la touche enfoncée pendant au moins 2 s.
Maintenir la touche enfoncée encore une fois pour annuler.
Lecture par balayage (SCAN)
Retrouver votre ficher favorite en lisant les 10 premières
secondes de chaque fichier.
SCAN (Balayage de tous les fichiers)
Appuyer sur la touche [SCAN]. Appuyer encore une fois
sur la touche pour annuler.
FOLDER SCAN (Balayage du 1er fichier de chaque dossier)
Maintenir la touche [SCAN] enfoncée pendant au
moins 2 s. Maintenir la touche enfoncée encore
une fois pour annuler.
Lecteur de MP3/WMA
Quand un disque est déjà chargé dans l’appareil, appuyer sur la
touche [SRC] (Source) pour sélectionner le mode MP3/WMA.
Accès direct
Un fichier du dossier actuellement sélectionné peut être
sélectionné directement.
Exemple: Fichier numéro 5
1 Appuyer sur la touche
[#] (NUMBER).
2 Appuyer sur la touche
[5].
3 Appuyer sur la touche [SET].
Remarques:
¡ Pour sélectionner un dossier, saisir un nombre après
avoir pressé deux fois la touche [#] (NUMBER).
¡ Pour interrompre la sélection directe, appuyer sur la
touche [DISP] (Affichage).
CQ-C8401U/C8301U/C7401U/C7301U
69
Lecteur de MP3/WMA
Remarques à propos de MP3/WMA
Remarque:
¡ Noter que le logiciel de codage et de gravure de
MP3/WMA n’est pas fourni avec cet appareil.
Points importants à ne pas oublier lors de
l’enregistrement de fichiers MP3/WMA
¡ CD-texte
Titre du disque
Titre de la plage
¡ MP3/WMA
Nom du dossier
Nom du fichier
¡ MP3 (étiquette ID3)
Titre d’album
Titre et nom d’artiste
¡ WMA (étiquette WMA)
Titre d’album
Titre et nom d’artiste
Caractères affichables
¡ La longueur de nom de fichier ou de nom de dossier:
dans les limites de 64 caractères
¡ Nom des fichiers et les dossiers conformément à la
norme de chaque système de fichier. Se référer aux
instructions du logiciel de gravure pour obtenir de
plus amples détails à ce sujet.
¡ Le jeu de caractères ASCII et des caractères spéciaux
dans chaque langue peuvent être affichés.
Commun aux deux formats
Jeu de caractères ASCII
¡ Un débit binaire élevé et une fréquence d’échantillonnage élevée sont recommandés pour bénéficier d’une
qualité audio supérieure.
¡ La sélection VBR (débit binaire variable) n’est pas
recommandée parce que la durée de lecture n’est pas
affichée convenablement et des sauts de passage
peuvent se produire.
¡ La qualité de lecture audio diffère selon les circonstances de codage. Pour obtenir de plus amples
détails à ce sujet, se référer au manuel de l’utilisateur
de votre propre logiciel de codage et logiciel de
gravure.
A à Z, a à z, chiffres de 0 à 9 et les symboles suivants:
(espace) ! ” # $ % & ’ ( ) * + , - . / : ; < = > ? @ [ \ ]
ˆ_`{|}~
Remarques:
¡ Avec certains logiciels de gravure avec lesquels les
fichiers au format MP3/WMA ont été codés, les informations de caractère risquent de ne pas être affichées
convenablement.
¡ Les caractères et les symboles non visualisables sont
remplacés par un astérisque ( ).
*
MP3
¡ Il est recommandé de régler sur un débit binaire de
“plus ou moins 128 kbps” et “fixe”.
¡ Il est recommandé pour régler sur un débit binaire de
“plus ou moins 64 kbps” et “fixe”.
¡ Ne pas régler l’attribut de protection de copie sur le
fichier WMA pour permettre à cet appareil de reproduire les disques.
Précaution: Ne jamais attribuer l’extension de
nom de fichier “.mp3” ou “.wma” à un fichier qui
n’est pas au format MP3/WMA. Ceci risque non
seulement de produire du bruit par les hautparleurs mais aussi d’endommager votre ouïe.
CQ-C8401U/C8301U/C7401U/C7301U
Windows Media et le
logo Windows sont
des marques commerciales ou des marques
déposées de la
Microsoft Corporation
aux États-Unis et (ou)
dans d’autres pays.
¡ Il vous est recommandé de minimiser les chances
de créer un disque qui contient deux sortes de
fichiers: fichiers CD-DA et fichiers MP3/WMA.
¡ Si les fichiers CD-DA sont sur le même disque que
les fichiers MP3 ou WMA, les morceaux de musique
risquent de ne pas être lus dans l'ordre voulu ou
bien certains morceaux de musique risquent de ne
pas être reproduits du tout.
¡ Quand des données MP3 et des données WMA sont
sauvegardées sur le même disque, utiliser des
dossiers différents pour chaque type de données.
¡ Ne pas enregistrer des fichiers autres que des fichiers
MP3/WMA ni tout dossier inutile sur un disque.
¡ Le nom du fichier MP3/WMA doit être ajouté selon les
règles habituelles telles qu’elles sont décrites ci-après et
conformément aux règles de chaque système de fichier.
¡ Des difficultés peuvent apparaître lors de la lecture
des fichiers MP3/WMA ou bien avec l’affichage des
informations relatives aux fichiers MP3/WMA
enregistrés avec un certain type de logiciel de gravure
ou certains graveurs de CD.
¡ L’extension de fichier “.mp3” ou “.wma” doit être
assignée à chaque fichier selon le format du fichier.
¡ Cet appareil n’est pas doté de la fonction de liste de lecture.
¡ Bien que l’enregistrement multisession est pris en
charge, l’usage de la fonction “d’un seul jet” (Disc-atOnce) est recommandée.
Français
Rubriques affichées
WMA
70
Enregistrement des fichiers MP3/WMA sur un support CD
Remarques à propos de MP3/WMA (suite)
MP3, (abréviation de MPEG Audio Layer-3) et WMA
(Windows MediaTM Audio) sont des formats de
compression de données audio numériques. Le premier
format a été créé par MPEG (Motion Picture Experts
Group) et le second format a été mis au point par la firme
Microsoft Corporation. L’utilisation de ces formats de
compression vous permet d’enregistrer le contenu d’à
peu près 10 disques de musique CD sur un seul support
CD (cette indication se réfère aux données enregistrées
sur un disque CD-R ou un disque CD-RW de 650 Mo à
un débit binaire fixe de 128 kbit/s et à une fréquence
d’échantillonnage de 44,1 kHz.)
Informations affichées
Systèmes de fichiers pris en charge
ISO 9660 niveau 1/ niveau 2, Apple Extension ISO 9660,
Joliet, Romeo
Remarque: Apple HFS, UDF 1.50, Mix CD, CD Extra ne
sont pas pris en charge.
Formats de compression (Recommandation: “Points importants à ne pas oublier lors de l’enregistrement de
fichiers MP3/WMA” à la page précédente)
Méthode de compression
Taux binaire
VBR
Fréquence d’échantillonnage
MPEG 1 couche audio 3 (MP3)
32 k-320 kbps
Prévu
32, 44,1, 48 kHz
MPEG 2 couche audio 3 (MP3)
8 k-160 kbps
Prévu
16, 22,05, 24 kHz
Windows Media Audio Ver. 2, 8
64 k-192 kbps
Non prévu
32, 44,1, 48 kHz
Ordre de sélection de dossier/ordre de lecture de fichier
Nombre maximum de fichiers/dossiers
¡ Nombre maximum de fichiers: 999
¡ Nombre maximum de fichiers dans un dossier: 255
¡ Nombre maximum d’arbres: 8
¡ Nombre maximum de dossiers: 255 (Le dossier racine
est compris.)
Dossier
racine
Root Folder
(Répertoire
racine)
(Root Directory)
1
2
q
Sélection
de dossiers
Folder Selection
4
e
In thel’ordre
order
Dans
1
–
8
3
Sélection
de fichiers
File Selection
In thel’ordre
order
–
Dans
y
q
w
Remarques:
¡ Cet appareil compte le nombre de dossiers
indifféremment de la présence ou de l’absence d’un
fichier MP3/WMA.
¡ Si le dossier sélectionné ne contient pas de fichiers
MP3/WMA, le fichier MP3/WMA le plus proche dans
l’ordre de lecture sera sélectionné et lu.
¡ L’ordre de lecture peut être différent de celui d’autres
lecteurs MP3/WMA même si le même disque est
utilisé.
¡ Le message “ROOT” apparaît à la place du nom de
dossier racine.
5
6
r
8
Lecteur de MP3/WMA
Qu’est-ce que le MP3/WMA ?
t
y
Tree 11 Arbre
Tree 2 Arbre
Tree 33 Arbre
Tree 44
Arbre
7
Tree 8 8
Arbre
(Max.)
(max.)
Droits d’auteur
Il est interdit de par la loi sur les droits d’auteur de
copier, distribuer et de livrer des matériaux protégés par
les droits d’auteur tels que de la musique sans
l’approbation préalable du détenteur des droits d’auteur
sauf s’il est prévu d’en faire usage de divertissement
personnel.
Aucune garantie
Les descriptions ci-dessus sont conformes à nos
investigations jusqu’en décembre 2004. Il n’existe
aucune garantie de capacité de reproduction et
d’affichage de MP3/WMA.
CQ-C8401U/C8301U/C7401U/C7301U
71
Syntoniseur XM
une bande.
3 Sélectionner une station.
Sélection de canal
(XMD1000).
¡ Pour raccorder le récepteur XM (XMD1000), il
est nécessaire d'utiliser le cordon prolongateur optionnel (XMDPAN100) exclusivement
fabriqué par XM pour les produits Panasonic.
[]] (TUNE): Canal précédent
[[] (TUNE): Canal suivant
Remarques:
¡ “RADIO ID” (Identification radio) est affiché avec
le canal 0.
¡ “UPDATING” (Mise à jour) est affiché pendant la
mise à niveau du code d'identification.
¡“LOADING” (Chargement) est affiché pendant l'acquisition des données audio ou des informations.
[{] (P·SET: Préréglage): Plus petit canal préréglé
[}] (P·SET: Préréglage): Plus haut canal préréglé
Indique la puissance des
ondes radio
(P·SET: Préréglage)
Préréglage de canal
Nom de l'artiste /titre de la chanson
appuyant sur [}] ou [{].
Sélection de catégorie
[{] (P·SET: Préréglage): Catégorie précédente
[}] (P·SET: Préréglage): Catégorie suivant
S'allume quand la fonction est activée
1 Presser [MENU] pour afficher le menu.
Accès direct
Presser et immobiliser
[SEL] (MENU)
pendant au moins 2
secondes pour utiliser
la télécommande.
TEXTE
Affichage de texte
CQ-C8401U
: Validé (Réglage implicite)
: Invalidé
2 Appuyer sur
[BAND] (SET) pour ajuster.
3 Presser [MENU]
pour confirmer le
réglage.
CQ-C8401U
Presser et immobiliser
[SEL] (MENU)
pendant au moins 2
secondes pour utiliser
la télécommande.
4 Prérégler le canal en appuyant et maintenant enfoncé
[}] ou [{] pendant au moins 2 secondes.
Accorder sur un canal.
3 Sélectionner un numéro préréglé en
[]] (TUNE): Canal précédent dans la catégorie actuelle
[[] (TUNE): Canal suivant dans la catégorie actuelle
Syntoniseur XM
Affichage de
mode XM
Numéro de canal/nom
Indique que le syntoniseur
satellite est prêt
dant au moins 2 secondes.
Sélection de canal
Paramétrage TEXT (affichage de menu de
syntoniseur XM) (TEXT)
Remarque: La sélection directe peut être exécutée
avec les boutons [1] à [6] de la télécommande.
Bande
1
2 Maintenir enfoncée [}] ou [{] pen-
CQ-C8401U
Sélection de canal préréglée
Numéro de préréglage
Un nombre maximum de 6 canaux peuvent être préréglés
dans chacune des bandes XM1 à XM3.
Les canaux préréglés peuvent être simplement rappelés
en appuyant sur [}] (P·SET) ou [{] (P·SET).
Remarque: La sélection directe peut être exécutée
avec les boutons [1] à [6] de la télécommande.
SRC
Fonctions uniquement
commandées par la télécommande
Organigramme de fonctionnement
2 Appuyer sur [BAND] pour sélectionner
(P·SET: Préréglage)
ner le syntoniseur XM.
¡ Raccorder le récepteur optionnel XM
Il est possible de basculer sur activation ou désactivation de la
catégorie à chaque fois que [BAND] est maintenu pressé pendant
au moins 2 secondes. Si la catégorie est paramétrée sur activée,
l'appareil fonctionne de la façon suivante pour chaque bouton:
CQ-C8401U
SRC
Sélection par catégorie
1 Presser [SRC] (Source) pour sélection-
Français
Un récepteur XM optionnel vous permet de recevoir les services radio XM.
Le nom de canal ou le numéro de présélection clignote une seule fois.
Remarques:
¡ Les nouveaux canaux sont réinscrits sur les stations
actuellement sauvegardées.
¡ À l’étape 2, un canal peut être enregistré en appuyant et
maintenant enfoncée la touche numérique [1] à [6] de la
télécommande pendant au moins 2 secondes.
Un canal peut être directement sélectionné.
Exemple: Canal numéro 5
1 Presser [#] (NUMBER).
2 Presser [5].
3 Presser [SET].
Remarque: Pour interrompre la sélection directe,
presser [DISP] (affichage).
¡ Pour interrompre le préréglage, presser [DISP] (affichage).
72
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
73
Changeur de disque (lorsque des disques CD ou MP3 sont chargés)
Quand un magasin de disques est déjà chargé ( s’allume),
appuyer sur la touche [SRC] (Source) pour sélectionner le
mode changeur de disque CD.
2 Choisir le passage désiré.
Sélection de disque
[}]: Disque suivant
[{]: Disque précédent
Sélection de dossier
Presser et immobiliser pendant au moins 2
secondes.
[}] (FOLDER): Dossier suivant
[{] (FOLDER): Dossier précédent
Sélection de plage/fichier
[7]: Plage/fichier suivant
[6]: Plage/fichier précédent (pressez deux fois.)
Remarque: Maintenir la touche enfoncée pour
l’avance rapide ou le retour rapide.
Pause
Mode d’affichage de changeur de disque CD
Appuyer sur la touche [BAND] (h / 5).
Appuyer encore une fois sur la même touche pour
annuler.
74
Heure
Numéro de plage
Lecture aléatoire, relecture (Affichage du menu de
changeur de disque) (RANDOM, REPEAT)
Remarque: L’appareil se met automatiquement
sous tension lors de l’introduction d’un magasin.
¡ Un problème peut se produire pendant la lecture de disques
CD-R. Se référer à la section intitulée “Remarques à propos
des disques CD ou support CD (CD-ROM, CD-R, CD-RW)”
(a page 88)
¡ Cet appareil ne prend pas en charge pas les fonctions suivantes par le changeur de CD.
¡Lecture de MP3
Les modes de lecture par sélection en ordre aléatoire et
de relecture peuvent être paramétrés.
1 Appuyer sur la touche [MENU] pour
afficher l’affichage de menu.
Pour l’utilisation de la
télécommande, appuyer sur la touche [SEL]
(MENU) 2 secondes
ou plus.
2
: Désactivé (Réglage implicite)
: Lecture par sélection en ordre aléatoire (magasin de disques:
CD-CH) (disque): DVD-CH)
CQ-C8401U
RANDOM (Uniquement pour un disque MP3)
: Désactivé (Réglage implicite)
: Lecture par sélection en ordre aléatoire (dossier)
Appuyer sur la
touche [}] ou [{] pour sélectionner le
mode qui doit être ajusté.
3 Appuyer sur la
RANDOM (uniquement pour un disque CD-DA)
DISC RANDOM (Uniquement pour un changeur de disque CD)
: Désactivé (Réglage implicite)
: Lecture par sélection en ordre aléatoire (disque)
CQ-C8401U
REPEAT
touche [BAND]
(SET) pour
ajuster.
: Désactivé (Réglage implicite)
: Relecture de la plage/fichier en cours de lecture
4 Appuyer sur la touche [MENU] pour
confirmer le réglage.
Pour l’utilisation de la télécommande, appuyer sur la
touche [SEL] (MENU) 2 secondes ou plus.
DISC REPEAT(uniquement pour un disque CD-DA)
: Désactivé (Réglage implicite)
: Relecture du disque en cours de lecture
FOLDER REPEAT (Uniquement pour un disque MP3)
: Désactivé (Réglage implicite)
: Relecture du dossier en cours de lecture
Indicateur de changeur
(changeur de disque CD)
(changeur de disque DVD)
Indicateurs de mode de lecture
S’allume lorsque chaque mode est activé
S’allume lorqu’un
changeur est connecté
(Aléatoire)
(Relecture)
(Balayage)
(Lecture aléatoire du disque, uniquement
pour un changeur de disque CD)
(Relecture du disque)
(Exploration du disque, uniquement pour un
changeur de disque CD)
CQ-C8401U/C8301U/C7401U/C7301U
Fonctions uniquement
commandées par la télécommande
Organigramme des opérations
L’appareil reconnaît le magasin de disques et
démarre automatiquement la lecture.
CQ-C8401U
SRC
Remarques:
¡ Veuillez raccorder un changeur de disque CD ou un
changeur de disque DVD à CH/AUX2 (CQ-C8401U/C8301U),
CH/AUX (CQ-C7401U/C7301U).
¡ Lorsque le changeur CX-DP880 ou CX-DH801U est branché,
la lecture d’un disque CD-RW est possible.
Sélection du mode de lecture
Une opération à commande unique est disponible pour sélectionner
un style de lecture de plage en utilisant la touche [RANDOM]
(sélection en ordre aléatoire) ou [REPEAT] (Relecture).
RANDOM (Aléatoire), REPEAT (Relecture)
Appuyer sur la touche. Appuyer encore une fois sur la
touche pour annuler.
DISC RANDOM (Lecture aléatoire de disque), DISC REPEAT (Relecture de disque)
Maintenir la touche enfoncée pendant au moins 2 s.
Maintenir la touche enfoncée encore une fois pour annuler.
Lecture par balayage (SCAN)
Retrouver votre plage favorite en lisant les 10 premières
secondes de chaque plage.
SCAN (Balayage du changeur de disque CD: Toutes
les plages, Changeur de disque DVD: disque)
DISC SCAN (Balayage de la 1ère plage de
chaque disque, uniquement pour un changeur
de disque CD)
Maintenir la touche [SCAN] enfoncée pendant au moins 2 s.
Maintenir la touche enfoncée encore une fois pour annuler.
Accès direct
Un disque peut être sélectionné directement.
Exemple: Disque numéro 5
1 Appuyer sur la touche [#] (NUMBER).
2 Appuyer sur la touche [5].
3 Appuyer sur la touche
[SET].
Remarque: Pour interrompre la sélection directe,
appuyer sur la touche [DISP] (Affichage).
Changeur de disque (lorsque des disques CD ou MP3 sont chargés)
1 Mettre un magasin (chargé de CD) en place.
Français
Le raccordement d'un changeur de disque CD optionnel ou d'un changeur de disque DVD optionnel peut être contrôlé par cette unité.
Appuyer sur la touche [SCAN]. Appuyer encore
une fois sur la touche pour annuler.
CQ-C8401U/C8301U/C7401U/C7301U
75
Changeur de disque (lorsque des disques DVD ou VCD sont chargés)
Le changeur de disque DVD optionnel (CX-DH801U) raccordé peut être contrôlé à partir de cet appareil.
2 Choisir le passage désiré.
Remarques:
¡ Pour des opérations DVD autres que celles mentionnées ci-dessus (c'est-à-dire menu DVD, soustitres, etc.), utiliser la télécommande fournie avec
le changeur de disque DVD.
¡ La télécommande fournie avec le changeur de
disque DVD ne fonctionne pas correctement
quand elle est dirigée vers cet appareil.
¡ Lorsque la télécommande fournie avec le
changeur de disque DVD est utilisée, la diriger
vers le moniteur vidéo (CY-V7100U).
Sélection de disque
[}]: Disque suivant
[{]: Disque précédent
Sélection de chapitre/plage
[7]: Chapitre/plage suivante
[6]: Chapitre/plage précédent (appuyer deux fois)
Remarque: Maintenir la touche enfoncée pour
l’avance rapide ou le retour rapide.
Pause
Appuyer sur la touche [BAND] (h / 5).
Appuyer encore une fois sur la même touche pour
annuler.
Mode d’affichage de changeur de disque DVD
Numéro de chapitre
76
Heure
Numéro de disque
(Indicateur de changeur)
Lecture aléatoire, relecture (Affichage du menu de
changeur de disque DVD) (RANDOM, REPEAT)
Remarque: L’appareil se met automatiquement
sous tension lors de l’introduction d’un magasin.
La relecture peut être paramétrée.
1
¡Pour l'insertion d'un DVD
Appuyer sur la touche [MENU] pour
afficher l’affichage de menu.
Pour l’utilisation de la
télécommande, appuyer sur la touche [SEL]
(MENU) 2 secondes
ou plus.
: Désactivé (Réglage implicite)
: Relecture du chapitre en cours de lecture
TITLE REPEAT
: Désactivé (Réglage implicite)
sélectionner le mode qui doit être
ajusté.
touche [BAND]
(SET) pour
ajuster.
CHAPTER REPEAT
CQ-C8401U
2 Appuyer sur la touche [}] ou [{] pour
3 Appuyer sur la
Français
L’appareil reconnaît le magasin de disques et
démarre automatiquement la lecture.
CQ-C8401U
SRC
: Relecture du titre en cours de lecture
Remarque: L'appareil risque de ne pas fonctionner
avec certains DVD.
¡Pour l'insertion d'un VCD
CQ-C8401U
REPEAT
: Désactivé (Réglage implicite)
4 Appuyer sur la
: Lecture de la plage actuelle en répétitif
touche [MENU] pour confirmer le
réglage.
Pour l’utilisation de la télécommande, appuyer sur la
touche [SEL] (MENU) 2 secondes ou plus.
DISC REPEAT
: Désactivé (Réglage implicite)
: Relecture du disque en cours de lecture
Remarques:
¡ Pour l'insertion d'un VCD
¡ L'appareil risque de ne pas fonctionner avec un disque
dont la fonction de lecture est activée.
Type de disque
Indicateurs de mode de lecture
S’allume lorsque chaque mode est
activé
S’allume lorqu’un
changeur est connecté
(Relecture)
(Lecture aléatoire du disque)
(Relecture de chapitre)
(Relecture de titre)
CQ-C8401U/C8301U/C7401U/C7301U
Fonctions uniquement
commandées par la télécommande
Organigramme des opérations
Quand un magasin de disques est déjà chargé ( s’allume),
appuyer sur la touche [SRC] (Source) pour sélectionner le
mode changeur de disque DVD.
Remarques:
¡ Veuillez raccorder un changeur de disque CD ou un
changeur de disque DVD à CH/AUX2 (CQ-C8401U/C8301U).
¡ “AUX2” est affiché quand un changeur non compatible à
l'appareil est raccordé. (Uniquement pour le modèle CQC8401U/C8301U)
Sélection du mode de lecture
Une opération à commande unique est disponible pour
sélectionner un style de lecture de plage en utilisant la
touche [REPEAT] (Relecture).
CHAPTER REPEAT (Relecture de chapitre),
REPEAT (Relecture)
Appuyer sur la touche. Appuyer encore une fois
sur la touche pour annuler.
TITLE REPEAT (Relecture de titre), DISC
REPEAT (Relecture de disque)
Accès direct
Un disque peut être sélectionné directement.
Exemple: Disque numéro 5
1 Appuyer sur la touche [#] (NUMBER).
2 Appuyer sur la touche [5].
3 Appuyer sur la
touche [SET].
Remarque: Pour interrompre la sélection directe,
appuyer sur la touche [DISP] (Affichage).
Maintenir la touche enfoncée pendant au moins 2
s. Maintenir la touche enfoncée encore une fois
pour annuler.
CQ-C8401U/C8301U/C7401U/C7301U
Changeur de disque (lorsque des disques DVD ou VCD sont chargés)
1 Mettre un magasin (chargé de DVD) en place.
77
Paramétrage de fonction
touche [VOLUME]
(SEL: Sélectionner)
pour afficher
l’affichage de menu
audio.
2 Appuyer sur la touche [VOLUME] (SEL:
Modification du préréglage de SQ
Affichage de menu Audio
[VOLUME]
(Volume) dans le
sens des aiguilles
d’une montre ou
dans le sens inverse des aiguilles d’une
montre pour faire le réglage.
Remarque: Si aucune opération ne s’effectue pendant
plus de 10 secondes dans le menu audio (2 secondes
dans le réglage du volume), l’écran se remet en mode
normal.
Réglage du volume principal
(gamme de réglage: 0 à 40, Réglage implicite: 18)
q : Accroissement
w : Réduction
Pour utiliser la
télécommande, maintenir la touche [SEL]
(MENU) enfoncée
pendant au moins 2
secondes.
CQ-C8401U
MUTE KEY (Touche de sourdine)
Paramétrage de fonction des touches [MUTE]
2 Appuyer sur la touche []] ou [[] pour
afficher le menu de fonction.
Réglage d’équilibrage
(gamme de réglage: L15 à R15 et Central, Réglage
implicite: Central)
q : Canal droit
rehaussé
w : Canal gauche
rehaussé
Réglage d’atténuation
(gamme de réglage: R15 à F15 et Central, Réglage
implicite: Central)
q : Niveau
acoustique avant
rehaussé
w : Niveau
acoustique arrière rehaussé
Réglage de niveau de haut-parleur d’extrêmes-graves
(gamme de réglage: sourdine, –6 dB à +6 dB, par palier de
2 dB, Réglage implicite: 0)
q : Accroissement
w : Réduction
Graves
(gamme de réglage: –12 dB à +12 dB, par paliers de 2
dB, Réglage implicite: Graves 0)
q : Accroissement
w : Réduction
afficher le menu.
q : Accroissevnent
w : Réduction
[[]: Fréquence plus haute
[]]: Fréquence plus basse
Sélectionner) pour sélectionner le mode
à ajuster.
la
3 Tourner
commande
1 Appuyer sur la touche [MENU] pour
(Fréquence réglable: 60 Hz, 160 Hz, 400 Hz, 1 kHz, 3 kHz, 6 kHz,
16 kHz; Gamme de réglage: –12 dB à +12 dB (par palier de
2 dB) (a page 62)
:
Volume coupé (Réglage implicite)
:
Réduction de volume de 10 pas de réglage
:
Réduction de volume de 5 pas de réglage
SECURITY (Sécurité)
Paramétrage de la fonction de sécurité (a page 57)
: ON (Réglage implicite)
3
Affichage de menu de fonction
1 Appuyer sur la
Réglage d’affichage dans le menu de fonction
Français
Réglage de chaque haut-parleur et d’un haut-parleur d’extrêmes-graves optionnel
: OFF
Appuyer sur la touche [}] ou [{] pour
sélectionner la fonction à ajuster.
4 Appuyer sur la
touche [BAND]
(SET) pour
ajuster.
CQ-C8401U
5 Appuyer sur la touche [MENU] pour
confirmer le réglage.
Pour utiliser la télécommande, maintenir la touche
[SEL] (MENU) enfoncée pendant au moins 2 secondes.
Filtre passe-bas de haut-parleur d’extrêmes-graves
Paramétrage audio, Paramétrage de fonction
Paramétrage audio
(gamme de réglage: 80 Hz, 120 Hz, 160 Hz, Réglage
implicite: 80 Hz)
q : Accroissement
w : Réduction
Aigus
(gamme de réglage: –12 dB à +12 dB, par paliers de 2
dB, Réglage implicite: Aigus 0)
q : Accroissement
w : Réduction
Remarque: Afin de prévenir la distortion, ne pas activer
en même temps la qualité du son (SQ) et les
graves/aigus.
78
Gamme de sortie du haut-parleur d’extrêmes-graves
Gammes de sortie d’autres haut-parleurs
Filtre passe-haut
(gamme de réglage: Filtre désactivé, 90 Hz, 135 Hz,
180 Hz, 225 Hz; Réglage implicite: Filtre désactivé)
q : Accroissement
w : Réduction
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
79
1 Appuyer sur la touche [MENU] pour
afficher le menu.
Pour utiliser la
télécommande,
maintenir la touche
[SEL] (MENU)
enfoncée pendant au
moins 2 secondes.
STILL IMAGE (Images fixes)
(gamme de réglage: 11 types, réglage implicite: Tous)
Il est possible de modifier les images en mouvement et fixes initialement enregistrées dans l’appareil. Il est également possible d’utiliser les données
qui sont téléchargées du site Web de Panasonic et les données qui sont enregistrées avec un appareil photo numérique ou d’autres dispositifs et
traitées avec un logiciel exclusif IMAGE STUDIO. Se reporter également aux “Remarques sur la fonction de personnalisation”. (a Page 82)
Remarque: Visiter le site Web de Panasonic (http://panasonic.co.jp/pas/en/software/customize/index.html) en ce qui concerne les
détails.
Modification par []] ou [[]
CQ-C8401U
Préparation:
Tenir le CD-R/RW contenant les
données à personnaliser à la main.
Tous: Affichage séquentiel des formules 1 à 10
No 1-10:
1 Si un disque est en place, le retirer.
2 Appuyer sur
2 Appuyer sur la touche []] ou [[] pour
[SRC] pour
sélectionner le
mode CD.
afficher le menu d’affichage.
3 Appuyer sur la touche [}] ou [{] pour
Affichage de menu d’affichage
4
Appuyer sur la
touche [BAND]
(SET) pour
confirmer
l’affichage.
CQ-C8401U
5 Ajuster la valeur du réglage.
6 Appuyer sur la touche [BAND] (SET) .
7 Appuyer sur la touche [MENU] pour
contirmer l’ajustement.
Pour utiliser la télécommande, maintenir la touche
[SEL] (MENU) enfoncée pendant au moins 2 secondes.
(gamme de réglage: 1 à 5, réglage implicite: Contraste 3)
[[]: Inclinaison de l’angle de la vue vers le haut
[]]: Inclinaison de l’angle de la vue vers le bas
CLOCK ADJ (Réglage de l’horloge)
Remarque: Régler l’horloge quand “ADJUST” apparaît
sur l’affichage.
[[]: Réglage des minutes
[]]: Réglage des heures
[}]: En progression
[{]: En régression
Réglage d’une motif graphique
(gamme de réglage: 6 types, réglage implicite: Tous)
Commutation avec []] ou [[]
ALL (Tous) : Affichage séquentiel des modèles A - D
Modèle A-D
Analyseur de spectre : Affichage de 19 bandes
Remarque:
¡ Un motif graphique et une image fixe peuvent être
sélectionnés. (a page 81)
¡ Si les données altérées sont sélectionnées, “DISPLAY
FILE INCOMPLETE” (Fichier image incomplet) apparaît. (a page 82)
Remarques:
¡ Les fichiers sont automatiquement identifiés par
leurs extensions, et les fichiers cibles sont affichés.
¡ Si “BACK” (retour) est sélectionné, l’écran de
l’étape 5 apparaît.
3 Appuyer sur [SEL] 4 secondes ou plus
pour afficher l’écran de menu.
4 Introduire le CD-R/RW contenant les
données.
Remarques:
¡ Il faut du temps pour que l’appareil identifie le CD-R/RW.
¡ Les disques enregistrés par un logiciel d’écriture
par paquets ne sont pas pris en charge.
5 Sélectionner un objet de personnalisation.
[]][[]
: Sélection
[BAND] (SET) : Confirmation
Remarques:
¡ Les nouvelles données remplacent les données existantes.
¡ Si “BACK” (retour) est sélectionné, l’écran de
l’étape 6 apparaît.
8 Confirmer la modification.
[}][{]:
Sélection
[BAND] (SET): Confirmation
Remarque: Pour quitter le menu de personnalisation, appuyer sur [SEL] 4 secondes ou plus.
[]][[]
: Sélection
[BAND] (SET) : Confirmation
GRAPHIC PATTERN (Motif graphique)
Données d’image en mouvement (a page 80)
STILL IMAGE (Image fixe)
OVENING MESSAGE (Message d’ouverture)
Image en mouvement à la mise sous tension (a page 58)
CLOSING MESSAGE (Message de fermeture)
Image en mouvement à la mise hors tension (a page 58)
CQ-C8401U/C8301U/C7401U/C7301U
7 Pour un fichier d’image en mouvement ou un
fichier d’image fixe, sélectionner la destination du fichier à sauvegarder.
Données d’image fixe (a page 80)
80
[}][{][]][[]:Sélection
[BAND] (SET): Confirmation
SRC
CONTRAST (Contraste)
Affichage du menu de personnalisation
sélectionner la fonction qui doit être
ajustée.
6 Sélectionner un fichier.
Français
Réglage à afficher dans le menu d’affichage
Personnalisation de l’affichage (fonction de personnalisation)
Paramétrage d’affichage, Personnalisation de l’affichage
Paramétrage d’affichage
La personnalisation est terminée. Ne pas couper l’alimentation en cours d’opération. (Il faut environ 1
minute pour terminer cette opération pour une image
en mouvement de 168 ko.) À la fin de cette
opération, l’écran de l’étape 5 apparaît.
Remarque: Si “NO” est sélectionné, l’écran de
l’étape 5 apparaît.
9 Appuyer sur [SEL] 4 secondes ou plus.
L’appareil se remet en mode CD. Appuyer sur le bouton [OPEN] pour éjecter le disque.
CQ-C8401U/C8301U/C7401U/C7301U
81
¡ Si la personnalisation est interrompue par suite d’une mise
hors tension, d’un arrêt du moteur, d’un enlèvement du panneau avant ou pour d’autres raisons, vous pouvez perdre les
données. Dans ce cas, essayez une nouvelle personnalisation.
¡ L’image implicite existe sur le site Web de Panasonic. Si
vous voulez la restaurer, téléchargez l’image du site.
Remarques sur la fonction de personnalisation
Remarques sur IMAGE STUDIO
¡Ce service de téléchargement n'est pas disponible
dans certaines zones. En ce qui concerne les détails,
visitez le site Web de Panasonic.
¡IMAGE STUDIO n'est disponible que par un
téléchargement de l'adresse suivante. Il n'est pas
intégré dans cet appareil.
¡ Référez-vous au manuel d'utilisation téléchargeable en
ce qui concerne le mode d'emploi du logiciel IMAGE
STUDIO.
Remarques sur le fichier
¡ Le fichier spécifique de personnalisation peut être
téléchargé de l’adresse Web suivante. Vous pouvez
créer des fichiers exclusifs avec un appareil photo
numérique ou d’autres dispositifs en utilisant le logiciel exclusif IMAGE STUDIO qui est accessible par la
même adresse Web.
¡ Ne modifiez pas l’extension. Autrement, les données
ne peuvent pas être reconnues.
À l’enregistrement sur le disque
¡ N’enregstrez que les données spécifiques de personnalisation.
¡ Enregistrez toutes les données dans le répertoire
racine. Les fichiers contenus dans un dossier ne
peuvent pas être reconnus.
¡ Respectez le tableau suivant en ce qui concern le
nombre de fichiers enregistrés sur un disque. Les
fichiers dépassant la capacité spécifiée ne sont pas lisibles.
¡ Les disques enregistrés par un logiciel d’écriture par
paquets ne sont pas pris en charge.
Type
MOTIF GRAPHIQUE
IMAGE FIXE
MESSAGE D’OUVERTURE
MESSAGE DE FERMETURE
Extension
.pfm
.pfs
.pfo
.pfe
Site de téléchargement:
http://panasonic.co.jp/pas/en/software/
customize/index.html
Lorsqu’on soupçonne que quelque chose est défectueux
Vérifiez les indications mentionnées dans les tableaux ci-dessous et
prenez les dispositions indiquées.
Si les suggestions décrites ne résolvent pas le problème, il est
recommandé de confier l’appareil au centre de service après-vente
Panasonic agréé le plus proche. L’appareil ne doit être réparé que par le
personnel qualifié. Confiez les vérifications et les réparations aux
professionnels. Panasonic ne sera pas tenu responsable des accidents
survenant à la suite d’une négligence de vérification de l’appareil ou de
votre propre réparation après votre vérification.
Messages d’erreur affichés
Problème
NO FILES DETECTED (Aucun fichier détecté)
Le disque ne contient aucune donnée spécifique de
personnalisation.
a Introduisez un dique qui contient les données
spécifiques de personnalisation.
Appareil non
alimenté
CUSTOMIZING FAILED
(Personnalisation échouée)
Échec de personnalisation
a Vérifiez si l’extension est correcte et que les
contenus du fichier sont appropriés.
DISPLAY FILE INCOMPLETE
(Fichier d’affichage incomplet)
L’image en mouvement ou fixe désirée est endommagée.
a Personnalisez-la de nouveau et remplacez le
fichier par un nouveau.
Nombre max.
10
15
5
5
Son non produit
Écran de
démonstration
affiché et
utilisation
impossible
CQ-C8401U/C8301U/C7401U/C7301U
¡Le fait d’utiliser l’appareil dans des conditions
anormales, par exemple lorsqu’aucun son n’est
délivré, s’il dégage de la fumée ou une odeur anormale, peut favoriser un amorçage électrique ou une
électrocution. Arrêtez immédiatement d’utiliser
l’appareil et consultez votre concessionnaire.
¡N’essayez pas de réparer l’appareil soi-même, ceci
étant dangereux.
Cause possible a Solution possible
Le cordon d’alimentation (la pile, l’alimentation et la masse) est raccordé à l’envers.
a Vérifiez les connexions.
Le fusible est sauté.
a En éliminez la cause et remplacez le fusible par un neuf. Consultez le concessionnaire.
Les connexions des lignes de haut-parleur ne sont pas correctes, ou une rupture de
fil ou un mauvais contact est produit.
a Vérifiez les connexions en se référant au schéma de connexions électriques.
(Instructions d’installation)
ll est impossible d’utiliser l’appareil pendant l’affichage de l’écran de démonstration.
a Appuyez sur [DISP] pour terminer l’écran de démonstration.
Si l’écran de démonstration apparaît fréquemment, il y a une possibilité de présence d’un
mauvais contact ou d’une connexion incorrecte entre le fil de batterie de l’appareil et le câble
de batterie du véhicule. (Le fil de batterie doit être maintenu sous tension.)
a Vérifiez les connexions de batterie en se référant au schéma de connexions électriques.
Il y a un dispositif émetteur d’ondes électromagnétiques tel que le téléphone
cellulaire près de l’appareil ou de ses circuits électriques.
a Maintenez un dispositif émetteur d’ondes électromagnétiques éloigné
Bruit
de l’appareil et de son câblage. Dans le cas où le bruit ne peut pas être
éliminé à cause du faisceau de fils du véhicule, consultez votre concessionnaire.
Le contact du fil de mise à la masse est insuffisant.
a Assurez-vous que le fil de mise à la masse est connecté sûrement à une partie non peinte du châssis.
Production du bruit
et rotation du
moteur en
synchronisme
82
Avertissement
Le mode MUTE (sourdine) est activé.
a Désactivez le mode MUTE (sourdine).
Problèmes communs
Le service de téléchargement peut être suspendu ou
arrêté sans préavis. Le service de téléchargement n’est
pas disponible dans certaines régions. Visitez le site
suivant pour obtenir d’autres informations.
Site Web de Panasonic:
(http://www.panasonic.co.jp/global/)
À la personnalisation
Français
Remarque sur le service de téléchargement
En cas de difficulté
Personnalisation de l’affichage (fonction de personnalisation), En cas de difficulté
Personnalisation de l’affichage (fonction de personnalisation)
Le bruit de l’alternateur provient du véhicule.
a Changez la position de connexion du fil de mise à la masse.
a Montez un filtre antiparasite dans le circuit d’alimentation.
CQ-C8401U/C8301U/C7401U/C7301U
83
Le réglage Équilibre/Fondu n’est pas approprié.
a Réajustez Équilibre/Fondu.
Il y a une rupture de fil, un court-circuit, un mauvais contact ou une connexion
incorrecte dans le câblage de haut-parleurs.
a Vérifiez le câblage de haut-parleurs.
Inversion des
connexions des canaux
de haut-parleurs droit et
gauche
Les connexions des haut-parleurs droit et gauche sont inverses.
a Corrigez les connexions de haut-parleurs en se référant au schéma de connexions électriques.
Champ sonore non
clair en mode
stéréophonique
Son instable
Les bornes positive et négative aux canaux droit et gauche de haut-parleurs sont
connectées inversement.
a Corrigez les connexions de haut-parleurs en se référant au schéma de connexions électriques.
L’alimentation est
coupée
intempestivement
Mauvaise
réception ou bruit
Radio XM
par satellite
Absence de son
provenant de(s)
haut-parleur(s)
Quelques opérations ne peuvent pas s’effectuer en modes particuliers tels que le mode de menu.
a Lisez attentivement le manuel d’instructions et désactivez le mode. Dans le
cas où l’appareil reste en dérangement, consultez votre concessionnaire.
Problème
Cause possible a Solution possible
Impossible de
sélectionner un
canal
Absence de contrat avec XM Satellite Radio Inc.
a Référez-vous à la page 57 de ce livret et au site Web de XM en vue de la signature pour le service de radiodiffusion XM.
Lecture impossible
ou éjection du
disque
Saut du son ou
bruit
Saut du son dû aux
vibrations
Éjection du disque
impossible
Le dispositif de sécurité est actif.
a Consultez votre concessionnaire ou le centre de service Panasonic le plus
proche.
L’installation de l’antenne ou la connexion du câble d’antenne est défectueuse.
a Vérifiez si la position de montage de l’antenne et ses connexions sont correctes. De plus, vérifiez si le fil de mise à la masse de l’antenne est
sûrement connecté au châssis.
Le disque est introduit sens dessus-dessous.
a Introduire le disque correctement.
Il y a un défaut ou un objet étranger sur le disque.
a Enlevez l’objet étranger ou utilisez un disque exempt de défaut.
Il y a un défaut ou un objet étranger sur le disque.
a Enlevez l’objet étranger ou utilisez un disque exempt de défaut.
L’appareil n’est pas fixé fermement.
a Fixez l’appareil à la console avec la plaque-support arrière, etc.
L’appareil est incliné de plus de 30˚ de l’avant vers l’arrière.
a Ajustez l’angle d’inclinaison à 30˚ ou moins.
Une substance quelconque telle qu’une étiquette décollée empêche le disque de sortir.
a Appuyez sur [OPEN] plus de 2 secondes lorsque le panneau avant est ouvert
(éjection forcée du disque). Dans le cas où l’éjection forcée du disque ne
marche pas, consultez votre revendeur.
Le fonctionnement du microcontrôleur dans l’appareil est anormal à cause de bruit
ou d’autres facteurs.
a Débranchez le cordon d’alimentation et branchez-le de nouveau. Dans le cas
où l’appareil reste encore en dérangement, consultez le concessionnaire.
Lecture impossible
ou éjection du
disque
Le disque comporte des données enregistrées à un format incompatible.
a Référez-vous à la description sur MP3/WMA pour les données acoustiques
compatibles sauf CD-DA (c.-à-d. CD musical).
Les CD-R/RW
lisibles sur
d’autres dispositifs
ne sont pas lisibles
sur cet appareil.
La possibilité de lecture de certains CD-R/RW peut dépendre de la combinaison du
support, du logiciel d’enregistrement et de l’enregistreur à utiliser même si ces CDR/RW sont lisibles sur d’autres dispositifs tels que l’ordinateur personnel.
a Essayez une combinaison différente de support, de logiciel d’enregistrement
et d’enregistreur après avoir consulté la description sur MP3/WMA.
En cas de difficulté
Problèmes communs (suite)
Certaines
opérations
impossibles
Cause possible a Solution possible
CD
Problème
Français
En cas de difficulté (suite)
Moins de 6
stations
présyntonisées
Impossible
d’enregistrer les
stations
présyntonisées
84
Le nombre de stations dont l’émission peut être reçue est inférieur à 6.
a Déplacez sur une zone où le nombre de stations permettant la réception
d’émission est maximum, et essayez de nouveau une présyntonisation.
Le contact du fil de batterie est insuffisant, ou le fil de batterie n’est pas toujours actif.
a Assurez-vous que le fil de batterie est sûrement connecté, et présyntonisez
les stations de nouveau.
CQ-C8401U/C8301U/C7401U/C7301U
MP3/WMA
Radio
L’amplificateur d’antenne n’est pas alimenté (lors de l’utilisation d’une antenne film, etc.).
a Vérifiez la connexion du fil de batterie d’antenne.
Saut du son ou
bruit
Il y a un défaut ou une substance étrangère sur le disque.
a Enlevez la substance étrangère ou utilisez un disque exempt de défaut. Pour
MP3/WMA, référez-vous à la description sur MP3/WMA.
La lecture de fichiers VBR (à débit binaire variable) peut faire sauter certains
passages du son.
a Lisez des fichiers sans VBR.
CQ-C8401U/C8301U/C7401U/C7301U
85
Affichage
Cause possible a Solution possible
La pile est insérée à l’envers. Mauvais modèle de pile inséré.
aInsérez la pile correcte dans la bonne direction.
Le disque CD est sale ou à l’envers.
a Vérifiez le disque.
La pile est épuisée.
aRemplacez-la par une neuve.
Le détecteur est exposé au soleil (la télécommande peut ne pas fonctionner
quand le détecteur est exposé au soleil. Dans ce cas, la chaîne n’est pas
défectueuse).
aMettez le détecteur à l’abri du soleil.
Télécommande
Le disque est rayé.
a Vérifiez le disque.
La télécommande est dirigée dans la mauvaise direction.
aOrientez la télécommande vers le détecteur de télécommande et appuyez
sur les touches.
Aucun fonctionnement pour une raison quelconque.
a Consultez votre concessionnaire ou le centre de service Panasonic le plus
proche.
CD/MP3/WMA
Aucune réponse
lors de la pression
des touches
Cause possible a Solution possible
Impossibilité de lire le fichier.
a Spécifiez un autre dossier.
(Après 5 secondes)
Un fichier WMA est peut-être protégé par les droits d’auteur.
a Tout fichier protégé par les droits d’auteur ne peut être lu.
Passe automatiquement
au fichier suivant
Absence de disque.
Display
Possible cause a Possible solution
Le disque CD est sale ou à l’envers.
Messages d’erreur affichés
Radio XM par satellite
(Après 5 secondes)
Passage automatique au
disque suivant
Cause possible a Solution possible
Impossible de recevoir la radio XM par satellite.
a Vérifiez le câblage.
L’antenne XM n’est pas branchée.
a Raccordez l’antenne XM.
Impossible de recevoir les émissions XM du fait des conditions médiocres de
réception.
a Déplacez-vous à un endroit où les émissions peuvent être bien reçues.
Canal hors de service
a Ce canal n’est pas actuellement en service. Syntonisez sur un autre canal.
86
Le disque est rayé.
CQ-C8401U/C8301U/C7401U/C7301U
Changeur
Problème
Français
Problème
Messages d’erreur affichés (suite)
a Éjectez le magasin.
¡Vérifiez le disque.
¡Introduisez le disque de nouveau.
En cas de difficulté, Messages d’erreur affichés
En cas de difficulté (suite)
Aucun fonctionnement pour une raison quelconque.
a Éjectez le magasin de disques. Si la panne persiste encore, appuyez sur le commutateur
de ré-enclenchement du changeur de disque CD. Si le fonctionnement normal n’est toujours pas rétabli, adressez-vous au magasin qui vous a vendu l’appareil ou au centre de
service après-vente Panasonic le plus proche pour demander un service de dépannage.
Vérifiez le changeur de disque DVD.
a Vérifiez le changeur de disque DVD (“REGION ERROR” etc.).
Absence de disque dans le changeur de CD (magasin de disques)
a Introduisez des disques dans le magasin.
Le changeur est déconnecté de l’appareil en mode changeur.
a Vérifiez les connexions.
Remarque: Les messages dans les colonnes d’action et d’affichage du tableau des erreurs varient suivant le
changeur. Référez-vous aux instructions d’utilisation du changeur de disques en ce qui concerne les détails.
CQ-C8401U/C8301U/C7401U/C7301U
87
Caractéristiques techniques
¡
¡
¡
¡
Ne jamais toucher la surface inférieure du disque.
Veillez à ne pas rayer la surface du disque.
Ne pas plier le disque.
Remettre le disque dans son boîtier après son utilisation.
Généralités
Comment saisir un disque
Face imprimée
Ne pas utiliser de disques de forme irrégulière.
Ne pas laisser les disques dans les endroits suivants:
¡
¡
¡
¡
En plein soleil
Près des appareils de chauffage de la voiture
Dans des endroits sales, poussiéreux et humides
Sur les sièges de la voiture ou le tableau de bord
Nettoyage des disques
Ne pas utiliser de disques de forme irrégulière.
Gamme variable de l’égaliseur
Puissance consommée
Puissance de sortie maximale
Impédance de haut-parleur
Tension de sortie préampli
Tension de sortie du hautparleur des extrêmes-graves
Impédance de sortie préampli
Impédance de sortie du hautparleur des extrêmes-graves
Dimensions (appareil principal)
Poids (appareil principal)
Grave: ±12 dB à 60 Hz, Aigu:±12 dB à 16 kHz
60, 160, 400, 1 k, 3 k, 6 k, 16 k (Hz)
–12 dB à 12 dB (par palier de 2 dB)
Moins de 2,2 A (Mode CD, 0,5 W, 4 haut-parleurs)
60 W x 4 (à 1 kHz) (CQ-C8401U),
50 W x 4 (à 1 kHz) (CQ-C8301U/C7401U/C7301U)
4-8Ω
5 V (CQ-C8401U/C8301U/C7401U), 2,5 V (CQ-C7301U) (mode CD: 1 kHz, 0 dB)
5 V (CQ-C8401U/C8301U/C7401U), 2,5 V (CQ-C7301U) (mode CD: 1 kHz, 0 dB)
60 Ω (CQ-C8401U/C8301U/C7401U), 200 Ω (CQ-C7301U)
60 Ω (CQ-C8401U/C8301U/C7401U), 200 Ω (CQ-C7301U)
178 (L) x 50 (H) x 155 (P) mm {7 x 1 15/16 x 6 1/8 po}
1,6 kg {3 lb. 8 oz}
Ne pas coller d’étiquettes ou apposer des sceaux sur vos
disques.
Ne pas écrire sur l’étiquette de disque avec un stylo à
bille ou un autre stylo à pointe dure.
<Procédé
Correct>
<Procédé
incorrect>
¡ Il se peut que vous rencontriez des difficultés pendant la lecture de certains disques CD-R/RW enregistrés sur des
graveurs CD (lecteurs de disques CD-R/RW) en raison de leurs caractéristiques d’enregistrement ou encore de la
présence de saletés, d’empreintes digitales, de rayures, etc., à la surface du disque.
¡ Les disques CD-R/RW sont moins résistants aux températures élevées et à l’humidité élevée que les disques CD
ordinaires. C’est pourquoi il n’est pas recommandé de les laisser dans une voiture pendant de longs moments car
ceci peut les endommager voire empêcher leur lecture.
¡ Certains disques CD-R/RW ne peuvent pas être reproduits avec succès en raison de l’incompatibilité des logiciels
de gravure, du graveur de CD (lecteur de disque CD-R/RW) et des disques.
¡ Ce lecteur ne peut pas reproduire les disques CD-R/RW si la session n’a pas été fermée.
¡ Ce lecteur ne peut pas reproduire les disques CD R/RW qui contiennent des données autres que des données CDDA ou MP3/WMA.
¡ Respecter rigoureusement les consignes relatives à la manipulation des disques CD-R/RW.
Votre appareil a été conçu et fabriqué de manière à n’exiger qu’un minimum d’entretien. Nettoyer
régulièrement les surfaces extérieures de l’appareil avec un morceau de tissu souple. Ne jamais se servir
d’essence, de diluant chimique ou autres solvants.
Lecteur de disque
CD
Se servir d’un morceau d’étoffe sèche et souple pour nettoyer en
partant du centre du disque et en allant vers l’extérieur.
Entretien
Nettoyage de
l’appareil
Fréquence centrale de l’égaliseur
Français
TEXT
12 V, courant continu (11 V - 16 V), Tension d’essai 14,4 V, négatif à la masse
Remarques sur les disques, Caractéristiques techniques
Alimentation
Boutons de réglage de tonalité
(grave/aigu)
En cas d’utilisation de CD disponibles au marché,
ils doivent avoir l’une ou l’autre des étiquettes
indiquées à droite. Certains CD audio protégés
contre les copies ne peuvent pas être reproduits.
Fréquence d’échantillonnage
Convertisseur
numérique-analogique
Type de tête d’analyse
Source d’éclairage
Longueur d’onde
Réponse en fréquence
Rapport signal sur bruit
Distorsion harmonique totale
Pleurage et scintillement
Séparation de canal
Sur-échantillonnage 8 fois
Système à 4 CNA
Astigma 3 faisceaux
Laser à semi-conducteur
790 nm
20 Hz - 20 kHz (±1 dB)
96 dB
0,01% (1 kHz)
En-dessous des limites mesurables
75 dB
FM
Récepteur radio stéréo
Notes à propos des
disques CD-R/RW
Remarques à propos des disques CD ou
support CD (CD-ROM, CD-R, CD-RW)
Remarques sur les disques
Gamme de fréquence
Sensibilité utilisable
Sensibilité au seuil de 50 dB
Réponse en fréquence
Sélectivité d’alternance
Séparation stéréo
Réjection de l’image
Réjection de la F.I.
Rapport signal sur bruit
87,9 MHz - 107,9 MHz
10,2 dBf. (0,9 µV, 75 Ω)
15,2 dBf. (1,6 µV, 75 Ω)
30 Hz - 15 kHz (±3 dB)
75 dB
35 dB (à 1 kHz)
75 dB
100 dB
62 dB
AM
Gamme de fréquence
Sensibilité utilisable
530 kHz - 1 710 kHz
27 dB/µV (S/B 20 dB)
Fusible
Si le fusible saute, consultez votre revendeur ou le centre de service local agréé de Panasonic.
88
Avertissement
¡Utiliser les fusibles spécifiés à ampérage spécifié (15 A). L’utilisation de substituts ou de fusibles différents dont
l’ampérage est supérieur ou le raccordement direct de l’appareil sans passer par l’intermédiaire d’un fusible risque
de provoquer un incendie voire endommager sérieusement l’appareil. Si le fusible de remplacement saute,
se renseigner auprès du centre de service après-vente Panasonic agréé le plus proche.
CQ-C8401U/C8301U/C7401U/C7301U
Remarques:
¡ Sous réserve de modification des caractéristiques techniques et de la conception sans préavis à des fins d’amélioration de la technologie.
¡ Les figures et illustrations de ce manuel ne sont pas contractuelles.
CQ-C8401U/C8301U/C7401U/C7301U
89
Información de seguridad
Esta ilustración es para alertarlo de la presencia de
instrucciones de instalación e instrucciones de
operación importantes. De no seguirse las instrucAdvertencia
ciones puede resultar en lesiones personales severas o aun la muerte.
Advertencia
Cuando utilice esta unidad observe las advertencias siguientes.
❑ El conductor no deberá mirar la pantalla ni operar el sistema mientras esté conduciendo.
Si el conductor mira la pantalla u opera el sistema puede distraerse al
no mirar hacia delante del vehículo, lo que puede ser causa de accidentes. Pare siempre el vehículo en un lugar que sea seguro y
emplee el freno de estacionamiento antes de mirar la pantalla o de
operar el sistema.
❑ Utilice la fuente de alimentación adecuada.
Este producto está diseñado para la operación con un sistema de
batería de 12 V de CC con puesta a tierra negativa. Nunca opere este
producto con otros sistemas de batería, especialmente un sistema de
batería de 24 V de CC.
❑ Mantenga las pilas y la película aislante fuera del
alcance de los niños.
Los niños podrían tragarse las pilas y película aislante, por lo
que deberá mantenerlas fuera de su alcance. Si un niño se
traga una pila o la película aislante, llévelo inmediatamente al
médico.
❑ Proteja el mecanismo de plataforma.
No inserte ninguna material extraña en la ranura de esta
unidad.
❑ No desarme ni modifique la unidad.
No desarme, modifique la unidad ni intente reparar el producto por sus propios medios. Si el producto necesita ser
reparado, consulte con su concesionario o Centro de
Servicio Panasonic autorizado.
❑ No utilice la unidad cuando está descompuesta.
Si la unidad está descompuesta (sin alimentación, sin
sonido) o una condición anormal (tiene materias extrañas en
su interior, está expuesta al agua, emite humo u olores),
apague de inmediato y consulte con su concesionario.
❑ La unidad de control remoto no debe ser tirada
dentro del automóvil.
Si la unidad de control remoto está tirada en algún lugar, puede
caerse al piso mientras se conduce, quedar debajo del pedal de freno
y ocasionar un accidente de tráfico.
❑ Haga reemplazar el fusible a un personal especializado.
Cuando se funda el fusible, elimine la causa y haga reemplazar el
fusible por un fusible indicado para esta unidad por un personal
técnico calificado. Un reemplazo incorrecto puede ocasionar humos,
incendios y daños al producto.
90
■ Este manual utiliza ilustraciones para mostrar cómo usar el
producto seguramente y alertarlo de peligros potenciales que
pudieran resultar de operaciones y conexiones inadecuadas.
Los significados de las ilustraciones se explican a continuación. Es importante que comprenda completamente los significados de las imágenes para usar este manual y el sistema.
Precaución
Esta ilustración es para alertarlo de la presencia de
instrucciones de instalación e instrucciones de
operación importantes. De no seguirse las instrucciones puede resultar en lesiones personales o
daños materiales.
Cuando instale observe las advertencias
siguientes.
❑ Desconecte el conductor del terminal (–) de la
batería antes de la instalación.
El cableado e instalación con el terminal de batería negativo (–)
conectado puede ocasionar descargas eléctricas y lesiones
debido a un cortocircuito. Algunos automóviles se equipan con
un sistema de seguridad eléctrico que tienen procedimientos
específicos de desconexión del terminal de batería.
SI NO REALIZA EL PROCEDIMIENTO SIGUIENTE PUEDE
LLEVAR A LA ACTIVACIÓN ACCIDENTAL DEL SISTEMA DE
SEGURIDAD ELÉCTRICO, RESULTANDO EN DAÑOS AL
VEHÍCULO Y LESIONES PERSONALES O AUN LA MUERTE.
❑ Nunca utilice componentes que se relacionen a la
seguridad para la instalación, puesta a tierra y otras
funciones similares.
No utilice componentes de vehículo que pongan en riesgo la
seguridad (tanque de combustible, freno, suspensión,
volante de dirección, pedales, bolsa de aire, etc.) para el
cableado o fijación del producto o sus accesorios.
❑ La instalación del producto sobre la cubierta de la
bolsa de aire o en una ubicación en donde interfiera
con la operación de la bolsa de aire se encuentra
prohibida.
❑ Compruebe las tuberías, tanque de gasolina,
cableado eléctrico y otros ítemes antes de instalar
el producto.
Si necesita abrir un orificio en el chasis del vehículo para fijar o
conectar con cables el producto, primero verifique en donde se
encuentran ubicados el mazo de cables, tanque de gasolina y
cableado eléctrico. Luego abra el orificio desde el exterior si es
posible.
❑ No instale el producto en una ubicación en donde
interfiera con su campo visual.
❑ No derive el cable de alimentación para suministrar
energía a otros equipos.
❑ Después de la instalación y cableado, deberá verificar la operación normal de los otros equipos
eléctricos.
El uso continuo en condiciones anormales puede ocasionar
incendios, descargas eléctricas o un accidente de tráfico.
❑ En el caso de instalar a un automóvil equipado con bolsa
de aire, confirme las advertencias y precauciones del fabricante del vehículo antes de la instalación.
❑ Asegúrese de que los cables conductores no interfieran
con la conducción ni ingresen o salgan fuera del vehículo.
❑ Aisle todos los cables expuestos para evitar cortocircuitos.
CQ-C8401U/C8301U/C7401U/C7301U
Precaución
Cuando manipule esta unidad siga las precauciones siguientes.
❑ Mantenga el volumen de sonido en un nivel apropiado.
Mantenga el nivel de volumen lo suficientemente bajo como
para estar alerta de las condiciones de la ruta y tráfico mientras conduce.
❑ No inserte ni se pille un dedo o la mano en la
unidad.
Para evitar heridas, no ponga la mano ni los dedos en las
partes móviles ni en la ranura del disco. Vigile especialmente
a los niños.
❑ Esta unidad está diseñada para usarse exclusivamente en automóviles.
❑ No opere la unidad durante un largo período con el
motor apagado.
La operación del sistema de audio durante un largo período
de tiempo con el motor apagado puede llegar a agotar la
batería.
❑ No exponga la unidad a la luz directa del sol ni a un
calor excesivo.
De lo contrario se elevará la temperatura interior de la
unidad, y podrá ocasionar humos, incendios y daños a la
unidad.
❑ No utilice el producto en donde pueda quedar
expuesto al agua, humedad o polvo.
La exposición de la unidad al agua, humedad o polvo puede
ocasionar humos, incendios y otros daños a la unidad.
Asegúrese especialmente que la unidad no se moje cuando
se lava el automóvil o en días lluviosos.
Cuando instale siga las precauciones siguientes.
❑ Solicite el cableado e instalación a un personal de
servicio calificado.
La instalación de esta unidad requiere pericias especiales y
experiencia. Para mayor seguridad, solicite la instalación a
su concesionario. Panasonic no será responsable ante
ningún problema que se origine por su propia instalación de
la unidad.
❑ Para instalar y cablear el producto siga las instrucciones.
De no seguirse las instrucciones para instalar y cablear el
producto, puede ocasionarse un accidente o incendios.
❑ Tenga cuidado de no dañar los cables conductores.
Cuando cable, tenga cuidado de no dañar los cables conductores. Evite que queden aprisionados en el chasis del
vehículo, tornillos y partes móviles tales como los carriles
del asiento. No raye, tire ni doble o tuerza los cables conductores. No los pase cerca de fuentes de calor ni coloque objetos pesados sobre ellos. Si los cables conductores deben
pasar sobre bordes metálicos filosos, proteja los cables conductores envolviéndolos con cinta de vinilo o una protección
similar.
aquéllas suministradas o designadas puede resultar en
daños internos a la unidad. Una instalación defectuosa
puede ocasionar a un accidente, una falla de funcionamiento
o incendio.
❑ No bloquee la ventilación de aire o la placa de
enfriamiento de la unidad.
El bloqueo de estas partes ocasionará que el interior de la
unidad se sobrecaliente y resultará en incendios u otros
daños.
❑ No instale el producto en donde quede expuesto a
fuertes vibraciones o inestabilidad.
Evite las superficies muy inclinadas o curvas para la instalación. Si la instalación no es estable, la unidad puede caerse
mientras conduce y esto puede ocasionar un accidente o
lesiones personales.
❑ Ángulo de instalación
El producto debe ser instalado en una posición horizontal
con la parte superior del extremo delantero en un ángulo
conveniente, pero no mayor a 30°.
El usuario debe tener en mente que en algunas áreas puede
haber restricciones sobre cómo y dónde debe instalarse esta
unidad. Para detalles adicionales consulte con su concesionario.
❑ Póngase guantes durante para mayor seguridad.
Asegúrese de haber completado las conexiones
antes de la instalación.
❑ Para evitar daños en la unidad, no conecte el conector de alimentación hasta haber completado todas
las conexiones.
❑ No conecte más de un altavoz a un mismo juego de
cables de altavoz. (con excepción de la conexión de
un altavoz de agudos)
Español
otros componentes de su sistema de audio de automóvil
cuidadosamente antes de usar el sistema. Contienen instrucciones acerca de cómo usar el sistema de una manera segura
y efectiva. Panasonic no asume ninguna responsabilidad por
problemas que resultaren de fallas de observar las instrucciones dadas en este manual.
Información de seguridad
■ Lea las instrucciones de operación para la unidad y todos los
Cuando manipule la pila para la unidad de
control remoto observe las precauciones siguientes.
● Utilice solamente la pila especificada (CR2025).
● Haga coincidir la polaridad de la pila con las marcas (+) y (–)
en la caja de pila.
● Reemplace las pilas agotadas tan pronto como sea posible.
● Retire la pila desde la unidad de control remoto cuando no la
use durante un largo período de tiempo.
● Aisle la pila (colocándola en una bolsa de plástico o
cubriéndola con cinta de vinilo) antes de descartarla o almacenarla.
● Descarte la pila de acuerdo a las reglamentaciones locales.
● No desarme, recargue, caliente ni ponga en cortocircuito la
pila. No tire una pila al fuego o al agua.
En caso de fuga en la pila
● Limpie quitando completamente el fluido de la pila de la caja
de pila e inserte una pila nueva.
● Si alguna parte de su cuerpo o ropa llega a ponerse en contacto con el fluido de la pila, lave con abundante agua.
● Si el fluido de la pila llega a ponerse en contacto con sus
ojos, lávese con abundante agua y consiga inmediata atención médica.
❑ Utilice las partes y herramientas designadas para la
instalación.
Para instalar el producto utilice las partes y herramientas
designadas o suministradas. El uso de partes diferentes a
CQ-C8401U/C8301U/C7401U/C7301U
91
Información de seguridad (continuación)
Antes de leer estas instrucciones
Lo siguiente se aplica solamente a los EE.UU.
Precaución
XXXXXXXXXXXXXXX
XXXXXXXXXXXXXXXXX
XXXXXXXXXXXXXX
XXXXXXXXXXXXXXXX
OO-OOOOO
Parte 15 de los Reglamentos FCC
Advertencia FCC:
Cualesquier cambios o modificaciones sin autorización
a este equipo puede anular la autoridad del usuario para
operar este dispositivo.
Manual de
Instrucciones
Instrucciones de
instalación
(YEFM285591)
(YEFM293907)
Tarjeta de información
del propietario
Caja de la placa del
panel extraíble
(YEFA131646)
Juego de instrucciones
Español
ÉSTE ES UN PRODUCTO LÁSER DE LA CLASE I.
LA UTILIZACIÓN DE CONTROLES, EL HACER AJUSTES O EL
SEGUIR PROCEDIMIENTOS DISTINTOS DE LOS ESPECIFICADOS EN ESTE MANUAL PODRÍA CAUSAR UNA EXPOSICIÓN PELIGROSA A LA RADIACIÓN.
NO ABRA LAS CUBIERTAS NI HAGA REPARACIONES USTED
MISMO. SOLICITE LOS TRABAJOS DE SERVICIO AL PERSONAL CALIFICADO.
Cant.: 1
POWER
SOURCE MENU
SEL
SRC
VOL
SET
BAND
MUTE
1
2
3
RANDOM
SCAN
REPEAT
4
5
7
8
9
0
DISP
6
TUNE
TUNE
#
NUMBER
Antes de leer estas instrucciones
Diferencia entre los 4 modelos
Panasonic le da la bienvenida a nuestra familia en crecimiento constante de propietarios de productos electrónicos.
Nuestro propósito es el de proporcionarle las ventajas de la electrónica de precisión y de la ingeniería mecánica, fabricación con componentes cuidadosamente seleccionados, y montados por personas que se sienten orgullosas de la reputación que su trabajo ha
otorgado a nuestra empresa. Sabemos que este producto le proporcionará muchos años de entretenimiento y, después de que usted
descubra la calidad, el valor y la fiabilidad que hemos incorporado, usted también se sentirá orgulloso de ser un miembro de nuestra
familia.
Este manual de instrucciones se aplica a los dos modelos, el CQ-C8401U, CQ-C8301U, CQ-C7401U y el CQ-C7301U.
Las diferencias entre estos modelos se mencionan a continuación.
Todas las pantallas e ilustraciones de la unidad principal de este manual representan el modelo CQ-C8401U a menos
que se especifique lo contrario.
Modelos
CQ-C8401U
CQ-C8301U
CQ-C7401U
CQ-C7301U
60 W
50 W
50 W
50 W
Tensión de salida del altavoz de subgraves
5V
5V
5V
Tensión de salida de preamplificador
5V
5V
5V
2,5 V
2,5 V
Características
Salida máxima de potencia
Cable de CH/AUX-IN *1
Ninguna
Ninguna
Sí
Sí
Cable de AUX1-IN *2
Sí
Sí
Ninguna
Ninguna
Cable de CH/AUX2-IN *1
Sí
Sí
Ninguna
Ninguna
*1 Sólo podrá conectar un cambiador, un receptor XM y otro equipo de audio portátil de venta en los
establecimientos del ramo.
*2 Podrá conectar un equipo de audio portátil, o algún dispositivo semejante, de venta en los establecimientos del
ramo.
Accesorios
CAR AUDIO
Control remoto
(incluye una pila)
(CR2025)
Conector de
alimentación
Collar de montaje
Placa de
guarnición
(EUR7641010)
(YEAJ02871)
(YEFX0217222)
(YEFC05654)
Cant.: 1
Placa de cancelación
de bloqueo
Cant.: 1
Perno de montaje
Cant.: 1
Cant.: 1
Tornillo de autoenrosque
(5 mmø x 16 mm)
Tuerca hexagonal
(5 mmø)
(YEP0FZ5701)
Cant.: 1 juego
Notas:
¡ Los números entre paréntesis de debajo del nombre de cada parte accesoria son los
números de parte para el mantenimiento y el servicio técnico.
¡ Los accesorios y sus números de parte están sujetos a cambios sin previo aviso
debido a mejoras del producto.
¡ El collar de montaje y la placa de guarnición están montados en la unidad principal
al salir de fábrica.
Información de seguridad , Antes de leer estas instrucciones
Cant.: 1 juego
Regleta de soporte
trasera
(YEFG04019)
Cant.: 1
92
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
93
Características
Índice
Línea completa de componentes opcionales
Control del sonido
SQ (Calidad del sonido)
Dispondrá de seis modos de preajuste (FLAT, ROCK, POP,
VOCAL, JAZZ, CLUB). Podrá personalizar sus ajustes para
estos modos (con excepción de FLAT) y memorizarlos para
poderlos activar instantáneamente.
SQ7 (Calidad de sonido de 7 bandas)
El nivel puede ajustarse en cada una de las siete bandas. De
este modo, usted podrá ajustar la calidad del sonido para cada
género musical para adaptarlo a la acústica del interior de su
vehículo y a sus preferencias personales.
Personalice
Français
46
Español
El nombre de XM y los logotipos relacionados con marcas
comerciales de XM Satellite Radio Inc.
Notas:
¡No podrán conectarse al mismo tiempo un cambiador y un
receptor XM.
¡ Para conectar el receptor XM (XMD1000), es necesario
emplear un cable de extensión opcional (XMDPAN100) fabricado por XM exclusivamente para productos Panasonic.
Las imágenes en movimiento y las imágenes fijas inicialmente
almacenadas podrán editarse según las preferencias personales.
IMAGE STUDIO * le permite procesar imágenes de una cámara digital o de otros dispositivos sin ninguna dificultad. (a página 123)
*Podrá descargar este software desde el sitio de Panasonic en la Web
(http://panasonic.co.jp/pas/en/software/customize/index.html).
2
Común
Panel frontal totalmente motorizado
Con un solo toque, el panel frontal se desliza hacia abajo para
ofrecerle acceso a la ranura del disco. La función de inclinación
de tres etapas permite ajustar el ángulo de visión a 15, 25 ó 35
grados para conseguir la óptima visibilidad de la pantalla.
English
¡Información de seguridad
¡Antes de leer estas instrucciones
¡Características
¡Disposición de los controles
¡Preparativos
¡Generalidades
90
92
94
96
98
100
Cada fuente
Reproductor de CD, WMA y MP3/receptor con pantalla de
matriz de puntos completa
Un sintonizador XM opcional le permitirá recibir el servicio
radiofónico XM. También podrá conectar un cambiador de
discos DVD en lugar de un sintonizador XM.
¡ Número telefónico sin cargo
XM Receiver P/N: XMD1000
1-800-XM-RADIO(96-72346)
Cable de extensión P/N: XMDPAN100
1-800-942-TERK(8375)
¡Radio
¡Reproductor de CD
¡Reproductor de MP3/WMA
¡Sintonizador XM
¡Cambiador de Discos
106
108
110
114
116
Como sea
necesario
CQ-C8401U/C8301U/C7401U/C7301U
¡Ajustes de audio
¡Ajustes de funciones
¡Ajustes del visualizador
¡Personalice la visualización
¡Solución de problemas
¡Mensajes de error visualizados
¡Notas acerca de los discos
¡Mantenimiento
¡Especificaciones
120
121
122
123
125
128
130
130
131
Una agradable estancia sonora gracias al sistema modular
Sintonizador XM
XMD1000: Fabricado
por XM Satellite Radio
(Opcional)
Monitor del apoyacabezas: CY-V7100U (Option)
Unidad de cabeza
CQ-C84001U/C8301U
CQ-C74001U/C7301U
Cambiador de discos DVD
CX-DH801U
(Opcional)
Amplificador de potencia
estéreo/monofónico
(Opcional)
94
Altavoz de subgraves
(Opcional)
* Sólo podrá conectar un cambiador, un receptor XM y
otro equipo de audio portátil de venta en los
establecimientos del ramo.
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
95
Disposición de los controles
Nota: Este manual de instrucciones explica las operaciones para emplear los botones de la unidad principal. (Se excluyen las
operaciones distintas
Botones numéricos
P·SET Preajuste
DISC (FOLDER)
TILT
OPEN (expulsión)
BAND
SRC
Unidad principal
SRC Fuente
PWR Alimentación
SQ Calidad del
sonido
MENU
DIM Regulador
de la iluminación
y / 5 Pausa/Reproducción
BAND
SET
APM memoria de
preajuste automático
SRC
Controlador remoto
VOLUME
PUSH SEL
presionar para
seleccionar
número
POWER
SRC (SOURCE)
CQ-C8401U
VOL
MENU
SEL
POWER
SOURCE
SEL selección
MENU
SRC
VOL volumen
}: Incremento
{: Reducción
RANDOM
4
RANDOM
POWER
SOURCE MENU
SEL
SRC
SCAN
5
REPEAT
6
7
SCAN
REPEAT
9
VOL
SET
SET
BAND
BAND
MUTE
1
2
3
RANDOM
SCAN
REPEAT
4
5
6
7
8
9
0
DISP
BAND
Pausa/Reproducción
SET
APM Memoria de
preajuste automático
TUNE
TRACK (FILE)
MUTE
TUNE
MUTE
SBC·SW Control de súper
graves·Altavoz de subgraves
TUNE
#
NUMBER
DISP
DISP Visualización
CAR AUDIO
8
0
P·SET (Preajuste)
DISC (FOLDER)
TUNE
TRACK (FILE)
DISP visualización
Liberación
Ranura del disco
CQ-C8401U/C8301U/C7401U/C7301U
Funciones sólo con el controlador remoto
D·M Memoria directa
Cuando se abre el
panel
MUTE
SBC·SW Control de
súper graves·Altavoz de
subgraves
96
9
Español
#
NUMBER
-
La operación de un accionamiento puede realizarse para
seleccionar el modo de reproducción de una pista
empleando [4] (RANDOM: reproducción aleatoria),
[5] (SCAN: exploración), [6] (REPEAT: repetición).
(Para el modo de reproducción de carpeta/disco,
mantenga presionado el mismo botón durante 2 o más
segundos.)
Disposición de los controles
0
Acceso directo
Puede seleccionarse directamente un canal (modo XM),
una pista (modo de discos CD), un disco (cambiador de
discos), un archivo y una carpeta (modo MP3/WMA).
Por ejemplo: Número de pista 5
1 Presione [#] (NUMBER).
2 Presione [5].
3 Presione [BAND] (SET).
CQ-C8401U/C8301U/C7401U/C7301U
97
automóvil en la posición de accesorios
(ACC) o de encendido (ON).
Aparece la pantalla de demostración.
2 Presione [DISP] (Visualización).
3 Presione [SRC] (PWR: alimentación).
Nota: Si desea que aparezca el mensaje de
demostración cuando conecta la alimentación, mantenga
presionado [SRC] (PWR: Alimentación) durante 4 o
más segundos después de haber desconectado la
alimentación en un modo que no sea el de XM.
Preparativos para el controlador remoto
Preparativos para antes de empezar a utilizarlo
Advertencia
¡Mantenga las pilas alejadas de los niños para evitar
el peligro de accidentes. Si un niño se traga una
pila, llévelo inmediatamente al médico.
Extraiga con cuidado la
película aislante del lado
posterior del control
remoto.
película aislante
Reemplazo de pila
q Extraiga el soporte de las pilas Objeto duro
puntiagudo
con el mando a distancia
puesto sobre una superficie
plana.
q Inserte una uña en la ranura,
y empuje el soporte en la
dirección de la flecha.
w Extraiga el soporte en la
dirección de la flecha
q
empleando un objeto duro
puntiagudo.
Lado posterior
w Coloque una pila en el compartimiento con el lado (+) arriba.
e Vuela a introducir el compartimiento de la pila.
w
2
CQ-C8401U/C8301U/C7401U/C7301U
Pila recomendada: Pila de litio Panasonic (CR2025)
(Incluida en el control remoto)
Vida útil de la pila: Aproximadamente 6 meses en
utilización normal (a temperatura
ambiental)
¡ Ajuste del nivel del altavoz de subgraves (a página 120)
¡ Filtro de paso bajo del altavoz de subgraves
(a página 120)
Conexión del sintonizador XM
¡ Conecte el receptor XM opcional (XMD1000).
¡ Para conectar el receptor XM (XMD1000), es
necesario emplear un cable de extensión opcional
(XMDPAN100) fabricado por XM exclusivamente para
productos Panasonic.
Operaciones iniciales
Nota: Informaciones sobre las pilas:
3
98
Empleo de un altavoz de subgraves
Precaución
¡Extraiga y tire inmediatamente la pila gastada.
¡No desmonte, caliente ni cortocircuite las pilas. No
tire las pilas al fuego ni al agua.
¡Respete las normas vigentes para tirar las pilas.
¡El uso incorrecto de las pilas puede causar el
sobrecalentamiento, explosión o ignición,
resultando en heridas o incendios.
¡ Suena la alarma y aparece el mensaje en la pantalla
para avisarle que extraiga el panel frontal cuando
desconecte la alimentación.
Indicador de seguridad
Es posible que deba ajustar lo siguiente dependiendo de
los dispositivos conectados.
Otros ajustes
Se cancela la pantalla de demostración y no vuelve a
aparecer.
Las funciones siguientes se activan cuando la función de
seguridad está activada. (a page 121)
¡ El indicador de seguridad se enciende cuando se
extrae el panel frontal.
Español
1 Ponga el interruptor de encendido del
CQ-C8401U
1 Comprobación de la identificación (ID)
para la radio vía satélite XM
¡ Anote la identificación (ID) indicada en la parte inferior derecha de su receptor XM (XMD1000)
¡ Compruebe la identificación (ID) mostrada sintonizando la radio XM al canal 0. (a página 114)
2 Seleccione uno de los accesos
Preparativos
SRC
siguientes para inscribirse.
Seleccione uno de los accesos siguientes para
inscribirse.
¡ Web site: http://www.xmradio.com/activation
¡ Número de teléfono: 1-800-XM-RADIO
(1-800-967-2436)
Es necesario inscribirse para ser abonado a la radio vía
satélite XM. Después de haber comprobado su
identificación (ID) para la radio vía satélite XM, inscríbase
en el sitio de Internet de XM o llámeles por teléfono.
Nota: Para los detalles, consulte el manual de instrucciones del receptor XM.
Nota: Ajuste la hora cuando aparezca “ADJUST” en el
visualizador.
5 Ajuste el valor a establecerse.
1 Presione [MENU] para que aparezca la
Ajuste de la hora
Conexión de la alimentación por
primera vez (DEMONSTRATION)
El mensaje de demostración aparece la primera vez que
se utiliza.
Ajuste de la función de
seguridad
Preparativos
visualización del menú.
Para emplear el controlador remoto, mantenga presionado [SEL](MENU) durante 2 o más segundos.
2 Presione []] o [[] para visualizar el
menú DISPLAY.
[[]: Ajuste de los minutos
[]]: Ajuste de las horas
[}]: Adelantar
[{]: Atrasar
3 Presione [{] para seleccionar “CLOCK 6 Presione [BAND] (SET) para confirmar
ADJ”.
el ajuste.
4 Presione [BAND] (SET) para confirmar 7 Presione [MENU].
la imagen.
Para emplear el controlador remoto, mantenga presionado [SEL] (MENU) durante 2 o más segundos.
CQ-C8401U/C8301U/C7401U/C7301U
99
Generalidades
Este capítulo explica cómo se conecta y desconecta la alimentación, cómo se ajusta el volumen, etc.
Abertura/expulsión
Nota: Aparece la pantalla inicial. Podrá sobrescribir la
pantalla inicial con otra nueva. (a página 123)
Desconexión
Mantenga presionado [SRC] (PWR) hasta
que oiga un pitido, y luego suéltelo.
Nota: Aparece la pantalla de despedida con el ajuste.
Podrá sobrescribir la pantalla de despedida con otra
nueva. (a página 123)
Podrá extraer el panel
frontal para evitar que sea
robado.
Presione [
CQ-C8401U
3 Ponga el panel
frontal en la caja.
] (OPEN).
Cuando haya un disco insertado, el disco se expulsará
automáticamente.
SRC
CQ-C8401U
Español
SRC
Movimiento del panel frontal
(abertura/cierre, inclinación) (OPEN/CLOSE, TILT)
Conexión/desconexión de la
alimentación (PWR: alimentación)
Press [SRC] (PWR: alimentación).
Inclinación
Precauciones
¡ Para evitar daños en el panel frontal, no lo empuje ni
ponga nada encima del mismo cuando esté abierto.
¡ No se pille los dedos ni la mano en el panel frontal.
¡ No inserte ningún objeto extraño en la ranura del
disco.
¡ En los casos siguientes, el panel frontal se cierra
automáticamente. Tenga cuidado para no pillarse los
dedos.
¡ Después de un período de 20 segundos
¡ Cuando hay un disco insertado
¡ Cuando se ha extraído el panel frontal (a página
100)
Nota: El último ángulo
seleccionado se retiene
incluso después de
desconectar la alimentación.
Cerrar
Presione [
El ángulo de la pantalla cambia entre 4 niveles, de la forma
siguiente, cada vez que se mantiene presionado [
]
(TILT) durante 1 o más segundos y luego se suelta.
] (OPEN).
Generalidades
Conexión
TILT 1
TILT 2
TILT 3
OPEN
100
Montaje
1 Desconecte la alimentación (a página 100) 1 Deslice el lado izquierdo del panel
frontal a su posición.
2 Presione [ ]
(Release).
CQ-C8401U
2 Empuje el extremo derecho del panel
El panel frontal se cierra automáticamente en 5
segundos si estaba abierto o inclinado.
La alimentación se desconecta automáticamente
cuando la unidad está activada.
Precauciones
¡ Le recomendamos extraer el panel frontal cuando
esté en la posición cerrada.
No extraiga ni monte el panel cuando esté en
movimiento.
¡ Este panel frontal no es impermeable. No lo exponga
al agua ni a humedad excesiva.
¡ No extraiga panel frontal mientras conduzca el
vehículo.
q Incremento
w Reducción
Notas:
¡ El nivel de sonido de cada fuente se almacena en la
memoria. (Para la radio, un ajuste de volumen para
AM, un ajuste de volumen para todas las bandas de
FM)
¡ El volumen no puede ajustarse mientras haya una
visualización de error en el monitor. (a página 128)
Margen de ajuste: 0 a 40
Ajuste predeterminado: 18
frontal hasta oír un "sonido seco" de
confirmación.
¡ No ponga el panel frontal sobre el tablero de instrumentos ni en lugares cercanos en los que la temperatura sube en gran medida.
¡ No toque los contactos del panel frontal extraíble ni
de la unidad principal, porque podría ocasionar mal
contacto eléctrico.
¡ Si se adhiere suciedad u otras materias extrañas en
los contactos, límpielos con un paño limpio y seco.
¡ Para evitar daños en el panel frontal, no lo empuje
hacia abajo ni ponga nada encima mientras esté
abierto.
CQ-C8401U/C8301U/C7401U/C7301U
Silenciamiento (reducción)
temporal del volumen MUTE (ATT: Attenuation)
(El panel frontal se
desacopla produciendo un sonido seco de
confirmación.)
Ajuste del
volumen (VOLUME)
Extracción
(Sistema antirrobo)
Extracción/montaje del panel frontal
TILT OFF
Silenciamiento (reducción)
Presione [
] (MUTE).
SRC
CQ-C8401U
Cancelación
Presione [
] (MUTE) otra vez.
Nota: Puede especificarse el margen de reducción del
volumen. (a página 121)
CQ-C8401U/C8301U/C7401U/C7301U
101
Generalidades
Para cargar discos CD (a página 108)
Conexión de un dispositivo que no se
controla con esta unidad.
Para cargar discos MP3/WMA (a página 110)
Visualización normal + patrón gráfico
Sólo la imagen fija
Visualización normal + imagen fija
Sólo el patrón gráfico
CQ-C8401U/C8301U
Entrada auxiliar (AUX1)
Nota: El ecualizador gráfico de 19 bandas puede
seleccionarse cuando se selecciona una imagen fija.
Conexión de un dispositivo que no se controla con esta
unidad.
CQ-C7401U/C7301U
Desactivado
SRC
CQ-C8401U
Manteniendo presionado [ ] (SBC·SW)
durante 2 o más
segundos, se activa y desactiva SBC-SW.
Desactivado (Ajuste predeterminado)
Activado
Nota: Si se selecciona ON, se activan los ajustes del
nivel del altavoz de subgraves y del filtro de paso bajo
del altavoz de subgraves. (a página 120)
CQ-C8401U/C8301U/C7401U/C7301U
se enciende cuando se activa.
Control de regulación de la
iluminación (DIM: Regulador de la iluminación)
(SBC-SW: Control de súper graves·Altavoz de subgraves)
El altavoz trasero puede utilizarse como altavoz de
subgraves de sustitución cuando no se ha conectado
ningún altavoz de subgraves.
Cuando la alimentación está desconectada:
Visualización de la hora (Ajuste predeterminado)
Note: Conecte un cambiador de discos CD o un
cambiador de discos DVD a CH/AUX2 (CQC8401U/C8301U), CH/AUX (CQ-C7401U/C7301U). (a
Instrucciones de instalación)
Altavoz de subgraves de sustitución
Visualización normal + la hora
Español
Visualización desactivada
Todas las visualizaciones desaparecen después de 5 segundos.
Jerarquía de carpetas (Sólo para el CQ-C8401U/C8301U,
en el modo MP3/WMA)
(Sólo para el CQ-C8401U/C8301U)
102
CQ-C8401U
Generalidades
Modo
Conexión de un cambiador de discos CD, cambiador de
discos DVD (a página 116, 118)
Reproductor
SRC
Al conectar la alimentación:
Entrada auxiliar (AUX o AUX 2)
Conexión del sintonizador XM (a página 114)
(SOURCE)
Selección de una fuente de sonido
FM1, FM2, FM3, AM (a página 106)
La visualización cambia de la forma siguiente cada vez
que se presiona [DISP].
Nota: Pueden seleccionarse el patrón gráfico y la imagen
fija. (a página 122)
CQ-C8401U
(DISP: Display)
Radio
SRC
Cambio de la visualización
La función cambia de la forma siguiente cada vez que
se presiona [SRC].
El nivel de la intensidad de la luz cambia de la forma
siguiente cada vez que mantiene presionado [MENU]
(DIM) durante 2 o más segundos.
SRC
CQ-C8401U
Más claro (Ajuste predeterminado)
Intermedio
Más oscuro
Nota: Este ajuste no puede cambiarse con el controlador
remoto.
CQ-C8401U/C8301U/C7401U/C7301U
103
Generalidades
Cada tipo de sonido está ajustado con 7 bandas que
cambian cada vez que se presiona [SQ].
SRC
Podrá realizar ajustes precisos del preajuste de SQ
actualmente seleccionado en ROCK, POP, VOCAL, JAZZ,
o CLUB de acuerdo con su tipo de automóvil o
preferencias personales.
CQ-C8401U
SRC
CQ-C8401U
1 Mantenga presionado [SQ] (calida de
6. CLUB
4 Mantenga presionado [}] o [{]
durante 2 o más segundos para confir-
Español
sonido) durante 2 o más segundos.
1 Plana (Ajuste
predeterminado)
2. ROCK
2 Ajuste cada frecuencia.
Nota: Si presiona la tecla [DISP], se cancela el
preajuste. El preajuste queda activo hasta que se
activa otro preajuste de SQ.
3. POP
104
Notas:
¡ Los ajustes de SQ, de graves/agudos y de volumen se
ven afectados entre sí. Si la influencia arriba
mencionada causa distorsión en la señal de audio,
reajuste los graves/agudos o el volumen.
¡ Puede cambiarse cada nivel SQ (excepto FLAT).
(a página 105)
CQ-C8401U/C8301U/C7401U/C7301U
[[]: Frecuencia más alta
[]]: Frecuencia más baja
se enciende cuando se activa.
Cambio del preajuste de SQ
(SQ: Calidad del sonido)
Selección de SQ basada en el género
4 Vocalistas
q : Aumento del nivel
w : Reducción del nivel
3 Mantenga presionado [}] o [{] durante 2 o
más segundos para confirmar su ajuste.
Nota: Podrá seleccionar un preajuste de SQ que
pueda activarse con [}] y [{] (y [2]-[6] en el
controlador remoto).
mar su ajuste.
El ajuste actual queda sobrescrito por el nuevo
ajuste.
Notas:
¡ FLAT no puede cambiarse.
¡ Si no se efectúa ninguna operación durante 10
segundos o más, el visualizador retorna al modo
normal.
¡ Este ajuste también puede ejecutarse en el menú
de AUDIO. (a página 120)
¡ Si mantiene presionado [BAND] durante 2 o
más segundos en la pantalla de llamada de SQ, el
preajuste llamado podrá establecerse como el
predeterminado.
CQ-C8401U/C8301U/C7401U/C7301U
Generalidades
Aparece el preajuste de SQ propuesto.
5. JAZZ
105
Radio
En este capítulo se explica el procedimiento para escuchar la radio.
CQ-C8401U
modo de la radio.
banda.
[]] (TUNE): Más baja
[[] (TUNE): Más alta
Nota: Manténgalo presionado durante más de 0,5
segundos y suéltelo para la búsqueda de emisoras.
Selección de emisoras preajustadas
[{] (P·SET: Preajuste): Número de preajuste más bajo
[}] (P·SET: Preajuste): Número de preajuste más alto
Nota: La selección directa puede ejecutarse con los
botones [1] a [6] en el controlador remoto..
Visualización del
modo de la radio
Banda
Frecuencia
Sintonización de la emisora D•M
Presione [D•M] (memoria directa).
Memorización de la emisora D•M
q Seleccione la emisora que desee preajustar.
w Mantenga presionado [D•M] (memoria directa)
durante 2 o más segundos.
CQ-C8401U
Las emisoras con buenas condiciones de recepción se
preajustarán
automáticamente.
1 Seleccione una
Preajuste manual de emisoras
1 Sintonice una emisora.
2 Mantenga presionado [}] o [{]
durante 2 o más segundos.
3 Seleccione un número de preajuste presionando [}] o [{].
la emisora manteniendo pre4 Preajuste
sionado [}] o [{] durante 2 o más
segundos.
CQ-C8401U
banda.
La frecuencia/número de preajuste parpadea una vez.
2 Mantenga pre-
sionado [BAND] (APM) durante 2 o más
segundos.
Notas:
¡ Las emisoras nuevas se sobrescriben sobre las
emisoras que estaban memorizadas.
¡ En el paso 2, puede registrarse una emisora manteniendo presionado el botón numérico [1] a [6]
durante 2 o más segundos.
¡ Para detener el preajuste de emisoras, presione
[DISP] (Visualización).
1 Presione
Número de preajuste
SRC
Memoria de preajuste automático (APM)
Las emisoras preajustadas con las mejores condiciones de recepción se reciben durante 5 segundos
cada una después del preajuste de las emisoras.
Para detener la exploración, presione [}] o [{].
Nota:
¡ Las emisoras nuevas se sobrescriben sobre las que
están actualmente almacenadas después de realizar
este procedimiento.
Indica la intensidad de la
onda de radio.
Podrá asignar su emisora de difusión preferida al botón
[D•M]. Si así lo hace, podrá sintonizar su emisora difusora preferida aunque la unidad esté en el modo de discos CD, modo de cambiador de discos CD, modo XM o
modo AUX.(Ajuste predeterminado: FM 87,9 MHz)
Memoria directa
Preajuste de emisoras
Ajuste de la frecuencia
(APM: Auto Preset Memory, P·SET: Preset)
3 Seleccione una emisora.
Visualización del menú del Radio
Flujo de operación
2 Presione [BAND] para seleccionar la
Pueden almacenarse hasta 6 emisoras en cada una de las
bandas de AM, FM1, FM2, y FM3.
Las emisoras preajustadas pueden sintonizarse
simplemente presionando [}] (P·SET) o [{] (P·SET).
Notas:
¡ La selección directa puede realizarse con los botones
[1] a [6] del controlador remoto.
¡ Podrá cambiar entre 6 y 18 para preajuste de emisoras de FM.
¡ Las emisoras preajustadas pueden cambiarse.
Español
SRC
Radio
1 Presione [SRC] para seleccionar el
[MENU] para
que aparezca la
visualización del
menú.
CQ-C8401U
AUTO PRESET
Para emplear el
controlador remoto, mantenga presionado [SEL]
(MENU) durante 2 o más segundos.
2 Presione [}] o [{] para seleccionar el
modo que desee ajustar.
3 Presione
Gama de preajuste para las bandas de FM
: Ajuste individual para cada una de
FM1 a 3 (ajuste predeterminado)
: Ajuste de FM 1-3 conjuntamente
PRESET EDIT
CQ-C8401U
Reemplazo de emisoras preajustadas
[BAND] (SET)
para realizar el
ajuste.
[}] [{] : Selección
[BAND] : Bloqueado
4 Presione [MENU] para confirmar el
ajuste.
Para emplear el controlador remoto, mantenga presionado
[SEL] (MENU) durante 2 o más segundos.
106
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
107
] (OPEN) para abrir el
panel frontal.
),
2 Inserte un disco con la cara de la etiqueta
arriba.
El panel frontal se cierra automáticamente y el aparato reconoce el disco y comienza también su reproducción de forma automática.
3 Seleccione la sección deseada.
Selección de la pista
[7] (TRACK): Pista siguiente
[6] (TRACK): Pista anterior (presione dos veces.)
Nota: Presiónelo y manténgalo presionado para el
avance/inversión rápidos.
Pausa
Presione [BAND] (h / 5).
Presiónelo de nuevo para cancelarla.
4 Presione [
] (OPEN) para expulsar el
disco.
Visualización del modo de CD
Número de pista
108
Tiempo
el panel esté en movimiento.
¡ No inserte ningún objeto extraño en la ranura del disco.
¡ Consulte la sección “Notas sobre los discos CD/tipos de CD
(CD-ROM, CD-R, CD-RW)” (a página 130).
¡ Este aparato no es compatible con CD de mode MIX (discos
CD que contienen datos CD-DA y MP3/WMA). En caso de
emplear un disco CD de este tipo, pueden producirse problemas tales como los de reproducción sin acústica.
Podrá ajustar la reproducción aleatoria y repetida.
1 Presione [MENU] para que aparezca la
visualización del menú.
Para emplear el controlador remoto, mantenga presionado
[SEL] (MENU)
durante 2 o más
segundos.
CQ-C8401U
RANDOM
: Desactivado
: Reproducción aleatoria
2 Presione [}] o [{] para seleccionar el
modo que desee ajustar.
3 Presione
[BAND] (SET)
para realizar el
ajuste.
4
Visualización de texto del CD
Notas:
¡ Para desplazar el texto, mantenga presionado
[BAND] durante 2 o más segundos.
¡ Se visualizará "NO TEXT" cuando no haya información
en el disco.
Indicadores del modo
de reproducción
Se enciende cuando se
activa cada modo.
CQ-C8401U/C8301U/C7401U/C7301U
Se enciende cuando se
inserta el disco.
REPEAT
: Desactivado
: Reproducción repetida de la pista actual.
CQ-C8401U
TEXT (CD-TEXT)
: Habilitado (Ajuste predeterminado)
Presione
[MENU] para confirmar el ajuste.
: Inhabilitado
Para emplear el controlador remoto, mantenga presionado [SEL] (MENU) durante 2 o más segundos.
Selección del modo de reproducción
Funciones sólo con el
controlador remoto
Flujo de operación
Cuando haya un disco insertado (Se enciende
el disco se expulsará automáticamente.
CQ-C8401U
SRC
Reproducción aleatoria, repetida
(visualización del menú del CD) (RANDOM, REPEAT)
1 Presione [
Precauciones
¡ Esta unidad no es compatible con discos de 8
cm(3”).
¡ No utilice discos con formas irregulares. (a página 130)
¡ No utilice discos que tengan pegatinas o etiquetas adheridas.
¡ Para evitar daños en el panel frontal, no lo empuje ni ponga
nada encima del mismo cuando esté abierto.
¡ No se pille los dedos ni las manos en el panel frontal cuando
La operación de un accionamiento puede realizarse para
seleccionar el modo de reproducción de una pista
empleando [RANDOM] o [REPEAT].
RANDOM
Presione [RANDOM].
Presiónelo de nuevo para cancelarla.
REPEAT
Presione [REPEAT].
Presiónelo de nuevo para cancelarla.
Reproductor de CD
Cuando ya haya un disco insertado, presione [SRC]
(Fuente) para seleccionar el modo de CD.
Español
Reproductor de CD
Reproducción con exploración (SCAN)
Podrá buscar sus pistas preferidas reproduciendo los
primeros 10 segundos de cada pista.
Presione [SCAN].
Presiónelo de nuevo para cancelarla.
Acceso directo
Puede seleccionarse directamente una pista.
Por ejemplo: Número de pista 5
1 Presione [#] (NUMBER).
2 Presione [5].
3 Presione [SET].
Nota: Para suspender la
selección directa, presione [DISP] (Visualización).
CQ-C8401U/C8301U/C7401U/C7301U
109
Reproductor de MP3/WMA
CQ-C8401U
SRC
] (OPEN) para abrir el
panel frontal.
Cuando haya un disco insertado (Se enciende
el disco se expulsará automáticamente.
),
Selección de la carpeta
El panel frontal se cierra automáticamente y el aparato reconoce el disco y comienza también su reproducción de forma automática. (Puede tardar varios
minutos en empezar con discos que tengan muchos
archivos.)
[}] (FOLDER): Carpeta siguiente
[{] (FOLDER): Carpeta anterior
Selección del archivo
[7] (TRACK): Archivo siguiente
[6] (TRACK): Archivo anterior (presione dos veces.)
Nota: Presiónelo y manténgalo presionado para el
avance/inversión rápidos.
Pausa
Presione [BAND] (h / 5).
Presiónelo de nuevo para cancelarla.
4 Presione [
] (OPEN) para expulsar el
disco.
Número de archivo
TIME (tiempo)
Visualización del modo de MP3/WMA
Número de carpeta
Indicador del tipo de archivo
Podrá ajustar la reproducción aleatoria y repetida.
Reproducción aleatoria, repetida
(Visualización del menú de MP3/WMA) (RANDOM, REPEAT)
arriba.
1 Presione [MENU] para que aparezca la
visualización del menú.
Para emplear el controlador remoto, mantenga presionado
[SEL] (MENU)
durante 2 o más
segundos.
: Desactivado
: Reproducción aleatoria (disco)
CQ-C8401U
FOLDER RANDOM
: Desactivado
: Reproducción aleatoria (carpeta)
2 Presione [}] o [{] para seleccionar el
modo que desee ajustar.
3 Presione
[BAND] (SET)
para realizar el
ajuste.
REPEAT
: Desactivado
CQ-C8401U
: Reproducción repetida del archivo actual.
FOLDER REPEAT
4 Presione
[MENU] para confirmar el ajuste.
: Desactivado
Para emplear el controlador remoto, mantenga presionado [SEL] (MENU) durante 2 o más segundos.
: Reproducción repetida de la carpeta actual.
TEXT
: Nombre de carpeta/nombre de archivo
: Álbum/título (información de tarjeta)
Selección del modo de reproducción
Visualización de la información
Notas:
¡ Para desplazar el texto, mantenga presionado [DISP]
durante 2 o más segundos.
¡ Se visualizará “NO TEXT” cuando no haya información
en el disco.
¡ La información de etiqueta de ID3/WMA se visualiza
para el nombre del título y nombre del artista.
Indicadores del modo
de reproducción
Se enciende cuando se
activa cada modo.
Se enciende cuando se
inserta el disco.
(Reproducción aleatoria de carpeta)
(Reproducción repetida de carpeta)
(Exploración de carpeta)
La operación de un accionamiento puede realizarse para
seleccionar el modo de reproducción de una archivo
empleando [RANDOM] o [REPEAT] .
RANDOM, REPEAT
Presione el botón. Presiónelo de nuevo para cancelarla.
FOLDER RANDOM, FOLDER REPEAT
Mantenga presionado el botón durante 2 o más segundos.
Manténgalo presionado de nuevo para cancelarla.
Reproducción con exploración (SCAN)
Podrá buscar sus archivo preferidas reproduciendo los
primeros 10 segundos de cada archivo.
SCAN (todos los archivos)
Presione [SCAN]. Presiónelo de nuevo para
cancelarla.
110
RANDOM
: Sin visualización
Funciones sólo con el
controlador remoto
Flujo de operació
2 Inserte un disco con la cara de la etiqueta 3 Seleccione la sección deseada.
problemas tales como los de reproducción sin acústica.
Español
1 Presione [
Notas:
¡ Consulte la sección de “Observaciones sobre MP3/WMA”
(a página 112)
¡ Este aparato no es compatible con CD de mode MIX (discos
CD que contienen datos CD-DA y MP3/WMA). En caso de
emplear un disco CD de este tipo, pueden producirse
CQ-C8401U/C8301U/C7401U/C7301U
FOLDER SCAN (primer archivo de cada carpeta)
Mantenga presionado [SCAN] durante 2 o más
segundos. Manténgalo presionado de nuevo para
cancelarla.
Reproductor de MP3/WMA
Cuando ya haya un disco insertado, presione [SRC]
(Fuente) para seleccionar el modo de MP3/WMA.
Acceso directo
Puede seleccionarse directamente un archivo de la
carpeta actual.
Por ejemplo: Número de archivo 5
1 Presione [#] (NUMBER).
2 Presione [5].
3 Presione [SET].
Notas:
¡ Para la sección de la carpeta, introduzca un número
después de haber presionado dos veces [#] (NUMBER).
¡ Para suspender la selección directa, presione [DISP]
(Visualización).
CQ-C8401U/C8301U/C7401U/C7301U
111
Reproductor de MP3/WMA
Notas:
¡ El software de codificación y grabación MP3/WMA no
se suministra con esta unidad.
Caracteres que pueden visualizarse
Comunes
¡ Se recomienda una velocidad de transferencia alta y
una frecuencia de muestreo alta para obtener sonido
de alta calidad.
¡ No se recomienda la sección de VBR (velocidad de
transferencia variable) porque el tiempo de reproducción no se visualiza correctamente y es posible que
salte el sonido.
¡ La calidad del sonido de reproducción cambia según
las circunstancias de codificación. Para más detalles,
consulte el manual de instrucciones de su software de
codificación y del software de grabación.
MP3
¡ Se recomienda ajustar la velocidad de transferencia a
“128 kbps o más” y “fija”.
WMA
¡ CD-TEXT
Título del disco
¡ MP3 (ID3 tag)
Título del álbum
Título de la pista
¡ MP3/WMA
Nombre de la carpeta
Nombre del archivo
Título y nombre del artista
¡ WMA (WMA tag)
Título del álbum
Título y nombre del artista
¡ Longitud visualizable del nombre de archivo/nombre
de carpeta: 64 caracteres como máximo
¡ Nombres de archivo y de carpetas de acuerdo con la
norma de cada sistema de archivos. Para más
detalles, consulte las instrucciones del software de
grabación.
¡ Pueden visualizarse el juego de caracteres ASCII y los
caracteres especiales de cada idioma.
Juego de caracteres ASCII
"A" a la "Z", "a" a la "z", dígitos 0 al 9, y los símbolos
siguientes:
(espacio) ! ” # $ % & ’ ( ) * + , - . / : ; < = > ? @ [ \ ]
ˆ_`{|}~
Notas:
¡ Es posible que con ciertos programas de software con
los que se han codificado archivos del formato
MP3/WMA, no se visualice correctamente la información de los caracteres.
¡ Los caracteres y símbolos que no pueden visualizarse
se convierten en un asterisco ( ).
*
¡ Se recomienda ajustar la velocidad de transferencia a
“64 kbps o más” y “fija”.
¡ No ajuste el atributo de protección contra copias en el
archivo WMA para que esta unidad pueda realizar la
reproducción.
Precaución: No asigne nunca la extensión del nombre de archivo de “.mp3” ni
“.wma” a un archivo que no tenga el formato MP3/WMA. No sólo produciría ruido por
los altavoces y daños en los mismos, sino
que también podría causarle daños en los
oídos.
Windows Media, y el
logotipo de Windows
sin marcas comerciales, o marcas comerciales registradas de
Microsoft Corporation
en los Estados Unidos
y/o en otros países.
¡ La extensión del nombre de archivo “.mp3” o “.wma”
debe asignarse a cada archivo dependiendo del formato del archivo.
¡ Esta unidad no tiene función de lista de reproducción,
¡ Aunque las grabaciones de multisesión son compatibles, se recomienda el empleo de grabación de una
sola vez (Disc-at-Once).
Sistemas de archivos compatibles
ISO 9660 Level 1/Level 2, Apple Extension para ISO
9660, Joliet, Romeo
Nota: Apple HFS, UDF 1,50, Mix CD, CD Extra no es
compatible.
Español
Elementos visualizados
Grabación de archivos MP3/WMA en un disco CD
¡ Le recomendamos reducir al mínimo la producción de discos que contengan archivos CD-DA y archivos MP3/WMA.
¡ Si hay archivos con el formato CD-DA y archivos del formato MP3 o WMA en el mismo disco, es posible que las
canciones no se reproduzcan en el orden deseado, o que
algunas canciones no se reproduzcan en absoluto.
¡ Cuando almacene datos MP3 y datos WMA en el mismo
disco, hágalo en carpetas distintas para cada tipo de
datos.
¡ No grabe archivos que no sean archivos MP3/WMA ni
carpetas innecesarias en el disco.
¡ El nombre de archivo MP3/WMA debe añadirse según
las normas como se indica en las descripciones siguientes, y también debe cumplir las normas de cada
sistema de archivos.
¡ Es posible que encuentre problemas al reproducir
archivos MP3/WMA o al visualizar la información de
archivos MP3/WMA grabados con ciertos programas
de software de grabación o grabadoras de CD.
Formatos de compresión
(Recomendación: “Puntos que deberá recordar cuando cree archivos MP3/WMA” en la página anterior)
Método de compresión
Velocidad de transferencia
VBR
Frecuencia de muestreo
MPEG 1 audio layer 3 (MP3)
32 k-320 kbps
Sí
32, 44,1, 48 kHz
MPEG 2 audio layer 3 (MP3)
8 k-160 kbps
Sí
16, 22,05, 24 kHz
Windows Media Audio Ver. 2, 8
64 k-192 kbps
Ninguna
32, 44,1, 48 kHz
Orden de selección de carpetas/orden de reproducción de archivos
Número máximo de archivos/carpetas
¡ Número máximo de archivos: 999
¡ Número máximo de archivos en una carpeta: 255
¡ Profundidad máxima de los árboles: 8
¡ Número máximo de carpetas: 255 (incluyendo la carpeta raíz.)
Carpeta
raíz
Root Folder
(Directorio
raíz)
(Root Directory)
1
2
q
Selección
de carpetas
Folder Selection
4
e EnIn
el the
orden
de
order
1
–
8
3
w
Notas:
¡ Esta unidad cuenta el número de carpetas tanto si
tienen archivos MP3/WMA como si no los tienen.
¡ Si la carpeta seleccionada no contiene ningún archivo
MP3/WMA, se reproducen los archivos MP3/WMA
que están más cerca en el orden de reproducción.
¡ El orden de reproducción puede ser distinto de otros
reproductores de MP3/WMA aunque se utilice el
mismo disco.
¡ Aparece “ROOT” cuando se visualiza el nombre de la
carpeta raíz.
Selección
de archivos
File Selection
EnIn
el the
orden
de
order
–
y
q
5
6
r
8
t
y
Tree 11 Árbol
Tree 22 Árbol
Tree 33 Árbol
Tree 44
Árbol
7
Reproductor de MP3/WMA
MP3 (MPEG Audio Layer-3) y WMA (Windows Media™
Audio) son formatos de compresión de audio digital. El
primero fue desarrollado por MPEG (Motion Picture
Experts Group), y WMA fue desarrollado por Microsoft
Corporation. Empleando estos formatos de compresión,
podrá grabar el contenido de 10 discos CD musicales en
un solo disco CD (estos valores se refieren a datos
grabados en un disco CD-R o CD-RW de 650 MB a una
velocidad de transferencia fija de 128 kbps y a una
frecuencia de muestreo de 44,1 kHz.)
Puntos que deberá recordar cuando
cree archivos MP3/WMA
Observaciones sobre MP3/WMA
Información del visualizador
Observaciones sobre MP3/WMA (continuación)
¿Qué es MP3/WMA?
Tree 8 8
Árbol
(Max.)
(Máx.)
Copyright
Las leyes de copyright prohíben copiar, distribuir y
entregar material con derechos de autor, como pueda ser
música, sin el permiso del propietario de tales derechos
con excepción de servir sólo para entretenimiento
personal.
Sin garantía
La descripción de arriba cumple nuestras investigaciones
hasta diciembre de 2004. No hay garantía para la
capacidad de reproducción y visualización de MP3/WMA.
112
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
113
Sintonizador XM
The optional XM receiver allows you to receive the XM radio service.
[]] (TUNE): Canal anterior
[[] (TUNE): Canal siguiente
Selección de canales preajustadas
[{] (P·SET: Preajuste):Canal preajustado más bajo
[}] (P·SET: Preajuste):Canal preajustado más alto
Nota: La selección directa puede ejecutarse con los
botones [1] a [6] en el controlador remoto.
Número de preajuste
Número/nombre de canal
Banda
Indica que el sintonizador
vía satélite está preparado.
Indica la intensidad de la
onda de radio.
(P·SET: Preajuste)
Preajuste de canales
Nombre del artista/título de la canción
Pueden preajustarse hasta 6 canales en XM1 a XM3.
Los canales preajustados pueden sintonizarse
simplemente presionando del [}] (P·SET) o [{]
(P·SET).
Nota: La selección directa puede ejecutarse con los
botones [1] a [6] en el controlador remoto.
1 Sintonice un canal.
2 Mantenga presionado [}] o [{]
durante 2 o más segundos.
3 Seleccione un número de preajuste presionando [}] o [{].
Selección de canales
[]] (TUNE): Canal anterior de la categoría actual
[[] (TUNE): Canal siguiente de la categoría actual
Selección de categoría
[{] (P·SET: Preajuste): Categoría anterior
[}] (P·SET: Preajuste): Categoría siguiente
1 Presione [MENU] para visualizar la
pantalla del
menú.
Ajuste de TEXTO (Visualización del menú
del sintonizador XM)
Visualización del
modo XM
Notas:
¡ Se visualizará “RADIO ID” con el canal 0.
¡ Se visualizará “UPDATING” durante la actualización del código de identificación.
¡ Se visualizará “LOADING” durante la adquisición
de datos de audio o información.
CQ-C8401U
Español
Selección de canales
Preparativos:
¡ Conecte el receptor XM opcional (XMD1000).
¡ Para conectar el receptor XM (XMD1000), es
necesario emplear un cable de extensión
opcional (XMDPAN100) fabricado por XM
exclusivamente para productos Panasonic.
Se enciende cuando se activa.
TEXT
Visualización de texto
CQ-C8401U
: Habilitado (Ajuste predeterminado)
Para emplear el controlador remoto, mantenga presionado
[SEL] (MENU)
durante 2 o más segundos.
: Inhabilitado
2 Presione [BAND] (SET) para realizar el
ajuste.
3 Presione
CQ-C8401U
[MENU] para
confirmar el
ajuste.
Para emplear el controlador remoto, mantenga
presionado [SEL] (MENU) durante 2 o más
segundos.
el canal manteniendo pre4 Preajuste
sionado [}] o [{] durante 2 o más
segundos.
El nombre de canal/número de preajuste parpadea
una vez.
Notas:
¡ Los nuevos canales se sobrescriben sobre las emisoras que hay
actualmente almacenadas.
¡ En el paso 2, puede registrarse un canal manteniendo
presionado el botón numérico del [1] a [6] del controlador
remoto durante 2 o más segundos.
Funciona sólo mediante el
controlador remoto
Flujo de operació
3 Seleccione un canal.
SRC
Sintonizador XM
Presione [BAND] para seleccionar una
banda.
(P·SET: Preajuste)
el modo de la radio vía satélite XM.
2
Podrá activar y desactivar la categoría cada vez que
mantenga presionado [BAND] durante 2 o más
segundos. Si se activa la categoría, el aparato funcionará
del modo siguiente para cada botón:
CQ-C8401U
SRC
Selección por categorías
1 Presione [SRC] (Fuente)para seleccionar
Acceso directo
Un canal puede seleccionarse directamente.
Ejemplo: número de canal 5
1 Presione [#] (NUMBER).
2 Presione [5].
3 Presione [SET].
Nota: Para detener la selección directa, presione [DISP]
(Visualización).
¡ Para detener el preajuste, presione [DISP] (Visualización).
114
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
115
Cambiador de Discos (cuando se han cargado discos CD o MP3)
Cuando ya haya un cartucho insertado(Se enciende
), presione [SRC] (Fuente) para seleccionar el
modo de cambiador de CD.
2 Seleccione la sección deseada.
Selección del disco
[}]: Disco siguiente
[{]: Disco anterior
Selección de carpetas
Manténgalo presionado durante 2 o más segundos.
[}] (FOLDER): Carpeta siguiente
[{] (FOLDER): Carpeta anterior
Selección de pistas/archivos
[7]: Pista/archivo siguiente
[6]: Pista/archivo anterior (presione dos veces.)
Nota: Presiónelo y manténgalo presionado para el
avance/inversión rápidos.
Pausa
Presione [BAND] (y / 5).
Visualización del modo de cambiador de
CD
Presiónelo de nuevo para cancelarla.
116
TIME (tiempo)
Número de disco
Reproducción aleatoria, repetida (Visualización del
menú del cambiador de discos) (RANDOM, REPEAT)
Nota: El cambiador se activa automáticamente
cuando se inserta el cartucho.
¡ Pueden producirse problemas con la reproducción de discos
CD-R. Consulte la sección “Notas sobre los discos CD/tipos
de CD (CD-ROM, CD-R, CD-RW)”. (a página 130)
¡ Esta unidad no es compatible con lo siguiente a través del
cambiador de discos CD.
¡Reproducción de archivos MP3.
Podrá ajustar la reproducción aleatoria y repetida.
1 Presione [MENU] para que aparezca la
visualización del
menú.
CH)(desde el disco seleccionado:DVD-CH)
Para emplear el controlador remoto, mantenga presionado
[SEL] (MENU)
durante 2 o más
segundos.
RANDOM (sólo para discos MP3)
: Desactivado (Ajuste predeterminado)
: Reproducción aleatoria (desde la carpeta seleccionada)
2 Presione [}] o [{] para seleccionar el
modo que desee ajustar.
4
: Desactivado (Ajuste predeterminado)
: Reproducción aleatoria (desde todo el cartucho: CD-
CQ-C8401U
3 Presione
RANDOM (sólo para discos CD-DA)
DISC RANDOM (sólo para el cambiador de discos CD)
: Desactivado (Ajuste predeterminado)
: Reproducción aleatoria (desde el disco seleccionado)
CQ-C8401U
[BAND] (SET)
para realizar el
ajuste.
REPEAT
Presione
[MENU] para confirmar el ajuste.
DISC REPEAT
: Desactivado (Ajuste predeterminado)
: Reproducción repetida de la pista actual.
Para emplear el controlador remoto, mantenga presionado [SEL] (MENU) durante 2 o más segundos.
: Desactivado (Ajuste predeterminado)
: Reproducción repetida del disco actual.
FOLDER REPEAT (sólo para discos MP3)
: Desactivado (Ajuste predeterminado)
: Reproducción repetida de la carpeta actual.
Indicadores del cambiador
de CD
Selección del modo de reproducción
(cambiador de CD)
(cambiador de
discos DVD)
Indicadores del modo de reproducción
Se enciende cuando se activa cada modo.
Se enciende cuando se
conecta el cambiador.
(Reproducción aleatoria de disco, sólo el cambiador de discos CD)
(Reproducción repetida de disco)
(Exploración de disco, sólo el cambiador de discos CD)
Funciones sólo con el
controlador remoto
Flujo de operación
La unidad reconocerá el cartucho e iniciará
automáticamente la reproducción.
CQ-C8401U
SRC
Notes:
¡ Conecte un cambiador de discos CD o un cambiador de discos DVD a CH/AUX2 (CQ-C8401U/C8301U), CH/AUX (CQC7401U/C7301U).
¡ Cuando se ha conectado el CX-DP880 o CX-DH801U, podrá
reproducir discos CD-RW.
La operación de un accionamiento puede realizarse para seleccionar
el modo de reproducción de una pista empleando [RANDOM]
(reproducción aleatoria) o [REPEAT] (repetición).
RANDOM, REPEAT
Presione el botón. Presiónelo de nuevo para cancelarla.
DISC RANDOM, DISC REPEAT
Mantenga presionado el botón durante 2 o más segundos.
Manténgalo presionado de nuevo para cancelarla.
Reproducción con exploración (SCAN)
Podrá buscar sus pistas preferidas reproduciendo los primeros
10 segundos de cada pista.
SCAN (Cambiador de discos CD: todas las pistas,
Cambiador de discos DVD: desde el disco seleccionado)
DISC SCAN (primera pista de cada disco, sólo
el cambiador de discos CD)
Mantenga presionado [SCAN] durante 2 o más
segundos. Manténgalo presionado de nuevo para
cancelarla.
Acceso directo
Puede seleccionarse directamente un disco.
Por ejemplo: Número de disco 5
1 Presione [#] (NUMBER).
2 Presione [5].
3 Presione [SET].
Nota: Para suspender la selección directa, presione
[DISP] (visualización).
Cambiador de Discos (cuando se han cargado discos CD o MP3)
1 Inserte un cartucho (discos CD)
Español
Connected an optional CD changer or an optional DVD changer can be controlled by this unit.
Presione [SCAN]. Presiónelo de nuevo para cancelarla.
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
117
Cambiador de Discos (cuando se cargan discos DVD o VCD)
El cambiador de DVD (CX-DH801U) opcional conectado podrá controlarse con esta unidad.
), presione [SRC] (Fuente) para seleccionar el
La unidad reconocerá el cartucho e iniciará
automáticamente la reproducción.
2 Seleccione la sección deseada.
Selección del disco
Nota: El cambiador se activa automáticamente
cuando se inserta el cartucho.
[}]: Disco siguiente
[{]: Disco anterior
Notas:
¡ Para operaciones con discos DVD que no son las
de arriba (por ejemplo, menú de DVD, subtítulos,
etc.), emplee el controlador remoto suministrado
con el cambiador de discos DVD.
¡ El controlador remoto suministrado con el cambiador de discos DVD no funciona correctamente
cuando se orienta a esta unidad.
¡ Para emplear el controlador remoto suministrado
con el cambiador de discos DVD, oriéntelo a la
pantalla del monitor (CY-V7100U).
Selección de capítulo/pista
[7]: Capítulo siguiente/pista siguiente
[6]: Capítulo anterior/pista anterior
(presione dos veces)
Nota: Manténgalo presionado para el avance/inversión rápidos.
Pausa
Presione [BAND] (h / 5).
Presiónelo de nuevo para cancelarla.
Visualización del modo de cambiador de DVD
Número de capítulos
118
TIME (tiempo)
Número de disco
Indicadores del cambiador
de DVD
Podrá ajustar la reproducción repetida.
1
Para emplear el controlador remoto, mantenga presionado
[SEL] (MENU)
durante 2 o más
segundos.
2
¡Para inserción de un disco DVD
Presione [MENU] para que aparezca la
visualización del menú.
Indicadores del modo de
reproducción
Se enciende cuando se activa cada modo.
: Desactivado (Ajuste predeterminado)
TITLE REPEAT
: Desactivado (Ajuste predeterminado)
: Reproducción repetida del título actual
Presione [}] o [{] para seleccionar el
modo que desee ajustar.
3 Presione
CQ-C8401U
[BAND] (SET)
para realizar el
ajuste.
Nota: Es posible que esta unidad no funcione con
algunos discos DVD.
¡Para inserción de un disco VCD
REPEAT
4 Presione [MENU] para confirmar el
ajuste.
Para emplear el controlador remoto, mantenga presionado [SEL] (MENU) durante 2 o más segundos.
: Desactivado (Ajuste predeterminado)
: Reproducción repetida de la pista actual
DISC REPEAT
: Desactivado (Ajuste predeterminado)
: Reproducción repetida del disco actual
Notas:
¡ Es posible que esta unidad no funcione con algunos
discos VCD.
¡ Es posible que esta unidad no funcione con un disco
que tenga activada la función de reproducción.
Se enciende cuando se
conecta el cambiador.
(Reproducción repetida de disco)
(Reproducción repetida del título)
(Reproducción repetida del capítulo)
CQ-C8401U/C8301U/C7401U/C7301U
CHAPTER REPEAT
: Reproducción repetida del capítulo actual
CQ-C8401U
Tipo de discos
Selección del modo de reproducción
Funciones sólo con el
controlador remoto
Flujo de operación
modo de cambiador de DVD.
Reproducción aleatoria, repetida (Visualización del
menú del cambiador de discos) (RANDOM, REPEAT)
(
CQ-C8401U
SRC
Español
Cuando ya haya un cartucho insertado (Se enciende
Notes:
¡ Conecte un cambiador de discos CD o un cambiador de discos DVD a CH/AUX2 (CQ-C8401U/C8301U).
¡ Se visualiza “AUX2” cuando se conecta un cambiador que
no es compatible con esta unidad. (Sólo para CQC8401U/C8301U)
La operación de un accionamiento puede realizarse para
seleccionar el modo de reproducción de los capítulos
empleando [REPEAT] (repetición).
CHAPTER REPEAT, REPEAT
Presione el botón. Presiónelo de nuevo para cancelarla.
TITLE REPEAT, DISC REPEAT
Mantenga presionado el botón durante 2 o más
segundos. Manténgalo presionado de nuevo para
cancelarla.
Acceso directo
Puede seleccionarse directamente un disco.
Por ejemplo: Número de disco 5
1 Presione [#] (NUMBER).
2 Presione [5].
3 Presione [SET].
Nota: Para suspender la
selección directa, presione [DISP] (Visualización).
CQ-C8401U/C8301U/C7401U/C7301U
Cambiador de Discos (cuando se cargan discos DVD o VCD)
1 Inserte un cartucho (discos CD).
119
Ajustes de audio
Ajustes de funciones
2 Presione [VOLUME] (SEL: Selección)
para seleccionar el modo que desee
ajustar.
Visualización del menú AUDIO
3
Gire [VOLUME]
(Volumen) hacia
la izquierda o
derecha para
ajustar el volumen.
Nota: Si no se efectúa ninguna operación durante más
de 10 segundos en el menú de audio (2 segundos en el
ajuste del volumen principal), el visualizador retorna al
modo normal.
q : Incremento
w : Reducción
[[]: Frecuencia más alta
[]]: Frecuencia más baja
Agudos
CQ-C8401U
MUTE KEY
Ajuste de las funciones de los botones [MUTE] .
: Volumen silenciado (Ajuste
predeterminado)
2 Presione []] o [[] para visualizar el
Ajuste del balance izquierdo-derecho
menú de funciones.
(Margen de ajuste: L15 a R15 y Centro, Ajuste
predeterminado: Centro)
q : Acentuación del canal derecho
w : Acentuación del canal izquierdo
:
Reducción del volumen en 10 pasos
:
Reducción del volumen en 5 pasos
SECURITY
Ajuste del balance delantero-trasero
(margen de ajuste: R15 a F15 y Centro, Ajuste
predeterminado: Centro)
q : Acentuación del canal delantero
w : Acentuación del canal trasero
(Margen de ajuste: 0 a 40, Ajuste predeterminado: 18)
q : Incremento
w : Reducción
(Margen de ajuste: –12 dB a +12 dB, pasos de 2 dB,
ajuste predeterminado: Graves 0)
q : Incremento
w : Reducción
visualización del
menú.
Para emplear el controlador remoto, mantenga presionado
[SEL] (MENU)
durante 2 o más segundos.
Ajuste del volumen principal
Graves
1 Presione [MENU] para que aparezca la
Ajuste del nivel del altavoz de subgraves
(Margen de ajuste: MUTE(-∞), –6 dB a +6 dB, pasos de
2 dB, Ajuste predeterminado: 0 dB)
q : Incremento
w : Reducción
Filtro de paso bajo del altavoz de subgraves
3
Presione [}] o [{] para seleccionar la
función que desee ajustar.
Ajuste de la función de seguridad (a página 99)
: ON (activada) (Ajuste predeterminado)
: OFF (desactivada)
4 Presione [BAND]
(SET) para realizar
el ajuste.
CQ-C8401U
5 Presione [MENU] para confirmar el
ajuste.
Para emplear el controlador remoto, mantenga presionado [SEL] (MENU) durante 2 o más segundos.
Ajustes de audio, Ajustes de funciones
UME] (SEL:
Selección) para
que aparezca la
visualización del
menú.
Cambio del preajuste de SQ
Frecuencia ajustable: 60 Hz, 160 Hz, 400 Hz, 1 kHz, 3
kHz, 6 kHz, 16 kHz, Margen de ajuste: –12 dB a +12 dB,
pasos de 2 dB) (a página 104)
Visualización del menú de FUNCTION
1 Presione [VOL-
Ajuste de la visualización del menú de funciones
Español
Ajuste de cada altavoz y de un altavoz de subgraves opcional
(Margen de ajuste: 80 Hz, 120 Hz, 160 Hz, Ajuste
predeterminado: 80 Hz)
q : Incremento
w : Reducción
(Margen de ajuste: –12 dB a +12 dB, pasos de 2 dB,
Ajuste predeterminado: Agudos 0)
q : Incremento
w : Reducción
Margen de salida del altavoz
de subgraves
Márgenes de salida de los
otros altavoces
Filtro de paso alto
Nota: No active SQ y DC (graves/agudos) al mismo
tiempo para evitar que se produzca distorsión del sonido.
120
(Margen de ajuste: Filtro desactivado (OFF), 90 Hz, 135
Hz, 180 Hz, 225 Hz, Ajuste predeterminado: Filtro
desactivado (OFF))
q : Incremento
w : Reducción
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
121
1 Presione [MENU] para que aparezca la
visualización del
menú.
CQ-C8401U
Para emplear el controlador remoto, mantenga presionado
[SEL](MENU)
durante 2 o más segundos.
STILL IMAGE
(Margen de ajuste: 11 tipos, Ajuste predeterminado: All)
Podrá editar las imágenes en movimiento y las imágenes fijas que estén inicialmente almacenadas en la unidad. También podrá
emplear los datos descargados del sitio de Panasonic en la Web y los datos que se hayan almacenado con una cámara digital u otros
dispositivos y procesados con el software exclusivo IMAGE STUDIO. Vea también las "Notas sobre la función personalizada".
(a página 124).
Nota: Para más detalles, visite el sitio de Panasonic en la Web (http://panasonic.co.jp/pas/en/software/customize/index.html).
Cambio mediante []] o [[]
Preparativos:
Tenga a mano el disco CD-R/RW que
contenga los datos a personalizarse.
Todo: Visualización secuencial desde el patrón 1 al 10
No.1-10
hay algún disco dentro, saque el
1 Sidisco.
[SRC]
2 Presione
para seleccionar
2 Presione []] o [[] para visualizar el
menú del visualizador.
Visualización del menú de DISPLAY
4 Presione
presionado [SEL] durante 4
3 Mantenga
o más segundos para visualizar la pan-
CQ-C8401U
[BAND] (SET)
para confirmar la
visualización.
5 Establezca el
valor de ajuste.
6 Presione [BAND] (SET) .
7 Presione [MENU] para confirmar el
talla del menú.
CONTRAST
(Margen de ajuste: 1 a 5, Ajuste predeterminado:
Contraste 3)
[[]: Ángulo de visión inclinado hacia arriba
[]]: Ángulo de visión inclinado hacia abajo
ajuste.
Para emplear el controlador remoto, mantenga presionado [SEL] (MENU) durante 2 o más segundos.
GRAPHIC PATTERN
SRC
el modo de CD.
Presione [}] o [{] para seleccionar la
función que desee ajustar.
CLOCK ADJ
Nota: Ajuste la hora cuando aparezca “ADJUST” en el
visualizador.
[[]: Ajuste de los minutos
[]]: Ajuste de las horas
[}]: Adelantar
[{]: Atrasar
(Margen de ajuste: 6 tipos, Ajuste predeterminado: All)
Efectúe la selección con []] o [[]
Todo: Visualización secuencial desde el patrón A al D
Patrón A-D
S.A.:
Visualización de 19 bandas
Visualización del menú de CUSTOMIZE
3
6 Seleccione un archivo.
[}][{][]][[]:Seleccione
[BAND] (SET): Confirme
Notas:
¡ Los archivos se identifican automáticamente por
sus extensiones, y se visualizan los archivos de
destino.
¡ Si se selecciona “BACK”, aparece la pantalla del
paso 5.
un archivo de imagen en
7 Para
movimiento o archivo de imagen fija,
seleccione el lugar en el que deba
guardarse el archivo.
un disco CD-R/RW que con4 Cargue
tenga datos.
Notas:
¡ Es posible que la unidad tarde cierto tiempo en
identificar el disco CD-R/RW.
¡ Los discos grabados con el software de escritura
por paquetes no son compatibles.
un elemento a person5 Seleccione
alizarse.
[]][[]:
Seleccione
[BAND] (SET): Confirme
Notas:
¡ Los nuevos datos se sobrescriben sobre los datos
existentes.
¡ Si se selecciona “BACK”, aparece la pantalla del
paso 6.
8 Confirme el elemento cambiado.
[}][{]:
Seleccione
[BAND] (SET): Confirme
Nota: Para salir del menú personalizado, mantenga
presionado [SEL] durante 4 o más segundos.
Español
Ajuste de la visualización del menú de funciones
Personalice la visualización (función personalizada)
Ajustes del visualizador, Personalice la visualización (función personalizada)
Ajustes del visualizador
[]][[]:
Seleccione
[BAND] (SET): Confirme
PATRÓN GRÁFICO
Desplazamiento de datos de imágenes (a página 122)
IMAGEN FIJA
Notas:
¡ Pueden seleccionarse el patrón gráfico y la imagen
fija. ( a página 123)
¡ Si se seleccionan datos corruptos, aparecerá
“DISPLAY FILE INCOMPLETE”. ( a página 124)
Datos de imágenes fijas (a página 122)
MENSAJE INICIAL
Desplazamiento de imágenes al conectarse la alimentación (a página 100)
MENSAJE DE CIERRE
Se efectúa la personalización. No desconecte la alimentación a mitad de la operación. (Tarda aprox. 1
minutos en completarse esta operación para una imagen en movimiento de 168 kB.) Después de terminarse esta operación, aparece la pantalla del paso 5.
Nota: Si se selecciona “NO”, aparece la pantalla
del paso 5.
presionado [SEL] durante 4
9 Mantenga
o más segundos.
Retorna el modo de CD. Presione el botón [OPEN]
para expulsar el disco.
Desplazamiento de imágenes al desconectarse la alimentación (a página 100)
122
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
123
Es posible que se suspenda o detenga el servicio de
descarga sin previo aviso. El servicio de descarga no está
disponible en algunas zonas. Para más información,
visite el sitio en la Web siguiente.
Sitio de Panasonic en la Web:
(http://www.panasonic.co.jp/global/)
Notas sobre IMAGE STUDIO
Notas sobre el archivo
¡ El archivo específico de personalización puede descargarse desde la URL siguiente. Podrá crear archivos
exclusivos guardados con una cámara digital y otros
dispositivos empleando el software exclusivo IMAGE
STUDIO, al que podrá acceder desde la misma URL.
¡ No cambie la extensión. De lo contrario, no podrían
reconocerse los datos.
¡ Si se interrumpe la personalización debido a la
desconexión de la alimentación, a la parada del motor,
a la extracción del panel frontal, o a otras razones,
correrá el peligro de pérdida de los datos. En tales
casos, intente de nuevo la personalización.
¡ La imagen predeterminada existe en el sitio de
Panasonic de la Web. Si desea restaurarlo, descargue
la imagen de dicho sitio.
Sitio de descarga:
http://panasonic.co.jp/pas/en/software/
customize/index.html
Si cree que hay algo que no funciona bien
Efectúe las comprobaciones y los pasos descritos en las tablas siguientes.
Si las sugerencias descritas no resuelven el problema, le recomendamos llevar la
unidad al centro de servicio técnico Panasonic autorizado que le quede más cerca. El
servicio técnico del producto sólo deberá realizarlo personal cualificado. Solicite la
revisión y la reparación a técnicos profesionales.
Panasonic no se hace responsable de los accidentes que puedan ocurrir debido a la
negligencia por la falta de verificación o por reparación por parte suya después de su
propia revisión.
Problema
Mensajes de visualización de error
NO FILES DETECTED
Unidad sin
alimentación
No hay datos específicos de personalización en el disco
a Inserte un disco que contenga datos específicos
de personalización.
CUSTOMIZING FAILED
No hay generación
de sonido.
Para la creación del disco
¡ Guarde sólo los datos específicos de personalización.
¡ Guarde todos los datos en el directorio raíz. Los
archivos contenidos en una carpeta no podrán ser
reconocidos.
¡ Siga la tabla siguiente con respecto al número de
archivos que se guardan en un disco. Los archivos
que sobrepasen la capacidad especificada no podrán
leerse.
¡ Los discos grabados con el software de escritura por
paquetes no son compatibles.
Tipo
Extensión
Número máx.
PATRÓN GRÁFICO
.pfm
10
IMAGEN FIJA
.pfs
15
MENSAJE INICIAL
.pfo
5
MENSAJE DE CIERRE
.pfe
5
Advertencia
¡No emplee la unidad en un estado anormal, por
ejemplo, sin sonido, con humo, u olor raro, porque
podría producirse fuego o descargas eléctricas.
Deje de utilizar inmediatamente la unidad y consulte a su distribuidor.
¡No intente nunca reparar la unidad usted mismo
porque es peligroso.
Causa posible a Solución posible
El cable de alimentación (batería, alimentación y puesta a tierra) está conectado
erróneamente.
a Compruebe el cableado.
Fusible quemado.
a Elimine la causa de la fundición del fusible y reemplace por un fusible nuevo.
Consulte con su concesionario.
MUTE está ajustado a ON.
a Ajuste MUTE a OFF.
Ha fallado la personalización
a Compruebe si la extensión es correcta y si el
contenido del archivo es apropiado.
DISPLAY FILE INCOMPLETE
La imagen en movimiento o imagen fija propuesta está
dañada.
a Personalícela de nuevo y sobrescriba el archivo
con el nuevo.
Común
Notas sobre la función personalizada
¡ Este servicio de descarga no está disponible en algunas zonas. Para más detalles, acceda al sitio de
Panasonic en la Web.
¡ IMAGE STUDIO sólo está disponible para su descarga
en la dirección siguiente. No se incluye en el paquete
de esta unidad.
¡ Consulte el manual de instrucciones descargado para
ver la forma de utilizar IMAGE STUDIO.
Para la personalización
La pantalla de
demostración se
visualiza y no
puede operarse.
Ruido
El cableado de las líneas de altavoz no está correcto, o hay un contacto que está
interrumpido o deficiente.
a Compruebe el cableado de acuerdo con el diagrama del cableado.
(Instrucciones de instalación)
No puede operar la unidad mientras aparece la pantalla de demostración.
a Presione [DISP] para terminar la pantalla de demostración.
Si la pantalla de demostración aparece frecuentemente, existe una posibilidad de que haya un
pobre contacto o cableado erróneo entre el conductor de la batería de la unidad y el cable de
batería del automóvil. (El conductor de la batería debe estar siempre energizado.)
a Compruebe el cableado de la batería de acuerdo con el diagrama de cableado.
Español
Nota sobre el servicio de descarga
Solución de problemas
Personalice la visualización (función personalizada), Solución de problemas
Personalice la visualización (función personalizada)
Hay un generador de ondas electromagnéticas tal como un teléfono celular cerca de
la unidad o sus líneas eléctricas.
a Mantenga el generador de ondas electromagnéticas tal como un teléfono celular alejado de la unidad y del cableado de la unidad. En caso de que el ruido no pueda eliminarse debido al arnés del cableado del automóvil, consulte con su concesionario.
El contacto del conductor de puesta a tierra es pobre.
a Asegúrese de que el conductor de puesta a tierra está conectado seguramente a una parte sin pintar del chasis.
El ruido se produce en
pasos con las
revoluciones del motor.
124
CQ-C8401U/C8301U/C7401U/C7301U
El ruido del alternador viene desde el automóvil.
a Cambie la posición del cableado del conductor de puesta a tierra.
a Monte un filtro de ruido sobre la fuente de alimentación.
CQ-C8401U/C8301U/C7401U/C7301U
125
Solución de problemas
Algunos operaciones no pueden ejecutarse en los modos particulares tales como el modo de menú.
a Lea las instrucciones de operación cuidadosamente y cancele el modo. En
caso de que la unidad se encuentre todavía descompuesta, consulte con el
concesionario.
El campo de
sonido no es claro
en el modo
estéreo. El sonido
central no puede
fijarse.
La alimentación se
corta
inesperadamente.
Radio
Recepción pobre o
ruido
El número de
emisoras
preajustadas es
menor de 6.
Las emisoras
preajustadas no
pueden
almacenarse.
126
No ha contratado el servicio con XM Satellite Radio Inc.
a Consulte la página 99 de este manual y el sitio de Internet de XM para
inscribirse al servicio de radio de XM.
Hay una ruptura, un cortocircuito, contacto pobre o cableado erróneo en relación al
cableado del altavoz.
a Compruebe el cableado del altavoz.
No hay
reproducción o el
disco es
expulsado.
El disco está colocado al revés.
a Inserte el disco correctamente.
El cableado del altavoz no está claro entre el derecho e izquierdo.
a Realice el cableado del altavoz de acuerdo con el diagrama del cableado.
El sonido salta o
tiene ruidos.
Hay una falla o materias extrañas en el disco.
a Retire la materia extraña, o utilice un disco sin fallas.
El ajuste BAL/FAD no es el apropiado.
a Vuelva a ajustar BAL/FAD.
CD
Los canales del
altavoz están
invertidos entre el
derecho e izquierdo.
No puede
seleccionarse el
canal
Los terminales positivo y negativo en los canales derecho e izquierdo de los
altavoces están conectados de forma invertida.
a Realice el cableado del altavoz de acuerdo con el diagrama del cableado.
Se ha activado el dispositivo de seguridad.
a Llame al establecimiento donde compró el aparato, o al centro de servicio
Panasonic que le quede más cerca.
No se suministra alimentación al amplificador de antena (cuando utiliza una antena
de película, etc.).
a Compruebe el cableado del conductor de batería de antena.
El contacto del conductor de la batería es pobre, o el conductor de la batería no está
siempre energizado.
a Asegúrese de que el conductor de la batería se encuentra conectado seguramente, y preajuste de nuevo las emisoras.
CQ-C8401U/C8301U/C7401U/C7301U
Hay una falla o materias extrañas en el disco.
a Retire la materia extraña, o utilice un disco sin fallas.
La unidad no está suficientemente asegurada.
a Asegure la unidad a la caja de la consola con la correa de soporte trasero, etc.
La unidad está inclinada en más de 30° en la dirección de parte delantera a extremo.
a Haga que el ángulo sea de 30° o menos.
Hay algo, como pueda ser una etiqueta despegada, que obstruye la salida del disco.
a Mantenga presionado el botón [OPEN] durante 2 o más segundos cuando el
panel frontal está abierto (expulsión forzada del disco). En caso de que la
expulsión forzada del disco no funcione, consulte al distribuidor.
El microcontrolador en la unidad opera anormalmente debido a ruidos u otros
factores.
a Desenchufe el cable de alimentación y vuélvalo a enchufar. En caso de
que la unidad siga sin funcionar, consulte a su distribuidor.
La instalación de antena o cableado del cable de antena está con fallas.
a Compruebe si la posición de montaje de antena y su cableado están correctos. Además, compruebe para ver si la puesta a tierra de la antena está
conectada seguramente al chasis.
El número de emisoras que puede recibirse es menor de 6.
a Vaya a una área en donde el número de las emisoras que pueden recibirse
sea máxima, e intente el preajuste.
El sonido salta
debido a la
vibración.
El disco no puede
expulsarse.
MP3/WMA
Común (continuación)
No hay sonido
desde los
altavoces
Causa posible a Solución posible
No hay
reproducción o el
disco es
expulsado.
El disco tiene datos con formato que no pueden reproducirse.
a Refiérase a la descripción acerca de MP3/WMA para los datos de sonido que
pueden reproducirse, excepto CD-DA (es decir, CD musical).
Los CD-R/RW que
se pueden
reproducir en otros
dispositivos no
pueden
reproducirse con
esta unidad.
La capacidad de reproducción de algunos CD-R/RW puede depender en la
combinación de medio de grabación, software de grabación y grabadora usada aun
si estos CD-R/RW se pueden reproducir en otros dispositivos tales como un PC.
a Haga los CD-R/RW en combinación diferente de medios de grabación, software de grabación y grabadora después de referirse a la descripción acerca
del MP3/WMA.
El sonido salta o
tiene ruidos.
English
Algunas operaciones
no pueden
ejecutarse.
Problema
Solución de problemas
Causa posible a Solución posible
Sintonizador
XM
Problema
Hay una falla o materia extraña sobre el disco.
a Retire la materia extraña, o utilice un disco sin fallas. Para el formato
MP3/WMA refiérase a la descripción acerca del MP3/WMA.
La reproducción de archivos con VBR (velocidad en bits variable) puede
causar ciertos saltos del sonido.
aReproduzca archivos que no sean VBR.
CQ-C8401U/C8301U/C7401U/C7301U
127
La pila está insertada al revés. Se ha insertado una pila incorrecta.
aInserte una pila correcta en la dirección correcta.
El disco está sucio o al revés.
a Verifique el disco.
La pila está gastada.
aReemplace la pila por otra nueva.
El disco está rayado.
a Verifique el disco.
La dirección en la que orienta el control remoto es errónea.
aOriente el control remoto al sensor de la unidad y presione los botones.
El sensor está expuesto a la luz directa del sol. (Es posible que no pueda operarse el control remoto cuando el sensor está expuesto a la luz directa del sol.
En este caso, no hay ningún problema en el sistema.)
aBloquee la luz del sol que da al sensor.
Control remoto
Causa posible a Solución posible
No funciona por alguna causa.
a Llame al establecimiento donde compró la unidad o al centro de servicio
Panasonic que tenga más cerca.
No puede leerse el disco.
a Expulsión del disco.
(Después de 5 segundosc)
El archivo WMA está protegido.
a Los discos protegidos con derechos de autor no pueden reproducirse.
Automáticamente al
archivo siguiente
No hay ningún disco.
Display
Possible cause a Possible solution
El disco está sucio o al revés.
Mensajes de error visualizados
Causa posible a Solución posible
Sintonizador XM
No puede recibirse la radio vía satélite XM.
a Verifique las conexiones.
Antena XM desconectada.
a Conecte la antena XM.
Las difusiones de XM no pueden recibirse debido a malas condiciones de recepción.
a Desplácese a un lugar en el que puedan recibirse bien las difusiones de XM.
El canal no está en servicio
a Este canal no está actualmente en servicio. Sintonice otro canal.
(Después de 5 segundos)
Cambiador de Discos
Visualización
El disco está rayado.
a Expulse el cartucho.
¡Compruebe el disco.
¡Vuelva a insertar el disco.
Automáticamente al disco siguiente
Español
No hay respuesta a
la presión de los
botones
Visualización
Causa posible a Solución posible
CD/MP3/WMA
Problema
Mensajes de error visualizados
Solución de problemas, Mensajes de error visualizados
Solución de problemas
No funciona por alguna causa.
a Expulse el cartucho. Si el error persiste, presione el interruptor de reposición
del cambiador de discos CD. Si no se repone la operación normal, llame al
establecimiento donde compró la unidad o al centro de servicio Panasonic
que tenga más cerca para solicitar la reparación.
Aparece un error por el cambiador de DVD.
a Aségurese el cambiador de DVD. (“REGION ERROR” etc.)
No hay discos en el cambiador (cartucho)
a Inserte discos en el cambiador (cartucho).
El cambiador se ha desconectado de la unidad en el modo de cambiador.
a Verifique las conexiones.
Nota: Los mensajes de las secciones de acción y de visualización de las tablas de errores varían según el cambiador
utilizado. Para más detalles, consulte el manual de instrucciones del cambiador de disco utilizado.
128
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
129
Cómo tomar los discos
¡ No toque la parte inferior del disco.
¡ No haga rayadas en el disco.
¡ No combe el disco.
¡ Cuando no lo utilice, guarde el disco en su caja.
Lado impreso
No emplee discos con formas irregulares.
No deje los discos en los lugares siguientes:
¡ Bajo la luz directa del sol
¡ Cerca la calefacción del automóvil
¡ Lugares polvorientos, sucios o húmedos
¡ Sobre los asientos o sobre el tablero de instrumentos
<Correcto>
<Incorrecto>
¡ Es posible que se encuentre con algún problema al reproducir algunos discos CD-R/RW grabados en grabadoras
de CD (unidad de CD-R/RW), ya sea debido a sus características de grabación o suciedad, huellas dactilares,
rayadas, etc. en la superficie del disco.
¡ Los discos CD-R/RW son menos resistentes a altas temperaturas y alta humedad que los discos CD musicales normales. Si los deja dentro de un vehículo durante mucho tiempo seguido pueden dañarse y ser imposible su reproducción.
¡ Algunos discos CD-R/RW no pueden reproducirse bien debido a la incompatibilidad entre el software de grabación,
la grabadora de CD (unidad de CD-R/RW) y los discos.
¡ Este reproductor no puede reproducir discos CD-R/RW si la sesión no se ha cerrado.
¡ Este reproductor no puede reproducir discos CD-R/RW si contienen datos que no son del formato CD-DA o
MP3/WMA.
¡ Asegúrese de observar las instrucciones de los discos CD-R/RW para su manipulación.
Su producto ha sido diseñado y fabricado para asegurar el funcionamiento con el mantenimiento mínimo.
Emplee un paño para la limpieza rutinaria del exterior. No emplee nunca bencina, disolvente, ni otros tipos de
solventes.
Reproductor de
CD
Emplee un paño seco y suave para frotar desde el centro
del disco hacia fuera.
Mantenimiento
Limpieza del
aparato
Frecuencia de muestreo
Convertidor DA
Tipo de fonocaptor
Fuente de luz
Longitud de onda
Respuesta en frecuencia
Relación de señal/ruido
Distorsión armónica total
Fluctuación y trémolo
Separación de canales
Sobremuestreo óctuplo
Sistema 4 DAC
3 haces astigmático
Láser semiconductor
790 nm
20 Hz - 20 kHz (±1 dB)
96 dB
0,01 % (1 kHz)
Por debajo de los límites mensurables
75 dB
No emplee discos con formas irregulares.
Limpieza de los discos
No adhiera ninguna pegatina ni etiqueta a los
discos.
No escriba en la etiqueta del disco con un
lápiz grueso ni con un bolígrafo.
Impedancia de los altavoces
Tensión de salida de preamplificador
Tensión de salida del altavoz de subgraves
Impedancia de salida de preamplificador
Impedancia de salida del altavoz de subgraves
Dimensiones (unidad principal)
Peso (unidad principal)
FM
Gama de frecuencias
Sensibilidad de utilización
Sensibilidad de silenciamiento a 50 dB
Respuesta en frecuencia
Selectividad de canal alternativo
Separación estereofónica
Relación de rechazo de imagen
Relación de rechazo de FI
Relación de señal/ruido
87.9 MHz - 107.9 MHz
10,2 dBf. (0,9 µV, 75Ω)
15,2 dBf. (1,6 µV, 75Ω)
30 Hz - 15 kHz (±3 dB)
75 dB
35 dB (a 1 kHz)
75 dB
100 dB
62 dB
Español
Generalidades
TEXT
12 V CC (11 - 16 V), tensión de prueba de 14,4 V, negativo a masa
Graves: ±12 dB a 60 Hz, Agudos: ±12 dB a 16 kHz
60, 160, 400, 1 k, 3 k, 6 k, 16 k (Hz)
-12 dB a 12 dB (pasos de 2 dB)
Menos de 2,2 A (Modo de CD, 0,5 W 4 altavoces)
60 W x 4 (a 1 kHz) (CQ-C8401U),
50 W x 4 (a 1 kHz) (CQ-C8301U/C7401U/C7301U)
4-8Ω
5 V (CQ-C8401U/C8301U/C7401U), 2,5 V (CQ-C7301U) (Modo de CD, 1 kHz, 0 dB)
5 V (CQ-C8401U/C8301U/C7401U), 2,5 V (CQ-C7301U) (Modo de CD, 1 kHz, 0 dB)
60 Ω (CQ-C8401U/C8301U/C7401U), 200 Ω (CQ-C7301U)
60 Ω (CQ-C8401U/C8301U/C7401U), 200 Ω (CQ-C7301U)
178 (An) x 50 (Al) x 155 (Prf) mm {7” x 1 15/16 ”x 6 1/8”}
1,6 kg {3 lbs. 8 oz}
Alimentación
Controles de tono (graves/agudos)
Frecuencia central del ecualizador
Margen variable del ecualizador
Consumo de corriente
Salida máxima de potencia
Notas acerca de los discos, Mantenimiento, Especificaciones
Si emplea discos CD de venta comercial, deberán tener
una de estas etiquetas que se muestran a la derecha.
Algunos discos CD protegidos contra copia no pueden
reproducirse.
Especificaciones
Radio de estéreo
Notas sobre los
discos CD-R/RW
Notas sobre los discos CD/tipos de CD
(CD-ROM, CD-R, CD-RW)
Notas acerca de los discos
AM
Gama de frecuencias
Sensibilidad de utilización
530 kHz - 1 710 kHz
27 dB/µV (señal/ruido 20 dB)
Notas:
¡Especificaciones y diseño sujetos a cambios sin previo aviso debido a mejoras del producto.
¡Algunos valores e ilustraciones de este manual pueden ser distintos de los de su producto.
Fusible
Si se quema el fusible de reemplazo, solicite el servicio al centro de servicio técnico Panasonic autorizado que le
quede más cercano.
130
Advertencia
¡Emplee fusibles del mismo amperaje especificado (15 A). El empleo de sustitutos distintos o de fusibles de
mayores amperajes, o la conexión directa del aparato sin fusible, puede ser causa de incendio o de daños en el
aparato. Si se quema el fusible de reemplazo, solicite el servicio al centro de servicio técnico Panasonic
autorizado que le quede más cercano.
CQ-C8401U/C8301U/C7401U/C7301U
CQ-C8401U/C8301U/C7401U/C7301U
131
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
