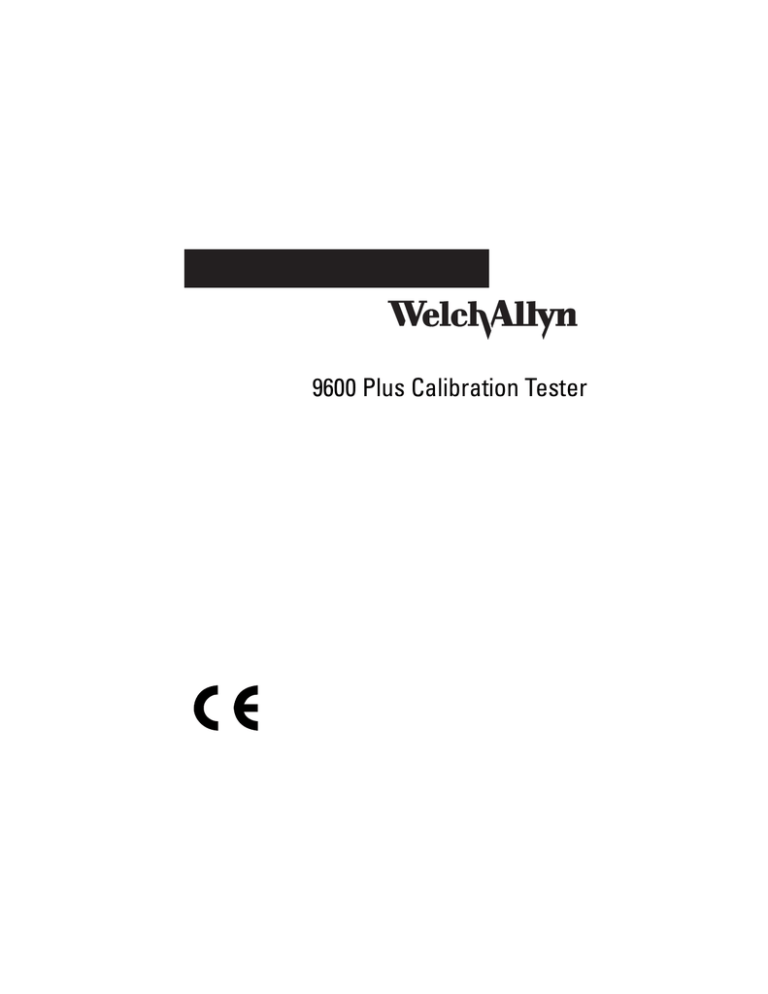

9600 Plus Calibration Tester

9600 Plus Calibration Tester
9600 Plus Calibration Tester
Copyright 2004, Welch Allyn, Inc. All rights are reserved. No one is
permitted to reproduce or duplicate, in any form, this manual or any part
thereof without permission from Welch Allyn.
Welch Allyn assumes no responsibility for any injury to anyone, or for any
illegal or improper use of the product, that may result from failure to use
this product in accordance with the instructions, cautions, warnings, or
statement of intended use published in this manual.
Welch Allyn is a registered trademark of Welch Allyn. Braun ThermoScan
is a registered trademarks of Braun Corporation.
Printed in Mexico
i
Contents
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Symbols and Descriptions . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Cautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Unpacking the 9600 Plus Calibration Tester . . . . . . . . . . . . . 4
Controls and Indicators . . . . . . . . . . . . . . . . . . . . . . . . . 5
LCD Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Power On Sequence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Front of the 9600 Plus Calibration Tester . . . . . . . . . . . . . . . 7
Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
9600 Plus Calibration Tester Setup . . . . . . . . . . . . . . . . . . . 11
Welch Allyn SureTemp and SureTemp Plus Thermometers 13
Braun ThermoScan Pro 4000 Model. . . . . . . . . . . . . . . . . . 15
Braun ThermoScan Pro 3000 Model. . . . . . . . . . . . . . . . . . 17
Changing the Calibration Set Point Temperature . . . . . . . . 19
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Problem Solving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Electro-Magnetic Compatibility. . . . . . . . . . . . . . . . . . . . . . 26
Warranty and Service . . . . . . . . . . . . . . . . . . . . . . . . . 27
Limited Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
ii
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Symboles et descriptions . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Mises en garde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Déballage du testeur d’étalonnage 9600 Plus . . . . . . . . . . . 4
Commandes et indicateurs . . . . . . . . . . . . . . . . . . . . . . 5
Affichage ACL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Séquence de mise en marche . . . . . . . . . . . . . . . . . . . . . . . 7
Avant du testeur d’étalonnage 9600 Plus . . . . . . . . . . . . . . . 7
Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Installation du testeur d’étalonnage 9600 Plus. . . . . . . . . . 11
Thermomètres Welch Allyn SureTemp et SureTemp Plus . 13
Modèle Braun ThermoScan Pro 4000. . . . . . . . . . . . . . . . . 15
Modèle Braun ThermoScan Pro 3000. . . . . . . . . . . . . . . . . 17
Modification de la température de consigne d’étalonnage. 20
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Compatibilité électromagnétique . . . . . . . . . . . . . . . . . . . . 26
Garantie et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Garantie limitée. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Symbole und Beschreibungen . . . . . . . . . . . . . . . . . . . . . . . 2
Vorsicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Directions for Use
Contents
Auspacken des Kalibriertesters 9600 Plus . . . . . . . . . . . . . . 4
Bedienelemente und Anzeigen . . . . . . . . . . . . . . . . . . . 5
Flüssigkristallanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Einschaltreihenfolge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Vorderseite des Kalibriertesters 9600 Plus . . . . . . . . . . . . . . 7
Betrieb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Konfiguration des Kalibriertesters 9600 Plus . . . . . . . . . . . 11
Die Thermometer SureTemp und SureTemp Plus
von Welch Allyn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Das Modell ThermoScan Pro 4000 von Braun . . . . . . . . . . 15
Das Modell ThermoScan Pro 3000 von Braun . . . . . . . . . . 17
Änderung der Kalibriersolltemperatur . . . . . . . . . . . . . . . . . 20
Wartung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Elektromagnetische Verträglichkeit . . . . . . . . . . . . . . . . . . . 27
Gewährleistung und Service . . . . . . . . . . . . . . . . . . . . 29
Beschränkte Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . 29
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
iii
iv
1
1
Introduction
The 9600 Plus Calibration Tester verifies calibration of the
following thermometers:
• Welch Allyn SureTemp® models (678, 678 OEM, 679 and
986)
• Welch Allyn SureTemp® Plus models (690, 692 and 692
OEM)
• Braun ThermoScan® Pro 3000 and Pro 4000
The 9600 Plus Calibration Tester provides a tightly regulated
temperature source that eliminates the setup, precision
calibration, and maintenance requirements of water baths and
other general purpose calibration equipment. The user takes
the “temperature” of the 9600 Plus Calibration Tester with the
knowledge and assurance that precise readings are obtained
because the unit is factory calibrated to National Institute of
Standards and Technology (NIST) or equivalent devices. User
adjustments are not required or recommended.
The “blackbody” of the 9600 Plus Calibration System acts as
a heat reservoir for the thermistor probe and as a heat
radiator for the infrared ear thermometer.
The unit contains solid-state circuitry for long-term stability
with minimal maintenance. Welch Allyn uses only precision
components in the construction of the 9600 Plus Calibration
Tester. To maintain traceability to NIST or equivalent, return
the 9600 Plus Calibration Tester to the factory for annual
calibration.
2
Chapter 1 Introduction
Welch Allyn 9600 Plus Calibration Tester
Symbols and Descriptions
Double Insulation.
Direct Current.
Handle with Care.
Conforms to IEC 61010-1:2001 and EN 61010-1:2001
Attention! Caution; Consult Directions for Use for more
information.
Transport/Storage Temperature
Relative Humidity
Separate collection for electronic equipment
Recyclable
Directions for Use
Chapter 1 Introduction
3
Cautions
A caution statement in this manual identifies a condition or
practice which, if not corrected or discontinued immediately,
could lead to equipment failure, equipment damage, or data loss.
Caution Do not immerse or soak the 9600 Plus
Calibration Tester in any type of fluid.
Caution Only trained Biomedical personnel should
operate the 9600 Plus Calibration Tester and conduct
calibration verification of thermometers.
Caution When not using the Thermistor or Ear Device
Ports, keep them covered with the Dust Cover.
Caution Store thermometers for testing in the same
room as the 9600 Plus Calibration Tester for
approximately 30 minutes prior to testing to allow for
thermal accommodation.
Caution Do not clean the Thermistor or Ear Device
Ports. Doing so may damage the surface. Only a Welch
Allyn authorized Service Center should clean the Device
Ports.
4
Chapter 1 Introduction
Welch Allyn 9600 Plus Calibration Tester
Unpacking the 9600 Plus Calibration Tester
Unpack the 9600 Plus Calibration Tester and inspect for missing
items. Retain the shipping materials to return the device to
Welch Allyn for recalibration.
The following items are enclosed:
• A 9600 Plus Calibration Tester
• A package containing a power supply and four mains plug
inserts
• The Directions for Use
• A Carrying Case
If any of these items are missing after opening, please contact
Welch Allyn Customer Service at the number provided on
page 28.
5
2
Controls and Indicators
LCD Display
Figure 1. LCD Display and Front Buttons
Set Point
Mode
Calibration Set
Point Temperature
Temperature
Units
Current Cavity
Temperature
Celsius/Fahrenheit
Selection Button
Temperature
Selection
Button
Calibration Set Point Temperature
There are three Calibration Set Point temperatures used to
test the calibration of the thermometer. The three
temperatures are 36° C (96.8° F), 38.5° C (101.3° F), and 41°
6
Chapter 2 Controls and Indicators
Welch Allyn 9600 Plus Calibration Tester
C (105.8° F). The LCD displays the current Calibration Set Point
Temperature in the upper left corner of the LCD.
Current Cavity Temperature
The current temperature of the 9600 Plus Calibration Tester is
indicated by the large numbers in the center of the display
(Figure 1).
As the device is transitioning to the current Calibration Set Point
Temperature, the actual temperature flashes on the display.
When the device reaches the Calibration Set Point Temperature,
the temperature in the center of the display stops flashing.
Temperature Units
The 9600 Plus Calibration Tester is capable of displaying the
temperature in degrees Fahrenheit or Celsius.
Set Point Mode
The LCD will display either a "D" (Default) or "L" (Last Used) in the
upper left hand corner (Figure 1). The 9600 Plus Calibration
Tester has two set point modes of operation. The Default mode
(from the factory) causes the 9600 Plus Calibration Tester to heat
up to the lowest set point (36.0°C / 96.8°F) upon startup. The
Last Used mode causes the 9600 Plus Calibration Tester to heat
up to the last temperature setting that was used.
To change the Set Point Mode, press and hold the C/F and Arrow
buttons below the LCD display simultaneously until a single
audio beep is heard. A “D” or an “L” will appear in the upper left
corner of the display for the new mode.
Directions for Use
Chapter 2 Controls and Indicators
7
Power On Sequence
The 9600 Plus Calibration Tester receives power from a wallmount power pack that plugs into the back of the unit. There is
no ON/OFF switch. On power up, the 9600 Plus Calibration
Tester performs internal self-checks, displays an all-segments
test pattern, beeps and displays the device’s current
temperature. The 9600 Plus Calibration Tester immediately
applies heat, if needed, to reach the selected Calibration Set
Point Temperature.
Front of the 9600 Plus Calibration Tester
Temperature Selection Button
This button allows the user to select one of three set point
temperatures: 36.0°C (96.8°F), 38.5°C (101.3°F), or 41.0°C
(105.8°F).
To scroll from one set point to the next, press and hold the
Temperature Selection button until a beep is heard. The newly
selected set point appears in the upper left corner of the LCD
display. The device’s current temperature is displayed, will start
to flash, and continue flashing until the cavity reaches the
equilibrium at the new set point.
Celsius/Fahrenheit Selection Button
This button allows the user to select degrees Celsius or degrees
Fahrenheit. To change the temperature units, press and hold the
C/F button until a beep is heard. The temperatures will appear in
either “°C” or “°F”, see (Figure 1).
8
Chapter 2 Controls and Indicators
Welch Allyn 9600 Plus Calibration Tester
Figure 2. Front of the 9600 Plus Calibration Tester
Power Jack
Thermistor
Device Port
Dust Cover
Ear Device
Port
Directions for Use
Chapter 2 Controls and Indicators
9
Dust Cover
This black, plastic cover keeps dust from entering the Thermistor
and Ear Device Ports. To expose the Thermistor and Ear Device
Ports, rotate the Dust Cover counter clockwise. To cover the
ports, rotate the Dust Cover clockwise.
Caution When not using the Thermistor or Ear Device
Ports, keep them covered with the Dust Cover.
Thermistor and Ear Device Ports
The Ear Device Port is the larger of the two ports located under
the dust cover and is for the Braun ThermoScan Pro 3000 and
Pro 4000 ear thermometers (Figure 2).
The Thermistor Device Port is the smaller port located under the
dust cover and is for the SureTemp and SureTemp Plus
thermometers.
The surface texture inside the Ear Device Port is painted with a
special dull, black paint to enable Ear device readings. You can
only see its surface under bright light. The Thermistor Device
Port is not painted black. Keep both clean and dry.
The coating in the device ports of the unit is fragile, so please
follow the cleaning instructions carefully. Do not touch the
surface, and do not allow any foreign objects to be inserted into
the ports. Avoid spilling liquids onto the unit. If liquid or other
contaminants enter the unit, Welch Allyn can not assure proper
calibration and you must return the unit to Welch Allyn for
recalibration.
10
Chapter 2 Controls and Indicators
Welch Allyn 9600 Plus Calibration Tester
11
3
Operation
9600 Plus Calibration Tester Setup
Place the 9600 Plus Calibration Tester on a level surface
away from sunlight, drafts, and other sources of heat or cold.
The 9600 Plus Calibration Tester takes approximately 20
minutes to heat to the lowest setting. When testing several
thermometers at all three temperatures, it is recommended
to test all probes at one Calibration Set Point Temperature
before proceeding to the next Calibration Set Point
Temperature. To further expedite testing start at the lowest
Calibration Set Point Temperature. The 9600 Plus Calibration
Tester does not have an internal fan, causing the cool down
time to be greater than the time it takes to heat up.
12
Chapter 3 Operation
Welch Allyn 9600 Plus Calibration Tester
Figure 3. Power Adapter and Mains Plug Inserts
Two prongs in the
power adapter
US
UK
AUS
EU
For the setup:
1. Choose the proper mains plug insert and slide it over the two
prongs in the power converter (Figure 3).
2. Plug the power adapter into the 9600 Plus Calibration Tester
(Figure 2) and the opposite end into a wall outlet.
3. Observe the Set Point Mode in the upper left hand corner of
the LCD display (Figure 1). If the unit displays a "D", it is in
Default Mode and will heat to the lowest Set Point
Temperature. If you do not want to conduct testing at this Set
Point Temperature, press and hold the Temperature Selection
button to select the desired setting. The temperature display
will flash before staying on continuously to indicate the 9600
Plus Calibration Tester has stabilized and is ready for use.
Directions for Use
Chapter 3 Operation
13
Welch Allyn SureTemp and SureTemp Plus
Thermometers
Caution Store thermometers for testing in the same
room as the 9600 Plus Calibration Tester for
approximately 30 minutes prior to testing to allow for
thermal accommodation.
Figure 4. 9600 Plus Calibration Tester with the Welch Allyn SureTemp
Plus Thermometer
To begin calibration verification of the thermometers:
14
Chapter 3 Operation
Welch Allyn 9600 Plus Calibration Tester
1. Remove the probe from the probe well and clean it with
either a 70% isopropyl alcohol solution, a 10% chlorine bleach
solution, or a non-staining disinfectant. Let the probe air dry.
Do not apply a probe cover.
2. Place the thermometer in Monitor Mode, refer to the
thermometer’s Operator's Manual.
3. Insert the probe into the Thermistor Device Port (Figure 4).
4. Wait for approximately one minute or until temperature on the
thermometer is stable for ten seconds. Compare the
thermometer's temperature reading to the 9600 Plus'
Calibration Set Point Temperature. If the temperatures are
within ±0.1° C (±0.2° F), the thermometer is within
calibration.
5. Test all available thermometers for calibration verification at
the current Calibration Set Point Temperature. Proceed to the
next Calibration Set Point Temperature, see "Changing the
Calibration Set Point Temperature" (page 19).
Directions for Use
Chapter 3 Operation
Braun ThermoScan Pro 4000 Model
Caution Store thermometers for testing in the same
room as the 9600 Plus Calibration Tester for
approximately 30 minutes prior to testing to allow for
thermal accommodation.
Figure 5. 9600 Plus Calibration Tester with the Braun ThermoScan
Pro 4000
To begin calibration verifcation of the thermometers:
1. Clean the probe tip with a cotton swab slightly moistened
with isopropyl alcohol, remove excess alcohol with a clean
15
16
Chapter 3 Operation
Welch Allyn 9600 Plus Calibration Tester
cotton swab, and let air dry for 5 minutes.Do not use any
chemical other than alcohol to clean the probe window.
2. Place the Braun ThermoScan Pro 4000 in Calibration Mode
using the following steps.
a. Push and release the I/O MEM button to turn the product
on. The display will show symbols and functions. The Pro
4000 will perform an automatic self check. After a few
seconds you will hear a beep and see three dashed lines, a
sound symbol, and ° C or ° F on the display.
b. Push the I/O MEM button again and keep it pressed for
the following steps:
• After approx. 3 seconds the “OFF” symbol will flash on
the display (keep the button depressed).
• When you hear a beep, release the button immediately.
• The Pro 4000 is now in calibration check mode and the
display is flashing and showing the “CAL” symbol.
3. Apply a new probe cover. Place the probe firmly into the Ear
Device Port (Figure 5).
4. Wait approximately three seconds, press the thermometer
Start button, and watch for the "Exac Temp" light to flash.
5. Leave the thermometer in the 9600 Plus Calibration Tester
until you hear a beep.
6. Remove the Pro 4000 Thermometer from the 9600 Plus
Calibration Tester and read the temperature in the
thermometer’s display. If the temperatures are within ±0.2° C
(±0.4° F), the thermometer is within calibration.
Directions for Use
Chapter 3 Operation
17
7. Wait one full minute before taking another reading with the
same thermometer. Repeated measurements in short
sequence may cause higher readings.
8. The device will exit CAL mode after four minutes.
9. Test all available thermometers for calibration verification at
the current Calibration Set Point Temperature. Proceed to the
next Calibration Set Point Temperature, see "Changing the
Calibration Set Point Temperature" (page 19).
Braun ThermoScan Pro 3000 Model
Caution Store thermometers for testing in the same
room as the 9600 Plus Calibration Tester for
approximately 30 minutes prior to testing to allow for
thermal accommodation.
18
Chapter 3 Operation
Welch Allyn 9600 Plus Calibration Tester
Figure 6. 9600 Plus Calibration Tester with Braun ThermoScan Pro 3000
1. Clean the probe tip with a cotton swab slightly moistened
with isopropyl alcohol, remove excess alcohol with a clean
cotton swab, and let air dry for 5 minutes.Do not use any
chemical other than alcohol to clean the probe window.
2. Place the Braun ThermoScan Pro 3000 in calibration check
mode using the following steps.
a. Wait until the thermometer is in Standby mode (the screen
is blank).
b. Press down and hold the Activation button, do not release
until Step d.
c. Press the
/Mem button.
Directions for Use
Chapter 3 Operation
19
d. The LCD will flash “CAL” after the self check sequence.
The display will flash “CAL”, even if you have taken a
temperature.
e. Release both buttons.
3. Apply a new probe cover. Place the device firmly into the Ear
Device Port (Figure 6).
4. Wait approximately three seconds, press the thermometer
Activation button, and listen for the beep.
5. Remove the Pro 3000 Thermometer from the 9600 Plus
Calibration Tester and read the temperature in the
thermometer’s display. If the temperatures are within ±0.2° C
(±0.4° F), the thermometer is within calibration.
6. Wait one full minute before taking another reading with the
same thermometer. Repeated measurements in short
sequence may cause higher readings.
7. The device will exit Cal mode after approximately 4 minutes.
8. Test all available thermometers for calibration verification at
the current Calibration Set Point Temperature. Proceed to the
next Calibration Set Point Temperature, see "Changing the
Calibration Set Point Temperature" (page 19).
Changing the Calibration Set Point
Temperature
To scroll from one set point to the next, press and hold the
Temperature Selection button until a beep is heard. The newly
selected set point appears in the upper left corner of the LCD
display. The device’s current temperature is displayed, will start
to flash, and continue flashing until the cavity reaches the
equilibrium at the new set point.
20
Chapter 3 Operation
Welch Allyn 9600 Plus Calibration Tester
21
4
Maintenance
Cleaning
To clean the 9600 Plus Calibration Tester:
1. Unplug the electrical cord from the back of the unit.
2. Using a cloth slightly dampened with a solution of warm
water and mild soap, clean the outside of the unit. Take
extra care so that soap and water do not enter the two
device ports.
3. Rinse the cloth with water and thoroughly wring it out.
4. Wipe off the soap and water from the 9600 Plus.
5. Let the 9600 Plus Calibration Tester dry for 15 minutes.
6. Plug the electrical cord into the back of the unit.
Caution Do not clean the Thermistor or Ear Device
Ports. Doing so may damage the surface. Only a
Welch Allyn authorized Service Center should clean
the Device Ports.
22
Chapter 4 Maintenance
Welch Allyn 9600 Plus Calibration Tester
Problem Solving
Error
Problem
Solution
E
Calibration Tester cannot reach Ambient temperature and/or device
Set Point Temperature because temperature should be within 18.3°C
room or device is too warm.
to 26.7°C (65°F to 80°F). Allow 30
minutes for thermal accommodation
prior to testing.
E
Calibration Tester cannot reach Ambient temperature and/or device
Set Point Temperature because temperature should be within 18.3°C
room or device is too cold.
to 26.7°C (65°F to 80°F). Allow 30
minutes for thermal accommodation
prior to testing.
Voltage
Power adapter voltage problem Call Welch Allyn for replacement
E0.1
Broken Heater, not heating at
all
E0.2
Heater run away (heater does Return to Welch Allyn for service
not turn off at appropriate time)
E0.3
Open thermistor
Return to Welch Allyn for service
E0.4
Shorted thermistor
Return to Welch Allyn for service
E0.5
Open RCAL resistor
Return to Welch Allyn for service
E0.6
Shorted RCAL resistor
Return to Welch Allyn for service
E0.7
Open PTB resistor
Return to Welch Allyn for service
E0.8
Shorted PTB resistor
Return to Welch Allyn for service
E0.9
Catastrophic internal failure
Return to Welch Allyn for service
Return to Welch Allyn for service
Directions for Use
Error
Chapter 4 Maintenance
Problem
23
Solution
E1.1
Device not calibrated
Return to Welch Allyn for service
E1.3
EEPROM failure
Return to Welch Allyn for service
9600 Plus Calibration Tester Checks
If several thermometers do not pass the calibration verification
tests, check the 9600 Plus Calibration Tester to determine if it is
out of calibration. Before sending the unit to an authorized Welch
Allyn service center, complete the checks listed below.
1. Check the calibration date on the side of the 9600 Plus
Calibration Tester. If the 9600 Plus Calibration Tester was
calibrated over 12 months ago, do not use it. Send it to an
authorized Welch Allyn Service center immediately for
calibration.
2. Ensure no one has tampered with the 9600 Plus Calibration
Tester. If someone has tampered with the unit or the
calibration label(s), the calibration settings and warranty are
void. Send it to an authorized Welch Allyn Service center
immediately for calibration.
3. Ensure the 9600 Plus Calibration Tester is not exposed to
extreme temperatures that can damage the precision
thermistor. Exposure to high heat can cause the resistance
versus temperature characteristic of the unit to shift, causing
the 9600 Plus Calibration Tester to become inaccurate. Send
it to an authorized Welch Allyn Service center immediately for
calibration.
4. Verify the probe tip of the Braun ThermoScan Pro 3000 and
the Braun ThermoScan Pro 4000 are clean. Always use new
probe covers when calibration testing these thermometers.
24
Chapter 4 Maintenance
Welch Allyn 9600 Plus Calibration Tester
5. Verify the ear thermometers are in calibration mode.
6. Verify the thermistor thermometers are in monitor mode.
Environmental Checks
1. Verify that there is no excessive moisture or steam in the air.
High humidity (above 90%) can cause electrical leakages that
can temporarily shift the device out of calibration. If the
thermometers and/or the 9600 Plus Calibration Tester are
exposed to such conditions, allow each device to sit at normal
room temperature and humidity for at least 30 minutes before
conducting a calibration test.
2. Avoid exposure to extreme temperatures. Thermal gradients
in the thermometer or the 9600 Plus Calibration Tester can
cause unpredictable effects. Verify the 9600 Plus Calibration
Tester is within the specified ambient temperature range of
18.3° C (65.0° F) to 26.7° C (80.0° F).
Directions for Use
Chapter 4 Maintenance
25
Specifications
Power
Requirements
Voltage: 100 - 240 V 50/60 Hz
Current
Heating: 480 mA
After Warm-Up: 185 mA
Power
Consumption
Heating: 2.4 W
After Warm-Up: 0.92 W
Calibration Tester
Power Pack
(approximate
dimensions)
Environment
Operating
Specifications
Heating and
Cooling Times
Tested at an ambient
of 23.9°C (75°F)
Installation Category II
Pollution Degree II
Length: 254 mm (10.00”)
Width: 105 mm (4.13”)
Height : 85 mm (3.34”)
Weight (without Power Pack): 0.75 kg (1.65 Lbs)
Length: 86 mm (3.38”)
Width: 51 mm (2.00”)
Height (with plug inserted): 62 mm (2.44”)
Weight: 0.18 kg (0.40 lbs)
Storage Temperature: 0°C – 50°C (32°F – 122°F)
Ambient Operating Temperature: 18.3° C to 26.7°C (65° F to 80° F)
Operating Humidity: 20% to 95% RH. Non-Condensing
Controlled Temperature of 9600 Plus
Low Setting: 36oC (96.8oF)
Intermediate Setting: 38.5oC (101.3oF)
High Setting: 41oC (105.8oF)
Temperature Accuracy: ±0.05° C (0.1oF)
Maximum Pressure/Altitude: < 2000 meters.
Room Temperature to Low Setting: Approximately 20 min.
Low Setting to Intermediate Setting : Approximately 6 min.
Intermediate Setting to High Setting: Approximately 6 min.
Cool from High Setting to Low Setting: Approximately 25 min.
26
Chapter 4 Maintenance
Welch Allyn 9600 Plus Calibration Tester
Electro-Magnetic Compatibility
This product has been tested and found to comply with all
applicable requirements of council directive 89/336/EEC and its
amendments.
This product has been tested and found to comply with FCC Part
15.107, Class B. These limits are designed to provide reasonable
protection against harmful interference in a typical (medical)
installation. This equipment generates, uses and can radiate radio
frequency energy and if not used in accordance with the
instructions, may cause harmful interference to other devices in
close proximity. However, there is no guarantee that interference
will not occur in a particular setting. If this equipment does cause
harmful interference with other devices, which can be
determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of
the following measures:
• Reorient or relocate the receiving device
• Increase the separation between equipment
• Connect the equipment into an outlet on a circuit different
from that to which the other device(s) is connected.
• Consult the manufacturer or field service technician for help.
27
5
Warranty and Service
Limited Warranty
Instrumentation purchased new from Welch Allyn is
warranted to be free from defects in material and
workmanship under normal use and service for a period of one
year from the date of first shipment from Welch Allyn. This
warranty shall be fulfilled by Welch Allyn or its authorized
representative repairing or replacing, at Welch Allyn’s
discretion, any such defect free of charge for parts and labor.
Welch Allyn should be notified via telephone of any defective
product and the item should be immediately returned,
securely packaged and postage prepaid to Welch Allyn. Loss
or damage in shipment shall be at purchasers’ risk.
Welch Allyn will not be responsible for loss associated with
the use of any Welch Allyn product that (1) has had the serial
number defaced, (2) has been repaired by anyone other than
an authorized Welch Allyn Service Representative, (3) has be
altered, or (4) has been used in any manner other than in
accordance with instructions.
THIS WARRANTY IS EXCLUSIVE AND IN LIEU OF ANY
IMPLIED WARRANTY OF MERCHANTABILITY, FITNESS
FOR PARTICULAR PURPOSE, OR OTHER WARRANTY OF
QUALITY, WHETHER EXPRESS OR IMPLIED, Welch Allyn
WILL NOT BE LIABLE FOR ANY INCIDENTAL OR
CONSEQUENTIAL DAMAGES.
28
Chapter 5 Warranty and Service
Welch Allyn 9600 Plus Calibration Tester
Service
Before returning a product for repair or annual calibration you
must obtain authorization from Welch Allyn. An RMA (Return
Merchandise Authorization) number is given to you from our
service personnel. Be sure to note this number on the outside of
your shipping box. Returns without an RMA number will not be
accepted for delivery. Please contact your customer service
representative at the appropriate Welch Allyn service center
listed below for further information.
All equipment used in calibrating the 9600 Plus Calibration Tester
is traceable to NIST.
Welch Allyn assumes no responsibility if the 9600 Plus
Calibration Tester is calibrated at an unauthorized service center.
Send the 9600 Plus Calibration Tester to any one of the following
authorized service centers for recalibration.
USA, Central America, and South
America
Welch Allyn, Inc.
4341 State Street Road
Skaneateles Falls, NY 13153-0220
Tel.: 1-800-535-6663
Fax: 1-315-685-3361
Canada
Welch Allyn Canada Limited
Technical Service Centers
160 Matheson Blvd., East
Mississauga, Ontario
CANADA L4Z 1V4
Tel: 905-890-0004 or 800-561-8797
Fax: 905-890-0008
Directions for Use
Welch Allyn Australia Pty. Ltd.
Technical Service Centers
The Metro Centre Unit 5
38-46 South Street
Rydalmere NSW 2116 Australia
Tel: 011 612 9638-3000
Fax: 011 612 9638-3500
Welch Allyn South Africa
394 Surrey Avenue
Ferndale, 2194
Johannesburg
South Africa
Tel: 27 11 7777555
Fax: 27 11 7777556
Chapter 5 Warranty and Service
Welch Allyn GmbH
Technical Service Centers
Zollerstrasse 2-4
D-72417 Jungingen
Germany
Tel: 00 49 7477 927186
Fax: 00 49 7477 927193
29
30
Chapter 5 Warranty and Service
Welch Allyn 9600 Plus Calibration Tester
i
Table des Matières
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Symboles et descriptions . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Mises en garde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Déballage du testeur d’étalonnage 9600 Plus . . . . . . . . . . . 4
Commandes et indicateurs . . . . . . . . . . . . . . . . . . . . . . 5
Affichage ACL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Séquence de mise en marche . . . . . . . . . . . . . . . . . . . . . . . 7
Avant du testeur d’étalonnage 9600 Plus . . . . . . . . . . . . . . . 7
Fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Installation du testeur d’étalonnage 9600 Plus. . . . . . . . . . 11
Thermomètres Welch Allyn SureTemp et SureTemp Plus . 13
Modèle Braun ThermoScan Pro 4000. . . . . . . . . . . . . . . . . 15
Modèle Braun ThermoScan Pro 3000. . . . . . . . . . . . . . . . . 17
Modification de la température de consigne d’étalonnage. 20
Entretien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Spécifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Compatibilité électromagnétique . . . . . . . . . . . . . . . . . . . . 26
Garantie et entretien . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Garantie limitée. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
ii
1
1
Introduction
Le testeur d’étalonnage 9600 Plus vérifie l’étalonnage des
thermomètres suivants :
• Les thermomètres SureTemp® de Welch Allyn modèles
(678, 678 OEM, 679 et 986)
• Les thermomètres SureTemp® de Welch Allyn modèles
Plus (690, 692 et 692 OEM)
• Les ThermoScan de Braun® Pro 3000 et Pro 4000
Le testeur d’étalonnage 9600 Plus fournit une source de
température étroitement régulée qui permet d’éliminer le
réglage, l’étalonnage de précision et les besoins d’entretien
des bains-marie et autres équipements d’étalonnage d’usage
général. L’utilisateur prend la « température » du testeur
d’étalonnage 9600 Plus en ayant l’assurance d’obtenir une
lecture précise, car l’appareil est étalonné conformément aux
normes du National Institute of Standards and Technology
(NIST) ou de dispositifs équivalents. Il n’est pas nécessaire ni
recommandé d’effectuer des réglages.
Le « corps noir » du système d’étalonnage 9600 Plus agit
comme un réservoir thermique pour la sonde à thermistance
et comme un radiateur thermique pour le thermomètre
auriculaire à infrarouges.
L’appareil contient des circuits intégrés lui conférant une
stabilité à long terme avec un minimum d’entretien. Welch
Allyn n’utilise que des composants de précision dans la
fabrication du testeur d’étalonnage 9600 Plus. Pour maintenir
la traçabilité de l’appareil en regard d’organismes tels que le
NIST ou l’équivalent, rapporter le testeur d’étalonnage 9600
Plus à l’usine pour un étalonnage annuel.
2
Chapitre 1 Introduction
Welch Allyn Testeur d’étalonnage 9600 Plus
Symboles et descriptions
Double isolation
Courant continu
Manipuler avec soin
Conforme à l’IEC 61010-1:2001 et à l’EN 61010-1:2001
Attention ! Avertissement ; consulter les instructions pour de
plus amples informations.
Température de transport/conservation
Humidité relative
Collecte sélective pour l’équipement électronique
Recyclable
Mode d’emploi
Chapitre 1 Introduction
3
Mises en garde
Les mises en garde de ce manuel identifient les conditions ou
pratiques qui, si elles ne sont pas corrigées ou arrêtées
immédiatement, risquent de provoquer des défectuosités de
l’équipement, d’endommager le matériel ou de conduire à une
perte de données.
Mise en garde Ne pas immerger ou plonger le testeur
d’étalonnage 9600 Plus dans quelque liquide que ce soit.
Mise en garde Seul le personnel biomédical formé
peut faire fonctionner le testeur d’étalonnage 9600 Plus
et effectuer une vérification de l’étalonnage des
thermomètres.
Mise en garde Lorsque les ports de sonde à
thermistance ou de dispositif auriculaire ne sont pas
utilisés, les recouvrir du capuchon anti-poussière.
Mise en garde Placer les thermomètres à vérifier dans
la même pièce que le testeur d’étalonnage 9600 Plus
environ 30 minutes avant d’effectuer le test afin de
permettre une accomodation thermique.
Mise en garde Ne pas nettoyer les ports de sonde à
thermistance ou de dispositif auriculaire. Cela risque
d’endommager leur surface. Seul un centre d’entretien
Welch Allyn agréé peut nettoyer les ports de dispositif.
4
Chapitre 1 Introduction
Welch Allyn Testeur d’étalonnage 9600 Plus
Déballage du testeur d’étalonnage 9600 Plus
Ouvrir la boîte du testeur d’étalonnage 9600 Plus et vérifier s’il
manque des pièces. Conserver les matériaux d’emballage afin de
retourner l’appareil à Welch Allyn pour un réétalonnage.
Les pièces suivantes sont comprises dans l’emballage :
• Un testeur d’étalonnage 9600 Plus
• Un ensemble contenant un bloc d’alimentation et quatre
fiches de prises principales
• Un mode d’emploi
• Une mallette de transport
Si après ouverture de l’emballage l’un de ces articles s’avère
manquant, prière de contacter le service à la clientèle de Welch
Allyn au numéro indiqué à la page 28.
5
2
Commandes et indicateurs
Affichage ACL
Figure 1. Affichage ACL et boutons avant
Mode valeur
consigne
Température
consigne
étalonnage
Bouton sélection
Celsius/Fahrenheit
Unités
température
Température
actuelle cavité
Bouton
sélection
température
Température de consigne d’étalonnage
Il existe trois températures de consigne d’étalonnage
utilisées pour vérifier l’étalonnage du thermomètre. Ces trois
températures sont 36 °C (96,8 °F), 38,5 °C (101,3 °F) et 41 °C
(105,8 °F). L’écran ACL affiche la température de consigne
d’étalonnage actuelle dans l’angle supérieur gauche de
l’écran.
6
Chapitre 2 Commandes et indicateurs
Welch Allyn Testeur d’étalonnage 9600 Plus
Température actuelle de la cavité
La température actuelle de la cavité du testeur d’étalonnage
9600 Plus est indiquée par de grands chiffres au centre de
l’écran (Figure 1).
Tandis que l’appareil passe graduellement à la température de
consigne d’étalonnage choisie, la température réelle clignote à
l’écran. Dès que l’appareil atteint la température de consigne
d’étalonnage, la température affichée au centre de l’écran arrête
de clignoter.
Unités de température
Le testeur d’étalonnage 9600 Plus est capable d’afficher la
température en degrés Fahrenheit ou en degrés Celsius.
Mode de valeur de consigne
L’écran ACL affichera un « D » (Default/Par défaut) ou un « L »
(Last Used/Dernière utilisation) dans l’angle supérieur gauche
(Figure 1). Le testeur d’étalonnage 9600 Plus possède deux
modes de valeur de consigne de fonctionnement. Le mode « D »
(Default/Par défaut) force le testeur d’étalonnage 9600 Plus à
chauffer à la plus faible valeur de consigne (36,0 °C / 96,8 °F)
lorsqu’il est mis en marche. Le mode « L » (Last Used/Dernière
utilisation) force le testeur d’étalonnage 9600 Plus à chauffer à la
dernière valeur de température réglée.
Pour modifier le Mode de valeur de consigne, maintenir simultanément les touches C/F et Flèche sous l’écran ACL jusqu’à ce
qu’une tonalité se fasse entendre une fois. Un « D » ou un « L »
apparaîtra dans l’angle supérieur gauche de l’écran pour indiquer
le nouveau mode.
Mode d’emploi
Chapitre 2 Commandes et indicateurs
7
Séquence de mise en marche
Le testeur d’étalonnage 9600 Plus est alimenté par un bloc
d’alimentation mural qui se branche à l’arrière de l’appareil. Il n’y
a pas d’interrupteur MARCHE/ARRÊT. Lors de la mise sous
tension, le testeur d’étalonnage 9600 Plus effectue une autovérification interne, teste tous les segments d’affichage, émet un
signal sonore et affiche la température actuelle de l’appareil. Le
testeur d’étalonnage 9600 Plus se met immédiatement à
chauffer, le cas échéant, pour atteindre la Température de
consigne d’étalonnage.
Avant du testeur d’étalonnage 9600 Plus
Bouton de sélection de température
Ce bouton permet à l’utilisateur de sélectionner l’une des trois
températures de consigne : 36,0 °C (96,8 °F), 38,5 °C (101,3 °F),
ou 41,0 °C (105,8 °F).
Pour passer de l’une à l’autre des valeurs de consigne, maintenir
la touche de Sélection de température jusqu’à ce qu’une tonalité
se fasse entendre. La valeur de consigne nouvellement choisie
apparaît dans l’angle supérieur gauche de l’écran ACL. La
température actuelle de l’appareil est affichée et commence à
clignoter jusqu’à ce que la cavité atteigne le point d’équilibre
avec la nouvelle valeur de consigne.
Bouton de sélection Celsius/Fahrenheit
Ce bouton permet à l’utilisateur de sélectionner les degrés Celsius
ou les degrés Fahrenheit. Pour changer d’unité de température,
maintenir la touche C/F jusqu’à ce qu’une tonalité se fasse entendre. Les températures apparaîtront soit en degrés « °C » ou « °F »,
voir (Figure 1).
8
Chapitre 2 Commandes et indicateurs
Welch Allyn Testeur d’étalonnage 9600 Plus
Figure 2. Avant du testeur d’étalonnage 9600 Plus
Fiche
d’alimentation
Port de sonde à
thermistance
Capuchon antipoussière
Port de dispositif
auriculaire
Capuchon anti-poussière
Ce couvercle de plastique noir empêche les poussières de
pénétrer dans les ports de sonde à thermistance et de dispositif
auriculaire. Pour exposer les ports de sonde à thermistance et de
dispositif auriculaire, faites pivoter le capuchon anti-poussière
Mode d’emploi
Chapitre 2 Commandes et indicateurs
9
vers la gauche. Pour couvrir les ports, faites pivoter le capuchon
vers la droite.
Mise en garde Lorsque vous n’utilisez pas les ports de
sonde à thermistance ou de dispositif auriculaire,
recouvrez-les avec le capuchon anti-poussière.
Ports de sonde à thermistance et de dispositif
auriculaire
Le port de dispositif auriculaire est le plus grand des deux ports
situés sous le capuchon anti-poussière. Il est destiné aux
thermomètres auriculaires Braun ThermoScan Pro 3000 et
Pro 4000 (Figure 2).
Le port de sonde à thermistance est le plus petit des deux ports
situés sous le capuchon anti-poussière. Il est destiné aux
thermomètres SureTemp et SureTemp Plus.
La texture de la surface intérieure du port de dispositif auriculaire
est peinte avec un enduit noir mat spécial permettant la lecture
d’un dispositif auriculaire. Sa surface n’est visible que sous une
lumière vive. Le port de sonde à thermistance n’est pas peint en
noir. Les deux doivent demeurer propres et secs.
L’enduit du port de dispositif est fragile. Suivre soigneusement
les instructions de nettoyage. Ne pas toucher la surface et ne
laisser aucun objet étranger pénétrer dans les ports. Éviter toute
éclaboussure de liquide sur l’appareil. Si un liquide ou tout autre
contaminant pénètre dans l’appareil, Welch Allyn ne peut pas
garantir son étalonnage et il doit être retourné à Welch Allyn pour
être réétalonné.
10
Chapitre 2 Commandes et indicateurs
Welch Allyn Testeur d’étalonnage 9600 Plus
11
3
Fonctionnement
Installation du testeur d’étalonnage 9600 Plus
Placer le testeur d’étalonnage 9600 Plus sur une surface
plane à l’abri des rayons du soleil, des courants d’air et de
toute source de chaleur ou de refroidissement. Le testeur
d’étalonnage 9600 Plus met environ 20 minutes à chauffer
pour atteindre la première température de consigne. Pour
tester plusieurs thermomètres aux trois températures, il est
recommandé de les tester tous à une même température de
consigne d’étalonnage avant de passer à la température
d’étalonnage suivante. Pour accélérer la procédure de test,
commencer par la température d’étalonnage la plus basse.
Le testeur d’étalonnage 9600 Plus ne comporte pas de
ventilateur interne, le temps de refroidissement étant donc
supérieur au temps de chauffage.
12
Chapitre 3 Fonctionnement
Welch Allyn Testeur d’étalonnage 9600 Plus
Figure 3. Adaptateur d’alimentation et prises principales
Adaptateur d’alimentation
à deux broches
US
RU
AUS
EUR
Pour l’installation :
1. Choisir la fiche de prise principale appropriée et la glisser sur les
deux broches dans le convertisseur d’alimentation (Figure 3).
2. Brancher l’adaptateur d’alimentation dans le testeur
d’étalonnage 9600 Plus (Figure 2) et brancher l’autre
extrémité dans une prise murale.
3. Observer le Mode de valeur de consigne dans l’angle
supérieur gauche de l’écran ACL (Figure 1). Si l’appareil affiche
un « D », il est en mode Default/par défaut et chauffera à la
température de consigne la plus basse. Si vous ne souhaitez
pas effectuer de test à cette température de consigne,
maintenez le bouton de sélection de température pour choisir
la valeur désirée. L’affichage de la température clignotera un
certain temps avant de devenir continu pour indiquer que le
testeur d’étalonnage 9600 Plus s’est stabilisé et est prêt à
être utilisé.
Mode d’emploi
Chapitre 3 Fonctionnement
13
Thermomètres Welch Allyn SureTemp et
SureTemp Plus
Mise en garde Placer les thermomètres à vérifier dans
la même pièce que le testeur d’étalonnage 9600 Plus
environ 30 minutes avant d’effectuer le test afin de
permettre une accomodation thermique.
Figure 4. Testeur d’étalonnage 9600 Plus avec le thermomètre Welch
Allyn SureTemp Plus
14
Chapitre 3 Fonctionnement
Welch Allyn Testeur d’étalonnage 9600 Plus
Pour commencer la vérification de l’étalonnage des thermomètres :
1. Retirer la sonde du puits de sonde et la nettoyer avec une
solution à 70 % d’alcool isopropylique ou une solution à 10 %
d’agent chloré de blanchiment ou encore avec un désinfectant
ne tachant pas. Laisser la sonde sécher à l’air libre. Ne pas
utiliser une protection de sonde.
2. Placer le thermomètre en mode Moniteur, consulter le
manuel de l’utilisateur du thermomètre.
3. Insérer la sonde dans le port de sonde à thermistance
(Figure 4).
4. Attendre environ une minute ou jusqu’à ce que la température
du thermomètre soit stable pendant dix secondes. Comparer la
lecture du thermomètre à la température de consigne du
testeur d’étalonnage 9600 Plus. Si les températures sont à
moins de ±0,1 °C (±0,2 °F) d’écart, le thermomètre respecte la
norme d’étalonnage.
5. Vérifier l’étalonnage de tous les thermomètres à la température
de consigne actuelle. Passer à la température de consigne
suivante, voir « Modification de la température de consigne
d’étalonnage » (page 20).
Mode d’emploi
Chapitre 3 Fonctionnement
15
Modèle Braun ThermoScan Pro 4000
Mise en garde Placer les thermomètres à vérifier dans
la même pièce que le testeur d’étalonnage 9600 Plus
environ 30 minutes avant d’effectuer le test afin de
permettre une accomodation thermique.
Figure 5. Testeur d’étalonnage 9600 Plus avec le thermomètre Braun
ThermoScan Pro 4000
16
Chapitre 3 Fonctionnement
Welch Allyn Testeur d’étalonnage 9600 Plus
Pour commencer la vérification de l’étalonnage des
thermomètres :
1. Nettoyer l’extrémité de la sonde avec un tampon de ouate
légèrement humecté d’alcool isopropylique, essuyer le
surplus d’alcool avec un tampon de ouate propre et laisser
sécher à l’air libre pendant 5 minutes. Utiliser uniquement de
l’alcool pour nettoyer la fenêtre de la sonde.
2. Placer le thermomètre Braun ThermoScan Pro 4000 en Mode
étalonnage en procédant comme suit.
a. Appuyer et relâcher le bouton I/O MEM pour le mettre
sous tension. L’afficheur indiquera les symboles et les
fonctions. Le Pro 4000 effectuera un autocontrôle
automatique. Après quelques secondes, un signal sonore
se fait entendre, puis trois tirets, un symbole de son et le
signe °C ou °F apparaissent sur l’écran.
b. Appuyer de nouveau sur le bouton I/O MEM et le
maintenir pour les étapes suivantes :
• Après environ 3 secondes le symbole « ARRÊT » se
met à clignoter sur l’affichage (maintenir le bouton
enfoncé).
• Lorsqu’un signal sonore retentit, relâcher aussitôt le
bouton.
• Le Pro 4000 est maintenant en mode d’étalonnage et
l’affichage clignote en indiquant le symbole « CAL ».
3. Appliquer une nouvelle protection de sonde. Placer
fermement la sonde dans le port de dispositif auriculaire
(Figure 5).
4. Attendre environ trois secondes, appuyer sur le bouton de
mise en marche du thermomètre et surveiller le clignotement
du voyant « Exac Temp ».
Mode d’emploi
Chapitre 3 Fonctionnement
17
5. Laisser le thermomètre dans le testeur d’étalonnage 9600
Plus jusqu’au signal sonore.
6. Retirer le thermomètre Pro 4000 du testeur d’étalonnage
9600 Plus et lire la température affichée sur le thermomètre.
Si les températures sont à moins de ±0,2 °C (±0,4 °F) d’écart,
le thermomètre respecte la norme d’étalonnage.
7. Attendre une minute complète avant d’effectuer une autre
lecture avec le même thermomètre. Des intervalles de
mesure plus rapprochés risquent de fausser les lectures à la
hausse.
8. Le dispositif quittera le mode d’étalonnage CAL après quatre
minutes.
9. Vérifier l’étalonnage de tous les thermomètres à la
température de consigne actuelle. Passer à la température de
consigne suivante, voir « Modification de la température de
consigne d’étalonnage » (page 20).
Modèle Braun ThermoScan Pro 3000
Mise en garde Placer les thermomètres à vérifier dans
la même pièce que le testeur d’étalonnage 9600 Plus
environ 30 minutes avant d’effectuer le test afin de
permettre une accomodation thermique.
18
Chapitre 3 Fonctionnement
Welch Allyn Testeur d’étalonnage 9600 Plus
Figure 6. Testeur d’étalonnage 9600 Plus avec le thermomètre Braun
ThermoScan Pro 3000
1. Nettoyer l’extrémité de la sonde avec un tampon de ouate
légèrement humecté d’alcool isopropylique, essuyer le
surplus d’alcool avec un tampon de ouate propre et laisser
sécher à l’air libre 5 minutes. Utiliser uniquement de l’alcool
pour nettoyer la fenêtre de la sonde.
2. Placer le thermomètre Braun ThermoScan Pro 3000 en Mode
étalonnage en procédant comme suit.
a. Attendre que le thermomètre se place en mode Veilleuse
(écran vide).
b. Appuyer sur le bouton Activation, et le maintenir jusqu’à la
fin de l’Étape d.
Mode d’emploi
Chapitre 3 Fonctionnement
c. Appuyer sur le bouton
19
/Mem.
d. Après la séquence d’autocontrôle, les lettres « CAL » se
mettent à clignoter sur l’écran ACL. Les lettres « CAL »
clignoteront, même si une température a été prise.
e. Relâcher les deux boutons.
3. Appliquer une nouvelle protection de sonde. Placer
fermement le dispositif dans le port de dispositif auriculaire
(Figure 6).
4. Attendre environ trois secondes, appuyer sur le bouton
Activation du thermomètre et attendre le signal sonore.
5. Retirer le thermomètre Pro 3000 du testeur d’étalonnage
9600 Plus et lire la température affichée sur le thermomètre.
Si les températures sont à moins de ±0,2 °C (±0,4 °F) d’écart,
le thermomètre respecte la norme d’étalonnage.
6. Attendre une minute complète avant d’effectuer une autre
lecture avec le même thermomètre. Des intervalles de
mesure plus rapprochés risquent de fausser les lectures à la
hausse.
7. Le dispositif quittera le mode d’étalonnage CAL après environ
quatre minutes.
8. Vérifier l’étalonnage de tous les thermomètres à la
température de consigne actuelle. Passer à la température de
consigne suivante, voir « Modification de la température de
consigne d’étalonnage » (page 20).
20
Chapitre 3 Fonctionnement
Welch Allyn Testeur d’étalonnage 9600 Plus
Modification de la température de consigne
d’étalonnage
Pour passer de l’une à l’autre des valeurs de consigne, maintenir
la touche de Sélection de température jusqu’à ce qu’une tonalité
se fasse entendre. La valeur de consigne nouvellement choisie
apparaît dans l’angle supérieur gauche de l’écran ACL. La
température actuelle de l’appareil est affichée et commence à
clignoter jusqu’à ce que la cavité atteigne le point d’équilibre avec
la nouvelle valeur de consigne.
21
4
Entretien
Nettoyage
Pour nettoyer le testeur d’étalonnage 9600 Plus :
1. Débrancher le cordon électrique situé à l’arrière de
l’appareil.
2. À l’aide d’un chiffon légèrement humidifié d’une solution
d’eau chaude et de détergent doux, nettoyer l’extérieur de
l’appareil. Faire très attention que l’eau et le détergent
n’entrent pas dans les deux ports de dispositif.
3. Rincer le chiffon à l’eau et l’essorer à fond.
4. Éponger le détergent et l’eau de l’appareil 9600 Plus.
5. Laisser le testeur d’étalonnage 9600 sécher pendant
15 minutes.
6. Brancher le cordon électrique à l’arrière de l’appareil.
Mise en garde Ne pas nettoyer les ports de sonde
à thermistance ou de dispositif auriculaire. Cela
risque d’endommager leur surface. Seul un centre
d’entretien Welch Allyn agréé peut nettoyer les ports
de dispositif.
22
Chapitre 4 Entretien
Welch Allyn Testeur d’étalonnage 9600 Plus
Dépannage
Erreur
Problème
Solution
Es
Le testeur d’étalonnage ne peut
atteindre la température de
consigne, car la pièce ou le
dispositif est trop chaud(e).
La température ambiante et/ou la
température du dispositif doivent être
comprises entre 18,3 °C et 26,7 °C
(65 °F et 80 °F). Attendre 30 minutes
avant d’effectuer un test afin de
permettre une accomodation thermique.
Et
Le testeur d’étalonnage ne peut
atteindre la température de
consigne, car la pièce ou le
dispositif est trop froid(e).
La température ambiante et/ou la
température du dispositif doivent être
comprises entre 18,3 °C et 26,7 °C
(65 °F et 80 °F). Attendre 30 minutes
avant d’effectuer un test afin de
permettre une accomodation thermique.
Tension Problème de tension de
l’adaptateur d’alimentation
Appeler Welch Allyn pour un
remplacement
E0.1
Unité de chauffage défectueuse,
ne chauffe pas du tout
Renvoyer le dispositif au centre
d’entretien Welch Allyn
E0.2
L’unité de chauffage s’emballe (ne Renvoyer le dispositif au centre
s’éteint pas au moment adéquat) d’entretien Welch Allyn
E0.3
La sonde à thermistance est
ouverte
Renvoyer le dispositif au centre
d’entretien Welch Allyn
E0.4
La sonde à thermistance est
court-circuitée
Renvoyer le dispositif au centre
d’entretien Welch Allyn
E0.5
La résistance RCAL est ouverte
Renvoyer le dispositif au centre
d’entretien Welch Allyn
E0.6
La résistance RCAL est courtcircuitée
Renvoyer le dispositif au centre
d’entretien Welch Allyn
Mode d’emploi
Erreur
Chapitre 4 Entretien
Problème
23
Solution
E0.7
La résistance PTB est ouverte
Renvoyer le dispositif au centre
d’entretien Welch Allyn
E0.8
La résistance PTB est courtcircuitée
Renvoyer le dispositif au centre
d’entretien Welch Allyn
E0.9
Panne interne catastrophique
Renvoyer le dispositif au centre
d’entretien Welch Allyn
E1.1
Dispositif non étalonné
Renvoyer le dispositif au centre
d’entretien Welch Allyn
E1.3
Défaillance EEPROM
Renvoyer le dispositif au centre
d’entretien Welch Allyn
Vérifications du testeur d’étalonnage 9600 Plus
Si plusieurs thermomètres ne réussisent pas le test d’étalonnage,
vérifier le testeur d’étalonnage 9600 Plus pour établir s’il donne
des résultats hors plage. Avant d’envoyer l’appareil à un centre
d’entretien Welch Allyn agréé, effectuer les vérifications cidessous.
1. Vérifier la date d’étalonnage indiquée sur le côté du testeur
d’étalonnage 9600 Plus. Si le testeur d’étalonnage 9600 Plus a
été étalonné il y plus de 12 mois, ne pas l’utiliser. Le renvoyer
aussitôt à un centre d’entretien Welch Allyn agréé pour un
réétalonnage.
2. S’assurer que personne n’a modifié le testeur d’étalonnage
9600 Plus. Si quelqu’un a modifié l’appareil ou les étiquettes
qui y sont apposées, les réglages d’étalonnage et la garantie
sont nuls. Le renvoyer aussitôt à un centre d’entretien Welch
Allyn agréé pour un réétalonnage.
24
Chapitre 4 Entretien
Welch Allyn Testeur d’étalonnage 9600 Plus
3. S’assurer que le testeur d’étalonnage 9600 Plus n’est pas
exposé à des températures extrêmes pouvant endommager
la précision de la thermistance. L’exposition du testeur
d’étalonnage 9600 Plus à des températures élevées peut
altérer ses caractéristiques de résistance et de température,
le rendant imprécis. Le renvoyer aussitôt à un centre
d’entretien Welch Allyn agréé pour un réétalonnage.
4. Vérifier la propreté de l’extrémité de la sonde des
thermomètres ThermoScan Pro 3000 et ThermoScan Pro
4000 de Braun. Utiliser toujours une nouvelle protection de
sonde lors de l’étalonnage de ces thermomètres.
5. S’assurer que les thermomètres auriculaires sont en mode
d’étalonnage.
6. Vérifier que les thermomètres à thermistance sont en mode
moniteur.
Vérifications environnementales
1. S’assurer qu’il n’y a pas d’excès d’humidité ni de vapeur dans
l’air. Une humidité élévée (supérieure à 90 %) peut provoquer
des fuites électriques pouvant temporairement nuire à la
précision d’étalonnage de l’appareil. Si les thermomètres et/ou
le testeur d’étalonnage 9600 Plus sont exposés à de telles
conditions, laisser reposer chaque dispositif à une température
et humidité ambiantes normales pendant au moins 30 minutes
avant d’effectuer un test d’étalonnage.
2. Éviter d’exposer l’appareil à des températures extrêmes.
Les gradients thermiques du thermomètre ou du testeur
d’étalonnage 9600 Plus peuvent entraîner des effets
imprévisibles. Vérifier que le testeur d’étalonnage 9600 Plus
se situe dans une plage de température ambiante comprise
entre 18,3 °C (65,0 °F) et 26,7 °C (80,0 °F).
Mode d’emploi
Chapitre 4 Entretien
25
Spécifications
Alimentation
Tension : 100 - 240 V 50/60 Hz
Courant
Chauffage : 480 mA
Après réchauffement : 185 mA
Consommation
Chauffage : 2,4 W
Après réchauffement : 0,92 W
Testeur
d’étalonnage
Longueur : 254 mm (10,00 po.)
Largeur : 105 mm (4,13 po.)
Hauteur : 85 mm (3,34 po.)
Poids (sans le bloc d’alimentation) : 0,75 kg (1,65 livre)
Bloc d’alimentation
(Dimensions
approximatives)
Environnement
Longueur : 86 mm (3,38 po.)
Largeur : 51 mm (2,00 po.)
Hauteur (avec prises insérées) : 62 mm (2,44 po.)
Poids : 0,18 kg (0,40 livre)
Température d’entreposage : 0 °C – 50 °C (32 °F – 122 °F)
Température ambiante de fonctionnement : 18,3 °C à 26,7 °C (65 °F à 80 °F)
Humidité de fonctionnement : HR de 20 % à 95 %. Sans condensation
Spécifications de
fonctionnement
Temps de chauffage
et de refroidissement
Testé à une
température ambiante
de 23,9 °C (75 °F)
Température contrôlée de l’appareil 9600 Plus
Réglage inférieur : 36 °F (96,8 °F)
Réglage intermédiaire : 38,5 °F (101,3 °F)
Réglage supérieur : 41 °F (105,8 °F)
Précision de la température : ±0,05 °C (0,1 °F)
Altitude/pression maximum : < 2 000 mètres.
De la température de la pièce au réglage inférieur : Environ 20 minutes.
Du réglage inférieur au réglage intermédiaire : Environ 6 minutes.
Du réglage intermédiaire au réglage supérieur : Environ 6 minutes.
Refroidissement du réglage supérieur au réglage inférieur : Environ
25 minutes.
Catégorie d’installation II
Niveau de pollution II
26
Chapitre 4 Entretien
Welch Allyn Testeur d’étalonnage 9600 Plus
Compatibilité électromagnétique
Ce produit a été testé et constaté conforme à toutes les
exigences en vigueur de la directive du conseil 89/336/EEC et à
ses modifications.
Ce produit a été testé et constaté conforme aux exigences du
FCC Partie 15.107, Classe B. Ces limites visent à offrir une
protection raisonnable contre les interférences nuisibles dans
une installation (médicale) type. Cet équipement génère, utilise
et peut émettre des radiofréquences, et s’il n’est pas utilisé
conformément aux instructions, peut causer des interférences
nuisibles à d’autres appareils situés à proximité. Par contre, il
n’est pas garanti que des interférences ne se produiront pas dans
une installation particulière. Si l’équipement produit des
interférences nuisibles à d’autres appareils, ce qui peut être
vérifié en allumant et en éteignant l’équipement, l’utilisateur est
incité à corriger ce problème par l’un ou l’autre des moyens
suivants :
• Réorienter ou repositionner le dispositif de réception
• Augmenter la distance entre les appareils
• Brancher l’équipement dans une prise de courant appartenant
à un circuit distinct de celui dans lequel les autres appareils
sont branchés.
• Consulter le fabricant ou un technicien du service
d’assistance pour toute aide.
27
5
Garantie et entretien
Garantie limitée
Les instruments neufs achetés auprès de Welch Allyn sont
garantis contre tout vice de matériau et de main-d’oeuvre,
dans des conditions normales d’utilisation et d’entretien,
pendant une période d’un an à compter de la date de la
première expédition effectuée par Welch Allyn. La présente
garantie est exécutée par Welch Allyn ou par l’un de ses
représentants agréés, qui réparera ou remplacera, à la
discrétion de Welch Allyn, n’importe lequel desdits vices, les
pièces et la main-d’oeuvre étant gratuites.
Welch Allyn doit être informé par téléphone de l’existence de
tout produit défectueux et ce dernier doit être immédiatement
renvoyé à Welch Allyn, bien emballé et pré-affranchi.
L’acheteur assume tout risque de perte ou d’endommagement
pendant le transport.
Welch Allyn ne sera pas tenu responsable des pertes
associées à l’utilisation d’un produit Welch Allyn (1) dont le
numéro de série est dégradé, (2) qui a été réparé par un
individu autre qu’un représentant d’entretien Welch Allyn
agréé, (3) qui a été modifié, ou (4) qui a été utilisé d’une
manière non conforme aux instructions.
LA PRÉSENTE GARANTIE EST EXCLUSIVE ET REMPLACE
TOUTE GARANTIE IMPLICITE OU GARANTIE DE VALEUR
MARCHANDE, D’APTITUDE À UN USAGE PARTICULIER OU
AUTRE GARANTIE DE QUALITÉ, QU’ELLE SOIT EXPRESSE
OU IMPLICITE, Welch Allyn DÉCLINANT TOUTE
RESPONSABILITÉ QUANT AUX DOMMAGES INDIRECTS
OU CONSÉCUTIFS.
28
Chapitre 5 Garantie et entretien
Welch Allyn Testeur d’étalonnage 9600 Plus
Entretien
Vous devez obtenir l’autorisation de Welch Allyn avant de
renvoyer un produit pour réparation ou étalonnage annuel. Un
numéro d’autorisation de renvoi de marchandise (ARM) vous
sera donné par notre personnel du service d’entretien. N’oubliez
pas d’inscrire ce numéro à l’extérieur du carton de réexpédition.
Les renvois sans numéro ARM ne seront pas acceptés. Pour de
plus amples informations, veuillez contacter le représentant du
service à la clientèle de votre centre d’entretien Welch Allyn, tel
qu’indiqué ci-dessous.
Tout l’équipement utilisé pour l’étalonnage du testeur
d’étalonnage 9600 Plus est traçable conformément au NIST.
Welch Allyn décline toute responsabilité si le testeur d’étalonnage
9600 Plus est étalonné dans un centre d’entretien non agréé.
Envoyer le testeur d’étalonnage 9600 Plus dans l’un des centres
d’entretien agréés suivants pour le faire réétalonner :
États-Unis, Amérique Centrale et
Amérique du Sud
Welch Allyn, Inc.
4341 State Street Road
Skaneateles Falls, NY 13153-0220
Tel.: 1-800-535-6663
Fax: 1-315-685-3361
Canada
Welch Allyn Canada Ltée
Centres de service technique
160 Matheson Blvd., East
Mississauga, Ontario
CANADA L4Z 1V4
Tél : 905-890-0004 ou 800-561-8797
FAX : 905-890-0008
Mode d’emploi
Welch Allyn Australia Pty. Ltd.
Centres de service technique
The Metro Centre Unit 5
38-46 South Street
Rydalmere NSW 2116 Australie
Tél : 011 612 9638-3000
FAX : 011 612 9638-3500
Welch Allyn Afrique du Sud
394 Surrey Avenue
Ferndale, 2194
Johannesburg
Afrique du Sud
Tél : 27 11 7777555
FAX : 27 11 7777556
Chapitre 5 Garantie et entretien
Welch Allyn GmbH
Centres de service technique
Zollerstrasse 2-4
D-72417 Jungingen
Allemagne
Tél : 00 49 7477 927186
FAX : 00 49 7477 927193
29
30
Chapitre 5 Garantie et entretien
Welch Allyn Testeur d’étalonnage 9600 Plus
i
Inhaltsverzeichnis
Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Symbole und Beschreibungen . . . . . . . . . . . . . . . . . . . . . . . 2
Vorsicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Auspacken des Kalibriertesters 9600 Plus . . . . . . . . . . . . . . 4
Bedienelemente und Anzeigen . . . . . . . . . . . . . . . . . . . 5
Flüssigkristallanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Einschaltreihenfolge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Vorderseite des Kalibriertesters 9600 Plus . . . . . . . . . . . . . . 7
Betrieb. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Konfiguration des Kalibriertesters 9600 Plus . . . . . . . . . . . 11
Die Thermometer SureTemp und SureTemp Plus von
Welch Allyn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Das Modell ThermoScan Pro 4000 von Braun . . . . . . . . . . 15
Das Modell ThermoScan Pro 3000 von Braun . . . . . . . . . . 17
Änderung der Kalibriersolltemperatur . . . . . . . . . . . . . . . . . 20
Wartung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Elektromagnetische Verträglichkeit . . . . . . . . . . . . . . . . . . . 27
Gewährleistung und Service . . . . . . . . . . . . . . . . . . . . 29
Beschränkte Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . 29
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
ii
1
1
Einführung
Der Kalibriertester 9600 Plus überprüft die Kalibrierung der
folgenden Thermometer:
• Welch Allyn SureTemp®-Modelle (678, 678 OEM, 679
und 986)
• Welch Allyn SureTemp® Plus-Modelle (690, 692 und 692
OEM)
• Braun ThermoScan® Pro 3000 und Pro 4000
Der Kalibriertester 9600 Plus ist eine genau geregelte
Temperaturquelle, die die Konfiguration, exakte Kalibrierung
und Wartung von Wasserbädern und anderen
Universalkalibriereinrichtungen überflüssig macht. Der
Benutzer misst die Temperatur des Kalibriertesters 9600 Plus
und kann sicher sein, dass er exakte Messungen erhält, weil
dieser Kalibriertester ab Werk mit einem Normal des National
Institute of Standards and Technology (NIST) oder mit einem
äquivalenten Normal kalibriert ist. Einstellungen des Benutzers
sind weder erforderlich noch werden diese empfohlen.
Der „schwarze Körper“ des Kalibriersystems 9600 Plus dient
als Wärmespeicher für die Thermistorsonde sowie zur
Erzeugung der Wärmestrahlung für das InfrarotOhrthermometer.
Das Gerät enthält Halbleiterschaltkreise, die lange stabil sind
und kaum Wartung erfordern. Welch Allyn verwendet für den
Bau des Kalibriertestgeräts 9600 Plus nur Präzisionskomponenten. Um die Übereinstimmung mit einem Eichnormal der
NIST oder einer äquivalenten Einrichtung zu gewährleisten,
sollten Sie den Kalibriertester 9600 Plus einmal pro Jahr zur
Kalibrierung ins Werk einschicken.
2
Kapitel 1 Einführung
Welch Allyn Kalibriertester 9600 Plus
Symbole und Beschreibungen
Doppelt isoliert
Gleichstrom
Vorsichtig behandeln
Konformität: IEC 61010-1:2001 und EN 61010-1:2001
Achtung! Weitere Informationen finden Sie in der
Gebrauchsanleitung.
Transport-/Lagertemperatur
Relative Luftfeuchtigkeit
Separate Erfassung von Elektronikteilen
Recyclingfähig
Gebrauchsanleitung
Kapitel 1 Einführung
3
Vorsicht
Ein Vorsicht-Vermerk in dieser Anleitung weist auf einen Zustand
oder eine Handlung hin, die zu Ausfall des Geräts, dessen
Beschädigung oder zum Datenverlust führen könnte, wenn nicht
eingegriffen wird.
Vorsicht Den Kalibriertester 9600 Plus nicht in
Flüssigkeit eintauchen oder einweichen.
Vorsicht Nur geschultes biomedizinisches Personal
sollte den Kalibriertester 9600 Plus verwenden und die
Kalibrierung von Thermometern damit überprüfen.
Vorsicht Wenn die Anschlüsse für den Thermistor oder
das Ohrmessgerät nicht verwendet werden, diese mit
der Staubschutzkappe abdecken.
Vorsicht Die zu prüfenden Thermometer in dem
gleichen Raum wie den Kalibriertester 9600 Plus etwa
30 Minuten lang aufbewahren, damit sich die Geräte an
die Raumtemperatur anpassen können. Dann erst die
Prüfung durchführen.
Vorsicht Den Thermistoranschluss und den Anschluss
für das Ohrthermometer nicht reinigen. Dies könnte das
Instrument beschädigen. Nur Vertragswerkstätten von
Welch Allyn dürfen die Geräteanschlüsse reinigen.
4
Kapitel 1 Einführung
Welch Allyn Kalibriertester 9600 Plus
Auspacken des Kalibriertesters 9600 Plus
Den Kalibriertester 9600 Plus auspacken und den Lieferumfang
auf Vollständigkeit überprüfen. Den Verpackungskarton
aufbewahren, um das Gerät zur Rekalibrierung an Welch Allyn
zurückzusenden.
Folgende Teile gehören zum Lieferumfang:
• Ein Kalibriertester 9600 Plus
• Eine Packung mit Stromversorgung und vier Netzsteckern
• Gebrauchsanleitung
• Eine Transporttasche
Wenn eines dieser Teile beim Öffnen der Verpackung fehlt, den
Kundendienst von Welch Allyn verständigen. Die Nummer finden
Sie unter Seite 30.
5
2
Bedienelemente und Anzeigen
Flüssigkristallanzeige
Abbildung 1. LCD-Display und Tasten auf der Frontseite
Sollwertmodus
Kalibriersolltemperatur
Temperatureinheit
Aktuelle
Innentemperatur
Auswahltaste für °C/°F
Temperaturauswahltaste
Kalibriersolltemperatur
Es gibt drei Kalibriersolltemperaturen, die zur Prüfung der
Kalibrierung des Thermometers verwendet werden. Diese
drei Temperaturen sind: 36 °C (96,8 °F), 38,5 °C (101,3 °F)
6
Kapitel 2 Bedienelemente und Anzeigen
Welch Allyn Kalibriertester 9600 Plus
und 41 °C (105,8 °F). Das LCD-Display zeigt die aktuelle
Solltemperatur der Kalibrierung in der oberen linken Ecke an.
Aktuelle Innentemperatur
Die aktuelle Temperatur des Kalibriertesters 9600 Plus wird mit
großen Ziffern in der Mitte des Displays angezeigt (Abbildung 1).
Wenn das Gerät auf die aktuelle Solltemperatur der Kalibrierung
umschaltet, blinkt die Isttemperatur auf dem Display. Wenn das
Gerät die Solltemperatur der Kalibrierung erreicht, blinkt die
Temperaturanzeige in der Mitte des Displays nicht mehr.
Temperatureinheiten
Der Kalibriertester 9600 Plus kann die Temperaturen in °C oder
in °F anzeigen.
Sollwertmodus
Auf dem LCD-Display wird entweder ein „D“ (Standardeinstellung) oder ein „L“ (letzte Einstellung) oben links angezeigt
(Abbildung 1). Der Kalibriertester 9600 Plus besitzt zwei Betriebsarten für die Sollwerte. Der Standardmodus (ab Werk eingestellt)
erwärmt den Kalibriertester 9600 Plus bis zur unteren Solltemperatur (36,0 °C/96,8 °F), wenn das Gerät eingeschaltet wird. In der
Betriebsart „Letzte Einstellung“ wird der Kalibriertester 9600
Plus auf die zuletzt verwendete Temperatur eingestellt.
Zur Veränderung des Sollwertmodus die Taste C/F und die
Pfeiltaste unter dem LCD-Display gleichzeitig gedrückt halten, bis
ein einzelner Piepton ausgegeben wird. In der oberen linken
Ecke des Displays erscheint für den neuen Betriebsmodus ein
„D“ oder ein „L“.
Gebrauchsanleitung
Kapitel 2 Bedienelemente und Anzeigen
7
Einschaltreihenfolge
Der Kalibriertester 9600 Plus wird über eine Steckdosennetzteil
mit Energie versorgt, dessen Kabel an der Rückseite des Geräts
angeschlossen wird. Es gibt keinen Ein-/Ausschalter. Beim
Einschalten führt das Kalibriergerät 9600 Plus verschiedenen
interne Prüfungen durch, zeigt ein Testmuster zur Prüfung aller
Anzeigesegmente, gibt Pieptöne aus und zeigt die aktuelle
Gerätetemperatur an. Der Kalibriertester 9600 Plus heizt sich bei
Bedarf sofort auf, um die gewünschte Solltemperatur für die
Kalibrierung zu erreichen.
Vorderseite des Kalibriertesters 9600 Plus
Temperaturauswahltaste
Mit dieser Taste kann der Benutzer eine der drei Solltemperaturen auswählen: 36,0 °C (96,8 °F), 38,5 °C (101,3 °F) oder
41,0 °C (105,8 °F).
Um von einem Sollwert zum nächsten zu wechseln, die Taste zur
Temperaturauswahl gedrückt halten, bis ein Piepton zu hören ist.
Der neu ausgewählte Sollwert erscheint in der oberen linken Ecke
des LCD-Displays. Die aktuelle Temperatur des Geräts wird
angezeigt, beginnt zu blinken und blinkt weiter, bis die Temperatur
im Inneren des Geräts bei neuen Solltemperatur stabilisiert hat.
Auswahltaste für °C/°F
Mit dieser Taste kann der Benutzer die Anzeige in °C der °F
auswählen. Zur Änderung der Temperatureinheiten die Taste C/F
gedrückt halten, bis ein Piepton ausgegeben wird. Die Temperatur
wird entweder in „°C“ oder „°F“ angezeigt (Abbildung 1).
8
Kapitel 2 Bedienelemente und Anzeigen
Welch Allyn Kalibriertester 9600 Plus
Abbildung 2. Vorderseite des Kalibriertesters 9600 Plus
Stromversorgungsstecker
Anschluss für den
Thermistor
Staubschutzkappe
Anschluss für das
Ohrthermometer
Staubschutzkappe
Diese schwarze Kunststoffkappe verhindert, dass Staub in die
Anschlüsse für Thermistor und Ohrthermometer gelangt. Zum
Öffnen der Anschlüsse für Thermistor und Ohrthermometer die
Gebrauchsanleitung
Kapitel 2 Bedienelemente und Anzeigen
9
Staubschutzkappe nach links drehen. Zum Abdecken der
Anschlüsse die Staubschutzkappe nach rechts drehen.
Vorsisht Wenn die Anschlüsse für den Thermistor oder
das Ohrmessgerät nicht verwendet werden, diese mit
der Staubschutzkappe abdecken.
Anschlüsse für Thermistor und Ohrthermometer
Der Anschluss für das Ohrthermometer ist der größere der
beiden Anschlüsse unter der Staubschutzkappe und eignet sich
für die Ohrthermometer Braun ThermoScan Pro 3000 und Pro
4000 (Abbildung 2).
Der Anschluss für den Thermistor ist der kleinere Anschluss
unter der Staubschutzkappe und für die Thermometer SureTemp
und SureTemp Plus vorgesehen.
Die Oberfläche in dem Anschluss für das Ohrthermometer ist mit
einer besonders matten schwarzen Farbe versehen, damit
Messungen mit dem Ohrthermometer durchgeführt werden
können. Die Oberfläche selbst ist nur unter hellem Licht
erkennbar. Der Anschluss für den Thermistor ist nicht schwarz
gestrichen. Beide Anschlüsse sauber und trocken halten.
Die Farbbeschichtung der Geräteanschlüsse ist empfindlich.
Daher die Reinigungsanweisungen strikt einhalten. Die
Oberfläche nicht berühren und keine Fremdkörper in die
Anschlüsse einführen. Es dürfen keine Flüssigkeiten in das Gerät
gelangen. Wenn Flüssigkeiten oder andere Verunreinigungen in
das Gerät gelangen, kann Welch Allyn eine ordnungsgemäße
Kalibrierung nicht garantieren, und Sie müssen das Gerät zur
Rekalibrierung an Welch Allyn zurücksenden.
10
Kapitel 2 Bedienelemente und Anzeigen
Welch Allyn Kalibriertester 9600 Plus
11
3
Betrieb
Konfiguration des Kalibriertesters 9600 Plus
Den Kalibriertester 9600 Plus auf eine ebene Fläche stellen,
auf der er vor Sonnenlicht, Zugluft und anderen Wärme- oder
Kältequellen geschützt ist. Der Kalibriertester 9600 Plus
benötigt etwa 20 Minuten, bis die niedrigste Solltemperatur
erreicht ist. Wenn mehrere Thermometer bei allen drei
Temperaturen getestet werden, sollten zuerst alle Sonden
mit einer kalibrierten Solltemperatur getestet werden, bevor
zur Kalibrierung auf die nächste Solltemperatur umgeschaltet
wird. Die Prüfung lässt sich zudem beschleunigen, wenn
zunächst die niedrigste Solltemperatur kalibriert wird. Der
Kalibriertester 9600 Plus besitzt keinen internen Lüfter,
sodass die Abkühlzeit länger ist als die Aufheizzeit.
12
Kapitel 3 Betrieb
Welch Allyn Kalibriertester 9600 Plus
Abbildung 3. Netzteil und in der Netzgerätebuchse
Zwei Kontakte im
Netzteil
US
UK
AUS
EU
Konfiguration:
1. Den richtigen Netzgerätestecker auswählen und über die
beiden Kontakte im Netzteil schieben (Abbildung 3).
2. Das Netzteil mit dem Kalibriertester 9600 Plus und das andere
Ende mit einer Wandsteckdose verbinden (Abbildung 2).
3. Die Anzeige des Sollwertmodus in der oberen linken Ecke des
LCD-Displays verfolgen (Abbildung 1). Wird auf dem Display
ein „D“ angezeigt, arbeitet das Gerät im Standardmodus und
stellt zuerst die niedrigste Solltemperatur ein. Soll mit dieser
Solltemperatur keine Prüfung durchgeführt werden, die Taste
zur Temperaturauswahl gedrückt halten und die gewünschte
Einstellung auswählen. Die Temperaturanzeige blinkt
zunächst und wechselt dann auf Dauerlicht, um anzuzeigen,
dass sich der Kalibriertester 9600 Plus stabilisiert hat und
einsatzbereit ist.
Gebrauchsanleitung
Kapitel 3 Betrieb
13
Die Thermometer SureTemp und SureTemp
Plus von Welch Allyn
Vorsicht Die zu prüfenden Thermometer in dem
gleichen Raum wie den Kalibriertester 9600 Plus etwa
30 Minuten lang aufbewahren, damit sich die Geräte an
die Raumtemperatur anpassen können. Dann erst die
Prüfung durchführen.
Abbildung 4. Der Kalibriertester 9600 Plus und die Thermometer
SureTemp Plus von Welch Allyn
Beginn der Überprüfung der Kalibrierung der Thermometer:
14
Kapitel 3 Betrieb
Welch Allyn Kalibriertester 9600 Plus
1. Die Sonde aus der Sondenvertiefung entfernen und entweder
mit 70%igem Isopropanol oder mit einer 10%igen
Hypochloridlösung oder mit fleckenfreiem Desinfektionsmittel
reinigen. Die Sonde an der Luft trocknen lassen. Keine
Sondenhülle verwenden.
2. Das Thermometer in den Monitormodus entsprechend der
Bedienanleitung des Thermometers schalten.
3. Die Sonde in den Anschluss für den Thermistor einführen
(Abbildung 4).
4. Etwa eine Minute warten, bis die Temperatur am
Thermometer 10 Sekunden lang stabil angezeigt wird. Die
Thermometertemperaturanzeige mit der Solltemperatur des
Kalibriertester 9600 Plus vergleichen. Wenn beide
Temperaturen um maximal ± 0,1 °C (± 0,2 °F) voneinander
abweichen, ist das Thermometer korrekt kalibriert.
5. Alle verfügbaren Thermometer, deren Kalibrierung überprüft
werden soll, mit der aktuellen Kalibriersolltemperatur
überprüfen. Danach mit der nächsten Kalibriersolltemperatur
fortsetzen. Siehe dazu „Änderung der Kalibriersolltemperatur“
(Seite 20).
Gebrauchsanleitung
Kapitel 3 Betrieb
15
Das Modell ThermoScan Pro 4000 von Braun
Vorsicht Die zu prüfenden Thermometer in dem
gleichen Raum wie den Kalibriertester 9600 Plus etwa
30 Minuten lang aufbewahren, damit sich die Geräte an
die Raumtemperatur anpassen können. Dann erst die
Prüfung durchführen.
Abbildung 5. Der Kalibriertester 9600 Plus mit dem ThermoScan
Pro 4000
Beginn der Kalibrierüberprüfung der Thermometer:
1. Die Sondenspitze mit einem Tupfer reinigen, der mit etwas
Isopropanol getränkt wurde. Den überschüssigen Alkohol mit
16
Kapitel 3 Betrieb
Welch Allyn Kalibriertester 9600 Plus
einem sauberen Tupfer entfernen und 5 Minuten an der Luft
trocknen lassen. Keine anderen Chemikalien außer Alkohol
zur Reinigung des Sondenfensters verwenden.
2. Das Thermometer ThermoScan Pro 4000 von Braun mit
folgenden Schritten auf den Kalibriermodus einstellen.
a. Die Taste I/O MEM kurz drücken, um das Gerät
einzuschalten. Auf dem Display werden Symbole und
Funktionen angezeigt. Das Modell Pro 4000 führt eine
automatische Eigenüberprüfung durch. Nach einigen
Sekunden hören Sie einen Piepton und sehen drei
Strichellinien sowie ein Soundsymbol und die Anzeige °C
oder °F auf dem Display.
b. Die Taste I/O MEM erneut drücken und für folgende
Schritte gedrückt halten:
• Nach etwa drei Sekunden blinkt das Symbol „OFF“ auf
dem Display (Taste weiter gedrückt halten).
• Sobald ein Piepton ertönt, die Taste loslassen.
• Damit ist das Thermometer Pro 4000 auf
Kalibrierüberprüfung eingestellt, und auf dem Display
blinkt das Symbol „CAL“.
3. Eine neue Sondenhülle aufziehen. Die Sonde fest in den
Anschluss für das Ohrthermometer drücken (Abbildung 5).
4. Etwa drei Sekunden warten, die Starttaste des Thermometers
drücken und die blinkende Anzeige „Exac Temp“ beobachten.
5. Das Thermometer in dem Kalibriertester 9600 Plus lassen, bis
ein Piepton zu hören ist.
Gebrauchsanleitung
Kapitel 3 Betrieb
17
6. Das Thermometer Pro 4000 aus dem Kalibriertester 9600
Plus herausnehmen und die Temperatur auf dem Display des
Thermometers ablesen. Wenn beide Temperaturen um
maximal ± 0,2 °C (± 0,4 °F) voneinander abweichen, ist das
Thermometer korrekt kalibriert.
7. Etwa eine Minute warten, bevor eine weitere Messung mit
dem gleichen Thermometer durchgeführt wird. Wiederholungsmessungen in kürzeren Abständen können höhere
Messwerte bewirken.
8. Nach etwa vier Minuten schaltet das Gerät den
Kalibriermodus ab.
9. Alle verfügbaren Thermometer, deren Kalibrierung überprüft
werden soll, mit der aktuellen Kalibriersolltemperatur
überprüfen. Danach mit der nächsten Kalibriersolltemperatur
fortsetzen. Siehe dazu „Änderung der Kalibriersolltemperatur“
(Seite 20).
Das Modell ThermoScan Pro 3000 von Braun
Vorsicht Die zu prüfenden Thermometer in dem
gleichen Raum wie den Kalibriertester 9600 Plus etwa
30 Minuten lang aufbewahren, damit sich die Geräte an
die Raumtemperatur anpassen können. Dann erst die
Prüfung durchführen.
18
Kapitel 3 Betrieb
Welch Allyn Kalibriertester 9600 Plus
Abbildung 6. Der Kalibriertester 9600 Plus mit dem ThermoScan Pro
3000 von Braun
1. Die Sondenspitze mit einem Tupfer reinigen, der mit etwas
Isopropanol getränkt wurde. Den überschüssigen Alkohol mit
einem sauberen Tupfer entfernen und 5 Minuten an der Luft
trocknen lassen. Keine anderen Chemikalien außer Alkohol
zur Reinigung des Sondenfensters verwenden.
2. Das Thermometer ThermoScan Pro 3000 von Braun mit den
folgenden Schritten in die Kalibrierüberprüfung schalten.
a. Solange warten, bis das Thermometer im Standby-Modus
arbeitet (Display ist leer).
b. Die Aktivierungstaste gedrückt halten und erst bei Schritt d
loslassen.
Gebrauchsanleitung
c. Die Taste
Kapitel 3 Betrieb
19
/MEM drücken.
d. Auf dem LCD-Display blinkt nach der Eigenüberprüfungssequenz die Anzeige „CAL“. Auf dem Display blinkt
„CAL“, selbst wenn eine Temperatur gemessen wurde.
e. Beide Tasten loslassen.
3. Eine neue Sondenhülle aufziehen. Das Gerät fest in den
Anschluss für das Ohrthermometer einführen (Abbildung 6).
4. Etwa drei Sekunden warten. Dann die Aktivierungstaste des
Thermometers drücken, bis ein Piepton zu hören ist.
5. Das Thermometer Pro 3000 aus dem Kalibriertester 9600
Plus herausnehmen und die Temperatur auf dem Display des
Thermometers ablesen. Wenn beide Temperaturen um
maximal ± 0,2 °C (± 0,4 °F) voneinander abweichen, ist das
Thermometer korrekt kalibriert.
6. Etwa eine Minute warten, bevor eine weitere Messung mit
dem gleichen Thermometer durchgeführt wird.
Wiederholungsmessungen in kürzeren Abständen können
höhere Messwerte bewirken.
7. Nach etwa vier Minuten schaltet das Gerät den
Kalibriermodus ab.
8. Alle verfügbaren Thermometer, deren Kalibrierung überprüft
werden soll, mit der aktuellen Kalibriersolltemperatur
überprüfen. Danach mit der nächsten Kalibriersolltemperatur
fortsetzen. Siehe dazu „Änderung der Kalibriersolltemperatur“
(Seite 20).
20
Kapitel 3 Betrieb
Welch Allyn Kalibriertester 9600 Plus
Änderung der Kalibriersolltemperatur
Um von einem Sollwert zum nächsten zu wechseln, die Taste
Temperaturauswahl gedrückt halten, bis ein Piepton zu hören ist.
Der neu ausgewählte Sollwert erscheint in der oberen linken
Ecke des LCD-Displays. Die aktuelle Temperatur des Geräts wird
angezeigt, beginnt zu blinken und blinkt weiter, bis sich die
Temperatur im Inneren des Geräts bei neuen Solltemperatur
stabilisiert hat.
21
4
Wartung
Reinigung
Reinigung des Kalibriertesters 9600 Plus:
1. Das Kabel an der Rückseite des Geräts abziehen.
2. Die Außenseite des Geräts mit einem Tuch abwischen, das
mit einer milden, warmen Seifenlösung angefeuchtet ist.
Dabei sorgfältig darauf achten, dass weder Seife noch
Wasser in die beiden Geräteanschlussöffnungen gelangen.
3. Das Tuch ausspülen und gründlich auswringen.
4. Seife und Wasser von dem Kalibriertester 9600 Plus
abwischen.
5. Den Kalibriertester 9600 Plus 15 Minuten trocknen lassen.
6. Das Kabel wieder an der Rückseite des Geräts
anschließen.
Vorsicht Den Thermistoranschluss und den
Anschluss für das Ohrthermometer nicht reinigen.
Dies könnte das Instrument beschädigen. Nur
Vertragswerkstätten von Welch Allyn dürfen die
Geräteanschlüsse reinigen.
22
Kapitel 4 Wartung
Welch Allyn Kalibriertester 9600 Plus
Fehlerbehebung
Fehler
Problem
Lösung
Es
Der Kalibriertester kann die
Sollwerttemperatur nicht
erreichen, weil die Raum- oder
Gerätetemperatur zu hoch ist.
Die Umgebungstemperatur und/oder
die Gerätetemperatur sollte innerhalb
folgender Grenzwerte liegen: 18,3 °C
bis 26,7 °C (65 °F bis 80 °F). Vor den
Tests 30 Minuten warten, damit die
Geräte die Umgebungstemperatur
annehmen.
Et
Der Kalibriertester kann die
Solltemperatur nicht erreichen,
weil die Geräte- oder
Raumtemperatur zu niedrig ist.
Die Umgebungstemperatur und/oder
die Gerätetemperatur sollte innerhalb
folgender Grenzwerte liegen: 18,3 °C
bis 26,7 °C (65 °F bis 80 °F). Vor den
Tests 30 Minuten warten, damit die
Geräte die Umgebungstemperatur
annehmen.
Spannung
Problem mit der
Netzteilspannung
Ein Ersatzgerät von Welch Allyn
anfordern
E0.1
Heizung defekt, keine Heizung
Rücksendung zur Reparatur an
Welch Allyn
E0.2
Heizung läuft weiter (Heizung
wird nach der entsprechenden
Zeit nicht abgeschaltet)
Rücksendung zur Reparatur an
Welch Allyn
E0.3
Unterbrechung am Thermistor
Rücksendung zur Reparatur an
Welch Allyn
E0.4
Kurzschluss am Thermistor
Rücksendung zur Reparatur an
Welch Allyn
E0.5
Unterbrechung am RCALWiderstand
Rücksendung zur Reparatur an
Welch Allyn
Gebrauchsanleitung
Fehler
Kapitel 4 Wartung
Problem
23
Lösung
E0.6
Kurzschluss am RCALWiderstand
Rücksendung zur Reparatur an
Welch Allyn
E0.7
Unterbrechung des PTB-Sensors Rücksendung zur Reparatur an
Welch Allyn
E0.8
Kurzschluss am PTB-Widerstand Rücksendung zur Reparatur an
Welch Allyn
E0.9
Schwere interne Defekte
Rücksendung zur Reparatur an
Welch Allyn
E1.1
Gerät nicht kalibriert.
Rücksendung zur Reparatur an
Welch Allyn
E1.3
Defekter EEPROM
Rücksendung zur Reparatur an
Welch Allyn
Überprüfung des Kalibriertesters 9600 Plus
Wenn bei mehreren Thermometern die Kalibrierungsüberprüfung
fehlschlägt, den Kalibriertester 9600 Plus selbst kontrollieren, um
zu überprüfen, ob er ordnungsgemäß kalibriert ist. Vor der
Rücksendung eines Geräts an eine Vertragswerkstatt von Welch
Allyn die folgenden Überprüfungen durchführen.
1. Das Kalibrierdatum an der Seite des Kalibriertesters 9600 Plus
überprüfen. Wurde der Kalibriertester 9600 Plus vor mehr als
12 Monaten kalibriert, diesen nicht verwenden. Das Gerät
sofort an eine Vertragswerkstatt von Welch Allyn senden und
kalibrieren lassen.
24
Kapitel 4 Wartung
Welch Allyn Kalibriertester 9600 Plus
2. Es dürfen keine Modifikationen an dem Kalibriertester 9600
Plus vorgenommen worden sein. Wenn Dritte an dem Gerät
oder den Kalibrierschildern Manipulationen vorgenommen
haben, sind die Kalibriereinstellungen und die Gewährleistung
hinfällig. Das Gerät sofort an eine Vertragswerkstatt von
Welch Allyn senden und kalibrieren lassen.
3. Der Kalibriertester 9600 Plus darf keinen extremen Temperaturen ausgesetzt werden, da diese den Präzisionsthermistor
beschädigen. Einwirkung hoher Temperaturen kann zu einer
Verschiebung der Widerstands-Temperatur-Kennlinie des
Geräts führen, sodass der Kalibriertester 9600 Plus nicht
mehr genau genug arbeitet. Das Gerät sofort an eine
Vertragswerkstatt von Welch Allyn senden und
kalibrieren lassen.
4. Die Sondenspitze des Thermometer ThermoScan Pro
3000 bzw. ThermoScan Pro 4000 von Braun muss sauber
sein. Immer neue Sondenhüllen verwenden, wenn diese
Thermometer kalibriert werden.
5. Die Ohrthermometer müssen auf Kalibriermodus
eingestellt sein.
6. Die Thermistorthermometer müssen auf Monitormodus
eingestellt sein.
Gebrauchsanleitung
Kapitel 4 Wartung
25
Umweltprüfungen
1. Die Luft darf weder zu viel Dampf noch zu viel Luftfeuchtigkeit
enthalten. Hohe Luftfeuchtigkeit (über 90 %) kann zu elektrischen Kriechströmen führen, die vorübergehend die Kalibrierung des Geräts beeinträchtigen. Wenn die Thermometer
und/oder der Kalibriertester 9600 Plus solchen Bedingungen
ausgesetzt werden, muss jedes Gerät mindestens 30 Minuten lang bei normaler Raumtemperatur und normaler Luftfeuchtigkeit aufbewahrt werden, bevor eine Kalibrierprüfung
durchgeführt wird.
2. Extreme Temperaturen vermeiden. Die Wärmegradienten
in dem Thermometer oder in dem Kalibriertester 9600 Plus
können nicht vorhersehbare Effekte verursachen. Der
Kalibriertester 9600 Plus muss in dem angegebenen
Umgebungstemperaturbereich arbeiten: 18,3 °C (65,0 °F) bis
26,7 °C (80,0 °F).
26
Kapitel 4 Wartung
Welch Allyn Kalibriertester 9600 Plus
Technische Daten
Stromverbrauch
Spannung: 100 - 240 V 50/60 Hz
Strom
Heizung: 480 mA
Nach dem Aufheizen: 185 mA
Leistungsaufnahme
Heizung: 2,4 W
Nach dem Aufheizen: 0,92 W
Kalibriertester
Netzteil
(Abmessungen –
Richtwerte)
Umgebungstemperaturen
Betriebsdaten
Aufheiz- und
Abkühlzeit
Getestet bei einer
Umgebungstemperatur
von 23,9 °C (75 °F)
Installationskategorie II
Verschmutzungsgrad II
Länge: 254 mm (10,00")
Breite: 105 mm (4,13")
Höhe: 85 mm (3,34")
Gewicht (ohne Netzteil): 0,75 kg (1,65 lbs)
Länge: 86 mm (3,38")
Breite: 51 mm (2,00")
Höhe (mit eingesetztem Stecker): 62 mm (2,44")
Gewicht: 0,18 kg (0,40 lbs)
Lagerungstemperatur: 0 °C bis 50 °C (32 °F bis 122 °F)
Betriebsumgebungstemperatur 18,3 °C bis 26,7 °C (65 °F bis 80 °F)
Luftfeuchtigkeit während des Betriebs: 20 % bis 95 % rel.
Luftfeuchtigkeit. Nicht kondensierend
Regeltemperatur des Kalibriertesters 9600 Plus
Untere Einstellung: 36 °C (96,8 °F)
Mittlere Einstellung: 38.5 °C (101,3 °F)
Obere Einstellung: 41°C (105,8 °F)
Temperaturgenauigkeit: ± 0,05 °C (0,1 °F)
Maximaler Luftdruck/Höhenlage: < 2000 m.
Raumtemperatur auf untere Einstellung: Etwa 20 Minuten
Untere Einstellung bis mittlere Einstellung: Etwa 6 Minuten.
Mittlere Einstellung auf hohe Einstellung: Etwa 6 Minuten.
Abkühlung von der hohen Temperatureinstellung auf die untere
Temperatureinstellung: Etwa 25 Minuten
Gebrauchsanleitung
Kapitel 4 Wartung
27
Elektromagnetische Verträglichkeit
Dieses Produkt wurde geprüft und erfüllt nachweislich alle
zutreffenden Anforderungen der Richtlinie des europäischen
Rates 89/336/EU und deren Ergänzungen.
Dieses Gerät wurde geprüft und erfüllt nachweislich die Richtlinien
zur Funkentstörung Teil 15.107, Klasse B. Diese Grenzwerte sollen
einen angemessenen Schutz gegen Störungen in einer typischen
(klinischen) Einrichtung sicherstellen. Dieses Gerät erzeugt und
verwendet Hochfrequenzenergie und kann diese abstrahlen.
Wenn es nicht entsprechend den Anweisungen verwendet wird,
kann es Störungen an Geräten in unmittelbarer Nähe verursachen.
Es gibt jedoch keine Garantie, dass in einer bestimmten
Umgebung keine Störungen auftreten. Wenn dieses Gerät
Störungen mit anderen Geräten verursacht, was durch Ein- und
Ausschalten des Geräts hervorgerufen werden kann, muss der
Benutzer die Störung durch folgende Maßnahmen abstellen:
• Neuausrichtung oder Neuaufstellung des Empfangsgeräts
• Vergrößerung des Abstands zwischen Geräten
• Anschluss des Geräts an eine Steckdose in einem anderen
Stromkreis als der Stromkreis, an dem das andere Gerät
angeschlossen ist.
• Hilfe erhalten Sie vom Hersteller oder von einem
Außendiensttechniker.
28
Kapitel 4 Wartung
Welch Allyn Kalibriertester 9600 Plus
29
5
Gewährleistung und Service
Beschränkte Gewährleistung
Für Instrumente, die von Welch Allyn neu gekauft werden,
wird eine Freiheit von Material- und Verarbeitungsfehlern
gewährt. Dies gilt nur für normale Verwendung und normalen
Einsatz für eine Dauer von einem Jahr ab Datum des
Erstversands von Welch Allyn. Garantieleistungen werden
von Welch Allyn oder einen zugelassenen Vertreter ohne
Material- und Lohnkosten für den Kunden durch Reparatur
oder Ersatz des defekten Geräts erbracht. Die Entscheidung
zwischen Reparatur oder Ersatz liegt im Ermessen von
Welch Allyn.
Welch Allyn sollte telefonisch über das defekte Produkt
benachrichtigt werden. Der Gegenstand sollte sofort, sicher
verpackt und freigemacht an Welch Allyn zurückgesandt
werden. Verlust oder Beschädigung während des Versands
fallen unter das Risiko des Käufers.
Welch Allyn haftet nicht für Verluste in Verbindung mit der
Verwendung von Welch Allyn Produkten, (1) bei denen die
Seriennummer unleserlich gemacht wurde, (2) die von einem
Unbefugten und nicht von einem zugelassenen Welch Allyn
Service-Vertreter repariert wurden, (3) verändert wurden, (4)
nicht wie in den Anleitungen angegeben verwendet wurden
oder (5) die missbraucht oder extremen Umweltbedingungen
ausgesetzt wurden.
30
Kapitel 5 Gewährleistung und Service
Welch Allyn Kalibriertester 9600 Plus
DIESE GEWÄHRLEISTUNG IST DIE ALLEINIGE
GEWÄHRLEISTUNG UND GILT ANSTELLE EINER INDIREKTEN
GEWÄHRLEISTUNG DER HANDELBARKEIT, DER EIGNUNG
FÜR EINEN BESTIMMTEN ZWECK ODER DER ZUSICHERUNG
EINER BESTIMMTEN QUALITÄT AUF DIREKTE ODER
INDIREKTE WEISE. Welch Allyn HAFTET NICHT FÜR NEBENODER FOLGESCHÄDEN.
Service
Sie müssen die Genehmigung von Welch Allyn einholen, bevor Sie
ein Produkt zur Reparatur einschicken. Sie erhalten von unserem
Servicepersonal eine Reparaturgenehmigungsnummer, genannt
RMA (Return Material Authorization). Bitte schreiben Sie diese
Nummer auf die Außenseite Ihres Versandkartons. Sendungen
ohne RMA-Nummer werden nicht angenommen. Weitere
Informationen erhalten Sie von Ihrem Kundendienstvertreter des
entsprechenden Servicezentrums von Welch Allyn in der
folgenden Liste.
Alle Geräte, die zur Kalibrierung des Kalibriertesters 9600 Plus
verwendet wurden, sind nach NIST kalibriert.
Welch Allyn übernimmt keine Haftung, wenn der Kalibriertester
9600 Plus durch ein nicht autorisiertes Servicezentrum kalibriert
wird. Senden Sie den Kalibriertester 9600 Plus zur Kalibrierung an
eine der folgenden Vertragswerkstätten.
Gebrauchsanleitung
Kapitel 5 Gewährleistung und Service
31
USA, Zentralamerika und Südamerika
Welch Allyn, Inc.
4341 State Street Road
Skaneateles Falls, NY 13153-0220
Tel.: 1-800-535-6663
Fax: 1-315-685-3361
Kanada
Welch Allyn Canada Limited
Technical Service Centers
160 Matheson Blvd., East
Mississauga, Ontario
CANADA L4Z 1V4
Tel.: +1-905-890-0004 oder 800-561-8797
Fax: 905-890-0008
Welch Allyn Australia Pty. Ltd.
Technical Service Centers
The Metro Centre Unit 5
38-46 South Street
Rydalmere NSW 2116, Australien
Tel.: 011 612 9638-3000
Fax: 011 612 9638-3500
Welch Allyn GmbH
Technical Service Centers
Zollerstrasse 2-4
D-72417 Jungingen
Deutschland
Tel.: 00 49 7477 927186
Fax: 00 49 7477 927193
Welch Allyn South Africa
394 Surrey Avenue
Ferndale, 2194
Johannesburg
Südafrika
Tel.: 27 11 7777555
Fax: 27 11 7777556
32
Kapitel 5 Gewährleistung und Service
Welch Allyn Kalibriertester 9600 Plus
Gebrauchsanleitung
Kapitel 5 Gewährleistung und Service
33
34
Kapitel 5 Gewährleistung und Service
Welch Allyn Kalibriertester 9600 Plus
Welch Allyn, Inc.
4341 State Road
P.O. Box 220
Skaneateles Falls, NY 13153-0220
Tel: (800) 535-6663 US only
Fax: (315) 685-3361
www.welchallyn.com
Printed in Mexico
Mat’l No. 701754 Rev. D
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
