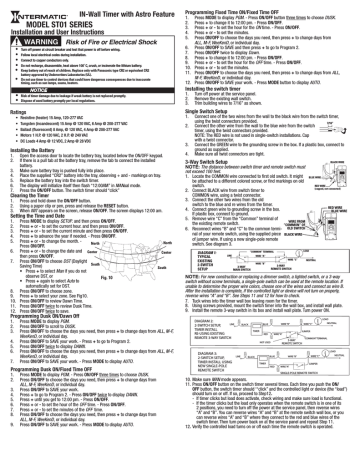

MODEL ST01 SERIES

MODEL ST01 SERIES
IN-Wall Timer with Astro Feature
MODEL ST01 SERIES
Installation and User Instructions
WARNING Risk of Fire or Electrical Shock
•
•
•
•
•
•
Turn off power at circuit breaker and test that power is off before wiring.
Follow local electrical codes during installation.
Connect to copper conductors only.
Do not recharge, disassemble, heat above 100˚ C, crush, or incinerate the lithium battery.
Keep battery out of reach of children. Replace only with Panasonic type CR2 or equivalent CR2
battery approved by Underwriters Laboratories (UL).
Do not use timer to control devices that could have dangerous consequences due to inaccurate
timing, such as sun lamps, sauna, heaters.
1.
2.
3.
1.
Resistive (heater) 15 Amp, 120-277 VAC
Tungsten (incandescent) 15 Amp @ 120 VAC, 6 Amp @ 208-277 VAC
Ballast (fluorescent) 8 Amp, @ 120 VAC, 4 Amp @ 208-277 VAC
Motors 1 H.P. @ 120 VAC, 2 H.P. @ 240 VAC
DC Loads 4 Amp @ 12 VDC, 2 Amp @ 28 VDC
2.
3.
Installing the Battery
4.
1. Open the access door to locate the battery tray, located below the ON/OFF keypad.
2. If there is a pull tab at the battery tray, remove the tab to connect the installed
battery.
3. Make sure battery tray is pushed fully into place.
4. Place the supplied “CR2” battery into the tray, observing + and - markings on tray.
5. Replace the battery tray into the switch timer.
6. The display will initialize itself then flash “12:00AM” in MANual mode.
7. Press the ON/OFF button. The switch timer should “click”
1. Press and hold down the ON/OFF button.
2. Using a paper clip or pen, press and release the RESET button.
3.When INIT appears on the screen, release ON/OFF. The screen displays 12:00 am.
Setting the Time and Date
North
Center
South
1.Press MODE to display PGM.
2.Press ON/OFF to scroll to DUSK.
3. Press ON/OFF to choose the days you need, then press + to change days from ALL, M-F,
WeeKenD, or individual day.
4.Press ON/OFF to SAVE your work. - Press + to go to Program 2.
5.Press ON/OFF twice to display DAWN.
6. Press ON/OFF to choose the days you need, then press + to change days from ALL, M-F,
WeeKenD, or individual day.
7.Press ON/OFF to SAVE your work. - Press MODE to display AUTO.
Programming Dusk ON/Fixed Time OFF
1.Press MODE to display PGM. - Press ON/OFF three times to choose DUSK.
2.Press ON/OFF to choose the days you need, then press + to change days from
ALL, M-F, WeeKenD, or individual day.
3.Press ON/OFF to SAVE your work.
4.Press + to go to Program 2. - Press ON/OFF twice to display DAWN.
5.Press + until you get to 12:00 pm. - Press ON/OFF.
6.Press + or - to set the hour of the OFF time. - Press ON/OFF.
7.Press + or - to set the minutes of the OFF time.
8.Press ON/OFF to choose the days you need, then press + to change days from
ALL, M-F, WeeKenD, or individual day.
9.Press ON/OFF to SAVE your work. - Press MODE to display AUTO.
Connect one of the two wires from the wall to the black wire from the switch timer,
using the twist connectors provided.
7/16”
Connect the other wire from the wall to the blue wire from the switch
timer, using the twist connectors provided.
NOTE: The RED wire is not used in single-switch installations. Cap
with a twist connector.
Connect the GREEN wire to the grounding screw in the box. If a plastic box, connect to
ground as supplied.
Make sure all twist connectors are tight.
3-Way Switch Setup
Clearing the Timer
Programming Dusk ON/Dawn Off
Turn off power at the service panel.
Remove the existing wall switch.
Trim building wires to 7/16” as shown.
Single Switch Setup
Ratings
1.Press MODE to display SETUP. and then press ON/OFF.
2.Press + or - to set the current hour. and then press ON/OFF.
3.Press + or - to set the current minute and then press ON/OFF.
4.Press + to advance the year if needed. - Press ON/OFF.
5. Press + or - to change the month. North
Press ON/OFF.
6. Press + or - to change the date and Center
then press ON/OFF.
7. Press ON/OFF to choose DST (Daylight
South
Saving Time)
•
Press + to select Man if you do not
observe DST, or
Fig. 10 Fig. 8
•
Press + again to select Auto to
automatically set for DST.
8.Press ON/OFF to choose zone.
9.Press + to select your zone. See Fig10.
10.Press ON/OFF to review Dawn Time.
11.Press ON/OFF twice to review Dusk Time.
12.Press ON/OFF twice to save.
1.Press MODE to display PGM. - Press ON/OFF button three times to choose DUSK.
2.Press + to change it to 12:00 pm. - Press ON/OFF.
3.Press + or - to set the hour for the ON time. - Press ON/OFF.
4.Press + or - to set the minutes.
5.Press ON/OFF to choose the days you need, then press + to change days from
ALL, M-F, WeeKenD, or individual day.
6.Press ON/OFF to SAVE and then press + to go to Program 2.
7.Press ON/OFF twice to display Dawn.
8.Press + to change it to 12:00 pm. - Press ON/OFF.
9.Press + or - to set the hour for the OFF time. - Press ON/OFF.
10.Press + or - to set the minutes.
11. Press ON/OFF to choose the days you need, then press + to change days from ALL,
M-F, WeeKenD, or individual day.
12.Press ON/OFF to SAVE your work. - Press MODE button to display AUTO.
Installing the switch timer
NOTICE
• Risk of timer damage due to leakage if weak battery is not replaced promptly.
• Dispose of used battery promptly per local regulations.
•
•
•
•
•
Programming Fixed Time ON/Fixed Time OFF
BLACK WIRE
NOTE: The distance between switch timer and remote switch must
not exceed 100 feet.
1. Locate the COMMON wire connected to first old switch. It might
be attached to a different colored screw, or find markings on old
switch.
2. Connect BLACK wire from switch timer to
COMMON wire, using a twist connector.
3. Connect the other two wires from the old
switch to the blue and re wires from the timer.
4. Connect green wire to grounding screw in the box.
If plastic box, connect to ground.
5. Remove wire “C” from the “Common” terminal of
WIRE FROM
the existing remote switch.
“COMMON” OF
6. Reconnect wires “B” and “C” to the common termi- OLD SWITCH
nal of your remote switch, using the supplied piece BLACK WIRE
of jumper wire. If using a new single-pole remote
switch. See diagram 3.
DIAGRAM 1:
TYPICAL
EXISTING
2-SWITCH
SETUP
RED WIRE
(capped, not connected)
RED WIRE
BLUE WIRE
LOAD
“COMMON” TERMINAL
LINE
BLUE WIRE
WIRE “A”
WIRE “C”
WIRE “B”
NEUTRAL
3-WAY
REMOTE SWITCH
3-WAY
MAIN SWITCH
NOTE: For new construction or replacing a dimmer switch, a lighted switch, or a 3-way
switch without screw terminals, a single-pole switch can be used at the remote location. If
unable to determine the proper wire colors, choose one of the wires and connect as wire B.
After the installation is complete, if the controlled light or device will not turn on properly,
reverse wires “A” and “B”. See Steps 11 and 12 for how to check.
7. Tuck wires into the timer wall box leaving room for the timer.
8. Using screws provided, mount the switch timer into the wall box, and install wall plate.
9. Install the remote 3-way switch in its box and install wall plate. Turn power ON.
LOAD
DIAGRAM 2:
LINE
2-SWITCH SETUP,
TIMER INSTALL
RE-USING EXISTING
REMOTE 3-WAY SWITCH
TIMER
NEUTRAL
JUMPER
RED
WIRE “A”
NOT USED
DIAGRAM 3:
2-SWITCH SETUP,
TIMER INSTALL USING
NEW SINGLE-POLE
REMOTE SWITCH
WIRE “C”
WIRE “B”
BLUE
BLACK
3-WAY
REMOTE SWITCH
“COMMON” TERMINAL
LOAD
LINE
BLUE
BLACK
WIRE “B”
TIMER
RED
WIRE “C”
NEUTRAL
JUMPER
WIRE “A”
SINGLE-POLE REMOTE SWITCH
10.Make sure MAN mode appears.
11. Press ON/OFF button on the switch timer several times. Each time you push the ON/
OFF button, the switch timer should ‘“click” and the controlled light or device (the “load”)
should turn on or off. If so, proceed to Step12.
- If timer clicks but load does activate, check wiring and make sure load is functional.
-
If the timer clicks but the load only operates when the remote switch is in one of its
2 positions, you need to turn off the power at the service panel, then reverse wires
“A” and “B”. You can reverse wires “A” and “B” at the remote switch wall box, or you
can reverse wires “A” and “B” where they connect to the red and blue wires of the
switch timer. Then turn power back on at the service panel and repeat Step 11.
12.Verify the controlled load turns on or off each time the remote switch is operated.
Multiple Time Switch Setup
Multiswitch applications using the ST01 timer are wired differently than conventional
toggle switches. Read the following installatin instructions carefully.
• Multiple timers may be mounted in an unlimited number of adjacent junction box slots
• No derating is required for multiple switch timers.
For a 3-Switch Setup follow the diagram below.
ADDITIONAL WIRE
LINE
BLACK
LOAD
BLUE
TIMER
NEUTRAL
RED
TWO 3-WAY SWITCHES
Four or more switch setups
Use the preceding 3-switch installation diagram and connect 4-way switch wires between the
two 3-way switches.
NOTE: The remote switch(es) may not function when the accumulated wire length to the
remote switch(es) exceeds 100 feet or the wiring to the remote switch(es) is buried underground. Contact Intermatic customer service for further information.
LIMITED ONE-YEAR WARRANTY
If within the warranty period specified, this product fails due to a defect in material or workmanship,
Intermatic Incorporated will repair or replace it, at its sole option, free of charge. This warranty is extended
to the original household purchaser only and is not transferable. This warranty does not apply to: (a) damage
to units caused by accident, dropping or abuse in handling, acts of God or any negligent use; (b) units which
have been subject to unauthorized repair, opened, taken apart or otherwise modified; (c) units not used in
accordance with instructions; (d) damages exceeding the cost of the product; (e) sealed lamps and/or lamp
bulbs, LED’s and batteries; (f) the finish on any portion of the product, such as surface and/or weathering,
as this is considered normal wear and tear; (g) transit damage, initial installation costs, removal costs, or
reinstallation costs.
INTERMATIC INCORPORATED WILL NOT BE LIABLE FOR INCIDENTAL OR CONSEQUENTIAL DAMAGES.
SOME STATES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL
DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY IS IN
LIEU OF ALL OTHER EXPRESS OR IMPLIED WARRANTIES. ALL IMPLIED WARRANTIES, INCLUDING THE
WARRANTY OF MERCHANTABILITY AND THE WARRANTY OF FITNESS FOR A PARTICULAR PURPOSE,
ARE HEREBY MODIFIED TO EXIST ONLY AS CONTAINED IN THIS LIMITED WARRANTY, AND SHALL BE
OF THE SAME DURATION AS THE WARRANTY PERIOD STATED ABOVE. SOME STATES DO NOT ALLOW
LIMITATIONS ON THE DURATION OF AN IMPLIED WARRANTY, SO THE ABOVE LIMITATION MAY NOT
APPLY TO YOU.
This warranty service is available by either (a) returning the product to the dealer from whom the unit
was purchased or (b) completing a warranty claim online at www.intermatic.com.
This warranty is made by: Intermatic Incorporated, Customer Service 7777 Winn Rd., Spring Grove,
Illinois 60081-9698. For warranty service go to: http://www.Intermatic.com or call 815-675-7000.
NOTE: Remote switches from a previous conventional installation may not function reliably
with an electronic timer. Try a new remote switch if function is intermittent.
Minuterie murale
avec
fonction Astro
MODÈLE SÉRIE ST01
Instructions d’installation et mode d’emploi
AVERTISSEMENT
•
•
•
•
•
•
Risque d’incendie ou de choc électrique
Couper le courant au disjoncteur et vérifier que le circuit est hors tension avant de câbler.
Effectuer l’installation conformément au code de l’électricité en vigueur.
Raccorder exclusivement à des conducteurs en cuivre.
Ne pas recharger, démonter, chauffer à plus de 100 ˚C, écraser ni incinérer la pile.
Garder la pile hors de la portée des enfants. Remplacer uniquement par une pile Panasonic de type CR2 ou
autre modèle CR2 équivalent homologué par Underwriters Laboratories (UL).
Ne pas utiliser la minuterie pour commander des appareils susceptibles d’avoir des effets dangereux en
cas de programmation incorrecte, notamment lampes solaires, sauna ou appareils de chauffage.
AVIS
•
•
Risque de dommage à la minuterie en cas de fuite si une pile déchargée n’est pas changée rapidement.
Mettre la pile usagée au rebut sans délai conformément à la réglementation en vigueur.
Caractéristiques
•
•
•
•
•
Résistif (radiateur) 15 A, 120-277 V c.a.
Tungstène (incandescent) 15 A sous 120 V c.a., 6 A sous 208-277 V c.a.
Ballast (fluorescent) 8 A sous 120 V c.a., 4 A sous 208-277 V c.a.
Moteurs 1 H.P. sous 120 V c.a., 2 H.P. sous 240 V c.a.
Charges c.c. 4 A sous 12 V c.c., 2 A sous 28 V c.c.
Mettre la pile en place
1. Ouvrir le couvercle d’accès au porte-pile, situé sous le clavier ON/OFF.
2.S’il y a une languette dans le porte-pile, retirer cette languette pour établir le contact de la pile
installée.
3. Vérifier que le porte-pile est complètement enfoncé.
4. Placer la pile CR2 fournie dans le porte-pile, en respectant les marquages + et - sur le porte-pile.
5. Remettre le porte-pile en place dans la minuterie.
6. L’écran s’initialise, puis affiche 12:00 AM en clignotant en mode MANuel.
7. Appuyer sur la touche ON/OFF. La minuterie doit produire un déclic.
Effacer la minuterie
1. Tenir la touche ON/OFF enfoncée.
2. À l’aide d’un trombone ou d’un stylo, appuyer brièvement sur la touche RESET.
3.Lorsqu’INIT s’affiche à l’écran, relâcher la touche ON/OFF. L’écran affiche 12:00 AM.
Régler l’heure et la date
1. Appuyer sur MODE pour afficher SETUP.
NORD
North
NORD
North
puis appuyer sur ON/OFF.
2. Appuyer sur + ou - pour sélectionner
CENTRE
Center
CENTRE
Center
l’heure courante puis appuyer sur ON/OFF.
3. Appuyer sur + ou - pour sélectionner la
SUD
minute courante puis appuyer sur ON/OFF. South
SUD
South
4. Appuyer sur + pour faire avancer l’année, le
cas échéant. Appuyer sur ON/OFF.
Fig. 10 Fig. 8
5. Appuyer sur + ou - pour changer le mois.
Appuyer sur ON/OFF.
6.Appuyer sur + ou - pour changer la date, puis appuyer sur ON/OFF.
7.Appuyer sur ON/OFF pour configurer le mode DST (heure d’été)
•Appuyer sur + pour sélectionner Man si l’heure d’été ne doit pas être prise en compte ou
•Appuyer de nouveau sur + pour sélectionner Auto afin que le passage à l’heure d’été soit
automatique.
8. Appuyer sur ON/OFF pour choisir la zone.
9. Appuyer sur + pour sélectionner la zone qui convient. Voir Fig. 10.
10. Appuyer sur ON/OFF pour vérifier l’heure de l’aube.
11. Appuyer sur ON/OFF deux fois pour vérifier l’heure du crépuscule.
12. Appuyer sur ON/OFF deux fois pour enregistrer.
Programmer Marche au crépuscule/Arrêt à l’aube
1. Appuyer sur MODE pour afficher PGM.
2. Appuyer sur ON/OFF pour avancer jusqu’à DUSK (crépuscule).
3. Appuyer sur ON/OFF pour choisir les jours souhaités, puis sur + pour changer les jours à ALL
(tous), M-F (lun à ven), WeeKenD ou un jour particulier.
4. Appuyer sur ON/OFF pour ENREGISTRER les changements. Appuyer sur + pour accéder au
programme 2.
5. Appuyer sur ON/OFF deux fois pour afficher DAWN (aube).
6. Appuyer sur ON/OFF pour choisir les jours souhaités, puis sur + pour changer les jours à ALL
(tous), M-F (lun à ven), WeeKenD ou un jour particulier.
7. Appuyer sur ON/OFF pour ENREGISTRER les changements. Appuyer sur MODE pour afficher AUTO.
Programmer Marche au crépuscule/Arrêt à heure fixe
1. Appuyer sur MODE pour afficher PGM. Appuyer sur ON/OFF trois fois pour sélectionner DUSK
(crépuscule).
2.Appuyer sur ON/OFF pour choisir les jours souhaités, puis sur + pour changer les jours à ALL
(tous), M-F (lun à ven), WeeKenD ou un jour particulier.
3. Appuyer sur ON/OFF pour ENREGISTRER les changements.
4. Appuyer sur + pour accéder au programme 2. Appuyer sur ON/OFF deux fois pour afficher
DAWN (aube).
5. Appuyer sur + pour avancer jusqu’à 12:00 PM. Appuyer sur ON/OFF.
6. Appuyer sur + ou - pour régler les heures de l’événement OFF (arrêt). Appuyer sur ON/OFF.
7. Appuyer sur + ou - pour régler les minutes de l’événement OFF (arrêt).
8.Appuyer sur ON/OFF pour choisir les jours souhaités, puis sur + pour changer les jours à ALL
(tous), M-F (lun à ven), WeeKenD ou un jour particulier.
9. Appuyer sur ON/OFF pour ENREGISTRER les changements. Appuyer sur MODE pour afficher AUTO.
Programmer Marche à heure fixe/Arrêt à heure fixe
1. Appuyer sur MODE pour afficher PGM. Appuyer sur la touche ON/OFF trois fois pour choisir
DUSK (crépuscule).
2. Appuyer sur + faire avancer l’heure jusqu’à 12:00 PM. Appuyer sur ON/OFF.
3. Appuyer sur + ou - pour régler les heures de l’événement ON (marche). Appuyer sur ON/OFF.
4. Appuyer sur + ou - pour régler les minutes.
5.Appuyer sur ON/OFF pour choisir les jours souhaités, puis sur + pour changer les jours à ALL
(tous), M-F (lun à ven), WeeKenD ou un jour particulier.
6. Appuyer sur ON/OFF pour ENREGISTRER, puis sur + pour accéder au programme 2.
7. Appuyer sur ON/OFF deux fois pour afficher DAWN (aube).
8. Appuyer sur + faire avancer l’heure jusqu’à 12:00 PM. Appuyer sur ON/OFF.
9. Appuyer sur + ou - pour régler les heures de l’événement OFF (arrêt). Appuyer sur ON/OFF.
10. Appuyer sur + ou - pour régler les minutes.
11.Appuyer sur ON/OFF pour choisir les jours souhaités, puis sur + pour changer les jours à ALL
(tous), M-F (lun à ven), WeeKenD ou un jour particulier.
12. Appuyer sur ON/OFF pour ENREGISTRER les changements. Appuyer sur la touche MODE pour
afficher AUTO.
Installer la minuterie
1. Couper l’alimentation au niveau du tableau électrique.
2. Retirer l’interrupteur mural existant.
3. Dénuder les fils du bâtiment sur 11 mm comme sur l’illustration.
Installation à interrupteur unique
1.Raccorder l’un des deux fils sortant du mur au fil noir de la minuterie à l’aide des marrettes fournies.
2.Raccorder l’autre fil sortant du mur au fil bleu de la minuterie avec les
117/16”
mm
marrettes fournies.
REMARQUE : Le fil ROUGE n’est pas utilisé dans les installations à interrupteur
unique. Le couvrir avec une marrette.
3.Raccorder le fil VERT à la vis de terre dans la boîte de jonction. Si la boîte est en
plastique, le raccorder à la terre fournie.
4. Vérifier que toutes les marrettes sont bien serrées.
Installation à interrupteurs va-et-vient
FIL NOIR
BLACK
WIRE
REMARQUE : La distance entre la minuterie et l’interrupteur à
distance ne doit pas dépasser 30 m (100 pi).
1.Trouver le fil de COMMUN raccordé au premier ancien interrupteur.
Il est possible qu’il soit attaché à une vis de couleur différente,
sinon voir le marquage sur l’ancien interrupteur.
2. Raccorder le fil NOIR de la minuterie au
fil de COMMUN à l’aide d’une marrette.
3. Raccorder les deux autres fils de l’ancien
interrupteur aux fils bleu et rouge de la minuterie.
4.Raccorder le fil vert à la vis de terre dans la boîte de
jonction. Si la boîte est en plastique, le raccorder à la terre.
5.Débrancher le fil C de la borne de commun de
FIL DU
WIRE FROM
« COMMUN »
“COMMON”
OF
l’interrupteur distant existant.
DE L’ANCIEN
OLD
SWITCH
INTERRUPTEUR
6.Raccorder les fils B et C à la borne de commun de
NOIR
l’interrupteur distant, à l’aide du fil volant fourni, si un BLACKFILWIRE
interrupteur distant unipolaire neuf est utilisé. Voir le
schéma 3.
DIAGRAM 1:
SCHÉMA 1 :
TYPICAL
INSTALLATION
EXISTING
EXISTANTE
TYPIQUE À
22-SWITCH
INTERRUPTEURS
SETUP
Installation à plusieurs minuteries
BLUE
FIL WIRE
BLEU
FIL
ROUGE
RED
WIRE
(capped,
not connected)
(coiffé,
non raccordé)
FIL
ROUGE
RED
WIRE
FIL
BLEUWIRE
BLUE
Pour une installation à 3 interrupteurs, suivre le schéma ci-dessous.
ADDITIONAL
WIRE
FIL SUPPLÉMENTAIRE
PHASE
LINE
FIL“A”
A
WIRE
FIL C
WIRE
“C”
FIL “B”
B
WIRE
INTERRUPTEUR
3-WAY
VA-ET-VIENT
PRINCIPAL
MAIN SWITCH
NEUTRAL
NEUTRE
DIAGRAM 2:
TIMER
MINUTERIE
FIL C“C”
WIRE
NEUTRE
NEUTRAL
INTERRUPTEUR
3-WAY
VA-ET-VIENT DISTANT
BORNE
« COMMUN
»
“COMMON”
TERMINAL
REMOTE SWITCH
LOAD
CHARGE
BLEU
BLUE
NOIR
BLACK
FIL B“B”
WIRE
TIMER
MINUTERIE
ROUGE
RED
REMOTE SWITCH
FIL C“C”
WIRE
NEUTRAL
NEUTRE
CAVALIER
JUMPER
FIL “A”
A
WIRE
INTERRUPTEURREMOTE
DISTANT UNIPOLAIRE
SINGLE-POLE
SWITCH
10. Vérifier que le mode MAN est affiché.
11.Appuyer plusieurs fois sur la touche ON/OFF de la minuterie. À chaque pression sur la
touche ON/OFF, la minuterie doit émettre un déclic et le luminaire ou appareil commandé (la
« charge ») doit s’allumer ou s’éteindre. Si c’est le cas, passer à l’étape 12.
- Si la minuterie produit des déclics mais que la charge ne réagit pas, vérifier le câblage et
s’assurer que la charge est bon en état de marche.
- Si la minuterie produit des déclics mais que la charge réagit uniquement lorsque l’interrupteur
à distance est dans l’une de ses deux positions, couper l’alimentation au niveau du tableau
électrique puis inverser les fils A et B. Les fils A et B peuvent être inversés au niveau de la
boîte murale de l’interrupteur à distance ou à leur point de raccordement aux fils rouge et bleu
de la minuterie. Rétablir ensuite l’alimentation sur le tableau électrique et répéter l’étape 11.
Temporizador empotrado en pared
con función astronómica
MODELO SERIE ST01
Instrucciones de instalación y para el usuario
ADVERTENCIA Riesgo de incendio o descarga eléctrica
•
•
•
•
•
•
Corte la energía desde el disyuntor y compruebe que la energía esté cortada antes de realizar el cableado.
Cumpla con los códigos eléctricos locales durante la instalación.
Conecte solo conductores de cobre.
No recargue, desarme, caliente sobre 100 ˚C, aplaste ni incinere la batería de litio.
Mantenga la batería fuera del alcance de los niños. Reemplace solo con una batería Panasonic tipo CR2 o una
batería CR2 equivalente, aprobada por Underwriters Laboratories (UL).
No use el temporizador para controlar dispositivos que pueden tener consecuencias peligrosas debido a la
inexactitud de la temporización, tales como lámparas de rayos ultravioleta, sauna, calefactores.
AVISO
•
•
Riesgo de daños al temporizador debido a fugas si la batería descargada no se reemplaza oportunamente.
Elimine inmediatamente la batería usada según los reglamentos locales.
Clasificaciones
•
•
•
•
•
Resistivo (calentador) 15 A, 120-277 V CA
Tungsteno (incandescente) 15 A a 120 V CA, 6 A a 208-277 V CA
Balastro (fluorescente) 8 A a 120 V CA, 4 A a 208-277 V CA
Motores 1 H.P. a 120 V CA, 2 H.P. a 240 V CA
Cargas de CC 4 A a 12 V CC, 2 A a 28 V CC
Instalación de la batería
1.
2.
Installations à quatre interrupteurs ou plus
Utiliser le schéma d’installation à 3 interrupteurs ci-dessus et raccorder les fils d’interrupteur à 4
voies entres les deux interrupteurs va-et-vient.
REMARQUE : Le ou les interrupteurs distants peuvent ne pas fonctionner si la longueur cumulée
des câbles vers les interrupteurs distants dépasse 30 mètres ou si le câblage vers les interrupteurs
distants est enfoui sous terre. Pour de plus amples renseignements, contacter le Service clientèle
Intermatic.
REMARQUE : Les interrupteurs distants d’une installation traditionnelle antérieure peuvent ne
pas fonctionner de façon fiable avec une minuterie électronique. Essayer d’utiliser un interrupteur
distant neuf en cas de fonctionnement intermittent.
GARANTIE LIMITÉE UN AN
FIL “A”
A
WIRE
NONUSED
UTILISÉ
NOT
PHASE
LINE
NEUTRAL
NEUTRE
CAVALIER
JUMPER
ROUGE
RED
REMOTE 3-WAY SWITCH
TIMER
MINUTERIE
DEUX INTERRUPTEURS
VA-ET-VIENT
TWO 3-WAY
SWITCHES
FIL B“B”
WIRE
BLEU
BLUE
NOIR
BLACK
CHARGE
LOAD
BLEU
BLUE
RED
ROUGE
CHARGE
LOAD
PHASE
SCHÉMA
2 : INSTALLATION
2-SWITCH
SETUP, DE LINE
MINUTERIE
À 2 INTERRUPTEURS
TIMER INSTALL
UTILISANT
L’INTERRUPTEUR
RE-USING
EXISTING
VA-ET-VIENT DISTANT EXISTANT
NOIR
BLACK
3-WAY
INTERRUPTEUR
REMOTE SWITCH
VA-ET-VIENT
DISTANT
REMARQUE : Dans le cas d’une construction neuve ou du remplacement d’un gradateur
de lumière, d’un interrupteur lumineux ou d’un interrupteur va-et-vient sans bornes à vis, un
interrupteur unipolaire doit être utilisé à l’emplacement distant. S’il n’est pas possible d’identifier les
bonnes couleurs des fils, choisir l’un des fils et le raccorder en tant que fil B. Une fois l’installation
terminée, si le luminaire ou appareil commandé ne s’allume pas correctement, inverser les fils A et
B. Pour contrôler l’installation, voir les étapes 11 et 12 ci-dessous.
7. Rentrer les fils dans la boîte de jonction murale de la minuterie en laissant suffisamment de
place pour la minuterie.
8. Avec les vis fournies, monter la minuterie dans la boîte murale, puis poser la plaque murale.
9. Monter l’interrupteur va-et-vient distant dans sa boîte et poser la plaque murale. Rétablir le courant.
DIAGRAM 3:
Les installations multi-minuteries utilisant la minuterie ST01 sont câblées différemment
de celles comportant des interrupteurs à bascule conventionnels. Suivre les instructions
d’installation ci-dessous avec attention.
• De multiples minuteries peuvent être montées dans un nombre illimité de boîtes de dérivation
voisines.
• Aucune déclassement n’est nécessaire en cas de minuteries multiples.
CHARGE
LOAD
BORNE « COMMUN
»
“COMMON”
TERMINAL
SECTEUR
LINE
SCHÉMA 3 : INSTALLATION DE
2-SWITCH SETUP,
MINUTERIE À 2 INTERRUPTEURS
TIMER
INSTALL USING
UTILISANT
UN INTERRUPTEUR
NEW
SINGLE-POLE
DISTANT
UNIPOLAIRE
NEUF
12. Vérifier que la charge commandée s’allume ou s’éteint chaque fois que le l’interrupteur distant
est actionné.
Abra la puerta de acceso para ubicar la bandeja de la batería, que se encuentra debajo
del teclado ON/OFF (Encendido/Apagado).
Si hay una lengüeta en la bandeja de la batería, retírela para conectar la batería
instalada. Asegúrese de que la bandeja de la batería se empuje completamente hacia su
lugar.
Si, dans la période de garantie spécifiée, ce produit tombait en panne dû à un vice de matériau ou de fabrication, Intermatic
Incorporated le réparera ou le changera, à sa seule discrétion, et ce gratuitement. La présente garantie s’étend à l’acheteur
final initial uniquement et n’est pas transférable. Cette garantie ne s’applique pas : (a) aux dommages au dispositif causés
par un accident, une chute ou une mauvaise manipulation, une catastrophe naturelle ou une utilisation négligente; (b) aux
dispositifs soumis à des réparations non autorisées, qui ont été ouverts, démontés ou modifiés de quelconque manière; (c)
aux dispositifs qui n’ont pas été utilisés conformément aux instructions; (d) aux dommages dépassant le coût du produit;
(e) aux lampes scellées et/ou aux ampoules, aux LED et aux piles; (f) à la finition de l’une des parties du dispositif, telle que
la surface ou les caractéristiques de résistance aux intempéries, ce qui est considéré comme de l’usure normale; (g) aux
dommages causés par le transport, aux coûts d’installation initiale, aux coûts de démontage ou de remontage.
INTERMATIC INCORPORATED NE POURRA ÊTRE TENUE RESPONSABLE DE DOMMAGES INDIRECTS OU CONSÉCUTIFS.
CERTAINES JURIDICTIONS N’AUTORISENT PAS L’EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU
CONSÉCUTIFS. DANS CE CAS, LES LIMITES CI-DESSUS NE S’APPLIQUENT PAS. LA PRÉSENTE GARANTIE REMPLACE
TOUTES LES AUTRES GARANTIES EXPRESSES OU IMPLICITES. TOUTES LES GARANTIES IMPLICITES, NOTAMMENT
GARANTIE DE QUALITÉ MARCHANDE ET GARANTIE D’ADAPTATION À UNE FIN PARTICULIÈRE, SONT MODIFIÉES AUX
PRÉSENTES POUR EXISTER UNIQUEMENT TELLES QUE COMPRISES DANS LA GARANTIE LIMITÉE, ET AURONT LA MÊME
DURÉE QUE LA PÉRIODE DE GARANTIE INDIQUÉE CI-DESSUS. CERTAINES JURIDICTIONS N’AUTORISENT PAS LES LIMITES
DE DURÉE D’UNE GARANTIE IMPLICITE. DANS CE CAS, LES LIMITES CI-DESSUS NE S’APPLIQUENT PAS.
Le recours à la présente garantie se fait soit (a) par renvoi du produit au vendeur auprès duquel il a été acheté, soit (b) en
remplissant le formulaire de réclamation sur le site Web www.intermatic.com. La présente garantie est offerte par :
Intermatic Incorporated, Customer Service 7777 Winn Rd., Spring Grove, Illinois 60081-9698. Pour recourir à la garantie, aller
à : http://www.Intermatic.com ou composer le 815-675-7000.
3.Coloque la batería “CR2” que se proporciona en la bandeja, mientras observa las marcas
+ y - de la bandeja.
4. Vuelva a colocar la bandeja de la batería en el temporizador interruptor.
5. La pantalla se inicializará y luego parpadeará 12:00AM en modo MANual.
6. Presione el botón ON/OFF. El temporizador interruptor debiera hacer “clic”
Borrado del temporizador
1.
2.
3.
Mantenga presionado el botón ON/OFF.
Con un sujetapapeles o un lápiz, presiones y suelte el botón RESET (Restablecer).
Cuando aparezca INIT (Inicializar) en la pantalla, suelte el botón ON/OFF. La pantalla
mostrará 12:00 am.
Ajuste de la fecha y la hora
1.Presione MODE (Modo) para mostrar SETUP (Configuración) y luego presione ON/OFF.
2.Presione + o - para ajustar la hora
NORTE
NORTE
North
North
actual, luego presione ON/OFF.
3.Presione + o - para ajustar el minuto Center
CENTRAL
CENTRAL
Center
actual, luego presione ON/OFF.
4.Presione + para avanzar al año, si es
SUR
South
necesario. Presione ON/OFF.
SUR
South
5.Presione + o - para cambiar el mes.
Presione ON/OFF.
Fig. 10 Fig. 8
6.Presione + o - para cambiar la fecha y
luego presione ON/OFF.
7.Presione ON/OFF para seleccionar DST (Horario de verano)
•Presione + para seleccionar Man si no observa DST, o bien,
•Presione + nuevamente para seleccionar Auto para ajustar DST automáticamente.
8.Presione ON/OFF para seleccionar la zona.
9.Presione + para seleccionar su zona. Consulte la Fig. 10.
10.Presione ON/OFF para revisar la hora de apagado al alba.
11.Presione ON/OFF dos veces para revisar la hora de encendido al ocaso.
12.Presione ON/OFF dos veces para guardar.
Programación de ENCENDIDO al ocaso y APAGADO al alba
DIAGRAMA
3:
DIAGRAM
3:
CONFIGURACIÓN DE 2
2-SWITCH SETUP,
INTERRUPTORES, INSTALACIÓN
TIMER
INSTALL
USING
DEL TEMPORIZADOR MEDIANTE
NEW SINGLE-POLE
UN INTERRUPTOR
REMOTO NUEVO
UNIPOLAR
REMOTE SWITCH
Programación de ENCENDIDO al ocaso y APAGADO de horario fijo
1.Presione MODE para mostrar PGM. Presione ON/OFF tres veces para seleccionar DUSK.
2.Presione ON/OFF para seleccionar los días que necesita, luego presione + para cambiar
los días entre ALL, M-F, WeeKenD o a un día individual.
3.Presione ON/OFF para GUARDAR su trabajo.
4.Presione + para ir a programa 2. Presione ON/OFF dos veces para mostrar DAWN.
5.Presione + hasta llegar a 12:00 pm. Presione ON/OFF.
6.Presione + o - para ajustar la hora de APAGADO. Presione ON/OFF.
7.Presione + o - para ajustar los minutos de la hora de APAGADO.
8.Presione ON/OFF para seleccionar los días que necesita, luego presione + para cambiar
los días entre ALL, M-F, WeeKenD o a un día individual.
9.Presione ON/OFF para GUARDAR su trabajo. Presione MODE para mostrar AUTO.
Programación de ENCENDIDO de horario fijo y APAGADO de horario fijo
1.Presione MODE para mostrar PGM. Presione el botón ON/OFF tres veces para
seleccionar DUSK.
2.Presione + para cambiar a 12:00 pm. Presione ON/OFF.
3.Presione + o - para ajustar la hora de ON (Encendido). Presione ON/OFF.
4.Presione + o - para ajustar los minutos.
5.Presione ON/OFF para seleccionar los días que necesita, luego presione + para cambiar
los días entre ALL, M-F, WeeKenD o a un día individual.
6.Presione ON/OFF para GUARDAR y luego presione + para ir a programa 2.
7.Presione ON/OFF dos veces para mostrar Dawn.
8.Presione + para cambiar a 12:00 pm. Presione ON/OFF.
9.Presione + o - para ajustar la hora de OFF (Apagado). Presione ON/OFF.
10.Presione + o - para ajustar los minutos.
11.Presione ON/OFF para seleccionar los días que necesita, luego presione + para cambiar
los días entre ALL, M-F, WeeKenD o a un día individual.
12.Presione ON/OFF para GUARDAR su trabajo. Presione el botón MODE para mostrar AUTO.
Corte la energía en el panel de servicio.
Retire el interruptor de pared existente.
Corte los cables del edificio a 1,1 cm como se muestra.
2.
3.
4.
Configuración de interruptor de 3 vías
NOTA: La distancia entre en temporizador interruptor y el
interruptor remoto no debe exceder los 30 m.
1. Ubique el cable COMÚN conectado al primer interruptor antiguo.
Puede estar conectado en un tornillo de color diferente o
encuentre marcas en el interruptor antiguo.
2. Conecte el cable NEGRO desde el temporizador interruptor al
cable COMÚN con un conector roscado.
3. Conecte los otros dos cables desde el interruptor antiguo a los
cables azul y rojo del temporizador.
4. Conecte el cable verde al tornillo de conexión a tierra
en la caja. Si es una caja plástica, conecte a tierra.
5. Retire el cable “C” del terminal “Común” del
interruptor remoto existente.
CABLE
DESDE
WIRE
FROM
“COMÚN” OF
DEL
6. Vuelva a conectar los cables “B” y “C” al terminal
“COMMON”
INTERRUPTOR
OLD SWITCH
ANTIGUO
común del interruptor remoto con el cable de
CABLEWIRE
NEGRO
acoplamiento que se proporciona, si usa un interruptor BLACK
remoto nuevo unipolar. Consulte el diagrama 3.
DIAGRAM 1:
SETUP
CABLE
BLUEAZUL
WIRE
REDROJO
WIRE
CABLE
(capped,
not connected)
(tapado,
no conectado)
CABLE
RED ROJO
WIRE
CABLE
BLUEAZUL
WIRE
CABLE
“A”
WIRE
“A”
CABLE
“C”
WIRE “C”
CABLE“B”
“B”
WIRE
INTERRUPTOR
PRINCIPAL
3-WAY
DE 3SWITCH
VÍAS
MAIN
CABLE NEGRO
BLACK
WIRE
CARGA
LOAD
TERMINAL “COMÚN”
“COMMON”
TERMINAL
LÍNEA
LINE
PUENTE
JUMPER
ROJO
RED
CABLE“A”
“A”
WIRE
NOT
USED
NO SE
USA
INTERRUPTOR
3-WAYREMOTO
DE 3 VÍAS
REMOTE
SWITCH
TERMINAL
“COMÚN”
“COMMON”
TERMINAL
LOAD
CARGA
LÍNEA
LINE
WIRE
CABLE“B”
“B”
AZUL
BLUE
NEGRO
BLACK
TIMER
TEMPORIZADOR
ROJO
RED
CABLE “C”
“C”
WIRE
NEUTRAL
NEUTRO
PUENTE
JUMPER
CABLE“A”
“A”
WIRE
INTERRUPTOR REMOTO
DE UNIPOLAR
SINGLE-POLE
REMOTE
SWITCH
Las aplicaciones de interruptor múltiple que utilizan un temporizador ST01 se conectan de
manera diferente a los interruptores basculantes convencionales. Lea cuidadosamente las
siguientes instrucciones de instalación.
• Se pueden montar múltiples temporizadores en una cantidad ilimitada de ranuras de cajas de
empalmes adyacentes.
• No se necesita disminución para los temporizadores de interruptores múltiples.
Para la configuración del interruptor de 3 vías, siga el diagrama a continuación.
ADDITIONAL
WIRE
CABLE ADICIONAL
NEGRO
BLACK
CARGA
LOAD
AZUL
BLUE
TEMPORIZADOR
TIMER
NEUTRAL
NEUTRO
RED
ROJO
Conecte uno de los dos cables desde la pared con el cable negro del temporizador
interruptor con los conectores roscados que se proporcionan.
Conecte el otro cable desde la pared hacia el cable azul del temporizador interruptor con
los conectores roscados que se proporcionan.
1,1
cm
7/16”
NOTA: El cable ROJO no se usa en instalaciones de interruptor simple.
Cúbralo con un conector roscado.
Conecte el cable VERDE al tornillo de conexión a tierra en la caja. Si es
una caja plástica, conecte a tierra como según se proporciona.
Asegúrese de que todos los conectores roscados estén apretados.
DIAGRAMA 1:
TYPICAL
CONFIGURACIÓN
EXISTING
TÍPICA
EXISTENTE DE
22-SWITCH
INTERRUPTORES
TIMER
TEMPORIZADOR
NEUTRO
NEUTRAL
Configuración de interruptor de horas múltiples
LÍNEA
LINE
Instalación de interruptor simple
1.
CABLE “C”
“C”
WIRE
CABLE“B”
“B”
WIRE
AZUL
BLUE
NEGRO
BLACK
10.Asegúrese de que aparezca el modo MAN.
11.Presione el botón ON/OFF (Encendido/Apagado) en el temporizador interruptor varias veces.
Cada vez que presione el botón ON/OFF, se debiera escuchar un “clic” en el temporizador
interruptor y la luz o dispositivo controlado (la “carga”) debiera encenderse o apagarse. Si es
así, continúe con el paso 12.
-
Si el temporizador hace clic, pero la carga no se activa, revise el cableado y asegúrese de
que la carga esté funcionando.
-
Si el temporizador hace clic, pero la carga solo funciona cuando el interruptor remoto está
en una de sus 2 posiciones, deberá cortar la energía desde el panel de servicio y, luego,
invertir los cables “A” y “B”. Puede invertir los cables “A” y “B” en la caja de pared del
interruptor remoto, o bien, puede invertir los cables “A” y “B” en donde se conectan a los
cables azul y rojo del temporizador interruptor. Luego, encienda nuevamente la energía en
el panel de servicio y repita el paso 11.
12.Verifique que la carga controlada se encienda o se apague cada vez que opere el interruptor
remoto.
Instalación del temporizador interruptor
1.
2.
3.
CARGA
LOAD
DIAGRAMA
2: 2:
DIAGRAM
CONFIGURACIÓN DE 2
LÍNEA
LINE
2-SWITCH SETUP,
INTERRUPTORES, INSTALACIÓN
TIMER
INSTALL
DEL
TEMPORIZADOR
MEDIANTE
EXISTING
LARE-USING
REUTILIZACIÓN
DE UN
INTERRUPTOR
REMOTO SWITCH
REMOTE 3-WAY
DE 3 VÍAS EXISTENTE
1.Presione MODE para mostrar PGM (Programa).
2.Presione ON/OFF para desplazarse a DUSK (Ocaso).
3.Presione ON/OFF para seleccionar los días que necesita, luego presione + para cambiar los
días entre ALL, M-F, WeeKenD (Todos, lunes a viernes, fin de semana) o a un día individual.
4.Presione ON/OFF para GUARDAR su trabajo. Presione + para ir a programa 2.
5.Presione ON/OFF dos veces para mostrar DAWN (Alba).
6.Presione ON/OFF para seleccionar los días que necesita, luego presione + para cambiar
los días entre ALL, M-F, WeeKenD o a un día individual.
7.Presione ON/OFF para GUARDAR su trabajo. Presione MODE para mostrar AUTO.
NEUTRAL
NEUTRO
3-WAYREMOTO
INTERRUPTOR
REMOTE
SWITCH
DE 3 VÍAS
NOTA: Para la construcción nueva o el reemplazo de un interruptor regulador de intensidad
lumínica, un interruptor de luz o un interruptor de 3 vías sin terminales de tornillo, se puede
utilizar un interruptor unipolar en la ubicación remota. Si no puede determinar los colores
correctos de los cables, elija uno de los cables y conéctelo como cable B. Después de terminar
la instalación, si la luz o el dispositivo controlado no se enciende correctamente, invierta los
cables “A” y “B”. Consulte los pasos 11 y 12 para saber cómo realizar la comprobación.
7. Meta los cables en la caja de pared del temporizador y deje espacio para el temporizador.
8. Con los tornillos que se proporcionan, monte el temporizador interruptor en la caja de pared
e instale una placa de pared.
9. Instale un interruptor remoto de 3 vías en su caja e instale la placa de pared. ENCIENDA la
energía.
DOSTWO
INTERRUPTORES
DE 3 VÍAS
3-WAY SWITCHES
Configuraciones de interruptores de cuatro o más vías
Use el diagrama de instalación del interruptor de 3 vías anterior y conecte los cables del
interruptor de 4 vías entre los dos interruptores de 3 vías.
NOTA: Es posible que los interruptores remotos no funcionen cuando la longitud acumulada
del cable hacia los interruptores remotos excede los 30 metros o si el cableado hacia los
interruptores remotos está enterrado bajo tierra. Comuníquese con el servicio al cliente de
Intermatic para obtener más información.
NOTA: Es posible que los interruptores remotos de una instalación convencional anterior no
funcionen de manera confiable con un temporizador electrónico. Pruebe un interruptor remoto
nuevo si el funcionamiento es intermitente.
GARANTÍA LIMITADA DE UN AÑO
Si dentro del período de garantía especificado este producto falla debido a un defecto de material o de mano de obra,
Intermatic Incorporated lo reparará o reemplazará, a su entera discreción, sin cargo alguno. Esta garantía sólo se otorga
al comprador original y no es transferible. Esta garantía no se aplica en los siguientes casos: (a) daños en las unidades
causados por accidentes, caídas o manejo indebido, causas de fuerza mayor o uso negligente; (b) unidades que hayan
sido sometidas a una reparación no autorizada, abiertas, desmontadas o modificadas de alguna manera; c) unidades
no utilizadas de acuerdo con las instrucciones; (d) daños que excedan el costo del producto; (e) lámparas y/o bombillas
de lámparas selladas, diodos emisores de luz (LED) y baterías; (f) el acabado de cualquier parte del producto, como su
superficie y/o por exposición a la intemperie, ya que esto se considera un desgaste y uso normal; g) daños durante el
transporte, costos de instalación inicial, costos de remoción o costos de reinstalación.
INTERMATIC INCORPORATED NO ASUME RESPONSABILIDAD ALGUNA POR DAÑOS INCIDENTALES O CONSECUENCIALES.
ALGUNOS ESTADOS NO PERMITEN EXCLUIR O LIMITAR LOS DAÑOS INCIDENTALES O CONSECUENCIALES, POR LO QUE LA
LIMITACIÓN O EXCLUSIÓN ANTERIOR PUDIERA NO SER VÁLIDA EN SU CASO. ESTA GARANTÍA SUSTITUYE A CUALQUIER
OTRA GARANTÍA EXPRESA O IMPLÍCITA. TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDA LA GARANTÍA DE IDONEIDAD
COMERCIAL O DE IDONEIDAD PARA UN DETERMINADO FIN, SE MODIFICAN PARA QUEDAR INCLUIDAS ÚNICAMENTE EN LA
PRESENTE GARANTÍA LIMITADA, Y TENDRÁN LA MISMA DURACIÓN QUE EL PERIODO DE GARANTÍA MENCIONADO ANTES.
ALGUNOS ESTADOS NO PERMITEN LIMITAR LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA, POR LO QUE LA LIMITACIÓN
ANTERIOR PUDIERA NO SER APLICABLE EN SU CASO.
Este servicio de garantía está disponible (a) devolviendo el producto al distribuidor donde se compró la unidad o (b)
completando un reclamo de garantía en Internet en www.intermatic.com. Esta garantía es concedida por: Intermatic
Incorporated Customer Service/7777 Winn Rd., Spring Grove, Illinois 60081-9698/815-675-7000 http://www.intermatic.com.
158--01526
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
