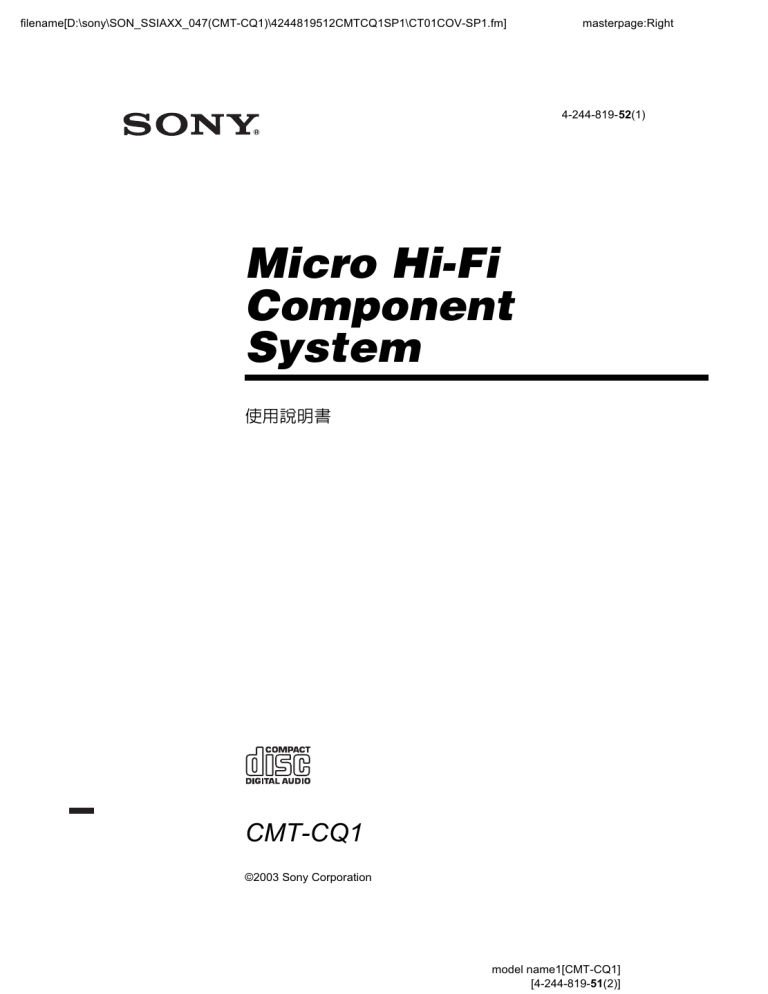

Micro Hi-Fi
Component
System
使用說明書
&07&4
‹6RQ\&RUSRUDWLRQ
PRGHOQDPH>&07&[email protected]
> @
PDVWHUSDJH/HIW
警告
請勿將本機暴露於雨中或受潮,以避免火災
或電擊的危險。
請勿用報紙、桌布、窗簾等蓋住通風孔,以免引
發火災。點燃的蠟燭亦不可置於本產品上。
請勿將裝滿液體的物品(例如:花瓶)置於本產
品上,以免引發火災或電擊的危險。
請勿將本產品裝設在書櫥或壁櫥等狹窄封閉處。
本產品歸類為 CLASS 1
LASER 產品。此標籤貼
於產品背面。
請勿將電池當做一般垃圾方式丟
棄,請視作化學物品丟棄處理。
歐洲機型除外
ENERGY STARŠ 是在美國的註冊商
標。身為 ENERGY STARŠ 的一員,
Sony Corporation 已判定本產品
符合 ENERGY STARŠ 所訂定的能源
效率指引。
如何使用本手冊
本手冊主要說明如何使用遙控器操作音響,
但是您也可以使用本機上名稱相同的按鈕進
行操作。
CT
PDVWHUSDJH5LJKW
6372&[email protected]
目錄
如何使用本手冊 .................. 2
開始使用
連接音響 ........................ 4
設定時鐘 ........................ 5
其他資訊
注意事項 ...................... 17
規格 .......................... 18
按鈕位置清單與參照頁面 ........ 20
CD - 播放
放入光碟 ........................ 6
播放光碟 ........................ 6
— 一般播放/隨機播放
重複播放 ........................ 7
— 重複播放
建立自己的編排清單 .............. 7
— 編排播放
調諧器
預設廣播電台 .................... 8
收聽廣播 .......................10
— 預設頻道
— 手動調頻
聲音調整
調整聲音 .......................10
預約定時
睡眠音樂設定 ...................11
— 睡眠預約定時
起床音樂設定 ...................11
— 每日預約定時
顯示功能
關閉顯示功能 ...................12
— 省電模式
調整顯示幕背光亮度 .............13
在顯示幕中檢視光碟資訊 .........13
選購的裝置
連接選購的裝置 .................14
故障排除
問題與排除方式 .................15
訊息 ...........................16
CT
PDVWHUSDJH/HIW
開始使用
連接音響
請依照下列 1 到 3 的程序連接系統,並使用隨機所附的線材與配件。
右揚聲器
左揚聲器
AM 環型天線
FM 延長天線
1 連接揚聲器。
2 連接 FM 與 AM 天線。
參照下圖連接左右揚聲器的線材至
SPEAKER 接線端子。
組裝好 AM 環型天線,然後加以連接。
75Ω
FM XIAL
A
CO
AM
以水平方式延
伸 FM 延長天線
AM 環型
天線
NA
TEN
AN
註
保持天線遠離揚聲器線材。
3 連接電源線到牆上的插座。
如果插頭不符合牆上插座的規格,請拆
下隨附的轉接頭(僅適用含轉接頭的機
型)。
要開啟音響,請按下 ?/1。
CT
PDVWHUSDJH5LJKW
在遙控器裡裝入兩顆 R6 AA (三號)
乾電池
設定時鐘
e
E
e
E
1
2
3
4
5
6
註
如果長時間不使用遙控器,請取出電池,以避免
電池液外漏與腐蝕可能造成的損害。
提示
如果遙控器失去作用,請更換乾電池。
按下 ?/1 開啟音響電源。
按下 CLOCK/TIMER SET。
開始使用
請使用搖控器上的按鈕操作。
重複按下 ./> 以設定小時。
按下 ENTER 或 M。
重複按下 ./> 以設定分鐘。
按下 ENTER。
時鐘開始啟用。
調整時鐘
1
2
按下 CLOCK/TIMER SET。
3
重複執行上述步驟 3 到 6。
重複按下 ./> 以選擇「CLOCK」,然
後按下 ENTER。
CT
PDVWHUSDJH/HIW
CD - 播放
放入光碟
1
2
播放光碟
— 一般播放/隨機播放
本音響能讓您以不同的播放模式播放光碟。
按下 OPEN/CLOSE Z。
將光碟標籤面朝上放在 CD 托盤上。
當您使用
8 公分光
碟時,請
放置於托
盤的內圈。
曲目編號
3
再次按下 OPEN/CLOSE Z 以關閉 CD 托盤。
註
‡ 請勿使用有膠布、貼紙或是漿糊黏貼在上面的
光碟,因為這樣可能會導致音響發生故障。
‡ 請勿強制使用手指推壓光碟托盤來關閉托盤,
這樣可能會發生故障。
‡ 請勿放置任何物品於本機上方。
1
2
3
重複按下 FUNCTION 切換到 CD 功能。
請在停止模式中重複按下搖控器的 PLAY
MODE,直到所需模式於顯示幕中出現。
選擇
播放方式
無顯示
(一般播放)
光碟曲目以原本的順序播
放。
SHUF
(隨機播放)
光碟曲目以隨機順序播放。
PGM
(編排播放)
光碟曲目依照您自訂的順
序播放 (請參閱第 7 頁的
「建立自己的編排清單」)。
按下 CD N。
註
您無法在播放過程中變更播放模式。
提示
當光碟存取時間太長時,請將 CD 電源管理功能
設為「CD POWER ON」(第 9 頁)。
其他操作
功能
操作方式
停止播放
按下 x。
暫停
按下 X。再按一次即可繼續播
放。
選擇曲目
重複按下 ./>。
於曲目中尋找播 播放時持續按住搖控器上的
m/M 不放,到偏好的播放
放點(搜尋)
點時再放開按鈕。
取出光碟
CT
按下 OPEN/CLOSE Z。
PDVWHUSDJH5LJKW
重複播放
建立自己的編排清單
— 編排播放
您可以播放光碟上的所有曲目或是單一曲目。
編排清單最多可容納 25 首曲目。
播放時按下搖控器上的 REPEAT,直到「REP」
或「REP1」顯示。
1
2
重複按下 FUNCTION 切換到 CD 功能。
3
重複按下 ./>,直到偏好曲目編號
顯示。
REP:光碟上的所有曲目,最多能重複五次。
REP1:僅單一曲目。
取消重複播放
CD - 播放
— 重複播放
重複按下搖控器上的 PLAY MODE,直到
「PGM」顯示。
重複按下搖控器上的 REPEAT,直到「REP」
與「REP1」消失。
選取的曲目編號
4
按下搖控器上的 ENTER。
曲目就會進入編排清單。
畫面顯示最後加入編排的曲目編號,以
及在清單中的順序編號。
編排編號
最後加入編排的曲目編號
5
6
要編排更多曲目,請重複步驟 3 與步驟 4。
按下 CD N。
編排播放開始。
續
CT
PDVWHUSDJH/HIW
其他操作
功能
操作方式
檢查編排順序
於編排播放重複按下
./>。
取消編排播放
重複按下搖控器上的 PLAY
MODE,直到「PGM」與「SHUF」
消失。
加入曲目到編排清 於停止模式下執行步驟 1 - 4。
單末尾
清除編排清單
於停止模式中按下搖控器的
CLEAR。每 按 一 下 此 按 鈕,便
會刪除編排清單中的最後一首
曲目。
提示
‡ 您製作的編排清單在播放完畢後仍會保留。要
再一次播放編排清單,請按下 CD N。但是,
編排清單會在您開啟 CD 托盤時被清除。
‡ 於步驟 3 中,如果選擇「CD AL」,您可以一次
選取所有的曲目。
調諧器
預設廣播電台
您最多可以預設 20 組 FM 電台與 10 組 AM
電台。您只需簡單地選擇各頻道的預設編號
便可調頻到這些電台。
使用搖控器上的按鈕操作。
自動頻道設定
您可以自動調頻所處地區內可以接收到的全
部電台,然後儲存所需電台的廣播頻率。
1
2
重複按下 TUNER BAND 選擇 FM 或 AM。
3
按下 TUNING +/-。
重複按下 TUNING MODE,直到顯示幕出現
「AUTO」與頻率。
當音響搜尋電台時,頻率將會變更。搜
尋到電台時掃描會自動停止。此時畫面
顯示「TUNED」與「STEREO」(僅適用
於立體聲節目)。
如果未顯示 「TUNED」,且掃描動作未停止
如同「手動頻道設定」(第 9 頁)中步
驟 2 到 6 所描述的方式選擇偏好的廣
播電台。
4
按下 TUNER MEMORY。
頻道預設編號閃爍。電台會由預設編號 1
開始儲存。
預設編號
CT
PDVWHUSDJH5LJKW
5
6
按下 ENTER。
將 CD 電源設定為開啟
重複步驟 1 到 5 預設其他電台。
重複上述步驟,「CD POWER ON」隨即
顯示。
提示
按下 TUNING MODE 停止掃描。
註
選取「CD POWER OFF」時,CD 存取時間會增加。
手動頻道設定
1
2
重複按下 TUNER BAND 選擇 FM 或 AM。
3
4
重複按下 TUNING +/- 調頻所需電台。
重複按下 TUNING MODE,直到「AUTO」與
預設編號由顯示幕中消失。
按下 TUNER MEMORY。
頻道預設編號閃爍。電台會由預設編號 1
開始儲存。
5
6
按下 ENTER。
AM 調頻間隔出廠預設為 9 kHz(部分地區為
10 kHz)。要變更 AM 調頻間隔,先調頻到
任何 AM 電台,然後關閉音響電源。按住
> 的同時按下 ?/1。當您改變間隔時,
所有 AM 的預設將會被刪除。要重新設定 AM
調頻間隔,先調頻到任何 AM 電台,然後關
閉音響電源。按住 > 的同時按下 ?/1。
調諧器
您可以手動調頻並儲存偏愛的廣播電台頻率。
改變 AM 調頻間隔 (歐洲與中東機型
除外)
註
您無法在省電模式中改變 AM 調頻間隔。
提示
重複步驟 1 到 5 預設其他電台。
其他操作
功能
操作方式
調頻訊號微弱的
電台
請依照「手動頻道設定」
(第 9 頁)的說明操作。
‡ 即使拔除電源線或停電,電台預設還能保留一
天的時間。
‡ 要增強接收能力,請調整隨機所附的天線或是
連接外部天線。
將已設定的預設編 於步驟 4 後,重複按下
號改為其他電台
TUNING +/- 選擇您所要儲存
的預設編號,然後按下
ENTER。
改善調協器收訊
當調協器收訊太差時,請將請將 CD 電源管
理功能設為 CD 播放器電源關閉。
出廠時 CD 電源設定為開啟。
1
2
3
重複按下 FUNCTION 切換到 CD 功能。
按下 ?/1 關閉音響電源。
按住 x 的同時按下 ?/1。
「CD POWER OFF」顯示。
CT
PDVWHUSDJH/HIW
收聽廣播
您可以透過預設或是手動調頻的方式收聽廣
播電台。
使用搖控器上的按鈕操作。
收聽預設電台
— 預設頻道
請先於調諧器記憶體中預設廣播電台(請參
閱第 8 頁的「預設廣播電台」)。
1
2
重複按下 TUNER BAND 選擇 FM 或 AM。
3
重複按下 TUNING +/- 調頻到偏愛的預設
電台。
重複按下 TUNING MODE 直到顯示幕顯示預
設編號。
收聽非預設電台
— 手動調頻
調整聲音
您可以調整高音與低音,享受強力的音效震
撼。
使用搖控器上的按鈕操作。
產生更動態的音效 (動態音效處理)
按下 DSG。
要取消 DSG,再次按下 DSG。
調整高音與低音
1
按下 BASS 調整低音,或「TREBLE」調整
高音。
2
重複按下 EQ +/- 調整音量。
提示
要取消調整低音與高音,於步驟 2 中按下 CENTER。
1
2
重複按下 TUNER BAND 選擇 FM 或 AM。
調整左右聲道平衡
重複按下 TUNING MODE,直到「AUTO」與
預設編號由顯示幕中消失。
您可以調整左右聲道平衡。
3
重複按下 TUNING +/- 調頻到所需電台。
提示
‡ 要增強廣播收訊效果,請調整隨附的天線或是
連接外部天線(一般商店可購得)。
‡ 當 FM 立體聲節目有雜音時,請按下 FM MODE,
直到顯示幕裡的「MONO」顯示。如此將會失去
立體音效,但是可增強收訊的效果。
‡ 於步驟 2 中重複按下 TUNING MODE,直到顯示
幕中出現「AUTO」與頻率,然後重複按下 TUNING
+/-。這時頻率指示會持續改變,直到音響調頻
到電台後,掃描便會停止 (自動調頻)。
CT
聲音調整
1
2
按下 BALANCE。
重複按下 EQ +/- 調整左右聲道平衡。
提示
要取消調整左右聲道平衡,於中步驟 2 按下
CENTER。
PDVWHUSDJH5LJKW
起床音樂設定
預約定時
睡眠音樂設定
— 睡眠預約定時
您可以將音響設定為在固定時間之後關機,
讓您可以在音樂中入睡。
使用搖控器上的按鈕操作。
— 每日預約定時
您可以設定於指定的時間在音樂聲中醒來。
請確定您已設定時鐘(請參閱第 5 頁的
「設定時鐘」)。
使用搖控器上的按鈕操作。
1
每次您按下這個按鈕,顯示的分鐘數(多少
分鐘後關機)會依下列順序變更:
OFF t AUTO t 90 t 80 t ... t 10
其他操作
功能
操作方式
檢查剩餘時間
按一下 SLEEP。
變更關機時間
重複按下 SLEEP,選擇您要的
時間。
取消睡眠定時
功能
重複按下 SLEEP,直到「OFF」
顯示。
2
3
預約定時
‡ CD:放入光碟。如果要由特定曲目開
始播放,請建立編排清單(請參閱第
7 頁的「建立自己的編排清單」)。
‡ TUNER:尋找廣播電台(請參閱第 10
頁的「收聽廣播」)。
重複按下 SLEEP。
音響會自動在 100 分鐘內或目前的 CD 播放完
畢後關機。
準備好所要播放的來源聲音。
重複按下 VOL +/- 調整音量。
按下 CLOCK/TIMER SET。
「SET」顯示。
4
重複按下 ./> 以選擇「DAILY」,
然後按下 ENTER。
「ON」顯示,且小時指示器開始閃爍。
5
設定開始播放的時間。
重複按下 ./> 以設定小時,然後
按下 ENTER。
分鐘指示器開始閃爍。
重複按下 ./> 以設定分鐘,然後
按下 ENTER。
如果您選擇 「AUTO」,您將無法檢查剩餘時間。
提示
即使您尚未設定時鐘,您仍可以設定睡眠定時。
6
請依照步驟 5 的程序來設定停止播放的時
間。
7
按下 ./> 選擇偏好的來源聲音。
每按一下按鈕,顯示幕會依照下列順序
變更:
TUNER y CD
8
按下 ENTER。
在回到原始畫面前,開始播放時間、停
止播放時間與聲音來源將會輪流顯示。
9
按下 ?/1 關閉音響電源。
續
CT
PDVWHUSDJH/HIW
其他操作
功能
操作方式
變更設定
由步驟 1 重新開始操作。
檢查設定/啟動預
約定時
按下 CLOCK/TIMER
取消預約定時
按下 CLOCK/TIMER
SELECT。
重複按下 ./>,直
到「DAILY」顯示,然後按
下 ENTER。
SELECT。
重複按下 ./>,直
到「OFF」顯示,然後按下
ENTER。
註
‡ 如果您同時使用每日預約定時與睡眠預約定
時,音響會以睡眠預約定時的設定優先執行。
‡ 在音響電源開啟到開始播放的這段期間,請勿
操作音響(預約時間前約 15 秒的時間)。
‡ 如果音響於預約時間前約 15 秒處於開機狀況時,
每日定時功能將不會啟動。
‡ 您無法使用連接到 PC/MD/TAPE IN 插孔的外部裝
置作為每日預約定時的來源聲音。
CT
顯示功能
關閉顯示功能
— 省電模式
於待機模式(省電模式)中可關閉時間顯示
功能以減少電源損耗。
於音響處於關閉的狀態時,按下搖控器上的
DISPLAY。
取消省電模式
按下搖控器上的 DISPLAY。
提示
於省電模式中,預約定時的功能仍會繼續。
註
您無法於省電模式中執行下列操作。
± 設定時鐘
± 變更 AM 調頻間隔(歐洲與中東機型除外)
± 按下功能按鈕開啟音響電源
PDVWHUSDJH5LJKW
調整顯示幕背光亮度
您可以調整顯示幕背光的亮度
在本機上重複按下 DIMMER。
顯示幕背光的亮度會循序反覆變更
在顯示幕中檢視光碟資訊
您可以檢查目前播放之光碟或曲目的播放時
間與剩餘時間。
提示
檢查剩餘時間 (CD)
亮度於出廠時設定為最亮的狀態。
於播放中重複按下搖控器上的 DISPLAY。
編排播放時會出現「±±±±」。
顯示功能
每按一下按鈕,顯示幕的內容會依照下列順
序變更:
曲目編號 t 目前曲目播放的經過時間 t
目前曲目播放的剩餘時間 t 目前光碟播放
的剩餘時間 t 時鐘顯示 t BASS 音量 t
TREBLE 音量
檢查總播放時間 (CD)
在停止模式下按下搖控器上的 DISPLAY。
每按一下按鈕,顯示幕的內容會依照下列順
序變更:
x 於編排播放模式中使用編排播放
最後一首曲目編號 t 編排播放總播放時
間 t 編排播放曲目總數 t 時鐘顯示 t
BASS 音量 t TREBLE 音量
當編排播放的總播放時間超過 100 分鐘、編排
播放模式含有 21 首以上的曲目,或以隨機播
放含有 21 首以上曲目的光碟時,顯示幕會顯
示「±±±±」。
x 其他狀態下
曲目總數 t 總播放時間 t 時鐘顯示 t
BASS 音量 t TREBLE 音量
CT
PDVWHUSDJH/HIW
選購的裝置
連接選購的裝置
為了增強音響系統的效能,您可以連接其他選購裝置。在安裝每個裝置之前,請參閱使用說明
書進行安裝。
連接到類比裝置的
音源輸入插孔
由選購類比裝置上
的音源輸出插孔
選購的類比裝置
A PC/MD/TAPE OUT 插孔
請使用音源線(未隨附)將選購的類比裝置
(如:MD 底座等)連接到此插孔。然後您
就可以從音響輸出音樂到該裝置。
B PC/MD/TAPE IN 插孔
請使用音源線(未隨附)將選購的類比裝置
(如:MD 底座等)連接到此插孔。然後您
就可以透過這個裝置聆聽音樂。
選購的類比裝置
使用連接的裝置聆聽音樂
1
連接音源線。
請參閱第 14 頁的「連接選購的裝置」。
2
重複按下 FUNCTION 直到「PC」(或
「MD」、「TAPE」)顯示。
3
於本機上按下 x 不放、並重複按下 ?/1,
直 到 偏 好 的 聲 音 來 源(「PC」、「MD」或
「TAPE」)顯示。
播放將會由連接的裝置開始。
C PHONES 插孔
使用此插孔連接耳機。
耳機
於連接的裝置進行錄音
建立類比錄音
1
2
CT
連接音源線。
開始錄音。
請參閱連接裝置的使用說明。
PDVWHUSDJH5LJKW
故障排除
問題與排除方式
如果您的音響遇到下列的問題,請依照下列
所述的方式排除:
1
2
確定電源線與揚聲器線材正確並穩固地連接。
請在下列故障排除清單中尋找您遇到的問題,
並依照內容指示修正問題。
如果您在嘗試上述方式後仍無法解決問題,
請就近與 Sony 經銷商聯絡。
一般
沒有聲音。
‡ 重複按下 VOL +。
‡ 確定耳機沒有連接到音響上。
‡ 檢查揚聲器連線(第 4 頁)。
聲音只從一個聲道發聲或是左、右聲道不平衡。
‡ 檢查揚聲器的連接與擺設位置。
‡ 連接隨附的揚聲器。
有嚴重的嗡嗡聲與雜音。
‡ 移動音響遠離吵雜的聲音來源。
‡ 將音響連接到其他牆上插座。
‡ 在電源線上安裝雜音過濾器(可於一般商店
購得)。
無法設定預約定時。
‡ 請正確設定時鐘(第 5 頁)。
預約定時無法正常運作。
‡ 啟動預約定時(第 12 頁)。
‡ 檢查預約定時設定,並設定正確時間(第 11
頁)。
‡ 取消睡眠定時(第 11 頁)。
遙控器無法正常運作。
‡ 移除障礙物。
‡ 將遙控器靠近音響操作。
‡ 將遙控器瞄準音響的接收器。
‡ 更換電池(R6/AA 三號)。
‡ 將音響放置在遠離日光燈處。
CD 播放器
光碟托盤無法開啟,且 「LOCK」於顯示幕中出現。
‡ 請就近洽詢 Sony 經銷商或當地 Sony 授權的
維修站。
光碟托盤無法關閉。
‡ 請將光碟正確放置於托盤中央。
‡ 只能透過按下 OPEN/CLOSE Z 的方式關閉托
盤。用手指推壓光碟托盤來關閉托盤可能會
使播放器發生故障。
光碟無法退出。
‡ 請就近與 Sony 經銷商聯繫。
無法進行播放。
‡ 開啟托盤,並檢查是否有放置光碟。
‡ 將光碟擦拭乾淨(第 17 頁)。
‡ 更換光碟。
‡ 請放置本音響能播放的光碟。
‡ 請將光碟正確放置於托盤中央。
‡ 將光碟標籤面朝上放入 CD 托盤中。
‡ 取出光碟,並使用溼布將光碟擦拭乾淨,然
後開啟音響電源並放置大約一個小時,直到
溼氣蒸發。
‡ 按下 CD N 開始播放。
故障排除
時鐘指示器無法顯示正確的時間。
‡ 這是因為發生電源中斷。請重新設定時鐘
(第 5 頁)與預約定時(第 11 頁)。
電視螢幕持續不規則的顏色顯示。
‡ 關閉電視機電源,然後在 15 到 30 分鐘後重
新開啟。如果電視螢幕持續出現不規則的顏
色,請將揚聲器放置於遠離電視機的地方。
光碟存取時間太長。
‡ 將 CD 電源管理功能設為「CD POWER ON」
(第 9 頁)。
聲音產生跳音。
‡ 將光碟擦拭乾淨(第 17 頁)。
‡ 更換光碟。
‡ 試著將音響移到不會震動的位置(例如:穩
定的架子上面)。
‡ 移動揚聲器使其遠離音響,或是將它們放置
到不同的架子上。當您以高音量聆聽含有低
音的曲目時,揚聲器的震動也許會引起聲音
跳音。
無法由第一首曲目開始播放。
‡ 重複按下搖控器上的 PLAY MODE,直到「PGM」
與 「SHUF」消失,返回一般播放模式。
續
CT
PDVWHUSDJH/HIW
調諧器
有嚴重的嗡嗡聲或雜音或無法接收到電台頻道。
‡ 設定適合的波段與頻率(第 10 頁)。
‡ 以正確方式連接天線(第 4 頁)。
‡ 尋找收訊良好的位置與方向,然後重新裝設
天線。如果收訊不佳,建議您連接外接天線
(可在一般商店購得)。
‡ 所提供的 FM 延長天線整條都可以接收訊號,
因此請確定將其完全伸展。
‡ 將天線盡可能安置在遠離揚聲器的位置。
‡ 如果所提供的 AM 天線與塑膠架子脫離,請就
近與 Sony 經銷商聯繫。
‡ 嘗試關閉電子環繞設備。
‡ 將 CD 電源管理功能設為「CD POWER OFF」
(第 9 頁)。
FM 立體聲節目無法接收立體聲。
‡ 按下搖控器上的 FM MODE,直到「FM ST」於
顯示幕中出現。
選購的裝置
沒有聲音。
‡ 請參閱「一般」問題「沒有聲音。」(第 15
頁),並檢查音響狀態。
‡ 請以正確方式連接裝置(第 14 頁),並檢查
下列項目:
± 線材是否正確連接。
± 線材是否依照正確方式牢固插入。
‡ 開啟已連接的裝置。
‡ 請參閱連接裝置的使用說明並開始播放。
‡ 重複按下 FUNCTION,直到 「PC」(或 「MD」、
「TAPE」)顯示 (第 14 頁)。
聲音失真。
‡ 將連接裝置的音量調低。
‡ 外部輸入可能過於龐大。將外部功能設為
「MD」(第 14 頁)。
CT
在執行上述的步驟後如果音響仍無法正確
運作,請依照下面的指示重新設定音響:
於音響電源開啟的狀態下,同時按下 x、
FUNCTION 與 ?/1。
音響會重設為出廠預設值。您必須重設所有
的設定,如:預設電台、時鐘或預約定時等。
訊息
操作時,下列訊息可能會在顯示幕中顯示或
閃爍。
CD
NO CD
播放器裡沒有光碟。
OVER
於播放暫停時,因按住搖控器上的 M 而達到
光碟曲目的末端。
READ
CD 播放器正在讀取光碟的 TOC 資訊。
PUSH/STOP
在播放時,您按下搖控器上的 PLAY MODE。
「PUSH」與「STOP」會在顯示幕中輪流顯示。
PDVWHUSDJH5LJKW
關於揚聲器系統
其他資訊
注意事項
關於使用電壓
操作音響前,請檢查音響的使用電壓是否與當地
所提供的電壓相同。
關於安全措施
關於放置
‡ 請勿將音響放置於傾斜的位置。
‡ 請勿將音響放置於下列位置:
± 極度酷熱或是寒冷的地方
± 滿是灰塵或是污穢的地方
± 非常潮濕的地方
± 易受震動地方
± 易受陽光直接曝曬的地方。
‡ 放置主機與揚聲器於經過特殊處理(蠟、油、
擦亮劑等等)的表面上時請務必小心,否則可
能導致表面的髒污或變色。
關於內部發熱
‡ 音響在操作的過程溫度會昇高,但這並不是故障。
‡ 請將音響放置於足夠通風的地方避免內部溫度
過高。
‡ 如果您長時間以高音量使用您的音響,主機內
部、旁邊與底部的溫度會非常的高。請勿碰觸內
部部分,以免燙傷。
‡ 為防止故障,請勿覆蓋通風孔。
關於操作
‡ 如果音響直接從寒冷地區移置到溫暖地區,或
是放置於潮濕的房間,溼氣可能會凝結於 CD 播
放器的雷射頭。如有上述情形,音響將無法正
常操作。取出光碟,然後開啟音響電源並放置
大約一個小時,直到濕氣蒸發。
‡ 移動音響時,請取出音響中的光碟。
關於您的音響如果仍有其它的問題或是疑難時,
請就近與 Sony 經銷商聯繫。
關於光碟的注意事項
‡ 於播放前,使用乾淨的布料清潔光碟。請由光
碟中心向外擦拭。
‡ 請勿使用溶劑如汽油、稀釋劑、一般商店購得
的清潔器或是用於乙烯基 LP 黑膠唱片的抗靜電
噴霧器。
‡ 請勿將光碟直接曝曬於陽光下,或是置於熱氣
導管等熱源附近,或陽光直接照射的汽車置物
箱內。
‡ 請勿使用含有保護環環繞的光碟。這可能會導
致音響發生故障。
‡ 當於光碟上使用黏著劑、或類似的黏性物質於
光碟的標籤面,或是當光碟使用特殊油墨列印
時,光碟或標籤可能會黏附在本機內部。如有
上述情形,光碟可能無法取出,並可能導致本
機故障。使用前請先確定光碟面沒有塗有黏膠
物質。
請勿使用下列型式的光碟:
± 上面黏附辨識貼紙的出租用光碟或是二手光
碟,貼紙背後的膠水擴散超出了貼紙。光碟上
的辨識貼紙邊緣含有黏性。
± 光碟列印標籤使用特殊油墨列印,觸摸時會感
到有黏性。
‡ 非標準外型的光碟 (例如:心形、方型、星型)
不能於本機播放。使用這些光碟播放可能會損壞
本機。請勿使用這類光碟片。
續
其他資訊
‡ 只要本機連接在牆上的插座,AC 電源(主電源)
便會持續供電,即使是本機已關閉電源。
‡ 如果本機長時間不使用,請將音響的電源從牆
上的插座(主電源)移除。如果不連接電源線
(主電源),請握住插頭將它拔除。請勿拉扯
電源線本身。
‡ 萬一任何物體或液體倒在音響上,請拔去音響
插頭,並請合格的專業人員進行檢查,然後才
能再次操作音響。
‡ 請務必在合格的服務商店更換 AC 電源線。
‡ 產品辨識牌標示於底部外面。
此揚聲器系統並沒有經過防磁處理,因此電視機
的畫面可能會受到磁波的干擾而失真。此在種情
況下,關閉電視機電源,然後於 15 到 30 分鐘後
重新開啟。
如果並沒有任何的改善,將揚聲器安置在遠離電
視機的位置。此外,確保揚聲器週邊不要放置貼
有或是使用磁鐵的物品如揚聲器架、電視架或是
玩具。這可能會與系統相互影響產生磁波的干擾
而導致畫面失真。
CT
ILOHQDPH>'?VRQ\?621B66,$;;B &07&4 ?&07&463?&7,1)[email protected]
關於 CD-R/CD-RW 播放時的注意事項
CD-R/CD-RW 裝置所錄製的光碟可能因為刮傷、灰
塵、錄音方式或是裝置特徵而無法播放。此外,
在光碟音軌最後端尚未終結時,也無法播放。
PDVWHUSDJH/HIW
規格
主要元件
採用版權保護技術編碼的音樂光碟
擴大機部分
本產品設計用於播放符合 Compact Disc (CD) 標
準的光碟。近來,許多唱片公司都推出各種採用版
權保護技術編碼的音樂光碟。請注意﹕這些光碟中
可能會不符合 CD 標準,且可能無法使用本產品作
播放。
歐洲機型:
額定電源輸出(額定):8 8 W
(6 ohms 於 1 kHz、
DIN)
RMS 輸出功率(參考):10 10 W
(6 ohms 於 1 kHz、10%
THD)
聲音電源輸出(參考):20 20 W
其他機型:
下列測量在 AC 220 V、50/60 Hz 下進行
額定電源輸出(額定):8 8 W
(6 ohms 於 1 kHz、
DIN)
RMS 輸出功率(參考):10 10 W
(6 ohms 於 1 kHz、10%
THD)
下列測量在 AC 240 V、50/60 Hz 下進行
額定電源輸出(額定):8 8 W
(6 ohms 於 1 kHz、
DIN)
RMS 輸出功率(參考):10 10 W
(6 ohms 於 1 kHz、10%
THD)
清潔卡座
使用沾有溫和洗潔劑的微溼柔質布料清潔卡座、
面板與控制鍵。請勿使用任何類型的拋光劑、研
磨粉或溶液(例如:酒精或汽油),以免損壞外
殼的光滑表面。
CT
PRGHOQDPH>&07&[email protected]
> @
ILOHQDPH>'?VRQ\?621B66,$;;B &07&4 ?&07&463?&7,1)[email protected]
輸入
PC/MD/TAPE IN(立體聲迷你插孔):
電壓 1.3 V (MD)/
820 mV (PC/TAPE)、
抗阻 47 kilohms
輸出
PC/MD/TAPE OUT(立體聲迷你插孔):
感度 250 mV、阻抗
1 kilohm
PHONES(立體聲迷你插孔):
接受 8 ohms 阻抗以上的
耳機
SPEAKER:
使用隨附的揚聲器
CD 播放器部分
音響
雷射頭
頻率響應
光碟與數位音效音響
半導體製程雷射頭
(λ=780 nm)
發射間隔:連續
2 Hz - 20 kHz
FM 立體聲,FM/AM 超外差式調諧器
FM 調諧器部分
調頻範圈
天線
天線連接端子
中間頻率
AM 調諧器部分
調頻範圈
歐洲機型:
其他機型:
天線
中間頻率
87.5 - 108.0 MHz
(50-kHz 一段)
FM 延伸天線
75 ohms 非平衡
10.7 MHz
531 - 1602 kHz
(使用的調頻間隔為
9 kHz)
530 - 1710 kHz
(使用的調頻間隔為
10 kHz)
531 - 1602 kHz
(使用的調頻間隔為
9 kHz)
AM 環型天線、外部天線
連接端子
450 kHz
揚聲器
揚聲器系統
揚聲器單元
低頻:
高頻:
一般阻抗
尺寸(寬/高/深)
重量
兩音路、低音反射式
直徑 10 公分、圓錐外形
直徑 2.5 公分、圓頂
外形
6 ohms
大約 140 î 275 î 235
公釐
大約每個揚聲器淨重
1.3 公斤
一般
電源要求
歐洲機型:
台灣機型:
香港特別行政區機型:
其他機型:
電源消耗
歐洲機型:
其他機型:
尺寸(寬/高/深)
重量
隨附配件
230
120
220
230
V
V
V
V
AC、50/60 Hz
AC、50/60 Hz
AC、50/60 Hz
AC、50/60 Hz
40 瓦
0.35 瓦(於省電模式)
40 瓦
大約 190 î 120 î 235
公釐(包括凸出部分與
控制器)
大約 3.5 公斤
遙控器 (1)
R6 AA (三號)乾電池 (2)
AM 環型天線 (1)
FM 延長天線 (1)
其他資訊
調諧器部分
PDVWHUSDJH5LJKW
設計與規格如有變更,恕不另行通知。
CT
PRGHOQDPH>&07&[email protected]
> @
PDVWHUSDJH/HIW
FROXPQ
按鈕位置清單與參照頁面
如何使用本頁
使用本頁尋找本文中提及的按鈕,以及其他音響
部分的相關說明頁數。
圖示號碼
r
FUNCTION 2 (6、7、9、14、16)
R
按鈕名稱/部分
R
參照頁面
主要元件
按鈕說明
依照字母與筆劃順序排列
A - Z
一劃 - 二十三劃
?/1 (電源) 9 (4、5、9、
DIMMER 1 (13)
FUNCTION 2 (6、7、9、14、
16)
TUNING +/- 4 (8、10)
VOLUME +/- 3 (11)
遙控器接收器 0
顯示視窗 8
./> (向後/向前) 4
11、14、16)
(5、6、7、9、11)
x (停止) 5 (6、9、14、
16)
NX (播放/暫停) 6
(6、7)
Z (開啟/關閉) 7 (6)
1
2
3
4
9
CT
8
7 6 5
q;
PDVWHUSDJH5LJKW
FROXPQ
遙控器
按鈕說明
依照字母排列
?/1 (電源) 1 (4、5、9、
A - E
F - Z
BALANCE 0 (10)
BASS 6 (10)
CENTER 7 (10)
CLEAR wh (8)
CLOCK/TIMER SELECT wj (12)
CLOCK/TIMER SET qg (5、11)
DISPLAY qd (12、13)
DSG 8 (10)
ENTER qh (5、7、9、11)
EQ + 5 (10)
EQ - 9 (10)
FM MODE qk (10)
FUNCTION ws (6、7、9、14、
16)
PLAY MODE wd (6、7)
REPEAT qk (7)
SLEEP qf (11)
TREBLE 4 (10)
TUNER BAND qa (8、10)
TUNER MEMORY ql (8)
TUNING MODE wd (8、10)
TUNING +/- 3 (8、10)
VOL + w; (11)
VOL - wa (11)
11、16)
m/M (快轉/倒轉) 2
(5、6)
./> (向後/向前) 3
(5、6、7、9、11)
x (停止) qj (6、9、16)
X (暫停) wg (6)
CD N (播放) wf (6、7)
OPEN/CLOSE Z (開啟/關閉)
qs (6)
其他資訊
1
qf
wj
qd
qg
qh
wh
qs
2
qa
3
q;
4
9
5
wg
wf
wd
ws
qj
qk
ql
w;
wa
8
7
6
CT
PDVWHUSDJH/HIW
6RQ\&RUSRUDWLRQ3ULQWHGLQ0DOD\VLD
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
