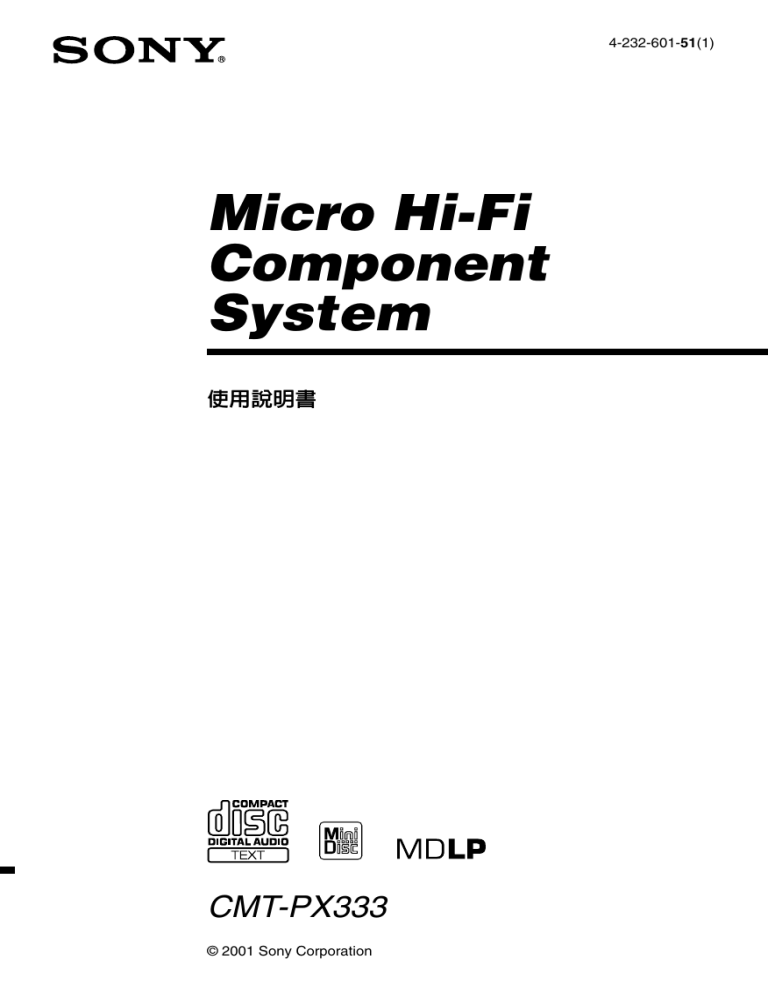

4-232-601-51(1)
Micro Hi-Fi
Component
System
使用說明書
CMT-PX333
© 2001 Sony Corporation
注意
目錄
為防止火災或觸電﹐請不要讓本機淋雨
或受潮。
為防止火災﹐請勿用報紙、桌布、窗帘等覆蓋
本裝置的通風口。 請勿將點燃的蠟燭放在本裝置
上。
為防止火災或觸電的危險﹐請勿在本裝置上放
置如花瓶等盛有液體的物體。
請勿將本機安放在書櫥或壁櫥等狹窄封閉處。
部件標識
主機 ........................................................... 4
遙控器 ....................................................... 5
使用前的準備工作
本裝置屬於一級鐳射
(CLASS 1 LASER) 產品。
本標籤貼於後表面。
連接系統 ................................................... 6
將兩節R6
(AA尺寸)
電池
裝入遙控器中 .................................... 7
設定時間 ................................................... 7
在待機模式下節省電力 ........................... 8
本注意標簽貼
於機內。
CD
請勿亂扔電池﹐應作為有害廢物
加以處理。
放入CD ....................................................... 8
播放CD — 正常播放/任選播放/
反覆播放 ............................................ 9
編排CD曲目 — 編序播放 ....................... 10
使用CD顯示窗 ......................................... 11
標示CD — 光碟備忘錄 .......................... 12
MD - 播放
放入MD ..................................................... 13
播放MD — 正常播放/任選播放/
反覆播放 .......................................... 13
編排MD曲目 — 編序播放 ....................... 14
使用MD顯示窗 ......................................... 15
2
MD - 錄音
在開始錄音之前 ..................................... 16
將CD錄製到MD上 — CD-MD同步錄音 ..... 17
錄製當前曲目 — Rec It ....................... 18
手動錄製MD — 手動錄音 ....................... 18
帶6秒鐘音頻數據預錄的錄音
— 定時機器錄音 ............................. 19
錄音提示 ................................................. 20
— 長時間錄音/標示曲目號碼/
自動插空/調節錄音電平
調諧器
預置電臺 ................................................. 34
收聽廣播 — 預置調諧 ........................... 35
標示預置電臺 — 電臺名稱 ................... 36
使用廣播數據系統
(RDS)
* ..................... 36
聲音調節
調節聲音 ................................................. 37
定時器
MD - 編輯
在開始編輯之前 ..................................... 24
標示MD — 名稱功能 ............................... 25
刪除錄音 ................................................. 27
— 刪除功能/曲目刪除功能/
全刪除功能/A-B刪除功能
移動已錄製的曲目 — 移動功能 ........... 29
劃分已錄製的曲目 — 劃分功能 ........... 29
組合已錄製的曲目 — 組合功能 ........... 30
廢除最後一次的編輯內容
— 廢除功能 ..................................... 31
錄音後改變錄音電平
— S.F編輯功能 ............................... 32
在音樂中入睡 — 入睡定時器 ............... 37
在音樂中起床 — 每日定時器 ............... 38
定時收錄廣播節目 ................................. 39
選購組件
連接選購的組件 ..................................... 40
附加資訊
使用前須知 ............................................. 41
MD的系統局限 ......................................... 43
故障檢查 ................................................. 44
自我診斷顯示 ......................................... 47
規格 ......................................................... 50
* 僅限於歐洲機型
3
部件標識
各項目按照字母順序排列。有關詳細請參照圓括號內所示的頁次。
主機
1
2
3 4
ws
5
wa
w;
6
7
8
ql
9
qk qj
CD光碟托盤 9 (8)
CD SYNC HIGH 0 (17)
CD SYNC NORMAL qa (17)
CD NX wa (9)
FUNCTION qh (9, 13, 18, 25,
41)
MD插入口 2 (13)
MD NX 6 (13)
PHONES插孔 qj
4
qh qg qf qd qs qa
PLAY MODE qg (9, 13, 24)
REC/REC IT qs (18)
REC MODE qd (20)
REPEAT qf (9, 14)
STEREO/MONO qf (35)
TUNER/BAND ql (34)
TUNING MODE qg (34)
TUNING +/- w; (34)
VOLUME +/- qk
顯示窗 3
0
按鈕說明
?/1 1
ZMD 4
x (MD) 5
m/M (MD) 7
./> (MD) 7
ZCD 8
m/M (CD) w;
./> (CD) w;
x (CD) ws
遙控器
部件標識
w;
ql
1
2
qk
qj
3
4
5
6
qh
qg
qf
7
8
9
qd
qs
qa
CLEAR 6 (11, 15, 26, 36)
CLOCK/TIMER SELECT ql (38)
CLOCK/TIMER SET ql
(7, 38)
DBFB qa (37)
DISPLAY qj (8, 11, 15)
ENTER/YES qg (7, 10, 14,
23, 25, 34, 38)
FUNCTION qf (9, 13, 18, 25,
41)
MD z REC qs (18)
MENU/NO qg (11, 23)
NAME EDIT 8 (12, 25, 36)
0
PLAY MODE qk (9, 13, 24)
PRESET EQ qa (37)
REPEAT qk (9, 14)
SCROLL 4 (12, 26)
SELECT 8 (12, 25)
SLEEP w; (37)
STEREO/MONO 2 (35)
TIME qj (8, 11, 15)
TIME MACHINE REC qs (19)
TUNER/BAND 9 (34)
TUNING MODE 3 (34)
VOLUME +/- 0
字母/號碼鍵 5 (10, 14, 25)
按鈕說明
@/1 1
M/CURSORt 7
>/+ 7
N (MD) qd
N (CD) qd
X qd
x qd
m/TCURSOR qh
./- qh
5
使用前的準備工作
連接系統
按下述1至3的步驟用附帶的導線及附件連接系統。
AM環形天線
FM天線
右側揚聲器
左側揚聲器
1 連接揚聲器。
2 連接FM/AM天線。
如下圖所示﹐將揚聲器導線連接至本機
的SPEAKER端子和揚聲器的端子。
設定AM環形天線後連接之。
插入此部分
白色(3)
插孔類型A
AM環形天線
AM
黑色(#)
FM
75
水平伸展FM導線天線
6
插孔類型B
設定時間
AM環形天線
AM
使用前的準備工作
FM
75
COAXIAL
1 接通系統電源。
2 按壓遙控器上的CLOCK/TIMER
SET鍵。
首次設定時間時﹐從步驟5開始。
3 按壓遙控器上的.或>鍵選擇“CLOCK
SET?”。
水平伸展FM導線天線
3 連接電源線至電源插座。
若電源線插頭與電源插座不吻合﹐請裝
上附帶的插頭轉換器(僅限帶有插頭轉
換器的機型)。若要接通系統電源﹐按
壓?/1鍵。
將兩節R6(AA尺寸)電池
裝入遙控器中
4 按壓遙控器上的ENTER/YES鍵。
5 按壓遙控器上的+或-鍵設定天。
6 按壓遙控器上的ENTER/YES鍵或M鍵。
小時顯示閃爍。
7 按壓遙控器上的+或-鍵設定小時。
8 按壓遙控器上的ENTER/YES鍵或M鍵。
分鐘顯示閃爍。
9 按壓遙控器上的+或-鍵設定分鐘。
10 按壓遙控器上的ENTER/YES鍵。
時鐘開始走動。
若操作出錯
反覆按壓遙控器上的m或M鍵直至不
正確的項目閃爍﹐然後重新加以設定。
要改變預設時間時
重新從步驟1開始。
提示
當遙控器已無法控制本系統時﹐請同時換上兩
節新電池。
註
若您長時間不使用遙控器﹐則請取下電池﹐以
免因電池漏液造成損壞。
7
CD
在待機模式下節省電力
當系統關閉時﹐反覆按壓遙控器上的DISPLAY
鍵或TIME鍵。
每次按壓該鍵時﹐系統循環切換如下:
時鐘顯示 y 節電模式
放入CD
1 按壓ZCD鍵。
光碟托盤打開。
2 將一張CD標籤面朝上置於光碟托盤上。
要取消節電模式時
按壓遙控器上的DISPLAY鍵或TIME鍵顯示
時鐘顯示。
提示
即使在節電模式下?/1指示燈仍會點亮。
當播放單首曲目CD(8 cm CD)時﹐
須將其置於光碟托盤的內圈。
3 再次按壓ZCD鍵關閉光碟托盤。
8
其他操作
播放CD
— 正常播放/任選播放/反覆播放
您可以在本系統上用不同的播放模式播
放CD。
播放時間
1 反覆按壓FUNCTION鍵﹐將功能切換至CD。
2 在停止狀態下反覆按壓PLAY MODE鍵直至所
需模式出現在顯示窗內。
選擇
將播放
空白(無PLAY
MODE顯示)
(正常播放)
以原順序播放CD。
SHUFFLE
(任選播放)
以任意順序播放CD上所有的
曲目。
PROGRAM
(編序播放)
以您所需的順序播放CD上的
曲目(參見下一頁的“編排
CD曲目”)。
3 按壓CD
進行下述操作
停止播放
按壓CD的x鍵。
暫停
按壓CD NX鍵(或遙控器上
的X鍵)。再次按壓該鍵恢復
放音。
選擇曲目
按壓CD的.或>鍵。
找出曲目中的
某一位置
在播放中﹐按住CD的m或
M鍵﹐並在所需位置鬆開該
鍵。
取出CD
按壓ZCD鍵。
反覆地播放
(反覆播放)
在播放中按壓REPEAT鍵直至
“REPEAT”或“REPEAT 1”出
現。
REPEAT: 用於反覆播放CD上的
所有曲目(最高5次)。
REPEAT 1: 僅用於反覆播放一
首曲目。
若要取消反覆播放﹐按壓
REPEAT鍵直至“REPEAT”或
“REPEAT 1”消失。
使用前的準備工作/CD
曲目號碼
要
接下頁
NX鍵(或遙控器上的CD N
鍵)。
9
播放CD(續)
提示
您也可以使用遙控器選擇所需的曲目。
按壓號碼鍵。播放自動開始。
要輸入大於10的曲目號碼時(僅在遙控器上)
1 按壓>10鍵。
2 輸入相應的數字。
要輸入0﹐按壓10/0鍵代替。
例如﹕
要輸入曲目號碼為30﹐按壓>10鍵﹐然後按壓3
鍵和10/0鍵。
編排CD曲目
— 編序播放
您可以編排一個多達25首曲目的程序。
1 反覆按壓FUNCTION鍵﹐將功能切換至CD。
2 反覆按壓PLAY MODE鍵直至“PROGRAM”出
現。
3 按壓CD的.或>鍵直至所需的曲目號碼
出現。
所選擇的曲目號碼
所選擇曲目的播放時間
註
• 播放中無法改變播放模式。
• 當收聽廣播時如果您按壓ZCD鍵打開或關閉光碟
托盤﹐即使在托盤中沒有CD﹐CD圖標也點亮。
要熄滅CD圖標﹐反覆按壓FUNCTION鍵將功能切
換為CD。
4 按壓遙控器上的ENTER/YES鍵。
該曲目被編序。
“Step”出現﹐其後為編序順序中的曲
目的號碼。最後一個編序曲目的號碼出
現﹐其後為該程序的總播放時間。
最後編序曲目號碼
10
總播放時間
5 要編入追加曲目時﹐請重複步驟3和4。
6 按壓CD NX鍵(或遙控器上的CD N
使用CD顯示窗
鍵)。
查看剩餘時間
進行下述操作
取消編序播放
按壓x鍵﹐然後反覆按壓PLAY
MODE鍵直至“PROGRAM”和
“SHUFFLE”消失。
在播放中反覆按壓遙控器上的TIME鍵。
顯示循環改變如下:
當前曲目的已播放時間 t 當前曲目的剩
餘時間* t 當前CD的剩餘時間**
查看編序曲目
總數
在停止狀態下按壓遙控器上的
TIME鍵。編序步驟的總數出
現﹐其後為最後一個編序曲目
的號碼和該程序的總播放時
間。
查看程序
在編序播放中﹐反覆按壓CD的
.或>鍵。
從末尾清除一
首曲目
在停止狀態下按壓遙控器上的
CLEAR鍵。
查看曲目標題或光碟標題
在停止狀態下
向程序中添加
曲目
進行步驟3和4的操作。
在播放中或在停止狀態下反覆按壓遙控器上的
DISPLAY鍵。
使用遙控器上
的號碼鍵選擇
所需的曲目
使用號碼鍵代替步驟3和4的操
作。要使用號碼鍵時﹐請參見
第10頁。
預置均衡器名稱 t 時鐘 t 音量 t 曲
目或光碟的標題*
CD
要
* 當您查看21或更大的CD曲目號碼的剩餘時間
時﹐“--.--”出現。
** 有21首或更多首曲目的CD進行任選播放中﹐或
在編序播放中﹐選擇了21或更大的CD曲目號碼
時﹐“--.--”出現。
顯示循環改變如下:
提示
• 在編序播放結束後﹐您製作的程序仍被保留
著。要再次播放相同的程序時﹐按壓CD NX鍵
(或遙控器上的CD N鍵)。
• 當整體CD編序時間超出100分鐘﹐或選擇了21或
更大的CD曲目號碼時﹐將出現“--.--”。
* 在播放中曲目標題出現(僅對於帶有CD TEXT的
CD)﹐當停止時光碟標題出現。若放入沒有標題
的CD﹐則不出現任何顯示。
要翻卷一個長名稱時
按壓遙控器上的SCROLL鍵。
標題會在顯示窗內翻卷顯示。
提示
在CD TEXT包含藝術家姓名的情況下﹐如果您
在停止狀態按壓遙控器上的TIME鍵﹐藝術家姓名
在顯示窗內翻卷顯示。
11
4 要使用遙控器輸入一個字符時。
標示CD
如果您已選擇了大寫字母或小寫字母
您可以用多至20個符號和字符組成的標
題來標示多達100張光碟。無論何時您插入
一張已標示的CD光碟時﹐其標題都會出現在
顯示窗內。
1 反覆按壓相應的字母鍵直至要輸入的
字符閃爍。
或者﹐按壓一次該鍵並反覆按壓.
或>鍵。
2 按壓CURSORt鍵。
閃爍的字符被輸入並且光標移向右。
註
如果您已經選擇了號碼
— 光碟備忘錄
第一次標示CD時﹐請確保將系統存儲器中所存
儲的所有光碟標題刪除(參見下一頁的“刪除光
碟標題”)。
1 反覆按壓FUNCTION鍵﹐將功能切換至CD。
如果“SHUFFLE”或“PROGRAM”出現在
顯示窗內﹐反覆按壓PLAY MODE鍵直至雙
方均消失。
2 按壓遙控器上的NAME
EDIT鍵。
光標開始閃爍。
3 按壓遙控器上的SELECT鍵選擇所需的字符
按壓相應的號碼鍵。
號碼被輸入並且光標移向右。
要輸入空格時
1 反覆按壓SELECT鍵直至“Selected
AB” 或“Selected ab”出現在顯示
窗內。
2 按壓10/0鍵。
空格被輸入並且光標移向右。
5 重複步驟3和4﹐輸入名稱的剩餘部分。
類型。
要改變字符時
每次按壓該鍵時﹐顯示循環改變如下:
Selected AB* (大寫字母) t Selected
ab (小寫字母) t Selected 12 (數字)
反覆按壓遙控器上的TCURSOR鍵或
CURSORt鍵直至要被改變的字符閃爍﹐
按壓遙控器上的CLEAR鍵刪除字符﹐然後
重複步驟3和4。
* 反覆按壓號碼1鍵顯示下列符號。
‘–/,.():!?
另外﹐當上述符號在顯示窗內顯示時﹐反覆
按壓CD的.或>鍵顯示下列符號。
&+<>_=”;#$%@
`
6 按壓遙控器上的ENTER/YES鍵完成標示操
作。
要取消標示時
按壓遙控器上的MENU/NO鍵。
查看光碟標題
1 在停止狀態下按壓遙控器上的MENU/NO鍵。
2 反覆按壓CD的.或>鍵直至“Name
Check?”出現﹐然後按壓遙控器上的
ENTER/YES鍵。
3 反覆按壓CD的.或>鍵選擇存儲在系統
存儲器內001至100之間的光碟標題。
要查看當前光碟標題時
在停止狀態下按壓遙控器上的SCROLL
鍵。
12
MD - 播放
刪除光碟標題
1 在停止狀態下按壓遙控器上的MENU/NO鍵。
2 反覆按壓CD的.或>鍵直至“Name
Erase?”出現﹐然後按壓遙控器上的
ENTER/YES鍵。
3 反覆按壓CD的.或>鍵選擇存儲在系統
放入MD
插入MD。
使箭頭朝向MD座
並使標籤面朝
上。
存儲器內001至100之間的光碟標題。
4 按壓遙控器上的ENTER/YES鍵。
“Complete!”出現。
若要刪除所有的光碟標題﹐在步驟2反覆
按壓CD的.或>鍵﹐直至“All
Erase?”出現﹐然後按壓兩次遙控器上的
ENTER/YES鍵。
要取消刪除時
在步驟1至3之間按壓遙控器上的MENU/NO
鍵。
註
為了確保光碟標題不被從存儲器中刪除﹐每週
至少要將系統連接至主電源一次。
CD/MD - 播放
光碟標題翻卷顯示在顯示窗內。
若未標示光碟標題﹐將出現“No
Name”。
播放MD
— 正常播放/任選播放/反覆播放
您可以在本系統上用不同的播放模式播
放MD。
1 反覆按壓FUNCTION鍵﹐將功能切換至MD。
2 在停止狀態下反覆按壓PLAY MODE鍵直至所
需模式出現在顯示窗內。
選擇
將播放
空白(無PLAY
MODE顯示)
(正常播放)
以原順序播放MD。
SHUFFLE
(任選播放)
以任意順序播放MD上所有的
曲目。
PROGRAM
(編序播放)
以您所需的順序播放MD上的
曲目(參見下一頁的“編排
MD曲目”)。
3 按壓MD
NX鍵(或遙控器上的MD N
鍵)。
接下頁
13
播放MD(續)
編排MD曲目
— 編序播放
其他操作
要
進行下述操作
停止播放
按壓MD的x鍵。
暫停
按壓MD NX鍵(或遙控器上
的X鍵)。再次按壓該鍵恢復
放音。
選擇曲目
按壓MD的.或>鍵。
找出曲目中的
某一位置
在播放中按住MD的m或M
鍵﹐並在所需位置鬆開該鍵。
取出MD
按壓ZMD鍵。
反覆地播放
(反覆播放)
在播放中按壓REPEAT鍵直至
“REPEAT”或“REPEAT 1”出
現。
REPEAT: 用於反覆播放MD上的
所有曲目(最高5次)。
REPEAT 1: 僅用於反覆播放一
首曲目。
若要取消反覆播放﹐按壓
REPEAT鍵直至“REPEAT”或
“REPEAT 1”消失。
提示
您也可以使用遙控器選擇所需的曲目。
按壓號碼鍵。播放自動開始。
要輸入大於10的曲目號碼時(僅在遙控器上)
1 按壓>10鍵(按壓兩次輸入100或更多)。
2 輸入相應的數字。
要輸入0﹐按壓10/0鍵代替。
例如﹕
• 要輸入曲目號碼為30﹐按壓>10鍵﹐然後按壓3
鍵和10/0鍵。
• 輸入曲目號碼108時﹐按壓>10鍵兩次﹐然後按
壓1鍵、10/0鍵和8鍵。
註
播放中無法改變播放模式。
14
您可以編排一個多達25首曲目的程序。
1 反覆按壓FUNCTION鍵﹐將功能切換至MD。
2 在停止狀態下反覆按壓PLAY MODE鍵直至
“PROGRAM”出現。
3 按壓MD的.或>鍵直至所需的曲目號碼
出現。
所選擇的曲目號碼
所選擇曲目的播放時間
4 按壓遙控器上的ENTER/YES鍵。
該曲目被編序。
“Step”出現﹐其後為編序順序中的曲
目的號碼。最後一個編序曲目的號碼出
現﹐其後為該程序的總播放時間。
最後編序曲目號碼
總播放時間
5 要編入追加曲目時﹐請重複步驟3和4。
6 按壓MD NX鍵(或遙控器上的MD N
使用MD顯示窗
鍵)。
查看剩餘時間
要
進行下述操作
取消編序播放
按壓MD的x鍵﹐然後反覆按壓
PLAY MODE鍵直至“PROGRAM”
和“SHUFFLE”消失。
在停止狀態下按壓遙控器上的
TIME鍵。 編序步驟的總數出
現﹐其後為最後一個編序曲目
的號碼和該程序的總播放時
間。
查看程序
在編序播放中﹐反覆按壓MD的
.或>鍵。
從末尾清除一
首曲目
在停止狀態下按壓遙控器上的
CLEAR鍵。
在停止狀態下
向程序中添加
曲目
進行步驟3和4的操作。
使用遙控器上
的號碼鍵選擇
所需的曲目
使用號碼鍵代替步驟3和4的操
作。要使用號碼鍵時﹐請參見
第14頁。
顯示循環改變如下:
當前曲目的已播放時間和曲目號碼 t 當
前曲目的剩餘時間和曲目號碼 t MD的剩
餘時間
查看總播放時間
MD - 播放
查看編序曲目
總數
在播放中反覆按壓遙控器上的TIME鍵。
在停止狀態下反覆按壓遙控器上的TIME鍵。
顯示循環改變如下:
總曲目數和總播放時間 t 剩餘可錄音時
間(僅用於可用於錄音的MD)
查看曲目標題或光碟標題
在播放中或停止狀態下反覆按壓遙控器上的
DISPLAY鍵。
顯示循環改變如下:
提示
• 在編序播放結束後﹐您製作的程序仍被保留
著。要再次播放相同的程序時﹐按壓MD NX鍵
(或遙控器上的MD N鍵)。
• 當整體MD編序時間超出1,000分鐘時﹐將出現
“---.--”。
預置均衡器名稱 t 時鐘 t 音量 t 曲
目或光碟的標題*
* 在播放中曲目標題出現﹐當停止時光碟標題出
現。若放入沒有標題的MD ﹐則不出現任何顯
示。
提示
播放中您可以在任何時間查看曲目標題。若按
壓遙控器上的SCROLL鍵﹐曲目標題將翻卷顯示在
顯示窗內。
翻卷顯示中﹐可以在任何位置按壓遙控器上的
SCROLL鍵停止翻卷。再次按壓遙控器上的SCROLL
鍵可重新開始翻卷。
15
MD - 錄音
關於MD曲目號碼
在開始錄音之前
MD(微型光碟)可使您以高質量的音響
效果進行數碼式錄音和播放音樂。MD的另一
個特點是曲目標示。此曲目標示功能可使您
能快速地找到一個指定的位置﹐或容易地編
輯所錄製的曲目。依據所錄製的音源之不
同﹐錄音方法以及錄製曲目號碼的方法亦不
相同。
*2 TOC: 曲目表
錄音後
按壓ZMD鍵取出MD﹐或按壓?/1(電源)鍵關
閉本系統電源。
當錄音的音源是:
“TOC”點亮﹐或開始閃爍。TOC將被更
新﹐錄音即告完成。
• 本系統的CD唱機
在拔下電源線之前
– MD座進行數碼錄音。*1
– 如同在原CD上一樣﹐曲目號碼被自動標
示。
當MD的曲目表(TOC)被更新後﹐錄音即
告完成。當彈出MD或按壓?/1(電源)鍵關
閉系統電源時﹐TOC會被更新。在TOC被更新
之前(“TOC”點亮時)或TOC正在更新時
(“TOC”閃爍時)﹐請勿拔下電源線﹐以
確保錄音的完成。
• 連接到DIGITAL OPTICAL IN插孔上的其他數
碼組件
– MD座進行數碼錄音。*1
– 依據所錄音音源的不同﹐曲目號碼的標示
方法亦不相同。
• 連接到TAPE IN插孔上的本系統調諧器和其
他模擬組件(例如﹐可選擇磁帶座TC-TX21)
– MD座進行模擬錄音。
– 錄音開始時標示曲目號碼﹐但是如果啟動
了電平同步錄音功能(參見第21頁的“標
示曲目號碼”)﹐曲目號碼的標示將自動
與輸入訊號電平同步。
*1 有關數碼錄音局限的詳情﹐請參見第43頁的
“MD的系統局限”。
當您使用部分已錄音的MD時
錄音將從已錄製曲目的後面開始。
16
曲目號碼(曲目順序)、曲目開始和結束位置
的資訊等將被錄製在MD上獨立於聲音資訊之外的
TOC*2區域。您可以通過更改TOC資訊來迅速地編
輯所錄製的曲目。
所錄製MD的保護
要保護已錄有內容的MD時﹐請滑動MD一
側的保護片打開小槽。在此位置時﹐MD將無
法用於錄音。若要用該MD進行錄音﹐請滑動
保護片關閉小槽。
保護片
滑動保護片
將CD錄製到MD上
— CD-MD同步錄音
除正常速度錄音外﹐還可以以高速進行
錄音(大約為正常速度的4倍)。
1 插入一盤可用於錄音的MD。
2 放入一張想要錄音的CD。
3 按壓CD SYNC NORMAL鍵。
4 按壓MD
NX鍵(或遙控器上的X鍵)。
錄音開始。高速錄音時您無法監聽錄音
信號。
如果在步驟4時按壓MD NX鍵(或遙控器上的
X鍵)後“Retry”在顯示窗內閃爍
參見第20頁的“錄音提示”。
要停止錄音時
按壓MD的x鍵。
提示
• 根據光碟的不同﹐CD TEXT訊息也可能被錄製。
如果在錄音中“TEXT”閃爍﹐請參見第25頁的
“標示MD”。
• 可以通過編序播放只錄製您喜愛的CD曲目。在
步驟2之後﹐按照第10頁的“編排CD曲目”中的
步驟1至5進行相同的操作﹐然後執行步驟3。
註
• CD-MD同步錄音和高速CD-MD同步錄音中無法暫
停。
• 如果播放模式設定為反覆播放或任選播放﹐本
機將在步驟3時自動切換到正常播放。
• 在進行CD-MD同步錄音時﹐將忽視或無法使用下
列項目:
— 自動剪切功能
— 設定項目單上指定的錄音電平
• 若在錄音中MD已滿﹐CD唱機和MD座均會自動停
止。
MD - 錄音
若要以高速進行錄音﹐按壓CD SYNC
HIGH鍵。
“MD New”和MD上的剩餘可錄音時間交
替出現。
要在MD上進行長時間錄音時(MDLP錄音)
發生了讀取錯誤﹐系統正在試圖重新讀
取數據。
• 如果再試成功﹐系統將繼續高速CD-MD同
步錄音。
• 如果所放入的CD或系統狀態不佳而再試失
敗時﹐高速CD-MD同步錄音是不可能的。
在這種情況下﹐“NORM”在顯示窗內閃
爍﹐並且MD座將自動開始以普通的CD-MD
同步錄音方式錄音。請注意發生這種情況
時﹐將無法監視錄音信號。
17
錄製當前曲目
— Rec It
— 手動錄音
當收聽CD時﹐您可以迅速地錄製一首曲
目。
您可以只錄製CD或廣播節目中您喜愛的
部分。
1 按壓CD
1 插入一盤可用於錄音的MD。
2 反覆按壓FUNCTION鍵﹐選擇想要錄音的音
NX鍵(或遙控器上的CD N
鍵)。
2 當收聽您要錄製的曲目時﹐按壓REC/REC
IT鍵。
播放返回到曲目的開始處﹐並且錄製開
始。在曲目結束處MD座自動停止。
要停止錄音時
按壓MD的x鍵。
註
在進行Rec It時﹐將忽視或無法使用下列項
目:
— 自動剪切功能
— 設定項目單上指定的錄音電平
18
手動錄製MD
源。
3 按壓REC/REC
IT鍵(或遙控器上的MD z
REC鍵)。
MD座進入錄音待機狀態。
4 按壓MD
NX鍵(或遙控器上的X鍵)﹐然
後開始播放要被錄音的音源。
要停止錄音時
按壓MD的x鍵。
提示
通過按壓遙控器上的TIME鍵﹐您可以在錄音中
查看MD的剩餘可錄音時間。
帶6秒鐘音頻數據預錄的
錄音
的TIME MACHINE REC鍵。
要停止定時機器錄音時
— 定時機器錄音
按壓MD的x鍵。
要錄音的音源的
結尾處
時間
註
在步驟3﹐當MD座處於錄音待機狀態下並且音
源播放開始時﹐MD座即開始存儲音頻數據。如您
在6秒鐘之內按遙控器上的TIME MACHINE REC鍵﹐
則本系統將用少於6秒鐘的音頻數據開始進行定時
錄音。
MD - 錄音
當從FM或衛星廣播錄音時﹐由於查找錄
音內容和按錄音鍵需花費時間﹐故往往會漏
掉最初幾秒鐘的錄音內容。為了防止錄音內
容的漏錄﹐定時機器錄音功能會不斷地緩衝
存儲器中存儲最新音頻數據。這就使您如下
圖所示的那樣﹐對開始錄音前的6秒鐘聲音
進行錄音﹕
在步驟5按TIME
MACHINE REC鍵時
4 開始播放想要錄音的音源。
5 在您想要開始錄音的位置﹐按壓遙控器上
6秒鐘
錄音部分
用於錄音的音源的起始處
1 插入一盤可用於錄音的MD。
2 反覆按壓FUNCTION鍵﹐選擇想要錄音的音
源。
3 按壓REC/REC
IT鍵(或遙控器上的MD z
REC鍵)。
MD座進入錄音待機狀態。
19
註
錄音提示
長時間錄音
本系統設有兩種長時間錄音模式:LP2和
LP4(MDLP錄音)。當以LP2立體聲模式錄音
時﹐您可以錄製正常錄音時間的2倍﹐以LP4
立體聲模式則可錄製正常錄音時間的4倍。
此外﹐單聲道的錄音時間大約為立體聲錄音
時間的2倍。
LP4立體聲模式(4倍長時間錄音模式)
通過使用特殊的壓縮系統實現長時間立體聲
錄音。當重視音質時﹐建議您使用立體錄音
或LP2立體聲錄音(2倍長時間錄音模式)。
1 反覆按壓REC
MODE鍵選擇錄音模式。
顯示循環改變如下:
STEREO REC (立體聲)t LP2 REC
(LP2立體聲)t LP4 REC (LP4立體
聲)t MONO REC (單聲道)
• 即使錄音完成後﹐系統仍將保持所選擇的錄音
模式﹐因此錄音前務請查看錄音模式。
• 以MDLP (LP2或LP4)立體聲模式錄製的曲目無
法在不支持MDLP模式的系統上播放。
• 即使在錄音中或錄音暫停時按壓REC MODE鍵﹐
您仍然無法改變錄音模式。
• 即使反覆按壓REC MODE鍵選擇MONO﹐錄音中的
監聽信號不會變為單聲道。
要在MDLP錄音中追加“LP:”至曲目名稱的前
面
當您試圖在不支持MDLP模式的系統上播
放曲目時﹐將出現“LP:”。本功能便於您
立刻了解到曲目不能被播放。
1 反覆按壓FUNCTION鍵﹐將功能切換為MD。
2 反覆按壓遙控器上的MENU/NO鍵﹐直至
“Setup Menu”出現。
3 按壓MD的.或>鍵直至“LP
Stamp
Off”(或“LP Stamp On”)出現﹐然後按
壓遙控器上的ENTER/YES鍵。
4 按壓MD的.或>鍵選擇設定﹐然後按壓
2 開始錄音。
遙控器上的ENTER/YES鍵。
將以所選擇的錄音模式錄製音源。
在進行高速CD-MD同步錄音時
根據錄音模式錄音速度改變。
錄音模式
20
錄音速度
立體聲
四倍速
LP2立體聲
二倍速
LP4立體聲
二倍速
單聲道
四倍速
要
選擇
追加“LP:”
LP Stamp On (出廠設定)
取消追加
“LP:”
LP Stamp Off
5 按壓遙控器上的MENU/NO鍵。
註
• 所錄製的“LP:”為一標誌﹐當您試圖在不支持
MDLP模式的系統上播放曲目時﹐本標誌出現﹐
以表示曲目不能被播放。在支持MDLP模式的系
統上則不會出現此標誌。
• 當設定為“On(開)”時﹐本系統將作為曲目
名稱錄製“LP:”﹐因此可輸入MD的字符數會有
所減少。此外﹐當您複製追加了“LP:”的曲目
名稱時﹐“LP:”會被自動追加到複製後的曲目
名稱上。如果您使用劃分功能劃分“LP:”曲
目﹐“LP:”亦將被追加到後面的曲目上。
標示曲目號碼
1 反覆按壓FUNCTION鍵﹐將功能切換至MD。
• 在錄音過程中自動進行
2 反覆按壓遙控器上的MENU/NO鍵﹐直至
當對本系統CD唱機或連接於DIGITAL
OPTICAL IN插孔上的組件進行錄音時﹐曲目
號碼將按原音源的順序自動進行標示。在對
本系統調諧器或連接於TAPE IN插孔上的組
件進行錄音時﹐可使用電平同步錄音功能於
錄音時自動標示曲目號碼。
• 在錄音中的任何位置
在錄製任何音源時﹐您都可以標示曲目
號碼。
使用劃分功能(參見第29頁的“劃分已
錄製的曲目”)。
在錄音中自動標示曲目號碼
— 電平同步錄音
本機出廠時電平同步錄音功能設定為開
啟狀態﹐因此曲目號碼會被自動標註。如果
在錄音中沒有出現“L-SYNC”﹐請按照下列
步驟啟動電平同步錄音功能。當輸入訊號持
續2秒鐘以上低於一定電平值﹐然後又超過
該電平時﹐則會自動標註曲目號碼。
3 按壓MD的.或>鍵直至“T.Mark
Off”
(或“T.Mark LSync”)出現﹐然後按壓遙
控器上的ENTER/YES鍵。
4 按壓MD的.或>鍵選擇設定﹐然後按壓
遙控器上的ENTER/YES鍵。
要
選擇
開啟電平同步錄音
功能
T.Mark LSync
(出廠設定)
關閉電平同步錄音
功能
T.Mark Off
當設定了電平同步錄音功能時﹐“LSYNC”點亮。
MD - 錄音
• 在錄音後
“Setup Menu”出現。
5 按壓遙控器上的MENU/NO鍵。
若要繼續並錄音﹐請按照各種有關錄音的
頁次中的記載完成操作步驟。
接下頁
註
• 如果用於錄音的音源帶有噪音(如磁帶或廣播
節目)﹐或在定時錄音時﹐您無法自動標示曲
目號碼。
• 若在CD錄音中暫停錄音﹐本系統會在該位置錄
製一個曲目號碼。還須注意﹐在反覆錄製同一
CD上的同一曲目時﹐本系統可能會以同一曲目
號碼錄製同一曲目。
21
錄音提示(續)
使曲目之間的空白間隔保持3秒鐘長
— 自動插空
要改變自動曲目標示的觸發電平時
按照下列步驟改變觸發自動曲目標示的
信號電平。
1 反覆按壓FUNCTION鍵﹐將功能切換至MD。
2 反覆按壓遙控器上的MENU/NO鍵﹐直至
“Setup Menu”出現。
當從CD進行數碼錄音時﹐自動插空功能
可在曲目之間自動留出3秒鐘的空白。對於
其他類型的錄音﹐如果開啟了自動插空功能
並且在錄音時3秒鐘或3秒鐘以上(但在30秒
鐘以下)沒有聲音輸入﹐則MD座會用大約3
秒鐘的空白來代替此無聲段﹐然後繼續錄
音。
3 按壓MD的.或>鍵直至“LS(T)”出
30秒鐘之內沒有聲音輸入
現﹐然後按壓遙控器上的ENTER/YES鍵。
4 按壓MD的.或>鍵選擇電平﹐然後按壓
關
遙控器上的ENTER/YES鍵。
您可以在-72 dB至0 dB之間以2 dB為單位
任意設定電平值。
開
5 按壓遙控器上的MENU/NO鍵。
錄音中在指定位置標示曲目號碼
— 曲目標示
在手動錄音時﹐無論為何種音源類型﹐
您都可以隨時標示曲目號碼。
用大約3秒鐘的空白來代替並繼續錄音
自動剪切:當自動插空功能處於開啟狀
態時﹐如果30秒鐘以上沒有聲音﹐MD座會以
一段約3秒鐘長的空白來代替該無聲段﹐然
後進入錄音暫停狀態。
30秒鐘以上沒有聲音輸入
錄音時﹐在您想要添加曲目標示的位置按壓
REC/REC IT鍵(或遙控器上的MD z REC
鍵)。
在所添加的標示後面的曲目將被重新編
號。
關
開
用大約3秒鐘的空白來代替並暫停錄音
22
1 反覆按壓FUNCTION鍵﹐將功能切換至MD。
2 反覆按壓遙控器上的MENU/NO鍵﹐直至
“Setup Menu”出現。
3 按壓MD的.或>鍵直至“S.Space
Off”(或“S.Space On”)出現﹐然後按
壓遙控器上的ENTER/YES鍵。
4 按壓MD的.或>鍵選擇設定﹐然後按壓
遙控器上的ENTER/YES鍵。
選擇
開啟自動插空功能
S.Space On
(出廠設定)
關閉自動插空功能
S.Space Off
5 按壓遙控器上的MENU/NO鍵。
若要繼續並錄音﹐請按照各種有關錄音
的頁次中的記載完成操作步驟。
提示
當“Auto Cut”出現在顯示窗內時﹐重新開始
錄音。按壓MD NX鍵(或遙控器上的MD N
鍵)。
當在MD上錄音時﹐您可以將錄音電平調
節至所需音量。不僅可以在進行模擬錄音時
調節錄音電平﹐在從CD等進行數碼錄音時亦
可調節。
1 準備好想要錄音的音源﹐並開始播放。
2 確認MD座處於錄音待機狀態。如果尚未處
於該狀態﹐按壓遙控器上的MD z REC鍵。
3 反覆按壓遙控器上的MENU/NO鍵﹐直至
“Setup Menu”出現。
4 按壓MD的.或>鍵直至
“LevelAdjust?”出現﹐然後按壓遙控器
上的ENTER/YES鍵。
5 按壓MD的.或>鍵調節錄音電平。
MD - 錄音
要
調節錄音電平
一邊監聽聲音﹐一邊調節至最佳電平﹐
同時確保在最響部分顯示窗內也不會出
現“OVER”。
6 按壓遙控器上的ENTER/YES鍵。
7 按壓遙控器上的MENU/NO鍵。
8 按壓MD的x鍵。
9 如果CD或其他音源正在播放﹐停止播放。
若要繼續並錄音﹐請按照各種有關錄音
的頁次中的記載完成操作步驟。
提示
• 您也可以在錄音過程中調節錄音電平。
• 一旦調節好以後﹐將維持該錄音電平﹐直至您
重新進行調節。
• 高速CD-MD同步錄音中無法調節錄音電平。
23
MD - 編輯
在編輯之後
在開始編輯之前
編輯之前
只能在下述條件下編輯MD。
• 該MD可用於錄音。
• MD的播放模式為正常播放。
編輯之前請查看下述項目。
1 查看要編輯的MD的保護片。
當按壓遙控器上的MENU/NO鍵時﹐如果MD
處於保護狀態﹐會交替出現“C11”和
“Protected”﹐此MD則不能用於編輯。
請滑動保護片關閉小槽。
2 反覆按壓PLAY
MODE鍵﹐直至“PROGRAM”
和“SHUFFLE”均消失。
只能在正常播放模式下編輯MD﹐而不能
在任選或編序播放模式下編輯。
要取消最後一次的編輯時
使用廢除功能取消最後一次的編輯﹐並
將MD的內容重新恢復為編輯之前的狀態(參
見第31頁)。
編輯中要退出編輯時
按壓遙控器上的MENU/NO鍵。
24
按壓ZMD鍵取出MD﹐或按壓?/1(電源)鍵關
閉本系統電源。
“TOC”點亮﹐或開始閃爍。TOC將被更
新﹐錄音即告完成。
在拔下電源線之前
當MD的曲目表(TOC)被更新後﹐MD的編
輯即告完成。當彈出MD或按壓?/1(電源)
鍵關閉系統電源時﹐TOC會被更新。在TOC被
更新之前(“TOC”點亮時)或TOC正在更新
時(“TOC”閃爍時)﹐請勿拔下電源線﹐
以確保錄音的完成。
3 按壓遙控器上的SELECT鍵選擇所需的字符
標示MD
類型。
— 名稱功能
您可以按照如下操作為所錄製的MD和曲
目製作標題。
錄音中
錄音中如果“TEXT”點亮或閃爍﹐您可
以按照如下操作將CD TEXT訊息錄製到MD
上:
• 在錄音過程中自動進行
• 在錄音過程中手動進行
當“TEXT”閃爍時﹐按壓遙控器上的NAME
EDIT鍵﹐然後按壓遙控器上的ENTER/YES
鍵﹐即可錄製當前曲目的標題。
* 反覆按壓號碼1鍵顯示下列符號。
‘–/,.():!?
另外﹐當上述符號在顯示窗內顯示時﹐反覆
按壓MD的.或>鍵顯示下列符號。
&+<>_=”;#$%@
`
4 要使用遙控器輸入一個字符時。
如果您已選擇了大寫字母或小寫字母
1 反覆按壓相應的字母鍵直至要輸入的
字符閃爍。
或者﹐按壓一次該鍵並反覆按壓.
或>鍵。
2 按壓CURSORt鍵。
閃爍的字符被輸入並且光標移向右。
如果您已經選擇了號碼
註
按壓相應的號碼鍵。
號碼被輸入並且光標移向右。
根據光碟的不同﹐CD TEXT訊息可能無法自動
錄製。
要輸入空格時
錄音後
使用本頁的名稱功能。您可以在一盤MD
上總共輸入大約1700個字符作為光碟標題和
曲目標題。
1 反覆按壓FUNCTION鍵﹐將功能切換至MD。
要標示曲目時﹐按壓MD的.或>鍵
直至所需的曲目號碼出現。
2 按壓遙控器上的NAME
MD - 編輯
當“TEXT”點亮時﹐如果對一盤沒有錄音
過或內容已完全刪除了(參見第27頁的
“刪除所有曲目”)的MD進行錄音﹐則CD
TEXT訊息將被自動錄製。
每次按壓該鍵時﹐顯示循環改變如下:
Selected AB* (大寫字母)t Selected
ab (小寫字母)t Selected 12 (數字)
1 反覆按壓SELECT鍵直至“Selected
AB” 或“Selected ab”出現在顯示
窗內。
2 按壓10/0鍵。
空格被輸入並且光標移向右。
接下頁
EDIT鍵。
光標開始閃爍。
25
標示MD(續)
5 重複步驟3和4﹐輸入名稱的剩餘部分。
要改變字符時
反覆按壓遙控器上的TCURSOR鍵或
CURSORt鍵直至要被改變的字符閃爍﹐
按壓遙控器上的CLEAR鍵刪除字符﹐然後
重複步驟3和4。
6 按壓遙控器上的ENTER/YES鍵完成標示操
作。
註
您可以在播放中標示曲目標題。到您完成標示
為止﹐播放將反覆進行。
複製光碟或曲目標題
您可以複製已命名光碟或曲目的標題﹐
將其作為同一光碟內另一首曲目的標題。
1 在停止狀態下按壓遙控器上的MENU/NO鍵。
2 按壓MD的.或>鍵直至“Name?”出
現﹐然後按壓遙控器上的ENTER/YES鍵。
3 按壓MD的.或>鍵﹐直至“Nm
Copy?”
出現﹐然後按壓遙控器上的ENTER/YES鍵。
4 按壓MD的.或>鍵選擇“Disc”(當要
複製光碟標題時)﹐或者選擇您想要複製
的標題的曲目號碼﹐然後按壓遙控器上的
ENTER/YES鍵。
5 按壓MD的.或>鍵選擇待複製的目標曲
目號碼﹐或者選擇“Disc”(當要作為光碟
標題複製時)﹐然後按壓遙控器上的
ENTER/YES鍵。
當“Overwrite??”出現時
表示待複製的目標光碟或曲目已經有了
標題。若要繼續複製標題﹐請按壓遙控器上
的ENTER/YES鍵。
如果在“LP Stamp On”的設置下(第20
頁)以MDLP模式錄製了曲目﹐即使未指定樂
曲標題﹐仍會出現“Overwrite??”字樣。
此時﹐如果拷貝樂曲標題﹐“LP:”指示訊
息將從樂曲標題中消失。
26
查看標題
若要查看光碟標題﹐在停止狀態下按壓
遙控器上的SCROLL鍵。想要查看曲目標題
時﹐在播放中按壓SCROLL鍵。標題會在顯示
窗內翻卷顯示。若要停止翻卷顯示﹐請按壓
遙控器上的SCROLL鍵。再次按壓該鍵可重新
開始翻卷顯示。
刪除標題
1 在停止狀態下按壓遙控器上的MENU/NO鍵。
2 按壓MD的.或>鍵﹐直至“Name?”出
現﹐然後按壓遙控器上的ENTER/YES鍵。
3 按壓MD的.或>鍵﹐直至“Nm
Erase?”出現﹐然後按壓遙控器上的
ENTER/YES鍵。
4 按壓MD的.或>鍵﹐直至想要刪除的標
題出現﹐然後按壓遙控器上的ENTER/YES
鍵。
若要刪除所有標題﹐在步驟3時按壓MD的
.或>鍵﹐直至“Nm All Ers?”出
現﹐然後按壓兩次遙控器上的ENTER/YES
鍵。
1 反覆按壓FUNCTION鍵﹐將功能切換至MD。
2 按壓遙控器上的MENU/NO鍵顯示“Edit
刪除錄音
Menu”。
— 刪除功能
MD座使您能迅速且方便地刪除不需要的
曲目。
3 按壓MD的.或>鍵﹐直至“Tr
Erase?”出現﹐然後按壓遙控器上的
ENTER/YES鍵。
共有3種刪除錄音的方式:
• 刪除單個曲目。(曲目刪除)
• 刪除所有曲目。(全刪除)
• 刪除曲目中的一部分。(A-B刪除)
4 按壓MD的.或>鍵直至所需的曲目號碼
刪除單個曲目
註
— 曲目刪除功能
刪除曲目2
1
2
A
原曲目
3
B
4
C
“Complete!”出現。
當該曲目是在其他MD座上錄製或編輯的﹐並且
處於保護狀態時﹐“Erase???”會出現。要刪除
該曲目時﹐請在“Erase???”出現時按壓遙控器
上的ENTER/YES鍵。
刪除所有曲目
— 全刪除功能
您可以一次性刪除光碟標題、所有已錄
音曲目及其標題。
例如:刪除曲目2。
曲目號碼
5 按壓遙控器上的ENTER/YES鍵。
MD - 編輯
您可以簡單地通過選擇曲目號碼來刪除
曲目。當您刪除掉曲目時﹐MD上的曲目總數
會減少一個﹐並且被刪除的曲目後面的所有
曲目會被重新編號。
出現。
D
1 反覆按壓FUNCTION鍵﹐將功能切換至MD。
2 按壓遙控器上的MENU/NO鍵顯示“Edit
Menu”。
1
刪除之後
2
A
3
C
D
3 按壓MD的.或>鍵﹐直至“All
Erase?”出現﹐然後按壓遙控器上的
ENTER/YES鍵。
“All Erase??”出現。
4 再次按壓遙控器上的ENTER/YES鍵。
“Complete!”出現。
接下頁
27
6 一邊監聽聲音﹐一邊按壓MD的.或>鍵
刪除錄音(續)
找出要刪除部分的起點(A點)。
刪除曲目中的一部分
— A-B刪除功能
您可以指定一首曲目的某一部分﹐然後
很方便地刪除這部分。所希望的曲目部分可
以以幀*、分鐘或秒鐘為單位進行移動。
* 1幀為1/86秒。
曲目號碼
1
原曲目
1
A-B刪除
之後
出現“Point B set”﹐並開始播放曲
目﹐以設定要刪除部分的終點(B點)。
B點
2
A
3
B-A
B-B
2
A
B-C
3
B(A+C)
C
1 反覆按壓FUNCTION鍵﹐將功能切換至MD。
2 於播放MD時﹐在要刪除部分的起點(A點)
按壓MD NX鍵(或遙控器上的X鍵)。
MD暫停播放。
3 按壓遙控器上的MENU/NO鍵顯示“Edit
Menu”。
4 按壓MD的.或>鍵﹐直至“A-B
Erase?”出現﹐然後按壓遙控器上的
ENTER/YES鍵。
5 再次按壓遙控器上的ENTER/YES鍵。
“—Rehearsal—”和“Point A ok?”
字樣交替出現﹐同時該座重複A點前幾秒
的部分。
28
7 重複步驟6直至A點播放正確。
8 若A點位置正確﹐按壓遙控器上的ENTER/
YES鍵。
例如:刪除曲目2中的一部分。
A點
您可以1幀間隔為單位移動該起點(1幀
為1/86秒)。
要以秒鐘或分鐘間隔為單位移動該點
時﹐按住m或M鍵(或按壓遙控器上
的m或M鍵)以使分鐘或秒鐘閃爍﹐
然後按壓MD的.或>鍵。
9 繼續播放直至MD座到達B點﹐然後按壓遙控
器上的ENTER/YES鍵。
交替出現“A-B Ers”和“Point B
ok?”﹐並且MD座反覆地連續播放A點之
前和B點之後的幾秒鐘曲目。
10 按壓MD的.或>鍵以尋找B點。
其步驟與步驟6相同。
11 若B點位置正確﹐按壓遙控器上的ENTER/
YES鍵。
“Complete!”出現。
移動已錄製的曲目
劃分已錄製的曲目
— 移動功能
— 劃分功能
您可以使用本功能改變光碟上任何曲目
的順序。 當您移動曲目時﹐曲目會自動被
重新編號。
利用劃分功能﹐您可以在錄音結束後標
示曲目號碼。曲目總數加一﹐而且被分割曲
目後面的所有曲目將被重新編號。
例如:移動曲目3至位置2。
曲目號碼
1
原曲目
2
A
D
4
3
C
B
2
A
1
D
1 反覆按壓FUNCTION鍵﹐將功能切換至MD。
2 按壓遙控器上的MENU/NO鍵顯示“Edit
Menu”。
劃分之後
3
B
2
A
C
3
B
D
將曲目2劃分為曲目
B和C
4
C
D
1 反覆按壓FUNCTION鍵﹐將功能切換至MD。
2 按壓遙控器上的MENU/NO鍵顯示“Edit
Menu”。
3 按壓MD的.或>鍵﹐直至“Move?”出
現﹐然後按壓遙控器上的ENTER/YES鍵。
4 按壓MD的.或>鍵﹐直至想要移動的曲
目號碼出現﹐然後按壓遙控器上的ENTER/
YES鍵。
5 按壓MD的.或>鍵直至所需的曲目號碼
出現。
原曲目號碼
1
原曲目
MD - 編輯
A
4
C
2
1
移動之後
3
B
例如:將曲目2劃分為兩首曲目。
曲目號碼
新的曲目位置
3 按壓MD的.或>鍵﹐直至“Divide?”
出現﹐然後按壓遙控器上的ENTER/YES鍵。
4 按壓MD的.或>鍵﹐直至想要劃分的曲
目號碼出現﹐然後按壓遙控器上的ENTER/
YES鍵。
“—Rehearsal—”出現﹐並且反覆播放
要劃分的部分。
5 一邊監聽聲音﹐一邊按壓MD的.或>
鍵﹐以調節要劃分的位置。
6 按壓遙控器上的ENTER/YES鍵。
“Complete!”出現。
您可以1幀間隔為單位移動該起點(1幀
為1/86秒)。
要以秒鐘或分鐘間隔為單位移動該點
時﹐按住m或M鍵(或按壓遙控器上
的m或M鍵)以使分鐘或秒鐘閃爍﹐
然後按壓MD的.或>鍵。
6 按壓遙控器上的ENTER/YES鍵。
“Complete!”出現。
接下頁
29
劃分已錄製的曲目(續)
組合已錄製的曲目
— 組合功能
註
若將一首已標示的曲目(參見第25頁的“標示
MD”)劃分為兩首曲目﹐僅第一首曲目保持該標
題。
例如:
1
2
3
Andante Adagio
1
2
4
Allegro
3
4
5
Andante Adagio Allegro
新曲目未標示
您可以使用本功能將兩首曲目組合成一
首曲目。曲目總數減少一個﹐並且該組合曲
目後面的所有曲目均會被重新編號。
您也可以用本功能刪除不需要的曲目編
號。
例如:將曲目3組合至曲目1中。
曲目號碼
1
2
A
原曲目
3
C
1
組合之後
4
B
2
A
C
D
3
B
D
例如:將曲目1組合至曲目4中。
1
2
原曲目
1
組合之後
2
B
3
B
A
4
5
C
D
D
A
3
C
4
1 反覆按壓FUNCTION鍵﹐將功能切換至MD。
2 按壓遙控器上的MENU/NO鍵顯示“Edit
Menu”。
3 按壓MD的.或>鍵﹐直至“Combine?”
出現﹐然後按壓遙控器上的ENTER/YES鍵。
30
4 按壓MD的.或>鍵﹐直至想要組合的兩
首曲目中的第一首曲目的號碼出現﹐然後
按壓遙控器上的ENTER/YES鍵。
5 按壓MD的.或>鍵﹐直至想要組合的兩
首曲目中的第二首曲目的號碼出現。
6 按壓遙控器上的ENTER/YES鍵。
“Complete!”出現。
註
— 廢除功能
您可以使用本功能取消最後一次的編輯
內容。並將MD的內容恢復到編輯之前的狀
態。
但請注意﹐若在編輯之後進行了下述任
何操作﹐則不能再廢除:
• 進行其他編輯。
• 開始錄音。
• 通過切斷電源或取出MD來更新TOC。
• 拔下電源線。
1 在停止狀態下按壓遙控器上的MENU/NO鍵顯
示“Edit Menu”。
2 按壓MD的.或>鍵﹐直至“Undo?”出
現。
MD - 編輯
• 在不同錄製模式下(立體聲、LP2、LP4或MONO)
錄製的曲目不能被組合。
• 若所組合的兩首曲目都有曲目標題﹐則第二首
曲目的標題會被刪除。
廢除最後一次的編輯內容
如果沒有可以廢除的編輯功能﹐
“Undo?”將不出現。
3 按壓遙控器上的ENTER/YES鍵。
出現提示信息。
4 再次按壓遙控器上的ENTER/YES鍵。
“Complete!”出現。
31
錄音後改變錄音電平
— S.F編輯功能
您可以使用S.F(Scale Factor)編輯功
能改變所錄製曲目的音量﹐原曲目將以新的
錄音電平重新錄製。在改變錄音電平時﹐您
可以選擇淡入錄音以在錄音開始時逐漸地增
大訊號電平﹐或選擇淡出錄音以在錄音結束
時逐漸減小訊號電平。
改變整體的錄音電平
1 反覆按壓FUNCTION鍵﹐將功能切換至MD。
2 按壓遙控器上的MENU/NO鍵顯示“Edit
Menu”。
3 按壓MD的.或>鍵﹐直至“S.F
Edit?”出現﹐然後按壓遙控器上的ENTER/
YES鍵。
4 按壓MD的.或>鍵﹐直至“Tr
Level?”出現﹐然後按壓遙控器上的
ENTER/YES鍵。
5 按壓MD的.或>鍵﹐直至想要改變錄音
電平的曲目號碼出現﹐然後按壓遙控器上
的ENTER/YES鍵。
“Level 0dB”出現在顯示窗內。
32
6 按壓MD的.或>鍵改變錄音電平。
錄音電平可在-12 dB至+12 dB之間以
2 dB為單位進行調節。一邊監聽聲音﹐
一邊調節至最佳電平﹐同時確保在最響
部分顯示窗內也不會出現“OVER”。
7 按壓遙控器上的ENTER/YES鍵。
“S.F Edit OK?”出現在顯示窗上。
8 再次按壓遙控器上的ENTER/YES鍵。
MD座開始在現存曲目上進行覆寫錄音。
曲目錄音中將出現“S.F Edit: **%”。
在現存曲目上覆寫錄音時﹐所需時間大
約與該曲目的播放時間相等或更長。當
錄音結束時﹐顯示窗內將出現
“Complete!”數秒鐘。
淡入和淡出錄音
6 按壓MD的.或>鍵改變淡入或淡出錄音
的時間。
1 反覆按壓FUNCTION鍵﹐將功能切換至MD。
2 按壓遙控器上的MENU/NO鍵顯示“Edit
本系統將播放使用淡入或淡出錄音覆寫
的部分。您可以在1.0秒至15.0秒之間以
0.1秒為單位任意設定時間。然而您無法
設定長於曲目的時間。
Menu”。
3 按壓MD的.或>鍵﹐直至“S.F
Edit?”出現﹐然後按壓遙控器上的ENTER/
YES鍵。
4 按壓MD的.或>鍵﹐直至“Fade
In?”
或“Fade Out?”出現﹐然後按壓遙控器上
的ENTER/YES鍵。
7 按壓遙控器上的ENTER/YES鍵。
“S.F Edit OK?”出現在顯示窗上。
8 再次按壓遙控器上的ENTER/YES鍵。
MD座開始在現存曲目上進行覆寫錄音。
曲目錄音中將出現“S.F Edit: **%”。
當錄音結束時﹐顯示窗內將出現
“Complete!”數秒鐘。
5 按壓MD的.或>鍵﹐直至想要改變錄音
電平的曲目號碼出現﹐然後按壓遙控器上
的ENTER/YES鍵。
要取消操作時
在步驟4到步驟7之間按壓遙控器上的
MENU/NO鍵。在步驟8開始錄音之後﹐您無法
中斷該操作。
MD - 編輯
“Time 5.0s”出現在顯示窗內。
註
• 對於以MDLP模式錄製的曲目﹐您無法使用S.F
編輯。
• 即使使用廢除功能﹐您仍然無法廢除S.F編輯功
能。
• 錄音進行中請勿拔下電源線或移動系統。這樣
做可能會損壞錄音數據﹐妨礙錄音的正常進
行。
• 請勿使用損壞或骯髒的MD。這會妨礙錄音的正
常進行。
• 反覆改變錄音電平會造成音質下降。
• 一旦改變錄音電平後﹐即使將其恢復至原有電
平﹐錄音電平仍不會完全恢復至原有水平。
• 當定時器處於工作狀態時﹐將無法改變錄音電
平。
33
調諧器
7 按壓遙控器上的ENTER/YES鍵。
出現“Complete!”﹐該電臺被存入。
預置電臺
8 重複步驟1至7預置其他電臺。
您可以預置20個FM電臺和10個AM電臺。
1 反覆按壓TUNER/BAND鍵選擇“FM”或
“AM”。
按壓TUNER/BAND鍵會接通系統電源。
2 反覆按壓TUNING
MODE鍵直至“AUTO”出
現。
3 按壓TUNING
+或-鍵(或遙控器上的+或-
鍵)。
頻率顯示變化﹐當系統調入一個電臺
時﹐電臺搜索即自動停止﹐“TUNED”和
“STEREO”(用於立體聲節目)出現。
4 按壓遙控器上的MENU/NO鍵。
5 按壓TUNING +或-(或遙控器上的+或鍵)﹐直至“Memory?”出現﹐然後按壓遙
控器上的ENTER/YES鍵。
預置號碼開始閃爍。當預置號碼閃爍
時﹐進行步驟6和7。
要停止掃描時
按壓TUNING MODE鍵。
要調入訊號較弱的電臺時
在步驟2中﹐反覆按壓TUNING MODE鍵直
至“MANUAL”出現﹐然後反覆按壓TUNING +
或-鍵(或遙控器上的+或-鍵)手動調入一個
電臺。
要改變預設號碼時
重新從步驟1開始。
要改變AM調諧間隔時(歐洲機型除外)
本系統出廠時AM調諧間隔預置為9 kHz
(某些地區為10 kHz)。要改變AM調諧間隔
時﹐先調入任何一個AM電臺後關閉系統電
源。然後﹐一面按住FUNCTION鍵﹐一面重新
打開系統。當您改變間隔時﹐所有的AM預置
電臺均被抹消。要重新設定間隔時﹐請重複
相同的操作程序。
提示
即使拔下本系統的電源線或發生停電﹐預置電
臺仍會保持大約一天左右。
6 反覆按壓TUNING
+或-鍵(或遙控器上的+
或-鍵)選擇所需的預置號碼。
34
收聽未預置的電臺
收聽廣播
— 預置調諧
請首先將廣播電臺預置於調諧器的存儲
器中(參見第34頁的“預置電臺”)。
1 反覆按壓TUNER/BAND鍵選擇“FM”或
“AM”。
2 反覆按壓TUNING
MODE鍵直至“PRESET”出
現。
• 在步驟2中﹐反覆按壓TUNING MODE鍵直至
“MANUAL”出現﹐然後按壓TUNING +或-鍵
(或遙控器上的+或-鍵)調入一個所需的電臺
(手動調諧)。
• 在步驟2中﹐反覆按壓TUNING MODE鍵直至
“AUTO”出現﹐然後按壓TUNING +或-鍵(或
遙控器上的+或-鍵)。頻率顯示變化﹐並且
當系統調入一個電臺時﹐搜索停止(自動調
諧)。
要取消自動調諧時
3 按壓TUNING
+或-鍵(或遙控器上的+或鍵)選擇所需預置電臺(或電臺名稱*或
RDS電臺名稱**)。
* 只有當標示有電臺名稱時才會出現電臺名稱
(參見下一頁的“標示預置電臺”)。
** 僅限於歐洲機型。
進行下述操作
關閉廣播
按壓?/1鍵。
改變顯示窗
反覆按壓DISPLAY鍵。
顯示循環改變如下﹕
預置均衡器名稱 t 時鐘顯示
t 音量 t 名稱*
提示
• 若要改善廣播接收效果﹐請調節附帶的天線或
連接市售的外接天線。
• 當FM節目有靜電噪音時﹐請反覆按壓STEREO/
MONO鍵﹐直至“MONO”出現。此時﹐雖然沒後
立體聲效果﹐但接收效果會得到改善。
調諧器
要
按壓TUNING MODE鍵。
* 只有當光碟標題、曲目標題、電臺名稱或其他
名稱訊息被標示時顯示。當該訊息沒被標示
時﹐沒有顯示。
提示
您也可以用遙控器選擇預置號碼。
在步驟3中按壓號碼鍵。
要輸入大於10的預置號碼時(僅在遙控器上)
1 按壓>10鍵。
2 輸入相應的數字。
要輸入0﹐按壓10/0鍵代替。
例如﹕
要輸入預置號碼為30﹐按壓>10鍵﹐然後按壓3
鍵和10/0鍵。
35
標示預置電臺
— 電臺名稱
您可用由多至10個字符(電臺名稱)來
標示各預置電臺。
1 調入您想要標示的電臺(參見第35頁的
“收聽廣播”)。
2 按照第12頁“標示CD”中的步驟2至6進行
相同的操作。
(僅限於歐洲機型)
何謂廣播數據系統?
廣播數據系統(RDS)是一種廣播服務﹐
即廣播電臺除標準節目信號以外﹐還傳送附
加資訊。只有FM電臺才能使用RDS。*
註
要刪除電臺名稱時
若您調入的電臺未正常發射RDS信號或該信號
微弱﹐則RDS功能可能無法正常工作。
1 調入電臺。
2 按壓遙控器上的NAME
使用廣播數據系統
(RDS)
EDIT鍵。
3 反覆按壓遙控器上的CLEAR鍵刪除名稱。
* 並非所有的FM電臺提供RDS服務﹐並且也並非均
提供相同形式的服務。若您對RDS服務不太了
解﹐請向當地廣播電臺了解有關當地RDS服務的
詳情。
4 按壓遙控器上的ENTER/YES鍵。
接收RDS廣播
只要從FM波段選擇一個電臺即可。
當您調入一個提供RDS服務的電臺時﹐該
電臺名稱會出現在顯示窗內。
要查看RDS訊息時
每次按壓遙控器上的DISPLAY鍵時﹐顯示
循環改變如下:
電臺名稱* t 效果名稱 t 時鐘顯示
* 如果RDS廣播沒有被正確地接收﹐電臺名稱可能
不在顯示窗內顯示。
36
聲音調節
定時器
調節聲音
在音樂中入睡
— 入睡定時器
增強低音
— DBFB
您可以更強的低音欣賞音樂。
按壓遙控器上的DBFB*鍵。
“DBFB”出現在顯示窗內﹐低音效果增
強。
再次按壓該鍵取消DBFB。
* DBFB: 動態低音反饋
可以使本系統在經過一定的時間後關斷
電源﹐使您能聽著音樂入睡。
按壓遙控器上的SLEEP鍵。
每次按壓該鍵時﹐分鐘顯示(關機時
間)循環改變如下:
SLEEP OFF t AUTO* t 90min t 80min
t … t 10min
* 大約4小時後系統關閉。
當前的CD或MD播放完畢時﹐系統也自動關閉。
提示
DBFB的出廠設定為開啟。
按壓該鍵
按壓一次遙控器上的SLEEP
鍵。
預置均衡器可使您能夠根據您要欣賞的
音樂類型﹐在5種音效中選擇聲音特征。
改變關斷電源
的時間
按壓遙控器上的SLEEP鍵選擇
所需時間。
反覆按壓遙控器上的PRESET EQ鍵。
取消入睡定時
器功能
反覆按壓遙控器上的SLEEP鍵
直至“SLEEP OFF”出現。
選擇預置均衡器項目單
每次按壓該鍵時﹐顯示循環改變如下:
ROCK t POP t JAZZ t CLASSIC t
DANCE t FLAT
要取消預置均衡器時
反覆按壓遙控器上的PRESET EQ鍵﹐直至
“FLAT”出現。
註
在CD-MD同步錄音中﹐請勿設為“AUTO”。
調諧器/聲音調節/定時器
要
查看剩餘時間
提示
• 預置均衡器項目單被出廠設定為“ROCK”。
• 預置均衡器效果沒有被錄製到MD上。
37
在音樂中起床
7 按壓遙控器上的.或>鍵直至所需音源
出現。
指示改變如下:
— 每日定時器
您可以每天在預設的時間聽著音樂起
床。請確保已經設定好時鐘(參見第7頁的
“設定時間”)。
t TUNER y MD PLAY T
t CD PLAY T
8 按壓遙控器上的ENTER/YES鍵。
在原有顯示返回之前﹐依次出現開始時
間、停止時間、音源和音量。
1 準備您想要播放的音源。
• CD:放入CD。要從指定的曲目開始播
放時﹐請製作播放程序(參見第10頁
的“編排CD曲目”)。
• MD:插入MD。要從指定的曲目開始播
放時﹐請製作播放程序(參見第14頁
的“編排MD曲目”)。
• 廣播:調入一個電臺(參見第35頁的
“收聽廣播”)。
2 按壓VOLUME +或-鍵調節音量。
3 按壓遙控器上的CLOCK/TIMER SET鍵。
4 反覆按壓遙控器上的.或>鍵﹐直至
9 按壓?/1關閉系統的電源。
要
進行下述操作
開啟/查看設定
按壓遙控器上的CLOCK/TIMER
SELECT鍵﹐然後按壓遙控器上
的.或>鍵直至“DAILY
SELECT?”出現。然後按壓遙
控器上的ENTER/YES鍵。
改變設定
重新從步驟1開始。
取消定時器
按壓遙控器上的CLOCK/TIMER
SELECT鍵﹐然後按壓遙控器上
的.或>鍵直至“TIMER
OFF?”出現。然後按壓遙控器
上的ENTER/YES鍵。
“DAILY SET?”出現﹐然後按壓遙控器上
的ENTER/YES鍵。
小時顯示閃爍。
5 設定開始播放的時間。
按壓遙控器上的.或>鍵設定小
時﹐然後按壓遙控器上的ENTER/YES鍵。
分鐘顯示閃爍。
按壓遙控器上的.或>鍵設定分
鐘﹐然後按壓遙控器上的ENTER/YES鍵。
6 按照步驟5的操作設定停止播放的時間。
38
註
• 如果在預設時間的30秒前本系統已處於開啟狀
態﹐每日定時器則不會啟動。
• 在系統電源接通之後到開始播放的一段時間
(預設時間前的大約30秒鐘)內請勿操作系
統。
• 當您同時使用每日定時器和睡眠定時器時﹐睡
眠定時器優先。
• 對於每日定時器﹐您不能使用連接到DIGITAL
OPTICAL IN插孔的組件作為音源。
定時收錄廣播節目
要進行定時錄音時﹐必須先預置電臺
(參見第34頁的“預置電臺”)並設定時鐘
(參見第7頁的“設定時間”)。
1 調入預置的廣播電臺(參見第35頁的“收
聽廣播”)。
2 按壓遙控器上的CLOCK/TIMER SET鍵。
3 反覆按壓遙控器上的.或>鍵﹐直至
“REC SET?”出現﹐然後按壓遙控器上的
ENTER/YES鍵。
4 按壓遙控器上的.或>鍵選擇
“REC 1”到“REC 3”﹐然後按壓遙控器
上的ENTER/YES鍵。
5 按壓遙控器上的.或>鍵﹐直至
“ONCE?”﹐“DAILY?”或“WEEKLY?”出
現。
6 按壓遙控器上的ENTER/YES鍵。
如果您選擇“ONCE?”或“WEEKLY?”﹐
天顯示開始閃爍。如果您選擇
“DAILY?”﹐小時顯示開始閃爍。
天。
如果在步驟5中您選擇“DAILY?”﹐進行
步驟9的操作。
8 按壓遙控器上的ENTER/YES鍵。
小時顯示閃爍。
9 設定開始錄音的時間。
按壓遙控器上的.或>鍵設定小
時﹐然後按壓遙控器上的ENTER/YES鍵。
分鐘顯示閃爍。
按壓遙控器上的.或>鍵設定分
鐘﹐然後按壓遙控器上的ENTER/YES鍵。
再次小時顯示閃爍。
10 按照步驟9的操作設定停止錄音的時間。
11 通過按壓遙控器上的.或>鍵﹐選擇錄
音模式(例如﹐LP2)﹐然後按壓遙控器上的
ENTER/YES鍵。
出現定時器錄音設定﹐然後返回至原有
顯示。
12 插入一盤可用於錄音的MD。
若使用已經部分錄有內容的MD﹐錄音將
從已錄製曲目的後面開始。
定時器
如果您選擇“ONCE?”﹐錄音定時器只啟
動一次。如果您選擇“DAILY?”﹐定時
器在每天的同一時間啟動。如果您選擇
“WEEKLY?”﹐定時器在每週指定天的同
一時間啟動。
7 按壓遙控器上的.或>鍵選擇所需的
13 按壓?/1關閉系統的電源。
接下頁
39
選購組件
定時收錄廣播節目(續)
連接選購的組件
要
進行下述操作
開啟/取消定時器
1 按壓CLOCK/TIMER SELECT
鍵﹐然後按壓遙控器上的
.或>鍵直至“REC
SELECT?”出現﹐然後按壓
遙控器上的ENTER/YES鍵。
2 反復按壓遙控器上的m或
M鍵選擇定時器號碼
(REC 1到REC 3)﹐然後按壓
遙控器上的.或>鍵選
擇定時器號碼(設定)或
“-”(取消)﹐並按壓遙控
器上的ENTER/YES鍵。如果
您沒有設定錄音定時器﹐
“.”代替該定時器號碼或
“-”出現。
查看定時器
改變設定
選擇上述步驟2中的選擇定時
器號碼(REC 1到REC 3)﹐然後
按壓遙控器上的ENTER/YES
鍵。
重新從步驟1開始。
提示
當從廣播錄音時﹐電臺名稱(參見第36頁的
“標示預置電臺”﹐若該電臺未標示時則為頻
率)、開始時間和結束時間會被自動錄製到MD
上。
註
• 自動插空和電平同步錄音功能不會工作。
• 在系統電源接通之後到開始播放的一段時間
(預設時間前的大約30秒鐘)內請勿操作系
統。
• 如果在新的MD上錄音﹐最初15秒鐘將不被錄
製。
• 如果在預設時間的30秒前本系統已處於開啟狀
態﹐定時錄音則不會啟動。
• 錄音中音量將降至最低水平。
40
您可以在本系統上連接數碼或模擬組
件。還可以在PC LINK接口上連接個人電腦
並通過個人電腦操作本系統。
至模擬組件的
音頻輸入插孔
PC LINK
至模擬組件的
音頻輸出插孔
至數碼組件的
數碼輸出插孔
附加資訊
要
進行下述操作
從數碼組件向MD
進行數碼錄音
連接數碼光纜。
收聽連接的數碼
組件
反覆按壓FUNCTION鍵﹐將功能
切換至OPTICAL IN。
從模擬組件向MD
進行模擬錄音
連接音頻導線。
收聽連接的模擬
組件
反覆按壓FUNCTION鍵﹐將功能
切換至TAPE。
從個人電腦操作
本系統
使用支持本系統的Sony PC連
接套件(選購)將個人電腦連
接至PC LINK接口。
使用前須知
操作電壓
操作系統之前﹐請查看您的系統操作電壓是否
與當地電源電壓相一致。
安全須知
• 即使本系統自身的電源已關斷﹐只要其電源線
仍插在電源插座上﹐便仍未脫離交流電源。
• 若長時間不使用本系統﹐應從電源插座拔下本
系統的電源線。
拔下電源線時﹐應握持插頭拔出﹐切勿拉扯電
源線部分。
• 萬一有物體或液體落入系統內部﹐應立即拔下
本系統的電源線﹐並且在請專業人員檢查後方
可繼續使用。
• 交流電源線須在特約維修店更換。
• 當您將電源線插頭插入電源插座時﹐即使本系
統的電源開關關閉著﹐為使用遙控功能和定時
功能﹐系統將開始充電﹐故本系統的表面會發
熱﹐這是正常現象。
• 為防止火災﹐請勿用報紙、桌布、窗帘等覆蓋
本裝置的通風口。 請勿將點燃的蠟燭放在本裝
置上。
• 如果您在使用中提高了音量﹐系統的風扇自動
打開以防止系統內部熱量增大。為確保熱量充
分擴散﹐給本系統的後面留出足夠的空間﹐並
且不在本系統的頂部放任何東西。
• 本系統應安放在通風良好位置﹐以防止其內部
過熱。
• 請勿將本系統安放在傾斜位置。
• 請勿將本系統安放於:
- 極熱或極冷之處
- 多塵或骯髒之處
- 極為潮濕之處
- 有振動之處
- 受陽光直射之處。
定時器/選購組件/附加資訊
安放須知
蓄熱須知
• 雖然工作中本機會發熱﹐但這不是故障。
• 本機應安放在通風良好位置﹐以防止本機內部
蓄熱。
如果連續在大音量下使用本系統﹐上面、側面
和底面的機殼溫度會明顯上昇。為了避免燒傷﹐
請您不要接觸機殼。
為了防止故障﹐請勿蓋住冷卻風扇的通風孔。
接下頁
41
使用前須知(續)
安裝須知
搬移系統時﹐請取出CD或MD。
操作須知
• 如果將本系統從寒冷處直接搬入溫暖處或安放
在極為潮濕的房間裡﹐濕氣可能會凝結在CD唱
機或MD座內部的透鏡上。遇此情況時﹐系統將
無法正常操作。請取出CD或MD﹐並接通電源擱
置系統1個小時左右﹐使濕氣蒸發掉。
• 搬動系統時﹐請取出所有光碟。
如有關於本系統的任何疑問或問題﹐請與就近
的Sony經銷店聯繫。
揚聲器系統須知
本揚聲器系統是磁半屏蔽的。然而﹐在某些情
況下﹐電視圖像可能會受到磁場干擾。此時﹐請
先關掉電視機的電源﹐過15至30分鐘之後再打
開。
若仍無改善﹐則請將揚聲器系統安置於遠離電
視機的地方。同時﹐也請注意勿將帶有磁性的物
體置於電視機附近﹐或在電視機附近使用磁性物
體﹐例如音響架、電視機架和玩具等。因為它們
會與本系統互相影響﹐故可能導致磁性失真。
MD須知
• 如果強行打開滑片﹐光碟可能會損壞。如果滑
片是敞開著的﹐請立刻將其關閉﹐並且不要觸
摸內部的光碟。
• 光碟所附的標籤只能貼於指定的標籤凹處。請
勿將標籤貼於滑片附近及其他位置。注意標籤
凹處的形狀隨光碟而不同。
標籤位置
滑片
• 請用乾布擦拭光碟盒﹐以除去灰塵。
• 請勿將MD暴露於直射陽光下或置於熱源如熱氣
管道附近﹐也請勿將其置於停放在直射陽光下
的車內。
42
• 當使用下列種類的CD向MD進行錄音時﹐可能會
出現讀取錯誤或噪音:
- 貼有粘性標籤的CD
- 不規則形狀的CD(例如﹐心型或星型)
- 所印刷的文字僅集中於其中一側的CD
- 舊CD
- 有劃痕的CD
- 骯髒的CD
- 變形的CD
• 如果在CD播放或錄音中出現下列情況﹐可能會
在錄音結果中出現讀取錯誤或噪音:
- CD托盤或系統的其他部分受到撞擊。
- 系統放置於不穩定或柔軟物體的表面。
- 系統位於揚聲器、門或其他震源附近。
• 發生上述讀取錯誤時﹐可能會生成一個多餘的
無聲曲目。您可以使用刪除功能刪除這些多餘
的曲目(參見第27頁的“刪除錄音”)。
CD須知
• 播放前﹐請用乾淨的布擦淨CD。請從中央朝外
放射狀地擦拭。
• 請勿使用貼有膠帶、標籤或有漿糊的CD﹐因為
這樣可能會損壞CD唱機。
• 請勿使用溶劑。
• 請勿將CD暴露於直射陽光下或置於熱源附近。
• 無法在本系統上播放不規則形狀的CD(例如﹕
心型、矩形或星型)。試圖播放此類CD可能會
損壞系統。請勿使用此類CD。
清潔機殼
請使用稍蘸有中性洗滌劑的軟布擦拭。
MD的系統局限
本MD座的錄音系統存在下述局限。
但請注意﹐這些局限是由MD錄音系統的
固有特性所致﹐而並非機械原因。
在MD到達最大錄音時間之前﹐“Disc Full!”
出現
當MD上已錄完255首曲目時﹐儘管總錄音時間
還有剩餘﹐“Disc Full!”的顯示仍會出現。也
就是說﹐MD上不能錄製255首以上的曲目。 若要
繼續錄音﹐則請刪除掉不需要的曲目或使用另一
盤可用於錄音的MD。
在達到最大曲目數(255)之前﹐“Disc
Full!”出現
曲目中的重音起伏有時被認為是曲目間的間
隙﹐從而造成曲目數的增加﹐因此會導致“Disc
Full!”顯示的出現。
即使在刪除許多短曲目之後﹐剩餘錄音時間也
未增加
使用A-B刪除功能或組合功能時出現
“Impossible”
無論聲音內容有多短﹐系統均以2秒鐘*為最小
單位進行錄音。所錄製的內容可能會短於最大錄
音時間。光碟空間也可能因劃傷而減少。
* 立體聲錄音時:
單聲道和LP2立體聲模式時:大約為4秒
LP4立體聲模式時:大約為8秒
在查找所編輯的曲目時﹐聲音可能會出現丟失
在查找中﹐由編輯而製作的曲目可能會出現聲
音丟失。因為當曲目未依次排列時﹐高速播放需
要時間來查找光碟上的位置。
無法標示曲目號碼
在模擬錄音中﹐當“L-SYNC”(第21頁)在顯
示窗內點亮時﹐本機可能不會在曲目的起始處標
示曲目號碼:
• 若曲目間的輸入信號低於某固定等級之時間短
於2秒鐘。
• 若曲目中的輸入信號低於某固定等級之時間長
於2秒鐘。
• 如果您錄製的曲目為4秒鐘或4秒鐘以下*。
* 立體聲錄音﹐單聲道或LP2立體聲錄音模式時
(LP4立體聲模式時:大約為8秒或8秒以
下)。
接下頁
附加資訊
短於12秒鐘的曲目*不被計數。所以即使刪除
這樣的短曲目﹐也可能不會增加錄音時間。
* 立體聲錄音時:
單聲道和LP2立體聲模式時:大約為24秒
LP4立體聲模式時:大約為48秒
MD的總錄音時間和剩餘時間的合計與最大錄音
時間不相等
在對同一曲目進行了多次編輯之後會發生這種
情況。這屬於MD系統的技術性限制﹐並非機器故
障。
某些曲目不能與其他的曲目組合
經過反覆編輯的曲目可能無法進行組合。
43
MD的系統局限(續)
連續拷貝管理系統指南
數碼音頻設備﹐如CD、MD和DAT等使您能方便
地高質量地拷貝樂曲﹐因為這些數碼產品是以數
碼信號來處理樂曲的。
為了保護擁有版權的樂曲節目﹐本系統採用連
續拷貝管理系統﹐這使您能通過數碼至數碼的連
接來進行唯一的數碼音源的拷貝。
通過數碼至數碼的連接﹐您僅可以製作一個原
聲拷貝*。
例如:
1 您可以製作市售的數碼聲音節目(如CD或MD)
的拷貝﹐但您無法用最初的原聲拷貝來進行第2
次拷貝。
2 您可以從數碼錄音的模擬聲音節目(如模擬錄
音或音樂磁帶)或從數碼式衛星廣播節目製作
數碼信號的拷貝﹐但您無法製作第2次拷貝。
* 原聲拷貝表示數碼音頻設備所製作的數碼信號
的數碼式錄音。例如﹐若您從本系統的CD唱機
錄音到MD座﹐就製作了一個原聲拷貝。
註
當您通過模擬至模擬連接進行錄音時﹐本拷貝
管理系統不會工作。
故障檢查
如果在使用本系統時遇到問題﹐請使用
下面的檢查單。
首先檢查電源線是否接牢﹐揚聲器是否
接對和接牢。
如果問題不能解決﹐請與就近的Sony經
銷店聯繫。
總體
沒有聲音。
•
•
•
•
按壓VOLUME +鍵。
確認未插接著耳機。
檢查揚聲器的連接是否正確(參見第6頁)。
正在進行高速CD-MD同步錄音。
僅有一個聲道有聲音或左右音量不平衡。
• 正確地連接好揚聲器導線(參見第6頁)。
• 儘可能地將揚聲器對稱放置。
• 在每組揚聲器插孔上只連接一個本系統所附
帶的揚聲器。
• 連接本系統所附帶的揚聲器。
有嚴重的嗡嗡聲或噪音。
• 將本系統從這些噪音源旁移開。
• 將本系統連接至其他的電源插座。
• 在供電路上安裝噪音濾波器(市售)。
“– –:– –”出現在顯示窗內。
• 重新設定時鐘(參見第7頁)。
無法設定定時器。
• 重新設定時鐘(參見第7頁)。
44
定時器不工作。
• 按壓遙控器上的CLOCK/TIMER SELECT鍵設定
定時器﹐並使顯示窗內“DAILY”或“REC 1
(到REC 3)”指示燈點亮(參見第38和
40頁)。
• 查看設定內容﹐設定正確的時間(參見第38
和40頁)。
• 取消入睡定時器功能(參見第37頁)。
• 您無法同時啟動每日定時器和定時錄音功
能。
遙控器不工作。
•
•
•
•
•
清除障礙物。
將遙控器接近系統。
將遙控器指向系統感應器。
更換電池(R6/AA尺寸)。
將系統從熒光燈旁移開。
CD唱機
CD托盤不關閉。
CD不退出。
• 請與就近的Sony經銷店聯繫。
不開始播放。
打開CD托盤﹐查看是否裝有CD。
將CD擦拭乾淨(參見第42頁)。
更換CD。
將CD正確地放於托盤的中央。
放入CD時﹐將貼有標籤的一面朝上。
取出CD﹐擦掉CD上的水分﹐然後接通電源擱
置系統1個小時左右﹐直至濕氣蒸發掉。
• 按壓CD NX鍵開始播放。
•
•
•
•
•
•
• 將CD擦拭乾淨(參見第42頁)。
• 更換CD。
• 試著將系統移到沒有振動的地方(例如放在
穩定支座上面)。
• 試著將揚聲器從系統旁移開﹐或將它們放在
不同的支座上。
• 當收聽低音音量大的樂曲時﹐揚聲器的振動
可能會導致CD聲音失落。
播放不從第一首曲目開始。
• 反覆按壓PLAY MODE鍵﹐直至“PROGRAM”或
“SHUFFLE”消失﹐以回到正常播放模式。
“—OVER—”出現。
• 按住CD的m鍵或按住CD的.鍵返回所需的
播放位置。
MD座
無法插入MD。
• 插入MD時使有箭頭的一面朝上﹐並使箭頭朝
向MD座。
控制不工作。
• 更換新的MD。
• 在“TOC”熄滅後重新操作。
不開始播放。
• 更換MD。
• 插入MD並接通電源擱置系統1個小時左右﹐直
至濕氣蒸發掉。
• 按壓MD NX鍵開始播放。
附加資訊
• 將CD正確地放於托盤的中央。
• 一定要按壓ZCD鍵來關閉光碟托盤。用手指
強行推按光碟托盤來使其關閉會導致CD唱機
的故障。
聲音失落。
聲音失落。
• 更換MD。
• 試著將系統移到沒有振動的地方(例如放在
穩定支座上面)。
• 試著將揚聲器從系統旁移開﹐或將它們放在
不同的支座上。
• 當收聽低音音量大的樂曲時﹐揚聲器的振動
可能會導致MD聲音失落。
• 插入光碟﹐接通系統電源後等待10至20分
鐘。
接下頁
45
故障檢查(續)
調諧器
有嚴重的嗡嗡聲或噪音/無法收聽電臺。
播放不從第一首曲目開始。
• 反覆按壓PLAY MODE鍵﹐直至“PROGRAM”或
“SHUFFLE”消失﹐以回到正常播放模式。
“—OVER—”出現。
• 按住MD的m鍵或按住MD的.鍵返回所需的
播放位置。
對MD進行了錄音或編輯﹐但TOC不更新。
• 系統會在取出MD時記錄MD錄音和編輯內容。
因此在進行錄音和編輯之後請務必取出MD
(參見第16和24頁)。
無法錄音。
• 取出MD﹐滑動保護片關閉小槽(參見第16
頁)。
• 正確連接選購的組件(參見第40頁)。
• 切換到其他音源。
• 更換為可錄音的MD﹐或使用刪除功能刪除不
需要的曲目(參見第27頁)。
所錄製的MD的聲音太小(或太大)。
• 重新調節錄音電平(參見第32頁)。
選購附件
沒有聲音。
• 參44頁的總體項目“沒有聲音。”﹐檢查系
統狀況。
• 正確連接組件(參見第40頁)﹐並檢查下列
各項目:
- 導線是否連接正確。
- 導線插頭是否牢固插入到盡頭。
• 接通所連接組件的電源。
• 參閱所連接組件附帶的使用說明書﹐開始播
放。
聲音失真。
• 調節錄音電平(參見第23頁)。
46
• 設定正確的波段和頻率(參見第34頁)。
• 正確連接天線(參見第6頁)。
• 尋找接收效果良好的場所和方向﹐然後重新
設置天線。如果無法獲得良好的接收效果﹐
建議您連接市售的外接天線。
• 所附帶的FM導線天線沿著整個長度接收訊
號﹐因此請務必將其完全展開。
• 使天線儘可能遠離揚聲器導線。
• 若所附帶的AM天線從塑料支架上脫落﹐請與
就近的Sony經銷店聯繫。
• 試著關掉週圍的電氣設備。
無法以立體聲接收立體聲FM節目。
• 按壓STEREO/MONO鍵﹐直至“MONO” 消失在
顯示窗內。
• 參見“有嚴重的嗡嗡聲或噪音/無法收聽電
臺。”﹐檢查天線狀況。
在MD上錄音時聽到週期性的靜電噪音。
• 調整天線的方向和位置﹐直至噪音停止。
如果進行了上述檢測後系統仍然不能正常工
作﹐請按下述方法對系統復位:
在開啟系統的情況下﹐按住MD的x鍵并
同時按壓VOLUME -鍵和REC MODE鍵。
“COLD RESET”出現﹐並且系統關閉。
本系統恢復到出廠設定。您以前進行的
所有設定﹐如預置電臺、時鐘、定時器和CD
光碟標題等均被刪除﹐需重新進行設定。
自我診斷顯示
本系統具有自我診斷顯示功能﹐使您能
了解系統是否正常。此顯示會交替地顯示出
由3個字母組成的編碼和提示信息﹐向您指
出所發生的故障。請參考下表加以解決。若
故障仍存在﹐請與就近的Sony經銷店聯繫。
C11/Protected
該MD處於防誤抹狀態。
c取出MD﹐滑動保護片關閉小槽(參見第16
頁)。
C12/Cannot Copy
所錄音的CD或MD具有系統不支持的格式﹐例如
CD-ROM格式。
c取出光碟﹐關閉一次系統電源後重新打開。
C13/REC Error
無法正常地進行錄音。
c將本系統移至安穩的地方﹐然後從頭開始重
新錄音。
MD骯髒或被擦傷﹐或該MD的質量不符合標準。
c更換MD﹐然後從頭開始重新錄音。
C13/Read Error
附加資訊
MD座無法正確讀出光碟資訊。
c取出MD後重新插入。
C14/Toc Error
MD座無法正確讀出光碟資訊。
c更換MD。
c用全刪除功能刪除MD上的所有內容(參見第
27頁)。
接下頁
47
自我診斷顯示(續)
提示信息
C41/Cannot Copy
在操作時﹐下述提示信息之一可能會出
現或閃爍在顯示窗內。
該音源為商業音樂軟體的拷貝﹐或者您正在試
圖對CD-R(可錄音CD)錄音。
c連續拷貝管理系統防止進行數碼拷貝(參見
第44頁)。您無法對CD-R錄音。
C71/Check OPT-IN
由於錄音中的數碼廣播信號﹐該顯示立即出
現。
c對於所錄製的內容沒有影響。
沒有組件連接至DIGITAL OPTICAL IN插孔﹐或
數碼組件沒有正確連接。
c用數碼連接電纜將數碼組件正確地連接到
DIGITAL OPTICAL IN插孔。
所連接的數碼組件沒有被打開。
c請參見連接組件提供的用戶手冊並確認是否
組件被打開。
連接到DIGITAL OPTICAL IN插孔的數碼連接電
纜被拔出﹐或在數碼錄音中所連接的數碼組件
被關閉。
c連接電纜﹐或打開數碼組件。
E0001/MEMORY NG
用於系統操作的內部數據出錯。
c請與就近的Sony經銷店聯繫。
E0101/LASER NG
光信號拾音部有問題。
c光信號的拾音可能出故障了。請與就近的
Sony經銷店聯繫。
MD
Auto Cut
在進行錄音時﹐由於無聲時間持續了30秒鐘以
上﹐MD座正在暫停錄音。
Blank Disc
所插入的MD是可用於錄音的新光碟﹐或其所有
曲目均已被抹消。
Cannot Edit
• MD座中裝有原版MD。
• 您試圖在編序或任選播放模式下進行編輯。
• 您要改變在LP2或LP4模式下所錄曲目的錄音
電平。
Cannot REC
• MD座中裝有原版MD。
• 功能已被切換至MD。
• 您要改變在LP2或LP4模式下所錄曲目的錄音
電平。
Complete!
MD的編輯操作結束。
Disc Full!
MD上已無剩餘時間。
Eject
MD座正彈出MD。
Impossible
• 您試圖進行一個不正確的編輯操作。
• 由於MD系統的限制﹐您無法組合或刪除該曲
目。
• 您無法在曲目的開頭或結尾處指定劃分位
置。
48
Incomplete!
由於錄音中移動了卡座或MD已損壞或骯髒,S.F
編輯(錄音後改變錄音電平、淡入、淡出)操
作未能正常完成。
Initialize(閃爍)
已失去設定項目單的設定。
或者由定時器錄製的內容由於過時而消失和無
法存儲到光碟裡,或者因過時使程序消失而無
法啟動編序播放。
(當按壓`/1鍵接通卡座電源時,該提示信息
大約閃爍4秒鐘。)
Name Full
MD上已無存儲曲目或光碟標題的空間。
No Change
當試圖在錄音後改變錄音電平時﹐您尚未實際
改變錄音電平便按壓了遙控器上的ENTER/YES
鍵﹐故沒有任何改變。
No Disc
MD座內無MD。
S.F Edit!
您試圖在S.F編輯(錄音後改變錄音電平﹐淡
入﹐淡出)模式下進行另一操作。
S.F Edit NOW
您在S.F編輯(錄音後改變錄音電平﹐淡入﹐淡
出)模式下按壓了?/1鍵。
Smart Space
在進行數碼錄音時﹐當無聲狀態持續3秒鐘以上
但短於30秒鐘後再次輸入信號時。
Text Protect
有不能錄製在MD上的CD TEXT資訊。
TOC Reading
MD座正在讀取MD上的TOC資訊。
TOC Writing
MD座正在寫入所錄製或編輯內容的資訊。
Track End
在用劃分功能調節劃分位置時﹐已到達曲目的
結尾處。
No Name
您試圖顯示未經標示的光碟或曲目的標題。
—OVER—
Step Full!
接下頁
附加資訊
在播放暫停狀態下持續按壓MD的M鍵時﹐已
經到達MD的結尾處。
您試圖編序26首或更多的曲目(步驟)。
Push STOP!
在播放時按壓了PLAY MODE鍵。
—Rehearsal—
在劃分功能中﹐MD正播放指定的分割點以便確
認。
49
自我診斷顯示(續)
CD
“Check”及“CD Position”交替出現
光碟不能被正確閱讀。
Complete!
CD編輯(光碟存儲)已正常完成。
File Full
系統內已存儲了100個光碟標題。
No Disc
CD唱機內無CD。
—OVER—
在播放或暫停狀態下持續按壓CD的M鍵時﹐
已經到達CD的結尾處。
Push STOP!
在播放時按壓了PLAY MODE鍵。
Step Full!
您試圖編序26首或更多的曲目(步驟)。
規格
主機 (HCD-PX333)
放大器部
歐洲機型:
DIN功率輸出(額定): 20 + 20 watts
(1 kHz時6 ohms﹐
DIN﹐230 V)
連續RMS功率輸出(參考值):
25 + 25 watts
(1 kHz時6 ohms﹐
10% THD﹐230 V)
音樂功率輸出(參考值):
50 + 50 watts
其他機型:
DIN功率輸出(額定): 20 + 20 watts
(1 kHz時6 ohms﹐
DIN﹐240 V)
18 + 18 watts
(1 kHz時6 ohms﹐
DIN﹐220 V)
連續RMS功率輸出(參考值):
25 + 25 watts
(1 kHz時6 ohms﹐
10% THD, 240 V)
23 + 23 watts
(1 kHz時6 ohms﹐
10% THD, 220 V)
輸入
TAPE IN (唱機插孔): 電壓250 mv﹐
阻抗47 kilohms
DIGITAL OPTICAL IN (支持取樣頻率:32 kHz﹐
44.1 kHz和48 kHz)
輸出
TAPE OUT (唱機插孔): 電壓250 mv﹐
阻抗1 kilohms
PHONES(立體聲微型插孔):
可插接8 ohms以上的耳
機
SPEAKER:
可插接6至16 ohms阻抗
CD唱機部
系統
鐳射
頻率響應
50
光碟數碼音響系統
半導體鐳射
(λ=800 nm)
放射持續期間:連續
2 Hz - 20 kHz
MD座部
系統
鐳射
取樣頻率
頻率響應
微型光碟數碼音響系統
半導體鐳射
(λ=780 nm)
放射持續期間:連續
44.1 kHz
5 Hz - 20 kHz
調諧器部
FM立體聲﹐FM/AM超外差式調諧器
FM調諧器部
調諧範圍
87.5 - 108.0 Mhz
(50 kHz單位)
天線
FM導線天線
天線端子
75 ohms非平衡/
300 ohms平衡
中頻
10.7 MHz
AM調諧器部
調諧範圍
歐洲機型:
531 - 1,602 kHz
(調諧間隔設定為
9 kHz時)
其他機型:
531 - 1,602 kHz
(調諧間隔設定為
9 kHz時)
530 - 1,710 kHz
(調諧間隔設定為
10 kHz時)
天線
AM環形天線
外接天線端子
中頻
450 kHz
揚聲器 (SS-CPX333)
揚聲器系統
揚聲器裝置
低音揚聲器:
高音揚聲器:
額定阻抗
2路﹐低音反射型
直徑12 cm﹐錐形
直徑2.5 cm﹐圓頂形
6 ohms
附加資訊
總體
電源要求
歐洲機型:
230 V AC﹐50/60 Hz
澳大利亞及香港機型: 220 - 240 V AC﹐
50/60 Hz
耗電量
歐洲機型:
70 watts
在待機模式時﹐
0.8 watts或以下
其他機型:
70 watts
尺寸(寬×高×深)包括突出部和控制器
放大器/調諧器/MD/CD部:
約190×141×325 mm
揚聲器:
約165×265×200 mm
重量
放大器/調諧器/MD/CD部:
約4.9 kg
揚聲器:
每個揚聲器淨重約3.0kg
附件
遙控器 (1)
R6(AA尺寸)電池 (2)
AM環形天線 (1)
FM導線天線 (1)
揚聲器導線 (2)
可選擇附件
PCLK-MN10A Sony PC連
接套件
本系統的可選擇附件如
有變更﹐恕不另行通
知。詳細情況請與就近
的Sony經銷店聯繫。
設計和規格如有變更﹐恕不另行通知。
51
Sony Corporation
Printed in China
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
