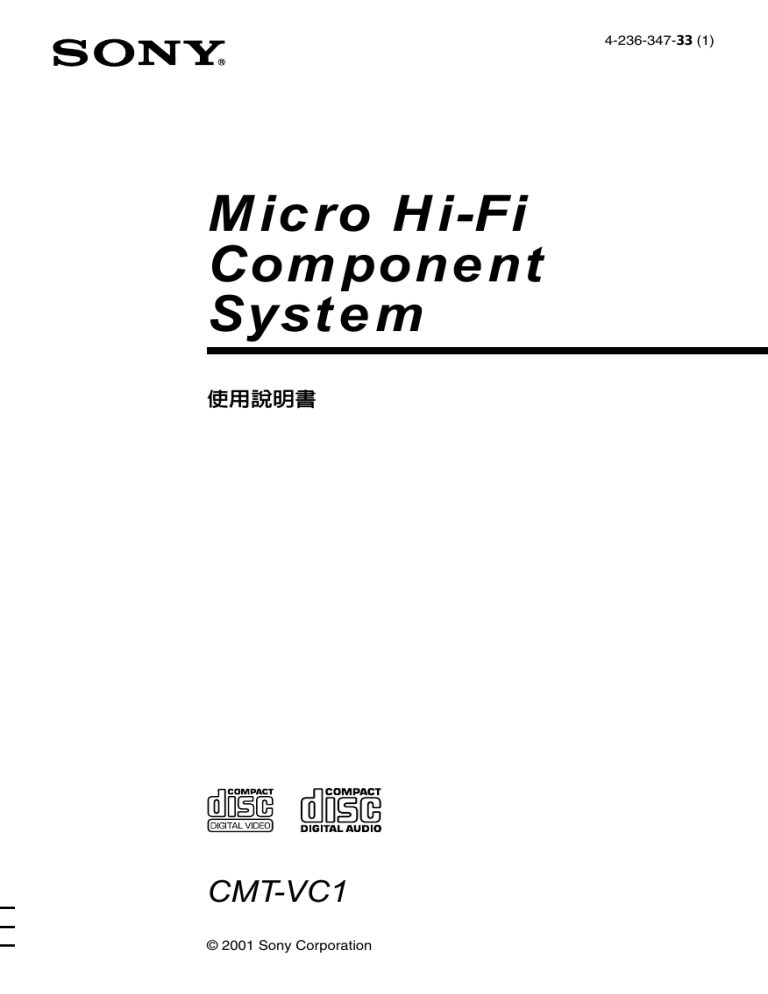

4-236-347-33 (1)
Micro Hi-Fi
Component
System
使用說明書
CMT-VC1
© 2001 Sony Corporation
警告
為防火災或觸電危險,請勿將機器暴露
於雨中或潮濕處。
本系統可以播放下列各種
光盤
為避免觸電,請勿打開機殼。維修,務請找持有資
格者為您服務。
VIDEO CD
音響 CD
音響 + 影像
音響
光盤字標
不要把設備安裝在例如書櫥或壁櫥等密不通風
的地方。
本設備被分類為一級雷射
(CLASS 1 LASER) 產品。
CLASS 1 LASER PRODUCT
MARKING(一級雷射產品標
誌)位於機器背面。
為防火災,請別在裝置的通風孔上蓋住報紙,餐
巾,窗簾等。也別點著蠟燭放在裝置上。
為防火災或觸電危險,請別在裝置上放置例如花瓶
等裝滿液體的東西。
別隨便拋棄電池。必須當有害垃
圾處理。
光盤內容
(電影)
光盤尺寸
12cm/8cm
播放時間
74 分鐘 /20 分鐘 74 分鐘 /20 分鐘
12cm/8cm
VIDEO CD 須知
本系統符合不帶 PBC 功能的 VIDEO CD(1.1 版)和
帶 PBC 功能的 VIDEO CD(2.0 版)的 VIDEO CD 標
準。您可以根據光盤類型欣賞兩種不同的放影方
式。
光盤類型
不帶 PBC 功能的
VIDEO CD
(1.1 版光盤)
您可以
欣賞影像 CD(電影)和音響
CD 。
帶 PBC 功能的 VIDEO 用顯示在電視屏幕上的項目
CD(2.0 版光盤)
單畫面穿插播放軟體(項目
單放影),當然也可以進行
與不帶 PBC 功能的 VIDEO CD
一樣的放影。
而且還可播放高影質或標準
質量的靜像。
* PBC= 放演控制
2
目錄
部件識別
主機 ........................... 4
遙控器 ......................... 5
準備啟用
聯結系統 ....................... 6
裝入兩個 AA , 3 號(R6)電池於
遙控器 ...................... 7
設定時間 ....................... 8
磁帶
裝磁帶 ........................
播放磁帶 ......................
用磁帶錄音
— CD 同步錄音 手動錄音
程序編輯 ...................
無線電廣播節目的定時錄音 ......
15
15
16
17
聲音調整
調整聲音 ...................... 18
VIDEO CD/CD
裝上光盤 ....................... 9
播放 VIDEO CD
—正常播放 任意順序播放
反復播放 .................... 9
播放帶 PBC 功能的 VIDEO CD(2.0 版)
— PBC 放音 ................. 10
播放 CD
—正常播放 任意順序播放
反復播放 ................... 11
給 CD/VIDEO CD 中曲子編程序
—程序放音 ................. 11
使用 VIDEO CD/CD 顯示 .......... 12
利用狀況屏幕顯示 .............. 13
從上次停止 VIDEO CD 的播放點
恢復播放
—復位播放 ................. 13
其他特點
改變音訊頻道 .................. 19
聽著音樂入睡
—睡眠定時器 ............... 19
用音樂叫醒
—每日定時器 ............... 20
選購件組成機
聯結選購件組成機 .............. 21
連接頭戴耳機 .................. 21
附加資訊
使用前須注意 ..................
故障檢修 ......................
規格 ..........................
術語 ..........................
22
23
25
26
調諧器
預約電台 ...................... 14
聽收音機
—預約調諧 ................. 14
3
部件識別
項目是按照羅馬字母順序排列。
詳細請參考括弧( )內所指頁次。
主機
12 3 4
5
6
7
8
w;
ql
9
q;
qa
qk qj
CD 蓋子 qa(9 , 21)
上圖是打開時的狀態。
CD SYNC(CD 同步)9 (16 ,
17)
CD u qk (9 ∼ 13 , 19 , 26)
CD x qj (9 ∼ 13 , 24)
CD .m/M> qh (10,
11)
CD Z qg(9 ∼ 11)
DSG 指示燈 qd(19)
FUNCTION(功能)7 (9 , 11 ,
12 , 14 ∼ 16 , 19 , 21 , 24)
4
qh
qg qf qd qs
PBC(放演控制)指示燈 qf
(10 , 26)
PHONES(耳機)插孔 qs(21)
遙控傳感器 q;
TAPE PAUSE X(磁帶暫停)5
(15 ∼ 17)
TAPE Y 2 (15 ∼ 17)
TAPE x 3 (15 ∼ 17 , 24)
TAPE m/M 4 (15)
TUNER/BAND(調諧器波段)w;
(14 , 24)
VOLUME(音量)8 (20)
按鈕說明
@/1(電源)1 (7 , 14 , 17 ,
20 , 21)
Z 6(15)
+/– ql(14)
遙控器
2 3
`/1
4
5
6
7
e;
wl
wk
wj
8
wh
9
wg
wf
wd
ws
wa
w;
ql
qk
qj
qh
X
y
q;
O
qa
qs
qd
qf
qg
CD ql (9 , 11)
CLOCK/TIMER SELECT(時鐘 定
時器選擇) 4 (18 ,20)
CLOCK/TIMER SET(時鐘 定時
器設定)5 (8 , 17 , 20)
DIR MODE(方向模式)wj (15
∼ 17)
DISPLAY(顯示器)wk (12)
DSG qj (18)
ENTER(輸入)8 (8,14,17,
20)
MEMORY(存儲器)wl (14)
NEXT(其次)qa (10)
數字按鈕 wh (10 , 11)
ON SCREEN(屏幕狀況顯示)7
(13)
PREV(前一徑跡)wd (10)
REC z (記錄) 9 (16)
REPEAT(反復)qf (10 , 11)
RETURN O(返回)qs (10)
SLEEP(睡眠)e; (19)
SLOW y(慢走帶)wf (9)
STEREO/MONO(立體聲 單耳聲)
6 (14 , 19 , 24)
TAPE(磁帶)qh (15)
TUNER BAND(調諧器波段)qk
(14)
TUNING MODE/PLAY MODE(調諧
模式∕播放模式)w; (9 , 11
∼ 14 , 24)
TV/VIDEO(電視機 錄像機)
1 (7)
TV @/1(電視機電源)2 (7)
VOLUME +/-(音量)qg (20)
按鈕說明
N ws (9 ∼ 13 , 15 , 19 ,
26)
X wa (9 , 11 , 15 ∼ 17)
x qd (9 ∼ 13 , 15 ∼ 17)
. wd (10 ∼ 12)
> qa (10 ∼ 12)
m wg (10 , 11 , 14 , 15)
M q; (10 , 11 , 14 , 15)
@/1(電源)3 (7 , 14 , 17 ,
20 , 21)
+ qa (8 , 17 , 20)
- wd (8 , 17 , 20)
5
部件識別
1
準備啟用
聯結系統
按照下列步驟 1 到 6 所述方法,用附帶的導線和附件聯結上您的系統。
AM 環形天線
FM 天線
右揚聲器
左揚聲器
2
3 4
1
5
6
1 連接揚聲器。
2 連接 FM 和 AM 天線。
將左、右揚聲器導線如下圖所示地連接到
SPEAKER 端子。
3
R
#
3
L
#
連接前,請先調定好 AM 環形天線。
灰色(3)
黑色(#)
A
ENN
ANT
水平伸開 FM
天線的電線
75Ω
FM
插入此部分
6
AM
U
U
AM 環形
天線
3 用附帶的視頻連接導線將 VIDEO OUT 插孔
連接到電視機的視頻輸入插孔。
裝入兩個AA,3號(R6)電
池於遙控器
準備啟用
VIDEO O
UT
e
E
e
使用電視機時
打開電視機的電源並將輸入選擇器設定為視頻
輸入,使能觀看來自本系統的影像。
4 將 SYSTEM SELECT(彩色系統)開關設定於
與電視機彩色系統對應的 PAL 或 NTSC 。
SYSTEM
SELECT
NTSC
您電視機的彩色系統
AUTO
PAL
把 SYSTEM SELECT 設定為
AUTO(如果您的電視 AUTO 。
機能根據輸入信號自
動地改變彩色系統,
則請設定於)
NTSC
NTSC 。
PAL(工廠設定)
PAL 。
E
要領
當遙控器不起控制系統的作用時,即請換兩個新電
池。
註
長時間不用遙控器時,須取出電池保管以免因電池
漏液而發生腐蝕作用。
使用遙控器
您可操作 Sony 電視機。
要
請
開,關電視機的電源
TV ?/1 。
轉換電視機的視頻輸入
TV/VIDEO 。
5 帶有電壓選擇器的型號,請把 VOLTAGE
SELECTOR 設定於當地電源電壓的位置。
110V-120V
220V-240V
VOLTAGE
SELECTOR
6 將電源線連接到牆上電源插座。
如果插頭不適合插座,可接上附帶的插頭
轉接器(備有插頭轉接器的型號為限)。
要打開系統電源時,請按 @/1 。
7
設定時間
1 打開系統電源。
2 按遙控器上的 CLOCK/TIMER
SET 。
如果是第一次設定時鐘,則請跳到步驟
5。
3 反復按遙控器上的 +/- 至顯示器中出現
“SET CLOCK”。
4 按遙控器上的 ENTER 。
點鐘指示即起閃爍。
5 反復按遙控器上的 +/- 以設定點鐘。
6 按遙控器上的 ENTER 。
分鐘指示即起閃爍。
7 反復按遙控器上的 +/- 以設定分鐘。
8 按遙控器上的 ENTER 。
時鐘即開始運轉。
要重調系統的時鐘時
請再從步驟 1 開始作。
8
VIDEO CD/CD
1 打開電視機電源並選擇視頻輸入。
2 反復按 FUNCTION 至“CD”出現於顯示器。
裝上光盤
1 按 CD
即點亮 CD u 指示燈。
可按遙控器上的 CD 按鈕把功能切換為
CD 。
Z。
打開 CD 蓋子並滑出光盤托盤。
2 在光盤托盤上裝上光盤。
3 反復按遙控器上的 TUNING
讓貼標籤面朝
上地裝放。放
單曲 CD/VIDEO
CD(8cm CD/
VIDEO CD)時,
請裝到托盤的
內圈。
3 再按一次 CD
Z 以關上光盤托盤。
選擇
播放
無顯示
按照 VIDEO CD 原來的順序播
放。
SHUFFLE
(任意順序)
以 VIDEO CD 上曲子的任意順序
播放。
PGM(程序)
以 VIDEO CD 上曲子的任意所
要一定順序播放(參看 11 頁
的“給 CD/VIDEO CD 中曲子編
程序”
)。
4 按 CD
u(或遙控器上的 N)。
其他操作
要領
可以在系統上面豎立著放置光盤盒。
播放 VIDEO CD
—正常播放 任意順序播放 反復播放
本機可以播放不帶 PBC 功能的 VIDEO CD
(1.1版)和帶PBC功能的VIDEO CD(2.0版)。
您可以依光盤類型選用兩種放影方式。
在任意順序和反復播放中, VIDEO CD(2.0
版)的 PBC 功能是不起作用的。
要
請
停止播放
按 CD x 。
暫停
按 CD u(或遙控器上
的 X)。 *1 再按一次以恢
復放音。
慢動播放
反復按遙控器上的
SLOW y 。
播放速度即改變如下:
1
/2 t 1/4 t 1/8 t 1/2 t
......
接下頁
1
曲號
105
播放時間
9
VIDEO CD/CD
MODE/PLAY MODE
至所要模式出現於顯示器。
播放 VIDEO CD(續)
要
請
選擇曲子或場面 *2
反復按 CD .m/
M> 至找到所要曲子
或場面。
找出曲中或場面中的 放影中按下 CD .m/
某一點(尋找功能) M>至系統開始尋找。
1按一次以開始尋找。
2再按一次以加快尋找速
度。每次按下該鍵,速
度將變化如下:
1(慢)t 2(常速)t
3(高速)t 1(慢)...
3在所要的某點位置按下
CD u(或遙控器上的
N)以停止尋找。
取出 VIDEO CD
反復地播放
(反復播放)
— PBC 放音
可利用您電視機屏幕上的項目單去欣賞
光盤的交互性軟體。項目單格式、構造因光
盤而異,有關光盤內容詳細。
1 開始播放帶PBC功能的 VIDEO
播放中,反復按遙控器上
的 REPEAT 至 “REPEAT”或
“REPEAT 1”出現於顯示
器。
REPEAT 1:只反復現在播放
中的一曲。
要解除反復播放時,請反
復按遙控器上的 REPEAT 至
“REPEAT”和“REPEAT 1”消
失顯示。
* 影像可能不穩定。
*2 帶 PBC 功能的 VIDEO CD(2.0 版)的 PBC 播放期
間除外。有關 PBC 播放的詳細,請參看本頁。
CD(2.0版)。
PBC 指示燈點亮,一個 PBC 項目單出現在
電視屏幕上。
當 PBC播放具有PBC功能的VIDEO CD(2.0
版)光盤中,指示燈將點亮。當不用 PBC
功能時(參看下面),指示燈即熄滅。
2 按下遙控器上的號碼鍵以從項目單中選擇
所要號數。
按 CD Z 。
REPEAT:VIDEO CD 上的全部
曲子。
1
播放帶 PBC 功能的 VIDEO
CD(2.0 版)
3 按照項目單上的指示欣賞交互放影。
要
請
停止放影
按 CD x 。
進至下一個場面或曲
子時
按遙控器上的 NEXT 。
要退回到接下的場面
或曲子時
按遙控器上的 PREV 。
退回到前一項目單時
按遙控器上的
RETURN O 。
要解除帶有 PBC 功能 • 要開始播放之前,請先
的 VIDEO CD(2.0 版) 用 CD .m/M>
選擇所要的曲子,然後
的 PBC 播放時
按 CD u(或遙控器上
的 N)。
• 要開始播放之前,請先
用遙控器上的數字按鈕
選擇曲號。
P B C 指示燈熄滅而從所選
曲子開始播放。但例如項
目單屏幕等靜像則不顯
示。
10
要領
當電視屏幕出現了
按鈕。
時,即表示您按了無效的
其他操作
請
停止播放
按 CD x 。
1 按 >10 。
暫停
按 CD u(或遙控器上
的 X)。再按一次以恢復
放音。
選擇曲子
播放或暫停中,反復按 CD
.m/ M> 至找到
了所要的曲子。
找出曲上某一點(尋
找功能)
播放中,按住 CD
.m/M> 至發現
所要的放音點至系統開始
尋找。在所要的點按 CD
u(或遙控器上的 N)
以停止尋找。
取出 CD
按 CD Z 。
2 輸入相應的數碼。
要輸入 0 ,按 10/0 代替。
例︰
要輸入 30 ,按 >10 ,然後按 3 和 10/0 。
播放 CD
—正常播放 任意順序播放 反復播放
本系統可利用不同播放模式播放 CD 。
反復地播放
(反復播放)
1
005
曲號
播放時間
VIDEO CD/CD
要
輸入大於 10 的數字(僅在遙控器上)
播放中,反復按遙控器上
的 REPEAT 至 “REPEAT”或
“REPEAT 1”出現於顯示
器。
REPEAT:CD上的全部曲子。
REPEAT 1:只反復現在播
放中的一曲。
1 反復按 FUNCTION 至“CD”出現於顯示器。
要解除反復播放時,請反
復按遙控器上的 REPEAT 至
“REPEAT”和“REPEAT 1”
消失顯示。
即點亮 CD u 指示燈。
可按遙控器上的 CD 按鈕把功能切換為
CD 。
2 反復按遙控器上的 TUNING
MODE/PLAY MODE
至所要模式出現於顯示器。
選擇
播放
無顯示
按照 CD 原來的順序播放。
SHUFFLE
(任意順序)
以 CD 上曲子的任意順序播放。
PGM(程序)
以 CD上曲子按所要的任意順序
播放(參看本頁“給 CD/VIDEO
CD 中曲子編程序”)。
3 按 CD
u(或遙控器上的 N)。
給 CD/VIDEO CD 中曲子編
程序
—程序放音
可按照您喜歡的任何順序在CD/VIDEO CD
上編取最多20首曲子的播放程序。程序放音
中, VIDEO CD(2.0 版)的 PBC 功能是無效
的。
接下頁
11
給 CD/VIDEO CD 中曲子編程序(續)
1 反復按 FUNCTION 至“CD”出現於顯示器。
2 反復按遙控器上的 TUNING MODE/PLAY MODE
至顯示器中出現“PGM”顯示。
3 反復按 遙控器上的
./> 至顯示器中
出現所要的曲號。
PGM
3
243
所選曲號
總放音時間
4 按遙控器上的 TUNING
反復按遙控器上的 DISPLAY 。
顯示將變化如下:
正常播放中
現在播放中曲號和該曲已播放時間 t 現
在播放中曲號和該曲剩餘播放時間 t 全 CD/
VIDEO CD 的剩餘播放時間 t 時鐘顯示 t 現
在播放中曲號和該曲已播放時間 t ......
(帶 PBC 功能的 VIDEO CD(2.0 版)
)
現在播放中徑跡 * 的已放演時間 y 時鐘
顯示
* 顯示靜像等時可能不顯示。
MODE/PLAY MODE 。
所選曲子即被編入程序。
選擇曲號將出現於顯示器。
5 要編入另加曲子時,請反復步驟 3 和 4 。
6 按 CD u(或遙控器上的 N)。
要
請
解除程序放音
反復按遙控器上的 TUNING
MODE/PLAY MODE 至顯示器
中的“PGM”消失了顯示。
在程序尾加錄一首
曲子
在停止程序放音時,步驟
3和4。
抹去全部程序
在停止程序放音時,按
CD x 。
要領
• 所作程序將保留到播放完程序。要再播放該程序
時,請把功能切換為 CD ,然後按 CD u(或遙
控器上的 N)。
• 當總程序時間超過100分時顯示器中將出現“--.--”
顯示。
12
使用 VIDEO CD/CD 顯示
VIDEO CD/CD 停著時
總曲數和總播放時間 t 時鐘顯示 t 現在
聲源顯示 t 總曲數和總播放時間 t ......
註
如果 CD/VIDEO CD 含有 21 首或更多的曲子時,則
自第 21 首起的每首曲子的剩餘播放時間都將顯示
為“--.--”。
要領
利用狀況屏幕顯示
根據實際條件,部分項目將顯示而其餘則可能不顯
示。
可在 VIDEO CD/CD 停止中或播放中檢查
VIDEO CD 和音響 CD 的現在操作狀態和光盤
資訊。
按遙控器上的 ON SCREEN 。
—復位播放
ON SCREEN ON(狀況屏幕顯示打開)y
ON SCREEN OFF(狀況屏幕顯示關掉)
本功能不能用於音響 CD 。
1 當您播放 VIDEO
ON SCREEN ON 的顯示
5
6
7
CD 時,按 CD x 以停止播
放。
“RESUME”將出現在您的電視螢幕上。如
果不出現“RESUME”,復位播放無效。
1
2
3
9 29:48
CONTINUE
PBC OFF
2 按 CD
4
REPEAT
要從 VIDEO CD 的開頭查看時
VCD
1
6
2
7
3
8
STOP
RESUME
4
5
9
VIDEO CD/CD
狀況屏幕顯示即變化如下:
從上次停止 VIDEO CD 的
播放點恢復播放
u(或遙控器上的 N)。
當顯示器上出現“RESUME”時,按
CD x,然後按CD u(或遙控器上的N)。
1
註
當
顯示如下
VIDEO CD/CD 停止時
光盤的總曲數和總播放時
間
VIDEO CD/CD 播放中
現在播放中曲號和該曲的
已播放時間
2 播放模式 *
* 程序播放中,選曲號和編了程序的曲號將出現如
下。
3“PBC ON”* ,“PBC OFF”或無顯示
• 在任意順序播放或程序播放或 PBC 播放具 PBC 功
能的VIDEO CD(2.0版)中是不能作復位播放的。
• 根據您停止 VIDEO CD 的播放點,唱機可能會從
不同的播放點開始播放。
• 如下狀況時,復位播放將被解除:
— 您按了遙控器上的數字按鈕、 TUNING MODE/
PLAY MODE 或 CD x 。
— 您取走了 VIDEO CD 。
— 您拔掉了電源線。
— 關掉了系統的電源。
* 對帶有 PBC 功能的 VIDEO CD 即顯示“PBC ON”。
4“REPEAT”,“REPEAT 1”或無顯示
5
當
顯示如下
VIDEO CD/CD 停止時
STOP
VIDEO CD/CD 播放中
PLAY
6“RESUME”(復位)或無顯示
7 音樂曆 * 或無顯示
* 播完的曲子其曲號將從音樂曆中消失。
當不用 PBC 功能時,只在 VIDEO CD 停止時顯示
音樂曆。
13
調諧器
要改變預約號時
預約電台
請再自步驟 2 開始作。
要領
本系統可存儲總共30 個預約電台(20個
FM 和 10 個 AM 電台)。
1 反復按 FUNCTION 至“TUNER”出現於顯示
器。
即點亮 TUNER/BAND 按鈕指示燈。
2 按 TUNER/BAND 以選擇 FM 或 AM 。
3 反復按 遙 控 器 上 的 TUNING MODE / P L A Y
M O D E 至顯示器中出現“AUTO”顯示。
即使拔下電源線或發生停電時,預約電台仍能保持
存儲在系統的存儲器中大約一天之久。
要改變 AM 調諧間隔時
AM 調諧間隔的工廠設定為 9 kHz。要切換 AM 調諧
間隔時,可先調入任一個 AM 電台,然後關掉系統
電源。按住 + ,再打開系統電源。改變調諧間隔
時,所有預約的 AM 電台都將被抹去。要變回原來
調諧間隔時,先調入任一個 AM 電台,然後關掉系
統電源。按住 – ,再打開系統電源。
4 按 +/-(或遙控器上的 m/M)。
每當系統掃描到電台,頻率即隨著改變。
當調入了電台時,掃描即自動停止。此
時,將出現“TUNED”
(已調諧)和“STEREO”
(立體聲節目為限)。
5 按遙控器上的 MEMORY 。
PRESET
預約號
—預約調諧
在系統的存儲器中預先存入預約電台,
以後便可很方便去調入這些電台 2 收聽(參
看本頁的“預約電台”)。
預約號即起閃爍。
1FM1005
聽收音機
STEREO
TUNED
MHz
頻率
6 反復按遙控器上的 +/- 以選擇所要的預約
號。
7 按下遙控器上的 ENTER 。
電台即被存入所選擇的預約號中。
1 反復按 FUNCTION 至“TUNER”出現於顯示
器。
2 按 TUNER/BAND 以選擇 FM 或 AM 。
3 反復按遙控器上的 TUNING MODE/PLAY
MODE
至顯示器中出現“PRESET”(預約)顯示。
4 反復按 +/-(或遙控器上的 m/M)以顯
示所要電台的預約號。
要關掉收音機電源時
請按 ?/1 。
8 反復步驟 2 到 7 以預約其他電台。
要調入較弱信號的電台時
在步驟 3 中反復按遙控器上的 T U N I N G
MODE/PLAY MODE 至顯示器中的“AUTO”(自
動)和“PRESET”
(預約)消失了顯示,然後
反復按 +/- (或遙控器上的 m/M)以調
入電台。
要調入非預約電台時
請在步驟 3 中反復按遙控器上的 TUNING
MODE/PLAY MODE 至顯示器中的“AUTO”(自
動)和“PRESET”
(預約)消失了顯示,然後
反復按 +/- (或遙控器上的 m/M)以調
入所要的電台(手動調諧)。
要領
• 收聽FM廣播中若有天電干擾,即請按遙控器上的
STEREO/MONO 至顯示器中顯示了“MONO”(單耳
聲)。“MONO”軸捲過顯示器之後,即將出現頻
率。此時的播音將變成非立體聲,但接收狀況可
獲得改善。
• 為改善接收狀況,可調整附帶的天線或連接室外
天線。
14
磁帶
其他操作
裝磁帶
1 按Z。
2 將已錄
要
按 TAPE x 。
暫停
按 TAPE PAUSE X(或遙控器
上的 X)。再按一次,便可
恢復放音。
快進繞或重繞
磁帶停著時,按 TAPE
m/M 。
取出磁帶
按 Z。
可錄磁帶裝入卡帶座。
讓要播放 錄音的一面
對著自己的方向
請
停止播放
調諧器
磁帶
磁帶
播放磁帶
您可以使用 Type Ⅰ(標準)磁帶。
1 將已錄磁帶裝入卡帶座。
2 反復按 FUNCTION 至“TAPE”出現於顯示
器。
即點亮 TAPE Y 按鈕指示燈。
可按遙控器上的 TAPE 按鈕把功能切換為
TAPE(磁帶)。
3 反復按遙控器上的 DIR
MODE 以選擇“ ”去
播放磁帶的一面,選擇“
”去播放雙面或
選擇“
”* 以反復播放磁帶的雙面。
* 連續播獲五次後,磁帶即自動停止播放。
4 按 TAPE
Y(或遙控器上的 N)。
在按一次 TAPE Y(或遙控器上的 N)
以播放反面。即開始播放磁帶背面。
15
用磁帶錄音
— CD 同步錄音 手動錄音 程序編輯
您可以從 CD/VIDEO CD ,收音機或連接著的任何組成機進行錄音。可以使用 Type Ⅰ(標
準)磁帶。
步驟
從 CD/VIDEO CD 錄音(CD 同步錄音)
手動錄音
1
將可錄磁帶裝入卡帶座。
2
在光盤托盤上裝放光盤。
反復按 FUNCTION 以選擇所要錄音的聲源。
3
反復按 FUNCTION 至“CD”出現於顯示
器。
裝上光盤或調諧要聽的電台。
4
按 CD SYNC 。
按遙控器上的 REC z 。
磁帶成可以錄音狀態。
出現“
”和“B”(或“b”)顯示。
要開始錄在背向您的一面時,請按 TAPE Y 至“
5
反復按遙控器上的 DIR MODE 以選擇“
錄雙面。
6
按 TAPE PAUSE X(或遙控器上的 X)。
停止錄音
按 TAPE x 。
要領
手動錄音:
要暫停錄音時,請按 TAPE PAUSE X(或遙控器
上的 X)。
16
”改變成“
”去錄磁帶的一面,或選擇“
”。
”或“
”去
按 TAPE PAUSE X(或遙控器上的 X),而
開始播放要聽的聲源。
按照喜歡順序錄取 CD/VIDEO CD 中曲
子
—程序編輯
程序編輯中, VIDEO CD(2.0 版)的 PBC
功能是無效的。
頁)
。
4 按 CD
SYNC 。
磁帶即成準備錄音而VIDEO CD/CD則成準
備播放狀態。
(或“b”)顯示,
並出現“ ”和“B”
而且點亮 CD SYNC 指示燈。
要開始錄背向您的另一面時,請按
TAPE Y 至“
”變成“
”顯示。
5 反復按遙控器上的 DIR
MODE 以選擇“
錄磁帶的一面,或選擇“
”或“
錄雙面。
6 按 TAPE
”去
”去
PAUSE X(或遙控器上的 X)。
要
請
停止錄音
按 TAPE x 。
解除程序編輯
請反復按遙控器上的 TUNING
MODE/PLAY MODE 至顯示器中
的“PGM”消失了顯示。
要作定時錄音之前,必須先正確地設定
好系統的時鐘
(參看第8 頁的“設定時間”
)並
預約好電台
(參看第 14 頁的“預約電台”
)
。
1 調入要收聽的預約電台(參看第 14 頁的“聽
收音機”)。
磁帶
1 裝一可錄磁帶於磁帶座。
2 在光盤托盤上裝放光盤。
3 請做程序播放中的步驟 1 到 5 (參看第 1 1
無線電廣播節目的定時錄
音
2 裝一可錄的磁帶。
3 按遙控器上的 CLOCK/TIMER SET 。
4 反復按遙控器上的 +/- 至顯示器中出現
“SET REC”顯示。
“SET REC”軸捲而顯示器中即出現
“c REC”。
5 按遙控器上的 ENTER 。
即出現“ON TIME”,然後閃爍著點鐘指
示。
6 設定開始時間。
反復按遙控器上的+/- 以設定點鐘,然後
按遙控器上的 ENTER 。
分鐘指示即開始閃爍於其次。
反復按遙控器上的+/- 以設定分鐘,然後
按遙控器上的 ENTER 。
即出現“OFF TIME”,然後點鐘指示又起
閃爍。
7 反復步驟 6 以設定停止時間。
逐一顯示開始時間,停止時間,“TUNER”,
和預約電台,然後恢復原來顯示。
8 按 @/1 以關掉系統。
開始錄音時,音量將自動設定於最小。
接下頁
17
聲音調整
無線電廣播節目的定時錄音(續)
調整聲音
要
請
檢查設定
反復按遙控器上的 CLOCK/
TIMER SELECT 至顯示器中出
現“c REC”。即將逐一顯
示預約項目。
關掉定時器
反復按遙控器上的 CLOCK/
TIMER SELECT 至顯示器中
“c REC”消失了顯示。
要領
一旦設定好定時器,即使關掉了系統或定時器電
源,時間設定都仍然保留在系統存儲器中到您改變
了設定為止。再打開定時器時,上次最後使用的設
定仍然有效。
註
• 系統將於指定開始時間的 15 秒前打開電源。
• 如果在所指定開始錄音的時間打開著系統的電
源,將不能開始錄音。
• 已設定了睡眠定時器時,除非把睡眠定時器功能
關掉,否則定時器錄音是不起作用的。
18
產生更動人的音響(動態聲發生器)
按遙控器上的 DSG 。
要解除 DSG 時,請再按一次遙控器上的
DSG 。
其他特點
改變音訊頻道
1 反復按 FUNCTION 至“CD”出現於顯示器。
2 按 CD u(或遙控器上的 N)。
3 反復按遙控器上的 STEREO/MONO 至獲得所要
頻道。
顯示改變如下:
MPX R t MPX L t STEREO t MPX R...
聽著音樂入睡
—睡眠定時器
睡眠定時器功能可指定睡眠時間,這時
間以後,系統將停止放音並自動關掉電源。
因此,可欣賞著音樂入夢鄉。
反復按遙控器上的 SLEEP 。
睡眠時間即做如下變化:
* 現在播放中 CD/VIDEO CD 或磁帶放完後,系統即
關掉電源(最多 100分鐘)。當用手動停掉 VIDEO
CD/CD 或磁帶時,系統也將關掉電源。
要
請
檢查剩餘睡眠時間
按一次遙控器上的SLEEP。
改變睡眠時間
反復按遙控器上的 SLEEP
至出現所要的時間。
解除睡眠定時器功能
反復按遙控器上的 SLEEP
至出現“OFF”顯示。
其他特點
Other Features
聲音調整
AUTO
(自動)*t 90MIN(分)t 80MIN t
70MIN t … t 10MIN t OFF(關掉)t
AUTO
(自動)*t …
19
用音樂叫醒
8 反復按遙控器上的 +/- 至出現所要的音樂聲
源。
顯示即作如下變化︰
—每日定時器
t
TUNER y CD T
t TAPE T
設定好每日定時器,便可令系統在所指
定的時間自動地打開和關掉電源。要用此功
能時,必須先對準系統的時鐘(參看第 8 頁
的“設定時間”)。
9 按遙控器上的 ENTER 。
1 準備好當系統打開電源時,您要聽的音樂聲
10 按 @/1 以關掉系統電源。
即將逐一出現開始時間,停止時間,和音
樂聲源,然後恢復原來顯示。
源。
• CD/VIDEO CD ︰裝放一張光盤。
• 磁帶︰裝插磁帶,讓要播放面對著自己
方向。
• 收音機︰調入所要的預定電台(參看第
14 頁的“聽收音機”)。
2 調整音量。
3 按遙控器上的 CLOCK/TIMER SET 。
4 反復按遙控器上的 +/- 至顯示器中出現
“SET DAILY”顯示。
“SET DAILY”軸捲而顯示器中即出現
“c DAILY”。
5 按遙控器上的 ENTER 。
即出現“ON TIME”,然後閃爍著點鐘指
示。
6 設定開始時間。
反復按遙控器上的+/- 以設定點鐘,然後
按遙控器上的 ENTER 。
其次即開始閃爍分鐘指示。
反復按遙控器上的+/- 以設定分鐘,然後
按遙控器上的 ENTER 。
即出現“OFF TIME”,然後再閃爍著點鐘
指示。
7 反復步驟 6 以設定停止時間。
20
要
請
檢查設定
反復按遙控器上的 CLOCK/
TIMER SELECT 至顯示器中出
現“c DAILY”。將輪次出
現預調項目。
關掉每日定時器
反復按遙控器上的 CLOCK/
TIMER SELECT 至顯示器中的
“c DAILY”消失了顯示。
要領
一旦設定好定時器,即使關掉系統電源或定時器,
時間設定都能保留在系統的存儲器中到改變了設定
為止。當再打開定時器時,上次最後使用的設定仍
將有效的。
註
• 系統將在所指定啟動時間的前15秒鐘打開電源。
• 當已設定了睡眠定時器時,每日定時器便要在關
掉了睡眠定時器功能時,才起作用。
選購件組成機
註
聯結選購件組成機
您能把各種各樣的組成機連接到您的系
統以加強系統功能。務請確認插頭的顏色是
否符合連接器。
至 MD 座 錄像機上的聲頻
輸出插孔
不能通過光頻電纜從 VIDEO CD 用數字音方式錄錄
到 MD 上。
要領
如果反復按 FUNCTION 而不能選擇“VIDEO”時,可
在備用模式中按著 FUNCTION 同時按 @/1 。功能即
將從“MD”變成“VIDEO”,而“VIDEO”將出現於
顯示器。要變回“MD”時,可重複本程序。
連接頭戴耳機
打開 CD 蓋,然後將頭戴耳機連接到
PHONES(耳機)插孔。
選購件組成機
PHONES 插孔
至 MD 座的數字輸入連接器 *
* 如果插孔蓋著蓋子,則請在使用前,先卸下蓋
子。
要
請
從 CD 用數字錄音
地錄到 MD
連接選購件電纜。
聽連接著的 MD 座
反復按 FUNCTION 至“MD”出
現於顯示器。
聽連接著的錄像機
反復按 FUNCTION 至
“VIDEO”出現於顯示器。
21
附加資訊
CD/VIDEO CD 須知
使用前須注意
操作電壓須知
操作系統以前,請檢查系統的操作電壓指示是否和
當地電源電壓一致。
安全須知
• 機器電源線如果保持器接插在電源插座,則即使
關掉機器電源開關,機器仍然並未斷開 AC 電源
的。
• 長期間不使用機器時,請自牆上AC電源插座拔下
系統電源線。拔電源線時,須抓住插頭拔下,不
可拉著電線部分拔。
• 萬一有任何雜物或液體掉進機器內時,必須立即
拔下系統電源,然後找持有資格的人檢查過以後
才可再操作使用。
• 更換AC電源線,必須找持有資格的維修店為您服
務。
安置須知
• 播放光盤前,請用清潔布擦淨光盤表面。請從光
盤的中央向外周方向擦拭。
• 別在光盤上貼黏膠帶,紙條等,因為這可能會損
壞系統。
• 不可使用溶劑。
• 光盤不可暴露於直射陽光,或熱源。
• 本系統不可用於播放不規則形的光盤(例如心
形,方形,星形的)。試圖那樣作時,很可能會
損壞系統。請不要使用這類光盤。
清潔機殼
請用軟布蘸濕溫和洗滌劑溶液擦拭清潔機殼,控制
板和控制器。不可使用任何類型的研磨沙紙,拋光
粉或稀疏劑溶液,汽油,酒精等強烈溶劑。
要永久保存錄音帶時
為防錄音帶被意外蓋錄,如圖所示,請折除錄音帶
的 A 面或 B 面的卡帶小翼。
折除卡帶小翼
• 系統不要安裝在傾斜的位置。
• 系統不要安置在如下環境的地方:
— 太熱或太冷的地方
— 多塵或骯髒的地方
— 太潮濕的地方
— 會振動的地方
— 直接照射到陽光的地方
保存的錄音帶如果要再用於錄音,可以用黏膠帶蓋
住折除了小翼留下的凹孔。
積熱須知
在磁帶座裝入卡帶前
• 操作中的機器雖然會生熱,但這並不是故障。
• 請把系統放在能適當通風的地方以防止系統內積
熱。
您如果用大音量連續使用本系統,則機箱頂面,側
面和底面的溫度可能會升高。為防燙傷,請不要去
碰機箱。
為防故障,請別蓋住冷卻風扇的通風孔。
操作須知
• 把系統從寒冷處直接搬入溫暖處時,或安置在極
潮濕的房間裡時,系統的VIDEO CD/CD唱機內的
透鏡部分可能會發生冷凝水分。此時,系統將操
作不正常。請取出光盤,讓系統打開著電源放置
大約一小時到水分完全蒸發了再操作使用。
• 移動機器時光盤托盤上可能仍裝放有光盤,必須
確實都卸下來。
關於本系統,如果仍有任何疑問,請洽詢附近的
Sony 售店。
22
必須先旋緊磁帶鬆弛的部分。否則,磁帶可能會纏
住磁帶座的走帶機構損壞機器。
使用 90 分鐘以上長度的磁帶時
這種磁帶極易變形。避免太頻繁的改變操作走帶,
例如播放、停止、快進繞等等。磁帶也易於纏住磁
帶座的走帶機構。
清潔磁頭
每使用過 10 個小時,即請清潔一下磁頭。
每在要作重要錄音或播放了老錄音帶之後,一定都
請清潔一下磁頭。清潔磁頭可利用市售的乾式或濕
式清潔用卡帶。詳請參考磁頭清潔用卡帶的使用說
明書。
磁頭去磁
機器每使用過 20 到 30 個小時之後,請用市售的去
磁用卡帶給磁頭及磁帶接觸到的金屬部分進行去
磁。詳請參考去磁用卡帶的使用說明書。
若附近的電視屏幕色彩失常
因為揚聲器系統為磁屏蔽式的,所以揚聲器可以安
放在電視機旁邊。但依電視機的型式不同,電視屏
幕仍可能發生色彩失常的現象。
若發現色彩失常…
關掉一下電視機的電源,等 15 至 30 分鐘後再重新
打開。
若色彩仍不正常…
• 遇發生停電。請重新設定時鐘(參看第8頁)和
定時器(參看第 18 和 20 頁)。
定時器不起作用。
• 確認時鐘是否設定準確(參看第 8 頁)。
• 不能同時操作每日定時器和定時器錄音。
當按下遙控器上的 CLOCK/TIMER SELECT 時,並不顯
示“c DAILY”和“c REC”。
• 確認一下各定時器是否設定正確(參看第18和
20 頁)。
• 確認時鐘是否設定準確(參看第 8 頁)。
電視屏幕的彩色不正常。
• 請把揚聲器移離電視機遠些。
遙控器不起作用。
•
•
•
•
遙控器和本機之間有障礙物。
遙控器沒正確指向系統的遙控傳感器。
遙控器的電池已用完。請更換新電池。
確認一下電池是否裝插正確。
附加資訊
即請把揚聲器移離電視機遠一點。
顯示器中閃爍著“AM 12:00”
故障檢修
使用系統萬一遭遇問題時首先請:
1 確認電源線和揚聲器導線是否確實連接穩
固妥當。
2 在下面故障檢修表中尋找您遭遇的問題並
按指示說明處理。
揚聲器
只有一個頻道有聲音,或左、右音量不平衡。
• 檢查揚聲器的連接和安置狀況。
接下頁
採取上述行動而問題仍不能獲得解決
時,請洽詢附近的 Sony 售店。
共通問題
揚聲器沒聲音。
• 調整音量。
• 連接著頭戴耳機。
• 檢查揚聲器的連接狀況。
交流哼聲或噪聲嚴重。
• 電視機或錄像機放靠近本機。請把機器遠離一
些電視機或錄像機安置。
23
故障檢修(續)
VIDEO CD/CD 唱機
沒有影像。
• 請檢查系統的接線是否牢靠。
• 請確認是否正確地操作電視機。
• 請確認SYSTEM SELECT開關是否正確地按照您
的電視機的彩色系統進行設定。
• 反復按 FUNCTION 以切換 VIDEO CD/CD 功能。
VIDEO CD/CD 不能放音。
•
•
•
•
•
光盤髒了。
光盤表面有裂痕。請更換光盤。
光盤沒裝妥當。
光盤貼標籤面朝下地裝反了。
系統內部發生冷凝水分。請取出光盤,打開著
系統電源放置大約1個小時,等冷凝水分蒸發
乾燥。
不能從第一首曲子開始播放。
• 唱機呈程序放音或任意放音模式。請反復按遙
控器上的 TUNING MODE/PLAY MODE 至“PGM”
和“SHUFFLE”消失了顯示。
調整天線。
信號太弱。連接室外天線。
確認天線是否連接妥當。
不要彎曲著或捲起天線。
系統新購入,含有 FM 天線的兩電線被拉離得
太遠。請修復或換新。
• AM 天線剝離台架。
• 天線必須盡可能遠離揚聲器導線。
•
•
•
•
•
立體聲 FM 節目不能接收到立體聲。
• 按遙控器上的STEREO/MONO至顯示器中出現了
“STEREO”(立體聲)顯示。
重調系統
系統打開著電源時,同時按 TAPE x ,CD x和
TUNER/BAND 。
系統即重調呈原來的工廠設定。所有設
定都將被清除。必須重新設定。
下列提示之一可能在操作中出現顯示或
起閃爍。
不能錄音。
• 卡帶架中未裝放磁帶。
• 卡帶上的錄音保護小翼被折除了(參看第 22
頁)。
• 磁帶已錄完。
放音,或聲電平減小了。
• 磁頭髒了。請清潔磁頭(參看第 23 頁)。
• 錄 放音磁頭有積磁。請加以去磁(參看第23
頁)。
磁帶不能抹音完全。
• 錄 放音磁頭積磁。請加以去磁(參看第 23
頁)。
頻率顫動激烈,或聲音脫落。
• 主動輪或緊帶輪髒了,請加以清潔(參看第23
頁)。
噪聲大或高頻音有損失現像。
• 錄 放音磁頭積磁。請加以去磁(參看第 23
頁)。
24
交流啍聲或噪聲嚴重(閃爍著“TUNED”
(已調諧)或
“STEREO”(立體聲))。
提示
磁帶座
磁帶不能錄
調諧器
NO DISC(無光盤)
• 光盤托盤上沒有裝放光盤。
PGM FULL(編滿程序)
• 試圖編入 21 首或更多的曲子。
磁帶唱機部分
規格
錄音系統
頻率響應
頻率顫動
放大器部分
下列數值是在 230 V AC , 60 Hz 時測得
DIN 功率輸出(額定): 27+ 27 W
(1 kHz 時 6 Ω, DIN)
連續 RMS 功率輸出(標準):
32+ 32 W
(1 kHz 時 6 Ω, 10% 總
諧波失真)
下列數值是在 220 V AC , 60 Hz 時測得
DIN 功率輸出(額定): 23+ 23 W
(1 kHz 時 6 Ω, DIN)
連續 RMS 功率輸出(標準):
26+ 26 W
(1 kHz 時 6 Ω, 10% 總
諧波失真)
調諧器部分
FM 立體聲, FM/AM 超外差調諧器
FM 調諧器部分
調諧範圍
天線
天線端子
中頻
AM 調諧器部分
調諧範圍
天線
中頻
雷射器
波長
視頻彩色系統格式:
雷射光盤,數字聲頻和影
像系統
半導體雷射器
(λ(波長)= 780 nm)
發射持續性:連續
780 - 790 nm
NTSC , PAL
OPTICAL DIGITAL OUT (CD)
(方形光學接頭插孔,後面板)
波長
660 nm
輸出電平
-18 dBm
530 - 1,710 kHz
(調諧間隔設定於 10 kHz
時)
531 - 1,602 kHz
(調諧間隔設定於 9 kHz
時)
AM 環型天線,外部天線
端子
450 kHz
揚聲器
揚聲器系統
揚聲器單元
VIDEO CD/CD 唱機部分
系統
87.5 - 108.0 MHz
(50 kHz 步進)
FM 電線天線
75 Ω不平衡式
10.7 MHz
附加資訊
輸入端子
AUDIO IN MD (VIDEO)(唱機插孔):
靈敏度 500/250 mV ,
阻抗 47 kΩ
輸出端子
OPTICAL DIGITAL OUT (CD):
光頻
VIDEO OUT(唱機插孔):
最大輸出電平 1 Vp-p ,
不平衡,負同步,負載
阻抗 75 Ω
PHONES(立體聲迷你插孔):
接用 8 Ω以上阻抗的頭
戴耳機
4 徑跡 2 頻道立體聲
50 - 13,000 Hz(±3 dB),
使用 Sony Type Ⅰ卡帶
± 0.15% W. 峰值(IEC)
0.1% W. RMS(NAB)
± 0.2% W. 峰值(DIN)
額定阻抗
尺寸
質量
2 路,低音反射系統,磁
屏蔽型
12 cm 直徑,錐型低音揚
聲器
2.5 cm直徑,半圓頂型高
音揚聲器
6Ω
大約寬 150 ×高 253 ×縱
深 272 mm
大約 3. 0 kg 每個揚聲
器純重
接下頁
25
規格(續)
徑跡
一般規格
電源
110 - 120 V 或 220 - 240 V
AC , 50/60 Hz
帶電壓選擇器,可切換
電力消耗
75 W
尺寸
大約寬 191 ×高 253 ×縱
深 346 mm
含突出部分和控制器
質量
大約 5.6 kg
附件
遙控器(1)
AM 環形天線(1)
FM 電線天線(1)
電池(2)
視頻連接導線(1)
揚聲器格柵(2)
設計和規格有所變更時,恕不另行奉告。
術語
自動暫停
系指播放VIDEO CD時依光盤上的編碼信
號而自動進行的暫停。如果 VIDEO CD/CD 唱
機長時間不恢復播放,請按 CD u(或遙控
器上的 N)以手動恢復播放。
項目單放演
系指用記錄於帶 PBC 功能的 VIDEO CD 上
的項目單畫面進行的放演。您可以用項目單
放演功能欣賞簡單穿插式軟體。
放演控制(PBC)
系指記錄於 VIDEO CD(2.0 版)上用於
控制放演的信號。
利用記錄於帶 PBC 功能的 VIDEO CD 上的
項目單畫面,您可以欣賞簡單穿插式軟體,
帶查找功能的軟體等。
在本系統上選擇帶 PBC 功能的 VIDEO CD
時, PBC 指示燈會點亮。
26
系指光盤上的影像或音樂段。每個徑跡
都帶有徑跡號助您查找所要的影像或音樂段
落。
VIDEO CD
系指含有動畫(電影)的雷射光盤。
VIDEO CD 帶有採用 MPEG 1 形式(數碼
壓縮技術的世界性標準之一)的壓縮影像資
訊。影像資訊被壓縮約 120 倍。因此,一盤
12cm VIDEO CD 可以裝下 74 分鐘的電影。
VIDEO CD也帶有壓縮音聲資訊。人類聽
覺範圍外的聲音被壓縮,可以聽到的聲音不
被壓縮。 VIDEO CD 可以裝下普通音聲 CD 的
6 倍聲音資訊。
VIDEO CD 有兩種型版:
1.1 版(不帶 PBC 功能的 VIDEO CD):
只能播放動畫和聲音。
2.0 版(帶 PBC 功能的 VIDEO CD):
可以播放靜像和使用 PBC 功能。
本系統能播放這兩種型版的VIDEO CD。
附加資訊
27
Sony Corporation
Printed in Korea
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
