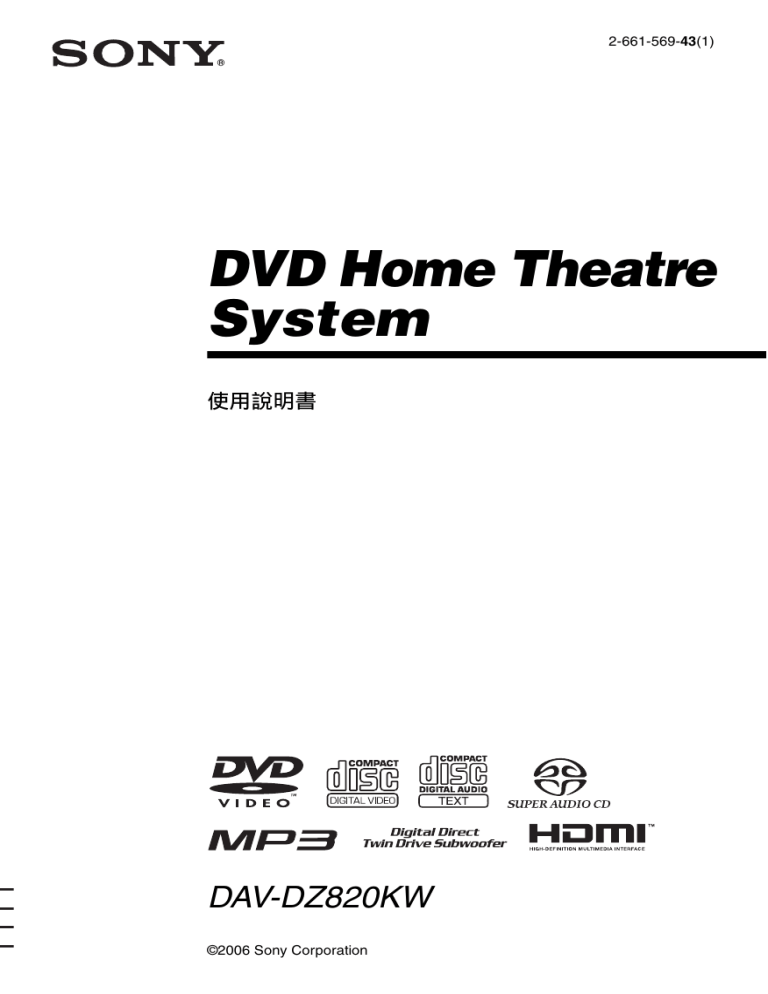

2-661-569-43(1)
DVD Home Theatre
System
使用說明書
DAV-DZ820KW
©2006 Sony Corporation
3
銘謝惠顧!
警語
爲了預防發生火災或觸電,請勿將本機放在
雨水所及或潮濕的地方。
切勿將本設備安裝在狹窄的空間內,如書櫃或壁
櫥內。
爲防止起火,切勿將報紙、桌布、窗簾等蓋住設備
的通風孔。也不要將點燃的蠟燭放在設備上。
爲了防止火災或電擊危險,請勿將花瓶等裝滿液
體的物體放置在本設備上。
切勿將電池與普通生活垃圾一起
丟棄,應作爲化學廢棄物正確處
理。
本設備歸類爲 CLASS 1
LASER 產品。本標誌位
於背面或底部外表面。
注意事項
安全
• 若有任何異物掉落到機殼內,請拔下本機的電源
插頭,並經合格的專業人員檢查以後,方可繼續
使用。
• 只要本機的電源線仍連接在牆壁電源插座上,即
使本機的電源已經關閉,但本機仍然未與交流電
源斷開連接。
• 如果您打算長期不使用本機,請拔掉本機的電源
插頭。若要拔掉電源線,請抓住插頭拔,切勿拉
電線。
安裝
• 請保持足夠的空氣流通以防止機內積熱。
• 切勿將本機放在地毯、毯子等表面,或靠近窗
簾、綢緞等材料,以免阻塞通風孔。
• 切勿將本機安裝在靠近散熱器或排氣管等熱源附
近,或受陽光直射、多塵、有機械振動或衝擊的
地方。
• 切勿將本機安裝在傾斜的位置。本機必須在水平
位置上工作。
• 請將本機和光碟遠離帶強磁場的裝置,如微波爐
或大功率擴音器。
• 切勿在本機上放置重物。
• 如果將本機直接從寒冷的地方搬到溫暖的地方,
DVD Home Theatre System 內部可能會產生濕氣
凝結,並造成鏡頭損壞。當您第一次安裝本機
時,或將本機從寒冷的地方移到溫暖的場所,請
在操作前等待 30 分鐘左右。
2CT
感謝您購買 Sony DVD Home Theatre
System。在操作本系統之前,請詳細閱讀本
說明書並妥善保管以備將來參考。
目錄
銘謝惠顧! ...................... 2
關於本使用說明書 ................ 5
本系統可播放下列光碟 ............ 5
入門指南-基本-
步驟 1:安裝揚聲器和環繞
放大器 ....................... 9
步驟 2:連接系統與電視機........ 15
步驟 3:放置系統................ 19
步驟 4:執行快速設定............ 20
入門指南-進階-
關閉演示 ....................... 23
將揚聲器和 IR 發射器安裝到
牆壁上 ......................23
電視機連接 (進階)............. 25
其他裝置連接 ................... 29
基本操作
播放光碟 ....................... 31
欣賞其他裝置的無線電廣播 ....... 32
欣賞所有揚聲器輸出的電視或錄影機
聲音 ........................33
選擇電影或音樂模式 ............. 34
聲音調節
使用聲場欣賞環繞聲 ............. 35
欣賞多路廣播聲音 ...............37
(DUAL MONO)
播放光碟的各種功能
搜尋光碟上的特定點 ............. 38
(掃描,慢動作播放,凍結幀)
搜尋標題 / 章 / 軌跡 / 場面
等等 ........................39
通過場面搜尋 ................... 40
(圖像導航)
從停播點重續播放 ...............40
(重續播放)
創建自己的編序 ................. 41
(編序播放)
以隨機順序播放 ................. 42
(隨機播放)
重複播放 ....................... 43
(重複播放)
使用 DVD 菜單 ...................44
改變聲音 ....................... 45
選擇 DVD-R/DVD-RW 上的 [ 原作品 ] 或
[ 播放目錄 ] ................ 46
觀看關於光碟的資訊 ............ 47
改變角度 ...................... 49
顯示字幕 ...................... 49
調節圖像和聲音間的延遲 ........ 50
(A/V SYNC)
選擇 Super Audio CD 的播放
區域 ....................... 50
關於 MP3 聲音軌跡和 JPEG 圖像
文件 ....................... 51
播放含有 MP3 聲音軌跡和 JPEG 圖像文
件的 DATA CD 或 DATA DVD ..... 52
如有聲幻燈片一樣播放聲音軌跡和圖
像 ......................... 54
欣賞 DivX® 視頻 ................ 55
播放有 PBC 功能的 VIDEO CD
(2.0 版)................... 57
(PBC 播放)
調諧器功能
預設無線電電台 ................ 58
收聽無線電廣播 ................ 58
其他操作
用提供的遙控器控制電視機 ......
使用 THEATRE SYNC 功能 .........
欣賞卡拉 OK ....................
使用聲音效果 ..................
使用睡眠定時器 ................
更改前面板顯示幕的亮度 ........
60
61
62
65
65
66
進階設定和調整
鎖定光碟 ......................
(用戶鎖定、視聽者控制)
所在空間的最佳環繞聲 ..........
(揚聲器架構)
自動校正適當設定 ..............
(自動校正)
使用設定顯示 ..................
設定顯示或聲音軌跡語言 ........
[ 語言設定 ]
顯示設定 ......................
[ 畫面設定 ]
個人設定 ......................
[ 個人設定 ]
67
70
72
73
74
75
77
續
3CT
揚聲器設定..................... 78
[ 揚聲器設定 ]
返回預設設定 .................. 80
附加資訊
注意事項....................... 81
關於光碟注意事項 .............. 82
故障排除....................... 82
自檢功能....................... 85
(當顯示幕中出現字母 /
數字時)
規格........................... 86
術語........................... 88
語言代碼一覽表 ................ 91
部件和控制器索引 .............. 92
控制菜單顯示指南 .............. 95
DVD 設定顯示列表 ............... 99
AMP 菜單列表 .................. 100
索引.......................... 101
4CT
關於本使用說明書
• 本手冊中的說明描述遙控器上的控制鍵。
如果在系統上有與遙控器上名稱相同或相
似的控制鍵,則也可以使用。
• 控制菜單項目可能因地區而異。
•“DVD”可能作爲 DVD VIDEO、DVD+RW/
DVD+R、以及 DVD-RW/DVD-R 的一般術語使
用。
• 對於北美機型,度量單位表示爲英尺
(ft)。
• 本手冊中使用下列符號。
符號
本系統可播放下列光碟
光碟格式
光碟標誌
DVD VIDEO
DVD-RW/DVD-R
DVD+RW/DVD+R
涵義
適用於 DVD VIDEO,視頻模式的
DVD-R/DVD-RW 和 DVD+R/DVD+RW
的功能
適用於 VR (視頻錄製)模式的
DVD-R/DVD-RW 的功能
適用於 VIDEO CD(包括 Super VCD
或視頻 CD 格式或 Super VCD 格式
的 CD-R/CD-RW)的功能
Super Audio
CD
適用於 Super Audio CD 的功能
適用於音樂 CD 或音樂 CD 格式的
CD-R/CD-RW,包括含有 CD 圖像的
光碟 (僅適用於拉丁美洲機型)
的功能
適用於含有 MP31) 聲音軌跡、
JPEG 圖像文件和 DivX2)3) 視頻文
件的 DATA CD (CD-ROM/CD-R/
CD-RW)的功能
適用於含有 MP31) 聲音軌跡、JPEG
圖像文件和 DivX2)3) 視頻文件的
DATA DVD (DVD-ROM/DVD-R/
DVD-RW/DVD+R/DVD+RW)的功能
VIDEO CD
(版本 1.1 和
2.0 光碟)/
CD 圖像 (僅
適用於拉丁美
洲機型)/
Audio CD
CD-RW/CD-R
(聲音資料)
(MP3 文件)
(JPEG 文件)
1) MP3(MPEG1
Audio Layer 3)是由 ISO/MPEG 定義
的壓縮聲音資料的標準格式。
2)
DivX® 是 DivX, Inc. 研發的視頻文件壓縮技術。
3)
DivX、DivX Certified 和關聯標誌是 DivX, Inc.
的商標,並經許可使用。
“DVD+RW”、“DVD-RW”、“DVD+R”、
“DVD VIDEO”和 “CD”標誌是商標。
續
5CT
有關 CD/DVD 注意事項
本系統可以播放以下格式錄製的 CD-ROM/
CD-R/CD-RW:
– 聲音 CD 格式
– CD 圖像 (僅適用於拉丁美洲機型)
– 視頻 CD 格式
– 符合 ISO 9660 Level 1/Level 2,或其擴
展格式,Joliet 的 MP3 聲音軌跡、JPEG 圖
像文件和 DivX 視頻文件格式
本系統可以播放以下格式錄製的 DVD-ROM/
DVD+RW/DVD-RW/DVD+R/DVD-R:
– 符合 UDF (統一光碟格式)的 MP3 聲音軌
跡、JPEG 圖像文件和 DivX 視頻文件格式
本系統不能播放的光碟示例
本系統不能播放下列光碟:
• 第 5 頁上沒有列出的格式錄製的 CD-ROM/
CD-R/CD-RW
• 以 PHOTO CD 格式錄製的 CD-ROM
• CD-Extra 的資料部分
• DVD 聲音
• 沒有MP3聲音軌跡、JPEG圖像文件和DivX視
頻文件的 DATA DVD。
• DVD-RAM
採用版權保護技術編碼的音樂光碟
本產品設計用於播放符合 Compact Disc
(CD)標準的光碟。
近來,許多唱片公司都推出各種採用版權保
護技術編碼的音樂光碟。請注意:這些光碟
中可能會不符合 CD 標準,且可能無法使用本
產品作播放。
有關 DualDisc 的注意事項
DualDisc 爲雙面光碟產品,一面錄製 DVD 資
料,另一面錄製數位音訊資料。
然而,由於 DualDisc 的音訊資料錄製面不符
合 Compact Disc(CD)標準,因此不保證能
在本產品上播放。
關於 Multi Session CD
• 當 MP3 聲音軌跡包含在第一區段中時,本系
統可以播放 Multi Session CD。錄製在以
後區段中的任何 MP3 聲音軌跡也可以播放。
• 當 JPEG 圖像文件包含在第一區段中時,本
系統可以播放 Multi Session CD。錄製在
以後區段中的任何 JPEG 圖像文件也可以播
放。
• 如果以音樂 CD 格式或視頻 CD 格式錄製的聲
音軌跡或圖像錄製在第一區段上,則僅播
放第一區段。
地區代碼
此外,本系統不能播放下列光碟:
• 有不同地區代碼 (第 6、88 頁)的 DVD
VIDEO
• 非標準形狀的光碟 (如,卡片形、心形)
• 貼有紙片或不乾膠標籤的光碟
• 貼有粘性玻璃膠帶紙或不乾膠標籤的光碟
有關 CD-R/CD-RW/DVD-R/DVD-RW/DVD+R/
DVD+RW 注意事項
在某些情況中,由於錄製品質或光碟的物理
狀況,或錄製設備的特性以及製作軟體,本
系 統 無 法 播 放 CD-R/CD-RW/DVD-R/DVD-RW/
DVD+R/DVD+RW。
如果光碟未正確最終化處理,也無法播放。
詳細資訊,請參閱錄製設備的操作說明。
請注意,有些 DVD+RW/DVD+R 即使正確最終化
處理後,也可能無法使用某些播放功能。在
此 情 況 下,以 正常 播 放 模 式 觀 看 光 碟。此
外,有些以 Packet Write 格式製作的 DATA
CD/DATA DVD 也可能無法播放。
6CT
您的系統在底部外表面印有一個地區代碼,
系統只能播放標有相同地區代碼的 DVD 光
碟。
標有的 DVD VIDEO ALL 也可以在本系統上播
放。
如果您試圖播放任何其他 DVD VIDEO,電視
螢幕上將會出現 [ 由於地區限制,此光碟禁
止播放。] 的資訊。根據 DVD VIDEO 的不同,
有些受到地區限制而不能播放的DVD VIDEO,
可能並未給出地區代碼指示。
播放 DVD 和 VIDEO CD 時的注意事項
有些 DVD 和 VIDEO CD 的播放操作可能受到軟
體製作者的特別設置。由於本系統是根據軟
體製作者設計的光碟內容播放 DVD 和 VIDEO
CD 的,所以某些播放性能可能無法使用。同
樣,請參閱 DVD 或 VIDEO CD 附帶的說明。
版權
本產品含有版權保護技術,該技術受美國專
利和其他知識產權保護。使用此版權保護技
術時,必須獲得 Macrovision 公司的許可,
且僅供 家庭和其他限制性 觀看,除非 獲得
Macrovision 公司的允許。禁止逆向設計或
拆卸。
本系統合併了 Dolby* Digital 和 Dolby Pro
Logic (II) 自適應矩陣環繞解碼器和 DTS**
Digital Surround System。
* 由 Dolby Laboratories 授權製造。
┌
┌
┌
杜比 、 Dolby 、 Pro Logic 與雙 D
┘
┘
┘
標誌是 Dolby Laboratories 的商標。
** 經 Digital Theater Systems, Inc. 許可生產。
“DTS”和“DTS Digital Surround”是 Digital
Theater Systems, Inc. 的註冊商標。
7CT
入門指南-基本-
入門指南-基本-
請參閱規格的拆裝部分,第 86 頁。
將電池裝入遙控器
您可以用提供的遙控器控制系統。將兩顆 R6 (AA 尺寸)電池的 3 和 # 兩端分別對應電池艙
內的標誌裝入。使用遙控器時,請將遙控器指向系統上的遙控感應窗 。
• 切勿將遙控器放置在極熱和潮濕的地方。
• 切勿將新舊電池混合使用。
• 切勿將任何異物掉落到遙控器內,特別是在更換電池時。
• 切勿將遙控感應窗暴露於直射陽光或照明器械下。否則可能引起故障。
• 如果長時間不打算使用遙控器,請取出電池以避免因電池漏液和腐蝕而造成損壞。
請將腳墊黏貼到低音揚聲器上
請將附贈的腳墊黏貼到低音揚聲器底部,以防止在收聽時揚聲器振動或移動。
8CT
步驟 1:安裝揚聲器和環繞放大器
入門指南-基本-
連接揚聲器之前,請先將揚聲器底座安裝到揚聲器上。
關於將揚聲器導線連接到 SPEAKER 插孔的方法,請參閱第 16 頁。
IR 接收器導線只能用於後置揚聲器 (L)。下圖顯示如何安裝後置揚聲器 (L)。
• 請在地板上鋪一塊布以防止損壞地板。
• 您可以將揚聲器安裝到牆上而不安裝揚聲器底座來進行使用 (第 23 頁)。
1
將支柱插入底座。
長支柱用於地板,短支柱用於桌面。
支柱 (長)
或
支柱 (短)
底座
2
用螺絲固定底座。
帶墊圈螺絲 (長)(3)
(提供)
底座底部
續
9CT
3
將揚聲器導線拉出 700 mm 左右的筆直長度。折回 100 mm 左右,扭搓在一起。
入門指南-基本-
100 mm 左右
4
先將 IR 接收器導線通過底座的孔拉出,然後再將揚聲器導線從此孔拉出。將揚聲器直立放置,
解開並拉直揚聲器導線。
解開並拉直揚聲器導線。
底座底部
IR 接收器導線
,
揚聲器導線
5
用螺絲將基座固定到支柱上。
帶墊圈螺絲 (長)(3)
(提供)
10CT
將 IR 接收器導線連接到揚聲器,然後將導線繞過旁邊的銷。
7
將揚聲器導線連接到揚聲器。然後將導線穿過插槽 (A、 B、 C、 D)。
入門指南-基本-
6
A
B
C
D
續
11CT
慢慢地將揚聲器放到基座上。
入門指南-基本-
8
調整揚聲器導線 (和 IR 接收器導線)的長度。
• 切勿夾住揚聲器與基座間的揚聲器導線 (和 IR 接收器導線)。
• 切勿在安裝時掉落揚聲器。
9
依序先用螺絲 1,然後螺絲 2 來固定掦聲器。
1
2
帶墊圈螺絲 (短)(2)
(提供)
安裝環繞放大器 (揚聲器底座)
您可以將後置揚聲器 (L)放到環繞放大器上,將後置揚聲器 (R)放到揚聲器底座上。
下圖顯示如何連接後置揚聲器 (L)和環繞放大器。
• 連接環繞放大器和揚聲器底座時,請放下後置揚聲器。
12CT
1
安裝墊塊。
入門指南-基本-
墊塊 (4)(提供)
導向銷 (2)(提供)
按開蓋子 (僅環繞放大器)。
2
用導向銷將環繞放大器 (揚聲器底座)與後置揚聲器相連。
後置揚聲器背面
3
用螺絲將環繞放大器 (揚聲器底座)固定到圓圈標記孔。
將導線穿過插槽。
螺絲 (4)
(提供)
續
13CT
將揚聲器導線和 IR 接收器導線連接到環繞放大器。
入門指南-基本-
4
5
SPEAKER
將導線盤入儲藏空間。將揚聲器直立放置。
揚聲器底座的背面有儲藏空間。
,
蓋上蓋子
(僅環繞放大器)。
儲藏空間
14CT
SUR L
來自後置揚聲器 (L)。
SUR R
SS-TS56W
來自後置揚聲器 (R)。
步驟 2:連接系統與電視機
請參閱後面幾頁的連接圖示和 1 到 4 的附加資訊。
前置揚聲器 (R)
前置揚聲器 (L)
中置揚聲器
調幅環形天線
TV/VCR1 TV/VCR2
DIGITAL IN
SPEAKER
DIGITAL IN
COMPONENT VIDEO OUT
P B/C B
P R/C R
(DVD ONLY)
Y
MONITOR OUT
V
S VIDEO
(DVD ONLY)
VIDEO
COAXIAL
FRONT R
FRONT L
CENTER
WOOFER
SUR R
AM
DIR-T1
SUR L
OPTICAL
OUT
R AUDIO IN L
VIDEO IN
TV/VCR1
(DVD ONLY)
COAXIAL
FM 75
交流電源線
AUDIO
OUT
VIDEO
IN
L
B
A
調頻導線式天線
R
低音揚聲器
IR 發射器
電視機
後置揚聲器 (R)
後置揚聲器 (L)
SPEAKER
SUR L
SS-TS56W
SUR R
交流電源線
續
15CT
入門指南-基本-
這個連接說明系統與揚聲器和電視機之間的基本連接。有關其他電視機連接的詳細說明,請參
閱第 25 頁。有關其他裝置連接的詳細說明,請參閱第 29 頁。
若要接受逐行訊號,請參閱第 27 頁。
若要改變彩色系統 (PAL 或 NTSC),請參閱第 18 頁。
入門指南-基本-
1 連接揚聲器
所需要的導線
接頭和揚聲器導線上的色環與被連接插孔的標記顏色相同。
色環
(+)
(-)
• 切勿將揚聲器導線的絕緣部分夾在 SPEAKER 插孔中。
避免揚聲器短路
揚聲器短路可能會損壞系統。爲防止揚聲器短路,連接揚聲器時必須遵守以下注意事項。應確
保每個揚聲器導線的電線裸露部分不能接觸到另一個揚聲器端子或另一根揚聲器導線的電線
裸露部分,如下圖所示。
裸露的揚聲器導線接觸到另一
個揚聲器端子。
由於絕緣層除去過多而使電線裸露部
分相互接觸。
在連接完所有組件、揚聲器和交流電源線後,將輸出一個測試音調以檢測所有揚聲器是否連接
正確。有關輸出測試音調的詳細說明,請參閱第 79 頁。
如果輸出測試音調時揚聲器中沒有聲音,或者播放出測試音調的揚聲器不是設定顯示中當前
所顯示的揚聲器,則揚聲器可能短路。如果發生上述情況,請再次檢查揚聲器連接。
• 請確保揚聲器導線與對應組件端子的極性相一致:3 至 3, # 至 #。如果電線接反,聲音將缺少低音並
可能失真。
2 連接電視機
所需要的導線
A 視頻線
.
黃色
B 音頻線 (不提供)
白色 (L/ 聲音)
紅色 (R/ 聲音)
• 如果您要從 6 個揚聲器中輸出電視聲音或 2 聲道音源的立體聲聲音,則選擇“Dolby Pro Logic”、“Dolby
Pro Logic II MOVIE”或 “Dolby Pro Logic II MUSIC”聲場 (第 35 頁)。
16CT
3 連接天線
入門指南-基本-
連接 AM 天線
塑膠底座 (提供)
天線
天線的形狀和長度設計用於接收 AM 訊號。切勿拆卸或捲起天線。
1
2
只拆卸塑膠底座的環形部件。
3
將導線連接到 AM 天線端子。
架設調幅環形天線。
可以將導線 (A) 或導線 (B) 連接到其中一個端子。
插入到這個部位。
A
AM
將端子夾往下扳,然後插
入導線。
B
• 切勿將調幅環形天線放置在系統或其他 AV 設備附近,否則可能會發出噪音。
• 將調幅環形天線調整到調幅廣播收訊最好的方向。
續
17CT
4
輕輕拉動調幅環形天線,確認它是否有連接妥當。
入門指南-基本-
連接調頻導線式天線
將調頻導線式天線連接到 COAXIAL FM 75 Ω 插孔。
調頻導線式天線
(提供)
調頻導線式天線
(提供)
或
COAXIAL FM 75 Ω 插孔
COAXIAL FM 75 Ω 插孔
• 必須將調頻導線式天線充分伸展開。
• 連接調頻導線式天線後,應盡可能使天線保持水平。
• 如果 FM 接收狀況不良,請使用 75 Ω 同軸電纜 (不提供),如下圖所示將系統連接到室外 FM 天線。
系統
室外 FM 天線
4 連接交流電源線
在將系統的交流電源線連接到牆上的電源插座之前,先要將揚聲器連接至系統。
請安裝本系統,萬一發生任何故障時,可以立即將電源線從牆壁插座上拔除。
改變彩色系統 (PAL 或 NTSC)
(僅適用於亞洲、澳洲和中東機型)
視連接的電視機而定,您可能需要選擇 PAL 或 NTSC 彩色系統。
對於澳洲和中東機型,系統的初始設定爲 PAL。
對於亞洲機型,系統的初始設定爲 NTSC。
若要改變彩色系統
1
2
按 "/1 關閉系統。
按住系統上的 X,然後按 "/1 打開系統。
您需要按住 X 直至裝置電源打開。
每次執行本操作時,彩色系統會在 PAL 和 NTSC 之間切換。
當彩色系統設定爲 NTSC 時,前面板顯示幕的 “NTSC”燈會亮起。
18CT
側視圖
步驟 3:放置系統
紅外線訊號
10
爲盡可能獲得最佳的環繞聲效果,除低音揚
聲器外的所有揚聲器都應與聆聽位置距離相
同 (A)。
前置揚聲器可以放置在距聆聽位置 0.0 m 至
7.0 m 之間 (A)。
將 IR 發射器和後置揚聲器 (L)的 IR 接收
器安裝在一條直線上。詳細說明,請參閱
“調整 IR 發射器和後置揚聲器(L)的 IR 接
收器”(第 22 頁)。
如下圖所示放置揚聲器。
IR 發射器
後置揚聲器 (L)的 IR 接收器
以下示意圖說明紅外線發射區域 (紅外線能
夠發射到的範圍)。
頂視圖
紅外線訊號
約 10m
IR 發射器
IR 接收器
後置揚聲器 (L)
• 切勿將後置揚聲器 (L)或 (IR 接收器)放置於
易受陽光直射或白熾燈等強光照射的地方。
• IR 發射器和 IR 接收器的導線僅適用於本系統。
• 切勿踩踏在環繞放大器和揚聲器底座上,或在上
面放置所提供揚聲器以外的任何其他東西。
• 在將揚聲器安裝在環繞放大器或揚聲器底座上
時,必須確保揚聲器疊放正確。
• 切勿將揚聲器安裝在傾斜的位置。
• 切勿將揚聲器放置在:
– 過熱或過冷的地方
– 積灰或骯髒的地方
– 非常潮濕的地方
– 易受振動的地方
– 易受陽光直射的地方
• 在將揚聲器和 / 或裝有揚聲器的揚聲器底座 (不
提供)放置在經特別處理(打蠟、塗油、拋光等)
的地板上時請小心,可能會造成地板著色或變
色。
• 清潔時,請使用玻璃清潔布等軟布。
• 切勿使用任何類型的砂紙、拋光粉或溶液 (如酒
精、汽油等)。
• 切勿倚靠或攀爬揚聲器,以免揚聲器翻倒。
• 如果傳送不良,您也可以用揚聲器導線
(OPTION) (提供)將後置揚聲器連接到系統。
• 當您要改變揚聲器位置時,建議您改變設定。詳
細說明,請參閱 “所在空間的最佳環繞聲”(第
70 頁)和 “自動校正適當設定”(第 72 頁)。
10
10
IR 發射器
入門指南-基本-
10
放置揚聲器
約 10m
後置揚聲器 (L)
19CT
入門指南-基本-
步驟 4:執行快速設定
6
按
鍵。
出現用於選擇要連接的電視機的縱橫比
設定顯示。
按照以下步驟,爲使用本系統進行數量最少
的基本調節。
"/1
7
按 X/x 鍵選擇符合電視機類型的設定。
x 如果您有 4:3 標準電視機
C/X/x/c,
[4:3 信箱形式 ] 或 [4:3 全景掃描 ]
(第 75 頁)
DISPLAY
x 如果您有寬螢幕電視機或帶有寬螢幕模
式的 4:3 標準電視機
[16:9] (第 75 頁)
8
1
2
鍵。
出現用於選擇揚聲器架構的設定顯示。
打開電視機。
按環繞放大器上 [/1 和 POWER。
• 請確認功能設定在 “DVD”。
3
按
9
按 C/c 鍵選擇揚聲器正確位置的揚聲器架
構圖示,然後按 鍵。
詳細說明,請參閱 “所在空間的最佳環
繞聲”(第 70 頁)。
切換電視機上的輸入選擇器,以便來自系
統的訊號出現在電視機螢幕上。
在螢幕底部出現 [ 按下 [ENTER] 以運行快
速設定。]。如果此訊息未出現,則顯示
快速設定並再次執行 (第 21 頁)。
4
不插入光碟按
鍵。
出現 用 於選 擇 畫 面 顯 示 語 言 的 設 定 顯
示。
10 將校正麥克風連接到前面板上的A.CAL MIC
插孔,然後按下 X/x 鍵選擇 [ 是 ],然後
按 鍵。
使用三腳架等 (不提供)將校正麥克風
設定至聽力水平。每個揚聲器的前方應
該面對校正麥克風,而且揚聲器和校正
麥克風之間不要有障礙物。測量期間保
持安靜。
5
按 X/x 鍵選擇語言。
系統以選擇的語言顯示菜單和字幕。
20CT
11 請拔掉校正麥克風,然後按 C/c 鍵,選擇
[ 是 ]。
A.CAL MIC
校正麥克風
• 牆壁或地板的回音可能會影響測量結果。
• 如果無法測量,請按照訊息指示,然後按[自
動校正 ]。
退出快速設定
在任何一個步驟中按
DISPLAY 鍵。
• 如果您要改變掦聲器位置,請重新設定掦聲器設
定。請參閱 “所在空間的最佳環繞聲”(第 70
頁)和 “自動校正適當設定”(第 72 頁)。
• 如果要改變各個設定,請參閱 “使用設定顯示”
(第 73 頁)。
恢復快速設定顯示
1
當系統處於停止模式中時按
DISPLAY 鍵。
出現控制菜單。
2
按 X/x 鍵選擇
鍵。
[ 設定 ],然後按
出現 [ 設定 ] 選項。
自動校正開始。
• 當[自動校正]開始時,會發出很大的測試聲
音。您無法降低音量。請注意不要吵到兒童
和鄰居。
• 避免在測量區域內以及在測量期間(約 1 分
鐘)發出聲音,否則可能會干擾測量。
3
按 X/x 鍵選擇 [ 快速 ],然後按
鍵。
出現快速設定顯示。
續
21CT
入門指南-基本-
快速設定完成。所有連接和設定操作完
成。
入門指南-基本-
調整 IR 發射器和後置揚聲器 (L)的 IR
接收器
在連接揚聲器、環繞放大器、IR 發射器和
交流電源線以後,請調整無線系統以便傳送
良好。
"/1
將後置揚聲器 (L)放在 (R)位置
根據牆壁電源插座的位置,如果需要,您也
可以將(帶有 IR 接收器的)後置揚聲器(L)
放在 (R)位置。
1
2
3
POWER/
ON LINE 指示燈
POWER
按 AMP MENU 鍵。
反覆按 X/x 鍵,直至前面板顯示幕中出現
“SL SR REV”,然後按 或 c 鍵。
按 X/x 鍵選擇設定。
• REV ON:將 (帶有 IR 接收器的)後置揚聲器
(L)設定在 (R)位置。
• REV OFF:將 (帶有 IR 接收器的)後置揚聲器
(L)設定在 (L)位置。
4
按
鍵。
進行設定。
POWER
5
按 AMP MENU 鍵。
AMP 菜單關閉。
1
按系統上的 "/1 鍵和環繞放大器上的 POWER
鍵。
系統和環繞放大器電源開啓,POWER/
ON LINE 指示燈變爲紅色。
2
將IR發射器和後置揚聲器(L)的IR接收器相
對放置。
調整位置,直至 POWER/ON LINE 指示燈變
爲綠色。
• 移動 IR 發射器便能方便地進行重新確定方向。
• 確保 IR 發射器和後置揚聲器(L)的 IR 接收器之
間沒有人或物體等障礙物。否則,後置揚聲器的
聲音可能被中斷。
• 如果 POWER/ON LINE 指示燈變爲紅色,表示傳送
未進行。請調整 IR 發射器和後置揚聲器 (L)
的位置,直至 POWER/ON LINE 指示燈變爲綠色。
• 如果 POWER/ON LINE 指示燈閃爍紅色,則 IR 接收
器正在接收來自其他 Sony 無線產品的紅外線訊
號。請移動 IR 發射器和 / 或後置揚聲器 (L),
使 POWER/ON LINE 指示燈變爲綠色。
22CT
關閉演示
供)。參閱下圖。
"/1
4 mm
30 mm
入門指南-進階-
將揚聲器和 IR 發射器安
裝到牆壁上
1 準備適合各揚聲器背面上孔的螺絲 (不提
入門指南-進階-
揚聲器背面上的孔
4.6 mm
X/x/c,
AMP MENU
10 mm
2
將螺絲擰入牆壁。
對於前置和後置揚聲器
連接交流電源線之後,前面板顯示幕中出現
演示。當您按遙控器上的 "/1 鍵時,演示關
閉。
330 mm
• 當您按系統上的 "/1 鍵時,演示不會關閉。
• 當您將 AMP 菜單中的演示模式設定爲開時,即使
您按遙控器上的 "/1 鍵,演示也不會關閉。若要
關閉演示,則將演示模式設定爲關閉,然後按遙
控器上的 "/1 鍵。當演示模式設定爲關閉時,系
統在待機模式中省電。
8 至 10 mm
3
將揚聲器掛於螺絲上。
將演示模式設定爲打開 / 關閉
1
2
3
按 AMP MENU 鍵。
4.6 mm
反覆按 X/x 鍵,直至前面板顯示幕中出現
“DEMO”,然後按 鍵或 c 鍵。
10 mm
按 X/x 鍵選擇設定。
• DEMO ON:將演示模式設定爲開。
• DEMO OFF:將演示模式設定爲關。
4
按
鍵。
顯示設定。
5
按 AMP MENU 鍵。
AMP 菜單關閉。
續
23CT
3
• 使用適合牆面材料和強度的螺絲。由於石膏板牆
壁易碎,請將螺絲牢固釘入柱子並擰入牆壁。將
揚聲器安裝在足夠牢固的垂直和平整的牆壁上。
• 關於使用的牆面材料或螺絲,請聯絡螺絲商店或
安裝人員。
• Sony 對因不正確安裝、牆壁不夠堅固、或不正確
安裝螺絲、自然災害等引起的事故或損壞不承擔
責任。
通過底座底部上的孔將 IR 發射器掛在螺絲
上。
安裝後請確保 IR 發射器不會移動。
IR 發射器
將 IR 發射器安裝到牆壁上
以下情況,您可以將 IR 發射器掛在牆上:
– IR 發射器和後置揚聲器(L)的 IR 接收器
之間存在障礙物。
– IR 發射器和後置揚聲器(L)的 IR 接收器
之間經常有人走動。
當 IR 發射器和後置揚聲器 (L)都掛在牆上
時,請在確定後置揚聲器 (L)的位置後調
整 IR 發射器的位置。
1
底座
• 您可以將導線藏入底座底部的槽內。
轉動 IR 發射器底座。
底座
IR 發射器
槽
底座
2
將市售的 2 個螺絲釘在牆上,並使其突出
4 mm。
兩個螺絲分開 30 mm 安裝。
30 mm
4 mm
24CT
• 請使用適合牆面材料和強度的螺絲。
• 切勿將 IR 發射器安裝在強度很低的牆面上。
• Sony 對於因錯誤安裝 (如牆面強度低等)、本產
品的錯誤使用或自然災害所引起的任何損壞或意
外事故均不承擔責任。
• 當連接 / 斷開導線時,請首先將 IR 發射器從牆上
取下。
電視機連接 (進階)
選擇適合你的電視機插孔的連接方法。
將播放的 DVD 圖像發送到電視機。
確認電視機的插孔,並選擇連接方法 A、B、C 或 D。圖像品質按 A(標準)至 D(HDMI)
順序提高。
D
具有 HDMI* 插孔的電視機
入門指南-進階-
連接視頻 /HDMI* 導線
IN
至 HDMI* IN
至 COMPONENT VIDEO OUT
TV/VCR1 TV/VCR2
DIGITAL IN
SPEAKER
DIGITAL IN
COMPONENT VIDEO OUT
P B/C B
P R/C R
(DVD ONLY)
Y
MONITOR OUT
FRONT L
CENTER
WOOFER
SUR R
V
S VIDEO
(DVD ONLY)
COAXIAL
FRONT R
VIDEO
AM
DIR-T1
SUR L
OPTICAL
OUT
R AUDIO IN L
(DVD ONLY)
VIDEO IN
TV/VCR1
COAXIAL
FM 75
至 HDMI* OUT
至 VIDEO
A
VIDEO
IN
B
S VIDEO
IN
至 S VIDEO
C
Y
PB/CB
PR/CR
具有 VIDEO IN 插孔的電視機
具有 S VIDEO IN 插孔的電視機
具有 COMPONENT VIDEO IN 插孔的電視機
* HDMI (高清晰多媒體介面)
本系統基於高清晰多媒體介面規格的 1.1 版本。
本系統合併了高清晰多媒體介面 (HDMITM) 技術。
HDMI、HDMI 標誌和高清晰多媒體介面是 HDMI Licensing LLC 的商標或註冊商標。
續
25CT
A 連接至具有 VIDEO IN 插孔的電視機
連接視頻導線。
.
黃色
B 連接至具有 S VIDEO IN 插孔的電視機
連接 S 視頻導線 (不提供)。當使用 S 視頻插孔代替視頻插孔時,您的電視機監視器也必須透
過 S 視頻插孔連接。S 視頻訊號位於與視頻訊號分離的總線上,並且不透過視頻插孔輸出。
C 連接至具有 COMPONENT VIDEO IN 插孔的電視機
連接分量視頻導線 (不提供)。若要使用 COMPONENT VIDEO OUT 插孔 (Y,PB/CB,PR/CR)代替
視頻插孔,您的電視機監視器必須具有 COMPONENT VIDEO IN 插孔 (Y,PB/CB,PR/CR)。如果
您的電視機接受逐行格式訊號,則您必須使用本連接方法,並將系統的輸出訊道設定爲逐行格
式 (第 27 頁)。
綠色
藍色
紅色
D 連接至具有 HDMI (高清晰多媒體介面)/DVI (數位視頻介面)輸入插孔的電視機
使用鑑定的 HDMI (高清晰多媒體介面)導線 (不提供)以透過 HDMI OUT (高清晰多媒體介
面輸出)插孔欣賞高品質數位圖像和聲音。
請注意,Super Audio CD 聲音不從 HDMI OUT (高清晰多媒體介面輸出)插孔輸出。
連接至具有 DVI (數位視頻介面)輸入的電視機
使用具有 HDMI (高清晰多媒體介面)-DVI (數位視頻介面)轉接器 (不提供)的 HDMI (高
清晰多媒體介面)-DVI (數位視頻介面)轉換器導線 (不提供)。DVI (數位視頻介面)插
孔不接受任何聲音訊號。此外,您無法將 HDMI OUT (高清晰多媒體介面輸出)插孔連接至非
HDCP (高帶寬數位內容保護)相容的 DVI (數位視頻介面)插孔 (如,電腦顯示器上的 DVI
(數位視頻介面)插孔)。
連接至標準 4:3 螢幕電視機時
視光碟的不同情況而定,圖像可能不符合電視機螢幕。
若要改變縱橫比,請參閱第 75 頁。
26CT
您的電視機接受逐行訊號嗎?
逐行是一種顯示電視圖像的方法,可以減少圖像閃爍,使畫面更清晰。若要使用本方法進行顯
示,您需要連接至可接受逐行訊號的電視機。
入門指南-進階-
PROGRESSIVE
FUNCTION +/-
系統輸出逐行訊號時,“PROGRE”在前面板顯示幕上亮起。
1
2
反覆按 FUNCTION +/- 鍵選擇 “DVD”。
按 PROGRESSIVE 鍵。
您每按一次 PROGRESSIVE 鍵,顯示改變如下:
tP
AUTO (PROGRESSIVE AUTO)
r
P VIDEO (PROGRESSIVE VIDEO)
r
INTERLACE
x P AUTO (PROGRESSIVE AUTO)
選擇此設定:
– 電視機接受逐行訊號,並且
– 電視機連接至 COMPONENT VIDEO OUT 插孔。
通常在以上條件時選擇此設定。將自動檢測軟體類型,並選擇適當的轉換方法。
請注意,如果在沒有滿足以上任一條件時選擇這些設定,則圖像不清晰或不出現。
x P VIDEO (PROGRESSIVE VIDEO)
選擇此設定:
– 電視機接受逐行訊號,並且
– 電視機連接至 COMPONENT VIDEO OUT 插孔,並且
– 您想將轉換方法固定爲用於基於視頻的軟體的 PROGRESSIVE VIDEO。
如果您選擇 PROGRESSIVE AUTO 時圖像不清晰,請選擇此設定。
請注意,如果在沒有滿足以上任一條件時選擇這些設定,則圖像不清晰或不出現。
續
27CT
x INTERLACE
選擇此設定:
– 電視機不接受逐行訊號,或
– 電視機連接到非 COMPONENT VIDEO OUT 插孔 (MONITOR OUT (VIDEO/S VIDEO))。
“HDMI”在前面板顯示幕上亮起時,不能選擇 INTERLACE。
關於 DVD 軟體類型和轉換方法
DVD 軟體可以分爲兩種類型:基於電影的軟體和基於視頻的軟體。
基於視頻的軟體源於電視,如戲劇和連續劇,以每秒 30 幀 /60 半幀顯示圖像。基於電影的軟
體源自電影,以每秒 24 幀顯示圖像。有些 DVD 軟體同時包含視頻和電影。
當以逐行格式輸出時,爲了使這些圖像在螢幕上看上去自然,需要將逐行訊號轉換爲符合您正
在觀看的 DVD 類型。
• 當您以逐行訊號格式播放基於視頻的軟體時,從 COMPONENT VIDEO OUT 插孔輸出時由於轉換過程,某些類
型圖像的一些部分可能顯示不自然。由於來自 MONITOR OUT (VIDEO 或 S VIDEO)插孔的圖像以隔行格式
輸出,即使您設定爲 “PROGRESSIVE AUTO”或 “PROGRESSIVE VIDEO”,這些圖像也不會受到影響。
28CT
其他裝置連接
通過連接其他裝置的 VIDEO/AUDIO OUT 插孔,您可以欣賞其他裝置播放的内容。
入門指南-進階-
連接系統和其他裝置
通過本系統的揚聲器輸出其他裝置的聲音。
錄影機、數位衛星接收器
或 PlayStation 2 等等
COAXIAL
DIGITAL
OUT
至TV/VCR2 (DIGITAL IN
COAXIAL)
TV/VCR1 TV/VCR2
DIGITAL IN
SPEAKER
DIGITAL IN
Y
COMPONENT VIDEO OUT
P B/C B
P R/C R
(DVD ONLY)
COAXIAL
FRONT R
FRONT L
CENTER
WOOFER
SUR R
MONITOR OUT
S VIDEO
(DVD ONLY)
V
VIDEO
AM
DIR-T1
SUR L
OPTICAL
OUT
(DVD ONLY)
VIDEO
OUT
OPTICAL
DIGITAL
OUT
至 TV/VCR1 (DIGITAL IN
OPTICAL)
R AUDIO IN L
VIDEO IN
TV/VCR1
COAXIAL
FM 75
至TV/VCR1 (VIDEO IN/AUDIO
IN)
AUDIO
OUT
L
R
錄影機、數位衛星接收器
或 PlayStation 2 等等
將其他裝置的 VIDEO/AUDIO OUT 插孔連接至本系統的 TV/VCR1 (VIDEO IN/AUDIO IN) 插
孔
使用視頻 / 聲音導線(不提供)將錄影機或其他裝置連接至 TV/VCR1 (VIDEO IN/AUDIO IN) 插
孔。連接上述導線時,應確保套環的顏色與裝置上適當的插孔相一致。
黃色 (視頻)
白色 (L/ 聲音)
紅色 (R/ 聲音)
通過本系統聆聽便攜式音源聲音
用立體聲迷你型插頭導線 (不提供)將便攜式音源的聲音輸出插孔連接到系統前面板上的
AUDIO IN 插孔。
續
29CT
• 使用便攜式音源聆聽 MP3 格式的聲音時,可以增加音量。
按 FUNCTION +/- 鍵選擇“AUDIO”。連接便攜式音源。反覆按 SOUND FIELD 鍵,直至前面板顯示幕中出現
“A.F.D. STD”。
若要取消,則選擇 “A.F.D. STD”除外的設定。
如果連接具有 DIGITAL OUT (OPTICAL 或 COAXIAL) 插孔的數位衛星接收器
數位衛星接收器可以連接至 TV/VCR1 (DIGITAL IN OPTICAL) 或 TV/VCR2 (DIGITAL IN COAXIAL)
插孔,代替本系統的 TV/VCR1 (AUDIO IN)插孔。
本系統可接受數位和類比兩種訊號。數位訊號優先於類比訊號。如果數位訊號停止,將在 2 秒
鐘後處理類比訊號。
如果連接不具有 DIGITAL OUT 插孔的數位衛星接收器
只能將數位衛星接收器連接到系統的 TV/VCR1 插孔。
• 請確保緊固連接以避免交流聲和噪音。
30CT
5
裝入光碟。
將一張光碟放在托盤上,然後按 A。
基本操作
播放光碟
基本操作
A
"/1
當您播放 8 cm 光碟時,請將光碟放置在托盤
的內圈。請小心,光碟不能歪斜地放在托盤
的內圈上。
H FUNCTION 調節音量
• 切勿用手指強行按光碟托盤使其關閉,因爲
這樣可能會導致故障。
• 切勿在托盤上放置多張光碟。
光碟托盤
6
按 H 鍵。
系統開始播放 (連續播放)。
在系統上調節音量。
電視機螢幕和前面板顯示幕上將出現音
量。
"/1
• 視系統狀態而定,音量可能不會出現在電視機螢
幕上。
在待機模式中省電
當系統打開時,按 "/1 鍵。若要取消待機模
式,按一次 "/1 鍵。
./>
/
X
DISC SKIP
MUTING
H
x
FUNCTION +/-
附加操作
若要
按鍵
停止
x
暫停
X
視 DVD VIDEO 或 VIDEO CD 而定,某些操作方
法可能會有所不同或有所限制。
請參閱光碟附帶的使用說明書。
暫停後繼續播放
X或H
1
2
3
靜音
VOLUME +/-
打開電視機。
退回上一章、軌跡或場面 . (除 JPEG 以外)
將電視機上的輸入選擇器切換到本系統。
按 "/1 鍵。
系統打開。
除非系統設定爲 “DVD”,否則按
FUNCTION +/- 鍵選擇 “DVD”。
4
進入下一章、軌跡或場面 > (除 JPEG 以外)
按 A 鍵。
停止播放並取出光碟
MUTING。若要 取消靜
音,則再按一次此鍵
或按 VOLUME + 調節音
量。
A
重播前一個場面 *
播放時按
(即時重播)。
短暫快進當前場面 **
播放時按
(即時向前)。
續
31CT
* 僅適用於 DVD VIDEO/DVD-RW/DVD-R。除了 DivX
視頻文件,此鍵可以使用。
** 僅適用於 DVD VIDEO/DVD-RW/DVD-R/DVD+RW/
DVD+R。除了 DivX 視頻文件,此鍵可以使用。
欣賞其他裝置的無線電
廣播
基本操作
• 一些場面您可能不能使用即時重播或即時向前。
• 播放 CD 圖像(僅適用於拉丁美洲機型)時,圖像
可能無法流暢顯示。
X/x/c,
AMP MENU
FUNCTION +/-
選擇所連接的裝置
您可以使用連接到後面板上的 TV/VCR 1 或 2
插孔的錄影機或其他裝置。有關操作的進一
步資訊,請參閱隨裝置提供的操作手冊。
反覆按 FUNCTION +/- 鍵,直至前面板顯示幕中
出現 “TV/VCR1”或 “TV/VCR2”。
每按一次 FUNCTION +/- 鍵,系統的模式按以
下順序改變。
DVD t TUNER FM t TUNER AM
t TV/VCR1 t TV/VCR2 t AUDIO t…
• 當您同時使用 TV/VCR 1(AUDIO IN)插孔(類比
連接)和 TV/VCR 1(DIGITAL IN OPTICAL)插孔
(數字連接)時,數字連接優先。
改變連接裝置的聲音輸入電平
聆聽連接至本機後方的 TV/VCR 1 插孔或前面
板上 AUDIO IN 插孔的裝置時,可能會發生失
真。這不是故障,而且會視連接裝置而定。
爲防止這個現象,您可以改變其他裝置的聲
音輸入電平。
1
32CT
反覆按 FUNCTION +/- 鍵,直至前面板顯示
幕中出現 “TV/VCR1”或 “AUDIO”。
2
3
4
按 AMP MENU 鍵。
反覆按 X/x 鍵,直至前面板顯示幕中出現
“ATTENUATE”,然後按 鍵或 c 鍵。
按 X/x 鍵選擇一項設定。
• ATT ON:降低輸入電平。輸出電平被更
改。
• ATT OFF:正常輸入電平。
按
鍵。
您可以欣賞從本系統所有揚聲器輸出的電視
或錄影機聲音。
詳細說明,請參閱 “電視機連接 (進階)”
(第 25 頁)和“其他裝置連接”
(第 29 頁)。
顯現設定。
6
按 AMP MENU 鍵。
SOUND
FIELD
AMP 菜單關閉。
FUNCTION +/-
1
反覆按 FUNCTION +/- 鍵,直至前面板顯示
幕中出現 “TV/VCR1”或 “TV/VCR2”。
2
反覆按 SOUND FIELD 鍵,直至您想要的聲場
出現在前面板顯示幕中。
如果您要從 6 個揚聲器中輸出電視聲音
或 2 聲道音源的立體聲聲音,則選擇
“PRO LOGIC”、“PLII MOVIE”或“PLII
MUSIC”聲場。
有關聲場的詳細說明,請參閱第 35 頁。
• 當您同時使用 TV/VCR 1(AUDIO IN)插孔(類比
連接)和 TV/VCR 1(DIGITAL IN OPTICAL)插孔
(數字連接)時,數字連接優先。
33CT
基本操作
5
欣賞所有揚聲器輸出的
電視或錄影機聲音
選擇電影或音樂模式
基本操作
您可以選擇適合的電影或音樂的聲音模式。
MOVIE/
MUSIC
播放時按 MOVIE/MUSIC 鍵。
反覆按 MOVIE/MUSIC 鍵,直至你想要選擇的
模式在前面板顯示幕中亮起。預設設定有下
劃線。
• AUTO:視光碟而定,自動選擇此模式產生聲
音效果。
• MOVIE:提供電影音效。
• MUSIC:提供音樂音效。
• 選擇電影或音樂模式時,前面板顯示幕中將出現
“MOVIE”或 “MUSIC”。
34CT
自動輸出原聲
聲音調節
x AUTO FORMAT DIRECT STANDARD
使用聲場欣賞環繞聲
從多個揚聲器輸出聲音
SOUND
FIELD
聲音調節
您只要選擇系統預編聲場中的一個聲場,便
能利用環繞聲。這些聲場將把電影院中動人
和強有力的聲音帶到您的家中。
自動解碼功能自動檢測輸入聲音訊號的類型
(Dolby Digital,DTS 或標準 2 聲道立體
聲) ,並根據需要進行正確的解碼。此模式
僅呈現錄製 / 編碼時的聲音,並未增加任何
效果 (如回響)。
但是,如果沒有低頻訊號 (Dolby Digital
LFE 等訊號),此模式將產生一個低頻訊號輸
出至低音揚聲器。
x AUTO FORMAT DIRECT MULTI
在此模式中,您可以欣賞從多個揚聲器播放
的所有光碟類型的聲音。
用 5.1 聲道輸出如 CD 等 2 聲道音源
x Dolby Pro Logic
Dolby Pro Logic 能從 2 聲道音源產生出五
個 輸 出 聲 道。此 模 式 對 輸 入 訊 號 進 行 Pro
Logic 解碼,並輸出至前置、中置和後置揚
聲器。同時,環繞聲道將成爲單聲道。
x Dolby Pro Logic II MOVIE/MUSIC
按 SOUND FIELD 鍵。
反覆按 SOUND FIELD 鍵,直至您想要的聲場
出現在前面板顯示幕中。
所有聲場
聲場
顯示
AUTO FORMAT DIRECT
STANDARD
A.F.D. STD
Dolby Pro Logic II 能從 2 聲道音源產生五
個全帶寬輸出聲道。這是採用先進的、高純
矩陣環繞解碼器,不新增任何新的聲音或音
調著色獲得原始錄製的空間特性。
• 當輸入訊號爲多聲道音源時,Dolby Pro Logic 和
Dolby Pro Logic II MOVIE/MUSIC 取消,且多聲
道音源被直接輸出。
• 當輸入雙語廣播聲音時,Dolby Pro Logic 和
Dolby Pro Logic II MOVIE/MUSIC 無效。
AUTO FORMAT DIRECT MULTI A.F.D. MULTI
Dolby Pro Logic
PRO LOGIC
欣賞 Digital Cinema Sound
Dolby Pro Logic II MOVIE PLII MOVIE
關於 DCS (Digital Cinema Sound)
Dolby Pro Logic II MUSIC PLII MUSIC
在與 Sony Pictures Entertainment合作中,
Sony 測量了他們錄音室的聲音環境,並綜合
了測量的資料和 Sony 自己的 DSP(數位訊號
處理器)技術,研發了 “Digital Cinema
Sound”。“Digital Cinema Sound”以電影
導演的喜好爲基礎,仿造出家庭影院理想的
劇場音響環境。
CINEMA STUDIO EX A
C. ST. EX A*
CINEMA STUDIO EX B
C. ST. EX B*
CINEMA STUDIO EX C
C. ST. EX C*
2 CHANNEL STEREO
2CH STEREO
* 使用 DCS 技術
續
35CT
x CINEMA STUDIO EX A (電影院錄音室 EX A)
關閉環繞聲效果
再現了 Sony Pictures Entertainment“Cary
Grant Theater”電影院製作錄音室的音響特
性。這是一個標準模式,主要用於觀看大多
數類型的電影。
反覆按 SOUND FIELD 鍵,直至前面板顯示幕
中出現 “A.F.D. STD”或 “2CH STEREO”。
x CINEMA STUDIO EX B (電影院錄音室 EX B)
再現了 Sony Pictures Entertainment“Kim
Novak Theater”電影院製作錄音室的音響特
性。此模式是觀看具有許多音響效果的科幻
片或動作片的理想選擇。
x CINEMA STUDIO EX C (電影院錄音室 EX C)
再現了 Sony Pictures Entertainment 配樂
舞台的音響特性。此模式是觀看以音軌爲特
點的音樂劇或古典電影的理想選擇。
關於電影院錄音室 EX
電影院錄音室 EX是欣賞具有多聲道格式編碼
的電影軟體的理想選擇,如 Dolby Digital
DVD。此模式可再現 Sony Pictures
Entertainment 錄音室的音響特性。
Cinema Studio EX 由以下 3 個要素組成。
• 虛擬多維
由一對真實的後置揚聲器創造出5組虛擬揚
聲器圍繞在收聽者的周圍。
• 畫面深度對比
在電影院中,聲音好似從反射在電影螢幕
上的圖像內部傳出。此要素通過將前置揚
聲器的聲音 “移動到”螢幕中,從而在您
聆聽的房間內創造出相同的感覺。
• 電影院錄音室回響
再現了電影院獨特的回響。Cinema Studio
EX 是同時操作這些要素的組合模式。
• 虛擬揚聲器效果可能會增加播放訊號中的噪音。
• 當使用通過虛擬揚聲器的聲場收聽時,將無法直
接從後置揚聲器中聽到任何聲音。
僅使用前置揚聲器和低音揚聲器
x 2 CHANNEL STEREO
此模式從前置左右揚聲器和低音揚聲器輸出
聲音。標準 2 聲道 (立體聲)音源完全繞過
聲場處理。多聲道環繞格式被混合到兩個聲
道。
這能讓您只使用前置左右揚聲器和低音揚聲
器播放任何音源。
36CT
• 系統將記憶每個功能模式最後選擇的聲場。
任何時候您選擇 DVD 或 TUNER 功能,最後套用於
該功能的聲場將再次自動套用。例如,如果您採
用 PRO LOGIC 作爲聲場聽 DVD,然後您更換到另
一個功能,隨後又返回到 DVD,則 PRO LOGIC 將
重新套用。
欣賞多路廣播聲音
(DUAL MONO)
當系統接收到 Dolby Digital 多路廣播訊號
時,您能夠欣賞多路廣播聲音。
聲音調節
• 若要接收 Dolby Digital 訊號,您需要使用光纖
電纜 (第 29 頁)將數位衛星調諧器連接到本系
統,並將數位衛星調諧器的數位輸出模式設定爲
Dolby Digital。
AUDIO
按 AUDIO 鍵。
反覆按 AUDIO 鍵,直至您想要的訊號出現在
前面板顯示幕中。預設設定有下劃線。
• 主:輸出主要語言的聲音。
• 副:輸出次要語言的聲音。
• 主 + 副:混合輸出主要和次要語言的聲音。
37CT
逐幀觀看 (慢動作播放)
播放光碟的各種功能
搜尋光碟上的特定點
(掃描,慢動作播放,凍結幀)
您可以通過監視圖像或慢速播放來快速找到
光碟上某個特定點。
• 視 DVD/DivX 視頻 /VIDEO CD 而定,可能無法進行
所介紹的一些操作。
用快進或快退播放光碟來快速尋找某
個點 (掃描)
(除 JPEG 以外)
播放光碟時,按 /m 鍵或 M/ 鍵。當
您找到您要的點時,按 H 鍵返回正常速度。
掃描時,每按一次 /m 鍵或 M/ 鍵,
播放速度將發生改變。每按一次,指示如下
改變。有些光碟的實際速度可能不同。
播放方向
×2B t 1M t 2M t 3M
3M (僅適用於 DVD VIDEO/DVD-VR 模式 /DivX
視頻 /VIDEO CD)
×2B (僅適用於 DVD VIDEO/Super Audio CD/CD)
相反方向
×2b t 1m t 2m t 3m
3m (僅適用於 DVD VIDEO/DVD-VR 模式 /DivX
視頻 /VIDEO CD)
×2b (僅適用於 DVD VIDEO)
每按一次鍵,播放速度將變快。
• 如果是拉丁美洲機型,則掃描功能不適用於 CD 圖
形。
38CT
(僅適用於 DVD VIDEO、DVD-R、DVD-RW、DivX
視頻、VIDEO CD)
當系統處於暫停模式時按 /m 鍵或
M/ 鍵。若要恢復正常播放速度,按 H
鍵。慢動作播放時,每按一次 /m 鍵或
M/ 鍵,播放速度將發生改變。有兩種速
度可供使用。每按一次,指示如下改變:
播放方向
2
y 1
相反方向 (僅適用於 DVD VIDEO)
2
y 1
一次播放一個幀 (凍結幀)
(除 Super Audio CD、CD、MP3 和 JPEG 以外)
當系統處於暫停模式時,按
鍵 (步進)
進入下一個幀。按
鍵 (步進)進入前一
個幀 (僅適用於 DVD VIDEO/DVD-R/DVD-RW)
播放。若要返回正常播放,按 H 鍵。
• 您無法搜尋 VR 模式的 DVD-R/DVD-RW 上的靜止圖
像。
• 對於 DATA CD/DATA DVD,此功能僅對 DivX 視頻文
件起作用。
搜尋標題 / 章 / 軌跡 /
場面等等
1
12(27)
(34)
T
1:32:55
4
[ 軌跡 ]
1
在步驟 2 中選擇
[ 時間 / 文字 ]。
選 擇 [T**:**:**] (當 前 標 題 的 播 放 時
間)。
2
按
鍵。
[T**:**:**] 改變爲 [T--:--:--]。
使用數字鍵輸入時間代碼,然後按
鍵。
例如,要尋找開始後 2 小時 10 分 20 秒的
場面,只要輸入 [2:10:20]。
[ 文件夾 ]
[ 文件 ]
例如:當您選擇
[章]
選擇 [**(**)] (** 代表數字)。
括號中的數字表示標題、章、軌跡、索
引、場面、文件夾或文件的總數。
12(27)
18(34)
T
1:32:55
鍵。
使用時間代碼搜尋場面 (僅適用於 DVD
VIDEO 和 DVD-VR 模式)
3
[ 索引 ]
按
系統從選擇的編號開始播放。
[ 時間 / 文字 ]
選擇 [ 時間 / 文字 ],通過輸入時間代碼
搜尋開始點。
按 X/x 鍵或數字鍵選擇您想要搜尋的標
題、章、軌跡、索引、場面等編號。
按 CLEAR 鍵取消該數字,然後選擇另一
個數字。
5
[ 章 ]、[ 索引 ]
DVD VIDEO
如果您操作有誤
按 X/x 鍵選擇搜尋方法。
視 光 碟 而 定,顯 示 幕 將 出 現 不 同 的 項
目。
[ 標題 ]、[ 軌跡 ]、[ 場面 ]
鍵。
[**(**)] 改變爲 [--(**)]。
按 DISPLAY鍵。(播放含有JPEG圖像文件
的DATA CD/DATA DVD 時,按兩次 DISPLAY
鍵。)
出現控制菜單。
2
按
播放光碟的各種功能
您可以用標題或章搜尋 DVD,另外您可以用
軌跡、索引或場面搜尋 VIDEO CD/Super
Audio CD/CD/DATA CD/DATA DVD。由於標題
和軌跡在光碟上有分配的唯一編號,您可以
輸入它的編號選擇所需的內容。或者,您可
以使用時間代碼搜尋場面。
3
DVD VIDEO
• 當控制菜單顯示關閉時,您可以按數字鍵和 鍵
來搜尋章 (DVD VIDEO/DVD-R/DVD-RW)、軌跡
(VIDEO CD/Super Audio CD/CD)或文件(DATA
CD/DATA DVD (DivX 視頻))。
• 您無法使用時間代碼來搜尋DVD+RW/DVD+R上的場
面。
所選擇的行
39CT
通過場面搜尋
從停播點重續播放
(圖像導航)
(重續播放)
您可以將畫面分爲 9 個副畫面並快速找到想
要的場面。
1
播放時按 PICTURE NAVI 鍵。
出現以下顯示。
當您停止播放光碟,系統會記憶您按 x 鍵
時的位置,並且前面板顯示幕上出現
“RESUME”。只要未取出光碟,即使按 "/1
鍵使系統進入待機模式,重續播放功能也將
工作。
1
2
3
按
鍵。
每一個標題、章或軌跡的第一個場面顯
示如下。
4
1
2
3
4
5
6
7
8
9
按 C/X/x/c 鍵選擇標題、章或軌跡,並按
鍵。
從選擇的場面開始播放。
設定時返回正常播放
按 O RETURN 鍵或
DISPLAY 鍵。
• 視光碟而定,您可能無法選擇一些項目。
40CT
前面板顯示幕中出現 “RESUME”。
如果未出現 “RESUME” ,則無法進行重
續播放。
反覆按 PICTURE NAVI 鍵選擇項目。
• [ 觀看標題 ] (僅適用於 DVD VIDEO)
• [ 觀看章節 ] (僅適用於 DVD VIDEO)
• [ 觀看軌跡 ] (僅適用於 VIDEO CD/
Super VCD)
在播放光碟時,按 x 鍵停止播放。
2
按 H 鍵。
系統從步驟 1 中的停播位置開始播放。
• 根據光碟的停播位置而定,系統可能不能準確地
從停播位置開始重續播放。
• 在下列情況下停播位置可能會被消除:
– 排出光碟時。
– 系統進入待機模式時(僅適用於 DATA CD/DATA
DVD)。
– 改變或重設設定顯示中的設定。
– 按 FUNCTION +/- 鍵改變功能。
– 斷開交流電源線時。
• 對於 VR 模式的 DVD-R/DVD-RW、VIDEO CD、CD、
Super Audio CD、DATA CD 和 DATA DVD,系統會
記憶當前光碟的重續播放點。
• 在編序播放和隨機播放過程中不能進行重續播
放。
• 有些光碟可能無法正常使用此功能。
• 使用 CD 圖像(僅適用於拉丁美洲機型)的恢復功
能時,從軌跡開頭開始播放。
• 若要從光碟的開頭播放,按兩次 x 鍵,然後按
H 鍵。
通過重續播放欣賞之前播放過的光碟
(多重光碟續播)
(僅適用於 DVD VIDEO,VIDEO CD)
本系統儲存最多 40 個光碟停播點,並在您下
次插入相同光碟時重續播放。如果儲存第 41
盤光碟的重續播放點,則第一盤光碟的重續
播放點被刪除。
若要啓動此功能,則將 [ 個人設定 ] 中的
[ 多重光碟續播 ] 設定爲 [ 開 ]。詳細說明,
請參閱 “[ 多重光碟續播 ] (僅適用於 DVD
VIDEO/VIDEO CD)”(第 77 頁)。
創建自己的編序
(編序播放)
您可以將光碟中的軌跡進行排序,來建立自
己的編序,這樣您便能按照想要的順序播放
光碟中的內容。您最多可以編序 99 個軌跡。
1
按
DISPLAY 鍵。
出現控制菜單。
2
[ 編序 ],然後按
播放光碟的各種功能
• 若要從光碟的開頭播放,按兩次 x 鍵,然後按
H 鍵。
按 X/x 鍵選擇
鍵。
出現 [ 編序 ] 選項。
• 如果 [ 個人設定 ] 中的 [ 多重光碟續播 ] 設定爲
[ 關 ](第 77 頁),則當您按 FUNCTION +/- 鍵改
變功能時,續播點將被清除。
3
按 X/x 鍵選擇 [ 設定 t],然後按
鍵。
當您播放 VIDEO CD、Super Audio CD 或 CD
時,顯示 [ 軌跡 ]。
錄製在光碟上的軌跡
4
已編序軌跡的總時間
按 c 鍵。
游標移至軌跡排 [T] (本例爲 [01])。
續
41CT
5
選擇您想要編序的軌跡。
例如,選擇軌跡 [02]。
按 X/x 鍵選擇 [T] 中的 [02],然後按
鍵。Super Audio CD 的軌跡編號可能
以 3 位數顯示。
選擇的軌跡
以隨機順序播放
(隨機播放)
您可以使系統 “打亂”軌跡。再次 “打亂”
可能會產生不同的播放順序。
• 播放 MP3 時,可能重複播放同一首歌。
1
播放時按
DISPLAY 鍵。
出現控制菜單。
2
已編序軌跡的總時間
6
按 X/x 鍵選擇
鍵。
[ 隨機 ],然後按
出現 [ 隨機 ] 選項。
若要編序其他軌跡,則重複步驟 4 至 5。
編序的軌跡按選擇順序顯示。
7
按 H 鍵開始編序播放。
開始編序播放。
當編序播放結束時,您可以按 H 鍵重
新開始播放同一個編序。
返回正常播放
3
按 X/x 鍵選擇要隨機播放的項目。
按 CLEAR 鍵,或在步驟 3 中選擇 [ 關 ]。若
要再播放相同編序,則在步驟 3 中選擇
[ 開 ] 並按 鍵。
x 當播放 VIDEO CD、Super Audio CD 或 CD
時
關閉控制菜單
x 當啓動編序播放時
反覆按
• [ 開 ]:隨機播放在編序播放中選擇的
軌跡。
• [ 軌跡 ]:隨機播放光碟上的軌跡。
DISPLAY 鍵直至控制菜單關閉。
改變或取消編序
1
請按照“創建自己的編序”步驟 1 至 3 進行操
作。
2
使用 X/x 鍵選擇您要改變或取消的軌跡的編
序號碼。如果您要從編序中刪除軌跡,則按
CLEAR 鍵。
3
按照新編序的步驟 5 進行操作。若要取消編
序,則選擇 [T] 中的 [ 清除 ],然後按 鍵。
取消編序中的所有軌跡
x 當播放 DATA CD (DivX 除外)或 DATA
DVD (DivX 除外)時
• [ 開 ]:隨機播放當前光碟上的文件夾
的 MP3 聲音軌跡。如果沒有選擇任何
文件夾,系統將從第一個文件夾開始
隨機播放。
• 播放過的軌跡也會被隨機選取。
4
按
1
請按照“創建自己的編序”的步驟 1 至 3 進行
操作。
返回正常播放
2
3
按 X 鍵,選擇 [ 全部清除 ]。
按 CLEAR 鍵,或在步驟 3 中選擇 [ 關 ]。
按
鍵。
關閉控制菜單
反覆按
42CT
鍵。
開始隨機播放。
DISPLAY 鍵直至控制菜單關閉。
• 具有PBC播放功能的VIDEO CD和Super VCD不能使
用本功能。
重複播放
(重複播放)
您可以反覆播放一張光碟上的所有標題、軌
跡或文件夾,或反覆播放單個標題、章、軌
跡或文件夾。
您可以使用隨機或編序播放模式的組合。
1
播放時按
DISPLAY 鍵。
2
按 X/x 鍵選擇
鍵。
[ 重複 ],然後按
出現 [ 重複 ] 選項。
3
播放光碟的各種功能
出現控制菜單。
按 X/x 鍵選擇要重複的項目。
預設設定有下劃線。
x 當播放 DVD VIDEO 或 DVD-VR 時
• [ 關 ]:不重複播放。
• [ 光碟 ]:重複播放光碟上的全部標
題。
• [ 標題 ]:重複播放光碟上當前的標
題。
• [ 章 ]:重複播放當前章。
x 當播放 VIDEO CD、Super Audio CD 或 CD
時
• [ 關 ]:不重複播放。
• [ 光碟 ]:重複播放光碟上的全部軌
跡。
• [ 軌跡 ]:重複播放當前軌跡。
x 當播放 DATA CD 或 DATA DVD 時
• [ 關 ]:不重複播放。
• [ 光碟 ]:重複播放光碟上的全部文件
夾。
• [ 文件夾 ]:重複播放當前文件夾。
續
43CT
• [ 軌跡 ](僅 MP3 聲音軌跡):重複播放
當前軌跡。
• [ 文件 ](僅 DivX 視頻文件)
:重複播放
當前文件。
4
按
鍵。
選擇此項目。
若要返回正常播放,按 CLEAR 鍵,或在
步驟 3 中選擇 [ 關 ]。
關閉控制菜單
反覆按
DISPLAY 鍵直至控制菜單關閉。
• 具有PBC播放功能的VIDEO CD和Super VCD不能使
用本功能。
• 當播放含有 MP3 聲音軌跡和 JPEG 圖像文件的 DATA
CD/DATA DVD,而且它們的播放時間不相同時,聲
音將與圖像不對應。
• 當 [ 模式(MP3,JPEG)] 設定爲 [ 圖像(JPEG)]
(第 54 頁)時,您無法選擇 [ 軌跡 ]。
44CT
使用 DVD 菜單
DVD 被分爲許多部分,由這些部分編排成一
個圖像或音樂特輯。這些部分稱爲“標題”。
當播放包含多個標題的 DVD 時,您可以用 TOP
MENU 選擇您想要的標題。
當您播放可以選擇字幕語言和聲音語言等項
目的 DVD 時,使用 MENU 選擇這些項目。
1
按 TOP MENU 鍵或 MENU 鍵。
電視機螢幕上出現光碟菜單。
不同的光碟,菜單內容也各不相同。
2
按C/X/x/c鍵或數字鍵選擇您要播放或要
更改的項目。
3
按
鍵。
改變聲音
1
播放時按 AUDIO 鍵。
出現以下顯示。
2
反覆按 AUDIO 鍵選擇所需的聲音訊號。
x 當播放 DVD VIDEO 時
視 DVD VIDEO 而定,語言選擇將有所不
同。
當顯示 4 位數字時,這表示語言代碼。
請參閱 “語言代碼一覽表”(第 91 頁)
以了解代碼所對應的語言。當相同語言
顯 示 兩 次 或 兩 次 以 上,則 說 明 該 DVD
VIDEO 是以多聲音格式錄製的。
預設設定有下劃線。
• [ 立體聲 ]:標準立體聲
• [1/ 左 ]:左聲道聲音 (單聲道)
• [2/ 右 ]:右聲道聲音 (單聲道)
x 當播放 DATA CD (DivX 視頻)或 DATA
DVD (DivX 視頻)時
DATA CD 或 DATA DVD 聲音訊號格式的選
擇視光碟上含有的 DivX 視頻文件而異。
格式在顯示幕中顯示。
x 當播放 Super VCD 時
預設設定有下劃線。
• [1:立體聲 ]:聲音軌跡 1 的立體聲
• [1:1/ 左 ]:聲音軌跡 1 的左聲道聲音
(單聲道)
• [1:2/ 右 ]:聲音軌跡 1 的右聲道聲音
(單聲道)
• [2:立體聲 ]:聲音軌跡 2 的立體聲
• [2:1/ 左 ]:聲音軌跡 2 的左聲道聲音
(單聲道)
• [2:2/ 右 ]:聲音軌跡 2 的右聲道聲音
(單聲道)
播放光碟的各種功能
當播放以多聲音格式(PCM,Dolby Digital,
MPEG 聲音或 DTS)錄製的 DVD VIDEO 或 DATA
CD/DATA DVD (DivX 視頻文件)時,您可以
更改聲音格式。如果 DVD VIDEO 錄製了多種
語言軌跡,則您也可以改變語言。
對於 VIDEO CD、CD、DATA CD 或 DATA DVD,
您可以選擇右聲道或左聲道的聲音,並通過
左右兩個揚聲器來聽所選擇聲道的聲音。
x 當播放 VIDEO CD、CD、DATA CD(MP3 聲
音)或 DATA DVD (MP3 聲音)時
• 播放沒有錄製聲音軌跡 2 的 Super VCD 時,如果您
選擇 [2:立體聲 ]、[2:1/ 左 ] 或 [2:2/ 右 ],
沒有聲音輸出。
• 您無法改變 Super Audio CD 的聲音。
查看聲音訊號格式
x 當播放 DVD-VR 時
(僅適用於 DVD,DivX 視頻)
顯示光碟上錄製的聲音軌跡的類型。預
設設定有下劃線。
例如:
• [1:主 ] (主音)
• [1:副 ] (副音)
• [1:主 + 副 ] (主和副音)
• [2:主 ]
• [2:副 ]
• [2:主 + 副 ]
如果在播放過程中反覆按 AUDIO 鍵,則當前
聲音訊號的格式(PCM,Dolby Digital,DTS
等)將如下所示出現。
x 當播放 DVD 時
例如:
Dolby Digital 5.1 ch
後置揚聲器 (L/R)
LFE (低頻效果)
• 當光碟上錄製了一個聲音流時,不顯示
[2:主 ]、[2:副 ] 和 [2:主 + 副 ]。
前置揚聲器
(L/R)+
中置揚聲器
當前播放編序格式
續
45CT
例如:
Dolby Digital 3 ch
前置揚聲器 (L/R)
後置揚聲器
(單聲道)
當前播放編序格式
x 當播放 DATA CD (DivX 視頻)或 DATA DVD
(DivX 視頻)時
例如:
選擇 DVD-R/DVD-RW 上的
[ 原作品 ] 或 [ 播放目錄 ]
一些 VR (視頻錄製)模式的 DVD-R/DVD-RW
有兩種播放標題類型:最初錄製的標題
([ 原作品 ])和可以在可錄製 DVD 播放機上
創建的用於編輯的標題([ 播放目錄 ])。您
可以選擇要播放的標題類型。
1
當系統處於停止模式中時按
鍵。
DISPLAY
出現控制菜單。
2
MP3 聲音
按 X/x 鍵選擇
錄 ],然後按 鍵。
[ 原作品 / 播放目
出現 [ 原作品 / 播放目錄 ] 選項。
1: MP3 128k
位元率
關於聲音訊號
錄製在光碟中的聲音訊號包含以下聲音元素
(聲道)。每個聲道從單獨的揚聲器輸出。
• 前置揚聲器 (L)
• 前置揚聲器 (R)
• 中置揚聲器
• 後置揚聲器 (L)
• 後置揚聲器 (R)
• 後置揚聲器 (單聲道):此訊號可以是經
Dolby Surround Sound 處理的訊號,也可
以是Dolby Digital聲音的單聲道環繞聲音
訊號。
• LFE (低頻效果)訊號
46CT
3
按 X/x 鍵選擇一項設定。
預設設定有下劃線。
• [ 播放目錄 ]:播放從 [ 原作品 ] 中創
建的用於編輯的標題。
• [ 原作品 ]:播放最初記錄的標題。
4
按
鍵。
觀看關於光碟的資訊
檢視前面板顯示幕中的播放時間和剩
餘時間
您可以使用前面板顯示幕檢查光碟資訊,如
剩餘時間,DVD 中的標題總數,VIDEO CD、
Super Audio CD、CD 或 MP3 中的軌跡總數,
DivX 視頻的文件名稱 (第 93 頁)。
在播放光碟時,每按一次 DISPLAY 鍵,顯示
幕改變如下:1 t 2 t ... t 1 t
...
數秒鐘後有些顯示的項目可能會消失。
查看播放時間和剩餘時間
您可以查看當前標題、章或軌跡的播放時間
和剩餘時間,以及光碟的總播放時間和剩餘
時間。您也可以查看光碟上錄製的 DVD 文字
和 MP3 資料夾名稱 / 文件名稱。
1
播放時按 DISPLAY 鍵。
出現以下顯示。
T 1:01:57
當播放 DVD VIDEO 或 DVD-R/DVD-RW 時
1 當前標題的播放時間和編號
2 當前標題的剩餘時間
3 當前章的播放時間和編號
4 當前章的剩餘時間
5 光碟名稱
6 標題和章
當播放 DATA CD (DivX 視頻)或 DATA
DVD (DivX 視頻)時
1 當前文件的播放時間
2 當前文件名稱
3 當前文件夾和文件編號
當播放 VIDEO CD (不帶 PBC 功能)、
Super Audio CD 或 CD 時
1 當前軌跡的播放時間
2 當前軌跡的剩餘時間
3 光碟的播放時間
4 光碟的剩餘時間
5 光碟名稱
6 軌跡和索引 *
* 僅適用於 VIDEO CD。
當播放 DATA CD (MP3 聲音)或 DATA DVD
(MP3 聲音)時
1 播放時間和當前軌跡編號
2 軌跡 (文件)名稱
時間資訊
2
播放光碟的各種功能
按 DISPLAY 鍵。
• 本系統只能顯示第一級 DVD/CD 文字,例如光碟名
稱或標題。
• 如果無法顯示 MP3 文件名稱,則前面板顯示幕中
出現 “*”。
• 視文字而定,可能不顯示光碟名稱或軌跡名稱。
• MP3 聲音軌跡和 DivX 視頻文件的播放時間可能無
法正確顯示。
反覆按 DISPLAY 鍵改變時間資訊。
您可以查看的顯示和時間類型將視您正
在播放的光碟而定。
x 當播放 DVD VIDEO 或 DVD-RW 時
• T **:**:**
當前標題的播放時間
• T -**:**:**
當前標題的剩餘時間
• C **:**:**
當前章的播放時間
• C -**:**:**
當前章的剩餘時間
x 當播放 VIDEO CD 時 (帶 PBC 功能)
• **:**
當前場面的播放時間
x 當播放 VIDEO CD (不帶 PBC 功能)、
Super Audio CD 或 CD 時
• T **:**
當前軌跡的播放時間
• T -**:**
當前軌跡的剩餘時間
• D **:**
當前光碟的播放時間
• 當播放帶PBC功能的VIDEO CD時,顯示播放時間。
續
47CT
• D -**:**
當前光碟的剩餘時間
位元率 *
x 當播放 DATA CD(MP3 聲音)或 DATA DVD
(MP3 聲音)時
T 17:30
128k
• T **:**
當前軌跡的播放時間
x 當播放 DATA CD (DivX 視頻)或 DATA
DVD (DivX 視頻)時
• **:**:**
當前文件的播放時間
• 只能顯示字母和數字。
• 視正在播放的光碟類型而定,系統只能顯示有限
的字元數。同樣視光碟而定,並不是所有的文字
字元都被顯示。
查看光碟的播放資訊
查看 DVD/Super Audio CD/CD 文字
在步驟 2 中反覆按 DISPLAY 鍵顯示 DVD/Super
Audio CD/CD 上錄製的文字。
僅當文字錄製在光碟上時,才會出現 DVD/
Super Audio CD/CD 文字。您無法更改文字。
如果光碟不含有文字,則出現 “NO TEXT”。
JAZZ
RIVER SIDE
文件夾名稱
軌跡 / 文件名稱
* 以下情況時出現:
– 播放 DATA CD/DATA DVD 上的 MP3 聲音軌跡。
– 播放 DATA CD/DATA DVD 上含有 MP3 聲音訊號的
DivX 視頻文件。
查看日期資訊
(僅適用於 JPEG)
如果 JPEG 圖像資料中錄有 Exif* 標誌,則在
播放過程中您可以查看日期資訊。
播放時按兩次
DISPLAY 鍵。
出現控制菜單。
1(8)
1(20)
01/ 01/ 2006
DATA CD JPEG
BRAHMS SYMPHONY
日期資訊
查看 DATA CD/DATA DVD (MP3 聲音 /DivX
視頻)文字
播放 DATA CD/DATA DVD 上的 MP3 聲音軌跡或
DivX 視頻文件時按 DISPLAY 鍵,您可以在電
視機螢幕上顯示文件夾 / 軌跡 / 文件的名稱
以及聲音位元率 (當前聲音每秒的資料總
數)。
* “Exchangeable Image File Format”是一種由
Japan Electronics and Information
Technology Industries Association (JEITA)
定義的數位照相機圖像格式。
• 日期資訊爲 [YYYY/MM/DD]。
YYYY:年
MM:月
DD:日
• 日期資訊視地區而異。
48CT
改變角度
如果 DVD VIDEO 上對場面錄製了多個角度
(多角度),則您可以改變觀看角度。
播放時按 ANGLE 鍵。
您每按一次 ANGLE 鍵,角度將改變。
顯示字幕
如果光碟上錄製了字幕,您可以在播放光碟
時打開或關閉字幕。如果光碟上錄製了多種
語言字幕,您在播放時可以改變字幕語言,
或根據需要隨時打開或關閉字幕。
播放時按 SUBTITLE 鍵。
• 視 DVD VIDEO 而定,有些 DVD VIDEO 即使是以多角
度錄製,但也可能無法改變角度。
您每按一次 SUBTITLE 鍵,字幕語言將改變。
播放光碟的各種功能
• 視 DVD VIDEO 的不同情況而定,有些 DVD 即使錄製
了多種語言字幕,您也可能無法改變字幕。您也
可能無法關閉字幕。
• 如果 DivX 視頻文件的副檔名爲 “.AVI”或
“.DIVX”且在同一文件中包含字幕資訊,則能改
變字幕。
49CT
調節圖像和聲音間的延
遲
選擇 Super Audio CD 的
播放區域
(A/V SYNC)
當聲音與螢幕上的圖像不符時,您可以調節
圖像和聲音間的延遲。
1
當系統處於停止模式中時按
鍵。
DISPLAY
出現控制菜單。
2
按 X/x 鍵選擇
按 鍵。
[ 影音同步 ],然後
出現 [ 影音同步 ] 選項。
選擇 2 聲道 + 多聲道 Super Audio CD
上的播放區域
一些 Super Audio CD 含一個 2 聲道播放區域
和一個多聲道播放區域。您可以選擇您想聆
聽的播放區域。
1
當系統處於停止模式中時按
鍵。
DISPLAY
出現控制菜單。
2
按X/x鍵選擇
聲道 ],然後按
[多聲道數據/第二
鍵。
出現 [ 多聲道數據 / 第二聲道 ] 選項。
3
3
按 X/x 鍵選擇您想要的設定,然後按
鍵。
預設設定有下劃線。
• [ 關 ]:不調節。
• [ 開 ]:調節圖像和聲音間的差異。
所選擇的設定開始生效。
• 視輸入流而定,此功能可能無效。
• 視聲場而定,此功能可能無效。
按 X/x 鍵選擇您想要的設定,然後按
鍵。
• [ 多聲道數據 ]:播放多聲道播放區
域。
• [ 第二聲道 ]:播放 2 聲道播放區域。
當播放多聲道播放區域時,“MULTI”
在前面板顯示幕上亮起。
• 播放過程中,您無法改變播放區域。
在播放混合 Super Audio CD 時選擇
播放層
一些 Super Audio CD 含一個 HD 層和一個 CD
層。您可以選擇您想聆聽的播放層。
當系統處於停止模式時按 SA-CD/CD 鍵。
您每按一次此鍵,HD 層或 CD 層被交替選擇。
播放CD 層時,“CD”在前面板顯示幕上亮起。
• 每一個播放模式功能僅在選擇的層或播放區域中
起作用。
• 當您選擇 CD 層時,無法改變播放區域。
• Super Audio CD 聲音訊號不從 HDMI OUT(高清晰
多媒體介面輸出)插孔輸出。
50CT
關於 MP3 聲音軌跡和
JPEG 圖像文件
什麼是 MP3/JPEG?
MP3 是滿足 ISO/MPEG 規則的聲音壓縮技術。
JPEG 是圖像壓縮技術。
您可以播放以 MP3 (MPEG1 Audio Layer 3)
或 JPEG 格式錄製的 DATA CD(CD-ROM/CD-R/
CD-RW)或 DATA DVD(DVD-R/DVD-RW/DVD+R/
DVD+RW/DVD-ROM)。但是,爲使系統能夠識別
這些軌跡(或文件),DATA CD 必須根據 ISO
9660 Level 1、Level 2 或 Joliet 格式錄製,
而 DATA DVD 必須符合統一光碟格式 (UDF)
錄製。您還可以播放以 Multi Session 錄製
的光碟。
有關錄製格式的詳細說明,請參閱 CD-R/CDRW 或 DVD-R/DVD-RW 光碟機和錄製軟體 (不
提供)提供的說明書。
MP3 聲音軌跡或 JPEG 圖像文件的播放
順序
錄製在 DATA CD 或 DATA DVD 中的 MP3 聲音軌
跡或 JPEG 圖像文件的播放順序如下:
x 光碟內容結構
樹1
樹2
樹3
樹4
播放光碟的各種功能
本系統可以播放的光碟
• 系統將播放任何具有 “.MP3”、“.JPG”或
“.JPEG”副檔名的資料,即使這些資料不是 MP3
或 JPEG 格式。播放此類資料可能會產生很響的噪
音,可能會損壞揚聲器。
• 系統不符合 MP3PRO 格式的聲音。
樹5
ROOT
關於多區段光碟
如果 MP3 聲音軌跡或 JPEG 圖像文件錄製在第
一區段,系統也將播放其他區段中的 MP3 聲
音軌跡或 JPEG 圖像文件。如果以聲音 CD 格
式或視頻 CD格式錄製的聲音軌跡和圖像錄製
在第一區段上,則僅播放第一區段。
• 系統可能無法播放某些以 Packet Write 格式製作
的 DATA CD/DATA DVD。
本系統可以播放的 MP3 聲音軌跡或
JPEG 圖像文件
系統可以播放的 MP3 聲音軌跡或 JPEG 圖像文
件:
• 具有“.MP3”(MP3 聲音軌跡)或“.JPG”/
“.JPEG”(JPEG 圖像文件)副檔名
• 符合 DCF* 圖像文件格式
文件夾 軌跡 (MP3 聲音)或
文件 (JPEG 圖像)
當您插入 DATA CD 或 DATA DVD 並按 H 鍵
時,將按順序從 1 到 7 播放編有號碼的軌
跡 (或文件)。當前所選擇文件夾中所含的
任何副文件夾 / 軌跡 (或文件)比同一級樹
中下一個文件夾優先。(例如:C 包含 D,
所以 4 在 5 之前播放。)
* “Design rule for Camera File system”:由
Japan Electronics and Information
Technology Industries Association
(JEITA)管理的數位相機圖像標準。
續
51CT
當您按 MENU 鍵並出現文件夾名稱列表時(第
52 頁),文件夾名稱將按照以下順序排列:
A t B t C t D t F t G。不
含有軌跡 (或文件)的文件夾 (如文件夾
E)將不出現在列表中。
• 當您將軌跡 (或文件)儲存在光碟中時,在軌跡
(或 文 件)名 稱 的 前 面 添 加 編 號 (01,02,03
等),則軌跡 (或文件)將按照此順序播放。
• 具有很多樹的光碟要花較長的時間才能開始播
放。
播放含有 MP3 聲音軌跡
和 JPEG 圖像文件的
DATA CD 或 DATA DVD
選擇 MP3 聲音軌跡或文件夾
1
裝入 DATA CD 或 DATA DVD。
出現錄製在 DATA CD 或 DATA DVD 上的文
件夾。當正在播放一個文件夾時,其標
題將被遮隱。
• 視您製作DATA CD或DATA DVD所使用的軟體而定,
或如果文件夾超過 200 個且每個文件夾有 300 個
文件時,播放順序可能與圖示有所不同。
• 系統最多可以識別 200 個文件夾,而不播放第 200
個文件夾之後的任何文件夾。
• 系統在進入隨後的文件夾或跳到其他文件夾時,
可能要花較長的時間才能開始播放。
• 有些類型的 JPEG 文件無法播放。
3( 30)
ROCK BEST HIT
KARAOKE
MY FAVOURITE SONG
R&B
JAZZ
CLASSIC
SALSA OF CUBA
BOSSA NOVA
2
按 X/x 鍵選擇文件夾。
x 選擇文件夾時
按 H 鍵開始播放所選擇的文件夾。
x 選擇軌跡時
按 鍵。
出現文件夾中所含的軌跡列表。
MY FAVOURITE SONG
1(256)
WALTZ FOR DEBBY
MY ROMANCE
MILES TONES
MY FUNNY VALENTINE
AUTUM LEAVES
ALL BLUES
S O M E D A Y M Y P R I N C E W ...
按 X/x 鍵選擇軌跡,然後按 鍵。
開始播放所選擇的軌跡。您可以按 MENU
鍵關閉軌跡列表。再按 MENU 鍵將顯示文
件夾列表。
停止播放
按 x 鍵。
52CT
播放下一個或前一個 MP3 聲音軌跡
按 ./> 鍵。請注意,在當前文件夾上
最後一個軌跡之後,您可以通過繼續按 >
鍵選擇下一個文件夾,但您無法按 . 鍵返
回前一個文件夾。若要返回前一個文件夾,
請從文件夾列表中選擇該文件夾。
返回至先前的顯示
按 O RETURN 鍵。
播放下一個或前一個 JPEG 圖像文件
按 MENU 鍵。
在未顯示控制菜單時按 C/c 鍵。請注意,在
當前文件夾上最後一個圖像之後,您可以通
過繼續按 c 鍵選擇下一個文件夾,但您無法
按 C 鍵返回前一個文件夾。若要返回前一個
文件夾,請從文件夾列表中選擇該文件夾。
選擇 JPEG 圖像文件或文件夾
1
裝入 DATA CD 或 DATA DVD。
出現錄製在 DATA CD 或 DATA DVD 上的文
件夾。當正在播放一個文件夾時,其標
題將被遮隱。
3( 30)
ROCK BEST HIT
KARAOKE
MY FAVOURITE SONG
R&B
JAZZ
CLASSIC
SALSA OF CUBA
BOSSA NOVA
2
旋轉 JPEG 圖像
當 JPEG 圖像文件顯示在螢幕上時,您可以將
圖像旋轉 90 度。
在檢視圖像時按 X/x 鍵。每按一次 X 鍵,圖
像將逆時針旋轉 90 度。
按一次 X 鍵時示範:
播放光碟的各種功能
關閉顯示
旋轉方向
按 X/x 鍵選擇文件夾。
x 選擇文件夾時
按 H 鍵開始播放所選擇的文件夾。
x 選擇圖像時
按 PICTURE NAVI。
文件夾中的文件圖像出現在 16 個子畫面
中。
按 CLEAR 鍵返回正常視圖。
停止播放
按 x 鍵。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
• 螢幕的右側顯示一個卷動方塊。若要顯示另外的
圖像文件,請選擇底部的圖像並按 x 鍵。若要返
回前一個圖像,請選擇頂部的圖像並按 X 鍵。
按 C/X/x/c 鍵,選擇您要觀看的圖像,
然後按 鍵。
53CT
如有聲幻燈片一樣播放
聲音軌跡和圖像
首先將 MP3 和 JPEG 文件放入一盤 DATA CD 或
DATA DVD 中同一個文件夾內,您便能播放帶
有聲音的幻燈片。在您播放 DATA CD 或 DATA
DVD 時,請按照以下說明選擇 [ 自動 ] 模式。
1
2
裝入 DATA CD 或 DATA DVD。
當系統處於停止模式中時按
鍵。
DISPLAY
出現控制菜單。
3
按 X/x 鍵選擇
JPEG)],然後按
[ 模式 (MP3,
• 當您選擇 [自動 ] 時,系統最多可以識別單個文件
夾中 300 個 MP3 軌跡和 300 個 JPEG 文件。當您選
擇 [ 聲音 (MP3)] 或 [ 圖像 (JPEG)] 時,系統
最多可以識別單個文件夾中 600 個 MP3 軌跡和 600
個 JPEG 文件。無論選擇何種模式,最多能識別
200 個文件夾。
• 如果您將僅包含 MP3 軌跡的光碟的 [ 模式(MP3,
JPEG)] 設定爲 [ 圖像 (JPEG)],或將僅包含
JPEG 文件的光碟的 [ 模式 (MP3,JPEG)] 設定
爲 [ 聲音(MP3)],則可能不能更改 [ 模式(MP3,
JPEG)] 設定。
• 當選擇 [ 聲音(MP3)] 時,PICTURE NAVI 無效。
• 如果您同時播放很大的 MP3 軌跡資料和 JPEG 圖像
資料,則聲音可能跳躍。建議您在製作文件時將
MP3 位元率設定爲 128kbps 或更低。如果聲音仍
然跳躍,則再減小 JPEG 文件的尺寸。
鍵。
出現 [ 模式 (MP3,JPEG)] 選項。
指定幻燈片持續時間
(僅適用於 JPEG)
當您使用幻燈片播放 JPEG 圖像文件時,您可
以指定幻燈片在螢幕上出現的持續時間。
1
按兩次
DISPLAY 鍵。
出現 JPEG 控制菜單。
2
4
按 X/x 鍵選擇您想要的設定,然後按
鍵。
預設設定有下劃線。
• [ 自動 ]:如同播放幻燈片一樣播放相
同文件夾中的 JPEG 圖像文件和 MP3 聲
音軌跡。
• [ 聲音 (MP3)]:僅連續播放 MP3 聲音
軌跡。
• [ 圖像 (JPEG)]:如同播放幻燈片一
樣僅播放 JPEG 圖像文件。
5
3
按 MENU 鍵。
按 X/x 鍵選擇您想要的設定。
預設設定有下劃線。
• [ 標準 ]:將持續時間設定爲約 6-9
秒。(四百萬或更高像素的圖像將延
長持續時間。)
• [ 快 ]:設定持續時間短於 [ 標準 ]。
• [ 慢 1]:設定持續時間長於 [ 標準 ]。
• [ 慢 2]:設定持續時間長於 [ 慢 1]。
按 X/x 鍵選擇您想要的文件夾,並按 H
鍵。
系統開始播放所選擇的文件夾。
您可以反覆按 MENU 鍵打開和關閉文件夾
列表。
[ 時間間隔 ],然後
出現 [ 時間間隔 ] 選項。
出現錄製在 DATA CD 或 DATA DVD 上的文
件夾列表。
6
按 X/x 鍵選擇
按 鍵。
4
按
鍵。
所選擇的設定開始生效。
54CT
• 有些JPEG文件可能比其他文件要花更長的時間才
能顯示,這會使持續時間看似比您所選擇的選項
長。尤其是逐行 JPEG 文件或 300 萬像素或更高的
JPEG 文件。
選擇幻燈片中圖像文件的效果
欣賞 DivX® 視頻
關於 DivX 視頻文件
當您播放 JPEG 圖像文件時,您可以選擇觀看
幻燈片時所使用的效果。
DivX® 是 DivX, Inc. 研發的視頻文件壓縮技
術。此產品爲 DivX® 官方鑑定的產品。
您可以播放含有 DivX® 視頻文件的 DATA CD
和 DATA DVD。
1
本系統可播放的 DATA CD 和 DATA DVD
(僅適用於 JPEG)
按兩次
DISPLAY 鍵。
2
按 X/x 鍵選擇
鍵。
[ 效果 ],然後按
出現 [ 效果 ] 選項。
3
按 X/x 鍵選擇您想要的設定。
預設設定有下劃線。
• [ 模式 1]:圖像從頂部到底部掃過。
• [ 模式 2]:圖像從螢幕的左側往右側展
開。
• [ 模式 3]:圖像從螢幕的中央展開。
• [ 模式 4]:圖像任意循環所有的效果。
• [ 模式 5]:下一個圖像幻燈片覆蓋前一
個圖像。
• [ 關 ]:關閉此功能。
4
按
鍵。
所選擇的設定開始生效。
在本系統上播放 DATA CD (CD-ROM/CD-R/
CD-RW)和 DATA DVD (DVD-ROM/DVD-R/
DVD-RW/DVD+R/DVD+RW)會遇到以下情況:
– 如果 DATA CD/DATA DVD 除含有 MP3 聲音軌
跡或 JPEG 圖像文件以外還含有 DivX 視頻
文件,系統僅播放 DivX 視頻文件。
但是,本系統僅播放邏輯格式爲 ISO
9660 Level 1/Level 2 或 Joliet 的 DATA CD,
以及 Universal Disk Format(UDF)的 DATA
DVD。
有關錄製格式的詳細說明,請參閱隨光碟機
或錄製軟體 (不提供)提供的說明書。
播放光碟的各種功能
出現 JPEG 控制菜單。
關於 DATA CD 或 DATA DVD 上資料的播放
順序
請參閱“MP3 聲音軌跡或 JPEG 圖像文件的播
放順序”(第 51 頁)。請注意,視用於創建
DivX 視頻文件的軟體而定,或者如果超過
200 個文件夾且每個文件夾中有 600 個 DivX
視頻文件,則播放順序可能不適用。
• 系統可能無法播放某些以 Packet Write 格式製作
的 DATA CD/DATA DVD。
系統可播放的 DivX 視頻文件
系統可以播放以 DivX 格式錄製且副檔名爲
“.AVI”或 “.DIVX”的資料。如果文件不含
DivX 視頻,則系統不播放副檔名爲 “.AVI”
或 “.DIVX”的文件。
• 關於DATA CD或DATA DVD上可播放的MP3聲音軌跡
或 JPEG 圖像文件,請參閱 “本系統可以播放的
光碟”(第 51 頁)。
續
55CT
• 如果文件已經由兩個或更多的 DivX 視頻文件組
合,則系統可能無法播放該 DivX 視頻文件。
• 系統無法播放大小超過 720(寬)× 576(高)或
2GB 的 DivX 視頻文件。
• 視 DivX 視頻文件而定,聲音可能跳過或與螢幕上
的圖像不符。
• 本系統無法播放一些時間超過 3 小時的 DivX 視頻
文件。
• 視 DivX 視頻文件而定,圖像可能暫停播放或不清
晰。若是這樣,建議您以較低位元率建立文件。
如果聲音仍有噪音,則建議使用 MP3 聲音格式。
但是,請注意,本系統不支援WMA(Windows Media
Audio)格式。
• 由於 DivX 視頻文件使用了壓縮技術,所以按 H
鍵後可能會花一些時間顯示圖像。
選擇一個文件夾
1
按 MENU 鍵。
顯示光碟上的文件夾列表。僅含有 DivX
視頻文件的文件夾被列出。
選擇 DivX 視頻文件
1
“選擇一個文件夾”的步驟 2 後,按
鍵。
顯示文件夾中文件的列表。
MY FAVOURITES
1(2 )
HAWAII 2004
VENUS
2
按 X/x 鍵選擇文件,然後按
鍵。
開始播放所選擇的文件。
進入下一頁或上一頁
按 C/c 鍵。
返回至先前的顯示
按 O RETURN 鍵。
3( 3)
SUMMER 2003
NEW YEAR'S DAY
MY FAVOURITES
2
3
按 X/x 鍵選擇您想要播放的文件夾。
按 H 鍵。
系統開始播放所選擇的文件夾。
若要選擇 DivX 視頻文件,請參閱“選擇
DivX 視頻文件”(第 56 頁)。
進入下一頁或上一頁
按 C/c 鍵。
關閉顯示
反覆按 MENU 鍵。
停止播放
按 x 鍵。
56CT
停止播放
按 x 鍵。
播放下一個或上一個 DivX 視頻文件而不
打開以上文件列表
通過按 ./> 鍵,您可以選擇同一個文
件夾中的下一個或上一個 DivX 視頻文件。
播放當前文件夾中最後一個文件時,通過按
> 鍵您也可以選擇下一個文件夾的第一個
文件。請注意,通過按 . 鍵您無法返回上
一個文件夾。若要返回前一個文件夾,請從
文件夾列表中選擇該文件夾。
• 如果預設了觀看次數,則您可以以與預設相同的
次數播放 DivX 視頻文件。以下情況被計數:
– 系統關閉時。
– 播放另一個文件時。
– 光碟托盤打開時。
播放有 PBC 功能的 VIDEO
CD (2.0 版)
(PBC 播放)
使用 PBC (播放控制)功能,您可以欣賞到
簡單的交互式操作、搜尋功能和其他類似操
作。
PBC 播放能使您按照電視機螢幕上的菜單,
交互式播放 VIDEO CD。
播放有 PBC 功能的 VIDEO CD。
出現供選擇的菜單。
2
3
4
用數字鍵選擇您想要的項目編號。
按
鍵。
按照菜單中的說明進行交互操作。
請參閱光碟附帶的使用說明,因爲對於
不同的 VIDEO CD,操作 步驟 也可 能不
同。
播放光碟的各種功能
1
返回菜單
按 O RETURN 鍵。
• 視 VIDEO CD 而定,隨光碟附帶的說明書上可能將
步驟 3 中的 [ 按 ENTER 鍵 ] 寫爲 [ 按 SELECT
鍵 ]。在此情況下,請按 H 鍵。
• 若不使用 PBC 功能播放,則在系統停止時按
./> 鍵或數字鍵選擇一個軌跡,然後按 H
鍵或 鍵。系統開始連續播放。您不能播放靜
像,如菜單畫面。若要返回 PBC 播放,按兩次 x
鍵,然後按 H 鍵。
57CT
收聽無線電廣播
調諧器功能
預設無線電電台
您可以預設 20 個 FM 電台和 10 個 AM 電台。
在進行調諧之前,請確保將音量調到最小。
1
2
3
4
5
反覆按 FUNCTION +/- 鍵,直至前面板顯示
幕中出現 “TUNER FM”或 “TUNER AM”。
1
反覆按 FUNCTION +/- 鍵,直至前面板顯示
幕中出現 “TUNER FM”或 “TUNER AM”。
最後接收的電台將被調入。
2
按住 TUNING + 或 -,直至開始自動掃描。
反覆按 PRESET + 或 - 鍵選擇您想要的預設
電台。
每按一次此鍵,系統即調入一個預設電
台。
當系統調諧到某個電台時掃描停止。
“TUNED”和 “ST”(對於立體聲節目)
出現在前面板顯示幕中。
3
按 MENU 鍵。
關閉無線電
反覆按 X/x 鍵,直至前面板顯示幕中出現
“MEMORY”。
按 "/1 鍵。
按
鍵。
一個預設號碼出現在前面板顯示幕上。
6
首先在系統記憶體中預設無線電電台 (請參
閱 “預設無線電電台”(第 58 頁))。
按 X/x 鍵選擇您想要的預設號碼。
按 VOLUME +/- 鍵調節音量。
收聽非預設無線電電台
在步驟 2 中使用手動或自動調諧。
若要進行手動調諧,則反覆按 TUNING + 或 鍵。
如要進行自動調諧,則按住 TUNING + 或 鍵。當系統接收到無線電電台的訊號時,自
動調諧會自 動停止。如 要手動 停止自 動調
諧,則按住 TUNING + 或 - 鍵。
收聽您知道頻率的無線電電台
使用步驟 2 的直接調諧。
7
按
鍵。
此電台被儲存。
8
重複 1 至 7 儲存其他電台。
更改預設號碼
從步驟 1 重新開始。
更改 AM 調諧間隔 (俄羅斯和中東機型除
外)
AM 調諧間隔可以設定爲 10 kHz 或 9 kHz 中
的任何一個。
若要更改 AM 調諧間隔,先調諧到任何一個 AM
電台,然後按系統上的 "/1 鍵關閉系統。在
按住 > 鍵(系統上)的同時,按系統上的
"/1 鍵打開電源。如果更改間隔,AM 預設電
台將被消除。
若要重設間隔,則重複相同的步驟。
58CT
1
2
3
按 D.TUNING 鍵。
按數字鍵選擇您想要收聽的頻率號碼。
按
鍵。
• 如果 FM 節目有噪音,先按 MENU 鍵,然後按 X/x 鍵
選擇 “FM MODE”,最後按 鍵。按 X/x 鍵選擇
“MONO”,然後按 鍵。這樣將失去立體聲效果,
但接收狀況將得到改善。若要恢復立體聲效果,
則選擇 “STEREO”。
• 若要改善接收狀況,請重新確定附帶天線方向。
命名預設電台
您可以爲預設電台輸入一個名稱。當選擇某
個電台時,該電台的名稱(例如“XYZ”)將
出現在系統的前面板顯示幕中。
請注意,每個預設電台只能輸入一個名稱。
1
反覆按 FUNCTION +/- 鍵,直至前面板顯示
幕中出現 “TUNER FM”或 “TUNER AM”。
最後接收的電台將被調入。
2
反覆按PRESET +或-鍵選擇您想要建立索引
名稱的預設電台。
3
4
按 MENU 鍵。
5
6
反覆按 X/x 直至前面板顯示幕中出現
“NAME IN”。
按
鍵。
使用游標鍵建立名稱。
按 X/x 鍵選擇一個字元,然後按 c 鍵將
游標移動到下一個位置。
一個無線電電台名稱可以輸入字母、數
字和其他符號。
反覆按 C/c 鍵,直至要更改的字元閃
爍,然後按 X/x 鍵選擇想要的字元。
若要消除字元,則反覆按 C/c 鍵,直至
要消除的字元閃爍,然後按 CLEAR 鍵。
7
按
調諧器功能
如果您操作有誤
鍵。
前面板顯示幕上出現 “COMPLETE”,表
示此電台名稱儲存完成。
• 您可以反覆按 DISPLAY 鍵來查看頻率
(第 59 頁)。
在前面板顯示幕上觀看電台名稱或頻
率
當系統設定爲 “TUNER AM”或 “TUNER FM”
時,您可以使用前面板顯示幕查看頻率。
按 DISPLAY 鍵。
您每按一次 DISPLAY 鍵,顯示改變如下:
1 電台名稱 *
2 頻率 **
* 如果您已輸入了預設電台名稱,則顯示此項。
** 幾秒鐘後則返回原顯示。
59CT
製造商
代碼號
其他操作
SANYO
508, 545, 567
SHARP
517, 535, 565
用提供的遙控器控制電
視機
TELEFUNKEN/SABA
530, 537, 547, 549, 558
THOMSON
530, 537, 547, 549
TOSHIBA
535, 541, 551
ZENITH
543, 567
通過調節遙控訊號,您可以用提供的遙控器
控制您的電視機。
• 當您更換遙控器電池時,代碼號會自行復原爲預
設 (SONY)設置。重新設定適當的代碼號。
製造商
代碼號
SONY
821, 824, 825
HAMLIN/REGAL
836, 837, 838, 839, 840
JERROLD
830, 831
JERROLD/GI
按住 TV [/1 鍵的同時,使用數字鍵輸入您的電
視機製造商代碼 (請參閱表格)。然後放開 TV
[/1 鍵。
806, 807, 808, 809, 810,
811, 812, 813, 814
OAK
841, 842, 843
PANASONIC
如果成功設定了製造商代碼,TV 鍵將緩慢閃
爍兩次。如果設定不成功,則 TV 鍵將快速閃
爍 5 次。
816, 826, 832, 833, 834,
835
PIONEER
828, 829
SCIENTIFIC
ATLANTA
815, 816, 817, 844
用遙控器控制電視機
可控制的電視機代碼號
TOCOM/PHILIPS
830, 831
如果列出的代碼號不止一個,嘗試將其依次
輸入直到找到對您的電視機有效的代碼號。
ZENITH
826, 827
TV
控制電視機
您可以使用下列鍵控制電視機。
製造商
代碼號
SONY/AIWA
501 (預設)
DAEWOO
503, 506, 515, 544
FISHER
508, 545
GOLDSTAR/LG
503, 515, 517, 544, 568
GRUNDIG
533
TV VOL +/- 鍵 * 調節電視機音量。
HITACHI
503, 514, 515, 517, 544,
557
TV CH +/- 鍵 *
選擇電視頻道。
數字鍵 *
選擇電視頻道。
ITT/NOKIA
60CT
CATV
按
您可以
TV [/1
打開或關閉電視機。
TV/VIDEO
在電視機和其他輸入源之間切
換電視機的輸入源。
521, 522
JVC
516
LOEWE
515
* 若要在 TV 模式下(TV 鍵閃爍)使用這些鍵,請
按 TV 鍵。
MAGNAVOX
503, 515, 517, 518, 544,
566
- 用於選擇大於 10 的頻道號碼。(例如,對
於 25 頻道,按 - 鍵,然後按 2 和 5。)
MITSUBISHI/MGA
503, 527, 544, 566, 568
PANASONIC
509, 553, 572
PHILIPS
518, 557, 558
PIONEER
509, 525, 551
RCA/PROSCAN
503, 510, 544
SAMSUNG
515, 517, 544, 557, 566,
569, 574
• 視電視機而定,您可能無法控制您的電視機或使
用以上一些鍵。
• 如果您在 10 秒鐘內未操作遙控器,則電視模式關
閉。
使用 THEATRE SYNC 功能
THEATRE SYNC 使您僅按一鍵就能打開 SONY 電
視機和本系統,並將系統模式改爲 “DVD”,
然後再切換您設定的電視機輸入源。
THEATRE SYNC 功能的操作
將遙控器對著電視機和本系統的方向,然後按一下
THEATRE SYNC 鍵。
從遙控器傳送代碼時,TV 鍵閃爍。
如果此功能無效,請更改傳送時間。傳送時
間視電視機而異。
THEATRE SYNC 功能的準備
更改傳送時間
登入與本系統連接的電視機輸入源。
按住 TV CH +* 鍵,使用數字鍵輸入傳送時間代
碼 (請參閱表格)。
按住 TV/VIDEO 鍵,使用數字鍵輸入與本系統連
接的電視機輸入源代碼 (請參閱表格)。
按
號碼
電視機輸入源
TV/VIDEO
0
無輸入源 (預設)
1
VIDEO1
2
VIDEO2
3
VIDEO3
4
VIDEO4
5
VIDEO5
6
VIDEO6
7
VIDEO7
8
VIDEO8
9*
COMPONENT 1
CLEAR*
COMPONENT 2
NAVI*
COMPONENT 3
AUDIO*
COMPONENT 4
SUBTITLE*
HDMI 1
ANGLE*
HDMI 2
SOUND
FIELD*
HDMI 3
MOVIE/
MUSIC*
HDMI 4
DYNAMIC
BASS*
HDMI 5
從遙控器傳送的時間被選擇。
如果成功設定了傳送時間代碼,TV 鍵將緩慢
閃爍兩次。如果設定不成功,則 TV 鍵將快速
閃爍 5 次。
* TV CH + 和 FUNCTION + 鍵的功能。
按
號碼
傳送時間
TV CH +
1
0.5 (預設)
2
1
3
1.5
4
2
5
2.5
6
3
7
3.5
8
4
其他操作
電視機輸入源被選擇。
如果成功設定了電視機輸入源代碼,TV 鍵將
緩慢閃爍兩次。如果設定不成功,則 TV 鍵將
快速閃爍 5 次。
將電視機的輸入設定爲您用於連接系統的輸
入。詳細資訊,請參閱您電視機的使用說明
書。
• 此功能僅適用於 SONY 電視機系列。(在某些 SONY
電視機上此功能可能無效。)
• 如果電視機和本系統之間的距離太遠,此功能可
能無效。請將系統裝於電視機附近。
• TV 鍵閃爍時,請將遙控器一直指向電視機和本系
統。
• 輸入代碼時,請將遙控器一直指向電視機和本系
統。
* 北美機型除外。
61CT
• 如果在卡拉 OK 模式中您將 [ 測試音調 ] 設定至
[ 開 ] (第 79 頁),則卡拉 OK 模式將自動設定
爲關。
• 進行以下操作時,麥克風聲音不輸出:
– 麥克風未正確地連接至系統。
– 麥克風音量設定爲最小。
欣賞卡拉 OK
將系統設定爲卡拉 OK 模式,您可以欣賞卡拉
OK (跟隨光碟播放唱歌)。您可以將兩個麥
克風 (不提供)連接至本系統。
卡拉 OK 模式能讓您只使用前置左右揚聲器
和低音揚聲器播放任何音源。
* 僅適用於俄羅斯機型,提供一個麥克風。
• 卡拉 OK 播放採用您使用 AUDIO 選擇的聲道執行
(第 45 頁)。
調節麥克風
您可以調節麥克風音量和回聲效果等級。
將系統設定爲卡拉 OK 模式
調節麥克風音量
1
反覆按 FUNCTION +/- 鍵,直至前面板顯示
幕中出現 “DVD”。
按 MIC VOL +/- 鍵調節麥克風音量。
2
將麥克風插入 AUDIO IN/MIC1 或 MIC 2 插
孔。
新增回聲效果
按 ECHO 鍵。
您每按一次 ECHO 鍵,回聲等級改變如下:
AUDIO IN / MIC 1
MIC 2
A.CAL MIC
ECHO OFF t ECHO 1
R
r
ECHO 3 T ECHO2
若要取消回聲效果,請選擇 “ECHO OFF”。
系統進入卡拉 OK 模式。
“ ”在前面板顯示幕上亮起。
您可以通過按 KARAOKE MODE 鍵切換卡拉
OK 模式。
3
開始播放音樂。
使用 DVD 功能時輸出麥克風聲音。
取消卡拉 OK 模式
斷開麥克風的連接,或是再按一次 KARAOKE
MODE 鍵。
• 更換光碟時,麥克風聲音可能會變弱。
• 連接之前,請按 MIC VOL - 鍵,將麥克風音量調到
最小。
• 無法在卡拉 OK 模式下改變聲場。
• 在卡拉 OK 模式中,整體音量可能下降。
• 當您播放 Super Audio CD 的 Super Audio CD 層時
(第 89 頁),卡拉 OK 模式將自動設定爲關。
62CT
• 如果發出嘯叫聲:
– 將麥克風遠離揚聲器。
– 降低麥克風音量或回聲等級。
– 降低全部音量。
Dolby Digital Karaoke 格式
(僅適用於 DVD)
使用 5 個聲道產生環繞聲的 Dolby Digital
格式也含有專用於卡拉OK的“Dolby Digital
Karaoke”格式。Dolby Digital Karaoke 格
式光碟中,除伴奏之外還錄製了引導旋律和
引導歌聲。當系統處於卡拉 OK 模式時您可以
選擇。
普通 Dolby Digital 格式中的揚聲器輸出
(5 聲道環繞)
前置揚聲器
(L)
中置揚聲器
前置揚聲器
(R)
更改音調 (音調控制)
您可以更改音調以適合您的聲音範圍。
按 KEYCON # 或 2 鍵搜尋適合您聲音範圍的卡拉
OK 模式。
您可以在 13 個等級 (26 - #6)中調高或調
低音調。
後置揚聲器
(L)
後置揚聲器
(R)
Dolby Digital Karaoke 格式中的揚聲器
輸出
伴奏 (R)
引導旋律
• 您可以使用控制菜單顯示的[音調控制]更改音調
(第 95 頁)。
其他操作
伴奏 (L)
• 視光碟而定,您可能無法改變音調。
• 進行以下操作時,音調自動返回原始音調:
– 關閉電源。
– 改變功能。
– 光碟托盤打開。
– 停止播放。
– 標題或軌跡改變。
– 改變文件夾。
– PBC 播放過程中,播放項目改變。
– 執行掃描播放。
– 取消卡拉 OK 模式。
播放任何立體聲光碟的卡拉 OK (原
唱音量控制)
引導歌聲 1
引導歌聲 2
您可以選擇任何一種。從前置揚聲器 (L、R)
輸出。
您可以使用 AUDIO 查看聲音資訊(第 45 頁)。
即使是非卡拉 OK 光碟,通過降低主聲聲音您
也可以欣賞錄製了立體聲光碟的卡拉 OK。
在卡拉 OK 模式中按 KARAOKE PON 鍵。
取消原唱音量控制模式
再按一次 KARAOKE PON 鍵。
例如:
2/0:僅錄製了伴奏。
3/0:錄製了引導旋律。
3/1:錄製了引導旋律和引導歌聲。
3/2:錄製了引導旋律和兩種引導
歌聲。
• 以下情況中,此功能可能無法起到最佳作用:
– 只有少量樂器在演奏
– 正在播放二重唱
– 光碟上的歌聲偏離中心
– 錄製了非立體聲的光碟 (伴奏也減弱)
– 多路
• 原唱音量控制模式中,立體聲效果被減弱。
• 進行以下操作時,原唱音量控制模式自動取消:
– 關閉電源。
– 改變功能。
– 光碟托盤打開。
– AUDIO 流改變。
– 將 [ 唱聲 ] 設定爲 [ 開 ]。
– 取消卡拉 OK 模式。
續
63CT
1
• 您可以使用控制菜單顯示中的[原唱音量控制]打
開和關閉原唱音量控制模式 (第 95 頁)。
2
3
DISPLAY 鍵。
出現卡拉 OK 模式控制菜單。
2
反覆按 X/x 鍵選擇
按 鍵。
[ 唱聲 ],然後
出現 [ 唱聲 ] 選項。
3
反覆按 X/x 鍵選擇 [ 開 ],然後按
鍵。
x 當播放 DVD VIDEO 時
您可以聆聽以 Dolby Digital 卡拉 OK 格
式軌跡錄製的引導歌聲。
x 播放 VIDEO CD/CD 時
您可以聆聽歌聲。
取消歌聲功能
選擇步驟 3 的 [ 關 ]。
• 唱聲功能只適用於Dolby Digital Karaoke格式。
• 如果光碟上沒有錄製引導歌聲,則無法使用唱聲
功能。
• 當您在播放Super VCD時打開和關閉唱聲功能,聲
音可能停止片刻。
• 進行以下操作時,唱聲功能被取消:
– 關閉電源。
– 改變功能。
– 光碟托盤打開。
– AUDIO 流改變。
– 打開原唱音量控制模式。
– 取消卡拉 OK 模式。
選擇歌聲 (歌聲選擇)
(僅適用於 DVD VIDEO、VIDEO CD、CD)
將 [ 唱聲 ] 設定爲 [ 開 ] 後,可以改變引導
歌聲頻道。使用唱聲功能時,您可以選擇不
同歌聲種類。
64CT
反覆按 X/x 鍵選擇
然後按 鍵。
[ 歌聲選擇 ],
出現 [ 歌聲選擇 ] 選項。
在卡拉 OK 模式下播放 Dolby Digital
Karaoke 格式的 DVD 時,您可以打開或關閉
卡拉 OK 軌跡中錄製的引導歌聲。
在卡拉 OK 模式下播放 VIDEO CD/CD 時,您可
以聆聽歌聲。
在卡拉 OK 模式中按兩次
DISPLAY 鍵。
出現卡拉 OK 模式控制菜單。
打開和關閉歌聲 (唱聲)
(僅適用於 DVD VIDEO、VIDEO CD、CD)
1
在卡拉 OK 模式中按兩次
反覆按 X/x 鍵選擇想要的歌聲頻道,然後
按 鍵。
輸出頻道改變如下。預設設定有下劃
線。
x 當播放 DVD VIDEO 時
• [1+2]:引導歌聲 1+2
• [1]:引導歌聲 1
• [2]:引導歌聲 2
x 播放 VIDEO CD/CD 時
• [ 左 + 右 ]:從兩個掦聲器輸出相同的
聲音。
• [ 立體聲 ]:標準立體聲
x 當播放 Super VCD 時
•
•
•
•
[1: 左 + 右 ]
[1:立體聲 ]:聲音軌跡 1 的立體聲
[2: 左 + 右 ]
[2:立體聲 ]:聲音軌跡 2 的立體聲
• 播放 DVD VIDEO 時,此功能只適用於 Dolby
Digital Karakoe 格式。
• 視光碟而定,您可能無法改變引導歌聲頻道。
• 進行以下操作時,頻道返回預設設定:
– 關閉電源。
– 改變功能。
– 光碟托盤打開。
– AUDIO 流改變。
– 取消卡拉 OK 模式。
• 播放只錄製一種引導歌聲的 DVD VIDEO 時,選擇
[1]。
使用聲音效果
使用睡眠定時器
您可以增強低音頻率。
您可以將系統設定爲在預設的時間關閉,這
樣您便能聽著音樂入睡。預設時間可以以 10
分鐘遞減。
按 DYNAMIC BASS 鍵。
按 SLEEP 鍵。
低音頻率被有效增強。
每按一次此鍵,分鐘顯示 (剩餘時間)如下
改變:
增強低音頻率
關閉聲音效果
再按一次 DYNAMIC BASS 鍵。
SLEEP 90M t SLEEP 80M t SLEEP 70M
R
r
SLEEP OFF T SLEEP 10M ..... SLEEP 60M
查看剩餘時間
按一次 SLEEP 鍵。
反覆按 SLEEP 鍵選擇所需的時間。
取消睡眠定時器功能
其他操作
更改剩餘時間
反覆按 SLEEP 鍵,直至前面板顯示幕中出現
“SLEEP OFF”。
65CT
更改前面板顯示幕的亮
度
前面板顯示幕的亮度可以設定爲兩個等級。
1
2
3
按 AMP MENU 鍵。
反覆按 X/x 鍵,直至前面板顯示幕中出現
“DIMMER”,然後按 鍵或 c 鍵。
按 X/x 鍵選擇前面板顯示幕的亮度。
• DIMMER ON:前面板顯示幕變暗。
• DIMMER OFF:亮起。
4
按
鍵。
顯現設定。
5
按 AMP MENU 鍵。
AMP 菜單關閉。
66CT
4
按 X/x 鍵選擇 [ 開 t],然後按
鍵。
x 如果您還沒有輸入密碼
進階設定和調整
出現用於登入新密碼顯示。
鎖定光碟
(用戶鎖定、視聽者控制)
您可以對所需光碟設定兩種播放限制。
• 用戶鎖定
您可以設定播放限制,使系統不播放不合
適的光碟。
• 視聽者控制
有些DVD VIDEO的播放可以根據預先確定的
等級,如使用者年齡來加以限制。場面可能
被阻擋或用其他場面進行替換。
用戶鎖定和視聽者控制使用相同的密碼。
使用數字鍵輸入 4 位數密碼,然後按
鍵。
出現確認密碼顯示。
x 當您已經登入了一個密碼
出現輸入密碼顯示。
防止播放指定光碟 [ 用戶鎖定 ]
1
放入您要鎖定的光碟。
如果光碟正在播放,按 x 鍵停止播放。
2
當系統處於停止模式中時按
鍵。
DISPLAY
5
出現 [ 用戶鎖定功能已設定。],並且畫
面返回控制菜單。
出現控制菜單。
3
按X/x鍵選擇
按 鍵。
[視聽者控制],然後
出現 [ 視聽者控制 ] 選項。
使用數字鍵輸入或重新輸入4位數密碼,然
後按 鍵。
進階設定和調整
您可以對多達 40 張光碟設定相同的用戶鎖定
密碼。當您設定第 41 張光碟時,第一張光碟
則被取消。
關閉用戶鎖定功能
1
請按照“防止播放指定光碟 [ 用戶鎖定 ]”的
步驟 1 至 3 進行操作。
2
3
按 X/x 鍵選擇 [ 關 t],然後按
鍵。
使用數字鍵輸入 4 位數密碼,然後按
鍵。
播放已設定用戶鎖定的光碟
1
插入已設定用戶鎖定的光碟。
出現 [ 用戶鎖定 ] 顯示。
續
67CT
2
使用數字鍵輸入 4 位數密碼,然後按
鍵。
x 當您已經登入了一個密碼
出現輸入密碼顯示。
系統準備播放。
• 如果您忘記了密碼,在 [ 用戶鎖定 ]顯示要求您輸
入密碼時用數字鍵輸入六位數 “199703”,然後
按 鍵。顯示幕中將要求您輸入新的 4 位數密
碼。
對兒童的限制播放 [ 視聽者控制 ]
(僅適用於 DVD)
有些 DVD VIDEO 的播放可以根據預先確定的
等級,如使用者年齡來加以限制。[ 視聽者
控制 ] 功能允許您設定播放限制等級。
1
當系統處於停止模式中時按
鍵。
4
使用數字鍵輸入或重新輸入 4位數密碼,然
後按 鍵。
出現設定播放限制等級顯示。
DISPLAY
出現控制菜單。
2
按X/x鍵選擇
按 鍵。
[視聽者控制],然後
出現 [ 視聽者控制 ] 選項。
5
按 X/x 鍵選擇 [ 標準 ],然後按
鍵。
顯示 [ 標準 ] 選項。
3
按X/x鍵選擇[播放機t],然後按
鍵。
x 如果您還沒有輸入密碼
出現用於登入新密碼顯示。
6
按 X/x 鍵選擇一個地理區域作播放限制等
級,然後按 鍵。
該區域被選擇。
如果您選擇了 [ 其他 t],則使用數字
鍵選擇並輸入 “視聽者控制區域代碼一
覽表”(第 91 頁)表格內的標準代碼。
使用數字鍵輸入 4 位數密碼,然後按
鍵。
出現確認密碼顯示。
68CT
7
按 X/x 鍵選擇 [ 水平 ],然後按
鍵。
顯示 [ 水平 ] 選項。
更改密碼
1
當系統處於停止模式中時按
鍵。
DISPLAY
出現控制菜單。
2
按 X/x 鍵選擇
後按 鍵。
[ 視聽者控制 ],然
出現 [ 視聽者控制 ] 選項。
3
8
按 X/x 鍵選擇您想要的水平等級,然後按
鍵。
視聽者控制設定完成。
按 X/x 鍵選擇 [ 改變密碼 t],然後按
鍵。
出現輸入密碼顯示。
4
使用數字鍵輸入 4 位數密碼,然後按
鍵。
5
使用數字鍵輸入新的 4 位數密碼,然後按
鍵。
6
若要確認您的密碼,使用數字鍵重新輸入
密碼,然後按 鍵。
如果您輸入密碼時發生錯誤
關閉視聽者控制功能
在步驟 8 中將 [ 水平 ] 設定爲 [ 關 ]。
播放已設定視聽者控制的光碟
1
鍵前按 C 鍵,並輸入正確的密碼。
進階設定和調整
在按
值越低,限制越嚴格。
插入光碟並按 H 鍵。
出現輸入密碼顯示。
2
使用數字鍵輸入 4 位數密碼,然後按
鍵。
系統開始播放。
• 如果您忘記了密碼,取出光碟並重複 “防止播放
指定光碟 [ 用戶鎖定 ]”中的步驟 1 至 3。當您被
要求輸入密碼時,用數字鍵輸入 “199703”,然
後按 鍵。顯示幕中將要求您輸入新的 4 位數密
碼。輸入新的 4 位數密碼後,將光碟重新放入系
統並按 H 鍵。當出現用於輸入密碼顯示時,請
輸入您的新密碼。
• 當您播放沒有視聽者控制功能的光碟時,則無法
在本系統上限制播放。
• 視光碟而定,您可能會在播放光碟時被要求更改
視聽者控制等級。在此情況下,請輸入您的密
碼,然後更改水平等級。如果取消了重續播放模
式,則限制水平恢復到先前的等級。
69CT
所在空間的最佳環繞聲
• [ 無中置 ]:安裝前置揚聲器和後置揚
聲器時。
(揚聲器架構)
視所在空間的形狀而定,可能有一些掦聲器
無法安裝。爲了使環繞聲效果提升到最高,
建議您先決定揚聲器位置。
1
反覆按 FUNCTION +/- 鍵,直至前面板顯示
幕中出現 “DVD”。
2
當系統處於停止模式中時按
鍵。
DISPLAY
出現控制菜單。
3
按X/x鍵選擇
按 鍵。
• [ 無後置 ]:安裝中置揚聲器和前置揚
聲器時。
[揚聲器架構],然後
• [ 僅前置 ]:安裝前置揚聲器時。
4
按 X/x 鍵選擇 [ 揚聲器架構 ],然後按
鍵。
出現 [ 揚聲器架構 ] 選項。
• [ 全部前置 ]:將所有掦聲器都安裝於
聆聽位置前方時。
5
按 C/c 鍵選擇一項設定。
• [ 標準 (無線)]:安裝前置揚聲器和
中置揚聲器時,用揚聲器導線連接系
統,用無線系統連接後置揚聲器時。
70CT
• [ 全部前置 - 無中置 ]:將前置和後
置掦聲器安裝於聆聽位置前方時。
• [ 第二間 ]:將前置揚聲器和後置掦聲
器安裝於不同的空間。
將後置揚聲器連接到系統。
您也可以如下安裝揚聲器。藉由提供的
揚聲器導線 (OPTION,15 m × 2)將揚
聲器 * (阻抗 3.0 歐姆 - 不提供)連接
至系統。
進階設定和調整
• 在其他房間內的揚聲器聲音與前置和後置揚
聲器的聲音相同。
• 爲了在改變掦聲器位置後能欣賞環繞聲,建議您
先設定 [ 揚聲器架構 ],然後再設定 [ 自動校正 ]。
• 若要設定 [ 自動校正 ],必須連接附贈的校正麥克
風。
• 前面板顯示幕上顯示所選擇的 [ 揚聲器架構 ]。它
沒有顯示輸出聲音的掦聲器。
• 改變 [ 尺寸 ] 設定後,[ 揚聲器架構 ] 的 [ 標準(有
線)] 或 [ 標準 (無線)] 設定維持不變,但是
其他 [ 揚聲器架構 ] 設定返回 [ 標準(無線)]。
• [ 標準 (有線)]:安裝所有掦聲器並
用揚聲器導線連接系統時。
6
按
鍵。
所選擇的設定開始生效。
7
按X/x鍵選擇[是]或[不],然後按
鍵。
• [ 是 ]:繼續進行 [ 自動校正 ],請參
閱 “自動校正適當設定”(第 72 頁)
的步驟 5。
• [ 不 ]:離開 [ 揚聲器架構 ]。
71CT
自動校正適當設定
(自動校正)
D. C. A. C. (數位電影院自動校正)可以
自動設定適當的環繞聲。
A.CAL MIC
校正麥克風
• 當 [ 自動校正 ] 開始時,會發出很大的測試聲音。
您無法降低音量。請注意不要吵到兒童和鄰居。
1
反覆按 FUNCTION +/- 鍵,直至前面板顯示
幕中出現 “DVD”。
2
當系統處於停止模式中時按
鍵。
DISPLAY
出現控制菜單。
3
按 X/x 鍵選擇
後按 鍵。
4
按 X/x 鍵選擇 [ 自動校正 ],然後按
[ 揚聲器架構 ],然
鍵。
出現 [ 自動校正 ] 選項。
將校正麥克風連接到前面板上的 A.CAL
MIC 插孔,然後使用三腳架等(不提供)
將校正麥克風設定至聽力水平。每個揚
聲器的前方應該面對校正麥克風,而且
揚聲 器 和校 正 麥 克 風 之 間 不 要 有 障 礙
物。測量期間保持安靜。
72CT
5
按 X/x 鍵選擇 [ 是 ],然後按
鍵。
校正開始。
• 避免在測量區域內以及在測量期間(約 1 分
鐘)發出聲音,以免測量失敗。進行測量時,
測試訊號會從掦聲器輸出。
• 牆壁或地板的回音可能會影響測量結果。
• 如果出現錯誤訊息,請按照訊息指示,然後
選擇 [ 是 ]。
在下列情況下,會出現錯誤訊息:
– 校正麥克風未連接。
– 前置揚聲器未正確連接。
– 後置揚聲器未正確連接。
– 前置與後置揚聲器未正確連接。
– 未連接低音揚聲器。
6
按 C/X/x/c 鍵選擇 [ 是 ] 或 [ 不 ],然後按
鍵。
x 測量正確完成。
斷開校正麥克風的連接,然後選擇
[ 是 ]。測量結果完成。
使用設定顯示
利用設定顯示,可對圖像和聲音等項目進行
多種調整。
關於設定顯示項目的一覽表,請參閱第 99
頁。
視該國家的機型而定,顯示項目會有不同。
• 儲存在光碟中的播放設定比設定顯示設定具有優
先權,並且不是全部所描述的功能都有效。
1
當系統處於停止模式中時按
鍵。
DISPLAY
出現控制菜單。
x 測量未正確完成。
2
請按照訊息指示,然後選擇 [ 是 ] 鍵再
試一次。
[ 設定 ],然後按
出現 [ 設定 ] 選項。
進階設定和調整
3
按 X/x 鍵選擇 [ 常規 ],然後按
鍵。
出現設定顯示。
• 您可以檢查聆聽位置與各個揚聲器之間的距離是
否正確。請參閱第 78 頁。
• 進行自動校正功能時:
– 切勿關閉電源。
– 切勿按任何鍵。
– 切勿改變音量。
– 切勿改變功能。
– 切勿更換光碟。
– 切勿置入或退出光碟。
– 切勿斷開校正麥克風的連接。
按 X/x 鍵選擇
鍵。
4
按 X/x 鍵從顯示的列表中選擇設定項目:
[ 語言設定 ],[ 畫面設定 ],[ 個人設定 ]
或 [ 揚聲器設定 ]。然後按 鍵。
設定項目被選擇。
例如 :[ 畫面設定 ]
續
73CT
設定顯示或聲音軌跡語
言
所選擇的項目
[ 語言設定 ]
利用 [ 語言設定 ] 可以爲畫面或聲音軌跡設
定各種語言。
設定項目
5
使用 X/x 鍵選擇一個項目,然後按
鍵。
出現選擇項目的選項。
例如:[ 電視機形式 ]
在設定顯示中選擇 [ 語言設定 ]。若要使用
此顯示,請參閱 “使用設定顯示”(第 73
頁)。
選項
x [ 畫面顯示語言 ] (螢幕顯示)
6
切換畫面顯示語言。
使用 X/x 鍵選擇設定,然後按
鍵。
設定被選擇,設定完成。
x [ 選單語言 ] (僅適用於 DVD VIDEO)
您可以選擇所需要的光碟菜單語言。
x [ 聲音語言 ] (僅適用於 DVD VIDEO)
切換聲音軌跡語言。
當您選擇 [ 原文 ] 時,將選擇光碟中具有優
先權的語言。
x [ 字幕語言 ] (僅適用於 DVD VIDEO)
切換 DVD VIDEO 上錄製的字幕語言。
當您選擇 [ 聲音連動 ] 時,字幕語言將根據
您所選擇的聲音軌跡語言而改變。
所選擇的設定
復原 [ 設定 ] 的全部設定
1
2
3
在步驟 3 中選擇 [ 重新設定 ],然後按
鍵。
使用 X/x 鍵選擇 [ 是 ]。
您也可以在此選擇 [ 不 ] 退出此過程,並返
回控制菜單。
按 鍵。
74 至 80 頁上解釋的全部設定將返回預設設
定。由於重新設定系統時需要幾秒鐘才能完
成,所以在此期間切勿按 [/1 鍵。
• 重新設定後打開系統並且系統中沒有光碟時,電
視機螢幕上會出現指南資訊。若要進行快速設定
(第 20 頁),按 鍵,若要返回正常螢幕,按
CLEAR 鍵。
74CT
• 如果您在[選單語言]、[聲音語言]和[字幕語言]
中選擇 [ 其他 t],請從“語言代碼一覽表”(第
91 頁)中選擇一個語言代碼,並使用數字鍵輸入
此代碼。
• 當您在[選單語言]、[聲音語言]或[字幕語言]中
選擇一種語言,而該語言並未錄製在 DVD VIDEO
中,則將自動選擇一種錄製的語言 (視光碟而
定,語言可能無法被自動選擇)。
顯示設定
[ 畫面設定 ]
• 視 DVD 而定,可能自動選擇 [4:3 信箱形式 ] 代替
[4:3 全景掃描 ],反之亦然。
x [HDMI 解析度 ]
根據連接的電視機選擇設定。
在設定顯示中選擇 [ 畫面設定 ]。若要使用
此顯示,請參閱 “使用設定顯示”(第 73
頁)。
預設設定有下劃線。
選擇從 HDMI OUT (高清晰多媒體介面
輸出)插孔輸出的視頻訊號的種類。當您選
擇 [ 自動 ] (預設)時,系統將輸出您的電
視機可接受的最高解析度的視頻訊號。
如果圖像不清晰、不自然或者您不滿意,則
試著選擇另一個適合光碟和您的電視機 / 投
影機等的選項。詳細資訊,亦請參閱隨電視
機 / 投影機等提供的使用說明書。
[ 自動 ]
通常選擇此項。
[1920 × 1080i*] 發送 1920 × 1080i 視頻訊號。
x [ 電視機形式 ]
[4:3 信箱形式 ]
當連接 4:3 螢幕電視機則選擇此
項。顯示寬螢幕圖像時,螢幕頂
部和底部有黑帶。
[4:3 全景掃描 ]
當連接 4:3 螢幕電視機則選擇此
項。在整個螢幕上自動顯示寬畫
面,並切除超出螢幕部分。
[16:9]
當您連接寬螢幕電視機或帶寬
螢幕模式功能電視機時選擇此
項。
發送 1280 × 720p 視頻訊號。
[720 × 480p*]
發送 720 × 480p 視頻訊號。 **
* i:隔行; p:逐行
** 視國家而定,可能出現 [720 × 480/576p]。
• 即使選擇了非[自動]設定並且連接的電視機無法
接受此解析度,系統也會自動調節適合電視機的
視頻訊號。
• 當前面板上的 HDMI 指示燈亮起時,來自 S VIDEO
OUT 插孔的圖像被垂直放大。(選擇
[720 × 480p] 時除外。)
進階設定和調整
選擇所連接電視機的縱橫比 (4:3 標準或寬
螢幕)。
視該國家的機型而定,預設設定會有不同。
[1280 × 720p*]
x [YCBCR/RGB (HDMI)]
選擇從 HDMI OUT 插孔輸出的 HDMI 訊號種類。
[YCBCR]
輸出 YCBCR 訊號。
[RGB]
輸出 RGB 訊號。
[4:3 信箱形式 ]
• 如果播放畫面失真,將 [YCBCR] 設定爲 [RGB]。
• 如果 HDMI OUT 插孔連接到具備 DVI 插孔的設備,
即使您選擇[YCBCR],[RGB]訊號仍然會自動輸出。
[4:3 全景掃描 ]
x [ 彩色系統 (VIDEO CD)] (僅適用於亞洲、
澳洲和中東機型)
播放 VIDEO CD 時選擇彩色系統。
[16:9]
[ 自動 ]
以光碟的系統 PAL 或 NTSC 輸出
視頻訊號。如果您的電視機是
DUAL 系統,請選擇 [ 自動 ]。
[PAL]
改變 NTSC 光碟的視頻訊號,並
以 PAL 系統輸出此訊號。
[NTSC]
改變 PAL 光碟的視頻訊號,並以
NTSC 系統輸出此訊號。
續
75CT
• 您無法改變光碟自身的彩色系統。
• 您可以根據連接的電視機改變系統的彩色系統
(第 18 頁)。
[關]
將輸出訊號的黑色電平設定爲
標準等級。
[開]
提高標準黑色電平。當圖像太
黑時使用此項。
x [ 屏幕節能 ]
當您將系統滯留在暫停或停止模式達 15 分
鐘,或者當您播放 Super Audio CD、CD、DATA
CD (MP3 聲音)或 DATA DVD 超過 15 分鐘,則
將出現螢幕節能圖像。屏幕節能功能能幫助防
止顯示設備損壞 (重影) 。按任何鍵 (如:
H 鍵),取消屏幕節能。
[開]
打開屏幕節能。
[關]
關閉屏幕節能。
x [4:3 輸出 ]
僅當 [ 畫面設定 ] 中的 [ 電視機形式 ] 設定
爲 [16:9] 時,此設定有效 (第 75 頁)。調
節此設定以觀看 4:3 縱橫比逐行訊號。如果
您可以在與逐行格式相容的電視機上改變縱
橫比,則在電視機上改變設定,而不在系統
上改變。請注意,此設定僅對於 HDMI 連接或
從 COMPONENT VIDEO OUT 插孔輸出的逐行訊
號有效。
x [ 背景畫面 ]
在 停 止 模 式 或 播 放 Super Audio CD、CD、
DATA CD (MP3 聲音)或 DATA DVD 時選擇電
視機螢幕上的背景顏色或圖像。
[ 封套畫面圖像 ] 出 現 封 套 畫 面 圖 像 (靜 止 圖
像),但僅限於光碟(CD-EXTRA
等)上已經錄製了封套畫面圖
像。如果光碟中未含封套畫面,
則出現 [ 圖像 ] 畫面。
[ 圖形 ]
出現儲存在系統中的預設圖
像。
[ 藍色 ]
背景色彩爲藍色。
[ 黑色 ]
背景色彩爲黑色。
x [ 黑色電平 ]
[ 全屏幕 ]
當您可以在電視機上改變縱橫
比時,選擇此設定。
[ 普通 ]
當您無法在電視機上改變縱橫
比時,選擇此設定。在圖像的左
右兩側出現有黑帶的 16:9 縱橫
比訊號。
16:9 縱橫比電視機
(亞洲、澳洲和中東機型除外)
選擇除 COMPONENT VIDEO OUT/HDMI OUT 插孔
以外輸出的視頻訊號的黑色電平 (設定等
級)。
[開]
將輸出訊號的黑色電平設定爲
標準等級。
[關]
低於標準黑色電平。當圖像太
白時使用此項。
x [BLACK LEVEL (COMPONENT OUT)]
(亞洲、澳洲和中東機型除外)
選擇 COMPONENT VIDEO OUT 插孔輸出的視頻
訊號的黑色電平 (設定等級)。
當系統輸出逐行訊號時,您無法選擇此項,
並且此設定無效。
76CT
• 僅當使用 PROGRESSIVE 選擇 “P AUTO
(PROGRESSIVE AUTO)”或“P VIDEO (PROGRESSIVE
VIDEO)”時,此設定有效 (第 27 頁)。
個人設定
x [ 多重光碟續播 ] (僅適用於 DVD VIDEO/
VIDEO CD)
打開或關閉多重光碟續播設定。
[ 個人設定 ]
使用此項來設定相關的播放和其他設定。
在設定顯示中選擇 [ 個人設定 ]。若要使用
此顯示,請參閱 “使用設定顯示”(第 73
頁)。
預設設定有下劃線。
[開]
最多將 40 盤光碟的續播設定儲
存在記憶體中。
[關]
不將續播設定儲存在記憶體
中。僅對系統中當前光碟在續
播點重新開始播放。
x [ 音頻動態範圍控制 ] (僅適用於 DVD
VIDEO)
縮小聲音軌跡的動態範圍。
在深夜以低音量觀看電影非常有效。
[關]
動態範圍無壓縮。
[ 標準 ]
用此種由錄製技術人員預期的
動態範圍再現聲音軌跡。
x [ 暫停模式 ] (僅適用於 DVD VIDEO/DVD-R/
DVD-RW)
[ 低頻增強 ]
動態範圍完全壓縮。
選擇暫停模式中的圖像。
x [HDMI 聲音 ]
無抖動輸出包含動態運動物體
的圖像。通常選擇此位置。
[幀]
以高解析度輸出包含非動態運
動物體的圖像。
x [ 聲音軌跡選擇 ] (僅適用於 DVD VIDEO)
[關]
聲音不從 HDMI OUT 插孔輸出。
[ 自動 ]
輸出與要求的來自連接的電視
機的聲音流相符的聲音訊號。
[PCM]
將 Dolby Digital、DTS (數位
影院系統)或 96 kHz/24 位元
PCM (脈衝代碼調製)訊號轉換
爲 48 kHz/16 位元 PCM(脈衝代
碼調製)。
當播放錄製了多聲音格式 (PCM、DTS、MPEG
聲音或 Dolby Digital 格式)的 DVD VIDEO
時,有最多數量聲道的聲音軌跡有優先權。
[關]
無優先權。
[ 自動 ]
有優先權。
• 當此項目設定爲[自動],語言可能改變。在[語言
設定 ] 中,[ 聲音軌跡選擇 ] 設定比 [ 聲音語言 ]
設定有更高的優先權 (第 74 頁)。(視光碟而
定,此功能可能不起作用。)
• 如果PCM、DTS、Dolby Digital聲音和MPEG聲音軌
跡有相同數量的聲道,系統按照 PCM、DTS、Dolby
Digital 聲音和 MPEG 聲音軌跡順序選擇。
進階設定和調整
選擇從 HDMI OUT 插孔輸出的聲音訊號種類。
[ 自動 ]
• 如果您將本系統連接至與DOLBY DIGITAL/DTS(數
位影院系統)訊號不相容的電視機,並且選擇了
[ 自動 ],則輸出很大的噪音(或無聲)。若是這
樣,請選擇 [PCM]。
• 當您使用 HDMI 導線連接系統和電視機,並選擇
[ 自動 ] 或 [PCM] 時,AUDIO DRC、A/V SYNC、
DYNAMIC BASS、MOVIE/MUSIC 和聲場不適用於從
電視機中輸出的聲音。
x [DivX]
顯示本系統的註冊代碼。
詳細資訊,請瀏覽
http://www.divx.com 網站。
77CT
揚聲器設定
[ 揚聲器設定 ]
爲獲得最佳環繞聲效果,設置您連接的揚聲
器尺寸和距收聽位置的距離。然後使用測試
音調將揚聲器音量電平和平衡調節到相同等
級。
0.0 - 7.0 m2)
設定顯示中選擇 [ 揚聲器設定 ]。詳細說明,
請參閱 “使用設定顯示”(第 73 頁)。
預設設定有下劃線。
您移動揚聲器後,請務必在設定顯示中更改
數值。
[左/右]
3.0 m1)
在更改設定時返回預設設定
選擇項目,然後按 CLEAR 鍵。請注意,僅
[ 尺寸 ] 設定不返回預設設定。
x [ 尺寸 ]
如果您未連接中置或後置揚聲器,請設定
[ 中置揚聲器 ] 和 [ 後置揚聲器 ] 參數。由
於前置揚聲器和低音揚聲器設定是固定的,
因此您無法更改。
[ 前置揚聲器 ]
[有]
[ 中置揚聲器 ]
[ 有 ]:通常選擇此項。
[ 無 ]:如果未使用中置揚聲器
則選擇此項。
[ 後置揚聲器 ]
[ 有 ]:通常選擇此項。
[ 無 ]:如果未使用後置揚聲器
則選擇此項。
[ 低音揚聲器 ]
[有]
• 改變 [ 尺寸 ] 設定後,[ 揚聲器架構 ] 的 [ 標準(有
線)] 或 [ 標準 (無線)] 設定維持不變,但是
其他 [ 揚聲器架構 ] 設定返回 [ 標準(無線)]。
x [ 視聽距離 (前置揚聲器)]
下圖所示相對聆聽位置的揚聲器預設視聽距
離設定。
使用快速設定設定視聽距離時 (第 20 頁),
自動顯示設定。
78CT
從聆聽位置到前置揚聲器的距
離可以設定在 0.0 到 7.0 m2) 範
圍內,以 0.2 m 遞增。
[ 中置揚聲器 ]
從聆聽位置到中置揚聲器的距
3.0 m1)
離可以設定在 0.0 到 7.0 m2) 範
(在 [ 尺寸 ] 設定中 圍內,以 0.2 m 遞增。
將 [ 中置揚聲器 ] 設
定爲[有]時出現。)
[ 低音揚聲器 ]
3.0 m1)
從聆聽位置到低音揚聲器的距
離可以設定在 0.0 到 7.0 m2) 範
圍內,以 0.2 m 遞增。
1)
當進行快速設定時(第20頁),預設設定被改變。
2)
北美機型爲 0.0 到 6.9 m。
x [ 視聽距離 (後置揚聲器)]
下圖所示相對聆聽位置的揚聲器預設視聽距
離設定。
使用快速設定設定視聽距離時 (第 20 頁),
自動顯示設定。
x [ 音量調整 (後置揚聲器)]
您可以按以下方法更改後置揚聲器的音量電
平。務必將 [ 測試音調 ] 設置爲 [ 開 ] 以方
便調節。
[左/右]
在 -15.0 dB 和 +10.0 dB 之間設
0.0 dB
定,以 1.0 dB 遞增。
(在 [ 尺寸 ] 設
定中將 [ 後置揚
聲器 ] 設定爲
[ 有 ] 時出
現。)
同時調節所有揚聲器音量
使用系統上的 VOLUME 控制器,或按遙控器上
的 VOLUME +/- 鍵。
您移動揚聲器後,請務必在設定顯示中更改
數值。
揚聲器將發出測試音調以調節 [ 音量調整
(前置揚聲器)] 和 [ 音量調整 (後置揚聲
器)]。
[關]
揚聲器不發出測試音調。
[開]
調節電平時,測試音調依次從每個揚聲
器發出。當您選擇一個 [ 揚聲器設定 ]
項目,每個揚聲器按順序發出測試音
調。
* 當進行快速設定時 (第 20 頁),預設設定被改
變。
** 北美機型爲 0.0 到 6.9 m。
使用測試音調調節揚聲器電平
• 視輸入流而定,[ 視聽距離 ] 設定可能無效。
• 揚聲器距離設定不在建議範圍內時,會顯示
/
** m (** 表示數值) 。 代表高於建議範
圍。 代表低於建議範圍。
x [ 音量調整 (前置揚聲器)]
您可以按以下方法更改前置揚聲器的音量電
平。務必將 [ 測試音調 ] 設置爲 [ 開 ] 以方
便調節。
[左/右]
0.0 dB
在 -15.0 dB 和 +10.0 dB 之間設
定,以 1.0 dB 遞增。
[ 中置揚聲器 ]
在 -15.0 dB 和 +10.0 dB 之間設
0.0 dB
定,以 1.0 dB 遞增。
(在 [ 尺寸 ] 設
定中將 [ 中置揚
聲器 ] 設定爲
[ 有 ] 時出現。)
[ 低音揚聲器 ]
0.0 dB
在 -15.0 dB 和 +10.0 dB 之間設
定,以 1.0 dB 遞增。
1
當系統處於停止模式中時按
鍵。
進階設定和調整
[左/右]
從聆聽位置到後置揚聲器的距
3.0 m*
離可以設定在 0.0 到 7.0 m** 範
(在 [ 尺寸 ] 設定 圍內,以 0.2 m 遞增。
中將 [ 後置揚聲
器 ] 設定爲 [ 有 ]
時出現。)
x [ 測試音調 ]
DISPLAY
出現控制菜單。
2
按 X/x 鍵選擇
鍵。
[ 設定 ],然後按
出現 [ 設定 ] 選項。
3
按 X/x 鍵選擇 [ 常規 ],然後按
鍵。
出現設定顯示。
4
反覆按 X/x 鍵選擇 [ 揚聲器設定 ],然後按
鍵或 c 鍵。
5
反覆按 X/x 鍵選擇 [ 測試音調 ],然後按
鍵或 c 鍵。
6
反覆按 X/x 鍵選擇 [ 開 ],然後按
鍵。
您可以依次從各揚聲器聽到測試音調。
7
您的聆聽位置,使用 C/X/x/c 鍵調節 [ 音
量調整 (前置揚聲器)] 值或 [ 音量調整
(後置揚聲器)] 值。
只有您正在調節的揚聲器發出測試音
調。
續
79CT
8
9
當結束調節時按
鍵。
反覆按 X/x 鍵選擇 [ 測試音調 ],然後按
鍵。
10 反覆按 X/x 鍵選擇 [ 關 ],然後按
鍵。
返回預設設定
您可以將預設電台等系統參數恢復到預設設
定。
• 測試音調訊號不從 HDMI OUT 插孔輸出。
"/1
1
2
A
x
按 "/1 鍵打開系統。
同時按系統上的 x 鍵 ,A 鍵和 "/1 鍵。
前面板顯示幕上出現 “COLD RESET” ,
恢復到預設設定。
80CT
關於您電視機的色彩
附加資訊
注意事項
• 如果揚聲器造成電視機螢幕色彩不正常,請關閉
電視機,15 至 30 分鐘後再打開。若是色彩仍然
不正常,請將揚聲器放到遠離電視機的地方。
重要注意事項
關於電源
• 交流電源線必須在有資格的維修商店更換。
• 只要本機的電源線仍連接在牆壁電源插座上,即
使本機的電源已經關閉,但本機仍然未與交流電
源斷開連接。
注意:本系統能在您的電視機螢幕上一直保持
靜止視頻圖像或螢幕顯示圖像。如果您在電視
機上長時間顯示靜止視頻圖像或螢幕顯示圖
像,電視機螢幕可能會有永久性損傷的危險。
投影電視機尤其容易受此類損壞。
關於放置
銘牌位於底部外表面。
• 請將本系統放在通風良好的地方,以防止系統內
積熱。
• 長時間以大音量使用,機殼會變熱而無法觸碰。
這不是故障。但請避免觸摸機殼。切勿將本機放
在通風不良的地方,否則可能造成過熱。
• 切勿在系統上放置任何東西,以免阻塞通風槽。
本系統配有大功率放大器。如果通風槽阻塞,本
機會過熱並產生故障。
• 切勿將本系統放在地毯等柔軟的表面,且切勿阻
塞通風孔。
• 切勿將本系統放在靠近熱源的地方,或受陽光直
射、多塵或有機械衝擊的地方。
關於移動本系統
• 如果將本系統直接從寒冷的地方搬到溫暖的地
方,或放置在十分潮濕的房間,系統內的鏡頭會
產生濕氣凝結。如果發生此現象,本系統可能無
法正常操作。此時,請取出光碟,並將本系統在
電源接通的狀態下放置半小時左右,直到濕氣蒸
發。
• 移動本系統時,請取出所有光碟。否則,光碟可
能會損壞。
附加資訊
關於操作
移動系統之前,必須確定沒有插入光碟,並從電源
插座中拔掉交流電源線。
關於調節音量
• 當收聽低電平輸入或無聲音訊號的部分時,請勿
將音量調大。否則,當播放到峰值電平部分時,
揚聲器可能損壞。
關於清潔
• 請用蘸有少量中性清潔劑的軟布擦拭機殼、面板
和控制器。切勿使用任何類型的砂紙、拋光粉或
溶液 (如酒精、汽油等)。
如果您有關於本系統的任何疑問或問題,請就近
與 Sony 經銷商聯絡。
關於清潔光碟、光碟 / 鏡頭清潔劑
• 切勿使用市售的清潔光碟或光碟 / 鏡頭清潔劑
(液體型或噴霧型)。否則可能導致設備故障。
81CT
關於光碟注意事項
關於操作光碟
• 爲了保持光碟清潔,請拿光碟的邊緣部分。
請勿觸摸光碟表面。
• 切勿在光碟上粘貼紙張或膠帶紙。
• 切勿將光碟放在直射陽光下,或如散熱管
等熱源附近,也勿將其留在停在直射陽光
下的汽車裏,因爲車內溫度會很高。
• 播放完畢後,請將光碟放在光碟盒內保存。
關於清潔
• 播放之前,請用乾淨的布擦拭光碟。
請從中心向外擦。
• 切勿使用汽油、稀釋劑、商用清潔劑,或用
於聚乙烯 LP 的防靜電噴霧劑。
本系統只能播放標準圓形光碟。使用非標準
也非圓形光碟 (如卡片形、心形或星形)可
能會造成故障。
切勿使用帶有附件的光碟,如標籤或圓環。
82CT
故障排除
在使用此系 統時,如遇 到以下 任何疑 難問
題,在要求維修前先使用故障排除指南幫助
解 決 故 障。如 果 無 法 解 決 問 題,請 就 近 與
Sony 經銷商聯絡。
請注意,如果服務人員在維修時更換了部分
部件,這些部件可能會被保留。
如果環繞放大器有問題,請讓 Sony 經銷商檢
查整個系統(系統、IR 發射器和後置揚聲器
(L))。
電源
無法打開電源。
• 檢查交流電源線是否連接牢固。
如果 “PROTECTOR”和 “PUSH POWER”交替出現在
前面板顯示幕中。
請按 "/1 鍵關閉系統,然後當“STANDBY”消失
後檢查下列項目。
• 揚聲器 + 和 - 導線是否短路?
• 是否使用規定的揚聲器?
• 系統的通風孔是否被阻擋?
檢查上述項目並解決所有問題後,打開系統電
源。如果在檢查上述所有項目後仍無法找到問
題的原因,請聯絡附近的 Sony 經銷商。
POWER/ON LINE 指示燈不點亮。
• 揚聲器+和-導線短路。這時,請從牆壁電源插
座上拔下環繞放大器的交流電源線,再重新連
接,然後打開環繞放大器的電源。
圖像
無圖像。
• 視頻連接線未連接牢固。
• 視頻連接線損壞。
• 系統未連接至正確的電視機輸入插孔(第 15、
25 頁)。
• 電視機尚未設定視頻輸入,以至無法觀看來自
系統的圖像。
• 您已經設定了逐行格式,但是您的電視機無法
接受逐行格式訊號。在此情況下,請將設定復
原至隔行格式 (預設設定)(第 27 頁)。
• 即使您的電視機能與逐行格式 (525p/625p)
訊號相容,當您設定逐行格式時,圖像可能受
到影響。在此情況下,請將設定復原至隔行格
式 (預設設定)(第 27 頁)。
• 重新牢固連接連接線。
• 本系統連接到 HDCP(高帶寬數位內容保護)不
相容的輸入設備(前面板上“HDMI”未亮起)。
請參閱第 93 頁。
• 如果 HDMI OUT 插孔用於視頻輸出,則更改 [ 畫
面設定 ] 中的 [HDMI 解析度 ] 設定可能會解決
此問題 (第 75 頁)。
使用非 HDMI OUT 的視頻插孔連接電視機和系
統,並將電視機輸入切換至已連接的視頻輸
入,以便您可以看見畫面顯示。更改 [ 畫面設
定 ] 中的 [HDMI 解析度 ] 設定,並將電視機輸
入切換返回至 HDMI。如果仍未顯示圖像,請重
複此步驟並試著選擇其他選項。
• 您已經使用遙控器上的 PROGRESSIVE 鍵選擇
“PROGRESSIVE AUTO”或 “PROGRESSIVE
VIDEO”(前面板顯示幕中 “PROGRE”亮起),
雖然您的電視機無法接受逐行格式訊號。在此
情況下,斷開 HDMI 導線與系統的連接,然後
選擇 “INTERLACE”使 PROGRESSIVE 指示燈關
閉。
• 如果來自 S VIDEO OUT 插孔的訊號失真,請將
[ 畫面設定 ] 中的 [HDMI 解析度 ] 設定變更爲
[720 × 480p]*。
* 視國家而定,可能出現 [720 × 480/576p]。
即使您在 [ 畫面設定 ] 的 [ 電視機形式 ] 中設定了
縱橫比,圖像仍然無法充滿螢幕。
• 光碟上的縱橫比是固定的。
電視機螢幕色彩不正常。
本系統的低音揚聲器與前置揚聲器爲磁屏蔽,
以防磁漏。但是在強磁場的情況下仍然有可能
發生磁漏。如發生此情況,請檢查下列項目:
• 如果揚聲器搭配 CRT 電視機或投影機使用,請
將揚聲器安裝在距離電視機至少 0.3 m 遠的位
置。
• 如果電視機螢幕色彩仍然不正常,請關閉電視
機,15 至 30 分鐘後再打開。
• 如果發出嘯叫聲,請將揚聲器重新放置在距離
電視機更遠的位置。
• 確認揚聲器附近沒有磁性物體(例如:電視架
上的磁閂、保健裝置、玩具等等)。
聲音
無聲音。
• 揚聲器導線未連接牢固。
• 如果前面板顯示幕中顯示 “MUTING ON”,則
按遙控器上的 MUTING 鍵。
• 系統處於暫停或慢動作播放模式。按 H 鍵返
回正常播放模式。
沒有聲音從 HDMI OUT 插孔輸出。
• 將[個人設定]中的[HDMI聲音]設定爲[自動]
或 [PCM] (第 77 頁)。
• HDMI OUT 插孔連接至 DVI(數位視頻介面)設
備 (DVI (數位視頻介面)插孔不接受聲音訊
號)。
• HDMI OUT 插孔不輸出 Super Audio CD 聲音。
• 嘗試以下方法:1 關閉系統再重新打開。 2
關閉所連接的設備再重新打開。 3 中斷再重
新連接 HDMI 導線。
左右聲音不平衡或顛倒。
• 檢查揚聲器和部件是否連接正確和牢固。
低音揚聲器沒有聲音。
• 檢查揚聲器連接和設定 (第 15、78 頁)。
• 將聲場設定爲 “A.F.D. STD”(第 35 頁)。
聽到劇烈的交流聲或噪音。
• 檢查揚聲器和部件是否連接牢固。
• 檢查連接導線是否遠離變壓器或馬達,並至少
離開電視機或螢光燈 3 m。
• 將電視機遠離音頻裝置。
• 插頭和插孔髒了。用稍蘸酒精的布進行擦拭。
• 清潔光碟。
附加資訊
出現圖像干擾。
• 光碟髒或有裂紋。
• 如果您的系統圖像輸出是通過您的錄影機到
達電視機,則某些 DVD 節目的防拷貝訊號會影
響圖像品質。如果您將系統直接連接到電視機
後仍然遇到問題,請嘗試將您的系統連接到電
視機的 S 視頻輸入 (第 25 頁)。
• 正在執行快進或快倒。按 H 鍵返回正常播放
模式。
• 檢查揚聲器設定 (第 78 頁)。
• Super Audio CD聲音訊號不從HDMI OUT插孔輸
出。
• 連接至 HDMI OUT 插孔的裝置與聲音訊號格式
不符,若是這樣,請將 [ 個人設定 ] 中的 [HDMI
聲音 ] 設定爲 [PCM] (第 77 頁)。
在播放 VIDEO CD、CD 或 MP3 時聲音失去立體聲效
果。
• 按 AUDIO 鍵將 [ 聲音 ] 設定爲 [ 立體聲 ] (第 45
頁)。
• 確保系統連接正確。
當您播放 Dolby Digital、DTS 或 MPEG 聲音音軌
時,難以聽到環繞效果。
• 確保聲場功能開啓 (第 35 頁)。
• 檢查揚聲器連接和設定 (第 15、78 頁)。
• 視DVD而定,輸出訊號可能不是完全5.1聲道。
即使聲音軌跡是以 Dolby Digital 或 MPEG 聲
音格式錄製,但也可能是單聲道或立體聲。
聲音僅從中置揚聲器傳出。
• 視光碟而定,聲音可能僅從中置揚聲器傳出。
中置揚聲器中沒有聲音。
• 檢查揚聲器連接和設定。
• 確保聲場功能開啓 (第 35 頁)。
• 視播放源而定,中置揚聲器效果可能不顯著。
續
83CT
後置揚聲器中沒有聲音或只有很低音量的聲音。
• 檢查揚聲器連接和設定。
• 確保聲場功能開啓 (第 35 頁)。
• 視播放源而定,後置揚聲器效果可能不顯著。
• 後置揚聲器的無線設定不正確 (第 22 頁)。
• 等離子顯示器可能會干擾傳送,這時,請調節
IR 發射器位置和後置揚聲器 (L)的 IR 接收
器位置 (第 22 頁)。
• 切勿將後置揚聲器 (L)安裝於易受陽光直射
或白熾燈等強光照射的地方。
• 清潔 IR 發射器和後置揚聲器(L)的 IR 接收器
的表面。
不輸出麥克風聲音。
• 選擇了 DVD 以外的功能。
• 播放 Super Audio CD 的 Super Audio CD 層。
• 麥克風未正確地連接至系統。
• 麥克風音量設定爲最小音量。
前面板顯示幕上顯示的揚聲器沒有輸出聲音。
• 前面板顯示幕上顯示所選擇的[揚聲器架構]。
它沒有顯示輸出聲音的掦聲器 (第 35、
70 頁 )。
操作
無法調入無線電電台。
• 檢查天線連接是否牢固。如果需要,請調節天
線或連接外接天線。
• 電台的訊號強度太弱(當採用自動調諧進行調
台時)。使用直接調諧。
• 沒有預設電台或預設的電台已被消除 (當採
用掃描預設電台進行調台時)。預設電台
(第 58 頁)。
• 按 DISPLAY 鍵,使前面板顯示幕中出現頻率。
遙控器不起作用。
• 遙控器和系統之間有障礙物。
• 遙控器和系統之間距離太遠。
• 遙控器未對準系統上的遙控感應窗。
• 遙控器電池電力不足。
POWER/ON LINE 指示燈短暫變紅。
• 指示燈短暫變紅。這不是故障。
POWER/ON LINE 指示燈閃爍紅色。
• 請將本無線系統遠離附近其他的無線系統。
• 將IR發射器對準後置揚聲器(L)的IR接收器。
無法播放光碟。
• 沒有插入光碟。
• 光碟顛倒。
播放面朝下插入光碟。
• 光碟托盤上的光碟歪斜。
• 系統無法播放 CD-ROM 等 (第 5 頁)。
• DVD 上地區代碼與系統不匹配。
84CT
• 系統內部有濕氣凝結,並可能損壞鏡頭。取出
光碟,讓系統電源打開擱置約半小時。
無法播放 MP3 聲音軌跡。
• DATA CD 不是按照符合 ISO 9660 Level 1/
Level 2 或 Joliet 的 MP3 格式錄製。
• DATA DVD 不是以符合 UDF(統一光碟格式)的
MP3 格式錄製的。
• MP3 聲音軌跡的副檔名不是 “.MP3”。
• 即使資料的副檔名是 “.MP3”,但不是 MP3 格
式。
• 資料不是 MPEG1 Audio Layer 3 資料。
• 系統無法播放 MP3PRO 格式的聲音軌跡。
• [ 模式(MP3, JPEG)] 設定已經設定爲 [ 圖像
(JPEG)] (第 54 頁)。
• 如果您無法改變 [ 模式(MP3,JPEG)] 設定,
請重新裝入光碟,或者關閉系統然後再開啓。
• DATA CD/DATA DVD 含有 DivX 視頻文件。
無法播放 JPEG 圖像文件。
• DATA CD 不是按照符合 ISO 9660 Level 1/
Level 2 或 Joliet 的 JPEG 格式錄製。
• DATA DVD 不是以符合 UDF(統一光碟格式)的
JPEG 格式錄製的。
• 文件的副檔名不是 “.JPEG”或 “.JPG”。
• 在普通模式中大於 3072(寬)× 2048(高),
或在主用要於網際網路 WEB 網站的逐行 JPEG
中超過 2000000 像素。
• 此圖像文件不符合螢幕 (圖像被縮小)。
• [ 模式 (MP3,JPEG)] 設定已經設定爲 [ 聲音
(MP3)] (第 54 頁)。
• 如果您無法改變 [ 模式(MP3,JPEG)] 設定,
請重新裝入光碟,或者關閉系統然後再開啓。
• DATA CD/DATA DVD 含有 DivX 視頻文件。
MP3 聲音軌跡和 JPEG 圖像文件同時開始播放。
• 在 [ 模式(MP3,JPEG)] 中選擇了 [ 自動 ](第
54 頁)。
無法播放 DivX 視頻文件。
• 文件不是以 DivX 格式創建。
• 文件的副檔名不是 “.AVI”或 “.DIVX”。
• DATA CD/DATA DVD 不是以符合 ISO 9660
Level 1/Level 2 或 Joliet/UDF 的 DivX 格式
創建的。
• DivX 視頻文件大於 720 (寬)× 576 (高)。
文件夾 / 軌跡 / 文件名稱的標題顯示錯誤。
• 系統只能顯示數字和字母表的字母。其他字元
均顯示爲 [*]。
光碟未從起始處開始播放。
• 選擇了編序播放、隨機播放或重複播放。
播放光碟之前,按 CLEAR 鍵取消這些功能。
• 選擇了重續播放。
在停止狀態下,按系統或遙控器上的 x 鍵,然
後開始播放 (第 40 頁)。
• 電視機螢幕上自動出現標題、DVD 或 PBC 菜單。
系統自動開始播放光碟。
• 此 DVD 具有自動播放功能。
播放自動停止。
• 有些光碟可能含有自動暫停訊號。當播放這類
光碟時,系統在自動暫停訊號處停止播放。
您無法操作某些功能,如停止、搜尋、慢動作播放
或重複播放。
• 視光碟而定,有可能無法進行上述某些操作。
參閱光碟附帶的使用說明書。
自檢功能
(當顯示幕中出現字母 / 數字時)
當自檢功能啓動以防止系統故障時,螢幕和
前面板顯示幕上將出現由一個字母和 4 個數
字組成的 5 個字元的維修號碼 (如,C 13
50)。在此情況下,請查看下表。
C:13:50
螢幕上的訊息未以您想要的語言出現。
• 在設定顯示中,在[ 語言設定 ]下的 [畫面顯示
語言 ] 中選擇想要的螢幕顯示語言 (第 74
頁)。
無法改變聲音軌跡語言。
• 正在播放的 DVD 上未錄製多語言軌跡。
• 該 DVD 禁止改變聲音軌跡語言。
無法改變字幕語言。
• 正在播放的 DVD 未錄製多語言字幕。
• 該 DVD 禁止改變字幕。
無法關閉字幕。
• 該 DVD 禁止關閉字幕。
光碟無法排出,並且前面板顯示幕中出現
“LOCKED”。
• 聯絡您的 Sony 經銷商或當地授權的 Sony 服務
機構。
播放 DATA CD 或 DATA DVD 時,[ 數據錯誤 ] 出現
在電視機螢幕上。
• 您要播放的MP3聲音軌跡/JPEG圖像文件/DivX
視頻文件損壞。
• 資料不是 MPEG1 Audio Layer 3 資料。
• JPEG 圖像文件格式與 DCF 不符。
• JPEG 圖像文件副檔名爲“.JPG”或“.JPEG”,
但不是 JPEG 格式。
• 您要播放的文件副檔名爲 “.AVI”或
“.DIVX”,但不是 DivX 格式,或是 DivX 格
式,但與 DivX Certified 說明檔不符。
原因和 / 或糾正操作
C 13
光碟髒了。
,請用軟布清潔光碟
(第 82 頁)。
C 31
光碟未正確插入。
,重新啓動系統,然後重新正確
插入光碟。
E XX
爲了防止出現故障,系統已經執
(xx 是一個號 行了自檢功能。
碼)
,請聯絡附近的 Sony 經銷商或
當地授權的Sony維修機構,並
提供 5 字元維修號碼。
例如:E 61 10
附加資訊
無法改變角度。
• 正在播放的 DVD 未錄製多角度 (第 49 頁)。
• 該 DVD 禁止改變角度。
維修號碼的前
3 個字元
螢幕上出現版本號碼時
打 開 系 統 時,螢 幕 上 可 能 出 現 版 本 號 碼
[VER.X.XX] (X 表示數字)。雖然這不是故
障並僅供 Sony 維修人員使用,但是在這個情
況下系統無法正常操作。請關閉系統,然後
再次打開系統進行操作。
VER.X.XX
系統工作不正常。
• 斷開電源插座和交流電源線的連接,幾分鐘後
再次連接。
85CT
規格
Super Audio CD/DVD 系統
雷射
放大器部分
拉丁美洲機型:
立體聲模式 (額定)
100 W + 100 W (1 kHz
時 3 歐姆,1 % THD)
環繞模式 (參考)
RMS 輸出功率,10 % THD
前置:133 W + 133 W
(帶 SS-TS55)
中置 *:133 W
(帶 SS-CT52)
後置 *:133 W + 133 W**
(3 歐姆)
低音 *:235 W
(帶 SS-WS52B)
亞洲、澳洲和中東機型:
立體聲模式 (額定)
108 W + 108 W (1 kHz
時 3 歐姆,1 % THD)
環繞模式 (參考)
RMS 輸出功率,10 % THD
前置:142 W + 142 W
(帶 SS-TS55)
中置 *:142 W
(帶 SS-CT52)
後置 *:142 W + 142 W**
(3 歐姆)
低音 *:180 W
(帶 SS-WS52B)
其他機型:
立體聲模式 (額定)
108 W + 108 W (1 kHz
時 3 歐姆,1 % THD)
環繞模式 (參考)
RMS 輸出功率,10 % THD
前置:143 W + 143 W
(帶 SS-TS55)
中置 *:143 W
(帶 SS-CT52)
後置 *:143 W + 143 W**
(3 歐姆 )
低音 *:285 W
(帶 SS-WS52B)
* 視聲場設定和音源而定,揚聲器可能沒有聲音輸
出。
** 使用揚聲器導線將後置揚聲器連接至系統時。
輸入 (類比)
TV/VCR 1, (AUDIO IN) 靈敏度:450/250 mV
AUDIO IN/MIC 1
靈敏度:
AUDIO IN 250/125 mV/
MIC 1 1 mV
MIC 2
靈敏度:1 mV
輸入 (數位)
TV/VCR1 (OPTICAL IN)/TV/VCR2 (COAXIAL IN)
阻抗:-/75 歐姆
86CT
訊號格式系統
半導體雷射
(Super Audio CD/DVD:
λ = 650 nm)
(CD:λ = 790 nm)
輻射持續時間:連續
NTSC/PAL
調諧器部分
系統
FM 調諧器部分
調諧範圍
天線
天線端子
中頻
AM 調諧器部分
調諧範圍
中東和俄羅斯機型:
亞洲機型:
拉丁美洲機型:
天線
中頻
PLL 石英鎖定數位合成系
統
87.5 - 108.0 MHz (50
kHz 步級)
調頻導線式天線
75 歐姆,非平衡
10.7 MHz
531 - 1602 kHz(間隔設
定爲 9 kHz)
531 - 1602 kHz(間隔設
定爲 9 kHz)
530 - 1710 kHz(間隔設
定爲 10 kHz)
530 - 1710 kHz(間隔設
定爲 10 kHz)
531 - 1710 kHz(間隔設
定爲 9 kHz)
調幅環形天線
450 kHz
視頻部分
輸出
VIDEO:1 Vp- p 75 歐姆
S VIDEO:
Y:1 Vp- p 75 歐姆
C:0.286 Vp- p 75 歐姆
COMPONENT:
Y: 1 Vp- p 75 歐姆
PB/CB, PR/CR: 0.7 Vp- p
75 歐姆
輸入
HDMI OUT:A 型(19 針)
TV/VCR1:1 Vp-p 75 歐姆
揚聲器
前置 / 後置揚聲器
揚聲器系統
揚聲器單元
額定阻抗
低音反射,磁屏蔽
低音揚聲器:
70 × 100 mm
圓錐形
高音揚聲器:直徑 25 mm
平衡球頂型
3.0 歐姆
尺寸 (約)
質量 (約)
92 × 593 × 80 mm
(寬 / 高 / 深)
280 × 1200 × 280 mm
(寬 / 高 / 深)帶底座
(長)
280 × 715 × 280 mm
(寬 / 高 / 深)帶底座
(短)
1.6 kg
3.5 kg 帶底座 (長)
3.0 kg 帶底座 (短)
中置揚聲器
揚聲器系統
揚聲器單元
額定阻抗
尺寸 (約)
關閉,磁屏蔽
直徑 30 × 80 mm,圓錐形
3.0 歐姆
380 × 47 × 61 mm(寬 /
高 / 深)
0.5 kg
質量 (約)
低音揚聲器
揚聲器系統
揚聲器單元
額定阻抗
尺寸 (約)
質量 (約)
低音反射,磁屏蔽
直徑 160 mm,圓錐形
1.5 歐姆
240 × 374 × 375 mm
(寬 / 高 / 深)
6.7 kg
電源要求
拉丁美洲機型:
其他機型:
功率消耗
尺寸 (約)
質量 (約)
110 - 240 V AC,50/60 Hz
220 - 240 V AC,50/60 Hz
開機時:170 W
待機:0.3 W (省電模式
下)
430 × 55 × 390 mm
(寬 / 高 / 深)包含突出
部分
4.0 kg
• 揚聲器 (5)
• 低音揚聲器 (1)
• 調幅環形天線 (1)
• 調頻導線式天線 (1)
• 揚聲器導線 (5 m × 5, 3 m × 1)
• 揚聲器導線 (OPTION)(15 m × 2)1)
• 視頻導線 (1)
• 遙控器 (遙控)(1)
• R6 (AA 尺寸)電池 (2)
• 校正麥克風 (1)
• 腳墊 (1 套)
• 支柱 (長× 4,短× 4)
• 底座 (4)
• 基座 (4)
• 帶墊圈螺絲 (短)(8)
• 帶墊圈螺絲 (長)(24)
• 環繞放大器 (1)
• 揚聲器底座 (1)
• 墊塊 (8)
• 導向銷 (4)
• 螺絲 (8)
• IR 發射器 (1) 2)
• IR 接收器導線 (1) 2)
• 麥克風 (1) 3)
• 使用說明書
• 揚聲器和電視機連接 (卡)(1)
1) 使用揚聲器導線將後置揚聲器連接至系統時使
附加資訊
一般
拆裝
用。
2)
IR 接收器導線和 IR 發射器僅供本系統使用。 您
不能使用市售的延長線。
3)
僅適用於俄羅斯機型
環繞放大器 (TA-WR4)
環繞模式 (參考)
俄國機型:
其他機型:
電源要求
拉丁美洲機型:
其他機型:
功率消耗
尺寸 (約)
質量 (約)
RMS 輸出功率,10 % THD
140 W + 140 W
(帶SS-TS55,SS-TS56W)
130 W + 130 W
(帶 SS-TS55,
SS-TS56W)
110 - 240 V AC,50/60 Hz
220 - 240 V AC,50/60 Hz
50 W
280 × 60 × 280 mm
(寬 / 高 / 深)
1.6 kg
設計和規格若有改變,恕不另行通知。
87CT
x 電影模式
術語
標題
視頻軟體中 DVD、電影等最長的圖像或音樂
部分,或聲音軟體中的整個文件夾。
播放控制 (PBC)
VIDEO CD (2.0 版)上用來控制播放的編碼
訊號。
使用具有 PBC 功能的 VIDEO CD 上錄製的菜單
畫面,您可以體驗到簡單的交互式 節目播
放,具有搜尋功能的編序等等。
場面
對於具有 PBC(播放控制)功能的 VIDEO CD,
菜單畫面、移動圖像和靜止圖像分爲多個部
分,稱爲 “場面”。
地區代碼
本系統用於保護版權。根據銷售區域不同,
在每個 DVD 系統或 DVD 光碟上指定了一個地
區代碼。每個地區代碼指示在系統和光碟包
裝上。系統可以播放與其地區代碼相符合的
光碟。系統也可以播放帶 “ ”標誌的光
碟。即使 DVD 上無地區代碼,地區限制功能
仍可能啓用。
ALL
DivX®
x 音樂模式
音樂模式是用於所有立體聲音樂錄音,並提
供寬闊和深層的聲音空間。
Dolby Surround Pro Logic
作爲 Dolby Surround 解碼方式之一,Dolby
Surround Pro Logic 可從 2 個聲道聲音變爲
四聲道。相比以前的 Dolby Surround 系統,
Dolby Surround Pro Logic 能更自然地再現
從左至右的全景效果,並能更精確地定位聲
音。想要充分利用 Dolby Surround Pro
Logic,您應該具備一對後置揚聲器和一個
中置揚聲器。後置揚聲器輸出單聲道聲音。
DTS
這是由 Digital Theater Systems,Inc. 研發
的數位聲音壓縮技術。該技術符合 5.1 聲道
環繞。此格式含有立體聲後置聲道,並在此
格式中有離散的低音揚聲器聲道。DTS 提供
相同的高品質數位聲音 5.1 獨立聲道。因爲
所有的聲道資料均獨立錄製並經數位處理,
所以可實現良好的聲道分離。
DivX, Inc. 創建的數位視頻技術。用 DivX 技
術編碼的視頻品質最高,而文件尺寸相對較
小。
多角度功能
Dolby Digital
多語種功能
這種電影院聲音格式比 Dolby Surround Pro
Logic 更先進。在這種格式中,後置揚聲器
輸出具有擴展頻率範圍的立體聲音響,並且
單獨提供用於低音的低音揚聲器聲道。這種
格式也稱爲“5.1”,這是因爲低音揚聲器聲
道被指定爲 0.1 聲道 (只有在需要低音效果
時該聲道才起作用) 。在此格式中的所有六
個聲道被 單獨錄製,以 實現良好的 聲道分
離。此外,由於所有訊號均被數位化處理,
因此很少發生訊號衰減。
Dolby Pro Logic II
Dolby Pro Logic II 能從兩聲道音源產生五
個全帶寬輸出聲道。這是採用先進的、高純
矩陣環繞解碼器,不新增任何新的聲音或音
調著色獲得原始錄製的空間特性。
88CT
電影模式是用於立體聲電視顯示和所有以
Dolby Surround 編碼的節目。其結果是增強
了聲場的方向性,接近獨立 5.1 聲道的聲音
品質。
一些 DVD 上錄製了一個場面的各種角度、或
攝影機的各種視點。
一些 DVD 上爲聲音或圖像中的字幕錄製了幾
種語言。
DVD
雖然與普通 CD 直徑相同,但能包含最長 8 小
時動畫的光碟。
單層單面 DVD 的資料容量爲 4.7 GB(千兆字
節),是 CD 的 7 倍。此外,雙層單面 DVD 的
資料容量爲 8.5 GB,單層雙面 DVD 爲 9.4 GB,
雙層雙面 DVD 爲 17 GB。
圖像資料採用數位壓縮技術的世界標準之一
MPEG2 格式。圖像資料被壓縮爲原大小的
1/40 左右。DVD 也採用可變位元率編碼技
術,此技術是根據圖像的狀態處理指定的資
料。
聲音資料以 Dolby Digital 以及 PCM 被錄
製,能讓您欣賞到更真實的現場聲音。
另外,DVD 還具有各種進階功能,如多角度、
多語言和視聽者控制等。
DVD-RW
數位雙驅動式低音揚聲器
DVD-RW 是一種大小如同 DVD VIDEO 的可錄
製、可重寫光碟。DVD-RW 有兩種不同的模
式:VR 模式和 Video 模式。用 Video 模式製
作的 DVD-RW 與 DVD VIDEO 有相同的格式,而
用 VR(視頻錄製)模式製作的光碟允許編排
和編輯內容。
Sony 運用獨家的 S-Master 技術設計的數位
雙 驅 動 式 低 音 揚 聲 器 特 色:使 用 兩 個 SMaster 數位放大器加強低音揚聲器音效,帶
來震撼的聽覺感受。數位雙驅動式低音揚聲
器安裝容易,它能在不需調整頻率的情況下
爲超大型聆聽區域提供穩定的聲場。
DVD+RW
數位電影院自動校正
DVD+RW (plus RW)是一種可錄製和可重寫
的光碟。DVD+RW使用的錄製格式與DVD VIDEO
格式相當。
數位電影院自動校正是 Sony 研發的系統,它
可以在短時間內自動測量並調節揚聲器設定
爲適合你的聆聽環境。
隔行格式
(隔行掃描)
數位紅外線音頻傳送
隔行格式是以每秒鐘 30 幀顯示電視圖像的
NTSC 標準方式。 每幀掃描兩次 - 以每秒鐘 60
次在偶數掃描線和奇數掃描線之間交替。
軌跡
VIDEO CD、CD、Super Audio CD 或 MP3 中的
一段圖 像或音樂。一個文件夾由幾個 軌跡
(僅 MP3)組成。
HDMI (高清晰多媒體介面)
附加資訊
HDMI 是支援單數位連接上視頻和聲音的介
面。HDMI 連接將高清晰視頻訊號和多聲道聲
音訊號的標準以數位形式毫無損失地傳送至
裝有 HDMI 的電視機等 AV 組件。 由於視頻訊
號與當前 DVI (數位視頻介面)格式相容,
因此 HDMI 插孔可以通過 HDMI-DVI (數位視
頻介面)轉換導線連接至 DVI (數位視頻介
面)插孔。 HDMI 規格支援 HDCP (高帶寬數
位內容保護) ,這是用於數位視頻訊號編碼
技術的複製保護技術。
近年來,DVD、數位廣播衛星接收器等高品
質媒介迅猛發展。爲了保證這些高品質媒介
賦予的細微差別在傳送中不發生損耗,Sony
研發了一種名爲 “數位紅外線音頻傳送”
的技術,使用無壓縮的數位音頻訊號進行紅
外線傳送,本系統就引用這種技術。
此技術使用無壓縮數位音頻訊號在由 IEC
(International Electronic Committe)與
JEITA (Japan Electronics and
Information Technology Industries
Association)分派的副載波頻率波段中傳
送,用於高保真音頻傳送應用。(請參閱圖
1)
數位傳送
(數位紅外線音頻傳送)
類比傳送
基於電影的軟體,基於視頻的軟體
DVD 可以分爲基於電影或基於視頻的軟體。
基於電影的 DVD 包括的圖像同在電影院觀看
到的相同 (每秒 24 幀)。基於視頻的 DVD,
如電視劇或連續劇,以每秒 30 幀 (或 60 半
幀)顯示圖像。
L
2
R
3
4
5
6 [MHz]
圖 1 數位紅外線音頻傳送的訊號頻譜
視聽者控制
Super Audio CD
根據各國的限制等級,通過使用者的年齡來
限制光碟播放的一種 DVD 功能。 各光碟的限
制各不相同;當啓動此功能時,播放被完全
禁止,或者暴力場面被跳過或被其他場面所
替代等等。
Super Audio CD 是一項新的高品質聲音光碟
標準,音樂以 DSD(Direct Stream Digital)
格式錄製在此光碟中 (傳統 CD 以 PCM 格式
錄製)。DSD 格式採用比傳統 CD 高 64 倍的採
樣頻率,並以 1 位元量子化,在整個聽覺範
圍內實現了寬頻範圍和寬動態範圍,因此能
提供極其忠實原聲的音樂再現。
續
89CT
x Super Audio CD 的種類
VIDEO CD
視 Super Audio CD 層和 CD 層組合而定,有
兩種類型的光碟。
含有動畫的光碟。
圖像資料採用數位壓縮技術的世界標準之一
MPEG 1 格式。圖像資料被壓縮爲原大小的
1/140 左右。因此,一盤 12 cm 的 VIDEO CD
最多能容納 74 分鐘動畫。
VIDEO CD 也含有壓縮聲音資料。超出人聽覺
範圍的聲音被壓縮,而能聽到的聲音未被壓
縮。VIDEO CD 能擁有常規聲音 CD 聲音資訊
量的 6 倍。
有 2 種版本的 VIDEO CD。
• 1.1 版:您只能播放動畫和聲音。
• 2.0 版:您可以播放高解析度靜像和欣賞
PBC 功能。
本系統符合上述兩種版本。
• Super Audio CD 層:Super Audio CD 的高
密度訊號層
• CD 層 1):傳統 CD 播放機可以讀取的層
單層光碟
(Super Audio CD 單層光碟)
Super Audio CD 層
混合光碟 2)
(具有 Super Audio CD 層和 CD 層的光碟)
CD 層 3)
Super Audio CD 層 3)
Super AudioCD 層由 2 個聲道區域或多個聲
道區域組成。
• 2 聲道區域:錄製 2 聲道立體聲軌跡的區
域
• 多聲道區域:錄製多聲道 (最多 5.1 聲
道)軌跡的區域
2 聲道區域 4)
多聲道區域 4)
1) 您可以使用傳統
Super Audio CD 層
CD 播放機播放此光碟的 CD 層。
2) 由於兩層在同一個面上,因此不需要翻轉光碟。
3)
若要選擇層,請參閱“選擇 Super Audio CD 的播
放區域”(第 50 頁)
若要選擇層,請參閱 “選擇 Super Audio CD 的播
放區域”(第 50 頁)
90CT
文件
錄製在 DATA CD/DATA DVD 上的 JPEG 圖像或
DivX 視頻。(“文件”是本系統專用的定
義。)單個文件由單個圖像或動畫組成。
文件夾
包含 MP3 聲音軌跡或 JPEG 文件的資料 CD 上
的一段音樂或圖像。
章
DVD 中一個標題的一部分。一個標題由幾個
章組成。
逐行格式
(順序掃描)
和隔行格式對比,逐行格式通過複製全部掃
描線 (NTSC 系統爲 525 線,PAL 系統爲 625
線), 每秒鐘能產生 50-60 幀。逐行格式提
高了整個畫面的品質,且使靜像、文字和水
平線的顯示更爲清晰。本格式與 525 或 625
逐行格式相容。
語言代碼一覽表
語言名稱的英文拼寫符合 ISO 639:1988 (E/F)標準。
代碼語言
代碼語言
代碼語言
1027
1028
1032
1039
1044
1045
1051
1052
1053
1057
1059
1060
1061
1066
1183
1186
1194
1196
1203
1209
1217
1226
1229
1233
1235
1239
1245
1248
1253
1254
1257
1261
1269
1283
1287
1297
1298
1299
1300
1301
1305
1307
1311
1313
1326
1327
1332
1334
1347
1349
1350
1352
1353
1356
1357
1358
1363
1365
1369
1376
1379
1393
1403
1408
1417
1428
1435
1507
1508
1509
1511
1512
1513
1514
1515
1516
1517
1521
1525
1527
1528
1529
1531
1532
1534
1535
1538
1539
1540
1543
1557
1564
1572
1581
1587
1613
1632
1665
1684
1697
1067
1070
1079
1093
1097
1103
1105
1109
1130
1142
1144
1145
1149
1150
1151
1157
1165
1166
1171
1174
1181
Afar
Abkhazian
Afrikaans
Amharic
Arabic
Assamese
Aymara
Azerbaijani
Bashkir
Byelorussian
Bulgarian
Bihari
Bislama
Bengali;
Bangla
Tibetan
Breton
Catalan
Corsican
Czech
Welsh
Danish
German
Bhutani
Greek
English
Esperanto
Spanish
Estonian
Basque
Persian
Finnish
Fiji
Faroese
French
Frisian
Irish
Scots Gaelic
Galician
Guarani
Gujarati
Hausa
Hindi
Croatian
Hungarian
Armenian
Interlingua
Interlingue
Inupiak
Indonesian
Icelandic
Italian
Hebrew
Japanese
Yiddish
Javanese
Georgian
Kazakh
Greenlandic
Cambodian
Kannada
Korean
Kashmiri
Kurdish
Kirghiz
Latin
Lingala
Laothian
Lithuanian
Latvian;
Lettish
1345 Malagasy
1436
1463
1481
1482
1483
1489
1491
1495
1498
1501
1502
1503
1505
1506
Maori
Macedonian
Malayalam
Mongolian
Moldavian
Marathi
Malay
Maltese
Burmese
Nauru
Nepali
Dutch
Norwegian
Occitan
(Afan)Oromo
Oriya
Punjabi
Polish
Pashto;
Pushto
Portuguese
Quechua
RhaetoRomance
Kirundi
Romanian
Russian
Kinyarwanda
Sanskrit
Sindhi
Sangho
SerboCroatian
Singhalese
Slovak
Slovenian
Samoan
Shona
Somali
Albanian
Serbian
Siswati
Sesotho
Sundanese
Swedish
Swahili
Tamil
Telugu
Tajik
Thai
Tigrinya
Turkmen
Tagalog
Setswana
Tonga
Turkish
Tsonga
Tatar
Twi
Ukrainian
Urdu
Uzbek
Vietnamese
Volapük
Wolof
Xhosa
Yoruba
Chinese
Zulu
附加資訊
代碼語言
1703 未指定
視聽者控制區域代碼一覽表
代碼 區域
代碼
區域
代碼
區域
代碼
區域
2044
2046
2047
2427
2070
2057
2115
2109
2489
2174
2424
2165
2304
2376
2079
2363
2362
2390
法國
菲律賓
芬蘭
韓國
荷蘭
加拿大
馬來西亞
墨西哥
紐西蘭
2379
2436
2276
2499
2086
2528
2149
2501
2254
挪威
葡萄牙
日本
瑞典
瑞士
泰國
西班牙
新加坡
義大利
2248
2238
2184
2090
2092
印度
印尼
英國
智利
中國
阿根廷
奧地利
澳洲
巴基斯坦
巴西
比利時
丹麥
德國
俄羅斯
91CT
部件和控制器索引
詳細資訊,請參閱括號內所指示的頁。
前面板
A "/1 (開 / 待機)(31)
G MIC (麥克風)2 插孔 (62)
B 前面板顯示幕 (93)
H VOLUME (音量)控制 (31)
C A (打開 / 關閉)(31)
I AUDIO IN/MIC 1/A.CAL MIC(聲音輸入 / 麥
克風 1/ 校正麥克風)插孔 (32, 62)
D 光碟操作 (31)
J 光碟托盤 (31)
E FUNCTION (功能)(31)
F
(遙控感應器)(8)
後面板
TV/VCR1 TV/VCR2
DIGITAL IN
SPEAKER
DIGITAL IN
Y
COMPONENT VIDEO OUT
P B/C B
P R/C R
(DVD ONLY)
COAXIAL
FRONT R
FRONT L
CENTER
WOOFER
SUR R
MONITOR OUT
S VIDEO
(DVD ONLY)
V
VIDEO
AM
DIR-T1
SUR L
OPTICAL
OUT
(DVD ONLY)
A SPEAKER (揚聲器)插孔 (15)
B TV/VCR 1 (DIGITAL IN OPTICAL)
(電視機 / 錄影機 1 (數位輸入光學))插
孔 (29)
C TV/VCR 2 (DIGITAL IN COAXIAL)
(電視機 / 錄影機 2 (數位輸入同軸))插
孔 (29)
D COMPONENT VIDEO OUT(分量視頻輸出)插
孔 (25)
92CT
R AUDIO IN L
VIDEO IN
TV/VCR1
COAXIAL
FM 75
E MONITOR OUT (S VIDEO/VIDEO)(監視器
輸出 (S 視頻 / 視頻))插孔 (25)
F AM 端子 (15)
G COAXIAL FM 75Ω(調頻 75 歐姆同軸)插孔
(15)
H DIR-T1 插孔 (15)
I TV/VCR 1(AUDIO IN R/L, VIDEO IN)(電
視機 / 錄影機 1 (聲音輸入右 / 左,視頻
輸入))插孔 (29)
J HDMI OUT (HDMI 輸出)插孔 (25)
前面板顯示幕
關於前面板顯示幕中的指示
A 當HDMI OUT插孔正確連接至具有HDMI或DVI
(數位視頻介面)輸入的 HDCP (高帶寬數
位內容保護)相容設備時亮起。(25)
B 標題或章的時間資訊顯示在前面板顯示幕
時亮起。(僅適用於 DVD)(47)
K 在 MULTI 聲道播放時亮起。(僅適用於
Super Audio CD)(50)
L 系統輸出逐行訊號時會亮起(僅適用於 DVD
功能)。(27)
M 顯示所選擇的 [ 揚聲器架構 ]。(70)
N 啓動 數位電 影院音響 (DCS)時會 亮起。
(35)
D 接收到電台時會亮起。(僅適用於無線電)
(58)
O 當前環繞格式(JPEG 和 Super Audio CD 除
外)
E 單聲道 / 立體聲效果 (僅適用於無線電)
(58)
P 選擇 DYNAMIC BASS 時會亮起。(65)
F 設定睡眠定時器時會亮起。(65)
G 選擇電影或音樂模式時會亮起。(34)
附加資訊
C 彩色系統設定爲 NTSC 時會亮起。(僅適用
於亞洲、澳洲和中東機型)(18)
Q 顯示系統狀態,例如:章、標題,或軌跡
數、時間資訊、無線電頻率、播放狀態、聲
場等等
H 播放狀態 (僅適用於 DVD 功能)
I 卡接 OK 模式打開時會亮起。(62)
J 裝入 Super Audio CD/CD 時會亮起。
續
93CT
環繞放大器
前面板
POWER / ON LINE
POWER
SPEAKER
SUR L
94CT
SS-TS56W
後面板
SUR R
A POWER/ON LINE(電源 / 連線)指示燈(22)
C SS-TS56W 插孔 (15)
B POWER (電源)(22)
D SPEAKER (揚聲器)插孔 (15)
控制菜單顯示指南
DISPLAY
使用控制菜單選擇一個功能並查看相關資訊。按照以下方法反覆按
控制菜單顯示:
DISPLAY 鍵,打開或改變
附加資訊
, 控制菜單顯示 1
m
控制菜單顯示 2 (僅某些光碟顯示)
m
控制菜單顯示關閉
控制菜單顯示
視光碟類型而定,控制菜單顯示 1 和 2 將出現不同的項目。關於各項目的詳細說明,請參閱括
號內的頁數。
例如:播放 DVD VIDEO 時控制菜單顯示 1。
續
95CT
當前播放的標題號 1)
當前播放的章號 2)
標題的總數 1)
章的總數 2)
控制菜單項目
播放狀態
(N 播放,
X 暫停
x 停止等)
正在播放的光碟類
型 3)
所選擇的項目
播放時間 4)
當前設置
選項
所選擇的控制菜單項
目功能名稱
操作資訊
1)
顯示 VIDEO CD(PBC 爲開)的場面編號,VIDEO CD/Super Audio CD/CD 的軌跡號,DATA CD/DATA DVD 的文
件夾號。DATA CD/DATA DVD 的 DivX 視頻文件夾編號。
2)
顯示 VIDEO CD/Super Audio CD 的索引編號,MP3 聲音軌跡號或 DATA CD/DATA DVD 的 JPEG 圖像文件編號。
DATA CD/DATA DVD 的 DivX 視頻文件編號。
3)Super
VCD 顯示爲“SVCD”。對於 DATA CD/DATA DVD,在控制菜單顯示 1 中顯示“MP3”或在控制菜單顯示
2 中顯示 “JPEG”。
4)
顯示 JPEG 文件日期。
關閉顯示
按
DISPLAY 鍵。
控制菜單項目列表
項目
項目名稱,功能,相關光碟類型
[ 標題 ] (第 39 頁)/[ 場面 ] (第 39 頁)/[ 軌跡 ] (第 39 頁)
選擇標題、場面或軌跡進行播放。
[ 章 ] (第 39 頁)/[ 索引 ] (第 39 頁)
選擇章或索引進行播放。
[ 索引 ] (第 39 頁)
顯示索引並選擇索引進行播放。
[ 軌跡 ] (第 39 頁 )
選擇軌跡進行播放。
[ 原作品 / 播放目錄 ] (第 46 頁)
選擇標題類型 (DVD-RW/DVD-R)進行播放,[ 原作品 ],或編輯的 [ 播放目錄 ]。
[ 時間 / 文字 ] (第 39 頁)
查看已播放時間和剩餘播放時間。
輸入進行圖像和音樂搜尋的時間代碼。
顯示 DVD/CD 文字或 MP3 軌跡名稱。
96CT
[ 揚聲器架構 ] (第 70、72 頁)
設定揚聲器架構。/ 自動調節揚聲器音量。
[ 多聲道數據 / 第二聲道 ] (第 50 頁)
Super Audio CD 可選擇區域時,選擇 Super Audio CD 上的播放區域。
[ 編序 ] (第 41 頁)
選擇軌跡,按照您要的順序進行播放。
[ 隨機 ] (第 42 頁)
以隨機順序播放軌跡。
[ 重複 ] (第 43 頁)
重複播放整張光碟 (所有標題 / 所有軌跡 / 所有文件夾),或一個標題 / 章 / 軌跡 /
文件夾。
[ 影音同步 ] (第 50 頁 )
調節圖像和聲音間的延遲。
[ 視聽者控制 ] (第 67 頁)
在本系統上設置禁止播放。
[ 設定 ] (第 73 頁)
[ 快速 ] 設定 (第 20 頁)
使用快速設定選擇想要的螢幕顯示語言、電視機的縱橫比、揚聲器架構,以及選擇是
否開始自動校正。
[ 常規 ] 設定
除設定快速設定以外,您也可以調節各種其他設定。
[ 重新設定 ]
將 [ 設定 ] 中的設置返回預設設定。
附加資訊
[ 文件夾 ] (第 39 頁)
選擇文件夾進行播放。
[ 文件 ] (第 39 頁)
選擇 JPEG 圖像文件或 DivX 視頻文件進行播放。
*
[ 日期 ] (第 48 頁)
*
[ 時間間隔 ] (第 54 頁)
*
[ 效果 ] (第 54 頁)
*
[ 模式 (MP3,
顯示數位照相機拍攝圖像的日期。
指定螢幕上顯示幻燈片的持續時間。
選擇效果,用於在幻燈片放映過程中改變幻燈片。
JPEG)] (第 54 頁)
選擇資料類型; MP3 聲音軌跡(聲音)、JPEG 圖像文件(圖像)或同時選擇兩者(自
動),在播放 DATA CD/DATA DVD 時進行播放。
續
97CT
卡拉 OK 控制菜單項目列表
項目
項目名稱,功能,相關光碟類型
[ 音調控制 ] (第 62 頁)
更改音調以適合您的聲音範圍。
[ 原唱音量控制 ] (第 62 頁)
即使是非卡拉 OK 光碟,通過降低主聲聲音也可以欣賞錄製了立體聲光碟的卡拉 OK。
[ 唱聲 ] (第 62 頁)
在卡拉 OK 模式下以 Dolby Digital Karaoke 格式播放 DVD 時,您可以打開或關閉引導
歌聲。
在卡拉 OK 模式下播放 VIDEO CD/CD 時,您可以聆聽歌聲。
[ 歌聲選擇 ] (第 62 頁)
選擇光碟錄製的不同歌聲類型。
* 這些項目在播放有 DivX 視頻文件的 DATA CD/DATA DVD 時不顯示。
• 當您選擇除[關]以外的任何項目(僅[編序]、[隨機]、[重複]、[影音同步]、[原唱音量控制]、[唱聲])
時,控制菜單圖示指示燈以綠色點亮
。當您選擇 [ 播放目錄 ] (預設設定)時,
t
[ 原作品 / 播放目錄 ] 指示燈以綠色點亮。當您選擇 Super Audio CD 上的多聲道播放區域時,[ 多聲道數
據 / 第二聲道 ] 指示燈以綠色點亮。
98CT
DVD 設定顯示列表
您可以使用 DVD 設定顯示設定下列項目。
項目顯示順序可能與實際顯示有差異。
語言設定
個人設定
暫停模式
畫面顯示語言 1)
選單語言 1)
聲音軌跡
關
自動
選擇
多重光碟續播 開
關
聲音語言 1)
字幕語言 1)
畫面設定
電視機形式
自動
幀
2)
HDMI 解析度
YCBCR/RGB (HDMI)
屏幕節能
背景畫面
黑色電平 5)
BLACK LEVEL
(COMPONENT OUT)5)
4:3 輸出
開
關
封套畫面圖像
圖像
藍色
黑色
開
關
關
開
全屏幕
普通
音頻動態範圍
控制
HDMI 聲音
關
標準
低頻增強
關
自動
PCM
DivX
揚聲器設定
尺寸
前置揚聲器
中置揚聲器
後置揚聲器
低音揚聲器
視聽距離
左
(前置揚聲器) 右
中置揚聲器
低音揚聲器
視聽距離
左
(後置揚聲器) 右
左
音量調整
(前置揚聲器) 右
中置揚聲器
低音揚聲器
左
音量調整
(後置揚聲器) 右
關
測試音調
開
有
有
無
有
無
有
0.0
0.0
0.0
0.0
0.0
0.0
附加資訊
彩色系統
(VIDEO CD)4)
16:9
4:3 信箱
形式
4:3 全景掃描
自動
1920 × 1080i
1280 × 720p
720 × 480p3)
YCBCR
RGB
自動
PAL
NTSC
m
m
m
m
m
m
-
-15.0 dB
-15.0 dB
-15.0 dB
-15.0 dB
-15.0 dB
-15.0 dB
7.0
7.0
7.0
7.0
7.0
7.0
-
m
m
m
m
m
m
+10.0
+10.0
+10.0
+10.0
+10.0
+10.0
dB
dB
dB
dB
dB
dB
1)
從顯示的語言列表中選擇您想要的語言。
2)
視該國家的機型而定,預設設定會有不同。
3)視國家而定,可能出現
[720 × 480/576p]。
4)僅適用於亞洲、澳洲和中東機型。
5)亞洲、澳洲和中東機型除外。
99CT
AMP 菜單列表
您可以使用遙控器上的 AMP MENU 鍵設定下列項目。
AMP 菜單
DIMMER
DIMMER ON
DIMMER OFF
DEMO
DEMO ON
DEMO OFF
ATTENUATE*
ATT
ATT
REV
REV
SL SR REV
ON
OFF
ON
OFF
* 視所選擇的功能而定,可能不出現 “ATTENUATE”。
100CT
索引
數字
16:9 75
4:3 全景掃描 75
4:3 信箱形式 75
4:3 輸出 76
5.1 聲道環繞 45
A
A/V SYNC 50
AMP MENU 23, 33, 66
AMP 菜單列表 100
ANGLE 49
ATTENUATE 33
B
背景畫面 76
編序播放 41
標題 39, 88
BLACK LEVEL (COMPONENT
OUT) 76
播放控制 (PBC)88
播放目錄 46
C
彩色系統 (VIDEO CD)75
拆裝 87
測試音調 79
常規 73
場面 39, 88
操作光碟 82
重複播放 43
重新設定 74
重續播放 40
CINEMA STUDIO EX 35
COLD RESET 80
COMPONENT VIDEO OUT 27
D
D. C. A. C. 72, 89
DATA CD 52, 55
DATA DVD 52, 55
DEMO 23
電池 8
電視機連接 25
電視機形式 75
Digital Cinema Sound 35
DIMMER 66
地區代碼 6, 88
DISPLAY 59
DivX® 55, 77, 88
Dolby Digital 45, 88
Dolby Pro Logic II 88
Dolby Surround Pro Logic
88
凍結幀 38
DTS 45, 88
DUAL MONO 37
多重光碟續播 77
多角度功能 49, 88
多路廣播聲音 37
多語種功能 88
DVD 88
DVD+RW 89
DVD 菜單 44
DVD-RW 46, 89
DVI 26
DYNAMIC BASS 65
G
隔行格式 89
個人設定 77
觀看電視螢幕搜尋特定點 38
軌跡 39, 89
故障排除 82
H
HDMI
HDMI 解析度 75
YCBCR/RGB (HDMI) 75
HDMI 聲音 77
HDMI (高清晰多媒體介面)
26, 89
黑色電平 76
後面板 92
畫面設定 75
畫面顯示語言 74
幻燈片 54
環繞放大器 94
I
INTERLACE 28
IR 發射器 22, 23
J
將揚聲器和 IR 發射器安裝到
牆壁上 23
即時重播 31
即時向前 31
基於電影的軟體 89
JPEG 51, 52
K
卡拉 OK 62
唱聲 64
ECHO 62
歌聲選擇 64
音調控制 63
原唱音量控制 63
可用光碟 5
控制電視機 60
控制菜單顯示 95
快進 38
快速設定 20
快退 38
L
連續播放 31
聆聽電視聲音 33
聆聽其他裝置 32
M
慢動作播放 38
麥克風 62
命名預設電台 58
模式 (MP3,JPEG)54
MOVIE/MUSIC 34
MP3 51, 52
Multi Session CD 6
MUTING 31
O
OPTICAL (Digital Out) 30
P
PBC 播放 57
PICTURE NAVI 40, 53
屏幕節能 76
PROGRESSIVE AUTO 27
PROGRESSIVE VIDEO 27
續
101CT
Q
前面板 92
前面板顯示幕 47, 93
其他裝置連接 29
S
S VIDEO 26
掃描 38
設定 73
設定顯示 73, 99
聲場 35
聲音軌跡選擇 77
聲音語言 74
時間 / 文字 39
時間間隔 54
視聽者控制 68, 89
數位電影院自動校正 72, 89
數位紅外線音頻傳送 89
數位連接 30
數位雙驅動式低音揚聲器 89
SL SR REV 22
搜尋 38
隨機播放 42
睡眠 65
索引 39
Super Audio CD 50, 89
T
THEATRE SYNC 61
V
VIDEO CD 90
W
文件 39, 90
文件夾 39, 90
無線 22
無線電電台 58
無線電廣播 58
X
效果 55
選擇 34
選單語言 74
Y
揚聲器架構 70
揚聲器設定
尺寸 78
視聽距離 78
音量調整 79
102CT
演示 23
遙控器 8, 60
音頻動態範圍控制 77
用戶鎖定 67
原作品 46
語言設定 74
Z
章 39, 90
暫停模式 77
自動校正 72, 89
字幕語言 49, 74
逐行格式 27, 90
語言代碼一覽表 91
遙控器
字母順序
按鍵說明
A - O
P - Z
AMP MENU(AMP 菜單)4) 7(23,
32,66,100)
ANGLE (角度) 5 (49)
AUDIO (聲音) 3) ek (45)
CLEAR(消除)el(39, 59, 61,
74)
D.TUNING(D. 調諧)wh (58)
DISC SKIP (光碟跳躍) 1) qf
(31)
DISPLAY (顯示) 2 (47, 59)
DYNAMIC BASS (動態低音) 3
(65)
ECHO (回聲) ea (62)
ENTER (輸入) 2) 4 (20,23,
32,39,58,67)
FUNCTION(功能)+/-3) 0(27,
31,32,40,58,70)
KARAOKE MODE (卡拉 OK 模式)
qa (62)
KARAOKE PON (原唱音量控制)
e; (63)
KEY CON (音 調 升 降)#/b es
(63)
MENU (菜單) 6 (44, 58)
MIC VOL (麥克風音量)+/- qs
(62)
MOVIE/MUSIC(電影 / 音樂)wg
(34)
MUTING (靜音) ed (31)
數字鍵 3) ql(39,58,60,67)
PICTURE NAVI (圖像導航) qk
(40,61)
PRESET (預 設)+/- 8 qg
(58)
PROGRESSIVE(逐行)w;(27)
SA-CD/CD wf (50)
SLEEP (睡眠) ra (65)
SOUND FIELD(聲場)r;(35)
SUBTITLE (字幕語言) wh
(49)
THEATRE SYNC (影院同步) wd
(61)
TOP MENU(頂部菜單)ej(44)
TUNING (調 諧) +/- wk eg
(58)
TV (電視機) ws (60)
TV CH (電視 頻 道)+/-3) 0
(60)
TV VOL (電視音量)+/- qd
(60)
TV/VIDEO (電視 / 視頻) wa
(60)
VOLUME (音量)+/- qd (31,
58, 79)
[/1(開 / 待機)1(20, 23,
31, 40, 58)
TV [/1 (開 / 待機) rs
(60)
4) qj (20,23,
C/X/x/c/
32,39,58,67)
REPLAY/ADVANCE(重
播 / 前進) wj (31)
./> qg 8 (31)
m/M eg wk (38)
/
eg wk (38)
H(播放)3) 9(31, 40, 67)
x (停止) wl (31,40,67)
X (暫停) ef (31)
DISPLAY(顯示)4) eh(21,
39,67,95)
O RETURN(返回)4) qh(40)
-/-- el (60)
1)
鍵的功能與
相同。
3)H、數字鍵
5,AUDIO 和
FUNCTION + (TV CH +)鍵都
有觸覺點。操作系統時請使用
觸覺點作爲基準。
4)
Sony Corporation Printed in China
DISC SKIP 鍵不適用於本機。
2)ENTER
按TV鍵ws後,您可以控制Sony
電視機上的菜單。在菜單畫面
上, DISPLAY 鍵 eh 可用作
MENU 鍵,AMP MENU 鍵 7 可用
作 TOOLS 鍵。請注意,根據裝
置不同,您可能無法使用部分
或所有按鍵。
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
