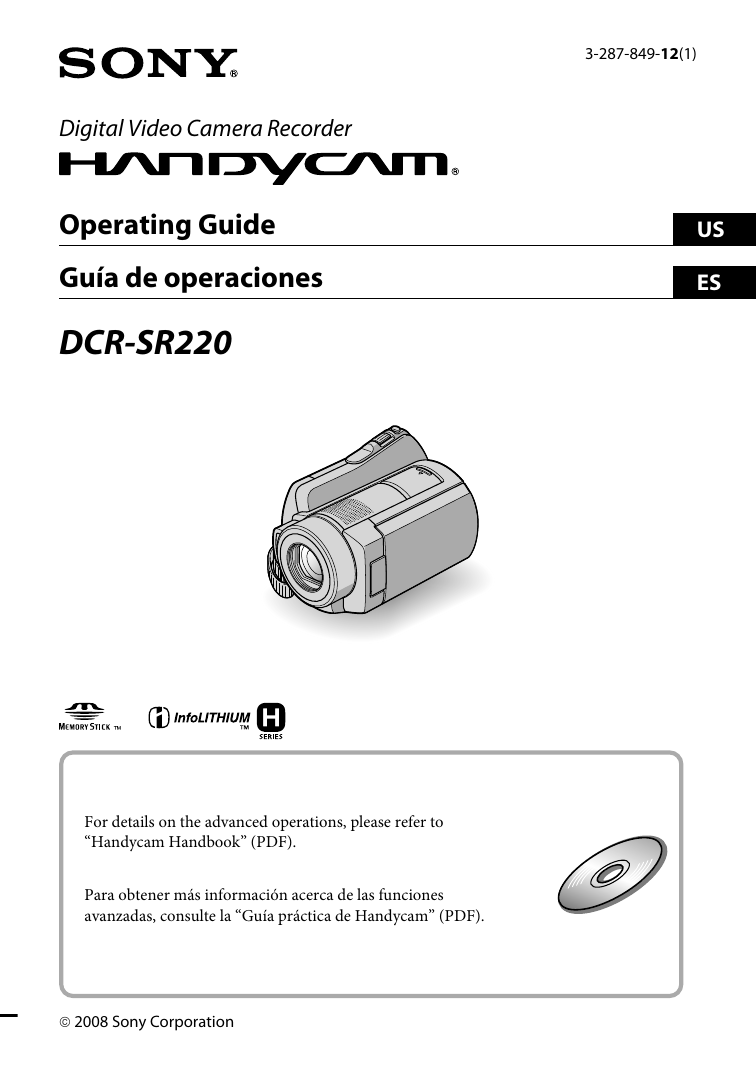

Sony DCR-SR220 Operating instructions

3-287-849-12(1)
Digital Video Camera Recorder
Operating Guide
US
Guía de operaciones
ES
DCR-SR220
For details on the advanced operations, please refer to
“Handycam Handbook” (PDF).
Para obtener más información acerca de las funciones
avanzadas, consulte la “Guía práctica de Handycam” (PDF).

2008 Sony Corporation
WARNING
To reduce fire or shock hazard, do not expose
the unit to rain or moisture.
Do not expose the batteries to excessive
heat such as sunshine, fire or the like.
IMPORTANT
SAFEGUARDS
For your protection, please read these
safety instructions completely before
operating the appliance, and keep this
manual for future reference.
Carefully observe all warnings, precautions
and instructions on the appliance, or the
one described in the operating instructions
and adhere to them.
Use
Power Sources
This set should be operated only from the type
of power source indicated on the marking label.
If you are not sure of the type of electrical power
supplied to your home, consult your dealer or
local power company. For those sets designed
to operate from battery power, or other sources,
refer to the operating instructions.
This symbol is intended to
alert the user to the presence
of uninsulated “dangerous
voltage” within the product’s
enclosure that may be of
sufficient magnitude to
constitute a risk of electric
shock to persons.
This symbol is intended to
alert the user to the presence
of important operating and
maintenance (servicing)
instructions in the literature
accompanying the appliance.
Polarization
This set may be equipped with a polarized ac
power cord plug (a plug having one blade wider
than the other).
This plug will fit into the power outlet only one
way. This is a safety feature. If you are unable to
insert the plug fully into the outlet, try reversing
the plug. If the plug should still fail to fit, contact
your electrician to have a suitable outlet installed.
Do not defeat the safety purpose of the polarized
plug by forcing it in.
Overloading
Do not overload wall outlets, extension cords or
convenience receptacles beyond their capacity,
since this can result in fire or electric shock.
Object and Liquid Entry
Never push objects of any kind into the set
through openings as they may touch dangerous
voltage points or short out parts that could result
in a fire or electric shock. Never spill liquid of any
kind on the set.
Attachments
Do not use attachments not recommended by the
manufacturer, as they may cause hazards.
Cleaning
Unplug the set from the wall outlet before
cleaning or polishing it. Do not use liquid
US
cleaners or aerosol cleaners. Use a cloth lightly
dampened with water for cleaning the exterior
of the set.
Installation
Water and Moisture
Do not use power-line operated sets near water
– for example, near a bathtub, washbowl, kitchen
sink, or laundry tub, in a wet basement, or near a
swimming pool, etc.
Power-Cord Protection
Route the power cord so that it is not likely to be
walked on or pinched by items placed upon or
against them, paying particular attention to the
plugs, receptacles, and the point where the cord
exits from the appliance.
Accessories
Do not place the set on an unstable cart, stand,
tripod, bracket, or table. The set may fall,
causing serious injury to a child or an adult, and
serious damage to the set. Use only a cart, stand,
tripod, bracket, or table recommended by the
manufacturer.
Ventilation
The slots and openings in the cabinet are
provided for necessary ventilation. To ensure
reliable operation of the set, and to protect it from
overheating, these slots and openings must never
be blocked or covered.
 Never cover the slots and openings with a cloth
or other materials.
 Never block the slots and openings by placing
the set on a bed, sofa, rug, or other similar
surface.
 Never place the set in a confined space, such as
a bookcase, or built-in cabinet, unless proper
ventilation is provided.
 Do not place the set near or over a radiator or
heat register, or where it is exposed to direct
sunlight.
Lightning
For added protection for this set during a
lightning storm, or when it is left unattended and
unused for long periods of time, unplug it from
the wall outlet and disconnect the antenna or
cable system. This will prevent damage to the set
due to lightning and power-line surges.
Service
Damage Requiring Service
Unplug the set from the wall outlet and refer
servicing to qualified service personnel under the
following conditions:
 When the power cord or plug is damaged or
frayed.
 If liquid has been spilled or objects have fallen
into the set.
 If the set has been exposed to rain or water.
 If the set has been subject to excessive shock
by being dropped, or the cabinet has been
damaged.
 If the set does not operate normally when
following the operating instructions. Adjust
only those controls that are specified in the
operating instructions. Improper adjustment
of other controls may result in damage and
will often require extensive work by a qualified
technician to restore the set to normal
operation.
 When the set exhibits a distinct change in
performance – this indicates a need for service.
Servicing
Do not attempt to service the set yourself as
opening or removing covers may expose you to
dangerous voltage or other hazards.
Refer all servicing to qualified service personnel.
Replacement parts
When replacement parts are required, be sure
the service technician has used replacement parts
specified by the manufacturer that have the same
characteristics as the original parts.
Unauthorized substitutions may result in fire,
electric shock, or other hazards.
Safety Check
Upon completion of any service or repairs to the
set, ask the service technician to perform routine
safety checks (as specified by the manufacturer)
to determine that the set is in safe operating
condition.
US
Read this first
Before operating the unit, please read this
manual thoroughly, and retain it for future
reference.
CAUTION
Replace the battery with the specified
type only. Otherwise, fire or injury may
result.
For customers in the U.S.A.
If you have any questions about this
product, you may call:
Sony Customer Information Center 1-800222-SONY (7669).
The number below is for the FCC related
matters only.
Regulatory Information
For customers in the U.S.A. and
CANADA
Declaration of Conformity
Trade Name: SONY
Model No.: DCR-SR220
Responsible Party: Sony Electronics Inc.
Address: 16530 Via Esprillo, San Diego,
CA 92127 U.S.A.
Telephone number: 858-942-2230
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) This device
may not cause harmful interference,
and (2) this device must accept any
interference received, including
interference that may cause undesired
operation.
RECYCLING LITHIUM-ION BATTERIES
Lithium-Ion batteries are
recyclable.
You can help preserve our
environment by returning
your used rechargeable
batteries to the collection
and recycling location
nearest you.
For more information
regarding recycling of
rechargeable batteries, call
toll free 1-800-822- 8837, or
visit http://www.rbrc.org/
Caution: Do not handle damaged or
leaking Lithium-Ion batteries.
Owner’s Record
US
 Note

DCR-SR220 is to be used with the Handycam
Station Model DCRA-C220 and AC Adaptor
Model AC-L200/L200B.
CAUTION
The model and serial numbers are located
on the bottom. Record the serial number
in the space provided below. Refer to these
numbers whenever you call your Sony
dealer regarding this product.
You are cautioned that any changes or
modifications not expressly approved in
this manual could void your authority to
operate this equipment.
Model No. DCRSerial No.
Model No. ACSerial No.
This equipment has been tested and found
to comply with the limits for a Class B
digital device, pursuant to Part 15 of the
FCC Rules.
These limits are designed to provide
reasonable protection against harmful
interference in a residential installation.
This equipment generates, uses, and
can radiate radio frequency energy and,
Note
if not installed and used in accordance
with the instructions, may cause harmful
interference to radio communications.
However, there is no guarantee that
interference will not occur in a particular
installation. If this equipment does cause
harmful interference to radio or television
reception, which can be determined
by turning the equipment off and on,
the user is encouraged to try to correct
the interference by one or more of the
following measures:




Reorient or relocate the receiving antenna.
Increase the separation between the
equipment and receiver.
Connect the equipment into an outlet on
a circuit different from that to which the
receiver is connected.
Consult the dealer or an experienced radio/
TV technician for help.
The supplied interface cable must be used
with the equipment in order to comply
with the limits for a digital device pursuant
to Subpart B of Part 15 of FCC Rules.
For the State of California, USA only
Perchlorate Material - special handling may
apply, See
www.dtsc.ca.gov/hazardouswaste/
perchlorate
Perchlorate Material: Lithium battery
contains perchlorate.
Notes on use
Supplied items
The numbers in ( ) are the supplied
quantity.








AC Adaptor (1)
Power cord (Mains lead) (1)
Handycam Station (1) 
A/V connecting cable (1) 
USB cable (1) 
Wireless Remote Commander (1)
A button-type lithium battery is already
installed.
Rechargeable battery pack NP-FH60 (1)
CD-ROM “Handycam Application Software”
(1) (p. 24)
Picture Motion Browser (Software)
PMB Guide
 Handycam Handbook (PDF)
“Operating Guide” (This manual) (1)






US
Using the camcorder







The camcorder is not dustproofed, dripproofed
or waterproofed. See “Precautions” (p. 30).
Do not do any of the following when the
(movie)/ (still image) lamps (p. 10) or
ACCESS lamps (p. 12, 16) is lit or flashing.
Otherwise the media may be damaged, recorded
images may be lost or other malfunctions could
occur.
 Remove the “Memory Stick PRO Duo.”
 Remove the battery pack or AC Adaptor from
the camcorder.
 Apply mechanical shock or vibration to the
camcorder.
When connecting your camcorder to another
device with a cable, be sure to insert the
connector plug in the correct way. Pushing the
plug forcibly into the terminal will damage the
terminal and may result in a malfunction of
your camcorder.
Do not apply shock or vibration to your
camcorder. The hard disk of the camcorder may
not be recognized, or recording or playback
may not be possible.
Do not use your camcorder in very loud areas.
The hard disk of the camcorder may not be
recognized, or recording may not be possible.
To protect the internal hard disk from shock
by dropping, the camcorder has drop sensor
function*. When a drop occurs, or under a nongravity condition, the block noise made when
this function is activated by the camcorder may
also be recorded. If the drop sensor catches a
drop repeatedly, recording/play back may be
stopped.
When the temperature of the camcorder
becomes extremely high or extremely low, you
may not be able to record or play back on the
camcorder, due to the protection features of the
camcorder being activated in such situations.
In this case, an indicator appears on the LCD
screen (p. 28).
US




Do not turn on the camcorder in a low-pressure
area, where the altitude is more than 3,000
meters (9,800 feet). Doing so may damage the
hard disk drive of your camcorder.
If you repeat recording/deleting images for a
long time, fragmentation of data occurs on the
media. Images cannot be saved or recorded. In
such a case, save your images on some type of
external media first, and then perform [MEDIA
FORMAT]*.
Fasten the grip belt and hold your camcorder
correctly while recording.
To adjust the LCD panel, open the LCD panel
90 degrees to the camcorder , then rotate it
to the best angle to record or play . You can
rotate the LCD panel 180 degrees to the lens
side  to record in mirror mode.
90 degrees
(max.)
 90 degrees to the
camcorder

Insulation sheet
Types of “Memory Stick” you can use
with your camcorder
For recording movies, it is recommended that
you use a “Memory Stick PRO Duo” of 512 MB
or larger marked with:

(“Memory Stick
PRO Duo”)*

(“Memory Stick
PRO-HG Duo”)
* Marked with Mark2 or not are available.
 A “Memory Stick PRO Duo” of up to 8 GB has
been confirmed to operate correctly with this
camcorder.
 See page 11 for the recordable time of a
“Memory Stick PRO Duo.”
 “Memory Stick PRO Duo” and “Memory Stick
PRO-HG Duo” are both called as “Memory
Stick PRO Duo” in this manual.

On recording



 180 degrees (max.)

US
The LCD screen is manufactured using
extremely high-precision technology, so over
99.99% of the pixels are operational for effective
use. However, there may be some tiny black
points and/or bright points (white, red, blue,
or green in color) that appear constantly on the
LCD screen. These points are normal results of
the manufacturing process and do not affect the
recording in any way.
Remove the insulation sheet before using the
Remote Commander.

Before starting to record, test the recording
function to make sure the image and sound are
recorded without any problems.
Compensation for failure or loss of recording
cannot be provided, even if recording or
playback is not possible due to a malfunction of
the camcorder, recording media, etc.
TV color systems differ depending on the
country/region. To view your recordings on a
TV, you need an NTSC system-based TV.
Television programs, films, video tapes,
and other materials may be copyrighted.
Unauthorized recording of such materials may
be contrary to the copyright laws.
Save all your recorded image data

To prevent your image data from being lost,
save all your recorded images on external media
periodically. It is recommended that you save
the image data on a disc such as a DVD-R using
your computer*. Also, you can save your image
data using a VCR, or a DVD/HDD recorder*.
Table of contents
When the camcorder is connected to a
computer

Do not try to format the hard disk of the
camcorder using a computer. If you do so, your
camcorder may not operate correctly.
Note on disposal/transfer

If you perform [MEDIA FORMAT]* to format
the hard disk of the camcorder, data may not be
completely deleted from the hard disk. When
you transfer the camcorder, it is recommended
that you perform [ EMPTY]* to prevent the
recovery of your data.
In addition to the above, when you dispose of
the camcorder, it is recommended that you
destroy the actual body of the camcorder.
About language setting

The on-screen displays in each local language
are used for illustrating the operating
procedures. Change the screen language before
using your camcorder if necessary (p. 10).
About this manual



The LCD screens and indicators shown in this
manual were taken with a digital still camera,
and may look different from what you actually
see.
In this Operating Guide, the hard disk and
“Memory Stick PRO Duo” are called “media.”
The screenshots are from Windows Vista, and
may vary depending on the operating system of
the computer.
* Refer also to “Handycam Handbook” (PDF)
and “PMB Guide.”
IMPORTANT SAFEGUARDS.........................2
Read this first..................................................4
Getting Started
Step 1: Charging the battery pack..........8
Step 2: Turning the power on, and
setting the date and time..................... 10
Changing the language setting................ 10
Step 3: Selecting the media.................... 11
Recording/Playback
Recording...................................................... 13
Playback......................................................... 14
Playing the image on a TV............................ 15
Other parts and functions of the
camcorder.................................................. 16
Indicators displayed during recording/
playback...................................................... 18
Performing various functions “ HOME” and “ OPTION”............... 20
Saving images............................................. 22
Deleting images.......................................... 23
Enjoying with a computer
Performing with a computer.................. 24
Handbook/software to be installed........ 24
Installing “Picture Motion Browser”......... 24
Troubleshooting
Troubleshooting......................................... 27
Self-diagnosis display/Warning
indicators............................................................. 28
Additional Information
Precautions................................................... 30
Specifications............................................... 32
US
Getting Started
Step 1: Charging the battery pack
/CHG lamp
Battery pack
POWER switch
DC IN jack
DC plug
AC Adaptor
Power cord
(Mains lead)
You can charge the “InfoLITHIUM”
battery pack (H series) after attaching
it to your camcorder.
 Notes

Your camcorder operates only with an
“InfoLITHIUM” battery pack (H series).
1 Connect the AC Adaptor to the DC
IN jack on the Handycam Station.
Be sure that the  mark on the DC plug
is facing up.
2 Connect the power cord (mains
lead) to the AC Adaptor and the wall
outlet (wall socket).
3 Turn the POWER switch in the
direction of the arrow to OFF (CHG)
(the default setting).
4 Attach the battery pack by sliding it
in the direction of the arrow until it
clicks.
US
To the wall outlet
(wall socket)
5 Set the camcorder onto the
Handycam Station securely.
The /CHG (charge) lamp lights up and
charging starts. The /CHG (charge)
lamp turns off when the battery pack is
fully charged. Remove the camcorder
from the Handycam Station.
To remove the battery pack
Turn the POWER switch to OFF (CHG).
Slide the BATT (battery) release lever and
remove the battery pack.
BATT (battery)
release lever
To charge the battery pack using only the AC
Adaptor
Turn the POWER switch to OFF (CHG),
then connect the AC Adaptor directly to
the DC IN jack on your camcorder.
POWER swith
DC IN jack
DC plug
Open the jack
cover.
Available running time for the
supplied battery pack
Charging time: Approximate time (min.)
required to fully charge a completely
exhausted battery pack.
Recording/Playback time: Approximate
time (min.) available when you use a fully
charged battery pack.
(Unit:min.)
Hard disk
Charging time
Recording time
Continuous
recording time
Typical
recording time
Playback time


“Memory Stick
PRO Duo”
135
115
120
50
60
160
165
Getting Started
With the 
mark on the
right.
On the battery pack
 Before removing the battery pack or AC
Adaptor from the camcorder, turn the POWER
switch to OFF (CHG) and make sure that the
(Movie) lamp/ (Still) lamp (p. 10)/
ACCESS lamps (p. 12, 16) is turned off.
 The power will not be supplied from the
battery as long as the AC Adaptor is connected
to the DC IN jack of your camcorder or the
Handycam Station, even when the power cord
(mains lead) is disconnected from the wall
outlet (wall socket).
On the charging/recording/playback time
 Times measured when using the camcorder at
25°C (77 ˚F) (10°C to 30°C (50 ˚F to 86 ˚F) is
recommended).
 The available recording and playback time will
be shorter when you use your camcorder in low
temperatures.
 The available recording and playback time will
be shorter depending on the conditions under
which you use your camcorder.
On the AC Adaptor
 Use the nearby wall outlet (wall socket) when
using the AC Adaptor. Disconnect the AC
Adaptor from the wall outlet (wall socket)
immediately if any malfunction occurs while
using your camcorder.
 Do not use the AC Adaptor placed in a narrow
space, such as between a wall and furniture.
 Do not short-circuit the DC plug of the AC
Adaptor or battery terminal with any metallic
objects. This may cause a malfunction.
 Even if your camcorder is turned off, AC power
source (mains) is still supplied to it while
connected to the wall outlet (wall socket) via the
AC Adaptor.
All times measured under the following
settings:
 Recording mode: [SP]
 The LCD backlight: [ON]
Typical recording time shows the time when
you repeat recording start/stop, turning the
power on/off and zooming.
US
Step 2: Turning the power on, and setting the date and
time
(HOME) (p. 20)
Touch the button
on the LCD screen.
POWER switch
When using the
camcorder for the first
time, the [CLOCK
SET] screen appears on
the LCD screen.
1 While pressing the green button,
turn the POWER switch repeatedly
in the direction of the arrow until
the respective lamp lights up.
(Movie): To record movies
(Still): To record still images
Go to step 3 when you turn on your
camcorder for the first time.

When you turn on the
(Still) lamp,
the screen aspect ratio is changed to 4:3
automatically.
2 Touch
(HOME) 
(SETTINGS)
 [CLOCK/ LANG]  [CLOCK
SET].
The [CLOCK SET] screen appears.
3 Select the desired geographical
area with
/
, then touch [NEXT].
4 Set [DST SET] or [SUMMERTIME], [Y]
US
10
(year), [M] (month), [D] (day), hour
and minute, then touch
.
The clock starts.
 Tips
 The date and time do not appear during
recording, but they are automatically recorded
on the media, and can be displayed during
playback.
 You can turn off the operation beeps by
touching
(HOME) 
(SETTINGS) 
[SOUND/DISP SET] [BEEP]  [OFF].
Changing the language setting
You can change the on-screen displays to
show messages in a specified language.
Touch (HOME) 
(SETTINGS) 
[CLOCK/ LANG]  [ LANGUAGE
SET], then select the desired language.
Step 3: Selecting the media
You can select the hard disk or “Memory
Stick PRO Duo” as the recording/playback/
editing media on your camcorder. Select
the media for movies and still images
separately.
The default setting is hard disk for movies
and still images.
Still image
“Memory Stick”
4 Touch [YES] 
Getting Started
3 Select the media you want to set.
Hard disk
Movie
60min
.
The media is changed.
 Notes



You can do recording/playback/editing
operations for the selected media only. When
you want to change, reselect the media.
The recordable time with [SP] recording mode
(the default setting) is as follows (approx):
 The internal hard disk: approx. 21 hours 50
minutes
 “Memory Stick PRO Duo” (4 GB) made by
Sony Corporation: 1 hour 20 minutes
Check the number of recordable still images on
the LCD screen of your camcorder (p. 18).
1 Touch
(HOME) 
(MANAGE
MEDIA) tab on the screen.
To confirm the recording media setting
 Turn the POWER switch repeatedly to light
up the
(Movie)/ (Still) lamp, depending
on which media setting you want to check.
 Check the media icon on the screen.
: Hard disk
: “Memory
Stick PRO Duo”
Inserting the “Memory Stick PRO Duo”
Prepare a “Memory Stick PRO Duo” if
[MEMORY STICK] has been selected as
the media.
For types of “Memory Stick” you can use in
your camcorder, see page 6.
2 Touch [MOVIE MEDIA SET] to select
the media for movies, and touch
[PHOTO MEDIA SET] to select the
media for still images.
The media setting screen appears.
1 Insert a “Memory Stick PRO Duo.”
 Open the Memory Stick Duo cover in the
direction of the arrow.
 Insert a “Memory Stick PRO Duo” into
the Memory Stick Duo slot in the right
orientation until it clicks.
 Close the Memory Stick Duo cover.
US
11


ACCESS lamp (“Memory
Stick PRO Duo”)
2 If you have selected [MEMORY
STICK] as the movie media, turn the
POWER switch until the (Movie)
lamp lights up.
The [Create a new Image Database File.]
screen appears on the LCD screen when
you insert a new “Memory Stick PRO
Duo.”
3 Touch [YES].
To record only still images on a
“Memory Stick PRO Duo,” touch [NO].
To remove the “Memory Stick PRO
Duo”
Open the Memory Stick Duo cover and
lightly push on the “Memory Stick PRO
Duo.”
 Notes

US
12
Do not open the Memory Stick Duo cover while
recording.

Inserting a “Memory Stick PRO Duo” forcibly
in the wrong direction may cause a malfunction
to the “Memory Stick PRO Duo,” Memory Stick
Duo slot or image data.
If [Failed to create a new Image Database File.
It may be possible that there is not enough free
space.] appears in step 3, format the “Memory
Stick PRO Duo.” All recorded data on the
“Memory Stick PRO Duo” will be deleted when
you format.
Be careful not to allow the “Memory Stick PRO
Duo” to pop out and fall when you push on and
remove it.
Recording/Playback
Recording
The images are recorded on the media selected on the media setting (p. 11).
In the default setting, both movies and still images are recorded on the hard disk.
START/STOP 
POWER switch
: To record movies
: To record still images
[STBY]  [REC]
(HOME)
(p. 20)
PHOTO 
Recording/Playback
Flashing  Lights up
START/STOP 
1 Turn the POWER switch until the respective lamp lights up.
Press the green button only when the POWER switch is in the OFF (CHG) position.
2 Start recording.
Movies
Press START/STOP  (or ).
To stop recording, press START/STOP
again.
 Tips
 You can check the recordable time and the
remaining capacity, etc., by touching
(HOME) 
(MANAGE MEDIA) 
[MEDIA INFO].
 You can capture still images by pressing
PHOTO  during movie recording.
 The maximum continuous recordable time is
Still Images
Press PHOTO  lightly to adjust the
focus  (a beep sounds), then press it
fully  (a shutter click sounds).
appears beside or . When
disappears, the image has been recorded.

approximately 13 hours.
When a movie file exceeds 2 GB, the next movie
file is created automatically.
US
13
Playback
You can play back images recorded on the media selected in the media setting (p. 11).
The default setting is the hard disk.
(VIEW IMAGES) button 
POWER switch
(VIEW IMAGES) button 





HOME MENU
Previous 6 images
Next 6 images
Returns to the recording screen
Displays movies





Displays still images
(OPTION)
Searches for images by date
Goes to the (Face Index) screen
Goes to the (Film Roll Index) screen
1 Turn the POWER switch to turn on your camcorder.
2 Press the
(VIEW IMAGES)  (or ) button.
The VISUAL INDEX screen appears on the LCD screen. (It may take some seconds.)
3 Start playback.
Movies
Still Images
Touch the
tab, and the movie to be
played back.
Goes to beginning
of the scene/
previous movie
US
14
Toggles Play
or Pause as
you touch
Next
movie
Stop (goes to the VISUAL Reverse/Forward
INDEX screen)
Touch the
tab, and the still image to
be played back.
Slide show button
Goes to the VISUAL
INDEX screen
Previous/
Next
To adjust the volume of movies
When playing back a movie, touch
(OPTION) 
tab  [VOLUME], then
adjust the volume with
/
.
 Tips
  appears with the image on each of the
tab that was lastly played back/recorded. When
you touch image marked with , you can
play it back from the point you have stopped
previously.
Playing the image on a TV
Connect your camcorder to the input jack
of a TV or VCR using the A/V connecting
cable  (supplied) or an A/V connecting
cable with S VIDEO  (optional). For
details, see “Handycam Handbook” (PDF).
A/V OUT jack
Recording/Playback
(Yellow)
(White)
(Yellow)
(Red)
IN
: Signal flow
VCR or TVs
US
15
Other parts and functions of the camcorder
Buttons, jacks, etc., which are not explained
in other chapters, are explained here.
Recording/Playback
 Power zoom lever
Move the power zoom lever slightly for
a slower zoom. Move it further for a
faster zoom.
You can magnify still images from
about 1.1 to 5 times the original size
(Playback zoom).

When you touch the screen during
playback zoom, the point you touched will
be displayed in the center of the displayed
frame.
 QUICK ON button
The QUICK ON lamp flashes and
your camcorder goes to power saving
mode (sleep mode). Press QUICK
ON again to start recording next time.
Your camcorder returns to recording
standby in approximately 1 second.
With [QUICK ON STBY], you can set
the time when the camcorder turns off
in sleep mode.
 ACCESS lamp (Hard disk)
When the ACCESS lamp is lit or
flashing, your camcorder is writing/
reading data.
 Hook for a shoulder belt
Attach the shoulder belt (optional).
 Speaker
Handycam Station
 NIGHTSHOT switch
Set the NIGHTSHOT switch to ON (
appears) to record in dark places.
 Zoom buttons
Press for zooming in/out.
You can magnify still images from
about 1.1 to 5 times the original size
(Playback zoom).

When you touch the screen during playback
zoom, the point you touched will be
displayed in the center of the LCD screen.
 RESET button
Press RESET to initialize all the settings
including the clock setting.
US
16
 EASY button
Press EASY to display
and most
of the settings are set automatically for
easy recording/playback. To cancel,
press EASY again.
 DISP/BATT INFO button
You can switch the screen display when
you press while the POWER switch is
set to on.
When you press while the power is
set to OFF (CHG), you can check the
remaining battery.
(DISC BURN) button
Create a disc by connecting the
camcorder to a computer. For details,
see “PMB Guide” (p. 5).
 Active Interface Shoe
The Active Interface Shoe supplies
power to optional accessories such as
a video light, a flash, or a microphone.
The accessory can be turned on or off as
you operate the POWER switch on your
camcorder.
 Interface connector
Connect your camcorder and the
Handycam Station.
Recording/Playback
  (back light) button
Press  (back light) to display  for
adjusting the exposure for backlit
subject. Press  (back light) again to
cancel the backlight function.

 Built-in microphone
Sound picked up by the internal
microphone is converted to 5.1ch
surround sound and recorded.
 Flash
The flash will flash automatically
depending on recording conditions in
the default setting.
Touch
(HOME) 
(SETTINGS)
 [PHOTO SETTINGS]  [FLASH
MODE] to change the setting.
 Remote sensor/Infrared port
Receives the signal from the Remote
Commander.
 Tripod receptacle (Bottom surface)
Attach a tripod (optional) to the
tripod receptacle using a tripod screw
(optional: the length of the screw must
be less than 5.5 mm (7/32 in.)).
Connecting to the devices
 A/V Remote Connector/A/V OUT jack
Connect with the component A/V cable
or A/V connecting cable.
  (USB) jack
Connect with the USB cable.
US
17
Indicators displayed during recording/playback
Recording movies
 HOME button
 Remaining battery (approx.)
 Recording status ([STBY] (standby) or
[REC] (recording))
 Recording mode (HQ/SP/LP)
 Recording/playback media
 Counter (hour/minute/second)
 Remaining recording time
Recording still images
 OPTION button
 FACE DETECTION
 VIEW IMAGES button
 Face Index set
 5.1ch surround recording
 Image size
 Approximate number of recordable still
images and media/During still image
recording
Viewing movies
 Return button
 Playback mode
 Currently playing movie number/
Number of total recorded movies
 Previous/Next button
 Video operation buttons
 Data file name
 Currently playing still image number/
Number of total recorded still images
Viewing still images
 Playback folder
Displays only when the recording
media of still images is a “Memory Stick
PRO Duo.”
 Slide show button
 VISUAL INDEX button
US
18
Indicators when you made changes
Following indicators appear during
recording/playback to indicate the settings
of your camcorder.
Upper left
Center
Indicator
IMAGE SIZE
Slide show set
NightShot
Super NightShot
Color Slow Shutter
PictBridge connecting
Upper right

Bottom
Center
Indicator
Bottom
Indicator
Meaning
AUDIO MODE
Self-timer recording
Flash, REDEYE REDUC
MICREF LEVEL low
WIDE SELECT
BLT-IN ZOOM MIC
Upper right
Indicator
Warning
Meaning
Fader
LCD backlight off
Drop sensor off
Drop sensor activated
The media selected for
still images

Recording/Playback
Upper left
Meaning
Meaning
Picture effect
Digital effect
Manual focus
SCENE SELECTION


Back light
White balance
SteadyShot off
EXPOSURE/
SPOT METER
TELE MACRO
ZEBRA
Face Index set
FACE DETECTION
CONVERSION LENS
 Tips
 Indicators and their positions are approximate
and differ from what you actually see.
 The recording date and time is recorded
automatically on the media. They are not
displayed while recording. However, you can
check them as [DATA CODE] during playback.
US
19
Performing various functions - “
“ OPTION”
You can display the menu screen by
pressing (HOME)  (or )/
(OPTION). For details on the menu items,
see “Handycam Handbook” (PDF) (p. 24).
HOME” and
 Touch
(HELP).
The bottom of the
orange.
(HELP) button turns
(HOME) 

(HOME)
 Touch the item you want to know about.
When you touch an item, its explanation
appears on the screen.
To apply the selected item, touch [YES].
(OPTION)
Using the HOME MENU
Using the OPTION MENU
You can change the operating settings for
your convenience. Press (HOME) 
(or ) to display the menu screen.
Menu
items
The (OPTION) menu appears like the
pop-up window that appears when you
right-click the mouse on a computer.
Touch (OPTION), then the menu items
you can set at that moment appears.
Menu
items
Category
1 Touch the desired category then
item to change the setting.
2 Follow the guide on the screen for
further operation.
 Tips
 If the item is not on the screen, touch
/
to change the page.
 To hide the HOME MENU screen, touch
.
 You cannot select or activate simultaneously the
grayed items in the current recording/playback
situation.
To see the explanation of the HOME MENU
(HELP)
US
20
 Press
(HOME)  (or ).
Tab
1 Touch the desired tab then item to
change the setting.
2 After completing the setting, touch
.
 Notes


When the item you want is not on the screen,
touch another tab. If you cannot find the item
anywhere, the function is not available under
the current situation.
The
(OPTION) menu cannot be used during
Easy Handycam operation.
Items of the HOME MENU
(CAMERA) category
(SETTINGS) category
MOVIE
SETTINGS
MOVIE*
PHOTO*
SMTH SLW
REC
(VIEW IMAGES) category
(OTHERS) category
DELETE*
[ DELETE], [ DELETE]
CAPTURE
MOVIE DUB [DUB by select], [DUB by
date], [ DUB ALL]
[COPY by select], [COPY
COPY
by date]
EDIT
[ DELETE],
PLAYLIST
EDIT
PRINT
USB
CONNECT
[
DELETE], [DIVIDE]
[ ERASE], [ ERASE
ALL], [ MOVE],
[ ADD], [ ADD by
date]
[ USB CONNECT],
[ USB CONNECT],
[DISC BURN]
(MANAGE MEDIA) category
MOVIE
MEDIA SET*
MEDIA SET*
MEDIA
INFO
MEDIA
FORMAT*
REPAIR
IMG.DB F.
[HDD], [MEMORY STICK]
[HDD], [MEMORY STICK]
[HDD], [MEMORY STICK]
[HDD], [MEMORY STICK]
SETTINGS
Recording/Playback
VISUAL
INDEX*
INDEX*
INDEX*
PLAYLIST
[REC MODE], [AUDIO
MODE], [NIGHTSHOT
LIGHT], [WIDE SELECT],
[DIGITAL ZOOM],
[STEADYSHOT],
[AUTO SLW SHUTTR],
[GUIDEFRAME], [ZEBRA],
[ REMAINING SET],
[FLASH MODE]*, [FLASH
LEVEL], [REDEYE
REDUC], [FACE
DETECTION], [ INDEX
SET]*, [CONVERSION
LENS]
[ IMAGE SIZE]*, [FILE
NO.], [NIGHTSHOT
LIGHT], [STEADYSHOT],
[GUIDEFRAME],
[ZEBRA], [FLASH
MODE]*, [FLASH LEVEL],
[REDEYE REDUC],
[FACE DETECTION],
[CONVERSION LENS]
VIEW
[DATA CODE],
IMAGES SET [ DISPLAY]
SOUND/
[VOLUME]*, [BEEP]*,
DISP SET**
[LCD BRIGHT], [LCD BL
LEVEL], [LCD COLOR]
OUTPUT
[TV TYPE], [DISP
SETTINGS
OUTPUT]
CLOCK/
[CLOCK SET]*, [AREA
LANG
SET], [DST SET]/
[SUMMERTIME],
[ LANGUAGE SET]
GENERAL
[DEMO MODE],
SET
[CALIBRATION],
[A.SHUT OFF], [QUICK
ON STBY], [REMOTE
CTRL], [DROP SENSOR]
* You can set the item during Easy Handycam
operation.
** The menu name is changed to [SOUND
SETTINGS] during Easy Handycam operation.
US
21
Saving images
Items of the OPTION MENU
Items you can set only on the OPTION
MENU will be described below.
tab
[FOCUS], [SPOT FOCUS], [TELE
MACRO], [EXPOSURE], [SPOT METER],
[SCENE SELECTION], [WHITE BAL.],
[COLOR SLOW SHTR], [SUPER
NIGHTSHOT]
tab
[FADER], [D.EFFECT], [PICT.EFFECT]
tab
[BLT-IN ZOOM MIC], [MICREF LEVEL],
[SELF-TIMER], [TIMING], [RECORD
SOUND]
(A tab depends on the
situation)/No tab

[SLIDE SHOW], [SLIDE SHOW SET],
[COPIES], [DATE/TIME], [SIZE]
Due to the limited capacity of the media,
make sure that you save the image data
to some type of external media such as a
DVD-R or a computer.
You can save the images recorded on the
camcorder as described below.
Using a computer
By using “Picture Motion Browser” on the
supplied CD-ROM, you can save images
recorded on your camcorder. For details,
see “PMB Guide” on the supplied CDROM.
Creating a DVD with One Touch (One Touch
Disc Burn)
You can save images recorded on the hard
disk of the camcorder directly to a DVD
with ease by pressing
(DISC BURN)
button.
Saving images on a computer (Easy PC
Back-up)
You can save images recorded on the
camcorder on the hard disk of a computer.
Creating a DVD with selected images
You can save images imported to your
computer on a DVD. You can also edit
those images.
Connecting your camcorder to other
devices
For details, see “Handycam Handbook”
(PDF).
Connecting with the A/V connecting cable
You can dub to VCRs, DVD/HDD
recorders.
Connecting with the USB cable
You can dub to movie dubbing compatible
DVD writers, etc.
US
22
Deleting images
 Tips
 You can dub movies or copy still images from
the hard disk to a “Memory Stick PRO Duo.”
Touch (HOME)  (OTHERS) 
[MOVIE DUB]/[PHOTO COPY].
Select the media which contains the images
you want to delete before the operation
(p. 11).
Deleting movies
1 Touch
(HOME) 
 [DELETE].
DELETE].
3 Touch [
DELETE].
Recording/Playback
2 Touch [
(OTHERS)
4 Touch the movie to be deleted.
The selected movie is marked with .
5 Touch
 [YES] 
.
To delete all movies at one time
In step 3, touch [ DELETE ALL] 
[YES]  [YES] 
.
To delete the still images
 In step 2, touch [ DELETE].
 Touch [ DELETE], then touch the still
image to be deleted.
The selected still image is marked with .
 Touch
 [YES] 
.
 Tips
 To delete all still images on the media, in step
, touch [ DELETE ALL]  [YES] 
[YES] 
.
US
23
Enjoying with a computer
Performing with a computer
Handbook/software to be installed
“Handycam Handbook” (PDF)
“Handycam Handbook” (PDF) explains
in detail about your camcorder and its
practical use.
“Picture Motion Browser” (only for Windows
users)
“Picture Motion Browser” is the supplied
software. You can enjoy the following
operations.




Creating a DVD with one touch operation
Importing images to a computer
Editing the imported images
Creating a DVD
 Notes

The supplied software “Picture Motion
Browser” is not supported by Macintosh
computers. To use a Macintosh computer
connected to your camcorder, see the following
website for details.
http://guide.d-imaging.sony.co.jp/mac/ms/us/
Installing and viewing “Handycam
Handbook” (PDF)
To view “Handycam Handbook” (PDF),
you need to install Adobe Reader on your
computer.
Continue with the installation, even if
a confirmation screen of an unknown
publisher appears.
 Turn on the computer.
 Place the CD-ROM (supplied) in the disc
drive of your computer.
The select screen for installation appears.
 Select the desired language and the model
name of your Handycam, then click
[Handycam Handbook (PDF)].
Installation starts. When the installation is
completed, the short-cut icon of “Handycam
Handbook” (PDF) appears on the desktop of
your computer.
 The model name of your Handycam is
printed on its bottom surface.
 Click [Exit]  [Exit], then remove the CDROM from the disc drive of your computer.
To view “Handycam Handbook” (PDF),
double click the short-cut icon.
 Tips
 For Macintosh users, follow the steps below.
 Turn on the computer.
 Place the CD-ROM (supplied) in the disc
drive of your computer.
 Open the [Handbook] folder in the
CD-ROM, double-click the [US] folder
and then drag-and-drop the “Handycam
Handbook” on the computer. To view
“Handycam Handbook” (PDF), double
click “Handbook.pdf.”
Installing “Picture Motion Browser”
 System requirements
For more information, refer to the support
web site.
OS: Microsoft Windows 2000 Professional
SP4, Windows XP SP2*, Windows
Vista*
* 64-bit editions and Starter (Edition) are
not supported.
US
24
 Click [Handycam Handbook].
The installation screen for “Handycam
Handbook” (PDF) appears.
Standard installation is required.
Operation is not assured if the above OS
has been upgraded or in a multi-boot
environment.
CPU: Intel Pentium III 1 GHz or faster
Memory: 256 MB or more
Hard disk: Disk volume required for
installation: Approximately 500 MB
(5 GB or more may be necessary when
creating DVD-Videos.)
Display: Minimum 1,024 × 768 dots
Others:  USB port (this must be provided
as standard, Hi-Speed USB (USB 2.0
compatible) is recommended), DVD
burner (CD-ROM drive is necessary for
installation)
 Installing software
You need to install the soft ware to your
Windows computer before connecting
your camcorder to the computer. The
installation is required only for the first
time.
Contents to be installed and procedures
may differ depending on your OS.
 Click [Install] on the installation screen of the
computer.
 Select the language for the application to be
installed, then click [Next].
 As the screen to confirm the connection
appears, connect your camcorder to the
computer following the steps below.
 Connect the AC Adaptor to the
Handycam Station and a wall outlet (wall
socket).
 Set the camcorder onto the Handycam
Station, then turn the POWER switch to
turn on.
 Connect the  (USB) jack of the
Handycam Station to the  (USB) jack of
the computer.
Touch [USB CONNECT] on the LCD
screen of your camcorder.
 Touch [ USB CONNECT] or [ USB
CONNECT] on the [USB SELECT]
screen of your camcorder.
Enjoying with a computer
 Confirm that your camcorder is not
connected to the computer.
 Turn on the computer.
 Notes
Log on as an Administrator for installation.
Close all applications running on the
computer before installing the software.
 Place the supplied CD-ROM in the disc drive
of your computer.
The installation screen appears.


 Click [Continue].
 Read [License Agreement], select [I accept
the terms of the license agreement] if you
agree, then click [Next].
 Confirm the installation settings, then click
[Install].
 Notes
Even if a screen prompting you to restart
your computer appears, you do not need to
restart it at this time. Restart your computer
after completing the installation.
 It may take some time for the
authentication.
 Follow the on-screen instructions to install
the software.
 Depending on the computer, you may
need to install third party software. If the
installation screen appears, follow the
instructions to install the required software.
 Restart the computer if required to complete
the installation.

If the screen does not appear
 Click [Start], then click [My Computer].
(For Windows 2000, double-click [My
Computer].)
 Double-click [SONYPICTUTIL] (CDROM) (disc drive).*
* Drive names (such as (E:)) may vary
depending on the computer.
US
25
 Remove the CD-ROM from the disc drive of
your computer.
To disconnect the USB cable
 Click the
icon  [Safely remove USB
Mass Storage Device]  [OK] (Windows
2000 only) on the task tray on the bottom
right of the desktop of your computer.
 Touch [END]  [YES] on the screen of your
camcorder.
 Disconnect the USB cable.
 Operating “Picture Motion Browser”
To start “Picture Motion Browser,” click
[Start]  [All Programs]  [Sony
Picture Utility]  [PMB - Picture Motion
Browser].
For the basic operation of “Picture Motion
Browser,” see “PMB Guide.”
To display “PMB Guide,” click [Start] 
[All Programs]  [Sony Picture Utility]
 [Help]  [PMB Guide].
 Tips
 If the [USB SELECT] screen does not appear,
touch
(HOME)  (OTHERS)  [USB
CONNECT].
US
26
Troubleshooting
Troubleshooting
If you run into any problems using your
camcorder, use the following table to
troubleshoot the problem. If the problem
persists, disconnect the power source and
contact your Sony dealer.
Notes before sending your camcorder for
repair



Your camcorder may require initializing or
change the current hard disk of the camcorder,
depending on the problem. In the event of
this, the data stored on the hard disk will be
deleted. Be sure to save the data on the internal
hard disk (see “Handycam Handbook” (PDF))
on other media (backup) before sending your
camcorder for repair. We will not compensate
you for any loss of hard disk data.
During repair, we may check a minimum
amount of data stored on the hard disk in order
to investigate the problem. However, your Sony
dealer will neither copy nor retain your data.
For the symptoms of your camcorder, see
“Handycam Handbook” (PDF) and for
connecting to the computer, see “PMB Guide.”
The power does not turn on.

The camcorder does not operate even
when the power is set to on.



It takes a few seconds for your camcorder
to be ready to shoot after the power is
turned on. This is not a malfunction.
Disconnect the AC Adaptor from the wall
outlet (wall socket) or remove the battery
pack, then reconnect it after about 1
minute. If the functions still do not work,
press the RESET button (p. 16) using a
sharp-pointed object. (If you press the
RESET button, all settings, including the
clock setting, are reset.)
The temperature of your camcorder is
extremely high. Turn off your camcorder
and leave it for a while in a cool place.
The temperature of your camcorder is
extremely low. Turn off the camcorder
and take it to a warm place. Leave the
camcorder there for a while, then turn on
the camcorder.
Your camcorder gets warm.

This is because the power has been
turned on for a long time. This is not a
malfunction.
The power abruptly turns off.



Use the AC Adaptor.
Turn on the power again.
Charge the battery pack (p. 8).
Pressing START/STOP or PHOTO does
not record images.
Set the POWER switch to
(Movie) or
(Still) (p. 10).
 You cannot record images in sleep mode.
Press the QUICK ON button.
 Your camcorder is recording the image you
have just shot on the media. You cannot
make new recording during this period.
 The media of the camcorder is full. Delete
unnecessary images (p. 23).
 Total number of movies or still images
exceeds the recordable capacity of the
media. Delete unnecessary images (p. 23).

Troubleshooting

Attach a charged battery pack to the
camcorder (p. 8).
Connect the plug of the AC Adaptor to the
wall outlet (wall socket) (p. 8).

The recording stops.

The temperature of your camcorder
is extremely high/low. Turn off your
camcorder and leave it for a while in a
cool/warm place.
You cannot install “Picture Motion
Browser.”


Check the computer environment required
to install “Picture Motion Browser.”
Install “Picture Motion Browser” in an
orderly manner (p. 24).
US
27
“Picture Motion Browser” does not
work correctly.

Quit “Picture Motion Browser” and restart
your computer.
Your camcorder is not recognized by
the computer.


Disconnect devices from the USB jack of
the computer other than the keyboard,
mouse, and your camcorder.
Disconnect the USB cable from the
computer and the Handycam Station, and
restart the computer, then connect the
computer and your camcorder again in an
orderly manner.
Self-diagnosis display/Warning
indicators
If indicators appear on the LCD screen,
check the following.
If the problem persists even after you have
tried a couple of times, contact your Sony
dealer or local authorized Sony service
facility.
Indicators/Messages
Causes/Soiutions
C:04:


C:13: /
C:32:

The battery pack is not
an “InfoLITHIUM”
battery pack (H series).
Use an “InfoLITHIUM”
battery pack (H series)
(p. 8).
Connect the DC plug
of the AC Adaptor to
the DC IN jack of the
Handycam Station or
your camcorder securely
(p. 8).
Remove the power
source. Reconnect it and
operate your camcorder
again.
Indicators/Messages
Causes/Soiutions
E:20: /
E:31: /
E:61: /
E:62: /
E:91: /
E:94:

101-0001











US
28
A malfunction that
you cannot service has
occurred. Contact your
Sony dealer or local
authorized Sony service
facility. Inform them of
the 5-digit code, which
starts from “E.”
The file is damaged or
unreadable.
An error may have
occurred with the
hard disk drive in your
camcorder.
Delete unnecessary
images.
Battery power is low.
The temperature of your
camcorder is getting
higher or extremely
high. Turn off your
camcorder and leave
it for a while in a cool
place.
The temperature of
your camcorder is
extremely low. Make the
camcorder warm.
When the indicator
flashes slowly, free space
for recording images are
running out.
No “Memory Stick PRO
Duo” is inserted (p. 11).
When the indicator
flashes quickly, there are
not enough free space
for recording images.
Delete unnecessary
images, or format the
“Memory Stick PRO
Duo” after storing the
images on other media
(p. 22).
The Image Database File
is damaged.
Indicators/Messages
Causes/Soiutions









Troubleshooting

The “Memory Stick
PRO Duo” is damaged.
Format the “Memory
Stick PRO Duo” with
your camcorder.
An incompatible
“Memory Stick PRO
Duo” is inserted.
Access to the “Memory
Stick PRO Duo” was
restricted on another
device.
There is something
wrong with the flash.
The amount of light
is not sufficient, so
camera-shake easily
occurs. Use the flash.
The camcorder is
unsteady, so camerashake easily occurs.
Hold the camcorder
steady with both hands
and record the image.
However, note that the
camera-shake warning
indicator does not
disappear.
Media capacity is full.
Still images cannot
be recorded during
processing. Wait for a
while, then record.
Drop sensor activated.
Recording/playback
may be disabled.
US
29
Additional Information
Precautions
On use and care












US
30
Do not use or store the camcorder and
accessories in the following locations:
 Anywhere extremely hot, cold or humid.
Never leave them exposed to temperatures
above 60°C (140 °F), such as under direct
sunlight, near heaters or in a car parked in
the sun. They may malfunction or become
deformed.
 Near strong magnetic fields or mechanical
vibration. The camcorder may malfunction.
 Near strong radio waves or radiation.
The camcorder may not be able to record
properly.
 Near AM receivers and video equipment.
Noise may occur.
 On a sandy beach or anywhere dusty. If
sand or dust gets in your camcorder, it may
malfunction. Sometimes this malfunction
cannot be repaired.
 Near windows or outdoors, where the LCD
screen or the lens may be exposed to direct
sunlight. This damages the LCD screen.
Operate your camcorder on DC 6.8 V/7.2 V
(battery pack) or DC 8.4 V (AC Adaptor).
For DC or AC operation, use the accessories
recommended in these operating instructions.
Do not let your camcorder get wet, for example,
from rain or sea water. If your camcorder
gets wet, it may malfunction. Sometimes this
malfunction cannot be repaired.
If any solid object or liquid gets inside the
casing, unplug your camcorder and have it
checked by a Sony dealer before operating it any
further.
Avoid rough handling, disassembling,
modifying, physical shock, or impact such
as hammering, dropping or stepping on the
product. Be particularly careful of the lens.
Keep the POWER switch setting to OFF (CHG)
when you are not using your camcorder.
Do not wrap your camcorder with a towel, for
example, and operate it. Doing so might cause
heat to build up inside.
When disconnecting the power cord (mains
lead), pull it by the plug and not the cord.
Do not damage the power cord (mains lead)
such as by placing anything heavy on it.
Keep metal contacts clean.
Keep the Remote Commander and button-type
battery out of children’s reach. If the battery

is accidentally swallowed, consult a doctor
immediately.
If the battery electrolytic liquid has leaked:
 consult your local authorized Sony service
facility.
 wash off any liquid that may have contacted
your skin.
 if any liquid gets in your eyes, wash with
plenty of water and consult a doctor.
 When not using your camcorder for
a long time


Periodically turn it on and let it run such as by
playing back or recording images for about 3
minutes.
Use up the battery pack completely before
storing it.
LCD screen



Do not exert excessive pressure on the LCD
screen, as it may cause damage.
If your camcorder is used in a cold place, a
residual image may appear on the LCD screen.
This is not a malfunction.
While using your camcorder, the back of
the LCD screen may heat up. This is not a
malfunction.
 To clean the LCD screen
If fingerprints or dust make the LCD screen
dirty, it is recommended you use a soft
cloth to clean it. When you use the LCD
Cleaning Kit (optional), do not apply the
cleaning liquid directly to the LCD screen.
Use cleaning paper moistened with the
liquid.
On handling the casing


If the casing is soiled, clean the camcorder body
with a soft cloth lightly moistened with water,
and then wipe the casing with a dry soft cloth.
Avoid the following to avoid damage to the
finish:
 Using chemicals such as thinner, benzine,
alcohol, chemical cloths, repellent, insecticide
and sunscreen.
 Handling the camcorder with above
substances on your hands.
 Leaving the casing in contact with rubber or
vinyl objects for a long period of time.
About care and storage of the lens



Wipe the surface of the lens clean with a soft
cloth in the following instances:
 When there are fingerprints on the lens
surface.
 In hot or humid locations
 When the lens is exposed to salty air such as
at the seaside.
Store in a well-ventilated location subject to
little dirt or dust.
To prevent mold, periodically clean the lens as
described above. It is recommended that you
operate your camcorder about once a month to
keep it in optimum state for a long time.
On charging the pre-installed rechargeable
battery
Your camcorder has a pre-installed
rechargeable battery to retain the date,
time, and other settings even when the
POWER switch is set to OFF (CHG). The
pre-installed rechargeable battery is always
charged while your camcorder is connected
to the wall outlet (wall socket) via the
AC Adaptor or while the battery pack is
attached. The rechargeable battery will be
fully discharged in about 3 months if you
do not use your camcorder at all. Use your
camcorder after charging the pre-installed
rechargeable battery.
However, even if the pre-installed
rechargeable battery is not charged, the
camcorder operation will not be affected as
long as you are not recording the date.
You can use your camcorder in any
countries/regions using the AC Adaptor
supplied with your camcorder within the
AC 100 V to 240 V, 50/60 Hz range. Use
a commercially available AC plug adaptor
[a], if necessary, depending on the design
of the wall outlet [b].
AC-L200/L200B
To change the battery of the Remote
Commander
 While pressing on the tab, inset your
fingernail into the slit to pull out the battery
case.
 Place a new battery with the + side facing up.
 Insert the battery case back into the Remote
Commander until it clicks.
Tab
WARNING
Battery may explode if mistreated. Do not
recharge, disassemble or dispose of in fire.

When the lithium battery becomes weak, the
operating distance of the Remote Commander
may shorten, or the Remote Commander may
not function properly. In this case, replace the
battery with a Sony CR2025 lithium battery.
Use of another battery may present a risk of fire
or explosion.
Additional Information
 Procedures
Connect your camcorder to a wall outlet
(wall socket) using the supplied AC
Adaptor, and leave it with the POWER
switch set to OFF (CHG) for more than 24
hours.
Power supply
US
31
Specifications
System
Input/Output connectors
Video compression format: MPEG2/JPEG (Still
images)
A/V Remote Connector: Video/audio output jack
Audio compression format: Dolby Digital 2/5.1ch
Dolby Digital 5.1 Creator
Video signal: NTSC color, EIA standards
Hard Disk: 60 GB
When measuring media capacity, 1GB
equals 1 billion bytes, a portion of which is
used for data management.
Recording format: Movie: MPEG2-PS
Still image: Exif Ver.2.2 *
Image device: 3.6 mm (1/5 type) CMOS sensor
Recording pixels (still image, 4:3):
Max. 4.0 mega (2 304 × 1 728) pixels**
Gross: Approx. 2 360 000 pixels
Effective (Movie, 16:9)
Approx. 1 490 000 pixels
Effective (Still image, 16:9)
Approx. 1 490 000 pixels
Effective (Still image, 4:3)
Approx. 1 990 000 pixels
Lens: Carl Zeiss Vario-Sonnar T
Optical:15 ×, Digital: 30 ×, 180 ×
Filter diameter: 30 mm (1 3/16 in.)
Focal length: F=1.8 - 2.6
f=3.1 - 46.5 mm (1/8 - 1 7/8 in.)
When converted to a 35 mm still camera
For movies: 40 - 600 mm (1 5/8 - 23 5/8 in.)
(16:9)
For still images: 37 - 555 mm (1 1/2 - 21 7/8
in.) (4:3)
Color temperature: [AUTO], [ONE PUSH],
[INDOOR] (3 200 K), [OUTDOOR] (5 800
K)
Minimum illumination: 5 lx (lux) (when [AUTO
SLW SHUTTR] is set to [ON], Shutter speed
1/30 second)
0 lx (lux) (during NightShot function)
* “Exif” is a file format for still images,
established by the JEITA (Japan Electronics
and Information Technology Industries
Association). Files in this format can
have additional information such as your
camcorder’s setting information at the time of
recording.
** The unique pixel array of Sony’s ClearVid
CMOS Sensor and image processing system
(BIONZ) allows still image resolution
equivalent to the sizes described.
US
32
USB jack: mini-B
LCD screen
Picture: 6.7 cm (2.7 type, aspect ratio 16:9)
Total number of pixels: 211 200 (960 × 220)
General
Power requirements: 6.8 V/7.2 V (battery pack)
8.4 V (AC Adaptor)
Average power consumption: Hard disk: 3.6 W
“Memory Stick PRO Duo”: 3.5 W
Operating temperature: 0°C to + 40°C (32 °F to
104 °F)
Storage temperature: -20°C to + 60°C (-4 °F to
+ 140 °F)
Dimensions (Approx.): 81 × 76 × 129 mm (3 1/4
× 3 × 5 1/8 in.)
(w×h×d) including the projecting parts
81 × 76 × 134 mm (3 1/4 × 3 × 5 3/8 in.)
(w×h×d) including the projecting parts with
supplied battery pack attached
Mass (Approx.): 470 g (1 lb) main unit only
550 g (1 lb 3 oz) including the supplied
rechargeable battery pack
Handycam Station DCRA-C220
Input/Output connector
A/V OUT jack: Video/audio output jack
USB jack: mini-B
AC Adaptor AC-L200/L200B
Power requirements: AC 100 V - 240 V, 50/60 Hz
Current consumption: 0.35 – 0.18A
Power consumption: 18 W
Output voltage: DC 8.4 V*
Operating temperature: 0°C to + 40°C (32 °F to
104 °F)
Storage temperature: -20°C to + 60°C (-4 °F to
+ 140 °F)
Dimensions (Approx.): 48 × 29 × 81 mm (1 15/16
× 1 3/16 × 3 1/4 in.) (w×h×d) excluding the
projecting parts
Mass (Approx.): 170 g (6.0 oz) excluding the
power cord (mains lead)
* See the label of AC Adaptor for other
specifications.
On trademarks


Rechargeable battery pack
NP-FH60
Maximum output voltage: DC 8.4 V
Output voltage: DC 7.2 V
Capacity: 7.2 wh (1 000 mAh)
Type: Li-ion
Design and specifications are subject to change
without notice.
 Manufactured under license from Dolby
Laboratories.







“Handycam” and
are
registered trademarks of Sony Corporation.
“Memory Stick,” “
,” “Memory Stick Duo,”
“
,” “Memory Stick PRO
Duo,” “
,” “Memory
Stick PRO-HG Duo,” “
,”
“Memory Stick Micro,” “MagicGate,”
“
,” “MagicGate Memory
Stick” and “MagicGate Memory Stick Duo” are
trademarks or registered trademarks of Sony
Corporation.
“InfoLITHIUM” is a trademark of Sony
Corporation.
“BIONZ” is a trademark of Sony Corporation.
Dolby and the double-D symbol are trademarks
of Dolby Laboratories.
Microsoft, Windows, Windows Media,
Windows Vista, and DirectX are either
registered trademarks or trademarks of
Microsoft Corporation in the United States
and/or other countries.
Macintosh and Mac OS are registered
trademarks of Apple Inc. in the U.S. and other
countries.
Intel, Intel Core, and Pentium are trademarks
or registered trademarks of Intel Corporation
or its subsidiaries in the United States and other
countries.
Adobe, the Adobe logo, and Adobe Acrobat
are either registered trademarks or trademarks
of Adobe Systems Incorporated in the United
States and/or other countries.
Additional Information
All other product names mentioned herein may
be the trademarks or registered trademarks of
their respective companies. Furthermore, 
and “” are not mentioned in each case in this
manual.
US
33
Lea esto primero
Antes de poner en funcionamiento la
unidad, lea detenidamente este manual y
consérvelo para futuras consultas.

 Guía práctica de Handycam (PDF)
“Guía de operaciones” (este manual) (1)



Uso de la videocámara

Nombre del producto: Videocámara Modelo:
HDR-SR220

ADVERTENCIA
Para reducir el riesgo de incendios o
electrocución, no exponga la unidad a
la lluvia ni a la humedad.
No exponga las pilas a fuentes de calor
excesivo, como la luz solar directa, el
fuego o similares.

PRECAUCIÓN
Sustituya la batería únicamente
por otra del tipo especificado. De lo
contrario, es posible que se produzcan
incendios o lesiones.
Notas sobre el uso


Componentes suministrados
Los números entre ( ) corresponden a
cantidad provista.








ES
Adaptador de alimentación de ca (1)
Cable de alimentación (1)
Handycam Station (1) 
Cable de conexión de A/V (1) 
Cable USB (1) 
Control remoto inalámbrico (1)
La pila de litio tipo botón ya viene instalada.
Batería recargable NP-FH60 (1)
CD-ROM “Handycam Application Software”
(1) (pág. 22)
 Picture Motion Browser (software)
 Guía de PMB


La videocámara no está protegida contra el
polvo, las salpicaduras ni el agua. Consulte
“Precauciones” (pág. 28).
No realice ninguna de las acciones siguientes
si alguno de los indicadores
(película)/
(imágenes fijas) (pág. 7) o el indicador ACCESS
(pág. 10, 14) está encendido o parpadea. Si
lo hace, podría dañar el soporte, perder las
imágenes grabadas u ocasionar otras fallas de
funcionamiento.
 Extraer el “Memory Stick PRO Duo”.
 Extraer la batería o el adaptador de
alimentación de ca de la videocámara.
 Someter la videocámara a golpes o
vibraciones.
Cuando conecte la videocámara a otro
dispositivo mediante un cable, asegúrese de
insertar la clavija del conector en la dirección
correcta. Si inserta la clavija a la fuerza en el
terminal, dañará el terminal, lo que podría
ocasionar una falla de funcionamiento en la
videocámara.
No someta a la videocámara a golpes ni
vibraciones. No se reconocerá el disco duro de
la videocámara o la grabación o reproducción
no será posible.
No utilice su videocámara en zonas con mucho
ruido.
Es posible que no pueda reconocerse el disco
duro de la videocámara o que no puedan
realizarse las operaciones de grabación o
reproducción.
Para proteger el disco duro interno de los golpes
provocados por una caída, la videocámara
dispone de un sensor de caída*. Cuando se
produzca una caída o una situación de ausencia
de gravedad, es posible que se grabe también
el ruido de bloqueo que se produce cuando la
videocámara activa esta función. Si el sensor de
caída detecta golpes repetidos, la grabación o la
reproducción podrían detenerse.
Cuando la temperatura de la videocámara es
extremadamente alta o baja, es posible que no
se pueda grabar ni reproducir, ya que podrían




activarse las funciones de protección de la
videocámara. En este caso, aparece un indicador
en la pantalla de cristal líquido (pág. 26).
No encienda la videocámara en zonas de baja
presión, donde la altitud supere los 3 000 metro.
Si lo hace, podría dañar la unidad de disco duro
de la videocámara.
Si graba y elimina imágenes repetidamente
durante mucho tiempo, los datos del soporte
quedan fragmentados. Las imágenes no se
pueden guardar ni grabar. En tal caso, guarde
primero las imágenes en algún soporte
externo y, a continuación, ejecute [FORMAT.
SOPORTE]*.
Apriete la correa de sujeción y sujete la
videocámara correctamente mientras esté
grabando.
Para ajustar el panel de cristal líquido, ábralo
90 grados respecto a la videocámara  y, a
continuación, gírelo hacia el mejor ángulo para
grabar o reproducir . Puede girar el panel
de cristal líquido 180 grados hacia el lado del
objetivo  para grabar en modo espejo.
90 grados
(máx.)

Lámina de
aislamiento
Tipos de “Memory Stick” que pueden
utilizarse con la videocámara
Para grabar películas, se recomienda utilizar
un “Memory Stick PRO Duo” de 512 MB o
capacidad superior con una de las marcas
siguientes:

(“Memory Stick
PRO Duo”)*

(“Memory Stick
PRO-HG Duo”)
* Disponibles presenten o no la marca Mark2.
 Un “Memory Stick PRO Duo” de hasta 8 GB se
ha confirmado que funciona correctamente con
esta videocámara.
 Consulte en la página 9 para obtener el tiempo
de grabación de un “Memory Stick PRO Duo”.
 Los soportes “Memory Stick PRO Duo” y
“Memory Stick PRO-HG Duo” se denominan
“Memory Stick PRO Duo” en este manual.
Grabación

 90 grados respecto
a la videocámara
 180 grados (máx.)
La pantalla de cristal líquido se ha fabricado con
tecnología de alta precisión, lo que hace que
más del 99,99% de los píxeles sean funcionales.
Sin embargo, es posible que aparezcan
constantemente algunos pequeños puntos
negros o brillantes (blancos, rojos, azules o
verdes) en la pantalla de cristal líquido. Estos
ES




puntos son el resultado normal del proceso de
fabricación y no afectan en modo alguno a la
grabación.
Retire la lámina de aislamiento del control
remoto antes de utilizarlo.

Antes de comenzar a grabar, pruebe las
funciones de grabación para asegurarse de que
la imagen y el sonido se graben sin problemas.
No es posible compensar por fallas o pérdidas
el contenido de las grabaciones, aun si la
grabación o la reproducción no son posibles
a causa de una falla de funcionamiento de la
videocámara, de los soportes de grabación, etc.
Los sistemas de televisión en color varían en
función del país o la región. Si desea ver su
grabación en un televisor, necesita un televisor
con sistema NTSC.
Los programas de televisión, películas, cintas de
video y demás materiales pueden estar sujetos a
derechos de autor. La grabación no autorizada
de tales materiales puede ir en contra de las
leyes sobre los derechos de autor.
ES
Índice
Guarde todos los datos de imagen grabados

Para evitar que se pierdan sus datos de imagen,
guarde periódicamente todas las imágenes
grabadas en soportes externos. Se recomienda
guardar los datos de imagen en un disco
como, por ejemplo, DVD-R mediante la
computadora*. También puede guardar los
datos de imagen con una videograbadora o una
grabadora de DVD/HDD*.
Cuando la videocámara está conectada a una
computadora

No intente formatear el disco duro de la
videocámara con una computadora. Si lo hace,
la videocámara podría operar incorrectamente.
Nota sobre la eliminación y la transferencia

Si ejecuta [FORMAT.SOPORTE]* para
formatear el disco duro de la videocámara, es
posible que no se borren todos los datos del
disco duro. Si transfiere la videocámara, se
recomienda ejecutar [ VACIAR]* para evitar
la recuperación de sus datos.
Además, se recomienda destruir el cuerpo de la
videocámara al desecharla.
Acerca del ajuste del idioma

Para ilustrar los procedimientos operativos
se utilizan indicaciones en pantalla en cada
idioma local. Si es necesario, cambie el idioma
de la pantalla antes de utilizar la videocámara
(pág. 8).
Acerca de este manual



Las imágenes de la pantalla de cristal líquido y
de los indicadores utilizados en este manual se
capturaron con una cámara digital de imágenes
fijas; por lo tanto, pueden ser distintas de las
que vea el usuario.
En este Guía de operaciones, el disco duro y
el “Memory Stick PRO Duo” se denominan
“soportes”.
Las capturas de pantalla son de Windows
Vista y pueden variar dependiendo del sistema
operativo de la computadora.
* Consulte también “Guía práctica de
Handycam” (PDF) y “Guía de PMB”.
Lea esto primero............................................2
Procedimientos iniciales
Paso 1: Carga de la batería.........................5
Paso 2: Conexión de la alimentación y
ajuste de la fecha y la hora......................7
Cambio del ajuste de idioma......................... 8
Paso 3: Selección del soporte...................9
Grabación/reproducción
Grabación...................................................... 11
Reproducción.............................................. 12
Reproducción de imágenes en un
televisor................................................................ 13
Otras partes y funciones de la
videocámara.............................................. 14
Indicadores que se muestran durante la
grabación/reproducción....................... 16
Realización de varias funciones “ HOME” y “ OPTION”.................... 18
Almacenamiento de imágenes............. 20
Borrado de imágenes................................ 21
Disfrute con su computadora
Operaciones con computadora............ 22
Guía práctica/software a instalar.............. 22
Instalación de “Picture Motion Browser”
................................................................................... 22
Solución de problemas
Solución de problemas............................ 25
Visualización de autodiagnóstico/
Indicadores de advertencia...................... 26
Información complementaria
Precauciones................................................ 28
Especificaciones.......................................... 30
ES
Procedimientos iniciales
Paso 1: Carga de la batería
Indicador
/CHG
Interruptor POWER
Toma DC IN
Clavija de cc
Puede cargar la batería “InfoLITHIUM”
(serie H) después de conectarla a la
videocámara.
 Notas

Procedimientos iniciales
Batería
La videocámara funciona solamente con una
batería “InfoLITHIUM” (serie H).
1 Conecte el Adaptador de
alimentación de ca a la toma DC IN
de la Handycam Station.
Compruebe que la marca  de la clavija
de cc esté orientada hacia arriba.
2 Conecte el cable de alimentación al
adaptador de alimentación de ca y
al tomacorriente de pared.
Adaptador de
alimentación
de ca
Cable de
alimentación
Al tomacorriente
de pared
5 Coloque la videocámara firmemente
en la Handycam Station.
El indicador /CHG (carga) se enciende
y se inicia el proceso de carga. El
indicador /CHG (carga) se apaga
cuando la batería está totalmente
cargada. Extraiga la videocámara de la
Handycam Station.
Para extraer la batería
Deslice el interruptor POWER hasta la
posición OFF (CHG).
Deslice la palanca de desbloqueo BATT
(batería) y extraiga la batería.
Palanca BATT (liberación
de la batería)
3 Gire el interruptor POWER en
la dirección de la flecha hasta
la posición OFF (CHG) (ajuste
predeterminado).
4 Instale la batería deslizándola en el
sentido de la flecha hasta que haga
clic.
ES
Para cargar la batería sólo con el adaptador
de alimentación de ca
Ponga el interruptor POWER en OFF
(CHG) y conecte el Adaptador de
alimentación de ca directamente a la toma
DC IN de la videocámara.
Interruptor POWER
Con la marca
 a la derecha.
Toma DC IN
Clavija de cc Abra la tapa de la
toma.
Tiempo disponible de funcionamiento
para la batería suministrada
Tiempo de carga: tiempo aproximado
(min) necesario para cargar por completo
una batería gastada.
Tiempo de grabación/reproducción:
tiempo aproximado (min) disponible
cuando utiliza una batería completamente
cargada.
(Unidad: min)
“Memory Stick
PRO Duo”
Disco duro
Tiempo de
carga
Tiempo de grabación
Tiempo de
grabación
115
continua
Tiempo de
grabación
50
normal
Tiempo de
160
reproducción

ES
135
120
60
165
Todos los tiempos se calcularon con los ajustes
siguientes:
 Modo de grabación: [SP]
Luz de fondo de la pantalla de cristal líquido:
[ON]
El tiempo de grabación normal indica el
tiempo de grabación al repetir las operaciones
de inicio/parada, conexión/desconexión de la
alimentación y utilización del zoom.


Acerca de la batería
 Antes de extraer la batería o el Adaptador de
alimentación de ca de la videocámara, gire el
interruptor POWER hasta la posición OFF
(CHG) y asegúrese de que los indicadores
(película)/ (imágenes fijas) (pág. 7) y el
indicador ACCESS (pág. 10, 14) están apagados.
 No se suministrará energía de la batería
mientras el adaptador de alimentación de ca
se encuentre conectado a la toma DC IN de la
videocámara o de la Handycam Station, aunque
el cable de alimentación esté desconectado del
tomacorriente de pared.
Acerca del tiempo de carga/grabación/
reproducción
 Tiempos calculados utilizando la videocámara
a una temperatura de 25 °C (se recomienda una
temperatura de 10 °C a 30 °C).
 El tiempo de grabación y de reproducción
disponible será más corto cuando utilice la
videocámara a bajas temperaturas.
 En función de las condiciones en las que utilice
la videocámara, es posible que el tiempo de
grabación y reproducción disponible se vea
reducido.
Acerca del adaptador de alimentación de ca
 Si utiliza el adaptador de alimentación de ca
conéctelo a un tomacorriente de pared cercano.
Si se produce alguna falla de funcionamiento al
utilizar la videocámara, desconecte el adaptador
de alimentación de ca del tomacorriente de
inmediato.
 No utilice el adaptador de alimentación de ca
colocado en un espacio angosto, tal como entre
una pared y los muebles.
 No provoque un cortocircuito en la clavija de
cc del adaptador de alimentación de ca ni en
el terminal de la batería con ningún objeto
metálico. Si lo hace, puede ocasionar una falla
de funcionamiento.
 Aunque la videocámara esté apagada, seguirá
recibiendo adaptador de alimentación de ca
(corriente doméstica) mientras esté conectada
a la toma de pared mediante el adaptador de
alimentación de ca
Paso 2: Conexión de la alimentación y ajuste de la
fecha y la hora
(HOME)
(pág. 18)
Toque el botón
que aparece en la
pantalla de cristal
líquido.
Procedimientos iniciales
Interruptor POWER
Al utilizar la
videocámara por
primera vez, aparece la
pantalla [AJUS.RELOJ]
en la pantalla de cristal
líquido.
1 Mientras mantiene presionado el
botón verde, deslice el interruptor
POWER varias veces en la dirección
de la flecha hasta que se encienda el
indicador correspondiente.
(Película): para grabar películas
(Imágenes fijas): para tomar
imágenes fijas
Diríjase al paso 3 si enciende la
videocámara por primera vez.

Si activa el indicador
(Imágenes
fijas), el formato de la pantalla cambia
automáticamente a 4:3.
2 Toque
(HOME) 
(AJUSTES)
 [AJ.REL./IDIOM. ]  [AJUS.
RELOJ].
Aparecerá la pantalla [AJUS.RELOJ].
4 Ajuste [HORA VERANO], [A] (año),
[M] (mes), [D] (día), hora y minuto y,
a continuación, toque
.
El reloj empezará a funcionar.
 Sugerencias
 La fecha y la hora no aparecen durante la
grabación, pero se graban automáticamente
en el soporte y pueden mostrarse durante la
reproducción.
 Puede apagar los pitidos de funcionamiento si
toca
(HOME) 
(AJUSTES)  [AJUS.
SON./PANT.] [PITIDO]  [DESACTIV.].
3 Seleccione la zona geográfica
deseada con
/
y, a
continuación, toque [SIGUIENTE].
ES
Cambio del ajuste de idioma
Puede modificar las indicaciones en
pantalla para que muestren los mensajes en
un idioma determinado.
Toque (HOME) 
(AJUSTES)
 [AJ.REL./IDIOM. ]  [AJUSTE
IDIOMA ] y, a continuación, seleccione
el idioma deseado.
ES
Paso 3: Selección del soporte
Disco duro
Película
2 Toque [AJ.SOPORTE PEL.]
para seleccionar el soporte de
almacenamiento de películas y
toque [AJ.SOPORTE FOTO] para
seleccionar el soporte para la toma
de imágenes fijas.
Aparecerá la pantalla de ajuste del
soporte.
Procedimientos iniciales
Puede seleccionar el disco duro o el
“Memory Stick PRO Duo” como soporte
de grabación/reproducción/edición de
la videocámara. Seleccione un soporte
diferente para la grabación de películas y de
imágenes fijas.
El ajuste predeterminado es el disco duro
tanto para películas como para imágenes
fijas.
Imagen fija
“Memory Stick”
 Notas



Sólo puede realizar operaciones de grabación,
reproducción y edición para el soporte
seleccionado. Cuando desee cambiar, vuelva a
seleccionar el soporte.
El tiempo de grabación con el modo de
grabación [SP] (ajuste predeterminado) es el
siguiente (aprox.):
 Con el disco duro interno: aproximadamente
21 hora y 50 minuto
 “Memory Stick PRO Duo” (4 GB) fabricados
por Sony Corporation: 1 hora y 20 minuto
Compruebe el número de imágenes fijas que
puede grabar en la pantalla de cristal líquido de
la videocámara (pág. 16).
1 Toque
(HOME)  ficha
(GESTIONAR SOPORTE) en la
pantalla.
3 Seleccione el soporte que desea
ajustar.
4 Toque [SÍ] 
.
Se cambia el soporte.
Para comprobar el ajuste del soporte de
grabación
 Gire el interruptor POWER varias veces
para encender el indicador
(Película) /
(Imágenes fijas), en función del ajuste de
soporte que desee comprobar.
 Compruebe el icono del soporte en la
pantalla.
: disco duro
: “Memory
Stick PRO Duo”
ES
Inserción del “Memory Stick PRO Duo”
Prepare un “Memory Stick PRO Duo”
si seleccionó [MEMORY STICK] como
soporte.
Para obtener información acerca de los
tipos de “Memory Stick” que puede utilizar
con la videocámara, consulte la página 3.
3 Toque [SÍ].
1 Inserte un “Memory Stick PRO Duo”.
 Abra la tapa del Memory Stick Duo en la
dirección que indica la flecha.
 Inserte un “Memory Stick PRO Duo” en
la ranura para Memory Stick Duo en la
dirección correcta hasta que encaje.
 Cierre la tapa del Memory Stick Duo.
Para grabar sólo imágenes fijas en un
“Memory Stick PRO Duo”, toque [NO].
Para extraer el “Memory Stick PRO
Duo”
Abra la tapa del Memory Stick Duo y
presione ligeramente el “Memory Stick
PRO Duo”.
 Notas


Indicador ACCESS (“Memory
Stick PRO Duo”)

2 Si seleccionó [MEMORY STICK]
como el soporte de grabación de
películas, gire el interruptor POWER
hasta que se encienda el indicador
(Película).
Cuando inserta un nuevo “Memory
Stick PRO Duo”, en la pantalla de cristal
líquido aparece [Crear nuevo arch.base
de datos de imágenes.].
ES
10

No abra la tapa del Memory Stick Duo durante
la grabación.
Si inserta un “Memory Stick PRO Duo” a
la fuerza en la dirección incorrecta, puede
provocar fallas de funcionamiento del “Memory
Stick PRO Duo”, dañar la ranura para Memory
Stick Duo o los datos de imagen.
Si aparece el mensaje [Error al crear un nuevo
archivo de base de datos de imágenes. Es posible
que no exista suficiente espacio libre.] en el
paso 3, formatee el “Memory Stick PRO Duo”.
Todos los datos grabados en el “Memory Stick
PRO Duo” se borrarán al realizar el formateo.
Procure que el “Memory Stick PRO Duo” no
salte y se caiga al presionarlo para extraerlo.
Grabación/reproducción
Grabación
Las imágenes se graban en el soporte seleccionado al ajustar el soporte (pág. 9).
En la configuración predeterminada, tanto las películas como las imágenes fijas se graban en
el disco duro.
START/STOP 
Interruptor POWER
: para grabar películas
: para grabar imágenes fijas
[ESPERA]  [GRAB.]
PHOTO 
Grabación/reproducción
(HOME)
(pág. 18)
Parpadea  Se enciende
START/STOP 
1 Gire el interruptor POWER hasta que el indicador respectivo se encienda.
Presione el botón verde sólo cuando el interruptor POWER está en la posición OFF
(CHG).
2 Inicie la grabación.
Películas
Presione START/STOP  (o ).
Para detener la grabación, presione
START/STOP de nuevo.
 Sugerencias
 Para comprobar la capacidad de grabación
restante, toque
(HOME) 
(GESTIONAR SOPORTE)  [INFO
SOPORTE].
 Puede capturar imágenes fijas si presiona
PHOTO  durante la grabación de una
Imágenes fijas
Presione PHOTO  ligeramente para
ajustar el enfoque  (se oye un pitido)
y, a continuación, presione totalmente
 (se oye el clic del obturador).
aparece junto a o a . Cuando
desaparece, significa que se ha grabado la
imagen.


película.
El tiempo máximo de grabación continua es de
aproximadamente 13 hora.
Cuando un archivo de película supera los 2
GB, el siguiente archivo de película se crea
automáticamente.
ES
11
Reproducción
Es posible reproducir imágenes grabadas en el soporte que seleccionó al ajustar el soporte
(pág. 9).
El ajuste predeterminado es el disco duro.
(VISUALIZAR IMÁGENES) 
Botón
Interruptor POWER
Botón
(VISUALIZAR IMÁGENES) 




HOME MENU
6 imágenes anteriores
6 imágenes posteriores
Permite volver a la pantalla de
grabación
 Muestra películas.





Muestra imágenes fijas
(OPTION)
Busca imágenes por fecha
Va a la pantalla (Índice de caras)
Va a la pantalla (Índice de películas)
1 Gire el interruptor POWER para encender la videocámara.
2 Presione el botón
(VISUALIZAR IMÁGENES)  (o ).
La pantalla VISUAL INDEX aparece en la pantalla de cristal líquido. (Es posible que tarde
unos segundo.)
3 Inicie la reproducción.
Películas
Toque la ficha
y la película que
desee reproducir.
Va al comienzo de Alterna el modo de
la escena/película reproducción y de pausa Película
anterior
cada vez que se toca
siguiente
ES
12
Detener (aparece la
Rebobinado/avance
pantalla VISUAL INDEX) rápido
Imágenes fijas
Toque la ficha
y la imagen fija que
desee reproducir.
Botón de presentación de diapositivas
Abre la pantalla VISUAL Anterior/
Siguiente
INDEX
Para ajustar el volumen de las películas
Cuando reproduzca una película, toque
(OPTION)  ficha
 [VOL.] y, a
continuación ajuste el volumen con
/ .
 Sugerencias
  aparece con la imagen en la última
ficha reproducida o grabada. Cuando toque
una imagen marcada con , puede
reproducirla desde el punto en que se detuvo
anteriormente.
Reproducción de imágenes en un
televisor
Conecte la videocámara a la toma de
entrada del televisor o la videograbadora
mediante el cable de conexión de A/V 
(suministrado) o un cable de conexión de
A/V con S VIDEO  (opcional). Para
obtener más información, consulte “Guía
práctica de Handycam” (PDF).
Toma A/V OUT
Grabación/reproducción
(amarillo)
(blanco)
(amarillo)
(rojo)
IN
: flujo de señales
VCR o televisores
ES
13
Otras partes y funciones de la videocámara
Los botones, tomas, etc., que no están
explicados en otros capítulos están
explicados aquí.
Grabación/reproducción
 Palanca del zoom motorizado
Mueva la palanca del zoom motorizado
levemente para obtener un zoom más
lento. Muévala más para obtener un
zoom más rápido.
Es posible ampliar las imágenes fijas
desde aproximadamente 1,1 hasta 5
veces su tamaño original (zoom de
reproducción).

Cuando toque la pantalla durante el zoom
de reproducción, el punto que toque será
visualizado en el centro del cuadro.
 Botón QUICK ON
El indicador QUICK ON parpadea y
la videocámara entra en el modo de
ahorro de energía (modo suspendido).
Presione QUICK ON de nuevo la
próxima vez que desee iniciar la
grabación. La videocámara regresa
al modo de espera de grabación en
aproximadamente 1 segundo. El
ajuste [ESPERA ENC.RÁP.] permite
establecer el tiempo que transcurrirá
antes de que se apague la videocámara
en el modo suspendido.
 Indicador ACCESS (Disco duro)
Cuando el indicador ACCESS se
enciende o parpadea, significa que la
videocámara está leyendo o grabando
datos.
 Gancho para la bandolera
Coloque la bandolera (opcional).
Handycam Station
 Altavoz
 Interruptor NIGHTSHOT
Ajuste el interruptor NIGHTSHOT a
ON (aparece ) para grabar en lugares
oscuros.
ES
14
 Botones del zoom
Presiónelos para acercar o alejar el
zoom.
Es posible ampliar las imágenes fijas
desde aproximadamente 1,1 hasta 5
veces su tamaño original (zoom de
reproducción).

Si toca la pantalla durante el zoom de
reproducción, el punto que toque aparecerá
en el centro de la pantalla de cristal líquido.
 Botón RESET
Presione RESET para inicializar todos
los ajustes, incluido el del reloj.
 Botón EASY
Presione EASY para visualizar
;
la mayoría de las configuraciones se
ajustan automáticamente para una fácil
grabación/reproducción. Para cancelar,
vuelva a presionar EASY.
 Botón  (contraluz)
Presione  (contraluz) para que
aparezca  y ajustar la exposición
para motivos a contraluz. Presione 
(contraluz) nuevamente para cancelar la
función de contraluz.
 Micrófono incorporado
El sonido que capta el micrófono
interno se convierte en sonido
envolvente de 5,1 canales y se graba.
Conexión a los dispositivos
 Conector remoto de A/V/Toma A/V
OUT
Conecte el cable de A/V de componente
o el cable de conexión de A/V
 Toma  (USB)
Conéctela con el cable USB.
 Botón
(DISC BURN)
Cree un disco conectando la
videocámara a la computadora. Para
obtener más información, consulte
“Guía de PMB” (pág. 2).
Grabación/reproducción
 Botón DISP/BATT INFO
Si lo presiona mientras el interruptor
POWER está encendido, podrá cambiar
la visualización de la pantalla.
Cuando lo presiona y la alimentación
está en OFF (CHG), puede verificar lo
que resta de batería.
longitud del tornillo debe ser inferior a
5,5 mm).
 Active Interface Shoe
La Active Interface Shoe suministra
alimentación a accesorios opcionales
como, por ejemplo, una luz de video,
un flash o un micrófono. El accesorio
se puede encender o apagar al utilizar el
interruptor POWER de la videocámara.
 Conector de interfaz
Conecte su videocámara y la Handycam
Station.
 Flash
El flash funcionará automáticamente
dependiendo de las condiciones
de grabación en la configuración
predeterminada.
Toque
(HOME) 
(AJUSTES)
 [AJUST.FOTO CÁM.]  [MODO
FLASH] para cambiar el ajuste.
 Sensor remoto/puerto de infrarrojos
Recibe la señal del control remoto.
 Receptáculo del trípode (superficie
inferior)
Fije un trípode (opcional) en el
receptáculo correspondiente mediante
un tornillo para trípode (opcional: la
ES
15
Indicadores que se muestran durante la grabación/
reproducción
Grabación de películas
 Botón HOME
 Energía restante de la batería (aprox.)
 Estado de grabación ([ESPERA] (en
espera) o [GRAB.] (grabación))
 Modo de grabación (HQ/SP/LP)
 Soporte de grabación/reproducción
 Contador (hora/minuto/segundo)
 Tiempo de grabación restante
Grabación de imágenes fijas
 Botón OPTION
 DETECCIÓN CARA
 Botón VISUALIZAR IMÁGENES
 Ajuste de índice de caras
 Grabación de sonido envolvente de 5.1
ch
 Tamaño de imagen
Visualización de películas
 Número aproximado de imágenes
fijas que se pueden grabar y soporte
(durante la grabación de imágenes fijas)
 Botón Volver
 Modo de reproducción
 Número de película actual en
reproducción/número total de películas
grabadas
 Botón anterior/siguiente
 Botones de control de video
 Nombre del archivo de datos
Visualización de imágenes fijas
 Número de imagen fija actual en
reproducción/número total de
imágenes fijas grabadas
 Carpeta de reproducción
Sólo aparece cuando el soporte de
grabación de las imágenes fijas es un
“Memory Stick PRO Duo”.
 Botón de presentación de diapositivas
 Botón VISUAL INDEX
ES
16
Indicadores que aparecen al realizar
modificaciones
Parte central
Indicador
TAM.IMAGEN
Presentación de
diapositivas ajustada
NightShot
Super NightShot
Color Slow Shutter
Conexión PictBridge
Los siguientes indicadores aparecen
durante la reproducción/grabación para
indicar los ajustes de la videocámara.
Parte superior izquierda
Parte superior derecha

Parte central
Parte superior izquierda
Indicador
Parte inferior
Indicador
Significado
MODO AUDIO
Grabación con
disparador automático
Flash, R.OJOS ROJ.
NIVEL REFMIC bajo
SELEC.PANOR.
MIC.ZOOM INCOR.
Parte superior derecha
Indicador
Advertencia
Significado
Fundido
Luz de fondo de la
pantalla de cristal líquido
desactivada
Sensor de caída
desactivado
Sensor de caída activado
El soporte seleccionado
para imágenes fijas

Grabación/reproducción
Parte inferior
Significado
Significado
Efecto de imagen
Efectos digitales
Enfoque manual
SELEC.ESCENA


Función de contraluz
Balance de blancos
SteadyShot desactivado
EXPOSICIÓN/
MEDID.PUNTO
TELE MACRO
CEBRA
Índice de caras ajustado
DETECCIÓN CARA
OBJETIVO CONVER.
 Sugerencias
 Los indicadores y sus posiciones son
aproximados y pueden variar respecto de su
apariencia real.
 La fecha y hora de grabación se graban
automáticamente en el soporte. No se muestran
durante la grabación. No obstante, es posible
consultarlos como [CÓDIGO DATOS] durante
la reproducción.
ES
17
Realización de varias funciones - “
“ OPTION”
Puede visualizar la pantalla del menú, si
presiona (HOME)  (o bien )/
(OPTION). Para obtener más información
sobre el menú, consulte “Guía práctica de
Handycam” (PDF) (pág. 22).
HOME” y
Para ver la explicación de HOME MENU (HELP)
 Presione
(HOME)  (o bien ).
 Toque
(HELP).
La parte inferior del botón
(HELP) se
ilumina en naranja.
(HOME) 

(HOME)
(OPTION)
Uso del HOME MENU
Es posible modificar los ajustes de
funcionamiento como más le convenga.
Presione (HOME)  (o bien ) para
visualizar la pantalla del menú.
Elementos
del menú
 Toque el elemento del que desea obtener más
información.
Al tocar un elemento, su explicación aparece
en la pantalla.
Para aplicar el elemento seleccionado, toque
[SÍ].
Uso del OPTION MENU
El menú (OPTION) se muestra como
la ventana emergente que aparece al hacer
clic con el botón derecho del ratón de una
computadora.
Toque (OPTION) y, a continuación,
aparecen los elementos del menú que
puede ajustar.
Categoría
1 Toque la categoría deseada y, a
Elementos
del menú
continuación, el elemento para
cambiar la configuración.
Ficha
2 Siga la guía de la pantalla para
consultar más instrucciones.
ES
18
 Sugerencias
 Si el elemento no se muestra en pantalla, toque
/ para cambiar de página.
 Para ocultar la pantalla HOME MENU, toque
.
 La situación actual de grabación/reproducción
no le permite seleccionar o activar los elementos
atenuados en forma simultánea.
1 Toque la ficha deseada y, a
continuación, el elemento para
cambiar la configuración.
2 Una vez finalizado el ajuste, toque
.
 Notas


Si el elemento que desea no aparece en pantalla,
toque otra ficha. Si no puede encontrar el
elemento, significa que la función no está
disponible en la situación actual.
No se puede utilizar el menú
(OPTION)
durante el funcionamiento en modo Easy
Handycam.
Elementos del HOME MENU
Categoría
IMÁGENES)
(TOMA DE
AJ.SOPORTE
PEL.*
AJ.SOPORTE
FOTO*
INFO
SOPORTE
FORMAT.
SOPORTE*
REP.ARCH.
BD.IM.
Categoría
(VISUALIZAR
VISUAL
INDEX*
INDEX*
INDEX*
PLAYLIST
Categoría
BORRAR*
TOMA
FOTOGRÁF.
COPIA
PELÍCULA
COPIAR
FOTO
EDIT
EDICIÓN
PLAYLIST
IMPRIMIR
CONEXIÓN
USB
(OTROS)
[
BORRAR], [
BORRAR]
[COPIA por selección],
[COPIA por fecha],
[ COPIA DE TODO]
[COPIAR por selec.],
[COPIAR por fecha]
[
[
BORRAR],
BORRAR], [DIVIDIR]
[ BORRAR], [ BORRAR
TODO], [ MOVER],
[ AÑADIR],
[ AÑADIR p.fecha]
[ CONEXIÓN USB],
[ CONEXIÓN USB],
[DISC BURN]
(GESTIONAR
[HDD], [MEMORY STICK]
[HDD], [MEMORY STICK]
[HDD], [MEMORY STICK]
[HDD], [MEMORY STICK]
(AJUSTES)
[MODO GRAB.],
[MODO AUDIO],
[ILUM.NIGHTSHOT],
[SELEC.PANOR.],
[ZOOM DIGITAL],
[STEADYSHOT], [OB.
LENTO AUTO], [GUÍA
FOTOG.], [CEBRA],
[ RESTANTE AJ.],
[MODO FLASH]*, [NIVEL
FLASH], [R.OJOS ROJ.],
[DETECCIÓN DE CARA],
[ AJUSTE INDEX]*,
[OBJETIVO CONVER.]
Grabación/reproducción
AJUSTES
PEL.CÁM
PELÍCULA*
FOTO*
GR.LEN.
UNIF.
Categoría
IMÁGENES)
Categoría
SOPORTE)
AJUST.
FOTO CÁM.
[ TAM.IMAGEN]*,
[NÚM.ARCHIVO],
[ILUM.NIGHTSHOT],
[STEADYSHOT], [GUÍA
FOTOG.], [CEBRA],
[MODO FLASH]*, [NIVEL
FLASH], [R.OJOS ROJ.],
[DETECCIÓN DE CARA],
[OBJETIVO CONVER.]
VIS.AJUSTES [CÓDIGO DATOS],
IMÁG
[PANTALLA ]
AJUS.SON./ [VOL.]*, [PITIDO]*,
PANT.**
[BRILLO LCD], [NIV LUZ
LCD], [COLOR LCD]
AJUSTES
[TIPO TV], [SALIDA
SALIDA
PANT.]
AJ.REL./
[AJUS.RELOJ]*, [AJUS.
IDIOM.
ZONA], [HORA VERANO],
[AJUSTE IDIOMA ]
ES
19
Almacenamiento de
imágenes
AJUST.
[MODO DEMO],
GENERALES [CALIBRACIÓN],
[APAGADO AUTO],
[ESPERA ENC.RÁP.],
[CTRL REMOTO],
[SENSOR CAÍDA]
* Este elemento se pueden ajustar en modo Easy
Handycam.
** El nombre del menú cambia a [AJUSTES
SONIDO] durante el modo Easy Handycam.
Elementos del OPTION MENU
Aquellos elementos que solamente se
pueden ajustar en el OPTION MENU se
describen a continuación.
ficha
[ENFOQUE], [ENFOQ.PUNTO], [TELE
MACRO], [EXPOSICIÓN], [MEDID.
PUNTO], [SELEC.ESCENA], [BAL.
BLANCOS], [COLOR SLOW SHTR],
[SUPER NIGHTSHOT]
ficha
[DESVANECEDOR], [EFECTO DIG.],
[EFECTO IMAG.]
Debido a la capacidad limitada del soporte,
asegúrese de guardar los datos de imagen
en algún tipo de soporte externo, como un
DVD-R o una computadora.
Las imágenes grabadas en la videocámara
se pueden guardar como se describe a
continuación.
Uso de una computadora
Si utiliza “Picture Motion Browser” del
CD-ROM suministrado, podrá guardar
las imágenes grabadas con la videocámara.
Para obtener más información, consulte
“Guía de PMB” en el CD-ROM
suministrado con el equipo.
Creación de un DVD con un solo toque (One
Touch Disc Burn)
Para guardar fácilmente las imágenes
que ha grabado en el disco duro de la
videocámara directamente en un DVD,
presione el botón
(DISC BURN).
Almacenamiento de imágenes en una
computadora (Easy PC Back-up)
ficha
Se pueden guardar las imágenes grabadas
de la videocámara en el disco duro de una
computadora.
[MIC.ZOOM INCOR.], [NIVEL REFMIC],
[AUTODISPAR.], [TEMPORIZ.],
[GRABAR SONIDO]
Creación de un DVD con imágenes
seleccionadas
(las fichas dependen de la
situación)/Sin ficha

[PRES.DIAP.], [AJUS.PASE DIAPO.],
[COPIAS], [FECHA/HORA], [TAMAÑO]
Se pueden guardar las imágenes importadas
a la computadora en un DVD. También se
pueden editar estas imágenes.
Conexión de la videocámara a otros
dispositivos
Para obtener más información, consulte
“Guía práctica de Handycam” (PDF).
Conexión mediante el cable de conexión de
A/V
Puede grabar en videograbadoras y
grabadoras DVD/HDD.
ES
20
Borrado de imágenes
Conexión mediante el cable de conexión USB
Puede copiar en grabadoras de DVD
compatibles, etc.
 Sugerencias
 Puede copiar películas e imágenes fijas del disco
duro a un “Memory Stick PRO Duo”.
Toque (HOME) . (OTROS) 
[COPIA PELÍCULA]/[COPIAR FOTO].
Seleccione el soporte que contiene las
imágenes que desee eliminar antes de la
operación (pág. 9).
Borrado de películas
1 Toque
(HOME) 
[BORRAR].
BORRAR].
3 Toque [
BORRAR].
Grabación/reproducción
2 Toque [
(OTROS) 
4 Toque la película que desee borrar.
La película seleccionada tiene la marca
.
5 Toque
 [SÍ] 
.
Para borrar todas las películas de una vez
En el paso 3, toque [ BORRAR TODO]
 [SÍ]  [SÍ] 
.
Para borrar imágenes fijas
 En el paso 2, toque [ BORRAR].
 Toque [ BORRAR], a continuación toque
la imagen fija que desea borrar.
La imagen fija seleccionada tiene la marca .
 Toque
 [SÍ] 
.
 Sugerencias
 Para borrar todas las imágenes fijas del soporte,
en el paso , toque [ BORRAR TODO] 
[SÍ]  [SÍ] 
.
ES
21
Disfrute con su computadora
Operaciones con computadora
Guía práctica/software a instalar
 Haga clic en [Handycam Handbook].
Aparecerá la pantalla de instalación para
“Guía práctica de Handycam” (PDF).
“Guía práctica de Handycam” (PDF)
“Guía práctica de Handycam” (PDF)
explica en detalle su videocámara y su uso.
“Picture Motion Browser” (sólo para usuarios
de Windows)
“Picture Motion Browser” es el software
suministrado. Puede disfrutar de las
siguientes funciones.




Creación de un DVD con un solo toque
Importación de imágenes a la computadora
Edición de imágenes importadas
Creación de un DVD
 Notas

El software suministrado “Picture Motion
Browser” no funciona en computadoras
Macintosh. Para usar una computadora
Macintosh conectada a su videocámara,
consulte el siguiente sitio Web para obtener
más información.
http://guide.d-imaging.sony.co.jp/mac/ms/es/
Instalación y visualización de la “Guía
práctica de Handycam” (PDF)
Para consultar la “Guía práctica de
Handycam” (PDF), necesita instalar Adobe
Reader en su computadora.
Continúe la instalación, incluso si aparece
una pantalla de confirmación de un editor
desconocido.
 Encienda la computadora.
 Coloque el CD-ROM (suministrado) en la
unidad de disco de la computadora.
Aparece la pantalla de selección para la
instalación.
ES
22
 Seleccione el idioma deseado y el nombre del
modelo de su Handycam y, a continuación,
haga clic en [Handycam Handbook (PDF)].
Comienza la instalación. Cuando finaliza la
instalación, aparece el icono de acceso directo
“Guía práctica de Handycam” (PDF) en el
escritorio de la computadora.
 El nombre del modelo de su Handycam está
impreso en la parte inferior.
 Haga clic en [Exit]  [Exit] y, a
continuación, extraiga el CD-ROM de la
unidad de disco de la computadora.
Para consultar la “Guía práctica de
Handycam” (PDF), haga doble clic en el
icono de acceso directo.
 Sugerencias
 Los usuarios de Macintosh, deben seguir los
siguientes pasos.
 Encienda la computadora.
 Coloque el CD-ROM (suministrado) en
la unidad de disco de la computadora.
 Abra la carpeta [Handbook] en el
CD-ROM, haga doble clic en la
carpeta [ESUS] luego arrastre y deje
la “Guía práctica de Handycam” en la
computadora. Para consultar la “Guía
práctica de Handycam” (PDF), haga
doble clic en “Handbook.pdf”.
Instalación de “Picture Motion
Browser”
 Requisitos del sistema
Para obtener más información, consulte el
sitio Web de asistencia técnica.
Sistema operativo: Microsoft Windows
2000 Professional SP4, Windows XP
SP2*, Windows Vista*
* No son compatibles las ediciones de 64 bits
y Starter Edition.
Se requiere la instalación estándar.
No se garantiza el funcionamiento en
un entorno basado en una actualización
de los sistemas operativos descritos
arriba ni en un entorno de inicio
múltiple.
CPU: Intel Pentium III 1 GHz o superior
Memoria: 256 MB o más
Disco duro: Volumen del disco requerido
para instalación: aproximadamente 500
MB (5 GB o más son necesarios para
crear discos DVD Video).
Pantalla: mínimo 1 024 × 768 puntos
 Instalación del software
Necesita instalar el software en la
computadora Windows antes de conectar
la videocámara a la computadora. La
instalación se debe realizar sólo la primera
vez.
El contenido y los procedimientos de la
instalación pueden variar en función del
sistema operativo.
 Compruebe que la videocámara no está
conectada a la computadora.
 Encienda la computadora.
 Notas
Inicie sesión con permisos de administrador
para realizar la instalación.
 Cierre todas las aplicaciones que se estén
ejecutando en la computadora antes de
instalar el software.
 Coloque el CD-ROM suministrado en la
unidad de disco de la computadora.
Aparecerá la pantalla de instalación.

 Haga doble clic en [SONYPICTUTIL]
(CD-ROM) (unidad de disco).*
* Los nombres de las unidades (por
ejemplo, (E:)) pueden variar según la
computadora.
 Haga clic en [Install] en la pantalla de
instalación de la computadora.
 Seleccione el idioma de la aplicación que
desea instalar y, a continuación, haga clic en
[Next].
 Al aparecer la pantalla para confirmar
la conexión, conecte su videocámara a
la computadora siguiendo los pasos a
continuación.
 Conecte el Adaptador de alimentación
de ca a la Handycam Station y al
tomacorriente de la pared.
Disfrute con su computadora
Otros: puerto  USB (debe
proporcionarse como estándar, se
recomienda Hi-Speed USB (compatible
con USB 2.0)), grabadora de DVD (es
necesaria una unidad de CD-ROM para
la instalación)
Si la pantalla no aparece
 Haga clic en [Start] y, a continuación, en
[My Computer]. (Para Windows 2000,
haga doble clic en [My Computer].)
 Coloque la videocámara en la Handycam
Station y gire el interruptor POWER para
encenderla.
 Conecte la toma  (USB) de la
Handycam Stations a la toma  (USB) de
la computadora.
Toque [CONEXIÓN USB] en la pantalla
de cristal líquido de la videocámara.
 Toque [ CONEXIÓN USB] o
[ CONEXIÓN USB] en la pantalla
[SELEC.USB] de la videocámara.
 Haga clic en [Continue].
ES
23
 Lea el [License Agreement], seleccione [I
accept the terms of the license agreement] si
está de acuerdo y, a continuación, haga clic en
[Next].
 Verifique los ajustes de instalación y, a
continuación, haga clic en [Install].
 Notas
Aunque aparezca una pantalla indicando
que debe reiniciarse la computadora, no
es necesario hacerlo en este momento.
Reinicie la computadora una vez finalizada
la instalación.
 La autentificación puede llevar algún
tiempo.
 Siga las instrucciones en la pantalla para
instalar el software.
 En función de la computadora, es posible
que deba instalar software de otros
fabricantes. Si aparece la pantalla de
instalación, siga las instrucciones para
instalar el software necesario.
 Reinicie la computadora si se le solicita para
finalizar la instalación.
 Extraiga el CD-ROM de la unidad de disco de
la computadora.

Para desconectar el cable USB
 Haga clic en el icono
 [Safely remove
USB Mass Storage Device]  [OK] (sólo en
Windows 2000) en la bandeja de tareas de la
esquina inferior derecha del escritorio de su
computadora.
 Toque [FIN]  [SÍ] en la pantalla de la
videocámara.
 Desconecte el cable USB.
 Operación del “Picture Motion
Browser”
Para iniciar “Picture Motion Browser”,
haga clic [Start]  [All Programs] 
[Sony Picture Utility]  [PMB - Picture
Motion Browser].
Para la operación básica de “Picture
Motion Browser”, consulte la “Guía de
PMB”.
Para visualizar “Guía de PMB”, haga clic en
[Start]  [All Programs]  [Sony Picture
Utility]  [Help]  [Guía de PMB].
ES
24
 Sugerencias
 Si no aparece la pantalla [SELEC.USB], toque
(HOME)  (OTROS)  [CONEXIÓN
USB].
Solución de problemas
Solución de problemas
Si surge algún problema al utilizar la
videocámara, consulte la tabla siguiente
para solucionarlo. Si el problema persiste,
desconecte la fuente de alimentación y
póngase en contacto con su distribuidor
de Sony.
Notas antes de enviar a reparar su
videocámara



En función del problema, puede que sea
necesario iniciar la videocámara o bien cambiar
el disco duro de la videocámara. En ese caso,
se borrarán los datos almacenados en el disco
duro. Asegúrese de grabar los datos del disco
duro interno (consulte “Guía práctica de
Handycam” (PDF)) en otro soporte (copia de
seguridad) antes de enviar su videocámara a
reparar. No asumimos ninguna responsabilidad
por la pérdida de datos del disco duro.
Durante la reparación, puede que tengamos que
comprobar una mínima cantidad de los datos
almacenados en el disco duro para investigar el
problema. No obstante, el distribuidor Sony no
copiará ni conservará los datos.
Para detalles sobre los síntomas de su
videocámara, consulte “Guía práctica de
Handycam” (PDF) y para la conexión a la
computadora, consulte “Guía de PMB”.


La videocámara se calienta.





Instale una batería cargada en la
videocámara (pág. 5).
Conecte la clavija del adaptador de
alimentación de ca al tomacorriente de
pared (pág. 5).
La videocámara no opera aun cuando
la alimentación está encendida.


Después de encender la videocámara, tarda
unos cuantos segundo en estar lista para
tomar imágenes. No se trata de una falla de
funcionamiento.
Desconecte el adaptador de alimentación
de ca del tomacorriente de pared o
extraiga la batería y vuelva a realizar la
conexión transcurrido aproximadamente
1 minuto. Si las funciones siguen sin estar
disponibles, presione el botón RESET
(pág. 15) con un objeto puntiagudo. (Si
Use el Adaptador de alimentación de ca.
Encienda la alimentación.
Cargue la batería (pág. 5).
Al presionar START/STOP o PHOTO no
se graban imágenes.




Ajuste el interruptor POWER a
(Película) o (Imagen fija) (pág. 7).
No es posible grabar imágenes en el modo
suspendido. Presione el botón QUICK ON.
La videocámara está grabando en el
soporte la imagen que acaba de tomar.
No se pueden realizar nuevas grabaciones
durante este periodo.
El soporte de la videocámara está lleno.
Elimine las imágenes innecesarias
(pág. 21).
El número total de películas o imágenes
fijas supera la capacidad de grabación del
soporte. Elimine las imágenes innecesarias
(pág. 21).
Solución de problemas

Esto se debe a que ha estado encendida
durante mucho tiempo. No se trata de una
falla de funcionamiento.
La alimentación se desconecta
bruscamente.

La videocámara no se enciende.
presiona el botón RESET, se restablecerán
todos los ajustes, incluido el reloj.)
La temperatura de la videocámara es
extremadamente elevada. Apague la
videocámara y déjela un tiempo en un
lugar fresco.
La temperatura de la videocámara
es extremadamente baja. Apague la
videocámara y llévela a un lugar más
cálido. Déjela ahí durante un rato y a
continuación enciéndala.
La grabación se detiene.

La temperatura de la videocámara es
extremadamente elevada/baja. Apague
la videocámara y déjela un tiempo en un
lugar fresco/cálido.
ES
25
No puede instalar “Picture Motion
Browser”.


Verifique el entorno de la computadora
requerido para la instalación de “Picture
Motion Browser”.
Instale “Picture Motion Browser” en forma
ordenada (pág. 22).
Indicadores/
Mensajes
Causas/Soluciones
C:04:


“Picture Motion Browser” no funciona
correctamente.

Salga de “Picture Motion Browser” y
reinicie la computadora.
La computadora no reconoce la
videocámara.


Desconecte los dispositivo USB que no sea
el teclado, el ratón o la videocámara de la
toma de la computadora.
Desconecte el cable USB de la
computadora y la Handycam Station, y
reinicie la computadora, luego conecte
la computadora y su videocámara
nuevamente en forma ordenada.
Visualización de autodiagnóstico/
Indicadores de advertencia
Si en la pantalla de cristal líquido aparecen
indicadores, compruebe lo siguiente.
Si el problema persiste aun después de
intentar solucionarlo varias veces, póngase
en contacto con su distribuidor de Sony
o con un centro de servicio técnico local
autorizado de Sony.
C:13: /
C:32:

E:20: /
E:31: /
E:61: /
E:62: /
E:91: /
E:94:

101-0001




ES
26

La batería no es una
batería “InfoLITHIUM”
(serie H). Use una batería
“InfoLITHIUM” (serie
H) (pág. 5).
Conecte firmemente
la clavija de cc
del adaptador de
alimentación de ca a
la toma DC IN de la
Handycam Station o de
la videocámara (pág. 5).
Desconecte la fuente
de alimentación.
Conéctela de nuevo
y vuelva a poner en
funcionamiento la
videocámara.
Se ha producido una
falla de funcionamiento
que no puede solucionar
sin la ayuda de servicio
técnico. Póngase
en contacto con su
distribuidor de Sony
o con un centro de
servicio técnico local
autorizado de Sony.
Indíquele el código de
5 dígitos que comienza
por la letra “E”.
El archivo está dañado o
no se puede leer.
Es posible que se haya
producido un error en la
unidad de disco duro de
la videocámara.
Elimine las imágenes
innecesarias.
La energía de la batería
es baja.
Indicadores/
Mensajes
Causas/Soluciones









Causas/Soluciones






Existe algún tipo de
problema con el flash.
La cantidad de luz no
es suficiente, por lo que
la cámara vibra con
facilidad. Use el flash.
La videocámara se
encuentra en posición
inestable, por lo que
se producen sacudidas
con facilidad. Sostenga
la videocámara de
forma estable con
ambas manos y grabe
la imagen. No obstante,
tenga en cuenta que el
indicador de advertencia
de sacudidas de la
cámara no desaparecerá.
El soporte llegó a su
capacidad máxima.
Las imágenes fijas no se
podrán grabar durante
el proceso. Espere unos
minuto, y luego grabe.
El sensor de caída está
activado. Es posible
que se desactiven las
funciones de grabación
o reproducción.
Solución de problemas

La temperatura de la
videocámara aumenta
o es muy alta. Apague
la videocámara y déjela
un tiempo en un lugar
fresco.
La temperatura de
la videocámara es
extremadamente baja.
Deje que la videocámara
se caliente.
Si el indicador parpadea
lentamente, significa
que se está agotando el
espacio libre disponible
para grabar imágenes.
No se insertó ningún
“Memory Stick PRO
Duo” (pág. 10).
Si el indicador parpadea
rápidamente, significa
que no queda espacio
libre suficiente para
grabar imágenes.
Elimine las imágenes
innecesarias o formatee
el “Memory Stick
PRO Duo” después de
almacenar las imágenes
en otro soporte (pág.
20).
El archivo de base de
datos de imágenes está
dañado.
El “Memory Stick PRO
Duo” está dañado.
Formatee el “Memory
Stick PRO Duo” con la
videocámara.
Se insertó un “Memory
Stick PRO Duo”
incompatible.
Se restringió el acceso
al “Memory Stick
PRO Duo” en otro
dispositivo.
Indicadores/
Mensajes
ES
27
Información complementaria
Precauciones
Uso y cuidados








ES
28
No utilice ni almacene la videocámara y los
accesorios en los siguientes lugares:
 En lugares extremadamente cálidos, fríos
o húmedos. Nunca los deje expuestos a
temperaturas superiores a 60 °C como, por
ejemplo, bajo la luz solar directa, cerca de
calefactores o en un automóvil estacionado
bajo el sol, ya que podrían deformarse o sufrir
fallas de funcionamiento.
 Cerca de campos magnéticos intensos o
vibraciones mecánicas. La videocámara
podría sufrir fallas de funcionamiento.
 Cerca de ondas radiofónicas potentes o
radiaciones. Es posible que la videocámara no
pueda grabar correctamente.
 Cerca de receptores de AM y de equipos de
video. Es posible que se produzcan ruidos.
 En una playa o cualquier lugar con
mucho polvo. Si entra arena o polvo en la
videocámara, pueden causar una falla de
funcionamiento. En ocasiones, esta falla de
funcionamiento puede resultar irreparable.
 Cerca de ventanas o en el exterior, donde la
pantalla de cristal líquido o el objetivo pueden
quedar expuestos a la luz solar directa. Esto
daña la pantalla de cristal líquido.
Alimente la videocámara con cc de 6,8 V/7,2
V (batería) o cc de 8,4 V (adaptador de
alimentación de ca)
Para alimentar la videocámara con cc o ca
utilice los accesorios recomendados en este
manual de instrucciones.
No permita que la videocámara se moje; por
ejemplo, bajo la lluvia o por el agua del mar.
Si la videocámara se moja, podría sufrir fallas
de funcionamiento. En ocasiones, esta falla de
funcionamiento puede resultar irreparable.
Si dentro de la videocámara entra algún objeto
o líquido, desconéctela y haga que la revise un
distribuidor de Sony antes de volver a utilizarla.
Evite manipular, desmontar o modificar
la videocámara bruscamente y exponerla a
golpes o impactos como martillazos, caídas o
pisotones. Sea especialmente cuidadoso con el
objetivo.
Cuando no utilice la videocámara, mantenga el
interruptor POWER en la posición OFF (CHG).
No utilice la videocámara envuelta en
una toalla, por ejemplo. Si lo hace, puede
recalentarse internamente.





Cuando desconecte el cable de alimentación,
tire de la clavija y nunca del cable.
Procure no dañar el cable de alimentación al
colocar un objeto pesado sobre él.
Mantenga limpios los contactos metálicos.
Mantenga el control remoto y la batería de tipo
botón fuera del alcance de los niños. En caso de
ingestión accidental de la batería, consulte a un
médico de inmediato .
Si se producen fugas del líquido electrolítico de
la batería:
 póngase en contacto con un centro de
servicio técnico local autorizado de Sony.
 límpiese con agua cualquier líquido que le
haya entrado en contacto con la piel.
 si le entra líquido en los ojos, láveselos con
agua abundante y acuda a un médico.
 Cuando no utilice la videocámara
durante un tiempo prolongado


Enciéndala periódicamente y déjela operar, por
ejemplo, reproduciendo o grabando imágenes
durante unos 3 minuto.
Agote la batería completamente antes de
guardarla.
Pantalla de cristal líquido



No ejerza excesiva presión sobre la pantalla de
cristal líquido porque puede dañarse.
Cuando utilice la videocámara en un lugar frío,
es posible que en la pantalla de cristal líquido
aparezca una imagen residual. No se trata de
una falla de funcionamiento.
Mientras utiliza la videocámara, la parte
posterior de la pantalla de cristal líquido se
puede calentar. No se trata de una falla de
funcionamiento.
 Para limpiar la pantalla de cristal
líquido
Si la pantalla de cristal líquido se ensucia de
huellas dactilares o polvo, se recomienda
el uso de un paño suave para limpiarla. Si
utiliza el kit de limpieza para la pantalla
de cristal líquido (opcional), no aplique
el líquido de limpieza directamente sobre
la pantalla. Utilice papel de limpieza
humedecido con el líquido.
Manipulación de la unidad


Si la unidad está sucia, limpie el cuerpo de la
videocámara con un paño suave ligeramente
humedecido con agua y, a continuación, limpie
la unidad con un paño suave y seco.
No realice ninguna de las acciones siguientes
para evitar dañar el acabado:
 Usar productos químicos como diluyentes,
bencina, alcohol, paños con productos
químicos, repelentes, insecticidas y pantallas
solares.
 Utilizar la videocámara con las sustancias
mencionadas en las manos.
 Dejar la unidad en contacto con objetos de
goma o vinilo durante un tiempo prolongado.
Cuidado y almacenamiento del objetivo



Frote la superficie del objetivo con un paño
suave en los casos siguientes:
 Cuando haya huellas dactilares en la
superficie del objetivo.
 En lugares cálidos o húmedos
 Cuando el objetivo esté expuesto al aire
salado como, por ejemplo, a orillas del mar.
Guárdelo en un lugar bien ventilado donde no
haya suciedad ni mucho polvo.
Para evitar la aparición de moho, limpie el
objetivo periódicamente como se ha descrito
anteriormente. Se recomienda que utilice la
videocámara aproximadamente una vez al mes
para mantenerla en óptimo estado durante un
tiempo prolongado.
funcionamiento de la videocámara no
se verá afectado, siempre que no se esté
grabando la fecha.
 Procedimientos
Conecte la videocámara a un tomacorriente
de pared mediante el adaptador de
alimentación de ca suministrado y déjela
con el interruptor POWER ajustado en la
posición OFF (CHG) durante más de 24
hora.
Para cambiar la batería del control remoto
 Al tiempo que mantiene presionada la
lengüeta, inserte su uña en la ranura para
extraer la cubierta del compartimiento de la
batería.
 Coloque una nueva batería con el lado +
hacia arriba.
 Inserte de nuevo la cubierta del
compartimiento de la batería en el control
remoto hasta que haga clic.
Lengüeta
ADVERTENCIA
La batería puede explotar si se utiliza de
manera incorrecta. No la recargue, la
desmonte ni la arroje al fuego.
Carga de la batería recargable preinstalada

Cuando la batería de litio dispone de poca
energía, es posible que la distancia de
funcionamiento del control remoto se reduzca
o que éste no funcione correctamente. En ese
caso, sustituya la batería por una de litio de
Sony CR2025. Si utiliza otro tipo de batería,
podría producirse un incendio o una explosión.
Información complementaria
La videocámara contiene una batería
recargable preinstalada para conservar
la fecha, la hora y otros ajustes aunque
el interruptor POWER se ajuste en OFF
(CHG). La batería recargable preinstalada
siempre se carga mientras la videocámara
está conectada al tomacorriente
de pared a través del adaptador de
alimentación de ca o cuando tiene la
batería insertada. La batería recargable se
descargará completamente transcurridos
aproximadamente 3 meses si no utiliza
la videocámara en absoluto. Utilice la
videocámara después de cargar la batería
recargable preinstalada.
Sin embargo, aunque no esté cargada, el
ES
29
Especificaciones
Sistema
Formato de compresión de video: MPEG2/JPEG
(Imágenes fijas)
Formato de compresión de audio: Dolby Digital
2/5,1 canalese
Dolby Digital 5.1 Creator
Señal de video: Color NTSC, estándares EIA
Disco duro: 60 GB
En el cálculo de la capacidad del soporte,
1GB equivale a mil millones de bytes, parte
de los cuales se utiliza para la administración
de datos.
Formato de grabación: Película: MPEG2-PS
Imagen fija: Exif Ver.2,2 *
Dispositivo de imagen: 3,6 mm (tipo 1/5) sensor
CMOS
Píxeles de grabación (imágenes fijas, 4:3):
Máx. 4,0 (2 304 × 1 728) megapíxeles**
Bruto: Aprox. 2 360 000 píxeles
Efectivo (Película, 16:9)
Aprox. 1 490 000 píxeles
Efectivo (imágenes fijas,16:9)
Aprox. 1 490 000 píxeles
Efectivo (Imagen fija, 4:3)
Aprox. 1 990 000 píxeles
Objetivo: Carl Zeiss Vario-Sonnar T
Óptico: 15 ×, Digital: 30 × ,180 ×
Diámetro de filtro: 30 mm
Distancia focal: F=1,8 - 2,6
f=3,1 - 46,5 mm
Cuando se convierte a una cámara fija de
35 mm
Para películas: 40 - 600 mm (16:9)
Para imágenes fijas: 37 - 555 mm (4:3)
Temperatura del color: [AUTOM.], [UNA
PULS.], [INTERIOR] (3 200 K),
[EXTERIOR] (5 800 K)
Iluminación mínima: 5 lx (lux) (cuando
[OB.LENTO AUTO] está ajustado a
[ACTIVADO], la velocidad el obturador es
de 1/30 segundo)
0 lx (lux) (durante el modo NightShot)
ES
30
* “Exif” es un formato de archivos para
imágenes fijas establecido por la JEITA (Japan
Electronics and Information Technology
Industries Association). Los archivos en este
formato pueden tener información adicional
como la información de configuración de su
videocámara al momento de la grabación.
** La cadena única de píxeles del sensor ClearVid
CMOS de Sony y el sistema de procesamiento
de imagen (BIONZ) permiten resoluciones
de imágenes fijas equivalentes a los tamaños
descritos.
Conectores de salida/entrada
Conector remoto de A/V : Toma de salida de
video/audio
Toma USB: mini-B
Pantalla de cristal líquido
Imagen: 6,7 cm (tipo 2,7, formato 16:9)
Número de píxeles totales: 211 200 (960 × 220)
General
Requisitos de alimentación: cc de 6,8 V/7,2 V
(baterías)
cc de 8,4 V (Adaptador de alimentación
de ca)
Consumo promedio de energía: Disco duro: 3,6 W
“Memory Stick PRO Duo”: 3,5 W
Temperatura de operación: 0 °C a + 40 °C
Temperatura de almacenamiento: -20 °C a +
60 °C
Dimensiones (Aprox.): 81 × 76 × 129 mm
(ancho×alto×profundidad) incluyendo las
partes salientes 81 × 76 × 134 mm
(ancho×alto×profundidad) incluyendo las
partes salientes con la batería suministrada
instalada
Peso (Aprox.): 470 g sólo unidad principal
550 g incluyendo la batería recargable
Handycam Station DCRA-C220
Conector entrada/salida
Toma A/V OUT: toma de salida de audio/video
Toma USB: mini-B
Adaptador de alimentación de ca
AC-L200/L200B
Requisitos de alimentación: ca de 100 V a 240 V
50/60 Hz
Consumo de corriente: de 0,35 a 0,18 A
Consumo de energía: 18 W
Voltaje de salida: cc de 8,4 V
1,5 A ó 1,7 A (refiérase a la etiqueta del
adaptador suministrado)
Temperatura de operación: 0 °C a + 40 °C
Temperatura de almacenamiento: -20 °C a +
60 °C
Dimensiones (Aprox.): 48 × 29 × 81 mm
(ancho×alto×profundidad) excluyendo las
partes salientes
Marcas comerciales


Peso (Aprox.): 170 g excluyendo el cable
Batería recargable
NP-FH60
Voltaje de salida máximo: cc de 8,4 V
Voltaje de salida: cc de 7,2 V
Capacidad: 7,2 wh (1 000 mAh)

Tipo: Iones de litio

El diseño y las especificaciones están sujetas a
cambios sin aviso previo.
 Fabricado bajo licencia de Dolby Laboratories.





“Handycam” y
son marcas
comerciales registradas de Sony Corporation.
“Memory Stick”, “
”, “Memory Stick Duo”,
“
”, “Memory Stick PRO
Duo”, “
”, “Memory
Stick PRO-HG Duo”, “
”,
“Memory Stick Micro”, “MagicGate”,
“
”, “MagicGate Memory
Stick” y “MagicGate Memory Stick Duo” son
marcas comerciales o marcas comerciales
registradas de Sony Corporation.
“InfoLITHIUM” es una marca comercial de
Sony Corporation.
“BIONZ“ es una marca comercial de Sony
Corporation.
Dolby y el logotipo de la doble D son marcas
comerciales de Dolby Laboratories.
Microsoft, Windows, Windows Media,
Windows Vista y DirectX son marcas
comerciales registradas o marcas comerciales de
Microsoft Corporation en Estados Unidos y/u
otros países.
Macintosh y Mac OS son marcas comerciales
registradas de Apple Inc. en los Estados Unidos
y en otros países.
Intel, Intel Core y Pentium son marcas
comerciales o marcas comerciales registradas
de Intel Corporation o de sus filiales en Estados
Unidos y en otros países.
Adobe, el logotipo de Adobe y Adobe Acrobat
son marcas comerciales registradas o marcas
comerciales de Adobe Systems Incorporated en
Estados Unidos y/u otros países.
Información complementaria
Todos los demás nombres de productos
mencionados en este manual pueden ser marcas
comerciales o marcas comerciales registradas de
sus respectivas compañías. Además,  y “” no
se incluyen de forma expresa en este manual.
ES
31
http://www.sony.net/
Printed in Japan
US/ES
Additional information on this product and
answers to frequently asked questions can be
found at our Customer Support Website.
