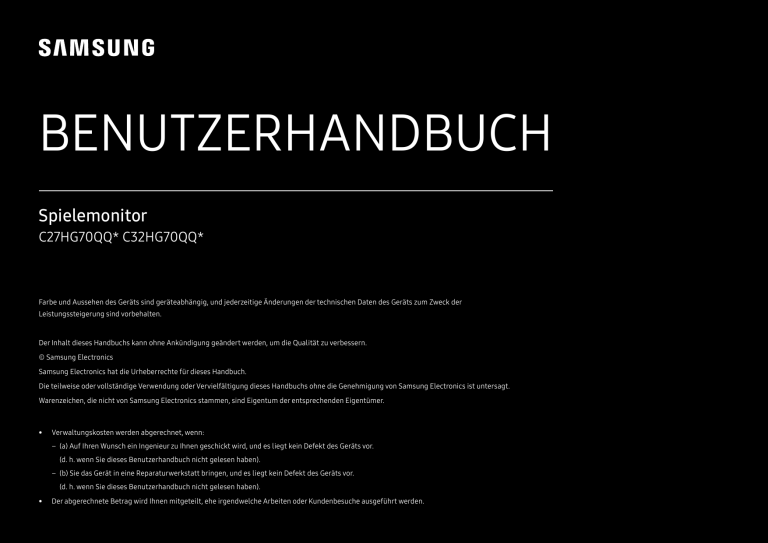

BENUTZERHANDBUCH
Spielemonitor
C27HG70QQ* C32HG70QQ*
Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der
Leistungssteigerung sind vorbehalten.
Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.
© Samsung Electronics
Samsung Electronics hat die Urheberrechte für dieses Handbuch.
Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt.
Warenzeichen, die nicht von Samsung Electronics stammen, sind Eigentum der entsprechenden Eigentümer.
••
Verwaltungskosten werden abgerechnet, wenn:
‒‒ (a) Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor.
(d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).
‒‒ (b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor.
(d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).
••
Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.
Inhaltsverzeichnis
Vor Inbetriebnahme des Geräts
Absichern des Einbaubereichs
Vorsichtsmaßnahmen bei der Lagerung
4
4
Sicherheitshinweise
Reinigung
Strom und Sicherheit
Installieren
Betrieb
4
5
5
6
7
Vorbereitung
Bauteile
Systemsteuerung
Funktionstastenhilfe
Spiel-Einstelltaste
Ändern der Einstellungen für Helligkeit,
Kontrast und Schärfe
Ändern der Einstellungen für Lautstärke
Rückseite
Aktualisieren der Software per USB
Anpassen von Neigung und Höhe
Drehen des Monitorbildschirms
Schloss für den Diebstahlschutz
Vorsichtsmaßnahmen beim Bewegen des
Monitors
9
9
10
11
12
12
13
14
16
17
18
18
Installieren
19
Befestigen des Standfußes
19
Entfernen des Standfußes (Zum Anbringen der
WANDHALTERUNG)
20
Anbringen der WANDHALTERUNG
21
Anschließen und Verwenden
eines externen Geräts
Reaktionszeit
30
FreeSync
31
Vorbereitungen vor dem Anschließen
22
Ger. Eingangsverz.
32
Anschließen und Verwenden eines PCs
Verbinden über ein HDMI-Kabel
Anschließen mit einem HDMI/DVI-Kabel
Anschließen mit einem DP-Kabel
Anschließen an Kopfhörer
Anschließen an ein Mikrofon
Anschließen mit einem Audio-Kabel
22
22
22
23
23
23
23
Bildgröße
32
Einst. speichern
33
Anschließen des Geräts an einen PC als USB-HUB 24
Anschließen eines PCs an das Gerät
24
Verwenden des Geräts als USB-HUB
24
Anschließen an die Stromversorgung
(nur Modell C27HG70QQ*)
25
Anschließen an die Stromversorgung
(nur Modell C32HG70QQ*)
26
Aufwickeln der angeschlossenen Kabel
27
Richtige Haltung bei Verwendung des Geräts
28
Treiberinstallation
28
Einstellen der optimalen Auflösung
28
Game
Bildmodus
29
Wdh.-Frq. (Hz)
30
Black Equalizer
30
Bildschirmkonfiguration
Bildmodus
34
Helligkeit
35
Kontrast
35
Schärfe
35
Farbe
35
HDMI-Schwarzwert
36
Augenschonmodus
36
Bildschirmanpass.
36
Kalibrierbericht
36
Konfigurieren der Einstellungen
von OSD (Bildschirmanzeige)
Sprache
37
Anz. dauer
37
2
Inhaltsverzeichnis
Setup und Reset
Handbuch zur Fehlerbehebung
Beleuchtung
38
Lokales Dimming
38
Lautstärke
38
Öko-Sparmodus Plus
39
Autom. Aus
39
PC/AV-Modus
39
Optim. USB-Ladevorgang
39
Technische Daten
DisplayPort Ver.
40
Allgemein
47
HDMI-Modus
40
Tabelle mit Standardsignalmodi
48
Quellenerkennung
40
Tasten-Wdh.-Zeit
40
Stromv.-LED Ein
40
Alles zurücksetzen
40
Information
41
Installieren der Software
Easy Setting Box
Einschränkungen und Probleme bei der
Installation
Systemanforderungen
Vorbereiten der Kontaktaufnahme mit dem
Samsung Kundenservicecenter
Testen des Geräts
Überprüfen von Auflösung und Frequenz
Überprüfen Sie folgenden Punkte.
44
44
44
44
FAQs
46
Anhang
Inanspruchnahme des kostenpflichtigen Services
(Kosten für Kunden)
51
Kein Produktdefekt
51
Ein Schaden am Gerät, der auf einen Kundenfehler
zurückzuführen ist
51
Andere
51
43
43
43
3
Kapitel 01
Vor Inbetriebnahme des Geräts
Absichern des Einbaubereichs
Sicherheitshinweise
Lassen Sie um das Gerät herum genügend Platz frei, um eine ausreichende Belüftung zu gewährleisten.
Wenn die Temperatur im Innern des Geräts ansteigt, kann dies zu einem Feuer oder einer Beschädigung
des Geräts führen. Achten Sie darauf, dass Sie beim Aufstellen des Geräts mindestens den unten
abgebildeten Abstand einhalten.
――Das Aussehen kann sich je nach Gerät unterscheiden.
Eine schwere oder tödliche Verletzung kann verursacht werden, wenn
die Anweisungen nicht befolgt werden.
Vorsicht
Verletzungen oder Sachschäden können verursacht werden, wenn die
Anweisungen nicht befolgt werden.
10 cm
10 cm
10 cm
Warnung
10 cm
10 cm
Vorsichtsmaßnahmen bei der Lagerung
Bei Hochglanzmodellen können sich auf der Oberfläche weiße Flecken bilden, wenn in der Nähe ein
Luftbefeuchter mit Ultraschall verwendet wird.
――Wenden Sie sich an das Samsung-Kundendienstcenter, wenn Sie das Innere des Geräts reinigen möchten (es
wird eine Servicegebühr erhoben).
4
Reinigung
――Gehen Sie bei der Reinigung wie folgt vor.
1
Schalten Sie das Gerät und den Computer aus.
2
Ziehen Sie das Netzkabel vom Gerät ab.
――Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit nassen Händen. Andernfalls
kann dies zu einem elektrischen Schlag oder Brand führen.
3
Strom und Sicherheit
Warnung
•• Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose.
•• Verwenden Sie nicht mehrere Geräte an nur einer Steckdose.
•• Berühren Sie den Netzstecker nicht mit nassen Händen.
Wischen Sie den Bildschirm mit einem sauberen, weichen und trockenen Tuch ab.
•• Stecken Sie den Netzstecker ganz hinein, sodass er nicht locker sitzt.
‒‒ Verwenden Sie für den Bildschirm keine Reinigungsmittel, die Alkohol, Lösungsmittel oder Tenside
enthalten.
•• Schließen Sie den Netzstecker an eine geerdete Steckdose an (nur isolierte Geräte vom Typ 1).
‒‒ Sprühen Sie kein Wasser oder Reinigungsmittel direkt auf das Gerät.
4
Befeuchten Sie ein weiches, trockenes Tuch mit Wasser, und wringen Sie es gründlich aus, um das
Äußere des Geräts zu reinigen.
5
Bringen Sie nach der Reinigung das Netzkabel wieder am Gerät an.
6
Schalten Sie das Gerät und den Computer ein.
•• Knicken Sie das Netzkabel nicht, und ziehen Sie auch nicht mit Gewalt daran. Verlegen Sie das
Netzkabel nicht unter einem schweren Gegenstand.
•• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.
•• Entfernen Sie Staub an den Steckerstiften oder in der Steckdose mit einem trockenen Tuch.
Vorsicht
•• Ziehen Sie das Netzkabel nicht ab, während das Gerät verwendet wird.
•• Verwenden Sie nur das von Samsung mit dem Gerät gelieferte Netzkabel. Verwenden Sie das
Netzkabel nicht mit anderen Geräten.
•• Sorgen Sie dafür, dass die Steckdose, an der das Netzkabel angeschlossen ist, gut zugänglich ist.
‒‒ Das Netzkabel muss abgezogen werden, um die Stromzufuhr zum Gerät auszuschalten, wenn ein
Problem auftritt.
•• Fassen Sie den Stecker, wenn Sie das Netzkabel aus der Steckdose ziehen.
5
Installieren
Warnung
Vorsicht
•• Legen Sie auf der Oberseite des Geräts keine Kerzen, Insektenschutzmittel oder Zigaretten ab.
Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.
•• Lassen Sie das Gerät beim Transport nicht fallen.
•• Stellen Sie das Produkt nicht an schlecht belüfteten Orten wie einem Bücherregal oder Schrank auf.
•• Stellen Sie das Gerät mindestens 10 cm von der Wand weg, um genügend Luftzirkulation zu
ermöglichen.
•• Lassen Sie die Verpackungsfolien nicht in die Hände von Kindern gelangen.
‒‒ Kinder könnten daran ersticken.
•• Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte
Fläche usw.).
‒‒ Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.
‒‒ Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet wird, kann es beschädigt
oder ein Brand verursacht werden.
•• Stellen Sie das Gerät nicht in einem Fahrzeug oder an einem Ort, der Staub, Feuchtigkeit (Wasser
tropft u.ä.), Öl oder Rauch ausgesetzt ist, auf.
•• Legen Sie das Gerät nicht auf seiner Vorderseite ab.
•• Stellen Sie bei der Aufstellung des Geräts in einem Schrank oder Regal sicher, dass die Unterkante
der Vorderseite des Geräts nicht herausragt.
‒‒ Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.
‒‒ Stellen Sie das Gerät nur in Schränke oder Regale geeigneter Größe.
•• Setzen Sie das Gerät vorsichtig ab.
‒‒ Betriebsstörungen oder Verletzungen können die Folge sein.
•• Wenn Sie das Gerät an einem ungewöhnlichen Ort (ein Ort mit viel Feinstaub, chemischen
Substanzen, extremen Temperaturen oder hoher Feuchtigkeit oder an einem Ort, an dem das
Gerät ständig für einen längeren Zeitraum in Betrieb sein soll) aufstellen, kann dies seine Leistung
erheblich beeinträchtigen.
‒‒ Wenden Sie sich unbedingt an das Samsung Kundenservicecenter, bevor Sie das Gerät an einem
solchen Ort aufstellen.
•• Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, Hitze oder einem heißen Gegenstand wie
einem Herd aus.
‒‒ Andernfalls kann die Gerätelebensdauer verringert oder ein Feuer verursacht werden.
•• Stellen Sie das Gerät außerhalb der Reichweite von kleinen Kindern auf.
‒‒ Das Gerät könnte herunterfallen und Kinder verletzen.
•• Speiseöl, wie beispielsweise Sojaöl, kann das Gerät beschädigen oder verformen. Stellen Sie das
Gerät nicht in einer Küche oder in der Nähe einer Küchentheke auf.
6
Betrieb
Warnung
•• Im Inneren des Geräts liegt Hochspannung an. Zerlegen, reparieren oder modifizieren Sie das Gerät
nicht selbst.
‒‒ Wenden Sie sich zur Reparatur an das Samsung Kundenservicecenter.
•• Lösen Sie alle Kabel einschließlich des Netzkabels vom Gerät, bevor Sie es transportieren.
•• Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das
Netzkabel ab und wenden sich an das Samsung Kundenservicecenter.
•• Lassen Sie Kinder nicht mit dem Gerät spielen.
‒‒ Kinder könnten sich ernsthaft verletzen.
•• Wenn das Gerät heruntergefallen oder die Verkleidung beschädigt ist, schalten Sie es aus und ziehen
Sie das Netzkabel ab. Wenden Sie sich dann an das Samsung Kundenservicecenter.
•• Stecken Sie keine metallischen Gegenstände (Schrauben, Münzen, Haarnadeln usw.) oder leicht
entzündliche Gegenstände (Papier, Streichhölzer usw.) in das Gerät (in Lüftungsöffnungen,
Anschlüsse o.ä.).
‒‒ Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder
andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung
Kundenservicecenter.
•• Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen, Töpfe, Flaschen usw.) oder
metallischen Gegenstände auf das Gerät.
‒‒ Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder
andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung
Kundenservicecenter.
‒‒ Wenn Sie das Gerät trotzdem weiter verwenden, kann dies zu einem Brand oder Stromschlag
führen.
•• Lassen Sie keine schweren Gegenstände oder Gegenstände, die Kinder mögen (Spielzeug,
Süßigkeiten usw.) auf der Oberseite des Geräts liegen.
‒‒ Das Gerät oder schwere Gegenstände könnten herunterfallen, wenn Kinder nach dem Spielzeug
oder den Süßigkeiten greifen, was zu schweren Verletzungen führen könnte.
•• Schalten Sie das Gerät während eines Gewitters aus, und ziehen Sie das Netzkabel ab.
•• Lassen Sie auf das Gerät keine Gegenstände fallen, und schlagen Sie auch nicht dagegen.
•• Bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.
•• Berühren Sie das Gerät oder den Netzstecker nicht, wenn Gas austritt. Lüften Sie den Raum sofort.
•• Heben oder bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel
ziehen.
•• Verwenden Sie kein brennbares Spray und keine brennbare Substanz in der Nähe des Geräts, und
bewahren Sie diese auch nicht in der Nähe auf.
•• Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Tischdecken oder Vorhänge blockiert sind.
‒‒ Eine erhöhte Innentemperatur kann einen Brand verursachen.
7
Vorsicht
•• Das Anzeigen von Standbildern auf dem Bildschirm über einen längeren Zeitraum kann zum
Einbrennen von Nachbildern oder Pixelfehlern führen.
‒‒ Aktivieren Sie den Stromsparmodus oder einen Bewegtbild-Bildschirmschoner, wenn Sie das
Gerät über einen längeren Zeitraum nicht verwenden.
•• Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum (Urlaub
usw.) nicht verwenden.
‒‒ Staubablagerungen können in Verbindung mit Hitze einen Brand, Stromschlag oder Leckstrom
verursachen.
•• Verwenden Sie das Gerät mit der empfohlenen Auflösung und Frequenz.
‒‒ Ihr Sehvermögen könnte sich sonst verschlechtern.
•• Stapeln Sie AC/DC-Netzteile nicht.
•• Entfernen Sie den Plastikbeutel vom AC/DC-Netzteil, bevor Sie es verwenden.
•• Schützen Sie das AC/DC-Netzteil vor Wasser oder Feuchtigkeit.
‒‒ Dies kann zu einem elektrischen Schlag oder Brand führen.
‒‒ Vermeiden Sie die Verwendung des Geräts im Freien, wo es Regen oder Schnee ausgesetzt sein
könnte.
‒‒ Achten Sie darauf, das AC/DC-Netzteil nicht mit Wasser in Kontakt zu bringen, wenn Sie den Boden
wischen.
•• Stellen Sie das Gerät nicht auf den Kopf. Transportieren Sie es nicht, indem Sie es am Ständer halten.
‒‒ Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.
•• Wenn Sie über einen längeren Zeitraum aus zu geringer Entfernung auf den Bildschirm schauen,
kann dies zu einer Verschlechterung Ihres Sehvermögens führen.
•• Verwenden Sie keine Luftbefeuchter oder Öfen in der Nähe des Geräts.
•• Ruhen Sie Ihre Augen für jede Stunde, die Sie das Produkt benutzen, mindestens 5 Minuten lang aus
oder schauen Sie auf weit entfernte Gegenstände.
•• Berühren Sie nicht den Bildschirm, wenn das Gerät längere Zeit eingeschaltet war, weil es heiß wird.
•• Lassen Sie Kleinteile nicht in die Hände von Kindern gelangen.
•• Seien Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe vorsichtig.
‒‒ Ihre Hand oder ein Finger könnte stecken bleiben und verletzt werden.
‒‒ Wenn Sie das Gerät zu sehr kippen, kann es umfallen und Verletzungen verursachen.
•• Stellen Sie keine schweren Gegenstände auf das Gerät.
‒‒ Betriebsstörungen oder Verletzungen können die Folge sein.
•• Stellen Sie keine zu große Lautstärke ein, wenn Sie Kopfhörer oder Ohrstecker benutzen.
‒‒ Zu große Lautstärke kann zu Gehörschädigungen führen.
•• Stellen Sie das AC/DC-Netzteil nicht in die Nähe eines Heizgeräts.
‒‒ Andernfalls kann ein Brand entstehen.
•• Bewahren Sie das AC/DC-Netzteil in einem gut belüfteten Raum auf.
•• Wenn Sie das Ladegerät so ablegen, dass es mit der Schnur nach oben hängt, könnten Wasser oder
andere Fremdkörper in den Adapter eindringen und so eine Fehlfunktion verursachen.
Legen Sie daher das Ladegerät immer flach auf einen Tisch oder auf den Boden.
8
Kapitel 02
Vorbereitung
Bauteile
Bauteile
Beschreibung
Multidirektionale Taste zur Unterstützung der Navigation
JOG-Taste
Systemsteuerung
――Die JOG-Taste befindet sich an der Rückseite des Geräts unten links. Die
Taste kann nach oben, unten, links oder rechts bewegt werden oder als
Eingabetaste fungieren.
Diese LED zeigt den Netzstatus an. Sie kann folgende Funktionen
erfüllen:
――Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte
Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
•• Eingeschaltet (Netztaste): Aus
JOG-Taste
NACH OBEN
Netz-LED
•• Energiesparmodus: Blinkt
•• Ausschalten (Netztaste): Ein
――Die Funktionsweise der Netzanzeige kann über das Menü vertauscht
NACH LINKS
DRÜCKEN(EINGABE)
werden. (System → Stromv.-LED Ein) Einige Modelle verfügen
NACH RECHTS
NACH UNTEN
möglicherweise nicht über diese Funktion.
Funktionstastenhilfe
Drücken Sie die JOG-Taste, wenn der Bildschirm eingeschaltet ist. Die
Funktionstastenhilfe wird angezeigt. Drücken Sie die entsprechende
Richtungstaste erneut, um das Bildschirmmenü zu öffnen, wenn die
Hilfe angezeigt wird.
――Die Funktionstastenhilfe kann je nach Funktion oder Gerätemodell
Funktionstastenhilfe
unterschiedlich sein. Kontrollieren Sie dies am jeweiligen Gerät.
Verwenden Sie die Schnelltasten zum Aufrufen vorher gespeicherter,
individueller Spielmodi.
Spiel-Einstelltaste
•• Einst. Spiele 1 / Einst. Spiele 2 / Einst. Spiele 3
――Die Schnelltasten für Spiele befinden sich vorn am Monitor unten rechts.
Zum Bearbeiten und Speichern eines individuellen Spielmodus gehen
Sie auf Game → Einst. speichern.
Netz-LED
Spiel-Einstelltaste
Zurück
9
Funktionstastenhilfe
――Um das Hauptmenü zu öffnen oder andere Elemente zu verwenden, drücken Sie die JOG-Taste, um die
Funktionstastenhilfe anzuzeigen. Durch erneutes Drücken der JOG-Taste wird die Hilfe geschlossen.
NACH OBEN/NACH UNTEN/LINKS/RECHTS: Navigieren Sie zu
dem gewünschten Element. Die Beschreibung eines Elements
wird angezeigt, sobald sich der Fokus verschiebt.
Symbole
Beschreibung
Menü
Wählen Sie
aus.
durch Bewegen der JOG-Taste in der Funktionstastenhilfe
Das Bildschirmmenü mit den Funktionen Ihres Monitors wird geöffnet.
Wählen Sie durch Bewegen der JOG-Taste in der Funktionstastenhilfe
Quelle
DRÜCKEN(EINGABE): Das ausgewählte Element wird
übernommen.
aus, um das Eingangssignal auszuwählen. In der oberen linken Ecke
des Bildschirms wird eine Meldung angezeigt, wenn das Eingangssignal
geändert wurde.
Wählen Sie
aus.
durch Bewegen der JOG-Taste in der Funktionstastenhilfe
Drücken Sie diese Taste, um den Augenschonmodus zu aktivieren oder zu
deaktivieren.
Augenschonmodus Die folgenden Elemente sind nicht verfügbar, wenn die Funktion
Augenschonmodus verfügbar ist.
Zurück
•• Game → Bildmodus, Black Equalizer
•• Bild → Bildmodus, Helligkeit, Farbe
•• System → Öko-Sparmodus Plus
Aussch.
Wählen Sie
durch Bewegen der JOG-Taste in der Funktionstastenhilfe
aus, um den Monitor auszuschalten.
――Einige Modelle verfügen möglicherweise nicht über diese Funktion. Die Optionen der Funktionstastenhilfe
sind dann unterschiedlich.
10
Wenn der Monitor nichts anzeigt (d. h. Energiespar- oder Kein Signal-Modus), können 2 Richtungstasten
zur Steuerung von Eingangsquelle und Netz wie folgt verwendet werden:
Spiel-Einstelltaste
JOG-Taste
Sie können die Einstellung ohne Verwendung des OSD-Menüs einfach über die Schnelltaste unten
abrufen. Sie können die Einstellungen für drei verschiedene Modi direkt ansehen.
Energiespar-/Kein Signal-Modus
NACH OBEN
Wechsel der Eingangsquelle
•• Einst. Spiele 1 / Einst. Spiele 2 / Einst. Spiele 3
NACH UNTEN
DRÜCKEN(EINGABE) 2 Sekunden
Ausschalten
Im Hauptmenü des Monitors können Sie die JOG-Taste wie folgt verwenden:
JOG-Taste
Aktion
NACH OBEN/NACH UNTEN
Wechseln der Option.
Schließen des Hauptmenüs.
NACH LINKS
Schließen der Unterliste ohne Speichern.
Einst. Spiele 3
Einst. Spiele 2
Einst. Spiele 1
Verringerung des Wertes im Schieberegler.
NACH RECHTS
DRÜCKEN(EINGABE)
Auswählen der nächsten Tiefe.
Vergrößerung des Wertes im Schieberegler.
Auswählen der nächsten Tiefe.
Speichern des Wertes und Schließen der Unterliste.
120
12
Black Equalizer
Einst. Spiele 1
Reaktionszeit
Hz
Aus
Ein
Wdh.-Frq. (Hz)
FreeSync
Ger. Eingangsverz.
Bildmodus: Benutzerdef.
――Das angezeigte Bild kann je nach Modell unterschiedlich sein.
――Die angezeigen Bilder zeigen den Status der Funktionen an, welches die Einstellwerte der entsprechenden
Funktionen im OSD anstelle der Echtzeitwerte sind.
11
Ändern der Einstellungen für Helligkeit, Kontrast und
Schärfe
Sie können Helligkeit, Kontrast oder Schärfe einstellen, indem Sie, wenn OSD-Menü eingeblendet ist, die
JOG-Taste nach oben oder unten bewegen.
Ändern der Einstellungen für Lautstärke
Sie können Lautstärke einstellen, indem Sie, wenn OSD-Menü eingeblendet ist, die JOG-Taste nach links
oder rechts bewegen.
Lautstärke
Schärfe
Helligkeit
50
Mute
100
Kontrast
――Das angezeigte Bild kann je nach Modell unterschiedlich sein.
――Die Auto Mute-Funktion am Gerät kann zu schlechter Tonqualität eines angeschlossenen Eingangsgeräts
führen (z. B. Stummschaltung oder abgehackter Ton beim Anschließen von Kopfhörern oder Lautsprechern).
Stellen Sie die Lautstärke des Eingangsgeräts auf mindestens 20 %, und kontrollieren Sie die Lautstärke über
――Das angezeigte Bild kann je nach Modell unterschiedlich sein.
――Die standardmäßige Helligkeit kann je nach Region unterschiedlich sein.
Helligkeit
――Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus Plus aktiviert ist.
――Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.
Kontrast
――Dieses Menü ist nicht verfügbar, wenn Bildmodus im Kino-Modus ist.
die Lautstärkeregelung (JOG-Taste LINKS/RECHTS) am Gerät.
――Was ist Auto Mute?
Mit dieser Funktion wird der Ton stummgeschaltet, um die Tonqualität bei Rauschen oder schwachem
Eingangssignal (häufig durch die Lautstärkeregelung am Eingangsgerät verursacht) zu verbessern.
――Zum Aktivieren der Funktion Mute wechseln Sie zum Kontrollbildschirm Lautstärke und verwenden Sie die
JOG-Taste, um den Fokus nach unten zu verschieben.
Zum Deaktivieren der Funktion Mute wechseln Sie zum Kontrollbildschirm Lautstärke und erhöhen oder
verringern Sie Lautstärke.
Schärfe
――Dieses Menü ist nicht verfügbar, wenn Bildmodus im Kino-Modus ist.
12
Rückseite
――Die verfügbaren Funktionen können je nach Modell unterschiedlich sein. Die Farbe und Form von Teilen
können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten
des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Entsprechende Informationen finden Sie im
jeweiligen Handbuch.
Anschluss
Beschreibung
HDMI IN 1
HDMI IN 2
DP IN
/SERVICE
Anschließen an ein externes Gerät mit Hilfe eines HDMI- oder HDMI-DVIKabels.
Zum Anschluss eines PCs über ein DP-Kabel.
Zur Verbindung mit einem Audio-Ausgabegerät wie beispielsweise einem
Kopfhörer.
Vorgesehen für Servicetechniker.
MIC IN
MIC OUT
1
2
Verbinden mit einem Mikrofon.
An einen PC anschließen.
Anschließen an ein USB-Gerät.
――Die superschnelle Aufladung ist nur bei Verwendung des Anschlusses
2 möglich. Dieser Anschluss lädt Geräte schneller als ein üblicher
USB-Anschluss auf. Die Geschwindigkeit hängt von den angeschlossenen
Geräten ab.
(PC IN)
Zur Verbindung mit einem PC über ein USB-Kabel. Kompatibel mit einem
USB-Kabel, Version 3.0 oder niedriger.
――Dieser Anschluss kann nur mit einem PC verbunden werden.
DC 22V
Für den Anschluss des AC/DC-Netzteil.
――(nur Modell C27HG70QQ*)
POWER IN
Schließen Sie das Netzkabel des Monitors an den POWER IN-Anschluss
auf der Rückseite des Monitors an.
――(nur Modell C32HG70QQ*)
13
Aktualisieren der Software per USB
1
2
Wenn die Meldung wie in der folgenden Abbildung in der Anzeige angezeigt wird, wählen Sie Yes,
um die Software zu aktualisieren.
3
Wenn der Bildschirm wie in der folgenden Abbildung angezeigt wird, wählen Sie Yes.
4
Die Softwareaktualisierung wird ausgeführt.
Achten Sie darauf, die USB-Disk in den USB 1-Anschluss einzusetzen. Sie können die Software nur
per USB aktualisieren, wenn entweder der Anzeigebildschirm normal funktioniert oder wenn das
Prüfsignal auf dem Monitorbildschirm angezeigt wird.
USB 1
HDMI IN 1
HDMI IN 2
DP IN
/SERVICE
MIC IN
MIC OUT
1
2
(PC IN)
Signalkabel prüfen
DisplayPort
Wenn der Bildschirm wie in der folgenden Abbildung angezeigt wird, drücken und halten Sie die
Nach-unten-Taste 5 Sekunden lang gedrückt.
Aussch.
14
Hinweis
1
Die unterstützten USB-Diskformate sind FAT, FAT32 und NTFS.
2
Stellen Sie beim CHG70-Modell sicher, dass jede Aktualisierungsdatei eine Datei im Format BIN ist
und der Namensgebungsregel des CHG70-Modells entspricht (m-HG7**CCAA-****.*[4 Ziffern].bin,
wobei ** die Anzeigegröße in Zoll ist, ****.* eine Versionsnummer ist und 4 Zeichen eine Prüfsumme
sind. Zum Beispiel entspricht „m-HG732CCAA-1000.0[6E80].bin“ der Namensgebungsregel für das
CHG70 32"-Modell) und muss in das Stammverzeichnis kopiert werden.
3
Stellen Sie sicher, dass die USB-Disk nur eine Aktualisierungsdatei für jedes Modell enthält und
befolgen Sie dann die Anweisungen in dieser Anleitung.
4
Falls Sie zu einer niedrigeren Version zurückkehren oder ein entsprechendes Downgrade ausführen
wollen, ändern Sie den Dateinamen in m-HG7**CCAA-0000.0[4 Zeichen] und führen Sie dann die
gleichen Schritte aus.
5
Falls die Meldung No valid update files found. Please check your USB device and try again. angezeigt
wird, liegt dies wahrscheinlich an den folgenden Gründen.
‒‒ Keine USB-Disk in den USB 1-Anschluss eingesetzt.
‒‒ Das Format der USB-Disk wird nicht unterstützt.
‒‒ Die USB-Disk enthält keine gültigen Aktualisierungsdateien. (Es sind keine Aktualisierungsdateien
vorhanden oder die Dateinamen sind nicht korrekt.)
6
Schalten Sie den Monitor nicht aus. Und verhindern Sie so gut wie möglich, dass die Aktualisierung
unterbrochen wird. Falls es zu einer Unterbrechung kommt, kehrt der Monitor zur Produktversion
zurück.
――Beachten Sie, dass die Produktversion nicht die gleiche Version wie vor dieser Aktualisierung falls bereits
zuvor Aktualisierungen durchgeführt wurden.
※ Mit der Anwendung der HDR VESA-Zertifizierung auf das Produkt wurden die Bedingungen für die Bildqualität geändert.
15
Anpassen von Neigung und Höhe
――Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte
Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
C32HG70QQ*
15,0° nach links - 15,0° nach rechts
(Gesamt 30,0°, ±2,0°)
-2,0° (±2,0°) ~ 92,0° (±2,0°)
C27HG70QQ*
15,0° nach links - 15,0° nach rechts
(Gesamt 30,0°, ±2,0°)
-2,0° (±2,0°) ~ 92,0° (±2,0°)
-5,0° (±2,0°) ~ 15,0° (±2,0°)
145,0 mm (±5,0 mm)
-5,0° (±2,0°) ~ 15,0° (±2,0°)
145,0 mm (±5,0 mm)
•• Sie können den Neigungswinkel sowie die Höhe des Monitors anpassen.
•• Halten Sie beim Anpassen der Neigung oder Höhe an beiden Seiten fest, um zu verhindern, dass das
Gerät durch übermäßige Kraft beschädigt wird.
•• Bei Drehung und Höheneinstellung gibt es eine bestimmte Toleranz. Bleiben Sie beim Drehen oder
Einstellen der Höhe des Geräts innerhalb der Toleranzen.
16
Drehen des Monitorbildschirms
Vorsicht
――Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte
Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
Sie können den Monitor wie unten abgebildet drehen.
1
2
3
•• Greifen Sie den Monitor rechts und links und passen Sie die Neigung an.
90˚
4
5
6
――Passen Sie den Bildschirm in Pfeilrichtung an.
――Drehen Sie den Bildschirm im Uhrzeigersinn, bis er vollständig senkrecht zum Tisch steht.
•• Halten Sie die Einfassung an beiden Seiten und drehen Sie den Monitor. (Achten Sie darauf, nicht
direkt am LCD-Bildschirm anzugreifen.)
•• Der Bildschirm kann, von vorne betrachtet, bis zu 90° im Uhrzeigersinn gedreht werden.
――Durch Drehen des Bildschirms entgegen dem Uhrzeigersinn kann das Gerät beschädigt werden. Das Gerät
kann auch beschädigt werden, wenn Sie den Bildschirm drehen, während das Gerät senkrecht steht oder der
Bildschirm nicht maximal ausgezogen ist.
17
Schloss für den Diebstahlschutz
Vorsichtsmaßnahmen beim Bewegen des Monitors
――Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher
verwenden.
――Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur
richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.
So schließen Sie die Verriegelung für den Diebstahlschutz ab:
•• Greifen Sie den unteren Teil des Monitors,
wenn Sie ihn bewegen.
1
Befestigen Sie das Kabel Ihrer Verriegelung für den Diebstahlschutz an einem schweren Objekt wie z.
B. einem Schreibtisch.
2
Führen Sie das eine Ende des Kabels durch die Schleife am anderen Ende.
3
Setzen Sie die Verriegelung in den Steckplatz des Schlosses für den Diebstahlschutz an der Rückseite
des Geräts ein.
4
Verriegeln Sie das Schloss.
•• Wenn Sie den Monitor bewegen, halten Sie
ihn im Hochformat und greifen Sie ihn oben
und unten.
•• Drehen Sie das Gerät nicht auf den Kopf und
halten es nur am Standfuß.
‒‒ Eine Verriegelung für den Diebstahlschutz ist gesondert erhältlich.
‒‒ Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der
Bedienungsanleitung.
‒‒ Verriegelungen für den Diebstahlschutz können im Elektronikfachhandel oder online gekauft
werden.
•• Achten Sie darauf, Ihre Finger nicht einzuklemmen.
18
Installieren
Befestigen des Standfußes
――Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche.
: Das Gerät ist gebogen. Wenn Sie Druck auf das Gerät ausüben, während es auf einer flachen Oberfläche liegt, können Sie es beschädigen. Üben Sie keinen Druck auf das Gerät aus, wenn es mit der Vorderseite nach oben oder
unten auf der Oberfläche liegt.
1
Öffnen Sie die Verpackung. Seien Sie vorsichtig, wenn
Sie die Verpackung mit einem scharfen Gegenstand
öffnen. Das Produkt könnte beschädigt werden.
2
Verwenden Sie die Schrauben am Standfuß, um ihn
sicher zu befestigen.
3
Bringen Sie die OBERE NEBENABDECKUNG wie im
Bild gezeigt an der Halterung für den Standfuß an.
4
Drehen Sie die OBERE NEBENABDECKUNG im
Uhrzeigersinn, um sie an der hinteren Abdeckung
zu befestigen.
Legen Sie Ihre Hände an die Vertiefungen auf beiden
Seiten der obersten Schicht des Styropors, mit dem
das Produkt bedeckt ist, und entfernen Sie sie.
Bringen Sie den Standfuß an der Rückseite des
Monitors in Pfeilrichtung an.
5
Während Sie mit einer Hand die untere
Styroporschicht herunterdrücken, heben Sie mit der
anderen Hand das Halsstück des Standfußes an.
6
Bringen Sie den Standfuß wie im Bild gezeigt an
dem Halsstück an. Stellen Sie sicher, dass zwischen
dem Standfuß und dem Halsstück keine Lücke
übrig bleibt.
7
Verbinden Sie den Standfuß mit der Halterung
für den Standfuß und bringen Sie anschließend
die zwei Schrauben am Fuß an, um ihn fest zu
montieren.
8
Der Standfuß ist jetzt vollständig zusammengebaut.
19
Entfernen des Standfußes (Zum Anbringen der WANDHALTERUNG)
――Ehe Sie den Standfuß vom Monitor abmontieren, legen Sie den Monitor mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche.
: Das Gerät ist gebogen. Wenn Sie Druck auf das Gerät ausüben, während es auf einer flachen Oberfläche liegt, können Sie es beschädigen. Üben Sie keinen Druck auf das Gerät aus, wenn es mit der Vorderseite nach oben oder
unten auf der Oberfläche liegt.
1
Legen Sie den Bildschirm auf das in der Packung
enthaltene Styropor oder weiches Kissen, halten
Sie den Standfußsockel mit einer Hand fest und
entfernen Sie die Schrauben des Standfußsockels
mit der anderen Hand.
2
Entfernen Sie den Standfußsockel.
3
Drehen Sie die OBERE NEBENABDECKUNG im
Gegenuhrzeigersinn, um sie von der hinteren
Abdeckung zu trennen.
4
Entfernen Sie die OBERE NEBENABDECKUNG,
nachdem Sie sie von der hinteren Abdeckung
getrennt haben.
――Achten Sie darauf, das Styropor (Polster), welches
mit dem Monitor geliefert wurde, zu verwenden.
5
Lockern Sie, wie in der Abbildung gezeigt, die
Schrauben am Standfuß.
6
Heben Sie den Standfuß an und entfernen Sie ihn.
Vorsicht
Drücken Sie den Monitor nicht herunter. Es besteht
das Risiko, den Monitor zu beschädigen.
20
Anbringen der WANDHALTERUNG
――Schalten Sie das Gerät aus und ziehen Sie das Netzkabel aus der Steckdose.
1
2
•• Hinweise
‒‒ Wenn Sie eine Schraube verwenden, die länger ist als der Standard, können die inneren Bauteile
des Geräts beschädigt werden.
‒‒ Bei Wandhalterungen, die nicht der VESA-Spezifikation für Schrauben entsprechen, kann die
Länge der Schrauben je nach Spezifikation unterschiedlich sein.
‒‒ Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation entsprechen.
Befestigen Sie die Wandhalterung oder den Standfuß nicht mit übermäßiger Kraft. Das Gerät
könnte herunterfallen und beschädigt werden oder Verletzungen verursachen. Samsung haftet
nicht für Geräteschäden oder Verletzungen, wenn die falschen Schrauben verwendet werden oder
die Wandhalterung oder der Standfuß mit übermäßiger Kraft befestigt werden.
‒‒ Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet
wird, die nicht den vorgegebenen Spezifikationen entspricht, oder wenn Sie die Wandhalterung
selbst anbringen.
3
4
‒‒ Um das Gerät an der Wand zu montieren, müssen Sie eine Wandhalterung kaufen, die einen
Abstand von mindestens 10 cm zur Wand bietet.
‒‒ Achten Sie darauf, nur einen standardmäßigen Wandhalterungssatz zu verwenden.
‒‒ Entfernen Sie den Sockel vom Monitor, wenn Sie den Monitor an der Wand aufhängen möchten.
Maßeinheit: mm
Modellname
A Bringen Sie die WANDHALTERUNG hier an
B WANDHALTERUNG
Richten Sie B mit A an dem Monitor aus und ziehen Sie dann die Schrauben fest, die vom Standfuß
entfernt wurden (S. 20).
C27HG70QQ*
C32HG70QQ*
VESA-Schraubenlochmaße Standardschraube
in mm
100,0 x 100,0
4,0 mm Φ, 0,7 Abstand * 10,0 mm
lang
Menge
4 Stück
――Bringen Sie die WANDHALTERUNG nicht an, wenn der Monitor eingeschaltet ist. Es könnte einen elektrischen
Schlag verursachen und zu Verletzungen führen.
21
Kapitel 03
Anschließen und Verwenden eines externen Geräts
Vorbereitungen vor dem Anschließen
Anschließen und Verwenden eines PCs
――Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch.
Wählen Sie für Ihren Computer geeignete Anschlussmethode.
Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig.
――Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind.
――Die Anschlussteile können je nach Produkt unterschiedlich sein.
――Die vorhandenen Anschlüsse können je nach Gerät variieren.
Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.
Wenn Sie das Netzkabel anschließen, während Sie die Anschlüsse durchführen, wird das Gerät
möglicherweise beschädigt.
Verbinden über ein HDMI-Kabel
――Überprüfen Sie auf der Rückseite des Geräts die gewünschten Anschlüsse.
HDMI IN 1, HDMI IN 2
Anschließen mit einem HDMI/DVI-Kabel
HDMI IN 1, HDMI IN 2
――Die Audiofunktion wird nicht unterstützt, wenn das externe Gerät mit dem HDMI-DVI-Kabel angeschlossen wird.
22
Anschließen mit einem DP-Kabel
DP IN
Anschließen an ein Mikrofon
MIC IN
――Verwenden Sie möglichst ein DP-Kabel mit einer Länge von maximal 1,5 m. Wenn das Kabel länger als 1,5 m
ist, kann die Bildqualität beeinträchtigt sein.
Anschließen an Kopfhörer
Anschließen mit einem Audio-Kabel
MIC OUT
/SERVICE
――Verwenden Sie Kopfhörer, wenn Sie den Ton mit einem HDMI-HDMI- oder DP-Kabel aktivieren.
23
Anschließen des Geräts an einen PC als USBHUB
Anschließen eines PCs an das Gerät
――Das Gerät kann als HUB verwendet werden, wenn Sie es über ein USB-Kabel an einen PC anschließen. Sie
Verwenden des Geräts als USB-HUB
Wenn Sie das Gerät als Hub verwenden, können Sie gleichzeitig verschiedene Quellgeräte mit dem Gerät
verbinden und verwenden.
Ein PC kann sich nicht gleichzeitig mit mehreren Quellgeräten verbinden, weil er nur über eine
begrenzte Anzahl von Eingängen und Ausgängen verfügt. Die HUB-Funktion des Geräts steigert Ihre
Arbeitseffizienz, weil Sie gleichzeitig mehrere Quellgeräte mit den USB-Anschlüssen am Gerät verbinden
können, ohne sie mit einem PC verbinden zu müssen.
können ein Quellgerät direkt mit dem Gerät verbinden und es darüber steuern, ohne das Gerät an den PC
anschließen zu müssen.
Um das Gerät als USB-Hub verwenden zu können, schließen Sie es über ein USB-Kabel an einen PC an.
(PC IN)
Verbinden Sie
(PC IN)
auf der Rückseite des Geräts und USB
am PC mit dem USB-Kabel.
――Sie können das Gerät über ein USB-2.0-Kabel an einen PC anschließen. Verbinden Sie PC und Gerät mit einem
USB 3.0-Kabel, um die USB-3.0-Leistung voll auszuschöpfen. Der PC muss USB 3.0 unterstützen.
Wenn mehrere Quellgeräte am PC angeschlossen sind, geben die vielen Kabel ein schlechtes Bild ab.
Wenn Sie die Geräte direkt am Gerät anschließen, werden solche Unschönheiten vermieden.
Schließen Sie ein Mobilgerät wie einen MP3-Player oder ein Smartphone am Gerät an, wenn ein PC
angeschlossen ist. Damit können Sie das Gerät über den PC bedienen oder den Akku des Geräts laden.
24
――Um ein USB-Gerät schneller erkennen und starten zu können, schließen Sie es an den USB 3.0-Anschluss des
Geräts an. Die Lese/Schreibgeschwindigkeit wird von Ihrem USB-Gerät und Computer beeinflusst.
――Das Produkt unterstützt keine Medienwiedergabe. Wenn Sie eine Datei Ihres USB-Geräts abspielen möchten,
Anschließen an die Stromversorgung (nur Modell
C27HG70QQ*)
schließen Sie das Produkt bitte als Hub an Ihren Computer an und spielen Sie die Datei auf Ihrem Computer ab.
――Bei USB-bezogenen Problemen, die durch Betriebssystem, Treiber oder Software verursacht werden, wenden
Sie sich bitte an die entsprechenden Hersteller.
――Angesichts der Markteinführung verschiedener USB-Geräte können wir nicht garantieren, dass unsere
Produkte mit allen USB-Geräten abgestimmt sind.
DP IN
MIC IN
/SERVICE MIC
OUT
11
2
(PC IN)
DC 22V
――Stellen Sie bitte sicher, dass externe Massenspeicher-Festplatten, die eine externe Stromversorgung
benötigen, an eine Stromquelle angeschlossen sind.
――Die superschnelle Aufladung kann nur durch den Anschluss
Batterie-Ladespezifikation kann
2
2 ausgeführt werden. Gemäß der USB 3.0
2 maximal mit 1,5A belastet werden. Der tatsächliche Stromwert hängt
von dem aufzuladenden Gerät ab.
Falls der Stromwert zu hoch ist oder eine Ausnahme auftritt, wird der Überstromschutz ausgelöst. Dies ist
eine normale Einstellung des Produkts.
――USB-Geräte, die einen hohen Stromwert benötigen, werden nicht unterstützt.
einem Stromwert von 1,0A belastet werden und
1 kann maximal mit
2 kann maximal mit einem Stromwert von 1,5A belastet
3
werden.
――Die Batterie kann im Stromspar-Modus aufgeladen werden, aber nicht, wenn das Produkt ausgeschaltet ist.
――Ihr USB-Gerät wird nicht aufgeladen, wenn das Netzkabel aus der Steckdose gezogen ist.
――Das USB-Gerät muss separat erworben werden.
1
Verbinden Sie das Netzkabel mit dem AC/DC-Netzteil. Schließen Sie nun das AC/DC-Netzteil an den
DC 22V-Anschluss an der Rückseite des Geräts an.
2
Stecken Sie das Netzkabel in die Steckdose.
3
Drücken Sie die JOG-Taste an der Rückseite des Monitors, um ihn einzuschalten.
――Die Eingangsspannung wird automatisch umgeschaltet.
25
Anschließen an die Stromversorgung (nur Modell
C32HG70QQ*)
POWER IN
Um dieses Gerät zu verwenden, verbinden Sie das Netzkabel mit einer Steckdose und dem Anschluss
POWER IN des Geräts.
――Die Eingangsspannung wird automatisch umgeschaltet.
26
Aufwickeln der angeschlossenen Kabel
1
Die Montage des Standfußes ist abgeschlossen.
2
Passen Sie den Bildschirm wie in der Abbildung
gezeigt an.
3
Schließen Sie die Kabel an die richtigen Anschlüsse
an.
4
Führen Sie die Kabel in Pfeilrichtung vom unteren
Teil der Halterung aus durch die Halterung (siehe
Abbildung).
Ziehen Sie die Kabel nach unten, um die Länge
anzupassen.
5
Sortieren Sie die restlichen Kabel genauso.
6
Passen Sie die Bildschirmhöhe der gewünschten
Position an.
Vorsicht
Wenn Sie das an der Halterung befestigte Kabel drehen, kann es getrennt oder beschädigt werden. Entfernen Sie deshalb zuerst das Kabel von der Halterung.
27
Richtige Haltung bei Verwendung des Geräts
Treiberinstallation
――Sie können die optimale Auflösung und Frequenz für dieses Gerät einstellen, indem Sie die entsprechenden
Treiber installieren.
――Laden Sie zur Installation die aktuelle Version des Gerätetreibers von der Samsung Electronics-Website unter
http://www.samsung.com herunter.
Einstellen der optimalen Auflösung
Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird eine Informationsmeldung
angezeigt, wie Sie die optimale Auflösung einstellen.
Verwenden Sie das Gerät in der richtigen Haltung wie folgt:
•• Lassen Sie einen Abstand von 45 bis 50 cm zwischen Auge und Bildschirm, und blicken Sie leicht
nach unten auf den Bildschirm.
•• Die Augen sollen direkt vor dem Bildschirm sein.
•• Sitzen Sie aufrecht, mit geradem Rücken.
•• Passen Sie den Winkel so an, dass sich auf dem Bildschirm kein Licht reflektiert.
Wählen Sie eine Sprache am Gerät aus, und stellen Sie die Auflösung am PC auf einen optimalen Wert
ein.
――Wenn nicht die optimale Auflösung ausgewählt ist, wird die Meldung eine bestimmte Zeit lang bis zu dreimal
angezeigt, auch wenn das Gerät aus- und wieder eingeschaltet wird.
――Die optimale Auflösung kann auch in der Systemsteuerung des PCs ausgewählt werden.
――Zum Ändern der Aktualisierungsrate bei gleich bleibender Auflösung wählen Sie Game → Wdh.-Frq. (Hz) im
OSD-Menü.
•• Halten Sie Ihre Unterarme senkrecht zu Ihren Oberarmen und auf einer Ebene mit dem Handrücken.
•• Halten Sie die Ellenbogen ungefähr in einem rechten Winkel.
•• Stellen Sie die Höhe des Gerät so ein, dass Sie Ihre Knie mindestens 90° beugen können, die Fersen
auf dem Boden aufliegen und Ihre Arme niedriger als Ihr Herz positioniert sind.
•• Führen Sie die Entspannungsübungen für die Augen aus oder blinzeln Sie häufig, um die Müdigkeit
der Augen zu lindern.
28
Kapitel 04
Game
Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.
――Die verfügbaren Funktionen können je nach Modell unterschiedlich sein. Die Farbe und Form von Teilen
können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten
des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
Im PC-Modus
•• Benutzerdef.: Bildschirmeinstellungen anpassen.
•• Hohe Helligkeit: Reduzieren Sie die Bildschirmhelligkeit.
Bildmodus
Dieses Menü bietet eine optimale Bildqualität für die Umgebung, in der das Gerät verwendet wird.
――Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus Plus aktiviert ist.
――Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.
•• FPS: Erhöhen Sie die Helligkeit dunkler Anzeigebereiche auf dem FPS-Spielbildschirm. In diesem
Modus ist die Sichtbarkeit Ihrer Feinde während eines FPS-Spiels erhöht.
•• RTS: Erhöhen Sie Farbtemperatur und Kontrastverhältnis, um die Sichtbarkeit des RTS-Bildschirms
und der Minikarte zu verbessern.
•• RPG: Dieser Modus wurde für 3D-Graphiken und Sofortnachrichten auf dem RPG-Spielbildschirm
optimiert.
•• AOS: Erhöhen Sie das Kontrastverhältnis für eine optimierte Bildqualität beim AOS-Spielbildschirm.
•• sRGB: Passt das Farbsystem an den Modus sRGB an. Dies ist der Standardmodus dieses Monitors.
•• Kino: Damit erzielen Sie eine Helligkeit und Schärfe wie beim Fernsehen. Video- und DVD-Inhalte
werden optimal wiedergegeben.
Im AV-Modus
Wenn der externe Eingang über HDMI/DP angeschlossen ist und PC/AV-Modus auf AV eingestellt ist,
gibt es für Bildmodus die vier folgenden, werkseitig vorgegebenen Bildeinstellungen (Dynamisch,
Standard, Film und Benutzerdef.). Sie können eine der Einstellungen Dynamisch, Standard, Film oder
Benutzerdef. aktivieren. Bei Auswahl von Benutzerdef. werden automatisch Ihre benutzerdefinierten
Bildeinstellungen angewendet.
•• Dynamisch: Wählen Sie diesen Modus aus, um ein schärferes Bild als im Modus Standard anzuzeigen.
•• Standard: Wählen Sie diesen Modus aus, wenn die Umgebung hell ist. Auf diese Weise erhalten Sie
ebenfalls ein scharfes Bild.
•• Film: Wählen Sie diesen Modus aus, wenn die Umgebung dunkel ist. Auf diese Weise sparen Sie
Strom und verringern die Augenbelastung.
•• Benutzerdef.: Wählen Sie diesen Modus aus, wenn Sie das Bild nach Wunsch anpassen möchten.
29
Wdh.-Frq. (Hz)
Reaktionszeit
Ändern Sie die Bildschirmaktualisierungsrate. Eine höhere Bildschirmfrequenz kann die Ermüdung der
Augen verringern.
Erhöhen Sie die Reaktionszeit des Video- oder Spielbildschirms.
•• DisplayPort : 60 Hz / 100 Hz / 120 Hz / 144 Hz
•• HDMI1, HDMI2 : 60 Hz / 100 Hz / 120 Hz / 144 Hz
――Dieses Menü nicht verfügbar, wenn FreeSync auf Standard Engine oder den Ultimative Engine-Modus gestellt
ist.
――Das Ändern der Wdh.-Frq. (Hz) könnte je nach der Grafikkarte des Computers zu Bildschirmflimmern führen.
――Die Funktion ist bei einem Computer verfügbar, der mit einer Grafikkarte mit veränderbarer
Aktualisierungsrate ausgestattet ist.
Die Funktion ist nicht bei Geräten mit fester Aktualisierungsrate (z.B. AV-Geräten) verfügbar. Bei Anwendung
Die Modi Schneller und Schnellstens analysieren die Bewegung der Flüssigkristalle im Bildschirm und
kontrollieren das LED-Verhalten. Dadurch können noch schärfere Bilder mit schnelleren Bewegungen
und ohne Verwackelung angezeigt werden.
――Verwenden Sie den Standard-Modus, wenn Sie kein Video oder Spiel spielen.
――Dieses Menü nicht verfügbar, wenn FreeSync auf Standard Engine oder den Ultimative Engine-Modus gestellt
ist.
――Falls Reaktionszeit auf den Modus Schneller oder Schnellstens eingestellt ist, wird die Bildschirmhelligkeit
verringert. Dies ist ein normales Phänomen und keine Fehlfunktion des Gerätes.
――Dieses Menü ist nicht verfügbar, wenn Wdh.-Frq. (Hz) auf 60 Hz gestellt ist.
der Funktion kann es zu einer Fehlfunktion des Bildschirms kommen.
――Bei einer HDMI-Quelle können Sie nur 60 Hz oder den aktuellen Wdh.-Frq. (Hz)-Einstellungswert auswählen,
wenn Sie die Bildschirmfrequenz über die Systemsteuerung eines PCs oder einer Grafikkarte ändern.
Black Equalizer
Passen Sie die Helligkeit dunkler Anzeigebereiche an.
In dem Maße, in dem sich der Wert 1 annähert, werden die dunklen Bereiche des Bildschirms heller,
wodurch es beim Spielen eines Spiels einfacher wird, Feinde zu finden. Um Feinde während eines Spiels
einfacher zu finden, verwenden Sie einen niedrigeren Wert.
In dem Maße, in dem sich der Wert 20 annähert, werden die dunkleren Bereiche des Bildschirms dunkler
und der Kontrast wird erhöht.
――Dieses Menü ist nicht verfügbar, wenn Bildmodus im Kino-Modus ist.
――Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.
30
FreeSync
Die Technologie FreeSync ist eine Lösung, die Abreißen des Bildes ohne die sonst übliche Verzögerung
und Latenzzeit beseitigt.
Durch diese Funktion wird das Abreißen des Bildes und die Verzögerung beim Spielen verhindert.
Steigern Sie Ihr Spielerlebnis.
Wie aktiviert man FreeSync?
1
Stellen Sie FreeSync im OSD-Menü auf Standard Engine oder Ultimative Engine.
2
Aktivieren Sie FreeSync in den AMD Radeon Settings:
Rechtsklicken Sie mit der Maus → AMD Radeon Settings → Display
Die Funktion „AMD FreeSync“ muss auf „Ein“ stehen. Stellen Sie sie auf „Ein“, falls sie nicht bereits
aktiviert ist.
Die auf dem Monitor angezeigten FreeSync-Menüpunkte können je nach Monitormodell und
Kompatibilität mit der AMD Grafikkarte variieren.
•• Aus: Deaktivieren von FreeSync.
•• Standard Engine: Aktivieren Sie die FreeSync-Grundfunktionen der AMD-Grafikkarte.
•• Ultimative Engine: Aktivieren Sie die FreeSync-Funktion mit einer höheren Bildwiederholfrequenz. Das
Abreißen des Bildes (abnormale Synchronisierung zwischen Bildschirm und Inhalt) ist in diesem Modus
geringer. Beachten Sie dass der Bildschirm möglicherweise flimmert, wenn Spiele gespielt werden.
Verwenden Sie die höchste Auflösung wenn Sie FreeSync benutzen.
Weitere Informationen zum Einstellen der Bildschirmfrequenz entnehmen Sie bitte FAQs → Wie kann ich
die Frequenz ändern?
――Die FreeSync-Funktion ist nur im HDMI1, HDMI2- oder DisplayPort-Modus aktiviert.
Verwenden Sie das vom Hersteller beigelegte HDMI/DisplayPort-Kabel, wenn Sie FreeSync verwenden.
Wenn Sie die FreeSync-Funktion beim Spielen eines Spiels verwenden, kann möglicherweise Folgendes
auftreten:
•• Der Bildschirm könnte je nach dem Typ der Grafikkarte, der Spieloptionseinstellungen oder des
wiedergegebenen Videos flimmern. Versuchen Sie die folgenden Handlungen: verringern Sie die
Spieleinstellungswerte, ändern Sie den aktuellen FreeSync-Modus auf Standard Engine oder besuchen Sie
die AMD-Website, um die Version Ihres Grafiktreibers zu überprüfen und auf die neueste zu aktualisieren.
•• Während Sie die FreeSync-Funktion verwenden, könnte der Bildschirm aufgrund einer Veränderung der
Ausgabefrequenz aus der Grafikkarte flimmern.
•• Die Reaktionszeit könnte beim Spielen je nach Auflösung schwanken. Bei einer höheren Auflösung ist die
Reaktionszeit in der Regel langsamer.
•• Die Tonqualität des Monitors könnte herabgesetzt sein.
――Sollten Sie während der Nutzung der Funktion etwaige Probleme feststellen, wenden Sie sich an das
Samsung-Service-Center.
――Wenn die Auflösung geändert wird, während FreeSync auf Standard Engine oder Ultimative Engine
eingestellt ist, kann das Abreißen des Bildes hin und wieder vorkommen. Stellen Sie FreeSync auf Aus und
ändern Sie die Auflösung.
――Diese Funktion ist für Geräte ohne AMD-Grafikkarte (z.B. AV-Geräte) nicht verfügbar. Bei Anwendung der
Funktion kann es zu einer Fehlfunktion des Bildschirms kommen.
――Für eine optimale Bildschirmanzeige kann Helligkeit im FreeSync-Modus je nach eingegebenem Inhalt
angepasst werden.
31
Die Modelle der Grafikkartenliste unterstützen FreeSync
FreeSync kann nur für bestimmte AMD-Grafikkartenmodelle eingesetzt werden. Entnehmen Sie die
unterstützten Grafikkarten bitte folgender Liste:
Installieren Sie unbedingt die neuesten offiziellen, FreeSync unterstützenden AMD-Grafiktreiber.
――Weitere AMD-Grafikkartenmodelle, die die FreeSync-Funktion unterstützen, finden Sie auf der offiziellen
Website von AMD.
――Wählen Sie FreeSync Aus aus, wenn Sie eine Grafikkarte eines anderen Herstellers verwenden.
――Beim Anwenden der FreeSync-Funktion über die HDMI-Schnittstelle könnte sie aufgrund der
Ger. Eingangsverz.
Verringern Sie die Eingangsverzögerung für schnelle Reaktionen, indem Sie die Video-Verarbeitungszeit
reduzieren.
――Die Aktualisierungsrate der Grafikkarte sollte auf 100 Hz, 120 Hz oder 144 Hz eingestellt werden.
――Diese Funktion ist nicht verfügbar wenn sich die Scanrate auf dem Computer von den Einstellungen im Wdh.-Frq. (Hz)
Menü unterscheidet.
Bandbreitenbegrenzung bestimmter AMD-Anzeigekarten nicht funktionieren.
•• AMD Radeon R9 300 Series (370 / 370X nicht
inbegriffen)
•• AMD Radeon R9 Fury X
•• AMD Radeon R7 360
•• AMD Radeon R9 295X2
•• AMD Radeon R9 290X
•• AMD Radeon R9 290
•• AMD Radeon R9 285
•• AMD Radeon R7 260X
•• AMD Radeon R7 260
•• AMD Radeon RX 400 Series
Bildgröße
Wählen Sie die beste Bildschirmgröße und das beste Verhältnis.
Im PC-Modus
•• Auto: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle an.
•• Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle im Vollbildmodus an.
•• 17" (43,2 cm) (4:3): Verwenden Sie ein Seitenverhältnis von 4:3 bei einem 17-Zoll-Bildschirm. Bilder
mit einem anderen Seitenverhältnis werden nicht angezeigt.
•• 19" (48,3 cm) (4:3): Verwenden Sie ein Seitenverhältnis von 4:3 bei einem 19-Zoll-Breitbildschirm.
Bilder mit einem anderen Seitenverhältnis werden nicht angezeigt.
•• 19" (48,3 cm) Breit (16:10): Verwenden Sie ein Seitenverhältnis von 16:10 bei einem 19-ZollBreitbildschirm. Bilder mit einem anderen Seitenverhältnis werden nicht angezeigt.
•• 21.5" (52,6 cm) Breit (16:9): Verwenden Sie ein Seitenverhältnis von 16:9 bei einem 21,5-ZollBreitbildschirm. Bilder mit einem anderen Seitenverhältnis werden nicht angezeigt.
•• 22" (55,9 cm) Breit (16:10): Verwenden Sie ein Seitenverhältnis von 16:10 bei einem 22-ZollBreitbildschirm. Bilder mit einem anderen Seitenverhältnis werden nicht angezeigt.
•• 23" (58,4 cm) Breit (16:9): Verwenden Sie ein Seitenverhältnis von 16:9 bei einem 23-ZollBreitbildschirm. Bilder mit einem anderen Seitenverhältnis werden nicht angezeigt.
32
Im AV-Modus
•• 4:3: Zeigt das Bild mit einem Seitenverhältnis von 4:3 an. Geeignet für Videos und normale
Ausstrahlungen.
Einst. speichern
•• 16:9: Zeigt das Bild mit einem Seitenverhältnis von 16:9 an.
Sie können bis zu drei individuelle Spielmodi speichern, die Ihren Bedürfnissen entsprechen. Drücken Sie
eine Spielmodus-Schnelltaste unten am Monitor, um Ihren favorisierten Spielmodus direkt aufzurufen.
•• Bildanpassung: Zeigt das Bild mit dem Original-Seitenverhältnis an, ohne es abzuschneiden.
――Beim Bearbeiten oder Speichern eines individuellen Spielmodus werden die vorherigen Einstellungen
•• 17" (43,2 cm) (4:3): Verwenden Sie ein Seitenverhältnis von 4:3 bei einem 17-Zoll-Bildschirm. Bilder
mit einem anderen Seitenverhältnis werden nicht angezeigt.
•• Einst. Spiele 1 / Einst. Spiele 2 / Einst. Spiele 3
•• 19" (48,3 cm) (4:3): Verwenden Sie ein Seitenverhältnis von 4:3 bei einem 19-Zoll-Breitbildschirm.
Bilder mit einem anderen Seitenverhältnis werden nicht angezeigt.
Spiel-Einstelltaste
•• 19" (48,3 cm) Breit (16:10): Verwenden Sie ein Seitenverhältnis von 16:10 bei einem 19-ZollBreitbildschirm. Bilder mit einem anderen Seitenverhältnis werden nicht angezeigt.
Sie können die Einstellung ohne Verwendung des OSD-Menüs einfach über die Schnelltaste unten
abrufen. Sie können die Einstellungen für drei verschiedene Modi direkt ansehen.
gelöscht. Seien Sie beim Bearbeiten eines Modus vorsichtig.
•• 21.5" (52,6 cm) Breit (16:9): Verwenden Sie ein Seitenverhältnis von 16:9 bei einem 21,5-ZollBreitbildschirm. Bilder mit einem anderen Seitenverhältnis werden nicht angezeigt.
•• 22" (55,9 cm) Breit (16:10): Verwenden Sie ein Seitenverhältnis von 16:10 bei einem 22-ZollBreitbildschirm. Bilder mit einem anderen Seitenverhältnis werden nicht angezeigt.
•• 23" (58,4 cm) Breit (16:9): Verwenden Sie ein Seitenverhältnis von 16:9 bei einem 23-ZollBreitbildschirm. Bilder mit einem anderen Seitenverhältnis werden nicht angezeigt.
――Die Funktion wird je nach den am Gerät vorhandenen Anschlüssen möglicherweise nicht unterstützt.
――Unter folgenden Bedingungen können Sie die Bildschirmgröße anpassen.
――Ein digitales Ausgabegerät wird über das HDMI/DP-Kabel angeschlossen.
――Das Eingabesignal ist 480p, 576p, 720p oder 1080p, und der Monitor zeigt ein normales Bild (nicht jedes
Modell unterstützt sämtliche dieser Signale.).
――Dies kann nur eingestellt werden, wenn über HDMI/DP ein externes Signal anliegt und der PC/AV-Modus
aktiviert AV ist.
(DisplayPort/HDMI1/HDMI2: Diese Option ist verfügbar, wenn FreeSync deaktiviert ist)
33
Kapitel 05
Bildschirmkonfiguration
Konfigurieren Sie Bildschirm-Einstellungen wie Helligkeit.
Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.
――Die verfügbaren Funktionen können je nach Modell unterschiedlich sein. Die Farbe und Form von Teilen
können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten
des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
Im PC-Modus
•• Benutzerdef.: Bildschirmeinstellungen anpassen.
•• Hohe Helligkeit: Reduzieren Sie die Bildschirmhelligkeit.
Bildmodus
Dieses Menü bietet eine optimale Bildqualität für die Umgebung, in der das Gerät verwendet wird.
――Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus Plus aktiviert ist.
――Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.
•• FPS: Erhöhen Sie die Helligkeit dunkler Anzeigebereiche auf dem FPS-Spielbildschirm. In diesem
Modus ist die Sichtbarkeit Ihrer Feinde während eines FPS-Spiels erhöht.
•• RTS: Erhöhen Sie Farbtemperatur und Kontrastverhältnis, um die Sichtbarkeit des RTS-Bildschirms
und der Minikarte zu verbessern.
•• RPG: Dieser Modus wurde für 3D-Graphiken und Sofortnachrichten auf dem RPG-Spielbildschirm
optimiert.
•• AOS: Erhöhen Sie das Kontrastverhältnis für eine optimierte Bildqualität beim AOS-Spielbildschirm.
•• sRGB: Passt das Farbsystem an den Modus sRGB an. Dies ist der Standardmodus dieses Monitors.
•• Kino: Damit erzielen Sie eine Helligkeit und Schärfe wie beim Fernsehen. Video- und DVD-Inhalte
werden optimal wiedergegeben.
Im AV-Modus
Wenn der externe Eingang über HDMI/DP angeschlossen ist und PC/AV-Modus auf AV eingestellt ist,
gibt es für Bildmodus die vier folgenden, werkseitig vorgegebenen Bildeinstellungen (Dynamisch,
Standard, Film und Benutzerdef.). Sie können eine der Einstellungen Dynamisch, Standard, Film oder
Benutzerdef. aktivieren. Bei Auswahl von Benutzerdef. werden automatisch Ihre benutzerdefinierten
Bildeinstellungen angewendet.
•• Dynamisch: Wählen Sie diesen Modus aus, um ein schärferes Bild als im Modus Standard anzuzeigen.
•• Standard: Wählen Sie diesen Modus aus, wenn die Umgebung hell ist. Auf diese Weise erhalten Sie
ebenfalls ein scharfes Bild.
•• Film: Wählen Sie diesen Modus aus, wenn die Umgebung dunkel ist. Auf diese Weise sparen Sie
Strom und verringern die Augenbelastung.
•• Benutzerdef.: Wählen Sie diesen Modus aus, wenn Sie das Bild nach Wunsch anpassen möchten.
34
Helligkeit
Farbe
Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0~100)
Passt den Farbton des Bildschirms an.
Ein höherer Wert lässt das Bild heller erscheinen.
――Dieses Menü ist nicht verfügbar, wenn Bildmodus im Kino-Modus ist.
――Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.
――Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus Plus aktiviert ist.
――Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.
Kontrast
Stellen Sie den Kontrast zwischen den Objekten und dem Hintergrund ein. (Bereich: 0~100)
Ein höherer Wert steigert den Kontrast, so dass Objekte klarer erscheinen.
――Dieses Menü ist nicht verfügbar, wenn Bildmodus im Kino-Modus ist.
•• Rot: Zur Einstellung des Rotsättigungswerts. Je näher der Wert an 100 liegt, desto höher ist die
Farbintensität.
•• Grün: Zur Einstellung des Grünsättigungswerts. Je näher der Wert an 100 liegt, desto höher ist die
Farbintensität.
•• Blau: Zur Einstellung des Blausättigungswerts. Je näher der Wert an 100 liegt, desto höher ist die
Farbintensität.
•• Farbtemp.: Wählen Sie den geeigneten Farbton aus.
‒‒ Kalt 2: Stellt die Farbtemperatur auf kühler als Kalt 1 ein.
‒‒ Kalt 1: Stellt die Farbtemperatur auf kühler als im Normal-Modus ein.
‒‒ Normal: Verwendet die Standardfarbtemperatur.
Schärfe
‒‒ Warm 1: Stellt die Farbtemperatur auf wärmer als im Normal-Modus ein.
‒‒ Warm 2: Stellt die Farbtemperatur auf wärmer als Warm 1 ein.
‒‒ Benutzerdef.: Passt die Farbtemperatur an.
Stellen Sie die Umrisse von Objekten klarer oder verschwommener dar. (Bereich: 0~100)
Ein höherer Wert lässt die Umrisse von Objekten klarer erscheinen.
――Dieses Menü ist nicht verfügbar, wenn Bildmodus im Kino-Modus ist.
――Wenn über HDMI/DP ein externes Signal anliegt und PC/AV-Modus auf AV eingestellt ist, können unter
Farbtemp. vier verschiedene Einstellungen für die Farbtemperatur ausgewählt werden (Kalt, Normal,
Warm und Benutzerdef.).
•• Gamma: Zur Einstellung der mittleren Helligkeit.
‒‒ Modus1 / Modus2 / Modus3
35
HDMI-Schwarzwert
Bildschirmanpass.
Wenn Sie einen DVD-Player oder einen Receiver über HDMI oder DVI an das Gerät anschließen, kann
es, je nach angeschlossener Signalquelle, zu einer Verschlechterung der Bildqualität (Kontrast/
Farbverschlechterung, Schwarzpegel usw.) kommen. Stellen Sie die Bildqualität in diesem Fall mit
HDMI-Schwarzwert ein.
――Diese Option ist nur verfügbar, wenn PC/AV-Modus auf AV eingestellt ist.
――Dieses Menü ist nur verfügbar, wenn im AV-Modus Bildgröße auf Bildanpassung eingestellt ist.
Wenn im AV-Modus ein 480p-, 576p-, 720p- oder 1080p-Signal anliegt und der Monitor ein normales Bild
anzeigt, können Sie mit Bildanpassung die horizontale Position in 0-6 Stufen anpassen.
Korrigieren Sie in diesem Fall die verschlechterte Bildqualität mit HDMI-Schwarzwert.
――Diese Funktion ist nur im HDMI1, HDMI2-Modus verfügbar.
Konfigurieren von H-Position und V-Position
•• Normal: Wählen Sie diesen Modus, wenn es keine Verschlechterung des Kontrastverhältnisses gibt.
H-Position: Verschiebt die Anzeige nach links oder rechts.
•• Gering: Wenn es zu einer Verschlechterung des Kontrastverhältnisses gekommen ist, wählen Sie
diesen Modus, um den Schwarzpegel zu reduzieren und den Weißpegel zu erhöhen.
V-Position: Verschiebt die Anzeige nach oben oder unten.
――HDMI-Schwarzwert ist unter Umständen mit bestimmten Quellgeräten nicht kompatibel.
――Die Funktion HDMI-Schwarzwert wird nur bei einer bestimmten AV-Auflösung, wie zum Beispiel 720P und
1080P aktiviert.
Kalibrierbericht
Die Daten dieses Berichts werden zum Zeitpunkt der Auslieferung gemessen.
Augenschonmodus
•• Die Messungen können je nach den Messgeräten, dem Messort, der Systemumgebung (z. B.
Computer, Grafikkarten etc.) und sonstigen Variablen unterschiedlich sein.
•• Eingangssignal: HDMI
Einstellungen optimaler Bildqualität, die zur Entspannung der Augen beitragen.
„Low Blue Light Content“ vom TÜV Rheinland ist eine Zertifizierung für Produkte, welche die
Anforderungen bezüglich eines geringeren Blauanteils im abgestrahlten Licht erfüllen. Wenn
Augenschonmodus eingeschaltet ist (Ein), wird das blaue Licht mit einer Wellenlänge von etwa 400
nm abgesenkt und sorgt für eine optimale Bildqualität zur Augenentspannung. Dabei ist der Blauanteil
niedriger als in der Standardeinstellung und wurde vom TÜV Rheinland getestet und zertifiziert, da der
Standard „Low Blue Light Content“ des TÜV Rheinland erfüllt wurde.
•• Die jeweiligen Messungen dieses Berichts basieren auf dem Benutzerdef.-Modus zum Zeitpunkt der
Auslieferung.
•• Dieser Bericht ist im Menü einiger Produkte nicht enthalten, sondern stattdessen in einem separaten
gedruckten Bericht.
36
Kapitel 06
Konfigurieren der Einstellungen von OSD (Bildschirmanzeige)
Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.
――Die verfügbaren Funktionen können je nach Modell unterschiedlich sein. Die Farbe und Form von Teilen
können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten
Anz. dauer
des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
Legt fest, dass das On-Screen-Display (OSD)-Menü automatisch ausgeblendet wird, wenn es eine
bestimmte Zeit lang nicht verwendet wurde.
Sprache
Anz. dauer kann zur Festlegung der Zeit verwendet werden, nach der das OSD-Menü ausgeblendet
werden soll.
Hiermit können Sie die Menüsprache festlegen.
――Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen.
――Sie werden nicht auf andere Funktionen des PCs übernommen.
37
Kapitel 07
Setup und Reset
Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.
――Die verfügbaren Funktionen können je nach Modell unterschiedlich sein. Die Farbe und Form von Teilen
können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten
Lokales Dimming
des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
Regulieren Sie die Helligkeit individueller Bereiche auf dem Bildschirm, um den Kontrast automatisch zu
maximieren.
Beleuchtung
Konfigurieren Sie die Funktionsweise der LED-Beleuchtung auf der Rückseite des Bildschirms.
•• Aus: Deaktivieren der Funktion Beleuchtung.
•• Ein: Die Beleuchtung-Funktion aktivieren.
•• Aus: Deaktivieren der Funktion Lokales Dimming.
•• Auto: Lokales Dimming wird automatisch aktiviert oder deaktiviert, je nachdem, ob es ein HDR-Inhalt
ist.
――Wenn der Monitor erkennt, dass der Videoeingang HDR-Informationen enthält, zeigen das
Informationsmenü und das Quellenmenü HDR an. In diesem Fall muss Auto ausgewählt werden. (siehe
Information)
•• Ein: Die Lokales Dimming-Funktion aktivieren.
――Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.
――Dieses Menü nicht verfügbar, wenn Reaktionszeit auf Schneller oder den Schnellstens-Modus gestellt ist.
――Verwenden Sie den Aus- oder den Auto-Modus, wenn Sie kein Video oder Spiel spielen. Andernfalls kann der
Bildschirm flackern.
Lautstärke
Passen Sie mithilfe der JOG-Taste LINKS/RECHTS die Lautstärke an.
38
Öko-Sparmodus Plus
PC/AV-Modus
Reduzieren des Energieverbrauchs im Vergleich zum Verbrauch bei maximaler Helligkeit.
Stellen Sie PC/AV-Modus auf AV ein. Das Bild wird vergrößert.
――Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.
Diese Option ist nützlich, wenn Sie einen Film ansehen.
――Dieses Menü ist nicht verfügbar, wenn Lokales Dimming aktiviert ist.
•• Stellen Sie "PC" ein, wenn das Gerät an einen PC angeschlossen ist.
•• Aus: Deaktivieren der Funktion Öko-Sparmodus Plus.
•• Stellen Sie "AV" ein, wenn das Gerät an ein AV-Gerät angeschlossen ist.
•• Auto: Der Stromverbrauch wird gegenüber der aktuellen Einstellung automatisch um etwa 10 %
reduziert.
――Nur bei Breitbildmodellen (16:9 oder 16:10) im Lieferumfang.
(Um welchen genauen Betrag der Stromverbrauch reduziert wird, hängt von der Bildschirmhelligkeit
ab.)
•• Schwach: Speichert bis zu 25 % Energie im Vergleich zur maximaler Helligkeit.
――Wenn sich der Monitor im HDMI1, HDMI2, DisplayPort-Modus befindet und die Meldung Signalkabel
prüfen angezeigt oder der Stromsparmodus aktiviert wird, drücken Sie die JOG-Taste, um den Bildschirm
mit Funktionstasten anzuzeigen. Wählen Sie dann das Symbol
auswählen.
aus. Sie können zwischen PC und AV
•• Hoch: Speichert bis zu 50 % Energie im Vergleich zur maximaler Helligkeit.
Optim. USB-Ladevorgang
Autom. Aus
Sie können den Akku eines angeschlossenen externen Geräts über den USB 3.0-Anschluss des Geräts
schnell laden.
Autom. Aus: Schalten Sie den Autom. Aus-Modus an.
Optim. USB-Ladevorgang: Schalten Sie den Optim. USB-Ladevorgang-Modus an.
Danach aussch.: Der Abschalttimer kann in einem Bereich von 1 bis 23 Stunden eingestellt werden. Das
Gerät wird nach der festgelegten Anzahl von Stunden automatisch ausgeschaltet.
――Die superschnelle Aufladung ist über den Anschluss
――Diese Option ist nur verfügbar, wenn Autom. Aus auf Ein eingestellt ist.
――Bei Geräten zum Verkauf in einigen Regionen ist der Autom. Aus so eingestellt, dass er sich 4 Stunden nach
dem Einschalten des Geräts aktiviert. Dies erfolgt in Einklang mit Vorschriften zur Stromversorgung. Wenn
sich der Timer nicht aktivieren soll, gehen Sie zu
→ System, und stellen Sie Autom. Aus auf Aus ein.
2 verfügbar. Verwenden Sie diesen Anschluss, um
Geräte schneller als mit einem normalen USB-Anschluss zu laden. Die Aufladegeschwindigkeit kann je nach
dem angeschlossenen Gerät unterschiedlich sein.
――Der Kurzakku wird nicht aufgeladen, und / oder zum Aufladen mehr Zeit auf einigen mobilen Geräten dauern
kann.
――Wenn die superschnelle Aufladung am Anschluss
2 ausgeschaltet ist, verwenden Sie diesen Anschluss
für das Aufladen und den Datentransfer mit normaler Geschwindigkeit.
――Falls ein Gerät mit USB 2.0 oder niedriger an den Anschluss
2 angeschlossen und die superschnelle
Aufladung eingeschaltet ist, ist der Datentransfer nicht möglich, aber er ist möglich, wenn ein Gerät mit USB
3.0 angeschlossen wird.
※ Diese Anschlüsse sind eventuell nicht mit neuen USB-Geräten kompatibel, die eventuell künftig auf den
Markt gebracht werden.
――Falls ein Gerät wie eine Maus, eine Tastatur oder ein Speichergerät an den Anschluss
2 angeschlossen
ist und das Gerät ein USB 2.0 oder niedriger hat, schalten Sie die superschnelle Aufladung aus.
――Wenn der optimierte Ladevorgang unter Verwendung des OSD-Einstellungsmenüs eingeschaltet wird,
werden alle an die USB-Anschlüsse 1 bis 2 angeschlossenen Geräte auf dem Monitor erneut erkannt. Dadurch
wird ein optimales Aufladen gewährleistet.
※ Schließen Sie vor dem Einschalten der superschnellen Aufladung alle Dateien auf mit den USB-Anschlüssen
verbundenen Speichergeräten.
39
DisplayPort Ver.
Tasten-Wdh.-Zeit
Wählen Sie die DisplayPort-Version aus.
Steuert die Reaktionszeit einer Taste, wenn die Taste gedrückt wird.
――Bei einer falschen Einstellung bleibt der Bildschirm eventuell leer. Überprüfen Sie in diesem Fall die
Für Beschleunigung kann 1 s oder 2 s gewählt werden. Wenn Keine Wiederh. ausgewählt ist, wird ein
Befehl beim Drücken einer Taste nur einmal ausgelöst.
technischen Daten des Geräts.
――Wenn sich der Monitor (bei Einstellung auf HDMI1, HDMI2 oder DisplayPort) im Stromsparmodus befindet
oder die Meldung Signalkabel prüfen anzeigt, oder der Stromsparmodus aktiviert wird, drücken Sie die JOGTaste, um den Bildschirm mit Funktionstasten anzuzeigen. Wählen Sie dann die Taste
Display (OSD) anzuzeigen. Sie können zwischen 1.1, 1.2 und 1.2↑ auswählen.
, um das On-Screen-
――Bei der Einstellung von DisplayPort Ver. auf 1.1 für die Bandbreitenbegrenzung des DisplayPort 1.1-Protokolls
kann die aktuelle maximale Ausgangsaktualisierungsrate der Anzeigekarten nicht das Niveau 120 Hz/144 Hz
erreichen.
――Wenn Sie 1.2↑ auswählen, kann der Monitor bis zu 2560 x 1440 bei 144 Hz und 10 Bit-Farbsignale unterstützen.
Stromv.-LED Ein
In den Einstellungen können Sie festlegen, ob die Netz-LED unten am Gerät aktiviert bzw. deaktiviert
sein soll.
•• Wird ausgeführt: Die Netz-LED leuchtet, wenn das Gerät eingeschaltet ist.
•• Standby: Die Netz-LED leuchtet, wenn das Gerät ausgeschaltet ist.
HDMI-Modus
Wählen Sie den zu verwendenden HMDI-Modus aus.
Alles zurücksetzen
――Das unterstützte Gerät und die Auflösung können entsprechend seiner Version unterschiedlich sein.
――Wenn die Version geändert wird, kann der Bildschirm blinken.
――Wenn Sie HDMI-Modus auf 1.4 einstellen, könnten einige hohe Auflösungen aufgrund der
Bandbreitenbegrenzung des HDMI 1.4-Protokolls nicht unterstützt werden.
Setzt alle Einstellungen des Geräts auf die Werkseinstellungen zurück.
――Einst. Spiele 1, Einst. Spiele 2 und Einst. Spiele 3, die unter Einst. speichern gespeichert werden, werden nicht
geändert.
――Wenn die Einstellung nicht geeignet ist, könnte ein leerer Bildschirm angezeigt werden. Überprüfen Sie in
diesem Fall die Spezifikationen des Geräts.
――Stellen Sie HDMI-Modus auf 1.4, wenn von der mit unserem Produkt verbundenen DVD kein Ton ausgegeben
wird.
Quellenerkennung
Wählen Sie entweder Auto oder Manuell als Verfahren zum Erkennen des Eingangssignals.
40
Information
HDR
Sorgen Sie automatisch für einen optimal an die Videoquelle angepassten HDR-Effekt.
Wenn ein HDR-Signal von bestimmten Geräten (Grafikkarte, Player, etc.) verarbeitet wurde, gibt das
Signal keine HDR-Metadaten aus und wird deshalb nicht als ein HDR-Signal erkannt. In diesem Fall muss
Lokales Dimming manuell aktiviert werden, um optimale HDR-Effekte zu ermöglichen.
Zeigt die aktuelle Eingangsquelle, Frequenz und Auflösung an.
12
Black Equalizer
120
Aus
Hz
Reaktionszeit
Wdh.-Frq. (Hz)
Die HDR-Technologie (High Dynamic Range) implementiert Videobilder, die den vom menschlichen Auge
gesehenen durch Feineinstellung der Quelle sehr ähnlich sind.
Ein
FreeSync
Ger. Eingangsverz.
Bildmodus: Benutzerdef.
12
Information
Game
LC********/**
Bildschirmanzeige
Black Equalizer
120
Reaktionszeit
Wdh.-Frq. (Hz)
Ein
FreeSync
Ger. Eingangsverz.
S/N:**************
Bildmodus: Benutzerdef.
System
Information
Game
Information
HDMI1
****x****
** kHz ** Hz
HDR
LC********/**
Beenden
Aus
Hz
Bildschirmanzeige
S/N:**************
System
Information
HDMI1
――Das angezeigte Bild kann je nach Modell unterschiedlich sein.
Beenden
****x****
** kHz ** Hz
――Das angezeigte Bild kann je nach Modell unterschiedlich sein.
41
Voraussetzung für die Verwendung von HDR:
1
Die Verwendung einer HDR unterstützenden Grafikkarte in Kombination mit einem HDR
unterstützenden Spiel und der Anschluss an den HDMI/DP-Anschluss dieses Produkts kann den
HDR-Effekt aktivieren.
――Informationen über die HDR-Unterstützung der Grafikkarte und des Spiels finden Sie auf den Webseiten
der Hersteller. Manchmal müssen die neusten Versionen des Grafikkartentreibers oder Spiel-Updates
installiert werden, um den HDR-Effekt zu aktivieren.
2
Wenn eine Blu-Ray-DVD, die HDMI 2.0a unterstützt, eine UHD Blu-Ray-Disk mit dem UHDA- (oder
HDR-) Logo abspielt, kann der HDR-Effekt aktiviert werden.
3
Wenn die Xbox One S ein Microsoft Xbox HDR-Spiel oder eine UHD Blu-Ray-Disk mit dem UHDA- (oder
HDR-)Logo abspielt, kann der HDR-Effekt aktiviert werden.
4
Wenn die PS4/PS4 Pro ein Sony PS HDR-Spiel abspielt, kann der HDR-Effekt aktiviert werden.
――Informationen über die Xbox One S-/PS4 (Pro)-Spiele, die HDR unterstützen, finden Sie auf den offiziellen
Xbox-/PS4-Webseiten.
* Wenn HDR automatisch aktiviert wird, werden Funktionen wie Farbe/Augenschonmodus automatisch
deaktiviert.
* Um den HDR-Effekt für den HDMI-Anschluss zu aktivieren, stellen Sie im OSD-Menü HDMI-Modus auf 2.0.
* Um den HDR-Effekt für den DP-Anschluss zu aktivieren, stellen Sie im OSD-Menü DisplayPort Ver. auf 1.2↑
und aktivieren Sie die 10 Bit-Farbausgabe in den AMD Radeon-Einstellungen.
42
Kapitel 08
Installieren der Software
Easy Setting Box
Systemanforderungen
Betriebssystem
Hardware
•• Windows 7 32Bit/64Bit
•• Hauptspeicher: Mindestens 32 MB
•• Windows 8 32Bit/64Bit
•• Festplatte: Mindestens 60MB verfügbar
•• Windows 8.1 32Bit/64Bit
Mit Easy Setting Box können Sie den Monitor in verschiedene Bereiche unterteilen.
Laden Sie zur Installation die aktuelle Version der Easy Setting Box von der Samsung Electronics-Website
unter http://www.samsung.com herunter.
•• Windows 10 32Bit/64Bit
――Die Software kann möglicherweise nicht richtig funktionieren, wenn Sie den Computer nach der Installation
nicht neu starten.
――Das Easy Setting Box-Symbol wird möglicherweise nicht angezeigt. Dies hängt vom Computersystem und der
Spezifikation des Monitors ab.
――Wenn das Symbol nicht erscheint, drücken Sie auf F5.
Einschränkungen und Probleme bei der Installation
Die Installation von Easy Setting Box wird von Faktoren wie Grafikkarte, Hauptplatine und
Netzwerkumgebung beeinflusst.
43
Kapitel 09
Handbuch zur Fehlerbehebung
Vorbereiten der Kontaktaufnahme mit dem
Samsung Kundenservicecenter
――Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das
Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter.
Testen des Geräts
Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest
verwenden.
Wenn sich der Bildschirm ausschaltet und die Betriebsanzeige blinkt, obwohl das Gerät ordnungsgemäß
an einem PC angeschlossen ist, führen Sie eine Selbstdiagnose durch.
1
Schalten Sie den PC und das Gerät aus.
2
Ziehen Sie das Kabel vom Gerät ab.
3
Einschalten des Geräts.
4
Wenn die Meldung Signalkabel prüfen angezeigt wird, funktioniert das Gerät normal.
Überprüfen Sie folgenden Punkte.
Installationsproblem (PC-Modus)
Der Bildschirm wird ständig ein- und ausgeschaltet.
Prüfen Sie, ob das Kabel zwischen dem Gerät und PC ordnungsgemäß angeschlossen ist und die
Anschlüsse fest sitzen.
Wenn ein HDMI- oder HDMI-DVI-Kabel an das Gerät und den PC angeschlossen ist, sehen Sie an allen
vier Bildschirmrändern Bereiche ohne Bild.
Die leeren Bereiche auf dem Bildschirm sind nicht auf einen Fehler des Geräts zurückzuführen.
Die leeren Bereiche werden durch den PC oder die Grafikkarte verursacht. Um das Problem zu lösen,
passen Sie das Bildformat in den HDMI- oder DVI-Einstellungen für die Grafikkarte an.
Wenn die Grafikkarte im Einstellungsmenü keine Möglichkeit bietet, das Anzeigeformat zu ändern,
aktualisieren Sie den Grafikkartentreiber mit der aktuellsten Version.
(Wenden Sie sich an den Hersteller der Grafikkarte oder des Computers, wenn Sie erfahren möchten,
wie Sie die Anzeigeneinstellungen anpassen können.)
――Wenn der Bildschirm leer bleibt, überprüfen Sie das Computersystem, die Videokarte und das Kabel.
Bildschirmproblem
Überprüfen von Auflösung und Frequenz
In einem Modus, der die unterstützte Auflösung übersteigt (siehe Tabelle mit Standardsignalmodi), wird
für kurze Zeit die Meldung ungeeign. Modus angezeigt.
――Die angezeigte Auflösung ist möglicherweise von den Systemeinstellungen und Kabeln des Computers
abhängig.
Die Netz-LED ist ausgeschaltet. Der Bildschirm wird nicht eingeschaltet.
Prüfen Sie, ob das Netzkabel korrekt angeschlossen ist.
Die Meldung Signalkabel prüfen wird angezeigt.
Prüfen Sie, ob das Kabel richtig am Gerät angeschlossen ist.
Überprüfen Sie, ob das angeschlossene Gerät eingeschaltet ist.
44
ungeeign. Modus wird angezeigt.
Die Wiedergabe von Videos wirkt abgehackt.
Diese Meldung wird angezeigt, wenn das Grafikkartensignal die maximale Auflösung oder Frequenz
des Geräts übersteigt.
Die Wiedergabe von großen HD-Videodateien kann abgehackt wirken. Ursache kann sein, dass der
Videoplayer nicht für die Computerressource optimiert ist.
Ändern Sie die maximale Auflösung und Frequenz auf einen der möglichen Werte. Weitere
Informationen finden Sie in der Tabelle mit Standardsignalmodi (S. 48).
Versuchen Sie, die Datei mit einem anderen Videoplayer wiederzugeben.
Die Bilder auf dem Bildschirm sind verzerrt.
Überprüfen Sie, ob das Verbindungskabel zum Gerät korrekt angeschlossen ist.
Das Bild ist unscharf. Das Bild ist verschwommen.
Entfernen Sie alle Zubehörteile (Videoverlängerungskabel usw.) und versuchen Sie es erneut.
Stellen Sie Auflösung und Frequenz auf die empfohlenen Werte ein.
Das Bild ist verwackelt oder zittert. Auf dem Bildschirm bleiben Schatten oder Nachbilder zurück.
Überprüfen Sie, ob die Auflösung und Frequenz des PCs auf einen mit dem Gerät kompatiblen Bereich
eingestellt sind. Ändern Sie dann, falls erforderlich, die Einstellungen. Schauen Sie dazu in der Tabelle
der Standardsignalmodi (S. 48) in diesem Handbuch und im Menü Information des Geräts nach.
Der Bildschirm ist zu hell. Der Bildschirm ist zu dunkel.
Passen Sie Helligkeit und Kontrast an.
Die Bildschirmfarbe ist ungleichmäßig.
Ändern Sie die Einstellungen für Farbe.
Tonproblem
Kein Ton.
Überprüfen Sie den Anschluss des Audiokabels, oder regeln Sie die Lautstärke.
Prüfen Sie die eingestellte Lautstärke.
Die Lautstärke ist zu niedrig.
Stellen Sie die Lautstärke ein.
Wenn die Lautstärke auch nach dem Einstellen auf den höchsten Wert noch zu niedrig ist, stellen Sie
die Lautstärke Ihrer PC-Soundkarte oder des Softwareprogramms ein.
Video ist zu sehen, jedoch ist nichts zu hören.
Wenn zum Anschluss der Eingangsquelle ein HDMI-DVI-Kabel verwendet wird, ist kein Ton zu hören.
Schließen Sie das Gerät mithilfe eines HDMI- oder DP-Kabels an.
Die Farben auf dem Bildschirm haben einen Schatten und sind verzerrt.
Ändern Sie die Einstellungen für Farbe.
Probleme mit dem Anzeigegerät
Die weiße Farbe wird nicht korrekt angezeigt.
Ändern Sie die Einstellungen für Farbe.
Auf dem Bildschirm wird kein Bild angezeigt un die Netz-LED blinkt alle 0,5 bis 1 Sekunde.
Beim Starten des PCs ertönt ein Signalton.
Wenn ein Alarmton (Piepsen) ertönt, während Ihr PC startet, führen Sie eine Wartung Ihres PCs durch.
Das Gerät befindet sich im Stromsparmodus.
Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um zum vorherigen
Bildschirm zurückzukehren.
Text ist verschwommen.
Wenn Sie ein Windows Betriebssystem verwenden (z.B. Windows 7, Windows 8, Windows 8.1 oder
Windows 10): Wählen Sie Systemsteuerung → Schriftarten → ClearType-Text anpassen und aktivieren
Sie ClearType aktivieren.
45
FAQs
――Weitere Informationen zur Anpassung finden Sie im Benutzerhandbuch des PCs oder der Grafikkarte.
Wie kann ich die Frequenz ändern?
Stellen Sie die Frequenz auf Ihrer Grafikkarte ein.
•• Windows 7: Gehen Sie zu Systemsteuerung → Darstellung und Anpassung → Anzeige → Anzeigeeinstellungen ändern → Erweiterte Einstellungen → Monitor, und ändern Sie unter Monitoreinstellungen die
Bildschirmaktualisierungsrate.
•• Windows 8(Windows 8.1): Gehen Sie zu Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anzeige → Anzeigeeinstellungen ändern → Erweiterte Einstellungen → Monitor, und ändern Sie unter
Monitoreinstellungen die Bildschirmaktualisierungsrate.
•• Windows 10: Gehen Sie zu Einstellungen → System → Anzeige → Erweiterte Anzeigeneinstellungen → Anzeigen-Adaptereigenschaften → Bildschirm und passen Sie die Bildschirmfrequenz unter
Bildschirmeinstellungen an.
Wie wird die Auflösung eingestellt?
•• Windows 7: Wechseln Sie zu Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen und passen Sie die Auflösung an.
•• Windows 8(Windows 8.1): Wechseln Sie zu Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen und passen Sie die Auflösung an.
•• Windows 10: Gehen Sie zu Einstellungen → System → Anzeige → Erweiterte Anzeigeneinstellungen und passen Sie die Bildschirmauflösung an.
Wie aktiviere ich den Energiesparmodus?
•• Windows 7: Aktivieren Sie den Energiesparmodus in Systemsteuerung → Darstellung und Anpassung → Anpassen → Bildschirmschoner → Energieoptionen oder über das BIOS SETUP auf dem PC.
•• Windows 8(Windows 8.1): Aktivieren Sie den Energiesparmodus in Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anpassen → Bildschirmschoner → Energieoptionen oder über das BIOS
SETUP auf dem PC.
•• Windows 10: Aktivieren Sie den Energiesparmodus in Einstellungen → Personalisierung → Sperrbildschirm → Bildschirm ausschalten nach → Ein/Aus & Energie sparen oder über das BIOS SETUP auf dem PC.
46
Kapitel 10
Technische Daten
Allgemein
Modellname
C27HG70QQ*
C32HG70QQ*
Größe
27er-Klasse (26,9 Zoll / 68,4 cm)
32er-Klasse (31,5 Zoll / 80,0 cm)
Anzeigebereich
596,736 mm (B) x 335,664 mm (H)
697,344 mm (B) x 392,256 mm (H)
Pixelabstand
0,2331 mm (B) x 0,2331 mm (H)
0,2724 mm (B) x 0,2724 mm (H)
Maximaler Pixeltakt
600 MHz
Stromversorgung
AC100-240V~ 50/60Hz
AC100-240V~ 50/60Hz
Entsprechend der
Wechselspannung des Adapters. Für
die Gleichspannung des Produkts
siehe Produktetikett.
Sehen Sie auf dem Aufkleber auf
der Rückseite des Geräts nach, da
die Standardspannung von Land zu
Land unterschiedlich sein kann.
Signalanschlüsse
HDMI, DisplayPort
Umgebungsbedingungen
Betrieb
――Plug & Play
Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch
zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation
des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch
manuell anpassen.
――Bildschirmpunkte (Pixel)
Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1
ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.
――Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der
Qualitätssteigerung sind vorbehalten.
――Dies ist ein digitales Gerät der Klasse B.
――Detaillierte technischen Daten des Geräts finden Sie auf der Website von Samsung Electronics.
Temperatur: 10 °C – 40 °C (50 °F – 104 °F)
Luftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
Aufbewahrung
Temperatur: -20 °C – 45 °C (-4 °F – 113 °F)
Luftfeuchtigkeit : 5 % – 95 %, nicht kondensierend
47
Tabelle mit Standardsignalmodi
Synchronisierung
Auflösung
Horizontalfrequenz
30 – 225 kHz
Vertikalfrequenz
24 – 144 Hz
Optimale Auflösung
2560 x 1440 bei 144 Hz
Maximale Auflösung
2560 x 1440 bei 144 Hz
Wenn ein Signal, das bei den unten stehenden Standardsignalmodi aufgeführt ist, von Ihrem PC übertragen wird, wird der Bildschirm automatisch angepasst. Wenn der PC keinen Standardsignalmodus überträgt, ist
der Bildschirm bei eingeschalteter Netz-LED leer. Ändern Sie die Einstellungen in diesem Fall anhand der folgenden Tabelle und schlagen Sie im Benutzerhandbuch der Grafikkarte nach.
HDMI1/HDMI2
Auflösung
Horizontalfrequenz (kHz)
Vertikalfrequenz (Hz)
Pixeltakt (MHz)
Synchronisationspolarität (H/V)
IBM, 720 x 400
31,469
70,087
28,322
-/+
MAC, 640 x 480
35,000
66,667
30,240
-/-
MAC, 832 x 624
49,726
74,551
57,284
-/-
MAC, 1152 x 870
68,681
75,062
100,000
-/-
VESA DMT, 640 x 480
31,469
59,940
25,175
-/-
VESA DMT, 640 x 480
37,861
72,809
31,500
-/-
VESA DMT, 640 x 480
37,500
75,000
31,500
-/-
VESA DMT, 800 x 600
35,156
56,250
36,000
+/+
VESA DMT, 800 x 600
37,879
60,317
40,000
+/+
VESA DMT, 800 x 600
48,077
72,188
50,000
+/+
VESA DMT, 800 x 600
46,875
75,000
49,500
+/+
VESA DMT, 1024 x 768
48,363
60,004
65,000
-/-
VESA DMT, 1024 x 768
56,476
70,069
75,000
-/-
VESA DMT, 1024 x 768
60,023
75,029
78,750
+/+
VESA DMT, 1152 x 864
67,500
75,000
108,000
+/+
VESA DMT, 1280 x 720
45,000
60,000
74,250
+/+
VESA DMT, 1280 x 800
49,702
59,810
83,500
-/+
VESA DMT, 1280 x 1024
63,981
60,020
108,000
+/+
48
HDMI1/HDMI2
Auflösung
Horizontalfrequenz (kHz)
Vertikalfrequenz (Hz)
Pixeltakt (MHz)
Synchronisationspolarität (H/V)
VESA DMT, 1280 x 1024
79,976
75,025
135,000
+/+
VESA DMT, 1440 x 900
55,935
59,887
106,500
-/+
VESA DMT, 1600 x 900
60,000
60,000
108,000
+/+
VESA DMT, 1680 x 1050
65,290
59,954
146,250
-/+
VESA DMT, 1920 x 1080
67,500
60,00
148,500
+/+
VESA CVT, 2560 x 1440
88,787
59,951
241,500
+/-
VESA CVT, 2560 x 1440
150,919
99,946
410,500
+/-
VESA CVT, 2560 x 1440
182,996
119,998
497,750
+/-
Unique Custom Timing, 2560 x 1440
222,192
144,000
596,807
+/-
Auflösung
Horizontalfrequenz (kHz)
Vertikalfrequenz (Hz)
Pixeltakt (MHz)
Synchronisationspolarität (H/V)
IBM, 720 x 400
31,469
70,087
28,322
-/+
MAC, 640 x 480
35,000
66,667
30,240
-/-
MAC, 832 x 624
49,726
74,551
57,284
-/-
MAC, 1152 x 870
68,681
75,062
100,000
-/-
VESA DMT, 640 x 480
31,469
59,940
25,175
-/-
VESA DMT, 640 x 480
37,861
72,809
31,500
-/-
VESA DMT, 640 x 480
37,500
75,000
31,500
-/-
VESA DMT, 800 x 600
35,156
56,250
36,000
+/+
VESA DMT, 800 x 600
37,879
60,317
40,000
+/+
VESA DMT, 800 x 600
48,077
72,188
50,000
+/+
VESA DMT, 800 x 600
46,875
75,000
49,500
+/+
VESA DMT, 1024 x 768
48,363
60,004
65,000
-/-
VESA DMT, 1024 x 768
56,476
70,069
75,000
-/-
VESA DMT, 1024 x 768
60,023
75,029
78,750
+/+
VESA DMT, 1152 x 864
67,500
75,000
108,000
+/+
Displayport
49
Displayport
Auflösung
Horizontalfrequenz (kHz)
Vertikalfrequenz (Hz)
Pixeltakt (MHz)
Synchronisationspolarität (H/V)
VESA DMT, 1280 x 720
45,000
60,000
74,250
+/+
VESA DMT, 1280 x 800
49,702
59,810
83,500
-/+
VESA DMT, 1280 x 1024
63,981
60,020
108,000
+/+
VESA DMT, 1280 x 1024
79,976
75,025
135,000
+/+
VESA DMT, 1440 x 900
55,935
59,887
106,500
-/+
VESA DMT, 1600 x 900
60,000
60,000
108,000
+/+
VESA DMT, 1680 x 1050
65,290
59,954
146,250
-/+
VESA DMT, 1920 x 1080
67,500
60,000
148,500
+/+
VESA CVT, 2560 x 1440
88,787
59,951
241,500
+/-
VESA CVT, 2560 x 1440
150,919
99,946
410,500
+/-
VESA CVT, 2560 x 1440
182,996
119,998
497,750
+/-
VESA CVT, 2560 x 1440
222,192
144,000
586,586
+/-
――Horizontalfrequenz
Die Zeit zum Abtasten eine Zeile von links nach rechts wird als Horizontalzyklus bezeichnet. Der Kehrwert des Horizontalzyklus ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.
――Vertikalfrequenz
Indem das gleiche Bild Dutzende Male pro Sekunde wiederholt wird, wirken die Bilder natürlich. Die Wiederholfrequenz wird als „vertikale Frequenz“ oder „Bildwiederholrate“ bezeichnet und in Hz angegeben.
――Bei diesem Gerät können Sie aufgrund der Beschaffenheit des Bildschirms für jedes Bildschirmformat nur eine optimale Auflösung einstellen. Wenn Sie statt der vorgegebenen Auflösung eine andere verwenden, verschlechtert
sich möglicherweise die Bildqualität. Um dies zu vermeiden, wird empfohlen, dass Sie die für Ihr Gerät angegebene optimale Auflösung auswählen.
50
Kapitel 11
Anhang
Inanspruchnahme des kostenpflichtigen
Services (Kosten für Kunden)
Ein Schaden am Gerät, der auf einen Kundenfehler
zurückzuführen ist
Schaden am Gerät durch falsche Bedienung durch den Kunden oder fehlerhafte Reparatur.
――Wenn dieser Service in Anspruch genommen wird, stellen wir trotz bestehender Gewährleistung
möglicherweise in folgenden Fällen den Besuch eines Servicetechnikers in Rechnung.
Kein Produktdefekt
Reinigung, Anpassung, Erklärung, Neuinstallation o. ä. des Geräts
•• Ein Servicetechniker erklärt die Verwendung des Geräts oder passt Optionen an, ohne das Gerät zu
zerlegen.
•• Ein Defekt wird durch äußere Einflüsse verursacht (Internet, Antenne, drahtgebundene Signale usw.).
•• Ein Gerät wird neu installiert oder zusätzliche Geräte werden angeschlossen, nachdem das gekaufte
Gerät zum ersten Mal installiert wurde.
•• Ein Gerät wird neu installiert, um es woanders aufzustellen oder an einen anderen Wohnort
umzuziehen.
Wenn der Schaden am Gerät verursacht wird durch:
•• Einwirkung von außen oder fallen lassen
•• Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist
•• Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder
Partners von Samsung Electronics Co., Ltd. ist.
•• Umbau oder Reparatur des Geräts durch den Kunden
•• Verwendung mit falscher Spannung oder nicht zugelassenen elektrischen Anschlüssen
•• Nichtbeachtung der Warnhinweise im Benutzerhandbuch
Andere
•• Das Gerät fällt durch eine Naturkatastrophe (Blitz, Feuer, Erdbeben, Überflutung usw.) aus.
•• Der Kunde benötigt eine Anleitung zur Verwendung in Verbindung mit einem Gerät eines anderen
Herstellers.
•• Die Verbrauchskomponenten sind aufgebraucht. (Batterie, Toner, Leuchtstofflampen, Tonköpfe,
Vibrator, Lampe, Filter, Bänder usw.)
•• Der Kunde benötigt eine Anleitung zur Verwendung des Netzwerks oder eines Programms eines
anderen Herstellers.
――Wenn der Kunde einen Service anfordert, obwohl das Gerät nicht defekt ist, wird möglicherweise eine
Servicegebühr berechnet. Lesen Sie daher zunächst das Benutzerhandbuch.
•• Der Kunde möchte, dass auf dem Gerät Software installiert und das Gerät eingerichtet wird.
•• Ein Servicetechniker beseitigt/säubert Staub oder Fremdkörper innerhalb des Geräts.
•• Der Kunde möchte nach dem Homeshopping- oder Online-Kauf noch zusätzlich die Installation.
51
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
