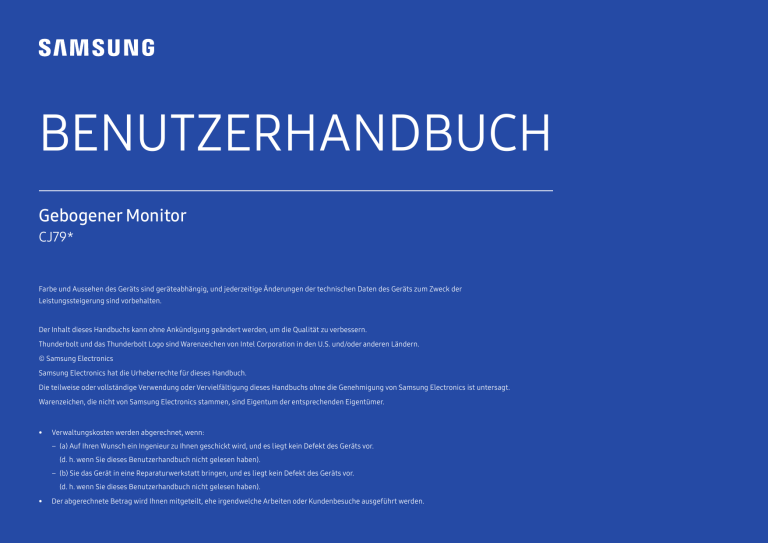

BENUTZERHANDBUCH
Gebogener Monitor
CJ79*
Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der
Leistungssteigerung sind vorbehalten.
Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.
Thunderbolt und das Thunderbolt Logo sind Warenzeichen von Intel Corporation in den U.S. und/oder anderen Ländern.
© Samsung Electronics
Samsung Electronics hat die Urheberrechte für dieses Handbuch.
Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt.
Warenzeichen, die nicht von Samsung Electronics stammen, sind Eigentum der entsprechenden Eigentümer.
••
Verwaltungskosten werden abgerechnet, wenn:
‒‒ (a) Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor.
(d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).
‒‒ (b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor.
(d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).
••
Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.
Inhaltsverzeichnis
Vor Inbetriebnahme des Geräts
Absichern des Einbaubereichs
Vorsichtsmaßnahmen bei der Lagerung
4
4
Sicherheitshinweise
Reinigung
Strom und Sicherheit
Installieren
Betrieb
4
5
5
6
7
Vorbereitung
Bauteile
9
Systemsteuerung
9
Direkte Tastenhilfe
10
Funktionstastenhilfe
11
Ändern der Einstellungen für Helligkeit, Kontrast
und Augenschonmodus
13
Ändern der Einstellungen für Lautstärke
13
Anschlusstypen
14
Aktualisieren der Software per USB
15
Anpassen von Neigung und Höhe
16
17
Schloss für den Diebstahlschutz
Vorsichtsmaßnahmen beim Bewegen des
Monitors
17
Installieren
Entfernen des Standfußes
Anbringen der Wandhalterung
Befestigen des Standfußes
Anschließen und Verwenden
eines externen Geräts
Lesen Sie das Nachfolgende bevor Sie den Monitor
installieren.
21
Anschließen und Verwenden eines PCs
21
Anschließen mit einem HDMI-Kabel
21
Anschließen mit einem HDMI-DVI-Kabel
22
Anschließen mit einem DP-Kabel
22
Verbindung mit einem Thunderbolt™ 3-Kabel oder
USB Typ C-Kabel
23
Anschließen an Kopfhörer
24
24
Anschließen an die Stromversorgung
Anschließen des Geräts an einen PC als USB-HUB 24
Anschließen eines PCs an das Gerät
24
Verwenden des Geräts als USB-HUB
25
Aufwickeln der angeschlossenen Kabel
26
Richtige Haltung bei Verwendung des Geräts
27
Treiberinstallation
27
Einstellen der optimalen Auflösung
27
SAMSUNG MAGIC Bright
28
Helligkeit
29
Kontrast
29
Schärfe
29
Farbe
29
SAMSUNG MAGIC Upscale
30
HDMI-Schwarzwert
30
Augenschonmodus
30
Spielemodus
30
Reaktionszeit
30
Bildformat
31
Bildschirmanpass.
31
Kalibrierungsber.
31
18
18
19
20
2
Inhaltsverzeichnis
PIP/PBP
System
Handbuch zur Fehlerbehebung
PIP/PBP-Modus
32
DisplayPort Ver.
37
Größe
33
HDMI-Modus
37
Position
33
FreeSync
38
Tonquelle
33
Öko-Sparmodus Plus
39
Quelle
34
Autom. Aus
39
Bildformat
34
PC/AV-Modus
40
Kontrast
35
Quellenerkennung
40
Technische Daten
USB-Hub
40
Allgemein
45
Tasten-Wdh.-Zeit
40
Tabelle mit Standardsignalmodi
46
Stromv.-LED Ein
40
Alles zurücksetzen
40
Information
40
Bildschirmanzeige
Transparenz
36
Position
36
Sprache
36
Anz. dauer
36
Installieren der Software
Easy Setting Box
Einschränkungen und Probleme bei der
Installation
Systemanforderungen
41
Vorbereiten der Kontaktaufnahme mit dem Samsung
Kundenservicecenter
42
Testen des Geräts
42
Überprüfen von Auflösung und Frequenz
42
Überprüfen Sie folgenden Punkte.
42
F&A
44
Anhang
Inanspruchnahme des kostenpflichtigen Services
(Kosten für Kunden)
48
Kein Produktdefekt
48
Ein Schaden am Gerät, der auf einen Kundenfehler
zurückzuführen ist
48
Andere
48
41
41
3
Kapitel 01
Vor Inbetriebnahme des Geräts
Absichern des Einbaubereichs
Sicherheitshinweise
Lassen Sie um das Gerät herum genügend Platz frei, um eine ausreichende Belüftung zu gewährleisten.
Wenn die Temperatur im Innern des Geräts ansteigt, kann dies zu einem Feuer oder einer Beschädigung
des Geräts führen. Achten Sie darauf, dass Sie beim Aufstellen des Geräts mindestens den unten
abgebildeten Abstand einhalten.
Warnung
Eine schwere oder tödliche Verletzung kann verursacht werden, wenn
die Anweisungen nicht befolgt werden.
Vorsicht
Verletzungen oder Sachschäden können verursacht werden, wenn die
Anweisungen nicht befolgt werden.
――Das Aussehen kann sich je nach Gerät unterscheiden.
10 cm
10 cm
10 cm
10 cm
10 cm
Vorsichtsmaßnahmen bei der Lagerung
Bei Hochglanzmodellen können sich auf der Oberfläche weiße Flecken bilden, wenn in der Nähe ein
Luftbefeuchter mit Ultraschall verwendet wird.
――Wenden Sie sich an das Samsung-Kundendienstcenter, wenn Sie das Innere des Geräts reinigen möchten (es
wird eine Servicegebühr erhoben).
4
Reinigung
――Gehen Sie bei der Reinigung wie folgt vor.
1
Schalten Sie das Gerät und den Computer aus.
2
Ziehen Sie das Netzkabel vom Gerät ab.
――Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit nassen Händen. Andernfalls
kann dies zu einem elektrischen Schlag oder Brand führen.
3
Strom und Sicherheit
Warnung
•• Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose.
•• Verwenden Sie nicht mehrere Geräte an nur einer Steckdose.
•• Berühren Sie den Netzstecker nicht mit nassen Händen.
Wischen Sie den Bildschirm mit einem sauberen, weichen und trockenen Tuch ab.
•• Stecken Sie den Netzstecker ganz hinein, sodass er nicht locker sitzt.
‒‒ Verwenden Sie für den Bildschirm keine Reinigungsmittel, die Alkohol, Lösungsmittel oder Tenside
enthalten.
•• Schließen Sie den Netzstecker an eine geerdete Steckdose an (nur isolierte Geräte vom Typ 1).
‒‒ Sprühen Sie kein Wasser oder Reinigungsmittel direkt auf das Gerät.
4
Befeuchten Sie ein weiches, trockenes Tuch mit Wasser, und wringen Sie es gründlich aus, um das
Äußere des Geräts zu reinigen.
5
Bringen Sie nach der Reinigung das Netzkabel wieder am Gerät an.
6
Schalten Sie das Gerät und den Computer ein.
•• Knicken Sie das Netzkabel nicht, und ziehen Sie auch nicht mit Gewalt daran. Verlegen Sie das
Netzkabel nicht unter einem schweren Gegenstand.
•• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.
•• Entfernen Sie Staub an den Steckerstiften oder in der Steckdose mit einem trockenen Tuch.
Vorsicht
•• Ziehen Sie das Netzkabel nicht ab, während das Gerät verwendet wird.
•• Verwenden Sie nur das von Samsung mit dem Gerät gelieferte Netzkabel. Verwenden Sie das
Netzkabel nicht mit anderen Geräten.
•• Sorgen Sie dafür, dass die Steckdose, an der das Netzkabel angeschlossen ist, gut zugänglich ist.
‒‒ Das Netzkabel muss abgezogen werden, um die Stromzufuhr zum Gerät auszuschalten, wenn ein
Problem auftritt.
•• Fassen Sie den Stecker, wenn Sie das Netzkabel aus der Steckdose ziehen.
5
Installieren
Warnung
Vorsicht
•• Legen Sie auf der Oberseite des Geräts keine Kerzen, Insektenschutzmittel oder Zigaretten ab.
Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.
•• Lassen Sie das Gerät beim Transport nicht fallen.
•• Stellen Sie das Produkt nicht an schlecht belüfteten Orten wie einem Bücherregal oder Schrank auf.
•• Stellen Sie das Gerät mindestens 10 cm von der Wand weg, um genügend Luftzirkulation zu
ermöglichen.
•• Lassen Sie die Verpackungsfolien nicht in die Hände von Kindern gelangen.
‒‒ Kinder könnten daran ersticken.
•• Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte
Fläche usw.).
‒‒ Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.
‒‒ Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet wird, kann es beschädigt
oder ein Brand verursacht werden.
•• Stellen Sie das Gerät nicht in einem Fahrzeug oder an einem Ort, der Staub, Feuchtigkeit (Wasser
tropft u.ä.), Öl oder Rauch ausgesetzt ist, auf.
•• Legen Sie das Gerät nicht auf seiner Vorderseite ab.
•• Stellen Sie bei der Aufstellung des Geräts in einem Schrank oder Regal sicher, dass die Unterkante
der Vorderseite des Geräts nicht herausragt.
‒‒ Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.
‒‒ Stellen Sie das Gerät nur in Schränke oder Regale geeigneter Größe.
•• Setzen Sie das Gerät vorsichtig ab.
‒‒ Betriebsstörungen oder Verletzungen können die Folge sein.
•• Wenn Sie das Gerät an einem ungewöhnlichen Ort (ein Ort mit viel Feinstaub, chemischen
Substanzen, extremen Temperaturen oder hoher Feuchtigkeit oder an einem Ort, an dem das
Gerät ständig für einen längeren Zeitraum in Betrieb sein soll) aufstellen, kann dies seine Leistung
erheblich beeinträchtigen.
‒‒ Wenden Sie sich unbedingt an das Samsung Kundenservicecenter, bevor Sie das Gerät an einem
solchen Ort aufstellen.
•• Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, Hitze oder einem heißen Gegenstand wie
einem Herd aus.
‒‒ Andernfalls kann die Gerätelebensdauer verringert oder ein Feuer verursacht werden.
•• Stellen Sie das Gerät außerhalb der Reichweite von kleinen Kindern auf.
‒‒ Das Gerät könnte herunterfallen und Kinder verletzen.
•• Speiseöl, wie beispielsweise Sojaöl, kann das Gerät beschädigen oder verformen. Stellen Sie das
Gerät nicht in einer Küche oder in der Nähe einer Küchentheke auf.
6
Betrieb
Warnung
•• Im Inneren des Geräts liegt Hochspannung an. Zerlegen, reparieren oder modifizieren Sie das Gerät
nicht selbst.
‒‒ Wenden Sie sich zur Reparatur an das Samsung Kundenservicecenter.
•• Lösen Sie alle Kabel einschließlich des Netzkabels vom Gerät, bevor Sie es transportieren.
•• Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das
Netzkabel ab und wenden sich an das Samsung Kundenservicecenter.
•• Lassen Sie Kinder nicht mit dem Gerät spielen.
‒‒ Kinder könnten sich ernsthaft verletzen.
•• Wenn das Gerät heruntergefallen oder die Verkleidung beschädigt ist, schalten Sie es aus und ziehen
Sie das Netzkabel ab. Wenden Sie sich dann an das Samsung Kundenservicecenter.
•• Stecken Sie keine metallischen Gegenstände (Schrauben, Münzen, Haarnadeln usw.) oder leicht
entzündliche Gegenstände (Papier, Streichhölzer usw.) in das Gerät (in Lüftungsöffnungen,
Anschlüsse o.ä.).
‒‒ Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder
andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung
Kundenservicecenter.
•• Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen, Töpfe, Flaschen usw.) oder
metallischen Gegenstände auf das Gerät.
‒‒ Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder
andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung
Kundenservicecenter.
‒‒ Wenn Sie das Gerät trotzdem weiter verwenden, kann dies zu einem Brand oder Stromschlag
führen.
•• Lassen Sie keine schweren Gegenstände oder Gegenstände, die Kinder mögen (Spielzeug,
Süßigkeiten usw.) auf der Oberseite des Geräts liegen.
‒‒ Das Gerät oder schwere Gegenstände könnten herunterfallen, wenn Kinder nach dem Spielzeug
oder den Süßigkeiten greifen, was zu schweren Verletzungen führen könnte.
•• Schalten Sie das Gerät während eines Gewitters aus, und ziehen Sie das Netzkabel ab.
•• Lassen Sie auf das Gerät keine Gegenstände fallen, und schlagen Sie auch nicht dagegen.
•• Bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.
•• Berühren Sie das Gerät oder den Netzstecker nicht, wenn Gas austritt. Lüften Sie den Raum sofort.
•• Heben oder bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel
ziehen.
•• Verwenden Sie kein brennbares Spray und keine brennbare Substanz in der Nähe des Geräts, und
bewahren Sie diese auch nicht in der Nähe auf.
•• Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Tischdecken oder Vorhänge blockiert sind.
‒‒ Eine erhöhte Innentemperatur kann einen Brand verursachen.
7
Vorsicht
•• Das Anzeigen von Standbildern auf dem Bildschirm über einen längeren Zeitraum kann zum
Einbrennen von Nachbildern oder Pixelfehlern führen.
‒‒ Aktivieren Sie den Stromsparmodus oder einen Bewegtbild-Bildschirmschoner, wenn Sie das
Gerät über einen längeren Zeitraum nicht verwenden.
•• Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum (Urlaub
usw.) nicht verwenden.
‒‒ Staubablagerungen können in Verbindung mit Hitze einen Brand, Stromschlag oder Leckstrom
verursachen.
•• Verwenden Sie das Gerät mit der empfohlenen Auflösung und Frequenz.
‒‒ Ihr Sehvermögen könnte sich sonst verschlechtern.
•• Berühren Sie nicht den Bildschirm, wenn das Gerät längere Zeit eingeschaltet war, weil es heiß wird.
•• Lassen Sie Kleinteile nicht in die Hände von Kindern gelangen.
•• Seien Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe vorsichtig.
‒‒ Ihre Hand oder ein Finger könnte stecken bleiben und verletzt werden.
‒‒ Wenn Sie das Gerät zu sehr kippen, kann es umfallen und Verletzungen verursachen.
•• Stellen Sie keine schweren Gegenstände auf das Gerät.
‒‒ Betriebsstörungen oder Verletzungen können die Folge sein.
•• Stellen Sie keine zu große Lautstärke ein, wenn Sie Kopfhörer oder Ohrstecker benutzen.
‒‒ Zu große Lautstärke kann zu Gehörschädigungen führen.
•• Stapeln Sie AC/DC-Netzteile nicht.
•• Entfernen Sie den Plastikbeutel vom AC/DC-Netzteil, bevor Sie es verwenden.
•• Schützen Sie das AC/DC-Netzteil vor Wasser oder Feuchtigkeit.
‒‒ Dies kann zu einem elektrischen Schlag oder Brand führen.
‒‒ Vermeiden Sie die Verwendung des Geräts im Freien, wo es Regen oder Schnee ausgesetzt sein
könnte.
‒‒ Achten Sie darauf, das AC/DC-Netzteil nicht mit Wasser in Kontakt zu bringen, wenn Sie den Boden
wischen.
•• Stellen Sie das AC/DC-Netzteil nicht in die Nähe eines Heizgeräts.
‒‒ Andernfalls kann ein Brand entstehen.
•• Bewahren Sie das AC/DC-Netzteil in einem gut belüfteten Raum auf.
•• Wenn Sie das Ladegerät so ablegen, dass es mit der Schnur nach oben hängt, könnten Wasser oder
andere Fremdkörper in den Adapter eindringen und so eine Fehlfunktion verursachen.
Legen Sie daher das Ladegerät immer flach auf einen Tisch oder auf den Boden.
•• Stellen Sie das Gerät nicht auf den Kopf. Transportieren Sie es nicht, indem Sie es am Ständer halten.
‒‒ Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.
•• Wenn Sie über einen längeren Zeitraum aus zu geringer Entfernung auf den Bildschirm schauen,
kann dies zu einer Verschlechterung Ihres Sehvermögens führen.
•• Verwenden Sie keine Luftbefeuchter oder Öfen in der Nähe des Geräts.
•• Ruhen Sie Ihre Augen für jede Stunde, die Sie das Produkt benutzen, mindestens 5 Minuten lang aus
oder schauen Sie auf weit entfernte Gegenstände.
8
Kapitel 02
Vorbereitung
Bauteile
Bauteile
Beschreibung
Multidirektionale Taste zur Unterstützung der Navigation
JOG-Taste
Systemsteuerung
――Die JOG-Taste befindet sich an der Rückseite des Geräts unten links. Die
Taste kann nach oben, unten, links oder rechts bewegt werden oder als
Eingabetaste fungieren.
Diese LED zeigt den Netzstatus an. Sie kann folgende Funktionen
erfüllen:
――Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte
Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
•• Eingeschaltet (Netztaste): Aus
Netz-LED
•• Energiesparmodus: Blinkt
•• Ausschalten (Netztaste): Ein
――Die Funktionsweise der Netzanzeige kann über das Menü vertauscht
werden. (System → Stromv.-LED Ein) Einige Modelle verfügen
möglicherweise nicht über diese Funktion.
Netz-LED
Funktionstastenhilfe
Lautsprecher
JOG-Taste
Funktionstastenhilfe
Drücken Sie die JOG-Taste, wenn der Bildschirm eingeschaltet ist. Die
Funktionstastenhilfe wird angezeigt. Drücken Sie die entsprechende
Richtungstaste erneut, um das Bildschirmmenü zu öffnen, wenn die
Hilfe angezeigt wird.
――Die Funktionstastenhilfe kann je nach Funktion oder Gerätemodell
unterschiedlich sein. Kontrollieren Sie dies am jeweiligen Gerät.
NACH OBEN
NACH LINKS
NACH UNTEN
DRÜCKEN(EINGABE)
NACH RECHTS
Zurück
9
Direkte Tastenhilfe
――Der unten gezeigte Bildschirm mit direkten Befehlen (OSD-Menü) wird nur eingeblendet, wenn der Monitor eingeschaltet ist, die Computerauflösung sich ändert oder die Eingangsquelle sich ändert.
――Die Seite mit den Funktionstasten zeigt, ob Augenschonmodus aktiviert ist.
: Ein
: Aus
Augenschonmodus
Lautstärke
Funktionen
Augenschonmodus Aus
••
/
: Passen Sie Helligkeit, Kontrast, Augenschonmodus an.
••
: Passen Sie Lautstärke an.
••
: Funktionstastenhilfe anzeigen.
10
Funktionstastenhilfe
――Um das Hauptmenü zu öffnen oder andere Elemente zu verwenden, drücken Sie die JOG-Taste, um die Funktionstastenhilfe anzuzeigen. Durch erneutes Drücken der JOG-Taste wird die Hilfe geschlossen.
NACH OBEN/NACH UNTEN/LINKS/RECHTS: Navigieren Sie zu dem gewünschten Element. Die Beschreibung eines Elements wird angezeigt, sobald sich der Fokus
verschiebt.
DRÜCKEN(EINGABE): Das ausgewählte Element wird übernommen.
Zurück
Symbole
Beschreibung
Wählen Sie durch Bewegen der JOG-Taste in der Funktionstastenhilfe
angezeigt, wenn das Eingangssignal geändert wurde.
Wählen Sie
aus, um das Eingangssignal auszuwählen. In der oberen linken Ecke des Bildschirms wird eine Meldung
durch Bewegen der JOG-Taste in der Funktionstastenhilfe aus.
Das Bildschirmmenü mit den Funktionen Ihres Monitors wird geöffnet.
OSD-Sperre: Beibehalten der aktuellen Einstellungen oder Sperren der OSD-Steuerung, um unbeabsichtigte Änderungen an den Einstellungen zu verhindern.
Aktivieren/Deaktivieren: Drücken Sie zum Sperren/Entsperren der Bildschirmmenüsteuerung die Taste LINKS 10 Sekunden lang, während das Hauptmenü angezeigt wird.
――Wenn die Bildschirmmenüsteuerung gesperrt ist, können Helligkeit und Kontrast angepasst werden. PIP/PBP ist verfügbar.
Augenschonmodus ist verfügbar. Information lassen sich anzeigen.
Wählen Sie
durch Bewegen der JOG-Taste in der Funktionstastenhilfe aus.
Drücken Sie diese Taste, um die Einstellungen für die PIP/PBP-Funktion zu konfigurieren.
Wählen Sie
durch Bewegen der JOG-Taste in der Funktionstastenhilfe aus, um den Monitor auszuschalten.
――Einige Modelle verfügen möglicherweise nicht über diese Funktion. Die Optionen der Funktionstastenhilfe sind dann unterschiedlich.
11
Wenn der Monitor nichts anzeigt (d. h. Energiespar- oder Kein Signal-Modus), können 2 Richtungstasten
zur Steuerung von Eingangsquelle und Netz wie folgt verwendet werden:
JOG-Taste
Energiespar-/Kein Signal-Modus
NACH OBEN
Wechsel der Eingangsquelle
NACH UNTEN
DRÜCKEN(EINGABE) 2 Sekunden
Ausschalten
Im Hauptmenü des Monitors können Sie die JOG-Taste wie folgt verwenden:
JOG-Taste
Aktion
NACH OBEN/NACH UNTEN
Wechseln der Option.
Schließen des Hauptmenüs.
NACH LINKS
Schließen der Unterliste ohne Speichern.
Verringerung des Wertes im Schieberegler.
NACH RECHTS
DRÜCKEN(EINGABE)
Auswählen der nächsten Tiefe.
Vergrößerung des Wertes im Schieberegler.
Auswählen der nächsten Tiefe.
Speichern des Wertes und Schließen der Unterliste.
12
Ändern der Einstellungen für Helligkeit, Kontrast und
Augenschonmodus
Sie können Helligkeit, Kontrast oder Augenschonmodus einstellen, indem Sie, wenn OSD-Menü
eingeblendet ist, die JOG-Taste nach oben oder unten bewegen.
Ändern der Einstellungen für Lautstärke
Sie können Lautstärke einstellen, indem Sie, wenn OSD-Menü eingeblendet ist, die JOG-Taste nach links
oder rechts bewegen.
50
Lautstärke
Mute
Kontrast
Aus
Augenschonmodus
Helligkeit
――Das angezeigte Bild kann je nach Modell unterschiedlich sein.
――Die Auto Mute-Funktion am Gerät kann zu schlechter Tonqualität eines angeschlossenen Eingangsgeräts
führen (z. B. Stummschaltung oder abgehackter Ton beim Anschließen von Kopfhörern oder Lautsprechern).
――Das angezeigte Bild kann je nach Modell unterschiedlich sein.
Stellen Sie die Lautstärke des Eingangsgeräts auf mindestens 20 %, und kontrollieren Sie die Lautstärke über
――Die standardmäßige Helligkeit kann je nach Region unterschiedlich sein.
die Lautstärkeregelung (JOG-Taste LINKS/RECHTS) am Gerät.
――Was ist Auto Mute?
Augenschonmodus
Mit dieser Funktion wird der Ton stummgeschaltet, um die Tonqualität bei Rauschen oder schwachem
Helligkeit
Eingangssignal (häufig durch die Lautstärkeregelung am Eingangsgerät verursacht) zu verbessern.
――Zum Aktivieren der Funktion Mute wechseln Sie zum Kontrollbildschirm Lautstärke und verwenden Sie die
――Dieses Menü ist nicht verfügbar, wenn SAMSUNGBright im Optimalkontrast-Modus ist.
MAGIC
――Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus Plus aktiviert ist.
JOG-Taste, um den Fokus nach unten zu verschieben.
――Zum Deaktivieren der Mute-Funktion erhöhen oder verringern Sie die Lautstärke.
――Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.
Kontrast
――Dieses Menü ist nicht verfügbar, wenn SAMSUNGBright im Kino- oder Optimalkontrast-Modus ist.
MAGIC
――Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
――Dieses Menü ist nicht verfügbar, wenn für PIP/PBP-Modus die Option Ein und für Größe die Option
(PBP-
Modus) ausgewählt ist.
13
Anschlusstypen
――Die verfügbaren Funktionen können je nach Modell unterschiedlich sein. Die Farbe und Form von Teilen
können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten
des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten. Entsprechende Informationen finden Sie im
jeweiligen Handbuch.
1
2
DC 24V
Anschluss
HDMI IN
DP IN
SERVICE
Beschreibung
DC 24V
Für den Anschluss des AC/DC-Netzteil.
HDMI IN
Anschließen an ein externes Gerät mit Hilfe eines HDMI- oder HDMI-DVIKabels.
Zum Anschluss eines PCs über ein DP-Kabel.
DP IN
Zum Anschluss eines PCs über ein Thunderbolt™ 3-Kabel.
Vorgesehen für Servicetechniker.
SERVICE
――Dieser Anschluss dient nur der Wartung und hat keine Benutzerfunktion.
Schließen Sie kein Kabel an diesen Anschluss an.
Zur Verbindung mit einem Audio-Ausgabegerät wie beispielsweise einem
Kopfhörer.
1
2
Diese Anschlüsse sind aktiviert, wenn ein PC über ein Thunderbolt™
3-Kabel oder ein USB Typ C-Kabel an den Thunderbolt™ 3-Anschluss
angeschlossen ist.
14
Aktualisieren der Software per USB
1
2
Achten Sie darauf, die USB-Disk wie in der nachfolgenden Abbildung dargestellt in den durch
den blauen Kasten markierten USB-Anschluss einzusetzen. Sie können die Software nur per USB
aktualisieren, wenn entweder der Anzeigebildschirm normal funktioniert oder wenn das Prüfsignal
auf dem Monitorbildschirm angezeigt wird.
Wenn die Meldung wie in der folgenden Abbildung in der Anzeige angezeigt wird, wählen Sie Yes,
um die Software zu aktualisieren.
Do you want to update via USB?
Yes
No
Signalkabel prüfen
HDMI
USB
1
3
Wenn der Bildschirm wie in der folgenden Abbildung angezeigt wird, wählen Sie Yes.
Update now
2
Wenn der Bildschirm wie in der folgenden Abbildung angezeigt wird, drücken und halten Sie die
Nach-unten-Taste 5 Sekunden lang gedrückt.
Update from version 0802.0 to version 0803.0
Yes
4
Aussch.
No
Die Softwareaktualisierung wird ausgeführt.
Update now
Updating product Software...
Your product will turn itself off and on again
automatically after completing update.
0%
15
Hinweis
Anpassen von Neigung und Höhe
1
Vor der Aktualisierung per USB-Disk müssen Sie die USB-Disk im FAT32-Format formatieren.
――Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte
2
Stellen Sie sicher, dass die Erweiterung der Aktualisierungsdatei .BIN ist und sich nur die BIN-Datei
auf der USB-Disk befindet.
3
Bitte bestätigen Sie, dass der Name der Aktualisierungsdatei mit dem Namen der Softwareversion
in den OSD-Informationen übereinstimmt. Beispielsweise muss bei m-J********-****.*[4-stellige
Zahl].bin die erste Hälfte „m-J********-“ übereinstimmen, und die zweite Hälfte ****.*[4-stellige
Zahl], die sich auf die Versionsnummer und die Prüfsumme bezieht, kann unterschiedlich sein.
Außerdem muss die Aktualisierungsdatei in das Stammverzeichnis kopiert werden.
4
Falls Sie die aktuelle Version beibehalten wollen oder auf eine niedrigere Version zurücksetzen
möchten, können Sie den Dateinamen auf m-J********-0000.0[4-stellige Zahl] ändern und dann
den gleichen Vorgang ausführen.
5
Falls die Meldung No valid update files found. Please check your USB device and try again. angezeigt
wird, liegt dies wahrscheinlich an den folgenden Gründen.
Update now
No valid update files found.
Please check your USB device and try again.
Yes
Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
HÖHENVERSTELLBARER FUSS
HÖHENVERSTELLBARER FUSS
OBEN: -14,0˚(±4,0˚) - 22,0˚(±4,0˚) UNTEN: -2,0˚(±4,0˚) - 34,0˚(±4,0˚)
100,0 mm ±5,0 mm
•• Sie können den Neigungswinkel sowie die Höhe des Monitors anpassen.
•• Um Schäden am Gerät beim Ändern der Neigung zu vermeiden, drücken bzw. ziehen Sie die
Oberseite des Geräts in der Mitte und halten dabei das Oberteil des Standfußes fest.
No
‒‒ Es ist keine USB-Disk in den durch den blauen Kasten markierten USB-Anschluss eingesetzt.
‒‒ Das Format der USB-Disk wird nicht unterstützt.
‒‒ Die USB-Disk enthält keine gültigen Aktualisierungsdateien. (Es sind keine Aktualisierungsdateien
vorhanden oder die Dateinamen sind nicht korrekt.)
6
Schalten Sie den Monitor nicht aus. Und verhindern Sie so gut wie möglich, dass die Aktualisierung
unterbrochen wird. Falls es zu einer Unterbrechung kommt, kehrt der Monitor zur Produktversion
zurück.
――Beachten Sie, dass die Produktversion nicht die gleiche Version wie vor dieser Aktualisierung falls bereits
zuvor Aktualisierungen durchgeführt wurden.
――Vor der Aktualisierung müssen Sie sicherstellen, dass USB-Hub auf Ein gestellt ist.
16
Schloss für den Diebstahlschutz
Vorsichtsmaßnahmen beim Bewegen des Monitors
――Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher
verwenden.
――Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur
richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.
So schließen Sie die Verriegelung für den Diebstahlschutz ab:
1
Befestigen Sie das Kabel Ihrer Verriegelung für den Diebstahlschutz an einem schweren Objekt wie z.
B. einem Schreibtisch.
2
Führen Sie das eine Ende des Kabels durch die Schleife am anderen Ende.
3
Setzen Sie die Verriegelung in den Steckplatz des Schlosses für den Diebstahlschutz an der Rückseite
des Geräts ein.
4
Verriegeln Sie das Schloss.
•• Halten Sie den Bildschirm nicht fest, wenn
Sie ihn bewegen oder die Höhe des Monitors
anpassen. Der Monitor könnte dadurch
beschädigt werden.
•• Greifen Sie die unteren Ecken oder die Kanten
des Monitors, wenn Sie ihn bewegen.
•• Drehen Sie das Gerät nicht auf den Kopf und
halten es nur am Standfuß.
•• Bringen Sie die Hand nicht unter den Standfuß.
•• Achten Sie insbesondere darauf, dass Ihre
Hand nicht im Bereich der Höheneinstellung
stecken bleibt. Die Hand könnte sonst verletzt
werden.
••
‒‒ Eine Verriegelung für den Diebstahlschutz ist gesondert erhältlich.
‒‒ Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der
Bedienungsanleitung.
‒‒ Verriegelungen für den Diebstahlschutz können im Elektronikfachhandel oder online gekauft
werden.
17
Installieren
Entfernen des Standfußes
――Ehe Sie den Standfuß vom Monitor abmontieren, legen Sie den Monitor mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche.
: Das Gerät ist gebogen. Wenn Sie Druck auf das Gerät ausüben, während es auf einer flachen Oberfläche liegt, können Sie es beschädigen. Üben Sie keinen Druck auf das Gerät aus, wenn es mit der Vorderseite nach oben oder
unten auf der Oberfläche liegt.
1
2
3
4
B
A
Legen Sie den Styroporrahmen aus der Packung
auf den Boden und legen Sie das Gerät mit der
Vorderseite nach unten wie abgebildet auf den
Styroporrahmen.
――Achten Sie darauf, das Styropor (Polster), welches
Halten Sie den Standfuß mit einer Hand fest und
verwenden Sie den Daumen Ihrer anderen Hand,
um die LINKE ABDECKUNG DER STANDFUSSHALTERUNG in Pfeilrichtung zu entfernen.
Lockern Sie die Schrauben A und B .
Heben Sie den Standfuß an und entfernen Sie ihn.
――Die Schrauben werden auch zum Anbringen der
Wandhalterung verwendet. Achten Sie darauf, dass
die Schrauben nicht fehlen.
mit dem Monitor geliefert wurde, zu verwenden.
Vorsicht
Drücken Sie den Monitor nicht herunter. Es besteht
das Risiko, den Monitor zu beschädigen.
18
Anbringen der Wandhalterung
――Schalten Sie das Gerät aus und ziehen Sie das Netzkabel aus der Steckdose.
1
2
•• Hinweise
‒‒ Wenn Sie eine Schraube verwenden, die länger ist als der Standard, können die inneren Bauteile
des Geräts beschädigt werden.
‒‒ Bei Wandhalterungen, die nicht der VESA-Spezifikation für Schrauben entsprechen, kann die
Länge der Schrauben je nach Spezifikation unterschiedlich sein.
‒‒ Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation entsprechen.
Befestigen Sie die Wandhalterung oder den Standfuß nicht mit übermäßiger Kraft. Das Gerät
könnte herunterfallen und beschädigt werden oder Verletzungen verursachen. Samsung haftet
nicht für Geräteschäden oder Verletzungen, wenn die falschen Schrauben verwendet werden oder
die Wandhalterung oder der Standfuß mit übermäßiger Kraft befestigt werden.
‒‒ Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet
wird, die nicht den vorgegebenen Spezifikationen entspricht, oder wenn Sie die Wandhalterung
selbst anbringen.
3
4
‒‒ Um das Gerät an der Wand zu montieren, müssen Sie eine Wandhalterung kaufen, die einen
Abstand von mindestens 10 cm zur Wand bietet.
‒‒ Achten Sie darauf, nur einen standardmäßigen Wandhalterungssatz zu verwenden.
‒‒ Entfernen Sie den Sockel vom Monitor, wenn Sie den Monitor an der Wand aufhängen möchten.
Maßeinheit: mm
Modellname
C34J791WT*
A Bringen Sie die Wandhalterung hier an
B Wandhalterung
VESA-Schraubenlochmaße Standardschraube
in mm
100,0 x 100,0
M4
Menge
4 Stück
――Bringen Sie die Wandhalterung nicht an, wenn der Monitor eingeschaltet ist. Es könnte einen elektrischen
Schlag verursachen und zu Verletzungen führen.
Richten Sie B mit A an dem Monitor aus und ziehen Sie dann die Schrauben fest, die vom Standfuß
entfernt wurden (S. 18).
19
Befestigen des Standfußes
――Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche.
: Das Gerät ist gebogen. Wenn Sie Druck auf das Gerät ausüben, während es auf einer flachen Oberfläche liegt, können Sie es beschädigen. Üben Sie keinen Druck auf das Gerät aus, wenn es mit der Vorderseite nach oben oder
unten auf der Oberfläche liegt.
1
2
3
4
B
A
Legen Sie den Styroporrahmen aus der Packung
auf den Boden und legen Sie das Gerät mit der
Vorderseite nach unten wie abgebildet auf den
Styroporrahmen.
Bringen Sie den Standfuß an der Rückseite des
Monitors in Pfeilrichtung an.
――Achten Sie darauf, das Styropor (Polster), welches
Drehen Sie zum Befestigen die Schrauben A und
B .
Halten Sie den Standfuß mit einer Hand fest und
verwenden Sie Ihre andere Hand, um die LINKE
ABDECKUNG DER STANDFUSS-HALTERUNG in
Pfeilrichtung anzubringen.
Stellen Sie sicher, dass der innen aufgedruckte Pfeil
und das Symbol ▲ auf der Außenseite der LINKEN
ABDECKUNG DER STANDFUSS-HALTERUNG auf
dem unteren Teil positioniert werden. Die LINKE
ABDECKUNG DER STANDFUSS-HALTERUNG kann
nicht angebracht werden, wenn die Aufdrucke auf
dem Kopf sind.
mit dem Monitor geliefert wurde, zu verwenden.
5
Stellen Sie das Gerät nach dem Befestigen des
Standfußes aufrecht hin.
Vorsicht
Drücken Sie den Monitor nicht herunter. Es besteht
das Risiko, den Monitor zu beschädigen.
20
Kapitel 03
Anschließen und Verwenden eines externen Geräts
Lesen Sie das Nachfolgende bevor Sie den
Monitor installieren.
Anschließen und Verwenden eines PCs
Wählen Sie für Ihren Computer geeignete Anschlussmethode.
――Die Anschlussteile können je nach Produkt unterschiedlich sein.
1
Überprüfen Sie die Form der beiden Enden der Kabel die mitgeliefert wurden, und überprüfen Sie die
Form und Position der passenden Anschlüsse am Monitor und den externen Geräten.
――Die vorhandenen Anschlüsse können je nach Gerät variieren.
2
Bevor Sie die Signalkabel verbinden, trennen Sie die Stromkabel des Monitors und der externen
Geräte von der Steckdose, um Beschädigungen am Gerät durch einen Kurzschluss oder Überstrom zu
verhindern.
Anschließen mit einem HDMI-Kabel
3
Nachdem Sie alle Signalkabel verbunden haben, verbinden Sie die Stromkabel des Monitors und der
externen Geräte mit der Steckdose.
4
Lesen Sie das Benutzerhandbuch, um sich mit den Funktionen, Vorsichtsmaßnahmen und dem
ordnungsgemäßen Gebrauch des Monitors vertraut zu machen bevor Sie den installierten Monitor
benutzen.
Stellen Sie sicher, dass die Stromkabel des Monitors und der externen Geräte, wie zum
Beispiel Computer und Set-Top-Boxen, nicht mit der Steckdose verbunden sind.
HDMI IN
――Für eine optimale Auflösung verwenden Sie eine Grafikkarte und ein HDMI-Kabel, welche die HDMI2.0Ausgabe unterstützen. Stellen Sie sicher, dass Ihre Grafikkarte die HDMI2.0-Ausgabe unterstützt, indem Sie
die Webseite des Herstellers der Grafikkarte verwenden.
――Wählen Sie eine HDMI-Version aus. Version 2.0 unterstützt eine Bildschirmfrequenz von bis zu 100 Hz und
Version 1.4 unterstützt eine Bildwiederholfrequenz von bis zu 50 Hz.
――Wenn ein Dual-Monitor-Modus mit HDMI2.0-Eingang verwendet wird, könnte das Deaktivieren des DualMonitor-Modus nach dem Einschalten des Monitors oder nach dem Aktivieren des Energiesparmodus
Windows und weitere Einstellungen beeinträchtigen.
21
Anschließen mit einem HDMI-DVI-Kabel
Stellen Sie sicher, dass die Stromkabel des Monitors und der externen Geräte, wie zum
Beispiel Computer und Set-Top-Boxen, nicht mit der Steckdose verbunden sind.
HDMI IN
――Die Audiofunktion wird nicht unterstützt, wenn das externe Gerät mit dem HDMI-DVI-Kabel angeschlossen wird.
――Die optimale Auflösung könnte bei einem HDMI/DVI-Kabel nicht verfügbar sein.
Anschließen mit einem DP-Kabel
Stellen Sie sicher, dass die Stromkabel des Monitors und der externen Geräte, wie zum
Beispiel Computer und Set-Top-Boxen, nicht mit der Steckdose verbunden sind.
DP IN
――Verwenden Sie für die Anzeige mit der Auflösung 3440 x 1440 bei 100 Hz ein DP-Kabel, das die Auflösung
3440 x 1440 bei 100 Hz unterstützt. Achten Sie darauf, dass die Grafikkarte der DP-Quelle die Auflösung 3440
x 1440 bei 100 Hz unterstützt.
22
Verbindung mit einem Thunderbolt™ 3-Kabel oder USB
Typ C-Kabel
Stellen Sie sicher, dass die Stromkabel des Monitors und der externen Geräte, wie zum
Beispiel Computer und Set-Top-Boxen, nicht mit der Steckdose verbunden sind.
Wenn Sie Ihr Notebook aufladen möchten, vergewissern Sie sich, dass Ihr Notebook die Stromaufnahme
unterstützt. Viele Thunderbolt 3-kompatible PCs unterstützen das Laden über einen USB Typ C-Anschluss
nicht und manche PCs können nur ihre eigenen Markennetzteile laden. Da viele unterschiedliche
Notebooks auf dem Markt veröffentlicht werden, können wir nicht garantieren, dass unser Produkt alle
Notebooktypen mit einem Thunderbolt™ 3-Anschluss laden kann.
Anders als USB-Geräte müssen Thunderbolt 3-Geräte manuell über das Thunderbolt-Programm von
Intel authentifiziert werden, bevor das System sie erkennt.
――In Anbetracht der Tatsache, dass es relativ lange dauert, bis die Verbindung und Trennung über Thunderbolt
abgeschlossen ist, sollten Sie das Signalkabel oder das Netzkabel nicht schnell ein- und ausstecken.
Andernfalls können Ihre Geräte beschädigt werden.
――Für
wird eine maximale Aufladeleistung von 85 W unterstützt. Für
wird eine maximale
Aufladeleistung von 15 W unterstützt. Die Ladegeschwindigkeit kann je nach dem mit unserem Produkt
verbundenen Notebook unterschiedlich sein.
――Vergewissern Sie sich, dass das Thunderbolt™ 3- oder USB Typ C-Kabel der Thunderbolt™ 3- oder USB Typ
C-Spezifikation entspricht. Andernfalls können Ihre Geräte beschädigt werden. Es wird ein Kabel der Marke
Samsung empfohlen.
――Wenn das Produkt mit einem USB Typ C-Notebook verbunden wird, unterstützt das Produkt eine vertikale
Unser Produkt kann gemäß der USB Power Delivery 3.0-Spezifikation Ihr Notebook laden, wenn Sie es
über ein Thunderbolt™ 3-Kabel mit unserem Produkt verbinden.
Um die Thunderbolt™ 3-Technologie in vollem Umfang zu nutzen, schließen Sie einen PC an, der diese
Technologie unterstützt, indem Sie ein Thunderbolt™ 3-Kabel verwenden, und stellen Sie sicher, dass
alle angeschlossenen Geräte und Kabel von Intel Thunderbolt genehmigt sind. Detaillierte Informationen
zur Genehmigung finden Sie auf der offiziellen Intel Website.
Frequenz von bis zu 60 Hz bei maximaler Auflösung (3440 x 1440).
――Aufgrund der Kompatibilität mit der Thunderbolt™-Technologie können Telefone, die die USB Typ-C-Anzeige
unterstützen, eventuell nicht auf unserem Produkt angezeigt werden. Um dieses Problem zu beheben,
müssen Sie eventuell die Firmware des Herstellers Ihres Telefons aktualisieren.
Bevor Sie das Produkt verwenden, aktualisieren Sie das BIOS-Programm, die Thunderbolt-Firmware und
die Tunderbolt-Software auf Ihrem PC auf die jeweils neueste Version, indem Sie die offizielle Website
Ihres PCs besuchen.
Obwohl es zwei Thunderbolt™ 3-Anschlüsse gibt, kann nur der erste angeschlossene Thunderbolt™
3-Host als Host-Gerät identifiziert werden. Für eine detaillierte Verbindungsspezifikation des
Thunderbolt™ 3-Anschlusses besuchen Sie bitte die offizielle Webseite von Thunderbolt.
Die Unterstützung der dualen Anzeige (Daisy Chain) hängt von Ihrem PC und dem verbundenen
Thunderbolt™ 3-Kabel ab. Der Thunderbolt™ 3-Anschluss an Ihrem PC muss die duale 4 K @ 60 HzAusgabe unterstützen und das jeweilige Thunderbolt™ 3-Kabel muss separat erworben werden. Für die
detaillierte Spezifikation des Thunderbolt™ 3-Kabels besuchen Sie die offizielle Thunderbolt-Website.
23
Anschließen des Geräts an einen PC als USBHUB
Anschließen an Kopfhörer
Anschließen eines PCs an das Gerät
――Das Gerät kann als HUB fungieren, wenn es über ein Thunderbolt™ 3-Kabel oder ein USB Typ C-Kabel an
Anschließen an die Stromversorgung
einen PC angeschlossen wird. Sie können ein Quellgerät direkt mit dem Gerät verbinden und es darüber
steuern, ohne das Gerät an den PC anschließen zu müssen.
Um das Gerät als USB-Hub verwenden zu können, schließen Sie es über ein Thunderbolt™ 3-Kabel oder
ein USB Typ C-Kabel an einen PC an.
DC 24V
HDMI IN 1
1
2
3
1
Verbinden Sie das Netzkabel mit dem AC/DC-Netzteil. Schließen Sie nun das AC/DC-Netzteil an den
DC 24V-Anschluss an der Rückseite des Geräts an.
2
Stecken Sie das Netzkabel in die Steckdose.
3
Drücken Sie die JOG-Taste an der Rückseite des Monitors, um ihn einzuschalten.
Schließen Sie das Thunderbolt™ 3-Kabel oder das USB Typ C-Kabel an
Produkts und
am PC an.
auf der Rückseite des
――Die Eingangsspannung wird automatisch umgeschaltet.
24
Verwenden des Geräts als USB-HUB
――Die Leistung kann je nach der vom externen Gerät unterstützten USB-Version unterschiedlich sein.
――Eine externe Massenspeicher-Festplatte benötigt eine externe Stromversorgung. Achten Sie darauf, sie mit
Wenn Sie das Gerät als Hub verwenden, können Sie gleichzeitig verschiedene Quellgeräte mit dem Gerät
verbinden und verwenden.
einer Stromquelle zu verbinden. (Siehe das Benutzerhandbuch des Geräts)
――Falls Sie das Produkt mit einem Notebook verbinden, das über eine eingeschränkte Unterstützung von USB
Ein PC kann sich nicht gleichzeitig mit mehreren Quellgeräten verbinden, weil er nur über eine
begrenzte Anzahl von Eingängen und Ausgängen verfügt. Die HUB-Funktion des Geräts steigert Ihre
Arbeitseffizienz, weil Sie gleichzeitig mehrere Quellgeräte mit den USB-Anschlüssen am Gerät verbinden
können, ohne sie mit einem PC verbinden zu müssen.
Typ C verfügt, könnte der USB-Hub eventuell nicht richtig funktionieren.
――Das Produkt unterstützt keine Medienwiedergabe. Wenn Sie eine Datei auf Ihrem USB-Gerät abspielen
möchten, schließen Sie das Gerät als USB-Hub an Ihr Quellgerät an und geben Sie die Datei dann auf Ihrem
Quellgerät wieder.
――Bei USB-bezogenen Problemen, die durch Betriebssystem, Treiber oder Software verursacht werden, wenden
Sie sich bitte an die entsprechenden Hersteller.
――Angesichts der Markteinführung verschiedener USB-Geräte können wir nicht garantieren, dass unsere
Produkte mit allen USB-Geräten abgestimmt sind.
――Die Batterie kann im Stromspar-Modus aufgeladen werden, aber nicht, wenn das Produkt ausgeschaltet ist.
――Ihr USB-Gerät wird nicht aufgeladen, wenn das Netzkabel aus der Steckdose gezogen ist.
――Das USB-Gerät muss separat erworben werden.
Wenn mehrere Quellgeräte am PC angeschlossen sind, geben die vielen Kabel ein schlechtes Bild ab.
Wenn Sie die Geräte direkt am Gerät anschließen, werden solche Unschönheiten vermieden.
Schließen Sie ein Mobilgerät wie einen MP3-Player oder ein Smartphone am Gerät an, wenn ein PC
angeschlossen ist. Damit können Sie das Gerät über den PC bedienen oder den Akku des Geräts laden.
――Die Funktion ist nicht verfügbar, wenn USB-Hub auf Aus gestellt ist. (System → USB-Hub) Einige Modelle
verfügen möglicherweise nicht über diese Funktion.
25
Aufwickeln der angeschlossenen Kabel
1
2
3
4
170 mm
Halten Sie den Standfuß mit einer Hand fest
und verwenden Sie den Daumen Ihrer anderen
Hand, um die HINTERE NEBENABDECKUNG in
Pfeilrichtung zu entfernen.
5
Halten Sie den Standfuß mit einer Hand fest und
verwenden Sie Ihre andere Hand, um die HINTERE
NEBENABDECKUNG in Pfeilrichtung zu schließen.
Halten Sie den Standfuß mit einer Hand fest und
verwenden Sie den Daumen Ihrer anderen Hand,
um die LINKE ABDECKUNG DER STANDFUSSHALTERUNG in Pfeilrichtung zu entfernen.
6
Halten Sie den Standfuß mit einer Hand fest und
verwenden Sie Ihre andere Hand, um die LINKE
ABDECKUNG DER STANDFUSS-HALTERUNG in
Pfeilrichtung anzubringen.
Schließen Sie die Kabel an die geeigneten
Anschlüsse an.
Führen Sie die Kabel durch die Öffnung an dem
Standfuß wie in dem Bild dargestellt.
Stellen Sie sicher, dass die Länge der Kabel in dem
im Bild angezeigten Bereich mindestens 170 mm
ist, sodass die Kabel lose sind.
Straffe Kabel erschweren das Anbringen
der LINKEN ABDECKUNG DER STANDFUSSHALTERUNG.
7
Die Kabel sind nun ordentlich verlegt.
Stellen Sie sicher, dass der innen aufgedruckte
Pfeil und das Symbol ▲ auf der Außenseite
der LINKEN ABDECKUNG DER STANDFUSSHALTERUNG auf dem unteren Teil positioniert
werden. Die LINKE ABDECKUNG DER STANDFUSSHALTERUNG kann nicht angebracht werden, wenn
die Aufdrucke auf dem Kopf sind.
26
Richtige Haltung bei Verwendung des Geräts
Treiberinstallation
――Sie können die optimale Auflösung und Frequenz für dieses Gerät einstellen, indem Sie die entsprechenden
Treiber installieren.
――Laden Sie zur Installation die aktuelle Version des Gerätetreibers von der Samsung Electronics-Website unter
http://www.samsung.com herunter.
Einstellen der optimalen Auflösung
Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird eine Informationsmeldung
angezeigt, wie Sie die optimale Auflösung einstellen.
Verwenden Sie das Gerät in der richtigen Haltung wie folgt:
Wählen Sie eine Sprache am Gerät aus, und stellen Sie die Auflösung am PC auf einen optimalen Wert
ein.
•• Sitzen Sie aufrecht, mit geradem Rücken.
――Wenn nicht die optimale Auflösung ausgewählt ist, wird die Meldung eine bestimmte Zeit lang bis zu dreimal
•• Lassen Sie einen Abstand von 45 bis 50 cm zwischen Auge und Bildschirm, und blicken Sie leicht
nach unten auf den Bildschirm.
angezeigt, auch wenn das Gerät aus- und wieder eingeschaltet wird.
――Die optimale Auflösung kann auch in der Systemsteuerung des PCs ausgewählt werden.
•• Die Augen sollen direkt vor dem Bildschirm sein.
•• Passen Sie den Winkel so an, dass sich auf dem Bildschirm kein Licht reflektiert.
•• Halten Sie Ihre Unterarme senkrecht zu Ihren Oberarmen und auf einer Ebene mit dem Handrücken.
•• Halten Sie die Ellenbogen ungefähr in einem rechten Winkel.
•• Stellen Sie die Höhe des Gerät so ein, dass Sie Ihre Knie mindestens 90° beugen können, die Fersen
auf dem Boden aufliegen und Ihre Arme niedriger als Ihr Herz positioniert sind.
•• Führen Sie die Entspannungsübungen für die Augen aus oder blinzeln Sie häufig, um die Müdigkeit
der Augen zu lindern.
27
Kapitel 04
Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.
――Die verfügbaren Funktionen können je nach Modell unterschiedlich sein. Die Farbe und Form von Teilen
können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten
des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
Im PC-Modus
•• Benutzerdef.: Passen Sie den Kontrast und die Helligkeit nach Bedarf an.
•• Standard: Damit erzielen Sie eine Bildqualität, die zur Bearbeitung von Dokumenten oder für das
Internet geeignet ist.
SAMSUNG MAGIC Bright
•• Kino: Damit erzielen Sie eine Helligkeit und Schärfe wie beim Fernsehen. Video- und DVD-Inhalte
werden optimal wiedergegeben.
Dieses Menü bietet eine optimale Bildqualität für die Umgebung, in der das Gerät verwendet wird.
•• Optimalkontrast: Durch die automatische Kontrasteinstellung ist die Helligkeit besonders
ausgewogen.
――Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus Plus aktiviert ist.
――Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
――Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.
――Nicht verfügbar, wenn PIP/PBP-Modus aktiviert (Ein) ist.
Sie können die Helligkeit nach Ihren Wünschen einstellen.
•• Hohe Helligkeit: Reduzieren Sie die Bildschirmhelligkeit.
Im AV-Modus
Wenn der externe Eingang über HDMI/DP angeschlossen ist und PC/AV-Modus auf AV eingestellt ist,
SAMSUNG
Bright die vier folgenden, werkseitig vorgegebenen Bildeinstellungen (Dynamisch,
gibt es für MAGIC
Standard, Film und Benutzerdef.). Sie können eine der Einstellungen Dynamisch, Standard, Film oder
Benutzerdef. aktivieren. Bei Auswahl von Benutzerdef. werden automatisch Ihre benutzerdefinierten
Bildeinstellungen angewendet.
•• Dynamisch: Wählen Sie diesen Modus aus, um ein schärferes Bild als im Modus Standard anzuzeigen.
•• Standard: Wählen Sie diesen Modus aus, wenn die Umgebung hell ist. Auf diese Weise erhalten Sie
ebenfalls ein scharfes Bild.
•• Film: Wählen Sie diesen Modus aus, wenn die Umgebung dunkel ist. Auf diese Weise sparen Sie
Strom und verringern die Augenbelastung.
•• Benutzerdef.: Wählen Sie diesen Modus aus, wenn Sie das Bild nach Wunsch anpassen möchten.
28
Farbe
Helligkeit
Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0~100)
Passt den Farbton des Bildschirms an.
Ein höherer Wert lässt das Bild heller erscheinen.
――Dieses Menü ist nicht verfügbar, wenn SAMSUNGBright im Kino oder Optimalkontrast-Modus ist.
――Dieses Menü ist nicht verfügbar, wenn SAMSUNGBright im Optimalkontrast-Modus ist.
――Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
MAGIC
MAGIC
――Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus Plus aktiviert ist.
――Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.
――Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.
――Nicht verfügbar, wenn PIP/PBP-Modus aktiviert (Ein) ist.
•• Rot: Zur Einstellung des Rotsättigungswerts. Je näher der Wert an 100 liegt, desto höher ist die
Farbintensität.
Kontrast
•• Grün: Zur Einstellung des Grünsättigungswerts. Je näher der Wert an 100 liegt, desto höher ist die
Stellen Sie den Kontrast zwischen den Objekten und dem Hintergrund ein. (Bereich: 0~100)
•• Blau: Zur Einstellung des Blausättigungswerts. Je näher der Wert an 100 liegt, desto höher ist die
Farbintensität.
Farbintensität.
Ein höherer Wert steigert den Kontrast, so dass Objekte klarer erscheinen.
――Diese Option ist nicht verfügbar, wenn sich SAMSUNGBright im Modus Kino oder Optimalkontrast befindet.
MAGIC
――Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
――Dieses Menü ist nicht verfügbar, wenn für PIP/PBP-Modus die Option Ein und für Größe die Option
(PBP-
Modus) ausgewählt ist.
•• Farbtemp.: Wählen Sie den geeigneten Farbton aus.
‒‒ Kalt 2: Stellt die Farbtemperatur auf kühler als Kalt 1 ein.
‒‒ Kalt 1: Stellt die Farbtemperatur auf kühler als im Normal-Modus ein.
‒‒ Normal: Verwendet die Standardfarbtemperatur.
‒‒ Warm 1: Stellt die Farbtemperatur auf wärmer als im Normal-Modus ein.
‒‒ Warm 2: Stellt die Farbtemperatur auf wärmer als Warm 1 ein.
‒‒ Benutzerdef.: Passt die Farbtemperatur an.
Schärfe
――Wenn über HDMI/DP ein externes Signal anliegt und PC/AV-Modus auf AV eingestellt ist, können unter
Farbtemp. vier verschiedene Einstellungen für die Farbtemperatur ausgewählt werden (Kalt, Normal,
Stellen Sie die Umrisse von Objekten klarer oder verschwommener dar. (Bereich: 0~100)
Ein höherer Wert lässt die Umrisse von Objekten klarer erscheinen.
――Diese Option ist nicht verfügbar, wenn sich SAMSUNGBright im Modus Kino oder Optimalkontrast befindet.
MAGIC
Warm und Benutzerdef.).
•• Gamma: Zur Einstellung der mittleren Helligkeit.
‒‒ Modus1 / Modus2 / Modus3
――Dieses Menü ist nicht verfügbar, wenn
MAGICUpscale im Modus1- oder Modus2-Modus ist.
――Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
SAMSUNG
――Nicht verfügbar, wenn PIP/PBP-Modus aktiviert (Ein) ist.
29
SAMSUNG MAGIC Upscale
Augenschonmodus
SAMSUNG
Die Funktion MAGIC
Upscale kann die Detailtreue und Natürlichkeit des Bildes verbessern
Einstellungen optimaler Bildqualität, die zur Entspannung der Augen beitragen.
Die Funktion hat bei Bildern geringer Auflösung die größte Wirkung.
„Low Blue Light Content“ vom TÜV Rheinland ist eine Zertifizierung für Produkte, welche die
Anforderungen bezüglich eines geringeren Blauanteils im abgestrahlten Licht erfüllen. Wenn
Augenschonmodus eingeschaltet ist (Ein), wird das blaue Licht mit einer Wellenlänge von etwa 400
nm abgesenkt und sorgt für eine optimale Bildqualität zur Augenentspannung. Dabei ist der Blauanteil
niedriger als in der Standardeinstellung und wurde vom TÜV Rheinland getestet und zertifiziert, da der
Standard „Low Blue Light Content“ des TÜV Rheinland erfüllt wurde.
――Dieses Menü ist nicht verfügbar, wenn SAMSUNGBright im Kino oder Optimalkontrast-Modus ist.
MAGIC
――Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
――Nicht verfügbar, wenn PIP/PBP-Modus aktiviert (Ein) ist.
•• Aus / Modus1 / Modus2
――Modus2 hat eine stärkere Wirkung als Modus1.
HDMI-Schwarzwert
Spielemodus
Sie können die Bildschirmeinstellungen des Geräts für den Spielemodus konfigurieren.
Wenn Sie einen DVD-Player oder einen Receiver über HDMI oder DVI an das Gerät anschließen, kann
es, je nach angeschlossener Signalquelle, zu einer Verschlechterung der Bildqualität (Kontrast/
Farbverschlechterung, Schwarzpegel usw.) kommen. Stellen Sie die Bildqualität in diesem Fall mit
HDMI-Schwarzwert ein.
Korrigieren Sie in diesem Fall die verschlechterte Bildqualität mit HDMI-Schwarzwert.
――Diese Funktion ist nur im HDMI-Modus verfügbar.
――Nicht verfügbar, wenn PIP/PBP-Modus aktiviert (Ein) ist.
Verwenden Sie diese Funktion, wenn Sie Spiele auf einem PC spielen oder eine Spielkonsole wie
PlayStation™ oder Xbox™ angeschlossen ist.
――Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.
――Wenn sich der Monitor ausschaltet oder in den Energiesparmodus wechselt oder sich die Eingangsquelle
ändert, wird Spielemodus deaktiviert (Aus), auch wenn der Modus auf Ein eingestellt ist.
――Wählen Sie Immer ein aus, wenn Spielemodus immer aktiviert bleiben soll.
――Nicht verfügbar, wenn PIP/PBP-Modus aktiviert (Ein) ist.
•• Normal: Wählen Sie diesen Modus, wenn es keine Verschlechterung des Kontrastverhältnisses gibt.
•• Gering: Wenn es zu einer Verschlechterung des Kontrastverhältnisses gekommen ist, wählen Sie
diesen Modus, um den Schwarzpegel zu reduzieren und den Weißpegel zu erhöhen.
――HDMI-Schwarzwert ist unter Umständen mit bestimmten Quellgeräten nicht kompatibel.
――Die Funktion HDMI-Schwarzwert wird nur bei einer bestimmten AV-Auflösung, wie zum Beispiel 720P und
1080P aktiviert.
Reaktionszeit
Verkürzen Sie die Bildschirmreaktionszeit, um Videos lebendiger und natürlicher wirken zu lassen.
――Es wird empfohlen, die Reaktionszeit auf Standard oder Schneller einzustellen, wenn Sie keinen Film
betrachten.
――Dieses Menü ist nicht verfügbar, wenn für PIP/PBP-Modus die Option Ein und für Größe die Option
/
/
(PI-Modus) ausgewählt ist.
30
Bildformat
Bildschirmanpass.
Ändern des Bildformats.
――Dieses Menü ist nur verfügbar, wenn im AV-Modus Bildformat auf Bildanpassung eingestellt ist.
――Dieses Menü ist nicht verfügbar, wenn für PIP/PBP-Modus die Option Ein und für Größe die Option
(PBP-
Modus) ausgewählt ist.
――Diese Option ist nicht verfügbar, wenn FreeSync aktiviert ist.
Wenn im AV-Modus ein 480p-, 576p-, 720p- oder 1080p-Signal anliegt und der Monitor ein normales Bild
anzeigt, können Sie mit Bildanpassung die horizontale Position in 0-6 Stufen anpassen.
Konfiguration H-Position & V-Position
Im PC-Modus
H-Position: Verschiebt die Anzeige nach links oder rechts.
•• Auto: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle an.
V-Position: Verschiebt die Anzeige nach oben oder unten.
•• Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle im Vollbildmodus an.
Im AV-Modus
•• 4:3: Zeigt das Bild mit einem Seitenverhältnis von 4:3 an. Geeignet für Videos und normale
Ausstrahlungen.
•• 16:9: Zeigt das Bild mit einem Seitenverhältnis von 16:9 an.
Kalibrierungsber.
Die Daten dieses Berichts werden zum Zeitpunkt der Auslieferung gemessen.
•• 21:9: Zeigt das Bild mit einem Seitenverhältnis von 21:9 an.
•• Die Messungen können je nach den Messgeräten, dem Messort, der Systemumgebung (z. B.
Computer, Grafikkarten etc.) und sonstigen Variablen unterschiedlich sein.
•• Bildanpassung: Zeigt das Bild mit dem Original-Seitenverhältnis an, ohne es abzuschneiden.
•• Eingangssignal: HDMI
――Die Funktion wird je nach den am Gerät vorhandenen Anschlüssen möglicherweise nicht unterstützt.
――Unter folgenden Bedingungen können Sie die Bildschirmgröße anpassen.
•• Die jeweiligen Messungen dieses Berichts basieren auf dem Benutzerdef.-Modus zum Zeitpunkt der
Auslieferung.
――Ein digitales Ausgabegerät wird über das HDMI/DP-Kabel angeschlossen.
――Das Eingabesignal ist 480p, 576p, 720p oder 1080p, und der Monitor zeigt ein normales Bild (nicht jedes
•• Dieser Bericht ist im Menü einiger Produkte nicht enthalten, sondern stattdessen in einem separaten
gedruckten Bericht.
Modell unterstützt sämtliche dieser Signale.).
――Dies kann nur eingestellt werden, wenn über HDMI/DP ein externes Signal anliegt und der PC/AV-Modus
aktiviert AV ist.
(DisplayPort/HDMI: Diese Option ist verfügbar, wenn FreeSync deaktiviert ist)
31
Kapitel 05
PIP/PBP
Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.
――Die verfügbaren Funktionen können je nach Modell unterschiedlich sein. Die Farbe und Form von Teilen
können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten
des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
PIP/PBP-Modus
Aktivieren oder deaktivieren Sie die PIP/PBP-Modus-Funktion.
Mit der PIP-Funktion (Picture in Picture) wird der Bildschirm in zwei Bereiche unterteilt. Das Signal eines
externen Geräts wird im Hauptfenster angezeigt. Gleichzeitig wird das Signal eines zweiten externen
Geräts in einem eingebetteten Fenster angezeigt.
――Der Modus PIP/PBP ist kompatibel mit Windows 7, Windows 8 und Windows 10.
――Die PIP/PBP-Funktion ist, je nach Spezifikation der verwendeten Grafikkarte, möglicherweise nicht verfügbar.
Wenn der Bildschirm im PIP/PBP-Modus leer bleibt, obwohl die optimale Auflösung eingestellt ist, wechseln
Sie zur Systemsteuerung → Anzeige → Auflösung anpassen und klicken Sie auf dem PC auf Erkennen.
(Anweisungen auf der Grundlage von Windows 7.)
――Der Bildschirm flackert möglicherweise kurz oder wird nach eine Verzögerung angezeigt, wenn Sie die PIP/
PBP-Funktion aktivieren oder deaktivieren oder wenn Sie die Bildschirmgröße ändern, während die PIP/PBPFunktion aktiviert ist.
Dies kann normalerweise auftreten, wenn ein PC und ein Monitor an zwei oder mehr Eingangsquellen
angeschlossen wird. Dies ist nicht mit der Leistung eines Monitors verbunden.
Dieses Problem wird hauptsächlich durch Videosignale verursacht, die bei der Übertragung an den Monitor je
nach Leistung der Grafikkarte verzögert werden.
Die PBP-Funktion (Picture by Picture) teilt den Bildschirm in zwei Hälften, sodass Sie auf der linken
und der rechten Seite des Bildschirms gleichzeitig die Bilder aus zwei unterschiedlichen Quellgeräten
anzeigen können.
――Verwenden Sie eine Grafikkarte, die eine WQHD+-Auflösung (3440 x 1440) unterstützt, um eine optimale
Bildqualität zu erreichen.
――Wenn PIP/PBP benutzt wird ist die automatische Umschaltung auf die optimale Auflösung und Frequenz
aufgrund der Konformität mit der Grafikkarte und Windows nicht verfügbar. Stellen Sie PIP/PBP-Modus auf
Aus ein. Starten Sie alternativ den Monitor neu, stellen Sie dann die Auflösung in der Windows-Konfiguration
auf die optimale Einstellung ein.
――Falls es bei der Verwendung von PIP/PBP-Modus mehrere Eingänge mit unterschiedlichen vertikalen
Frequenzen gibt, wird eine niedrigere Vertikalfrequenz angewandt.
Falls zum Beispiel Eingang 1 auf 50 Hz gestellt ist und Eingang 2 auf 100 Hz gestellt ist, wird die vertikale
Frequenz auf 50 Hz gestellt.
Bei zwei 100 Hz-Eingangsquellen in PIP/PBP-Modus ist die maximale Vertikalfrequenz 60 Hz.
32
Tonquelle
Größe
Wählen Sie die Größe und das Seitenverhältnis für das Teilfenster aus.
Legen Sie fest, für welches Teilfenster Sie den Ton aktivieren möchten.
••
: Wählen Sie dieses Symbol aus, um den PBP-Modus mit einer optimalen Auflösung von
1720 x 1440 (Breite x Höhe) für den linken und rechten Bildschirmteil zu verwenden.
――Der weiße Bereich des Symbols bedeutet, dass die Tonquelle aus dem Haupt-/Teilfenster bzw. dem linken/
••
: Wählen Sie dieses Symbol aus, um den PIP-Modus mit einer optimalen Auflösung von 720 x 480
(Breite x Höhe) für das Teilfenster zu verwenden.
••
: Wählen Sie dieses Symbol aus, um den PIP-Modus mit einer optimalen Auflösung von
1280 x 720 (Breite x Höhe) für das Teilfenster zu verwenden.
••
: Wählen Sie dieses Symbol aus, um den PIP-Modus mit einer optimalen Auflösung von
1720 x 720 (Breite x Höhe) für das Teilfenster zu verwenden.
rechten Teilfenster stammt.
PIP-Modus
••
/
PBP-Modus
••
/
Position
Wählen Sie die Position des Teilfensters aus den verfügbaren Optionen aus.
••
/
/
/
――Diese Option ist im PBP-Modus nicht verfügbar.
――Der Bildschirm flackert möglicherweise, wenn das Eingangssignal nicht stabil ist.
33
Quelle
PIP-Modus (im PIP-Modus verfügbar(Größe
Bildformat
/
/
))
Wählen Sie die Quelle für die einzelnen Teilfenster aus.
PIP-Modus (im PIP-Modus verfügbar(Größe
/
/
))
Wählen Sie die Bildgröße für das Teilfenster aus.
――Die Eingangsquelle für das Hauptfenster wird geändert.
――Mit Ausnahme der aktuell ausgewählten Eingangsquelle können die anderen beiden Eingangsquellen
ausgewählt werden.
――Der Bildschirm flackert möglicherweise, wenn das Eingangssignal nicht stabil ist.
――Wenn die Funktionstastenhilfe angezeigt wird, drücken Sie die JOG-Taste NACH LINKS, um das
-Symbol
auszuwählen. Drücken Sie anschließend die JOG-Taste. Das Hauptfenster wechselt in der Reihenfolge
DisplayPort → HDMI → Thunderbolt3 / USB-C.
Im PC-Modus
•• Auto: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle der einzelnen Teilfenster
an.
•• Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle der einzelnen Teilfenster
im Vollbildmodus an.
Im AV-Modus
PBP-Modus (im PBP-Modus verfügbar(Größe
))
Wählen Sie Eingangsquellen für die in den Haupt- und Teilfenstern angezeigten Geräte aus.
•• 4:3: Zeigt das Bild des Teilfensters mit einem Seitenverhältnis von 4:3 an. Geeignet für Videos und
normale Sendungen.
――Die Eingangsquelle für das Hauptfenster wird geändert.
•• 16:9: Zeigt das Bild des Teilfensters mit einem Seitenverhältnis von 16:9 an.
――Der Bildschirm flackert möglicherweise, wenn das Eingangssignal nicht stabil ist.
•• Bildanpassung: Zeigt das Bild des Teilfensters mit dem Original-Seitenverhältnis an, ohne etwas
――Wenn das Eingangssignal der beiden Bildschirmhälften identisch ist, ist dies nicht möglich.
――Wenn die Funktionstastenhilfe angezeigt wird, drücken Sie die JOG-Taste NACH LINKS, um das
-Symbol
auszuwählen. Drücken Sie anschließend die JOG-Taste. Das Hauptfenster wechselt in der Reihenfolge
DisplayPort → HDMI → Thunderbolt3 / USB-C.
abzuschneiden.
――Die Funktion wird je nach den am Gerät vorhandenen Anschlüssen möglicherweise nicht unterstützt.
――Unter folgenden Bedingungen können Sie die Bildschirmgröße anpassen.
――Ein digitales Ausgabegerät wird über das HDMI/DP-Kabel angeschlossen.
――Das Eingabesignal ist 480p, 576p, 720p oder 1080p, und der Monitor zeigt ein normales Bild (nicht jedes
Modell unterstützt sämtliche dieser Signale.).
――Dies kann nur eingestellt werden, wenn über HDMI/DP ein externes Signal anliegt und der PC/AV-Modus
aktiviert AV ist.
34
PBP-Modus (im PBP-Modus verfügbar(Größe
))
Kontrast
Legen Sie für jedes Teilfenster die Bildformat fest.
Im PC-Modus
•• Auto: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle der einzelnen Teilfenster
an.
•• Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle der einzelnen Teilfenster
im Vollbildmodus an.
Im AV-Modus
PIP-Modus (im PIP-Modus verfügbar(Größe
/
/
))
Passen Sie den Kontrast für das Teilfenster an.
PBP-Modus (im PBP-Modus verfügbar(Größe
))
Sie können den Kontrast für die einzelnen Teilfenster anpassen.
•• 4:3: Zeigt das Bild des Teilfensters mit einem Seitenverhältnis von 4:3 an. Geeignet für Videos und
normale Sendungen.
•• 16:9: Zeigt das Bild des Teilfensters mit einem Seitenverhältnis von 16:9 an.
•• Bildanpassung: Zeigt das Bild des Teilfensters mit dem Original-Seitenverhältnis an, ohne etwas
abzuschneiden.
――Die Funktion wird je nach den am Gerät vorhandenen Anschlüssen möglicherweise nicht unterstützt.
――Unter folgenden Bedingungen können Sie die Bildschirmgröße anpassen.
――Ein digitales Ausgabegerät wird über das HDMI/DP-Kabel angeschlossen.
――Das Eingabesignal ist 480p, 576p, 720p oder 1080p, und der Monitor zeigt ein normales Bild (nicht jedes
Modell unterstützt sämtliche dieser Signale.).
――Dies kann nur eingestellt werden, wenn über HDMI/DP ein externes Signal anliegt und der PC/AV-Modus
aktiviert AV ist.
35
Kapitel 06
Bildschirmanzeige
Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.
――Die verfügbaren Funktionen können je nach Modell unterschiedlich sein. Die Farbe und Form von Teilen
können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten
Sprache
des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
Hiermit können Sie die Menüsprache festlegen.
Transparenz
Einstellen der Transparenz für die Menüfenster.
Position
Anpassen der Menüposition.
――Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen.
――Sie werden nicht auf andere Funktionen des PCs übernommen.
Anz. dauer
Legt fest, dass das On-Screen-Display (OSD)-Menü automatisch ausgeblendet wird, wenn es eine
bestimmte Zeit lang nicht verwendet wurde.
Anz. dauer kann zur Festlegung der Zeit verwendet werden, nach der das OSD-Menü ausgeblendet
werden soll.
36
Kapitel 07
System
Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.
――Die verfügbaren Funktionen können je nach Modell unterschiedlich sein. Die Farbe und Form von Teilen
können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten
HDMI-Modus
des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.
Wählen Sie den zu verwendenden HMDI-Modus aus.
――Das unterstützte Gerät und die Auflösung können entsprechend seiner Version unterschiedlich sein.
DisplayPort Ver.
――Wenn die Version geändert ist, könnte der Bildschirm blinken oder das Einstellungsfenster Ihres PCs könnte
Wählen Sie die DisplayPort-Version aus. DisplayPort 1.1 unterstützt High Bit Rate 1, Version 1.2 unterstützt
High Bit Rate 2.
――Bei einer falschen Einstellung bleibt der Bildschirm eventuell leer. Überprüfen Sie in diesem Fall die
technischen Daten des Geräts.
――Wenn sich der Monitor im HDMI, DisplayPort oder Thunderbolt3 / USB-C-Modus befindet und die Meldung
Signalkabel prüfen angezeigt oder der Stromsparmodus aktiviert wird, drücken Sie die JOG-Taste, um den
Bildschirm mit Funktionstasten anzuzeigen. Wählen Sie dann das Symbol
und 1.2↑ auswählen.
aus. Sie können zwischen 1.1
verändert sein.
――Wenn die Einstellung nicht geeignet ist, könnte ein leerer Bildschirm angezeigt werden. Überprüfen Sie in
diesem Fall die Spezifikationen des Geräts.
•• 1.4: HDMI 1.4-Eingang wird unterstützt. Das Produkt unterstützt die vertikale Frequenz von bis zu 50
Hz bei maximaler Auflösung (3440 x 1440).
•• 2.0: HDMI 2.0-Eingang wird unterstützt. Das Produkt unterstützt die vertikale Frequenz von bis
zu 100 Hz bei maximaler Auflösung (3440 x 1440). Für die Verwendung von 2.0 müssen Sie die
Grafikkarte und das Standardkabel verwenden, die HDMI 2.0 unterstützen.
37
FreeSync
Die Technologie FreeSync ist eine Lösung, die Abreißen des Bildes ohne die sonst übliche Verzögerung
und Latenzzeit beseitigt.
Durch diese Funktion wird das Abreißen des Bildes und die Verzögerung beim Spielen verhindert.
Steigern Sie Ihr Spielerlebnis.
――Nicht verfügbar, wenn PIP/PBP-Modus aktiviert (Ein) ist.
――Diese Funktion wird auf Aus gestellt, wenn PIP/PBP-Modus eingeschaltet ist.
•• Aus: Deaktivieren von FreeSync.
•• Standard Engine: Aktivieren Sie die FreeSync-Grundfunktionen der AMD-Grafikkarte.
•• Ultimative Engine: Aktivieren Sie die FreeSync-Funktion mit einer höheren Bildwiederholfrequenz. Das
Abreißen des Bildes (abnormale Synchronisierung zwischen Bildschirm und Inhalt) ist in diesem Modus
geringer. Beachten Sie dass der Bildschirm möglicherweise flimmert, wenn Spiele gespielt werden.
Bei Wahl des Ultimative Engine-Modus verwenden Sie bitte die höchste Bildschirmfrequenz, um einen
optimalen Freesync-Effekt zu erzielen.
Weitere Informationen zum Einstellen der Bildschirmfrequenz entnehmen Sie bitte F & A → Wie kann ich
die Frequenz ändern?
――Für die Verwendung der FreeSync-Funktion müssen die AMD-Grafikkarte und der Treiber, welche die Funktion
unterstützen, installiert sein. Für die Verwendung der FreeSync-Funktion beim HDMI-Eingang müssen die
AMD-Grafikkarte und der Treiber, die HDMI 2.0 unterstützen, installiert sein und die Version des Produkts
muss auf HDMI 2.0 eingestellt sein.
――Die FreeSync-Funktion ist nur im HDMI- oder DisplayPort-Modus aktiviert.
Verwenden Sie das vom Hersteller beigelegte HDMI/DisplayPort-Kabel, wenn Sie FreeSync verwenden.
Die Modelle der Grafikkartenliste unterstützen FreeSync
FreeSync kann nur für bestimmte AMD-Grafikkartenmodelle eingesetzt werden. Entnehmen Sie die
unterstützten Grafikkarten bitte folgender Liste:
Installieren Sie unbedingt die neuesten offiziellen, FreeSync unterstützenden AMD-Grafiktreiber.
――Weitere AMD-Grafikkartenmodelle, die die FreeSync-Funktion unterstützen, finden Sie auf der offiziellen
Website von AMD.
――Wählen Sie FreeSync Aus aus, wenn Sie eine Grafikkarte eines anderen Herstellers verwenden.
•• AMD Radeon R9 300 Series
•• AMD Radeon R9 285
•• AMD Radeon R9 Fury X
•• AMD Radeon R7 260X
•• AMD Radeon R7 360
•• AMD Radeon R7 260
•• AMD Radeon R9 295X2
•• AMD Radeon RX 400 Series
•• AMD Radeon R9 290X
•• AMD Radeon RX 500 Series
•• AMD Radeon R9 290
•• AMD RX VEGA Series
Wie aktiviert man FreeSync?
1
Stellen Sie FreeSync im OSD-Menü auf Standard Engine oder Ultimative Engine.
2
Aktivieren Sie FreeSync in den AMD Radeon Settings:
Rechtsklicken Sie mit der Maus → AMD Radeon Settings → Display
Die Funktion „AMD FreeSync“ muss auf „Ein“ stehen. Stellen Sie sie auf „Ein“, falls sie nicht bereits
aktiviert ist.
Wenn Sie die FreeSync-Funktion beim Spielen eines Spiels verwenden, kann möglicherweise Folgendes
auftreten:
•• Der Bildschirm könnte je nach dem Typ der Grafikkarte, der Spieloptionseinstellungen oder des
wiedergegebenen Videos flimmern. Versuchen Sie die folgenden Handlungen: verringern Sie
die Spieleinstellungswerte, ändern Sie den aktuellen FreeSync-Modus auf Standard Engine oder
besuchen Sie die AMD-Website, um die Version Ihres Grafiktreibers zu überprüfen und auf die
neueste zu aktualisieren.
•• Während Sie die FreeSync-Funktion verwenden, könnte der Bildschirm aufgrund einer Veränderung
der Ausgabefrequenz aus der Grafikkarte flimmern.
•• Die Reaktionszeit könnte beim Spielen je nach Auflösung schwanken. Bei einer höheren Auflösung
ist die Reaktionszeit in der Regel langsamer.
•• Die Tonqualität des Monitors könnte herabgesetzt sein.
――Sollten Sie während der Nutzung der Funktion etwaige Probleme feststellen, wenden Sie sich an das
Samsung-Service-Center.
38
Öko-Sparmodus Plus
Reduzieren des Energieverbrauchs im Vergleich zum Verbrauch bei maximaler Helligkeit.
――Diese Option ist nicht verfügbar, wenn sich SAMSUNGBright im Modus Optimalkontrast befindet.
MAGIC
――Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.
――Dieses Menü ist nicht verfügbar, wenn Augenschonmodus aktiviert ist.
――Nicht verfügbar, wenn PIP/PBP-Modus aktiviert (Ein) ist.
•• Aus: Deaktivieren der Funktion Öko-Sparmodus Plus.
•• Auto: Der Stromverbrauch wird gegenüber der aktuellen Einstellung automatisch um etwa 10 %
reduziert.
(Um welchen genauen Betrag der Stromverbrauch reduziert wird, hängt von der Bildschirmhelligkeit
ab.)
•• Schwach: Speichert bis zu 25 % Energie im Vergleich zur maximaler Helligkeit.
•• Hoch: Speichert bis zu 50 % Energie im Vergleich zur maximaler Helligkeit.
Autom. Aus
Autom. Aus: Schalten Sie den Autom. Aus-Modus an.
Danach aussch.: Der Abschalttimer kann in einem Bereich von 1 bis 23 Stunden eingestellt werden. Das
Gerät wird nach der festgelegten Anzahl von Stunden automatisch ausgeschaltet.
――Diese Option ist nur verfügbar, wenn Autom. Aus auf Ein eingestellt ist.
――Bei Geräten zum Verkauf in einigen Regionen ist der Autom. Aus so eingestellt, dass er sich 4 Stunden nach
dem Einschalten des Geräts aktiviert. Dies erfolgt in Einklang mit Vorschriften zur Stromversorgung. Wenn
sich der Timer nicht aktivieren soll, gehen Sie zu
→ System, und stellen Sie Autom. Aus auf Aus ein.
39
PC/AV-Modus
Tasten-Wdh.-Zeit
Stellen Sie PC/AV-Modus auf AV ein. Das Bild wird vergrößert.
Für Beschleunigung kann 1 s oder 2 s gewählt werden. Wenn Keine Wiederh. ausgewählt ist, wird ein
Befehl beim Drücken einer Taste nur einmal ausgelöst.
Diese Option ist nützlich, wenn Sie einen Film ansehen.
•• Stellen Sie "PC" ein, wenn das Gerät an einen PC angeschlossen ist.
•• Stellen Sie "AV" ein, wenn das Gerät an ein AV-Gerät angeschlossen ist.
――Diese Funktion ist nur bei Breitbildmodellen (16:9, 16:10 und 21:9) verfügbar.
――Wenn sich der Monitor im HDMI, DisplayPort oder Thunderbolt3 / USB-C-Modus befindet und die Meldung
Signalkabel prüfen angezeigt oder der Stromsparmodus aktiviert wird, drücken Sie die JOG-Taste, um den
Bildschirm mit Funktionstasten anzuzeigen. Wählen Sie dann das Symbol
und AV auswählen.
aus. Sie können zwischen PC
Stromv.-LED Ein
In den Einstellungen können Sie festlegen, ob die Netz-LED unten am Gerät aktiviert bzw. deaktiviert
sein soll.
•• Wird ausgeführt: Die Netz-LED leuchtet, wenn das Gerät eingeschaltet ist.
•• Standby: Die Netz-LED leuchtet, wenn das Gerät ausgeschaltet ist.
Quellenerkennung
Wählen Sie entweder Auto oder Manuell als Verfahren zum Erkennen des Eingangssignals.
Alles zurücksetzen
――Nicht verfügbar, wenn PIP/PBP-Modus aktiviert (Ein) ist.
Setzt alle Einstellungen des Geräts auf die Werkseinstellungen zurück.
USB-Hub
Information
Stellen Sie ein, ob der USB-Hub verwendet werden soll oder nicht.
•• Aus: USB-Hub kann nicht verfügbar sein.
Zeigt die aktuelle Eingangsquelle, Frequenz und Auflösung an.
•• Ein: USB-Hub kann verfügbar sein.
――Einige Modelle verfügen möglicherweise nicht über diese Funktion.
――Bitte achten Sie darauf, nur zu einem einzelnen Thunderbolt-Gerät eine Verbindung herzustellen, wenn die
Konfiguration des USB-Hub verändert wird.
40
Kapitel 08
Installieren der Software
Easy Setting Box
Systemanforderungen
Betriebssystem
Hardware
•• Windows 7 32Bit/64Bit
•• Hauptspeicher: Mindestens 32 MB
•• Windows 8 32Bit/64Bit
•• Festplatte: Mindestens 60MB verfügbar
•• Windows 8.1 32Bit/64Bit
Mit Easy Setting Box können Sie den Monitor in verschiedene Bereiche unterteilen.
Laden Sie zur Installation die aktuelle Version der Easy Setting Box von der Samsung Electronics-Website
unter http://www.samsung.com herunter.
•• Windows 10 32Bit/64Bit
――Die Software kann möglicherweise nicht richtig funktionieren, wenn Sie den Computer nach der Installation
nicht neu starten.
――Das Easy Setting Box-Symbol wird möglicherweise nicht angezeigt. Dies hängt vom Computersystem und der
Spezifikation des Monitors ab.
――Wenn das Symbol nicht erscheint, drücken Sie auf F5.
Einschränkungen und Probleme bei der Installation
Die Installation von Easy Setting Box wird von Faktoren wie Grafikkarte, Hauptplatine und
Netzwerkumgebung beeinflusst.
41
Kapitel 09
Handbuch zur Fehlerbehebung
Vorbereiten der Kontaktaufnahme mit dem
Samsung Kundenservicecenter
――Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das
Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter.
Testen des Geräts
Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest
verwenden.
Wenn sich der Bildschirm ausschaltet und die Betriebsanzeige blinkt, obwohl das Gerät ordnungsgemäß
an einem PC angeschlossen ist, führen Sie eine Selbstdiagnose durch.
1
Schalten Sie den PC und das Gerät aus.
2
Ziehen Sie das Kabel vom Gerät ab.
3
Einschalten des Geräts.
4
Wenn die Meldung Signalkabel prüfen angezeigt wird, funktioniert das Gerät normal.
Überprüfen Sie folgenden Punkte.
Installationsproblem (PC-Modus)
Der Bildschirm wird ständig ein- und ausgeschaltet.
Prüfen Sie, ob das Kabel zwischen dem Gerät und PC ordnungsgemäß angeschlossen ist und die
Anschlüsse fest sitzen.
Wenn ein HDMI- oder HDMI-DVI-Kabel an das Gerät und den PC angeschlossen ist, sehen Sie an allen
vier Bildschirmrändern Bereiche ohne Bild.
Die leeren Bereiche auf dem Bildschirm sind nicht auf einen Fehler des Geräts zurückzuführen.
Die leeren Bereiche werden durch den PC oder die Grafikkarte verursacht. Um das Problem zu lösen,
passen Sie das Bildformat in den HDMI- oder DVI-Einstellungen für die Grafikkarte an.
Wenn die Grafikkarte im Einstellungsmenü keine Möglichkeit bietet, das Anzeigeformat zu ändern,
aktualisieren Sie den Grafikkartentreiber mit der aktuellsten Version.
(Wenden Sie sich an den Hersteller der Grafikkarte oder des Computers, wenn Sie erfahren möchten,
wie Sie die Anzeigeneinstellungen anpassen können.)
――Wenn der Bildschirm leer bleibt, überprüfen Sie das Computersystem, die Videokarte und das Kabel.
Bildschirmproblem
Überprüfen von Auflösung und Frequenz
In einem Modus, der die unterstützte Auflösung übersteigt (siehe Tabelle mit Standardsignalmodi), wird
für kurze Zeit die Meldung ungeeign. Modus angezeigt.
――Die angezeigte Auflösung ist möglicherweise von den Systemeinstellungen und Kabeln des Computers
abhängig.
Die Netz-LED ist ausgeschaltet. Der Bildschirm wird nicht eingeschaltet.
Prüfen Sie, ob das Netzkabel korrekt angeschlossen ist.
Die Meldung Signalkabel prüfen wird angezeigt.
Prüfen Sie, ob das Kabel richtig am Gerät angeschlossen ist.
Überprüfen Sie, ob das angeschlossene Gerät eingeschaltet ist.
42
ungeeign. Modus wird angezeigt.
Die Wiedergabe von Videos wirkt abgehackt.
Diese Meldung wird angezeigt, wenn das Grafikkartensignal die maximale Auflösung oder Frequenz
des Geräts übersteigt.
Die Wiedergabe von großen HD-Videodateien kann abgehackt wirken. Ursache kann sein, dass der
Videoplayer nicht für die Computerressource optimiert ist.
Ändern Sie die maximale Auflösung und Frequenz auf einen der möglichen Werte. Weitere
Informationen finden Sie in der Tabelle mit Standardsignalmodi (S. 46).
Versuchen Sie, die Datei mit einem anderen Videoplayer wiederzugeben.
Die Bilder auf dem Bildschirm sind verzerrt.
Überprüfen Sie, ob das Verbindungskabel zum Gerät korrekt angeschlossen ist.
Das Bild ist unscharf. Das Bild ist verschwommen.
Entfernen Sie alle Zubehörteile (Videoverlängerungskabel usw.) und versuchen Sie es erneut.
Stellen Sie Auflösung und Frequenz auf die empfohlenen Werte ein.
Das Bild ist verwackelt oder zittert. Auf dem Bildschirm bleiben Schatten oder Nachbilder zurück.
Überprüfen Sie, ob die Auflösung und Frequenz des PCs auf einen mit dem Gerät kompatiblen Bereich
eingestellt sind. Ändern Sie dann, falls erforderlich, die Einstellungen. Schauen Sie dazu in der Tabelle
der Standardsignalmodi (S. 46) in diesem Handbuch und im Menü Information des Geräts nach.
Der Bildschirm ist zu hell. Der Bildschirm ist zu dunkel.
Passen Sie Helligkeit und Kontrast an.
Die Bildschirmfarbe ist ungleichmäßig.
Ändern Sie die Einstellungen für Farbe.
Tonproblem
Kein Ton.
Überprüfen Sie den Anschluss des Audiokabels, oder regeln Sie die Lautstärke.
Prüfen Sie die eingestellte Lautstärke.
Die Lautstärke ist zu niedrig.
Stellen Sie die Lautstärke ein.
Wenn die Lautstärke auch nach dem Einstellen auf den höchsten Wert noch zu niedrig ist, stellen Sie
die Lautstärke Ihrer PC-Soundkarte oder des Softwareprogramms ein.
Video ist zu sehen, jedoch ist nichts zu hören.
Wenn zum Anschluss der Eingangsquelle ein HDMI-DVI-Kabel verwendet wird, ist kein Ton zu hören.
Schließen Sie das Gerät mithilfe eines HDMI- oder DP-Kabels an.
Die Farben auf dem Bildschirm haben einen Schatten und sind verzerrt.
Ändern Sie die Einstellungen für Farbe.
Probleme mit dem Anzeigegerät
Die weiße Farbe wird nicht korrekt angezeigt.
Ändern Sie die Einstellungen für Farbe.
Auf dem Bildschirm wird kein Bild angezeigt un die Netz-LED blinkt alle 0,5 bis 1 Sekunde.
Beim Starten des PCs ertönt ein Signalton.
Wenn ein Alarmton (Piepsen) ertönt, während Ihr PC startet, führen Sie eine Wartung Ihres PCs durch.
Das Gerät befindet sich im Stromsparmodus.
Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um zum vorherigen
Bildschirm zurückzukehren.
Text ist verschwommen.
Wenn Sie ein Windows Betriebssystem verwenden (z.B. Windows 7, Windows 8, Windows 8.1 oder
Windows 10): Wählen Sie Systemsteuerung → Schriftarten → ClearType-Text anpassen und aktivieren
Sie ClearType aktivieren.
43
F&A
――Weitere Informationen zur Anpassung finden Sie im Benutzerhandbuch des PCs oder der Grafikkarte.
Wie kann ich die Frequenz ändern?
Stellen Sie die Frequenz auf Ihrer Grafikkarte ein.
•• Windows 7: Gehen Sie zu Systemsteuerung → Darstellung und Anpassung → Anzeige → Anzeigeeinstellungen ändern → Erweiterte Einstellungen → Monitor, und ändern Sie unter Monitoreinstellungen die
Bildschirmaktualisierungsrate.
•• Windows 8(Windows 8.1): Gehen Sie zu Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anzeige → Anzeigeeinstellungen ändern → Erweiterte Einstellungen → Monitor, und ändern Sie unter
Monitoreinstellungen die Bildschirmaktualisierungsrate.
•• Windows 10: Gehen Sie zu Einstellungen → System → Anzeige → Erweiterte Anzeigeneinstellungen → Anzeigen-Adaptereigenschaften → Monitor, und ändern Sie unter Bildschirmfrequenz die Bildschirmeinstellungen.
Wie wird die Auflösung eingestellt?
•• Windows 7: Gehen Sie zu Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen und passen Sie die Auflösung an.
•• Windows 8(Windows 8.1): Gehen Sie zu Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anzeige → Auflösung anpassen und passen Sie die Auflösung an.
•• Windows 10: Wechseln Sie zu Einstellungen → System → Anzeige → Erweiterte Anzeigeneinstellungen und passen Sie die Auflösung an.
Wie aktiviere ich den Energiesparmodus?
•• Windows 7: Aktivieren Sie den Energiesparmodus in Systemsteuerung → Darstellung und Anpassung → Anpassen → Bildschirmschoner → Energieoptionen oder über das BIOS SETUP auf dem PC.
•• Windows 8(Windows 8.1): Aktivieren Sie den Energiesparmodus in Einstellungen → Systemsteuerung → Darstellung und Anpassung → Anpassen → Bildschirmschoner → Energieoptionen oder über das BIOS
SETUP auf dem PC.
•• Windows 10: Aktivieren Sie den Energiesparmodus in Einstellungen → Anpassung → Sperrbildschirm → Einstellungen für Bildschirmtimeout → Netzbetrieb & Energiesparen oder über das BIOS SETUP auf dem PC.
44
Kapitel 10
Technische Daten
Allgemein
Modellname
C34J791WT*
Größe
34er-Klasse (34,0 Zoll / 86,4 cm)
Anzeigebereich
797,22 mm (B) x 333,72 mm (H)
Pixelabstand
0,23175 mm (B) x 0,23175 mm (H)
Maximaler Pixeltakt
550 MHz
Stromversorgung
AC100-240V~ 50/60Hz
Entsprechend der Wechselspannung des Adapters. Für die
Gleichspannung des Produkts siehe Produktetikett.
――Plug & Play
Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch
zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation
des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch
manuell anpassen.
――Bildschirmpunkte (Pixel)
Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1
ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.
――Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der
Signalanschlüsse
HDMI, DisplayPort, Thunderbolt
Qualitätssteigerung sind vorbehalten.
――Dies ist ein digitales Gerät der Klasse B.
Umgebungsbedingungen
Betrieb
――Detaillierte technischen Daten des Geräts finden Sie auf der Website von Samsung Electronics.
Temperatur: 10 ˚C – 40 ˚C (50 ˚F – 104 ˚F)
Luftfeuchtigkeit : 10 % – 80 %, nicht kondensierend
Aufbewahrung
Temperatur: -20 ˚C – 45 ˚C (-4 ˚F – 113 ˚F)
Luftfeuchtigkeit : 5 % – 95 %, nicht kondensierend
45
Tabelle mit Standardsignalmodi
Synchronisierung
Auflösung
Horizontalfrequenz
30 – 152 kHz
Vertikalfrequenz
50 – 100 Hz
Optimale Auflösung
3440 x 1440 bei 50 Hz (HDMI)
3440 x 1440 bei 60 Hz (DisplayPort, Thunderbolt)
Maximale Auflösung
3440 x 1440 @ 100 Hz
Wenn ein Signal, das bei den unten stehenden Standardsignalmodi aufgeführt ist, von Ihrem PC übertragen wird, wird der Bildschirm automatisch angepasst. Wenn der PC keinen Standardsignalmodus überträgt, ist
der Bildschirm bei eingeschalteter Netz-LED leer. Ändern Sie die Einstellungen in diesem Fall anhand der folgenden Tabelle und schlagen Sie im Benutzerhandbuch der Grafikkarte nach.
Auflösung
Horizontalfrequenz (kHz)
Vertikalfrequenz (Hz)
Pixeltakt (MHz)
Synchronisationspolarität (H/V)
IBM, 720 x 400
31,469
70,087
28,322
-/+
VESA, 640 x 480
31,469
59,940
25,175
-/-
MAC, 640 x 480
35,000
66,667
30,240
-/-
VESA, 640 x 480
37,861
72,809
31,500
-/-
VESA, 640 x 480
37,500
75,000
31,500
-/-
VESA, 800 x 600
35,156
56,250
36,000
+/+
VESA, 800 x 600
37,879
60,317
40,000
+/+
VESA, 800 x 600
48,077
72,188
50,000
+/+
VESA, 800 x 600
46,875
75,000
49,500
+/+
MAC, 832 x 624
49,726
74,551
57,284
-/-
VESA, 1024 x 768
48,363
60,004
65,000
-/-
VESA, 1024 x 768
56,476
70,069
75,000
-/-
VESA, 1024 x 768
60,023
75,029
78,750
+/+
VESA, 1152 x 864
67,500
75,000
108,000
+/+
MAC, 1152 x 870
68,681
75,062
100,000
-/-
VESA, 1280 x 720
45,000
60,000
74,250
+/+
46
Auflösung
Horizontalfrequenz (kHz)
Vertikalfrequenz (Hz)
Pixeltakt (MHz)
Synchronisationspolarität (H/V)
VESA, 1280 x 800
49,702
59,810
83,500
-/+
VESA, 1280 x 1024
63,981
60,020
108,000
+/+
VESA, 1280 x 1024
79,976
75,025
135,000
+/+
VESA, 1440 x 900
55,935
59,887
106,500
-/+
VESA, 1600 x 900 RB
60,000
60,000
108,000
+/+
VESA, 1680 x 1050
65,290
59,954
146,250
-/+
VESA, 1920 x 1080
67,500
60,000
148,500
+/+
CEA, 2560 x 1080
66,000
60,000
198,000
+/+
VESA, 2560 x 1440 RB
88,787
59,951
241,500
+/-
VESA, 3440 x 1440 (50 Hz)
73,681
49,987
265,250
+/-
VESA, 3440 x 1440 (DP)
88,819
59,973
319,750
+/-
VESA, 3440 x 1440 (DP, HDMI2.0)
150,972
99,982
543,500
+/-
――Horizontalfrequenz
Die Zeit zum Abtasten eine Zeile von links nach rechts wird als Horizontalzyklus bezeichnet. Der Kehrwert des Horizontalzyklus ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.
――Vertikalfrequenz
Indem das gleiche Bild Dutzende Male pro Sekunde wiederholt wird, wirken die Bilder natürlich. Die Wiederholfrequenz wird als „vertikale Frequenz“ oder „Bildwiederholrate“ bezeichnet und in Hz angegeben.
――Bei diesem Gerät können Sie aufgrund der Beschaffenheit des Bildschirms für jedes Bildschirmformat nur eine optimale Auflösung einstellen. Wenn Sie statt der vorgegebenen Auflösung eine andere verwenden, verschlechtert
sich möglicherweise die Bildqualität. Um dies zu vermeiden, wird empfohlen, dass Sie die für Ihr Gerät angegebene optimale Auflösung auswählen.
――Die optimalen Auflösungseinstellungen könnten in Abhängigkeit der Leistung und der Version der Grafikkarte und der Kabel (HDMI/DisplayPort-Version, etc.) eingeschränkt sein.
47
Kapitel 11
Anhang
Inanspruchnahme des kostenpflichtigen
Services (Kosten für Kunden)
Ein Schaden am Gerät, der auf einen Kundenfehler
zurückzuführen ist
Schaden am Gerät durch falsche Bedienung durch den Kunden oder fehlerhafte Reparatur.
――Wenn dieser Service in Anspruch genommen wird, stellen wir trotz bestehender Gewährleistung
möglicherweise in folgenden Fällen den Besuch eines Servicetechnikers in Rechnung.
Kein Produktdefekt
Reinigung, Anpassung, Erklärung, Neuinstallation o. ä. des Geräts
•• Ein Servicetechniker erklärt die Verwendung des Geräts oder passt Optionen an, ohne das Gerät zu
zerlegen.
•• Ein Defekt wird durch äußere Einflüsse verursacht (Internet, Antenne, drahtgebundene Signale usw.).
•• Ein Gerät wird neu installiert oder zusätzliche Geräte werden angeschlossen, nachdem das gekaufte
Gerät zum ersten Mal installiert wurde.
•• Ein Gerät wird neu installiert, um es woanders aufzustellen oder an einen anderen Wohnort
umzuziehen.
•• Der Kunde benötigt eine Anleitung zur Verwendung in Verbindung mit einem Gerät eines anderen
Herstellers.
•• Der Kunde benötigt eine Anleitung zur Verwendung des Netzwerks oder eines Programms eines
anderen Herstellers.
Wenn der Schaden am Gerät verursacht wird durch:
•• Einwirkung von außen oder fallen lassen
•• Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist
•• Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder
Partners von Samsung Electronics Co., Ltd. ist.
•• Umbau oder Reparatur des Geräts durch den Kunden
•• Verwendung mit falscher Spannung oder nicht zugelassenen elektrischen Anschlüssen
•• Nichtbeachtung der Warnhinweise im Benutzerhandbuch
Andere
•• Das Gerät fällt durch eine Naturkatastrophe (Blitz, Feuer, Erdbeben, Überflutung usw.) aus.
•• Die Verbrauchskomponenten sind aufgebraucht. (Batterie, Toner, Leuchtstofflampen, Tonköpfe,
Vibrator, Lampe, Filter, Bänder usw.)
――Wenn der Kunde einen Service anfordert, obwohl das Gerät nicht defekt ist, wird möglicherweise eine
Servicegebühr berechnet. Lesen Sie daher zunächst das Benutzerhandbuch.
•• Der Kunde möchte, dass auf dem Gerät Software installiert und das Gerät eingerichtet wird.
•• Ein Servicetechniker beseitigt/säubert Staub oder Fremdkörper innerhalb des Geräts.
•• Der Kunde möchte nach dem Homeshopping- oder Online-Kauf noch zusätzlich die Installation.
48
