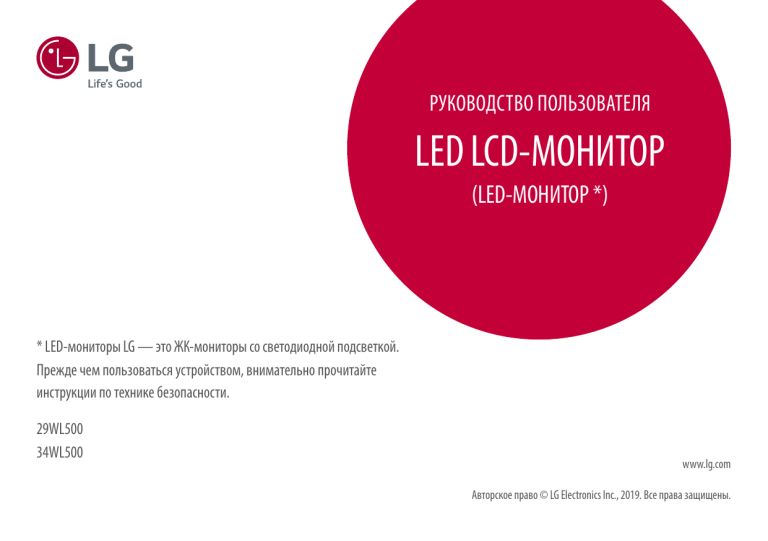

Руководство пользователя
LED LCD-МОНИТОР
(LED-МОНИТОР *)
* LED-мониторы LG — это ЖК-мониторы со светодиодной подсветкой.
Прежде чем пользоваться устройством, внимательно прочитайте
инструкции по технике безопасности.
29WL500
34WL500
www.lg.com
Авторское право © LG Electronics Inc., 2019. Все права защищены.
Содержание
РУССКИЙ
ЛИЦЕНЗИЯ.................................................. 2
УВЕДОМЛЕНИЕ О ПРОГРАММНОМ
ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ
КОДОМ........................................................ 3
СБОРКА И ПОДГОТОВКА К РАБОТЕ............. 3
ЭКСПЛУАТАЦИЯ МОНИТОРА....................... 8
ПОЛЬЗОВАТЕЛЬСКИЕ НАСТРОЙКИ............ 9
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ............ 19
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
УСТРОЙСТВА............................................. 21
2
ЛИЦЕНЗИЯ
Предоставляемые лицензии различаются в зависимости от модели. Посетите www.lg.com для получения
дополнительной информации по лицензиям.
Термины HDMI и HDMI High-Definition Multimedia Interface
и Логотип HDMI являются товарными знаками или
зарегистрированными товарными знаками HDMI Licensing
Administrator, Inc. в Соединенных Штатах и других странах.
Для получения исходного кода по условиям лицензий GPL, LGPL, MPL и других лицензий с открытым
исходным кодом, который содержится в данном продукте, посетите веб-сайт: http://opensource.lge.com.
Кроме исходного кода, для загрузки доступны все соответствующие условия лицензии, отказ от гарантий и
уведомления об авторских правах.
Компания LG Electronics также может предоставить открытый исходный код на компакт-диске за плату,
покрывающую связанные с этим расходы (стоимость носителя, пересылки и обработки), по запросу,
который следует отправить по адресу электронной почты [email protected]
Это предложение действительно в течение трех лет с момента последней поставки нами данного
продукта. Это предложение актуально для любого получателя данной информации.
СБОРКА И ПОДГОТОВКА К РАБОТЕ
ВНИМАНИЕ!
•• Для обеспечения безопасности и оптимальных эксплуатационных качеств устройства, используйте
только фирменные детали.
•• Какие-либо повреждения или ущерб, вызванные использованием деталей не одобренных
производителем, не являются гарантийным случаем.
•• Рекомендуется использовать компоненты, входящие в комплект поставки.
•• При использовании обычных кабелей, не сертифицированных компанией LG Electronics, изображения
на экране могут не отображаться, или на изображениях могут появляться шумы.
•• Изображения в данном руководстве представляют общие действия и могут отличаться от фактического
продукта.
•• Не наносите посторонние вещества (масла, смазочные вещества и т. п.) на поверхность винта при
сборке устройства (это может привести к повреждению устройства).
•• Чрезмерная нагрузка на крепежные винты может привести к повреждению монитора. Гарантия не
распространяется на такие повреждения.
•• Не переносите монитор в перевернутом положении, удерживая его только за основание подставки. Это
может вызвать падение монитора с подставки и привести к травме.
•• Перед поднятием или перемещением монитора не касайтесь его экрана. Давление на экран монитора
может вызвать его повреждение.
ПРИМЕЧАНИЕ
•• Внешний вид реальных компонентов может отличаться от изображенных в данном руководстве.
•• Любые характеристики и информация об устройстве могут быть изменены без предварительного
уведомления в целях улучшения его работы.
•• Для покупки дополнительных принадлежностей обратитесь в магазин электроники, интернет-магазин
или к продавцу, у которого Вы приобрели устройство.
•• Кабель питания, входящий в комплект поставки, может отличаться в зависимости от региона.
РУССКИЙ
УВЕДОМЛЕНИЕ О ПРОГРАММНОМ
ОБЕСПЕЧЕНИИ С ОТКРЫТЫМ ИСХОДНЫМ
КОДОМ
Поддерживаемые драйверы и программное
обеспечение
Вы можете загрузить и установить последнюю версию с веб-сайта LGE (www.lg.com).
Драйверы и программное
обеспечение
Приоритет установки
Драйвер монитора
Рекомендуется
OnScreen Control
Рекомендуется
Dual Controller
Oпционально
3
Описание продукта и функций кнопок
Перемещение и поднятие монитора
РУССКИЙ
Перед перемещением или поднятием монитора соблюдайте следующие инструкции во избежание
повреждения и для обеспечения безопасной транспортировки независимо от типа и размера монитора.
•• Монитор рекомендуется перемещать в оригинальной коробке или упаковочном
материале.
•• Перед перемещением или поднятием монитора отключите кабель питания и все остальные кабели.
•• Крепко удерживайте нижнюю и боковую части монитора. Не касайтесь самой панели.
•• При удерживании монитора экран должен быть направлен в противоположную от Вас сторону во
избежание появления царапин.
•• При транспортировке не подвергайте монитор толчкам или избыточной вибрации.
•• При перемещении монитора держите его вертикально, не ставьте его на бок и не наклоняйте влево или
вправо.
Использование кнопки-джойстика
Можно управлять функциями монитора, нажимая кнопку-джойстик или перемещая ее пальцем влево/
вправо/вверх/вниз.
Основные функции
/
Включение
питания
Однократно нажмите кнопку-джойстик
пальцем, чтобы включить монитор.
Выключение
питания
Однократно нажмите и удерживайте
кнопку-джойстик не менее 5 секунд, чтобы
выключить монитор.
Управление
громкостью
Вы можете управлять громкостью,
перемещая кнопку-джойстик влево/вправо.
ПРИМЕЧАНИЕ
•• Кнопка-джойстик расположена в нижней части монитора.
4
29WL500
34WL500
ВНИМАНИЕ!
•• Старайтесь не прикасаться к экрану монитора.
-- Это может привести к повреждению всего экрана или отдельных пикселов, отвечающих за
формирование изображения.
•• При использовании монитора без подставки, кнопка-джойстик может стать причиной неустойчивости
монитора, что может привести к его наклону и падению, повреждению устройства, а также к нанесению
Вам травм. Кроме того, это может стать причиной некорректной работы кнопки-джойстика.
Размещение на столе
Регулировка угла наклона монитора
•• Поднимите монитор и поместите его на стол в вертикальном положении. Расстояние от монитора до
стены должно составлять не менее 100 мм для обеспечения достаточной вентиляции.
1 Расположите установленный на подставку монитор вертикально.
2 Отрегулируйте угол наклона монитора.
Для удобства работы угол наклона регулируется вперед-назад в пределах от -5° до 15°.
100 мм
100 мм
100 мм
•• Во избежание повреждения пальцев при выполнении регулировки экрана не держите нижнюю часть
монитора, как показано на рисунке ниже.
•• Будьте осторожны, не касайтесь экрана и не нажимайте на него при регулировке наклона.
РУССКИЙ
ПРЕДУПРЕЖДЕНИЕ
100 мм
29WL500
34WL500
ВНИМАНИЕ!
•• Прежде чем передвигать или устанавливать монитор, отсоедините кабель питания. Существует риск
поражения электрическим током.
•• Убедитесь в том, что используется кабель питания из комплекта поставки и что он подключен к
заземленной розетке.
•• Если требуется дополнительный кабель питания, свяжитесь с местным дилером или обратитесь в
ближайший магазин.
5
РУССКИЙ
Использование замка Kensington
Установка кронштейна для крепления на стене
Гнездо для замка Kensington находится на нижней части монитора.
Дополнительную информацию об установке и использовании замка см. в инструкции к замку или на сайте
http://www.kensington.com.
Присоедините монитор к столу, используя трос замка Kensington.
Этот монитор соответствует требованиям к использованию кронштейна для настенного крепления или
иного соответствующего устройства.
ПРИМЕЧАНИЕ
•• Кронштейн для настенного крепления продается отдельно.
•• Дополнительную информацию по установке см. в руководстве по установке кронштейна для настенного
крепления.
•• Не применяйте избыточную силу, прикрепляя кронштейн для настенного крепления, поскольку это
может повредить экран монитора.
•• Перед установкой монитора на стене отсоедините подставку, выполнив действия по ее присоединению
в обратном порядке.
Крепление на стене
Установите монитор на расстоянии не менее 100 мм от стены и других объектов по бокам монитора, для
обеспечения достаточной вентиляции. Подробные инструкции по установке можно получить в местном
магазине. Также можно обратиться к руководству пользователя за информацией об установке наклонного
кронштейна для настенного крепления.
ПРИМЕЧАНИЕ
•• Замок Kensington приобретается отдельно. Его можно приобрести в большинстве магазинов
электроники.
100 мм
100 мм
100 мм
100 мм
6
Чтобы установить монитор на стену, прикрепите кронштейн для настенного крепления (дополнительная
деталь) к задней части монитора.
При установке монитора с помощью кронштейна для настенного крепления надежно закрепите
кронштейн, чтобы предотвратить падение монитора.
100 x 100
M4 x L10
4
LSW 149
РУССКИЙ
Настенное крепление (мм)
Стандартный винт
Количество винтов
Кронштейн для настенного
крепления (дополнительная деталь)
ВНИМАНИЕ!
•• Прежде чем передвигать или устанавливать монитор, во избежание удара током, отсоедините провод
питания.
•• Установка монитора на потолке или наклонной стене может привести к его падению и причинению
Вам травм. Следует использовать одобренный LG Electronics кронштейн для настенного крепления и
обратиться к местному поставщику или квалифицированному специалисту.
•• Чрезмерная нагрузка на крепежные винты может привести к повреждению монитора. Гарантия не
распространяется на такие повреждения.
•• Используйте настенный кронштейн и винты, соответствующие стандарту VESA. Гарантия не
распространяется на повреждения вследствие неправильного использования или применения
несоответствующих компонентов.
•• При замере от задней панели монитора длина каждого использованного винта должна быть не более
8 мм.
ПРИМЕЧАНИЕ
•• Использование винтов, не соответствующих стандарту VESA, может привести к повреждению монитора
и его падению. LG Electronics не несет ответственности за происшествия, связанные с использованием
нестандартных винтов.
•• Комплект кронштейна для настенного крепления снабжается инструкцией по монтажу и необходимыми
комплектующими.
•• Настенный кронштейн является дополнительным оборудованием. Дополнительные аксессуары можно
приобрести у местного дилера.
•• Длина винтов, входящих в комплекты кронштейнов, может отличаться. Если длина используемых
винтов превышает стандартную, они могут повредить внутреннюю часть устройства.
•• Дополнительная информация приведена в инструкции по установке кронштейна.
7
ЭКСПЛУАТАЦИЯ МОНИТОРА
Подключение к A/V-устройствам
•• Реальное устройство может отличаться от изображений в этом руководстве.
Нажмите кнопку-джойстик, перейдите в [Настройки] [Вход] и выберите параметр входа.
Подключение HDMI
РУССКИЙ
ВНИМАНИЕ!
HDMI передает цифровые видео- и аудиосигналы от вашего A/V-устройства на монитор.
ПРИМЕЧАНИЕ
•• Не допускайте длительного нажатия на экран. Это может привести к искажению изображения.
•• Не выводите на экран неподвижное изображение в течение длительного времени. Это может привести
к эффекту остаточного изображения. Если возможно, используйте экранную заставку ПК.
•• Включайте монитор в заземленную (трехконтактную) электрическую розетку.
•• При включении монитора в помещении с низкой температурой изображение может мерцать. Это
нормальное явление.
•• На экране могут появляться красные, зеленые и синие точки. Это нормальное явление.
•• Использование кабеля DVI-HDMI / DP (DisplayPort)-HDMI может привести к возникновению проблем
совместимости.
•• Используйте сертифицированный кабель с логотипом HDMI. При использовании не сертифицированного
кабеля HDMI экран может отображаться неправильно, или может возникнуть ошибка подключения.
•• Рекомендуемые типы кабелей HDMI:
-- Высокоскоростной кабель HDMI®/TM;
-- Высокоскоростной кабель HDMI®/TM с Ethernet.
Подключение к ПК
Подключение периферийных устройств
•• Монитор поддерживает функцию Plug and Play*.
* Функция Plug and Play: позволяет подключать к компьютеру устройство без выполнения каких-либо
настроек или установки драйверов.
Подключение HDMI
Передает цифровые видео и аудио сигналы с компьютера на монитор.
ВНИМАНИЕ!
•• Использование кабеля DVI-HDMI / DP (DisplayPort)-HDMI может привести к возникновению проблем
совместимости.
•• Используйте сертифицированный кабель с логотипом HDMI. При использовании не сертифицированного
кабеля HDMI экран может отображаться неправильно, или может возникнуть ошибка подключения.
•• Рекомендуемые типы кабелей HDMI:
-- Высокоскоростной кабель HDMI®/TM;
-- Высокоскоростной кабель HDMI®/TM с Ethernet.
Подключение наушников
Подключите периферийные устройства к монитору через гнездо для наушников.
ПРИМЕЧАНИЕ
•• Периферийные устройства приобретаются отдельно.
•• В зависимости от параметров воспроизведения звука на компьютере и внешних устройств функции
наушников и динамиков могут быть ограничены.
•• Если Вы используете наушники с Г-образным штекером, это может вызвать проблемы при
подключении другого внешнего устройства к монитору. Поэтому мы рекомендуем использовать
наушники с прямым штекером.
Г-образный штекер
8
Прямой штекер
(Рекомендуется)
ПОЛЬЗОВАТЕЛЬСКИЕ НАСТРОЙКИ
ПРИМЕЧАНИЕ
РУССКИЙ
•• Экранное меню Вашего монитора может незначительно отличаться от изображенного в данном руководстве.
Вызов меню основного экрана
1 Нажмите кнопку-джойстик в нижней части монитора.
2 Перемещайте кнопку-джойстик вниз-вверх и влево-вправо, чтобы установить параметры.
3 Нажмите кнопку-джойстик еще раз, чтобы выйти из главного меню.
Кнопка-джойстик
Кнопка
Состояние меню
Описание
Главное меню отключено
Включение меню основного экрана.
Главное меню включено
Выход из главного меню (удерживание кнопки более 5 секунд обеспечивает выключение монитора. Вы можете выключить монитор, таким образом,
в любое время, в том числе, когда отображается экранное меню).
Главное меню отключено Настройка громкости монитора.
Главное меню включено
Переход к функциям [Вход].
Главное меню отключено Настройка громкости монитора.
Главное меню включено
Отображение функции [Настройки].
Главное меню отключено Отображение информации о текущем входе.
Главное меню включено
Выключение монитора.
Главное меню отключено Отображение информации о текущем входе.
Главное меню включено
Переход к функции [Режим изображения].
9
Функции главного меню
Главное меню
РУССКИЙ
Отключить
питание
Вход
Выход
Настройки
Режим изображения
Описание
[Вход]
Установка режима входа.
[Отключить питание]
Выключение монитора.
[Настройки]
Установка параметров экрана.
[Режим изображения]
Настройка режима изображения.
[Выход]
Выход из главного меню.
Пользовательские настройки
Настройки меню
1
2
3
4
Для просмотра меню настройки нажмите на клавишу управления в нижней части монитора, а затем перейдите к [Настройки].
Установите параметры, перемещая кнопку-джойстик вверх/вниз/влево/вправо.
Для возврата к предыдущим настройки или другим позициям настройки нажмите на клавишу или ( ).
Для выхода из меню настройки нажимайте на до выхода.
[Быстрые настройки]
[Вход]
[Картинка]
[Основные]
ВНИМАНИЕ!
•• Экранное меню Вашего монитора может незначительно отличаться от изображенного в данном руководстве.
10
Все функции описаны ниже.
[Настройки] > [Быстрые
настройки]
[Контрастность]
[Гρомкость]
РУССКИЙ
[Яркость]
Описание
Настройка контрастности и яркости цветов экрана.
Настройка громкости.
ПРИМЕЧАНИЕ
•• Вы можете настроить параметр [Без звука] / [Включить звук], переместив кнопку-джойстик в положение в меню [Гρомкость].
[Tемп. цвета]
[Πольз-ль]
Пользователь может корректировать этот параметр в красном, зеленом или синем оттенке.
[Теплый]
Насыщение изображения красным цветом.
[Средний]
Настройка сбалансированного изображения между красным и синим оттенками.
[Холодный]
Насыщение изображения синим цветом.
[Настройки] > [Вход]
Описание
[Список ввода]
Выбор режима ввода.
[Соотношение сторон]
Регулировка соотношения сторон.
[Широкоформатный]
Воспроизведение видео в полноэкранном режиме независимо от входного видеосигнала.
[Исходн.]
Воспроизведение видео с учетом формата входного видеосигнала.
[Кино 1]
Увеличение формата экрана 21:9 (с разрешением 1080p)
[Кино 2]
Увеличение формата экрана 21:9 включая область черной полосы для отображения субтитров (с разрешением 1080p)
ПРИМЕЧАНИЕ
•• В режиме [FreeSync] нет опций [Кино 1], [Кино 2]. ( перейдите к [Картинка] → [Настройки Игры] → [FreeSync], чтобы перевести [FreeSync] в режим [Вкл.] или [Выкл.])
11
[[Режим изображения] для сигнала SDR (не HDR)]
[Настройки] >
[Картинка]
РУССКИЙ
[Режим изображения]
Описание
[Пользовательский]
Позволяет пользователям настраивать каждый параметр отдельно. Предусмотрена возможность настройки цветового режима главного меню.
[Яркий]
Повышение контрастности, яркости и четкости для получения более яркого изображения.
[HDR Эффект]
Оптимизация экрана под расширенный динамический диапазон.
[Режим чтения]
Оптимизирует параметры экрана для просмотра документов. Повысить яркость экрана можно в меню Настройки.
[Кино]
Оптимизация настроек экрана для видео.
[FPS]
В данном режиме настройки устройства оптимизируются под параметры игр FPS.
[RTS]
В данном режиме настройки устройства оптимизируются под параметры Игры RTS.
[Нарушен. цвета]
Данный режим предназначен для пользователей, страдающих дальтонизмом, и позволяет им легко различать красный и зеленый цвета.
ПРИМЕЧАНИЕ
•• Изменение режима воспроизведения изображения может приводить к мерцанию экрана или негативному влиянию на разрешающую способность монитора ПК.
12
[[Режим изображения] для сигнала HDR]
[Настройки] >
[Картинка]
[Пользовательский]
Позволяет пользователям настраивать каждый параметр отдельно.
[Яркий]
Оптимизация изображения для ярких цветов HDR.
[Стандартный]
Оптимизация изображения для стандарта HDR.
[Кино]
Оптимизация изображения для видео HDR.
[FPS]
Этот режим оптимизирован для игр FPS.Подходит для игр FPS с очень темным изображением.
[RTS]
Данный режим оптимизирован для игр RTS.
РУССКИЙ
[Режим изображения]
Описание
ПРИМЕЧАНИЕ
•• В зависимости от настройки ОС Windows 10 содержимое HDR может воспроизводиться некорректно. Проверьте, включена ли функция HDR в ОС Windows.
•• В зависимости от производительности видеокарты при включенной функции HDR может ухудшаться качество текста или изображения.
•• В зависимости от производительности видеокарты при включенной функции HDR может мерцать или потрескивать экран при изменении входа монитора или включении/выключении
питания.
13
[Настройки] >
[Картинка]
Описание
[Регулировка картинки] [Яркость]
Регулировка яркости экрана.
РУССКИЙ
[Контрастность]
Регулировка контрастности экрана.
[Четкость]
Настройка четкости изображения.
[SUPER RESOLUTION+]
[Высокий]
Качество изображения оптимизируется для отображения кристально чистых изображений. Эта функция эффективна при
воспроизведении высококачественного видео или игр.
[Средний]
Качество изображения оптимизируется для комфортного просмотра изображения в диапазоне между высоким и низким режимами.
Этот режим эффективен для видео в формате UCC или SD.
[Низкий]
Качество изображения оптимизируется для просмотра более гладких и естественных изображений. Этот режим эффективен при
просмотре малодинамичных видео или неподвижных изображений.
[Выкл]
Данную опцию следует использовать для просмотра видео и изображений в повседневном режиме. В этом режиме функции SUPER
RESOLUTION+ отключены.
ПРИМЕЧАНИЕ
•• Поскольку данная функция предназначена для повышения резкости изображений в низком разрешении, использовать её для отображения обычного
текста или пиктограмм на рабочем столе не рекомендуется - это может привести к чрезмерному повышению резкости.
[Уровень черного]
[DFC]
14
Настройка уровня сдвига (только для HDMI).
•• Сдвиг: при наличии опорного видеосигнала это самый темный цвет, отображаемый на мониторе.
[Высокий]
Сохранение текущего коэффициента контрастности экрана.
[Низкий]
Снижение уровней черного и повышение уровней белого от текущего уровня контрастности экрана.
[Вкл]
Автоматическая настройка яркости в соответствии с параметрами экрана.
[Выкл]
Отключение функции DFC.
[Настройки] >
[Картинка]
[Настройки Игры]
Описание
[Время отклика]
[Быстрее]
Установка для параметра «Время отклика» значения «Быстрее».
[Быстро]
Установка для параметра «Время отклика» значения «Быстро».
[Нормально]
Установка для параметра «Время отклика» значения «Нормально».
[Выкл]
Установка для параметра «Время отклика» значения «Выкл.».
РУССКИЙ
[FreeSync]
Настройка времени отклика для отображения изображений с учетом скорости обновления экрана.
Для работы в обычных условиях рекомендуется установить значение [Быстро]. Для воспроизведения динамичного изображения рекомендуется установить
значение [Быстрее].
Установка значения [Быстрее] может привести к эффекту залипания изображения.
Данная опция обеспечивает безупречное и реалистичное изображение на экране посредством синхронизации вертикальной частоты входного сигнала с
аналогичным параметром выходного сигнала.
ВНИМАНИЕ!
•• Поддерживаемый интерфейс: HDMI.
•• Поддерживаемая графическая карта: требуется графическая карта с поддержкой FreeSync от AMD.
•• Поддерживаемая версия: установите новейшую версию драйвера графической карты.
•• Дополнительную информацию и подробные требования см. на веб-сайте AMD http://www.amd.com/FreeSync.
[Вкл]
Функция [FreeSync] включена.
[Выкл]
Функция [FreeSync] выключена.
[Стабилизатор черного]
Управляйте контрастом черного цвета для лучшего качества темных сцен.
Увеличение значения параметра [Стабилизатор черного] повышает яркость участков изображения с низким уровнем серого (это позволяет различать
объекты на экране для игр с темным изображением).
Уменьшение значения параметра [Стабилизатор черного] затемняет участки изображения с низким уровнем серого и повышает динамическую контрастность
изображения.
[Cross Hair]
Функция «Визирная линия» обеспечивает наличие отметки в центре экрана для игр-шутеров от первого лица (First Person Shooter (FPS)).Пользователи могут
выбрать одну из четырех доступных [Cross Hair], наиболее подходящую для их игровой среды.
При выключении монитора или переходе в режим энергосбережения функция Cross Hair автоматически переходит в состояние [Выкл].
15
[Настройки] >
[Картинка]
[Регулировка цвета]
[Гамма]
РУССКИЙ
[Tемп. цвета]
[Сброс настр.
изображения]
16
Описание
[Режим 1], [Режим
2], [Режим 3]
Чем выше значение гаммы, тем темнее изображение. Соответственно, чем ниже значение гаммы, тем светлее изображение.
[Режим 4]
Если настройка параметров гаммы не требуется, выберите [Режим 4].
[Πольз-ль]
Пользователь может корректировать этот параметр в красном, зеленом или синем оттенке.
[Теплый]
Насыщение изображения красным цветом.
[Средний]
Настройка сбалансированного изображения между красным и синим оттенками.
[Холодный]
Насыщение изображения синим цветом.
[Красный], [Зеленый],
[Cиний]
Настройка цветов изображения: [Красный], [Зеленый] и [Cиний].
[Шесть цветов]
Настройка цветовой палитры и насыщенности шести цветов (Красный, Зеленый, Cиний, Голубой, Пурпурный, Желтый) в соответствии с предпочтениями
пользователя и сохранение заданных параметров.
[Оттенок]
Настройка оттенка цветов.
[Насыщенность]
Настройка насыщенности экранных цветов. Чем меньше значение, тем менее насыщенными и яркими получаются цвета. Чем выше
значение, тем более насыщенными и темными получаются цвета.
[Хотите, чтобы Picture сбросила ваши настройки?]
[Да]
Восстановление настроек по умолчанию.
[Нет]
Отмена выбора.
[Настройки] > [Основные]
Описание
Выбор языка экранного меню.
[SMART ENERGY SAVING]
[Высокий]
Экономия электроэнергии с помощью функции [SMART ENERGY SAVING] высокого энергосбережения.
[Низкий]
Экономия электроэнергии с помощью функции [SMART ENERGY SAVING] низкого энергосбережения.
[Выкл]
Отключение функции [SMART ENERGY SAVING].
[Вкл]
Индикатор питания включается.
[Выкл]
Индикатор питания выключается.
[Питание]
[Авт. реж. ожидания]
Автоматическое выключение монитора после отсутствия на экране активности в течение определенного времени. Для функции автоматического отключения можно установить
таймер([8 ч.], [6 ч.], [4 ч.] и [Выкл]).
[HDMI Режим совместимости]
Функция [HDMI Режим совместимости] позволяет распознавать устаревшее оборудование, не поддерживающее HDMI 2.0.
[Вкл]
Активация [HDMI Режим совместимости](HDMI версия 1.4)
[Выкл]
Деактивация [HDMI Режим совместимости](HDMI версия 2.0)
РУССКИЙ
[Язык]
ПРИМЕЧАНИЕ
•• Если подключенное устройство не поддерживает [HDMI Режим совместимости], экран или звук могут не работать надлежащим образом.
•• При активированном [HDMI Режим совместимости] функция HDR не поддерживается.
•• Некоторые графические карты предыдущих поколений не поддерживают HDMI 2.0, но пользователь может выбрать опцию HDMI 2.0 на контрольной панели в окне.Это может
привести к нарушению отображения изображения на экране.
[Заблокировать меню]
Данная функция отключает возможность конфигурации и настройки меню.
[Вкл]
Активация блокировки Заблокировать меню.
[Выкл]
Деактивация блокировки Заблокировать меню.
ПРИМЕЧАНИЕ
•• Все функции, кроме Яркость, Контрастность, Гρомкость, Вход, Заблокировать меню и Информация, деактивированы.
[Информация]
На дисплее отобразится следующая информация: [Серийный номер], [Общее время включения], [Pазрешение].
17
[Настройки] > [Основные]
[Сброс настроек до заводских] [Сбросить настройки?]
РУССКИЙ
18
Описание
[Да]
Восстановление настроек по умолчанию.
[Нет]
Отмена сброса.
ПРИМЕЧАНИЕ
•• Данные по экономии зависят от панели. Таким образом, эти значения могут отличаться в зависимости от панели и от поставщика панели. Если опция [SMART ENERGY SAVING] настроена на [Высокий] или [Низкий],
яркость экрана увеличивается или уменьшается в зависимости от источника изображения.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
На экране нет изображения.
•• Убедитесь, что провод питания включен в электрическую розетку.
Включен ли индикатор питания?
•• Проверьте подключение кабеля питания и нажмите кнопку питания.
Включено ли устройство и горит ли белым индикатор питания?
•• Проверьте, подключен ли вход ([Настройки] > [Вход] > [Список ввода]).
Индикатор питания мигает?
•• Если монитор находится в режиме энергосбережения, передвиньте мышь или нажмите любую клавишу.
•• Убедитесь, что компьютер включен.
Отображается ли сообщение [Вне диапазона]?
•• Это происходит, когда передаваемый с компьютера (видеокарты) сигнал находится вне горизонтального или вертикального диапазона
монитора. См. раздел "Технические характеристики" данного руководства для настройки необходимой частоты.
Отображается ли сообщение [Нет сигнала]?
•• Данное сообщение отображается, если сигнальный кабель между компьютером и монитором отсутствует или не подключен. Проверьте кабель
и переподключите его.
РУССКИЙ
Включен ли в розетку провод питания монитора?
Отображается сообщение о блокировке Заблокировать меню.
Некоторые функции недоступны, когда вы нажимаете кнопку
Меню.
•• Экранное меню заблокировано. Перейдите в Настройки > Основные и укажите в разделе Заблокировать меню значение Выкл.
Остаточное изображение на экране.
При выключении монитора на экране остается изображение?
•• Отображение неподвижного изображения в течение длительного времени может привести к повреждению экрана и появлению остаточного
изображения.
•• Чтобы продлить срок службы монитора, используйте специальную экранную заставку.
Изображение на экране нестабильно и дрожит / Изображения оставляют на экране темные следы.
Вы выбрали подходящую частоту развертки?
•• Если выбранная частота развертки – HDMI 1080i 60/50 Гц (чересстрочное), экран может мерцать. Измените разрешение на 1080р или установите
рекомендованное разрешение.
ПРИМЕЧАНИЕ
•• [Vertical Frequency]: изображение на экране должно обновляться десятки раз в секунду, наподобие флуоресцентной лампы. Количество обновлений в секунду называют частотой вертикальной развертки и выражают
в герцах (Гц).
•• [Horizontal Frequency]: время на отображение горизонтальной линии называют временем горизонтального цикла. Если 1 разделить на интервал по горизонтали, результатом будет количество горизонтальных линий,
отображаемых в течение секунды. Это частота горизонтальной развертки, которая выражается в герцах (кГц).
•• LED можно активировать в OSD-меню настройки.
Настройки – Основные – Питание – Вкл
19
ПРИМЕЧАНИЕ
РУССКИЙ
•• Убедитесь, что разрешающая способность или частота графической карты находятся в рамках допустимого монитором диапазона, и установите рекомендуемое (оптимальное) значение разрешающей способности в
меню: Панель управления > Дисплей > настройки.
•• Неустановка рекомендуемого (оптимального) значения разрешающей способности графической карты может привести к размытому отображению текста на экране, тусклости, усечению границ или перекосу
изображения на экране.
•• Методы настройки могут различаться в зависимости от модели компьютера или версии операционной системы. Некоторые параметры разрешающей способности могут быть недоступны в зависимости от
эксплуатационных характеристик графической карты. В таком случае необходимо обратиться за помощью к производителю компьютера или графической карты.
•• Некоторые модели графических карт не поддерживают разрешающую способность 2560 × 1080. При невозможности воспроизведения изображения с такими показателями разрешающей способности необходимо
обратиться за помощью к производителю графической карты.
Нарушены цвета изображения.
Количества цветов недостаточно (16 цветов)?
•• Настройте цветовое разрешение на 24 бит (True Color) или выше. Для Windows перейдите в Панель управления > Дисплей > Параметры > Управление
цветом.
Цвета изображения неустойчивы или изображение
монохромное?
•• Убедитесь, что сигнальный кабель подключен правильно. Отключите и подключите кабель или извлеките и повторно установите видеокарту компьютера.
На экране видны точки?
•• При работе устройства на экране могут появляться точки (красные, зеленые, белые или черные). Это нормально для жидкокристаллических дисплеев.
Точки не свидетельствуют о неисправности и не связаны с рабочими характеристиками монитора.
Вы видите сообщение "Unrecognized monitor, Plug&Play (VESA DDC) monitor found" ("Нераспознанный монитор, найден монитор Plug&Play (VESA DDC)")?
Вы установили драйвер дисплея?
•• Обязательно установите драйвер дисплея с нашего веб-сайта: http://www.lg.com.
•• Убедитесь, что видеокарта поддерживает функцию Plug&Play.
Отсутствует звук в динамиках или наушниках, подключенных к соответствующему порту компьютера.
Звук отсутствует при воспроизведении изображения
с использованием входного сигнала DisplayPort или
HDMI?
20
•• Повысьте уровень громкости с помощью соответствующей кнопки на мониторе.
•• Настройте аудиовыход ПК на используемый монитор. В ОС Microsoft Windows перейдите в Панель управления > Оборудование и звук> Звук > установите
монитор в качестве устройства по умолчанию.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА
29WL500
Поддерживается 8-/10-битный цвет.
Разрешение
Максимальное разрешение
2560 x 1080 при 75 Гц
Рекомендованное разрешение
2560 x 1080 при 60 Гц
Источники питания
Адаптер питания
РУССКИЙ
Глубина цвета
1,3 A
Напряжение
19 B
Потребляемая мощность
(Типовое значение)
Питание включено: 20,5 Вт Cтанд. (Стандарт ENERGY STAR®)*
24,5 Вт Cтанд. (Условия выпуска с завода)**
Спящий режим: ≤ 0,5 Вт
Питание выключено: ≤ 0,3 Вт
Тип ADS-40SG-19-3 19025G производства SHENZHEN HONOR ELECTRONIC
и Тип ADS-40FSG-19 19025GPG-1 производства SHENZHEN HONOR ELECTRONIC
и Тип ADS-40FSG-19 19025GPBR-1 производства SHENZHEN HONOR ELECTRONIC
и Тип ADS-40FSG-19 19025GPI-1 производства SHENZHEN HONOR ELECTRONIC
и Тип ADS-40FSG-19 19025GPCU-1 производства SHENZHEN HONOR ELECTRONIC
и Тип ADS-40FSG-19 19025GPB-2 производства SHENZHEN HONOR ELECTRONIC
и Тип ADS-25SFA-19-3 19025E производства SHENZHEN HONOR ELECTRONIC
и Тип ADS-25FSF-19 19025EPCU-1 производства SHENZHEN HONOR ELECTRONIC
и Тип ADS-25FSF-19 19025EPBR-1 производства SHENZHEN HONOR ELECTRONIC
и Тип ADS-25FSF-19 19025EPI-1 производства SHENZHEN HONOR ELECTRONIC
и Тип ADS-25FSF-19 19025EPG-1 производства SHENZHEN HONOR ELECTRONIC
и Тип ADS-25FSF-19 19025EPB-1 производства SHENZHEN HONOR ELECTRONIC
и Тип LCAP21 производства LIEN CHANG ELECTRONIC ENTERPRISE
и Тип LCAP26-A производства LIEN CHANG ELECTRONIC ENTERPRISE
и Тип LCAP26-E производства LIEN CHANG ELECTRONIC ENTERPRISE
и Тип LCAP26-I производства LIEN CHANG ELECTRONIC ENTERPRISE
и Тип LCAP26-B производства LIEN CHANG ELECTRONIC ENTERPRISE
21
и Тип WA-24C19FS производства Asian Power Devices Inc.
и Тип WA-24C19FN производства Asian Power Devices Inc.
и Тип DA-24B19 производства Asian Power Devices Inc.
Выход: 19 B
1,3 A
РУССКИЙ
Условия окружающей среды
Условия эксплуатации
Условия хранения
Размеры
Масса (без упаковки)
Температура
0 °C до 40 °C
Влажность
Менее 80 %
Температура
-20 °C до 60 °C
Влажность
Менее 85 %
Размеры монитора (ширина x высота x глубина)
С подставкой (мм)
698,1 x 410,9 x 209,4
Без подставки (мм)
698,1 x 317,5 x 76,9
С подставкой (кг)
5,2
Без подставки (кг)
4,7
Технические характеристики могут быть изменены без предварительного уведомления.
* Уровень энергопотребления может варьироваться в зависимости от условий эксплуатации и настроек монитора.
* Энергопотребление в режиме Вкл. измеряется с использованием стандарта тестирования ENERGY STAR®.
** Потребление электроэнергии в режиме «On» (Вкл.) измеряется при помощи стандартного теста LGE (режим изображения - Full White (полностью белый), разрешение – Maximum (максимальное)).
22
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА
34WL500
Разрешение
Источники питания
Поддерживается 8-/10-битный цвет.
Максимальное разрешение
2560 x 1080 при 75 Гц
Рекомендованное разрешение
2560 x 1080 при 60 Гц
Напряжение
19 B
Потребляемая мощность
(Типовое значение)
Питание включено: 28 Вт Cтанд. (Стандарт ENERGY STAR®)*
38 Вт Cтанд. (Условия выпуска с завода)**
Спящий режим: ≤ 0,5 Вт
Питание выключено: ≤ 0,3 Вт
2,0 A
Адаптер питания
Тип ADS-45SN-19-3 19040G производства SHENZHEN HONOR ELECTRONIC
и Тип LCAP21C производства LIEN CHANG ELECTRONIC ENTERPRISE
и Тип LCAP26B-E производства LIEN CHANG ELECTRONIC ENTERPRISE
и Тип LCAP26B-A производства LIEN CHANG ELECTRONIC ENTERPRISE
Выход: 19 B
2,1 A
Условия окружающей среды
Условия эксплуатации
Условия хранения
Размеры
РУССКИЙ
Глубина цвета
Температура
0 °C до 40 °C
Влажность
Менее 80 %
Температура
-20 °C до 60 °C
Влажность
Менее 85 %
Размеры монитора (ширина x высота x глубина)
С подставкой (мм)
825,6 x 487,4 x 208,8
Без подставки (мм)
825,6 x 369,8 x 51,2
23
Масса (без упаковки)
РУССКИЙ
24
С подставкой (кг)
6,9
Без подставки (кг)
5,9
Технические характеристики могут быть изменены без предварительного уведомления.
* Уровень энергопотребления может варьироваться в зависимости от условий эксплуатации и настроек монитора.
* Энергопотребление в режиме Вкл. измеряется с использованием стандарта тестирования ENERGY STAR®.
** Потребление электроэнергии в режиме «On» (Вкл.) измеряется при помощи стандартного теста LGE (режим изображения - Full White (полностью белый), разрешение – Maximum (максимальное)).
Поддерживаемый заводской режим (Стандартный режим, РС)
HDMI
Частота горизонтальной развертки
(кГц)
Частота вертикальной развертки
(Гц)
Полярность (Г/В)
640 x 480
31,469
59,94
-/-
640 x 480
37,5
75
-/-
800 x 600
37,879
60,317
+/+
800 x 600
46,875
75,0
+/+
1024 x 768
48,363
60
-/-
1024 x 768
60,123
75,029
+/+
1152 x 864
53,697
60
-/+
1280 x 720
45,00
60,00
+/+
1280 x 1024
63,981
60,02
+/+
1280 x 1024
79,976
75,025
+/+
1600 x 900
60,00
60,00
+/+
1680 x 1050
65,29
59,954
-/+
1920 x 1080
67,5
60
+/-
2560 x 1080
66,636
59,98
-/+
2560 x 1080
83,915
74,99
-/+
Примечания
РУССКИЙ
Предустановки
25
Синхронизация HDMI (видео)
Предустановки
РУССКИЙ
Частота горизонтальной
развертки (кГц)
Частота вертикальной
развертки (Гц)
480P
31,5
60
576P
31,25
50
720P
37,5
50
720P
45
60
1080P
56,25
50
1080P
67,5
60
2160P
67,5
30
Питание
26
Режим
Цвет светоида
Рабочий режим
Белый (в течение нескольких секунд)
Спящий режим
Выкл
Питание выключено
Выкл
Примечания
ENERGY STAR is a set of power-saving guidelines issued by the U.S.Environmental Protection Agency(EPA).
Модель и серийный номер продукта находятся на задней панели устройства.
Запишите их ниже на тот случай, если вам когда-либо потребуется техническое обслуживание.
As an ENERGY STAR Partner LGE U. S. A.,Inc. has determined that this product meets the ENERGY
STAR guidelines for energy efficiency.
Модель
Серийный номер
Refer to ENERGY STAR.gov for more information on the ENERGY STAR program.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
