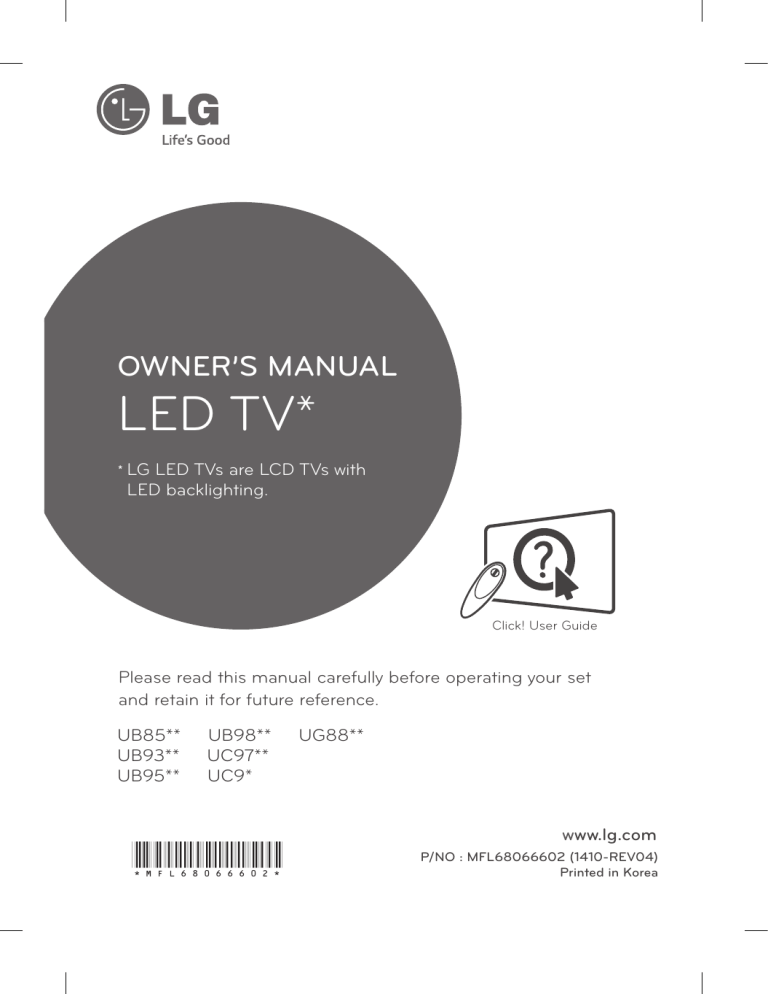

OWNER’S MANUAL
LED TV*
*
LG LED TVs are LCD TVs with
LED backlighting.
Click! User Guide
Please read this manual carefully before operating your set
and retain it for future reference.
UB85**
UB93**
UB95**
UB98**
UC97**
UC9*
*MFL68066602*
UG88**
www.lg.com
P/NO : MFL68066602 (1410-REV04)
Printed in Korea
A-2
TABLE OF CONTENTS
TABLE OF CONTENTS
A-3 SETTING UP THE TV
A-3 Attaching the stand
A-9 Tidying cables
A-11 Assembling the AV cover
A-12 MAKING CONNECTIONS
A-12
A-15
A-16
A-24
A-26
A-29
A-32
A-33
A-38
A-38
A-41
A-44
A-48
A-51
Antenna Connection
Satellite dish Connection
HDMI Connection
- ARC (Audio Return Channel)
DVI to HDMI Connection
Component Connection
Composite Connection
MHL Connection
Audio Connection
- Digital optical audio Connection
Headphone Connection
USB Connection
CI module Connection
Euro Scart Connection
COMMON
LANGUAGE LIST
English
Magyar
Polski
Česky
Slovenčina
Română
Български
Eesti
Lietuvių k.
Latviešu
Srpski
Hrvatski
Shqip
Bosanski
Македонски
Русский
B-1 SPECIFICATIONS
LANGUAGE
COMMON
SETTING UP THE TV
SETTING UP THE TV
A-3
2
Image shown may differ from your TV.
Attaching the stand
UB85**-ZA, UB93**, UB95**-ZA
1
Stand Body (L)
1
Stand Body (R)
2
Stand Base
1 Attach the stand to the TV using the upper mounting
hole on the back of the TV.
2 Attach the stand to the TV using the lower
connection on the back of the TV.
M4 x L20
4EA
3
NOTE
yy Be sure to check the Stand Body (L), (R), when
installing on the stand base.
M4 x L20
4EA
A-4
SETTING UP THE TV
UB85**-ZD, UB95**-ZB
3
1
Stand Body (R)
Stand Body (L)
Stand Base
1
2
1 Attach the stand to the TV using the upper mounting
hole on the back of the TV.
2 Attach the stand to the TV using the lower
connection on the back of the TV.
2
4
4EA
M4 x L10
NOTE
yy Be sure to check the Stand Body (L), (R), when
installing on the stand base.
M4 x L20
4EA
SETTING UP THE TV
65/79/84UB98**
A-5
3
1
(Only 65/79UB98**)
1
Stand Base
2
Wrench
4EA
2
M6 x L47
(Only 65UB98**)
1
M6 x L52
(Only 79UB98**)
2
(Only 84UB98**)
1
2
Wrench
4EA
M6 x L52
1
4EA
(Insulation
Holder)
2
A-6
SETTING UP THE TV
CAUTION
yy Make sure that the screws are inserted correctly
and fastened securely. (If they are not fastened
securely enough, the TV may tilt forward after
being installed.)
98UB98**
1
Wrench
1
2
1
2
Mold
M6 x L47
6EA
NOTE
yy The stand screws are already attached at the
back of the TV. Please use these attached screw
to assemble the TV and stand. (Only 98UB98**)
SETTING UP THE TV
UC97**
2
A-7
1
2
1
Stand Body (L)
Stand Body (R)
Stand Base
Stand Base
1
2
M4 x L10
4EA
3
Wrench
2
2
3
1
1 When assembling the stand, lay the front screen
protective package included in the product box on
a table or flat surface and then place the TV screen
face down on the protective package.
2 Attach the stand to the TV using the upper mounting
hole on the back of the TV.
3 Attach the stand to the TV using the lower connection
on the back of the TV.
1
A-8
SETTING UP THE TV
3
2
2
3
1
1
1 When assembling the stand, lay the front screen
protective package included in the product box on
a table
1 or flat surface and then place the TV screen
face down on the protective package.
2 Attach the stand to the TV using the upper mounting
hole on the back of the TV.
3 Attach the stand to the TV using the lower
connection on the back of the TV.
M4 x L20
4EA
79UG88**
1
Stand Body (R)
3
Stand Body (L)
Stand Base
M4 x L14
6EA
M4 x L14
4EA
M4 x L10
2EA
SETTING UP THE TV
CAUTION
yy When attaching the stand to the TV set, place the
screen facing down on a cushioned table or flat
surface to protect the screen from scratches. (Only
UB85**, UB93**, UB95**, UB98**)
yy Make sure that the screws are inserted correctly
and fastened securely. (If they are not fastened
securely enough, the TV may tilt forward after
being installed.)
Do not use too much force and over tighten the
screws; otherwise screw may be damaged and
not tighten correctly.
A-9
Tidying cables
Image shown may differ from your TV.
1 Gather and bind the cables with the Cable Holder
and the Cable Management.
2 Fix the Cable Management firmly to the TV.
(Only UB85**-ZA, UB93**, UB95**-ZA)
NOTE
yy Remove the stand before installing the TV on a
wall mount by performing the stand attachment in
reverse.
yy Remove the protective film from the stand base
and then attach the stand body to the stand base.
(Only UC97**, UG88**)
Cable Holder
Cable Management
(Only UB85**-ZD, UB95**-ZB)
Cable Holder
Cable Management
A-10
SETTING UP THE TV / MAKING CONNECTIONS
(Only UC97**, UG88**)
1 Gather and bind the cables with the Cable Holder.
(Only 65/79/84UB98**)
Cable Holder
Cable Holder
Cable Management
(Only 98UB98**)
1 Fix the Cable Management firmly to the TV.
(Only UC9*)
Cable
management
Cable
Holder
Cable Management
CAUTION
Cable Management
yy Do not move the TV by holding the cable holders,
as the cable holders may break, and injuries and
damage to the TV may occur.
MAKING CONNECTIONS
Assembling the AV cover
(Only 98UB98**)
1 Insert the cover holder attached to the AV port cover
into the hole of the main body of the product as
illustrated.
2 Attach the port cover onto the AV port part. (The
cover remains attached through the use of a
magnet.)
1
A-11
(Only UC9*)
1 Insert the cover holder attached to the AV port cover
into the hole of the main body of the product as
illustrated.
2 Attach the AV port cover by inserting it into the
left hole of the port. (The cover remains attached
through the use of a magnet.)
1
AV Port Cover
Cover
Holder
1
2
1
AV Port Cover
1
2
1
2
2
2
Cover Holder
2
CAUTION
yy If you do not attach the cover holder, the cover may
fall off and cause injury.
A-12
SETTING UP THE TV / MAKING CONNECTIONS
MAKING CONNECTIONS
This section on MAKING CONNECTIONS mainly uses
diagrams for the UB85** models.
Magyar
Csatlakoztassa a TV-t egy fali antennaaljzatba egy
RF-kábellel (75 Ω).
MEGJEGYZÉS
yy 2-nél több TV használatánál használjon
jelelosztót.
yy Nem megfelelő képminőség esetében
alkalmazzon jelerősítőt a minőség javítása
érdekében.
yy Ha a csatlakoztatott antenna használatával a
képminőség gyenge, állítsa be az antennát a
megfelelő irányba.
yy Az antennakábel és az átalakító nem tartozék.
yy Támogatott DTV Audio: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Antenna Connection
Polski
IN
(*Not Provided)
ANTENNA / CABLE
Wall Antenna Socket
English
Connect the TV to a wall antenna socket with an RF
cable (75 Ω).
NOTE
yy Use a signal splitter to use more than 2 TVs.
yy If the image quality is poor, install a signal
amplifier properly to improve the image quality.
yy If the image quality is poor with an antenna
connected, try to realign the antenna in the
correct direction.
yy An antenna cable and converter are not supplied.
yy Supported DTV Audio: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Telewizor należy podłączyć do ściennego gniazdka
antenowego za pomocą przewodu antenowego RF
(75 Ω).
UWAGA
yy Aby korzystać z więcej niż dwóch odbiorników
telewizyjnych, należy użyć rozdzielacza sygnału
antenowego.
yy Jeżeli jakość obrazu jest niska, należy
zainstalować odpowiedni wzmacniacz sygnału w
celu jej poprawienia.
yy Jeżeli jakość obrazu jest niska podczas
korzystania z anteny, spróbuj dostosować
kierunek ustawienia anteny.
yy Przewód antenowy i konwerter nie są dostarczane
w zestawie.
yy Obsługa dźwięku telewizji cyfrowej: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Česky
Připojte televizor k nástěnné zásuvce antény pomocí
kabelu RF (75 Ω).
POZNÁMKA
yy Jestliže budete používat více než 2 televizory,
použijte rozdělovač signálu.
yy Jestliže má obraz špatnou kvalitu, nainstalujte
správným způsobem zesilovač signálu, aby se
kvalita zlepšila.
yy Pokud je kvalita obrazu s připojenou anténou
špatná, zkuste anténu natočit správným směrem.
yy Kabel antény a převaděč nejsou součástí
dodávky.
yy Podporované DTV Audio: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
MAKING CONNECTIONS
Slovenčina
Pripojte televízor ku konektoru antény v stene prostredníctvom kábla RF (75 Ω).
POZNÁMKA
yy Ak chcete používať viac ako 2 monitory, použite
rozdeľovač signálu.
yy Ak je kvalita obrazu slabá, na vylepšenie kvality
obrazu správne pripojte zosilňovač signálu.
yy Ak je pripojená anténa a kvalita obrazu je nízka,
skúste otočiť anténu správnym smerom.
yy Kábel na pripojenie antény a konvertor nie sú
súčasťou dodávky.
yy Podporovaný formát zvuku DTV: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Română
Conectaţi televizorul la priza unei antene de perete cu
un cablu RF (75 Ω).
NOTĂ
yy Utilizaţi un splitter de semnal pentru a utiliza mai
mult de 2 televizoare.
yy În cazul în care calitatea imaginii este slabă,
instalaţi în mod corect un amplificator de semnal
pentru a îmbunătăţi calitatea imaginii.
yy În cazul în care calitatea imaginii este slabă cu
antena conectată, încercaţi să orientaţi din nou
antena în direcţia corectă.
yy Cablul antenei şi transformatorul nu sunt
furnizate.
yy Format audio DTV acceptat: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
A-13
Eesti
Ühendage teler antenni seinapistmikusse RF-kaabliga
(75 Ω).
MÄRKUS
yy Rohkem kui kahe teleri kasutamiseks kasutage
signaalijaoturit.
yy Kui kujutise kvaliteet on kehv, paigaldage kujutise
kvaliteedi parendamiseks signaalivõimendi.
yy Kui kujutise kvaliteet on kehv ja antenn on
ühendatud, suunake antenn õigesse suunda.
yy Antennikaablit ega muundurit tarnekomplektis ei
ole.
yy Toetatud DTV audio: MPEG, Dolby Digital, Dolby
Digital Plus, HE-AAC
Lietuvių k.
Prijunkite televizorių prie sieninio antenos lizdo RF
kabeliu (75 Ω).
PASTABA
yy Naudokite signalo skirstytuvą, jei norite naudoti
daugiau nei 2 televizorius.
yy Jei vaizdo kokybė prasta, jai pagerinti tinkamai
sumontuokite signalo stiprintuvą.
yy Jeigu prijungus anteną vaizdo kokybė prasta,
bandykite reguliuodami rasti tinkamą antenos
kryptį.
yy Antenos kabelis ir konverteris nepridedami.
yy Palaikomas DTV garsas: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Latviešu
Български
Включете телевизора в стенно гнездо за антена
чрез радиочестотен кабел (75 Ω).
ЗАБЕЛЕЖКА
yy Използвайте сплитер на сигнала, който е
предназначен за повече от 2 телевизора.
yy Ако качеството на изображението е лошо,
монтирайте усилвател на сигнала, за да го
подобрите.
yy Ако качеството на изображението е слабо
със свързана антена, опитайте да настроите
антената отново в правилната посока.
yy Кабелът на антената и преобразувателят не се
предоставят в комплекта.
yy Поддържан DTV звук: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Pievienojiet televizoru antenas rozetei sienā, izmantojot
RF kabeli (75 Ω).
PIEZĪME
yy Lai lietotu vairāk nekā divus televizorus,
izmantojiet signāla sadalītāju.
yy Ja attēla kvalitāte ir vāja, attēla kvalitātes
uzlabošanai uzstādiet signāla pastiprinātāju.
yy Ja attēla kvalitāte ir vāja un ir pievienota antena,
mēģiniet koriģēt antenas izvietojumu pareizā
virzienā.
yy Antenas kabelis un pārveidotājs komplektā nav
iekļauti.
yy Atbalstītais DTV audio formāts: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
A-14
MAKING CONNECTIONS
Srpski
Bosanski
Povežite televizor na zidni antenski priključak pomoću
RF kabla (75 Ω).
NAPOMENA
yy Ukoliko imate više od dva televizora, upotrebite
skretnicu antenskog signala.
yy Ako je slika lošeg kvaliteta, instalirajte pojačavač
signala da biste postigli bolji kvalitet slike.
yy Ako je slika lošeg kvaliteta dok je povezana
antena, usmerite antenu u odgovarajućem smeru.
yy Antenski kabl i pojačavač se ne isporučuju uz
uređaj.
yy Podržani DTV standardi zvuka: MPEG, Dolby
Digital, Dolby Digital Plus, HE-AAC
Hrvatski
Priključite televizor u zidnu antensku utičnicu pomoću
RF kabela (75 Ω).
NAPOMENA
yy Ako želite koristiti više od 2 televizora, upotrijebite
razdjelnik signala.
yy Ako je kvaliteta slike loša, ugradite pojačalo
signala kako biste postigli bolju kvalitetu slike.
yy Ako je kvaliteta slike slaba iako koristite antenu,
pokušajte je okrenuti u pravom smjeru.
yy Antenski kabel i pretvarač ne isporučuju se s
proizvodom.
yy Podržani DTV zvuk: MPEG, Dolby Digital, Dolby
Digital Plus, HE-AAC
Shqip
Lidheni TV-në me një prizë të antenës në mur me një
kabllo RF (75 Ω).
SHËNIM
yy Përdorni ndarës sinjali për të lidhur më shumë se
2 televizorë.
yy Nëse cilësia e figurës është e dobët, instaloni
përforcues sinjali për ta përmirësuar.
yy Nëse cilësia e figurës është e dobët me një
antenë të lidhur, mundohuni ta vendosni antenën
në drejtimin e duhur.
yy Kablloja e antenës dhe konvertuesi nuk jepen me
televizorin.
yy Audioja e mbështetur DTV: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Povežite TV na utičnicu zidne antene RF kablom (75 Ω).
NAPOMENA
yy Ako želite koristiti više od dva TV uređaja,
upotrijebite frekvencijsku skretnicu antenskog
signala.
yy Ako je kvalitet slike loš, instalirajte pojačivač
signala pravilno kako biste poboljšali kvalitet slike.
yy Ako je kvalitet slike loš i pored povezane
antene, pokušajte ponovo okrenuti antenu u
odgovarajućem smjeru.
yy Kabl antene i pretvarač se ne isporučuju.
yy Podržani DTV zvuk: MPEG, Dolby Digital, Dolby
Digital Plus, HE-AAC
Македонски
Поврзете го телевизорот со ѕиден приклучок за
антена со RF кабел (75 Ω).
ЗАБЕЛЕШКА
yy За користење на повеќе од 2 телевизори
употребете разделник на сигнал.
yy Ако квалитетот на сликата е слаб, правилно
инсталирајте засилувач на сигнал за
подобрување на квалитетот на сликата.
yy Ако квалитетот на сликата е слаб кога е
поврзана антена, обидете се да ја насочите
антената во правилна насока.
yy Кабелот за антената и конвертерот не се
испорачуваат.
yy Поддржано DTV аудио: MPEG, Dolby Digital,
Dolby Digital Plus, HE-AAC
Русский
Подключите телевизионный кабель (антенна 75 Ω) к
входному гнезду в ТВ (Antenna/Cable).
ПРИМЕЧАНИЕ
yy Для подключения нескольких телевизоров
используйте антенный разветвитель.
yy Если после подключения антенны качество
изображения плохое, направьте антенну в
правильном направлении.
yy При плохом качестве изображения правильно
установите усилитель сигнала, чтобы
обеспечить изображение более высокого
качества.
yy Антенный кабель и преобразователь в
комплект поставки не входят.
yy Поддерживаемый формат DTV Audio: MPEG,
Dolby Digital, Dolby Digital Plus, HE-AAC
MAKING CONNECTIONS
Satellite dish Connection
A-15
Български
Свържете телевизора със сателитна чиния и
включете в сателитно гнездо чрез сателитен
радиочестотен кабел (75 Ω).
(Only satellite models)
Eesti
Ühendage teler satelliitantenniga satelliidi pistmikusse
RF-kaabliga (75 Ω).
Lietuvių k.
IN
13 / 18 V
700mA Max LNB IN
Satellite
Prijunkite televizoriaus palydovinę anteną prie palydovinio lizdo palydovinės antenos RF kabeliu (75 Ω).
Latviešu
Pievienojiet televizoru satelīta šķīvim satelīta ligzdā,
izmantojot RF kabeli (75 Ω).
(*Not Provided)
Satellite Dish
English
Connect the TV to a satellite dish to a satellite socket
with a satellite RF cable (75 Ω).
Magyar
Csatlakoztassa a TV-készüléket a műholdvevő antennához tartozó aljzathoz RF kábellel (75 Ω).
Polski
Telewizor należy podłączyć do anteny satelitarnej,
umieszczając przewód RF anteny satelitarnej (75 Ω) w
gnieździe anteny satelitarnej telewizora.
Česky
Připojte televizor k satelitní anténě prostřednictvím
zásuvky pro satelitní příjem a satelitního kabelu RF
(75 Ω).
Slovenčina
Pripojte televízor k satelitnej parabolickej anténe cez
konektor satelitu prostredníctvom kábla RF (75 Ω).
Română
Conectaţi televizorul la priza unei antene de perete cu
un cablu RF (75 Ω).
Srpski
Povežite televizor sa satelitskom antenom pomoću
priključka za satelitsku antenu i RF kabla za satelitsku
antenu (75 Ω).
Hrvatski
Povežite televizor sa satelitskim tanjurom putem satelitske utičnice koristeći satelitski RF kabel (75 Ω).
Shqip
Lidheni TV-në me një antenë satelitore, me një prizë
satelitore nëpërmjet një kablloje RF (75 Ω).
Bosanski
Povežite TV na satelitsku antenu i satelitsku utičnicu
RF kablom (75 Ω).
Македонски
Поврзете го телевизорот со сателитска антена преку
приклучокот за сателитска антена со сателитски RF
кабел (75 Ω).
Русский
Подключите телевизионный кабель (антенна 75 Ω) к
входному гнезду в ТВ (Antenna/Cable)
A-16
MAKING CONNECTIONS
HDMI Connection
English
2 (ARC)
1 (HDCP 2.2)
DVD / Blu-Ray / HD Cable Box
/ HD STB / PC
([email protected]) / DVI IN
3 (10Bit)
4 (MHL)
Transmits the digital video and audio signals from an
external device to the TV. Connect the external device
and the TV with the HDMI cable as shown.
(*Not Provided - Depending on model)
HDMI
NOTE
yy It is recommended to use the TV with the HDMI
connection for the best image quality.
yy Use the latest High Speed HDMI™ Cable with
CEC (Customer Electronics Control) function.
yy High Speed HDMI™ Cables are tested to carry
an HD signal up to 1080p and higher.
yy Supported HDMI Audio format : Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yy When you use HDMI port 3, it is recommended
that you use the cable provided. If you want to
use a regular HDMI cable, use one that is a highspeed HDMI cable (3m or less). (Depending on
model)
1) HDMI specifications may be different for each input
port, so make sure to check the device specifications
before connecting.
2) The HDMI IN 3 port is especially suitable for the
specifications to enjoy UHD Video (4:4:4, 4:2:2) of
4K @ 50/60 Hz. However, video or audio may not
be supported depending on the specifications of
the external equipment. In that case, use any other
HDMI IN port.
3) Contact customer service for more information on
the HDMI specifications of each input port.
4K @ 50/60 Hz Support Format
Resolution
Frame
rate (Hz)
Colour Depth /
Chroma Sampling
8 bit
YCbCr
4:2:0
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
10 bit
12 bit
YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1
-
-
RGB
4:4:4 1
-
-
1: Only Supported at HDMI IN 3 Port
MAKING CONNECTIONS
Magyar
A-17
Polski
Továbbítja a digitális video- és audiojeleket egy külső
eszközről a TV-készülékre. Az alábbi ábra alapján
csatlakoztassa a külső eszközt a TV-hez a HDMI kábel
segítségével.
MEGJEGYZÉS
UWAGA
yy Javasoljuk, hogy a legjobb képminőség elérése
érdekében a TV-készüléket a HDMI-kábellel
csatlakoztassa.
yy Alkalmazza a legújabb CEC (Customer
Electronics Control) funkciós nagy sebességű
HDMI™ kábelt.
yy A nagysebességű HDMI™ kábeleket 1080p és
annál jobb HD-jel átvitelére tesztelik.
yy Támogatott HDMI hangformátum: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yy HDMI-kábel használata esetén (HDMI port 3)
javasoljuk, hogy a mellékelt kábelt használja.
Egyéb kábel használata esetén használjon
High-speed HDMI-kábelt (max. 3 m hosszút).
(Típusfüggő)
1) A HDMI-specifikációk bemeneti portonként eltérőek
lehetnek, ezért kérjük, csatlakoztatás előtt tekintse
meg a készülék specifikációit.
2) A HDMI IN 3 csatlakozó kifejezetten alkalmas a
4K felbontású, 50/60 Hz-es UHD videók átvitelére
(4:4:4, 4:2:2). Ehhez azonban a külső készülék
támogatása is szükséges. Ebben az esetben
használja bármelyik másik HDMI IN csatlakozót.
3) Az egyes bemenetek HDMI-specifikációival
kapcsolatos további információkért forduljon az
ügyfélszolgálathoz.
Támogatott formátum: 4K @ 50/60 Hz
Felbontás
3840 x 2160p
4096 x 2160p
Képfrissítési
gyakoriság
(Hz)
50.00
59.94
60.00
To połączenie umożliwia przesyłanie cyfrowych
sygnałów audio i wideo z urządzenia zewnętrznego do
telewizora. Urządzenie zewnętrzne i telewizor należy
połączyć za pomocą przewodu HDMI w sposób pokazany na poniższej ilustracji.
Színmélység /
Színárnyalat-mintavételezés
8 bit
10 bit 12 bit
YCbCr
4:2:0
YCbCr
4:2:0 1
yy W celu uzyskania jak najwyższej jakości obrazu
zaleca się podłączanie telewizora do komputera
za pomocą przewodu HDMI.
yy Zalecamy korzystanie z najnowszej wersji
przewodu High Speed HDMI™ z funkcją CEC
(Customer Electronics Control).
yy Przewody High Speed HDMI™ umożliwiają
przesyłanie sygnału o rozdzielczości 1080p i
wyższej.
yy Obsługiwane formaty dźwięku HDMI: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yy Zalecane jest korzystanie z dołączonego
przewodu HDMI (port HDMI 3). W przypadku
korzystania ze zwykłego przewodu HDMI
zalecany jest przewód High Speed HDMI długości
maksymalnie 3 m (w zależności od modelu).
1) Dane techniczne poszczególnych portów
wejściowych HDMI mogą się różnić, dlatego należy
sprawdzić te parametry przed podłączeniem
urządzenia.
2) Port HDMI IN 3 został wyposażony w odpowiednie
parametry umożliwiające wyświetlanie obrazu
jakości UHD (4:4:4, 4:2:2) w formacie 4K @
50/60 Hz. Sygnał wideo lub audio może nie być
dostępny w zależności od parametrów urządzeń
zewnętrznych. W takiej sytuacji należy skorzystać z
dowolnego innego portu HDMI IN.
3) Aby uzyskać więcej informacji na temat danych
technicznych poszczególnych portów wejściowych
HDMI, skontaktuj się z punktem obsługi klienta.
Obsługa formatu 4K @ 50/60 Hz
Rozdzielczość
YCbCr 4:2:2 1
YCbCr
4:4:4 1
-
RGB
4:4:4 1
-
1: Csak a HDMI IN 3 porton támogatva
-
3840 x 2160p
4096 x 2160p
CzęstotGłębia kolorów / próbkowanie chrominancji
liwość
odświe8
bitów
10 bitów 12 bitów
żania (Hz)
50.00
59.94
60.00
YCbCr
YCbCr 4:2:0 1
4:2:0
YCbCr 4:2:2 1
YCbCr
4:4:4 1
RGB
4:4:4 1
1: Obsługiwane wyłącznie w porcie HDMI IN 3
A-18
MAKING CONNECTIONS
Česky
Slovenčina
Přenáší signál digitálního videa nebo zvuku z externího zařízení do televizoru. Spojte externí zařízení
a televizor pomocí kabelu HDMI podle následujícího
vyobrazení.
POZNÁMKA
Slúži na prenos digitálneho obrazového a zvukového
signálu z externého zariadenia do televízora. Prepojte
externé zariadenie a televízor prostredníctvom kábla
HDMI podľa nasledujúceho obrázku.
POZNÁMKA
yy Pre dosiahnutie najlepšej kvality obrazu sa
odporúča používať televízor s pripojením HDMI.
yy Použite najnovší vysokorýchlostný kábel HDMI™
s funkciou podpory CEC (Customer Electronics
Control).
yy Vysokorýchlostné káble HDMI™ sú testované tak,
aby prenášali HD signál s rozlíšením až do 1080p
a viac.
yy Podporovaný formát zvuku cez konektor
HDMI: Dolby Digital(32Khz, 44.1Khz, 48Khz),
DTS(44.1Khz, 48Khz), PCM(32Khz, 44.1Khz,
48Khz, 96Khz, 192Khz)
yy Ak používate kábel HDMI (HDMI port 3),
odporúčame, aby ste používali dodaný kábel.
Ak používate bežný kábel HDMI, používajte
vysokorýchlostný kábel HDMI (3 m alebo kratší).
(V závislosti od modelu)
yy Pro dosažení co nejlepší kvality obrazu se
doporučuje použít televizor s připojením HDMI.
yy Použijte nejnovější vysokorychlostní kabel
HDMI™ s funkcí CEC (Customer Electronics
Control – ovládání spotřební elektroniky).
yy Vysokorychlostní kabely HDMI™ jsou testovány
pro přenos HD signálu s rozlišením až 1 080p
a vyšším.
yy Podporovaný formát HDMI Audio: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yy Pokud používáte kabel HDMI (port HDMI 3),
doporučujeme použít dodaný kabel. Pokud
používáte běžný kabel HDMI, používejte
vysokorychlostní kabel HDMI (3 m nebo kratší).
(Závisí na modelu)
1) Technické údaje mohou být pro každý port HDMI
rozdílné, takže před připojením vám doporučujeme,
abyste zkontrolovali technické údaje zařízení.
2) Port HDMI IN 3 je obzvláště vhodný pro své
technické parametry ke sledování videa UHD (4:4:4,
4:2:2) s rozlišením 4K @ 50/60 Hz. Video nebo
zvuk však nemusí být podporovány v závislosti
na technických parametrech externího zařízení. V
takovém případě použijte jiný port HDMI IN.
3) Chcete-li získat více informací o parametrech HDMI
každého vstupního portu, kontaktujte středisko péče
o zákazníky.
1) Parametre HDMI sa môžu pre jednotlivé vstupné
porty líšiť, takže pred pripojením vám odporúčame
skontrolovať parametre zariadenia.
2) Port HDMI IN 3 je mimoriadne vhodný pre technické
parametre na sledovanie videa UHD (4:4:4, 4:2:2)
4K @ 50/60 Hz. Video alebo zvuk však nemusia
byť podporované v závislosti od technických údajov
externého zariadenia. V takomto prípade použite iný
port HDMI IN.
3) Pre bližšie informácie o parametroch HDMI
jednotlivých vstupných portov kontaktujte služby
zákazníkom.
Podporovaný formát 4K @ 50/60 Hz
Formát podpory 4K @ 50/60 Hz
Rozlišení
Obnovovací
kmitočet
(Hz)
Hloubka barev /
barevné vzorkování
8 bitů
YCbCr
4:2:0
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
10 bitů
Rozlíšenie
12 bitů
Frekvencia
snímok
(Hz)
YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1
-
-
RGB
4:4:4 1
-
-
1: Podporováno pouze pro port HDMI IN 3
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
Farebná hĺbka/farebné
vzorkovanie
8 bitov
10 bitov 12 bitov
YCbCr
4:2:0
YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1
-
-
RGB
4:4:4 1
-
-
1: Podporované len pri porte HDMI IN 3
MAKING CONNECTIONS
Română
Български
Transmite semnale audio şi video digitale de la un
dispozitiv extern la televizor. Conectaţi dispozitivul
extern şi televizorul cu cablul HDMI, aşa cum se arată
în ilustraţia următoare.
NOTĂ
1) Specificaţiile HDMI pot diferi pentru fiecare port de
intrare, de aceea asiguraţi-vă că aţi citit specificaţiile
dispozitivului înainte de conectare.
2) Portul HDMI IN 3 corespunde specificaţiilor pentru
a vă bucura de videoclipurile UHD (4:4:4, 4:2:2) de
4K @ 50/60 Hz. Cu toate acestea, este posibil ca
videoclipurile sau sunetele să nu fie acceptate în
funcţie de specificaţiile echipamentului extern. În
acest caz, utilizaţi orice alt port HDMI IN.
3) Contactaţi serviciul pentru clienţi pentru mai multe
informaţii cu privire la specificaţiile HDMI ale fiecărui
port de intrare.
Format acceptat 4K @ 50/60 Hz
3840 x 2160p
4096 x 2160p
Предава цифровите видео- и аудиосигнали от
външно устройство на телевизора. Свържете
външното устройство с телевизора чрез HDMI
кабела, както е показано на следната фигура.
ЗАБЕЛЕЖКА
yy Se recomandă utilizarea televizorului cu
conexiunea HDMI pentru cea mai bună calitate a
imaginii.
yy Utilizaţi cel mai recent cablu HDMI™ de mare
viteză cu funcţia CEC (Customer Electronics
Control).
yy Cablurile HDMI™ de mare viteză sunt testate să
transporte un semnal HD de până la 1080p şi
peste.
yy Format audio HDMI acceptat: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yy Atunci când utilizaţi un cablu HDMI (port 3 HDMI
), se recomandă utilizarea cablului furnizat. Dacă
utilizaţi un cablu HDMI obişnuit, alegeţi un cablu
HDMI de mare viteză (3 m sau mai puţin). (În
funcţie de model)
Rezoluţie
A-19
Raportul
de cadre
(Hz)
50.00
59.94
60.00
Adâncime culoare /
Eşantionare culoare
8 biţi
10 biţi 12 biţi
YCbCr
4:2:0
YCbCr 4:2:0 1
yy Препоръчително е да използвате телевизора с
HDMI връзка.
yy Използвайте най-новия високоскоростен
HDMI™ кабел с функция CEC (Customer
Electronics Control).
yy Високоскоростните HDMI™ кабели са тествани
за възможност да поемат HD сигнал до 1080p
и по-висок.
yy Поддържан HDMI аудиоформат: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yy Когато използвате HDMI кабел (HDMI порт3),
препоръчва се да използва предоставеният
кабел. Ако използвате обикновен HDMI кабел,
използвайте високоскоростен HDMI кабел (3 м
или по-малко). (Зависи от модела)
1) HDMI спецификациите е възможно да се
различават за всеки входен порт, затова
проверете спецификациите на устройството
преди да свързвате.
2) Портът HDMI IN 3 е особено подходящ за
спецификациите, позволяващи ви да се
наслаждавате на UHD видео (4:4:4, 4:2:2) с 4K @
50/60 Hz. Имайте предвид, че е възможно видео
или аудио да не се поддържа в зависимост от
спецификациите на външното оборудване. В този
случай използвайте някой от другите HDMI IN
портове.
3) За повече информация относно спецификациите
за HDMI за всеки входящ порт се свържете с
отдел "Връзки с клиенти".
Поддържан формат 4K @ 50/60 Hz
Резолюция
Кадрова
честота
(Hz)
8 бита 10 бита 12 бита
YCbCr
4:2:0
YCbCr 4:2:2 1
YCbCr
4:4:4 1
-
-
RGB
4:4:4 1
-
-
1: Acceptat numai la portul HDMI IN 3
Цветова дълбочина
/ Хроматично
семплиране
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1
-
-
RGB
4:4:4 1
-
-
1: Поддържа се само на HDMI IN 3 порта
A-20
MAKING CONNECTIONS
Eesti
Lietuvių k.
Edastab välisseadme digitaalsed video- ja helisignaalid
telerisse. Ühendage välisseadme ja teleri vahele HDMIkaabel nii, nagu on näidatud alltoodud joonisel.
MÄRKUS
yy Teleri parima pildikvaliteedi tagamiseks on
soovitatav kasutada HDMI-ühendust.
yy Kasutage uusimat High Speed HDMI™ kaablit,
millel on funktsioon CEC (Customer Electronics
Control).
yy High Speed HDMI™ kaablite võime edastada kuni
1080p ja rohkem eraldusvõimega HD-signaali on
kontrollitud.
yy Toetatud HDMI audiovorming: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yy HDMI-kaablit (HDMI port 3) kasutades on
soovitatav kasutada kaasasolevat kaablit.
Tavalise HDMI-kaabli puhul kasutage kiiret HDMIkaablit (3 m või lühem). (Sõltuvalt mudelist)
1) HDMI tehnilised andmed võivad iga sisendpordi
puhul erinevad olla, seepärast kontrollige enne
seadme ühendust seadme tehnilisi andmeid.
2) HDMI IN 3 port sobib eelkõige kasutamiseks
seadmetega, mille tehnilised andmed sobivad 4K
eraldusvõimega UHD-video nautimiseks (4:4:4,
4:2:2) väärtusel 50/60 Hz juures. Siiski ei pruugi teie
välisseadme tehnilistest andmetest tulenevalt video
või heli olla toetatud. Sellisel juhul kasutage teist
HDMI IN porti.
3) Iga sisendpordi HDMI tehniliste andmete kohta
lisateabe saamiseks pöörduge klienditeeninduse
poole.
4K @ 50/60 Hz toetusega vorming
KaadrisEraldusvõime agedus
(Hz)
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
Värvisügavus / värvi
diskreetimine
8 bitti
10 bitti 12 bitti
YCbCr
4:2:0
YCbCr 4:2:0 1
PASTABA
yy Geriausiai vaizdo kokybei gauti rekomenduojama
naudoti televizorių su HDMI jungtimi.
yy Naudokite naujausią „High Speed HDMI™“
kabelį su CEC (Naudotojo elektroninės įrangos
valdymas (angl. Consumer Electronics Control))
funkcija.
yy „High Speed HDMI™“ kabeliai yra išbandyti
perduodant HD signalą iki 1080p ir daugiau.
yy Palaikomas HDMI garso formatas: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yy Rekomenduojama naudoti pridėtą HDMI kabelį
(HDMI 3 prievadas). Jei naudojate įprastą HDMI
kabelį, naudokite didelio greičio HDMI kabelį (3 m
arba mažesnį). (Priklauso nuo modelio)
1) HDMI specifikacijos kiekvienam įvesties prievadui
gali būti skirtingos, tad prieš sujungdami būtinai
patikrinkite įrenginio specifikacijas.
2) HDMI IN 3 prievadas itin tinka specifikacijoms,
skirtoms mėgautis UHD vaizdo įrašais (4:4:4, 4:2:2)
4K @ 50/60 Hz formatu. Visgi, vaizdas arba garsas
gali būti nepalaikomas priklausomai nuo išorinės
įrangos specifikacijų. Tokiu atveju naudokite kitą
HDMI IN prievadą.
3) Norėdami gauti daugiau informacijos apie kiekvieno
įvesties prievado HDMI specifikacijas, kreipkitės į
klientų aptarnavimo centrą.
4K @ 50/60 Hz palaikymo formatas
Raiška
3840 x 2160p
4096 x 2160p
YCbCr 4:2:2 1
YCbCr
4:4:4 1
-
-
RGB
4:4:4 1
-
-
1: Toetatud ainult HDMI IN 3 pordi puhul
Perduoda skaitmeninius vaizdo ir garso signalus iš
išorinio įrenginio į televizorių. Sujunkite išorinį įrenginį
su televizoriumi HDMI kabeliu, kaip tai parodyta šiame
paveikslėlyje.
Kadro
dažnis
(Hz)
50.00
59.94
60.00
Spalvų gylis / chromatinis dažnis
8 bitai
10 bitai 12 bitai
YCbCr
4:2:0
YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1
-
-
RGB
4:4:4 1
-
-
1: Palaikoma tik HDMI IN 3 prievade
MAKING CONNECTIONS
Latviešu
Srpski
Pārraida digitālos video un audio signālus no ārējās
ierīces uz televizoru. Savienojiet ārējo ierīci un televizoru, izmantojot HDMI kabeli, kā redzams nākamajā
attēlā.
1) HDMI specifikācijas var atšķirties katrā ieejas
portā, tāpēc pirms savienojuma pārbaudiet ierīces
specifikācijas.
2) HDMI IN 3 ports ir īpaši piemērots, lai skatītu
4K @ 50/60 Hz UHD video (4:4:4, 4:2:2). Tomēr
video vai audio var netikt atbalstīts atkarībā no
ārējā aprīkojuma specifikācijām. Tādā gadījumā
izmantojiet jebkuru citu HDMI IN portu.
3) Sazinieties ar klientu apkalpošanas dienestu, lai
iegūtu papildinformāciju par katra ievades porta
HDMI specifikācijām.
4K @ 50/60 Hz atbalstītie formāti
3840 x 2160p
4096 x 2160p
Kadru
nomaiņas
ātrums
(Hz)
50.00
59.94
60.00
Omogućava prenos digitalnih video i audio signala sa
spoljnog uređaja do televizora. Povežite spoljni uređaj
i televizor pomoću HDMI kabla na način prikazan na
sledećoj slici.
NAPOMENA
PIEZĪME
yy Vislabākās attēla kvalitātes iegūšanai televizoram
ieteicams izmantot HDMI savienojumu.
yy Izmantojiet jaunāko lielātruma HDMI™ kabeli ar
funkciju CEC (patēriņa elektroierīču vadība).
yy Lielātruma HDMI™ kabeļi spēj pārraidīt 1080p un
lielāku signālu.
yy Atbalstītais HDMI audio formāts: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yy Izmantojot HDMI kabeli (HDMI 3. ports), ieteicams
izmantot komplektā iekļauto kabeli. Izmantojot
parastu HDMI kabeli, izmantojiet ātrdarbīgu HDMI
kabeli (3 m vai īsāku). (Atkarībā no modeļa)
Izšķirtspēja
A-21
Krāsu dziļums/hroma
iztveršana
8 biti
10 biti 12 biti
YCbCr
4:2:0
YCbCr 4:2:0 1
YCbCr 4:2:2
1) HDMI specifikacije mogu da se razlikuju za svaki
ulazni priključak, pa pre povezivanja proverite
specifikacije uređaja.
2) Zbog svojih specifikacija, priključak HDMI IN 3
naročito je prikladan za prikazivanje UHD video
zapisa (4:4:4, 4:2:2) od 4K @ 50/60 Hz. Međutim,
reprodukcija slike ili zvuka možda neće biti podržana
u zavisnosti od specifikacija spoljašnje opreme. U
tom slučaju, upotrebite drugi HDMI IN priključak.
3) HDMI specifikacije svih ulaznih portova zatražite od
servisnog centra za pomoć korisnicima.
Podržani format 4K @ 50/60 Hz
Rezolucija
Brzina
kadrova (Hz)
-
-
RGB
4:4:4 1
-
-
Dubina boje / hroma
semplovanje
8-bitna 10-bitna 12-bitna
YCbCr
4:2:0
1
YCbCr
4:4:4 1
1: Atbalsta tikai ar HDMI IN 3 portu
yy Za bolji kvalitet slike na televizoru, preporučujemo
da koristite HDMI vezu.
yy Koristite najnoviji High Speed HDMI™ kabl sa
CEC funkcijom (Customer Electronics Control).
yy High Speed HDMI™ kablovi su testirani za prenos
HD signala rezolucije do 1080p i veće.
yy Podržani HDMI format zvuka: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yy Ako koristite HDMI kabl (HDMI port 3),
preporučuje se korišćenje kabla koji se dobija u
kompletu. Ako koristite standardni HDMI kabl,
koristite HDMI kabl velike brzine (3 m ili kraći). (U
zavisnosti od modela)
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1
-
-
RGB
4:4:4 1
-
-
1: Podržano samo na HDMI IN 3 priključku
A-22
MAKING CONNECTIONS
Hrvatski
Shqip
Prijenos digitalnog video i audio signala s vanjskog
uređaja na televizor. Priključite vanjski uređaj na
televizor pomoću HDMI kabela kako je prikazano na
sljedećoj slici.
NAPOMENA
SHËNIM
yy Za najbolju kvalitetu slike preporučuje se koristiti
televizor s HDMI priključkom.
yy Koristite najnoviji High Speed HDMI™ kabel s
funkcijom CEC (Customer Electronics Control).
yy High Speed HDMI™ kabeli su pokazali na
testovima da prenose HD signal do 1080p i više.
yy Podržani HDMI zvučni format: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yy Prilikom upotrebe HDMI kabela (HDMI priključak
3) preporučuje se upotreba priloženog kabela.
Ako koristite standardni HDMI kabel, neka to bude
HDMI kabel velike brzine (3 m ili kraći). (Ovisno o
modelu)
1) HDMI specifikacije mogu se razlikovati za svaki
ulazni priključak pa provjerite specifikacije uređaja
prije povezivanja.
2) Specifikacije priključka HDMI IN 3 čine ga posebno
pogodnim za uživanje u UHD videozapisima (4:4:4,
4:2:2) od 4K @ 50/60 Hz. No slika ili zvuk možda
neće biti podržani, ovisno o specifikacijama vanjskog
uređaja. U tom slučaju koristite bilo koji drugi HDMI
IN priključak.
3) HDMI specifikacije svih ulaznih priključaka zatražite
od službe za korisničku podršku.
Podržani format 4K @ 50/60 Hz
Razlučivost
Broj
Dubina boje / Kromatsko
uzorkovanje
sličica u
sekundi
8-bitna
10-bitna 12-bitna
(Hz)
YCbCr
4:2:0
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
Transmeton sinjalet e videos dixhitale dhe të audios
nga një pajisje e jashtme tek TV-ja. Lidhni pajisjen e
jashtme dhe TV-në me kabllon HDMI siç tregohet në
ilustrimin e mëposhtëm.
yy Për cilësinë më të mirë të figurës rekomandohet
që TV-ja të përdoret me lidhjen HDMI.
yy Përdorni kabllon më të fundit High Speed
HDMI™ me funksionin CEC (Kontrolli i pajisjeve
elektronike për konsumatorët).
yy Kabllot High Speed HDMI™ janë testuar për të
mbartur një sinjal HD deri në 1080p dhe më lart.
yy Formati audio HDMI i mbështetur: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yy Kur përdorni kabllo HDMI (HDMI port3),
rekomandohet të përdorni kabllon e dhënë. Nëse
përdorni kabllo normale HDMI, përdorni kabllo
HDMI të shpejtësisë së lartë (3 m e poshtë). (Në
varësi të modelit)
1) Specifikimet HDMI mund të jenë të ndryshme
për secilën fole hyrjeje, kështu që sigurohu që të
kontrollosh specifikimet e pajisjes përpara lidhjes.
2) Foleja HDMI IN 3 është sidomos e përshtatshme për
specifikimet për shikim videoje UHD (4:4:4, 4:2:2)
në 4K @ 50/60 Hz. Por zëri ose figura mund të mos
mbështeten, në varësi të pajsjeve të jashtme. Në
rast të tillë, përdorni foletë e tjera HDMI IN.
3) Kontakto me shërbimin ndaj klientit për të dhëna të
mëtejshme rreth specifikimeve HDMI të secilës fole
hyrëse.
Format që mbështet 4K @ 50/60 Hz
Rezolucioni
Shpejtësia e
kuadrove
(Hz)
YCbCr 4:2:0 1
YCbCr 4:2:2
-
-
RGB
4:4:4 1
-
-
1: Podržano samo za HDMI IN 3 priključak
8 bit
YCbCr
4:2:0
1
YCbCr
4:4:4 1
Thellësia e ngjyrës /
Analizimi i ngjyrës
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
10 bit
12 bit
YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1
-
-
RGB
4:4:4 1
-
-
1: Mbështetet vetëm në fole HDMI IN 3
MAKING CONNECTIONS
Bosanski
Македонски
Prenosi digitalne video i audio signale sa vanjskog
uređaja na TV. Povežite vanjski uređaj i TV putem
HDMI kabla na način prikazan na sljedećoj ilustraciji.
NAPOMENA
yy Preporučuje se korištenje TV uređaja sa HDMI
vezom za postizanje najbolje kvalitete slike.
yy Koristite najnoviji kabl HDMI™ velike brzine sa
funkcijom CEC (Customer Electronics Control Korisnička elektronska kontrola).
yy HDMI™ kablovi velike brzine testirani su za
prenos HD signala do 1080p i više.
yy Podržani HDMI format zvuka: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yy Kada koristite HDMI kabl (HDMI priključak 3),
preporučuje se korištenje priloženog kabla. Ako
koristite standardni HDMI kabl, koristite HDMI kabl
velike brzine (3 m ili kraći). (Ovisno o modelu)
1) HDMI specifikacije se mogu razlikovati za svaki
ulazni priključak i zato je potrebno provjeriti
specifikacije uređaja prije povezivanja.
2) Priključak HDMI IN 3 je posebno prikladan za
uživanje u UHD video sadržajima (4:4:4, 4:2:2) od
4K @ 50/60 Hz. Međutim, moguće je da video ili
zvuk neće biti podržani, ovisno o specifikacijama
vanjskog uređaja. U tom slučaju koristite bilo koji
drugi HDMI IN priključak.
3) HDMI specifikacije svih ulaznih priključaka zatražite
od centra za podršku kupcima.
Podržani format za 4K @ 50/60 Hz
Rezolucija
Brzina
slike
(Hz)
Dubina boje / Hromatsko uzorkovanje
8 bita
YCbCr
4:2:0
3840 x 2160p
4096 x 2160p
A-23
50.00
59.94
60.00
10 bita
12 bita
YCbCr 4:2:0 1
Овозможува пренесување на дигитални видео
и аудио сигнали од надворешниот уред кон
телевизорот. Поврзете ги надворешниот уред и
телевизорот со HDMI кабел како што е прикажано
на следната слика.
ЗАБЕЛЕШКА
yy За најдобар квалитет на сликата се
препорачува користење на телевизорот со
HDMI поврзување.
yy Користете најнови HDMI™ кабли со голема
брзина со CEC (Customer Electronics Control)
функција.
yy HDMI™ каблите со голема брзина се тестирани
за пренесување на HD сигнали до 1080p и
повисоко.
yy Поддржан HDMI аудио формат : Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yy Кога користите HDMI кабел (HDMI приклучок 3),
се препорачува да го користите испорачаниот
кабел. Ако користите обичен HDMI, користете
HDMI кабел со голема брзина (3м или
помалку). (Во зависност од моделот)
1) HDMI спецификациите може да се разликуваат
во зависност од влезниот приклучок, така што
проверете ги спецификациите за уредот пред да
го поврзете.
2) HDMI IN 3 приклучокот е особено погоден за
спецификациите за уживање во UHD видео
содржини (4:4:4, 4:2:2) на 4K @ 50/60 Hz.
Сепак, во зависност од спецификациите на
надворешната опрема, видеото и аудиото
можно е да не бидат поддржани. Во тој случај,
употребете кој било друг HDMI IN приклучок.
3) За повеќе информации околу HDMI
спецификациите за секој влезен приклучок
обратете се до сервисниот центар за корисници.
4K @ 50/60 Hz поддржани формати
YCbCr 4:2:2 1
YCbCr
4:4:4 1
-
-
RGB
4:4:4 1
-
-
1: Podržano samo na HDMI IN 3 priključku
Резолуција
3840 x 2160p
4096 x 2160p
Стапка
на
слики
(Hz)
50.00
59.94
60.00
Длабочина на бои /
Хроматско семплирање
8 бита
10 бита 12 бита
YCbCr
4:2:0
YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1
-
-
RGB
4:4:4 1
-
-
1: Поддржано само за HDMI IN 3 приклучок
A-24
MAKING CONNECTIONS
ARC (Audio Return Channel)
Русский
Передача цифровых видео и аудио сигналов от
внешнего устройства на телевизор. Подключите
внешнее устройство к телевизору с помощью
кабеля HDMI, как показано на следующем рисунке.
ПРИМЕЧАНИЕ
yy Для получения наилучшего качества
изображения рекомендуется подключать
телевизор через HDMI.
yy Используйте высокоскоростной кабель HDMI™
самой последней версии с функцией CEC
(Customer Electronics Control).
yy Высокоскоростные кабели HDMI™ тестируются
на способность передачи сигнала высокой
четкости с разрешением до 1080p и выше.
yy Поддерживаемый формат HDMI Audio: Dolby
Digital(32Khz, 44.1Khz, 48Khz), DTS(44.1Khz,
48Khz), PCM(32Khz, 44.1Khz, 48Khz, 96Khz,
192Khz)
yy При использовании подключения к порту
HDMI-3 рекомендуется использовать
кабель, входящий в комплект изделия. При
использовании другого кабеля, используйте
высокоскоростной кабель HDMI версии 1.4
длинной до 3 метров (В зависимости от
модели).
1) Характеристики HDMI могут различаться для
каждого порта, поэтому важно проверять
характеристики устройства перед его
подключением.
2) Порт HDMI IN 3 имеет технические
характеристики, специально предназначенные
для просмотра видео UHD (4:4:4, 4:2:2) 4K @
50/60 Гц. Однако видео или аудио могут не
поддерживаться в зависимости от технических
характеристик внешнего оборудования. В этом
случае используйте любой другой порт HDMI IN.
3) Для получения более подробной информации
о характеристиках для каждого из HDMI портов,
свяжитесь со службой поддержки.
Глубина цвета /
Цветовое пространство
8 бит
YCbCr
4:2:0
3840 x 2160p
4096 x 2160p
50.00
59.94
60.00
yy An external audio device that supports SIMPLINK
and ARC must be connected using HDMI(4K @
60Hz) / DVI IN 2 (ARC) port.
yy When connected with a high-speed HDMI cable, the
external audio device that supports ARC outputs
optical SPDIF without additional optical audio cable
and supports the SIMPLINK function.
Magyar
yy Csatlakoztassa a SIMPLINK és az ARC kimenetet
támogató külső audioeszközt HDMI(4K @ 60Hz) /
DVI IN 2 (ARC) bemeneti porttal.
yy Nagy sebességű HDMI-kábellel való csatlakoztatás
esetén a külső audioeszköz az ARC kimenetek
optikai SPDIF-ét további optikai audiokábel nélkül
támogatja, valamint támogatja a SIMPLINK funkciót.
Polski
yy Zewnętrzne urządzenie audio z obsługą funkcji
SIMPLINK i ARC musi być podłączone przez port
wejścia HDMI(4K @ 60 Hz)/DVI IN 2 (ARC).
yy W przypadku podłączenia za pomocą przewodu
High Speed HDMI zewnętrzne urządzenie audio z
obsługą funkcji ARC wysyła optyczny sygnał SPDIF
bez dodatkowego optycznego przewodu audio i
obsługuje funkcję SIMPLINK.
Česky
yy Externí audio zařízení, které podporuje SIMPLINK a
ARC, musí být připojeno pomocí portu HDMI(4K @
60 Hz)/DVI IN 2 (ARC).
yy Pokud je externí audio zařízení, které podporuje
ARC, připojeno vysokorychlostním kabelem HDMI,
má na výstupu optické SPDIF bez dalšího optického
audio kabelu a podporuje funkci SIMPLINK.
Slovenčina
Поддержка форматов 4K @ 50/60 Гц
Частота
Разрешение кадров
(Гц)
English
10 бит
12 бит
YCbCr 4:2:0 1
YCbCr 4:2:2 1
YCbCr
4:4:4 1
-
-
RGB
4:4:4 1
-
-
1: Поддерживается только для входа HDMI IN 3
yy Externé zvukové zariadenie, ktoré podporuje
štandardy SIMPLINK a ARC, musí byť pripojené
pomocou vstupného portu HDMI(4K @ 60 Hz)/DVI
IN 2 (ARC).
yy Pri pripojení pomocou vysokorýchlostného kábla
HDMI externé zvukové zariadenie, ktoré podporuje
štandard ARC, produkuje výstup prostredníctvom
optického rozhrania SPDIF aj bez dodatočného
optického zvukového kábla a podporuje funkciu
SIMPLINK.
MAKING CONNECTIONS
A-25
Română
Hrvatski
yy Un dispozitiv audio extern care acceptă SIMPLINK
şi ARC trebuie conectat utilizându-se portul de
intrare HDMI(4K @ 60 Hz)/DVI IN 2 (ARC).
yy La conexiunea printr-un cablu HDMI de mare
viteză, dispozitivul audio extern care acceptă ARC
furnizează ieşire SPDIF optic fără cablu audio optic
suplimentar şi acceptă funcţia SIMPLINK.
yy Vanjski zvučni uređaj koji podržava SIMPLINK i
ARC mora se priključiti na HDMI(4K @ 60 Hz)/DVI
IN 2 (ARC) priključak.
yy Kad je povezan putem brzog HDMI kabela, vanjski
zvučni uređaj koji podržava ARC daje SPDIF optički
izlaz bez dodatnog optičkog zvučnog kabela i
podržava funkciju SIMPLINK.
Български
Shqip
yy Трябва да се свърже външно устройство,
поддържащо SIMPLINK и ARC, чрез входящ порт
HDMI(4K @ 60 Hz)/DVI IN 2 (ARC).
yy При свързване чрез високоскоростен HDMI кабел
аудиоустройството, поддържащо ARC, извежда
оптичен SPDIF без допълнителен оптичен
аудиокабел и поддържа функция SIMPLINK.
yy Duhet lidhur pajisja e jashtme audio që mbështet
SIMPLINK dhe ARC duke përdorur portën hyrëse
HDMI(4K @ 60 Hz)/DVI IN 2 (ARC).
yy Kur lidhet me kabllo HDMI me shpejtësi të lartë,
pajisja audio e jashtme që mbështet ARC-në, nxjerr
SPDIF-në optike pa kabllo optike për audio shtesë
dhe mbështet funksionin SIMPLINK.
Eesti
Bosanski
yy SIMPLINK ja ARC toega väline audioseade tuleb
ühendada HDMI(4K @ 60 Hz)/DVI IN 2 (ARC).
yy Kui seade on ühendatud High Speed HDMIkaabliga, edastab ARC-d toetav väline audioseade
optilist SPDIF-i täiendava optilise audiokaabli abita
ja toetab SIMPLINK-funktsiooni.
yy Mora se povezati vanjski audio uređaj koji podržava
SIMPLINK i ARC putem priključka HDMI(4K @ 60
Hz)/DVI IN 2 (ARC).
yy Nakon povezivanja HDMI kablom velike brzine,
vanjski audio uređaj koji podržava ARC šalje na
izlaz optički SPDIF bez dodatnog optičkog audio
kabla i podržava funkciju SIMPLINK.
Lietuvių k.
yy Išorinis garso įrenginys, palaikantis SIMPLINK ir
ARC, turi būti jungiamas naudojant HDMI(4K @ 60
Hz)/DVI IN 2 (ARC) prievadą.
yy Kai jungiate didelės spartos HDMI kabeliu, išorinis
garso įrenginys, palaikantis ARC, išveda optinį
SPDIF be papildomo optinio garso kabelio ir palaiko
SIMPLINK funkciją.
Latviešu
yy Ārējā audio ierīce, kas atbalsta SIMPLINK un ARC,
ir jāpievieno, izmantojot HDMI(4K @ 60 Hz)/DVI IN
2 (ARC) portu.
yy Ja savienojumam izmanto lielātruma HDMI kabeli,
ārējā audio ierīce, kas atbalsta ARC, nodrošina
izejas optisko SPDIF bez papildu optiskā audio
kabeļa un atbalsta SIMPLINK funkciju.
Srpski
yy Spoljni audio uređaj koji podržava SIMPLINK i ARC
moraju se povezati pomoću HDMI(4K @ 60 Hz)/DVI
IN 2 (ARC) porta.
yy U slučaju povezivanja HDMI kablom velike brzine,
spoljni audio uređaj koji podržava ARC prosleđuje
optički SPDIF signal bez potrebe za dodatnim
optičkim audio kablom i pri tome podržava funkciju
SIMPLINK.
Македонски
yy Надворешен аудио уред кој поддржува SIMPLINK
и ARC мора да се поврзе со користење на
приклучокот HDMI(4K @ 60 Hz)/DVI IN 2 (ARC).
yy При поврзување со HDMI кабел со голема
брзина, надворешниот аудио уред кој
поддржува ARC на излез дава оптички SPDIF
без дополнителен оптички аудио кабел и ја
поддржува SIMPLINK функцијата.
Русский
yy Устройство, поддерживающее SIMPLINK и ARC
следует подключать к входному порту HDMI(4K
@ 60 Hz)/DVI IN 2 (ARC).
yy При подключении с помощью высокоскоростного
кабеля HDMI, внешнее аудиоустройство,
поддерживающее ARC, выводит сигнал
оптического SPDIF без использования
дополнительного оптического аудиокабеля и
поддерживает функции SIMPLINK.
A-26
MAKING CONNECTIONS
DVI to HDMI Connection
English
4 (MHL)
Transmits the digital video signal from an external
device to the TV. Connect the external device and the
TV with the DVI-HDMI cable as shown. To transmit an
audio signal, connect an audio cable.
Choose any HDMI input port to connect. It does not
matter which port you use.
([email protected]) / DVI IN
3 (10Bit)
Magyar
1 (HDCP 2.2)
AV2
2 (ARC)
IN
NOTE
yy Depending on the graphics card, DOS mode may
not work if a HDMI to DVI Cable is in use.
yy When using the DVI/HDMI cable, single link is
supported.
Továbbítja a digitális videojeleket egy külső eszközről a
TV-készülékre. Az alábbi ábra alapján csatlakoztassa
a külső eszközt a TV-hez a DVI-HDMI-kábel segítségével. Audiojel továbbításához csatlakoztasson egy
audiokábelt.
A csatlakozáshoz válassza ki bármelyik HDMI bemeneti
portot. Bármelyik port használható.
(*Not Provided)
MEGJEGYZÉS
(*Not Provided)
AUDIO OUT
DVI OUT
DVD / Blu-Ray / HD Cable Box / PC / HD STB
yy A grafikus kártyától függően előfordulhat, hogy
a DOS mód nem működik, ha DVI–HDMI kábelt
használ.
yy HDMI/DVI-kábel használata esetén csak a Single
link opciót támogatja a rendszer.
Polski
To połączenie umożliwia przesyłanie cyfrowego sygnału
wideo z urządzenia zewnętrznego do telewizora.
Urządzenie zewnętrzne i telewizor należy połączyć za
pomocą przewodu DVI-HDMI w sposób pokazany na
poniższej ilustracji. W celu przesyłania sygnału audio
należy podłączyć przewód audio.
Wybierz port wejściowy HDMI, aby podłączyć
urządzenie. Nie ma znaczenia, którego portu użyjesz.
UWAGA
yy W przypadku korzystania z przewodu HDMI-DVI
tryb DOS może nie działać — zależnie od karty
graficznej.
yy W przypadku używania przewodu HDMI/DVI
obsługiwane jest wyłącznie połączenie Single link.
MAKING CONNECTIONS
Česky
A-27
Български
Přenáší signál digitálního videa z externího zařízení do
televizoru. Spojte externí zařízení a televizor pomocí
kabelu DVI-HDMI podle následujícího vyobrazení.
Chcete-li přenášet signál zvuku, připojte zvukový kabel.
Zvolte k připojení libovolný port HDMI. Nezáleží na
tom, který port použijete.
POZNÁMKA
yy V závislosti na grafické kartě nemusí režim DOS
fungovat v případě, že se používá kabel HDMI na
DVI.
yy Pokud používáte kabel HDMI/DVI, je podporováno
pouze jedno připojení.
Slovenčina
Slúži na prenos digitálneho videosignálu z externého
zariadenia do televízora. Prepojte externé zariadenie
a televízor prostredníctvom kábla DVI-HDMI podľa
nasledujúceho obrázku. Na prenos zvukového signálu
musíte pripojiť zvukový kábel.
Zvoľte k pripojeniu ľubovolný port HDMI.
Nezáleží na tom,ktorý port použijete.
POZNÁMKA
yy V závislosti od špecifikácií grafickej karty režim
DOS nemusí fungovať, ak sa používa kábel
HDMI-do-DVI.
yy Pri používaní kábla HDMI/DVI je podporovaný
dátový spoj single link.
Română
Transmite semnal video digital de la un dispozitiv
extern la televizor. Conectaţi dispozitivul extern şi
televizorul cu cablul DVI-HDMI, aşa cum se arată în
ilustraţia următoare. Pentru a transmite un semnal
audio, conectaţi un cablu audio.
Alegeţi orice port de intrare HDMI pentru a vă conecta.
Nu are importanţă ce port utilizaţi.
NOTĂ
yy În funcţie de placa video, este posibil ca modul
DOS să nu funcţioneze dacă este un cablu HDMI
la DVI este în uz.
yy Atunci când utilizaţi cablul HDMI/DVI, este
acceptată numai o legătură.
Предава цифровия видеосигнал от външно
устройство на телевизора. Свържете външното
устройство с телевизора чрез DVI-HDMI кабела,
както е показано на следната фигура. За да се
предава аудиосигнал, е необходимо да включите
аудиокабел.
За да се свържете, изберете произволен HDMI вход.
Няма значение кой порт ще използвате.
ЗАБЕЛЕЖКА
yy В зависимост от графичната карта е възможно
DOS режимът да не е активен, ако в същото
време използвате кабел HDMI към DVI.
yy При използването на HDMI/DVI кабел се
поддържа само единична връзка.
Eesti
Edastab välisseadme digitaalse videosignaali telerisse.
Ühendage välisseadme ja teleri vahele DVI-HDMI
kaabel nii, nagu on näidatud alltoodud joonisel. Helisignaali edastamiseks ühendage audiokaabel.
Ühendamiseks valige suvaline HDMI-sisendpesa. Pole
tähtis, millise pesa valite.
MÄRKUS
yy Graafikakaardist sõltuvalt ei pruugi HDMI–DVI
kaabli kasutamisel DOS-režiim töötada.
yy Kui kasutate HDMI-/DVI- kaablit, toetatakse ainult
ühekordset ühendust (Single Link).
Lietuvių k.
Perduoda skaitmeninius vaizdo signalus iš išorinio
įrenginio į televizorių. Sujunkite išorinį įrenginį su
televizoriumi DVI-HDMI kabeliu, kaip parodyta šiame
paveikslėlyje. Garso signalui perduoti prijunkite garso
kabelį.
Norėdami sujungti pasirinkite bet kurį HDMI įvesties
prievadą. Nesvarbu, kurį prievadą naudojate.
PASTABA
yy Jei naudojate HDMI–DVI kabelį, priklausomai nuo
grafinės plokštės, gali neveikti DOS režimas.
yy Kai naudojate HDMI / DVI kabelį, vienguba jungtis
yra palaikoma.
A-28
MAKING CONNECTIONS
Latviešu
Pārraida digitālu video signālu no ārējas ierīces uz televizoru. Savienojiet ārējo ierīci un televizoru, izmantojot
DVI-HDMI kabeli, kā redzams šajā attēlā. Lai pārraidītu
audiosignālu, pievienojiet audiokabeli.
Savienojumam izmantojiet jebkuru HDMI ieejas portu.
Varat izmantot jebkuru portu.
PIEZĪME
yy Atkarībā no grafiskās kartes DOS režīms var
nedarboties, ja izmantots HDMI savienojuma ar
DVI kabelis.
yy Lietojot HDMI/DVI kabeli, tiek atbalstītas tikai
vienas saites ierīces.
Shqip
Transmeton sinjalet e videos dixhitale nga një pajisje
e jashtme tek TV-ja. Lidhni pajisjen e jashtme dhe
TV-në me kabllon DVI-HDMI siç tregohet në ilustrimin e
mëposhtëm. Lidhni një kabllo për audion, nëse doni të
transmetoni një sinjal audio.
Zgjidhni një portë hyrëse çfarëdo HDMI për ta lidhur.
Nuk ka rëndësi se cilën portë përdorni.
SHËNIM
yy Në varësi të kartës grafike, regjimi DOS mund
të mos funksionojë nëse është në përdorim një
kabllo HDMI në DVI.
yy Kur përdorni kabllon HDMI/DVI, mbështetet vetëm
një lidhje.
Srpski
Prenos digitalnog video signala sa spoljnog uređaja do
televizora. Povežite spoljni uređaj i televizor pomoću
DVI-HDMI kabla na način prikazan na sledećoj slici. Za
prenos audio signala, povežite audio kabl.
Izaberite bilo koji HDMI ulazni priključak da biste povezali uređaje. Možete koristiti bilo koji priključak.
NAPOMENA
yy U zavisnosti od grafičke kartice, DOS režim
možda neće raditi ako se koristi kabl HDMI–DVI.
yy Prilikom upotrebe HDMI/DVI kabla, podržana je
jedino jednostruka veza.
Hrvatski
Prijenos digitalnog videosignala s vanjskog uređaja na
televizor. Priključite vanjski uređaj na televizor pomoću
DVI-HDMI kabela kako je prikazano na sljedećoj slici.
Za prijenos zvučnog signala priključite zvučni kabel.
Za povezivanje iskoristite bilo koji HDMI ulazni
priključak. Nije važno koji priključak koristite.
NAPOMENA
yy Ovisno o grafičkoj kartici, DOS način rada možda
neće funkcionirati ako se koristi kabel HDMI na
DVI.
yy Ako koristite HDMI/DVI kabel, podržana je samo
jednostruka veza.
Bosanski
Prenosi digitalni video signal sa vanjskog uređaja na
TV. Povežite vanjski uređaj i TV putem DVI-HDMI kabla
na način prikazan na sljedećoj ilustraciji. Za prenos
audio signala povežite audio kabl.
Odaberite neki HDMI priključak za povezivanje. Možete
koristiti bilo koji priključak.
NAPOMENA
yy Ovisno o grafičkoj kartici, moguće je da DOS
način rada neće funkcionirati ako se koristi kabl
HDMI na DVI.
yy Prilikom korištenja HDMI/DVI kabla, podržana je
samo jednostruka veza.
Македонски
Овозможува пренесување на дигитален видео
сигнал од надворешниот уред кон телевизорот.
Поврзете ги надворешниот уред и телевизорот со
DVI-HDMI кабел како што е прикажано на следната
слика. За пренесување на аудио сигнал, поврзете
аудио кабел.
Изберете кој било HDMI влезен приклучок за да се
поврзете. Не е важно кој приклучок се користи.
ЗАБЕЛЕШКА
yy Во зависност од графичката картичка, DOS
режимот може да не функционира доколку
користите кабел "HDMI кон DVI".
yy При користење на HDMI/DVI кабел, поддржано
е единствено единечно поврзување.
MAKING CONNECTIONS
Русский
A-29
Component Connection
Передача цифрового видеосигнала от внешнего
устройства на телевизор. Подключите внешнее
устройство к телевизору с помощью кабеля DVIHDMI, как показано на следующем рисунке. Для
передачи аудиосигнала подключите аудиокабель.
Для подключения выберите любой входной порт
HDMI. Используемый порт не имеет значения.
ПРИМЕЧАНИЕ
IN
AV2
VIDEO
yy В зависимости от видеоплаты режим DOS
может быть недоступен, если используется
кабель HDMI-DVI.
yy При использовании кабеля HDMI/DVI
поддерживается только соединение Single link
(одинарный режим).
COMPONENT
AUDIO
PR
PB
Y
AV2
YELLOW
(Use the composite
gender cable provided.)
GREEN
(Use the component
gender cable provided.)
BLUE
RED
BLUE
RED
RED
BLUE
GREEN GREEN
RED
RED
WHITE
RED
WHITE
YELLOW
(*Not Provided)
R
AUDIO
DVD / Blu-Ray
/ HD Cable Box
VIDEO
GREEN
WHITE
L
A-30
MAKING CONNECTIONS
English
Slovenčina
Transmits analogue video and audio signals from an
external device to the TV. Connect the external device
and the TV with a component cable(or component
gender cable) as shown.
Slúži na prenos analógového obrazového a zvukového
signálu z externého zariadenia do televízora. Prepojte
externé zariadenie a televízor pomocou komponentného kábla podľa nasledujúceho obrázka.
NOTE
yy If cables are not installed correctly, it could cause
this image to display in black and white or with
distorted colours.
Magyar
POZNÁMKA
yy Ak nie sú káble nainštalované správne, obraz sa
môže zobrazovať v čierno-bielych farbách alebo
so skreslenými farbami.
Română
Továbbítja az analóg video- és audiojeleket egy külső
eszközről a TV-hez. Csatlakoztassa a külső eszközt
a TV-hez egy komponens kábellel (vagy komponens
átalakító kábellel), az ábrán láthatóak szerint.
MEGJEGYZÉS
yy Ha a kábelek helytelenül vannak telepítve, a kép
fekete-fehéren jelenhet meg, vagy eltorzulhatnak
a színek.
Polski
To połączenie umożliwia przesyłanie analogowych
sygnałów audio i wideo z urządzenia zewnętrznego do
telewizora. Urządzenie zewnętrzne i telewizor należy
połączyć za pomocą przewodu typu Component (lub
przewodu z przejściówką do wtyków typu Component)
w sposób pokazany na ilustracji.
Transmite semnale audio şi video analogice de la un
dispozitiv extern la televizor. Conectaţi dispozitivul
extern şi televizorul cu un cablu pe componente (sau
cablu pe componente mamă/tată), după cum este
indicat.
NOTĂ
yy În cazul instalării incorecte a cablurilor, este
posibil ca imaginea să fie afişată alb-negru sau cu
culori distorsionate.
Български
Предава аналоговите видео- и аудиосигнали от
външно устройство на телевизора. Свържете
външното устройство и телевизора с компонентен
кабел (или преходен компонентен кабел) както е
показано.
UWAGA
yy Jeśli przewody zostaną podłączone
nieprawidłowo, może to powodować wyświetlanie
obrazów czarno-białych lub zniekształcenie
kolorów.
ЗАБЕЛЕЖКА
yy Ако кабелите са поставени неправилно, може
да доведат до показване на изображението в
черно и бяло или с неясни цветове.
Eesti
Česky
Přenáší analogový signál videa nebo zvuku z externího
zařízení do televizoru. Připojte externí zařízení k televizoru komponentním kabelem (nebo komponentním
propojovacím kabelem) podle obrázku
POZNÁMKA
yy Při nesprávné instalaci kabelů se může zobrazit
černobílý obraz nebo zkreslené barvy.
Edastab välisseadme analoog video- ja helisignaalid
telerisse. Ühendage väline seade ja teler komponentkaabliga (või pesadega otstega komponentkaabliga), nagu näidatud.
MÄRKUS
yy Kui kaablid ühendatakse valesti, võib kuvatav pilt
olla must-valge või moonutatud värvidega.
MAKING CONNECTIONS
Lietuvių k.
Perduoda analoginius vaizdo ir garso signalus iš
išorinio įrenginio į televizorių. Išorinį įrenginį ir TV
sujunkite komponentiniu laidu (arba komponentiniu
tarpiniu laidu), kaip nurodyta.
PASTABA
yy Netinkamai sumontavus kabelius, vaizdas gali
būti rodomas nespalvotai arba iškraipytomis
spalvomis.
Latviešu
Pārraida analogo video un audio signālu no ārējās
ierīces uz televizoru. Savienojiet ārējo ierīci un TV ar
komponento kabeli (vai komponento dzimtes kabeli),
kā parādīts.
PIEZĪME
yy Ja kabeļi ir uzstādīti nepareizi, attēls var tikt rādīts
melnbaltās vai ar izkropļotās krāsās.
Srpski
Omogućava prenos analognog video i audio signala sa
spoljnog uređaja do televizora. Povežite spoljni uređaj i
televizor pomoću komponentnog kabla (ili adaptera za
komponentni kabl) kao što je prikazano.
NAPOMENA
yy Ukoliko se kablovi ne instaliraju na pravilan način,
može doći do narušavanja kvaliteta slike, pri
čemu će slika postati crno-bela ili boje neće biti
verno prikazane.
Hrvatski
Prijenos video i zvučnog signala s vanjskog uređaja na
televizor. Priključite vanjski uređaj na televizor pomoću
komponentnog kabela kako je prikazano.
NAPOMENA
yy Ako su kabeli neispravno postavljeni, može doći
do prikaza crno-bijele slike ili iskrivljenih boja.
A-31
Shqip
Transmeton sinjalet analoge të videos dhe audios
nga një pajisje e jashtme tek TV-ja. Lidhni pajisjen e
jashtme dhe televizorin me një kabllo komponenti (ose
kabllo mashkull/femër komponenti) siç tregohet.
SHËNIM
yy Nëse kabllot janë instaluar në mënyrë të pasaktë,
mund të ndodhë që imazhi të afishohet bardhë e
zi ose me ngjyra të prishura.
Bosanski
Prenos analognog video i audio signala s vanjskog
uređaja na TV. Povežite eksterni uređaj i TV komponentnim kablom (ili komponentnim gender kablom) na
prikazani način.
NAPOMENA
yy Ako se kablovi nepravilno instaliraju, moguće je
da će se slika prikazivati u crno-bijeloj tehnici ili
da će boje biti izobličene.
Македонски
Овозможува пренесување на аналогни видео
и аудио сигнали од надворешниот уред кон
телевизорот. Поврзете ги надворешниот уред и
телевизорот со компонентен кабел (или со кабел со
компонентен претворувач) како што е прикажано.
ЗАБЕЛЕШКА
yy Ако каблите не се правилно инсталирани,
можно е сликата да се прикаже во црно-бел
формат или со изобличени бои.
Русский
Передача аналоговых видео- и аудиосигналов от
внешнего устройства на телевизор. Подключите
внешнее устройство к телевизору при помощи
компонентного кабеля (или компонентного
переходного кабеля), как показано на рисунке.
ПРИМЕЧАНИЕ
yy При неправильном подключении кабелей
изображение может быть черно-белым или
иметь искаженный цвет.
A-32
MAKING CONNECTIONS
Composite Connection
English
Transmits analog video and audio signals from an
external device to the TV. Connect the external device
and the TV with the composite cable(or composite
gender cable) as shown.
Magyar
AV2
VIDEO
IN
COMPONENT
AUDIO
PR
PB
Y
Továbbítja az analóg video- és audiojeleket egy külső
eszközről a TV-hez. Csatlakoztassa a külső eszközt a
TV-hez egy kompozit kábellel (vagy kompozit átalakító
kábellel), az ábrán láthatóak szerint.
Polski
To połączenie umożliwia przesyłanie analogowych
sygnałów audio i wideo z urządzenia zewnętrznego do
telewizora. Urządzenie zewnętrzne i telewizor należy
połączyć za pomocą przewodu typu Composite (lub
przewodu z przejściówką do wtyków typu Composite) w
sposób pokazany na ilustracji.
AV2
Česky
Přenáší analogový signál videa nebo zvuku z externího zařízení do televizoru. Připojte externí zařízení
k televizoru kompozitním kabelem (nebo kompozitním
propojovacím kabelem) podle obrázku.
YELLOW
(Use the composite gender
cable provided.)
YELLOW
WHITE
RED
YELLOW
WHITE
RED
Română
(*Not Provided)
L (MONO) AUDIO R
RED
VCR / DVD / Blu-Ray
/ HD Cable Box
WHITE
YELLOW
VIDEO
Slovenčina
Slúži na prenos analógového obrazového a zvukového
signálu z externého zariadenia do televízora. Prepojte
externé zariadenie a televízor pomocou komponentného kábla podľa nasledujúceho obrázka.
Transmite semnale audio şi video analogice de la un
dispozitiv extern la televizor. Conectaţi dispozitivul extern şi televizorul cu cablul pe componente (sau cablul
pe componente mamă/tată) după cum este indicat.
Български
Предава аналоговите видео и аудио сигнали от
външно устройство на телевизора. Свържете
външното устройство и телевизора с композитен
кабел (или преходен композитен кабел) както е
показано.
Eesti
Edastab välisseadme analoog video- ja helisignaalid
telerisse. Ühendage väline seade ja teler komposiitkaabliga (või pesadega otstega komposiitkaabliga),
nagu näidatud.
MAKING CONNECTIONS
MHL Connection
4 (MHL)
Lietuvių k.
Perduoda analoginius vaizdo ir garso signalus iš
išorinio įrenginio į televizorių. Išorinį įrenginį ir TV
sujunkite kompozitiniu laidu (arba kompozitiniu tarpiniu
laidu), kaip nurodyta.
A-33
Latviešu
2(ARC)
2
3(10Bit)
([email protected])
/ DVI/ DVI
IN IN
Pārraida analogo video un audio signālu no ārējās
ierīces uz televizoru. Savienojiet ārējo ierīci un TV ar
kompozīto kabeli (vai kompozīto dzimtes kabeli), kā
parādīts.
Srpski
11(HDCP 2.2)
Omogućava prenos analognog video i audio signala sa
spoljnog uređaja do televizora. Povežite spoljni uređaj
i televizor pomoću kompozitnog kabla (ili adaptera za
kompozitni kabl) kao što je prikazano.
Hrvatski
Prijenos video i zvučnog signala s vanjskog uređaja na
televizor. Priključite vanjski uređaj na televizor pomoću
komponentnog kabela kako je prikazano.
MHL passive cable
(*Not Provided)
Shqip
Transmeton sinjalet analoge të videos dhe audios nga
një pajisje e jashtme tek TV-ja. Lidhni pajisjen e jashtme dhe televizorin me një kabllo kompozit (ose kabllo
mashkull/femër kompozit) siç tregohet.
Mobile phone
Bosanski
Prenos analognog video i audio signala s vanjskog
uređaja na TV. Povežite eksterni uređaj i TV kompozitnim kablom (ili kompozitnim gender kablom) na
prikazani način.
Македонски
Овозможува пренесување на аналогни видео
и аудио сигнали од надворешниот уред кон
телевизорот. Поврзете ги надворешниот уред и
телевизорот со композитен кабел (или со кабел со
композитен претворувач) како што е прикажано.
Русский
Передача аналоговых видео- и аудиосигналов от
внешнего устройства на телевизор. Подключите
внешнее устройство к телевизору при помощи
комбинированного кабеля (или комбинированного
переходного кабеля), как показано на рисунке.
English
Mobile High-definition Link (MHL) is an interface for
transmitting digital audiovisual signals from mobile
phones to television sets.
NOTE
yy Connect the mobile phone to the HDMI(4K @ 60
Hz)/DVI IN 4(MHL) port to view the phone screen
on the TV.
yy The MHL passive cable is needed to connect the
TV and a mobile phone.
yy This only works for the MHL-enabled phone.
yy Some applications can be operated by the remote
control.
yy For some mobile phones supporting MHL, you
can control with the magic remote control.
yy Remove the MHL passive cable from the TV when:
»» the MHL function is disabled
»» your mobile device is fully charged in standby mode
A-34
MAKING CONNECTIONS
Magyar
Česky
A Mobile High-definition Link (MHL) egy olyan interfész,
amely segítségével a mobiltelefonokról érkező digitális
audiovizuális jelek televíziókészülékekre játszhatók át.
MEGJEGYZÉS
yy A telefon képernyőjét a mobiltelefon HDMI(4K @
60 Hz)/DVI IN 4(MHL) portjához csatlakoztatva
tekintheti meg a TV-készüléken.
yy A tévé és a mobiltelefon csatlakoztatásához MHL
passzív kábelre van szükség.
yy Ez csak MHL-kompatibilis telefonok esetén
működik.
yy Egyes alkalmazások a távirányítóval is
működtethetőek.
yy Bizonyos, az MHL-t támogató mobiltelefonok
esetében a Magic távirányítót is használhatja.
yy Távolítsa el az MHL passzív kábelt a tévéből a
következő esetekben:
»» az MHL funkció le van tiltva
»» a mobil eszköz készenléti állapotban van és
teljesen fel van töltve
Polski
Mobile High-definition Link (MHL) to interfejs przeznaczony do przesyłania cyfrowych sygnałów audiowizualnych z telefonów komórkowych do telewizorów.
UWAGA
yy Podłącz telefon komórkowy do portu HDMI(4K @
60 Hz)/DVI IN 4(MHL), aby wyświetlać zawartość
ekranu telefonu na ekranie telewizora.
yy Przewód MHL służy do połączenia telewizora z
telefonem komórkowym.
yy Jest to możliwe tylko w przypadku telefonów z
obsługą interfejsu MHL.
yy Niektórymi aplikacjami można sterować za
pomocą pilota.
yy Niektóre telefony komórkowe obsługujące
standard MHL można kontrolować za pomocą
pilota zdalnego sterowania Magic.
yy Należy odłączyć przewód pasywny MHL od
telewizora, gdy:
»» funkcja MHL jest wyłączona
»» urządzenie przenośne jest w pełni naładowane
w trybie czuwania
Mobile High-definition Link (MHL) je rozhraní pro
přenos digitálních audiovizuálních signálů z mobilních
telefonů do televizorů.
POZNÁMKA
yy Připojením mobilního telefonu k portu HDMI(4K
@ 60 Hz)/DVI IN 4(MHL) zobrazíte obrazovku
telefonu na televizoru.
yy Pasivní kabel MHL je nutný pro připojení TV a
mobilního telefonu.
yy Lze použít pouze pro telefony vybavené
rozhraním MHL.
yy Některé aplikace je možné ovládat pomocí
dálkového ovladače.
yy Některé mobilní telefony podporující rozhraní
MHL umožňují ovládání dálkovým ovladačem
Magic.
yy Odpojte pasivní kabel MHL od televizoru v
následujících situacích:
»» je-li funkce MHL deaktivována,
»» je-li vaše mobilní zařízení plně nabité
v pohotovostním režimu.
Slovenčina
Mobile High-definition Link (MHL) je rozhranie na
prenášanie digitálnych audiovizuálnych signálov z
mobilných telefónov do televízorov.
POZNÁMKA
yy Pripojte mobilný telefón k portu HDMI(4K @ 60
Hz)/DVI IN 4(MHL) a v televízore sa zobrazí
obrazovka telefónu.
yy Na prepojenie televízora a mobilného telefónu je
potrebný pasívny kábel MHL.
yy Táto možnosť je určená iba pre telefóny, ktoré
podporujú pripojenie MHL.
yy Niektoré aplikácie je možné obsluhovať pomocou
diaľkového ovládania.
yy V prípade niektorých mobilných telefónov s
podporou technológie MHL môžete ovládanie
realizovať prostredníctvom diaľkového ovládania
Magic Remote Control.
yy Odstráňte pasívny kábel MHL z televízora, ak:
»» funkcia MHL je vypnutá
»» mobilný telefón je plne nabitý v pohotovostnom
režime
MAKING CONNECTIONS
Română
Mobile High-definition Link (MHL) este o interfaţă
pentru transmiterea semnalelor audiovizuale digitale de
la telefoane mobile la televizoare.
NOTĂ
yy Conectaţi telefonul mobil la portul HDMI(4K @
60 Hz)/DVI IN 4(MHL) pentru a vedea ecranul
telefonului pe televizor.
yy Cablul pasiv MHL este necesar pentru conectarea
televizorului la un telefon mobil.
yy Acest lucru funcţionează numai la telefoanele
compatibile MHL.
yy Unele aplicaţii pot fi operate de telecomandă.
yy Pentru anumite telefoane mobile care acceptă
MHL, controlul poate fi asigurat de telecomanda
Magic.
yy Scoateţi cablul pasiv MHL din televizor atunci
când:
»» funcţia MHL este dezactivată
»» dispozitivul dvs. mobil a fost încărcat complet în
modul de aşteptare
Български
Мобилната връзка с висока резолюция (MHL) е
интерфейс за предаване на цифрови аудиовизуални
сигнали от мобилни телефони към телевизори.
ЗАБЕЛЕЖКА
yy Свържете мобилния телефон с HDMI(4K @ 60
Hz)/DVI IN 4(MHL) порта, за да видите екрана
на телефона на телевизора.
yy Пасивният MHL кабел е необходим за
свързване на телевизор с мобилен телефон.
yy Това е възможно само за телефон с разрешена
MHL връзка.
yy Някои приложения могат да бъдат насочвани
от дистанционното управление.
yy При някои мобилни телефони, които
поддържат MHL, можете да използвате
дистанционното управление “Меджик”.
yy Извадете пасивния MHL кабел от телевизора,
когато:
»» функцията MHL бъде деактивирана
»» вашето мобилно устройство е напълно
заредено в режим на готовност
A-35
Eesti
Mobiilne kõrglahutusega link (MHL) on liides digitaalsete audiovisuaalsete signaalide mobiiltelefonidest
teleritesse edastamiseks.
MÄRKUS
yy Telefoni ekraani teleris vaatamiseks ühendage
mobiiltelefon HDMI(4K @ 60 Hz)/DVI IN 4(MHL)
porti.
yy MHL passiivset kaablit on vaja TV ja mobiiltelefoni
ühendamiseks.
yy See toimib ainult MHL-lubatud telefoni puhul.
yy Mõningaid rakendusi saab kasutada
kaugjuhtimispuldi abil.
yy Mõningate MHLi toetavate mobiiltelefonide puhul
saab juhtimiseks kasutada kaugjuhtimispulti
MAGIC.
yy Eemaldage MHL- passiivkaabel teleri küljest
juhul, kui:
»» funktsioonMHL on välja lülitatud
»» teie mobiilseade on täielikult laetud ja
ooterežiimis
Lietuvių k.
Mobili didelės raiškos jungtis (MHL) yra sąsaja, kuria
skaitmeninis garso ir vaizdo signalas iš mobiliųjų
telefonų yra perduodamas į televizorius.
PASTABA
yy Prijunkite mobilųjį telefoną prie HDMI(4K @ 60
Hz)/DVI IN 4(MHL) prievado, kad telefono ekraną
matytumėte televizoriuje.
yy MHL pasyvų laidą reikia prijungti prie televizoriaus
ir mobiliojo telefono.
yy Tai veiks tik jei telefone yra įjungta MHL funkcija.
yy Kai kurias programas galima valdyti nuotolinio
valdymo pultu.
yy Kai kuriuos mobiliuosius telefonus, palaikančius
MHL, galite valdyti „Magic“ nuotolinio valdymo
pultu.
yy Ištraukite MHL pasyvų kabelį iš TV, kai:
»» išjungiama MHL funkcija
»» jūsų mobilusis įrenginys visiškai įkraunamas
parengties režimu
A-36
MAKING CONNECTIONS
Latviešu
Mobile High-definition Link (MHL) ir interfeiss, kas
paredzēts digitālo audio/video signālu pārraidei no
mobilajiem tālruņiem un televizoriem.
Hrvatski
Mobile High-definition Link (MHL) je sučelje za prijenos
digitalnih audiovizualnih signala s mobilnih telefona na
televizore.
PIEZĪME
yy Pievienojiet mobilo tālruni HDMI(4K @ 60 Hz)/
DVI IN 4(MHL) portam, lai tālruņa ekrānu skatītu
televizorā.
yy MHL pasīvais kabelis ir nepieciešams, lai
savienotu televizoru un mobilo tālruni.
yy Šī iespēja darbojas tikai tad, ja tālrunī ir aktivizēts
MHL.
yy Dažas lietojumprogrammas var darbināt,
izmantojot tālvadības pulti.
yy Dažus mobilos tālruņus, kas atbalsta MHL, varat
kontrolēt, izmantojot tālvadības pulti Magic remote
control.
yy Noņemiet MHL pasīvo kabeli no TV šādos
gadījumos:
»» ir atspējota MHL funkcija;
»» mobilā ierīce ir pilnībā uzlādēta gaidīšanas
režīmā;
Srpski
Mobile High-definition Link (MHL) je interfejs za prenos
digitalnih audio vizuelnih signala sa mobilnih telefona
na televizore.
NAPOMENA
yy Priključite mobilni telefon na HDMI(4K @ 60 Hz)/
DVI IN 4(MHL) port to da biste ekran telefona
prikazali na TV-u.
yy MHL pasivni kabl potreban je povezivanje
televizora sa mobilnim telefonom.
yy Radi samo na telefonima koji su omogućeni za
MHL.
yy Neke aplikacije mogu da se izvode pomoću
daljinskog upravljača.
yy Kod nekih mobilnih telefona koji podržavaju MHL,
možete koristiti magični daljinski upravljač.
yy Isključite pasivni MHL kabl iz televizora u slučaju
da je:
»» funkcija MHL onemogućena
»» baterija mobilnog uređaja potpuno napunjena u
režimu pripravnosti
NAPOMENA
yy Mobilni telefon priključite na HDMI(4K @ 60 Hz)/
DVI IN 4(MHL) ulaz kako bi se zaslon telefona
prikazao na televizoru.
yy Pasivni MHL kabel potreban je za povezivanje
televizora s mobilnim telefonom.
yy Ova funkcija radi samo na telefonima koji su
omogućeni za MHL.
yy Nekim aplikacijama može se upravljati daljinskim
upravljačem.
yy Kod nekih mobilnih telefona koji podržavaju MHL,
možete koristiti Magic daljinski upravljač.
yy Uklonite pasivni MHL kabel s TV-a ako je:
»» funkcija MHL onemogućena
»» mobilni uređaj napunjen do kraja u stanju
mirovanja
Shqip
Lidhja celulare e përcaktimit të lartë (MHL) është ndërfaqe transmetimi e sinjaleve audiovizuale nga celularët
drejt televizorëve.
SHËNIM
yy Lidhni celularin me portën HDMI(4K @ 60 Hz)/
DVI IN 4(MHL) për të parë ekranin e celularit në
televizor.
yy Kablloja pasive MHL nevojitet për të lidhur
televizorin dhe një celular.
yy Punon vetëm në celularë që mbështesin MHL.
yy Disa aplikacione mund të kontrollohen me
telekomandë.
yy Celularët që mbështesin MHL-në mund t’i
kontrolloni me telekomandën magjike.
yy Hiqni kabllon pasive MHL nga televizori kur:
»» funksioni MHL është joaktiv
»» pajisja celulare është ngarkuar plotësisht në
modalitet pritjeje
MAKING CONNECTIONS
Bosanski
Mobilna veza visoke definicije (MHL) je sučelje za
prenošenje digitalnih audiovizuelnih signala s mobilnih
telefona na televizijske uređaje.
NAPOMENA
yy Povežite mobilni telefon na HDMI(4K @ 60 Hz)/
DVI IN 4(MHL) priključak kako biste prikazali
ekran telefona na TV uređaju.
yy Za povezivanje TV-a i mobilnog telefona
neophodan je MHL pasivni kabl.
yy To funkcionira samo za telefon sa omogućenim
MHL-om.
yy Nekim aplikacijama može se upravljati daljinskim
upravljačem.
yy Kod nekih mobilnih telefona koji podržavaju MHL,
možete koristiti magični daljinski upravljač.
yy Uklonite MHL pasivni kabl s TV-a kada:
»» je MHL funkcija onemogućena
»» je vaš mobilni uređaj potpuno napunjen u stanju
pripravnosti
Македонски
Мобилна High-definition врска (Mobile High-definition Link - MHL) е интерфејс за пренесување на
дигитални аудиовизуелни сигнали од мобилни
телефони кон телевизори.
ЗАБЕЛЕШКА
yy За да го гледате екранот од мобилниот
телефон на телевизорот, поврзете го
мобилниот телефон на HDMI(4K @ 60 Hz)/DVI
IN 4(MHL) приклучокот.
yy MHL пасивниот кабел е потребен за
поврзување на телевизорот со мобилен
телефон.
yy Ова функционира само кај телефони со MHL
можности.
yy Одредени апликации може да се управуваат
преку далечинскиот управувач.
yy За одредени мобилни телефони кои
поддржуваат MHL, можно е да вршите
контрола со помош на магичниот далечински
управувач.
yy Отстранете го MHL пасивниот кабел од
телевизорот кога:
»» функцијата MHL е оневозможена
»» вашиот мобилен уред е целосно наполнет во
режим на подготвеност
A-37
Русский
Mobile High-definition Link (MHL) представляет
собой интерфейс для передачи цифровых
аудиовизуальных сигналов от мобильных
телефонов к телевизорам.
ПРИМЕЧАНИЕ
yy Подключите мобильный телефон к порту
HDMI(4K @ 60 Hz)/DVI IN 4(MHL), чтобы экран
телефона отображался на телевизоре.
yy Для подключения телевизора и мобильного
телефона требуется пассивный кабель MHL.
yy Это возможно только для мобильных
телефонов, поддерживающих MHL.
yy Некоторыми приложениями можно управлять с
помощью пульта ДУ.
yy Некоторыми мобильными телефонами,
поддерживающими MHL, можно управлять с
помощью пульта ДУ MAGIC.
yy Отсоединять пассивный кабель MHL от
телевизора можно в том случае, если:
»» функция MHL отключена
»» мобильное устройство полностью заряжено
и находится режиме ожидания
A-38
MAKING CONNECTIONS
Audio Connection
Magyar
A beépített hangszóró helyett használjon opcionális
külső audiorendszert.
Digitális optikai audiocsatlakozás
A digitális audiojeleket továbbítja a TV-készülékről
egy külső eszközbe. Az alábbi ábra alapján csatlakoztassa a külső eszközt a TV-hez az optikai audiokábel
segítségével.
MEGJEGYZÉS
OUT
OPTICAL
DIGITAL
AUDIO
yy Ne nézzen bele az optikai kimenetbe. Ha belenéz
a lézersugárba, az károsíthatja látását.
yy Az ACP (Audio másolásvédelem) funkcióval
ellátott hang letilthatja a digitális audiokimenetet.
Polski
Można korzystać z dodatkowego zewnętrznego
zestawu audio zamiast wbudowanych głośników.
Optyczne połączenie cyfrowe audio
(*Not Provided)
To połączenie umożliwia przesyłanie cyfrowego sygnału
audio z telewizora do urządzenia zewnętrznego.
Urządzenie zewnętrzne i telewizor należy połączyć za
pomocą optycznego przewodu audio w sposób pokazany na poniższej ilustracji.
UWAGA
Digital Audio System
OPTICAL AUDIO IN
yy Nie wolno zaglądać do środka optycznego portu
wyjściowego. Patrzenie na wiązkę laserową może
spowodować uszkodzenie wzroku.
yy System audio z funkcją zabezpieczenia przed
kopiowaniem plików audio (ACP) może blokować
wyjściowy cyfrowy sygnał audio.
English
You may use an external audio system instead of the
built-in speaker.
Digital optical audio connection
Transmits a digital audio signal from the TV to an external device. Connect the external device and the TV with
the optical audio cable as shown.
NOTE
yy Do not look into the optical output port. Looking at
the laser beam may damage your vision.
yy Audio with ACP (Audio Copy Protection) function
may block digital audio output.
Česky
volitelný externí zvukový systém.
Připojení digitálním optickým zvukovým
kabelem
Přenáší signál digitálního videa z televize do externího
zařízení. Spojte externí zařízení a televizor pomocí
optického zvukového kabelu podle následujícího
vyobrazení.
POZNÁMKA
yy Nedívejte se do optického výstupního portu.
Laserový paprsek by vám mohl poškodit zrak.
yy Zvuk s funkcí ACP (Audio Copy Protection) může
blokovat výstup digitálního zvuku.
MAKING CONNECTIONS
Slovenčina
A-39
Eesti
Namiesto zabudovaného reproduktora môžete použiť
voliteľný externý zvukový systém.
Sisse ehitatud kõlarite asemel võite kasutada valikulist
välist audiosüsteemi.
Digitálne optické zvukové pripojenie
Digitaalne optiline heliühendus
Slúži na prenos digitálneho zvukového signálu z televízora do externého zariadenia. Prepojte externé zariadenie a televízor prostredníctvom optického zvukového
kábla podľa nasledujúceho obrázku.
Edastab digitaalse audiosignaali telerist välisseadmesse. Ühendage välisseadme ja teleri vahele
optiline audiokaabel nii, nagu on näidatud alltoodud
joonisel.
POZNÁMKA
yy Nepozerajte sa do optického výstupného portu.
Laserový lúč vám môže poškodiť zrak.
yy Funkcia Zvuk s ACP (ochrana zvuku pred
kopírovaním) môže blokovať digitálny výstup
zvuku.
Română
Este bine să utilizaţi un sistem audio extern opţional în
locul difuzorului încorporat.
Conectarea audio cu cablu optic digital
Transmite semnal audio digital de la televizor la un dispozitiv extern. Conectaţi dispozitivul extern şi televizorul
cu cablul audio optic, aşa cum se arată în ilustraţia
următoare.
NOTĂ
yy Nu priviţi în portul de ieşire optică. Privirea
fasciculului laser vă poate afecta vederea.
yy Funcţia audio cu ACP (Audio Copy Protection)
poate bloca ieşirea audio digitală.
MÄRKUS
yy Ärge vaadake optilise väljundpordi sisse.
Laserkiirde vaatamine võib teie nägemist
kahjustada.
yy Heli ACP-funktsioon (heli kopeerimiskaitse) võib
blokeerida digitaalse heliväljundi.
Lietuvių k.
Vietoj integruoto garsiakalbio galite naudoti atskirai
įsigyjamą išorinę garso sistemą.
Skaitmeninė optinė garso jungtis
Perduoda skaitmeninį garso signalą iš televizoriaus
į išorinį įrenginį. Sujunkite išorinį įrenginį su televizoriumi optiniu garso kabeliu, kaip parodyta šiame
paveikslėlyje.
PASTABA
yy Nežiūrėkite į optinės išvesties prievadą.
Žiūrėjimas į lazerio spindulį gali pakenkti
regėjimui.
yy Garsas su ACP (apsaugos nuo garso kopijavimo)
funkcija gali blokuoti skaitmeninę garso išvestį.
Български
Можете да използвате допълнителна външна
аудиосистема вместо вградения високоговорител.
Свързване на цифрова оптична
аудиосистема
Предава цифров аудиосигнал от телевизора
към външно устройство. Свързвате външното
устройство с телевизора, чрез оптичния аудиокабел,
както е показано на следната фигура.
ЗАБЕЛЕЖКА
yy Не насочвайте погледа си към порта на
оптичния изход. Поглеждането по посока на
лазерния лъч може да повреди зрението ви.
yy Аудио с функция ACP (защита на звука срещу
копиране) може да блокира извеждането на
цифров аудиосигнал.
Latviešu
Varat izmantot papildu ārējo audiosistēmu iebūvētā
skaļruņa vietā.
Digitālā optiskā audio savienojums
Pārraida digitālo audio signālu no televizora uz ārējo
ierīci. Savienojiet ārējo ierīci un televizoru, izmantojot
optisko audiokabeli, kā redzams šajā attēlā.
PIEZĪME
yy Neskatieties optiskās izejas portā tieši iekšā.
Skatoties uz lāzera staru, varat bojāt redzi.
yy Audio ar ACP (aizsardzība pret audio kopēšanu)
funkciju var bloķēt digitālo audio izeju.
A-40
MAKING CONNECTIONS
Srpski
Bosanski
Možete da koristite opcioni spoljni audio sistem umesto
ugrađenih zvučnika.
Možete koristiti opcionalni vanjski zvučni sistem
umjesto ugrađenog zvučnika.
Digitalna optička audio veza
Digitalna optička audio veza
Omogućava prenos digitalnog audio signala sa televizora na spoljni uređaj. Povežite spoljni uređaj i televizor
pomoću optičkog audio kabla na način prikazan na
sledećoj slici.
Prenosi digitalni audio signal sa TV-a na vanjski uređaj.
Povežite vanjski uređaj i TV putem optičkog audio
kabla na način prikazan na sljedećoj ilustraciji.
NAPOMENA
yy Nemojte gledati u port optičkog izlaza. Gledanjem
u laserski zrak možete oštetiti vid.
yy Ako zvučna datoteka sadrži funkciju ACP
(Audio Copy Protection), može doći do blokade
digitalnog audio izlaza.
NAPOMENA
yy Nemojte gledati u priključak optičkog izlaza.
Gledanje u laserski zrak može oštetiti vid.
yy Funkcija Zvuk s ACP-om (Zaštita od kopiranja
zvuka) može blokirati digitalni izlaz zvuka.
Македонски
Hrvatski
Umjesto ugrađenog zvučnika možete koristiti dodatni
vanjski audio sustav.
Digitalni optički zvučni priključak
Prijenos digitalnog audiosignala s televizora do
vanjskog uređaja. Priključite vanjski uređaj na televizor
pomoću optičkog zvučnog kabela kako je prikazano na
sljedećoj slici.
NAPOMENA
yy Ne gledajte u optički izlazni priključak. Gledanje u
lasersku zraku može oštetiti vid.
yy Zvuk koji koristi funkciju ACP (Audio Copy
Protection) može blokirati digitalni zvučni izlaz.
Shqip
Përdorni një sistem të jashtëm fakultativ për audion në
vend të altoparlantit të integruar.
Lidhja e audios dixhitale optike
Transmeton sinjalin dixhital audio nga TV-ja në një
pajisje të jashtme. Lidhni pajisjen e jashtme dhe TV-në
me kabllon optike audio siç tregohet në ilustrimin e
mëposhtëm.
SHËNIM
yy Mos shikoni në portën e daljes optike. Shikimi i
rrezeve lazer mund t’ju dëmtojë shikimin.
yy Audioja me funksion ACP (Mbrojtje e kompjimit
të audios) mund të bllokojë daljen dixhitale të
audios.
Можете да користите опционален надворешен
аудио систем наместо вградениот звучник.
Дигитално оптичко аудио поврзување
Овозможува пренесување на дигитален аудио
сигнал од телевизорот кон надворешен уред.
Поврзете ги надворешниот уред и телевизорот
со оптички аудио кабел како што е прикажано на
следната слика.
ЗАБЕЛЕШКА
yy Не гледајте во оптичкиот излезен приклучок.
Гледањето кон ласерските зраци може да ви го
оштети видот.
yy Аудио со функција ACP (Audio Copy Protection
- Аудио со заштита од копирање) може да го
блокира дигиталниот аудио излез.
MAKING CONNECTIONS
Русский
A-41
Headphone Connection
Вместо встроенного динамика можно использовать
дополнительную внешнюю аудиосистему.
Подключение цифрового оптического
аудиоустройства
Передача цифрового оптического аудиосигнала от
телевизора к внешнему устройству. Подключите
внешнее устройство к телевизору с помощью
оптического аудиокабеля, как показано на
следующем рисунке.
OUT
Ext.SPEAKER
/ H/P
ПРИМЕЧАНИЕ
yy Не смотрите внутрь оптического выходного
порта. Попадание лазерного луча в глаза
может повредить зрение.
yy Функция аудио с ACP (защита от копирования
аудио) может блокировать вывод аудио на
цифровые выходы.
(*Not Provided)
English
Transmits the headphone signal from the TV to
an external device. Connect the external device
and the TV with the headphone as shown.
NOTE
yy AUDIO menu items are disabled when connecting
a headphone.
yy OPTICAL DIGITAL AUDIO OUT is not available
when connecting a headphone.
yy Headphone impedance: 16
yy Max audio output of headphone :
0.627 mW to 1.334 mW
yy Headphone jack size: 0.35 cm
A-42
MAKING CONNECTIONS
Magyar
Slovenčina
Továbbítja a fejhallgató jelét a TV-készülékéről egy
külső eszközre. A következő ábra alapján csatlakoztassa a külső eszközt a TV-készülékhez a fejhallgató
segítségével.
MEGJEGYZÉS
yy Fejhallgató csatlakoztatásakor az AUDIO menü
elemei nem működnek.
yy Az optikai digitális audiokimenet nem áll
rendelkezésre csatlakoztatott fejhallgató mellett.
yy Fejhallgató-ellenállás: 16 Ω
yy A fejhallgató maximális hangteljesítménye: 0,6271,334 mW
yy A fejhallgató-csatlakozó átmérője: 0,35 cm
Slúži na prenos signálu slúchadiel z televízora do
externého zariadenia. Prepojte externé zariadenie a
televízor pomocou slúchadiel podľa nasledujúceho
obrázku.
POZNÁMKA
yy Po pripojení slúchadiel sa deaktivujú položky
ponuky ZVUK.
yy Optický digitálny zvukový výstup nie je po
pripojení slúchadiel k dispozícii.
yy Impedancia slúchadiel: 16 Ω
yy Max. zvukový výkon slúchadiel: 0,627 mW až
1,334 mW
yy Veľkosť konektora slúchadiel: 0,35 cm
Română
Polski
To połączenie umożliwia przesyłanie dźwiękowego
sygnału z telewizora do urządzenia zewnętrznego.
Urządzenie zewnętrzne i telewizor należy połączyć
za pomocą przewodu audio w sposób pokazany na
poniższej ilustracji.
UWAGA
yy Po podłączeniu słuchawek pozycje menu AUDIO
będą zablokowane.
yy Po podłączeniu słuchawek optyczne cyfrowe
wyjście audio nie jest dostępne.
yy Impedancja słuchawek: 16 Ω
yy Maksymalna moc dźwięku dla wyjścia
słuchawkowego: od 0,627 do 1,334 mW
yy Rozmiar gniazda słuchawek: 0,35 cm
Transmite semnalul pentru căşti de la televizor la
un dispozitiv extern. Conectaţi dispozitivul extern şi
televizorul cu căştile aşa cum se arată în ilustraţia
următoare.
NOTĂ
yy Elementele meniului AUDIO sunt dezactivate
când conectaţi o cască.
yy Ieşirea audio digitală optică nu este disponibilă
când conectaţi o cască.
yy Impedanţă căşti: 16 Ω
yy Ieşirea audio maximă a căştilor: 0,627 mW - 1,334
mW
yy Dimensiunea mufei căştilor: 0,35 cm
Български
Česky
Přenáší signál sluchátek z televize do externího
zařízení. Spojte externí zařízení a televizor se
sluchátky podle následujícího vyobrazení.
POZNÁMKA
yy Položky nabídky ZVUK při připojení sluchátek
nejsou aktivní.
yy Výstup optického digitálního zvuku při připojení
sluchátek není k dispozici.
yy Impedance sluchátek: 16 Ω
yy Maximální výkon sluchátek: 0,627 mW až
1,334 mW
yy Velikost konektoru pro sluchátka: 0,35 cm
Предава сигнала от слушалките от телевизора към
външно устройство. Свържете външното устройство
с телевизора чрез слушалките, както е показано на
следната фигура.
ЗАБЕЛЕЖКА
yy Елементите от менюто ЗВУК са забранени при
свързване на слушалки.
yy Оптичен цифров аудиоизточник не е на
разположение, когато свързвате слушалки.
yy Съпротивление на слушалки: 16 Ω
yy Максимална изходна мощност на слушалки: от
0,627 mW до 1,334 mW
yy Размер на жака на слушалките: 0,35 см
MAKING CONNECTIONS
Eesti
A-43
Srpski
Edastab kõrvaklappide signaali telerist välisseadmesse.
Ühendage kõrvaklapid välisseadme ja teleriga nii, nagu
on näidatud alltoodud joonisel.
Omogućava prenos signala za slušalice sa televizora
na spoljni uređaj. Povežite spoljni uređaj i televizor sa
slušalicama na način prikazan na sledećoj slici.
MÄRKUS
yy Menüü AUDIO valikuid ei saa kõrvaklappide
ühendamisel kasutada.
yy Funktsioon Optiline digitaalne audioväljund ei ole
ühendatud kõrvaklappide korral kasutatav.
yy Kõrvaklappide näivtakistus: 16 Ω
yy Kõrvaklappide maksimaalne heliväljund: 0,627
mW kuni 1,334 mW
yy Kõrvaklappide pistiku suurus: 0,35 cm
Lietuvių k.
Perduoda ausinių signalą iš televizoriaus į išorinį
įrenginį. Sujunkite išorinį įrenginį su televizoriumi
ausinėmis, kaip parodyta šiame paveikslėlyje.
NAPOMENA
yy Stavke iz menija ZVUK su isključene kada se
priključe slušalice.
yy Optički digitalni audio izlaz (Optical Digital Audio
Out) nije dostupan kada su priključene slušalice.
yy Impedansa slušalica: 16 Ω
yy Maksimalna izlazna snaga slušalica: 0,627 mW
do 1,334 mW
yy Veličina priključka slušalica: 0,35 cm
Hrvatski
Prijenos signala za slušalice od televizora do vanjskog
uređaja. Priključite vanjski uređaj na televizor pomoću
slušalica kako je prikazano na sljedećoj slici.
PASTABA
yy GARSAS meniu elementai išjungiami, kai
prijungiamos ausinės.
yy Optinė skaitmeninė garso išvestis negali būti
naudojama, kai prijungiamos ausinės.
yy Ausinių varža: 16 Ω
yy Maks. ausinių garso išvestis: 0,627–1,334 mW
yy Ausinių lizdo dydis: 0,35 cm
Latviešu
Pārraida austiņu signālu no televizora uz ārējo ierīci.
Savienojiet ārējo ierīci un televizoru ar austiņām, kā
redzams šajā attēlā.
PIEZĪME
yy Kad austiņas ir pievienotas, izvēlnes AUDIO
elementi ir atspējoti.
yy Kad austiņas ir pieslēgtas, optiskā digitālā audio
izeja nav pieejama.
yy Austiņu pilna pretestība: 16 Ω
yy Maks. austiņu audio izvade: 0,627–1,334 mW
yy Austiņu spraudņa lielums: 0,35 cm
NAPOMENA
yy Stavke izbornika ZVUK onemogućene su kada su
priključene slušalice.
yy Optički digitalni audio izlaz nije dostupan kada su
priključene slušalice.
yy Impedancija slušalica: 16 Ω
yy Maksimalna jakost audio izlaza na slušalicama:
0,627 mW do 1,334 mW
yy Veličina priključka za slušalice: 0,35 cm
Shqip
Transmeton sinjalin e kufjeve nga TV-ja në një pajisje të
jashtme. Lidhni pajisjen e jashtme dhe TV-në me kufjen
siç tregohet në ilustrimin e mëposhtëm.
SHËNIM
yy Elementet e menysë AUDIO çaktivizohen kur
lidhni kufjet.
yy Dalja e audios dixhitale optike nuk disponohet kur
lidhni kufjet.
yy Impedanca e kufjeve: 16 Ω
yy Dalja maksimale audio e kufjeve: 0,627 mW deri
në 1,334 mW
yy Madhësia e vrimës së kufjeve: 0,35 cm
A-44
MAKING CONNECTIONS
Bosanski
USB Connection
Prenos signala za slušalice iz TV-a na vanjski uređaj.
Povežite vanjski uređaj i TV sa slušalicama na način
prikazan na sljedećoj ilustraciji.
3
NAPOMENA
HDD IN
1(USB 3.0 IN)
2
USB IN
yy Korištenje stavki izbornika ZVUK je onemogućeno
nakon povezivanja slušalica.
yy Nakon povezivanja slušalica, optički digitalni izlaz
zvuka nije dostupan.
yy Otpornost slušalica: 16 Ω
yy Maksimalni audio izlaz slušalica: 0,627 mW do
1,334 mW
yy Veličina priključka za slušalice: 0,35 cm
Македонски
Овозможува пренесување на сигналот за слушалки
од телевизорот кон надворешен уред. Поврзете ги
надворешниот уред и телевизорот со кабелот за
слушалки како што е прикажано на следната слика.
HDD
(*Not Provided)
ЗАБЕЛЕШКА
yy Елементите од менито АУДИО се
оневозможени кога се приклучени слушалки.
yy Оптичкиот дигитален аудио излез не е
достапен кога се приклучени слушалки.
yy Импеданса на слушалки: 16 Ω
yy Максимален аудио излез на слушалки: 0,627
mW до 1,334 mW
yy Големина на приклучок за слушалки: 0,35 cm
Русский
Передача сигнала от телевизора к наушникам.
Подключите наушники к телевизору, как показано на
следующем рисунке.
ПРИМЕЧАНИЕ
yy При подключении наушников элементы меню
настройки ЗВУК становятся недоступными.
yy При подключенных наушниках оптический
выход цифрового аудиосигнала недоступен.
yy Сопротивление наушников: 16 Ω
yy Максимальная мощность звука наушников:
0,627 мВт до 1,334 мВт
yy Гнездо наушников: 0,35 см
HUB
(*Not Provided)
USB
(*Not Provided)
English
Connect a USB storage device such as a USB flash
memory, external hard drive or a USB
memory card reader to the TV and access the Smart
Share menu to use various multimedia files.
NOTE
yy Some USB Hubs may not work. If a USB device
connected using a USB Hub is not detected,
connect it to the USB IN port on the TV directly.
yy Connect the external power source if your USB is
needed.
yy Connecting via USB 3.0 : Some USB device may
not work if it does not meet USB 3.0 standard. In
case, connect it to USB IN 2 or USB IN 3 port.
MAKING CONNECTIONS
Magyar
A-45
Česky
Csatlakoztasson a TV-hez USB-tárolóeszközt, például
USB flash memóriát, külső merevlemezt vagy USB
memóriakártya-olvasót, majd lépjen a Smart Share
menüre a különböző multimédiás fájlok használatához.
MEGJEGYZÉS
yy Előfordulhat, hogy egyes USB-elosztók nem
működnek. Ha a készülék nem érzékeli az USBelosztón keresztül csatlakozó USB IN-eszközt,
csatlakoztassa azt közvetlenül a TV-készülék
USB-portjához.
yy Ha használni szeretné az USB-eszközt,
csatlakoztassa a külső tápellátást.
yy Csatlakoztatási útmutató az USB 3.0-hoz:
Előfordulhat, hogy egyes USB-s eszközök nem
működnek, amennyiben nem támogatják az USB
3.0 szabványt. Ebben az esetben csatlakoztassa
az eszközt az USB IN 2 vagy az USB IN 3
csatlakozóaljzathoz.
Polski
Do telewizora można podłączyć urządzenia pamięci
masowej USB, takie jak pamięć flash USB, zewnętrzny
dysk twardy lub czytnik kart pamięci, a następnie
za pośrednictwem menu Smart Share korzystać z
zapisanych w nich plików multimedialnych.
UWAGA
yy Niektóre koncentratory USB mogą nie być
obsługiwane. Jeżeli urządzenie USB podłączone
za pomocą koncentratora USB nie zostanie
wykryte, podłącz je do portu USB IN telewizora.
yy Do korzystania z urządzenia USB potrzebne
może być zewnętrzne źródło zasilania.
yy yyInstrukcja podłączania do interfejsu USB
3.0: Niektóre nośniki USB mogą nie działać w
przypadku braku zgodności ze standardem USB
3.0. W takim przypadku należy podłączyć nośnik
do portu USB IN 2 lub USB IN 3.
K televizoru lze připojit záznamové zařízení USB,
jako například paměť flash USB, externí pevný
disk nebo čtečku paměťových karet USB, a potom
prostřednictvím nabídky Smart Share používat různé
multimediální soubory.
POZNÁMKA
yy Některé huby USB nemusí fungovat. Pokud
není zařízení USB připojené pomocí hubu USB
rozpoznáno, připojte jej přímo k portu USB IN na
TV.
yy Pokud je vyžadováno zařízení USB, připojte
externí zdroj napájení.
yy Průvodce připojením pro USB 3.0: Některá
zařízení USB nemusí fungovat, pokud nesplňují
standard USB 3.0. V takovém případě připojte
zařízení k portu USB IN 2 nebo USB IN 3.
Slovenčina
Pripojte k televízoru úložné zariadenie USB, ako napr.
pamäťové zariadenie USB typu flash, externý pevný
disk alebo čítačku USB pamäťových kariet, otvorte
ponuku Smart Share a zobrazte rôzne multimediálne
súbory.
POZNÁMKA
yy Niektoré rozbočovače USB nemusia fungovať.
Ak sa zariadenie USB pripojené pomocou
rozbočovača USB nepodarí rozpoznať, pripojte
ho priamo k portu USB IN na televízore.
yy Ak je potrebné USB, pripojte externý zdroj
napájania.
yy Sprievodca pripojením pre USB 3.0: Niektoré
zariadenia USB nemusia pracovať, ak nespĺňajú
štandard USB 3.0. V takomto prípade zariadenie
pripojte k portu USB IN 2 alebo USB IN 3.
Română
Conectaţi un dispozitiv de stocare USB, precum o
memorie flash USB, un hard disk extern sau un cititor
de carduri de memorie USB la televizor şi accesaţi
meniul Smart Share pentru a utiliza diverse fişiere
multimedia.
NOTĂ
yy Este posibil ca anumite huburi USB să nu
funcţioneze.Dacă un dispozitiv USB conectat
utilizând un hub USB nu este detectat, conectaţi-l
direct la portul USB IN de pe televizor.
yy Conectaţi sursa de alimentare externă sau este
necesar USB-ul.
yy Ghid de conectare pentru USB 3.0 : Este posibil
ca unele dispozitive USB să nu funcţioneze dacă
nu sunt conforme standardului USB 3.0. În acest
caz, conectaţi-le la portul USB IN 2 sau USB IN 3.
A-46
MAKING CONNECTIONS
Български
Свържете USB устройство за съхранение като
USB флаш памет, външен твърд диск или четец
на USB карти с памет с телевизора и отваряте
менюто Smart Share, за да използвате различни
мултимедийни файлове.
ЗАБЕЛЕЖКА
yy Възможно е някои USB входове да не
работят. Ако USB вход, свързано чрез USB
концентратор, не бъде открито, свържете го
директно с USB IN порта на телевизора.
yy Ако се наложи да използвате USB, включете
външен източник на захранване.
yy Ръководство за свързване за USB 3.0 : Някое
USB устройство може да не работи, ако то
не отговарят на стандарта USB 3.0. В такъв
случай, го свържете към USB IN 2 или USB IN
3 порт.
Eesti
Ühendage teleriga USB-mäluseade (näiteks USB-välkmälu, väline kõvakettadraiv või USB-mälukaardilugeja),
avage menüü Smart Share ja sirvige erinevaid multimeediumfaile.
MÄRKUS
yy Mõningad USB-jaoturid ei pruugi töötada. Kui
USB-seadet, mis on ühendatud USB-jaoturiga,
ei tuvastata, ühendage see otse teleri USB INpordiga.
yy Kui peate USB-seadet kasutama, ühendage
väline toiteallikas.
yy Ühendamisjuhend USB 3.0 jaoks: Mõned USBseadmed ei pruugi toimida, kui ei toetata USB 3.0
standardit. Sel juhul ühendage see USB IN 2 või
USB IN 3 porti.
Lietuvių k.
Prijunkite USB laikmeną, pvz., USB atmintinę, išorinį
standųjį diską arba USB atminties kortelių skaitytuvą,
prie televizoriaus ir pasiekite meniu „Smart Share“, kad
galėtumėte naudotis įvairiais multimedijos failais.
PASTABA
yy Kai kurie šakotuvai gali neveikti. Jei USB
įrenginys, prijungtas naudojant USB šakotuvą,
neaptinkamas, prijunkite jį prie televizoriaus USB
IN prievado tiesiogiai.
yy Prijunkite Išorinį maitinimo šaltinį, jei reikia USB.
yy Jungimo vadovas USB 3.0. Kai kurie USB gali
neveikti, jei neatitinka USB 3.0 standarto. Tada
junkite prie USB IN 2 arba USB IN 3 prievado.
Latviešu
Pievienojiet USB atmiņas ierīci, piemēram, USB
zibatmiņu, ārējo cieto disku vai USB atmiņas kartes
lasītāju pie televizora un atveriet izvēlni Smart Share,
lai izmantotu dažādos multivides failus.
PIEZĪME
yy Daži USB centrmezgli, iespējams, nedarbosies.
Ja, izmantojot USB centrmezglu, pievienotā USB
ierīce netiek atrasta, pievienojiet to tieši TV USB
IN portam.
yy Pievienojiet ārēju strāvas avotu, ja vajadzīgs
USB.
yy Savienošanas norādījumi USB 3.0: Dažas USB
ierīces var nedarboties, ja tās neatbilst USB 3.0
standartam. Tādā gadījumā savienojiet ierīci ar
USB IN 2 vai USB IN 3 portu.
Srpski
Povežite USB memorijski uređaj poput USB fleš memorije, spoljnog čvrstog diska ili USB čitača memorijskih
kartica sa televizorom, a zatim pristupite meniju Smart
Share da biste koristili različite tipove multimedijskih
datoteka.
NAPOMENA
yy Neki USB razvodnici možda neće funkcionisati.
Ako USB uređaj koji je povezan pomoću USB
razvodnika nije prepoznat, direktno ga priključite
na USB IN priključak na televizoru.
yy Priključite spoljni izvor napajanja ako vam je
potrebna USB veza.
yy Vodič za povezivanje za USB 3.0: Neki USB
uređaji možda neće funkcionisati ako nemaju
podršku za standard USB 3.0. U tom slučaju,
povežite uređaj na priključak USB IN 2 ili USB IN
3.
Hrvatski
Priključite USB memoriju, kao što je USB flash memorija, vanjski tvrdi disk ili USB čitač memorijskih kartica
na televizor i pristupite izborniku Smart Share kako
biste mogli koristiti različite multimedijske datoteke.
NAPOMENA
yy Neka USB čvorišta možda neće raditi. Ako
USB uređaj povezan putem USB čvorišta nije
prepoznat, izravno ga priključite na USB IN
priključak televizora.
yy Priključite vanjski izvor napajanja ako vam je
potrebna USB memorija.
yy Upute za povezivanje za USB 3.0: Neki USB
uređaji možda neće funkcionirati ako nije
zadovoljen standard USB 3.0. U tom slučaju
uređaj priključite u USB IN 2 ili USB IN 3
priključak.
MAKING CONNECTIONS
Shqip
A-47
Македонски
Lidhni me TV-në një pajisje të ruajtjes USB, si p.sh.
memoria flash USB, njësia e jashtme e diskut të ngurtë
ose lexuesi i kartës së memories USB, dhe hyni në
menynë Smart Share për të përdorur skedarë të ndryshëm multimedia.
SHËNIM
yy Disa nyje USB mund të mos funksionojnë. Nëse
nuk diktohet pajisja USB e lidhur me anë të nyjës
USB, lidheni drejtpërdrejt me portën USB IN të
televizorit.
yy Lidhni burimin e jashtëm të energjisë nëse
nevojitet USB-ja.
yy Udhëzues lidhjeje për USB 3.0: Disa pajisje USB
mund të mos punojnë nëse nuk përmbushin
standardin USB 3.0. Në rast të tillë, lidhi në folenë
USB IN 2 ose USB IN 3.
Bosanski
Povežite USB uređaj za pohranjivanje kao što je
USB flash memorija, vanjski tvrdi disk ili USB čitač
memorijskih kartica sa TV-om i pristupite izborniku
Smart Share kako biste koristili različite multimedijalne
datoteke.
NAPOMENA
yy Neka USB čvorišta možda neće raditi. Ako uređaj
povezan putem USB čvorišta nije prepoznat,
priključite ga izravno na USB IN ulaz televizora.
yy Povežite vanjski izvor napajanja ako je vaš USB
potreban.
yy Vodič o povezivanju za USB 3.0 : Moguće je da
neki USB uređaj neće raditi ako ne zadovoljava
standard USB 3.0. U tom slučaju, povežite uređaj
na priključak USB IN 2 ili USB IN 3.
Овозможува поврзување на USB уреди за
складирање како USB флеш меморија, надворешен
хард диск или читач на USB мемориски картички
со телевизорот и пристап до менито Smart Share
заради користење на разни мултимедијални
фајлови.
ЗАБЕЛЕШКА
yy Одредени USB хаб уреди може да не
функционираат. Ако USB уред кој е поврзан
преку USB хаб не може да се детектира,
директно поврзете го на USB IN приклучокот
од телевизорот.
yy Поврзете го надворешниот извор на
напојување доколку е потребен USB.
yy Напомена за поврзување на USB 3.0 : Некои
USB уреди може да не работат ако не го
задоволуваат USB 3.0 стандардот. Во таков
случај, поврзете го уредот на USB IN 2 или
USB IN 3 приклучоците.
Русский
Подключите к телевизору запоминающее
USB устройство, например устройство флэшпамяти USB, внешний жесткий диск или USBустройство для чтения карт памяти и откройте
меню Smart Share для использования различных
мультимедийных файлов.
ПРИМЕЧАНИЕ
yy Некоторые концентраторы USB могут
не работать. Если устройство USB,
подключенное с помощью концентратора
USB, не обнаружено, подсоедините
его непосредственно к порту USB IN на
телевизоре.
yy Подсоедините внешний источник
дополнительного питания в зависимости от
модели USB накопителя.
yy Инструкции по подключению USB 3.0:
Некоторые устройства USB могут не работать,
если они не соответствуют стандарту USB 3.0.
В данном случае используйте порты USB IN 2
и USB IN 3.
A-48
MAKING CONNECTIONS
CI module Connection
Magyar
▼ PCMCIA CARD SLOT ▼
A kódolt (fizetős) szolgáltatások megtekintése digitális
TV üzemmódban.
MEGJEGYZÉS
(*Not Provided)
yy Győződjön meg arról, hogy a CI-modult a
megfelelő irányba helyezte be a PCMCIA
kártyanyílásba. Ha a modult nem megfelelően
helyezi be, azzal károsíthatja a TV-készüléket és
a PCMCIA kártyanyílást.
yy Ha a CI+ CAM csatlakoztatása után a tévé
nem játszik le sem video-, sem audiotartalmat,
vegye fel a kapcsolatot a földi sugárzású/kábel/
műholdas adás szolgáltatójával.
Polski
Umożliwia oglądanie programów kodowanych
(płatnych) w trybie telewizji cyfrowej.
UWAGA
▼ PCMCIA CARD SLOT ▼
yy Aby moduł CI był prawidłowo umieszczony
w gnieździe karty PCMCIA. Nieprawidłowe
umieszczenie modułu może być przyczyną
uszkodzenia telewizora i gniazda karty PCMCIA.
yy Jeśli telewizor nie odtwarza obrazu ani dźwięku w
przypadku podłączenia modułu CI+CAM, należy
skontaktować się z operatorem usługi transmisji
naziemnej/kablowej/satelitarnej.
Česky
Pro zobrazení kódovaných (placených) vysílání
v režimu digitální televize.
POZNÁMKA
English
View the encrypted (pay) services in digital TV mode.
This feature is not available in all countries.
NOTE
yy Check if the CI module is inserted into the
PCMCIA card slot in the right direction. If the
module is not inserted properly, this can cause
damage to the TV and the PCMCIA card slot.
yy If the TV does not display any video and audio
when CI+ CAM is connected, please contact to
the Antenna/Cable/Satellite Service Operator.
yy Zkontrolujte, zda je modul CI vložen do slotu
PCMCIA se správnou orientací. Pokud modul
není vložen správně, může dojít k poškození
televizoru nebo slotu PCMCIA.
yy Pokud televizor nemá obraz nebo zvuk při
připojení modulu CI + CAM, kontaktujte
provozovatele pozemního/ kabelového/ satelitního
vysílání.
MAKING CONNECTIONS
Slovenčina
Prezeranie zakódovaných (platených) služieb v digitálnom televíznom režime.
POZNÁMKA
yy Skontrolujte, či je modul CI vložený do otvoru na
kartu PCMCIA v správnom smere. Ak modul nie
je vložený správne, môže dôjsť k poškodeniu
televízora a otvoru na kartu PCMCIA.
yy Ak televízor po pripojení modulu CI+ CAM
nezobrazuje žiadne video ani zvuk, kontaktujte
operátora pozemného/káblového/satelitného
vysielania.
Română
Pentru a vizualiza serviciile criptate (contra cost) în
modul TV digital.
NOTĂ
yy Verificaţi dacă modulul CI este introdus în fanta
pentru card PCMCIA în direcţia corectă. Dacă
modulul nu este introdus corect, acest lucru poate
cauza deteriorarea televizorului şi a fantei pentru
card PCMCIA.
yy Dacă televizorul nu redă niciun conţinut video sau
audio când CI+ CAM este conectat, vă rugăm
contactaţi operatorul de servicii terestre/prin
cablu/prin satelit.
Български
Вижте платените услуги в цифров телевизионен
режим.
ЗАБЕЛЕЖКА
yy Проверете дали CI модулът е поставен в слота
за PCMCIA в правилната посока. Ако модул не
е поставен правилно, това може да причини
увреждане на телевизора и картата PCMCIA
слот.
yy Ако телевизорът не показва нито видео,
нито аудио при свързване на CI+ CAM, моля,
свържете се с оператора на наземни/кабелни/
сателитни услуги.
A-49
Eesti
Vaadake krüpteeritud (tasulisi) teenuseid digitaalses
TV-režiimis. Esta función no está disponible en todos
los países.
MÄRKUS
yy Kontrollige, kas CI-moodul on PCMCIA
kaardipesasse sisestatud õiges suunas. Kui
moodul ei ole õigesti sisestatud, võib see telerit ja
PCMCIA-kaardipesa kahjustada.
yy Kui teler ei esita videot ega audiot ajal, mil CI+
CAM on ühendatud, võtke ühendust maapealse
televisiooni/kaabeltelevisiooni/satelliittelevisiooni
teenusepakkujaga.
Lietuvių k.
Žiūrėkite koduotas (mokamas) paslaugas skaitmeninės
televizijos režimu. Kai kuriose šalyse nebus galima
pasirinkti teleteksto funkcijos
PASTABA
yy Patikrinkite, ar CI modulis teisinga kryptimi įdėtas
į PCMCIA kortelės lizdą. Jei modulis nėra įdėtas
tinkamai, tai gali padaryti žalos televizoriui ir
PCMCIA kortelės lizdui.
yy Jei televizoriuje nerodomas joks vaizdas ir
garsas, kai yra prijungta CI+ kamera, kreipkitės į
antžemėninės / kabelinės / palydovinės televizijos
paslaugų operatorių.
Latviešu
Skatiet šifrētos (maksas) pakalpojumus digitālās
televīzijas režīmā. Šī funkcija nav pieejama visās
valstīs.
PIEZĪME
yy Pārbaudiet, vai CI modulis PCMCIA kartes slotā
ir ievietots pareizā virzienā. Ja modulis ir ievietots
nepareizi, tas var izraisīt televizora un PCMCIA
kartes slota bojājumu.
yy Ja TV nerāda nekādu video un audio, kad
ir pievienota CI+ CAM ierīce, sazinieties ar
virszemes/kabeļa/satelīta pakalpojumu operatoru.
A-50
MAKING CONNECTIONS
Srpski
Bosanski
Omogućava prikazivanje kodiranih sadržaja (usluga
koje se plaćaju) u režimu digitalne televizije.
NAPOMENA
yy Proverite da li je CI modul pravilno umetnut u
PCMCIA otvor za karticu. Ako modul nije pravilno
postavljen, to može da ošteti televizor i otvor za
PCMCIA karticu.
yy Ako TV ne prikazuje video i audio signale kad
je CI+ CAM povezan, obratite se operateru
zemaljskog/kablovskog/satelitskog servisa.
Hrvatski
Za pregled kodiranih usluga (koje se naplaćuju) u
digitalnom načinu rada.
NAPOMENA
yy Provjerite je li CI modul u utor za PCMCIA
karticu umetnut u pravom smjeru. Ako modul nije
ispravno umetnut, može doći do oštećenja na
televizoru i utoru za PCMCIA karticu.
yy Ako se na televizoru ne prikazuju videozapisi
i audiozapisi kad je priključen CI+ CAM,
kontaktirajte davatelja zemaljskih/kabelskih/
satelitskih usluga.
Shqip
Shikoni shërbimet e shifruara (me pagesë) në regjimin
TV dixhital.
SHËNIM
yy Kontrolloni nëse moduli CI është futur në folenë e
kartës PCMCIA në drejtimin e duhur. Nëse moduli
nuk është futur si duhet, kjo mund t’i shkaktojë
dëm TV-së dhe folesë së kartës PCMCIA.
yy Nëse televizori nuk jep video dhe audio kur lidhet
CI+ CAM, kontaktoni me operatorin e shërbimit
tokësor/kabllor/satelitor.
Prikazujte šifrirane (plaćene) usluge u digitalnom TV
načinu rada.
NAPOMENA
yy Provjerite je li CI Modul umetnut u utor za
PCMCIA karticu u pravom smjeru. Ako modul
nije ispravno umetnut, može doći do oštećenja
televizora i utora za PCMCIA karticu.
yy Ako TV ne prikazuje video i audio signale dok je
CI+ CAM povezan, kontaktirajte operatera usluge
zemaljskog/kablovskog/satelitskog signala.
Македонски
За приказ на кодирани услуги (со плаќање) во
дигитален TV режим.
ЗАБЕЛЕШКА
yy Проверете дали CI модулот е вметнат во
отворот за PCMCIA картичка во правилна
насока. Ако модулот не е вметнат правилно,
тоа може да предизвика оштетување на
телевизорот и на отворот за PCMCIA картичка.
yy Доколку телевизорот не прикажува никаков
видео и аудио сигнал кога е поврзан CI+ CAM,
ве молиме обратете се до вашиот оператор за
копнена/кабелска/сателитска услуга.
Русский
Просмотр кодированных (платных) каналов в
режиме цифрового ТВ. Эта функция доступна не во
всех странах.
ПРИМЕЧАНИЕ
yy Проверьте, правильно ли установлен САМ
модуль (CI) в слот PCMCIA. Неправильная
установка модуля может привести к
повреждению телевизора и слота PCMCIA.
yy Если в телевизоре отсутствуют
видеоизображение и звук при подключенном
CI+ CAM, свяжитесь с оператором клиентской
службы Антенного/кабельного/спутникового
вещания.
MAKING CONNECTIONS
Euro Scart Connection
A-51
Magyar
Továbbítja a video- és audiojeleket egy külső eszközről
a TV-hez. Az alábbi ábra alapján csatlakoztassa a külső
eszközt a TV-hez az Euro Scart kábel segítségével.
Kimenet típusa
AV1
(TV-kimenet1)
Aktuális
bemeneti mód
Digitális TV
IN / OUT
(RGB)
AV1
Digitális TV
Analóg TV, AV
(RGB)
AV1
Komponens
Analóg TV
HDMI
1 TV-kimenet: Analóg vagy digitális TV-jelet közvetít.
MEGJEGYZÉS
(Use the Scart gender
cable provided
- Depending on model)
(*Not Provided)
yy Csak árnyékolt Scart kábelt szabad használni.
yy Digitális tévéadás 3D képmódban történő
megtekintése esetén csak a 2D kimenő jelek
továbbíthatók SCART-kábelen keresztül. (Csak
3D típusoknál)
Polski
To połączenie umożliwia przesyłanie sygnałów audio
i wideo z urządzenia zewnętrznego do telewizora.
Urządzenie zewnętrzne i telewizor należy połączyć za
pomocą przewodu Euro Scart w sposób pokazany na
poniższej ilustracji.
English
Transmits the video and audio signals from an external
device to the TV set. Connect the external device and
the TV set with the euro scart cable as shown.
Output
Type
Current
input mode
Digital TV
AV1
(TV Out1)
Digital TV
Analogue TV, AV
Component
Analogue TV
HDMI
1 TV Out : Outputs Analogue TV or Digital TV signals.
NOTE
yy Any Euro scart cable used must be signal
shielded.
yy When watching digital TV in 3D imaging mode,
only 2D out signals can be output through the
SCART cable. (Only 3D models)
Typ sygnału
wyjściowego
Aktualny
sygnał wejściowy
Telewizja cyfrowa
Telewizja analogowa, AV
Component
AV1
(Wyjście telewizyjne1)
Telewizja cyfrowa
Telewizja analogowa
HDMI
1 Wyjście telewizyjne: wysyłanie sygnału telewizji
analogowej lub cyfrowej.
UWAGA
yy Używany przewód Euro Scart musi być
ekranowany.
yy Podczas oglądania telewizji cyfrowej w trybie 3D
za pośrednictwem przewodu SCART może być
wysyłany wyłącznie sygnał wyjściowy 2D. (Tylko
modele 3D)
A-52
MAKING CONNECTIONS
Česky
Română
Přenáší signál videa nebo zvuku z externího zařízení
do televizoru. Spojte externí zařízení a televizor pomocí
kabelu Euro Scart podle následujícího vyobrazení. Typ výstupu
Aktuální
vstupní režim
Digitální TV
AV1
(Výstup TV1)
Digitální TV
Analogová TV, AV
Komponentní
Analogová TV
HDMI
1 Výstup TV: výstup analogových nebo digitálních
televizních signálů.
POZNÁMKA
yy Kabel Euro Scart musí být vybaven stíněním
signálu.
yy Pokud sledujete televizi v 3D režimu, poskytuje
výstup televizoru prostřednictvím kabelu SCART
pouze signál 2D. (Pouze 3D modely)
Transmite semnale audio şi video de la un dispozitiv
extern la televizor. Conectaţi dispozitivul extern şi
televizorul cu cablul Euro Scart, aşa cum se arată în
ilustraţia următoare.
Tip de ieşire
Mod
intrare curent
Televizor digital
AV1
(Ieşire TV1)
Televizor digital
Televizor analogic, AV
Component
Televizor analogic
HDMI
1 Ieşire TV: transmite semnalul TV analogic sau TV
digital.
NOTĂ
yy Orice cablu Euro scart utilizat trebuie să fie
ecranat faţă de semnal.
yy Când urmăriţi televiziunea digitală în modul pentru
imagini 3D, numai semnalele de ieşire 2D pot fi
transmise prin cablul SCART. (Numai modele 3D)
Slovenčina
Slúži na prenos obrazového a zvukového signálu z
externého zariadenia do televízora. Prepojte externé
zariadenie a televízor prostredníctvom kábla Euro Scart
podľa nasledujúceho obrázku. Typ výstupu
Aktuálny
režim vstupu
Digitálna TV
AV 1
(TV Out1)
Digitálna TV
Analógová TV, AV
Komponent
Analógová TV
HDMI
1 TV Out (Výstup televízora): Výstup signálov
analógovej alebo digitálnej TV.
POZNÁMKA
yy Každý kábel Euro Scart musí používať signálové
tienenie.
yy Keď sledujete digitálnu TV v režime 3D
zobrazovania, iba výstupné signály v režime 2D
je možné prenášať cez kábel SCART. (Len 3D
modely)
Български
Предава видео и аудио сигнали от външно
устройство на телевизора. Свържете външно
устройство с телевизора чрез Euro Scart кабел,
както е показано на следната фигура.
Тип изход
AV1
(TV изход1)
Текущ
входящ
режим
Цифрова телевизия
Аналогова телевизия, AV
Компонент
Цифрова телевизия
Аналогова телевизия
HDMI
1 TV изход: отвежда сигнали от аналогова или
цифрова телевизия.
ЗАБЕЛЕЖКА
yy Всички използвани Euro scart кабели трябва да
са със защитен сигнал.
yy Когато гледате цифрова телевизия в 3D режим
на изобразяване, единствено изходящите 2D
сигнали могат да бъдат изведени чрез SCART
кабела. (само при 3D модели)
MAKING CONNECTIONS
Eesti
A-53
Izejas veids
Edastab välisseadme video- ja helisignaalid telerisse.
Ühendage välisseadme ja teleri vahele Euro Scartkaabel nii, nagu on näidatud alltoodud joonisel. Väljundi tüüp
Valitud
sisendtüüp
Digitaalteler
AV1
(TV-väljund1)
Digitālā TV
Analoogteler
AV1
(Televizora izeja1)
Digitālā TV
Analogā TV, AV
Komb. sign.
Digitaalteler
Analoogteler, AV
Komponent
Pašreizējais
ievades režīms
Analogā TV
HDMI
1 Televizora izeja: izejā nodrošina analogos vai
digitālos TV signālus.
PIEZĪME
HDMI
1 TV-väljund: analoog- või digitaaltelevisiooni
signaalide väljundid.
MÄRKUS
yy Kui soovite kasutada Euro Scart kaablit, peab see
olema varjestatud.
yy Kui vaatate digitelerit 3D-režiimis, saab läbi
SCART-kaabli edastada ainult 2D väljundsignaale.
(Ainult 3D-mudelid)
Lietuvių k.
Perduoda vaizdo ir garso signalus iš išorinio įrenginio
į televizorių. Sujunkite išorinį įrenginį su televizoriumi „Euro Scart“ kabeliu, kaip tai parodyta šiame
paveikslėlyje.
Išvesties tipas
Dabartinis
įvesties režimas
Skaitmeninė televizija
AV1
(TV išvestis1)
Srpski
Prenos video i audio signala sa spoljašnjeg uređaja do
televizora. Povežite spoljašnji uređaj i televizor pomoću
Euro Scart kabla kao što je prikazano na sledećoj slici.
Tip izlaza
Trenutni
ulazni režim
Digitalna televizija
Analoginė televizija
AV1
(TV izlaz1)
Digitalna televizija
Analogna TV, AV
Komponentni
Skaitmeninė televizija
Analoginė televizija, AV
Komponentas
yy Izmantojot jebkuru Euro scart kabeli,
nepieciešama signāla ekranēšana.
yy Skatoties digitālo televīziju 3D attēlveidošanas
režīmā, caur SCART kabeli var raidīt tikai 2D
izejas signālus. (Tikai 3D modeļiem)
Analogna televizija
HDMI
1 TV izlaz: Prosleđuje analogni TV signal ili digitalni TV
signal.
NAPOMENA
HDMI
1 TV išvestis: siunčia analoginės arba skaitmeninės
televizijos signalus.
PASTABA
yy Bet kuris „Euro Scart“ kabelis turi būti ekranuotas
signalų kabelis.
yy Kai žiūrite skaitmeninę TV 3D vaizdo režimu, per
SCART kabelį gali būti perduoti tik 2D išvesties
signalai. (Tik 3D modeliams)
Latviešu
Tas pārraida video un audio signālu no ārējās ierīces uz
televizoru. Savienojiet ārējo ierīci un televizoru, izmantojot Euro Scart kabeli, kā redzams attēlā.
yy Svaki scart kabl mora biti oklopljen.
yy Prilikom gledanja digitalnog TV programa u
3D režimu, samo 2D izlazni signali mogu da
se prenose preko SCART kabla. (Samo za 3D
modele)
A-54
MAKING CONNECTIONS
Hrvatski
Bosanski
Prijenos video i audio signala sa vanjskog uređaja do
televizora. Priključite vanjski uređaj na televizor pomoću
Euro Scart kabela kako je prikazano na sljedećoj slici.
Vrsta izlaza
Trenutačni
način ulaza
Digitalna TV
Digitalna TV
Analogna TV
HDMI
1 TV izlaz: prenosi analogne ili digitalne TV signale.
NAPOMENA
yy Svaki Euro Scart kabel koji koristite mora biti
oklopljen.
yy Kada gledate digitalnu televiziju u 3D načinu rada,
samo se 2D izlazni signali mogu prenijeti SCART
kabelom. (samo 3D modeli)
Shqip
Transmeton sinjalet e videos dhe audios nga një pajisje
e jashtme tek TV-ja. Lidhni pajisjen e jashtme dhe
TV-në me kabllot Euro Scart siç tregohet në ilustrimin
më poshtë.
Lloji i daljes
Regjimi
aktual i hyrjes
TV dixhital
AV1
(Dalje e TV-së1)
TV dixhital
TV, AV analoge
Komponenti
Tip izlaza
AV1
(TV izlaz1)
Analogna TV, AV
Komponentni
Prenosi video i audio signale sa vanjskog uređaja na
TV uređaj. Povežite vanjski uređaj i TV aparat putem
Euro Scart kabla na način prikazan na sljedećoj
ilustraciji.
TV analog
HDMI
1 Dalja e TV-së: Nxjerr sinjalet e TV-së analoge ose
TV-së dixhitale.
SHËNIM
yy Kabllot Euro Scart duhet të jenë të mbrojtur nga
sinjalet.
yy Kur shikohen transmetime televizive dixhitale në
modalitet figure 3D, nga kablloja SCART mund të
dalin vetëm sinjale 2D. (Vetëm modelet 3D)
Trenutni
način ulaza
Digitalna TV
AV1
(TV izlaz1)
Digitalna TV
Analogna TV, AV
Komponenta
Analogna TV
HDMI
1 TV izlaz: izlaz analognih TV ili digitalnih TV signala.
NAPOMENA
yy Svaki Euro Scart kabl mora imati zaštitu signala.
yy Prilikom gledanja digitalnog TV programa u 3D
načinu prikaza, preko SCART kabla je moguće
slati samo 2D izlazne signale. (Samo 3D modeli)
Македонски
Овозможува пренесување на видео и аудио сигнали
од надворешниот уред кон телевизорот. Поврзете
ги надворешниот уред и телевизорот со Euro Scart
кабел како што е прикажано на следната слика.
Тип на излез
Тековен
режим на влез
Дигитална TV
AV1
(TV излез1)
Дигитална TV
Аналогна TV, AV
Компонентен
Аналогна TV
HDMI
1 TV излез : На излез дава аналогни TV или
дигитални TV сигнали.
ЗАБЕЛЕШКА
yy Секој Euro scart кабел кој ќе се користи мора
да има оклоп за заштита на сигналот.
yy При гледање на дигитална телевизија во 3D
режим на слика, единствено 2D излезните
сигнали може да бидат емитувани преку
SCART кабелот. (Само 3D модели)
MAKING CONNECTIONS
Русский
English
Для передачи аналоговых видео- и аудиосигналов
от внешнего устройства на телевизор подключите
внешнее устройство к телевизору с помощью
кабеля Euro СКАРТ, как показано на рисунке.
Тип выхода
AV1
(ТВ-выход1)
Текущий
режим ввода
Цифровое ТВ
Аналоговое
ТВ, AV
Компонентный
A-55
Цифровое ТВ
Аналоговое ТВ
HDMI
1 ТВ-выход. Вывод аналогового или цифрового ТВсигнала.
ПРИМЕЧАНИЕ
yy Используемый кабель Euro СКАРТ должен
иметь экранирование сигнала.
yy При просмотре цифрового ТВ в режиме
3D-изображения только выходные сигналы 2D
могут выводиться через кабель СКАРТ. (Только
для моделей с поддержкой 3D)
Connect various external devices to the TV and switch
input modes to select an external device. For more
information on external device’s connection, refer to the
manual provided with each device.
Available external devices are: HD receivers, DVD players, VCRs, audio systems, USB storage devices, PC,
gaming devices, and other external devices.
NOTE
yy The external device connection may differ from
the model.
yy Connect external devices to the TV regardless of
the order of the TV port.
yy If you record a TV program on a DVD recorder or
VCR, make sure to connect the TV signal input
cable to the TV through a DVD recorder or VCR.
For more information of recording, refer to the
manual provided with the connected device.
yy Refer to the external equipment’s manual for
operating instructions.
yy If you connect a gaming device to the TV, use the
cable supplied with the gaming device.
yy In PC mode, there may be noise associated
with the resolution, vertical pattern, contrast or
brightness. If noise is present, change the PC
output to another resolution, change the refresh
rate to another rate or adjust the brightness and
contrast on the PICTURE menu until the picture is
clear.
yy In PC mode, some resolution settings may not
work properly depending on the graphics card.
yy If Ultra HD content is played via PC, the video
or audio may have disruptions intermittently
depending on your PC’s performance.
A-56
MAKING CONNECTIONS
Magyar
Polski
Csatlakoztasson különböző külső eszközöket a TVkészülékhez, és váltson át bemeneti módra a külső eszköz kiválasztásához. Külső eszköz csatlakoztatására
vonatkozó további tudnivalókat az egyes eszközök
használati útmutatójában talál.
A csatlakoztatható külső eszközök: HDvevőkészülékek, DVD-lejátszók, videomagnók,
audiorendszerek, USB-tárolóeszközök, számítógépek,
játékeszközök és egyéb külső eszközök.
MEGJEGYZÉS
yy A külső eszköz csatlakozása függhet a típustól.
yy Csatlakoztassa a külső eszközöket a TVkészülékhez a TV-port sorrendjétől függetlenül.
yy Ha DVD-felvevőn vagy videomagnón rögzít
egy TV-műsort, győződjön meg róla, hogy a
TV jelbemeneti kábelét a DVD-felvevőn vagy a
videomagnón keresztül csatlakoztatta a TV-hez.
A felvételre vonatkozó további tudnivalókat a
csatlakoztatott eszköz használati útmutatójában
találja meg.
yy A használatra vonatkozó utasítások a külső
berendezés használati útmutatójában találhatók.
yy Ha játékeszközt csatlakoztat a TV-készülékhez,
használja az adott eszköz saját kábelét.
yy Előfordulhat, hogy PC módban felbontással,
a függőleges mintával, a kontraszttal vagy a
fényerővel kapcsolatos zaj lép fel. Zaj esetén
módosítsa a PC kimenetet más felbontásra,
módosítsa a képfrissítési sebességet más értékre,
vagy állítsa be a fényerőt és a kontrasztot a KÉP
menüben, amíg tiszta nem lesz a kép.
yy PC-módban előfordulhat, hogy egyes felbontási
beállítások a grafikus kártyától függően nem
működnek megfelelően.
yy Ha számítógépről Ultra HD tartalmat játszik le,
akkor – ha a számítógép teljesítménye nem
megfelelő – előfordulhat, hogy a videó vagy a
hang időnként megakad.
Do telewizora można podłączać różne urządzenia.
Funkcja przełączania trybów sygnału wejściowego
pozwala wybrać konkretne urządzenie zewnętrzne,
które będzie używane w danym momencie. Więcej informacji o podłączaniu urządzeń zewnętrznych można
znaleźć w ich instrukcjach obsługi.
Telewizor współpracuje między innymi z następującymi
urządzeniami zewnętrznymi: odbiorniki sygnału HD,
odtwarzacze DVD, magnetowidy, systemy audio,
urządzenia pamięci masowej USB, komputery, konsole
do gier.
UWAGA
yy Urządzenia zewnętrznego może się różnić w
zależności od modelu.
yy Urządzenia zewnętrzne można podłączać do
dowolnego odpowiedniego gniazda w telewizorze.
yy W przypadku nagrywania programu telewizyjnego
przy użyciu nagrywarki DVD lub magnetowidu
wejściowy przewód sygnału telewizyjnego należy
podłączyć do telewizora za pośrednictwem tego
urządzenia. Więcej informacji o nagrywaniu
znajdziesz w instrukcji podłączonego urządzenia.
yy Informacje na temat obsługi urządzenia
zewnętrznego można znaleźć w jego instrukcji
obsługi.
yy Konsolę do gier należy podłączyć do telewizora
za pomocą przewodu dołączonego do konsoli.
yy W trybie PC mogą pojawiać się zakłócenia przy
niektórych rozdzielczościach, pionowych wzorach
lub ustawieniach kontrastu i jasności. Należy
wówczas spróbować ustawić dla trybu PC inną
rozdzielczość, zmienić częstotliwość odświeżania
obrazu lub wyregulować w menu OBRAZ jasność
i kontrast, aż obraz stanie się czysty.
yy W trybie PC niektóre ustawienia rozdzielczości
mogą nie działać poprawnie w zależności od karty
graficznej.
yy W przypadku odtwarzania w komputerze
materiałów w jakości Ultra HD obraz lub dźwięk
mogą być sporadycznie zakłócane w zależności
od wydajności komputera.
MAKING CONNECTIONS
Česky
A-57
Slovenčina
K televizoru lze připojit různá externí zařízení
a přepínáním režimů vstupů volit určité externí zařízení.
Další informace o připojování externích zařízení najdete v návodu konkrétního zařízení.
Dostupná externí zařízení jsou: přijímače HD,
přehrávače DVD, videorekordéry, audio systémy,
záznamová zařízení USB, počítače, herní zařízení
a další externí zařízení.
POZNÁMKA
yy Připojení externích zařízení se může u různých
modelů lišit.
yy Externí zařízení lze připojovat k televizoru bez
ohledu na pořadí televizního portu.
yy Když nahráváte televizní pořad do rekordéru
DVD nebo videorekordéru, připojte vstupní kabel
televizního signálu k televizoru prostřednictvím
rekordéru DVD nebo videorekordéru. Další
informace o nahrávání najdete v návodu
k připojenému zařízení.
yy Pokyny k používání externího zařízení naleznete
v příslušném návodu k použití.
yy Když k televizoru připojujete herní zařízení,
použijte kabel dodaný společně s herním
zařízením.
yy V režimu PC může vznikat šum v souvislosti
s rozlišením, svislým vzorem, kontrastem nebo
jasem. Pokud vzniká šum, změňte vstup PC
na jiné rozlišení, změňte obnovovací frekvenci
na jinou hodnotu nebo upravte jas a kontrast
v nabídce OBRAZ, dokud se obraz nevyjasní.
yy V režimu PC nemusí některá nastavení rozlišení
fungovat správně v závislosti na grafické kartě.
yy Pokud je na počítači přehráván obsah v rozlišení
Ultra HD, může dojít k dočasnému narušení videa
nebo zvuku v závislosti na výkonu počítače.
K televízoru môžete pripájať rôzne externé zariadenia
a prepínaním režimov vstupu vybrať príslušné externé
zariadenie. Viac informácií o pripájaní externého
zariadenia nájdete v príručke dodanej s príslušným
zariadením.
Dostupné externé zariadenia sú: HD prijímače, DVD
prehrávače, videorekordéry, zvukové systémy, úložné
zariadenia USB, počítač, herné zariadenia a iné externé zariadenia.
POZNÁMKA
yy Pripojenie externého zariadenia sa môže líšiť
podľa príslušného modelu.
yy Externé zariadenia pripájajte k televízoru bez
ohľadu na poradie TV portu.
yy Ak zaznamenávate televízny program na DVD
rekordér alebo videorekordér, pripojte televízny
vstupný signálový kábel k televízoru cez DVD
rekordér alebo videorekordér. Viac informácií o
zaznamenávaní nájdete v príručke dodanej s
pripojeným zariadením.
yy Postupujte podľa pokynov v príručke k externému
zariadeniu.
yy Ak pripájate k televízoru herné zariadenie, použite
kábel dodaný s herným zariadením.
yy V režime PC sa môže s rozlíšením, vertikálnym
vzorom, kontrastom alebo jasom spájať šum.
Ak je prítomný šum, zmeňte výstup z PC na iné
rozlíšenie, zmeňte obnovovací kmitočet na iný
kmitočet, prípadne nastavujte v ponuke OBRAZ
jas a kontrast, až kým nedosiahnete čistý obraz.
yy V režime PC sa v závislosti od grafickej karty
môže stať, že určité nastavenia rozlíšenia
nemusia pracovať správne.
yy Ak sa na počítači prehráva obsah v rozlíšení Ultra
HD, obraz alebo zvuk sa môže občas narušiť v
závislosti od výkonu počítača.
A-58
MAKING CONNECTIONS
Română
Conectaţi diferite dispozitive externe la televizor şi
comutaţi modurile de intrare pentru a selecta un
dispozitiv extern. Pentru mai multe informaţii privind
conectarea dispozitivului extern, consultaţi manualul
furnizat cu fiecare dispozitiv.
Dispozitivele externe disponibile sunt: receptoare
HD, playere DVD, VCR-uri, sisteme audio, dispozitive
de stocare USB, PC, dispozitive pentru jocuri şi alte
dispozitive externe.
NOTĂ
yy Conectarea dispozitivului extern poate diferi de
model.
yy Conectaţi dispozitivele externe la televizor,
indiferent de ordinea portului televizorului.
yy Dacă înregistraţi un program TV pe un dispozitiv
de înregistrare DVD-uri sau pe un VCR, asiguraţi
conectarea cablului de intrare pentru semnalul
TV la televizor printr-un dispozitiv de înregistrare
DVD-uri sau printr-un VCR. Pentru mai multe
informaţii privind înregistrarea, consultaţi manualul
furnizat cu dispozitivul conectat.
yy Consultaţi manualul echipamentului extern pentru
instrucţiuni de funcţionare.
yy În cazul în care conectaţi un dispozitiv pentru
jocuri la televizor, utilizaţi cablul furnizat cu
dispozitivul pentru jocuri.
yy În modul PC, este posibil să existe interferenţă
legată de rezoluţie, model vertical, contrast
sau luminozitate. Dacă există interferenţă,
schimbaţi modul PC la altă rezoluţie, schimbaţi
rata de reîmprospătare sau reglaţi luminozitatea
şi contrastul din meniul IMAGINE până când
imaginea este clară.
yy În modul PC, este posibil ca unele setări ale
rezoluţiei să nu opereze corect, în funcţie de
placa video.
yy Dacă conţinutul Ultra HD este redat pe PC-ul
dvs., conţinutul video sau audio poate fi întrerupt
în funcţie de performanţa PC-ului dvs.
Български
Свържете различни външни устройства с
телевизора и превключвате режимите за входния
сигнал, за да изберете съответното външно
устройство. За допълнителна информация относно
свързването на външни устройства, разгледайте
ръководството на съответното устройство.
Наличните външни устройства са: HD приемници,
DVD плейъри, VCR, аудиосистеми, USB устройства
за съхранение, компютри, устройства за игри и
други външни устройства.
ЗАБЕЛЕЖКА
yy Свързването на външното устройство може да
е различно в зависимост от модела.
yy Свържете външните устройства с телевизора,
независимо от реда на подреждане на
телевизионните портове.
yy Ако записвате телевизионна програма с DVD
рекордер или VCR, непременно включете
входния кабел за сигнала от телевизора в
самия телевизор чрез DVD рекордер или
VCR. За подробности относно записването
направете справка в ръководството на
потребителя на свързаното устройство.
yy За да се запознаете с инструкциите за работа,
разгледайте ръководството за използване на
външното оборудване.
yy Ако включвате устройство за игри в
телевизора, използвайте кабела, предоставен
с това устройство.
yy В режим на работа с компютър е възможно да
се появи шум, произтичащ от резолюцията,
вертикалния шаблон, контраста или яркостта.
Ако доловите шум, променете режима
компютър на вариант с друга резолюция,
настройте различна норма на опресняване
или регулирайте яркостта и контраста от меню
КАРТИНА, докато картината се изчисти.
yy В режим на компютър някои настройки на
разделителната способност може да не
работят правилно в зависимост от графичната
карта.
yy Ако на компютъра ви се възпроизвежда
съдържание с Ultra HD качество, видеото или
аудиото е възможно да има смущения от време
на време в зависимост от ефективността на
компютъра ви.
MAKING CONNECTIONS
Eesti
A-59
Lietuvių k.
Ühendage teleriga erinevad välisseadmed ning lülitage sisendrežiimid valima välisseadmeid. Lisateavet
väliseadmete ühendamise kohta leiate vastava seadme
kasutusjuhendist.
Kasutatavad välisseadmed on järgmised: HD
vastuvõtjad, DVD-mängijad, videokassettmakid,
audiosüsteemid, USB-mäluseadmed, arvuti, mänguseadmed ja muud välisseadmed.
MÄRKUS
yy Välisseadmete ühendamine võib sõltuvalt
mudelist erineda.
yy Ühendage välisseadmed teleriga TV-portide
järjekorrast sõltumatult.
yy Kui salvestate telesaate DVD-le või
videokassetile, veenduge, et ühendate
telesignaali sisendkaabli teleriga DVD-salvesti või
videokassettmaki kaudu. Lisateavet salvestamise
kohta leiate ühendatud seadme kasutusjuhendist.
yy Juhiseid vt välisseadme kasutusjuhendist.
yy Mänguseadme ühendamisel teleriga kasutage
mänguseadme ühenduskaablit.
yy Arvutirežiimis võib esineda eraldusvõime,
vertikaalmustri, kontrasti või heledusega seotud
müra. Müra olemasolul muutke arvutiväljundi
eraldusvõimet, värskendussagedust või
reguleerige heledust ja kontrasti menüüs PILT,
kuni jääte kvaliteediga rahule.
yy Kõik eraldusvõime sätted ei pruugi arvutirežiimis
sõltuvalt graafikakaardist korralikult töötada.
yy Kui teie arvutis esitatakse ultrakõrglahutusega
sisu, võib video või heli edastamine teie arvuti
jõudlusest tulenevalt kohati katkendlik olla.
Prijunkite įvairius išorinius įrenginius prie televizoriaus
ir perjunkite įvesties režimus, kad pasirinktumėte išorinį
įrenginį. Daugiau informacijos apie išorinių įrenginių
prijungimą rasite su kiekvienu įrenginiu pateiktame
vadove.
Gali būti naudojami išoriniai įrenginiai: HD imtuvai,
DVD leistuvai, vaizdo leistuvai, garso sistemos, USB
atmintinės, kompiuteriai, žaidimų įranga ir kiti išoriniai
įrenginiai.
PASTABA
yy Išorinio įrenginio prijungimas gali skirtis, tai
priklauso nuo modelio.
yy Prijunkite išorinius įrenginius prie televizoriaus
nepaisydami televizoriaus jungties tvarkos.
yy Jei DVD arba vaizdo įrašymo įrenginiu įrašote
televizijos programą, įsitikinkite, kad prijungėte
televizoriaus signalo įvesties kabelį prie
televizoriaus per DVD arba vaizdo įrašymo
įrenginį. Daugiau informacijos rasite su prijungtu
įrenginiu pateiktame vadove.
yy Išorinio įrenginio naudojimo instrukcijas rasite
vadove.
yy Jei prie televizoriaus jungiate žaidimų įrangą,
naudokite su ja pateiktą kabelį.
yy Kompiuterio režimu gali atsirasti skiriamosios
gebos, vertikalaus vaizdo, kontrasto ar šviesumo
trikdžių. Jei yra trikdžių, nustatykite kompiuterio
išvestį į kitą skiriamąją gebą, pakeiskite
atnaujinimo dažnį arba VAIZDAS meniu
reguliuokite šviesumą ir kontrastą, kol vaizdas
taps ryškus.
yy Kompiuterio režimu kai kurie raiškos nustatymai
gali tinkamai neveikti atsižvelgiant į vaizdo
plokštę.
yy Jei „Ultra HD“ turinys rodomas jūsų kompiuteryje,
priklausomai nuo kompiuterio savybių vaizdas
arba garsas gali būti laikinai sutrikdomas.
A-60
MAKING CONNECTIONS
Latviešu
Pievienojiet televizoram dažādas ārējās ierīces un
pārslēdziet ievades signāla režīmus, lai atlasītu
ārējo ierīci. Lai uzzinātu vairāk par ārējās ierīces
pievienošanu, skatiet katras ierīces komplektācijā
iekļauto rokasgrāmatu.
Pievienojamās ārējās ierīces ir šādas: HD uztvērēji,
DVD atskaņotāji, videomagnetofoni, audiosistēmas,
USB atmiņas ierīces, dators, spēļu ierīces un citas
ārējās ierīces.
PIEZĪME
yy Ārējās ierīces savienojums var atšķirties atkarībā
no modeļa.
yy Pievienojiet ārējās ierīces televizoram neatkarīgi
no televizora portu secības.
yy Ja ierakstāt televīzijas pārraidi, izmantojot DVD
rakstītāju vai videomagnetofonu, pārbaudiet,
vai televīzijas signāla ievades kabeli pievienojāt
televizoram, izmantojot DVD rakstītāju vai
videomagnetofonu. Lai uzzinātu vairāk, skatiet
pievienotās ierīces komplektācijā iekļauto
rokasgrāmatu.
yy Ārējās aparatūras lietošanas norādījumus skatiet
tās attiecīgajā rokasgrāmatā.
yy Lai pievienotu televizoram spēļu ierīci, izmantojiet
spēļu ierīces komplektācijā iekļauto kabeli.
yy Datora režīmā var rasties trokšņi, ko izraisa
izšķirtspēja, vertikālā attēla struktūra, kontrasts
vai spilgtums. Ja troksnis nezūd, mainiet datora
režīmu uz citu izšķirtspēju, mainiet atsvaidzes
intensitāti vai izvēlnē ATTĒLS pielāgojiet
spilgtumu un kontrastu, līdz attēls ir skaidrs.
yy Datora režīmā daži izšķirtspējas iestatījumi,
iespējams, nedarbosies pareizi. Tas ir atkarīgs no
grafiskās kartes.
yy Ja Ultra HD saturs tiek atskaņots datorā, video
vai audio var kļūt saraustīts atkarībā no datora
veiktspējas.
Srpski
Povežite različite spoljne uređaje sa televizorom i
aktivirajte odgovarajući ulazni režim da biste izabrali
željeni spoljni uređaj. Da biste dobili više informacija o
povezivanju spoljnih uređaja, pogledajte priručnik koji
se isporučuje sa svakim uređajem.
Podržani su sledeći spoljni uređaji: HD risiveri, DVD
plejeri, videorikorderi, audio sistemi, USB memorije,
računar, igračke konzole i drugi spoljni uređaji.
NAPOMENA
yy Povezivanje spoljnih uređaja može se razlikovati
u zavisnosti od modela.
yy Povežite spoljne uređaje sa televizorom bez
obzira na redosled TV priključaka.
yy Pre snimanja TV programa na DVD rikorderu ili
videorikorderu proverite da li je ulazni kabl TV
signala povezan na televizor preko DVD rikordera
ili videorikordera. Da biste dobili više informacija
o snimanju, pogledajte priručnik koji se isporučuje
sa svakim uređajem.
yy Uputstvo za upotrebu potražite u priručniku
spoljnog uređaja.
yy Ako povezujete igračku konzolu sa televizorom,
koristite kabl koji se isporučuje uz igračku
konzolu.
yy U PC režimu može se pojaviti šum koji potiče
od rezolucije, vertikalnog šablona, kontrasta
ili osvetljenosti. Ako se javi šum, promenite
rezoluciju signala na računaru, promenite brzinu
osvežavanja ili podesite osvetljenost i kontrast u
meniju SLIKA sve dok slika ne postane jasna.
yy U zavisnosti od grafičke kartice, pojedine
postavke rezolucije možda neće ispravno raditi u
PC režimu.
yy Ako se Ultra HD sadržaj reprodukuje na računaru,
video ili zvuk mogu povremeno da se prekidaju u
zavisnosti od performansi računara.
MAKING CONNECTIONS
Hrvatski
Za odabir vanjskog uređaja priključite vanjske uređaje
na televizor i promijenite načine ulaza. Dodatne
informacije o priključivanju vanjskog uređaja potražite u
priručniku svakog uređaja.
Dostupni vanjski uređaji su: HD prijemnici, DVD uređaji,
videorekorderi, USB memorije, računala, uređaji za igru
i drugi vanjski uređaji.
NAPOMENA
yy Priključak vanjskog uređaja može se razlikovati
ovisno o modelu.
yy Priključite vanjske uređaje na televizor bez obzira
na redoslijed priključaka na televizoru.
yy Ako snimate televizijski program pomoću DVD
snimača ili videorekordera, kabel za ulazni
televizijski signal obavezno uključite u televizor
preko DVD snimača ili videorekordera. Dodatne
informacije o snimanju potražite u priručniku
priključenog uređaja.
yy Upute za rukovanje potražite u priručniku
vanjskog uređaja..
yy Ako na televizor priključujete igraću konzolu,
koristite kabel koji ste dobili s igraćom konzolom.
yy U PC načinu rada može doći do šuma koji je
povezan s razlučivošću, okomitim uzorkom,
kontrastom ili svjetlinom. Ako postoji šum,
promijenite izlaznu razlučivost računala,
promijenite stopu osvježavanja ekrana ili podesite
svjetlinu i kontrast slike u izbornik SLIKA kako
biste postigli jasnu sliku.
yy U PC načinu rada neke postavke razlučivosti
možda neće pravilno funkcionirati, ovisno o
grafičkoj kartici.
yy Ako se na računalu reproducira Ultra HD sadržaj,
slika ili zvuk povremeno se može prekidati, ovisno
o performansama računala.
A-61
Shqip
Lidhni disa pajisje të jashtme në TV dhe vendosni
regjimet e hyrjes për të zgjedhur një pajisje të jashtme.
Për më shumë informacione për lidhjen e pajisjes së
jashtme, referojuni manualit të ofruar për çdo pajisje.
Pajisjet e jashtme të mundshme janë: marrësit HD,
lexuesit DVD, VCR-të, sistemet audio, pajisjet e ruajtjes
USB, PC, pajisjet e lojërave dhe pajisje të tjera të
jashtme.
SHËNIM
yy Lidhja e pajisjes së jashtme mund të ndryshojë
sipas modelit.
yy Lidhini pajisjet e jashtme me TV-në, pavarësisht
renditjes së portës së TV-së.
yy Nëse regjistroni një program televiziv në një
regjistrues DVD ose VCR, sigurohuni të lidhni
kabllon e hyrjes së sinjalit të TV-së në TV
nëpërmjet një regjistruesi DVD ose VCR. Për më
shumë informacione për regjistrimin, referojuni
manualit të ofruar me pajisjen e lidhur.
yy Referojuni manualit të pajisjes së jashtme për
udhëzimet e përdorimit.
yy Nëse lidhni një pajisje lojërash në TV, përdorni
kabllon që ofrohet me pajisjen e lojërave.
yy Në regjimin PC, mund të ketë zhurmë që lidhet
me rezolucionin, modelin vertikal, kontrastin dhe
shkëlqimin. Nëse vihet re zhurmë, ndryshojeni
daljen e PC-së në një rezolucion tjetër, ndryshoni
shpejtësinë e rifreskimit në një shpejtësi tjetër ose
rregulloni shkëlqimin dhe kontrastin në menynë
FIGURA derisa të qartësohet figura.
yy Në regjimin PC, disa cilësime të rezolucionit
mund të mos funksionojnë siç duhet, në varësi të
kartë grafike.
yy Nëse në kompjuter luhet material Ultra HD, video
ose audio mund të ndërpritet herë pas here, në
varësi të performancës së kompjuterit.
A-62
MAKING CONNECTIONS
Bosanski
Povežite različite vanjske uređaje sa TV-om i mijenjajte ulazne načine rada kako biste odabrali vanjski
uređaj. Za više informacija o povezivanju sa vanjskim
uređajima pogledajte priručnike isporučene sa svakim
tim uređajem.
Dostupni vanjski uređaji su: HD prijemnici, DVD uređaj
za reproduciranje, videorekorderi, zvučni sistemi, USB
uređaji za pohranjivanje, računari, uređaji za igre, te
drugi vanjski uređaji.
NAPOMENA
yy Povezivanje vanjskih uređaja može se razlikovati
od modela do modela.
yy Povezujte vanjske uređaje na TV bez obzira na
redoslijed TV priključka.
yy Ako snimate neki TV program na DVD rekorderu
ili videorekorderu, pazite da povežete ulazni kabl
TV signala na TV uređaj preko DVD rekordera ili
videorekordera. Za više informacija o snimanju
pogledajte priručnik isporučen s povezanim
uređajem.
yy Informacije o rukovanju vanjskim uređajem
potražite u njegovom priručniku za korištenje.
yy Ako povezujete uređaj za igre sa TV-om, koristite
kabl isporučen sa uređajem za igre.
yy U PC načinu rada mogu se pojaviti smetnje
povezane sa rezolucijom, vertikalnim uzorkom,
kontrastom ili svjetlinom. Ako ima smetnji,
promijenite PC izlaz na drugu rezoluciju,
promijenite brzinu osvježavanja ili podešavajte
svjetlinu i kontrast na izborniku SLIKA dok slika
ne bude jasna.
yy Moguće je da neke postavke rezolucije neće
funkcionirati pravilno u PC načinu ovisno o datoj
grafičkoj kartici.
yy Ako se na računaru prikazuje Ultra HD sadržaj,
video ili audio mogu biti isprekidani ovisno o
performansama računara.
Македонски
Поврзувајте различни надворешни уреди со
телевизорот и менувајте ги режимите за влезен
сигнал за да изберете надворешен уред. За повеќе
информации околу поврзувањето на надворешен
уред, погледнете во упатството испорачано со секој
од уредите.
Достапни надворешни уреди се: HD ресивери,
DVD плеери, VCR, аудио системи, USB уреди за
складирање, PC, уреди за игри и други надворешни
уреди.
ЗАБЕЛЕШКА
yy Поврзувањето со надворешниот уред може да
се разликува во зависност од моделот.
yy Надворешните уреди поврзувајте ги со
телевизорот без оглед на редоследот на TV
приклучокот.
yy Ако снимате TV програма на DVD рекордер
или VCR, кабелот за влезен сигнал во
телевизорот поврзете го преку DVD рекордерот
или VCR уредот. За повеќе информации
околу снимањето, погледнете во упатството
испорачано со секој од поврзаните уреди.
yy Упатства за ракување побарајте во
прирачникот за надворешната опрема.
yy Ако сакате да поврзете уред за игри со
телевизорот, користете го кабелот испорачан
со уредот за игри.
yy Во PC режим, може да има шум поврзан со
резолуцијата, вертикалната шема, контрастот
или осветленоста. Ако е присутен шум,
сменете го PC излезот на друга резолуција,
сменете ја стапката на обновување со друга
стапка, или прилагодувајте ги осветленоста и
контрастот во менито СЛИКА додека сликата
не биде јасна.
yy Во PC режим, некои поставувања за
резолуцијата може да не функционираат
правилно во зависност од графичката
картичка.
yy Ако на вашиот PC се репродуцираат Ultra HD
содржини, видео или аудио записите може
повремено да бидат испрекинати во зависност
од перформансите на вашиот PC.
MAKING CONNECTIONS
Русский
Подключите к телевизору различные внешние
устройства и переключайте режимы источников
для выбора внешнего устройства. Для получения
дополнительной информации о подключении
внешнего устройства см. руководства пользователя
каждого устройства.
Допустимо подключение следующих внешних
устройств: ресиверов HD, DVD-проигрывателей,
видеомагнитофонов, аудиосистем, устройств
хранения данных USB, ПК, игровых приставок и
других внешних устройств.
ПРИМЕЧАНИЕ
yy Процесс подключения внешнего устройства
отличается в зависимости от модели.
yy Подключите внешние устройства независимо
от порядка расположения разъемов
телевизора.
yy При записи телевизионной передачи с
помощью устройства записи DVD или
видеомагнитофона проверьте, что входной
телевизионный сигнал поступает на вход
телевизора через устройство записи DVD
или видеомагнитофон. Для получения
дополнительной информации о записи см.
руководство пользователя подключенного
устройства.
yy Инструкции по эксплуатации см. в
документации внешнего устройства.
yy При подключении к телевизору игровой
приставки используйте кабель, который
поставляется в комплекте игровой приставки.
yy В режиме PC (ПК) может наблюдаться шум,
из-за выбранного разрешения, частоты
вертикальной развертки, контрастности или
яркости. При возникновении помех выберите
для выхода PC (ПК) другое разрешение,
измените частоту обновления или
отрегулируйте яркость и контрастность в меню
ИЗОБРАЖЕНИЕ так, чтобы изображение стало
четким.
yy В режиме PC (ПК) некоторые настройки
разрешения экрана могут не работать
должным образом в зависимости от
видеоплаты.
yy При воспроизведении видео в формате Ultra
HD с компьютера, видео- и аудиопоток могут
попеременно прерываться, в зависимости от
производительности вашего компьютера.
A-63
A-64
MAKING CONNECTIONS
KORISNIČKE UPUTE
LED TV*
*
LG LED TV koristi LCD ekran sa
LED pozadinskim osvjetljenjem.
Pritisnite! Korisnički vodič
Molimo pročitajte ove upute pažljivo prije rada sa uređajem
i spremite ih za kasnije korištenje.
www.lg.com
2
SADRŽAJ
SADRŽAJ
3
LICENCE
30
FUNKCIJE "MAGIC REMOTE"
UPRAVLJAČA
3
NAPOMENA O SOFTVERU S
"OTVORENIM" IZVORNIM KODOM
31
Registriranje daljinskog upravljača Magic
31
Kako koristiti daljinski upravljač Magic motion
HRVATSKI
ENG
3
POSTAVLJANJE VANJSKOG
UPRAVLJAČKOG UREĐAJA
4
SIGURNOSNE UPUTE
11
- Prikaz 3D slika (samo 3D modeli)
13
POSTUPAK MONTAŽE
13
SASTAVLJANJE I PRIPREMA
13
Raspakiravanje
17
Oprema koja se kupuje zasebno
18
Dijelovi i gumbi
21
- Upotreba upravljačke tipke
22
Podizanje i premještanje televizora
22
Postavljanje na stol
24
Montaža na zid
25
Klizni zvučnik
26
Upotreba ugrađene kamere
27
- Priprema ugrađene kamere
27
- Naziv dijelova ugrađene kamere
27
- Provjera dometa snimanja kamere
28
DALJINSKI UPRAVLJAČ
motion
32
Mjere opreza prilikom upotrebe daljinskog
upravljača Magic motion
33
KORIŠTENJE KORISNIČKOG
PRIRUČNIKA
33
ODRŽAVANJE
33
Čišćenje televizora
33
- Okvir ekrana, kućište i postolje
33
- Kabel za napajanje
34
RJEŠAVANJE PROBLEMA
34
SPECIFIKACIJE
UPOZORENJE
yy Ako zanemarite poruke upozorenja, možete
se teško ozlijediti, odnosno postoji mogućnost
nezgode ili smrti.
OPREZ
yy Ako zanemarite poruku koja poziva na oprez,
može doći do lakše ozljede ili oštećenja proizvoda.
NAPOMENA
yy Napomene objašnjavaju proizvod i omogućuju
sigurno korištenje proizvoda. Pažljivo pročitajte
napomene prije korištenja proizvoda.
LICENCE / NAPOMENA O SOFTVERU S "OTVORENIM" IZVORNIM KODOM /
POSTAVLJANJE VANJSKOG UPRAVLJAČKOG UREĐAJA
3
LICENCE
Podržane licence mogu se razlikovati ovisno o modelu. Za dodatne informacije o licencama posjetite www.lg.com.
Za pristup otvorenom kodu prema licencama GPL, LGPL, MPL i ostalim licencama za softver s otvorenim kodom
sadržan u ovom uređaju posjetite http://opensource.lge.com.
Osim izvornog koda, možete preuzeti sve predmetne uvjete licence, izjave o odricanju odgovornosti i napomene o
autorskim pravima.
LG Electronics isporučit će vam otvoreni izvorni kod na CD-ROM mediju pri čemu će se naplatiti dostava takvog
medija (tj. trošak nabave medija, poštarina i dostava) ako e-poštom uputite zahtjev na [email protected] Ta
ponuda vrijedi tri (3) godine od datuma nabave proizvoda.
POSTAVLJANJE VANJSKOG UPRAVLJAČKOG UREĐAJA
Informacije o postavljanju vanjskog upravljačkog uređaja potražite na www.lg.com
HRVATSKI
ENG
NAPOMENA O SOFTVERU S "OTVORENIM" IZVORNIM
KODOM
4
SIGURNOSNE UPUTE
SIGURNOSNE UPUTE
Prije korištenja proizvoda pažljivo pročitajte ove sigurnosne mjere.
UPOZORENJE
HRVATSKI
ENG
yy TV niti daljinski upravljač u okruženja koja odlikuje:
-- izloženost izravnim zrakama sunca
-- visoka vlažnost (poput kupaonice)
-- blizina bilo kojeg izvora topline, primjerice peći ili drugih uređaja koji proizvode
toplinu
-- blizina kuhinjskih radnih ploha uz koje uređaj može biti izložen pari ili ulju
-- izloženost kiši ili vjetru
-- blizina posuda s vodom poput vaza
U suprotnom može doći do požara, strujnog udara, kvara ili deformacije proizvoda.
yy Nemojte postavljati uređaj na mjesto gdje bi mogao biti izložen prašini.
To bi moglo dovesti do opasnosti od požara.
yy Mrežni utikač služi za iskopčavanje uređaja. Utikač uvijek mora biti potpuno
funkcionalan.
yy Nemojte dodirivati utikač napajanja mokrim rukama. Uz to, ako je kontakt utikača napajanja mokar ili pokriven prašinom, potpuno osušite utikač, odnosno uklonite prašinu.
Višak vlage može dovesti do smrtonosnog strujnog udara.
yy Kabel napajanja svakako mora biti spojen s uzemljenjem. (Osim u slučaju uređaja koji
se ne uzemljuju.)
Može doći do strujnog udara sa smrtnim posljedicama ili do ozljede.
yy Gurnite utikač u utičnicu do kraja.
Ako to ne učinite, može doći do požara.
yy Pripazite da kabel napajanje ne dođe u dodir s vrućim predmetima, primjerice grijalicom.
To bi moglo dovesti do požara ili opasnosti od strujnog udara
yy Na kabele napajanja nemojte postavljati teške predmete niti sam proizvod.
U suprotnom može doći do požara ili strujnog udara.
SIGURNOSNE UPUTE
5
yy Pri provlačenju antenskog kabela s vanjskog u unutarnji dio zgrade oblikujte petlju kako
kiša ne bi dospjela u unutrašnjost.
Prodor kiše mogao bi oštetiti proizvod i prouzročiti strujni udar.
yy Pri montaži TV-a na zid pripazite da kabeli napajanja i signala na prolaze sa stražnje
strane TV-a.
To može prouzročiti požar ili strujni udar.
yy Nemojte priključivati prevelik broj uređaja na isti produžni kabel.
U suprotnom zbog pregrijavanja može doći do požara.
Desic
cant
yy Držite vinilni materijal za pakiranje i materijal za odvlaživanje iz pakiranja podalje od
djece.
Materijal za odvlaživanje štetan je ako se proguta. U slučaju nehotičnog gutanja
natjerajte pacijenta na povraćanje i odvedite ga u najbližu bolnicu. Vinil pakiranja može,
uz to, biti uzrokom gušenja. Držite ga izvan dohvata djece.
yy Nemojte dopustiti djecu da se drže za TV ili vješaju o njega.
U suprotnom TV može pasti, što može prouzročiti težu tjelesnu ozljedu.
yy Pažljivo odložite potrošene baterije kako ih djeca ne bi pojela.
U slučaju da dijete proguta bateriju, odmah ga odvedite liječniku.
yy Nemojte umetati vodič (poput metalne igle za pletenje) u završetak kabela napajanja
dok je kabel priključen na mrežnu utičnicu u zidu. Uz to, nemojte dodirivati kabel napajanja odmah nakon priključivanja na mrežnu utičnicu.
Strujni udar može biti smrtonosan.
(ovisno o modelu)
yy Nemojte stavljati zapaljive tvari u blizinu proizvoda niti ih pohranjivati u njegovoj blizini.
Nepažljivo rukovanje zapaljivim tvarima može dovesti do opasnosti od eksplozije ili
požara.
yy Pripazite da vam metalni predmeti poput kovanica, ukosnica, igala ili žica, odnosno zapaljivi predmeti poput papira ili šibica ne upadnu u proizvod. Djeca bi trebala biti osobito
pažljiva.
Može doći do strujnog udara, požara ili ozljede. Ako strani predmet upadne u proizvod,
iskopčajte kabel napajanja i obratite se servisnom centru.
HRVATSKI
ENG
yy Tijekom priključivanja vanjskih uređaja pripazite kako ne biste ispustili proizvod,
odnosno kako vam proizvod ne bi ispao.
U suprotnom može doći do tjelesne ozljede ili oštećenja proizvoda.
6
SIGURNOSNE UPUTE
yy Nemojte proizvod špricati vodom niti ga trljati zapaljivom tvari (otapalo ili benzen). Može
doći do nezgode s požarom ili strujnim udarom.
yy Nemojte podvrgavati uređaj udarcima niti dopustiti da strana tijela padnu u uređaj te
pazite da ništa ne padne na ekran.
Možete se ozlijediti ili se proizvod može oštetiti.
yy Nikada nemojte dodirivati uređaj niti antenu tijekom sijevanja ili grmljavinske oluje.
Strujni udar može biti smrtonosan.
HRVATSKI
ENG
yy Nikada nemojte dodirivati mrežnu utičnicu ako je došlo do istjecanja plina, već otvorite
prozore i prozračite prostoriju.
Može doći do požara potaknutog iskrenjem.
yy Nemojte rastavljati, popravljati niti mijenjati proizvod po vlastitom nahođenju.
Može doći do nezgode s požarom ili strujnim udarom.
Kontaktirajte servisni centar radi provjere, kalibracije ili popravka.
yy Ako dođe do bilo kojeg od sljedećih događaja, odmah iskopčajte proizvod i obratite se
lokalnom servisnom centru.
-- Proizvod je izložen udarcu
-- Proizvod je oštećen
-- U proizvod su dospjeli strani predmeti
-- Proizvod se dimi ili stvara čudan miris
Zbog navedenog može doći do požara ili strujnog udara.
yy Ako proizvod ne namjeravate koristiti dulje vrijeme, iskopčajte kabel napajanja iz
uređaja.
Pašina koja padne može prouzročiti požar, a pad kvalitete izolacije može dovesti do
propuštanja struje, strujnog udara ili požara.
yy Uređaj se ne smije izlagati kapanju ni zapljuskivanju te se na njega ne smiju stavljati
predmeti ispunjeni vodom poput vaza.
yy Ovaj uređaj nemojte postaviti na zid ako bi tamo mogao biti izložen ulju ili isparavanju ulja.
Time se može prouzročiti oštećenje uređaja i njegovo ispadanje iz postolja.
SIGURNOSNE UPUTE
7
OPREZ
yy Montirajte uređaj na mjesto na kojemu nije izložen radiovalovima.
yy Između vanjske antene i vodova napajanja moralo bi biti dovoljno mjesta da antena u
slučaju pada ne zahvati vodove.
To bi moglo dovesti do strujnog udara.
yy Ako TV postavite na postolje, treba poduzeti mjere kako se proizvod ne bi prevrnuo. U
suprotnom proizvod može pasti, što može prouzročiti tjelesne ozljede.
yy Ako televizor želite montirati na zid, priključite VESA priključak za montiranje na zid (dodatni dijelovi) na
stražnji dio televizora. Kad uređaj postavljate na zid uz pomoć zidnog nosača (dodatni dijelovi), pažljivo ga
pričvrstite kako ne bi pao.
yy Koristite samo nastavke / dodatke koje navodi proizvođač.
yy Pri montaži antene obratite se kvalificiranom serviseru.
To bi moglo dovesti opasnosti od požara ili strujnog udara.
yy Preporučujemo da televizijski program gledate s udaljenosti od najmanje 2 do 7 dijagonala ekrana.
Ako televiziju gledate dulje vrijeme, to može zamutiti vid.
yy Koristite samo navedenu vrstu baterije.
U suprotnom bi moglo doći do oštećenja daljinskog upravljača.
yy Ne kombinirajte nove baterije sa starima.
To bi moglo dovesti do pregrijavanja i curenja baterija.
yy Baterije ne izlažite previsokoj temperaturi, odnosno držite podalje od izravne sunčeve svjetlosti, otvorenog
plamena i električnih grijača.
yy NE stavljajte baterije koje nisu punjive u uređaj za punjenje.
HRVATSKI
ENG
yy Nemojte montirati uređaj na nestabilne police ili na podloge pod nagibom. Izbjegavajte, također, mjesta na kojima se pojavljuju vibracije ili ona koja proizvodu ne pružaju
dovoljnu potporu.
U suprotnom se uređaj može prevrnuti ili pasti i izazvati štetu ili ozljede.
8
SIGURNOSNE UPUTE
yy Pripazite da između daljinskog upravljača i senzora za daljinski upravljač nema
predmeta.
yy Sunčevo svjetlo ili neki drugi izvor jakog svjetla može ometati signal daljinskog
upravljača. U tom slučaju zamračite prostoriju.
yy Pri povezivanju vanjskih uređaja poput konzola za videoigre, pripazite jesu li spojni
kabeli dovoljno dugački.
U suprotnom se uređaj može prevrnuti i izazvati štetu ili ozljede.
HRVATSKI
ENG
yy Proizvod nemojte uključivati/isključivati ukopčavanjem ili iskopčavanjem utikača
napajanja iz utičnice. (Utikač nemojte koristiti kao prekidač.)
To može dovesti do mehaničkog kvara ili strujnog udara.
yy Slijedite donje upute za montažu kako se uređaj ne bi pregrijavao.
-- Udaljenost između proizvoda i zida mora biti veća od 10 cm.
-- Nemojte montirati proizvod na mjesto na kojem nema prozračivanja (npr. na policu
ili u ormarić).
-- Nemojte postavljati proizvod na tepih ili na jastuk.
-- Pazite da stolnjak ili zavjesa ne blokira ventilacijski otvor.
U suprotnom može doći do požara.
yy Vodite računa da ne dodirujete ventilacijske otvore prilikom dužeg gledanja televizije jer
se ventilacijski otvori mogu zagrijati. To ne utječe na funkcioniranje niti na djelotvornost
proizvoda.
yy S vremena na vrijeme provjerite kabel uređaja i ako njegov izgled otkriva oštećenja, iskopčajte ga, prestanite
s upotrebom uređaja i pozovite ovlaštenog servisera koji će kabel zamijeniti jednakim zamjenskim kabelom.
yy Nemojte dopustiti da se prašina skuplja na kontaktima utikača ili zidne utičnice.
To bi moglo dovesti do opasnosti od požara.
yy Kabel napajanja zaštitite od fizičkog ili mehaničkog habanja, zakretanja, uvijanja;
nemojte ga pritiskati, zaglavljivati vratima ili hodati po njemu. Naročito pazite na
priključke, zidne utičnice i mjesto na kojem kabel izlazi iz uređaja.
yy Nemojte jače pritiskati ekran rukom niti oštrim predmetom poput čavla, olovke ili
kemijske olovke, odnosno nemojte ga ogrepsti.
SIGURNOSNE UPUTE
9
yy Izbjegavajte dodirivanje LCD ekrana i ne držite dugo prste na njemu. To bi moglo
prouzročiti privremena izobličenja na zaslonu.
yy Pri čišćenju proizvoda i komponenti od kojih se sastoji prvo iskopčajte uređaj iz
napajanja, a zatim ga obrišite mekom krpom. Korištenje pretjeranog pritiska može
dovesti do grebanja ili gubitka boje. Nemojte špricati uređaj vodom niti ga brisati
mokrom krpicom. Nikada nemojte koristiti sredstvo za pranje stakla, sredstvo za
laštenje automobila ni industrijsko sredstvo za laštenje, abrazivna sredstva niti vosak,
benzen, alkohol i slično, jer ta sredstva mogu oštetiti proizvod i sam ekran.
U suprotnom može doći do požara, strujnog udara ili oštećenja proizvoda (deformacije,
korozije ili lomljenja).
yy Pri iskopčavanju napajanja uhvatite utikač i isključite napajanje.
Ako žica unutar kabela napajanja izgube kontakt, to može dovesti do požara.
yy Pri premještanju proizvoda svakako ga prvo isključite. Potom iskopčajte kabele
napajanja i antenske kabele te sve spojne kabele.
Televizor ili kabel napajanja možda je oštećen, što može prouzročiti opasnost od
požara ili strujni udar.
yy Pri premještanju ili otpakiranju proizvoda potrebne su dvije osobe jer je proizvod težak.
U suprotnom može doći do ozljede ili do oštećenja uređaja.
yy Jednom godišnje javite se u servisni centar radi čišćenja unutarnjih dijelova proizvoda.
Nakupljena prašina može uzrokovati mehanički kvar.
yy Cjelokupno servisiranje prepustite kvalificiranom osoblju. Servisiranje je potrebno
prilikom svakog oštećenja uređaja, poput oštećenja kabela za napajanje ili utikača,
izlijevanja tekućine ili pada predmeta u uređaj, izlaganje uređaja kiši ili vlazi,
neispravnog rada uređaja ili pada uređaja.
yy Ako je proizvod hladan na dodir, može doći do manjeg "treperenja" pri uključivanju. To
je uobičajeno i ne predstavlja neispravnost proizvoda.
yy Ekran je proizvod visoke tehnologije s razlučivošću od dva do šest milijuna piksela.
Možda ćete na ekranu uočiti sitne crne točkice i/ili svijetle točkice (crvene, plave ili
zelene) veličine 1 ppm. To ne predstavlja kvar i ne utječe na djelotvornost i pouzdanost
proizvoda.
Do te pojave dolazi i kod proizvoda trećih proizvođača te ona ne predstavlja prihvatljiv
razlog za zamjenu proizvoda, popravak ili povrat novca.
HRVATSKI
ENG
yy Sve dok je uređaj priključen na AC mrežnu utičnicu, nije iskopčan iz AC napajanja, bez obzira na to jeste li ga
isključili pomoću PREKIDAČA.
10
SIGURNOSNE UPUTE
yy Možda ćete uočiti različitu svjetlinu i boje na ekranu, ovisno o kutu gledanja (lijevo/desno/
gore/dolje).
Do pojave dolazi zbog tehničkih značajki ekrana. Pojava ne utječe na djelotvornost
proizvoda i ne predstavlja kvar.
HRVATSKI
ENG
yy Prikazivanje nepomične slike (npr. logotipa kanala koji vrši emitiranje, zaslonskog izbornika, scene iz
videoigre) tijekom duljeg vremena može oštetiti ekran i "urezivanja" slike. Jamstvo ne pokriva takvo urezivanje
slike u ekran.
Izbjegavajte dugotrajne prikaze statičnih slika na zaslonu televizora (2 ili više sati za LCD televizore, 1 ili više
sati za plazma televizore).
Isto tako, ako program dulje vrijeme gledate s odnosom stranica 4:3, na vanjskim rubovima ekrana može doći
do urezivanja slike.
Do te pojave dolazi i kod proizvoda trećih proizvođača te ona ne predstavlja prihvatljiv razlog za zamjenu
proizvoda, popravak ili povrat novca.
yy Stvaranje zvukova
Pucketanje: pucketanje koje se javlja prilikom gledanja ili isključivanja televizora nastaje zbog toplinskog
skupljanja plastike koja je uzrokovana temperaturom i vlažnosti. Taj je zvuk uobičajen za proizvode kod kojih
je potrebna toplinska deformacija. Zujanje električnih sklopova/ploče: sklop za brzo prebacivanje koji daje
veliku količinu struje za rad proizvoda generira tihi zvuk. Zvuk može biti glasniji ili tiši, ovisno o proizvodu
Taj generirani zvuk ne utječe na djelotvornost i pouzdanost proizvoda.
yy U blizini televizora nemojte koristiti visokonaponske električne uređaje (npr. električnu mlatilicu za komarce).
To bi moglo rezultirati njegovim oštećenjem.
SIGURNOSNE UPUTE
11
Prikaz 3D slika (samo 3D modeli)
UPOZORENJE
Okruženje za gledanje
yy Vrijeme gledanja
-- Pri gledanju 3D sadržaja odmorite se 5 - 15 minuta svakog sata. Gledanje 3D sadržaja tijekom duljeg
vremena može prouzročiti glavobolju, vrtoglavicu, umor ili zamor očiju.
yy Neki korisnici pri izlaganju bljeskavom svjetlu i posebnom uzorku 3D sadržaja mogu doživjeti napade ili neke
druge abnormalne simptome.
yy Nemojte gledati 3D videozapise ako osjećate mučninu, ako ste trudni i/ili imate kroničnu bolest poput epilepsije,
bolesti srca, probleme s krvnim tlakom itd.
yy 3D sadržaji ne preporučuju se osobama bez stereoskopskog vida ili sa stereoskopskom anomalijom. Te osobe
mogu vidjeti dvostruke slike ili osjetiti neugodu pri gledanju takvog sadržaja.
yy Ako imate strabizam (gledate u križ), ambliopiju (slab vid) ili astigmatizam, možda ćete imati problema s
uočavanjem dubine i lako se zamoriti gledanjem dvostrukih slika. Preporučuje se češće odmaranje nego što je
to potrebno prosječnoj odrasloj osobi.
yy Ako vaš vid naizmjence prelazi iz jednog u drugo oko, pregledajte vid prije gledanja 3D sadržaja.
Simptomi koji zahtijevaju prekid ili odustajanje od gledanja 3D sadržaja
yy Nemojte gledati 3D sadržaj kada ste umorni od nedostatka sna, pretjeranog rada ili pića.
yy Kad se pojave sljedeći simptomi, prestanite gledati 3D sadržaja i dobro se odmorite kako bi se simptomi
povukli.
-- Ako se simptomi ne povuku, obratite se liječniku. Simptomi mogu obuhvaćati glavobolje, bol u očnim
jabučicama, vrtoglavica, mučnina, palpitacija, zamućenje vida, nelagoda, dvostruka slika, vizualna
nelagoda ili umor.
HRVATSKI
ENG
Osobe koje imaju fotosenzibilne napade ili povezanu kroničnu bolest
12
SIGURNOSNE UPUTE
OPREZ
Okruženje za gledanje
yy Udaljenost za gledanje
- Pri gledanju 3D sadržaja održavajte udaljenost od najmanje dvije dijagonale ekrana. Ako pri gledanju 3D
sadržaja osjećate nelagodu, udaljite se od televizora.
Starost gledatelja
HRVATSKI
ENG
yy Dojenčad/djeca
-- Djeci do 6 godina zabranjeno je korištenje / gledanje 3D sadržaja.
-- Djeca do 10 godina starosti mogu postati pretjerano uzbuđena zbog činjenice da im se vid još razvija
(primjerice mogu pokušati dodirnuti zaslon ili skočiti u njega). Kad djeca gledaju 3D sadržaj, potrebno je
primjenjivati nadzor i posebnu pozornost.
-- Binokularni vid djece pri gledanju 3D prikaza znatno se razlikuje u odnosu na odrasle jer je razmak između
očiju kod njih manji. Stoga će, gledajući isti 3D sadržaj kao odrasli, imati dojam veće stereoskopske dubine
no što je to slučaj kod odraslih.
yy Tinejdžeri
-- Tinejdžeri mlađi od 19 godina na svjetlosnu stimulaciju 3D sadržaja mogu reagirati osjetljivošću. Savjetujte
im da, kada su umorni, ne gledaju 3D sadržaj tijekom duljeg vremena.
yy Starije osobe
-- Starije osobe imat će manji dojam 3D efekta u usporedbi s mladima. Nemojte sjediti na manjoj udaljenosti
od televizora u odnosu na onu koja je preporučena.
Pozor pri korištenju 3D naočala
yy Svakako koristit 3D naočale tvrtke LG. U suprotnom možda nećete dobro vidjeti 3D videozapise.
yy 3D naočale nemojte koristiti umjesto svojih dioptrijskih, sunčanih ili zaštitnih naočala.
yy Korištenje izmijenjenih 3D naočala može dovesti do zamora oka ili distorzije slike.
yy 3D naočale nemojte izlagati vrlo visokim ni vrlo niskim temperaturama. To ih može izobličiti.
yy 3D naočale su osjetljive i lako ih je izgrepsti. Za čišćenje naočala uvijek koristite meku i čistu krpu. Ne grebite
leće 3D naočala oštrim predmetima niti ih čistite kemikalijama.
POSTUPAK MONTAŽE / SASTAVLJANJE I PRIPREMA
13
NAPOMENA
yy Prikazana slika može se razlikovati od vašeg televizora.
yy Prikaz na zaslonu vašeg televizora može se malo razlikovati od onog prikazanog u ovom priručniku.
yy Dostupni izbornici i opcije mogu se razlikovati od izvora ulaznog signala ili modela proizvoda koji koristite.
yy U budućnosti će se televizoru možda dodavati nove značajke.
yy Ako se televizor neko vrijeme neće koristiti, možete ga prebaciti u stanje pripravnosti kako biste smanjili
potrošnju energije. Ako se televizor neko vrijeme neće koristiti, isključite ga jer ćete na taj način dodatno
uštedjeti energiju.
yy Količina električne energije koja se troši tijekom korištenja može se znatno smanjiti ako se smanji svjetlina
slike, čime ćete smanjiti i ukupne troškove.
1
2
3
4
Otvorite paket i provjerite nalaze li se u njemu svi dijelovi.
Pričvrstite postolje na televizor.
Priključite vanjski uređaj na televizor.
Provjerite jesu li mrežne veze dostupne.
Mrežne funkcije televizora rade samo ako je uspostavljena mrežna veza.
* Prvo uključivanje televizora nakon dopremanja iz tvornice može potrajati do jedne minute.
SASTAVLJANJE I PRIPREMA
Raspakiravanje
Provjerite nalaze li se u pakiranju sljedeći dijelovi. Ako određeni dijelovi nedostaju, obratite se lokalnom distributeru
od kojeg ste kupili proizvod. Ilustracije u ovom priručniku mogu se razlikovati od stvarnog proizvoda i dijelova.
OPREZ
yy Nemojte koristiti proizvode koji nisu odobreni kako biste osigurali sigurnost i dug vijek trajanja proizvoda.
yy Oštećenja ili ozljede uzrokovane dijelovima koji nisu odobreni nisu pokrivene jamstvom.
yy Na ekranu nekih modela nalazi se tanka folija koju ne smijete NIKAKO skidati jer se radi o FPR foliji koja je
sastavni dio ekrana i služi za reprodukciju 3D slike.
NAPOMENA
yy Dijelovi koji se isporučuju s uređajem mogu se razlikovati ovisno o modelu.
yy Specifikacije proizvoda ili sadržaj ovog priručnika mogu se mijenjati bez prethodne najave zbog
nadograđivanja funkcija uređaja.
yy Kako bi se osiguralo optimalno povezivanje, HDMI kabeli i USB uređaji trebaju imati okvir debljine manje od
10 mm i širine manje od 18 mm. Koristite produžni kabel koji podržava USB 2.0 ako USB kabel ili USB
memorija ne odgovaraju USB priključku vašeg televizora.
B
B
A
A
*A <
= 10 mm
*B <
= 18 mm
HRVATSKI
ENG
POSTUPAK MONTAŽE
14
SASTAVLJANJE I PRIPREMA
NAPOMENA
Kako koristiti feritnu jezgru (Ovisno o modelu)
yy Pomoću feritne jezgre smanjite elektromagnetske smetnje na LAN kabelu. LAN kabel omotajte oko feritne
jezgre. Feritnu jezgru postavite blizu televizora.
[Presjek feritne jezgre]
HRVATSKI
ENG
[na televizor]
[u zidnu utičnicu]
Feritna jezgra
SASTAVLJANJE I PRIPREMA
15
ENERGY AV MODE INPUT
TV
SAVING
1
2
3
4
5
6
7
8
9
0
FLASHBK
LIST
MARK
FAV
VOL
3D
CH
P
A
G
E
MUTE
MENU INFO
Q.MENU
Tag On
ENTER
BACK
EXIT
L/R SELECT
FREEZE
RATIO
Magic motion daljinski
upravljač, baterije
(AA)
(Samo modeli UB85**,
UB93**, UB95**,
UB98**, UC97**, UC9*,
UG88**)
(Pogledajte str. 30)
Korisnički priručnik
Tag on
(ovisno o modelu)
Kabel za napajanje
(ovisno o modelu)
Držač kabela
(ovisno o modelu)
(Pogledajte str. A-9,
A-10)
Cinema 3D naočale
Broj 3D naočala može
se razlikovati ovisno o
modelu ili državi.
(Samo modeli UB85**,
UB95**, UB98**,
UC97**, UC9*,
UG88**)
Kamera za
videopozive
(ovisno o modelu)
Komponentni kabel
(Pogledajte str. A-29)
Kompozitni kabel
(Pogledajte str. A-29,
A-32)
Scart kabel
(ovisno o modelu)
(Pogledajte str. A-51)
HDMI kabel
(ovisno o modelu)
(Pogledajte str. A-16)
Tijelo postolja
/ Baza postolja
(Samo modeli UB85**ZA, UB93**, UB95**-ZA)
(Pogledajte str. A-3)
Tijelo postolja
/ Baza postolja
(Samo modeli UB85**ZD, UB95**-ZB)
(Pogledajte str. A-4)
Baza postolja
(Samo modeli
65/79/84UB98**)
(Pogledajte str. A-5)
Baza postolja
(Samo modeli
98UB98**)
(Pogledajte str. A-7)
HRVATSKI
ENG
Daljinski upravljač i
baterije (AAA)
(ovisno o modelu)
Daljinski upravljač
nije dostupan na svim
tržištima.
(Pogledajte str. 28, 29)
1
2
16
SASTAVLJANJE I PRIPREMA
Tijelo postolja
/ Baza postolja
(Samo modeli UG88**)
(Pogledajte str. A-8)
Vijci za postoljes
8EA, M4 x L20
(Samo modeli
UB85**-ZA, UB93**,
UB95**-ZA)
4EA, M4 x L20
(Samo modeli UB85**ZD, UB95**-ZB,
UC97**)
(Pogledajte str. A-3,
A-4, A-8)
Vijci za postoljes
4EA, M4 x L10
(Samo modeli UB85**ZD, UB95**-ZB,
UC97**)
(Pogledajte str. A-4,
A-7)
Vijci za postoljes
4EA, M6 x L47
(Samo modeli
65UB98**)
(Pogledajte str. A-5)
Vijci za postoljes
4EA, M6 x L52
(Samo modeli
79/84UB98**)
(Pogledajte str. A-5)
Vijci za postoljes
10EA, M4 x L14
(Samo modeli UG88**)
(Pogledajte str. A-8)
Vijci za postoljes
2EA, M4 X L10
(Samo modeli UG88**)
(Pogledajte str. A-8)
Feritna jezgra
(ovisno o modelu)
Držači za postavljanje
kabela
2EA
(Samo modeli UB85**ZA, UB93**, UB95**ZA)
(Pogledajte str. A-9)
Držači za postavljanje kabela
2EA
(Samo modeli UB85**ZD, UB95**-ZB,
UC97**, UG88**)
(Pogledajte str. A-9,
A-10)
Držači za postavljanje
kabela
1EA
(Samo modeli
98UB98**)
(Pogledajte str. A-10)
Držači za postavljanje
kabela
1EA
(Samo modeli
98UB98**)
(Pogledajte str. A-10)
Ključ
(Samo modeli UB98**)
(Pogledajte str. A-5, A-6,
A-7)
Izolacijski držač
4EA
(Samo modeli
84UB98**)
(Pogledajte str. A-5)
Unutarnji odstojnik za
montažu na zid
4EA
(Samo modeli UC97**,
UG88**)
(Pogledajte str. 25)
HRVATSKI
ENG
Tijelo postolja
/ Baza postolja
(Samo modeli UC97**)
(Pogledajte str. A-7, A-8)
SASTAVLJANJE I PRIPREMA
Poklopac AV priključka
/ Vijak
1EA, M3 x L8
(Samo modeli 98UB98**)
(Pogledajte str. A-11)
17
Poklopac AV
priključka
(Samo modeli UC9*)
(Pogledajte str. A-11)
HRVATSKI
ENG
Oprema koja se kupuje zasebno
Dodatna oprema se radi poboljšanja kvalitete može promijeniti bez prethodne najave.
Za kupnju tih proizvoda obratite se svom distributeru.
Uređaji funkcioniraju samo s nekim modelima.
AG-F***DP
Naočale za dvostruku reprodukciju
AG-F***
Cinema 3D naočale
LG audio uređaj
Tag on
AN-MR500
Magic motion
daljinski
AN-VC5**
Kamera za videopozive
Kompatibilnost
UB85**, UB95**,
UC97**, UG88**
AG-F***DP
Naočale za dvostruku
reprodukciju
•
•
AG-F***
Cinema 3D naočale
•
•
AN-MR500
Magic motion daljinski
•
•
AN-VC5**
Kamera za videopozive
•
•
LG audio uređaj
•
•
•
Tag on
•
•
•
UB93**
UB98**, UC9*
•
Naziv ili dizajn modela mogu se promijeniti ako su funkcije proizvoda ažurirane ili ovisno o odluci ili smjernicama proizvođača.
18
SASTAVLJANJE I PRIPREMA
Dijelovi i gumbi
A Tip : UB85**-ZA
B Tip : UB85**-ZD
Ekran
Ekran
HRVATSKI
ENG
Zvučnici
Zvučnici
Daljinski upravljač i
inteligentni senzori1
Indikator napajanja
Upravljačka tipka2
Daljinski upravljač i
inteligentni senzori1
Indikator napajanja
D Tip : UB95**-ZB
C Tip : UB93**, UB95**-ZA
Ekran
Ekran
Zvučnici
Zvučnici
Daljinski upravljač i
inteligentni senzori1
LG logotip Svjetlo
Upravljačka tipka2
Upravljačka tipka3
Daljinski upravljač i
inteligentni senzori1
LG logotip Svjetlo
Upravljačka tipka3
SASTAVLJANJE I PRIPREMA
19
F Tip : 84UB98**
E Tip : 65/79UB98**
Ugrađena kamera
Ugrađena kamera
Ekran
Ekran
Zvučnici
Zvučnici
Daljinski upravljač i
inteligentni senzori1
LG logotip Svjetlo
Upravljačka tipka
HRVATSKI
ENG
Zvučnici
(Samo modeli 79UB98**)
Zvučnici
2
G Tip : 98UB98**
Ugrađena kamera
Ekran
Daljinski upravljač i
inteligentni senzori1
LG logotip Svjetlo
Upravljačka tipka3
H Tip : UC97**
Ekran
Zvučnici
Daljinski upravljač i
inteligentni senzori1
LG logotip Svjetlo
Klizni zvučnik
Upravljačka tipka3
Daljinski upravljač i
inteligentni senzori1
LG logotip Svjetlo
Upravljačka tipka2
20
SASTAVLJANJE I PRIPREMA
I Tip : UC9*
Ugrađena kamera
J Tip : UG88**
Ekran
Ekran
Zvučnici
HRVATSKI
ENG
Zvučnici
Daljinski upravljač i
inteligentni senzori1
Upravljačka tipka3
Daljinski upravljač i
inteligentni senzori1
LG logotip Svjetlo
Upravljačka tipka2
Indikator napajanja
OPREZ
yy NEMOJTE dopustiti da se predmeti ili dijelovi tijela nađu između zaslona televizora i postolja zvučnika. (Samo
modeli UC9*)
1 Inteligentni senzor - podešava kvalitetu sliku i svjetlinu prema okruženju.
2 Upravljačka tipka - Ovaj se gumb nalazi na poleđini zaslona televizora.
3 Upravljačka tipka - Ovaj se gumb nalazi pri dnu zaslona televizora.
NAPOMENA
yy Svjetlo LG logotipa ili svjetlo indikatora napajanja možete uključiti ili isključiti odabirom stavke Opšte u
glavnim izbornicima. (ovisno o modelu)
SASTAVLJANJE I PRIPREMA
21
Upotreba upravljačke tipke
TV funkcijama možete jednostavno upravljati pritiskom ili pomicanjem upravljačke tipke prema gore, dolje, lijevo ili
desno.
Osnovne funkcije
Dok je TV isključen, stavite prst na upravljačku tipku i pritisnite je
jednom pa je otpustite.
Isključivanje
Dok je TV uključen, postavite prst na upravljačku tipku i pritisnite je
jednom na nekoliko sekundi pa je otpustite.
Upravljanje
glasnoćom
Ako postavite prst preko upravljačke tipke i gurnete je u desno ili
lijevo, možete podesiti glasnoću po želji.
Upravljanje
programima
Ako postavite prst na upravljačku tipku i gurnete je prema gore ili
dolje, možete se kretati po programima koje ste spremili.
NAPOMENA
yy Kada prst postavite na upravljački gumb, gurnite ga prema gore, dolje, lijevo ili desno te pazite da ga ne
pritisnete. Ako upravljački gumb prvo pritisnete, nećete moći prilagoditi jakost zvuka i spremljene programe.
Podešavanje izbornika
Dok je TV uključen, jednom pritisnite upravljačku tipku.
Stavke izbornika ( , ,
) možete podešavati pomicanjem upravljačkog gumba ulijevo ili udesno.
TV
ISKLJUČEN
Isključite napajanje.
ZATVORI
Izlaz iz prikaza na zaslonu i povratak na gledanje TV
programa.
ULAZ
Promjena izvora ulaznog signala.
HRVATSKI
ENG
Uključivanje
22
SASTAVLJANJE I PRIPREMA
Podizanje i premještanje televizora
Prije premještanja ili podizanja televizora pročitajte
sljedeće upute kako se televizor ne bi izgrebao ili
oštetio te kao biste televizor sigurno premjestili bez
obzira na njegov tip i veličinu.
yy U prenošenju velikog televizora moraju sudjelovati
najmanje 2 osobe.
yy Ako televizor prenosite ručno, držite ga na način
prikazan na sljedećoj slici.
OPREZ
yy Nikada ne dodirujte ekran jer ga tako možete
oštetiti.
HRVATSKI
ENG
yy Preporučujemo da televizor premještate u kutiji ili
ambalaži u kojoj je kupljen.
yy Prije premještanja ili podizanja televizora isključite
kabel za napajanje i sve ostale kabele.
yy Kada držite televizor, zaslon ne smije biti okrenut
prema vama kako ne bi došlo do oštećenja.
yy Televizor prilikom prenošenja nemojte izlagati
trzajima ni jakim vibracijama.
yy Kada prenosite televizor, držite ga uspravno,
nemojte ga polagati na bok niti naginjati lijevo ili
desno.
yy Nemojte koristiti preveliku silu jer biste savijanjem/
uvijanjem postolja okvira mogli oštetiti zaslon.
Postavljanje na stol
yy Čvrsto držite gornji i donji dio televizora. Pazite da
ga ne držite za prozirne dijelove, zvučnik ili otvor
zvučnika.
1 Podignite i nagnite televizor u uspravan položaj na
stolu.
-- Ostavite (minimalno) 10 cm prostora do zida
radi odgovarajuće ventilacije.
10 cm
10 cm
m
10 c
10 cm
2 Priključite kabel za napajanje na zidnu utičnicu.
OPREZ
yy Nemojte postavljati televizor u blizinu izvora
topline ili na njih jer to može dovesti do požara ili
drugog oštećenja.
SASTAVLJANJE I PRIPREMA
Korištenje Kensington sigurnosnog sustava
(ova značajka nije dostupna na svim modelima)
23
Montiranje televizora na zid
(ova značajka nije dostupna na svim modelima)
yy Prikazana slika može se razlikovati od vašeg
televizora.
Priključak za Kensington sigurnosni sustav nalazi se
na stražnjoj strani televizora. Dodatne informacije o
montiranju i korištenju potražite u priručniku koji ste
dobili s Kensington sigurnosnim sustavom ili posjetite
stranicu http://www.kensington.com.
(Samo modeli 105UC9*)
(Samo modeli 98UB98**)
HRVATSKI
ENG
Kensington sigurnosni sustav spojite između televizora
i stola.
1 Umetnite i pričvrstite okaste vijke ili nosače za
televizor i vijke na stražnjoj strani televizora.
-- Ako se na mjestu za okaste vijke nalaze neki
drugi vijci, izvadite ih.
2 Pričvrstite zidni nosač za zid vijcima.
Pritom poštujte lokacije zidnog nosača i okastih
vijaka na stražnjoj strani televizora.
3 Povežite okaste vijke i nosače čvrsto uz pomoć jačeg
užeta.
Uže mora biti postavljeno vodoravno u odnosu na
ravnu površinu.
OPREZ
yy Pazite da se djeca ne penju i ne vješaju po
televizoru.
NAPOMENA
yy Koristite platformu ili ormarić koji je dovoljno
čvrsti i velik za sigurno postavljanje televizora.
yy Nosači, vijci i uže ne isporučuju se u paketu.
Nabaviti ih možete od lokalnog distributera.
24
SASTAVLJANJE I PRIPREMA
Montaža na zid
zidni nosač
HRVATSKI
ENG
Pažljivo pričvrstite dodatni zidni nosač na stražnju
stranu televizora i montirajte ga na zid koji je načinjen
od čvrstog materijala i okomit je na pod. Kada televizor
montirate na neki drugi građevni materijal, obratite se
kvalificiranom osoblju.
LG preporučuje da televizor za zid pričvrsti profesionalni instalater.
Preporučujemo upotrebu zidnih nosača tvrtke LG.
Ako ne koristite zidni nosač tvrtke LG, koristite zidni
nosač čija udaljenost od zida ostavlja dovoljno prostora
za provođenje kabela za povezivanje s vanjskim
uređajima.
10 cm
10 cm
10 cm
10 cm
Obavezno koristite vijke i zidne nosače koji zadovoljavaju VESA standard. Standardne dimenzije kompleta
zidnog nosača opisane su u sljedećoj tablici.
Oprema koja se kupuje zasebno (zidni nosač)
Model
49/55UB85**
55UB95**
55UC97**
VESA (A x B)
Standardni vijak
Broj vijaka
400 x 400
M6
4
zidni nosač
LSW440B
MSW240
VESA (A x B)
Standardni vijak
Broj vijaka
79/84UB98**
79UG88**
600 x 400
M8
4
zidni nosač
LSW640B
Model
60UB85**
65UB93**
65UB95**
65UB98**
65UC97**
400 x 400
M6
4
LSW440B
LSW440B
MSW240
A
B
LSW640B
SASTAVLJANJE I PRIPREMA
25
Klizni zvučnik
OPREZ
(Samo 98UB98**)
Klizni zvučnik
1 Prilikom uključivanja televizora, iz njega izlazi
skriveni zvučnik.
NAPOMENA
yy Koristite vijke navedene u specifikacijama vijaka
prema VESA standardu.
yy Komplet za montiranje na zid sadrži priručnik za
montiranje i sve potrebne dijelove.
yy Nosač za montiranje na zid ubraja se u dodatnu
opremu. Nabaviti ga možete od lokalnog
distributera.
yy Duljina vijaka može se razlikovati ovisno o
zidnom nosaču. Obavezno koristite vijke
odgovarajuće duljine.
yy Dodatne informacije potražite u priručniku koji ste
dobili sa zidnim nosačem.
yy Pri montaži televizora na zidni nosač trećeg
proizvođača umetnite unutarnje odstojnike
zidnog nosača u otvore za montažu na televizoru
kako biste televizor postavili u okomit položaj.
Uz zidni nosač tvrtke LG nikako nemojte koristiti
odstojnike. (Samo modeli UC97**, UG88**)
Unutarnji odstojnik za
montažu na zid
2 Za postavljanje Klizni zvučnik odaberite Postavke ➡
ZVUK ➡ Audioizlaz ➡ Klizni zvučnik.
-- Tijekom rada Klizni zvučnik nemojte
primjenjivati prekomjernu silu jer biste ga na taj
način mogli oštetiti.
-- Dok gledate televizor, zvučnik treba biti
izvučen; u suprotnom će zvuk biti neprirodan ili
izobličen.
3 Prilikom prenošenja televizora, Klizni zvučnik
treba biti uvučen.U slučaju prenošenja televizora s
izvučenim kliznim zvučnikom, mogli biste ga oštetiti.
-- Želite li uvući Klizni zvučnik, otvorite ZVUK
➡ Audioizlaz ➡ Klizni zvučnik, odaberite
“Otvorite kada je TV uključen.” i pritisnite
gumb za (NAPAJANJE).
HRVATSKI
ENG
yy Prije prenošenja ili montaže televizora isključite
napajanje. U suprotnom može doći do strujnog
udara.
yy Ako televizor montirate na strop ili nagnut zid, on
može pasti i ozlijediti nekoga.
Upotrijebite autorizirani zidni nosač tvrtke LG i
obratite se lokalnom distributeru ili kvalificiranom
osoblju.
yy Nemojte previše stezati vijke jer tako možete
oštetiti televizor i poništiti jamstvo.
yy Koristite vijke i zidne nosače koji zadovoljavaju
VESA standard. Sva oštećenja ili ozljede
nastale pogrešnim korištenjem ili korištenjem
neodgovarajuće dodatne opreme nisu pokrivene
jamstvom.
26
SASTAVLJANJE I PRIPREMA
OPREZ
yy Tijekom pomicanja Kliznog zvučnika (kada je
televizor uključen/isključen), pobrinite se da djeca
ne stavljaju ruke blizu pomičnog dijela zvučnika
(na dnu televizora) i da se ne zavuku u prostor
ispod televizora.
- Ruke im mogu zapeti i povrijediti se uslijed
pomicanja zvučnika.
Upotreba ugrađene kamere
(Samo UB98**, UC9*)
Pomoću ugrađene kamere TV-a možete uspostaviti
video poziv putem aplikacije Skype ili upotrijebiti
funkciju prepoznavanja pokreta. Ovaj TV ne podržava
upotrebu vanjske kamere.
NAPOMENA
HRVATSKI
ENG
yy Ne stavljajte predmete ispod televizora.
- U suprotnom bi moglo doći do problema
prilikom pomicanja zvučnika.
yy Prije upotrebe ugrađene kamere, morate uzeti
u obzir činjenicu da ste zakonski odgovorni
za upotrebu ili zloupotrebu kamere prema
relevantnim državnim zakonima, uključujući i
krivični zakon.
yy Relevantni zakoni obuhvaćaju Zakon o zaštiti
osobnih podataka kojim se regulira obrada i
prijenos osobnih informacija kao i zakon kojim se
regulira praćenje kamerom na radnom mjestu i
drugim mjestima.
yy Prilikom upotrebe ugrađene kamere, izbjegavajte
sumnjive, nezakonite ili nemoralne situacije.
Možda ćete morati zatražiti pristanak drugih
osoba za fotografiranje, ako se ne nalazite na
javnim mjestima ili događajima. Predlažemo
izbjegavanje sljedećih situacija :
(1) Upotreba kamere u prostorima u kojima je
upotreba kamere općenito zabranjena kao što
su toaleti, svlačionice, kabine za isprobavanje
odjeće i zaštićeni prostori.
(2) Upotreba kamere na način kojim se narušava
privatnost.
(3) Upotreba kamere na načim kojim se krše
relevantni propisi i zakoni.
SASTAVLJANJE I PRIPREMA
Priprema ugrađene kamere
27
3 Spustite ugrađenu kameru ukoliko je ne koristite.
(ova značajka nije dostupna na svim modelima)
1 Povucite vratašca na stražnjoj strani televizora.
Ručica za podešavanje
kuta
Vratašca
HRVATSKI
ENG
Naziv dijelova ugrađene kamere
Zaštitna folija
Mikrofon
Leća kamere
NAPOMENA
yy Prije upotrebe ugrađene kamere skinite zaštitnu
foliju.
2 Možete podesiti kut kamere pomoću ručice za
podešavanje kuta na stražnjem dijelu ugrađene
kamere.
<Bočni prikaz>
7°
7°
5°
5°
5°
5°
7°
7°
Objektiv
Objektiv
(Početna) za pristup izborniku
2 Odaberite
Kamera i zatim pritisnite
kotačić (OK).
BACK
HOME
P
MY APPS
NAPOMENA
yy Optimalna udaljenost od kamere za upotrebu
funkcije prepoznavanja pokreta iznosi između 1,5
i 4,5 m.
(Samo 98UB98**, UC9*)
Ručica
Provjera dometa snimanja kamere
1 Pritisnite gumb
Početna.
(Samo 65/79/84UB98**)
Ručica
Mikrofon
3°
3°
5°
5°
5°
5°
3°
3°
28
DALJINSKI UPRAVLJAČ
DALJINSKI UPRAVLJAČ
Opisi u ovom priručniku temelje se na gumbima daljinskog upravljača.
Pažljivo pročitajte ovaj priručnik i ispravno koristite televizor.
Kada mijenjate baterije, otvorite poklopac za baterije, zamijenite ih (1,5 V AAA)
tako da odgovaraju
i
polu kako prikazuje oznaka u odjeljku za baterije, a
zatim vratite poklopac na mjesto.
Baterije izvadite redoslijedom obrnutim od redoslijeda umetanja.
ili
OPREZ
yy Nemojte miješati stare i nove baterije jer tako možete oštetiti daljinski upravljač.
yy Daljinski upravljač nije dostupan na svim tržištima.
(NAPAJANJE) Uključivanje i isključivanje televizora.
INPUT Promjena izvora ulaznog signala.
Q. MENU Pristup brzim izbornicima.
SETTINGS Pristup glavnim izbornicima.
INFO
Pregledava informacije o trenutnom programu i zaslonu.
(Korisnički priručnik) Prikaz korisničkog priručnika.
1
.,;@
4
2
abc
3
def
ghi
5
jkl
6
mno
7
pqrs
8
tuv
9
wxyz
GUIDE
0
[
HRVATSKI
ENG
Daljinski upravljač obavezno usmjerite prema senzoru daljinskog upravljača na televizoru.
(ovisno o modelu)
GUIDE Prikazuje vodič programa.
(Razmak) Otvara prazno mjesto na zaslonskoj tipkovnici.
Q.VIEW Povratak na posljednji gledani program.
FAV Pristup popisu omiljenih programa.
Služi za prikaz 3D videozapisa. (ovisno o modelu)
MUTE
Isključivanje zvuka.
+
- Prilagodba glasnoće.
ꕌPꕍ Kretanje kroz spremljene programe ili kanale.
PAGE
Prelazak na prethodni ili sljedeći zaslon.
Q.VIEW
FAV
P
MUTE
OK
U TIT E
TEXT
T.OPT
Time Machine
AD
RECENT Prikaz prethodno gledanih kanala.
SMART Pristup izborniku Početna.
MY APPS Prikazuje popis aplikacija.
Navigacijski gumbi (gore/dolje/lijevo/desno) Kretanje kroz izbornike ili opcije.
OK
Odabir izbornika ili opcija i potvrda unosa.
BACK Povratak na prethodnu razinu.
LIVE MENU Prikaz popisa Preporučeno, Program, Pretraživanje i Snimljeno.
EXIT Izlaz iz prikaza na zaslonu i povratak na gledanje programa.
1 Gumbi u boji Pomoću njih možete pristupiti posebnim funkcijama u određenim
izbornicima.
(
: Crveni,
: Zeleni,
: Žuti,
: Plavi)
1
2
P
A
G
E
2
GUMBI TELETEKSTA Ti se gumbi koriste za upravljanje teletekstom.
APP/ Odabire izvor MHP izbornika. (Samo u Italiji) (ovisno o modelu)
LIVE TV Povratak na TV uživo.
Upravljački gumbi (
) Upravlja Premium sadržajem, izbornicima Time
MachineReady ili SmartShare ili uređajima koji su kompatibilni sa SIMPLINK tehnologijom
(USB ili SIMPLINK ili Time MachineReady).
REC/ Početak snimanja i prikaz izbornika snimanja. (samo za modele koji podržavaju
Time MachineReady)
SUBTITLE Prikazuje željene podnaslove ili titlove u digitalnom načinu rada.
AD Pritiskom na gumb AD omogućuju se audio opisi.
TV/RAD Odabir radijskog, televizijskog ili DTV programa.
DALJINSKI UPRAVLJAČ
(ovisno o modelu)
TV /
RAD
Q.MENU
3
6
9
0
Q.VIEW
FAV
MUTE
1
RECENT
MENU
TEXT
T.OPT
EXIT
T
M
AD
2
REC/
AD/PIP
(NAPAJANJE) Uključivanje i isključivanje televizora.
TV/RAD
Odabir radijskog, televizijskog ili DTV programa.
INPUT Promjena izvora ulaznog signala.
SETTINGS Pristup glavnim izbornicima.
Q. MENU Pristup brzim izbornicima.
INFO
Pregledava informacije o trenutnom programu i zaslonu.
SUBTITLE Prikazuje željene podnaslove ili titlove u digitalnom načinu rada.
GUIDE Prikazuje vodič programa.
(Razmak) Otvara prazno mjesto na zaslonskoj tipkovnici.
Q.VIEW Povratak na posljednji gledani program.
FAV Pristup popisu omiljenih programa.
Služi za prikaz 3D videozapisa. (ovisno o modelu)
MUTE
Isključivanje zvuka.
+
- Prilagodba glasnoće.
ꕌPꕍ Kretanje kroz spremljene programe ili kanale.
ꕌPAGEꕍ Prelazak na prethodni ili sljedeći zaslon.
RECENT Prikaz prethodno gledanih kanala.
SMART Pristup izborniku Početna.
LIVE MENU Prikaz popisa Preporučeno, Program, Pretraživanje i Snimljeno.
GUMBI TELETEKSTA Ti se gumbi koriste za upravljanje teletekstom.
1
Navigacijski gumbi (gore/dolje/lijevo/desno) Kretanje kroz izbornike ili opcije.
OK
Odabir izbornika ili opcija i potvrda unosa.
BACK Povratak na prethodnu razinu.
EXIT Izlaz iz prikaza na zaslonu i povratak na gledanje programa.
AD Pritiskom na gumb AD omogućuju se audio opisi.
REC/ Početak snimanja i prikaz izbornika snimanja. (samo za modele koji podržavaju
Time MachineReady)
Upravljački gumbi (
) Upravlja Premium sadržajem, izbornicima Time
MachineReady ili SmartShare ili uređajima koji su kompatibilni sa SIMPLINK tehnologijom
(USB ili SIMPLINK ili Time MachineReady).
2 Gumbi u boji Pomoću njih možete pristupiti posebnim funkcijama u određenim
izbornicima.
(
: Crveni,
: Zeleni,
: Žuti,
: Plavi)
HRVATSKI
ENG
2
5
8
[
1
4
7
29
30
FUNKCIJE "MAGIC REMOTE" UPRAVLJAČA
FUNKCIJE "MAGIC REMOTE" UPRAVLJAČA
Kada se prikaže poruka "Baterija Magic motion daljinskog upravljača je skoro prazna.
Zamijenite bateriju.", potrebno je zamijeniti bateriju.
Kada mijenjate baterije, otvorite poklopac za baterije, zamijenite ih (1,5 V AA) tako da
odgovaraju
i
polu kako prikazuje oznaka u odjeljku za baterije, a zatim vratite
poklopac. Daljinski upravljač obavezno usmjerite prema senzoru daljinskog upravljača
na televizoru.
Baterije izvadite redoslijedom obrnutim od redoslijeda umetanja.
OPREZ
HRVATSKI
ENG
yy Nemojte miješati stare i nove baterije jer tako možete oštetiti daljinski upravljač.
(Samo modeli UB85**, UB93**, UB95**, UB98**, UC97**, UC9*, UG88**)
(NATRAG)
Povratak na prethodnu razinu.
(UKLJUČIVANJE/ISKLJUČIVANJE)
Uključivanje i isključivanje televizora.
Navigacijski gumbi
(gore/dolje/lijevo/desno)
Pomoću gumba za gore, dolje,
lijevo ili desno možete se kretati po
izborniku. Ako gumbe
pritisnete dok se na zaslonu prikazuje
pokazivač, pokazivač će nestati sa
zaslona i Magic motion daljinski
upravljač funkcionirat će poput
običnog daljinskog upravljača. Želite
li ponovno na zaslonu prikazati
pokazivač, protresite Magic motion
daljinski upravljač lijevo-desno.
BACK
(Početna)
Pristup izborniku Početna.
(IZLAZ u opciju UŽIVO)
Prijelaz s emitiranja (antene) na razne izvore
ulaznog signala i obrnuto.
(Glasovno pretraživanje)
P
Kretanje kroz spremljene programe ili kanale.
/INPUT
HOME
kotačić (OK)
Pritisnite središnji dio kotačića kako
biste odabrali izbornik. Programe
možete mijenjati pomoću kotačića.
P
Prikazivanje zaslonskog upravljača.
* Pristup izborniku univerzalnog upravljača.
(ovisno o modelu)
MY APPS
Gumbi u boji
Pomoću njih možete pristupiti
posebnim funkcijama u određenim
izbornicima.
(
: Rot,
: Grün,
: Gelb,
: Blau)
Prilagodba glasnoće.
* Pritisnete li gumb
i zadržite pritisak,
prikazat će se izbornik za odabir vanjskog
uređaja koji je povezan s televizorom.
Koristi se za gledanje 3D videozapisa.
(ovisno o modelu)
* Pritiskom i držanjem gumba
prikazat
će se izbornik za promjenu veličine slike.
(Samo modeli UC9*)
(Isključi zvuk)
Isključivanje zvuka.
* Pritiskom na gumb
i zadržavanjem
pritiska omogućuju se audio opisi.
FUNKCIJE "MAGIC REMOTE" UPRAVLJAČA
Registriranje daljinskog
upravljača Magic motion
BACK
HOMEMagic
Registracija
(kotačić)
P
BACK
MY APPS
motion daljinskog upravljača
Kako biste mogli koristiti Magic motion
daljinski upravljač, prvo ga morate
upariti s televizorom.
1 Stavite baterije u Magic motion
daljinski upravljač i uključite
televizor.
2 Usmjerite Magic motion daljinski
upravljač prema televizoru i pritisnite
kotačić (OK) na daljinskom
upravljaču.
* Ako televizor ne registrira Magic
motion daljinski upravljač, isključite
ga i uključite te pokušajte ponovno.
HOME
P
MY APPS
Poništavanje registracije Magic motion daljinskog
upravljača
(NATRAG)
(Početna)
Istovremeno pritisnite tipke
(NATRAG) i
(Početna) i držite ih
pritisnutima pet sekundi kako biste
razdvojili Magic motion daljinski
upravljač od televizora.
* Pritisnete li gumb
(IZLAZ u opciju UŽIVO), jednim ćete potezom
poništiti Magic motion daljinski
upravljač i ponovno ga registrirati.
Kako koristiti daljinski upravljač
Magic motion
yy Lagano protresite Magic motion
daljinski upravljač lijevo-desno
ili pritisnite gumbe
(Početna)
i
i
na zaslonu će se
prikazati pokazivač.
(Kod nekih modela televizora
pokazivač će se prikazati nakon
što okrenete kotačić.)
yy Ako se pokazivač neko vrijeme
ne koristi ili Magic motion
daljinski upravljač postavite na
ravnu površinu, pokazivač će se
prestati prikazivati.
yy Ako pokazivač ne reagira kako
bi trebao, možete ga ponovno
postaviti pomicanjem do ruba
zaslona.
yy Zbog dodatnih značajki Magic
motion daljinski upravljač troši
baterije brže od standardnih
daljinskih upravljača.
HRVATSKI
ENG
Glasovno pretraživanje
Mrežna veza je potrebna za korištenje funkcije
glasovnog prepoznavanja.
1. Pritisnite gumb za Glasovno pretraživanje.
2. Kada se na lijevoj strani zaslona televizora pojavi
prozor za glas, izgovorite željene riječi.
• Funkcija za prepoznavanje glasa možda
neće prepoznati govor ako govorite prebrzo
ili presporo.
• Magic motion daljinski upravljač držite najviše
10 cm od lica.
• Brzina prepoznavanja može se razlikovati
ovisno o karakteristikama korisnika (glas,
izgovor, intonacija i brzina) i okruženja (buka i
jačina zvuka televizora).
31
32
FUNKCIJE "MAGIC REMOTE" UPRAVLJAČA
Mjere opreza prilikom upotrebe
daljinskog upravljača Magic motion
yy Daljinski upravljač ne koristite izvan maksimalne
komunikacijske udaljenosti (10 m). Ako daljinski
upravljač koristite na većoj udaljenosti ili ako se
između njega i televizora nalazi predmet, može doći
do ometanja komunikacije.
HRVATSKI
ENG
yy Do ometanja komunikacije može doći i zbog uređaja
koji se nalaze u blizini. Električni uređaji, kao što su
mikrovalna pećnica ili uređaj za bežični LAN, mogu
uzrokovati smetnje jer koriste isti frekvencijski pojas
(2,4 GHz) kao i daljinski upravljač Magic motion.
yy Daljinski upravljač Magic motion može se oštetiti
ili pokvariti ako ga ispustite ili ako primi snažan
udarac.
yy Pazite da pri korištenju daljinskog upravljača Magic
motion ne udarite u okolni namještaj ili druge osobe.
yy Proizvođač i instalater ne mogu jamčiti osobnu
sigurnost jer za odgovarajući bežični uređaj postoji
mogućnost smetnji koje uzrokuju električni valovi.
yy Preporučuje se pristupnu točku postaviti na
udaljenosti većoj od 1 m od televizora. Ako se
pristupna točka postavi na udaljenosti manjoj od 1 m,
daljinski upravljač Magic motion možda neće raditi
ispravno zbog frekvencijskih smetnji.
KORIŠTENJE KORISNIČKOG PRIRUČNIKA / ODRŽAVANJE
33
KORIŠTENJE KORISNIČKOG ODRŽAVANJE
PRIRUČNIKA
Čišćenje televizora
Korisnički priručnik omogućuje jednostavniji pristup
detaljnim informacijama o televizoru.
1 Pritisnite gumb
(Početna) za pristup izborniku
Početna.
2 Odaberite Korisnički vodič i pritisnite
kotačić (OK).
BACK
HOME
P
MY APPS
Televizor redovito čistite kako biste održali najbolje
radne karakteristike i produžili vijek trajanja.
OPREZ
Okvir ekrana, kućište i postolje

yy Prašinu i prljavštinu s površina uklonite suhom,
čistom i mekanom krpom.
yy Za uklanjanje tvrdokornije prljavštine površine
obrišite mekanom krpom navlaženom čistom vodom
ili razrijeđenim blagim deterdžentom. Zatim ih
odmah prebrišite suhom krpom.
OPREZ
NAPOMENA
yy Korisničkom priručniku također možete pristupiti
pritisnuvši
(Korisnički vodič) na daljinskom
upravljaču. (Ovisno o modelu)
yy Nikada ne dodirujte ekran jer ga tako možete
oštetiti.
yy Površinu ekrana nemojte gurati, trljati ni udarati
noktima ili oštrim predmetima jer to može ostaviti
ogrebotine na ekranu i uzrokovati iskrivljenje
slike.
yy Nemojte koristiti nikakve kemikalije jer one mogu
oštetiti površinu.
yy Nemojte prskati nikakvu tekućinu na površinu.
Ako voda uđe u televizor, to može uzrokovati
požar, strujni udar ili kvar.
Kabel za napajanje
Redovito čistite nakupljenu prašinu ili prljavštinu s
kabela.
HRVATSKI
ENG
yy Najprije obavezno isključite napajanje, iskopčajte
kabel za napajanje i sve ostale kabele.
yy Ako televizor dulje vremensko razdoblje
ostavljate bez nadzora ili ga ne koristite,
iskopčajte kabel za napajanje iz zidne utičnice
kako biste spriječili oštećenja uzrokovana
udarom groma ili nestankom struje.
34
RJEŠAVANJE PROBLEMA / SPECIFIKACIJE
RJEŠAVANJE PROBLEMA
Problem
Rješenje
HRVATSKI
ENG
Ne mogu upravljati televizorom pomoću daljinskog
upravljača.
yy Provjerite senzor daljinskog upravljača i pokušajte ponovno.
yy Provjerite postoji li neka prepreka između televizora i daljinskog upravljača.
Nema slike ni tona.
yy Provjerite je li uređaj uključen.
yy Provjerite je li kabel za napajanje priključen na zidnu utičnicu.
yy Provjerite je li sve u redu sa zidnom utičnicom tako da u nju uključite neki drugi
uređaj.
Televizor se iznenada
isključuje.
yy Provjerite postavke kontrole napajanja. Možda je prekinut dovod napajanja.
yy Provjerite je li značajka Aut. st. mirovanja (ovisno o modelu) / Vrijeme gašenja
/ Vrijeme isključeno aktivirana u postavkama opcije VRIJEME.
yy Ako nema signala kada se televizor uključi, automatski će se isključiti nakon 15
minuta bez aktivnosti.
Prilikom povezivanja s
računalom (HDMI / DVI)
na zaslonu se prikazuje
poruka ‘Nema signala’ ili
‘Neodgovarajući format’.
yy Isključite i ponovno uključite televizor koristeći daljinski upravljač.
yy Ponovo priključite HDMI kabel.
yy Ponovno pokrenite računalo dok je televizor uključen.
yy Provjerite rade li baterije i jesu li ispravno umetnute (
na
,
na
).
SPECIFIKACIJE
(Samo modeli UB85**, UB93**, UB95**, UC97**, UG88**)
Specifikacije bežičnog modula (LGSBW41)
Bežičnog LAN
Bluetooth
Standard
IEEE 802.11a/b/g/n
Standard
Bluetooth Verzija 3.0
Frekventni raspon
2400 do 2483,5 MHz
5150 do 5250 MHz
5725 do 5850 MHz (Za države izvan
EU)
Frekventni raspon
2400 do 2483,5 MHz
Izlazna snaga
(maks.)
802.11a: 13 dBm
802.11b: 15 dBm
802.11g: 14 dBm
802.11n - 2,4 GHz: 16 dBm
802.11n - 5 GHz: 16 dBm
Izlazna snaga
(maks.)
10 dBm ili niža
yy Budući da se frekvencija kanala koji koristi pojedinačna zemlja može razlikovati od zemlje do zemlje, korisnik
ne može mijenjati ili prilagođavati radnu frekvenciju, a ovaj je uređaj postavljen u skladu s regionalnom
tablicom frekvencija.
yy Uređaj se tijekom montaže i rada treba nalaziti najmanje 20 cm od vas. Ova se izjava odnosi na odredbu o
sigurnosti u korisničkom okruženju.
0197
0197
SPECIFIKACIJE
35
(Samo modeli UB98**, UC9*)
Specifikacija bežičnog LAN modula (LGSWF41)
Standard
IEEE 802.11a/b/g/n/ac
2400 do 2483,5 MHz
5150 do 5250 MHz
5725 do 5850 MHz (Za države izvan EU)
Frekventni raspon
802.11a: 14.5 dBm
802.11b: 16 dBm
802.11g: 13.5 dBm
802.11n - 2.4GHz: 14 dBm
802.11n - 5GHz: 15.5 dBm
802.11ac - 5GHz : 16 dBm
Izlazna snaga
(maks.)
0197
Specifikacija Bluetooth modula (BM-LDS401)
Standard
Bluetooth Verzija 3.0
Frekventni raspon
2400 do 2483,5 MHz
0197
Izlazna snaga
(maks.)
10 dBm ili niža
HRVATSKI
ENG
yy Budući da se frekvencija kanala koji koristi pojedinačna zemlja može razlikovati od zemlje do zemlje, korisnik
ne može mijenjati ili prilagođavati radnu frekvenciju, a ovaj je uređaj postavljen u skladu s regionalnom
tablicom frekvencija.
yy Uređaj se tijekom montaže i rada treba nalaziti najmanje 20 cm od vas. Ova se izjava odnosi na odredbu o
sigurnosti u korisničkom okruženju.
SPECIFICATIONS
SPECIFICATIONS
Product specifications may be changed without prior notice due to upgrade of product functions.
49UB85**
MODELS
Dimensions
(W x H x D)
Weight
49UB850V-ZD
49UB850V-ZA
49UB856V-ZD
With stand (mm)
1093 x 689 x 242
1093 x 681 x 237
Without stand (mm)
1093 x 646 x 38.2
1093 x 646 x 38.2
18.2
18.5
With stand (kg)
Without stand (kg)
17.5
17.5
Power requirement
AC 100-240 V ~ 50/60 Hz
AC 100-240 V ~ 50/60 Hz
Power consumption
180W
180W
55UB85**
MODELS
Dimensions
(W x H x D)
Weight
55UB850V-ZD
55UB850V-ZA
55UB856V-ZD
With stand (mm)
1233 x 766 x 260
1233 x 760 x 242
Without stand (mm)
1233 x 727 x 37.8
1233 x 727 x 37.8
21.2
21.6
With stand (kg)
Without stand (kg)
20.5
20.5
Power requirement
AC 100-240 V ~ 50/60 Hz
AC 100-240 V ~ 50/60 Hz
Power consumption
190W
190W
60UB85**
MODELS
Dimensions
(W x H x D)
Weight
60UB856V-ZD
1341 X 834 X 270
1341 X 827 X 268
Without stand (mm)
1341 X 788 X 39.1
1341 X 788 X 39.1
With stand (kg)
26.7
27.1
Without stand (kg)
25.8
25.8
AC 100-240 V ~ 50/60 Hz
AC 100-240 V ~ 50/60 Hz
200W
200W
Power consumption
MODELS
Weight
60UB850V-ZD
With stand (mm)
Power requirement
Dimensions
(W x H x D)
60UB850V-ZA
65UB93**
65UB930V-ZA
With stand (mm)
1452 x 914 x 300
Without stand (mm)
1452 x 858 x 37
With stand (kg)
34.8
Without stand (kg)
33.7
Power requirement
AC 100-240 V ~ 50/60 Hz
Power consumption
230W
B-1
B-2
SPECIFICATIONS
MODELS
55UB95**
55UB950V-ZA
55UB950V-ZB
With stand (mm)
1232 x 782 x 260
1232 x 780 x 242
Without stand (mm)
1232 x 734 x 37
1232 x 734 x 37
With stand (kg)
23.8
24.2
Without stand (kg)
23.1
23.1
Power requirement
AC 100-240 V ~ 50/60 Hz
AC 100-240 V ~ 50/60 Hz
Power consumption
210W
210W
Dimensions
(W x H x D)
Weight
MODELS
Dimensions
(W x H x D)
65UB95**
65UB950V-ZA
65UB950V-ZB
With stand (mm)
1452 x 914 x 300
1452 x 900 x 302
Without stand (mm)
1452 x 858 x 37
1452 x 858 x 37
With stand (kg)
34.8
35.3
Without stand (kg)
33.7
33.7
Power requirement
AC 100-240 V ~ 50/60 Hz
AC 100-240 V ~ 50/60 Hz
Power consumption
230W
230W
65UB98**
79UB98**
65UB980V-ZA
79UB980V-ZA
With stand (mm)
1560 x 884 x 264
1874 x 1075 x 330.6
Without stand (mm)
1560 x 849 x 75
1874 x 1030 x 86.8
39.9
60.6
Weight
MODELS
Dimensions
(W x H x D)
Weight
With stand (kg)
Without stand (kg)
37.6
57.1
Power requirement
AC 100-240 V ~ 50/60 Hz
AC 100-240 V ~ 50/60 Hz
Power consumption
250W
290W
84UB98**
98UB98**
84UB980V-ZA
98UB980V-ZB
With stand (mm)
2024 x 1172 x 342
2303 x 1603 x 466.2
Without stand (mm)
2024 x 1122 x 85.8
2212 x 1252 x 114.3
77.7
102.2
MODELS
Dimensions
(W x H x D)
Weight
With stand (kg)
Without stand (kg)
73.7
97.2
Power requirement
AC 100-240 V ~ 50/60 Hz
AC 100-240 V ~ 50/60 Hz
Power consumption
520W
610W
SPECIFICATIONS
55UC97**
MODELS
With stand (mm)
Dimensions
(W x H x D)
Without stand (mm)
65UC97**
55UC970V-ZA
65UC970V-ZA
1238.7 X 757.5 X 289.0
1456.9 X 888.0 X 316.4
1238.7 X 730 X 72.1
1456.9 X 853.2 X 71.5
With stand (kg)
27.7
34.6
Without stand (kg)
26.2
32.9
Power requirement
AC 100-240 V ~ 50/60 Hz
AC 100-240 V ~ 50/60 Hz
Power consumption
240W
260W
Weight
MODELS
Dimensions
(W x H x D)
Weight
With stand (mm)
105UC9*
79UG88**
105UC9V-ZA
79UG880V-ZA
2494 X 1512 X 486
1769 x 1063 x 344
Without stand (mm)
1769 x 1032 x 76
With stand (kg)
155
62.9
Without stand (kg)
55.3
Power requirement
AC 100-240 V ~ 50/60 Hz
AC 100-240 V~ 50 / 60 Hz
Power consumption
770W
290W
CI Module Size
(W x H x D)
100.0 mm x 55.0 mm x 5.0 mm
Operating Temperature
Environment
condition
0 °C to 40 °C
Operating Humidity
Less than 80 %
Storage Temperature
-20 °C to 60 °C
Storage Humidity
Less than 85 %
Digital TV
Analogue TV
Television system
DVB-T/T2
DVB-C
DVB-S/S2
PAL/SECAM B/G/I/D/K
SECAM L/L’
Programme coverage
VHF, UHF
C-Band, Ku-Band
VHF: E2 to E12, UHF : E21
to E69, CATV: S1 to S20,
HYPER: S21 to S47
Maximum number of storable programmes
DVB-S/S2 : 6,000
DVB-T/T2/C & Analogue TV : 1,500
External antenna impedance
75 Ω
B-3
Please contact LG First.
If you have any inquiries or comments,
please contact LG customer information centre.
Customer Information Centre
Country
Record the model number and serial number
of the TV.
Refer to the label on the back cover and
quote this information to your dealer when
requiring any service.
Country
Service
0900 543 5454
015 200 255
800 187 40
0032 15 200255
801 54 54 54
07001 54 54
808 78 54 54
810 555 810
031 228 3542
8088 5758
0850 111 154
0800 0 54 54
3220
963 050 500
54
01806 11 54 11
(0,20€ pro Anruf aus
dem Festnetz der DTAG;
Mobilfunk: max. 0,60€
pro Anruf)
MODEL
SERIAL
Latvija
Service
0 810 144 131
0770 54 54 54
0848 543 543
801 11 200 900,
210 4800 564
0344 847 5454
06 40 54 54 54
800 9990
01 686 9454
0 800 303 000
199600099
8 820 0071 1111
8 8000 805 805,
2255(GSM)
80200201
8 800 120 2222
880008081
8 0000 710 005
8 800 200 7676
KORISNIČKI PRIRUČNIK
POSTAVLJANJE VANJSKOG
UPRAVLJAČKOG UREĐAJA
Prije rukovanja uređajem pažljivo pročitajte ovaj priručnik i zadržite ga za
buduće potrebe.
www.lg.com
2
ŠIFRE TIPKI
HRVATSKI
HR
ŠIFRE TIPKI
• Ova značajka nije dostupna na svim modelima.
Šifra
Funkcija
(heksadecimalna)
00
KAN +, PR +
Šifra
Funkcija
(heksadecimalna)
Gumb R/C
53
Popis
Napomena
Napomena
Gumb R/C
01
KAN -, PR -
Gumb R/C
5B
Izlaz
Gumb R/C
02
03
Gumb R/C
Gumb R/C
60
61
PIP(AD)
Plava
Gumb R/C
Gumb R/C
Gumb R/C
63
Žuta
Gumb R/C
Gumb R/C
71
Zelena
Gumb R/C
08
Glasnoća +
Glasnoća > (tipka sa strelicom
/ tipka sa strelicom
udesno)
< (tipka sa strelicom
/ tipka sa strelicom
ulijevo)
Napajanje
Gumb R/C
72
Gumb R/C
09
Isključi zvuk
Gumb R/C
79
0B
Ulaz
Gumb R/C
91
Crvena
Format / Format
slike
AD (Opis zvuka)
0E
Isključivanje
Gumb R/C
7A
Korisnički vodič
Gumb R/C
0F
TV, TV/RAD
* Tipke s brojevima
0 do 9
Gumb R/C
7C
Smart / Početno
Gumb R/C
Gumb R/C
7E
SIMPLINK
Gumb R/C
1A
Brzi prikaz / Prethodno Gumb R/C
8E
1E
FAV (Omiljeni kanal)
Gumb R/C
8F
20
Tekst (Teletekst)
T. Opt (Opcija
teleteksta)
Gumb R/C
AA
►► (Premotavanje
unaprijed)
◄◄ (Premotavanje
unatrag)
Informacije
Gumb R/C
AB
Programski vodič
Gumb R/C
28
Natrag (BACK)
Gumb R/C
B0
► (Reprodukcija)
Gumb R/C
30
AV (audio/video)
način rada
Gumb R/C
B1
39
Podnaslovi/titlovi
Gumb R/C
BA
06
07
10 – 19
21
42
Λ (tipka sa strelicom
/ tipka sa strelicom Gumb R/C
prema gore)
V (tipka sa strelicom
/ tipka sa strelicom Gumb R/C
prema dolje)
Moje aplikacije
Gumb R/C
43
Izbornik / Postavke
Gumb R/C
99
44
U redu / Enter
Gumb R/C
9F
45
Brzi izbornik
Gumb R/C
4C
Popis, - (samo
model ATSC)
Gumb R/C
40
41
ꕗ (tZaustavljanje /
Televizija uživo)
ꕘ (Zamrzni / Spora
reprodukcija /
Pauza)
Gumb R/C
Gumb R/C
Gumb R/C
Gumb R/C
Gumb R/C
Gumb R/C
Gumb R/C
BB
Nogomet
Gumb R/C
BD
ꔄ (REC)
Gumb R/C
DC
3D
Automatska
konfiguracija
Gumb R/C
Aplikacija / *
Gumb R/C
Gumb R/C
* Šifra tipke 4C (0x4C) dostupna je na modelima ATSC/ISDB koji koriste glavne i manje važne kanale
(za modele za Južnu Koreju, Japan, Sjevernu Ameriku, Južnu Ameriku osim Kolumbije).
POSTAVLJANJE VANJSKOG UPRAVLJAČKOG UREĐAJA
• Prikazana slika može se razlikovati od one na vašem televizoru.
Pretvarač iz USB u serijsku vezu/ulazni priključak RS-232C povežite s vanjskim kontrolnim uređajem (kao
što je računalo ili A/V kontrolni sustav) radi vanjske kontrole funkcija proizvoda.
Napomena: Vrsta kontrolnog priključka na televizoru može se razlikovati među serijama modela.
* Imajte na umu da ovu vrstu veze ne podržavaju svi modeli.
* Kabel nije priložen.
Pretvarač iz USB u serijsku vezu s USB kabelom
USB IN
Vrsta USB priključka
(PC)
(TV)
• LGTV podržava pretvarač PL2303 iz USB veze u serijsku koji je
zasnovan
na čipu (ID prodavača:
RS-232C
IN
(CONTROL & SERVICE)
0x0557, ID proizvoda: 0x2008), a koji nije proizvela niti priložila
tvrtka LG.
• Može se kupiti u prodavaonicama računalne opreme koje prodaju opremu za stručnjake za IT podršku.
(TV)
(PC)
USB IN
RS232C s RS-232C kabelom
(PC)
(TV)
SERVICE ONLY
Tip DE9 (D-Sub 9-pinski)
1
• Trebate nabaviti RS-232C (tip DE9, D-Sub 9-pinski
3 žensko-ženski) - RS-232C kabel koji je potreban za
povezivanje računala i televizora, kao što je navedeno u priručniku.
(PC)
2
RS-232C IN
(CONTROL & SERVICE)
(PC)
(TV)
1
3
SERVICE ONLY
(PC)
1
Sučelje s priključcima može se razlikovati od onog na televizoru.
3
RS-232C IN
(CONTROL & SERVICE)
2
(PC)
(TV)
2
(TV)
(TV)
1
3
(PC)
RS-232C IN
2
RS-232C IN
(CONTROL & SERVICE)
(CONTROL & SERVICE)
(TV)
HRVATSKI
HR
POSTAVLJANJE VANJSKOG UPRAVLJAČKOG
UREĐAJA
3
USB USB
IN IN
4
POSTAVLJANJE VANJSKOG UPRAVLJAČKOG UREĐAJA
(PC)
(PC)
(TV)
(TV)
RS-232C IN
(CONTROL &za
SERVICE)
• Trebate kupiti telefonsku utičnicu za RS-232 kabel koji je potreban
povezivanje računala i televizora,
kako je navedeno u priručniku.
RS-232C IN
(PC)
(PC)
(CONTROL & SERVICE)
* Na ostalim modelima priključite u USB priključak.
* Sučelje s priključcima može se razlikovati od onog na televizoru.
1
3
(PC)
(PC)
1
3
2
2
- ili
(TV)
(TV)
1
3
RS-232C IN
(CONTROL & SERVICE)
2
RS-232C IN
(TV)
(TV)
(CONTROL & SERVICE)
2
Računalo kupca
(TV)
(TV)
1
3
(PC)
(PC)
SERVICE
ONLY ONLY
SERVICE
HRVATSKI
HR
Vrsta telefonskog priključka
Konfiguracije za RS-232C
3-žične konfiguracije (nestandardno)
1
5

RS-232C IN
(CONTROL & SERVICE)
RXD
6
9
RS-232C
(serijski priključak)
Televizor
2
2
TXD
TXD
3
1
RXD
GND
5
3
GND
RXD
3
2
TXD
TXD
2
1
RXD
GND
5
3
GND
RS-232C IN
(CONTROL & SERVICE)

Računalo
ILI
D-Sub 9
Telefon
Set ID
ID broj uređaja potražite u odjeljku "Mapiranje stvarnih podataka" na str. str.6
1. Pritisnite SETTINGS za pristup glavnim izbornicima.
2. Pritisnite navigacijske gumbe kako biste se pomaknuli do izbornika (*Općenito → o ovom TV uređaju
ili opcijama) i pritisnite OK.
3. Pritisnite navigacijske gumbe kako biste se pomaknuli do opcije SET ID i pritisnite OK.
4. Pomaknite se ulijevo ili udesno i odaberite ID uređaja te CLOSE. Raspon prilagodbe iznosi 1-99.
5. Kada završite, pritisnite EXIT.
* (ovisno o modelu)
POSTAVLJANJE VANJSKOG UPRAVLJAČKOG UREĐAJA
5
• Brzina prijenosa: 9600 b/s (UART)
• Duljina podataka: 8-bitni
• Paritet: nema
HRVATSKI
HR
Parametri komunikacije
• Stop bit: 1 bit
• Komunikacijski kod: ASCII kod
• Koristite ukriženi (obrnuti) kabel.
Referentni popis naredbi
(ovisno o modelu)
NAREDBA1 NAREDBA2
01. Napajanje* k
a
02. Format slike k
c
03. Isključivanje
k
zaslona
d
04. Isključivanje
k
zvuka
05. Upravljanje
k
glasnoćom
Podaci
(heksadeciNAREDBA1
malni)
00 do 01
15. Ravnoteža k
16. Boja
(str.7)
x
Temperatura
17. ISM metoda
(str.7)
(samo plazma j
televizori)
e
00 do 01
f
00 do 64
06. Kontrast
k
g
00 do 64
07. Svjetlina
k
h
00 do 64
08. Boja
k
i
00 do 64
09. Nijansa
k
j
00 do 64
10. Oštrina
k
k
00 do 32
k
l
00 do 01
11. Odabir
prikaza na
zaslonu
12. Način za
zaključavanje
daljinskog
upravljača
13. Visoki
tonovi
14. Bas
k
m
00 do 01
k
r
00 do 64
k
s
00 do 64
t
Podaci
(heksadecimalni)
00 do 64
u
00 do 64
p
(str.8)
v
(str.8)
q
00 do 05
a
(str.9)
b
00 do 01
c
g
ŠIFRE tipki
00 do 64
b
(str.��)
t
(str.��)
x
v
(str.��)
27. Automatska j
konfiguracija
u
(str.��)
18. Ekvilizator
j
19. Štednja
j
energije
20. Naredba za
m
ugađanje
21. Dodaj/izbriši m
(preskoči)
kanal (program)
22. Tipka
m
23. Upravljanje m
pozadinskim
osvjetljenjem,
Upravljanje
osvjetljenjem
ploče
24. Odabir
x
ulaza (glavni)
25. 3D (samo x
3D modeli)
26. Prošireni
3D (samo 3D
modeli)
NAREDBA2
* Napomena: Tijekom snimanja ili reprodukcije multimedijskih sadržaja izvršavaju se samo naredbe Power (ka)
(Napajanje) i Key (mc) (Tipka), a ostale se naredbe ne izvršavaju i tretiraju se kao pogreška.
RS232C kabel televizoru omogućuje slanje "ka naredbe" i kada je uključen i kada je isključen.
Ako se koristi USB-serijski konverterski kabel, naredba će raditi samo kada je televizor uključen.
6
POSTAVLJANJE VANJSKOG UPRAVLJAČKOG UREĐAJA
HRVATSKI
HR
Protokol prijenosa / prijema
Transmission
[Command1][Command2][ ][Set ID][ ][Data][Cr]
[Command 1] : Prva naredba za upravljanje televizorom. (j, k, m ili x)
[Command 2] : Druga naredba za upravljanje televizorom.
[Set ID]
:Možete prilagoditi ID [Set ID] kako biste u izborniku opcija odabrali željeni broj ID-a
monitora.
Raspon prilagodbe za TV je 1 – 99. Ako je vrijednost za [Set ID] na "0", može se upravljati
svim povezanim uređajima.
* Vrijednost [Set ID] označena je kao decimalna vrijednost (od 1 do 99) u izborniku te kao
heksadecimalna vrijednost (od 0x00 do 0x63) u protokolu prijenosa/prijema.
[DATA]
: Prijenos podataka naredbe (heksadecimalna vrijednost). Prijenos "FF" podataka za prikaz
stanja naredbe.
[Cr]
: Novi redak – ASCII šifra "0x0D"
[ ]
: Razmak – ASCII šifra "0x20"
OK Acknowledgement
[Command2][ ][Set ID][ ][OK][Data][x]
* Televizor na temelju ovog formata prenosi potvrde prilikom primanja uobičajenih podataka. Ako su podaci
u ovom trenutku u načinu rada za očitavanje, označava podatke trenutnog statusa. Ako su podaci u
načinu rada za zapisivanje podataka, vraća podatke računala.
Error Acknowledgement
[Command2][ ][Set ID][ ][NG][Data][x]
* Televizor prenosi potvrde na temelju ovog oblika prilikom primanja neuobičajenih podataka iz
neodrživih funkcija ili komunikacijskih pogreški.
Podaci 00: nedopušteni kod
Mapiranje stvarnih podataka (Hexadecimal b Decimal)
* Kada unesete [data] u heksadecimalnom obliku, koristite sljedeću tablicu za konverziju.
* Komanda podešavanja kanala (ma) koristi dvobajtnu heksadecimalnu vrijednost ([data]) za odabir broja
kanala.
00: Korak 0
01: Korak 1 (Postavi ID 1)
...
0A: Korak 10 (Postavi ID 10)
...
0F: Korak 15 (Postavi ID 15)
10: Korak 16 (Postavi ID 16)
...
32: Korak 50 (Postavi ID 50)
33: Korak 51 (Postavi ID 51)
...
63: Korak 99 (Postavi ID 99)
...
C7: Korak 199
C8: Korak 200
...
FE: Korak 254
FF: Korak 255
...
01 00: Korak 256
...
27 0E: Korak 9998
27 0F: Korak 9999
...
POSTAVLJANJE VANJSKOG UPRAVLJAČKOG UREĐAJA
7
01. Napajanje (Command: k a)
►► *Uključivanje i isključivanje napajanja televizora.
Transmission[k][a][ ][Set ID][ ][Data][Cr]
Podaci 00: Isključeno
01: *Uključeno
Ack [a][ ][Set ID][ ][OK/NG][Data][x]
►► Prikaz uključivanja ili *isključivanja televizora
Transmission[k][a][ ][Set ID][ ][Data][Cr]
Ack [a][ ][Set ID][ ][OK][Data][x]
* Slično tome, ako druge funkcije prenose
"FF"podatke na temelju ovog formata, povratne
informacije podataka potvrde ulaza predstavljaju
status svake funkcije.
02. Format slike (Command: k c)
(veličina glavne slike)
►► Podešavanje formata zaslona. (Format glavne slike).
Format zaslona možete odrediti i pomoću značajke
Format slike u izborniku Q.MENU. ili u izborniku
PICTURE.
Transmission [k][c][ ][Set ID][ ][Data][Cr]
Podaci 01: Uobičajen
07: 14:9
zaslon (4:3)
(Europa, Kolumbija, Bliski
02: Š
irok zaslon Istok, Azija osim Južne Koreje
(16:9)
i Japana)
04: Zumiranje
09: * Samo skeniraj
05: Zumiranje 2
0B: Potpuno široko
( samo Južna
(Europa, Kolumbija, Bliski
Amerika osim
Istok, Azija osim Južne
Kolumbije)
Koreje i Japana)
06: P
ostavljanje
10 to 1F: Kino zum 1 do
prema programu/
16
Izvorno
Ack [d][ ][Set ID][ ][OK/NG][Data][x]
* Samo kada je videozapis isključen, televizor
prikazuje prikaz na zaslonu (OSD). Međutim, kada
je zaslon isključen, nema prikaza na zaslonu.
04. Isključen zvuk) (Command: k e)
►► Kontrola uključivanja/isključivanja zvuka.
Isključivanje zvuka možete prilagoditi i tipkom
MUTE na daljinskom upravljaču.
Transmission [k][e][ ][Set ID][ ][Data][Cr]
Podaci 00: Isključen zvuk
01: U
ključen zvuk
Ack [e][ ][Set ID][ ][OK/NG][Data][x]
05. Upravljanje glasnoćom (Command: k f)
►► Prilagodba glasnoće.
Glasnoću možete prilagoditi i tipkama za glasnoću
na daljinskom upravljaču.
Transmission [k][f][ ][Set ID][ ][Data][Cr]
Podaci min.: 00 do maks: 64
Ack [f][ ][Set ID][ ][OK/NG][Data][x]
06. Kontrast (Command: k g)
►► Prilagodba kontrasta na zaslonu.
Kontrast možete prilagoditi i u izborniku PICTURE.
Transmission [k][g][ ][Set ID][ ][Data][Cr]
Podaci min.: 00 do maks: 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]
Ack [c][ ][Set ID][ ][OK/NG][Data][x]
* Pomoću računalnog ulaza možete odabrati
format slike 16:9 ili 4:3.
* U načinu rada Digitalna televizija/HDMI/
Komponenta (visoka razlučivost) dostupna je
funkcija Samo skeniraj.
* Način rada Potpuno široko može drukčije raditi
ovisno o modelu, a potpuno je podržan za DTV
te djelomično za ATV i AV.
03. Isključivanje zaslona (Command: k d)
►► Odabir isključivanja ili uključivanja zaslona.
Transmission [k][d][ ][Set ID][ ][Data][Cr]
Podaci 00: Uključivanje zaslona (prikaz slike)
Uključivanje videozapisa
01: Isključivanje zaslona (nema prikaza slike)
10: Isključivanje videozapisa
07. Svjetlina (Command: k h)
►► Prilagodba svjetline zaslona.
Svjetlinu možete prilagoditi i u izborniku PICTURE.
Transmission [k][h][ ][Set ID][ ][Data][Cr]
Podaci min.: 00 do maks: 64
Ack [h][ ][Set ID][ ][OK/NG][Data][x]
08. Boja (Command: k i)
►► Prilagodba boje zaslona.
Boju možete prilagoditi i u izborniku PICTURE.
Transmission [k][i][ ][Set ID][ ][Data][Cr]
HRVATSKI
HR
* Naredbe mogu različito funkcionirati ovisno o modelu i signalu.
8
POSTAVLJANJE VANJSKOG UPRAVLJAČKOG UREĐAJA
HRVATSKI
HR
Podaci min.: 00 do maks: 64
Ack [i][ ][Set ID][ ][OK/NG][Data][x]
09. Nijansa (Command: k j)
►► Prilagodba nijanse zaslona.
Nijansu možete prilagoditi i u izborniku PICTURE.
Transmission [k][j][ ][Set ID][ ][Data][Cr]
Podaci – crvena: 00 do zelena: 64
Ack [j][ ][Set ID][ ][OK/NG][Data][x]
10. Oštrina (Command: k k)
►► Prilagodba oštrine zaslona.
Oštrinu možete prilagoditi i u izborniku PICTURE.
Transmission [k][k][ ][Set ID][ ][Data][Cr]
Podaci min.: 00 do maks: 32
Ack [k][ ][Set ID][ ][OK/NG][Data][x]
11. Odabir OSD-a (Command: k l)
►► Odabir uključivanja/isključivanja prikaza na
zaslonu pomoću daljinskog upravljača.
Transmission [k][l][ ][Set ID][ ][Data][Cr]
Podaci 00: Prikaz na
zaslonu
isključen
01: Prikaz na zaslonu
uključen
Ack [l][ ][Set ID][ ][OK/NG][Data][x]
12. Način rada s blokadom daljinskog upravljača
(Command: k m)
►► Zaključavanje kontrola prednje ploče na monitoru i
daljinskom upravljaču.
Transmission [k][m][ ][Set ID][ ][Data][Cr]
Podaci 00: Zaključavanje 01: Zaključavanje
isključeno
uključeno
Ack [m][ ][Set ID][ ][OK/NG][Data][x]
* Ako ne koristite daljinski upravljač, koristite ovaj
način rada.
Kada se glavno napajanje isključi i uključi (tj.
kada se kabel isključi i opet priključi, nakon
20-30 sekundi), oslobađa se eksterno kontrolno
zaključavanje.
* U stanju mirovanja (napajanje isključeno mjeračem
vremena ili naredbom "ka", "mc") i ako je uključeno
zaključavanje tipki, TV se neće uključiti pritiskom
na tipku IC upravljača i lokalnu tipku.
13. Visoki tonovi (Command: k r)
►► Prilagodba visokih tonova.
Visoke tonove možete podesiti i u izborniku ZVUK.
Transmission [k][r][ ][Set ID][ ][Data][Cr]
Podaci min.: 00 do maks: 64
Ack [r][ ][Set ID][ ][OK/NG][Data][x]
* (ovisno o modelu)
14. Niski tonovi (Command: k s)
►► Prilagodba niskih tonova.
Niske tonove možete podesiti i u izborniku AUDIO.
Transmission [k][s][ ][Set ID][ ][Data][Cr]
Podaci min.: 00 do maks: 64
Ack [s][ ][Set ID][ ][OK/NG][Data][x]
* (ovisno o modelu)
15. Ravnoteža (Command: k t)
►► Prilagodba ravnoteže.
Ravnotežu možete prilagoditi i u izborniku AUDIO.
Transmission [k][t][ ][Set ID][ ][Data][Cr]
Podaci min.: 00 do maks: 64
Ack [t][ ][Set ID][ ][OK/NG][Data][x]
16. Temperatura boje (Command: x u)
►► Podešavanje topline boje. Temperaturu boje
možete prilagoditi i u izborniku PICTURE.
Transmission [x][u][ ][Set ID][ ][Data][Cr]
Podaci min.: 00 do maks: 64
Ack [u][ ][Set ID][ ][OK/NG][Data][x]
17. ISM metoda (Command: j p) (samo plazma
televizori)
►► Kontrola ISM metode. ISM metodu možete
prilagoditi i u izborniku OPTION.
Transmission [j][p][ ][Set ID][ ][Data][Cr]
Podaci min.: 02: Orbiter
08: Uobičajeno
20: Osvježenje bojama
Ack [p][ ][Set ID][ ][OK/NG][Data][x]
18. Ekvilizator (Command : j v)
►► Prilagođavanje ekvilizatora televizora.
Transmission [j][v][ ][Set ID][ ][Data][Cr]
MSB
0
0
LSB
0
0
0
Frekvencija

0
0
0
Podaci
7
6
5
Frekvencija
4
3
2
1
0
Korak
0
0
0
1. frekvencija
0
0
0
0
0
0 (decimalno)
0
0
1
2. frekvencija
0
0
0
0
1
1 (decimalno)
0
1
0
3. frekvencija
...
...
...
...
...
...
0
1
1
4. frekvencija
0
0
0
1
1
19 (decimalno)
POSTAVLJANJE VANJSKOG UPRAVLJAČKOG UREĐAJA
0
0
5. frekvencija
0
0
1
0
1
20 (decimalno)
Acknowledgement [v][ ][Set ID][ ][OK/NG][Data][x]
* Ovisi o modelu i može se prilagoditi kada se
vrijednost načina rada zvuka može podesiti
ekvilizatorom.
19. Štednja energije (Command: j q)
►► Smanjenje potrošnje energije televizora. Štednju
energije možete prilagoditi i u izborniku PICTURE.
Transmission [j][q][ ][Set ID][ ][Data][Cr]
Podaci
00: Isključeno
01: Minimum
02: Srednje
03: Maksimum
04 : Automatski (za LCD TV / LED TV) /
Inteligentni senzor (za PDP TV)
05: Zaslon isključen
* (ovisno o modelu)
Ack [q][ ][Set ID][ ][OK/NG][Data][x]
20. Naredba podešavanja (Command: m a)
* Ova naredba može različito funkcionirati ovisno o
modelu i signalu.
• Za Europu, Bliski istok, Kolumbiju, Aziju osim
modela za Južnu Koreju i Japan
►► Odaberite kanal za sljedeći broj.
Transmission [m][a][ ][Set ID][ ][Data 00][ ]
[Data 01][ ][Data 02][Cr]
* Analogna zemaljska/kabelska
[Data 00][Data 01] Podaci kanala
Podaci 00 : Podaci kanala visokog bajta
Podaci 01 : Podaci kanala niskog bajta
- 00 00 ~ 00 C7 (decimalno: 0 ~ 199)
Podaci 02: Izvor ulaznog signala (analogni)
- 00: Zemaljska televizija (ATV)
- 80: Kabelska televizija (CATV)
* Digitalna zemaljska/kabelska/satelitska
[Data 00][Data 01]: Podaci kanala
Podaci 00: Podaci visokog kanala
Podaci 01: Podaci niskog kanala
- 00 00 ~ 27 0F (decimalno: 0 ~ 9999)
Podaci 02: Izvor ulaznog signala (digitalni)
- 10: Zemaljska televizija (DTV)
- 20: Zemaljski radio (Radio)
- 40: Satelitska televizija (SDTV)
- 50: Satelitski radio (S-Radio)
- 90: Kabelska televizija (CADTV)
- a0: Kabelski radio (CA-Radio)
* Primjeri naredbi za podešavanje:
1. Prijeđite na analogni zemaljski (PAL) kanal 10.
Postavi ID = Sve = 00
Podaci 00 i 01 = Podaci kanala 10 = 00 0a
Podaci 02 = Analogna zemaljska televizija = 00
Rezultat = ma 00 00 0a 00
2. Prijeđite na digitalni zemaljski (DVB-T) kanal 01.
Postavi ID = Sve = 00
Podaci 00 i 01 = Podaci kanala 1 = 00 01
Podaci 02 = Digitalna zemaljska televizija = 10
Rezultat = ma 00 00 01 10
3. Prijeđite na satelitski (DVB-S) kanal 1000.
Postavi ID = Sve = 00
Podaci 00 i 01 = Podaci kanala 1000 = 03 E8
Podaci 02 = Digitalna satelitska televizija = 40
Rezultat = ma 00 03 E8 40
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
[Data 02][x][a][ ][Set ID][ ][NG][Data 00][x]
• Za Južnu Koreju, Sjevernu/Južnu Ameriku osim
modela za Kolumbiju
►► Podešavanje kanala na sljedeći fizički/glavni/
sporedni broj.
Transmission [m][a][ ][0][ ][Data00][ ][Data01]
[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]
Digitalni kanali imaju fizički, glavni i sporedni broj
kanala. Fizički broj je stvarni digitalni broj kanala,
glavni broj je broj za koji kanal treba biti mapiran,
a sporedni broj je podkanal. Budući da ATSC tuner
automatski mapira kanal iz glavnog/sporednog broja,
fizički broj nije potreban prilikom slanja naredbe u
digitalnom načinu rada.
* Analogna zemaljska/kabelska
Podaci 00 : Fizički broj kanala
- Zemaljska (ATV): 02~45 (decimalno: 2 ~ 69)
- Kabelska (CATV): 01, 0E~7D (decimalno: 1,
14~125)
[Data 01 ~ 04]: Glavni/sporedni broj kanala
Podaci 01 i 02: xx (nije bitno)
Podaci 03 i 04: xx (nije bitno)
Podaci 05: Izvor ulaznog signala (analogni)
- 00: Zemaljska televizija (ATV)
- 01: Kabelska televizija (CATV)
* Digitalna zemaljska/kabelska
Podaci 00: xx (nije bitno)
[Data 01][Data 02]: Glavni broj kanala
Podaci 01: Podaci kanala visokog bajta
Podaci 02: Podaci kanala niskog bajta
- 00 01 ~ 27 0F (decimalno: 1 ~ 9999)
[Data 03][Data 04]: Sporedni broj kanala
Podaci 03: Podaci kanala visokog bajta
Podaci 04: Podaci kanala niskog bajta
Podaci 05: Izvor ulaznog signala (digitalni)
- 02: Zemaljska televizija (DTV) – Koristi fizički broj
kanala
- 06: Kabelska televizija (CADTV) – Koristi fizički
broj kanala
HRVATSKI
HR
1
9
10 POSTAVLJANJE VANJSKOG UPRAVLJAČKOG UREĐAJA
HRVATSKI
HR
- 22: Zemaljska televizija (DTV) – Ne koristi fizički
broj kanala
- 26: Kabelska televizija (CADTV) – Ne koristi
fizički broj kanala
- 46: Kabelska televizija (CADTV) – Koristi samo
glavni broj kanala (jednodijelni kanal)
Dva su bajta dostupna za sve glavne i manje važne
podatke kanala, ali se obično niži bajt koristi sam (viši
bajt je 0).
* Primjeri naredbe za podešavanje:
1.Prijeđite na analogni kabelski (NTSC) kanal 35.
Postavi ID = Sve = 00
Podaci 00 = Podaci kanala su 35 = 23
Podaci 01 i 02 = Nema glavnog = 00 00
Podaci 03 i 04 = Nema sporednog = 00 00
Podaci 05 = Analogna kabelska televizija = 01
Ukupno = ma 00 23 00 00 00 00 01
2.Prijeđite na digitalni zemaljski (ATSC) kanal 30-3.
Postavi ID = Sve = 00
Podaci 00 = Fizički broj nije poznat = 00
Podaci 01 i 02 = Glavni broj je 30 = 00 1E
Podaci 03 i 04 = Sporedni broj je 3 = 00 03
Podaci 05 = Digitalna zemaljska televizija = 22
Ukupno = ma 00 00 00 1E 00 03 22
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
[Data 02][Data 03][Data 04][Data 05]
[x][a][ ][Set ID][ ][NG][Data 00][x]
• Za modele za Japan
►► Podešavanje kanala na sljedeći fizički/glavni/
sporedni broj.
Transmission [m][a][ ][0][ ][Data00][ ][Data01]
[ ][Data02][ ][Data03][ ][Data04][ ][Data05][Cr]
* Digitalna zemaljska/satelitska
Podaci 00: xx (nije bitno)
[Data 01][Data 02]: Glavni broj kanala
Podaci 01: Podaci kanala visokog bajta
Podaci 02: Podaci kanala niskog bajta
- 00 01 ~ 27 0F (decimalno: 1 ~ 9999)
[Data 03][Data 04]: Sporedni broj kanala/ogranak
(nije bitno za satelitske)
Podaci 03: Podaci kanala visokog bajta
Podaci 04: Podaci kanala niskog bajta
Podaci 05: Izvor ulaznih signala (digitalna/satelitska
televizija u Japanu)
- 02: Zemaljska televizija (DTV)
- 07: BS (Satelitsko emitiranje)
- 08: CS1 (Komunikacijski satelit 1)
- 09: CS2 (Komunikacijski satelit 2)
* Primjeri naredbi za podešavanje:
1 Prijeđite na digitalni zemaljski (ISDB-T) kanal 17-1.
Postavi ID = Sve = 00
Podaci 00 = Fizički broj nije poznat = 00
Podaci 01 i 02 = Glavni broj je 17 = 00 11
Podaci 03 i 04 = Sporedni broj/ogranak je 1 = 00 01
Podaci 05 = Digitalna zemaljska televizija = 02
Ukupno = ma 00 00 00 11 00 01 02
2 Prijeđite na BS (ISDB-BS) kanal 30.
Postavi ID = Sve = 00
Podaci 00 = Fizički broj nije poznat = 00
Podaci 01 i 02 = Glavni broj je 30 = 00 1E
Podaci 03 i 04 = Nije bitno = 00 00
Podaci 05 = Digitalna BS TV = 07
Ukupno = ma 00 00 00 1E 00 00 07
* Ova se značajka razlikuje ovisno o modelu.
Ack [a][ ][Set ID][ ][OK][Data 00][Data 01]
[Data 02][Data 03][Data 04][Data 05]
[x][a][ ][Set ID][ ][NG][Data 00][x]
21. Dodaj/izbriši (preskoči) kanal (program)
(Command: m b)
►► Preskakanje trenutnog kanala (programa) za
sljedeći put.
Transmission [m][b][ ][Set ID][ ][Data][Cr]
Podaci 00: Izbriši(ATSC,ISDB)/Preskoči(DVB) 01: Dodaj
Ack [b][ ][Set ID][ ][OK/NG][Data][x]
* Stanje spremljenog kanala postavite na
del(ATSC, ISDB)/skip(DVB) (izbriši(ATSC,ISDB)/
preskoči(DVB)) ili add (dodaj).
22. Tipka (Command: m c)
►► Za slanje šifre za infracrveni prijenos na
daljinskom upravljaču.
Transmission [m][c][ ][Set ID][ ][Data][Cr]
Podaci Šifra tipke - str.2.
Ack [c][ ][Set ID][ ][OK/NG][Data][x]
23. Upravljanje pozadinskim osvjetljenjem
(Command: m g)
• Za LCD TV / LED TV
►► Kontrola pozadinskog osvjetljenja.
Transmission [m][g][ ][Set ID][ ][Data][Cr]
Podaci min.: 00 do maks: 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]
Upravljanje osvjetljenjem ploče (Command: m g)
• Za plazma televizore
►► Kontrola osvjetljenja zaslona.
Transmission [m][g][ ][Set ID][ ][Data][Cr]
Podaci min.: 00 do maks: 64
Ack [g][ ][Set ID][ ][OK/NG][Data][x]
POSTAVLJANJE VANJSKOG UPRAVLJAČKOG UREĐAJA
►► Odabir izvora ulaznog signala za glavnu sliku.
Transmission [x][b][ ][Set ID][ ][Data][Cr]
Podaci
00: DTV
01: CADTV
02: Satelitska digitalna 10: ATV
televizija
ISDB-BS (Japan)
03: ISDB-CS1 (Japan)
04: ISDB-CS2 (Japan)
11: CATV
00
O
O
O
01
X
X
X
02
X
X
X
03
X
O
O
X: nije bitno
Ack [t][ ][Set ID][ ][OK][Data00][Data01][Data02]
[Data03][x]
[t][ ][Set ID][ ][NG][Data00][x]
20: AV ili AV1
21: AV2
26. Prošireni 3D (Command: x v) (samo 3D modeli)
(ovisno o modelu)
40: Komponenta1
60: RGB
41: Komponenta2
►► Promjena 3D opcije na televizoru.
90: HDMI1
92: HDMI3
91: HDMI2
93: HDMI4
Transmission [x][v][ ][Set ID][ ][Data 00][ ]
[Data 01][Cr]
Ack [b][ ][Set ID][ ][OK/NG][Data][x]
* Ova funkcija ovisi o modelu i signalu.
25. 3D (Command: x t) (samo 3D modeli)
(ovisno o modelu)
►► Za promjenu 3D načina rada na televizoru.
Transmission [x][t][ ][Set ID][ ][Data 00][ ][Data 01]
[ ][Data 02][ ][Data 03][Cr]
* (ovisno o modelu)
Podaci Struktura
[Data 00]00: 3D uključen
01: 3D isključen
02: 3D u 2D
03: 2D u 3D
[Data 01]00: Ispod i iznad
01: Jedno uz drugo
02: Šahovnica
03: Kadrovi slijedno
04: Ispreplitanje stupaca
05: Ispreplitanje redova
[Data 02]00: Zdesna nalijevo
01: Slijeva nadesno
[Data 03]3D efekt (3D dubina): min.: 00 - maks.: 14
(*prijenos heksadecimalnom šifrom)
[Data 00]3D opcija
00: Ispravljanje 3D slike
01: 3D dubina (3D način rada samo je ručni)
02: 3D kut gledanja
06: 3D ispravljanje boje
07: 3D zumiranje zvuka
08: Normalni prikaz slike
09: 3D način rada (žanr)
[Data 01]Ima zaseban raspon za svaku definiranu
3D opciju u [Data 00].
1) Kada je[Data 00] 00
00: Zdesna nalijevo
01: Slijeva nadesno
2) Kada je[Data 00] 01, 02
PodaciMin.: 0 - Maks.: 14 (*prijenos
heksadecimalnom šifrom)
Raspon podatkovnih vrijednosti (0 - 20) automatski pretvara
raspon kuta gledanja (-10 - +10) (ovisno o modelu)
* Ova opcija radi kada je 3D način rada (žanr)
postavljen na ručni.
3) Kada je[Data 00] 06, 07
00: Isključeno
01: Uključeno
* Ako je [Data 00] 01 (3D isključen) ili 02 (3D u 2D),
[Data 01], [Data 02] i [Data 03] nemaju značenje.
4) Kada je[Data 00] 08
00: Vraća u 3D video iz 3D videozapisa
koji je konvertiran koristeći 2D u 2D
01: Mijenja 3D video u 2D video, osim 2D
u 3D videozapisa
* Ako se ne zadovolje uvjeti konverzije, naredba se
tretira kao pogreška.
* Ako je [Data 00] 03 (2D u 3D), [Data 01] i
[Data 02] nemaju značenje.
5) Kada je [Data 00] 09
* Ako je [Data 00] 00 (3D uključen) ili 03 (2D u 3D),
[Data 03] radi jedino kad je 3D način rada (žanr)
postavljen na ručni.
00: Standardno
02: Kino
04: Ručno
* Funkcije [Podaci 02] i [Podaci 03] ovise o modelu i
signalu.
* Ako je [Data 00] 00 (3D uključen), [Data 03] nema
značenje.
* Sve opcije 3D uzoraka ([Data 01]) ne moraju biti
dostupne prema signalu emitiranja/video signalu.
[Data 00]
[Data 01]
[Data 02]
[Data 03]
01: Sport
03: Ekstremno
05: Automatski
Ack [v][ ][Set ID][ ][OK][Data00][Data01][x]
[v][ ][Set ID][ ][NG][Data00][x]
HRVATSKI
HR
24. Odabir ulaza (Command: x b)
(Ulazni signal za glavnu sliku)
11
12 POSTAVLJANJE VANJSKOG UPRAVLJAČKOG UREĐAJA
HRVATSKI
HR
27. Automatska konfiguracija (Command: j u)
(ovisno o modelu)
►► Za automatsku prilagodbu položaja slike i
minimiziranje podrhtavanja slike.
Transmission [j][u][ ][Set ID][ ][Data][Cr]
Podaci 01: Za postavljanje
Ack [u][ ][Set ID][ ][OK/NG][Data][x]
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
