LG 24LF450B, 22LF450B, 28LF450B, 24LF450U, 28LF450U User guide

LG 24LF450B, 22LF450B, 28LF450B, 24LF450U, 28LF450U User guide

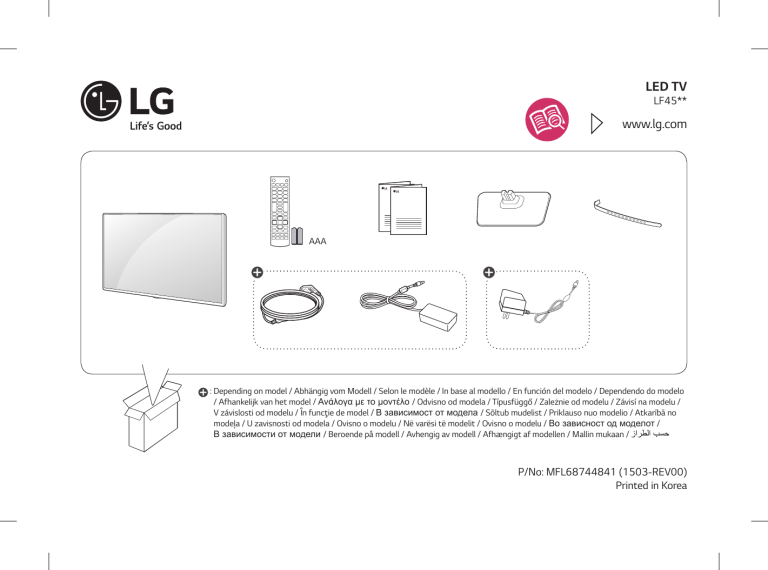

LED TV
LF45**
www.lg.com
AAA
: Depending on model / Abhängig vom Modell / Selon le modèle / In base al modello / En función del modelo / Dependendo do modelo
/ Afhankelijk van het model / Ανάλογα με το μοντέλο / Odvisno od modela / Típusfüggő / Zależnie od modelu / Závisí na modelu /
V závislosti od modelu / În funcţie de model / В зависимост от модела / Sõltub mudelist / Priklauso nuo modelio / Atkarībā no
modeļa / U zavisnosti od modela / Ovisno o modelu / Në varësi të modelit / Ovisno o modelu / Во зависност од моделот /
В зависимости от модели / Beroende på modell / Avhengig av modell / Afhængigt af modellen / Mallin mukaan /
P/No: MFL68744841 (1503-REV00)
Printed in Korea
i
English
Deutsch
Français
Italiano
Eesti
Lietuvių k.
Latviešu
Srpski
Lugege jaotist Ohutus ja viited.
Perskaitykite Saugumas ir nuorodos.
Izlasiet Drošībai un uzziņai.
Pročitajte Bezbednost i informacije.
Español
Português
Nederlands
Ελληνικά
Read Safety and Reference.
Sicherheit und Hinweise lesen.
Lire le document Sécurité et référence.
Consultare la sezione Sicurezza e informazioni di
riferimento.
Leer Seguridad y referencias.
Consulte o manual de Segurança e Referência.
Lees Veiligheid en referentie goed door.
Ανάγνωση Ασφάλεια και αναφορά.
Hrvatski
Shqip
Bosanski
Македонски
Slovenščina
Preberite Varnostne informacije in napotki.
Русский
Magyar
Polski
Svenska
Norsk
Česky
Slovenčina
Română
Lásd: Biztonsági óvintézkedések.
Przeczytaj Zasady bezpieczeństwa i informacje dodatkowe.
Přečtěte si část Bezpečnost areference.
Prečítajte si časť Bezpečnosť a odkazy.
Citiţi Siguranţă şi referinţe.
Pročitajte Sigurnost i reference.
Lexo Siguria dhe referencat.
Pročitajte Sigurnost i upućivanje.
Прочитајте во Безбедносни информации и
референтни материјали.
Прочтите Руководство о технике
безопасности.
Läs Säkerhet och referens.
Les Sikkerhet og referanse.
Dansk
Suomi
Læs Sikkerhed og Reference.
Lue Turvatoimet ja viittaukset.
Български
Прочетете Безопасност и справки.
1
1
2
3
5V
USB IN
0.5 A
B
H/P
2
A
A
B-1
LF45*U
HDMI IN
13/18V
700 mA Max
LNB IN
(MHL)
Satellite
COMPONENT IN
DC-IN
(19 V
2
COMPONENT IN
2
VIDEO
L
L
COMPONENT IN
R
(MONO)
AUDIO
R
L
ANTENNA
/ CABLE IN
R
)
2
VIDEO
L
L
(MONO)
L
(MONO)
R
AV 1
R
R
(MONO)
: Depending on model / Abhängig vom Modell / Selon le modèle / In base al modello / En función del modelo / Dependendo do modelo / Afhankelijk van het model /
Ανάλογα με το μοντέλο / Odvisno od modela / Típusfüggő / Zależnie od modelu / Závisí na modelu / V závislosti od modelu / În funcţie de model / В зависимост
от модела / Sõltub mudelist / Priklauso nuo modelio / Atkarībā no modeļa / U zavisnosti od modela / Ovisno o modelu / Në varësi të modelit / Ovisno o modelu /
Во зависност од моделот / В зависимости от модели / Beroende på modell / Avhengig av modell / Afhængigt af modellen / Mallin mukaan /
LF45*B
HDMI IN
AV 1
B-2
(MHL)
COMPONENT IN
DC-IN
(19 V
COMPONENT IN
2
VIDEO
L
L
AUDIO
2
COMPONENT IN
R
(MONO)
)
R
2
VIDEO
L
L
(MONO)
(MONO)
R
R
L
L
(MONO)
R
R
ANTENNA
/ CABLE IN
3
4
2
3
DC-IN
(19V
)
1
5
1
1
2
3
4
2
DC-IN
(19V
)
: Depending on model / Abhängig vom Modell / Selon le modèle / In base al modello / En función del modelo / Dependendo do modelo / Afhankelijk van het model /
Ανάλογα με το μοντέλο / Odvisno od modela / Típusfüggő / Zależnie od modelu / Závisí na modelu / V závislosti od modelu / În funcţie de model / В зависимост
от модела / Sõltub mudelist / Priklauso nuo modelio / Atkarībā no modeļa / U zavisnosti od modela / Ovisno o modelu / Në varësi të modelit / Ovisno o modelu /
Во зависност од моделот / В зависимости от модели / Beroende på modell / Avhengig av modell / Afhængigt af modellen / Mallin mukaan /
6
A
F
E
B
D
G
C
22LF450B-ZC
22LF450U-ZC
24LF450B-ZC
24LF450U-ZC
28LF450B-ZC
28LF450U-ZC
A
x
B
x
C
(mm)
507.6 x 355.9 x 140.6
556 x 384.3 x 140.6
641.5 x 432.0 x 175
A
x
E
x
F
(mm)
507.6 x 315.7 x 53.1
556 x 343.1 x 53.1
641.5 x 395.8 x 57.6
D
(kg)
3.1
3.7
4.6
-
G
2.9
3.5
4.4
D
(kg)
Power requirement
(Requisiti di alimentazione)
Power consumption
(Consumo elettrico)
19 V
30 W
2.0 A
33 W
33 W
*MFL68744841*
BENUTZERHANDBUCH
Sicherheitshinweise
und Referenzen
LED TV*
* LG LED TV verwendet LCD-Bildschirme mit LEDBeleuchtung.
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor
Sie Ihr Gerät zum ersten Mal verwenden und bewahren Sie
es zur späteren Verwendung auf.
www.lg.com
Sicherheitshinweise
Bevor Sie das Produkt zum ersten Mal verwenden,
lesen Sie diese Sicherheitshinweise bitte
aufmerksam durch.
WARNUNG
DEUTSCH
Stellen Sie das TV-Gerät mit Fernsteuerung nicht in folgenden
Umgebungen auf:
• Unter direkter Sonneneinstrahlung
• In Bereichen mit hoher Luftfeuchtigkeit, wie z. B. einem
Badezimmer
• In der Nähe von Hitzequellen, wie z. B. Öfen und anderen
hitzeerzeugenden Geräten
• In der Nähe von Küchenzeilen oder Befeuchtern, wo das Gerät
leicht Dampf oder Öl ausgesetzt sein kann
• In Bereichen, die Regen oder Wind ausgesetzt sind
• In der Nähe von Behältern mit Wasser, wie z. B. Vasen
Andernfalls kann es zu Bränden, Stromschlägen, Fehlfunktionen oder
Produktverformungen kommen.
Stellen Sie sicher, dass das Stromkabel geerdet ist. (Außer bei Geräten,
die nicht geerdet sind.) Bei Nichtbeachtung besteht die Gefahr von
Verletzungen oder eines tödlichen Stromschlags.
Das Stromkabel muss vollständig in die Steckdose eingesteckt werden.
Ist das Stromkabel nicht fest in die Steckdose eingesteckt, besteht
Brandgefahr.
Das Stromkabel darf nicht mit heißen Gegenständen wie einem
Heizkörper in Berührung kommen. Andernfalls bestehen Brandgefahr
und die Gefahr von Stromschlägen.
Stellen Sie keinen schweren Gegenstand oder das Gerät selbst auf
das Stromkabel. Andernfalls kann es zu Bränden und Stromschlägen
kommen.
Schützen Sie das Gerät vor Staub. Es besteht Brandgefahr.
Wenn Sie das Gerät vom Stromnetz trennen möchten, müssen Sie den
Netzstecker aus der Steckdose ziehen. Dieser Stecker muss jederzeit gut
zugänglich sein.
Berühren Sie den Netzstecker nicht mit nassen Händen. Wenn die
Kontaktstifte nass oder verstaubt sind, trocknen Sie den Netzstecker
vollständig ab, bzw. befreien Sie ihn von Staub. Feuchtigkeit erhöht die
Gefahr eines tödlichen Stromschlags.
Platzieren Sie das Antennenkabel zwischen dem Innen- und
Außenbereich des Gebäudes so, dass kein Regen hereinfließen kann.
Etwaiger Wassereintritt kann zu Schäden am Gerät und Stromschlag
führen.
Falls das TV-Gerät an der Wand montiert wird, darf es nicht an
den Strom- und Signalkabeln auf der Rückseite des TV-Gerätes
aufgehängt werden. Anderenfalls besteht die Gefahr von Bränden oder
Stromschlägen.
Schließen Sie nicht zu viele Elektrogeräte an einer einzelnen Steckdose
an. Andernfalls kann es aufgrund von Überhitzung zu Bränden
kommen.
2
Lassen Sie das Gerät beim Anschluss eines externen Gerätes nicht
fallen. Andernfalls können Verletzungen verursacht oder das Gerät
beschädigt werden.
Achten Sie darauf, dass sich Kinder nicht an das TV-Gerät hängen oder
daran hochklettern. Andernfalls kann das Gerät umfallen, wodurch
schwere Verletzungen hervorgerufen werden können.
Leere Batterien müssen sicher entsorgt werden, um zu verhindern, dass
Kinder sie verschlucken. Wenn ein Kind eine Batterie verschluckt hat,
sofort den Arzt aufsuchen.
Berühren Sie das Ende des Netzkabels nicht mit einem leitenden
Gegenstand (wie einer Gabel), während das Netzkabel mit der
Steckdose verbunden ist. Berühren Sie das Netzkabel nicht, kurz
nachdem Sie es mit der Steckdose verbunden haben. Es besteht die
Gefahr eines tödlichen Stromschlags. (Abhängig vom Modell)
Bringen Sie keine entflammbaren Stoffe in die Nähe des Gerätes.
Bei unsachgemäßem Umgang mit entflammbaren Stoffen besteht
Explosionsgefahr.
DEUTSCH
Bewahren Sie das Trockengranulat und die Vinyl-Verpackung außerhalb
der Reichweite von Kindern auf. Trockengranulat ist bei Verschlucken
gesundheitsschädlich. Falls es verschluckt wurde, Erbrechen
herbeiführen und die Person ins nächste Krankenhaus bringen.
Außerdem besteht Erstickungsgefahr durch die Vinyl-Verpackung.
Bewahren Sie sie außerhalb der Reichweite von Kindern auf.
Es dürfen keine Metallgegenstände wie Münzen, Haarnadeln,
Besteck oder Draht bzw. entzündliche Gegenstände wie Papier oder
Streichhölzer in das Gerät gelangen. Achten Sie insbesondere auf
Kinder. Es besteht die Gefahr von Stromschlag, Brand oder Verletzung.
Wenn ein Gegenstand in das Gerät gelangt, ziehen Sie das Stromkabel,
und wenden Sie sich an den Kundendienst.
Sprühen Sie kein Wasser auf das Produkt, und bringen Sie es nicht mit
entzündlichen Stoffen (Verdünnungsmittel oder Benzol) in Verbindung.
Es besteht Stromschlag- und Brandgefahr.
Setzen Sie das Produkt keinen Schlägen und Stößen aus. Sorgen Sie
dafür, dass keine Gegenstände auf das Gerät oder den Bildschirm fallen.
Es besteht Verletzungsgefahr. Außerdem kann das Produkt beschädigt
werden.
Berühren Sie das Produkt oder die Antenne nicht während eines
Gewitters. Es besteht die Gefahr eines tödlichen Stromschlags.
Im Falle eines Gasaustritts berühren Sie keinesfalls die Steckdose.
Öffnen Sie zum Lüften die Fenster. Durch Funken können ein Brand
oder Verbrennungen hervorgerufen werden.
Sie dürfen das Gerät nicht eigenmächtig auseinanderbauen, reparieren
oder verändern. Es besteht Stromschlag- und Brandgefahr. Wenden
Sie sich zur Überprüfung, Kalibrierung oder Reparatur an den
Kundendienst.
3
Ziehen Sie in jedem der folgenden Fälle sofort den Netzstecker, und
setzen Sie sich mit Ihrem Kundendienst vor Ort in Verbindung.
DEUTSCH
• Das Gerät wurde einer Erschütterung ausgesetzt
• Das Gerät wurde beschädigt
• Fremdkörper sind in das Gerät gelangt
• Vom Gerät sind Rauch oder ungewöhnliche Gerüche ausgegangen
Dies kann Brand oder Stromschlag verursachen.
Im Umgang mit dem Adapter ist Vorsicht geboten – vermeiden Sie
externe Erschütterungen am Adapter. Externe Erschütterungen können
zu Schäden am Adapter führen.
VORSICHT
Stellen Sie das Gerät nicht in der Nähe von Funkwellen auf.
Ziehen Sie das Stromkabel aus der Steckdose, wenn das Gerät für
längere Zeit nicht verwendet wird. Wenn das Gerät eingestaubt ist,
besteht Brandgefahr. Ein Verschleiß der Isolation kann zu Kriechverlust,
Stromschlag oder Brand führen.
Der Abstand zwischen einer Außenantenne und Stromleitungen muss
groß genug sein, um eine Berührung der beiden zu verhindern, selbst
wenn die Antenne herunterfällt. Andernfalls besteht die Gefahr von
Stromschlägen.
Achten Sie darauf, dass keine Flüssigkeit auf das Gerät spritzt oder
tropft. Stellen Sie keine Gegenstände, die Flüssigkeiten enthalten (z. B.
Vasen), auf dem Gerät ab.
Installieren Sie dieses Produkt nicht an Wänden, falls es dadurch Öl oder
Ölnebel ausgesetzt werden könnte. Dies kann zu Schäden am Produkt
führen oder das Produkt könnte sich lösen.
Wenn Wasser oder eine andere Substanz in das Produkt (z. B.
Netzadapter, Netzkabel, TV-Gerät) eindringen, unterbrechen Sie
zuerst die Stromzufuhr (Hauptsicherung), ziehen Sie anschließend das
Netzkabel ab und kontaktieren Sie unverzüglich den Kundendienst.
Andernfalls kann es zu einem Brand oder Stromschlag kommen.
Verwenden Sie nur autorisierte Netzadapter und Netzkabel, die von
LG Electronics genehmigt wurden. Andernfalls kann es zu Bränden,
Stromschlägen, Fehlfunktionen oder Produktverformungen kommen.
Stellen Sie das Produkt nicht auf unstabilen Regalen oder geneigten
Oberflächen auf. Vermeiden Sie außerdem Stellplätze, die vibrieren
oder auf denen das Produkt keinen sicheren Halt hat. Andernfalls
kann das Gerät herunter- oder umfallen, wodurch Verletzungen oder
Beschädigungen am Gerät verursacht werden können.
Wenn Sie das TV-Gerät auf einem Standfuß aufstellen, müssen Sie
durch vorbeugende Maßnahmen ein Umkippen verhindern. Andernfalls
kann das TV-Gerät umfallen, wodurch Verletzungen hervorgerufen
werden können.
Wenn Sie das TV-Gerät an der Wand montieren, befestigen Sie eine
VESA-Standardwandhalterung (optional) an der Rückseite des Gerätes.
Wenn Sie das TV-Gerät mit der optionalen Wandhalterung montieren
möchten, befestigen Sie diese sorgfältig, um ein Herunterfallen zu
vermeiden.
Verwenden Sie nur vom Hersteller empfohlenes Zubehör.
4
Nehmen Sie den Netzadapter und das Netzkabel nicht auseinander.
Andernfalls kann es zu einem Brand oder Stromschlag kommen.
Konsultieren Sie bei der Installation der Antenne eine qualifizierte
Fachkraft. Andernfalls besteht Brandgefahr bzw. die Gefahr von
Stromschlägen.
DEUTSCH
Wir empfehlen einen Abstand vom Gerät, der mindestens dem 2- bis
7-Fachen der Bildschirmdiagonale entspricht. Das Fernsehen über einen
langen Zeitraum hinweg kann zu Seheintrübung führen.
Achten Sie beim Anschluss von externen Geräten, wie z. B.
Videospielkonsolen, darauf, dass die Anschlusskabel lang genug sind.
Ansonsten kann das Gerät umfallen, wodurch Verletzungen oder
Beschädigungen am Gerät verursacht werden können.
Schalten Sie das Gerät niemals ein oder aus, indem Sie den Stecker aus
der Steckdose ziehen. (Verwenden Sie das Stromkabel nicht als Ein- und
Aus-Schalter.) Ein mechanischer Defekt oder Stromschlag können die
Folge sein.
Verwenden Sie nur den angegebenen Batterietyp. Andernfalls könnte
die Fernbedienung beschädigt werden.
Folgen Sie den unten stehenden Installationsanweisungen, um ein
Überhitzen des Gerätes zu verhindern.
Alte und neue Batterien dürfen nicht zusammen verwendet werden.
Andernfalls könnten die Batterien überhitzen und auslaufen.
Batterien dürfen keiner extremen Hitze, etwa durch
Sonneneinstrahlung, offenes Feuer oder Heizstrahler, ausgesetzt
werden.
• Der Abstand des Gerätes zur Wand sollte mindestens 10 cm
betragen.
• Montieren Sie das Gerät nur an Orten mit ausreichender Belüftung
(d. h. weder in einem Regal oder Schrank).
• Stellen Sie es nicht auf Kissen oder Teppichen ab.
• Achten Sie darauf, dass die Belüftungsschlitze nicht durch eine
Tischdecke oder einen Vorhang verdeckt werden.
Andernfalls kann es zu einem Brand kommen.
Laden Sie nicht wiederaufladbare Batterien NICHT mit einem Ladegerät
auf.
Berühren Sie nicht die Lüftungsöffnungen, wenn das TV-Gerät über
längere Zeit läuft, da die Lüftungsöffnungen heiß werden können. Dies
hat keinen Einfluss auf den Betrieb oder die Leistung des Produkts.
Es dürfen sich keine Gegenstände zwischen der Fernbedienung und
dem Sensor befinden.
Überprüfen Sie das Kabel an Ihrem Gerät regelmäßig. Weist es
Anzeichen von Beschädigung oder Abnutzung auf, trennen Sie das
Stromkabel vom Netz, und verwenden Sie das Gerät nicht weiter. Lassen
Sie das Kabel durch einen autorisierten Servicepartner ersetzen.
Das Signal von der Fernbedienung kann durch Sonnenlicht oder andere
starke Lichteinstrahlung gestört werden. Verdunkeln Sie in diesem Fall
den Raum.
Sorgen Sie dafür, dass die Kontaktstifte und die Steckdose frei von Staub
sind. Es besteht Brandgefahr.
5
Schalten Sie das Gerät aus, bevor Sie es bewegen. Ziehen Sie dann das
Stromkabel, Antennenkabel und alle anderen Anschlusskabel.
Andernfalls kann das TV-Gerät oder das Stromkabel beschädigt werden,
wodurch es zu einem Brand oder Stromschlag kommen kann.
Üben Sie keinen starken Druck mit der Hand oder einem spitzen
Gegenstand wie einem Nagel, Bleistift oder Kugelschreiber auf das
Gerät aus. Verkratzen Sie das Gerät nicht.
Das Gerät ist schwer und sollte stets mit zwei Personen bewegt oder
ausgepackt werden. Andernfalls kann es zu Verletzungen kommen.
DEUTSCH
Schützen Sie das Netzkabel vor mechanischen Beschädigungen, wie
z. B. Verdrehen, Knicken, Eindrücken, Einklemmen in einer Tür oder
Drauftreten. Achten Sie besonders auf die Stecker, Steckdosen und den
Bereich, an dem das Kabel aus dem Gerät tritt.
Vermeiden Sie es, den Bildschirm zu berühren oder mit den Fingern
längere Zeit auf den Bildschirm zu drücken. Dadurch kann es zu
vorübergehenden Verzerrungseffekten auf dem Bildschirm kommen.
Ziehen Sie vor der Reinigung des Gerätes den Netzstecker, und reinigen
Sie das Gerät mit einem weichen Tuch. Übermäßiger Druck kann Kratzer
oder Verfärbungen verursachen. Benutzen Sie weder Sprühflaschen
noch nasse Tücher. Verwenden Sie vor allem keine Glasreiniger oder für
Autos oder in der Industrie verwendete Reinigungsmittel, aggressive
Mittel oder Wachs, Benzol, Alkohol usw. Diese Mittel können das Gerät
und seinen Bildschirm beschädigen.
Andernfalls kann es zu Bränden, Stromschlägen, Beschädigungen am
Gerät (Verformung, Korrosion und Schäden) kommen.
Solange das Gerät an eine Wechselstrom-Steckdose angeschlossen ist,
bleibt es auch dann mit der Wechselstromquelle verbunden, wenn Sie
es mit dem Schalter ausschalten.
Ziehen Sie das Netzkabel immer am Stecker aus der Steckdose.
Wenn die Kabel im Inneren des Netzkabels vom Stecker getrennt
werden, kann dies einen Brand verursachen.
6
Wenden Sie sich einmal im Jahr an den Kundendienst, damit die
innenliegenden Bauteile des Produkts fachgerecht gereinigt werden.
Angesammelter Staub kann mechanische Fehler verursachen.
Wenden Sie sich bei Problemen an einen qualifizierten
Kundendienstmitarbeiter. Bitte setzen Sie sich mit dem Kundendienst
in Verbindung, wenn das Gerät in irgendeiner Weise beschädigt
wurde, z. B. wenn das Stromkabel oder der Stecker defekt sind, wenn
Flüssigkeit über das Gerät gegossen wurde oder Gegenstände in das
Gerät gelangt sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt
wurde, wenn das Gerät nicht ordnungsgemäß funktioniert oder wenn
das Gerät fallen gelassen wurde.
Wenn sich das Gerät kalt anfühlt, kann es beim Einschalten zu einem
kurzen Flimmern kommen. Das ist normal und kein Fehler des Gerätes.
Der Bildschirm ist ein hochentwickeltes Gerät mit einer Auflösung von
zwei bis sechs Millionen Pixel. Unter Umständen sind winzige schwarze
Punkte und/oder bunte Punkte (rot, blau oder grün) von 1 ppm Größe
auf dem Bildschirm zu sehen. Dies deutet nicht auf eine Fehlfunktion
hin und beeinträchtigt nicht die Leistung und Zuverlässigkeit des
Gerätes.
Diese Erscheinung tritt auch bei Geräten von Fremdanbietern auf und
wird nicht als Grund für Umtausch oder Rückerstattung anerkannt.
Vorbereitung
HINWEIS
Durch das Anzeigen eines Standbilds über einen längeren Zeitraum
kann das Bild einbrennen. Lassen Sie stehende Bilder daher nicht über
einen längeren Zeitraum auf dem Bildschirm anzeigen.
Erzeugtes Geräusch
„Knacken“: Das beim Fernsehen oder Ausschalten des Gerätes zu
hörende Knacken wird durch Wärmeschrumpfung von Kunststoffen
aufgrund von Temperatur und Feuchtigkeit verursacht. Dieses
Geräusch ist normal bei Geräten, bei denen die thermische Verformung
erforderlich ist. Stromkreisbrummen/Bildschirmsummen: Der
Hochgeschwindigkeitsschaltkreis, der eine große Menge Strom für
den Betrieb des Gerätes bereitstellt, gibt ein leises Geräusch ab. Dieses
Geräusch ist je nach Gerät anders.
Es hat keinen Einfluss auf die Leistung und Zuverlässigkeit des Gerätes.
• Ihr TV-Gerät kann von der Abbildung möglicherweise leicht
abweichen.
• Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes
kann sich leicht von dem in diesem Handbuch unterscheiden.
• Die verfügbaren Menüs und Optionen können sich je nach
verwendeter Eingangsquelle bzw. je nach Modell unterscheiden.
• Künftig können diesem TV-Gerät neue Funktionen hinzugefügt
werden.
• Das TV-Gerät kann in den Standby-Modus gesetzt werden, um
den Stromverbrauch zu verringern. Wenn längere Zeit nicht
ferngesehen wird, sollte das Gerät ausgeschaltet werden, um
Strom zu sparen.
• Der Stromverbrauch des eingeschalteten TV-Gerätes kann
erheblich verringert werden, wenn die Helligkeit des Bildes
vermindert wird.
• Die im Lieferumfang enthaltenen Artikel sind modellabhängig.
• Änderungen an den Produktspezifikationen oder am Inhalt
dieses Handbuchs sind im Zuge von Aktualisierungen der
Produktfunktionen vorbehalten.
• Für eine optimale Verbindung sollte die Einfassung von HDMIKabeln und USB-Geräten höchstens 10 mm dick und 18 mm
breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0
unterstützt, wenn das USB-Kabel oder der USB-Speicherstick nicht
in den USB-Anschluss Ihres TV-Gerätes passt.
Verwenden Sie in der Nähe des Fernsehgeräts keine elektrischen Geräte
mit hoher Spannung (z. B. elektrische Fliegenklatschen).
Dies kann zu Fehlfunktionen führen.
B
B
A
A
DEUTSCH
Je nach Ihrer Betrachtungsposition (von rechts, links, oben, unten)
sind Helligkeit und Farben auf dem Bildschirm möglicherweise
unterschiedlich.
Diese Erscheinung ist auf die besonderen Eigenschaften des Bildschirms
zurückzuführen. Es steht in keinem Zusammenhang mit der Leistung
des Gerätes, und es handelt sich hierbei nicht um eine Fehlfunktion.
*A <
= 10 mm
*B <
= 18 mm
• Verwenden Sie ein zertifiziertes Kabel mit HDMI-Logo.
• Bei der Verwendung eines nicht-zertifizierten HDMI-Kabels
kommt es möglicherweise zu Darstellungsfehlern bzw.
Verbindungsabbrüchen. Empfohlene Typen von HDMI-Kabeln:
-- High-Speed-HDMI®/TM-Kabel (3 m oder kürzer)
-- High-Speed-HDMI®/TM-Kabel mit Ethernet (3 m oder kürzer)
7
VORSICHT
DEUTSCH
• Um die Sicherheit und Lebensdauer des Produkts sicherzustellen,
verwenden Sie keine Fälschungen.
• Durch Fälschungen verursachte Beschädigungen sind nicht von der
Garantie abgedeckt.
• Bei einigen Modellen befindet sich ein dünner Film auf dem
Bildschirm, der nicht entfernt werden darf.
• Wenn Sie den Standfuß am Fernsehgerät anbringen, legen Sie den
Bildschirm nach unten gerichtet auf einen Tisch oder eine andere
flache Oberfläche mit einer weichen Unterlage, um den Bildschirm
vor Verkratzen zu schützen.
• Achten Sie darauf, dass die Schrauben ordnungsgemäß eingesetzt
und fest angezogen sind. (Wenn sie nicht fest genug angezogen
werden, besteht die Gefahr, dass das TV-Gerät nach der Installation
nach vorne kippt.) Wenden Sie beim Festziehen der Schrauben
keine Gewalt an, da sie dadurch möglicherweise beschädigt
werden und sich nicht richtig befestigen lassen.
Wartung
Reinigung des TV-Gerätes
Anheben und bewegen des
TV-Gerätes
Lesen Sie folgende Hinweise, bevor Sie das TV-Gerät bewegen oder anheben,
um Kratzer oder Beschädigungen am TV-Gerät zu verhindern und um einen
reibungslosen Transport unabhängig von Typ und Größe zu gewährleisten.
• Es wird empfohlen, das TV-Gerät im Originalkarton oder in der
Originalverpackung zu bewegen bzw. zu transportieren.
• Trennen Sie das Netzkabel und alle weiteren Kabel, bevor Sie das
TV-Gerät bewegen oder anheben.
• Halten Sie das TV-Gerät so, dass sein Bildschirm von Ihnen
abgewendet ist, um Beschädigungen zu vermeiden.
• Halten Sie das TV-Gerät oben und unten am Rahmen gut fest.
Halten Sie ihn nicht am transparenten Teil, am Lautsprecher oder
am Lautsprechergrill fest.
Reinigen Sie Ihr TV-Gerät regelmäßig für eine optimale Leistung und
eine verlängerte Produktlebensdauer.
• Achten Sie darauf, zuvor das Gerät auszuschalten und trennen
Sie das Netzkabel sowie alle anderen Kabel vom Gerät bzw. der
Steckdose.
• Wenn das TV-Gerät über einen längeren Zeitraum unbeaufsichtigt
oder ungenutzt ist, ziehen Sie das Netzkabel aus der Steckdose und
trennen Sie alle Signalzuführungen, um mögliche Schäden durch
Blitzschlag oder Spannungsspitzen zu vermeiden.
Bildschirm, Rahmen, Gehäuse und Standfuß
Entfernen Sie Staub oder leichte Verschmutzungen mit einem
trockenen, sauberen und weichen Tuch.
Entfernen Sie größere Verschmutzungen mit einem weichen Tuch.
Feuchten Sie das Tuch mit sauberem Wasser oder einem milden
Reinigungsmittel an. Wischen Sie das Gerät anschließend umgehend
mit einem trockenen Tuch trocken.
• Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch
beschädigt werden könnte.
• Die Oberfläche darf weder gedrückt, gerieben, noch mit dem
Fingernagel oder einem spitzen Gegenstand gestoßen werden, da
dies Kratzer und Bildverzerrungen verursachen kann.
• Verwenden Sie keine Chemikalien, da diese das Gerät beschädigen
können.
• Sprühen Sie keine Flüssigkeit auf die Oberfläche. Wenn Wasser in
das TV-Gerät eindringt, kann dies zu Feuer, elektrischem Schlag
oder Fehlfunktionen führen.
Netzkabel
8
Entfernen Sie angesammelten Staub oder Schmutz regelmäßig vom
Netzkabel.
• Große TV-Geräte sollten stets von mindestens 2 Personen
transportiert werden.
• Wenn das TV-Gerät von Hand transportiert wird, halten Sie es wie
in der folgenden Abbildung gezeigt.
• Setzen Sie das TV-Gerät während des Transports keinen ruckartigen
Bewegungen oder starken Erschütterungen aus.
• Halten Sie das TV-Gerät beim Transport aufrecht, drehen Sie es
niemals auf die Seite, und kippen Sie es nicht nach links oder rechts.
• Üben Sie keinen übermäßigen Druck auf den Gehäuserahmen aus,
da dies zur Beschädigung des Bildschirms führen kann.
• Achten Sie beim Bewegen und Bedienen des TV-Geräts darauf, dass
die hervorstehende Joysticktaste nicht beschädigt wird.
VORSICHT
• Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch
beschädigt werden könnte.
• Halten Sie das TV-Gerät beim Transport nicht an den Kabelhaltern
fest, da diese brechen und Verletzungen sowie Beschädigungen am
TV-Gerät verursachen können.
Verwendung der Joystick-Taste
(Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.)
Sie können die TV-Funktionen verwenden, indem Sie die Joystick-Taste
drücken und nach oben, unten, rechts oder links bewegen.
HINWEIS
• Achten Sie darauf, die Joystick-Taste nicht zu drücken, wenn Sie
diese nach oben, unten, links oder rechts bewegen. Wenn Sie die
Joystick-Taste zuerst drücken, können Sie die Lautstärke und die
gespeicherten Programme nicht mehr anpassen.
Montage auf einem Tisch
DEUTSCH
Joystick-Taste
(Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.)
1 Heben Sie das TV-Gerät an, und kippen Sie es auf einem Tisch in die
aufrechte Position.
• L assen Sie (mindestens) 10 cm Platz zur Wand, um eine gute
Belüftung zu gewährleisten.
Grundfunktionen
10 cm
Drücken Sie bei
ausgeschaltetem Fernsehgerät
Einschalten
einmal kurz auf die JoystickTaste und lassen Sie sie dann
wieder los.
Drücken Sie bei eingeschaltetem
Fernsehgerät für ein paar
Sekunden einmal auf die
Joystick-Taste und lassen Sie sie
dann wieder los.
Ausschalten
(Wenn jedoch die Taste MENU
(Menü) auf dem Bildschirm
zu sehen ist, können Sie durch
Drücken und Halten der JoystickTaste das Menü verlassen.)
Sie können die Lautstärke
regeln, indem Sie die JoystickLautstärkeregelung
Taste nach rechts oder links
bewegen.
Sie können durch die
gespeicherten Programme
Programmauswahl navigieren, indem Sie die
Joystick-Taste nach oben oder
unten bewegen.
10 cm
10 cm
10 cm
10 cm
2 Schließen Sie das Stromkabel an eine Steckdose an.
VORSICHT
• Stellen Sie das TV-Gerät nicht in die Nähe von Wärmequellen, da
dies einen Brand oder Beschädigungen verursachen könnte.
Verwenden des KensingtonSicherheitssystems
(Diese Funktion steht nicht bei allen Modellen zur Verfügung.)
• Ihr TV-Gerät kann von der Abbildung möglicherweise leicht
abweichen.
Der Anschluss des Kensington-Sicherheitssystems befindet sich an
der Rückseite des TV-Geräts. Weitere Informationen zur Installation
und Verwendung finden Sie im Handbuch, das im Lieferumfang des
Kensington-Sicherheitssystems enthalten ist, oder auf der Website
unter http://www.kensington.com. Schließen Sie das Kabel des
Kensington-Sicherheitssystems am TV-Gerät und an einem Tisch an.
Einstellen des Menüs
Drücken Sie bei eingeschaltetem Fernsehgerät die Joystick-Taste einmal.
Sie können die Menüpunkte einstellen, indem Sie die Joystick-Taste
nach oben, unten, rechts oder links bewegen.
Schaltet das Gerät aus.
Blendet die Bildschirmmenüs aus und kehren zum TV-Bild
zurück.
Ändert die Eingangsquelle.
Öffnet das Hauptmenü.
9
Befestigen des TV-Gerätes an einer
Wand
Die Standardmaße der Wandmontagesätze können der folgenden
Tabelle entnommen werden.
(Diese Funktion steht nicht bei allen Modellen zur Verfügung.)
Separat zu beziehen
(Wandmontagehalterung)
Modell
DEUTSCH
1 Setzen Sie die Ringschrauben oder TV-Halterungen und Schrauben
an der Rückseite des TV-Gerätes ein, und befestigen Sie sie.
• Wenn an den Ringschraubenpositionen Schrauben eingesetzt sind,
entfernen Sie zunächst die Schrauben.
2 Montieren Sie die Wandhalterungen mit den Schrauben an der
Wand. Stimmen Sie die Position der Wandhalterung auf die
Ringschrauben an der Rückseite des TV-Gerätes ab.
Wandhalterung (mm)
(A x B)
Standard schraube
Anzahl Schrauben
Wandmontagehalterung
22/24LF45**
28LF45**
28LF55**
75 x 75
100 x 100
M4 x L10
4
LSW140B
A
B
3 Verbinden Sie die Ringschrauben und Wandhalterungen fest mit einem
stabilen Seil. Achten Sie darauf, dass das Seil horizontal verläuft.
VORSICHT
VORSICHT
• Achten Sie darauf, dass Kinder nicht auf das TV-Gerät klettern oder
sich daran hängen.
HINWEIS
• Verwenden Sie eine Haltevorrichtung oder einen Schrank, der
stabil und groß genug ist, um das TV-Gerät sicher abzustützen.
• Halterungen, Seile und anderes Befestigungsmaterial gehören
nicht zum Lieferumfang des Gerätes. Bitte wenden Sie sich zum
Erwerb von geeignetem Zubehör an Ihren Fachhändler.
Wandmontage
Befestigen Sie an der Rückseite des TV-Gerätes sorgfältig eine
optionale Wandhalterung, und montieren Sie die Wandhalterung an
einer stabilen Wand, die senkrecht zum Fußboden steht. Wenn Sie
das TV-Gerät an anderen Baustoffen befestigen möchten, fragen Sie
zunächst bei einer qualifizierten Fachkraft nach. LG empfiehlt, dass
die Wandmontage von einem qualifizierten Techniker durchgeführt
wird. Es wird empfohlen, eine Wandmontagehalterung von LG zu
verwenden. Die Wandhalterung von LG ist leicht zu bewegen und
ermöglicht einen leichten Kabelanschluss. Falls Sie eine andere
Wandmontagehalterung als die von LG verwenden, stellen Sie sicher,
dass Ihr Gerät ordnungsgemäß an der Wand befestigt ist und genügend
Abstand besteht, um externe Geräte anzuschließen. Installieren Sie die
Wandhalterung erst, nachdem Sie alle Kabel angeschlossen haben.
Rückseite
Unterlage für Wandmontage
Rückseite
10 cm
10 cm
10
Unterlage für Wandmontage
Standardschraube
: M4 x L10
10 cm
10 cm
• Trennen Sie erst das Netzkabel, bevor Sie das TV-Gerät bewegen
oder installieren. Ansonsten besteht Stromschlaggefahr.
• Entfernen Sie den Ständer, bevor Sie das TV-Gerät an einer
Wandhalterung befestigen, indem Sie ihn in umgekehrter
Reihenfolge, wie bei der Montage, abmontieren.
• Wenn Sie das TV-Gerät an einer Decke oder Wandschräge montieren,
kann es herunterfallen und zu schweren Verletzungen führen.
Verwenden Sie eine zugelassene Wandhalterung von LG, und wenden
Sie sich an Ihren Händler vor Ort oder an qualifiziertes Fachpersonal.
• Ziehen Sie die Schrauben nicht zu fest an, da dies Beschädigungen am
TV-Gerät hervorrufen und zum Erlöschen Ihrer Garantie führen könnte.
• Schäden oder Verletzungen, die durch unsachgemäße Nutzung
oder die Verwendung von ungeeignetem Zubehör verursacht
werden, fallen nicht unter die Garantie.
• Die Länge der Schrauben an der Rückseitenoberfläche darf
maximal 8 mm betragen.
Max. 8 mm
HINWEIS
Verbindungen (Hinweise)
Schließen Sie das TV-Gerät mit einem HF-Kabel (75 Ω) an eine
Wandantennenbuchse an.
• Bei Verwendung von mehr als 2 TV-Geräten verwenden Sie einen
Signalsplitter.
• Ist das Bild schlecht, installieren Sie einen Signalverstärker, um die
Bildqualität zu verbessern.
• Wenn die Bildqualität bei angeschlossener Antenne schlecht ist,
richten Sie die Antenne richtig aus.
• Antennenkabel und Wandler sind nicht im Lieferumfang enthalten.
• Unterstützter DTV-Ton: MPEG, Dolby Digital, Dolby Digital Plus,
HE-AAC
DEUTSCH
• Der Wandmontagesatz beinhaltet eine Installationsanleitung und
die notwendigen Teile.
• Die Wandhalterung ist optional. Zusätzliches Zubehör erhalten Sie
bei Ihrem Elektrohändler.
• Die Schraubenlänge hängt von der Wandbefestigung ab.
Verwenden Sie unbedingt Schrauben der richtigen Länge.
• Weitere Informationen können Sie dem im Lieferumfang der
Wandhalterung enthaltenen Handbuch entnehmen.
Antennenanschluss
Anschluss für Satellitenschüssel
Verbinden Sie mehrere externe Geräte mit dem TV-Gerät, und wechseln
Sie die Eingangsmodi, um ein externes Gerät auszuwählen. Weitere
Informationen zum Anschluss von externen Geräten entnehmen Sie
bitte dem Handbuch des jeweiligen Gerätes.
Verfügbare externe Geräte sind: HD-Receiver, DVD-Player,
Videorekorder, Audiosysteme, USB-Speichergeräte, PCs, Spielkonsolen
und weitere externe Geräte.
HINWEIS
• Der Anschluss für externe Geräte kann von Modell zu Modell
unterschiedlich sein.
• Verbinden Sie externe Geräte unabhängig von der Reihenfolge der
Anschlüsse mit dem TV-Gerät.
• Wenn Sie eine Fernsehsendung über DVD-Player oder
Videorekorder aufnehmen, vergewissern Sie sich, dass das TV-Gerät
über das Eingangskabel für das TV-Signal mit dem DVD-Player oder
Videorekorder verbunden ist. Weitere Informationen zu Aufnahmen
entnehmen Sie bitte dem Handbuch des verbundenen Gerätes.
• Anweisungen zum Betrieb finden Sie im Handbuch des externen
Gerätes.
• Wenn Sie eine Spielekonsole mit dem TV-Gerät verbinden,
verwenden Sie das mit der Konsole mitgelieferte Kabel.
• Im PC-Modus kann es hinsichtlich Auflösung, vertikalem Muster,
Kontrast oder Helligkeit zu Rauschen kommen. Wenn Rauschen
auftritt, stellen Sie den PC auf eine andere Auflösung ein, ändern
Sie die Bildwiederholrate, oder passen Sie Helligkeit und Kontrast
im Menü „BILD“ an, bis das Bild optimal ist.
• Abhängig von der Grafikkarte funktionieren im PC-Modus einige
Auflösungseinstellungen möglicherweise nicht ordnungsgemäß.
(Nur Satellitenmodelle)
Schließen Sie das TV-Gerät mit einem Satelliten-HF-Kabel (75 Ω) an
eine Satellitenschüssel oder an eine Satellitenbuchse an.
Anschließen des CI-Moduls
Zeigen Sie verschlüsselte Dienste (Bezahldienste) im digitalen TVModus an.
• Überprüfen Sie, ob das CI-Modul richtig herum in den PCMCIAKartensteckplatz gesteckt wurde. Falls das Modul nicht korrekt
eingesetzt wurde, können TV-Gerät und PCMCIA-Kartensteckplatz
beschädigt werden.
• Wenn das Fernsehgerät keine Videos oder Audio-Dateien abspielt,
während es mit der CI+ CAM verbunden ist, wenden Sie sich an
den Serviceanbieter für Terrestrik / Kabel / Satellit.
Euro-Scart-Anschluss
Überträgt Video- und Audiosignale von einem externen Gerät an das
TV-Gerät. Verbinden Sie das externe Gerät mit dem TV-Gerät mithilfe
des Euro-Scart-Kabels.
Ausgangstyp
Aktueller
Eingangsmodus
Digital-TV
AV1
(TV-Ausgang1)
Digital-TV
Analog-TV, AV
Component
Analog-TV
HDMI
1 TV-Ausgang: Ausgang für analoge und digitale Fernsehsignale.
• Das Euro-Scart-Kabel muss signaltechnisch abgeschirmt sein.
11
Netzsteckeranschluss
A
VORSICHT
• Stellen Sie sicher, dass das TV-Gerät mit dem Netzteil
verbunden ist, bevor Sie das Stromkabel des TV-Gerätes mit der
Wandsteckdose verbinden.
Weitere Anschlüsse
DEUTSCH
Verbinden Sie Ihr Fernsehgerät mit externen Geräten. Um beste
Bild- und Tonqualität zu erhalten, verbinden Sie das externe Gerät mit
dem TV-Gerät mithilfe des HDMI-Kabels. Es wird kein separates Kabel
mitgeliefert.
Der USB-Anschluss unterstützt eine Stromstärke von max. 0,5 A.
Verwenden Sie für höhere Stromstärken, z. B. für Festplatten, einen
separaten Netzadapter.
HINWEIS
• Unterstütztes HDMI-Audioformat :
Dolby Digital (32 kHz, 44,1 kHz, 48 kHz),
DTS (44,1 kHz, 48 kHz),
PCM (32 kHz, 44,1 kHz, 48 kHz, 96 kHz, 192 kHz)
(Abhängig vom Modell)
Fernbedienung
B
A
(EIN/AUS) Ein- oder Ausschalten des TV-Gerätes.
Wählt Radio-, TV- und DTV-Programme.
Ruft den bevorzugten Untertitel im digitalen Modus auf.
Durch Drücken der AD-Taste wird die Audiobeschreibung aktiviert.
Schaltet den PIP-Modus ein oder aus. (Abhängig vom Modell)
TV/PC Wählen Sie den TV- oder PC-Modus.
Ändert die Eingangsquelle.
Zifferntasten Zur Eingabe von Nummern.
Zum Zugriff auf die Liste der gespeicherten Programme.
Kehrt zurück zum vorherigen Programm.
B
(Abhängig vom Modell)
Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten
der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam
durch, und verwenden Sie das TV-Gerät bestimmungsgemäß.
Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln
Sie die Batterien (1,5 V, AAA), legen Sie die - und -Enden
entsprechend der Kennzeichnung im Fach ein, und schließen Sie
das Batteriefach. Gehen Sie zum Herausnehmen der Batterien in
umgekehrter Reihenfolge vor.
VORSICHT
• Verwenden Sie niemals alte zusammen mit neuen Batterien, da
dies Schäden an der Fernbedienung hervorrufen kann.
• Abhängig vom Absatzmarkt ist die Fernbedienung möglicherweise
nicht enthalten.
Stellen Sie sicher, dass die Fernbedienung auf den Sensor am TV-Gerät
gerichtet ist.
12
Zugriff auf die Liste der Lieblingskanäle.
Öffnet den Programmführer.
Stellt den Ton aus.
Regelt die Lautstärke.
Navigiert durch die gespeicherten Programme oder Kanäle.
Wechselt zum vorherigen oder nächsten Bildschirm.
C
Lizenzen
Die unterstützten Lizenzen sind von Modell zu Modell verschieden.
Weitere Informationen zu den Lizenzen erhalten Sie unter www.lg.com.
In Lizenz von Dolby Laboratories gefertigt.
Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby
Laboratories.
DEUTSCH
D
Die Begriffe HDMI und HDMI High-Definition Multimedia Interface
sowie das HDMI-Logo sind Marken oder eingetragene Marken
von HDMI Licensing, LLC in den Vereinigten Staaten und anderen
Ländern.
C
Teletext-tasten (
) Diese Tasten werden für Teletext
verwendet.
Anzeige von Informationen zum aktuellen Programm und
Bildschirm.
Öffnen der Hauptmenüs.
Öffnet die Schnellmenüs.
Navigationstasten (nach oben/nach unten/nach links/nach
rechts) Navigiert durch Menüs und Einstellungen.
Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.
Zurück zur vorherigen Ebene.
Ausblenden der Bildschirmmenüs und Zurückkehren zum
TV-Bild.
D
Dieses DivX Certified® Gerät wurde strengen Tests unterzogen, um zu
gewährleisten, dass DivX®-Videos abgespielt werden können.
Um gekaufte DivX-Filme abzuspielen, registriere Dein Gerät zuerst
unter vod.divx.com. Den Registrierungscode findest Du im DivX
VOD-Abschnitt im Einstellungsmenü Deines Gerätes.
DivX Certified® für die Wiedergabe von DivX®-Videos bis zu 1080p
HD, einschließlich Premium-Content.
DivX®, DivX Certified® und zugehörige Logos sind Warenzeichen von
DivX, LLC und werden unter einer Lizenz verwendet.
Greift auf die mit HDMI-Kabel angeschlossenen AVGeräte über HDMI-CEC zu. Öffnen des SIMPLINK-Menüs.
Beginnen Sie mit dem Aufnehmen, und lassen Sie das
Aufnahmemenü anzeigen. (Abhängig vom Modell)
Steuerungstasten (
) Steuerung der
Menüs von „MEINE MEDIEN“ oder SIMPLINK-kompatibler Geräte
(USB,SIMPLINK).
Farbtasten Öffnen Sonderfunktionen in manchen Menüs.
(
: Rot,
: Grün,
: Gelb,
: Blau)
(Beleuchtung) Passt die Bildschirmhelligkeit durch
Steuerung der Bildschirmbeleuchtung an.
HINWEIS
• Auf dem MHEG-Kanal können Sie die Beleuchtung nicht mit der
gelben oder blauen Taste einstellen.
Abgedeckt durch die DivX-Patente 7295673, 7515710, RE45052 und
andere, verfügbar unter [www.divx.com/patents].
Information: hinweis
bezüglich open-sourcesoftware
Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-SourceLizenzen, die in diesem Produkt enthalten sind, können Sie unter http://
opensource.lge.com herunterladen.
Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die
verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum
Download bereit.
LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien,
Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit.
Wenden Sie sich per E-Mail an LG Electronics: [email protected]
Dieses Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.
13
Menü Setup
Automatisches Einstellen des Programms
SETTINGS SETUP Auto. Einstellung
Stellt automatisch die Programme ein.
DEUTSCH
• Wenn die Signalquelle nicht korrekt angeschlossen ist, funktioniert
möglicherweise die Programmregistrierung nicht.
• Auto. Einstellung findet nur die Programme, die aktuell
gesendet werden.
• Wenn System-Verriegelung eingeschaltet ist, erscheint ein
Popup-Fenster, in dem das Passwort angefragt wird.
Bilder mit dem Bildassistenten anpassen
SETTINGS BILD Picture Wizard III
[Abhängig vom Modell]
Sorgt für optimale Bildqualität durch Kalibrierung und Anpassung
mittels der Fernbedienung und des Bildassistenten ohne teure
Testgeräte oder Hilfe von einem Spezialisten.
Bildmodusauswahl
SETTINGS BILD Bildmodus
Wählt den Bildmodus aus, der für die jeweilige Umgebung oder das
Programm optimiert ist.
• Lebhaft : Verstärkt Kontrast, Helligkeit und Schärfe für die Anzeige
lebhafter Bilder.
• Standard : Zeigt Bilder mit standardmäßigen Einstellungen für
Kontrast, Helligkeit und Schärfe an.
• Eco/APS: [Abhängig vom Modell]
Die Energiesparfunktion ändert die TV-Einstellungen zur
Reduzierung des Stromverbrauchs.
• Cinema/Game: Zeigt das optimale Bild für Videos, Spiele und
Fotos an (Standbild).
• Sport : [Abhängig vom Modell] Hebt Primärfarben wie weiß,
grasgrün oder himmelblau hervor, um das Videobild für schnelle
und dynamische Aktionen zu optimieren.
•
Expert 1, 2 : Menü zum Anpassen der Bildqualität, über
das Experten und Enthusiasten die optimale TV-Anzeigequalität
einstellen können. Dies ist das Anpassungsmenü, das ISFzertifizierten Experten zur Bildabstimmung dient. (Das ISF-Logo
darf nur auf ISF-zertifizierten TV-Geräten verwendet werden.)
ISFccc: Imaging Science Foundation Certified Calibration Control
• Die verfügbare Auswahl an Bildmodi kann je nach Eingangssignal
variieren.
•
Der Expert-Modus dient Experten für Bildabstimmung
zum Steuern und Abstimmen mithilfe eines bestimmten Bildes.
Bei normalen Bildern sind die Effekte möglicherweise nicht
offensichtlich.
• Die ISF-Funktion ist nur bei bestimmten Modellen verfügbar.
14
Erweiterte Steuerung festlegen
SETTINGS BILD Bildmodus Erweiterte Steuerung /
Experteneinstellung
Kalibriert den Bildschirm für jeden Bildmodus oder passt die
Bildeinstellungen für einen speziellen Bildschirm an. Wählen Sie
zunächst den gewünschten Bildmodus.
• Dynamischer Kontrast : Passt den Kontrast auf die optimale
Stufe entsprechend der Helligkeit des Bildes an.
• Dynamische Farbe : Passt Farben so an, dass das Bild in
natürlicheren Farben erscheint.
• Hautfarbe : Legt das Hautfarbenspektrum separat fest, um die
vom Benutzer definierte Hautfarbe anzuwenden.
• Farbe des Himmels : Die Farbe des Himmels wird separat
festgelegt.
• Farbe des Grases : Natürliches Farbspektrum (Wiesen, Berge
usw.), das separat festgelegt werden kann.
• Gamma : Legt die Tonwertkurve entsprechend der Ausgabe des
Bildsignals im Verhältnis zum Eingangssignal fest.
• Farbskala : Wählt den Farbbereich aus, der wiedergegeben
werden kann.
• Konturenverstärkung : Für ein klareres und ausgeprägteres Bild
mit natürlich dargestellten Kanten des Films.
• Expertenmuster : [Abhängig vom Modell]
Muster, die für Expertenanpassung verwendet werden.
• Farbfilter : Filtert ein spezifisches Farbspektrum in RGB-Farben
zur genauen Feinabstimmung der Farbsättigung und des Farbtons.
• Farbtemp. : Passt den Bildschirmton individuell an. Im ExpertModus kann die detaillierte Feinabstimmung über die GammaMethode usw. festgelegt werden.
• Farbmanagement : Diese Funktion wird von Experten zum
Anpassen von Farben mit einem Testmuster verwendet. Sie
können aus sechs Farbbereichen (Rot/Grün/Blau/Cyan/Magenta/
Gelb) ohne Auswirkung auf andere Farben wählen. Bei normalen
Bildern führen diese Anpassungen möglicherweise nicht zu
wahrnehmbaren Farbänderungen.
• Je nach Eingangssignal und anderen Bildeinstellungen kann der
Umfang der Elemente zum Anpassen variieren.
Zusätzliche Bildoptionen auswählen
Audio und Video synchronisieren
SETTINGS BILD Bildmodus
[Abhängig vom Modell]
SETTINGS AUDIO AV-Sync. anp.
[Abhängig vom Modell]
Bildoption
Passt detaillierte Einstellungen für Bilder an.
Synchronisiert Video und Audio direkt, wenn sie nicht übereinstimmen.
Energie sparen
SETTINGS BILD Energie sparen
Spart Strom, indem die Helligkeit des Bildschirms angepasst wird.
• Aus : Schaltet den Energiesparmodus aus.
• Minimum / Mittel / Maximum : Wendet das entsprechend
vorgegebene Profil für Energie sparen an.
• Video stumm : Der Bildschirm wird ausgeschaltet, nur der Ton
wird wiedergegeben. Um den Bildschirm wieder einzuschalten,
drücken Sie eine beliebige Taste auf der Fernbedienung
(ausgenommen die Ein-/Ausschalttaste).
TV Lautsprecher verwenden
SETTINGS AUDIO Audioausgang
[Abhängig vom Modell]
TV Lautsprecher
Tonausgabe erfolgt über TV Lautsprecher.
Kopfhörer verwenden
SETTINGS AUDIO Audioausgang
[Abhängig vom Modell]
Kopfhörer
• Wenn Sie AV-Sync. anp. auf Ein schalten, können Sie die
Tonausgabe (TV-Lautsprecher) an das Bild anpassen.
SIMPLINK verwenden
DEUTSCH
• Rauschunterdrückung: Eliminiert Bildrauschen.
• MPEG-Rauschunterdrückung: Eliminiert das beim Erstellen
digitaler Bildsignale generierte Rauschen.
• Schwarzwert: Passt die Helligkeit oder den Kontrast des
Bildschirms mithilfe der Dunkelheit (Schwarzwert) des Bildschirms
entsprechend dem Schwarzwert des Bildeingangs an.
• Echtes Kino: Hilft dabei, den optimalen Zustand des Bildschirms
zu erhalten.
• Autom. Helligkeitsregelung / Smart-Energiesparmodus :
[Abhängig vom Modell] Spart Strom ein, indem die Helligkeit je
nach Bewegung des Bildes auf dem Bildschirm angepasst wird.
• Je nach Eingangssignal und anderen Bildeinstellungen kann der
Umfang der Elemente zum Anpassen variieren.
[Abhängig vom Modell]
Bei SIMPLINK handelt es sich um eine Funktion, mit der Sie
verschiedene Multimediageräte bequem per TV-Fernbedienung über
das SIMPLINK-Menü steuern und bedienen können.
1 Verbinden Sie mit einem HDMI-Kabel den HDMI IN-Anschluss des
TV-Geräts mit dem HDMI-Ausgang des SIMPLINK-Geräts.
2 Wählen Sie INPUT SIMPLINK.
Das SIMPLINK-Menü wird angezeigt.
3 Im Fenster SIMPLINK-Einstellungen schalten Sie die SIMPLINKFunktion auf Ein.
4 Wählen Sie im Fenster des SIMPLINK- Menüs das Gerät, das Sie
steuern möchten.
• Diese Funktion ist nur kompatibel mit Geräten mit dem SIMPLINKLogo. Überprüfen Sie, dass das externe Gerät das SIMPLINK-Logo
trägt.
• Um die SIMPLINK-Funktion nutzen zu können, müssen Sie ein
Hochgeschwindigkeits-HDMI®-Kabel (mit hinzugefügter CECFunktion (CEC -Consumer Electronics Control)) verwenden. Bei
Hochgeschwindigkeits-HDMI®-Kabeln ist Pin Nr. 13 angeschlossen,
damit Geräte Informationen untereinander austauschen können.
• Wenn Sie auf einen anderen Eingang umschalten, stoppt das
SIMPLINK-Gerät.
• Wird auch das Gerät eines Drittanbieters mit HDMI-CECFunktion benutzt, kann es sein, dass das SIMPLINK-Gerät nicht
ordnungsgemäß funktioniert.
• Wenn Sie zur Wiedergabe von Medien ein Gerät mit
Heimkinofunktion auswählen, wird automatisch der HT
Lautsprecher(Lautsprecher) verbunden.
Tonausgabe erfolgt über den Kopfhörer, der mit dem Kopf-/
Ohrhöreranschluss verbunden ist.
15
Beschreibung der SIMPLINK-Funktion
DEUTSCH
• Direktwiedergabe : Der Inhalt des Multimediageräts wird sofort
über das TV-Gerät wiedergegeben.
• Multimediagerät auswählen : Damit wählen Sie das
gewünschte Gerät über das SIMPLINK-Menü, um es sofort über den
TV-Bildschirm bedienen zu können.
• Disk Wiedergabe : Steuert das Multimediagerät mit der TVFernbedienung.
• Alle Geräte ausschalten : Wenn Sie den Fernseher ausschalten,
werden alle damit verbundenen Geräte ausgeschaltet.
• Sync Stromversorgung ein : Wenn ein mit dem HDMI-Anschluss
verbundenes Gerät mit SIMPLINK-Funktion die Wiedergabe startet,
wird der Fernseher automatisch eingeschaltet.
• Speaker : [Abhängig vom Modell]
Wählen Sie Lautsprecher entweder des Heimkino-Geräts oder des
TV-Geräts.
So legen Sie das Passwort fest
SETTINGS SPERREN Passwort wählen
Mit dieser Option können Sie das Passwort für den Fernseher festlegen
oder ändern.
Das Passwort ist anfangs auf ‘0000’eingestellt.
• Wenn Frankreich als Land ausgewählt wurde, lautet das Passwort
nicht ‘0000’, sondern ‘1234’.
• Wenn Frankreich als Land ausgewählt wurde, kann das Passwort
nicht auf ‘0000’eingestellt werden.
Werkseinstellung wählen
SETTINGS OPTION Werkseinstellung
Alle gespeicherten Daten werden gelöscht, und das TV-Gerät wird auf
die werksseitigen Grundeinstellungen zurückgesetzt.
Das TV-Gerät schaltet sich aus und dann wieder ein, und alle
Einstellungen sind zurückgesetzt.
• Ist die Funktion System-Verriegelung in Kraft, wird in einem
eingeblendeten Pop-up-Fenster dazu aufgefordert, das Passwort
einzugeben.
• Schalten Sie während der Initialisierung nicht das Gerät aus.
16
USB-Gerät entfernen
Q.MENU USB-Gerät
Wählen Sie das USB-Speichergerät, das Sie entfernen möchten.
Wenn die Meldung angezeigt wird, dass das USB-Gerät entfernt worden
ist, trennen Sie das Gerät vom TV.
• Sobald ein USB-Gerät ausgewählt worden ist, um es zu entfernen,
kann nicht mehr von ihm gelesen werden. Entfernen Sie das USBSpeichergerät und schließen Sie es dann wieder an.
Verwendung eines USB-Speichergerätes Warnung
• Falls das USB-Speichergerät ein eingebautes automatisches
Erkennungsprogramm hat oder falls es seinen eigenen Treiber
verwendet, funktioniert es möglicherweise nicht.
• Einige USB-Speichergeräte funktionieren möglicherweise nicht
oder nur fehlerhaft.
• Verwenden Sie nur USB-Speichergeräte, die mit dem Dateisystem
Windows FAT32 oder NTFS formatiert sind.
• In Bezug auf externe USB HDD-Festplatten wird empfohlen, nur
solche Geräte zu verwenden, die mit einer Nennspannung von
weniger als 5 V und einer Nennstromstärke von weniger als 500
mA betrieben werden.
• Es wird empfohlen, USB-Speichersticks mit maximal 32 GB oder
USB HDD-Festplatten mit maximal 2 TB Kapazität zu verwenden.
• Falls eine USB HDD-Festplatte mit Energiesparfunktion nicht
ordnungsgemäß funktionieren sollte, schalten Sie sie aus
und dann wieder ein. Weitere Informationen finden Sie im
Benutzerhandbuch der externen USB HDD-Festplatte.
• Daten auf einem USB-Speichergerät können beschädigt werden.
Wichtige Dateien sollten Sie daher auf anderen Geräten sichern.
Datenverwaltung und -pflege liegt in der Verantwortung des
Benutzers, und der Hersteller haftet nicht bei Datenverlust.
Unterstützte Mediendateien (Meine Medien)
• Maximale Datentransferrate: 20 Mbit/s (Megabits pro Sekunde)
• Unterstützte externe Untertitelformate: *.srt (SubRip), *.smi
(SAMI), *.sub (SubViewer, MicroDVD, DVDsubtitleSystem, SubIdx
(Vobsub)), *.ass/*.ssa (SubStation Alpha), *.txt (TMplayer), *.psb
(PowerDivX)
• Unterstützte interne Untertitelformate: *.dat/*.mpg/*.mpeg/*.
vob (DVD-Untertitel), *.ts/*.tp/*.m2ts/ (DVB-Untertitel), *.mp4
(DVD-Untertitel, UTF-8 Plain Text), *.mkv (ASS, SSA, UTF-8 Plain
Text, universales Untertitelformat, VobSub, DVD-Untertitel),
*.divx/*.avi (XSUB1, XSUB+)
1 XSUB : Unterstützt interne Untertitel, generiert von DivX6
Unterstützte Video Formate
Unterstützte Audioformate
• Dateityp: mp3
[Bitrate] 32 kbit/s – 320 kbit/s
[Abtastfrequenz] 16 kHz bis 48 kHz
[Unterstützung] MPEG1, MPEG2, Layer2, Layer3
• Dateityp: AAC
[Bitrate] Freies Format
[Abtastfrequenz] 8 kHz ~ 48 kHz
[Unterstützung] ADIF, ADTS
• Dateityp: M4A
[Bitrate] Freies Format
[Abtastfrequenz] 8 kHz ~ 48 kHz
[Unterstützung] MPEG-4
• Dateityp : WMA
[Bitrate] 128 Kbps ~ 320 Kbps
[Abtastfrequenz] 8 kHz ~ 48 kHz
[Unterstützung] WMA7, WMA8, WMA9 Standard
• Dateityp : WMA 10 Pro
[Abtastfrequenz] ~ 768 Kbps
[Kanal / Abtastfrequenz]
M0: bis 2-Kanal bei 48 kHz
(außer LBR-Modus),
M1 : bis 5,1-Kanal bei 48 kHz,
M2 : bis 5,1-Kanal bei 96 kHz
[Unterstützung] WMA 10 Pro
• Dateityp : OGG
[Bitrate] Freies Format
[Abtastfrequenz] ~ 48 kHz
[Unterstützung] OGG Vorbis
DEUTSCH
• Maximale Auflösung: 1920 x 1080 bei 30p (nur Motion JPEG
640 x 480 bei 30p)
• .asf, .wmv
[Video] MPEG-2, MPEG-4 Part 2, XViD, H.264/AVC, VC1(WMV3,
WVC1), MP43
[Audio] WMA Standard, WMA9 (Pro), MP3, AAC, AC3, MP3, 3D
WMV Single Stream.
• .divx, .avi
[Video] MPEG-2, MPEG-4 Part 2, DivX3.11, DivX4, DivX5, DivX6,
XViD, H.264/AVC
[Audio] HE-AAC, LPCM, ADPCM, MPEG- 1 Layer I, MPEG-1 Layer II,
Dolby Digital, MPEG-1 Layer III (MP3), *DTS
• .ts, .trp, .tp, .mts, .m2ts
[Video] H.264/AVC, MPEG-2, AVS, VC1
[Audio] MPEG-1 Layer I, MPEG-1 Layer II, MPEG-1 Layer III (MP3),
Dolby Digital, Dolby Digital Plus, AAC, HE-AAC, *DTS
• .vob
[Video] MPEG-1, MPEG-2
[Audio] Dolby Digital, MPEG-1 Layer I, MPEG- 1 Layer II, DVD-LPCM
• .mp4, .m4v, .mov
[Video] MPEG-2, MPEG-4 Part2, DivX3.11, DivX4, DivX5, DivX6,
XVID, H.264/AVC
[Audio] AAC, MPEG-1 Layer III (MP3), *DTS
• .mkv
[Video] MPEG-2, MPEG-4 Part2, XVID, H.264/AVC
[Audio] HE-AAC, Dolby Digital, MPEG-1 Layer III (MP3), *DTS, LPCM
• motion JPEG
[Video] MJPEG
[Audio] LPCM, ADPCM
• .mpg, .mpeg, .mpe
[Video] MPEG-1, MPEG-2
[Audio] MPEG-1 Layer I, MPEG-1 Layer II, Dolby Digital, LPCM
• .dat
[Video] MPEG-1, MPEG-2
[Audio] MP2
• .flv
[Video] Sorenson H.263, H.264/AVC
[Audio] MP3, AAC, HE-AAC
• *.rm, *.rmvb
[Video] RV30, RV40
[Audio] Dolby Digital, AAC, HE-AAC, RA6(Cook)
• .3gp, .3gp2
[Video] H.264/AVC, MPEG-4 Part2
[Audio] AAC, AMR(NB/WB)
• *DTS / *.rm / *.rmvb : Abhängig vom Modell
Unterstützte Fotoformate
• Kategorie : 2D (jpeg, jpg, jpe)
[Verfügbarer Dateityp] SOF0: Baseline,
SOF1: Extend Sequential,
SOF2: Progressive
[Bildgröße] Minimum: 64 x 64,
Maximum: Normales Modell: 15360 (B) x 8640 (H),
Progressive Modell: 1920 (B) x 1440 (H)
• Kategorie: BMP
[Bildgröße] Minimum: 64 x 64, Maximum : 9600 x 6400
• Kategorie : PNG
[Verfügbarer Dateityp] Interlace, Nicht-Interlace
[Bildgröße] Minimum : 64 x 64, Maximum : Interlace : 1200 x 800,
Nicht-Interlace : 9600 x 6400
• Die Anzeige von Dateien im BMP- und PNG-Format dauert
eventuell länger als die Anzeige im JPEG-Format.
17
Anzeige des webhandbuchs Fehlerbehebung
Detaillierte Benutzerhandbuchinformationen erhalten Sie unter www.
lg.com.
DEUTSCH
Einrichtung der externen
steuerung
Informationen zur Einrichtung der externen Steuerung erhalten Sie
unter www.lg.com.
Das TV-Gerät reagiert nicht auf die Fernbedienung.
• Prüfen Sie den Sensor der Fernbedienung, und versuchen Sie es
erneut.
• Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung
ein Hindernis befindet.
• Prüfen Sie, ob die Batterien noch geladen sind und
ordnungsgemäß eingesetzt wurden ( auf , auf ).
Weder Bild noch Ton wird ausgegeben.
• Prüfen Sie, ob das Gerät eingeschaltet ist.
• Prüfen Sie, ob das Netzkabel in der Steckdose steckt.
• Prüfen Sie, ob die Steckdose ordnungsgemäß funktioniert, indem
Sie andere Geräte einstecken.
Das TV-Gerät schaltet sich plötzlich ab.
• Überprüfen Sie die Steuerungseinstellungen der Stromversorgung.
Die Stromversorgung ist möglicherweise unterbrochen.
• Prüfen Sie, ob die Funktionen Automat. Standby (Abhängig vom
Modell) / Sleep Timer / Ausschaltzeit unter ZEIT aktiviert sind.
• Wenn kein Signal besteht, obwohl das TV-Gerät eingeschaltet ist,
schaltet sich das Gerät nach 15 Minuten automatisch ab.
Beim Anschließen an den PC (HDMI) wird entweder „Kein Signal“ oder
„Ungültiges Format“ angezeigt.
• Schalten Sie das Fernsehgerät mit der Fernbedienung aus und
dann erneut ein.
• Schließen Sie das HDMI-Kabel erneut an.
• Starten Sie den PC bei eingeschaltetem Fernsehgerät erneut.
18
BENUTZERHANDBUCH
EINRICHTUNG DER
EXTERNEN STEUERUNG
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät
zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung
auf.
www.lg.com
2
TASTEN-CODES
DEUTSCH
ENG
TASTEN-CODES
Diese Funktion steht nicht bei allen Modellen zur Verfügung.
yy
Code
(Hexa)
Function (Funktion)
Hinweis
Code
(Hexa)
Function (Funktion)
Hinweis
00
CH +(Kanal +), PR + (Programm +) Taste der Fernbedienung
53
List (Liste)
Taste der Fernbedienung
01
CH -(Kanal -), PR - (Programm -) Taste der Fernbedienung
5B
Beenden
Taste der Fernbedienung
02
Volume + (Lautstärke +)
Taste der Fernbedienung
60
PIP(AD)
Taste der Fernbedienung
03
Volume - (Lautstärke -)
Taste der Fernbedienung
61
Blau
Taste der Fernbedienung
06
> (Pfeiltaste/Pfeil nach rechts)
Taste der Fernbedienung
63
Gelb
Taste der Fernbedienung
07
< (Pfeiltaste/Pfeil nach links)
Taste der Fernbedienung
71
Grün
Taste der Fernbedienung
08
Power (Ein/Aus)
Taste der Fernbedienung
72
Rot
Taste der Fernbedienung
09
Mute (Stummschalten)
Taste der Fernbedienung
79
Ratio (Verhältnis) / Aspect Ratio (Seitenverhältnis)
Taste der Fernbedienung
0B
Input (Eingang)
Taste der Fernbedienung
91
AD (Audiobeschreibung)
Taste der Fernbedienung
0E
SLEEP (Abschalten)
Taste der Fernbedienung
7A
Benutzerhandbuch
Taste der Fernbedienung
0F
TV, TV/RAD (TV, TV/RADIO)
Taste der Fernbedienung
7C
Smart/Home (Smart/Startseite)
Taste der Fernbedienung
Taste der Fernbedienung
7E
SIMPLINK
Taste der Fernbedienung
10 bis 19 * Zifferntasten 0 bis 9
1A
Q.View (Schnellansicht)/
Flashback (Flashback)
Taste der Fernbedienung
8E
►► (Vorspulen)
Taste der Fernbedienung
1E
FAV (Favoritenliste)
Taste der Fernbedienung
8F
◄◄ (Zurückspulen)
Taste der Fernbedienung
20
Text (Teletext)
Taste der Fernbedienung
AA
Info
Taste der Fernbedienung
21
T. Opt (Teletext-Option)
Taste der Fernbedienung
AB
Program Guide
(Programmführer)
Taste der Fernbedienung
28
Return (ZURÜCK)
Taste der Fernbedienung
B0
► Play (Wiedergeben)
Taste der Fernbedienung
30
AV (Audio- und Video-) Modus
Taste der Fernbedienung
B1
ꕗ (Beenden / Stop)
Taste der Fernbedienung
39
Titel/Subtitle (Untertitel)
Taste der Fernbedienung
BA
ꕘ ( Standbild/Langsame
Wiedergabe/Pause)
Taste der Fernbedienung
40
Λ (Pfeiltaste/Pfeil nach oben)
Taste der Fernbedienung
BB
Fußball
Taste der Fernbedienung
41
V (Pfeiltaste/Pfeil nach unten)
Taste der Fernbedienung
BD
ꔄ (REC) (Aufnahme)
Taste der Fernbedienung
42
My Apps (Meine Anwendungen)
Taste der Fernbedienung
DC
3D
Taste der Fernbedienung
43
Menu (Menü)/Settings
(Einstellungen)
Taste der Fernbedienung
99
AutoConfig (Automatische
Konfiguration)
Taste der Fernbedienung
44
OK/Enter (OK/Bestätigen)
Taste der Fernbedienung
9F
App / *
Taste der Fernbedienung
45
Q.Menu (Schnellmenü)
Taste der Fernbedienung
9B
TV/PC
Taste der Fernbedienung
4C
List (Liste), - (Nur ATSC)
Taste der Fernbedienung
* Der Tastencode 4C (0 x 4C) ist für die Modelle ATSC/ISDB mit kleinerer oder größerer Kanalnummer
verfügbar.
(Für Südkorea, Japan, Nordamerika, Lateinamerika, ausgenommen kolumbianische Modelle)
EINRICHTUNG DER EXTERNEN STEUERUNG
3
yy
Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.
Verbinden Sie die UC-232A/RS-232C mit einem externen Steuergerät (z. B. ein Computer oder ein A/VSteuersystem), um die Gerätfunktion extern zu steuern.
Hinweis: Es gibt mehrere Möglichkeiten, ein TV-Gerät zu verbinden, abhängig von den Anschlüssen des
Modells.
* Bitte beachten Sie, dass nicht alle Modelle diese Verbindungen unterstützen.
* Ein Kabel ist nicht im Lieferumfang enthalten.
USB-Kabel Typ UC-232A
Typ USB
• LGTV unterstützt auch den chip-basierten PL2303-USB-Seriell-Wandler (Händler-ID: 0x0557, ProduktID: 0x2008), der nicht von LG hergestellt oder bereitgestellt wurde.
• Dieser kann in Computergeschäften gekauft werden, die Zubehör für IT-Experten führen.
RS-232C mit RS232C-Kabel
Typ DE9 (D-Sub, 9-polig)
• Kaufen Sie das RS-232C-zu (DE9, D-Sub, 9-polig, Typ Buchse-zu-Buchse)-RS-232C-Kabel. Dieses ist
für die Verbindung zwischen dem Computer und dem Fernsehgerät erforderlich (gemäß Spezifikation im
Handbuch).
Die Verbindungsschnittstelle kann sich vom Fernsehgerät unterscheiden.
DEUTSCH
ENG
EINRICHTUNG DER EXTERNEN STEUERUNG
4
EINRICHTUNG DER EXTERNEN STEUERUNG
DEUTSCH
ENG
Typ Klinkenstecker
• Für die Verbindung von PC und Fernsehgerät müssen Sie ein Klinkenstecker-zu-RS-232-Kabel (gemäß
Spezifikation im Handbuch) kaufen.
* Bei anderen Modellen nutzen Sie den USB-Anschluss.
* Die Verbindungsschnittstelle kann sich vom Fernsehgerät unterscheiden.
- oder
Computer des Kunden
RS-232C-Konfigurationen
3-adrige Konfigurationen (nicht Standard)
1
5
6
9
RS-232C
(Serielle Schnittstelle)
PC
TV
RXD
2
2
TXD
TXD
3
1
RXD
GND
5
3
GND
ODER
RXD
3
2
TXD
TXD
2
1
RXD
GND
5
3
GND
D-Sub 9
Telefon
Set ID
Mehr Informationen zur Set ID erhalten Sie unter „Echtdatenzuordnung“ auf S. p.6
1. Öffnen Sie die Hauptmenüs mit der Taste EINSTELLUNGEN.
2. Drücken Sie die Navigationstasten, um zu (*Allgemein → Info zu diesem TV-Gerät oder OPTION) zu
gelangen, und drücken Sie OK.
3. Drücken Sie die Navigationstasten, um zu ID FESTLEGEN zu gelangen, und drücken Sie OK.
4. Gehen Sie nach links oder rechts, um eine Set ID-Nummer auszuwählen, und wählen Sie SCHLIESSEN.
Der Einstellungsbereich liegt zwischen 1 und 99.
5. Drücken Sie abschließend BEENDEN.
* (Abhängig vom Modell)
EINRICHTUNG DER EXTERNEN STEUERUNG
5
• Baudrate: 9600 bps (UART)
• Datenlänge: 8 Bits
• Parität: Keine
• Stopp-Bit: 1 Bit
• Übertragungscode: ASCII-Code
• Verwenden Sie ein Überkreuz-Kabel (ReverseKabel).
Befehlsreferenzliste
(Abhängig vom Modell)
BEFEHL1 BEFEHL2
Daten
(Hexadezimal)
01. Power (Ein/Aus)*
k
a
00 bis 01
02. Format
k
c
(p.7)
03. Stummschaltung
Bildschirm
k
d
(p.7)
04. Stummschaltung
05.
Lautstärkeregelung
k
e
00 bis 01
k
f
00 bis 64
06. Kontrast
k
g
00 bis 64
07. Helligkeit
k
h
00 bis 64
08. Farbe
k
i
00 bis 64
09. Farbton
k
j
00 bis 64
10. Schärfe
k
k
00 bis 32
11. OSD Select
(OSD-Auswahl)
k
l
00 bis 01
12. Fernbedienung
Sperrmodus
k
m
00 bis 01
13. Treble (Höhen)
k
r
00 bis 64
14. Bass (Bässe)
k
s
00 bis 64
BEFEHL1 BEFEHL2
Daten
(Hexadezimal)
15. Balance
16. Farbtemperatur
17. ISM Method
(ISM-Methode) (Nur
Plasma-TV)
18. Equalizer
19. Energy Saving
(Energie sparen)
20. Tune Command
(Suchlauf-Befehl)
21. Channel (Sender)
(Sendung)
Add/Del (hinzufügen/
löschen)
(Überspringen)
k
t
00 bis 64
x
u
00 bis 64
j
p
(p.8)
j
v
(p.8)
j
q
00 bis 05
m
a
(p.9)
m
b
00 bis 01
22. Key (Taste)
m
c
23. Control Back
Light, Control Panel
Light (Einstellen der
Hintergrundbeleuchtung
und
Bedienfeldbeleuchtung)
24. Input select (Main)
(Eingangsauswahl
(Haupt))
25. 3D (Nur
3D-Modelle)
26. Extended 3D
(Erweitertes 3D) (Nur
3D-Modelle)
m
g
TastenCODES
00 bis 64
x
b
(p.11)
x
t
(p.11)
x
v
(p.11)
27. Auto Configure
j
(Autom. Konfiguration)
u
(p.12)
* Hinweis: Während des USB-Betriebs, wie z. B. DivX oder EMF, werden alle Befehle außer Power (ka) und
Key (mc) nicht ausgeführt und als NG behandelt.
Durch das RS232C-Kabel kann das Fernsehgerät den Befehl KA im ein- bzw. ausgeschalteten
Zustand senden. Wenn ein USB-Seriell-Wandler-Kabel angeschlossen ist, kann der Befehl nur bei
eingeschaltetem Fernsehgerät gesendet werden.
DEUTSCH
ENG
Kommunikationsparameter
6
EINRICHTUNG DER EXTERNEN STEUERUNG
DEUTSCH
ENG
Übertragungs-/Empfangsprotokoll
Übertragung
[Command1][Command2][ ][Set ID][ ][Daten][Cr]
[Command1] : Erster Befehl zur TV-Steuerung. (j, k, m oder x)
[Command2] : Zweiter Befehl zur TV-Steuerung.
[Set ID]
:Sie können die [Set ID] einstellen, um die gewünschte Monitor-ID im Optionsmenü zu
wählen.
Der Einstellungsbereich beim TV-Gerät liegt zwischen 1 und 99. Wenn als Wert der [Set
ID] „0“ ausgewählt wurde, kann jedes verbundene Gerät gesteuert werden.
* [Set ID] wird im Menü als Dezimalzahl (1 bis 99) und auf dem Übertragungs-/
Empfangsprotokoll als Hexadezimalzahl (0x00 bis 0x63) angegeben.
[Daten]
: Für die Übertragung von Befehlsdaten (hexadezimal). „FF“ übertragen, um Befehlsstatus
zu lesen.
[Cr]
: Zeilenschalter – ASCII-Code „0x0D“
[ ]:
Leerzeichen – ASCII-Code „0x20“
OK - Bestätigung
[Command2][ ][Set ID][ ][OK][Daten][x]
* Das Gerät sendet ACK (Bestätigung) in diesem Format beim Empfang normaler Daten. Wenn sich zu
diesem Zeitpunkt Daten im Datenlesemodus befinden, werden die aktuellen Statusdaten angezeigt.
Wenn sich die Daten im Datenschreibmodus befinden, werden die Daten an den PC zurückgegeben.
Fehlerbestätigung
[Command2][ ][Set ID][ ][NG][Daten][x]
* Beim Empfang unnormaler Daten aus ungültigen Funktionen oder bei Übertragungsfehlern sendet das
TV-Gerät ACK in diesem Format.
Daten 00: Unzulässiger Code
Echtdatenzuordnung (Hexadezimal b Dezimal)
* Wenn Sie [Daten] in Hexadezimalschreibweise eingeben, müssen Sie die nachfolgende
Konvertierungstabelle beachten.
* Der Befehl „Channel Tune“ (ma) verwendet hexadezimale Zwei-Byte-Werte ([Daten]) für die Auswahl der
Kanalnummer.
00: Schritt 0
01: Schritt 1 (Set ID 1)
...
0A: Schritt 10 (Set ID 10)
...
0F: Schritt 15 (Set ID 15)
10: Schritt 16 (Set ID 16)
...
32: Schritt 50 (Set ID 50)
33: Schritt 51 (Set ID 51)
...
63: Schritt 99 (Set ID 99)
...
C7: Schritt 199
C8: Schritt 200
...
FE: Schritt 254
FF: Schritt 255
...
01 00: Schritt 256
...
27 0E: Schritt 9998
27 0F: Schritt 9999
...
EINRICHTUNG DER EXTERNEN STEUERUNG
7
01. Ein/Aus (Command: k a)
►► Für die Steuerung des *Ein-/Ausschaltens des Geräts
Transmission[k][a][ ][Set ID][ ][Daten][Cr]
Daten 00: Power Off
(Ausschaltens)
01: *Power On
(*Einschalten)
Ack [a][ ][Set ID][ ][OK/NG][Daten][x]
►► Für die Anzeige des Ein-/Ausschaltstatus des
Fernsehgeräts
Transmission[k][a][ ][Set ID][ ][Daten][Cr]
Ack [a][ ][Set ID][ ][OK][Daten][x]
* Wenn andere Funktionen „FF“-Daten auf der Basis dieses
Formats übertragen, enthält die Bestätigungsrückmeldung
(Ack) Statusinformationen zu den einzelnen Funktionen.
02. Format (Command: k c)
(Größe des Hauptbilds)
►► Zur Einstellung des Bildformats. (Hauptbildformat)
Das Bildschirmformat kann auch über die Option „Format“
im Q.MENU. oder im Menü PICTURE festgelegt werden.
Transmission [k][c][ ][Set ID][ ][Daten][Cr]
Daten 01: Normalbild (4:3) 07: 14:9
02: Breitbild
(Europa, Kolumbien, Mittlerer
(16:9)
Osten, Asien außer Südkorea
04: Zoom
und Japan)
05: Zoom 2
09: * Jetzt suchen
(Lateinamerika
0B: Volle Breite
außer nur
(Europa, Kolumbien,
Kolumbien)
Mittlerer Osten, Asien
06: N
ach Programm außer Südkorea und
auswählen /
Japan)
Original
10 bis 1F: Kino-Zoom 1
bis 16
Ack [c][ ][Set ID][ ][OK/NG][Daten][x]
* Über die PC-Eingabe wählen Sie das Format 16:9 oder
4:3 aus.
* Im DTV/HDMI/Komponenten-Modus (High-Definition) ist
die Funktion „Just Scan“ verfügbar.
* Der Modus „Volle Breite“ kann bei verschiedenen
Modellen unterschiedlich funktionieren. Er wird bei DTV
voll und bei ATV und AV teilweise unterstützt.
03. Bildschirm-Ruhezustand (Command: k d)
►► Für die Aktivierung/Deaktivierung des BildschirmRuhezustands.
Transmission [k][d][ ][Set ID][ ][Daten][Cr]
Daten 00: B
ildschirm-Ruhezustand aus (Bild ein)
Videoausgabe-Ruhezustand aus
01: B
ildschirm-Ruhezustand ein (Bild aus))
10: Videoausgabe-Ruhezustand ein
Ack [d][ ][Set ID][ ][OK/NG][Daten][x]
* Beim Stummschalten eines Videos wird das
Bildschirmmenü (OSD) eingeblendet. Beim
Stummschalten des Bildschirms wird das
Bildschirmmenü nicht eingeblendet.
04. Lautstärke stumm (Command: k e)
►► Zur Aktivierung/Deaktivierung der
Stummschaltung.
Sie können die Stummschaltung auch über die
Taste MUTE der Fernbedienung einstellen.
Transmission [k][e][ ][Set ID][ ][Daten][Cr]
Daten 00: Stummschaltung ein (Ton aus)
01: Stummschaltung aus (Lautstärke ein)
Ack [e][ ][Set ID][ ][OK/NG][Daten][x]
05. Volume Control (Lautstärkeregelung)
(Command: k f)
►► Zur Regelung der Lautstärke.
Sie können die Lautstärke auch über die
Lautstärke-Tasten der Fernbedienung einstellen.
Transmission [k][f][ ][Set ID][ ][Daten][Cr]
Daten Min.: 00 bis Max.: 64
Ack [f][ ][Set ID][ ][OK/NG][Daten][x]
06. Kontrast (Command: k g)
►► Zur Einstellung des Bildkontrasts.
Sie können den Kontrast auch über das Menü
PICTURE einstellen.
Transmission [k][g][ ][Set ID][ ][Daten][Cr]
Daten Min.: 00 bis Max.: 64
Ack [g][ ][Set ID][ ][OK/NG][Daten][x]
07. Helligkeit (Command: k h)
►► Zur Einstellung der Bildschirmhelligkeit.
Sie können die Bildschirmhelligkeit auch über das
Menü PICTURE einstellen.
Transmission [k][h][ ][Set ID][ ][Daten][Cr]
Daten Min.: 00 bis Max.: 64
Ack [h][ ][Set ID][ ][OK/NG][Daten][x]
08. Farbe (Command: k i)
►► Für die Einstellung der Bildschirmfarbstärke.
Die Farbe kann auch im Menü PICTURE
eingestellt werden.
Transmission [k][i][ ][Set ID][ ][Daten][Cr]
DEUTSCH
ENG
* Befehle können je nach Modell und Signal abweichen.
8
EINRICHTUNG DER EXTERNEN STEUERUNG
DEUTSCH
ENG
Daten Min.: 00 bis Max.: 64
* (Abhängig vom Modell)
Ack [i][ ][Set ID][ ][OK/NG][Daten][x]
09. Farbton (Command: k j)
►► Zur Einstellung des Farbtons auf dem Bildschirm.
Die Farbtöne können auch im Menü PICTURE eingestellt
werden.
Transmission [k][j][ ][Set ID][ ][Daten][Cr]
14. Bässe (Command: k s)
►► Zur Einstellung der Bässe.
Sie können die Bässe auch über das Menü AUDIO einstellen.
Transmission [k][s][ ][Set ID][ ][Daten][Cr]
Daten Min.: 00 bis Max.: 64
Best [s][ ][Set ID][ ][OK/NG][Daten][x]
Daten Rot: 00 bis Grün: 64
Ack [j][ ][Set ID][ ][OK/NG][Daten][x]
10. Sharpness (Schärfe) (Command: k k)
►► Zur Einstellung der Schärfe auf dem Bildschirm.
Die Bildschärfe kann auch im Menü PICTURE eingestellt
werden.
Transmission [k][k][ ][Set ID][ ][Daten][Cr]
Daten Min.: 00 bis Max.: 32
Ack [k][ ][Set ID][ ][OK/NG][Daten][x]
11. OSD-Auswahl (Command: k l)
►► OSD (Bildschirmmenü) Ein/Aus bei Verwendung der
Fernbedienung.
Transmission [k][l][ ][Set ID][ ][Daten][Cr]
Daten 00: OSD aus
01: OSD ein
* (Abhängig vom Modell)
15. Balance (Command: k t)
►► Zur Einstellung der Balance.
Sie können die Balance auch über das Menü AUDIO
einstellen.
Transmission [k][t][ ][Set ID][ ][Daten][Cr]
Daten Min.: 00 bis Max.: 64
Ack [t][ ][Set ID][ ][OK/NG][Daten][x]
16. Farbtemperatur (Command: x u)
►► Zur Einstellung der Farbtemperatur. Sie können die
Farbtemperatur auch über das Menü PICTURE einstellen.
Transmission [x][u][ ][Set ID][ ][Daten][Cr]
Daten Min.: 00 bis Max.: 64
Ack [u][ ][Set ID][ ][OK/NG][Daten][x]
Ack [l][ ][Set ID][ ][OK/NG][Daten][x]
12. Fernbedienungssperre (Command: k m)
17. ISM-Methode (Command: j p) (Nur Plasma-TV)
►► Zum Sperren der Steuerelemente auf der Vorderseite des
Bildschirms und der Fernbedienung.
►► Zur Steuerung der ISM-Methode. Sie können die ISMMethode auch über das Menü OPTION einstellen.
Transmission [k][m][ ][Set ID][ ][Daten][Cr]
Transmission [j][p][ ][Set ID][ ][Daten][Cr]
Daten 00 : Sperre aus
01: Sperre ein
Ack [m][ ][Set ID][ ][OK/NG][Daten][x]
* Falls keine Fernbedienung verwendet wird, sollte dieser Modus
eingestellt werden.
Wenn die Netzstromversorgung ein- und ausgeschaltet wird
(Stecker herausziehen und nach 20 bis 30 Sekunden wieder
einstecken), wird die Sperre des externen Steuergeräts
aufgehoben.
Daten: 02: Orbiter
08: Normal
20: Color Wash
Ack [p][ ][Set ID][ ][OK/NG][Daten][x]
18. Equalizer (Command: j v)
►► EQ des Geräts einstellen.
Transmission [j][v][ ][Set ID][ ][Daten][Cr]
MSB
* Wenn die Tastensperre im Standby-Modus aktiviert ist
(Gleichstrom via Ausschaltzeit oder die Befehle „ka“, „mc“
abgeschaltet), lässt sich das Gerät nicht über die Einschalttaste
der IR-Fernbedienung und die lokalen Tasten einschalten.
0
►► Zur Einstellung der Höhen.
Sie können die Höhen auch über das Menü AUDIO einstellen.
Transmission [k][r][ ][Set ID][ ][Daten][Cr]
Daten Min.: 00 bis Max.: 64
Best [r][ ][Set ID][ ][OK/NG][Daten][x]
0
0
0
Frequenz

13. Höhen (Command: k r)
0
0
LSB
0
0
Daten
7
6
5
Frequenz
4
3
2
1
0
Schritt
0
0
0
1. Frequenz
0
0
0
0
0
0 (Dezimal)
0
0
1
2. Frequenz
0
0
0
0
1
1 (Dezimal)
0
1
0
3. Frequenz
...
...
...
...
...
...
0
1
1
4. Frequenz
1
0
0
1
1
19 (Dezimal)
EINRICHTUNG DER EXTERNEN STEUERUNG
0
0
5. Frequenz
1
0
1
0
0
20 (Dezimal)
Acknowledgement [v][ ][Set ID][ ][OK/NG][Daten][x]
* Hängt vom Modell ab und passt sich an, wenn der TonModus ein EQ anpassbarer Wert ist.
19. Energie sparen (Command: j q)
►► Zur Reduzierung der Leistungsaufnahme des TV-Geräts.
Sie können die Option „Energie sparen“ auch über das
Menü PICTURE einstellen.
Transmission [j][q][ ][Set ID][ ][Daten][Cr]
Daten:
00: Off (Aus)
01: Minimum
02: Mittel
03: Maximum
04 : Auto (für LCD TV / LED TV) /
Intelligenter Sensor (für PDP TV)
05: Anzeige aus
* (Abhängig vom Modell)
Ack [q][ ][Set ID][ ][OK/NG][Daten][x]
20. Abstimmungsbefehl (Command: m a)
* Dieser Befehl kann je nach Modell und Signal abweichen.
• Für in Europa, dem Mittleren Osten, Kolumbien, Asien
außer Südkorea und Japan ausgelieferte Modelle
►► Kanal mit folgender Nummer wählen.
Transmission [m][a][ ][Set ID][ ][Daten 00][ ]
[Daten 01][ ][Daten 02][Cr]
* Analog Terrestrisch/Kabel
[Daten 00][Daten 01] Kanaldaten
Daten 00 : Kanaldaten mit hoher Bytezahl
Daten 01 : Kanaldaten mit niedriger Bytezahl
- 00 00 bis 00 C7 (Dezimalzahl: 0 bis 199)
Daten 02: Eingangsquelle (Analog)
- 00: Terrestrisches Fernsehen (ATV)
- 80: Kabelfernsehen (CATV)
* Digital Terrestrisch/Kabel/Satellit
[Daten 00][Daten 01] Kanaldaten
Daten 00: Hochkanaldaten
Daten 01: Tiefkanaldaten
- 00 00 bis 27 0F (Dezimalzahl: 0 bis 9999)
Daten 02: Eingangsquelle (Digital)
- 10: Terrestrisches Fernsehen (DTV)
- 20: Terrestrisches Radio (Radio)
- 40: Satelliten-Fernsehen (SDTV)
- 50: Satelliten-Radio (S-Radio)
- 90: Kabelfernsehen (CADTV)
- a0: Kabelradio (CA-Radio)
* Tune-Befehl, Beispiele:
1. Schalten Sie den analogen terrestrischen Kanal 10 (PAL)
ein.
Set ID = Alle = 00
Daten 00 & 01 = Kanaldaten sind 10 = 00 0a
Daten 02 = Analoges Terrestrisches Fernsehen = 00
Ergebnis = ma 00 00 0a 00
2. Schalten Sie den digitalen terrestrischen Kanal 01, (DVB-T) ein.
Set ID = Alle = 00
Daten 00 & 01 = Kanaldaten sind 1 = 00 01
Daten 02 = Digitales Terrestrisches Fernsehen = 10
Ergebnis = ma 00 00 01 10
3. Schalten Sie den Satelliten-Kanal (DVB-S) 1000 ein.
Set ID = Alle = 00
Daten 00 & 01 = Kanaldaten sind 1000 = 03 E8
Daten 02 = Digitales Satellitenfernsehen = 40
Ergebnis = ma 00 03 E8 40
Ack [a][ ][Set ID][ ][OK][Daten 00][Daten 01]
[Daten 02][x][a][ ][Set ID][ ][NG][Daten 00][x]
• Für in Südkorea, Nordamerika/Lateinamerika außer
Kolumbien ausgelieferte Modelle
►► Geben Sie folgende physische / größere / kleinere
Kanalnummer ein.
Transmission [m][a][ ][0][ ][Daten00][ ][Daten01]
[ ][Daten02][ ][Daten03][ ][Daten04][ ][Daten05]
[Cr]
Digitale Kanäle haben eine physische, eine größere und eine
kleinere Kanalnummer. Die physische Nummer ist die tatsächliche
digitale Kanalnummer, die größere ist die Nummer, der der Kanal
zugeordnet sein sollte, und die kleinere ist der Unterkanal. Da
der ATSC-Tuner den Kanal automatisch der größeren/kleineren
Kanalnummer zuordnet, wird die physische Nummer beim digitalen
Senden eines Befehls nicht benötigt.
* Analog Terrestrisch/Kabel
Daten 00 : Physische Kanalnummer
- Terrestrisch (ATV): 02 bis 45 (Dezimalzahl: 2 bis 69)
- Kabel (CATV): 01, 0E bis 7D (Dezimalzahl: 1, 14 bis125)
[Daten 01 bis 04]: Kleinere/Größere Kanalnummer
Daten 01 & 02: xx (Egal)
Daten 03 & 04: xx (Egal)
Daten 05: Eingangsquelle (Analog)
- 00: Terrestrisches Fernsehen (ATV)
- 01: Kabelfernsehen (CATV)
* Digital Terrestrisch/Kabel
Daten 00: xx (Egal)
[Daten 01][Daten 02]: Größere Kanalnummer
Daten 01: Kanaldaten mit hoher Bytezahl
Daten 02: Kanaldaten mit niedriger Bytezahl
- 00 01 bis 27 0F (Dezimalzahl: 1 bis 9999)
[Daten 03][Daten 04]: Kleinere Kanalnummer
Daten 03: Kanaldaten mit hoher Bytezahl
Daten 04: Kanaldaten mit niedriger Bytezahl
Daten 05: Eingangsquelle (Digital)
- 02: Terrestrisches Fernsehen (DTV) – Verwenden Sie die
physische Kanalnummer
DEUTSCH
ENG
1
9
10 EINRICHTUNG DER EXTERNEN STEUERUNG
DEUTSCH
ENG
- 06: Kabelfernsehen (CADTV) – Verwenden Sie die physische
Kanalnummer
- 22: Terrestrisches Fernsehen (DTV) – Verwenden Sie nicht die
physische Kanalnummer
- 26: K
abelfernsehen (CADTV) – Verwenden Sie nicht die
physische Kanalnummer
- 46: K
abelfernsehen (CADTV) – Verwenden Sie nur die höhere
Kanalnummer (Einfachkanal)
Zwei Bytes stehen für die jeweils größeren oder kleineren
Kanaldaten zur Verfügung, üblicherweise werden jedoch nur die
kleineren verwendet (hohe Bytezahl ist 0).
* Beispiele für Abstimmungsbefehle:
1.Schalten Sie den analogen Kabelkanal 35 (NTSC) ein.
Set ID = Alle = 00
Daten 00 = Kanaldaten sind 35 = 23
Daten 01 & 02 = Keine größere Kanalnummer = 00 00
Daten 03 & 04 = Keine kleinere Kanalnummer = 00 00
Daten 05 = Analoges Kabelfernsehen = 01
Gesamt = ma 00 23 00 00 00 00 01
2.Schalten Sie den digitalen terrestrischen Kanal 30-3 (ATSC) ein.
Set ID = Alle = 00
Daten 00 = Physische Kanalnummer nicht bekannt = 00
Daten 01 & 02 = Größere Kanalnummer ist 30 = 00 1E
Daten 03 & 04 = Kleinere Kanalnummer ist 3 = 00 03
Daten 05 = Digitales Terrestrisches Fernsehen = 22
Gesamt = ma 00 00 00 1E 00 03 22
Ack [a][ ][Set ID][ ][OK][Daten 00][Daten 01]
[Daten 02][Daten 03][Daten 04][Daten 05]
[x][a][ ][Set ID][ ][NG][Daten 00][x]
• Für in Japan ausgelieferte Modelle
►► Geben Sie folgende physische / größere / kleinere Kanalnummer
ein.
Transmission [m][a][ ][0][ ][Daten00][ ][Daten01]
[ ][Daten02][ ][Daten03][ ][Daten04][ ][Daten05][Cr]
* Digital Terrestrisch/Satellit
Daten 00: xx (Egal)
[Daten 01][Daten 02]: Größere Kanalnummer
Daten 01: Kanaldaten mit hoher Bytezahl
Daten 02: Kanaldaten mit niedriger Bytezahl
- 00 01 bis 27 0F (Dezimalzahl: 1 bis 9999)
[Daten 03][Daten 04]: K
leinere/Nebenkanalnummer
(Egal bei Satellit)
Daten 03: Kanaldaten mit hoher Bytezahl
Daten 04: Kanaldaten mit niedriger Bytezahl
Daten 05: Eingangsquelle (Digital/Satellit für Japan)
- 02: Terrestrisches Fernsehen (DTV)
- 07: ÜS (Übertragungssatellit)
- 08: KS1 (Kommunikationssatellit 1)
- 09: KS2 (Kommunikationssatellit 2)
* Tune-Befehl, Beispiele:
1 Schalten Sie den digitalen terrestrischen Kanal 17-1 (ISDB-T) ein.
Set ID = Alle = 00
Daten 00 = Physische Kanalnummer nicht bekannt = 00
Daten 01 & 02 = Größere Kanalnummer ist 17 = 00 11
Daten 03 & 04 = Kleinere / Nebenkanalnummer ist 1 = 00 01
Daten 05 = Digitales Terrestrisches Fernsehen = 02
Gesamt = ma 00 00 00 11 00 01 02
2. Schalten Sie den BS-Kanal 30 (ISDB-BS) ein.
Set ID = All = 00
Daten 00 = Physische Kanalnummer nicht bekannt
= 00
Daten 01 & 02 = Größere Kanalnummer ist 30 =
00 1E
Daten 03 & 04 = Egal = 00 00
Daten 05 = Digitales BS-Fernsehen = 07
Gesamt = ma 00 00 00 1E 00 00 07
* Diese Funktion kann je nach Modell abweichen.
Ack [a][ ][Set ID][ ][OK][Daten 00][Daten 01]
[Daten 02][Daten 03][Daten 04][Daten 05]
[x][a][ ][Set ID][ ][NG][Daten 00][x]
21. Kanal(Programm) hinzufügen/löschen
(Überspringen) (Command: m b)
►► Beim nächsten Mal zum nächsten Kanal
(Programm) wechseln.
Transmission [m][b][ ][Set ID][ ][Daten][Cr]
Daten 00: Del (ATSC, ISDB)/überspringen
(DVB)
01: Hinzufügen
Ack [b][ ][Set ID][ ][OK/NG][Daten][x]
* Status des Kanals auf del (ATSC, ISDB)/skip(DVB)
(Löschen (ATSC, ISDB) / überspringen(DVB)) oder
add (hinzufügen) einstellen.
22. Taste (Command: m c)
►► Für das Senden des IR-FernbedienungsTastencodes.
Transmission [m][c][ ][Set ID][ ][Daten][Cr]
Daten
Tastencode - p.2.
Ack [c][ ][Set ID][ ][OK/NG][Daten][x]
23. Hintergrundbeleuchtung (Command: m g)
• Für LCD-TV/LED-TV
►► Zum Einstellen der Hintergrundbeleuchtung.
Transmission [m][g][ ][Set ID][ ][Daten][Cr]
Daten Min.: 00 bis Max.: 64
Ack [g][ ][Set ID][ ][OK/NG][Daten][x]
Bedienfeldbeleuchtung (Command: m g)
• Für Plasma-TV
►► Zum Einstellen der Bedienfeldbeleuchtung.
Transmission [m][g][ ][Set ID][ ][Daten][Cr]
EINRICHTUNG DER EXTERNEN STEUERUNG
24. Eingangsauswahl (Command: x b)
(Hauptbildeingang)
►► Zur Auswahl der Eingangsquelle für das Hauptbild.
Transmission [x][b][ ][Set ID][ ][Daten][Cr]
Daten
00: DTV
01: CADTV
02: Satelliten-DTV
10: ATV
ISDB-BS (Japan)
03: ISDB-CS1 (Japan)
04: ISDB-CS2 (Japan)
11: CATV
20: AV or AV1 (AV oder AV 1)21: AV2
40: Component1
(Komponente 1)
60 : RGB
90: HDMI1
92: HDMI3
41: Component2
(Komponente 2)
91: HDMI2
93: HDMI4
Ack [b][ ][Set ID][ ][OK/NG][Daten][x]
* Diese Funktion hängt von Modell und Signal ab.
25. 3D (Command: x t) (nur 3D-Modelle)
(Hängt vom Modell ab)
►► Zum Ändern des 3D-Modus im TV-Gerät.
Transmission [x][t][ ][Set ID][ ][Daten 00][ ][Daten
01]
[ ][Daten 02][ ][Daten 03][Cr]
* (Abhängig vom Modell)
Daten Struktur
[Daten 00]00: 3D Ein
01: 3D Aus
02: 3D zu 2D
03: 2D zu 3D
[Daten 01]00: Oben und Unten
01: Nebeneinander
02: Schachbrett
03: Frame Sequential
04: Column interleaving
05: Row interleaving
[Daten 02]00: Rechts nach links
01: Links nach rechts
[Daten 03]3D-Effekt (3D-Tiefe): Min.: 00 - Max.: 14
(*Senden per Hexadezimalcode)
* Die Funktionen [Daten 02] und [Daten 03] hängen von Modell und
Signal ab.
* Wenn [Daten 00] gleich 00 (3D Ein), dann ist [Daten 03] ohne
Bedeutung.
* Wenn [Daten 00] gleich 01 (3D Aus) oder 02 (3D zu 2D), dann
sind [Daten 01], [Daten 02] und [Daten 03] ohne Bedeutung.
* Wenn [Daten 00] gleich 03 (2D zu 3D), dann sind [Daten 01] und
[Daten 02] ohne Bedeutung.
* Wenn [Daten 00] 00 (3D Ein) oder 03 (2D in 3D) ist, funktioniert
[Daten 03] nur, wenn 3D-Modus (Genre) auf manuell eingestellt
ist.
* Je nach Übertragungs-/Videosignal sind möglicherweise nicht alle
3D-Muster-Optionen ([Daten 01]) verfügbar.
[Daten 00]
[Daten 01]
[Daten 02]
[Daten 03]
00
O
O
O
01
X
X
X
02
X
X
X
03
X
O
O
X: egal
Ack [t][ ][Set ID][ ][OK][Daten00][Daten01]
[Daten02]
[Daten03][x]
[t][ ][Set ID][ ][NG][Daten00][x]
26. Erweitertes 3D (Command: x v) (nur 3D-Modelle)
(Hängt vom Modell ab)
►► Zum Ändern der 3D-Option im TV-Gerät.
Transmission [x][v][ ][Set ID][ ][Daten 00][ ]
[Daten 01][Cr]
[Daten 00]3D-Option
00: 3D-Bildkorrektur
01: 3D-Tiefe (3D-Modus nur manuell verfügbar)
02: 3D-Blickpunkt
06: 3D-Farbkorrektur
07: 3D Sound Zooming
08: Normale Bildansicht
09: 3D-Modus (Genre)
[Daten 01]Verfügt über eine einen eigenen Bereich für jede
3D-Option, die durch [Daten 00] festgelegt wurde.
1) Wenn[Daten 00] 00
00 ist: Rechts nach links
01: Links nach rechts
2) Wenn[Daten 00] 01, 02 ist
Daten Min: 0 – Max: 14 (*Senden per Hexadezimalcode)
Datenwertbereich (0 bis 20) stellt Blickpunktbereich (-10 bis +10)
automatisch ein (abhängig vom Modell).
* Diese Option funktioniert nur, wenn 3D-Modus (Genre) auf
manuell eingestellt ist.
3) Wenn[Daten 00] 06, 07
00 ist: Aus
01 : Ein
4) Wenn[Daten 00] 08
00 ist: Zurück zu 3D-Video von 3D zu 2D konvertiertem
2D-Video
01: Wechsel von 3D-Video zu 2D-Video, außer 2D-zu3D-Video
* Wenn Konvertierungsbedingung nicht zutrifft, wird Befehl als NG
behandelt.
5) Wenn [Daten 00] 09 ist
00: Standard
02: Kino
04: Manual (Manuell)
01 : Sport (Sport)
03 : Extrem
05: Auto (Automatisch)
DEUTSCH
ENG
Daten Min. 00 bis Max. 64
Ack [g][ ][Set ID][ ][OK/NG][Daten][x]
11
12 EINRICHTUNG DER EXTERNEN STEUERUNG
DEUTSCH
ENG
Ack [v][ ][Set ID][ ][OK][Daten00][Daten01][x]
[v][ ][Set ID][ ][NG][Daten00][x]
27. Auto Configure (Autom. Konfiguration)
(Command: j u)
(Abhängig vom Modell)
►► Zur automatischen Anpassung der Bildposition
und zum Minimieren instabiler Bilder. Funktioniert
nur im RGB-Modus (PC).
Transmission [j][u][ ][Set ID][ ][Daten][Cr]
Daten 01: Automatische Konfiguration ausführen
Ack [u][ ][Set ID][ ][OK/NG][Daten][x]
